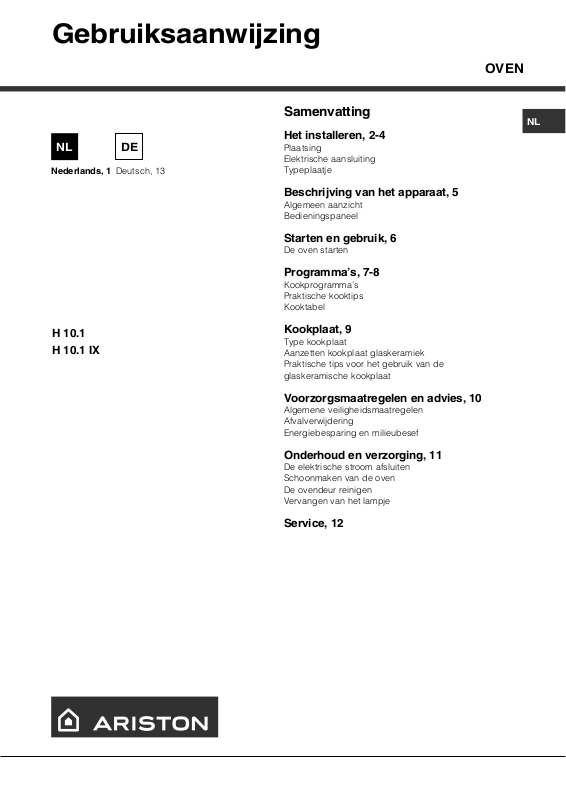

Gebruiksaanwijzing
OVEN
NL
Nederlands, 1
H 10.1
H 10.1 IX
DE
Deutsch, 13
Samenvatting
NL
Het installeren, 2-4
Plaatsing
Elektrische aansluiting
Typeplaatje
Beschrijving van het apparaat, 5
Algemeen aanzicht
Bedieningspaneel
Starten en gebruik, 6
De oven starten
Programmas, 7-8
Kookprogrammas
Praktische kooktips
Kooktabel
Kookplaat, 9
Type kookplaat
Aanzetten kookplaat glaskeramiek
Praktische tips voor het gebruik van de
glaskeramische kookplaat
Voorzorgsmaatregelen en advies, 10
Algemene veiligheidsmaatregelen
Afvalverwijdering
Energiebesparing en milieubesef
Onderhoud en verzorging, 11
De elektrische stroom afsluiten
Schoonmaken van de oven
De ovendeur reinigen
Vervangen van het lampje
Service, 12
Het installeren
NL
! Bewaar dit boekje zorgvuldig voor eventuele verdere
raadpleging. Wanneer u het product weggeeft,
verkoopt, of wanneer u verhuist, dient u dit boekje bij
de oven te bewaren zodat alle nodige informatie
voorhanden blijft.
! Lees de gebruiksaanwijzingen zorgvuldig: er staat
belangrijke informatie in over installatie, gebruik en
veiligheid.
Plaatsing
! Het verpakkingsmateriaal is niet bestemd voor
kinderen en dient daarom te worden weggegooid
volgens de geldende normen ( zie
Voorzorgsmaatregelen en advies).
! De installatie moet worden uitgevoerd door een
bevoegde installateur en volgens de instructies van
de fabrikant. Een verkeerde installatie kan schade
berokkenen aan personen, dieren of dingen.
Inbouw
Voor een goede werking van het apparaat moet het
keukenmeubel de juiste kenmerken hebben:
de zijkanten van de kastjes die aan de oven
grenzen moeten hittebestendig zijn;
Ventilatie
Om een goede ventilatie te hebben is het noodzakelijk
de achterkant van het meubel te verwijderen. Het
verdient de voorkeur de oven op twee houten balken
te plaatsen, of eventueel op een enkele plank die een
opening heeft van tenminste 45 x 560 mm (zie
afbeeldingen).
45 mm.
560 mm.
Centreren en bevestigen
Regel de 4 voetjes aan de zijkant van de oven in
overeenkomst met de 4 gaten in de lijst. Dit hangt af
van de dikte van de zijkant van het meubel:
als de dikte 20 mm is: verwijder
dan het beweegbare gedeelte
van het voetje ( zie afb.);
in het bijzonder moet, in geval van meubels met
fineer, de lijm bestand zijn tegen temperaturen van
100°C;
voor het inbouwen van de oven, zowelonder het
aanrecht ( zie figuur ) alsin stapelbouw, dient het
meubel de volgende afmetingen te hebben:
555
580
560
min
+4 -0
min
45
+4 -0
480
23
572
558
543545
500
39
15
595
595
! Nadat het apparaat is ingebouwd, mag er geen
contact meer mogelijk zijn met de elektrische
onderdelen.
Het energieverbruik dat staat aangegeven op het
typeplaatje is gebaseerd op dit soort installatie.
min
575-585
als de dikte 18 mm is: gebruik
dan de eerste gleuf; zoals al
door de fabriek is voorzien ( zie
afb.);
als de dikte 16 mm is: gebruik
de tweede gleuf ( zie afb.).
Om het apparaat aan het keukenkastje te bevestigen:
open de ovendeur en schroef de 4 houtschroeven in
de 4 gaten in de zijrand.
! Alle beschermende onderdelen moeten zodanig
worden bevestigd dat ze niet kunnen worden
verwijderd zonder gereedschap te gebruiken.
2
Elektrische aansluiting
De keuken moet aan het elektrische net worden
aangesloten. Deze functioneert met de wisselstroom,
de spanning en de frequentie die aangegeven staan
op het typeplaatje (zie volgende pagina).
De kookplaat wordt aan het fornuis verbonden met
een speciale aansluiting.
INBOUWPLAAT
Slechts op
enkele modellen
aanwezig
Het klemmenbord is ingesteld voor een verbinding op
een 400 V driefasenstroom (zie afbeeldingen onder).
400V 3N~H05RR-F
5x2.5 CEI-UNEL 35363
NL3L1L2
5
3
4
1
2
P
NL2L3
L1
NL
WIT ROOD GEELBLAUW GROEN
INBOUWFORNUIS
Monteren voedingskabel
1. Licht de lipjes aan de
zijkant van het deksel
van het klemmenbord op
met een
schroevendraaier: trek
het deksel van het
klemmenbord open ( zie
afb.).
Als de elektrische installatie andere eigenschappen
heeft (zie afbeeldingen onder), dient u de elektrische
verbinding tot stand te brengen door middel van de
verbindings-U-bouten in doos P.
230V 1N~H07RN-F 3x4
CEI-UNEL 35364
NL
5
3
4
1
2
400V 2N~H05RR-F
4x2.5 CEI-UNEL 35363
NL2L1
5
3
4
1
2
2. De voedingskabel in werking stellen: maak de
schroef van de kabelklem en de schroeven van de
contacten L-N-
los, en bevestig de draden onder
de schroeven met inachtneming van de kleuren:
Blauw (N) Bruin (L) Geel-Groen (
).
3. Maak de voedingskabel vast aan de speciale
kabelklem.
4. Maak het deksel van het klemmenbord dicht.
3
NL
g
Het aansluiten van de voedingskabel aan het net
Gebruik voor de voedingskabel een stekker die
genormaliseerd is voor de lading aangegeven op het
typeplaatje( zie hiernaast).
Wanneer het apparaat rechtstreeks op het net wordt
aangesloten moet men tussen het apparaat en het net
een meerpolige schakelaar aanbrengen met een
afstand tussen de contacten van minstens 3mm,
aangepast aan het elektrische vermogen en voldoend
aan de geldende normen (de aarding mag niet
worden onderbroken door de schakelaar). De
voedingskabel moet zodanig geplaatst worden dat hij
nergens een temperatuur bereikt die 50°C hoger is
dan de kamertemperatuur.
! De installateur is verantwoordelijk voor de correcte
elektrische verbinding en het in acht nemen van de
geldende veiligheidsnormen.
Vóór het aansluiten moet u controleren dat:
het stopcontact geaard is en voldoet aan de
geldende normen;
het stopcontact in staat is het maximale vermogen
van het apparaat te verdragen, zoals aangegeven
op het typeplaatje ( zie onder );
de spanning zich bevindt tussen de waarden die
staan aangegeven op het typeplaatje ( zie onder);
het stopcontact en de stekker overeenkomen. Als
dat niet zo is, dient u ofwel de stekker ofwel het
stopcontact te vervangen; gebruik geen
verlengsnoeren of dubbelstekkers.
! Wanneer het apparaat geïnstalleerd is, moeten de
snoer en het stopcontact makkelijk te bereiken zijn.
! De kabel mag niet worden gebogen of
samengedrukt.
! De kabel moet van tijd tot tijd worden gecontroleerd
en mag alleen door erkende monteurs worden
vervangen ( zie Service).
! De fabrikant kan niet verantwoordelijkheid
worden gesteld als deze normen niet worden
nageleefd.
TYPEPLAATJE
breedte 43,5 cm.
Afmetingen
Inhoud liter 60
Elektrische
aansluitingen
ENERGY LABEL
hoogte 32 cm.
diepte 43,5 cm.
spanning 230V/400V~ 3N 50/60Hz
maximum vermogen 8900W
Richtlijn 2002/40/CE op etiket van
elektrische ovens.
Norm EN 50304
Energieverbruik verklaring Klasse
convectie Natuurlijk
verwarmin
Dit apparaat voldoet aan de volgende
EU Richtlijnen:
73/23/EEG van 19/02/73
(laagspanning) en daaropvolgende
wijzigingen;
-89/336/EEG van 03/05/89
(elektromagnetische compatibiliteit)
en daaropvolgende wijzigingen
- 93/68/EEG van 22/07/93 en
daaropvolgende wijzigingen
sfunctie: Traditioneel
4

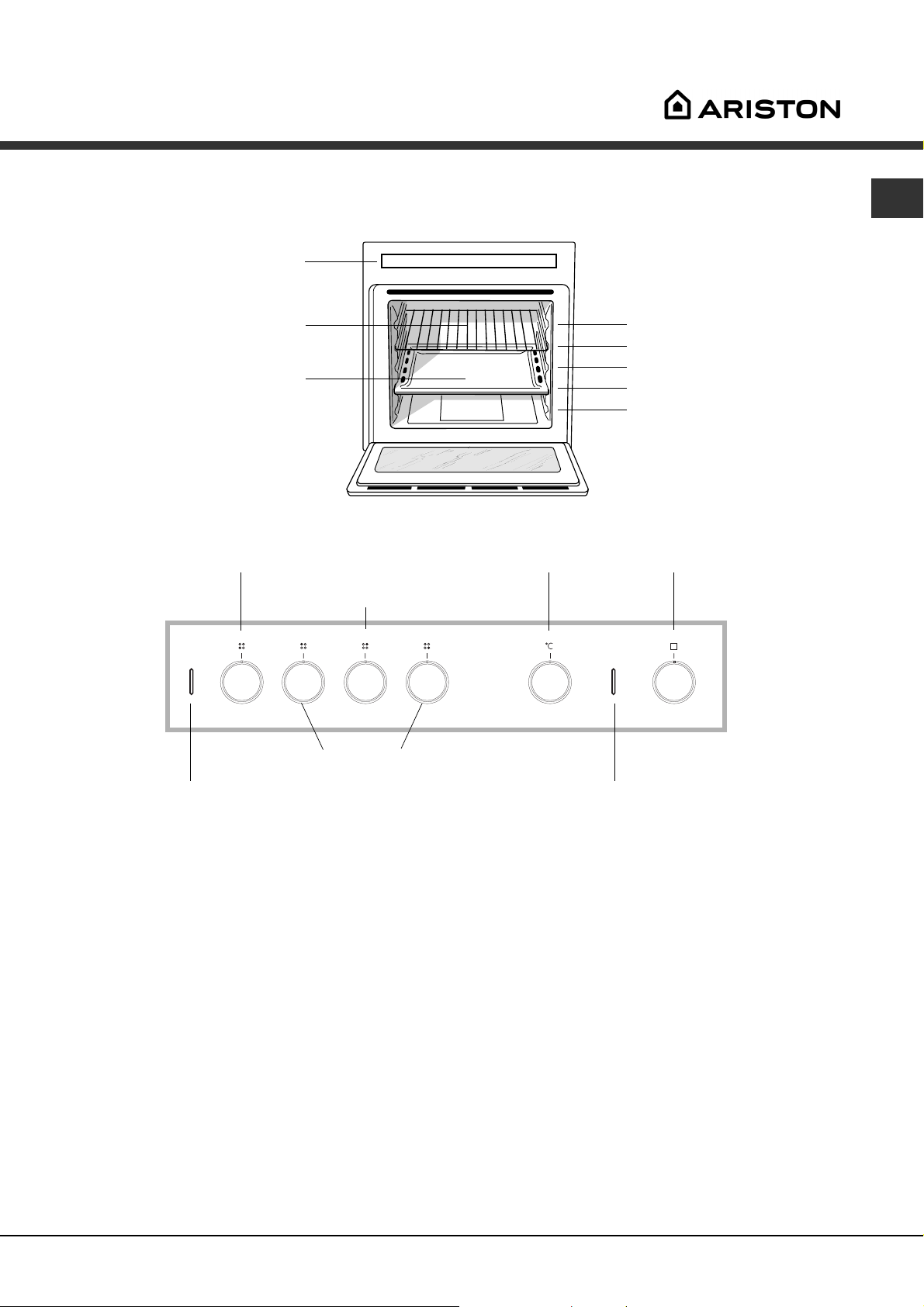

Beschrijving van het
apparaat
Algemeen aanzicht
Bedieningspaneel
Rooster GRILL
Rooster LEKPLAAT
Bedieningspaneel
Knop KOOKPLATEN
DUBBELE DIAMETER
NL
GLIJDERS om
roosters in te
schuiven
positie 5
positie 4
positie 3
positie 2
positie 1
THERMOSTAATKNOP
Knop
PROGRAMMAS
Controlelampje
KOOKPLATEN
Knop
KOOKPLATEN
Controlelampje
THERMOSTAAT
5
Starten en gebruik
NL
! Wij raden u aan bij het eerste gebruik de oven
minstens een uur leeg te laten functioneren, op
maximum temperatuur en met de deur dicht. Nadat u
de oven hebt uitgedaan, opent u de ovendeur en lucht
u het vertrek. De lucht die u ruikt komt door het
verdampen van de middelen die worden gebruikt om
de oven te beschermen.
De oven starten
1. Door aan de knop PROGRAMMAS te draaien kunt
u het gewenste kookprogramma kiezen.
2. Kies de temperatuur door aan de knop
THERMOSTAAT te draaien. Een lijst met kooktijden en
aanbevolen kooktemperaturen kunt u terugvinden in
de Kooktabel (zie Programmas).
3. Als het controlelampje THERMOSTAAT aan is,
bevindt de oven zich in de verwarmingsfase en is
bezig de ingestelde temperatuur te bereiken.
4. Tijdens het koken kunt u nog altijd:
- het kookprogramma veranderen met behulp van de
knop PROGRAMMAS;
- de temperatuur veranderen met behulp van de knop
THERMOSTAAT;
- het koken onderbreken door de knop
PROGRAMMAS weer op stand 0 te zetten.
Ventilator
Teneinde de hitte aan de buitenkant van de oven te
beperken, zijn enkele modellen voorzien van een
ventilator. Hierdoor ontstaat een luchtstroom die
tussen het bedieningspaneel en de ovendeur naar
buiten komt.
! Aan het einde van de kooktijd blijft de ventilator
draaien totdat de oven voldoende is afgekoeld.
Ovenverlichting
Deze gaat werken door de knop PROGRAMMAS op
te draaien. Ze blijft aan wanneer u een
kookprogramma selecteert.
! Zet nooit voorwerpen op de bodem van de oven; u
riskeert hiermee het email te beschadigen.
! Plaats de ovenschalen altijd op bijgeleverde
roosters.
6
Programmas
Kookprogrammas
! U kunt voor alle programmas een temperatuur
tussen de 60°C en MAX instellen, behalve voor het
programma GRILL, waarbij wordt aanbevolen altijd de
maximum temperatuur (MAX) in te stellen.
Programma TRADITIONELE OVEN
De onderste en bovenste verwarmingselementen
gaan aan. Met deze traditionele kookwijze is het beter
een enkel rooster te gebruiken: met meerdere roosters
riskeert u een slechte temperatuursverspreiding.
Programma GEBAKOVEN
Het onderste verwarmingselement gaat aan. Deze
functie wordt aangeraden voor het bakken van fijne
gerechten en vooral voor taarten die moeten rijzen en
dus meer warmte nodig hebben die van onderaf komt.
Programma OVEN BOVEN
Het bovenste verwarmingselement gaat aan. Deze
functie kan worden gebruikt voor het afmaken van een
gerecht.
Praktische kooktips
NL
! Bij de functies GRILL raden wij u aan de lekplaat op
stand 1 te zetten om eventueel vet of jus op te
vangen.
GRILL
Plaats de grill op stand 3 of 4, plaats de gerechten
op het midden van de grill.
We raden u aan het energieniveau op de hoogste
stand te zetten. Het is normaal dat het bovenste
verwarmingselement niet constant aan blijft: zijn
werking wordt geregeld door een thermostaat.
PIZZA
Gebruik een lichte aluminium ovenschaal en zet
hem op het bijgeleverde ovenrooster.
Bij gebruik van de bakplaat duurt het langer en
krijgt u waarschijnlijk geen krokante pizza.
Bij zeer gevulde pizzas raden wij aan de
mozzarella of andere kaas pas halverwege de
kooktijd toe te voegen.
Programma GRILL
Het bovenste verwarmingselement gaat aan. De hoge
en rechtstreekse hitte bruint de oppervlakten van het
vlees onmiddellijk zodat er geen vocht verloren gaat
en de binnenkant mals blijft. Het koken onder de grill
is vooral aan te raden voor gerechten die een hoge
temperatuur aan de buitenkant nodig hebben: kalfs-
en runderbiefstuk, entrecôte, filet, hamburger etc...
Kook met de ovendeur dicht.
7
NL
Kooktabel
Programma's Gerechten
Eend
Braadstuk
Varkensrollade
Koekjes (kruimeldeeg)
Traditionele oven
Gebak-oven
Oven Boven
Grill
Taarten
Lasagne
Lamsvlees
Makreel
Plum-cake
Soesjes
Cake
Quiche
Taarten die moeten rijzen
Taarten
Vruchtentaarten
Croissants
Afmaken van een gerecht - 3 of 4 15 220 -
Tong en inktvis
Calamari- en
garnalenspiesjes
Kabeljauwfilet
Gegrilde groenten
Kalfsbiefstuk
Koteletten
Hamburgers
Makreel
Tosti's
Gewic-
ht (kg)
1
1
1
-
1
1
1
1
1
0.3
0.5
1.5
0,5
1
1
0,5
1
1
1
1
1
1
1
1
n.° 4
Roosterstanden
3
3
3
3
3
3
2
2
2
3
3
3
3
3
3
3
4
4
4
3 of 4
4
4
4
4
4
Voorverwarming
(minuten)
15
15
15
15
15
10
10
10
10
10
10
15
15
15
15
15
5
5
5
5
5
5
5
5
5
Aangeraden
temperatuur
200
200
200
180
180
190
180
180
170
180
170
200
160
180
180
160
Max
Max
Max
Max
Max
Max
Max
Max
Max
Kooktijd
(minuten)
65-75
70-75
70-80
15-20
30-35
35-40
50-60
30-35
40-50
30-35
20-25
30-35
30-40
35-40
50-60
25-30
8-10
6-8
10
10-15
15-20
15-20
7-10
15-20
2-3
8
Loading...
