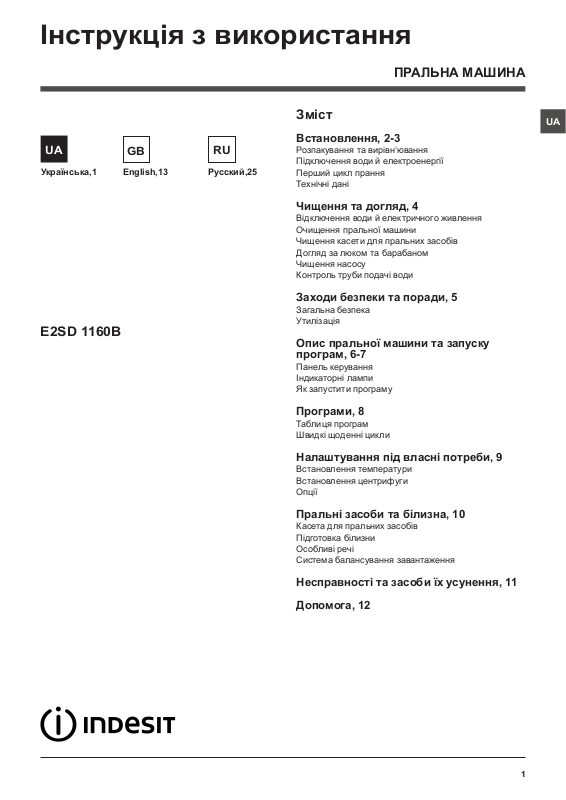

Iнструкцiя з використання

ПРАЛЬНА МАШИНА

Українська,1

E2SD 1160B

English,13

Русский,25

Зміст

Встановлення, 2-3

Розпакування та вирівн‘ювання Підключення води й електроенергії Перший цикл прання Технiчнi данi

Чищення та догляд, 4

Відключення води й електричного живлення Очищення пральної машини Чищення касети для пральних засобів Догляд за люком та барабаном Чищення насосу Контроль труби подачі води

Заходи безпеки та поради, 5

Загальна безпека Утилiзацiя

Опис пральної машини та запуску програм, 6-7

Панель керування Iндикаторнi лампи Як запустити програму

Програми, 8

Таблиця програм Швидкі щоденні цикли

Налаштування пiд власнi потреби, 9

Встановлення температури Встановлення центрифуги Опції

Пральнi засоби та білизна, 10

Касета для пральних засобiв Підготовка білизни Особливi речi Система балансування завантаження

Несправності та засоби їх усунення, 11

Допомога, 12

Page 2

Встановлення

! Необхідно зберігати дану брошуру, щоб мати нагоду звернутися до неї у будь-який момент. У випадку продажу, передачі іншій особі або переїзду переконайтеся, що інструкція перебуває разом із пральною машиною й новий власник може ознайомитися з її принципами роботи й відповідними запобіжними заходами.

! Уважно вивчіть інструкцію: в ній міститься важлива інформація щодо встановлення, використання та безпеки.

Розпакування та вирівнювання

Розпакування

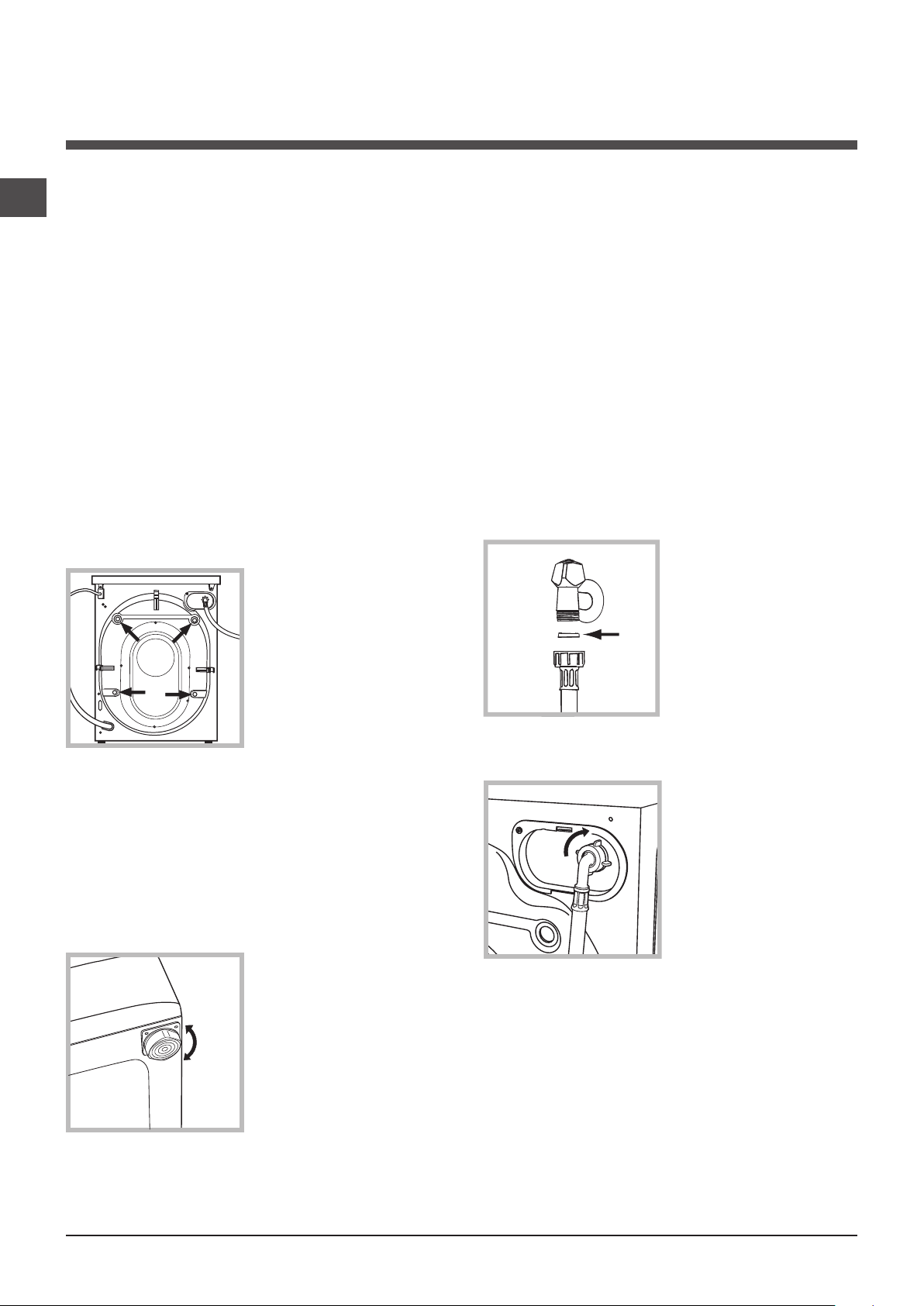

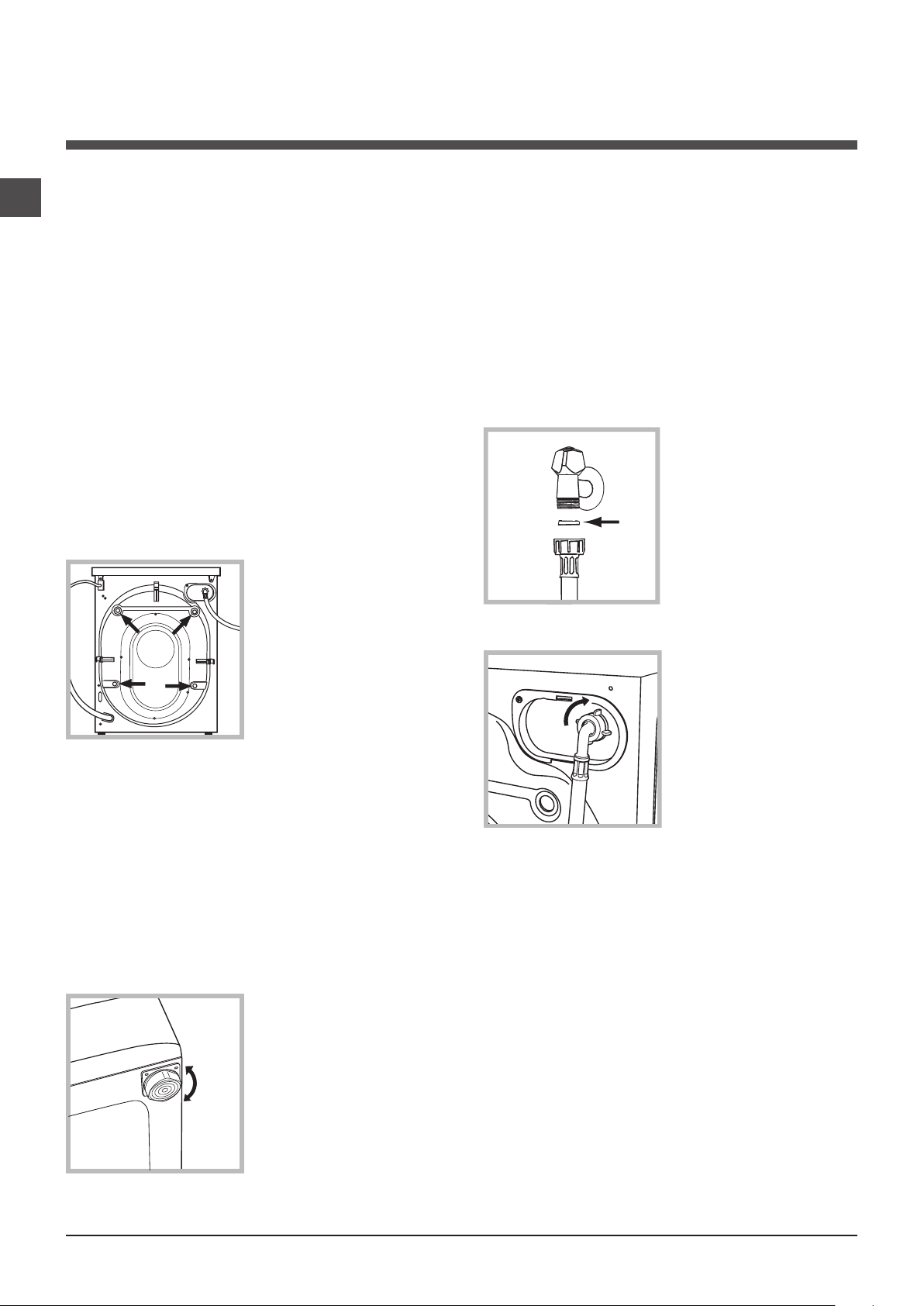

1. Розпакування пральної машини

2. Вдоскональтеся, що машина не зазнала ушкоджень пiд час транспортування. Якщо вона має пошкодження, не виконуйте нiяких пiдключень та негайно зверніться до постачальника.

3. Видаліть 4 запобіжнi гвинти для транспортування та прокладку з відповідною розпірною деталлю, якi знаходяться позаду (див. малюнок).

4. Закрийте отвори пластиковими заглушками з комплекту постачання.

5. Збережіть усі деталі: якщо пральна машина має перевозитися, їх потрібно встановити знову.

! Забороняйте дiтям гратися з упаковками.

Вирівнювання

1. Встановіть пральну машину на рiвній та твердій підлозі, не притуляючи її до стін, меблів, тощо.

2. Як що пi дло га н е є i д е а л ь но го ри зо нтальн ою , компенсуйте нерiвностi за допомогою переднiх нiжок (див. малюнок)

– розкручуючи чи закручуючи їх; кут

нахилу вiдносно робочої поверхнi не повинен перевищувати 2°.

Належне вирiвнювання надає стабільність машині та запобігає вібрації, шуму та пе ре су ванню пі д ч ас ро боти. Пр и встановленнi машини на килимовому покритті або килимi відрегулюйте ніжки таким чином, щоб залишити під пральною машиною достатній простір для вентиляції.

Підключення води й електроенергії

Пiд’єднання труби подачі води

1 . П і д к л ю ч и т и ж и в л я ч и й т р у б о п р о в і д , прикрутивши його до крану холодної води за допомогою штуцеру з газовою різьбою 3/4 (див. малюнок). Перед пiдключенням спустiть воду, доки вона не стане прозорою.

2. Підключіть трубу п од а ч і в од и д о пральної машини, прикрутивши її до роз’єму для води, який знаходиться угорі праворуч на з а д н ь о м у б о ц i м а ш и н и ( д и в .

малюнок).

3. Зверніть увагу, щоб труба не мала згинів та утисків.

! Тиск води в крані має відповідати значенням у таблиці Технічних даних (див. сторінку

поруч).

! Якщо довжини труби подачi води не вистачає, зверніться у спеціалізовану крамницю або до уповноваженого фахівця.

! Не використовуйте ніколи труби, що вже були у користуванні.

! Використовуйте труби з комплект у постачання до машини.

Page 3

65 - 100 cm

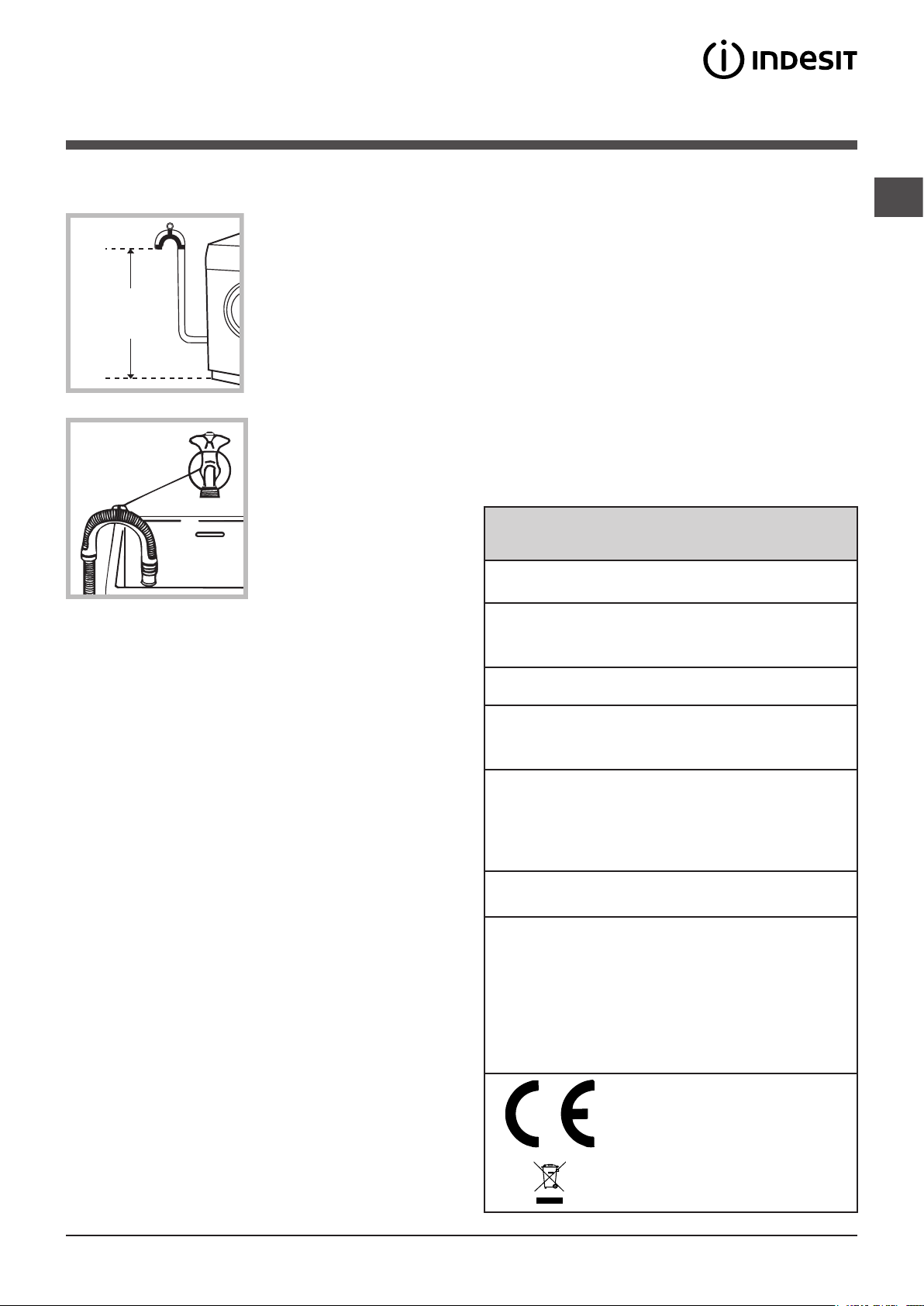

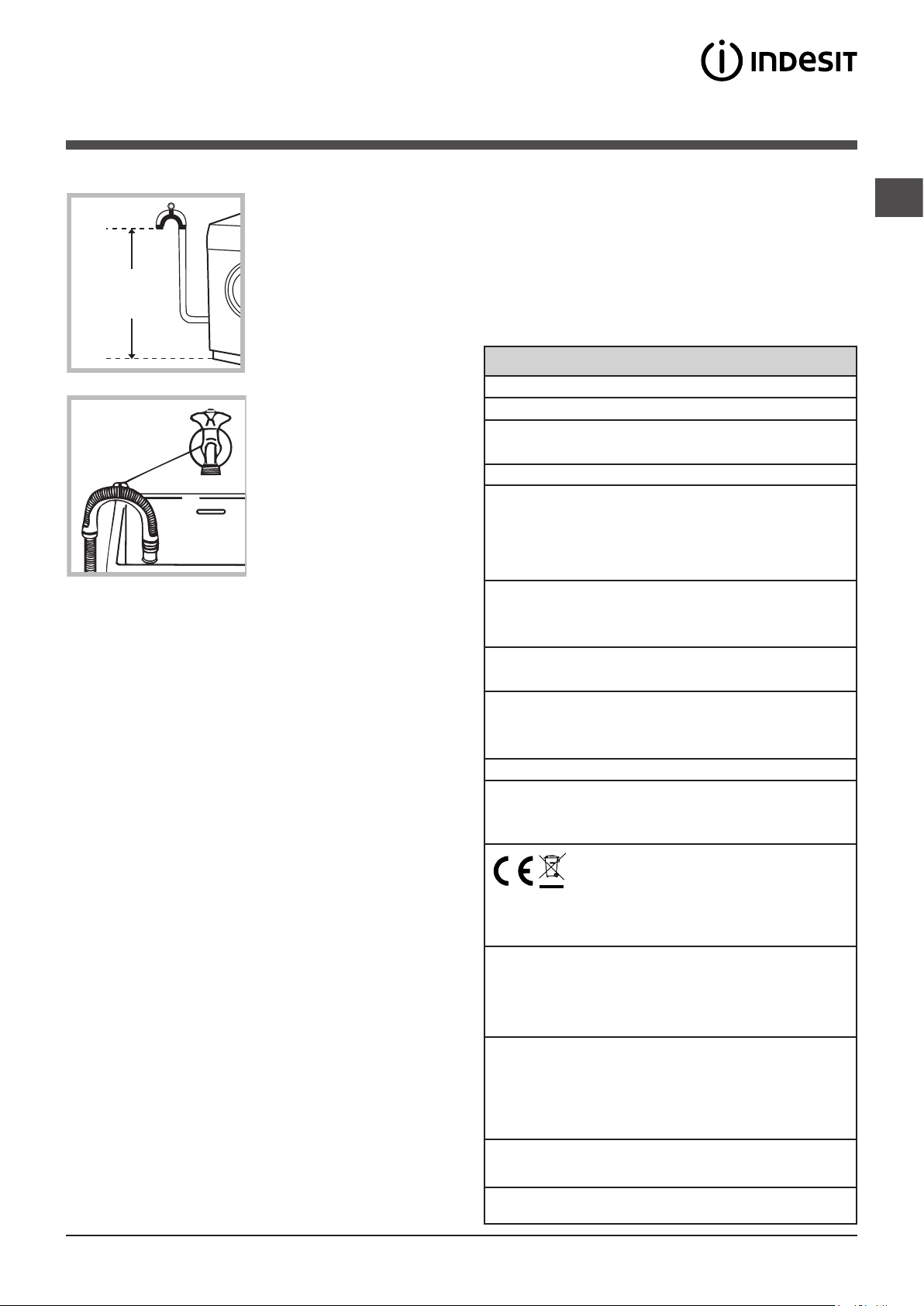

Підключення зливного шланга

П і д к л ю ч і т ь зливний шланг, не згинаючи його, до к а н а ліз а ц і й н ого каналу або до входу до та кого к аналу на стіні, на відстані від 65 до 100 см від підлоги;

а б о п о к л а д і т ь й о г о н а к р а й вмивальника або ванни, поєднавши н а п р а в л я ю ч у , я к а в х о д и т ь д о к о м п л е к т у постачання, до крану (див.малюнок). Не залишайте вільний кін ец ь зл ив но го

шланга зануреним у воду.

! Використання подовжувача шланга не рекомендоване. В разi необхiдностi викори стан ня под овжув ач а шла нгу, переконайтеся у тому, що він має той самий діаметр та його довжина не перевищує 150 см.

Електричні підключення

Перш нiж вставити вилку в електричну розетку, переконайтеся, що:

• розетка має заземлення у відповідності до встановлених норм;

• розетка розрахована на максимальне навантаження у межах потужності машини, зазначене у таблиці Технічних даних (див.

малюнок поруч);

• напруга живлення перебуває у межах, зазначених у таблиці Технічних даних (див.

малюнок поруч);

! Коли машину вже встановлено, забезпечте вільний доступ до електричної розетки.

! Не використовуйте подовжувачі й трійники.

! Шнур живлення не повинен мати згинів

або утисків.

! Проводити замiну шнуру живлення можуть тiльки вповноваженi фахiвцi.

Увага! Компанія знімає з себе відповідальність за умови недотримання вказаних норм.

Перший цикл прання

Пiсля встановлення та перш нiж розпочати використання машини, виконайте цикл прання з пральним засобом але не завантажуючи бiлизну, встановивши програму 2.

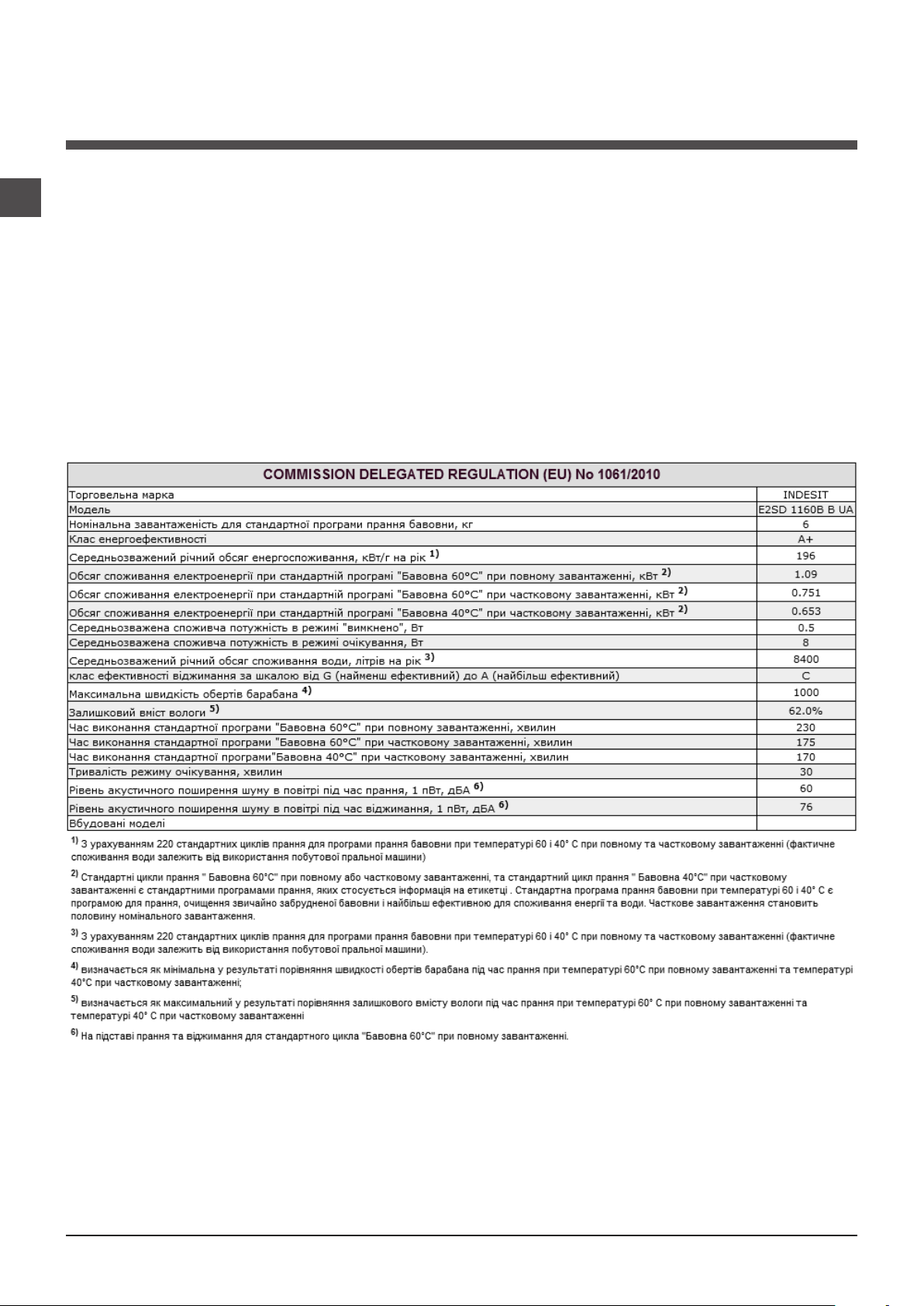

Технiчнi данi

Модель E2SD 1160B

ширина 59,5 см

Розмiри

Кiлькiсть бiлизни

Електричні підключення

Водопровднi пiдключення

Швидкiсть центрифуги

Програми контролю згiдно з нормою 1061/2010 1015/2010

висота 85 см глибина 42 см

вiд 1 до 6 кг

див. шильдік з технiчними даними на машинi

максимальний тиск 1 мПа (10 бар) мiнiмальний тиск 0,05 мПа (0,5 бар) об’єм баку – 40 лiтри

до 1000 обертiв на хвилину

програма 15; Бавовна Еко 60°C (Хлопок Эко 60°C). програма 15; Бавовна Еко 40°C (Хлопок Эко 40°C).

• розетка підходить до вилки пральної машини. В іншому випадку замініть розетку або вилку.

! Машину не можна встановлювати поза приміщенням, навіть в захищених мiсцях, тому що дуже небезпечно піддавати її впливу дощу і грози.

Цей прилад вiдповiдає таким європейським директивам:

- EMC - 2014/30/EU (Електромагнітна сумiснiсть) внесення та змiни

- 2012/19/EU - WEEE

- LVD - 2014/35/EU (Низька напруга)

Page 4

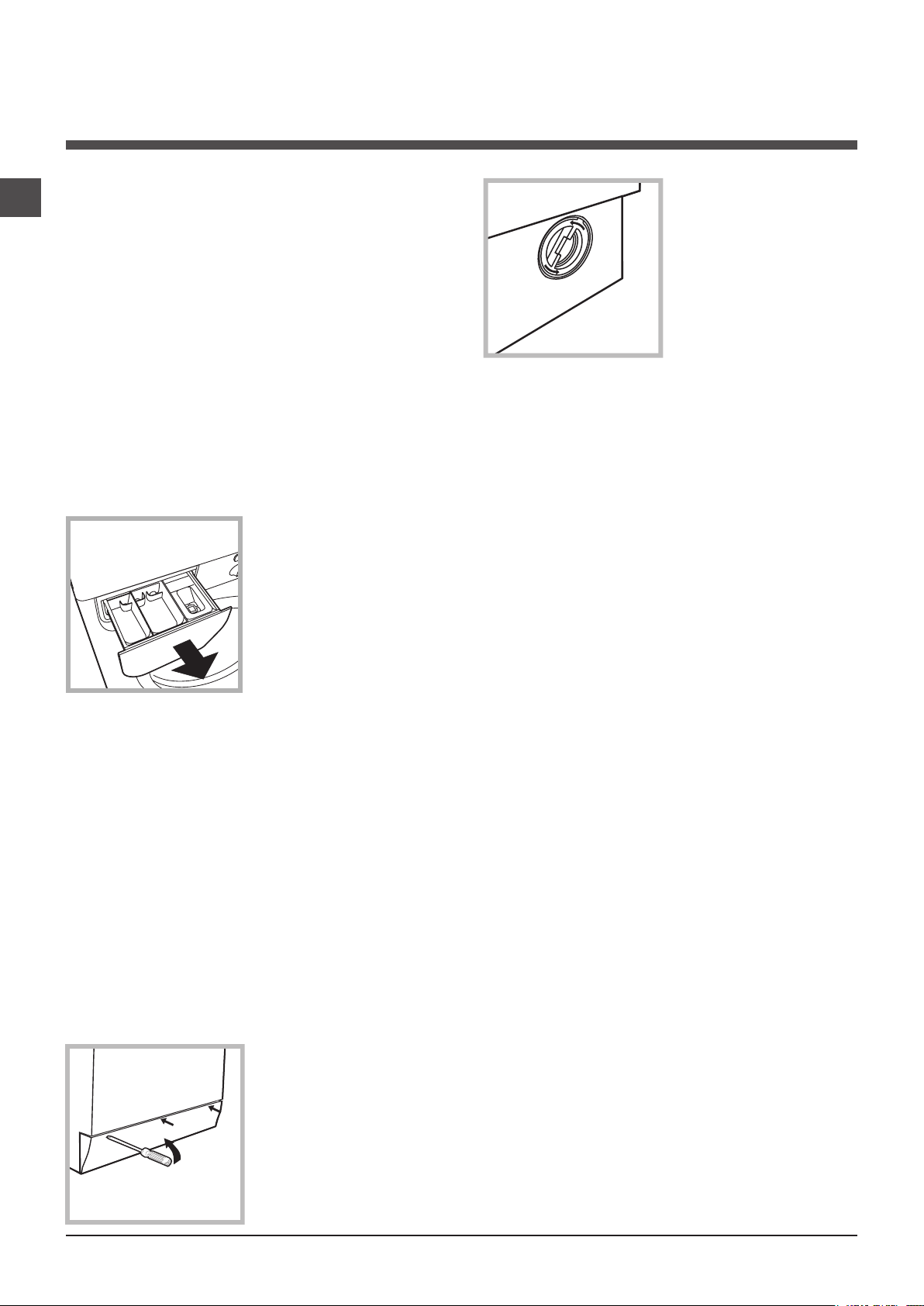

Догляд та очищення

Відключення води й електричного живлення

• Закривайте водопровідний кран після кожного прання. У такий спосіб зменшується знос гідравлічної частини машини й усувається небезпека протікання.

• Виймайте штепсель з розетки під час миття машини та під час робіт з технічного обслуговування.

Очищення пральної машини

Зовнішня частина і гумові деталі можуть митися тканиною, змоченою у теплій воді й милі. Не використовуйте розчинники або абразивнi засоби.

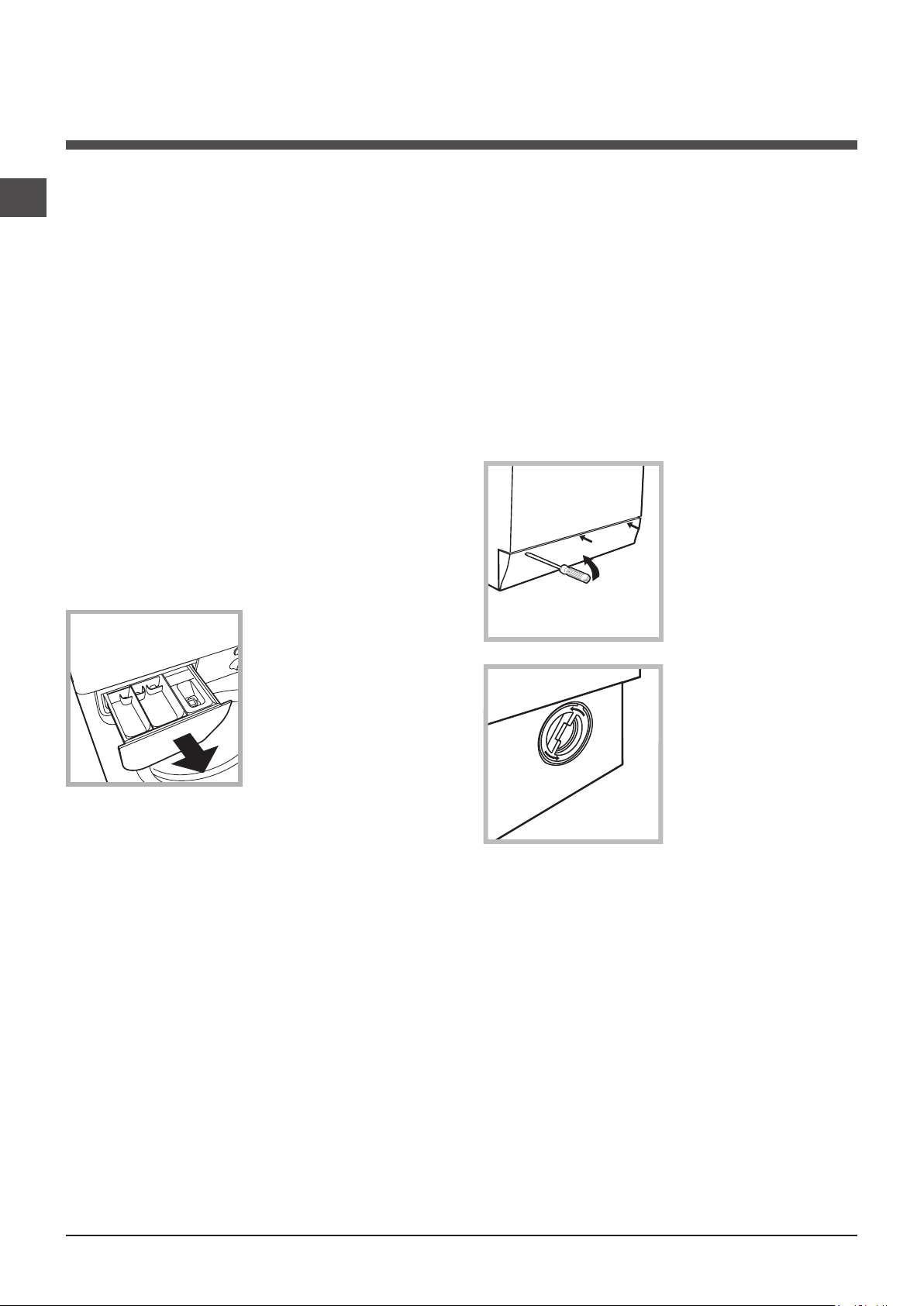

Чищення касети для пральних засобів

В и й м i т ь к а с ет у , пi дн яв ши ї ї та витягнувши назовнi (див. малюнок). П ро м ий те ї ї п і д проточною водою; ц я п р о ц е д у р а ма є п ровод ити ся регулярно.

Чищення насосу

Пральну машину обладнано насосом, який здатний сам очищатися та не вимагає технічного обслуговування. Може трапитися так, що дрібні речi (монети, ґудзики) потраплять до попередньої камери, яка захищає насос та розташована в його нижній частині.

! Переконайтеся у тому, що цикл прання закінчено, і витягніть штепсель з розетки.

Як дістатися до попередньої камери:

1. зніміть зовнішню п а н е л ь н а передн ьом у боці пральної машини за допомогою викрутки (див. малюнок);

2. розгвинтіть кришку, обертаючи її проти годинникової стрілки ( ди в . м ал ю но к ) : витікання незначної кi ль ко ст i води є нормальним;

Догляд за люком та барабаном

• Завжди залишайте люк напiввідкритим для запобігання утворенню неприємних запахів.

3. акуратно очистіть всереденi;

4. знову накрутіть кришку;

5. встановіть панель на місце, пересвідчіться у тому, що гачки були вставлені у відповiдні петлі, пiсля чого притиснiть її до машини.

Контроль труби подачі води

Перевіряйте трубу подачі води не менше одного разу на рік. Якщо на ній є тріщини та щілини, вона підлягає заміні: під час прання сильний тиск може викликати непередбачені розриви.

! Ніколи не використовуйте уживані труби.

Page 5

Запобіжні заходи та поради

! Машину була спроектовано і вироблено у

відповідності з міжнародними нормами безпеки. Це попередження надаються задля вашої безпеки, і тому їх треба уважно прочитати.

Загальна безпека

• Даний прилад спроектований виключно для побутового використання.

• Дозволяється користування цим приладом дітьми віком від 8 років, а також особами з обмеженими фізичними, сенсорними або розумовими можливостями або особами без належного досвіду і знань, якщо вони перебувають під постійним контролем або проінструктовані щодо правил з небезпечного використання приладу і усвідомлюють ступені ризику. Не дозволяйте дітям гратися з приладом. Операції з очищення і догляду не повинні виконуватися дітьми без належного контролю.

• Машина має використовуватися тільки дорослими особами і згідно з інструкціями, наведеними у даній брошурі.

• Не торкайтеся до машини голими ногами або мокрими чи вологими руками й ногами.

• Не виймайте штепсель з електричної розетки, витягуючи його за шнур, тримайтеся тільки за самий штепсель.

• Не вiдкривайте касету з пральними засобами пiд час роботи машини.

• Не торкайтеся води, що зливається, вона може мати підвищену температуру.

• У жодному випадку не докладайте надмірних зусиль до люку: це може ушкодити запобiжний механiзм проти випадкових вiдкривань.

• Якщо машина не працює у разi поломки, у жодному випадку не робіть спроб самостійно виконати ремонт внутрішніх механізмів.

• Завжди слiдкуйте, щоб дiти не наближалися до працюючої машини.

• Пiд час прання люк нагрiватиметься.

• Пересування машини має здiйснюватися двома або трьома особами за умови надзвичайної обережностi. Ніколи не переміщуйте машину самотужки, тому що вона дуже важка.

• Перш ніж завантажити білизну, перевірте, щоб барабан був порожній.

• Європейська директива 2012/19/EU - WEEE з відходів електричної й електронної апаратури передбачає, що побутові електроприлади не можуть перероблятися у звичайному порядку для твердих міських відходів. Відпрацьовані побутові прилади мають збиратися окремо для оптимізації відновлення та рециклу матеріалів, що входять до їхнього складу, та з метою усунення потенційної шкоди для здоров’я та довкілля. Символ перекресленого кошика, зображений на всіх виробах, нагадує про необхідність окремої утилізації. Для подальшої інформації щодо правильної утилізації побутової техніки, їхні власники можуть звернутися до вiдповiдних мiських служб або до постачальника.

Утилізація

• Утилізація пакувального матеріалу: додержуйтесь місцевих норм, так як пакування

може бути використане повторно.

Page 6

Опис пральної машини та процедури iз запуску програм

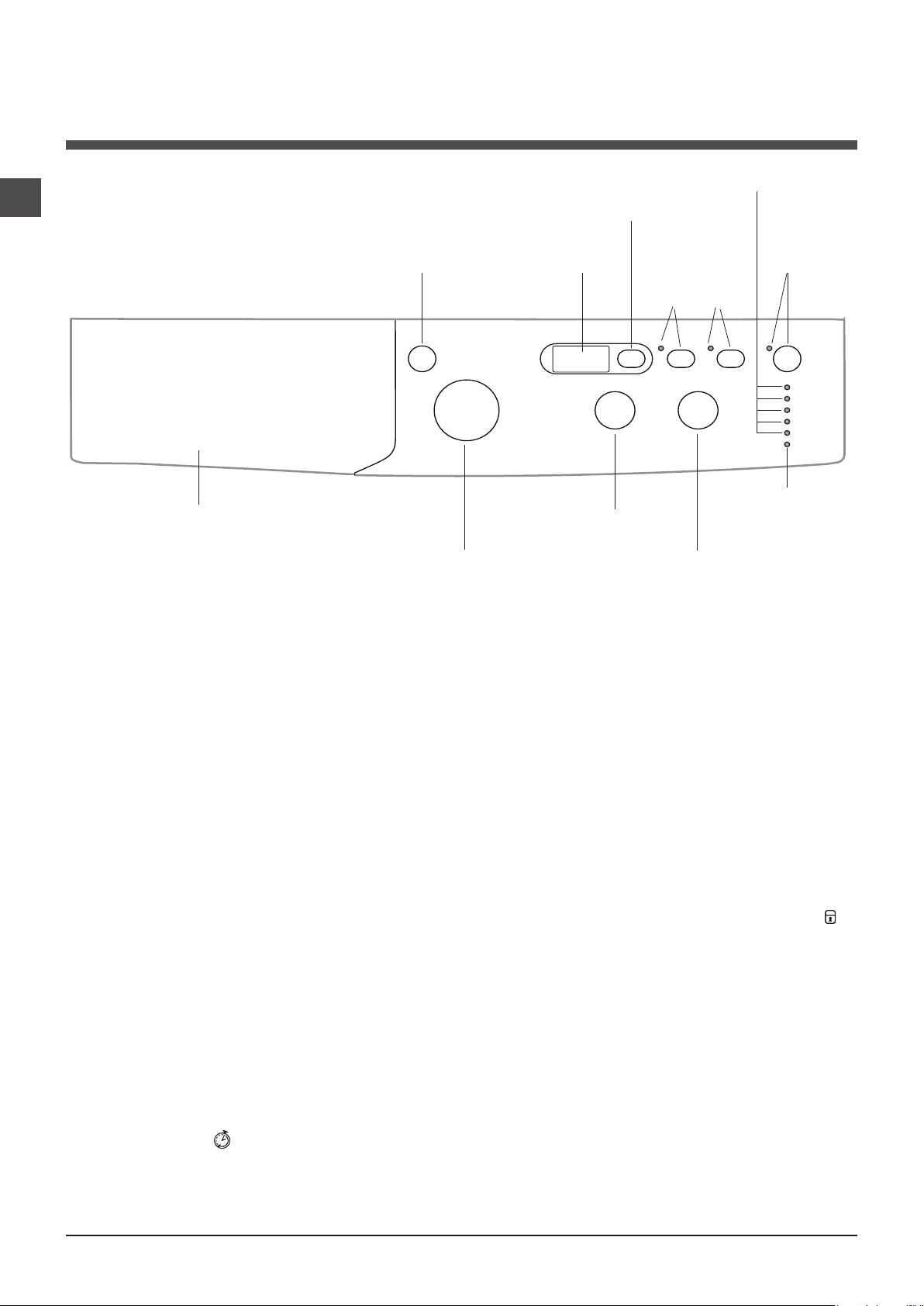

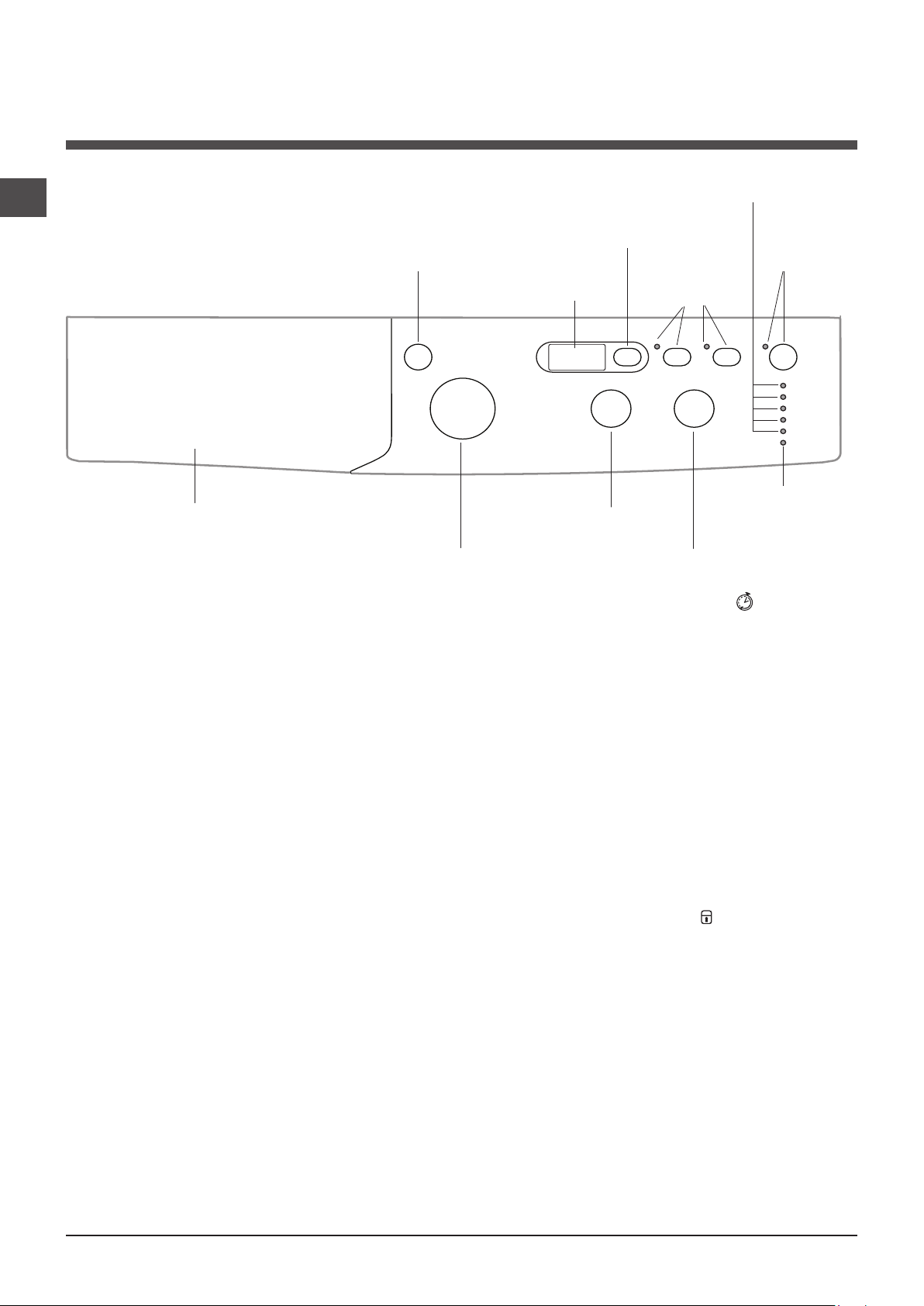

Панель керування

Кнопка УВІМКН/ВИМКН

(

ВКЛ/ВЫКЛ

Касета для пральних засобiв

Касета з пральним засобом: для завантаження

пральних засобiв та засобiв догляду (див. “Пральнi засоби та бiлизна”).

Кнопка УВІМКН/ВИМКН: для увiмкнення й вимкнення пральної машини

Ручка ПРОГРАМИ: для задання бажаних програм. Під час програми ручка залишається нерухомою.

Кнопки та індикаторні лампи ОПЦІЯ: для вибору наявних опцій. Iндикаторна лампа обраної опцiї залишається увiмкненою.

Ручка ЦЕНТРИФУГИ: для установки центрифуги або для вимкнення її (див. “Налаштування пiд власнi потреби”).

Ручка ТЕМПЕРАТУРА: для установки температури або холодного прання (див. “Налаштування пiд власнi потреби”).

ДИСПЛЕЙ: для вiдображення тривалостi рiзних наявних программ та при розпочатому циклi – для вiдображення часу, який залишився до завершення цього циклу; якщо встановлено ВIДСТРОЧЕНИЙ ПУСК, вiдображається час, якого бракує до початку роботи вибраної програми.

)

Ручка

ПРОГРАМИ

IНДИКАТОРНI ЛАМПИ

Кнопка

ВIДСТРОЧЕНОГО

ПУСКУ

ДИСПЛЕЙ

Ручка

ТЕМПЕРАТУРА

ЦЕНТРИФУГИ

IНДИКАТОРНI ЛАМПИ УВIМКНЕННЯ ЦИКЛУ: для

спостереження за станом програми прання. Увiмкнена iндикаторна лампа вказує на активовану фазу.

Iндикаторна лампа ЛЮК ЗАБЛОКОВАНО: для перевiрки того, чи люк може вiдкриватись (див. сторiнку поруч).

Кнопка та індикаторна лампа ПУСК/ПАУЗА: для запуску програм або для їх тимчасового переривання. Увага: щоб установити в режим паузи поточне прання, натиснiть на цю кнопку, вiдповiдна кнопка почне блимати помаранчевим кольором, в той час як iндикаторна лампа поточної фази свiтитиметься постiйним свiтлом. Якщо індикаторна лампа ЛЮК ЗАБЛОКОВАНО згасне, можна відкривати люк для завантаження білизни (Приблизно через 3 хвилини). Щоб продовжити прання з місця, де воно було перервано, знову натисніть на цю кнопку.

Режим очiкування

Вiдповiдно до норм, пов’язаних з заощадження енергiї, цю пральну машину оснащено системою автовимкнення (stand by), яка активується через декiлька (30) секунд вiдсутностi роботи з боку машини. Швидко натиснiть кнопку УВІМКН/ВИМКН та зачекайте вiдновлення роботи машини.

УВIМКНЕННЯ ЦИКЛУ

Кнопки з

iндикаторними

лампами ОПЦIЯ

Індикаторна лампа

ЛЮК ЗАБЛОКОВАНО

Ручка

Кнопка та iндикаторна лампа

ПУСК/ПАУЗА

Кнопка ВІДКЛАДЕНИЙ ЗАПУСК : натискання викликає вiдкладений запуск вибраної програми; значення відстрочення вiдображається на дисплеї.

Page 7

Індикаторнi лампи

Індикаторнi лампи надають важливу iнформацiю От на що вони вказують:

Iндикаторнi лампи поточних операцiй

Пiсля обрання та запуску бажаного циклу прання iндикаторнi лампи вмикаються по черзi, щоб вказати на стан програми:

Прання

Полоскання

Вiджим

Злив

Кiнець прання

Кнопки опцiй та вiдповiднi iндикаторнi лампи

Пiсля виборуопцiї вiдповiдна iндикаторна лампа починає свiтитися. Якщо вибрана опція несумісна з заданою програмою, індикаторна лампа почне блимати й опція не активується. Якщо вибрана опція не є сумісною з іншою, раніше вибраною, індикаторна лампа попередньої функції почне блимати, при цьому буде активовано тільки останню опцiю, засвiтиться індикаторна лампа активованої опцiї.

Iндикаторна лампа ЛЮК ЗАБЛОКОВАНО

Увiмкнена iндикаторна лампа вказує на те, що люк заблокований; вiдкривати люк можна лише коли ця лампа не свiтиться (Приблизно через 3 хвилини). Щоб відкрити люк під час виконання циклу, натисніть кнопку ПУСК/ПАУЗА; якщо індикаторна лампа ЛЮК ЗАБЛОКОВАНО згасла, це означає, що можна відкрити люк.

Як запустити програму

1. Увiмкнiть пральну машину, натиснувши на кнопку УВІМКН/ВИМКН. Усi iндикаторнi лампи увiмкнуться на декiлька секунд, потiм згаснуть та почне блимати iндикаторна лампа ПУСК/ПАУЗА

2. Завантажте бiлизну й закрийте люк.

3. Встановiть за допомогою ручки ПРОГРАМ бажану програму.

4. Встановiть температуру прання (див. “Налаштування пiд власнi потреби”).

5. Встановiть швидкiсть центрифуги (див. “Налаштування пiд власнi потреби”).

6. Додайте пральнi засоби та засоби догляду (див. “Пральнi засоби та бiлизна”).

7. Виберiть бажанi опцiї.

8. Запустiть програму, натиснувши кнопку ПУСК/ПАУЗА й вiдповiдна iндикаторна лампа загориться зеленим

свiтлом. Для скасування заданого циклу встановiть машину в режим паузи, натиснувши кнопку ПУСК/ПАУЗА, та оберiть новий цикл.

9. Наприкiнцi програми почне свiтитися iндикаторна лампа “END”. Якщо індикаторна лампа ЛЮК ЗАБЛОКОВАНО згасне, можна відкривати люк для завантаження білизни (Приблизно через 3 хвилини). Виймiть бiлизну та

залиште люк напiввiдкритим, щоб висушити барабан. Вимкнiть пральну машину, натиснувши на кнопку УВІМКН/ ВИМКН.

Page 8

Програми

Extra Wash

Таблиця програм

таження (кг)

Макс. заван-

Остаточна

вологість (

Споживання

електроенергії

kWh)

(

Загальна

lt)

води (

кількість

Тривалiсть

6 - - - 59’ 6 - - - 59’

3 - - - 45’ 3 44 0,72 36 59’ 3 71 0,16 27 30’

- - - **

2 - - - ** 6 - - - **

1 - - - **

6 62 1,09 50,0 230’

6 62 1,03 66 215’

6 - - - **

Опис програми

Програми

EVERYDAY FAST

Змішані Кольорові 59 хв. (Цвeтное 59 мин.) 40° 1000 -

Бавовна 59 хв. (Хлопок 59 мин.) 60° 1000 -

Бавовна 45 хв. (Хлопок 45 мин.) 40° 1000 -

Синтетичні 59 хв. (Синтетика 59 мин.) (3)

Mix 30 хв. (Смешанное 30 мин.) 30° 800 -

Express 20 хв. (Экспресс 20 мин.) 20° 800 -

Макс.темп.

(°C)

40°

(Max. 60°)

Макс.

швидкiсть

(обертiв за

хвилину)

1000 -

Пральний засіб

Попереднє

прання

Пран-

ня

     

 

   

Пом’

якшу-

вач

1,5 - - - 20’

Special & Partial (Спeциальные) Спортивний одяг (Спортзал) 40° 600 -

Спортивне взуття (Спортивная Oбувь) 30° 600 -

Дитина (Дåтскоå Белье) 40° 800 -

Полоскання (Полоскание)

Вiджимання + Зливання (Отжим + Слив) Тільки Злив * (Только Слив *) -

- 1000 - -

- 1000 - - - 6 - - - **

 

- - - 6 - - - **

2,5 - - - ** Макс пари



Dedicated (Дoпoлнитeльньιе) Пухо-пiр`янi вироби (Ïуxoвики): для пухо-пiр`яних

вироб.

Вовна (Шерсть): Для вовни, кашемiру, тощо. Шовк/Штори (Шелk/Занавесkи): Для речей з шовку,

вiскози, нижньої бiлизни. Бавовна Еко 60° (Хлопоk 60°) (1): бiлi та кольоровi міцні

сильно забрудненi. Бавовна Еко 40° (Хлопоk 40°) (2): білі та кольорові

делікатні слабо забруднені Бавовна з попереднім пранням (Хлопоk Пpeдâ.): білі

надзвичайно забруднені.

* Якщо обрати програму 11 і виключити з роботи центрифугу (віджимання), машина виконає лише злив води

** Тривал³сть програми прання на в³дображено на диспле¿

Тривалість циклу, вказана на дисплеї або в керівництві, разрахована на основі стандартних умов роботи. Фактичний час може залежати від чисельних факторів, таких як температура і тиск подаваної води, температура у приміщенні, кількість миючого засобу, кількість і тип завантаженої білизни, зрівноваження завантаженої білизни, додаткові обрані опції.

1) Програма керування згiдно до норми 1061/2010: встановити програму 15 з температурою 60°C.

Цей цикл призначений для прання бавовняних речей із звичайним ступенем забруднення. Ефективність циклу підвищується завдяки комбінованому споживанню енергії та води. Він має використовуватися для речей, які придатні для прання при температурі 60°C. Фактична температура прання може дещо відрізнятися від заявленої.

2) Довга програма бавовна: встановити програму 15 з температурою 40°C.

Цей цикл призначений для прання бавовняних речей із звичайним ступенем забруднення. Ефективність циклу підвищується завдяки комбінованому споживанню енергії та води. Він має використовуватися для речей, які придатні для прання при температурі 40°C. Фактична температура прання може дещо відрізнятися від заявленої.

Для всiх Установ з проведення випробувань:

2) Програма тривалого прання речей з бавовни: встановити програму 15 з температурою 40°C.

3) Тривала програма для синтетичних речей: завдати програму 4, потім обрати опцію “

30° 1000 -

40° 800 -

30° 0 -

60° 1000 -

40° 1000 -

90° 1000

 

  

” .

циклу

Швидкі щоденні цикли

Повний набір швидких програм для прання, також при повному завантаженні, речі зі звичайних тканин, та усунення частих щоденних забруднень менш ніж за 1 годину.

Змішані Кольорові 59 хв. (Цвeтное 59 мин.): для прання змішаних і кольорових речей разом. Бавовна 59 хв. (Хлопок 59 мин.): цикл призначений для прання бавовняних речей, головним чином білих. В цьому

циклі можна використовувати порошковий пральний засіб.

Бавовна 45 хв. (Хлопок 45 мин.): короткочасний цикл призначений для прання делікатних бавовняних речей. Синтетичні 59 хв. (Синтетика 59 мин.): спеціальний цикл для прання синтетичних речей. В разі наявності стійких

забруднень можна збільшити температуру до 60° і використовувати пральний порошковий засіб. Mix 30 хв. (Смешанное 30 мин.): короткочасний цикл призначений для змішаного завантаження речей з бавовни і синтетики, білих і кольорових разом. Express 20 хв. (Экспресс 20 мин.): програма для освіжування речей і надання їм аромату випраних лише за 20

хвилин.

Page 9

Налаштування пiд власнi

Extra Wash

потреби

Встановлення температури

Обертаючи ручку ТЕМПЕРАТУРИ, ви можете задати температуру прання (див. Таблицю програм). Ви можете знижувати температуру аж до прання в холоднiй водi ( ). Машина перешкоджатиме встановленню температури, яка перевищує максимально дозволену для кожної конкретної програми.

! Виключення: при виборі програми 4, температура може збільшитися до 60° градусів.

Встановлення центрифуги

Обертаючи ручку ЦЕНТРИФУГИ, ви можете задати швидкiсть центрифуги обраної програми. Максимальнi значення швидкостi, передбаченi для програм:

Програми Максимальна швидкiсть

Бавовна 1000 обертiв за хвилину Синтетичнi тканини 1000 обертiв за хвилину Вовна 800 обертiв за хвилину Шовк тiльки злив води Швидкiсть центрифуги можна зменшити чи виключити взагалi; оберiть для цього позначку . Машина автоматично перешкоджатиме вiджиму, який перевищує максимально дозволенi значення для кожної конкретної програми.

Опції

Рiзноманiтнi опцiї прання, передбаченi у пральнiй машинi, дозволяють отримати бажану чистоту та бiлизну ваших речей. Для активацiї опцiй:

1. натиснiть на кнопку бажаної опцiї;

2. запалення вiдповiдної iндикаторної лампи вказує не те, що опцiю активовано.

Примiтка:

- Якщо вибрана опція несумісна з заданою програмою, індикаторна лампа почне блимати й опція не активується.

- Якщо вибрана опція не є сумісною з іншою, раніше вибраною, індикаторна лампа попередньої функції почне блимати, при цьому буде активовано тільки останню опцiю, засвiтиться індикаторна лампа активованої опцiї.

Вiдстрочений пуск

Для встановлення вiдстроченого пуску обраної програми натискайте на вiдповiдну кнопку, доки не з’явиться потрiбний час вiдстрочки. Коли ця опція активна, на дисплеї горить позначка . Щоб вимкнути відкладений пуск, натисніть кнопку , аж поки на дисплеї не з’явиться напис “OFF”.

Для дуже забруднених речей можна активувати опцію така опція, цикл автоматично адаптує всі параметри прання і стає тривалішим. Ця опція не впливає на температуру, в той час як центрифуга налаштовується на максимальну кількість обертів. Користувач може завжди переналаштувати центрифугу на бажане значення.

Опція дозволяє випрати бавовняні і синтетичні речі, заощаджуючи енергію і роблячи внесок в заощадження довкілля. Заощадження забезпечується пранням в холодному режимі за допомогою інтенсивних механічних дій і оптимізованого використання води з отримання бажаного результату. Рекомендується для злегка забруднених речей. Рекомендуется вживання рідкого прального засобу.

, там де вона передбачена. Якщо обрана

Page 10

Пральні засоби та білизна

Касета з пральним засобом

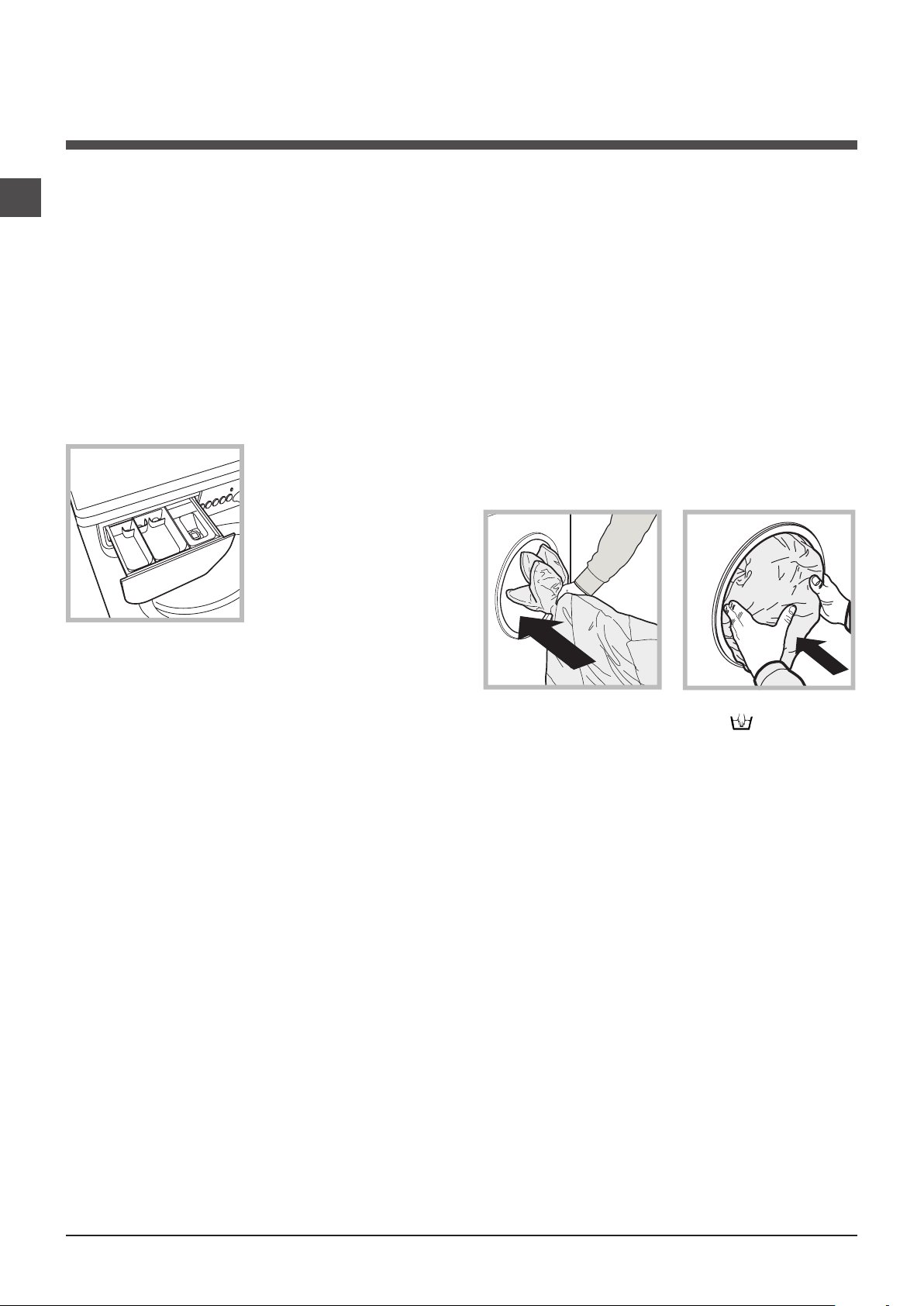

Добрий результат прання залежить також вiд правильного дозування прального засобу: надлишок прального засобу приведе до неефективного прання та сприятиме утворенню накипу всереденi пральної машини, а також забрудненню довкiлля.

! Використовуйте порошкові пральні засоби для білих

бавовняних речей, а також для попереднього прання або прання при температурі вище 60°C.

! Слiдуйте вказiвкам на упаковках пральних засобiв. ! Не використовуйте засоби для ручного прання, тому

що вони утворюють надто багато піни.

Витягнiть касету для пральних засобiв та додайте пральнi засоби або засоби з догляду, як вказано нижче.

ванночка 1: Засiб для попереднього прання (порошковий) ванночка 2: Засiб для прання (порошковий чи рiдкий)

Рiдкий пральний засiб наливайте безпосередньо перед запуском машини.

ванночка 3: Засоби з догляду (пом’якшувач, тощо)

Пом’якшувач не має витікати з решітки. Зауваження: В разі використання “прального засобу у таблетках” рекомендується завжди дотримуватися інструкцій від виробника.

Підготовка білизни

• Роздiлiть бiлизну, враховуючи: тип тканини / позначку на етикетцi. кольори: вiдокремте кольоровi речi вiд бiлих.

• Перевірте кишені й ґудзики.

• Не перевищуйте значення, вказані у “Таблиця програм” , що відносяться до ваги сухої білизни.

Скільки важить білизна?

1 простирадло 400-500 г 1 наволочка 150-200 г 1 скатертина 400-500 г 1 махровий халат 900-1200 г 1 рушник 150-250 г

Особливi речi

Спортивний одяг (Спортзал): цикл призначений для

прання спортивного одягу, в тому числі рушників зі спортзалів, зі збереженням волокон (необхідно дотримуватися інструкцій, наведених на етикетках речей).

Спортивне взуття (Спортивная Oбувь): цикл для повністю безпечного прання до 1 пар спортивного взуття разом. Рекомендується зашнурувати шнурки, перш ніж завантажувати взуття в барабан.

Дитина (Дåтскоå Белье): цикл призначений для дитячих речей з типовими забрудненнями з ефективним усуненням слідів прального засобу. Пухо-пiр`янi вироби (Ïуxoвики): для прання виробів із наповненням з гусячого пуху, таких як одинарні ковдри (які не перевищують за вагою 1 кг), подушки, куртки, використовуйте спеціальну програма 12 Пухо-пiр‘янi вироби. Такі вироби рекомендується завантажити у барабан у згорнутому вигляді з краями, загорнутими всередину (див. малюнок), при цьому не перевищуйте ¾ об’єму самого барабану. Для оптимального прання рекомендується використовувати рідкий засіб, який необхідно налити у касету для пральних засобів.

Вовна (Шерсть): за допомогою програми 13 можна прати у пральній машині всі вироби із вовни, навіть ті, що мають ярлик “тільки ручне прання” . Щоб отримати кращі результати, використовуйте спеціальний пральний засіб та не перевищуйте завантаження в 1 кг.

Шовк (Øåëk): використовуйте спеціальну програму 14 для прання шовкових речей. Рекомендується

використання спеціального прального засобу для делікатних виробів. Штори (Занавесkи): рекомендується скласти й покласти у наволочку або мішечок з сітки. Скористайтеся

програмою 14.

Система балансування завантаження

До кожного віджиму у центрифузі, для запобігання надмірній вібрації та для рівномірного розподілу завантаження, барабан здійснює оберти на дещо більшій швидкості, ніж швидкість прання. Якщо по закінченні декількох спроб завантажені речі ще не були правильно відбалансовані, запустить центрифугу на швидкості, меншій за передбачену. У випадку надмірної незбалансованості пральна машина здійснює розподіл замість віджиму. З метою оптимального розподілу завантаження та його правильного балансування рекомендується одночасне прання великих і малих речей.

Page 11

Несправності та засоби їх усунення

Може так статися, що пральна машина не працюватиме. Перш ніж зателефонувати до служби Допомоги (див. “Допомога”), перевірте можливість легкого усунення проблеми за допомогою наступного списку.

Несправності:

Пральна машина не вмикається.

Цикл прання не розпочинається.

В пральну машину не потрапляє вода (на дисплеї з’являється позначка “H2O”, що блимає).

Пральна машина безперервно завантажує та зливає воду.

Можливі причини/Рішення:

• Штепсель не вставлений в електричну розетку або вставлений не до кiнця.

• У будинку немає електроенергії.

• Люк погано закрито.

• Кнопку УВІМКН/ВИМКН не було натиснуто.

• Кнопку ПУСК/ПАУЗА не було натиснуто.

• Водопровідний кран закритий.

• Якщо вiдстрочення задане на час запуску (ВIДСТРОЧЕНИЙ ПУСК див. “Налаштування пiд власнi потреби”).

• Трубу подачі води не під’єднано до водопровiдного крану.

• Перегин у трубi.

• Водопровідний кран закритий.

• У водопроводі немає води.

• Недостатній тиск.

• Кнопку ПУСК/ПАУЗА не було натиснуто.

• Зливний шланг не знаходиться на відстані від 65 до 100 см від підлоги (див. “Встановлення”).

• Кінець зливного шланга занурений у воду (див. “Встановлення”).

• Стiнний каналiзацiйний злив не має віддушини для виходу повітря (вантуза).

Якщо після таких перевірок проблема залишається, закрийте

водопровідний кран, вимкніть машину і зателефонуйте до служби Допомоги. Якщо квартира знаходиться на верхніх поверхах будинку, можливо, відбувається сифонний ефект, при якому машина безперервно завантажує й зливає воду. Щоб його ліквідувати, існують спеціальні антисифонні клапани, які можна придбати у торговельній мережі.

Пральна машина не зливає воду або не вмикає центрифугу.

Пральна машина дуже вiбрує під час роботи центрифуги.

З пральної машини витікає вода.

Свiтлодiоди “oпцiй” та “ПУСК/ ПАУЗА” блимають, один зi свiтлодiодiв “поточної фази” та “ЛЮК ЗАБЛОКОВАНО” свiтитиметься постiйно.

Утворюється занадто багато піни.

• Програма не передбачає зливання води: у деяких програмах це потрібно зробити вручну.

• Перегин зливного шланга (див. “Встановлення”).

• Засмітився зливний шланг.

• Барабан, у момент встановлення, не був правильно розблокований (див. “Встановлення”).

• Машина стоїть не на рівній поверхні (див. “Встановлення”).

• Машину затиснуто між меблями і стіною (див. “Встановлення”).

• Погано пригвинчено трубу подачі води (див. “Встановлення”).

• Забруднена касета для пральних засобів (як вимитидив. “Догляд та

очищення”).

• Погано закріплений зливний шланг (див. “Встановлення”).

• Вимкніть машину й витягніть штепсель з розетки, зачекайте близько 1 хвилини й увімкніть її повторно.

Якщо несправність не усунено, зателефонуйте до служби Допомоги.

• Пральний засiб не підходить до пральної машини (повинен мати напис “для машинного прання”, “для ручного та машинного прання” або подібні).

• Перевищена доза прального засобу.

Page 12

Допомога

Перш ніж звернутися по Допомогу:

• Перевірте, чи можна самостійно вирішити проблему (див. “Несправності і засоби їх усунення”).

• Перезапустіть програму, щоб перевірити, чи усунено несправність;

• У протилежному випадку, зверніться до авторизованої служби технічної Допомоги за телефонним номером, вказаним на гарантійному сертифікаті.

! Звертайтеся виключно до уповноважених фахівців.

Треба повідомити:

• тип несправності;

• модель машини (Мод.);

• серійний номер (S/N).

Цю iнформацiю ви знайдете на шильдику на задній стороні пральної машини та на передній стороні, якщо вiдкрити люк.

Виробник ЗАТ «ІНДЕЗІТ ІНТЕРНЕШНЛ» РОСІЯ, 398040, м. Ліпецьк, вул. Meталургів, 2 Сервісна служба тел. 0800-30-20-30

Page 13

Instructions for use

WASHING MACHINE

English

E2SD 1160B

Contents

Installation, 14-15

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data

Care and maintenance, 16

Cutting off the water or electricity supply Cleaning the washing machine Cleaning the detergent dispenser drawer Caring for the door and drum of your appliance Cleaning the pump Checking the water inlet hose

Precautions and tips, 17

General safety Disposal

Description of the washing machine and starting a wash cycle, 18-19

Control panel Indicator lights Starting a wash cycle

Wash cycles, 20

Table of wash cycles Fast daily cycles

Personalisation, 21

Setting the temperature Setting the spin speed Functions

Detergents and laundry, 22

Detergent dispenser drawer Preparing the laundry Special wash cycles Load balancing system

Troubleshooting, 23

Service, 24

Page 14

Installation

! This instruction manual should be kept in a safe

place for future reference. If the washing machine is sold, transferred or moved, make sure that the instruction manual remains with the machine so that the new owner is able to familiarise himself/herself with its operation and features. ! Read these instructions carefully: they contain vital information relating to the safe installation and operation of the appliance.

Unpacking and levelling

Unpacking

1. Remove the washing machine from its

packaging.

2. Make sure that the washing machine has

not been damaged during the transportation process. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

3. Remove the 4 protective screws (used during transportation) and the rubber washer with the corresponding spacer, located on the rear part of the appliance (see figure).

4. Close off the holes using the plastic plugs

provided.

5. Keep all the parts in a safe place: you will

need them again if the washing machine needs to be moved to another location.

Levelling the machine correctly will provide it with stability, help to avoid vibrations and excessive noise and prevent it from shifting while it is operating. If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washing machine.

Connecting the electricity and water supplies

Connecting the water inlet hose

1. Insert seal A into the end of the inlet hose and screw the latter onto a cold water tap with a 3/4 gas threaded mouth (see figure). Before making the connection, allow the water to run freely until it is perfectly clear.

2. Connect the inlet hose to the washing machine by screwing it onto the corresponding water inlet of the appliance, which is situated on the top right-hand side of the rear part of the appliance (see figure).

! Packaging materials should not be used as toys for children.

Levelling

1. Install the washing machine on a flat sturdy

floor, without resting it up against walls, furniture cabinets or anything else.

2. If the floor is not perfectly level, compensate for any unevenness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured in relation to the worktop, must not exceed 2°.

3. Make sure that the hose is not folded over or bent.

! The water pressure at the tap must fall within the values indicated in the Technical details table (see next page).

! If the inlet hose is not long enough, contact a specialised shop or an authorised technician.

! Never use second-hand hoses.

! Use the ones supplied with the machine.

Page 15

65 - 100 cm

Connecting the drain hose

Connect the drain hose, without bending it, to a drainage duct or a wall drain located at a height between 65 and 100 cm from the floor;

! Do not use extension cords or multiple sockets.

! The cable should not be bent or compressed.

! The power supply cable must only be repla-

ced by authorised technicians.

Warning! The company shall not be held responsible in the event that these regulations are not respected.

The first wash cycle

alternatively, rest it on the side of a washbasin or bathtub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

! We advise against the use of hose extensions; if it is absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

•thesocketisearthedandcomplieswithall

applicable laws;

•thesocketisabletowithstandthemaximum

power load of the appliance as indicated in the Technical data table (see opposite);

•thepowersupplyvoltagefallswithinthe

values indicated in the Technical data table (see opposite);

•thesocketiscompatiblewiththeplugof

the washing machine. If this is not the case, replace the socket or the plug.

! The washing machine must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

! When the washing machine has been installed, the electricity socket must be within easy reach.

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using the wash cycle 2.

Technical data

Model

Dimensions

Capacity

Electrical connections

Water connection

Spin speed

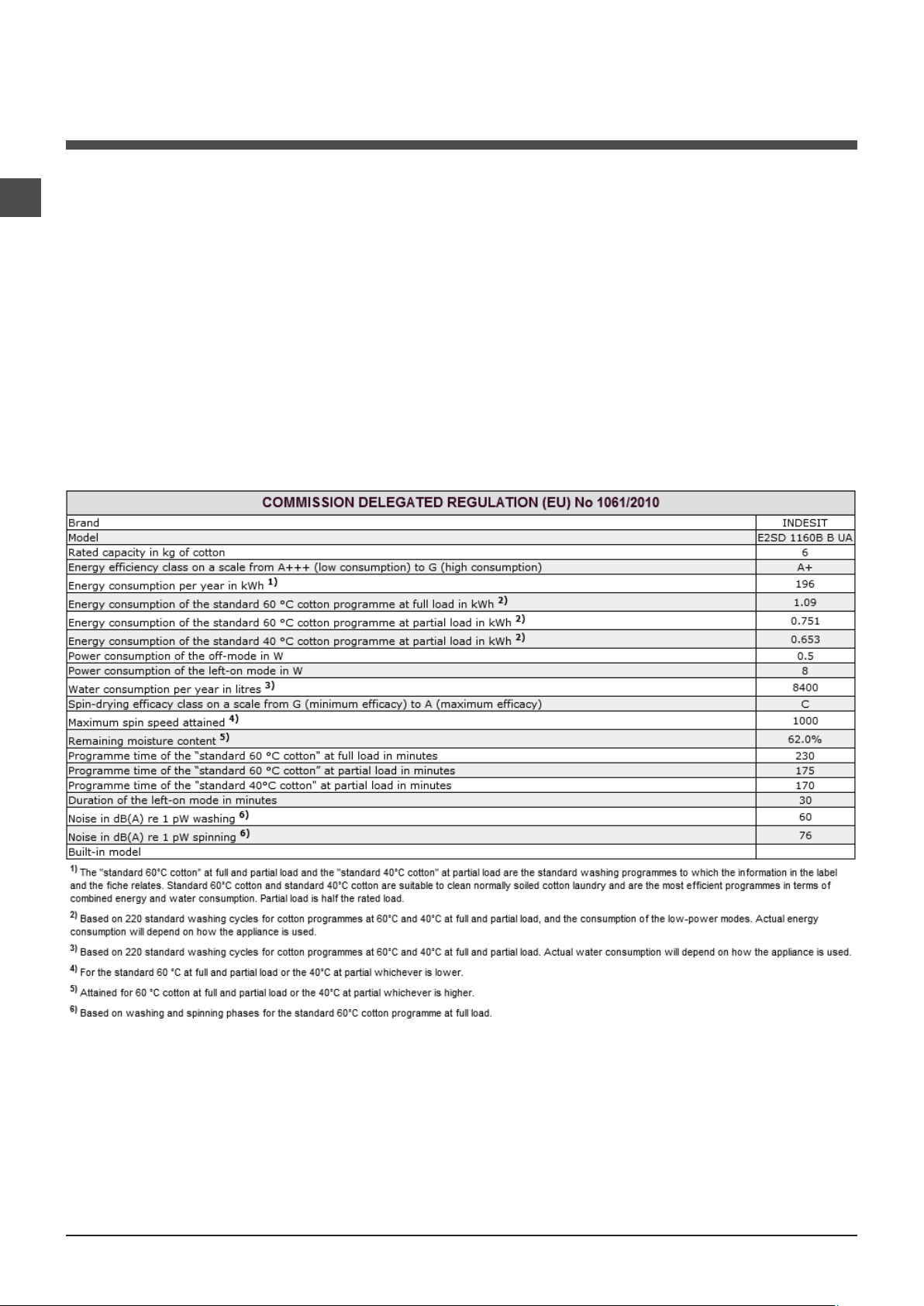

Test wash cycles in accordance with regulations 1061/2010 and 1015/2010

E2SD 1160B

width 59.5 cm height 85 cm depth 42 cm

from 1 to 6 kg

please refer to the technical data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure 0.05 MPa (0.5 bar) drum capacity 40 litres

up to 1000 rotations per minute

Programme 15: Eco Cotton 60°C. Programme 15: Eco Cotton 40°C.

This appliance conforms to the following EC Directives:

- EMC - 2014/30/EU (Electromagnetic Compatibility)

- 2012/19/EU - WEEE

- LVD - 2014/35/EU (Low Voltage)

Page 16

Care and maintenance

Cutting off the water and electricity supplies

•Turnoffthewatertapaftereverywashcycle.

This will limit wear on the hydraulic system inside the washing machine and help to prevent leaks.

•Unplugthewashingmachinewhencleaning

it and during all maintenance work.

Cleaning the washing machine

The outer parts and rubber components of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

Cleaning the detergent dispenser drawer

Remove the dispenser by raising it and pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

2. unscrew the lid by rotating it anticlockwise (see figu- re): a little water may trickle out. This is perfectly normal;

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

! Never use second-hand hoses.

Caring for the door and drum of your appliance

•Alwaysleavetheportholedoorajarinorder

to prevent unpleasant odours from forming.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber which protects the pump, situated in its bottom part.

! Make sure the wash cycle has finished and unplug the appliance.

To access the pre-chamber:

1. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see figure);

Page 17

Precautions and tips

! This washing machine was designed and constructed in

accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

• Thisappliancewasdesignedfordomesticuseonly.

• This appliance can be used by children aged

from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

• Donottouchthemachinewhenbarefootorwithwetor

damp hands or feet.

• Donotpullonthepowersupplycablewhenunplugging

the appliance from the electricity socket. Hold the plug and pull.

• Donotopenthedetergentdispenserdrawerwhilethe

machine is in operation.

• Donottouchthedrainedwaterasitmayreachextremely high temperatures.

• Neverforcetheportholedoor.Thiscoulddamagethe

safety lock mechanism designed to prevent accidental opening.

• Iftheappliancebreaksdown,donotunderanycircumstances access the internal mechanisms in an attempt to repair it yourself.

• Alwayskeepchildrenwellawayfromtheappliancewhile

it is operating.

• Thedoorcanbecomequitehotduringthewashcycle.

• Iftheappliancehastobemoved,workinagroupoftwo

or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

• Beforeloadinglaundryintothewashingmachine,make

sure the drum is empty.

Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Disposal

• Disposingofthepackagingmaterials:observelocal

regulations so that the packaging may be re-used.

• TheEuropeanDirective2012/19/EU-WEEEonWaste

Electrical and Electronic Equipment, requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obliga tion, that when you dispose of the appliance it must be separately collected.

Page 18

Description of the washing machine and starting a wash cycle

Control panel

Detergent dispenser drawer

ON/OFF

WASH CYCLE

button

knob

DELAY TIMER

button

DISPLAY

TEMPERATURE

knob

FUNCTION

buttons with indicator lights

SPIN SPEED

knob

WASH CYCLE PROGRESS

START/ PAUSE

button with indicator light

DOOR LOCKED

indicator light

Detergent dispenser drawer: used to dispense detergents and washing additives (see “Detergents and laundry”).

ON/OFF button: switches the washing machine on and off.

WASH CYCLE knob: programmes the wash cycles. During the wash cycle, the knob does not move.

FUNCTION buttons with indicator light: used to select the available functions. The indicator light corresponding to the selected function will remain lit.

TEMPERATURE knob: sets the temperature or the cold wash cycle (see “Personalisation”).

SPIN SPEED knob: sets the spin speed or exclude the spin cycle completely (see “Personalisation”).

DISPLAY: used to view the duration of the various cycles available and the remaining time of a cycle in progress; if the DELAY TIMER option has been selected, the countdown to the start of the selected cycle will appear.

DELAY TMER button : press to set a delayed start time for the selected wash cycle. The delay time will be shown on the display.

WASH CYCLE PROGRESS

monitor the progress of the wash cycle. The illuminated indicator light shows which phase is in progress.

DOOR LOCKED indicator light: indicates whether the door may be opened or not (see next page).

START/PAUSE button with indicator light: starts or temporarily interrupts the wash cycles. N.B. To pause the wash cycle in progress, press this button; the corresponding indicator light will flash orange, while the indicator light for the current wash cycle phase will remain lit in a fixed manner. If the DOOR LOCKED indicator light is switched off, the door may be opened (wait approximately 3 minutes). To start the wash cycle from the point at which it was interrupted, press this button again.

Standby mode

This washing machine, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

indicator light

s: used to

Page 19

Indicator lights

The indicator lights provide important information. This is what they can tell you:

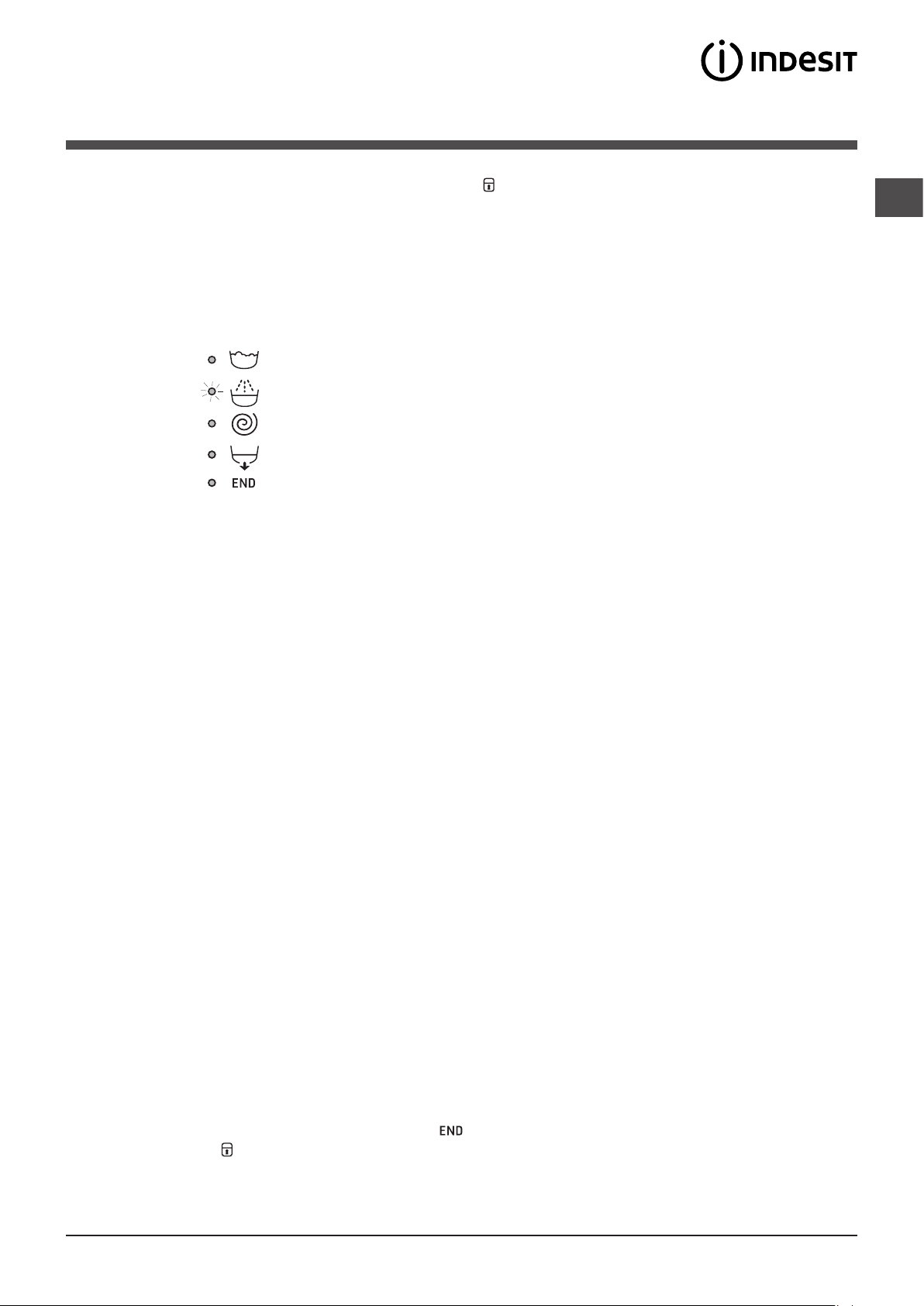

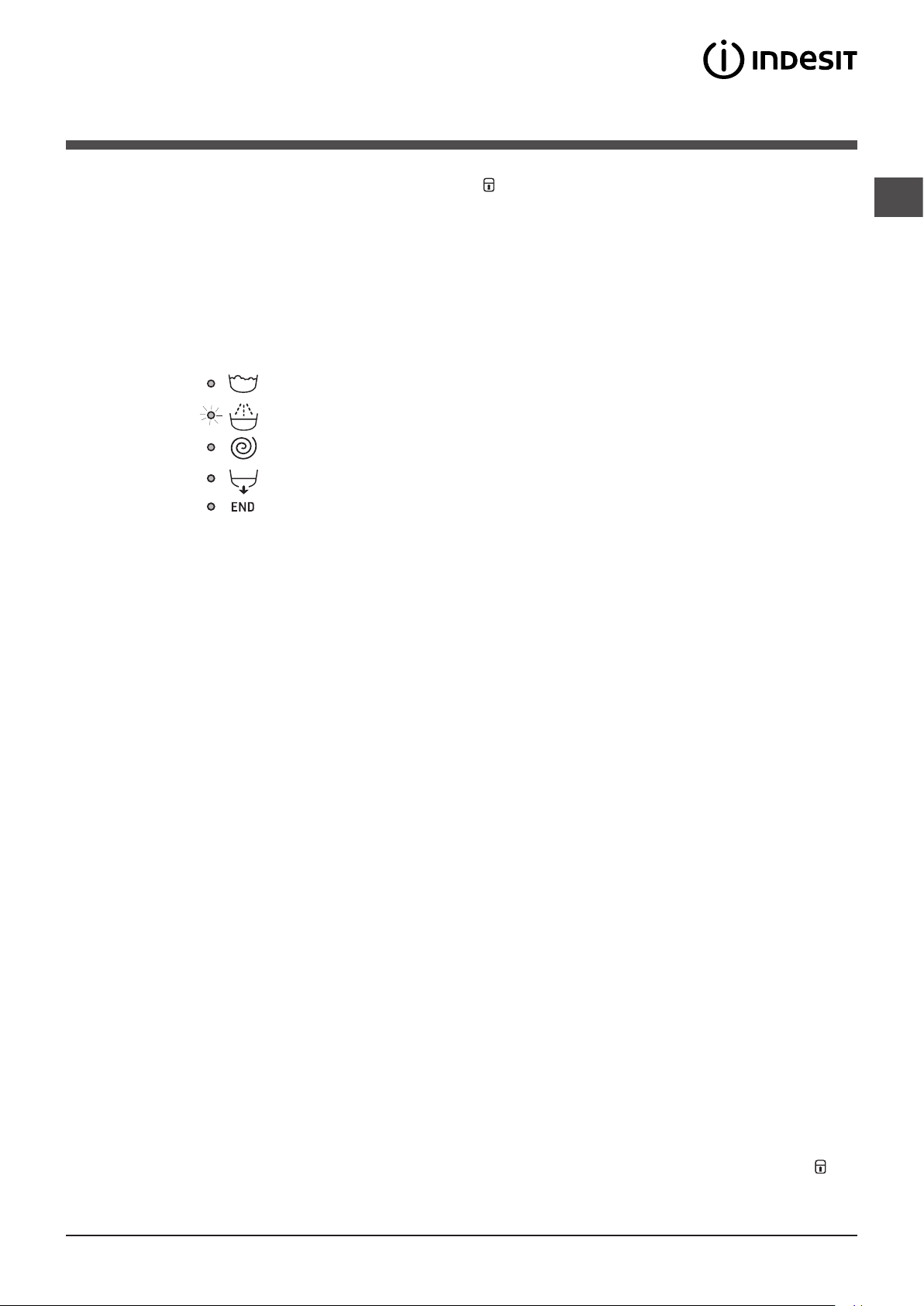

Wash cycle phase indicator lights

Once the desired wash cycle has been selected and has begun, the indicator lights switch on one by one to indicate which phase of the cycle is currently in progress.

Wash

Rinse

Spin

Drain

End of wash cycle

Function buttons and corresponding indicator lights

When a function is selected, the corresponding indicator light will illuminate. If the selected function is not compatible with the programmed wash cycle, the corresponding indicator light will flash and the function will not be activated. If the selected function is not compatible with another function which has been selected previously, the indicator light corresponding to the first function selected will flash and only the second function will be activated; the indicator light corresponding to the enabled option will remain lit.

Door locked indicator light

When the indicator light is on, the porthole door is locked to prevent it from being opened; make sure the indicator light is off before opening the door (wait approximately 3 minutes). To open the door during a running wash cycle, press the START/PAUSE button; the door may be opened once the DOOR LOCKED indicator light turns off.

Starting a wash cycle

1. Switch the washing machine on by pressing the ON/OFF button. All indicator lights will switch on for a few seconds, then they will switch off and the START/PAUSE indicator light will pulse.

2. Load the laundry and close the door.

3. Set the WASH CYCLE knob to the desired programme.

4. Set the washing temperature (see “Personalisation”).

5. Set the spin speed (see “Personalisation”).

6. Measure out the detergent and washing additives (see “Detergents and laundry”).

7. Select the desired functions.

8. Start the wash cycle by pressing the START/PAUSE button and the corresponding indicator light will remain lit in a fixed

manner, in green. To cancel the set wash cycle, pause the machine by pressing the START/PAUSE button and select a new cycle.

9. At the end of the wash cycle the END indicator light will switch on. The door can be opened once the DOOR LOCK indicator light turns off (wait approximately 3 minutes). Take out your laundry and leave the appliance door ajar to make sure the drum dries completely. Switch the washing machine off by pressing the ON/OFF button.

Page 20

Extra Wash

Wash cycles

Table of wash cycles

Description of the wash cycle

Wash cycles

EVERYDAY FAST

1 Colour Mix 59’

2 Cotton 59’

3 Cotton 45’

4 Synthetics 59’ (3)

5 Mix 30’

6 Express 20’

Special & Partial

7 Gym Kit

8 Sport Shoes

Baby: Heavily soiled delicate colours.

10 Rinse

11 Spin + Drain

11 Only Drain *

Dedicated

Duvet: for down-stuffed garments.

Wool: for wool, cashmere, etc.

Silk/Curtains: for garments in silk and viscose, lingerie.

Eco Cotton 60° (1): heavily soiled whites and resistant colours.

Eco Cotton 40° (2): lightly soiled whites and delicate colours.

Cotton with prewash: extremely soiled whites.

* If you select programme 11 and exclude the spin cycle, the machine will drain only.

** The duration of the wash cycle can be checked on the display.

The length of cycle shown on the display or in this booklet is an estimation only and is calculated assuming standard working conditions. The actual duration can vary according to factors such as water temperature and pressure, the amount of detergent used, the amount and type of load inserted, load balancing and any wash options selected.

1) Test wash cycle in compliance with regulations 1061/2010: set wash cycle 15 with a temperature of 60°C.

This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 60°C. The actual washing temperature may differ from the indicated value.

2) Test wash cycle in compliance with regulations 1061/2010: set wash cycle 15 with a temperature of 40°C.

This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 40°C. The actual washing temperature may differ from the indicated value.

For all Test Institutes:

2) Long wash cycle for cottons: set wash cycle 15 with a temperature of 40°C.

3) Long programme for synthetics: set programme 4, then select the “

Max. temp.

(°C)

40° 1000 60° 1000 40° 1000 -

40°

(Max. 60°)

30° 800 20° 800 -

40° 600 -

30° 600 -

40° 800 -

- 1000 - -

- 1000 - - - 6 - - - **

- - - - 6 - - - **

30° 1000 40° 800 30° 0 -

60° 1000 -

40° 1000 90° 1000

Max.

speed

(rpm)

Pre-wash Wash

1000 -

” option.

Detergents

Fabric

softener

     

 

   

 

     

 

  

Max.

Residual

load (kg)

dampness %

6 - - - 59’ 6 - - - 59’ 3 - - - 45’

3 44 0,72 36 59’

3 71 0,16 27 30’

1,5 - - - 20’

2,5 - - - **

Max. 1

- - - **

pairs

2 - - - **



6 - - - **

1 - - - ** 1 - - - ** 1 - - - **

6 62 1,09 50,0 230’

6 62 1,03 66 215’ 6 - - - **

kWh

Energy

consumption

Total water lt

Cycle

duration

Fast daily cycles

A complete set of fast programmes to wash the most commonly used fabrics - even with a full load - and to remove the most frequent daily dirt in less than 1 hour.

Colour Mix 59’: to wash mixed and coloured items together. Cotton 59’: cycle designed to wash cotton garments - mainly white items. It can be used with powder detergent too. Cotton 45’: short cycle designed to wash delicate cotton items. Synthetics 59’: specific for synthetic items. If the dirt is difficult to remove, the temperature can be increased up to 60° and

powder detergent can be used too.

Mix 30’: short cycle designed to wash a mixed load of cotton and synthetic fabrics - white and coloured items together. Express 20’: this programme refreshes your items, making them perfumed again in just 20 minutes.

Page 21

Extra Wash

Personalisation

Setting the temperature

Turn the TEMPERATURE knob to set the wash temperature (see Table of wash cycles). The temperature may be lowered, or even set to a cold wash . The washing machine will automatically prevent you from selecting a temperature which is higher than the maximum value set for each wash cycle.

! Exception: if the 4 programme is selected, the temperature can be increased up to a value of 60°C.

Setting the spin speed

Turn the SPIN SPEED knob to set the spin speed for the selected wash cycle. The maximum spin speeds available for each wash cycle are as follows:

Wash cycles Maximum spin speed

Cottons 1000 rpm Synthetics 1000 rpm Wool 800 rpm Silk drain only

The spin speed may be lowered, or the spin cycle can be excluded altogether by selecting the symbol . The washing machine will automatically prevent you from selecting a spin speed which is higher than the maximum speed set for each wash cycle.

Functions

The various wash functions available with this washing machine will help to achieve the desired results, every time. To activate the functions:

1. Press the button corresponding to the desired function;

2. the function is enabled when the corresponding indicator light is illuminated.

Note:

- If the selected function is not compatible with the programmed wash cycle, the corresponding indicator light will flash and the function will not be activated.

- If the selected function is not compatible with another function which has been selected previously, the indicator light corresponding to the first function selected will flash and only the second function will be activated; the indicator light corresponding to the enabled option will remain lit.

Delay timer

To set a delayed start for the selected programme, press the corresponding button repeatedly until the required delay period has been reached. When this option is enabled, the symbol lights up on the display. To remove the delayed start option press the button until the text “OFF” appears on the display.

Enable the all wash parameters through a longer lasting cycle. The option always leaves the temperature unchanged, while the spin cycle is automatically brought back to maximum levels. The user can set the spin cycle back to the desired value at any time.

The option washes cotton and synthetic items, saving energy and helping the environment. Energy saving is due to a cold wash cycle, while an enhanced mechanical action and optimised water use make it possible to reach the desired result. Recommended for slightly soiled garments. Use of liquid detergent recommended.

option for very dirty items, where compatible. Press this option to let the cycle automatically re-adjust

Page 22

Detergents and laundry

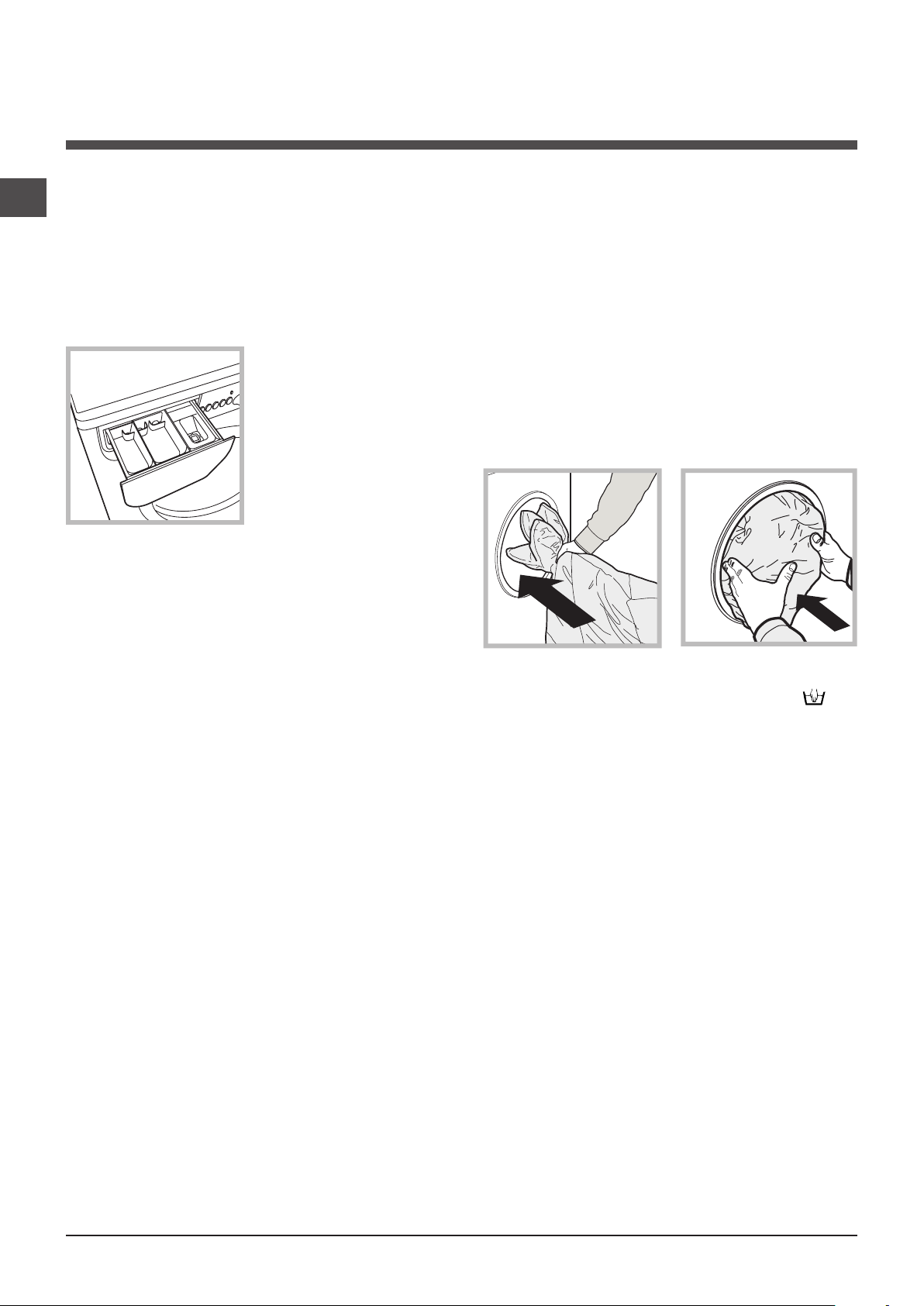

Detergent dispenser drawer

Good washing results also depend on the correct dose of detergent: adding too much detergent will not necessarily result in a more efficient wash, and may in fact cause build up on the inside of your appliance and contribute to environmental pollution.

! Do not use hand washing detergents because these

create too much foam.

! Use powder detergent for white cotton garments, for pre-

washing, and for washing at temperatures over 60°C.

! Follow the instructions given on the detergent packaging.

Open the detergent dispenser drawer and pour in the detergent or washing additive, as follows.

Special wash cycles

Gym Kit: cycle suitable to wash all sports items together,

including gym towels, while respecting their fibres (follow the instructions in the garment labels).

Sport Shoes: is for washing sports shoes; for best results, do not wash more than 1 pairs simultaneously. We recommend fastening any strings before introducing the shoes into the drum. Baby: cycle designed for dirt typical of children’s garments in that it effectively removes any traces of residual detergent.

Duvet: to wash single duvets (the weight of which should not exceed 1 kg), cushions or clothes padded with goose down such as puffa jackets, use the special wash cycle number 12. We recommend that duvets are placed in the drum with their edges folded inwards (see figure) and that no more than ¾ of the total volume of the drum is used. To achieve the best results, we recommend that a liquid detergent is used and placed inside the detergent dispenser drawer.

compartment 1: Pre-wash detergent (powder) compartment 2: Detergent for the wash cycle (powder or liquid)

Liquid detergent should only be poured in immediately prior to the start of the wash cycle.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow the grid. Note: If a “tablet detergent” is used, always follow the ma-

nufacturer’s instructions.

Preparing the laundry

•Dividethelaundryaccordingto:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from whites.

•Emptyallgarmentpocketsandcheckthebuttons.

• Do not exceed the values listed in the “Table of wash

cycles”, which refer to the weight of the laundry when dry.

How much does your laundry weigh?

1 sheet 400-500 g 1 pillow case 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1200 g 1 towel 150-250 g

Wool: all wool garments can be washed using programme 13, even those carrying the “hand-wash only” label. For best results, use special detergents and do not exceed 1 kg of laundry.

Silk: use special wash cycle 14 to wash all silk garments. We recommend the use of special detergent which has been designed to wash delicate clothes. Curtains: fold curtains and place them in a pillow case or mesh bag. Use wash cycle 14.

Load balancing system

Before every spin cycle, to avoid excessive vibrations and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washing machine performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Page 23

Troubleshooting

Your washing machine could fail to work. Before contacting the Technical Assistance Centre (see “Assistance”), make sure that the problem cannot be not solved easily using the following list.

Problem:

The washing machine does not switch on.

The wash cycle does not start.

The washing machine does not take in water (“H2O” will flash on the display).

The washing machine continuously takes in and drains water.

Possible causes / Solutions:

• Theapplianceisnotpluggedintothesocketfully,orisnotmakingcontact.

• Thereisnopowerinthehouse.

• Thewashingmachinedoorisnotclosedproperly.

• TheON/OFFbuttonhasnotbeenpressed.

• TheSTART/PAUSEbuttonhasnotbeenpressed.

• Thewatertaphasnotbeenopened.

• Adelayedstarthasbeenset(see “Personalisation”).

• Thewaterinlethoseisnotconnectedtothetap.

• Thehoseisbent.

• Thewatertaphasnotbeenopened.

• Thereisnowatersupplyinthehouse.

• Thepressureistoolow.

• TheSTART/PAUSEbuttonhasnotbeenpressed.

• Thedrainhoseisnotfittedataheightbetween65and100cmfromthefloor

(see “Installation”).

• Thefreeendofthehoseisunderwater(see “Installation”).

• Thewalldrainagesystemisnotfittedwithabreatherpipe.

If the problem persists even after these checks, turn off the water tap, switch the appliance off and contact the Assistance Service. If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the washing machine to fill with water and drain continuously. Special anti-draining valves are available in shops and help to avoid this inconvenience.

The washing machine does not drain or spin.

The washing machine vibrates a lot during the spin cycle.

The washing machine leaks.

The “function” indicator lights and the “start/pause” indicator light flash, while one of the “phase in progress” indicator lights and the “door locked” indicator light will remain lit in a fixed manner.

There is too much foam.

• Thewashcycledoesnotincludedraining:somewashcyclesrequirethedrain

phase to be started manually.

• Thedrainhoseisbent(see “Installation”).

• Thedrainageductisclogged.

• Thedrumwasnotunlockedcorrectlyduringinstallation(see “Installation”).

• Thewashingmachineisnotlevel(see “Installation”).

• Thewashingmachineistrappedbetweencabinetsandwalls(see “Installation”).

• Thewaterinlethoseisnotscrewedonproperly(see “Installation”).

• Thedetergentdispenserdrawerisblocked(forcleaninginstructions,see “Care

and maintenance”).

• Thedrainhoseisnotfixedproperly(see “Installation”).

• Switchoffthemachineandunplugit,waitforapproximately1minuteandthen

switch it back on again.

If the problem persists, contact the Technical Assistance Service.

• Thedetergentisnotsuitableformachinewashing(itshoulddisplaythetext

“for washing machines” or “hand and machine wash”, or the like).

• Toomuchdetergentwasused.

Page 24

Service

Before calling for Assistance:

• Check whether you can solve the problem alone (see “Troubleshooting”);

• Restarttheprogrammetocheckwhethertheproblemhasbeensolved;

• Ifthisisnotthecase,contactanauthorisedTechnicalAssistanceCentreusingthetelephonenumberprovidedonthe

guarantee certificate.

! Always request the assistance of authorised technicians.

Have the following information to hand:

• thetypeofproblem;

• theappliancemodel(Mod.);

• theserialnumber(S/N).

This information can be found on the data plate applied to the rear of the washing machine, and can also be found on the front of the appliance by opening the door.

Page 25

Руководство по эксплуатации

Русский

E2SD 1160B

СТИРАЛЬНАЯ МАШИНА

Содержание

Установка, 26-27

Распаковка и выравнивание Подключение к водопроводу и электричеству Первый цикл стирки

Технические характеристики

Техническое обслуживание и уход, 28

Отключение воды и электрического тока Уход за стиральной машиной Уход за распределителем моющих средств Уход за люком и барабаном Уход за насосом Проверка водопроводного шланга

Предосторожности и рекомендации, 29

Общие требования к безопасности Утилизация Условия хранения и транспортировки

Соответствие классов энергоэффективности

Информация о классе

энергоэффективности,

указаная на продукте

A A

A+ A-10% (*)

A++ A-20% (*)

A+++ A-30% (*)

A+++-10% A-40% (*)

A+++-20% A-50% (*)

(*) на данное количество процентов показатели энергоэффективности лучше, чем у класса “А”, определенного нормативными документами Российской Федерации.

энергоэффективности в

соответствии с Российским

Класс

законодательством

Описание стиральной машины и порядка запуска программы, 30-31

Панель управления Индикаторы Порядок запуска программы

Программы, 32

Таблица программ Быстрые ежедневные циклы

Персонализированные настройки, 33

Регулировка температуры Выбор скорости отжима Дополнительные функции

Моющие средства и типы белья, 34

Распределитель моющих средств Подготовка белья Изделия, требующие деликатной стирки Система балансировки белья

Поиск неисправностей и методы их устранения, 35

Сервисное обслуживание, 36

Page 26

Установка

! Сохраните данное руководство. Оно должно быть в комплекте со стиральной машиной в случае продажи, передачи оборудования или при переезде на новую квартиру, чтобы новый владелец оборудования мог озна коми ться с пра вила ми его функционирования и обслуживания. ! Внимательно прочитайте руководство: в нем содержатся важные сведения по установке и безопасной эксплуатации стиральной машины.

Распаковка и выравнивание

Распаковка

1. Распакуйте стиральную машину.

2. Убедитесь, что оборудование не было повреждено во время транспортировки. При обнаружении повреждений – не подключайте машину – свяжитесь с поставщиком немедленно.

3. Удалите четыре транспортировочных винта и резиновые пробки с прокладками, расположенные в задней части стиральной машины (см. рис.).

4. Закройте отверстия прилагающимися пластиковыми заглушками.

5. Сохраняйте все детали: они Вам по на добя тс я пр и по сл едую щей транспортировке стиральной машины.

! Не разрешайте детям играть с упаковочными материалами.

! Упаковка и отдельные ее элементы не предназначены для контакта с пищей.

Выравнивание

1 . У с т а н о в и т е стиральную машину на ровном и прочном полу, так чтобы она не касалась стен, мебели и прочи х предметов.

2. После установки машины на место

отрегулируйте ее устойчивое положение путем вращения передних ножек (см. рис.). Для этого сначала ослабьте контргайку, после завершения регулировки контргайку затяните.

После установки машины на место проверьте по уровню горизонтальность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°. Правильное выравнивание оборудования

поможет избеж ат ь шума , вибраций и смещений во время работы машины. Если стиральная машина стоит на полу, покрытом ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция будет затруднена или вовсе невозможна.

Подключение к водопроводной и электрической сети

Подсоединение заливного шланга

1. Вставьте прокладку А в конец заливного шланга и наверните его на вывод водопровода холодной воды с резьбовым отверстием 3/4 дюйма (см.

рис.). Перед подсоединением откройте водопроводный кран и дайте стечь грязной воде.

2. Под соед ини те заливной шланг к стиральной машине, на ви нтив е го н а в о д о п р и е м н и к , р а с п о л ожен ны й в задней верхней части справа (см.

рис.).

3. Убедитесь, что шланг не перекручен и не пережат.

! Давление воды должно быть в пределах

значе ни й, ук а за нны х в табл ице Технических характеристик.

! Если длина водопроводного шланга

окажется недостаточной, обратитесь в Авторизованный cервисный центр.

! Никогда не используйте шланги, бывшие

в употреблении.

Page 27

Подсоединение сливного шланга

65 - 100 cm

Повесьте загнутый конец сливного шланга на край рак овины, ванны, или поместите в специальный вывод канализации. Шланг не должен переги баться. Верхняя точка сливного шланга должна находиться на высоте 65-100 см от по л а. Ра спол ож ен и е сливного шланга должно обеспечивать разрыв струи при сливе (конец шланга не должен быть опущен в воду).

В случае крепления на край ванной или раковины, шланг вешается с помощью направляющей (входит в комплект поставки), которая крепится к крану (рис.).

! Н е р еко мен д уетс я применение удлинителей для сливного шлан га, п р и н е об х од им ос т и д о п у с к а е т с я е г о наращивание шлангом та кого же диамет ра и длиной не более 150 см.

Подсоединение к электросети

Внимание! Оборудование обязательно должно быть заземлено!

1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0,1 с.

2. При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии указанной розетки и проводки следует провести их монтаж.

3. Прокладка заземления отдельным проводом не допускается.

4. Для доработки электрической сети рекомендуется применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля, обеспечивающих пожаро- и электробезопасность при эксплуатации машины.

Перед включением машины в сеть убедитесь, что:

 розетка и проводка соответствуют требованиям, из-

ложенным в данном разделе инструкции;

 напряжение и частота тока сети соответствуют дан-

ным машины;

 розетка и вилка одного типа;  розетка заземлена в соответствии с нормами безо-

пасности, описанными в данном разделе инструкции. Если вилка не подходит к розетке, ее следует заменить на новую, соответствующую розетке, или заменить питающий кабель. За мена кабеля должна производиться только квалифицированным персоналом. Запрещается использование переходников, двойных и более розеток и удлинителей (они создают опасность возгорания). Если Вы считаете их использование необходимым, применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности.

Оборудование, подключенное с нарушением требований безопасности бытовых приборов большой мощности, изложенных в данной инструкции, является потенциально опасным. Производитель не несет ответственности за ущерб здоровью и собственности, если он вызван несоблюдением указанных норм установки.

Первый цикл стирки

По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком, но без белья, по программе 2.

Технические данные

Модель E2SD 1160B

Страна-изготовитель

Габаритные размеры

Вместимость от 1 до 6 кг

Номинальное значение напряжения электропитания или диапазон напряжения

Условное обозначение рода электрического тока или номинальная частота переменного тока

Класс зашиты от поражения электрическим током

Водопроводное подсоединение

Скорость отжима до 1000 оборотов в минуту

Kонтрольные программы согласно нормативу EN 60456

Дату производства данной техники можно получить из серийного номера, расположенного под штрих-кодом (S/N XXXXXXXXX), следующим образом

Степень защиты от попадания твердых частиц и влаги, обеспечиваемая защитной оболочкой, за исключением низковольтного оборудования, не имеющего защиты от влаги: IPX4

Класс энергопотребления

Россия

ширина 59,5 см. высота 85 см. глубина 42 см.

220-240 V ~

50 Hz

Класс защиты I

максимальное давление 1 МПа (10 бар) минимальное давление 0,05 МПа (0,5 бар) емкость барабана 40 литра

программа 15; температура 60°C; загрузка 6 кг белья.

Данное изделие соответствует следующим Директивам Европейского Сообщества:

- EMC - 2014/30/EU (Электромагнитная совместимость);

- LVD - 2014/35/EU (Низкое напряжение)

- 2012/19/EU - WEEE

В случае необходимости получения информации по сертификатам соответствия или получения копий сертификатов соответствия на данную технику, Вы можете отправить запрос по электронному адресу cert. [email protected].

- 1-ая цифра в S/N соответствует последней цифре года,

- 2-ая и 3-я цифры в S/N порядковому номеру месяца года,

- 4-ая и 5-ая цифры в S/N - день

Page 28

Техническое обслуживание и уход

Отключение воды и электрического тока

• Перекрывайте водопроводный кран после каждой стирки. Таким образом сокращается износ водопроводной системы машины и сокращается риск утечек.

• Выньте штепсельную вилку из электро розетки в процессе чистки и технического обслуживания стиральной машины.

Уход за стиральной машиной

Для чистки наружных и резиновых частей стиральной машины используйте тряпку, смоченную теплой водой с мылом. Не используйте растворители или абразивные чистящие средства.

Уход за распределителем моющих средств

Выньте распределитель, приподняв его и потянув наружу (см.

схему).

Промойте распределитель теплой водой. Эта операция должна выполняться регулярно.

Уход за насосом

С т и р а л ь н а я м а ш и н а о с н а щ е н а самочистящимся насосом, не нуждающимся в техническом обслуживании. Тем не менее мелкие предметы (монеты, пуговицы) могут упасть за кожух, предохраняющий насос, расположенный в его нижней части.

! Проверьте, чтобы цикл стирки завершился, и выньте штепсельную вилку из сетевой розетки.

Для доступа к кожуху:

1. с н и м и т е переднюю панель стиральной машины при помощи отвертки (см. схему);

2. о т в и н т и т е крышку, повернув ее против часовой стрелки (см. схему): небольшая утечка в о д ы я в л я е т с я н о р м а л ь н ы м явлением;

Уход за люком и барабаном

• По сле ис пол ьзова ния стираль ной машины всегда следует оставлять люк полуоткрытым во избежание образования неприятных запахов в барабане.

3. тщательно прочистите внутри кожуха;

4. завинтите крышку на место;

5. установите на место переднюю панель, проверив перед ее прикреплением к машине, чтобы крюки вошли в соответствующие петли.

Проверка водопроводного шланга

Проверяйте шланг подачи воды не реже одного раза в год. При обнаружении трещин или разрывов шланга замените его: в процессе стирки сильное давление воды в водопроводе может привести к внезапному отсоединению шланга.

! Никогда не пользуйтесь б/у шлангами.

Page 29

Предосторожности и рекомендации

! Стиральная машина спроектирована и изготовлена

в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Общие требования к безопасности

• После испол ьзования машины обяза тельно

отключайте ее от сети переменного тока и закрывайте водопроводный кран.

• Не разрешайте пользоваться машиной лицам (включая детей) с ограниченными физическими, сенсорными, умственными способностями и не обладающих достаточными знаниями и опытом, если только они не пользуются машиной под наблюдением и после инструктажа со стороны лиц, ответственных за их безопасность.Не разрешайте детям играть с машиной.

• Стираль н о й м а ш иной должны пол ь зоваться только взрослые лица, соблюдающие инструкции, приведенные в данном техническом руководстве.

• Не прикасайтесь к изделию влажными руками, босиком или во влажной одежде.

• Не тяните за сетевой кабель для отсоединения изделия из электро розетки, возьмитесь за вилку рукой.

• Не открывайте распределитель порошка в процессе стирки.

• Избегайте контактов со сливаемой водой, так как она может быть очень горячей.

• Категорически запрещается открывать люк силой: это может привести к повреждению защитного механизма, предохраняющего от случайного открытия машины.

• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта.

• Избегайте контактов детей с работающей стиральной машиной.

• В процессе стирки люк стиральной машины может нагреться.

• При необходимости переместить стиральную машину следует выполнять эту операцию вдвоем или втроем с предельной осторожностью. Никогда не перемещайте машину в одиночку, так как машина очень тяжелая.

• Перед загрузкой в стиральную машину белья проверьте, чтобы барабан был пуст.

• Стиральная машина не предназначена для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность. Дети должны находиться под контролем для недопущения игры со стиральной машиной.

• Согласно Европейской Директиве - 2012/19/EU

- WEEE касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющийся на всех приборах, служит напоминанием об их отдельной утилизации.

За более подробной информацией о правильной

утилизации бытовых электроприборов пользователи могут обратиться в специальную государственную организацию или в магазин.

Условия хранения и транспортировки

• Упакованную стиральную машину следует хранить при относительной влажности не более 80% в закрытых помещениях с естественной вентиляцией.

Если машина длительное время не будет использоваться

и будет храниться в не отапливаемом помещении, необходимо полностью удалить из машины воду. Перед транспортировкой машины необходимо установить транспортные винты со втулками, чтобы исключить повреждение бака стиральной машины.

Транспортировать машину необходимо в рабочем

положении (вертикально) любым видом крытого транспорта, надёжно закрепив её.

ЗАПРЕЩАЕТСЯ подвергать стиральную машину

ударным нагрузкам при погрузочно-разгрузочных работах.

Утилизация

• Уничтожение упаковочных материалов: соблюдайте местные нормативы с целью повторного использования упаковочных материалов.

Page 30

Описание стиральной машины и порядка запуска программы

Панель управления

Кнопка

ВКЛ/ВЫКЛ

Распределитель моющих средств

Распределитель моющих средств: для загрузки

стиральных веществ и добавок (см. «Моющие средства и типы белья»).

Рукоятка выбора

ПРОГРАММ

Индикаторы ВЫПОЛНЕНИЯ

Кнопка

ЗАПУСКА С ЗАДЕРЖКОЙ

ДИСПЛЕЙ

Регулятор

ТЕМПЕРАТУРЫ

Кнопка ЗАПУСКА С ЗАДЕРЖКОЙ : нажмите для программирования времени задержки пуска выбранной программы. Время задержки показывается на дисплее.

ФАЗ ЦИКЛА

Кнопки с индикаторами дополнительных

ФУНКЦИЙ

Скорости

ОТЖИМА

Кнопка с индикатором

ПУСК/ПАУЗА

Индикатор

БЛОКИРОВКИ ЛЮКA

Кнопка ВКЛ/ВЫКЛ: служит для включения и выключения стиральной машины.

Рукоятка выбора ПРОГРАММ: служит для выбора программ. В процессе выполнения программы рукоятка не вращается.

Кнопки с индикаторами дополнительных ФУНКЦИЙ: служат для выбора имеющихся дополнительных функций. Индикатор, соответствующий выбранной функции, останется включенным.

С к ор ос ти О ТЖ ИМ А: с лу жи т дл я вы бо ра ск о ро ст и от жима или д л я е г о ис к лючен и я (см «Персонализированные настройки»).

Регулятор ТЕМПЕРАТУРЫ: служит для настройки те мпературы или для стирки в холодной воде (см. «Персонализированные настройки»).

ДИ СП Л ЕЙ : д л я в из у али за ц ии н а д и сп л ее продолжительности различных имеющихся программ и после запуска цикла времени, остающегося до конца цикла; если была включена функция ЗАПУСК С ЗАДЕРЖКОЙ, на дисплее показывается время, остающееся до запуска выбранной программы.

индикаторы ВЫПОЛНЕНИЯ ФАЗ ЦИКЛА: показывают последовательность выполнением программы стирки. Включенный индикатор соответствует текущей фазе.

Индикатор БЛОКИРОВКИ ЛЮКA: показывает, можно ли открыть люк (см. страницу сбоку).

Кнопка с индикатором ПУСК/ПАУЗА: служит для запуска или для временного прерывания программы. ПРИМЕЧАНИЕ: для временного прерывания текущего цикла стирки нажмите эту кнопку. Соответствующий индикатор замигает оранжевым цветом, а индикатор текущей фазы стирки будет гореть, не мигая. Если индикатор БЛОКИРОВКИ ЛЮКA погас, можно открыть люк (ожидайте приблиз. 3 минуты). Для возобновления цикла стирки с момента, когда он был прерван, вновь нажмите ПУСК/ПАУЗА.

Режим ожидания

Настоящая стиральная машина отвечает требованиям новых нормативов по экономии электроэнергии, укомплектована системой автоматического отключения (режим сохранения энергии), включающейся через 30 минут простоя машины. Нажмите один раз кнопку ВКЛ/ ВЫКЛ и подождите, пока машина вновь включится.

Page 31

Индикаторы

Индикаторы сообщают пользователю важные сведения. Значение индикаторов:

Индикаторы текущей фазы цикла:

После выбора и запуска цикла стирки индикаторы будут загораться один за другим, показывая последовательность выполнения программы:

Cтирка

Полоскание

Отжим

Слив

Конец цикла

Кнопки дополнительных функций и соответствующие индикаторы

При выборе функции загорается соответствующая кнопка. Если выбранная функция является несовместимой с заданной программой, соответствующий индикатор будет мигать, и такая функция не будет включена. Если выбранная функция является несовместимой с другой, ранее заданной дополнительной функцией, будет мигать индикатор первой выбранной функции, и будет включена только вторая дополнительная функция, индикатор включенной функции загорится.

Индикатор блокировки люка:

Включенный индикатор означает, что люк заблокирован во избежание его случайного открытия. Для того чтобы открыть его, необходимо дождаться, когда индикатор погаснет (ожидайте приблиз. 3 минуты). Если требуется открыть люк после пуска цикла, нажмите кнопку ПУСК/ПАУЗА. Когда погаснет индикатор БЛОКИРОВКА ЛЮКА, можно открыть люк

Порядок запуска программы

1. Включите стиральную машину, нажав кнопку ВКЛ/ВЫКЛ. Все индикаторы загорятся на несколько секунд, затем

погаснут, останется мигать индикатор ПУСК/ПАУЗА.

2. Загрузите белье в барабан и закройте люк.

3. Задайте рукояткой ПРОГРАММА нужную программу.

4. Задайте температуру стирки (см. «Персонализированные настройки»).

5. Задайте скорость отжима (см. «Персонализированные настройки»).

6. Поместите моющие средства и добавки (см. «Стиральные вещества и типы белья»).

7. Включите нужные дополнительные функции.

8. Запустите программу при помощи кнопки ПУСК/ПАУЗА, соответствующий индикатор загорится зеленым цветом.

Для отмены заданного цикла переключите машину в режим паузы при помощи кнопки ПУСК/ПАУЗА и выберите новый цикл.

9. По завершении программы загорится индикатор . Люк можно открывать после выключения индикатора

БЛОКИРОВКИ ЛЮКА (ожидайте приблиз. 3 минуты). Выньте белье и оставьте люк полуоткрытым для сушки барабана. Выключите стиральную машину, нажав кнопку ВКЛ/ВЫКЛ.

Page 32

Программы

Таблица программ

Описание программы

Программы

EVERYDAY FAST

1 Цветное 59 мин. 40° 1000 - 2 Хлопок 59 мин. 60° 1000 - 3 Хлопок 45 мин. 40° 1000 -

4 Синтетика 59 мин. 5 Смешанное 30 мин. 30° 800 -

6 Зкcпрecc 20 мин. 20° 800 -

Cпåцèальнûе

7 Спортзaл 40° 600 -

8 Спортивная Oбувь 30° 600 -

Дåòñêоå åëüå:  

 

Полоскание

Отжим + Слив

11 Только Слив * -

Дополнитåльнûе

Пуxoâèkè

Шерсть: для шерсти, кашемира и т.Д. Шелk/Занавесkи: для изделий из шелка, вискозы и

нижнего белья. Хлопоk (1): Сильнозагрязн¸Нное Белое И ПрочНо

Окрашенное цветное бель¸. Хлопоk (2): очень грязное белое и деликатное

цветное белье.

Хлопоk Пpeдâ.: стирка с замачиванием.

Ìàêñ

òåìï.

(°C)

40°

(Max. 60°)

40° 800 -

30° 1000 40° 800 -

30° 0 -

60° 1000 -

40° 1000 -

90° 1000

Ìàêñ.

скорость

(îá./

ìèí.)

1000 -

- 1000 - -

- 1000 - - - 6

* ПриПри выборе программы 11 с исключением отжима машина выполняет только слив.

Продолжительность цикла, показанная на дисплее или указанная в инструкциях является рассчетом, сделанным на основании стандартных условий. Фактическая продолжительность может варьировать в зависимости от многочисленных факторов таких как температура и давление воды на подаче, температура помещения, количество моющего средства, количество

и тип загруженного белья, балансировка белья, выбранные дополнительные функции.

Для всех институтов тестирования:

1) Программы управления в соответствии с Директивой EN 60456: задайте программу 15 с температурой 60°C.

2) Длинная программа для х/б белья: задайте программу 15 с температурой 40°C.

Стиральные средства

Предвар-

ительная

стирка

Стирка

- - - 6

  

Ополаски

ватель

     

 

   

 



   

 

Ìàêñ.

загрузка

(êã)

6 6 3

3 3

1,5

2,5

(ìàêñ. 1

ïàðû.)

1 1

Продол-

житть цикла

Продолжительность программ стирки можно проверять по дисплею.

Быстрые ежедневные циклы

Полный комплект быстрых программ для стирки также при полной загрузке наиболее используемого белья и удаления самых обычных ежедневных загрязнений меньше, чем за 1 час.

Цветное 59 мин.: для стирки смешанного и цветного белья вместе. Хлопок 59 мин.: цикл рассчитан на стирку х/б белья, в основном белого. Можно использовать также стиральное

вещество в порошке.

Хлопок 45 мин.: короткий цикл для стирки деликатного х/б белья. Синтетика 59 мин.: специальная программа для стирки синтетического белья. В случае сильного загрязнения можно

увеличить температуру до 60° и использовать также стиральное вещество в порошке.

Смешанное 30 мин.: короткий цикл для стирки смешанного х/б и синтетического белья, белого и цветного вместе. Зкcпрecc 20 мин.: программа, освежающая ваше белье, делая его вновь благоухающим всего за 20 минут.

Page 33

Персонализированные настройки

Регулировка температуры

Настройка температуры стирки производится при помощи регулятора ТЕМПЕРАТУРЫ (см.Таблицу программ). Значение температуры может быть уменьшено вплоть до стирки в холодной воде ( ). Машина автоматически не допускает выбор температуры, превышающей максимальное значение, предусмотренное для каждой программы.

! Исключение: при выборе программы 4 температура может быть увеличена до 60°.

Выбор скорости отжима

Выбор скорости отжима выбранной программы производится при помощи регулятора скорости ОТЖИМ. Для разных программ предусматривается разная максимальная скорость отжима:

Программы Максимальная скорость отжима

Хлопок 1000 оборотов в минуту Синтетические ткани 1000 оборотов в минуту Шерсть 800 оборотов в минуту Шелк без отжима

Скорость отжима может быть уменьшена, или же отжим может быть совсем исключен, повернув регулятор в положение . Машина автоматически не допускает выбор скорости отжима, превышающей максимальную скорость, предусмотренную для каждой прораммы.

Дополнительные функции

Различные функции стирки машины позволяют достичь желаемой чистоты и белизны вашего белья. Порядок выбора функций:

1. нажмите кнопку нужной вам функции;

2. включение соответствующего индикатора означает, что функция включена.

Примечание:

- Если выбранная функция является несовместимой с заданной программой, соответствующий индикатор будет мигать, и такая функция не будет включена.

- Если выбранная функция является несовместимой с другой, ранее заданной дополнительной функцией, будет мигать индикатор первой выбранной функции, и будет включена только вторая дополнительная функция, индикатор включенной функции загорится.

Oтлoженный Зaпуск

Для программирования задержки пуска выбранной программы нажмите соответствующую кнопку вплоть до получения нужного значения задержки. Когда включена функция задержки, на дисплее загорается символ . Для отмены задержки пуска нажмите кнопку вплоть до появления на дисплее надписи OFF.

Для очень грязного белья включить функцию дополнительной стирки , если это возможно. При выборе этой функции цикл автоматически задает все параметры стирки, переключаясь на более продолжительный цикл. Эта функция не изменяет температуру, в то время как отжим автоматически переключается на максимальный режим. Пользователь всегда может перенастроить отжим на нужный ему режим.

Функция энергосбережения позволяет стирать х/б и синтетическое белье в режиме энергосбережения и, следовательно, менее вредном для окружающей среды. Энергосбережение обеспечивается стиркой в холодной воде, в равной степени получая нужный результат за счет более интенсивного механического действия и оптимизированного расхода воды. Предназначен для белья с незначительным загрязнением. Рекомендуется использовать жидкое стиральное вещество.

Page 34

Моющие средства и

типы белья

Распределитель моющих средств

Хороший результат стирки зависит также от правильной дозировки стирального вещества: избыток стирального вещества не гарантирует более эффективную стирку, напротив, способствует образованию налетов внутри стиральной машины и загрязнению окружающей среды.

! Не используйте моющие средства для ручной стирки,

так как они образуют слишком много пены.

Выньте распределитель и поместите в него моющее средство или добавку в следующем порядке.

отделение 1: моющее средство для предварительной стирки (порошок) отд еление 2: Моющее ср едство для стир ки (порошок или жидкое)

Мо юще е с р ед с тв о дл я с тир к и з ал и ва е тся непосредственно перед запуском машины.

отделение 3: Добавки (ополаскиватель и т.д.)

Не наливайте ополаскиватель выше решетки отделения. Примечание: В случае использования стирального вещества в таблетках рекомендуется всегда следовать инструкциям их производителя. ! Не используйте моющие средства, предназначенные для ручной стирки – образующаяся обильная пена ухудшает результат стирки и может вывести из строя стиральную машину.

Подготовка белья

• Разделите белье по следующим признакам:

- тип ткани / обозначения на этикетке.

- цвет: отделите цветное белье от белого.

• Выньте из карманов все предметы и проверьте пуговицы.

• Не превышайте значения, указанные в «Таблице программ», указывающие вес сухого белья.

Сколько весит белье?

1 простыня 400-500 гр. 1 наволочка 150-200 гр. 1 скатерть 400-500 гр. 1 халат 900-1200 гр. 1 полотенце 150-250 гр.

Cпортивная об у в ь : разработана для стирк и спортивной обуви; для достижения лучших результатов не рекомендуем стирать более 1 пар обуви за один раз. Рекомендуется завязывать шнурки перед помещением вещей в барабан. Дåòñêое белье: цикл для стирки типичных загрязнений детского белья, эффективно удаляющий также возможные остатки стирального вещества. Пуxoâèkè: для стирки пуховиков, содержащих утиный пух, такие как одинарные пуховые одеяла (весом не более 1 кг), подушки, куртки используйте специальную программу 12. Рекомендуется загрузить пуховики в барабан машины, сложив края внутрь (см. схему) и не превышать ¾ объема барабана. Для оптимальной стирки рекомендуется использовать жидкое стиральное вещество, заливаемое в дозатор стиральных веществ.

Шерсть: в режиме программы 13 стиральной машины можно выстирать любые шерстяные изделия, в том числе изделия с этикеткой “только ручная стирка” . Для достижения лучших результатов используйте специальное моющее средство и не превышайте 1 кг загрузки стирки. Шелк: используйте специальную программу 14 для стирки всех шелковых вещей. Рекомендуется использовать специальное стиральное вещество для деликатных тканей. Занавески: рекомендуется свернуть их положить в наволочку или в сетчатый мешочек. Используйте программу 14.

Система балансировки белья

Перед каждым отжимом во избежание чрезмерных вибраций и для равномерного распределения белья в барабане машина производит вращения со скоростью, слегка превышающей скорость стирки. Если после нескольких попыток белье не будет правильно сбалансировано, машина произведет отжим на меньшей скорости по сравнению с предусмотренной.

Специальные программы

Спортз aл: цикл для стирки любой спортивной

одежды вместе, включая полотенце для спорт. зала, сохраняющий ткани (следовать инструкциям на этикетках вещей).

Page 35

Поиск неисправностей и методы их устранения

Если ваша стиральная машина не работает. Прежде чем обратиться в Авторизованный сервисный центр (см. Сервисное обслуживание), проверьте, можно ли устранить неисправность, следуя рекомендациям, приведенным в следующем перечне.

Неисправности:

Стиральная машина не включается.

Цикл стирки не запускается.

Стиральная машина не заливает воду (На дисплее выводится мигающее сообщение “H2O”).

Машина непрерывно заливает и сливает воду.

Возможные причины / Методы устранения:

• Штепсельная вилка не соединена с электро розеткой или отходит и не обеспечивает контакта.

• В доме отключено электричество.

• Люк машины закрыт неплотно.

• Не была нажата кнопка ВКЛ/ВЫКЛ.

• Не была нажата кнопка ПУСК/ПАУЗА.

• Перекрыт водопроводный кран.

• Была запрограммирована задержка запуска цикла.

• Водопроводный шланг не подсоединен к крану.

• Шланг согнут.

• Перекрыт водопроводный кран.

• В доме нет воды.

• Недостаточное водопроводное давление.

• Не была нажата кнопка ПУСК/ПАУЗА.

• Сливной шланг не находится на высоте 65 – 100 см. от пола (см. «Установка»).

• Конец сливного шланга погружен в воду (см. «Установка»).

• Настенное сливное отверстие не оснащено вантузом для выпуска воздуха.

Если после вышеперечисленных проверок неисправность не будет устранена, следует перекрыть водопроводный кран, выключить стиральную машину и обратиться в Центр Сервисного Обслуживания. Если ваша квартира находится на последних этажах здания, могут наблюдаться явления сифона, поэтому стиральная машина производит непрерывный залив и слив воды. Для устранения этой аномалии в продаже имеются специальные клапаны против явления сифона.

Стиральная машина не сливает воду и не отжимает белье.

Стиральная машина сильно вибрирует в процессе отжима.

Утечки воды из стиральной машины.

Индикаторы дополнительных функций и индикатор «ПУСК/ ПАУЗА» мигают, и один из индикаторов «текущая фаза» и индикатор «БЛОКИРОВКИ ЛЮКA» горят, не мигая.

В процессе стирки образуется слишком обильная пена.

• Выбранная программа не предусматривает слив воды: для некоторых программ необходимо включить слив вручную.

• Сливной шланг согнут (см. «Установка»).

• Засорен сливной трубопровод.

• В момент установки стиральной машины барабан был разблокирован неправильно (см. «Установка»).

• Стиральная машина установлена неровно (см. «Установка»).

• Машина зажата между стены и мебелью (см. «Установка»).

• Плохо прикручен водопроводный шланг (см. «Установка»).

• Засорен распределитель моющего средства (порядок его чистки см. в параграфе «Техническое обслуживание и уход»).

• Сливной шланг плохо закреплен (см. «Установка»).

• Выключите машину и выньте штепсельную вилку из сетевой розетки, подождите 1 минуту и вновь включите машину.

Если неисправность не устраняется, обратитесь в Сервисную Службу.

• Моющее средство непригодно для стирки в стиральной машине (на упаковке должно быть указано «для стирки в стиральной машине», «для ручной и машинной стирки» или подобное).

• В распределитель было помещено чрезмерное количество моющего средства.

Page 36

Сервисное обслуживание

195135034.02

06/2016

Перед тем как обратиться в Авторизованный сервисный центр:

• Проверьте, нельзя ли устранить неисправность самостоятельно (см. «Неисправности и методы их устранения»);

• Вновь запустите программу для проверки исправности машины;

• В протвном случае обратиться в Авторизованный Сервисный Центр по телефонам, указанным в гарантийном таллоне.

! Никогда не обращайтесь к неавторизованным сервисным центрам.

При обращении в Авторизованный сервисный центр необходимо сообщить:

• тип неисправности;

• модель изделия (Мод.);

• номер тех. паспорта (серийный №).

Серийный номер и модель указаны на паспортной табличке, расположенной на задней панели и спереди люка стиральной машины.

Виробник ЗАТ «ІНДЕЗІТ ІНТЕРНЕШНЛ» РОСІЯ, 398040, м. Ліпецьк, вул. Meталургів, 2 Сервісна служба тел. 0800-30-20-30

www.indesit.com
