Page 1

Réfrigérateur-congélateur

combiné

Instructions pour l'installation et l'emploi

CA 138

Page 2

Réfrigérateur-congélateur combiné

Instructions pour l'installation et l'emploi

Pour garantir l’efficacité et la sécurité de ce produit:

- adressez-vous exclusivement aux Centres d’assistance technique agréés

- demander toujours l’utilisation de pièces détachées originales

Page 3

La sécurité, une bonne habitude

ATTENTION

Lire attentivement les avertissements contenus dans ce livret car ils fournissent des indications importantes pour la sécurité de l’installation, de l’utilisation et de l’entretien. Ce réfrigérateur a été construit conformément aux normes internationales de sécurité qui ont pour but de protéger le consommateur. Cet appareil a en effet obtenu le label IMQ que les techniciens de l’Institut Italien de Qualité n’accordent qu’aux appareils conformes aux normes du CEI: Comité Electrotechnique Italien.

1. Cet appareil ne doit pas être installé à l’extérieur, même à l’abri d’un appentis, il est extrêmement dangereux de le laisser exposé à la pluie et aux orages.

2. Il ne doit être utilisé que par des adultes et uniquement pour conserver et congeler des aliments, conformément à ce mode d’emploi.

3. Ne touchez jamais ni ne manoeuvrez l’appareil pieds nus ou avec les mains ou les pieds mouillés.

4. Nous déconseillons d’utiliser des rallonges ou des prises multiples. Si le réfrigérateur est installé entre des meubles, veillez par soucis de sécurité à ce que le cordon d’alimentation ne soit ni plié ni comprimé.

5. Ne tirez jamais sur le cordon ou le réfrigérateur pour débrancher la fiche de la prise murale: c’est extrêmement dangereux.

6. Ne touchez pas aux parties intérieures réfrigérantes surtout avec les mains mouillées, vous pourriez vous brûler ou vous

blesser . Ne portez jamais à la bouche des glaçons à peine sortis du freezer, vous risqueriez de vous brûler.

7. Ne procédez à aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de l’appareil; il ne suffit pas, en effet, d’amener la manette de réglage de la température sur la position que.

8. Avant d’envoyer votre ancien réfrigérateur à la déchetterie, rendez sa serrure inutilisable. Vous éviterez ainsi que des enfants en jouant, ne restent enfermés à l’intérieur.

9. En cas de panne et avant de faire appel au service aprèsvente, consultez le chapitre «Quelque chose ne va pas?» pour vérifier si vous pouvez vous-même résoudre le problème. Ne tentez pas de réparer la panne en essayant d’accéder aux parties internes.

10. En cas de changement du câble d’alimentation, adressezvous à nos Services après-vente. Dans certains cas, les connexions sont réalisées au moyen de bornes spéciales, dans d’autres, un outil spécial est indispensable pour accéder aux raccordements.

11.

Ne pas utiliser d’appareils électriques à l’intérieur du compartiment de conservation des aliments s’ils n’appartiennent pas aux catégories recommandées par le fabricant.

12. Avant d’envoyer votre appareil hors d’usage à la déchetterie, veillez à le rendre sûr car sa mousse isolante contient du gaz cyclopentane et son circuit réfrigérant peut contenir du gaz R600a (isobutane). Pour cette opération, adressez-vous à votre revendeur ou au Service local prévu à cet effet.

" "

pour éliminer tout contact électri-

Installation

Pour garantir le bon fonctionnement de votre appareil tout en réduisant sa consommation d’électricité, il faut qu’il soit installé correctement.

L’aération

Le compresseur et le condenseur produisent de la chaleur et exigent par conséquent une bonne aération. Les pièces mal ventilées sont par conséquent déconseillées. L’appareil doit donc être installé dans une pièce munie d’une ouverture (fenêtre ou porte-fenêtre) qui permette de renouveler l’air et qui ne soit pas trop humide. Attention, lors de son installation, à ne pas boucher les grilles d’aération de l’appareil. Pour une bonne aération de l’appareil, il faut prévoir:

- une distance de 10 cm au moins entre le haut de l’appareil et les meubles situés au-dessus;

- une distance de 5 cm au moins entre les côtés de l’appareil et des meubles ou des murs latéraux.

Loin de toute source de chaleur

Evitez d’installer votre appareil dans un endroit exposé à la lumière directe du soleil ou près d’une cuisinière électrique ou autre.

A plat

L’appareil doit être installé bien à plat; si le sol n’est pas ni-

velé, servez-vous des pieds réglables situés à l’avant de l’appareil pour le mettre à niveau.

Raccordement électrique et mise à la terre

Avant de procéder à tout raccor dement électrique, contrôlez si le voltage indiqué sur la plaquette des caractéristiques, placée en bas à gauche à côté du bac à légumes, correspond bien à celui de votre installation et contrôlez si la prise est dotée d’une mise à la terre conforme, comme prescrit par la loi 46/90 sur la sécurité des installations. S’il n’y a pas de mise à la terre, le Fabricant décline toute responsabilité. N’utilisez ni prises multiples ni adaptateurs.

Installez l’appareil de manière à ce que la prise à laquelle il est connecté soit parfaitement accessible.

La puissance est insuffisante?

La prise électrique doit être en mesure de supporter la charge maximum de puissance de l’appareil, indiquée sur la plaquette des caractéristiques placée en bas à gauche à côté du bac à légumes.

Avant de le raccorder électriquement

Après le transport, pour que votre appareil fonctionne bien, placez-le à la verticale et attendez au moins 3 heures avant de le brancher à la prise.

Page 4

Vu de près

Commande pour régler la température

Cette commande permet de régler la température intérieure des deux compartiments sur différ entes positions:

Le réfrigérateur est éteint;

1 Le froid est au minimum; 5 Le froid est au maximum

Balconnet amovible avec

couvercle et porta-oeufs

Balconnets amovibles porta-

objets

Balconnet amovible pour

bouteilles

Convoyeur de l'eau de dégivrage

Clayettes coulissantes et réglables en hauteur

Lampe d'éclairage du compartiment

réfrigérateur

Bac à glaçons

Pieds de réglage

Compartiments pour la

consérvation

Compartiment pour la

congélation et la consérvation

Tiroir pour fruits et légumes

Page 5

Mise en service du combiné

ATTENTION Après le transport et avant de brancher l’appareil, il est conseillé d’attendre environ 3 heur es pour obtenir un fonctionnement optimal.

Avant de placer les denrées dans le réfrigérateur, nettoyez l’intérieur de l’appareil avec de l’eau tiède et du bicarbonate. Après avoir branché la fiche à la prise de courant, contrôlez

L'hygiène alimentaire

1. Après achat, les aliments doivent être débarrassés de leur

emballage extérieur en papier/carton ou autre qui pourrait véhiculer des bactéries ou des saletés à l’intérieur du réfrigérateur.

2. Protégez les aliments (notamment ceux qui se détériorent rapidement et ceux qui dégagent une forte odeur ) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/bactéries et la diffusion d’odeurs particulières à l’intérieur du réfrigérateur.

3. Rangez les aliments de manière à ce que l’air puisse circuler librement entre eux.

si la lampe est bien allumée, puis tournez la commande “A” jusqu’à la position “3"; au bout de quelques heures, vous pourrez ranger vos aliments frais dans le réfrigérateur.

4. Veillez à ce que l’intérieur du réfrigérateur soit toujours propre. Attention : ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage.

5. Sortez les aliments du réfrigérateur dès qu’ils dépassent leur durée limite de conservation.

6. Pour une bonne conservation, les aliments facilement périssables (fromages à pâte molle, poisson cru, viande, etc.) doivent être placés dans la zone plus froide où est situé l’indicateur de température.

Comment utiliser au mieux le compartiment réfrigérateur

Le thermostat règle automatiquement la temperature ù l’interne de l’appareil.

1 = moins froid 5 = plus froid

Une position intermédiaire est de toute manière conseillée. Pour augmenter la place disponible et améliorer l’aspect esthétique, la «partie réfrigérante» de cet appareil est située à l’intérieur de la paroi arrière du compartiment réfrigérateur. En cours de fonctionnement, cette paroi sera par conséquent recouverte de givre ou de gouttelettes d’eau suivant que le compresseur est en marche ou pas. Ne vous en faites pas! Votr e réfrigérateur fonctionne tout à fait nor malement. Si vous réglez la manette sur des chiffres plus élevés, en emmagasinant des quantités importantes de nourriture et avec une température ambiante élevée, votre appareil risque de fonctionner sans interruption favorisant ainsi la formation de givre sur la paroi arrière réfrigérante tout en consommant beaucoup plus d’électricité.

Pour résoudre cet inconvénient il suffit de déplacer la manette du thermostat vers des chiffres plus bas permettant ainsi un dégivrage automatique de l’appareil.

L'indicateur de température

Pour mieux repérer la zone la plus froide du réfrigérateur, ce dernier a été équipé d’un indicateur de température.

Contrôlez que l’indicateur affiche bien «OK». Un bon éclairage permet de mieux lire l’indicateur. Si l’indicateur est entièrement noir , la températur e moyenne de la zone est trop élevée. Réglez le thermostat (du compartiment réfrigérateur) sur une position plus élevée (plus froide). A chaque réglage du thermostat, attendez que la température se soit stabilisée à l’intérieur du compartiment réfrigérateur (10 h environ) avant de procéder à tout autre réglage. ATTENTION : en cas d’introduction de grosses quantités d’aliments ou d’ouverture fréquente et prolongée de la por te du réfrigérateur, il est normal que l’indicateur n’affiche pas «OK». Attendez au moins 10 h avant de régler le thermostat sur une position plus élevée.

vert

noir

consulter la notice

Page 6

Guide au ran gement et à la conservation des aliments dans le réfri gérateur

Aliments

Viande et poisson vidé (mettre sous sachets ou envelopper dans des feuilles plastique

Fromages frais 3 ou 4 jours

Oeufs 1 mois

Beurre et margarine Dans le balconnet de la contre-porte Aliments cuits ou précuisinés (enfermer dans des

récipient étanches et introduire après refroidissement) Charcuterie crue, pain de mie, pâtes fraîches, crème,

flans, chocolats, gâteaux à la crème, lard, gâteaux secs, tomates

Bouteilles, lait, boisson, yaourt

Fruits et légumes Dans le bac à légumes

Ce qu'il ne faut pas mettre dans le réfrigérateur

L’ail (il transmet les odeurs), les oignons et les poireaux Les bananes (elles noircissent) Les agrumes (il vaut mieux les conserver au frais sur le balcon) Les pommes de terre et les tubercules (un endroit sec et obscur est préférable)

Durée de conservation

2 ou 3 jours

3 ou 4 jours Sur une clayet te qu elc o n q u e

Rangement à l'intérieur de réfrigérateur

Au-dessus du bac à légumes (zone la plus froide du réfrigérateur)

Dans le casier correspondant de la contre-porte

Dans le balconnet correspondant de la contre-porte

- A l’intérieur du réfrigérateur l’air circule de façon naturelle et c’est l’air froid qui tend à descendre car il est plus lourd. C’est pour cette raison que le poisson et la viande doivent être placés au-dessus du bac à légumes.

- Suivez attentivement nos conseils en ce qui concerne la durée maximum de la conservation: n’importe quel aliment, même s’il est très frais, ne reste pas longtemps intact.

- Contrairement à ce que l’on croit, les aliments cuits ne se conservent pas plus longtemps que les aliments crus.

- N'introduisez que des aliments froids ou tièdes en évitant d'y placer ceux qui sont encore chauds: ils augmenteraient tout de suite la température interne en obligeant le compresseur a un surplus de travail qui représenterait un gaspillage d'énergie électrique.

- N’ introduisez pas de liquides dans des récipients sans couver cle, ils provoqueraient une augmentation de l’humidité à l’intérieur du réfrigérateur et par conséquent la formation de givre.

- Le compartiment réfrigérateur est équipé de clayettes amovibles et réglables en hauteur grâce aux coulisses appropriées (Fig. 1). C'est pour cette raison qu'on peut y ranger de grands récipients et des denrées de grande taille.

Fig. 1

Page 7

Comment utiliser au mieux le compartiment congélateur

Pour le conditionnement des produits à congeler, consulter une brochure spécialisée.

- Un aliment décongelé même seulement en partie, ne doit jamais être recongelé: il faut le cuire pour le consommer dans les 24 heures ou pour le recongeler.

- Les aliments frais que l’on doit congeler ne doivent pas être mis à contact avec ceux qui sont déjà congelés ou surgelés mais il faut les placer dans le compartiment supérieur où la température atteint -18°C, ce qui est l’idéal pour bien congeler les aliments. En effet il ne faut pas oublier que la bonne conservation des aliments congelés dépend de la vitesse de congélation.

- Pendant la congélation, évitez d’ouvrir la porte du congélateur.

- Ne congelez que la quantité indiquée en Kg. sur la plaquette des caractéristiques qui se trouve à gauche du bac à légumes.

- Pour obtenir une conservation et une congélation optimales, nous conseillons de séparer les aliments en petites portions car ainsi ils se congèleront rapidement et de façon homogène. Sur les paquets écrivez les indications concernant le contenu et la date de congélation.

- En cas de panne de courant, évitez d’ouvrir la porte du compartiment freezer, vous empêcherez ainsi que la température s’élève à l’intérieur . Les produits congelés et surgelés pourront être ainsi conservés sans altération pendant 9/14 heures.

- N’introduisez pas dans le compartiment freezer de bouteilles contenant des boissons gazeuses: elles pourraient se briser étant donné qu’en gelant tous les liquides augmentent de volume.

- Si la température à l'intérieur du réfrigérateur reste longtemps en dessous de 14°C, le compartiment congélateur ne fournit plus les températures nécessaires à une longue conservation réduisant ainsi la durée de conservation. On conseille donc de consommer les denrées dans de brefs délais.

Bacs à glace

Le brevet exclusif de ce nouveau type de bacs à glace a été déposé par Merloni. Placés dans la contre-porte du compartiment freezer, ils sont plus ergonomiques et garantissent davantage de propreté: en effet, les glaçons ne touchent plus aux aliments stockés dans le freezer; de plus, fini l'eau qui dégouline lorsque vous rangez votre bac (un couvercle est fourni pour boucher le récipient après l'avoir rempli).

Mode d'emploi (Fig. 2)

Remplissez le bac d'eau jusqu'au niveau indiqué (MAX WATER LEVEL) en veillant à ne pas le dépasser. Si vous introduisez davantage d'eau, la quantité de glace qui se formera risque d'empêcher la sortie des glaçons. Si vous avez introduit trop de liquide, attendez que la glace fonde, videz le bac et recommencez depuis le début.

Fig. 2

Page 8

Après avoir introduit la quantité d'eau nécessaire par l'orifice prévu à cet effet, tournez le bac de 90°. Suivant le principe des vases communicants, l'eau va remplir les cavités. Fermez l'orifice à l'aide du couvercle prévu et placez le bac à glaçons dans la contre-porte. Une fois que la glace s'est formée, il vous suffit de taper le bac contre une surface dure pour détacher les glaçons et les faire sortir par l'orifice d'entrée de l'eau. Pour sortir plus facilement les glaçons, mouillez l'extérieur du bac.

ATTENTION: avant d'introduire à nouveau de l'eau dans le bac, vérifiez qu'il est bien vide sans le moindre débris de glace. Il faut attendre au moins 8 heures pour obtenir de beaux glaçons.

Conseils pour faire des économies

- Il faut bien installer l’appareil.

C’est-à-dire loin de sources de chaleur et loin de la lumière directe du soleil, dans une pièce bien aérée.

- Le froid qu’il convient.

Réglez la commande pour la température du réfrigérateur ou du congélateur sur une position moyenne. Une température trop froide, tout en consommant trop, ne sert ni à améliorer ni à prolonger la durée de conservation des aliments. Au contraire, dans le réfrigérateur , elle ne peut qu’abîmer les légumes, la charcuterie et les fromages.

- Ne le remplissez pas trop.

Pour bien conserver les aliments, le froid doit circuler librement à l’intérieur du réfrigérateur . Si vous le remplissez trop, le compresseur fonctionnera continuellement et empêchera la circulation de l’air.

- Les portes fermées

Ouvrez le moins possible votre réfrigérateur car chaque fois que vous le faites, une grande partie de l’air froid s’échappe. Le moteur, pour rétablir la juste température, doit travailler longtemps en consommant beaucoup d’énergie.

- Attention aux joints d’étanchéité

Ils doivent être propres et élastiques de façon à ce qu’ils adhèrent parfaitement aux portes et empêchent le froid de sortir.

- Evitez les aliments chauds

Si l’on introduit une casserole chaude dans le réfrigérateur, la température augmente immédiatement de plusieurs degrés. Il faut donc la laisser refroidir à température ambiante avant de la ranger dans le réfrigérateur.

- Attention au givre

Vérifiez l’épaisseur du givre sur les parois du compartiment freezer. Mettez tout de suite en marche le dégivrage si la couche est trop épaisse (V oir ci-dessous “Un bon entretien”).

Page 9

Guide à la congélacion

Viandes et poissons

Type Confection

Rôti et bo euf bo uilli Enveloppé dans du papier aluminium 2 / 3 9 / 10 Pas nécessaire

Agneau Enveloppé dans du papier aluminium 1 / 2 6 Pas nécessaire

Rôti de porc Enveloppé dans du papier aluminium 1 6 Pas nécessaire

Veau rôti ou blanchi Enveloppé dans du papier aluminium 1 8 Pas nécessaire

Biftecks et côtelettes de porc ou de veau

Tranches et côtelettes

d'agneau ou de boeuf

Viande hachée

Coeur et foie Sachets en polypropylène 3 Pas nécessaire

Par tranche enveloppée une par une dans une fe uille de po lyth éne pu is d ans du pa pie r aluminium, pas plus de 4 à 5 morceaux ensemble

Chaque tranche enveloppée dans une feuille de polythéne puis dans du papier aluminium, pas plus de 4 à 5 morceaux ensemble

Dans des bacs aluminium recouverts d'une feuille de polypropylène

Faisandage

(jours)

Très fraîch e 2

Conservation

(mois)

6 Pas nécessaire

Décongélation

Lentement dans le réfrigérateur

Saucisses Papier aluminium ou polypropylène 2 Selon l'emploi

Poulets et dindons Papier aluminium 1 / 3 9

Canards et oies Papier aluminium 1 / 4 6

Canards sauvages

faisans, perdrix

Lapins, lièvres Papier aluminium 3 / 4 6

Chevreuil, cerf Papier aluminium ou polypropylène 5 / 6 9

Gros poissons Papier aluminium ou polypropylène 4 / 6

Petits poissons Sachets en polypropylène 2 / 3 Pas nécessaire

Crustacés Sachets en polypropylène 3 / 6 Pas nécessaire

Mollusque s

Papier aluminium 1 / 3 9

Dans des bacs aluminium ou plastique plongés dans du sel et de l'eau

Lentement dans le réfrigérateur

Poissons cuits Papier aluminium ou polypropylène 12 Dans de l'eau chaude

Poissons frits Sachets en polypropylène 4 / 6

Directement dans la poêle

Page 10

Fruits et légumes

Type Préparation Cuisson Confection

Pommes et poires

Abricots pêches cerises, prunes

Fraises, mûres et myrtilles

Fruits cuits Couper, cuire et passer

Jus de fruit Laver, couper et écraser

Choux-fleurs

Choux, choux de Bruxelles

Petits pois Écosser et laver 2' Sachets en polythène 12 Pas nécessaire

Haricots verts

Peler et couper en morceaux

Ôter les noyaux et peler 1' / 2'

Nettoyer, laver et laisser sécher

Couper en morceaux et blanchir à l'eau additionnée de jus de citron

Nettoyer, laver et couper 1' / 2' Sachets en polythène 10 / 12 À température ambiante

Laver et couper en morceaux

Dans des bacs, couvrir avec

2’

du sirop

Dans des bacs, couvrir avec du sirop

Dans des bacs, couvrir avec du sucre

Dans des bacs, ajouter 10% de sucre

Dans des bacs, sucre à discrétion

2' Sachets en polythène 12 Pas nécessaire

2' Sachets en polythène 10 / 12 Pas nécessaire

Conserv.

(mois)

10 / 12

Décongélation

Lentement dans le réfrigérateur

Carottes, poivrons, navets

Champignons et asperges

Epinards Laver et hacher 2' Sachets en polythène 12 À température ambiante

Légumes assortis pour potage

Denrées diverses Préparation Cuisson Confection

Pain Sachets en polythène 4

Gâteaux Feuilles de polythène 6

Crème fraîche Bacs en plastique 6

Beurre

Denrées cuites, soupe de légumes

Couper en lamelles, peler et laver

Laver et couper 3' / 4' Sachets ou bacs 6 A température ambiante

Laver et couper en morceaux

3' / 4' Sachets en polythène 12 Pas nécessaire

En petites portions dans des

sachets

Dans son papier original enveloppé dans du papier aluminium

Partagés dans des bacs verre ou plastique

6 / 7 À température ambiante

Conserv.

(mois)

6 Dans le réfrigérateur

3 / 6

Décongélation

À température ambiante et dans le four

À température ambiante et cuire à 100/200°C

À température ambiante ou dans le réfrigérateur

À température ambiante ou dans de l'eau chaude

Oeufs

Congeler sans coquille dans de petits bacs

À température ambiante ou dans le réfrigérateur

Page 11

Un bon entretien

Avant de procéder à toute opération de nettoyage, débranchez l'appareil du réseau d'alimentation ( en débranchant la fiche ou l'interrupteur général de l'habitation)

Dégivrage

A TTENTION: ne pas endommager le circuit réfrigérant. Attention à ne pas utiliser de dispositifs mécaniques ou d’outils autres que ceux conseillés par le fabricant pour accélérer les opérations de dégivrage.

Comment dégivrer le compartiment réfrigérateur.

Cet appareil a un dégivrage automatique. C’est un convoyeur (fig. 3) qui recueille l'eau à l’extérieur où elle s’évapore sous l'effet de la chaleur produite par le compresseur. Il faut donc nettoyer régulièrement le trou d’évacuation afin que l’eau puisse s’écouler .

Comment dégivrer le compartiment congélateur .

Enlevez de temps en temps le givre grâce à la raclette four nie avec l’appareil (n’utilisez jamais de couteaux ou d'objets métalliques). Si l’épaisseur de la couche de givre dépasse 5mm il faut alors effectuer un véritable dégivrage en procédant de la manière suivante: placez le bouton du thermostat A sur la position " ", enveloppez tous les produits congelés et surgelés dans du papier journal et rangez-les dans le réfrigérateur ou dans un endroit frais. Laissez la porte ouverte jusqu’à ce que le givre fonde complètement, accélérez l'opération en introduisant des cuvettes d'eau tiède. L'appareil est équipé d'un systéme spécial permettant de recueillir l'eau de dégivrage dans un récipient devant être placé sous l'appareil (procéder comme indiqué à la Fig. 4). Essuyez soigneusement l'intérieur de l'appareil.

Nettoyage et entretiens particuliers

- Les matériaux utilisés pour la fabrication de votre appareil sont hygiéniques et ne transmettent aucune odeur . Mais pour conserver cette qualité il faut que les aliments soient bien protégés pour éviter que ne se forment des taches difficiles à enlever et de mauvaises odeurs.

- Eau et bicarbonate de soude seulement. Pour nettoyer votre appareil à l’intérieur et à l’extérieur , utilisez une éponge avec de l’eau tiède et du bicarbonate de soude qui est aussi un excellent désinfectant. Vous pouvez éventuellement le remplacer par un savon neutre, savon de Marseille par exemple.

- Ce qu’il ne faut pas utiliser: les poudres abrasives, l’ammoniaque, l’Eau-de-Javel et les solvants.

- Toutes les pièces amovibles peuvent être lavées dans de l’eau chaude et du savon ou avec du liquide vaisselle. Avant d’être à nouveau rangées dans l’appareil, il faut soigneusement les essuyer.

- Et le dos de l’appareil? La poussière s’y dépose et s’y accumule en créant quelques problèmes de fonctionnement. Servez-vous du bec le plus long de votre aspirateur réglé sur sa puissance intermédiaire pour l’éliminer. En douceur!

- L’appareil n’est pas utilisé pendant une longue période. Dans ce cas, par exemple en été, si vous décidez d’arrêter votre réfrigérateur , il faut nettoyer l’intérieur et laisser la porte ouverte pour éviter la formation de mauvaises odeurs ou de moisissures.

- Comment changer l’ampoule à l’intérieur. Pour remplacer la lampe d’éclairage du compartiment réfrigérateur , débranchez l’appareil du réseau d’alimentation et remplacez l’ampoule grillée par une autre ampoule de même puissance, en aucun cas supérieure à 15 W. Pour accéder à la lampe “A”, dévisser la vis centrale de fixation “B” située à l’arrière du carter de la lampe, comme indiqué à la Fig. 5.

Fig. 3

Fig. 4

Fig. 5

Page 12

Quelques problèmes: que faire?

L’appareil ne fonctionne pas

Vérifiez:

· que l’interrupteur général de l’appartement ne soit pas débranché;

· que la fiche soit correctement branchée dans la prise de courant:

· que la prise fonctionne; essayez de brancher la fiche à une autre prise de l’appartement.

Le réfrigérateur et le congélateur ne refroidissent pas suffisament

Vérifiez:

· que les portes soient bien fermées et que les joints d’étanchéité ne soient pas abîmés;

· que les portes soient le moins souvent ouvertes;

· que le bouton de réglage de la température soit dans la

position correcte;

· que le réfrigérateur ne soit pas trop rempli.

Dans le réfrigérateur les aliments sont trop gelés

Vérifiez:

· que le bouton de réglage de la température soit dans la position correcte.

· que les aliments ne touchent pas à la paroi postérieure qui est la plus froide.

Si, malgré tous ces contrôles, l’appareil ne fonctionne toujours pas et l’inconvénient persiste, faites appel au service après-vente le plus proche de chez vous en indiquant: le type de panne, le sigle du modèle (Mod.) ainsi que les chiffres (S/N) indiqués sur la plaquette des caractéristiques située en bas, à gauche, à côté du bac à légumes (voir exemples dans les figures suivantes).

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

Syst.

Kompr.

Made in Italy 13918

Gross Bruto Brut

R 134 a kg 0,090

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w Class

Clase

Classe

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales.

Le moteur marche continuellement

Vérifiez:

· que la porte soit bien fermée ou bien qu’elle ne soit pas continuellement ouverte.

· que la température extérieure ne soit pas trop élevée.

· que l'épaisseur du givre ne dépasse pas 2-3 mm.

L'appareil est trop bruyant

Vérifiez:

· que le réfrigérateur soit installé sur une surface plane.

· que le réfrigérateur ne soit pas installé entre des meubles

ou des objets qui vibrent ou qui sont bruyants.

· qu'il ne s’agisse pas du gaz intérieur qui produit un léger bruit quand le compresseur s’arrête (ce qui est normal).

Il y a de l’eau au fond du réfrigérateur

Vérifiez:

· que l'orifice d’évacuation de l’eau de dégivrage ne soit pas bouché.

Page 13

Page 14

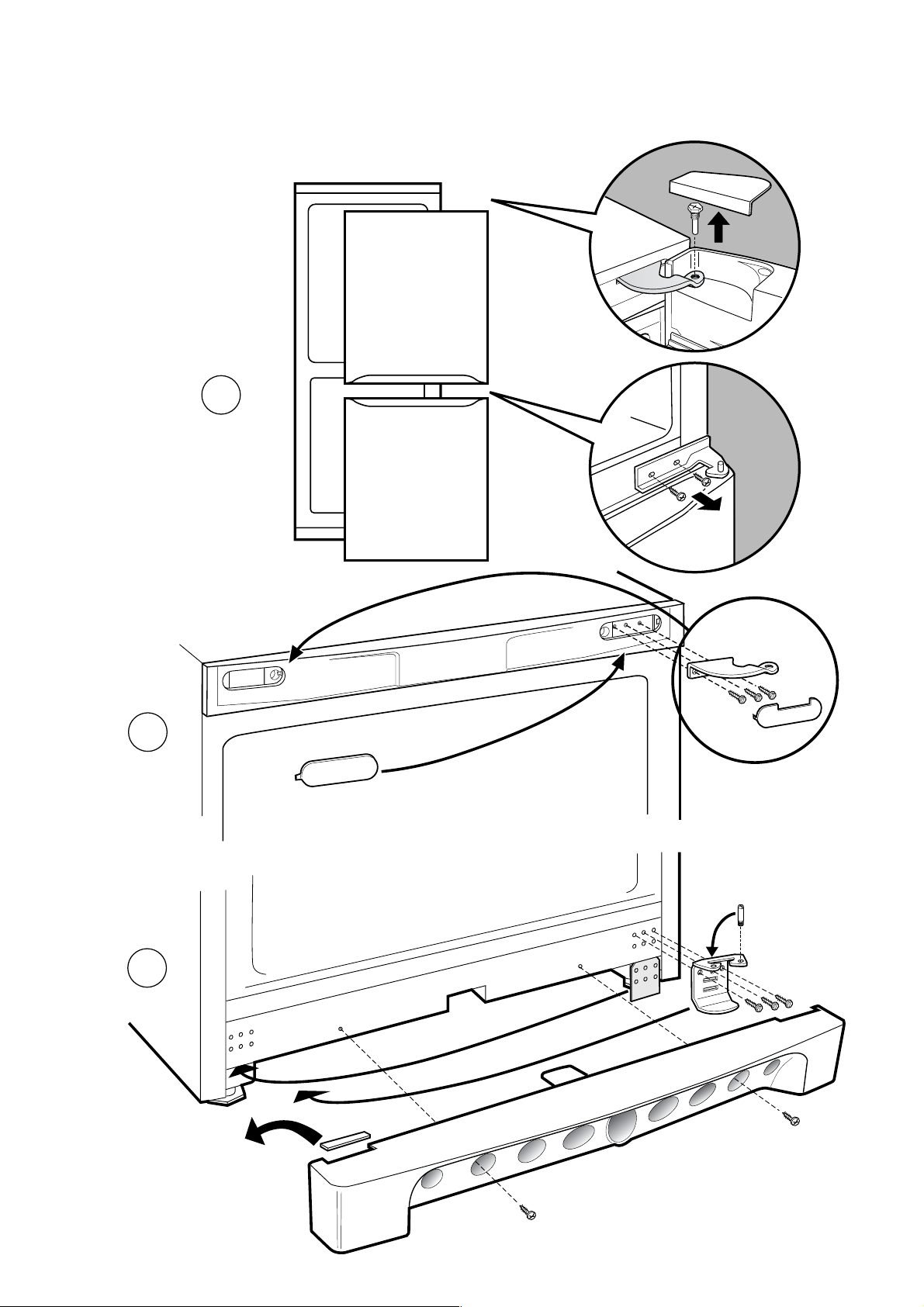

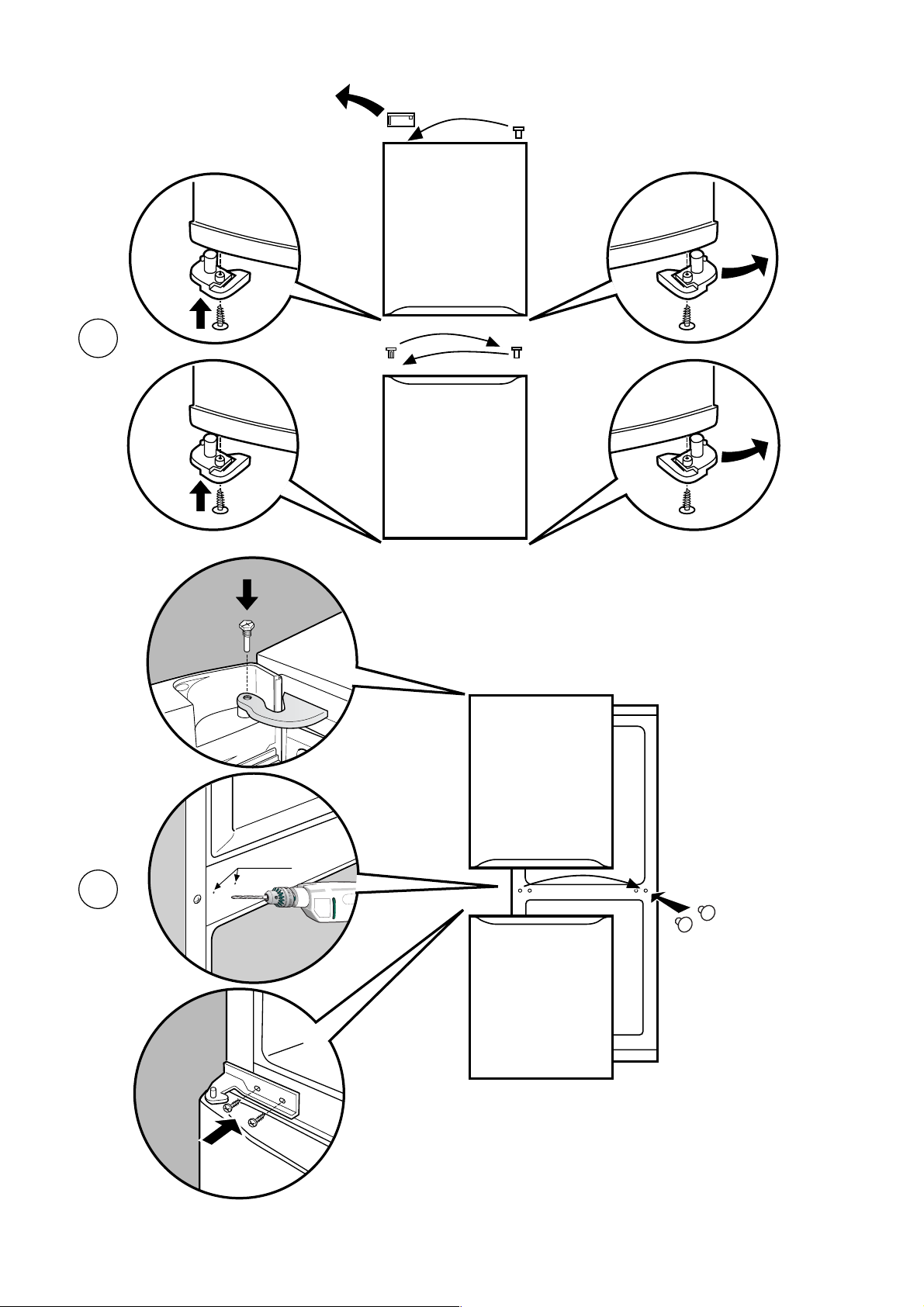

Réversibilité de l'ouverture des portes

Page 15

∅ 3

Page 16

Merloni Elettrodomestici

Viale Aristide Merloni 47

60044 Fabriano

Italy

Tel +39 0732 6611

Fax +39 0732 662501

www.merloni.com

03/2002 - 195033789.01 - Xerox Business Services - DocuTech
