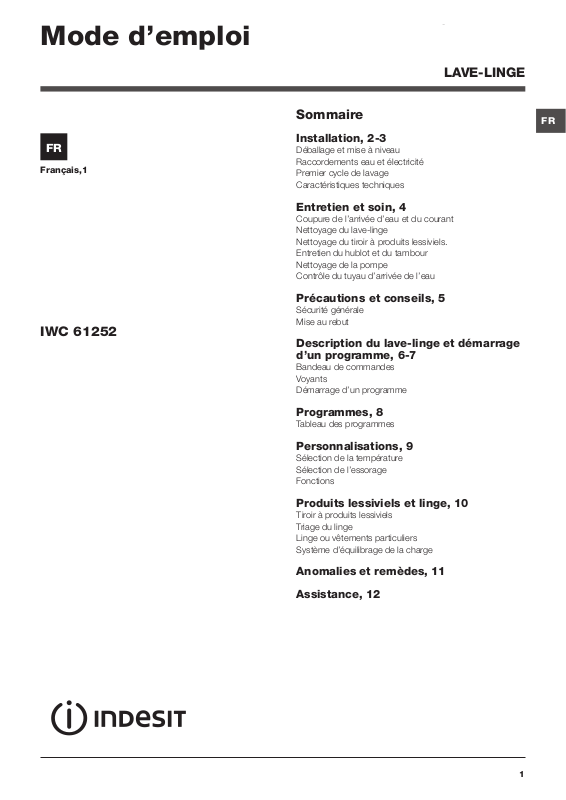

INDESIT BTWCD71253(FR) User Manual

Mode d’emploi

LAVE-LINGE

FR

Français,1

IWC 61252

Sommaire

Installation, 2-3

Déballage et mise à niveau
Raccordements eau et électricité
Premier cycle de lavage
Caractéristiques techniques

Entretien et soin, 4

Coupure de l’arrivée d’eau et du courant
Nettoyage du lave-linge
Nettoyage du tiroir à produits lessiviels.
Entretien du hublot et du tambour
Nettoyage de la pompe
Contrôle du tuyau d’arrivée de l’eau

Précautions et conseils, 5

Sécurité générale
Mise au rebut

Description du lave-linge et démarrage
d’un programme, 6-7

Bandeau de commandes
Voyants
Démarrage d’un programme

FR

Programmes, 8

Tableau des programmes

Personnalisations, 9

Sélection de la température
Sélection de l’essorage
Fonctions

Produits lessiviels et linge, 10

Tiroir à produits lessiviels
Triage du linge
Linge ou vêtements particuliers
Système d’équilibrage de la charge

Anomalies et remèdes, 11

Assistance, 12

1

Installation

FR

! Conserver ce mode d’emploi pour pouvoir le
consulter à tout moment. En cas de vente, de
cession ou de déménagement, veiller à ce qu’il
suive toujours le lave-linge pour que son nou­veau propriétaire soit informé sur son mode de
fonctionnement et puisse profiter des conseils
correspondants.
! Lire attentivement les instructions: elles fournis­sent des conseils importants sur l’installation,
l’utilisation et la sécurité de l’appareil.

Déballage et mise à niveau

Déballage

1. Déballer le lave-linge.

2. Contrôler que le lave-linge n’a pas été endom­magé pendant le transport. S’il est abîmé, ne pas
le raccorder et contacter le vendeur.

3. Enlever les 4 vis
de protection servant
au transport, le ca­outchouc et la cale,
placés dans la partie
arrière (voir figure).

Une bonne mise à niveau garantit la stabilité
de l’appareil et évite qu’il y ait des vibrations,
du bruit et des déplacements en cours de
fonctionnement. Si la machine est posée sur
de la moquette ou un tapis, régler les pieds de
manière à ce qu’il y ait suffisamment d’espace
pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d’arrivée de l’eau

1. Reliez le tuyau d’ali­mentation en le vissant
à un robinet d’eau froi­de à embout fileté 3/4
gaz (voir figure).
Faire couler l’eau ju­squ’à ce qu’elle soit
limpide et sans impure­tés avant de raccorder.

2. Raccorder le tuyau
d’arrivée de l’eau au
lave-linge en le vissant
à la prise d’eau prévue,
dans la partie arrière
en haut à droite (voir
figure).

4. Boucher les trous à l’aide des bouchons
plastique fournis.

5. Conserver toutes ces pièces: il faudra les
remonter en cas de transport du lave-linge.

! Les pièces d’emballage ne sont pas des jouets
pour enfants.

Mise à niveau

1. Installer le lave-linge sur un sol plat et rigide,
sans l’appuyer contre des murs, des meubles
ou autre.

2. Si le sol n’est pas
parfaitement horizon­tal, visser ou dévisser
les pieds de réglage
avant (voir figure) pour
niveler l’appareil; son
angle d’inclinaison,
mesuré sur le plan
de travail, ne doit pas
dépasser 2°.

3. Attention à ce que le tuyau ne soit pas plié
ou écrasé.

! La pression de l’eau doit être comprise entre
les valeurs indiquées dans le tableau des Ca­ractéristiques techniques (voir page ci-contre).

! Si la longueur du tuyau d’alimentation ne suffit
pas, s’adresser à un magasin spécialisé ou à un
technicien agréé.

! N’utiliser que des tuyaux neufs.

! Utiliser ceux qui sont fournis avec l’appareil.

2

65 - 100 cm

Raccordement du tuyau de vidange

Raccorder le tuyau
d’évacuation, sans
le plier, à un conduit
d’évacuation ou à une
évacuation murale pla­cés à une distance du
sol comprise entre 65
et 100 cm;

! N’utiliser ni rallonges ni prises multiples.

! Le câble ne doit être ni plié ni trop écrasé.

! Le câble d’alimentation ne doit être remplacé

que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas
de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

FR

ou bien l’accrocher à
un évier ou à une bai­gnoire, dans ce cas,
fixer le support en pla­stique fourni avec l’ap­pareil au robinet (voir
figure). L’extrémité libre
du tuyau d’évacuation
ne doit pas être plon­gée dans l’eau.

! L’utilisation d’un tuyau de rallonge est abso­lument déconseillée mais si on ne peut faire
autrement, il faut absolument qu’il ait le même
diamètre que le tuyau original et sa longueur ne
doit pas dépasser 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de cou­rant, s’assurer que:

• la prise est bien reliée à la terre et est conforme
aux réglementations en vigueur;

• la prise est bien apte à supporter la puissance
maximale de l’appareil indiquée dans le tableau
des Caractéristiques techniques (voir ci-contre);

• la tension d’alimentation est bien comprise
entre les valeurs figurant dans le tableau des
Caractéristiques techniques (voir ci-contre);

• la prise est bien compatible avec la fiche du lave­linge. Autrement, remplacer la prise ou la fiche.

! Le lave-linge ne doit pas être installé dehors,
même à l’abri, car il est très dangereux de le
laisser exposé à la pluie et aux orages.

! Après installation du lave-linge, la prise de
courant doit être facilement accessible.

Avant la première mise en service de l’appareil, ef­fectuer un cycle de lavage avec un produit lessiviel
mais sans linge et sélectionner le programme 2.

Caractéristiques techniques

Modèle

Dimensions

Capacité
Raccorde-

ments élec­triques

Raccor­dements
hydrauli­ques

Vitesse
d'essorage

Programmes
de contrôle
selon les
directives
1061/2010
et
1015/2010

IWC 61252

largeur 59,5 cm
hauteur 85 cm
profondeur 53,5 cm

de 1 à 6 kg

Voir la plaque signalétique
appliquée sur la machine

pression maximale
1 MPa (10 bar)
pression minimale
0,05 MPa (0,5 bar)
capacité du tambour 52 litres

jusqu'à 1200 tours minute

Programme 2:
Coton standard 60°C.
Programme 3:
Coton standard 40°C.

Cet appareil est conforme
aux Directives Communau­taires suivantes:

- 2004/108/CE (Compatibili­té électromagnétique)

- 2012/19/EU

- 2006/95/CE (Basse Tension)

3

Entretien et soin

FR

Coupure de l’arrivée d’eau et du
courant

• Fermer le robinet de l’eau après chaque lavage.
Cela réduit l’usure de l’installation hydraulique
du lave-linge et évite tout danger de fuites.

• Débrancher la fiche de la prise de courant lors
de tout nettoyage du lave-linge et pendant tous
les travaux d’entretien.

Nettoyage du lave-linge

Pour nettoyer l’extérieur et les parties en caou­tchouc, utiliser un chiffon imbibé d’eau tiède et
de savon. N’utiliser ni solvants ni abrasifs.

Nettoyage du tiroir à produits les­siviels.

Soulever le tiroir et le
tirer vers soi pour le
sortir de son logement
(voir figure).
Le laver à l’eau cou­rante; effectuer cette
opération assez sou­vent.

Pour accéder à cette préchambre:

1. démonter le panne­au situé à l’avant du
lave-linge à l’aide d’un
tournevis (voir figure);

2. dévisser le couver­cle en le tournant dans
le sens inverse des
aiguilles d’une montre
(voir figure): il est nor­mal qu’un peu d’eau
s’écoule;

3. nettoyer soigneusement l’intérieur;

4. revisser le couvercle;

5. remonter le panneau en veillant à bien enfiler
les crochets dans les fentes prévues avant de
le pousser contre l’appareil.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour
éviter la formation de mauvaise odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d’une pompe autonetto­yante qui n’exige aucune opération d’entretien.
Il peut toutefois arriver que de menus objets
(pièces de monnaie, boutons) tombent dans la
préchambre qui protège la pompe, placée en
bas de cette dernière.

! S’assurer que le cycle de lavage est bien ter­miné et débrancher la fiche.

Contrôle du tuyau d’arrivée de l’eau

Contrôler le tuyau d’alimentation au moins une
fois par an. Procéder à son remplacement en cas
de craquèlements et de fissures: car les fortes
pressions subies pendant le lavage pourraient
provoquer des cassures.

! N’utiliser que des tuyaux neufs.

4
