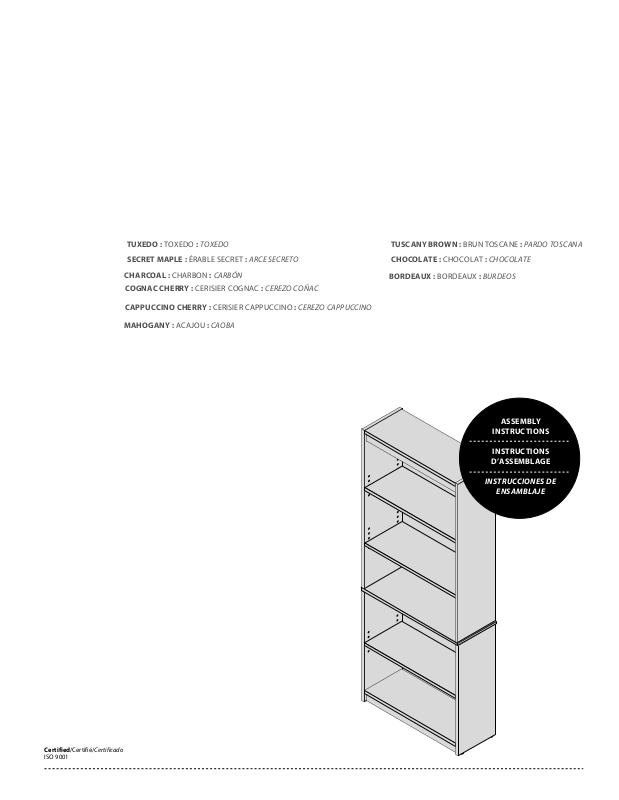

Inbox Zero W005183044 Assembly Instructions

TUXEDO : TOXEDO : TOXEDO

SECRET MAPLE : ÉRABLE SECRET : ARCE SECRETO

CHARCOAL : CHARBON : CARBÓN

COGNAC CHERRY : CERISIER COGNAC : CEREZO COÑAC

CAPPUCCINO CHERRY : CERISIER CAPPUCCINO : CEREZO CAPPUCCINO

MAHOGANY : ACAJOU : CAOBA

TUSCANY BROWN : BRUN TOSCANE : PARDO TOSCANA

CHOCOLATE : CHOCOLAT : CHOCOLATE

BORDEAUX : BORDEAUX : BURDEOS

ASSEMBLY

INSTRUCTIONS

INSTRUCTIONS

DASSEMBLAGE

INSTRUCCIONES DE

ENSAMBLAJE

Certified/Certifié/Certificado
ISO 9001

32

Thank you for choosing a product.Your
total satisfaction is our #1 priority.

Customer service and warranty information

Should you have a problem or need more information concerning the warranty, do not call to the place of purchase.

Please call our customer service department for immediate assistance using the following toll free

Please have your assembly instruction manual on hand when you call. Our products are warranted to the original purchaser against defects in material or workmanshipin
the furniture. Defects as mentioned in this warranty refer to any imperfections which may impair the use of the product. Our warranty is expressly limited to the
replacement of furniture parts and components for ten years following the date of purchase. We will replace any part that is defective. This warranty applies under
conditions of normal use. Our furniture products are not intended for outdoor use. The warranty does not cover defects caused by improper assembly or disassembly,
defects occurring after purchase due to product modifications, intentional damage, accident, misusexposure to the elements and labor or assembly costs. We reserve the
right to request proof of purchase to document a warranty claim. In no event shall we be liable for incidental or consequent damages resulting from the misuseof the
product.

This warranty is not transferable and is valid only in Canada and the United States excluding Alaska, Hawaii and Puerto Rico.

PROBLEMS

OR INFORMATION

POUR TOUT PROBLÈME

OU INFORMATION

PROBLEMA O

INFORMACION

number.

PARTS / PIÈCES / PIEZAS

CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT.

30 1

31 1

32 1

two people are required to
assemble and move this model.

deux personnes sont requises pour
assembler et déplacer ce modèle.

se necesitan dos personas para
ensamblar y desplazar este mueble.

33 1

40 1

41 1

81

32

42 1

43 1

44 2

the use of electric tools must be made
with vigilance.

lutilisation doutils électriques doit être
faite avec vigilance.

las herramientas eléctricas deben
utilizarse con sumo cuidado.

41

44

80 1

81 1

back panel / dos / panel trasero
29 1/4 x 69 3/8 (743 mm x 1761 mm)

1

30

80

IMPORTANT NOTICE / NOTE IMPORTANTE / NOTA IMPORTANTE
Group together all the hardware required for each step as the

construction of your piece of furniture is progressing.

Regroupez toutes les quincailleries requises pour chaque étape
de façon à vous assurer de tout installer au bon moment.

Reúna todas las quincallas necésarias para cada una de las
etapas de montaje, para asegurar una correcta instalación
en el momento adecuado.

42

44

43

32

33

40

31

3

HARDWARE / QUINCAILLERIES / QUINCALLA

CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT.

CA-99 8

or

CA-864

ou

o

H-03 14

PA-844 4

1 (25 mm)

TI-365 12

CL-140 -

GO-88 2

H-36 14

ST-760 1

TI-552 4

4

IMPORTANT NOTICE / NOTE IMPORTANTE / NOTA IMPORTANTE

pull out

retirez

retire

B

turn

tournez

haga
girar

A

Duly complete the self-adhesive sticker. / Assurez-vous de bien remplir lautocollant. / Asegúrese de completar correctamente la etiqueta.

MODEL MODÈLE MODELO

00000-0000

Unite color / Couleur du meuble / Color de mueble

To better serve you!

Pour mieux vous servir!

ASSEMBLY

INSTRUCTIONS

INSTRUCTIONS
DASSEMBLAGE

INSTRUCCIONES DE

ENSAMBLAJE

32

Model / Modèle:

Production Number

Numéro de production:

Certified/Certifié/Certificado
ISO 9001

tools required

outils requis

herramientas necesarias

#3

1/4 (7 mm)

Production : #

Production : # 0000

Important/Importante

Please retain the self-adhesive sticker which you will
find at step 9 of the instruction manual.

Conservez lautocollant qui sera collé seulement
à létape 9 du feuillet dinstructions.

Conserve la etiqueta que será pegada sólo en la
etapa 9 de la hoja de instrucciones.

IMPORTANT NOTICE / NOTE IMPORTANTE / NOTA IMPORTANTE

Main hardware system / Système de quincaillerie principal / Sistema principal de quincalla

How to remove a misplaced assembly bolt (H-36).

Comment retirer un boulon (H-36) mal situé.

Cómo retirar un perno (H-36) mal ubicado.

1

H-36

push down

enfoncez

presione
hacia
abajo

proper position

bonne position

buena posición

2

H-03

arrow

flèche

flecha

If needed / En cas de nécessité

En caso de necesidad

Insert the cam with the arrow pointing
towards the hole in the edge.

Insérez la rondelle en pointant la flèche
vers le trou de la bordure.

Inserte la arandela apuntando la flecha
hacia el orificio cercano el borde.

5

HARDWARE INSTALLATION / INSTALLATION DES QUINCAILLERIES / INSTALACIÓN DE LAS QUINCALLAS

TI-552

remove the screws
to be used in step 2.

enlever les vis qui
serviront à létape 2.

sacar los tornillos
que servirà para
la etapa 2.

insert

insérer

insertar

PA-844

1

Bookcase / Bibliothèque / Biblioteca

80

42

H-36

40

unfinished surface

surface non-finie

superficie sin acabado

30

H-03

31

1

Code / Código
Qty / Qté / Cant.

6

H-03

x 8

H-36

x 8

PA-844

x 4

1 (25 mm)

TI-552

x 2

IMPORTANT NOTICE / NOTE IMPORTANTE / NOTA IMPORTANTE

1

Main hardware system / Système de quincaillerie principal / Sistema principal de quincalla

1 3

2

A

B

Make sure to properly tighten each cam to ensure furniture
solidity. Otherwise, parts could be damaged or the user could
be injured.

Assurez-vous de bien resserrer chaque rondelle pour assurer la
solidité du meuble. Dans le cas contraire, des pièces pourraient
être endommagées ou lutilisateur pourrait se blesser.

tighten

insert

insérez

insertar

tools required

outils requis

herramientas necesarias

serrez

apretar

important

importante

PRÉ-ASSEMBLY / PRÉ-ASSEMBLAGE / PREENSAMBLAJE

2

Bookcase / Bibliothèque / Biblioteca

Assemble on the back edge

Assemblez sur la bordure arrière

Realice el ensamblaje el borde trasero

Assembling sequence

Séquence dassemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

30 42 31 40 80

Asegúrese de apretar bien cada arandela para garantizar la
solidez del mueble.De lo contrario, podría provocarse daño
a las piezas o las personas.

finished edge

bordure finie

borde acabado

30

80

TI-552

Use the remaining screws from step 1.

Utilisez les vis restantes de létape 1.

Utilizar los tornillos restante de la etapa 1.

40

42

31

7

HARDWARE INSTALLATION / INSTALLATION DES QUINCAILLERIES / INSTALACIÓN DE LAS QUINCALLAS

TI-552

remove the screws
to be used in step 4.

enlever les vis qui
serviront à létape 4.

sacar los tornillos
que servirà para
la etapa 4.

insert

insérer

insertar

3

Bookcase / Bibliothèque / Biblioteca

81

H-03

41

GO-88

H-36

33

32

3

Code / Código
Qty / Qté / Cant.

8

H-36

x 4

H-03

x 6

TI-552

x 2

GO-88

x 2

PRÉ-ASSEMBLY / PRÉ-ASSEMBLAGE / PREENSAMBLAJE

4

Bookcase / Bibliothèque / Biblioteca

Assemble on the back edge

Assemblez sur la bordure arrière

Realice el ensamblaje el borde trasero

Assembling sequence

Séquence dassemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

32 41 33 81

32

finished edge

bordure finie

borde acabado

41

81

33

important / importante

A

B

TI-552

Use the remaining screws from step 3.

Utilisez les vis restantes de létape 3.

Utilizar los tornillos restante de la etapa 3.

insert

insérez

insertar

tighten

serrez

apretar

9

ASSEMBLY / ASSEMBLAGE / ENSAMBLAJE

5

Bookcase / Bibliothèque / Biblioteca

Assembling sequence

Séquence dassemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

4132

33 4030 31 42

+

H-36

32

41

33

important / importante

A

tighten

serrez

apretar

insert

insérez

insertar

B

5

Code / Código
Qty / Qté / Cant.

H-36

x 2

40

30

31

42

two people are required to
assemble and move this model.

deux personnes sont requises pour
assembler et déplacer ce modèle.

se necesitan dos personas para
ensamblar y desplazar este mueble.

10

INSTALLATION / INSTALLATION / INSTALACIÓN

ST-760

6

Back panel / Dos / Panel trasero

The screw supplied with the anti-topple bracket is to be used only for fixing the bracket to the furniture.
In addition, you will need to choose a screw or fitting (not included) which is suitable for securing
the bracket to the wall. If you are unsure about what type of screw or fitting to use, please contact
your local hardware store.

La vis fournie avec le dispositif anti-bascule est destinée à fixer le dispositif dans le meuble. Pour la fixation au mur,
compléter par une vis adaptée au support mural. En cas de doute, contacter un magasin de bricolage.

El tornillo que viene incluido con el soporte antivuelco está destinado a fijarlo en el mueble.
Debes fijar el antivuelco en la pared con un tornillo o similar de un tipo acorde con el material de ésta
con tu ferretería.

CL-140

important / importante

41

80

without

without

pre-drilled hole

pre-drilled hole

sans pré-perçage

sans pré-perçage

sin perforación

sin perforación

previa

previa

40

33

31

32

32

Back / dos

panel trasero

29 1/4 x 69 3/8

743 mm x 1761 mm

)

30

unfinished surface

surface non-finie

superficie sin acabado

42

42

32

nailing strip

ligne de clouage

línea de clavazón

30

PA-844

To level your furniture, use leg levelers.

Pour niveler votre meuble utilisez les pattes ajustables.

Para nivelar su mueble utilice las patas ajustables.

6

Code / Código
Qty / Qté / Cant.

ST-760

x 1

CL-140

-

11

INSTALLATION / INSTALLATION / INSTALACIÓN

7

44

32

32 33

30 31

44
43

TI-365

finished edge

bordure finie

borde acabado

30

44

43

32

33

31

7

Code / Código
Qty / Qté / Cant.

12

TI-365

x 12

8

BB71A

71

Important/Importante

Model / Modèle:

Production Number

Numéro de production:

To better serve you!

Pour mieux vous servir!

9

When you have completed the assembly of your new furniture, install plastic caps

Lorsque vous avez complété lassemblage de votre meuble, installez les capuchons de plastique

Una vez que haya completado el ensamblaje del mueble, coloque los capuchones de plástico

CA-864

Self-adhesive caps for
H-03 and unused holes

CA-99

23/32
18mm

or
ou

o

Capuchons autocollants
pour H-03 et les trous
non utilisés

Capuchones
autoadhesivos sobre
H-03 y orificios no
utilizados

H-03

For future reference and to better serve you,
please complete and apply the self-adhesive
sticker in an accessible space such as under
the part 40.

Pour mieux vous servir en cas de besoin, veuillez
compléter et apposer lautocollant dans un
endroit facilement accessible tel que le dessous
de la pièce 40.

Para uno mejor servicio en caso de necesidad,
ponar la etiqueta en un lugar de fácil acceso
como por ejemplo la parte inferior de la pieza

40.

13

PRODUCT CARE / ENTRETIEN DU PRODUIT / MANTENIMIENTO DEL PRODUCTO

Avoid placing the furniture in the sunlight or near a source of heat. Use a soft dry cloth for dusting. To clean heavy dirt, use a
cloth dipped in a solution of mild detergent and water. Avoid leaving wet objects on the surface or using commercial chemical
cleaning products.

Évitez d'exposer le meuble au soleil ou près de toute source de chaleur. Pour le nettoyage, utilisez un chiffon doux et sec. Pour la
grosse saleté, utilisez un chiffon humidifié avec un peu de détergent dilué dans l'eau. Évitez de laisser des objets mouillés sur la
surface de votre meuble ou d'utiliser des nettoyants chimiques.

Evite exponer el mueble al sol o las fuentes de calor. Para limpiarlo, utilice un paño suave y seco. Para limpiar las manchas rebeldes,
utilice un trapo húmedo con un poco de detergente diluido en agua. No deje objetos mojados encima del mueble ni utilice

limpiadores que contengan productos químicos. química.

CONGRATULATIONS! YOU ARE NOW THE OWNER OF A QUALITY PRODUCT

FÉLICITATIONS! VOUS AVEZ MAINTENANT EN VOTRE POSSESSION UN PRODUIT DE QUALITÉ

FELICITACIONES! AHORA ES USTED DUEÑO DE UN PRODUCTO DE CALIDAD.

Problems and Solutions / Problèmes et solutions / Problemas y Soluciones

You are at a step of hardware installation and some H-36 are missing:
Before calling to order your missing bolts (H-36), please make sure you have not installed any bolts (H-36) in the wrong
place. To remove a bolt (H-36) which is not in the correct place, please refer to your instruction manual.

Vous êtes à une étape dinstallation de quincaillerie et il vous manque des H-36 :
Avant dappeler pour commander des boulons (H-36), assurez-vous de ne pas avoir installé des boulons (H-36) au mauvais endroit.
Pour enlever un boulon (H-36) mal situé, consultez le feuillet dinstructions.

Usted está en alguna etapa de la instalación de quincallas y le faltan las H-36 :
Antes de llamar para pedir los pernos (H-36), asegúrese de que no los haya instalado en el lugar equivocado.
Para retirar un perno (H-36) mal puesto, consulte el folleto de instrucciones.

How to separate and install your CO-249 and CO-684 slides:
The CO-249 & CO-684 slides consist of two sections which you must separate. To separate the slides, please refer to your
instruction manual. The slides are installed on distinct parts which will be re-grouped only when the drawers are installed
on the furniture.

Comment séparer et installer les coulisseaux CO-249 et CO-684 :
Les coulisseaux CO-249 et CO-684 sont constitués dune partie que vous devez séparer en deux sections. Pour séparer le coulisseau,
référez-vous au feuillet dinstructions. Les coulisseaux sont installés sur deux pièces distinctes et seront regroupés seulement lors
de linstallation des tiroirs dans le meuble.

Cómo separar y instalar las guías correderas CO-249 y CO-684 :
Las guías correderas CO-249 y CO-684 están constituidas por una parte que usted debe separar en dos secciones. Para separar las guías
correderas, consulte el folleto de instrucciones. Las guías correderas se instalan en dos piezas distintas y sólo serán reagrupadas una vez
que se instalen los cajones en el mueble.

Part B / Partie B / Parte BPart A / Partie A / Parte A

The doors on your furniture are crooked or the space between the doors is uneven:
It is very important to install the hinges and hinge plates on the correct parts while respecting the instruction manual.

73

41

DR

For the installation and adjustment of the doors, please refer to your instruction manual or log on to the internetsite.

Les portes de votre meuble sont croches ou lespace qui les sépare est inégal :
Il est important dinstaller les pentures et les plaques sur les bonnes pièces en respectant le feuillet dinstructions. Pour linstallation
des portes et leur ajustement, référez-vous à létape dinstallation des portes dans le feuillet dinstructions ou sur le site internet.

Las puertas de su mueble están chuecas o el espacio que las separa es desigual :
Es importante instalar las bisagras y las placas sobre las piezas adecuadas respetando el folleto de instrucciones. Para la instalación de
las puertas y su ajuste, consulte la etapa de instalación de las puertas en el folleto de instrucciones o en el sitio Internet.

The drawers on your furniture are crooked or the space between the drawers is uneven:
While referring to the section indicating the actual sizes of the screws in your instruction manual , please insure that you
are using the correct size screws needed when installing your drawer slides and drawer fronts. They must be installed
straight. While installing the drawer front, make sure that the correct side is facing up. For the adjustment of the drawer
fronts, please refer to your instruction manual or log on to the internet site.

Les tiroirs de votre meuble sont croches ou lespace qui les sépare est inégal :
En vous référant au tableau de vis grandeur réelle du feuillet dinstructions, assurez-vous que vous avez utilisé les bonnes vis lors
de linstallation des coulisseaux ainsi que du devant de tiroir et quelles sont posées bien droites. Assurez-vous également que le
devant du tiroir nest pas assemblé à lenvers. Référez-vous à létape dajustement des tiroirs dans le feuillet dinstructions ou sur
le site internet de.

Los cajones de su mueble están chuecos o el espacio que los separa es desigual :
Consulte la tabla de tornillos en tamaño real del folleto de instrucciones y asegúrese de que haya utilizado los tornillos adecuados durante
la instalación de las guías correderas así como también la parte delantera del cajón y que éstos estén puestos bien derechos. Asegúrese
también de que la parte delantera del cajón no esté ensamblada al revés. Consulte la etapa del ajuste de cajones en el folleto de instrucciones
o en el sitio Internet de.

For more information or to discover our new products

Pour toute information ou pour découvrir nos nouveaux produits

Para obtener más información o para obtener nuevos productos

YOU

andUS

VOUS

etNOUS

USTEDESy
NOSOTROS

FOR LONG TIME

POUR LONGTEMPS

POR MUCHO TIEMPO

OUR FURNITURE IS GARANTEED FOR 10 YEARS. NO MATTER THE PROBLEM, OUR CUSTOMER
SERVICE IS THERE FOR YOU.

NOS MEUBLES SONT GARANTIS POUR 10 ANS. PEU IMPORTE LE PROBLÈME, NHÉSITEZ PAS À
COMMUNIQUER AVEC NOTRE SERVICE À LA CLIENTÈLE.

NUESTROS MUEBLES TIENEN UNA GARANTIA DE 10 AÑOS. NO IMPORTA EL PROBLEMA, COMUNIQUE CON
NUESTRO SERVICIO À CLIENTE.
