Page 1
INSTALLATION INSTRUCTIONS
FREESTANDING ELECTRIC RANGE
WITH DOUBLE OVENS
INSTRUCTIONS D’INSTALLATION
POUR CUISINIÈRE ÉLECTRIQUE
AUTOPORTANTE AVEC FOURS DOUBLES
Table of Contents/Table des matières
RANGE SAFETY .............................................................................1
INSTALLATION REQUIREMENTS .................................................2
Tools and Parts .............................................................................2
Location Requirements ................................................................2
Electrical Requirements - U.S.A. Only .........................................4
Electrical Requirements - Canada Only .......................................5
INSTALLATION INSTRUCTIONS ...................................................5
Unpack Range..............................................................................5
Adjust Leveling Legs ....................................................................5

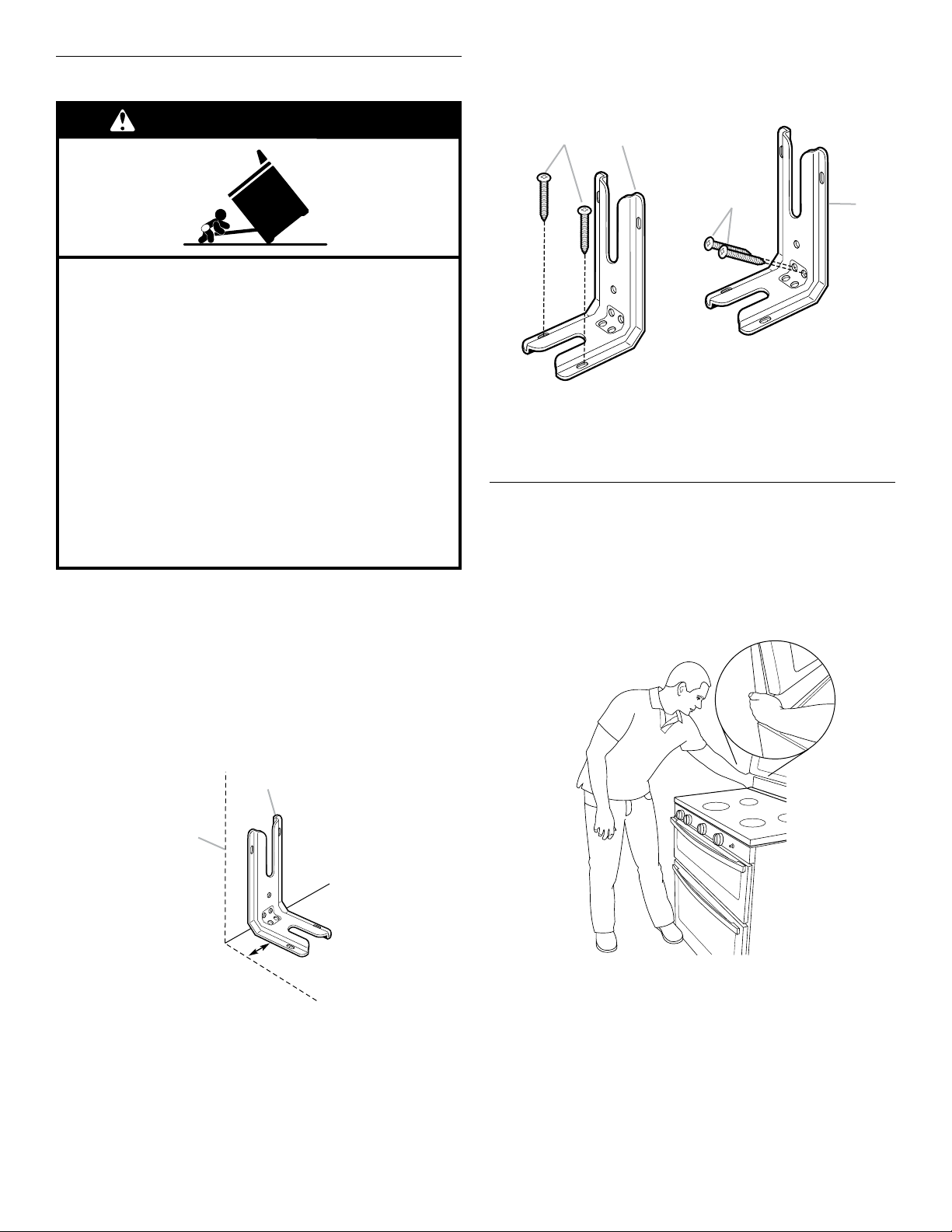

Install Anti-Tip Bracket .................................................................6
Electrical Connection - U.S.A. Only .............................................7
Verify Anti-Tip Bracket Is Installed and Engaged ......................12
Level Range ................................................................................12
Complete Installation .................................................................13

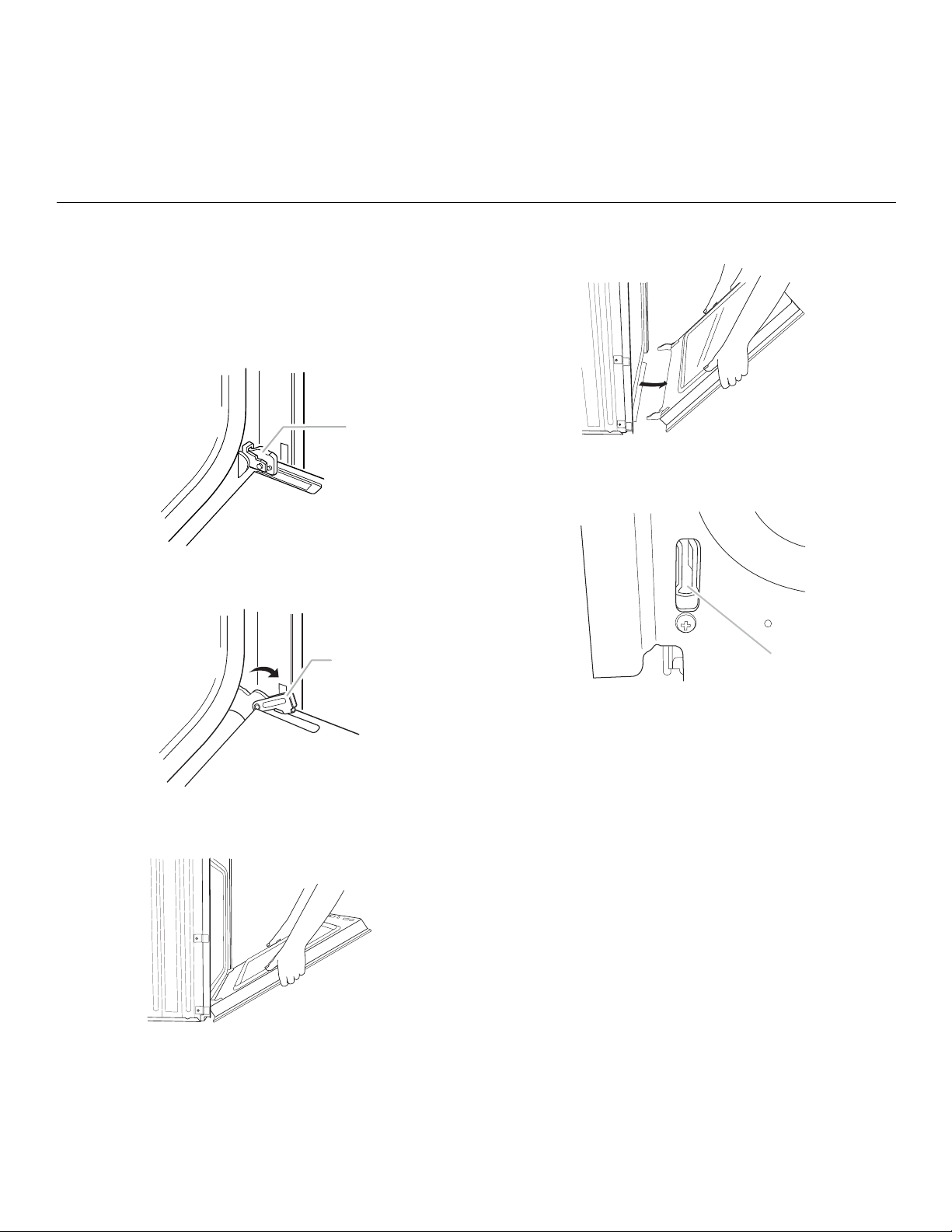

Remove Oven Door(s) ................................................................13
Moving the Range ......................................................................13
SÉCURITÉ DE LA CUISINIÈRE ...................................................14
EXIGENCES D’INSTALLATION ...................................................15
Outils et pièces ...........................................................................15
Exigences d’emplacement .........................................................15
Spécications électriques ..........................................................17
INSTRUCTIONS D’INSTALLATION .............................................17
Déballage de la cuisinière ..........................................................17
Réglage des pieds de nivellement .............................................17
Installation de la bride antibasculement ....................................18
Vérier que la bride anti-basculement est
bien installée et engagée ...........................................................18
Réglage de l’aplomb de la cuisinière .........................................19
Achever l’installation ..................................................................20
Enlever la/les porte(s) du four ....................................................21
Déplacement de la cuisinière .....................................................22

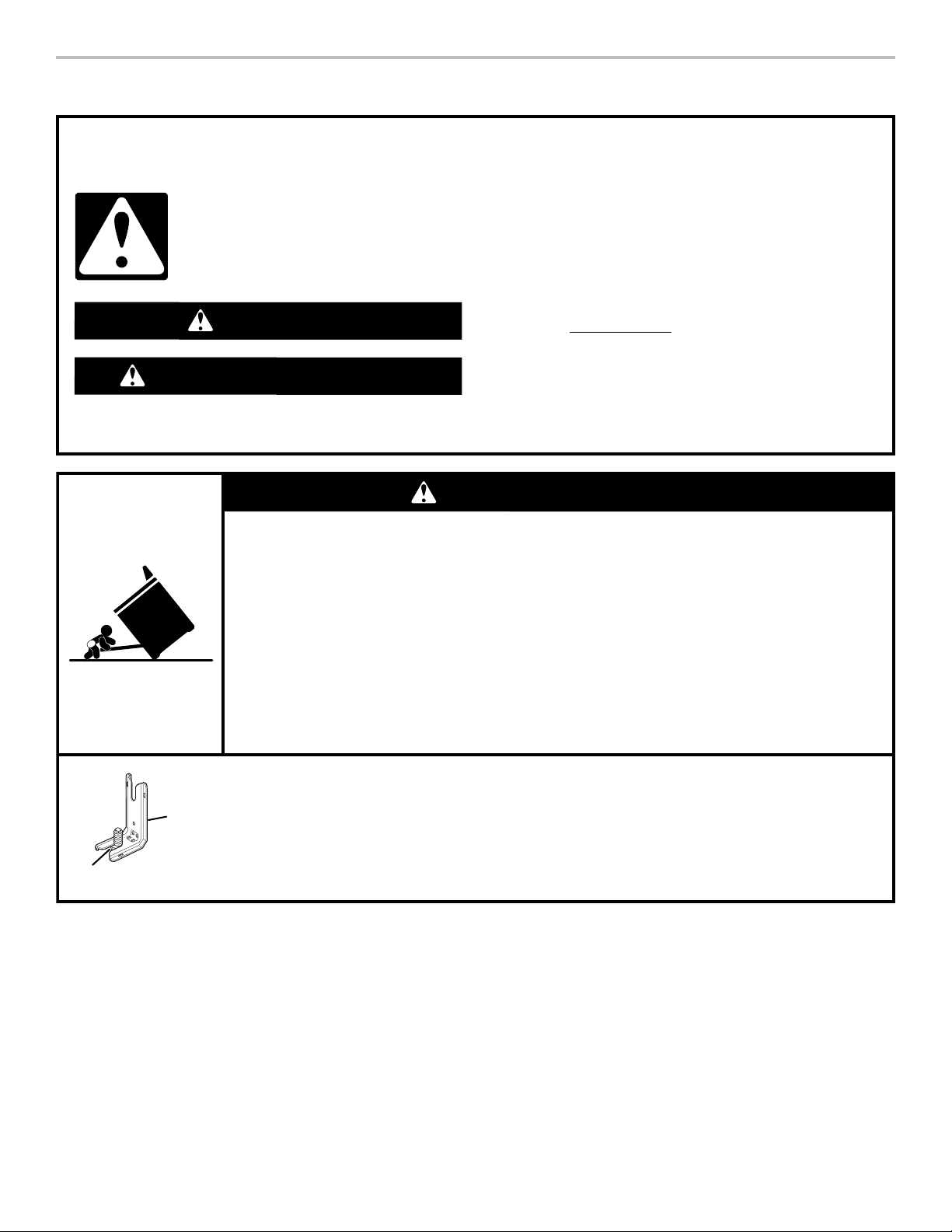

RANGE SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
You can be killed or seriously injured if you don't immediately
DANGER
WARNING
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT:
Save for local electrical inspector’s use.
IMPORTANT :
À conserver pour consultation par l’inspecteur local des installations électriques.
W11241781A
follow instructions.
You
can be killed or seriously injured if you don't
instructions.
follow
Page 2
Range Foot
Anti-Tip
Bracket

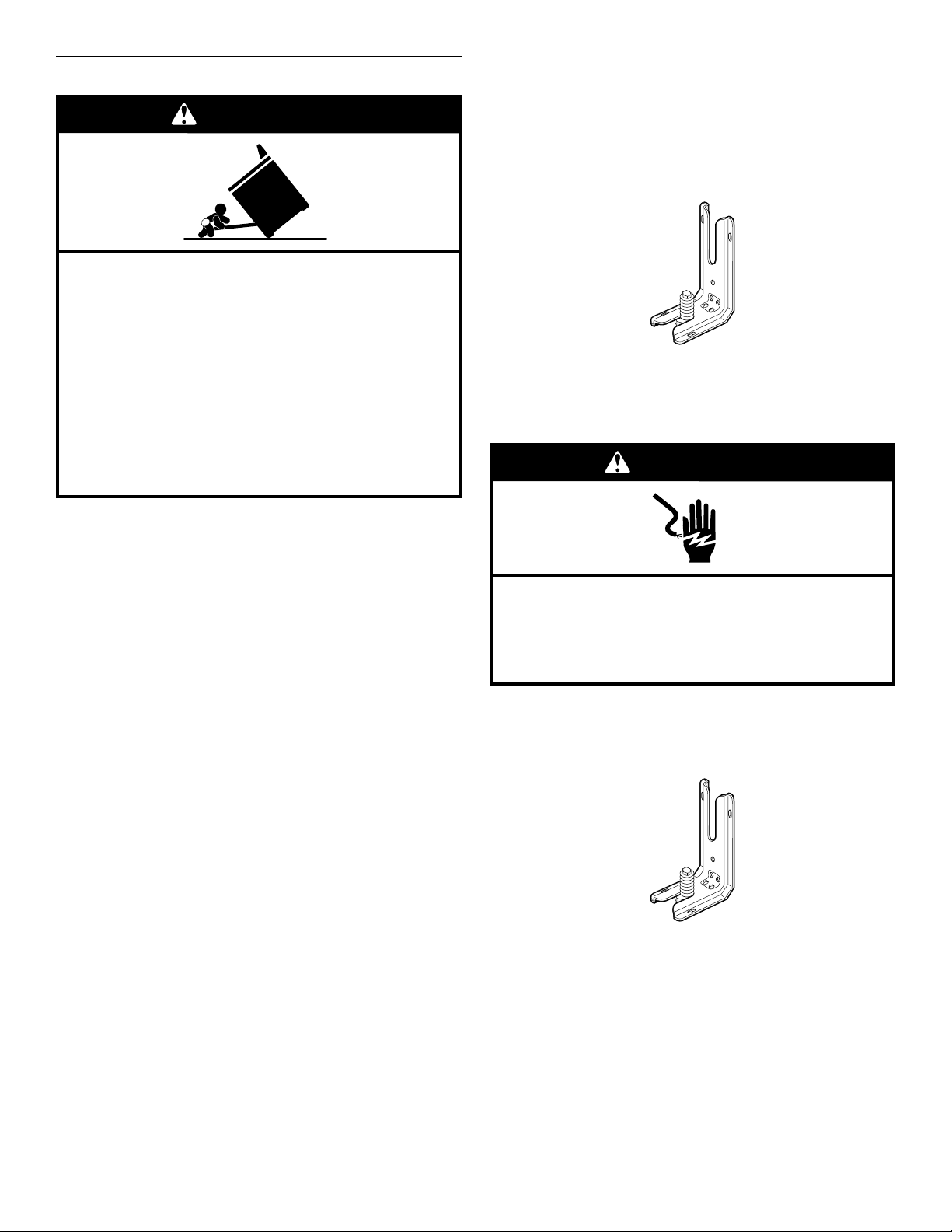

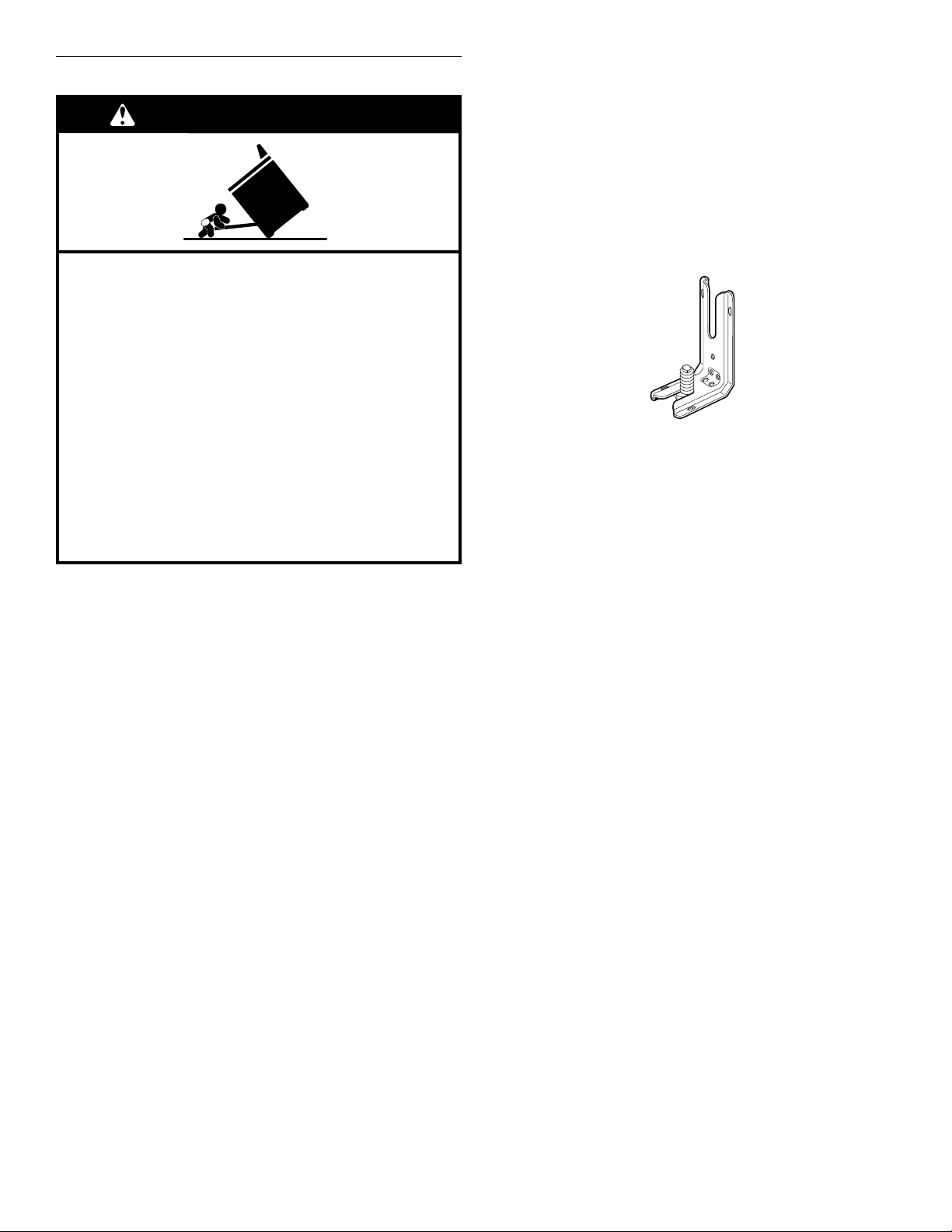

WARNING
Tip Over Hazard
A child or adult can tip the range and be killed.
Install anti-tip bracket to floor or wall per installation instructions.
Slide range back so rear range foot is engaged in the slot of the anti-tip bracket.
Re-engage anti-tip bracket if range is moved.
Do not operate range without anti-tip bracket installed and engaged.
Failure to follow these instructions can result in death or serious burns to children and adults.
To verify the anti-tip bracket is installed and engaged:
• Slide range forward.
• Look for the anti-tip bracket securely attached to floor or wall.
• Slide range back so rear range foot is under anti-tip bracket.
• See installation instructions for details.
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Tools needed
■ Tape measure ■ Wrench or pliers
■ Level ■ 3/8" (9.5 mm) nut driver
■ Phillips screwdriver ■ Hand or electric drill
■ Flat-blade screwdriver ■ 1/8" (3.2 mm) drill bit
Parts supplied
Check that all parts are included.
■ 3 - 10-32 hex nuts (attached to terminal block)
■ 3 - Terminal lugs
■ Oven racks
■ 2 - #12 x 1
■ Anti-tip bracket (taped inside upper oven with package
containing literature)
Anti-tip bracket must be securely mounted to back wall or
oor. Thickness of oor may require longer screws to anchor
bracket to sub oor. Longer screws are available from your
local hardware store.
Parts needed
If using a power supply cord:
■ A UL listed power supply cord kit marked for use with ranges.
The cord should be rated at 250 volts minimum, 40 amps or
50 amps that is marked for use with nominal 1
diameter connection opening and must end in ring terminals
or open-end spade terminals with upturned ends.
■ A UL listed strain relief.
Check local codes. Check existing electrical supply. See the
“Electrical Requirements” section.
It is recommended that all electrical connections be made by
a licensed, qualied electrical installer.
5
/8" (4.1 cm) screws (for mounting anti-tip bracket)
3
/8" (3.5 cm)
Location Requirements
IMPORTANT: Observe all governing codes and ordinances.
■ It is the installer’s responsibility to comply with installation
clearances specied on the model/serial/rating plate. The
model/serial/rating plate is located behind the control panel.
■ To eliminate the risk of burns or re by reaching over heated
surface units, cabinet storage space located above the
surface units should be avoided. If cabinet storage is to be
provided, the risk can be reduced by installing a range hood
that projects horizontally a minimum of 5" (12.7 cm) beyond
the bottom of the cabinets.
■ Cabinet opening dimensions that are shown must be used.
Given dimensions are minimum clearances.
■ The oor anti-tip bracket must be installed. To install the
anti-tip bracket shipped with the range, see the “Install
Anti-Tip Bracket” section.
■ Grounded electrical supply is required. See the “Electrical
Requirements” section.
■ IMPORTANT: To avoid damage to your cabinets, check
with your builder or cabinet supplier to make sure that the
materials used will not discolor, delaminate or sustain other
damage. This range has been designed in accordance with
the requirements of UL and CSA International and complies
with the maximum allowable wood cabinet temperatures of
194°F (90°C).
Mobile Home - Additional Installation Requirements
The installation of this range must conform to the Manufactured
Home Construction and Safety Standard, Title 24 CFR,
Part 3280 (formerly the Federal Standard for Mobile Home
Construction and Safety, Title 24, HUD Part 280). When such
standard is not applicable, the Standard for Manufactured Home
Installations, ANSI A225.1/NFPA 501A or with local codes.
Mobile home installations require:
■ When this range is installed in a mobile home, it must be
secured to the oor during transit. Any method of securing
the range is adequate as long as it conforms to the
standards listed above.
■ Four-wire power supply cord or cable must be used in a
mobile home installation. The appliance wiring will need to
be revised. See the “Electrical Connection” section.
2
Page 3

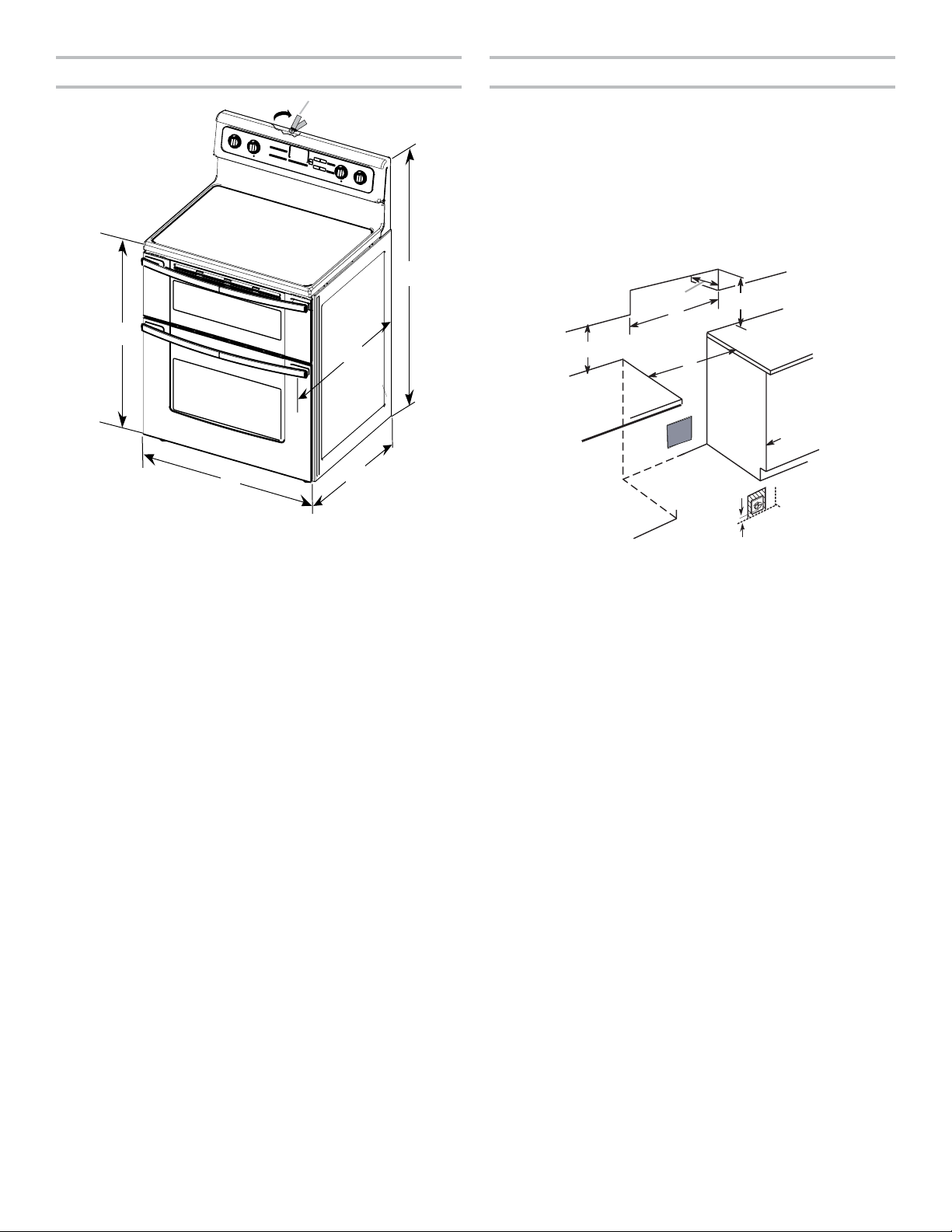

Product Dimensions
B**
C*
K
Cabinet Dimensions
Cabinet opening dimensions shown are for 25" (63.5 cm)
countertop depth, 24" (61.0 cm) base cabinet depth and
36" (91.4 cm) countertop height.
IMPORTANT: If installing a range hood or microwave hood
combination above the range, follow the range hood or
microwave hood combination installation instructions for
dimensional clearances above the cooktop surface.
A freestanding range may be installed next to combustible
walls with zero clearance.
A*
D
E***
/2" ± 1/4" (72.4 cm ± 0.6
A. 353/4" ± 1/8" (90.8 cm ± 0.3
cm) cooktop height (minimum)
with leveling legs screwed all
the way in*
B. Model/serial/rating plate
(located behind the control
panel)**
1
C. 47
/8" ± 1/8" (119.7 cm ±
0.3 cm) overall height
(minimum) with leveling legs
screwed all the way in*
F
1
D. 28
cm) depth with handle
E. 261/8" ± 1/8" (66.4 cm ± 0.3
cm)***
F. 2915/16" ± 1/16" (76.0 cm ±
0.2 cm) width
* Range can be raised approximately 1" (2.5 cm) by adjusting
the leveling legs.
** Model/serial/rating plate may be rotated up from behind the
control panel for viewing from the front of the range.
*** Excludes handle. Dimension given is from wall to front of
oven door and will vary based on electric outlet receptacle
installation.
B
C
D
A
E
J
I
A. 18" (45.7 cm) upper cabinet to
countertop
B. 15" (38.1 cm) upper cabinet
depth
C. 30" (76.2 cm) min. opening
width.
D. For minimum clearance to the
top of the cooktop, see NOTE.
E. U.S.A.: 30" (76.2 cm) min.
opening width
Canada: 31" (78.7 cm) min.
opening width
G
H
F. Cabinet door or hinge should
not extend into cutout*
G. 1½" (3.8 cm) min. from right
side cabinet
H. 2" (5.1 cm) min. from floor
I. 7” (17.8 cm) min. from left
side cabinet
J. 8" (20.3 cm) width
K. 3½" (8.91 cm) min. from floor
F
Proper positioning of outlet shown above.
* Nothing located in shaded areas can extend more than 1½"
(3.8 cm) from wall or range will not slide all the way back.
NOTE: 24" (61.0 cm) minimum when bottom of wood or
metal cabinet is covered by not less than 1/4" (0.64 cm) ame
retardant millboard covered with not less than No. 28 MSG sheet
steel, 0.015" (0.4 mm) stainless steel, 0.024" (0.6 mm) aluminum
or 0.020" (0.5 mm) copper.
30" (76.2 cm) minimum clearance between the top of the cooking
platform and the bottom of an uncovered wood or metal cabinet.
3
Page 4

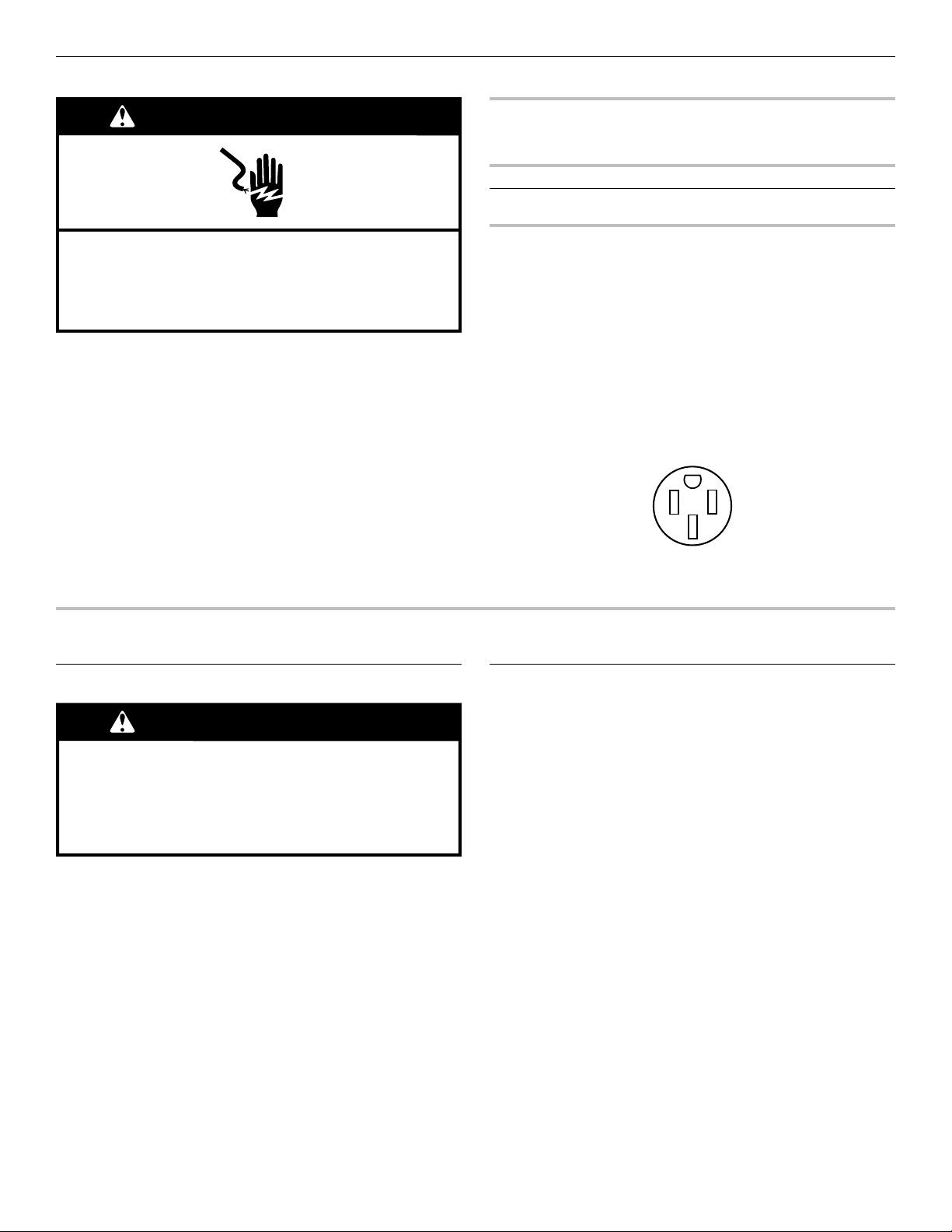

Electrical Requirements - U.S.A. Only
If codes permit and a separate ground wire is used, it is
recommended that a qualied electrical installer determine that
the ground path and wire gauge are in accordance with local
codes.
Do not use an extension cord.
Be sure that the electrical connection and wire size are adequate
and in conformance with the National Electrical Code, ANSI/
NFPA 70-latest edition and all local codes and ordinances.
A copy of the above code standards can be obtained from:
National Fire Protection Association
WARNING: Improper connection of the equipment-grounding
conductor can result in a risk of electric shock. Check with a
qualied electrician or service technician if you are in doubt as to
whether the appliance is properly grounded. Do not modify the
power supply cord plug. If it will not t the outlet, have a proper
outlet installed by a qualied electrician.
Electrical Connection
To properly install your range, you must determine the type of
electrical connection you will be using and follow the instructions
provided for it here.
■ Range must be connected to the proper electrical voltage
and frequency as specied on the model/serial/rating plate.
The model/serial/rating plate is located behind the control
panel. Refer to the gures in “Product Dimensions” in the
“Location Requirements” section.
■ This range is manufactured with the neutral terminal connected
to the cabinet. Use a 3-wire, UL listed, 40 or 50 A power
supply cord (pigtail) (see the following Range Rating chart).
If local codes do not permit ground through the neutral, use
a 4-wire power supply cord rated at 250 V, 40 or 50 A and
investigated for use with ranges.
Range Rating* Specified Rating of
120/240 Volts 120/208 Volts Amps
8.8 - 16.5 KW
16.6 - 22.5 KW
* The NEC calculated load is less than the total connected load
listed on the model/serial/rating plate.
** If connecting to a 50 A circuit, use a 50 A rated cord with kit.
For 50 A rated cord kits, use kits that specify use with a nomi-
3
/8" (34.9 mm) diameter connection opening.
nal 1
■ A circuit breaker is recommended.
■ The range can be connected directly to the circuit breaker
box (or fused disconnect) through exible or nonmetallic
sheathed, copper or aluminum cable. See the “Electrical
Connection - U.S.A. Only” section.
■ Allow at least 6 ft (1.8 m) of slack in the power supply
cable so that the range can be moved if servicing is ever
necessary.
■ A UL Listed conduit connector must be provided at each end of
the power supply cable (at the range and at the junction box).
■ Wire sizes and connections must conform with the rating
of the range.
■ The wiring diagram is located on the Tech Sheet.
1 Batterymarch Park
Quincy, MA 02169-7471
Power Supply Cord Kit
and Circuit Protection
7.8 - 12.5 KW
12.6 - 18.5 KW
40 or 50**
50
■ The Tech Sheet is located on the back of the range inside
a clear plastic bag.
If connecting to a 4-wire system:
This range is manufactured with the ground connected to the
neutral by a link. The ground must be revised so the green ground
wire of the 4-wire power supply cord is connected to the cabinet.
See the “Electrical Connection - U.S.A. Only” section.
Grounding through the neutral conductor is prohibited for new
branch-circuit installations (1996 NEC); mobile homes; and
recreational vehicles, or an area where local codes prohibit
grounding through the neutral conductor.
When a 4-wire receptacle of NEMA Type 14-50R is used, a
matching UL Listed, 4-wire, 250 V, 40 or 50 A, range power
supply cord (pigtail) must be used. This cord contains 4 copper
conductors with ring terminals or open-end spade terminals with
upturned ends, terminating in a NEMA Type 14-50P plug on the
supply end.
The fourth (grounding) conductor must be identied by a green
or green/yellow cover and the neutral conductor by a white
cover. Cord should be Type SRD or SRDT with a UL Listed strain
relief and be at least 4 ft (1.22 m) long.
4-wire receptacle (14-50R)
The minimum conductor sized for the copper 4-wire power
cord are:
40-amp circuit
2 No.-8 conductors
1 No.-10 white neutral
1 No.-10 green grounding
If connecting to a 3-wire system:
Local codes may permit the use of a UL Listed, 3 wire, 250 V,
40 or 50 A range power supply cord (pigtail). This cord contains 3
copper conductors with ring terminals or open-end spade
terminals with upturned ends, terminating in a NEMA Type 10-50P
plug on the supply end. Connectors on the appliance end must be
provided at the point the power supply cord enters the appliance.
This uses a 3 wire receptacle of NEMA Type 10-50R.
3-wire receptacle (10-50R)
4
Page 5
Electrical Requirements - Canada Only
WARNING
Electrical Shock Hazard
Electrically ground range.
Failure to do so can result in death, fire, or
electrical shock.
If codes permit and a separate ground wire is used, it is
recommended that a qualied electrical installer determine that
the ground path is adequate and wire gauge are in accordance
with local codes.
Be sure that the electrical connection and wire size are adequate
and in conformance with CSA Standard C22.1, Canadian Electrical
Code, Part 1 - latest edition, and all local codes and ordinances.
A copy of the above code standards can be obtained from:
Canadian Standards Association
178 Rexdale Blvd.
Toronto, ON M9W 1R3 CANADA
■ Check with a qualied electrical installer if you are not sure
the range is properly grounded.
Range Rating* Specified Rating of
120/240 Volts 120/208 Volts Amps
8.8 - 16.5 KW
16.6 - 22.5 KW
* The NEC calculated load is less than the total connected load
listed on the model/serial/rating plate.
** If connecting to a 50 A circuit, use a 50 A rated cord with kit.
For 50 A rated cord kits, use kits that specify use with a nomi-
3
/8" (34.9 mm) diameter connection opening.
nal 1
■ A time-delay fuse or circuit breaker is recommended.
■ This range is equipped with a CSA International Certied
Power Cord intended to be plugged into a standard 14-50R
wall receptacle. Be sure the wall receptacle is within reach of
range’s nal location.
7.8 - 12.5 KW
12.6 - 18.5 KW
Power Supply Cord Kit
and Circuit Protection
40 or 50**
50
INSTALLATION INSTRUCTIONS
Unpack Range
WARNING
Excessive Weight Hazard
Use two or more people to move and install range.
Failure to do so can result in back or other injury.
1. Remove shipping materials, tape and lm from the range.
Keep cardboard bottom under range.
2. Remove oven racks and parts package from inside oven.
3. To place range on its back, take 4 cardboard corners from
the carton. Stack one cardboard corner on top of another.
Repeat with the other 2 corners. Place them lengthwise on
the oor behind the range to support the range when it is laid
on its back.
4. Using 2 or more people, rmly grasp the range and gently
lay it on its back on the cardboard corners.
5. Pull cardboard bottom rmly to remove.
6. Use an adjustable wrench to loosen the leveling legs.
7. Place cardboard or hardboard in front of range. Using 2
or more people, stand range back up onto cardboard or
hardboard.
■ Do not use an extension cord.
Adjust Leveling Legs
1. If range height adjustment is necessary, use a wrench
or pliers to loosen the 4 leveling legs.
This may be done with the range on its back or with the
range supported on 2 legs after the range has been placed
back to a standing position.
NOTE: To place range back up into a standing position, put
a sheet of cardboard or hardboard in front of range. Using 2
or more people, stand range back up onto the cardboard or
hardboard.
2. Adjust the leveling legs to the correct height. Leveling legs
can be loosened to add up to a maximum of 1" (2.5 cm). A
minimum of 3/16" (5.0 mm) is needed to engage the anti-tip
bracket.
NOTE: If height adjustment is made when range is standing,
tilt the range back to adjust the front legs, then tilt forward to
adjust the rear legs.
3. When the range is at the correct height, check that there is
adequate clearance under the range for the anti-tip bracket.
Before sliding range into its nal location, check that the
anti-tip bracket will slide under the range and onto the rear
leveling leg prior to anti-tip bracket installation.
5
Page 6
Install Anti-Tip Bracket
A
B
A
B
B
WARNING
Tip Over Hazard
A child or adult can tip the range and be killed.
Install anti-tip bracket to floor or wall per installation
instructions.
Slide range back so rear range foot is engaged in the
slot of the anti-tip bracket.
Re-engage anti-tip bracket if range is moved.
Do not operate range without anti-tip bracket installed
and engaged.
Failure to follow these instructions can result in death
or serious burns to children and adults.
1. Remove the anti-tip bracket that is taped inside the upper
oven with the package containing literature.
2. Determine which mounting method to use: oor or wall.
If you have a stone or masonry oor, you can use the wall
mounting method.
3. Determine and mark edge of range in the cutout space. The
mounting bracket can be installed on either the left side or
right side of the cutout. Position mounting bracket in cutout
so that right (or left) edge of the bracket is 15/16" (2.4 cm)
from the marked edge of the range, as shown.
C
A. Anti-tip bracket
B. Mark edge of range.
C. 15/16" (2.4 cm)
4. Drill two 1/8" (3.0 mm) holes that correspond to the bracket
holes of the determined mounting method. See the following
illustrations.
Floor Mounting
Wall Mounting
A
A. #12 x 15/8" (4.1 cm) screws
B. Anti-tip bracket
A. #12 x 1
B. Anti-tip bracket
5. Using a Phillips screwdriver, mount anti-tip bracket to
the wall or oor with the two #12 x 1
5
/8" (4.1 cm) screws
5
/8" (4.1 cm) screws
provided.
6
Page 7
Electrical Connection - U.S.A. Only
Power Supply Cord
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Use a new 40 amp power supply cord.
Plug into a grounded outlet.
Failure to follow these instructions can result in death,
fire, or electrical shock.
1. Disconnect power.
2. Use Phillips screwdriver to remove the terminal block cover
screw located on the back of the range. Pull cover down and
toward you to remove cover.
Direct Wire
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Use 8 gauge copper or 6 gauge aluminum wire.
Electrically ground range.
Failure to follow these instructions can result in death,
fire, or electrical shock.
Style 1: Power supply cord strain relief
■ Assemble a UL Listed strain relief in the opening.
3. Remove plastic tag holding three 10-32 hex nuts from
the middle post of the terminal block.
4. Add strain relief.
A
A. UL Listed strain relief
■ Feed the power supply cord through the strain relief in the
cord/conduit plate on bottom of range. Allow enough slack
to easily attach the wiring to the terminal block.
■ Tighten strain relief screw against the power supply cord.
7
Page 8
Style 2: Direct wire strain relief
(12.7 cm)
(7.6 cm)
1"
■ Use Phillips screwdriver to remove screws and slide
cord/conduit plate down and out.
■ Position cord/conduit plate as shown in the following
illustration.
■ Feed the exible conduit through the strain relief, allowing
enough slack to easily attach wiring to the terminal block.
■ Tighten strain relief screw against the exible conduit.
5. Replace back panel and screws on rear of range.
6. Complete installation following instructions for your type
of electrical connection:
4-wire (recommended)
3-wire (if 4-wire is not available)
Electrical Connection Options
■ Replace cord/conduit plate and insert screws.
■ Assemble a UL Listed conduit connector in the opening.
If your home has: And you will be
connecting to:
4-wire receptacle
(NEMA type 14-50R)
A UL Listed,
250 V minimum,
40 A, range
power supply
cord
4-wire direct A fused
disconnect or
circuit breaker
5"
3-wire receptacle
(NEMA type 10-50R)
box
A UL Listed,
250 V minimum,
40 A, range
power supply
cord
3-wire direct A fused
disconnect or
(2.5 cm)
circuit breaker
box
3"
Go to Section:
4-wire connection:
Power Supply Cord
4-wire connection:
Direct Wire
3-wire connection:
Power Supply Cord
3-wire connection:
Direct Wire
8
A
B
A. Removable retaining nut
B Strain relief
Page 9
4-wire connection: Power Supply Cord
A
B
A
B
A
A
B
Use this method for:
■ New branch-circuit installations (1996 NEC)
■ Mobile homes
■ Recreational vehicles
■ In an area where local codes prohibit grounding through
the neutral

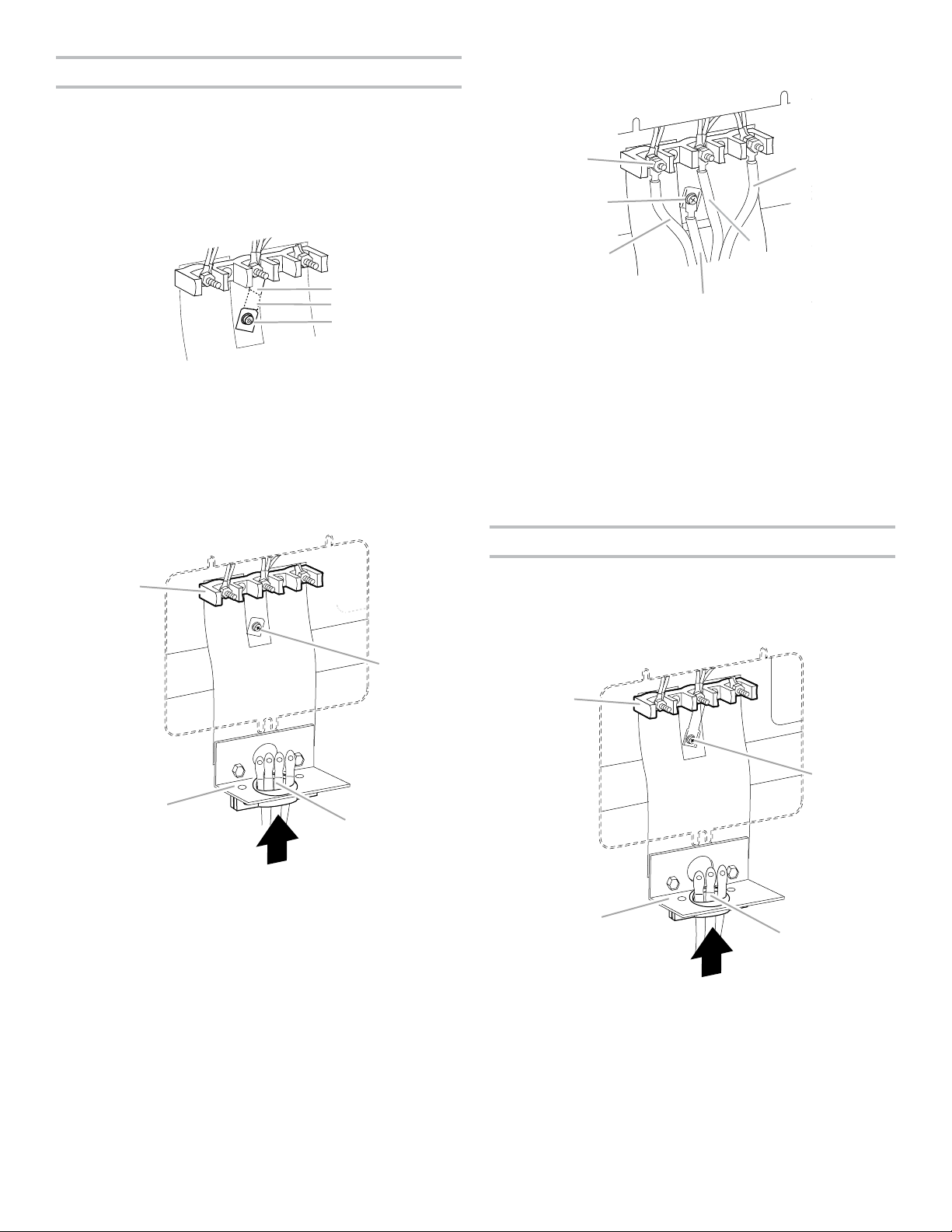

1. Part of metal ground strap must be cut out and removed.
5. Use 3/8" nut driver to connect the neutral (white) wire to the
center terminal block post with one of the 10–32 hex nuts.
F
B
C
A. Metal ground strap
B. Discard
C. Ground-link screw
2. Use Phillips screwdriver to remove the ground-link screw
from the back of the range. Save the ground-link screw
and the end of the ground link under the screw.
3. Feed the power supply cord through the strain relief in the
cord/conduit plate on bottom of range. Allow enough slack
to easily attach the wiring to the terminal block.
C
A. 10–32 hex nut
B. Ground-link screw
C. Line 1 (black)
E
D. Green ground wire
E. Neutral (center) wire
F. Line 2 (red)
6. Connect line 1 (black) and line 2 (red) wires to the outer
terminal block posts with 10-32 hex nuts.
7. Securely tighten hex nuts.
NOTE: For power supply cord replacement, only use a
power cord rated at 250 volts minimum, 40 amps or 50 amps
that is marked for use with nominal 1
3
/8" (3.5 cm) diameter
connection opening, with ring terminals and marked for use
with ranges.
8. Replace terminal block access cover.
3-wire connection: Power Supply Cord
Use this method only if local codes permit connecting chassis
ground conductor to neutral wire of power supply cord.
1. Feed the power supply cord through the strain relief in the
cord/conduit plate on bottom of range. Allow enough slack
to easily attach the wiring to the terminal block.
C
D
A. Terminal block
B. Ground-link screw
C. Cord/conduit plate
D. Power supply cord wires
C
4. Use Phillips screwdriver to connect the green ground wire
from the power supply cord to the range with the ground-link
D
screw. The ground wire must be attached rst.
A. Terminal block
B. Ground-link screw
C. Cord/conduit plate
D. Power supply cord wires
9
Page 10
2. Use 3/8" (9.5 mm) nut driver to connect the neutral (white)
A
C
(7.6 cm)
1"
A
B
A
B
C
E
wire to the center terminal block post with one of the 10-32
hex nuts.
E
4-wire Connection: Direct Wire
Use this method for:
■ New branch-circuit installations (1996 NEC)
■ Mobile homes
■ Recreational vehicles
■ In an area where local codes prohibit grounding through
the neutral
1. Part of metal ground strap must be cut out and removed.
B
A. 10-32 hex nut
B. Line 1 (black)
C. Ground-link screw
D
D. Neutral (white) wire
E. Line 2 (red)
3. Connect line 1 (black) and line 2 (red) wires to the outer
terminal block posts with 10-32 hex nuts.
4. Securely tighten hex nuts.
NOTE: For power supply cord replacement, only use a
power cord rated at 250 volts minimum, 40 amps or 50 amps
that is marked for use with nominal 1
3
/8" (3.5 cm) diameter
connection opening, with ring terminals and marked for use
with ranges.
5. Replace terminal block access cover.

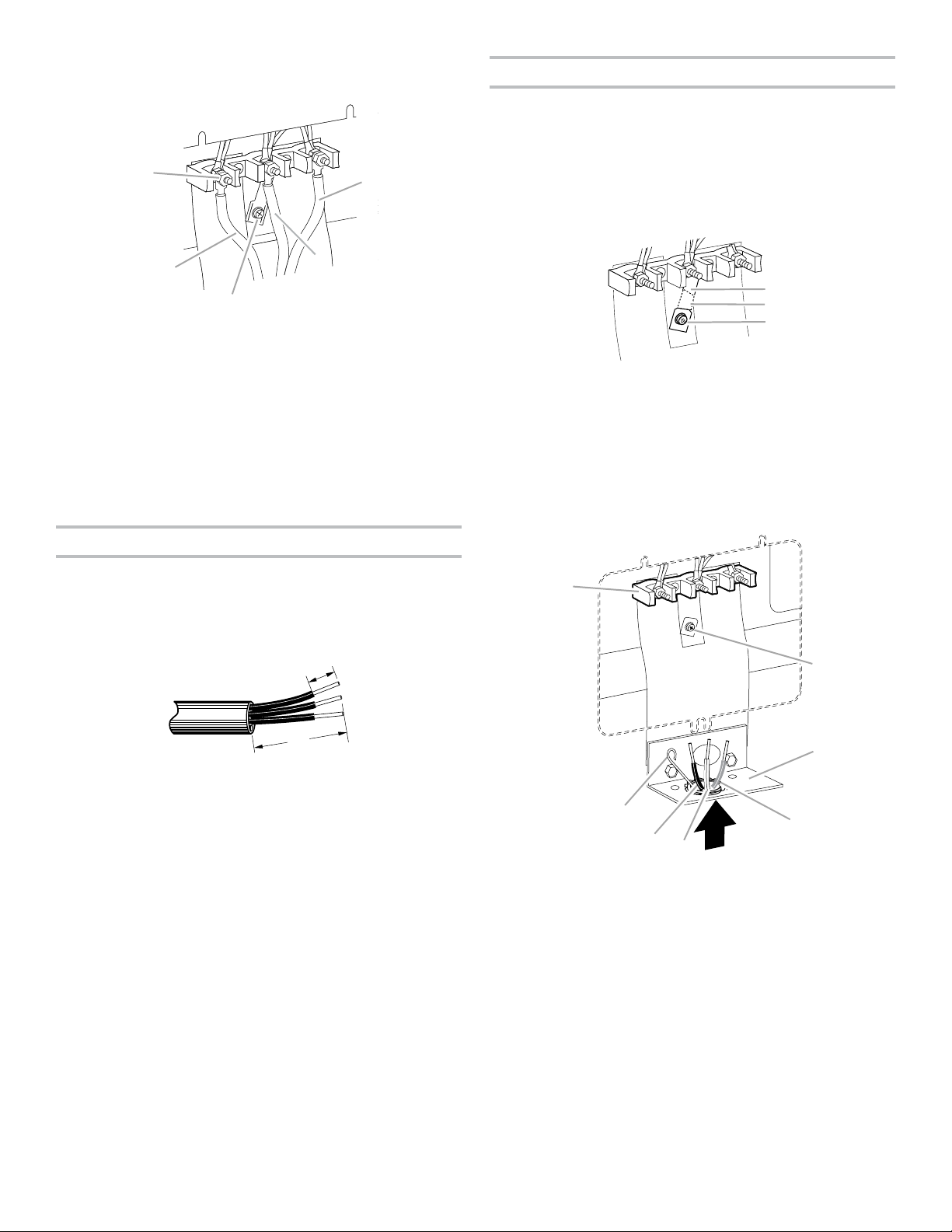

Direct Wire Installation: Copper or Aluminum Wire
This range may be connected directly to the fuse disconnect or
circuit breaker box. Depending on your electrical supply, make
the required 3-wire or 4-wire connection.
1. Strip outer covering back 3" (7.6 cm) to expose wires. Strip
the insulation back 1" (2.5 cm) from the end of each wire.
(2.5 cm)
C
A. Metal ground strap
B. Discard
C. Ground-link screw
2. Use Phillips screwdriver to remove the ground-link screw
from the back of the range. Save the ground-link screw and
the end of the ground link under the screw.
3. Pull the conduit through the strain relief on cord/conduit
plate on bottom of range. Allow enough slack to easily attach
wiring to the terminal block.
3"
2. Allow enough slack in the wire to easily attach the wiring
terminal block.
3. Complete electrical connection according to your type
of electrical supply (4-wire or 3-wire connection).
A. Terminal block
B. Ground-link screw
C. Cord/conduit plate
D. Line 2 (red) wire
G
D
F
E. Neutral (white) wire
F. Line 1 (black) wire
G. Bare (green) ground wire
10
Page 11

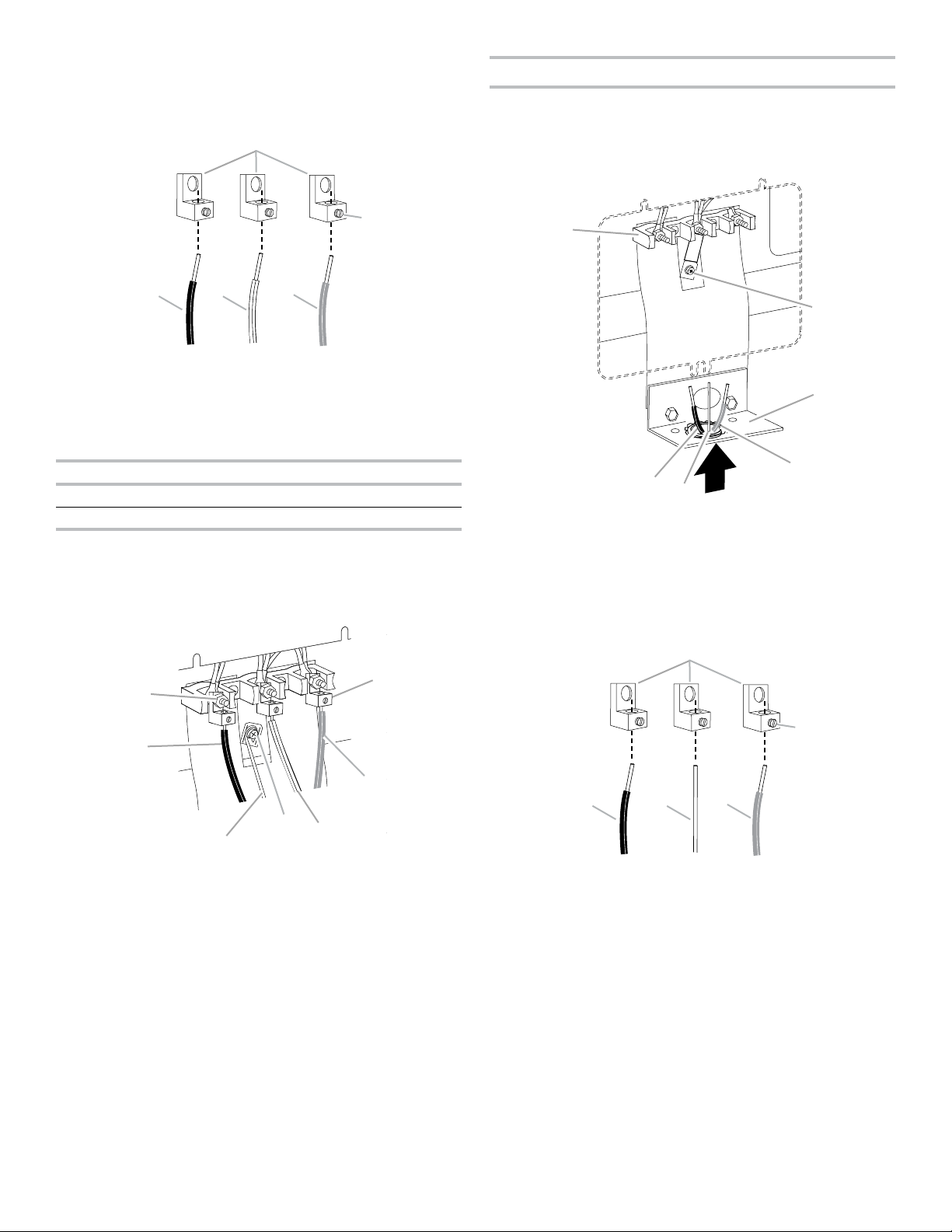

4. Attach terminal lugs to line 1 (black), neutral (white), and line
A
B
C
B
G
C
A
B
C
E
A
B
C
2 (red) wires. Loosen (do not remove) the setscrew on the
front of the terminal lug and insert exposed wire end through
bottom of terminal lugs. Securely tighten setscrew to
XX lbs-in. torque. See Bare Wire Torque Specications chart.
DE
3-wire connection: Direct Wire
Use this method only if local codes permit connecting ground
conductor to neutral supply wire.
1. Pull the conduit through the hole and conduit plate on
bottom of range. Allow enough slack to easily attach the
wiring to the terminal block.
A. Terminal lug
B. Setscrew
C. Line 1 (black) wire
D. Neutral (white)
wire
E. Line 2 (red) wire
Bare Wire Torque Specifications
Attaching terminal lugs to the terminal block - 20 lbs-in. (2.3 N-m)
Wire Awg Torque
8 gauge copper 25 lbs-in. (2.8 N-m)
6 gauge aluminum 35 lbs-in. (4.0 N-m)
5. Use Phillips screwdriver to connect the bare (green) ground
wire to the range with the ground-link screw. The ground wire
must be attached rst and must not contact any other terminal.
6. Use 3/8" nut driver to connect the neutral (white) wire to the
center terminal block post with one of the 10-32 hex nuts.
A
F
D
E
D
F
A. Terminal block
B. Ground-link screw
C. Cord/conduit plate
D. Line 2 (red) wire
E. Bare (green) ground wire
F. Line 1 (black) wire
2. Attach terminal lugs to line 1 (black), bare (green) ground,
and line 2 (red) wires. Loosen (do not remove) the setscrew
on the front of the terminal lug and insert exposed wire end
through bottom of terminal lugs. Securely tighten setscrew to
XX lbs-in. torque. See Bare Wire Torque Specications chart.
DE
A. 10–32 hex nut
B. Line 1 (black)
C. Bare (green) ground wire
D. Ground-link screw
E. Neutral (white) wire
F. Line 2 (red)
G. Terminal lug
A. Terminal lug
B. Setscrew
C. Line 1 (black) wire
D. Bare (green) ground wire
E. Line 2 (red) wire
7. Connect line 1 (black) and line 2 (red) wires to the outer
terminal block posts with 10-32 hex nuts.
8. Securely tighten hex nuts.
9. Replace terminal block access cover.
11
Page 12
Bare Wire Torque Specifications
Attaching terminal lugs to the terminal block - 20 lbs-in. (2.3 N-m)
Wire Awg Torque
8 gauge copper 25 lbs-in. (2.8 N-m)
6 gauge aluminum 35 lbs-in. (4.0 N-m)
3. Use 3/8" (9.5 mm) nut driver to connect the bare (green)
ground wire to the center terminal block post with one of the
10-32 hex nuts.
A
B
D
C
A. 10-32 hex nut
B. Line 1 (black)
C. Ground-link screw
4. Connect line 1 (black) and line 2 (red) wires to the outer
terminal block posts with 10-32 hex nuts.
5. Securely tighten hex nuts.
6. Replace terminal block access cover.
D. Bare (green) ground wire
E. Line 2 (red)
F. Terminal lug
F
E
3. If the rear of the range lifts more than ½" (1.3 cm) off the oor
without resistance, stop tilting the range and lower it gently
back to the oor. The range foot is not engaged in the antitip bracket.
IMPORTANT: If there is a snapping or popping sound when
lifting the range, the range may not be fully engaged in the
bracket. Check to see if there are obstructions keeping the range
from sliding to the wall or keeping the range foot from sliding
into the bracket. Verify that the bracket is held securely in place
by the mounting screws.
4. Slide the range forward, and verify that the anti-tip bracket
is securely attached to the oor or wall.
5. Slide range back so the rear range foot is inserted into the
slot of the anti-tip bracket.
IMPORTANT: If the back of the range is more than 2" (5.1 cm)
from the mounting wall, the rear range foot may not engage the
bracket. Slide the range forward and determine if there is an
obstruction between the range and the mounting wall. If you
need assistance or service, refer to the “Assistance or Service”
section of the Use and Care Guide, or the cover or “Warranty”
section of the User Instructions, for contact information.
6. Repeat steps 1 and 2 to ensure that the range foot is
engaged in the anti-tip bracket.
If the rear of the range lifts more than 1/2" (1.3 cm) off the oor
without resistance, the anti-tip bracket may not be installed
correctly. Do not operate the range without anti-tip bracket
installed and engaged. Please reference the “Assistance or
Service” section of the Use and Care Guide, or the cover or
“Warranty” section of the User Instructions, to contact service.

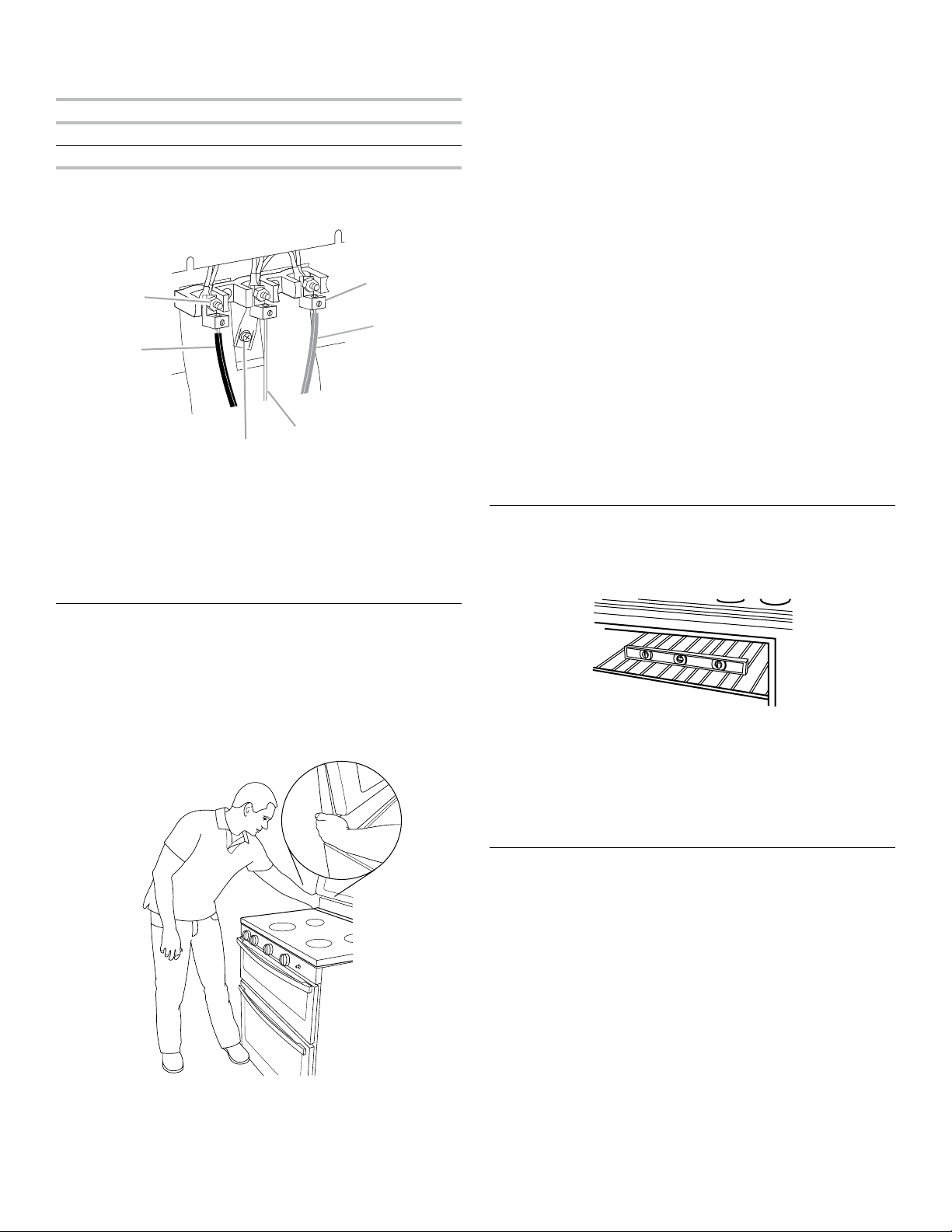

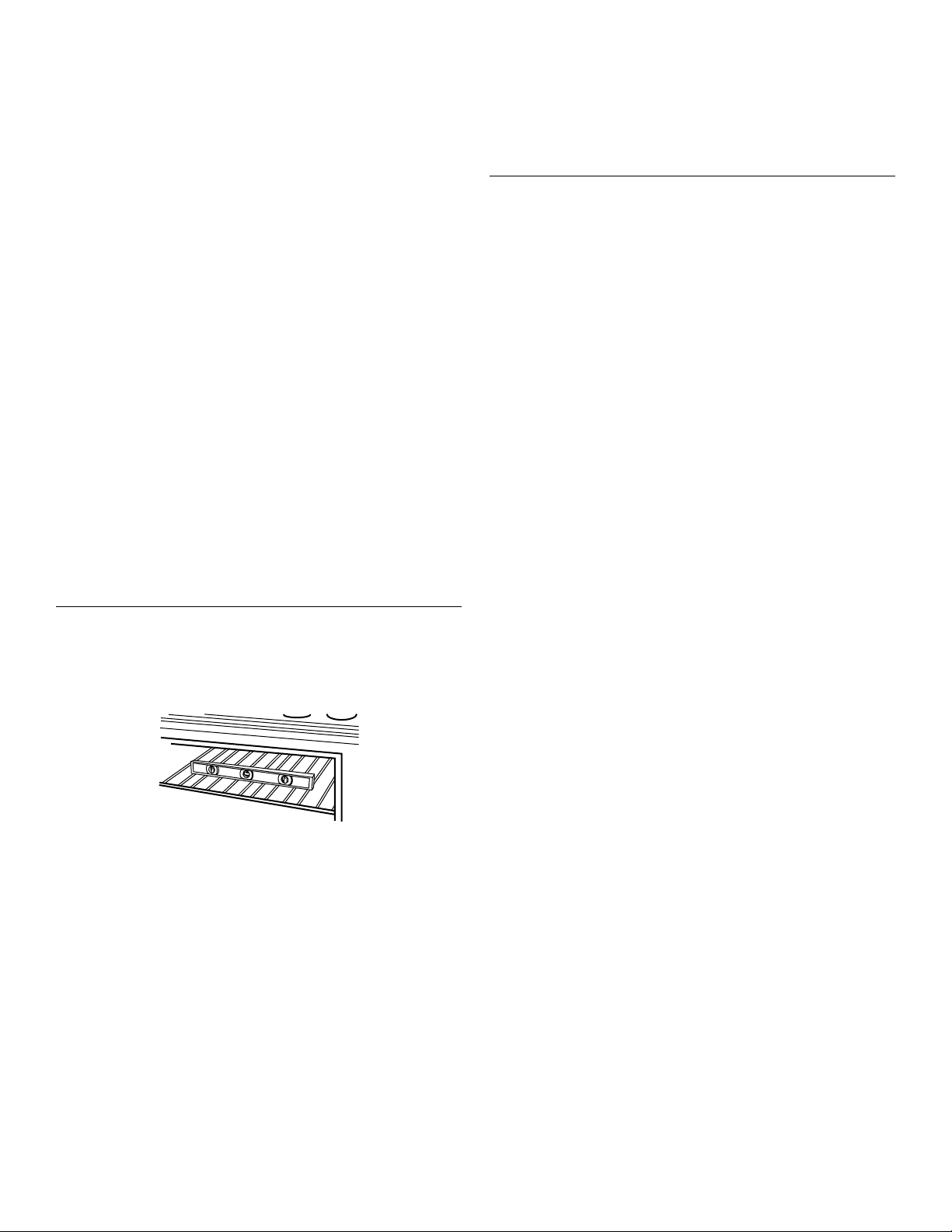

Level Range
1. Place a rack in oven.
2. Place level on rack and check levelness of range, rst side
to side; then front to back.
Verify Anti-Tip Bracket Is Installed
and Engaged
1. Place the outside of your foot against the bottom front of
the oven door to keep the range from moving, and grasp
the lower right or left side of the control panel as shown.
NOTE: If your countertop is mounted with a backsplash, it
may be necessary to grasp the range higher than is shown
in the illustration.
3. If range is not level, pull range forward until rear leveling leg
is removed from the anti-tip bracket.
4. Use a wrench or pliers to adjust leveling legs up or down
until the range is level. Push range back into position.
5. Check that rear leveling leg is engaged in the anti-tip
bracket.
NOTE: Range must be level for satisfactory baking performance.
Complete Installation
1. Check that all parts are now installed. If there is an extra
part, go back through the steps to see which step was
skipped.
2. Check that you have all of your tools.
3. Dispose of/recycle all packaging materials.
4. Check that the range is level. See the “Level Range” section.
5. Use a mild solution of liquid household cleaner and warm
water to remove waxy residue caused by shipping material.
Dry thoroughly with a soft cloth. For more information, read
the “Range Care” section of the Use and Care Guide.
6. Read the range Use and Care Guide.
2. Slowly attempt to tilt the range forward.
If you encounter immediate resistance, the range foot
is engaged in the anti-tip bracket.
12
Page 13
7. Plug power cord into appropriate outlet. Slide range into its
A
nal location. Check that the exible conduit or power supply
cord are not bent.
8. Turn power on. Turn on surface elements and oven. See the
Use and Care Guide for specic instruction on range operation.
If range does not operate, check the following:
■ Household fuse is intact and tight; or circuit breaker has not
tripped.
Remove Oven Door(s)
■ The range is designed to not need the oven doors removed
for standard usage and cleaning, however, they can be
removed if necessary.
■ Do not lift or move the range by the door handle(s).
■ Prepare a surface where you will place the door(s). This
surface should be at and covered with a soft blanket, or use
the corner posts from the packaging material.
■ Range is plugged into a grounded outlet.
■ Electrical supply is connected.
■ See the “Troubleshooting” section in the Use and Care
Guide.
When the range has been on for 5 minutes, check for heat.
If range is cold, turn off the range and contact a qualied
technician.
Use two hands to remove and replace
the oven door(s). It may be necessary to
gently shift door from side to side.
A. Oven door hinge in the
locked position
B. Oven door hinge in the
unlocked position
B
A. Slot in the oven frame for the door
hinge lock
■ To replace the oven door(s), locate the slots in the oven
A
cavity for the hinge locks and repeat the steps above in
reverse order. Make sure the door closes properly and there
is no interference from the door latch. If necessary, remove
the door and repeat the steps above. If power is connected
to the range, open and close the door to make sure the oven
light comes on and goes off appropriately.
■ Follow the installation instructions found in the bag
containing the literature.
Partially close the door to engage the
door latch locks. The door will stop at
this point.
13
Page 14
Moving the Range
WARNING
Tip Over Hazard
A child or adult can tip the range and be killed.
Install anti-tip bracket to floor or wall per installation
instructions.
Slide range back so rear range foot is engaged in the
slot of the anti-tip bracket.
Re-engage anti-tip bracket if range is moved.
Do not operate range without anti-tip bracket installed
and engaged.
Failure to follow these instructions can result in death
or serious burns to children and adults.
If removing the range is necessary for cleaning or maintenance:
For power supply cord-connected ranges:
1. Slide range forward.
2. Unplug the power supply cord.
3. Complete cleaning or maintenance.
4. Plug power supply cord into a grounded outlet.
5. Slide range back so rear range foot is under anti-tip bracket.
6. Refer to the “Verify Anti-Tip Bracket Is Installed and Engaged”
section to verify engagement.
7. Check that range is level.
For direct-wired ranges:
WARNING
When moving range, slide range onto cardboard or hardboard
to avoid damaging the oor covering.
Electrical Shock Hazard
Disconnect power before servicing.
Replace all parts and panels before operating.
Failure to do so can result in death or electrical shock.
1. Disconnect power.
2. Slide range forward.
3. Complete cleaning or maintenance.
4. Slide range back so rear range foot is under anti-tip bracket.
5. Refer to the “Verify Anti-Tip Bracket Is Installed and Engaged”
section to verify engagement.
6. Check that range is level.
7. Reconnect power.
14
Page 15
SÉCURITÉ DE LA CUISINIÈRE
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
Risque possible de décès ou de blessure grave si vous ne
DANGER
AVERTISSEMENT
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
AVERTISSEMENT
Un enfant ou une personne adulte peut faire basculer la cuisinière, ce qui peut causer un
décès.
Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions
d'installation.
Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se
trouve dans la fente de la bride antibasculement.
Réengager la bride antibasculement si la cuisinière a été déplacée.
Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée.
Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et
aux adultes.
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Risque de basculement
Bride
antibasculement
Pied de la cuisinière
Pour vérifier que la bride antibasculement est bien installée et engagée :
• Faire glisser la cuisinière vers l'avant.
• Vérifier que la bride antibasculement est bien fixée au plancher ou au mur.
• Faire de nouveau glisser la cuisinière vers l'arrière de sorte que le pied de la cuisinière
se trouve sous la bride antibasculement.
• Voir les instructions d'installation pour plus de détails.
15
Page 16
EXIGENCES D’INSTALLATION
Outils et pièces
Rassembler les outils et composants nécessaires avant
d’entreprendre l’installation. Lire et observer les instructions
fournies avec chacun des outils de la liste ci-dessous.
Outils nécessaires
■ Mètre-ruban ■ Clé ou pince
■ Niveau ■ Tourne-écrou 3/8" (9.5 cm)
■ Tournevis Phillips ■ Perceuse manuelle
■ Tournevis à lame plate ■ Foret de 1/8" (3,2 mm)
Pièces fournies
Vérier que toutes les pièces sont présentes.
■ 3 écrous hexagonaux de 10-32 (joints au bloc
de raccordement)
■ 3 attaches de bornes
■ Grilles du four
■ 2 vis n°12 x 1
■ Bride anti-basculement (xée par ruban adhésif à l’intérieur
5
/8" (pour le montage de la bride antibasculement)
du four supérieur avec le sachet de documentation)
La bride antibasculement doit être bien xée à la cloison
arrière ou au plancher. L’épaisseur du plancher peut
nécessiter des vis plus longues pour l’ancrage de la bride
dans le sous-plancher. Des vis plus longues sont disponibles
auprès de votre quincaillerie locale.
Pièces nécessaires
En cas d’utilisation d’un câble d’alimentation électrique :
■ Cordon d’alimentation (homologation UL) conçu pour
l’utilisation avec une cuisinière. Le cordon doit comporter les
caractéristiques suivantes : service 250 volts minimum, 40 A
ou 50 A, compatible avec une ouverture de diamètre nominal
8
" (3,5 cm) pour le raccordement, et avec cosses rondes
1³⁄
ou en fourche à pointes relevées à l’extrémité de chaque
conducteur.
■ Un serre-câble (homologation UL).
Consulter les codes locaux. Vérier l’alimentation électrique
existante. Voir la section “Spécications électriques”.
Il est recommandé de faire réaliser tous les raccordements
électriques par un électricien qualié agréé.
ou électrique
Exigences d’emplacement
IMPORTANT : Observer les dispositions de tous les codes
et règlements en vigueur.
■ C’est à l’installateur qu’incombe la responsabilité de
respecter les distances de séparation exigées, spéciées sur
la plaque signalétique de l’appareil. La plaque signalétique
se trouve derrière le tableau de commande.
■ An de supprimer le risque de brûlures ou d’incendie lié
au fait de se pencher au-dessus des plaques de cuisson
chaudes, les placards de rangement au-dessus des plaques
doivent être évités. Si des placards de rangement sont
envisagés, le risque peut être réduit par l’installation d’une
hotte de cuisine dépassant le bas des placards d’au moins
5" (12,7 cm) horizontalement.
■ Respecter les dimensions indiquées pour les ouvertures à
découper dans les placards. Ces dimensions constituent
les valeurs minimales des dégagements.
■ La bride antibasculement de plancher doit être installée.
Pour l’installation de la bride antibasculement fournie
avec la cuisinière, voir la section “Installation de la bride
antibasculement”.
■ Une source d’électricité avec liaison à la terre est nécessaire.
Voir la section “Spécications électriques”.
IMPORTANT : An d’éviter d’endommager les placards,
consulter le constructeur de la maison ou le fabricant des
placards pour déterminer si les matériaux utilisés peuvent subir
un changement de couleur, une déstratication ou d’autres
dommages. Cette cuisinière a été conçue conformément aux
exigences des normes UL et CSA International et respecte les
températures maximales permises de 194°F (90°C) pour les
placards en bois.
Résidence mobile – Spécifications additionnelles
à respecter lors de l’installation
L’installation de cette cuisinière doit être conforme aux
dispositions de la norme Manufactured Home Construction
and Safety Standard, Title 24 CFR, Part 3280 (anciennement
Federal Standard for Mobile Home Construction and Safety, Title
24, HUD Part 280). Lorsque cette norme n’est pas applicable,
l’installation doit satisfaire aux critères de la norme Standard for
Manufactured Home Installations, ANSI A225.1/NFPA 501A ou
aux dispositions des codes locaux.
Autres critères à respecter pour une installation
en résidence mobile :
■ Dans le cas de l’installation de cette cuisinière dans une
résidence mobile, la cuisinière doit être xée au plancher
durant tout déplacement du véhicule. Toute méthode de
xation de la cuisinière est adéquate dans la mesure où elle
satisfait aux critères des normes mentionnées ci-dessus.
■ Pour une installation en résidence mobile, un câble ou
cordon d’alimentation à quatre ls doit être utilisé. Le
câblage de l’appareil devra être révisé. Voir la section
“Raccordement électrique”.
16
Page 17
Dimensions du produit
B**
C*
K
Dimensions du placard
Les dimensions de l’espace d’installation entre les placards sont
valides pour l’installation entre des placards de 24" (61,0 cm) de
profondeur avec plan de travail de 25" (63,5 cm) de profondeur
et 36" (91,4 cm) de hauteur.
IMPORTANT : En cas d’installation d’une hotte ou d’un
ensemble hotte/micro-ondes au-dessus de la cuisinière, suivre
les instructions fournies avec la hotte ou l’ensemble hotte/
microondes concernant les dimensions de dégagement à
respecter au-dessus de la surface de la table de cuisson.
Une cuisinière autoportante peut être installée sans aucun
dégagement à proximité de parois combustibles.
A*
D
E***
1
/8" ± 1/8"
15
/16" ± 1/16"
A. Hauteur minimale de la table
de cuisson avec pieds de
nivellement complètement
relevés : 353/4" ± 1/8"
(90,8 cm ± 0,3 cm)*
B. Plaques signalétiques
(situées derrière le tableau de
commande)**
F
C. Hauteur minimale de la table
de cuisson avec pieds de
nivellement complètement
relevés : 47
(119,7 cm ± 0,3 cm)**
D. Profondeur avec poignée :
1
28
/2" ± 1/4" (72,4 cm ± 0,6 cm)
1
E. 26
/8" ± 1/8"
(66,4 cm ± 0,3 cm)***
F. Largeur de 29
(76 cm ± 0,2 cm)
* La cuisinière peut être surélevée d’environ 1" (2,5 cm) en
ajustant les pieds de nivellement.
** Il est possible de faire pivoter les plaques signalétiques vers
le haut à partir de l’arrière du tableau de commande an
qu’elles soient visibles depuis l’avant de la cuisinière.
*** Poignée non comprise. La dimension fournie correspond à
la distance du mur à l’avant de la porte du four et varie en
fonction de l’installation de la prise électrique murale.
B
C
D
A
E
J
I
A. 18" (45,7 cm) entre le placard
supérieur et le plan de travail
B. Profondeur des placards
supérieurs : 15” (38,1 cm)
C. Largeur de l’ouverture
30" (76,2 cm) min.
D. Pour la distance libre minimale
vers la partie supérieure de
la table de cuisson, voir la
REMARQUE.
E. U.S.A. : Largeur de
l’ouverture 30" (76,2 cm) min.
Canada : Largeur de
l’ouverture 31" (78,7 cm) min.
G
H
F. La porte ou charnière du
placard ne doit pas dépasser
à l’intérieur de l’ouverture*
G. 1½" (3,8 cm) min. depuis
le placard de droite
H. 2" (5,1 cm) min. depuis
le plancher
I. 7" (17,8 cm) min. depuis le
placard de gauche
J. 8" (20,3 cm) de largeur
K. 3½" (8,91 cm) min. depuis
le plancher
F
Position correcte de la prise illustrée ci-dessus.
* Aucun élément situé dans les zones grisées ne doit dépasser
de plus de 1½" (3,8 cm) depuis le mur, sans quoi la cuisinière
ne glissera pas jusqu’au fond.
REMARQUE : Distance de séparation minimale de 24" (61 cm)
lorsque le fond d’un placard de bois ou de métal est protégé
par une planche ignifugée d’au moins 1/4" (0,64 cm) recouverte
d’une feuille métallique d’épaisseur égale ou supérieure à : acier
calibre 28 MSG, acier inoxydable 0,015" (0,4 mm), aluminium
0,024" (0,6 mm), ou cuivre 0,020" (0,5 mm).
Distance de séparation de 30" (76,2 cm) ou plus entre le dessus
de la table de cuisson et le fond d’un placard de bois ou de métal
non protégé.
17
Page 18
Spécications électriques
AVERTISSEMENT
Risque de choc électrique
Relier la cuisinière à la terre.
Le non-respect de cette instruction peut causer
un décès, un incendie ou un choc électrique.
Si les codes en vigueur le permettent et qu’un conducteur
distinct de liaison à la terre est utilisé, on recommande qu’un
électricien qualié vérie que la liaison à la terre et la taille du
conducteur de liaison à la terre sont adéquates et conformes
aux prescriptions des codes locaux.
Vérier que le raccordement à la source d’électricité et le calibre
des conducteurs sont conformes aux prescriptions de la plus
récente édition des normes CSA C22.1, partie 1 - Code canadien
de l’électricité, et de tout code ou règlement local en vigueur.
On peut obtenir un exemplaire des normes ci-dessus auprès de :
Canadian Standards Association
178 Rexdale Blvd.
Toronto, ON M9W 1R3 CANADA
■ En cas de doute quant à la qualité de la liaison à la terre
de la cuisinière, consulter un électricien qualié.
Spécifications électriques pour
la cuisinière*
120/240 Volts 120/208 Volts Ampères
8,8 - 16,5 KW
16,6 - 22,5 KW
* La charge NEC calculée est inférieure à la charge totale
connectée indiquée sur la plaque signalétique.
** En cas de raccordement à un circuit de 50 A, utiliser un cordon
de 50 A nominaux avec son ensemble. Pour les cordons de
50 A nominaux, utiliser des ensembles qui spécient une
utilisation avec une ouverture pour le raccordement d’un
diamètre nominal de 1
■ On recommande l’emploi de fusibles temporisés ou
disjoncteurs.
■ Cette cuisinière est dotée d’un cordon d’alimentation
(homologation CSA International) destiné à être branché sur
une prise de courant murale standard 14-50R. Veiller à ce
que la prise de courant murale soit placée à portée de la
position de service nale de la cuisinière.
■ Ne pas utiliser de câble de rallonge.
7,8 - 12,5 KW
12,6 - 18,5 KW
3
/8" (34,9 mm).
Intensité nominale
spécifiée du cordon
d’alimentation et de la
protection du circuit
40 ou 50**
50
INSTRUCTIONS D’INSTALLATION
Déballage de la cuisinière
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la cuisinière.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
1. Ôter les matériaux d’emballage, le ruban adhésif et le lm
de la cuisinière. Laisser la base de carton sous la cuisinière.
2. Retirer les grilles de four et le sachet de pièces de l’intérieur
du four.
3. Pour placer la cuisinière sur sa partie postérieure, sortir les
4 coins de protection du carton d’emballage. Empiler l’un
des coins sur un autre. Répéter avec les 2 autres coins. Les
disposer sur le plancher dans le sens de la longueur derrière
la cuisinière en guise de support lorsque la cuisinière est
placée sur sa partie postérieure.
4. À l’aide de deux personnes ou plus, saisir fermement la
cuisinière et la poser délicatement sur sa partie postérieure,
sur les coins de protection.
5. Tirer fermement sur la partie inférieure du carton pour le retirer.
6. Utiliser une clé à molette pour desserrer les pieds de
nivellement.
7. Placer le carton ou le panneau de bres dur devant la
cuisinière. À l’aide de deux personnes ou plus, relever la
cuisinière et la placer sur le carton ou sur le panneau de
bres dur.
18
Réglage des pieds de nivellement
1. Si un ajustement de la hauteur de la cuisinière est nécessaire,
utiliser une clé ou une pince pour desserrer les 4 pieds de
nivellement.
Ceci doit être effectué alors que la cuisinière repose sur sa
partie postérieure ou qu’elle est soutenue par 2 pieds après
avoir été replacée en position verticale.
REMARQUE : Pour replacer la cuisinière en position
verticale, placer un carton ou un panneau de bres dur
devant la cuisinière. À l’aide de deux personnes ou plus,
relever la cuisinière et la placer sur le carton ou le panneau
de bres dur.
2. Ajuster les pieds de nivellement à la hauteur nécessaire. Les
pieds de nivellement peuvent être desserrés pour ajouter une
hauteur maximale de 1" (2,5 cm). Un minimum de
(5,0 mm) est nécessaire pour engager la bride antibasculement.
REMARQUE: Si un ajustement de la hauteur est effectué
alors que la cuisinière est debout, incliner la cuisinière vers
l’arrière pour ajuster les pieds avant, puis incliner la cuisinière
vers l’avant pour ajuster les pieds arrière.
3. Lorsque la cuisinière est à la hauteur souhaitée, vérier
qu’il y a un espace sufsant sous la cuisinière pour loger la
bride antibasculement. Avant de faire glisser la cuisinière à
son emplacement nal, vérier qu’il sera possible de faire
glisser la bride antibasculement sous la cuisinière et sur le
pied de nivellement arrière avant l’installation de la bride
antibasculement.
3
/16"
Page 19
Installation de la bride antibasculement
A
B
A
B
AVERTISSEMENT
Risque de basculement
Un enfant ou une personne adulte peut faire basculer la
cuisinière, ce qui peut causer un décès.
Fixer la bride antibasculement au plancher ou au mur,
conformément aux instructions d'installation.
Faire glisser de nouveau la cuisinière de façon à ce que
le pied arrière de la cuisinière se trouve dans la fente
de la bride antibasculement.
Réengager la bride antibasculement si la cuisinière a
été déplacée.
Ne pas faire fonctionner la cuisinière si la bride
antibasculement n'est pas installée et engagée.
Le non-respect de ces instructions peut causer un
décès ou des brûlures graves aux enfants et aux
adultes.
1. Retirer la bride antibasculement xée dans le four supérieur
par du ruban adhésif avec le sachet de documentation.
2. Déterminer la méthode de montage à utiliser : au plancher
ou au mur.
Pour un plancher en pierre ou en briquetage, on peut utiliser
la méthode de montage au mur.
3. Déterminer et marquer l’emplacement du bord de la cuisinière
dans l’espace à découper. On peut installer la bride de
montage du côté gauche ou droit du découpage. Positionner
la bride de montage dans la zone découpée de façon à ce que
le bord droit (ou gauche) de la bride se trouve à 15/16" (2,4 cm)
de l’emplacement du bord de la cuisinière, tel qu’illustré.
4. Percer deux trous de 1/8" (3,0 mm) qui correspondent aux
trous de la bride selon la méthode de montage déterminée.
Voir ci-dessous.
Montage au plancher
B
A. Vis n°12 x 15/8"
B. Bride antibasculement
5. À l’aide d’un tournevis Phillips, monter la bride antibasculement
sur le mur ou sur le plancher avec les deux vis n° 12 x 1
fournies.
Montage au mur
A
A. Vis n°12 x 1
B. Bride antibasculement
5
/8"
5
/8"
Vérier que la bride anti-basculement
est bien installée et engagée
1. Placer l’extérieur du pied contre la partie inférieure avant du
tiroir-réchaud et saisir le côté inférieur droit ou gauche du
tableau de commande tel qu’indiqué.
REMARQUE : Si le plan de travail comporte un dosseret,
il faudra peut-être saisir la cuisinière plus haut que ce
qu’indique l’illustration.
C
A. Bride antibasculement
B. Marquage de l’emplacement
du bord de la cuisinière
C. 15/16" (2,4 cm)
2. Tenter d’incliner la cuisinière vers l’avant avec précaution.
Si vous rencontrez une résistance immédiate, cela signie
que le pied de la cuisinière est engagé dans la bride
antibasculement.
19
Page 20
3. Si l’arrière de la cuisinière se soulève de plus de
1/2" (1,3 cm) du plancher sans opposer de résistance,
cesser d’incliner la cuisinière et la reposer doucement sur le
plancher. Le pied de la cuisinière n’est pas engagé dans la
bride antibasculement.
IMPORTANT : Si l’on entend un claquement ou un bruit
d’éclatement lorsqu’on soulève la cuisinière, cela signie peutêtre que la cuisinière n’est pas bien engagée dans la bride.
Vérier qu’aucune obstruction n’empêche la cuisinière de glisser
vers le mur ou le pied de la cuisinière de glisser dans la bride.
Vérier que la bride est fermement maintenue en place par les
vis de montage.
4. Glisser la cuisinière vers l’avant et vérier que la bride
antibasculement est bien xée au plancher ou au mur.
5. Faire glisser de nouveau la cuisinière de façon à ce que le
pied arrière de la cuisinière se trouve dans la fente de la
bride antibasculement.
IMPORTANT : Si l’arrière de la cuisinière se trouve à plus de
2" (5,1 cm) du mur de montage, cela signie que le pied arrière
de la cuisinière n’est peut-être pas engagé dans la bride.
Glisser la cuisinière vers l’avant et déterminer si un objet fait
obstruction entre la cuisinière et la paroi de montage. Pour
assistance ou dépannage, consulter la section “Assistance ou
Service” du guide d’utilisation et d’entretien, la couverture ou la
section “Garantie” des instructions d’utilisation pour obtenir les
coordonnées des personnes à contacter.
6. Répéter les étapes 1 et 2 pour s’assurer que le pied de la
cuisinière est bien engagé dans la bride antibasculement.
Si l’arrière de la cuisinière se soulève de plus de ½" (1,3 cm) du
plancher sans opposer de résistance, cela peut signier que la
bride antibasculement n’est pas correctement installée. Ne pas
faire fonctionner la cuisinière si la bride antibasculement n’est
pas installée et engagée. Consulter la section “Assistance ou
Service” du guide d’utilisation et d’entretien, la couverture ou
la section “Garantie” des instructions d’utilisation pour pouvoir
contacter un service de dépannage.
Réglage de l’aplomb de la cuisinière
1. Placer une grille dans le four.
2. Placer un niveau sur la grille et contrôler l’aplomb de la
cuisinière, d’abord transversalement, puis dans le sens
avant/arrière.
4. Utiliser une clé pour régler les pieds de nivellement vers
le haut ou vers le bas jusqu’à ce que la cuisinière soit
d’aplomb. Repousser la cuisinière pour la remettre en place.
5. Vérier que le pied de nivellement arrière est engagé dans
la bride antibasculement.
REMARQUE : La cuisinière doit être d’aplomb pour que les
résultats de cuisson au four soient satisfaisants.
Achever l’installation
1. Vérier que toutes les pièces sont maintenant installées. S’il
reste une pièce, passer en revue les différentes étapes pour
découvrir laquelle aurait été oubliée.
2. Vérier la présence de tous les outils.
3. Éliminer/recycler tous les matériaux d’emballage.
4. Vérier que la cuisinière est d’aplomb. Voir “Réglage de
l’aplomb de la cuisinière”.
5. Utiliser une solution d’eau tiède et de nettoyant ménager
doux pour éliminer tout résidu de cire laissé par les
matériaux d’emballage. Sécher parfaitement avec un linge
doux. Pour plus d’informations, lire la section “Entretien de la
cuisinière” dans le Guide d’utilisation et d’entretien.
6. Lire le Guide d’utilisation et d’entretien de la cuisinière.
7. Brancher le cordon électrique dans la prise de courant
appropriée. Faire glisser la cuisinière à son emplacement
nal. Vérier que le câble exible ou le cordon électrique ne
sont pas déformés.
8. Mettre l’appareil sous tension. Mettre en marche les éléments
de surface et le four. Pour des instructions spéciques
concernant l’utilisation de la cuisinière, consulter le Guide
d’utilisation et d’entretien.
Si la cuisinière ne fonctionne pas, contrôler ce qui suit :
■ Les fusibles du domicile sont intacts et serrés; le disjoncteur
n’est pas déclenché.
■ La cuisinière est branchée sur une prise reliée à la terre.
■ La prise de courant est correctement alimentée.
■ Consulter la section “Dépannage” dans le Guide d’utilisation
et d’entretien.
■ Après 5 minutes de fonctionnement de la cuisinière,
vérier la chaleur. Si la cuisinière est froide, l’éteindre
et contacter un technicien qualié.
3. Si la cuisinière n’est pas d’aplomb, la tirer de nouveau pour
que le pied de nivellement arrière se dégage de la bride
antibasculement.
20
Page 21
Enlever la/les porte(s) du four
A
■ La cuisinière est conçue pour que ses portes n’aient pas à
être enlevée lors d’une utilisation ou d’un nettoyage normal.
Elles peuvent cependant être enlevées au besoin.
■ Ne pas soulever ou déplacer la cuisinière par la (les)
poignée(s) de la porte.
■ Préparer une surface où l’on pourra déposer la ou les
porte(s). Cette surface doit être plate et recouverte d’une
couverture douce. On peut aussi utiliser les cornières de
l’emballage.
A. Charnière de la porte du four
en position de verrouillage
B
Retirer et remettre en place la/les porte(s)
du four avec les deux mains. Vous devrez
peutêtre basculer doucement la porte d’un
côté et de l’autre.
A
A. Encoche située dans le châssis du
four pour le loquet de charnière de
la porte
B. Charnière de la porte du four
en position de déverrouillage
Fermer partiellement la porte pour engager
les loquets de la gâche de porte. La porte
restera bloquée à cette position.
■ Pour remettre en place la ou les porte(s) du four, identier
les encoches pour les loquets de charnière situées dans
la cavité du four, puis répéter les étapes précédentes dans
l’ordre inverse. S’assurer que la porte ferme correctement et
qu’il n’y a pas de blocage au niveau du loquet de la porte. Si
nécessaire, retirer la porte et répéter les étapes précédentes.
Si la cuisinière est connectée à une source d’alimentation
électrique, ouvrir et fermer la porte pour s’assurer que la
lampe du four s’allume et s’éteint convenablement..
■ Suivre les instructions d’installation situées dans le sachet de
documentation.
Page 22
Déplacement de la cuisinière
AVERTISSEMENT
Risque de basculement
Un enfant ou une personne adulte peut faire basculer la
cuisinière, ce qui peut causer un décès.
Fixer la bride antibasculement au plancher ou au mur,
conformément aux instructions d'installation.
Faire glisser de nouveau la cuisinière de façon à ce que
le pied arrière de la cuisinière se trouve dans la fente
de la bride antibasculement.
Réengager la bride antibasculement si la cuisinière a
été déplacée.
Ne pas faire fonctionner la cuisinière si la bride
antibasculement n'est pas installée et engagée.
Le non-respect de ces instructions peut causer un
décès ou des brûlures graves aux enfants et aux
adultes.
Lorsqu’on déplace la cuisinière, la faire glisser sur une planche
de carton ou en matériau dur pour éviter d’endommager le
revêtement du sol.
Si le déplacement de la cuisinière est nécessaire pour
le nettoyage ou l’entretien :
1. Faire glisser la cuisinière vers l’avant.
2. Débrancher le cordon d’alimentation électrique.
3. Effectuer le nettoyage ou l’entretien.
4. Brancher le cordon électrique dans une prise de courant
reliée à la terre.
5. Faire glisser de nouveau la cuisinière de façon à ce que le
pied arrière de la cuisinière se trouve sous la bride
antibasculement.
6. Pour vérier que la bride est bien engagée, consulter la
section “Vérier que la bride anti-basculement est bien
installée et engagée”.
7. Vérier que la cuisinière est d’aplomb.
22
Page 23
Remarques
23
Page 24
W11241781A
©2018. All rights reserved. Used under license in Canada
Tous droits réservés. Utilisé sous licence au Canada.
06/18
Loading...
