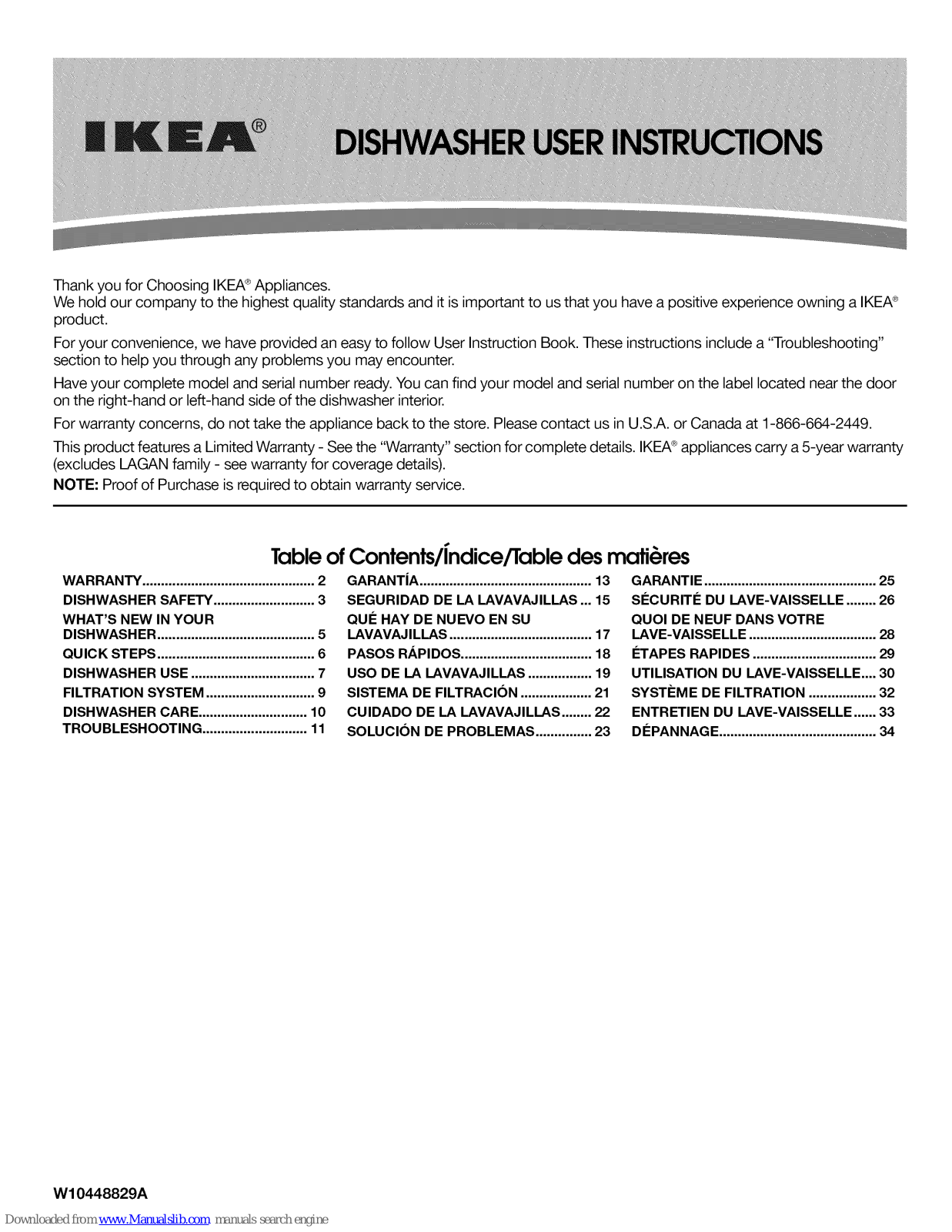

IKEA W10448829A User Instructions

Thank you for Choosing IKEA®Appliances. We hold our company to the highest quality standards and it is important to us that you have a positive experience owning a IKEA®

product. Foryour convenience, we have provided an easy to follow User Instruction Book. These instructions include a "Troubleshooting"

section to help you through any problems you may encounter.

Have your complete model and serial number ready.You can find your model and serial number on the label located near the door

on the right-hand or left-hand side of the dishwasher interior.

Forwarranty concerns, do not take the appliance back to the store. Please contact us in U.S.A. or Canada at 1-866-664-2449.

This product features a Limited Warranty - See the "Warranty" section for complete details. IKEA®appliances carry a 5-year warranty (excludes LAGAN family - see warranty for coverage details).

NOTE: Proof of Purchase is required to obtain warranty service.

TableofContentsl[ndice/Tabledesrnati6res

WARRANTY .............................................. 2

DISHWASHER SAFETY ........................... 3

WHAT'S NEW IN YOUR

DISHWASHER .......................................... 5

QUICK STEPS .......................................... 6

DISHWASHER USE ................................. 7

FILTRATION SYSTEM ............................. 9

DISHWASHER CARE ............................. 10

TROUBLESHOOTING ............................ 11

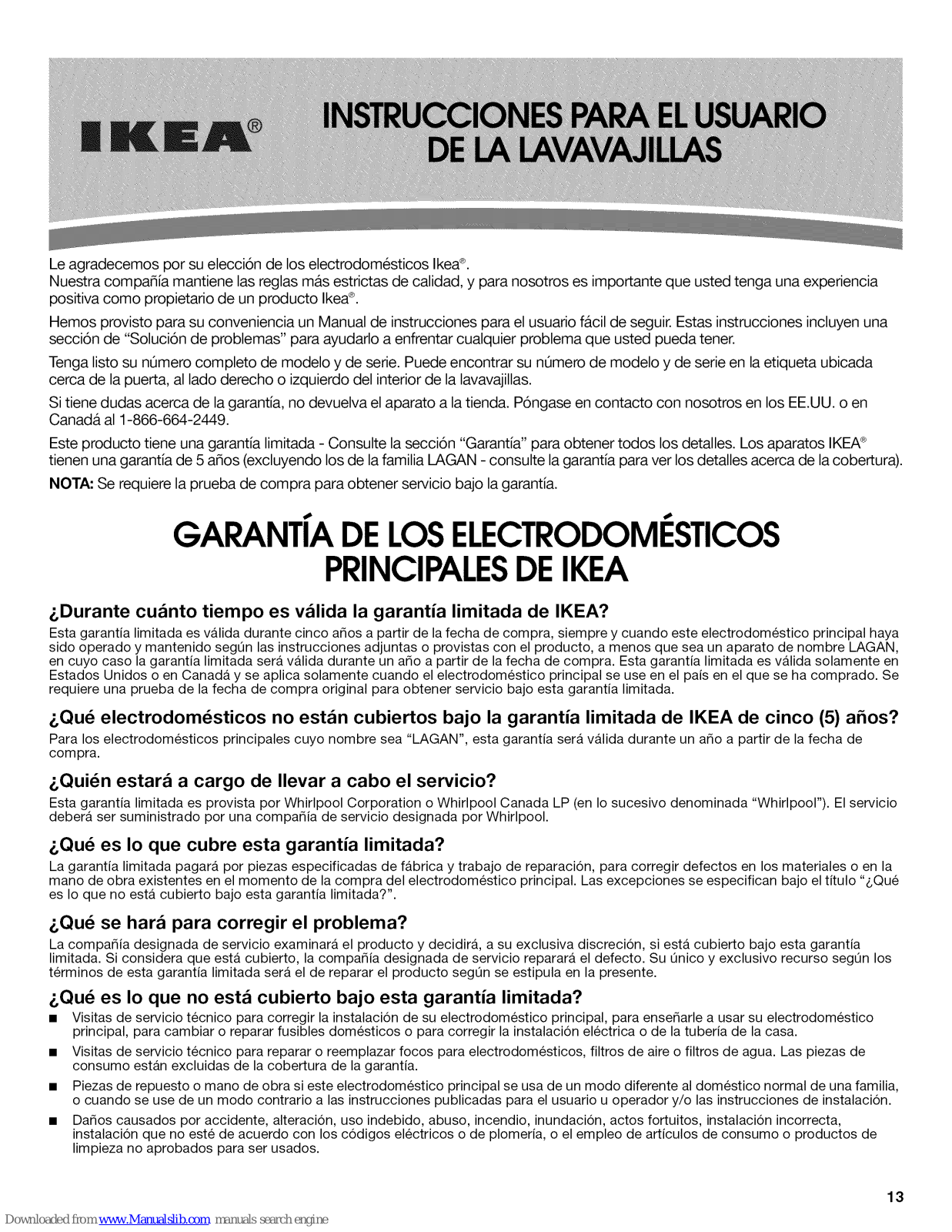

GARANTJA .............................................. 13

SEGURIDAD DE LA LAVAVAJILLAS ... 15 QUle HAY DE NUEVO EN SU

LAVAVAJILLAS ...................................... 17

PASOS RAPIDOS ................................... 18

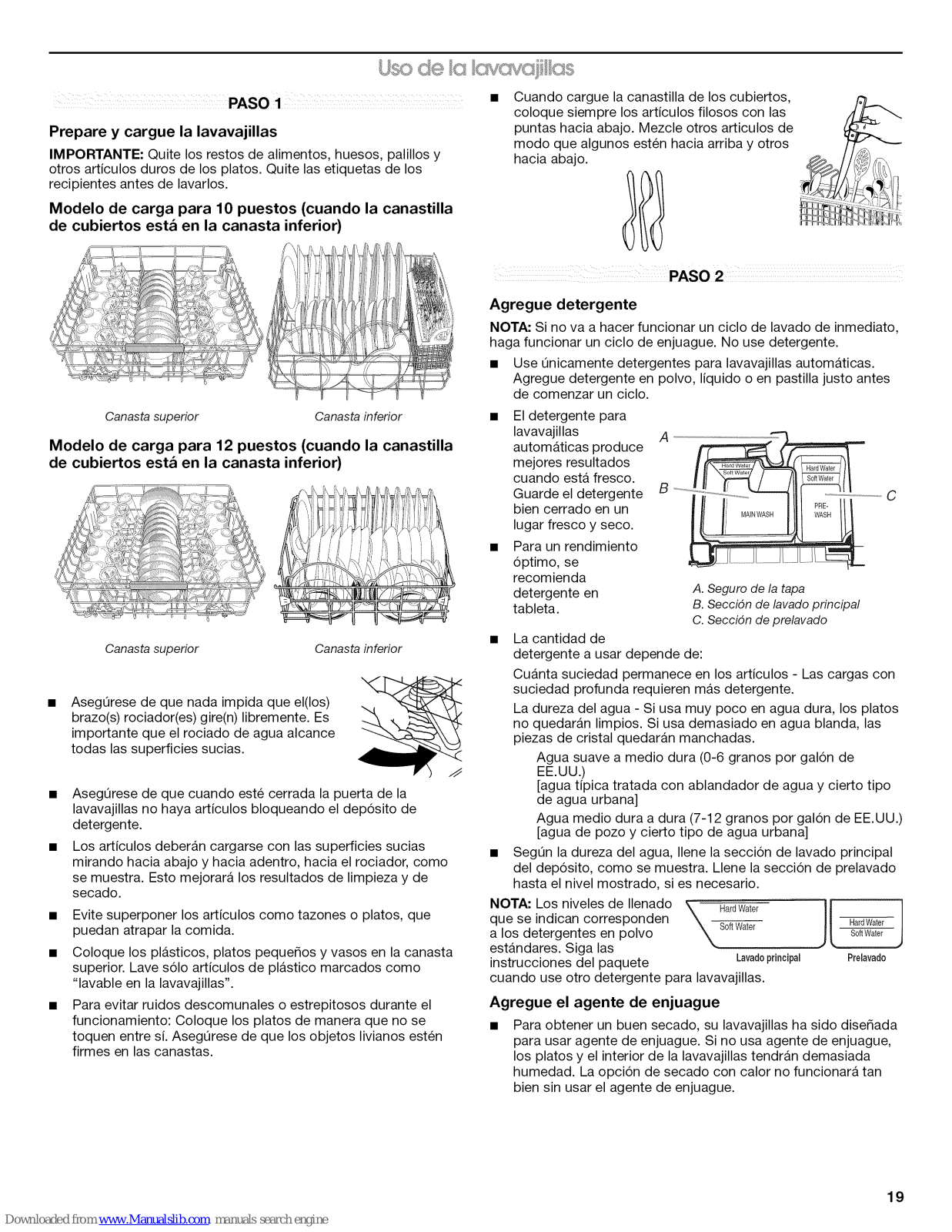

USO DE LA LAVAVAJILLAS ................. 19

SISTEMA DE FILTRACION ................... 21

CUlDADO DE LA LAVAVAJILLAS ........ 22

SOLUCION DE PROBLEMAS ............... 23

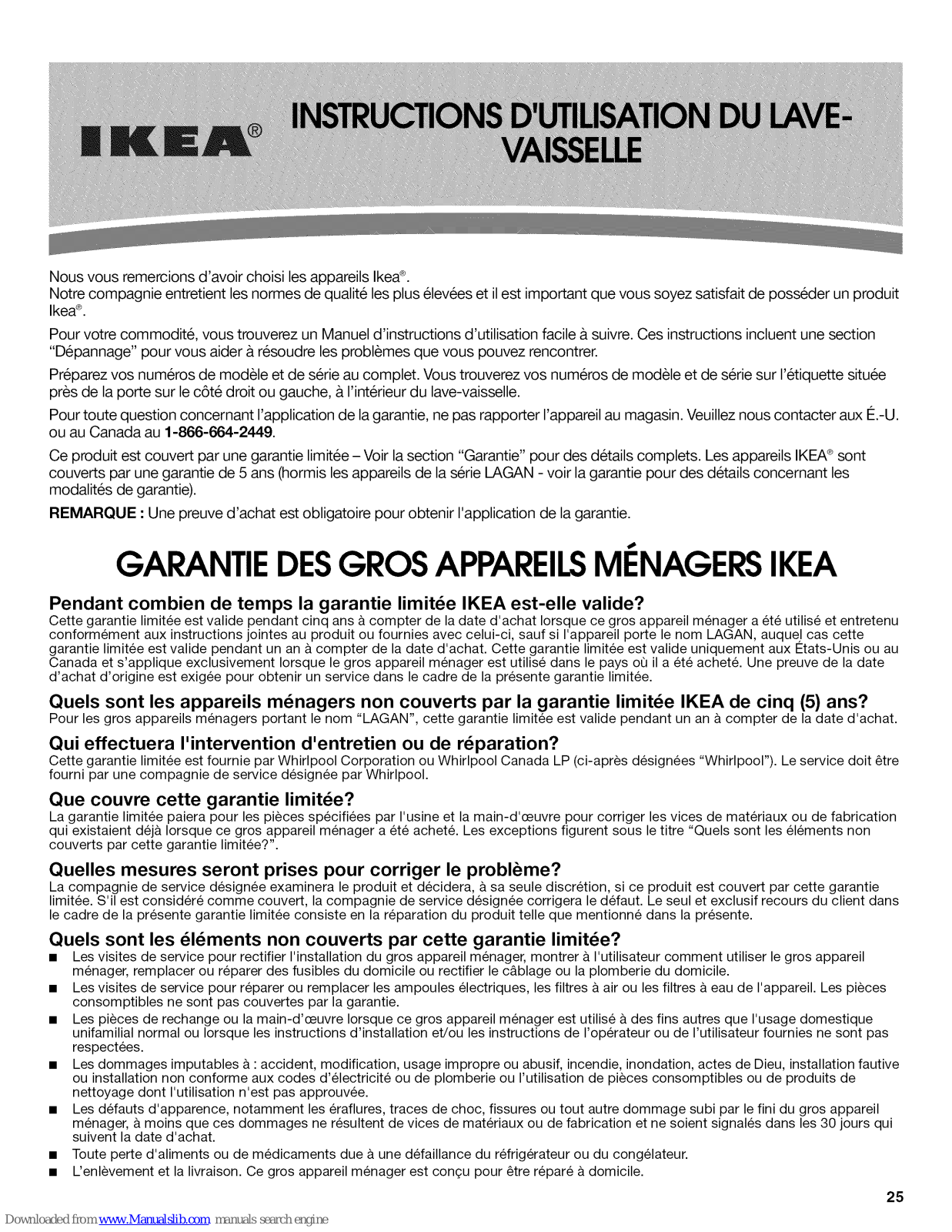

GARANTIE .............................................. 25

SleCURITle DU LAVE-VAISSELLE ........ 26

QUOI DE NEUF DANS VOTRE

LAVE-VAISSELLE .................................. 28

leTAPES RAPIDES ................................. 29

UTILISATION DU LAVE-VAISSELLE .... 30

SYSTi=ME DE FILTRATION .................. 32

ENTRETIEN DU LAVE-VAISSELLE ...... 33

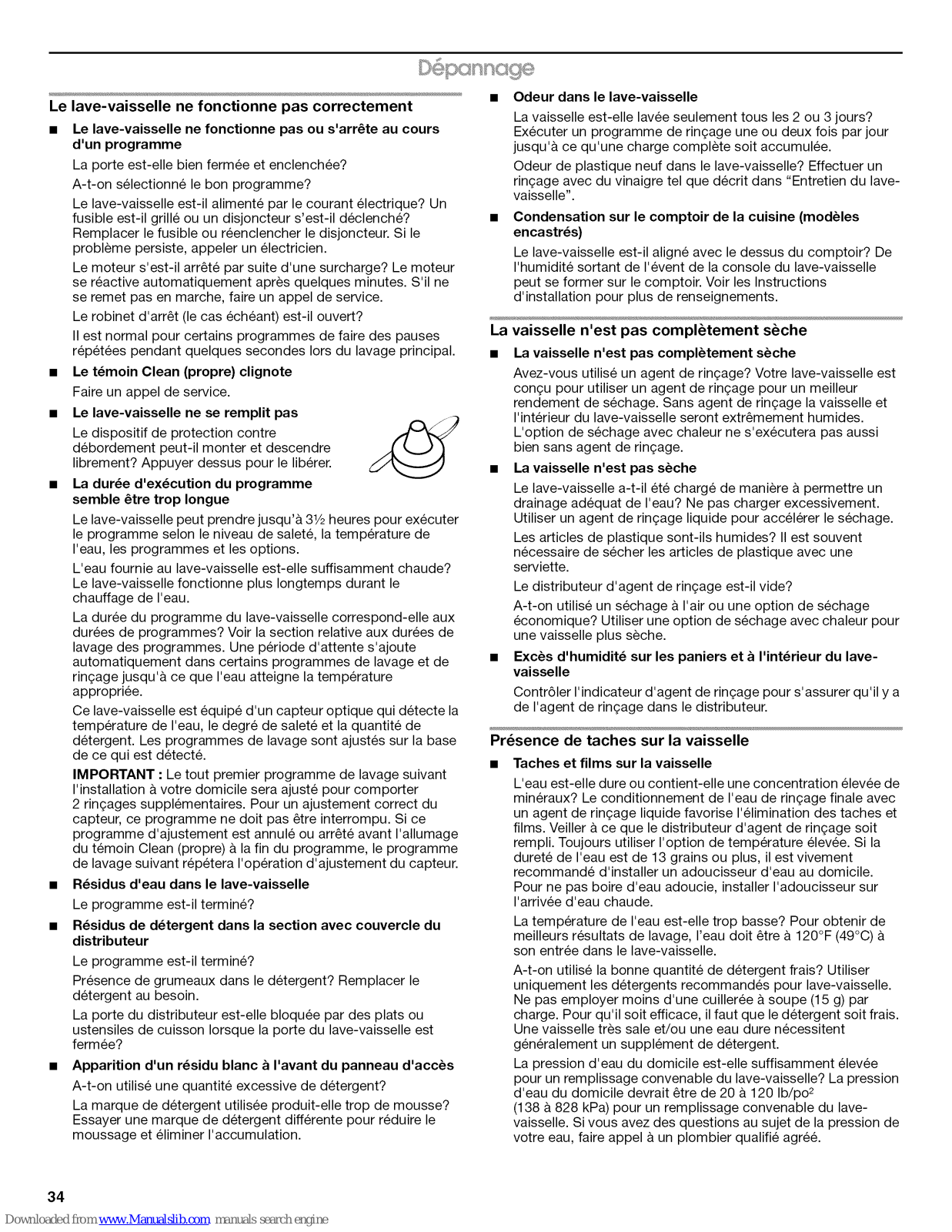

DI=PANNAGE .......................................... 34

W10448829A

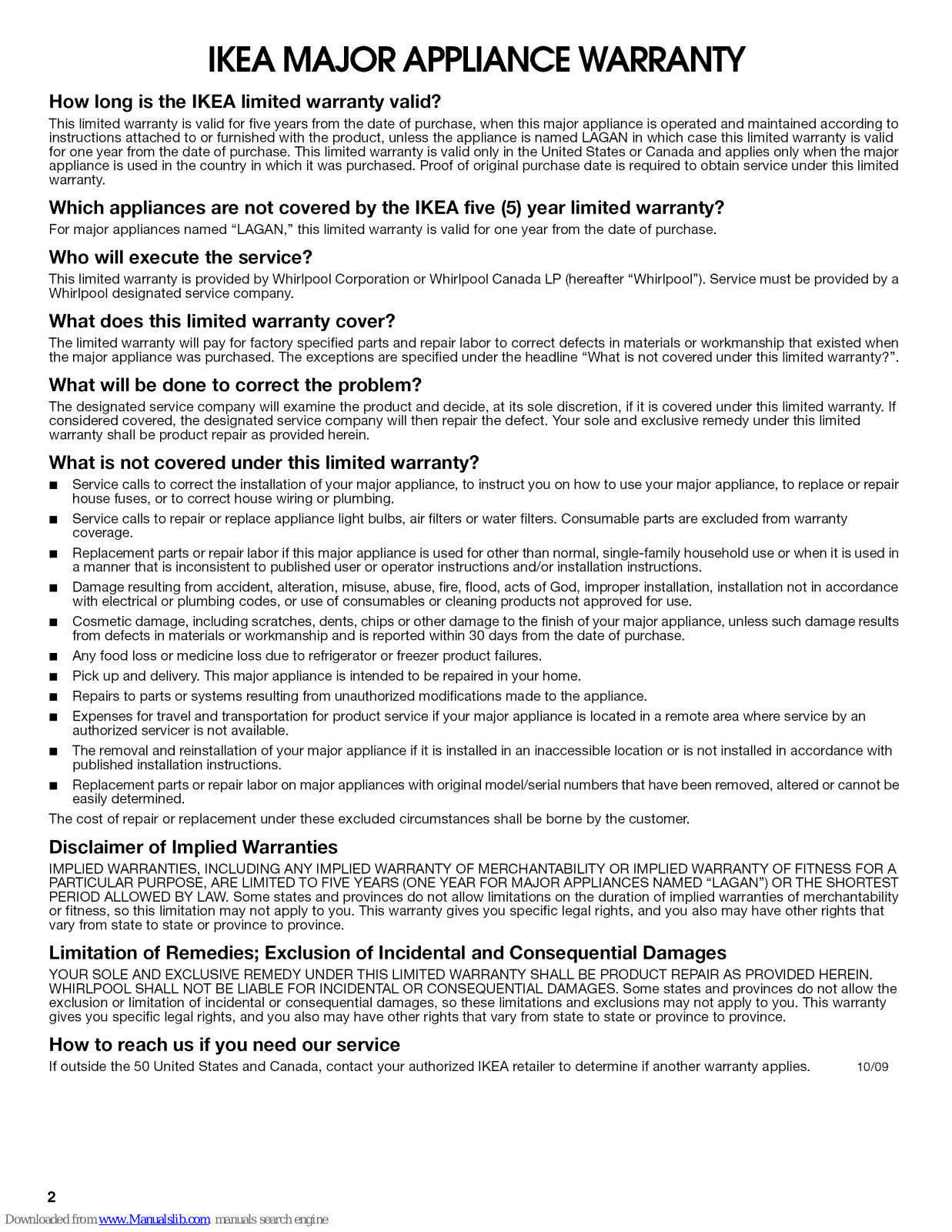

IKEAMAJOR APPLIANCEWARRANTY

How long is the IKEA limited warranty valid?

This limited warranty is valid for five years from the date of purchase, when this major appliance is operated and maintained according to

instructions attached to or furnished with the product, unless the appliance is named LAGAN in which case this limited warranty is valid for one year from the date of purchase. This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain service under this limited warranty.

Which appliances are not covered by the IKEA five (5) year limited warranty?

For major appliances named "LAGAN," this limited warranty is valid for one year from the date of purchase.

Who will execute the service?

This limited warranty is provided by Whirlpool Corporation or Whirlpool Canada LP (hereafter "Whirlpool"). Service must be provided by a Whirlpool designated service company.

What does this limited warranty cover?

The limited warranty will pay for factory specified parts and repair labor to correct defects in materials or workmanship that existed when the major appliance was purchased. The exceptions are specified under the headline "What is not covered under this limited warranty?".

What will be done to correct the problem?

The designated service company will examine the product and decide, at its sole discretion, if it is covered under this limited warranty. If considered covered, the designated service company will then repair the defect. Your sole and exclusive remedy under this limited warranty shall be product repair as provided herein.

What is not covered under this limited warranty?

• Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or repair

house fuses, or to correct house wiring or plumbing.

• Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty

coverage.

• Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is used in

a manner that is inconsistent to published user or operator instructions and/or installation instructions.

• Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in accordance

with electrical or plumbing codes, or use of consumables or cleaning products not approved for use.

• Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage results

from defects in materials or workmanship and is reported within 30 days from the date of purchase.

• Any food loss or medicine loss due to refrigerator or freezer product failures.

• Pick up and delivery. This major appliance is intended to be repaired in your home.

• Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

• Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized servicer is not available.

• The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

• Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered or cannot be

easily determined.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

Disclaimer of Implied Warranties

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A

PARTICULAR PURPOSE, ARE LIMITED TO FIVE YEARS (ONE YEAR FOR MAJOR APPLIANCES NAMED "LAGAN") OR THE SHORTEST

PERIOD ALLOWED BY LAW. Some states and provinces do not allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

Limitation of Remedies; Exclusion of Incidental and Consequential Damages

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the

exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

How to reach us if you need our service

If outside the 50 United States and Canada, contact your authorized IKEA retailer to determine if another warranty applies.

10/09

Ifyou do not have access to the Internet and you need assistance using your product or you would like to schedule service, you may contact IKEA at the number below.

Have your complete model number ready. You can find your model and serial number on the label located near the door on the right-hand or left-hand side of the dishwasher interior.

For assistance or service in the U.S.A., or Canada, call 1-866-664-2449.

Ifyou need further assistance, you can write to IKEA with any questions or concerns at the address below:

In the U.S.A.: In Canada:

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

Please keep this User Instructions and model number information for future reference.

Whirlpool Brand Home Appliances Customer eXperience Centre

200 - 6750 Century Ave. Mississauga ON L5N 0B7

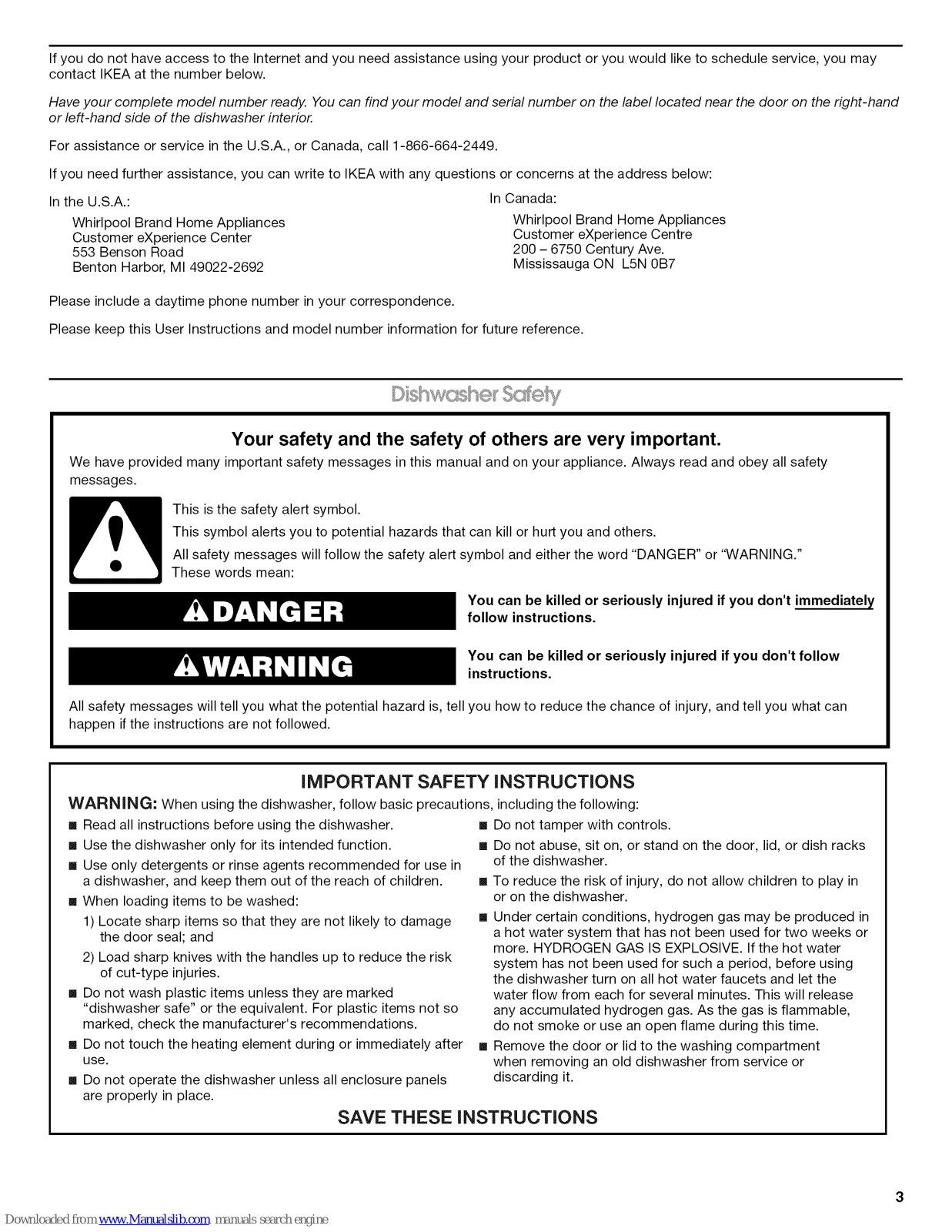

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

[] Read all instructions before using the dishwasher. [] Do not tamper with controls. [] Use the dishwasher only for its intended function.

[] Use only detergents or rinse agents recommended for use in

a dishwasher, and keep them out of the reach of children.

[] When loading items to be washed:

1) Locate sharp items so that they are not likely to damage the door seal; and

2) Load sharp knives with the handles up to reduce the risk of cut-type injuries.

[] Do not wash plastic items unless they are marked

"dishwasher safe" or the equivalent. For plastic items not so

marked, check the manufacturer's recommendations.

[] Do not touch the heating element during or immediately after

use.

[] Do not operate the dishwasher unless all enclosure panels

are properly in place.

[] Do not abuse, sit on, or stand on the door, lid, or dish racks

of the dishwasher.

[] To reduce the risk of injury, do not allow children to play in

or on the dishwasher.

[] Under certain conditions, hydrogen gas may be produced in

a hot water system that has not been used for two weeks or more. HYDROGEN GAS IS EXPLOSIVE. If the hot water

system has not been used for such a period, before using the dishwasher turn on all hot water faucets and let the

water flow from each for several minutes. This will release any accumulated hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during this time.

[] Remove the door or lid to the washing compartment

when removing an old dishwasher from service or discarding it.

SAVE THESE INSTRUCTIONS

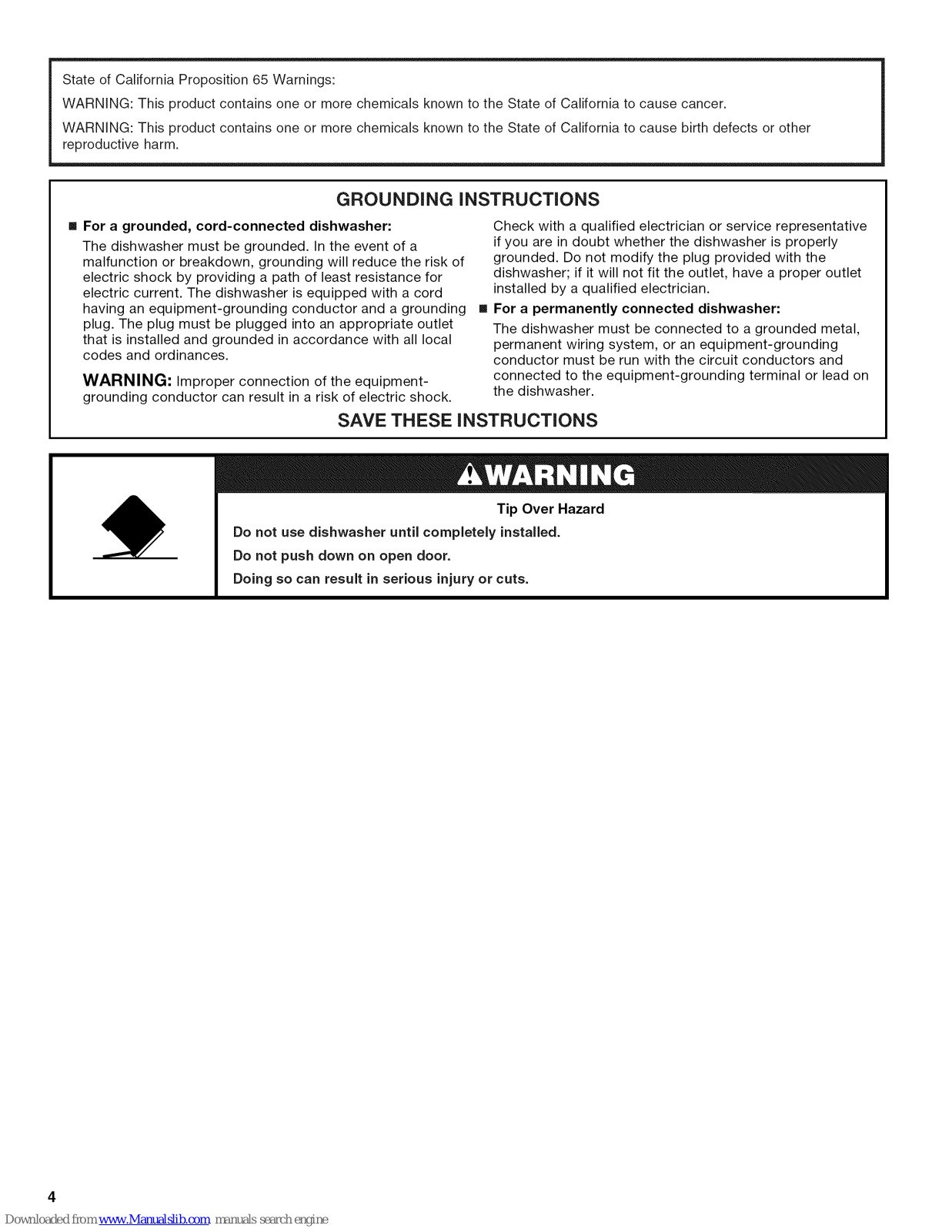

State of California Proposition 65 Warnings: WARNING: This product contains one or more chemicals known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other reproductive harm.

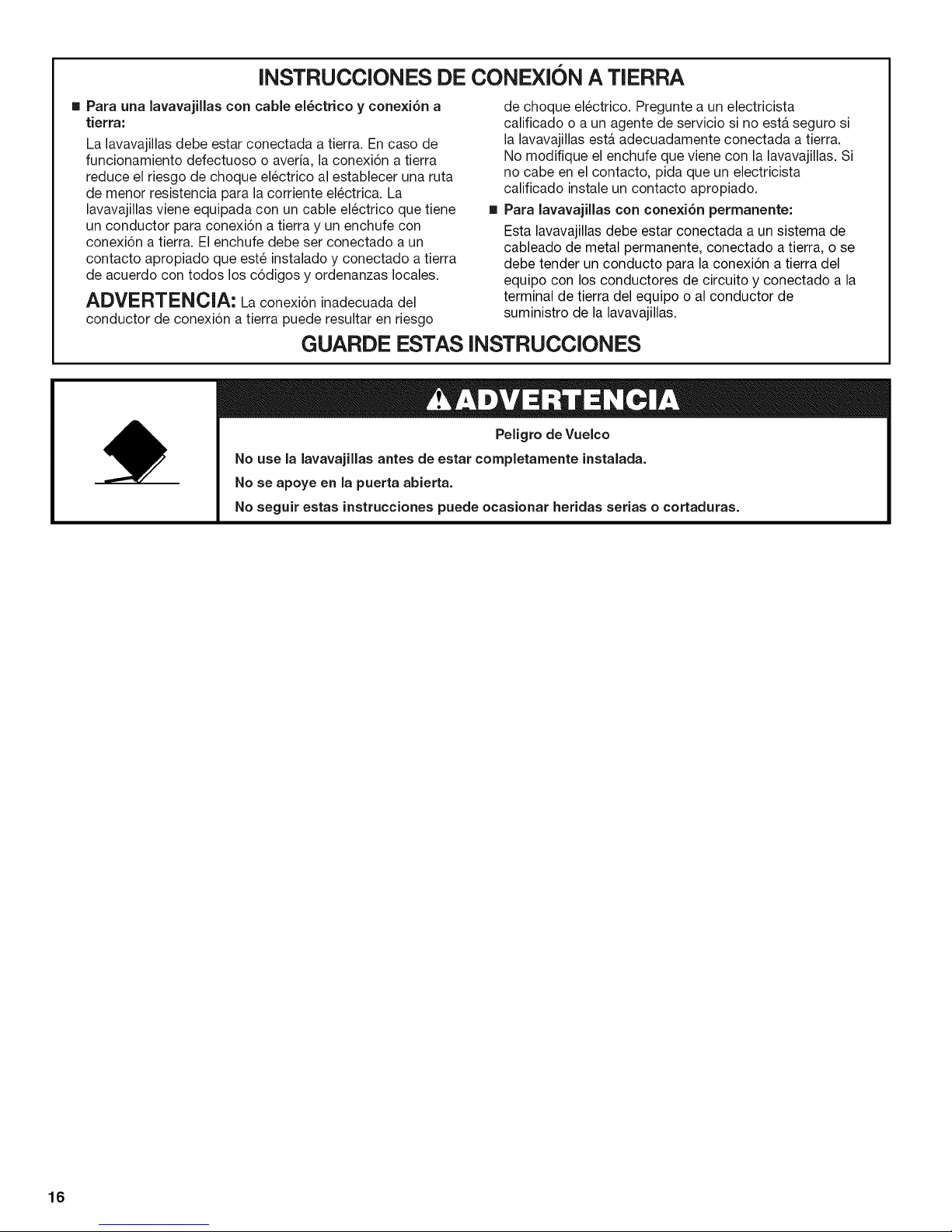

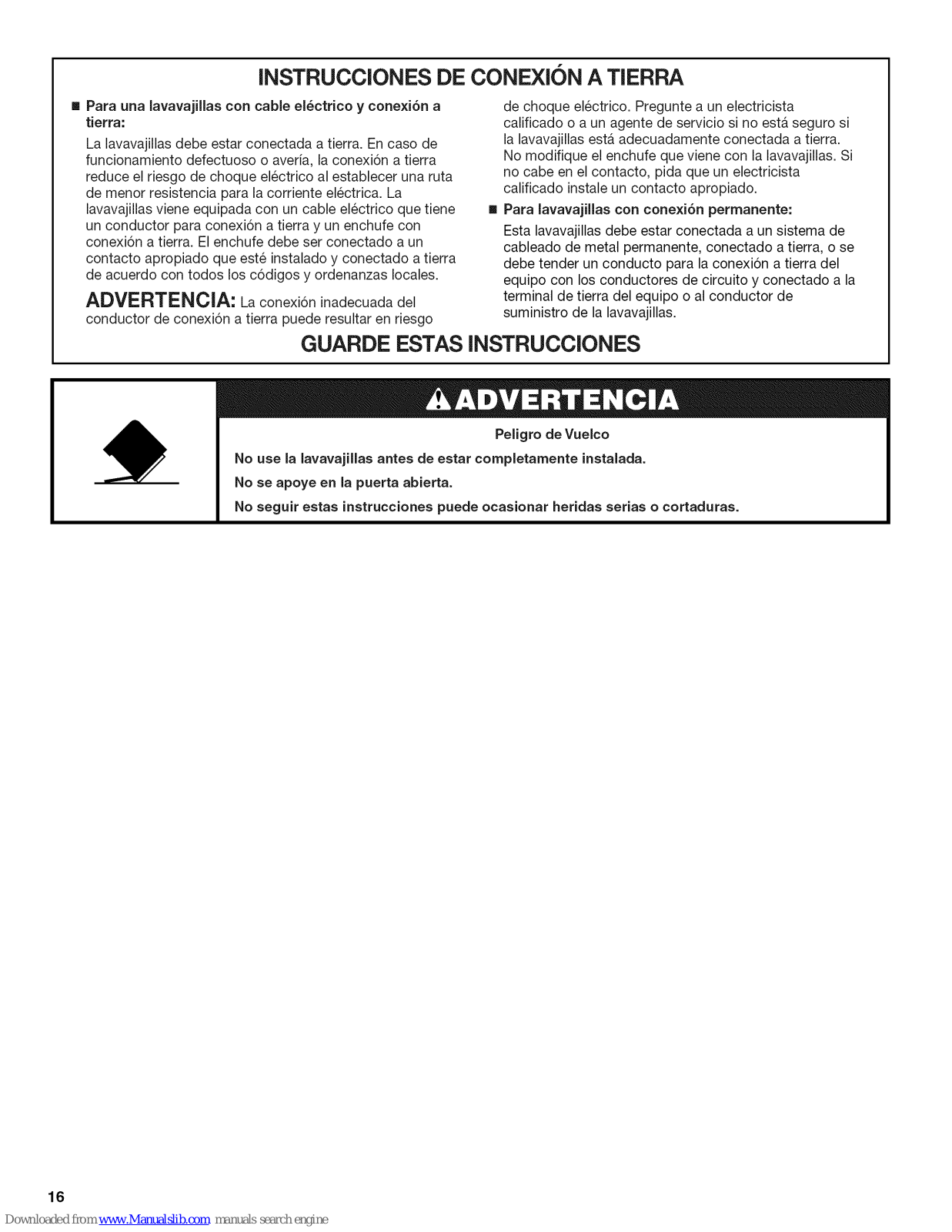

GROUNDING iNSTRUCTiONS

For a grounded, cord-connected dishwasher:

The dishwasher must be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of

electric shock by providing a path of least resistance for electric current. The dishwasher is equipped with a cord

having an equipment-grounding conductor and a grounding

plug. The plug must be plugged into an appropriate outlet

that is installed and grounded in accordance with all local codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

SAVE THESE iNSTRUCTiONS

Do not use dishwasher until completely installed. Do not push down on open door. Doing so can result in serious injury or cuts.

Check with a qualified electrician or service representative

if you are in doubt whether the dishwasher is properly grounded. Do not modify the plug provided with the dishwasher; if it will not fit the outlet, have a proper outlet

installed by a qualified electrician.

[]

For a permanently connected dishwasher: The dishwasher must be connected to a grounded metal,

permanent wiring system, or an equipment-grounding conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead on the dishwasher.

Tip Over Hazard

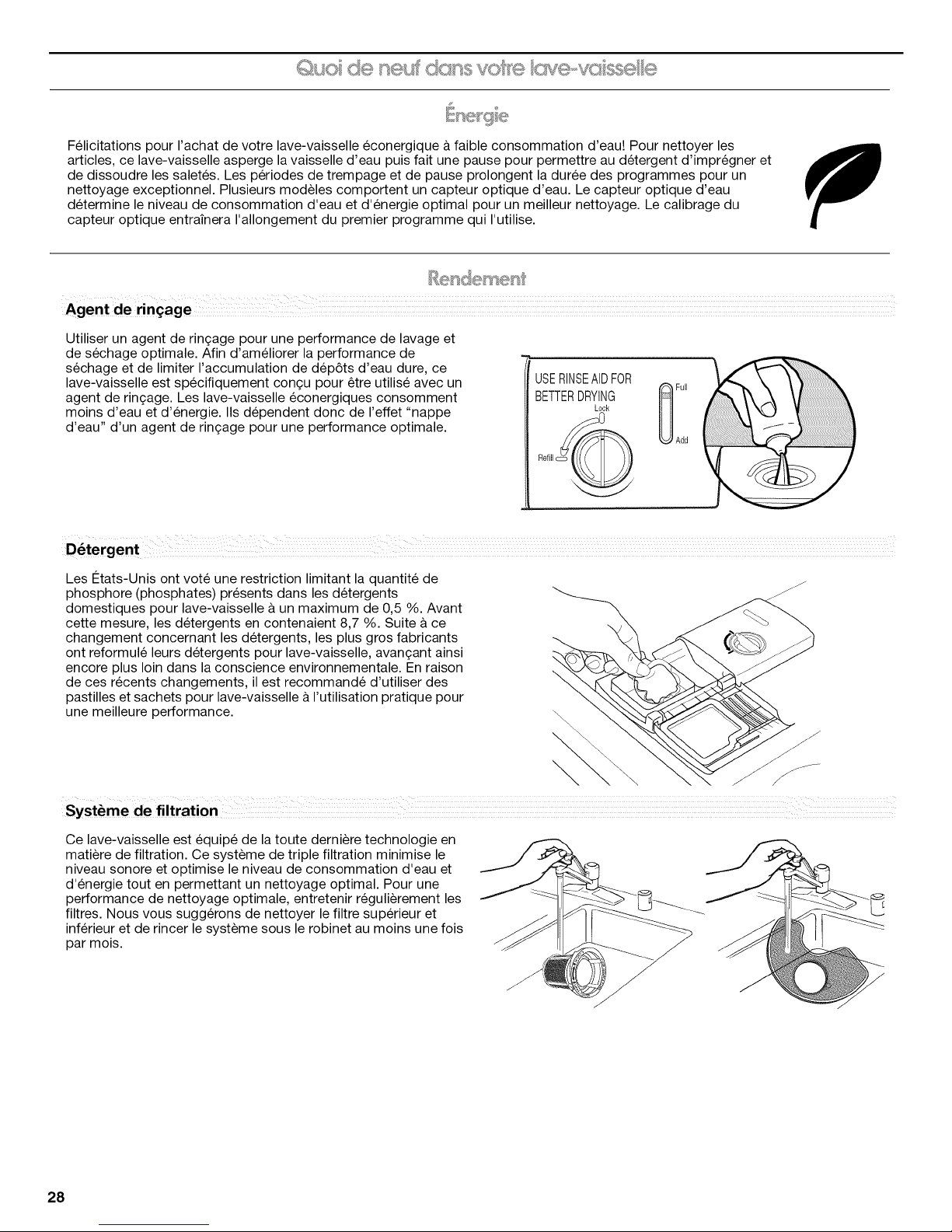

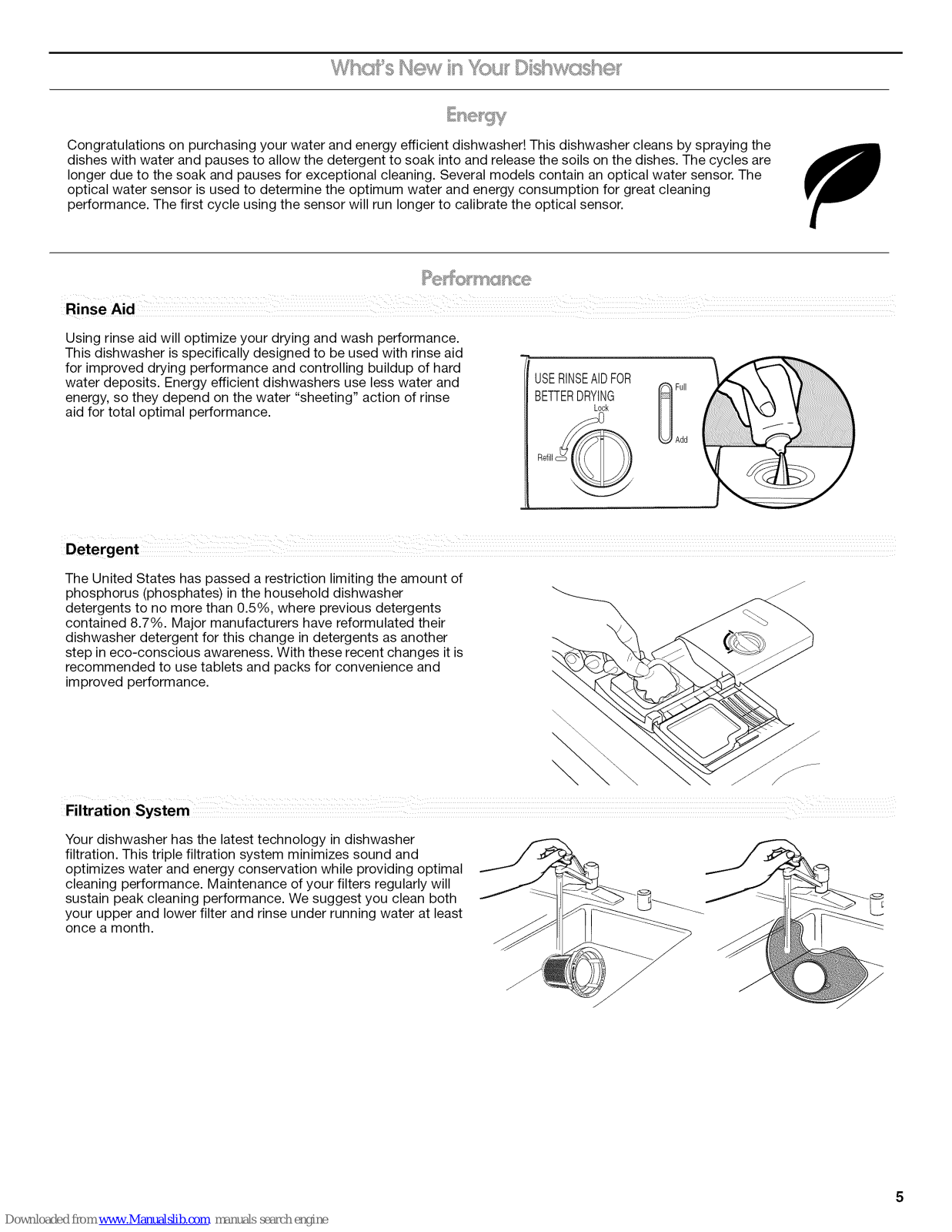

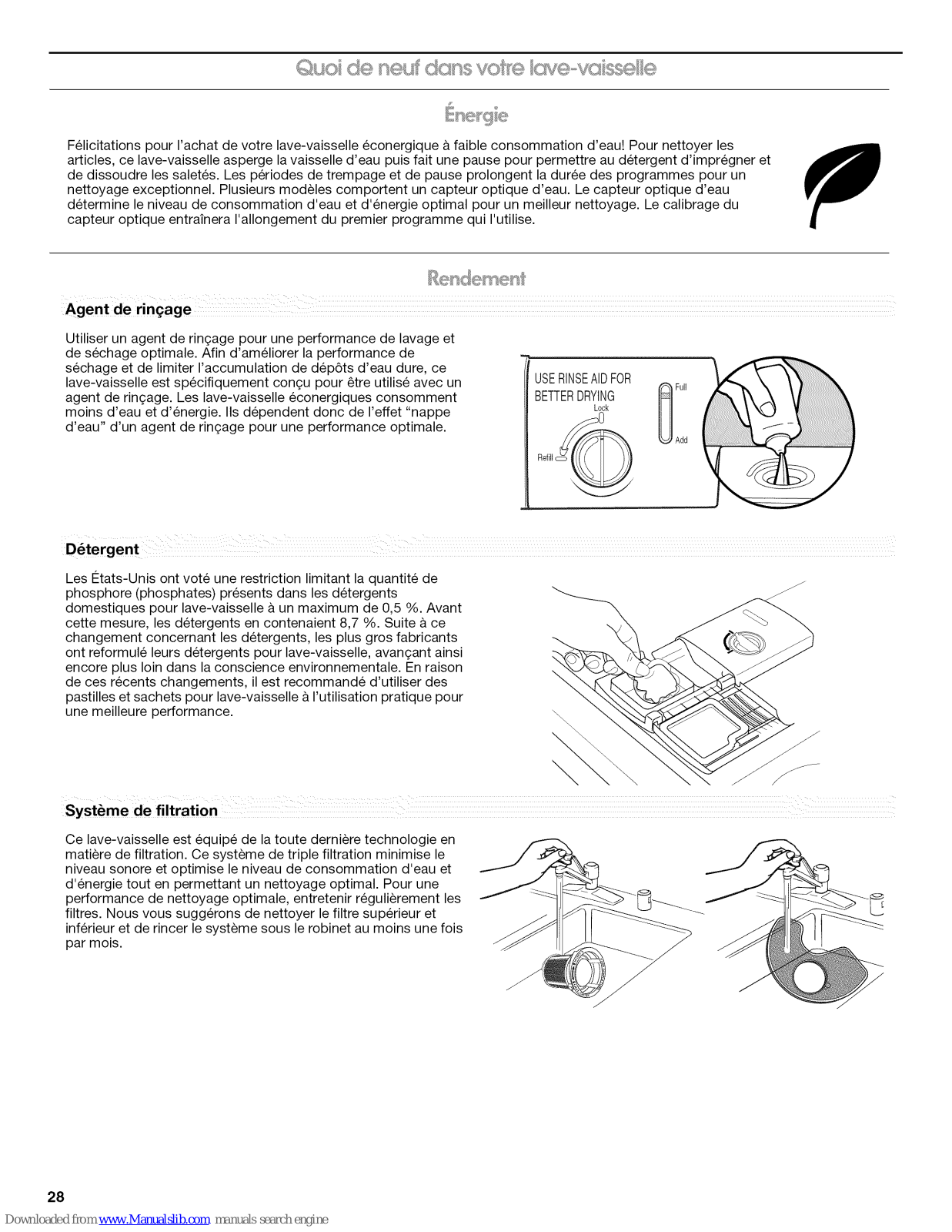

Congratulations on purchasing your water and energy efficient dishwasher! This dishwasher cleans by spraying the dishes with water and pauses to allow the detergent to soak into and release the soils on the dishes. The cycles are longer due to the soak and pauses for exceptional cleaning. Several models contain an optical water sensor. The

optical water sensor is used to determine the optimum water and energy consumption for great cleaning performance. The first cycle using the sensor will run longer to calibrate the optical sensor.

Using rinse aid will optimize your drying and wash performance. This dishwasher is specifically designed to be used with rinse aid

for improved drying performance and controlling buildup of hard water deposits. Energy efficient dishwashers use less water and

energy, so they depend on the water "sheeting" action of rinse aid for total optimal performance.

The United States has passed a restriction limiting the amount of phosphorus (phosphates) in the household dishwasher

detergents to no more than 0.5%, where previous detergents contained 8.7%. Major manufacturers have reformulated their

dishwasher detergent for this change in detergents as another step in eco-conscious awareness. With these recent changes it is

recommended to use tablets and packs for convenience and improved performance.

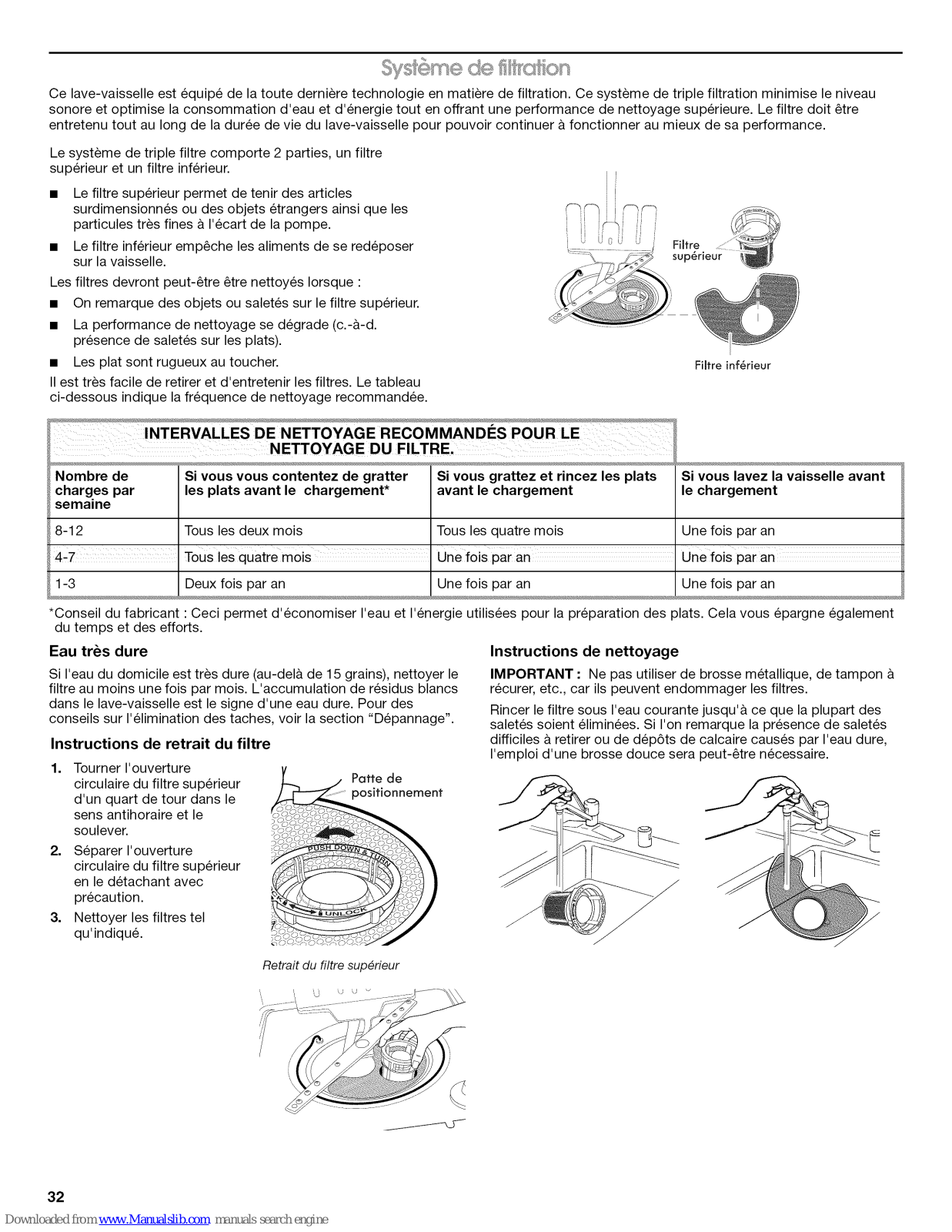

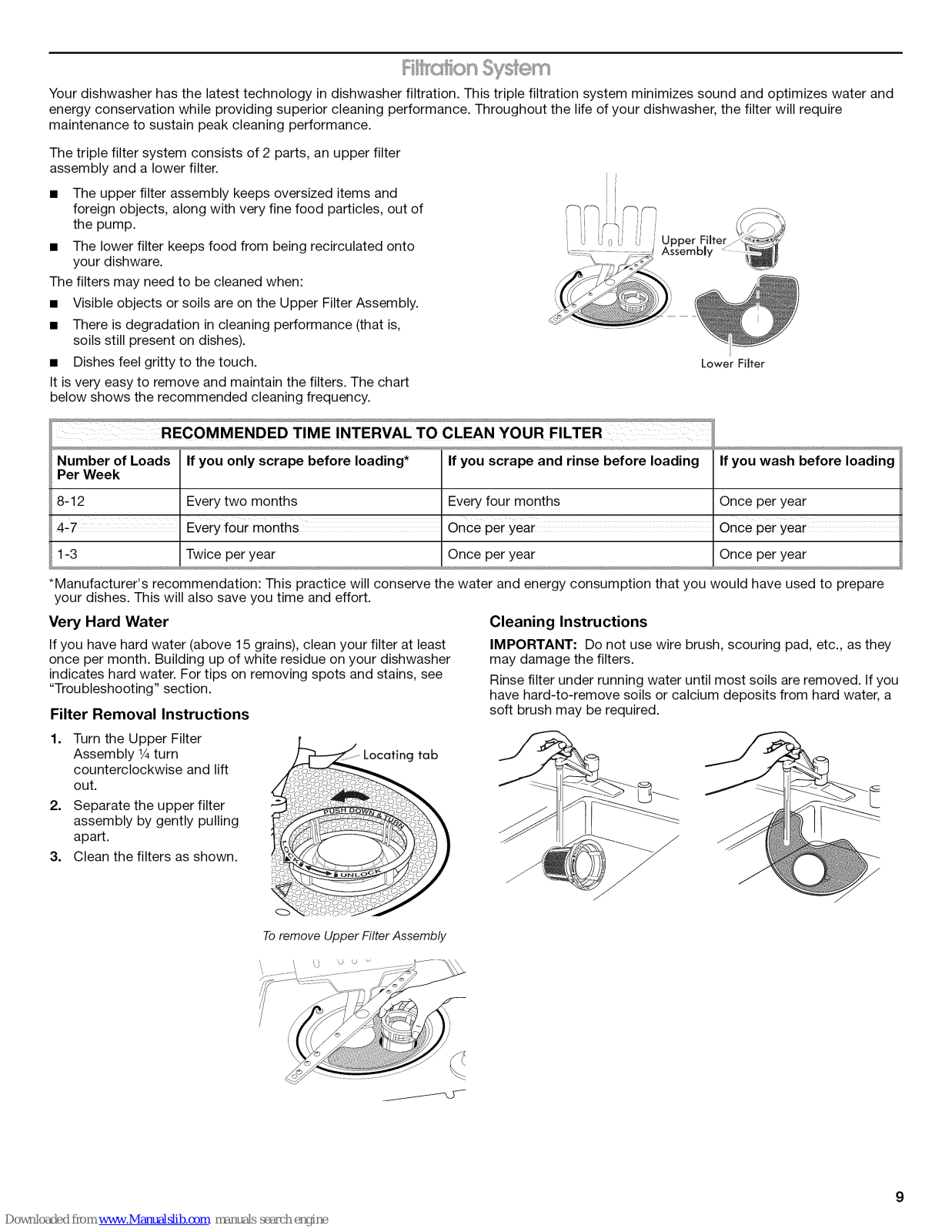

Your dishwasher has the latest technology in dishwasher filtration. This triple filtration system minimizes sound and

optimizes water and energy conservation while providing optimal cleaning performance. Maintenance of your filters regularly will

sustain peak cleaning performance. We suggest you clean both your upper and lower filter and rinse under running water at least once a month.

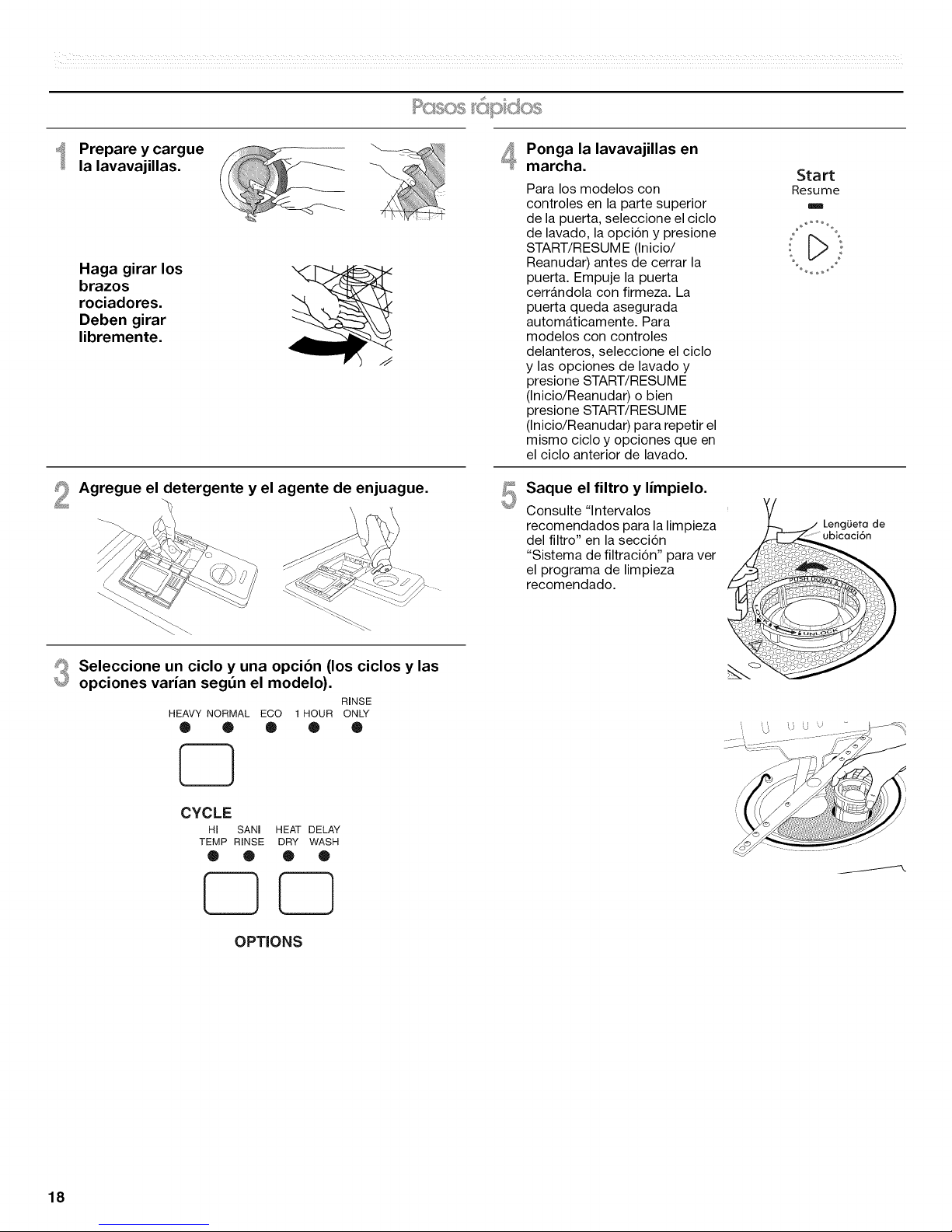

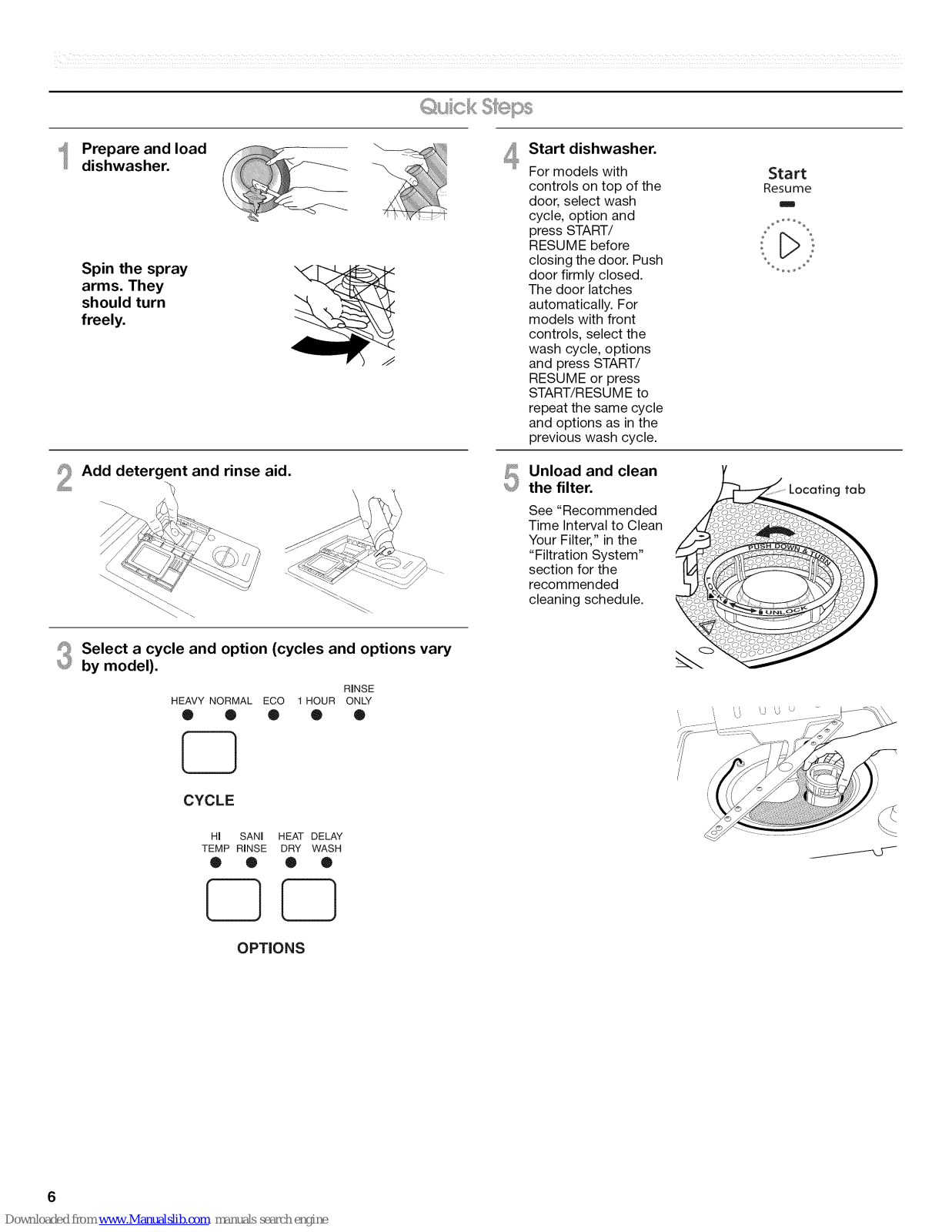

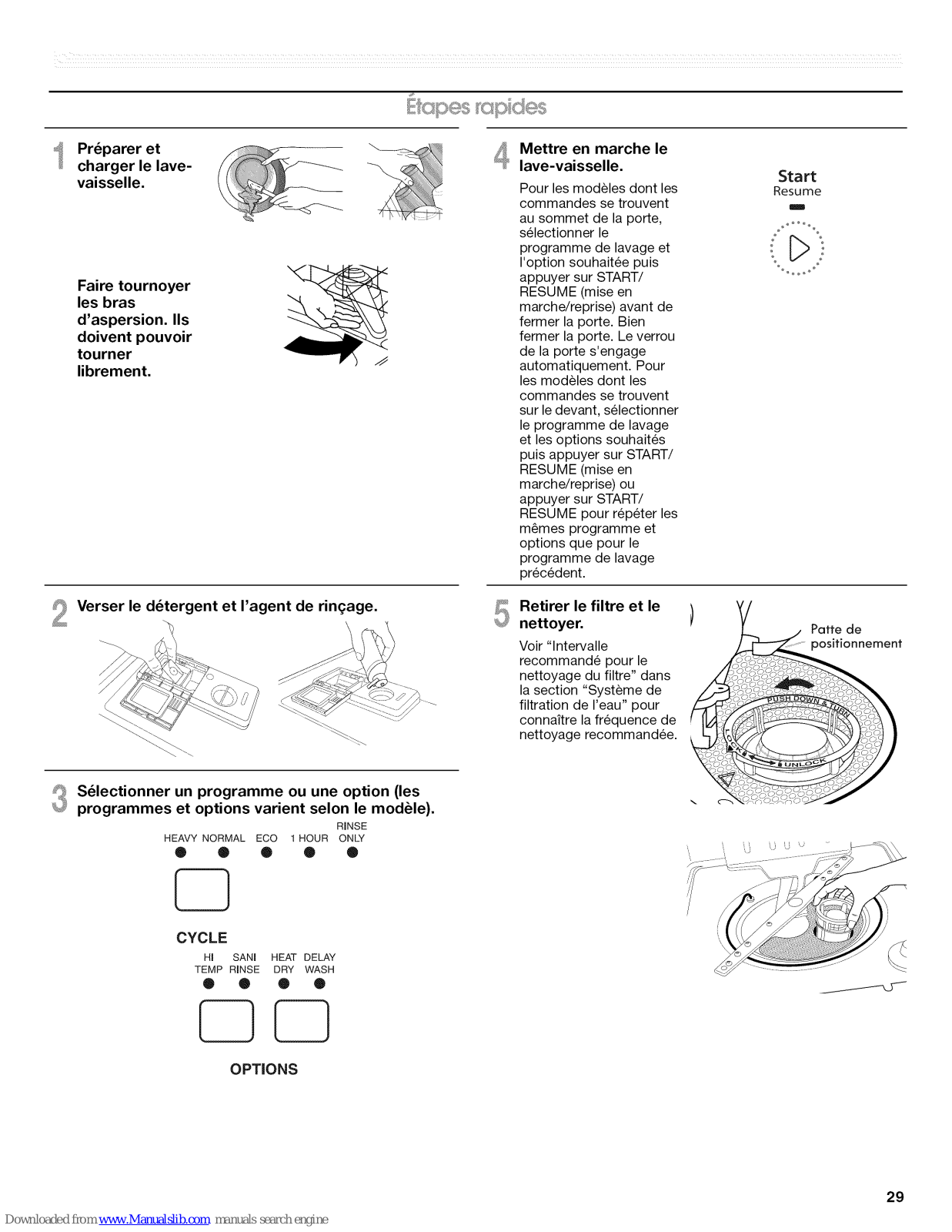

Prepare and load _

dishwasher.

Spin the spray arms. They

should turn

freely.

Start dishwasher.

For models with controls on top of the

door, select wash cycle, option and

press START/ RESUME before

closing the door. Push door firmly closed.

The door latches automatically. For

models with front controls, select the

wash cycle, options and press START/ RESUME or press START/R ESUMEto

repeat the same cycle and options as inthe

previous wash cycle.

Start

Resume

Add detergent and rinse aid.

Select a cycle and option (cycles and options vary

by model).

RINSE

HEAVY NORMAL ECO 1 HOUR ONLY

® ® ® ® ®

CYCLE

HI SANI HEAT DELAY

TEMP RINSE DRY WASH

® ® ® ®

_i_ Unload and clean _J the filter.

See "Recommended Time Interval to Clean Your Filter," in the "Filtration System"

section for the recommended

cleaning schedule.

g tab

OPTIONS

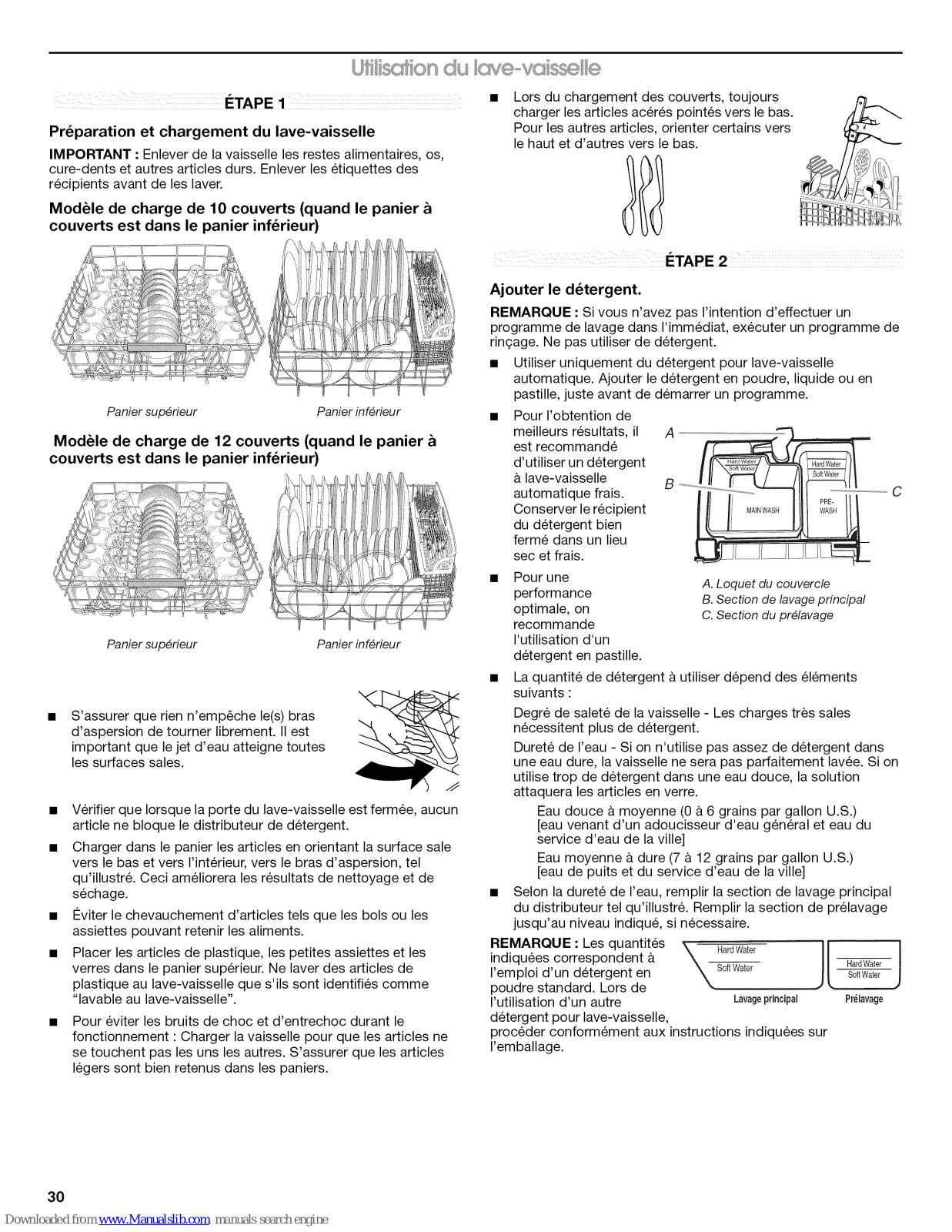

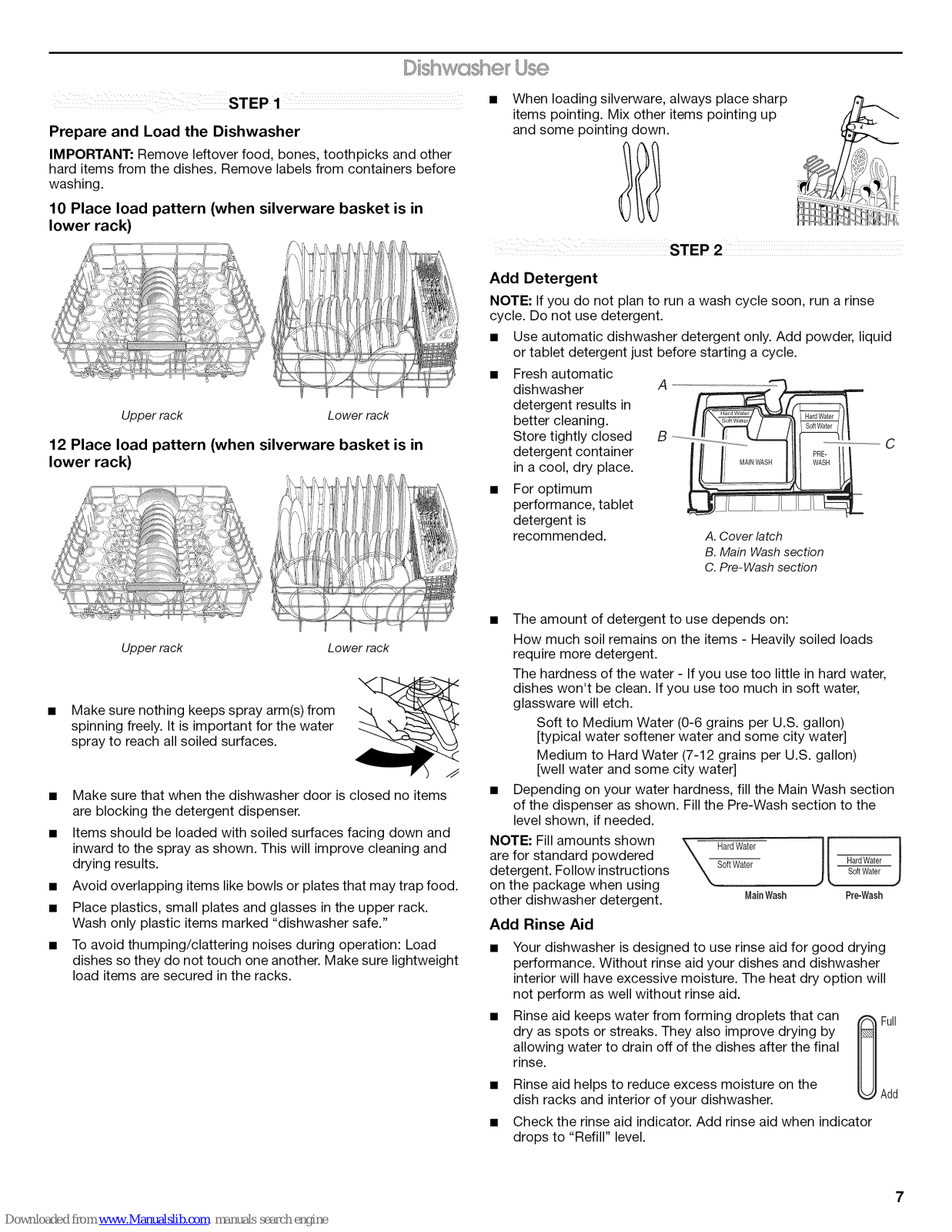

Prepare and Load the Dishwasher IMPORTANT:Remove leftoverfood, bones, toothpicks and other

hard items from the dishes. Remove labelsfrom containers before washing.

10 Place load pattern (when silverware basket is in

lower rack)

Upper rack Lower rack

12 Place load pattern (when silverware basket is in

lower rack)

When loading silverware, always place sharp items pointing. Mix other items pointing up and some pointing down.

STEP 2

Add Detergent

NOTE: If you do not plan to run a wash cycle soon, run a rinse cycle. Do not use detergent.

• Use automatic dishwasher detergent only. Add powder, liquid or tablet detergent just before starting a cycle.

• Fresh automatic dishwasher

detergent results in better cleaning. Store tightly closed detergent container in a cool, dry place.

• For optimum performance, tablet detergent is

recommended.

A. Cover latch B. Main Wash section

C. Pre-Wash section

Upper rack Lower rack

Make sure nothing keeps spray arm(s) from spinning freely. It is important for the water spray to reach all soiled surfaces.

• Make sure that when the dishwasher door is closed no items are blocking the detergent dispenser.

• Items should be loaded with soiled surfaces facing down and inward to the spray as shown. This will improve cleaning and

drying results.

• Avoid overlapping items like bowls or plates that may trap food.

• Place plastics, small plates and glasses in the upper rack.

Wash only plastic items marked "dishwasher safe."

• To avoid thumping/clattering noises during operation: Load dishes so they do not touch one another. Make sure lightweight

load items are secured in the racks.

• The amount of detergent to use depends on: How much soil remains on the items - Heavily soiled loads

require more detergent. The hardness of the water - If you use too little in hard water,

dishes won't be clean. If you use too much in soft water, glassware will etch.

Soft to Medium Water (0-6 grains per U.S. gallon) [typical water softener water and some city water]

Medium to Hard Water (7-12 grains per U.S. gallon) [well water and some city water]

• Depending on your water hardness, fill the Main Wash section of the dispenser as shown. Fill the Pre-Wash section to the

level shown, if needed.

NOTE: Fill amounts shown _ HardWater are for standard powdered

detergent. Follow instructions s0ftwater on the package when using

other dishwasher detergent. [viainWash

HardWaterSoftWater

Pre-Wash

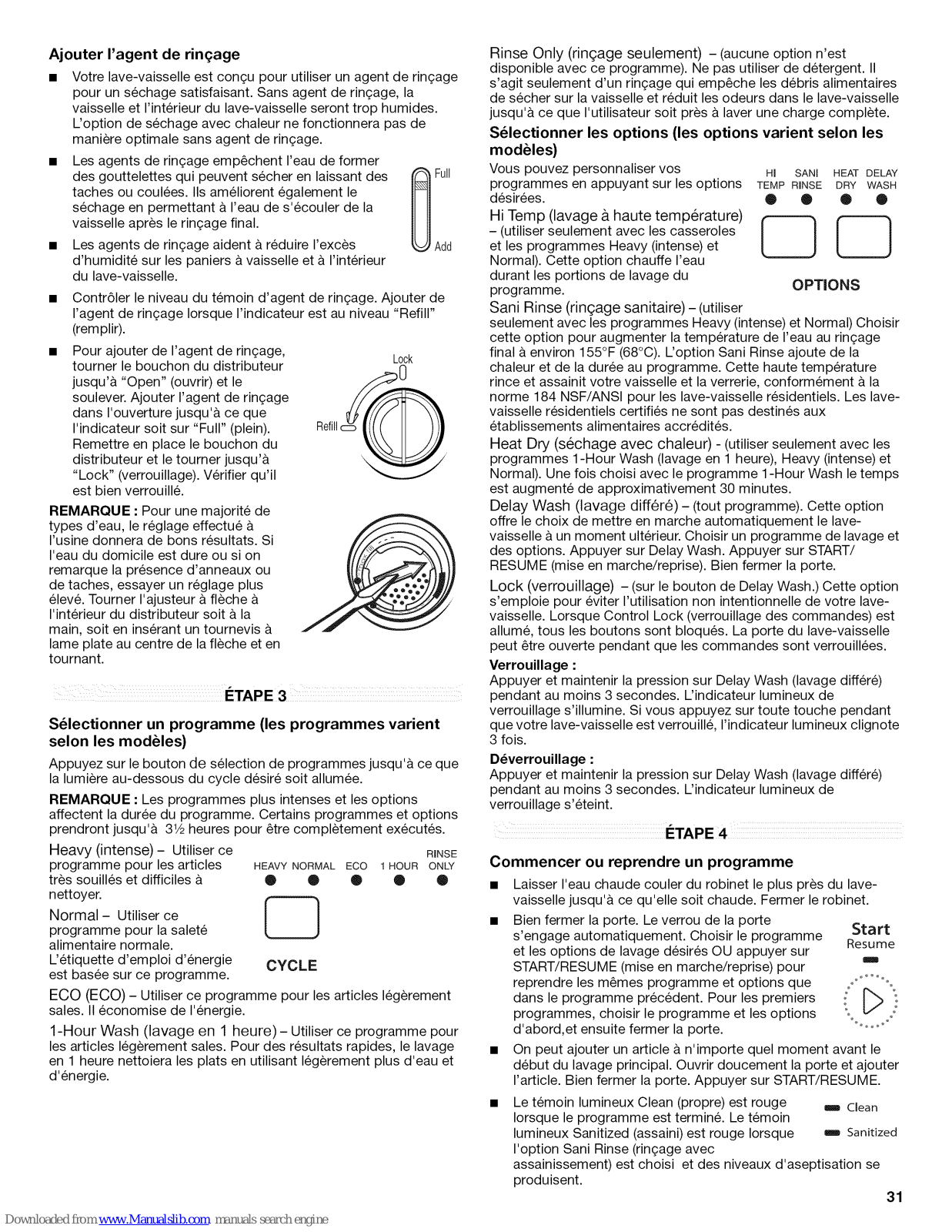

Add Rinse Aid

Your dishwasher is designed to use rinse aid for good drying performance. Without rinse aid your dishes and dishwasher interior will have excessive moisture. The heat dry option will not perform as well without rinse aid.

Rinse aid keeps water from forming droplets that can dry as spots or streaks. They also improve drying by allowing water to drain off of the dishes after the final

rinse. Rinse aid helps to reduce excess moisture on the

dish racks and interior of your dishwasher. Check the rinse aid indicator. Add rinse aid when indicator

drops to "Refill" level.

Full Add

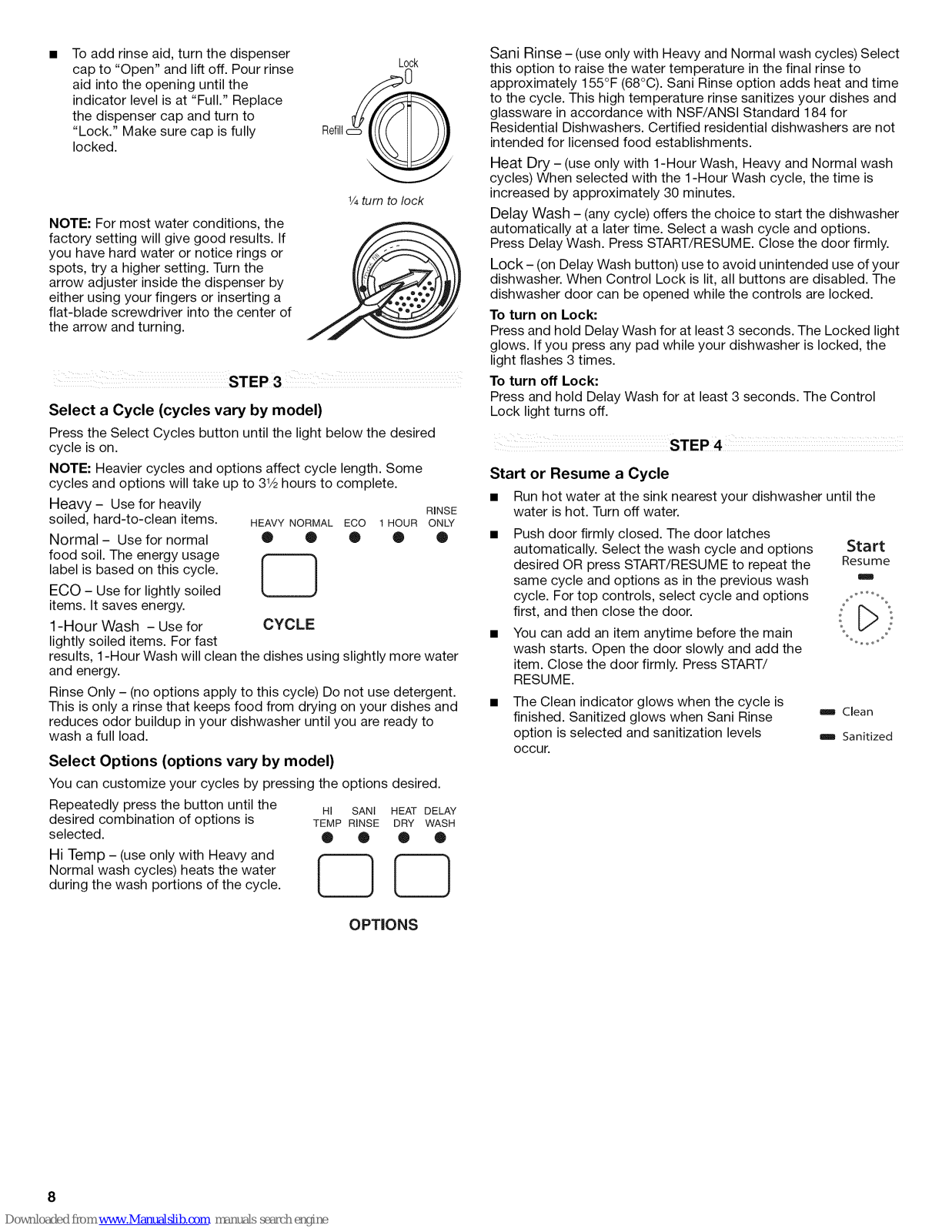

Toaddrinseaid,turnthedispenser

capto"Open"andliftoff.Pourrinse aidintotheopeninguntilthe indicatorlevelisat"Full."Replace

thedispensercapandturnto

"Lock."Makesurecapisfully locked.

1/4turn to lock

NOTE:Formostwaterconditions,the factorysettingwillgivegoodresults.If youhavehardwaterornoticeringsor

spots,tryahighersetting.Turnthe arrowadjusterinsidethedispenserby

eitherusingyourfingersorinsertinga flat-bladescrewdriverintothecenterof

thearrowandturning.

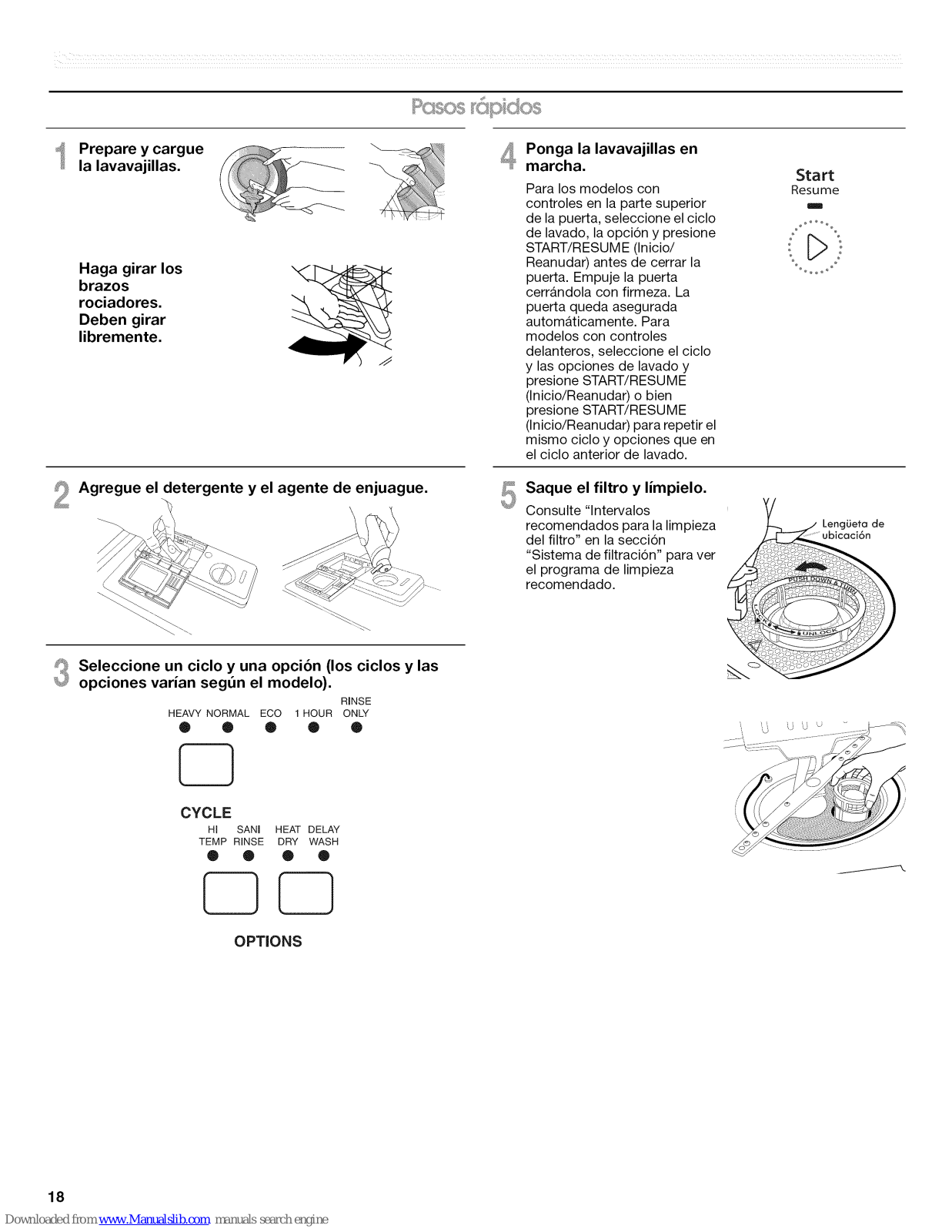

STEP3

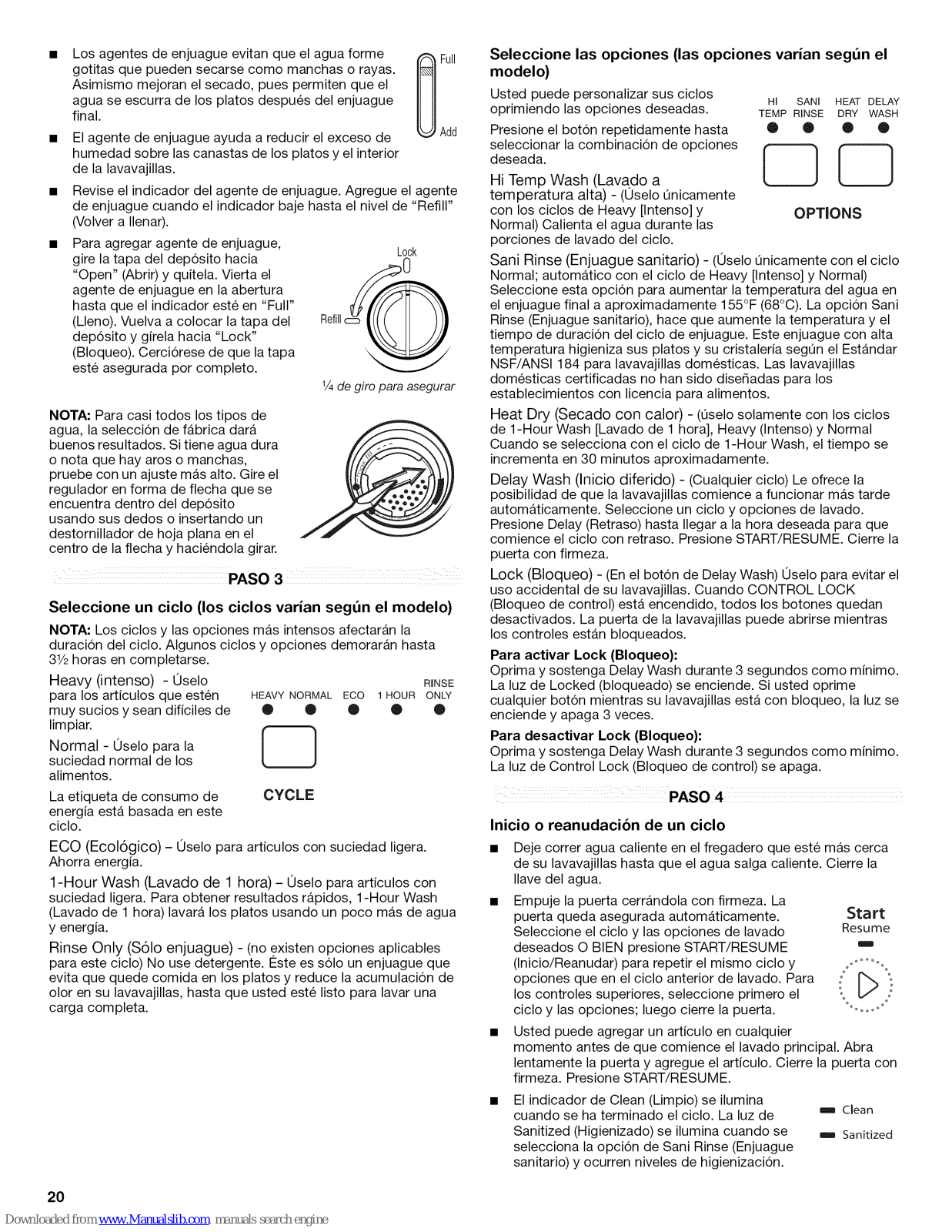

Select a Cycle (cycles vary by model)

Press the Select Cycles button until the light below the desired cycle is on.

NOTE: Heavier cycles and options affect cycle length. Some cycles and options will take up to 31/2hours to complete.

Heavy- Use for heavily soiled, hard-to-clean items. HEAVYNORMALECO

Normal - Use for normal • O • food soil. The energy usage

label is based on this cycle.

ECO - Use for lightly soiled

items. It saves energy.

1-Hour Wash - Use for

lightly soiled items. For fast results, 1-Hour Wash will clean the dishes using slightly more water

and energy.

Rinse Only - (no options apply to this cycle) Do not use detergent. This is only a rinse that keeps food from drying on your dishes and

reduces odor buildup in your dishwasher until you are ready to wash a full load.

L__J

CYCLE

Select Options (options vary by model)

You can customize your cycles by pressing the options desired.

Repeatedly press the button until the desired combination of options is

selected.

Hi Temp - (use only with Heavy and

Normal wash cycles) heats the water during the wash portions of the cycle.

HI SANI HEAT DELAY

TEMP RINSE DRY WASH

® ® ® ®

RmNSE

1 HOUR ONLY

• ®

Sani Rinse - (use only with Heavy and Normal wash cycles) Select this option to raise the water temperature in the final rinse to approximately 155°F (68°C). Sani Rinse option adds heat and time

to the cycle. This high temperature rinse sanitizes your dishes and glassware in accordance with NSF/ANSI Standard 184 for

Residential Dishwashers. Certified residential dishwashers are not intended for licensed food establishments.

Heat Dry - (use only with 1-Hour Wash, Heavy and Normal wash cycles) When selected with the 1-Hour Wash cycle, the time is

increased by approximately 30 minutes. Delay Wash - (any cycle) offers the choice to start the dishwasher

automatically at a later time. Select a wash cycle and options. Press Delay Wash. Press START/RESUME. Close the door firmly.

Lock- (on Delay Wash button) use to avoid unintended use of your dishwasher. When Control Lock is lit, all buttons are disabled. The

dishwasher door can be opened while the controls are locked. To turn on Lock: Press and hold Delay Wash for at least 3 seconds. The Locked light

glows. If you press any pad while your dishwasher is locked, the light flashes 3 times.

To turn off Lock: Press and hold Delay Wash for at least 3 seconds. The Control

Lock light turns off.

STEP4

Start or Resume a Cycle

• Run hot water at the sink nearest your dishwasher until the water is hot. Turn off water.

• Push door firmly closed. The door latches automatically. Select the wash cycle and options Start

desired OR press START/RESUME to repeat the Resume same cycle and options as in the previous wash

cycle. For top controls, select cycle and options o_o°_"°o,. first, and then close the door. : r_ _:

• You can add an item anytime before the main ,._ooVoo wash starts. Open the door slowly and add the

item. Close the door firmly. Press START/ RESUME.

The Clean indicator glows when the cycle is finished. Sanitized glows when Sani Rinse option is selected and sanitization levels

occur.

Clean

Sanitized

OPTIONS

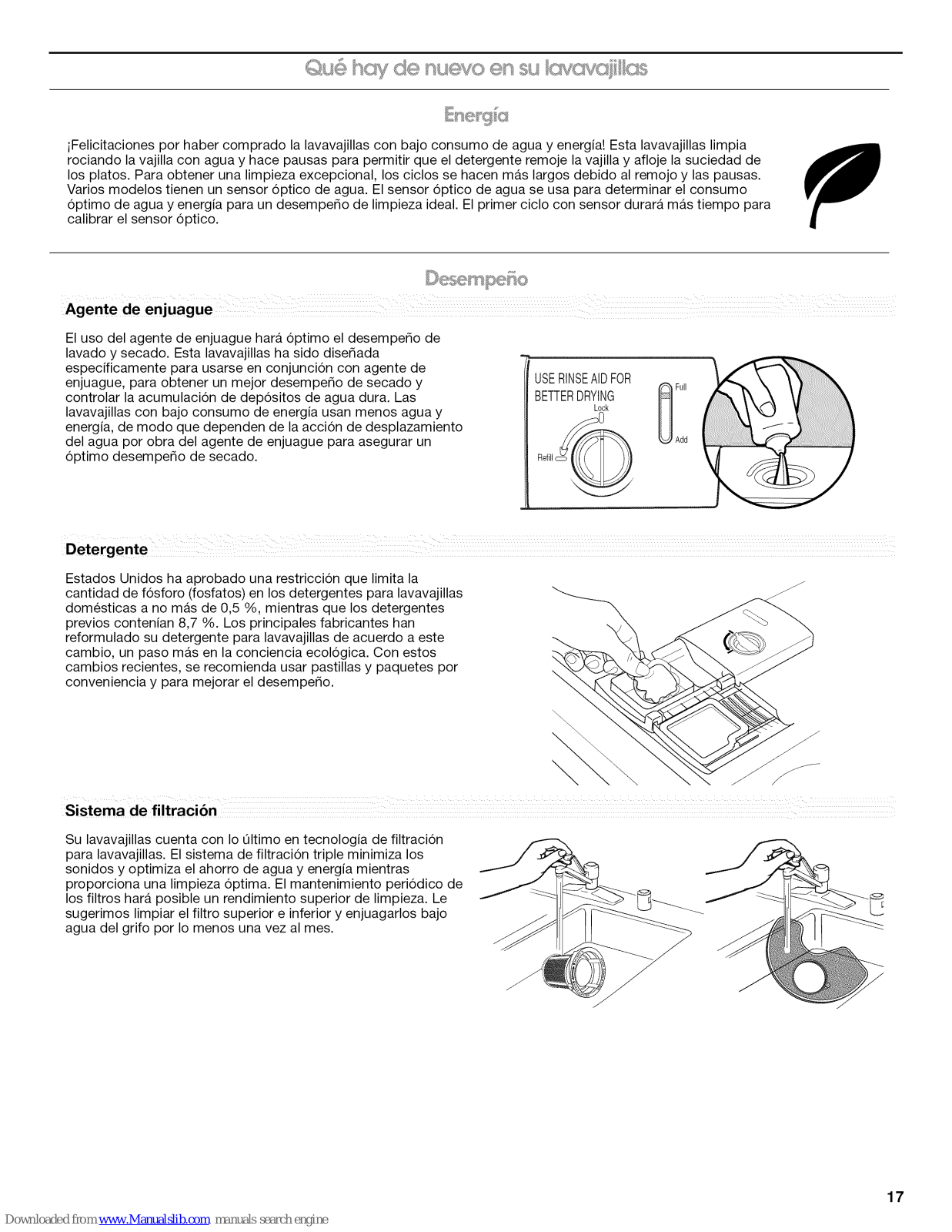

Your dishwasher has the latest technology in dishwasher filtration. This triple filtration system minimizes sound and optimizes water and energy conservation while providing superior cleaning performance. Throughout the life of your dishwasher, the filter will require

maintenance to sustain peak cleaning performance. The triple filter system consists of 2 parts, an upper filter

assembly and a lower filter.

• The upper filter assembly keeps oversized items and foreign objects, along with very fine food particles, out of

the pump.

• The lower filter keeps food from being recirculated onto your dishware.

The filters may need to be cleaned when:

• Visible objects or soils are on the Upper Filter Assembly.

• There is degradation in cleaning performance (that is, soils still present on dishes).

• Dishes feel gritty to the touch.

Lower Filter

It is very easy to remove and maintain the filters. The chart below shows the recommended cleaning frequency.

Number of Loads

Per Week

8-12 4-7 Every four months Once per year

1-3 Twice per year Once per year

If you only scrape before loading*

Every two months

If you scrape and rinse before loading

Every four months

If you wash before loading

Once per year

*Manufacturer's recommendation: This practice will conserve the water and energy consumption that you would have used to prepare

your dishes. This will also save you time and effort.

Very Hard Water

Ifyou have hard water (above 15 grains), clean your filter at least

once per month. Building up of white residue on your dishwasher

indicates hard water. For tips on removing spots and stains, see "Troubleshooting" section.

Filter Removal Instructions

Cleaning Instructions

IMPORTANT: Do not use wire brush, scouring pad, etc., as they may damage the filters.

Rinse filter under running water until most soils are removed. If you have hard-to-remove soils or calcium deposits from hard water, a soft brush may be required.

1. Turn the Upper Filter Assembly 1¼turn

Locating tab

counterclockwise and lift out.

2. Separate the upper filter assembly by gently pulling apart.

3. Clean the filters as shown.

To remove Upper Filter Assembly

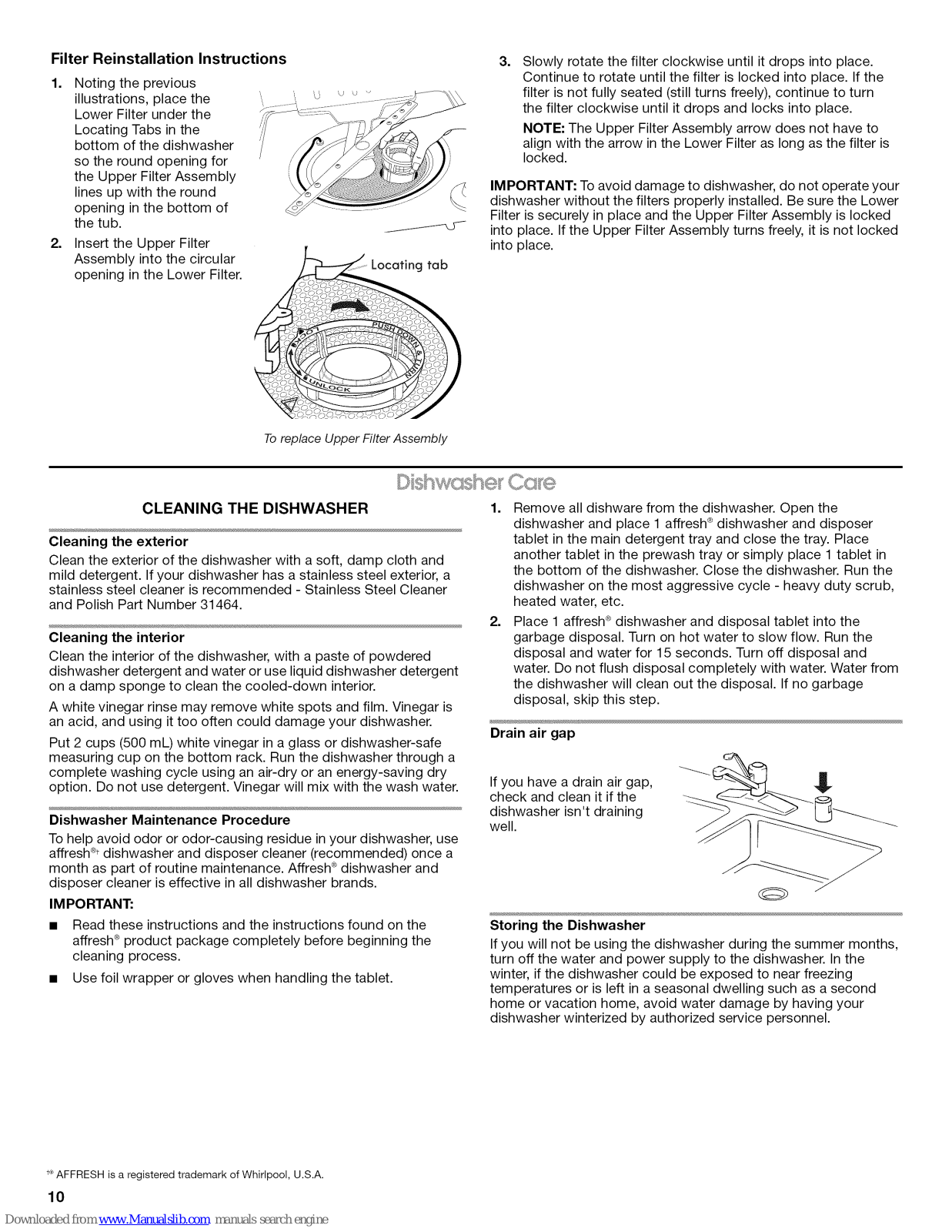

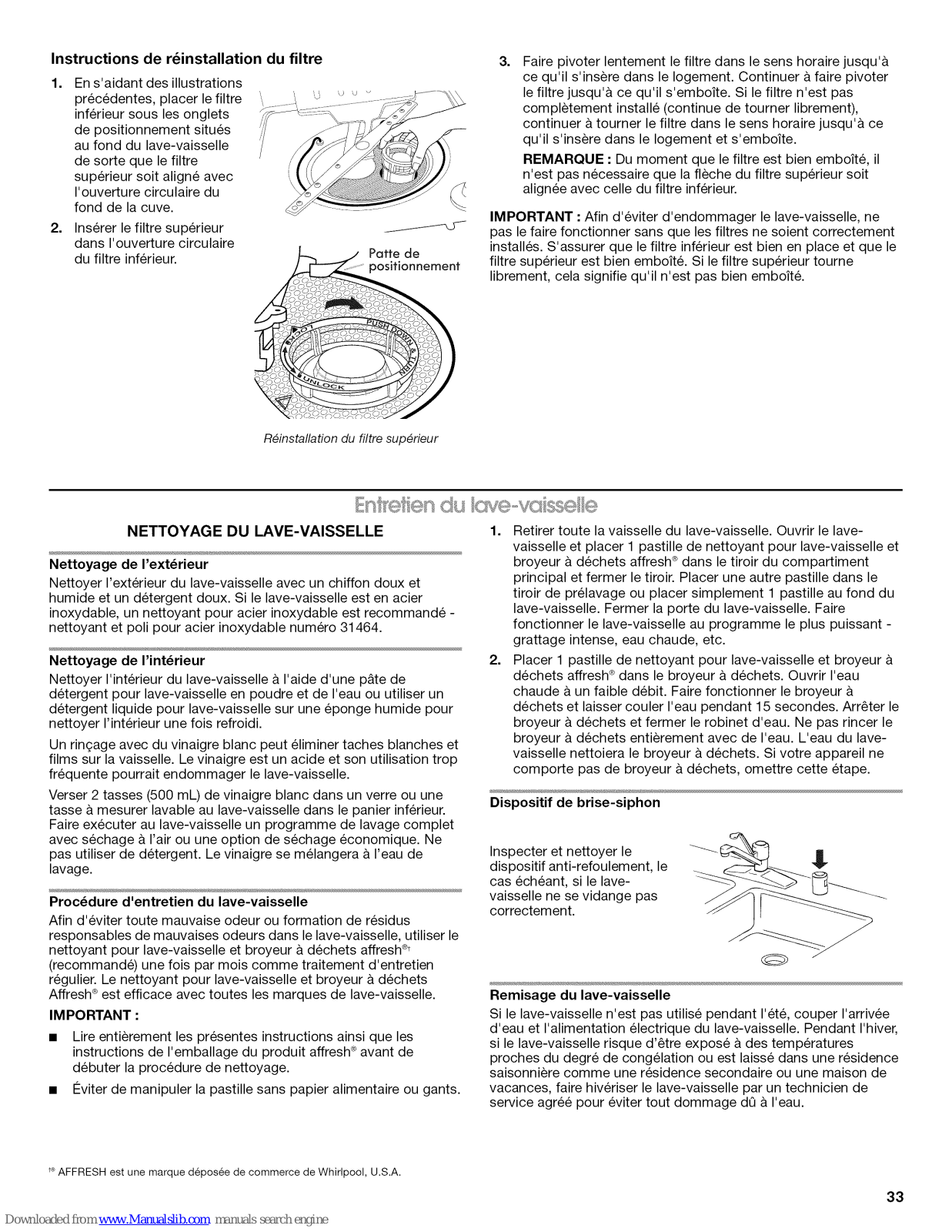

Filter Reinstallation Instructions

1. Noting the previous illustrations, place the

Lower Filter under the Locating Tabs in the

bottom of the dishwasher so the round opening for

the Upper Filter Assembly lines up with the round opening in the bottom of

the tub.

2. Insert the Upper Filter Assembly into the circular

opening in the Lower Filter.

To replace Upper Filter Assembly

tab

Slowly rotate the filter clockwise until it drops into place. Continue to rotate until the filter is locked into place. If the filter is not fully seated (still turns freely), continue to turn the filter clockwise until it drops and locks into place.

NOTE: The Upper Filter Assembly arrow does not have to align with the arrow in the Lower Filter as long as the filter is

locked.

IMPORTANT: To avoid damage to dishwasher, do not operate your dishwasher without the filters properly installed. Be sure the Lower

Filter is securely in place and the Upper Filter Assembly is locked into place. If the Upper Filter Assembly turns freely, it is not locked

into place.

CLEANING THE DISHWASHER

Cleaning the exterior Clean the exterior of the dishwasher with a soft, damp cloth and

mild detergent. If your dishwasher has a stainless steel exterior, a stainless steel cleaner is recommended - Stainless Steel Cleaner

and Polish Part Number 31464.

Cleaning the interior Clean the interior of the dishwasher, with a paste of powdered

dishwasher detergent and water or use liquid dishwasher detergent on a damp sponge to clean the cooled-down interior.

A white vinegar rinse may remove white spots and film. Vinegar is an acid, and using it too often could damage your dishwasher.

Put 2 cups (500 mL) white vinegar in a glass or dishwasher-safe

measuring cup on the bottom rack. Run the dishwasher through a complete washing cycle using an air-dry or an energy-saving dry

option. Do not use detergent. Vinegar will mix with the wash water.

Dishwasher Maintenance Procedure

To help avoid odor or odor-causing residue inyour dishwasher, use affresh ®_dishwasher and disposer cleaner (recommended) once a

month as part of routine maintenance. Affresh ®dishwasher and disposer cleaner is effective in all dishwasher brands.

IMPORTANT:

• Read these instructions and the instructions found on the affresh®product package completely before beginning the

cleaning process.

• Use foil wrapper or gloves when handling the tablet.

1. Remove all dishware from the dishwasher. Open the dishwasher and place 1 affresh ®dishwasher and disposer tablet in the main detergent tray and close the tray. Place another tablet in the prewash tray or simply place 1 tablet in

the bottom of the dishwasher. Close the dishwasher. Run the dishwasher on the most aggressive cycle - heavy duty scrub,

heated water, etc.

2. Place 1 affresh ®dishwasher and disposal tablet into the garbage disposal. Turn on hot water to slow flow. Run the disposal and water for 15 seconds. Turn off disposal and water. Do not flush disposal completely with water. Water from the dishwasher will clean out the disposal. If no garbage disposal, skip this step.

Drain air gap

If you have a drain air gap, _, check and clean it if the

dishwasher isn't draining well.

Storing the Dishwasher If you will not be using the dishwasher during the summer months,

turn off the water and power supply to the dishwasher. In the winter, if the dishwasher could be exposed to near freezing

temperatures or is left in aseasonal dwelling such as a second home or vacation home, avoid water damage by having your

dishwasher winterized by authorized service personnel.

_ AFFRESH is a registered trademark of Whirlpool, U.S.A.

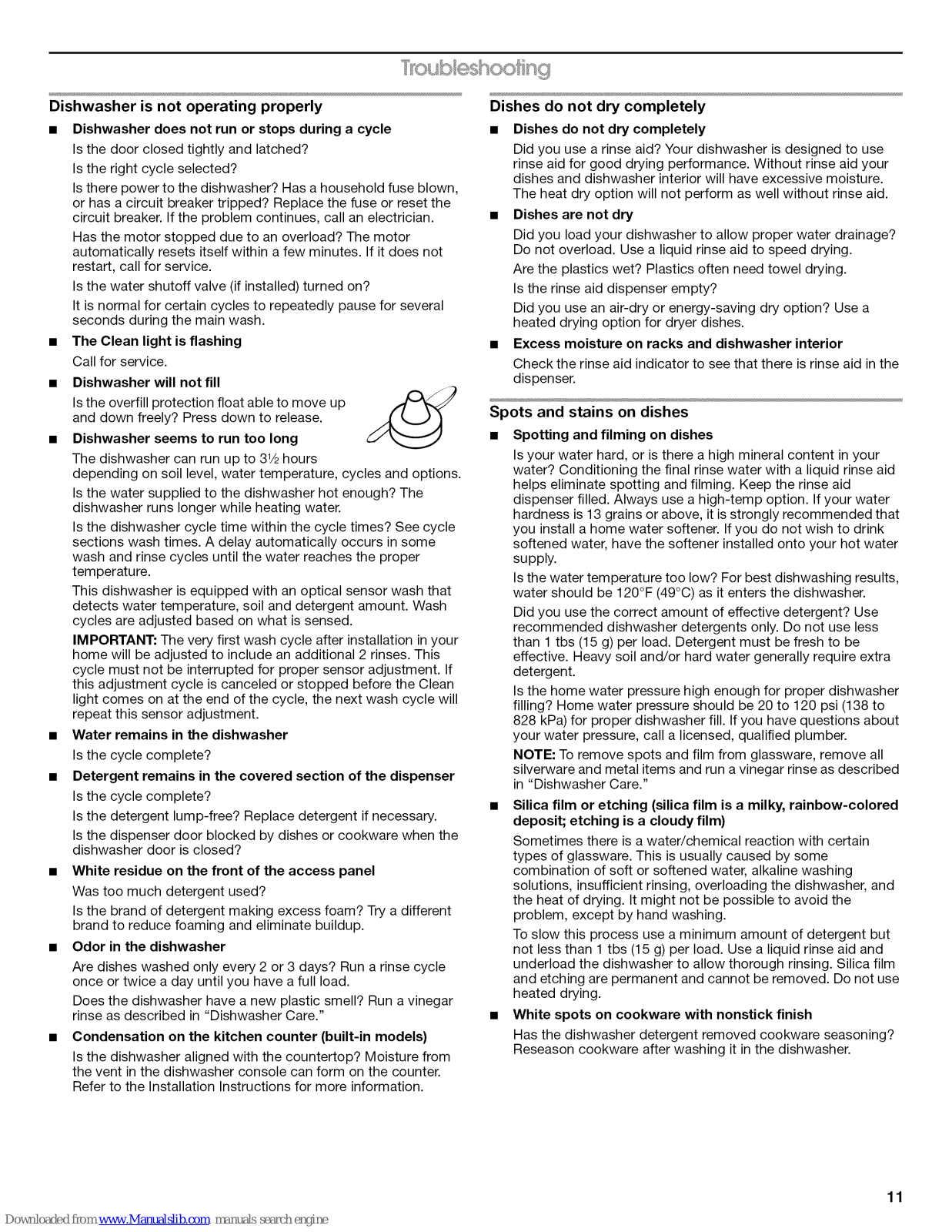

Dishwasher is not operating properly

• Dishwasher does not run or stops during a cycle Is the door closed tightly and latched? Is the right cycle selected?

Is there power to the dishwasher? Has a household fuse blown, or has a circuit breaker tripped? Replace the fuse or reset the

circuit breaker. If the problem continues, call an electrician. Has the motor stopped due to an overload? The motor

automatically resets itself within a few minutes. If it does not restart, call for service.

Is the water shutoff valve (if installed) turned on? It is normal for certain cycles to repeatedly pause for several

seconds during the main wash.

• The Clean light is flashing Call for service.

• Dishwasher will not fill Is the overfill protection float able to move up

and down freely? Press down to release.

• Dishwasher seems to run too long

The dishwasher can run up to 31/2hours

depending on soil level, water temperature, cycles and options. Is the water supplied to the dishwasher hot enough? The

dishwasher runs longer while heating water. Is the dishwasher cycle time within the cycle times? See cycle

sections wash times. A delay automatically occurs in some wash and rinse cycles until the water reaches the proper

temperature. This dishwasher is equipped with an optical sensor wash that

detects water temperature, soil and detergent amount. Wash cycles are adjusted based on what is sensed.

IMPORTANT: The very first wash cycle after installation in your home will be adjusted to include an additional 2 rinses. This

cycle must not be interrupted for proper sensor adjustment. If

this adjustment cycle is canceled or stopped before the Clean

light comes on at the end of the cycle, the next wash cycle will repeat this sensor adjustment.

• Water remains in the dishwasher Is the cycle complete?

• Detergent remains in the covered section of the dispenser Is the cycle complete? Is the detergent lump-free? Replace detergent if necessary.

Is the dispenser door blocked by dishes or cookware when the dishwasher door is closed?

• White residue on the front of the access panel

Was too much detergent used?

Is the brand of detergent making excess foam? Try a different brand to reduce foaming and eliminate buildup.

• Odor in the dishwasher

Are dishes washed only every 2 or 3 days? Run a rinse cycle

once or twice a day until you have a full load. Does the dishwasher have a new plastic smell? Run a vinegar

rinse as described in "Dishwasher Care."

• Condensation on the kitchen counter (built-in models) Is the dishwasher aligned with the countertop? Moisture from

the vent in the dishwasher console can form on the counter.

Refer to the Installation Instructions for more information.

Dishes do not dry completely

• Dishes do not dry completely Did you use a rinse aid? Your dishwasher is designed to use

rinse aid for good drying performance. Without rinse aid your dishes and dishwasher interior will have excessive moisture.

The heat dry option will not perform as well without rinse aid.

• Dishes are not dry Did you load your dishwasher to allow proper water drainage?

Do not overload. Use a liquid rinse aid to speed drying. Are the plastics wet? Plastics often need towel drying.

Is the rinse aid dispenser empty? Did you use an air-dry or energy-saving dry option? Use a

heated drying option for dryer dishes.

• Excess moisture on racks and dishwasher interior Check the rinse aid indicator to see that there is rinse aid in the

dispenser.

Spots and stains on dishes

Spotting and filming on dishes Is your water hard, or is there a high mineral content in your

water? Conditioning the final rinse water with a liquid rinse aid helps eliminate spotting and filming. Keep the rinse aid

dispenser filled. Always use a high-temp option. If your water hardness is 13 grains or above, it is strongly recommended that

you install a home water softener. If you do not wish to drink softened water, have the softener installed onto your hot water

supply. Is the water temperature too low? For best dishwashing results,

water should be 120°F (49°C) as it enters the dishwasher. Did you use the correct amount of effective detergent? Use

recommended dishwasher detergents only. Do not use less than 1 tbs (15 g) per load. Detergent must be fresh to be

effective. Heavy soil and/or hard water generally require extra detergent.

Is the home water pressure high enough for proper dishwasher filling? Home water pressure should be 20 to 120 psi (138 to

828 kPa) for proper dishwasher fill. If you have questions about your water pressure, call a licensed, qualified plumber.

NOTE: To remove spots and film from glassware, remove all silverware and metal items and run a vinegar rinse as described

in "Dishwasher Care."

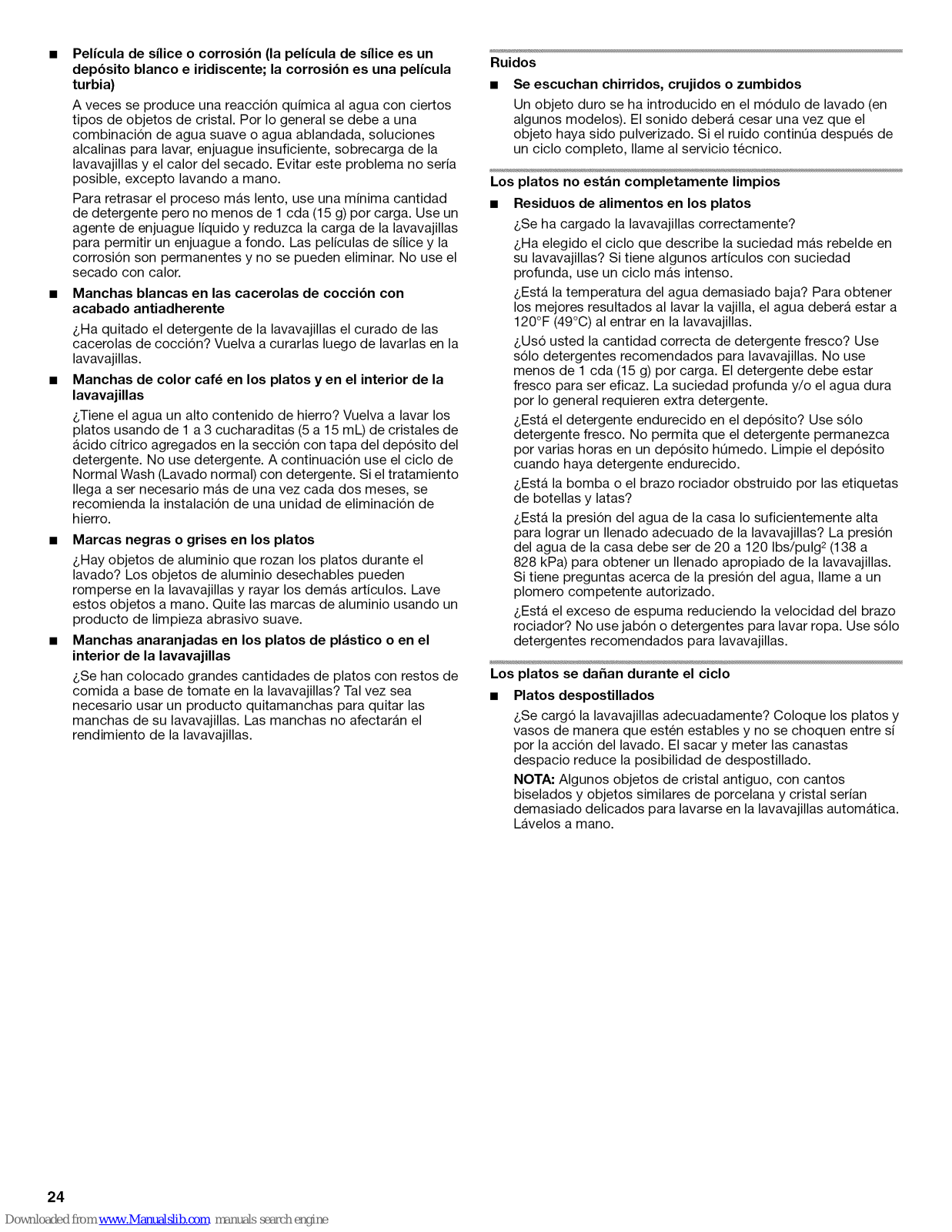

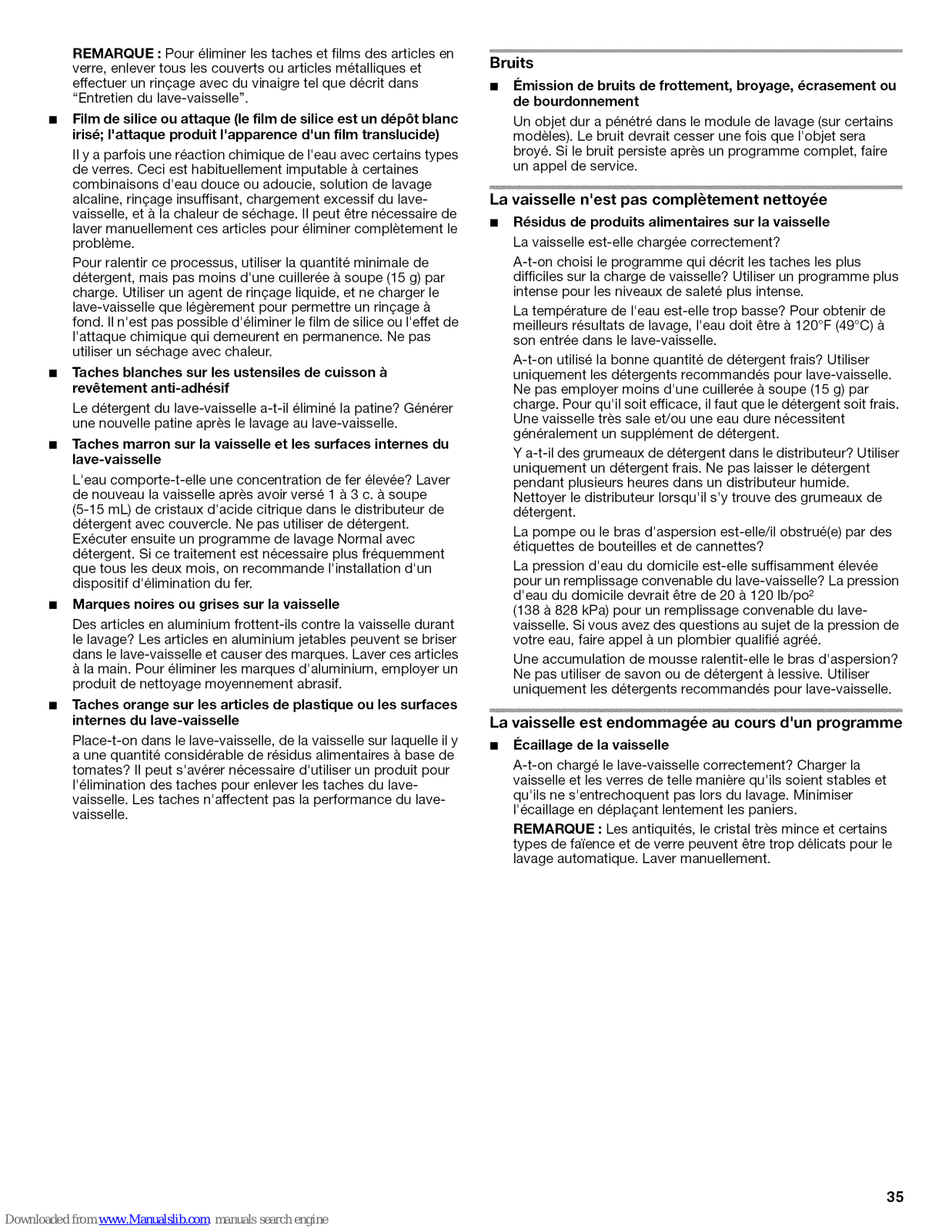

Silica film or etching (silica film is a milky, rainbow-colored deposit; etching is a cloudy film)

Sometimes there is a water/chemical reaction with certain types of glassware. This is usually caused by some combination of soft or softened water, alkaline washing

solutions, insufficient rinsing, overloading the dishwasher, and the heat of drying. It might not be possible to avoid the

problem, except by hand washing. To slow this process use a minimum amount of detergent but

not less than 1tbs (15 g) per load. Use a liquid rinse aid and underload the dishwasher to allow thorough rinsing. Silica film

and etching are permanent and cannot be removed. Do not use heated drying.

• White spots on cookware with nonstick finish Has the dishwasher detergent removed cookware seasoning?

Reseason cookware after washing it in the dishwasher.

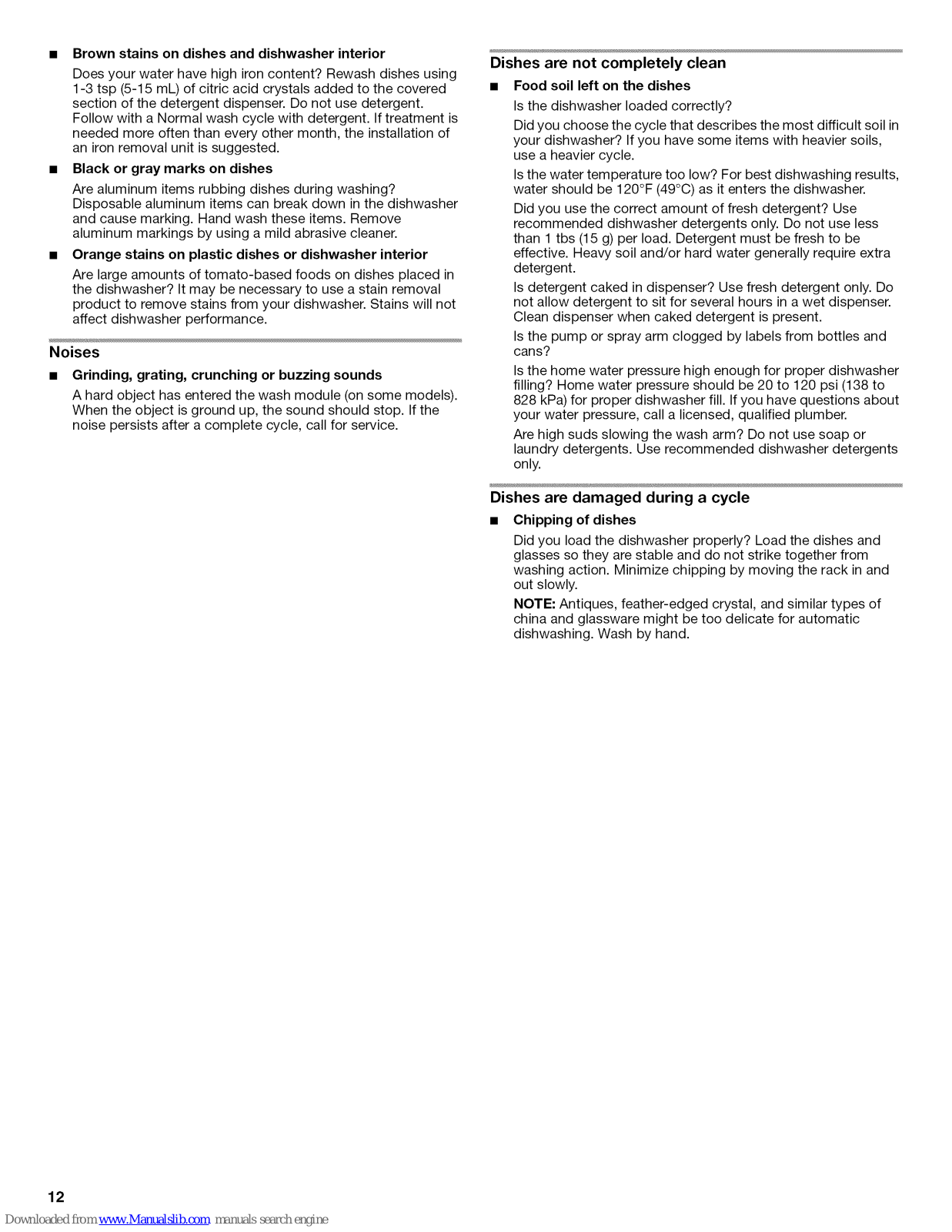

• Brown stains on dishes and dishwasher interior Does your water have high iron content? Rewash dishes using

1-3 tsp (5-15 mL) of citric acid crystals added to the covered

section of the detergent dispenser. Do not use detergent.

Follow with a Normal wash cycle with detergent. Iftreatment is needed more often than every other month, the installation of

an iron removal unit is suggested. Black or gray marks on dishes

Are aluminum items rubbing dishes during washing?

Disposable aluminum items can break down in the dishwasher and cause marking. Hand wash these items. Remove

aluminum markings by using a mild abrasive cleaner.

Orange stains on plastic dishes or dishwasher interior

Are large amounts of tomato-based foods on dishes placed in the dishwasher? It may be necessary to use a stain removal

product to remove stains from your dishwasher. Stains will not affect dishwasher performance.

Noises

Grinding, grating, crunching or buzzing sounds

A hard object has entered the wash module (on some models). When the object is ground up, the sound should stop. If the

noise persists after a complete cycle, call for service.

Dishes are not completely clean

• Food soil left on the dishes Is the dishwasher loaded correctly?

Did you choose the cycle that describes the most difficult soil in your dishwasher? If you have some items with heavier soils,

use a heavier cycle. Is the water temperature too low? For best dishwashing results,

water should be 120°F (49°C) as it enters the dishwasher. Did you use the correct amount of fresh detergent? Use

recommended dishwasher detergents only. Do not use less than 1 tbs (15 g) per load. Detergent must be fresh to be

effective. Heavy soil and/or hard water generally require extra detergent.

Is detergent caked in dispenser? Use fresh detergent only. Do not allow detergent to sit for several hours in a wet dispenser.

Clean dispenser when caked detergent is present. Is the pump or spray arm clogged by labels from bottles and

cans? Is the home water pressure high enough for proper dishwasher

filling? Home water pressure should be 20 to 120 psi (138 to 828 kPa) for proper dishwasher fill. If you have questions about

your water pressure, call a licensed, qualified plumber. Are high suds slowing the wash arm? Do not use soap or

laundry detergents. Use recommended dishwasher detergents only.

Dishes are damaged during a cycle

Chipping of dishes

Did you load the dishwasher properly? Load the dishes and glasses so they are stable and do not strike together from

washing action. Minimize chipping by moving the rack in and out slowly.

NOTE: Antiques, feather-edged crystal, and similar types of china and glassware might be too delicate for automatic dishwashing. Wash by hand.

Leagradecemosporsuelecci6ndeloselectrodomesticosIkea®. Nuestracompa_iamantienelasreglasmasestrictasdecalidad,yparanosotrosesimportantequeustedtengaunaexperiencia positivacomopropietariodeunproductoIkea®.

HemosprovistoparasuconvenienciaunManualdeinstruccionesparaelusuariofacildeseguir.Estasinstruccionesincluyenuna

secci6nde"Soluci6ndeproblemas"paraayudarloaenfrentarcualquierproblemaqueustedpuedatener. TengalistosunQmerocompletodemodeloydeserie.PuedeencontrarsunQmerodemodeloydeserieenlaetiquetaubicada

cercadelapuerta,alladoderechooizquierdodelinteriordelalavavajillas. Sitienedudasacercadelagarantia,nodevuelvaelaparatoalatienda.P6ngaseencontactoconnosotrosenlosEE.UU.oen

Canadaal1-866-664-2449.

Esteproductotieneunagarantialimitada-Consultelasecci6n"Garantia"paraobtenertodoslosdetalles.LosaparatosIKEA®

tienenunagarantiade5a_os(excluyendolosdelafamiliaLAGAN-consultelagarantiaparavetlosdetallesacercadelacobertura).

NOTA:Serequierelapruebadecompraparaobtenerserviciobajolagarantia.

GARANTIADELOSELECTRODOMESTICOS

PRINCIPALESDEIKEA

&Durante cu&nto tiempo es v&lida la garantia limitada de IKEA?

Esta garantia limitada es valida durante cinco a_os a partir de lafecha de compra, siempre y cuando este electrodomestico principal haya sido operado y mantenido segQn las instrucciones adjuntas o provistas con el producto, a menos que sea un aparato de nombre LAGAN, en cuyo caso la garantia limitada sera valida durante un a_o a partir de la fecha de compra. Esta garantia limitada es valida solamente en

Estados Unidos o en Canada y se aplica solamente cuando el electrodomestico principal se use en el pals en el que se ha comprado. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantia limitada.

&Qud electrodomdsticos no est&n cubiertos bajo la garantia limitada de IKEA de cinco (5) ahos?

Para los electrodomesticos principales cuyo nombre sea "LAGAN", esta garantia serA valida durante un a_o a partir de la fecha de compra.

&Qui_n estar& a cargo de Ilevar a cabo el servicio?

Esta garantia limitada es provista por Whirlpool Corporation o Whirlpool Canada LP (en Io sucesivo denominada "Whirlpool"). El servicio deberA ser suministrado por una compa_ia de servicio designada por Whirlpool.

&Qud es Io que cubre esta garantia limitada?

La garantia limitada pagara por piezas especificadas de fabrica y trabajo de reparacion, para corregir defectos en los materiales o en la mano de obra existentes en el momento de la compra del electrodomestico principal. Las excepciones se especifican bajo el titulo "6Qu6 es Io que no esta cubierto bajo esta garantia limitada?".

&Qud se har& para corregir el problema?

La compa_ia designada de servicio examinarA el producto y decidira, a su exclusiva discrecion, siesta cubierto bajo esta garantia

limitada. Si considera que esta cubierto, la compa_ia designada de servicio reparara el defecto. Su Qnico y exclusivo recurso segQn los terminos de esta garantia limitada serA el de reparar el producto segQn se estipula en la presente.

&Qud es Io que no est& cubierto bajo esta garantia limitada?

• Visitas de servicio tecnico para corregir la instalacion de su electrodomestico principal, para ense_arle a usar su electrodomestico

principal, para cambiar o reparar fusibles domesticos o para corregir la instalacion electrica o de la tuberia de la casa.

• Visitas de servicio tecnico para reparar o reemplazar focos para electrodomesticos, filtros de aire o filtros de agua. Las piezas de

consumo estan excluidas de la cobertura de la garantia.

• Piezas de repuesto o mano de obra si este electrodomestico principal se usa de un modo diferente al domestico normal de una familia,

o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de instalacion.

• Da_os causados por accidente, alteracion, uso indebido, abuso, incendio, inundacion, actos fortuitos, instalacion incorrecta,

instalacion que no este de acuerdo con los codigos electricos o de plomeria, o el empleo de articulos de consumo o productos de limpieza no aprobados para ser usados.

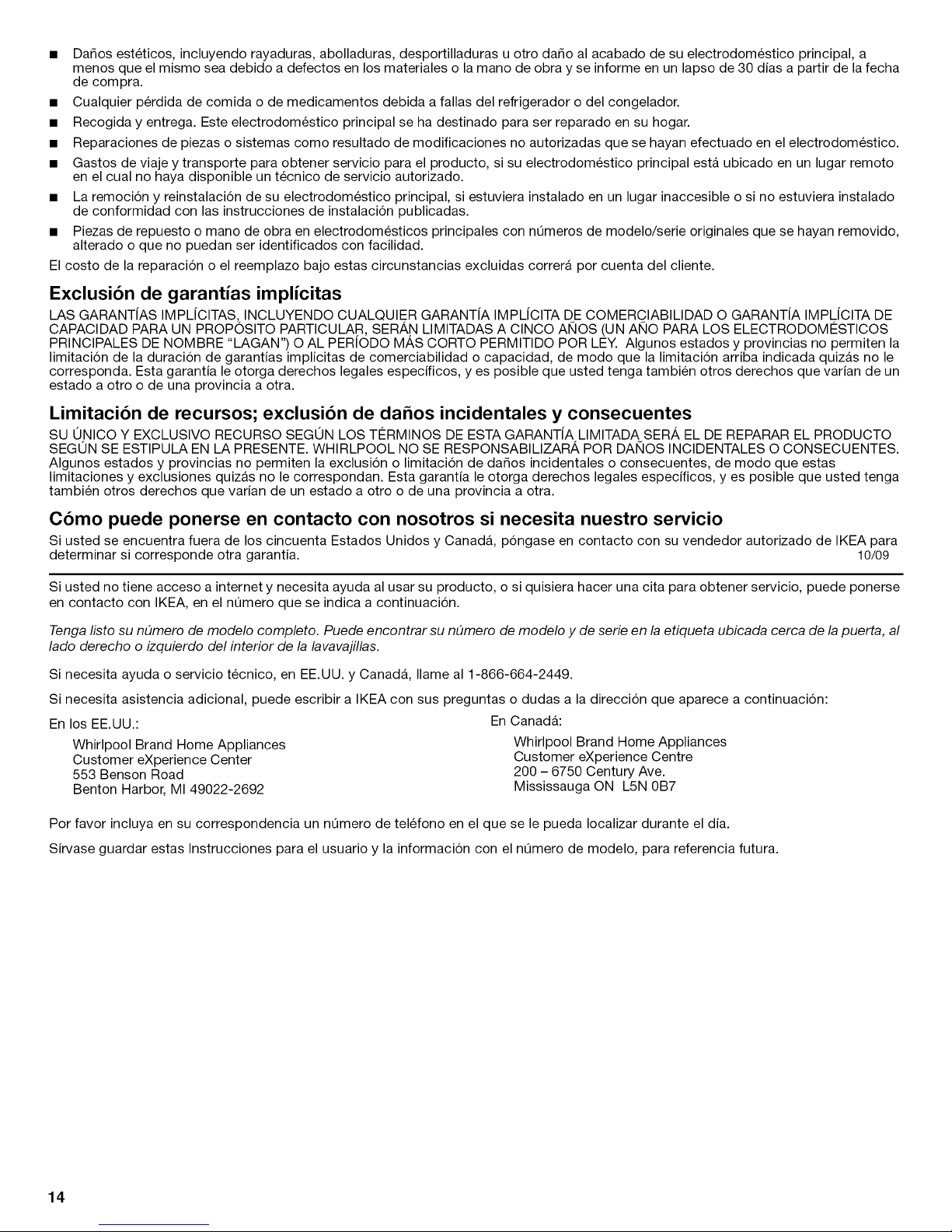

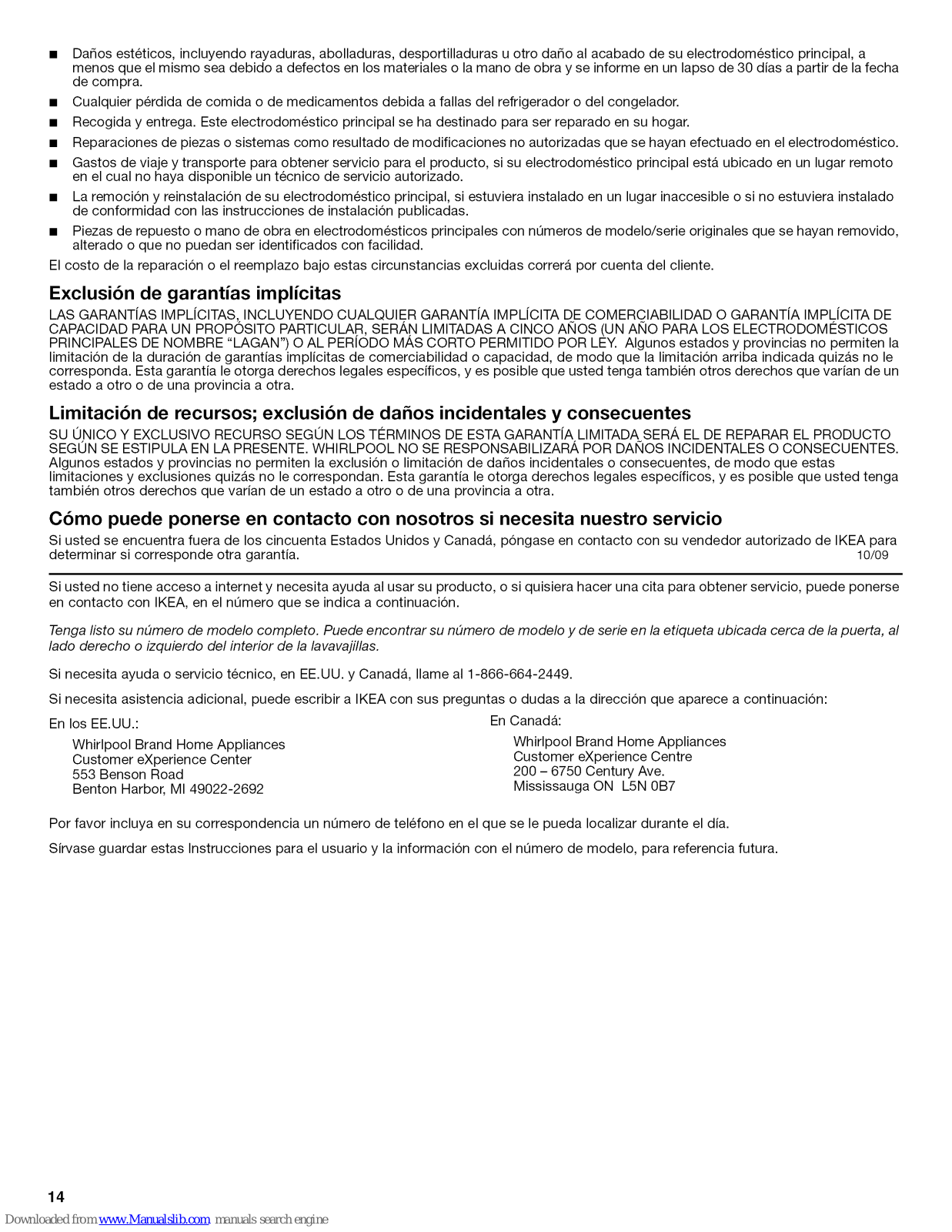

• Dafios esteticos, incluyendo rayaduras, abolladuras, desportilladuras u otro dafio al acabado de su electrodomestico principal, a

menos que el mismo sea debido a defectos en los materiales o lamano de obra y se informe en un lapso de 30 dias a partir de la fecha de compra.

• Cualquier perdida de comida o de medicamentos debida a fallas del refrigerador o del congelador.

• Recogida y entrega. Este electrodomestico principal se ha destinado para ser reparado en su hogar.

• Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el electrodomestico.

• Gastos de viaje y transporte para obtener servicio para el producto, si su electrodomestico principal esta ubicado en un lugar remoto

en el cual no haya disponible un tecnico de servicio autorizado.

• La remocion y reinstalacion de su electrodomestico principal, si estuviera instalado en un lugar inaccesible o si no estuviera instalado

de conformidad con las instrucciones de instalacion publicadas.

• Piezas de repuesto o mano de obra en electrodomesticos principales con nOmeros de modelo/serie originales que se hayan removido,

alterado o que no puedan ser identificados con facilidad.

El costo de la reparacion o el reemplazo bajo estas circunstancias excluidas correrA por cuenta del cliente.

Exclusibn de garantias implicitas

LAS GARANTfAS IMPLfCITAS,, INCLUYENDO CUALQUIER GARANTfA IMPLfCITA DE COMERCIABILIDAD O GARANTfA IMPLfCITA DE CAPACIDAD PARA UN PROPOSITO PARTICULAR, SERAN LIMITADAS A CINCO ANOS (UN ANO PARA LOS ELECTRODOMC:STICOS

PRINCIPALES DE NOMBRE "LAGAN") O AL PERIODO MAS CORTO PERMITIDO POR LEY. Algunos estados y provincias no permiten la

limitacion de la duracion de garantias implicitas de comerciabilidad o capacidad, de modo que la limitacion arriba indicada quizas no le corresponda. Esta garantia le otorga derechos legales especificos, yes posible que usted tenga tambien otros derechos que varian de un estado a otro o de una provincia a otra.

Limitacibn de recursos; exclusibn de dahos incidentales y consecuentes

SU 0NICO Y EXCLUSIVO RECURSO SEGON LOS T¢:RMINOS DE ESTA GARANT[A, LIMITADA SERA, EL DE REPARAR EL PRODUCTO SEGUN SE ESTIPULA EN LA PRESENTE. WHIRLPOOL NO SE RESPONSABILIZARA POR DANOS INCIDENTALES O CONSECUENTES.

Algunos estados y provincias no permiten la exclusion o limitacion de dafios incidentales o consecuentes, de modo que estas

limitaciones y exclusiones quizas no le correspondan. Esta garantia le otorga derechos legales especificos, yes posible que usted tenga tambien otros derechos que varian de un estado a otro o de una provincia a otra.

Cbmo puede ponerse en contacto con nosotros si necesita nuestro servicio

Si usted se encuentra fuera de los cincuenta Estados Unidos y CanadA, pongase en contacto con su vendedor autorizado de IKEA para determinar si corresponde otra garantia. 10/09

Si usted no tiene acceso a internet y necesita ayuda al usar su producto, o si quisiera hacer una cita para obtener servicio, puede ponerse en contacto con IKEA, en el nOmero que se indica a continuacion.

Tenga listo su nDmero de modelo completo. Puede encontrar su nQmero de modelo y de serie en la etiqueta ubicada cerca de lapuerta, al lado derecho o izquierdo del interior de la lavavajillas.

Si necesita ayuda o servicio tecnico, en EE.UU. y CanadA, Ilame al 1-866-664-2449. Si necesita asistencia adicional, puede escribir a IKEA con sus preguntas o dudas a la direccion que aparece a continuacion:

En los EE.UU.: En CanadA:

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Por favor incluya en su correspondencia un nOmero de telefono en el que se le pueda Iocalizar durante el dia. Sirvase guardar estas Instrucciones para el usuario y la informacion con el nOmero de modelo, para referencia futura.

Whirlpool Brand Home Appliances Customer eXperience Centre

200 - 6750 Century Ave. Mississauga ON L5N 0B7

d® °

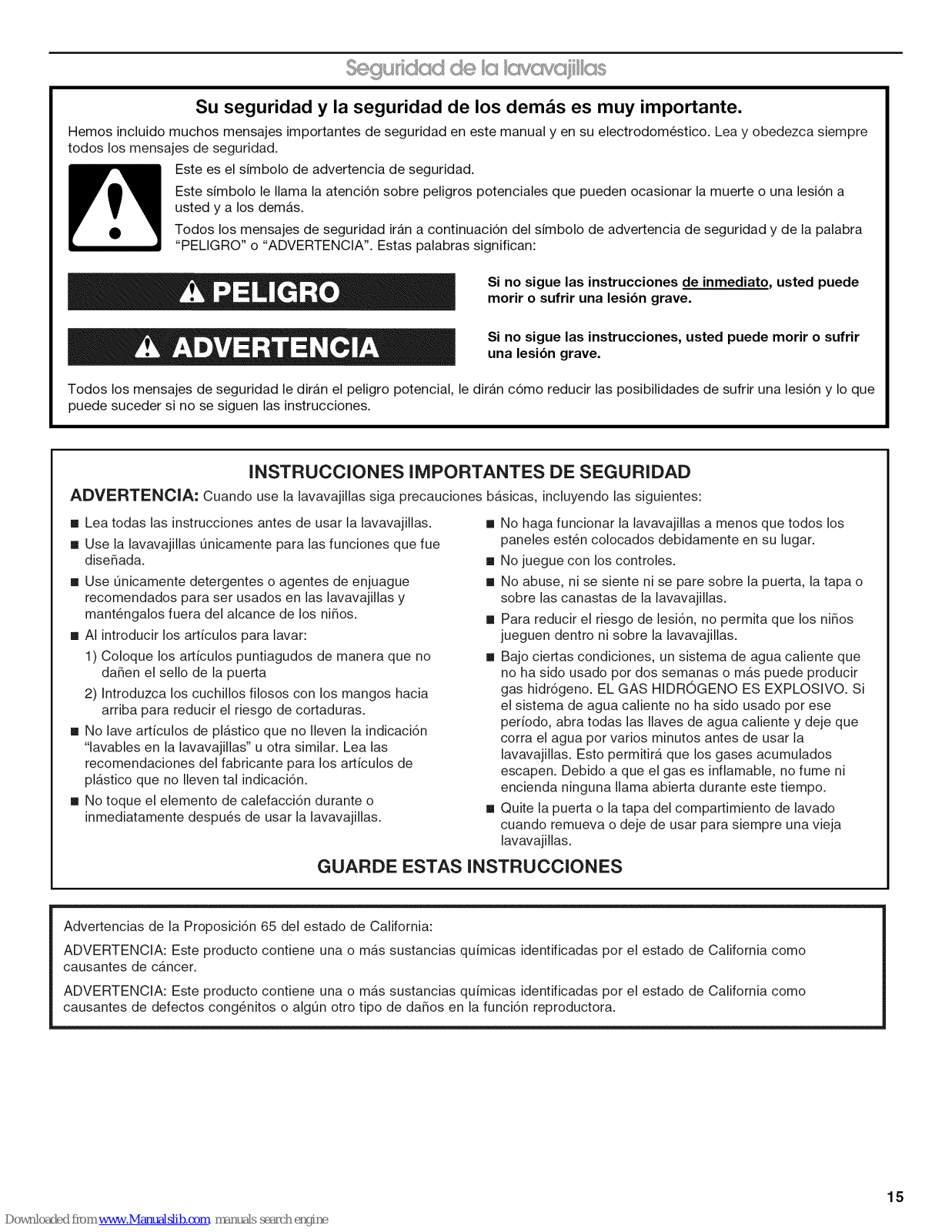

Su seguridad y la seguridad de los demos es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad. Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesibn grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesibn grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Cuando use la lavavajillas siga precauciones basicas, incluyendo las siguientes:

[] Lea todas las instrucciones antes de usar la lavavajillas. [] Use la lavavajillas Onicamente para las funciones que fue

disefiada.

[] Use Onicamente detergentes o agentes de enjuague

recomendados para ser usados en las lavavajillas y mant_ngalos fuera del alcance de los nifios.

[] AI introducir los arficulos para lavar:

1) Coloque los articulos puntiagudos de manera que no darien el sello de la puerta

2) Introduzca los cuchillos filosos con los mangos hacia arriba para reducir el riesgo de cortaduras.

[] No lave arficulos de plastico que no Ileven la indicaci6n

"lavables en la lavavajillas" u otra similar. Lea las

recomendaciones del fabricante para los articulos de

plastico que no Ileven tal indicaci6n.

[] No toque el elemento de calefacci6n durante o

inmediatamente despu_s de usar la lavavajillas.

GUARDE ESTAS INSTRUCCIONES

[] No haga funcionar la lavavajillas a menos que todos los

paneles est_n colocados debidamente en su lugar.

[] No juegue con los controles. [] No abuse, ni se siente ni se pare sobre la puerta, la tapa o

sobre las canastas de la lavavajillas.

[] Para reducir el riesgo de lesi6n, no permita que los ni_os

jueguen dentro ni sobre la lavavajillas.

[] Bajo ciertas condiciones, un sistema de agua caliente que

no ha sido usado pot dos semanas o mas puede producir gas hidr6geno. EL GAS HIDROGENO ES EXPLOSlVO. Si

el sistema de agua caliente no ha sido usado por ese periodo, abra todas las Ilaves de agua caliente y deje que

corra el agua por varios minutos antes de usar la lavavajillas. Esto permitir_, que los gases acumulados

escapen. Debido a que el gas es inflamable, no fume ni encienda ninguna llama abierta durante este tiempo.

[] Quite la puerta o la tapa del compartimiento de lavado

cuando remueva o deje de usar para siempre una vieja lavavajillas.

Advertencias de la Proposici6n 65 del estado de California: ADVERTENCIA: Este producto contiene una o mas sustancias quimicas identificadas por el estado de California como

causantes de cancer. ADVERTENCIA: Este producto contiene una o mas sustancias quimicas identificadas por el estado de California como

causantes de defectos cong6nitos o algOn otro tipo de dafios en la funci6n reproductora.

INSTRUCCIONES DE CONEXION A TIERRA

Para una lavavajillas con cable ei_ctrico y conexi6n a

tierra: La lavavajillas debe estar conectada a tierra. En caso de

funcionamiento defectuoso o averia, la conexi6n a tierra reduce el riesgo de choque electrico al establecer una ruta

de menor resistencia para la corriente electrica. La lavavajillas viene equipada con un cable electrico que tiene

un conductor para conexi6n a tierra y un enchufe con cone×i6n a tierra. El enchufe debe ser conectado a un

contacto apropiado que este instalado y conectado a tierra de acuerdo con todos los c6digos y ordenanzas locales.

ADVERTENCIA: La conexion inadecuada del

conductor de conexi6n a tierra puede resultar en riesgo

GUARDE ESTAS INSTRUCCIONES

No use la lavavajillas antes de estar completamente instalada. No se apoye en la puerta abierta.

No seguir estas insttucciones puede ocasionar hetidas setias o cortaduras.

de choque electrico. Pregunte a un electricista calificado o a un agente de servicio si no esta seguro si

la lavavajillas esta adecuadamente conectada a tierra. No modifique el enchufe que viene con la lavavajillas. Si

no cabe en el contacto, pida que un electricista calificado instale un contacto apropiado.

[]

Para lavavajillas con conexi6n permanente: Esta lavavajillas debe estar conectada a un sistema de

cableado de metal permanente, conectado a tierra, o se debe tender un conducto para la conexion a tierra del

equipo con los conductores de circuito y conectado a la terminal de tierra del equipo o al conductor de

suministro de la lavavajillas.

Peligro de Vuelco

iFelicitaciones por haber comprado la lavavajillas con bajo consumo de agua y energia! Esta lavavajillas limpia rociando la vajilla con agua y hace pausas para permitir que el detergente remoje la vajilla y afloje lasuciedad de los platos. Para obtener una limpieza excepcional, los ciclos se hacen mas largos debido al remojo y las pausas.

Varios modelos tienen un sensor optico de agua. El sensor optico de agua se usa para determinar el consumo optimo de agua y energia para un desempe_o de limpieza ideal. El primer ciclo con sensor durarA m_s tiempo para

calibrar el sensor optico.

El uso del agente de enjuague hara optimo el desempe_o de lavado y secado. Esta lavavajillas ha sido dise_ada

especificamente para usarse en conjuncion con agente de enjuague, para obtener un mejor desempe_o de secado y

controlar la acumulacion de depositos de agua dura. Las lavavajillas con bajo consumo de energia usan menos agua y

energia, de modo que dependen de la accion de desplazamiento del agua por obra del agente de enjuague para asegurar un

6ptimo desempe_o de secado.

Estados Unidos ha aprobado una restriccion que limita la cantidad de fosforo (fosfatos) en los detergentes para lavavajillas

domesticas a no m_s de 0,5 %, mientras que los detergentes previos contenian 8,7 %. Los principales fabricantes han

reformulado su detergente para lavavajillas de acuerdo a este cambio, un paso mas en la conciencia ecologica. Con estos

cambios recientes, se recomienda usar pastillas y paquetes por conveniencia y para mejorar el desempe_o.

\ /

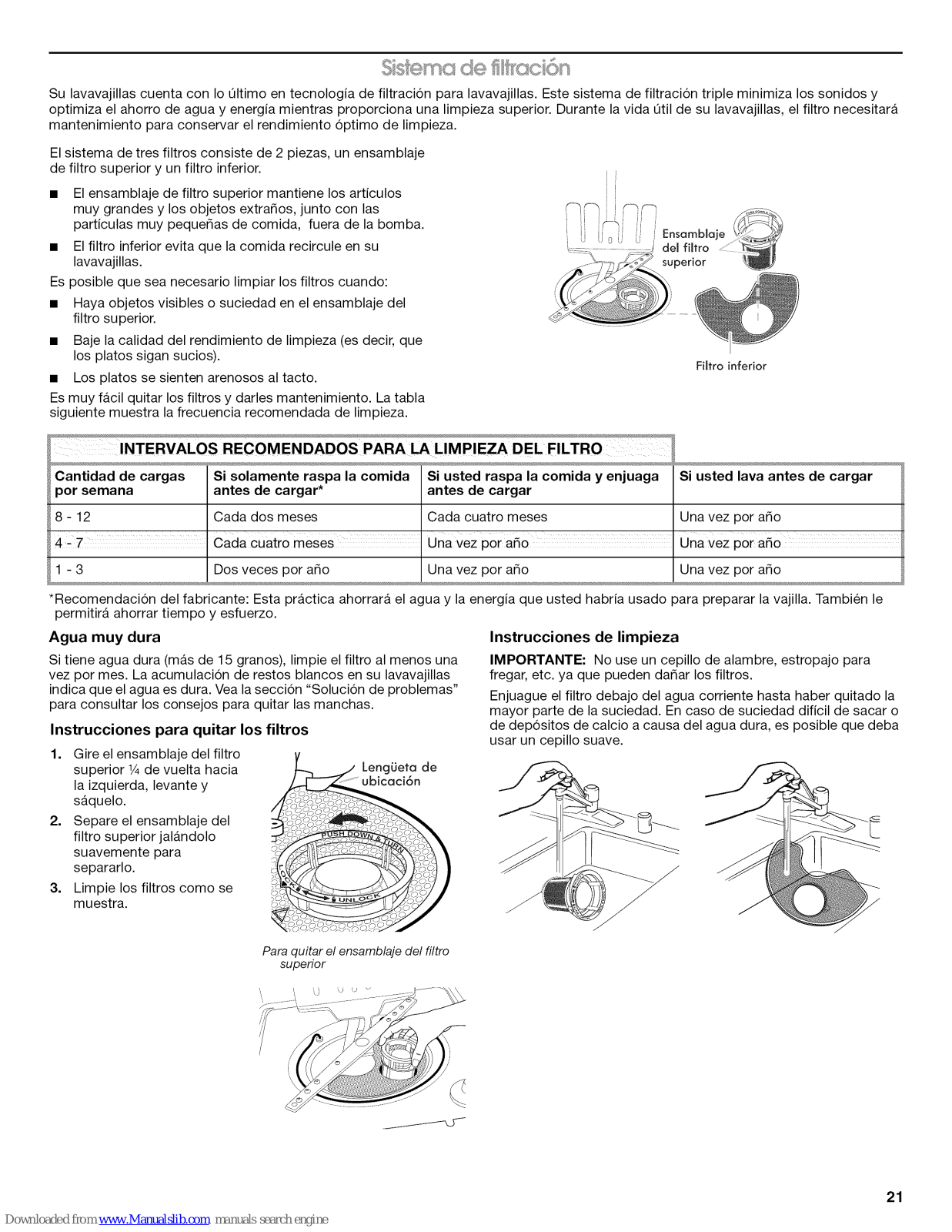

Sistema de filtracibn

Su lavavajillas cuenta con Io Oltimo en tecnologia de filtracion para lavavajillas. El sistema de filtracion triple minimiza los

sonidos y optimiza el ahorro de agua y energia mientras proporciona una limpieza optima. El mantenimiento periodico de

los filtros hara posible un rendimiento superior de limpieza. Le sugerimos limpiar el filtro superior e inferior y enjuagarlos bajo

agua del grifo por Io menos una vez al mes.

Prepare y cargue la lavavajillas.

Haga girar los brazos

rociadores. Deben girar

libremente.

_ Ponga la lavavajillas en

marcha.

Para los modelos con controles en la parte superior

de la puerta, seleccione el ciclo de lavado, la opcion y presione START/RESUME (Inicio/

Reanudar) antes de cerrar la puerta. Empuje la puerta cerrandola con firmeza. La

puerta queda asegurada automaticamente. Para modelos con controles

delanteros, seleccione el ciclo y las opciones de lavado y

presione START/RESUME (Inicio/Reanudar) o bien

presione START/RESUME (Inicio/Reanudar) para repetir el

mismo ciclo y opciones queen el ciclo anterior de lavado.

Start

Resume

Agregue el detergente y el agente de enjuague.

Seleccione un ciclo y una opcibn (los ciclos y las

opciones varian seg6n el modelo).

RINSE

HEAVY NORMAL ECO 1 HOUR ONLY

® ® ® ® ®

CYCLE

HI SANI HEAT DELAY

TEMP RINSE DRY WASH

® ® ® @

OPTIONS

Saque el filtro y limpielo.

Consulte "lntervalos recomendados para la limpieza

del filtro" en la seccion "Sistema de filtracion" para ver

el programa de limpieza recomendado.

LengiJeta de

PASO 1

Prepare y cargue la lavavajillas

IMPORTANTE: Quite los restos de alimentos, huesos, palillos y

otros articulos duros de los platos. Quite las etiquetas de los recipientes antes de lavarlos.

Modelo de carga para 10 puestos (cuando la canastilla

de cubiertos esta en la canasta inferior)

Canastasuperior Canasta inferior

Modelo de carga para 12 puestos (cuando la canastilla

de cubiertos esta en la canasta inferior)

Canasta superior

AsegOrese de que nada impida que el(los)

brazo(s) rociador(es) gire(n) libremente. Es importante que el rociado de agua alcance

todas las superficies sucias.

AsegOrese de que cuando este cerrada la puerta de la

lavavajillas no haya articulos bloqueando el deposito de detergente.

Los articulos deberAn cargarse con las superficies sucias mirando hacia abajo y hacia adentro, hacia el rociador, como

se muestra. Esto mejorarA los resultados de limpieza y de secado.

• Evite superponer los articulos como tazones o platos, que puedan atrapar la comida.

• Coloque los plasticos, platos peque_os y vasos en la canasta

superior. Lave solo articulos de plastico marcados como

"lavable en la lavavajillas".

• Para evitar ruidos descomunales o estrepitosos durante el

funcionamiento: Coloque los platos de manera que no se toquen entre si. AsegOrese de que los objetos livianos esteR

firmes en las canastas.

Canasta inferior

) ._

Cuando cargue la canastilla de los cubiertos, coloque siempre los articulos filosos con las

puntas hacia abajo. Mezcle otros articulos de

modo que algunos esteR hacia arriba y otros hacia abajo.

PASO2

Agregue detergente

NOTA: Si no va a hacer funcionar un ciclo de lavado de inmediato, haga funcionar un ciclo de enjuague. No use detergente.

• Use Onicamente detergentes para lavavajillas automaticas. Agregue detergente en polvo, liquido o en pastilla justo antes de comenzar un ciclo.

El detergente para lavavajillas A

automaticas produce mejores resultados cuando esta fresco.

Guarde el detergente B bieR cerrado en un

lugar fresco y seco. Para un rendimiento optimo, se

recomienda detergente en

tableta.

• Lacantidad de detergente a usar depende de:

Cuanta suciedad permanece en los articulos - Las cargas con suciedad profunda requieren mas detergente.

La dureza del agua - Si usa muy poco en agua dura, los platos no quedarAn limpios. Si usa demasiado en agua blanda, las

piezas de cristal quedarAn manchadas.

Agua suave a medio dura (0-6 granos por galon de EE.UU.) [agua tipica tratada con ablandador de agua y cierto tipo de agua urbana]

Agua medio dura a dura (7-12 granos por galon de EE.UU.) [agua de pozo y cierto tipo de agua urbana]

• SegOn la dureza del agua, Ilene laseccion de lavado principal del deposito, como se muestra. Llene la seccion de prelavado hasta el nivel mostrado, si es necesario.

NOTA: Los niveles de Ilenado \ HardWater a los detergentes en polvo S0ftWater SoftWater

que se indican correspondeR X HardWater estandares. Siga las _

instrucciones del paquete Lavadoprincipal Preiavado cuando use otro detergente para lavavajillas.

A. Seguro de la tapa B. Secci6n de lavado principal C. Secci6n de prelavado

Agregue el agente de enjuague

Para obtener un buen secado, su lavavajillas ha sido dise_ada para usar agente de enjuague. Si no usa agente de enjuague, los platos y el interior de la lavavajillas tendrAn demasiada humedad. La opcion de secado con calor no funcionar_ tan bieR sin usar el agente de enjuague.

Los agentes de enjuague evitan que el agua forme _ Full gotitas que pueden secarse como manchas o rayas.

Asimismo mejoran el secado, pues permiten que el

agua se escurra de los platos despu6s del enjuague

final.

El agente de enjuague ayuda a reducir el exceso de

kW___.2Add

humedad sobre las canastas de los platos y el interior de la lavavajillas.

Revise el indicador del agente de enjuague. Agregue el agente de enjuague cuando el indicador baje hasta el nivel de "Refill" (Volver a Ilenar).

Para agregar agente de enjuague, gire la tapa del deposito hacia

Lock

"Open" (Abrir) y quitela. Vierta el agente de enjuague en la abertura hasta que el indicador este en "Full" (Lleno). Vuelva a colocar la tapa del deposito y girela hacia "Lock"

Refill__

(Bloqueo). Cerciorese de que la tapa este asegurada por completo.

1/4de giro para asegurar

NOTA: Para casi todos los tipos de

agua, la seleccion de fabrica dara

buenos resultados. Si tiene agua dura

o nota que hay aros o manchas,

pruebe con un ajuste m_s alto. Gire el

regulador en forma de flecha que se encuentra dentro del deposito usando sus dedos o insertando un

destornillador de hoja plana en el centro de laflecha y haciendola girar.

Seleccione un ciclo (los ciclos varian seg_n el modelo)

NOTA: Los ciclos y las opciones m_s intensos afectaran la

duracion del ciclo. Algunos ciclos y opciones demorarAn hasta 31/2horas en completarse.

Heavy (intenso) - Uselo RINSE para los articulos que esten HEAVY NORMAL ECO 1 HOUR ONLY

muy sucios y sean dificiles de • • • • •

Normal - 0selo para la limpiar. _}

suciedad normal de los alimentos.

La etiqueta de consumo de CYCLE

energia esta basada en este ciclo.

ECO (Ecol6gico) - Uselo para articulos con suciedad ligera.

Ahorra energia.

1-Hour Wash (Lavado de 1 hora) - Uselo para articulos con suciedad ligera. Para obtener resultados rapidos, 1-Hour Wash (Lavado de 1 hora) lavarA los platos usando un poco mas de agua

y energia.

Rinse Only ($61o enjuague) - (no existen opciones aplicables

para este ciclo) No use detergente. Este es s61oun enjuague que evita que quede comida en los platos y reduce la acumulacion de

olor en su lavavajillas, hasta que usted este listo para lavar una carga completa.

Seleccione las opciones (las opciones varian seg_n el modelo)

Usted puede personalizar sus ciclos oprimiendo las opciones deseadas.

Presione el boton repetidamente hasta seleccionar la combinacion de opciones

deseada. Hi Temp Wash (Lavado a

temperatura alta) - (0selo Onicamente con los ciclos de Heavy [Intenso] y OPTIONS

Normal) Calienta el agua durante las porciones de lavado del ciclo.

Sani Rinse (Enjuague sanitario) - (0selo Onicamente con el ciclo Normal; automatico con el ciclo de Heavy [Intenso] y Normal)

Seleccione esta opcion para aumentar la temperatura del agua en el enjuague final a aproximadamente 155°F (68°C). La opcion Sani

Rinse (Enjuague sanitario), hace que aumente la temperatura y el tiempo de duracion del ciclo de enjuague. Este enjuague con alta

temperatura higieniza sus platos y su cristaleria segOn el Estandar NSF/ANSI 184 para lavavajillas domesticas. Las lavavajillas

domesticas certificadas no han sido dise_adas para los establecimientos con licencia para alimentos.

Heat Dry (Secado con calor) - (Oselo solamente con los ciclos de 1-Hour Wash [Lavado de 1 hora], Heavy (Intenso) y Normal

Cuando se selecciona con el ciclo de 1-Hour Wash, el tiempo se incrementa en 30 minutos aproximadamente.

Delay Wash (Inicio diferido) - (Cualquier ciclo) Le ofrece la posibilidad de que la lavavajillas comience a funcionar mas tarde

autom_ticamente. Seleccione un ciclo y opciones de lavado. Presione Delay (Retraso) hasta Ilegar a la hora deseada para que

comience el ciclo con retraso. Presione START/RESUME. Cierre la puerta con firmeza.

Lock (Bloqueo) - (En el boton de Delay Wash) Uselo para evitar el uso accidental de su lavavajillas. Cuando CONTROL LOCK (Bloqueo de control) esta encendido, todos los botones quedan

desactivados. La puerta de la lavavajillas puede abrirse mientras los controles estan bloqueados.

Para activar Lock (Bloqueo): Oprima y sostenga Delay Wash durante 3 segundos como minimo. La luz de Locked (bloqueado) se enciende. Si usted oprime

cualquier boton mientras su lavavajillas esta con bloqueo, la luz se enciende y apaga 3 veces.

Para desactivar Lock (Bloqueo): Oprima y sostenga Delay Wash durante 3 segundos como minimo. La luz de Control Lock (Bloqueo de control) se apaga.

Hi SANI HEAT DELAY

TEMP RINSE DRY WASH

® ® ® ®

Inicio o reanudaci6n de un ciclo

Deje correr agua caliente en el fregadero que este mas cerca de su lavavajillas hasta que el agua salga caliente. Cierre la Ilave del agua.

Empuje la puerta cerrandola con firmeza. La puerta queda asegurada automaticamente. Start Seleccione el ciclo y las opciones de lavado Resume deseados O BIEN presione START/RESUME R (Inicio/Reanudar) para repetir el mismo ciclo y opciones queen el ciclo anterior de lavado. Para : r'_ los controles superiores, seleccione primero el _ ciclo y las opciones; luego cierre la puerta. _oo_,,°'_°

Usted puede agregar un articulo en cualquier momento antes de que comience el lavado principal. Abra lentamente la puerta y agregue el articulo. Cierre la puerta con

firmeza. Presione START/RESUME. El indicador de Clean (Limpio) se ilumina

cuando se ha terminado el ciclo. La luz de Sanitized (Higienizado) se ilumina cuando se

selecciona la opcion de Sani Rinse (Enjuague sanitario) y ocurren niveles de higienizacion.

Clean

! Sanitized

Su lavavajillas cuenta con Io Oltimo en tecnologia de filtracion para lavavajillas. Este sistema de filtracion triple minimiza los sonidos y optimiza el ahorro de agua y energia mientras proporciona una limpieza superior. Durante la vida Qtil de su lavavajillas, el filtro necesitarA

mantenimiento para conservar el rendimiento optimo de limpieza.

El sistema de tres filtros consiste de 2 piezas, un ensamblaje

de filtro superior y un filtro inferior.

• El ensamblaje de filtro superior mantiene los articulos muy grandes y los objetos extra_os, junto con las

particulas muy peque_as de comida, fuera de la bomba.

• El filtro inferior evita que la comida recircule en su lavavajillas.

Es posible que sea necesario limpiar los filtros cuando:

• Haya objetos visibles o suciedad en el ensamblaje del filtro superior.

• Baje la calidad del rendimiento de limpieza (es decir, que los platos sigan sucios).

• Los platos se sienten arenosos al tacto.

Es muy facil quitar los filtros y darles mantenimiento. La tabla siguiente muestra la frecuencia recomendada de limpieza.

del filtro superior

Filtro inferior

Cantidad de cargas por semana

8-12

Si solamente raspa la comida Si usted raspa la comida y enjuaga Si usted lava antes de cargar antes de cargar* antes de cargar

Cada dos meses Cada cuatro meses Una vez por a_o

4- 7 Cada cuatro meses Una vez por ado Una vez por ado

1 - 3 Dos veces por a_o Una vez por a_o Una vez por a_o

*Recomendacion del fabricante: Esta prActica ahorrarA el agua y la energia que usted habria usado para preparar la vajilla. Tambien le

permitirA ahorrar tiempo y esfuerzo.

Agua muy dura

Si tiene agua dura (mas de 15 granos), limpie el filtro al menos una vez por mes. La acumulacion de restos blancos en su lavavajillas

indica que el agua es dura. Vea laseccion "Solucion de problemas" para consultar los consejos para quitar las manchas.

Instrucciones para quitar los filtros

Instrucciones de limpieza

IMPORTANTE: No use un cepillo de alambre, estropajo para fregar, etc. ya que pueden da_ar los filtros.

Enjuague el filtro debajo del agua corriente hasta haber quitado la mayor parte de la suciedad. En caso de suciedad dificil de sacar o

de depositos de calcio a causa del agua dura, es posible que deba usar un cepillo suave.

1. Gire el ensamblaje del filtro superior _¼de vuelta hacia

LengLieta de

la izquierda, levante y

sAquelo.

2. Separe el ensamblaje del filtro superior jalandolo suavemente para separarlo.

3. Limpie los filtros como se muestra.

Para quitar el ensamblaje del filtro

superior

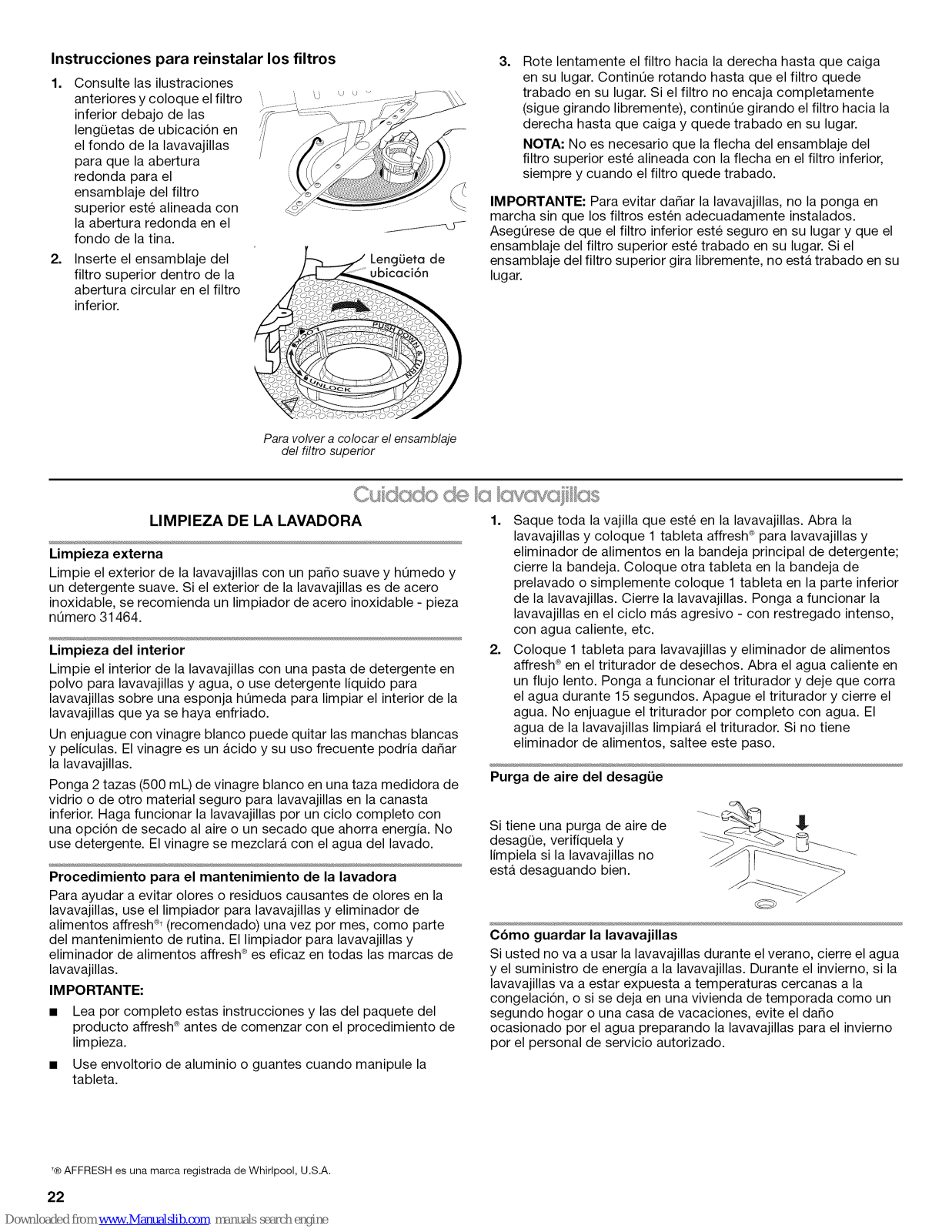

Instrucciones para reinstalar los filtros

1= Consulte las ilustraciones

anteriores y coloque el filtro inferior debajo de las lengQetas de ubicacion en el fondo de la lavavajillas para que la abertura redonda para el ensamblaje del filtro superior este alineada con

la abertura redonda en el fondo de la tina.

Inserte el ensamblaje del filtro superior dentro de la

abertura circular en el filtro inferior.

Para volver a colocar el ensamblaje

del filtro superior

Rote lentamente el filtro hacia la derecha hasta que caiga en su lugar. ContinQe rotando hasta que el filtro quede trabado en su lugar. Si el filtro no encaja completamente (sigue girando libremente), continQe girando el filtro hacia la derecha hasta que caiga y quede trabado en su lugar.

NOTA" No es necesario que la flecha del ensamblaje del filtro superior este alineada con la flecha en el filtro inferior,

siempre y cuando el filtro quede trabado.

IMPORTANTE: Para evitar da_ar la lavavajillas, no la ponga en marcha sin que los filtros esten adecuadamente instalados.

AsegOrese de que elfiltro inferior este seguro en su lugar y que el ensamblaje del filtro superior este trabado en su lugar. Si el

ensamblaje del filtro superior gira libremente, no esta trabado en su lugar.

LIMPIEZA DE LA LAVADORA

Limpieza externa Limpie el exterior de la lavavajillas con un paso suave y hOmedo y

un detergente suave. Si el exterior de la lavavajillas es de acero

inoxidable, se recomienda un limpiador de acero inoxidable - pieza

numero 31464.

Limpieza del interior Limpie el interior de la lavavajillas con una pasta de detergente en

polvo para lavavajillas y agua, o use detergente liquido para lavavajillas sobre una esponja hOmeda para limpiar el interior de la

lavavajillas que ya se haya enfriado. Un enjuague con vinagre blanco puede quitar las manchas blancas

y peliculas. El vinagre es un acido y su uso frecuente podria da_ar

la lavavajillas. Ponga 2 tazas (500 mL) de vinagre blanco en una taza medidora de

vidrio o de otro material seguro para lavavajillas en la canasta

inferior. Haga funcionar la lavavajillas por un ciclo completo con

una opcion de secado al aire o un secado que ahorra energia. No use detergente. El vinagre se mezclara con el agua del lavado.

Procedimiento para el mantenimiento de la lavadora

Para ayudar a evitar olores o residuos causantes de olores en la lavavajillas, use el limpiador para lavavajillas y eliminador de

alimentos affresh ®*(recomendado) una vez por mes, como parte del mantenimiento de rutina. El limpiador para lavavajillas y

eliminador de alimentos affresh®es eficaz en todas las marcas de

lavavajillas.

IMPORTANTE:

• Lea por completo estas instrucciones y las del paquete del producto affresh ®antes de comenzar con el procedimiento de limpieza.

• Use envoltorio de aluminio o guantes cuando manipule la

tableta.

1. Saque toda la vajilla que este en la lavavajillas. Abra la lavavajillas y coloque 1 tableta affresh ®para lavavajillas y eliminador de alimentos en la bandeja principal de detergente; cierre la bandeja. Coloque otra tableta en la bandeja de prelavado o simplemente coloque 1 tableta en la parte inferior de la lavavajillas. Cierre la lavavajillas. Ponga a funcionar la lavavajillas en el ciclo mAs agresivo - con restregado intenso, con agua caliente, etc.

2. Coloque 1 tableta para lavavajillas y eliminador de alimentos affresh ®en el triturador de desechos. Abra el agua caliente en un flujo lento. Ponga a funcionar el triturador y deje que corra el agua durante 15 segundos. Apague el triturador y cierre el agua. No enjuague el triturador por completo con agua. El agua de la lavavajillas limpiara el triturador. Si no tiene eliminador de alimentos, saltee este paso.

Purga de aire del desagiJe

Si tiene una purga de aire de desagQe, verifiquela y

limpiela si la lavavajillas no esta desaguando bien.

Cbmo guardar la lavavajillas

Si usted no va a usar la lavavajillas durante el verano, cierre el agua y el suministro de energia a la lavavajillas. Durante el invierno, si la lavavajillas va a estar expuesta a temperaturas cercanas a la

congelacion, o si se deja en una vivienda de temporada como un segundo hogar o una casa de vacaciones, evite el da_o

ocasionado por el agua preparando la lavavajillas para el invierno por el personal de servicio autorizado.

_®AFFRESH es una marca registrada de Whirlpool, U.S.A.

La lavavajillas no esta funcionando correctamente

La lavavajillas no funciona o se detiene durante un ciclo

$Se ha cerrado y trabado bien la puerta? $Se ha seleccionado el ciclo correcto?

$Hay suministro electrico para la lavavajillas? $Hay un fusible de la casa fundido o se disparo el cortacircuitos? Reemplace el

fusible o reposicione el cortacircuitos. Si el problema continQa,

Ilame a un electricista. $Se ha detenido el motor debido a una sobrecarga? El motor

se reactiva automaticamente en unos minutos. Si no Io hace,

Ilame al servicio tecnico. $Esta abierta la valvula de cierre del agua (si ha sido instalada)?

Es normal queen ciertos ciclos se produzcan pausas repetidamente por unos cuantos segundos durante el lavado

principal.

Esta destellando la luz de limpio

Llame solicitando servicio tecnico.

La lavavajillas no se Ilena

$Puede el flotador de proteccion de

sobrellenado moverse hacia arriba o hacia

abajo libremente? Oprima hacia abajo para liberarlo.

La lavavajillas pasa mucho tiempo en marcha

La lavavajillas puede funcionar por hasta 31/2horas, segOn el nivel de suciedad, la temperatura del agua, los ciclos y las

opciones. $EI agua que ingresa a la lavavajillas esta Io suficientemente

caliente? La lavavajillas toma m_s tiempo cuando calienta el agua.

$Coincide el tiempo de los ciclos de la lavavajillas con los

tiempos de los ciclos fijados? Vea las secciones de tiempo de

lavado de los ciclos. En algunos ciclos de lavado y enjuague hay un retraso autom_tico hasta que el agua alcance la

temperatura apropiada.

Esta lavavajillas esta equipada con un lavado de sensor optico que detecta la temperatura del agua, la suciedad y la cantidad

de detergente. Los ciclos de lavado se ajustan segOn Io que se detecta.

IMPORTANTE: El primer ciclo de lavado despu6s de la instalacion en su casa se ajustara para incluir 2 enjuagues

adicionales. Este ciclo no debe ser interrumpido, para que el

sensor se ajuste adecuadamente. Si este ciclo de ajuste se

cancela o detiene antes de que se encienda la luz de Clean (Limpio) al final del ciclo, el proximo ciclo de lavado repetirA

este ajuste del sensor.

Queda agua en la lavavajillas

$Se ha terminado el ciclo?

Queda detergente en la seccibn con tapa del depbsito

$Se ha terminado el ciclo? $Esta el detergente sin grumos? Cambie el detergente si fuera

necesario. Cuando se cierra la puerta de la lavavajillas, 6se bloquea la

puerta del deposito con la vajilla o los utensilios? Residuos blancos aparecen en la parte frontal del panel de

acceso

$Se uso demasiado detergente? $Es la marca de detergente Io que causa espuma en exceso?

Pruebe una marca diferente para reducir la espuma y eliminar la acumulacion.

Olor en la lavavajillas

sSe lavan los platos solo cada 2 6 3 dias? Paselos por un ciclo de enjuague una vez o dos veces por dia hasta que usted

acumule una carga completa.

$Tiene la lavavajillas un olor a plastico nuevo? Haga un enjuague con vinagre como se describe en "Cuidado de la lavavajillas".

Condensacibn en el mostrador de la cocina (en modelos empotrados)

$Esta la lavavajillas alineada con el mostrador? La humedad proveniente del orificio de ventilacion en la consola de la

lavavajillas puede formarse en el mostrador. Consulte las Instrucciones de instalacion para obtener mas informacion.

Los platos no quedan bien secos

• Los platos no quedan bien secos

$Ha usado un agente de enjuague? Para obtener un buen secado, su lavavajillas ha sido dise_ada para usar un agente de enjuague. Si no usa agente de enjuague, los platos y el interior

de la lavavajillas tendran demasiada humedad. La opcion de secado con calor no funcionarA tan bien sin usar el agente de

enjuague.

• Los platos no estan secos $Se cargo la lavavajillas de manera que permita el escurrido

apropiado del agua? No sobrecargue la lavavajillas. Use un agente de enjuague liquido para acelerar el secado.

&Estan mojados los objetos de plastico? Los objetos de plastico a menudo necesitan un secado con toalla.

&Esta vacio el deposito del agente de enjuague? $Se uso una opcion de secado al aire o un secado que ahorra

energia? Use una opcion de secado caliente para obtener platos m_s secos.

• Humedad excesiva en las canastas yen el interior de la

lavavajillas

Fijese en el indicador del agente de enjuague para ver si hay agente de enjuague en el dep6sito.

Manchas en los platos

Manchas y formacibn de peliculas en los platos

$Es el agua dura o tiene un alto contenido de minerales? El acondicionar el agua del enjuague final con un agente de

enjuague ayuda a eliminar las manchas y la formacion de peliculas. Mantenga el deposito del agente de enjuague Ileno.

Use siempre una opcion con temperatura alta. Si la dureza del agua de su casa es de 13 granos o mayor, se recomienda que

instale un ablandador domestico de agua. Si no desea tomar agua ablandada, haga que el ablandador de agua se instale en

el suministro de agua caliente. &Esta la temperatura del agua demasiado baja? Para obtener

los mejores resultados al lavar la vajilla, el agua deberA estar a 120°F (49°C) al entrar en la lavavajillas.

$Us6 usted la cantidad correcta de detergente eficaz? Use solo detergentes recomendados para lavavajillas. No use

menos de 1 cda (15 g) por carga. El detergente debe estar fresco para ser eficaz. La suciedad profunda y/o el agua dura

por Io general requieren extra detergente. &Esta la presion del agua de la casa Io suficientemente alta

para Iograr un Ilenado adecuado de la lavavajillas? La presion del agua de la casa debe ser de 20 a 120 Ibs/pulg 2(138 a

828 kPa) para obtener un Ilenado apropiado de la lavavajillas. Si tiene preguntas acerca de la presion del agua, Ilame a un

plomero competente autorizado. NOTA: Para quitar las manchas y peliculas de los objetos de

cristal, saque todos los cubiertos y articulos de metal y haga un enjuague con vinagre, como se describe en "Cuidado de la

lavavajillas".

Pelicula de sgice o corrosibn (la pelicula de sgice es un

depbsito blanco e iridiscente; la corrosibn es una pelicula turbia)

A veces se produce una reaccion quimica al agua con ciertos tipos de objetos de cristal. Por Io general se debe a una

combinacion de agua suave o agua ablandada, soluciones alcalinas para lavar, enjuague insuficiente, sobrecarga de la

lavavajillas y el calor del secado. Evitar este problema no seria posible, excepto lavando a mano.

Para retrasar el proceso mas lento, use una minima cantidad de detergente pero no menos de 1 cda (15 g) por carga. Use un

agente de enjuague liquido y reduzca la carga de la lavavajillas para permitir un enjuague a fondo. Las peliculas de silice y la

corrosion son permanentes y no se pueden eliminar. No use el

secado con calor.

Manchas blancas en las cacerolas de coccibn con

acabado antiadherente

6Ha quitado el detergente de la lavavajillas el curado de las cacerolas de coccion? Vuelva a curarlas luego de lavarlas en la

lavavajillas.

Manchas de color caf_ en los platos y en el interior de la lavavajillas

6Tiene el agua un alto contenido de hierro? Vuelva a lavar los platos usando de 1 a 3 cucharaditas (5 a 15 mL) de cristales de

acido citrico agregados en laseccion con tapa del deposito del detergente. No use detergente. A continuacion use el ciclo de

Normal Wash (Lavado normal) con detergente. Si el tratamiento Ilega a ser necesario mas de una vez cada dos meses, se

recomienda la instalacion de una unidad de eliminacion de hierro.

• Marcas negras o grises en los platos 6Hay objetos de aluminio que rozan los platos durante el

lavado? Los objetos de aluminio desechables pueden romperse en la lavavajillas y rayar los demas articulos. Lave

estos objetos a mano. Quite las marcas de aluminio usando un producto de limpieza abrasivo suave.

• Manchas anaranjadas en los platos de plastico o en el

interior de la lavavajillas

6Se han colocado grandes cantidades de platos con restos de comida a base de tomate en la lavavajillas? Tal vez sea

necesario usar un producto quitamanchas para quitar las manchas de su lavavajillas. Las manchas no afectarAn el

rendimiento de la lavavajillas.

Ruidos

Se escuchan chirridos, crujidos o zumbidos

Un objeto duro se ha introducido en el modulo de lavado (en algunos modelos). El sonido debera cesar una vez que el

objeto haya sido pulverizado. Si el ruido continQa despu6s de un ciclo completo, Ilame al servicio tecnico.

Los platos no estan completamente limpios

Residuos de alimentos en los platos

6Se ha cargado la lavavajillas correctamente? 6Ha elegido el ciclo que describe la suciedad mas rebelde en

su lavavajillas? Si tiene algunos articulos con suciedad profunda, use un ciclo m_s intenso.

&Esta la temperatura del agua demasiado baja? Para obtener los mejores resultados al lavar la vajilla, el agua deberA estar a

120°F (49°C) al entrar en la lavavajillas. 6Us6 usted la cantidad correcta de detergente fresco? Use

solo detergentes recomendados para lavavajillas. No use menos de 1 cda (15 g) por carga. El detergente debe estar

fresco para ser eficaz. La suciedad profunda y/o el agua dura por Io general requieren extra detergente.

&Esta el detergente endurecido en el deposito? Use solo detergente fresco. No permita que el detergente permanezca

por varias horas en un deposito hQmedo. Limpie el deposito cuando haya detergente endurecido.

&Esta la bomba o el brazo rociador obstruido por las etiquetas de botellas y latas?

&Esta la presion del agua de la casa Io suficientemente alta para Iograr un Ilenado adecuado de la lavavajillas? La presion

del agua de la casa debe ser de 20 a 120 Ibs/pulg 2(138 a 828 kPa) para obtener un Ilenado apropiado de la lavavajillas.

Si tiene preguntas acerca de la presion del agua, Ilame a un plomero competente autorizado.

&Esta el exceso de espuma reduciendo la velocidad del brazo rociador? No use jabon o detergentes para lavar ropa. Use solo

detergentes recomendados para lavavajillas.

Los platos se dahan durante el ciclo

Platos despostillados

6Se cargo la lavavajillas adecuadamente? Coloque los platos y vasos de manera que esten estables y no se choquen entre si

por la accion del lavado. Elsacar y meter las canastas despacio reduce la posibilidad de despostillado.

NOTA: Algunos objetos de cristal antiguo, con cantos biselados y objetos similares de porcelana y cristal serian

demasiado delicados para lavarse en la lavavajillas autom_tica. Lavelos a mano.

Nousvousremercionsd'avoirchoisilesappareilsIkea®. Notrecompagnieentretientlesnormesdequalitelespluselev6esetilestimportantquevoussoyezsatisfaitdepossederunproduit

Ikea®. Pourvotrecommodit&voustrouverezunManueld'instructionsd'utilisationfacileAsuivre.Cesinstructionsincluentunesection

"Depannage"pourvousaiderAresoudrelesproblemesquevouspouvezrencontrer. Preparezvosnum@osdemodeleetdes@ieaucomplet.Voustrouverezvosnum@osdemodeleetdes@iesurI'etiquettesituee

presdelaportesurlec6tedroitougauche,AI'int@ieurdulave-vaisselle. PourtoutequestionconcernantI'applicationdelagarantie,nepasrapporterI'appareilaumagasin.VeuilleznouscontacterauxI_.-U.

ou au Canada au 1-866-664-2449. Ce produit est couvert par une garantie limitee - Voir la section "Garantie" pour des details complets. Les appareils IKEA®sont

couverts par une garantie de 5 ans (hormis les appareils de la s@ie LAGAN - voir la garantie pour des details concernant les

modalites de garantie). REMARQUE : Une preuve d'achat est obligatoire pour obtenir I'application de la garantie.

GARANTIEDESGROSAPPAREILSMENAGERSIKEA

Pendant combien de temps la garantie limit_e IKEA est-elle valide?

Cette garantie limit6e est valide pendant cinq ans _ compter de la date d'achat Iorsque ce gros appareil menager a et6 utilis6 et entretenu conformement aux instructions jointes au produit ou fournies avec celui-ci, sauf si I'appareil porte le nom LAGAN, auquel cas cette garantie limitee est valide pendant un an & compter de la date d'achat. Cette garantie limitee est valide uniquement aux Etats-Unis ou au Canada et s'applique exclusivement Iorsque le gros appareil menager est utilise dans le pays oQ il a et6 achet& Une preuve de la date d'achat d'origine est exigee pour obtenir un service dans le cadre de la presente garantie limitee.

Quels sont les appareils m_nagers non couverts par la garantie limit_e IKEA de cinq (5) ans?

Pour les gros appareils menagers portant le nom "LAGAN", cette garantie limitee est valide pendant un an & compter de la date d'achat.

Qui effectuera I'intervention d'entretien ou de r_paration?

Cette garantie limitee est fournie par Whirlpool Corporation ou Whirlpool Canada LP (ci-apres designees "Whirlpool"). Le service doit _tre fourni par une compagnie de service design6e par Whirlpool.

Que couvre cette garantie limit_e?

La garantie limitee paiera pour les pieces specifi6es par I'usine et la main-d'ceuvre pour corriger les vices de materiaux ou de fabrication qui existaient dej& Iorsque ce gros appareil menager a et6 achet& Les exceptions figurent sous le titre "Quels sont les el6ments non couverts par cette garantie limitee?".

Quelles mesures seront prises pour corriger le probl_me?

La compagnie de service design6e examinera le produit et decidera, & sa seule discretion, si ce produit est couvert par cette garantie

limitee. S'il est consider6 comme couvert, la compagnie de service design6e corrigera le defaut. Le seul et exclusif recours du client dans

le cadre de la presente garantie limitee consiste en la reparation du produit telle que mentionne dans la presente.

Quels sont les _l_ments non couverts par cette garantie limit_e?

• Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser le gros appareil

menager, remplacer ou reparer des fusibles du domicile ou rectifier le c&blage ou la plomberie du domicile.

• Les visites de service pour reparer ou remplacer les ampoules electriques, les filtres a air ou les filtres a eau de I'appareil. Les pieces

consomptibles ne sont pas couvertes par la garantie.

• Les pieces de rechange ou la main-d'ceuvre Iorsque ce gros appareil menager est utilise & des fins autres que I'usage domestique

unifamilial normal ou Iorsque les instructions d'installation et/ou les instructions de I'operateur ou de I'utilisateur fournies ne sont pas respectees.

• Les dommages imputables & : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive

ou installation non conforme aux codes d'electricit6 ou de plomberie ou I'utilisation de pieces consomptibles ou de produits de nettoyage dont I'utilisation n'est pas approuvee.

• Les defauts d'apparence, notamment les eraflures, traces de choc, fissures ou tout autre dommage subi par le fini du gros appareil

menager, & moins que ces dommages ne resultent de vices de materiaux ou de fabrication et ne soient signales dans les 30 jours qui

suivent la date d'achat.

• Toute perte d'aliments ou de medicaments due &une defaillance du refrigerateur ou du congelateur.

• L'enlevement et la livraison. Ce gros appareil menager est con£;u pour _tre repare a domicile.

• Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite & I'appareil.

• Les frais de deplacement et de transport pour une intervention sur un produit si le gros appareil menager est situe dans une region

eloignee oQun service d'entretien autorise n'est pas disponible.

• L'enlevement et la reinstallation du gros appareil menager si celui-ci est installe dans un endroit inaccessible ou n'est pas installe

conformement aux instructions d'installation fournies.

• Les pieces de rechange ou la main-d'ceuvre pour les gros appareils menagers dont les numeros de modele/de serie ont ete enleves,

modifies ou ne peuvent pas _tre facilement identifies.

Le coot d'une reparation ou de pieces de rechange dans le cadre de ces circonstances exclues est & la charge du client.

Clause d'exondration de responsabilitd au titre des garanties imPlicites

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE MARCHANDE OU D'APTITUDE A UN USAGE

PARTICULIER, SONT LIMITI2ES A CI.NQ ANS (UN AN POUR LES GROS APPAREILS MI2NAGERS PORTANT LE NOM "LAGAN") OU A LA

PLUS COURTE PI2RIODE AUTORISEE PAR LA LOI. Certains 12tatset provinces ne permettent pas de limitation sur la duree de garanties

implicites de qualite marchande ou d'aptitude & un usage particulier, de sorte que la limitation ci-dessus peut ne pas _tre applicable dans votre cas. Cette garantie vous confere des droits juridiques specifiques et vous pouvez egalement jouir d'autres droits qui peuvent varier d'une juridiction & I'autre.

Limitation des recours; exclusion des dommages fortuits et indirects

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRI2SENTE GARANTIE LIMITEE CONSISTE EN LA RI2PARATION

PRI2VUE CI-DESSUS. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITI 2 POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains 12tatset certaines provinces ne permettent pas I'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces

limitations et exclusions peuvent ne pas _tre applicables dans votre cas. Cette garantie vous confere des droits juridiques specifiques et vous pouvez egalement jouir d'autres droits qui peuvent varier d'une juridiction & I'autre.

Comment nous contacter si vous avez besoin d'une intervention d'entretien ou de rdparation

Si vous residez & I'exterieur des 50 12tats des 12tats-Unis et du Canada, contactez votre marchand IKEA autorise pour determiner si une autre garantie s'applique. 10/09

Si vous n'avez pas acces & Internet et que avez besoin d'aide pour I'utilisation de votre produit ou si vous voulez prendre rendez-vous

pour une visite de service, vous pouvez contacter IKEA au numero ci-dessous.

Preparez le numero de modele complet. Vous trouverez les numeros de modele et de serie sur I'etiquette situee pres de la porte sur le cete droit ou gauche de I'interieur du lave-vaisselle.

Pour obtenir de I'aide ou un entretien/une reparation aux €:tats-Unis et Canada, composez le 1-866-664-2449. Si vous avez besoin de plus d'assistance, vous pouvez ecrire & IKEA en soumettant toute question ou probleme & I'adresse ci-dessous :

Aux €:tats-Unis : Au Canada :

Whirlpool Brand Home Appliances Whirlpool Brand Home Appliances

Customer eXperience Center Centre pour I'eXperience de la clientele

553 Benson Road 200 - 6750 Century Ave.

Benton Harbor, MI 49022-2692 Mississauga ON L5N 0B7

Veuillez indiquer dans votre correspondance un numero de telephone oQ I'on peut vous joindre dans la journee. Veuillez conserver les Instructions d'utilisation et les renseignements sur le numero de modele pour reference ulterieure.

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de toujours lire tousles messages de s_curit_ et de vous y conformer.

Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves & vous et & d'autres.

Voici le symbole d'alerte de s_curit&

Tousles messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Tousles messages de s_curit_ vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Risque possible de d_ces ou de blessure grave si vous ne suivez pas imm_diatement les instructions.

Risque possible de d_ces ou de blessure grave si vous ne suivez pas les instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT : Lors de I'utilisation du lave-vaisselle, suivre les precautions el6mentaires dont les suivantes :

[] Lire la totalite des instructions avant d'utiliser le

lave-vaisselle.

[] N'utiliser le lave-vaisselle que pour laver la vaisselle. [] Utiliser uniquement les detersifs ou agents de ringage

recommandes pour lave-vaisselle et les garder hors de la portee des enfants.

[] Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de fagon qu'ils ne puissent endommager le joint de la porte; et

2) Placer les couteaux le manche vers le haut de fagon &ne pas vous couper.

[] Ne pas laver d'articles en plastique & moins qu'ils nesoient

marques "Peut aller au lave-vaisselle" ou I'equivalent. Si I'article ne porte aucune indication, verifier aupres du

fabricant.

[] Ne pas toucher I'el6ment chauffant pendant le

fonctionnement ou immediatement apres.

[] Ne pas faire fonctionner le lave-vaisselle si tousles

panneaux de I'enceinte ne sont pas en place.

[] Ne pas jouer avec les commandes. [] Ne pas abuser, vous asseoir ni monter sur la porte,

le couvercle ou les paniers du lave-vaisselle.

[] Pour eviter tout risque d'accident, ne pas laisser les

enfants jouer dans ou sur le lave-vaisselle.

[] Sous certaines conditions, de I'hydrogene peut se former

dans un reseau d'eau chaude inutilise depuis deux semaines ou plus. L'HYDROG#NE EST UN GAZ

EXPLOSIBLE. Si le systeme d'eau chaude n'a pas et6

utilise depuis un certain temps, laisser couler I'eau chaude des robinets pendant quelques minutes avant de faire

fonctionner le lave-vaisselle. Cette mesure permettra &

I'hydrogene de s'evaporer. Ce gaz etant inflammable, ne pas fumer ni utiliser de flamme nue pendant cette periode.

[] Enlever la porte ou le couvercle du compartiment de lavage

Iorsque vous remplacez ou mettez au rebut un vieux lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

Avertissements de la proposition 65 de I'¢:tat de Californie : AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par I'Etat de Californie pour 6tre & I'origine de

cancers. AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par I'Etat de Californie pour 6tre & I'origine de

malformations et autres d6ficiences de naissance.

INSTRUCTIONS DE MISE A LA TERRE

[] Pour un lave-vaisselle reli& & la terre, branch& avec un

cordon :

Le lave-vaisselle doit _tre relie a la terre. En cas d'un

mauvais fonctionnement ou d'une panne, la mise &terre reduira le risque d'un choc electrique en fournissant le moins

de resistance pour le courant electrique. Le lave-vaisselle est 6quipe d'un cordon avec un conducteur pour relier les appareils & la terre et d'une fiche de mise &la terre. La fiche doit 6tre branchee sur une prise appropriee, installee et reliee

& laterre conformement aux codes et reglements Iocaux.

AVERTISSEMENT : La connexion incorrecte du

conducteur pour relier les appareils & la terre peut causer le risque de choc electrique. Verifier avec un electricien

CONSERVEZ CES INSTRUCTIONS

Ne pas utiliser le lave=vaisselle jusqu'a ce qu'il soit compl_tement installS. Ne pas appuyer sur la porte ouverte.

Le non=respect de ces instructions peut causer des blessures graves ou des coupures.

competent ou un representant de service si vous avez des doutes si le lave-vaisselle est correctement relie a la

terre. Ne pas modifier la fiche fournie avec le lave- vaisselle; si elle n'entre pas dans la prise, faire installer

une prise appropriee par un electricien competent. Pour un lave-vaisselle branch_ en permanence :

Le lave-vaisselle doit 6tre branche & un systeme d'installation electrique permanent en metal relie & la

terre, ou un conducteur pour relier les appareils & la terre

doit 6tre relie avec les conducteurs du circuit et branche &une borne pour relier les appareils & la terre ou au

cordon d'alimentation electrique avec le lave-vaisselle.

Risque de basculement

Felicitations pour I'achat de votre lave-vaisselle econergique a faible consommation d'eau! Pour nettoyer les articles, ce lave-vaisselle asperge la vaisselle d'eau puis fait une pause pour permettre au detergent d'impregner et

de dissoudre les saletes. Les periodes de trempage et de pause prolongent la duree des programmes pour un nettoyage exceptionnel. Plusieurs modeles comportent un capteur optique d'eau. Le capteur optique d'eau

determine le niveau de consommation d'eau et d'energie optimal pour un meilleur nettoyage. Le calibrage du capteur optique entrainera I'allongement du premier programme qui I'utilise.

Utiliser un agent de rin£)age pour une performance de lavage et de sechage optimale. Afin d'ameliorer la performance de

sechage et de limiter I'accumulation de dep6ts d'eau dure, ce lave-vaisselle est specifiquement con(_u pour _tre utilise avec un

agent de rin(_age. Les lave-vaisselle econergiques consomment moins d'eau et d'energie. IIs dependent donc de I'effet "nappe

d'eau" d'un agent de rin£_agepour une performance optimale.

Les 12tats-Unis ont vote une restriction limitant la quantite de phosphore (phosphates) presents dans les detergents

domestiques pour lave-vaisselle a un maximum de 0,5 %. Avant cette mesure, les detergents en contenaient 8,7 %. Suite ace

changement concernant les detergents, les plus gros fabricants ont reformule leurs detergents pour lave-vaisselle, avan£_ant ainsi

encore plus loin dans la conscience environnementale. En raison de ces recents changements, il est recommande d'utiliser des

pastilles et sachets pour lave-vaisselle & I'utilisation pratique pour une meilleure performance.

USERINSEAIDFOR BETTERDRYING _ Furl

Lock

Illl

Add

£vst__me d_- filtration

Ce lave-vaisselle est equip6 de la toute derniere technologie en matiere de filtration. Ce systeme de triple filtration minimise le

niveau sonore et optimise le niveau de consommation d'eau et d'energie tout en permettant un nettoyage optimal. Pour une

performance de nettoyage optimale, entretenir regulierement les filtres. NoDs vous suggerons de nettoyer le filtre superieur et

inferieur et de rincer le systeme SODSle robinet au moins une fois par mois.

Preparer et charger le lave-

vaisselle.

Faire tournoyer les bras

d'aspersion. IIs doivent pouvoir

tourner

librement.

_ Mettre en marche le

lave-vaisselle.

Pour les modeles dont les commandes se trouvent

au sommet de la porte, selectionner le

programme de lavage et I'option souhaitee puis

appuyer sur START/ RESUME (mise en

marche/reprise) avant de fermer la porte. Bien

fermer la porte. Le verrou de la porte s'engage

automatiquement. Pour les modeles dont les commandes se trouvent

sur le devant, selectionner le programme de lavage et les options souhaites

puis appuyer sur START/ RESUME (mise en

marche/reprise) ou appuyer sur START/

RESUME pour rep6ter les m_mes programme et

options que pour le programme de lavage prec6dent.

Start

Resume

#_ Verser le d_tergent et I'agent de rin_age.

S_lectionner un programme ou une option (les

programmes et options varient selon le module).

HEAVY NORMAL ECO 1 HOUR ONLY

® @ ® ® @

CYCLE

HI SANI HEAT DELAY

TEMP RINSE DRY WASH

® @ ® ®

RINSE

Retirer le filtre et le nettoyer.

Voir "lntervalle recommande pour le

nettoyage du filtre" dans la section "Systeme de filtration de I'eau" pour

connaitre la frequence de nettoyage recommandee.

Patte de

OPTIONS

Preparation et chargement du lave-vaisselle IMPORTANT:Enleverde lavaissellelesrestesalimentaires, os,

cure-dents et autres articles durs. Enleverles etiquettes des recipients avant de les laver.

ModUle de charge de 10 couverts (quand le panier

couverts est dans le panier inf_rieur)

Panier sup#rieur Panierinf#rieur

ModUle de charge de 12 couverts (quand le panier

couverts est dans le panier inf_rieur)

..........,1....'........

'/'.,.";__ [ ii¢i

= hi

Panier sup#rieur

S'assurer que rien n'empeche le(s) bras d'aspersion de tourner librement. II est

important que le jet d'eau atteigne toutes les surfaces sales.

• Verifier que Iorsque la porte du lave-vaisselle est fermee, aucun article ne bloque le distributeur de detergent.

• Charger dans le panier les articles en orientant la surface sale

vers le bas et vers I'interieur, vers le bras d'aspersion, tel

qu'illustr& Ceci ameliorera les resultats de nettoyage et de

sechage.

• €:viter le chevauchement d'articles tels que les bols ou les assiettes pouvant retenir les aliments.

• Placer les articles de plastique, les petites assiettes etles

verres dans le panier superieur. Ne laver des articles de

plastique au lave-vaisselle que s'ils sont identifies comme "lavable au lave-vaisselle".

Pour eviter les bruits de choc et d'entrechoc durant le

fonctionnement : Charger la vaisselle pour que les articles ne se touchent pas les uns les autres. S'assurer que les articles

legers sont bien retenus dans les paniers.

Panier inf#rieur

Lors du chargement des couverts, toujours charger les articles acer6s pointes vers le bas.

Pour les autres articles, orienter certains vers le haut et d'autres vers le bas.

{ ETAPE 2

Ajouter le d_tergent.

REMARQUE : Si vous n'avez pas I'intention d'effectuer un programme de lavage dans I'immediat, executer un programme de

rin£sage.Ne pas utiliser de detergent.

• Utiliser uniquement du detergent pour lave-vaisselle automatique. Ajouter le detergent en poudre, liquide ou en

pastille, juste avant de demarrer un programme.

• Pour I'obtention de meilleurs resultats, il

est recommande d'utiliser un detergent

& lave-vaisselle automatique frais.

Conserver le recipient

du detergent bien ferme dans un lieu

sec et frais. Pour une

performance optimale, on

recommande I'utilisation d'un

detergent en pastille. La quantite de detergent & utiliser depend des elements

suivants : Degre de salete de la vaisselle - Les charges tres sales

necessitent plus de detergent. Durete de I'eau - Si on n'utilise pas assez de detergent dans

une eau dure, la vaisselle ne sera pas parfaitement lavee. Si on utilise trop de detergent dans une eau douce, la solution

attaquera les articles en verre.

Eau douce &moyenne (0 a 6 grains par gallon U.S.) [eau venant d'un adoucisseur d'eau general et eau du

service d'eau de la ville]

Eau moyenne & dure (7 a 12 grains par gallon U.S.) [eau de puits et du service d'eau de la ville]

• Selon la durete de I'eau, remplir la section de lavage principal du distributeur tel qu'illustr& Remplir la section de prelavage

jusqu'au niveau indique, si necessaire.

REMARQUE : Les quantites _X, HardWater I

indiquees correspondent & __ HardWater

I'emploi d'un detergent en X S°flWater I SoftWater poudre standard. Lors de _

I'utilisation d'un autre Lavageprincipal Pr_lavaga detergent pour lave-vaisselle,

proceder conformement aux instructions indiquees sur I'emballage.

A. Loquet du couvercle B. Section de lavage principal

C. Section du pr#lavage

AjouterI'agentderingage

Votre lave-vaisselle est con£;u pour utiliser un agent de rin£;age

pour un sechage satisfaisant. Sans agent de rin£;age, la

vaisselle et I'interieur du lave-vaisselle seront trop humides.

L'option de sechage avec chaleur ne fonctionnera pas de maniere optimale sans agent de rin£;age.

• Les agents de rin£;age emp_chent I'eau de former des gouttelettes qui peuvent secher en laissant des _ Full

taches ou coulees. IIs ameliorent egalement le sechage en permettant a I'eau de s'ecouler de la vaisselle apres le rin£;age final.

• Les agents de rin(_age aident a reduire I'exces _ Add d'humidite sur les paniers a vaisselle et & I'interieur

du lave-vaisselle. Contr61er le niveau du temoin d'agent de ringage. Ajouter de

I'agent de rin£;age Iorsque I'indicateur est au niveau "Refill" (remplir).

Pour ajouter de I'agent de ringage,

tourner le bouchon du distributeur jusqu'& "Open" (ouvrir) et le

soulever. Ajouter I'agent de ringage

dans I'ouverture jusqu'a ce que I'indicateur soit sur "Full" (plein). Remettre en place le bouchon du distributeur et le tourner jusqu'a "Lock" (verrouillage). Verifier qu'il

est bien verrouill&

REMARQUE : Pour une majorite de

types d'eau, le reglage effectue &

I'usine donnera de bons resultats. Si I'eau du domicile est dure ou si on

remarque la presence d'anneaux ou de taches, essayer un reglage plus

eleve. Tourner I'ajusteur & fleche

I'interieur du distributeur soit & la

main, soit en inserant un tournevis &

lame plate au centre de la fleche et en

tournant.

ETAPE 3

S_lectionner un programme (les programmes varient selon les modules)

Appuyez sur le bouton de selection de programmes jusqu'& ce que

la lumiere au-dessous du cycle desire soit allumee. REMARQUE • Les programmes plus intenses et les options

affectent la duree du programme. Certains programmes et options

prendront jusqu'& 31/2heures pour _tre completement executes. Heavy (intense) - Utiliser ce

programme pour les articles

tres souffles et difficiles nettoyer.

Normal- Utiliser ce programme pour la salete

alimentaire normale.

Uetiquette d'emploi d'energie

est basee sur ce programme.

ECO (ECO) - Utiliser ce programme pour les articles legerement

sales. IIeconomise de I'energie.

1-Hour Wash (lavage en 1 heure) - Utiliser ce programme pour les articles legerement sales. Pour des resultats rapides, le lavage

en 1 heure nettoiera les plats en utilisant legerement plus d'eau et d'energie.

HEAVY NORMAL ECO

® • •

CYCLE

Refill_)

Lock

RINSE

1 HOUR ONLY

® ®

Rinse Only (ringage seulement) - (aucune option n'est disponible avec ce programme). Ne pas utiliser de detergent. II

s'agit seulement d'un rin(_age qui emp_che les debris alimentaires de secher sur la vaisselle et reduit les odeurs dans le lave-vaisselle

jusqu'a ce que I'utilisateur soit pres a laver une charge complete.

S_lectionner les options (les options varient selon les modules)

Vous pouvez personnaliser vos HI SANJ HEATDELAY

programmes en appuyant sur les options TEMPRINSE DRY WASH desirees. Q • • •

- (utiliser seulement avec les casseroles HiTemp(lavage&hautetemp6rature) _ _)

et les programmes Heavy (intense) et Normal). Cette option chauffe I'eau

durant les portions de lavage du programme. OPTIONS

Sani Rinse (ringage sanitaire) - (utiliser seulement avec les programmes Heavy (intense) et Normal) Choisir

cette option pour augmenter la temperature de I'eau au rin£;age final & environ 155°F (68°C). L'option Sani Rinse ajoute de la

chaleur et de la duree au programme. Cette haute temperature rince et assainit votre vaisselle et la verrerie, conformement & la

norme 184 NSF/ANSI pour les lave-vaisselle residentiels. Les lave- vaisselle residentiels certifies ne sont pas destines aux

etablissements alimentaires accredites. Heat Dry (sechage avec chaleur) - (utiliser seulement avec les

programmes 1-Hour Wash (lavage en 1 heure), Heavy (intense) et Normal). Une fois choisi avec le programme 1-Hour Wash le temps

est augmente de approximativement 30 minutes. Delay Wash (lavage diff@6) - (tout programme). Cette option

offre le choix de mettre en marche automatiquement le lave- vaisselle & un moment ulterieur. Choisir un programme de lavage et

des options. Appuyer sur Delay Wash. Appuyer sur START/ RESUME (mise en marche/reprise). Bien fermer la porte.

Lock (verrouillage) - (sur le bouton de Delay Wash.) Cette option s'emploie pour eviter I'utilisation non intentionnelle de votre lave-

vaisselle. Lorsque Control Lock (verrouillage des commandes) est allume, tousles boutons sont bloques. La porte du lave-vaisselle

peut _tre ouverte pendant que les commandes sont verrouillees.

Verrouillage : Appuyer et maintenir la pression sur Delay Wash (lavage differe)

pendant au moins 3 secondes. L'indicateur lumineux de verrouillage s'illumine. Si vous appuyez sur toute touche pendant

que votre lave-vaisselle est verrouille, I'indicateur lumineux clignote 3 fois.

D_verrouillage :

Appuyer et maintenir la pression sur Delay Wash (lavage differe)

pendant au moins 3 secondes. L'indicateur lumineux de verrouillage s'eteint.

ETAPE 4

Commencer ou reprendre un programme

• Laisser I'eau chaude couler du robinet le plus pres du lave-

vaisselle jusqu'& ce qu'elle soit chaude. Fermer le robinet.

• Bien fermer la porte. Le verrou de la porte Start

s'engage automatiquement. Choisir le programme Resume et les options de lavage desires OU appuyer sur

START/RESUME (mise en marche/reprise) pour

reprendre les m_mes programme et options que ,,,oo°.... °o

dans le programme precedent. Pour les premiers : ['_ _ programmes, choisir le programme et les options _o

d'abord,et ensuite fermer la porte. °.... °°

• On peut ajouter un article a n'importe quel moment avant le

debut du lavage principal. Ouvrir doucement la porte et ajouter I'article. Bien fermer la porte. Appuyer sur START/RESUME.

Le temoin lumineux Clean (propre) est rouge _ Clean Iorsque le programme est termin& Le temoin

lumineux Sanitized (assaini) est rouge Iorsque in Sanitized I'option Sani Rinse (rin£;age avec assainissement) est choisi et des niveaux d'aseptisation se produisent.

Celave-vaisselleest6quip6delatoutederniiretechnologieenmatiiredefiltration.Cesystimedetriplefiltrationminimiseleniveau sonoreetoptimiselaconsommationd'eauetd'energietoutenoffrantuneperformancedenettoyagesuperieure.Lefiltredoit6tre

entretenu tout au long de la duree de vie du lave-vaisselle pour pouvoir continuer &fonctionner au mieux de sa performance.

Le systeme de triple filtre comporte 2 parties, un filtre superieur et un filtre inferieur.

• Le filtre superieur permet de tenir des articles surdimensionnes ou des objets etrangers ainsi que les

particules tres fines a I'ecart de la pompe.

• Le filtre inferieur emp6che les aliments de se redeposer sur la vaisselle.

Les filtres devront peut-6tre 6tre nettoyes Iorsque :

• On remarque des objets ou saletes sur le filtre superieur.

• La performance de nettoyage se degrade (c.-&-d. presence de saletes sur les plats).

• Les plat sont rugueux au toucher.

IIest tres facile de retirer et d'entretenir les filtres. Le tableau ci-dessous indique la frequence de nettoyage recommandee.

i i

= =

FiJtre inf@ieur

Nombre de

charg.es par

semalne

8-12

1-3

*Conseil du fabricant • Ceci permet d'economiser I'eau et I'energie utilisees pour la preparation des plats. Cela vous epargne egalement

du temps et des efforts.

Eau tr_s dure

Si I'eau du domicile est tres dure (au-del& de 15 grains), nettoyer le filtre au moins une fois par mois. L'accumulation de residus blancs

dans le lave-vaisselle est le signe d'une eau dure. Pour des conseils sur I'elimination des taches, voir la section "Depannage".

Instructions de retrait du filtre

1. Tourner I'ouverture circulaire du filtre superieur

d'un quart de tour dans le

sens antihoraire et le soulever.

2. Separer I'ouverture circulaire du filtre superieur

en le detachant avec precaution.

3. Nettoyer les filtres tel qu'indiqu&

Si vous vous contentez de gratter Si vous grattez et rincez les plats Si vous lavez la vaisselle avant les plats avant le chargement* avant le chargement le chargement

Tousles deux mois Tous les quatre mois Une fois par an ToUs les quatre mois Une fois par an Une fois par an

Deux fois par an Une fois par an Une fois par an

Instructions de nettoyage

IMPORTANT : Ne pas utiliser de brosse metallique, de tampon &

recurer, etc., car ils peuvent endommager les filtres. Rincer le filtre sous I'eau courante jusqu'& ce que la plupart des

saletes soient eliminees. Si I'on remarque la presence de saletes difficiles a retirer ou de dep6ts de calcaire causes par I'eau dure,

I'emploi d'une brosse douce sera peut-6tre necessaire.

Retrait du filtre sup#rieur

Instructionsder6installationdufiltre

1. En s'aidant des illustrations precedentes, placer lefiltre

inferieur sous les onglets de positionnement situes

au fond du lave-vaisselle de sorte que le filtre

superieur soit aligne avec I'ouverture circulaire du fond de la cuve.

2. Inserer le filtre superieur dans I'ouverture circulaire

du filtre inferieur.

R#installation du filtre sup#rieur

................. JJ

Patte de

_. sitionnement

_ _ _ _ _ _l ¸

Faire pivoter lentement le filtre dans le sens horaire jusqu'& ce qu'il s'insere dans le Iogement. Continuer a faire pivoter le filtre jusqu'& ce qu'il s'emboite. Si le filtre n'est pas completement installe (continue de tourner librement), continuer a tourner le filtre dans le sens horaire jusqu'& ce qu'il s'insere dans le Iogement et s'emboite.

REMAROUE • Du moment que le filtre est bien emboit6, il n'est pas necessaire que lafleche du filtre superieur soit

alignee avec celle du filtre inferieur.

IMPORTANT • Afin d'eviter d'endommager le lave-vaisselle, ne pas le faire fonctionner sans que les filtres ne soient correctement

installes. S'assurer que le filtre inferieur est bien en place et que le filtre superieur est bien emboit& Si le filtre superieur tourne

librement, cela signifie qu'il n'est pas bien emboit&

NETTOYAGE DU LAVE-VAISSELLE

Nettoyage de I'exterieur Nettoyer I'exterieur du lave-vaisselle avec un chiffon doux et

humide et un detergent doux. Si le lave-vaisselle est en acier

inoxydable, un nettoyant pour acier inoxydable est recommande -

nettoyant et poli pour acier inoxydable numero 31464.

Nettoyage de I'interieur

Nettoyer I'interieur du lave-vaisselle &I'aide d'une p&te de

detergent pour lave-vaisselle en poudre et de I'eau ou utiliser un detergent liquide pour lave-vaisselle sur une eponge humide pour

nettoyer I'interieur une fois refroidi.

Un rin(;age avec du vinaigre blanc peut eliminer taches blanches et

films sur la vaisselle. Le vinaigre est un acide et son utilisation trop frequente pourrait endommager le lave-vaisselle.

Verser 2 tasses (500 mL) de vinaigre blanc dans un verre ou une tasse &mesurer lavable au lave-vaisselle dans le panier inferieur.

Faire executer au lave-vaisselle un programme de lavage complet

avec sechage & I'air ou une option de sechage economique. Ne

pas utiliser de detergent. Le vinaigre se melangera & I'eau de lavage.

Procedure d'entretien du lave-vaisselle

Afin d'eviter toute mauvaise odeur ou formation de residus responsables de mauvaises odeurs dans le lave-vaisselle, utiliser le

nettoyant pour lave-vaisselle et broyeur & dechets affresh ®_ (recommande) une fois par mois comme traitement d'entretien

regulier. Le nettoyant pour lave-vaisselle et broyeur & dechets Affresh ®est efficace avec toutes les marques de lave-vaisselle.

IMPORTANT :

• Lire entierement les presentes instructions ainsi que les instructions de I'emballage du produit affresh ®avant de

debuter la procedure de nettoyage.

• €:viter de manipuler la pastille sans papier alimentaire ou gants.

1. Retirer toute la vaisselle du lave-vaisselle. Ouvrir le lave- vaisselle et placer 1 pastille de nettoyant pour lave-vaisselle et

broyeur & dechets affresh ®dans le tiroir du compartiment principal et fermer letiroir. Placer une autre pastille dans le tiroir de prelavage ou placer simplement 1 pastille au fond du lave-vaisselle. Fermer la porte du lave-vaisselle. Faire fonctionner le lave-vaisselle au programme le plus puissant - grattage intense, eau chaude, etc.

2. Placer 1 pastille de nettoyant pour lave-vaisselle et broyeur dechets affresh ®dans le broyeur a dechets. Ouvrir I'eau

chaude a un faible debit. Faire fonctionner le broyeur & dechets et laisser couler I'eau pendant 15 secondes. Arreter le

broyeur & dechets et fermer le robinet d'eau. Ne pas rincer le broyeur a dechets entierement avec de I'eau. L'eau du lave-

vaisselle nettoiera le broyeur &dechets. Si votre appareil ne comporte pas de broyeur & dechets, omettre cette etape.

Dispositif de brise-siphon

Inspecter et nettoyer le dispositif anti-refoulement, le cas echeant, si le lave-

vaisselle ne se vidange pas correctement.

Remisage du lave-vaisselle

Si le lave-vaisselle n'est pas utilise pendant Fete, couper I'arrivee d'eau et I'alimentation electrique du lave-vaisselle. Pendant I'hiver,

si le lave-vaisselle risque d'etre expose & des temperatures proches du degre de congelation ou est laisse dans une residence saisonniere comme une residence secondaire ou une maison de

vacances, faire hiveriser le lave-vaisselle par un technicien de service agree pour eviter tout dommage dQ &I'eau.

_ AFFRESH est une marque deposee de commerce de Whirlpool, U.S.A.

Lelave-vaissellenefonctionnepascorrectement

Le lave-vaisselle ne fonctionne pas ou s'arr_te au cours

d'un programme

La porte est-elle bien fermee et enclenchee?

A-t-on selectionn6 le bon programme?

Le lave-vaisselle est-il alimente par le courant electrique? Un

fusible est-il grille ou un disjoncteur s'est-il declench6?

Remplacer le fusible ou reenclencher le disjoncteur. Si le probleme persiste, appeler un electricien.

Le moteur s'est-il arrete par suite d'une surcharge? Le moteur

se reactive automatiquement apres quelques minutes. S'il ne se remet pas en marche, faire un appel de service.

Le robinet d'arret (le cas echeant) est-il ouvert? IIest normal pour certains programmes de faire des pauses

repetees pendant quelques secondes Iors du lavage principal.

Le t_moin Clean (propre) clignote

Faire un appel de service.

Le lave-vaisselle ne se remplit pas

Le dispositif de protection contre debordement peut-il monter et descendre

librement? Appuyer dessus pour le liberer.

La dur_e d'ex_cution du programme

semble _tre trop Iongue

Le lave-vaisselle peut prendre jusqu'a 31/2heures pour executer le programme selon le niveau de salete, la temperature de

I'eau, les programmes et les options. L'eau fournie au lave-vaisselle est-elle suffisamment chaude? Le lave-vaisselle fonctionne plus Iongtemps durant le

chauffage de I'eau. La duree du programme du lave-vaisselle correspond-elle aux

durees de programmes? Voir la section relative aux durees de lavage des programmes. Une periode d'attente s'ajoute

automatiquement dans certains programmes de lavage et de rin£;age jusqu'& ce que I'eau atteigne la temperature

appropriee. Ce lave-vaisselle est equipe d'un capteur optique qui detecte la

temperature de I'eau, le degre de salete et la quantite de

detergent. Les programmes de lavage sont ajustes sur la base de ce qui est detecte.

IMPORTANT • Le tout premier programme de lavage suivant I'installation a votre domicile sera ajuste pour comporter

2 rin£;ages supplementaires. Pour un ajustement correct du

capteur, ce programme ne doit pas etre interrompu. Si ce programme d'ajustement est annule ou arrete avant I'allumage

du temoin Clean (propre) a la fin du programme, le programme de lavage suivant repetera I'operation d'ajustement du capteur.

R_sidus d'eau dans le lave-vaisselle

Le programme est-il termine?

• R_sidus de d_tergent dans la section avec couvercle du

distributeur

Le programme est-il termine? Presence de grumeaux dans le detergent? Remplacer le

detergent au besoin. La porte du distributeur est-elle bloquee par des plats ou

ustensiles de cuisson Iorsque la porte du lave-vaisselle est

fermee? Apparition d'un r_sidu blanc a I'avant du panneau d'acc_s

A-t-on utilise une quantite excessive de detergent?

La marque de detergent utilisee produit-elle trop de mousse? Essayer une marque de detergent differente pour reduire le

moussage et eliminer I'accumulation.

• Odeur dans le lave-vaisselle La vaisselle est-elle lavee seulement tousles 2 ou 3 jours?

Executer un programme de rin(;age une ou deux fois par jour jusqu'a ce qu'une charge complete soit accumulee.

Odeur de plastique neuf dans le lave-vaisselle? Effectuer un rin£;age avec du vinaigre tel que decrit dans "Entretien du lave-

vaisselle".

Condensation sur le comptoir de la cuisine (modUles

encastr_s)

Le lave-vaisselle est-il aligne avec le dessus du comptoir? De I'humidite sortant de I'event de la console du lave-vaisselle

peut se former sur lecomptoir. Voir les Instructions d'installation pour plus de renseignements.

vaisselle n'est pas compl_tement s_che

La vaisselle n'est pas complbtement s_che

Avez-vous utilise un agent de rin£;age? Votre lave-vaisselle est con(;u pour utiliser un agent de rin£;age pour un meilleur

rendement de sechage. Sans agent de rin(;age la vaisselle et I'interieur du lave-vaisselle seront extremement humides.

L'option de sechage avec chaleur ne s'executera pas aussi bien sans agent de rin£;age.

La vaisselle n'est pas s_che

Le lave-vaisselle a-t-il ete charge de maniere _ permettre un drainage adequat de I'eau? Ne pas charger excessivement.

Utiliser un agent de rin(;age liquide pour accelerer le sechage. Les articles de plastique sont-ils humides? II est souvent

necessaire de secher les articles de plastique avec une serviette.

Le distributeur d'agent de rin£;age est-il vide? A-t-on utilise un sechage a I'air ou une option de sechage

economique? Utiliser une option de sechage avec chaleur pour une vaisselle plus seche.

Exc_s d'humidit_ sur les paniers et a I'int_rieur du lave- vaisselle

Contr61er I'indicateur d'agent de rin£;age pour s'assurer qu'il y a de I'agent de rin£;age dans le distributeur.

Presence de taches sur la vaisselle

• Taches et films sur la vaisselle L'eau est-elle dure ou contient-elle une concentration elevee de

mineraux? Le conditionnement de I'eau de rin£;age finale avec un agent de rin£;age liquide favorise I'elimination des taches et

films. Veiller a ce que le distributeur d'agent de rin£:age soit rempli. Toujours utiliser I'option de temperature elevee. Si la

durete de I'eau est de 13 grains ou plus, il est vivement recommande d'installer un adoucisseur d'eau au domicile.

Pour ne pas boire d'eau adoucie, installer I'adoucisseur sur I'arrivee d'eau chaude.

La temperature de I'eau est-elle trop basse? Pour obtenir de meilleurs resultats de lavage, I'eau doit etre a 120°F (49°C)

son entree dans le lave-vaisselle. A-t-on utilise la bonne quantite de detergent frais? Utiliser

uniquement les detergents recommandes pour lave-vaisselle. Ne pas employer moins d'une cuilleree a soupe (15 g) par

charge. Pour qu'il soit efficace, il faut que le detergent soit frais. Une vaisselle tres sale et/ou une eau dure necessitent

generalement un supplement de detergent. La pression d'eau du domicile est-elle suffisamment elevee

pour un remplissage convenable du lave-vaisselle? La pression d'eau du domicile devrait etre de 20 a 120 Ib/po 2

(138 a 828 kPa) pour un remplissage convenable du lave- vaisselle. Si vous avez des questions au sujet de la pression de

votre eau, faire appel & un plombier qualifie agree.

REMARQUE : Pour eliminer les taches et films des articles en

verre, enlever tousles couverts ou articles metalliques et

effectuer un rin(_age avec du vinaigre tel que decrit dans "Entretien du lave-vaisselle".

• Film de silice ou attaque (le film de silice est un d_p6t blanc irish; I'attaque produit I'apparence d'un film translucide)

IIy a parfois une reaction chimique de I'eau avec certains types de verres. Ceci est habituellement imputable &certaines

combinaisons d'eau douce ou adoucie, solution de lavage alcaline, rin£_age insuffisant, chargement excessif du lave-

vaisselle, et & la chaleur de sechage. II peut _tre necessaire de

laver manuellement ces articles pour eliminer completement le probleme.

Pour ralentir ce processus, utiliser la quantite minimale de detergent, mais pas moins d'une cuilleree & soupe (15 g) par

charge. Utiliser un agent de rin£_ageliquide, et ne charger le lave-vaisselle que legerement pour permettre un rin£_age&

fond. II n'est pas possible d'eliminer le film de silice ou I'effet de

I'attaque chimique qui demeurent en permanence. Ne pas utiliser un sechage avec chaleur.

• "laches blanches sur les ustensiles de cuisson

rev6tement anti-adh_sif

Le detergent du lave-vaisselle a-t-il elimine la patine? Generer une nouvelle patine apres le lavage au lave-vaisselle.

"laches marron sur la vaisselle et les surfaces internes du

lave-vaisselle

L'eau comporte-t-elle une concentration de fer elevee? Laver de nouveau la vaisselle apres avoir verse 1 & 3 c. & soupe

(5-15 mL) de cristaux d'acide citrique dans le distributeur de detergent avec couvercle. Ne pas utiliser de detergent.

Executer ensuite un programme de lavage Normal avec detergent. Si ce traitement est necessaire plus frequemment

que tousles deux mois, on recommande I'installation d'un dispositif d'elimination du fer.

Marques noires ou grises sur la vaisselle Des articles en aluminium frottent-ils contre lavaisselle durant le lavage? Les articles en aluminium jetables peuvent se briser

dans le lave-vaisselle et causer des marques. Laver ces articles

la main. Pour eliminer les marques d'aluminium, employer un

produit de nettoyage moyennement abrasif.

"laches orange sur les articles de plastique ou les surfaces

internes du lave-vaisselle Place-t-on dans le lave-vaisselle, de la vaisselle sur laquelle il y

a une quantite considerable de residus alimentaires & base de

tomates? IIpeut s'averer necessaire d'utiliser un produit pour

I'elimination des taches pour enlever les taches du lave-

vaisselle. Les taches n'affectent pas la performance du lave- vaisselle.

Bruits

• I_mission de bruits de frottement, broyage, _crasement ou

de bourdonnement

Un objet dur a penetre dans le module de lavage (sur certains modeles). Le bruit devrait cesser une fois que I'objet sera

broy& Si le bruit persiste apres un programme complet, faire un appel de service.

La vaisselle n'est pas compl_tement nettoy_e

R_sidus de produits alimentaires sur la vaisselle

La vaisselle est-elle chargee correctement? A-t-on choisi le programme qui decrit les taches les plus

difficiles sur la charge de vaisselle? Utiliser un programme plus intense pour les niveaux de salete plus intense.

La temperature de I'eau est-elle trop basse? Pour obtenir de meilleurs resultats de lavage, I'eau doit _tre a 120°F (49°C) son entree dans le lave-vaisselle.

A-t-on utilise la bonne quantite de detergent frais? Utiliser uniquement les detergents recommandes pour lave-vaisselle.

Ne pas employer moins d'une cuilleree & soupe (15 g) par charge. Pour qu'il soit efficace, il faut que le detergent soit frais.

Une vaisselle tres sale et/ou une eau dure necessitent generalement un supplement de detergent.

Y a-t-il des grumeaux de detergent dans le distributeur? Utiliser uniquement un detergent frais. Ne pas laisser le detergent

pendant plusieurs heures dans un distributeur humide. Nettoyer le distributeur Iorsqu'il s'y trouve des grumeaux de

detergent. La pompe ou le bras d'aspersion est-elle/il obstrue(e) par des

etiquettes de bouteilles et de cannettes? La pression d'eau du domicile est-elle suffisamment elevee

pour un remplissage convenable du lave-vaisselle? La pression d'eau du domicile devrait _tre de 20 & 120 Ib/po 2

(138 &828 kPa) pour un remplissage convenable du lave- vaisselle. Si vous avez des questions au sujet de la pression de votre eau, faire appel & un plombier qualifie agree.

Une accumulation de mousse ralentit-elle le bras d'aspersion? Ne pas utiliser de savon ou de detergent &lessive. Utiliser

uniquement les detergents recommandes pour lave-vaisselle.

La vaisselle est endommag_e au cours d'un programme

• I_caillage de la vaisselle A-t-on charge le lave-vaisselle correctement? Charger la

vaisselle et les verres de telle maniere qu'ils soient stables et qu'ils ne s'entrechoquent pas Iors du lavage. Minimiser

I'ecaillage en depla(_ant lentement les paniers. REMARQUE : Les antiquites, le cristal tres mince et certains

types de fa'fence et de verre peuvent _tre trop delicats pour le lavage automatique. Laver manuellement.

W10448829A

® IKEA is a registered trademark of Inter-lkea Systems B.V. ® IKEA es una marca registrada de Inter-lkea Systems B.V.

® IKEA est une marque deposee de Inter-lkea Systems B.V.

Printed in U.S.A.

impreso en EE. UU.

imprime aux E.-U.

12/11

IKEA W10448829A User Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
