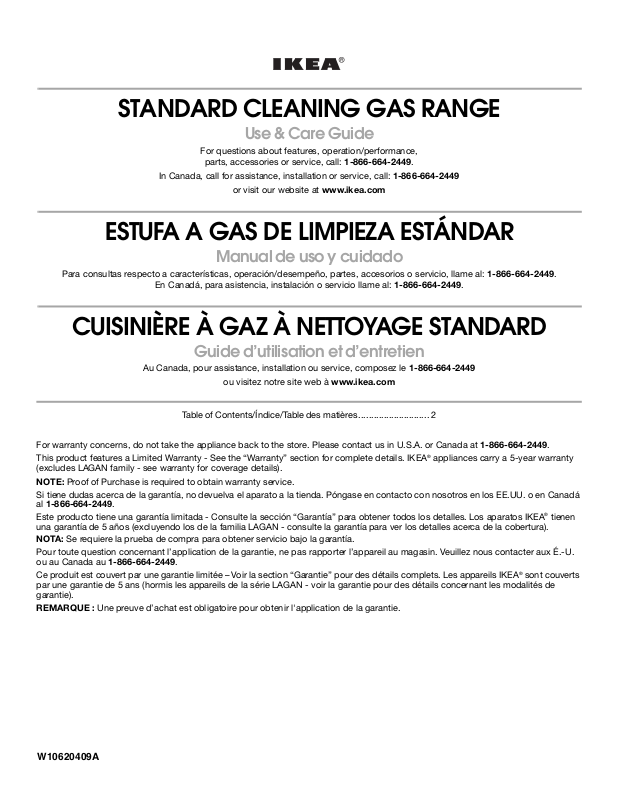

Ikea IGS350BB, IGS350BS, IGS350BW Use & Care Guide [en, fr, es]

STANDARD CLEANING GAS RANGE

W10620409A

Use & Care Guide

For questions about features, operation/performance,

parts, accessories or service, call: 1-866-664-2449.

In Canada, call for assistance, installation or service, call: 1-866-664-2449

or visit our website at www.ikea.com

ESTUFA A GAS DE LIMPIEZA ESTÁNDAR

Manual de uso y cuidado

Para consultas respecto a características, operación/desempeño, partes, accesorios o servicio, llame al: 1-866-664-2449.

En Canadá, para asistencia, instalación o servicio llame al: 1-866-664-2449.

CUISINIÈRE À GAZ À NETTOYAGE STANDARD

Guide d’utilisation et d’entretien

Au Canada, pour assistance, installation ou service, composez le 1-866-664-2449

ou visitez notre site web à www.ikea.com

Table of Contents/Índice/Table des matières............................ 2

For warranty concerns, do not take the appliance back to the store. Please contact us in U.S.A. or Canada at 1-866-664-2449.
This product features a Limited Warranty - See the “Warranty” section for complete details. IKEA® appliances carry a 5-year warranty

(excludes LAGAN family - see warranty for coverage details).
NOTE: Proof of Purchase is required to obtain warranty service.
Si tiene dudas acerca de la garantía, no devuelva el aparato a la tienda. Póngase en contacto con nosotros en los EE.UU. o en Canadá

al 1-866-664-2449.
Este producto tiene una garantía limitada - Consulte la sección “Garantía” para obtener todos los detalles. Los aparatos IKEA

una garantía de 5 años (excluyendo los de la familia LAGAN - consulte la garantía para ver los detalles acerca de la cobertura).
NOTA: Se requiere la prueba de compra para obtener servicio bajo la garantía.
Pour toute question concernant l’application de la garantie, ne pas rapporter l’appareil au magasin. Veuillez nous contacter aux É.-U.

ou au Canada au 1-866-664-2449.
Ce produit est couvert par une garantie limitée – Voir la section “Garantie” pour des détails complets. Les appareils IKEA

par une garantie de 5 ans (hormis les appareils de la série LAGAN - voir la garantie pour des détails concernant les modalités de
garantie).

REMARQUE : Une preuve d’achat est obligatoire pour obtenir l'application de la garantie.

®

tienen

®

sont couverts

TABLE OF CONTENTS

RANGE SAFETY .............................................................................3

The Anti-Tip Bracket ....................................................................4

COOKTOP USE ..............................................................................5

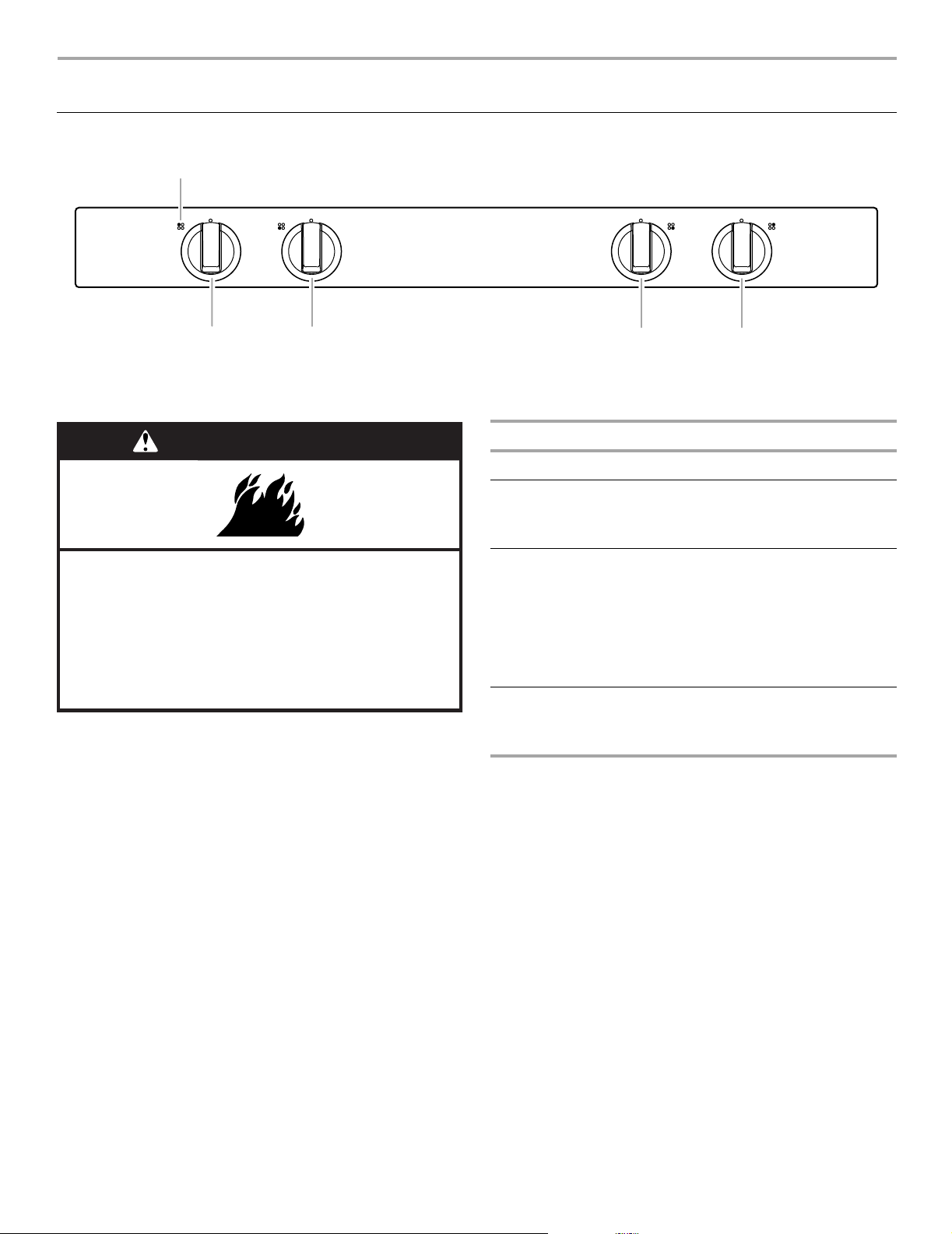

Cooktop Controls.........................................................................5

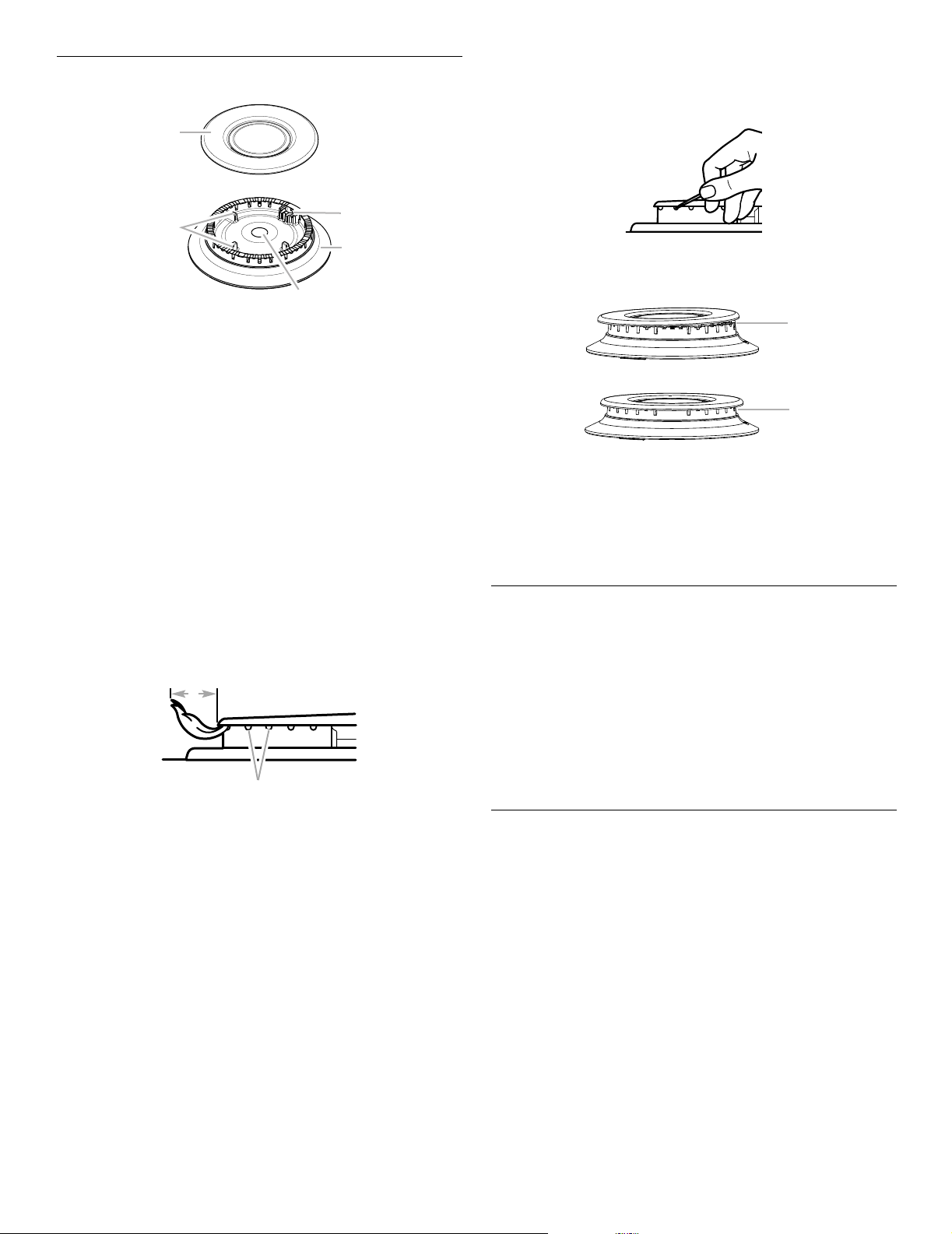

Surface Burners ...........................................................................6

Home Canning .............................................................................6

Cookware .....................................................................................6

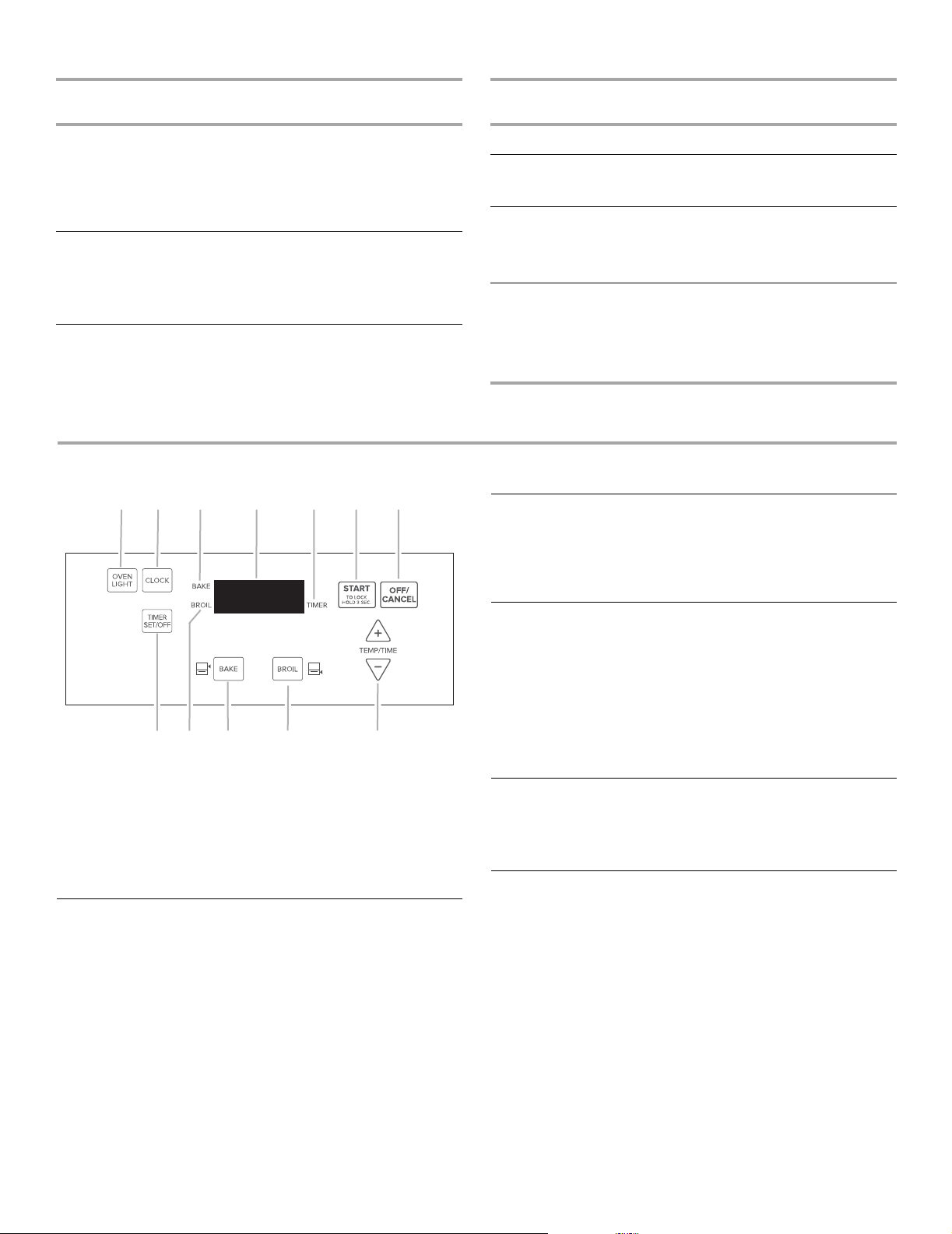

ELECTRONIC OVEN CONTROL ...................................................7

Display..........................................................................................7

Oven Indicator Lights...................................................................7

Start..............................................................................................7

Off/Cancel ....................................................................................7

Clock ............................................................................................7

Tones............................................................................................7

Fahrenheit and Celsius.................................................................8

Timer.............................................................................................8

Control Lock.................................................................................8

Oven Temperature Control ..........................................................8

ÍNDICE

SEGURIDAD DE LA ESTUFA ......................................................19

Soporte anti-vuelco....................................................................20

USO DE LA SUPERFICIE DE COCCIÓN....................................22

Controles de la superficie de cocción .......................................22

Quemadores de superficie.........................................................23

Enlatado casero .........................................................................23

Utensilios de cocina...................................................................23

CONTROL ELECTRÓNICO DEL HORNO ..................................24

Pantalla.......................................................................................24

Luces indicadoras del horno......................................................24

Inicio ...........................................................................................24

Apagar/Cancelar ........................................................................24

Clock (Reloj) ...............................................................................24

Tonos..........................................................................................25

Fahrenheit y centígrados ...........................................................25

Temporizador .............................................................................25

Bloqueo de control.....................................................................25

Control de temperatura del horno .............................................25

OVEN USE.......................................................................................9

Aluminum Foil...............................................................................9

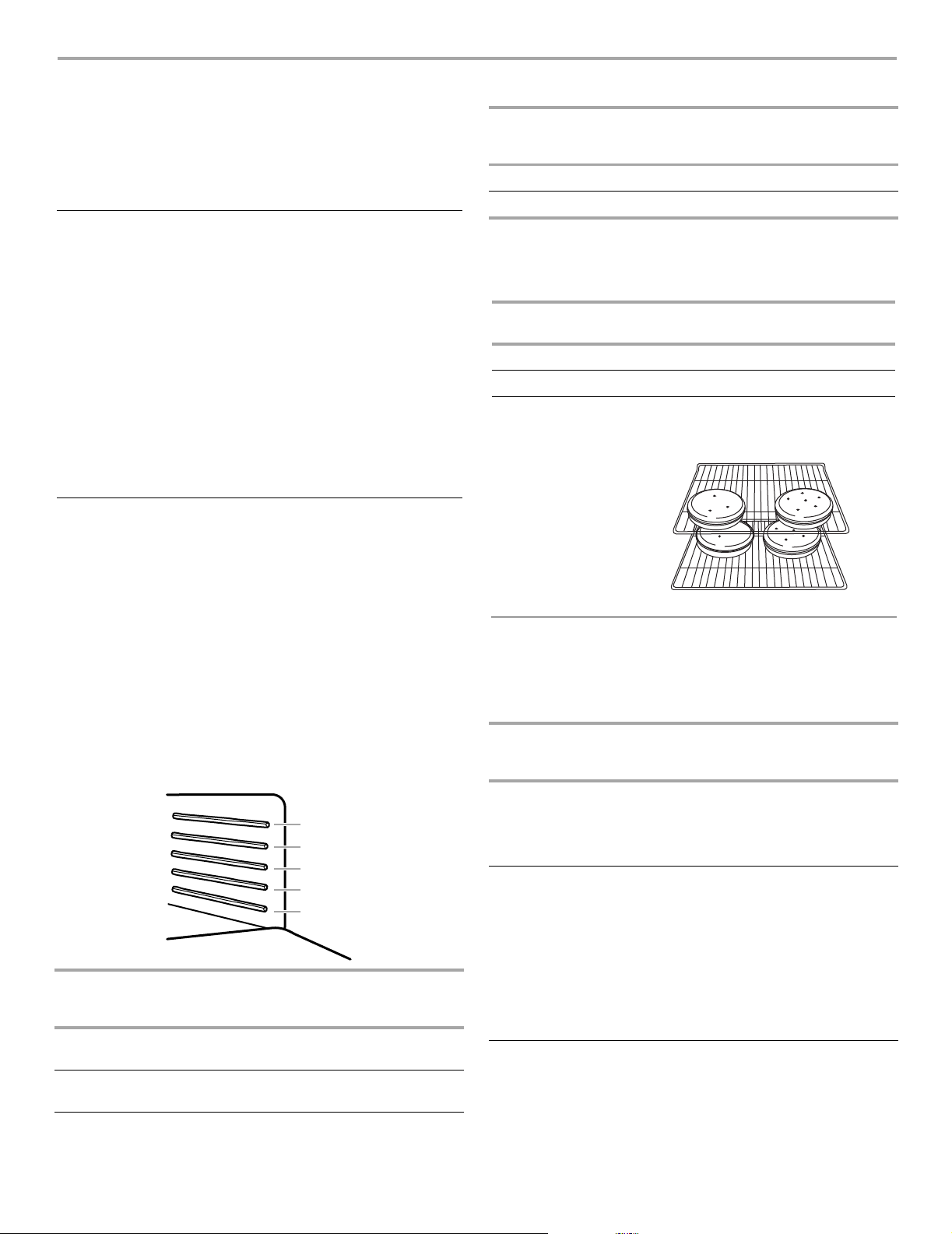

Positioning Racks and Bakeware ................................................9

Bakeware......................................................................................9

Oven Vent...................................................................................10

Baking and Roasting..................................................................10

Broiling........................................................................................10

RANGE CARE ...............................................................................11

General Cleaning........................................................................11

Oven Light ..................................................................................12

Oven Door ..................................................................................12

Removing the Oven Bottom.......................................................13

TROUBLESHOOTING ..................................................................14

ASSISTANCE OR SERVICE.........................................................16

In the U.S.A. ...............................................................................16

Accessories ................................................................................16

In Canada ...................................................................................16

WARRANTY ..................................................................................17

USO DEL HORNO.........................................................................26

Papel de aluminio.......................................................................26

Posición de las parrillas y los utensilios para hornear...............26

Utensilios para hornear ..............................................................26

Ducto de escape del horno........................................................27

Cómo hornear y asar..................................................................27

Cómo asar..................................................................................27

CUIDADO DE LA ESTUFA ...........................................................29

Limpieza general ........................................................................29

Luz del horno..............................................................................30

Puerta del horno.........................................................................30

Cómo quitar el fondo del horno.................................................30

SOLUCIÓN DE PROBLEMAS......................................................31

AYUDA O SERVICIO TÉCNICO...................................................33

En los EE.UU. .............................................................................33

Accesorios..................................................................................33

GARANTÍA.....................................................................................34

TABLE DES MATIÈRES

SÉCURITÉ DE LA CUISINIÈRE...................................................36

La bride antibasculement...........................................................37

UTILISATION DE LA TABLE DE CUISSON................................39

Commandes de la table de cuisson ..........................................39

Brûleurs de surface ....................................................................40

Préparation de conserves à la maison ......................................40

Ustensiles de cuisson ................................................................40

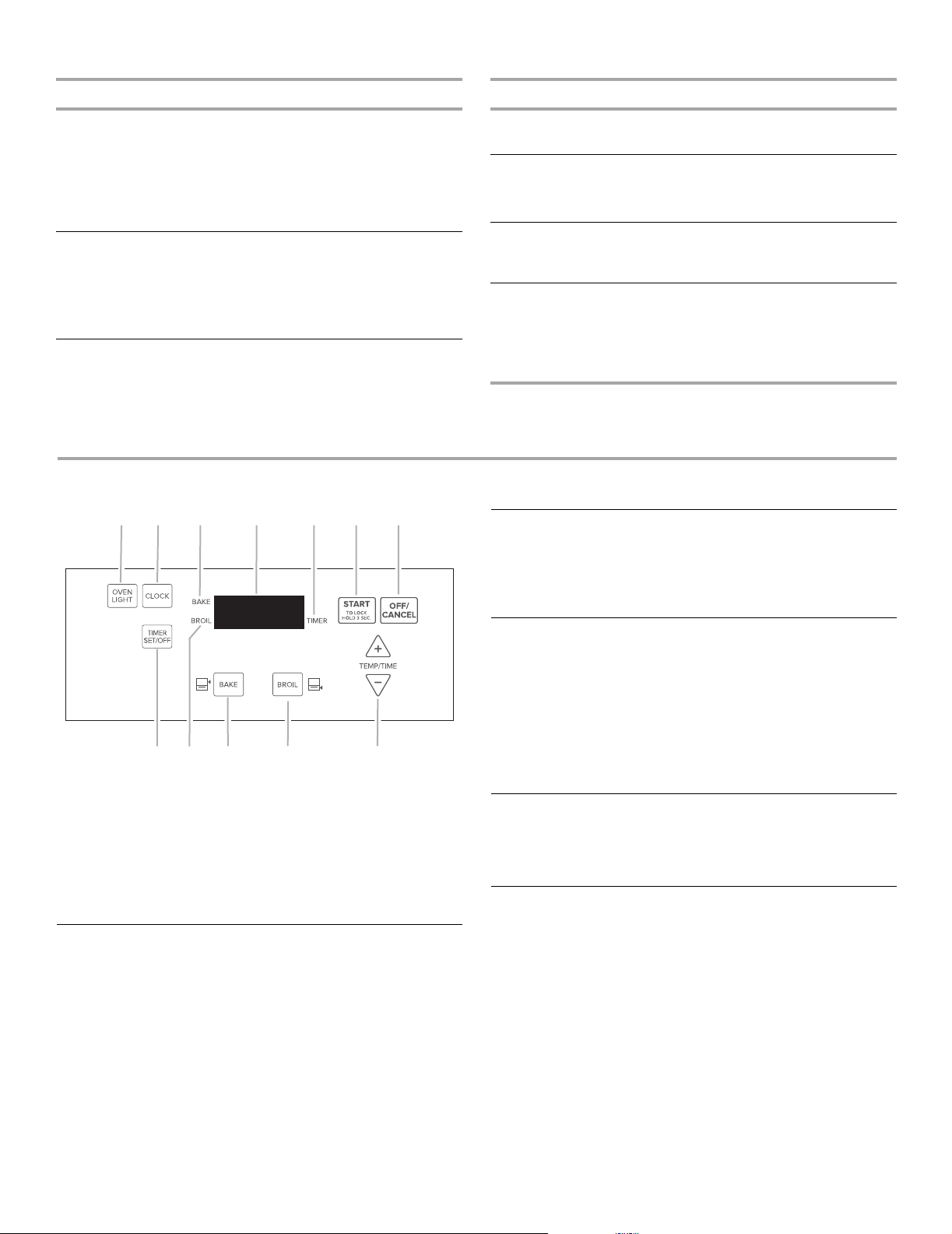

TABLEAU DE COMMANDE ÉLECTRONIQUE DU FOUR.........41

Afficheur .....................................................................................41

Témoins lumineux du four..........................................................41

Mise en marche..........................................................................41

Arrêt/annulation..........................................................................41

Horloge.......................................................................................41

Signaux sonores.........................................................................42

Fahrenheit et Celsius..................................................................42

Minuterie.....................................................................................42

Verrouillage des commandes ....................................................42

Commande de la température du four ......................................42

2

UTILISATION DU FOUR...............................................................43

Papier d’aluminium.....................................................................43

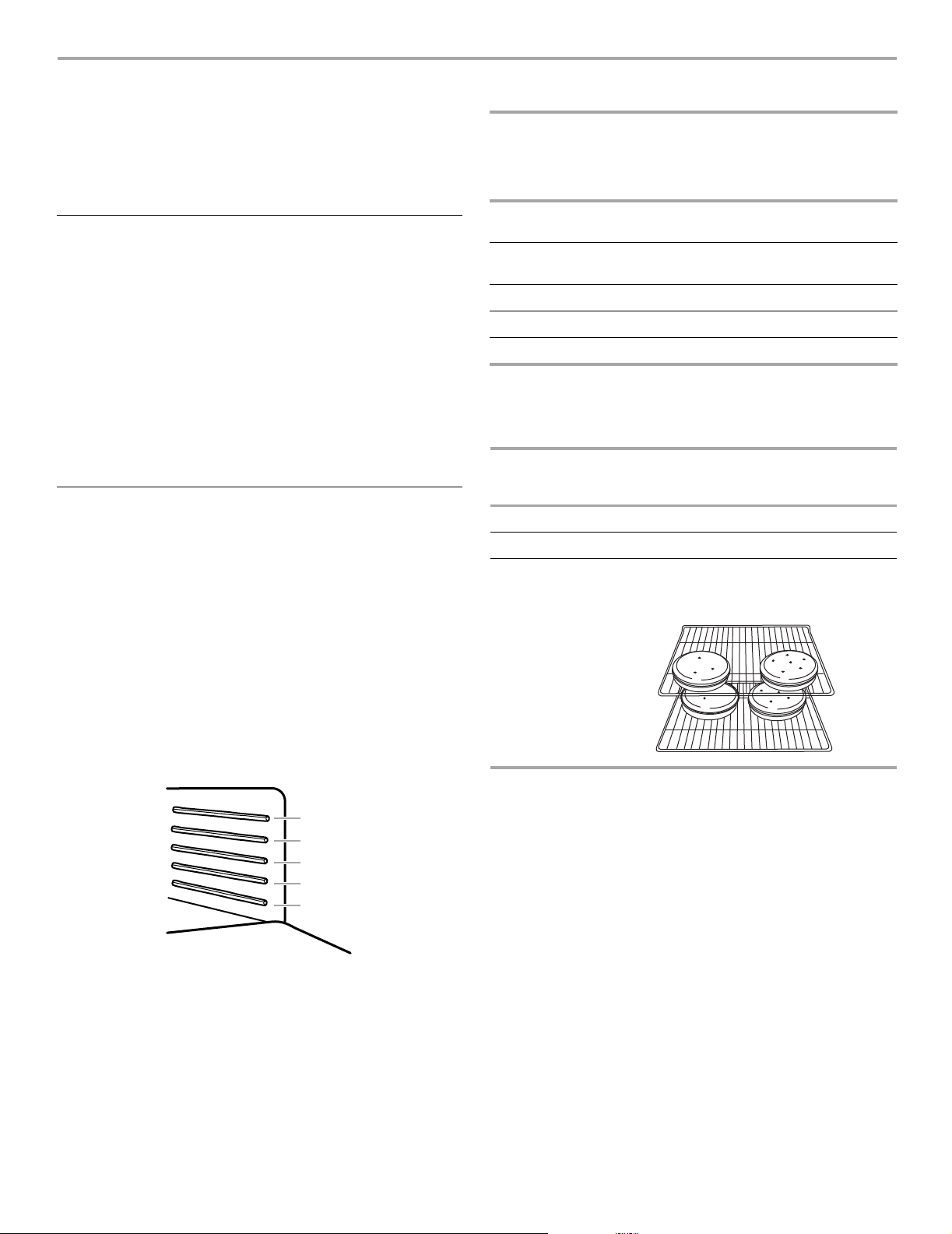

Positionnement des grilles et des ustensiles de cuisson ..........43

Ustensiles de cuisson au four....................................................44

Évent du four ..............................................................................44

Cuisson au four et rôtissage ......................................................44

Cuisson au gril............................................................................45

ENTRETIEN DE LA CUISINIÈRE.................................................46

Nettoyage général ......................................................................46

Lampe du four ............................................................................47

Porte du four...............................................................................47

Enlèvement du panneau au fond du four ..................................47

DÉPANNAGE.................................................................................48

ASSISTANCE OU SERVICE.........................................................50

Au Canada..................................................................................50

Accessoires ................................................................................50

GARANTIE.....................................................................................51

RANGE SAFETY

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

follow

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.

This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

WARNING: If the information in this manual is not followed exactly, a fire or explosion
may result causing property damage, personal injury or death.

– Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance.

– WHAT TO DO IF YOU SMELL GAS:

•

Do not try to light any appliance.

•

Do not touch any electrical switch.

•

Do not use any phone in your building.

•

Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's
instructions.

•

If you cannot reach your gas supplier, call the fire department.

– Installation and service must be performed by a qualified installer, service agency or

the gas supplier.

WARNING: Gas leaks cannot always be detected by smell.
Gas suppliers recommend that you use a gas detector approved by UL or CSA.
For more information, contact your gas supplier.
If a gas leak is detected, follow the “What to do if you smell gas” instructions.

State of California Proposition 65 Warnings:
WARNING: This product contains one or more chemicals known to the State of California to cause cancer.
WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other

reproductive harm.

3

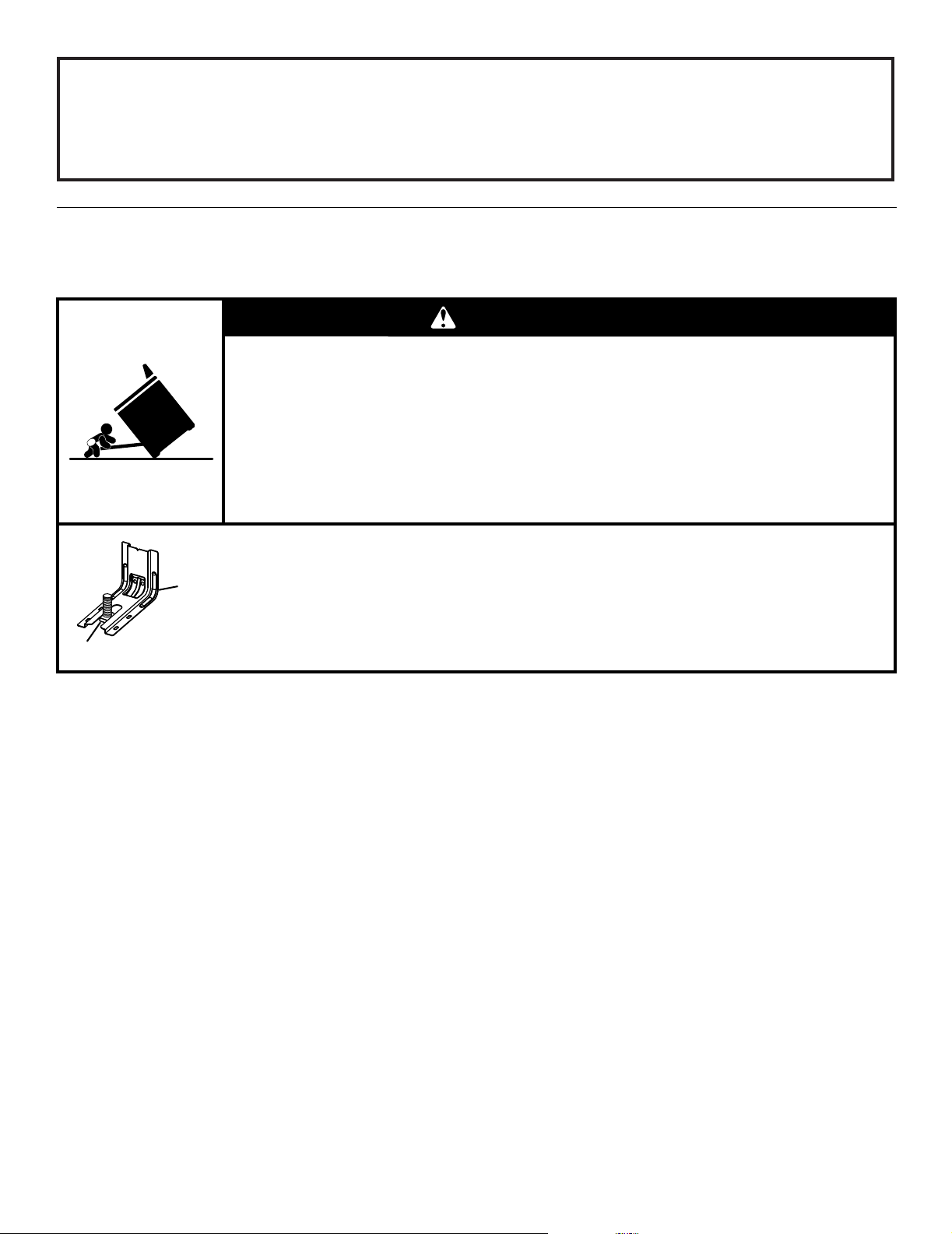

The Anti-Tip Bracket

Tip Over Hazard
A child or adult can tip the range and be killed.
Verify the anti-tip bracket has been properly installed and engaged per installation instructions.
Re-engage anti-tip bracket if range is moved.
Do not operate range without anti-tip bracket installed and engaged.
Failure to follow these instructions can result in death or serious burns to children and adults.

To verify the anti-tip bracket is installed and engaged:

• Slide range forward.

• Look for the anti-tip bracket securely attached to floor or wall.

• Slide range back so rear range foot is under anti-tip bracket.

• See installation instructions for details.

WARNING

Anti-Tip
Bracket

Range Foot

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

To reduce the risk of fire, electrical shock,
injury to persons, or damage when using the range, follow
basic precautions, including the following:

■

WARNING:

TO REDUCE THE RISK OF TIPPING OF
THE RANGE, THE RANGE MUST BE SECURED BY
PROPERLY INSTALLED ANTI-TIP DEVICES. TO CHECK
IF THE DEVICES ARE INSTALLED PROPERLY, SLIDE
RANGE FORWARD, LOOK FOR ANTI-TIP BRACKET
SECURELY ATTACHED TO FLOOR OR WALL, AND
SLIDE RANGE BACK SO REAR RANGE FOOT IS UNDER
ANTI-TIP BRACKET.

■

WARNING:

NEVER use this appliance as a space
heater to heat or warm the room. Doing so may result in
carbon monoxide poisoning and overheating of the oven.

■

WARNING:

NEVER cover any slots, holes or passages
in the oven bottom or cover an entire rack with materials
such as aluminum foil. Doing so blocks air flow through the
oven and may cause carbon monoxide poisoning.
Aluminum foil linings may also trap heat, causing a fire
hazard.

■

CAUTION:

Do not store items of interest to children in
cabinets above a range or on the backguard of a range –
children climbing on the range to reach items could be
seriously injured.

■ Proper Installation – The range, when installed, must be

electrically grounded in accordance with local codes or, in
the absence of local codes, with the

National Electrical

Code, ANSI/NFPA 70

. In Canada, the range must be
electrically grounded in accordance with Canadian
Electrical Code. Be sure the range is properly installed and
grounded by a qualified technician.

■ This range is equipped with a three-prong grounding plug

for your protection against shock hazard and should be
plugged directly into a properly grounded receptacle. Do
not cut or remove the grounding prong from this plug.

■ Disconnect power before servicing.

■ Injuries may result from the misuse of appliance doors or

drawers such as stepping, leaning, or sitting on the doors
or drawers.

■ Maintenance – Keep range area clear and free from

combustible materials, gasoline, and other flammable
vapors and liquids.

■ Storage in or on the Range – Flammable materials should

not be stored in an oven or near surface units.

■ Top burner flame size should be adjusted so it does not

extend beyond the edge of the cooking utensil.

For self-cleaning ranges –

■ Before Self-Cleaning the Oven – Remove broiler pan and

other utensils. Wipe off all excessive spillage before
initiating the cleaning cycle.

The range will not tip during normal use. However, the range can tip if you apply too much force or weight to the open door without the
anti-tip bracket fastened down properly.

4

COOKTOP USE

A

B

C

E

D

WARNING

Fire Hazard

Do not let the burner flame extend beyond the edge of
the pan.

Turn off all controls when not cooking.
Failure to follow these instructions can result in death

or fire.

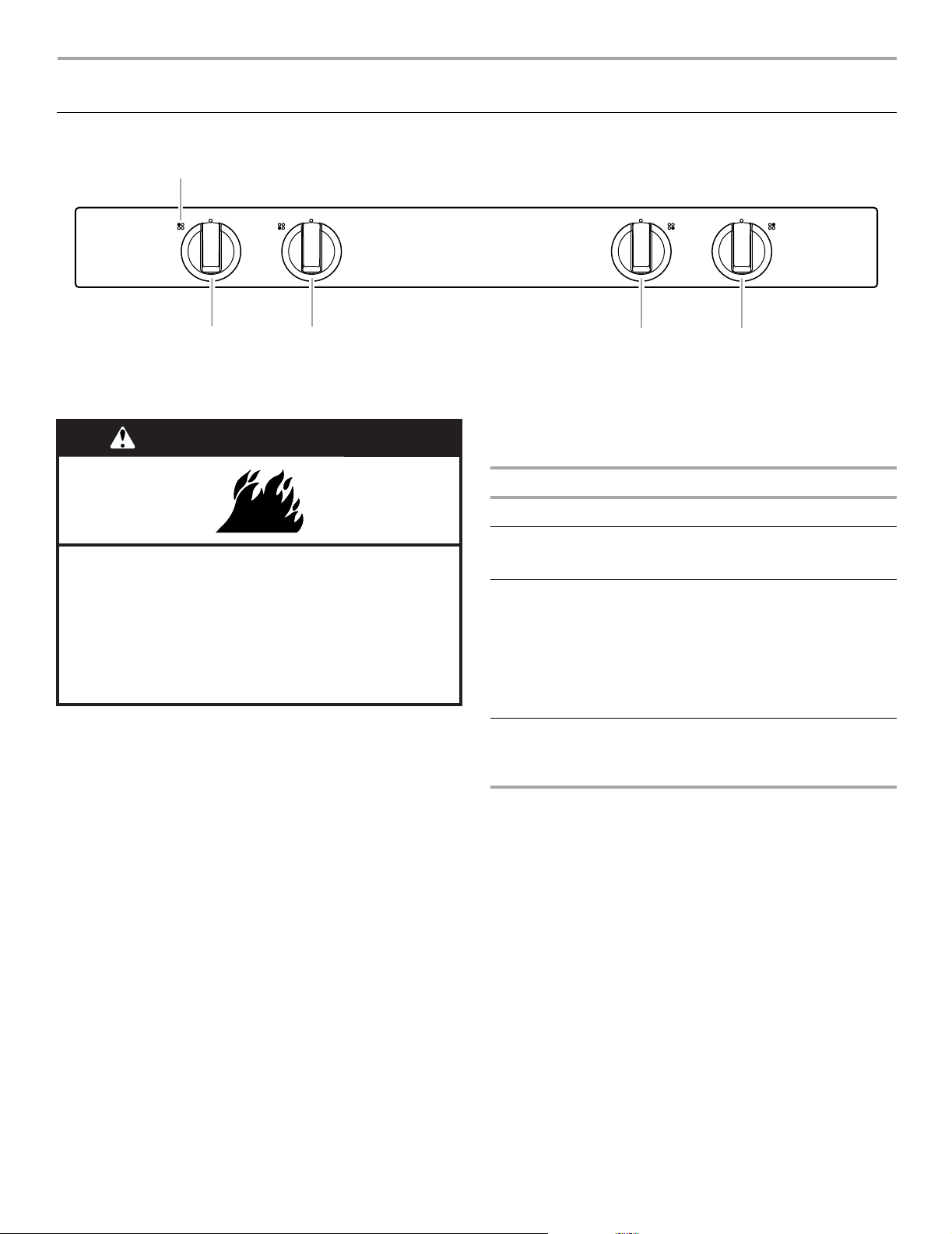

Cooktop Controls

A. Surface burner locator
B. Left rear burner control knob

C. Left front burner control knob

Electric igniters automatically light the surface burners when
control knobs are turned to LITE.

Before setting a control knob, place filled cookware on the grate.
Do not operate a burner using empty cookware or without
cookware on the grate.

IMPORTANT: Do not lift the cooktop on sealed burner models.
Lifting the cooktop can lead to damage and improper operation
of the range.

D. Right front burner control knob

E. Right rear burner control knob

To Set Burner Temperature:

1. Push in and turn knob counterclockwise to LITE.

All surface burners will click. Only the burner with the control
knob turned to LITE will produce a flame.

2. Turn knob to anywhere between HI and LO. The clicking will

stop. Use the following chart as a guide when setting heat
levels.

SETTING RECOMMENDED USE

LITE

HI

MED (medium)

LO

■ Light the burner.

■ Start food cooking.

■ Bring liquid to a boil.

■ Hold a rapid boil.

■ Quickly brown or sear food.

■ Fry or sauté foods.

■ Cook soups, sauces and gravies.

■ Stew or steam foods.

■ Keep food warm.

■ Simmer (use smallest burners).

Power failure

In case of prolonged power failure, the surface burners can be lit
manually. Hold a lit match near a burner and turn knob
counterclockwise to LITE. After burner lights, turn knob to
setting.

5

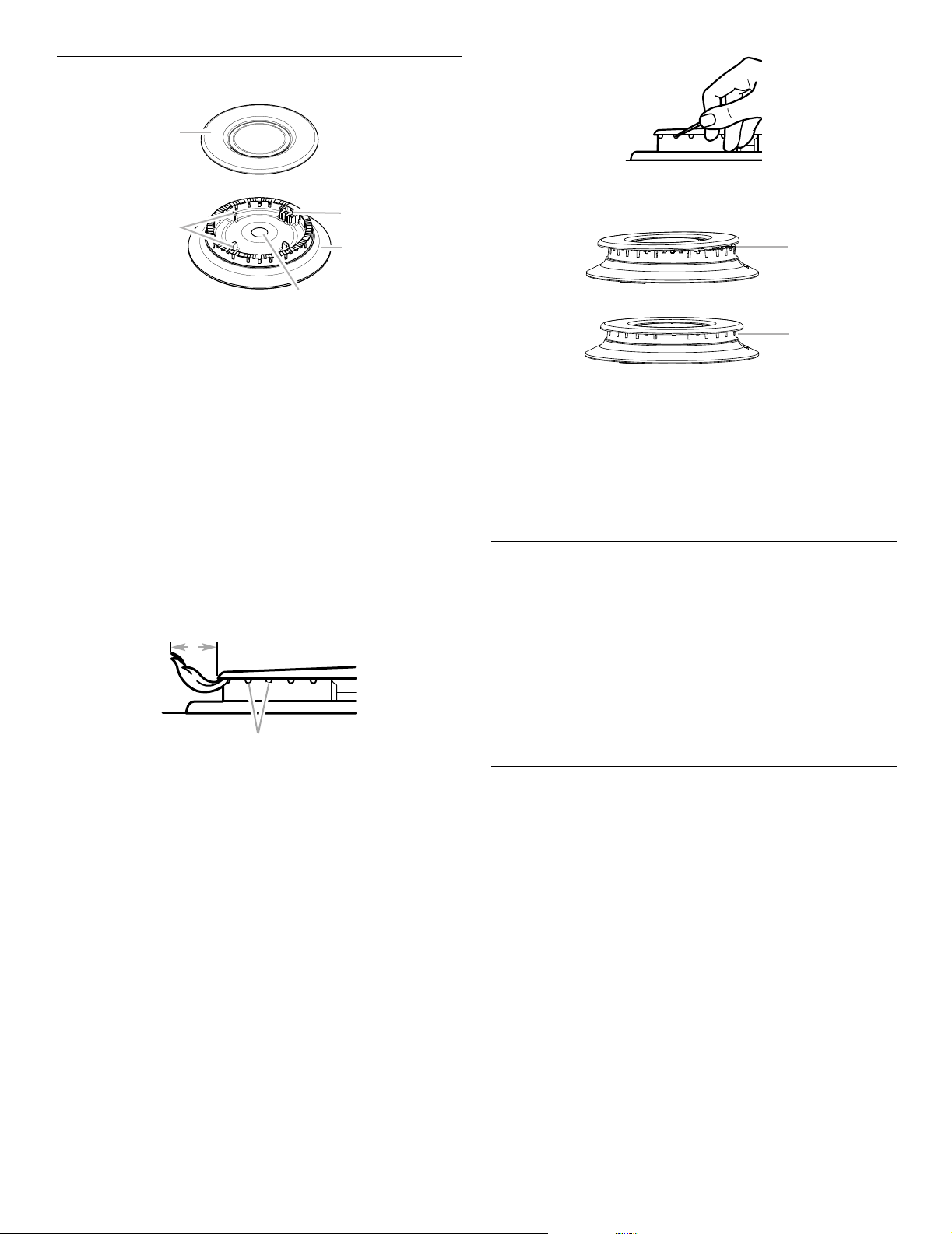

Surface Burners

A

B

C

D

E

B

A

A

B

4. Clean clogged burner ports with a straight pin as shown. Do

not enlarge or distort the port. Do not use a wooden
toothpick. If the burner needs to be adjusted, contact a
trained repair specialist.

5. Replace the burner cap, making sure the alignment pins are

properly aligned with the burner cap.

A. Burner cap
B. Alignment pins
C. Igniter

IMPORTANT: Do not obstruct the flow of combustion and
ventilation air around the burner grate edges.

Burner cap: Always keep the burner cap in place when using a
surface burner. A clean burner cap will help avoid poor ignition
and uneven flames. Always clean the burner cap after a spillover
and routinely remove and clean the caps according to the
“General Cleaning” section.

Gas tube opening: Gas must flow freely throughout the gas tube
opening for the burner to light properly. Keep this area free of soil
and do not allow spills, food, cleaning agents or any other
material to enter the gas tube opening. Keep spillovers out of the
gas tube by always using a burner cap.

D. Burner base

E. Gas tube opening

A. Incorrect
B. Correct

6. Replace the surface grates.

7. Turn on the burner. If the burner does not light, check cap

alignment. If the burner still does not light, do not service the
burner yourself. Contact a trained repair specialist.

Home Canning

When canning for long periods, alternate the use of surface
burners between batches. This allows time for the most recently
used areas to cool.

■ Center the canner on the grate above the burner.

■ Do not place canner on 2 surface burners at the same time.

A. 1-1½" (2.5-3.8 cm)
B. Burner ports

Burner ports: Check burner flames occasionally for proper size
and shape as shown above. A good flame is blue in color, not
yellow. Keep this area free of soil and do not allow spills, food,
cleaning agents or any other material to enter the burner ports.

To C le an :

IMPORTANT: Before cleaning, make sure all controls are off and

the oven and cooktop are cool. Do not use oven cleaners, bleach
or rust removers.

1. Remove the surface grates.

2. Remove the burner cap from the burner base and clean

according to “General Cleaning” section.

3. Clean the gas tube opening with a damp cloth.

■ For more information, contact your local agricultural

department. Companies that manufacture home canning
products can also offer assistance.

Cookware

IMPORTANT: Do not leave empty cookware on a hot surface
cooking area, element or surface burner.

Ideal cookware should have a flat bottom, straight sides and a
well-fitting lid, and the material should be of medium-to-heavy
thickness.

Rough finishes may scratch the cooktop or grates. Aluminum and
copper may be used as a core or base in cookware. However,
when used as a base they can leave permanent marks on the
cooktop or grates.

Cookware material is a factor in how quickly and evenly heat is
transferred, which affects cooking results. A nonstick finish has
the same characteristics as its base material. For example,
aluminum cookware with a nonstick finish will take on the
properties of aluminum.

Cookware with nonstick surfaces should not be used under the
broiler.

6

Use the following chart as a guide for cookware material characteristics.

A

B

C

D

F

G

I

H

J

K

L

E

COOKWARE CHARACTERISTICS

Aluminum

■ Heats quickly and evenly.

■ Suitable for all types of cooking.

■ Medium or heavy thickness is best for

most cooking tasks.

Cast iron

Ceramic or
Ceramic glass

■ Heats slowly and evenly.

■ Good for browning and frying.

■ Maintains heat for slow cooking.

■ Follow manufacturer’s instructions.

■ Heats slowly, but unevenly.

■ Ideal results on low to medium heat

settings.

ELECTRONIC OVEN CONTROL

COOKWARE CHARACTERISTICS

Copper

Earthenware

Porcelain

■ Heats very quickly and evenly.

■ Follow manufacturer’s instructions.

■ Use on low heat settings.

■ See stainless steel or cast iron.

enamel-on­steel or cast
iron

Stainless steel

■ Heats quickly, but unevenly.

■ A core or base of aluminum or copper

on stainless steel provides even
heating.

Start

Start begins any oven function. If Start is not pressed within
5 seconds after pressing a function pad, the Push to Start
(“PSH”) indicator light will flash and the push to start tone will
sound as a reminder.

If Start is not pressed within 1 minute after pressing a function
pad, the oven display will return to the time of day mode and the
programmed function will be canceled.

A. Oven light
B. Clock
C. Bake indicator light
D. Display
E. Timer indicator light

F. Start (control lock)

G. Off/cancel

H

.Te mp /t im e

I. Broil

J. Bake

K. Broil indicator light

L. Timer set/off

Display

When power is first supplied to the appliance, a flashing time will
appear on the display. Press OFF/CANCEL to clear flashing time
from the display.

If flashing time appears, a power failure has occurred. Press
OFF/CANCEL and reset the clock if needed.

When the oven is not in use, the display shows the time of day.
When performing a cook or timer function, the display will show

either hours and minutes, or minutes and seconds.

Oven Indicator Lights

The indicator lights are located on both sides of the display. The
indicator lights light up or flash when the oven is in one of the
following modes: Bake, Broil or Timer.

Off/Cancel

Off/Cancel stops any function except the Clock, Timer and
Control Lock.

Clock

This is a 12-hour clock and does not show a.m. or p.m.

To S et :

Before setting, make sure the oven and Timer are off. Press OFF/
CANCEL to cancel the oven, and press TIMER SET/OFF twice to
cancel the timer.

1. Press CLOCK.

2. Press the TEMP/TIME “up” or “down” arrow pads to set the

time of day.

3. Press CLOCK or START.

Tones

Tones are audible signals, indicating the following:

One tone

■ Valid pad press

■ Oven is preheated (long tone)

■ Function has been entered

Three tones

■ Invalid pad press

■ Push to start reminder

Cycling tones

■ End of cycle

7

Fahrenheit and Celsius

The temperature is preset at Fahrenheit, but can be changed to
Celsius.

To Change: Press and hold BROIL for 5 seconds. A tone will
sound, and “C” will appear on the display. Repeat to change
back to Fahrenheit. To exit mode, press OFF/CANCEL or wait
3 seconds.

Timer

The timer can be set in hours or minutes up to 12 hours and
59 minutes, and counts down the set time either in hours and
minutes, or in minutes and seconds. The timer does not start or
stop the oven.

To S et :

1. Press TIMER SET/OFF. The timer indicator light will light up.

2. Press the TEMP/TIME “up” or “down” arrow pads to set the

length of time.

3. Press START. When the set time ends, end-of-cycle tones will

sound.

4. Press TIMER SET/OFF twice anytime to cancel the timer and

reminder tones.

If Off/Cancel is pressed, the oven will turn off and the cook
function will be disabled.

To display the time of day for 5 seconds when the timer is
counting down, press CLOCK.

If Start is not pressed within 5 seconds after pressing Timer
Set/Off or Temp/Time arrow pads, the “PSH” indicator light will
flash and the push to start tone will sound as a reminder. If no
action is taken after 1 minute, the display will return to the time of
day or bake or broil mode

The timer can be reprogrammed to change the time while it is
running.

To R ep rogram :

1. Press TIMER SET/OFF.

2. Press the TEMP/TIME “up” or “down” arrow pads to adjust

time.

3. Press START.

Control Lock

The Control Lock function blocks the control panel pads to avoid
unintended use of cook functions.

When the control is locked, only Clock, Oven Light and Timer
Set/Off will function.

To Lock/Unlock Control: Before locking, make sure the cook
functions are off. Press and hold START for 3 seconds, and “Loc”
will appear on the display. Repeat to unlock. “Loc” will disappear
from the display.

Oven Temperature Control

IMPORTANT: Do not use a thermometer to measure oven
temperature because opening the oven door may cause the
burner cycling to give incorrect readings.

The oven provides accurate temperatures; however, it may cook
faster or slower than your previous oven, so the temperature
calibration can be adjusted. It can be changed in Fahrenheit or
Celsius.

A minus sign means the oven will be cooler by the displayed
amount. The absence of a minus sign means the oven will be
warmer by the displayed amount. Use the following chart as a
guide.

ADJUSTMENT °F
(ADJUSTMENT °C)

10°F (6°C) ...a little more
20°F (11°C) ...moderately more
30°F (17°C) ...much more

-10°F (-6°C) ...a little less

-20°F (-11°C) ...moderately less

-30°F (-17°C) ...much less

To Adjust Oven Temperature Calibration:

1. Press and hold BAKE for 5 seconds until the oven display

shows the current calibration, for example “00.”

2. Press the TEMP/TIME “up” or “down” arrow pad(s) to

increase or to decrease the temperature in 10°F (6°C)
amounts. The adjustment can be set between 30°F (17°C)
and -30°F (-17°C).

3. Press START to save the adjustment, or press OFF/CANCEL

to exit without change.

COOKS FOOD

8

OVEN USE

5
4

3
2
1

Odors and smoke are normal when the oven is used the first few
times, or when it is heavily soiled.

IMPORTANT: The health of some birds is extremely sensitive to
the fumes given off. Exposure to the fumes may result in death to
certain birds. Always move birds to another closed and well­ventilated room.

Aluminum Foil

IMPORTANT: To avoid permanent damage to the oven bottom
finish and the broiler door handle, do not line the oven bottom
with any type of foil or liner.

■ On those models with bottom vents, do not block or cover

the oven bottom vents.

■ For best cooking results, do not cover entire rack with foil

because air must be able to move freely.

■ To catch spills, place foil on rack below dish. Make sure foil is

at least ¹⁄₂" (1.3 cm) larger than the dish and that it is turned
up at the edges.

Positioning Racks and Bakeware

IMPORTANT: To avoid permanent damage to the porcelain
finish, do not place food or bakeware directly on the oven door or
bottom.

RACKS

■ Position racks before turning on the oven.

■ Do not move racks with bakeware on them.

■ Make sure racks are level.

For best performance, cook on one rack. Place the rack so the
top of food will be centered in the oven. To move a rack, pull it
out to the stop position, raise the front edge, then lift out.

FOOD PREHEAT

TIME

Cookies, layer cakes, biscuits 8-9 min 2-4
Quick bread, angel food, bundt

7 min 3

cakes, pies, pizza
Muffins, cupcakes, brownies 6 min 4
Large roasts or poultry N/A 2
Casseroles 8-9 min 3

RACK
POSITION

BAKEWARE

To cook food evenly, hot air must be able to circulate. Allow
2" (5 cm) of space around bakeware and oven walls. Use the
following chart as a guide.

NUMBER OF

POSITION ON RACK

PAN(S)

1 Center of rack.
2 Side by side or slightly staggered.
3 or 4 Use racks 2 and 4. Position bakeware on

racks as shown.

Bakeware

The bakeware material affects cooking results. Follow
manufacturer’s recommendations and use the bakeware size
recommended in the recipe. Use the following chart as a guide.

BAKEWARE/
RESULTS

Light colored
aluminum

■ Light golden crusts

■ Even browning

Dark aluminum and
other bakeware with
dark, dull and/or
nonstick finish

■ Brown, crisp

crusts

Insulated cookie
sheets or baking
pans

■ Little or no bottom

browning

Stainless steel

■ Light, golden

crusts

■ Uneven browning

Stoneware/Baking
stone

■ Crisp crusts

RECOMMENDATIONS

■ Use temperature and time

recommended in recipe.

■ May need to reduce baking

temperatures slightly.

■ Use suggested baking time.

■ For pies, breads and casseroles,

use temperature recommended in
recipe.

■ Place rack in center of oven.

■ Place in the bottom third of oven.

■ May need to increase baking time.

■ May need to increase baking time.

■ Follow manufacturer’s instructions.

Ovenproof
glassware, ceramic
glass or ceramic

■ Brown, crisp

crusts

■ May need to reduce baking

temperatures slightly.

9

Oven Vent

A

A. Oven vent

The oven vent releases hot air and moisture from the oven, and
should not be blocked or covered. Blocking or covering the oven
vent will cause poor air circulation, affecting cooking and
cleaning results. Do not set plastics, paper or other items that
could melt or burn near the oven vent.

Baking and Roasting

IMPORTANT: To avoid damage to the interior finish, do not place
food or cookware on the oven door or oven bottom.

Before baking and roasting, position racks according to the
“Positioning Racks and Bakeware” section.

To Bake or Roast:

1. Press BAKE.

Press TEMP/TIME or TEMP/HOUR “up” or “down” arrow
pads to set a temperature other than 350°F (175°C) in 5°
amounts. The bake range can be set between 170°F and
500°F (75°C and 260°C).

2. Press START or START/ENTER.

The temperature can be changed at any time after this step
by pressing the Temp/Time or Temp/Hour “up” or “down”
arrow pads. Start does not need to be pressed again. If
baking/roasting while the Timer is counting down, the set
baking/roasting temperature can be displayed for 5 seconds
by pressing Bake.

3. Press CANCEL, OFF/CANCEL or CANCEL/OFF when

finished.

Preheating

After Start is pressed, the oven will enter a timed preheat cycle.
The bake indicator light will light up. The Electronic Oven Control
automatically selects the preheat cycle time based on the oven
temperature selected. The cycle time will not change if the
temperature is reset before the cycle countdown ends. Preheat is
complete and the oven is ready to use when a 1-second tone
sounds, the cycle countdown ends, and the set temperature is
displayed.

Preheat temperatures are affected by varying factors such as
room temperature and peak energy usage times. It is normal for
the temperature showing on the display and the actual oven
temperature to differ.

Waiting an additional 10 minutes after the preheat time ends to
put food in the oven is suggested when baking foods with
leavening ingredients, such as yeast, baking powder, baking
soda and eggs.

IMPORTANT: When the oven is baking, the burner in the broiler
drawer will be on. Do not store anything in the broiler drawer.

Broiling

BROILER

The broiler is located below the oven door. Use an oven rack for
broiling. To remove a rack, pull it out to the stop position, raise
the front edge, then lift out. Reverse the steps to replace a rack.
Always broil with both the broiler and the oven doors closed.

■ To avoid damage to the broiler, do not step on or apply

weight to the broiler door while it is open.

■ Preheat the broiler before use. Recommended preheat times

can be found in the Broiling Chart. Completely close broiler
door during broiling.

■ Do not use broiler cavity for storage.

■ Broiling uses direct radiant heat to cook food. Changing the

temperature when broiling allows more precise control when
cooking. The lower the temperature, the slower the cooking.
Thicker cuts and unevenly shaped pieces of meat, fish and
poultry may cook better at lower broiling temperatures

■ For best results, use a broiler pan and grid. It is designed to

drain juices and help avoid spatter and smoke.
If you would like to purchase a broiler pan, one may be

ordered. Please refer to the cover for contact information. Ask
for Part Number 4396923.

■ Pull out the rack to the stop position before turning or

removing food. Use tongs to turn food to avoid the loss of
juices. Very thin cuts of fish, poultry or meat may not need to
be turned.

To Broil:

1. Open the broiler door and pull the rack out to the stop

position.

2. Place food on a grid in a broiler pan, then place it in the

center of the oven rack.

3. Push the oven rack back to the original position. Close the

door to ensure proper broiling temperature.

4. Press BROIL.

The BROIL indicator light will light up.

5. Press START.

The indicator light will light up. The temperature setting can
be changed at any time during broiling. If broiling while the
Timer is counting down, the set broiling temperature can be
displayed for 5 seconds by touching BROIL.

6. Press OFF/CANCEL or CANCEL/OFF when finished broiling.

10

BROILING CHART

1

2

For best results, place food 3" (7.0 cm) or more from the broil
element. Times are guidelines only and may need to be adjusted
for individual foods and tastes. Broiling may be affected by the
size, weight and thickness of food.

COOK TIME

PREHEAT

FOOD

Ground meat
patties ³₄" (1.8 cm)
thick, well-done 5 min 2 6 6

Fish fillets 1¹₂"
(3.8 cm) thick 11 min 1 9

Chicken breasts,
boneless
bone-in

Frankfurters,
well-done 5 min 1, 2 5 3-4

Pork chops 1"
(2.5 cm) thick,
well-done No 2 10-11 8-9

Steak 1" (2.5 cm)
thick, medium rare,
medium
well-done

Ham slice,
precooked ¹₂"
(1.25 cm) thick No 2 8 6

Toast, 9 slices

French fries, 18 oz
(510 g) No 2 15-17

Nuggets, 12 oz
(340 g) No 2 7 5

NEEDED?

No
No

No
No
No

No 2 3-4 1-2

RACK
POSITION

2
2

1
1
1

Minutes

SIDE 1 SIDE 2

12
20

7
11
12-13

18
16

5
6
8

RANGE CARE

General Cleaning

IMPORTANT: Before cleaning, make sure all controls are off and
the oven and cooktop are cool. Always follow label instructions
on cleaning products. Do not wipe down any of the inside
surfaces until the oven has completely cooled down. To avoid
breaking the glass, do not apply a cool damp cloth to the inner
door glass before it has completely cooled.

Soap, water and a soft cloth or sponge are suggested first unless
otherwise noted.

EXTERIOR PORCELAIN ENAMEL SURFACES

(on some models)

Food spills containing acids, such as vinegar and tomato, should
be cleaned as soon as the entire appliance is cool. These spills
may affect the finish.

Cleaning Method:

■ Glass cleaner, mild liquid cleaner or nonabrasive scrubbing

pad:
Gently clean around the model and serial number plate
because scrubbing may remove numbers.

■ affresh

COOKTOP CONTROLS

To avoid damage to the cooktop controls, do not use steel wool,
abrasive cleansers or oven cleaner.

To avoid damage, do not soak knobs.
When replacing knobs, make sure knobs are in the Off position.
On some models, do not remove seals under knobs.

Cleaning Method:

■ Warm, soapy water:

®

Kitchen and Appliance Cleaner Part Number
W10355010 (not included):
See the “Assistance or Service” section to order.

Pull knobs straight away from control panel to remove. Gently
clean cooktop controls because scrubbing may remove
graphics or text.

11

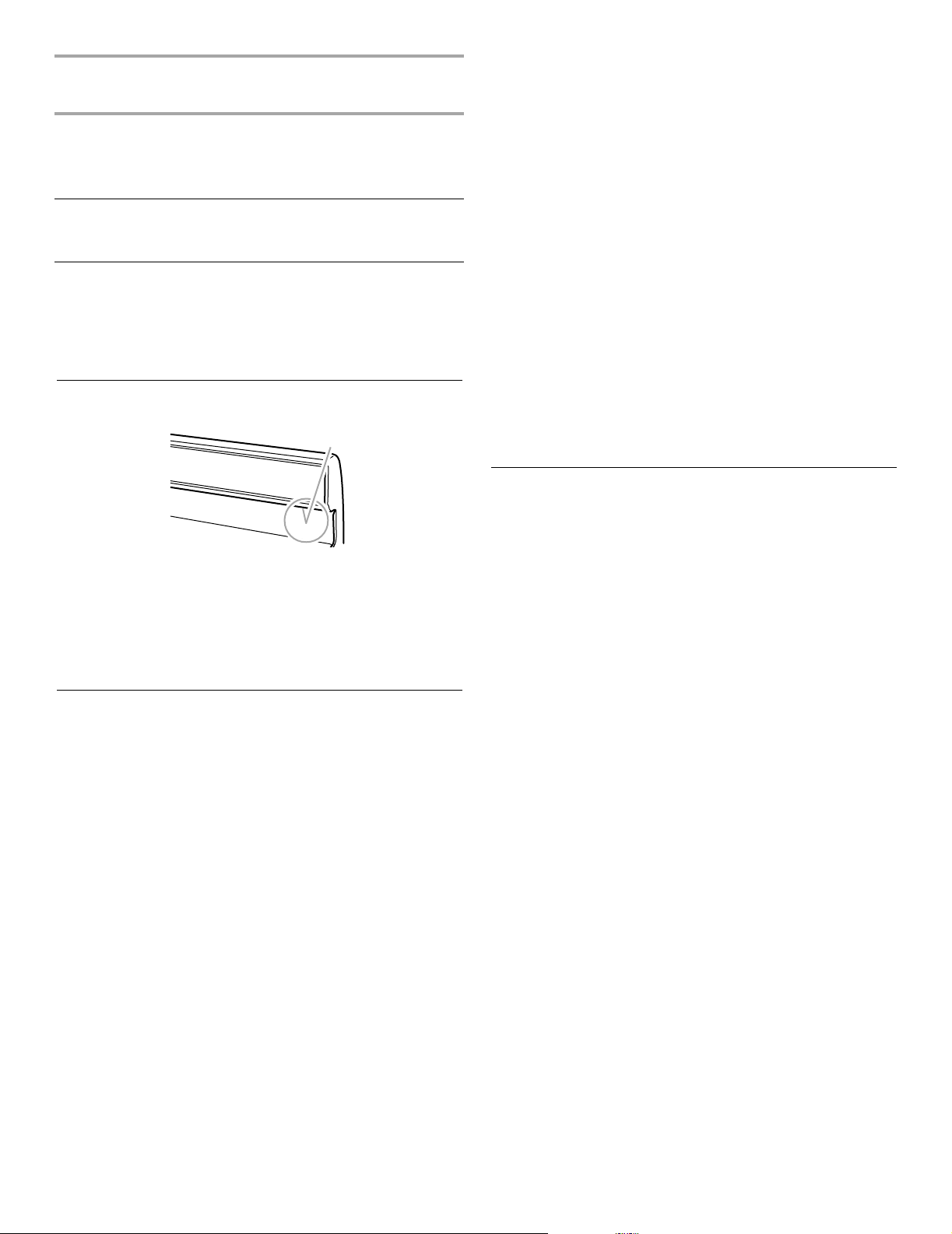

CONTROL PANEL

A

To avoid damage to the control panel, do not use abrasive
cleaners, steel-wool pads, gritty washcloths or abrasive paper
towels.

Cleaning Method:

■ Glass cleaner and soft cloth or sponge:

Apply glass cleaner to soft cloth or sponge, not directly on
panel. Gently clean control panel because scrubbing may
remove graphics or text.

■ affresh

®

Kitchen and Appliance Cleaner Part Number
W10355010 (not included):
See the “Assistance or Service” section to order.

PORCELAIN-COATED GRATES AND CAPS

Food spills containing acids, such as vinegar and tomato, should
be cleaned as soon as the cooktop, grates and caps are cool.
These spills may affect the finish.

To avoid chipping, do not bang grates and caps against each
other or hard surfaces such as cast iron cookware.

Do not reassemble caps on burners while they are wet.

Cleaning Method:

■ Nonabrasive plastic scrubbing pad and mildly abrasive

cleanser:
Clean as soon as cooktop, grates and caps are cool.

■ Dishwasher (grates only, not caps):

Use the most aggressive cycle. Cooked-on soils should be
soaked or scrubbed before going into a dishwasher.

■ Gas Grate and Drip Pan Cleaner Part Number 31617:

See the “Assistance or Service” section to order.

Oven Light

The oven light is a standard 40-watt appliance bulb. When the
oven door is closed, press OVEN LIGHT to turn on the light.

Before replacing, make sure the oven and cooktop are cool and
the control knobs are off.

To Replace:

1. Unplug range or disconnect power.

2. Turn bulb counterclockwise to remove from socket.

3. Replace bulb.

4. Plug in range or reconnect power.

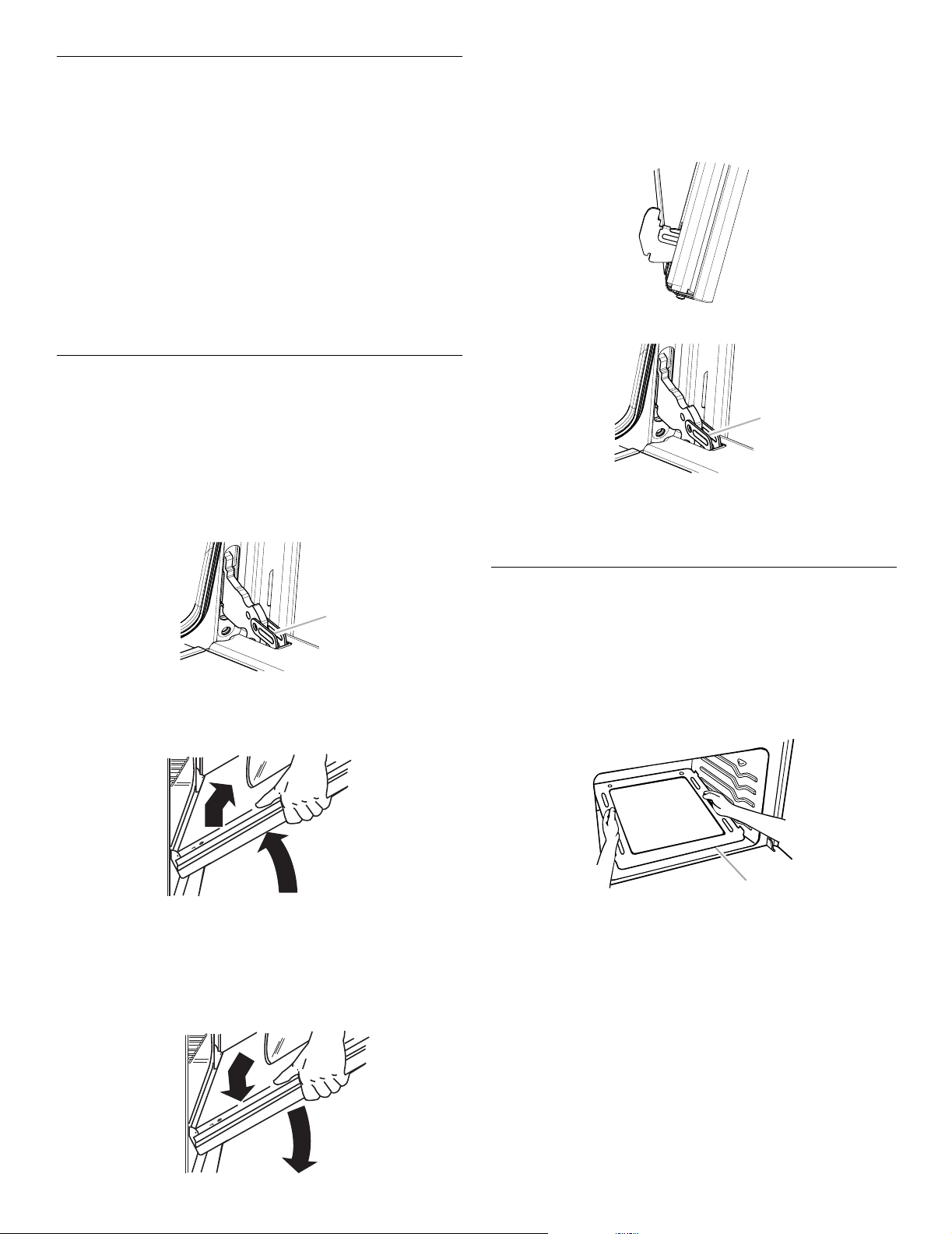

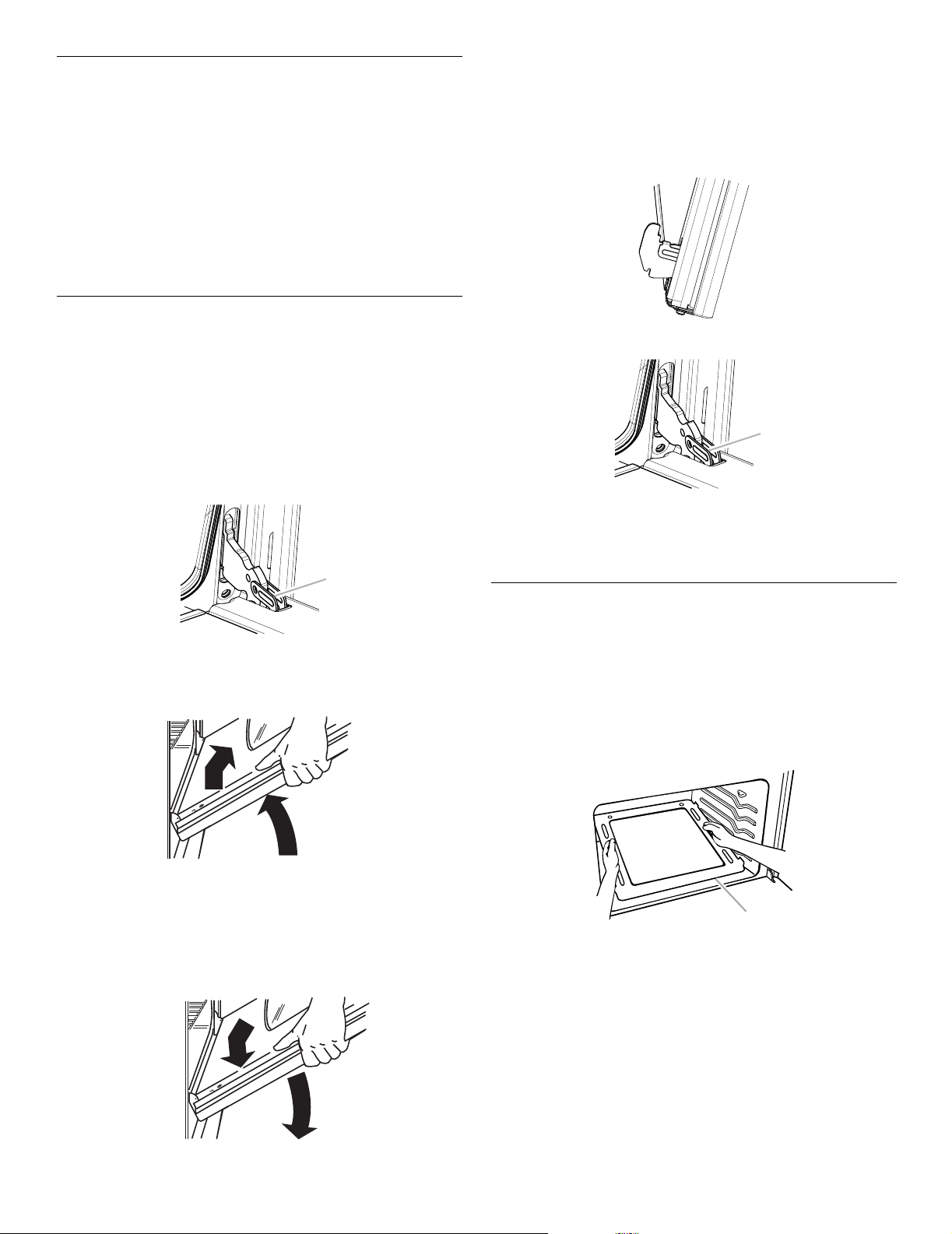

Oven Door

For normal range use, it is not suggested to remove the oven
door. However, if removal is necessary, make sure the oven is off
and cool. Then, follow these instructions. The oven door is heavy.

To R em ov e:

1. Open the oven door. Insert the hinge locks into both hinge

hangers. See following illustration. Do not unlock hinges
while the door is removed from the range.

A. Hinge lock

SURFACE BURNERS

See the “Surface Burners” section.

OVEN DOOR EXTERIOR

Cleaning Method:

■ Glass cleaner and a soft cloth or sponge:

Apply glass cleaner to soft cloth or sponge, not directly on
panel. Do not soak soft cloth or sponge.

■ affresh

®

Kitchen and Appliance Cleaner Part Number
W10355010 (not included):
See the “Assistance or Service” section to order.

OVEN CAVITY

Food spills should be cleaned when oven cools. At high
temperatures, foods react with porcelain and staining, etching,
pitting or faint white spots can result.

On some models, the oven door can be removed. See the “Oven
Door” section first.

Cleaning Method:

■ Steel-wool pad

■ Oven cleaner: Follow product label instructions.

OVEN RACKS AND ROASTING RACKS

Cleaning Method:

■ Steel-wool pad

2. Grasp the door on the sides with your fingers on the front of

the door and your thumbs on the inside surface.

3. Pull door straight up, then toward you. Do not unlock the

hinges until the door is replaced on the range.

To Replace:

1. Grasp the door on the sides with your fingers on the front of

the door and your thumbs on the inside surface.

2. Hold oven door so that the top edge of each door slot is

horizontal. Insert door hinge into the hinge slots.

12

3. Tilt top of door toward range. Insert bottom door hinge notch

A

A

down onto front frame edge.

4. Open the door completely and unlock the hinges.

A. Hinge lock

5. Close the door slowly to assure door side panel clearance

and proper hinge engagement.

Removing the Oven Bottom

The oven bottom can be removed for standard cleaning of the
oven.

Before cleaning, make sure the oven is completely cool.

To R em ov e:

1. Remove the oven racks.

2. Place fingers in the slots in the bottom panel.

A. Lip

3. Lift the rear of the panel up and back.

The lip at the front of the panel should clear the front frame of
the oven cavity.

4. Lift the bottom up and out.

To Replace:

Reverse the previous steps 1-4.

13

TROUBLESHOOTING

Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.

Nothing will operate

■ Is the power outlet properly wired and polarized?

Try another outlet to check for proper wiring and polarity.

■ Is the power supply cord unplugged?

Plug into a properly grounded 3 prong outlet.

■ Has a household fuse been blown, or has a circuit

breaker tripped?

Replace the fuse or reset the circuit breaker. If the problem
continues, call an electrician.

■ Is the main or regulator gas shutoff valve in the off

position?

See the Installation Instructions.

■ Is the range properly connected to the gas supply?

Contact a trained repair specialist or see the Installation
Instructions.

Surface burners will not operate

Surface burner makes popping noises

■ Is the burner wet?

Let it dry.

Gas range noises during Bake and Broil operations

Noises that may be heard during the Bake and Broil operations:
Whooshing, Poof, Clicking, Snaps, Pop
These sounds are normal operational noises that can be heard

each time the Bake or Broil burners ignite during the cycle.

■ A pop can be heard when the gas valve is opening or cycling

on and will make a single pop when it snaps open from the
solenoid. It sounds similar to a suction cup being pulled off of
a piece of glass.

■ The igniters will click several times until the flame is detected.

These are short clicking sounds like tapping a nail onto a
piece of glass.

■ A whooshing or poof sound is heard when the Bake or Broil

burner ignites.

■ On some models, a clicking sound can be heard when the

convection fan relay cycles on and off.

Cookware not level on cooktop

■ Is the range level?

Level the range. See the Installation Instructions.

■ Is the proper cookware being used?

Use cookware with a flat bottom. See the “Cookware”
section.

Excessive heat around cookware on cooktop

■ Is the cookware the proper size?

Use cookware about the same size as the surface cooking
area, element or surface burner. Cookware should not extend
more than ¹⁄₂" (1.3 cm) outside the cooking area.

■ Is this the first time the surface burners have been used?

Turn on any one of the surface burner knobs to release air
from the gas lines.

■ Is the control knob set correctly?

Push in knob before turning to a setting.

■ Are the burner ports clogged?

See the “Surface Burners” section.

Surface burner flames are uneven, yellow and/or noisy

■ Are the burner ports clogged?

See the “Surface Burners” section.

■ Are the burner caps positioned properly?

See the “Surface Burners” section.

■ Is the air/gas mixture correct?

■ Is propane gas being used?

14

Contact a designated service technician to check the air/gas
mixture, or see the Installation Instructions.

The appliance may have been converted improperly.
Contact a trained repair specialist.

Oven will not operate

■ Is the power outlet properly wired and polarized?

Try another outlet to check for proper wiring and polarity.

■ Is this the first time the oven has been used?

Turn any one of the surface burner knobs on to release air
from the gas lines.

■ Is the electronic oven control set correctly?

See the “Electronic Oven Control” section.

■ On some models, is the Control Lock set?

See the “Control Lock” section.

■ Is the main or regulator gas shutoff in the off position?

Contact a designated service technician or see the
Installation Instructions.

Oven makes muffled ticking noise when in use

■ This is normal and occurs when the oven burner cycles on

and off to hold the set oven temperature.

Oven burner flames are uneven, yellow and/or noisy

■ Is propane gas being used?

The appliance may have been converted improperly. Contact
a trained repair specialist.

■ Is the air/gas mixture correct?

Contact a designated service technician to check the air/gas
mixture or see the Installation Instructions.

Oven temperature too high or too low

■ Does the oven temperature calibration need adjustment?

See the “Oven Temperature Control” section.

■ Is the proper bakeware being used?

See the “Bakeware” section.

■ Are the racks positioned properly?

See the “Positioning Racks and Bakeware” section.

■ Is there proper air circulation around bakeware?

See the “Positioning Racks and Bakeware” section.

■ Is the batter evenly distributed in the pan?

Make sure batter is level in the pan.

■ Are baked items too brown on the bottom?

Decrease oven temperature 10F to 30°F (5°C to 15°C).

■ Are crust edges browning early?

Use aluminum foil to cover the edge of the crust and/or
reduce baking temperature.

Display shows messages

■ Is the display showing a flashing time?

There has been a power failure. Press OFF/CANCEL or
CANCEL/OFF to clear the display. Reset the clock, if needed.
See the “Clock” section.

■ Is the display showing “F” followed by a number?

Press OFF/CANCEL or CANCEL/OFF to clear the display. If
an “F” code appears again, contact a trained repair specialist.

Cooktop cooking results not what expected

■ Is the proper cookware being used?

See the “Cookware” section.

■ Is the control knob set to the proper heat level?

See the “Cooktop Controls” section.

Baking results not what expected

■ Is the range level?

Level the range. See the Installation Instructions.

■ Does the oven temperature calibration need adjustment?

See the “Oven Temperature Control” section.

■ Was the oven preheated?

Wait for oven to preheat before placing food in oven.

■ Is the proper oven temperature calibration set?

See the “Oven Temperature Control” section.

Slow baking or roasting

■ Was the oven preheated?

Wait for oven to preheat before placing food in oven.

■ Is there proper air circulation around bakeware?

See the “Positioning Racks and Bakeware” section.

■ Does the oven temperature calibration need adjustment?

See the “Oven Temperature Control” section.

■ Is the proper length of time being used?

Increase baking or roasting time.

■ Is the proper temperature set?

Increase temperature by 25°F (15°C).

■ Has the oven door been opened while cooking?

Oven peeking releases oven heat and can result in longer
cooking times.

Broiler burner fails to light

■ Is the ignition system broken?

Contact a designated service technician to replace it.

■ Has a household fuse been blown, or has a circuit

breaker tripped?

Replace the fuse or reset the circuit breaker. If the problem
continues, call an electrician.

15

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check
“Troubleshooting.” It may save you the cost of a service call. If
you still need help, follow the instructions below.

When calling, please know the purchase date and the complete
model and serial number of your appliance. This information will
help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you
use only factory specified
right and work right because they are made with the same
precision used to build every new IKEA

To locate factory specified parts in your area, call us or your
nearest designated service center.

Call the Whirlpool Customer eXperience Center
toll free: 1-866-664-2449.

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Installation information.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

■ Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool designated service technicians
are trained to fulfill the product warranty and provide after­warranty service, anywhere in the United States.

To locate the Whirlpool designated service company in your
area, you can also look in your telephone directory Yellow
Pages.

For further assistance

If you need further assistance, you can write to Whirlpool
Corporation with any questions or concerns at:

IKEA Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

parts. Factory specified parts will fit

®

appliance.

In the U.S.A.

Accessories

affresh® Stainless Steel Cleaner

(stainless steel models)
Order Part Number W10355016

affresh® Kitchen and Appliance Cleaner

Order Part Number W10355010

Gas Grate and Drip Pan Cleaner

Order Part Number 31617

Broiler Pan

Order Part Number 4396923

In Canada

Call the Whirlpool Canada LP Customer eXperience Centre toll
free: 1-866-664-2449.

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool Canada LP designated service
technicians are trained to fulfill the product warranty and
provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool
Canada LP with any questions or concerns at:

Customer eXperience Centre
Whirlpool Canada LP
200 – 6750 Century Ave.
Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

16

IKEA MAJOR APPLIANCE WARRANTY

How long is the IKEA limited warranty valid?

This limited warranty is valid for five years from the date of purchase, when this major appliance is operated and maintained according
to instructions attached to or furnished with the product, unless the appliance is named LAGAN in which case this limited warranty is
valid for one year from the date of purchase. This limited warranty is valid only in the United States or Canada and applies only when the
major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain service under this
limited warranty.

Which appliances are not covered by the IKEA five (5) year limited warranty?

For major appliances named “LAGAN,” this limited warranty is valid for one year from the date of purchase.

Who will execute the service?

This limited warranty is provided by Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”). Service must be provided by
a Whirlpool designated service company.

What does this limited warranty cover?

The limited warranty will pay for factory specified parts and repair labor to correct defects in materials or workmanship that existed
when the major appliance was purchased. The exceptions are specified under the headline “What is not covered under this limited
warranty?”.

What will be done to correct the problem?

The designated service company will examine the product and decide, at its sole discretion, if it is covered under this limited warranty.
If considered covered, the designated service company will then repair the defect. Your sole and exclusive remedy under this limited
warranty shall be product repair as provided herein.

What is not covered under this limited warranty?

■ Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

■ Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty

coverage.

■ Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is used

in a manner that is inconsistent to published user or operator instructions and/or installation instructions.

■ Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved for use.

■ Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported within 30 days from the date of purchase.

■ Any food loss or medicine loss due to refrigerator or freezer product failures.

■ Pick up and delivery. This major appliance is intended to be repaired in your home.

■ Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

■ Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized servicer is not available.

■ The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

■ Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered or cannot

be easily determined.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

Disclaimer of Implied Warranties

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR
A PARTICULAR PURPOSE, ARE LIMITED TO FIVE YEARS (ONE YEAR FOR MAJOR APPLIANCES NAMED “LAGAN”) OR THE
SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow limitations on the duration of implied warranties of
merchantability or fitness, so this limitation may not apply to you. This warranty gives you specific legal rights, and you also may have
other rights that vary from state to state or province to province.

Limitation of Remedies; Exclusion of Incidental and Consequential Damages

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow
the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This
warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

How to reach us if you need our service

If outside the 50 United States and Canada, contact your authorized IKEA retailer to determine if another warranty applies.
If you need service, please read the Installation Instructions and/or the “Troubleshooting” section of the Use & Care Guide before

contacting us. If you need additional help, do not hesitate to contact us in the U.S.A. and Canada at 1-866-664-2449.

2/09

17

Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.

Write down the following information about your major appliance
to better help you obtain assistance or service if you ever need it.
You will need to know your complete model number and serial
number. You can find this information on the model and serial
number label located on the product.

Dealer name____________________________________________________

Address________________________________________________________

Phone number__________________________________________________

Model number __________________________________________________

Serial number __________________________________________________

Purchase date __________________________________________________

18

SEGURIDAD DE LA ESTUFA

Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

ADVERTENCIA

PELIGRO

Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

ADVERTENCIA: Si la información en este manual no se sigue con exactitud, podría
ocurrir un incendio o una explosión, lo que causaría daños a propiedades, heridas
personales o la muerte.

– No almacene o use gasolina u otros líquidos y vapores inflamables cerca de este u otro

aparato electrodoméstico.

– PASOS QUE USTED DEBE SEGUIR SI HUELE A GAS:

•

No trate de encender ningún aparato electrodoméstico.

•

No toque ningún interruptor eléctrico.

•

No use ningún teléfono en su casa o edificio.

•

Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino.
Siga las instrucciones de su proveedor de gas.

•

Si usted no puede comunicarse con su proveedor de gas, llame al departamento
de bomberos.

– La instalación y el servicio deben ser efectuados por un instalador calificado, una

agencia de servicio o por el proveedor de gas.

ADVERTENCIA: Las pérdidas de gas no siempre se pueden detectar por el olfato.
Los proveedores de gas recomiendan que usted use un detector de gas aprobado por UL (Laboratorio de normalización) o

CSA (Asociación canadiense de seguridad).
Para obtener más información, póngase en contacto con su proveedor de gas.
Si se detecta una fuga de gas, siga las instrucciones de “Pasos que usted debe seguir si huele a gas”.

19

Soporte anti-vuelco

Advertencias de la Proposición 65 del estado de California:
ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como

causantes de cáncer.
ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como

causantes de defectos congénitos o algún otro tipo de daños en la función reproductora.

Peligro de Vuelco
Un niño o un adulto puede volcar accidentalmente la estufa y resultar muerto.
Verifique que se haya instalado y asegurado debidamente el soporte anti-vuelco según las

instrucciones de instalación.
Si traslada de lugar la estufa, vuelva a asegurar el soporte anti-vuelco.
No ponga a funcionar la estufa sin tener el soporte anti-vuelco instalado y asegurado.
No seguir estas instrucciones puede ocasionar la muerte o quemaduras graves en niños y

adultos.

Para verificar que el soporte anti-vuelco esté instalado y asegurado:

• Deslice la estufa hacia adelante.

• Verifique que el soporte anti-vuelco esté bien sujeto al piso o a la pared.

• Deslice la estufa hacia atrás de modo que la pata trasera quede debajo del soporte

anti-vuelco.

• Consulte las instrucciones de instalación para ver más detalles.

ADVERTENCIA

Soporte
anti-vuelco

Pata de la estufa

La estufa no se volcará durante el uso normal. Sin embargo, la estufa se puede voltear si aplica demasiada fuerza o peso sobre la
puerta abierta sin tener el soporte anti-vuelco sujeto al piso adecuadamente.

20

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio,

electrocución, lesiones a personas o daños al usar la estufa
de gas, siga precauciones básicas, incluyendo las siguientes:

■ ADVERTENCIA: PARA REDUCIR EL RIESGO DE

VUELCO DE LA ESTUFA, ÉSTA DEBE ASEGURARSE EN
EL PISO MEDIANTE LA INSTALACIÓN DEBIDA DE
DISPOSITIVOS ANTIVUELCO. PARA VERIFICAR SI LOS
DISPOSITIVOS ESTÁN DEBIDAMENTE INSTALADOS,
DESLICE LA ESTUFA HACIA DELANTE, CERCIÓRESE
DE QUE EL SOPORTE ANTIVUELCO ESTÉ BIEN
SUJETO AL PISO O A LA PARED Y DESLICE LA ESTUFA
HACIA ATRÁS DE MANERA QUE LA PATA TRASERA DE
LA ESTUFA QUEDE FIJA DEBAJO DEL SOPORTE
ANTIVUELCO.

■ ADVERTENCIA: NUNCA use este electrodoméstico

como calefactor de ambientes para calentar o entibiar la
habitación. El hacerlo puede resultar en la intoxicación con
monóxido de carbono y el sobrecalentamiento del horno.

■ ADVERTENCIA: NUNCA cubra ranuras, orificios o

pasajes en la parte inferior del horno ni cubra una rejilla
entera con materiales tales como papel de aluminio. El
hacerlo bloquea el flujo de aire en el horno y puede causar
la intoxicación con monóxido de carbono. Los forros de
papel de aluminio también pueden atrapar el calor y
provocar un riesgo de incendio.

■ AVISO: No almacene artículos que interesen a los niños

en los armarios que están encima de una estufa de gas o
en el respaldo de protección de una estufa de gas - al
trepar los niños encima de la estufa para alcanzar algún
objeto, podrían lastimarse seriamente.

■ Instalación apropiada – Al instalar la estufa de gas debe

hacer la conexión eléctrica a tierra de acuerdo con las
normas locales o, en ausencia de normas locales, con

el
Código Eléctrico Nacional (National Electrical Code),
ANSI/NFPA 70

. Cerciórese que la instalación y puesta a
tierra de la estufa de gas sean efectuadas adecuadamente
por un técnico competente.

■ Esta estufa de gas está equipada con un enchufe de tres

puntas con contacto a tierra para su protección contra
riesgo de electrocución y debería enchufarse directamente
a un tomacorriente que tiene conexión a tierra. No corte ni
quite la punta para conexión a tierra de este enchufe.

■ Desconecte el suministro de energía antes de dar

mantenimiento.

■ El mal uso de las puertas o cajones del aparato

electrodoméstico, tales como pisar, recostarse o sentarse
en las puertas o cajones, puede ocasionar heridas.

■ Mantenimiento – Mantenga el área de la estufa de gas

despejada y libre de materiales combustibles, gasolina y
otros vapores y líquidos inflamables.

■ Almacenaje dentro o encima de la estufa de gas – No se

debe almacenar materiales inflamables en el horno o cerca
de las unidades que están en la superficie.

■ El tamaño de la llama del quemador superior debe

ajustarse de manera que no se extienda más allá de los
bordes del utensilio de cocina.

Para estufas de gas de limpieza automática –

■ Antes de efectuar la limpieza automática del horno – quite

la charola para asar y otros utensilios. Limpie con un trapo
húmedo todo derrame excesivo antes de iniciar el ciclo de
autolimpieza.

21

USO DE LA SUPERFICIE DE COCCIÓN

A

B

C

E

D

Peligro de Incendio

No permita que la llama del quemador se extienda más
allá que la orilla de la cacerola.

Apague todos los controles cuando no esté cocinando.
No seguir estas instrucciones puede ocasionar

la muerte o incendio.

ADVERTENCIA

Controles de la superficie de cocción

A. Localizador del quemador de superficie
B. Control del quemador posterior izquierdo
C. Control del quemador delantero izquierdo

Los encendedores eléctricos encienden automáticamente los
quemadores exteriores al girar las perillas de control hacia LITE
(Encendido).

Antes de fijar una perilla de control, coloque el utensilio de cocina
lleno en la parrilla. No ponga a funcionar un quemador con un
utensilio de cocina vacío o si la parrilla está libre.

IMPORTANTE: No levante la superficie de cocción en modelos
con quemadores sellados. Si levanta la superficie de cocción
puede ocasionar daños y el funcionamiento inadecuado de la
estufa.

Para fijar la temperatura del quemador:

1. Oprima y gire la perilla a la izquierda hacia LITE.

Todos los quemadores de la superficie harán un chasquido
pero sólo el quemador cuya perilla de control esté en LITE
producirá una llama.

2. Gire la perilla hacia cualquier posición entre HI (Alto) y LO

(Bajo). El chasquido parará. Use el cuadro siguiente como
guía para fijar los niveles de calor.

D. Control del quemador delantero derecho

E. Control del quemador posterior derecho

AJUSTE USO RECOMENDADO PARA

LITE (Encendido)

HI (Alto)

MED (Medio)

LO (Bajo) ■ Mantener los alimentos calientes.

■ Encender el quemador.

■ Comenzar a cocinar los

alimentos.

■ Hacer hervir un líquido.

■ Mantener un hervor rápido.

■ Dorar rápidamente los alimentos.

■ Freír o sofreír los alimentos.

■ Preparar sopas y salsas.

■ Guisar o cocer al vapor los

alimentos.

■ Dejar hervir a fuego lento. (Use los

quemadores más pequeños).

Cortes de corriente

En el caso de un corte de corriente prolongado, se pueden
encender los quemadores de la superficie manualmente.
Sostenga un cerillo encendido cerca del quemador y gire la
perilla a la izquierda hacia LITE. Después de que el quemador se
encienda, gire la perilla al ajuste deseado.

22

Quemadores de superficie

A

B

C

D

E

B

A

A

B

5. Vuelva a colocar la tapa del quemador, asegurándose de que

las espigas de alineamiento estén debidamente alineadas
con la tapa del quemador.

A. Tapa del quemador (parte inferior)
B. Espigas de alineación
C. Encendedor

IMPORTANTE: No obstruya el flujo de aire de combustión y de
ventilación alrededor de los bordes de la parrilla del quemador.

Tapa del quemador: Cuando use los quemadores de la
superficie mantenga siempre la tapa del quemador en su lugar.
La tapa limpia del quemador ayudará a prevenir el encendido
inadecuado y las llamas desiguales. Siempre limpie la tapa del
quemador después de un derrame y como rutina quite y limpie
las tapas y bases tal como lo indica la sección “Limpieza
general”.

Abertura del tubo de gas: El gas debe fluir con libertad a través
de la abertura del tubo de gas para que el quemador se encienda
adecuadamente. Mantenga esta zona libre de suciedad y no
permita el ingreso de derrames, alimentos, productos de limpieza
o cualquier otro material en la abertura del tubo de gas.
Mantenga los derrames lejos del tubo de gas usando siempre
una tapa para el quemador.

A. 1-1½" (25-38 mm)
B. Orificios del quemador

Orificios del quemador: Revise las llamas del quemador de vez
en cuando para cerciorarse de que tengan la forma y el tamaño
adecuados, tal como se ilustra arriba. Una buena llama es de
color azul, no amarillo. Mantenga esta zona libre de suciedad y
no permita el ingreso de derrames, alimentos, productos de
limpieza o cualquier otro material en los orificios del quemador.

Para limpiar:

IMPORTANTE: Antes de limpiar, cerciórese de que todos los

controles estén apagados y que el horno y la superficie de
cocción estén fríos. No use limpiadores de horno, blanqueadores
o disolventes de óxido.

1. Quite las parrillas del quemador de superficie.

2. Quite la tapa del quemador de la base del quemador y limpie

tal como se indica en la sección “Limpieza general”.

3. Limpie la abertura del tubo de gas con un paño húmedo.

4. Limpie los orificios obstruidos del quemador con un alfiler

recto, tal como se ilustra. No agrande ni distorsione el orificio.
No use palillos de dientes de madera. Si el quemador
necesita ser regulado, póngase en contacto con un técnico
de reparación competente.

D. Base del quemador

E. Abertura del tubo de gas

A. Incorrecto
B. Correcto

6. Vuelva a colocar las parrillas del quemador de superficie en

su lugar.

7. Encienda el quemador. Si el quemador no se enciende,

verifique el alineamiento de la tapa. Si el quemador todavía
no se enciende, no intente reparar el quemador por su
cuenta. Póngase en contacto con un técnico de reparación
competente.

Enlatado casero

Al preparar enlatados durante períodos prolongados, alterne el
uso de los quemadores de superficie entre cada lote. Esto da
tiempo para que las áreas usadas recientemente se enfríen.

■ Centre el envasador en la parrilla encima del quemador.

■ No coloque el envasador sobre 2 áreas de quemadores de

superficie a la vez.

■ Para obtener más información, póngase en contacto con el

departamento de agricultura de su localidad. También
pueden ofrecer ayuda las compañías que fabrican productos
para enlatado casero.

Utensilios de cocina

IMPORTANTE: No deje utensilios de cocina vacíos encima de un
área de cocción de superficie, elemento o quemador de
superficie caliente.

Los utensilios de cocina ideales deben tener un fondo plano,
lados rectos, una tapa que encaje bien y el material debe ser de
un espesor mediano a grueso.

Las superficies ásperas pueden rayar la superficie de cocción o
las parrillas. El aluminio y el cobre pueden emplearse como
núcleo o base en los utensilios de cocina. Sin embargo, al ser
usados como base, pueden dejar marcas permanentes en la
superficie de cocción o las parrillas.

El material de los utensilios de cocina es un factor que repercute
en la rapidez y uniformidad en que se transmite el calor, lo cual
afecta los resultados de cocción. Un acabado antiadherente
tiene las mismas características de su material base. Por
ejemplo, los utensilios de aluminio con un acabado antiadherente
tendrán las propiedades del aluminio.

No deben usarse utensilios de cocina con superficies
antiadherentes debajo del asador.

23

Use el siguiente cuadro como guía respecto a las características del material de los utensilios de cocina.

A

B

C

D

F

G

I

H

J

K

L

E

UTENSILIO DE
COCINA

Aluminio

Hierro fundido

Cerámica o
cerámica
vitrificada

CARACTERÍSTICAS

UTENSILIO DE

CARACTERÍSTICAS

COCINA

■ Calienta rápida y uniformemente.

■ Adecuado para todo tipo de cocción.

■ Espesor mediano o grueso es mejor

para la mayoría de las tareas
culinarias.

■ Calienta lenta y uniformemente.

■ Bueno para dorar y freír.

■ Mantiene el calor para una cocción

lenta.

■ Siga las instrucciones del fabricante.

■ Calienta lentamente pero no

Cobre ■ Calienta muy rápida y uniformemente.

Loza de barro

Acero o hierro

■ Siga las instrucciones del fabricante.

■ Use en ajustes de calor bajo.

■ Vea acero inoxidable o hierro fundido.

fundido
esmaltado de
porcelana

Acero

■ Calienta rápidamente pero no

inoxidable

■ Un centro o base de aluminio o cobre

uniformemente.

■ Resultados ideales en ajustes de

fuego bajo a medio.

CONTROL ELECTRÓNICO DEL HORNO

Luces indicadoras del horno

Las luces indicadoras están ubicadas a ambos lados de la
pantalla. Las luces indicadoras se encienden o destellan cuando
el horno está en uno de los siguientes modos: Bake (Hornear),
Broil (Asar a la parrilla) o Timer (Temporizador).

uniformemente.

sobre el acero inoxidable proporciona
un calor uniforme.

A. Luz del horno
B. Reloj
C. La luz indicadora de hornear
D. Pantalla

E. La luz indicadora de

temporizador

F. Start (Inicio [bloqueo de

control])

G. Off/Cancel (Apagar/Cancelar)

H.Te mp er at ur e/t im e

(Temperatura/tiempo)

I. Broil (Asar)

J. Bake (Hornear)

K. La luz indicadora de asar

L. Timer set/off (Fijar/Apagar el

temporizador)

Pantalla

Cuando se suministre energía al electrodoméstico por primera
vez, aparecerá en la pantalla la hora destellando. Presione OFF/
CANCEL (Apagar/Cancelar) para despejar la hora que destella en
la pantalla.

Si aparece la hora destellando, ha ocurrido un corte de corriente.
Presione OFF/CANCEL (Apagar/Cancelar) y vuelva a fijar el reloj,
si fuera necesario.

Cuando el horno no esté en uso, la pantalla mostrará la hora del
día.

Cuando esté utilizando una función de cocción o de
temporizador, la pantalla mostrará horas y minutos, o minutos y
segundos.

Inicio

Start (Inicio) iniciará cualquier función del horno. Si no se
presiona Start (Inicio) dentro de los 5 segundos después de
presionar el botón de una característica, la luz indicadora de
“PSH” (Empuje para iniciar) destellará y se escuchará el tono de
presionar para poner en marcha, como recordatorio.

Si no se presiona Start en menos de 1 minuto después de haber
presionado un botón de función, la pantalla del horno volverá al
modo de la hora del día y la función programada se cancelará.

Apagar/Cancelar

Off/Cancel (Apagar/Cancelar) detiene cualquier función, con
excepción de Clock (Reloj), Timer (Temporizador) y Control Lock
(Bloqueo de control).

Clock (Reloj)

Se trata de un reloj de 12 horas que no muestra a.m. ni p.m.

Para fijar:

Antes de fijarlo, cerciórese de que el horno y el temporizador
estén apagados. Presione OFF/CANCEL (Apagar/Cancelar) para
anular el horno y presione TIMER SET/OFF (Fijar/Apagar el
temporizador) para anular el temporizador.

1. Presione CLOCK (Reloj).

2. Presione los botones con las flechas de TEMP/TIME

(Temperatura/Tiempo) hacia "arriba" o hacia "abajo" para fijar
la hora del día.

3. Presione CLOCK (Reloj) o START (Inicio).

24

Tonos

Los tonos son señales audibles que indican lo siguiente:

Un tono

■ Ingreso válido

■ El horno está precalentado (tono largo)

■ Se ha ingresado una función

Tres tonos

■ Al presionar un botón inválido

■ Recordatorio de presionar para poner en marcha

Bloqueo de control

La función de Control Lock (Bloqueo de control) bloquea los
botones del panel de control para evitar el uso accidental de las
funciones de cocción.

Cuando el control está bloqueado, sólo funcionarán Clock
(Reloj), Oven Light (Luz del horno) y Timer Set/Off (Fijar/Apagar el
temporizador).

Para bloquear/desbloquear el control: Antes de bloquearlo,
asegúrese de que las funciones de cocción estén apagadas.
Presione y sostenga START (Inicio) por 3 segundos y aparecerá
en la pantalla “Loc” (Bloqueo). Repita el procedimiento para
desbloquearlo. “Loc” (Bloqueo) desaparecerá de la pantalla.

Tonos de ciclo

■ Señal de fin de ciclo

Fahrenheit y centígrados

La temperatura está prefijada en Fahrenheit, pero puede
cambiarse a centígrados.

Para cambiar: Presione y sostenga BROIL (Asar a la parrilla) por
5 segundos. Se escuchará un tono y aparecerá “C” en la
pantalla. Repita el procedimiento para volver a Fahrenheit. Para
salir del modo, presione OFF/CANCEL (Apagar/Cancelar) o
espere 3 segundos.

Temporizador

El temporizador puede fijarse en horas o minutos, hasta 12 horas
y 59 minutos, y hará la cuenta regresiva del tiempo fijado en
horas y minutos o en minutos y segundos. El temporizador no
pone en marcha ni detiene el horno.

Para fijar:

1. Oprima TIMER SET/OFF (Fijar/Apagar el temporizador). La

luz indicadora del temporizador se encenderá.

2. Presione los botones con las flechas de TEMP/TIME

(Temperatura/Tiempo) hacia "arriba" o hacia "abajo" para fijar
la duración.

3. Presione START (Inicio). Cuando termine el tiempo fijado, se

escucharán los tonos de fin de ciclo.

4. Presione TIMER SET/OFF (Fijar/Apagar el temporizador) dos

veces en cualquier momento para cancelar el temporizador y
los tonos recordatorios.

Si se presiona Off/Cancel (Apagar/Cancelar), el horno se apagará
y se desactivará la función de cocción.

Para ver la hora del día por 5 segundos cuando el temporizador
está haciendo la cuenta regresiva, presione CLOCK (Reloj).

Si no se presiona Start (Inicio) dentro de los 5 segundos después
de presionar TIMER SET/OFF (Fijar/Apagar el temporizador) o los
botones con flechas de TEMP/TIME (Temperatura/Tiempo), la luz
indicadora “PSH” destellará y se escuchará el tono de presione
para poner en marcha, como recordatorio.

Puede volver a programarse el temporizador para cambiar la
hora mientras el mismo está funcionando.

Control de temperatura del horno

IMPORTANTE: No use un termómetro para medir la temperatura
del horno, ya que el abrir la puerta del mismo puede hacer que el
ciclo del quemador dé una lectura incorrecta.

El horno proporciona temperaturas acertadas; sin embargo, es
posible que cocine más rápido o más despacio que su horno
anterior, de manera que se puede ajustar el calibrado de la
temperatura. Puede cambiarse a Fahrenheit o a centígrados.

Un signo de menos significa que el horno estará más frío con la
cantidad que se muestra en la pantalla. La ausencia de signo
significa que el horno estará más caliente con la cantidad que se
muestra en la pantalla. Use como guía la siguiente tabla.

AJUSTE en °F
(AJUSTE en °C)

10°F (6°C) ...un poco más
20°F (14°C) ...moderadamente más
30°F (17°C) ...mucho más

-10°F (-6°C) ...un poco menos

-20°F (-11°C) ...moderadamente menos

-30°F (-17°C) ...mucho menos

Para ajustar el calibrado de la temperatura del horno:

1. Presione y sostenga BAKE (Hornear) por 5 segundos hasta

que la pantalla del horno muestre el calibrado actual, por
ejemplo “00”.

2. Presione el botón de TEMP/TIME (Temperatura/Tiempo) con

las flechas hacia “arriba” o hacia “abajo” para aumentar o
disminuir la temperatura en cantidades de 10°F (6°C). El
ajuste puede fijarse entre 30°F (17°C) y -30°F (-17°C).

3. Presione START (Inicio) para guardar el ajuste o presione

OFF/CANCEL(Apagar/Cancelar) para salir sin guardar los
cambios.

COCINA LOS ALIMENTOS

Para volver a programarlo:

1. Oprima TIMER SET/OFF (Fijar/Apagar el temporizador).

2. Presione los botones de TEMP/TIME (Temperatura/Tiempo)

hacia “arriba” o hacia “abajo” para ajustar la hora.

3. Presione START (Inicio).

25

USO DEL HORNO

5
4
3
2
1

Los olores y el humo son normales cuando el horno se usa las
primeras veces o cuando tiene suciedad profunda.

IMPORTANTE: La salud de algunas aves es sumamente sensible
a los gases emanados. La exposición a los gases puede
ocasionar la muerte de ciertas aves. Traslade siempre las aves a
otro cuarto cerrado y bien ventilado.

ALIMENTO TIEMPO DE

PRECALEN­TAMIENTO

Asados o aves grandes N/A 2
Guisados 8 a 9 min 3

POSICIÓN
DE LA
PARRILLA

Papel de aluminio

IMPORTANTE: Para evitar daños permanentes en el acabado
del fondo del horno y en la manija de la puerta del asador, no
forre el fondo del horno con ningún tipo de papel de aluminio o
revestimiento.

■ En aquellos modelos con ductos de escape inferiores, no

obstruya ni tape los ductos de escape inferiores del horno.

■ Para obtener óptimos resultados de cocción, no cubra toda

la parrilla con papel de aluminio, ya que el aire debe circular
con libertad.

■ Para recoger los derrames, coloque papel de aluminio en la

parrilla que está debajo del recipiente. Asegúrese de que el
papel de aluminio sea por lo menos ½" (1,3 cm) más grande
que el recipiente de hornear y que los bordes estén doblados
hacia arriba.

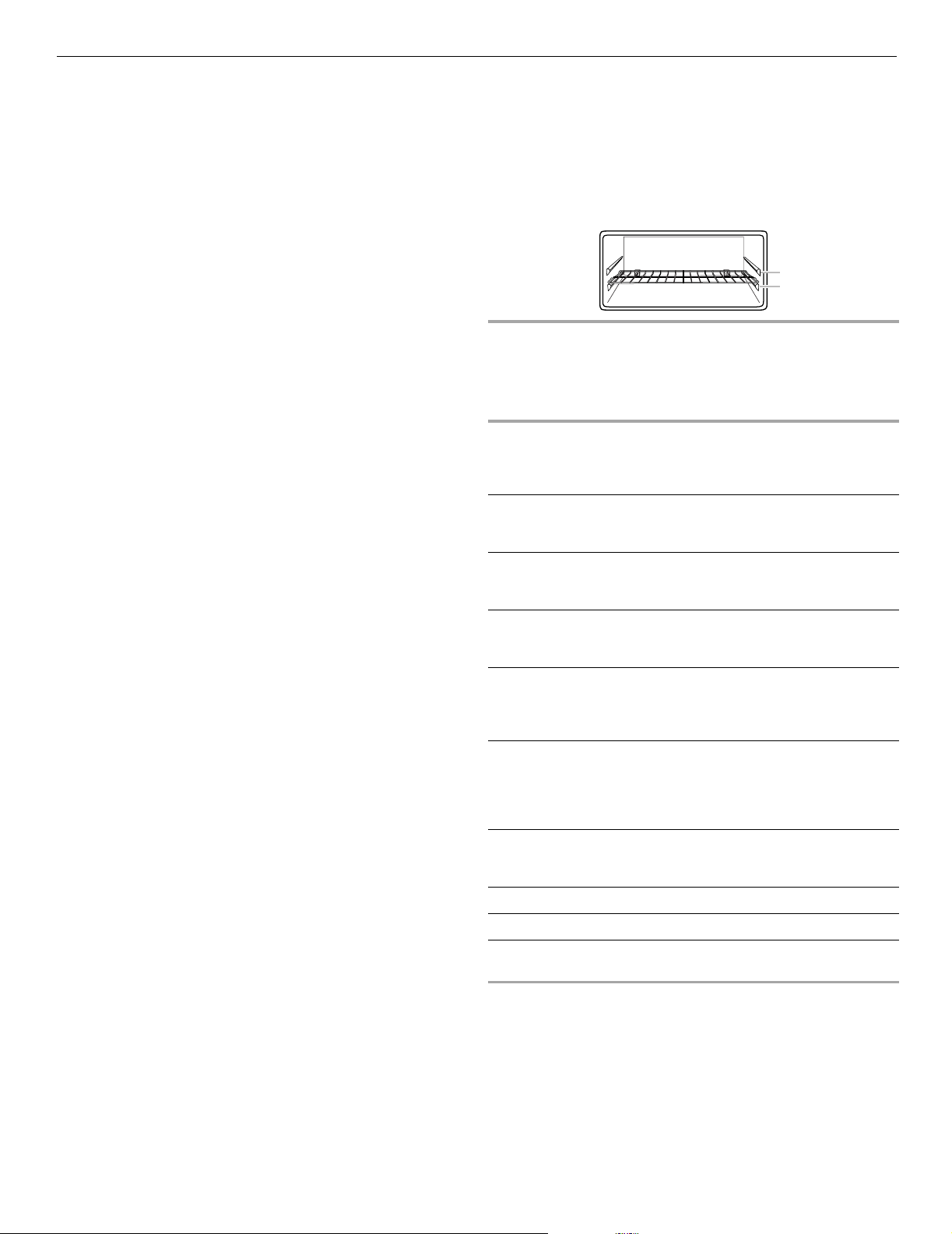

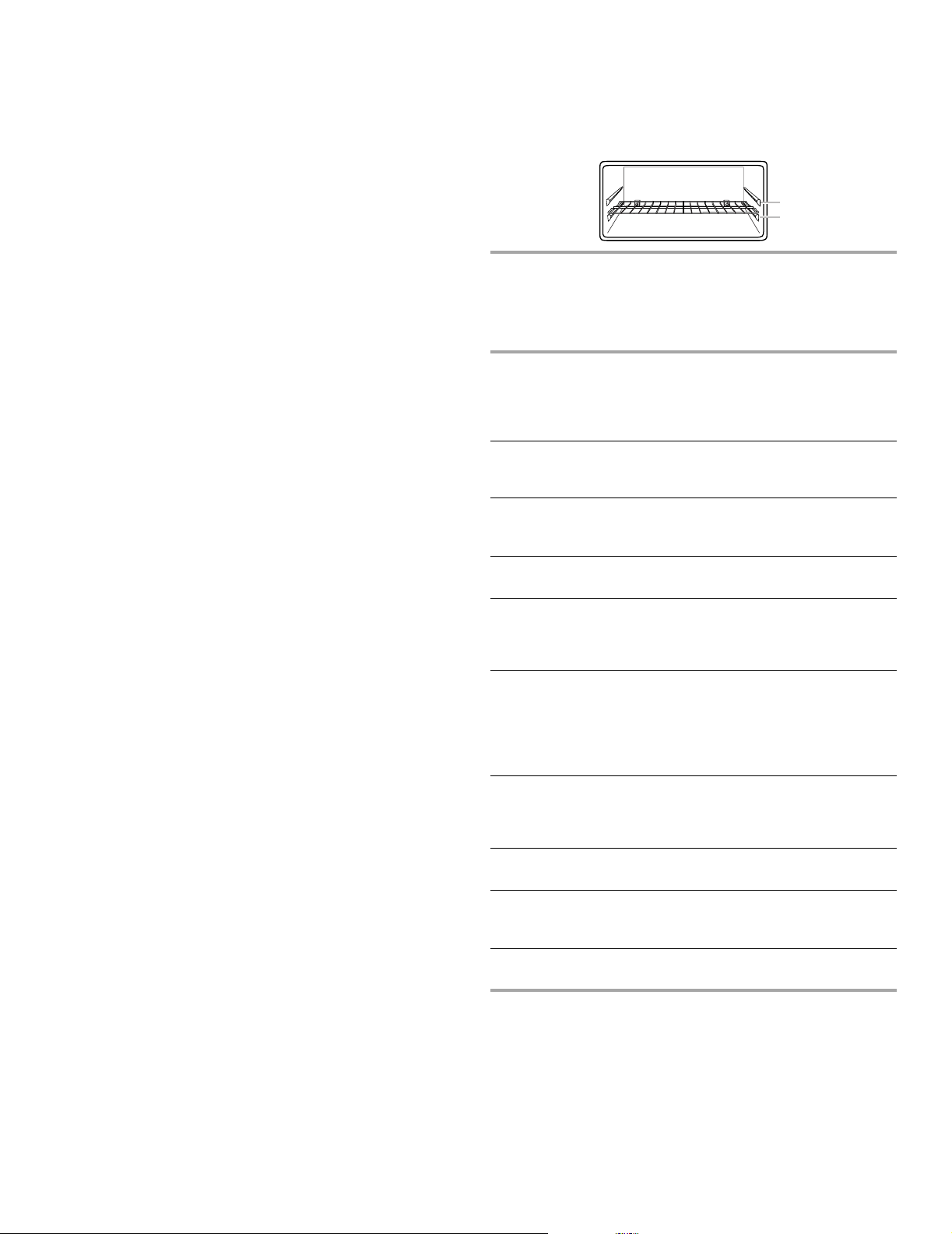

Posición de las parrillas y los utensilios para

hornear

IMPORTANTE: Para evitar daños permanentes en el acabado de
porcelana, no coloque alimentos ni utensilios de hornear
directamente sobre la puerta o la base del horno.

PARRILLAS

■ Ubique las parrillas antes de encender el horno.

■ No mueva las parrillas con los utensilios para hornear sobre

ellas.

■ Cerciórese de que las parrillas estén niveladas.

Para un mejor resultado, hornee sobre una parrilla. Coloque la
parrilla de tal manera que la parte más alta del alimento quede en
el centro del horno. Para mover una parrilla, jálela hasta la
posición de tope, levante el borde delantero y luego sáquela.

ALIMENTO TIEMPO DE

PRECALEN­TAM IENT O

Galletas, pasteles en capas,
bizcochos

Pan rápido, pasteles de ángel,
pasteles Bundt, pays, pizza

Panecillos, magdalenas,
bizcochos de chocolate

8 a 9 min 2-4

7 min 3

6 min 4

26

POSICIÓN
DE LA
PARRILLA

UTENSILIOS PARA HORNEAR

Para la cocción uniforme, el aire caliente debe poder circular.
Deje 2" (5 cm) de espacio alrededor del utensilio para hornear y
las paredes del horno. Use el siguiente cuadro como guía.

NÚMERO DE
CACEROLAS

1 Centro de la parrilla.
2 Lado a lado o ligeramente en zigzag.
3 ó 4 Utilice las rejillas en 2 y 4. Coloque los

UBICACIÓN EN LA PARRILLA

utensilios para hornear sobre la parrilla
como se muestra a continuación.

Utensilios para hornear

El material de los utensilios para hornear afecta los resultados de
cocción. Siga las recomendaciones del fabricante y emplee el
tamaño de utensilio para hornear recomendado en la receta de
cocina. Use el siguiente cuadro como guía.

UTENSILIO PARA
HORNEAR/
RESULTADOS

Aluminio de color claro

■ Cortezas doradas

claras

■ Dorado uniforme

Aluminio oscuro y
otros utensilios para
hornear con acabado
oscuro, mate y/o
antiadherente

■ Cortezas doradas,

crujientes

Moldes o bandejas
para hornear
termoaislados

■ Poco o nada de

dorado en el fondo

RECOMENDACIONES

■ Use la temperatura y el tiempo

recomendados en la receta.

■ Puede necesitar reducir un poco

la temperatura para hornear.

■ Use el tiempo recomendado de

horneado.

■ Para pays, panes y guisados,

use la temperatura
recomendada en la receta.

■ Coloque la parrilla en el centro

del horno.

■ Colóquelos en la tercera

posición inferior del horno.

■ Puede necesitar aumentar el

tiempo de horneado.

UTENSILIO PARA

A

HORNEAR/
RESULTADOS

Acero inoxidable

■ Cortezas doradas,

claras

■ Dorado desigual

Cerámica de gres/
Piedra para hornear

■ Cortezas crujientes

Utensilios de vidrio
resistentes al horno,
cerámica vitrificada o
cerámica

■ Cortezas doradas,

crujientes

Ducto de escape del horno

RECOMENDACIONES

■ Puede necesitar aumentar el

tiempo de horneado.

■ Siga las instrucciones del

fabricante.

■ Puede necesitar reducir un poco

la temperatura para hornear.

Precalentamiento

Luego de presionar Start (Inicio), el horno comenzará un ciclo de
precalentamiento a tiempo prefijado. Se encenderá la luz
indicadora de Bake (Hornear). El control electrónico del horno
seleccionará automáticamente el tiempo del ciclo de
precalentamiento basándose en la temperatura del horno
seleccionada. El tiempo del ciclo no variará si vuelve a fijarse la
temperatura antes de que termine la cuenta regresiva del ciclo. El
ciclo de precalentamiento se ha terminado y el horno está listo
para usarse cuando suene un tono de 1 segundo, termine la
cuenta regresiva del ciclo y aparezca en la pantalla la
temperatura fijada.

Las temperaturas de precalentamiento se ven afectadas debido
a varios factores, tales como la temperatura ambiente, y en
momentos en que hay una alta demanda de electricidad. Es
normal que existan diferencias entre la temperatura indicada en
la pantalla y la temperatura real del horno.

Cuando hornee alimentos con ingredientes a base de leudantes
tales como levadura, polvo de hornear, bicarbonato de sodio y
huevos, se recomienda esperar 10 minutos más después de
que termine el tiempo de precalentamiento para poner los
alimentos en el horno.

IMPORTANTE: Cuando esté en marcha el horno, estará
encendido el quemador en el cajón del asador. No guarde nada
dentro del cajón del asador.

Cómo asar

A. Ducto de escape del horno

El ducto de escape del horno libera aire caliente y humedad del
horno y no debe bloquearse ni taparse. El hacerlo dará lugar a
una circulación de aire insatisfactoria, afectando los resultados
de cocción y de limpieza. No coloque objetos de plástico, papel
u otros artículos que podrían derretirse o quemarse cerca del
ducto de escape del horno.

Cómo hornear y asar

IMPORTANTE: Para evitar daños en el acabado del interior, no
coloque alimentos ni utensilios de cocción directamente sobre la
puerta o la base del horno.

Antes de hornear o asar, coloque las parrillas según la sección
“Posición de las parrillas y los utensilios para hornear”.

Para hornear o asar:

1. Presione BAKE (Hornear).

Presione TEMP/TIME (Temperatura/Tiempo) o TEMP/HOUR
(Temperatura/Hora) con las flechas hacia “arriba” o hacia
“abajo” para ingresar una temperatura que no sea 350°F
(177°C) en cantidades de 5°. La escala del horneado puede
fijarse entre 170°F y 500°F (77°C y 260°C).

2. Presione START (Inicio) o START/ENTER (Inicio/Ingreso).

Después de este primer paso, puede cambiar la temperatura
en cualquier momento que lo necesite, presionando el botón
Temp/Time (Temperatura/Tiempo) o Temp/Hour
(Temperatura/Hora) con las flechas hacia “arriba” o hacia
“abajo”. No necesitará presionar nuevamente Start. Si está
horneando o asando cuando el temporizador está haciendo
la cuenta regresiva, podrá ver en la pantalla la temperatura
fijada para el horneado/asado por 5 segundos presionando
BAKE (hornear).

3. Presione CANCEL (Cancelar), OFF/CANCEL (Apagar/

Cancelar) o CANCEL/OFF (Cancelar/Apagado) cuando haya
terminado.

EL ASADOR

El asador está ubicado debajo del la puerta del horno. Utilice una
parrilla del horno para asar. Para quitar una parrilla, jálela hasta la
posición de tope, levante el borde delantero y luego sáquela.
Realice los pasos en forma invertida para volver a colocar la
rejilla. Siempre ase con la puerta del horno y del asador cerradas.

■ Para evitar daños en el asador, no se apoye en la puerta del

mismo ni aplique peso mientras esté abierta.

■ Precaliente el asador antes de usar. Los tiempos

recomendados para el precalentamiento se encuentran en la
Tabla para asar. Cierre por completo el asador mientras esté
asando.

■ No use la cavidad del asador para almacenamiento.

■ El asador usa calor radiante directo para cocinar los

alimentos. Para obtener un control más preciso al cocinar,
cambie la temperatura mientras esté asando. Cuanto más
baja sea la temperatura, más lenta será la cocción. Los cortes
más gruesos y los trozos de carne, pescado y aves con forma
irregular se pueden cocinar mejor a temperaturas para asar
más bajas.

■ Para obtener los mejores resultados, utilice una charola para

asar y una parrilla. Se han diseñado para drenar el jugo y
ayudar a evitar salpicaduras y humo.

Si desea comprar una charola para asar, puede hacer un
pedido de la misma. Consulte la portada para obtener
información de contacto. Pida la pieza número 4396923.

■ Jale la parrilla hasta la posición de tope antes de dar vuelta o

de quitar los alimentos. Use pinzas para dar vuelta los
alimentos, y así evitar que éstos pierdan el jugo. Los cortes
muy delgados de pescado, aves o carne tal vez no necesiten
darse vuelta.

27

Para asar:

1

2

1. Abra la puerta del asador y jale la parrilla hasta la posición de

tope.

2. Coloque el alimento sobre la parrilla, en una charola para

asar, después colóquelo en el centro de la parrilla del horno.

3. Empuje la parrilla del horno para volverla a colocar en su

posición original. Cierre la puerta para asegurar la
temperatura adecuada para asar.

4. Presione BROIL (Asar a la parrilla).

Se encenderá la luz indicadora de BROIL (Asar).

5. Presione START (Inicio).

Se encenderá la luz indicadora. El ajuste de temperatura se
puede cambiar en cualquier momento mientras se asa. Si
está asando mientras que el temporizador hace la cuenta
regresiva, puede presionar BROIL (Asar) para que el ajuste de
temperatura para asar se muestre en la pantalla por
5segundos.

6. Presione Cancel (Cancelar), OFF/CANCEL (Apagar/Cancelar)

o CANCEL/OFF (Cancelar/Apagar) cuando termine de asar.

TABLA PARA ASAR

Para obtener mejores resultados, coloque los alimentos a 3"
(7 cm) o más del elemento para asar. Los tiempos son solamente
una guía y pueden necesitar ajustarse para los alimentos y
gustos individuales. El asar puede verse afectado por el tamaño,
peso y espesor de los alimentos.

¿PRE­CALEN­TAMIENTO
REQUE-

ALIMENTO

Tortitas de carne
molida de ³₄"
(1,8 cm) de
espesor, bien
cocidas 5 min 2 6 6

Filetes de pescado
de un espesor de
1¹₂" (3,8 cm) 11 min 1 9

Pechugas de pollo,
deshuesadas
con hueso

Salchichas
bien cocidas 5 min 1, 2 5 3-4

Chuletas de cerdo
de 1" (2,5 cm) de
espesor, bien
cocidas No 2 10-11 8-9

RIDO?

No
No

POSICIÓN
DE LA
PARRILLA

2
2

TIEMPO DE

COCCIÓN

Minutos

LADO1LADO

2

12
20

18
16

Bistec de 1"
(2,5 cm) de
espesor,
medio crudo,
término medio
bien cocido

Rebanada de
jamón, precocida
de ¹₂" (1,25 cm) de
espesor No 2 8 6

Tostadas,
9 rebanadas No 2 3-4 1-2

Papas a la
francesa, 18 oz
(510 g) No 2 15-17

Pepitas, 12 oz
(340 g) No 2 7 5

No
No
No

1
1
1

7
11
12-13

5
6
8

28

CUIDADO DE LA ESTUFA

Limpieza general

IMPORTANTE: Antes de limpiar, asegúrese de que todos los
controles estén apagados y que el horno y la superficie de
cocción estén fríos. Siga siempre las instrucciones que vienen en
las etiquetas de los productos de limpieza. No limpie ninguna de
las superficies del interior hasta que el horno se haya enfriado
por completo. Para evitar romper el vidrio, no aplique un paño
húmedo y frío al vidrio interior de la puerta antes de que éste se
haya enfriado por completo.

A menos que se indique lo contrario, se sugiere primero jabón,
agua y un paño suave o una esponja.

SUPERFICIES EXTERIORES DE ESMALTE DE
PORCELANA (en algunos modelos)

Los derrames de alimentos que contienen ácidos, tales como
vinagre y tomate, deben ser limpiados tan pronto como se enfríe
la estufa completa. Es posible que estos derrames dañen el
acabado.

Método de limpieza:

■ Producto para limpiar vidrios, producto de limpieza líquido

suave o estropajo no abrasivo:
Limpie cuidadosamente alrededor de la placa con el número
de modelo y de serie porque el refregar puede borrar los
números.

■ Limpiador para cocina y electrodomésticos affresh

número W10355010 (no incluido):
Vea la sección “Ayuda o servicio técnico” para encargarlo.

®

, Pieza

TAPAS Y PARRILLAS CON REVESTIMIENTO DE
PORCELANA

Los derrames que contienen ácidos, tales como vinagre y
tomate, deben ser limpiados tan pronto como se enfríen la
superficie de cocción, las parrillas y las tapas. Es posible que
estos derrames dañen el acabado.

Para evitar las desportilladuras, no golpee las parrillas y las tapas
una contra la otra o contra superficies tales como utensilios de
cocina de hierro fundido.

No vuelva a armar las tapas sobre los quemadores mientras
estén húmedas.

Método de limpieza:

■ Estropajo de plástico no abrasivo y limpiador abrasivo suave:

Límpielas tan pronto como la superficie de cocción, las
parrillas y las tapas se hayan enfriado.

■ En la lavavajillas (sólo las parrillas, no las tapas):

Use el ciclo que sea más poderoso. Los restos de alimentos
cocidos deben ponerse en remojo o fregarse antes de
ponerlas en una lavavajillas.

■ Limpiador para rejilla a gas y bandeja de goteo, Pieza número

31617:
Vea la sección “Ayuda o servicio técnico” para encargarlo.

QUEMADORES DE SUPERFICIE

CONTROLES DE LA SUPERFICIE DE COCCIÓN

Para evitar daños en los controles de la superficie de cocción, no
use estopa de acero, productos de limpieza abrasivos ni
limpiador de horno.

Para evitar daños, no remoje las perillas.
Cuando vuelva a colocar las perillas, asegúrese de que las

mismas estén en la posición de Off (Apagado).
En algunos modelos, no quite los obturadores que están debajo

de las perillas.

Método de limpieza:

■ Agua tibia y jabón:

Jale las perillas en sentido recto para quitarlas del panel de
control. Limpie cuidadosamente los controles de la superficie
de cocción porque el refregar puede borrar los gráficos o el
texto.

PANEL DE CONTROL

Para evitar daños en el panel de control, no use productos de
limpieza abrasivos, estropajos de fibra metálica, paños ásperos o
toallas de papel abrasivas.

Método de limpieza:

■ Producto para limpiar vidrios y un paño suave o esponja:

Aplique el producto para limpiar vidrios en una esponja o
paño suave, no lo haga directamente sobre el panel. Limpie
cuidadosamente el panel de control porque el refregar puede
borrar los gráficos o el texto.

■ Limpiador para cocina y electrodomésticos affresh

número W10355010 (no incluido):
Vea la sección “Ayuda o servicio técnico” para encargarlo.

®

, Pieza

Vea la sección “Quemadores de superficie”.

EXTERIOR DE LA PUERTA DEL HORNO

Método de limpieza:

■ Producto para limpiar vidrios y un paño suave o esponja:

Aplique el producto para limpiar vidrios en una esponja o
paño suave, no lo haga directamente sobre el panel. No
remoje el paño o la esponja.

■ Limpiador para cocina y electrodomésticos affresh

®

, Pieza
número W10355010 (no incluido):
Vea la sección “Ayuda o servicio técnico” para encargarlo.

CAVIDAD DEL HORNO

Los derrames de alimentos deberán limpiarse cuando el horno se
enfríe. A altas temperaturas, la reacción química de los alimentos
con la porcelana puede dar lugar a manchas, corrosión,
picaduras o tenues puntos blancos.

En algunos modelos, se puede quitar la puerta del horno. Vea
primero la sección “Puerta del horno”.

Método de limpieza:

■ Esponja de fibra metálica.

■ Limpiador para horno: Siga las instrucciones de la etiqueta

del producto.

PARRILLAS DEL HORNO Y PARA ASAR

Método de limpieza:

■ Esponja de fibra metálica

29

Luz del horno

A

A

A

La luz del horno es un foco estándar para electrodomésticos de
40 vatios. Cuando la puerta del horno esté cerrada, presione
OVEN LIGHT (Luz del horno) para encender la luz.

Antes de cambiarla, asegúrese de que el horno y la superficie de
cocción estén fríos y que las perillas de control estén apagadas.

Para reemplazar:

1. Desenchufe la estufa o desconecte el suministro de energía.

2. Gire el foco a la izquierda para sacarlo del casquillo.

3. Reemplace el foco.

4. Enchufe la estufa o reconecte el suministro de energía.

Puerta del horno

Para uso normal de la estufa, no se aconseja quitar la puerta del
horno. Sin embargo, si es necesario quitarla, asegúrese de que el
horno esté apagado y frío. Luego, siga estas instrucciones. La
puerta del horno es pesada.

Para quitar:

1. Abra la puerta del horno. Inserte las trabas de la bisagra

dentro de ambos ganchos de la bisagra. Vea la ilustración
siguiente. No desbloquee las bisagras mientras esté quitando
la puerta de la estufa.

2. Sostenga la puerta del horno de modo que el borde superior

de cada ranura de la puerta esté en posición horizontal.
Introduzca la bisagra de la puerta en las ranuras de la
bisagra.

3. Incline la parte superior de la puerta hacia la estufa. Inserte la

bisagra inferior de la puerta, con la muesca hacia abajo, en el
borde del marco frontal.

4. Abra la puerta completamente y desbloquee las bisagras.

A. Traba de la bisagra

A. Traba de la bisagra

2. Sujete ambos lados de la parte delantera de la puerta con

sus dedos y use sus pulgares en la superficie interior.

3. Jale la puerta hacia arriba y luego hacia usted. No

desbloquee las bisagras hasta que la puerta haya sido
colocada de nuevo en la estufa.

Cómo reemplazarlas:

1. Sujete ambos lados de la parte delantera de la puerta con

sus dedos y use sus pulgares en la superficie interior.

5. Cierre la puerta lentamente para asegurarse de que el panel

del lado de la puerta tenga el espacio apropiado y que las
bisagras encajen adecuadamente.

Cómo quitar el fondo del horno

Se puede quitar el fondo del horno para efectuar una limpieza
regular del horno.

Antes de limpiar, cerciórese de que el horno esté completamente
frío.

Para quitar:

1. Retire las parrillas del horno.

2. Coloque los dedos en las ranuras del panel del fondo.

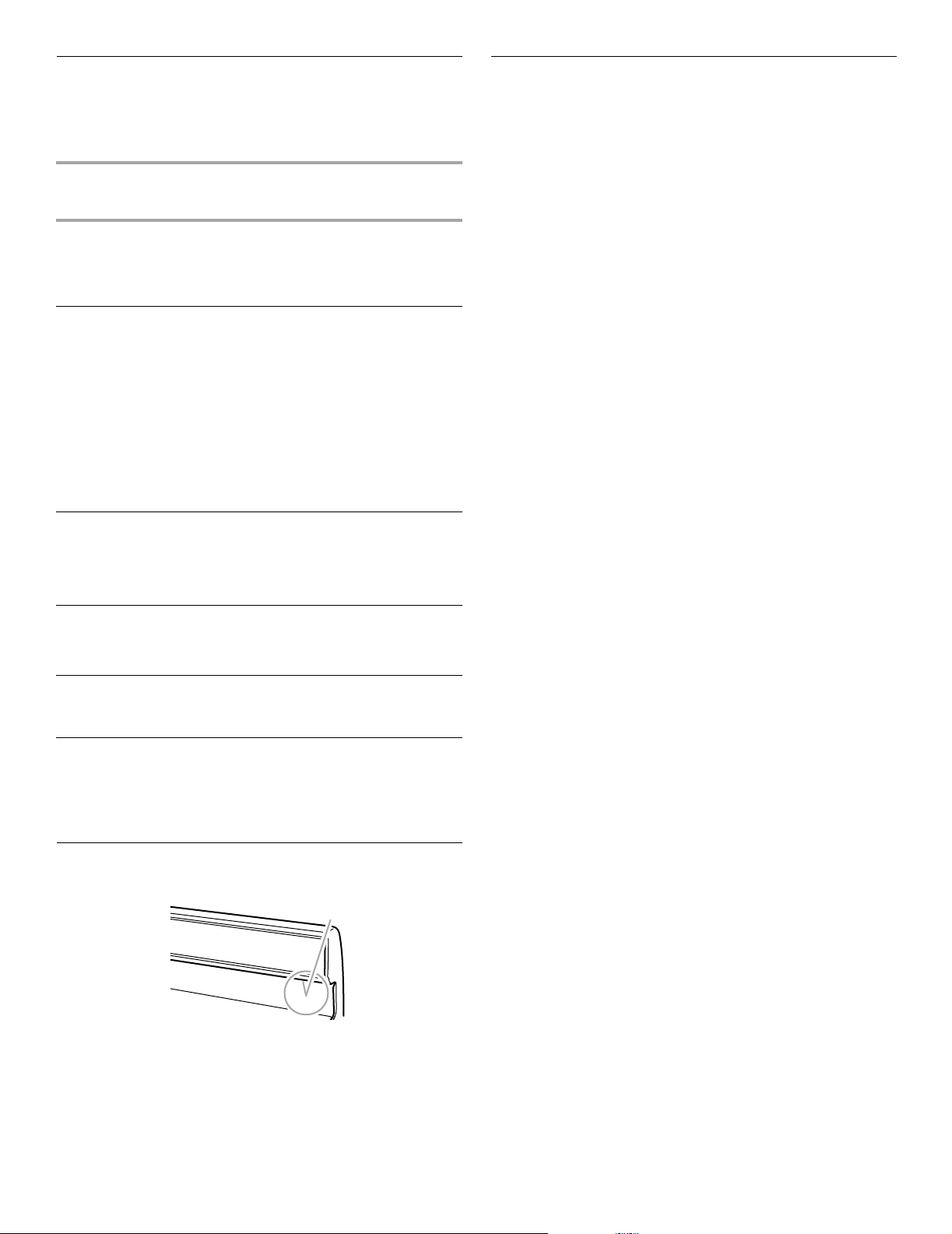

A. Borde

3. Levante la parte posterior del panel hacia arriba y hacia atrás.

El borde de la parte delantera del panel deberá pasar sin
tocar el marco frontal de la cavidad del horno.

4. Levante el fondo y sáquelo.

30

Para volver a colocar:

Invierta los pasos 1 al 4.

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de
3 terminales.

No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

Pruebe primero las soluciones aquí sugeridas para evitar el costo de una visita de servicio técnico innecesaria.

Nada funciona

■ ¿Se ha cableado y polarizado debidamente el contacto

de suministro de energía?

Pruebe otro contacto para verificar el cableado y la polaridad
adecuados.

■ ¿Está desenchufado el cable eléctrico?

Enchúfelo en un contacto de tres terminales con debida
conexión a tierra.

■ ¿Hay un fusible de la casa fundido o se disparó el

cortacircuitos?

Reemplace el fusible o reposicione el cortacircuitos. Si el
problema continúa, llame a un electricista.

■ ¿Está la válvula principal o la válvula reguladora de cierre

del gas en la posición apagada?

Vea las Instrucciones de instalación.

■ ¿Está la estufa debidamente conectada al suministro de

gas?

Póngase en contacto con un especialista de reparaciones
competente o vea las Instrucciones de instalación.

Los quemadores de superficie no funcionan

■ ¿Están las tapas del quemador colocadas

adecuadamente?

Vea la sección “Quemadores de superficie”.

■ ¿Está correcta la mezcla de aire/gas?

Póngase en contacto con un técnico de servicio autorizado
para verificar la mezcla de aire/gas, o vea las Instrucciones
de instalación.

■ ¿Se está usando gas propano?

La estufa puede haber sido convertida incorrectamente.
Póngase en contacto con un especialista de reparación
competente.

El quemador de superficie hace estallidos

■ ¿Está mojado el quemador?

Déjelo secar.

Ruidos provenientes de la estufa a gas durante el
funcionamiento de los ciclos de Bake (Hornear) y Broil
(Asar a la parrilla)

Ruidos que se escuchan durante el funcionamiento de los ciclos
de Bake (Hornear) y Broil (Asar a la parrilla):

Zumbidos/Silbidos, ruidos de “puf”, chasquidos, ruidos secos,
estallidos

Estos sonidos son ruidos normales del funcionamiento, que se
pueden escuchar cada vez que se encienden los quemadores
para hornear o asar, durante el ciclo.

■ Puede escucharse un estallido cuando se abre la válvula de

gas o cuando está alternándose el encendido y hará un solo
sonido de estallido cuando se abre de un golpe del
solenoide. El sonido es similar al de una ventosa que se
separa de una pieza de vidrio.

■ Los encendedores harán ruidos de chasquido varias veces

hasta que se detecte la llama. Éstos son sonidos cortos de
chasquido, como cuando se dan golpecitos con un clavo
sobre una pieza de vidrio.

■ Se escucha un zumbido/silbido o un sonido de "puf" cuando

se enciende el quemador de hornear o el de asar a la parrilla.

■ En algunos modelos, puede escucharse un sonido de

chasquido cuando el relé del ventilador de convección se
enciende y se apaga.

■ ¿Es ésta la primera vez que se usan los quemadores de

superficie?

Encienda cualquiera de las perillas de los quemadores de
superficie para liberar el aire proveniente de la tubería del
gas.

■ ¿Se ha fijado correctamente la perilla de control?

Oprima la perilla antes de girar a un ajuste.

■ ¿Están obstruidos los orificios del quemador?

Vea la sección “Quemadores de superficie”.

Las llamas del quemador de superficie están desiguales,
amarillas y/o ruidosas

■ ¿Están obstruidos los orificios del quemador?

Vea la sección “Quemadores de superficie”.

El utensilio de cocina no está nivelado en la superficie de
cocción

■ ¿Está nivelada la estufa?

Nivele la estufa. Vea las Instrucciones de instalación.

■ ¿Se ha utilizado el utensilio de cocina apropiado?

Use utensilios de cocina con fondo liso. Vea la sección
“Utensilios de cocina”.

Calor excesivo alrededor del utensilio de cocina en la
superficie de cocción

■ ¿Es el utensilio de cocina del tamaño apropiado?

Use el utensilio de cocina de tamaño similar al área, elemento
de cocción exterior o quemador de superficie. El utensilio de
cocina no debe extenderse más de ¹⁄₂" (1,3 cm) fuera del área
de cocción.

31

El horno no funciona

Los resultados del horneado no son los que se esperaba

■ ¿Se ha cableado y polarizado debidamente el contacto

de suministro eléctrico?

Pruebe otro contacto para verificar si el cableado y la
polaridad son los adecuados.

■ ¿Es ésta la primera vez que usa el horno?

Encienda cualquiera de las perillas del quemador de
superficie para liberar el aire proveniente de la tubería de gas.

■ ¿Se ha fijado debidamente el control electrónico del

horno?

Vea la sección “Control electrónico del horno”.

■ En algunos modelos, ¿se ha fijado el bloqueo del horno?

Vea la sección “Bloqueo del horno”.

■ ¿Está la tubería principal o la válvula reguladora de cierre

del gas en la posición de apagado?

Póngase en contacto con un técnico autorizado o vea las
Instrucciones de instalación.

El horno hace un ruido sordo acompasado cuando está
en uso

■ Esto es normal y ocurre cuando el quemador del horno

cambia de ciclo para mantener la temperatura fijada del
horno.

Las llamas del quemador del horno están desiguales,
amarillas o ruidosas

■ ¿Se está usando gas propano?

La estufa puede haber sido convertida incorrectamente.
Póngase en contacto con un especialista de reparación
competente.

■ ¿Está correcta la mezcla de aire/gas?

Póngase en contacto con un técnico autorizado para verificar
la mezcla de aire/gas, o vea las Instrucciones de instalación.

■ ¿Está nivelada la estufa?

Nivele la estufa. Vea las Instrucciones de instalación.

■

¿Necesita ajustarse el calibre de la temperatura del horno?

Consulte la sección “Control de la temperatura del horno”.

■ ¿Se ha precalentado el horno?

Espere que el horno se precaliente antes de colocar los
alimentos en él.

■ ¿Se ha fijado el calibre debido de la temperatura del

horno?

Consulte la sección “Control de la temperatura del horno”.

■ ¿Se ha usado el utensilio para hornear adecuado?

Vea la sección “Utensilios para hornear”.

■ ¿Se han ubicado las parrillas adecuadamente?

Vea la sección “Posición de las parrillas y los utensilios para
hornear”.

■ ¿Hay circulación de aire apropiada alrededor del utensilio

para hornear?

Vea la sección “Posición de las parrillas y los utensilios para
hornear”.

■ ¿Se ha distribuido la masa en forma pareja en la bandeja

para hornear?

Revise para asegurarse de que la masa esté nivelada en la
bandeja para hornear.

■ ¿Están los artículos horneados demasiado dorados

en el fondo?

Disminuya la temperatura del horno de 10ºF a 30ºF (5ºC a
15ºC).

■ ¿Se están dorando los bordes de las cortezas antes de

tiempo?

Use papel de aluminio para cubrir el borde de la corteza y/o
reduzca la temperatura de horneado.

Horneado o asado lento

La temperatura del horno es demasiado alta o
demasiado baja

■ ¿La calibración de temperatura del horno necesita un

ajuste?

Vea la sección “Control de temperatura del horno”.

La pantalla muestra mensajes

■ ¿Está la pantalla mostrando la hora que destella?

Ha ocurrido un corte de electricidad. Presione CANCEL/OFF
(Cancelar/Apagado) para despejar la pantalla. Vuelva a fijar el
reloj, de ser necesario. Vea la sección “Reloj”.

■ ¿Está la pantalla mostrando “F” seguida de un número?

Presione CANCEL/OFF (Cancelar/Apagado) para despejar la
pantalla. Si vuelve a aparecer el código “F”, póngase en
contacto con un especialista en reparación competente.

Los resultados de cocción de la superficie de cocción
no son los que se esperaba

■ ¿Se está usando el utensilio de cocina apropiado?

Vea la sección “Utensilios de cocina”.

■ ¿Se ha fijado la perilla de control en el nivel apropiado de

calor?

Vea la sección “Controles de la superficie de cocción”.

■ ¿Se ha precalentado el horno?

Espere que el horno se caliente antes de colocar los
alimentos en él.

■ ¿Hay circulación de aire apropiada alrededor del utensilio

para hornear?

Vea la sección “Posición de las parrillas y los utensilios para
hornear”.

■

¿Necesita ajustarse el calibre de la temperatura del horno?

Consulte la sección “Control de la temperatura del horno”.

■ ¿Se está usando un lapso de tiempo apropiado?

Aumente el tiempo para hornear o asar.

■ ¿Se ha fijado la temperatura apropiada?

Aumente la temperatura en 25ºF (15ºC).

■ ¿Se ha abierto la puerta del horno durante la cocción?

Abrir el horno para mirar los alimentos disminuye el calor del
horno y puede prolongar los tiempos de cocción.

El quemador del asador no se enciende

■ ¿Se ha averiado el sistema del encendido?

Póngase en contacto con un técnico autorizado para
cambiarlo.

■ ¿Hay un fusible de la casa fundido o se disparó el

cortacircuitos?

Reemplace el fusible o reposicione el cortacircuitos. Si el
problema continúa, llame a un electricista.

32

AYUDA O SERVICIO TÉCNICO

Antes de solicitar ayuda o servicio técnico, por favor consulte la
sección “Solución de problemas”. Esto le podrá ahorrar el costo
de una visita de servicio técnico. Si considera que aún necesita
ayuda, siga las instrucciones que aparecen a continuación.

Cuando llame, tenga a mano la fecha de compra y el número
completo del modelo y de la serie de su electrodoméstico. Esta
información nos ayudará a atender mejor a su pedido.

Si necesita piezas de repuesto

Si necesita pedir piezas de repuesto, recomendamos que use
únicamente piezas especificadas de fábrica. Las piezas
especificadas de fábrica encajarán bien y funcionarán bien ya
que están confeccionadas con la misma precisión empleada en
la fabricación de cada electrodoméstico nuevo de IKEA®.

Para encontrar piezas especificadas de fábrica en su localidad,
llámenos o llame al centro de servicio técnico designado más
cercano a su localidad.

En los EE.UU.

Llame al centro para la eXperiencia del cliente de Whirlpool
sin costo alguno al: 1-866-664-2449.

Nuestros consultores ofrecen ayuda para:

■ Características y especificaciones de nuestra línea completa

de electrodomésticos.

■ Información sobre la instalación.

■ Procedimiento para el uso y mantenimiento.

■ Venta de accesorios y partes para reparación.

■ Asistencia especializada para el consumidor (habla hispana,

problemas de audición, visión limitada, etc.).

■ Recomendaciones con distribuidores locales, compañías que

dan servicio y distribuidores de partes para reparación. Los
técnicos de servicio designados por Whirlpool están
capacitados para cumplir con la garantía del producto y
ofrecer servicio una vez que la garantía termine, en cualquier
lugar de los Estados Unidos.

Para localizar a una compañía de servicio designada por
Whirlpool en su área, también puede consultar la sección
amarilla de su guía telefónica.

Para obtener asistencia adicional

Si necesita asistencia adicional, puede escribir a Whirlpool
Corporation con sus preguntas o dudas a:

IKEA Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692

Por favor incluya en su correspondencia un número de teléfono
en el que se le pueda localizar durante el día.

Accesorios

Limpiador de acero inoxidable affresh

(modelos de acero inoxidable)
Pida la pieza número W10355016

Limpiador para cocina y electrodomésticos affresh

Pida la pieza número W10355010

Limpiador de parrilla para estufa a gas y bandeja de goteo

Pida la pieza número 31617

®

®

Charola para asar

Pida la pieza número 4396923

33

GARANTÍA DE LOS ELECTRODOMÉSTICOS PRINCIPALES DE IKEA

¿Durante cuánto tiempo es válida la garantía limitada de IKEA?

Esta garantía limitada es válida durante cinco años a partir de la fecha de compra, siempre y cuando este electrodoméstico principal
haya sido operado y mantenido según las instrucciones adjuntas o provistas con el producto, a menos que sea un aparato de nombre
LAGAN, en cuyo caso la garantía limitada será válida durante un año a partir de la fecha de compra. Esta garantía limitada es válida
solamente en Estados Unidos o en Canadá y se aplica solamente cuando el electrodoméstico principal se use en el país en el que se
ha comprado. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía limitada.

¿Qué electrodomésticos no están cubiertos bajo la garantía limitada de IKEA de cinco (5)
años?

Para los electrodomésticos principales cuyo nombre sea “LAGAN”, esta garantía será válida durante un año a partir de la fecha de
compra.

¿Quién estará a cargo de llevar a cabo el servicio?

Esta garantía limitada es provista por Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo denominada “Whirlpool”). El
servicio deberá ser suministrado por una compañía de servicio designada por Whirlpool.

¿Qué es lo que cubre esta garantía limitada?

La garantía limitada pagará por piezas especificadas de fábrica y trabajo de reparación, para corregir defectos en los materiales o en la
mano de obra existentes en el momento de la compra del electrodoméstico principal. Las excepciones se especifican bajo el título
“¿Qué es lo que no está cubierto bajo esta garantía limitada?”.

¿Qué se hará para corregir el problema?

La compañía designada de servicio examinará el producto y decidirá, a su exclusiva discreción, si está cubierto bajo esta garantía
limitada. Si considera que está cubierto, la compañía designada de servicio reparará el defecto. Su único y exclusivo recurso según los
términos de esta garantía limitada será el de reparar el producto según se estipula en la presente.

¿Qué es lo que no está cubierto bajo esta garantía limitada?

■ Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico

principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.

■ Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Las piezas de

consumo están excluidas de la cobertura de la garantía.

■ Piezas de repuesto o mano de obra si este electrodoméstico principal se usa de un modo diferente al doméstico normal de una

familia, o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de
instalación.

■ Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,

instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de artículos de consumo o productos de
limpieza no aprobados para ser usados.

■ Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal, a

menos que el mismo sea debido a defectos en los materiales o la mano de obra y se informe en un lapso de 30 días a partir de la
fecha de compra.

■ Cualquier pérdida de comida o de medicamentos debida a fallas del refrigerador o del congelador.

■ Recogida y entrega. Este electrodoméstico principal se ha destinado para ser reparado en su hogar.

■ Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodoméstico.

■ Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar remoto

en el cual no haya disponible un técnico de servicio autorizado.

■ La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera instalado

de conformidad con las instrucciones de instalación publicadas.

■ Piezas de repuesto o mano de obra en electrodomésticos principales con números de modelo/serie originales que se hayan

removido, alterado o que no puedan ser identificados con facilidad.

El costo de la reparación o el reemplazo bajo estas circunstancias excluidas correrá por cuenta del cliente.

Exclusión de garantías implícitas

LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE
CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A CINCO AÑOS (UN AÑO PARA LOS ELECTRODOMÉSTICOS
PRINCIPALES DE NOMBRE “LAGAN”) O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. Algunos estados y provincias no permiten
la limitación de la duración de garantías implícitas de comerciabilidad o capacidad, de modo que la limitación arriba indicada quizás no
le corresponda. Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos que varían
de un estado a otro o de una provincia a otra.

34

Limitación de recursos; exclusión de daños incidentales y consecuentes

SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO
SEGÚN SE ESTIPULA EN LA PRESENTE. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O
CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo
que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales específicos, y es posible que
usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.

Cómo puede ponerse en contacto con nosotros si necesita nuestro servicio

Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su vendedor autorizado de IKEA
para determinar si corresponde otra garantía.

Si necesita servicio técnico, sírvase leer las Instrucciones de instalación y/o la sección “Solución de problemas” del Manual de uso y
cuidado antes de ponerse en contacto con nosotros. Si necesita ayuda adicional, no dude en contactarnos en EE.UU. y Canadá al
1-866-664-2449.

2/09

Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted deberá proporcionar el comprobante
de la compra o una fecha de instalación para obtener
servicio bajo la garantía.

Escriba la siguiente información acerca de su electrodoméstico
principal para ayudarle mejor a obtener asistencia o servicio
técnico si alguna vez llegara a necesitarlo. Deberá tener a mano
el número completo del modelo y de la serie. Usted puede
encontrar esta información en la etiqueta con el número de
modelo y de serie ubicada en el producto.

Nombre del distribuidor _________________________________________

Dirección_______________________________________________________

Número de teléfono_____________________________________________

Número de modelo _____________________________________________

Número de serie ________________________________________________

Fecha de compra _______________________________________________

35

SÉCURITÉ DE LA CUISINIÈRE

Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

AVERTISSEMENT : Si les renseignements dans ce manuel ne sont pas exactement
observés, un incendie ou une explosion peut survenir, causant des dommages au
produit, des blessures ou un décès.

– Ne pas entreposer ni utiliser de l’essence ou d’autres vapeurs ou liquides inflammables

à proximité de cet appareil ou de tout autre appareil électroménager.

– QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :

•

Ne pas tenter d’allumer un appareil.

•

Ne pas toucher à un commutateur électrique.

•

Ne pas utiliser le téléphone se trouvant sur les lieux.

•

Appeler immédiatement le fournisseur de gaz à partir du téléphone d'un voisin. Suivre
ses instructions.

•

À défaut de joindre votre fournisseur de gaz, appeler les pompiers.

– L’installation et l’entretien doivent être effectués par un installateur qualifié, une agence

de service ou le fournisseur de gaz.

AVERTISSEMENT : L’odorat ne permet pas toujours la détection d’une fuite de gaz.
Les distributeurs de gaz recommandent l’emploi d’un détecteur de gaz (homologation UL ou CSA).
Pour d’autre information, contacter le fournisseur de gaz local.
En cas de détection d’une fuite de gaz, exécuter les instructions “Que faire dans le cas d’une odeur de gaz”.

36

La bride antibasculement

Avertissements de la proposition 65 de l'État de Californie :
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

cancers.
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

malformations et autres déficiences de naissance.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisinière, ce qui peut causer un
décès.

Vérifier que la bride antibasculement est bien installée et engagée, conformément aux
instructions d'installation.

Réengager la bride antibasculement si la cuisinière a été déplacée.
Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée.
Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et

aux adultes.

Pour vérifier que la bride antibasculement est bien installée et engagée :

• Faire glisser la cuisinière vers l'avant.

• Vérifier que la bride antibasculement est bien fixée au plancher ou au mur.

• Faire de nouveau glisser la cuisinière vers l'arrière de sorte que le pied de la cuisinière

se trouve sous la bride antibasculement.

• Voir les instructions d'installation pour plus de détails.

AVERTISSEMENT

Bride
antibasculement

Pied de la cuisinière

Dans des conditions de service normales, la cuisinière ne bascule pas. Elle peut cependant basculer si une force ou un poids excessif
est appliqué sur la porte ouverte alors que la bride antibasculement n’est pas convenablement fixée.

37

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT : Pour réduire le risque d’incendie, de

choc électrique, de blessures ou de dommages lors de
l’utilisation de la cuisinière, il convient d’observer certaines
précautions élémentaires dont les suivantes :

■ AVERTISSEMENT : POUR MINIMISER LE RISQUE DE

BASCULEMENT DE LA CUISINIÈRE, ELLE DOIT ÊTRE
BIEN IMMOBILISÉE PAR DES DISPOSITIFS
ANTIBASCULEMENT CORRECTEMENT INSTALLÉS.
POUR VÉRIFIER SI LES DISPOSITIFS SONT
CORRECTEMENT INSTALLÉS, GLISSER LA CUISINIÈRE
VERS L’AVANT ET VÉRIFIER SI LA BRIDE
ANTIBASCULEMENT EST BIEN FIXÉE AU PLANCHER OU
AU MUR, ET GLISSER LA CUISINIÈRE VERS L’ARRIÈRE
POUR QUE LE PIED ARRIÈRE DE LA CUISINIÈRE SOIT
SOUS LA BRIDE ANTIBASCULEMENT.

■ AVERTISSEMENT : NE JAMAIS utiliser cet appareil

comme dispositif de chauffage de la pièce. Le non-respect
de cette instruction peut entraîner une intoxication au
monoxyde de carbone et une surchauffe du four.

■ AVERTISSEMENT : NE JAMAIS couvrir les fentes,

trous ou passages d'air au fond du four ou couvrir
entièrement une grille avec des matériaux tels que du
papier d'aluminium. Le non-respect de cette instruction
empêche la circulation de l'air dans le four et peut entraîner
une intoxication au monoxyde de carbone. Les feuilles de
papier d'aluminium peuvent également retenir la chaleur et
créer un risque d'incendie.

■ MISE EN GARDE : Ne pas remiser dans des armoires

au-dessus de la cuisinière ou sur le dosseret d’une
cuisinière, des objets que des enfants pourraient vouloir
atteindre. Les enfants pourraient se blesser gravement en
grimpant sur la cuisinière.

■ Installation appropriée – La cuisinière, lorsqu’elle est

correctement installée, doit être reliée à la terre
conformément aux codes électriques locaux ou, en
l’absence de codes locaux, selon le Code électrique national
(US) ANSI/NFPA 70 ou le Code canadien de l'électricité.
S’assurer que la cuisinière est correctement installée et
reliée à la terre par un technicien qualifié.

■ Cette cuisinière est munie d’une fiche de liaison à la terre à

trois broches pour votre protection contre les risques de
choc électrique et doit être branchée directement dans une
prise de courant bien reliée à la terre. Ne pas couper ni
enlever la broche de liaison à la terre de cette fiche.

■ Déconnecter la source de courant électrique avant

l'entretien.

■ Des blessures peuvent survenir du fait d'un mauvais usage

des portes ou des tiroirs de l’appareil tel que se tenir
debout sur la surface, se pencher ou s’asseoir sur les
portes ou tiroirs.

■ Entretien – Garder l’espace autour de la cuisinière dégagé

et libre de matériaux combustibles, d’essence et d’autres
vapeurs et liquides inflammables.

■ Remisage dans ou sur la cuisinière – Des produits

inflammables ne devraient pas être remisés dans un four ou
près des éléments de surface.

■ La taille de la flamme des brûleurs de surface devrait être

ajustée de sorte qu’elle ne dépasse pas le bord de
l’ustensile de cuisson.

Cuisinière autonettoyante –

■ Avant l’autonettoyage du four – Ôter la lèchefrite et son plat

et les autres ustensiles. Essuyer tous les renversements
excessifs avant de mettre en marche le programme
d’autonettoyage.

38

UTILISATION DE LA TABLE DE CUISSON

A

B

C

E

D

Risque d’incendie

La flamme d'un brûleur ne devrait pas dépasser le bord
du récipient de cuisson.

Fermer tous les réglages lorsque la cuisson est
terminée.

Le non-respect de ces instructions peut causer un
décès ou un incendie.

AVERTISSEMENT

Commandes de la table de cuisson

A. Repère du brûleur de surface
B. Bouton de commande du brûleur arrière gauche

C. Bouton de commande du brûleur avant gauche

Des allumeurs électriques allument automatiquement les brûleurs
de surface lorsque les boutons de commande sont tournés à
LITE (allumage).

Avant de régler un bouton de commande, placer l’ustensile de
cuisson rempli sur la grille. Ne pas faire fonctionner un brûleur
avec un ustensile de cuisson vide ou sans ustensile de cuisson
sur la grille.

IMPORTANT : Ne pas soulever la table de cuisson sur les
modèles à brûleurs scellés. Le fait de soulever la table de cuisson
pourrait conduire à un endommagement et à un mauvais
fonctionnement de la cuisinière.

D. Bouton de commande du brûleur avant droit

E. Bouton de commande du brûleur arrière droit

2. Tourner le bouton n’importe où entre HI et LO (élevé et bas).

Les déclics cesseront. Utiliser le tableau suivant comme
guide lors du réglage des niveaux de chaleur.

RÉGLAGE UTILISATION RECOMMANDÉE

LITE (allumage)

HI (élevé)

MED (moyen)

LO (bas)

■ Allumage du brûleur.

■ Démarrer la cuisson des aliments.

■ Porter un liquide à ébullition.

■ Maintenir une ébullition rapide.

■ Brunir ou saisir rapidement les

aliments.

■ Faire frire ou sauter les aliments.

■ Faire cuire les soupes et les sauces.

■ Faire mijoter ou étuver les aliments.

■ Garder les aliments au chaud.

■ Faire mijoter à feu doux (utilisé les

plus petits brûleurs).

Panne de courant

Lors d’une panne de courant prolongée, on peut allumer
manuellement les brûleurs de surface. Tenir une allumette
allumée près d’un brûleur et tourner le bouton dans le sens
antihoraire à LITE. Une fois le brûleur allumé, tourner le bouton au
réglage souhaité.

Réglage de la température des brûleurs :

1. Pousser et tourner le bouton dans le sens antihoraire à LITE.

Tous les brûleurs de surface émettront un déclic. Seul le
brûleur dont le bouton de commande est placé sur LITE
produira une flamme.

39

4. Nettoyer les orifices de brûleur obstrués avec une épingle

A

B

C

D

E

B

A

A

B

Brûleurs de surface

A. Chapeau de brûleur

B. Tiges d’alignement
C. Allumeur
D. Base de brûleur

E. Ouverture du tube d’arrivée de gaz

IMPORTANT : Ne pas entraver l’évacuation de l’air de
combustion et de ventilation autour des bords des grilles de
brûleur.

Chapeau de brûleur : Toujours garder le chapeau de brûleur en
place lorsqu'un brûleur de surface est utilisé. Un chapeau de
brûleur propre empêche le mauvais allumage et des flammes
inégales. Toujours nettoyer le chapeau du brûleur après un
renversement de produits et enlever et nettoyer régulièrement les
chapeaux tel qu'indiqué à la section “Nettoyage général”.

Ouverture du tube d'arrivée de gaz : Pour que la flamme
s'allume convenablement, il faut que le gaz puisse passer
librement à travers l'orifice du tube d'arrivée de gaz. Garder cette
zone propre et ne pas laisser les produits renversés, les aliments,
les agents de nettoyage ou tout autre produit pénétrer dans
l'ouverture du tube d'arrivée de gaz. Protéger le tube d'arrivée de
gaz contre les renversements en utilisant toujours un chapeau de
brûleur.

A. 1-1

¹⁄₂

" (2,5-3,8 cm)

B. Orifices de brûleur

Orifices de brûleur : Examiner occasionnellement les flammes
des brûleurs pour en vérifier la taille et la forme tel qu’indiqué ci­dessus. Une bonne flamme est bleue plutôt que jaune. Garder
cette zone exempte de souillures et ne pas laisser les produits
renversés, les aliments, les agents de nettoyage ou autre produit
pénétrer dans les orifices de brûleur.

Nettoyage :

IMPORTANT : Avant le nettoyage, s'assurer que toutes les

commandes sont éteintes et que le four et la table de cuisson
sont froids. Ne pas utiliser de nettoyants à four, d'eau de Javel ou
de décapants à rouille.

1. Retirer les grilles de surface.

2. Enlever le chapeau de brûleur de la base du brûleur et

nettoyer tel qu'indiqué à la section “Nettoyage général”.

3. Nettoyer l'ouverture du tube d'arrivée de gaz avec un chiffon

humide.

droite tel qu'indiqué. Ne pas agrandir ni déformer l'orifice. Ne
pas utiliser un cure-dents en bois. Si le brûleur a besoin d'être
ajusté, contacter un technicien de réparation qualifié.

5. Réinstaller le chapeau du brûleur sur le brûleur

correspondant, en s'assurant que les tiges d'alignement sont
bien alignées avec le chapeau du brûleur.

A. Incorrect
B. Correct

6. Réinstaller les grilles de surface.

7. Allumer le brûleur. Si le brûleur ne s'allume pas, vérifier

l'alignement du chapeau. Si le brûleur ne s'allume toujours
pas, ne pas faire vous-même l'entretien d'un brûleur.
Contacter un technicien de réparation qualifié.

Préparation de conserves à la maison

Lors de la préparation de conserves pendant de longues
périodes, alterner l’utilisation des brûleurs de surface entre les
quantités préparées. Cette alternance permet aux dernières
surfaces utilisées de refroidir.

■ Centrer l’autoclave sur la grille au-dessus du brûleur.

■

Ne pas placer l’autoclave sur deux brûleurs de surface à la fois.

■ Pour plus de renseignements, communiquez avec votre

service local d'agriculture. Les compagnies qui fabriquent
des produits pour la préparation de conserves peuvent aussi
offrir de l’aide.

Ustensiles de cuisson

IMPORTANT : Ne pas laisser un ustensile de cuisson vide sur la
surface d’une table de cuisson, d’un élément ou d’un brûleur de
surface chauds.

Les ustensiles de cuisson idéals doivent avoir un fond plat, des
parois droites, un couvercle qui ferme bien et le matériau doit être
d’épaisseur moyenne à forte.

Les surfaces rêches peuvent érafler la table de cuisson ou les
grilles. L'aluminium et le cuivre peuvent être employés comme
fond ou base dans un ustensile de cuisson. Cependant, utilisés
comme base, ils peuvent laisser des marques permanentes sur la
table de cuisson ou les grilles.

Le matériau d’un ustensile de cuisson affecte la rapidité et
l’uniformité de la transmission de la chaleur, ce qui affecte les
résultats de cuisson. Un fini antiadhésif a les mêmes
caractéristiques que son matériau de base. Par exemple, un
ustensile de cuisson en aluminium avec un fini antiadhésif aura
les propriétés de l’aluminium.

Les ustensiles de cuisson avec des surfaces antiadhésives ne
doivent pas être utilisés sous le gril.

40

Utiliser le tableau suivant comme guide pour les caractéristiques du matériau de l'ustensile de cuisson.

A

B

C

D

F

G

I

H

J

K

L

E

USTENSILE CARACTÉRISTIQUES

Aluminium

■ Chauffe rapidement et uniformément.

■ Convient à tous les genres de

cuisson.

■ L’épaisseur moyenne ou forte

convient le mieux pour la plupart des
tâches de cuisson.

Fonte

■ Chauffe lentement et uniformément.

■ Convient pour le brunissage et la

friture.

■ Maintient la chaleur pour une cuisson

lente.

Céramique ou
vitrocéramique

■ Suivre les instructions du fabricant.

■ Chauffe lentement mais inégalement.

■ Les meilleurs résultats sont obtenus

sur les réglages de chaleur basse à
moyenne.

TABLEAU DE COMMANDE ÉLECTRONIQUE DU FOUR

USTENSILE CARACTÉRISTIQUES

Cuivre

■ Chauffe très rapidement et de façon

uniforme.

Terre cuite

■ Suivre les instructions du fabricant.

■ Utiliser des réglages de température

basse.

Acier émaillé

■ Voir acier inoxydable ou fonte.

(porcelaine) ou
fonte émaillée

Acier
inoxydable

■ Chauffe rapidement, mais

inégalement.

■ Un fond ou une base d’aluminium ou

de cuivre sur l’acier inoxydable
procure un chauffage uniforme.

Témoins lumineux du four

Les témoins lumineux se trouvent de chaque côté de l’afficheur.
Les témoins lumineux s’allument ou clignotent lorsque le four se
trouve à l’un des modes suivants : Cuisson au four, cuisson au
gril, ou minuterie.

A. Lampe du four
B. Horloge
C. Témoin lumineux de cuisson

au four

D. Affichage

E. Témoin lumineux de la

minuterie

F. Mise en marche (verrouillage

des commandes)

G. Arrêt/Annulation
H

.Te mp ér at ur e/du ré e

I. Cuisson au gril

J. Cuisson au four

K. Témoin lumineux de cuisson

au gril

L. Réglage/arrêt de la minuterie

Afficheur

Lors de la mise sous tension initiale de l’appareil, une heure
clignotante apparaît sur l'afficheur. Appuyer sur OFF/CANCEL
(arrêt/annulation) pour effacer l’heure clignotant sur l’affichage.

Si l'heure clignotante apparaît, une panne de courant s’est
produite. Appuyer sur OFF/CANCEL et régler l’horloge si
nécessaire.

Lorsque le four n’est pas en marche, l’afficheur indique l’heure.
Pendant une cuisson ou lorsqu’on utilise la fonction de minuterie,

l’afficheur indique soit heures et minutes, soit minutes et
secondes.

Mise en marche

La touche Start (mise en marche) met en marche toute fonction
du four. Si on n’appuie pas sur la touche Start dans les
5 secondes après avoir appuyé sur une touche de fonction, le
témoin lumineux d'appui sur la touche Start “PSH” clignotera et
le signal de rappel d’appui sur la touche Start sera émis.

Si on n’appuie pas sur la touche Start 1 minute après avoir
appuyé sur une touche de fonction, l’afficheur du four retourne
au mode de l’heure et la fonction programmée est annulée.

Arrêt/annulation

La touche Off/Cancel (arrêt/annulation) désactive toutes les
fonctions à l’exception de l’horloge, de la minuterie et du
verrouillage des commandes.

Horloge

Cette horloge de 12 heures n’indique pas a.m. ou p.m.

Réglage :

Avant de procéder au réglage, s’assurer que le four et la
minuterie sont désactivés. Appuyer sur OFF/CANCEL (arrêt/
annulation) pour désactiver le four et appuyer sur TIMER SET/
OFF (réglage/arrêt de la minuterie) deux fois pour annuler la
minuterie.

1. Appuyer sur CLOCK (horloge).

2. Appuyer sur les touches à flèche TEMP/TIME (température/

durée) “vers le haut” ou “vers le bas” pour régler l’heure du
jour.

3. Appuyer sur CLOCK (horloge) ou START (mise en marche).

41

Signaux sonores

Les signaux sonores indiquent ce qui suit :

Un signal sonore unique

■ Appui sur une touche valide

■ Four préchauffé (signal sonore long)

■ Fonction entrée

Trois signaux sonores

■ Appui sur une touche non valide

■ Signal de rappel d’appui sur la touche Start

Verrouillage des commandes

Le verrouillage des commandes désactive les touches du tableau
de commande afin d'éviter l’utilisation involontaire des fonctions
de cuisson.

Lorsque le tableau de commande est verrouillé, seules les
touches Clock (horloge), Oven Light (lampe du four), et Timer
(minuterie) fonctionnent.

Pour verrouiller/déverrouiller les commandes : Avant le
verrouillage, s'assurer que les fonctions de cuisson sont éteintes.
Appuyer sur START pendant 3 secondes; “Loc” apparaît sur
l'afficheur. Répéter pour déverrouiller. “Loc” s'effacera de
l'afficheur.

Signaux de programme

■ Fin de programme

Fahrenheit et Celsius

Le four est préréglé pour un affichage de la température en
degrés Fahrenheit, mais on peut permuter en degrés Celsius.

Modification : Appuyer sur la touche BROIL (cuisson au gril)
pendant 5 secondes. Un signal sonore se fait entendre et “C”
apparaît sur l’affichage. Répéter pour revenir à Fahrenheit. Pour
sortir de ce mode, appuyer sur OFF/CANCEL (arrêt/annulation).

Minuterie

La minuterie peut être réglée en heures et minutes jusqu’à
concurrence de 12 heures et 59 minutes et effectue le compte à
rebours de la durée de cuisson réglée en heures et minutes ou en
minutes et secondes. La minuterie ne met pas en marche le four
et ne l'éteint pas.

Réglage :

1. Appuyer sur TIMER SET/OFF (réglage/arrêt de la minuterie).

Le témoin lumineux de la minuterie s’allume.

2. Appuyer sur les touches à flèche TEMP/TIME (température/

durée) “vers le haut” ou “vers le bas” pour régler la durée.

3. Appuyer sur START (mise en marche). Lorsque la durée

réglée est écoulée, les signaux sonores de fin de programme
retentissent.

4. Appuyer sur TIMER SET/OFF deux fois à tout moment pour

annuler la minuterie et les signaux sonores de rappel.

Si on appuie sur la touche Off/Cancel (arrêt/annulation), le four
s’éteint et la fonction de cuisson est désactivée.

Pour afficher l’heure pendant 5 secondes lorsque la minuterie
effectue le compte à rebours, appuyer sur la touche CLOCK
(horloge).

Si on n’appuie pas sur la touche Start dans les 5 secondes après
avoir appuyé sur la touche Timer Set/Off ou les touches à flèche
Temp/Time, le témoin lumineux “PSH” clignote et le signal de
rappel d’appui sur la touche Start est émis. Si aucune action
n'est prise au bout d’une minute, l’afficheur retourne au mode
d’affichage de l’heure, de cuisson au four ou de cuisson au gril.

La minuterie peut être reprogrammée pendant que le compte à
rebours s'effectue.

Commande de la température du four

IMPORTANT : Ne pas utiliser de thermomètre pour mesurer la
température du four car l'ouverture de la porte du four peut
provoquer des mesures incorrectes du brûleur à fonctionnement
par intermittence.

Le four fournit des températures précises; toutefois, il peut cuire
plus rapidement ou plus lentement que votre four précédent,
c’est pourquoi le calibrage de la température peut être ajusté. Il
peut être changé en degrés Fahrenheit ou Celsius.

Un signe moins signifie que le four sera plus froid du nombre de
degrés affiché. L'absence de signe moins signifie que le four sera
plus chaud du nombre de degrés affiché. Utiliser le tableau
suivant comme guide.

AJUSTEMENT EN °F
(AJUSTEMENT EN °C)

10°F (6°C) …un peu plus
20°F (11°C) …modérément plus
30°F (17°C) …beaucoup plus

-10°F (-6°C) …un peu moins

-20°F (-11°C) …modérément moins

-30°F (-17°C) …beaucoup moins

Ajustement du calibrage de la température du four :

1. Appuyer sur BAKE (cuisson au four) pendant 5 secondes

jusqu'à ce que l'afficheur du four indique le calibrage actuel,
par exemple “00”.

2. Appuyer sur la/les touche(s) à flèche TEMP/TIME, “vers le

haut” ou “vers le bas”, pour augmenter ou diminuer la
température par tranches de 10°F (6°C). L’ajustement peut
être réglé entre 30°F (17°C) et -30°F (-17°C).

3. Appuyer sur START (mise en marche) pour sauvegarder

l'ajustement, ou appuyer sur OFF/CANCEL (arrêt/annulation)
pour sortir sans effectuer de changement.

CUIT LES ALIMENTS

Pour reprogrammer la minuterie :

1. Appuyer sur TIMER SET/OFF (réglage/arrêt de la minuterie).

2. Appuyer sur les touches à flèche TEMP/TIME “vers le haut”

ou “vers le bas” pour régler la durée.

3. Appuyer sur START (mise en marche).

42

UTILISATION DU FOUR

5
4
3
2
1

Des odeurs et de la fumée sont normales lorsque le four est
utilisé les premières fois, ou lorsqu'il est très sale.

IMPORTANT : La santé de certains oiseaux est très sensible aux
émanations de fumée. L’exposition aux émanations peut
entraîner la mort de certains oiseaux. Toujours déplacer les
oiseaux dans une autre pièce fermée et bien aérée.

Papier d’aluminium

IMPORTANT : Pour éviter des dommages permanents au fini du
fond du four et la poignée de porte du gril, ne pas recouvrir le
fond du four avec du papier d’aluminium ou un revêtement
quelconque.

■ Sur ces modèles avec évents au bas du four, ne pas bloquer

ou recouvrir les évents du bas du four.

■ Pour assurer une bonne circulation de l’air et des résultats de

cuisson optimaux, ne pas recouvrir la grille entière de papier
d’aluminium.

■ Pour récupérer les débordements, placer une feuille

d’aluminium sur la grille sur laquelle se trouve le plat. Veiller à
ce qu’elle dépasse d’au moins ½" (1,3 cm) tout autour du plat
et relever les bords.

Positionnement des grilles et des ustensiles

de cuisson

IMPORTANT : Pour éviter des dommages permanents au fini en
porcelaine, ne pas placer d'aliments ou d'ustensiles de cuisson
au four directement sur la porte ou le fond du four.

GRILLES

■ Placer les grilles avant d’allumer le four.

■ Ne pas déplacer les grilles lorsque des ustensiles de cuisson

au four se trouvent dessus.

■ S’assurer que les grilles sont de niveau.

Pour obtenir le meilleur rendement, faire cuire sur une seule grille.
Placer la grille de sorte que le dessus de l’aliment soit au centre
du four. Pour déplacer une grille, la tirer jusqu’à la butée d’arrêt,
soulever le rebord avant et la tirer pour la sortir du four.

ALIMENTS DURÉE

DE
PRÉ­CHAUF­FAGE

Biscuits, gâteaux à étages et
gâteaux fourrés

Pain rapide, génoise, gâteaux
couronne, tartes, pizzas

Muffins, petits gâteaux, brownies 6 min 4
Gros rôtis ou volaille rôtie N/A 2
Mets en sauce 8-9 min 3

8-9 min 2-4

7 min 3

POSITION
DE LA
GRILLE

USTENSILES DE CUISSON AU FOUR

L’air chaud doit pouvoir circuler autour de l’aliment pour le cuire
uniformément. Laisser 2" (5 cm) entre les ustensiles de cuisson et
les parois du four. Se servir du tableau suivant comme guide.

NOMBRE
D’USTEN­SILES

1 Centre de la grille.
2 Côte à côte ou légèrement décalés.
3 ou 4 Utiliser les positions 2 et 4. Disposer les

POSITION SUR LA GRILLE

ustensiles de cuisson sur les grilles comme
illustré.

43

Ustensiles de cuisson au four

A

Le matériau des ustensiles de cuisson au four affecte les
résultats de cuisson. Suivre les recommandations du fabricant et
utiliser le format d’ustensiles recommandé dans la recette. Se
servir du tableau suivant comme guide.

USTENSILES DE

RECOMMANDATIONS
CUISSON AU FOUR/
RÉSULTATS

Aluminium légèrement
coloré

■ Croûtes dorées, légères

■ Brunissage uniforme

Aluminium foncé et autres
ustensiles de cuisson au
four avec fini foncé, terne
et/ou antiadhésif

■ Croûtes brunes,

croustillantes

■ Utiliser la température et la

durée recommandées dans
la recette.

■ Peut nécessiter de réduire

légèrement les températures
de cuisson.

■ Utiliser la durée de cuisson

suggérée.

■ Pour les tartes, pains et mets

en sauce, utiliser la
température recommandée
dans la recette.

■ Placer la grille au centre du

four.

Tôles à biscuits ou moules
à cuisson à isolation
thermique

■ Brunissage faible ou

non existant à la base

Acier inoxydable

■ Croûtes dorées, légères

■ Brunissage inégal

Plats en grès/Pierre de
cuisson

■ Croûtes croustillantes

Plats en verre,
vitrocéramique ou
céramique allant au four

■ Croûtes brunes,

■ Placer à la troisième position

au bas du four.

■ Peut nécessiter d’augmenter

le temps de cuisson.

■ Peut nécessiter d’augmenter

le temps de cuisson.

■ Suivre les instructions du

fabricant.

■ Peut nécessiter de réduire

légèrement la température
de cuisson.

croustillantes

Évent du four

Cuisson au four et rôtissage

IMPORTANT : Afin d'éviter d'endommager le revêtement
intérieur, ne pas placer des aliments ou des ustensiles de cuisson
directement sur la porte du four ou le fond du four.

Avant la cuisson au four et le rôtissage, placer les grilles tel
qu’indiqué à la section “Positionnement des grilles et des
ustensiles de cuisson au four”.

Cuisson au four ou rôtissage :

1. Appuyer sur BAKE (cuisson au four).

Appuyer sur les touches à flèche TEMP/TIME ou TEMP/
HOUR (vers le haut ou vers le bas) pour régler une
température autre que 350°F (175°C) par tranches de 5°. La
température de cuisson peut être réglée entre 170°F (75°C) et
500°F (260°C).

2. Appuyer sur START (mise en marche) or START/ENTER (mise

en marche/entrée).
La température peut être changée en tout temps après cette

étape en appuyant sur les touches à flèche TEMP/TIME
(température/durée) ou TEMP/HOUR (température/heure)
(vers le haut ou vers le bas). Il n’est pas nécessaire d’appuyer
de nouveau sur Start (mise en marche). Si vous faites la
cuisson au four/le rôtissage pendant que la minuterie compte
à rebours, la température de cuisson au four/rôtissage peut
être affichée pendant 5 secondes en appuyant sur Bake
(cuisson au four).

3. Appuyer sur OFF/CANCEL (arrêt/annulation) ou CANCEL/

OFF (annulation/arrêt) après avoir terminé.

Préchauffage

Après que l’on a appuyé sur Start, le four commence un
programme de préchauffage minuté. Le témoin de cuisson au
four s'allume. Le tableau de commande électronique du four
choisit automatiquement la durée du programme de
préchauffage en fonction de la température de four choisie. La
durée du programme de conditionnement ne changera pas si la
température est réglée de nouveau avant la fin du compte à
rebours. Le préchauffage de conditionnement est terminé et le
four est prêt à utiliser lorsqu’un signal sonore de 1 seconde se
fait entendre, le compte à rebours prend fin et la température
choisie est affichée.

Les températures de préchauffage sont affectées par divers
facteurs tels que la température ambiante et les heures de pointe
de consommation d’énergie. Il est normal que la température
indiquée sur l’affichage diffère de la température réelle du four.

On suggère d’attendre dix minutes de plus après la durée de
préchauffage avant de mettre les aliments au four lorsqu’on cuit
des aliments qui contiennent des ingrédients de levage tels que
la levure, la levure chimique, le bicarbonate de sodium et les
œufs.

IMPORTANT : Lorsque le four fonctionne, le brûleur du tiroir du
gril est activé. Ne rien entreposer dans le tiroir du gril.

A. Évent du four

L'évent du four permet l'évacuation de l'air chaud et de
l'humidité du four et ne doit pas être obstrué ou couvert.
L'obstruction nuirait à la circulation adéquate de l'air et affecterait
les résultats de cuisson et de nettoyage. Ne pas placer près de
l'évent du four des produits en plastique, en papier ou autres
articles qui pourraient fondre ou brûler.

44

Cuisson au gril

1

2

GRIL

Le gril est situé en dessous de la porte du four. Utiliser une grille
de four pour cuire au gril. Pour retirer une grille, la tirer jusqu'à la
position de butée, soulever l’avant, puis extraire. Suivre les
étapes dans l’ordre inverse pour réinstaller la grille. Toujours
fermer les portes du gril et du four lors de la cuisson au gril.

■ Pour éviter d'endommager le gril, ne pas marcher sur la porte

du gril ou appliquer une pression dessus pendant qu'elle est
ouverte.

■ Préchauffer le gril avant de l'utiliser. Vous pourrez trouver les

temps de préchauffage recommandés dans le tableau de
cuisson au gril. Fermer complètement la porte du gril pendant
la cuisson au gril.

■ Ne pas utiliser la cavité du gril pour remisage.

■ La cuisson au gril utilise la chaleur radiante directe pour cuire

les aliments. Le changement de température lors de la
cuisson au gril permet un contrôle plus précis lors de la
cuisson. Plus la température est basse, plus la cuisson est
lente. Des morceaux plus épais ou inégaux de viande, de
poisson ou de volaille peuvent mieux cuire à des basses
températures de cuisson au gril.

■ Pour des résultats optimaux, utiliser une lèchefrite et une

grille de lèchefrite. Elles sont conçues pour recueillir les jus
de cuisson et contribuent à éviter les éclaboussures et la
fumée.

Il est possible de commander une lèchefrite. Consulter la
couverture pour obtenir des renseignements de contact.
Demander le numéro de pièce 4396923.

■ Tirer sur la grille jusqu’à la position d'arrêt avant de tourner

ou de retirer des aliments. Utiliser une pince pour tourner les
aliments et éviter la perte de jus. Il est possible qu’il ne soit
pas nécessaire de tourner des coupes très fines de poisson,
de volaille ou de viande.

Cuisson au gril :

1. Ouvrir la porte du gril et tirer la grille jusqu'à la position de

butée.

2. Disposer les aliments sur une grille de lèchefrite, puis placer

celle-ci au centre de la grille du four.

3. Remettre la grille du four à sa position initiale. Fermer la porte

pour une température de cuisson au gril adéquate.

4. Appuyer sur BROIL (cuisson au gril).

Le témoin BROIL (cuisson au gril) s’allume.

5. Appuyer sur START (mise en marche).

Le témoin lumineux s'allume. Le réglage de la température
peut être modifié à tout moment pendant la cuisson au gril. Si
la cuisinière cuit au gril pendant que la minuterie procède au
compte à rebours, la température de cuisson au gril peut être
affichée en appuyant sur BROIL (cuisson au gril) pendant
5 secondes.

6. Appuyer sur OFF/CANCEL (arrêt/annulation) ou CANCEL/

OFF (annulation/arrêt) après avoir terminé la cuisson au gril.

TABLEAU DE CUISSON AU GRIL

Pour obtenir des résultats optimaux, placer les aliments à au
moins 3" (7 cm) de l'élément du gril. Les durées de cuisson sont
citées à titre indicatif seulement; il est possible de les ajuster en
fonction des aliments et des goûts personnels. La cuisson au gril
peut être affectée par la taille, le poids et l'épaisseur des
aliments.

ALIMENTS PRÉ-

CHAUF­FAGE

POSITION
DE LA

GRILLE
NÉCES­SAIRE?

Galettes de viande
hachée ³₄"(1,8 cm)
d'épaisseur, bien
cuites 5 min 2 6 6

Filets de poisson
1¹₂" (3,8 cm)
d’épaisseur 11 min 1 9

Poitrines de poulet,
désossées
non désossées

Non
Non

2

2

Saucisses de
Francfort, bien
cuites 5 min 1, 2 5 3-4

Côtelettes de porc
1" (2,5 cm)
d'épaisseur, bien
cuites Non 2 10-11 8-9

Steak de 1" (2,5 cm)
d’épaisseur,
saignant à point,
à point
bien cuit

Non
Non
Non

1

1

1

Tranche de jambon
précuit ¹₂" (1,25 cm)
d'épaisseur Non 2 8 6

Toast, 9 tranches Non 2 3-4 1-2
Frites, 18 oz (510 g) Non 2 15-17
Pépites de poulet,

12 oz (340 g) Non 2 7 5

DURÉE DE

CUISSON

Minutes

ER

1
CÔTÉ

12
20

7
11
12-13

2

CÔTÉ

18
16

5
6
8

E

45

ENTRETIEN DE LA CUISINIÈRE

Nettoyage général

IMPORTANT : Avant le nettoyage, s’assurer que toutes les
commandes sont désactivées et que le four et la table de cuisson
sont refroidis. Toujours suivre les instructions sur les étiquettes
des produits nettoyants. Ne nettoyer aucune surface intérieure
jusqu'au complet refroidissement du four. Pour éviter de briser la
vitre, ne pas appliquer de chiffon humide frais sur la vitre
intérieure du four avant son complet refroidissement.

Du savon, de l’eau et un linge doux ou une éponge sont
recommandés, à moins d’indication contraire.

SURFACES EXTERNES EN ÉMAIL VITRIFIÉ

(sur certains modèles)

Les renversements d’aliments contenant des produits acides,
tels que vinaigre et tomates, doivent être nettoyés dès que
l’ensemble de l’appareil a refroidi. Ces renversements peuvent
affecter le fini.

Méthode de nettoyage :

■ Nettoyant à vitre, nettoyant doux liquide ou tampon à récurer

non abrasif :
Nettoyer délicatement autour des numéros de modèle et de
série car le frottement pourrait en effacer les chiffres.

■ Nettoyant pour cuisine et appareils ménagers affresh

Pièce n° W10355010 (non incluse) :
Voir la section “Assistance ou service” pour placer une
commande.

COMMANDES DE LA TABLE DE CUISSON

Pour éviter d'endommager les commandes de la table de
cuisson, ne pas utiliser de la laine d’acier ou des produits de
nettoyage abrasifs ou un nettoyant pour four.

Afin d'éviter tout dommage, ne pas faire tremper les boutons.
Lors de la réinstallation des boutons, s’assurer que chaque

bouton est à la position d’arrêt (Off).
Sur certains modèles, ne pas enlever les joints sous les boutons.

Méthode de nettoyage :

■ Eau tiède savonneuse :

Tirer les boutons directement hors du tableau de commande
pour les enlever. Nettoyer délicatement les commandes de la
table de cuisson car le frottement pourrait en effacer les
illustrations ou le texte.

®

-

GRILLES ET CHAPEAUX ÉMAILLÉS

Les renversements d’aliments contenant des acides, tels que le
vinaigre et les tomates, doivent être nettoyés aussitôt que la table
de cuisson, les grilles et les chapeaux ont refroidi. Ces
renversements peuvent affecter le fini.

Pour éviter l’écaillement, ne pas entrechoquer les grilles et les
chapeaux ni les frapper contre des surfaces dures telles que les
ustensiles en fonte.

Ne pas réinstaller les chapeaux sur les brûleurs quand ils sont
mouillés.

Méthode de nettoyage :

■ Tampon à récurer en plastique non abrasif et nettoyant

liquide doux légèrement abrasif :
Nettoyer dès que la table de cuisson, les grilles et les
chapeaux ont refroidi.

■ Lave-vaisselle (grilles seulement, pas les chapeaux) :

Utiliser le programme le plus intensif. Les saletés cuites
doivent être trempées ou frottées avant d'être placées au
lave-vaisselle.

■ Nettoyant pour la grille et cuvette à gaz - Pièce n° 31617B :

Voir la section “Assistance ou service” pour placer une
commande.

BRÛLEURS DE SURFACE

Voir la section “Brûleurs de surface”.

EXTÉRIEUR DE LA PORTE DU FOUR

Méthode de nettoyage :

■ Nettoyant à vitre et chiffon doux ou éponge :

Appliquer le nettoyant à vitre sur un chiffon doux ou une
éponge, et non pas directement sur le tableau. Ne pas
tremper le chiffon doux ou l’éponge.

■ Nettoyant pour cuisine et appareils ménagers affresh

®

­Pièce n° W10355010 (non incluse) :
Voir la section “Assistance ou service” pour placer une
commande.

CAVITÉ DU FOUR

TABLEAU DE COMMANDE

Afin d'éviter d'endommager le tableau de commande, ne pas
utiliser des nettoyants abrasifs, tampons en laine d’acier, chiffons
de lavage rudes ou d'essuie-tout abrasifs.

Méthode de nettoyage :

■ Nettoyant à vitre et chiffon doux ou éponge :

Appliquer le nettoyant à vitre sur un chiffon doux ou une
éponge, et non pas directement sur le tableau. Nettoyer
délicatement les commandes du tableau de commande car le
frottement pourrait en effacer les illustrations ou le texte.

■ Nettoyant pour cuisine et appareils ménagers affresh

®

­Pièce n° W10355010 (non incluse) :
Voir la section “Assistance ou service” pour placer une
commande.

46

Les renversements alimentaires doivent être nettoyés lorsque le
four a refroidi. À des températures élevées, les aliments
réagissent avec la porcelaine et cette réaction peut entraîner la
formation de taches, d'un film de silice, de piqûres ou de légères
taches blanches.

Sur certains modèles, on peut retirer la porte du four. Se référer
d'abord à “Porte du four”.

Méthode de nettoyage :

■ Tampon en laine d'acier

■ Nettoyant à four : Suivre les instructions du fabricant

GRILLES DU FOUR ET DE RÔTISSAGE

Méthode de nettoyage :

■ Tampon en laine d’acier

Lampe du four

A

A

A

La lampe du four comporte une ampoule d’appareils ménagers
standard de 40 watts. Appuyer sur l’interrupteur manuel de la
lampe du four pour l’allumer et l’éteindre.

Avant le remplacement, s’assurer que la table de cuisson et le
four sont froids et que les boutons de commande sont à la
position off (arrêt).

Remplacement de l’ampoule :

1. Débrancher la cuisinière ou déconnecter la source de courant

électrique.

2. Tourner l’ampoule dans le sens antihoraire pour la retirer de la

douille.

3. Remplacer l’ampoule.

4. Brancher la cuisinière ou reconnecter la source de courant

électrique.

Porte du four

Il n’est pas nécessaire d’enlever la porte du four pour une
utilisation normale. Toutefois, s’il est nécessaire de l’enlever,
s’assurer que le four est éteint et froid. Puis suivre ces
instructions. La porte du four est lourde.

2. Tenir la porte du four de telle sorte que le bord supérieur de

chaque fente soit horizontal. Insérer la charnière de la porte
dans les fentes.

3. Incliner le dessus de la porte vers la cuisinière. Insérer la

charnière inférieure de la porte, échancrure vers le bas, sur le
bord avant du châssis.

4. Ouvrir complètement la porte et déverrouiller les charnières.

Enlèvement :

1.

Ouvrir la porte du four. Insérer les verrous de charnière dans les
deux supports de charnière (voir l'illustration suivante). Ne pas
déverrouiller les charnières pendant que la porte est démontée.

A. Verrou de charnière

2. Saisir la porte sur les côtés avec les doigts sur le devant de la

porte et les pouces sur la surface interne.

3. Soulever la porte tout droit vers soi. Ne pas déverrouiller les

charnières tant que la porte n’est pas réinstallée sur la
cuisinière.

Réinstallation :

1. Saisir la porte sur les côtés avec les doigts sur le devant de la

porte et les pouces sur la surface interne.

A. Verrou de charnière

5. Fermer la porte lentement pour assurer le dégagement du

panneau latéral de la porte et le bon enclenchement de la
charnière.

Enlèvement du panneau au fond du four

Le panneau au fond du four peut être enlevé pour le nettoyage
standard du four.

Avant le nettoyage, s’assurer que le four est complètement froid.

Enlèvement :

1. Retirer les grilles du four.

2. Placer les doigts dans les fentes dans le panneau inférieur.

A. Lèvre

3. Soulever l’arrière du panneau vers le haut et vers l'arrière.

La lèvre à l’avant du panneau devrait se dégager du châssis
avant de la cavité du four.

4. Soulever et sortir le panneau.

Réinstallation :

Suivre les étapes 1 à 4 dans l’ordre inverse.

47

Essayer les solutions suggérées ici d’abord afin d’éviter le coût d’une visite de service non nécessaire.

AVERTISSEMENT

Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Rien ne fonctionne

■ Est-ce que la prise de courant est bien raccordée et

polarisée?

Essayer une autre prise pour vérifier que la polarité et le
raccordement sont adéquats.

■ Est-ce que le cordon d’alimentation est débranché?

Brancher sur une prise à trois alvéoles correctement reliée à
la terre.

■ Un fusible est-il grillé ou le disjoncteur s’est-il déclenché?

Remplacer le fusible ou réenclencher le disjoncteur. Si le
problème persiste, appeler un électricien.

■ Le robinet principal d’arrêt ou de réglage du gaz est-il à la

position fermée?

Voir les instructions d’installation.

■ La cuisinière est-elle bien raccordée à la canalisation de

gaz?

Contacter un technicien de réparation qualifié ou voir les
instructions d’installation.

Les brûleurs de surface ne fonctionnent pas

■ Est-ce la première fois que les brûleurs de surface sont

utilisés?

Allumer n’importe quel brûleur de surface pour libérer l’air
des canalisations de gaz.

■ Le bouton de commande est-il réglé correctement?

Pousser sur le bouton avant de le tourner à un réglage.

■ Les orifices des brûleurs sont-ils obstrués?

Voir la section “Brûleurs de surface”.

Les flammes des brûleurs de surface ne sont pas
uniformes, sont de teinte jaune et/ou bruyantes

■ Les orifices des brûleurs sont-ils obstrués?

■ Les chapeaux des brûleurs sont-ils bien installés?

48

Voir la section “Brûleurs de surface”.

Voir la section “Brûleurs de surface”.

DÉPANNAGE

■ Le mélange air/gaz est-il correct?

Contacter un technicien de service désigné pour vérifier le
mélange air/gaz ou voir les instructions d’installation.

■ Utilise-t-on du gaz propane?

La cuisinière a peut-être été convertie incorrectement.
Contacter un technicien de réparation qualifié.

Le brûleur de surface fait de petits bruits

■ Le brûleur est-il mouillé?

Le laisser sécher.

Bruits émis par la cuisinière à gaz lors des opérations de
cuisson au four et de cuisson au gril

Il est possible que l'on entende les bruits suivants lors des
opérations de cuisson au four et de cuisson au gril :

Bruits de chuintement, d'affaissement, d'éclatement, cliquetis,
claquements

Ces bruits sont des bruits de fonctionnement normaux qui
peuvent survenir chaque fois que les brûleurs de cuisson au four
ou de cuisson au gril s'allument au cours du programme.

■ Il est possible que l'on entende un bruit d'éclatement lorsque

le robinet de gaz s'ouvre ou se met en marche; un seul bruit
d'éclatement retentira lorsqu'il se libère du solénoïde. Le bruit
est similaire au bruit de succion qu'émettrait une ventouse
que l'on retire d'une surface de verre.

■ Les allumeurs émettront plusieurs déclics jusqu'à ce que la

flamme soit détectée. Il s'agit de bruits de claquements
courts, similaires au bruit d'un ongle tapotant sur une surface
de verre.

■ Un bruit de chuintement ou d'affaissement se fait entendre

lorsque le brûleur de cuisson au four ou de cuisson au gril
s'allume.

■ Sur certains modèles, un cliquetis peut se faire entendre

lorsque le relais du ventilateur de cuisson par convection
s'allume et s'éteint par intermittence.

Ustensile de cuisson pas d’aplomb sur la table de
cuisson

■ La cuisinière est-elle d’aplomb?

Régler l’aplomb de la cuisinière. Voir les instructions
d’installation.

■ Utilise-t-on un ustensile de cuisson approprié?

Utiliser un ustensile de cuisson à fond plat. Voir la section
“Ustensiles de cuisson”.

Chaleur excessive autour des ustensiles de cuisson sur
la table de cuisson

■ L’ustensile de cuisson est-il de dimension appropriée?

Utiliser un ustensile de cuisson à peu près de la même
dimension que la surface de cuisson, l’élément ou le brûleur
de surface. L’ustensile de cuisson ne doit pas dépasser de
plus de ¹⁄₂" (1,3 cm) hors de la surface de cuisson.

Le four ne fonctionne pas

■ Est-ce que la prise de courant est bien raccordée et

polarisée?

Essayer une autre prise pour vérifier que la polarité et le
raccordement sont adéquats.

■ Est-ce la première fois que le four est utilisé?

Allumer n’importe quel brûleur de surface pour libérer l’air
des canalisations de gaz.

■ La commande électronique du four est-elle correctement

réglée?

Voir la section “Commande électronique du four”.

■ Sur certains modèles, le verrouillage des commandes

est-il réglé?

Voir la section “Verrouillage des commandes”.

■ Le robinet principal d’arrêt ou de réglage du gaz est-il à la

position fermée?

Contacter un technicien de service désigné ou voir les
instructions d’installation.

Le four émet un tic-tac sourd durant l’utilisation

■ Ce bruit est normal et se produit lorsque le brûleur du four

fonctionne par intermittence pour maintenir la température
réglée.

Les flammes du brûleur du four ne sont pas uniformes,
sont de teinte jaune ou bruyantes

■ Utilise-t-on du gaz propane?

La cuisinière a peut-être été convertie incorrectement.
Contacter un technicien de réparation qualifié.

■ Le mélange air/gaz est-il correct?

Contacter un technicien de service désigné pour vérifier le
mélange air/gaz ou voir les instructions d’installation.

La température du four est trop élevée ou trop basse

■ Le calibrage de la température du four a-t-il besoin d’être

ajusté?

Voir la section “Commande de température du four”.

L’affichage indique des messages

■ L’affichage montre-t-il l’heure clignotante?

Une panne de courant est survenue. Appuyer sur OFF/
CANCEL (arrêt/annulation) ou CANCEL/OFF (annulation/
arrêt) pour effacer l’affichage. Régler de nouveau l’horloge si
nécessaire. Voir la section “Horloge”.

■ L’affichage montre-t-il “F” suivi d’un chiffre?

Appuyer sur OFF/CANCEL (arrêt/annulation) ou CANCEL/
OFF (annulation/arrêt) pour effacer l’affichage. Si le code “F”
apparaît de nouveau, contacter un technicien de réparation
qualifié.

Les résultats de cuisson au four ne sont pas les résultats
prévus

■ La cuisinière est-elle d’aplomb?

Niveler la cuisinière. Voir les instructions d’installation.

■ Le calibrage de la température du four a-t-il besoin d’être

ajusté?
Voir la section “Commande de la température du four”.

■ Le four a-t-il été préchauffé?

Attendre que le four soit préchauffé avant d’y placer les
aliments.

■ Le calibrage de la température du four est-il réglé

correctement?

Voir la section “Commande de la température du four”.

■ Utilise-t-on un ustensile de cuisson au four approprié?

Voir la section “Ustensiles de cuisson au four”.

■ Les grilles sont-elles à la bonne position?

Voir la section “Positionnement des grilles et ustensiles de
cuisson au four”.

■ Existe-t-il une circulation d’air appropriée autour des

ustensiles de cuisson?

Voir la section “Positionnement des grilles et ustensiles de
cuisson au four”.

■ La pâte est-elle répartie uniformément dans le plat?

Vérifier pour s’assurer que la pâte est répartie uniformément
dans le plat.

■ Les articles cuits au four sont-ils trop bruns à la base?

Diminuer la température du four de 10F à 30°F (5°C à 15°C).

■ Les bords des croûtes ont-ils bruni trop tôt?

Utiliser du papier d’aluminium pour couvrir le bord de la
croûte et/ou réduire la température de cuisson au four.

Lenteur de la cuisson au four ou du rôtissage

■ Le four a-t-il été préchauffé?

Attendre que le four soit préchauffé avant d’y placer les
aliments.

■ Existe-t-il une circulation d’air appropriée autour des

ustensiles de cuisson au four?

Voir la section “Positionnement des grilles et ustensiles de
cuisson au four”.

■ Le calibrage de la température du four a-t-il besoin d’être

ajusté?

Voir la section “Commande de température du four”.

■ Utilise-t-on une durée de cuisson appropriée?

Augmenter la durée de cuisson au four ou de rôtissage.

■ La température correcte est-elle réglée?

Augmenter la température de 25°F (15°C).

■ La porte du four a-t-elle été ouverte pendant la cuisson?

L’ouverture de la porte pour vérifier la cuisson laisse la
chaleur du four s’échapper et peut nécessiter des durées de
cuisson plus longues.

Les résultats de cuisson de la table de cuisson ne sont
pas les résultats prévus

■ Utilise-t-on un ustensile de cuisson approprié?

Voir la section “Ustensiles de cuisson”.

■ Le bouton de commande est-il réglé au niveau approprié

de chaleur?

Voir la section “Commandes de la table de cuisson”.

Le brûleur du gril ne s’allume pas

■ Le système d’allumage est-il brisé?

Contacter un technicien de service désigné pour le
remplacer.

■ Un fusible est-il grillé ou le disjoncteur s’est-il déclenché?

Remplacer le fusible ou réenclencher le disjoncteur. Si le
problème persiste, appeler un électricien.

49

ASSISTANCE OU SERVICE

Avant de faire un appel pour assistance ou service, consulter la
section “Dépannage”. Elle peut vous faire économiser le coût
d’une intervention de dépannage. Si vous avez encore besoin
d’aide, suivre les instructions ci-dessous.

Lors d’un appel, veuillez connaître la date d’achat, le numéro de
modèle et le numéro de série au complet de l’appareil. Ces
renseignements nous aideront à mieux répondre à votre
demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange,
nous vous recommandons d’employer uniquement des pièces
spécifiées par l’usine. Les pièces spécifiées par l’usine
conviendront et fonctionneront bien parce qu’elles sont
fabriquées avec la même précision utilisée dans la fabrication de
chaque nouvel appareil IKEA

Pour localiser des pièces spécifiées par l’usine dans votre région,
nous appeler ou téléphoner au centre de service désigné le plus
proche.

Veuillez appeler sans frais le Centre pour l'eXpérience de la
clientèle de Whirlpool Canada LP au : 1-866-664-2449.

Nos consultants vous renseigneront sur les sujets suivants :

■ Caractéristiques et spécifications sur toute notre gamme

d’appareils électroménagers.

■ Consignes d'utilisation et d’entretien.

■ Vente d’accessoires et de pièces de rechange.

■ Références aux marchands locaux, aux distributeurs de

pièces de rechange et aux compagnies de service. Les
techniciens de service désignés par Whirlpool Canada LP
sont formés pour remplir la garantie des produits et fournir un
service après la garantie, partout au Canada.

®

.

Au Canada

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez
soumettre par écrit toute question ou préoccupation à Whirlpool
Canada LP à l’adresse suivante :

Centre pour l'eXpérience de la clientèle
Whirlpool Canada LP
200 – 6750 Century Ave.
Mississauga, Ontario L5N 0B7

Veuillez inclure dans votre correspondance un numéro de
téléphone où on peut vous joindre dans la journée.

Accessoires

Nettoyant pour acier inoxydable affresh

(modèles en acier inoxydable)
Commander la pièce n° W10355016

Nettoyant pour cuisine et appareils ménagers affresh

Commander la pièce n° W10355010

Nettoyant pour plateau d'égouttement et grille de
cuisinière à gaz

Commander la pièce n° 31617

Lèchefrite.

Commander la pièce n° 4396923

®

®

50

GARANTIE DES GROS APPAREILS MÉNAGERS IKEA

Pendant combien de temps la garantie limitée IKEA est-elle valide?

Cette garantie limitée est valide pendant cinq ans à compter de la date d'achat lorsque ce gros appareil ménager a été utilisé et
entretenu conformément aux instructions jointes au produit ou fournies avec celui-ci, sauf si l'appareil porte le nom LAGAN, auquel cas
cette garantie limitée est valide pendant un an à compter de la date d'achat. Cette garantie limitée est valide uniquement aux États­Unis ou au Canada et s’applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. Une preuve
de la date d’achat d’origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

Quels sont les appareils ménagers non couverts par la garantie limitée IKEA de cinq (5) ans?

Pour les gros appareils ménagers portant le nom “LAGAN”, cette garantie limitée est valide pendant un an à compter de la date
d'achat.

Qui effectuera l'intervention d'entretien ou de réparation?

Cette garantie limitée est fournie par Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”). Le service doit
être fourni par une compagnie de service désignée par Whirlpool.

Que couvre cette garantie limitée?

La garantie limitée paiera pour les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de
fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté. Les exceptions figurent sous le titre “Quels sont les
éléments non couverts par cette garantie limitée?”.

Quelles mesures seront prises pour corriger le problème?

La compagnie de service désignée examinera le produit et décidera, à sa seule discrétion, si ce produit est couvert par cette garantie
limitée. S'il est considéré comme couvert, la compagnie de service désignée corrigera le défaut. Le seul et exclusif recours du client
dans le cadre de la présente garantie limitée consiste en la réparation du produit telle que mentionné dans la présente.

Quels sont les éléments non couverts par cette garantie limitée?

■ Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser le gros appareil

ménager, remplacer ou réparer des fusibles du domicile ou rectifier le câblage ou la plomberie du domicile.

■ Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l'appareil. Les pièces

consomptibles ne sont pas couvertes par la garantie.

■ Les pièces de rechange ou la main-d’œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l'usage domestique

unifamilial normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas
respectées.

■ Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d’électricité ou de plomberie ou l’utilisation de pièces consomptibles ou de produits
de nettoyage dont l'utilisation n'est pas approuvée.

■ Les défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage subi par le fini du gros appareil

ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés dans les 30 jours qui
suivent la date d'achat.

■ Toute perte d'aliments ou de médicaments due à une défaillance du réfrigérateur ou du congélateur.

■ L’enlèvement et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

■ Les réparations aux pièces ou systèmes résultant d’une modification non autorisée faite à l’appareil.

■ Les frais de déplacement et de transport pour une intervention sur un produit si le gros appareil ménager est situé dans une région

éloignée où un service d’entretien autorisé n’est pas disponible.

■ L’enlèvement et la réinstallation du gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies.

■ Les pièces de rechange ou la main-d’œuvre pour les gros appareils ménagers dont les numéros de modèle/de série ont été enlevés,

modifiés ou ne peuvent pas être facilement identifiés.

Le coût d’une réparation ou de pièces de rechange dans le cadre de ces circonstances exclues est à la charge du client.

Clause d'exonération de responsabilité au titre des garanties implicites

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN
USAGE PARTICULIER, SONT LIMITÉES À CINQ ANS (UN AN POUR LES GROS APPAREILS MÉNAGERS PORTANT LE NOM
“LAGAN”) OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur
la durée de garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne
pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir
d’autres droits qui peuvent varier d’une juridiction à l'autre.

Limitation des recours; exclusion des dommages fortuits et indirects

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU
INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de
sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques
spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.

Comment nous contacter si vous avez besoin d'une intervention d'entretien ou de réparation

Si vous résidez à l'extérieur des 50 États des États-Unis et du Canada, contactez votre marchand IKEA autorisé pour déterminer si une
autre garantie s'applique.

Si vous avez besoin d'une intervention d'entretien ou de réparation, veuillez lire les Instructions d'installation et/ou la section
“Dépannage” dans le Guide d'utilisation et d'entretien avant de nous contacter. Si vous avez besoin d'aide supplémentaire, n'hésitez
pas à nous contacter aux États-Unis et au Canada au 1-866-664-2449.

3/09

51

Conservez ce manuel et votre reçu de vente ensemble pour

W10620409A

© 2013.
All rights reserved.
Todos los derechos reservados.
Tous droits réservés.

® IKEA is a registered trademark of Inter-Ikea Systems B.V.

TM AFFRESH is a Trademark of Whirlpool, U.S.A.

® IKEA es una marca registrada de Inter-Ikea Systems B.V.

TM AFFRESH es una marca de comercio de Whirlpool, U.S.A.

® IKEA est une marque déposée de Inter-Ikea Systems B.V.

TM AFFRESH est une marque de commerce de Whirlpool, U.S.A.

10/13

Printed in Mexico
Impreso en México
Impreso en México

Imprimé au Mexique

référence ultérieure. Pour le service sous garantie, vous
devez présenter un document prouvant la date d'achat ou
d'installation.

Inscrivez les renseignements suivants au sujet de votre gros
appareil ménager pour mieux vous aider à obtenir assistance ou
service en cas de besoin. Vous devrez connaître le numéro de
modèle et le numéro de série au complet. Vous trouverez ces
renseignements sur la plaque signalétique située sur le produit.

Nom du marchand ______________________________________________

Adresse ________________________________________________________

Numéro de téléphone ___________________________________________

Numéro de modèle______________________________________________

Numéro de série ________________________________________________

Date d’achat____________________________________________________
