INSTALLATION INSTRUCTIONS
IMPORTANT:
Installer:
Homeo
IMPOR
Installateur
Pr
.
30” (76.2 CM) AND 36” (91.4 CM)
GAS BUILT-IN COOKTOP
INSTRUCTIONS D’INSTALLATION
DE LA TABLE DE CUISSON À GAZ ENCASTRÉE DE
30” (76,2 CM) ET 36” (91,4 CM)

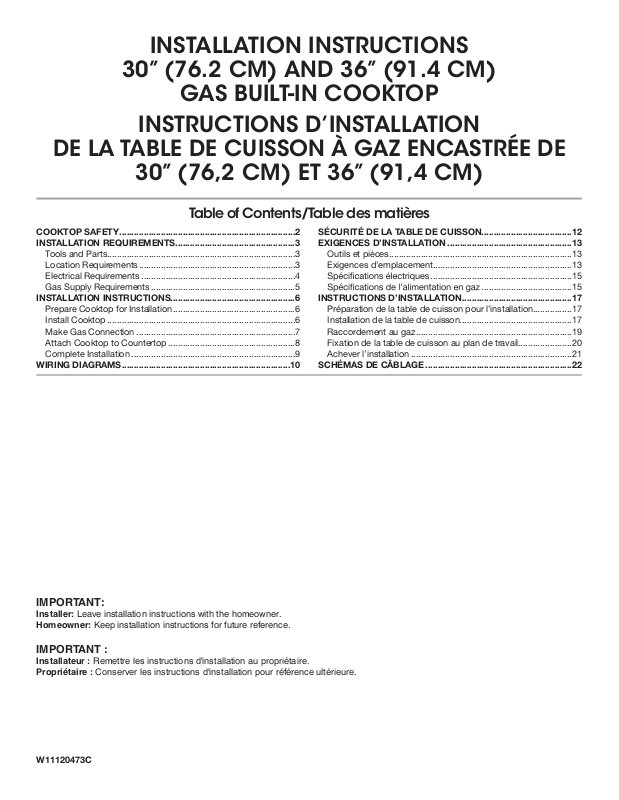

Table of Contents/Table des matières
COOKTOP SAFETY ........................................................................2
INSTALLATION REQUIREMENTS .................................................3
Tools and Parts .............................................................................3
Location Requirements ................................................................3
Electrical Requirements ...............................................................4
Gas Supply Requirements ...........................................................5
INSTALLATION INSTRUCTIONS ...................................................6
Prepare Cooktop for Installation ........................
Install Cooktop .............................................................................6
Make Gas Connection .................................................................7
Attach Cooktop to Countertop ....................................................8
Complete Installation ...................................................................9

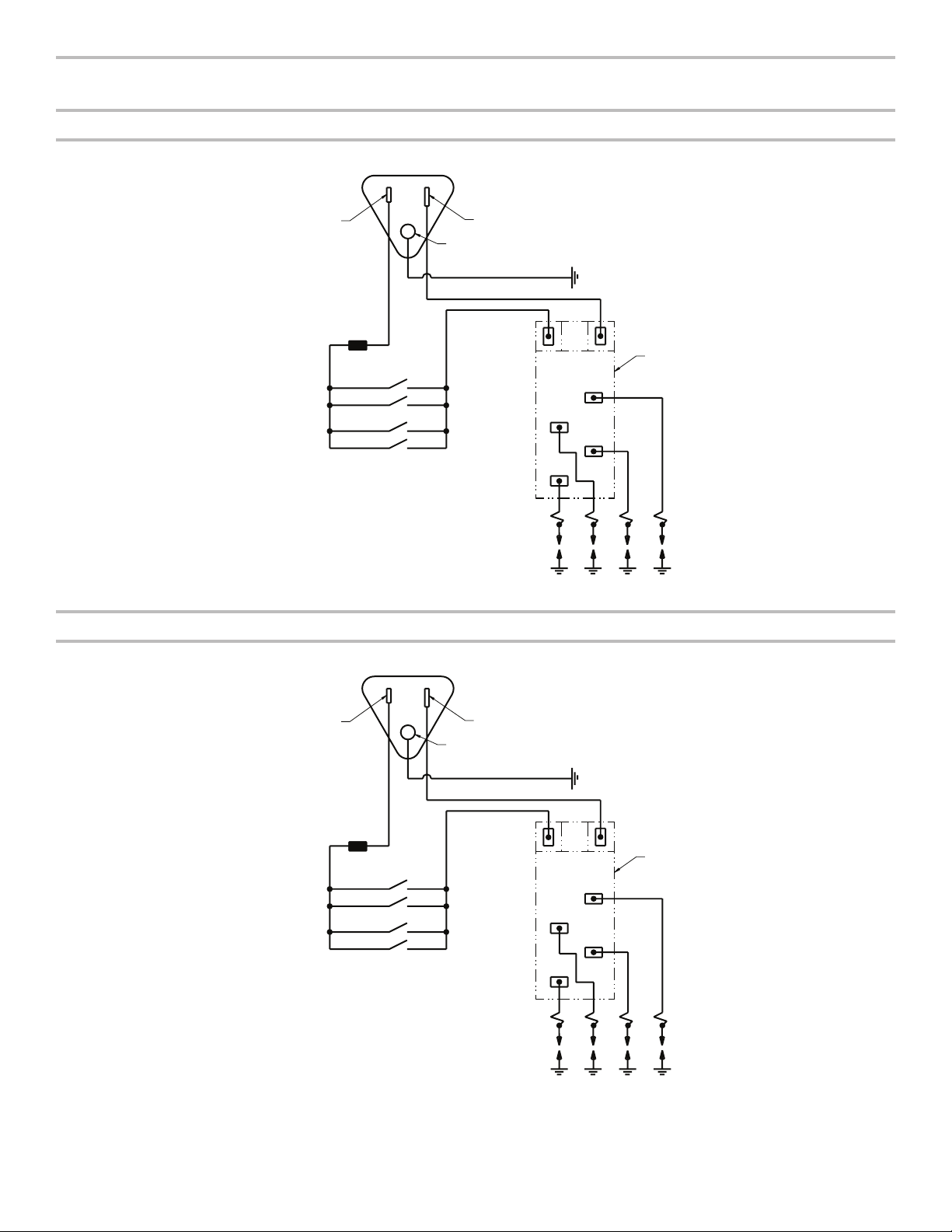

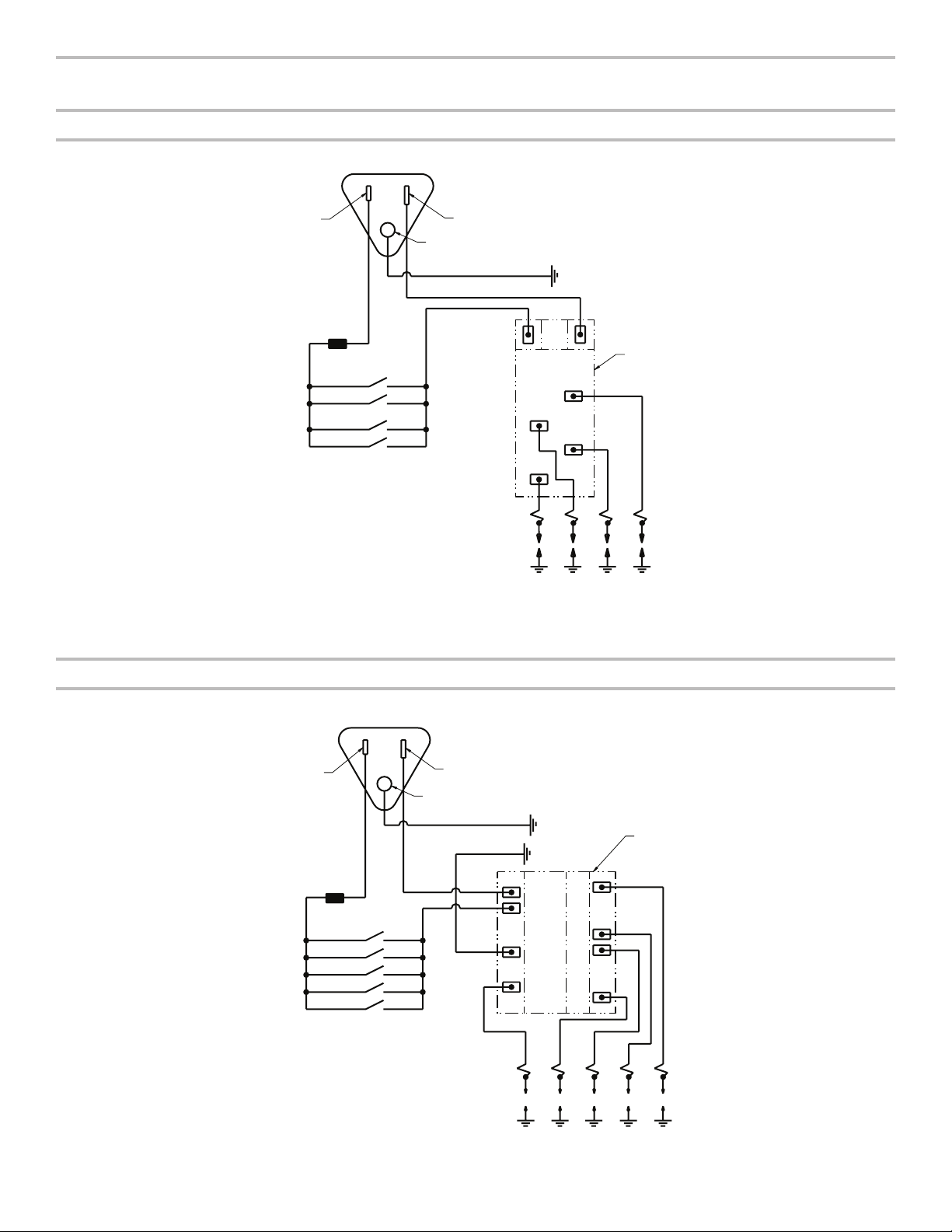

WIRING DIAGRAMS .....................................................................10
..........................6
SÉCURITÉ DE LA TABLE DE CUISSON .....................................12
EXIGENCES D’INSTALLATION ...................................................13
Outils et pièces ...................................
Exigences d’emplacement .........................................................13
..........................................................15
INSTRUCTIONS D’INSTALLATION .............................................17
Préparation de la table de cuisson pour l’installation ................17
Installation de la table de cuisson ..............................................17
Raccordement au gaz ................................................................19
Fixation de la table de cuisson au plan de travail......................20
Achever l’installation ..................................................................21
SCHÉMAS DE CÂBLAGE ............................................................22
........................................13
.....................................15
opriétaire : Conserver les instructions d'installation pour référence ultérieure
W11120473C
Leave installation instructions with the homeowner.
wner: Keep installation instructions for future reference.
TANT :
: Remettre les instructions d'installation au propriétaire.
Page 2
COOKTOP SAFETY
WARNING: If the information in these instructions is not followed exactly, a fire or
explosion may result causing property damage, personal injury or death.
– Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this
or any other appliance.
– WHAT TO DO IF YOU SMELL GAS:
Do not try to light any appliance.
•
Do not touch any electrical switch.
•
Do not use any phone in your building.
•
Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's
•
instructions.
If you cannot reach your gas supplier, call the fire department.
•
– Installation and service must be performed by a qualified installer, service agency or
the gas supplier.
WARNING: Gas leaks cannot always be detected by smell.
Gas suppliers recommend that you use a gas detector approved by UL or CSA.
For more information, contact your gas supplier.
If a gas leak is detected, follow the “What to do if you smell gas” instructions.
IMPORTANT: Do not install a ventilation system that blows air downward toward this gas cooking appliance. This type of
ventilation system may cause ignition and combustion problems with this gas cooking appliance resulting in personal injury or
unintended operation.
2
Page 3
In the State of Massachusetts, the following installation instructions apply:
A
B
C
Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gas fitter qualified or licensed by
the State of Massachusetts.
Acceptable Shut-off Devices: Gas Cocks and Ball Valves installed for use shall be listed.
A flexible gas connector, when used, must not exceed 4 feet (121.9 cm).
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
Tools needed
■ Tape measure
■ Screwdriver
15
■
/16" (24 mm) combination
wrench
■ Pipe wrench
■ Wrench or pliers
■ Marker or pencil
■ Pipe-joint compound
resistant to p
■ Noncorrosive leak-
ropane
detection solution
gas
Parts supplied
■ Gas pressure regulator
■ Burner grates
■ Burner caps
■ Clamping brackets (2)
1
■ 2
/2" (6.4 cm) clamping screws (2)
Parts needed
Check local codes and consult gas supplier. Check existing gas
supply and electrical supply. See the “Electrical Requirements”
and “Gas Supply Requirements” sections.
Location Requirements
IMPORTANT: Observe all governing codes and ordinances.
Donot obstruct ow of combustion and ventilation air.
■ It is the installer’s responsibility to comply with installation
clearances specied on the model/serial/rating plate. The
model/serial/rating plate is located on the underside of the
cooktop base.
■ The cooktop should be installed in a location away from
strong draft areas, such as windows, doors, and strong
heating vents or fans.
■ All openings in the wall or oor where cooktop is to be
installed must be sealed.
■ Cabinet opening dimensions that are shown must be used.
Given dimensions are minimum clearances.
■ Grounded electrical supply is required. See the “Electrical
Requirements” section. Proper gas supply connection must
be available. See the “Gas Supply Requirements” section.
■ The cooktop is designed to hang from the countertop by its
side or rear anges.
■ The gas and electric supply should be located as shown in
“Cabinet Dimensions” section so that they are accessible
without requiring removal of the cooktop.
■ Provide cutout in right rear corner of cutout enclosure as
shown to provide clearance for gas inlet, power supply cord,
and to allow the rating label to be visible.
IMPORTANT: To avoid damage, check with your builder or
cabinet supplier to make sure that the materials used will not
discolor, delaminate or sustain other damage.
Mobile Home - Additional Installation Requirements
The installation of this cooktop must conform to the
Manufactured Home Construction and Safety Standard, Title 24
CFR, Part 3280 (formerly the Federal Standard for Mobile Home
Construction and Safety, Title 24, HUD Part 280). When such
standard is not applicable, use the Standard for Manufactured
Home Installations, ANSI A225.1/NFPA 501A or with local codes.
In Canada, the installation of this cooktop must conform with the
current standards CAN/CSA-A240-latest edition, or with local
codes.

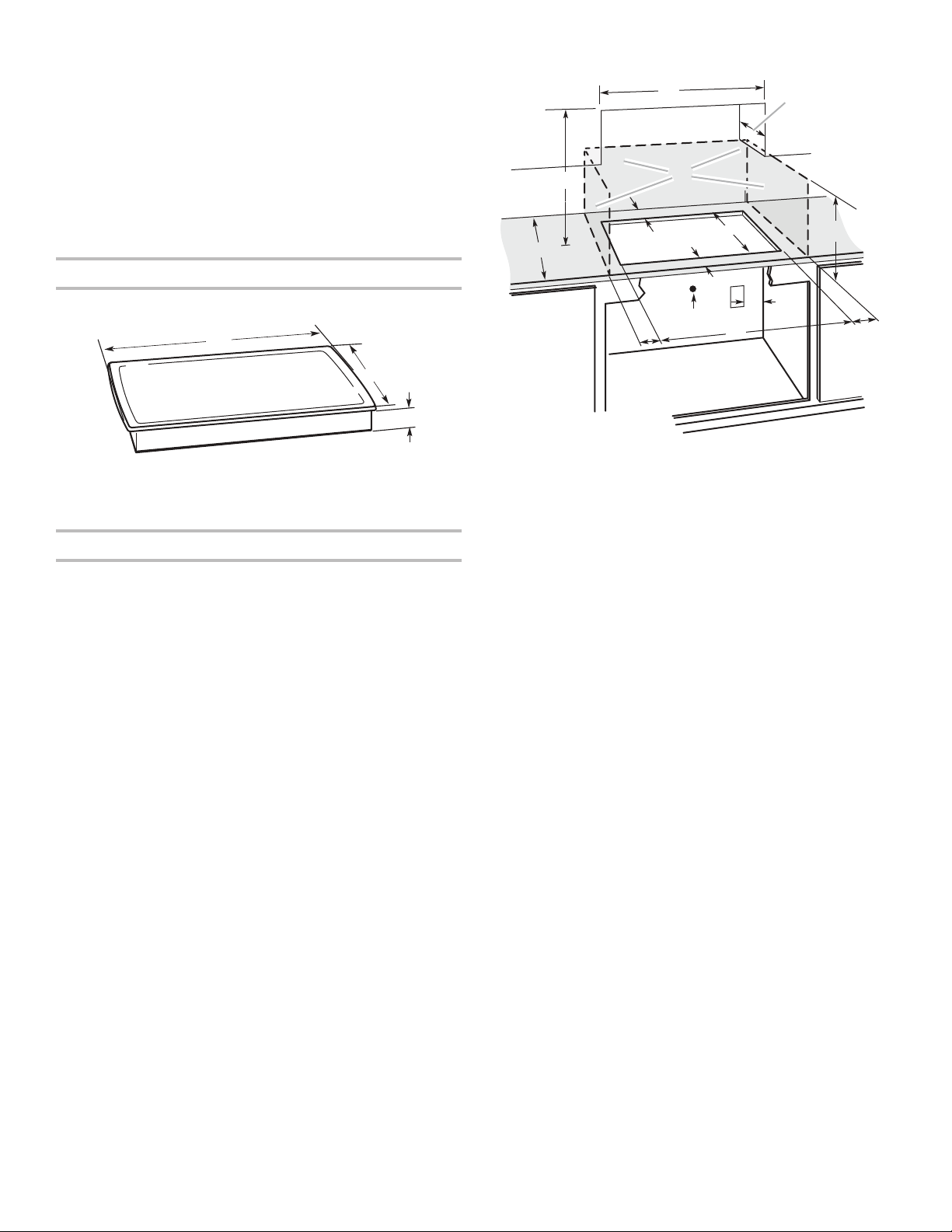

Product Dimensions
Metal Cooktops
A
A. Model/serial/rating plate
A. 317⁄16” (79.8 cm) on 30” (76.2 cm) models,
9
37
⁄16” (95.4 cm) on 36” (91.4 cm) models
4
B. 21¹⁄
” (53.4 cm)
7
C. 2
⁄8” (7.3 cm)
3
Page 4
Cabinet Dimensions
IMPORTANT: If installing a range hood or microwave hood
combination above the cooking surface, follow the range hood
or microwave hood combination installation instructions for
dimensional clearances above the cooktop surface.
Electrical Requirements
A
D
C
M
A. 30” (76.2 cm) on 30” models; 36” (91.4 cm) on 36” models
B. Combustible area above countertop (shown by dashed box
above)
C. 30” (76.2 cm) minimum clearance between top of cooktop
platform and bottom of uncovered wood or metal cabinet
(24” [61 cm] minimum clearance if bottom of wood or metal
cabinet is covered by not less than ¹⁄
millboard covered with not less than No. 28 MSG sheet steel,
0.015” [0.04 cm] stainless steel, or 0.024” [0.06 cm] aluminum
or 0.020” [0.05 cm] copper)
D. 15” (38.1 cm) maximum upper cabinet depth
8
E. 2¹⁄
” (5.4 cm)
F. 19” (48.3 cm)
G. 18” (45.7 cm) minimum clearance from upper cabinet to
countertop within minimum horizontal clearances to cooktop
H. Grounded outlet - locate within 24” (61 cm) of right rear corner
of cutout
I. 29” (73.7 cm) on 30” models; 35¼” (89.5 cm) on 36” models
8
J. 8³⁄
” (21.3 cm) minimum distance to nearest left and right side
combustible surface
7
K. 2
⁄8” (7.3 cm) minimum distance to rear combustible surface
L. Gas line opening - Wall: anywhere 5” (12.7 cm) below
underside of countertop. Cabinet floor: anywhere within 6”
(15.2 cm) of rear wall is recommended
M. 24” (61 cm) minimum countertop depth is required
B
K
F
E
H
L
J
I
4
” [0.6 cm] flame retardant
G
J
IMPORTANT: The cooktop must be electrically grounded in
accordance with local codes and ordinances, or in the absence
of local codes, with the National Electrical Code, ANSI/NFPA 70
or Canadian Electrical Code, CSA C22.1.
This cooktop is equipped with an electronic ignition system
that will not operate if plugged into an outlet that is not properly
polarized.
If codes permit and a separate ground wire is used, it is
recommended that a qualied electrical installer determine
thatthe ground path is adequate.
A copy of the above code standards can be obtained from:
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
■ A 120-volt, 60 Hz., AC-only, 15-amp fused, electrical circuit
is required. A time-delay fuse or circuit breaker is also
recommended. It is recommended that a separate circuit
serving only this cooktop be provided.
■ Electronic ignition systems operate within wide voltage limits,
but proper grounding and polarity are necessary. Check that
the outlet provides 120-volt power and is correctly grounded.
■ The wiring diagrams are provided with this cooktop. See
“Wiring Diagrams” section.
NOTES: After making the countertop cutout, some installations
may require notching down the base cabinet side walls to clear
the cooktop base. To avoid this modication, use a base cabinet
with sidewalls wider than the cutout.
If cabinet has a drawer, a 4” (10.2 cm) depth clearance from the
countertop to the top of the drawer (or other obstruction) in base
cabinet is required. The drawer depth may need to be shortened
to avoid interfering with the regulator.
4
Page 5

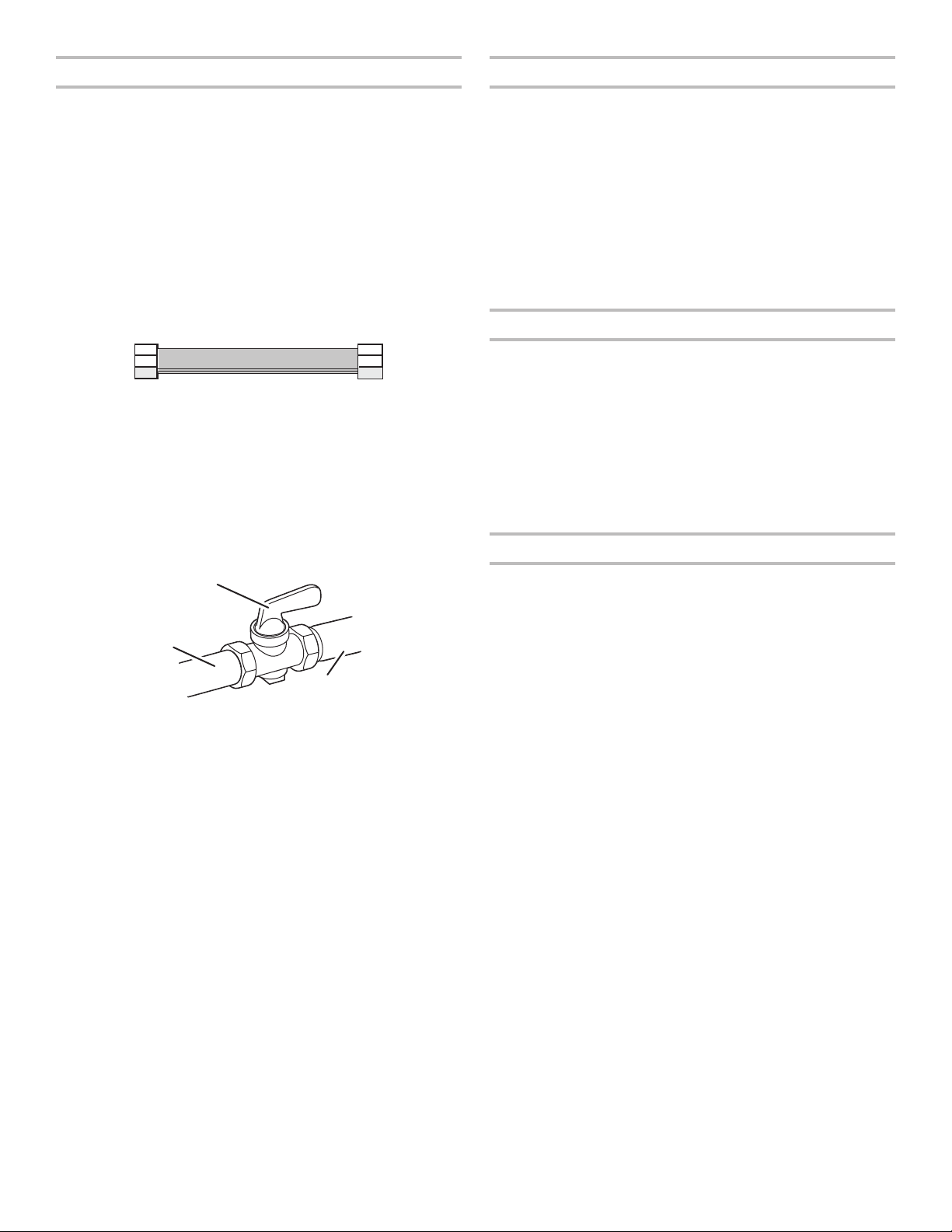

Flexible metal appliance connector:
A
B
C
Gas Supply Requirements
■ If local codes permit, use a
1
/2" (13 mm) or 3/4" (19mm)
I.D. exible stainless steel tubing gas connector,
designed by CSA to connect the cooktop to the rigid
WARNING
gassupply line.
1
■ A
/2" (13 mm) male pipe thread is needed for connection
to the female pipe threads of the inlet tothecooktop
pressure regulator.
Explosion Hazard
Use a new CSA International approved gas supply line.
Install a shut-off valve.
Securely tighten all gas connections.
■ Do not kink or damage the exible metal tubing when
moving the cooktop.
■ Must include a shut-off valve:
Install a manual gas line shut-off valve in an easily accessible
location. Do not block access to shut-off valve. The valve is
for turning on or shutting off gas to the cooktop.
If connected to propane, have a qualified person make
sure gas pressure does not exceed 14" (36 cm) water
column.
Examples of a qualified person include:
licensed heating personnel,
authorized gas company personnel, and
authorized service personnel.
Failure to do so can result in death, explosion, or fire.
A. Gas supply line
B. Shutoff valve “open” position
C. To cooktop
Observe all governing codes and ordinances.
IMPORTANT: This installation must conform with all local codes
and ordinances. In the absence of local codes, installation must
conform with American National Standard, National Fuel Gas
Code ANSI Z223.1 - latest edition or CAN/CGA B149 - latest
edition.
IMPORTANT: Leak testing of the cooktop must be conducted
according to the manufacturer’s instructions.
Gas Pressure Regulator
The gas pressure regulator supplied with this cooktop must be
used. The inlet pressure to the regulator should be as follows for
proper operation:
Natural Gas:
Minimum pressure: 5” (12.7 cm) WCP
Maximum pressure: 7” to 14” (17.8 cm to 35.5 cm) WCP
Type of Gas
Natural Gas:
■ This cooktop is factory set for use with Natural gas. If
converting to propane gas, see the following “Propane Gas
Conversion” section. The model/serial rating plate located
on the underside of the cooktop base has information on the
types of gas that can be used. If the types of gas listed do
not include the type of gas available, check with the local
gas supplier
Propane
.
Gas conversion:
Conversion must be done by a qualied service technician.
No attempt shall be made to convert the cooktop fr
om the gas
specied on the model/serial rating plate for use with a different
gas without consulting the serving gas supplier. See the Gas
Conversion instructions pr
ovided in the package containing
literature.
Gas Supply Line
■ Provide a gas supply line of
cooktop location. A smaller size pipe on longer runs may
result in insufficient gas supply. Pipe-joint compounds that
resist the action of propane gas must be used. Do not use
TEFLON®† tape. With propane gas, piping or tubing size
should be 1/2" (13 mm) minimum. Usually,
suppliers determine the size and materials used in the
system.
3
/4" (19 mm) rigid pipe to the
propane gas
Propane Gas:
Minimum pressure: 11” (27.9 cm) WCP
Maximum pr
essure: 14” (35.5 cm) WCP
Contact local gas supplier if you are not sure about the
essure.
inletpr
Burner Input Requirements
Input ratings shown on the model/serial/rating plate are for
elevations up to 2,000 ft (609.6 m).
For elevations above 2,000 ft (609.6 m), ratings are reduced at
a rate of 4% for each 1,000 ft (304.8 m) above sea level (not
applicable for Canada).
For elevations above 6,560 ft (1999.5 m) a high altitude kit
is needed to avoid any reduced power output. See separate
propane gas conversion instructions sheet.
Gas Supply Pressure Testing
Gas supply pressure for testing regulator must be at least
1” (2.5 cm) water column pressure above the manifold pressure
shown on the model/serial rating plate.
Line pressure testing above
14” (35.6cm)WCP
The cooktop and its individual shutoff valve must be
disconnected from the gas supply piping system during any
pressure testing of that system at test pressures in excess of ½
psi (3.5 kPa).
Line pressure testing at
1
/2 psi (3.5 kPa) gauge
1
/2 psi (3.5 kPa) gauge
14” (35.6cm)WCP or lower
The cooktop must be isolated from the gas supply piping
system by closing its individual manual shut-off valve during
any pressure testing of the gas supply piping system at test
†®TEFLON is a registered trademark of Chemours.
pressures equal to or less than
1
/2 psi (3.5 kPa).
5
Page 6
INSTALLATION INSTRUCTIONS
C
A

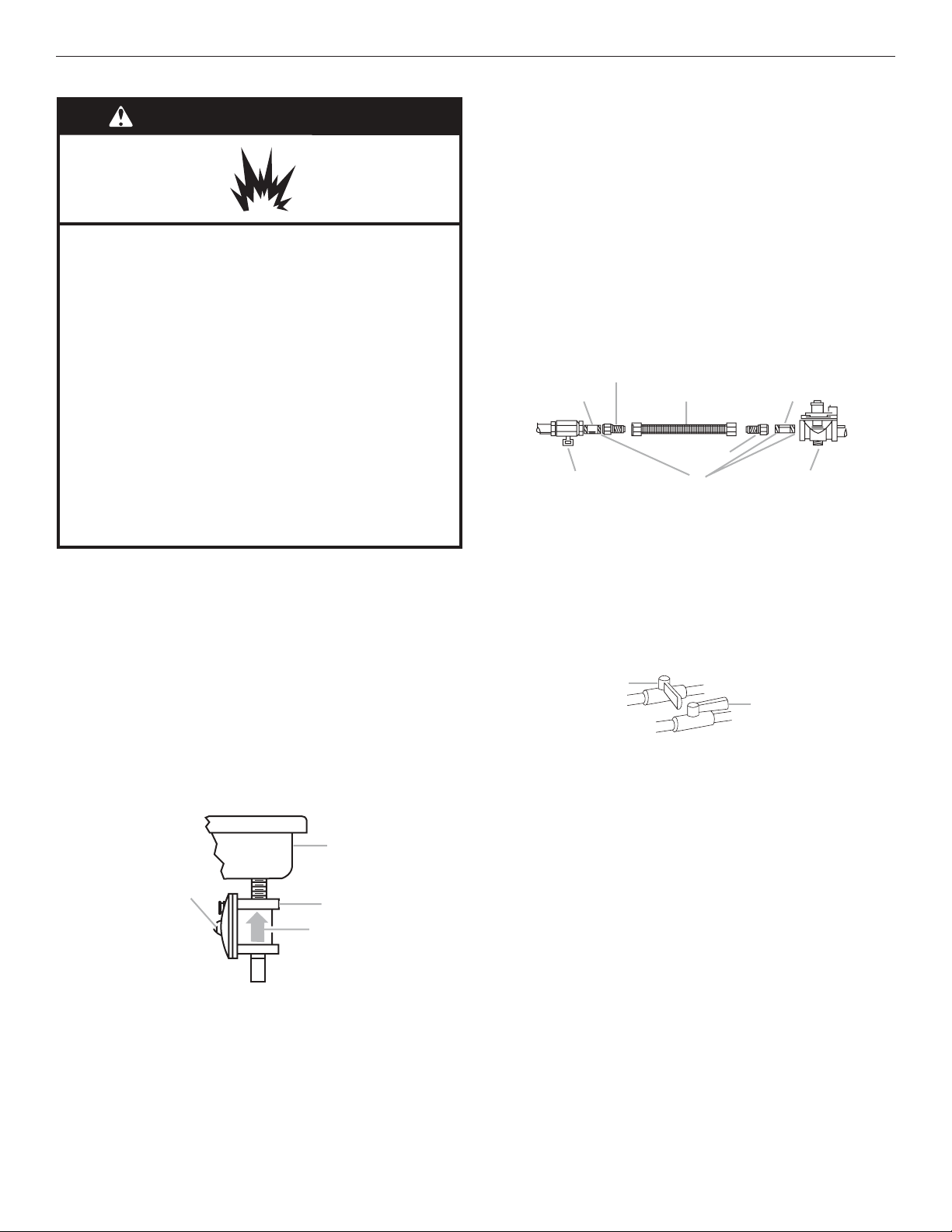

C
D
E
A
D
Prepare Cooktop for Installation
WARNING
Excessive Weight Hazard
Use two or more people to move and install cooktop.
Failure to do so can result in back or other injury.
Decide on the nal location for the cooktop. Avoid drilling into or
severing existing wiring during installation.
On Glass Cooktop models only:
1. Using 2 or more people, place the cooktop upside down on
a covered surface.
2. Remove foam strip from the package containing literature.
Remove backing from foam strip. Apply foam strip adhesiveside down around bottom of cooktop, ush with edge.
NOTE: The foam strip keeps debris away from the underside
of the cooktop and helps the cooktop to sit at on uneven
counters.
A
B
Style 2: Cooktop over cabinets
1. Determine whether your cabinet construction provides
clearance for installing clamping brackets at cooktop base
ends. This is the recommended location. Clamping brackets
can be installed on the front and back of cooktop base
bottom, if necessary.
B

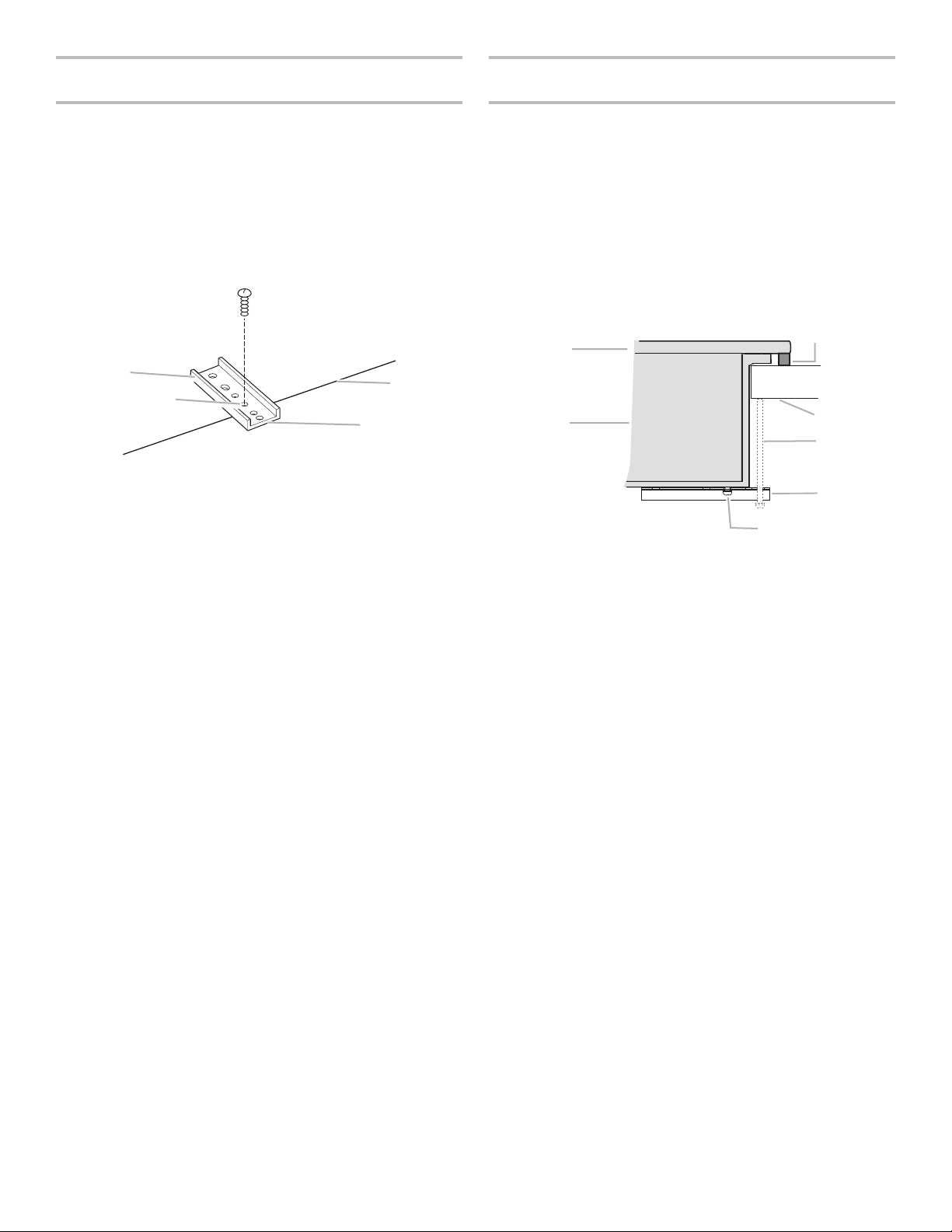

A. Attachment screw holes for optional front and back
location
B. Clamping bracket (end locations recommended)
C. Cooktop base bottom
D. Attachment screw
E. Attachment screw location (recommended)
2. The clamping brackets can be installed before or after the
cooktop is placed into the cutout. Complete the following
steps for the option you choose.
Installing Brackets Before Placing Cooktop in Cutout

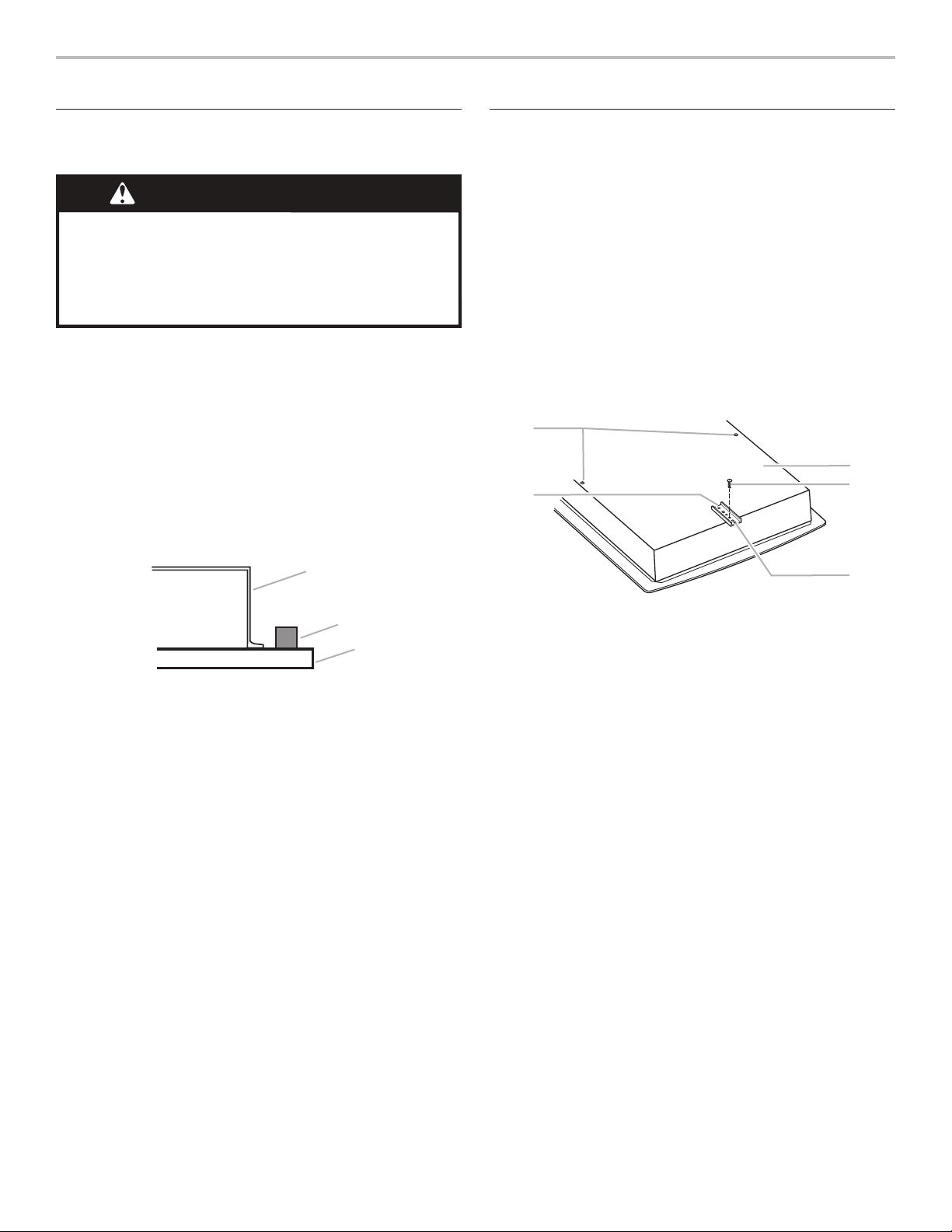

A. Cooktop base
B. Foam strip
C. Cooktop
Install Cooktop
Style 1: Cooktop over undercounter built-in oven
IMPORTANT: Clamping brackets should not be used.
1. Using 2 or more people, place cooktop right side up into the
cutout.
NOTE: Make sure that the front edge of the cooktop is
parallel to the front edge of the countertop. If repositioning
is needed, lift entire cooktop up from cutout to avoid
scratching the countertop.
1. Using 2 or more people, place the cooktop upside down on
a covered surface.
2. Remove the attachment screws for the selected bracket
locations from the bottom of the cooktop base.
3. Select bracket mounting holes that will allow the bracket to
extend far enough out from the cooktop for the installation of
2½” (6.4 cm) clamping screws. See “Attach Cooktop to
Countertop” for illustration of clamping screw installation.
B
C
A. Clamping bracket
B. Recommended attachment screw location
C. Clamping screw location
D. Edge of cooktop base bottom
4. Attach brackets to cooktop base bottom with bracket
attachment screws using the bracket mounting holes
selected in Step 2.
5. Rotate brackets so they do not extend beyond edge of
cooktop base.
6
Page 7
6. Tighten screws just enough to hold brackets in place when
B
C
D
E
F
G
A
B
cooktop is put in cutout.
7. Using 2 or more people, turn the cooktop right side up and
place in cutout.
NOTE: Make sure that the front edge of the cooktop is
parallel to the front edge of the countertop. If repositioning
is needed, lift entire cooktop up from cutout to avoid
scratching the countertop.
8. Loosen the screws and rotate the brackets so that they are
perpendicular to the edge of the cooktop base and extend
beyond its edge. Securely tighten screws.
Make Gas Connection
WARNING
Installing Brackets After Placing Cooktop in Cutout
1. Using 2 or more people, place cooktop right side up into the
cutout.
NOTE: Make sure that the front edge of the cooktop is
parallel to the front edge of the countertop. If repositioning
is needed, lift entire cooktop up from cutout to avoid
scratching the countertop.
2. Remove the attachment screws for the selected bracket
locations from the bottom of the cooktop base.
3. Select bracket mounting holes that will allow the bracket to
extend far enough out from the cooktop for the installation of
2½” (6.4 cm) clamping screws.
A
A. Cooktop
B. Cooktop base
C. Attachment screw
D. Clamping bracket (extends far enough beyond
cooktop base to allow installation of clamping
screws)
E. 2½” (6.4 cm) clamping screw (to be installed in
“Attach Cooktop to Countertop”)
F. Countertop
G. Foam seal
4. Attach brackets to cooktop base bottom with bracket
attachment screws using the bracket mounting holes
selected in Step 3. Securely tighten screws.
Explosion Hazard
Use a new CSA International approved gas supply line.
Install a shut-off valve.
Securely tighten all gas connections.
If connected to propane, have a qualified person make
sure gas pressure does not exceed 14" (36 cm) water
column.
Examples of a qualified person include:
licensed heating personnel,
authorized gas company personnel, and
authorized service personnel.
Failure to do so can result in death, explosion, or fire.
To Assemble Pressure Regulator:
1. Using 2 or more people, stand the cooktop on its side or
back.
2. Connect the exible stainless steel connector to the pressure
regulator using a ½” (13 mm) male pipe thread adapter and
nipple.
A combination of pipe ttings must be used to connect the
cooktop to the existing gas line. Shown following is a typical
connection. Your connection may be different, according to
the supply line type, size and location.
3. Install the pressure regulator with the arrow pointing up
toward the bottom of the cooktop base and in a position
where you can reach the regulator cap.
C
D
A. Access cap
B. Rear of cooktop
C. Gas pressure regulator
D. Up arrow. Regulator must be installed with
arrow pointing up to cooktop bottom.
IMPORTANT: All connections must be wrench-tightened. Do
not make connections to the gas regulator too tight. Making
the connections too tight may crack the regulator and cause
a gas leak. Do not allow the regulator to turn on the pipe
when tightening ttings.
Use only pipe-joint compound made for use with natural and
propane gas.
Do not use TEFLON®† tape. You will need to determine the
ttings required depending on your installation.
†®TEFLON is a register
ed trademark of Chemours.
7
Page 8
Typical exible connection
B
A
B
A
A
B
C
D
E
F
G
1. Apply pipe-joint compound made for use with propane gas
to the smaller thread ends of the flexible connector adapters
(see G in the following illustration).
2. Attach 1 adapter and nipple to the gas pressure regulator
and the other adapter and nipple to the gas shutoff valve.
Tighten both adapters and nipples.
3. Use a 15⁄16” (24 mm) combination wrench and pliers to attach
the flexible connector to the adapters. Check that connector
is not kinked.
A
C
D
F
H
A. ³⁄8” (10 mm) nipple
8
B. ³⁄
” (10 mm) adapter
C. Flexible connector
D. ½” (13 mm) nipple
G
E. Gas pressure regulator
F. ½” (13 mm) adapter
G. Use pipe-joint compound
H. Manual gas shutoff valve
E
Complete Connection
1. Open the manual shutoff valve in the gas supply line. The
valve is open when the handle is parallel to the gas pipe.
A. Closed valve
B. Open valve
2. Test all connections by brushing on an approved
noncorrosive leak-detection solution. Bubbles will show a
leak. Correct any leak found.
3. Remove surface burner caps and grates from parts package.
Align notches in burner caps with pins in burner base. Burner
caps should be level when properly positioned. If burner
caps are not properly positioned, surface burners will not
light. Place burner grates over burners and caps.
B
C
4. Plug into a grounded 3 prong outlet.
Attach Cooktop to Countertop
NOTE: This section applies only if you are using clamping
brackets.

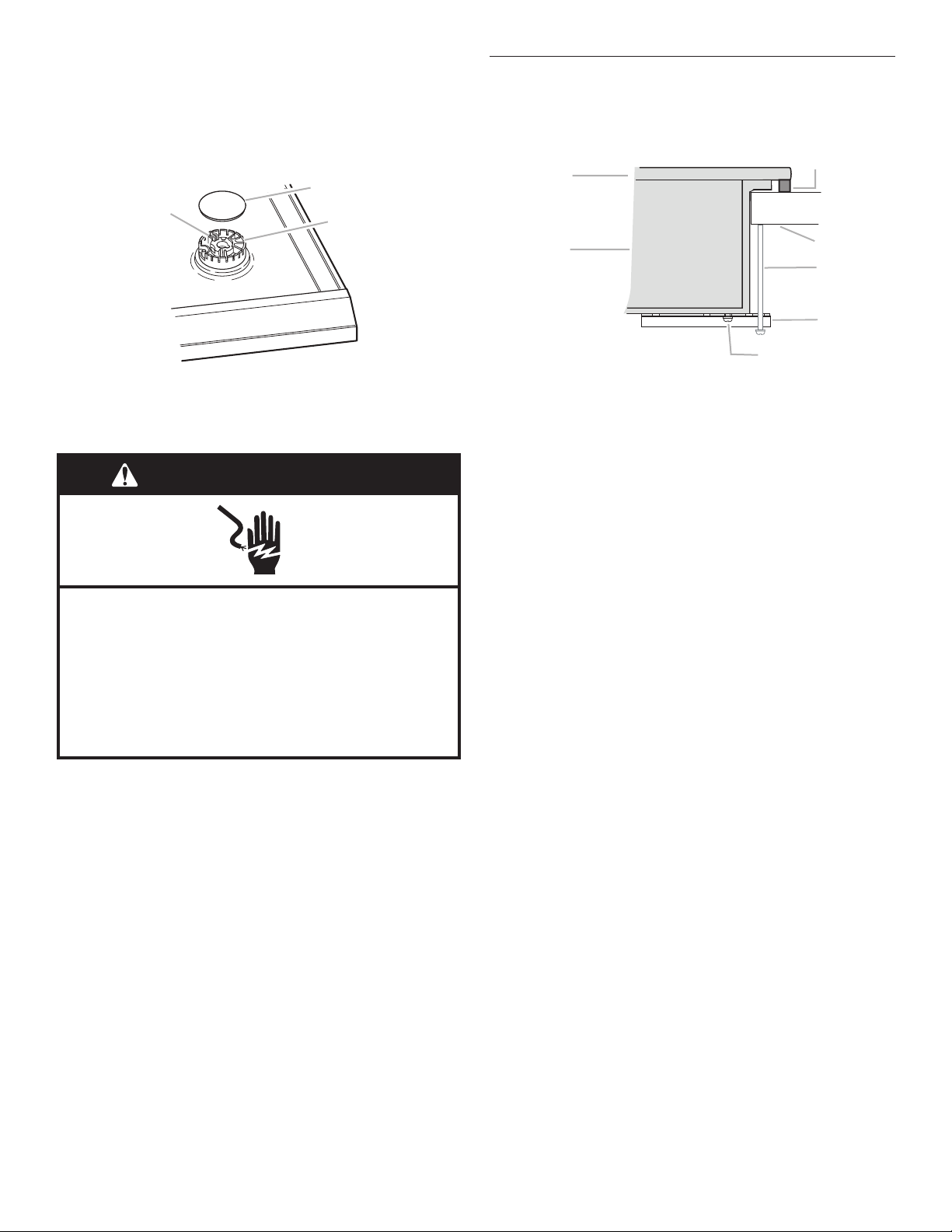

A. Glass cooktop
B. Cooktop base
C. Attachment screw
D. Clamping bracket (extends
far enough beyond cooktop
base to allow installation of
clamping screws)
E. 2½” (6.4 cm) clamping screw
F. Countertop
G. Foam seal
1. Place the 2½” (6.4 cm) clamping screws into the outermost
hole in the clamping bracket.
2. Check that the cooktop is still level.
3. Use a screwdriver to tighten the screws against the
countertop. Do not overtighten.
A. Igniter electrode
B. Burner cap
C. Burner base
8
Page 9
Complete Installation
A
B
Electronic Ignition System
Initial lighting and gas flame adjustments
Surface burners use electronic igniters in place of standing
pilots. When the cooktop control knob is turned to the “LITE”
position, the system creates a spark to light the burner. This
sparking continues, as long as the control knob is turned to
“LITE.”
Check Operation of Surface Burners
Push in and turn the surface burners control knobs to the “LITE”
position.
The surface burner ame should light within 4 seconds. The rst
time a surface burner is lit, it may take longer than 4seconds to
light because of air in the gas line.
Check the ame on “HI” for a blue color. It should be clean and
soft in character. No yellow tip, blowing or lifting of ame should
occur. Occasional orange ashes are normal and reect different
elements in the air or gas.
After verifying the proper burner operation, turn the control
knobs to “OFF.”
If burners do not light properly:
■ Turn the surface burner control knob to OFF position.
■ Check that the power supply cord is plugged in and the
circuit breaker has not tripped or the fuse blown.
■ Check that the gas shutoff valves are set to the “open”
position.
■ Check that burner caps are properly positioned on burner
bases.
Recheck the operation of the surface burners. If a burner does
not light at this point, contact your dealer or authorized service
company for assistance.

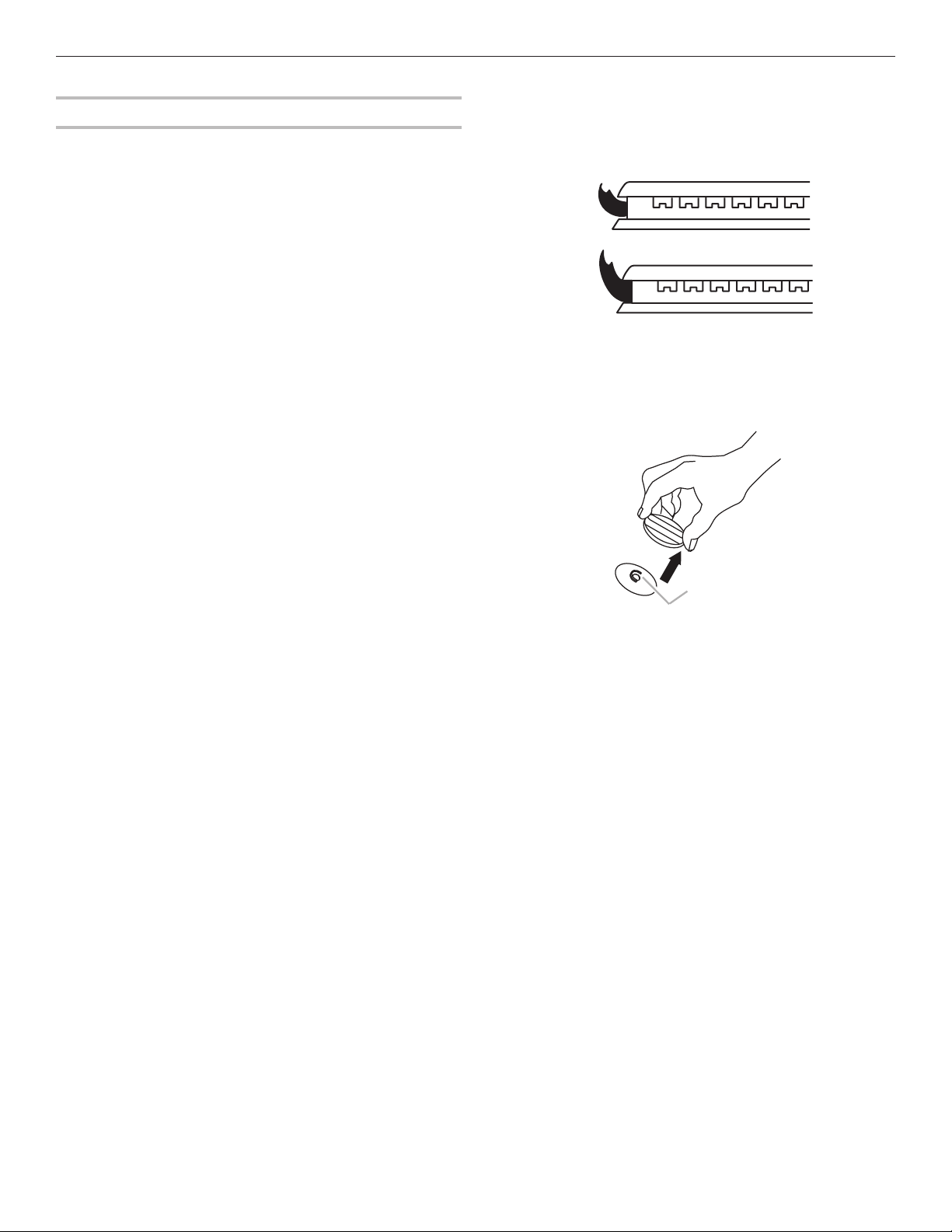

Check Flame Height
Adjust the height of surface burner ames.
The surface burner “low” ame should be a steady blue ame
approximately
1
/4" (6.4 mm) high.
A. Low flame
B. High flame
If the “low” ame needs to be adjusted:
The ame can be adjusted using the adjustment screw in the
center of the valve stem. The valve stem is located directly
underneath the control knob.
A
A. Adjustment screw in center of valve stem
Remove the control knob.
4. Hold the knob stem with a pair of pliers. Use a small atblade screwdriver to turn the screw located in the center
of the control knob stem until the ame is the proper size.
Turn the screw clockwise to decrease the ame height or
counterclockwise to increase the ame height.
5. Replace the control knob.
6. Test the ame by turning the control from “LO” to “HI,”
checking the ame at each setting.
9
Page 10
On 30” (76.2 cm) models
WIRING DIAGRAMS
Line
¼" Wide Blade
Connect
.250 Terminals
BK
Switches On Valves
Electric Circuit
Closed When Knob Is
Rotated 55˚ to 95˚
Counterclockwise
From OFF
Plug
BK
Valve
Switches
Neutral
⁵⁄₁₆
" Wide Blade
Ground Round Blade
W
W
A. Igniter electrode
B. Burner cap
C. Burner base
Igniter
Electrodes
120 VAC 60 Hz
1 Phase
15 or 20 AMP
G or G/Y
GND
Spark
Module
Y or BR
(4) PLCS
On 36” (91.4 cm) models
Line
¼" Wide Blade
Connect
.250 Terminals
BK
Switches On Valves
Electric Circuit
Closed When Knob Is
Rotated 55˚ to 95˚
Counterclockwise
From OFF
Plug
BK
Valve
Switches
Neutral
⁵⁄₁₆
" Wide Blade
Ground Round Blade
W
W
A. Igniter electrode
B. Burner cap
C. Burner base
Igniter
Electrodes
120 VAC 60 Hz
1 Phase
15 or 20 AMP
G or G/Y
GND
Spark
Module
Y or BR
(4) PLCS
10
Page 11
Notes
11
Page 12
SÉCURITÉ DE LA TABLE DE CUISSON
AVERTISSEMENT : Si les renseignements dans ces instructions ne sont pas
exactement observés, un incendie ou une explosion peut survenir, causant des
dommages au produit, des blessures ou un décès.
– Ne pas entreposer ni utiliser de l’essence ou d’autres vapeurs ou liquides inflammables
à proximité de cet appareil ou de tout autre appareil électroménager.
– QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :
Ne pas tenter d’allumer un appareil.
•
Ne pas toucher à un commutateur électrique.
•
Ne pas utiliser le téléphone se trouvant sur les lieux.
•
Appeler immédiatement le fournisseur de gaz à partir du téléphone d'un voisin. Suivre
•
ses instructions.
À défaut de joindre votre fournisseur de gaz, appeler les pompiers.
•
– L’installation et l’entretien doivent être effectués par un installateur qualifié, une agence
de service ou le fournisseur de gaz.
IMPORTANT : Ne pas installer un système de ventilation avec évacuation de l'air vers le bas, qui évacuerait l'air vers cet
appareil de cuisson à gaz. Ce type de système de ventilation peut causer des problèmes d'allumage et de combustion avec cet
appareil de cuisson à gaz et entraîner des blessures corporelles ou le fonctionnement non désiré de cet appareil.
12
Page 13
EXIGENCES D’INSTALLATION
Dans l’État du Massachusetts, les instructions d’installation suivantes sont applicables :
■
Les travaux d’installation et réparation doivent être exécutés par un plombier ou tuyauteur qualifié ou licencié, ou par le
personnel qualifié d’une entreprise licenciée par l’État du Massachusetts.
■
Remplacer par des dispositifs de fermeture acceptables : Les robinets de gaz et robinets à bille installés pour l'utilisation
devraient être indiqués.
■
Si un conduit de raccordement flexible est utilisé, sa longueur ne doit pas dépasser 4 pi (121,9 cm).
Outils et pièces
Rassembler les outils et pièces nécessaires avant de
commencer l’installation.
Outils nécessaire
■ Ruban à mesurer
■ Tournevis à lame plate
■ Clé mixte de
■ Clé à tube
■ Clé ou pince
15
⁄16” (24 mm)
Pièces fournies
■ Détendeur
■ Grilles de brûleur
■ Chapeaux de brûleur
■ Brides de xation (2)
■ Vis de xation de 2½” (6,4 cm) (2)
Pièces nécessaires
Vérier les codes locaux et consulter le fournisseur de gaz.
Vérier l’alimentation en gaz et l’alimentation électrique
existantes. Voir les sections “Spécications électriques” et
“Spécications de l’alimentation en gaz”.
■ Marqueur ou crayon
■ Composé d’étanchéité des
raccords letés résistant au
propane
■ Solution non corrosive de
détection des fuites
Exigences d’emplacement
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur. Ne pas obstruer le ux de combustion et
de la ventilation.
■ C’est à l’installateur qu’incombe la responsabilité de
respecter les distances de séparation exigées, spéciées sur
la plaque signalétique de l’appareil. La plaque signalétique
des numéros de modèle et de série est située sur la face
inférieure de la boîte de brûleur base de la table de cuisson.

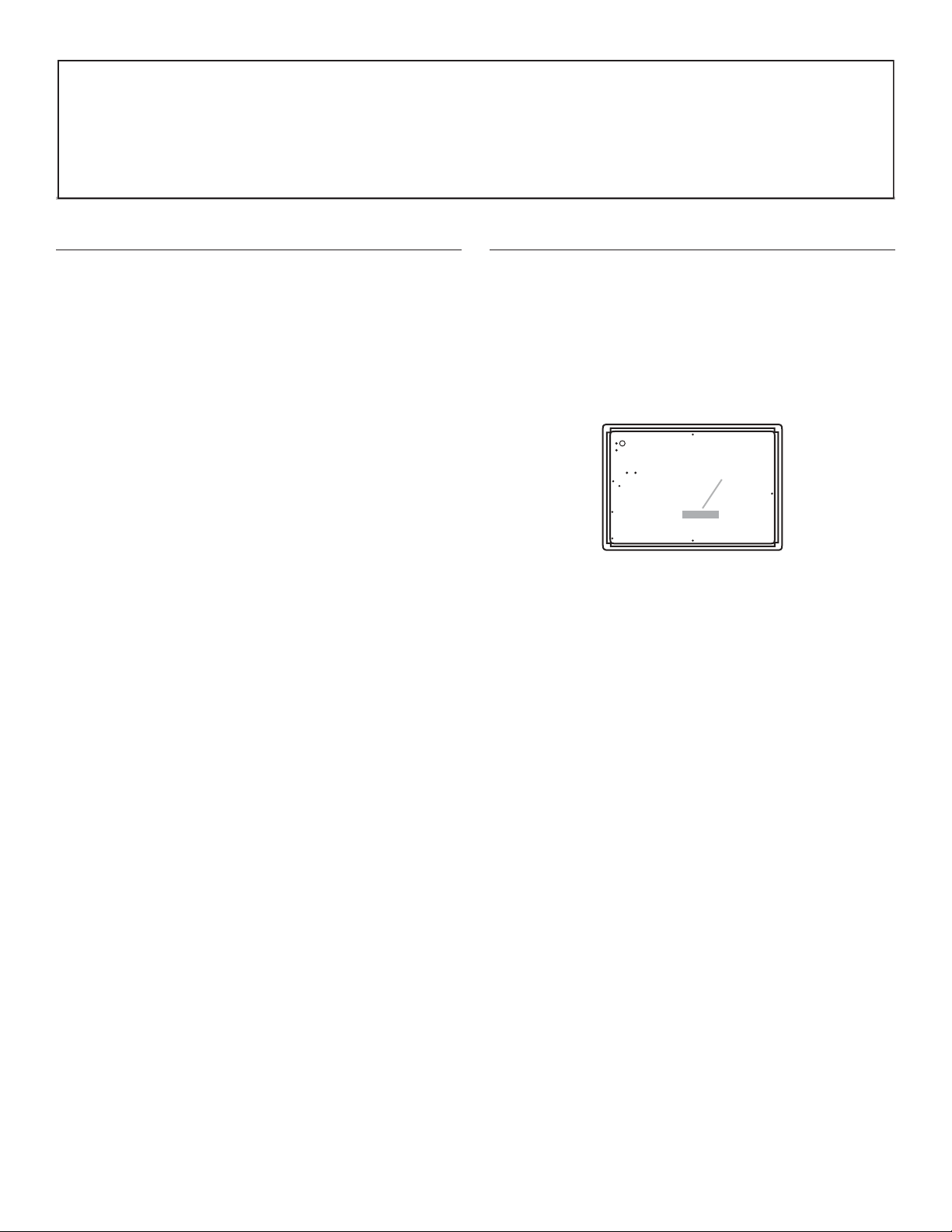

A
A. Plaque signalétique des numéros de
modèle et de série
■ La table de cuisson doit être installée dans un emplacement
à l’écart des zones de forts courants d’air, telles que
fenêtres, portes et évents ou ventilateurs de chauffage.
■ Toutes les ouvertures dans le mur ou le plancher de
l’emplacement d’installation de la table de cuisson doivent
être scellées.
■ Respecter les dimensions indiquées pour la cavité
d’installation entre les placards. Ces dimensions tiennent
compte des valeurs minimales des dégagements de
séparation.
■ Une source d’électricité avec liaison à la terre est nécessaire.
Voir la section “Spécications électriques”. Une source
de gaz adéquate doit être disponible. Voir la section
“Spécications de l’alimentation en gaz”.
■ De par sa conception, la table de cuisson est suspendue sur
le plan de travail, par les rebords des côtés ou de l’arrière.
■ Veiller à placer les sources de gaz et d’électricité selon les
indications de la section “Dimensions du placard”, pour
qu’elles soient accessibles sans dépose de la table de
cuisson.
■ Prévoir une ouverture dans l’angle arrière droit de l’enceinte -
voir l’illustration - pour le passage de la canalisation de gaz
et du câble d’alimentation électrique et pour que l’étiquette
signalétique soit visible.
IMPORTANT : Pour éviter tout dommage, consulter le
constructeur de la maison ou le fabricant des placards pour
déterminer si les matériaux utilisés peuvent subir un changement
de couleur, une déstratication ou d’autres dommages.
13
Page 14
Résidence mobile - Spécications additionnelles à respecter
lors de l’installation
L’installation de cette table de cuisson doit être conforme aux
dispositions de la norme Manufactured Home Construction
and Safety Standard, Title 24 CFR, Part 3280 (anciennement
Federal Standard for Mobile Home Construction and Safety, Title
24, HUD Part 280). Lorsque cette norme n’est pas applicable,
l’installation doit satisfaire aux critères de la norme Standard for
Manufactured Home Installations, ANSI A225.1/NFPA 501A ou
aux dispositions des codes locaux.
Au Canada, l’installation de cette table de cuisson doit satisfaire
aux stipulations de la version la plus récente de la norme CAN/
CSA-A240, ou des codes locaux en vigueur.
Dimensions du produit
A
D
C
M
B
K
F
E
G
Tables de cuisson métalliques
A
B
C
A. 317⁄16” (79,8 cm) sur les modèles de 30” (76,2 cm),
37 9⁄16” (95,4 cm) sur les modèles de 36” (91,4 cm)
4
B. 21¹⁄
” (53,4 cm)
7
C. 2
⁄8” (7,3 cm)
Dimensions du placard
IMPORTANT : Si une hotte ou un ensemble hotte/four à microondes est installé au-dessus de la surface de cuisson, suivre les
instructions d’installation fournies avec la hotte ou l’ensemble
hotte/four à micro-ondes concernant les dimensions de
dégagement à respecter au-dessus de la surface de cuisson.
H
L
J
A. 30” (76,2 cm) sur les modèles de 30”; 36” (91,4 cm) sur les modèles
de 36”
B. Zone de matière combustible au-dessus du plan de travail (espace
délimité par des lignes pointillées ci-dessus)
C. Distance de séparation de 30” (76,2 cm) ou plus entre la face
supérieure du plan de travail et le fond d’un placard métallique ou
de bois non protégé (distance de séparation de 24” [61,0 cm] ou
plus si le fond du placard de métal ou de bois est protégé par une
plaque de ¼” [0,6 cm] ou plus de matériau résistant aux flammes
recouvert d’une feuille métallique d’épaisseur égale ou supérieure
à calibre 28 pour l’acier, 0,015” [0,04 cm] pour l’acier inoxydable,
ou 0,024” [0,06 cm] pour l’aluminium ou 0,020” [0,05 cm] pour le
cuivre)
D. Profondeur maximum des placards supérieurs 15” (38,1 cm)
8
E. 2¹⁄
” (5,4 cm)
F. 19” (48,3 cm)
G. Distance de séparation de 18” (45,7 cm) ou plus entre les placards
supérieurs et le plan de travail avec distance minimale de séparation
horizontale jusqu’à la table de cuisson
H. Prise de courant reliée à la terre - La placer à moins de 24” (61,0
cm) de l’angle arrière droit de l’ouverture découpée
I. 29” (73,7 cm) sur les modèles de 30”; 35¼” (89,5 cm) sur les
modèles de 36”
J. Distance de séparation de 8³⁄
surface de matériau combustible à gauche ou à droite
K. Distance de séparation de 2
surface de matériau combustible à l’arrière
L. Ouverture pour canalisation de gaz - mur : n’importe où, à 5” (12,7
cm) au-dessous de la face inférieure du plan de travail.
Plancher du placard : n’importe où, à moins de 6” (15,2 cm) du mur
arrière (recommandation)
M. Un plan de travail de profondeur de 24” (61,0 cm) ou plus est
nécessaire
8
” (21,3 cm) ou plus par rapport à une
7
⁄8” (7,3 cm) ou plus par rapport à une
I
J
14
REMARQUES : Après le découpage de l’ouverture dans le plan
de travail, dans certaines congurations d’installation il sera
nécessaire d’entailler les parois latérales du placard inférieur
pour le passage de la base de la table de cuisson. Pour éviter
cette modication, utiliser un placard inférieur dont la largeur des
parois latérales est supérieure à celle de l’ouverture découpée.
Si le placard comporte un tiroir, on devra ménager une distance
de séparation de 4” (10,2 cm) ou plus entre le plan de travail et le
sommet du tiroir (ou autre obstruction) dans le placard inférieur.
Il pourra être nécessaire de réduire la profondeur du tiroir pour
éviter une interférence avec le détendeur.
Page 15
Spécications électriques
Spécications de l’alimentation en gaz
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
IMPORTANT : La table de cuisson doit être correctement reliée
à la terre en conformité avec les codes et règlements locaux
en vigueur, ou en l’absence de tels codes, avec le National
Electrical Code, ANSI/NFPA 70 ou le Code canadien des
installations électriques, CSA C22.1.
Cette table de cuisson est dotée d’un système d’allumage
électronique qui ne fonctionnera pas en cas de branchement
dans une prise qui n’est pas correctement polarisée.
Si les codes le permettent et si on utilise un conducteur distinct
de liaison à la terre, il est recommandé qu’un électricien qualié
vérie la qualité de la liaison à la terre.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
■ L’appareil doit être alimenté par un circuit de 120 V,
CA seulement, 60 Hz, 15 ampères, protégé par fusible.
On recommande également d’utiliser un fusible ou un
disjoncteur temporisé. Il est recommandé de raccorder la
table de cuisson sur un circuit distinct exclusif à cet appareil.
■ Les systèmes d’allumage électronique fonctionnent avec
des limites de tension étendues, mais une liaison à la terre
correcte et une polarité appropriée sont nécessaires. Vérier
que la prise fournit une alimentation de 120 V et qu’elle est
correctement reliée à la terre.
■ Les schémas de câblage sont fournis avec cette table de
cuisson. Voir la section “Schémas de câblage”.
AVERTISSEMENT
Risque d'explosion
Utiliser une canalisation neuve d'arrivée de gaz
approuvée par la CSA International.
Installer un robinet d'arrêt.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander à une
personne qualifiée de s'assurer que la pression de gaz
ne dépasse pas 36 cm (14 po) de la colonne d'eau.
Par personne qualifiée, on comprend :
le personnel autorisé de chauffage,
le personnel autorisé d'une compagnie de gaz, et
le personnel d'entretien autorisé.
Le non-respect de ces instructions peut causer
un décès, une explosion ou un incendie.
Observer les dispositions de tous les codes et règlements en
vigueur.
IMPORTANT : L’installation doit satisfaire aux critères de tous
les codes et règlements locaux. En l’absence de code local,
l’installation doit satisfaire aux prescriptions de la plus récente
édition du code national américain en vigueur : National Fuel
Gas Code ANSI Z223.1 ou à la norme CAN/CGA B149.
IMPORTANT : Les tests de fuite de la table de cuisson doivent
être effectués selon les instructions du fabricant.
Type de gaz
Gaz naturel :
■ Cette table de cuisson a été congurée à l’usine pour
l’alimentation au gaz naturel. Pour la conversion pour
l’alimentation au propane, voir la section suivante
“Conversion pour l’alimentation au propane”. La plaque
signalétique située sur la face inférieure de la boîte des
brûleurs indique les types de gaz utilisables. Si le type
de gaz disponible n’est pas mentionné sur la plaque
signalétique, consulter le fournisseur local.
Conversion pour l’alimentation au propane :
L’opération de conversion doit être exécutée par un technicien
de réparation qualié.
Ne pas entreprendre de convertir la table de cuisson pour
l’utilisation d’un gaz différent de celui indiqué sur la plaque
signalétique sans d’abord consulter le fournisseur de gaz. Voir
les instructions de conversion de gaz fournies dans le sachet de
documentation.
15
Page 16
Canalisation de gaz
Régulateur de pression de gaz
■ Installer une canalisation de gaz rigide de ¾” (19 mm)
jusqu’à l’emplacement d’installation de la table de cuisson.
L’emploi d’une canalisation de plus petit diamètre ou plus
longue peut causer une décience du débit d’alimentation.
On doit utiliser un composé d’étanchéité de tuyauterie
résistant à l’action du gaz de pétrole liquéé. Ne pas utiliser
de ruban TEFLON
®†
. Pour l’alimentation au propane, le
diamètre du tuyau ou conduit doit être de ½” (13 mm) ou
plus. Usuellement, le fournisseur de gaz propane détermine
les matériaux à utiliser et le diamètre approprié.
Raccord métallique exible :
■ Si les codes locaux le permettent, utiliser un connecteur
à gaz exible en acier inoxydable de ½” (13 mm) ou ¾”
(19 mm) de diamètre interne, conçu par CSA pour
raccorder la table de cuisson à la canalisation rigide
d’alimentation en gaz..
■ Un raccord avec letage mâle de ½” (13 mm) est
nécessaire pour la connexion sur le raccord à letage
femelle à l’entrée du régulateur de pression de la table de
cuisson.
■ Ne pas déformer/écraser/endommager le tube métallique
exible lors d’un déplacement de la table de cuisson.
■ Robinet d’arrêt nécessaire :
Installer un robinet d’arrêt manuelle à un emplacement facile
d’accès. Ne pas bloquer l’accès au robinet d’arrêt. Le robinet
permet d’alimenter et de couper l’alimentation en gaz à la
cuisinière.
B
A
C
A. Canalisation de gaz
B. Robinet d’arrêt manuel - position d’ouverture
c. Vers la table de cuisson
Le régulateur de pression de gaz fourni avec cette table de
cuisson doit être utilisé. La pression d’alimentation du régulateur
de pression doit être comme suit pour un fonctionnement
correct :
Gaz naturel :
Pression minimum : 5” (12,7 cm) (colonne d’eau)
Pression maximum : 7” à 14” (17,8 cm à 35,5 cm) (colonne
d’eau)
Gaz propane :
Pression minimum : 11” (27,9 cm) (colonne d’eau)
Pression maximum : 14” (35,5 cm) (colonne d’eau)
En cas d’incertitude quant à la pression d’alimentation à établir,
contacter le fournisseur de gaz local.
Caractéristiques d’alimentation du brûleur
Les débits thermiques indiqués sur la plaque signalétique
correspondent à une altitude d’utilisation inférieure à 2000 pi
(609,6 m).
Lorsque l’appareil est utilisé à une altitude supérieure à 2000 pi
(609,6 m), on doit réduire le débit thermique indiqué de 4 % pour
chaque tranche de 1000 pi (304,8 m) au-dessus du niveau de la
mer (non applicable au Canada).
Pour l’utilisation de l’appareil à une altitude supérieure à 6560
pi (1999,5 m), on doit employer un ensemble pour altitude
élevée an d’éviter une réduction du débit thermique. Voir la
che d’instructions séparée concernant la conversion pour
l’alimentation au propane.
Test de pressurisation de la canalisation de gaz
On doit tester le détendeur sous une pression supérieure d’au
moins 1” à la pression de la tubulure de distribution indiquée sur
la plaque signalétique.
Pressurisation à une pression supérieure à ½ lb/po² (3,5 kPa)
(35,5 cm [14”] - colonne d’eau)
Lors de tout test de pressurisation de ce système à une pression
supérieure à ½ lb/po² (3,5 kPa), on doit déconnecter la table de
cuisson et son robinet d’arrêt individuel de la canalisation de gaz.
Pressurisation à une pression inférieure ou égale à ½ lb/po²
(3,5 kPa)
Lors de tout test de pressurisation de la canalisation de gaz à
une pression égale ou inférieure à ½ lb/po² (3,5 kPa), on doit
isoler la table de cuisson de la canalisation de gaz en fermant
son robinet d’arrêt manuel individuel.
(35,5 cm [14”] de colonne d’eau ou moins)
†®TEFLON est une marque déposée de Chemours.
16
Page 17
INSTRUCTIONS D’INSTALLATION
C
A
C
D
E
Préparation de la table de cuisson pour
l’installation
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la table de cuisson.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Déterminer l’emplacement nal de la table de cuisson. Repérer
le câblage existant pour éviter de le percer ou de l’endommager
lors de l’installation.
Sur les modèles de table de cuisson en verre uniquement :
1. À l’aide de 2 personnes ou plus, placer la table de cuisson à
l’envers sur la surface couverte.
2. Enlever la bande de mousse de l’emballage. Retirer l’endos
de la bande de mousse. Appliquer le côté adhésif de la
bande de mousse autour du fond de la table de cuisson, en
afeurement avec le rebord.
REMARQUE : La bande de mousse protège la face
inférieure du verre de la table de cuisson des débris et l’aide
à reposer à plat sur des plans de travail irréguliers.
A
Installation de la table de cuisson
Style 1 : Table de cuisson sur four encastré sous comptoir
IMPORTANT : Ne pas utiliser de brides de xation.
1. À l’aide de 2 personnes ou plus, placer la table de cuisson
dans l’ouverture, côté droit vers le haut.
REMARQUE : S’assurer que le bord avant de la table de
cuisson est parallèle au bord avant du plan de travail. S’il est
nécessaire de repositionner la table de cuisson, la soulever
entièrement de l’ouverture pour éviter d’endommager le plan
de travail.
Style 2 : Table de cuisson sur placards
1. Déterminer si l’installation des placards permet le
dégagement nécessaire pour l’installation de brides de
xation aux extrémités de la base de la table de cuisson. Il
s’agit de l’emplacement recommandé. Des brides de xation
peuvent être installées à l’avant et à l’arrière de la partie
inférieure de la base de la table de cuisson, si nécessaire.
B
B
A. Base de la table de cuisson
B. Bande de mousse
C. Table de cuisson
2. Les brides de xation peuvent être installées avant ou après
A. Trous de vis d’attache pour emplacement facultatif à
l’avant et à l’arrière.
B. Bride de fixation (emplacements aux extrémités
recommandés)
C. Partie inférieure de la base de la table de cuisson
D. Vis d’attache
E. Emplacement (recommandé) de la vis d’attache
le positionnement de la table de cuisson dans l’ouverture.
Procéder aux étapes suivantes pour l’option choisie.
17
Page 18
Installation des brides avant de positionner la table
A
D
B
C
D
E
F
G
de cuisson dans l’ouverture
Installation des brides après avoir positionné la table
de cuisson dans l’ouverture
1. À l’aide de 2 personnes ou plus, placer la table de cuisson à
l’envers sur une surface couverte.
2. Enlever les vis d’attache pour les emplacements de brides
sélectionnés dans la partie inférieure de la base de la table
de cuisson.
3. Sélectionner les trous de montage des brides qui permettront
aux brides de dépasser sufsamment de la table de cuisson
pour l’installation des vis de xation de 2½” (6,4 cm). Voir
“Fixation de la table de cuisson au plan de travail” pour avoir
une illustration de l’installation des vis de xation.
B
C
A. Bride de fixation
B. Emplacement recommandé de la vis de fixation
C. Emplacement de la vis de fixation
D. Partie inférieure de la base du bord de la table
de cuisson
4. Fixer les brides à la partie inférieure de la base de la table
de cuisson à l’aide des vis d’attache en utilisant les trous de
montage des brides sélectionnés à l’étape 2.
5. Faire tourner les brides de façon à ce qu’elles ne dépassent
pas du bord de la base de la table de cuisson.
6. Serrer les vis juste assez pour maintenir les brides en place
lorsque la table de cuisson est positionnée dans l’ouverture.
7. À l’aide de 2 personnes ou plus, tourner la table de cuisson,
côté droit vers le haut, et la positionner dans l’ouverture.
REMARQUE : S’assurer que le bord avant de la table de
cuisson est parallèle au bord avant du plan de travail. S’il est
nécessaire de repositionner la table de cuisson, la soulever
entièrement de l’ouverture pour éviter d’endommager le plan
de travail.
8. Desserrer les vis et faire tourner les brides pour qu’elles
soient perpendiculaires au bord de la base de la table de
cuisson et qu’elles dépassent de son bord. Bien serrer les
vis.
1. À l’aide de 2 personnes ou plus, placer la table de cuisson
dans l’ouverture, côté droit vers le haut.
REMARQUE : S’assurer que le bord avant de la table de
cuisson est parallèle au bord avant du plan de travail. S’il est
nécessaire de repositionner la table de cuisson, la soulever
entièrement de l’ouverture pour éviter d’endommager le plan
de travail.
2. Enlever les vis d’attache pour les emplacements de brides
sélectionnés dans la partie inférieure de la base de la table
de cuisson.
3. Sélectionner les trous de montage des brides qui permettront
aux brides de dépasser sufsamment de la table de cuisson
pour l’installation des vis de xation de 2½” (6,4 cm).
A
A. Table de cuisson
B. Base de la table de cuisson
C. Vis d’attache
D. Bride de fixation (dépassant suffisamment de
la base de la table de cuisson pour permettre
l’installation des vis de fixation)
E. Vis de fixation de 2½” (6,4 cm) (à installer dans
“Fixation de la table de cuisson au plan de travail”)
F. Plan de travail
G. Bande de mousse
4. Fixer les brides à la partie inférieure de la base de la table
de cuisson à l’aide des vis d’attache en utilisant les trous de
montage des brides sélectionnés à l’étape 3. Bien serrer les
vis.
18
Page 19
Raccordement au gaz
A
B
B
E
H
A
B
AVERTISSEMENT
Risque d'explosion
Utiliser une canalisation neuve d'arrivée de gaz
approuvée par la CSA International.
Installer un robinet d'arrêt.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander à une
personne qualifiée de s'assurer que la pression de gaz
ne dépasse pas 36 cm (14 po) de la colonne d'eau.
Par personne qualifiée, on comprend :
le personnel autorisé de chauffage,
le personnel autorisé d'une compagnie de gaz, et
le personnel d'entretien autorisé.
Le non-respect de ces instructions peut causer
un décès, une explosion ou un incendie.
Assemblage du détendeur :
1. Placer la table de cuisson en appui sur le côté ou la face
arrière; avec l’aide de deux personnes ou plus.
2. Connecter le raccord exible d’acier inoxydable au détendeur
- utiliser un raccord droit et un raccord d’adaptation
comportant un letage mâle de ½” (13 mm).
On doit utiliser une combinaison de raccords de tuyauterie
pour raccorder la table de cuisson à l’alimentation en
gaz existante. On voit ci-dessous une illustration de
raccordement typique. Le raccordement peut varier,
selon le type, la dimension et l’emplacement du conduit
d’alimentation.
3. Orienter la èche du détendeur vers le haut, vers le fond de
la boîte des brûleurs et orienter le détendeur de telle manière
que le chapeau du détendeur soit accessible.
Utiliser uniquement un composé d’étanchéité de tuyauterie
conçu pour l’utilisation avec le gaz naturel ou le propane.
Ne pas utiliser de ruban TEFLON®†. Il sera nécessaire de
choisir les raccords à utiliser en fonction de la conguration
d’installation.
Raccordement typique par raccord exible
1. Appliquer sur les extrémités letées les plus petites des
adaptateurs de raccords exibles de connexion (voir G sur
l’illustration qui suit) un composé d’étanchéité de tuyauterie
compatible avec le propane.
2. Connecter un raccord d’adaptation et un raccord droit sur le
détendeur, et un raccord d’adaptation et un raccord droit sur
le robinet d’arrêt. Serrer les deux raccords droits et les deux
raccords d’adaptation.
3. Utiliser une clé mixte de 15⁄16”(24 mm) et une pince pour xer
le raccord exible sur les raccords d’adaptation. Vérier que
le raccord n’est pas déformé.
A
C
D
F
G
A. Raccord droit de ³⁄8”
(10 mm)
B. Raccord d’adaptation
8
de ³⁄
” (10 mm)
C. Raccord flexible
D. Raccord droit de ½”
(13 mm)
E. Détendeur
F. Raccord d’adaptation
de ½” (13 mm)
G. Appliquer un composé
d’étanchéité
H. Robinet d’arrêt manuel
Compléter le raccordement
1. Ouvrir le robinet d’arrêt manuel sur la canalisation de gaz. Le
robinet est ouvert lorsque la manette est parallèle à la
canalisation.
A. Robinet fermé
B. Robinet ouvert
2. Vérier tous les raccordements en les badigeonnant d’une
solution de détection des fuites non corrosive approuvée.
L’apparition de bulles indique une fuite. Réparer toute fuite
éventuelle.
C
D
A. Chapeau de l’ouverture d’accès
B. Arrière de la table de cuisson
C. Détendeur
D. Flèche vers le haut. Le détendeur doit être
installé avec la flèche pointant vers le haut
(vers le fond de la table de cuisson).
IMPORTANT : Tous les raccords doivent être bien serrés à
l’aide d’une clé. Ne pas serrer excessivement les connexions
au détendeur. Un serrage excessif pourrait provoquer une
ssuration du détendeur et une fuite de gaz. Lors du serrage
d’un raccord, empêcher le détendeur de tourner sur le tuyau.
†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie
19
Page 20
3. Ôter les chapeaux de brûleur de surface et les grilles du
A
A
B
C
D
E
F
G
sachet de pièces. Aligner les encoches des chapeaux de
brûleur avec les broches dans la base de chaque brûleur. Un
chapeau de brûleur correctement placé doit être horizontal.
Si le chapeau de brûleur n’est pas correctement placé, le
brûleur ne peut s’allumer. Placer les grilles de brûleur sur les
brûleurs et les chapeaux.
B
C
Fixation de la table de cuisson au plan
de travail
REMARQUE : Cette section s’applique uniquement en cas
d’utilisation de brides de xation.
A. Électrode d’allumage
B. Chapeau de brûleur
C. Base du brûleur
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
4. Brancher sur une prise à 3 alvéoles reliée à la terre.
A. Table de cuisson en verre
B. Base de la table de cuisson
C. Vis d’attache
D. Bride de fixation (dépassant
suffisamment de la base
de la table de cuisson pour
permettre l’installation des vis
de fixation)
1. Placer les vis de xation de 2½” (6,4 cm) dans le trou le plus
à l’extérieur de la bride.
2. Vérier que la table de cuisson est toujours d’aplomb.
3. À l’aide d’un tournevis à lame plate, serrer les vis sur le plan
de travail. Ne pas serrer excessivement.
E. Vis de fixation de 2½” (6,4 cm)
F. Plan de travail
G. Bande de mousse
20
Page 21
Achever l’installation
A
B
A
Système d’allumage électronique
Allumage initial et réglages des flammes
À la place de ammes de veille, les brûleurs de surface sont
dotés d’un allumeur électronique. Lorsqu’on place le bouton
de commande d’un brûleur de la table de cuisson à la position
“LITE” (allumage), le système génère des étincelles pour
l’allumage du brûleur. La génération d’étincelles se poursuit
aussi longtemps que le bouton de commande est laissé à la
position “LITE”.
Contrôle du fonctionnement des brûleurs de surface
Enfoncer et tourner les boutons de commande des brûleurs de
surface à la position “LITE”.
Le gaz doit s’enammer sur le brûleur de surface en moins de
4 secondes. Lors de l’allumage initial du brûleur de surface, le
délai d’allumage peut être supérieur à 4 secondes du fait de la
présence d’air dans la canalisation de gaz.
Vérier que la amme est bleue à la position “HI”. Elle doit être
propre et douce. On ne doit pas observer de pointe jaune, ni
d’effet de soufage ou de séparation entre les ammes et le
brûleur. Il est normal d’observer parfois des éclairs oranges; ceci
est dû à différents éléments dans l’air ou le gaz.
Après avoir vérié le bon fonctionnement du brûleur, tourner le
bouton de commande à “OFF” (arrêt).
Si les brûleurs ne s’allument pas correctement :
■ Ramener le bouton de commande du brûleur de surface à la
position “OFF”.
■ Vérier que le cordon d’alimentation est branché et
correctement alimenté (fusible grillé? disjoncteur ouvert?).
■ Vérier que chaque robinet d’arrêt est ouvert.
■ Vérier que les chapeaux de brûleur sont correctement
placés sur les bases de brûleurs.
S’assurer à nouveau du bon fonctionnement des brûleurs. Si à
ce stade un brûleur ne s’allume pas, contacter le revendeur ou
un dépanneur agréé.

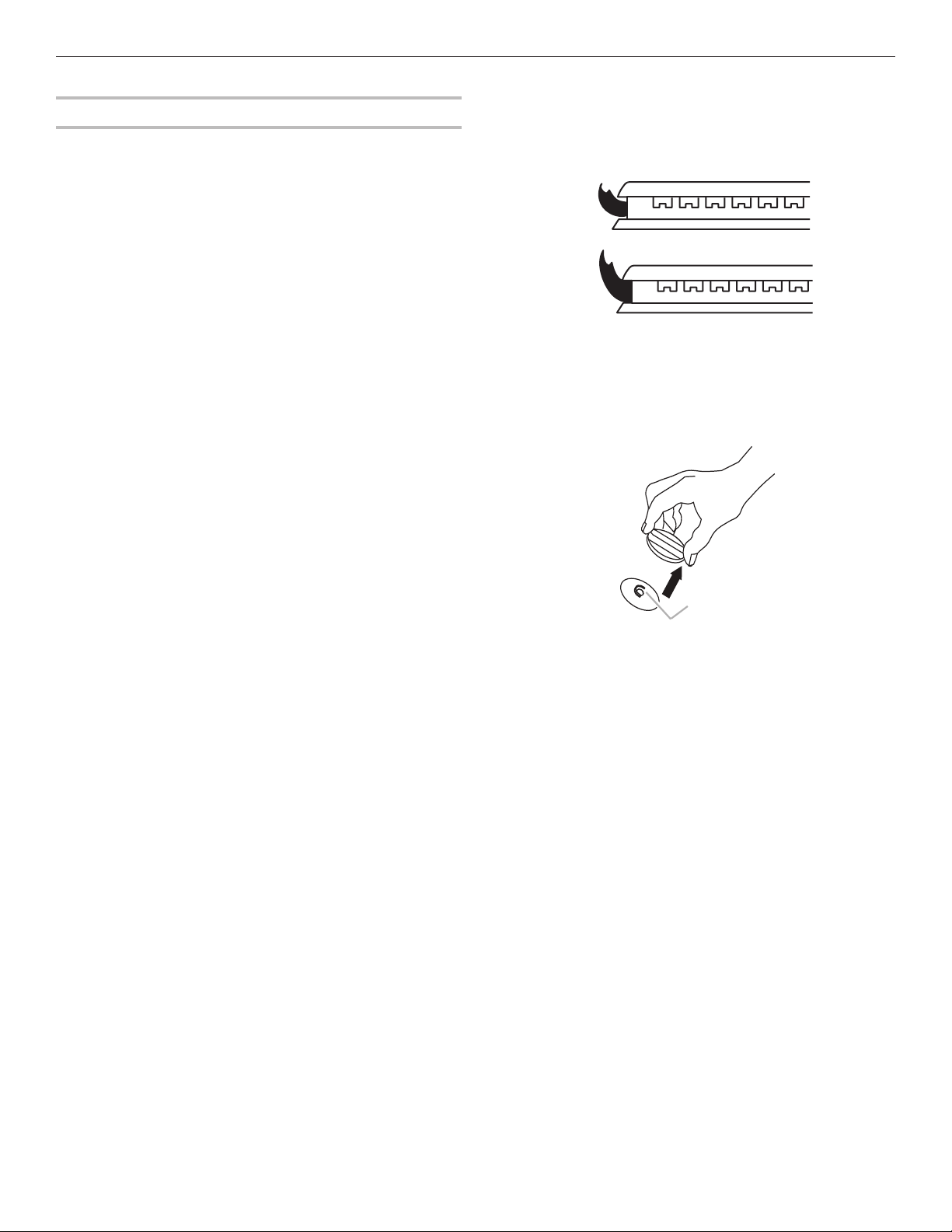

Vérification de la taille des flammes
Régler la taille des ammes sur les brûleurs de surface.
Pour le réglage au débit thermique minimum, on doit observer
des ammes stables bleues d’environ ¼” (6,0 mm) de hauteur.
A. Débit thermique minimum
B. Débit thermique maximum
S’il est nécessaire de régler la taille des ammes pour le
débit thermique minimum :
La vis de réglage au centre de la tige de commande du robinet
permet de régler la taille des ammes. La tige de commande est
située directement au-dessous du bouton de commande..
A. Vis de réglage au centre de la tige de
commande du robinet
1. Ôter le bouton de commande.
2. Immobiliser la tige de commande avec une pince. Utiliser un
petit tournevis à lame plate pour faire tourner la vis située au
centre de la tige de commande; ajuster les ammes à la taille
désirée. Tourner la vis dans le sens horaire pour diminuer
la hauteur de la amme ou dans le sens antihoraire pour
augmenter la hauteur de la amme.
3. Réinstaller le bouton de commande.
4. Tester le fonctionnement du brûleur : faire passer le bouton
de commande de la position “LO” (bas) à la position “HI”
(élevé) et observer les ammes pour chaque position.
21
Page 22
Sur les modèles de 30” (76,2 cm)
SCHÉMAS DE CÂBLAGE
Broche
d'alimentation
de
¹⁄₄
" de large
Terminaux de
connexion 0,250
N
Commutateurs sur soupapes
Circuit électrique fermé lorsque
le bouton est tourné de 55˚ à 95˚
dans le sens antihoraire à partir de OFF
Fiche
N
Commutateurs
de soupapes
Broche neutre
⁵⁄₁₆
" de large
Broche ronde
de mise à la terre
VE ou VE/JA
BL
BL
Électrodes
d'allumage
120 VCA 60 Hz
1 Phase
15 ou 20 A
Terre
Générateur
d'étincelles
JA ou MAR
(4) PLCS
Sur les modèles de 36” (91,4 cm)
Broche
d'alimentation
de ¹⁄₄" de large
Terminaux
de connexion 0,250
N
Fiche
Broche neutre
⁵⁄₁₆
Broche ronde
de mise à la terre
N
BL
BL
Commutateurs
de soupapes
Commutateurs sur soupapes
Circuit électrique fermé lorsque le Bouton
est tourné de 55˚ à 95˚ dans le sens
antihoraire à partir de OFF
Électrodes
d'allumage
" de large
VE ou VE/JA
VE ou VE/JA
Terre
JA ou MAR
(4) PLCS
Terre
N
L1
5
120 VCA 60 Hz
1 Phase
15 ou 20 A
Terre
1
3
Générateur
d'étincelles
2
4
22
Page 23
23
Page 24
W11120473C
©2018. Used under license in Canada. All rights reserved.
Utilisé sous licence au Canada. Tous droits réservés.
03/18
Loading...
