РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Благодарим вас за выбор ЖКмонитора IIYAMA.
Советуем перед установкой и
включением этого монитора
внимательно прочитать это краткое,
но обстоятельное руководство.
Сохраните это руководство в
надежном месте на случай, если в
будущем вам понадобится что-либо
уточнить.
Аттестованный сетевой кабель должен быть использован вместе с этим монитором.
Вы должны поступать совместно всем важным в вашей стране примечания касательно
установки и/или требований по оборудованию. Аттестованный сетевой кабель не слабее
обычного полихлорвиниловый гибкого шнура в соответствии с IEC 60227 (обозначение
H05VV-F 3G 0.75мм2 или H05VVH2-F2 3G 0.75мм2) должен быть использован.Как
альтернатива может быть использован гибкий шнур с синтетического каучука согласно IEC
60245 (обозначение H05RR-F 3G 0.75mm2)
Этот монитор является офисным оборудованием.
Информация импортера: Марвел AB
196084, г. Санкт-Петербург, ул. Киевская, д. 5, корп. 3
Год производства: См. 6ое число ("X") серийного номера продукта.
(Серийный номер: xxxxxXxxxxxxx)
"X" это 0-9. 0-9 означает 2010-2019.
Тип монитора: Сенсорный ЖК-монитор
Модель: PL3237, PL4237
Страна изготовления: Корея
РҮССКИЙ
Мы оставляем за собой право вносить изменения в технические характеристики без предварительного
уведомления.
Все торговые марки, используемые в руководстве пользователя, являются собственностью их
владельцев.
СОДЕРЖАНИЕ
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ................................................1
МЕРЫ ПРЕДОСТОРОЖНОСТИ ...................................................1
СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ .......... 3
ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ .................................................5
ОЧИСТКА ........................................................................................5
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ ............................................6
ХАРАКТЕРИСТИКИ .......................................................................6
ПРИНАДЛЕЖНОСТИ .....................................................................6
РАСПАКОВКА : ProLite TF4237MSC .............................................7
СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ОТНОСИТЕЛЬНО
СЕНСОРНЫХ МОНИТОРОВ .........................................................7
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : МОНИТОРА .................. 8
УСТАНОВКА ..................................................................................9
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ :
Пульт дистанционного управления(Для обслуживания) ........11
УСТАНОВКА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ .....12
ОСНОВНАЯ ОПЕРАЦИЯ ............................................................13
ПОДКЛЮЧЕНИЕ МОНИТОРА .....................................................16
УСТАНОВКА КОМПЬЮТЕРА.......................................................17
РАБОТА С МОНИТОРОМ .................................................................18
СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК ............................................20
НАСТРОЙКИ ЭКРАНА .................................................................25
ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ ..............28
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ................................................29
ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ..................................................30
ПРИЛОЖЕНИЕ ..................................................................................31
СПЕЦИФИКАЦИИ : ProLite TF3237MSC ....................................31
СПЕЦИФИКАЦИИ : ProLite TF4237MSC ....................................32
РАЗМЕРЫ : ProLite TF3237MSC .................................................34
РАЗМЕРЫ : ProLite TF4237MSC-B2AG ......................................34
РАЗМЕРЫ :
ProLite TF4237MSC-B3AG / ProLite TF4237MSC-B4AG ............35
ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ ...............................36
РҮССКИЙ
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ВНИМАНИЕ !
ВЫКЛЮЧИТЕ МОНИТОР, ЕСЛИ ЧУВСТВУЕТЕ, ЧТО ОН НЕ В ПОРЯДКЕ
Если вы заметите какие либо ненормальные явления, например, появление дыма, странные
звуки или запахи, немедленно выключите монитор из сети и свяжитесь со своим дилером или
сервисным центром iiyama. Дальнейшее использование монитора может быть опасным из за
возможного возгорания или поражения электротоком.
НИКОГДА НЕ СНИМАЙТЕ КОРПУС
Внутри монитора находятся цепи высокого напряжения. Снятие корпуса может привести к
возгоранию или поражению электротоком.
НЕ ВСТАВЛЯЙТЕ НИКАКИЕ ПРЕДМЕТЫ В МОНИТОР
Не вставляйте никакие твердые предметы в монитор и не проливайте на него жидкости,
например, воду. Если все таки нечто подобное произошло, немедленно выключите монитор из
сети и свяжитесь со своим дилером или сервисным центром iiyama. Использование монитора
с каким то предметом внутри может привести к возгоранию, поражению электротоком или
повреждению монитора.
УСТАНАВЛИВАЙТЕ МОНИТОР НА РОВНОЙ УСТОЙЧИВОЙ ПОВЕРХНОСТИ
При падении монитор может травмировать вас.
НЕ УСТАНАВЛИВАЙТЕ МОНИТОР ОКОЛО ВОДЫ
Не устанавливайте монитор в местах, где на него может пролиться вода или он может быть
обрызган, т.к. это может привести к возгоранию или поражению электротоком.
ПОДКЛЮЧАЙТЕ МОНИТОР ТОЛЬКО К УСТАНОВЛЕННЫМ ИСТОЧНИКАМ
ЭНЕРГИИ
Подключайте монитор только к установленным источникам энергии. Использование
несоответствующего напряжения может вызвать нарушение нормальной работы и привести к
возгоранию или поражению электротоком.
РҮССКИЙ
ЗАЩИТА КАБЕЛЕЙ
Не натягивайте и не изгибайте сетевой шнур питания и сигнальный кабель. Не ставьте
монитор или какой-нибудь другой тяжелый предмет на кабели. При повреждении кабели могут
вызвать возгорание или поражение электротоком.
НЕБЛАГОПРИЯТНЫЕ ПОГОДНЫЕ УСЛОВИЯ
Рекомендуется не эксплуатировать монитор во время сильной грозы, поскольку
продолжительные перерывы в энергоснабжении могут вызвать нарушение нормальной
работы. Не рекомендуется дотрагиваться до кабельной вилки в таких условиях, т.к. это может
привести к поражению электротоком.
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 1
ПРЕДУПРЕЖДЕНИЕ
МЕСТО УСТАНОВКИ
Не устанавливайте монитор в местах, где возможны внезапные скачки температуры, во
влажных, запыленных, прокуренных помещениях, т.к. это может привести к возгоранию,
поражению электротоком или повреждению монитора. Следует также избегать воздействия
прямых солнечных лучей.
НЕ УСТАНАВЛИВАЙТЕ МОНИТОР В ОПАСНЫХ МЕСТАХ
При несоответствующем местоположении монитор может упасть и причинить травму. Не
следует также ставить на монитор тяжелые предметы; все кабели должны быть проложены
так, чтобы дети не могли потянуть за них и причинить себе травму.
ОБЕСПЕЧЬТЕ ХОРОШУЮ ВЕНТИЛЯЦИЮ
Вентиляционные отверстия защищают монитор от перегрева. Закрытие отверстий может
вызвать возгорание. Для обеспечения циркуляции воздуха установите монитор на расстоянии
как минимум 10 см (или 4 дюймов) от стен. Во время работы не снимайте подставку.
Вентиляционные отверстия на нижней стороне корпуса будут закрыты и монитор может
перегреться, если подставка будет снята. Это может привести к возгоранию и повреждению
монитора. Эксплуатация монитора на боку, задней стороне, вверх основанием, на ковре или
мягком материале может привести к его повреждению.
ОТКЛЮЧАЙТЕ КАБЕЛИ, КОГДА ВЫ ПЕРЕМЕЩАЕТЕ МОНИТОР
Когда вы перемещаете монитор, выключите сетевой выключатель, выньте вилку из сетевой
розетки и отключите сигнальные кабели. Если вы не отключите их, это может привести к
возгоранию или поражению электротоком. Рекомендуется перемещать монитор вдвоем.
ОТКЛЮЧАЙТЕ МОНИТОР ОТ СЕТИ
Если монитор не используется в течение длительного времени, рекомендуется отключать его
от сетевой розетки во избежание возможных неприятностей.
ПРИ ОТКЛЮЧЕНИИ ДЕРЖИТЕ ЗА ВИЛКУ
РҮССКИЙ
При отключении сетевого шнура или сигнального кабеля тяните за вилку или разъем. Никогда
не тяните за кабель, это может привести к возгоранию или поражению электротоком.
НЕ ТРОГАЙТЕ РАЗЪЕМ МОКРЫМИ РУКАМИ
Включение или отключение вилки (разъема) мокрыми руками может привести к поражению электротоком.
ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ МОНИТОР НА КОМПЬЮТЕР
Убедитесь, что компьютер достаточно прочен, чтобы удержать вес монитора, в противном
случае, вы можете повредить компьютер.
ПРОЧИЕ РЕКОМЕНДАЦИИ
ЭРГОНОМИЧЕСКИЕ
Для избежания усталости глаз, не работайте на мониторе с очень ярким фоном или в темной
комнате. При работе с монитором в течение длительного времени рекомендуется делать
десятиминутные перерывы после каждого часа работы. Для оптимально комфортных
визуальных условий монитор должен находиться ниже уровня глаз и на расстоянии 40–60 см
(16–24”) от глаз.
2 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ
Описанные ниже явления обычны для ЖК-мониторов и не говорят о какой либо
неисправности.
ИНФО
Данный ЖК-дисплей не предназначен для установки вне помещений.
Качество изображения может ухудшиться при использовании кабеля большей длины, чем
кабель из комплекта поставки. Также, при использовании кабеля длиной более 3 м, может
быть нарушена работа сенсорного интерфейса.
- Когда вы впервые включаете ЖК-монитор, то, в зависимости от типа компьютера,
картинка может не уместиться в области отображения дисплея. В подобном
случае придется подстроить расположение картинки, переместив ее в
соответствующее положение.
- В зависимости от используемого вами шаблона рабочего стола, вы можете
заметить на экране неоднородности яркости.
- Из-за физической природы подсветки, при первоначальном использовании экран
может мерцать. Выключите питание а затем включите его снова – мерцание
должно исчезнуть.
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 3
РҮССКИЙ
ПОДТВЕРЖДЕНИЕ РЕЖИМОВ ИСПОЛЬЗОВАНИЯ
Оптимальное время использования данного оборудования — 24 часа в сутки
Дисплей может использоваться в приложениях, требующих горизонтального/вертикального
размещения и в настольном варианте. При настольном размещении используйте функцию
FAN-on.
ОСТАТОЧНОЕ ИЗОБРАЖЕНИЕ
Мы напоминаем, что все ЖК-экраны могут быть подвержены такому явлению, как выгорание
или остаточное изображение. Такой эффект может возникать в случае, если на дисплее
в течение длительного времени демонстрировались статичные изображения. Остаточные
изображения ЖК-дисплеев — явление непостоянное, но демонстрации неподвижных
изображений в течение длительного времени следует избегать.
Для устранения такого изображения выключите монитор на время, в течение которого на
экране демонстрировалось предыдущее изображение. Если оно отображалось на экране
в течение одного часа, и остаточное изображение появилось, рекомендуется выключить
монитор на один час.
На всех широкоформатных дисплеях специалисты компании iiyama рекомендуют
демонстрировать движущиеся изображения и использовать динамическую экранную заставку,
включающуюся через регулярные промежутки времени при простое дисплея. Также можно
отключать монитор, если он не используется.
Кроме того, снизить риск возникновения остаточного изображения можно с помощью функции
FAN-on (при ее наличии), а также настроек Low Backlight (снижение яркости подсветки) и Low
Brightness (снижение яркости изображения).
ДЛИТЕЛЬНОЕ ИСПОЛЬЗОВАНИЕ ДИСПЛЕЯ В ОБЩЕСТВЕННЫХ
МЕСТАХ
Появление остаточного изображения на ЖК-панели
Если на экране в течение нескольких часов демонстрируется статическое изображение, то
вблизи электрода ЖК-дисплея накапливается остаточный электрический заряд, который
является причиной возникновения следов первоначального изображения (эффект остаточного
изображения).
РҮССКИЙ
Эффект остаточного изображения не является постоянным. Вместе с тем, при демонстрации
статичного изображения в течение длительного времени в ЖК-дисплее будут накапливаться
ионные примеси в границах изображения, и это явление может иметь постоянный эффект.
Рекомендации
Во избежание выгорания экрана и в целях увеличения срока службы дисплея мы рекомендуем
следующее.
1 Избегайте демонстрации статичных изображений в течение длительного времени,
непрерывно и циклически меняйте статические изображения.
2. Отключайте монитор, если он не используется, с помощью пульта дистанционного
управления, а также функций Power Management (управления питанием) или Schedule
(задания графика работы).
3. Если монитор установлен в условиях повышенной температуры или в замкнутом
пространстве, используйте функции Cooling Fan (вентилятор охлаждения), Screen Saver
(экранная заставка) или Low Brightness (снижение яркости изображения).
4. Предполагается, что при любом способе установки для монитора будет обеспечено
достаточное качество вентиляции, при этом может потребоваться использование системы
кондиционирования.
5. При длительной эксплуатации или при высокой температуре окружающей среды мы
настоятельно рекомендуем применение активного охлаждения с помощью вентиляторов.
4 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ
Если вы должны вернуть монитор для обслуживания, а оригинальная упаковка
ИНФО
выброшена, просьба связаться с вашим дилером или сервисным центром iiyama
для получения совета или замены упаковки.
ОЧИСТКА
Если при очистке внутрь монитора попал какой либо предмет или жидкость,
ВНИМАНИЕ
ОТМЕТКА
ИНФО
КОРПУС
ЖКэкран
например вода, немедленно отключите сетевой шнур и свяжитесь c вашим
дилером или сервисным центром iiyama.
В целях безопасности выключите монитор и выньте сетевой шнур из
розетки перед очисткой монитора.
Чтобы не повредить ЖК-панель, не царапайте и не протирайте экран
твердым предметом.
Никогда не применяйте ни один из нижеуказанных сильных растворителей.
Они могут повредить корпус и ЖК-экран.
Разбавитель Бензин Распылительные средства
Кислотные или щелочные растворители Абразивные средства Воск
Продолжительный контакт корпуса с любым изделием из резины или
пластмассы может вызвать повреждения окраски ворпуса.
Пятна могут удаляться тканью, слегка смоченной мягким моющим средством.
Затем корпус протирается мягкой сухой тканью.
Рекомендуется периодическая чистка мягкой сухой тканью. Не следует
использовать бумажные салфетки и т.п., так как они могут повредиь экран.
РҮССКИЙ
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 5
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
ХАРАКТЕРИСТИКИ
Поддерживает разрешение 1920 × 1080
Высокая контрастность 3000:1 (Типичноe) / Высокая яркость 500 кд/м2
(Типичноe: без сенсорной панели) : ProLite TF3237MSC
Высокая контрастность 1000:1 (Типичноe) / Высокая яркость 400 кд/м
(Типичноe: без сенсорной панели) : ProLite TF4237MSC-B2AG
Высокая контрастность 3000:1 (Типичноe) / Высокая яркость 400 кд/м
(Типичноe: без сенсорной панели) : ProLite TF4237MSC-B3AG
Высокая контрастность 4000:1 (Типичноe) / Высокая яркость 500 кд/м
(Типичноe: без сенсорной панели) : ProLite TF4237MSC-B4AG
Цифровое сглаживание шрифтов
Автонастройка
Стереодинамики
2 × 7 Вт
Функция Plug & Play VESA DDC2B
совместимая с Windows
Регулирование потребления электроэнергии (соответствие VESA DPMS)
Совместимость с крепежным стандартом VESA (400mm×200mm)
Совместимость со стандартом IPX1 (Только передняя панель)
®
XP/Vista/7/8/8,1/10
2
2
2
РҮССКИЙ
ПРИНАДЛЕЖНОСТИ
Комплект поставки должен содержать следующие принадлежности. Убедитесь в их наличии.
Если какая либо из принадлежностей отсутствует или повреждена, обратитесь к дилеру или в
региональное отделение iiyama.
Сетевой кабель питания*
Кабель USB
Пульт дистанционного управления(Для обслуживания)
Батарея CR2025 (для Пульт дистанционного управления)
фиксатор(для фиксации кабелей)
Краткое руководство
ПРЕДУПРЕЖДЕНИЕ
* Характеристики сетевого кабеля, прилагаемого для регионов с сетевым напряжением 120
В: 10A /125 В. Если напряжение вашей электросети превышает указанные значения, то
должен использоваться сетевой кабель на 10 A /250 В.
6 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
Кабель VGA
Удлинитель ИК кабеля
Кабель DVI-D
Инструкция по безопасности

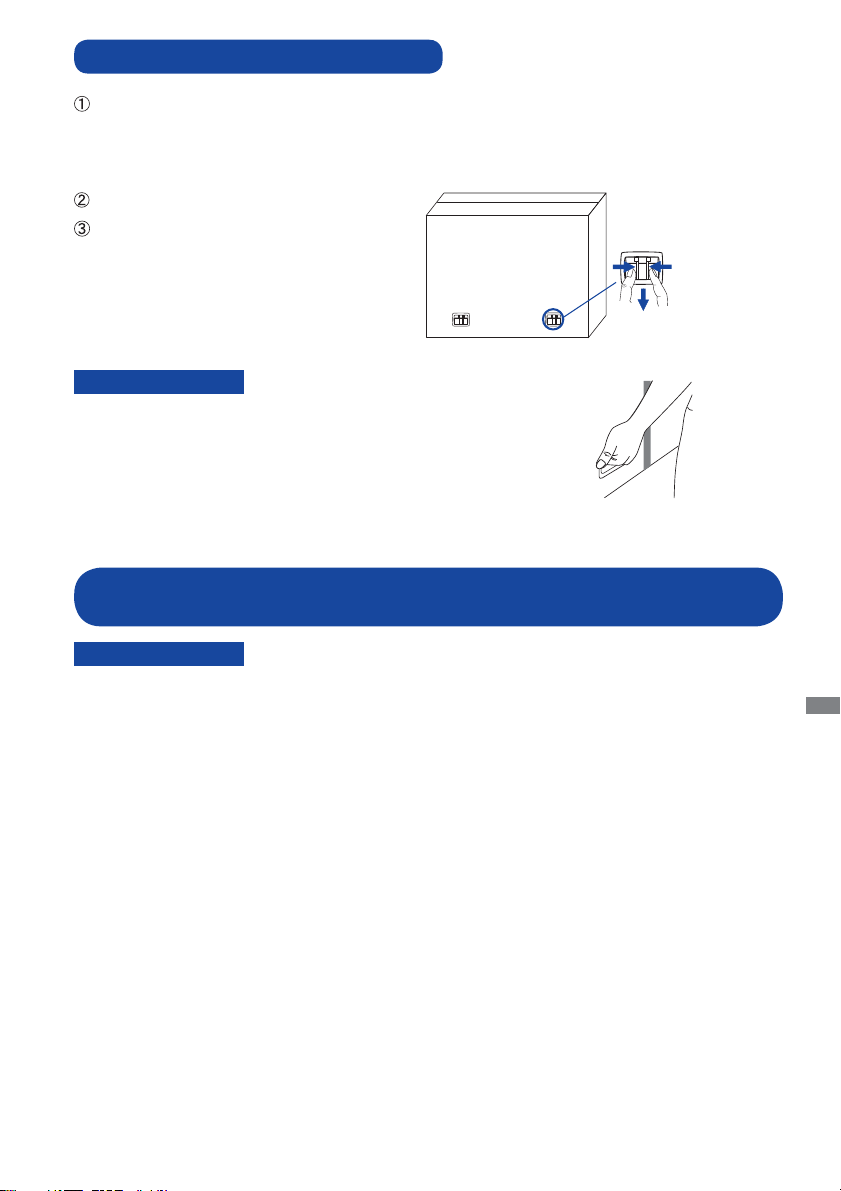

РАСПАКОВКА : ProLite TF4237MSC
Перед распаковкой монитора, подготовьте стабильную, чистую поверхность недалеко от
електрической розетки.
Установите коробку с монитором в вертикакльной позиции и откройте верхнюю ее часть а
затем достаньте защитный слой пенопласта.
Извлеките фиксатор упаковки.
Достаньте верхнюю часть защитной
пенопластовой упаковки и коробку с
аксессуарами, а затем извлеките монитор.
Сожмите фиксатор с боков и
вытащите его.
ПРЕДУПРЕЖДЕНИЕ
Для переноса монитора нужно как минимум 2 человека, в случае
их нехватки могнитор может упасть и првести к серъезной
травме.
При переносе/перевозке монитора фиксатор упаковки.
СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ОТНОСИТЕЛЬНО СЕНСОРНЫХ
МОНИТОРОВ
ПРЕДУПРЕЖДЕНИЕ
Соприкосновение дисплея с острыми, колкими или металлическими предметам может
привести к повреждению монтора.
Это может привести к признанию гарантии недействительной.
Мы рекомендуем использовать соответствующий стилус (ø7.0 или больше) или палец.
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 7
РҮССКИЙ
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : МОНИТОРА
<Вид спереди><Вид сзади>
POWER Кнопка Power
UP Кнопка Наверх / Громкость +
DOWN Кнопка Вниз / Громкость AUTO / EXIT Кнопка Автоматическая регулировка/Exit
SOURCE / OK Кнопка Вход сигнала/OK
MENU Кнопка Меню
РҮССКИЙ
LED
IR Датчик пульта управления
SPEAKERS Динамики
AC IN AC-INLET
AC SWITCH
(ON) / (OFF)
USB USB Вход USB для сенсорных функции
COM IN
HDMI HDMI Р
DVI IN DVI-D Разъем DVI-D
VGA IN VGA Разъем VGA
AUDIO IN
(PC Audio In)
IR Mini Jack Разъем Удлинитель ИК
Зеленый
Оранжевый Режим энергосбережения
MAIN POWER Главный Включатель Питания
RS232C
9pin Р
Mini Jack
Нормальный режим работы
Разъем источника питания пер. тока
: Переменный ток) (AC-IN)
(
азъем RS232C
азъем HDMI
Разъем звукового линейного входа
POWER
UP
DOWN
AUTO/EXIT
SOURCE/OK
MENU
LED
IR
POWER
UP
DOWN
AUTO/EXIT
SOURCE/OK
MENU
LED
IR
ACIN
USB COMIN HDMI DVIIN VGAINAUDIO
IR
IN
8 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
УСТАНОВКА
ПРЕДУПРЕЖДЕНИЕ
Следуйте руководству крепления, которое Вы выбрали. В случае вопросов обращайтесь к
квалифицированному сервисному персоналу.
Для перемещение монитора требуются как минимум два человека.
До установки монитора убедитесь в том, что стена достатночно мощна для крепления
данного крепежа и веса.
[МОНТАЖ НА СТЕНЕ]
Монтажный держатель
L
ПРЕДУПРЕЖДЕНИЕ
В случае монтажа монитора на стене, надо принять во внимание толщину монтажного
держателя и докрутить винт М6 вместе с шайбой таким образом, чтоб его длина (“L”) внутри
монитора не была больше 20мм(Монтажные отверстия VESA) или 5.5мм(Крайние монтажные
отверстия). Использование винта длиннее может привести к електрошоку или повреждению
монитора вследствие столкновения винта с електрическими компонентами внутри корпуса
монитора.
Винт
Корпусъ
РҮССКИЙ
[FAN]
ПРЕДУПРЕЖДЕНИЕ
Если экран используется лицевой стороной вверх, пожалуйста, не забудьте включить функции
вентилятора.
Если вы не используете вентилятор, наступит внутренние повышение температуры, что может
сократить срок службы устройства
Если экран встраивается в внешний кабинет, пожалуйста, будьте уверены, что блок
охлаждения будет реализован внутри корпуса.
Грязь и пыль могут накапливаться на вентиляторе, снижая эффективность охлаждения, что
может сократить срок службы устройства. Пожалуйста очищайте регулярно.
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 9
Loading...
