MODE D’EMPLOI
Merci d’avoir choisi le moniteur LCD
iiyama. Ce petit manuel contient toutes
les
informations nécessaires à l’utilisation
du moniteur. Prière de le lire
attentivement avant d’allumer le
moniteur. Conserver ce manuel pour
toute référence ultérieure.
FRANCAIS
PLP1704S_1904S-Fra-COVER-RevD.p65 2008/03/14, 14:111
AVIS DE CONFORMITÉ AUX NORMES DU MINISTÈRE DES
COMMUNICATIONS DU CANADA
Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites
applicables aux appareils numériques de Class B prescrites dans le règlement sur le brouillage
radioélectrique édicté par le ministère des Communications du Canada.
DECLARATION DE CONFORMITE AU MARQUAGE CE
Ce moniteur LCD est conforme aux spécifications des directives EC 89/336/EEC, aux directives
EMC sur les basses tensions 73/23/EEC et l’amendement 93/68/EEC.
La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en
milieu résidentiel, bureaux et locaux d’industrie légère et d’entreprises de petite taille, à l’intérieur
aussi bien qu’à l’extérieur des immeubles. Tout lieu d’utilisation devra se caractériser par sa
FRANCAIS
connexion à un système public d’alimentation électrique basse tension.
Nous recommandons le recyclage des produits usagés. Contacter votre
revendeur ou le support iiyama. Des informations sur le recyclages sont
disponibles sur le site Internet : http://www.iiyama.com.
Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs.
En tant que partenaire du programme ENERGY STAR®, iiyama a déterminé que ce produit répondait aux directives
pour l’économie d’énergie édictées par ENERGY STAR
PLP1704S_1904S-Fra-COVER.p65 2007/12/05, 17:432
®
.
POUR VOTRE SECURITE
CONSIGNES DE SECURITE
AVERTISSEMENT
MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL
En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez
le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre
utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.
NE JAMAIS OUVRIR LE BOITIER
Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des
risques d’incendie ou de chocs électriques.
NE PAS INTRODUIRE D’OBJETS DANS LE MONITEUR
N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident,
débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique
iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc
électrique ou des dommages.
INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE
Le moniteur peut blesser quelqu’un s’il tombe ou s’il est lancé.
NE PAS UTILISER SON MONITEUR PRES DE L’EAU
N’utilisez pas le moniteur à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau a
été répandue dessus cela peut engendrer un incendie ou un choc électrique.
FRANCAIS
UTILISER LA TENSION SECTEUR SPECIFIEE
Assurez-vous que le moniteur fonctionne à la tension d’alimentation secteur spécifiée. L’utilisation
d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un
choc électique.
PROTECTION DES CABLES
Ne pas tirer ou plier les câbles d’alimentation et de signal. Ne pas poser le moniteur ou tout autre objet
volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc
électrique.
CONDITIONS CLIMATIQUES DEFAVORABLES
Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures
répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas
toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.
POUR VOTRE SECURITE 1
PLP1704S_1904S-Fra-COVER.p65 2007/12/05, 17:433
ATTENTION
INSTALLATION
Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur
à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou
enfumés. Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre
source lumineuse.
NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE
Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous
devez également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble
ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.
MAINTENIR UNE BONNE VENTILATION
Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet
trop proche afin d’éviter tout risque d’incendie. Pour assurer une circulation d’air suffisante, installer
le moniteur à 10 cm environ du mur. Les fentes d’aération sur l’arrière du châssis seront obstruées
et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle
entraînera une surchauffe du moniteur ainsi que des risques d’incendie et de dommages. L’utilisation
du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou
un matériau mou peut également entraîner des dommages.
FRANCAIS
DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR
Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le
moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela
peut engendrer un incendie et un choc électrique.
DEBRANCHEZ LE MONITEUR
Afin d’éviter les accidents, nous vous recommandons de débrancher votre moniteur s’il n’est pas
utilisé pendant une longue période.
TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE
Débrancher le câble d’alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble
par le cordon car cela peut engendrer un incendie ou un choc électrique.
NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES
Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.
LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR
Assurez-vous que l’ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait
engendrer des dommages à votre ordinateur.
NE PAS METTRE DE DISQUETTES PRES DES HAUT-PARLEURS
Des données magnétiques enregistrées tel que disquettes peuvent s’effacer, si elles sont placées
près des haut-parleurs, puisque les haut-parleurs émettent un champ magnétique.
AUTRES
RECOMMANDATIONS D’USAGE
Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce
sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des
yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur,
il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran
peut entraîner une fatigue de l’oeil.
2 POUR VOTRE SECURITE
PLP1704S_1904S-Fra-COVER.p65 2007/12/05, 17:434
REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES
(LCD)
Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal:
NOTE
Quand vous allumez le LCD pour la première fois, l’image peut être mal cadrée à
l’écran suivant le type d’ordinateur que vous utilisez. Dans ce cas ajuster l’image
correctement.
De part de la nature fluorescente de la lumière émise, l’écran peut clignoter à
l’allumage. Mettre l’interrupteur d’alimentation sur OFF, puis à nouveau sur ON
pour faire disparaître le clignotement.
La luminosité peut être légèrement inégale selon la configuration de bureau utilisée.
En raison de la nature de l’écran LCD, une image rémanente de la précédente vue
peut subsister après un nouvel affichage, si la même image a été affichée pendant
des heures. Dans ce cas, l’affichage est rétabli lentement en changeant d’image ou
en éteignant l’écran pendant des heures.
Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe
fluorescente de rétro éclairage quand l’écran est sombre, scintille ou ne s’éclaire
pas. Ne jamais essayez de le remplacer vous même.
SERVICE CLIENT
NOTE
L’éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un
consommable. Pour la garantie de ce composant, veuillez contacter IIYAMA France.
Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage
d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama
pour conseil ou pour remplacer l’emballage.
FRANCAIS
ENTRETIEN
AVERTISSEMENT
CAUTION
NOTE
BOITIER
ECRAN
LCD
PLP1704S_1904S-Fra-COVER.p65 2007/12/05, 17:435
Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur
du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre
revendeur ou le service technique iiyama.
Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.
Ne pas gratter ou frotter l’écran à l’aide d’un objet dur afin de ne pas endommager le
panneau LCD.
L’utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier
et l’écran LCD:
Diluant
Essence
Nettoyants brasifs
Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps
peut dégrader ou écailler sa peinture.
Eliminer les tâches à l’aide d’un chiffon légèrement humide et d’un détergent doux, puis
essuyer le boîtier à l’aide d’un chiffon sec et propre.
Un nettoyage périodique est recommandé avec un chiffon sec et doux.
N’utilisez pas de papier tissé car cela endommagera l’écran LCD.
Nettoyants en atomiseur
Cire
Solvants acides ou alcalins
POUR VOTRE SECURITE 3
TABLE DES MATIERES
VERIFICATION DU CONTENU DE L’EMBALLAGE........................................................1
AVANT DE BRANCHER ET UTILISER VOTRE MONITEUR...........................................2
CONNECTIONS...............................................................................................................2
MONTA GE A U MUR (VESA)............................................................................................3
DEMARRAGE..................................................................................................................4
REGLAGES DE BASE..................................................................................................... 4
REGLAGES D’IMAGES EN UTILISANT LE MENU OSD ................................................5
FONCTIONS DU MENU OSD...........................................................................................6
PROBLEMES RENCONTRES.........................................................................................8
SPECIFICATIONS TECHNIQUES....................................................................................9
INFORMATION RECYCLAGE........................................................................................10
VERIFICATION DU CONTENU DE L’EMBALLAGE
Les accessoires suivants sont inclus dans votre emballage. Merci de vérifier que vous
disposez de tous ces accessoires dans votre embalage. Si un des éléments se trouverait
manquant, merci de bien vouloir vous adresser à votre revendeur iiyama
・Cordon Alimentation*・Câble D-Sub (VGA) ・Câble DVI-D
・Câble Audio ・Manuel de l’Utilisateur ・Pied*
* Accessoires pour version PLP
ATTENTION * Le câlibrage du cordon alimentation fourni
avec ce matériel est destiné à une utilisation
d’une zone de 120 V. Si vous êtes dans une
zone de 220 V, un câble d e câlibrage 10A/250V
doit être utilisé. Les conditions de garantie
sont nulles si des problèmes surviennent quant
à l’utilisation d’un câble non fourni par les
soins de iiyama
English
Deutsch Français Polski
Nederlands
1

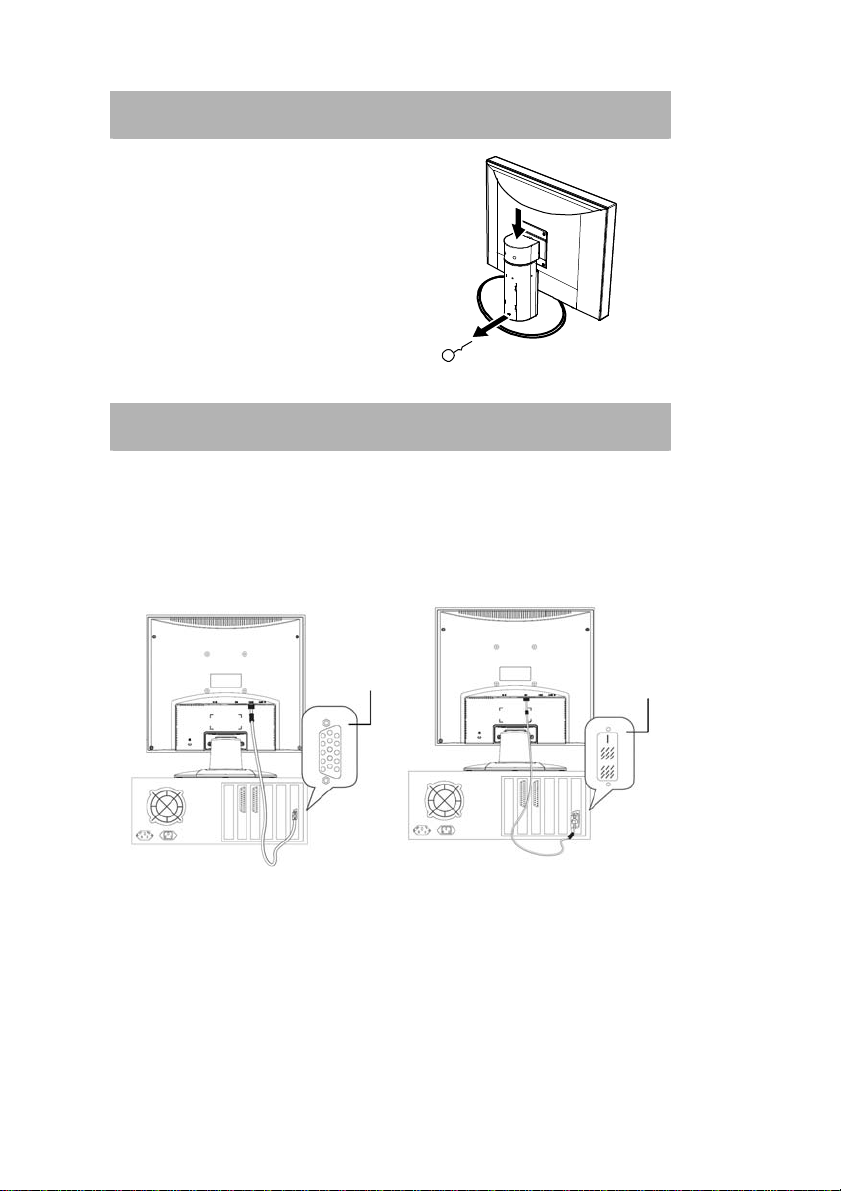

AVANT DE BRANCHER ET UTILISER VOTRE MONI TEUR
[Goupille de sécurité] ProLite PB1704S
ProLite PB1904S
Mettre le moniteur en station Debout puis enlever la
goupille de sécurité se trouvant à l’arrière du
moniteur doucement.
CONNECTIONS
・ Pour connecter le moniteur à votre PC
1. Assurez vous que le moniteur et le PC ne soient pas brachés sur secteur.
2. Connecter le câble VGA (15 broches) au moniteur et au PC (voir fig. 2a)
3. Si votre PC dispose d’une carte graphique avec sortie DVI-D (24 broches),
connectez alors le câble DVI-D aux extrémités de votre PC et du moniteur (voir
fig. 2b),
Figure 2a. Figure 2b.
・ Connection du câble Audio
Si votre PC dispose d’une sortie Audio, connecter le câble fourni à votre moniteur d’un
côté et à votre PC de l’autre (① in fig. 3) à la sortie Line Out de votre carte son.
Connection du moniteur à
votre PC via câble VGA
Câble VGA
Câble DVI-D
Connection du moniteur à
votre PC via câble DVI-D
2
Î Mise sous tension de votre moniteur
Connecter le câble alimentation (② in fig. 3) du moniteur à une multiprise
électrique disposant d’une prise de terre.
Figure 3.Connexion du moniteur à l’alimentation
MONTAGE AU MUR (VESA)
Le Moniteur iiyama est expédié et livré pour une utilisation en configuration standard de
PC de bureau. Néanmoins, vous pouvez monter l’équipement soit au mur soit à un bras
télescopique (accessoire en option). Merci de suivre les recommandations internationales
VESA FDMI (Assemblage aux 4 trous espacés de 4 pouces X 4 pouces (100 mm X 100
mm)
English
Deutsch
Français Polski
Nederlands
3
DEMARRAGE
1. D’abord démarrez votre PC puis allumer votre moniteur en appuyant sur le bouton
alimentation (power) (③ in fig. 4). Le voyant LED (③ in fig. 4) devrait passer au
Vert.
2. Ajustez l’image selon votre convenance (voir les instructions « Réglage de
Base » et « Réglages de l’Image en utilisant le Menu OSD »).
3. Si aucune image ne s’affiche sur le moniteur, merci vous référer à la section
« Pannes ».
REGLAGES DE BASE
ÎAjustement automatique d’image
Vous pouvez régler votre image (telle que la luminosité, le contraste, la position
de l’image, la phase, etc.) manuellement ou en utilisant l’option Ajustement
automatique d’image LCD (réglage usine). Ceci ajustera les paramètres
optimaux d’image selon le mode graphique. Appuyez sur AUTO (① fig. 4) pour
lancer l’ajustement automatique . Ce réglage peut prendre quelques minutes
pour s’exécuter complètement.
ÎRéglage automatique du volume
Vous pouvez ajuster le volume de votre haut parleur du systême audio intégré en
appuyant directement sur les boutons X (④ fig. 4) quand le Menu OSD est
inactif. Ensuite, appuyez sur le bouton W pour augmenter le volume ou sur le
bouton X pour le baisser.
Î Raccourci pour ajuster la luminosité et le contraste
Vous pouvez ajuster la luminosité et le contraste directement en appuyant sur le
bouton W (④ fig. 4) quand le Menu OSD est inactif. Ensuite appuyez sur les
boutons W ou X (④ et ⑤ fig. 4) pour ajuster la luminosité ou les boutons W ou
X buttons (④ et ⑤ fig. 4) quand l’OSD est sur Contrast.
4
REGLAGES D’IMAGES EN UTILISANT LE MENU OSD
Le Menu OSD est une fenêtre sur votre écran qui vous permet de visualiser et de modifier
les réglages d’affichage. Pour modifier un réglage OSD :
Figure 4. Boutons du Moniteur
Appuyez sur le bouton MENU (② fig. 4) pour afficher le menu OSD à l’écran.
1. Il existe 5 sous-menus OSD. Choisissez le sous-menu désiré en appuyant sur les
boutons W ou X (④ et ⑤ fig. 4; voir section « Menu Fonctions OSD »).
2. Appuyez sur le bouton MENU (② fig. 4) pour activer la fonction choisie ou le
sousmenu associé.
3. Si vous avez choisi un sousmenu, sélectionnez la sous fonction que vous désirez en
utilisant les boutons W ou X (④ et ⑤ fig. 4).
4. Entrez la valeur désirée en utilisant les boutons W ou X.
5. Appuyez sur le bouton MENU (② fig. 4) pour sauvegarder cette saisie. Répetez les
réglages 2-5 pour faire les autres réglages souhaités.
6. Le menu OSD disparaît automatiquement si aucune modification n’a été faite sous
45 secondes (ajustement par défaut). Le dernier ajustement sera sauvegardé. Vous
pouvez fermer le menu manuellement en appuyant sur le bouton AUTO (①fig. 4).
Direct
Vous pouvez vérouiller le Menu.
Pour vérouiller : Appuyez en même temps sur les < + Auto deux boutons
pendant 10 secondes.
Pour dévérouiller : Appuyez en même temps sur les
pendant 10 secondes.
< + Auto deux boutons
English
Deutsch
Français Polski
Nederlands
5
FONCTIONS DU MENU OSD
Luminosité/Contraste
Item à Régler Problème/Option Bouton à Appuyer
LUMINOSITE Trop Foncé Appuyez sur X
Trop Clair Appuyez sur W
CONTRASTE Trop Foncé Appuyez sur X
Trop Clair Appuyez sur W
CONTROLE DE L’IMAGE
Item à Régler Problème/Option Bouton à Appuyer
AJUSTEMENT AUTO Adjuster automatiquement la position H./V.,
Horloge Pixel et Phase.
Trop à gauche Appuyez sur X POSITION
HORIZONTALE
PHASE Pou r co rri ger des lignes ou
Trop à droite Appuyez sur W
Trop basse Appuyez sur X POSITION VERTICALE
Trop haute Appuyez sur W
Trop serrée Appuyez sur X HORLOGE
Trop large Appuyez sur W
Appuyer sur W ou X
textes tremblottants.
6
COULEUR
Problème/Option Bouton à appuyer
9300k
6500k
COULEURS DE BASE
sRGB
Rouge
Vert
Bleu
Trop faible, appuyer X
Trop fort, appuyer W
CONTROLE OSD
Item à Régler Problème/Option Bouton à appuyer
POSITION OSD H OSD trop à gauche Appuyez sur X
OSD trop à droite Appuyez sur W
POSITION OSD V OSD trop basse Appuyez sur X
OSD trop haute Appuyez sur W
DEPASSEMENT DE
TEMPS OSD
Vous pouvez régler le
temps d’affichage de
réglage OSD.
Trop lumineux
Appuyer sur W ou X
AUTRES
Item à Régler Problème/Option Bouton à appuyer
LANGUE Anglais, Allemand, Français, Espagnol, Italien,
Polonais, Hollandais, Russe
ENTREE D-Sub (VGA) ou DVI
Trop basse Appuyez sur X VOLUME
HAUT-PARLEURS
INFORMATION Affichage de l’information
Trop forte Appuyez sur W
ON ou OFF
sur la le signal venant de
la carte graphique de votre
PC.
FONCTION RESET
Item à Régler Problème/Option Bouton à appuyer
YES Retabl iss eme nt des réglages d’usine
NO Retour au menu
English
Deutsch Français Polski
Nederlands
7
PROBLEMES RENCONTRES
Ecran vierge
Le voyant d’alimentation est éteint
z Assurez vous que le cable d’alimentation et la prise électrique soient
correctement brachés (voir paragraphe « Connections »).
z Assurez vous que le bouton de marche-arrêt est bien sur la bonne
position (voir paragraphe « Démarrage »).
Le voyant est orange
z Un économiseur d’écran doit avoir été activé après une certaine période
d’inactivité de l’écran. Appuyez sur n’importe qu’elle touche de votre
clavier ou bien bougez votre souris.
Le message « vérifiez vos câbles » apparait
z Est-ce que le câble vidéo est bien connecté au moniteur et au connecteur
de la carte graphique de votre PC (voir paragraphe « Connections ») ?
z Est-ce que votre PC est bien allumé (voir la notice d’utilisation de votre
PC) ?
Problèmes d’ affich age
L’image est décalée à droite ou à gauche, ou bien vers le haut ou
vers le bas.
z Si l’image apparaît normalement mais simplement décentrée, vous
pouvez la régler en utilisant les fonctions du menu OSD. Pour plus de
détails, reportez vous au chapitre « réglages de base », ou bien
« Ajustement automatique de l’image ».
L’image tremble ou bien est instable.
z Peut-être que le système d’exploitation choisi pour ce type de moniteur
n’est pas compatible. Pour information, pour une configuration de votre
écran sous Windows®9x/ME/2000/NT/XP consultez la
section « Configuration ».
L’image est floue
z Contrôlez les réglages de contraste et luminosité (voir chapitre « Menu
des fonctions OSD », paragraphe « Luminosité/Contraste »).
z Contrôlez les paramètres de résolution choisis (voir « Autres fonctions »
dans le paragraphe « Menu des fonctions OSD ».
Problèmes de couleurs
z Si les couleurs n’apparaissent pas (par exemple si le blanc n’apparaît pas
réellement blanc, etc.), vous devez ajuster les températures des couleurs
(voir le paragraphe fonction « Couleurs » dans la section « Menu des
fonctions OSD »).
8
SPECIFICATIONS TECHNIQUES
PLP1704S PLPB1704S PLP1904S PLPB1904S
Dalle LCD
Affichage de Couleurs Approx. 16.2M Approx. 16.7M
Fréquence de Sync 31~ 81 kHz horizontal, 56 ~ 75 Hz vertical
Horloge 160MHz maximum
Résolution Maximum 1280 x 1024
Entrées D-Sub mini 15 broches (VGA), DVI-D 24 broches
Plug & Play VESA DDC2BTM
Signal Entrée Sync sync séparé: TTL, Positif ou Negatif
Signal Entrée Vidéo Analogique:0.7Vp-p (Standard), 75Ω ,Positif
Connecteur Entrée
Audio
Signal Audio Entrée 0.5Vrms maximum
Haut-Parleurs 1W x 2 (Haut-Parleurs Stéreo)
Taille Ecran Maximum 337.920mm(L)x270.336(H) 376.32mm(L)x301.056(H)
Alimentation 100-240VAC, 50/60Hz, 1.0A
Consommation
Electrique
Dimensions L:380 mm
Poids Net 4.6Kg 5.6Kg 5.0Kg 6.0kg
Angle d’Inclinaison Forward:5 degrees Backward:20 degrees
Conditions d’Utilisation
Environnemental
Certifications TCO’03, CE, CB,TUV-GS,TUV-ERGO
Daiagonal:17.0”
Pixel
Pitch:0.264(W)x0.264(H)
Luminosité :300cd/m2 (Typ)
Contrast ratio:1000:1(Typ)
Angle de Vision:
Droite/Gauche:80 degrés de
chaque côté
Haut/Bas : 80 degrés de
chaque
Temps de réponse:5ms
(Noir, Blanc, Noir)
Numérique: Compatible DVI(Digital Visual Interface
standard Rev.1.0)
φ3.5mm mini jack (Stereo)
28W (typ)
Power management
mode*:2W
L:380 mm
H:402.5mm
D:214mm
En Operation: Temperature 5 - 35℃
En stockage: Temperature -20- +60℃
H:380~490mm
D:220mm
humidité:20 - 90% (Pas de condensation)
humidité:5 – 90% (Pas decondensation)
Daiagonal:19.0”
Pixel
Pitch:0.294(W)x0.294(H)
Luminosité:300cd/m2 (Typ)
Contrast ratio:1000:1 (Typ)
Angle de Vision:
Droite/Gauche:85 degrés de
chaque côté
Haut/Bas : 80 degrés de
chaque
Temps de réponse:5ms
(Noir, Blanc, Noir)
34W (typ)
Power management
mode*:2W
L:426 mm
H:436mm
D:214mm
L:426 mm
H:401~511mm
D:220mm
*Condition :Aucun équipement Audio connecté
9
English
Deutsch Français Polski
Nederlands
INFORMATION RECYCLAGE
Vous pourrez trouver toutes les informations concernant le recyclage, sur notre
site internet, international :
http://www.iiyama.com/recycle
10
Loading...
