РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Благодарим вас за выбор ЖК­монитора IIYAMA.
Советуем перед установкой и
включением этого монитора
внимательно прочитать это краткое,
но обстоятельное руководство.
Сохраните это руководство в
надежном месте на случай, если в
будущем вам понадобится что-либо
уточнить.

Аттестованный сетевой кабель должен быть использован вместе с этим монитором.
Вы должны поступать совместно всем важным в вашей стране примечания касательно
установки и/или требований по оборудованию. Аттестованный сетевой кабель не слабее
обычного полихлорвиниловый гибкого шнура в соответствии с IEC 60227 (обозначение
H05VV-F 3G 0.75мм2 или H05VVH2- F2 3G 0.75мм2) должен быть использован.Как
альтернатива может быть использован гибкий шнур с синтетического каучука согласно IEC
60245 (обозначение H05RR-F 3G 0.75mm2)

Этот монитор является офисным оборудованием.
Информация импортера: Марвел КТ
Россия, 107076, Москва, ул Краснобогатырская, д.89, стр.5
Год производства: См. 7ое число ("X") серийного номера продукта.
(Серийный номер: xxxxxXxxxxxxx)
"X" это 0-9. 0-9 означает 2010-2019.
Тип монитора: Монитор
Модель: PL4282/PL4982/PL5582
Страна изготовления: Тайвань

РҮССКИЙ

Мы оставляем за собой право вносить изменения в технические характеристики без предварительного



уведомления.

Все торговые марки, используемые в руководстве пользователя, являются собственностью их



владельцев.

СОДЕРЖАНИЕ

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ................................................1

МЕРЫ ПРЕДОСТОРОЖНОСТИ ...................................................1

СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ .......... 3

ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ .................................................5

ОЧИСТКА ........................................................................................5

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ ............................................6

ХАРАКТЕРИСТИКИ .......................................................................6

ПРИНАДЛЕЖНОСТИ .....................................................................6

РАСПАКОВКА : ProLite LH4982SB / ProLite LH5582SB ...............7

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : МОНИТОРА .................. 8

УСТАНОВКА ................................................................................11

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ :

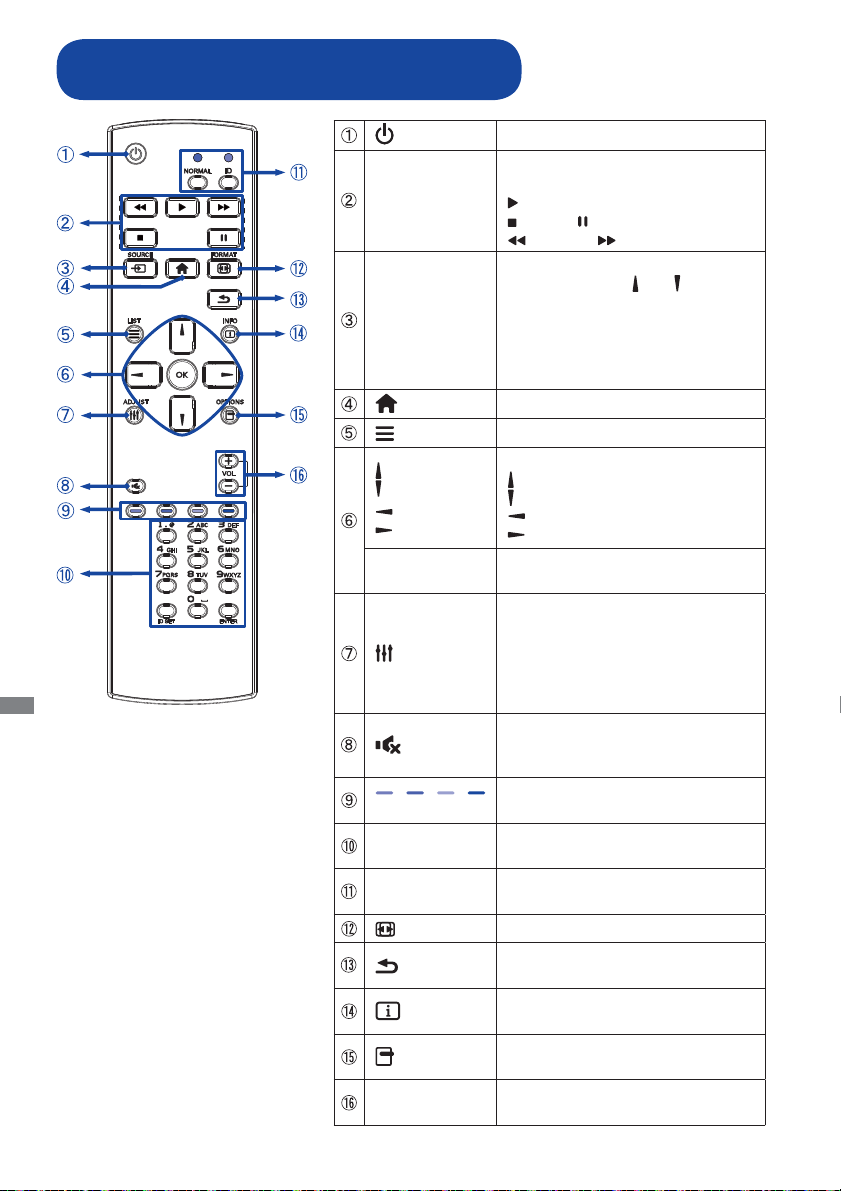

Пульт дистанционного управления ..........................................12

УСТАНОВКА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ .....13

ИДЕНТИФИКАТОР(ID) ПУЛВТА ДСИТАНЦИОННОГО

УПРАВЛЕНИЯ ..............................................................................14

ОСНОВНАЯ ОПЕРАЦИЯ ............................................................15

ПОДКЛЮЧЕНИЕ МОНИТОРА .....................................................18

УСТАНОВКА КОМПЬЮТЕРА.......................................................23

РАБОТА С МОНИТОРОМ .................................................................24

СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК ............................................26

ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ ..............41

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ................................................42

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ..................................................43

ПРИЛОЖЕНИЕ ..................................................................................44

СПЕЦИФИКАЦИИ : ProLite LH4282SB ....................................... 44

СПЕЦИФИКАЦИИ : ProLite LH4982SB ....................................... 45

СПЕЦИФИКАЦИИ : ProLite LH5582SB ....................................... 46

РАЗМЕРЫ : ProLite LH4282SB ....................................................47

РАЗМЕРЫ : ProLite LH4982SB ....................................................47

РАЗМЕРЫ : ProLite LH5582SB ....................................................48

ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ ...............................49

РҮССКИЙ

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ВНИМАНИЕ !

ВЫКЛЮЧИТЕ МОНИТОР, ЕСЛИ ЧУВСТВУЕТЕ, ЧТО ОН НЕ В ПОРЯДКЕ

Если вы заметите какие либо ненормальные явления, например, появление дыма, странные
звуки или запахи, немедленно выключите монитор из сети и свяжитесь со своим дилером или
сервисным центром iiyama. Дальнейшее использование монитора может быть опасным из за
возможного возгорания или поражения электротоком.

НИКОГДА НЕ СНИМАЙТЕ КОРПУС

Внутри монитора находятся цепи высокого напряжения. Снятие корпуса может привести к
возгоранию или поражению электротоком.

НЕ ВСТАВЛЯЙТЕ НИКАКИЕ ПРЕДМЕТЫ В МОНИТОР

Не вставляйте никакие твердые предметы в монитор и не проливайте на него жидкости,
например, воду. Если все таки нечто подобное произошло, немедленно выключите монитор из
сети и свяжитесь со своим дилером или сервисным центром iiyama. Использование монитора
с каким то предметом внутри может привести к возгоранию, поражению электротоком или
повреждению монитора.

УСТАНАВЛИВАЙТЕ МОНИТОР НА РОВНОЙ УСТОЙЧИВОЙ ПОВЕРХНОСТИ

При падении монитор может травмировать вас.

НЕ УСТАНАВЛИВАЙТЕ МОНИТОР ОКОЛО ВОДЫ

Не устанавливайте монитор в местах, где на него может пролиться вода или он может быть
обрызган, т.к. это может привести к возгоранию или поражению электротоком.

ПОДКЛЮЧАЙТЕ МОНИТОР ТОЛЬКО К УСТАНОВЛЕННЫМ ИСТОЧНИКАМ
ЭНЕРГИИ

Подключайте монитор только к установленным источникам энергии. Использование
несоответствующего напряжения может вызвать нарушение нормальной работы и привести к
возгоранию или поражению электротоком.

РҮССКИЙ

ЗАЩИТА КАБЕЛЕЙ

Не натягивайте и не изгибайте сетевой шнур питания и сигнальный кабель. Не ставьте
монитор или какой-нибудь другой тяжелый предмет на кабели. При повреждении кабели могут
вызвать возгорание или поражение электротоком.

НЕБЛАГОПРИЯТНЫЕ ПОГОДНЫЕ УСЛОВИЯ

Рекомендуется не эксплуатировать монитор во время сильной грозы, поскольку
продолжительные перерывы в энергоснабжении могут вызвать нарушение нормальной
работы. Не рекомендуется дотрагиваться до кабельной вилки в таких условиях, т.к. это может
привести к поражению электротоком.

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 1

ПРЕДУПРЕЖДЕНИЕ

МЕСТО УСТАНОВКИ

Не устанавливайте монитор в местах, где возможны внезапные скачки температуры, во
влажных, запыленных, прокуренных помещениях, т.к. это может привести к возгоранию,
поражению электротоком или повреждению монитора. Следует также избегать воздействия
прямых солнечных лучей.

НЕ УСТАНАВЛИВАЙТЕ МОНИТОР В ОПАСНЫХ МЕСТАХ

При несоответствующем местоположении монитор может упасть и причинить травму. Не
следует также ставить на монитор тяжелые предметы; все кабели должны быть проложены
так, чтобы дети не могли потянуть за них и причинить себе травму.

ОБЕСПЕЧЬТЕ ХОРОШУЮ ВЕНТИЛЯЦИЮ

Вентиляционные отверстия защищают монитор от перегрева. Закрытие отверстий может
вызвать возгорание. Для обеспечения циркуляции воздуха установите монитор на расстоянии
как минимум 10 см (или 4 дюймов) от стен. Во время работы не снимайте подставку.
Вентиляционные отверстия на нижней стороне корпуса будут закрыты и монитор может
перегреться, если подставка будет снята. Это может привести к возгоранию и повреждению
монитора. Эксплуатация монитора на боку, задней стороне, вверх основанием, на ковре или
мягком материале может привести к его повреждению.

ОТКЛЮЧАЙТЕ КАБЕЛИ, КОГДА ВЫ ПЕРЕМЕЩАЕТЕ МОНИТОР

Когда вы перемещаете монитор, выключите сетевой выключатель, выньте вилку из сетевой
розетки и отключите сигнальные кабели. Если вы не отключите их, это может привести к
возгоранию или поражению электротоком. Рекомендуется перемещать монитор вдвоем.

ОТКЛЮЧАЙТЕ МОНИТОР ОТ СЕТИ

Если монитор не используется в течение длительного времени, рекомендуется отключать его
от сетевой розетки во избежание возможных неприятностей.

ПРИ ОТКЛЮЧЕНИИ ДЕРЖИТЕ ЗА ВИЛКУ

РҮССКИЙ

При отключении сетевого шнура или сигнального кабеля тяните за вилку или разъем. Никогда
не тяните за кабель, это может привести к возгоранию или поражению электротоком.

НЕ ТРОГАЙТЕ РАЗЪЕМ МОКРЫМИ РУКАМИ

Включение или отключение вилки (разъема) мокрыми руками может привести к поражению электротоком.

ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ МОНИТОР НА КОМПЬЮТЕР

Убедитесь, что компьютер достаточно прочен, чтобы удержать вес монитора, в противном
случае, вы можете повредить компьютер.

ПРОЧИЕ РЕКОМЕНДАЦИИ

ЭРГОНОМИЧЕСКИЕ

Для избежания усталости глаз, не работайте на мониторе с очень ярким фоном или в темной
комнате. При работе с монитором в течение длительного времени рекомендуется делать
десятиминутные перерывы после каждого часа работы. Для оптимально комфортных
визуальных условий монитор должен находиться ниже уровня глаз и на расстоянии 40–60 см
(16–24”) от глаз.

2 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ

Описанные ниже явления обычны для ЖК-мониторов и не говорят о какой либо



неисправности.

ИНФО

Данный ЖК-дисплей не предназначен для установки вне помещений.



Этот ЖК-дисплей не предназначен для установки экраном вверх.



Качество изображения может ухудшиться при использовании кабеля большей длины, чем



кабель из комплекта поставки.

- Когда вы впервые включаете ЖК-монитор, то, в зависимости от типа компьютера,
картинка может не уместиться в области отображения дисплея. В подобном
случае придется подстроить расположение картинки, переместив ее в
соответствующее положение.

- В зависимости от используемого вами шаблона рабочего стола, вы можете
заметить на экране неоднородности яркости.

- Из-за физической природы подсветки, при первоначальном использовании экран
может мерцать. Выключите питание а затем включите его снова – мерцание
должно исчезнуть.

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 3

РҮССКИЙ

ПОДТВЕРЖДЕНИЕ РЕЖИМОВ ИСПОЛЬЗОВАНИЯ

Оптимальное время использования данного оборудования — 24 часа в сутки
Дисплей может использоваться в приложениях, требующих горизонтального/вертикального
размещения.

ОСТАТОЧНОЕ ИЗОБРАЖЕНИЕ

Мы напоминаем, что все ЖК-экраны могут быть подвержены такому явлению, как выгорание
или остаточное изображение. Такой эффект может возникать в случае, если на дисплее
в течение длительного времени демонстрировались статичные изображения. Остаточные
изображения ЖК-дисплеев — явление непостоянное, но демонстрации неподвижных
изображений в течение длительного времени следует избегать.

Для устранения такого изображения выключите монитор на время, в течение которого на
экране демонстрировалось предыдущее изображение. Если оно отображалось на экране
в течение одного часа, и остаточное изображение появилось, рекомендуется выключить
монитор на один час.

На всех широкоформатных дисплеях специалисты компании iiyama рекомендуют
демонстрировать движущиеся изображения и использовать динамическую экранную заставку,
включающуюся через регулярные промежутки времени при простое дисплея. Также можно
отключать монитор, если он не используется.

Кроме того, снизить риск возникновения остаточного изображения можно с помощью функции
FAN-on (при ее наличии), а также настроек Low Backlight (снижение яркости подсветки) и Low
Brightness (снижение яркости изображения).

ДЛИТЕЛЬНОЕ ИСПОЛЬЗОВАНИЕ ДИСПЛЕЯ В ОБЩЕСТВЕННЫХ
МЕСТАХ

Появление остаточного изображения на ЖК-панели



Если на экране в течение нескольких часов демонстрируется статическое изображение, то
вблизи электрода ЖК-дисплея накапливается остаточный электрический заряд, который
является причиной возникновения следов первоначального изображения (эффект остаточного
изображения).

РҮССКИЙ

Эффект остаточного изображения не является постоянным. Вместе с тем, при демонстрации
статичного изображения в течение длительного времени в ЖК-дисплее будут накапливаться
ионные примеси в границах изображения, и это явление может иметь постоянный эффект.

Рекомендации



Во избежание выгорания экрана и в целях увеличения срока службы дисплея мы рекомендуем
следующее.

1. Избегайте демонстрации статичных изображений в течение длительного времени,
непрерывно и циклически меняйте статические изображения.

2. Отключайте монитор, если он не используется, с помощью пульта дистанционного
управления, а также функций Power Management (управления питанием) или Schedule
(задания графика работы).

3. Если монитор установлен в условиях повышенной температуры или в замкнутом
пространстве, используйте функции Cooling Fan (вентилятор охлаждения), Screen Saver
(экранная заставка) или Low Brightness (снижение яркости изображения).

4. Предполагается, что при любом способе установки для монитора будет обеспечено
достаточное качество вентиляции, при этом может потребоваться использование системы
кондиционирования.

5. При длительной эксплуатации или при высокой температуре окружающей среды мы
настоятельно рекомендуем применение активного охлаждения с помощью вентиляторов.

4 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ

Если вы должны вернуть монитор для обслуживания, а оригинальная упаковка

ИНФО



выброшена, просьба связаться с вашим дилером или сервисным центром iiyama
для получения совета или замены упаковки.

ОЧИСТКА

Если при очистке внутрь монитора попал какой либо предмет или жидкость,

ВНИМАНИЕ

ОТМЕТКА

ИНФО

КОРПУС

ЖК­экран



например вода, немедленно отключите сетевой шнур и свяжитесь c вашим
дилером или сервисным центром iiyama.

В целях безопасности выключите монитор и выньте сетевой шнур из



розетки перед очисткой монитора.
Чтобы не повредить ЖК-панель, не царапайте и не протирайте экран



твердым предметом.
Никогда не применяйте ни один из нижеуказанных сильных растворителей.



Они могут повредить корпус и ЖК-экран.

Разбавитель Бензин Распылительные средства
Кислотные или щелочные растворители Абразивные средства Воск

Продолжительный контакт корпуса с любым изделием из резины или



пластмассы может вызвать повреждения окраски ворпуса.

Пятна могут удаляться тканью, слегка смоченной мягким моющим средством.
Затем корпус протирается мягкой сухой тканью.

Рекомендуется периодическая чистка мягкой сухой тканью. Не следует
использовать бумажные салфетки и т.п., так как они могут повредиь экран.

РҮССКИЙ

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 5

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

ХАРАКТЕРИСТИКИ

Поддерживает разрешение 1920 × 1080



Высокая контрастность 1300:1 (Типичноe) / Высокая яркость 700 кд/м



(Типичноe)

Цифровое сглаживание шрифтов



Автонастройка



Стереодинамики



2 × 10 Вт

Функция Plug & Play VESA DDC2B



совместимая с Windows

Регулирование потребления электроэнергии (соответствие VESA DPMS)



Совместимость с крепежным стандартом VESA (200mm×200mm) : ProLite



LH4282SB

Совместимость с крепежным стандартом VESA (400mm×400mm) : ProLite



LH4982SB / ProLite LH5582SB

Поддержка режима работы 24 часа в день (при условии подвижного



изображения)

VESA совместимый монтажный кронштейн



Поддержка последовательного соединения



Тонкий дизайн



®

XP/Vista/7/8/8.1/10

2

РҮССКИЙ

ПРИНАДЛЕЖНОСТИ

Комплект поставки должен содержать следующие принадлежности. Убедитесь в их наличии.
Если какая либо из принадлежностей отсутствует или повреждена, обратитесь к дилеру или в
региональное отделение iiyama.

Сетевой кабель питания*



Кабель mDP-DP



Пульт дистанционного управления



Наклейка POP



Наклейка EU Energy



Краткое руководство



ПРЕДУПРЕЖДЕНИЕ

* Характеристики сетевого кабеля, прилагаемого для регионов с сетевым напряжением 120

В: 10A /125 В. Если напряжение вашей электросети превышает указанные значения, то
должен использоваться сетевой кабель на 10 A /250 В.

Необходимо использовать кабель питания, соответствующий H05VVF, 3G, 0.75mm

6 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ



Кабель DVI-D



DisplayPort Кабель



Наклейка с логотипом iiyama



Инструкция по безопасности



Кабель HDMI



Кабель RS-232C



Батарея (2 шт)



2

.

РАСПАКОВКА : ProLite LH4982SB / ProLite LH5582SB

Перед распаковкой монитора, подготовьте стабильную, чистую поверхность недалеко от

електрической розетки.

Установите коробку с монитором в вертикакльной позиции и откройте верхнюю ее часть а

затем достаньте защитный слой пенопласта.
Извлеките фиксатор упаковки.
Достаньте верхнюю часть защитной

пенопластовой упаковки и коробку с

аксессуарами, а затем извлеките монитор.

Сожмите фиксатор с боков и
вытащите его.

ПРЕДУПРЕЖДЕНИЕ

• Для переноса монитора нужно как минимум 2 человека, в случае
их нехватки могнитор может упасть и првести к серъезной травме.

• Два человека могут извлечь монитор из коробки, удерживая
нижнюю часть устройства.

• Не держите монитор за верхнюю рамку во время подъема.

• Не прикасайтесь к ЖК-панели во время подъема.

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 7

РҮССКИЙ

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : МОНИТОРА

<Боковой Контроллер>

MUTE INPUT

MENU

<Вид спереди>

Кнопка Power

MUTE Кнопка Без звука

INPUT

нопка Ввод / Вход
сигнала

+ + кнопка

- - кнопка
Кнопка Наверх
Кнопка Вниз

MENU Кнопка Меню

РҮССКИЙ

<Использование сенсора дистанционного управления и индикатора питания>

1. Опустите объектив дистанционного управления для улучшени качества работы и обзора
индикатора питания.

2. Приподнимите объектив перед установкой монитора на видео стену.

3. Нажмите/потяните до щелчка.

Нажмите вверх чтобы скрыть
объектив

8 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

Нажмите вниз чтоб открыть
объектив

ProLite LH4282SB

●

<Вид сзади>

Постоянный свет :

Зеленый

Индикатор
питания

Датчик пульта управления Датчик пульта управления

AC IN

AC SWITCH
(ON) / (OFF)

IR IN IR Разъем IR
IR OUT IR Разъем IR
RS232C IN Mini Jack Разъем RS232C
RS232C OUT Mini Jack Разъем RS232C
LAN RJ45 Разъем RJ45
HDMI1 IN HDMI Разъем HDMI
HDMI2 IN HDMI Разъем HDMI

DVI IN DVI-D Разъем DVI-D

Голубой

Красный

Выкл.

AC­INLET

MAIN
POWER

Cверкание : режим энергосбережения (Режим экономии
: Нормальный)
* Если сигнала от компьютера отсутствует на протяжении

10 минут.

Если нажать выключатель на пульте управления и на
боковом контроллере.

Если нажать выключатель на пульте управления и
на боковом контроллере.

энергопотребление в режиме ожидания)
Выключение

Разъем источника питания пер. тока( : Переменный
ток) (AC-IN)

Главный Включатель Питания

нормальный режим работы

(Режим экономии : Нормальный)

РҮССКИЙ

(Режим экономии : Низкое

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 9

ProLite LH4982SB / ProLite LH5582SB

●

Вид сзади>

<

DVI OUT DVI-D Разъем DVI-D
DisplayPort IN DisplayPort Разъем DisplayPort
DisplayPort OUT DisplayPort Разъем DisplayPort
VGA IN VGA Разъем VGA
COMPONENT

VIDEO

РҮССКИЙ

(VIDEO IN)
PC AUDIO IN Mini Jack Разъем звукового линейного входа
SPEAKER

SWITCH
Keyhole for

Security Lock
AUDIO IN RCA L/R Вход аудио
AUDIO OUT RCA L/R Разъем для наушников
USB USB Вход USB
SPEAKERS

OUT
SPEAKERS Динамики
Handles
Option Slot

(Card OPS)

RCA G/B/R Вход видео компонент

Jack

Встроенный динамик Вкл/Выкл

Гнездо замка безопасности

Разъем для подключения внешних динамиков

Рукоятки

Слот для установки расширений

10 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

УСТАНОВКА

ПРЕДУПРЕЖДЕНИЕ

Следуйте руководству крепления, которое Вы выбрали. В случае вопросов обращайтесь к



квалифицированному сервисному персоналу.
Для перемещение монитора требуются как минимум два человека.



До установки монитора убедитесь в том, что стена достатночно мощна для крепления



данного крепежа и веса.

[МОНТАЖ НА СТЕНЕ]

Монтажный держатель

L

ПРЕДУПРЕЖДЕНИЕ

В случае монтажа монитора на стене, надо принять во внимание толщину монтажного
держателя и докрутить винт M6 вместе с шайбой таким образом, чтоб его длина (“L”)
внутри монитора не была больше 10 мм. Использование винта длиннее может привести к
електрошоку или повреждению монитора вследствие столкновения винта с електрическими
компонентами внутри корпуса монитора.

Винт

Корпусъ

[Ориентация экрана]

Монитор предназначен для использования как в портретном, так и в альбомном режиме.

ИНФО

Монитор следует повернуть по часовой стрелке для использования в портретном режиме
(Установки ПК)

Правильно

Неправильно

A

A

Альбомный

Датчик пульта управления

A

Портретный

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 11

A

РҮССКИЙ

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ :
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

[PLAY]

SOURCE

HOME Включает экренное меню.

LIST

OK

ADJUST

РҮССКИЙ

MUTE

Включает и выключает монитор.
Контроль воспроизведения

медиа файлов.

: Воспроизведение

:

Стоп

:

Пауза

: Назад : Вперед

Выбирает вход.
Нажмите кнопку
чтобы выбрать USB, Network,
HDMI1, HDMI2, DisplayPort,
Card OPS,
VGA. Нажмите кнопку [OK] для
подтверждения и выхода.

Не доступны для данной модели.
Навигация по сабменю и настройкам.

: Кнопка Наверх
: Кнопка Вниз,

: Левая кнопка
:

Правая кнопка

Подтверждение сделанного выбора
или сохранение изменений.

Выбор прямой меню.
PC mode : Sound Mode, Audio
out, Picture format, Picture shift
Video mode : Picture Mode, Sound
Mode, Audio out, Picture format,
Picture shift

Когда меню не отображается
на экране, клавиша выполняет
функцию отключения звука.

или , для того

DVI, YPbPr, AV или

12 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

COLOR
NUMBER/

ID SET/ENTER

ID Mode

FORMAT Смена формата изображения.

BACK

INFO

OPTIONS

VOLUME - / +

Выбор задачи или опции.

Ввод текста.

ID: войтив режим ID
NORMAL: выйти из режима ID

Возврат в предыдущее меню или
закрыть экранное меню.

Показывает информацию о
входе и разрешении.

Доступ к доступным настройкам
изображения и звука.

VOLUME-: Увеличение громкости звука.
VOLUME+: Уменьшение громкости звука.

УСТАНОВКА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Для использования пульта управления, вставьте две батареи.

ПРЕДУПРЕЖДЕНИЕ

Всегда используйте для пульта батареи, указанные в руководстве. Не устанаввливайте вместе
старые и новые батапреи. При установке батереи, убедитесь, что полярность соблюдена ("+"
и "-" на батерейке). Использованные батареи или електролиты, которые в них находятся могут
вызвать пятна, возгорание или привести к травме.

Нажмите и сдвиньте крышку батарейного отсека, чтобы открыть его.

Вставьте две новые батареи AAА, соблюдая полярность (+ и –), как указано на пульте

дистанционного управления.

Батарея x 2

Закройте крышку батарейного отсека.

Поменяйте батареи в пульте управления на новые когда пульт не работает близко

ИНФО



при мониторe. Испоьзуйте исключительно сухие батарейки AAA.

Используйте пульт управления делржа его напротив датчика пульта управления



монитора.

Пульты дистанционного управления других производителей не будут работать



с этим монитором. Используйте ТОЛЬКО предоставленый в комплекте пульт
дистанционного управления.

Использованные батареи необходимо сдать в соответствующий приемный пункт



по переработке электрического и электронного оборудования.

РҮССКИЙ

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 13

ИДЕНТИФИКАТОР(ID) ПУЛВТА ДСИТАНЦИОННОГО УПРАВЛЕНИЯ

Вы можете установить идентификатор (ID) пульта дистанционного управления, для
управления определенными мониторами.

ID Mode (Для ввода ID): Нажмите удерживайте кнопку ID пока не красный индикатор не
мигнет дважды .
Нормальный режим (Для выхода из режима ID): Нажмите и удерживаете кнопку Normal
пока зеленый индикатор не мигнет
дважды.

Программирование ID



Для того, чтобы назначить ID на пульте дистанционного управления:

1. Войдите в режим ID.

2. Нажмите и удерживайте кнопку ID SET пока не загорится красный индикатор.

3. С помощью цифровых кнопок ввести необходимый ID (01 - 255).

4. Нажмите на кнопку ENTER, чтобы подтвердить ID.

5. Красный индиктор мигнет дважды, когда ID подтверждено.

6. Нажмите кнопку ID SET для выхода из режима ID. Индикатор погаснет.

ИНФО

• Выход из режима ID произойдет автоматически после 10 секунд бездействия.

• Если по ошибке нажали другие кнопки, вместо нужных цифр, подождите 1 секунду после

того, как красный индикатор погаснет и вновь загоритсятся, а затем введите правильные
цифры еще раз.

• Для отмены или остановки программирования ID, нажмите кнопку ID SET.

• Необходимо установить идентификационный номер (ID) для каждого монитора прежде

чем выбрать его.

Использование ID режим



1. Войдите в режим ID.

РҮССКИЙ

2. Введите идентификатор (ID) монитора, которым хотели бы управлять с помощью

номерных кнопок.

3. Нажмите кнопку Enter.

14 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

ОСНОВНАЯ ОПЕРАЦИЯ

Включите дисплей



Когда вы нажмете на выключатель питания на монитора или на пульте дистанционного

управления, дисплей будет включен, а индикатор питания начнет светиться Зеленый.
Когда вы нажмете на выключатель питания на монитора или на пульте дистанционного
управления, дисплей будет выключен, а индикатор питания начнет светиться Оранжевый.
Чтобы включить дисплей, снова нажмите на выключатель питания.

ИНФО

Даже, когда задействован режим экономии электроэнергии или когда дисплей
был отключен с помощью выключателя питания, он продолжает потреблять
незначительное количество электроэнергии. Чтобы избежать ненужного расхода
электричества, отсоединяйте кабель питания от источника питания, когда дисплей
не используется в течение длительного периода времени, например, ночью.

[

Монитора

MUTE INPUT

MENU

]

дистанционного управления

][

Отображение меню настроек



Данная страница меню появляется на экране после нажатия на кнопку MENU на монитора

или на кнопку
исчезает с экрана после нажатия на кнопку

HOME на пульте дистанционного управления. Данная страница меню

BACK на пульте дистанционного управления.

[

Монитора

MUTE INPUT

MENU

]

дистанционного управления

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 15

][

РҮССКИЙ

Перемещение курсора по вертикали



Когда на экране отображается страница меню, выбор настроек может осуществляться
нажатием на кнопку
управления

.

Монитора

MUTE INPUT

MENU

Перемещение курсора по горизонтали



/

на монитора или

]

на кнопку

/ на пульте дистанционного

[

дистанционного управления

][

Когда на экране отображается страница меню, выбор меню или настроек, а также внесение

или

изменений в настройки может осуществляться нажатием кнопки + / - на монитора
кнопки / на пульте дистанционного управления

.

на

Монитора

]

РҮССКИЙ

MUTE INPUT

MENU

16 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

[

дистанционного управления

][

Настройка громкости



Когда на экране не отображается страница меню, изменение громкости осуществляется

нажатием на кнопку + / - на монитора

или на пульте дистанционного управления.

Монитора

Переключение между источниками сигнала



]

MUTE INPUT

MENU

дистанционного управления

[

][

Переключение осуществляется последовательными нажатиями на кнопку INPUT на

монитора

или на пульте дистанционного управления.

Монитора

]

MUTE INPUT

[

дистанционного управления

][

РҮССКИЙ

MENU

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 17

ПОДКЛЮЧЕНИЕ МОНИТОРА

Убедитесь в том, что выключены и компьютер, и монитор.
Подключите компьютер к монитору с помощью сигнального кабеля.
С помощью RS-232C кабеля подключите дисплей к компьютеру.
Подключите шнур питания сначала к монитору, а затем к источнику питания.
Включите монитор (Главный Включатель Питания и Выключатель питания) и компьютер.

ИНФО

Типы сигнальных кабелей, используемых для подключения компьютера к



монитору, могут быть разными в зависимости от компьютера. Неправильное
подключение может вызвать серьезное повреждение как монитора, так и
компьютера. Прилагаемый к монитору кабель имеет стандартный разъем. Если
потребуется кабель особого типа, то обратитесь к продавцу или в региональное
представительство iiyama.

Обязательно затяните винты, предназначенные для затяжки вручную, на каждом



конце сигнального кабеля.

Подключаемое оборудование класса I Тип A должно быть подключено к



защитному заземлению.

Розетка должна быть установлена рядом с оборудованием и быть легкодоступной.



Чрезмерное звуковое давление от наушников может привести к повреждению или



потере слуха.

[Пример подключения]

<Вид сзади>

РҮССКИЙ

Шнур питания (Аксессуар)

Кабель HDMI
(не в комплекте)

Игровое
оборудование etc.

(

Кабель HDMI

Устройство AV etc.

*

Кабель VGA не входит в комплект поставки монитора. Если вы используете низкокачественный

Аксессуар

)

VGA кабель, то это может привести к возникновению электро-магнитных помех. Пожалуйста,
обратитесь в центр поддержки iiyama в вашей стране, если вы хотите подключить монитор
через VGA вход.

18 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

Аудиокабель (не в комплекте)

Кабель VGA (не в комплекте)*

Кабель DVI-D (Аксессуар)

Кабель RS-232C (Аксессуар)

Кабель DisplayPort

или

Кабель mDP-DP (Аксессуар)

(Аксессуар)

Компьютер

Ноутбук

[ Пример подключения периферийного устройства ]

ПРЕДУПРЕЖДЕНИЕ

До подключения монитора выключите питание и отключите все периферийные устройства
для избежания поражения электрическим током.

ИНФО

Заодно отнеситесь к руководствам пользователя периферийных устройств.



Убедитесь в том, что у Вас есть все необходимые кабели.



Red

Black

Red

Black

Red

White

Green

Red

Blue

[ Последовательное соединение ]

Контроль подключения монитора



RS-232C

MONITOR1 MONITOR2

PC

[RS-232C]

[RS-232C IN]

РҮССКИЙ

[RS-232C OUT] [RS-232C IN]

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 19

Цифровое подключение видео

[HDMI]



DVI

MONITOR1 MONITOR2

PC

[DVI]

[DVIIN]

]NIIVD[]TUOIVD[

DisplayPort

Разъем DisplayPort версии v1.2 поддерживает нескольких потоков одновременно и

позволяет последовательно подключить до 4 мониторов с различным контентом на каждом
экране.

MONITOR1 MONITOR2

PC

[DP]

[DPIN]

]NIPD[]TUOPD[

РҮССКИЙ

HDMI

[HDMI]

20 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

MONITOR1 MONITOR2

[DVIIN]

]NIIVD[]TUOIVD[

OPS

MONITOR1 MONITOR2

Аналоговое подключение видео



VGA

PC

[VGA]

[VGA IN]

OPS

]NIIVD[]TUOIVD[

MONITOR1 MONITOR2

[DVI/VGA OUT]

[DVI/VGA IN]

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 21

РҮССКИЙ

[ Настройка сети ]

1. Включите роутер и включите его систему DHCP.

2. Подключите маршрутизатор к монитору и вашему компьютеру с помощью кабеля Ethernet.

3. Нажмите кнопку Home на пульте ДУ, затем выберите Setup (Настройка).

4. Выберите "Connect to network" (подключиться к сети), затем нажмите клавишу "Ok".

5. Следуйте появляющимся на экране инструкциям для установки сети.

6. Ожидайте для поиска сетевого подключения.

7. Если будет предложено, примите “лицензионное соглашение с конечным пользователем”.

Подключение экранированного кабеля категории Cat-5 Ethernet соответствует

ИНФО

директиве по электромагнитной совместимости.

Установка одного монитора



INTERNET

[RJ-45]

PC

Установка нескольких мониторов



РҮССКИЙ

PC

[RJ-45]

ROUTER

INTERNET

ROUTER

[RJ-45]

[RJ-45]

Monitor1

Monitor2

[RJ-45]

22 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

УСТАНОВКА КОМПЬЮТЕРА

Синхронизация сигнала



На стр. 47 раздела ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ СИНХРОНИЗАЦИИ вы найдете список

значений синхронизации сигнала.

Windows XP/7/8/8.1/10 Plug & Play



ЖК-мониторы компании iiyama совместимы со стандартом VESA DDC2B.
Функция Plug&Play работает на ОС Windows XP/Vista/7/8/8.1/10 при подключении монитора

к компьютеру, совместимому с DDC2B, с помощью поставляемого сигнального кабеля.
Информационный файл для Windows XP, предназначенный для установки мониторов
iiyama, можно получить по следующему адресу:

http://www.iiyama.com

ИНФО

Порядок включения выключателя



Сначала включите монитор, а затем — компьютер.

Для операционных систем Macintosh или Unix, как правило, не требуются



драйверы к монитору. За более подробной информацией обратитесь к поставщику
вашего компьютера.

РҮССКИЙ

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 23

РАБОТА С МОНИТОРОМ

Значения параметров для получения наилучшего изображения ЖК-монитора компании iiyama
были установлены на заводе; они указаны на стр. 47 в разделе ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ
СИНХРОНИЗАЦИИ. Вы также можете откорректировать изображение, следуя указанным ниже процедурам.

Нажмите кнопку HOME на пульте дистанционного управления или кнопку

MENU на монитора, чтобы открыть экранное меню. Имеются дополнительные
пункты меню, между которыми можно переключаться с помощью кнопок
пульте дистанционного управления или кнопок / на монитора.


Звук

Мозаика

Общие параметры

Сетевые настройки

Выберите пункт меню, соответствующий параметру, который необходимо
настроить. Нажмите

кнопку OK на пульте дистанционного управления или
кнопку INPUT на монитора
После этого используйте
кнопок

/ на монитора

кнопок / на пульте дистанционного управления или

отрегулировать.
Заново нажмите кнопку OK на пульте дистанционного управления или кнопку

INPUT на монитора. Используйте кнопки
управления или кнопок + / - на монитора для выполнения соответствующих
настроек и установок.

Нажмите кнопку

BACK на пульте дистанционного управления или кнопку
MENU на монитора, чтобы покинуть меню, при этом все только что сделанные
вами настройки автоматически будут сохранены.

РҮССКИЙ

Например, для корректировки Четкость выберите пункт меню "Изображение".
кнопку

OK на пульте дистанционного управления или кнопку INPUT на монитора. Затем выберите
параметр "Четкость" с помощью кнопок
кнопок
Используйте кнопки

/ на

монитора

.

/ на пульте дистанционного управления или кнопок + / - на
чтобы изменить настройки Четкость. При этом должно изменяться Четкость всего
соответствующим образом.


Звук

Мозаика

Общие параметры

Сетевые настройки

Стиль изображ.

Восстан. стиль

Контрастность подсветки

Цвет

Четкость

Подавл. помех

Сниж. дефект. MPEG

Digital Crystal Clear

Улучшено

Игра или компьютер

Формат и края экрана

Персональный

Яркий

Естественный

Стандартный

Кино

Фото

Энергосбережение

, чтобы перейти в соответствующий пункт меню.

, чтобы выделить тот параметр, который необходимо

/ на пульте дистанционного

Нажимайте

кнопок / на пульте дистанционного управления или

монитора
монитора

Стиль изображ.

Восстан. стиль

Контрастность подсветки

Цвет

Четкость

Подавл. помех

Сниж. дефект. MPEG

Digital Crystal Clear

Улучшено

Игра или компьютер

Формат и края экрана

50

/ на

В заключении нажмите кнопку
MENU на

монитора

, меню закроется, а все изменения будут сохранены в памяти.

BACK на пульте дистанционного управления или кнопку

ПРИМЕЧАНИЕ

Для возврата к предыдущему пункту меню можно воспользоваться кнопкой кнопку



на пульте дистанционного управления или кнопку INPUT на
При исчезновении экранного меню любые изменения автоматически сохраняются в памяти



монитора

.

При работе с меню следует избегать отключения питания.

24 РАБОТА С МОНИТОРОМ

BACK

.

Direct

Нажимайте кнопку ADJUST когда меню не отображается.
Ниже появится меню управления.

PC входа и Video входа (HDMI, DisplayPort, Card OPS, DVI, YPbPr, AV, VGA)





Доступ к звуковым предустановкам.



Регулировка громкости.



Смена формата изображения.



Изменение положения изображения.

Только для Video входа. (HDMI(Video), YPbPr, AV)





Выбор предустановленных параметров изображения.

* Доступно только для модели дистанционного управления.

Стиль звука:

ВЫХОД АУДИОВЫХОД:

Фopм. изoбpaжeния:

Сдвиг изображения:

Стиль изображ.:

РАБОТА С МОНИТОРОМ 25

РҮССКИЙ

СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК



Элемент регулировки

Стиль изображ.*

Picture style

Восстан. стиль

Restore style

Контрастность подсветки

Backlight

РҮССКИЙ

Цвет

Colour

Четкость*

1

Sharpness

Подавл. помех*

Noise reduction

Сниж. дефект. MPEG

MPEG artifact reduction

Digital Crystal Clear

Digital Crystal Clear

1

*

Только для

HDMI(Video), YPbPr и AV

1

Direct

1


Звук

Мозаика

Общие параметры

Сетевые настройки

Стиль изображ.

Восстан. стиль

Контрастность подсветки

Цвет

Четкость

Подавл. помех

Сниж. дефект. MPEG

Digital Crystal Clear

Улучшено

Игра или компьютер

Формат и края экрана

Персональный

Яркий

Естественный

Стандартный

Кино

Фото

Энергосбережение

Проблема / Параметр Какую кнопку нажимать

Применение пользовательских настроек

Персональный

изображения, установленных в настройках Image

Settings (настройки изображения).
Яркий
Естественный

Стандартный

Кино
Фото
Энергосбережение

Да

Нет

Фон или подсветка минимализован.

Для просмотра изображений пейзажей

Для отображения естественных изображений.

Для обычного окружения windows или настроек

по умолчанию.

Для просмотра фильмов и видео записей.

Для просмотра Фото.

Для отображения изображения во время снижения мощности.

Будут восстановлены заводские настройки

изображения .

Вернуться в МЕНЮ .

Слишком слабый
Слишком сильный

Слишком мягко
Cлишком диез

Выкл.

Минимум

Средний

Максимум

Выкл.

Вкл.

Улучшенная
четкость*

Advanced
sharpness

Подавл. помех выключен.
Низкий уровень подавления шумов видеосигнала от

различных медиапроигрывателей.
Электронные помехи, вызванные работой других медиа-

плееров, уменьшены до уровня

Минимум

.

Электронные помехи, вызванные работой других медиа­плееров, уменьшены до уровня

Средний

.
Сниж. дефект. MPEG выключен.
Сглаживание переходов и помутнений в цифровом

изображении.

Выкл.

1

Вкл.

Улучшенная четкость выключен.

Улучшить изображение краев и линий.

входа.

26 РАБОТА С МОНИТОРОМ




Звук

Мозаика

Общие параметры

Сетевые настройки

Стиль изображ.

Восстан. стиль

Контрастность подсветки

Цвет

Четкость

Подавл. помех

Сниж. дефект. MPEG

Digital Crystal Clear

Улучшено

Игра или компьютер

Формат и края экрана

Персональный

Яркий

Естественный

Стандартный

Кино

Фото

Энергосбережение

Элемент регулировки

Digital Crystal Clear

Digital Crystal Clear

Улучшено

Advanced

1

*

Только для

2

*

Регулировка яркости при работе монитора в темной комнате, если экран кажется слишком ярким.

HDMI(Video), YPbPr и AV

Проблема / Параметр Какую кнопку нажимать

Динaмич. кoнтp. выключен.
Динамическое улучшения

детализации изображения.
Динамическое улучшения детализации

изображения лучше чем НИЗКИЙ.
Динамическое улучшения детализации

изображения лучше чем СРЕДНИЙ.
Улучшение цвета

выключен.

Улучшение яркости и детализации
цветов.

Улучшение яркости и детализации
цвета лучше чем НИЗКИЙ.

Улучшение яркости и детализации
цвета лучше чем СРЕДНИЙ.

Голубоватый белый
Зеленоватый белый
Красновато белый
R-WP(Красный)
G-W(Синий)
B-WP(Зеленый)

Слишком
слабый

Слишком
сильный

Динaмич. кoнтp.*

2

Dynamic contrast

Улучшение цвета*

2

Colour enhancement

Gamma

Gamma

Оттенок

Tint

Контрастность

Contrast

Яркость*

2

Brightness

Оттенок

Hue

Выкл.

НИЗКИЙ

СРЕДНИЙ

ВЫСОКИЙ

Выкл.

НИЗКИЙ

СРЕДНИЙ

ВЫСОКИЙ

Возможность настроек Гамма.

-4 - +4
Холодный
Нормальный
Теплый

Пользовательский

Слишком темное
Слишком яркое

Слишком бледное
Слишком интенсивное

Больше фиолетового цвета
Больше зеленого цвета

входа.

РҮССКИЙ

РАБОТА С МОНИТОРОМ 27




Звук

Мозаика

Общие параметры

Сетевые настройки

Стиль изображ.

Восстан. стиль

Контрастность подсветки

Цвет

Четкость

Подавл. помех

Сниж. дефект. MPEG

Digital Crystal Clear

Улучшено

Игра или компьютер

Формат и края экрана

Персональный

Яркий

Естественный

Стандартный

Кино

Фото

Энергосбережение

Элемент регулировки

Игра или компьютер *

Game or computer

Проблема / Параметр Какую кнопку нажимать

Выкл.

3

Игры

Компьютер

Игра или компьютер
Применить настройки игры от игровой консоли.

Применить настройки игры при наличии ПК и
HDMI соединения.

Автоувеличение

Шиpoкoэкpaн.
16:9

Широкий
экран

Не в

Формат и края
экрана

Format and edges

Фopм.
изoбpaжeния

Picture format

Direct

масштабе

4:3

Сдвиг изображения

РҮССКИЙ

3

Эта функция доступна в режиме "Unscaled" "Picture format".

*

Picture shift

Изменение положения изображения.

выключен.

Увеличить изображение
на экране с оригинальным
соотношением сторон.

Масштабировать формат 4:3 в 16:9.
Не рекомендуется для HD и ПК.
Подгоняет широкоэкранный
формат контента .
Не рекомендуется для HD и ПК.

Отображает все изображения в
оригинальном разрешении.

Вывод изображений из любого
источника в формате 4:3.

28 РАБОТА С МОНИТОРОМ

Звук

Sound


Звук

Мозаика

Общие параметры

Сетевые настройки

Стиль звука

Восстан. стиль

Низ. частоты

Высок. частоты

Бaлaнc

Режим Surround

Выход аудиовыход

Улучшено

Персональный

Оригинал

Кино

Музыка

Игры

Новости

Элемент регулировки Проблема / Параметр Какую кнопку нажимать

Стиль звука

Sound style

Восстан. стиль

Restore style

Низ. частоты

Bass

Высок. частоты

Treble

Бaлaнc

Balance

Режим Surround

Surround mode

Выход
аудиовыход

Audio out

Улучшено

Advanced

Direct

Direct

Персональный

Оригинал
Кино

Музыка
Игры
Новости

Да

Нет
Слишком темное

Слишком яркое
Слишком темное

Слишком яркое
Правый динамик – слишком громко

Левый динамик – слишком громко
Выкл.

Вкл.

Настройка аудио.

Cлишком тихо
Слишком громко

Автонастройка
звука

Auto volume
leveling

Настройка
динамика

Speaker settings

Чистый звук

Clear sound

Вызов пользовательских настроек.

Установить исходное качество звука.

Качество звука подходит для фильма.
Качество звука подходит для музыка.
Качество звука подходит для игры.
Качество звука подходит для новости.
Будут восстановлены заводские настройки

звука .

Вернуться в МЕНЮ .

Режим Surround выключен.
Улучшения объемного звучания.

Выкл.

Вкл.

Выкл.
Вкл.
Выкл.
Вкл.

Автонастройка звука
Позволяет уменьшить резкое

изменений громкости.

Отключить внутренний динамик.
Включить внутренний динамик.

Чистый звук выключен.

Включить усиление голоса.

выключен.

РҮССКИЙ

РАБОТА С МОНИТОРОМ 29

Мозаика *

Tiling

1


Звук

Мозаика

Общие параметры

Сетевые настройки

Вкл.

Г- мониторы

В- мониторы

Полож-е «вкл.»

Композ. Кадра

Выкл.

Вкл.

Элемент регулировки Проблема / Параметр Какую кнопку нажимать

Вкл.

Enable

Г- мониторы

H monitors

В- мониторы

V monitors

Полож-е «вкл.»

Position

Композ. Кадра

Frame comp.

Выкл.

Вкл.

Устанавливает количество мониторов, используемых в
горизонтальном положении.

Устанавливает количество мониторов, используемых в
вертикальном положении.

Определяет положение матрицы экрана.*

Выкл.

Вкл.

Вкл. выключен.

Будут применены настройки "H monitors", "V
monitors", "Position" and "Frame comp.".

2

Композ. Кадра выключен.

Монитор скорректирует изображение, чтобы
компенсировать ширину обрамления для точного
отображения.

1

*

С помощью этой функции вы можете создать единую матрицу экранов (видеостену),
которая включает в себя до 100 мониторов (до 10 по вертикали и 10 по горизонтали.

2

Матрица экрана

*
Пример: 2 х 2 матрица экрана (4 монитора)

H мониторы = 2 монитора

РҮССКИЙ

V мониторы = 2 монитора

H monitors

12

V monitors

34

Пример: 5 х 5 матрица экрана (25 монитора)
H мониторы = 5 монитора
V мониторы = 5 монитора

H monitors

12
67

11 12 13 14 15

V monitors

16 17 18 19 20

30 РАБОТА С МОНИТОРОМ

21 22 23 24 25

34
89510

Position

Position

Общие параметры

General settings


Звук

Мозаика

Общие параметры

Сетевые настройки

Язык меню

ID монитора

Автопоиск каналов

Часы

Scheduling

Таймер отключения

EasyLink

Авторегулировка

Блокировка локальной клавиатуры

Блокировка пульта ДУ

Сдвиг пикселей

English

Deutsch

Français

Italiano

Español

Русский

Polski

Türkçe

Português

Элемент регулировки Проблема / Параметр Какую кнопку нажимать

Язык меню

Menu Language

ID монитора

Monitor ID

Автопоиск каналов

Auto Search

English
Deutsch

Français Французский
Italiano

Polski
Установить ID монитора.

1 - 255

Состояние

Английский
Немецкий

Традиционный китайский

тальянский

И
ИспанскийEspañol

Русский
Заполированность

Выкл.

Вкл.

Failover

Автопоиск каналов выключен.
Автоматическое распознавание доступных

источников сигнала.
Установить приоритетный источник

входного сигнала.



Česky

турецкий Türkçe
Упрощенный китайский
ПортугальскийPortuguês
арабский
Японский

ГолландскийNederlands
Чешский

Настройка текущей даты и времени для внутренних часов.

Часы

Clock

Летнее время(Летнее время/Стандартное время)/Дата/Время

ПРИМЕЧАНИЕ

Необходимо при использовании "Scheduling"
(расписания).

График выключен.

Состояние

Выкл.

График включен.

Вкл.
Установить вход, который будет активен

Источник

при следующем включении монитора.
USB/HDMI/DVI/YPbPr/AV/VGA

Включенное
состояние
Выключенное
состояние

Режимы
повтора

Установливает время включения и
выключения монитора.

Установливает день недели для
включения и выключения монитора.

Scheduling

Scheduling

График
1/2/3/4/5/6/7

Schedule
1/2/3/4/5/6/7

Выберите файл для начала, когда дисплей

Плейлист
настройка

включен. Выберите файл, который необходимо
запустить при включении питания. Нажмите
красную кнопку на пульте ДУ после выбора
файла и затем выберите "Save list".

Таймер отключения

Sleep timer

Отключение монитора по истечении заданного времени.
0 - 180 минут

Выкл. EasyLink выключен.
EasyLink

EasyLink

Вкл.

Подключение и управление HDMI-CEC-совместимыми
устройствами через порт HDMI монитора тем же пультом
дистанционного управления.

РАБОТА С МОНИТОРОМ 31

РҮССКИЙ

Общие параметры

General settings


Звук

Мозаика

Общие параметры

Сетевые настройки

Авторегулировка

Блокировка локальной клавиатуры

Блокировка пульта ДУ

Сдвиг пикселей

Smart power

Wake on lan

Полож-е «вкл.»

LED

Включение задер

Эмблема

APM

Начать

Отмена

Элемент регулировки Проблема / Параметр Какую кнопку нажимать

Авторегулировка *

Auto adjust

1

Начать

Отмена

Настройте верт./гориз, положение, частоту и фазу
автоматически.

Вернуться в МЕНЮ .

Выберите, чтобы включить или отключить контроллер управления
этого монитора.

Блокировка локальной
клавиатуры *

2

Local KB lock

Разблокировать
Блокировка Все

Блокировка,
кроме громкости

Блокировка,
кроме питания
Блокировать все, кроме
вкл/выкл и громкости

Разблокировать кнопки.
Заблокировать кнопки.

Заблокировать все кнопки, кроме кнопок
громкости VOL+ и VOL-.

Заблокировать все кнопки, кроме кнопки
питания.

Отключить все кнопки кроме кнопки VOL+,
VOL- и Power.

Выберите, чтобы включить или отключить кнопки пульта
дистанционного управления .

Блокировка пульта ДУ *

RC lock

РҮССКИЙ

Сдвиг пикселей *

Pixel shift

Разблокировать
Блокировка Все

2

Блокировка, кроме
громкости

Блокировка, кроме
питания
Блокировать все, кроме
вкл/выкл и громкости

3

Выкл.

Вкл.

Разблокировать кнопки.
Заблокировать кнопки.
Заблокировать все кнопки, кроме кнопок

громкости VOL+ и VOL-.
Заблокировать все кнопки, кроме кнопки

питания.

Отключить все кнопки кроме кнопки VOL+,

VOL- и Power.
Pixel shift выключен.
Автоматически перемещает изображение на

экране для защиты монитора от “выгорания”
после 30 секунд.

Smart power *

Smart power

Wake on lan

Wake on lan

1

*

Только для

3

VGA

входа.

Выкл.

Стандартный

Оптим. энерг.

Наилучш. изобр.

Выкл.
Вкл.

Динамич. подсв.
Оптимизация динамического энергопотребления

и контрастности изображения.
Оптимизация динамического

энергопотребления.
Оптимизация динамической контрастности

изображения.
Wake on lan выключен.

Удаленное включение монитора через сеть LAN.

выключен.

*2 Чтобы отключить функцию блокировки от "Local KB lock" или "RC lock" , нажать кнопку

Home и 1998 на пульте ДУ.

3

Только для

*

32 РАБОТА С МОНИТОРОМ

HDMI(Video), YPbPr и AV

входа.

Общие параметры

General settings


Звук

Мозаика

Общие параметры

Сетевые настройки

Wake on lan

Полож-е «вкл.»

LED

Включение задер

Эмблема

APM

Меню информации

DisplayPort Ver.

Охлаждающий вент

Порт сетев. управл-я

Заводск.установки

Элемент регулировки Проблема / Параметр Какую кнопку нажимать

Монитор включится, когда шнур питания подключен
к электрической розетке.

Монитор будет оставаться в режиме ожидания
когда кабель питания подключен к электрической
розетке.

Монитор вернется к предыдущему состоянию
питания (вкл / выкл / режим ожидания) при
подключении питания.

Индикатор питания выключен.
Индикатор питания включен.

Логотип iiyama не отображается когда монитора
включен.

Логотип iiyama отображается когда монитора включен.
APM выключен.
Монитор автоматически отключится при отсутствии

сигнала.
Меню информации выключен.
При нажатии на кнопку питания , монитор выходит из

режима ожидания или переключает входной сигнал.
Информация Экранного меню отображается в

Полож-е «вкл.»

Switch on state

LED

LED

Включение задер

Switch on delay

Эмблема

Logo

APM

APM

Меню информации

Information OSD

Выкл.

Режим
ожидания

Послед.
состояние

Выкл.
Вкл.
Настройка время задержки включения (в секундах) позволяет

последовательно включить каждый монитор по ID номеру, 0 - 60
секунд

Выкл.

Вкл.
Выкл.

Вкл.

Выкл.

Вкл.

левом верхнем углу экрана.

DisplayPort Ver.

DisplayPort Ver.

Охлаждающий вент

Cooling fan

Установите версию DisplayPort.

1.1a/1.2
Выкл.

Вкл.

Охлаждающий вент выключен.
Охлаждающий вент включен.

Вентилятор включается автоматически, когда

Авто

температура внутри монитора достигает 60° C
или выше.

Порт сетев. управл-я

Network control port

Заводск.установки

Factory settings

RS232C
Card OPS RS232C

OK
Отмена

При подключении через разъем RS232.
При наличии компьютера в слоте OPS.

Восстановление заводских настроек.
Вернуться в МЕНЮ .

РҮССКИЙ

РАБОТА С МОНИТОРОМ 33

<Функция автоматического включения в режиме ECO>

Когда меню не отображается,последовательно нажмите следующие кнопки на пульте
дистанционного управления.

OK MENU



Режим Eco представлен в разделе "Общие параметры".
Режим экономии : Нормальный / Низкое энергопотребление в режиме ожидания

APM и режиме ECO



APM Режим экономии Состояние

монитора

Вкл. Нормальный Режим

ожидания

Индикатор

Примечания

питания

Зеленый мигающий К о гда снова подключите

сигнальный кабель, монитор
автоматически включится.

Низкое
энергопотребление
в режиме ожидания

Выключение Янтарный

(Зеленый+Красный)

Когда снова подключите
сигнальный кабель, монитор
не включится автоматически.

Нужно нажать кнопку на
пульте дистанционного
управления или питания
монитора для включения.

ПРИМЕЧАНИЕ

По умолчанию для режима Eco задано значение "Низкое энергопотребление
в режиме ожидания". Если настройки были изменены вручную и применены
"Заводск.установки", параметр не вернется к установкам по умолчанию.
Однако настройки можно по-прежнему изменить вручную.

РҮССКИЙ

34 РАБОТА С МОНИТОРОМ

Сетевые настройки

Network Settings


Звук

Мозаика

Общие параметры

Сетевые настройки

Параметры сети

Конфигурация сети

Статическая конфигурация IP-адреса

Цифровой медиарендерер...

Имя сети

Элемент регулировки Проблема / Параметр Какую кнопку нажимать

Параметры сети

View network settings

Конфигурация сети

Network Confi guration

Статическая
конфигурация IP-адреса

Static IP Confi guration

Цифровой
медиарендерер - DMR

Digital Media Renderer - DMR

Название сети

Network name

Просмотр состояния сетевого подключения.

Выбор способа отображения адресов сетевых ресурсов.
DHCP & Auto IP / Static IP

Назначить {IP address}, {Netmask}, {Gateway}, {DNS1}, и {DNS2}
для этого монитора.

Выкл.

Вкл.

Цифровой медиарендерер - DMR выключен.
Получать файлы мультимедиа со смартфонов или

планшетов, подключенных к сети.

Переименуйте этот монитора для удобной идентификации.

РАБОТА С МОНИТОРОМ 35

РҮССКИЙ

[Воспроизведение Файлов Мультимедиа]

Вы можете воспроизводить видео, фотографии и музыку на вашем экране от:

· Компьютер, подключенного через сеть.

· Устройства USB, подключенного к этому монитора

Воспроизведение файлов с компьютера по локальной сети



Чтобы воспроизвести файлы с компьютера по локальной сети, вам необходимо:

· Проводная сеть с подключением к Universal Plug and Play (uPnP) роутеру.

· Опционально: LAN-кабель, подсоединяющий монитора для вашей сети.

· Медиа-сервер, запущенный на вашем компьютере.

· Соответствующие на

Настройка обмена мультимедиа



1. Установите медиа-сервер на вашем компьютере для обмена мультимедийными
файлами. Например:

• Для ПК: Windows медиа плеер 11 (или выше) или TVersity

• Для Mac: Twonky

2. Включите общий доступ к мультимедиа на компьютере с помощью медиа-сервера.
Дополнительные сведения о настройке медиасервера см. на сайте медиа-сервера.

Как использовать DNLA-DMP



1. Подключите монитор и ваш компьютер к маршрутизатору через RJ45.

2. Запустите проигрыватель Windows Media Player. Установите обработку потока в
качестве доступного всем.

Воспроизведение файлов из монитора



1. Нажмите кнопку

2. Теперь вы можете увидеть все компьютеры, подключенные к маршрутизатору на
экране. Выберите нужный.

3. Нажмите

ПРИМЕЧАНИЕ

РҮССКИЙ

Как использовать DLNA DMR с компьютера



1. Нажмите кнопку

2. Установите DMR [Вкл].

3. Установите имя вашего монитора.

4. Нажмите кнопку

5. На компьютере, перейдите в [Сеть и центр совместного использования] и нажмите
кнопку [Выбрать домашнюю группу и параметры совместного доступа].

6. Проверьте медиа-форматы. Затем нажмите кнопку [Выбрать параметры потоковой
передачи мультимедийного ...].

7. Перейдите к [дополнительные параметры общего доступа] и установите флажок
[Включить сетевое обнаружение].

8. Теперь перейдите в каталог ваших медиа-файлов. Выберите медиа-файл
с помощью правой кнопки мыши. В подменю из игры, вы можете найти все
мониторы, подключенные к сети, выберите монитор, и нажмите на медиа-файл для
воспроизведения.

и , чтобы выбрать каталог и файлы для воспроизведения.

SOURCE, выберите [Сеть] и нажмите кнопку OK.

Мы предлагаем использовать функцию DLNA DMP ради повышения
безопасности и достаточной пропускной способности сети.

HOME, выберите [Настройки сети] и нажмите кнопку OK.

SOURCE, выберите [Сеть] и нажмите кнопку OK.

36 РАБОТА С МОНИТОРОМ

Воспроизведение файлов



1. Нажмите кнопку

2. Выберите [сеть], затем нажмите клавишу "Ok".
Выберите файл из содержимого браузера, затем нажмите OK, чтобы начать воспроизведение.

3.

4. Нажмите кнопки воспроизведения на пульте ДУ для управления воспроизведением.

* • Выберите в верхней панели фильтрация файлов по типу.

• Выберите [Сортировать] для упорядочения файлов по названию альбома,

исполнителю, или другим полям

• Чтобы очистить список автономных медиа-серверов, нажмите кнопку

Затем выберите [Offl ine серверы Clear] и нажмите кнопку OK.

Воспроизведение мультимедиа файлов с USB-устройства



Этот монитора может воспроизводить музыку, кино или фото файлы с нашего USB-устройства.

1. Подключите устройство USB к порту USB на мониторе.

2. Нажмите кнопку Source, выберите пункт USB, а затем нажмите кнопку ОК.

3. Подключенное устройство USB определяется автоматически для всех воспроизводимых

файлов, которые будут рассортированы по 3 типам: музыка, кино и фото.

Source.

OPTIONS.

4. Нажмите кнопку

кнопку
плей лист.

5. Выберите файл, который вы хотите. Нажмите OK, чтобы начать воспроизведение.

6. Выполните инструкции на экране для управления воспроизведением вариант.

Нажмите кнопки PLAY воспроизведения ( , , , , ) для управления воспроизведением.

7.

Cтандарт USB:



2,0

ПРИМЕЧАНИЕ

Поддерживаемые файловые системы:



FAT32

Поддерживаемые форматы файлов:



• Music: MP3, WMA, M4A, AAC, AC3

• Movie: AVI, MP4, MOV, MPG/MPEG

• Photo: JPEG, BMP, GIF

ПРЕДУПРЕЖДЕНИЕ

• Производитель не несет ответственности, если USB-устройство не поддерживается, и не

несет ответственность за повреждение или потерю данных в накопителе.
Не перегружайте порт USB. Если вы подключите USB-устройство хранения данных, которое

•

потребляет больше 500 мА, убедитесь, что он подключен к своему внешнему источнику питания.

ПРИМЕЧАНИЕ

Если при воспроизведении мультимедийных файлов с USB устройства выключить дисплей,
то это установит источник входного сигнала из последнего который использовался, таких как
HDMI, разъем DVI, разъем YPbPr, разъем AV и VGA при последующем включении

или кнопку , чтобы выбрать тип файла. Нажмите клавишу " Ok " ввести свой

BACK (назад), чтобы перейти на верхний слой экрана. Нажмите

Поддерживается USB 2.0 соединение. Поддержка высокоскоростного
USB 3.0 соединения не гарантируется.

монитора.

РАБОТА С МОНИТОРОМ 37

РҮССКИЙ

[Параметры воспроизведения]

Воспроизведение музыкальных файлов



1. Выберите Music в верхней панели.

2. Выберите одну звуковую дорожку, затем нажмите клавишу "Ok".

Album

05:051. Music

USB deviceSortPlay All OptionsInfo

3. Нажмите кнопку

• Paly All : воспроизведение всех треков в папке.

• Sort : Классификация треков.

• USB device : Отображает список музыки USB устройства.

/ : для перехода к следующей или предыдущей дорожке.

•

• ОК : чтобы приостановить воспроизведение или возобновить.

•

/ : Для перехода назад или вперед на 10 секунд.
/ : Для поиска назад или вперед. Нажимайте для переключения между различными

•
скоростями.

: чтобы остановить музыку.

•

Параметры Музыки



Во время воспроизведения видео нажмите кнопку Options.

<Option>

• Repeat : чтобы прослушать трек или альбом неоднократно.

• Play once : играть трек один раз.

• Shuffl On / Shuffl Off : включение или отключение случайного воспроизведения треков.

РҮССКИЙ

<Eco>

Отключение экрана для экономии энергии. Отображается при нажатии кнопок пульта
дистанционного управления.

BACK чтобы отобразить меню воспроизведения.

ПРИМЕЧАНИЕ

Для просмотра информации о композиции (например, Название, Исполнитель или
Продолжительность), выберите песню, нажмите кнопку

BACK, затем нажмите кнопку

INFO для отображения меню воспроизведения . Чтобы скрыть информацию, нажмите кнопку

INFO еще раз.

После нажатия кнопки OK, для выбора песни, экран меню исчезает, также как при нажатии
кнопки

Воспроизведение фото-файлов во время проигрывания музыки



Во время воспроизведения музыкального файла, нажмите кнопку

INFO. Если нажать кнопку BACK экранное меню будет вновь отображено.

BACK, перейдите к

верхней части экрана, выберите изображение и выберите режим слайд-шоу.

38 РАБОТА С МОНИТОРОМ

Воспроизведение видео файлов



1. Выберите Movie .

2. Выберите видео файл, затем нажмите клавишу "Ok".

Track

USB devicePlay All OptionsInfo

• Play All : играть все видео в папке.

• Sort : Классификация фильм.

• USB device : Отображает список фильм USB устройства.

• ОК: чтобы приостановить воспроизведение или возобновить.
/ : Для перехода назад или вперед на 10 секунд.

•
/ : Для поиска назад или вперед. Нажимайте для переключения между различными

•

скоростями.

: Остановить видео.

•

Параметры видео



Во время воспроизведения видео нажмите кнопку

Options.

<Option>

• Subtitle : выбор доступных параметров субтитров.

• Subtitles On / Off : Показ субтитров вкл / выкл.

• On During Mute : Включить показ субтитров.

Субтитры включаются / отключаются последовательным нажатием кнопки

Mute.

• Subtitle Language : выберите язык субтитров, если доступно.

• Shuffl On / Shuffl Off : включение или отключение случайного воспроизведения видео

файлов.

• Repeat : играть в видео-файл повторно.

• Play once : играть в видео файл один раз.

• Status : Отображает информацию о видео.

РҮССКИЙ

<Picture and Sound>

• Реж. Изображ / Режимы звука / ВЫХОД АУДИОВЫХОД / Фopм. изoбpaжeния

<Eco>

Отключение экрана для экономии энергии. Отображается при нажатии кнопок пульта
дистанционного управления.

<Clock>

• Таймер отключения

РАБОТА С МОНИТОРОМ 39

Воспроизведение фото файлов



1. Выберите Photo.

2. Выберите эскиз фотографии, затем нажмите клавишу "Ok".

Date

USB deviceSortPlay All OptionsInfo

Запуск слайдшоу



• Play All : показать все фотографии в папке. (несколько фото)

• Sort : Классификация фото.

• USB device : Отображает список фото USB устройства.
/ : Для перехода к предыдущей или следующей фотографии, нажмите клавишу " Ok "

•

в конце.

: чтобы остановить слайд-шоу

•

Параметры слайдшоу



При воспроизведении слайд-шоу, нажмите кнопку OPTIONS.

<Option>

• Shuffl On / Shuffl Off : включить или отключить случайный снимок в слайд-шоу.

• Repeat : смотреть слайд-шоу.

• Play All : смотреть один раз.

• Slideshow Time : выберите время отображения каждой фотографии во время слайд-шоу.

• Slideshow Transitions : выберите переход от одного фото к другому.

<Picture and Sound>

• Picture Mode / Sound Mode / Audio out / Picture Format

РҮССКИЙ

<Eco>

Отключение экрана для экономии энергии. Отображается при нажатии кнопок пульта
дистанционного управления.

Folder



Перечислены файлы на устройстве USB.Здесь тоже можно начать воспроизведение.

40 РАБОТА С МОНИТОРОМ

ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ

Регулирование потребления электроэнергии данного изделия соответствует всем
требованиям энергосбережения VESA DPMS. Когда ваш компьютер не используется, монитор
автоматически снижает расход энергии, необходимой для его функционирования.
Чтобы использовать эту возможность, монитор должен быть подключен к компьютеру,
совместимому с VESA DPMS. Режим регулирования потребления электроэнергии описан
ниже. Необходимые настройки, включая установки таймера, должны производиться на
компьютере. Информацию по конфигурированию этих настроек можно почерпнуть из
руководства к вашей операционной системе.

Режим управления потреблением электроэнергии



При исчезновении поступающих от компьютера сигналов вертикальной и горизонтальной

разверток, монитор входит в режим энергосбережения, при котором потребление
электроэнергии уменьшается до уровня менее 0,5 Вт. Экран темнеет, индикатор подачи
питания начинает светиться красным цветом. Возврат из режима энергосбережения
происходит через несколько секунд после нажатия любой клавиши на клавиатуре или
движения мышью.

Индикатор
питания

ОБЫЧНЫЙ РЕЖИМ РАБОТЫ

РЕЖИМ УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

Зеленый

Красный

ПРИМЕЧАНИЕ

Даже находясь в режиме энергосбережения, монитор потребляет энергию. Во



избежание бесполезного расходования энергии отключайте монитор, нажимая на
клавишу питания каждый раз, когда монитор подолгу не используется, например,
ночью и по выходным.
Вполне возможно, что видеосигнал все таки поступает от компьютера, хотя сигналы



вертикальной и горизонтальной разверток отсутствуют. В подобном случае ФУНКЦИЯ
УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ может работать некорректно.

ПОТРЕБЛЯЕМАЯ
МОЩНОСТЬ

0 0.5Вт 10 0%

РҮССКИЙ

РАБОТА С МОНИТОРОМ 41

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Если монитор не работает надлежащим образом, возможно, проблему удастся решить,
выполнив описанные ниже действия.
Выполните настройки, описанные в разделе РАБОТА С МОНИТОРОМ, в зависимости от
возникшей проблемы. Если монитор не показывает изображение, перейдите к этапу 2.
Проверьте следующие пункты, если не удалось найти подходящую настройку в разделе
РАБОТА С МОНИТОРОМ или если проблема не устранена.
Если у вас возникла проблема, которая не описана ниже, либо вы не можете устранить
проблему, прекратите использование монитора и обратитесь за дальнейшей помощью к
местному дилеру или в сервисный центр iiyama.

Проблема Необходимо проверить

Отсутствует

изображение.

Экран не

синхронизирован.

РҮССКИЙ

Экран расположен не
в центре.
Экран слишком яркий
или слишком темный.
Экран дрожит.

Нет звука.

Звук слишком громкий
или слишком тихий.
Слышен странный звук.

Питающий кабель плотно вставлен в гнездо.



Выключатель включен (ON).



Напряжение доходит до гнезда переменного тока. Проверьте на



другом оборудовании.
Если активен хранитель экрана в виде пустого экрана, коснитесь



клавиатуры или мыши.
Увеличьте значения параметра Contrast (Контраст) и/или



Brightness (Яркость).
Компьютер включен.



Сигнальный кабель подсоединен надлежащим образом.



Синхронизация сигналов компьютера соответствует техническим



характеристикам монитора.
Если монитор находится в режиме управления электропитанием,



коснитесь клавиатуры или мыши.
Сигнальный кабель подсоединен надлежащим образом.



Синхронизация сигналов компьютера соответствует техническим



характеристикам монитора.
Уровень выходного видеосигнала компьютера соответствует



техническим характеристикам монитора.
Синхронизация сигналов компьютера соответствует техническим



характеристикам монитора.
Уровень выходного видеосигнала компьютера соответствует



техническим характеристикам монитора.
Напряжение питания соответствует техническим характеристикам



монитора.
Синхронизация сигналов компьютера соответствует техническим



характеристикам монитора.
Звуковое оборудование (компьютер и пр.) включено.



Аудиокабель подсоединен надлежащим образом.



Параметр Volume (Громкость) прибавлен.



Параметр Mute (Откл. звук) имеет значение OFF (ОТКЛ.).



Уровень выходного аудиосигнала звукового оборудования



соответствует техническим характеристикам монитора.
Уровень выходного аудиосигнала звукового оборудования



соответствует техническим характеристикам монитора.
Аудиокабель подсоединен надлежащим образом.



42 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ

Для наилучшей защиты окружающей среды не выбрасывайте ваш монитор.
Посетите наш вебсайт www.iiyama.com/recycle для получения указаний об утилизации
монитора.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ 43

РҮССКИЙ

ПРИЛОЖЕНИЕ

Допускаются изменения дизайна и характеристик.

СПЕЦИФИКАЦИИ : ProLite LH4282SB

Категория раазмера 42"

Панель технология IPS
Размер Диагональ: 106,5см (41,9")

ЖК­панельl

Кол-во отображаемых цветов Примерно 1,07B

Частоты синхронизации

Максимальное разрешение 1920 × 1080, 2,1 Мегапикселей
Входной разъем VGA, DVI-D, HDMIx2, DisplayPort
Входной аудиоразъем mini jack, RCA (L/R)
Вход компонент RCA (Video/L/R)
LAN RJ45
Последовательный порт RS-232C In/Out mini jack
Plug & Play VESA DDC2B
Синхросигналы Выдел. синхросигнал: TTL, Positive or Negative

Видеосигналы

РҮССКИЙ

Входной аудиосигнал 0,5Vrms maximum
разъем IR IR In/Out
разъем USB USB2.0 (USB Media Player)
Выход разъем DVI-D, DisplayPort
Разъем для наушников RCA (L/R)

Динамики

Максим. размеры экрана 927,94 мм W × 521,96 мм H / 36,5" W × 20,5" H
Электропитание 100-240 В, 50/60 Гц , 2,5A
Потребление энергии* 114 Вт станд., Режим энергосбережения: 0,5 Вт макс

Габариты, масса

Условия окружающей среды

Сертификация CB, CE, CU, TÜV-Bauart

Размер пикселя 0,4833 мм (Ш) × 0,4833 мм (В)
Яркость 700cd/m

2

(Типичноe)
Контрастность 1300 : 1 (Типичноe)
Угол обзора Вправо/Влево : 178°, Вверх/Вниз: 178° (Типичноe)
Время отклика 8 мс (Типичноe: серый к серому)

Аналоговый: Гориз: 30,0-83,0 кГц, Верт: 50-76 Гц
Цифровой: Гориз: 30,0-83,0 кГц, Верт: 50-76 Гц

TM

Аналоговый: 0,7Vp-p (стандартный), 75Ω, Positive
Цифровой: DVI (Соотв. стандарту версия 1,0) соответственно;
Цифровой: HDMI, DisplayPort

Внутренний: 10Вт×2 (стереодинамики),
Внешний (Динамики jack): 10Вт×2

947,0 × 541,0 × 71,0 мм / 37,3 × 21,3 × 2,8" (W×H×D)
15,3кг / 33,7lbs

При работе:

При хранении:

Темп.
Влажность
Темп.
Влажность

от 0 до 40°C / от 32 до 104°F
20 - 80% (без конденсата)
от -20 до 60°C / от 4 до 140°F
5 - 95% (без конденсата)

ПРИМЕЧАНИЕ

44 ПРИЛОЖЕНИЕ

* При неподключенных звуковом оборудовании.

СПЕЦИФИКАЦИИ : ProLite LH4982SB

Категория раазмера 49"

Панель технология IPS
Размер Диагональ: 123,2см (48,5")

ЖК­панельl

Кол-во отображаемых цветов Примерно 1,07B

Частоты синхронизации

Максимальное разрешение 1920 × 1080, 2,1 Мегапикселей
Входной разъем VGA, DVI-D, HDMIx2, DisplayPort
Входной аудиоразъем mini jack, RCA (L/R)
Вход компонент RCA (Video/L/R)
LAN RJ45
Последовательный порт RS-232C In/Out mini jack
Plug & Play VESA DDC2B
Синхросигналы Выдел. синхросигнал: TTL, Positive or Negative

Видеосигналы

Входной аудиосигнал 0,5Vrms maximum
разъем IR IR In/Out
разъем USB USB2.0 (USB Media Player)
Выход разъем DVI-D, DisplayPort
Разъем для наушников RCA (L/R)

Динамики

Максим. размеры экрана 1073,8 мм W × 604,0 мм H / 42,3" W × 23,8" H
Электропитание 100-240 В, 50/60 Гц , 3,0A
Потребление энергии* 135 Вт станд., Режим энергосбережения: 0,5 Вт макс

Габариты, масса

Условия окружающей среды

Сертификация CB, CE, CU, TÜV-Bauart

Размер пикселя 0,55926 мм (Ш) × 0,55926 мм (В)

2

Яркость 700cd/m

(Типичноe)
Контрастность 1300 : 1 (Типичноe)
Угол обзора Вправо/Влево : 178°, Вверх/Вниз: 178° (Типичноe)
Время отклика 8 мс (Типичноe: серый к серому)

Аналоговый: Гориз: 30,0-83,0 кГц, Верт: 50-76 Гц
Цифровой: Гориз: 30,0-83,0 кГц, Верт: 50-76 Гц

TM

Аналоговый: 0,7Vp-p (стандартный), 75Ω, Positive
Цифровой: DVI (Соотв. стандарту версия 1,0) соответственно;
Цифровой: HDMI, DisplayPort

Внутренний: 10Вт×2 (стереодинамики),
Внешний (Динамики jack): 10Вт×2

1093,0 × 623,0 × 71,0 мм / 43,0 × 24,5 × 2,8" (W×H×D)
19,0кг / 41,9lbs

При работе:

При хранении:

Темп.
Влажность
Темп.
Влажность

от 0 до 40°C / от 32 до 104°F
20 - 80% (без конденсата)
от -20 до 60°C / от 4 до 140°F
5 - 95% (без конденсата)

РҮССКИЙ

ПРИМЕЧАНИЕ

* При неподключенных звуковом оборудовании.

ПРИЛОЖЕНИЕ 45

СПЕЦИФИКАЦИИ : ProLite LH5582SB

Категория раазмера 55"

Панель технология IPS
Размер Диагональ: 138,8см (54,6")

ЖК­панельl

Кол-во отображаемых цветов Примерно 1,07B

Частоты синхронизации

Максимальное разрешение 1920 × 1080, 2,1 Мегапикселей
Входной разъем VGA, DVI-D, HDMIx2, DisplayPort
Входной аудиоразъем mini jack, RCA (L/R)
Вход компонент RCA (Video/L/R)
LAN RJ45
Последовательный порт RS-232C In/Out mini jack
Plug & Play VESA DDC2B
Синхросигналы Выдел. синхросигнал: TTL, Positive or Negative

Видеосигналы

Входной аудиосигнал 0,5Vrms maximum
разъем IR IR In/Out
разъем USB USB2.0 (USB Media Player)

РҮССКИЙ

Выход разъем DVI-D, DisplayPort
Разъем для наушников RCA (L/R)

Динамики

Максим. размеры экрана 1209,6 мм W × 680,4 мм H / 47,6" W × 26,8" H
Электропитание 100-240 В, 50/60 Гц , 3,0A
Потребление энергии* 146 Вт станд., Режим энергосбережения: 0,5 Вт макс

Габариты, масса

Условия окружающей среды

Сертификация CB, CE, CU, TÜV-Bauart

Размер пикселя 0,63 мм (Ш) × 0,63 мм (В)
Яркость 700cd/m

2

(Типичноe)
Контрастность 1300 : 1 (Типичноe)
Угол обзора Вправо/Влево : 178°, Вверх/Вниз: 178° (Типичноe)
Время отклика 8 мс (Типичноe: серый к серому)

Аналоговый: Гориз: 30,0-83,0 кГц, Верт: 50-76 Гц
Цифровой: Гориз: 30,0-83,0 кГц, Верт: 50-76 Гц

TM

Аналоговый: 0,7Vp-p (стандартный), 75Ω, Positive
Цифровой: DVI (Соотв. стандарту версия 1,0) соответственно;
Цифровой: HDMI, DisplayPort

Внутренний: 10Вт×2 (стереодинамики),
Внешний (Динамики jack): 10Вт×2

1228,5 × 699,5 × 71,0 мм / 48,4 × 27,5 × 2,8" (W×H×D)
24,7кг / 54,4lbs

При работе:

При хранении:

Темп.
Влажность
Темп.
Влажность

от 0 до 40°C / от 32 до 104°F
20 - 80% (без конденсата)
от -20 до 60°C / от 4 до 140°F
5 - 95% (без конденсата)

ПРИМЕЧАНИЕ

46 ПРИЛОЖЕНИЕ

* При неподключенных звуковом оборудовании.

РАЗМЕРЫ : ProLite LH4282SB

695,5mm/27,4”

947,0mm/37,3”
934,0mm/36,8”

57,0mm/2,2”

71,0mm/2,8”

28,0mm/1,1”

4xM6 SCREW HOLE
(VESA MOUNT)

270,5mm/10,6”

РАЗМЕРЫ : ProLite LH4982SB

696,0mm/27,4”

1093,0mm/43,0”
1080,0mm/42,5”

311,5mm/12,3”

528,0mm/20,8”

541,0mm/21,3”

28,0mm/1,1”

57,0mm/2,2”

71,0mm/2,8”

610,0mm/24,0”

623,0mm/24,5”

509,0mm/20,0”

574,0mm/22,6”

100,0mm/3,9”

4xM6 SCREW HOLE
(VESA MOUNT)

400,0mm/15,7”

200,0mm/7,9”

200,0mm/7,9”

200,0mm/7,9”

РҮССКИЙ

400,0mm/15,7”

ПРИЛОЖЕНИЕ 47

РАЗМЕРЫ : ProLite LH5582SB

696,0mm/27,4”

1228,5mm/48,4”
1215,5mm/47,9”

349,5mm/13,8”

28,0mm/1,1”

71,0mm/2,8”

57,0mm/2,2”

686,5mm/27,0”

699,5mm/27,5”

510,5mm/20,1”

4xM6 SCREW HOLE
(VESA MOUNT)

400,0mm/15,7”

200,0mm/7,9”

400,0mm/15,7”

РҮССКИЙ

48 ПРИЛОЖЕНИЕ

ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ

Timing

fV(Hz)

fH(kHz)

VGA 640x480

SVGA 800x600

XGA 1024x768

VESA

IBM 720x400 31.467 70.080 28.320

MAC

SD

HD

WXGA 1280x768 47.776 59.870 79.500
WXGA 1280x800 49.702 59.810 83.500
SXGA 1280x960 60.000 60.000 108.000
SXGA 1280x1024 63.981 60.020 108.000
WXGA1360x768 47.712 60.020 85.500
WXGA1366x768 47.712 59.700 85.500
UXGA 1600x1200 75.000 60.000 162.000
FHD 1920x1080 67.500 60.000 148.500

640x480 35.000 66.667 30.240
832x624 49.725 74.500 57.283
1152x870 68.681 75.062 100.000
NTSC(SD480i) 15.734 59.940 13.500
PAL(SD576i) 15.625 59.940 13.500
SECAM(SD576i) 15.625 59.940 13.500
480i 60Hz 15.734 59.940 27.000
576i 50Hz 15.625 50.000 13.500
480p 60Hz 31.469 59.940 27.000
576p 50Hz 31.250 50.000 27.000

720p

1080i

1080p

50Hz 37.500 50.000 27.000
60Hz 45.000 60.000 74.250
50Hz 28.125 50.000 74.250
60Hz 33.716 60.000 74.250
50Hz 56.250 50.000 148.500
60Hz 67.500 60.000 148.500

31.469 59.940 25.175

37.861 72.809 31.500

37.500 75.000 31.500

37.879 60.317 40.000

46.875 75.000 49.500

48.363 60.004 65.000

60.023 75.029 78.750

Dot clock

* означает поддержку режима.

(MHz)

VGA

DVI

HDMI

YPbPr

AV

РҮССКИЙ

ПРИЛОЖЕНИЕ 49

M195B21
