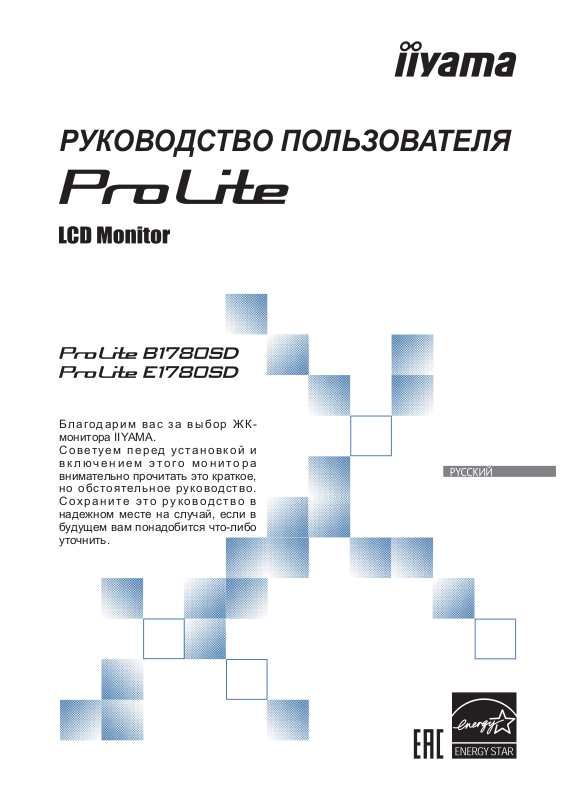

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Благодарим вас за выбор ЖК­монитора IIYAMA.
Советуем перед установкой и
включением этого монитора
внимательно прочитать это краткое,
но обстоятельное руководство.
Сохраните это руководство в
надежном месте на случай, если в
будущем вам понадобится что-либо
уточнить.

Аттестованный сетевой кабель должен быть использован вместе с этим монитором.
Вы должны поступать совместно всем важным в вашей стране примечания касательно
установки и/или требований по оборудованию. Аттестованный сетевой кабель не слабее
обычного полихлорвиниловый гибкого шнура в соответствии с IEC 60227 (обозначение
H05VV-F 3G 0.75мм2 или H05VVH2-F2 3G 0.75мм2) должен быть использован.Как
альтернатива может быть использован гибкий шнур с синтетического каучука согласно IEC
60245 (обозначение H05RR-F 3G 0.75mm2)

Этот монитор является офисным оборудованием.
Информация импортера: Марвел AB
196084, г. Санкт-Петербург, ул. Киевская, д. 5, корп. 3
Год производства : См. 6ое число ("X") серийного номера продукта.
(Серийный номер: xxxxxXxxxxxxx)
"X" это 0-9. 0-9 означает 2010-2019.
Тип монитора: ЖК-монитор
Модель: PL1780
Страна изготовления: КИТАЙ

РҮССКИЙ

Мы оставляем за собой право вносить изменения в технические характеристики без предварительного



уведомления.

Все торговые марки, используемые в руководстве пользователя, являются собственностью их



владельцев.

Как партнер ENERGY STAR



ENERGY STAR

®

по эффективному использованию энергии.

®

iiyama гарантирует,что данный продукт соответствует всем требования

СОДЕРЖАНИЕ

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ................................................1

МЕРЫ ПРЕДОСТОРОЖНОСТИ ...................................................1

СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ ..........3

ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ .................................................3

ОЧИСТКА ........................................................................................3

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ ............................................4

ХАРАКТЕРИСТИКИ .......................................................................4

ПРИНАДЛЕЖНОСТИ .....................................................................4

МОНТАЖ НА СТЕНЕ .....................................................................5

УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ : ProLite B1780SD ..........6

УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ : ProLite E1780SD ..........7

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : ProLite B1780SD ..........8

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : ProLite E1780SD ..........9

ПОДКЛЮЧЕНИЕ МОНИТОРА
ПОДКЛЮЧЕНИЕ МОНИТОРА

УСТАНОВКА КОМПЬЮТЕРА.......................................................12

НАСТРОЙКА УГЛА ОБЗОРА : ProLite E1780SD ........................12

НАСТРОЙКА УГЛОВ ОБЗОРА И ВЫСОТЫ МОНИТОРА :

ProLite B1780SD ...........................................................................13

ВРАЩЕНИЕ МОНИТОРА : ProLite B1780SD ..............................13

РАБОТА С МОНИТОРОМ .................................................................14

СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК ............................................15

НАСТРОЙКИ ЭКРАНА .................................................................21

ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ ..............24

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ................................................25

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ..................................................26

ПРИЛОЖЕНИЕ ..................................................................................27

СПЕЦИФИКАЦИИ : ProLite B1780SD .........................................27

СПЕЦИФИКАЦИИ : ProLite E1780SD .........................................28

РАЗМЕРЫ : ProLite B1780SD ......................................................29

РАЗМЕРЫ : ProLite E1780SD ......................................................29

ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ ...............................30

: ProLite B1780SD .......................10

: ProLite E1780SD .......................11

РҮССКИЙ

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ВНИМАНИЕ !

ВЫКЛЮЧИТЕ МОНИТОР, ЕСЛИ ЧУВСТВУЕТЕ, ЧТО ОН НЕ В ПОРЯДКЕ

Если вы заметите какие-либо ненормальные явления, например, появление дыма, странные
звуки или запахи, немедленно выключите монитор из сети и свяжитесь со своим дилером или
сервисным центром iiyama. Дальнейшее использование монитора может быть опасным из-за
возможного возгорания или поражения электротоком.

НИКОГДА НЕ СНИМАЙТЕ КОРПУС

Внутри монитора находятся цепи высокого напряжения. Снятие корпуса может привести к
возгоранию или поражению электротоком.

НЕ ВСТАВЛЯЙТЕ НИКАКИЕ ПРЕДМЕТЫ В МОНИТОР

Не вставляйте никакие твердые предметы в монитор и не проливайте на него жидкости,
например, воду. Если все таки нечто подобное произошло, немедленно выключите монитор из
сети и свяжитесь со своим дилером или сервисным центром iiyama. Использование монитора
с каким-то предметом внутри может привести к возгоранию, поражению электротоком или
повреждению монитора.

УСТАНАВЛИВАЙТЕ МОНИТОР НА РОВНОЙ УСТОЙЧИВОЙ ПОВЕРХНОСТИ

При падении монитор может травмировать вас.

НЕ УСТАНАВЛИВАЙТЕ МОНИТОР ОКОЛО ВОДЫ

Не устанавливайте монитор в местах, где на него может пролиться вода или он может быть
обрызган, т.к. это может привести к возгоранию или поражению электротоком.

ПОДКЛЮЧАЙТЕ МОНИТОР ТОЛЬКО К УСТАНОВЛЕННЫМ ИСТОЧНИКАМ
ЭНЕРГИИ

Подключайте монитор только к установленным источникам энергии. Использование
несоответствующего напряжения может вызвать нарушение нормальной работы и привести к
возгоранию или поражению электротоком.

РҮССКИЙ

ЗАЩИТА КАБЕЛЕЙ

Не натягивайте и не изгибайте сетевой Кабель питания и сигнальный кабель. Не ставьте
монитор или какой-нибудь другой тяжелый предмет на кабели. При повреждении кабели могут
вызвать возгорание или поражение электротоком.

НЕБЛАГОПРИЯТНЫЕ ПОГОДНЫЕ УСЛОВИЯ

Рекомендуется не эксплуатировать монитор во время сильной грозы, поскольку
продолжительные перерывы в энергоснабжении могут вызвать нарушение нормальной
работы. Не рекомендуется дотрагиваться до кабельной вилки в таких условиях, т.к. это может
привести к поражению электротоком.

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 1

ПРЕДУПРЕЖДЕНИЕ

МЕСТО УСТАНОВКИ

Не устанавливайте монитор в местах, где возможны внезапные скачки температуры, во
влажных, запыленных, прокуренных помещениях, т.к. это может привести к возгоранию,
поражению электротоком или повреждению монитора. Следует также избегать воздействия
прямых солнечных лучей.

НЕ УСТАНАВЛИВАЙТЕ МОНИТОР В ОПАСНЫХ МЕСТАХ

При несоответствующем местоположении монитор может упасть и причинить травму. Не
следует также ставить на монитор тяжелые предметы; все кабели должны быть проложены
так, чтобы дети не могли потянуть за них и причинить себе травму.

ОБЕСПЕЧЬТЕ ХОРОШУЮ ВЕНТИЛЯЦИЮ

Вентиляционные отверстия защищают монитор от перегрева. Закрытие отверстий может
вызвать возгорание. Для обеспечения циркуляции воздуха установите монитор на расстоянии
как минимум 10 см (или 4 дюймов) от стен. Во время работы не снимайте подставку.
Вентиляционные отверстия на нижней стороне корпуса будут закрыты и монитор может
перегреться, если подставка будет снята. Это может привести к возгоранию и повреждению
монитора. Эксплуатация монитора на боку, задней стороне, вверх основанием, на ковре или
мягком материале может привести к его повреждению.

ОТКЛЮЧАЙТЕ КАБЕЛИ, КОГДА ВЫ ПЕРЕМЕЩАЕТЕ МОНИТОР

Когда вы перемещаете монитор, выключите сетевой выключатель, выньте вилку из сетевой
розетки и отключите сигнальные кабели. Если вы не отключите их, это может привести к
возгоранию или поражению электротоком. Рекомендуется перемещать монитор вдвоем.

ОТКЛЮЧАЙТЕ МОНИТОР ОТ СЕТИ

Если монитор не используется в течение длительного времени, рекомендуется отключать его
от сетевой розетки во избежание возможных неприятностей.

ПРИ ОТКЛЮЧЕНИИ ДЕРЖИТЕ ЗА ВИЛКУ

При отключении сетевого Кабеля или сигнального кабеля тяните за вилку или разъем. Никогда
не тяните за кабель, это может привести к возгоранию или поражению электротоком.

РҮССКИЙ

НЕ ТРОГАЙТЕ РАЗЪЕМ МОКРЫМИ РУКАМИ

Включение или отключение вилки (разъема) мокрыми руками может привести к поражению электротоком.

ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ МОНИТОР НА КОМПЬЮТЕР

Убедитесь, что компьютер достаточно прочен, чтобы удержать вес монитора, в противном
случае, вы можете повредить компьютер.

ОСТОРОЖНО!!НЕ ПРИЩЕМИТЕ РУКУ ИЛИ ПАЛЕЦ

При изменении угла или высоты наклона монитора не оставляйте отпечатков пальцев на ЖК-экране.



Повреждение рук или пальцев может возникнуть если достаточное внимание не было



уделено при установке высоты монитора. (Только для моделей с регулировкой высоты.)

ЗАМЕЧАНИЕ КАСАТЕЛЬНО ИСПОЛЬЗОВАНИЯ 24/7

Этот продукт не предназначен для использования в режиме 24/7 при любых условиях.

ПРОЧИЕ РЕКОМЕНДАЦИИ

ЭРГОНОМИЧЕСКИЕ

Для избежания усталости глаз, не работайте на мониторе с очень ярким фоном или в темной
комнате. При работе с монитором в течение длительного времени рекомендуется делать
десятиминутные перерывы после каждого часа работы. Для оптимально комфортных визуальных
условий монитор должен находиться ниже уровня глаз и на расстоянии 40–60 см (16–24”) от глаз.

2 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ

Описанные ниже явления обычны для ЖК-мониторов и не говорят о какой-либо неисправности.

ПРИМЕЧАНИЕ

Когда вы впервые включаете ЖК-монитор, то, в зависимости от типа компьютера, картинка



может не уместиться в области отображения дисплея. В подобном случае придется
подстроить расположение картинки, переместив ее в соответствующее положение.
В зависимости от используемого вами шаблона рабочего стола, вы можете заметить на



экране неоднородности яркости.
Из-за физической природы фоновой подсветки, при первоначальном использовании



экран может мерцать выключите питание и затем включите его снова – мерцание должно
исчезнуть.

ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ

ПРИМЕЧАНИЕ

ОЧИСТКА

ВНИМАНИЕ

ПРЕДУПРЕЖДЕНИЕ

ПРИМЕЧАНИЕ

КОРПУС

ЖК­экран

Пятна могут удаляться тканью, слегка смоченной мягким моющим средством.
Затем корпус протирается мягкой сухой тканью.

Рекомендуется периодическая чистка мягкой сухой тканью. Не следует
использовать бумажные салфетки и т.п., так как они могут повредиь экран.

Если вы должны вернуть монитор для обслуживания, а оригинальная



упаковка выброшена, просьба связаться с вашим дилером или
сервисным центром iiyama для получения совета или замены упаковки.

Если при очистке внутрь монитора попал какой-либо предмет или



жидкость, например вода, немедленно отключите сетевой Кабель и
свяжитесь c вашим дилером или сервисным центром iiyama.
В целях безопасности выключите монитор и выньте сетевой Кабель



из розетки перед очисткой монитора.
Чтобы не повредить ЖК-панель, не царапайте и не протирайте



экран твердым предметом.
Никогда не применяйте ни один из нижеуказанных сильных



растворителей. Они могут повредить корпус и ЖК-экран.

Разбавитель Бензин Распылительные средства
Кислотные или щелочные растворители Абразивные средства Воск

Продолжительный контакт корпуса с любым изделием из резины



или пластмассы может вызвать повреждения окраски ворпуса.

РҮССКИЙ

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 3

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

ХАРАКТЕРИСТИКИ

Поддерживает разрешение 1280 × 1024



Высокая контрастность 1000:1 (типичная), Функция Adv. Contrast / Высокая



яркость 250 кд/м

Короткое время отклика 5 мс (типичная)



Цифровое сглаживание шрифтов



Автонастройка



Стереодинамики



2 × 1 Вт

Функция Plug & Play VESA DDC2B



совместимая с Windows

Регулирование потребления электроэнергии (соответствие ENERGY STAR



и VESA DPMS)

Совместимость с крепежным стандартом VESA (100mm×100mm)



Отверстие для установки замка безопасности



2

(типичная)

®

XP/Vista/7/8/8,1/10

®

ПРИНАДЛЕЖНОСТИ

РҮССКИЙ

Комплект поставки должен содержать следующие принадлежности. Убедитесь в их наличии.
Если какая-либо из принадлежностей отсутствует или повреждена, обратитесь к дилеру или в
региональное отделение iiyama.

Кабель питания*



Cтойкa - основаниe



Держатель кабелей



ПРЕДУПРЕЖДЕНИЕ

*1 Характеристики сетевого кабеля, прилагаемого для регионов с сетевым напряжением 120

В: 10A /125 В. Если напряжение вашей электросети превышает указанные значения, то
должен использоваться сетевой кабель на 10 A /250 В.

2

Принадлежности для ProLite B1780SD.

*

3

*

Принадлежности для ProLite E1780SD.

4 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

1



3

*

Кабель DVI-D

Винт для монтажа основания стойки (



Инструкция по безопасности  Краткое руководство



Кабель аудио



3 шт)

2

*

МОНТАЖ НА СТЕНЕ

ВНИМАНИЕ

В случае монтажа монитора на стене, надо принять во внимание



толщину монтажного держателя и докрутить винт М4 вместе с шайбой
таким образом, чтоб его длина (“L”) внутри монитора не была больше 7
мм. Использование винта длиннее может привести к електрошоку или
повреждению монитора вследствие столкновения винта с електрическими
компонентами внутри корпуса монитора.

Перед монтажом монитора на стене или потолке рекомендуется проверить,



выдержат ли они вес устройства.

Монтажный держатель

L

Винт

Корпусъ

РҮССКИЙ

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 5

УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ : ProLite B1780SD

ПРЕДУПРЕЖДЕНИЕ

Разместите монитор на ровной поверхности. Падение монитора может привести к его



повреждению или травме.

Не применяйте грубую силу. Это может привести к повреждению монитора.



Перед снятием или установкой подставки отключите монитор во избежание поражения



электротоком и повреждения монитора.

<Установка>

Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол
лицевой стороной вниз.

Установите основание стойки на низ стойки.

Для крепления основания стойки к монитору используйте винт, который находится в
комплекте поставки.

Основание стойки

Пальцевой винт для крепления стойки.

<Снятие>

РҮССКИЙ

Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол
лицевой стороной вниз.

Уберите винт, чтоб отсоединить основание стойки от стойки.

<Oграничитель>
Поставьте монитор и, нажимая на его переднюю

панель, нажмите на фиксатор на тыльной стороне
подставки. Продолжайте нажимать на переднюю
панель, пока монитор не займет требуемое положение.
При выполнении установки необходимо соблюдать
осторожность, поскольку подставка подпружинена, и
может внезапно раскрыться.

6 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

Oграничитель

УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ : ProLite E1780SD

ПРЕДУПРЕЖДЕНИЕ

Разместите монитор на ровной поверхности. Падение монитора может привести к его



повреждению или травме.
Не применяйте грубую силу. Это может привести к повреждению монитора.



Перед снятием или установкой подставки отключите монитор во избежание поражения



электротоком и повреждения монитора.

<Установка>

Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол
лицевой стороной вниз.

Придержите монитор и нажмите основание стойки.

Основание стойки

<Снятие>

Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол
лицевой стороной вниз.

Нажмите и придержите внешние крюки и удальте основание стойки.

Крюки

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 7

РҮССКИЙ

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : ProLite B1780SD

<Вид спереди>

Выключатель питания ( POWER)

Индикатор питания

ПРИМЕЧАНИЕ

Кнопка Выбор / Вход сигнала ( )
Кнопка Покрутка вверх / Аудио Настройки ( )

Кнопка Покруткка вниз / i-Style Color ( )
Кнопка Меню ( )
Динамики

РҮССКИЙ

15-контактный разъем VGA(D-sub) мини (D-SUB)
Разъем DVI-D 24-контактный (DVI-D)
Разъем звукового линейного входа (AUDIO IN)
Отверстия для кабелей

Разъем источника питания пер. тока ( : Переменный ток) (AC IN)
Гнездо замка безопасности

ПРИМЕЧАНИЕ

Голубой: нормальный режим работы
Оранжевый: режим энергосбережения

В гнездо замка безопасности можно вставить защитный тросик, чтобы
никто не мог унести монитор без вашего разрешения.

<Вид сзади>

8 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : ProLite E1780SD

<Вид спереди>

Выключатель питания ( POWER)

Индикатор питания

ПРИМЕЧАНИЕ

Кнопка Выбор / Вход сигнала ( )
Кнопка Покрутка вверх / Аудио Настройки ( )

Кнопка Покруткка вниз / i-Style Color ( )
Кнопка Меню ( )
Динамики
15-контактный разъем VGA(D-sub) мини (D-SUB)
Разъем DVI-D 24-контактный (DVI-D)
Разъем звукового линейного входа (AUDIO IN)

Отверстье для держателя кабелей.

Разъем источника питания пер. тока ( : Переменный ток) (AC IN)
Гнездо замка безопасности

ПРИМЕЧАНИЕ

Голубой: нормальный режим работы
Оранжевый: режим энергосбережения

В гнездо замка безопасности можно вставить защитный тросик, чтобы
никто не мог унести монитор без вашего разрешения.

<Вид сзади>

РҮССКИЙ

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 9

ПОДКЛЮЧЕНИЕ МОНИТОРА

Кабель питания
(Аксессуар)

Аудиокабель (Аксессуар)

Кабель VGA(D-sub)*

(не в комплекте)

Кабель DVI-D (Аксессуар)

Компьютер

Убедитесь в том, что выключены и компьютер, и монитор.
Подключите компьютер к монитору с помощью сигнального кабеля.
С помощью аудиокабеля соедините звуковой линейный вход монитора с выходом звуковой

аппаратуры, если хотите воспроизводить звук через динамики монитора.
Подключите шнур питания сначала к монитору, а затем к источнику питания.
Включите монитор и компьютер.

ПРИМЕЧАНИЕ

Типы сигнальных кабелей, используемых для подключения компьютера к монитору,



могут быть разными в зависимости от компьютера. Неправильное подключение может
вызвать серьезное повреждение как монитора, так и компьютера. Прилагаемый к
монитору кабель имеет стандартный разъем. Если потребуется кабель особого типа, то
обратитесь к продавцу или в региональное представительство iiyama.

Для подключения к компьютерам Macintosh обратитесь к продавцу или в региональное



представительство iiyama, чтобы приобрести соответствующий переходник.

Обязательно затяните винты на каждом конце сигнального кабеля.



[Пример подключения]

: ProLite B1780SD

<Вид сзади>

РҮССКИЙ

*

Кабель VGA (D-Sub) не входит в комплект поставки монитора. Если вы используете
низкокачественный VGA (D-Sub) кабель, то это может привести к возникновению электро­магнитных помех. Пожалуйста, обратитесь в центр поддержки iiyama в вашей стране, если вы
хотите подключить монитор через VGA вход.

[ Держатель кабелей ]

Протяните кабели через отверстие.
Соберите кабели позади стойки.

10 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

ПОДКЛЮЧЕНИЕ МОНИТОРА

Кабель питания
(Аксессуар)

Аудиокабель (Аксессуар)

Кабель VGA(D-sub)*

(не в комплекте)

Кабель DVI-D (Аксессуар)

Компьютер

Убедитесь в том, что выключены и компьютер, и монитор.
Подключите компьютер к монитору с помощью сигнального кабеля.
С помощью аудиокабеля соедините звуковой линейный вход монитора с выходом звуковой

аппаратуры, если хотите воспроизводить звук через динамики монитора.
Подключите шнур питания сначала к монитору, а затем к источнику питания.
Включите монитор и компьютер.

ПРИМЕЧАНИЕ

Типы сигнальных кабелей, используемых для подключения компьютера к монитору,



могут быть разными в зависимости от компьютера. Неправильное подключение может
вызвать серьезное повреждение как монитора, так и компьютера. Прилагаемый к
монитору кабель имеет стандартный разъем. Если потребуется кабель особого типа, то
обратитесь к продавцу или в региональное представительство iiyama.

Для подключения к компьютерам Macintosh обратитесь к продавцу или в региональное



представительство iiyama, чтобы приобрести соответствующий переходник.

Обязательно затяните винты на каждом конце сигнального кабеля.



[Пример подключения]

: ProLite E1780SD

<Вид сзади>

*

Кабель VGA (D-Sub) не входит в комплект поставки монитора. Если вы используете
низкокачественный VGA (D-Sub) кабель, то это может привести к возникновению электро­магнитных помех. Пожалуйста, обратитесь в центр поддержки iiyama в вашей стране, если вы
хотите подключить монитор через VGA вход.

[ Держатель кабелей ]

Всуньте держатель кабелей в отверстие.

Отверстье

Держатель кабелей

Соберите кабели позади стойки.

Протяни кабели через держатель.

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 11

РҮССКИЙ

УСТАНОВКА КОМПЬЮТЕРА

Синхронизация сигнала



На стр. 30 раздела ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ СИНХРОНИЗАЦИИ вы найдете список

значений синхронизации сигнала.

НАСТРОЙКА УГЛА ОБЗОРА : ProLite E1780SD

Для оптимального восприятия изображения рекоменду-



ется посмотреть на весь экран монитора.

Придерживайте стойку таким образом, чтобы монитор не



упал при изменении угла наклона.

Вы можете изменить угол наклона монитора до 20



градусов назад.

Для обеспечения максимально удобного положения тела



при работе с монитором как устройством отображения ин­формации для рабочей станции рекомендуется, чтобы
угол наклона не превышал 10 градусов. Скорректируйте
угол наклона монитора в соответствии с вашими
собственными предпочтениями.

ПРИМЕЧАНИЕ

Не прикасайтесь к ЖК-экрану при изменении угла



наклона. Это может вызвать его повреждение.

При изменении угла наклона не оставляйте отпечатков



пальцев на ЖК-экране.

РҮССКИЙ

12 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

НАСТРОЙКА УГЛОВ ОБЗОРА И ВЫСОТЫ МОНИТОРА : ProLite B1780SD

Для оптимального восприятия изображения



рекомендуется смотреть на весь экран
монитора.

Придерживайте стойку таким образом, чтобы



монитор не упал при изменении угла наклона.

У вас есть возможность регулировать высоту



монитора до 130 мм, угол наклонения до 45
градусов по горизонтали и до 22 градусов
назад и 2 вперед.

ПРИМЕЧАНИЕ

Не прикасайтесь к ЖК-экрану при изменении



угла или высоты наклона монитора. Это
может вызвать его повреждение.

При изменении угла или высоты наклона



монитора не оставляйте отпечатков пальцев
на ЖК-экране.

Повреждение рук или пальцев может



озникнуть если достаточное внимание
не было уделено при установке высоты
монитора.

Монитор

45°

45°

130mm

Стойка

ВРАЩЕНИЕ МОНИТОРА : ProLite B1780SD

Установите максимальную высоту монитора.
Поверните монитор на 90 градусов.

Портрет: поверните по часовой стрелке.
Пейзаж – поверните против часавой стрелки.

ПРИМЕЧАНИЕ

Попытки повернуть монитор без максимального



повышения монитора могут привести и порче
подставки.
Видеокарта для портретного дисплея нужна для



вращения картинки на дисплее.

Установите монитор соответстввенно вышим

требованиям.

РҮССКИЙ

90°

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 13

РАБОТА С МОНИТОРОМ

Настройка изображения

Вход сигнала

Регулировка аудио

Настройка Цветов

Информация

Ручные настройки изображения

Установочное Меню

Заводские Настройки

Автонастройка Изображения

1 : Выход

Выбор : 2

Значения параметров для получения наилучшего изображения ЖК-монитора компании iiyama
были установлены на заводе; они указаны на стр. 30 в разделе ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ
СИНХРОНИЗАЦИИ. Вы также можете откорректировать изображение, следуя указанным ниже процедурам.
Для получения подробной информации относительно настроек см. раздел НАСТРОЙКИ ЭКРАНА на стр. 21.

Нажмите кнопку , чтобы на дисплее появилось Экранное меню (ЭМ). Здесь
есть несколько дополнительных страниц, которые перелистываются с
помощью кнопок

Выберите страницу меню, которая содержит интересующую вас пиктограмму
настройки. Нажмите кнопку
требуемую пиктограмму настройки.

Заново нажмите кнопку . Используйте кнопки / для выполнения
оответствующих настроек и установок.

Нажмите кнопку для выхода с меню и все введены вами настройки будут
автоматически записаны.

Например, для подстройки вертикального положения экрана выберите в меню Настройка Геометр.
и нажмите кнопку

РҮССКИЙ

1 : Выход

Страница настройки появляется после того, как вы нажмете на кнопку . Затем выберите
Верт. Положение с помощью кнопок
установок вертикального положения используйте кнопки

/ .

. Затем с помощью кнопок / выделите

Затем выберите Гориз. /Верт. Положение с помощью кнопок

Автонастройка Изображения

Настройка изображения

Вход сигнала

Регулировка аудио

Настройка Цветов

Информация

Ручные настройки изображения

Установочное Меню

Заводские Настройки

Выбор : 2

Ручные настройки изображения

Гориз. /Верт. Положен
Частота
Фаза
Резкость
Настройки режима видео

1 : Выход

/ . Заново нажмите кнопку . Для изменения

/ .

Ручные настройки изображения

Гориз. /Верт. Положение



Гориз. Положение

▲

Верт. Положение

▲

▲

50

▲

50

/ .

Выбор : 2

1 : Выход

Выбор : 2

При настройке должно изменяться вертикальное положение всего экрана. Нажатие кнопки

вконце работы запишет все введены вами изменения.

ПРИМЕЧАНИЕ

После окончания работы с настройками Экранного меню оно само закроется через



некоторое время (длительность определяется функцией Таймер выключения ЭМ). Для
немедленного выхода из ЭМ используйте кнопку

При исчезновении Экранного меню любые изменения автоматически сохраняются в памяти.



.

Во время работы с меню следует избегать отключения питания.
Параметры Гориз. /Верт. Положение, Частота, и Фаза сохраняются для каждого отдельного



значения частоты синхронизации. За этими исключениями, все остальные настройки имеют
только одно значение, которое относится ко всем частотам синхронизации.

14 РАБОТА С МОНИТОРОМ

СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК

Direct

Direct

Автонастройка Изображения

Auto Image Adjust

Автонастройка Изображения

Только для аналоговаого входа

Пункт настройки Проблема/Опция Используемые кнопки

Автонастройка
Изображения *

Auto Image Adjust

Настройте Гориз. /Верт. Положение, Частота и Фаза
автоматически

* Для лучшeго рузультата используйте Автонастройки в сочетании с Образцом настроек.

Смотрите сайт 21 для НАСТРОЕК ДИСПЛЕЯ.

Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.

Автонастройка Изображения: Нажмите и придержите в течении 2 секунд кнопку



если

Меню не отображается на экране.

Настройка изображения

Picture Adjust

Настройка изображения

Пункт настройки Проблема/Опция Используемые кнопки

Контрастность *

Contrast

Яркость *

1,2,3

Brightness

3

Слишком темное
Слишком яркое

Слишком бледное
Слишком интенсивное

РҮССКИЙ

2,3,4

ACR *

Adv. Contrast

Режим EКO *

ECO Mode

Выкл.

Выкл.

3

1

Обычная контрастность

Увеличенная контрастностьВкл.

Обычно
Фон или подсветка минимализован.
Фон или подсветка на уровне ниже режима 1.2
Фон или подсветка на уровне ниже режима 2.3

1

Регулировка яркости при работе монитора в темной комнате, если экран кажется слишком

*

ярким. Не активен при включенной функции увеличения контрастности (ACR).

2

Настройки яркости и функция увеличения контрастности (ACR) не могут быть

*

задействованы при включенном Режим EКO.

3

*

Включение функции i-Style Color блокирует доступ к настройкам контрастности, яркости,

ACR и Режим EКO.

4

Для включения опции обозначите ее в настройках меню. Для выключения удалите отметку.

*

РАБОТА С МОНИТОРОМ 15

Вход сигнала

Direct

Direct

Direct

Direct

Direct

Input Select

Вход сигнала

Пункт настройки Проблема/Опция Используемые кнопки

Вход сигнала

Input Select

ПРИМЕЧАНИЕ

Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.

Вход сигнала: Нажмите кнопку



Если выбран VGA или DVI вход, функция автоматического выбора
источника сигнала не действует.

VGA
DVI
Auto

Выбор входа VGA.

Выбор входа DVI.

Автоматический поиск и выбор источника сигнала.

когда меню не отображается на экране.

Регулировка аудио

Audio Adjust

Регулировка аудио

Пункт настройки Проблема/Опция Используемые кнопки

Громкость

Volume

Беэ звука *

Mute

РҮССКИЙ

* Для включения опции обозначите ее в настройках меню. Для выключения удалите отметку.

Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.

Регулировка аудио:Нажмите кнопку



Беэ звука: Нажмите и придержите в течении 2 секунд кнопку



отображается на экране.

Переключение между режимами Беэ звука и Активация звука

осуществляется последовательными нажатиями на кнопку

Cлишком тихо
Слишком громко

Вкл.

Выкл.

Восстановление звука с прежним уровнем громкости.

Временное отключение звука.

когда меню не отображается на экране.

если Меню не

.

16 РАБОТА С МОНИТОРОМ

Настройка Цветов

Direct

Direct

Color Adjust

Настройка Цветов

Пункт настройки Проблема/Опция Используемые кнопки

Холодный Cool
Нормальный
Теплый

Normal

Warm

Цвета пользователя

User Color

i-Style Color

i-Style Color

Голобуоватый белый
Зеленоватый белый
Красновато-белый
Красный
Зеленый

Синий

Выкл.

Стандарт

Игра
Кино

Пейзаж

Текст

Слишком слабый
Слишком сильный

Вернуться к состоянию цветов которое
было достроено раньше.

Для обычного окружения windows или
настроек по умолчанию.

Для игравого окружения.
Для просмотра фильмов и видео записей.
Для просмотра изображений пейзажей.
Для редактирования и чтения текста в

условиях обработки текста.

Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.

i-Style Color: Нажмите кнопку



когда меню не отображается на экране.

Информация

Information

<Пример>

Информация

Разрешение:

Горизонтальная частота:
Вертикальная частота:

Пиксельная частота:

Номер модели:

1 : Выход

1280x1024

64.0KHz

60.0Hz

108.0MHz

E/B1780SD

Информация

Информацию о актуально выбранном входа найдете в
информациии о графическом адаптере вашего компьютнра.

ПРИМЕЧАНИЕ

Прочитайте в руководстве графического
адаптера об изменении разрешения и
обновляния.

Выбор : 2

РАБОТА С МОНИТОРОМ 17

РҮССКИЙ

Ручные настройки изображения

Manual Image Adjust

Ручные настройки изображения

Пункт настройки Проблема/Опция Используемые кнопки

Гориз. /Верт.
Положение

1,2

*

H./V. Position

Частота *

1

Clock

1

Фаза *

Phase

Резкость

Sharpness

1

Только для аналогового входа.

*

2

Смотрите стр. 21 – Настройки Экрана

*

РҮССКИЙ

Полож. По Гориз.

Полож. Верт.

Сильно влево
Сильно вправо

Слишком низко
Слишком высоко

Слишком узко
Слишком широко

Устраннение мерцания текста или линий.

0 1 2 3

Качесво изображения можно изменять в интервале от 0 до
3 (от размытого до резкого).
Нажимайте кнопку

, чтобы изменять резкость
изображения в порядке возрастания номерв. Нажимайте
кнопку

, чтобы изменять резкость изображения в порядке
уменьшения номеров.
В случае если вы устоновили разрешение монитора ниже 1280
x 1024 вы должны настроить качество изображения.(4 steps).

18 РАБОТА С МОНИТОРОМ

Установочное Меню

Setup Menu

Пункт настройки

Язык

Language Select

Положение
экранного меню

OSD Position

Установочное Меню

Проблема/Опция Используемые кнопки

English

Français
Deutsch
Nederlands
Polski

Полож.
по Гориз.

Полож.
по Верт.

Английский
Французский
Немецкий
Голландский
Заполированность

ЭМ сильно налево
ЭМ сильно направо

ЭМ слишком высоко
ЭМ слишком низко

Русский

Русский
Японский
Китайский упр.
Китайский тра.

Вр. отобр. Меню

OSD Time Out

Фон экранного Меню *

OSD Background

Заиуск логотипа *

Opening Logo

LED *

LED

ПРИМЕЧАНИЕ

* Для включения опции обозначите ее в настройках меню. Для выключения удалите отметку.

Если Вас раздражает свечение индикатора питания, Вы можете его
выключить.

Заводские Настройки

Memory Recall

Можно установаить время отображения ЭМ.
5/ 15 / 30 / 60 второй

Вкл.

Выкл. Стандартный фон экранного меню.

Вкл.

Выкл.

Вкл.

Выкл. Индикатор питания выключен.

Прозрачный фон экранного меню.

Логотип iiyama отображается когда монитор
включен.

Логотип iiyama не отображается когда монитор
включен.

Индикатор питания включен.

Заводские Настройки

Пункт настройки Проблема/Опция Используемые кнопки

Заводские Настройки

Memory Recall

Восстановление заводских настроекd.

РҮССКИЙ

РАБОТА С МОНИТОРОМ 19

● Блокировка

<Экранное меню (OSD)>

1.

Чтобы вызвать экранное меню, нажмите и удерживайте в течение 10 секунд кнопки и .
Если Вы попытаетесь вызвать экранное меню нажатием на любую из клавиш

, на экране появиться сообщение «OSD Locked» («Экранное меню заблокировано»).

2. Чтобы отключить блокировку экранного меню, нажмите и удерживайте в течение 10 секунд
клавиши

<Выключатель питания>

1. Чтобы заблокировать кнопку выключения питания, нажмите и удерживайте в течение 10
секунд кнопки

нажатием на кнопку питания. При нажатии на кнопку выключения на экране появиться
сообщение "Power Button Locked" («Кнопка выключения заблокирована»).

2. Чтобы отключить блокировку экранного меню, нажмите и удерживайте в течение 10 секунд
клавиши

и .

и . При действующей блокировке монитор не может быть выключен

и .

, , или

РҮССКИЙ

20 РАБОТА С МОНИТОРОМ

НАСТРОЙКИ ЭКРАНА

Настройте изображение в соответствии с процедурами, описаными ниже, если используется
аналоговый входной сигнал.

Настройки экрана, описанные в руководстве, предназначены для уcтановки изображения и



уменьшения мерцания или размытости при работе с компьютером.

Монитор предназначен для работы с разрешением 1280 x 1024, причем при работе с



меньшим разрешением может наблюдаться ухудшение характеристик изображения
вследствие того, что при этом картинка автоматически растягивается на весь экран. Работа
с монитором рекомендуется при разрешении 1280 x 1024.

Отображаемый текст или линии могут быть искажены или иметь неоднородности по



толщине, появляющиеся при увеличении экранного изображения.

Настройку положения изображения или частоты рекомендуется проводить с помощью



стандартных средств управления монитором, а не путем использования компьютерных
программ или утилит.
Настройки рекомендуется производить после прогрева дисплея, по меньшей мере, в течение 30 минут.



После выполнения автонастройки (Auto Adjust), в зависимости от разрешения и



синхронизации сигнала, может потребоваться проведение дополнительной корректировки.

Автонастройка может работать некорректно при отображении картинки, отличающейся от



Test.bmp (шаблон настройки экрана). В этом случае требуется ручная настройка.

Существyeт два способа настройки экранного изображения. Первым способом является
автоматическая регулировка положения изображения, Синхр. Пикселей и фаза. Другой способ
заключается в ручном проведении настроек.
Когда монитор подключается к новому компьютеру произведите автонастройку, иначе
произойдет изменение разрешения. Если после выполнения автонастройки изображение
на экране мерцает или размыто, или картинка не умещается на дисплее, то потребуется
проведение ручной настройки. Обе настройки должны быть проведены с использованием
шаблонов настройки (Test.bmp), которые можно найти на сайте (http://www.iiyama.com).
В этом руководстве описана настройка монитора для работы с операционными системами
Windows





[Шаблон Настройки]

®

OS.

Выберите оптимальное разрешение для изображения.

Установите Test.bmp (шаблон настройки экрана) в качестве обоев рабочего стола.

ПРИМЕЧАНИЕ

Если вы не знаете, как сменить обои рабочего стола, обратитесь к соответствующей

документации по операционной системе.

Test.bmp создан с разрешением 1280 x 1024. Установите положение изображения на

дисплее в центрe рабочего стола, с помощью диалогового меню установки обоев.

РҮССКИЙ

Шаблон

зебра

Цветная
полоска

Кадр
ихображения

РАБОТА С МОНИТОРОМ 21

Нажмите и придержите в течении 2 секунд кнопку если Меню не отображается на

экране. (Автонастройка Изображения)

Если картинка мерцает, размыта или не умещается на экране, скорректируйте

изображение вручную, применяя описанную ниже процедуру.

Подстройте положение по вертикали (Верт. Позиция) таким образом, чтобы верх и

низ картинки умещались на экране.

1) Подстройте положение по горизонтали (Горизонт. Позиция) таким образом, чтобы
левая сторона картинки сместилась к левому краю экрана.

2) Растяните правый край картинки до правого края экрана с помощью настройки
размера по горизонтали (Синхр. Пикселей).

РҮССКИЙ

ПРИМЕЧАНИЕ

Когда левая сторона рамки картинки уходит за левый край дисплея при настройке размера



по горизонтали (Синхр. Пикселей), повторите шаги 1) и 2).

Другим способом проведения корректировки синхронизации является корректировка



вертикальных волнистых линий на шаблоне "зебра".

Картинка может мерцать при проведении настройки размера по горизонтали (Синхр.



Пикселей), горизонтального положения (Горизонт. Позиция) и вертикального положения
(Верт. Позиция).

Если после проведения настройки размера по горизонтали (Синхр. Пикселей) кадр



изображения больше или меньше, чем область отображения дисплея, повторите шаги,
начиная с

22 РАБОТА С МОНИТОРОМ

.

Для корректировки горизонтальной волнистости, мерцания или размытости на

шаблоне “зебра”, используйте точную настройку (Фаза).

ПРИМЕЧАНИЕ

Если на части экрана остается сильное мерцание или видны искажения, повторите



настройки шага

и для корректировки размера по горизонтали (Синхр. Пикселей). Если

искажения или мерцание все еще остаются, то установите частоту регенерации 60 Гц и
повторите корректировку с шага

Скорректируйте горизонтальное положение (Горизонт. Позиция) после проведения точной



.

настройки, если горизонтальное положение уходит за пределы области регулировки.

По окончании настройки размера и точной настройки скорректируйте яркость

(Яркость) и цветовую настройку (Цвет) для получения приемлемой картинки. Теперь
можно сменить обои рабочего стола на те, что у вас были установлены ранее.

РАБОТА С МОНИТОРОМ 23

РҮССКИЙ

ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ

Регулирование потребления электроэнергии данного изделия соответствует всем требованиям
энергосбережения ENERGY STAR

® и

VESA DPMS. Когда ваш компьютер не используется,
монитор автоматически снижает расход энергии, необходимой для его функционирования.
Чтобы использовать эту возможность, монитор должен быть подключен к компьютеру,
совместимому с VESA DPMS. Режим регулирования потребления электроэнергии описан
ниже. Необходимые настройки, включая установки таймера, должны производиться на
компьютере. Информацию по конфигурированию этих настроек можно почерпнуть из
руководства к вашей операционной системе.



Режим управления потреблением электроэнергии

При исчезновении поступающих от компьютера сигналов вертикальной и горизонтальной
разверток, монитор входит в режим энергосбережения, при котором потребление
электроэнергии уменьшается до уровня менее 0.5 Вт. Экран темнеет, индикатор подачи
питания начинает светиться оранжевым цветом. Возврат из режима энергосбережения
происходит через несколько секунд после нажатия любой клавиши на клавиатуре или
движения мышью.

Индикатор
питания

РҮССКИЙ

ОБЫЧНЫЙ РЕЖИМ РАБОТЫ

РЕЖИМ УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

Голуб о

Померанцово

ПОТРЕБЛЯЕМАЯ

МОЩНОСТЬ

0 0.5Вт 100%

ПРИМЕЧАНИЕ

Даже находясь в режиме энергосбережения, монитор потребляет энергию. Во



избежание бесполезного расходования энергии отключайте монитор, нажимая на
клавишу питания каждый раз, когда монитор подолгу не используется, например,
ночью и по выходным.
Вполне возможно, что видеосигнал все таки поступает от компьютера, хотя



сигналы вертикальной и горизонтальной разверток отсутствуют. В подобном
случае ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ может работать
некорректно.

24 РАБОТА С МОНИТОРОМ

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Если монитор работает неправильно, просьба соблюдать следующую последовательность
операций для возможного решения задачи.

1. Выполните регулировки, описанные в разделе РАБОТА С МОНИТОРОМ, в зависимости от
вашей проблемы. Если изображение не появилось, см. п. 2.

2. Обратитесь к нижеприведенной таблице, если вы не можете найти подходящий пункт
настройки в разделе РАБОТА С МОНИТОРОМ или если проблему не удается устранить.

3. Если вы столкнулись с проблемой, которая не описана ниже, или не можете устранить ее
причину, выключите монитор и обратитесь за помощью к вашему дилеру или в сервисный
центр iiyama.

Проблема

Изображение не

появляется
(Индикатор
питания не
загорелся.)

(Индикатор
питания синий.)

(Индикатор
питания
оранжевый.)

Изображение не

синхронизировано.

Изображение не

в центре экрана


слишком яркое

или слишком

темное.

Проверьте

Силовой кабель плотно вставлен в соответствующее гнездо.



Питание включено.



К розетке подводится напряжение. Проверьте каким-либо другим



прибором (например, настольной лампой).

Если активна программа хранитель экрана, нажмите на любую



клавишу или подвигайте мышью.
Увеличьте контрастность и /или яркость.



Компьютер включен.



Сигнальный кабель подключен правильно.



Синхронизация сигнала компьютера соответствует техническим



характеристикам монитора.

Если монитор находится в режиме энергосбережения, нажмите клавишу



на клавиатуре или подвигайте мышью.
Компьютер включен.



Сигнальный кабель подключен правильно.



Синхронизация сигнала компьютера соответствует техническим



характеристикам монитора.

Сигнальный кабель подключен правильно.



Синхронизация сигнала компьютера соответствует техническим



характеристикам монитора.
Уровень выходного видеосигнала компьютера соответствует



техническим характеристикам монитора.

Синхронизация сигнала компьютера соответствует техническим



характеристикам монитора.

Уровень выходного видеосигнала компьютера соответствует



техническим характеристикам монитора.

РҮССКИЙ

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 25

Проблема Проверьте


дрожит.

Нет звука.

Звук слишком
громкий или
слишком тихий

Прослушиваются

странные шумы.

РҮССКИЙ

Напряжение питания соответствует тех. характеристикам монитора.



Синхронизация компьютера соответствует техническим



характеристикам монитора.

Аудиооборудование включено (компьютер и т.д.).



Правильно подключен аудиокабель.



Включен регулятор громкости .



Режим Mute (отключение звука) выключен.



Выходной уровень аудиосигнала, выдаваемый аудиооборудованием,



находится в пределах спецификаций монитора.

Выходной уровень аудиосигнала, выдаваемый аудиооборудованием,



находится в пределах спецификаций монитора.

Аудиокабель подключен правильно.



ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ

Для наилучшей защиты окружающей среды не выбрасывайте ваш монитор.
Посетите наш вебсайт www.iiyama.com/recycle для получения указаний об утилизации
монитора.

26 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ / ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ

ПРИЛОЖЕНИЕ

Допускаются изменения дизайна и характеристик.

СПЕЦИФИКАЦИИ : ProLite B1780SD

,,

Категория раазмера 17"
ЖК-

панельl

Кол-во отображаемых цветов
Частоты синхронизации

Максимальное разрешение
Входной разъем
Plug & Play
Синхросигналы Выдел. синхросигнал: TTL, Positive or Negative
Видеосигналы

Входной аудиоразъем
Аудиосигнал

Динамики 1 Вт × 2 (стереодинамики)
Максим. размеры экрана 337,9 мм W × 270,3 мм H / 13,3" W × 10,6" H
Электропитание 100-240 В, 50/60 Гц , 0,5A

Габариты, масса

Угол наклона
Условия окружающей

среды

Сертификация

Панель технология

Размер пикселя
Яркость
Контрастность
Угол обзора
Время отклика

TN
Диагональ: 17" (43 см)Размер
0,264 мм (Ш) × 0,264 мм (В)

2

250cd/m

(типичная)
1000 : 1 (типичная), Функция Adv. Contrast доступна
Вправо/Влево : 85°, Вверх/Вниз: 80° (в каждую сторону типичная)
5 мс (типичная)
Примерно16,7 млн.
Аналоговый: Гориз: 24,0-80,0 кГц, Верт: 55-75 Гц

Цифровой: Гориз: 30,0-80,0 кГц, Верт: 55-75 Гц
1280 × 1024, 1,3 Мегапикселей
VGA(D-sub) mini 15 pin, DVI-D 24 pin
VESA DDC2B

Аналоговый: 0,7Vp-p (стандартный), 75

TM

Positive



Цифровой: DVI (Соотв. стандарту версия 1,0) соответственно;
ø 3,5 мм mini jack (стерео)
1,0Vrms maximum

14 Вт станд., Режим энергосбережения: 0,5 Вт максПотребление энергии*
370,0 × 399,5 - 529,5 × 230,0 мм / 14,6 × 15,7 - 20,8 × 9,1" (W×H×D),

4,4кг / 9,7lbs
Вверх: 22 градусов, Вниз: 2 градусов, Вправо/Влево по 45 градусов

При работе: Темп.:

Влажность:

При хранении:

Темп.:
Влажность:

от 5 до 35°C
от 10 до 80% (без конденсата)
от -20 до 60°C
от 5 до 85% (без конденсата)

CE, TÜV-Bauart, VCCI-B, CU, ENERGY STAR

РҮССКИЙ

®

ПРИМЕЧАНИЕ

*

Аудиоустройства не подключены.

ПРИЛОЖЕНИЕ 27

СПЕЦИФИКАЦИИ : ProLite E1780SD

Категория раазмера 17"
ЖК-

панельl

Кол-во отображаемых цветов
Частоты синхронизации

Максимальное разрешение
Входной разъем
Plug & Play
Синхросигналы Выдел. синхросигнал: TTL, Positive or Negative
Видеосигналы

Входной аудиоразъем
Аудиосигнал
Динамики 1 Вт × 2 (стереодинамики)
Максим. размеры экрана 337,9 мм W × 270,3 мм H / 13,3" W × 10,6" H
Электропитание 100-240 В, 50/60 Гц , 0,5A

Габариты, масса 370,0 × 379,5 × 178,0 мм / 14,6 × 14,9 × 7,0" (W×H×D)

РҮССКИЙ

Угол наклона
Условия окружающей

среды

Сертификация

Панель технология

Размер пикселя
Яркость
Контрастность
Угол обзора
Время отклика

TN
Диагональ: 17" (43 см)Размер
0,264 мм (Ш) × 0,264 мм (В)

2

250cd/m

(типичная)
1000 : 1 (типичная), Функция Adv. Contrast доступна
Вправо/Влево : 85°, Вверх/Вниз: 80° (в каждую сторону типичная)
5 мс (типичная)
Примерно16,7 млн.
Аналоговый: Гориз: 24,0-80,0 кГц, Верт: 55-75 Гц

Цифровой: Гориз: 30,0-80,0 кГц, Верт: 55-75 Гц
1280 × 1024, 1,3 Мегапикселей

VGA(D-sub) mini 15 pin, DVI-D 24 pin
VESA DDC2B

Аналоговый: 0,7Vp-p (стандартный), 75

TM

Positive



Цифровой: DVI (Соотв. стандарту версия 1,0) соответственно;
ø 3,5 мм mini jack (стерео)
1,0Vrms maximum

14 Вт станд., Режим энергосбережения: 0,5 Вт максПотребление энергии*

2,6кг / 5,7lbs
Вверх: 20 градусов

При работе: Темп.:

Влажность:

При хранении:

Темп.:
Влажность:

от 5 до 35°C
от 10 до 80% (без конденсата)
от -20 до 60°C
от 5 до 85% (без конденсата)

CE, TÜV-Bauart, VCCI-B, CU, ENERGY STAR

®

ПРИМЕЧАНИЕ

28 ПРИЛОЖЕНИЕ

*

Аудиоустройства не подключены.

РАЗМЕРЫ : ProLite B1780SD

370,0mm/14,6”
339,5mm/13,4”

272,0mm/10,7”

322,0mm/12,7”

РАЗМЕРЫ : ProLite E1780SD

370,0mm/14,6”
339,5mm/13,4”

272,0mm/10,7”

322,0mm/12,7”

48,5mm/1,9”

399,5mm/15,7”(529,5mm/20,8”)

250,0mm/9,8”

( ) : Максимальныая область регулировки

48,5mm/1,9”

379,5mm/14,9”

205,0mm/8,1”

230,0mm/9,1”

178,0mm/7,0”

РҮССКИЙ

ПРИЛОЖЕНИЕ 29

ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ

VESA

PC9801

ПРИМЕЧАНИЯ

РҮССКИЙ

Видео режим

VGA

SVGA

XGA 1024 × 768

SXGA

640 × 480

800 × 600

1280 × 1024

640 × 400

*

Входы DVI не совместимы

Горизонтальная

частота

31,469kHz
37,500kHz
37,861kHz
35,156kHz
37,879kHz
46,875kHz
48,363kHz
56,476kHz
60,023kHz
63,981kHz
79,976kHz
24,827kHz

Вертикальная

частота
59,940Hz
75,000Hz
72,809Hz
56,250Hz
60,317Hz
75,000Hz
60,004Hz
70,069Hz
75,029Hz
60,020Hz
75,025Hz
56,424Hz

Частота

синхронизации

25,175MHz
31,500MHz
31,500MHz
36,000MHz
40,000MHz
49,500MHz
65,000MHz
75,000MHz

78,750MHz
108,000MHz
135,000MHz

21,053MHz

*

30 ПРИЛОЖЕНИЕ

M128F21
