IIYAMA E1706S-B User Manual [fr]

MODE D’EMPLOI

Merci d’avoir choisi le moniteur LCD iiyama.
Ce petit manuel contient toutes les
informations nécessaires à l’utilisation du
moniteur. Prière de le lire attentivement avant
d’allumer le moniteur. Conserver ce manuel
pour toute référence ultérieure.

FRANÇAIS

DECLARATION DE CONFORMITE AU MARQUAGE CE

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2004/108/CE, aux
directives EMC, les basses tensions 2006/95/CE, directives ErP 2009/125/CE et directives
RoHS 2011/65/UE.
La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte
en milieu résidentiel, bureaux et locaux d’industrie légère et d’entreprises de petite taille, à
l’intérieur aussi bien qu’à l’extérieur des immeubles. Tout lieu d’utilisation devra se caractériser
par sa connexion à un système public d’alimentation électrique basse tension.

IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands

FRANÇAIS

Nous nous réservons le droit de modifi er les caractéristiques de nos produits sans préavis.



Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs.



En tant que partenaire du programme ENERGY STAR



directives pour l’économie d’énergie édictées par ENERGY STAR

®

, iiyama a déterminé que ce produit répondait aux

®

.

TABLE DES MATIERES

POUR VOTRE SECURITE .................................................................1

CONSIGNES DE SECURITE ........................................................1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

SERVICE CLIENT .........................................................................3

ENTRETIEN ..................................................................................3

AVANT D’UTILISER LE MONITEUR ..................................................4

FONCTIOS ....................................................................................4

VÉRIFICATION DU CONTENU DE L’EMBALLAGE .....................4

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED :

ProLite B1706S .............................................................................5

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED :

Pro Lite E1706S ...........................................................................6

COMMANDES ET CONNECTEURS ProLite B1706S ..................7

COMMANDES ET CONNECTEURS ProLite E1706S ..................8

CONNEXION DE VOTRE MONITEUR : ProLite B1706S ...........9

CONNEXION DE VOTRE MONITEUR : ProLite E1706S ...........10

MISE EN ROUTE DE L’ORDINATEUR .......................................11

AJUSTEMENT DE L’ANGLE DE VISION : ProLite E1706S .......11

AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION :

ProLite B1706S ...........................................................................12

CONNEXION DE VOTRE MONITEUR : ProLite B1706S ...........12

UTILISATION DU MONITEUR .........................................................13

MENU DES PARAMÈTRES DE RÉGLAGE ................................14

AJUSTEMENTS DE L’ÉCRAN ....................................................20

SYSTÈME D’ÉCONOMIE D’ÉNERGIE .......................................23

DEPANNAGE ..................................................................................24

INFORMATIONS DE RECYCLAGE .................................................25

ANNEXE ...........................................................................................26

CARACTÉRISTIQUES TECHNIQUES : ProLite B1706S ...........26

CARACTÉRISTIQUES TECHNIQUES : ProLite E1706S ...........27

DIMENSIONS : ProLite B1706S..................................................28

DIMENSIONS : ProLite E1706S..................................................28

FRÉQUENCES DE SYNCHRONISATION ..................................29

..3

FRANÇAIS

Nous recommandons le recyclage des produits usagés. Contacter votre

revendeur ou le support iiyama. Des informations sur le recyclages sont

disponibles sur le site Internet : http://www.iiyama.com.

POUR VOTRE SECURITE

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur,
débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama.
Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des
risques d’incendie ou de chocs électriques.

NE PAS INTRODUIRE D’OBJETS DANS LE MONITEUR

N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident,
débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique
iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc
électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu’un s’il tombe ou s’il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L’EAU

N’utilisez pas le moniteur à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau a
été répandue dessus cela peut engendrer un incendie ou un choc électrique.

FRANÇAIS

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d’alimentation secteur spécifi ée. L’utilisation
d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un
choc électique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d’alimentation et de signal. Ne pas poser le moniteur ou tout autre
objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un
choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures
répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas
toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

POUR VOTRE SECURITE 1

ATTENTION

INSTALLATION

Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur à l’abri
de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous
devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous
devez également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble
ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un
objet trop proche afi n d’éviter tout risque d’incendie. Pour assurer une circulation d’air suffi sante,
installer le moniteur à 10 cm environ du mur. Les fentes d’aération sur l’arrière du châssis seront
obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La
dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d’incendie et de
dommages. L’utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné
ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le

FRANÇAIS

moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela
peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afi n d’éviter les accidents, nous vous recommandons de débrancher votre moniteur s’il n’est pas
utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le câble d’alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le
câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l’ordinateur soit suffi samment robuste pour supporter le poids car cela pourrait
engendrer des dommages à votre ordinateur.

FAITES ATTENTION À VOS MAINS ET VOS DOIGS !

Attention la prudence est recommandée quand vous ajustez la hauteur ou l’angle de vision à



ne pas vous coincer les doigts.

Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous



coincer les doigts. (Concerne le model avec la régulation de la hauteur.)

NE PAS UTILISER LE MONITEUR PENDANT 24 HEURES DE SUITE

Le moniteur n’est pas conçu pour fonctionner pendant 24 heures de suite, n’utilisez pas le moniteur
pendant 24 heures de suite.

AUTRES

RECOMMANDATIONS D’USAGE

Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce
sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des
yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur,
il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran
peut entraîner une fatigue de l’oeil.

2 POUR VOTRE SECURITE

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal:

Quand vous allumez le LCD pour la première fois, l’image peut être mal cadrée à

NOTEZ



l’écran suivant le type d’ordinateur que vous utilisez. Dans ce cas ajuster l’image
correctement.
De part de la nature fluorescente de la lumière émise, l’écran peut clignoter à



l’allumage. Mettre l’interrupteur d’alimentation sur OFF, puis à nouveau sur ON pour
faire disparaître le clignotement.
La luminosité peut être légèrement inégale selon la confi guration de bureau utilisée.



En raison de la nature de l’écran LCD, une image rémanente de la précédente vue



peut subsister après un nouvel affi chage, si la même image a été affi chée pendant
des heures. Dans ce cas, l’affi chage est rétabli lentement en changeant d’image ou
en éteignant l’écran pendant des heures.
Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe



fl uorescente de rétro éclairage quand l’écran est sombre, scintille ou ne s’éclaire
pas. Ne jamais essayez de le remplacer vous même.

SERVICE CLIENT

NOTEZ

L’éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un



consommable. Pour la garantie de ce composant, veuillez contacter IIYAMA France.
Si vous devez retourner votre matériel et que vous ne possédez plus votre



emballage d’origine, merci de contacter votre revendeur ou le service après vente
d’iiyama pour conseil ou pour remplacer l’emballage.

ENTRETIEN

AVERTIS­SEMENT

CAUTION

NOTEZ

BOITIER Eliminer les tâches à l’aide d’un chiffon légèrement humide et d’un détergent doux,

ECRAN
LCD

Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur



du moniteur, débranchez immédiatement le câble d’alimentation et contactez
votre revendeur ou le service technique iiyama.

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le



nettoyer.
Ne pas gratter ou frotter l’écran à l’aide d’un objet dur afin de ne pas



endommager le panneau LCD.
L’utilisation des solvants suivants est à proscrire pour ne pas endommager le



boîtier et l’écran LCD:

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant



longtemps peut dégrader ou écailler sa peinture.

puis essuyer le boîtier à l’aide d’un chiffon sec et propre.
Un nettoyage périodique est recommandé avec un chiffon sec et doux.

N’utilisez pas de papier tissé car cela endommagera l’écran LCD.

Diluant
Essence
Nettoyants brasifs

Nettoyants en atomiseur
Cire
Solvants acides ou alcalins

FRANÇAIS

POUR VOTRE SECURITE 3

AVANT D’UTILISER LE MONITEUR

FONCTIOS

Résolutions prises en charge jusqu’à 1280 × 1024



Contraste élevé 1000:1 (Typique), Fonction d'ACR disponible / Luminosité



250cd/m² (Typique) / Temps de réponse rapide 5ms (Typique)

Lissage numérique des caractères



Confi guration automatique



Haut-parleurs stéréo



2 haut-parleurs stéréo 1 W

Conforme au Plug & Play VESA DDC2B



Conforme à Windows

Économie d’énergie (conforme à ENERGY STAR



Conception ergonomique : Approuvé TCO Certifi ed



Conforme au standard de montage VESA (100 mm x 100 mm)



FRANÇAIS

Trou clé pour verrouillage de sécurité



VÉRIFICATION DU CONTENU DE L’EMBALLAGE

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu’ils sont inclus avec le
moniteur. En cas d’élément absent ou endommagé, veuillez contacter votre revendeur local iiyama
ou le bureau régional iiyama.

Câble d’alimentation*



Câble audio



Vis pour la fi xation de Pied*





®

XP/Vista/7/8

1



Câble de signal D-Sub
Socle du Pied

3

Guide de sécurité



®

et VESA DPMS)

Câble DVI-D



2

Pied*



Guide de démarrage rapide



ATTENTION

4 AVANT D’UTILISER LE MONITEUR

*1 La valeur nominale du câble d’alimentation fourni dans les régions à 120 V est

de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur
nominale, un câble d’alimentation avec une valeur nominale de 10 A/250 V doit
être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou
dommage causé par un câble d’alimentation non fourni par iiyama.

2

Accessoire pour ProLite E1706S.

*

3

Accessoire pour ProLite B1706S.

*

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED : ProLite B1706S

Le Moniteur est fourni avec son Socle du Pied. Si vous préferez le fi xer au mur, merci de suivre les
instructions ci-dessous pour enlever le Socle du Pied. Merci de vous assurer que si l’unité doit être
renvoyée à iiyama, le Socle du Pied est bien inclus dans le colis de retour.

ATTENTION

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures



ou des dégâts matériels en cas de chute.
Ne heurtez pas le moniteur, cela pourrait l’endommager.



Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter



des chocs électriques voire des domages.

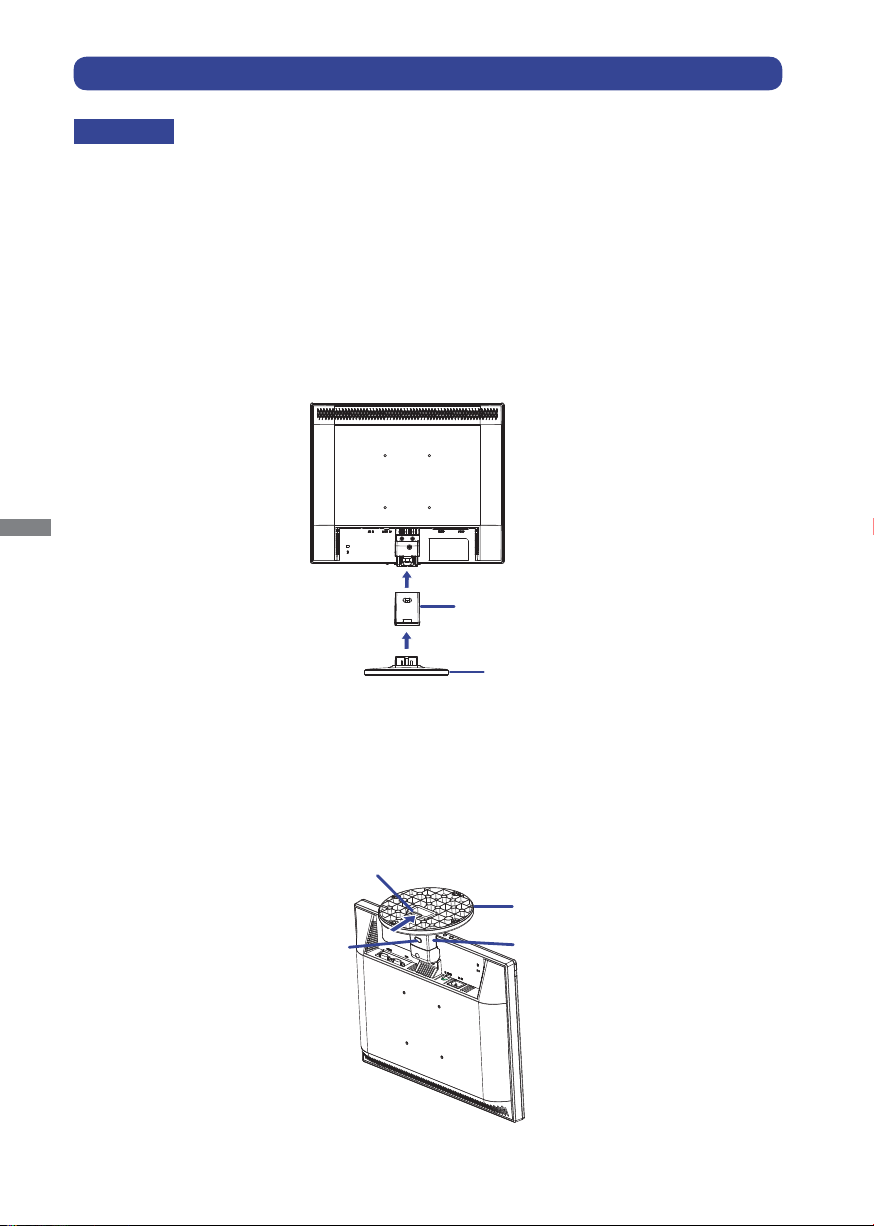

<Installation>

Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé.

A

Placez le moniteur à plat sur la table, face vers le bas.

Installez le Socle du Pied sur le moniteur.

B

Fixez le moniteur avec le tenir prêt les vis fermement, et le bouton de la vis abaissent.

C

Socle du Pied

Vis pour la fixation de
Socle du Pied

Abaisssez l’oeillet
de la vis

<Retrait>

Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé.

A

Placez le moniteur à plat sur la table, face vers le bas.

Tirez vers le haut le bouton des vis, et enlevez les vis et le Socle du Pied.

B

FRANÇAIS

<Epingle d’arrêt >
Positionnez sur son pied le moniteur et ensuite
enlever la pin stoppeur sur l’arrière du pied lentement
alors que vous appuyez sur le dessus du pied
avant d’installer le moniteur. Attention la prudence
est recommandé alors que le pied du moniteur est
compressé, il peut se détendre rapidement quand
vous le relâcher.

Epingle d’arrêt

AVANT D’UTILISER LE MONITEUR 5

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED : Pro Lite E1706S

Installez le moniteur sur une surface stable et plane. Le moniteur peut basculer et

ATTENTION

<Installation>

Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé.

A

Placez le moniteur à plat sur la table, face vers le bas.

Tenez le moniteur et poussenz le Pied.

B

Tenez le moniteur et poussenz la Socle du Pied.

C

FRANÇAIS



causer des blessures ou dommages, si il n’est pas convenablement installé.
Ne pas donner des chocs trop forts au moniteur, cela peut engendrer des dommages.



Débranché le moniteur avant l’installation pour éviter tous chocs électriques ou dommages.



Pied

Socle du Pied

<Retrait>

Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé.

A

Placez le moniteur à plat sur la table, face vers le bas.

Placez le taquet au fond du pied et enlevent la Socle du Pied du pied.

B

Placez le taquet au fond du bras de pied et enlevent le Pied du moniteur.

C

Taquet

Socle du Pied

Taquet

6 AVANT D’UTILISER LE MONITEUR

Pied

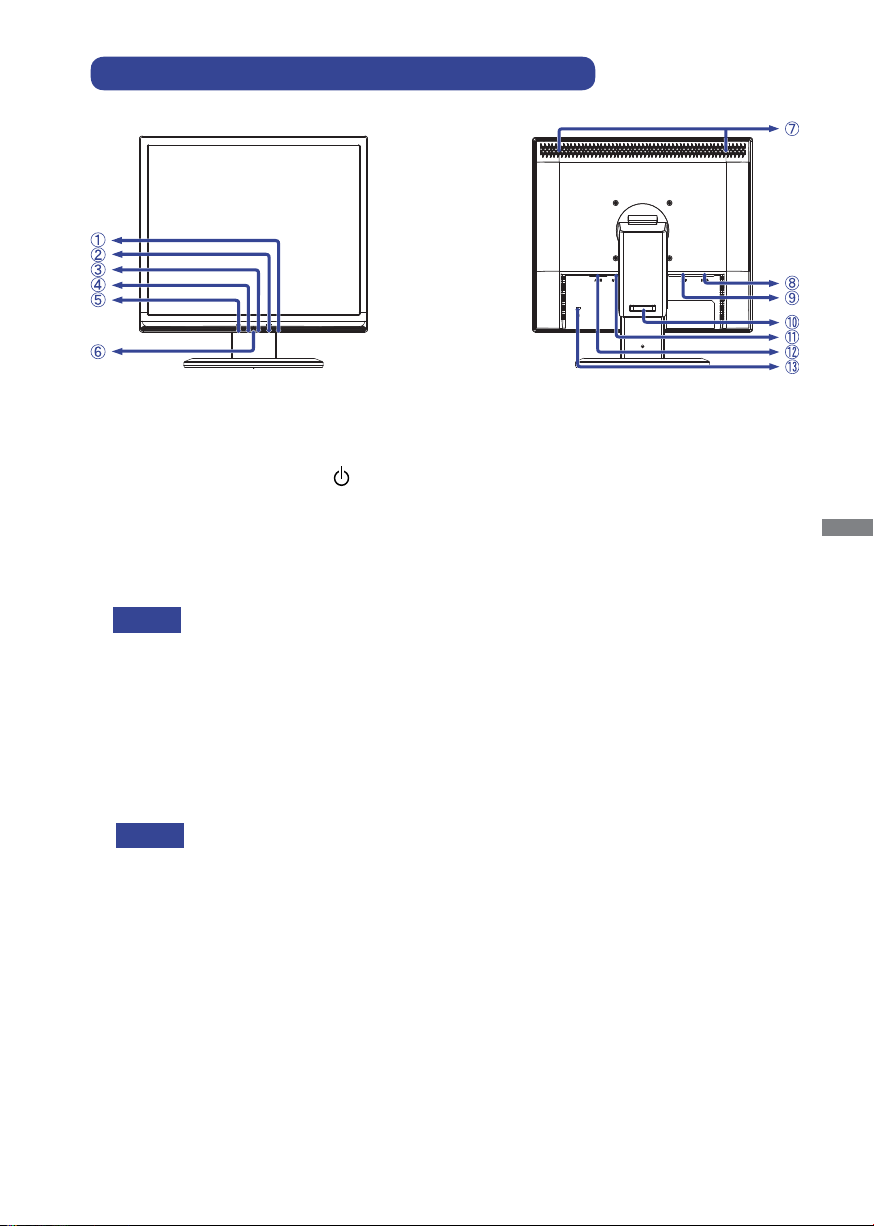

COMMANDES ET CONNECTEURS ProLite B1706S

<Façade>

Commutateur d’alimentation ( )

A

Touche Menu / Sélection (MENU)

B

Touche + / Volume ( + )

C

Touche - / ECO Mode ( - )

D

T ouche Auto (AUTO)

E

Voyant d’alimentation

F

NOTEZ

Haut-parleurs

G

Connecteur de D-Sub mini 15 broches (D-SUB)

H

Connecteur de DVI-D 24 broches (DVI-D)

I

Support de câble

J

Connecteur audio (AUDIO IN)

K

Connecteur d’alimentation secteur (AC IN)

L

Trou clé pour verrouillage de sécurité

M

NOTEZ

Bleu : Fonctionnement normal
Orange : Économie d’énergie

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé
sans votre permission.

<Arrière>

FRANÇAIS

AVANT D’UTILISER LE MONITEUR 7

COMMANDES ET CONNECTEURS ProLite E1706S

<Façade>

Commutateur d’alimentation ( )

A

Touche Menu / Sélection (MENU)

B

FRANÇAIS

Touche + / Volume ( + )

C

Touche - / ECO Mode ( - )

D

T ouche Auto (AUTO)

E

Voyant d’alimentation

F

NOTEZ

Haut-parleurs

G

Connecteur de D-Sub mini 15 broches (D-SUB)

H

Connecteur de DVI-D 24 broches (DVI-D)

I

Connecteur audio (AUDIO IN)

J

Connecteur d’alimentation secteur (AC IN)

K

Trou clé pour verrouillage de sécurité

L

NOTEZ

Bleu : Fonctionnement normal
Orange : Économie d’énergie

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé
sans votre permission.

<Arrière>

8 AVANT D’UTILISER LE MONITEUR

Câble de signal D-Sub
(Accessoire)

Câble de signal DVI-D
(Accessoire)

Câble d’alimentation
(Accessoire)

Câble audio (Accessoire)

Ordinateur

CONNEXION DE VOTRE MONITEUR : ProLite B1706S

Assurez-vous que l’ordinateur et le moniteur sont éteints.

A

Connectez l’ordinateur au moniteur avec le câble de signal.

B

Connectez le moniteur à l’équipement audio avec le câble audio pour ordinateur lors de l’utilisation

C

des fonctions audio.

Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique.

D

Le courant du moniteur et de l’ordinateur est rétabli.

E

Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier

NOTEZ



en fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager
sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un
connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez
contacter votre revendeur local iiyama ou le bureau régional iiyama.

Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local



iiyama ou le bureau régional iiyama pour l’adaptateur requis.

Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.



[Exemple de connexion]

[ Rassemblez les câble ]

Enroulez les câbles par le support de câble.

A

Rassemblez les câbles au fond du stand.

B

<Arrière>

FRANÇAIS

AVANT D’UTILISER LE MONITEUR 9

Computer

Netzkabel
(Zubehör)

Audiokabel (Zubehör)

D-Sub Signalkabel (Zubehör)

DVI-D Signalkabel (Zubehör)

CONNEXION DE VOTRE MONITEUR : ProLite E1706S

Assurez-vous que l’ordinateur et le moniteur sont éteints.

A

Connectez l’ordinateur au moniteur avec le câble de signal.

B

Connectez le moniteur à l’équipement audio avec le câble audio pour ordinateur lors de l’utilisation

C

des fonctions audio.

Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique.

D

Le courant du moniteur et de l’ordinateur est rétabli.

E

NOTEZ

FRANÇAIS

Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier



en fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager
sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un
connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez
contacter votre revendeur local iiyama ou le bureau régional iiyama.

Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local



iiyama ou le bureau régional iiyama pour l’adaptateur requis.

Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.



[Exemple de connexion]

<Arrière>

10 AVANT D’UTILISER LE MONITEUR

MISE EN ROUTE DE L’ORDINATEUR

Fréquences du signal



Passez aux fréquences souhaités détailles à la page 29 “FRÉQUENCES DE

SYNCHRONISATION”.

AJUSTEMENT DE L’ANGLE DE VISION : ProLite E1706S

Pour une visualisation optimale, il est recommandé de



regarder le moniteur bien en face.
Tenez le socle pour ne pas renverser le moniteur lorsque



vous modifi ez son orientation.
Vous pouvez régler l’angle du moniteur jusqu’à 20 degrés



vers le haut et 5 degrés vers le bas.
Afin de vous assurer une position du corps saine et



relaxe, quand vous visualisez l’image du moniteur dans
votre espace de travail l’ajustement de l’angle d’inclinaison
ne devra pas excéder plus de 10 degrés. Réglez ensuite
l’angle du moniteur comme vous le désirez.

20

5

FRANÇAIS

NOTEZ

Ne pas toucher l’écran d’affichage au



changement d’angle. Cela pourrait
endommager ou casser l’écran.
Une attention particulère est recquise afi n de



ne pas vous coincer un doigt ou une main lors
du changement d’angle.

AVANT D’UTILISER LE MONITEUR 11

AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION : ProLite B1706S

Pour une vision optimale, il est recommandé



de regarder de face l’écran du moniteur, puis
ajuster la hauteur et l’angle de vision à votre
convenance.

Maintenir la matrice afin que le moniteur ne



bascule pas quand vous ajustez la hauteur et
l’angle.

Vous pouvez ajuster la hauteur du moniteur



jusqu’à 110 mm et l’angle de vision, jusqu’à 170
degrés à gauche et à droite, 20 degrés vers le
haut.

110mm

NOTEZ

FRANÇAIS

Ne pas toucher l’écran LCD quand



vous ajustez la hauteur ou l’angle de
vision. Cela pourrait engendrer des
dommages ou fêlures de l’écran LCD.

Attention la prudence est



recommandée quand vous ajustez la
hauteur ou l’angle de vision à ne pas
vous coincer les doigts.
Attention: manipulez avec précaution



lorsque vous ajustez la hauteur de
base pour ne pas vous coincer les
doigts.

CONNEXION DE VOTRE MONITEUR : ProLite B1706S

Ajustez la hauteur du moniteur au maximum.

A

Tournez I’écran de 90 degrés.

B

Portrait: tourner dans le sens des aiguilles d’une

montre.

Paysage: tourner dans le sens inverse des aiguilles

d’une montre.

NOTEZ

Ajustez I’angle de I’écran à votre convenance.

C

N’essayez pas de tourner I’écran sans



atteindre cette position haute car vous
risquez d’endommager le pied.

Pour utiliser le mode “Portrait”, vous aurez



besoin d’une carte vidéo adaptée.

Moniteur

Pied

90°

12 AVANT D’UTILISER LE MONITEUR

UTILISATION DU MONITEUR

Le LCD iiyama est réglé à l’usine avec une fréquence de synchronisation fi gurant à la page 29afi n
de donner la meilleure image. Vous pouvez également ajuster la position de l’image comme
vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 20,
AJUSTEMENTS DE L’ÉCRAN .

Appuyez la touche MENU pour afficher les réglages à l’écran. Des pages

A

additionnelles au Menu peuvent être visualisées en utilisant les touches + / -.

Contraste

Luminosité

Eco

Picture Mode

ACR

Sélectionnez la page de menu où se trouve l’icône de l’ajustement désiré. Appuyez

B

Luminosité

50

50

Arr.

Standard

Arr.

la touche MENU. Utilisez ensuite les touches + / - pour mettre en surbrillance l’icône
du réglage souhaité.

Appuyez la touche MENU à nouveau. Utilisez ensuite les touches + / - pour effectuer

C

les ajustements ou réglages appropriés.

Appuyez la touche EXIT pour quitter le menu, et les réglages que vous venez de

D

faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale, sélectionnez l’élément Confi guration d’image du
Menu, puis appuyez la touche MENU. Puis, sélectionnez V-Position en utilisant les touches + / - .
Une page d’ajustement apparaît après l’appui sur la touche MENU. Utilisez ensuite les touches
+ / - pour corriger la position verticale. La position verticale de l’image entière doit changer
pendant que vous effectuez l’opération.
Appuyez la touche MENU pour fi nir et les modifi cations sont enregistrées en mémoire.

Configuration d’image

Horloge

Mise au point

Position-H

Position-V

50

50

50

50

FRANÇAIS

NOTEZ

Lorsque l’utilisation des touches est abandonnée pendant l’ajustement, la fenêtre OSD disparaît



après le délai défi ni pour la Durée OSD. La touche AUTO peut également être utilisée pour fermer
rapidement la fenêtre OSD.
Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD



disparaît. Évitez d’éteindre le moniteur pendant l’utilisation du Menu.
Les ajustements pour Position H. / V. Horloge et Phase sont enregistrés pour chaque fréquence



de signal. À l’exception de ces ajustements, tous les autres ajustements n’ont qu’un seul réglage
qui s’applique sur toutes les fréquences de signal.

UTILISATION DU MONITEUR 13

MENU DES PARAMÈTRES DE RÉGLAGE

Direct

Direct

Luminosité

Luminance

Contraste

Luminosité

Eco

Picture Mode

ACR

Luminosité

50

50

Arr.

Standard

Arr.

Ajustement Problème / Option Touche correspondante

Contraste

Contrast

Luminosité *

Brightness

FRANÇAIS

Eco

Eco

Picture Mode

Picture Mode

ACR

ACR

NOTEZ

La fonction ACR ajuste la luminosité de l’ image et augmente la ratio de contraste

Trop terne
Trop intense

Trop sombre
Trop clair

Arr.

Off Normal

Mode1

Mode2

Mode3

Standard Standard

Text Text

Internet Internet
Spiel Game

Film Movie

Sport Sport
Mar.

On

Arr. Off

La luminosité du back-light (Retro éclairage) est
réduite.

La luminosité du back-light (Retro éclairage) est
réduite plus qu’en Mode1.

La luminosité du back-light (Retro éclairage) est
réduite plus qu’en Mode2.

Pour I’environnement de fenêtre général et le
réglage par défaut du moniteur.

Pour I’édition de texte et I’sffi chage en
environnement de traitement de texte.

Pour l’environnement d’Internet.
Pour l’environnement de jeu de PC.
Pour l’environnement de fi lm et de vidéo.
Pour l’environnement de sport.

Augmentation du Réglage de Ratio de Contraste.
Ratio de Contraste Typique.

durant les phases d’ images animées.
La Contraste, le luminosité, le sRGB, le Eco et le Picture Mode ne peuvent pas être
ajustés et sélectionnés lorsque la fonction DCR est activée.

Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez

*

que l’écran est trop lumineux.

Lous pouvez éviter la page de Menu et affi cher directement l’échelle d’ajustement en suivant la
manipulation suivante.

Eco : Appuyez la touche - lorsque le Menu n’est pas affi ché.



14 UTILISATION DU MONITEUR

Confi guration d'image

Image Setup

Entrée analogique
seulement

Configuration d’image

Horloge

Mise au point

Position-H

Position-V

50

50

50

50

Ajustement Problème / Option Touche correspondante

Horloge*

Clock

Phase*

Phase

Position-H

H. Position

Position-V

V. Position

Trop étroite
Trop large

Pour corriger le scintillement des caractères
ou des lignes

Trop à gauche
Trop à droite

Trop basse
Trop haute

* Se reporter à la section AJUSTEMENTS DE L’ECRAN page 20.

FRANÇAIS

UTILISATION DU MONITEUR 15

Couleur

Color Temp.

Gamma

Gamma

Couleur

Color Temp.

FRANÇAIS

NOTEZ

Gamma

Couleur

R Personnalisé

V Personnalisé

B Personnalisé

Couleur

Mode1

Chaud

50

50

50

Ajustement Problème / Option Touche correspondante

NormalMode1
Mode2
Mode3

Utilisateur

User

Froid Cool
Normal Normal
Chaud Warm

sRGB

sRGB

sRGB est un standard international qui défi nie et unifi e l’apparence des écarts de



Fort contraste

Sombre

R Personnalisé
G Personnalisé
B Personnalisé
Bluish white
Yellowish white
Greenish white

sRGB

Trop faible
Trop fort

couleur entre équipement.

Vous ne pouvez pas ajuster le Luminosité, Contraste, Gamma et le Eco sous le



mode sRGB parce que ces paramètres sont verrouillés.

16 UTILISATION DU MONITEUR

Réglage OSD

OSD Setup

Position-H

Position-V

Durée OSD

Langue

Réglage OSD

50

50

50

English

Ajustement Problème / Option Touche correspondante

Position-H

H.Position

Position-V

V.Position

Durée OSD

Timeout

Langue

Language

OSD trop à gauche
OSD trop à droite

OSD trop haut
OSD trop haut

Vous pouvez régler la durée d’affi chage de
l’OSD entre 5 et 60 secondes.

English
Deutsch

Anglais
Allemand

Italiano Italien
Français Français
Español Espagnol
Portuguese

Portugais

Chinois simplifi é

Russe
Japonais

FRANÇAIS

UTILISATION DU MONITEUR 17

Extra

Direct

Direct

Others

Réinitialiser

Reset

Signal Select

Signal Select

NOTEZ

FRANÇAIS

Information

Information

Réinitialiser

Signal Select

Informations

Résolution : 800(H)＊600(V)
Fréquence H : 38KHz
Fréquence V : 60Hz

Extra

Oui

Auto

Ajustement Problème / Option Touche correspondante

Les données préréglées à l’usine sont restaurées.

Yes

Oui

Non No

Retourne au Menu.

Auto Choisir l’Entree du Signal automatiquement.
D-sub
DVI-D

Sélectionnez l’entrée D-SUB.
Sélectionnez l’entrée DVI-D.

À l’automobile choisie, vous pouvez commuter la source d’entrée en poussant
le bouton de AUTO pendant 2-3 secondes successivement, toutefois il sera

automatiquement choisi quand juste une source emploie. La source d’entrée est fi xe,
non choisie automatiquement si D-sub et DVI-D qui sont choisis.

Affi che les informations sur le signal d’entrée actuel de la carte
graphique dans votre ordinateur.

NOTEZ

Consultez le guide d’utilisation de votre carte graphique
pour plus d’informations sur le changement de la
résolution et de la vitesse de rafraîchissement.

Lous pouvez éviter la page de Menu et affi cher directement l’échelle d’ajustement en suivant la
manipulation suivante.

Signal Select : Appuyez la touche AUTO pendant 2-3 secondes successivement lorsque le Menu



n’est pas affi ché.

18 UTILISATION DU MONITEUR

Lous pouvez éviter la page de Menu et affi cher directement l’échelle d’ajustement en suivant la

Direct

manipulation suivante.

Volume : Appuyez la touche + lorsque le Menu n’est pas affi ché.



Ajustement Problème / Option Touche correspondante

Volume

Volume

Volume : Appuyez la touche AUTO lorsque le Menu n’est pas affi ché.



Entrée analogique seulement

Trop faible
Trop fort

Ajustement Problème / Option Touche correspondante

Mise Au Point *

Auto Adjust

* Pour les meilleurs résultats, utilisez Mise Au Point avec la mire d’ajustement. Voir la section

AJUSTEMENTS DE L’ÉCRAN page 20 .

Verrouillage OSD:



Restez appuyé sur le bouton “MENU” et allumez votre moniteur lorsque celui-ci est éteint, cela vous
permettra de verrouiller / déverrouiller la fonction de blocage de l’OSD.

Ajustement de Position H. / V., Horloge et Phase
automatiquement.

FRANÇAIS

UTILISATION DU MONITEUR 19

AJUSTEMENTS DE L’ÉCRAN

Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée quand l’entrée
analogique est sélectionnée.

Dans le manuel sont décrits le réglage de la position de l’image, la réduction du scintillement et



l’ajustement de la netteté pour le type d’ordinateur que vous utilisez.
Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1280 x 1024, mais ne



peut pas fournir les meilleures résolutions à moins de 1280 x 1024, car l’image est automatiquement
étirée pour remplir l’écran. Cette résolution est recommandée en utilisation normale.

L’affi chage de texte ou des lignes sera fl ou ou irrégulier en épaisseur quand l’image est étirée dû



au processus d’élargissement de l’écran.

Il est préférable d’ajuster la position et la fréquence de l’image avec les commandes du moniteur,



plutôt qu’avec les logiciels ou les utilitaires de l’ordinateur.

Procédez aux ajustements après une période d’échauffement de trente minutes au moins.



Des ajustements supplémentaires peuvent être nécessaires après la Mise Au Point selon la



résolution ou la fréquence du signal.

La Mise Au Point peut ne pas fonctionner correctement quand l’image affi chée est autre que la



mire d’ajustement de l’écran. Dans ce cas, des ajustements manuels sont nécessaires.

FRANÇAIS

L’écran peut être ajusté de deux manières. Une manière est l’ajustement automatique pour la
Position, l’Horloge et la Mise au point. L’autre est de faire chacun des ajustements manuellement.
Effectuez la Mise Au Point pour la première fois lorsque le moniteur est connecté à un nouvel
ordinateur ou lorsque la résolution est changée. Si l’écran est fl ou ou scintille ou si l’image n’est pas
cadrée correctement à l’écran après avoir effectué la Mise Au Point, les ajustements manuels sont
nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l’écran (Test.
bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com).

Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée.
Ce manuel explique les ajustements sous Windows

®

OS.

Affi chez l’image à la résolution optimale.

A

Ouvrez Test.bmp (mire d’ajustement de l’écran) comme papier peint.

B

NOTEZ

Consultez la documentation appropriée pour le faire.



Test.bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au centre



dans la boîte de dialogue du paramètre du papier peint.

[Mire de réglage]

Mire zébrée

20 UTILISATION DU MONITEUR

Barre de couleur

Cadre de l’image

Appuyez la touche Auto. (Mise Au Point)

C

Ajustez l’image manuellement en procédant comme suit lorsque l’écran est flou ou

D

scintille ou l'image n’est pas cadrée correctement à l’écran après avoir effectué la Mise Au
Point.

Ajustez la Position V. de sorte que le haut et le bas de l’image soit bien cadrés à l’écran.

E

1) Ajustez la Position H. afi n que le côté gauche de l’image soit sur le bord gauche de

F

l’écran.

2) Étirez le côté droit du cadre de l’image vers le bord droit de l’écran en réglant l’Horloge.

FRANÇAIS

NOTEZ

Quand la partie gauche de l’image s’éloigne du côté gauche de l’écran pendant le



réglage de l’Horloge, réglez les étapes 1) et 2).

Une autre manière de faire le réglage de l’Horloge et de faire l’ajustement sur les



motifs zébrés verticaux de la mire.

L’image peut scintiller pendant le réglage d’Horloge, Position H. et Position V.



Dans le cas où l’image est plus grande ou plus petite que la zone d’affi chage après



le réglage de l’Horloge, répétez les étapes à partir de C.

UTILISATION DU MONITEUR 21

Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la netteté

G

en présence de la mire d’ajustement.

NOTEZ

En cas d’un fort scintillement ou d’un manque de netteté sur une partie de l’écran,



répétez les étapes F et G, car l’ajustement de l’Horloge peut ne pas avoir été
effectué correctement. Si le scintillement ou le manque de netteté persiste,
paramétrez le taux de rafraîchissement de l’ordinateur sur une fréquence basse
(60Hz) et reprenez les réglages à partir de l’étape C.

Réglez la Position H. si la position horizontale s’est déplacée pendant le réglage de



la Phase.

Réglez la Luminosité et la Couleur pour obtenir l’image souhaitée après les réglages de

H

l’Horloge et de la Phase.

FRANÇAIS

Et remettez votre papier peint favori.

22 UTILISATION DU MONITEUR

SYSTÈME D’ÉCONOMIE D’ÉNERGIE

0 0,5 W 100%

CONSOMMATION
D’ELECTRICITE

Bleu

Orange

MODE NORMAL

MODE ECONOMIE D

’ENERGIE

®

Le système d’économie d’énergie de ce produit est conforme aux normes ENERGY STAR
DPMS. Lorsqu’il est activé, il permet de réduire automatiquement la consommation d’énergie du
moniteur lorsque l’ordinateur ne fonctionne pas de manière active.
Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes
VESA DPMS. Il existe un mode d’économie d’énergie disponible comme décrit ci-dessous. La
fonction d’économie d’énergie, y compris les réglages des minuteurs, est confi gurée par le système
d’exploitation. Consultez le manuel de votre système d’exploitation pour des informations sur cette
confi guration.

Mode d’économie d’énergie



Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant
de l’ordinateur sont inactifs, le moniteur entre en mode d’économie d’énergie, ce qui réduit la
consommation électrique à moins de 0,5W. L’écran devient noir, et le voyant d’alimentation
devient orange. À partir du mode économie d’énergie, l’image réapparaît après quelques
secondes soit en touchant de nouveau le clavier ou la souris.

et VESA

FRANÇAIS

NOTEZ

Le moniteur continue à consommer de l’électricité même en mode d’économie



d’énergie. Il est recommandé d’éteindre le moniteur lorsque celui-ci n’est pas utilisé,
pendant la nuit et les week-ends afi n d’éviter toute consommation inutile d’électricité.
Il est possible que le signal vidéo provenant de l’ordinateur puisse fonctionner alors



que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction
d’ÉCONOMIE D’ÉNERGIE peut ne pas fonctionner normalement.

UTILISATION DU MONITEUR 23

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l’ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème
rencontré. Si le moniteur n’affi che pas d’image, allez à l’étape 2.

2. Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à la
section UTILISATION DU MONITEUR ou si le problème persiste.

3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être
corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le
service technique iiyama pour plus d’assistance.

Problème Contrôle

L’image n’apparaît

A

pas.
(Le voyant

d’alimentation ne
s’allume pas)

(Le voyant
d’alimentation

FRANÇAIS

est bleu)

(Le voyant
d’alimentation
est orange)

Le câble d’alimentation est-il correctement branché ?



L’interrupteur marche-arrêt est-il sur ON ?



Vérifi er à l’aide d’un autre appareil que la prise secteur fonctionne.



Si l’économiseur d’écran est activé, toucher la souris ou l’écran.



Augmenter le Contraste et/ou la Luminosite.



L’ordinateur est-il allumé ?



Le câble de signal est-il correctement ranché ?



Les paramètres des signaux de l’ordinateur sont-ils dans la plage de



valeurs du moniteur ?
Si le moniteur est en mode Economie d’énergie, toucher la souris ou l’écran.



L’ordinateur est-il allumé ?



Le câble de signal est-il correctement branché ?



Les paramètres des signaux de l’ordinateur sont-ils dans la plage de



valeurs du moniteur ?

L’écran n’est pas

B

synchronisé.

L’écran n’est pas

C

centré.
L’écran est trop

D

lumineux ou trop
sombre.

L’écran tremble.

E

24 DEPANNAGE

Le câble de signal est-il correctement branché ?



Les paramètres des signaux de l’ordinateur sont-ils dans la plage de



valeurs du moniteur ?
Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du



moniteur ?
Les paramètres des signaux de l’ordinateur sont-ils dans la plage de



valeurs du moniteur ?
Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du



moniteur ?

La tension d’alimentation est-elle dans la plage de valeurs du moniteur ?



Les paramètres des signaux de l’ordinateur sont-ils dans la plage de



valeurs du moniteur ?

Problème Contrôle

Pas de son.

F

Le son est trop fort

G

ou trop faible.
L’audition d’un

H

bruit parasite.

L’équipement audio (Ordinateur etc.) est en marche.



Le câble audio est connecté correctement.



Augmentez le volume.



Le Muet est OFF.



Le niveau de sortie de l’équipement audio est dans les spécifi cations du



moniteur.
Le niveau de sortie de l’équipement audio est dans les spécifi cations du



moniteur.
Le câble audio est connecté correctement.



INFORMATIONS DE RECYCLAGE

FRANÇAIS

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur.
Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

DEPANNAGE / INFORMATIONS DE RECYCLAGE 25

ANNEXE

Design et specifi cations techniques peuvent etre sujets à modifi cations, sans préavis.

CARACTÉRISTIQUES TECHNIQUES : ProLite B1706S

Catégorie de taille
Panneau

LCD

Couleurs affi chées Environ 16,77 millions

Fréquence de synchronisation

FRANÇAIS

Résolution maximale
Connecteur d’entrée

Plug & Play VESA DDC2B
Signal de synchronisation en entrée
Signal vidéo en entrée

Connecteur d’entrée audio Prise mini 3,5 mm (stéréo)
Signal d’entrée audio
Haut-parleurs 1 W x 2 (haut-parleurs stéréo)
Taille d’écran maximale 337,9 mm L × 270,3 mm H / 13,3" L × 10,6" H
Alimentation

Dimensions / Poids net 371,5 × 385,5-495,5 × 249,5mm / 14,6 × 15,2-19,5 × 9,8 " (L×H×P)

Angle d’inclinaison
Conditions de

fonctionnement

Homologation TCO Certifi ed, CE, TÜV-GS, VCCI-B

Système d’affi chage
Taille

Taille du point
Luminosité
Rapport de contraste

Angle de vue Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés chaque

Temps de réponse

17"

a-Si TFT matrice active

Diagonale: 17" (43cm)

0,264 mm H × 0,264 mm V
250cd/m2 (Typique)
1000 : 1 (Typique), Fonction d'ACR disponible

(Typique)

5ms (Noir, blanc, noir)

Analogique : Horizontale : 24,0-80,0 kHz, Verticale : 55-75 Hz
Digital : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz

1280 × 1024, 1,3 Mégapixel
Mini D-Sub 15 broches, DVI-D 24 broches

Sync. séparée : TTL, positif ou négatif
Analogique : 0,7 Vp-p (standard), 75, positif

Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)

1,0 Vrms maximum

100-240 VAC, 50/60 Hz, 1,5 A
18W typique, Mode d’économie d’énergie : 0,5W maximum*Puissance absorbée

5,7kg / 12,6lbs
Haut: 20 degrés, Gauche / Droite: 170 degrés
Utilisation : Température

Stockage :

TM

Humidité

Température

Humidité

5 à 35°C / 41 à 95°F

10 à 80% (sans condensation)

-20 à 60°C / -4 à 140°F
5 à 85% (sans condensation

NOTEZ

26 ANNEXE

* L’équipement audio n’est pas connecté.

CARACTÉRISTIQUES TECHNIQUES : ProLite E1706S

Catégorie de taille
Panneau

LCD

Système d’affi chage

Taille

Taille du point
Luminosité
Rapport de contraste

17"
a-Si TFT matrice active
Diagonale: 17" (43cm)
0,264 mm H × 0,264 mm V
250cd/m2 (Typique)
1000 : 1 (Typique), Fonction d'ACR disponible

Angle de vue Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés chaque

(Typique)

Temps de réponse

5ms (Noir, blanc, noir)
Couleurs affi chées Environ 16,77 millions
Fréquence de synchronisation

Analogique : Horizontale : 24,0-80,0 kHz, Verticale : 55-75 Hz

Digital : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz
Résolution maximale 1280 × 1024, 1,3 Mégapixel

Connecteur d’entrée Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play VESA DDC2B
Signal de synchronisation en entrée
Signal vidéo en entrée

Sync. séparée : TTL, positif ou négatif

Analogique : 0,7 Vp-p (standard), 75, positif

TM

Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d’entrée audio Prise mini 3,5 mm (stéréo)
Signal d’entrée audio

1,0 Vrms maximum
Haut-parleurs 1 W x 2 (haut-parleurs stéréo)

Taille d’écran maximale 337,9 mm L × 270,3 mm H / 13,3" L × 10,6" H
Alimentation

100-240 VAC, 50/60 Hz, 1,5 A

18W typique, Mode d’économie d’énergie : 0,5W maximum*Puissance absorbée
Dimensions / Poids net 371,5 × 382,5 × 190,0mm / 14,6 × 15,1 × 7,5 " (L×H×P)

3,5kg / 7,7lbs
Angle d’inclinaison
Conditions de

fonctionnement

Haut: 20 degrés,

Bas

: 5 degrés

Utilisation : Température

Humidité

Stockage :

Température
Humidité

5 à 35°C / 41 à 95°F

10 à 80% (sans condensation)

-20 à 60°C / -4 à 140°F
5 à 85% (sans condensation

Homologation TCO Certifi ed, CE, TÜV-GS, VCCI-B

FRANÇAIS

NOTEZ

* L’équipement audio n’est pas connecté.

ANNEXE 27

DIMENSIONS : ProLite B1706S

371,5mm/14,6"
339,5mm/13,4"

59,0mm/2,3"

272,0mm/10,7"

323,0mm/12,7"

( ): Plage d’ajustement maximum

DIMENSIONS : ProLite E1706S

249,5mm/9,8"

385,5mm/15,2" (495,5mm/19,5")

FRANÇAIS

371,5mm/14,6"
339,5mm/13,4"

272,0mm/10,7"

323,0mm/12,7"

59,0mm/2,3"

382,5mm/15,1"

190,0mm/7,5"

28 ANNEXE

FRÉQUENCES DE SYNCHRONISATION

Mode video

VGA

SVGA

VESA

XGA 1024 × 768

SXGA

Macintosh

PC9801

* Entrée Digital n'est pas compatible.

NOTEZ

640 × 480

800 × 600

1280 × 1024

640 × 480

832 × 624

1024 × 768

640 × 400

Fréquence
horizontale

31,469kHz
37,500kHz
37,861kHz
35,156kHz
37,879kHz
46,875kHz
48,077kHz
48,363kHz
56,476kHz
60,023kHz
63,981kHz
79,976kHz
35,000kHz
49,725kHz
60,150kHz
24,827kHz

Fréquence

verticale
59,940Hz
75,000Hz
72,809Hz
56,250Hz
60,317Hz
75,000Hz
72,188Hz
60,004Hz
70,069Hz
75,029Hz
60,020Hz
75,025Hz
66,667Hz
74,500Hz
74,720Hz
56,424Hz

Horloge à

points
25,175MHz
31,500MHz
31,500MHz
36,000MHz
40,000MHz
49,500MHz
50,000MHz
65,000MHz
75,000MHz
78,750MHz

108,000MHz
135,000MHz

30,240MHz
57,283MHz
80,000MHz
21,053MHz

*
*
*
*

FRANÇAIS

ANNEXE 29

M062B05
