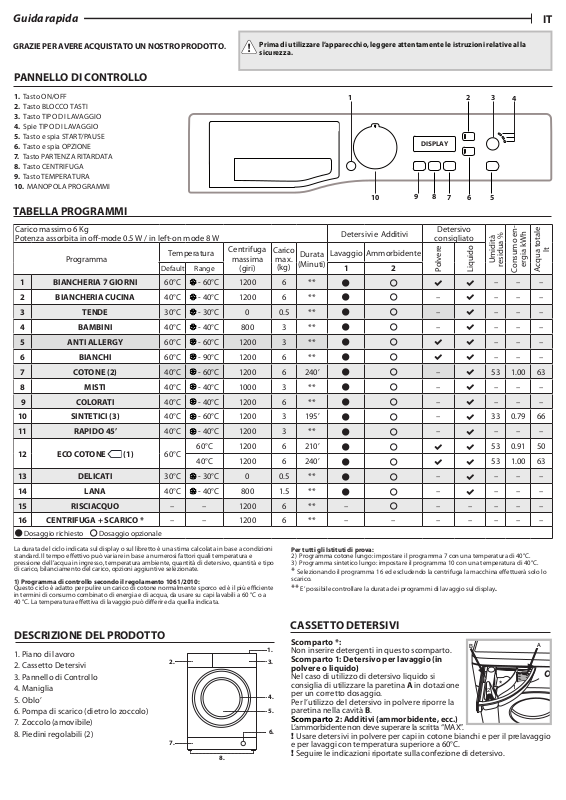

Guida rapida
1
2
A
B
*
IT
GRAZIE PER AVERE ACQUISTATO UN NOSTRO PRODOTTO.
Prima di utilizzare l’apparecchio, leggere attentamente le istruzioni relative alla
sicurezza
.
PANNELLO DI CONTROLLO
1. Tasto ON/OFF
2. Tasto BLOCCO TASTI
3. Tasto TIPO DI LAVAGGIO
4. Spie TIPO DI LAVAGGIO
5. Tasto e spia START/PAUSE
6. Tasto e spia OPZIONE
7. Tasto PARTENZA RITARDATA
8. Tasto CENTRIFUGA
9. Tasto TEMPERATURA
10. MANOPOLA PROGRAMMI
1
DISPLAY
9
10
8
7
3
2
6
4
5
TABELLA PROGRAMMI
Carico massimo 6 Kg
Potenza assorbita in o -mode 0.5 W / in left-on mode 8 W
Programma
Temperatura
Default Range
1 BIANCHERIA 7 GIORNI 60°C
2 BIANCHERIA CUCINA 40°C
3 TENDE 30°C
4 BAMBINI 40°C
5 ANTI ALLERGY 60°C
6 BIANCHI 60°C
7 COTONE (2) 40°C
8 MISTI 40°C
9 COLORATI 40°C
10 SINTETICI (3) 40°C
11 RAPIDO 45’ 40°C
12
ECO COTONE
(1)
60°C
13 DELICATI 30°C
14 LANA 40°C
Centrifuga
massima
(giri)
- 60°C 1200 6 **
- 40°C 1200 6 **
- 30°C 0 0.5 **
- 40°C 800 3 **
- 60°C 1200 3 **
- 90°C 1200 6 **
- 60°C 1200 6 240’
- 40°C 1000 3 **
- 40°C 1200 6 **
- 60°C 1200 3 195’
- 40°C 1200 3 **
60°C 1200 6 210’
40°C 1200 6 240’
- 30°C 0 0.5 **
- 40°C 800 1.5 **
Carico
max.
(kg)
Durata
(Minuti)
15 RISCIACQUO – – 1200 6 ** –
Detersivi e Additivi
Lavaggio Ammorbidente
1 2
16 CENTRIFUGA + SCARICO * – – 1200 6 ** – – – – – – –
Dosaggio richiesto Dosaggio opzionale
La durata del ciclo indicata sul display o sul libretto è una stima calcolata in base a condizioni
standard. Il tempo eettivo può variare in base a numerosi fattori quali temperatura e
pressione dell’acqua in ingresso, temperatura ambiente, quantità di detersivo, quantità e tipo
di carico, bilanciamento del carico, opzioni aggiuntive selezionate.
1) Programma di controllo secondo il regolamento 1061/2010:
Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più eciente
in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 60 °C o a
40 °C. La temperatura eettiva di lavaggio può dierire da quella indicata.
Per tutti gli Istituti di prova:
2) Programma cotone lungo: impostare il programma 7 con una temperatura di 40°C.
3) Programma sintetico lungo: impostare il programma 10 con una temperatura di 40°C.
* Selezionando il programma 16 ed escludendo la centrifuga la macchina eettuerà solo lo
scarico.
** E’ possibile controllare la durata dei programmi di lavaggio sul display.
Detersivo
consigliato
Umidità
residua %
Polvere
Liquido
Consumo en-
ergia kWh
– – –
–
–
–
– – –
– – –
– – –
– – –
– – –
–
–
–
–
–
53 1.00 63
– – –
– – –
33 0.79 66
– – –
53 0.91 50
53 1.00 63
–
–
– – –
– – –
– – – – –
lt
Acqua totale
DESCRIZIONE DEL PRODOTTO
1. Piano di lavoro
2. Cassetto Detersivi
3. Pannello di Controllo
4. Maniglia
5. Oblo’
6. Pompa di scarico (dietro lo zoccolo)
7. Zoccolo (amovibile)
8. Piedini regolabili (2)
CASSETTO DETERSIVI
Scomparto *:
1.
Non inserire detergenti in questo scomparto.
2.
7.
8.
Scomparto 1: Detersivo per lavaggio (in
3.
polvere o liquido)
Nel caso di utilizzo di detersivo liquido si
consiglia di utilizzare la paretina A in dotazione
per un corretto dosaggio.
4.
Per l’utilizzo del detersivo in polvere riporre la
5.
paretina nella cavità B.
Scomparto 2: Additivi (ammorbidente, ecc.)
L’ammorbidente non deve superare la scritta “MAX”.
6.
! Usare detersivi in polvere per capi in cotone bianchi e per il prelavaggio
e per lavaggi con temperatura superiore a 60°C.
! Seguire le indicazioni riportate sulla confezione di detersivo.
Page 2
PROGRAMMI
Attenersi alle raccomandazioni indicate sui simboli di lavaggio
dei capi. Il valore indicato nel simbolo è la temperatura
massima consigliata per lavare l’indumento.
BIANCHERIA 7 GIORNI
per lavare la biancheria da bagno e da letto in un unico ciclo, utilizzare il
programma 1 che ottimizza l’uso dell’ammorbidente e ti consente di
risparmiare tempo ed energia. Si consiglia l’utilizzo di detersivo in
polvere.
BIANCHERIA CUCINA
il programma è adatto al lavaggio di capi molto sporchi, con colori
resistenti. Il programma garantisce una classe di lavaggio superiore alla
classe standard (classe A). Non eseguire il programma mescolando capi
di colore diverso. Si consiglia l’utilizzo di detersivo in polvere. Per macchie
ostinate è consigliato il pretrattamento con additivi specici.
TENDE
si raccomanda di piegarle e sistemarle dentro una federa o un sacchetto
a rete.
BAMBINI
utilizzare il programma per asportare lo sporco tipico dei bambini e
rimuovere il detersivo dai panni onde evitare reazioni allergiche alla pelle
delicata dei bambini. Questo ciclo è stato studiato per ridurre la carica
batterica utilizzando una maggior quantità di acqua e ottimizzando
l’eetto di additivi specici igenizzanti aggiunti al detersivo.
ANTI ALLERGY
per la rimozione dei principali allergeni come polline, acari, peli del gatto
e cane.
BIANCHI
bianchi e colorati resistenti molto sporchi.
COTONE
Bianchi e colorati delicati poco sporchi.
MISTI
Per il lavaggio di capi resistenti di cotone, lino, bre sintetiche e bre
miste da poco a mediamente sporchi.
COLORATI
è ideato per lavare capi in cotone colorati. Il programma è studiato per il
mantenimento della vivacità dei colori nel tempo.
SINTETICI
per lavare capi in bre sintetiche (come poliestere, poliacrilico, viscosa
ecc.) o misto cotone, mediamente sporchi.
RAPIDO 45’
ciclo breve studiato per lavare i capi di cotone delicati.
ECO COTONE
per lavare capi di cotone mediamente sporchi. A 40°C e 60°C è il
programma standard per il lavaggio dei capi di cotone, il più eciente in
termini di consumo combinato di acqua ed elettricità.
DELICATI
utilizzare il programma per il lavaggio dei capi molto delicati, che
presentano applicazioni quali strass o paillettes. Si raccomanda di
rovesciare i capi prima del lavaggio e di inserire gli indumenti piccoli
nell’apposito sacchetto per il lavaggio dei capi delicati.
Per risultati migliori si raccomanda l’utilizzo del detersivo liquido per capi
delicati.
LANA
Questo programma è indicato per tutti i capi di lana, inclusi quelli la cui
etichetta riporti il simbolo “solo lavaggio a mano”. Per ottenere risultati
ottimali, usare detersivi specici e non superare il carico massimo
dichiarato in kg.
RISCIACQUO
è ideato per risciacquare e centrifugare.
CENTRIFUGA + SCARICO
è ideato per centrifugare e scaricare l’acqua.
DISPLAY
Il display è utile per programmare la macchina e fornisce molteplici
informazioni.
Viene visualizzata la durata dei vari programmi a disposizione e a ciclo
avviato il tempo residuo alla ne dello stesso (il display visualizzerà la
durata massima del ciclo selezionato che potrà diminuire dopo alcuni
minuti, in quanto la durata eettiva del programma varia in base al carico
di biancheria e alle impostazioni date); nel caso fosse stata impostata una
PARTENZA RITARDATA, viene visualizzato il tempo mancante all’avvio del
programma selezionato.
Inoltre, premendo il relativo tasto, vengono visualizzati i valori massimi
della velocità di centrifuga e di temperatura che la macchina può
eettuare in base al programma impostato o gli ultimi valori selezionati
se compatibili con il programma scelto.
Spia Oblò bloccato
Il simbolo acceso indica che l’oblò è bloccato. Per evitare danni è
necessario attendere che il simbolo si spenga prima di aprire l’oblò
(attendere 3 minuti circa).
Per aprire la porta mentre un ciclo è in corso premere il tasto START/
PAUSE ; se il simbolo è spento sarà possibile aprire l’oblò
(attendere 3 minuti circa).
PRIMO UTILIZZO
Dopo l’installazione, prima dell’uso, eettuare un ciclo di lavaggio con
detersivo e senza biancheria impostando il programma 6.
USO QUOTIDIANO
Preparare la biancheria seguendo le raccomandazioni della sezione
“CONSIGLI E SUGGERIMENTI”.
- Premere il tasto ON/OFF ; la spia relativa al tasto START/PAUSE
lampeggerà lentamente di colore verde.
- Aprire la porta oblò. Caricare la biancheria facendo attenzione a non
superare la quantità di carico indicata nella tabella programmi.
- Estrarre il cassetto e versare il detersivo nelle apposite vaschette come
spiegato nella sezione “CASSETTO DETERSIVI”.
- Chiudere L’oblo’.
- La macchina visualizza automaticamente la temperatura e la centrifuga
massime previste per il programma impostato o le ultime selezionate se
compatibili con il programma scelto. Premendo il tasto “CENTRIFUGA” si
riduce progressivamente la temperatura sino al lavaggio a freddo “OFF”.
Premendo il tasto “TEMPERATURA” si riduce progressivamente la
centrifuga sino alla sua esclusione “OFF”. Un’ulteriore pressione dei tasti
riporterà i valori al massimo consentito per il ciclo selezionato.
- Selezionare il ciclo di lavaggio desiderato.
- Selezionare le opzioni desiderate.
- Premere il tasto START/PAUSE per avviare il programma di lavaggio,
la spia relativa si illuminerà di colore verde sso e l’oblò si bloccherà
(simbolo acceso).
METTERE IN PAUSA UN PROGRAMMA
Per mettere in pausa il lavaggio, premere il tasto START/PAUSE ; la spia
lampeggerà con colore ambra. Per far ripartire il lavaggio dal punto in cui
è stato interrotto, premere nuovamente il tasto START/PAUSE .
APRIRE L’OBLO’, SE NECESSARIO
Dopo l’avvio di un programma, il simbolo si accende per indicare che
l’oblò non può essere aperto. Fino a quando un ciclo di lavaggio è in
esecuzione, l’oblò rimane bloccato. Per aprire l’oblò mentre un
programma è in corso, ad esempio, per aggiungere o rimuovere dei capi,
premere il tasto START/PAUSE per metterlo in pausa; la spia
lampeggerà con colore ambra. Se il simbolo non è illuminato, si potrà
aprire l’oblò. Premere nuovamente il tasto START/PAUSE per
continuare il programma.
CAMBIARE UN CICLO DI LAVAGGIO MENTRE È IN CORSO
Per cambiare un programma mentre è in corso, mettere la lavabiancheria
in pausa premendo il tasto START/PAUSE (la spia relativa lampeggerà
con colore ambra); selezionare quindi il ciclo desiderato e premere
nuovamente il tasto START/PAUSE .
! Se si desidera annullare un ciclo già avviato, premere a lungo il tasto
ON/OFF . Il ciclo verrà interrotto e la macchina si spegnerà.
FINE DEL PROGRAMMA
Viene indicata dalla scritta “END” sul display, quando il simbolo si
spegnerà sarà possibile aprire l’oblò (attendere 3 minuti circa). Aprire l’oblò,
scaricare la biancheria e spegnere la macchina. Se non viene premuto il tasto
“ON/OFF” , la lavatrice si spegne automaticamente dopo circa mezz’ora.
OPZIONI
- Se l’opzione selezionata non è compatibile con il programma
impostato, la spia lampeggerà e l’opzione non verrà attivata.
Extra Risciacquo
Selezionando questa opzione si aumenta l’ecacia del risciacquo, e si
assicura la massima rimozione del detersivo. E’ utile per pelli
particolarmente sensibili.
Partenza ritardata
Per impostare la partenza ritardata del programma prescelto, premere il tasto
relativo no a raggiungere il tempo di ritardo desiderato. Quando tale opzione
è attiva, sul display si illumina il simbolo . Per rimuovere la partenza ritardata
premere il tasto no a che sul display compare la scritta “OFF”.
Page 3
Temperatura
Ogni programma ha una temperatura predenita. Se si desidera modicare
la temperatura, premere il tasto “TEMPERATURA”. Il valore viene visualizzato
sul display.
Centrifuga
Ogni programma ha una velocità di centrifuga predenita. Se si desidera
modicare la velocità di centrifuga, premere il tasto“CENTRIFUGA”. Il valore
viene visualizzato sul display.
Tipo di lavaggio
Il tasto permette di ottimizzare il lavaggio in base al grado di sporco
dei tessuti e all’intensità di lavaggio desiderata.
Selezionare il programma di lavaggio, il ciclo viene impostato
automaticamente sul livello “Normale”, ottimizzato per capi mediamente
sporchi, (impostazione non valida per il ciclo “Lana”, che si imposta
automaticamente sul livello “Delicato”).
Per capi molto sporchi premere il tasto no al raggiungimento del
livello “Intensivo”. Questo livello garantisce un lavaggio di alte prestazioni
grazie all’utilizzo di una maggiore quantità di acqua nella fase iniziale del
ciclo ed una maggiore movimentazione meccanica, ed è utile per eliminare
le macchie più resistenti. Può essere utilizzato con o senza candeggina.
Se si desidera eettuare il candeggio inserire la vaschetta aggiuntiva 4,
in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il
livello “max” indicato sul perno centrale.
Per capi poco sporchi o per un trattamento più delicatodei tessuti, premere
il tasto no al raggiungimento del livello “Delicato”. Il ciclo ridurrà la
movimentazione meccanica per garantire risultati di lavaggio perfetti per i
capi delicati.
BLOCCO TASTI
per attivare il blocco del pannello di controllo, tenere premuto il tasto
“BLOCCO TASTI” per circa 2 secondi. La spia luminosa “BLOCCO TASTI”
accesa indica che il pannello di controllo è bloccato (ad eccezione del
tasto ON/OFF . In questo modo si impediscono modiche accidentali
dei programmi), soprattutto se in casa ci sono dei bambini. Per
disattivare il blocco del pannello di controllo, tenere premuto il tasto
“BLOCCO TASTI” per circa 2 secondi.
CONSIGLI E SUGGERIMENTI
Suddividere la biancheria secondo:
Tipo di in tessuto (cotone, bre miste, sintetici, lana, capi da lavare a mano).
Colore (separare i capi colorati dai bianchi, lavare i nuovi capi colorati a
parte). Delicati (piccoli indumenti - come calze di nylon - gli elementi con
ganci - come reggiseni - inserirli in un sacchetto di stoa).
Vuotare le tasche
Oggetti come monete o accendini possono danneggiare la
lavabiancheria e il cestello. Controllare i bottoni.
MANUTENZIONE E CURA
Per qualsiasi operazione di pulizia e manutenzione, spegnere e scollegare la
macchina. Non utilizzare liquidi inammabili per pulire la lavabiancheria.
Escludere acqua e corrente elettrica
Chiudere il rubinetto dell’acqua dopo ogni lavaggio. Si limita così l’usura
dell’impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.
Staccare la spina della corrente quando si pulisce la lavabiancheria e
durante i lavori di manutenzione.
Pulire la lavabiancheria
La parte esterna e le parti in gomma possono essere puliti con un panno
imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi
Pulire il cassetto dei detersivi
Slare il cassetto sollevandolo e tirandolo verso l’esterno. Lavarlo sotto
l’acqua corrente; questa pulizia va eettuata frequentemente.
Curare oblò e cestello
Lasciare sempre socchiuso l’oblò per evitare che si formino cattivi odori.
Pulire la pompa
La lavabiancheria è dotata di una pompa autopulente che non ha
bisogno di manutenzione. Può però succedere che piccoli oggetti
(monete, bottoni) cadano nella precamera che protegge la pompa,
situata nella parte inferiore di essa.
! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.
Per accedere alla precamera:
1. rimuovere il pannello di copertura sul lato anteriore della macchina
facendo leva con un giravite al centro ed ai lati dello stesso;
2. svitare il coperchio della pompa di scarico ruotandolo in senso
antiorario: è normale che fuoriesca un po’ d’acqua;
3. pulire accuratamente l’interno;
4. riavvitare il coperchio;
5. rimontare il pannello assicurandosi, prima di spingerlo verso la
macchina, di aver inserito i ganci nelle apposite asole.
Controllare il tubo di alimentazione dell’acqua
Controllare il tubo di alimentazione almeno una volta all’anno. Se
presenta screpolature e fessure va sostituito: durante i lavaggi le forti
pressioni potrebbero provocare improvvise spaccature.
! Non utilizzare mai tubi già usati.
SISTEMA BILANCIAMENTO DEL CARICO
Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire
il carico in modo uniforme, il cestello eettua delle rotazioni ad una
velocità leggermente superiore a quella del lavaggio. Se al termine di
ripetuti tentativi il carico non fosse ancora correttamente bilanciato la
macchina eettua la centrifuga ad una velocità inferiore a quella prevista.
In presenza di eccessivo sbilanciamento la lavabiancheria eettua la
distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione
del carico e il suo corretto bilanciamento si consiglia di mescolare capi
grandi e piccoli.
ACCESSORI
Contatta il nostro Servizio Assistenza per controllare se i seguenti accessori
sono disponibili per questo modello di lavabiancheria.
Kit di sovrapposizione
Con questo accessorio puoi ssare l’asciugatrice sulla parte superiore
della vostra lavabiancheria per risparmiare spazio e per facilitare il carico
e lo scarico dell’asciugatrice.
TRASPORTO E MOVIMENTAZIONE
Non sollevare la lavabiancheria tenendola per il piano superiore.
Staccare la spina dalla presa di corrente e chiudere il rubinetto dell’acqua.
Controllare che l’oblò e il cassetto dei detersivi siano ben chiusi. Scollegare
il tubo di carico dal rubinetto dell’acqua, quindi staccare il tubo di scarico.
Rimuovere tutta l’acqua residua dai tubi, e ssarli in modo che non possano
essere danneggiati durante il trasporto. Riapplicare i bulloni di trasporto.
Seguire,inordine inverso, la procedura per la rimozione dei bulloni di
trasporto descritta nelle “Istruzioni per l’installazione”.
Page 4

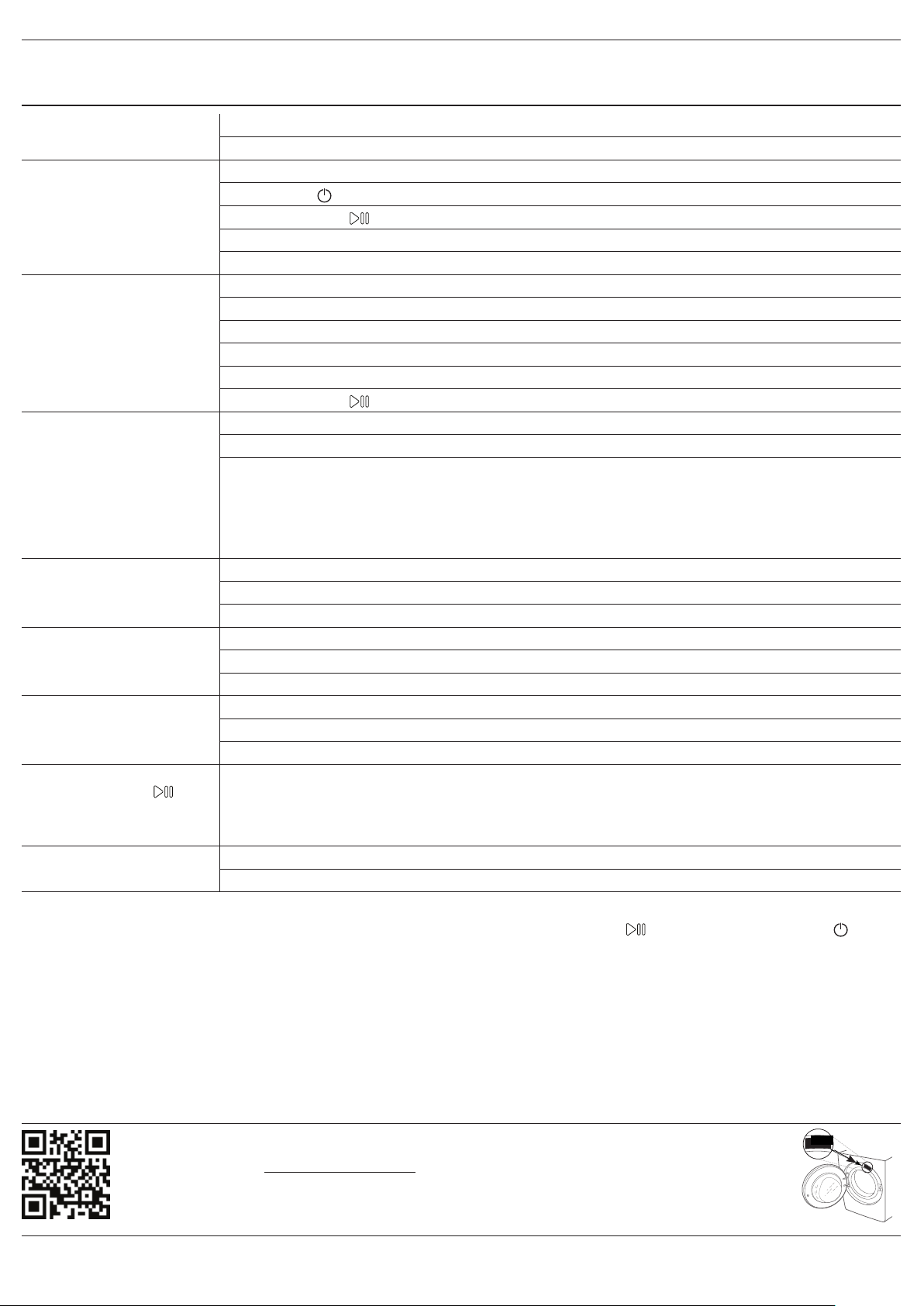

ANOMALIE E RIMEDI
Può accadere che la lavabiancheria non funzioni. Prima di telefonare al Servizio Assistenza, controllare che non si tratti di un problema facilmente risolvibile
aiutandosi con il seguente elenco.
Anomalie Possible cause / Soluzione
La lavabiancheria
non si accende.
Il ciclo di lavaggio
non inizia.
La lavabiancheria non carica
acqua (Sul display viene
visualizzata la scritta “H2O”).
La lavabiancheria carica e
scarica acqua di continuo.
La lavabiancheria non scarica
o non centrifuga.
La lavabiancheria vibra
molto durante la centrifuga.
La lavabiancheria perde
acqua.
Le spie delle “Opzioni”
e dell’START/PAUSE
lampeggiano velocemente e
il display visualizza un codice
di anomalia (es.: F-01, F-..).
Si forma troppa schiuma.
La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.
In casa non c’è corrente.
L’oblò non è ben chiuso.
Il tasto ON/OFF non è stato premuto.
Il tasto START/PAUSE non è stato premuto.
Il rubinetto dell’acqua non è aperto.
Si è impostato un ritardo sull’ora di avvio.
Il tubo di alimentazione dell’acqua non è collegato al rubinetto.
Il tubo è piegato.
Il rubinetto dell’acqua non è aperto.
In casa manca l’acqua.
Non c’è suciente pressione.
Il tasto START/PAUSE non è stato premuto.
Il tubo di scarico non è installato fra 65 e 100 cm da terra.
L’estremità del tubo di scarico è immersa nell’acqua.
Lo scarico a muro non ha lo sato d’aria.
Se dopo queste veriche il problema non si risolve, chiudere il rubinetto dell’acqua, spegnere la lavabiancheria e
chiamare il Servizio Assistenza. Se l’abitazione si trova agli ultimi piani di un edicio, è possibile che si verichino
fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l’inconveniente
sono disponibili in commercio apposite valvole anti-sifonaggio.
Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente.
Il tubo di scarico è piegato.
La conduttura di scarico è ostruita.
Il cestello, al momento dell’installazione, non è stato sbloccato correttamente.
La lavabiancheria non è in piano.
La lavabiancheria è stretta tra mobili e muro.
Il tubo di alimentazione dell’acqua non è ben avvitato.
Il cassetto dei detersivi è intasato.
Il tubo di scarico non è ssato bene.
Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minuto quindi riaccenderla.
Se l’anomalia persiste, chiamare il Servizio Assistenza .
Il detersivo non è specico per lavabiancheria (deve esserci la dicitura “per lavatrice”, “a mano e in lavatrice”, o simili).
Il dosaggio è stato eccessivo.
DEMO MODE: per disattivare questa funzione, spegnere la lavatrice. Tenendo premuto il tasto “START/PAUSE” , premere anche il tasto “ON/OFF” entro 5
secondi e tenerli premuti entrambi per 2 secondi.
Puoi scaricare le ISTRUZIONI PER LA SICUREZZA E L’INSTALLAZIONE, MANUALE D’USO, FICHE TECNICA e i DATI
ENERGETICI:
xxxx
xxxxxxxxxxxx
• Visitando il sito Web - http://docs.whirlpool.eu
• Usando il QR code
• In alternativa, contatta il nostro Servizio Assistenza (Il numero di telefono è riportato sul libretto di garanzia).
Quando si contatta il Servizio Assistenza, è necessario fornire i codici riportati sull’etichetta adesiva applicata
all’interno dell’ Oblò.
195158512.00
Loading...
