GUÍA

DE REFERENCIA DIARIA

GRACIAS POR COMPRAR UN PRODUCTO IGNIS. Puede descargar las Instrucciones de seguridad y el
Manual de usuario, visitando nuestro sitio web
parte trasera de este folleto.

Antes de usar el electrodoméstico, lea atentamente las Instrucciones de seguridad.

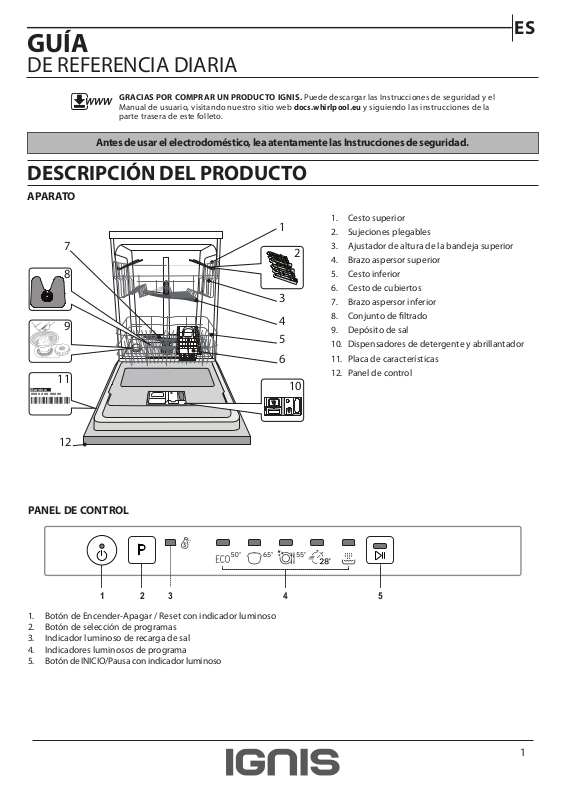

DESCRIPCIÓN DEL PRODUCTO

APARATO

7

8

9

11

Service:

0000 000 00000

docs.whirlpool.eu

1

2

3

4

5

6

10

ES

y siguiendo las instrucciones de la

1. Cesto superior

2. Sujeciones plegables

3. Ajustador de altura de la bandeja superior

4. Brazo aspersor superior

5. Cesto inferior

6. Cesto de cubiertos

7. Brazo aspersor inferior

8. Conjunto de ltrado

9. Depósito de sal

10. Dispensadores de detergente y abrillantador

11. Placa de características

12. Panel de control

12

PANEL DE CONTROL

1 2 4 53

1. Botón de Encender-Apagar / Reset con indicador luminoso

2. Botón de selección de programas

3. Indicador luminoso de recarga de sal

4. Indicadores luminosos de programa

5. Botón de INICIO/Pausa con indicador luminoso

1

PRIMER USO

D

E

SAL, ABRILLANTADOR Y DETERGENTE

CONSEJO RESPECTO AL PRIMER USO

Después de la instalación, retire los topes de las bandejas y los elemen­tos de retención elásticos de la bandeja superior.

LLENADO DEL DEPÓSITO DE SAL

El uso de sal evita la formación de INCRUSTACIONES DE CAL en la vajilla
y en los componentes funcionales de la máquina.

• Es obligatorio que EL DEPÓSITO DE SAL NO ESTÉ NUNCA VACÍO.

• Es importante ajustar la dureza del agu
El depósito de sal se ubica en la parte inferior del lavavajillas (consulte

DESCRIPCIÓN DEL PRODUCTO) y se debe rellenar cuando el indicador
de RECARGA DE SAL del panel de control se encienda.

1. Retire la bandeja inferior y desenrosque el ta­pón del depósito (en sentido antihorario).

2. Pasos a seguir solo la primera vez: llene el
depósito de sal con agua.

3. Coloque el embudo (véase la gura) y llene el de­pósito de sal hasta el borde (aproximadamente 1
kg); puede derramarse un poco de agua.

4. Retire el embudo y limpie cualquier residuo de
sal del oricio.

Asegúrese de que el tapón esté bien cerrado, de modo que el detergente no
pueda entrar en el depósito durante el programa de lavado (esto podría es­tropear irremisiblemente el ablandador del agua). Siempre que necesite

añadir sal, es obligatorio completar el procedimiento antes del ini­cio del ciclo de lavado para evitar la corrosión.

CONFIGURACIÓN DE LA DUREZA DEL AGUA

Para que el ablandador del agua funcione a la perfección, es esencial
que la conguración de la dureza del agua se base en la dureza real del
agua de su casa. Su suministrador de agua local le puede proporcionar
esta información.
La fábrica ajusta el valor predeterminado de dureza del agua.

• Encienda el aparato pulsando el botón Encendido/Apagado.

• Apague el aparato pulsando el botón Encendido/Apagado.

• Mantenga pulsado el botón P durante 5 segundos, hasta que oiga

un pitido.

• Encienda el aparato pulsando el botón Encendido/Apagado.

• El indicador luminoso del programa del nivel actual parpadea.

• Pulse el botón P para seleccionar el nivel de dureza deseado (consulte

la TABLA DE DUREZA DEL AGUA).

Tabla de dureza del agua

Nivel

1 Blanda 0 - 6 0 - 10 0 - 7

2 Media 7 - 11 11 - 20 8 - 14

3 Normal 12 - 16 21 - 29 15 - 20

4 Dura 17 - 34 30 - 60 21 - 42

5 Muy dura 35 - 50 61 - 90 43 - 62

• Apague el aparato pulsando el botón Encendido/Apagado.
Conguración nalizada!
Cuando haya completado este procedimiento, ejecute un programa sin

carga.

Utilice solamente sal fabricada especícamente para lavavajillas.

Cuando haya echado la sal dentro del depósito, el indicador luminoso
de RECARGA DE SAL se apagará.

Si el depósito de sal no se llena, el ablandador del agua y la resisten­cia pueden sufrir daños como resultado de la acumulación de incru­staciones de cal.
Se recomienda utilizar sal con cualquier tipo de detergente para la­vavajillas.

°dH

Niveles

Alemanes

°fH

Niveles

Franceses

°Clark

Niveles

Ingleses

LLENADO DEL DISPENSADOR DEL ABRILLANTADOR

El abrillantador facilita el SECADO de la vajilla. El dispensador de abri­llantador A debe llenarse cuando el indicador visual oscuro de la puerta
del dispensador C se vuelve transparente.

C

B

1. Abra el dispensador B pulsando y levantando la lengüeta de la tapa.

2. Introduzca el abrillantador con cuidado como máximo hasta la últi­ma marca (110 ml) de referencia del depósito, evitando que se der­rame. Si se derrama, limpie el derrame inmediatamente con un paño
seco.

3. Pulse la tapa hasta que oiga un clic, para cerrarla.

NUNCA eche el abrillantador directamente en la cuba.

AJUSTE DE LA DOSIS DE ABRILLANTADOR

Si los resultados del secado no le satisfacen totalmente, puede ajustar
la cantidad de abrillantador utilizada

• Encienda el lavavajillas con el botón Encendido/Apagado.

• Apáguelo con el botón Encendido/Apagado.

• Pulse el botón P tres veces: oirá un pitido.

• Enciéndalo con el botón Encendido/Apagado.

• El indicador luminoso del programa del nivel actual parpadea.

• Pulse el botón P para seleccionar el nivel del abrillantador y la canti-

dad que se tenga que suministrar.

• Apáguelo con el botón Encendido/Apagado.

¡Conguración nalizada!
Si se selecciona el nivel de abrillantador CERO (ECO), no se suministrará
abrillantador.
Se pueden congurar 5 niveles como máximo según el modelo de
lavavajillas. Los ajustes de fábrica son especícos para el modelo, siga
las instrucciones anteriores para comprobar esto en su máquina.

• Si ve manchas azuladas en la vajilla, seleccione un número bajo (2-3).

• Si hay gotas de agua o incrustaciones de cal en la vajilla, seleccione

un número alto (4-5).

RELLENAR EL DISPENSADOR DE DETERGENTE

Para abrir el dispensador de detergente utilice el mecanismo de
apertura D. Introduzca el detergente solo en el dispensador E seco.
Eche la cantidad de detergente para el prelavado directamente
dentro de la cuba.

El dispensador de detergente se abre automáticamente en el momento
adecuado según el programa.

El uso de detergente no diseñado para lavavajillas puede provocar
fallos de funcionamiento o daños en el aparato.

1. Cuando dosique el detergente, con­sulte la información mencionada an­teriormente para añadir la cantidad
correcta. Dentro del dispensador E
hay indicaciones para ayudarle a do­sicar el detergente.

2. Retire los restos de detergente de
los bordes del dispensador y cierre
la tapa hasta oír un clic.

3. Cierre la tapa del dispensador de
detergente levantándola hasta que
el mecanismo de cierre quede bien
jado.

A

2

TABLA DE PROGRAMAS

ES

Duración

Programma

1 Eco 50°

2 Intensivo 65° 2:30 16,0 1,50

3 Mixta 55° 2:25 16,0 1,35

4 Fast&Clean 28’ 45°

5 Remojo

Los datos del programa ECO se miden bajo condiciones de laboratorio de conformidad con la Norma europea EN 60436:2020.
Nota para los laboratorios de pruebas: para obtener información detallada sobre las condiciones de la prueba comparativa EN, escribir a la siguiente
dirección: [e-mail]
No es necesario ningún tratamiento previo de la vajilla antes de ninguno de los programas.

*) No todas las opciones se pueden utilizar simultáneamente.
**) Los valores indicados para los programas distintos al programa Eco son indicativos. El tiempo real puede variar dependiendo de muchos factores
como la temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, la colocación
de la carga, las opciones adicionales seleccionadas y la calibración del sensor.

La calibración del sensor.puede incrementar la duración del programa hasta 20 min.

Fase

de secado

-

- -

del programa

de lavado

**)

(h:min)

3:20 12,0 1,05

0:28 9,0 0,60

0:10 4,0 0,01

Consumo

de agua

(litros/ciclo)

Consumo

de energía

(kWh/ciclo)

DESCRIPCIÓN DE PROGRAMAS

Instrucciones sobre la selección de programa de lavado.

1 ECO

E programa Eco es adecuado para lavar utensilios con suciedad normal,
para este uso es el programa más eciente en términos de consumo
combinado de energía y agua, y se utiliza para valorar el cumplimiento
con la legislación de Ecodiseño de la UE.

2 INTENSIVO

Programa recomendado para vajilla muy sucia, en especial para ollas o
sartenes (no se debe utilizar para artículos delicados).

3 MIXTA

Suciedad mixta. Para vajilla con suciedad normal con residuos de comi­da secos.

4 FAST&CLEAN 28’

Programa recomendado para media carga de vajilla poco sucia sin res­tos de comida secos. No tiene fase de secado.

5 REMOJO

Se utiliza para remojar la vajilla que planea lavar más tarde. Con este
programa no se debe utilizar detergente.

Notas:

Tenga en cuenta que el ciclo Fast&Clean 28’ está destinado a vajilla poco
sucia.

3
