PROGRAMMWAHLTASTE
Die Taste „Programme“ (mehrfach)
drücken, bis die Anzeige des
gewünschten Programms aufleuchtet
(siehe nachfolgende Programm­übersicht).

TASTE ABBRUCH/AUS
Diese Taste drücken, um die Bedienblende abzuschalten.
Wird die Taste während des Programmablaufs gedrückt, wird
das laufende Abpumpprogramm 1 Minute lang angehalten.
Wird die Taste bei abgeschaltetem Gerät gedrückt, wird das
gesamte Restwasser im Geschirrspüler (1 Minute lang)
abgepumpt.
Blinkt die Kontrolllampe wiederholt, siehe Seite 6 – Kapitel
„Was tun, wenn...“.

TASTE START/FORTFAHREN
Drücken Sie diese Taste, um das gewählte Programm zu
starten: Die Anzeigelampe leuchtet auf und erlischt bei
Programmende.
Wird die Tür während des Spülgangs geöffnet, wird der
Programmablauf vorübergehend unterbrochen: Die Start­Kontrolllampe blinkt. Drücken Sie zum Neustart die Taste Start
und schließen Sie die Tür innerhalb von 3 Sekunden.

(siehe rechte Seite zur Beschreibung der Zusatzfunktionen)

1) Die Programmdaten sind Labormesswerte gemäß Norm EN 50242, bei normalen Bedingungen (ohne Optionen) . Sie können sich abhängig von den Bedingungen ändern. Bei
Sensorprogrammen können die Unterschiede durch die gelegentliche automatische Kalibrierung des Systems bis zu 20 Minuten betragen.

2) Energie-Label Programm gemäß EN 50242. - Hinweis für Prüfinstitute: Wenden Sie sich bitte bezüglich detaillierter Informationen über die Bedingungen der EN-Vergleichsprüfung und
abweichender Prüfungen an folgende Adresse: „contact_igni [e-mail]“.

* Energieverbrauch: eingeschaltet: 0,70 W / ausgeschaltet: 0,40 W

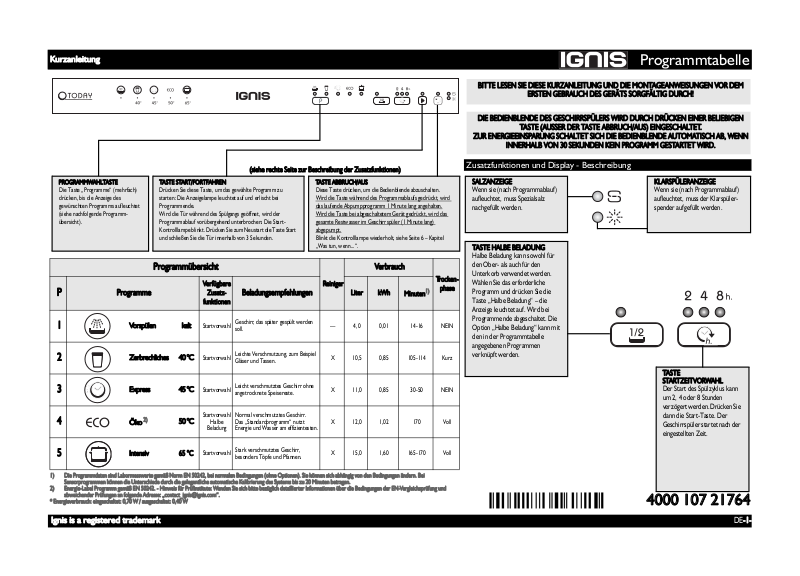

Programmübersicht

Reiniger

Verbrauch

Tr o c k e n -

phase

P

Programme

Verfügbare

Zusatz-

funktionen

Beladungsempfehlungen

Liter kWh

Minuten

1)

1

Vor sp ül en kalt

Startvorwahl

Geschirr, das später gespült werden
soll.

— 4,0 0,01 14-16 NEIN

2

Zerbrechliches 40 °C

Startvorwahl

Leichte Verschmutzung, zum Beispiel
Gläser und Tassen.

X 10,5 0,85 105-114 Kurz

3

Express 45 °C

Startvorwahl

Leicht verschmutztes Geschirr ohne
angetrocknete Speisereste.

X 11,0 0,85 30-50 NEIN

4

Öko

2)

50 °C

Startvorwahl

Halbe

Beladung

Normal verschmutztes Geschirr.
Das „Standardprogramm“ nutzt
Energie und Wasser am effizientesten.

X 12,0 1,02 170 Voll

5

Intensiv 65 °C

Startvorwahl

Stark verschmutztes Geschirr,
besonders Töpfe und Pfannen.

X 15,0 1,60 165-170 Vol l

4000 107 21764

BITTE LESEN SIE DIESE KURZANLEITUNG UND DIE MONTAGEANWEISUNGEN VOR DEM

ERSTEN GEBRAUCH DES GERÄTS SORGFÄLTIG DURCH!

DIE BEDIENBLENDE DES GESCHIRRSPÜLERS WIRD DURCH DRÜCKEN EINER BELIEBIGEN

TASTE (AUSSER DER TASTE ABBRUCH/AUS) EINGESCHALTET.

ZUR ENERGIEEINSPARUNG SCHALTET SICH DIE BEDIENBLENDE AUTOMATISCH AB, WENN

INNERHALB VON 30 SEKUNDEN KEIN PROGRAMM GESTARTET WIRD.

Zusatzfunktionen und Display - Beschreibung

TAS TE
STARTZEITVORWAHL
Der Start des Spülzyklus kann

um 2, 4 oder 8 Stunden
verzögert werden. Drücken Sie
dann die Start-Taste. Der
Geschirrspüler startet nach der
eingestellten Zeit.

SALZANZEIGE
Wenn sie (nach Programmablauf)
aufleuchtet, muss Spezialsalz

nachgefüllt werden.

KLARSPÜLERANZEIGE
Wenn sie (nach Programmablauf)
aufleuchtet, muss der Klarspüler-

spender aufgefüllt werden.

TASTE HALBE BELADUNG
Halbe Beladung kann sowohl für

den Ober- als auch für den
Unterkorb verwendet werden.
Wählen Sie das erforderliche
Programm und drücken Sie die
Taste „Halbe Beladung“ – die
Anzeige leuchtet auf. Wird bei
Programmende abgeschaltet. Die
Option „Halbe Beladung“ kann mit
den in der Programmtabelle
angegebenen Programmen
verknüpft werden.

Kurzanleitung

Programmtabelle

Ignis is a registered trademark

DE-1-

5

7

86

1

4

10

9

2

3

1 – Regeneriersalzbehälter
2 – Klarspülerspender
3 – Reinigerspender
4 – Körbe
5, 6, 7, 8 – verfügbare Funktionen an der
Bedienblende
9 – Filter
10 – Sprüharme

1.

Bitte erkundigen Sie sich bei Ihrem örtlichen Wasserwerk nach der

Wasserhärte

...

2.

...diesen Wert in den
Geschirrspüler eingeben

Tipps zur Verwendung von Reinigern

Deutscher

Härtegrad °dH

Französischer
Härtegrad °fH

Englischer

Härtegrad °eH

Wasserhärtegrad

3 erste PROGRAMM-LEDs leuchten

auf dem Bedienfeld

(siehe Programmtabelle)

P1 P2 P3

Gel oder Pulver

(Klarspülmittel und

Salz)

Tab s

0-5 0-9 0-6,3 Weic h 1

Weiter mit Schritt 1

(siehe „Tägliche

Kontrollen“)

6-10 10-18 7-12,6 Mittel 2

11-15 19-27 13,3-18,9 Durchschnittlich 3

16-21 28-37 19,6-25,9 Mittelhart 4

Bei HARTEM Wasser

muss zusätzliches

Salz nachgefüllt

werden (weiter mit

Schritt 1, „Tägliche

Kontrollen“)

22-28 38-50 26,6-35 Hart 5

29-35 51-63 35,7-44,1 Sehr hart 6

36-50 64-90 44,8-62,4 Extrem hart 7

Die Wasserhärte sollte nur vor dem ersten

Spülgang oder wenn sich die Wasserhärte geändert

hat eingestellt werden

1

Salzanzeige
(modellabhängig).
Schrauben Sie den
Deckel ab.

Den Regeneriersalzbehälter nur vor dem

ersten Spülgang mit Wasser füllen.

(modellabhängig)

Es kann einige Spülvorgänge dauern, bis die
Salzanzeige auf der Bedienblende erlischt. Bei
weichem Wasser muss kein Regeneriersalz eingefüllt
werden.

Salzanzeige auf der Bedienblende Salzanzeige im Salzbehälterdeckel

Die Salzanzeige leuchtet, wenn SALZ
NACHGEFÜLLT WERDEN MUSS.

Grün: OK.

Hell: NACHFÜLLEN
NÖTIG

Tägliche Kontrollen

Auffüllen des Regeneriersalzbehälters –

Löst Kalkablagerungen auf (entfällt, wenn die Wasserhärtestufe auf „Weich“ gesetzt ist!)

-Die Tasten

Programme

und

ABBRUCH/Aus

mindestens 3 Sekunden lang drücken.

- Die LED-Anzeigen der Programme zeigen die eingestellte Wasserhärte an.

-Die Taste

Programme

drücken, um den Einstellwert zu erhöhen (nach Erreichen der Stufe 7 wird beim nächsten Tastendruck wieder Stufe 1 eingestellt).

- Warten Sie 30 Sekunden (die Bedienblende schaltet sich ab) oder drücken Sie die Taste

START/Fortfahren

, um die Einstellung zu speichern.

Regeneriersalz nachfüllen

(niemals

Reiniger!) min. 0,8 kg / max. 1 kg

Deckel aufschrauben.
Salzreste am Deckel
müssen entfernt
werden. Einige
Salzbehälter verfügen
über eine
Füllstandanzeige im
Deckel (siehe weiter
unten die
Befüllungsanweisungen).

Die Wasserhärte ist werkseitig auf
mittelhart (Stufe 4) eingestellt.

Bei Verwendung von Kombireinigern
mit Salzfunktion muss zusätzlich Salz
eingefüllt werden, da die Salzfunktion
dieser Produkte für Hartwasser nicht
ausreicht.

Beim ersten Gebrauch muss der
Salzbehälter unabhängig von der
Wasserhärte gefüllt werden

(siehe die
Beschreibung in Schritt 1 „Tägliche
Kontrollen“).

Nach dem Einfüllen von Salz sofort ein Spülprogramm starten

(Programm „Vorspülen“ reicht nicht aus). Übergelaufene Salzlösung bzw. Salzkörner können zu Korrosion/Lochfraß führen und den

Edelstahlbehälter beschädigen. Für Reklamationen in diesem Zusammenhang, kann von uns keine Garantieleistung übernommen werden.

Für optimale Spülergebnisse muss die Wasserhärte wie folgt eingestellt werden

Erster Gebrauch

DE -2-

3

Klarspüleranzeige kontrollieren, um den Füllstand im Dosierer
zu prüfen.

(modellabhängig)
Klarspüleranzeige auf der Bedienblende Klarspüleranzeige auf dem Dosierer

Die Kontrolllampe leuchtet auf, wenn KLARSPÜLER NACHGEFÜLLT
WERDEN MUSS.

Dunkel: OK. Hell: NACHFÜLLEN NÖTIG

Nur Klarspüler für Haushaltsgeschirrspülmaschinen verwenden. Verschütteten Klarspüler

sofort

abwischen. Sonst erhöhte Schaumbildung, die zu Fehlfunktionen des Gerätes führen kann.

Bei Schlieren: Dosierung verringern und dazu eine niedrigere Stufe (1-3) mit dem Pfeil einstellen. Geschirr ist nicht perfekt trocken: Dosierung erhöhen und eine höhere Stufe (5-6) mit dem Pfeil einstellen. Kunststoffteile trocknen schlechter ab, dies wird durch
eine höhere Einstellung des Klarspülmittels nicht verbessert.

Reiniger mit Klarspülfunktion können nur bei Programmen mit längerer Dauer ihre Wirkung entfalten. Bei Kurzprogrammen kann es zu Rückständen des Reinigers kommen (ggf. Pulverreiniger verwenden). Reiniger mit Klarspülfunktion neigen zu erhöhter
Schaumbildung.

Tägliche Verwendung

Reiniger einfüllen - Nur vom Hersteller empfohlene Reiniger für Haushaltsgeschirrspülmaschinen verwenden

Den Deckel A öffnen

(die betreffende Taste drücken).

Reiniger erst unmittelbar
vor Start des Programms
einfüllen.

Den Deckel durch Drücken der

Spezialrippen schließen.

Falls nötig,
Deckel B öffnen
(die betreffende
Taste drücken).

Klarspüler

bis
max. Marke
(~150 ml)
einfüllen

Die Dosiermenge des Klarspülers kann
dem verwendeten Spülmittel angepasst
werden. Je kleiner die Einstellung, desto
weniger Klarspüler wird dosiert
(werksseitige Einstellung: Position 4).
Die Taste drücken, um den Deckel B zu
öffnen. Mit Hilfe einer Münze o.ä. den
Pfeil auf die gewünschte Stellung drehen.
Nach dem Ändern der Dosiermenge den
Deckel wieder fest zudrücken.

Optische
Vorratsanzeige

2

Nur jeweils ein Tab pro Spülgang verwenden und
dieses nur in den Reinigerspender geben.

Es können alle Arten von Tabs verwendet
werden, bei Verwendung von 2-in1-Tabs muss
jedoch unbedingt Regeneriersalz zugegeben
werden.

Manche Tabs lösen sich bei kurzen Waschzyklen
(Kurzprogramm, Zerbrechliches, Handwäsche)
nicht vollständig auf; legen Sie das Tab auf den
Wannenboden, um es leichter auflösen zu lassen
und um den Spülvorgang zu erleichtern.

Reiniger einfüllen:

Tabs / Pulver / Flüssigreiniger

in die große Kammer.

Bitte beachten Sie die Sicherheitshinweise des Spülmittelherstellers.

Klarspüler nachfüllen (entfällt bei Tabs). Klarspülmitteldosiermenge einstellen

Tägliche Kontrollen
