Igloo MONIKA 2, ROTA User Manual

1

pl

Instrukcja obsługi Monika 2, Rotawww.igloo.pl

Spis treści Spis rysunków

Spis tabel

Rys.1 Budowa urządzenia 2
Rys.2 Usuwanie podestu drewnianego 3
Rys.3 Montaż półek ekspozycyjnych 4
Rys.4 Montaż elementów szklanych i lampy aluminiowej 4
Rys.5 Montaż/demontaż przysłonek nocnych 5
Rys.6 Pojemnik na skropliny 5
Rys.7 Panel sterowania 5
Rys.8 Demontaż szyby frontowej 6
Rys.9 Czujnik temperatury wewnątrz urządzenia 6
Rys.10 Czyszczenie skraplacza 7
Rys.11 Wymiana świetlówki w lampie 7
Rys.12 Tabliczka znamionowa 8

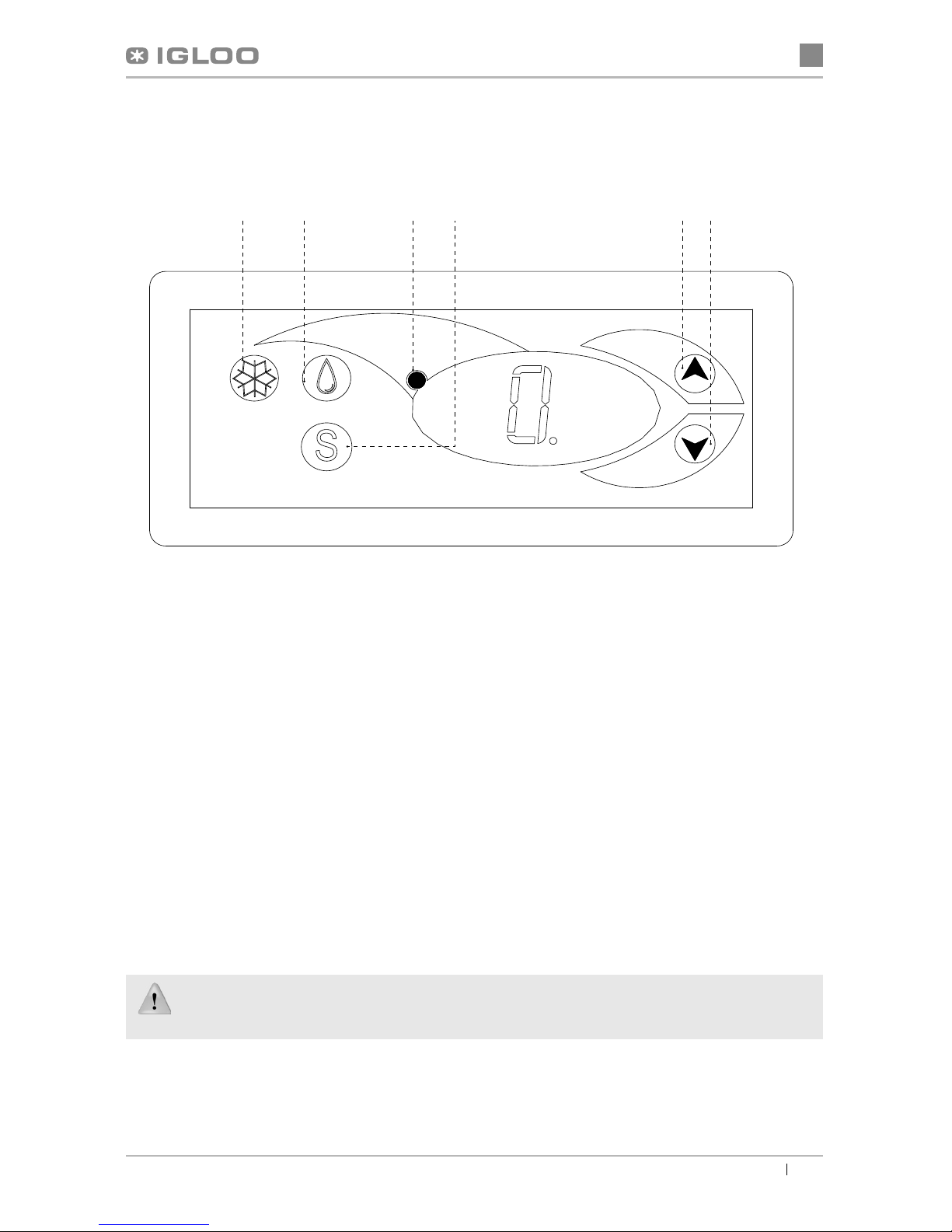

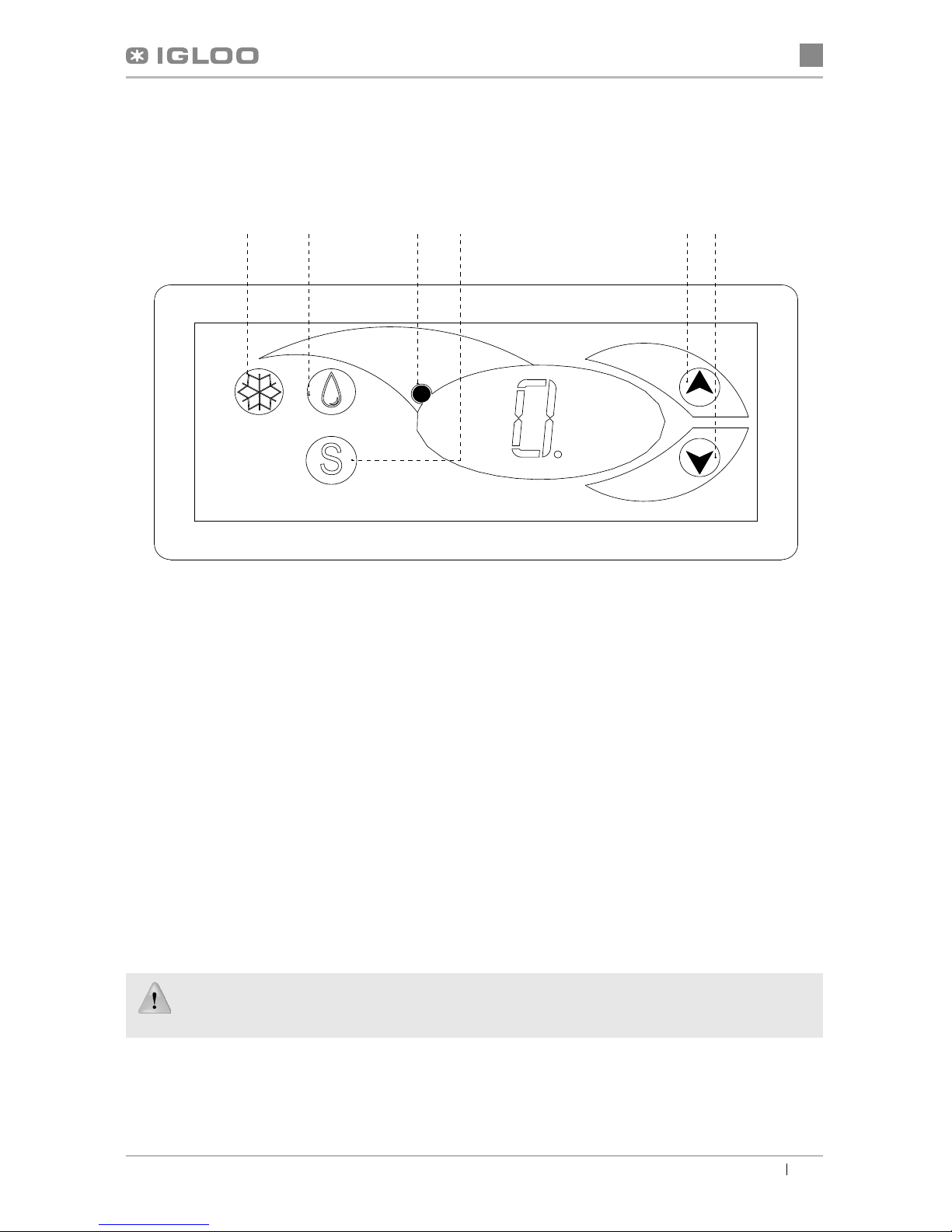

Rys.13 Panel termostatu „Igloo” 9

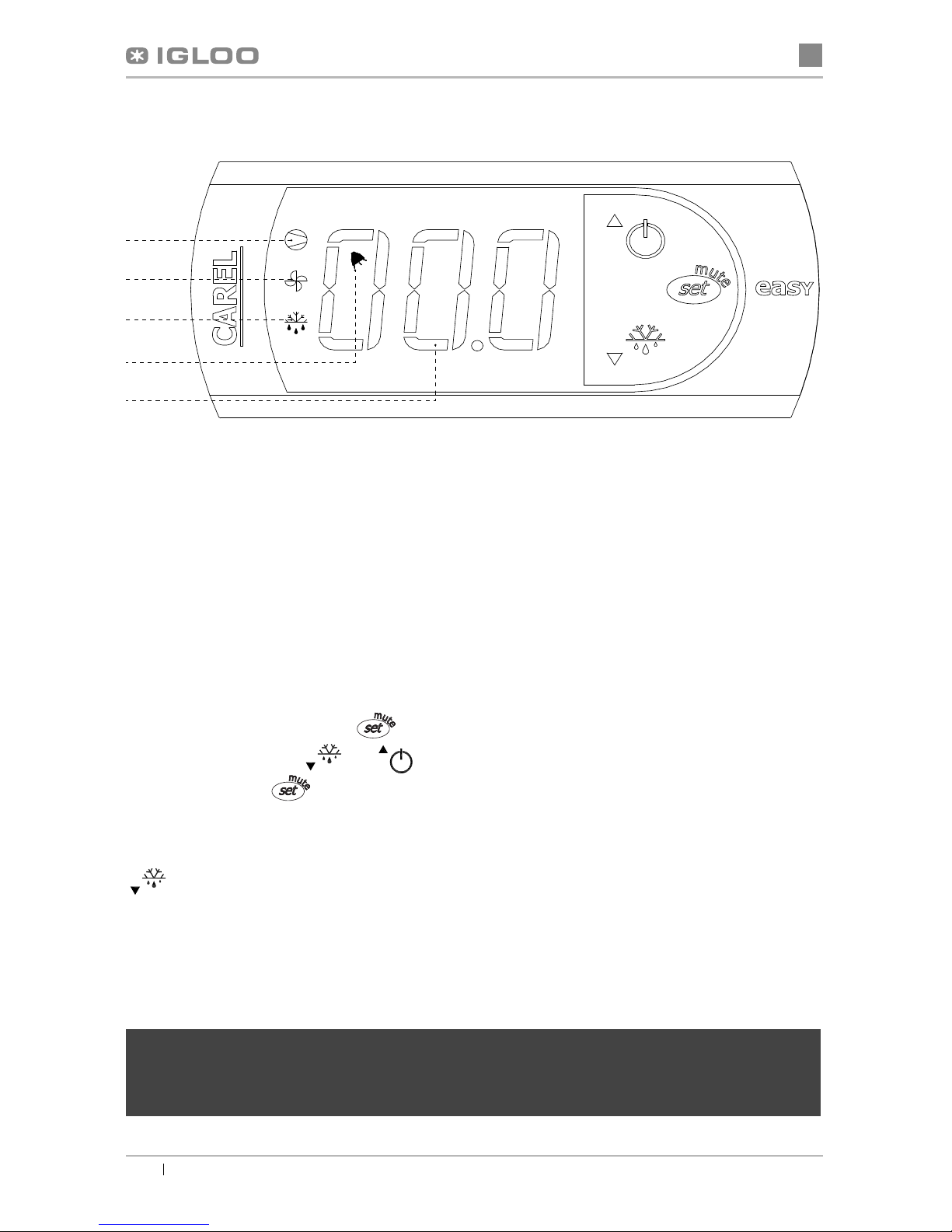

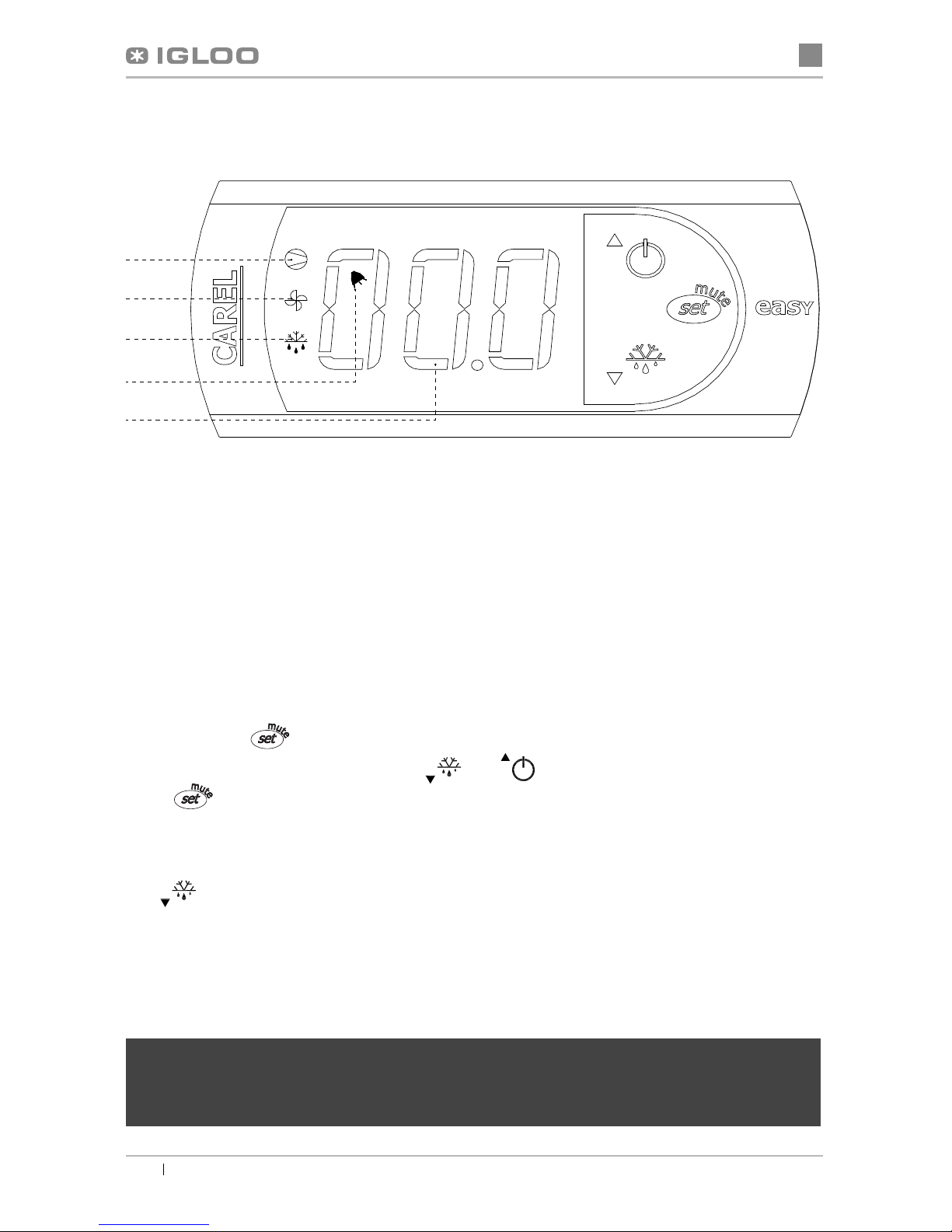

Rys.14 Panel termostatu „Carel” 10

1. ROZŁADUNEK 1

2. CHARAKTERYSTYKA WYROBU 1

2.1. Przeznaczenie 1

2.2. Opis urządzenia 1

2.3. Dane techniczne 2

3. PRZYGOTOWANIE URZĄDZENIA DO EKSPLOATACJI 3

3.1. Wymagania dotyczące miejsca instalacji 3

3.2. Podłączenie i uruchomienie 3

4. EKSPLOATACJA 5

4.1. Regulacja temperatury 6

5. KONSERWACJA 6

5.1. Czyszczenie i konserwacja 6

6. SERWIS 7

6.1. Identyfi kacja i naprawa usterek 7

6.2. Serwis 8

7. OBSŁUGA TERMOSTATU 9

7.1. Termostat „IGLOO” 9

7.2. Termostat „CAREL” 10
Tabela 1 Dane techniczne 2

1. ROZŁADUNEK

Urządzenie powinno być transportowane w pozycji pionowej, odpowiednio zabezpieczone i spakowane. Producent wysy-
ła urządzenie na specjalnym podeście drewnianym, zabezpieczone tekturowymi kątownikami oraz folią.

2. CHARAKTERYSTYKA WYROBU

2.1. Przeznaczenie

Witryny „Monika 2, Rota” są uniwersalnymi urządzeniami chłodniczymi przeznaczonymi do przechowywania i ekspono-
wania szerokiego asortymentu artykułów spożywczych w opakowaniach jednostkowych, uprzednio wychłodzonych do
temperatury przechowywania. Nasze witryny zapewniają uniwersalną i efektywną przestrzeń wystawową dla wszelkiego
typu placówek handlowych i gastronomicznych. Gwarantowana temperatura wewnątrz witryn +2ºC/+8ºC przy tempera­turze otoczenia +15ºC/+25ºC i wilgotności wzgl. powietrza do 60%.

2.2. Opis urządzenia

Witryny „Monika 2, Rota” posiadają chłodzenie statyczne. Wszystkie typy wyposażone są w odszranianie automatyczne
i elektroniczny termostat opcjonalnie współpracujący z modułem do rejestracji temperatury pozwalającym na rejestrację
i sygnalizację za wysokiej i za niskiej temperatury w urządzeniu. W opcji mogą również posiadać automatyczne odparo-
wanie kondensatu. Witryny „Monika 2, Rota” posiadają komorę przechowalniczą. Urządzenia „IGLOO” wykonywane są
w/g nowoczesnych technologii i posiadają wymagane prawem certyfi katy.

Tym znakiem oznaczone są informacje o szczególnym znaczeniu dla bezpieczeństwa użytkownika
oraz do prawidłowej eksploatacji urządzenia

Instrukcja obsługi

MONIKA 2, ROTA

pl

2

pl

Instrukcja obsługi Monika 2, Rota www.igloo.pl

1 – Półka wydawcza na szybę
2 – Szyba frontowa gięta, uchylna
3 – Półka ekspozycyjna szklana
4 – Półki ekspozycyjne
5 – Ekran frontowy
6 – Odbojnica frontowa
7 – Półka frontowa dla klienta
8 – Podświetlany panel frontowy
9 – Podstawa urządzenia
10 – Lampa aluminiowa z podświetleniem
11 – Przysłonki nocne pleksi
12 – Blat roboczy granitowy (ze stali nierdzewnej lub płyty

meblowej w „Rocie”)
13 – Maksymalna linia załadunku (naklejka na boku szklanym!)
14 – Parownik

15 - Rynienka (odpływ kondensatu z odszraniania

parownika)
16 – Komora przechowalnicza
17 – Agregat chłodniczy
18 - Tabliczka znamionowa
19 – Boki ABS
20 – Podest drewniany zakładany do transportu

urządzenia
21 - Nóżki służące do wypoziomowania urządzenia
22 – Drzwi do komory przechowalniczej
23 – Wiatrownica (po ściągnięciu dostęp do lamel

skraplacza)
24 – Panel sterowania (regulator temperatury/wy-

łączniki)

2.3. Dane techniczne

Tabela 1 Dane techniczne

Typ urządzenia

„MONIKA”

„ROTA

Napięcie

znamion.

[V/Hz]

Prąd znamion.

[A]

Moc znamion.

oświetl.

[W]

Zużycie

energii elektr.

[kWh/24h]

Obciąż. półki

[kg/mb]

Waga urz.

[kg]

1.0 230/50 1,1 18 3,6 50 110

1.3 230/50 1,2 30 3,8 50 130

1.5 230/50 1,5 36 4,9 50 150

1.7 230/50 2,0 58 6,4 50 170

2.05 230/50 2,0 58 6,4 50 190

2.5 230/50 2,4 60 7,6 50 220

Rys.1 Budowa urządzenia

W urządzeniach z podświetlanym panelem frontowym moc znamionowa oświetlenia jest dwa razy
większa niż podana w tabeli!

12 11 10

13

1

16

15

14

24

2

18

19

23

20

22

21

3

5

9

6

8

7

4

17

3

pl

Instrukcja obsługi Monika 2, Rotawww.igloo.pl

1 – Wykręcić nóżki z podestu
2 – Usunąć drewniany podest
3 – Wkręcić nóżki w nakrętki przyspawa-

ne do ramy urządzenia

Rys.2 Usuwanie podestu drewnianego

3. PRZYGOTOWANIE URZĄDZENIA DO EKSPLOATACJI

3.1. Wymagania dotyczące miejsca instalacji

• Sprawdź, czy przekrój przewodów zasilających jest odpowiedni dla poboru prądu instalowanego urządzenia

• Zabrania się podłączania urządzenia przez przewody przedłużające lub rozdzielacze

• Urządzenie należy podłączyć do oddzielnego, prawidłowo wykonanego obwodu elektrycznego z gniazdem wtykowym
z kołkiem ochronnym (w/g PBUE)

Uruchomienie urządzenia, może nastąpić tylko po potwierdzeniu skuteczności ochrony przeciwporaże-
niowej wynikami z pomiarów, przeprowadzonymi zgodnie z obowiązującymi przepisami!

3.2. Podłączenie i uruchomienie

• Rozpakować urządzenie i usunąć drewniany podest znajdujący się na podstawie Rys.2 (str.3)

• Urządzenie ustawić na równym i dostatecznie twardym podłożu, a następnie wypoziomować je za pomocą nóżek

• Ściągnąć folię ochronną z elementów witryny (m.in.: z wnętrza urządzenia, półek ekspozycyjnych, odbojnicy frontowej)

• Jeżeli urządzenie trafi do użytkownika częściowo zdemontowane dla zabezpieczenia w czasie transportu należy

wykonać następujące operacje:

1. Założyć półki ekspozycyjne Rys.3/1 (str.4)

2. Zamontować boki szklane Rys.4/2;1 (str.4)

3. Zamontować lampę aluminiową (wraz z oświetleniem) na bokach szklanych Rys.4/3 (str. 4)

4. Założyć osłonę przewodu lampy Rys.4/10 (str.4) Osłonę przewodu nale

ży nasunąć na tył boku szklanego tak, aby

przewód wychodzący z lampy był ukryty w osłonie i znajdował się po wewnętrznej stronie boku szklanego!

5. Założyć ekran frontowy Rys.4/8 (str.4)

6. Zamontować szyby frontowe witryny Rys.4/5 (str.4)

7. Zamontować przysłonki nocne Rys.5/1;2 (str.5)

8. Podłożyć pojemnik na skropliny wg Rys.6/2 (str.5) (nie dotyczy urządzeń z wyparką!)

• Umieścić wtyczkę przewodu przyłączeniowego bezpośrednio w gnieździe wtykowym (zabrania się podłączania urzą-

dzenia przez przewody przedłużające lub rozdzielacze!)

Gniazdka sieciowe (opcja), mogą być przeznaczone do zasilania kasy fi skalnej, wagi itp. odbiorników
o mocy nie przekraczającej 500W!

• Załączyć przycisk wyłącznika głównego Rys.7/1 (str.5), co spowoduje załączenie termostatu, a następnie agregatu urządzenia

• Na panelu termostatu Rys.7/3(str.5) ustawić temperaturę (szczegóły obsługi na str.9 lub 10)

• Załączyć przycisk oświetlenia Rys.7/2 (str.5)

• Pierwsze mycie urządzenia powinno być wykonane po rozpakowaniu urządzenia i przed jego uruchomieniem. Urzą-

dzenie należy umyć wodą o temperaturze nieprzekraczającej 40ºC z dodatkiem neutralnych środków czyszczących.

Do mycia i czyszczenia urządzenia zabrania się stosowania środków zawierających chlor i sód różnych odmian,
które niszczą warstwę ochronną i elementy składowe urządzenia

!

Ewentualne pozostałości klejów czy silikonu
na elementach metalowych urządzenia usuwać wyłącznie benzyną ekstrakcyjną (nie dotyczy elementów z plastiku i
tworzyw sztucznych!). Nie wolno używać innych rozpuszczalników organicznych.

Podczas mycia urządzenia zabrania się używać strumienia wody. Urządzenie należy myć
przy użyciu wilgotnej ściereczki

Po zakończeniu instalacji urządzenia w miejscu docelowym należy pozostawić je w spoczynku, przez co
najmniej 2 godziny przed włączeniem (dotyczy urządzeń z agregatem wewnętrznym), aby poziom oleju
ustalił się, co zapobiegnie problemom z rozruchem agregatu chłodniczego!

OSTRZEŻENIE: Chronić przed uszkodzeniem obwód chłodniczy!

123

4

pl

Instrukcja obsługi Monika 2, Rota www.igloo.pl

1

1 – Półka ekspozycyjna
2 – Kątownik aluminiowy przedni
3 – Kątownik aluminiowy tylny

1 – Docisk szyby (boku szklanego)
2 – Bok szklany
3 – Lampa aluminiowa
4 – Zaślepka lampy aluminiowej
5 – Szyba frontowa gięta, uchylna
6 – Profi l aluminiowy górny (prowadnica uchylna) szyby

7 – Profi l aluminiowy dolny (zawias szyby)
8 - Ekran frontowy, szklany
9 – Wspornik przedni
10 – Osłona przewodu lampy
11 – Przewód lampy

Rys.3 Montaż półek ekspozycyjnych

Rys.4 Montaż elementów szklanych i lampy aluminiowej

2
1

10

5
6

7

2

8

9

10

1

11

1

1

54

2

3

3

5

pl

Instrukcja obsługi Monika 2, Rotawww.igloo.pl

Rys.5 Montaż/demontaż przysłonek nocnych

1 – Przysłonka nocna dolna (krótsza) – montowana w pierwszej kolejności

2 – Przysłonka nocna górna (dłuższa) – montowana jako druga

3 – „Pióro” lampy aluminiowej (maskuje i zabezpiecza przysłonki nocne przed wypadaniem)

4 – Prowadnica przysłonek nocnych (profi l aluminiowy)

Rys.6 Pojemnik na skropliny

1 - Wąż spustu wody z rynienki (odpływ kondensatu z odszraniania parownika)
2 - Pojemnik na skropliny (należy opróżniać kondensat!!!)

Rys.7 Panel sterowania

1 - Wyłącznik główny (załącza/wyłącza agregat urządzenia)
2 - Wyłącznik oświetlenia
3 - Panel termostatu
(szczegóły obsługi w Rozdziale nr 7 str.9 i 10)

4. EKSPLOATACJA

Temperatura chłodzonej przestrzeni i cykl pracy agregatu mogą ulegać wahaniom. Zależą one od wielu czynników
m. in. od ilości i temperatury włożonych produktów oraz od temperatury otoczenia.
Urządzenie należy ustawić w miejscu suchym, nienasłonecznionym, dobrze wentylowanym, zapewniającym dobrą
wymianę powietrza (dystans pomiędzy ścianą, a urządzeniem min. 10 cm), z dala od źródeł ciepła i urządzeń wymu-
szających przepływ powietrza (wentylatory sufi towe i przenośne, grzejniki nadmuchowe). Urządzenie funkcjonuje
poprawnie w środowisku, w którym temperatura zawiera się w odpowiedniej klasie klimatycznej podanej na tabliczce
znamionowej. Działanie urządzenia może ulec pogorszeniu, gdy przez dłuższy czas funkcjonować będzie w tempe­raturze wyższej lub niższej w stosunku do podanego przedziału.

Uwagi i wskazówki

• Należy prawidłowo wypoziomować witrynę, co zapobiegnie hałaśliwej pracy urządzenia i zapewni prawidłowy
odpływ wody (kondensatu) podczas odszraniania

• Pierwsze zapełnienie przestrzeni chłodniczej dokonywać po uprzednim jej wychłodzeniu do temperatury pra-
cy. Zasada ta powinna być także przestrzegana po dłuższej przerwie w eksploatacji

• Nie blokować żadnych otworów wentylacyjnych, co mogłoby utrudnić cyrkulację schłodzonego powietrza.
Należy zapewnić również prawidłowy obieg powietrza wokół urządzenia (w żadnym wypadku nie wolno za-
krywać otworów wentylacyjnych agregatu)

• Należy zapewnić równomierne obciążenie półek, nie przekraczać ich maksymalnego obciążenia i nie przekra-
czać maksymalnego załadunku

• Utrzymywać skraplacz w czystości. Zanieczyszczenia mogą spowodować przegrzanie sprężarki i w efekcie
doprowadzić do awarii urz

ądzenia, co nie jest objęte gwarancją.

• Wewnątrz komory do przechowywania produktów żywnościowych nie używać przyrządów elektrycznych

12 3

1

2

3

4

2

1

1

1

2

2

6

pl

Instrukcja obsługi Monika 2, Rota www.igloo.pl

4.1. Regulacja temperatury

Obsługa termostatów (regulatorów temperatury) „Igloo” i „Carel” znajduje się w rozdziale 7 (str. 9 i 10)

Podstawowym zadaniem termostatu jest sterowanie agregatem chłodniczym tak, aby uzyskać zadaną temperaturę we-
wnątrz urządzenia i utrzymywać ją w określonych przedziałach. Wszystkie nastawy regulatora temperatury konieczne do
normalnego funkcjonowania urządzenia są wprowadzone przez producenta. Użytkownik przed pierwszym uruchomie-
niem urządzenia powinien sprawdzić i ewentualnie ustawić na panelu termostatu żądaną temperaturę wewnątrz urzą-
dzenia.

Cyfrowy wyświetlacz – wyświetla bieżącą temperaturę wewnątrz urządzenia

Wszelka ingerencja w ustawienia fabryczne termostatu powoduje utratę gwarancji!

5. KONSERWACJA

5.1. Czyszczenie i konserwacja

Wszelkie czynności konserwacyjne należy prowadzić po odłączeniu urządzenia od napięcia!

Chronić przed uszkodzeniem lub zalaniem wodą instalację elektryczną

Do czyszczenia urządzenia nie należy używać strumienia wody, a jedynie wilgotnej ściereczki

Nie należy stosować żadnych ostrych przedmiotów celem usuwania zabrudzeń!

Urządzenia wyposażone w kółka jezdne nie mogą być eksploatowane na nierównych powierzchniach!

Podczas mycia wnętrza urządzenia nie wolno zostawiać szyby frontowej swobodnie uchylonej w profi lu aluminio-
wym. Grozi to uszkodzeniem szyby i nie podlega gwarancji. Szybę na czas konserwacji wyciągnąć wraz z profi lem
Rys.8 (str.6).

3

2

1

Rys.8 Demontaż szyby
frontowej

1 - Szyba frontowa
2 - Profi l aluminiowy górny

(prowadnica uchylna) szyby

3 - Profi l aluminiowy dolny

(zawias) szyby

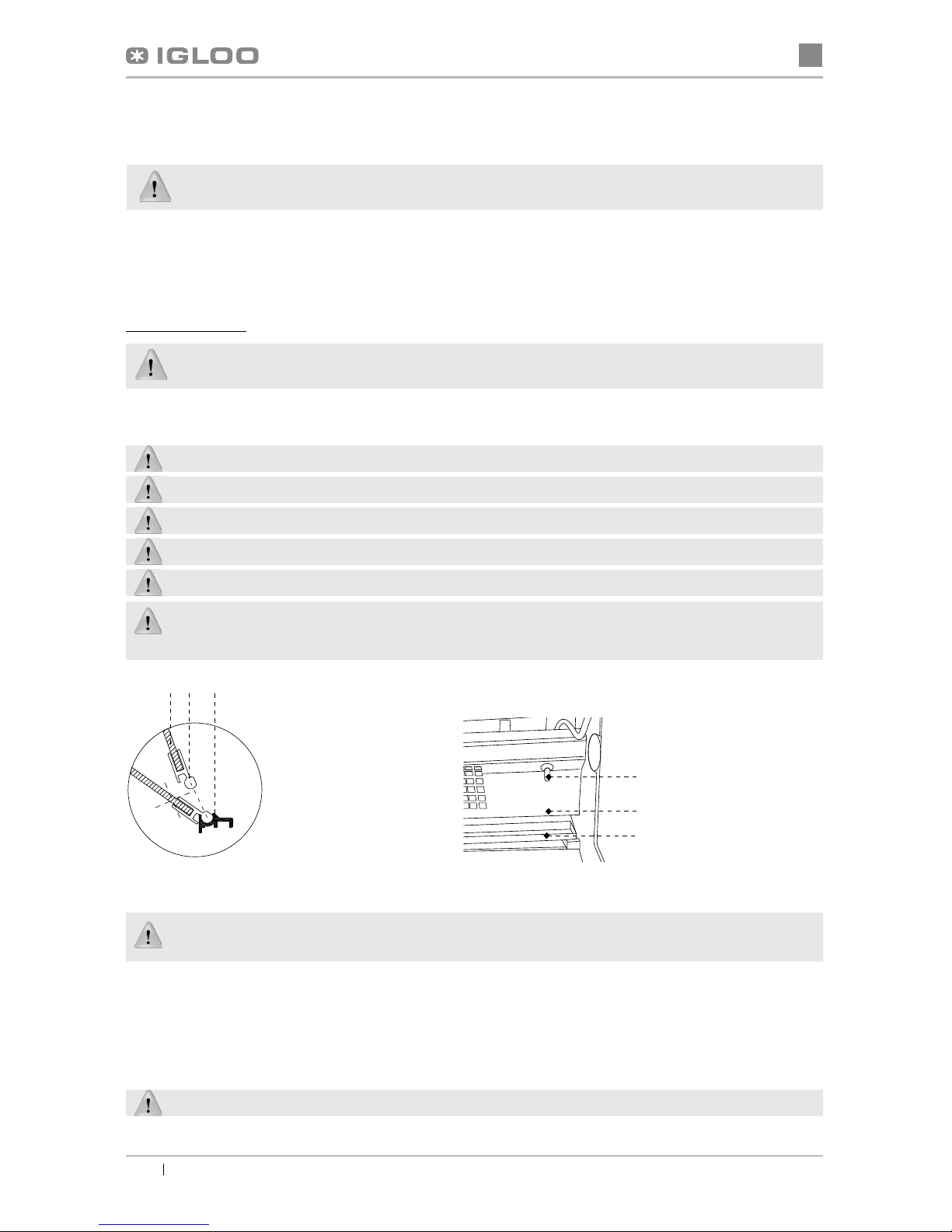

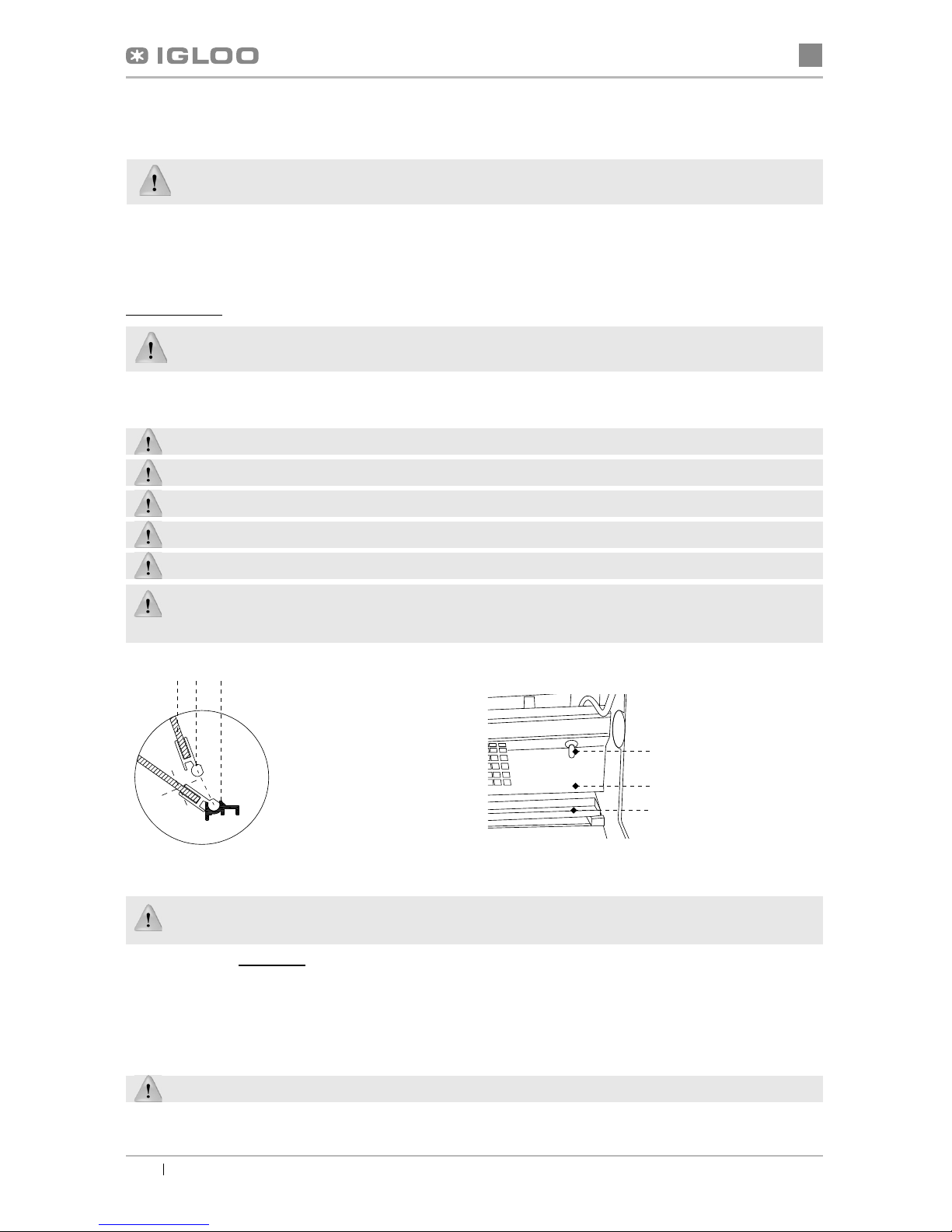

Rys.9 Czujnik temperatury
wewnątrz urządzenia

1 – Czujnik temperatury
2 – Przysłonka parownika
3 – Rynienka ociekowa

parownika

Podczas eksploatacji witryny jak również podczas prac konserwatorskich należy uważać, aby nie uszkodzić
czujnika temperatury znajdującego się w przysłonce parownika!

Raz na miesiąc zaleca się przerwę w eksploatacji urządzenia celem oczyszczenia jego wnętrza, naturalnego odszronie-
nia parownika, oczyszczenia skraplacza i sprawdzeniu stanu uszczelek drzwi.

Jeżeli urządzenie nie posiada automatycznego odparowania kondensatu należy usuwać kondensat z pojemnika w przy-
padku jego napełnienia Rys.6 (str.5). Ilość (częstotliwość) usuwania kondensatu zależy od warunków eksploatacji urzą-
dzenia (m.in. od wilgotności powietrza, częstotliwości otwierania drzwi, od ilości i temperatury wkładanych produktów).

W celu przyspieszenia procesu odszraniania nie posługiwać się środkami mechanicznymi!

123

7

pl

Instrukcja obsługi Monika 2, Rotawww.igloo.pl

Skraplacz urządzenia należy utrzymywać w czystości. Zanieczyszczenia
utrudniają wymianę ciepła, powodując m. in. wzrost zużycia energii elektrycz-
nej i mogą spowodować uszkodzenie sprężarki agregatu. Aby wyczyścić skra-
placz należy wykręcić blachowkręty mocujące i ściągnąć wiatrownicę. Lamele
skraplacza czyścić za pomocą miękkiej szczotki lub pędzla. Przy mocnym za-
brudzeniu (zapchaniu lamel) skraplacza wskazane jest użycie odkurzacza lub
sprężonego azotu w celu odessania / wydmuchania zabrudzeń znajdujących
się miedzy lamelami.

Za uszkodzenia agregatu skraplającego powstałe w wyniku nieprzestrzegania czystości skraplacza pro-
ducent nie ponosi odpowiedzialności!

Uszczelkę drzwi należy czyścić wyłącznie czystą wodą bez dodatku środków myjących i pamiętać o jej
dokładnym wysuszeniu. Uszczelka nie może mieć kontaktu z substancjami tłustymi ani olejami!
Podczas czynności konserwujących należy sprawdzić czy drzwi zamykają się właściwie.

Próba: umieścić kartkę papieru pomiędzy uszczelką,
a obudową i zamknąć drzwi. Papier powinien stawiać wyczuwalny opór przy próbie wyciągania

6. SERWIS

6.1. Identyfi kacja i naprawa usterek

W przypadku wystąpienia jakichkolwiek trudności podczas uruchamiania urządzenia lub podczas jego eksploatacji należy
powrócić do tych rozdziałów instrukcji obsługi, które wyjaśniają wykonywaną operacje. Ma to na celu upewnienie się, czy
urządzenie jest prawidłowo obsługiwane. Jeżeli trudności występują nadal, poniższe wskazówki pomogą w ich usunięciu.

• Urządzenie nie pracuje...- Upewnić się, czy:

• Urządzenie jest podłączone do sieci prądu elektrycznego

• Napięcie i częstotliwość w sieci są odpowiednie z tymi, jakie zaleca producent (patrz tabliczka znamionowa)

• Włączony jest wyłącznik główny

• Termostat jest załączony (Dotyczy term. Igloo – Jeśli na wyświetlaczu wyświetlają się jedynie dwie kropki – włącz
termostat)

Urządzenie pracuje, oświetlenie nie świeci...- Upewnić się, czy:

• Wyłącznik oświetlenia jest w pozycji załączonej

• Świetlówka lub zapłonnik w urządzeniu nie uległy spaleniu

Wycieka woda spod urządzenia lub do wnętrza komory

• Sprawdzić prawidłowość wypoziomowania urządzenia

• Sprawdzić drożność przewodów odpływowych

• Opróżnić pojemnik lub tack

ę na skropliny

• Sprawdzić czy w rynience i na parowniku nie zalega duża ilość lodu – w razie potrzeby odszronić

Urządzenie nie osiąga odpowiedniej temperatury, oświetlenie świeci...- Upewnić się, czy:

• Wyłącznik główny jest w pozycji załączonej

• Nastawa temperatury na termostacie jest odpowiednio ustawiona

Rys.11 Wymiana świetlówki w lampie

1 – Uchwyt świetlówki

2 – Świetlówka

3 – Oprawa świetlówki i zapłonnika

4 – Zapłonnik świetlówki

Rys.10 Czyszczenie skraplacza

Elementy urządzenia mogą korodować przy niewłaściwym użytkowaniu i konserwacji.
Należy przestrzegać zasad:

• Nie dopuszczać do kontaktu powierzchni urządzenia z środkami zawierającymi chlor i/lub sodę
w różnych odmianach, które niszczą ich warstwę ochronną i elementy składowe urządzenia
(dotyczy również różnych gatunków stali nierdzewnej)

Podczas czynności konserwujących należy uważać, aby nie uszkodzić tabliczki znamionowej urządzenia Rys.12
(str.8), która zawiera istotne informacje dla serwisantów oraz fi rm zajmujących się usuwaniem odpadów.

34

21

8

pl

Instrukcja obsługi Monika 2, Rota www.igloo.pl

• Numer seryjny (NS)

• Datę produkcji

• Typ (nazwa urządzenia)
oraz

• Datę zakupu urządzenia

• Opis problemu

• Dokładny adres i numer telefonu
wraz z numerem kierunkowym
do Państwa

• Termostat działa poprawnie

• Skraplacz nie jest zanieczyszczony, w razie potrzeby wyczyścić

• Temperatura otoczenia nie jest wyższa niż 25ºC

• Minęło wystarczająco dużo czasu dla schłodzenia produktów

• Otwory wentylacyjne urządzenia nie są zablokowane

(Dotyczy term. „IGLOO”) Termostat wyświetla C0 lub C1 lub C2 zamiast temperatury:
Sytuacja taka ma miejsce, jeżeli został uszkodzony jeden z czujników regulatora wówczas mogą pojawić się
następujące komunikaty:

• C0 –uszkodzenie czujnika temperatury wewnątrz komory –wezwać autoryzowany serwis

• C1 –uszkodzenie czujnika parownika - wezwać autoryzowany serwis

•

C2 –uszkodzenie czujnika alarmu skraplacza (lub uszkodzenie drugiego czujnika parownika) – wezwać autoryzowany

serwis

(Dotyczy term. „CAREL”) Termostat wyświetla E0 lub E1 lub L0 lub HI lub EE lub Ed lub DF zamiast temperatury:

• E0 -uszkodzenie czujnika temperatury wewnątrz komory- wezwać autoryzowany serwis

• E1 -uszkodzenie czujnika parownika - wezwać autoryzowany serwis

• L0 –alarm niskiej temperatury (niższej niż zadany zakres wewnątrz urządzenia) - wezwać autoryzowany serwis

• HI - alarm wysokiej temperatury - wezwać autoryzowany serwis

• EE -błąd wewnętrzny regulatora - wezwać autoryzowany serwis

• Ed – przekroczenie max. czasu odszraniania

• DF – odszranianie w toku (to nie jest sygnał alarmowy)

(Dotyczy term. „IGLOO”) Urządzenie pracuje, włączona sygnalizacja dźwiękowa...- Upewnić się, czy

• Skraplacz nie jest zanieczyszczony, w razie potrzeby wyczyścić

• Pracuje wentylator skraplacza

• Temperatura otoczenia nie przekracza 25ºC

Urządzenie pracuje zbyt głośno...- Upewnić się, czy

• Urządzenie stoi stabilnie i jest prawidłowo wypoziomowane

• Przylegające do urządzenia meble nie drgają podczas pracy sprężarki agregatu chłodniczego

Odgłosy wydawane przez urządzenia pracujące są zjawiskiem normalnym. W urządzeniach znajdują się

wentylatory, silniki i sprężarki, które włączają się i wy

łączają automatycznie. Każda sprężarka wytwarza
pewien hałas podczas pracy. Dźwięki te wytwarzane są przez silnik agregatu oraz przez czynnik
chłodniczy przepływający w obwodzie. Zjawisko to jest cechą techniczną urządzeń chłodniczych i
nie oznacza ich wadliwej pracy.

Osadzanie się pary wodnej na szybach urządzenia przy dużej wilgotności względnej powietrza

powyżej 60% jest zjawiskiem naturalnym i nie wymaga wzywania serwisu!

Rys.12 Tabliczka znamionowa

6.2. Serwis

Tel. do serwisu IGLOO: [phone]
lub [phone]
e-mail: [e-mail]
Jeśli po sprawdzeniu punktów opisanych w
rozdziale 6.1 „Identyfi kacja i naprawa uste-
rek” urządzenie nadal nie działa prawidło-
wo, należy skontaktować się z Serwisem
Technicznym fi rmy Igloo, podając dane z
tabliczki znamionowej Rys.12 (str.8)

Powyższy rysunek przedstawia
poglądową tabliczkę znamio-
nową, a dane w niej zawarte są
danymi przykładowymi nieodno­szącymi się do „Moniki 2”!

Tabliczka znamionowa znajduje się z
tyłu urządzenia, w prawym, górnym
rogu poniżej blatu Rys.1/18 (str.2)

W przypadku przekroczenia warunków otoczenia wg trzeciej klasy klimatycznej (wilgotność
względna powietrza powyżej 60%) może występować zjawisko przelewania wody z układu z au­tomatycznym odparowaniem kondensatu (wyparki). Przypadek ten nie oznacza wadliwej pracy

urządzenia i nie wymaga wzywania serwisu.

9

pl

Instrukcja obsługi Monika 2, Rotawww.igloo.pl

7. OBSŁUGA TERMOSTATU

7.1. Termostat „IGLOO”

Rys.13 Panel termostatu "Igloo"

Sprawdzanie nastawionej temperatury (wewnątrz urządzenia) – Naciskając przycisk „▲” lub „▼” jeden raz możemy
sprawdzić nastawioną temperaturę. Na wyświetlaczu pojawia się nastawiona temperatura, przy której świeci się czerwo-
na mrugająca kropka (dioda). Wyjście z podglądu następuje automatycznie po ok. 3 sekundach.

Obniżenie (lub podwyższenie) temperatury – naciskamy przycisk „▼” (lub „▲”) i na panelu pojawi się ustawiona tempe-
ratura. Naciskając przycisk „▼” obniżamy temperaturę do żądanej wartości. Wyjście z funkcji następuje automatycznie
po ok. 3 sek.

Ręczne odszranianie –przycisk nr 2 pozwala na włączenie cyklu odszraniania w dowolnym momencie pracy urządzenia
(niezależnie od funkcji automatycznego odszraniania); przycisk nie działa, gdy temperatura jest wyższa niż temperatura
końca odszraniania

Zaleca się, aby użytkownik załączał/wyłączał agregat korzystając jedynie z wyłą

cznika głównego urzą-
dzenia, a nie z przycisku bezpośrednio na panelu termostatu. Załączenie wyłącznika głównego automa­tycznie załącza termostat!

* Więcej na stronie www.igloo.pl

1 – Przycisk włącz/wyłącz chłodzenie
2 – Przycisk ręcznego odszraniania
3 – Kontrolka pracy agregatu i odszraniania
4 - Przycisk podglądu temp. na czujniku odszraniania
5 – Przycisk zmiany temp. do góry
6 – Przycisk zmiany temp. w dół

2134 65

10

pl

Instrukcja obsługi Monika 2, Rota www.igloo.pl

7.2. Termostat „CAREL”

Rys.14 Panel termostatu "Carel"

CO OZNACZAJĄ DIODY NA WYŚWIETLACZU

Zapalona dioda 1 - Sprężarka: symbol jest widoczny, gdy sprężarka pracuje. Miga, gdy start sprężarki jest opóźniony

przez procedurę ochronną. Miga w cyklu: dwa mignięcia – przerwa, gdy uruchomiony jest tryb pracy ciągłej.
Zapalona dioda 2 - Wentylator: symbol jest widoczny, gdy włączone są wentylatory parownika. Miga, gdy start wentyla-
torów jest opóźniony poprzez zewnętrzne wyłączenie lub, podczas gdy inna procedura jest w toku.
Zapalona dioda 3 - Odszranianie: symbol jest widoczny, gdy włączona jest funkcja odszraniania. Miga, gdy start odszra-
niania jest opóźniony poprzez zewnętrzne wyłączenie lub podczas, gdy inna procedura jest w toku.

Zapalona dioda 4 - Alarm: symbol jest widoczny, gdy aktywny jest alarm
Zapalona dioda 5 – wyświetlana bieżąca temperatura wewnątrz urządzenia (po przecinku wyświetlane miejsca dzie-

siętne)

NASTAWA ŻĄDANEJ TEMPERATURY

- naciśnij przez 1 sekundę

: wartość wodząca pojawi się na ekranie;

- zwiększ lub zmniejsz wartość wodzącą używając klawiszy

i , aż osiągniesz pożądaną wartość;

- naciśnij ponownie

w celu potwierdzenia nowej wartości punktu nastawy;

RĘCZNE WYMUSZENIE CYKLU ODSZRANIANIA

Odszranianie realizowane jest w sposób automatyczny. Można jednak w dowolnej chwili wymusić odszranianie poprzez

naciśnięcie i przytrzymanie przycisku

przez minimum 5 sekund. Podczas ręcznego odszraniania miga dioda 1.

* Więcej na stronie www.alfaco.pl

UWAGA: W PRZYPADKU NIE ZASTOSOWANIA SIĘ DO ZASAD ZAWARTYCH W NINIEJSZEJ INSTRUKCJI DO­TYCZĄCYCH PODŁĄCZENIA I EKSPLOATACJI URZĄDZENIA, PRODUCENT ZASTRZEGA SOBIE PRAWO OD­STĄPIENIA OD OBOWIĄZKÓW GWARANTA!!!

Informacje zawarte w tym dokumencie mogą być zmienione przez „IGLOO” bez powiadamiania użytkownika.

Kopiowanie niniejszej instrukcji bez zgody producenta jest zabronione.
Zdjęcia oraz rysunki mają charakter poglądowy i mogą się różnić od zakupionego urządzenia.

1

2

3

4

5

en

11

User manual Monika 2, Rotawww.igloo.pl

Fig.1 Construction of the device 12
Fig.2 Removing the wooden platform 13
Fig.3 Assembly of display shelves 14
Fig.4 Assembly of glass elements and aluminium lamp 14
Fig.5 Assembly/ disassembly of night screens 15
Fig.6 Condensate container 15
Fig.7 Control panel 15
Fig.8 Front glass disassembly 16
Fig.9 Temperature sensor inside the device 16
Fig.10 Cleaning the condenser 17
Fig.11 Changing the fl uorescent lamp 17
Fig.12 Data plate 18
Fig.13 „Igloo” thermostat control panel 19
Fig.14 „Carel” thermostat control panel 20

1. UNLOADING

The device should be transported in vertical position, and it should be properly secured and packed. The manufacturer
ships the device on a special wooden platform, secured with cardboard angle sections and foil.

2. PROPERTIES OF THE DEVICE

2.1. Purpose

“Monika 2, Rota” is a universal cooling device used to store and display a wide assortment of grocery products in singular
packages, previously cooled to storage temperature. Our display cabinets ensure universal and effi cient display area for
all types of commercial and gastronomic units. Guaranteed temperature inside the display cabinet equals +2ºC/+8ºC with
ambient temperature of +15ºC/+25ºC and relative air humidity of up to 60%.

2.2. Description of the device

“Monika 2, Rota” display cabinet has static cooling. All types are equipped with automatic defrosting and electronic ther­mostat optionally cooperating with temperature recording module enabling to record and signal too low and too high
temperature within the device. There is also an option with automatic condensate evaporation. “Monika 2, Rota” display
cabinet is furnished with a storage chamber. Our devices are made according to modern technologies and have all cer­tifi cates required by law.

This sign signifi es information of particular meaning for user security and for proper device
exploitation.

Contents List of Figures

List of tables

Table 1 Technical data 12

User manual MONIKA 2, ROTA

1. UNLOADING 11

2. PROPERTIES OF THE DEVICE 11

2.1. Purpose 11

2.2. Description of the device 11

2.3. Technical data 12

3. PREPARING THE DEVICE FOR EXPLOITATION 13

3.1. Requirements concerning the place of installation 13

3.2. Connection and actuation 13

4. EXPLOITATION 15

4.1. Temperature regulation 16

5. MAINTENANCE 16

5.1. Cleaning and maintenance 16

6. SERVICE 17

6.1. Fault identifi cation and repair 17

6.2. Service 18

7. THERMOSTAT SERVICE 19

7.1. „IGLOO” thermostat 19

7.2. „CAREL” thermostat 20

en

en

12

User manual Monika 2, Rota www.igloo.pl

1 – Shelf for handling goods (on the glass)
2 – Bent, front glass, lifted
3 – Glass display shelf
4 – Display shelves
5 – Front screen
6 – Front fender beam
7 – Front customer shelf
8 – Illuminated front panel
9 – Basis of the device
10 – Aluminium lamp with illumination
11 – Night screens made of plexiglas
12 – Granite working top (made of stainless steel or furniture

board in “Rota”)

13 – Maximum loading line (sticker on the glass side!)

14 – Evaporator
15 – Rail (condensate outfl ow after defrosting the

evaporator)
16 – Storing chamber
17 – Cooling aggregate
18 – Data plate
19 – ABS sides
20 – Wooden platform fi xed for transport of the

device
21 – Device levelling feet
22 – Storage chamber doors
23 – Wind brace (when removed – access to con-

denser lamellas)
24 – Control panel (temperature regulator /switches)

2.3. Technical data

Table 1 Technical data

Type of the

device

„MONIKA” „ROTA

Rated voltage

[V/Hz]

Rated current

[A]

Rated lighting

power [W]

Electric energy

consumption

[kWh/24h]

Shelf load

[kg/mb]

Weight of the

device [kg]

1.0 230/50 1,1 18 3,6 50 110

1.3 230/50 1,2 30 3,8 50 130

1.5 230/50 1,5 36 4,9 50 150

1.7 230/50 2,0 58 6,4 50 170

2.05 230/50 2,0 58 6,4 50 190

2.5 230/50 2,4 60 7,6 50 220

Fig.1 Construction of the device

In devices with illuminated front panel, the rated lighting power is twice bigger than the one stated in
the table!

12 11 10

13

1

16

15

14

24

2

18

19

23

20

22

21

3

5

9

6

8

7

4

17

en

13

User manual Monika 2, Rotawww.igloo.pl

1 – Unscrew the feet from the platform
2 – Remove the wooden platform
3 – Screw the feet in nuts welded to the

frame of the device

Fig.2 Removing the wooden platform

3. PREPARING THE DEVICE FOR EXPLOITATION

3.1. Requirements concerning the place of installation

• Verify whether the cross section of feeding conduits is proper for power consumption of the installed device.

• It is forbidden to connect the device by extension rods or dividers.

• The device should be connected to the separate, properly made electric circuit with plug-in socket with protecting pin
(according to PBUE /Regulations concerning Electric Equipment Construction/)

The device may be actuated solely after confi rmation of the fi re protection effi ciency with results of measu-
res performed according to binding regulations!

3.2. Connection and actuation

• Unpack the device and remove the wooden platform from the basis Fig.2 (p.13)

• Place the device on an even and on a suffi ciently hard base, and then level it with the help of levelling feet.

• Remove the protection foil from the elements of the device (f. ex. from the inside of the device, display shelves and
front fender beam)

• If the user shall obtain a device partially disassembled to secure it during transportation, perform the following ope­rations:

1. Mount display shelves Fig.3/1 (p.14)

2. Mount glass sides Fig.4/2;1 (p.14)

3. Mount the aluminium lamp (together with lighting) on glass sides Fig.4/3 (p. 14)

4. Mount the casing of lamp conduit Fig.4/10 (p.14)

Move the casing of lamp conduit to the back of the glass side, in order to hide the conduit coming out of the lamp in

the casing and to place it on the internal part of the glass side!

5. Mount front screen Fig.4/8 (p.14)

6. Mount front glasses of the display cabinet Fig.4/5 (p.14)

7. Mount night screens Fig.5/1;2 (p.15)

8. Place the condensate container according to Fig.6/2 (p.15) (does not concern devices with evaporator!)

• Place the plug of the connecting cable directly in plug-in socket (it is forbidden to connect the device by means

of extension cords or dividers!)

Power sockets (optional) may be used to power cash register, weight, and similar receivers with power not
exceeding 500W!

• Turn on the main switch Fig.7/1 (p.15), which activates the temperature regulator, and then aggregate of the device

• Set the temperature on thermostat control panel Fig.7/3(p.15) (service details on p.19 or 20)

• Turn on the lighting switch Fig.7/2 (p.15)

• The fi rst cleaning of the device should be provide right after unpacking, and before turning it on. The unit should

be cleaned with water at a temperature not exceeding 40°C with a neutral detergent. For washing and cleaning
the equipment it is prohibited to use products containing chlorine and sodium varieties, which destroy the protecti­ve layer and components of the device! Any residue of adhesives or silicone on metal elements should be remo­ved only with extraction naphtha (not applicable to items made of plastic !). Do not use other organic solvents.

When cleaning the unit is prohibited to use water jet. The unit should be cleaned with a wet rag.

After installation of the device at the destination place it should be left to rest for at least 2 hours before
turning it on (for devices with built in compressor) to set the level of refrigerant in order to prevent problems
with starting up the aggregate.

WARNING: Keep out the cooling circuit from damage!

123

en

14

User manual Monika 2, Rota www.igloo.pl

1 – Display shelf
2 – Front aluminium angle section
3 – Back aluminium angle section

1 – Pressure of the glass (glass side)
2 – Glass side
3 – Aluminium lamp
4 – Aluminium lamp hole plug
5 – Bent front glass, lifted
6 – Upper aluminium profi le (lifted guide) of the glass

7 – Lower aluminium profi le (glass catch)
8 – Front screen, made of glass
9 – Front bracket
10 – Lamp conduit protection
11 – Lamp conduit

Fig.3 Assembly of display shelves

Fig.4 Assembly of glass elements and aluminium lamp

1

2
1

10

5
6

7

2

8

9

10

1

11

1

1

54

2

3

3

en

15

User manual Monika 2, Rotawww.igloo.pl

4. EXPLOITATION

Temperature of the cooled space and aggregate operating cycle may fl uctuate. They depend on numerous factors,
such as amount and temperature of products placed in the device and temperature of the surroundings.
The device should be placed in a dry and well-ventilated place, ensuring proper air exchange (distance between the
wall and the device – min. 10 cm), out of sunlight, kept far from heat sources and devices enforcing air fl ow (ceiling
and portable ventilators, blow-in heaters). The device functions properly in a room, where temperature falls within
appropriate climatic class stated on the data plate. The operation of the device may worsen when it shall operate in
temperature lower or higher than the stated temperature range.

Remarks and indications

• It is necessary to properly level the display cabinet, which will prevent loud operation of the device and shall
ensure proper water (condensate) outfl ow during defrosting.

• After transporting the device, wait about 2 hours before its actuation.

• The fi rst fi lling of cooling space should be performed after its previous cooling to working temperature. This
principle should also be observed after longer pause in exploitation.

• Do not block any ventilation holes, which would hamper circulation of the cooled air. It is also necessary to
ensure proper airfl ow around the device (aggregate ventilation holes cannot be covered).

• Ensure even load on shelves, do not exceed their maximal load and do not exceed maximal loading.

• Keep the condenser clean. Impurities may lead to overheating of the compressor and as a consequence may
result in damage of the device, which is not covered by warranty.

• Do not use electric devices inside grocery product storing chamber.

• After closing the door of the device, it is not recommended to open it with force. Negative pressure created
inside the device is levelled within 1-2 minutes, which allows easy opening of the door.

• Avoid unnecessary opening of doors and leaving them open for a longer period of time.

12 3

1

2

3

4

2

1

1

1

2

2

Fig.5 Assembly/disassembly of night screens

1 – Lower night screen (shorter one) – mounted as the fi rst one

2 – Upper night screen (longer one) – mounted as the second one

3 – “Leaf” of the aluminium lamp (hides and secures the night screens before

falling out)

4 – Night screen guide (aluminium profi le)

Fig.6 Condensate container

1 – Rail water outlet hose (condensate outfl ow after condenser evaporation)
2 – Condensate container (empty the condensate!!!)

Fig.7 Control panel

1 – Main switch (turns on/off the aggregate of the device)
2 – Lighting switch
3 – Thermostat (temperature regulator) panel
(service details in Chapter No.7 p.19 and 20)

en

16

User manual Monika 2, Rota www.igloo.pl

4.1. Temperature regulation

Service of “Igloo” and “Carel” thermostat (temperature regulators) is described in chapter 7 (p.19 and 20)

The basic aim of a thermostat is to control the cooling aggregate to obtain the set temperature within the device and
maintain it within the determined temperature ranges. The producer enters all settings of temperature regulators required
for normal functioning of the device. Before primary actuation the user should control and possibly set the required tem­perature inside the device on the control panel.

Digital display – displays the current temperature inside the device.

It is forbidden to interfere with systemic parameters of the thermostat, as this can lead to serious consequ­ences, including the damage of the cooling device!

5. MAINTENANCE

5.1. Cleaning and maintenance

All maintenance services need to be performed after disconnecting the device from power supply!

Protect electric installation against any damage or water spillage

Do not use water stream to clean the device, only a wet cloth

Do not use any sharp objects to remove fi lth!

Devices equipped with wheels cannot be used on uneven surfaces!

During cleaning the inside of the device do not leave the front glass freely lifted in the aluminium profi le. This may
cause the damage of the glass and is not covered by warranty. Please remove the glass with profi le for the time of
cleaning Fig.8 (p.16).

Fig.8 Front glass
disassembly

1- Front glass
2- Upper aluminium profi le

(lifted guide) of the glass

3- Lower aluminium profi le

(catch) of the glass

Fig.9 Temperature sensor
inside the device

1 – Temperature sensor
2 – Evaporator screen
3 – Evaporator drip rail

When using the display cabinet, as well as during maintenance works, pay attention not to destroy the tempe­rature sensor in the evaporator screen!

It is recommended to make a break in the exploitation of the device once a month in order to clean its interior,
naturally defrost the evaporator, clean the condenser and verify the condition of door seals.

If the device is not equipped with automatic condensate evaporation, it is essential to remove the condensate from the
container when fi lling the container Fig.6 (p.15). The number (frequency) of condensate removal depends on device
exploitation conditions (f. ex. air humidity, door opening frequency, the amount and temperature of products placed for
storage).

Do not use mechanical agents in order to fasten the defrosting process!

3

2

1

123

en

17

User manual Monika 2, Rotawww.igloo.pl

It is essential to keep the condenser of the device cle­an. Dirt may hinder the heat exchange, causing mainly
increase in electric energy consumption and may cause
damage of aggregate compressor.
In order to clean the condenser it is necessary to
unscrew the sheet metal screws and pull the wind brace
out. Clean condenser lamellas with help of soft brush or
paint brush. If the condenser is extremely dirty (blocked
lamellas) it is indicated to use vacuum cleaner or com­pressed nitrogen to suck / blow the dirt from between
lamellas.

The producer shall not be held responsible for damages of the condenser aggregate resulting from non­observance of condenser cleanliness!

Door seal should be cleaned solely with clean water without any cleansing agents and it sho­uld be thoroughly dried. The seal cannot get into contact with oily substances or grease!
Control whether door close properly during maintenance procedures.
Test: place a sheet of paper between the seal and the casing and close the door. The paper
should pose a tangible resistance during an attempt to pull it out.

During maintenance services it is necessary to pay attention not to damage the data place of the device
Fig.12 (p.18), which contains signifi cant information for servicing organs and waste removal companies.

6. SERVICE

6.1. Fault identifi cation and repair

In case of any diffi culties during actuation of the device or during its exploitation, please return to these chapters in this ma-
nual, which explain the performed operation. This aims to ensure that the device is properly operated. If you still experience
diffi culties, the following hints will help you solve the problem.

The device is not working... – Make sure that:

• The device is connected to the supply network

• Voltage and frequency in the network are compliant with those recommended by the producer, 230V/50Hz

• The main switch is turned on

• Thermostat is turned on (This concerns the Igloo thermostat – If only two spots are visible on the display – turn on
the thermostat)

The device is operating, but the lighting is off...– Make sure that:

• Lighting switch is turned on

• Fluorescent lamp or starting switch of the device are not burnt

Water leakage from below the device or into the inside of the chamber:

• Check whether the device is properly levelled

• Check the patency of outfl ow pipes

• Empty the condenser tray or container

• Check whether there is not too much ice in the rail and on the condenser – defrost when necessary

Fig.10 Cleaning the condenser

Elements of device can corrode when improper used and maintenance. To avoid that please
follow the rules:

• Do not allow contact of the surface of the device with substances containing chlorine and / or baking
soda in different varieties, which destroy the protective layer and components of the device (also
includes various stainless steel)

Fig.11 Changing the fl uorescent lamp

1 – Fluorescent lamp handle

2 – Fluorescent lamp

3 – Casing of fl uorescent lamp and

starting switch

4 – Starting switch of fl uorescent lamp

34

21

en

18

User manual Monika 2, Rota www.igloo.pl

The device does not reach the proper temperature, the lighting is on...– Make sure that:

• The main switch is on

• Temperature setting on the thermostat is properly set

• Thermostat works properly

• The condenser is clean, if necessary – clean the condenser

• Ambient temperature does not exceed 25ºC

• Enough time has passed for products to be cooled

• Ventilation holes of the device are not blocked

(This concerns the “IGLOO” thermostat) thermostat displays C0 or C1 or C2 instead of displaying temperature:
This situation shall occur, when one of temperature regulation sensors has been destroyed.
The following messages may be displayed in such case:

• C0 – temperature sensors inside the chamber are damaged – call authorized service

• C1 – failure of evaporator sensor - call authorized service

• C2 – failure of condenser alarm sensors (or failure of second evaporator sensor) – call authorized service

(This concerns the “CAREL” thermostat) Thermostat displays E0 or E1 or L0 or HI or EE or Ed or DF instead
of temperature:

• E0 – failure of temperature sensor inside the chamber – call authorized service

• E1 – failure of evaporator sensor – call authorized service

• L0 – low temperature alarm (lower than temperature range set within the device – call authorized service

• HI – high temperature alarm – call authorized service

• EE – internal defect of the regulator – call authorized service

• Ed – max. defrosting time exceeded

• DF – defrosting in progress (this is not an alarm signal)

(This concerns the “IGLOO” thermostat) The device is working, sound signalling is activated...– Make sure that:

• The condenser is clean, if necessary – clean the condenser

• Condenser ventilator is working properly

• Ambient temperature does not exceed 25ºC

The device is working too loud...– Make sure that:

• The device is standing stably

• Furniture adjoining the device do not vibrate when the cooling aggregate compressor is working

Noises made by the operating device are a normal phenomenon. The devices are equipped with venti-

la

tors, engines and compressors, which turn on and off automatically. Each compressor makes certain noises
when operating. These sounds are made by the aggregate engine and by cooling agent fl owing through the cir-
cuit. This phenomenon constitutes a technical feature of cooling devices and it does not signify their faulty work.

Steam precipitation on glasses of the device is a normal phenomenon in case of high relative air

humidity exceeding 60% and does not require calling the service!

• Serial number (NS)

• Production date

• Type (name of the device)
and

• Date when the device was
purchased

• Description of the problem

• Your exact address and telephone
number (with the code number)

Fig.12 Data plate

6.2. Service

IGLOO service telephone number:
[phone] or [phone]
e-mail: [e-mail]
If after checking points described in chapter

6.1 “Fault identifi cation and repair” the
device still does not work properly, please
contact Technical Service of the Igloo
company, stating the data from the data
plate Fig.12 (p.18):

The above fi gure shows a demon-
strative data plate and the data stated
on the plate are exemplary data,
which are not related with “Monika 2,
Rota” device!

The data plate is located at the back
of the device, in the upper right cor­ner, below the top Fig.1/18 (p.12)

en

19

User manual Monika 2, Rotawww.igloo.pl

7. THERMOSTAT SERVICE

7.1. „IGLOO” thermostat

Fig.13 „Igloo” thermostat control panel

Verifi cation of adjusted temperature (inside the device) – By pressing “▲” or “▼” switch once we can verify the adjusted
temperature. The adjusted temperature shall be shown on the display with a visible red blinking spot (diode). The preview
shall fi nish automatically after about 3 seconds.

Lowering (or increasing) the temperature – press “▼” (or “▲”) switch and the adjusted temperature shall be visible on
control panel. By pressing the “▼” switch we decrease the temperature to the desired value. The preview shall fi nish
automatically after about 3 seconds.

Manual defrosting – switch No. 2 enables to initiate the defrosting cycle at any moment when the device is working (re­gardless of the automatic defrosting function); the switch shall not operate when the temperature is higher than the fi nal
defrosting temperature.

The user should switch on/ switch off the aggregate only by means of the main switch of the device, and
not by means of the direct switch on thermostat control panel. Switching on the main switch shall automa­tically initiate the thermostat!

* Read more on www.igloo.pl

1 – Cooling on/off switch
2 – Manual defrosting switch
3 – Aggregate and defrosting operating control diode
4 – Temperature monitoring switch on defrosting sensor
5 – Temperature regulation switch (increase)
6 – Temperature regulation switch (decrease)

2134 65

en

20

User manual Monika 2, Rota www.igloo.pl

7.2. „CAREL” thermostat

Fig.14 „Carel” thermostat control panel

WHAT DO DIODES ON CONTROL PANEL SIGNIFY

Diode 1 is on - Compressor: the symbol is visible when the compressor is working. It is blinking when compressor

actuation is delayed by security procedure. It blinks in the following cycle: two blinks – pause, when the constant working
mode is activated.
Diode 2 is on - Ventilator: the symbol is visible when evaporator ventilators are turned on. It blinks when the actuation
of the ventilators is delayed by external disengagement or when another procedure is in progress.
Diode 3 is on - Defrosting: the symbol is visible when the defrosting function is activated. It blinks when the actuation
is delayed by external disengagement or when another procedure is in progress.

Diode 4 is on - Alarm: the symbol is visible when the alarm is activated.
5 – current temperature inside the device is displayed (decimal places displayed after the comma)

SETTING THE DESIRED TEMPERATURE

- press for 1 second

leading value shall be displayed on the screen;

- increase or decrease the leading value by means of and , switches, until the desired value shall be obtained

;

- press

once again in order to confi rm the new value of the setting point;

MANUAL INPUT OF THE DEFROSTING CYCLE

Defrosting shall be realised in an automatic mode. It is possible to force defrosting at any moment by pressing and holding

the

switch for minimum 5 seconds. Diode No. 1 shall blink during manual defrosting.

* Read more on www.alfaco.pl

NOTE: IN CASE OF NOT OBSERVING THE PRINCIPLES ON CONNECTING AND USING THE DEVICE INCLU­DED IN THIS MANUAL, THE PRODUCER SHALL RESERVE THE RIGHT TO RECEDE FROM OBLIGATIONS OF
THE GUARANTOR!!!

Information included in this document may be altered by “IGLOO” without noticing the user.

Copying the present manual without the consent of the producer is forbidden.
Images and drawings are of demonstrative character and may differ from the purchased device.

1

2

3

4

5

de

21

Bedienungsanleitung Monika 2, Rotawww.igloo.pl

Abb.1 Bau der Anlage 22
Abb.2 Entfernen der Holzbühne 23
Abb.3 Montage der Ausstellungsfächer 24
Abb.4 Einbau der Glasteilen und Alulampe 24
Abb.5 Montage / Demontage der Nachtblenden 25
Abb.6 Kondensatbehälter 25
Abb.7 Steuerungspaneel 25
Abb.8 Demontage der Frontscheibe 26
Abb.9 Temepraturfühler im Inneren der Anlage 26
Abb.10 Reinigung des Kondesators 27
Abb.11 Austausch der Glühlampe 27
Abb.12 Typenschild 28
Abb.13 Thermostatpaneel von „Igloo” 29
Abb.14 Thermostatpaneel „Carel” 30

Mit diesem Zeichen sind die wichtigen Sicherheitshinweisen für Benutzer und ordnungsgemäßen Be­trieb der Anlage ausgezeichnet

BEDIENUNGSANLEITUNG

1. AUSLADUNG

Zur Beförderung soll diese Anlage in vertikaler Richtung eingestellt, angemessen gesichert und verpackt werden. Sie ist
durch den Hersteller auf einer speziellen Holzpalette, versichert durch Pappenwinkel und Folie gesendet.

2. PRODUKTBESCHREIBUNG

2.1. BESTIMMUNG

Kühlvitrine „Monika 2, Rota” ist die Allzweck-Kühlanlagen, die zur Ausstellung und kurzfristigen Aufbewahrung von bre­item Auswahl der Lebensmittelwaren in Retailverpackungen, die vorher bis die Lagerungstemperatur ausgekühlt sind.
Unsere Vitrinen sorgen für einen universellen und wirksamen Ausstellungsraum für jede Art. der gastronomischen Ein­richtungen. Die garantierte Temperatur im inneren der Vitrine +2ºC/+8ºC bei Umgebungstemperatur +15ºC/+25ºC und
relativer Luftfeuchtigkeit bis ca. 60%

2.2. Beschreibung der Anlage

Kühlvitrine „Monika 2, Rota” besitzt die statische Kühlung. Alle Anlagen besitzten eine automatische Entfrostung und
sich auch mit dem elektronischen Thermostat ausgerüstet, der mit dem Modul mitarbeitet, das zur Registrierung der
Temperatur dient und die Registrierung sowie Meldung der zu hohen oder zu niedrigen Temperatur in Anlage ermöglicht..
Als Option könne diese mit der automatischen Abdämpfung des Kondensats ausgestattet werden. Unsere Anlagen sind
nach dem aktuellen Stand der Technik ausgeführt und rechtsgemäß geprüft

Inhaltsverzeichnis Verzeichnis der Abbildungen

Verzeichnis der Tabellen

Tabelle 1 Technische Angaben 22

MONIKA 2, ROTA

de

1. AUSLADUNG 21

2. PRODUKTBESCHREIBUNG 21

2.1. Bestimmung 21

2.2. Beschreibung der Anlage 21

2.3. Technische Angaben 22

3. BEREITSTELLUNG DER ANLAGE ZUM BETRIEB 23

3.1. Anforderung an Einstellungsort 23

3.2. Anschluss und Inbetriebnahme 23

4. BETRIEB 25

4.1. Die Temperaturregelung 26

5. WARTUNG 26

5.1. Reinigung und Wartung 26

6. INSTANDHALTUNG 27

6.1. Kennzeichnung und Behebung der Störungen 27

6.2. Service 28

7. THERMOSTATBEDIENUNG 29

7.1. Termostat „IGLOO” 29

7.2. Thermostat „CAREL” 30

de

22

Bedienungsanleitung Monika 2, Rota www.igloo.pl

1 – Ausgabefach
2 – Gebogene Kipp-Vorderscheibe
3 – Ausstellungsfach aus Glas
4 – Ausstellungsfächer
5 – Frontbildschirm
6 – Frontleiste
7 – Frontregal für den Kunden
8 – Beleuchtetes Frontpaneel
9 – Grundlage der Anlage
10 – Alulampe mit der Beleuchtung
11 – Nachtblenden aus Plexiglas
12 – Granit-Arbeitsblatt (aus nichrostendem Stahl oder Möbel-

platte in „Rota”)

13 – Maximale Einladungslinie (Aufkleber auf der Seiten-

scheibe!)

14 – Abdämpfer
15 - Rinne (Abluss des Kondensat aus Entfrostung für

den Abdämpfer)
16 – Aufbewahrungskammer
17 – Kühlungsaggregat
18 - Typenschild
19 – ABS-Seiten
20 – Holzpodest zum Befördern der Anlage
21 – Beinen zum Justieren der Anlage
22 – Türen für Aufbewahrungskammer
23 – Windkasten (nach dem Entfernen Zugang zu

Lamellen des Kondesators)
24 – Steuerungspaneel (Temepraturregelung/ Schal-

ter)

2.3. Technische Angaben

Tabelle 1 Technische Angaben

Anlagetyp

„MONIKA”

„ROTA

Nennspan-

nung. [V/Hz]

Nennstrom. [A]

Nennleistung

der Beleuch-

tung. [W]

Energie­verbrauch
[kWh/24h]

Belastungs
des Regals

[kg/mb]

Gewicht. [kg]

1.0 230/50 1,1 18 3,6 50 110

1.3 230/50 1,2 30 3,8 50 130

1.5 230/50 1,5 36 4,9 50 150

1.7 230/50 2,0 58 6,4 50 170

2.05 230/50 2,0 58 6,4 50 190

2.5 230/50 2,4 60 7,6 50 220

Abb.1 Bau der Anlage

Bei den Anlagen mit dem beleuchteten Frontpaneel ist der Wert von Nennleistung zweimals grösser,
als der in der Tabelle eingegebe Wert!

12 11 10

13

1

16

15

14

24

2

18

19

23

20

22

21

3

5

9

6

8

7

4

17

de

23

Bedienungsanleitung Monika 2, Rotawww.igloo.pl

1 – Beinen ausschrauben
2 – Bühne entfernen
3 – Die Beinen in die Mutter einschrau-

ben, die an dem Anlagerahmen
angeschweißt sind

Abb.2 Entfernen der Holzbühne

3. BEREITSTELLUNG DER ANLAGE ZUM BETRIEB

3.1. Anforderung an Einstellungsort

• Sie müssen prüfen, ob. der Durchschnitt der Versorgungsleitungen für dem Stromverbrauch der einzubauenden Anlage
geeignet ist

• Der Anschluss der Anlage mit den Verlängungsleitungen oder Verteilern ist stark verboten.

• Sie sollen die Anlage an separatem, richtig durchgeführtem Stromkreis mit Steckdose mit Schutzbolzen (nach PBUE)

Die Anlage kann in Betrieb erst genommen werden, wenn die Wirksamkeit des Brandschutzes durch die
Ergebnisse aus Messungen bestätigt wird, die gemäss den geltenden Vorschriften erfolgen!

3.2. Anschluss und Inbetriebnahme

• Die Anlage auspacken und das Holzpodest, dass auf der Grundlage vorhanden ist, entfernen Abb.2 (S.23)

• Die Anlage auf einer ebener und ausführlich fester Grundlage stellen, dann mit den Beinen justieren

• Die Schutzfolie aus Vitrinenteilen entfernen (u.a.: vom Inneren der Anlage, Ausstellungsfächer, Frontleiste)

• Soll der Benutzer die Anlage in einem teilweise ausgebautem Zustand bekommen, so ist diese mit folgenden Mitteln
zur Beförderung zu sichern:

1. Ausstellungsfächer einbauen Abb.3/1 (S.24)

2. Glasseiten anbringen Abb.4/2;1 (S.24)

3. Alulampe (mit der Beleuchtung) auf den Glasseiten einbauen Abb.4/3 (S. 24)

4. den Mantel für die Lampeleitung anbringen Abb.4/10 (S.24)

Der Leitungsmantel so an der Hinterseite der Glasseite anbringen, dass die Leitung, die aus der Lampe ausgeht, in

dem Mantel versteckt wird und von der innerer Seite der Glesseite vorhanden wird!

5. Forntbildschirm einbauen Abb.4/8 (S.24)

6. Vorderscheibe der Vitrine einbauen Abb.4/5 (S.24)

7. Die Nachtblenden einbauen Abb.5/1;2 (S.25)

8. Kondesatbehälter, wei auf dem Abb.6/2 (S.25) (betrifft nicht die Anlagen mit Rotationsverdampfer!) gezeigt, anbrin­gen

• Den Stecker der Anschlussleitung direkt in Steckdose stecken (es ist unzulässig, die Anlage mit den

Verlängerungsleitungen oder Verteilern anzuschließen)

Netzsteckdosen (Option) können zur Versorgung der Registrierkasse, Waage und anderen Empfänger,
derer Leistung den Wert von 500 W nicht überschreitet!

• Hautschalter drücken

Abb

.7/1 (S.25), löst die Temperaturregelung, und des Anlageaggregats aus.

• Auf der Temperaturregelung

Abb

.7/3(S.25) die Temperatur einstellen (für Bedienung siehe S.29 - 30)

• Beleuchtungs-Taste drücken

Abb

.7/2 (S.25)

• Das erste Waschen der Anlage ist schon nach ihrem Auspacken und vor der Inbetriebnahme durchzuführen. Die

Anlage soll mit dem Wasser mit Zugabe an neutralen Reinigungsmittel gewaschen werden. Verwenden beim Put­zen der Ätzmittel, die Chlor und/oder Soda verschiedener Art enthalten, ist verboten. Die Ätzmittel beschädigen
Schutzschicht und Bauteile der Anlage. Eventuelle Klebe- oder Silikonreste an den Metallteilen der Anlage sollen
nur mit dem Extraktionsbenzin entfernt werden (ausgeschlossen von Plastik- und Kunststoffelementen!). Keine
sonstige organische Auslösungsmittel verwenden.

Verwenden beim Putzen des Wasserstrahls ist verboten. Die Anlage nur mit feuchtem Tuch
reinigen.

Nachdem die Anlage auf dem Einsatzort schließlich eingestellt worden ist, ist diese mindestens 2 Stunden
vor dem Ausschalten in Ruhe zu lassen, damit die Höhe des Kühlfaktors sich stabilisiert. Das ermöglicht, die
Probleme mit dem Anfahren des Aggregat zu vermeiden.

WARNUNG: Kühlungskreis vor Beschädigungen sichern!

123

de

24

Bedienungsanleitung Monika 2, Rota www.igloo.pl

1 – Austellungsfach
2 – Vorderer Aluwinkel
3 – Hinterer Aluwinkel

1 – Gebogene Kippscheibe
2 – Alulampe
3 – Blende der Alulampe
4 – Glasregal
5 – Oberes Aluprofi l (Kippführung) der Scheibe
6 – Aluprofi l (Rohren) für Glasregal

7 – Befestigungselement für Glasregal
8 – Glasseite
9 – Mantel für Lampenleitung
10 – Arbeitsblatt
11 – Führung für Nachtblenden

Abb.3 Montage der Ausstellungsfächer

Abb.4 Einbau der Glasteilen und Alulampe

1

2
1

10

5
6

7

2

8

9

10

1

11

1

1

54

2

3

3

de

25

Bedienungsanleitung Monika 2, Rotawww.igloo.pl

Abb.5 Montage / Demontage der Nachtblenden

1 – Untere Nachtblende (kürzere) – als die Erste montiert

2 – Obere Nachtblende (längere) – als die Zweite montiert

3 – „Feder” der Alulampe (deckt und sichert die Nachtblenden gegen Heraus-

schieben)

4 – Arbeitsblatt

Abb

.6 Kondensatbehälter

1 – Schlauch für Überlauf des Wassers aus der Rinne (Ablauf des Kondesats

aus Entfrostung des Abdampfers)

2 - Kondesatbehälter (Kondesat entleeren!!!)

Abb

.7 Steuerungspaneel

1 – Hauptschalter (ein-/ausschaltet das Anlageaggregat)
2 – Beleuchtungsschalter
3 – Thermostatpaneel (Temperaturregler)

4. BETRIEB

Die Temperatur des gekühlten Raumes und Arbeitszyklus kann die Abweichungen aufweisen. Diese hängen von
mehrerer Faktoren u.a. Menge und Temperatur der eingelegten Produkten und Umgebungstemperatur.
Die Anlage soll auf einem trockenem, außer Reichweite von Sonnenstrahlen liegenden, gut belüfteten, den richtigen
Luftaustausch sichernden (Abstand zwischen Wand und Anlage min. 10 cm), Platz weit von Wärmequellen und
Einrichtungen, durch die den Luftdurchfl uss gezwungen erfolgt (Decke- und verstellbare Lüfter, Aufblas-Heizungen)
eingestellt werden. Die Anlage funktioniert richtig in einem Umgebung, in dem die Temperatur der Klimaklasse, die auf
dem Typenschild angegeben ist, entspricht. Die Funktionsfähigkeit der Anlage kann verschlechtert werden, wenn diese
bei höherer oder niedriger als in angegebenem Bereich bestimmte Temperatur für längere Zeit betrieben wird.

Hinweise und Bemerkungen

• Vitrine enstprechend justieren, was dem lautem Betrieb der Anlage vorbeugt und den zuständigen Wassera­blauf (Kondesatablauf) bei der Entfrostung sichert.

• Bei der Beförderung mindestens 2 Stunde abwarten, um di Anlage zu starten

• Die erste Befüllung des Kühlungsraumes soll erst nach der Auskühlung bis zur Betriebstemperatur erfolgen.
Das gilt auch bei längerer Pause im Betrieb

• Die Lüftungsöffnungen dürfen nicht gesperrt werden, weil dadurch die Zirkulation der ausgekühlten Luft be­hindert werden kann. Die richtige Luftzirkulation soll auch um die Anlage gesichert werden (auf keinen Fall die
Lüftungsdecken des Aggregats decken)

• Die Regalen gleichmässig belasten, die maximale Tragfähigkeit und Ladungsfähigkeit nicht überschreiten.

• Den Kondensator rein halten. Die Verschmutzungen können zum Überhitzen des Kompressors und daraus
zur Betriebstörung der Anlage führen, was von der Garantie ausgeschlossen ist.

• Im Inneren des Raumes, in dem die Lebensmittelwaren aufbewahrt werden, soll auf die Verwendung von
elektrischen Geräten verzichtet werden

• Nach dem Schliessen der Anlagetüren ist es verboten, diese mit dem Gewalt öffnen zu öffnen versuchen.
Der Unterdruck, der sich im Inneren der Anlage entwickelt, wird innerhalb von 1-2 Minuten ausgeglichen, was
ermöglicht, die Türen leicht zu öffnen.

• Die Türen nicht öffnen, falls es nicht notwendig ist und diese für längere Zeit nicht geöffnet lassen

12 3

1

2

3

4

2

1

1

1

2

2

de

26

Bedienungsanleitung Monika 2, Rota www.igloo.pl

4.1. Die Temperaturregelung

Die Bedienung der Thermostate (Temperaturregler) „Igloo” und „Carel” wurde unter (S. 29 - 30) beschrieben.

Der Thermostat dient vor allem dazu, das Kühlaggregat so zu steuern, damit man die gewünschte Temperatur im inneren
der Anlage erlangen und in bestimmten Intervallen einzuhalten. Alle Temperaturreglereinstellungen, die zum üblichen
Funktionieren der Anlage erforderlich sind, sind durch den Hersteller eingetragen. Vor die erste Inbetriebnahme der Anla­ge soll die gewünschte Temperatur im inneren der Anlage prüfen bzw. einstellen.

Digitales Display – zeigt die aktuelle Temperatur im Inneren der Anlage

Die Änderung der Systemparameter des Thermostates ist nicht gestattet, weil diese die ernsthaften Fol­gen, einschließlich der Zerstörung von Kühlanlage, mit sich zieht!

5. WARTUNG

5.1. Reinigung und Wartung

Alle Wartungsarbeiten sind bei der spannungslosen Anlage durchzuführen!

Die elektrische Einrichtung vor die Beschädigung oder Eindringen des Wassers schützen

Die Anlage nicht mit dem Wasserstrahl sondern mit einem feuchtem Tuch reinigen

Keine scharfe Werkzeuge zum Entfernen der Verschmutzungen verwenden!

Die Anlagen sind mit den Räder ausgerüstet und können auf den unebenen Oberfl ächen nicht in Anwendung kommen!

Bei dem Waschen der Anlage darf die Vorderscheibe im Aluprofi l nicht gekippt gelassen werden. Das
kann zur Beschädigung der Scheibe führen und ist aus der Garantie ausgeschlosse. Für die Wartung
darf die Scheibe mit dem Profi l entfernet werden Abb.8 (S.26)

Abb.8 Demontage der Front­scheibe

1- Frontscheibe
2- Oberes Aluprofi l (Kippfüh-

rung) der Scheibe

3- Unteres Aluprofi l (Scharnier)

der Scheibe

Abb.9 Temepraturfühler
im Inneren der Anlage

1 – Temepraturfühler
2 – Abdampferblende
3 – Abfl ussrinne des

Abdampfers

Bei dem Betrieb der Vitrine sowie bei den Wartungsarbeiten ist zu beachten, dass die Temepraturfühler, die in
der Abdampferblende vorhanden ist, nicht beschädigt wird!

Es ist empfohlen, einmal pro Monat soll der Betrieb der Anlage unterbrochen werden um das Innere der Anlage
zu reinigen, naturaler Reifbeschlag des Verdampfers, den Kondensator zu reinigen und die Türdichtungen zu
prüfen

Ist die Anlage nicht mit der automatischen Kondesatabdampfung ausgestattet, den Kondesat vom Behälter bei dem Be­füllen entfernen Abb.6 (S.25). Menge (Häufi gkeit) der Kondesatentfernung hängt von den Betreibsbedinungen der Anlage
(u.a. von Luftfeuchtigkeit, Häufi gkeit für Öffnen der Türen, Menge und Temepratur der einzusteckenden Waren) ab.

Keine mechanische Mittel verwenden um die Entfrostung zu beschleunigen!

3

2

1

123

de

27

Bedienungsanleitung Monika 2, Rotawww.igloo.pl

Der Kondensator der Anlage soll rein gehalten werden. Die Versch­mutzungen führen zur Behinderung des Wärmeaustausch, dabei
u.a. die Erhöhung des Energieverbrauches und die Beschädigung
des Aggregatsverdichters verursachen.
Um den Verdichter zu reinigen, die Befestigungs-Senkblech­schrauben abschrauben und den Windkasten abziehen. Die La­mellen des Kondensators mit der weichen Bürste oder dem Pinsel
reinigen. Bei einem starkem Verschmutzung (Verstopfung der La­mellen) des Kondensators empfehlen wir den Staubsauger oder
Druckstickstoff um die Verschmutzungen, die sich zwischen den
Lamellen befi nden, abzusaugen/auszublasen

Für die Beschädigungen des Verfl üssigungssatzes, die infolge der Nichtbeachtung von Reinhaltung des
Kondensators verursacht wurden, haftet der Hersteller auf keinem Fall!

Die Türverdichtung soll nur mit reinem Wasser ohne Reinigungsmittel reinigen und genau getrocknet
werden. Die Berührung der Verdichtung mit Fetten oder Ölen ist ausgeschlossen!
Bei den Wartungsarbeiten ist das richtige Schließung der Türen zu prüfen.

Probe: zwischen Verdichtung und Gehäuse das Papierblatt einlegen und die Türen schließen. Bei
dem Papier soll ein Wiederstand gespürt werden, wenn der Benutzer dieses ausziehen versucht.

Bei der Wartungsarbeiten ist es zu beachten, dass das Typenschild der Anlage nicht beschädigt wird
Abb.12 (S.28), auf dem die wichtigen Hinweisen für Serviceteam und Entsorgungsfi rmen enthalten sind.

6. INSTANDHALTUNG

6.1. Kennzeichnung und Behebung der Störungen

Haben irgendwelche Schwierigkeiten bei Inbetriebnahme der Anlage oder seinem Betrieb aufgetreten, sollen Sie nach
diesen Kapiteln dieser Bedienungsanleitung zurückkehren, in denen die durchgeführte Tätigkeit erklärt ist. Damit können
Sie sich vergewissern, dass die Anlage richtig bedient ist. Wurden die Störungen nicht beseitigt, verwenden Sie die unteren
Hinweisen, um diese zu beheben.

Die Anlage arbeitet nicht...- Vergewissern Sie sich, dass:

• Die Anlage zum Stromversicherungsnetz angeschlossen ist

• Die Spannung und Frequenz im Netz entsprechen den Werten, dir durch den Hersteller empfohlen sind 230V/50Hz

• Der Hauptschalter eingeschaltet ist

• Der Thermostat eingeschaltet ist (Betrifft . Igloo – Sind auf dem Display nur zwei Punkte angezeigt – den Thermo­stat einschalten)

Die Anlage arbeitet, aber die Beleuchtung funktioniert nicht ...- Vergewissern Sie sich, dass:

• Der Anlageschalter sich in Position EIN befi ndet

• Die Leuchtstoffl ampe oder Zunder sich nicht durchgebrannt haben

Das Wasser läuft von der Anlage oder in das Anlageinnere ab

• Prüfen, ob. die Anlage richtig justiert ist

• Prüfen ob. die Abfl ussleitungen durchlässig sind

• Den Brett oder Kondesatbehälter entleeren

• Prüfen ob. in der Rinne oder auf dem Abdampfer, nicht die übermässige Menge des Eises abgelegt wird – falls
erforderlich entfrosten.

Abb.10 Reinigung des Kondesators

Die Anlageteile können bei einem unangemessenem Benutzen und Wartung korrodieren.
Es ist folgendes zu beachten:

• Die Berührung von Anlageteile mit den chlor- und sodahaltenden Mitteln verschiedener Art, die
Schutzschicht und Bauteile der Anlage beschädigen können, ist zu vermieden. Es gilt auch für Anla­geteile aus verschiedener Arten von nichtrostendem Stahl.

Abbv.11 Austausch der Glühlampe

1 – Halterung der Glühlampe

2 – Glühlampe

3 – Gehäuse der Glühlampe und des

Zünders

4 – Zünder der Glühlampe

34

21

de

28

Bedienungsanleitung Monika 2, Rota www.igloo.pl

• Seriennummer (NS)

• Herstellungsdatum

• Typ (Name der Anlage)
und

• Kaufdatum

• Beschreibung des Problems

• Ihre Genaue Adresse und
Telefonnummer zusammen
mit Durchwahl

Die Anlage kann die entsprechende Temperatur nicht erlangen, Beleuchtung funktioniert ...
Vergewissern Sie sich, dass:

• Der Anlagehauptschalter sich in Position EIN befi ndet

• Die Temperatureinstellung auf dem Thermostat richtig eingestellt ist

• Thermostat funktioniert richtig

• Der Kondensator nicht verschmutzt ist, falls erforderlich reinigen

• Die Umgebungstemperatur den Wert von 25ºC nicht überschreitet

• Genügend Zeit gelaufen ist, um die Waren zu kühlen

• Die Belüftungsöffnungen der Anlage nicht gesperrt sind

(Betrifft. „IGLOO”) Auf dem Thermostat ist C0 oder C1 bzw. C2 statt Temperatur gezeigt:
Wir haben damit zu tun, wenn einer von Fühlern des Temperaturreglers beschädigt wird.
In dieser Situation werden folgende Hinweisen gezeigt::

• C0 –Beschädigung des Temperaturfühlers in der Kammer – das anerkannte Service rufen

• C1 –Beschädigung des Verdampferfühlers - das anerkannte Service rufen

• C2 –Beschädigung von Alarmfühler für Verdampfer (oder Beschädigung der zweiten Verdampferfühlers) – das
anerkannte Service rufen

(Betrifft. „CAREL”) Der Thermostat zeigt E0 oder E1 sowie L0 bzw. HI bzw. EE bzw. Ed bzw. DF statt Temperatur:

• E0 - Beschädigung des Temperaturfühlers in der Kammer - das anerkannte Service rufen

• E1 - Beschädigung des Verdampferfühlers - das anerkannte Service rufen

• L0 – Alarm für niedrige Temperatur (niedrigerer Temperatur als der bestimmte Bereich für das Anlageinneren) - das
anerkannte Service rufen

• HI – Alarm für hohe Temperatur - das anerkannte Service rufen

• EE – Innenfehler der Anlage - das anerkannte Service rufen

• Ed – Überschreiten der maximalen Entfrostungszeit

• DF – Entfrosten im Gang (kein Alarmsignal)

(Betrifft. „IGLOO”) Die Anlage arbeitet, Tonsignalisierung eingeschaltet...- Sie sollen sich vergewissern, dass

• Der Kondensator nicht verschmutzt ist, falls erforderlich reinigen.

• Der Lüfter des Kondensators arbeitet

• Die Umgebungstemperatur den Wert von 25ºC nicht überschreitet

Die Anlage arbeitet zu laut...- Sie sollen sich vergewissern, dass

• Die Anlage stabil steht

• Die Möbel, die mit der Anlage angrenzen, während des Betriebes von Verfl üssigungssatz keine Schwingungen
aufweisen

ODie Geräusche der arbeitenden Anlage sind ganz normal. Die Anlage ist mit den Belüftern, Motoren und

Verdichtern ausgestattet, die sich automatisch ein- und ausschalten. Der Verdichter entwickelt ein Typ der
Geräuschen. Diese Tone sind durch den Motor des Verfl üssigungssatzes und durch das Kühlmittel, das
in dem Umlauf durchfl ießt. Dieses Effekt ist als ein technisches Merkmal der Kühlanlagen bestimmt und
bedeutet nicht, dass der Betrieb fehlerhaft ist.

Die Ablagerung von Wasserdampf auf den Anlagescheiben ist bei einer hoher relativer Luftfeuch-

tigkeit über 60% ein naturelles Effekt und bedürft nicht, dass das Service gerufen wird!

6.2. Service

Servicetelefon IGLOO:
[phone] oder [phone]
E-Mail-Adresse: [e-mail]
Wurden alle unter beschriebene Punkte
geprüft und die Anlage noch funktionsunfähig
ist, sollen Sie sich an Serviceteam von Igloo
wenden, indem Sie die Angaben aus Typen­schild angeben Abb.12 (S.28):

Abb.12 Typenschild

Auf dieser Abbildung ist das an­schauliche Typenschild darge­stellt, und hier erteilte Angaben
sind als Beispiel zu vorstehen,
die „Monika 2” betreffen!

Das Typenschild befi nden sich auf
der hinterer Seite der Anlage, in
rechter, oberer Ecke des Blattes
Abb.1/18 (S.22)

de

29

Bedienungsanleitung Monika 2, Rotawww.igloo.pl

7. Thermostatbedienung

7.1. Thermostat „IGLOO”

Abb.13 Thermostatpaneel von „Igloo”

Prüfen der eingestellten Temperatur (Innen der Anlage) – Durch das einmalige Drücken der Tasten „▲” oder „▼” können
Sie die eingestellte Temperatur prüfen. Auf dem Display wird die eingestellte Temperatur dargestellt, bei der der rote blin­kende Punkt (Diode) leuchtet. Der Ausgang aus dem Übersicht-Betrieb erfolgt automatisch nach 3 Sekunden.

Abminderung (oder Erhöhung der Temperatur) – drücken Sie die Taste „▼” (oder „▲”) und auf dem Paneel wird die
eingestellte Temperatur dargestellt. Mit dem Drücken der Taste „▼” wird dir Temperatur bis zum gewünschten Wert abge­mindert. Der Ausgang aus dem Betrieb erfolgt automatisch nach 3 Sekunden.

Handentrostung – die Taste Nr. 2 ermöglicht, dass der Entrostungsbetrieb in beliebiger Weile während der Arbeit der An­lage eingeschaltet wird (unabhängig von der Funktion der automatischen Entfrostung); die taste funktioniert nicht, wenn
die Temperatur höher als die Endtemperatur der Entfrostung ist

Wir empfehlen das Verfl üssigungssatz nur mit dem Hauptschalter der Anlage und nicht direkt mit dem
taste auf Thermostatpaneel ein/ ausschalten. Durch die Einschaltung des Hauptschalters erfolgt die auto­matische Einschaltung des Thermostats!

* Mehr unter www.igloo.pl

1 – Taste Kühlung Ein-/ Ausschalten
2 – Taste für Handentfrostung
3 – Kontrolltaste für Aggregatbetrieb und Entfrostung
4 – Taste für Übersicht der Temperatur auf der Entfrostungsfühler
5 – Taste für Änderung der Temperatur nach oben
6 – Taste für Änderung der Temperatur nach unten

2134 65

de

30

Bedienungsanleitung Monika 2, Rota www.igloo.pl

7.2. Thermostat „CAREL”

Abb.14 Thermostatpaneel „Carel”

Was bedeuten die Diode auf dem Display

Diode 1 leuchtet - Verdichter: dieses Symbol leuchtet, wenn der Verdichter im Gang ist. Es blinkt, wenn das Starten des

Verdichters durch Schutzverfahren verspätet wurde. Es blinkt während des Zyklus: zweimal blinkt – Pause, bei einem
eingeschaltetem Dauerbetrieb.
Diode 2 leuchtet - Belüfter: dieses Symbol wird gezeigt, wenn die Verdampferbelüfter eingeschaltet sind. Es blinkt, wenn
das Starten von Belüftern durch das äußere Ausschalten verspätet wird, oder ein anders verfahren, im Gang ist.
Diode 3 leuchtet - Entfrostung: diese Symbol wird gezeigt, wenn die Entfrostungsfunktion eingeschaltet ist. Es blinkt, wenn
das Starten von Entfrostung durch das äußere Ausschalten verspätet wird, oder ein anders verfahren, im Gang ist.

Diode 4 leuchtet - Alarm: das Symbol ist sichtbar, wenn das Alarm eingeschaltet ist
5 – es ist die aktuelle Temperatur innen der Anlage gezeigt (nach Komma sind die Zehnstellen gezeigt)

ENSTELLUNG DER GEWÜNSCHTEN TEMEPRATUR

- eine Sekunde lang die Taste drücken auf dem Display wird der Richtwert gezeigt;

- den Richtwert mit den Tasten und erhöhen oder abmindern, bis der gewünschte Wert erreicht wird;

- noch einmal die Taste drücken um der neue Wert des Einstellungspunktes zu bestätigen;

HANDZWINGEN DES ENTFROSTUNGSZYKLUS

Die Entfrostung erfolgt automatisch. Es ist aber möglich, in beliebiger Weile die Entfrostung zu erzwingen, indem die Taste

durch mindestens 5 Sekunden gedrückt und gehalten wird. Bei Handentfrostung blinkt die Diode 1.

* Mehr unter www.alfaco.pl

ACHTUNG: BEI NICHTBEACHTEN DER REGELN ÜBER ANSCHLIESSEN UND BETREIBEN DER ANLAGE, DIE
IN DIESER BEDIENUNGSANLEITUNG UMFASST SIND, BEHÄLT SICH DER HERSTELLER VOR, DASS DIE AB­TRETUNG VON GARANTIEANSPRÜCHEN ERFOLGEN KANN!!!

„IGLOO” kann die Angaben, die in dieser Anleitung umfasst sind, ohne frühere Ermittlung dem Benutzer, ändern.

Die Vervielfältigung dieser Anleitung ist verboten.
Die Abbildungen und Photos dienen nur zum Übersicht und gekaufter Anlage abweichen.

1

2

3

4

5

ru

31

Инструкция По Бслуживанию Monika 2, Rotawww.igloo.pl

1. Разгрузка 31

2. Характеристика изделия 31

2.1. Назначение 31

2.2. Описание оборудования 31

2.3. Технические характеристики 32

3. Подготовка оборудования к эксплуатации 33

3.1. Требования относительно места установки 33

3.2. Подключение и запуск 33

4. Эксплуатация 35

4.1. Регулировка температуры 36

5. Консервация 36

5.1. Чистка и консервация 36

6. Сервис 37

6.1. Идентификация и устранение неисправностей 37

6.2. Сервис 38

7. Обслуживание термостата 39

7.1. Термостат «IGLOO» 39

7.2. Термостат «CAREL» 40

1. РАЗГРУЗКА

Устройство следует перевозить в вертикальной позиции, соответствующим способом предохраненное и упакованное.
Производитель высылает оборудование на специальном деревянном поддоне, предохраненное картонными
угольниками и пленкой.

2. ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

2.1. Назначение

Витрина «Monika 2, Rota» является универсальным холодильным устройством, предназначенным для хранения
и экспозиции широкого ассортимента продовольственных продуктов в одинарных упаковках, предварительно
охлажденных до температуры хранения. Наши витрины обеспечивают универсальное и эффективное экспозиционное
пространство для различных торговых и гастрономических учреждений. Гарантированная температура внутри
витрин составляет +2ºC/+8ºC при температуре окружающей среды +15ºC/+25ºC и относительной влажности воздуха

60%.

2.2. Описание оборудования

Витрина «Monika 2, Rota» имеет статическое охлаждение. Все типы оснащены автоматическим оттаиванием и в
качестве дополнительной возможности электронным термостатом, взаимодействующим с модулем для регистрации
температуры, позволяющим регистрировать и сигнализировать слишком высокую и слишком низкую температуру
оборудования. В качестве дополнительной возможности могут также иметь автоматическое испарение конденсата.
Витрина «Monika 2, Rota» имеет камеру хранения. Наше оборудование изготавливается согласно

современным

технологиям и имеет требуемые законом сертификаты.

Таким знаком обозначена информация с особым значением для безопасности пользователя и
для правильной эксплуатации оборудования

Содержание Перечень рисунков

Перечень таблиц

Таблица 1 Технические характеристики 32

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ

MONIKA 2, ROTA

ru

Рис.1 Конструкция оборудования 32
Рис.2 Удаление деревянного поддона 33
Рис.3 Монтаж экспозиционных полок 34
Рис.4 Монтаж стеклянных элементов и алюминиевой лампы 34
Рис.5 Монтаж/демонтаж ночных шторок 35
Рис.6 Контейнер для конденсата 35
Рис.7 Пульт управления 35
Рис.8 Демонтаж переднего стекла 36
Рис.9 Датчик температуры внутри оборудования 36
Рис.10 Очистка конденсатора 37
Рис.11 Замена люминесцентной лампы 37
Рис.12 Щиток 38
Рис.13 Пульт термостата

«Igloo» 39

Рис.14 Пульт термостата «Carel» 40

ru

32

Инструкция По Бслуживанию Monika 2, Rota www.igloo.pl

1 – Полка для выдачи на стекло
2 – Гнутое, откидное переднее стекло
3 – Экспозиционная стеклянная полка
4 – Экспозиционные полки
5 – Передний экран
6 – Передний упор
7 – Передняя полка для клиента
8 – Подсвечиваемая передняя панель
9 – Подставка оборудования
10 – Алюминиевая лампа с подсветкой
11 – Ночные шторки плекси
12 – Рабочая гранитная столешница (из нержавеющей

стали или мебельной плиты в витрине „Rota”)

13 – Максимальная линия загрузки (

наклейка на стеклянном

боку!)

14 – Испаритель
15 - Лоток (отплыв конденсата после оттаивания

испарителя)
16 – Камера хранения
17 – Холодильный агрегат
18 – Щиток
19 – Бока ABS
20 – Деревянный поддон, устанавливаемый на

время транспорта оборудования
21 – Ножки, предназначенные для выравнивания

оборудования

22 – Дверки камеры хранения
23 – Вентиляционное устройство (после снятия

доступ к ламелям конденсатора)
24 – Пульт управления (регулятор температуры /

выключатели)

2.3. Технические характеристики

Таблица 1 Технические характеристики

Тип

оборудования

„MONIKA”

„ROTA

Номин.

напряж.

[В/Гц]

Номин. ток.

[A]

Номин.

мощность

освещения

[Вт]

Расход

электро-

энергии

[кВтч/24ч]

Нагуз. полки

[кг/пм]

Вес обор.

[кг]

1.0 230/50 1,1 18 3,6 50 110

1.3 230/50 1,2 30 3,8 50 130

1.5 230/50 1,5 36 4,9 50 150

1.7 230/50 2,0 58 6,4 50 170

2.05 230/50 2,0 58 6,4 50 190

2.5 230/50 2,4 60 7,6 50 220

Рис.1 Конструкция оборудования

В устройствах с подсвечиваемой передней панелью номинальная мощность в два раза
больше, чем указанная в таблице!

12 11 10

13

1

16

15

14

24

2

18

19

23

20

22

21

3

5

9

6

8

7

4

17

ru

33

Инструкция По Бслуживанию Monika 2, Rotawww.igloo.pl

1 – Выкрутить ножки из поддона
2 - Удалить деревянный поддон
3 - Вкрутить ножки в гайки, приваренные к

раме оборудования

Рис.2 Удаление деревянного поддона

3. ПОДГОТОВКА ОБОРУДОВАНИЯ К ЭКСПЛУАТАЦИИ

3.1. Требования относительно места установки

• Проверьте, соответствует ли сечение питающих проводов расходу мощности устанавливаемого оборудования

• Запрещается подключать оборудование при помощи удлинителей или распределителей

• Оборудование следует подключить к отдельному, правильно выполненному электрическому контуру со штепсельной
розеткой с защитным контактом (согласно Правилам конструкции электроэнергетических устройств PBUE)

Запуск оборудования может произойти только после подтверждения эффективности защиты от
поражения на основании измерений, осуществленных согласно действующим положениям!

3.2. Подключение и запуск

• Распаковать оборудование и удалить деревянный поддон, находящийся на подставке Рис.2 (стр.33)

• Оборудование установить на ровном и достаточно твердом основании, а затем выровнять при помощи ножек.

• Снять защитную пленку с элементов витрины (в частности изнутри устройства, с полок для экспозиции, переднего
упора)

• Если оборудование поступает к пользователю в частично разобранном

виде с целью его защиты во время транспорта,

следует выполнить следующие действия:

1. Установить экспозиционные полки Рис.3/1 (стр.34)

2. Установить стеклянные бока Рис.4/2;1 (стр.34)

3. Установить алюминиевую лампу (с освещением) на стеклянных боках Рис.4/3 (стр. 34)

4. Установить кожух провода лампы Рис.4/10 (стр.34)

Кожух провода следует надвинуть на заднюю часть стеклянного бока так

, чтобы выходящий из лампы провод был

спрятан в кожухе и находился с внутренней стороны стеклянного бока!

5. Установить передний экран Рис.4/8 (стр.34)

6. Установить передние стекла витрины Рис.4/5 (стр.34)

7. Установить ночные шторки Рис.5/1;2 (стр.35)

8. Подставить лоток для конденсата согласно Рис.6/2 (стр.35) (не касается оборудования с выпарной установкой!)

• Поместить штепсель провода

подключения непосредственно в штепсельной розетке ( запрещается подключать

оборудование посредством удлинителей или распределителей!)

Сетевые гнезда (опция) могут быть предназначены для питания фискальной кассы, весов и других
приемников, мощность которых не превышает 500 Вт!

• Включить кнопку главного выключателя Рис.7/1 (стр.35), что вызовет подключение регулятора температуры, а затем

агрегата оборудования

• На пульте термостата Рис.7/3(стр.35) установить температуру (подробности обслуживания на стр.39 - 40)

• Включить кнопку освещения Рис.7/2 (стр.35)

• Первая мойка оборудования должна осуществляться после распаковки оборудования и перед его запуском.

Оборудование нужно мыть водой при температуре не выше 40

°C

с добавкой нейтральных моющих средств. Для

мытья и чистки оборудования запрещено использовать средства, содержащие хлор и натрий различных сортов,
которые разрушают защитный слой и комплектующие оборудования! Возможные остатки клея или силикона на
металлических элементах оборудования нужно удалять только экстракционным бензином (не касается элементов
из пластмасс!). Нельзя использовать другие органические растворители.

Во время мытья оборудования запрещается использовать струю воды. Оборудование
нужно мыть с использованием влажной тряпочки.

После завершения установки оборудования на месте эксплуатации необходимо оставить его в
спокойствии в течение, по крайней мере, 2 часов перед включением (касается оборудования со
встроенным агрегатом), для того чтобы установился уровень холодильного агента, что предотвратит
проблемы с

запуском холодильного агрегата!

ПРЕДОСТЕРЕЖЕНИЕ: Защищать от повреждения холодильный контур!

123

ru

34

Инструкция По Бслуживанию Monika 2, Rota www.igloo.pl

1 – Экспозиционная полка
2 – Передний угловой профиль
3 – Задний угловой профиль

1 – Прижим стекла (стеклянного бока)
2 – Стеклянный бок
3 – Алюминиевая лампа
4 – Заглушка алюминиевой лампы
5 – Гнутое, откидное переднее стекло
6 – Верхний алюминиевый профиль (откидная

направляющая) стекла

7 – Нижний алюминиевый профиль (шарнир стекла)
8 – Передний, стеклянный экран
9 – Передний кронштейн
10 – Кожух провода лампы
11 – Провод лампы

Рис.3 Монтаж экспозиционных полок

Рис

.4 Монтаж стеклянных элементов и алюминиевой лампы

1

2
1

10

5
6

7

2

8

9

10

1

11

1

1

54

2

3

3

ru

35

Инструкция По Бслуживанию Monika 2, Rotawww.igloo.pl

Рис.5 Монтаж/демонтаж ночных шторок

1 – Нижняя (более короткая) ночная шторка – устанавливается в первую

очередь

2 – Верхняя (более длинная) ночная шторка – устанавливается второй

3 – Шпунт алюминиевой лампы (маскирует и предохраняет ночные лампы

от выпадения)

4 – Направляющая ночных шторок (алюминиевый профиль)

Рис.6 Контейнер для конденсата

1 – Шланг спуска воды из лотка (отплыв конденсата после оттаивания

испарителя)

2 – Контейнер для конденсата (следует опорожнять конденсат!!!)

Рис.7 Пульт управления

1 – Главный выключатель (включает/выключает агрегат

оборудования)

2 – Выключатель освещения
3 – Панель термостата (подробности по обслуживанию

в Разделе 7 стр.39 и 40)

4. ЭКСПЛУАТАЦИЯ

Температура холодильного пространства и цикл работы агрегата могут изменяться. Они зависят от многих
факторов, в частности, от количества и температуры вложенных продуктов и от температуры окружающей
среды. Оборудование следует установить в сухом, не выставленном на солнце, хорошо вентилируемом,
обеспечивающим хорошую циркуляцию воздуха (расстояние между стеной и устройством минимум 10 см)
месте, вдалеке

от источников тепла и устройств, вызывающих поток воздуха (потолочные и переносные
вентиляторы, обогреватели с надувом). Оборудование функционирует правильно в среде, в которой
температура находится в соответствующем климатическом классе, указанном на щитке. Действие
оборудования может ухудшиться, когда в течение длительного времени оно будет функционировать в более
высокой или более низкой температуре,

чем указанный диапазон.

Примечания и указания

• Следует правильно выровнять витрину, что предотвратит шумную работу оборудования и обеспечит
правильный отвод воды (конденсата) во время оттаивания

• После перевозки оборудования следует подождать около 2 часов перед его запуском

• Первое заполнение холодильного пространства следует производить после его предварительного охлаждения
до рабочей температуры. Этот принцип должен соблюдаться после длительного перерыва в эксплуатации

•

Нельзя блокировать вентиляционные отверстия, это могло бы усложнить циркуляцию охлажденного воздуха.
Следует также обеспечить правильную циркуляцию воздуха вокруг оборудования (ни в коем случае нельзя
закрывать вентиляционные отверстия агрегата)

• Следует обеспечить равномерную нагрузку полок, не превышая их максимальную нагрузку и не превышать
максимального уровня загрузки

• Конденсатор следует содержать в чистоте. Загрязнения

могут вызвать перегрев компрессора и в результате

вызвать аварию оборудования, что не охвачено гарантией.

• Внутри камеры для хранения продовольственных продуктов нельзя использовать электрические приборы

• После закрытия дверок оборудования нельзя пробовать открыть их силой. Вакуумметрическое давление,

образуемое внутри оборудования выравнивается в течение 1-2 минут, что позволяет свободно открыть
дверки

• Следует избегать ненужного

открытия дверок и нельзя оставлять их открытыми в течение длительного

времени

12 3

1

2

3

4

2

1

1

1

2

2

ru

36

Инструкция По Бслуживанию Monika 2, Rota www.igloo.pl

4.1. Регулировка температуры

Способ обслуживания термостатов (регуляторов температуры) «Igloo» и «Carel» описан в разделе
7 (стр. 39 и 40)

Основной задачей термостата является управление холодильным агрегатом так, чтобы получить требуемую
температуру внутри оборудования и содержать ее в определенном диапазоне. Все настройки регулятора
температуры, необходимые для нормального функционирования устройства, установлены производителем.
Пользователь перед первым запуском оборудования должен проверить и

, если необходимо, установить на

пульте термостата требуемую температуру внутри оборудования.

Цифровой дисплей – высвечивает текущую температуру внутри устройства

Запрещается вмешательство в системные параметры термостата, поскольку это может вызвать
очень серьезные последствия, включая поломку холодильного устройства!

5. КОНСЕРВАЦИЯ

5.1. Чистка и консервация

Все обслуживающие действия следует проводить после отключения устройства от напряжения!

Защищать электрическую систему от повреждения или заливания водой

Для очистки нельзя использовать струю воды, а только влажную тряпочку

Нельзя применять какие-либо острые предметы для удаления загрязнений!

Устройства, оснащенные ходовыми колесиками, не могут эксплуатироваться на неровной поверхности!

Во время мытья устройства внутри

нельзя оставлять переднее стекло свободно открытым в алюминиевом
профиле. Это угрожает повреждением стекла и не подлежит гарантии. Стекло на время консервации
вытянуть вместе с профилем Рис.8 (стр.36).

3

2

1

Рис.8 Демонтаж переднего
стекла

1- Переднее стекло
2- Верхний алюминиевый

профиль (откидная
направляющая) стекла

3- Нижний алюминиевый

профиль (шарнир) стекла

Рис.9 Датчик
температуры внутри
оборудования

1 – Датчик температуры
2 – Крышка испарителя
3 – Водосточный лоток

испарителя

Во время эксплуатации витрины, а также во время работ по обслуживанию следует обратить внимание
на то, чтобы не повредить датчика температуры, расположенного на заслонке

испарителя!

Раз в месяц рекомендуется сделать перерыв в эксплуатации оборудования с целью очистки изнутри, натурального
оттаивания испарителя, очистки конденсатора и проверки состояния уплотнителей дверок.

Если оборудование не оснащено автоматическим испарением конденсата следует удалять конденсат из
контейнера по мере его наполнения Рис.6 (стр.35). Количество (частота) удаления конденсата зависит от
условий эксплуатации

оборудования (в частности от влажности воздуха, частоты открывания дверок, количества

и температуры вкладываемых продуктов).

Для ускорения процесса оттаивания нельзя использовать механические средства!

123

ru

37

Инструкция По Бслуживанию Monika 2, Rotawww.igloo.pl

Конденсатор оборудования следует содержать в чистоте.
Загрязнения усложняют теплообмен, вызывая, в частности,
увеличение расхода электроэнергии и могут вызвать
повреждение компрессора агрегата.
Для очистки конденсатора следует выкрутить крепежные винты
из металлического листа и снять вентилирующее устройство.
Ламели конденсатора следует чистить при помощи мягкой щетки
или кисти. В случае сильного загрязнения (закупорка ламелей

)

конденсатора рекомендуется применение пылесоса или
сжатого азота с целью высасывания / выдувания загрязнений,
находящихся между ламелями.

Производитель не несет ответственности за повреждения агрегата, появившиеся в результате
несоблюдения чистоты конденсатора!

Уплотнение дверок следует чистить исключительно чистой водой без добавки моющих средств
и помнить о тщательном высушивании. Уплотнитель не может соприкасаться с жирными
веществами или маслами!
Во время действий по обслуживанию следует убедиться, что дверки закрываются правильно.

Проба: размесить лист бумаги между уплотнителем и корпусом и закрыть дверки. Бумага
должна оказывать ощутимое

сопротивление при пробе вытягивания.

Во время действий по обслуживанию следует обратить внимание на то, чтобы не повредить
щитка оборудования Рис.12 (стр.38), который содержит важную информацию для работников
сервиса и фирм, занимающихся удалением отходов.

6. СЕРВИС

6.1. Идентификация и устранение неисправностей

В случае появления каких-либо проблем во время запуска оборудования или его эксплуатации, следует вернуться
к тем разделам инструкции по обслуживанию, которые объясняют выполняемые операции. Целью этого является
проверка, правильно ли обслуживается оборудование. Если проблема не исчезнет, приведенные ниже указания
помогут ее устранить.

Оборудование не работает...- Следует убедиться, что:

• Устройство подключено к сети электрического тока

• Напряжение и частота в сети соответствует тем, которые рекомендует производитель 230 В/50 Гц

• Включен главный выключатель

• Термостат включен (Касается терм. Igloo – Если на дисплее высвечиваются только две точки – включите
термостат)

Оборудование работает, освещение не светит...- Следует убедиться, что:

• Выключатель

освещения включен

• Люминесцентная лампа или стартер в оборудовании не перегорели

Из-под или изнутри камеры вытекает вода

• Проверить правильность выравнивания оборудования

• Проверить проходимость проводов стока

• Опорожнить контейнер или лоток для конденсата

• Проверить, не находится ли на лотке и на испарителе большое количество льда – в случае необходимости
произвести оттаивание

Рис.10 Очистка конденсатора

Элементы оборудования могут корродировать в случае неправильного использования и

обслуживания. Необходимо соблюдать следующие принципы:

• Не допускать к контакту поверхность оборудования со средствами содержащими хлор или соду
различных сортов, которые разрушают защитный слой и комплектующие устройства (касается
также различных видов нержавеющей стали)

Рис.11 Замена люминесцентной лампы

1 – Держатель люминесцентной лампы

2 – Люминесцентная лампа

3 – Светильники люминесцентной лампы и стартера

4 – Стартер люминесцентной лампы

34

21

ru

38

Инструкция По Бслуживанию Monika 2, Rota www.igloo.pl

Оборудование не достигает соответствующей температуры, освещение светит...- Следует убедиться, что:

• Главный выключатель включен

• Настройки температуры на термостате правильно установлены

• Термостат действует правильно

• Конденсатор не загрязнен, в случае необходимости очистить его

• Температура окружающей среды не превышает 25º C

• Прошло достаточного много времени для охлаждения продуктов

• Не заблокированы ли вентиляционные отверстия

(Касается терм. «IGLOO») Термостат высвечивает C0 или C1 или C2 вместо температуры:
Такая ситуация появляется, если

был поврежден одни из датчиков регулятора, тогда могут появиться

следующие сообщения:

• C0 – повреждение детектора температуры внутри камеры – вызвать авторизованный сервис

• C1 – повреждение детектора испарителя - вызвать авторизованный сервис

• C2 – повреждение детектора сигнализации конденсатора (или повреждение второго детектора испарителя)
– вызвать авторизованный сервис

(Касается терм. «CAREL») Термостат высвечивает E0 или E1 или L0 или HI или EE или Ed
или DF вместотемпературы:

• Е0 –

повреждение детектора температуры внутри камеры – вызвать авторизованный сервис

• Е1 – повреждение детектора испарителя - вызвать авторизованный сервис

• L0 – сигнализация низкой температуры (ниже, чем установленный диапазон внутри оборудования) -
вызвать авторизованный сервис

• HI – сигнализация высокой температуры - вызвать авторизованный сервис

• EE – внутренняя ошибка регулятора - вызвать авторизованный сервис

• Ed – превышение макс. времени оттаивания

• DF – длится оттаивание (это не сигнал тревоги)

(Касается терм. «IGLOO») Устройство работает, включена звуковая сигнализация...- Следует убедиться, что

• Конденсатор не загрязнен, в случае необходимости очистить

• Работает вентилятор конденсатора

• Температура окружающей среды не превышает 25º C

Оборудование работает слишком громко...- Следует убедиться, что:

• Оборудование стоит стабильно

• Прилегающая к оборудованию мебель не вибрирует во время работы компрессора холодильного агрегата

Шум, образуемый оборудованием во время работы является нормальным явлением. В

оборудовании находятся вентиляторы

, двигатели и компрессоры, которые включаются и

выключаются автоматически. Каждый компрессор во время работы образует определенный шум.
Эти звуки создаются двигателем агрегата и холодильным агентом, проплывающим по контуру.
Это явление является техническим свойством холодильного оборудования и не обозначает
неправильной работы.

Осаждение водного пара на стеклах оборудования при большой относительной влажности

воздуха

(более 60%) является натуральным явлением и не требует вызывания сервиса!

• Серийный номер (NS)

• Дата изготовления

• Тип (наименование
оборудования)
а также

• Дату покупки оборудования

• Описание проблемы

• Точный адрес и номер
телефона с вашим кодом города

Рис.12 Щиток

6.2. Serwis

Тел. сервиса IGLOO:
[phone] или [phone]
e-mail: [e-mail]

Если после проверки пунктов, описанных в
разделе 6.1 „Идентификация и устранение
неисправностей” оборудование далее не
действует правильно, следует связаться с
Техническим сервисом фирмы Igloo,

Вышеуказанный рисунок
представляет пример щитка, а
содержащиеся в нем данные
являются примером, не
относящимся к модели «Monikа

2, Rota»!

Щиток расположен в задней части
оборудования, в правом верхнем
углу ниже столешницы Рис.1/18
(стр.32)

ru

39

Инструкция По Бслуживанию Monika 2, Rotawww.igloo.pl

7. ОБСЛУЖИВАНИЕ ТЕРМОСТАТА

7.1. Термостат «IGLOO»

Рис.13 Пульт термостата «Igloo»

Проверка установленной температуры (внутри оборудования) – Нажимая кнопку „▲” или „▼” один раз можно
проверить установленную температуру. На дисплее появляется установленная температура, возле которой
светится мигающая точка (диод). Выход из просмотра происходит автоматически приблизительно через 3
секунды.

Понижение ( или повышение) температуры – нажимаем кнопку „▼” (или „ ▲”) и на пульте появляется установленная
температура. Нажимая

кнопку „▼”, понижаем температуру до требуемого значения. Выход из функции происходит

автоматически приблизительно через 3 секунды.

Ручное оттаивание – кнопка № 2 позволяет включить цикл оттаивания в произвольном моменте работы
оборудования (независимо от функции автоматического оттаивания); кнопка не действует, когда температура
превышает температуру конца оттаивания

Рекомендуется, чтобы пользователь включал/выключал агрегат, используя исключительно главный
выключатель оборудования, а не кнопку непосредственно на пульте термостата Включение
главного включателя автоматически включает термостат!

* Более подробная информация на сайте www.igloo.pl

1 – Кнопка включения/выключения охлаждения
2 – Кнопка ручного оттаивания
3 – Контрольная лампочка работы агрегата и оттаивания
4 – Кнопка просмотра температуры на детекторе оттаивания
5 – Кнопка изменения температуры вверх
6 – Кнопка изменения температуры вниз

2134 65

ru

40

Инструкция По Бслуживанию Monika 2, Rota www.igloo.pl

7.2. Термостат «CAREL»

Рис.14 Пульт термостата «Carel»

ЧТО ОБОЗНАЧАЮТ ДИОДЫ НА ДИСПЛЕЕ

Светящийся диод 1 - Компрессор: символ виден во время работы компрессора. Мигает, если старт компрессора

задерживается защитной процедурой. Мигает в цикле: два мигания – перерыв во время действия в режиме
непрерывной работы.
Светящийся диод 2 - Вентилятор: символ виден, когда включены вентиляторы испарителя. Мигает, когда старт
вентиляторов

задержан внешним выключением или во время действия другой процедуры.

Светящийся диод 4 – Оттаивание: символ виден, когда включена функция оттаивания. Мигает, когда старт
оттаивания задержан внешним выключением или во время действия другой процедуры.

Светящийся диод 4 - Сигнализация: символ виден, когда сигнализация активна.
5 – высвечивается текущая температура внутри оборудования (после запятой высвечиваются десятичные

места

)

УСТАНОВКА ТРЕБУЕМОЙ ТЕМПЕРАТУРЫ

- нажимайте в течение 1 секунды

вводимое значение появится на экране;

- для увеличения или уменьшения вводимого значения используйте клавиши и , пока не достигнете

требуемого значения;

- снова нажмите для подтверждения нового значения пункта установки;

РУЧНОЙ ВЫЗОВ ЦИКЛА ОТТАИВАНИЯ

Оттаивание осуществляется автоматически. Однако, в произвольном моменте можно вызвать оттаивание

посредством нажатия и держания нажатой кнопки

в течение, по крайней мере, 5 секунд. Во время

ручного оттаивания мигает диод 1.

* Более подробная информация на сайте www.alfaco.pl

ВНИМАНИЕ: В СЛУЧАЕ НЕСОБЛЮДЕНИЯ ПРАВИЛ, УКАЗАННЫХ В НАСТОЯЩЕЙ ИНСТРУКЦИИ,
КАСАЮЩИХСЯ ПОДКЛЮЧЕНИЯ И ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ, ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА
СОБОЙ ПРАВО ОТКАЗА ОТ ОБЯЗАТЕЛЬСТВ ГАРАН ТА!!!

Информация, содержащаяся в настоящем документе, может быть изменена фирмой «IGLOO» без
извещения пользователя.
Копирование настоящей инструкции без согласия производителя запрещается.
Фотографии и рисунки служат в качестве примера и могут отличаться от купленного оборудования.

1

2

3

4

5
