Igloo FRW312 Instruction Manual

Model number:

FRW312

Instruction Manual

Please read carefully and follow all safety rules and operating instructions.

Index

I Important safety instructions
II Technical data
III

Illustrated Structure

IV

Electric Diagram

V

Installation instruction

VI Electric connection
VII Operate your thermoelectric cellar
VIII Care and maintenance
IX

Problems Disposal

X

Safety and notice

XI

Disposal

I Important Safety Instructions

WARNING To reduce the risk of fire, electrical shock, or injury when using your appliance,

follows these basic precautions

-Read all instructions before using the thermoelectric cellar.

DANGER or WARNING: risk of child entrapment.

-Junked or abandoned appliances are dangerous …even if they “just sit in the garage a few days.”

-Before you throw away your old thermoelectric cellar: take of the door .leave the shelves in
place so that children may not easily climb inside.

-Never clean appliance parts with flammable fluids.The fumes can create a fire hazard or explosion.
Do not store or use gasoline or any other flammable vapors and liquids in the vicinity of this or any
other appliance.

-Do not store food in thermoelectric cellar, as interior temperature may not get cool enough to
prevent spoilage

-This appliance is not intended for use by persons(including children) with reduced physical sensory
or mental capabilities, or lack of experience and knowledge, unless they have been given
supervision or instruction concerning use of the appliance by a person responsible for their safety.

-Children should be supervised to ensure that they do not play with the appliance.

II Technical Data

Model no.

VW312

Capacity

90L

Voltage

120V/60Hz

Current

1A(25℃/77℉)

Protection class

1

Climate class

N

Input power

140W

Power Consumption(KW.h/24h)

0.71(15°C/59°F)

Max working temperature

32°C

Max Temperature Difference

﹥15°C(59°F)

Temperature Control Range

11-18°C (51-64°F)

Net weight

21.26 kgs

Gross weight

23.71 kgs

Shape size(W×H×D)

34.5×50.7×98.5CM

Packing size(W×H×D)

40×57×103.5CM

III Illustrated structure

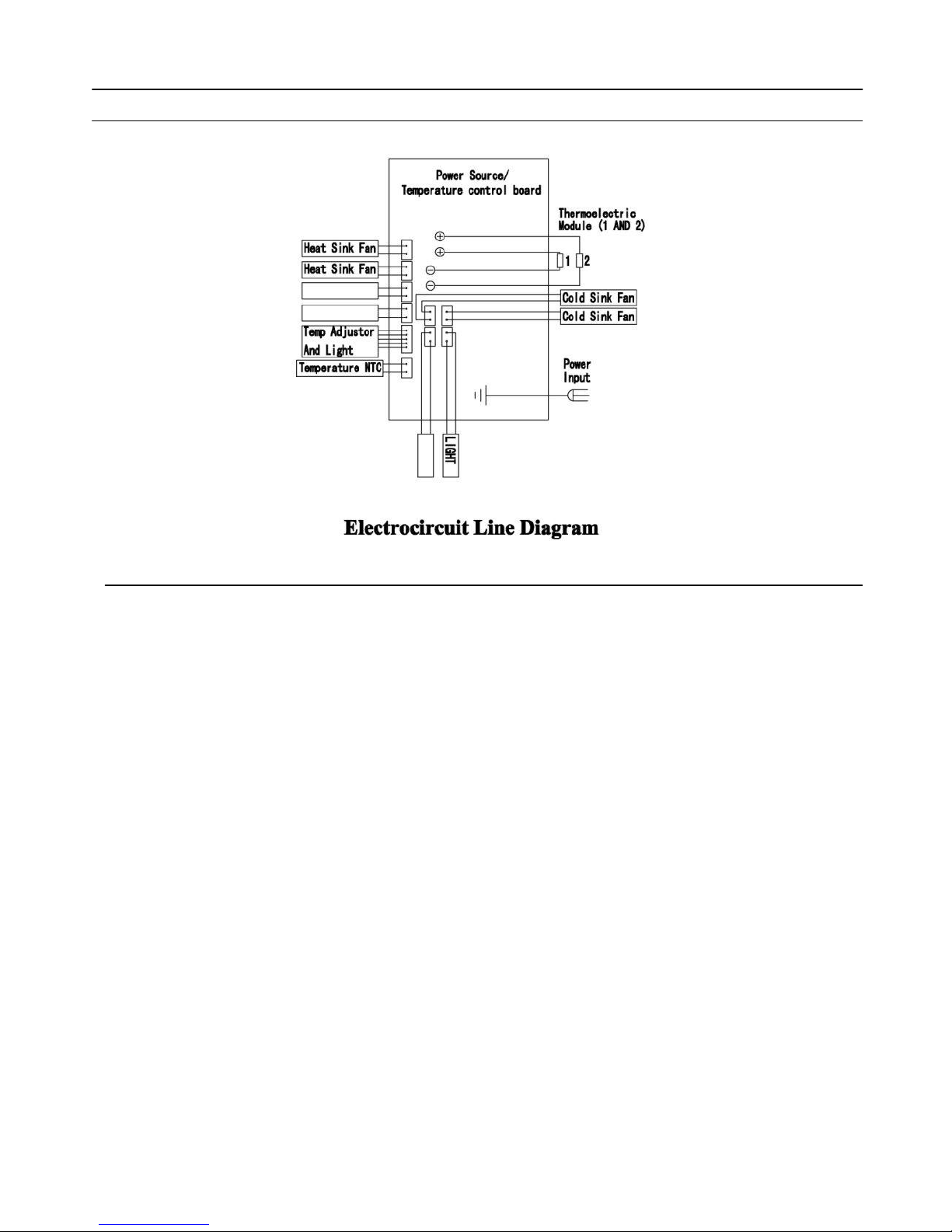

IV Electric Diagram

V Installation Instructions

Before using your ther

moelectric cellar:

Remove the exterior and interior packing

-Check to be sure the following parts are included:
 9 slide out shelves

-Before connecting the appliance to the power source, let it stand upright for approximately

2 hours. This will reduce the possibility of a malfunction in the cooling system from handling
during transportation.

-Clean the interior surface with lukewarm water using a soft cloth.

-Place your appliance on a floor that is strong enough to support the appliance when it is

fully loaded. To level your appliance, adjust the front legs at the bottom of the appliance.

-For recedes installation away from direct sunlight and sources of heat (stove, heater,

radiator, etc.).Direct sunlight may affect the acrylic coating and heat sources may increase
electrical consumption. Extreme cold or hot ambient temperatures may also cause the
appliances not to pe rform properly.

-Not designed for placement in adage or basement.

-The appliance is for indoor use only.

Caution: Please keep the appliance away from substance, which can cause ignition.

VI

Electrical Connection

WARNING : Improper use of the grounded plug can result in the risk of electrical shock. If

the power cord is damaged, have it replaced by an authorized Products service center.

This unit should be properly grounded for your safety. The power cord of this unit is
equipped with a 2-pin plug which mates with 2-pin wall outlets to minimize the possibility of
electrical shock. Do not under any circumstances cut or remove the ground wire from the
power cord supplied.
Use of extension cords is not recommended.
This unit requires a standard 120V-60HZ electrical outlet with 2-pin plug.
The cord should be secured behind the thermoelectric cellar and not let exposed or
dangling to prevent accidental injury.

VII

Operating Your Thermoelectric Cellar

It is recommended that you installed the thermoelectric cellar in a place where the
ambient temperature is between 10-26°C(50-80°F) If the ambient temperature is
above or below recommended temperatures, the performance of the unit may be
affected. For example, placing in extreme cold or hot conditions may cause interior
temperature to fluctuate. The range of 11-18°C(51-64°F)may not be reached.
The temperature may fluctuate depending on whether or not the interior light is on or off or
whether the products are located on the upper, middle or lower section.

How to set temperature:
There are three touch-buttons on the control panel:



“ ” and “ ” increases or decreases the set temperature by 1°C (temp range
is 11-18°C/51- 64°F).

 “ ” button turns on or off the interior light.

Note:





This product is designed for maximum cooling of 14°C/57°F(below
ambient temperature.





When the ambient temperature is 21°C/69°F or less, unit is capable of
maintaining a set temperature range between 11-18°C(51-64 °F).





When the ambient temperature around 25°C or less, unit can maintain

a

temperature range between 11-18°C(51-64 °F).

VIII Care And Maintenance

Cleaning your thermoelectric cellar





Unplug the thermoelectric cellar and remove your products inside.





Wash the inside with a warm water and baking soda solution. The solution should be
about 2 tablespoons of baking soda to a quart of water.





The outside of thermoelectric cellar should be cleaned with mild detergent and warm
water.





Draw out the water box at the bottom, and wash.

Moving your thermoelectric cellar





Remove all the items inside.





Securely tape down all loose items inside your thermoelectric cellar.





Turn the leveling legs up to the base to avoid damage.





Tape the door.





Be sure the thermoelectric cellar stays in the upright position during transportation.

IX

Problems Disposal

You can solve many common thermoelectric cellar problems easily, saving you the cost of a
possible service call. Try the suggestion below to see if you can solve the problem before
calling service center.

PROBLEM

POSSIBLE CAUSE

thermoelectric cellar do not
operate.

Not plugged in using different voltage. The circuit
breaker tripped or a blown fuse.

thermoelectric cellar is not cold
enough.

Check the temperature control setting.
External environment may require a higher
setting.
The door is open too often.
The door is not closed completely.
The door seal does not seal properly.
The thermoelectric cellar does not have the
correct clearance.

The light does not work.

Check the service center.

Vibrations.

Check to assure that the thermoelectric cellar is
level.

The thermoelectric cellar seems
to make to much noise

The thermoelectric cellar is not level.
Check the fan.

The door will not close properly.

The thermoelectric cellar is not level.
The doors were reversed and not properly
installed.
The seal is weak.
The shaves out of position.

LED could not display.

Main control board does not work.
PCB Problem.
There is some problem with the plug.

LED display error.

Weak quality of display.
Temperature point is out off.

Bottoms are not functional.

Temperature controller panel is damaged.

X

SERVICE & IMPORTANT NOTICE

1, This machine is designed to be only used in “N” climate class (50-80°F )
2, Upon receipt and inspection of the unit, If the supply cord is damaged, it must be
replaced by the manufacturer or its service agent or a similarly qualified person in order to
avoid a hazard”
For any additional information or questions, please contact the service center.

WARNING: please do not uses where children can touch the unit, nor let children use
the unit by themselves.

XI

DISPOSAL

1. Please remove the door before you dispose your refrigerator

2, Do not dispose this product as unsorted municipal waste. Collection of such waste
separately for special treatment is necessary.

3，Information regarding disposal of the appliance
Flammable insulation blowing gases should be disposed appropriately. Take the cabinet to

a recycling plant for flammable insulation blowing gases.

Cave de service

Modèle number:

FRW312

Notice d’utilisation

Veuillez lire et suivre attentivement le

s conseils qui vous sont donnés dans cette

notice

Index

I

INSTRUCTIONS DE SECURITÉ

II INFORMATIONS TECHNIQUES
III SCHEMA DETAILLÉ
IV

DIAGRAMME ELECTRIQUE

V

CONSIGNES D’INSTALLATION

VI CONSIGNES ELECTRIQUES
VII FONCTIONNEMENT DE VOTRE CAVE
VIII ENTRETIEN
IX RESOLUTION DES PROBLÈMES
X INSTRUCTIONS DE SECURITÉ
XI MISE AU REBUT

I

INSTRUCTIONS DE SECURITÉ

ATTENTION : afin d’év iter tout risque lié à un choc électrique lors de l’installation ou
de l’utilisation de votre cave veuillez suivre attentivement les consignes et
précautions suivantes

DANGER: Les enfants ne doivent pas jouer avec la cave.

-Les appareils jetés ou abandonnés sont dangereux même s’ils doivent rester dans le garage

ou à l’extérieur pendant une courte durée. Avant de jeter votre cave thermoélectrique prenez
soin de démonter la porte et de laisser les clayettes en place afin que les enfants ne puissent
pas y pénétrer facilement.

-Ne jamais laisser les enfants utiliser, jouer avec, ou ramper à l'intérieur de l'appareil.

-N'utiliser que des pièces d'origine de l’appareil et ne nettoyez pas votre cave avec des produits

inflammables car vous pouvez créer un risque d'incendie ou d'explosion.

-Ne pas stocker ou utiliser d'essence ou autres vapeurs et liquides inflammables à proximité de

cet appareil ou de tout autre. Les vapeurs peuvent créer un risque d'incendie ou d'explosion.

-Ne pas stocker de la nourriture dans la cave thermoélectrique

-Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) avec des

capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de
connaissances, à moins qu'ils ne soient sous surveillance concernant l'utilisation de l'appareil
par une personne responsable de leur sécurité

II

DONNEES TECHNIQUES

Modèle

VW312

Capacité

90L

Voltage

120V/60Hz

Courrant

1A(25℃/77℉)

Classe de protection

1

Climate class

N

Puissance

140W

Consommation énergétique(KW.h/24h)

0.71(15°C/59°F)

Température ambiante maximum
conseillée

32°C

Ecart max entre la température ambiante
et l’intérieur

﹥15°C(59°F)

Plage de température

11-18°C(51-64°F)

Poids net

21.26kgs

Poids brut

23.71 kgs

Dimensions(L×H×P)

34.5×50.7×98.5CM

Dimensions du carton(L×H×P)

40×57×103.5CM

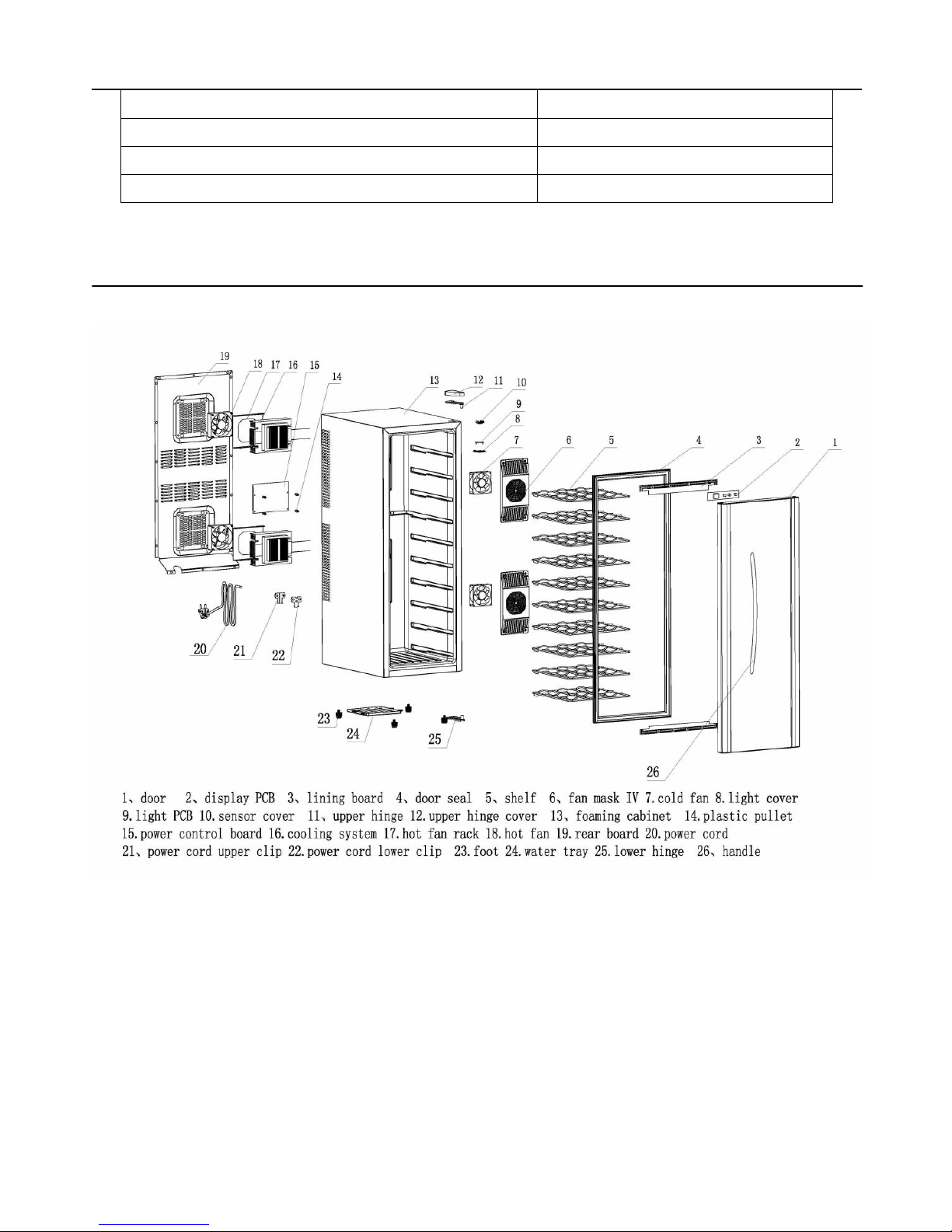

III

SCHEMA DÉTAILLÉ DE L APPAREIL

V.

INSTALLATION DE VOTRE CAVE

Avant d’utiliser votre cave :

-

Enlever les emballages extérieur et intérieur

-

Vérifiez que les éléments suivants sont inclus:



9 clayettes métalliques

-

Avant de brancher l'appareil à la source d'alimentation, laissez-le en position verticale
pendant environ 2 heures. Cela permettra de réd uire la possibilité d'un
dysfonctionnement dans le système de refroidissement de la manipulation pendant le
transport.

-

Nettoyer la surface intérieure à l'eau tiède avec un chiffon doux.

-

Placez votre appareil sur un sol qui est assez solide pour supporter l'appareil quand il
sera complètement chargé. Au niveau de votre appareil, ajustez les pieds avant pour le
mettre à niveau si besoin. Un appareil qui ne serait pas à niveau risque de faire du bruit.

-

Installez la cave loin du soleil direct et des sources de chaleur (poêle, chauffage,
radiateur, etc). La lumière directe du soleil peut affecter le revêtement acrylique et une
source de chaleur peut augmenter la consommation électrique.

-

Les températures ambiantes extrêmement froides ou chaudes peuvent aussi empêcher
la cave de fonctionner correctement. L’appareil doit être placé dans une pièce où la
température ambiante se situe entre 61 et 90°F

-

Elle n'est pas conçue pour être placée dans un garage ou un sous-sol non chauffée,

IV

DIAGRAMME ELECTRIQUE

-

L'appareil est pour usage intérieur seulement.

-

Attention: gardez l'appareil loin de toute substance inflammable

VI BRANCHEMENTS ELECTRIQUES.

ATTENTION : Une mauvaise utilisation de la prise sans mise à la terre peut

entraîn er le risque
de choc électrique. Si le cordon d'alimentation est endommagé, le faire remplacer par un centre
de service après-vente agrée.

Cet appareil doit être correctement mis à

la terre pour votre sécurité. Le cordon
d'alimentation de cet appareil est équipé d'une prise à 2 broches qui s'accouple avec les
prises murales à 2 broches pour réduire au minimum la possibilité de choc électrique. Ne
pas couper en aucun cas ou enlever le fil de terre du cordon d'alimentation fourni.
L'utilisation de rallonges n'est pas recommandée.
Cette unité nécessite une no rme 120V-60HZ prise électrique avec 2 broches.
Le cordon doit être fixé derrière la cave thermoélectrique et ne pas dépasser pour éviter les
accidents.

VII.

UTILISATION DE VOTRE CAVE

Il est recommandé d’installer la cave thermoélectrique dans un endroit où la tempé
rature ambiante se situe entre 10-26°C(50- 80°F). Si la température ambiante est au-dessus
ou en-dessous des températures recommandées, les performances de l'appareil peut être
atffectée. Par exemple, en plaçant dans des conditions extrêmes chaudes ou froides peuvent
causer la

tempé rature inté rieure à fluctuer. La plage de tempé rature de 11-18°C （51-64 ° F） peut ne
pas ê

tre atteinte.

La température peut varier en fonction du chargement de votre cave, de l’éclairage et de la
température ambiante.

Comment régler la température ?

Il y a trois boutons sur le panneau de contrôle:

•

“

” et “

” augmenter ou diminuer la température de 1°C (la variation de température est

de 11-18°C/51- 64°F).

•

“

” Bouton mise en marche et arrêt de l’éclairage

intérieur

NOTE

•

Ce produit est conç upour une température de refroidissement maximale de 14°C/57°F en
dessous de la température ambiante

•

Lorsque la température ambiante est de 21°C/69°F ou moins, cet article est capable de
maintenir une température dans l’intervalle 11-18°C/(51- 64°F).

•

Lorsque la température ambiante est aux environs de 25°C ou moins, cet article peut
maintenir une température dans l’intervalle 11-18°C(51-64 °F)

VIII.

Nettoyage et entretien

Nettoyage de vo

tre

cave therm

o

électrique

-Débranchez la cave thermoélectrique et enlever le contenu.

-Lavez l'intérieur avec une eau chaude et une solution de bicarbonate de soude. La solution doit
être d'environ 2 cuillères à soupe de bicarbonate de soude pour un litre d'eau.

-L'extérieur de la cave doit être nettoyé avec un détergent doux et de l’eau chaude.

-Essuyez avec un chiffon doux après le lavage

- De temps en temps tirez le bac de récupération d’eau par l’arrière de la cave (en dessous)
pour le laver

Déplac

emen

t de votre appar

e

il

Retirer toutes le contenu, fixez solidement toutes les pièces amovibles à l'intérieur de votre
cave thermoélectrique (clayettes, bac à eau). Mettez les pieds réglables au niveau minimum
pour éviter de les abimer puis fermez la porte avec un scotch doux qui ne laissera pas de trace,
ou du film, ou dans son carton d’origine.
Assurez-vous de la cave thermoélectrique reste en position verticale pendant le transport.

IX.

RESOLUTION DES PROBLEMES

Vous pouvez résoudre de nombreux problèmes facilement, vous épargnant le coût d'un appel à
votre SAV.

PROBLEME CAUSE POSSIBLE
La cave ne fonctionne pas Vérifiez que les caractéristiques de vos

branchements correspondent au produit, un
fusible a sauté

La cave ne fait pas assez de froid

Regarder a combine vous l’avez rég lée.
La température ambiante est trop élevée
La porte est ouverte trop souvent ou est mal

fermée.

Le joint de la porte est endommagé.
La lumière ne marche pas L’ampoule est a changer
Il y a trop de vibrations La cave n’est pas à niveau, il faut la rég ler avec

les pieds
La cave semble faire trop de bruit

Elle n’est pas à niveau, ou quelque chose frotte le

ventila

teur

La porte ne ferme pas
correctement

La cave n’est pas à niveau.
Vous avez inversé le s

ens de la porte et elle a été
mal remise
Le joint est endommagé ou sal
Les clayettes ne sont pas bien mises

L’écran de contrôle ne s’allume
pas

La cave n’est pas branchée ou il y a un problème
avec

le cordon d’alimentation.

Blocage sur l’écran de contrôle Vous avez atteint le maximum ou minimum de

réglage de la température

X.

IMPORTANT

1, Cette appareil est conçu pour être utilisé dans la classe climatique N,

c’est-à-dire dans une

température ambiante de 50 à 80°F
2, Si à réception vous constatez que le cordon d'alimentation est endommagé, il doit être
remplacé par le fabricant ou son agent de service ou une personne qualifiée afin d'éviter tout
danger
Pour toute information complémentaire ou des questions, s'il vous plaît contacter votre
revendeur
AVERTISSEMENT: Veuillez ne pas utiliser le produit dans un endroit où les enfants peuvent
toucher l'appareil, ni laisser les enfants utiliser l'appareil par eux-mêmes.

XI.

ÉLIMINATION

1, Enlever la porte avant de vou

s jeter votre réfrigérateur
2, Ne jetez pas ce produit en tant que déchets municipaux non triés. Ces déchets sont collectés
séparém ent, ou vous pouvez l’emmener dans un centre de recyclage adapté.
3, Informations importantes pour le tri : cette cave est isolée avec du matériau inflammable. Il
doit donc être éliminé avec une technique appropriée.
