ПАСПОРТ

Бытовые сплит-системы

кондиционирования воздуха

Серия MILD

Модели:

RAS/RAC-09 NHM RAS/RAC-12 NHM RAS/RAC-18 NHM RAS/RAC-24 NHM RAS/RAC-28 NHM

Перед началом эксплуатации кондиционера внимательно изучите данное руководство и храните его в доступном месте.

Содержание

2 3

4 5

20 22 26

27 31

Cодержание Назначение. Требования безопасности

Устройство кондиционера Условия эксплуатации

Технические характеристики Р

ежимы работы и управление. Пульт управления

Уход и обслуживание Штатные ситуации в работе и отклонения в работе

Коды неисправностей Схемы электрические

Гарантийный талон

Используемые обозначения

ОСТОРОЖНО!

Требования, несоблюдение которых может привести к серьезной травме или летальному исходу.

ВНИМАНИЕ!

Требования, несоблюдение которых может привести к тяжелой травме или серьезному повреждению оборудования.

ВНИМАНИЕ!

- Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию изделия с целью улучшения его свойств.

- Если после прочтения инструкции у Вас останутся вопросы по ээксплуатации прибора, обратитесь к продавцу или в специализированный сервисный центр для получения разъяснений.

Назначение

•

Кондиционер воздуха бытовой типа сплит система предназначен для создания комфортных условий микроклимата в жилых, служебных, общественных и административных помещениях. Работает в режимах охлаждения, обогрева, осушения и вентиляции воздуха.

ВНИ МАНИЕ!

Использование кондиционера не

•

по назанению не допускается.

•

Монтаж кондиционера должен производиться квалифицированными сертифицированными специалистами официального дилера.

Кондиционер должен быть установлен с

•

соблюдением требований нормативной

документации, правил эксплуатации

электроустановок и настоящей инструкции.

•

Перед установкой оборудования убедитесь, что параметры сети электропитания соответствуют требованиям, указанных в документации на оборудование.

•

Не допускается установка кондиционера в местах с повышенным содеражнием в воздухе ядовитых и взрывоопасных веществ, а также в помещениях с повышенной влажностью (более 80%).

•

Не устанавливайте кондиционер в близи источников тепла.

В районах с морским климатом должны

•

применяться кондиционеры, адаптированные для эксплуатации в условиях повышенного содержания в воздухе морской соли.

Кондицинер должен быть надежно заземлен. Все кабели и розетки должны соответ-

•

ствовать технических характеристикам обрудования.

•

Розетка подключения к сети электропитания должна распологаться

в доступном месте.

!ОН ЖОР ОТ СО

•

Для выключения кондиционера используйте кнопку ON/OFF, не вынимая вилку из розетки.

•

Не вставляйте посторонние предметы в воздухозаборные и воздуховыпускные решетки это может привести к травме и выходу из строя оборудования.

•

Не позволяйте детям и лицам с

отклонениями в психике эксплуатировать кондиционер.

•

Не храните летучие и легковоспламеняемые вещества в зоне установки кондиционераэто опасно и может привести к пожару.

•

При работе кондиционера следите за тем, чтобы воздух в помещении не переохлаждался.

•

Не направляейте холодный воздушный поток непосредственно на людей, это может стать причиной заболевания.

•

Внимание! Кондиционер на дает притока свежего воздуха впомещение, поэтому использкйте совместно систему вентиляции, либо чаще проветривайте помещение.

Замена кабеля лектропитания должна

•

производиться специалистами авторизованного сервисного центра. Блоки кондиционера должны быть установлены на

•

достаточно надежных прочсных кронштейнах, выдерживающих вес блоков.

Не эксплуатируйте кондиционер при

•

температуре окружающего воздуха, значение которой выходит из диапазона,

указанного в технических характеристиках настоящей инструкции.

Устройство кондиционера

fresh- индикатор работы ионизатора defrost- индикатор

run- индикатор работы timer- индикатор таймера

режима разморозки

Внутренний блок

1 Передня панель 2 Фильтр сетка 3 Фильтр тонкой очистки 4 Панель индикации 5 Горизонталные жалюзи 6 Вертикальные жалюзи 7 Шнур сетевой 8 Пульт управления 9 Держатель пульта управления

(10) Межблочные

коммуникации

(поставляются дилером)

- Фреоновые трубки

- межблочные кабели питания и управления

дренажная трубка

Наружный блок

Корпус блока

12 Воздуховыпускная

решетка

13 Воздухозаборная

решетка

14 Крышка блока

питания 15 Вентили подключения фреоновой трассы

Условия эксплуатации кондиционера

Температурный диапазон эксплуатации

Режим работы

Температрура воздуха в помещении Температрура воздуха снаружи Температура воздуха снаружи при

Ох лаж де ние

+18 ~ 30°C

43°C

16 ~

-25 ~ 43°C

Обогрев

+16 ~+31°C

- 7~ 24°C

Осушение

18 ~ 43°C

16~ 43°C

установке LAK*

LAK (Low ambient kit) -низкотемпературный комплект

ВНИМАНИЕ!

Влажность воздуха в кондиционируемом помещении не должна превышать 80%, противном

случае на повернхностях блока может образоваться конденсат. Нарушение температурных условий эксплуатации приводит к снижению эффективности

кондиционера и возможному его выходу оборудования из строя.

Технические характеристики

Данные таблицы получены в соответствии с ISO 5151-2010 при следующих условиях:

- Подключение дренажного шланга к внутреннему блоку возможно c двух сторон.

Режимы работы и управление

Режимы работы кондиционера

Основные режимы работы: COOL-охлаждение, HEAT- обогрев, DRY- осушение,

вентиляция,

FAN-

Дополнительные функции управления:

- FAN SPEED - скорость вентилятора;

- SLEEP

- TIMER

- TURBO

- SWING

- FRESH

- SELF CLEAN -самоочистка, проветривание внутреннего блока;

- FOLLOW ME - комфортная температура в зоне расположения пульта управления;

- LED

- WI-FI

Автоматические функции:

-Функция самодиагностики- высвечивание кода ошибки или светодиодная индикация;

-Функция Autorestert

-Defrost

Пульт управления

AUTO - автоматический;

- функция режима для отдыха;

- работа по таймеру;

эффективная работа, быстрый выход на заданную температуру;

- режим качания жалюзи;

- ионизация воздуха;

- подсветка дисплея внутренннего блока;

- управление кондиционером на расстоянии с использование сети WI-FI;

- включение кондиционера в работу с заданными параметрами

после нештаного отключения и последующей подачи электропитания;

- периодическая разморозка наружного блока в режиме обогрева;

Внешний вид:

Технические параметры пульта:

Модель пульта

Элементы питания

Расстояние от пульта до блока, не более

Температура

окружающей среды

RG57A3(B)/BGEF

3.0V (R03/LR0)×2шт

8м

。

-5C 60C

Пульт управления

Описание кнопок пульта

ВКЛ/ВЫКЛ

Включение и выключение кондицитонера в работу

MODE (Режим работы) : AUTO gCOOLgDRY g

UTO OOL

DRY

HEA

FAN

FAN SPEED:

Скорость вентилято

AUTO gLOW

AUTO - автоматический

LOW - низкая

MED - средняя HIGH - высокая

SLEEP

HEATgFAN

-автоматический

охлаждение

осушение обогрев

вентиляция

ра:

MEDgHIGH

Энергосберегающий режим отдыха

FRESH

Ионизатор воздуха (только для моделй 7k ~12k)

TURBO

Быстрый выход на заданную температуру

SELFCLEAN

Функция

LED

самоочистки

Подсветка дисплея внутренннего блок

ON/OFF

MODE

FAN

SLEEP

TURBO

FRESH

CLEAN

TEMP

LED

SHORT

CUT

TIMER

OFF

SHORTCUT

Возврат к ранее заданным настройкам

TEMP

Каждое нажатие увеличивает значение температуры на 1°C. Max 30°C.

TEMP

Каждое нажатие уменьшает значение температуры на 1°C. Min 17°C

TIMER ON

Включение кондиционера в работу по таймеру

TIMER OFF

Выключение кондиционера по таймеру

SWING

Режимы качания горизонтальных жалюзи

SWING

ежимы качания

жалюзи

FOLLOW ME

(функция

вертик

альных

отсутствует)

Комфортная температура в зоне расположения пульта управления

Пульт управления

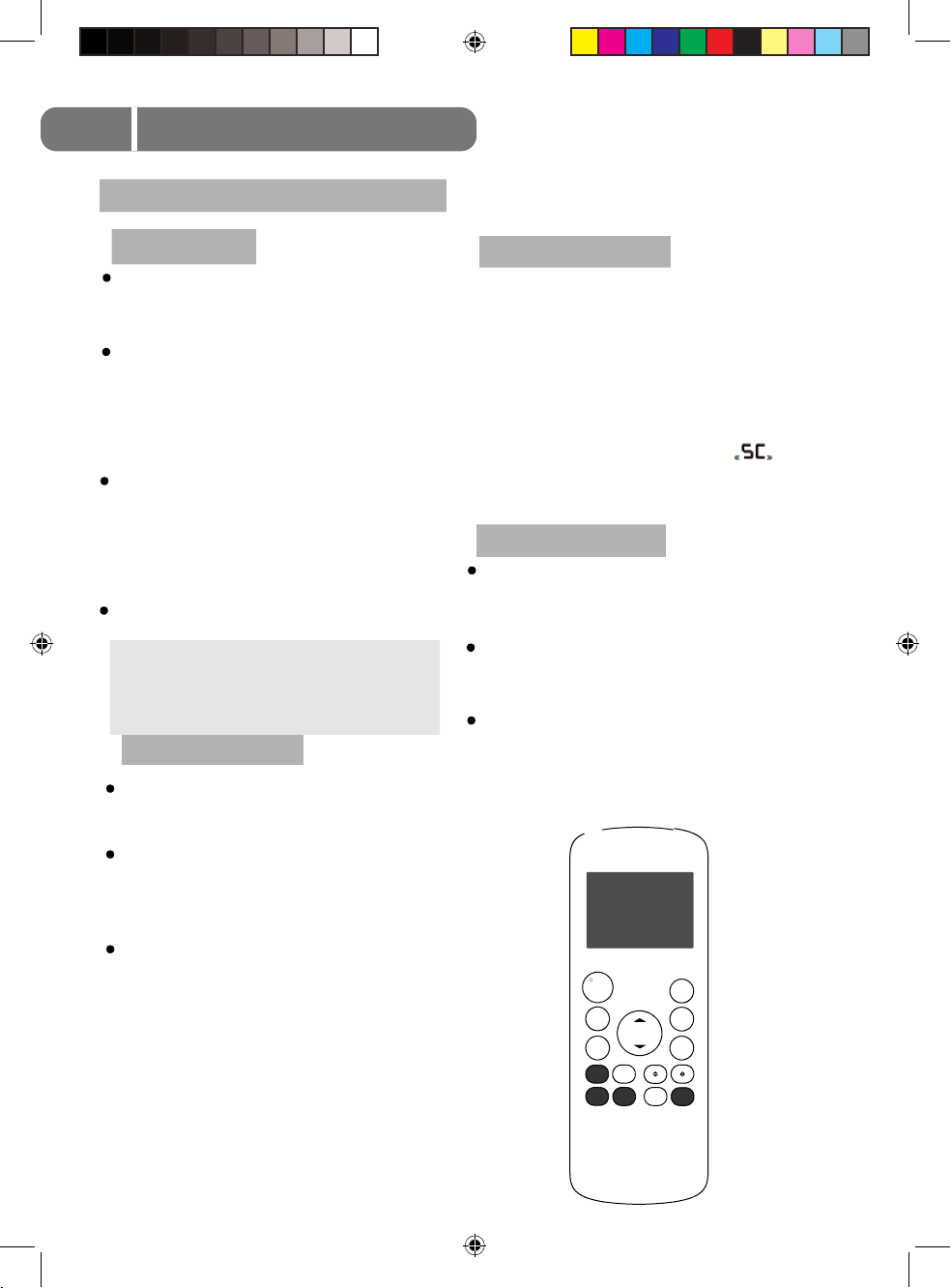

Подготовка пульта к работе

Не уверен для чего нужна функция?

Обратись к разделу Описание функций кондиционера.

ВНИМАНИЕ!

Кнопки Вашего пульта могут отличаться от кнопок описаных в инструкции.

При различии пульта,

описанного в пульта находящегося в блоке,

приоритет отдается описанию в инструкции.

На пульте могут быть кнопки для которых отсутствют функции в кондиционере.

Установка и замена батареек

В комплект пульта управления входят две батрейки типа

Сдвиньте крышку с обратной

стороны пульта и установите батарейки, соблюдая полярность.

Установите крышку пу на место.

инструкции и

ьта

AAA.

Рекомендации по ис

пользованию

пульта

Расстояние между пультом и блоком при управлении должно быть не более 8м. При получении сигнала блоком раздается звуковй сигнал. При управлении, для нормального прохождения сигнала следите за тем, чтобы между блоком и пультом не было преград, а также не было попадания прямого солнечного излучения на окна

приемника и передатчика сигнала.

ВНИМАНИЕ!

Для нормальной работы пульта

станавливайте

не у одновременно старые и новые батарейки, а также батрейки разных типов.

Если вы предполагаете не

оваться пультом

польз

есяцев, то извлеките

2-х м батарейки из пульта.

более

Утилизация батареек

Выбрасывайте батарейки только в специально предназначенные для этого контейнеры.

Пульт управления

Индикация ЖК- дисплея пульта

Индикация передачи сигнала при управлении

MODE

Текущий режим работы:

автоматический

AUTO COOL

охлаждение

DRY HEAT FAN

осушение обогрев вентиляция

ON/OFFЗ

Загорается когда кондиционер в работе, гаснет при выключении кондиционера

TIMERON

Включение по таймеру

TIMEROFF

Выключение по таймеру

ECO

функция отсутствует

Уровень зарядки батареек

SLEEP

Индикация режима SLEEP (см. описание)

FAN SPEED

Скорость вентилятора:

высокая

средняя

низкая

Auto автоматический

*В режиме AUTO и DRY

скорость не регулируется, индикация не светится.

SILENT

Функция отсутствует

ТЕМПЕРАТУРА/ТАЙМЕР

Индикация заданной температруры и времени таймера на ВКЛ/ВЫКЛ

Диапазон температуры:17-30°C Диапазон времени таймера:0-24ч

*В режиме вентиляции выс температу

ра окружающего воздуха .

вечивается

- Индикакация в течение 3-х сек после включения Timer ON, FRESH, Swing, Turbo

- Индикакация в течение 3-х сек после выключения Timer ON, FRESH, Swing, Turbo

- Индикация функции разморозки наружного теплообменника в режиме обогрева

- Индикация функции защиты подачи холодного воздуха в режиме обогрева

- Индикация функции самоочистки SELF CLEAN

- Индикация функции защиты от обмерзания внутреннего блока

ация

функ

ции

LLOW M

ндик

FRESH

Индикация включения функции ионизации воздуха

(только для моделей 07~12K)k)

док управления

Поря

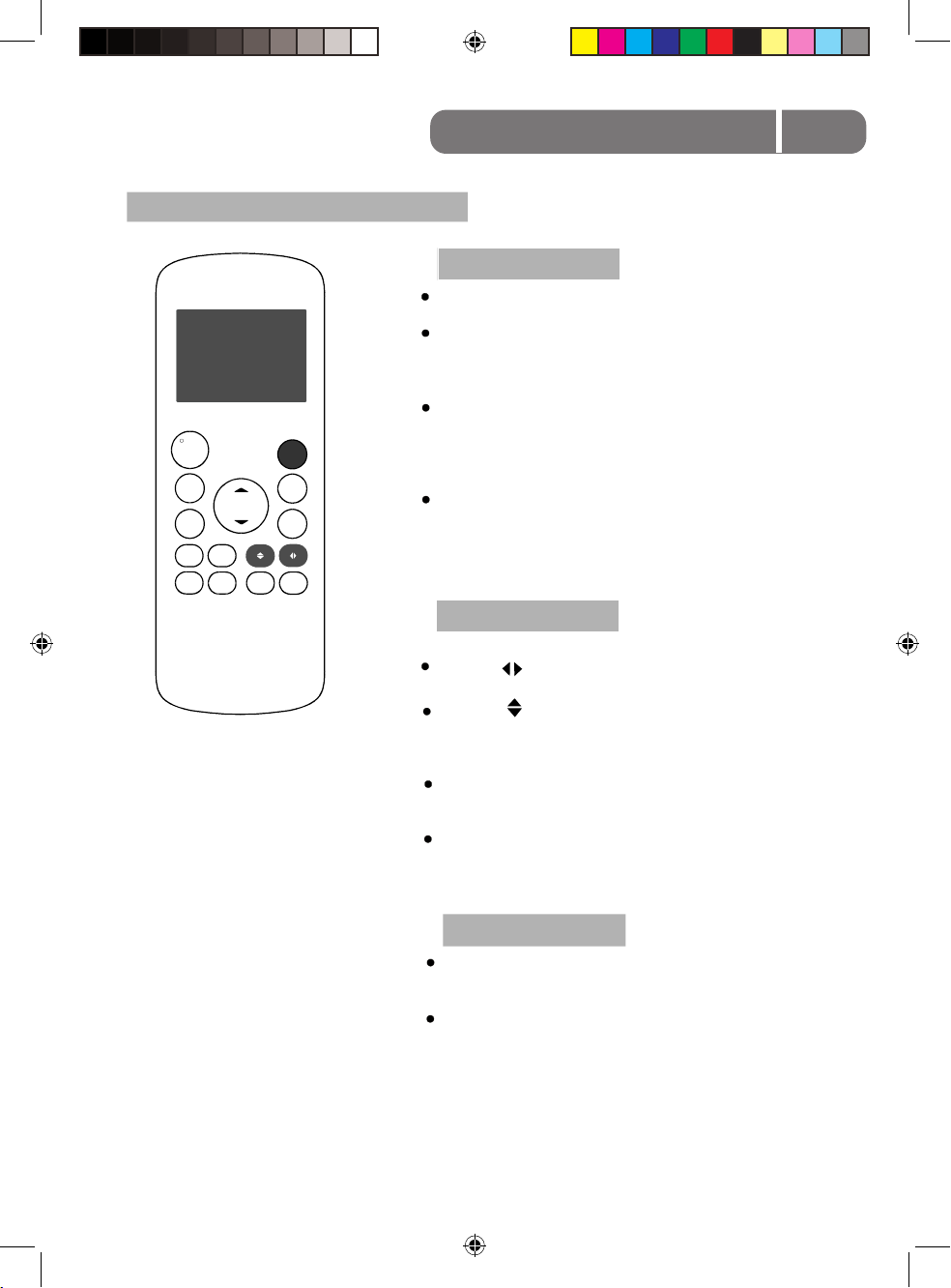

Пульт управления

Задание температуры

Температура на пульте может быть задана

в диапазоне 17~30°C с шагом 1°C

Режим AU TO (автоматический)

3 1

ON/OFF

FAN

SLEEP

TRUBO

FRESH

CLEAN

Режим COOL (охлаждение)

Кнопкой MODE выберите режим COOL

Кнопками TEMP

необходимую температуру

Кнопкой

вентилятора:

FAN

HIGH.

Нажмите кнопку

ционера в работу.

конди

SHORT

CUT

TIMER

TEMP

TIMER

OFF

LED

задайте

установите скорость

AUTO, LOW,MED,

ON/OFF

для запуска

В режиме AUTO кондиционер автоматически выби- рает режим работы COOL,

HEAT, DRY или FAN

в зависимости от заданной и реальной температуры

воздуха в помещении.

Кнопкой MODE выберите режим AUTO.

Установите температуру кнопкой

Temp

Нажмите

Внимание:

Temp

или кнопку ON/OFF для запуска системы

Скорость вентилятора в режиме AUTO,

на дисплее блока высвечивается

температура воздуха в помещении

FRESH

CLEAN

TEMP

SHORT

CUT

TIMER

LED

4 1

ON/OFF

MODE

FAN

SLEEP

TRUBO

Пульт управления

Порядок управления

3 1

ON/OFF

MODE

FAN

SLEEP

TRUBO

FRESH

CLEAN

TEMP

Режим DRY (осушение)

Кнопкой MODE выберите режим DRY

Кнопками TEMP задайте необходимую температуру

SHORT

CUT

TIMER

OFF

LED

Нажмите кнопку ON/OFF для запуска кондицио-

-нера в работу.

Внимание! В режиме DRY скорость вентилятора не регулиуется.

Режим FAN (вентиляция)

Кнопкой MODE выберите режим FAN

Кнопкой FAN установите скорость

вентилятора:

Нажмите кнопку

AUTO,LOW

ON/

OFF

,MED,HIGH.

для запуска

кондиционера в работу.

Внимание! В режиме вентиляции температура не задается и на жк-исплее высвечивается

температура окуржающего воздуха

3 1

ON/OFF

MODE

FAN

SLEEP

TRUBO

FRESH

CLEAN

TEMP

SHORT

CUT

TIMER

OFF

LED

Порядок управления

4 1

ON/OFF

MODE

FAN

SLEEP

TRUBO

Функция TIMER

Функция таймера запрограммировать включение

кондиционера в работу (TIMER ON), выключение (TIMER OFF), а также одновременно время включения и выключения.

TIMER ON

В режиме TIMER ON задается время по истечении которого кондиционер включается в работу с заданными параметрами.

Нажмите кнопку TIMER ON. На дисплее в зоне индикации

температуры высветится время таймера, установленное ранее. Например, если на дисплее светится значение "2.0h", то это значит, что кондиционер включится в работу через два часа.

Нажимая кнопку TIMER ON с частотой не

реже чем один раз в 1 сек определенное количество раз, установите необходимое время После установки времени таймера

подождите 2 сек и функция таймера будет активирована, а на дисплее снова будет светиться значение температуры.

TEMP

FRESH

CLEAN

SHORT

CUT

TIMER

OFF

LED

позволяет

Пульт управления

Режим HEAT (обогрев)

Кнопкой MODE выберите режим HEAT

Кнопками TEMP

температуру

Кнопкоой FAN установите скорость вентилятора: AUTO, LOW,MED, HIGH.

Нажмите кнопку работу.

имание : При отрицательных

Вн

температурах наружного воздуха производительность кондиционера по теплу может снижаться. В этом случае используйте дополнительные приборы для обогрева.

Пример: Кондиционер включится в работу через 2.5 часа.

задайте необходимую

ON/OFF

для запуска кондиционера в

TIMERON TIMERON

1 сек

2sec

Пульт управления

Порядок управления

TIMER OFF

В режиме TIMER OFF задается время по истечении которого кондиционер выключится.

Нажмите кнопку TIMER OFF.

На дисплее в зоне индикации температуры высветится время таймера, установленное ранее. Например, если на дисплее светится значение "2.0h", то это значит, что кондиционер выключится через два часа.

Нажимая кнопку TIMER OFF с частотой не реже чем один раз в 1 сек определенное количество раз, установите необходимое время.

После установки времени таймера подождите 2 сек и функция таймера будет активирована, а на дисплее снова будет светиться значение температуры.

TIMEROFF

x10

Внимание !

При задании времени таймера в диапазоне 0~10 ч, каждое нажатие кнопки увеличивает значение времени на 30 мин. При задании времени таймера в диапазоне

24 часов каждое нажатие кнопки

10 ~~ увеличивает значение времени на 1 час.

Для сброса режима таймера установите время таймера "0.0h"

Timeron

ON/OFF

MODE

FAN

SLEEP

TRUBO

FRESH

CLEAN

TEMP

LED

SHORT

CUT

TIMER

OFF

Нажимая кнопки

TIMER ON или TIMER OFF

установите необходимое время включения или выключения по таймеру.

1 сек

2 сек

Пример: Кондиционер выключится через 5 часов.

Пульт управления

Порядок управления

Программирование работы кондиционера по таймеру в определенном диапазоне времени

При программировании времени включения и выключения кондиционера необходимо учитывать текущее время.

Например текущее время 1PM. Устанавливаем время включения кондиционера в работу

Кондиционер должен проработать 2 часа и выключиться. Время выключения 9:00PM

Порядок программирования:

7:00 PM.

TIMER ON

На рисунке ниже показан выключения кондиционера

TIMER

Индикация на ЖК- дисплеее пульта

Timeron

Начало отсчета

запрограммированный алгоритм включения и

сек

TIMER OFF

Включение через 6 часов от значения текущего времени

TIMER OFF

X 16

Timeroff

Выключение через 6 часов от значения текущего времени

кондиционер включится

кондиционер выключится

OFF

сек

Текущее время 1PM

2PM 3PM

включение через 6 часов выключение через 8 часов

4PM 5PM

6PM 7PM 8PM 9PM

Пульт управления

Порядок управления

Функция SLEEP

При включении режима SLEEP кондицонер работает в энергосберегающем режиме отдыха. Включение функции возможно

только с пульта управления. При включенной функции SLEEP в режиме охлаждения заданная температура автоматически увеличится на 1°C после первого часа работы, затем еще на 1°C в течение слудующего часа. В оставшееся время работы заданная температура не меняется. При включенной функции SLEEP в режиме обогрева заданная температура автоматически уменьшится на 1°C после первого часа работы, затем еще на 1°C в течение следующего часа. В оставшееся время работы заданная температура не меняется.

Функция Sleep автоматически выключится через 7 часов работы.

Внимание: Функция SLEEP недоступна в режимах FAN и DRY.

При включенной функции недоступна функция Timer.

Функция TURBO

ункция TURBO позволяет быстро

достичь заданную температуру в помещении.

При включении функции TURBO в режиме охлаждения COOL вентилятор внутреннего блока работает на супер высокой скорости. Воздух в помещении быстро охлаждается.

При включении кондиционера в режим обогрева HEAT вентилятор внутреннего блока будет работать на сверх высокой скорости, также включается встроенный дополнительный электрический нагреватель во внутреннем блоке (при наличии).

Функция SELFCLEA

Функция самоочистки позволяет высушивать внутренние поверхности кондиционера и теплообменник от образовавшегося конденсата, таким образом предотвращая размножение вредных бактерий. При включенной функции SELFCLEAN вентилятор внутреннего блока автоматически вращается в течение 30 мин после выключения с пульта управления из режимов COOL и DRY.

На дисплее блока высвечивается Внимание! Функция доступна только в

режимах COOL и DRY.

Функция FOLLOWME

При включении функции FOLLOW ME кондиционер работает по датчику температуры окружающего воздуха, который установлен в пульте управления Данная функция обеспечивает необходимую заданную температуру в зоне расположения пульта управления в режимах AUTO, COOL и HEAT. Если функция включена, то между пультом и внутренним блоком каждые 3 минуты происходит обмен сигналом. В случае если сигнал не проходит кондиционер начинает работать по датчику

ON/OFF

MODE

FAN

SLEE P

TURBO

FRESH

CLEAN

SHORT

CUT

TIMER

TEMP

TIMER

OFF

LED

внутреннего блока.

Порядок управления

ON/OFF

MODE

FAN

SLEEP

TRUBO

FRESH

CLEAN

TEMP

LED

SHORT

CUT

TIMER

OFF

Пульт управления

Функция SHORTCUT

Функция SHORTCUT необходима для восстановления текущих пареметров и предыдущих настроек. Если нажать кнопку при выключенном пульте, то кондиционер начнет работу в режиме AUTO (заданная температура 26°C, вентилятор в режиме AUTO) Если нажать кнопку при включенном пульте, то кондиционер вернется к предыдущим настройкам включая режим работы, заданную температуру, скорость вентилятора и режим Sleep,если был активирован. Если нажать и удерживать кнопку более 2 сек, то кнодиционер вернется к текущим настройкам, включая режим работы, заданную температуру, скорость вентилятора и режим Sleep,если был активирован.

Функция SWING

Кнопка

- функция для кнопки отсутствует

Кнопка используется для поворота

горизонтальных жалюзи и направления воздушного потока вверх/вниз. Нажатие кнопки поворачивает жалюзи на угол 6°. Если нажать и удерживать кнопку более 3 сек, то включится режим автоматического качания горизонтальных жалюзи.

ля отмены режима непрерывного качания

нажмите кнопку повторно.

Функция WI-FI

Функция WI-FI позволяет управлять кондиционером на удаленном расстоянии с использованим интренет сети WI-FI. Подробное описание функции приводится в отдельной инструкции

Управление кондиционером

Функции автоматического включения

Функция защиты подачи холодного воздуха в помещения после включения кондиционера в

•

режим обогрева HEAT. При включении функции на дисплее внутреннего блока высвечивается индикация .

Функция разморозки наружного теплообменника при работе кондиционера режиме обогрева.

•

При включении функции на дисплее внутреннего блока высвечивается индикация

•

Функция защиты теплообменника внутреннего блока от обмерзания. При включении функции, комрессор выключается, а вентилятор внутреннего блока вращаеться до тех пор, пока температура на теплообменнике не повысится до необходимого значения. На дисплее внутреннего блока высвечивается индикация

Функция Autorestrt - кондиционер автоматически включается работу в случае аврийного

•

прекращения подачи электричества и последующей его подачи, при этом кондиционер работает с заданными ранее режимами и параметрами.

Функция самодиагностики- высвечивание кода ошибки или мигание светодиодных

•

индикаторов в случае сбоя в работе.

Управление направлением воздушн

•

Управление воздушным потоком "вверх/вниз"

производится с помощью автоматических горизонтальных жалюзи. (см. стр.17)

Внимание! Не оставляейте жалюзи под большим углом к полу на длительное время

- это может привети к протеканию конденсата наружу.

•

Регулировка воздушного потока влевовправо вертикальными жалюзи производится вручную при помощи рычага управления (см.рис.).

Внимание! Не всталяйте пальцы и посторонние предметы между жалюзи во время работы вентилятора.

ого потока

Направление воздушного потока

вверх-вниз

Направление воздушного потока

влево-вправо

Управление кондиционером

Управление кондиционером без пульта

•

В случае отсутствия или неисправности пульта управления, кондиционером можно управлять при помощи кнопки MANUAL CONTROL,, расположенной на передней панели внутреннего блока ((см. рис.).

•

Внимание!!Кнопку MANUAL CONTROLLиспользовать в чрезвычайных

ситуациях, например, в случае утери пульта управления, а также, при тестировании

кондиционера. В остальных случаях пользоваться пультом управления.

Порядок управления кнопкой MANUAL CONTROL

1.Кондиционер дожен быть подключен к сети электропитания, но находиться в выключенном состоянии.

2. Нажмите кнопку MANUAL CONTROLL один раз - кондиционер включится в автоматический режиме (FORCED AUTO)

3. Нажмите кнопку MANUAL CONTROLOL

повторно,-кондиционер включится в принудительном режиме охлаждения охлаждения ) (FORCED COOL)

3. При следующем нажатии кнопки

кондиционер выключится.

Уход и техническое обслуживание

Очистка внутреннего блока

Внимание! Перед тем как приступить

техническому обслуживанию

ОТКЛЮЧИТЕ КОНДИЦИОНЕР

ОТ СЕТИ ЭЛЕКТРОПИТАНИЯ !

ПРЕДУПРЕЖДЕНИЕ

Для очистки поверхностей внутреннего блка используйте только сухую и мягкую ткань. В случае сильного загрязнения ткань можно смочить небольшим количеством воды.

Не используйте химические вещества, а

•

также химически обработанные салфетки.

При чистке не используйте растворители и

•

абразивные средства, это может привести к повреждению поверхности. Температура воды для чистки должна быть

•

не выше 40°C. Иначе может произойти деформация и изменение цвета пластиковых составляющих блока

Высушите фильтр сетку в сухом месте,

исключая попадание прямого солнечного излучения. После того как фильтр сетка высохнет,

установите в него фильтр тонкой очистки и установите фильтр сетку во внутренний блок. Закройте фронтальную крышку внутреннего

блока.

Фильтр -сетка

Очистка воздушного фильтра

Грязный фильтр кондиционера может стать

•

причиной заболеваний, кроме того снижается эффективность кондиционирования воздуха. Очистка фильтра должна проводиться не

•

реже чем один раз в неделю.

Для извлечения фильтра сетки поднимите

крышку панели внутреннего блока

Возьмите и потяните фильтр сетку вниз на себя

Извлеките фильтр тонкой очистки из фильтра

сетки и очистите его используя пылесос.

Промойте фильтр сетку под струей теплой

проточной воды. Доскается использовать мягкое моющее средство

После промывки встряхните фильтр сетку для

того чтобы удалить остатки воды с поверхности.

(см.рис.)

Фильтр тонкой очистки

установливается на фильтр-сетку

ВНИМАНИЕ

НЕ ПРИКАСАЙТЕСЬ К ФИЛЬТРУ ПЛАЗМЕ В ТЕЧЕНИЕ 10 МИНУТ ПОСЛЕ ВЫКЛЮЧЕНИЯ КОНДИЦИОНЕРА

Уход и техническое обслуживание

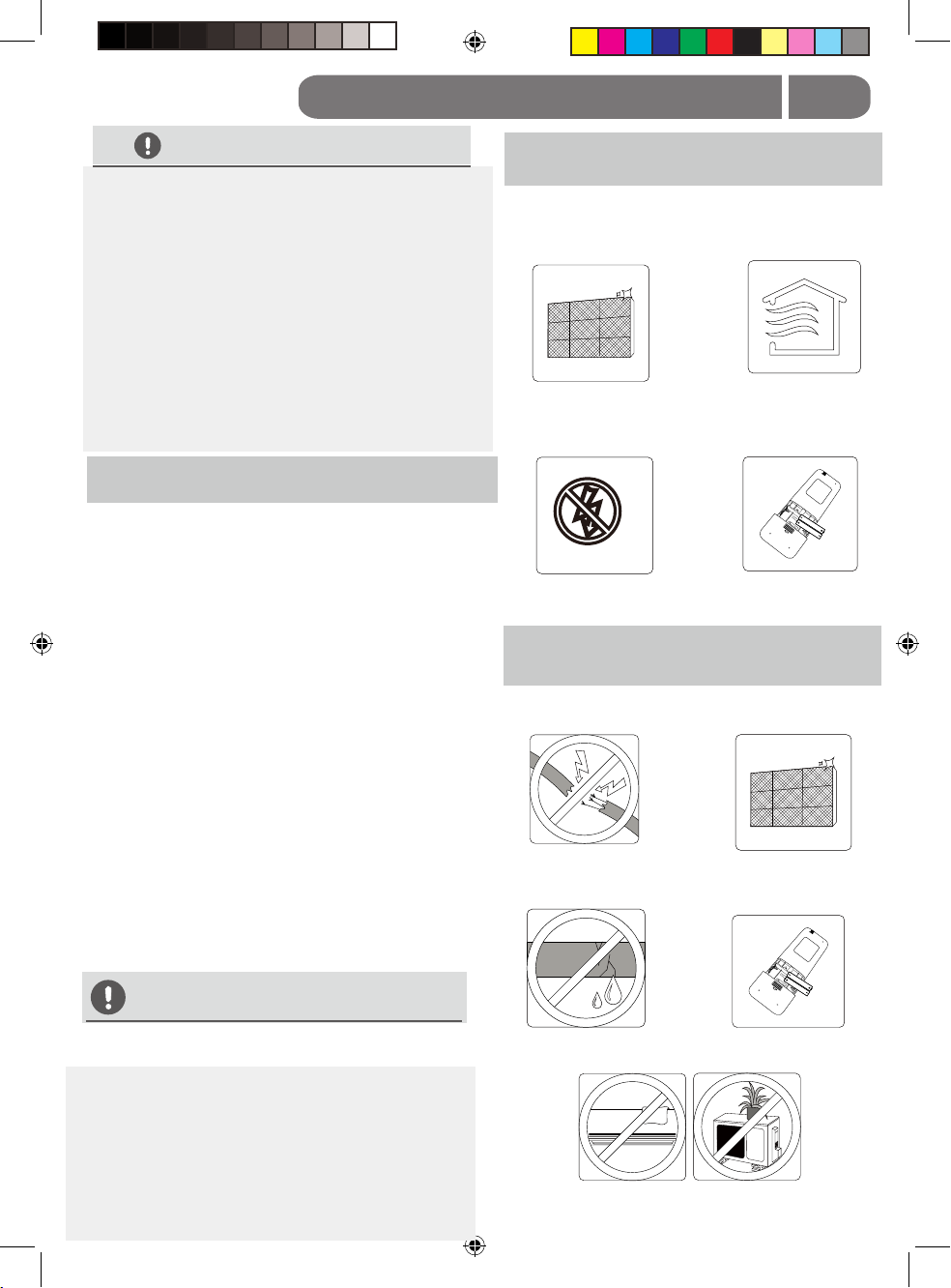

ВНИМАНИЕ

Перед тем как заменить фильтр тонкой

•

очистки отключите блок от сети электропитания

•

При извлечении фильтра не прикасайтесь к острым металлическим поверхностям теплообменника во избежании порезов.

•

Не используйте воду для промывки внутренних поверхностей внутреннего блока.

•

Не допускается попадание прямых солнечных лучей на фильтры это может вызывать их коробление

Индикация загрязнения фильтра. (Функция в даных моделях отсутствует)

В некоторых моделях имеется функция напоминания замены очистки и замены фильтров. После 240 часов работы кондиционера на панели внутреннего блока высвечивается индикация необходимости очистки фильтров"CL".

Индикация "CL" периодически загорается и светится в Для того чтобы сбросить индикацию CL нажмите кнопку LED на пульте управления 4 раза или кнопку MANUL CONTROL на панели внутреннего блока (см.стр.19). После 2880 часов работы на дисплее высвечивается индикация необходимости замены фильтров тонкой очстки "nF".

Индикация периодически загорается и светится в течении 15 сек, затем гаснет. Для того чтобы сбросить индикацию нажмите кнопку LED на пульте утравления 4 раза или кнопку MANUL CONTROL на панели внутреннего блока.

течение 15 сек, затем гаснет.

Техническое обслуживание перед консервацией оборудования

Если вы не планируете использовать кондиционер в течение длительного времени выполните следующие действия:

Произведите очистку фильтров

Отключите блоки от сети электропитния

Включите кондиционер в

режим вентиляции на

некоторое время

Извлеките батарейки из

пульта управления

Техническое обслуживание перед

началом сезона эксплуатации

После длительного периода простоя кондиционера необходимо:

Проверить исправность кабелей питания

Очистить фильтры

ВНИМАНИЕ

•

Техническое обслуживание и очистка наружного блока должна проводиться сертифицированным дилером.

•

Любой ремонт должен производиться в авторизированном сервисном центре либо в сервисном центре официального дистрибьютера.

Проверить герметичность трубопроводов

Убедиться в отсутствии препятствий для

входа-выхода воздуха

Установить батарейки

Штатные ситуации и отклонения в работе

Меры предосторожности

В случае возникновения следующих ситуаций немедленно отключите кондиционер от сети электропитания и обратитесь в авторизованный сервисный центр:

Повржден или нагрелся кабель электропитания

•

Почувствовали запах горелого

•

Кондиционер издает громкие аномальные звуки

•

Частое выключение автоматического выключателя Попадание воды во внутренний или наружный блок

•

НЕ ПЫТАЙТЕСЬ ИСПРАВИТЬ САМИ ЭТИ НЕСПРАВНОСТИ САМИ! НЕМЕДЛЕННО СВЯЖИТЕСЬ С АВТОРИЗОВАННЫМ СЕРВИСНЫМ ЦЕНТРОМ!

Штатные ситуации, которые не требуют вмешательства:

Штатная ситуация

При нажатии кнопки ON/OFF

кондиционер не включается

Автоматическое изменение

скорости вентилятора в режимах

обогрева или охлаждения

Появление белого тумана

у внуреннего блока

Появление белого тумана

у внутреннего и наружного

ИМАНИЕ!

ВН

блоках

Защита 3-х минутной задержки компрессора. Кондиционер включится через 3 минуты.

Защита от обмеразния блока, при повышении температуры на теплообменнике вентилятор начнет работать в заданном режиме.

Была достигнута заданная температура. При отклонении температуры от заданной кондиционер включится в работу в прежнем режиме

Появление тумана возможно при повышенной влажности окружающего воздуха в помещении.

В режиме ОБОГРЕВА при включении функции разморозки появление тумана может быть свяызано с испарением влаги при низких температурах.

Возможная причина

Во избежание поражением электрическим током не производите замену кабелей электропитания и не производите ремонт кондиционера самостоятельно.

Штатные ситуации и

отклонения в работе

Штатная ситуация

Посторонние шумы

во вутреннем блоке

Посторонние шумы

во вутреннем и

наружном блоках

Шум в наружном блоке

Возможная причина

Изменение положения жалюзи внутреннего блока

Появление скрипа связано с температруными деформациями пластмассовых составных частей внутреннего блока. Возникают вследствие разницы температуры внутри блока и окружаюнего воздуха.

Низкий шипящий звук во время работы: штатаная ситуация, вызвана перетеканием хладагента во внутреннем и наружном блоках.

Низкий шипящий звук во время включения режима разморозки. Штатаная ситуация, вызвана перетеканием хладагента в наружном блоке.

Появление скрипа связано с температурными деформациями пластмассовых частей внутреннего блока. Возникают вследствие разницы температуры при охлаждении.

Шум в блоке может быть связан текущим режимом работы.

Из наружного и

внутреннего блока

вылетает пыль.

Неприятный

запах из блока

Не работает

вентилятор наружного

блока

Неустойчивая работа

кондиционера.

Кондиционер не отвечает

на команды с пульта

Длительное хранение кондиционера без работы

Блок может поглащать неприятные запахи из окружающего воздуха. Например запах табачного дыма, пищи и т. п.

По истечении времени запах пропадет.

Фильтры покрылись налетом плесени. Промойте фильтры сетки, замените фильтры тонкой очистки.

Во время работы скорость вентилятора автоматически регулируется для оптимизации работы.

На работу кондиционера может влиять расположение вблизи ретрансляторов станций мобильной связи. В этом случае:

Отключите кондиционер от сети электропитания и затем

•

подайте питание заново Нажмите кнопку ON/OFF для запуска кондиционера в работу

•

Штатные ситуации и отклонения в работе

Отклонения в работе, которые требуют вмешательства

ВНИМАНИЕ! Возможные причины, отмеченные значком (*) могут быть устранены пользователем, во всех остальных случаях в обязательном порядке обратитесь в сервисный центр.

Проблема

эффективность

в режиме

охлаждения

Низкая

Возможная причина

(*)Заданнная температура

выше температуры

окружающего воздуха

Грязные теплообменники

внутреннего и наружного

блоков

(*)Грязные фильтры

воздуха во внутренних

блоках

(*)Заблокирован вход-

выход воздуха в блоках

(*)Открыты окна или

двери

(*)Чрезмерное тепло от

солнечнго излучения

(*)В помещении большое

количество источников

тепла (люди,

оборудование и т. д.)

Решение проблемы

Задайте более низкую температуру

Необходимо очистить теплообменники

Очистите или замените фильтры

согласно настоящей инструкции

Выключите устройство устраните преграду. Включите кондиционер.

Убедитесь, что все окна и двери кондиционируемого помещения закрыты во время работы кондиционера

Зашторьте окна на период высокой солнечной активности

Уменьшите количество источников тепла

количество хладагента в

Недостаточное

системе

(*)Включена функция

SILENCE ( ТИХИЙ)

(при наличии функции)

Проверьте систему на герметичность, устраните утечку и при необходимости дозаправьте систему

Включение функции может снижать производительность кондиционра. Выключите функцию.

Штатные ситуации и отклонения в работе

Проблема

Кондиционер не

запускается

Частые запуски и остановы компрессора

Возможная причина

(*)Сбой подачи

электропитания

поставщиком

Установка не подключена

к сети питания

Перегорел предохранитель

(*)Нет индикации на пульте управления при включении

Задержка включения компрессора 3 минуты

(*)Включен таймер

Недостаток или переизбыток

хладагента в системе

Наличие в системе

воздуха или влаги

Компрессор вышел из строя

Слишком низкое или

высокое напряжение в

сети питания

Решение проблемы

Дождитесь возобновление подачи электропитания

Подключите установку к сети

Замените предохранитель

Замените батарейки в пульте

Подождите 3 мин для

перезапуска системы

Выключите таймер

Проверьте систему на герметичность. При необходимости дозаправьте

систему хлада

Отвакуумировать систему,

при необходимости дозаправить

хладагентом

Замените компрессор

Установите стабилизатор напряжения

гентом

Низкая эффективность

кондиционера врежиме

обогрева

Мигают световые

индикаторы

На внутреннем блоке отображается код неисправности:

E0, E1, E2…EC (см. стр.26)

(*)Температура воздуха

снаружи ниже 7°C

Открыты окна и двери

Недостаточное количество

хладагента в системе в

следствие утечки или

долгосрочного хранения

Кондиционер может остановиться, но затем продолжитьь работу в нормальном режиме.

При мигании световой индикации или кода ошибки подождите 10 минут,,если ошбка не исчез сети электропитания и включите снова. Если ошибка не исчезла,, то отключите кондиционер от сети электропитания и обратитсь в авторизованный сервисный центр.

Используйте другие источники тепла для обогрева

Убедитесь что все окна и

двери закрыты во время работы оборудования

роверьте систему на герметичность. При необходимости дозаправьте

систему хладагентом

ла, то выключите кондиционер из

Коды неисправностей

Индикация кода неисправностей на внутреннем блоке

Индикатор работы

☆ 1 раз

☆ 2 раза

☆ 3 раза ☆ 4 раза

☆ 5 раз

☆ 6 раз

☆ 9 раз ☆ 7 раз

Примечание*

Индикатор таймера

X E0

X X

- XX（выключен; ☆（мигает）

Код неисправ-

ности

E2 E3

Причина неисправности

Неисправность (ошибка) чипа EEPROM

Неисправность коммутации между наружным и внутренним блоками. (только для модели RAS/RAC-24NHM)

Нет ""нуля""

Неисправность вентилятора внутреннего блока

Нет контакта или короткое замыкание датчика температуры окуржающего воздуха во внутреннем блоке (T1))

Нет контакта или короткое замыкание датчика температуры испарителя во внутреннем блоке (T2)(T2)

Неисправность коммутации во внутреннем блоке между платой PCB и платой индикации (disply board)

Утечка хладагента

Срок службы оборудования

Срок службы оборудования составляет 7 лет при условии соблюдения соотвествующих правил по установке и эксплуатации.

Дата изготовления

Указана на этикетках блоков оборудования

Правила утилизации

По истечени срока службы оборудование должно быть утилизировано в соотвествии с нормами и правилами закондодательства.

Схемы электрические

Схемы элетрические модели RAS/RAC-07NHM. Внутренний блок:

INDOOR WIRING DIAGRAM

OPTIONAL

HEATER

OPTIONAL

BROWN(OR BLACK)

L N

BLUE(OR WHITE)

Y/G(OR GREEN)

POWER SUPPLY

RED

YELLOW

BLUE(BLACK)

Y/G

BLUE(GREEN)

2(N)

INDOOR UNIT

OUTDOOR UNIT

Наружный блок:

Y/G

ION

CN27

P1/PN

P2/PL

CN30

BLACK

RED

MULTI-FUNCTION CONTROL BOARD

CN42

TO ANION GENERATOR

OPTIONAL

X Y

To CCM Comm .Bus or 485 Wir e-con troll er

- - - -

This symbol indicates the element is optional,the actual shape shall prevail.

OPTIONAL

INDOOR FAN

Applicable to

L-IN

AC motor only

3(COM.)

CN13

L-OUT

4(N.O.)

5(3)

CN12

CURRENT DETECT

RY1

N_IN

CN32

CN43

CN45

CN44

CN41

HA HB

E 12V/5V

To Random ly

To Remote Al arm Conne cted Wire- contr oller

FOR SE TTING N ETADDRE SS (CCM C omm.B us)

ENC 3+F1

(MULTI-FUNCTION

CONTROL BOARD)

COD E

NETAD DRESS

FAC TORY SE TTING

0~F 0 ~F 0~F 0~F

TO INDOOR UNIT

0~1 5

T3 PORT

OPTIONAL

3(2)

CN18

CN40

CN46

To Remote S witch

5(10)

OPTIONAL

SWING MOTOR1

CN19

SWING MOTOR2

CN22

CN26

MAIN BOARD

CN18

16~ 31

DISPLAY BOARD

CN3

CN1

CN2

CN4

ROOM TEMPERATURE SENSOR

32~ 47

OPTIONAL

CN29

CN15

SWITCH BOARD

CN701

PIPE TEMPERATURE SENSOR

Wire Controller

OPTIONAL

Wi-Fi Controller

48~ 63

PLASMA

OPTIONAL

T3/ Pressure switch

Pressure switch port

BLACK

COMPRESSOR

Y/G

BLUE

Thi s symbo l indic ates th e eleme nt is opt ional ,the ac tual sh ape sha ll prev ail

BLACK

RED

OVER LOAD

PROTECTION

RED

R(M)

CAPACITOR

2(N)

BLUE OR BLACK

4-WAY

BLACK

CAPACITOR

BLACK

BROWN

FAN

MOTOR

RED

YELLOW

TERMINAL

BLUE

Схемы электрические

Схемы элетрические моделей RAS/RAC-09NHM и RAS/RAC-12NHM Внутренний блок:

Наружный блок:

INDOOR WIRING DIAGRAM

OPTIONAL

HEATER

OPTIONAL

POWER SUPPLY

RED

BLUE(BLACK)

2(N)

YELLOW

L N

BROWN(OR BLACK)

BLUE(OR WHITE)

Y/G(OR GREEN)

BLUE(GREEN)

Y/G

INDOOR UNIT

OUTDOOR UNIT

- - - element is optional,the actual shape shall prevail.

Y/G

ION

CN27

P1/PN

P2/PL

CN30

L-IN

BLACK

RED

MULTI-FUNCTION CONTROL BOARD

CN42

TO ANION GENERATOR

OPTIONAL

X Y

To CCM Comm .Bus or 485 Wir e-con troll er

This symbol indicates the

OPTIONAL

INDOOR FAN

Applicable to AC motor only

3(COM.)

CN13

L-OUT

4(N.O.)

5(3)

CN12

CURRENT DETECT

RY1

N_IN

CN32

CN43

CN45

CN44

CN41

HA HB

E 12V/5V

To Random ly

To Remote Al arm Conne cted Wire- contr oller

FOR SE TTING N ETADDRE SS (CCM C omm.B us)

ENC 3+F1

(MULTI-FUNCTION

CONTROL BOARD)

COD E

NETAD DRESS

FAC TORY SE TTING

0~F 0 ~F 0~F 0~F

0~1 5

TO INDOOR UNIT

T3 PORT

OPTIONAL

3(2)

CN18

OPTIONAL

MAIN BOARD

CN40

CN46

To Remote S witch

OPTIONAL

5(10)

CN18

SWING MOTOR1

CN19

CN22

CN3

CN1

DISPLAY BOARD

CN4

ROOM TEMPERATURE SENSOR

SWING MOTOR2

CN26

SWITCH BOARD

CN29

CN701

PIPE TEMPERATURE SENSOR

CN15

OPTIONAL

CN2

Wire Controller

16~ 31 32~ 47 48~6 3

PLASMA

Wi-Fi Controller

OPTIONAL

T3/ Pressure switch

Pressure switch port

OVER LOAD

BLACK

COMPRESSOR

Y/G

BLUE

Thi s symbo l indic ates th e eleme nt is opt ional ,the ac tual sh ape sha ll prev ail

2(N)

BLACK

RED

PROTECTION

RED

R(M)

CAPACITOR

BLUE OR BLACK

4-WAY

BLACK

CAPACITOR

RED

BLACK

BROWN

FAN

MOTOR

RED

YELLOW

TERMINAL

BLUE

Схемы электрические

Схемы элетрические модели RAS/RAC-18NHM Внутренний блок:

INDOOR WIRING DIAGRAM

HEATER

OPTIONAL

L N

POWER SUPPLY

RED

YELLOW

BLUE(BLACK)

2(N)

Наружный блок:

OPTIONAL

BROWN(OR BLACK)

BLUE(OR WHITE)

Y/G(OR GREEN)

Y/G

BLUE(GREEN)

INDOOR UNIT

OUTDOOR UNIT

- - - element is optional,the actual shape shall prevail.

Y/G

ION

CN27

P1/PN

P2/PL

CN30

L-IN

BLACK

RED

MULTI-FUNCTION CONTROL BOARD

CN42

TO ANION GENERATOR

OPTIONAL

X Y

To CCM Comm .Bus or 485 Wir e-con troll er

This symbol indicates the

OPTIONAL

INDOOR FAN

Applicable to AC motor only

3(COM.)

CN13

L-OUT

4(N.O.)

5(3)

CN12

RY1

CURRENT DETECT

OPTIONAL

N_IN

CN32

CN43

CN45

CN44

CN41

HA HB

E 12V/5V

To Random ly

To Remote Al arm Conne cted Wire- contr oller

FOR SE TTING N ETADDRE SS (CCM C omm.B us)

ENC 3+F1

(MULTI-FUNCTION

CONTROL BOARD)

COD E

NETAD DRESS

FAC TORY SE TTING

0~F 0 ~F 0~F 0~F

0~1 5

TO INDOOR UNIT

T3 PORT

3(2)

CN18

To Remote S witch

OPTIONAL

CN40

CN46

5(10)

SWING MOTOR1

CN22

CN19

MAIN BOARD

CN18

CN1

DISPLAY BOARD

CN4

16~ 31 32~ 47 48~6 3

OPTIONAL

SWING MOTOR2

CN26

CN29

CN15

CN3

CN2

ROOM TEMPERATURE SENSOR

PLASMA

OPTIONAL

SWITCH BOARD

CN701

OPTIONAL

PIPE TEMPERATURE SENSOR

OPTIONAL

Wi-Fi Controller

Wire Controller

OPTIONAL

T3/ Pressure switch

Pressure switch port

BLACK

COMPRESSOR

Y/G

BLUE

Thi s symbo l indic ates th e eleme nt is opt ional ,the ac tual sh ape sha ll prev ail

BLACK

RED

OVER LOAD

PROTECTION

RED

R(M)

CAPACITOR

2(N)

BLUE OR BLACK

4-WAY

BLACK

CAPACITOR

BLACK

BROWN

FAN

MOTOR

RED

TERMINAL

BLUE

YELLOW

Схемы электрические

Схемы элетрические модели RAS/RAC-24NHM Внутренний блок:

INDOOR WIRING DIAGRAM

Наружный блок:

1(L)

OPTIONAL

HEATER

RED BLUE(BLACK) YELLOW

2(N)

Y/G

JX1

INDOOR UNIT

OUTDOOR UNIT

- - - -

This symbol indicates the element is optional,the actual shape shall prevail.

BLACK BROWN

FAN

RED

YELLOW

MOTOR

BLUE

Y/G

BLACK

TRANS1

CN1

CN11

BLACK

CN10

CN9

CN8

UNIT1

CN6

CN16

CN15

CN3

H-PRO

L-PRO

OPTIONAL

Y/G

ION

CN27

L-IN

MULTI-FUNCTION CONTROL BOARD

CN42

OPTIONAL

X Y

To CCM Comm .Bus or 485 Wir e-con troll er

RED

BLUE

CAP2

XP1

RT3

CN2

WHITE

BLACK

CN5

RED

CN4

H-PRO

L-PRO

OPTIONAL

INDOOR FAN

Applicable to

N_IN

CN31

BLUE

CN41

E 12V/5V

AC motor only

FAC TORY SE TTING

VALVE

BLUE

5(3)

CN13

CN12

L-OUT

MAIN BOARD

RY1

CN32

CN43

CN45

CN44

HA HB

To Random ly

To Remote Al arm Conne cted Wire- contr oller

FOR SE TTING N ETADDRE SS (CCM C omm.B us)

ENC 3+F1

(MULTI-FUNCTION

CONTROL BOARD)

COD E

NETAD DRESS

0~F 0 ~F 0~F 0~F

0~1 5

KM1

RED

BLACK

XS1

BLACK

XT2

TO INDOOR UNIT

BLACK

RED

2(N)

POWER SUPPLY

5(10)

SWING MOTOR1

P_1

CN19

CN22

SWING MOTOR2

OPTIONAL

CN26

TRANSFORMER

CN10

CN11

CN29

CN18

CN40

DISPLAY BOARD

CN46

To Remote S witch

16~ 31 32~ 47 48~6 3

O.L.P

WHITE

COMP

(OR BLACK)

Y/G

RED

BLUE

CAP1

BLACK

PTCR

BLACK

XT1

Notes:

symbol 1 , 3 and 4 indicates the element is optional,the actual shape shall be prevail.

Symbol 2 indicates compressor internal or external components.

CN15

CN14

ROOM TEMPERATURE SENSOR

CN3

CN1

CN4

OPTIONAL

ROOM TEMPERATURE SENSOR

CN2

WIRING DIAGRAM

(OUTDOOR UNIT)

CODE

PART NAME

UNIT1

OUTDOOR CONTROL PCB

COMP

COMPRESSOR

CAP1

COMPRESSOR RUN CAPACITOR

CAP2

OUTDOOR FAN CAPACITOR

FAN2

OUTDOOR FAN

XT1

TERMINAL

XT2、XT3

MIDDLE TERMINAL

XP1,XS1

CONNECTORS

OPTION

RT3

PIPE TEMPERATURE SENSOR

KM1

AC CONTACTOR

CURRENT INDUCTOR

TRANS1

TRANSFORMER

CN1-CN11

PCB SOCKETS

REVERSING VALVE

VALVE

2(4)

PLASMA

OPTIONAL

SWITCH BOARD

CN701

OPTIONAL

PIPE TEMPERATURE SENSOR

OPTIONAL

Wi-Fi Controller

Wire Controller

OPTIONAL

100

В соответствии с проводимой компанией политикой по постоянному совершенствованию выпускаемой продукции конструкция, внешний вид, а также технические характеристики могут быть изменены без предварительного уведомления. Информация о производителе содержится в сертификате соответствия.

www.igc-aircon.com

10 0 9 5 7 5

2 5 5

IGC RAS/RAC-09 NHM, RAS/RAC-12 NHM, RAS/RAC-18 NHM, RAS/RAC-24 NHM, RAS/RAC-28 NHM Product Information

Specifications and Main Features

Frequently Asked Questions

User Manual

Содержание

Устройство кондиционера

Технические характеристики

Режимы работы и управление

Уход и техническое обслуживание

Схемы электрические
