CHAUDIERE FIOUL/GAZ
Crysalis Xénium
CHAUDIERE FIOUL/GAZ
La gamme
Crysalis Xénium B :
4 modèles : 22, 27, 35 et 42 kW.
Chaudière de chauffage avec production
d’eau chaude, à équiper d’un brûleur fioul
ou gaz.
Crysalis Xénium Be :
8 modèles : 22, 27, 35 et 42 kW.
Chaudière de chauffage avec production
d’eau chaude, équipée d’un brûleur fioul
ou gaz à capotage intégral.
Crysalis Xénium C :
6 modèles : 22, 27, 35, 42, 55 et 70 kW.
Chaudière de chauffage seul, à équiper d’un
brûleur fioul ou gaz.
Crysalis Xénium Ce :
8 modèles : 22, 27, 35 et 42 kW.
Chaudière de chauffage seul, équipée d’un
brûleur fioul ou gaz à capotage intégral.
Une chaudière
ergonomique et sûre
Une jaquette en acier laquée jaune, des
lignes dynamiques, des angles doux, voici
la gamme qui inspire une confiance totale.
Grâce au brûleur H
ÉLIS intégré dans le capot
de C
RYSALIS Xénium, l’ensemble de l’instal-
lation jouit d’une grande homogénéité
esthétique et d’une sécurité totale.
Rien au niveau de son look novateur n’a été
négligé pour qu’elle s’intègre parfaitement
à l’endroit qui lui est réservé dans l’habitat.
Son ergonomie résolument aboutie lui
confère un confort de pilotage absolu et
une lecture simplifiée de son tableau de
commandes.
Les dimensions parfaites
CRYSALIS Xénium B/Be est d’une hauteur
idéale pour accéder facilement aux informations et aux commandes de réglage.
Un avantage très appréciable lors des
contrôles ou pour la mise en marche.
De plus, la surface au sol est réduite au
maximum pour permettre à la chaudière
de s’intégrer partout, même dans de petits
espaces.
Crysalis Xénium,la metamorphose du confort.
CRYSALIS XÉNIUM EST LA NOUVELLE GAMME DE CHAUDIÈRES FIOUL ADAPTABLE AU GAZ, EN FONTE,
D’IDEAL STANDARD. PARTICULIÈREMENT NOVATRICE EN TERMES DE DESIGN ET D’ERGONOMIE, SA FORCE RÉSIDE AUSSI
DANS LA QUALITÉ DE SON CORPS DE CHAUFFE, VÉRITABLE RÉFÉRENCE POUR TOUS LES PROFESSIONNELS DU CHAUFFAGE.
ELLE CONJUGUE HAUTS RENDEMENTS, FAIBLE CONSOMMATION D’ÉNERGIE ET SOLIDITÉ.
Design du capot de CRYSALIS Xénium
1
BIEN VUS LES AVANTAGES!
H
AUTES PERFORMANCES
ET ÉCONOMIES
Son corps de chauffe, reconnu comme
l’un des meilleurs du marché,
permet, associé à son brûleur,
un très haut rendement > 93%.
Le modèle C
RYSALIS Xénium Be fournit
250 l d’eau chaude en 10 mn seulement !
SIMPLICITÉ AU QUOTIDIEN
La mise en route, le pilotage et l’entretien
s’effectuent très simplement grâce
à une ergonomie très conviviale.
LE CONFORT POUR
TRÈS LONGTEMPS
Tout a été pensé pour que vous profitiez
durant de longues années
des performances de C
RYSALIS Xénium.
UNE SÉCURITÉ TOTALE
Associé à CRYSALIS Xénium,
le brûleur H
ÉLIS vous apporte
une tranquillité absolue grâce
à un contrôle de flamme
électronique permanent.
UN ENCOMBREMENT MINIMUM
CRYSALIS Xénium s’intègre partout
sans difficulté. elle tient une grande
place dans votre vie mais une petite
place dans votre espace.
Crysalis Xénium Be
Crysalis Xénium B avec brûleur Hélis
Crysalis Xénium C avec brûleur Hélis
Crysalis Xénium Ce
Crysalis Xénium B
Crysalis Xénium C
2

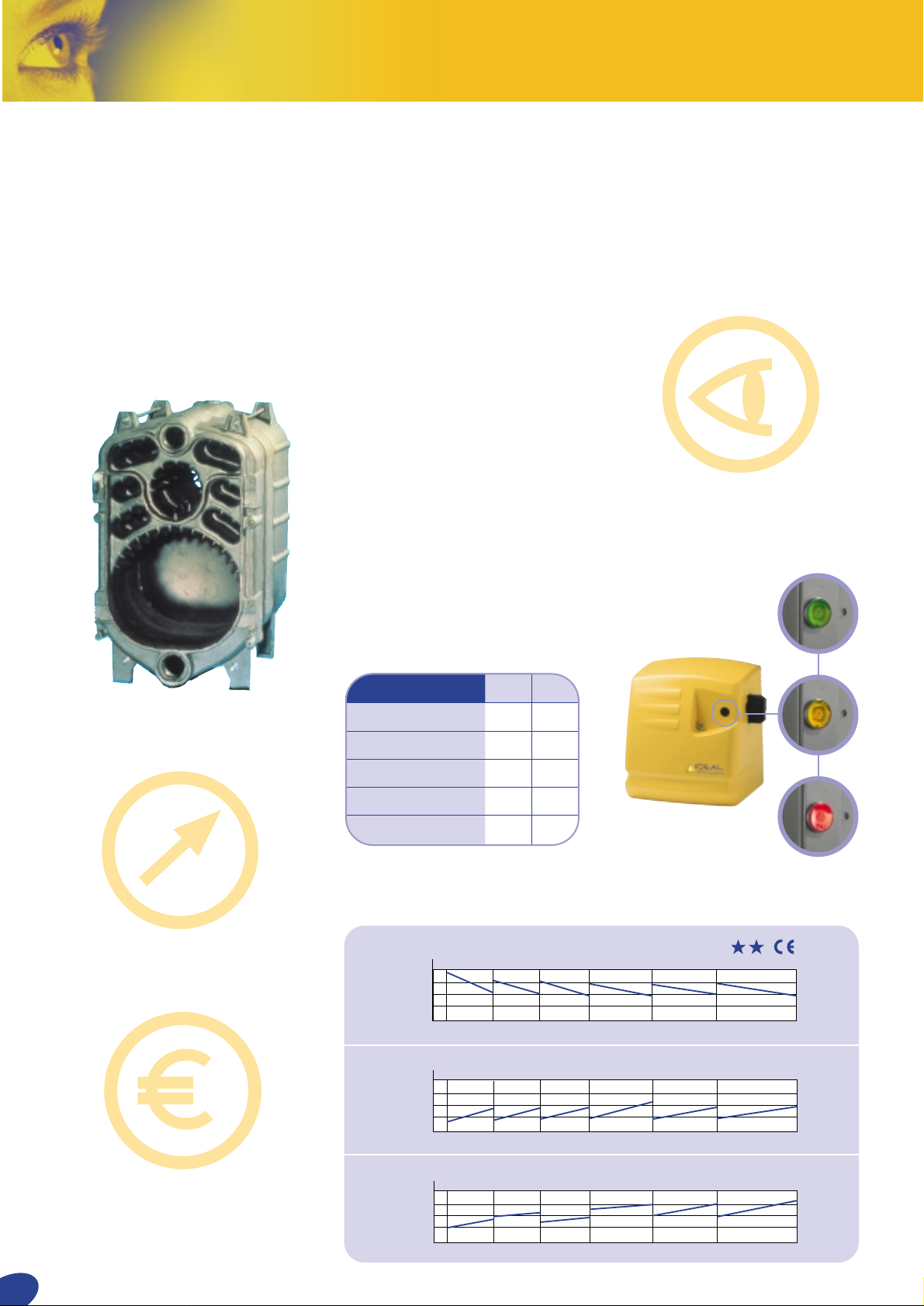

Un corps de chauffe
harmonieux et équilibré
Le corps de chauffe de CRYSALIS Xéniumest
reconnu par les professionnels comme
étant l’un des meilleurs du marché.
En fonte haute technologie, ilpermet d’obtenir de hauts rendements, une consommation d’énergie moindre et une solidité
à toute épreuve.
Haut rendement :
Une symétrie parfaite, de grandes surfaces
lisses pour d’excellents échanges, un rendement optimum (93%) et une grande facilité d’entretien : plus de chaleur et de
confort pour une moindre consommation
d’énergie.
Longévité :
Une épaisseur et un poids de fonte importants pour absorber sans effort les
contraintes thermiques et une grande
capacité en eau (43 litres pour 27 kW) pour
une fiabilité hydraulique totale et une espé-
rance de vie de C
RYSALIS Xénium bien au
dessus de la moyenne.
Un vaste foyer de 25 à 63 litres à faible
perte de charges ou la flamme du brûleur
se développe sans contrainte pour un fonctionnement optimum.
Une porte en façade donnant accès au
foyer afin d’assurer un entretien complet
pour une conservation dans le temps des
hautes performances de C
RYSALIS Xénium.
CHAUDIERE FIOUL/GAZ
D'excellentes performances
en eau chaude sanitaire :
250 l d’eau chaude sanitaire
en 10 minutes!
Abondance, régularité, tels sont les atouts
du confort de la gamme C
RYSALIS Xénium.
275 litres d’eau chaude en dix minutes, soit
deux bains et une douche en même temps,
c‘est la performance exceptionnelle qu’autorise le ballon de 150 litres intégré à
l’ensemble chaudière (version Be de 35
à 42 kW).
Une sécurite sanitaire renforcée pour
combattre les bactéries
Pour le préparateur, IDEAL STANDARD
a choisi l’émail pour durer longtemps
et sans chrome pour une hygiène totale.
L’échangeur à spires basses procure une
très grande homogénéité de température
à l’eau et évite la formation de bactéries
pour une plus grande hygiène.
Equipement en eau chaude sanitaire :
Une gamme
de brûleurs adaptée
Les performances de CRYSALIS Xénium sont
optimales lorsqu’elle est équipée d’un brû-
leur fioul ou gaz IDEAL STANDARD.
Il assure un rendement maximum, ce qui
permet à la chaudière d’être classée en
catégorie Basse Température selon la
réglementation en vigueur . De plus, il limite
le niveau de rejets polluants, notamment
dans sa version Flamme Bleue.
La gamme H
ÉLIS est dotée d’un voyant de
sécurité à diode qui, à l’aide de trois couleurs (jaune, vert, rouge), indique son état
de fonctionnement. Ce système permet
d’anticiper les dysfonctionnements et de
les diagnostiquer rapidement.
En version intégrée, le capot intégral permet à C
RYSALIS XéniumBe/Ce de réduire les
nuisances sonores.
HÉLIS 700
● Excellent ▲ Possible ■ Déconseillé
* choisir de préférence une CRYSALIS Xénium C / Ce
avec PECS 200 ou 250 l
CRYSALIS Xénium Be
22 35
à 27 kW à 42 kW
1 baignoire
+ lavabos - éviers
●●
1 baignoire + 1 douche
+ lavabos - éviers
●●
1 baignoire + 2 douches
+ lavabos - éviers
●●
2 baignoires
+ lavabos - éviers
▲
●
2 baignoires + 1 douche
+ lavabos - éviers
■* ▲
Rendement des chaudières en fonction du CO212%
Température moyenne chaudière 70°C
Ecart de température des produits de combustion par rapport à l’ambiance
Résistance du circuit de fumées
Rendement Fioul
%
93
92
91
90
kW 16 22 27 35 42 55 69
°C
T
220
200
180
160
kW 16 22 27 35 42 55 69
mbar
0,3
0,2
0,1
0
kW 16 22 27 35 42 55 69
Corps de chauffe en fonte
3
Diode d’aide
au diagnostic
Crysalis Xénium Be vue en coupe
7
11
9
12
8
2
1
10
4
6
13
5
3
Corps de chauffe
en fonte à grande
capacité
Porte de façade
en fonte
Pieds réglables
Isolation en laine
de verre
Brides
de départ-retour
Tableau de bord
ergonomique
Trappe de visite
préparateur
Jaquette en acier
laquée époxy
Échangeur forte
puissance
Foyer lisse à
grandes surfaces
d’échange
Emaillage sans
chrome
“haute protection”
Spires basses
en fond de cuve
Capot intégral
isonorisant
Brûleur fioul ou gaz
Emplacement
barres de transport
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
14
15
4
CHAUDIERE FIOUL/GAZ
Une convivialité dans tous
les détails.
Pour que la chaudière CRYSALIS Xéniumqui
sera installée chez vous le soit avec le plus
grand soin, nous avons tout fait pour que
votre installateur IDEAL STANDARDpuisse
travailler dans les meilleures conditions,
c’est pour cela que chaque détail a été
étudié avec une attention extrême.
Pour l’installation :
Tout a été pensé pour simplifier l’assemblage. Les raccordements (eau chaude,
froide et bouclage) sont à l’arrière à
l’extérieur de la jaquette.
La liaison hydraulique chaudière-préparateur en cuivre isolé est préformée.
Quelques raccords à visser suffisent
à l’assemblage.
C
RYSALIS Xénium est livrée entièrement
montée jusqu’au modèle 42.
Les pieds sont réglables pour assurer
un alignement parfait.
Des modules chauffage cohérents avec
la chaudière sont disponibles en option
pour gagner du temps et réaliser des installations de qualité.
Spécifiquement conçus pour C
RYSALIS
Xénium Ce et Be, les brûleurs sont livrés
pré-réglés.
Pour l’entretien :
Pour l’entretien et le nettoyage, une trappe
de visite située à l’avant permet de vérifier
l’entartrage de la cuve et l’anode de
magnésium est contrôlable extérieurement.
La porte du foyer équipée d’une protection
en fibre céramique est munie d’une charnière réversible pour s’ouvrir à gauche
ou à droite.
L’accès au corps de chauffe est total et l’en-
tretien de ses parois lisses en est facilité.
Les panneaux de façade de la jaquette
se montent et se démontent facilement.
La gamme H
ÉLIS est conçue pour faciliter
le réglage et la maintenance à l’aide
d’une clé unique.
C
RYSALIS Xénium prouve encore que
confort et ergonomie se rejoignent avec
IDEAL STANDARD.
Une isolation optimisée
Les pertes à l’arrêt sont minimum et les
hautes performances de C
RYSALIS Xénium
préservées, grâce à l’isolation en laine de
verre parfaitement contenue dans sa
jaquette fermée.
Emplacement pré-câblé
pour le module de confort au choix
(ici régulation E
COCONTROL / SP)
Voyant de mise en sécurité surchauffe
Voyant de mise en sécurité brûleur
Voyant de mise sous tension
Fusible
Interrupteur chaudière
Bouton test thermostat
Thermostat de sécurité surchauffe
Thermomètre
1
2
3
4
5
6
7
8
9
La conception et l’ergonomie du tableau de commandes de CRYSALIS Xénium ont été étudiés pour qu’en toute simplicité vous puissiez
immédiatement contrôler le bon fonctionnement de votre installation de chauffage et donner si nécessaire les ordres permettant d’obtenir
le niveau de confort désiré.
Toujours parfaitement situés et inclinés pour une utilisation aisée, ils seront composés en fonction du besoin de régulation.
1 7 8 6 9
5432
Tableau de commandes CRYSALIS Xénium
5
CRYSALIS Xénium B est
livrée en 2 colis.
LES “PLUS” TECHNOLOGIQUES QUI FONT LA DIFFERENCE
Les tableaux de commandes
7
2
1
8
6
5
4
3
Crysalis Xénium C vue en coupe
Corps de chauffe
en fonte à grande
capacité
Porte de façade
en fonte
Pieds réglables
Isolation en laine
de verre
Brides
de départ-retour
Tableau de bord
ergonomique
Jaquette en acier
laquée époxy
Foyer lisse à
grandes surfaces
d’échange
Brûleur H
ÉLIS
1
2
3
4
5
6
7
8
9
9
6

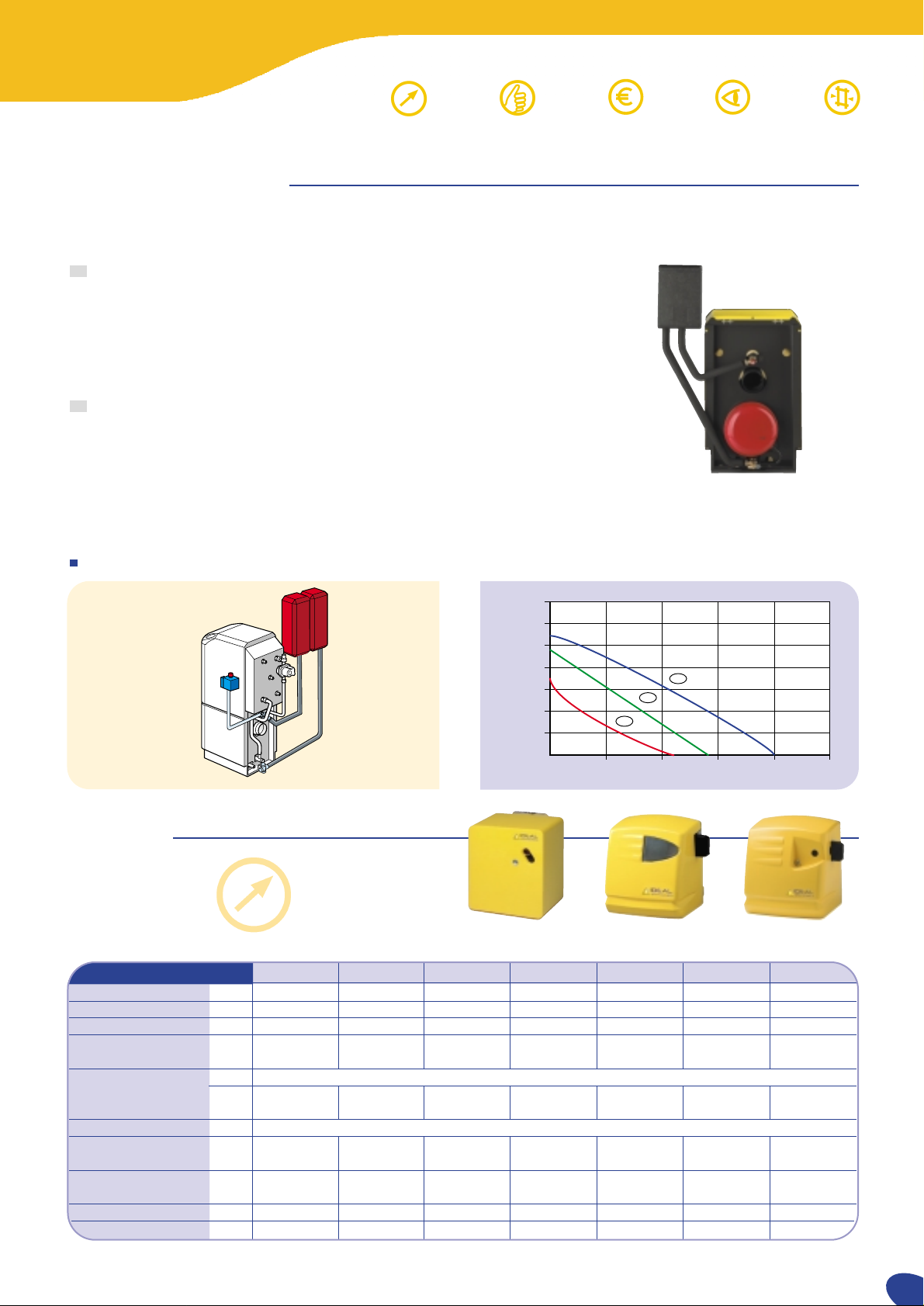

Le choix d’une régulation de confort est obligatoire pour assurer le fonctionnement de CRYSALIS Xénium.
Tous les modèles de la gamme E
COCONTROL / SP s’intègrent de façon aisée dans le tableau de commandes en fonction du niveau de prix
et de confort souhaité.
Les régulations ECOCONTROL / SP gèrent le chauffage et la production d’eau chaude sanitaire (chaque coffret ECOCONTROL / SP est livré avec
une sonde de mesure de la température d’eau chaude sanitaire).
ECOCONTROL / SP 0Bs
Module électronique assurant le contrôle de la température de la
chaudière et la gestion de la priorité eau chaude lorsque l’on ne souhaite pas installer de régulation de confort.
Le choix de la température de la chaudière est fait manuellement.
ECOCONTROL / SP 1
Régulation analogique à programmation journalière à
action sur brûleur pour une
zone de chauffage avec ou
sans production d’eau chaude.
Fourniture spécifique : sonde
eau chaude, sonde d’ambiance (version 1a).
ECOCONTROL / SP 2
Régulation digitale à programmation hebdomadaire à action
sur brûleur pour une zone de
chauffage avec ou sans production d’eau chaude.
Fourniture spécifique : sonde
eau chaude, sonde d’ambiance (version 2a).
ECOCONTROL / SP 3
Régulation digitale à programmation hebdomadaire à
action sur brûleur et vanne
3 voies pour une zone de
chauffage avec ou sans production d’eau chaude.
Fourniture spécifique : sonde
eau chaude, sonde d’ambian-
ce (version 3a).
ECOCONTROL / SP 4
Régulation digitale à programmation hebdomadaire à action
sur brûleur et 2 vannes 3 voies
pour deux zones de chauffage
avec ou sans production d’eau
chaude.
Fourniture spécifique : sonde
eau chaude, sonde d’ambiance (version 4a).
Modèles ECOCONTROL / SP Manuel Sonde d’ambiance Sonde extérieure Sonde d’ambiance
et extérieure
ECOCONTROL / SP OBs ECOCONTROL / SP OBa
ECOCONTROL / SP 1s ECOCONTROL / SP 1a
ECOCONTROL / SP 2s ECOCONTROL / SP 2a
ECOCONTROL / SP 3s ECOCONTROL / SP 3a
ECOCONTROL / SP 4s ECOCONTROL / SP 4a
•• •
•
TYPES DE REGULATION
Commutateur été / hiver
Thermostat chauffage
Voyant de défaut de sonde
Thermostat eau chaude
1
2
3
4
ECOCONTROL / SP 0Ba
Module électronique assisté par un thermostat d’ambiance programmable ECOCONTROL.
1
2 3 4
Commutateur été / hiver
Thermostat chauffage
Voyant de défaut de sonde
Thermostat eau chaude
Thermostat d’ambiance
1
2
3
4
5
1
2 3 4
ACTION
SUR
CHAUDIERE FIOUL/GAZ
+
5
7
Les régulations de confort
IDEAL STANDARD propose une gamme de modules chauffage spécialement conçue pour former des ensembles complets et cohérents avec
les chaudières C
RYSALIS Xénium. Les tubulures spéciales permettent de monter ces modules directement sur les raccords départ/retour des
chaudières C
RYSALIS Xénium, à droite ou à gauche. Les modules ainsi que les tubulures sont isolés thermiquement.
Module 1
Module 2
Module 3
Module 4
Destination : pour chaudière sans ou avec
régulation avec action directe sur brûleur
pour un circuit radiateur.
Colisage : livré en 1 colis réf. 12000201
(module 1).
• Un circulateur chauffage, un thermomètre
départ eau chaude, un thermomètre retour
eau chaude, vannes d’isolement, isolation
thermique raccordement
Ø1” intérieur.
1.MODULE CHAUFFAGE POUR CIRCUIT SANS VANNE DE MELANGE (réf. 12000201)
Destination :pour chaudière avec ou sans
régulation avec action directe sur brûleur
pour un circuit radiateur. La soupape différentielle équilibre la pression en cas de
fermeture des robinets thermostatiques sur
le circuit radiateur.
Colisage : livré en 2 colis (1 colis module 1
réf. 12000201 et 1 colis soupape différentielle réf. 12000207).
2. MODULE CHAUFFAGE POUR CIRCUIT SANS VANNE DE MELANGE AVEC SOUPAPE DIFFERENTIELLE (réf. 12000202)
Destination : pour chaudière avec ou sans
régulation par action sur vanne et brûleur
pour un circuit radiateur ou plancher chauffant.
Colisage : livré en 1 colis réf. 12000203
(module 3).
• Un circulateur chauffage, un thermomètre
départ eau chaude, un thermomètre retour
eau chaude, vannes d’isolement, isolation
thermique raccordement
Ø1” intérieur
vanne 3 voies non motorisée.
3. MODULE CHAUFFAGE POUR CIRCUIT AVEC VANNE 3 VOIES NON MOTORISEE (réf. 12000203)
Destination : pour chaudière avec ou sans
régulation par action sur vanne et brûleur
pour un circuit radiateur avec robinet thermostatique ou plancher chauffant.
Colisage : livré en 2 colis (1 colis module
3 réf. 12000203 et 1 colis soupape différentielle réf. 12000207).
4. MODULE CHAUFFAGE POUR CIRCUIT AVEC VANNE 3 VOIES NON MOTORISEE, SOUPAPE DIFFERENTIELLE (réf. 12000204)
Sonde d’ambiance QAA 50
pour 2ecircuit
Sonde d’ambiance QAA 70
pour 1
er
ou 2ecircuit
Module MT 31 pour
commande téléphonique
Colis vanne de mélange
toujours fournie avec sonde de
départ QAD 21 en applique
Thermostat d’ambiance
pour ECOCONTROL / SP OBa
8
Accessoires en option
Les modules chauffages : modules universels
CHAUDIERE FIOUL/GAZ
Dimensions et montage
Raccordement sur chaudières CRYSALIS Xénium
1275
1399
1807
Moteur de vanne
avec sonde de départ
7. MOTEUR DE VANNE AVEC SONDE DE DEPART QAZ (réf.12000209)
Destination : permet le raccordement des
modules ci-dessus. Cette tubulure isolée
se monte à droite ou à gauche de la chaudière.
Possibilité de raccordement du module de
sécurité et d’un vase d’expansion (non
fourni).
Colisage : livré en 1 colis.
8. TUBULURES DE RACCORDEMENT ISOLEE (réf.
17401528
)
Destination : ce module isolé comprend
une soupape de sécurité, un dégazeur et
un manomètre.
Le module de sécurité se monte sur les
tubulures de raccordement isolées. Il ne
peut être monté séparément.
9. MODULE DE SECURITE (réf. 12000212)
Tubulures
de raccordement
CRYSALIS Xénium
Module de sécurité
10. SUPPORT MURAL POUR MODULE CHAUFFAGE
Module 6
Destination : pour chaudière avec régu-
lation agissant sur 2 circuits pour action
sur 2 vannes 3 voies.
Colisage : livré en 4 colis (2 colis
module 3 réf. 12000203, 1 colis collecteur
réf. 12000208 et 1 colis soupape différentielle réf. 12000207).
6. MODULE CHAUFFAGE POUR 2 CIRCUITS DONT 2 VANNES 3 VOIES NON MOTORISEE
(réf. 12000206).
Module 5
Destination : pour chaudière avec régula-
tion agissant sur 2 circuits, premier circuit
radiateur ou plancher chauffant, deuxième
circuit exclusivement radiateur avec soupape différentielle. Dans le cas d’une chaudière à production d’ECS, ce module permet de réaliser 2 circuits chauffage.
Colisage : livré en 4 colis (1 colis module 1
réf. 12000201, 1 colis module 3 réf. 12000203,
1 colis collecteur réf. 12000208 et 1 colis
soupape différentielle réf. 12000207).
5. MODULE CHAUFFAGE POUR 2 CIRCUITS DONT 1 SUR VANNE 3 VOIES NON MOTORISEE (RÉF. 12000205)
9
Les modules chauffage (suite)
Nota: Pour les brûleurs MI 400 FB, gicleur livré non monté correspondant à la puissance moyenne du brûleur
CARACTERISTIQUES POMPE (3 vitesses possibles)
Exemple de raccordement
H (m)
6
5
4
3
2
1
12345
Q (m
3/h
)
1
2
3
BRULEURS FIOUL
HÉLIS 700 / 900
MI 400 FB
Types de brûleur MI 400 FB1 MI 400 FB2 HÉLIS 500 HÉLIS 500R HÉLIS 700 HÉLIS 700R HÉLIS 900
Puissance flamme kW 21,4 à 27,8 27,8 à 33,6 25 à 35 18,5 à 35 35 à 66 35 à 66 42,3 à 94,5
Débit du fioul domestique kg/h 1,85 à 2,4 2,4 à 2,9 2,3 à 3,02 1,70 à 3,02 2,95 à 5,55 2,95 à 5,55 3,95 à 8,85
Puissance utile chaudière kW 20 à 25 26 à 30 23 à 32 17 à 32 27 à 60,7 27 à 60,7 43,2 à 96,6
Pression d'injection
bar 10 10 12 12 12 12 12
régIée en usine
Eléments raccordés par Transformateur, moteur, boîte de contrôle, vanne (boîte démontable)
connecteur électrique
embrochable
- - - Rechauffeur - Rechauffeur -
Alimentation électrique
MONO 230 V - 50 hz
Intensité absorbée
en marche
A 2,05 2,05 0,90 1,40 0,90 1,40 1,20
Intensité absorbée
A 4,10 4,10 2,60 2,60 2,60 2,60 2,60
au démarrage
Poids net kg 12,5 12,5 7,64 7,64 11,5 11,5 11,5
Poids brut kg 13 13 9,70 9,70 12 12 12
Destination : pour circuit de chauffage
sans vanne 3 voies.
Colisage : 1 colis réf.12000230 comprenant :
pompe à dégazeur, vannes d’isolement,
clapet, vase d’expansion 12 litres, tuyauteries de liaison isolées, raccords à compression pour tubes cuivre Ø 22.
MODULE CHAUFFAGE ECO CIRCUIT DIRECT
Destination : pour circuit de chauffage
avec vanne 3 voies ; montage à droite ou à
gauche ou en double circuit avec le kit
2 départs.
Colisage : 1 colis réf.12000220comprenant :
pompe, clapet vanne 3 voies motorisée,
soupape, manomètre, vase d’expansion
12 litres, dégazeur, vannes d’isolement,
raccords à compression, tuyauteries de
liaison isolées et coquille d’isolation.
MODULE CHAUFFAGE ECO VANNE 3 VOIES
Les modules chauffage ECO conçus pour CRYSALIS Xénium regroupent tous les composants complémentaires de la chaudière pour réaliser
une installation complète, de qualité et dans un temps réduit.
HÉLIS 500
Raccordement du module chauffage ECO
vannes 3 voies sur C
RYSALIS Xénium C
10
Les modules chauffage ECO
Pour obtenir un rendement optimal de votre chaudière CRYSALIS
Xénium, équipez-la d’un brûleur IDEAL STANDARD. Il assure un rendement maximum. Ecologique, il limite le niveau des rejets polluants.
Les brûleurs
CHAUDIERE FIOUL/GAZ
BRULEURS GAZ (HELIS GI 500, HELIS GI 700)
HÉLIS GI 500 / 700
Types de brûleur GI 500 GI 700
Fonctionnement 1 Allure 1 Allure
Puissance flamme kW
(1)
mini 15 32
maxi 42 70
Puissance chaudière kW
(1)
mini 13 29
maxi 38 63
Nature du gaz et pression mbar
(2)
Gaz naturels ou Propane
2H-2L 3P
Contrôle de flamme Sonde d’ionisation
Conformité En cours
Raccordements électriques Par connecteurs
Alimentation électrique Monophase 230 V - 50 Hz électrique
Intensité nominale en marche A 1,2 1,2
Intensité au démarrage A 2,7 2,7
Transformateur de séparation de circuits non fourni V.A 400 400
Poids net (Buse N) Kg 9 10,5
Poids brut kg 11 12,5
DE L’EAU CHAUDE ABONDANTE ET DISPONIBLE POUR TOUTE LA FAMILLE !
Destinés à équiper les chaudières C
RYSALIS Xénium C, les préparateurs de la gamme IDEAL STANDARDpermettent de satisfaire tous les niveaux
de conforts désirés.
• Fourniture rapide d’importantes quantités d’eau chaude sanitaire,
• Isolation renforcée pour un excellent maintien en température de l’eau chaude stockée,
• Protection anti-bactérie,
• Contrôle des températures par régulation électronique.
(1) Performances obtenues avec une pompe à forte hauteur manométrique. Les autres performances sont obtenues avec une pompe intégrée ou fournie en option.
** Selon norme EN 303.6 sur modèle BI 30.
* Températures : eau froide : 10°C, eau chaude : 45°C. Eau stockée à 60°C.
Température maximale échangeur : 110°C. 1 mbar ≈10 mm. CE ≈ 10 daPa. Pression maximale cuve 7 bar. Pression maximale échangeur : 4,5 bar.
NOTA : la puissance de la chaudière est d’une puissance égale ou supérieure à celle de l’échangeur.
Types de préparateur PECS PEC AJ HJ CJ BI
Capacité du réservoir l 120 150 150 200 250 150 200 300
Capacité de l’échangeur l 8 7,5 7 9 14 7
Surface de chauffe m
2
0,84 1,08 0,97 1,22 2 0,95 0,93
Pertes de charge mbar 51
46 51 60 107(1) 65 260(1) 50
Débit utile de l’eau de chauffage m3/h 2 2 2 2 3 2 4,5 2
Puissance de l’échangeur
à départ 80°C kW 28 31,7 28,7 32,3 34,2 49,5 59,9 28 28 28
à départ 70°C kW 22 24,5 22 25 26,5 38,3 46,4 22 22 22
Débit en continu*
à départ 80°C l/h 740 780 710 800 850 1230 1480 720 830 1250
à départ 70°C l/h 580 604 550 620 659 953 1147 560 650 970
Débit soutirable en 10 mn** l 205 210 210 270 280 350 360 215 280 340
Temps de réchauffage mn 15 20 17 25 22 28 25 16 24 27
Consommation d’entretien ∆t = 40 K W 50 41 48 62 62 74 74 45 60 80
Température de stockage °C 60 60 60 60 60 60 60 60 60 60
Débit soutirable en continu ∆t = 30 K l/h 900 910 830 930 990 1435 1730 840 960 1455
Constante de refroidissement Wh/l/°C/jour 0,28 0,4 0,47 0,61 0,61 0,73 0,73 0,5 0,6 0,75
Température du local à Pn °C 20 20 20 20 20 20 20 20 20 20
Pression maxi d’utilisation (sanitaire) bar 10 10 10 10 10 10 10 10 10 10
Puissance électrique auxiliaire W 105 105 105 105 105 105 105 105 105 105
11
Les brûleurs (suite)
Les préparateurs
Essais réalisés selon
la norme EN 89.
1 mbar ≈ 10mm CE ≈ 10 da Pa
250 L.
SOUTIRABLES
EN 10 MINUTES
** Selon norme EN 303.6 sur modèle 35B / * Eau chaude 40°C, eau froide 10°C
CRYSALIS Xénium
C / Ce B / Be
22 27 35 42 55 70 22 27 35 42
Type de générateur Chauffage Mixte
Type de chaudière
Basse
Basse Température
Temp.
Evacuation Cheminée
Puissance nominale kW 16/22 22/27 27/35 35/42 42/55 55/69 16/22 22/27 27/35 35/42
Débit calorifique kW 17,4/24 23,8/29,5 29,2/38,3 37,9/46,1 45,5/60,4 59,5/75,6 17,4/24 23,8/29,5 29,2/38,3 37,9/46,1
Débit des fumées kg/h 36 44 57 70 90 115 36 44 57 70
Volume des fumées m3/h 38 38 58 58 77 97 38 38 58 58
Résistance du circuit de fumée mbar 0,02/0,08 0,1/0,13 0,08/0,1 0,18/0,21 0,11/0,21 0,1/0,22 0,02/0,08 0,1/0,13 0,08/0,1 0,18/0,21
Tirage nécessaire mbar 0,12 0,21 0,16 0,27 0,29 0,3 0,12 0,21 0,16 0,27
Rendement charge 100% et 70°C % 91 91,4 90,1 90,1 90,3 92,6 91 91,4 90,1 90,1
Rendement charge 30% et 50°C % 92,8 92,7 91,1 91,1 91,6 92,2 92,8 92,7 91,1 91,1
Pertes à l’arrêt ∆ 30K W 139 139 139 133 350 380 211 211 218 212
Puissance électrique
W 140
auxiliaire (brûleur)
Débit nominal d’eau à Pn ∆ 15K m3/h 1,7 2,1 2,7 3,2 4,2 5,4 1,7 2,1 2,7 3,2
DP chaudière à débit nominal mbar 2,8 4,3 7,2 10 2 3,2 2,8 4,3 7,2 10
Contenance en eau (primaire) l 43 43 57 57 71 85 43 43 57 57
Pression maxi d’utilisation bar 4
Référence du PV essai n° 2212092 K101/96 K101/96 9770113 K101/96 K101/96 2212092 K101/96 K101/96 9770113
Organisme CETIAT TÜVTÜV CETIAT TÜVTÜV CETIAT TÜVTÜV CETIAT
Référence CE 85AQ0750
CRYSALIS Xénium Be
Capacité de stockage l 120 150
Surface de chauffe m
2
0,84 1,07
Température de stockage °C 60 60
Débit soutirable en 10 mn** l 205 250
Débit soutirable en continu ∆t = 30K l/h 900 1100
Temps de réchauffage mn 15 15
Constante de refroidissement Wh/l/°C/jour 0,28 0,25
Puissance nominale* kW 24 28,7
Température du local à Pn °C 20 20
Pression maxi d’utilisation (sanitaire) bar 77
Puissance électrique auxiliaire (pompe ECS) W 104 104
12
Caractéristiques préparateurs selon RT 2000
Caractéristiques chaudière selon RT 2000
CHAUDIERE FIOUL/GAZ
Crysalis Xénium B
Crysalis Xénium Be
Crysalis Xénium C
Crysalis Xénium Ce
CRYSALIS Xénium B / Be 22 27 35 42
Puissance kW 16/22 22/27 27/35 35/42
Nombre d’éléments 2 2 3 3
Profondeur du foyer P mm 317 317 477 477
Capacité préparateur ECS l. 120 120 150 150
Alimentation électrique 220/240 V - 50 Hz
Poids net
version B kg 280 280 341 341
version Be kg 290 290 353 353
CRYSALIS Xénium C / Ce 22 27 35 42 55 70
Puissance utile kW 16/22 22/27 27/35 35/42 42/55 55/69
Nombre d’éléments 2 2 3 3 4 5
Profondeur du foyer mm 317 317 477 477 637 797
Alimentation électrique 220/240 V - 50 Hz
Poids net
version C kg 186 186 232 232 281 327
version Ce kg 196 196 244 244 - -
13

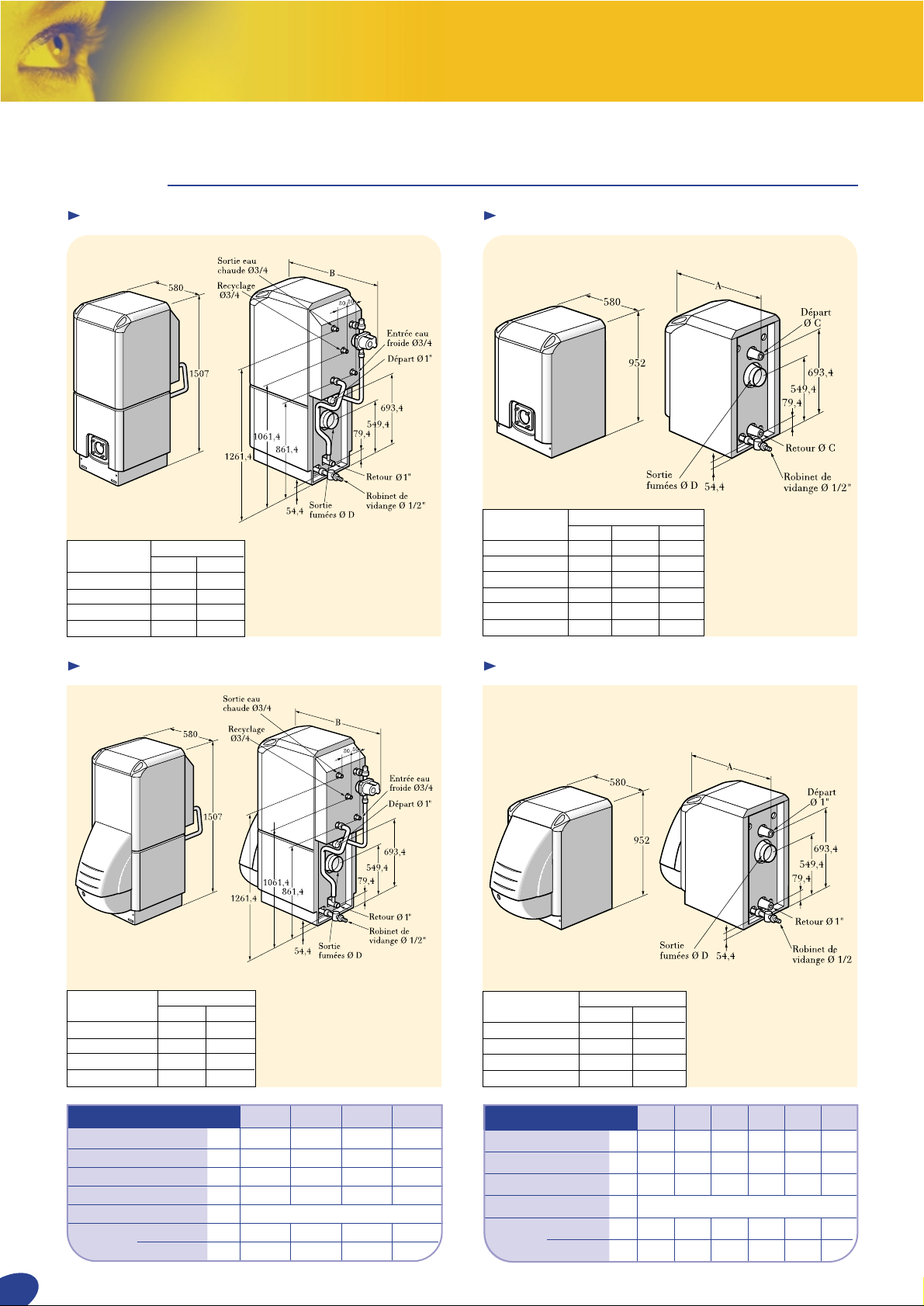

Dimensions
Désignation Dimensions en mm
C
RYSALIS Xénium B B ØD
22 880 139
27 880 139
35 1 040 139
42 1 040 139
Désignation Dimensions en mm
C
RYSALIS Xénium C A ØD ØC
22 600 139 1”
27 600 139 1”
35 760 139 1”
42 760 139 1”
55 920 153 1” 1/2
70 1 080 153 1” 1/2
Désignation Dimensions en mm
CRYSALIS Xénium Ce A ØD
22 940 139
27 940 139
35 1 100 139
42 1 100 139
Désignation Dimensions en mm
C
RYSALIS Xénium Be B ØD
22 1 200 139
27 1 200 139
35 1 380 139
42 1 380 139
CRYSALIS Xénium Fournitures
Be Ce B C
▲ Standard
*
Obligatoire au choix ● Option
CARACTERISTIQUES GENERALES
▲▲▲▲• Corps de chauffe en fonte.
▲▲▲▲• Optimiseurs de combustion en fonte.
▲▲▲▲• Jaquette en acier laquée jaune.
▲▲▲▲• Isolation optimisée en laine de verre.
▲▲• Préparateur eau chaude 120 ou 150 l selon modèle.
▲▲▲▲• Tableau de commandes prêt pour recevoir une régulation ECOCONTROL / SP.
▲▲▲▲• Brosse de ramonage.
▲▲▲▲• Robinet de vidange monté (sauf 55 - 70).
▲▲▲▲• Socle avec pieds réglables.
▲▲▲▲• Brides de départ et retour en fonte taraudées ou manchettes filetées26/34 ou 40/49 suivant modèle.
▲▲• Livraison en 2 colis sur palette + régulation.
▲▲• Livraison en 1 colis sur palette (sauf 55 - 70) + régulation.
****
• ECOCONTROL / SP 0Ba / 0Bs.
****
• ECOCONTROL / SP 1a / 1s.
****
• ECOCONTROL / SP 2a / 2s.
****
• ECOCONTROL / SP 3a / 3s.
****
• ECOCONTROL / SP 4a / 4s.
▲▲ • Brûleur fioul ou gaz 500e ou 700e préréglé comprenant :
- Capot intégral insonorisant en ABS,
- Boîtier de contrôle avec aide au diagnostic,
- 2 flexibles 1 m (brûleur fioul),
- Livraison en 1 colis carton.
OPTIONS
●●●●• Accessoires de régulation.
●●●●• Compteur horaire de marche brûleur.
●●●●• Module pour chauffage sans vanne.
●●●●• Module pour chauffage avec vanne mélangeuse 3 voies.
●●●●• Module chauffage ECO.
●●●●• kit tubulure 2 départs.
●●• Brûleur fioul HÉLIS 500/700/900 ou brûleur gaz HÉLIS GI 500 / GI 700.
●●• Préparateur eau chaude sanitaire.
14
Fournitures
PECS
Fournitures
Xénium AJ
HJ CJ
Bi
▲ Standard ● Option
CARACTERISTIQUES GENERALES
▲▲▲▲• Au sol.
▲▲• Au mur (avec support en option) jusqu’à 200 l.
▲ • Sous la chaudière (jusqu’à 42 kW).
FOURNITURE
▲▲▲▲• Cuve et serpentin émaillés sans chrome.
▲▲▲▲• Isolation polyuréthane 30 à 50 mm injectée.
▲▲▲▲• Jaquette en acier laqué.
●● • Pompe de charge, clapet anti-retour, flexibles.
● • Résistance électrique 2,7 kW.
▲ • Trappe de visite anode démontable dessus.
▲▲ • Trappe de visiteanode d émontable à l’avant.
▲ • Thermomètre de température d’eau.
R.C. Paris B 352 964 506 - IS 00 7180.20.03.2004 - Ce document ne présente pas de caractère contractuel, les spécifications techniques sont données à titre indicatif.
CHAUDIERE FIOUL/GAZ
www.ideal-standard.fr
BAXI France 157, Avenue Charles Floquet
93158 Le Blanc Mesnil Cedex - France
Téléphone : 33 (0)1 45 91 56 00
Télécopie : 33 (0)1 45 91 59 41
BAXI S.A. au capital de 43 920 195.99 €
RCS Bobigny B 602 041 675 A.P.E. 282 D
Loading...
