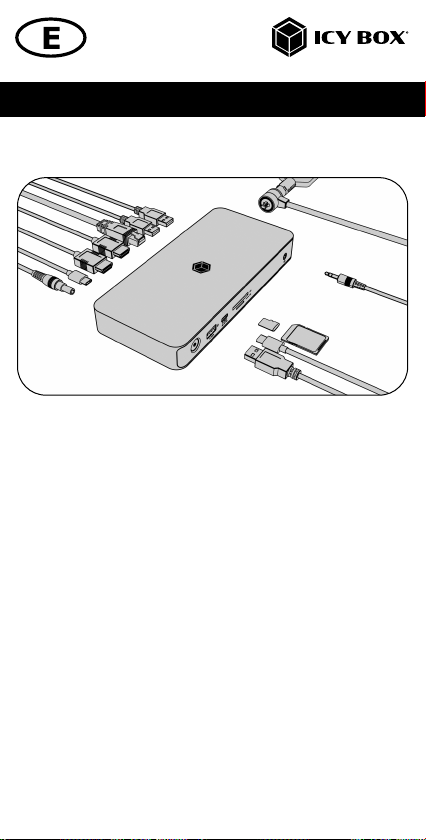

Manual IB-DK2880-C41
USB4® Notebook DockingStation
Handbuch IB-DK2880-C41
USB4® Notebook DockingStation
USB4
®
Manual IB-DK2880-C41
Please read carefully the following information to prevent injuries, damage to material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity
of the consequences if the measures to prevent hazards are not complied with.
DANGER
WARNING
CAUTION
IMPORTANT
1. Risk of electrical shock
WARNING
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate
only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
CAUTION
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
IMPORTANT
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
Warns of a directly hazardous situation causing
death or serious injury.
Warns of a potentially hazardous situation that may
cause death or serious injury.
Warns of a potentially hazardous situation that may
cause minor injury.
Warns of a potential situation that may cause material or environmental damage and disrupt operative
processes.
Contact with parts conducting electricity
Risk of death by electrical shock
Sharp components
Potential injuries to fingers or hands during assembly (if
intended)
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
Manual IB-DK2880-C41
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
WARNING
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to
children
• Do not hand over small parts and packaging to children
5. Potential data loss
IMPORTANT
• Always comply with the information in the operating instructions/quick installation
guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
IMPORTANT
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
IMPORTANT
This icon on product and packaging indicates that this product must
not be disposed of as part of domestic waste. In compliance with the
Waste Electrical and Electronic Equipment Directive (WEEE) this electrical device and potentially included batteries must not be disposed
of in conventional, domestic waste or recycling waste. If you would
like to dispose of this product and potentially included batteries, please
return it to the retailer or your local waste disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
support@raidsonic.de or visit our website at www.icybox.de.
Risk of suffocation
Risk of death by suffocation or swallowing
Data lost during commissioning
Potentially irreversible data loss
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture
or short circuit in the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by
components, recycling circle interrupted
Handbuch IB-DK2880-C41
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden
und Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen
sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die
Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation,
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
1. Gefahren durch elektrische Spannung
WARNUNG
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
VORSICHT
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
ACHTUNG
• externe Erwärmung vermeiden und Luftaustausch zulassen
die zum Tod oder zu schweren Verletzungen führen
wird.
warnt vor einer möglicherweise gefährlichen
Situation, die zum Tod oder zu schweren Verletzungen
führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und
Umweltschäden führen und den Betriebsablauf stören
kann.
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau
(wenn vorgesehen) möglich
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
Handbuch IB-DK2880-C41
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
WARNUNG
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
ACHTUNG
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung
beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
ACHTUNG
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nich t möglich
ACHTUNG
Dieses auf dem Produkt und der Verpackung angebrachte Symbol
zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden
darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene
Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien
entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück
oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter support@raidsonic.de
oder besuchen Sie unsere Internetseite www.icybox.de.
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder
Kurzschluss am Gerät
Mögliche Umweltbelastung durch Bestandteile,
Recyclingkreislauf unterbrochen
Manual IB-DK2880-C41
Package content
1x IB-DK2880-C41, 1x external power supply, 1x power cable (EU),
1x USB Type-C® to Type-C® cable, 1x manual

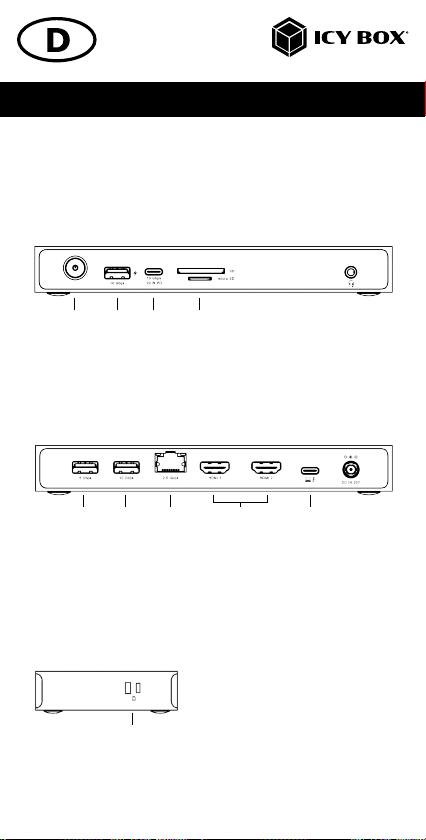

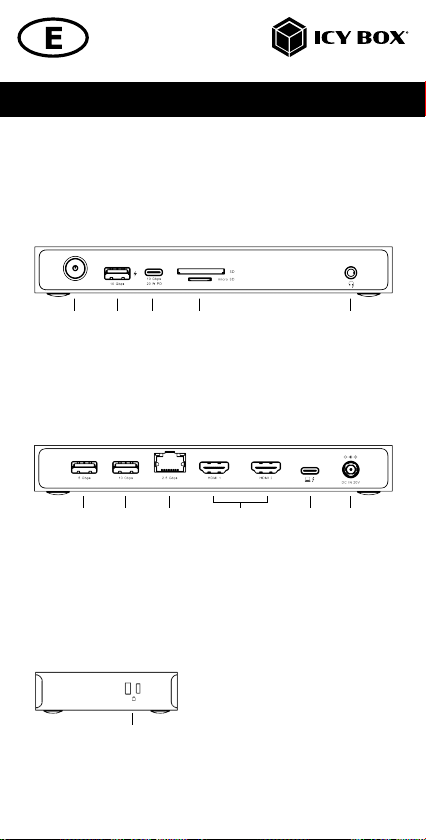

View
1. ON/OFF button and LED for power (white)
2. USB 3.2 Gen 2 Type-A data interface with up to 10 Gbit/s
3. USB 3.2 Gen 2 Type-C® data interface with up to 10 Gbit/s
and 20 W Power Delivery
4. SD 4.0 card reader for SD memory cards
microSD 4.0 card reader for microSD memory cards
5. 3.5 mm headset combo jack
61728
6. USB 3.2 Gen 1 Type-A interface, data transfer rates up to 5 Gbit/s,
charging support 5 V/0.9 A
7. USB 3.2 Gen 2 Type-A interface, data transfer rates up to 10 Gbit/s,
charging support 5 V/0.9 A
8. RJ45 2.5 Gigabit Ethernet interface
9. 2x HDMI® 2.1 interface with up to 8K@30 Hz
10. USB4® Type-C® host computer interface, Power Delivery 3.0 with PD
support up to 100 watts
11 . Power jack, DC 20 V/8.5 A, 170 W
12. Kensington Nano Security Slot™ support
Kensington Security Slot™ support
3 4 5
9 10 11
12
Manual IB-DK2880-C41
DisplayPort
™
Alt Mode
Legacy USB standards Current USB standards Data transfer rate
USB 3.0 = USB 3.1 (Gen 1) = USB 3.2 Gen 1 = 5 Gbit/s
USB 3.1 = USB 3.1 (Gen 2) = USB 3.2 Gen 2 = 10 Gbit/s
USB 3.2 (Gen 2x2) = USB 3.2 Gen 2x2 = 20 Gbit/s
Requirements
• Available Thunderbolt
• Host computer with Power Delivery and DP Alt Mode support
• Thunderbolt™ 4, USB4® is required to achieve 8K resolution
• Also supports other USB 3.2 host computers and lower resolution
• Wide compatibility with various operating systems and devices
• Plug & Play, no driver installation required
USB Type-C®
Not all USB Type-C® host ports support the full functionality of the USB4® Type-C®
standard. Some ports might only provide data transfer without supporting Power
Delivery or DP Alt Mode over USB.
- = USB4 Gen 3x2 = 40 Gbit/s
USB Type-C® host computer
monitors/displays
Computer
manual
USB version information
™
4, Thunderbolt™ 3, USB4® or DP Alt Mode
USB Type- C
Important!
This ICY BOX product requires the usage of DisplayPort™ Alt Mode
technology over the USB Type-C™ connector. Not all computers,
notebooks or tablets with a USB Type-C™ interface support the
DisplayPort™ Alt Mode.
Please check the specifications of your computer system as
well as its USB Type-C™ interface or use the ICY BOX product with a
Thunderbolt™ 3 connector.
™
USB Type- C
≠
™
Manual IB-DK2880-C41
Starting up
1. Plug in the power supply.
Manual IB-DK2880-C41
2. Connect the USB Type-C® plug of the supplied data cable to the host
Type-C® interface of the DockingStation.
3. Connect the other end of the USB Type-C® data cable to a supported
computer (at least USB 3.2 Gen 1).
Manual IB-DK2880-C41
4. Now switch on the unit and the power LED lights up white.
Note!
When using the device on a computer without Power Delivery support via a
USB Type-C® port, please note the following:
In this case the Type-C® host interface does in no way support Power Delivery which
is a prerequisite for the PD charging option. This means the DockingStation cannot
be used to charge the computer.
To use this dock to its full potential, ensure that the USB Type-C® host port of your
computer supports USB4®, DP Alt Mode and USB Power Delivery.
To be certain, please check whether the host PC Bios Version is the latest and confirm
compatibility with USB Type-C® Power Delivery and USB4® before application.
Please consult your host PC documentation or contact the PC manufacturer to
confirm compatibility with these technologies.
Manual IB-DK2880-C41
5. Connect your peripheral devices to the appropriate interfaces of the dock.
Use of memory card slot
SD card
Insert the SD card into the SD card slot with the bevelled corner first. The golden
PINs of the card must show downwards.
microSD card
Insert the microSD card into the microSD card slot with the bevelled corner first. The
golden PINs of the card must show downwards.
Manual IB-DK2880-C41
Supported video resolutions
Inputs (plug-in) Output
Number of displays HDMI
Video matrix (Host PC = Windows Alternate mode systems (HBR2), maximum resoluons
Dual video output
Single video output
Video matrix (Host PC = Windows Alternate mode systems (HBR3), maximum resoluons
Dual video output
Single video output
Video matrix (Host PC = Windows Alternate mode systems (HBR3 with DSC**), maximum resoluons
Dual video output
Single video output
Video matrix (Host PC = Windows Thunderbolt 3 systems (HBR3), maximum resoluons
Dual video output
Single video output
Video matrix (Host PC = Windows Thunderbolt 3 systems (HBR3 with DSC**), maximum resoluons
Dual video output
Single video output
Video matrix (Host PC = Windows USB4® systems (HBR3), maximum resoluons
Dual video output
Single video output
Video matrix (Host PC = Windows USB4® systems (HBR3 with DSC**), maximum resoluons
Dual video output
Single video output
Video matrix (Host PC = Mac* Non-USB4® systems (HBR2), maximum resoluons
Dual video output
Single video output
Video matrix (Host PC = Mac* Non-USB4® systems (HBR3), maximum resoluons
Dual video output
Single video output
Video matrix (Host PC = Mac* USB4® systems (>M1 chip), maximum resoluons
Dual video output
Single video output
* macOS® based computers only support SST (Single Stream Protocol), so the
video output on the displays is the same.
** DSC (Display Stream Compression) support necessary
®
1 HDMI® 2 Display 1 Display 2
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
1920 x 1080@60 Hz 1920 x 1080@60 Hz
3840 x 2160@30 Hz
✓
2560 x 1440@60 Hz 2560 x 1440@60 Hz
3840 x 2160@60 Hz
✓
3840 x 2160@60Hz 3840 x 2160@60Hz
7680 x 4320@30Hz
✓
2560 x 1440@60 Hz 2560 x 1440@60 Hz
3840 x 2160@60 Hz
✓
3840 x 2160@60Hz 3840 x 2160@60Hz
7680 x 4320@30Hz
✓
3840 x 2160@60Hz 3840 x 2160@60Hz
3840 x 2160@60Hz
✓
7680 x 4320@30Hz 7680 x 4320@30Hz
7680 x 4320@60Hz
✓
3840 x 2160@30 Hz 3840 x 2160@30 Hz
3840 x 2160@30 Hz
✓
3840 x 2160@60Hz 3840 x 2160@60Hz
3840 x 2160@60Hz
✓
6010 x 3384@60 Hz only mirrored (SST)
6010 x 3384@60 Hz
✓
3840 x 2160@30 Hz
3840 x 2160@60 Hz
7680 x 4320@30Hz
3840 x 2160@60 Hz
7680 x 4320@30Hz
3840 x 2160@30 Hz
7680 x 4320@60Hz
3840 x 2160@30 Hz
3840 x 2160@60Hz
6010 x 3384@60 Hz
Manual IB-DK2880-C41
Configure a display device
Please set up your display settings according to your operating system and
requirements.
For detailed information refer to the corresponding operation manual and description of your operating system.
Note: Video output capabilities are dependent on the video graphics card and
hardware specifications of your connected host computer. Certain video graphics
cards and operating systems have limited MST and DisplayPort™ support, while
some monitors will also limit the available resolution.
Supported video resolutions
The IB-DK2880-C41 supports up to 4K/8K (Ultra HD) resolutions if the connected
display and the graphics unit support it.
Windows® display configuration
Note: The screenshots might vary slightly with the operating system.
Arrange your displays
Once the extra monitors are connected, they can be configured to either mirror
mode, extended mode or to the setting of the primary display.
e.g: extending your monitors
- Position the mouse anywhere on the Windows® desktop
- Right-click and select Display settings to bring up the configuration window.
- Refer to the Display configuration section
- Identify your monitors by clicking the Identify button.
- Select the relevant monitor for the following settings by clicking the identified
monitor symbol
Manual IB-DK2880-C41

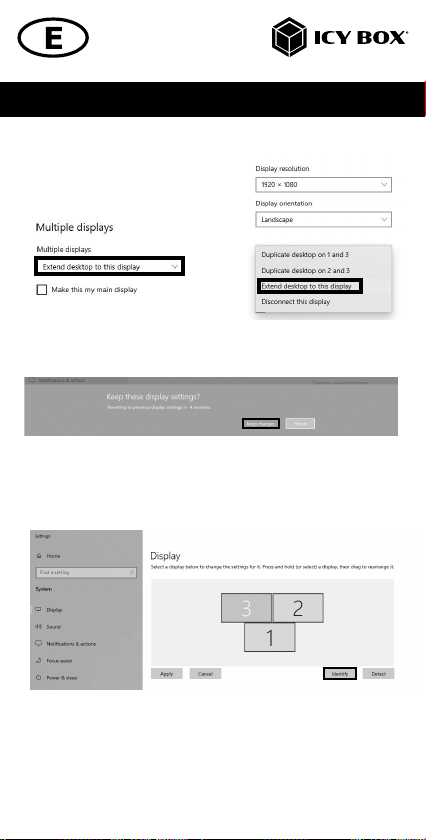

- Select Multiple displays > Extend desktop
to this display if you wish to extend a monitor.
1.
2.
- Click Keep changes to confirm and exit.
3.
- Once the setting is completed, simply drag and drop the application icons to
arrange your monitors.
(However, some applications may not support the display on the extended desktop).
Manual IB-DK2880-C41
Setting the right resolution and frequency of your displays
There are two possibilities to choose the resolution of the selected monitor:
1. Standard
- Identify your monitors by clicking the Identify button.
- Select the relevant monitor by clicking the identified monitor symbol.
- Click on Display resolution
1.
- Choose the right resolution from the drop-down menu. Refer to the
video matrix table!
2.
- Click Keep changes to confirm and exit.
Manual IB-DK2880-C41

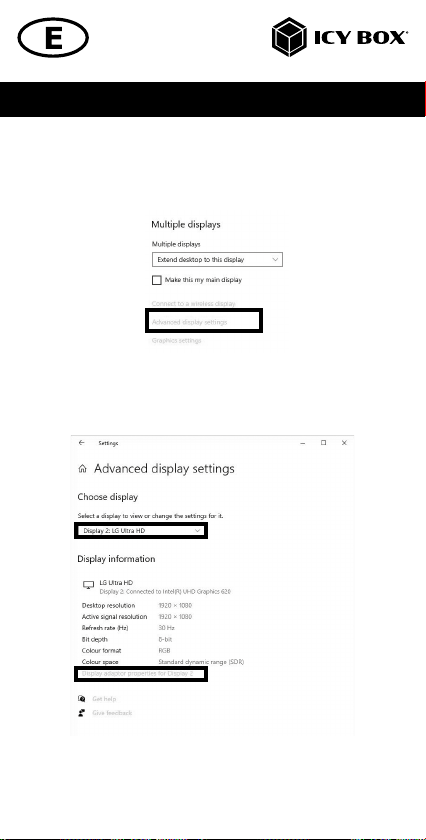

2. Advanced display settings
- Identify your monitors by clicking the Identify button.
- Click on Advanced display settings
1.
A new page opens up
- Select the relevant monitor by clicking Choose display
- Click on Display adaptor properties for Display X
2.
3.
Manual IB-DK2880-C41

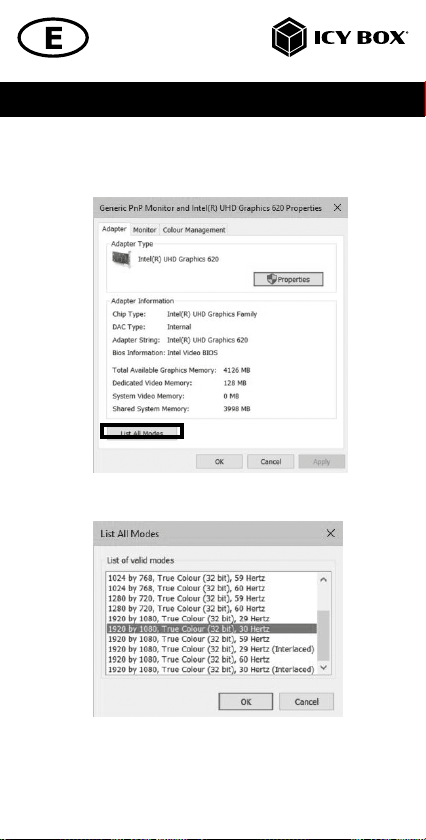

A new window opens up
- Click on List All Modes
4.
A new window opens up
- Click on a valid mode according to your demands.
Repeat for each attached monitor if necessary.
Manual IB-DK2880-C41

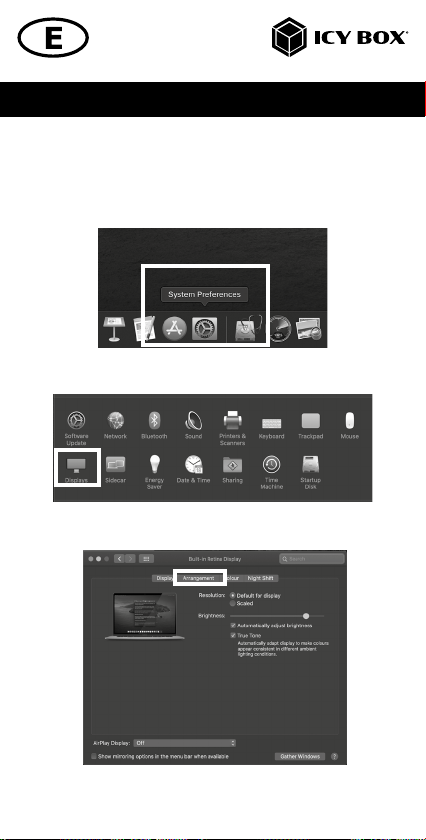

macOS® Display configuration
Once the extra monitors are connected, they can be configured to mirror mode or
extend mode.
- Click on System Preferences
- Click on Displays
A new window opens up
- Click Arrangement
Manual IB-DK2880-C41
- Select the corresponding monitor symbol by clicking and holding the
symbol of the monitor that shall be placed in order to do the positioning.
To set up scaled resolutions of the monitor displays, click the Display tab. In
the window that now opens for the respective display, you can set your desired
resolutions separately. Select the option Scaled and then select the appropriate size
in the field below.
Manual IB-DK2880-C41

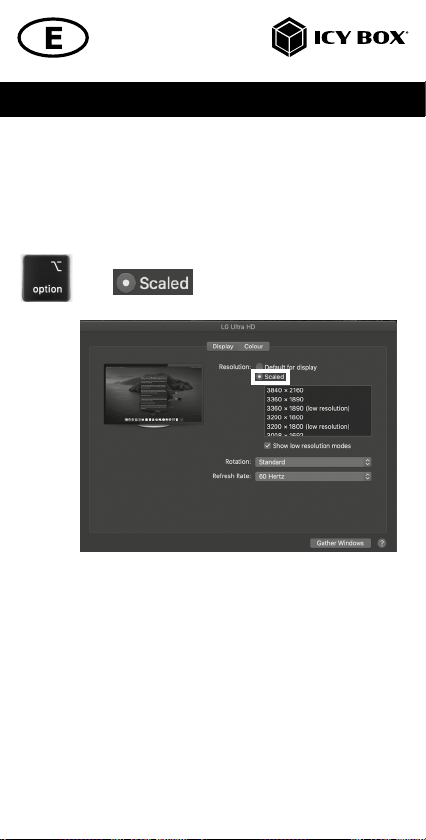

Advanced display settings
Hold down the option key and click on Scaled again and an advanced menu for
setting resolution and repetition frequency opens.
Please select your preferred settings here.
+
Repeat for each attached monitor if necessary.
Handbuch IB-DK2880-C41
Verpackungsinhalt
1x IB-DK2880-C41, 1x externes Netzteil, 1x Netzkabel (EU),
1x USB Type-C® zu Type-C® Kabel, 1x Handbuch
Ansicht
1. Ein-/Austaste und LED für Betrieb (weiß)
2. USB 3.2 Gen 2 Type-A Datenschnittstelle mit bis zu 10 Gbit/s
3. USB 3.2 Gen 2 Type-C® Datenschnittstelle mit bis zu 10 Gbit/s und 20 W
Power Delivery
4. SD 4.0 Kartenleser für SD Speicherkarten
microSD 4.0 Kartenleser für microSD Speicherkarten
5. 3,5 mm Headset Kombibuchse
61728
6. USB 3.2 Gen 1 Type-A Datenschnittstelle mit bis zu 5 Gbit/s,
Ladeunterstützung 5 V/0,9 A
7. USB 3.2 Gen 2 Type-A Datenschnittstelle mit bis zu 10 Gbit/s,
Ladeunterstützung 5 V/0,9 A
8. RJ45 2.5 Gigabit Ethernet Schnittstelle
9. 2x HDMI® 2.1 Schnittstelle mit bis zu 8K@30 Hz
10. USB4® Type-C® Hostschnittstelle, Power Delivery 3.0 mit PD Unterstützung
bis zu 100 W
11 . Netzteilanschluss, DC 20 V/8,5 A, 170 W
12. Kensington-Sicherheits-Slot
Kensington Nano Security Slot
3 4 5
9 10 11
12
™
Handbuch IB-DK2880-C41
DisplayPort
™
Alt Mode
Bisherige USB Standards Aktuelle USB Standards Datenübertragungsrate
USB 3.0 = USB 3.1 (Gen 1) = USB 3.2 Gen 1 = 5 Gbit/s
USB 3.1 = USB 3.1 (Gen 2) = USB 3.2 Gen 2x2 = 5 Gbit/s
USB 3.2 (Gen 2x2) = USB 3.2 Gen 2x2 = 20 Gbit/s
Anforderungen
• Verfügbarer Thunderbolt™ 4, Thunderbolt™ 3, USB4® oder DP Alt Mode USB
• Hostcomputer mit Unterstützung für Power Delivery und DP Alt Mode
• Thunderbolt™ 4, USB4® ist erforderlich, um 8K Auflösungen zu erreichen
• Unterstützt auch andere USB 3.2 Hostcomputer und Monitore/Displays mit
• Breite Kompatibilität mit verschiedenen Betriebssystemen und Geräten
• Plug & Play, keine Treiberinstallation erforderlich
USB Type-C®
Nicht alle USB Type-C® Hostanschlüsse unterstützen die volle Funktionalität des USB
Type-C® Standards. Einige Anschlüsse bieten möglicherweise nur Datenübertragung
ohne Unterstützung von Power Delivery oder DP Alt Mode über USB.
- = USB4 Gen 3x2 = 40 Gbit/s
Type-C® Hostcomputer
geringerer Auflösung
Computer
manual
USB Versionshinweis
USB Type- C
Wichtig!
Dieses ICY BOX Produkt verwendet den USB Type-C™ Anschluss und
nutzt die DisplayPort™ Alt Mode Technologie.
Nicht alle Computer, Notebooks oder Tablets mit USB Type-C™
Schnittstelle unterstützen auch den DisplayPort™ Alt Mode.
Bitte überprüfen Sie die Spezifikationen Ihres Computersystems
und dessen USB Type-C™ Schnittstelle oder nutzen Sie das ICY BOX
Produkt an einem Thunderbolt™ 3 Anschluss.
™
USB Type- C
≠
™
Handbuch IB-DK2880-C41
Inbetriebnahme
1. Verbinden Sie das Netzteil.
Handbuch IB-DK2880-C41
2. Verbinden Sie den USB Type-C® Stecker des mitgelieferten
Datenkabels mit der Type-C® Hostschnittstelle der DockingStation.
3. Verbinden Sie nun das andere Ende des mitgelieferten Datenkabels über
den USB Type-C® Stecker mit einem unterstützten Computer (mindestens
USB 3.2 Gen 1).
Handbuch IB-DK2880-C41
4. Schalten Sie das Gerät ein, dann leuchtet die Betriebs LED weiß.
Hinweis!
Wenn Sie das Gerät an einem Computer ohne Power Delivery Unterstüt-
zung über einen USB Type-C® Anschluss verwenden, beachten Sie bitte Folgendes:
In diesem Fall unterstützt die Type-C®-Hostschnittstelle in keiner Weise Power
Delivery, was eine Voraussetzung für die PD Ladeoption ist.
Die DockingStation kann in dieser Konstellation dann nicht zum Aufladen des
Computers verwendet werden.
Um den vollen Funktionsumfang dieser DockingStation nutzen zu können, stellen Sie
sicher, dass der USB Type-C® Hostanschluss Ihres Computers USB4® Type-C®, DP
Alt Mode und Power Delivery unterstützt.
Bitte nehmen Sie die Dokumentation Ihres Computers zur Hilfe oder kontaktieren
Sie den Hersteller Ihres Computers, um die Kompatibilität mit diesen Technologien
zu bestätigen.
Überprüfen Sie sicherheitshalber, ob die Bios-Version des Host-PCs auf dem neuesten Stand ist, und stellen Sie sicher, dass die Kompatibilität mit USB4®, DP Alt Mode
und Power Delivery gegeben ist.
Handbuch IB-DK2880-C41
5. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.
Verwendung von Speicherkarten
SD Karte
Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten.
microSD Karte
Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD
Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten.
Handbuch IB-DK2880-C41
Unterstützte Videoauflösungen
Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore HDMI
Videomatrix Übersicht (Host PC = Windows Alternate Mode Systeme (HBR2), maximale Auösungen
Zweifache Videoausgabe
Einfache Videoausgabe
Videomatrix Übersicht (Host PC = Windows Alternate Mode Systeme (HBR3), maximale Auösungen
Zweifache Videoausgabe
Einfache Videoausgabe
Videomatrix Übersicht (Host PC = Windows Alternate Mode Systeme (HBR3 mit DSC**), maximale Auflösungen
Zweifache Videoausgabe
Einfache Videoausgabe
Videomatrix Übersicht (Host PC = Windows Thunderbolt 3 Systeme (HBR3), maximale Auösungen
Zweifache Videoausgabe
Einfache Videoausgabe
Videomatrix Übersicht (Host PC = Windows Thunderbolt 3 Systeme (HBR3 mit DSC**), maximale Auflösungen
Zweifache Videoausgabe
Einfache Videoausgabe
Videomatrix Übersicht (Host PC = Windows USB4® Systeme (HBR3), maximale Auösungen
Zweifache Videoausgabe
Einfache Videoausgabe
Videomatrix Übersicht (Host PC = Windows USB4® Systeme (HBR3 mit DSC**), maximale Auösungen
Zweifache Videoausgabe
Einfache Videoausgabe
Videomatrix Übersicht (Host PC = Mac* Non-USB4® Systeme (HBR2), maximale Auösungen
Zweifache Videoausgabe
Einfache Videoausgabe
Videomatrix Übersicht (Host PC = Mac* Non-USB4® Systeme (HBR3), maximale Auösungen
Zweifache Videoausgabe
Einfache Videoausgabe
Videomatrix Übersicht (Host PC = Mac* USB4® Systeme (>M1 Chip), maximale Auösungen
Zweifache Videoausgabe
Einfache Videoausgabe
* macOS®-basierte Computer unterstützen nur SST (Single Stream Protocol), so dass die Videoaus-
gabe auf den Displays idensch ist.
** DSC-Unterstützung (Display Stream Compression) erforderlich
®
1 HDMI® 2 Display 1 Display 2
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
✓ ✓
✓
1920 x 1080@60 Hz 1920 x 1080@60 Hz
3840 x 2160@30 Hz
✓
2560 x 1440@60 Hz 2560 x 1440@60 Hz
3840 x 2160@60 Hz
✓
3840 x 2160@60Hz 3840 x 2160@60Hz
7680 x 4320@30Hz
✓
2560 x 1440@60 Hz 2560 x 1440@60 Hz
3840 x 2160@60 Hz
✓
3840 x 2160@60Hz 3840 x 2160@60Hz
7680 x 4320@30Hz
✓
3840 x 2160@60Hz 3840 x 2160@60Hz
3840 x 2160@60Hz
✓
7680 x 4320@30Hz 7680 x 4320@30Hz
7680 x 4320@60Hz
✓
3840 x 2160@30 Hz 3840 x 2160@30 Hz
3840 x 2160@30 Hz
✓
3840 x 2160@60Hz 3840 x 2160@60Hz
3840 x 2160@60Hz
✓
6010 x 3384@60 Hz only mirrored (SST)
6010 x 3384@60 Hz
✓
3840 x 2160@30 Hz
3840 x 2160@60 Hz
7680 x 4320@30Hz
3840 x 2160@60 Hz
7680 x 4320@30Hz
3840 x 2160@30 Hz
7680 x 4320@60Hz
3840 x 2160@30 Hz
3840 x 2160@60Hz
6010 x 3384@60 Hz
Handbuch IB-DK2880-C41
Monitoreinrichtung
Zur optimalen Einstellung Ihrer Anzeigeeinheit gehen Sie bitte entsprechend Ihres
Betriebssystems und Ihrer Bedürfnisse vor.
Genauere Informationen entnehmen Sie bitte dem Handbuch und den Beschreibungen Ihres Betriebssystems.
Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte
und weiteren Hardwarespezifikationen des angeschlossenen Hostcomputers ab. Bestimmte
Grafikkarten und Betriebssysteme verfügen nur über eingeschränkte MST- oder Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen.
Unterstützte Videoauflösungen
Die IB-DK2880-C41 unterstützt 4K/8K (Ultra HD) Auflösungen, wenn die angeschlossenen Monitore und die Grafikeinheit diese Auflösung ebenfalls unterstützen.
Windows® Konfiguration der Anzeigeeinheiten
Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren.
Erweiterte Monitorverwendung in Verbindung mit der MST Technologie
(MultiStreamTransport Protokoll)
Monitore anordnen
Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den
Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige
konfiguriert werden.
z.B.: Erweiterung Ihrer Monitore
- Positionieren Sie die Maus an einer beliebigen Stelle auf dem Windows®-Desktop
- Klicken Sie mit der rechten Maustaste und wählen Sie Anzeigeeinstellungen,
um das Konfigurationsfenster aufzurufen
- Verwenden Sie den Abschnitt Anzeige
- Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
- Wählen Sie den entsprechenden Monitor für die folgenden Einstellungen aus,
indem Sie auf das Symbol des identifizierten Monitors klicken.
Handbuch IB-DK2880-C41
- Wählen Sie Mehrere Bildschirme >
Desktop auf diese Anzeige erweitern,
wenn Sie einen Monitor erweitern möchten.
1.
3.
- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.
- Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor-
symbole per Drag & Drop, um Ihre Monitore anzuordnen. (Einige Anwendungen
unterstützen jedoch möglicherweise nicht die Anzeige auf dem erweiterten Desktop).
2.
Handbuch IB-DK2880-C41
Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen
Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors:
1. Standard Anzeigeeinstellungen
- Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren
klicken.
- Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den
identifizierten Monitor aus.
- Klicken Sie auf Bildschirmauflösung
1.
- Wählen Sie die gewünschte Auflösung aus dem Dropdown-Menü.
2.
- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.
- Click Keep changes to confirm and exit.
3.
Handbuch IB-DK2880-C41
2. Erweiterte Anzeigeeinstellungen
- Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren
klicken.
- Klicken Sie auf Erweiterte Anzeigeeinstellungen
1.
Eine neue Seite öffnet sich
- Wählen Sie den entsprechenden Monitor aus, indem Sie auf
Anzeige auswählen klicken.
- Klicken Sie auf Adaptereigenschaften für Bildschirm X anzeigen
2.
3.
Handbuch IB-DK2880-C41

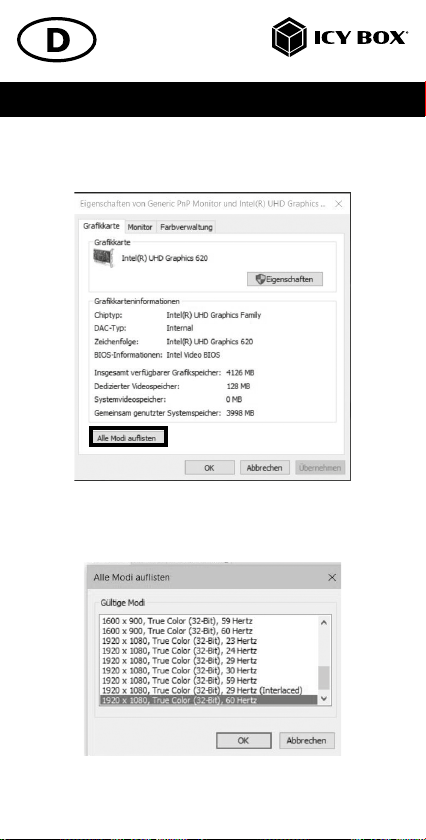

Es öffnet sich ein neues Fenster
- Klicken Sie auf Alle Modi auflisten
4.
Es öffnet sich ein neues Fenster
- Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung.
Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
Handbuch IB-DK2880-C41

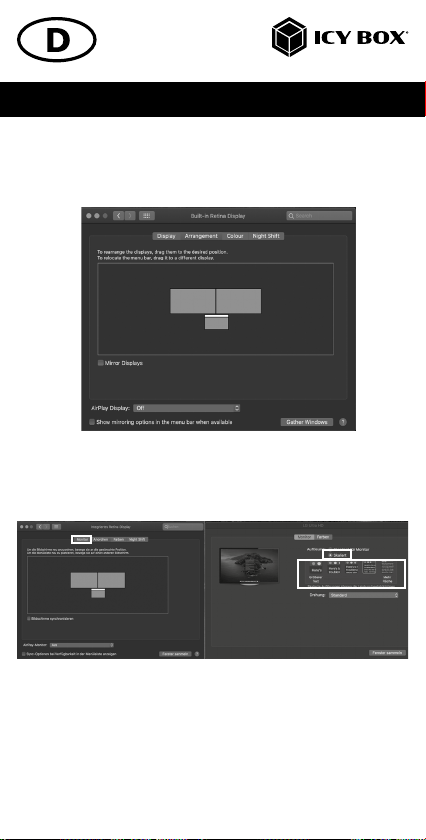

macOS® Konfiguration der Anzeigeeinheiten
- Klicken Sie auf Systemeinstellungen
- Klicken Sie auf Monitore
Es öffnet sich ein neues Fenster
- Klicken Sie auf Anordnen
Handbuch IB-DK2880-C41
- Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu
platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen.
Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter
Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie
separat Ihre gewünschten Ansichten einstellen.
Wählen Sie die Option Skaliert und dann die entsprechende Größe im Feld
darunter.
Handbuch IB-DK2880-C41

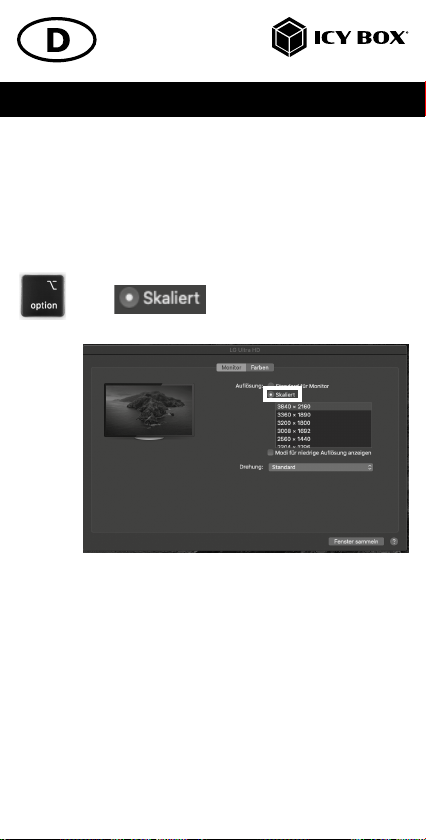

Erweiterte Anzeigeeinstellungen
Detailliertere Einstellungen können Sie wie folgt vornehmen:
Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert
und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz
öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus.
+
Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
Nos produits et emballages se recyclent, ne
les je tez as! Trouvez où les déposer sur le site
www.quefairedemesdechets.fr
© Copyright 2023 by RaidSonic Technology GmbH. All Rights Reserved.
The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual.
RaidSonic Technology GmbH reserves the right to make changes in the specifications and/
or design of the above-mentioned product without prior notice. The diagrams contained in
this manual may also not fully represent the product that you are using and are there for
illustration purposes only. RaidSonic Technology GmbH assumes no responsibility for any
differences between the product mentioned in this manual and the product you may have.
DisplayLink® is the registered trademark of DisplayLink Corp. in the EU, the US, and other
countries DisplayPort™ and the DisplayPort™ logo are trademarks owned by the Video Electronics Standards Association (VESA®) in the United States and other countries. The terms
HDMI® and HDMI® High-Definition Multimedia Interface, and the HDMI® logo are trademarks or registered trademarks of HDMI® LA, Inc. in the United States and other countries.
Apple and macOS are registered trademarks of Apple Computer Inc. Microsoft, Windows
and the Windows logo are registered trademarks of Microsoft Corporation.
Loading...
