ICYBOX IB-DK2108M-C User guide

Manual IB-DK2108M-C

USB Type-C® notebook DockingStation with integrated

USB Type-C® Notebook DockingStation mit integriertem

M.2 NVMe slot

Handbuch IB-DK2108M-C

M.2 NVMe Einschub

Handbuch IB-DK2108M-C

Sicherheitshinweise IB-DK2108M-C

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden
und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen
sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die
Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

warnt vor einer unmittelbar gefährlichen Situation,

GEFAHR

WARNUNG

VORSICHT

ACHTUNG

1. Gefahren durch elektrische Spannung

WARNUNG

• vor Benutzung Betriebsanleitung lesen

• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen

• Kontaktschutzblenden nicht entfernen

• Kontakt mit Spannungsführenden Komponenten vermeiden.

• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren

• Verwendung nur in dafür vorgesehenen Umgebungen

• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!

• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten

• Eigenständige Modifikationen sind unzulässig

• Gerät nicht während eines Gewitters anschließen

• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

• vor Montage, Betriebsanleitung lesen

• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden

• Bauteile nicht mit Gewalt zusammensetzen

• geeignetes Werkzeug verwenden

• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

die zum Tod oder zu schweren Verletzungen führen
wird.

warnt vor einer möglicherweise gefährlichen
Situation, die zum Tod oder zu schweren Verletzungen
führen kann.

warnt vor einer möglicherweise gefährlichen Situati­on, die zu leichten Verletzungen führen kann.

warnt vor einer möglichen Situation, die zu Sach- und Um­weltschäden führen und den Betriebsablauf stören kann.

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau
(wenn vorgesehen) möglich

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

Handbuch IB-DK2108M-CSicherheitshinweise IB-DK2108M-C

• externe Erwärmung vermeiden und Luftaustausch zulassen

• Lüfter-Auslass und passive Kühlkörper freihalten

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden

• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

• Kleinteile, Zubehör für Kinder unzugänglich verwahren

• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen

• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten

• Produkt nur verwenden, wenn Spezifikationen erfüllt sind

• Datensicherung vor Inbetriebnahme durchführen

• Datensicherung vor Anschluss neuer Hardware durchführen

• dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

• vor Reinigung, das Gerät außer Betrieb nehmen

• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet

• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist

• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich

ACHTUNG

Dieses auf dem Produkt und der Verpackung angebrachte Symbol
zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden
darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elekt­ronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene
Batterien nicht im normalen Hausmüll oder dem Gelben Sack ent­sorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien
entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück
oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Die enthaltenen Batterien müssen vor Rückgabe vollständig entladen sein.
Treffen Sie Vorsorge, um die Batterien vor Kurzschluss zu schützen (z.B. durch das
Isolieren der Kontaktpole mit Klebeband).

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail]
oder besuchen Sie unsere Internetseite www.icybox.de.

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder
Kurzschluss am Gerät

Mögliche Umweltbelastung durch Bestandteile,
Recyclingkreislauf unterbrochen

Handbuch IB-DK2108M-C

Safety information IB-DK2108M-C

Please read carefully the following information to prevent injuries, da­mage to material and device as well as data loss:

Warning levels

Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity
of the consequences if the measures to prevent hazards are not complied with.

DANGER

WARNING

CAUTION

IMPORTANT

1. Risk of electrical shock

WARNING

• Read the operating instructions prior to use

• Make sure the device has been de-energised prior to working on it

• Do not remove contact protection panels

• Avoid contact with conducting parts

• Do not bring plug contacts in contact with pointed and metal objects

• Use in intended environments only

• Operate the device using a power unit meeting the specifications of the type plate only!

• Keep the device/power unit away from humidity, liquid, vapour and dust

• Do not modify the device

• Do not connect the device during thunderstorms

• Approach specialist retailers if you require repairs

2. Hazards during assembly (if intended)

CAUTION

• Read the operating instructions prior to assembly

• Avoid coming into contact with sharp edges or pointed components

• Do not force components together

• Use suitable tools

• Use potentially enclosed accessories and tools only

3. Hazards caused by a development of heat

IMPORTANT

• Prevent externally heating up components and ensure an exchange of air

Warns of a directly hazardous situation causing
death or serious injury.

Warns of a potentially hazardous situation that may
cause death or serious injury.

Warns of a potentially hazardous situation that may
cause minor injury.

Warns of a potential situation that may cause ma­terial or environmental damage and disrupt operative
processes.

Contact with parts conducting electricity

Risk of death by electrical shock

Sharp components

Potential injuries to fingers or hands during assembly
(if intended)

Insufficient device/power unit ventilation

Overheating and failure of the device/power unit

Handbuch IB-DK2108M-C

Safety information IB-DK2108M-C

• Do not cover the fan outlet and passive cooling elements

• Avoid direct sunlight on the device/power unit

• Guarantee sufficient ambient air for the device/power unit

• Do not place objects on the device/power unit

4. Hazards caused by very small parts and packaging

WARNING

• Keep small parts and accessories away from children

• Store/dispose of plastic bags and packaging in an area that is inaccessible to children

• Do not hand over small parts and packaging to children

5. Potential data loss

IMPORTANT

• Always comply with the information in the operating instructions/quick installation guide

• Exclusively use the product once the specifications have been met

• Back up data prior to commissioning

• Back up data prior to connecting new hardware

• Use accessories enclosed with the product

6. Cleaning the device

IMPORTANT

• Disconnect the device prior to cleaning

• Aggressive or intense cleaning agents and solvents are unsuitable

• Make sure there is no residual moisture after cleaning

• We recommend cleaning devices using a dry, anti-static cloth

7. Disposing of the device
Environmental pollution, unsuitable for recycling

IMPORTANT

This icon on product and packaging indicates that this product must
not be disposed of as part of domestic waste. In compliance with the
Waste Electrical and Electronic Equipment Directive (WEEE) this elec­trical device and potentially included batteries must not be disposed
of in conventional, domestic waste or recycling waste. If you would
like to dispose of this product and potentially included batteries, please
return it to the retailer or your local waste disposal and recycling point.

The included batteries must be completely discharged before return.
Take precaution to protect the batteries from short circuits (e.g. by insulating the cont­act poles with adhesive tape)

If you have any questions, please do not hesitate to contact our support at

[e-mail] or visit our website at www.icybox.de.

Risk of suffocation

Risk of death by suffocation or swallowing

Data lost during commissioning

Potentially irreversible data loss

Harmful cleaning agents

Scratches, discolouration, damage caused by moisture
or short circuit in the device

Potential environmental pollution caused by
components, recycling circle interrupted

Manual IB-DK2108M-C

Package content

1x IB-DK2108M-C, 1x USB Type-C® to Type-C® cable (E-mark), 1x M.2 silicone
pad, 1x screw for M.2, 1x screw driver, 1x rubber protection sleeve, 1x manual

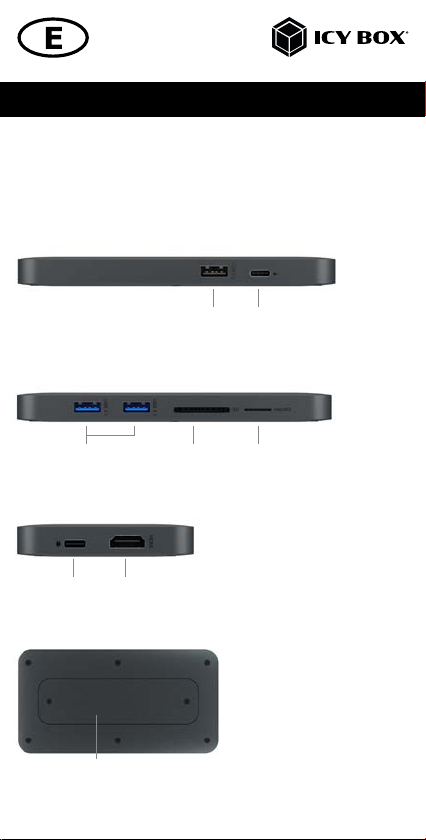

Product overview

21

1. 1x USB 2.0 Type-A data interface

2. USB Type -C® interface to host computer

543

3. 2x USB 3.1 (Gen 2) Type-A data interface

4. SD 3.0 card reader with up to 100 MB/s

5. microSD 3.0 card reader with up to 100 MB/s

6 7

6. USB Type -C® interface only for Power Delivery with up to
100 W (20 V/5 A), no data transfer

7. HDMI® interface with up to 3840x2160@60 Hz

8

8. M.2 NVMe SSD slot (cover removable for installation)

Manual IB-DK2108M-C

manual

DisplayPort

™

Alt Mode

USB Type-C® notebook DockingStation

The USB Type-C
Delivery technology has been developed for connection to a computer (e.g. laptop,
notebook, etc.) with Type-C
to be able to connect additional monitors, USB peripherals and memory cards. A
special feature is the additional slot for installing an M.2 NVMe SSD on the bottom
of the DockingStation. The computer can also be supplied with power via a Power
Delivery Type-C

Features

• Premium aluminium enclosure in the size of a smartphone

• Data transfer, video and Power Delivery via one Type-C

• USB 3.1 (Gen 2) based technology for best performance up to 10 Gbit/s

• Integrated M-Key slot for one 22x 30/42/60/80 mm NVMe SSD

• HDMI

• Mirroring and extending of a notebook display

• 2x USB 3.1 (Gen 2) Type-A interfaces, data transfer rates of up to 10 Gbit/s

• 1x USB 2.0 Type-A interface, data transfer rates of up to 480 Mbit/s

• 1x Type-C

• 1x Multi-LUN card reader for SD 3.0 and microSD 3.0 cards with up to

• Bus-powered, no power supply necessary

Requirements

• Host computer with a free USB Type-C

• Any of the following operating systems: Windows

Note: The DockingStation can still connect to a host computer with a USB Type -C
port that does not support Power Delivery (but must still support DisplayPort
Mode). In this configuration, the DockingStation will not provide power to your host
notebook.

USB Type-C

Not all USB Type-C
dard. Some ports might only provide data transfer, and might not support video or
Power Delivery over USB.

Computer

®

DockingStation from ICY BOX in elegant design and with Power

®

interface and DisplayPort™ Alt Mode support in order

®

interface.

(not included)

®

video interface supports resolutions of up to 3840x2160@60 Hz

®

interface for Power Delivery with up to 100 Watt

(no data transfer)

100 MB/s

®

port (to ensure full dock functio-

®

nality, the host USB Type-C

™

Alt Mode or Thunderbolt™ 3).

DisplayPort

®

®

ports support the full functionality of the USB Type-C® stan-

port must support USB Power Delivery and

®

, macOS®

USB Type -C

Important!

This ICY BOX product requires the usage of DisplayPort™ Alt Mode
technology over the USB Type-C™ connector. Not all computers,
notebooks or tablets with a USB Type-C™ interface support the
DisplayPort™ Alt Mode.

Please check the specifications of your computer system as
well as its USB Type-C™ interface or use the ICY BOX product with a
Thunderbolt™ 3 connector.

™

USB Type -C

≠

®

cable

™

™

Alt

®

Manual IB-DK2108M-C

To use this dock to its full potential, ensure that the host USB Type-C® port from
your computer supports DisplayPort

™

3.

Thunderbolt
Note! The additional USB Type-C
Delivery (no data transfer).

™

Alt Mode, as well as Power Delivery or

®

port on the DockingStation supports only Power

Installation and use of the DockingStation

1. Connect the USB Type-C

computer and Type-C

2. Connect your devices to the appropriate interfaces on the dock

Maybe the dock will automatically install some of the required drivers once it is
connected to your notebook’s USB Type-C
If you receive any prompt, follow the on-screen instructions to complete the
installation.

®

to Type-C® cable between supported host

®

host interface (2) of the DockingStation

®

port.

3. Connect your external monitor to the DockingStation’s video port.

Note: Video output capabilities are dependent on the video card and hardware

specifications of your connected host notebook. Certain graphics cards have limited
support, while some monitors will also limit the output resolution.

Configure a display device

Please set your display settings according to your operating system and requirements.
For detailed information, consult the corresponding operation manual and descripti­on of your operating system.

Manual IB-DK2108M-C

Supported video resolutions

The DockingStation supports: - Ultra HD resolution via HDMI

®

monitor and the graphics card support it via DP Alt Mode function.

HDMI

Displays Video output configuration Maximum resolution/monitor
1 HDMI

Use of memory card slots
SD card

Insert the SD card into the SD card slot with the bevelled corner first. The golden pins
of the card must point downwards (blue
LED at the top).

microSD card

Insert the microSD card into the microSD card slot with the bevelled corner first. The
golden pins of the card must point upwards
(blue LED at the top).

- Multi-LUN card readers - allow the use of two cards simultaneously

Note: In order to power and charge your connected notebook, its USB Type-C
port must support USB Power Delivery or Thunderbolt

Important:

1. When the IB-DK2108M-C is connected via the USB Type-C® interface of a

Chromebook
but the connection is established with a delay of a few seconds. This also happens
with other Type-C
are connected to a Chromebook

2. Attention! When connecting or disconnecting a Power Delivery adapter via

the Type-C
disconnected briefly and then immediately reconnected. To avoid data loss during
a data transfer, stream interruptions or the like, DO NOT connect or disconnect the
Power Delivery power supply while data transfers are in progress.

®

3820x2160@60 Hz

™

, a mouse connected via USB Type-A is not recognised immediately,

®

adapters (including Apple original 3-in-1 adapter) when they

®

interface of the IB-DK2108M-C, the other interfaces used may be

™

.

™

3.

®

if the connected

®

Manual IB-DK2108M-C

Installation of an M.2 NVMe SSD (optional)

M.2 NVMe SSD not included

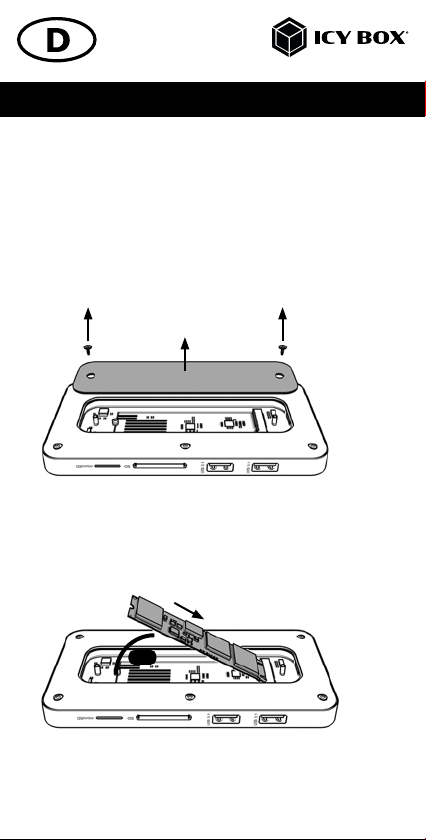

1. Unscrew the two screws of the M.2 NVMe SSD cover at the bottom as shown

below and take off the cover.

2. Insert the M.2 NVMe SSD carefully with the connection side first into the M.2

socket at an angle of about 30° so it fits in smoothly.

30°

Manual IB-DK2108M-C

3. Push the SSD down and fix the M.2 NVMe SSD with the delivered M.2 spacer

and screw as displayed.

4. Prepare the delivered thermal pad and remove the transparent protection foil at

one side.

5. Place the thermal pad (side without foil downwards) directly onto the M.2 NVMe

SSD and remove the second transparent protection foil now.

Manual IB-DK2108M-C

6. Reattach the cover and the two screws previously removed.

7. Ready to use!

8. Optionally, you can use the supplied protective rubber sleeve to protect the unit.

To do this, place the device in the sleeve according to the cut-outs for the connections.

Advice for an installed M.2 NVMe drive (optional)
M.2 NVMe SSD not inluded

The IB-DK2108M-C with installed M.2 NVMe drive inside can be connected to or
disconnected from the computer via USB cable without shutting down the computer.

A new drive must first be initialized, partitioned and formatted by the operating
system in order to be displayed by the system.

If the drive is not recognized instantly by the operating, system please check:

- if the driver software is installed (USB)

- if the SSD is initialized, partitioned and formatted

Please await the end of read/write operations before disconnecting the drive in
order to avoid data loss.
The full USB 3.1 (Gen 2) transfer rate can only be achieved with a USB 3.1
(Gen 2) host computer. Furthermore, the USB 3.1 (Gen 2) drivers must be installed
by the operating system. If this is not the case, install the appropriate drivers for your
operating system (Windows®, macOS®).

Handbuch IB-DK2108M-C

Verpackungsinhalt

IB-DK2108M-C, 1x USB Type-C® zu Type-C® Kabel (E-mark), 1x M.2 Silikonpad,
1x Schraube für M.2 Befestigung, 1x Schraubendreher, 1x Gummischutzhülle,
1x Handbuch

Produktübersicht

1. 1x USB 2.0 Type-A Datenschnittstelle

2. USB Type -C® Schnittstelle zum Hostcomputer

3. 2x USB 3.1 (Gen 2) Type -A Datenschnittstelle

4. SD 3.0 Kartenleser mit bis zu 100 MB/s

5. microSD 3.0 Kartenleser mit bis zu 100 MB/s

6 7

6. USB Type -C® Anschluss nur für Power Delivery bis zu 100 W (20 V/5 A),
keine Datenübertragung

7. HDMI® Schnittstelle mit bis zu 3840x2160@60 Hz

8

8. M.2 NVMe SSD Einschub (Abdeckung für Installation abnehmbar)

21

543

Handbuch IB-DK2108M-C

USB Type-C® Notebook DockingStation

Die USB Type-C
Power Delivery Technologie ist für den Anschluss an einen Computer (z.B. Laptop,
Notebook, etc.) mit Type-C
entwickelt worden, um zusätzliche Monitore, USB Peripheriegeräte und Speicher­karten anschließen zu können. Eine Besonderheit ist der zusätzliche Einschub für
die Installation einer M.2 NVMe SSD auf der Unterseite der DockingStation. Über
eine Power Delivery Type-C
versorgt werden.

Merkmale

• Premium Aluminiumgehäuse in der Größe eines Smartphones

• Datentransfer, Video und Power Delivery über ein Type-C

• USB 3.1 (Gen 2) Technologie für hervorragende Performance mit bis zu

• Integrierter M-Key Einschub für eine 22x 30/42/60/80 mm NVMe SSD

• 1x HDMI

• Spiegelung und Erweiterung des vorhandenen Notebookbildschirms

• 2x USB 3.1 (Gen 2) Type-A Schnittstellen, Datentransferraten von bis zu

• 1x USB 2.0 Type-A Schnittstellen, Datentransferraten von bis zu 480 Mbit/s

• Eine USB Type-C

• Datenübertragung)

• Multi-LUN SD 3.0 und microSD 3.0 Kartenleser für Datenübertragungen bis

• Bus-gespeist, kein Netzteil notwendig

Anforderungen

Hostcomputer mit freier USB Type-C
zu gewährleisten, muss der verwendete USB Type-C
very und den DisplayPort
Unterstützte Betriebssysteme: Windows

Hinweis: Die DockingStation kann auch an Hostnotebooks mit USB Type-C®
Schnittstelle OHNE Power Delivery Unterstützung genutzt werden (DisplayPort
Mode wird dennoch weiterhin benötigt). In diesem Falle kann das Notebook NICHT
über die Type-C

®

DockingStation von ICY BOX in elegantem Design und mit

®

Schnittstelle und DisplayPort™ Alt Mode Unterstützung

®

Schnittstelle kann der Computer zusätzlich mit Strom

10 Gbit/s

(nicht enthalten)

®

Videoschnittstelle unterstützt Auflösungen von bis zu

3840x2160@60 Hz

10 Gbit/s

®

Watt (keine

Schnittstelle unterstützt nur Power Delivery bis zu 100

zu 100 MB/s

®

Schnittstelle (um den vollen Funktionsumfang

™

Alt Mode oder Thunderbolt™ 3 unterstützen.)

®

®

Schnittstelle mit Strom versorgt werden.

, macOS

®

Anschluss USB Power Deli-

®

®

Kabel

™

Alt

Handbuch IB-DK2108M-C

DisplayPort

™

Alt Mode

USB Type-C®

Nicht alle USB Type-C
onsumfang des USB Type-C
Umständen lediglich Datenübertragung, aber eventuell keine Videoübertragung
oder Stromversorgung via USB.

Computer

manual

Um das volle Potential der IB-DK2108M-C ausschöpfen zu können, vergewissern
Sie sich, dass Ihre Host USB Type-C
USB Power Delivery oder Thunderbolt
Hinweis! Die zusätzliche USB Type-C
lediglich Power Delivery und keine Datenübertragung.

Installation und Verwendung der DockingStation

1. Schließen Sie das USB Type-C
computer und der USB Type-C
(2) der DockingStation an.

2. Schließen Sie Ihre Perepheriegeräte an die entsprechenden
Schnittstellen an. Nach dem Anschließen der IB-DK2108M-C werden

benötigte Treiber automatisch installiert bzw. aktualisiert. Um die Installation
abzuschließen, folgen Sie den Anweisungen, falls während der automati­schen Installation dazu aufgefordert werden sollte.

®

Schnittstellen am Markt unterstützen den vollen Funkti-

®

Standards. Einige Schnittstellen ermöglichen unter

USB Type- C

Wichtig!

Dieses ICY BOX Produkt verwendet den USB Type-C™ Anschluss und
nutzt die DisplayPort™ Alt Mode Technologie.
Nicht alle Computer, Notebooks oder Tablets mit USB Type-C™
Schnittstelle unterstützen auch den DisplayPort™ Alt Mode.

Bitte überprüfen Sie die Spezifikationen Ihres Computersystems
und dessen USB Type-C™ Schnittstelle oder nutzen Sie das ICY BOX
Produkt an einem Thunderbolt™ 3 Anschluss.

®

™

USB Type- C

≠

Schnittstelle den DisplayPort™ Alt Mode und

™

3 unterstützt.

®

Schnittstelle an der DockingStation unterstützt

®

zu Type-C® Kabel zwischen Host-

®

Schnittstelle zum Hostcomputer

™

Handbuch IB-DK2108M-C

3. Schließen Sie Ihren externen Monitor an den Videoport der
DockingStation an.

Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafik-

karte und weiteren Hardwarespezifikationen des angeschlossenen Hostcomputers
ab. Bestimmte Grafikkarten verfügen nur über eingeschränkte Videounterstützung,
während auch einige Monitore nur geringere Auflösungen unterstützen.

Monitoreinrichtung

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres
Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie
bitte dem Handbuch und den Beschreibungen Ihres Betriebssystems.
Unterstützte Videoauflösungen
Die IB-DK2108M-C unterstützt:

- Ultra HD Auflösung über HDMI

die Garfikeinheit diese Auflösung über den DP Alt Mode ebenfalls unterstützen.

Monitore Verwendete Videoschnittstelle Maximale Auflösung/Monitor
1 HDMI

Verwendung der Speicherkartenschächte
SD Karte

Schieben Sie die SD Karte mit der abgeschrägten Ecke voran in den SD-Karten­schacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (blaue LED oben).

microSD Karte

Schieben Sie die microSD Karte mit der abgeschrägten Ecke voran in den microSD
Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben (blaue LED oben).

Multi-LUN Kartenleser - ermöglicht das gleichzeitige Verwenden von zwei Karten

Hinweis: Damit Ihr Notebook mit Strom versorgt und auch geladen wird, muss des-

sen USB Type-C

Wichtig:

1. Wird die IB-DK2108M-C über die USB Type-C® Schnittstelle eines Chro-

2. Achtung! Beim Verbinden bzw. Entfernen eines Power Delivery Netzteils

®

Schnittstelle USB Power Delivery oder Thunderbolt™ 3 unterstützen.

™

angeschlossen, so wird eine per USB Type-A angeschlossene

mebooks
Maus nicht sofort erkannt, sondern die Verbindung mit einigen Sekunden
Verzögerung hergestellt. Dies geschieht auch mit anderen Type -C
(inclusive Apple Adaptern), wenn diese an ein Chromebook
werden.

über die Type-C
verwendeten Schnittstellen unter Umständen kurzzeitig getrennt und sofort
wieder verbunden. Um Datenverlust während einer Datenübertragung, Stre­amunterbrechungen oder Ähnliches zu vermeiden, verbinden oder entfernen

®

, wenn der angeschlossene HDMI® Monitor und

®

3820x2160@60 Hz

™

angeschlossen

®

Schnittstelle der IB-DK2108M-C, werden die anderen

®

Adaptern

Handbuch IB-DK2108M-C

Sie die Power Delivery Stromversorgung NICHT, während Datenübertra­gungen stattfinden.

Installation einer M.2 NVMe SSD (optional)
M.2 NVMe SSD nicht enthalten

1. Lösen Sie die beiden Schrauben der M.2 NVMe SSD Abdeckung an der Unter­seite des Gerätes und entfernen Sie die Abdeckung.

2. Platzieren Sie die M.2 NVMe SSD vorsichtig mit der Anschlussseite voran und in
einem Winkel von ca. 30° in den M.2-Slot, so dass sie sich widerstandslos einfügt.

30°

Manual IB-DK2108M-C

3. Drücken Sie die M.2 NVMe SSD dann vorsichtig nach unten und fixieren Sie

diese mittels des gelieferten Abstandshalters und der M.2 Befestigungsschraube.

4. Bereiten Sie das mitgelieferte Wärmeleitpad vor und entfernen Sie die

durchsichitige Schutzfolie auf einer Seite.

5. Legen Sie nun das Wärmeleitpad mit der Seite ohne Folie direkt auf die M.2

NVMe SSD auf und entfernen Sie die zweite durchsichitige Schutzfolie.

Manual IB-DK2108M-C

6. Setzen Sie die zuvor entfernte Abdeckung wieder auf und befestigen Sie diese

wieder mit den zuvor entnommenen Schrauben.

7. Einsatzbereit!

8. Optionally, you can use the supplied protective rubber sleeve to protect the unit.

To do this, place the device into the sleeve according to the cut-outs for the
connections.

Hinweis für ein installiertes M.2 NVMe Laufwerk (optional)

M.2 NVMe SSD nicht enthalten

Die IB-DK2108M-C mit der verbauten M.2 NVMe SSD kann im laufenden Betrieb
des Rechners an diesen via USB Kabel angeschlossen oder von diesem getrennt
werden.
Eine neue SSD muss vom Betriebssystem erst initialisiert, partitioniert und formatiert
werden, um vom System angezeigt zu werden.

Wenn die SSD nicht sofort vom System erkannt wird, prüfen Sie bitte:

- ob die Treibersoftware installiert ist (USB)

- ob die SSD initialisiert, partitioniert und formatiert ist.

Bitte das Ende von Schreib- und Lesevorgängen abwarten, bevor ein angeschlosse­nes Gehäuse vom Rechner getrennt wird, um Datenverlust zu vermeiden.

Die volle USB 3.1 (Gen2) Transferrate kann nur mit einem kompatiblen USB 3.1
(Gen2) Hostcomputer erreicht werden. Des Weiteren müssen die USB 3.1 Treiber
seitens des Betriebssystems installiert sein. Sollte dies nicht der Fall sein, installieren
Sie die passenden Treiber für Ihr Betriebssystem (Windows®, macOS®).

© Copyright 2021 by RaidSonic Technology GmbH. All Righ ts Reserved.

The information contained in this manual is believed to be accurate and reliable. RaidSo­nic Technology GmbH assumes no responsibility for any errors contained in this manual.
RaidSonic Technology GmbH reserves the right to make changes in the specifications and/
or design of the above-mentioned product without prior notice. The diagrams contained in
this manual may also not fully represent the product that you are using and are there for
illustration purposes only. RaidSonic Technology GmbH assumes no responsibility for any
differences between the product mentioned in this manual and the product you may have.
DisplayPort™ and the DisplayPort™ logo are trademarks owned by the Video Electronics
Standards Association (VESA®) in the United States and other countries. The terms HDMI®
and HDMI® High-Definition Multimedia Interface, and the HDMI® logo are trademarks or
registered trademarks of HDMI® LA, Inc. in the United States and other countries. Apple
and macOS are registered trademarks of Apple Computer Inc. Microsoft, Windows and

the Windows logo are registered trademarks of Microsoft Corporation.
