iconBIT XDS7GL

Руководство пользователя

iconBIT XDS7GL User Manual

Содержание

1. Введение .............................................................................................................................................. 2

1.1 Информация об устройстве .......................................................................................................... 3

1.2 Основные функции ...................................................................................................................... 3

1.3 Комплект поставки ...................................................................................................................... 4

1.4 Инструкция по безопасности ........................................................................................................ 4

2. О плеере ............................................................................................................................................... 6

2.1 Пульт дистанционного управления ............................................................................................... 6

2.2 Передняя панель ......................................................................................................................... 8

2.3 Задняя панель ............................................................................................................................. 8

2.4 Подключение .............................................................................................................................. 8

2.4.1 Подключение источника питания ....................................................................................... 8

2.4.2 Подключение устройств USB ............................................................................................. 9

2.4.3 Подключение к телевизору ............................................................................................... 9

2.4.4 Подключение к цифровому ресиверу ............................................................................... 10

2.4.5 Подключение

2.4.6 Подключение к беспроводной сети .................................................................................. 11

2.5 Использование плеера ............................................................................................................... 11

2.5.1 Включение / выключение ................................................................................................ 11

2.5.2 Язык меню ..................................................................................................................... 11

3. Основные функции .............................................................................................................................. 13

4. Обновление микропрограммы ............................................................................................................... 35

5. Часто задаваемые вопросы ................................................................................................................... 36

6. Приложения ........................................................................................................................................ 37

2.5.3 Форматирование внешнего жесткого диска ...................................................................... 12

3.1 Меню настроек .......................................................................................................................... 13

3.1.1 Настройка системных параметров. ................................................................................... 13

3.1.2 Настройка звуковых параметров ..................................................................................... 14

3.1.3 Настройка параметров изображения ................................................................................ 15

3.1.4 Настройка сетевых параметров ....................................................................................... 15

3.1.5 Разное ........................................................................................................................... 17

3.2 Просмотр видео ......................................................................................................................... 18

3.2.1

Опции каталога видео..................................................................................................... 18

3.2.2 Управление воспроизведением видео .............................................................................. 19

3.2.3 Опции просмотра видео .................................................................................................. 19

3.3 Просмотр фотографий ................................................................................................................ 20

3.3.1 Опции каталога фотографий ........................................................................................... 20

3.3.2 Управление просмотром фото .......................................................................................... 21

3.3.3 Опции просмотра фотографий ......................................................................................... 21

3.4 Прослушивание музыки ............................................................................................................. 22

3.4.1 Опции каталога музыки .................................................................................................. 22

3.4.2 Управление прослушиванием музыки ............................................................................... 23

3.4.3 Опции прослушивания музыки ........................................................................................ 23

3.5 Менеджер файлов (проводник) ................................................................................................... 24

3.5.1 Опции проводника .......................................................................................................... 24

3.5.2 Просмотр

3.5.3 Просмотр потокового аудио/видео с помощью сервера UPnP ............................................. 26

3.5.4 Просмотр потокового аудио/видео с помощью сервера Linux NFS ...................................... 28

3.6 Копирование файлов ................................................................................................................. 28

3.6.1 Копирование в медиабиблиотеке ..................................................................................... 28

3.6.2 Копирование через проводник ........................................................................................ 29

3.7 Интернет медиа ......................................................................................................................... 29

3.7.1 SHOUTcast Radio ............................................................................................................. 29

3.7.2 BT Download ................................................................................................................... 30

3.8 Веб-браузер .............................................................................................................................. 31

3.9 SAMBA сервер и клиент .............................................................................................................. 31

3.9.1 SAMBA клиент ................................................................................................................ 31

3.9.2 SAMBA сервер ................................................................................................................ 31

3.10 FTP сервер .............................................................................................................................. 32

3.10.1 Конфигурация

3.10.2 Доступ к FTP с помощью программы ............................................................................... 32

3.11 Удаленное управление ............................................................................................................. 34

6.1 Сведения о гарантии .................................................................................................................. 37

6.2 Стандартная общественная лицензия GNU («GPL») ...................................................................... 37

6.3 Авторские права и торговые марки ............................................................................................. 42

к локальной сети ....................................................................................... 11

потокового аудио/видео контента ..................................................................... 25

FTP сервера ............................................................................................ 32

iconBIT XDS7GL User Manual

1. Введение

1.1 Информация об устройстве

Дорогой покупатель!

Мы благодарим вас за то, что вы выбрали устройство компании iconBIT. Надеемся, что Вы будете довольны его использованием в качестве домашнего средства развлечения.

Мультимедийный HD-проигрыватель iconBIT позволяет воспроизводить высококачественное цифровое видео, аудио и фото с различных источников на аналоговый TV, HDTV (телевизор с поддержкой высокого разрешения), домашний кинотеатр и другие устройства.

1.2 Основные функции

Данный мультимедийный HD-проигрыватель iconBIT имеет следующие функции:

Аудио/видео выходы

 HDMI V1.3 выход для передачи сигнала высокой четкости и цифрового звука  Композитный и компонентный видео выход и стереофонический аудио выход для

аналогового подключения

 Оптический S/PDIF интерфейс для передачи высококачественного цифрового аудио

сигнала

 Возможность выбора желаемого разрешения видео (NTSC, PAL, 480p, 576p, 720p,

1080i, 1080p)

Воспроизведение мультимедиа

 Поддержка основных форматов звуковых и видео файлов, а также изображений

(поддерживается декодирование видео высокого разрешения 1080p)

 Поддержка форматов видео: AVI/MKV/TS/TP/TRP/M2TS/MPG/MP4/M4V/MOV/VOB/ISO/

IFO/DAT/WMV/ASF/RM/RMVB/FLV

 Поддержка звуковых форматов: MP3/OGG/WMA/WAV/AAC/FLAC  Поддержка форматов изображений: HD JPEG/BMP/GIF/TIF/PNG  Режим слайдшоу с фоновой музыкой

Поддержка интерфейсов

 USB 2.0 HOST порт (для подключения внешних USB устройств хранения данных)  eSATA порт

Сетевые возможности

 Потоковое воспроизведение/передача аудио-видео файлов через сеть Ethernet

(10M/100M/1000M), Wi-Fi (802.11b/g/n, опционально)

 Общий доступ к файлам через сервер Samba  Потоковое воспроизведение аудио-видео файлов с помощью UPnP Media Server  Загрузка с помощью программы BitTorrent (контроль и управление через веб-

сервер)

 Цифровое радио (SHOUTcast)

Копирование файлов

 Поддержка копирования и перемещения файлов на

Примечание: Вся информация, приведенная в данном руководстве актуальна на момент публикации. Однако, наши инженеры постоянно обновляют и совершенствуют устройство, вследствие чего программное обеспечение Вашего устройства может несколько отличаться по функциям и внешнему виду от приведенного в данном руководстве.

-файлов

USB и e-SATA носителях.

iconBIT XDS7GL User Manual

1.3 Комплект поставки

Наименование Количество

Мультимедийный плеер 1 Пульт дистанционного управления 1 Элементы питания для пульта ДУ 2 Аудио/видео кабель 1 Сетевой адаптер AC/DC 1 Руководство пользователя (печатное) 1

Важно: Содержание комплекта поставки может отличаться от описания, представленного в данном руководстве.

1.4 Инструкция по безопасности

Пожалуйста, прочитайте внимательно инструкцию по безопасному использованию, перед тем, как приступить к эксплуатации устройства. Сохраните руководство в доступном месте для дальнейшего использования.

Предупреждающие знаки

Символ молнии в треугольнике предупреждает пользователя о наличии высокого напряжения и опасности поражения электрическим током.

ВНИМАНИЕ: Во избежание риска поражения электрическим током не вскрывайте корпус устройства ( или заднюю крышку). Внутри прибора нет компонентов, обслуживаемых пользователем. Для ремонта устройства обращайтесь в специализированный сервис-центр.

Символ восклицательного знака в треугольнике служит указанием, что особые требования по эксплуатации устройства. Обратитесь к руководству пользователя.

существуют

Предосторожности, связанные с электропитанием устройства:

- Не включайте много устройств в одну электрическую розетку. Это может привести к перегрузке, пожару или поражению электрическим током.

- Не прикасайтесь к вилке питания мокрыми руками. Это может привести к удару электрическим током, короткому замыканию и возгоранию.

- При подключении электрического кабеля убедитесь, что он защищен

от повреждений

и не подвержен какому-либо давлению.

- Необходимо использовать только рекомендованный блок питания с характеристиками, указанными в спецификации.

- Если вы не собираетесь использовать медиаплеер в течение длительного времени, то в целях безопасности и экономии электроэнергии отсоедините его от сети переменного тока. Помните, что даже в режиме ожидания устройство потребляет

электроэнергию.

- Запрещается подключение плеера к электросети сразу после перемещения из холода

в тепло. Распакуйте устройство и оставьте его на 2-3 часа в теплом помещении, чтобы испарился конденсат, появившийся на внутренних компонентах устройства.

Влияние радиопомех и магнитного поля:

- В случае отсутствия соответствующей экранировки практически все электронные устройства будут подвержены влиянию радиопомех.

В некоторых условиях радиопо-

мехи могут воздействовать на медиаплеер.

- Медиаплеер iconBIT разработан в соответствии со стандартом FCC/CE и следующими положениями:

iconBIT XDS7GL User Manual

a. Этот плеер не является источником вредных помех и излучений; b. Данный плеер может некорректно работать, находясь в непосредственной близости к источникам сильных радиопомех.

- Не располагайте устройство рядом с источниками сильного магнитного поля. Оно мо-

жет повредить данные на вашем жестком диске. В данном случае мы не несем ответственности за сохранность

Предосторожности при установке:

- Устройство предназначено для использования внутри жилых помещений. Не подвергайте его прямому воздействию солнечных лучей, не устанавливайте устройство рядом с источниками тепла, батареями отопления, радиаторами или холодильным оборудованием. Температура окружающей среды должна быть в диапазоне от +5°С до +35°С.

- Не допускайте может привести к пожару или поражению электрическим током.

- Не ставьте на плеер или рядом с ним емкости с жидкостью.

- Запрещается эксплуатация устройства в помещениях с повышенной влажностью, например, ванная комната или бассейн.

- Если вы устанавливаете устройство в закрытом месте, необходимо

точно места вокруг него для надлежащего охлаждения путем свободного отвода тепла. Не заслоняйте вентиляционные отверстия плеера, для обеспечения нормального доступа воздуха внутрь корпуса.

- Не ставьте устройство на неровную или неустойчивую поверхность. Не роняйте устройство и не допускайте падения на него других предметов.

Замечания по работе с пультом

-Направляйте ПДУ строго на инфракрасный приемник устройства, иначе пульт может работать некорректно.

-Бережно храните ПДУ. Если вы потеряли ПДУ, обратитесь в сервис центр для его замены. Большая часть функций продукта доступна только при помощи ПДУ.

Предосторожности при эксплуатации:

- Коммутацию устройства и сопутствующей аппаратуры посредством кабелей, необходимо осуществлять только в выключенном состоянии.

- Не эксплуатируйте устройство во время грозы во избежание его поломки.

- Не используйте с плеером любые неподдерживаемые устройства – это может привести к поломке плеера.

- Не нажимайте на кнопки плеера слишком сильно.

- При отсоединении устройства от USB порта компьютера, необходимо использовать

функцию

Уход за продуктом.

- При очистке устройства необходимо отсоединить кабель питания и протереть корпус мягкой салфеткой из хлопка или аналогичной ткани, не вызывающей появления статических разрядов.

- Никогда не чистите плеер бензином или прочими растворителями, так как они могут повредить устройство.

- В случае сильного компьютерным оборудованием.

Замечания по ремонту оборудования:

- Пользователю запрещено изменять конструкцию данного устройства. Не разбирайте плеер. Самостоятельный ремонт плеера или его модификация, приводящие к повреждениям, лишают вас гарантийного и сервисного обслуживания.

- В случае возникновения неисправности, устройство необходимо доставить в авторизованный сервисный

«Безопасное извлечение устройства» для предотвращения потери данных.

попадание жидкости на поверхность или внутрь корпуса плеера - это

загрязнения используйте влажные салфетки для ухода за

центр, для проведения квалифицированной диагностики и ремонта.

информации на вашем жестком диске.

обеспечить доста-

дистанционного управления (ПДУ):

аудио и видео

Не выбрасывайте устройство вместе с бытовым мусором. Продукт предназначен для повторной переработки. Необходимо соблюдать правила утилизации таких продуктов. В некоторых странах утилизация электронных устройств регламентирована; для получения дополнительной информации обратитесь в соответствующие местные организации.

iconBIT XDS7GL User Manual

2. О плеере

2.1 Пульт дистанционного управления

1. Power

3. Shuffle 4. VOL-

5. Mute 6. Menu

7. Home 8. Кнопки навигации

9. Stop 10. Play/Pause

11. FR 12. FF

13. Red 14. Green

15. Setup 16. TV SYS

17. Goto 18. Slow

19. Browser 20. Edit

2. Цифровые кнопки

21. Copy 22. A-B

23. Angle 24. Zoom

25. Audio 26. Subtitle

27. Yellow 28. Blue

29. Prev 30. Next

31. Info 32. OK

33. Back 34. VOL+

35. Repeat 36. Eject

№ Кнопка Функция

1 Power Вход в ждущий режим / выход из ждущего режима. 2 Цифровые

кнопки

3 Shuffle Нажмите для включения режима произвольного

Нажимайте цифровые кнопки при вводе числовых параметров.

воспроизведения.

4 VOL- Нажмите для уменьшения громкости. 5 Mute Нажмите для быстрого отключения/включения звука. 6 Menu Нажмите для входа в меню, чтобы изменить режим просмотра в

менеджере файлов или медиа библиотеки. Во время воспроизведения нажмите, чтобы отобразить/скрыть меню опций.

7 Home Нажмите для перехода к начальному экрану. 8 Кнопки

навигации

Нажимайте кнопки со стрелками для навигации по меню и кнопку OK для подтверждения выбора.

iconBIT XDS7GL User Manual

9 Stop Нажмите для остановки воспроизведения. 10 Play/ Pause Нажмите для воспроизведения или постановки на паузу. 11 FR Нажмите для перемотки назад при воспроизведении.

Повторными нажатиями выберите скорость перемотки.

12 FF Нажмите для перемотки вперед при воспроизведении.

Повторными нажатиями выберите скорость перемотки. 13 Red Функция доступна на виртуальной клавиатуре. 14 Green Функция доступна на виртуальной клавиатуре. 15 Setup Нажмите для входа в меню настроек. 16 TV SYS. Нажмите последовательно для выбора разрешения NTSC, PAL,

480P, 576P, 720P, 1080I и1080P. 17 Goto Нажмите для перехода к определенной точке воспроизводимого

файла. Точка задается с помощью Title, Chapter и Time. 18 Slow Нажмите для замедленного воспроизведения. Нажмите PLAY для

возврата к нормальному воспроизведению. 19 Browser Нажмите для входа в режим обозревателя файлов. 20 Edit Нажмите для входа в меню редактирования файлов в

обозревателе файлов.

Нажмите для входа в меню выбора файлов в медиа библиотеке.

21 Copy Нажмите для входа в меню копирования файлов. 22 A-B Нажмите для задания начала и конца повторного

воспроизведения. 23 Angle Нажмите для изменения угла зрения во время воспроизведения

DVD (с поддержкой углов зрения). 24 Zoom Нажмите для увеличения/уменьшения масштаба (видео и фото). 25 Audio Нажмите для выбора звуковой дорожки. 26 Subtitle Нажмите для выбора субтитров. Можно изменить

цвет/размер/расположение/кодировку субтитров. 27 Yellow Кнопка зарезервирована, функция не назначена. 28 Blue Нажмите для открытия/закрытия USB DVD-привода. 29 Prev Простмотр предыдущего файла / перехода к предыдущей

странице. 30 Next Простмотр следующего файла/перехода к следующей странице 31 Info Показывает / убирает инфо-панель при воспроизведении. 32 OK Нажмите кнопку OK для подтверждения. 33 Back Нажмите для воврата в предыдущий назад или на уровень вверх

в меню. 34 VOL+ Нажмите для увеличения громкости. 35 Repeat Нажмите для выбора режима повтора. 36 Eject Нажмите для безопасного извлечения USB устройства.

iconBIT XDS7GL User Manual

2.2 Передняя панель

1. Кнопка и индикатор питания

3. Окно ИК приемника

2.3 Задняя панель

2. USB индикатор

1. Разъем питания 2. Y/Pb/Pr выход

3. A/V выход 4. HDMI выход

5. e-SATA 6. Сетевой порт RJ-45 LAN

7. USB порты для внешних устройствt 8. S/PDIF оптический выход

2.4 Подключение

2.4.1 Подключение источника питания

(1) В соответствии с рисунком подключите адаптер питания с разъему плеера DC IN ; (2) В соответствии с рисунком подключите вилку адаптера питания в розетку.

iconBIT XDS7GL User Manual

2.4.2 Подключение устройств USB

(1) Убедитесь что плеер включен; (2) Вставьте флэш-накопитель или жесткий диск USB в порт USB HOST плеера.

2.4.3 Подключение к телевизору

2.4.3.1 Аудио/видео выход

(1) Подключите 3 цветных разъема к гнезду A/V OUT плеера как показано на рисунке. (2) В соответствии с рисунком подключите 3 цветных разъема к гнезду A/V IN вашего телевизора или других устройств отображения.

2.4.3.2 Компонентный выход Y/Pb/Pr

(1) Подключите 3 цветных разъема к гнезду Y/Pb/Pr плеера как показано на рисунке; (2) В соответствии с рисунком подключите 3 цветных разъема к гнезду Y/Pb/Pr вашего

телевизора. Вывод аудиосигнала при использовании Y/Pb/Pr подключения: Первый способ: используйте аудиовыходы гнезда A/V OUT на плеере; Второй способ: используйте цифровой оптический аудиовыход плеера.

iconBIT XDS7GL User Manual

2.4.3.3 HDMI выход

(1) Подключите один разъем HDMI кабеля к гнезду HDMI плеера как показано на рисунке; (2) Подключите другой разъем HDMI кабеля к гнезду HDMI телевизора как показано на рисунке. Кабель HDMI в комплект поставки не входит.

2.4.4 Подключение к цифровому ресиверу

(1) Согласно рисунку подключите разъем подключите разъем Toslink к гнезду S/PDIF Optical плеера; (2) Согласно рисунку подключите другой разъем оптического кабеля к цифровому

аудиоустройству (ресиверу или декодеру). Оптический кабель в комплект поставки не входит.

iconBIT XDS7GL User Manual

2.4.5 Подключение к локальной сети

Для подключения к локальной сети Вам необходим сетевой кабель категорий cat5, cat5e или cat6 (в комплект поставки не входит).

(1) Подключите один прозрачный разъем сетевого кабеля к гнезду RJ45 LAN плеера; (2) Подключите другой прозрачный разъем сетевого кабеля к гнезду вашего

маршрутизатора, коммутатора или хаба.

2.4.6 Подключение к беспроводной сети

(1) Убедитесь, что плеер включен; (2) Подключите беспроводной USB адаптер (т.н. Wi-Fi USB Dongle) к порту USB HOST

плеера.

Примечание: Wi-Fi USB адаптер приобретается отдельно. (Пожалуйста, обратитесь к разделу ‘3.1.4 Настройка сетевых параметров’ за дополнительной информацией о настройках беспроводной сети)

2.5 Использование плеера

2.5.1 Включение / выключение

Включение

После присоединения питания и нажатия кнопки на передней панели, плеер через некоторое время покажет начальный экран, индикатор питания загорится синим цветом.

Выключение

Нажмите кнопку питания на передней панели, после чего плеер через некоторое время войдет в режим ожидания, индикатор питания загорится красным цветом. После этого можно отсоединить плеер от сети.

2.5.2 Язык меню

Языком системы может быть английский или другие языки. Выберите требуемый язык в меню установок, язык системы изменится немедленно.

iconBIT XDS7GL User Manual

2.5.3 Форматирование внешнего жесткого диска

Если Вы желаете использовать плеер для загрузки медиафайлов из интернета, необходимо отформатировать внешний жесткий диск перед использованием. Пожалуйста, выполните для этого следующие шаги.

Шаг 1: Выберите OK на странице с предупреждением.

Внимание: На эту страницу можно попасть через меню Настройки->Система-> Формат.

При попытке форматирования система может потребовать пароль. См. пункт ’3.1.5 Разное ’ для получения более подробной информации.

Шаг 2: Выберите Формат, нажмите OK, после этого начнется форматирование диска.

Процесс форматирования будет завершен в течение нескольких минут. После этого Вы сможете использовать диск.

Внимание: Форматирование жесткого диска приведет к потере всех имеющихся на нем данных. Пожалуйста, сделайте заранее резервную копию нужных файлов!

iconBIT XDS7GL User Manual

3. Основные функции

3.1 Меню настроек

Меню настроек позволит Вам персонифицировать и сконфигурировать настройки вашего плеера. Для выбора меню настроек:

- Выберите иконку Настройки на начальном экране, или нажмите кнопку Setup

пульта дистанционного управления.

- Используйте навигационные кнопки Влево/Вправо для выбора разделов, затем

нажмите кнопку OK.

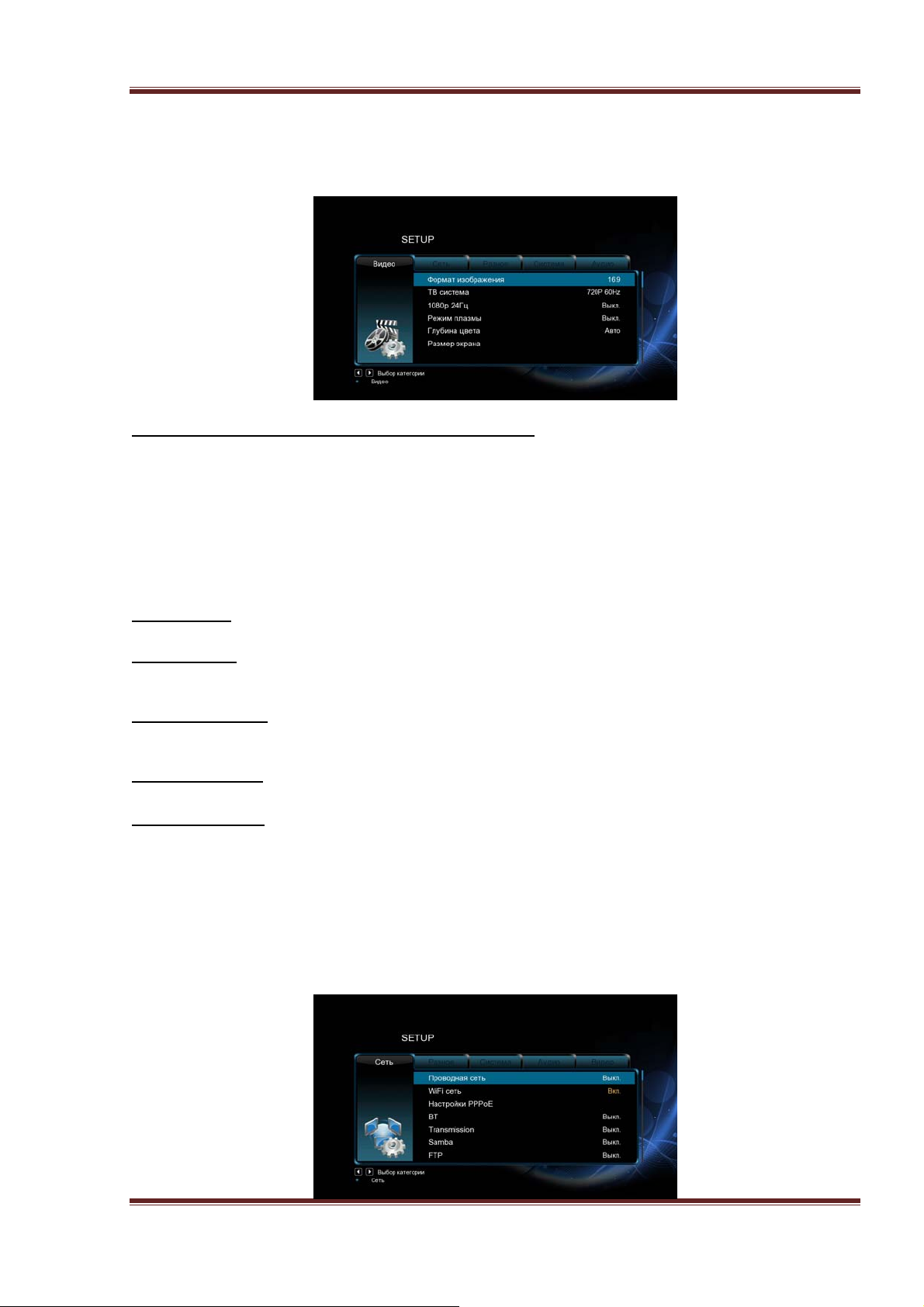

Имеются пять подразделов в меню настроек: Аудио, Видео, Сеть, Система и Разное. Используйте навигационные кнопки Вверх/Вниз для выбора подраздела. Для подтверждения нажмите кнопку OK. Нажмите кнопку Back для сброса и возврата в предыдущее меню.

3.1.1 Настройка системных параметров.

Используйте это меню для настройки системных параметров.

Язык меню

- Выбор языка экранного меню.

Кодировка текста

- Выбор кодировки текста (субтитров).

Изменить шрифт

- Выбор системного шрифта.

Создайте папку “Resource” в корневом каталоге USB-носителя или жесткого диска, переименуйте файл шрифта в ‘font.ttf ‘и скопируйте его в эту папку.

Сменить фон

- Выбор фона рабочего стола.

Создайте папку “Resource” в корневом каталоге USB-носителя или жесткого диска,

+ 29 hidden pages
