ICOM VHF-Marine Radio IC-M25EURO / navy blue Manual

1
2
3

BASIC MANUAL

VHF MARINE TRANSCEIVER

iM25EURO

4

DEUTSCH
CASTELLANO
FRANÇAIS
ITALIANO

9
10
11
12
13
14
15
16

DEUTSCH

VORWORT

Vielen Dank dafür, dass Sie dieses Icom-Produkt erworben
haben.
Das VHF-Seefunkgerät IC-M25 EURO wurde mit der
hervorragenden Technologie und Verarbeitungsqualität
von Icom konstruiert und gefertigt. Bei ordnungsgemäßer
Bedienung und Wartung wird dieses Gerät über viele Jahre
problemlos funktionieren.

WICHTIG

LESEN SIE DIESE ANLEITUNG aufmerksam

durch, bevor Sie das Funkgerät benutzen.

BEWAHREN SIE DIE
BEDIENUNGSANLEITUNG GUT AUF

Sie enthält wichtige Hinweise für den Betrieb des IC­M25 EURO.

11

AUSDRÜCKLICHE DEFINITIONEN

BEGRIFF DEFINITION

RGEFAHR!

RWARNUNG!

ACHTUNG

HINWEIS

.

ENTSORGUNG

Batterien) am Ende ihrer Lebensdauer bei einer offiziellen
Sammelstelle abgegeben werden müssen. Entsorgen
Sie diese Produkte nicht über den unsortierten Hausmüll.
Entsorgen Sie sie entsprechend den bei Ihnen geltenden
Bestimmungen.

Lebensgefahr, Gefahr von schweren
Verletzungen oder Explosionsgefahr.

Es besteht die Gefahr von
Personenschäden, Brand oder
Stromschlägen.

Das Gerät kann beschädigt werden.
Bei Nichtbeachtung werden die

Geräteeigenschaften nicht vollständig. Es
besteht keine Gefahr von Personenschäden,
Brand oder Stromschlägen.

Das Symbol einer durchgestrichenen
Abfalltonne auf Rädern auf dem Produkt, den
zugehörigen Unterlagen oder der Verpackung
weist darauf hin, dass alle elektrischen
und elektronischen Produkte, Batterien
und Akkumulatoren (wiederaufladbare

IM NOTFALL EMPFEHLUNG

Wenn Sie Hilfe benötigen, kontaktieren Sie andere
Seefunkstellen und die zuständige Küstenfunkstelle durch
Absetzen eines Notrufs auf Kanal 16.

❍ NOTRUF ÜBER KANAL 16

NOTRUFVERFAHREN

1. „MAYDAY, MAYDAY, MAYDAY.“

2. „THIS IS ……………… “ (Name Ihres
Schiffs)

3. Ihr Rufzeichen oder die Kennung Ihres
Schiffs.

4. „LOCATED AT …………… “ (Ihre Position)

5. Grund des Notrufs und Art der benötigten
Hilfe.

6. Weitere Details durchgeben, welche die Ret­tung erleichtern könnten.

Wenn das Funkgerät mit Salzwasser in Berührung
gekommen ist, müssen Sie es GRÜNDLICH MIT
SÜSSWASSER REINIGEN und trocknen, bevor Sie es
erneut einschalten. Andernfalls können die Tasten, Schalter
und sonstigen Bedienelemente durch kristallisierendes Salz
zerstört werden.

HINWEIS:
NIEMALS das Funkgerät mit Wasser säubern, wenn Zweifel

an der Wasserdichtheit bestehen.
Dies gilt beispielsweise, wenn das Funkgerät selbst oder die
Buchsenabdeckung einen Riss hat oder gebrochen ist, oder
wenn das Funkgerät auf den Boden gefallen ist.

1
2
3
4

D
6

7
8
9
10
11
12
13
14
15
16

2

LISTE DER LÄNDERCODES

SICHERHEITSHINWEISE

• ISO 3166-1

Land Code Land Code

1

Österreich

2

Belgien

3

Bulgarien

4

Kroatien

5

Tschechien

6

Zypern

7

Dänemark

8

Estland

9

Finnland

10

Frankreich

11

Deutschland

12

Griechenland

13

Ungarn

14

Island

15

Irland

16

Italien

17

Lettland

Icom, Icom Inc. und das Icom-Logo sind eingetragene Warenzeichen
von Icom Incorporated (Japan) in Japan, den Vereinigten Staaten, dem
Vereinigten Königreich, Deutschland, Frankreich, Spanien, Russland,
Australien, Neuseeland und/oder weiteren Ländern.

3

AT
BE
BG
HR
CZ
CY
DK
EE

FI
FR
DE

GR
HU

IS

IE

IT

LV

18

Liechtenstein

19

Litauen

20

Luxemburg

21

Malta

22

Niederlande

23

Norwegen

24

Polen

25

Portugal

26

Rumänien

27

Slowakei

28

Slowenien

29

Spanien

30

Schweden

31

Schweiz

32

Türkei

33

Vereinigtes
KöNigreich

LI

LT
LU
MT
NL

NO

PL
PT

RO
SK

SI

ES
SE
CH
TR
GB

RWARNUNG! NIEMALS das Funkgerät direkt an eine

Netzsteckdose anschließen! Andernfalls kann es zu einem
Brand und/oder Stromschlag kommen.

RWARNUNG! NIEMALS das Funkgerät während

des Betriebs so halten, dass die Antenne empfindlichen
Körperteilen – insbesondere dem Gesicht und den Augen –
näher als 2,5 cm kommt. Das Funkgerät funktioniert am besten,
wenn sich das Mikrofon in einem Abstand von 5 bis 10 cm von
den Lippen befindet und die Antenne senkrecht steht.

ACHTUNG: NIEMALS das Funkgerät direkt an eine

Netzsteckdose oder an ein Netzgerät anschließen, das nicht
von Icom geliefert oder ausdrücklich zugelassen worden ist.
Andernfalls kommt es zur Zerstörung des Funkgeräts.

ACHTUNG: VERGEWISSERN SIE SICH vor dem

Anbringen der Antenne, dass diese trocken ist, sowie vor dem
Einschalten des Funkgeräts, dass die Antenne fest angebracht
ist. Wenn Feuchtigkeit ins Innere des Funkgeräts gelangt,
kommt es zu schweren Schäden an der Elektronik.

VORSICHT: Das Funkgerät ist wasserdicht gemäß

Schutzklasse IPX7. Sollte das Funkgerät jedoch einmal auf
den Boden gefallen sein, ist diese Wasserdichtheit nicht
mehr gewährleistet, da das Gehäuse oder die Dichtungen
möglicherweise Schaden genommen haben.

UNTERLASSEN Sie die Reinigung des Funkgeräts mit

chemischen Mitteln, wie z. B. Benzin oder Alkohol, da die
Gehäuseoberfläche dadurch beschädigt werden könnte.

NUR DANN die [PTT]-Taste drücken, wenn Sie tatsächlich

senden möchten.

KEINE Umbauten oder Veränderungen am Funkgerät

vornehmen. Durch unbefugte Änderungen am Funkgerät
erlischt der Garantieanspruch.

NIEMALS das Funkgerät in der Nähe ungeschützter

elektrischer Sprengkapseln oder in einem
explosionsgefährdeten Bereich verwenden.

NIEMALS das Funkgerät in direktem Sonnenlicht oder in

Bereichen betreiben oder lagern, in denen die nachfolgend
angegebenen Temperaturen herrschen.

• Ausführungen für EUR, FRG, HOL, und UK:

Unter –15°C oder über +55°C

STETS außerhalb der Reichweite von Kindern aufbewahren.
STETS mindestens 0,9 Meter Abstand zum Magnetkompass

Ihres Schiffs einhalten.

VERGEWISSERN SIE SICH vor dem Anbringen der

Antenne und der Batterieabdeckung, dass diese trocken
sind, sowie vor dem Einschalten des Funkgeräts, dass die
Antenne und die Batterieabdeckung fest angebracht sind. Wenn
Feuchtigkeit ins Innere des Funkgeräts gelangt, kommt es zu
schweren Schäden an der Elektronik.

Hinweis:

In dieser Bedienungsanleitung werden die folgenden

Länderabkürzungen verwendet:
Europa: EUR Deutschland: FRG
Niederlande:HOL Vereinigtes Königreich: UK

INHALTSVERZEICHNIS

VORWORT .......................................................................................1

WICHTIG .......................................................................................... 1

AUSDRÜCKLICHE DEFINITIONEN .................................................1

ENTSORGUNG ................................................................................1

IM NOTFALL .....................................................................................2

EMPFEHLUNG .................................................................................2

LISTE DER LÄNDERCODES ...........................................................3

SICHERHEITSHINWEISE ................................................................3

GRUNDREGELN ..............................................................................5

LADEN DES AKKU-PACKS..............................................................6

Sicherheitshinweise zum Umgang mit Akku-Packs .................6

Mitgelieferter Netzadapter .......................................................9

1 MITGELIEFERTES ZUBEHÖR UND ANBAUTEILE ................ 10

Mitgeliefertes Zubehör ...........................................................10

Anbauteile ..............................................................................10

2 GERÄTEBESCHREIBUNG .................................................11–12

Bedienelemente und Anschlüsse...........................................11

Display ...................................................................................12

3 GRUNDBEDIENUNG ..........................................................13–15

Wahl eines Kanals .................................................................13

Empfangen und Senden ........................................................14

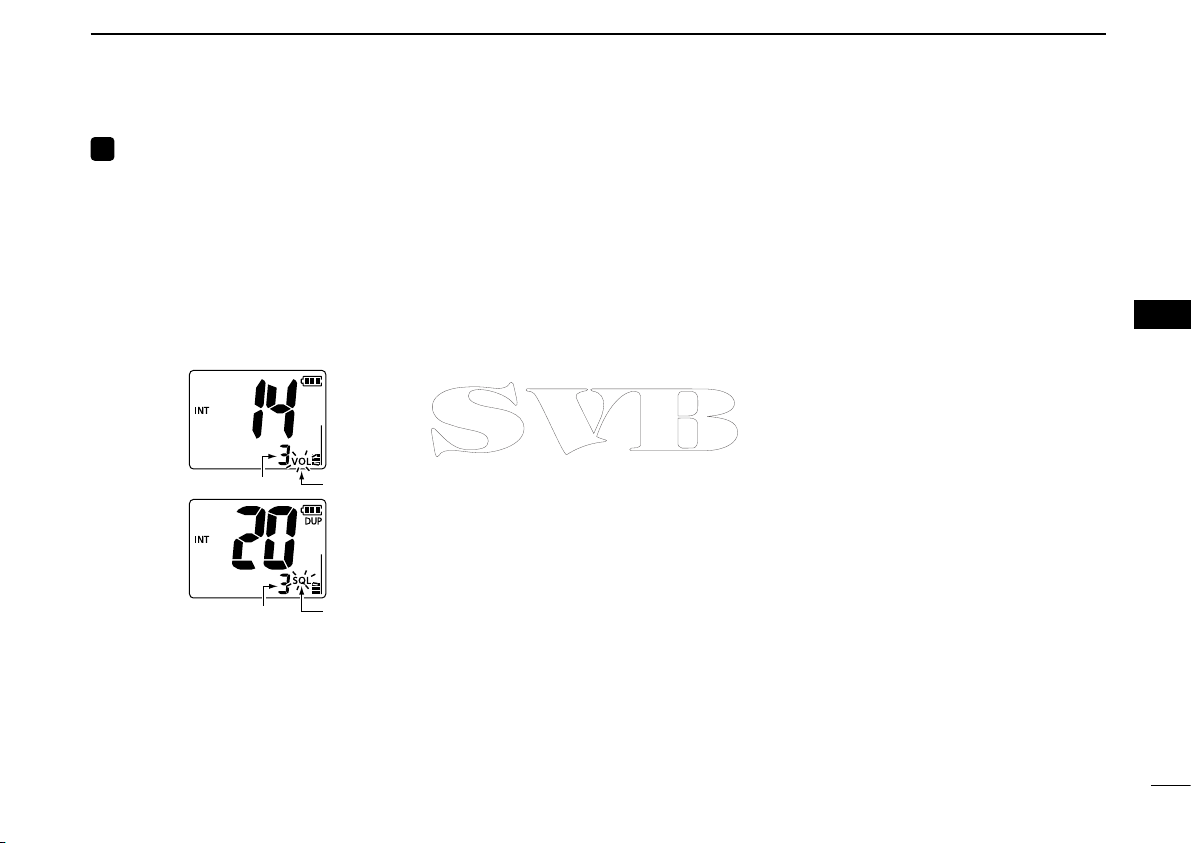

Einstellen von Lautstärke oder Squelch-Pegel ......................15

4 EINSTELLMODUS ....................................................................16

Eingaben im Einstellmodus („Set-Modus“) ............................16

5 TECHNISCHE DATEN ..............................................................17

1
2
3
4

D
6

7
8
9
10
11
12
13
14
15
16

4

GRUNDREGELN

Vorrang von Notrufen D

• Lesen Sie alle Regeln und Vorschriften, die den Vorrang von

Notrufen betreffen, und halten Sie eine aktuelle Ausgabe
bereit Notrufe haben Vorrang vor allem anderen.

• Beobachten Sie ständig den Kanal 16, sofern Sie nicht gerade

auf einem anderen Kanal kommunizieren.

• Falsche oder vorgetäuschte Notrufe sind gesetzlich verboten

und stehen unter Strafe.

Geheimhaltung D

• Informationen, die Sie erlangen, ohne dass diese für Sie

bestimmt waren, dürfen Sie nicht an Dritte weitergeben oder
anderweitig verwenden.

• Anstößige oder lästerliche Ausdrücke sind verboten.

Gesetzliche Bestimmungen D

(1) MOBILE FUNKSTELLE DER SEE- ODER

BINNENSCHIFFFAHRT

Nach den Bestimmungen des Telekommunikationsgesetzes
(TKG) ist das Errichten und Betreiben jeder
Funkanlage genehmigungspflichtig. Das Betreiben
einer genehmigungspflichtigen mobilen Funkstelle der
See- oder Binnenschifffahrt ohne Genehmigung ist eine
Ordnungswidrigkeit und wird mit Bußgeld geahndet.

Der Betrieb einer mobilen Funkstelle der See- oder
Binnenschifffahrt muss durch die Bundesnetzagentur (BNetzA)
genehmigt sein. Das Errichten und Betreiben bedarf einer
Frequenzzuteilung gemäß der Vollzugsordnung für den
Funkdienst (Radio Regulations).

5

(2) FREQUENZZUTEILUNGSURKUNDE

Die Genehmigung (Frequenzzuteilungsurkunde) zum
Betreiben einer Seefunkstelle erteilt die Außenstelle der
Bundesnetzagentur (BNetzA) in Hamburg, die zum Betreiben
einer Funkstelle des Binnenfunkdienstes erteilt die Außenstelle
der Bundesnetzagentur (BNetzA) in Mülheim.

Die nationalen Frequenzzuteilungen sowie das
Fernmeldegeheimnis sind besonders zu beachten.
Personen, die ein Sprechfunkgerät für den See- oder
Binnenfunkdienst betreiben möchten, müssen über ein gültiges
Sprechfunkzeugnis verfügen.

Personen, die ein Sprechfunkgerät für den See- oder
Binnenfunkdienst betreiben möchten, müssen über ein
gültiges Sprechfunkzeugnis verfügen. Je nach Ausrüstung
bzw. Fahrtgebiet sind unterschiedliche Sprechfunkzeugnisse
erforderlich.

Für den Betrieb einer Seefunkstelle im NON-GMDSS­Seefunkdienst oder einer Schiffsfunkstelle im Binnenfunkdienst
ist mindestens das UBI erforderlich. Zum Bedienen
einer GMDSS-Seefunkstelle ist mindestens das SRC
erforderlich. Funkgespräche dürfen auch von Personen ohne
Sprechfunkzeugnis geführt werden, wenn das Gespräch von
einer Person mit gültigem Sprechfunkzeugnis aufgebaut und
beendet wird. Nur öffentliche Nachrichten dürfen ausgetauscht
werden und sind von dieser Person zu überwachen.

LADEN DES AKKU-PACKS

Sicherheitshinweise zum

Umgang mit Akku-Packs

Durch unsachgemäße Behandlung von Lithium-Ionen­Akkus kann der Akku-Pack unbrauchbar werden oder seine
Kapazität verlieren.
Unter Umständen kann dies zu Rauch, Feuer oder Zerplatzen führen.

R GEFAHR! Benutzen Sie in Icom-Funkgeräten ausschließlich
von Icom vorgeschriebene Akku-Packs. Nur Icom-Akku-Packs
sind für diese Zwecke getestet und zugelassen. Die Benutzung
von Akku-Packs anderer Hersteller oder gefälschter Akku-Packs
kann zu Rauchentwicklung, Feuer oder Zerplatzen führen.

Sicherheitshinweise zum Umgang mit Akku-Packs ❏

R GEFAHR! NIEMALS auf Akku-Packs schlagen oder
anderweitig die äußere Hülle deformieren. Verwenden Sie
Akku-Packs, die heruntergefallen und/oder deformiert sind,
nicht weiter. Mechanische Schäden sind nicht zwangsläufig
von außen sichtbar, so dass auch äußerlich intakte Akku-Packs
unbrauchbar sein und eine Gefahrenquelle beim Laden bzw.
Gebrauch darstellen können.

R GEFAHR! Akku-Packs NIEMALS bei Temperaturen von über
+60°C benutzen oder lagern. Derartige Temperaturen können
sich beispielsweise ergeben, wenn Akku-Packs in der Nähe
von Wärmequellen, in Fahrzeugen oder in der Sonne gelagert
werden. Hohe Temperaturen können zum Platzen des Akku-

Packs oder zu Bränden führen. Zumindest werden die Kapazität
und die Lebensdauer vermindert.

R GEFAHR! Setzen Sie Akku-Packs NIEMALS Regen,
Schnee, Salzwasser oder anderen Flüssigkeiten aus. Benutzen
oder laden Sie Akku-Packs nicht, wenn sie feucht sind.
Sollte ein Akku-Pack feucht geworden sein, muss er vor dem
Einsetzen in das Funkgerät unbedingt gründlich getrocknet
werden. Akku-Packs sind nicht wasserdicht.

R GEFAHR! Das Funkgerät NIEMALS ins Feuer werfen, da
etwaige Gase im Inneren des Akku-Packs zum Bersten des
Geräts und/oder zu einer Explosion führen können.

R GEFAHR! Versuchen Sie NIEMALS, an den Anschlüssen der
Akku-Packs zu löten. Die dabei auf den Akku-Pack einwirkende
Hitze kann zu Rauchentwicklung, Feuer oder Explosionen führen.

R GEFAHR! Nutzen Sie den Akku nur in dem Funkgerät,
für das er vorgesehen ist. Verwenden Sie den Akku niemals
für andere Geräte oder für Zwecke, die laut der vorliegenden
Bedienungsanleitung nicht vorgesehen sind.

R GEFAHR! Falls aus einem Akku eine Flüssigkeit austritt und
in die Augen gelangt, kann dies zur Erblindung führen. Spülen
Sie die Augen unverzüglich mit klarem Wasser und suchen Sie
schnellstmöglich einen Arzt auf.

R WARNUNG! Sollten Sie Ungewöhnliches bemerken,
wenn Sie den Akku-Pack verwenden (starke Erwärmung,
Rauchentwicklung o. Ä.), beenden Sie sofort die Nutzung.
Informieren Sie in solchen Fällen Ihren Händler.

1
2
3
4

D
6

7
8
9
10
11
12
13
14
15
16

6

LADEN DES AKKU-PACKS (Fortsetzung)

R WARNUNG! Waschen Sie das betreffende Körperteil sofort
mit klarem Wasser, wenn Sie in Kontakt mit einer aus dem Akku
ausgetretenen Flüssigkeit gekommen sind.

R WARNUNG! Das Funkgerät/der Akku-Pack darf NIEMALS in
einer Mikrowelle erwärmt, hohen Drücken ausgesetzt oder auf ein In­duktionskochfeld gelegt werden. Andernfalls kann es zu einer Über­hitzung, einem Brand oder einer Explosion des Akku-Packs kommen.

ACHTUNG: Verwenden Sie das Funkgerät/den Akku-Pack stets

innerhalb des vorgeschriebenen Temperaturbereichs:

–15°C bis +55°C

Die Verwendung bei höheren oder niedrigeren Temperaturen mindert
die Kapazität des Akku-Packs und verkürzt seine Lebensdauer. Es
kann vorkommen, dass der zulässige Betriebstemperaturbereich des
Akkus größer ist als der des Funkgeräts. In diesem Fall funktioniert
das Funkgerät nicht richtig, weil es unter- oder oberhalb des
zulässigen Temperaturbereichs betrieben wird.

ACHTUNG: Die Lebensdauer des Akku-Packs kann sich
verkürzen, wenn man den Akku-Pack über längere Zeit voll
ge- oder entladen oder bei Temperaturen über +50°C lagert.
Falls das Funkgerät einmal über einen längeren Zeitraum nicht
benötigt wird, sollten Sie es so lange benutzen, bis die Akku­Anzeige auf „Halb“ steht. Dann schalten Sie das Funkgerät aus
und sorgen Sie für eine sichere Lagerung an einem kühlen und

trockenen Ort innerhalb des folgenden Temperaturbereichs:

–20˚C bis +50˚C (längstens 1 Monat)
–20˚C bis +35˚C (längstens 3 Monate)
–20˚C bis +25˚C (längstens 1 Jahr)

7

Sicherheitshinweise zum Laden ❏

R GEFAHR! NIEMALS den Akku-Pack in Bereichen mit sehr
hohen Temperaturen laden, wie etwa in der Nähe von Feuern
oder Öfen, im Inneren eines von der Sonne aufgeheizten KFZ
oder im direkten Sonnenlicht. Unter solchen Umständen wird
die interne Schutzschaltung des Akku-Packs aktiviert und der
Ladevorgang abgebrochen.

WARNUNG! NIEMALS das Funkgerät länger als 6 Stunden am
Netzadapter angesteckt lassen. Falls der Akku-Pack innerhalb
der vorgeschriebenen Zeit nicht vollständig geladen ist, sollte
man den Ladevorgang trotzdem beenden und den Akku­Pack aus dem Ladegerät nehmen. Eine Überschreitung der
vorgeschriebenen Ladezeit kann zu Überhitzung und Bränden
oder zum Aufplatzen des Akku-Packs führen.

WARNUNG! NIEMALS das Funkgerät an den Netzadapter
anschließen, wenn das Funkgerät feucht oder verschmutzt
ist. Andernfalls kann es zur Korrosion oder sonstigen
Beschädigung der [CHARGE]-Buchse (Ladebuchse) kommen.
Der mitgelieferte Netzadapter ist nicht wasserdicht.

ACHTUNG: NIEMALS den Akku-Pack außerhalb des folgenden

Temperaturbereichs laden:

0°C bis +45°C
Icom empfiehlt das Laden bei +20°C. Beim Laden außerhalb

des vorgeschriebenen Temperaturbereichs kann es zu einer
Überhitzung oder zu einem Platzen des Akku-Packs kommen,
außerdem sinken Kapazität und Lebensdauer.

1

SCHALTEN SIE DIE STROMVERSORGUNG AUS, bevor Sie

mit dem Laden beginnen. Andernfalls kann der Akku-Pack
beschädigt werden. Laden Sie den Akku-Pack mindestens
einmal pro Halbjahr, selbst wenn er über einen längeren
Zeitraum nicht verwendet worden ist. Der Akku-Pack entlädt
sich ganz langsam selbst, auch wenn er nicht benutzt wird.
Wenn ein Akku-Pack über sehr lange Zeit nicht geladen wird,
sinkt seine Lebensdauer und im ungünstigsten Fall lässt er sich
überhaupt nicht mehr laden.

Lebensdauer und Austausch des Akku-Packs ❏

Das im Akku-Pack enthaltene Material wird nach einer
gewissen Zeit schwach, selbst wenn er nur wenig benutzt wird.
Die geschätzte Anzahl Lade- und Entladezyklen beträgt je nach
Art des Betriebs zwischen 300 und 500.
Auch wenn der Akku-Pack voll geladen zu sein scheint,
kann sich die Betriebsfähigkeit des Funkgeräts in folgenden

Situationen verkürzen:

• Die Herstellung des Akku-Packs liegt etwa fünf Jahre zurück.

• Der Akku-Pack wurde wiederholt geladen.

Ersetzen Sie den Akku-Pack etwa fünf Jahre nach dessen
Herstellung UNBEDINGT durch einen neuen, auch wenn er die
Ladung noch hält.
Wenden Sie sich wegen des Austauschs des Akku-Packs an ein
Icom-Kundendienstcenter vor Ort oder an einen Icom-Händler.

(Globale Icom-Website: http://www.icom.co.jp/world/)

Entsorgung des Akku-Packs ❏

Akkumulatoren (wiederaufladbare Batterien) müssen am
Ende ihrer Lebensdauer bei einer offiziellen Sammelstelle
abgegeben werden. Entsorgen Sie diese Produkte nicht über
den unsortierten Hausmüll. Entsorgen Sie sie entsprechend den
bei Ihnen geltenden Bestimmungen.

Entnehmen des Akku-Packs aus dem Funkgerät

HINWEIS: Trocknen Sie, soweit erforderlich, unbedingt das
Funkgerät und/oder Ihre Hände, bevor Sie das Gerät öffnen.

Schalten Sie die Stromversorgung q
aus.
Drehen Sie die sechs Schrauben w
auf der Rückseite heraus.
Öffnen Sie das Gehäuse. e

Ziehen Sie den Stecker des r
Akku-Packs und den Stecker mit
dem roten Sensordraht an der
Vorderseite ab.

Ziehen Sie den Akku-Pack auf der t
Rückseite ab.

2
3
4

D
6

7
8
9
10
11
12
13
14
15
16

8

LADEN DES AKKU-PACKS (Fortsetzung)

Mitgelieferter Netzadapter

Schalten Sie die Stromversorgung aus. q
Schließen Sie den Netzadapter an, wie nachfolgend w
gezeigt.

Stromversorgung AUS

Mitgelieferter
Netzadapter

[CHARGE]-BUCHSE
(Ladebuchse)

• Auf der Anzeige erscheint „CHG“ (d. h. „charging“ – laden) und

die Balken im Batteriesymbol laufen während des Ladevorgangs.

• Wenn ein Fehler auftritt, blinkt das Batteriesymbol und es

erscheinen die Meldungen „Er“ (d. h. „Error“ - Fehler) und „CHG“.

Der Ladevorgang ist innerhalb von circa 3 Stunden e
abgeschlossen.

• Die Ladezeit schwankt je nach Akkuzustand.

• Wenn der Akku-Pack vollständig geladen ist, erscheint „FL“

(d. h. „Full“ – voll).

9

Verriegelung nach
unten schieben.

Abdeckung nach
unten klappen.

MITGELIEFERTES ZUBEHÖR UND ANBAUTEILE

q

w

1

Mitgeliefertes Zubehör

Netzadapter*

(5 V/1 A)

* Je nach Ausführung des Funkgeräts möglicherweise

nicht mitgeliefert oder anderes Aussehen.

GürtelclipHandschlaufe

Antenne

Anbauteile

Antenne ❏

Schrauben Sie die mitgelieferte Antenne in die
Antennenbuchse ein.

ACHTUNG:

• Tragen Sie das Funkgerät

NIEMALS an der Antenne.

• Senden ohne Antenne führt

zu Schäden am Funkgerät.

Handschlaufe ❏

Ziehen Sie die Handschlaufe
durch die dafür vorgesehene
Öse, wie rechts gezeigt.
Die Handschlaufe ist zur
Sicherung beim Tragen des
Funkgeräts vorgesehen.

Gürtelclip ❏

Anbringen bzw. Lösen des Gürtelclips.

Zum Anbringen des
Gürtelclips

Gürtelclip

Vorsicht!
Fingernagel
nicht abbrechen.

Zum Lösen des
Gürtelclips

Lasche (q) anheben und
Gürtelclip in Pfeilrichtung
(w) schieben.

1
2
3
4

D
6

7
8
9
10
11
12
13
14
15
16

10

2

[SCAN DUAL]

[VOL/SQL MONI]

[16/C]

PTT

[ ]/[ ]

[FAV ]

[Hi/Lo ]

[ ]

[CH]

GERÄTEBESCHREIBUNG

Bedienelemente und Anschlüsse

[SP/MIC]-Buchse

Antennenanschluss

Display

AUFWÄRTS/ABWÄRTS-TASTEN

KANAL-16-TASTE/ANRUFKANAL-TASTE

LAUTSTÄRKE/SQUELCH/MONITOR-TASTE

11

EIN-/AUS-TASTE

SCAN/DUAL-TASTE

[CHARGE]-BUCHSE

(Ladebuchse)

(nicht für Datenkommunikation)

ACHTUNG:

• Sicher verschließen, wenn kein Kabel angeschlossen ist.

• Vergewissern Sie sich, dass die Gummidichtung frei von Staub und sonstigen

Fremdkörpern ist.

Andernfalls ist die Wasserdichtheit nicht gewährleistet.

VORZUGSKANAL-TASTE

KANALTASTE

SENDELEISTUNGS-/VERRIEGELUNGSTASTE

Lautsprecher

Mikrofon

GERÄTEBESCHREIBUNG

2

Display

SENDE-SYMBOL

VORZUGSKANAL-SYMBOL

SYMBOL „NIEDRIGE
SENDELEISTUNG“

KANALGRUPPEN-SYMBOLE

TASTENSPERREN-SYMBOL

ANRUFKANAL-SYMBOL

ANZEIGE DER KANALNUMMER

BUSY-SYMBOL

SUBKANAL/

LAUTSTÄRKE/

SQUELCH-PEGEL/

MENÜPUNKT IM

EINSTELLMODUS

ANZEIGE

BATTERIESYMBOL

Blinkt während des Einstellens.

• „SQL“ bedeutet Squelch-Pegel.

• „VOL“ bedeutet Lautstärke.

Anzeige

(blinkt)

(blinkt)

DUPLEX-SYMBOL
SUCHLAUF-SYMBOL

DUALWATCH-SYMBOL (Zweikanalwache)
TRI-WATCH-SYMBOL (Dreikanalwache)

LAUTSTÄRKE/
SQUELCH-PEGEL-SYMBOL

Akkuzustand

Überladen

Voll geladen
Halb voll

Laden erforderlich

Akku entladen

1
2
3
4

D
6

7
8
9
10
11
12
13
14
15
16

12

3

GRUNDBEDIENUNG

Wahl eines Kanals

Wählen Sie die geeignete Kanalgruppe für Ihr Einsatzgebiet
und wählen Sie dann den gewünschten Kanal.

Wahl einer Kanalgruppe ❏

Halten Sie die [CH]-Taste 1 Sekunde lang gedrückt, um ➥
die Kanalgruppe umzuschalten. Wiederholen Sie diesen
Schritt, um zur nächsten Gruppe zu gelangen.

• Welche Kanalgruppen wählbar sind, hängt von der Ausführung

Ihres Funkgeräts ab.

1 Sekunde lang

gedrückt halten

Internationale Kanäle ATIS-Kanäle

(Beispiel)

Wahl eines normalen Kanals ❏

Drücken Sie ➥ [Y] oder [Z], um einen Kanal auszuwählen.

• „DUP“ erscheint bei Duplex-Kanälen.

• „A“ erscheint bei Simplex-Kanälen.

HINWEIS: Auf Kanal 70 darf und kann nicht gesendet werden.

Umschalten auf Kanal 16 ❏

Kanal 16 ist der internationale Notrufkanal. Im Notfall wird
die erste Funkverbindung über Kanal 16 hergestellt. Im
Standby-Betrieb ist eine permanente Überwachung von
Kanal 16 vorgeschrieben.

Drücken Sie [16/C], um auf Kanal 16 umzuschalten. q
Drücken Sie die [CH]-Taste, um zurück auf den Kanal w
zu gelangen, der vor dem Umschalten auf Kanal 16
ausgewählt war.

Drücken Sie

Wahl des Anrufkanals ❏

In jeder Kanalgruppe gibt es einen Anrufkanal.

Halten Sie die [16/C]-Taste 1 Sekunde lang gedrückt, q
um auf den Anrufkanal der derzeit ausgewählten
Kanalgruppe umzuschalten.

• „CALL“ und die Kanalnummer erscheinen im Display.

Drücken Sie die [CH]-Taste, um zurück auf den Kanal zu w
gelangen, der vor dem Umschalten auf Kanal 9 ausgewählt war.

1 Sekunde lang
gedrückt halten

13

Es ist ein Duplex-Kanal ausgewählt. Es ist ein Simplex-Kanal ausgewählt.

HINWEIS:

Sie können den Kanal programmieren, den Sie am
häufigsten benutzen.

GRUNDBEDIENUNG

3

Empfangen und Senden

ACHTUNG: Senden ohne Antenne führt zu Schäden am

Funkgerät.

q Drücken Sie [Y] oder [Z], um einen Kanal auszuwählen.

• Wenn ein Signal empfangen wird, erscheint „ “.

Halten Sie die [PTT]-Taste gedrückt und sprechen Sie ins w
Mikrofon.

• „ “ erscheint während des Sendens.

• Auf Kanal 70 darf und kann nicht gesendet werden.

Die [PTT]-Taste zum Empfang wieder loslassen. e

1) Einen Kanal wählen.

2) Zum Senden drücken.

4) Zum Empfangen
loslassen.

WICHTIG:

• Um die Verständlichkeit der übertragenen Sprache zu

gewährleisten, nach dem Drücken der [PTT]-Taste circa
1 Sekunde lang warten, das Mikrofon etwa 5 bis 10 cm
vom Mund entfernt halten und mit normaler Lautstärke
ins Mikrofon sprechen.

• Bei sehr niedrigen Temperaturen schaltet die

Schutzfunktion des Akku-Packs das Funkgerät
automatisch auf geringe Leistung und deaktiviert die
Auswahl der hohen Leistung.

HINWEIS: Das Funkgerät hat zur Reduzierung der
Stromaufnahme eine Batteriesparfunktion. Sie wird
automatisch aktiviert, wenn länger als 5 Sekunden kein
Signal empfangen wird.

1
2
3
4

D
6

7
8
9
10
11
12
13
14
15
16

3) Ins Mikrofon sprechen.

14

GRUNDBEDIENUNG

3

Einstellen von Lautstärke

oder Squelch-Pegel

15

Während das „VOL“- bzw. das
Sie die Lautstärke bzw. den Squelch-Pegel einstellen.

q

Drücken Sie ein- bzw. zweimal die [VOL/SQL]-Taste.

• Das „VOL“- bzw. das „SQL“-Symbol beginnt zu blinken.

• Wenn 5 Sekunden lang keine Taste betätigt wird, kehrt das

Funkgerät zurück in den Normalbetrieb.

Während des Blinkens Lautstärke einstellen.Lautstärke

Squelch-Pegel

w

Zum Einstellen der Lautstärke:

Während das „VOL“-Symbol blinkt, drücken Sie [Y] oder [Z].

Zum Einstellen des Squelch-Pegels:

Während das „SQL“-Symbol blinkt, drücken Sie [Y] oder [Z].

• Der Pegel erscheint auf dem Display.

Drücken Sie e

• Sie gelangen zurück in den Normalbetrieb.

Während des Blinkens Squelch-Pegel einstellen.

ein- bzw. zweimal die [VOL/SQL]-Taste

„SQL“

-Symbol blinkt, können

.

EINSTELLMODUS

+

+

4

Eingaben im Einstellmodus

(„Set-Modus“)

Der Einstellmodus dient zum Festlegen bestimmter
Parameter für den Betrieb des Funkgeräts.

MENÜPUNKTE IM EINSTELLMODUS (In der Tabelle sind die Standardeinstellungen angegeben. Die Standardeinstellungen hängen von der Ausführung Ihres Funkgeräts ab.)

• Quittungston • Prioritätssuchlauf* • Suchlauf-Timer* • Automatischer Suchlauf*

• Automatische
AquaQuake-Funktion

• Alarm bei Wasserkontakt

Erster Menüpunkt

: Gedrückt

halten

*In der HOL-Ausführung nicht verfügbar.

• Stromsparen • LCD-Kontrast

Verwendung des Einstellmodus ❏

Schalten Sie die Stromversorgung aus. q
Halten Sie nun die [VOL/SQL]-Taste gedrückt und schalten Sie die w
Stromversorgung ein. So gelangen Sie in den Einstellmodus.

• Es erscheint der erste Menüpunkt „bEEP“ (Quittungston).

Halten Sie die [VOL/SQL]-Taste gedrückt und drücken Sie e
[Y] oder [Z], um einen Menüpunkt auszuwählen.
Drücken Sie [ r Y] oder [Z], um eine Option zu einem
Menüpunkt auszuwählen.
Drücken Sie [16/C], um den Einstellmodus zu verlassen. t

: Gedrückt

halten:

bzw.
Nur

drücken:

• Automatische

Hintergrundbeleuchtung

• Zwei-/Dreikanalwache*

• Funktionsweise der Monitor-Taste

1
2
3
4

D
6

7
8
9
10
11
12
13
14
15
16

16

5

TECHNISCHE DATEN

ALLGEMEINES ❏

• Frequenzbereich (MHz):

Senden 156,000–161,450
156,000–161,600 [HOL]
Empfangen 156,000–163,425

• Betriebsart:

FM (16K0G3E)

• Versorgungsspannung:

3,7 V Gleichstrom (Nennspannung, Minus an Masse)

• Stromaufnahme (circa):

Senden (5,0 W/1,0 W/0,5 W*) 2,3 A/0,9 A/0,7 A*
*Nur für [FRG].

Max. Lautstärke (eingebauter Lautsprecher)
Max. Lautstärke (externer Lautsprecher)

• Frequenzstabilität:

±1,5 kHz

• Betriebstemperatur:

–15°C bis +55°C

• Abmessungen (ohne vorstehende Teile):
56,6 (B) × 134,2 (H) × 30,5 (T) mm,

• Gewicht (circa):

220 g (einschließlich mitgelieferter Antenne und Gürtelclip)

[EUR], [FRG] und [UK]

0,30 A

0,20 A

SENDER ❏

• Ausgangsleistung: 5 W (circa)/1 W/0,5 W*

*Nur für [FRG].

•

Modulationsverfahren:

• max. Frequenzabweichung:

±5 kHz

• Nachbarkanalleistung:
70 dB

• Nebenaussendungen:

0,25 µW

• Restmodulation: 40 dB

• Frequenzgang (Audio):

Frequenzmodulation mitvariabler Reaktanz

+1 dB bis –3 dB bei 6 dB Oktave von 300–3000 Hz

EMPFÄNGER ❏

• Empndlichkeit:

•

Squelch-Empndlichkeit:

•

Intermodulationsunterdrückung:

•

Nebenempfangsunterdrückung:

•

Nachbarkanalunterdrückung

• Impedanz des Audioausgangs

12 Ω (interner Lautsprecher)
4 Ω (externer Lautsprecher)

• Ausgangsleistung (Audio): Interner Lautsprecher 0,55 W typisch

(bei 10 % Klirrfaktor) Externer Lautsprecher 0,20 W

Änderungen der technischen Daten jederzeit und ohne
Vorankündigung vorbehalten.

–6 dBµ emf (typisch; bei 20 dB SINAD)

–6 dBµ emf (typisch; Schaltschwelle)

68 dB

70 dB

: 70 dB

(bei 1 kHz)

17

CASTELLANO

PREFACIO

Gracias por elegir este producto Icom.
El TRANSCEPTOR NAÚTICO VHF IC-M25EURO está
diseñado con la última Tecnología y capacidades de Icom.
Con el debido cuidado, este producto le proporcionará años
de funcionamiento sin problemas.

IMPORTANTE

LEA TODAS LAS INSTRUCCIONES con

cuidado y completamente antes de utilizar el transceptor.

CONSERVE ESTE MANUAL DE
INSTRUCCIONES—

contiene importante información de funcionamiento para el
IC-M25EURO.

Este manual de instrucciones

DEFINICIONES EXPLÍCITAS

PALABRA DEFINICIÓN

R¡PELIGRO!

¡ADVERTENCIA!

R

PRECAUCIÓN

NOTA

Puede producirse la muerte, lesiones
graves o una explosión.

Pueden producirse daños personales,
peligro de incendio o choque eléctrico.

Se puede dañar el equipo.
Si se ignora, solo posibilidad de inconve-

nientes. Sin riesgo de daños personales,
incendio o choque eléctrico.

DESECHO

El símbolo de reciclaje tachado en el
producto, documentación o embalaje le
recuerda que en la Unión Europea, todos los
productos eléctricos y electrónicos, baterías
y acumuladores (baterías recargables) deben

llevarse a puntos de recogida concretos al final
de su vida útil. No deseche estos productos con la basura
doméstica no clasificada. Deséchelos de acuerdo con las
normativas y leyes locales aplicables.

1
2
3
4

D
C

7
8
9
10
11
12
13
14
15
16

18

EN CASO DE EMERGENCIA RECOMENDACIÓN

Si su embarcación necesita ayuda, póngase en contacto
con otros barcos y la Guardia Costera, para ello envíe una
llamada de socorro en el Canal 16.

❍ USO DEL CANAL 16

PROCEDIMIENTO DE LLAMADA DE
SOCORRO

1. “MAYDAY MAYDAY MAYDAY.”

2. «AQUÍ EL …………… » (nombre del barco)

3. Su señal de llamada u otra identificación del
barco.

4. «SITUADO EN …………… » (su posición)

5. Causa de la emergencia y la ayuda reque­rida.

6. Cualquier otra información que pueda facili­tar el rescate.

LIMPIE BIEN EL TRANSCEPTOR CON AGUA DULCE

después de haber estado expuesto al agua salada y
séquelo antes de volver a usarlo. De lo contrario, las teclas,
interruptores y controladores se volverán inoperables debido
a la cristalización de la sal.

NOTA:
NO sumerja el transceptor en agua si sospecha que la

estanqueidad podría no ser efectiva.
Por ejemplo, en los casos en los que el transceptor/el tapón
de la clavija/la cubierta del conector estén agrietados o
rotos, o el transceptor se haya caído.

1919

LISTA DE CÓDIGOS DE PAÍSES

• ISO 3166-1

País Código País Código

1

Austria

2

Bélgica

3

Bulgaria

4

Croacia

5

República Checa

6

Chipre

7

Dinamarca

8

Estonia

9

Finlandia

10

Francia

11

Alemania

12

Grecia

13

Hungría

14

Islandia

15

Irlanda

16

Italia

17

Letonia

AT

BE
BG
HR

CZ

CY

DK

EE

FI
FR
DE

GR
HU

IS

IE

IT

LV

18

Liechtenstein

19

Lituania

20

Luxemburgo

21

Malta

22

Países Bajos

23

Noruega

24

Polonia

25

Portugal

26

Rumanía

27

Eslovaquia

28

Eslovenia

29

España

30

Suecia

31

Suiza

32

Turquía

33

Reino Unido

LI

LT

LU

MT

NL

NO

PL
PT

RO

SK

SI
ES
SE

CH

TR

GB

PRECAUCIONES

R¡ADVERTENCIA! NUNCA conecte la radio a una salida

de CA. Puede causar un incendio o descargas eléctricas.

R¡ADVERTENCIA! NUNCA sujete la radio de manera

que la antena esté a menos de 2,5 cm de partes expuesta de
su cuerpo, especialmente la cara o los ojos, mientras transmite.
La radio funcionará mejor si el micrófono se encuentra a unos 5
o 10 cm de sus labios y en posición vertical.

PRECAUCIÓN: NUNCA conecte la radio a una fuente

de alimentación diferente a las especificadas por Icom. Dicha
conexión dañaría la radio.

PRECAUCIÓN: ASEGÚRESE de que la antena está bien

conectada a la radio y seca antes de conectarla. La entrada de
agua en el interior de la radio podría dañarla gravemente.

¡CUIDADO!:La radio cumple con los requisitos IPX7 en

cuanto a la estanqueidad. Sin embargo, si la radio se cae, no se
podrá garantizar la estanqueidad debido a los posibles daños
en la carcasa de la radio o en la junta de estanqueidad.

NO utilice disolventes fuertes como la bencina o el alcohol

para limpiar ya que podrían dañar las superficies.

NO

pulse [PTT] a no ser que, realmente, quiera transmitir.

NO modifique la radio. La garantía de la radio no cubre los

problemas ocasionados por una modificación no autorizada.

NO utilice la radio cerca de detonadores eléctricos sin

apantallar o en atmósferas explosivas.

1
2
3
4
5

C
7

8
9
10
11
12
13
14
15
16

20

PRECAUCIONES (continuación)

ÍNDICE

21

NO utilice ni coloque la radio expuesta directamente a los

rayos directos de sol o en áreas con los siguientes intervalos de
temperatura.

• Para las versiones EUR, FRG, HOL, y UK:

Por debajo de –15 °C o por encima de +55 °C

MANTENGA la radio fuera del alcance de los niños.
MANTENGA la radio al menos a 0,9 metros de la brújula de

su embarcación.

ASEGÚRESE de que la antena y la tapa de la batería están

instaladas de forma correcta en el transceptor y de que están
secas antes de su instalación. La entrada de agua en el interior
del transceptor podría dañarlo gravemente.

Información:

En este Manual de instrucciones, los nombres de los países
se describen de la siguiente forma.

Europa: EUR
Alemania: FRG
Holanda: HOL
R.U.: UK

Icom, Icom Inc. y el logotipo de Icom, son marcas registradas de Icom
Incorporated
(Japón) en Japón, los Estados Unidos, Reino Unido, Alemania, Francia,
España, Rusia, Australia, Nueva Zelanda u otros países.

PREFACIO ...................................................................................... 18

IMPORTANTE................................................................................. 18

DEFINICIONES EXPLÍCITAS ......................................................... 18

DESECHO ......................................................................................18

EN CASO DE EMERGENCIA ........................................................19

RECOMENDACIÓN .......................................................................19

LISTA DE CÓDIGOS DE PAÍSES ..................................................20

PRECAUCIONES ...........................................................................20

NORMAS DE OPERATIVIDAD .......................................................22

RECARGA DE LA BATERÍA ..........................................................23

Precaución con la batería......................................................23

Adaptador de corriente suministrado ....................................26

1 ACCESORIOS SUMINISTRADOS E INSTALACIÓN ...............27

Accesorios suministrados ......................................................27

Instalación .............................................................................27

2 DESCRIPCION DEL PANEL ..............................................28–29

Paneles frontal, superior y lateral ..........................................28

Pantalla de funciones ............................................................ 29

3 FUNCIONAMIENTO BÁSICO .............................................30–31

Selección de un canal ...........................................................30

Recibir y transmitir .................................................................31

Ajuste del nivel de volumen o el nivel de supresión de ruido

4 MODO DE AJUSTE ..................................................................33

Entrada del Modo de ajuste ..................................................33

5 ESPECIFICACIONES ...............................................................34

...32

NORMAS DE OPERATIVIDAD

Prioridades D

• Lea las reglas y regulaciones referentes a la prioridades

de llamada y tenga siempre una copia actualizada a mano.
Las llamadas de seguridad y de socorro tienen prioridad
sobre todas las demás.

• Debe supervisar el Canal 16 cuando no opere en otro

canal.

• Las llamadas de socorro falsas o fraudulentas están

prohibidas por ley.

Privacidad D

• La información oída por casualidad, no siendo el

destinatario de la misma, no podrá utilizarse legalmente
con ningún fin.

• Está prohibido utilizar un lenguaje no adecuado.

Licencias de radio D

(1) LICENCIA DE LA EMISORA DEL BARCO

Quizás requiera de una licencia de emisora de radio en
regla antes de utilizar el transceptor. Es ilegal operar una
emisora de embarcación sin licencia.

Si necesario, pregunte a su proveedor o a la agencia
gubernamental apropiada dónde obtener la licencia. Esta
licencia expedida por el gobierno indica la señal de llamada
que es la identificación de su embarcación para propósitos
radiofónicos.

(2) LICENCIA DE OPERADOR

El permiso de operador de radioteléfono restringido es
la licencia más utilizada por los operadores de radio de
embarcaciones pequeñas cuando no se requiere una radio
por motivos de seguridad.

El permiso de operador de radioteléfono restringido deberá
colocarse o conservarse cerca del operador. Si se requiere,
solo un operador de radio con licencia puede usar un
transceptor.

Sin embargo, una persona sin licencia podrá hablar por el
transceptor si un operador con licencia inicia, supervisa y
finaliza la llamada y realiza las entradas necesarias.

Solo en las embarcaciones en las que es obligatorio un
radioteléfono, deberá estar a mano una copia actual con
las normas y regulaciones gubernamentales. Sin embargo,
aunque no sea obligatorio tener estos documentos a mano,
será su responsabilidad tener el adecuado conocimiento de
todas las regulaciones y normas aplicables.

1
2
3
4
5

C
7

8
9
10
11
12
13
14
15
16

22

22

RECARGA DE LA BATERÍA

23

Precaución con la batería

El mal uso de la batería de ion Litio puede desencadenar

los siguientes peligros: humo, incendio o la rotura de la

batería.
El mal uso también podría causar daños en la batería o
una degradación en su rendimiento.

R ¡PELIGRO! Utilice y cargue únicamente las baterías Icom
especificadas con el transceptor de Icom. Únicamente se han
verificado y aprobado las baterías de marca Icom para su
utilización con transceptores Icom. La utilización de baterías de
otros fabricantes o copias falsificadas podría causar humo, incendio

o la explosión de la batería.

❏ Precaución con la batería

R ¡PELIGRO! NO golpee o provoque otros impactos en la batería.
No utilice la batería si ha recibido un fuerte golpe o ha sufrido una
caída importante, o si ha sido sometida a alta presión. Los daños
de la batería podrían no ser visible en el exterior de la carcasa.
Incluso cuando las superficies de la baterías no muestran fisuras u
otros daños, las celdas internas podrían romperse o incendiarse.

R ¡PELIGRO! NUNCA utilice ni deje la batería en áreas con
temperaturas superiores a +60 ˚C. Las altas temperaturas
producidas por estar cerca de llamas u hornos, dentro de un coche
al sol, o bajo la luz directa del mismo, pueden ocasionar su avería o
provocar un incendio. Las temperaturas excesivas también pueden

degradar el rendimiento o acortar la vida útil de la batería.

R ¡PELIGRO! NO exponga la batería a la lluvia, nieve, agua
de mar o cualquier otro líquido. No cargue ni utilice una batería
mojada. Si la batería se moja, asegúrese de secarla bien antes de
utilizarla. La batería, por sí misma no es estanca.

R ¡PELIGRO! NUNCA incinere el transceptor ya que el gas de la
batería interna puede provocar su ruptura o explosión.

R ¡PELIGRO! NUNCA suelde los terminales de la batería
NI modifique la batería en forma alguna. Esto puede causar
generación de calor, y se puede romper la batería, emitir humo o
incendiarse.

R ¡PELIGRO! Utilice la batería solo con el transceptor para el
cual se ha especificado. Nunca utilice la batería con otro equipo o
para cualquier otro propósito no especificado en este manual de
instrucciones.

R ¡PELIGRO! Si el líquido interno de la batería entra en
contacto con los ojos podría provocarle ceguera. Aclare los ojos
con abundante agua limpia, sin frotarlos y acuda a un médico
inmediatamente.

R ¡ADVERTENCIA! Deje de usar de inmediato la batería si emite
un olor extraño, se calienta, se descolora o desforma. Si se produce
cualquiera de estos incidentes, póngase en contacto con su
proveedor o distribuidor Icom.

R ¡ADVERTENCIA! Lave inmediatamente, con agua limpia,
cualquier parte del cuerpo que entre en contacto con el líquido

interno de la batería.

R¡ADVERTENCIA! NUNCA coloque el transceptor/la batería en un
horno microondas, un contenedor de alta presión o en una cocina
de inducción. Esto puede ocasionar un sobrecalentamiento, un in­cendio o provocar la rotura de la batería interna.

PRECAUCIÓN: Siempre utilice el transceptor/la batería dentro del
rango de temperaturas especificado.
–15 °C a +55 °C

Usar la batería fuera de este rango de temperaturas especificado
reducirá las prestaciones y la vida de la batería. Fíjese en que el
rango de temperaturas de la batería excede al del transceptor. En
este caso el transceptor podría no funcionar correctamente ya que
estaría fuera de su rango operativo de temperatura.

PRECAUCIÓN: La vida útil de la batería podría acortarse si la
deja completamente cargada, completamente descargada o en un
entorno con temperaturas excesivas (más de +50 ˚C) durante un
largo periodo. Si el transceptor debe estar sin usarse un periodo
prolongado, puede usar el transceptor hasta que el icono de la
batería muestre la mitad de carga, luego mantenga el transceptor
en un lugar seco y fresco dentro del rango de temperatura que a

continuación se especica:

–20 ˚C a +50 ˚C (menos de un mes)
–20 ˚C a +35 ˚C (menos de tres meses)
–20 ˚C a +25 ˚C (menos de un año)

Precauciones de carga ❏

R ¡PELIGRO! NUNCA cargue la batería en áreas de temperaturas
excesivas, como al estar cerca de llamas u hornos, dentro de un
coche calentado por el sol, o bajo la luz solar directa. En dichos
entornos se activará el circuito de seguridad/protección de la
batería y detendrá la carga de la batería.

¡ADVERTENCIA! NO deje el transceptor conectado al adaptador
de CA más de 6 horas. Si la batería no se carga completamente
transcurrido el tiempo especificado deje de cargarla y retírela
del cargador. Continuar cargando la batería más tiempo del
especificado podría causar un incendio, sobrecalentamiento o
ruptura de la batería.

¡ADVERTENCIA! NUNCA conecte el adaptador de corriente al
transceptor si está húmedo o sucio. Esto podría oxidar o dañar la toma
de [Carga]. El adaptador de corriente suministrado no es estanco.

PRECAUCIÓN: NO cargue la batería fuera del siguiente rango de
temperaturas.
0 °C a +45 °C

Icom recomienda que la carga de la batería se realice a +20 °C. La
batería puede calentarse o romperse si se carga fuera del rango de
temperaturas especificado, además, es posible que el rendimiento
de la batería o su vida útil se vean afectados.

APAGUE la alimentación eléctrica antes de cargar, así evitará dañar
la batería. Cargue la batería como mínimo una vez cada seis meses,
incluso si no la ha utilizado durante un largo periodo. La batería se habrá
autodescargado lentamente, aunque no se haya usado. Si la batería
permanece sin cargarse durante mucho tiempo, su ciclo de vida útil se
verá reducido, o peor aún, puede que no se pueda volver a cargar.

1
2
3
4
5

C
7

8
9
10
11
12
13
14
15
16

24

RECARGA DE LA BATERÍA (CONTINUADO)

Vida útil de la batería y sustitución ❏ Desecho de la batería ❏

El material interno de la batería se debilitará transcurrido un cierto
tiempo, incluso con poco uso. El número estimado de ciclos de
carga y descarga es de entre 300 y 500, en función del tipo de uso.
Incluso aunque la batería parezca estar cargada, el periodo

operativo del transceptor puede acortarse cuando:

• Han pasado aproximadamente cinco años desde que se fabricó la

batería.

• La batería se ha recargado repetidamente.

Las baterías recargables deben llevarse a puntos de recogida
concretos al final de su vida útil. No deseche estos productos con
la basura doméstica no clasificada. Deséchelos de acuerdo con las
normativas y leyes locales aplicables.

Retirar la batería del transceptor

NOTA: Si el transceptor o las manos están húmedas, asegúrese
de secarlas antes del desmontaje.

25

ASEGÚRESE de sustituir la batería por una nueva
aproximadamente a los cinco años de su fabricación, incluso si
conserva carga.
Póngase en contacto con su taller local de Icom o con el distribuidor
autorizado para tratar la sustitución de la batería.

(Página web de Icom: http://www.icom.co.jp/world/)

Apague el dispositivo. q
Retire los seis tornillos del panel w
posterior.
Abra la carcasa. e

Retire el conector de la batería y el r
conector del cable rojo del sensor
del panel frontal.

Extraiga el paquete de batería del t
panel posterior.

Adaptador de corriente

suministrado

Apague el dispositivo. q
Conecte el adaptador de corriente tal como se muestra a w
continuación.

1
2
3
4
5

C
7

Apagado

Adaptador
de corriente
suministrado

TOMA [DE CARGA]

• Se muestra «CHG» y las barras dentro del icono de la batería

se desplazan durante la carga.

• Cuando se detecta un error, el icono de la batería parpadea y

se muestran «Er» y «CHG».

La carga se completa en unas 3 horas. e

• El periodo de carga depende del estado de la propia batería.

• Cuando la batería se ha cargado por completo se muestra «FL».

Deslizar hacia abajo

Tirar de la cubierta
hacia abajo

8
9
10
11
12
13
14
15
16

26

1

q

w

ACCESORIOS SUMINISTRADOS E INSTALACIÓN

Accesorios suministrados

Correa de mano

Adaptador de
alimentación*

(5 V/1 A)

* No suministrado, o la forma es diferente dependiendo

de la versión del transceptor.

Pinza de cinturón

Antena

Instalación

Antena ❏

Conecte la antena suministrada en el conector de antena.

PRECAUCIÓN:

• NUNCA sujete el transceptor

por la antena.

• Transmitir sin antena puede

dañar el transceptor.

Correa de mano ❏

Pase la cinta a través del
anclaje de la parte trasera del
transceptor tal para facilitar su
transporte.

Pinza de cinturón ❏

Coloque o retire la pinza de cinturón.

Para instalar la pinza de

cinturón

Pinza de
cinturón

¡Cuidado!
No se rompa
las uñas.

Para retirar la pinza de

cinturón

Levante la lengüeta (q) y
deslice la pinza de cinturón
en dirección
de la flecha (w).

27

DESCRIPCION DEL PANEL

[SCAN DUAL]

[VOL/SQL MONI]

[16/C]

PTT

[ ]/[ ]

[FAV ]

[Hi/Lo ]

[ ]

[CH]

2

Paneles frontal, superior y lateral

JACK [SP/MIC]

TECLA DE ENCENDIDO

TECLA CANAL 16/CANAL DE LLAMADA

TECLA VOLUMEN/SILENCIADOR/MONITOR

TECLA DE RASTREO/DUAL

TOMA [DE CARGA]

( No apta para comunicación de

datos)

PRECAUCIÓN:

• Cerrar cuando no se conecte ningún cable.

• Asegurarse de que ni el polvo ni otros materiales se adhieren a la junta de

goma.

De lo contrario la protección de estanqueidad podría no estar garantizada.

Conector de antena

TECLA DE POTENCIA/BLOQUEO DE TRANSMISIÓN

Pantalla de funciones

TECLAS ARRIBA/ABAJO

TECLA DE CANAL FAVORITO

TECLA DE CANALES

Altavoz

Micrófono

1
2
3
4
5

C
7

8
9
10
11
12
13
14
15
16

28

DESCRIPCION DEL PANEL

2

Pantalla de funciones

ICONO DE TRANSMISIÓN

ICONO DE CANAL FAVORITO

ICONO DE BAJA POTENCIA

ICONOS DE GRUPO DE
CANAL

ICONO DE BLOQUEO DE TECLA

ICONO DE CANAL DE LLAMADA

ICONO DE
OCUPADO

LECTURA DEL NÚMERO DE CANAL

ICONO DE BATERÍA

ICONO DE DÚPLEX
ICONO DE RASTREO

ICONO DE DOBLE VIGILANCIA
ICONO DE TRIPLE VIGILANCIA

INDICADOR DE VOLUMEN/NIVEL DE
SILENCIADOR

SUB CANAL/

VOL/ NIVEL

SILENC/

ELEM. MODO

AJUSTE

LECTURA

Parpadea durante el ajuste.

• «SQL» para Nivel del silenciador

• «VOL» para nivel del volumen

Indicación

(Parpadea)

(Parpadea)

Estado de la batería

Sobrecargada

Completa
Media

Se necesita carga

Agotada

29

FUNCIONAMIENTO BÁSICO

3

Selección de un canal

Elija el grupo de canales adecuado en función de su área
de operación y luego seleccione el canal que desee.

Selección de un grupo de canales ❏

Mantenga pulsada [CH] durante 1 segundo para cambiar ➥
el grupo de canales. Repita para avanzar al segundo
grupo.

• El grupo de canales seleccionable varía en función de la

versión del transceptor.

Mantenga pulsado

durante 1 segundo

Canales internacionales Canales ATIS

(Ejemplo)

Selección de un canal normal ❏

Pulse ➥ [Y] o [Z] para seleccionar un canal.

• Aparece “DUP” para los canales dúplex.

• Aparece “A” para un canal símplex.

NOTA: No se puede transmitir en el canal 70.

Selección del canal 16 ❏

El canal 16 es el canal de socorro y seguridad. Se utiliza
para establecer el contacto inicial con la estación y para
comunicaciones de emergencia. Mientras está en espera, el
canal 16 debe estar supervisado.

Pulse [16/C] para seleccionar el Canal 16. q
Pulse el botón [CH] para recuperar el canal que se w
mostró antes de seleccionar el canal 16.

Pulse

Selección de un canal de llamada ❏

Cada grupo de canales tiene un canal de llamada.

Mantenga pulsada la tecla [16/C] durante 1 segundo q
para seleccionar el Canal de llamada en el grupo de
canales seleccionado.

• Aparecerá «CALL» así como el número del canal de llamada.

Pulse el botón [CH] para recuperar el canal que se w
mostró antes de seleccionar el canal 9.

Mantenga pulsado
durante 1 segundo

1
2
3
4
5

C
7

8
9
10
11
12
13
14
15
16

Canal dúplex seleccionado. Canal símplex seleccionado.

NOTA:

Puede ajustar el canal que utilice con mayor frecuencia.

30

FUNCIONAMIENTO BÁSICO

3

Recibir y transmitir

PRECAUCIÓN: Transmitir sin antena puede dañar el
transceptor.

q Pulse [Y] o [Z] para seleccionar un canal.

• Cuando se recibe una señal, aparece, “ ”.

Mantenga pulsado [PTT] para transmitir, luego hable al w
micrófono.

• Aparece “ ” mientras transmite.

• No se puede transmitir en el canal 70.

Suelte [PTT] para recibir. e

1) Seleccione un

2) Pulse para
transmitir.

4) Suelte para recibir.

3) Hable al micrófono.

canal.

IMPORTANTE:

• Para maximizar la lectura de su señal transmitida,

haga una pausa durante un segundo tras pulsar [PTT],
coloque el micrófono a 5 o 10 cm de la boca y hable
con un volumen normal de voz.

• Cuando la temperatura es extremadamente baja,

la función de protección de la batería ajusta
automáticamente la potencia del transceptor en Low
(baja) y deshabilita la selección de la opción High (alta).

NOTA: Para ahorrar batería el transceptor activa la
función de Ahorro de Energía de forma automática si no
se recibe ninguna señal durante 5 segundos.

31

FUNCIONAMIENTO BÁSICO

3

Ajuste del nivel de volumen o
el nivel de supresión de ruido

Mientras el icono “VOL” o
ajustar el volumen o el nivel de supresión de ruido.

q

Pulse [VOL/SQL] una o dos veces.

• El icono “VOL” o “SQL” comienza a parpadear.

• Si no se pulsa ninguna tecla durante 5 s. el transceptor volverá

al modo normal de operación.

Nivel del volumen

Nivel de supresión de ruido

w

Para ajustar el nivel del volumen:

Mientras parpadee el icono “VOL”,

Para ajustar el nivel de supresión de ruido:

Mientras parpadee el icono “SQL”,

• El nivel se muestra en la pantalla.

Pulse e

[VOL/SQL] una o dos veces

• Vuelve al modo de operación normal.

“SQL”

esté parpadeando, puede

Mientras parpadee, ajuste el nivel
del volumen.

Mientras parpadee, ajuste el nivel
de supresión de ruido.

pulse [Y] o [Z].

pulse [Y] o [Z].

.

1
2
3
4
5

C
7

8
9
10
11
12
13
14
15
16

32

4

+

+

MODO DE AJUSTE

Entrada del Modo de ajuste

El Modo de ajuste se utiliza para seleccionar la opción de
las funciones del transceptor.

ELEMENTOS DEL MODO DE AJUSTE (La tabla muestra los parámetros predeterminados. Los valores predeterminados dependen de la versión del transceptor).

• Tono «de pitido» • Rastreo prioritario*

Elemento inicial

• Drenaje (AquaQuake) automático

: Mantener

pulsado

*No disponible en la versión HOL.

• Ahorro de energía • Contraste LCD

Funcionamiento del modo de ajuste ❏

Apague el dispositivo. q
Mientras mantiene pulsada [VOL/SQL], encienda el w
equipo para accede al Modo de ajuste.

• Aparece el elemento inicial «bEEP».

Mientras mantiene pulsada [VOL/SQL], pulse [ e Y] o [Z]
para seleccionar un elemento.
Pulse [ r Y] o [Z] para seleccionar una opción del elemento.
Pulse [16/C] para salir del Modo de ajuste. t

• Temporizador de
reanudación del rastreo*

: Mantener

pulsado
O
Solo
pulsar

• Retroiluminación

automática

• Autorrastreo*

• Doble/Triple vigilancia*

• Acción de la tecla Monitor• Alerta otante

33

ESPECIFICACIONES

5

GENERAL ❏

• Cobertura de frecuencias (MHz):

TX 156,000–161,450
156,000–161,600 [HOL]
RX 156,000–163,425

• Modo:

FM (16K0G3E)

• Tensión de suministro de la fuente de alimentación:

3,7 V CC nominal (masa negativa)

• Consumo de corriente (aproximadamente):

TX (5,0 W/1,0 W/0,5 W*) 2,3 A/0,9 A/0,7 A*
*Solo para [FRG]
Audio máximo (SP interno) 0,30 A
Audio máximo (SP externo) 0,20 A

• Estabilidad de frecuencia:

±1,5 kHz

• Temperatura de servicio:

–15 °C a +55 °C

• Medidas (salientes no incluidos):
56,6 (An) × 134,2 (Al) × 30,5 (P) mm,

• Peso (aproximado):

220 g (incluida la antena suministrada y la pinza de cinturón)

[EUR], [FRG] y [UK]

TRANSMISOR ❏

• Potencia de salida: 5 W (aproximadamente)/1 W/0,5 W*

*Solo para [FRG]

• Sistema de modulación: Modulaciónde frecuenciade
reactanciavariable

• Desviación de frecuencia máxima:

±5 kHz

• Potencia del canal adyacente:

70 dB

• Emisiones espúreas:

0,25 µW

• Modulación residual: 40 dB

• Respuesta de audiofrecuencia:

+1 dB a –3 dB de 6 dB octava desde 300–3000 Hz

RECEPTOR ❏

• Sensibilidad: –6 dBµ emf típica (a 20 dB SINAD)

• Sensibilidad de supresión de ruido:

–6 dBµ emf típica (en umbral)

• Intermodulacion: 68 dB

• Respuesta espúrea: 70 dB

•

Selectividad del canal adyacente

70 dB

• Impedancia de salida de audio:

12 Ω (altavoz interno)
4 Ω (altavoz externo)

• Potencia de salida de audio: Altavoz interno 0,55 W

(a 10% de distorsión) Altavoz externo 0,20 W

:

típico (a 1 kHz)

1
2
3
4
5

C
7

8
9
10
11
12
13
14
15
16

Todas las especificaciones están sujetas a cambio sin previa
notificación ni obligación.

34

FRANÇAIS

3535

AVANT-PROPOS

Merci d’avoir choisi ce produit ICOM.
L'émetteur-récepteur VHF MARINE IC-M25EUR a été
conçu et fabriqué avec le meilleur de la technologie et du
savoir-faire Icom. Une utilisation correcte de ce produit est
la garantie de nombreuses années de fonctionnement sans
problème.

IMPORTANT

LIRE TOUTES LES INSTRUCTIONS

soigneusement et intégralement avant d’utiliser l'émetteur­récepteur.

CONSERVER SOIGNEUSEMENT CE
MANUEL

instructions d'utilisation de l'IC-M25EURO.

— Ce manuel contient d'importantes

DÉFINITIONS EXPLICITES

TERME DÉFINITION

RDANGER !

RAVERTISSEMENT !

ATTENTION

NOTE

Risque d'accident mortel, de blessu­res corporelles graves ou d'explosion.

Risque de blessures corporelles, d'in­cendie ou de choc électrique.

Risque de dégât matériel.
Inconvénient seulement, en cas de

non-respect. Absence de risque de
blessures corporelles, d'incendie ou
de choc électrique.

MISE AU REBUT

Le symbole à roue à croix sur notre produit,
notre documentation ou nos emballages vous
rappelle qu'au sein de l'Union européenne,
tous les produits électriques et électroniques,
batteries et accumulateurs (batteries

rechargeables) doivent être mises au rebut
dans les centres de collecte indiqués à la fin de leur période
de vie. Vous ne devez pas mettre au rebut ces produits avec
les déchets municipaux non triés. Ils doivent être mis au
rebut dans le respect de la réglementation en vigueur dans
votre secteur.

EN CAS D'URGENCE RECOMMANDATION

En cas de besoin d’assistance, contacter les autres navires
et le CROSS par appel de détresse sur le Canal 16.

❍ UTILISATION DU CANAL 16

PROCÉDURE POUR UN APPEL DE DÉ-

TRESSE

1. "MAYDAY MAYDAY MAYDAY."

2. "ICI ……………………… " (nom du navire)

3. Indicatif d’appel ou autre indication d’identité
du navire.

4. "SITUÉ PAR ……………… " ( position du

navire)

5. Nature de la détresse et assistance deman­dée.

6. Toute autre information susceptible de facili­ter les secours.

NETTOYER SOIGNEUSEMENT L’ÉMETTEUR­RÉCEPTEUR à L’EAU DOUCE après toute exposition

à l’eau de mer et sécher l’appareil avant toute nouvelle
utilisation. Dans le cas contraire, la cristallisation du sel
peut bloquer les touches et les boutons de commande de
l'émetteur-récepteur.

NOTE:

NE PAS rincer l’émetteur-récepteur à l’eau en cas d’un
doute quelconque sur l’étanchéité de l’appareil.
Par exemple, si l'émetteur-récepteur a subi une chute ou si
les obturateurs, le capuchon de jack, ou le boîtier ont été
fissurés.

1
2
3
4
5
6

F
8

9
10
11
12
13
14
15
16

36

LISTE DES CODES DU PAYS

PRÉCAUTIONS

37

• ISO 3166-1

Pays Codes Pays Codes

1

Autriche

2

Belgique

3

Bulgarie

4

Croatie

5

Rép. Tchèque

6

Chypre

7

Danemark

8

Estonie

9

Finlande

10

France

11

Allemagne

12

Grèce

13

Hongrie

14

Islande

15

Irlande

16

Italie

17

Lettonie

AT

BE
BG
HR

CZ
CY
DK

EE

FI

FR
DE
GR
HU

IS
IE
IT

LV

18

Liechtenstein

19

Lituanie

20

Luxembourg

21

Malte

22

Pays-Bas

23

Norvège

24

Pologne

25

Portugal

26

Roumanie

27

Slovaquie

28

Slovénie

29

Espagne

30

Suède

31

Suisse

32

Turquie

33

Royaume-Uni

LI

LT

LU

MT

NL

NO

PL
PT

RO

SK

SI
ES
SE

CH

TR

GB

RAVERTISSEMENT ! NE JAMAIS brancher la radio à

une sortie CA. Cela pourrait provoquer un choc électrique ou un
incendie.

RAVERTISSEMENT ! NE JAMAIS rapprocher la

radio a moins de 2,5 cm des parties exposées du corps,
particulièrement le visage et les yeux, en cours émission. Les
performances de la radio sont optimales quand le microphone
est tenu entre 5 et 10 cm de la bouche de l’utilisateur et quand
l’appareil est vertical.

ATTENTION: NE JAMAIS brancher la radio à une source

d'alimentation autre que celle des produits recommandés par
Icom. Cela pourrait endommager l'appareil.

ATTENTION: ASSUREZ-VOUS que l'antenne est

solidement fixées à la radio et que l'antenne est sec avant de
la mise en place. Tout contact de l'intérieur de la radio avec de
l'eau endommagera gravement l'appareil.

MISE EN GARDE: La radio répond aux exigences IPX7

sur l'étanchéité. Toutefois, lorsque la radio a été immergée,
l'étanchéité ne peut pas être garantie, en raison des risques
de dommages affectant le boîtier ou le joint d'étanchéité de la
radio.

NE PAS nettoyer l’appareil avec des produits chimiques tels

que l’essence ou l’alcool susceptibles d’endommager la surface
de la radio.

NE PAS

appuyer sur la touche [PTT] sans intention réelle

d’émettre.

NE PAS modifier la radio. La garantie de la radio ne couvre

pas les problèmes résultant d'une modification non autorisée.

NE PAS utiliser la radio à proximité de détonateurs électriques

non blindés ou dans une atmosphère explosive.

NE PAS utiliser ou placer la radio en plein soleil ou dans des

zones dans lesquelles les températures sont comprises dans
les plages suivantes.

• Pour les versions EUR, FRG, HOL, et UK:

En dessous de –15°C ou au-dessus de +55°C

GARDEZ la radio hors de la portée des enfants
MAINTENIR la radio au moins 0,9 m du compas de route

magnétique du navire.

ASSUREZ-VOUS que l'antenne et le couvercle de la batterie

sont solidement fixés à l'émetteur-récepteur et que l'antenne et
la batterie sont sèches avant la mise en place. Tout contact de
l'intérieur de l'émetteur-récepteur avec de l'eau endommagera
gravement l'appareil.

INFORMATION :

Dans ce manuel, les abréviations suivantes sont données :
Europe: EUR
Allemagne: FRG
Pays-Bas: HOL
U.K.: UK

Le logo Icom, Icom Inc. et Icom sont des marques déposées de Icom
Incorporated (Japon) au Japon, États unis, Royaume-Uni, Allemagne, France,
Espagne, Russie, Australie, Nouvelle-Zélande, ou d'autres pays.

TABLE DES MATIÈRES

AVANT-PROPOS ............................................................................35

IMPORTANT ...................................................................................35

DÉFINITIONS EXPLICITES ........................................................... 35

MISE AU REBUT ............................................................................35

EN CAS D'URGENCE ....................................................................36

RECOMMANDATION .....................................................................36

LISTE DES CODES DU PAYS .......................................................37

PRÉCAUTIONS ..............................................................................37

RÈGLES D’UTILISATION ...............................................................39

CHARGE DE LA BATTERIE ........................................................... 40

Mise en garde concernant la batterie ....................................40

Bloc alimentation fourni..........................................................43

1 ACCESSOIRES & CONNEXIONS ............................................44

Accessoires fournis ................................................................ 44

Raccordements ...................................................................... 44

2 DESCRIPTION DE L'APPAREIL ........................................45–46

Face avant, dessus et côtés ..................................................45

Affichage des fonctions .......................................................... 46

3 FONCTIONS DE BASE ......................................................47–49

Sélectionnez un canal ............................................................ 47

Émission et réception.............................................................48

Régler le volume ou le niveau de Squelch ............................. 49

4 MODE PARAMÉTRAGE ...........................................................50

Mode paramétrage .................................................................50

5 CARACTÉRISTIQUES TECHNIQUES .....................................51

1
2
3
4
5
6

F
8

9
10
11
12
13
14
15
16

38

RÈGLES D’UTILISATION

39

Priorités D

Lire tous les textes et réglementations concernant les
priorités et conserver une copie mise à jour à portée de
main. Les appels de détresse et de sécurité sont prioritaires
sur tous les autres.

• Tout opérateur doit rester en veille sur le canal 16 quand il

ne trafique pas sur un autre canal.

• L ’émission d’appels de détresse faux ou frauduleux est

sanctionnée par la loi.

Vie privée D

• Toute information dont l'auditeur n'est pas le destinataire

n'a aucune valeur légale.

• L ’emploi d’un langage grossier ou insultant est

formellement prohibé.

Licences Radio D

(1) LICENCE DE STATION DE NAVIRE

Tout navire équipé d’un émetteur-récepteur doit posséder
une licence de station radio valide avant de pouvoir l'utiliser.
L’utilisation d'un émetteur-récepteur sans licence de station
de navire est illégale.

Contacter un distributeur Icom ou l’administration
gouvernementale en charge de l’attribution des licences de
station de navire. Cette licence comprend l’indicatif d’appel
qui constitue identité du navire pour le trafic radiomaritime.

(2) LICENCE DE RADIOTÉLÉPHONISTE

Un certificat restreint de radiotéléphoniste est la licence
la plus souvent obligatoire pour les opérateurs à bord des
navires de petite taille quand aucun émetteur-récepteur ne
fait partie de l’armement de sécurité obligatoire.

La licence doit être conservée à proximité de la l'émetteur­récepteur ou par l’opérateur. Seul un opérateur certifié est
autorisé à utiliser un émetteur-récepteur.

Cependant des personnes certifiées peuvent communiquer
a l’aide d’un émetteur-récepteur sous réserve qu’un
opérateur certifié initie, supervise et termine l’appel et
effectue les enregistrements éventuellement obligatoires
dans le livre de bord.

La présence d’une copie valide des lois et règlements
est obligatoire uniquement à bord des navires ou une
station de radiotéléphonie est obligatoire. Il y va cependant
de la responsabilité de l’operateur de n’ignorer aucune
des dispositions légales et réglementaires applicables,
même quand la présence d’une copie a bord n’en est pas
obligatoire.

CHARGE DE LA BATTERIE

Mise en garde concernant la batterie

Une mauvaise utilisation des batteries au Lithium-Ion présente

les risques suivants : dégagement de fumée, incendie ou

éclatement de la batterie. Une mauvaise utilisation peut également
endommager la batterie ou en dégrader ses performances.

R DANGER ! Utilisez et chargez uniquement les packs batterie
Icom spécifiés avec les émetteurs-récepteurs Icom. Seuls les
packs batterie Icom sont testés et homologués pour une utilisation
avec les terminaux Icom. L'utilisation de packs batterie tiers ou
de contrefaçon peut être à l'origine de fumées, d'incendie ou faire
éclater la batterie.

❏ Mise en garde concernant la batterie

R DANGER ! NE PAS frapper la batterie ou la soumettre à des
impacts. N'utilisez pas la batterie si elle a reçu des impacts ou a
été jetée ou si elle a subi une forte pression. Les dommages subis
par une batterie peuvent ne pas être visibles de l'extérieur du
boîtier. Même si la surface de la batterie ne semble pas fissurée
ou endommagée, les cellules à l'intérieur de la batterie peuvent se
rompre ou prendre feu.

R DANGER ! NE JAMAIS utiliser ou laisser le pack batterie dans
des lieux dans lesquels les températures sont supérieures à +60°C.
La montée en température de la batterie, comme cela peut survenir
à proximité de flammes ou de poêles, à l'intérieur d'un véhicule
exposé au soleil, ou en plein soleil peut détruire ou enflammer la
batterie. Les températures excessives peuvent également dégrader
les performances de la batterie ou réduire leur longévité.

R DANGER ! NE PAS exposer batterie à la pluie, à la neige, à
l'eau de mer ou à tout autre liquide. Ne pas charger ou utiliser une
batterie humide. Si une batterie est humide, veillez à l'essuyer
complètement avant de l'utiliser. La batterie en elle-même, n’est pas
étanche.

R DANGER ! NE JAMAIS incinérer un émetteur-récepteur, en
raison des risques de détérioration ou d'explosion provoqués par
les gaz internes de la batterie.

R DANGER ! NE JAMAIS souder les bornes de la batterie NI
modifier le pack batterie. Ceci peut provoquer une surchauffe de la
batterie, qui risque alors d'éclater, de fumer ou de prendre feu.

R DANGER ! Utiliser la batterie uniquement avec l'emetteur-
recepteur pour lequel elle est specifiée. Ne jamais utiliser une
batterie avec tout autre équipement ou pour une autre destination
que celle spécifiée dans le présent manuel d'utilisation.

R DANGER ! Dans le cas où du liquide provenant de l'intérieur
de la batterie entre dans vos yeux, vous risquez la cécité. Rincez
abondamment les yeux à l'eau courante, sans les frotter et
consultez immédiatement un médecin.

R AVERTISSEMENT ! Cessez immédiatement d'utiliser la batterie
si elle dégage une odeur anormale, si elle surchauffe, est décolorée
ou déformée. Si l'une de ces situations se produit, contactez votre
revendeur ou distributeur Icom.

RAVERTISSEMENT ! Lavez immédiatement à l'eau courante toute
partie du corps qui est entrée en contact avec le liquide provenant
de l'intérieur de la batterie.

1
2
3
4
5
6

F
8

9
10
11
12
13
14
15
16

40

CHARGE DE LA BATTERIE (suite)

RAVERTISSEMENT ! NE JAMAIS mettre l'émetteur-récepteur ou
la batterie dans un four à micro-ondes, un récipient haute pression
ou dans un four à induction. Ceci peut provoquer un incendie, une
surchauffe ou détériorer la batterie.

ATTENTION : Toujours utiliser la batterie ou émetteur-récepteur
dans la plage de température spécifiée.
Celle-ci est comprise entre –15°C et +55°C

L'utilisation de la batterie hors de la plage de température spécifiée
réduit les performances et la longévité de la batterie. Noter que la
plage de température indiquée pour la batterie peut être plus large
que celle qui s'applique à l'émetteur-récepteur. En pareil cas, le
fonctionnement de l'émetteur-récepteur peut être altéré par une
utilisation en dehors de la plage de température indiquée.

ATTENTION : La longévité de la batterie peut être écourtée si elle
est laissée de manière prolongée à pleine charge, entièrement
déchargée, ou dans un environnement à température excessive
(supérieure à +50°C). Si l'émetteur-récepteur doit rester inutilisé
pendant une longue période, utilisez-le jusqu'à ce que le témoin de
la batterie indique qu'elle est à la moitié de sa capacité. Placez-le
ensuite dans un endroit frais et sec dans la plage de température

ci-après :

–20˚C à +50˚C (un mois maximum)
–20˚C à +35˚C (trois mois maximum)
–20˚C to +25˚C (un an maximum)

Mise en garde concernant la recharge ❏

R DANGER ! NE JAMAIS charger la batterie à des endroits
exposés à des températures extrêmement élevées, comme à
proximité de flammes ou de poêles, à l'intérieur d'un véhicule
exposé au soleil, ou en plein soleil. Dans ces environnements, le
circuit de sécurité/protection à l'intérieur de la batterie peut s'activer
et interrompre la recharge de la batterie.

AVERTISSEMENT ! NE PAS laisser l'émetteur-récepteur brancher
à une alimentation CA au-delà d'environ 6 heures. Si la batterie
n'est pas complètement chargée pendant le temps spécifié,
interrompez la recharge et retirez la batterie du chargeur de
batterie. En continuant à charger la batterie au-delà du temps
spécifié, vous pouvez provoquer un incendie, une surchauffe ou
détériorer la batterie.

AVERTISSEMENT ! NE JAMAIS brancher le bloc d'alimentation
à l'émetteur-récepteur si celui-ci est mouillé ou sale. Ceci peut
corroder ou endommager la prise du [chargeur]. Ceci peut corroder
ou endommager la prise du [chargeur].

ATTENTION : NE PAS charger la batterie en dehors de la plage de

température indiquée:

0°C à +45°C
Icom recommande de charger la batterie à +20°C. À défaut de

respecter ces limites de température, la batterie peut chauffer
anormalement ou se fissurer et les performances de la batterie ou
sa durée de vie peuvent être réduites.

41

1

ÉTEINDRE l'alimentation avant la recharge pour ne pas

endommager la batterie. Recharger le pack batterie au moins
tous les six mois, même s’il n'a pas été utilisé pendant une longue
période. Le pack batterie auto-décharge lentement, même s’il
n'est pas utilisé. Rechargez régulièrement la batterie pour éviter
que son autonomie ne diminue, voire qu'il ne devienne totalement
impossible de la recharger.

Durée de vie de la batterie et remplacement ❏

Les matériaux présents à l'intérieur de la batterie se détériorent
après un certain temps, même en cas d'utilisation réduite. Selon le
type d'opération, le nombre estimé de cycles de chargement et de
déchargement est compris entre 300 et 500.
Même lorsque la batterie semble chargée complètement, le temps

de fonctionnement de l'émetteur-récepteur peut être réduit si :

• La batterie a été conçue il y a environ cinq ans.

• Si la batterie a été chargée de nombreuses fois.

VEILLEZ à remplacer la batterie par une nouvelle environ après
cinq ans, même si elle maintient la charge.
Adressez-vous à votre fournisseur local Icom ou à votre revendeur
Icom certifié pour des informations sur le remplacement de la
batterie.

(Site Icom global : http://www.icom.co.jp/world/)

Mise au rebut de la batterie ❏

À la fin de leur durée de vie, les batteries rechargeables doivent
être mises au rebut dans les centres de collecte indiqués. Vous
ne devez pas mettre au rebut ces produits avec les déchets
municipaux non triés. Ils doivent être mis au rebut dans le respect
de la réglementation en vigueur dans votre secteur.

Enlever le pack batterie de l'émetteur-récepteur

NOTE : Avant l'assemblage, assurez-vous de bien sécher
l'émetteur-récepteur ou vos mains s'ils sont mouillés.

ÉTEINDRE l'émetteur-récepteur. q
Enlever les six vis du panneau w
arrière.
Ouvrir le boîtier. e

Enlever le connecteur de la batterie r
et le connecteur à capteur rouge du
panneau avant.

Enlever le pack batterie du panneau t
arrière.

2
3
4
5
6

F
8

9
10
11
12
13
14
15
16

42

43

CHARGE DE LA BATTERIE (suite)

Bloc alimentation fourni

ÉTEINDRE l'émetteur-récepteur. q
Brancher le bloc d'alimentation de la manière suivante. w

Éteindre l’appareil

Alimentation
Fournie

PRISE DU
[CHARGEUR]

• "CHG" s'afche à l'écran et des barres se rajoutent au niveau

l'icône de la batterie au fur et mesure que la batterie se
recharge.

• Si une erreur est détectée, l'icône de la batterie clignote et

"ER" et "CHG" s'affichent à l'écran.

Environ 3 heures sont nécessaires pour un chargement e
complet.

• Le temps de chargement diffère selon les conditions dans

lesquelles se trouvent la batterie.

• "FL" s'afche à l'écran lorsque la batterie est rechargée.

Tirez le verrou
vers le bas

Abaisser le
couvercle vers le bas

ACCESSOIRES & CONNEXIONS

q

w

1

Accessoires fournis

Alimentation*

(5 V/1 A)

* Non fourni d’origine, ou d’apparence différente

selon la version de l'émetteur-récepteur.

Clip ceintureDragonne

Antenne

Raccordements

Antenne ❏

Connecter l’antenne fournie d’origine au connecteur
d’antenne.

ATTENTION :

• NE JAMAIS tenir l’émetteur-

récepteur par l’antenne pour
le transport.

• Émettre sans antenne peut

endommager l'émetteur­récepteur.

Dragonne ❏

Passer la dragonne dans
l’anneau à l'arrière de
l'émetteur-récepteur pour le
transport.

Clip ceinture ❏

Fixer ou détacher le clip ceinture.

Pour xer le clip ceinture Pour enlever le clip

ceinture

Clip ceinture

Soyez prudent !

Faites attention à
vos ongles.

Soulever l’onglet (q) et
insérer le clip ceinture dans
la direction de la flèche (w).

1
2
3
4
5
6

F
8

9
10
11
12
13
14
15
16

44

2

[SCAN DUAL]

[VOL/SQL MONI]

[16/C]

PTT

[ ]/[ ]

[FAV ]

[Hi/Lo ]

[ ]

[CH]

DESCRIPTION DE L'APPAREIL

Face avant, dessus et côtés

[SP/MIC] JACK

Connecteur d'antenne

Affichage des fonctions

TOUCHES HAUT/BAS

TOUCHE MARCHE/ARRÊT

TOUCHE DU CANAL D’APPEL/

CANAL 16

45

TOUCHE DU SQUELCH/
MONITEUR/VOLUME

TOUCHE DUAL/SCAN

PRISE DU [CHARGEUR]

( Non pour la communication de

données)

ATTENTION :

• Fermer solidement lorsqu'aucun câble n'est connecté.

• Vériez que le joint en caoutchouc est exempt de poussière ou de tout autre

matériau.

Cela pourrait compromettre l’étanchéité de l’appareil.

TOUCHE CANAL

PRÉFÉRENTIEL

CANAL PRÉFÉRENTIEL

TOUCHE DE PUISSANCE D’ÉMISSION OU DE VERROUILLAGE

Haut-parleur

Microphone

DESCRIPTION DE L'APPAREIL

2

Affichage des fonctions

INDICATEUR

INDICATEUR D’ÉMISSION

L'ICÔNE DE CANAUX PRÉSÉLECTIONNÉS

INDICATEUR DE BASSE PUISSANCE

ICÔNES DE GROUPE DE
CANAUX

ICÔNE DE
VERROUILLAGE
DE TOUCHE

ICÔNE DE CANAL
PRÉFÉRENTIEL

DE RÉCEPTION

AFFICHAGE DU NUMÉRO DE CANAL

ICÔNES DE BATTERIE

CANAL SECONDAIRE

VOL/ NIVEAU SQL/

RUBRIQUE DU MODE

REGLAGE AFFICHAGE

Clignote pendant l’ajustement.

• “SQL” pour le niveau de Squelch

• “VOL” pour le niveau du volume

Indication

(clignote)

(clignote)

INDICATEUR DE DUPLEX
INDICATEUR DE BALAYAGE

INDICATEUR DOUBLE VEILLE
INDICATEUR TRIPLE VEILLE

INDICATEUR DU NIVEAU DE
SQUELCH/VOLUME

État batterie

Surchargé

Totalement chargée
MID

Charge requise

Vide

1
2
3
4
5
6

F
8

9
10
11
12
13
14
15
16

46

3

FONCTIONS DE BASE

Sélectionnez un canal

Choisir le groupe de canal correspondant à la zone
d'opération, puis le canal souhaité.

Sélectionnez un groupe de canal. ❏

Maintenir [CH] pendant une seconde pour changer le ➥
groupe de canal. Répéter l'opération pour passer à un
autre groupe.

• Les groupes de canal proposés diffèrent selon la version de

l'émetteur-récepteur.

Maintenir

pendant une seconde

Canaux internationaux Canaux ATIS

(Exemple)

Sélectionner un canal standard ❏

Appuyez sur ➥ [Y] ou [Z] pour sélectionner un canal.

• l’indicateur “DUP” apparaît pour signaler les canaux duplex.

• l’indicateur “A” apparaît pour signaler les canaux simplex.

NOTE : La transmission est impossible sur le canal 70.

Sélectionnez le groupe de canal 16. ❏

Le canal 16 est le canal de détresse et de sécurité. Il est
utilisé pour établir le contact initial avec une autre station
et pour les communications de détresse. En mode veille, le
Canal 16 doit obligatoirement être veillé.

Appuyez sur [16/C] pour sélectionner le Canal 16. q
Appuyez sur [CH] pour rappeler le canal affiché avant w
d'avoir choisi le canal 16.

Appuyer

Sélectionnez un canal préférentiel ❏

Chaque groupe de canal a un canal préférentiel.

Maintenir [16/C] pendant 1 seconde pour sélectionner le q
canal préférentiel du groupe de canaux sélectionné.

• L’écran afche l’indicateur “CALL” et le numéro du canal

préférentiel.

Appuyez sur [CH] pour rappeler le canal affiché avant w
d'avoir choisi le canal 9.

Maintenir
pendant une
seconde

47

Le canal duplex est sélectionné. Le canal simplex est sélectionné.

NOTE :

Vous pouvez définir le canal qui est le plus fréquemment
utilisé.

FONCTIONS DE BASE

3

Émission et réception

ATTENTION : Émettre sans antenne peut endommager
l'émetteur-récepteur.

q Appuyez sur [Y] ou [Z] pour sélectionner un canal.

• À réception d’un signal :“ ” s'affiche.

Maintenir [PTT] et parler au microphone. w

• “ ” S'affiche quand l’appareil est en émission.
La transmission est impossible sur le canal 70.

Relâcher la touche [PTT] pour recevoir. e

2) Appuyez sur TRANSMIT
pour émettre

4) Relâcher la touche pour
recevoir.

1) Sélectionnez un canal

IMPORTANT :

• Pour optimiser la lisibilité du signal émis, marquer une

pause d'une seconde lors de la pression sur la touche
[PTT], tenir le microphone entre 5 et 10 cm des lèvres
et parler à un niveau vocal normal.

• Si les températures sont extrêmement basses, la

fonctionnalité de protection de la batterie définit la
puissance de l'émetteur-récepteur sur une valeur faible
et bloque la sélection de valeur haute.

NOTE : L’émetteur-récepteur est doté d’une fonction
économie d’énergie pour préserver la charge de la
batterie. La fonction d’économie d’énergie s’active
automatiquement quand aucun signal n’est reçu dans un
délai de 5 secondes.

1
2
3
4
5
6

F
8

9
10
11
12
13
14
15
16

3) Parler au microphone.

48

FONCTIONS DE BASE

3

Régler le volume ou le niveau

de Squelch

49

Lorsque les icônes “VOL” ou
régler le volume ou le niveau de Squelch.

q

Appuyez sur [VOL/SQL] une ou deux fois.

• Les icônes “VOL” ou “SQL” se mettent à clignoter.

• Quand aucune des touches de réglage n’est activée pendant

5 sec., l’appareil revient automatiquement en mode de
fonctionnement normal.

Niveau du volume

Niveau de Squelch

w

Pour régler le volume :

Lorsque l'icône “VOL” clignote,

Pour régler le niveau de Squelch :

Lorsque l'icône “SQL” clignote,

• Le niveau s'afche à l'écran.

Appuyez e

• Retour au mode de fonctionnement normal.

sur [VOL/SQL] une ou deux fois.

“SQL”

clignotent, vous pouvez

Régler le volume pendant que les icônes clignotent.

Régler le Squelch pendant que l'icône clignote.

appuyez sur [Y] ou [Z].

appuyez sur [Y] ou [Z].

MODE PARAMÉTRAGE

+

+

4

Mode paramétrage

Le mode paramétrage est utilisé pour définir les options des
fonctions de l'émetteur-récepteur.

ÉLÉMENTS DU MODE PARAMÉTRAGE (Le tableau présente les réglages par défaut. Les valeurs par défaut diffèrent selon la version du l'émetteur-récepteur.)

•Tonalité des bips • Balayage prioritaire*

• AquaQuake

Automatique

• Alerte Float

Rubrique de départ

: Maintenir

*Non-disponible pour la version HOL.

• Économie d'énergie

• Contraste de
l'écran LCD

Utilisation du mode paramétrage. ❏

ÉTEINDRE l'émetteur-récepteur. q
Pour activer le mode paramétrage, rallumer l’appareil tout w
en appuyant sur [VOL/SQL].

• L'écran afche l'indicateur “bEEP”

Pour sélectionner un élément, appuyez sur [ e Y] ou [Z]
tout en appuyant sur [VOL/SQL].
A r

ppuyez sur [Y] ou [Z] pour sélectionner l'option d'un élément.

Appuyez sur [16/C] pour sortir du mode paramétrage. t

• Chronomètre de reprise de balayage*

: Maintenir

ou
appuyer
seulement

• Automatique
Rétroéclairage

• Balayage automatique*

• Double/Triple Veille*

• Action de la touche de monitorage

1
2
3
4
5
6

F
8

9
10
11
12
13
14
15
16

50

5

CARACTÉRISTIQUES TECHNIQUES

GÉNÉRALITÉS ❏

• Gamme de fréquences(MHz) :

TX 156,000–161,450
156,000–161,600 [HOL]
RX 156,000–163,425

• Mode :

FM (16K0G3E)

• Voltage de l'alimentation électrique :

3,7 V DC nominal (négatif à la masse)

• Consommation électrique (approximative) :

TX (5,0 W/1,0 W/0,5 W*) 2,3 A/0,9 A/0,7 A*
*Pour [FRG] seulement
Audio maximum (interne SP) 0,30 A
Audio maximum (externe SP) 0,20 A

• Stabilité de fréquence :

±1,5 kHz

•Température d’utilisation :

–15°C à +55°C

• Dimensions (projections non comprises) :
56,6 (W) × 134,2 (H) × 30,5 (D) mm

• Poids (approximatif)

220 g (en prenant en comptel'antenne et le clip ceinture)

[EUR], [FRG], et [UK]

ÉMETTEUR ❏

• Puissance d'émission: 5 W (approximativement)/1 W/0,5 W*

*Pour [FRG] seulement

• Système de modulation: Modulation de fréquence à réactance

variable

• Excursion de fréquence maxi :

±5 kHz

• Puissance du canal adjacent :
70 dB

• Rayonnement non essentiel :

0,25 µW

• Déviation : 40 dB

Réponse audiofréquence

+1 dB à –3 dB de 6 dB octave de 300–3000 Hz

RÉCEPTEUR ❏

• Sensibilité: –6 dBµ emf standard (à 20 dB SINAD)

•

Sensibilité de Squelch:

• Intermodulation : 68 dB

• Réponse parasite : 70 dB

•

Sélectivité dans une voie adjacente

70 dB

• Impédance de sortie audio :

12 Ω(hautparleur interne)
4 Ω (haut-parleur externe)

• Puissance de sortie audio:

(à 10% de distortion) SP externe 0,20 W

–6 dBµ emf standard (au seuil)

:

SP interne 0,55 W standard (à un 1 kHz)

51

Caractéristiques sujettes à modications sans préavis ni

obligation d’information.

INTRODUZIONE

Vi ringraziamo per aver scelto un prodotto Icom.
Il ricetrasmettitore nautico IC-M25EURO VHF è stato
progettato e costruito avvantaggiandosi della superiore
capacità tecnologica e costruttiva Icom. Usato con i dovuti
accorgimenti questo prodotto darà il massimo con un
funzionamento esente da anomalie per diversi anni.

IMPORTANTE

LEGGERE TUTTE LE ISTRUZIONI con

attenzione prima di iniziare ad utilizzare il ricetrasmettitore.

CONSERVARE QUESTO MANUALE; sono

riportate importanti informazioni operative del modello
IC-M25EURO.

DEFINIZIONI ESPLICITE

PAROLA DEFINIZIONE

RPERICOLO!

RAVVERTENZA!

ATTENZIONE

NOTA

Esiste possibilità di rischio mortale o di
danni gravi o di esplosione.

Possono verificarsi incidenti alla persona,
con pericolo di incendio o scossa elettrica.

Possono verificarsi danni all'apparato.
Se trascurati, possono derivarne inconve-

nienti. Nessun pericolo di incendio, scossa
elettrica o lesioni per l’operatore.

ITALIANO

SMALTIMENTO

Il simbolo del cassonetto barrato riportato sul
prodotto, sulle pubblicazioni o sull’imballaggio
ricorda che nell’Unione Europea tutti i
prodotti elettrici ed elettronici, le batterie e
gli accumulatori (batterie ricaricabili) devono

essere portati in punti raccolta stabiliti alla fine
della durata in servizio. Non smaltire questi prodotti come
rifiuti urbani indifferenziati. Smaltirli in base alle leggi vigenti
nella propria area.

1

1
2

2
3

3
4

4
5

5
6

6
7

F
8

I
9

9
10

10
11

11
12

12
13

13
14

14
15

15
16

16

52

52

IN CASO D'EMERGENZA RACCOMANDAZIONI

Se il natante richiede assistenza, entrare in contatto con gli
altri natanti o la Guardia Costiera inviando una chiamata di
soccorso sul canale 16.

❍ USO DEL CANALE 16

PROCEDURA CHIAMATA DI SOC-

CORSO

1. “MAYDAY MAYDAY MAYDAY.”

2. "QUESTO È ………… " (nome del natante)

3. Nominativo o altra identificazione del na­tante.

4. "LOCALIZZATO A ……… " (posizione)

5. Natura dell'emergenza e tipo di assistenza
richiesta.

6. Ogni altra informazione che può facilitare il
soccorso.

RISCIACQUARE ACCURATAMENTE IL
RICETRASMETTITORE CON ACQUA DOLCE; se è stato

esposto ad acqua salata, asciugarlo prima di utilizzarlo.
Diversamente i tasti e le regolazioni del ricetrasmettitore
possono diventare inutilizzabili per la cristallizzazione salina.

NOTA:
NON lavare in acqua il ricetrasmettitore, se si sospetta che

la tenuta stagna sia per qualche motivo non più assicurata.
Per esempio, nei casi in cui il ricetrasmettitore/cappuccio
presa/coperchio del connettore sia incrinato o rotto, oppure
se il ricetrasmettitore è stato lasciato cadere.

53

ELENCO DEI CODICI NAZIONALI

• ISO 3166-1

Nazione Codici Nazione Codici

1

Austria

2

Belgio

3

Bulgaria

4

Croazia

5

Repubblica Ceca

6

Cipro

7

Danimarca

8

Estonia

9

Finlandia

10

Francia

11

Germania

12

Grecia

13

Ungheria

14

Islanda

15

Irlanda

16

Italia

17

Lettonia

AT

BE
BG
HR

CZ

CY

DK

EE

FI
FR
DE

GR
HU

IS

IE

IT

LV

18

Liechtenstein

19

Lituania

20

Lussemburgo

21

Malta

22

Olanda

23

Norvegia

24

Polonia

25

Portogallo

26

Romania

27

Slovacchia

28

Slovenia

29

Spagna

30

Svezia

31

Svizzera

32

Turchia

33

Regno Unito

LI

LT

LU

MT

NL

NO

PL
PT

RO

SK

SI
ES
SE

CH

TR

GB

PRECAUZIONI

RAVVERTENZA! MAI collegare la radio direttamente a

una presa di rete. Sussiste il pericolo di incendio e di scossa
elettrica.

RAVVERTENZA!

sia molto vicina o a contatto con parti esposte del corpo, in
particolare il viso o gli occhi mentre si è in trasmissione. La radio
ha migliore resa quando il microfono è posto a 5 - 10 cm dalle
labbra e la radio è verticale.

ATTENZIONE: MAI collegare la radio a una sorgente di

alimentazione diversa dai prodotti specificati da Icom. Questa
connessione danneggerebbe la radio.

ATTENZIONE: ACCERTARSI che l'antenna sia

saldamente collegata alla radio, e che l'antenna sia asciutta
prima del collegamento. Esponendo parti interne della radio
all'acqua si provocano gravi danni alla stessa.

PRESTARE ATTENZIONE: La radio soddisfa i requisiti

IPX7 per la protezione impermeabile. Tuttavia se la radio
ha subito colpi, per caduta o altro, non si può garantire la
protezione impermeabile per possibili danni al guscio o alle
guarnizioni di tenuta.

NON usare solventi quali la benzina o l'alcool per la pulizia. Si

danneggerebbero le superfici della radio.

NON azionare il pulsante [PTT] se la trasmissione non è

necessaria.

NON modificare la radio. La garanzia non copre alcun danno

provocato da modifiche non autorizzate.

MAI tenere la radio in modo che l’antenna

1
2
3
4
5
6
7

I
9

10
11
12
13
14
15
16

54

PRECAUZIONI (segue)

INDICE

55

NON operare con la radio posta vicino a detonatori elettrici non

schermati o in atmosfera esplosiva.

NON utilizzare né posizionare la radio sotto la luce solare

diretta o in aree ove la temperatura è compresa nel seguente
intervallo.

• Per le versioni EUR, FRG, HOL, e UK:

inferiore a –15 °C o superiore a +55 °C

TENERE la radio lontano dalla portata dei bambini.
TENERE la radio ad almeno 0,9 metri dalla bussola

magnetica di navigazione del natante.

ASSICURARSI che l'antenna e il coperchio batteria siano

fissati saldamente al ricetrasmettitore, e che l'antenna e il
coperchio siano asciutti, prima del collegamento. Esponendo
parti interne del ricetrasmettitore all'acqua si provocano gravi
danni allo stesso.

Informazioni:

Nel presente manuale di istruzioni, i nomi delle nazioni sono
descritti come riportato nel seguito.

Europa: EUR
Germania: FRG
Olanda: HOL
Regno Unito: UK

Icom, Icom Inc. e il logo Icom sono marchi registrati di Icom Incorporated
(Japan) in Giappone, Stati Uniti, Regno Unito, Germania, Francia,
Spagna, Russia, Australia, Nuova Zelanda e/o altri Paesi.

INTRODUZIONE ............................................................................52

IMPORTANTE................................................................................. 52

DEFINIZIONI ESPLICITE ...............................................................52

SMALTIMENTO .............................................................................. 52

IN CASO D'EMERGENZA .............................................................. 53

RACCOMANDAZIONI .................................................................... 53

ELENCO DEI CODICI NAZIONALI ................................................54

PRECAUZIONI ............................................................................... 54

REGOLE DI FUNZIONAMENTO ....................................................56

RICARICA DELLA BATTERIA ........................................................57

Precauzione relativa alle batterie ..........................................57

Adattatore di alimentazionefornito .........................................60

1 ACCESSORI E COLLEGAMENTI FORNITI .............................61

Accessori forniti .....................................................................61

Collegamenti ..........................................................................61

2 DESCRIZIONE DEL PANNELLO .......................................62–63

Pannello frontale, superiore e laterale ...................................62

Schermo funzionale ...............................................................63

3 OPERAZIONI BASILARI ....................................................64–66

Selezione di un canale ..........................................................64

Ricezione e trasmissione .......................................................65

Regolazione del volume o del livello di squelch ....................66

4 MODALITÀ DI IMPOSTAZIONE ...............................................67

Ingresso in modalità di impostazione ....................................67

5 CARATTERISTICHE TECNICHE ..............................................68

REGOLE DI FUNZIONAMENTO

Priorità D

• Leggere tutte le regole che disciplinano le chiamate

prioritarie, e tenerne una copia aggiornata a portata di
mano. Le chiamate di sicurezza e soccorso hanno la
priorità sulle altre.

• Quando non si sta operando su un altro canale, è

necessario monitorare il canale 16.

• Chiamate di soccorso false o fraudolente sono vietate dalla

legge.

Riservatezza D

• Informazioni ascoltate, ma non dirette all'utente, non

possono in alcun modo essere usate legalmente.

• Il linguaggio indecente o blasfemo è proibito.

Licenze radio D

(1) LICENZA IMBARCAZIONE

Prima di poter usare il ricetrasmettitore potrebbe essere
obbligatorio possedere una licenza per stazione radio. È
violazione di legge operare da una stazione natante per cui
si richiede licenza ma non se ne dispone.

Se richiesto, contattare il rivenditore o l'agenzia governativa
appropriata per una richiesta di licenza per radiotelefono
marino. Questa licenza governativa identifica il natante nelle
radiocomunicazioni.

(2) LICENZA OPERATORE

Un permesso radiotelefonico d'uso limitato è la licenza
più frequentemente rilasciata agli operatori radio di piccoli
natanti, in cui la radio non è obbligatoria a fini di sicurezza.

Se richiesto, tale permesso deve essere affisso o tenuto a
disposizione dall'operatore. Se richiesto, solo un operatore
radio autorizzato può utilizzare un ricetrasmettitore.

Tuttavia, le persone sprovviste di licenza possono utilizzare
un ricetrasmettitore se un operatore provvisto di licenza
inizia, supervisiona, termina la chiamata ed esegue i
necessari inserimenti nel registro.

Per i soli natanti che devono obbligatoriamente disporre del
radiotelefono marino è necessario avere a disposizione il
regolamento d'uso e le normative governative applicabili. Ma
anche se non si ha questo obbligo, è comunque opportuno
essere bene edotti sulla regolamentazione d'uso.

1
2
3
4
5
6
7

I
9

10
11
12
13
14
15
16

56

RICARICA DELLA BATTERIA

57

Precauzione relativa alle batterie

Un uso inadeguato delle batterie agli ioni di litio potrebbe
causare fumo, incendio o la rottura della batteria.
Il cattivo uso può anche danneggiare la batteria o
degradarne le prestazioni.

R PERICOLO! Col ricetrasmettitore Icom utilizzare e caricare solo
pacchi batterie specificati da Icom. Solo i pacchi batterie Icom sono
testati e approvati per essere utilizzati col ricetrasmettitore Icom.
Usare altri pacchi batterie o pacchi con marchi contraffatti o di terzi
può causare fumo, incendio o bruciare la batteria.

❏ Precauzioni relative alle batterie

R PERICOLO! NON colpire la batteria né sottoporla ad alcun urto.
Non utilizzare una batteria che abbia subito colpi intensi o che sia
caduta, oppure che sia stata sottoposta a pressione elevata. I danni
alla batteria potrebbero non essere visibili sulla superficie esterna
dell'involucro. Anche se la superficie della batteria non mostra
incrinature o altri danni, le celle all'interno della batteria potrebbero
essere rotte o prendere fuoco.

R PERICOLO! NON utilizzare né lasciare MAI un pacco batterie in
aree con temperature superiori a +60 ˚C. L'accumulo di calore nella
batteria si può verificare in vicinanza di fiamme o scaldavivande,
all’interno di un veicolo posto sotto il sole o sotto diretta esposizione
al sole; si rischia la rottura o l’incendio della batteria. Una
temperatura eccessiva inoltre può degradare le prestazioni della
batteria o ridurne la durata utile.

R PERICOLO! NON esporre la batteria a pioggia, neve, acqua
marina o ad altri liquidi. Non ricaricare né utilizzare una batteria
umida. Nel caso la batteria sia umida, asciugarla prima di utilizzarla.

La batteria, di per sé, non è impermeabile.

R PERICOLO! MAI incenerire il ricetrasmettitore in quanto
il gas interno della batteria potrebbe causarne la rottura o
l'esplosione.

R PERICOLO! MAI saldare i terminali delle batterie e MAI modificare
il pacco batterie. Ciò potrebbe causare generazione di calore e la
batteria potrebbe rompersi, emettere fumo o prendere fuoco.

R PERICOLO! Usare la batteria solo per il ricetrasmettitore di tipo
specificato. Non utilizzarla mai per altre apparecchiature o per scopi
diversi non specificati in questo manuale di istruzioni.

R PERICOLO! Se il fluido interno della batteria finisce sugli occhi,
si rischia la cecità. In tal caso sciacquare gli occhi con acqua pulita,
senza strofinarli, e rivolgersi immediatamente a un medico.

R AVVERTENZA! Interrompere immediatamente l'utilizzo della
batteria se questa emette un odore anomalo, si riscalda o si scolora
o si deforma. Se si verifica una di queste condizioni, contattare il
rivenditore o il distributore Icom.

R AVVERTENZA! Lavare immediatamente, utilizzando acqua
pulita, qualsiasi parte del corpo che venga a contatto con il fluido
proveniente dall'interno della batteria.

RICARICA DELLA BATTERIA (segue)

R AVVERTENZA! MAI mettere il ricetrasmettitore/la batteria in un
forno a microonde, in un contenitore ad alta pressione o in un forno
a induzione. Ciò potrebbe causare surriscaldamento, incendio o rot­tura della batteria interna.

ATTENZIONE: Utilizzare il ricetrasmettitore/la batteria sempre
nell'intervallo di temperatura specifico.
da –15 °C a +55 °C

Usando la batteria oltre questi limiti se ne riduce la prestazione e
la vita utile. Notare che l'intervallo di temperatura specificato della
batteria potrebbe superare quello del ricetrasmettitore. In tali casi, il
ricetrasmettitore potrebbe non funzionare correttamente in quanto è
all'esterno del suo intervallo di temperatura operativa.

ATTENZIONE: La vita utile si riduce se la batteria è lasciata per
periodi prolungati completamente carica o scarica o in ambienti
troppo caldi (oltre +50 °C). Se il ricetrasmettitore deve essere
lasciato inutilizzato per un periodo prolungato, è possibile utilizzare
il ricetrasmettitore fino a quando l'icona della batteria mostra metà
capacità, quindi tenere il ricetrasmettitore in sicurezza in un luogo

fresco e asciutto con l'intervallo di temperatura seguente:

da –20 ˚C a +50 ˚C (entro un mese)
da –20 ˚C a +35 ˚C (entro tre mesi)
da –20 ˚C a +25 ˚C (entro un anno)

Precauzioni per la carica ❏

R PERICOLO! MAI ricaricare la batteria in ambienti a temperatura
elevata, come in vicinanza di fuochi o fonti di calore, all’interno di
un veicolo riscaldato dal sole o direttamente sotto i raggi solari. In
queste condizioni ambientali il circuito di sicurezza/protezione della
batteria si attiva bloccando la carica.

AVVERTENZA! NON lasciare il ricetrasmettitore collegato
all'adattatore di alimentazione CA più di circa 6 ore. Se entro questo
periodo la batteria non completa il ciclo di carica, interromperlo
ed estrarre la batteria dal caricabatteria. Continuare la carica
oltre il tempo specificato può comportare rischio di incendio,
surriscaldamento oppure rottura della batteria.

AVVERTENZA! MAI collegare l'adattatore di alimentazione al
ricetrasmettitore se quest'ultimo è umido o sporco. Ciò potrebbe
corrodere o danneggiare la presa [Carica]. L'adattatore di
alimentazione fornito non è impermeabile.

ATTENZIONE: NON ricaricare la batteria all'esterno del seguente
intervallo di temperatura.
0 °C - +45 °C

Icom consiglia di caricare la batteria a +20 ˚C. La batteria potrebbe
surriscaldarsi o rompersi se caricata all'esterno dell'intervallo di
temperatura specificato, e le prestazioni o la durata della batteria
potrebbero essere ridotte.

SPEGNERE l'alimentazione prima della ricarica, per evitare danni
alla batteria. Ricaricare la batteria almeno una volta ogni sei mesi,
anche se non è stata utilizzata per lungo tempo. La batteria si sarà
scaricata lentamente, anche se non è stata utilizzata. Se la batteria
è lasciata per lungo tempo senza essere ricaricata, il suo ciclo di
vita sarà più breve o peggio non accetterà nuovamente una ricarica.

1
2
3
4
5
6
7

I
9

10
11
12
13
14
15
16

58

RICARICA DELLA BATTERIA (segue)

Durata e sostituzione della batteria ❏ Smaltimento della batteria ❏

Il materiale interno della batteria si indebolisce dopo un periodo di
tempo, anche in caso di utilizzo ridotto. Il numero stimato di cicli di
carica e scarica è compreso fra 300 e 500, a seconda del tipo di
funzionamento.
Anche quando la batteria appare essere completamente carica, il

tempo di funzionamento del ricetrasmettitore può ridursi quando:

• Sono trascorsi circa cinque anni dalla produzione della batteria.

• La batteria è stata caricata ripetutamente.

Le batterie ricaricabili devono essere portate in punti di raccolta
stabiliti alla fine della durata in servizio. Non smaltire questi prodotti
come rifiuti urbani indifferenziati. Smaltirli in base alle leggi vigenti
nella propria area.

Rimozione del pacco batterie dal ricetrasmettitore

NOTA: se il ricetrasmettitore e/o le mani sono bagnati, accertarsi

di asciugarli prima dello smontaggio.

59

ACCERTARSI di sostituire la batteria con una nuova circa cinque
anni dopo la produzione, anche se è ancora carica.
Contattare il fornitore locale di assistenza Icom o un rivenditore
autorizzato Icom per la sostituzione della batteria.

(Sito globale Icom: http://www.icom.co.jp/world/)

Spegnere l'alimentazione. q
Rimuovere le sei viti dal pannello w
posteriore.
Aprire l'involucro. e

Rimuovere il connettore della r
batteria e il connettore del filo del
sensore rosso dal pannello anteriore.

Estrarre il pacco batterie dal t
pannello posteriore.

RICARICA DELLA BATTERIA (segue)

Adattatore di alimentazione

fornito

Spegnere l'alimentazione. q
Collegare l'adattatore di alimentazione come mostrato nel w
seguito.

1
2
3
4
5
6
7

Spegnere

Fornito
Adattatore di
alimentazione

PRESA [CARICA]

• È visualizzato "CHG" e le barre all'interno dell'icona della

batteria scorrono durante il caricamento.

• Quando è rilevato un errore, l'icona della batteria lampeggia e

sono visualizzati "Er" e "CHG".

La carica è completata in circa 3 ore. e

• Il tempo di carica differisce a seconda della condizione della

batteria.

• Quando la batteria si è caricata completamente è visualizzato "FL".

Fare scivolare il blocco
verso il basso

Tirare il coperchio
verso il basso

I
9

10
11
12
13
14
15
16

60

1

q

w

ACCESSORI E COLLEGAMENTI FORNITI

Accessori forniti

Adattatore di

alimentazione*

(5 V/1 A)

* Non fornito, oppure di forma diversa, a seconda della

versione di ricetrasmettitore.

Fermaglio da cinturaCinghietto

Antenna

Collegamenti

Antenna ❏

Collegare l'antenna fornita al relativo connettore.

ATTENZIONE:

• MAI trasportare il

ricetrasmettitore tenendo
solo l'antenna.

• La trasmissione senza

un'antenna può danneggiare
il ricetrasmettitore.

Cinghietto ❏

Fare passare il cinghietto
attraverso l'occhiello
posto sul lato posteriore
del ricetrasmettitore per
semplificarne il trasporto.

Fermaglio da cintura ❏

Attaccare o staccare il fermaglio da cintura.

Per applicare il fermaglio

da cintura

Fermaglio
da cintura

Prestare attenzione!
Non rompere le
unghie.

Per staccare il

fermaglio da cintura

Sollevare la linguetta (q) e
fare scivolare il fermaglio da
cintura nella direzione
della freccia (w).

61

DESCRIZIONE DEL PANNELLO

[SCAN DUAL]

[VOL/SQL MONI]

[16/C]

PTT

[ ]/[ ]

[FAV ]

[Hi/Lo ]

[ ]

[CH]

2

Pannello frontale, superiore e laterale

PRESA [SP/MIC]

TASTO ACCENSIONE

TASTO CANALE 16/CANALE DI

CHIAMATA

TASTO VOLUME/SQUELCH/MONITOR

TASTO DI SCANSIONE/DUALE

PRESA [CARICA]

(non per comunicazione dati)

ATTENZIONE:

• Chiudere saldamente quando non è collegato alcun cavo.

• Accertarsi che la polvere o altro materiale non aderisca alla guarnizione di

gomma.

Altrimenti, l'impermeabilità potrebbe non essere garantita.

Connettore per antenna

Schermo funzionale

TASTI SU/GIÙ

TASTO DEI CANALI PREFERITI

TASTO DEI CANALI

TASTO POTENZA TRASM. / BLOCCO

Altoparlante

Microfono

1
2
3
4
5
6
7

I
9

10
11
12
13
14
15
16

62

DESCRIZIONE DEL PANNELLO

2

Schermo funzionale

ICONA TRASMISSIONE

ICONA DEI CANALI PREFERITI

ICONA POTENZA RIDOTTA

ICONE GRUPPI CANALI

ICONA BLOCCO TASTI

ICONA CANALE CHIAMATA

INDICAZIONE NUMERO CANALE

ICONA OCCUPATO ICONA BATTERIA

CANALE SUB/

LIVELLO SQL/VOL/

ELEMENTO

MODALITÀ

IMPOSTAZIONE

LETTURA

Lampeggia durante la regolazione.

• “SQL” per livello Squelch

• “VOL” per livello Volume

Indicazione

(lampeggia)

(lampeggia)

ICONA DUPLEX
ICONA SCANSIONE

ICONA DUALWATCH
ICONA TRI-WATCH

INDICATORE LIVELLO SQUELCH/VOLUME

Stato carica

Sovraccarica

Completa
Media

Necessario caricare

Scarica

63

OPERAZIONI BASILARI

3

Selezione di un canale

Scegliere il gruppo di canali appropriato per la propria area
operativa, quindi selezionare il canale desiderato.

Selezione di un gruppo di canali ❏

Tenere premuto [CH] per 1 secondo per modificare il gruppo ➥
di canali. Ripetere per avanzare al gruppo successivo.

• I gruppi di canali selezionabili differiscono, a seconda della

versione del ricetrasmettitore.

Tenere premuto

per 1 secondo

Canali internazionali

(esempio)

Selezione di un canale normale ❏

Premere ➥ [Y] o [Z] per selezionare un canale.

• “DUP” è visualizzato per canali duplex.

• “A” è visualizzato per canali simplex.

NOTA: Non è possibile trasmettere sul canale 70.

Canali ATIS

Selezione del canale 16 ❏

Il canale 16 è dedicato al soccorso e alla sicurezza. È
inizialmente impegnato per stabilire il contatto con una
stazione, oppure per le radiocomunicazioni d'emergenza. In
standby, è necessario monitorare il canale 16.

Premere [16/C] per selezionare il canale 16. q
Premere [CH] per richiamare il canale che era w
visualizzato prima di selezionare il canale 16.

Premere

Selezione del canale di chiamata ❏

Ciascun gruppo di canali ha un canale di chiamata.

Tenere premuto [16/C] per 1 secondo per selezionare il q
canale di chiamata del gruppo di canali selezionato.

• Sono visualizzati “CALL” e il numero del canale di chiamata.

Premere [CH] per richiamare il canale che era w
visualizzato prima di selezionare il canale 9.

Tenere premuto
per 1 secondo

1
2
3
4
5
6
7

I
9

10
11
12
13
14
15
16

È selezionato un canale duplex. È selezionato un canale simplex.

NOTA:

È possibile impostare il canale utilizzato con maggiore frequenza.

64

OPERAZIONI BASILARI

3

Ricezione e trasmissione

ATTENZIONE: la trasmissione senza un'antenna può

danneggiare il ricetrasmettitore.

q Premere [Y] o [Z] per selezionare un canale.

• Quando è ricevuto un segnale, è visualizzato “ ”.

Tenere premuto [PTT], quindi parlare nel microfono. w

• “ ” è visualizzato durante la trasmissione.

• Non è possibile trasmettere sul canale 70.

Rilasciare [PTT] per ricevere. e

2) Premere per
trasmettere.

4) Rilasciare per ricevere.

3) Parlare nel microfono.

1) Selezionare un canale.

IMPORTANTE:

• Per rendere massima la leggibilità del segnale

trasmesso, sospendere per un secondo dopo aver
premuto [PTT], tenere il microfono a 5 - 10 cm dalla
bocca e parlare a un livello di voce normale.

• Quando la temperatura è estremamente bassa,

la funzione di protezione della batteria imposta
automaticamente l'alimentazione del ricetrasmettitore a
Bassa, e disabilita la selezione di alimentazione Alta.

NOTA: Per preservare l'alimentazione della batteria, la
funzione di risparmio energia del ricetrasmettitore si
attiva automaticamente quando nessun segnale è
ricevuto per 5 secondi.

65

OPERAZIONI BASILARI

3

Regolazione del volume o del

livello di squelch

Mentre l'icona “VOL” o
volume o il livello di squelch.

q

Premere [VOL/SQL] una o due volte.

• L'icona “VOL” o “SQL” inizia a lampeggiare.

• Se nessuna operazione sui tasti è eseguita per 5 secondi, il

ricetrasmettitore ritorna alla modalità operativa normale.

w

Per regolare il livello di volume:

Mentre l'icona “VOL” lampeggia,

Per regolare il livello di squelch:

Mentre l'icona “SQL” lampeggia,

• Il livello è visualizzato sullo schermo.

Premere e

• Ritorna alla modalità operativa normale.

[VOL/SQL] una o due volte

“SQL”

lampeggia, è possibile regolare il

Durante il lampeggio, regolare il volume.Livello di volume

Durante il lampeggio, regolare lo squelch.Livello di squelch

premere [Y] o [Z].

premere [Y] o [Z].

.

1
2
3
4
5
6
7

I
9

10
11
12
13
14
15
16

66

4

+

+

MODALITÀ DI IMPOSTAZIONE

Ingresso in modalità di

impostazione

La modalità di impostazione è utilizzata per selezionare
l'opzione per le funzioni del ricetrasmettitore.

ELEMENTI DELLA MODALITÀ DI IMPOSTAZIONE (sono visualizzate le impostazioni predefinite. I valori predefiniti differiscono, a seconda
della versione del ricetrasmettitore).

• Tono di segnalazione acustica • Scansione prioritaria*

Elemento

• AquaQuake automatico

*Non disponibile nella versione HOL.

• Risparmio energia • Contrasto LCD

iniziale

: Tenere

premuto

Funzionamento in modalità di impostazione ❏

Spegnere l'alimentazione. q
Tenendo premuto [VOL/SQL], attivare l'alimentazione per entrare w
in modalità di impostazione.

• È visualizzato l'elemento iniziale “bEEP”.

Tenendo premuto [VOL/SQL], premere [ e Y] o [Z] per selezionare
un elemento.
Premere [ r Y] o [Z] per selezionare un'opzione di elemento.
Premere [16/C] per uscire dalla modalità di impostazione. t

• Scansione automatica*

• Dual/Tri-watch*

• Azione del tasto monitor• Avviso galleggiamento

: Tenere

premuto
o
premere
soltanto

• Timer di riavvio

• Automatica

retroilluminazione

scansione*

67

CARATTERISTICHE TECNICHE

5

GENERALI ❏

• Copertura di frequenza (MHz):

TX 156,000–161,450
156,000–161,600 [HOL]
RX 156,000–163,425

• Modalità:

FM (16K0G3E)

• Tensione di alimentazione:

3,7 V CC nominale (massa negativa)

• Assorbimento di corrente (approssimativo):

TX (5,0 W/1,0 W/0,5 W*) 2,3 A/0,9 A/0,7 A*
*Solo per [FRG]
Audio massimo (SP interno) 0,30 A
Audio massimo (SP esterno) 0,20 A

• Stabilità di frequenza:

±1,5 kHz

• Temperatura operativa:

da –15 °C a +55 °C

• Dimensioni (proiezioni non incluse):

56,6 (L) × 134,2 (A) × 30,5 (P) mm,

• Peso (approssimativo):

220 g (include l'antenna fornita e il fermaglio da cintura)

[EUR], [FRG] e [UK]

TRASMETTITORE ❏

• Potenza di uscita: 5 W (approssimata)/1 W/0,5 W*

*Solo per [FRG]

• Sistema di modulazione: Modulazionedi frequenzacon
reattanzavariabile

• Deviazione massima della frequenza:

±5 kHz

• Potenza sui canali adiacenti:

70 dB

• Emissioni spurie:

0,25 µW

• Modulazione residua: 40 dB

• Risposta in frequenza audio:

da +1 dB a –3 dB di ottava di 6 dB da 300 a

3000 Hz

RICEVITORE ❏

• Sensibilità: –6 dBµ emf tipica (a 20 dB SINAD)

• Sensibilità Squelch: –6 dBµ emf tipica (alla soglia)

• Intermodulazione: 68 dB

• Risposta spuria: 70 dB

•

Selettività canale adiacente

70 dB

• Impedenza di uscita audio:

12 Ω (altoparlante interno)
4 Ω (altoparlante esterno)

• Potenza di uscita audio: SP interno 0,55 W tipica (a 1 kHz)

(al 10% di distorsione) SP esterno 0,20 W

:

1
2
3
4
5
6
7

I
9

10
11
12
13
14
15
16

Tutte le specifiche possono variare senza alcun avviso o
obbligo.

68

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

< Intended Country of Use >

AT
FI
IT
PL
GB
RO

BE
FR
LV
PT
IS
TR

CY
DE
LT
SK
LI
HR

CZ
GR
LU
SI
NO

DK
HU
MT
ES
CH

EE
IE
NL
SE
BG

A-7227D-2EU
Printed in Japan

© 2015 Icom Inc.
Printed on recycled paper with soy ink.

1-1-32 Kamiminami, Hirano-ku, Osaka 547-0003, Japan
