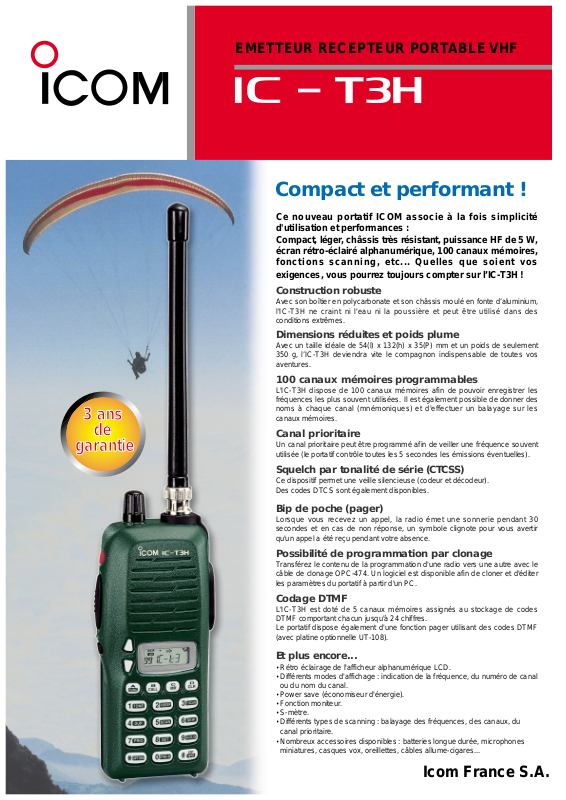

ICOM IC-T3H User Manual

Ce nouveau portatif ICOM associe à la fois simplicité
d'utilisation et performances :
Compact, léger, châssis très résistant, puissance HF de 5 W,
écran rétro-éclairé alphanumérique, 100 canaux mémoires,
fonctions scanning, etc... Quelles que soient vos
exigences, vous pourrez toujours compter sur l’IC-T3H !

Construction robuste

Avec son boîtier en polycarbonate et son châssis moulé en fonte d’aluminium,
l'IC-T3H ne craint ni l'eau ni la poussière et peut être utilisé dans des
conditions extrêmes.

Dimensions réduites et poids plume

Avec un taille idéale de 54(l) x 132(h) x 35(P) mm et un poids de seulement
350 g, l’IC-T3H deviendra vite le compagnon indispensable de toutes vos
aventures.

100 canaux mémoires programmables

L'IC-T3H dispose de 100 canaux mémoires afin de pouvoir enregistrer les
fréquences les plus souvent utilisées. Il est également possible de donner des
noms à chaque canal (mnémoniques) et d'effectuer un balayage sur les
canaux mémoires.

Canal prioritaire

Un canal prioritaire peut être programmé afin de veiller une fréquence souvent
utilisée (le portatif contrôle toutes les 5 secondes les émissions éventuelles).

Squelch par tonalité de série (CTCSS)

Ce dispositif permet une veille silencieuse (codeur et décodeur).
Des codes DTCS sont également disponibles.

Bip de poche (pager)

Lorsque vous recevez un appel, la radio émet une sonnerie pendant 30
secondes et en cas de non réponse, un symbole clignote pour vous avertir
qu'un appel a été reçu pendant votre absence.

Possibilité de programmation par clonage

Transférez le contenu de la programmation d'une radio vers une autre avec le
câble de clonage OPC-474. Un logiciel est disponible afin de cloner et d'éditer
les paramètres du portatif à partir d'un PC.

Codage DTMF

L'IC-T3H est doté de 5 canaux mémoires assignés au stockage de codes
DTMF comportant chacun jusqu'à 24 chiffres.
Le portatif dispose également d'une fonction pager utilisant des codes DTMF
(avec platine optionnelle UT-108).

Et plus encore...

• Rétro éclairage de l'afficheur alphanumérique LCD.

• Différents modes d'affichage : indication de la fréquence, du numéro de canal

ou du nom du canal.

• Power save (économiseur d'énergie).

• Fonction moniteur.

• S-mètre.

• Différents types de scanning : balayage des fréquences, des canaux, du

canal prioritaire.

• Nombreux accessoires disponibles : batteries longue durée, microphones

miniatures, casques vox, oreillettes, câbles allume-cigares...

Icom France S.A.

Compact et performant !

3 ans

de

garantie

EMETTEUR RECEPTEUR PORTABLE VHF

iC - t3h

SPECIFICATIONS

• Couverture de fréquences : 144 - 146 MHz

• Nombre de canaux : 107(dont 1 canal prioritaire et

6 bandes de scanning)

• Alimentation externe : 7,2 V

•

Consommation : Emission :2 A

Réception : 250 mA

• Température d’utilisation : -10°C à +60°C

•Dimensions : 54 (L) x 132 (H) x 35 (P) mm

• Poids : 350 g (avec BP-222)

• Puissance : haute : 5,5 W

basse : 0,5 W

• Connecteur micro externe : Jack 2,5 mm

3 conducteurs

• Connecteur antenne : BNC (50 Ω)

• Puissance audio : 300 mW

•

Connecteur HP externe : Jack 3,5 mm

3 conducteurs

BP-208

Boîtier piles

BOÎTIER PILES ET BATTERIES

MICROPHONES HAUT-PARLEURS

HM-131L

HM-46L

HM-75

Chargeur de bureau

Chargeur rapide de bureau

Chargeur rapide 6 postes

HM-128L :
Microphone oreillette

MB-74 :
Clip ceinture
crocodile

HS-94 :
Micro flexible
avec oreillette

VS-1L:
Boîtier VOX

BP-209

Ni-Cd
7,2 V / 1100 mAh

BP-210

Ni-MH
7,2 V / 1650 mAh

BP-211

Li-Ion
7,2 V / 1850 mAh

BC-147E

AD-99

AD-99

BC-146

BC-145E

BC-144

BC-121+AD94

BC-124

EMETTEUR RECEPTEUR PORT ABLE VHF

IC-t3h

CACHET REVENDEUR

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulinais
BP 5804 - 31505 TOULOUSE CEDEX
Tél : [phone] - Fax : [phone]

WEB ICOM : http://www.icom-france.com
E-mail : [e-mail]

Document non contractuel

Agence Côte d'Azur

Port Inland locaux N°112 et 113
701 avenue de Fontmichel - 06210 MANDELIEU
Tél : [phone] - Fax : [phone]

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

■

L’IC-T3H est livré avec :

Une batterie Ni-Cd BP-222 , un chargeur de bureau BC-146, un clip ceinture MB-68, une antenne et une notice d’utilisation en français.

ACCESSOIRES

AB-F3G : Support mobile
AB-F3GC : Support mobile avec chargeur allume cigares
AD-94 : Adaptateur chargeur pour BC-119 et BC-121
AD-98FSC : Adaptateur d’antenne J/BNC
BC-119N : Chargeur rapide (à utiliser avec 1 AD-94)
BC-137 : Chargeur de bureau (à utiliser avec 1 BC-122E)
BC-144 : Chargeur de bureau rapide

(Alimentation 220 V fournie)
BC-146 : Chargeur de bureau (à utiliser avec 1 BC-122E
et livré avec un AD-99)
BC-121 : Multi-chargeur rapide
(à utiliser avec 6 AD-94 et 1 BC-124)

BC-124 : Alimentation pour BC-121
BP-208 : Boîtier 6 piles R6
BP-209 : Batterie Ni-Cd 7,2 V / 1100 mAh (autonomie 8 h*)
BP-210 : Batterie Ni-Mh 7,2 V / 1650 mAh (autonomie 11 h*)
BP-211 : Batterie Li-Ion 7,2 V / 1850 mAh
BP-222 : Batterie Ni-Cd 7,2 V / 600 mAh (autonomie 4 h*)
EP-JD1301 : Oreillette pivot équipée micro cravate
EP-500S : Oreillette équipée micro flexible
EP-OT1FBL : Oreillette discrète
EP-OT2FNL : Ecoute discrète mic / PTT déporté

EP-OT3FNL : Ecoute discrète mic et PTT déporté
EP-SAT01 : Micro oreillette haute résistance
EP-SHC300S : Oreillette avec tour d’oreille
FA-SC55V : Antenne flexible VHF
HM-46L : Microphone haut-parleur miniature
HM-54 : Microphone haut-parleur
HM-75A : Microphone haut-parleur

(avec commandes programmables)

HM-131L : Microphone haut-parleur
HM-JD3601 : Microphone haut-parleur
HM-OTF3L : Microphone haut-parleur étanche
HS-51 : Microphone casque VOX
HS-94 : Oreillette avec micro flexible (doit être utilisé avec

VS-1L)
HS-TELEX300 : Casque micro écouteur spécial
brigade d’intervention
HS-TF1010LVOX : Casque anti-bruit actif avec micro
différentiel et vox
HS-TF1110LVOX : Casque anti-bruit passif avec micro
différentiel et vox

HS-OTNAF3 : Casque léger avec micro flexible
HS-OTOHF3 : Casque avec micro flexible

HS-SATCAS100 : Casque 2 écouteurs avec micro flexible
HS-TRA3185 : Casque militaire version cobra
LC-ERFXX : Housse cuir avec clip pivot
LC-BF3GNC : Housse nylon cordura clip métal
LC-BF3GNP : Housse nylon cordura clip pivot
LC-BF3GTCP : Housse cuir clip pivot
LC-ERF12PIVO : Housse cuir adaptable chargeur

bureau

LC-B2362O : Baudrier couleur orange
LC-B2362N : Baudrier couleur noire
MB-SO442 : Support mobile universel
MB-25 : Support métallique avec attache velcro
MB-68 : Clip ceinture
MB-74 : Clip ceinture crocodile
MB-87 : Clip ceinture crocodile pivot
OPC-474 : Câble de clonage entre portatifs
OPC-478 : Câble de clonage entre portatif et PC
SP-13 : Oreillette
VS-1L : Boîtier VOX (doit être utilisé avec un HS-94)
X-17 : Micro laryngophone

etc...

*Consommation suivant le cycle : 5 % émission, 5 % réception, 90 % veille.
