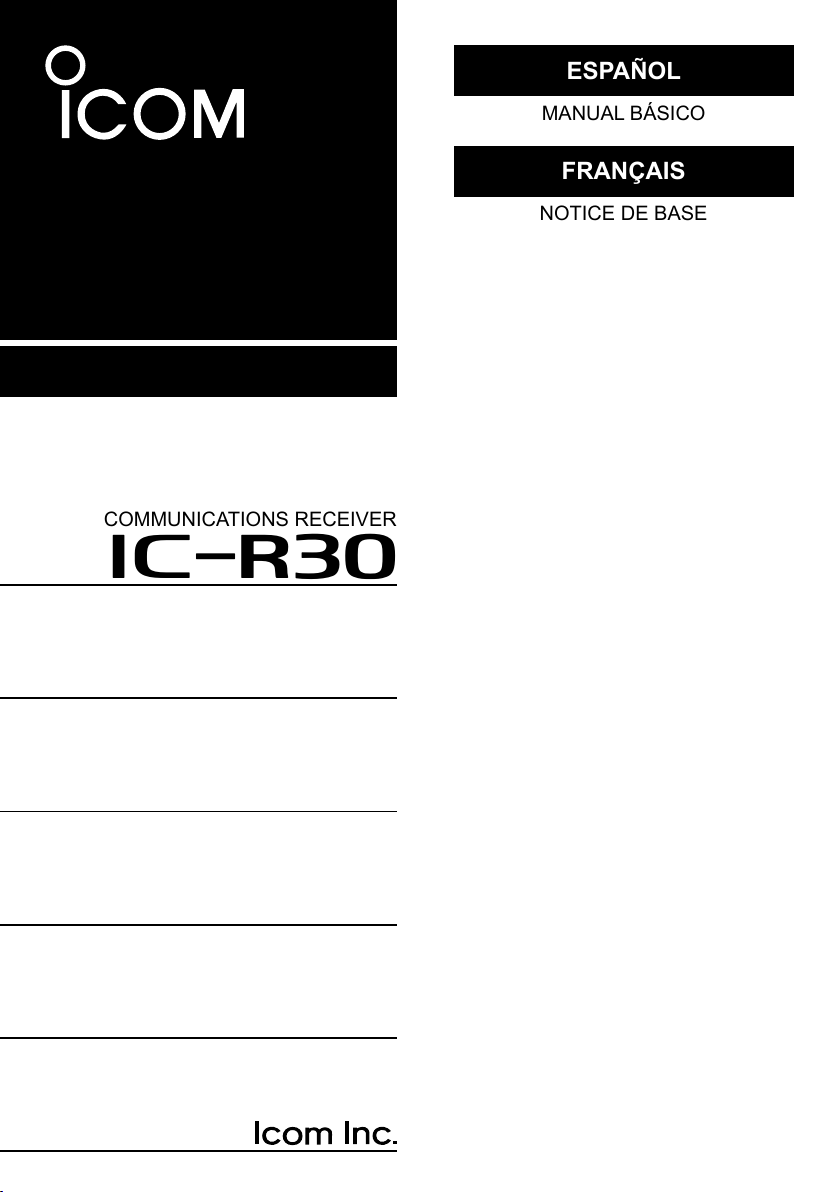

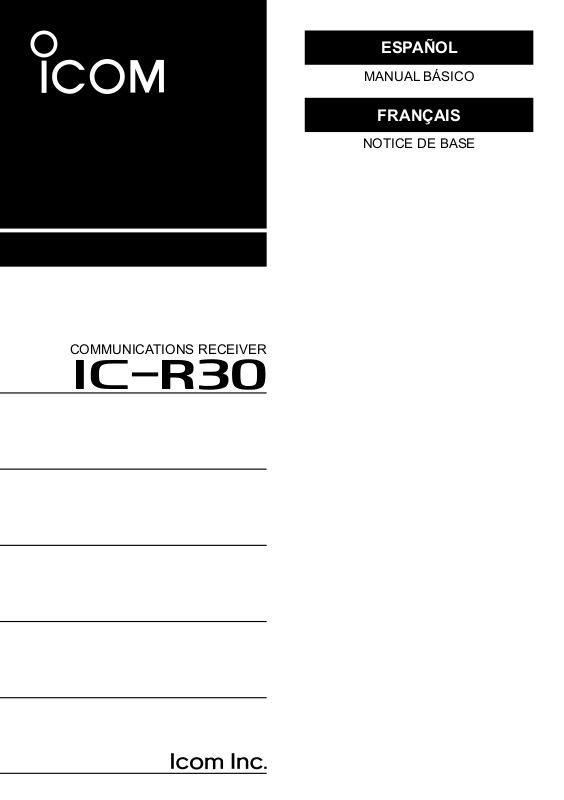

Page 1
COMMUNICATIONS RECEIVER
iR30
ESPAÑOL
MANUAL BÁSICO
FRANÇAIS
NOTICE DE BASE

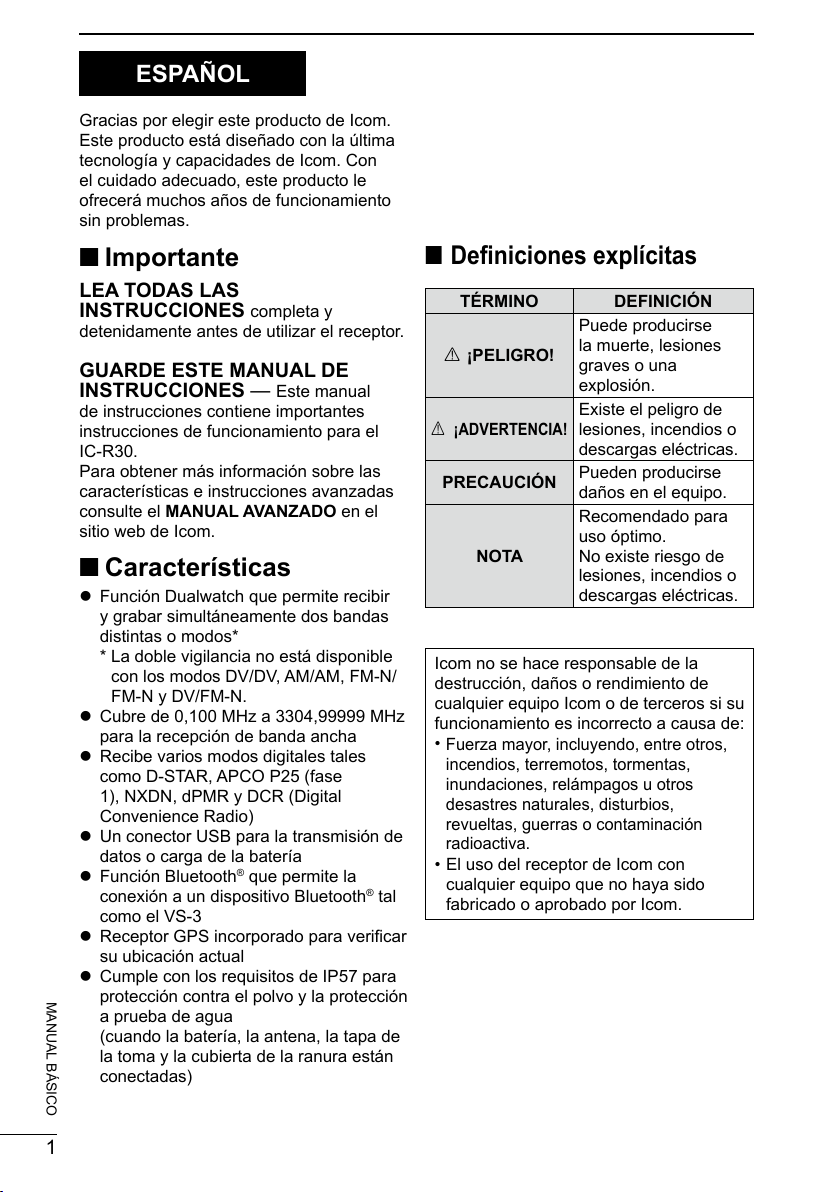

Page 2
ESPAÑOL
Gracias por elegir este producto de Icom.
Este producto está diseñado con la última
tecnología y capacidades de Icom. Con
el cuidado adecuado, este producto le
ofrecerá muchos años de funcionamiento
sin problemas.
■ Importante
LEA TODAS LAS
INSTRUCCIONES completa y
detenidamente antes de utilizar el receptor.
GUARDE ESTE MANUAL DE
INSTRUCCIONES — Este manual
de instrucciones contiene importantes
instrucciones de funcionamiento para el
IC-R30.
Para obtener más información sobre las
características e instrucciones avanzadas
consulte el MANUAL AVANZADO en el
sitio web de Icom.
■ Características
z Función Dualwatch que permite recibir
y grabar simultáneamente dos bandas
distintas o modos*
* La doble vigilancia no está disponible
con los modos DV/DV, AM/AM, FM-N/
FM-N y DV/FM-N.
z Cubre de 0,100 MHz a 3304,99999 MHz
para la recepción de banda ancha
z Recibe varios modos digitales tales
como D-STAR,
1), NXDN, dPMR y DCR (Digital
Convenience Radio)
z Un conector USB para la transmisión de
datos o carga de la batería
z Función Bluetooth
conexión a un dispositivo Bluetooth
como el VS-3
z Receptor GPS incorporado para vericar
su ubicación actual
z Cumple con los requisitos de IP57 para
MANUAL BÁSICO
protección contra el polvo y la protección
a prueba de agua
(cuando la batería, la antena, la tapa de
la toma y la cubierta de la ranura están
conectadas)
APCO P25 (fase
®
que permite la
®
tal
■ Deniciones explícitas
TÉRMINO DEFINICIÓN
Puede producirse
R ¡PELIGRO!
R ¡ADVERTENCIA!
PRECAUCIÓN
NOTA
Icom no se hace responsable de la
destrucción, daños o rendimiento de
cualquier equipo Icom o de terceros si su
funcionamiento es incorrecto a causa de:
•
Fuerza mayor, incluyendo, entre otros,
incendios, terremotos, tormentas,
inundaciones, relámpagos u otros
desastres naturales, disturbios,
revueltas, guerras o contaminación
radioactiva.
• El uso del receptor de Icom con
cualquier equipo que no haya sido
fabricado o aprobado por Icom.
la muerte, lesiones
graves o una
explosión.
Existe el peligro de
lesiones, incendios o
descargas eléctricas.
Pueden producirse
daños en el equipo.
Recomendado para
uso óptimo.
No existe riesgo de
lesiones, incendios o
descargas eléctricas.
1
Page 3

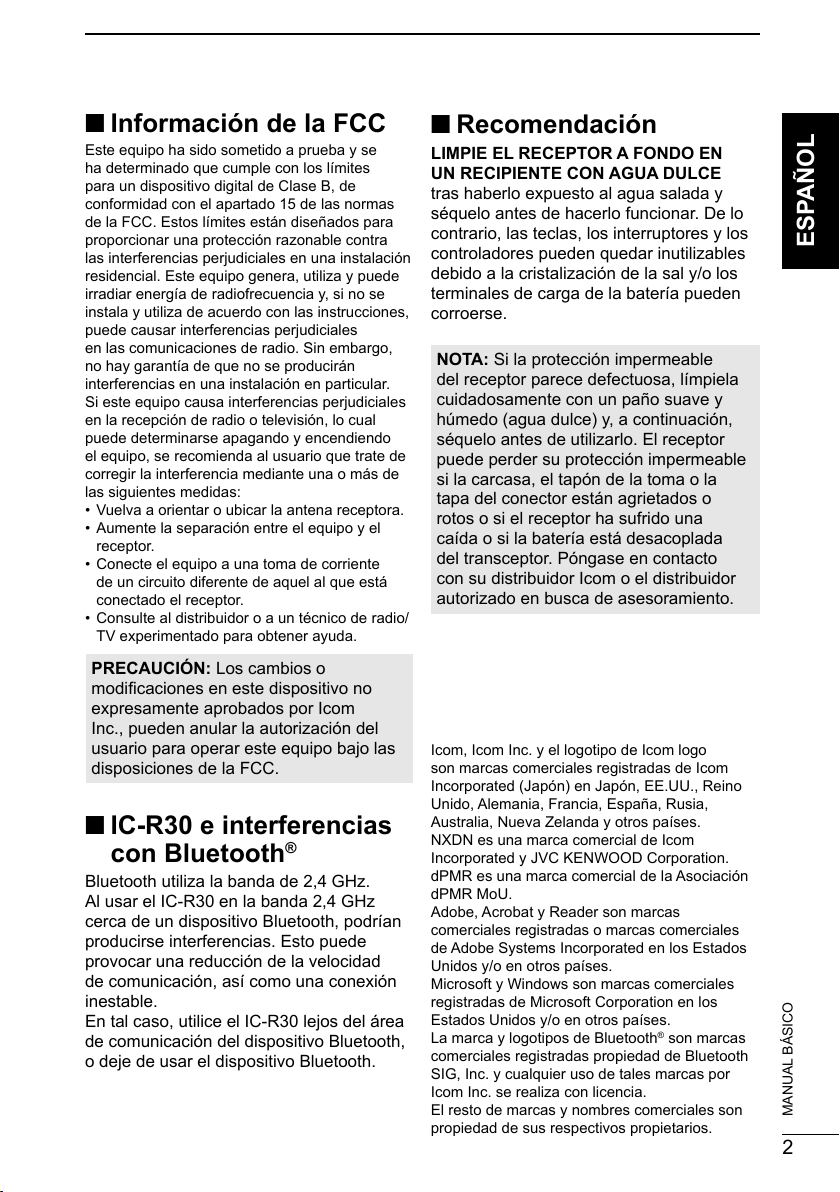

■ Información de la FCC
Este equipo ha sido sometido a prueba y se
ha determinado que cumple con los límites
para un dispositivo digital de Clase B, de
conformidad con el apartado 15 de las normas
de la FCC. Estos límites están diseñados para
proporcionar una protección razonable contra
las interferencias perjudiciales en una instalación
residencial. Este equipo genera, utiliza y puede
irradiar energía de radiofrecuencia y, si no se
instala y utiliza de acuerdo con las instrucciones,
puede causar interferencias perjudiciales
en las comunicaciones de radio. Sin embargo,
no hay garantía de que no se producirán
interferencias en una instalación en particular.
Si este equipo causa interferencias perjudiciales
en la recepción de radio o televisión, lo cual
puede determinarse apagando y encendiendo
el equipo, se recomienda al usuario que trate de
corregir la interferencia mediante una o más de
las siguientes medidas:
• Vuelva a orientar o ubicar la antena receptora.
• Aumente la separación entre el equipo y el
receptor.
• Conecte el equipo a una toma de corriente
de un circuito diferente de aquel al que está
conectado el receptor.
• Consulte al distribuidor o a un técnico de radio/
TV experimentado para obtener ayuda.
PRECAUCIÓN: Los cambios o
modicaciones en este dispositivo no
expresamente aprobados por Icom
Inc., pueden anular la autorización del
usuario para operar este equipo bajo las
disposiciones de la FCC.
■ IC-R30 e interferencias
con Bluetooth
Bluetooth utiliza la banda de 2,4 GHz.
Al usar el IC-R30 en la banda 2,4 GHz
cerca de un dispositivo Bluetooth, podrían
producirse interferencias. Esto puede
provocar una reducción de la velocidad
de comunicación, así como una conexión
inestable.
En tal caso, utilice el IC-R30 lejos del área
de comunicación del dispositivo Bluetooth,
o deje de usar el dispositivo Bluetooth.
®
■ Recomendación
LIMPIE EL RECEPTOR A FONDO EN
UN RECIPIENTE CON AGUA DULCE
tras haberlo expuesto al agua salada y
séquelo antes de hacerlo funcionar. De lo
contrario, las teclas, los interruptores y los
controladores pueden quedar inutilizables
debido a la cristalización de la sal y/o los
terminales de carga de la batería pueden
corroerse.
NOTA: Si la protección impermeable
del receptor parece defectuosa, límpiela
cuidadosamente con un paño suave y
húmedo (agua dulce) y, a continuación,
séquelo antes de utilizarlo. El receptor
puede perder su protección impermeable
si la carcasa, el tapón de la toma o la
tapa del conector están agrietados o
rotos o si el receptor ha sufrido una
caída o si la batería está desacoplada
del transceptor. Póngase en contacto
con su distribuidor Icom o el distribuidor
autorizado en busca de asesoramiento.
Icom, Icom Inc. y el logotipo de Icom logo
son marcas comerciales registradas de Icom
Incorporated (Japón) en Japón, EE.UU., Reino
Unido, Alemania, Francia, España, Rusia,
Australia, Nueva Zelanda y otros países.
NXDN es una marca comercial de Icom
Incorporated y JVC KENWOOD Corporation.
dPMR es una marca comercial de la Asociación
dPMR MoU.
Adobe, Acrobat y Reader son marcas
comerciales registradas o marcas comerciales
de Adobe Systems Incorporated en los Estados
Unidos y/o en otros países.
Microsoft y Windows son marcas comerciales
registradas de Microsoft Corporation en los
Estados Unidos y/o en otros países.
La marca y logotipos de Bluetooth® son marcas
comerciales registradas propiedad de Bluetooth
SIG, Inc. y cualquier uso de tales marcas por
Icom Inc. se realiza con licencia.
El resto de marcas y nombres comerciales son
propiedad de sus respectivos propietarios.
ESPAÑOL
MANUAL BÁSICO
2
Page 4

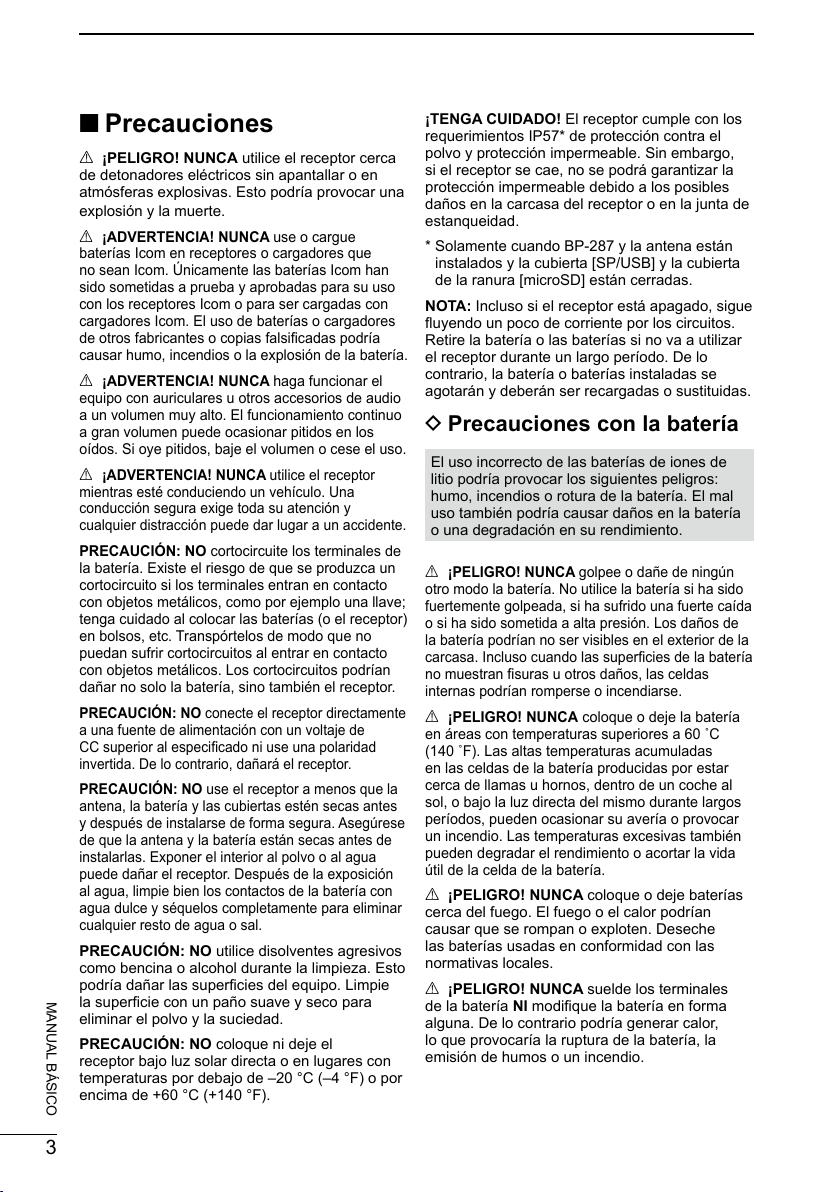

■ Precauciones
R ¡PELIGRO! NUNCA utilice el receptor cerca
de detonadores eléctricos sin apantallar o en
atmósferas explosivas. Esto podría provocar una
explosión y la muerte.
R ¡ADVERTENCIA! NUNCA use o cargue
baterías Icom
no sean Icom. Únicamente las baterías Icom han
sido sometidas a prueba y aprobadas para su uso
con los
cargadores Icom. El uso de baterías o cargadores
de otros fabricantes o copias falsicadas podría
causar humo, incendios o la explosión de la batería.
R ¡ADVERTENCIA! NUNCA haga funcionar el
equipo con auriculares u otros accesorios de audio
a un volumen muy alto. El funcionamiento continuo
a gran volumen puede ocasionar pitidos en los
oídos. Si oye pitidos, baje el volumen o cese el uso.
R ¡ADVERTENCIA! NUNCA utilice el receptor
mientras esté conduciendo un vehículo. Una
conducción segura exige toda su atención y
cualquier distracción puede dar lugar a un accidente.
PRECAUCIÓN: NO cortocircuite los terminales de
la batería. Existe el riesgo de que se produzca un
cortocircuito si los terminales entran en contacto
con objetos metálicos, como por ejemplo una llave;
tenga cuidado al colocar las baterías (o el receptor)
en bolsos, etc. Transpórtelos de modo que no
puedan sufrir cortocircuitos al entrar en contacto
con objetos metálicos. Los cortocircuitos podrían
dañar no solo la batería, sino también el receptor.
PRECAUCIÓN: NO conecte el receptor directamente
a una fuente de alimentación con un voltaje de
CC superior al especicado ni use una polaridad
invertida. De lo contrario, dañará el receptor.
PRECAUCIÓN: NO use el receptor a menos que la
antena, la batería y las cubiertas estén secas antes
y después de instalarse de forma segura. Asegúrese
de que la antena y la batería están secas antes de
instalarlas. Exponer el interior al polvo o al agua
puede dañar el receptor. Después de la exposición
al agua, limpie bien los contactos de la batería con
agua dulce y séquelos completamente para eliminar
cualquier resto de agua o sal.
PRECAUCIÓN: NO utilice disolventes agresivos
como bencina o alcohol durante la limpieza. Esto
podría dañar las supercies del equipo. Limpie
MANUAL BÁSICO
la supercie con un paño suave y seco para
eliminar el polvo y la suciedad.
PRECAUCIÓN: NO coloque ni deje el
receptor bajo luz solar directa o en lugares con
temperaturas por debajo de –20 °C (–4 °F) o por
encima de +60 °C (+140 °F).
en receptores o cargadores que
receptores Icom o para ser cargadas con
¡TENGA CUIDADO! El
requerimientos IP57* de protección contra el
polvo y protección impermeable. Sin embargo,
si el receptor se cae, no se podrá garantizar la
protección impermeable debido a los posibles
daños en la carcasa del receptor o en
estanqueidad.
* Solamente cuando
instalados y la cubierta
de la ranura
NOTA: Incluso si el receptor está apagado, sigue
uyendo un poco de corriente por los circuitos.
Retire la batería o las baterías si no va a utilizar
receptor durante un largo período. De lo
el
contrario, la batería o baterías instaladas se
agotarán y deberán ser recargadas o sustituidas.
[microSD] están cerradas.
receptor cumple con los
la junta de
BP-287 y la antena están
[SP/USB] y la cubierta
D Precauciones con la batería
El uso incorrecto de las baterías de iones de
litio podría provocar los siguientes peligros:
humo, incendios o rotura de la batería. El mal
uso también podría causar daños en la batería
o una degradación en su rendimiento.
R ¡PELIGRO! NUNCA golpee o dañe de ningún
otro modo la batería. No utilice la batería si ha sido
fuertemente golpeada, si ha sufrido una fuerte caída
o si ha sido sometida a alta presión. Los daños de
la batería podrían no ser visibles en el exterior de la
carcasa. Incluso cuando las supercies de la batería
no muestran suras u otros daños, las celdas
internas podrían romperse o incendiarse.
R ¡PELIGRO! NUNCA coloque o deje la batería
en
áreas con temperaturas superiores a 60 ˚C
(140 ˚F). Las altas temperaturas acumuladas
en las celdas de la batería producidas por estar
cerca de llamas u hornos, dentro de un coche al
sol, o bajo la luz directa del mismo durante largos
períodos, pueden ocasionar su avería o provocar
un incendio. Las temperaturas excesivas también
pueden degradar el rendimiento o acortar la vida
útil de la celda de la batería.
R ¡PELIGRO! NUNCA coloque o deje baterías
cerca del fuego. El fuego o el calor podrían
causar que se rompan o exploten. Deseche
las baterías usadas en conformidad con las
normativas locales.
R ¡PELIGRO! NUNCA suelde los terminales
de la batería NI modique la batería en forma
alguna. De lo contrario po dría generar calor,
lo que provocaría la ruptura de la batería, la
emisión de humos o un incendio.
3
Page 5

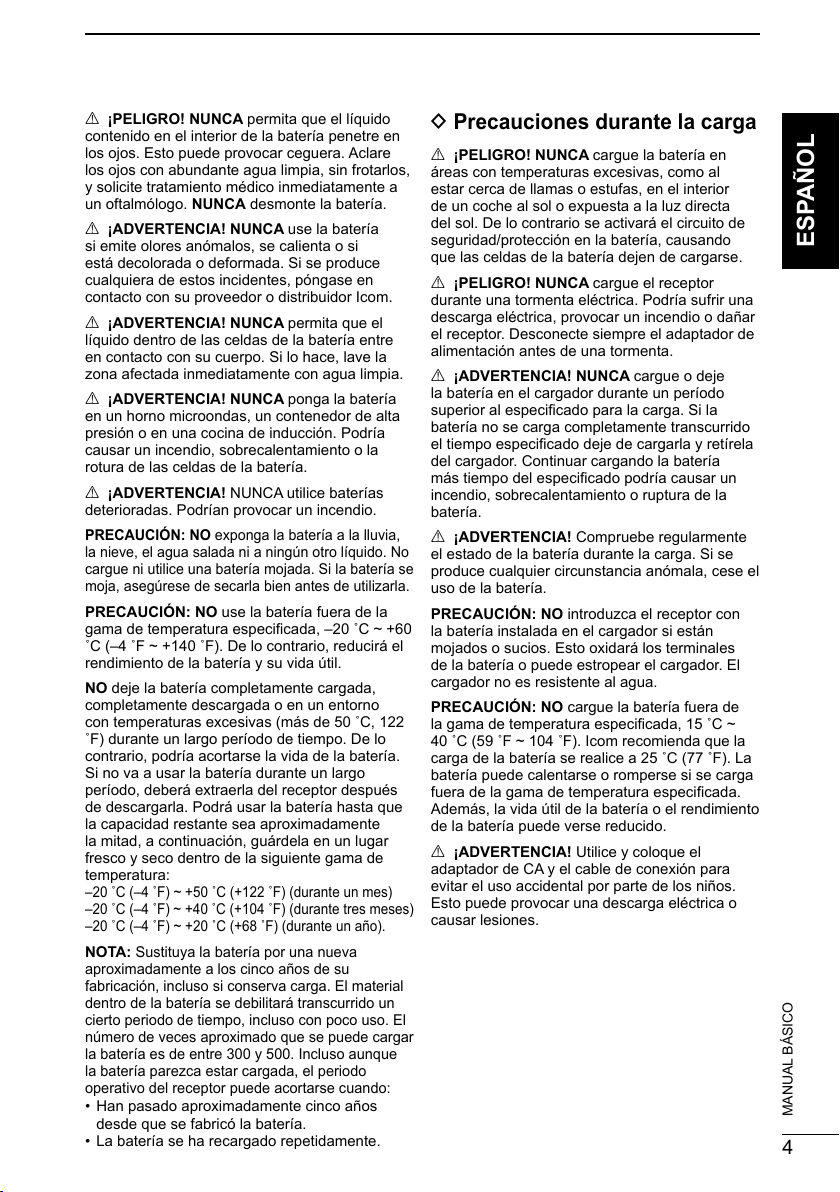

R ¡PELIGRO! NUNCA permita que el líquido
contenido en el interior de la batería penetre en
los ojos. Esto puede provocar ceguera. Aclare
los ojos con abundante agua limpia, sin frotarlos,
y solicite tratamiento médico inmediatamente a
un oftalmólogo. NUNCA desmonte la batería.
R ¡ADVERTENCIA! NUNCA use la batería
si emite olores anómalos, se calienta o si
está decolorada o deformada. Si se produce
cualquiera de estos incidentes, póngase en
contacto con su proveedor o distribuidor Icom.
R ¡ADVERTENCIA! NUNCA permita que el
líquido dentro de las celdas de la batería entre
en contacto con su cuerpo. Si lo hace, lave la
zona afectada inmediatamente con agua limpia.
R ¡ADVERTENCIA! NUNCA ponga la batería
en un horno microondas, un contenedor de alta
presión o en una cocina de inducción. Podría
causar un incendio, sobrecalentamiento o la
rotura de las celdas de la batería.
R ¡ADVERTENCIA! NUNCA utilice baterías
deterioradas. Podrían provocar un incendio.
PRECAUCIÓN: NO exponga la batería a la lluvia,
la nieve,
el agua salada ni a ningún otro líquido. No
cargue ni utilice una batería mojada
moja, asegúrese de secarla bien antes de utilizarla.
PRECAUCIÓN: NO use la batería fuera de la
gama de temperatura especicada
˚C (–4 ˚F ~ +140 ˚F).
rendimiento de la batería y su vida útil.
NO deje la batería completamente cargada,
completamente descargada o en un entorno
con temperaturas excesivas (más de 50 ˚C, 122
durante un largo período de tiempo. De lo
˚F)
contrario, podría acortarse la vida de la batería.
Si no va a usar la batería durante un largo
período, deberá extraerla del
de descargarla. Podrá usar la batería hasta que
la capacidad restante sea aproximadamente
la mitad, a continuación, guárdela en un lugar
fresco y seco dentro de la siguiente gama de
temperatura:
–20 ˚C (–4 ˚F) ~ +50 ˚C (+122 ˚F) (durante un mes)
–20 ˚C (–4 ˚F) ~ +40 ˚C (+104 ˚F) (durante tres meses)
–20 ˚C (–4 ˚F) ~ +20 ˚C (+68 ˚F) (durante un año).
NOTA:
Sustituya la batería por una nueva
aproximadamente a los cinco años de su
fabricación, incluso si conserva carga. El material
dentro de la batería
cierto periodo de tiempo, incluso con poco uso. El
número de veces aproximado que se puede cargar
la batería es de entre 300 y 500. Incluso aunque
la batería parezca estar cargada, el periodo
operativo del receptor puede acortarse cuando:
• Han pasado aproximadamente cinco años
desde que se fabricó la batería.
• La batería se ha recargado repetidamente.
De lo contrario, reducirá el
se debilitará transcurrido un
. Si la batería se
, –20 ˚C ~ +60
receptor después
D Precauciones durante la carga
R ¡PELIGRO! NUNCA cargue la batería en
áreas con temperaturas excesivas, como al
estar cerca de llamas o estufas, en el interior
de un coche al sol o expuesta a la luz directa
De lo contrario se activará el circuito de
del sol.
seguridad/protección en la batería, causando
que las celdas de la batería dejen de cargarse.
R ¡PELIGRO! NUNCA cargue el receptor
durante una tormenta eléctrica. Podría sufrir una
descarga eléctrica, provocar un incendio o dañar
el
receptor. Desconecte siempre el adaptador de
alimentación antes de una tormenta.
R ¡ADVERTENCIA!
la batería en el cargador durante un período
superior al especicado para la carga. Si la
batería no se carga completamente transcurrido
el tiempo especicado deje de cargarla y retírela
del cargador. Continuar cargando la
más tiempo del especicado podría causar un
incendio, sobrecalentamiento o ruptura de la
batería.
R ¡ADVERTENCIA! Compruebe regularmente
el estado de la batería durante la carga. Si se
produce cualquier circunstancia anómala, cese el
uso de la batería.
PRECAUCIÓN: NO introduzca el receptor con
la batería instalada en el cargador si
mojados o sucios. Esto oxidará los terminales
de la batería o puede estropear el cargador. El
cargador no es resistente al agua.
PRECAUCIÓN: NO cargue la batería fuera de
la gama de temperatura especicada, 15 ˚C ~
40 ˚C (59 ˚F ~ 104 ˚F). Icom recomienda que la
carga de la batería se realice a 25 ˚C (77 ˚F). La
batería puede calentarse o romperse si se carga
fuera de la gama de temperatura especicada.
Además, la vida útil de la batería o el rendimiento
de la batería puede verse reducido.
R ¡ADVERTENCIA! Utilice y coloque el
adaptador de CA y el cable de conexión para
evitar el uso accidental por parte de los niños.
Esto puede provocar una descarga eléctrica o
causar lesiones.
NUNCA cargue o deje
batería
están
ESPAÑOL
MANUAL BÁSICO
4
Page 6

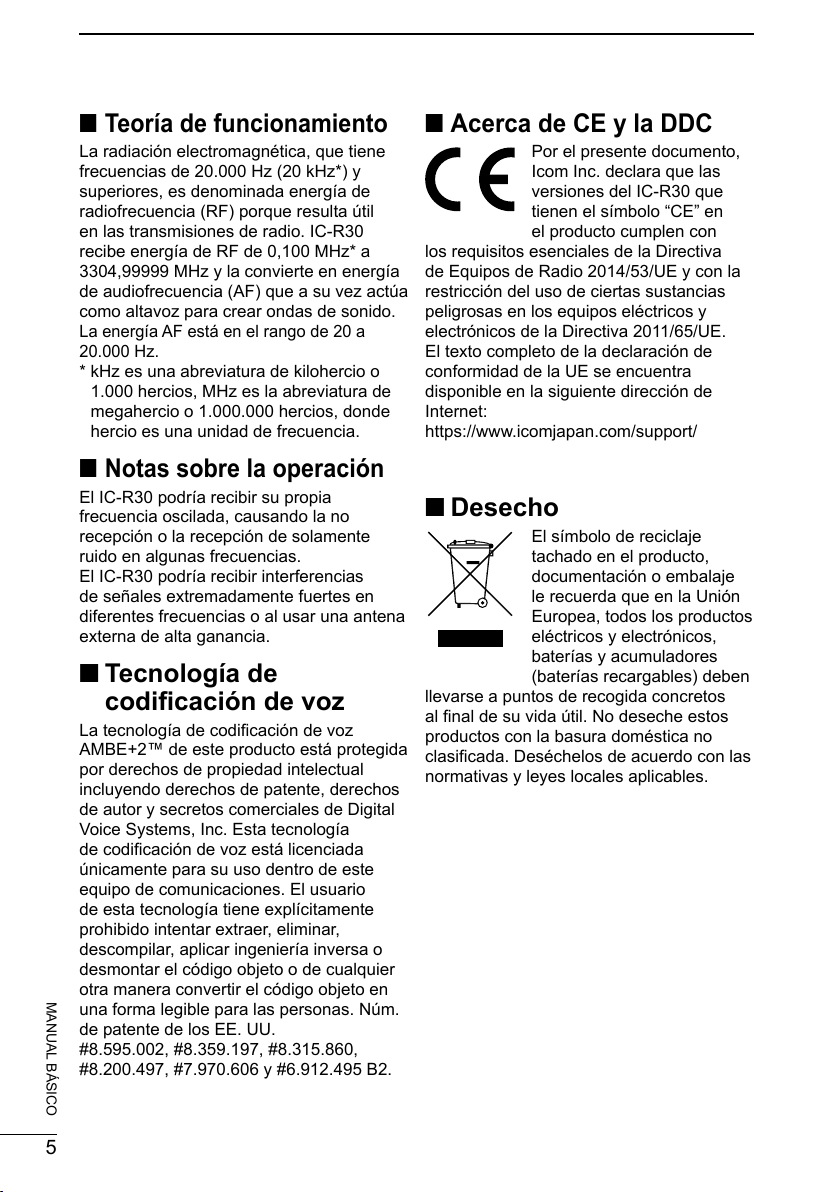

■ Teoría de funcionamiento
La radiación electromagnética, que tiene
frecuencias de 20.000 Hz (20 kHz*) y
superiores, es denominada energía de
radiofrecuencia (RF) porque resulta útil
en las transmisiones de radio.
recibe energía de RF de 0,100 MHz* a
3304,99999 MHz
de audiofrecuencia (AF) que a su vez actúa
como altavoz para crear ondas de sonido.
La energía AF está en el rango de 20 a
20.000 Hz
* kHz es una abreviatura de kilohercio o
1.000 hercios, MHz es la abreviatura de
megahercio o 1.000.000 hercios, donde
hercio es una unidad de frecuencia.
y la convierte en energía
.
IC-R30
■ Notas sobre la operación
El IC-R30 podría recibir su propia
frecuencia oscilada, causando la no
recepción o la recepción de solamente
ruido en algunas frecuencias.
IC-R30 podría recibir interferencias
El
de señales extremadamente fuertes en
diferentes frecuencias o al usar una antena
externa de alta ganancia.
■ Tecnología de
codicación de voz
La tecnología de codicación de voz
AMBE+2™ de este producto está protegida
por derechos de propiedad intelectual
incluyendo derechos de patente, derechos
de autor y secretos comerciales de Digital
Voice Systems, Inc. Esta tecnología
de codicación de voz está licenciada
únicamente para su uso dentro de este
equipo de comunicaciones. El usuario
de esta tecnología tiene explícitamente
prohibido intentar extraer, eliminar,
descompilar, aplicar ingeniería inversa o
desmontar el código objeto o de cualquier
otra manera convertir el código objeto en
MANUAL BÁSICO
una forma legible para las personas. Núm.
de patente de los EE. UU.
#8.595.002, #8.359.197, #8.315.860,
#8.200.497, #7.970.606 y #6.912.495 B2.
■ Acerca de CE y la DDC
Por el presente documento,
Icom Inc. declara que las
versiones del IC-R30 que
tienen el símbolo “CE” en
el producto cumplen con
los requisitos esenciales de la Directiva
de Equipos de Radio 2014/53/UE y con la
restricción del uso de ciertas sustancias
peligrosas en los equipos eléctricos y
electrónicos de la Directiva 2011/65/UE.
El texto completo de la declaración de
conformidad de la UE se encuentra
disponible en la siguiente dirección de
Internet:
https://www.icomjapan.com/support/
■ Desecho
El símbolo de reciclaje
tachado en el producto,
documentación o embalaje
le recuerda que en la Unión
Europea, todos los productos
eléctricos y electrónicos,
baterías y acumuladores
(baterías recargables) deben
llevarse a puntos de recogida concretos
al nal de su vida útil. No deseche estos
productos con la basura doméstica no
clasicada. Deséchelos de acuerdo con las
normativas y leyes locales aplicables.
5
Page 7

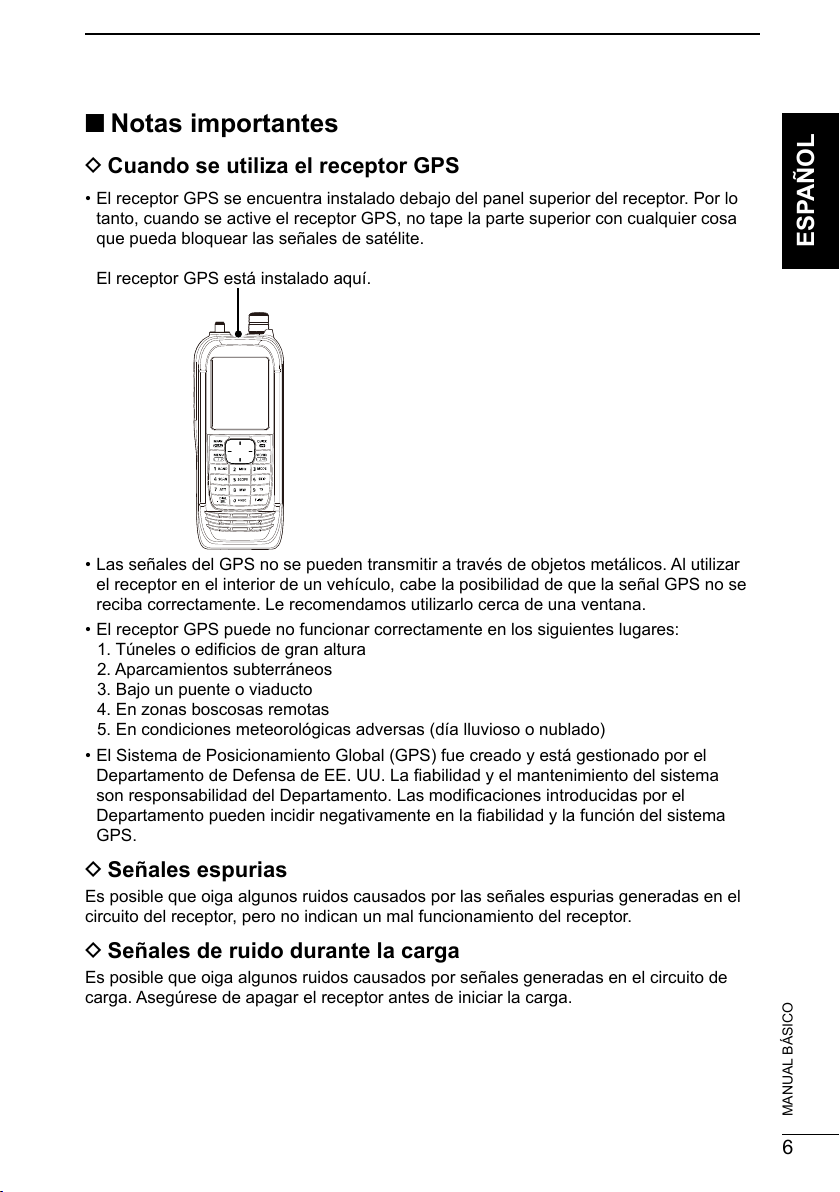

■ Notas importantes
D Cuando se utiliza el receptor GPS
• El receptor GPS se encuentra instalado debajo del panel superior del receptor. Por lo
tanto, cuando se active el receptor GPS, no tape la parte superior con cualquier cosa
que pueda bloquear las señales de satélite.
El receptor GPS está instalado aquí.
• Las señales del GPS no se pueden transmitir a través de objetos metálicos. Al utilizar
el
receptor en el interior de un vehículo, cabe la posibilidad de que la señal GPS no se
reciba correctamente. Le recomendamos utilizarlo cerca de una ventana.
• El receptor GPS puede no funcionar correctamente en los siguientes lugares:
1. Túneles o edicios de gran altura
2. Aparcamientos subterráneos
3. Bajo un puente o viaducto
4. En zonas boscosas remotas
5. En condiciones meteorológicas adversas (día lluvioso o nublado)
• El Sistema de Posicionamiento Global (GPS) fue creado y está gestionado por el
Departamento de Defensa de EE. UU. La abilidad y el mantenimiento del sistema
son responsabilidad del Departamento. Las modicaciones introducidas por el
Departamento pueden incidir negativamente en la abilidad y la función del sistema
GPS.
ESPAÑOL
D Señales espurias
Es posible que oiga algunos ruidos causados por las señales espurias generadas en el
circuito del
receptor, pero no indican un mal funcionamiento del receptor.
D Señales de ruido durante la carga
Es posible que oiga algunos ruidos causados por señales generadas en el circuito de
carga. Asegúrese de apagar el receptor antes de iniciar la carga.
MANUAL BÁSICO
6
Page 8

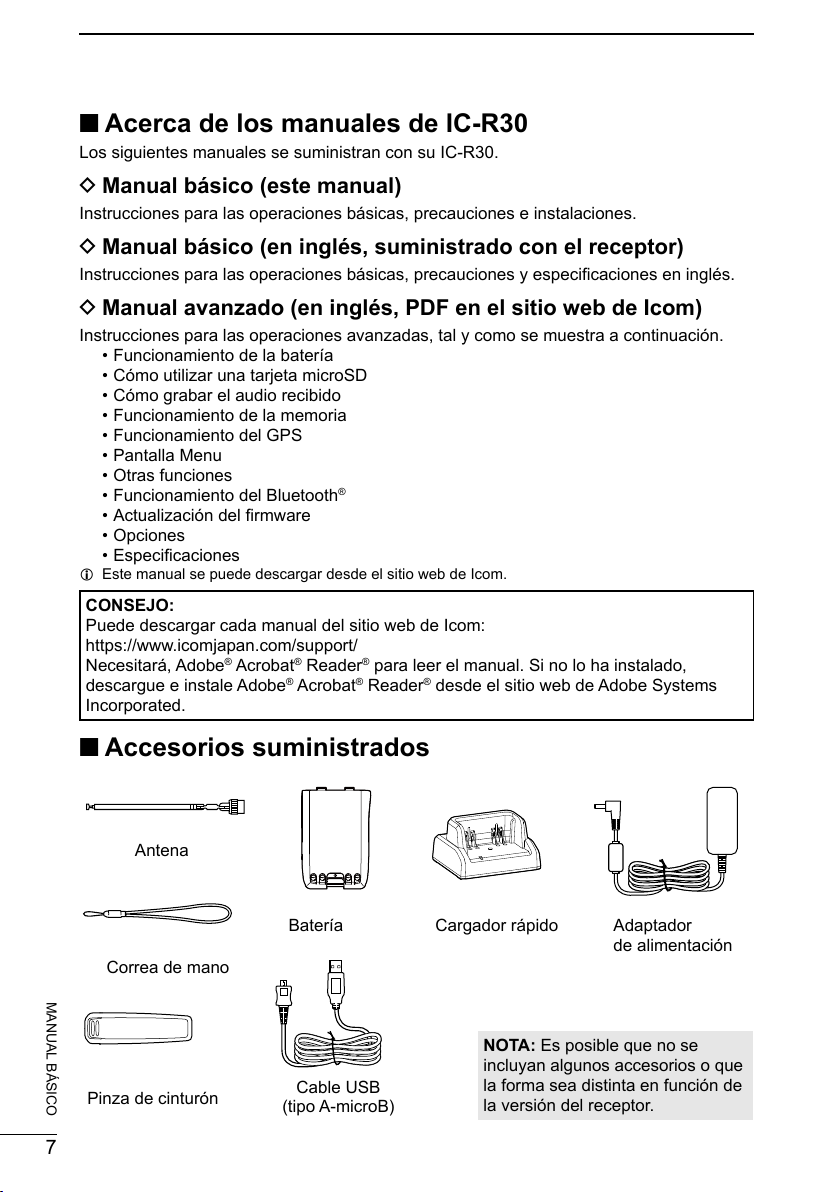

■ Acerca de los manuales de IC-R30
Los siguientes manuales se suministran con su IC-R30.
D Manual básico (este manual)
Instrucciones para las operaciones básicas, precauciones e instalaciones.
D Manual básico (en inglés, suministrado con el receptor)
Instrucciones para las operaciones básicas, precauciones y especicaciones en inglés.
D Manual avanzado (en inglés, PDF en el sitio web de Icom)
Instrucciones para las operaciones avanzadas, tal y como se muestra a continuación.
• Funcionamiento de la batería
• Cómo utilizar una tarjeta microSD
• Cómo grabar el audio recibido
• Funcionamiento de la memoria
• Funcionamiento del GPS
• Pantalla Menu
• Otras funciones
• Funcionamiento del Bluetooth
• Actualización del rmware
• Opciones
• Especicaciones
L Este manual se puede descargar desde el sitio web de Icom.
CONSEJO:
Puede descargar cada manual del sitio web de Icom:
https://www.icomjapan.com/support/
Necesitará, Adobe
descargue e instale Adobe
Incorporated.
®
Acrobat® Reader® para leer el manual. Si no lo ha instalado,
®
®
Acrobat® Reader® desde el sitio web de Adobe Systems
■ Accesorios suministrados
Antena
Batería Adaptador
Correa de mano
MANUAL BÁSICO
Pinza de cinturón
7
Cable USB
(tipo A-microB)
Cargador rápido
de alimentación
NOTA: Es posible que no se
incluyan algunos accesorios o que
la forma sea distinta en función de
la versión del receptor.
Page 9

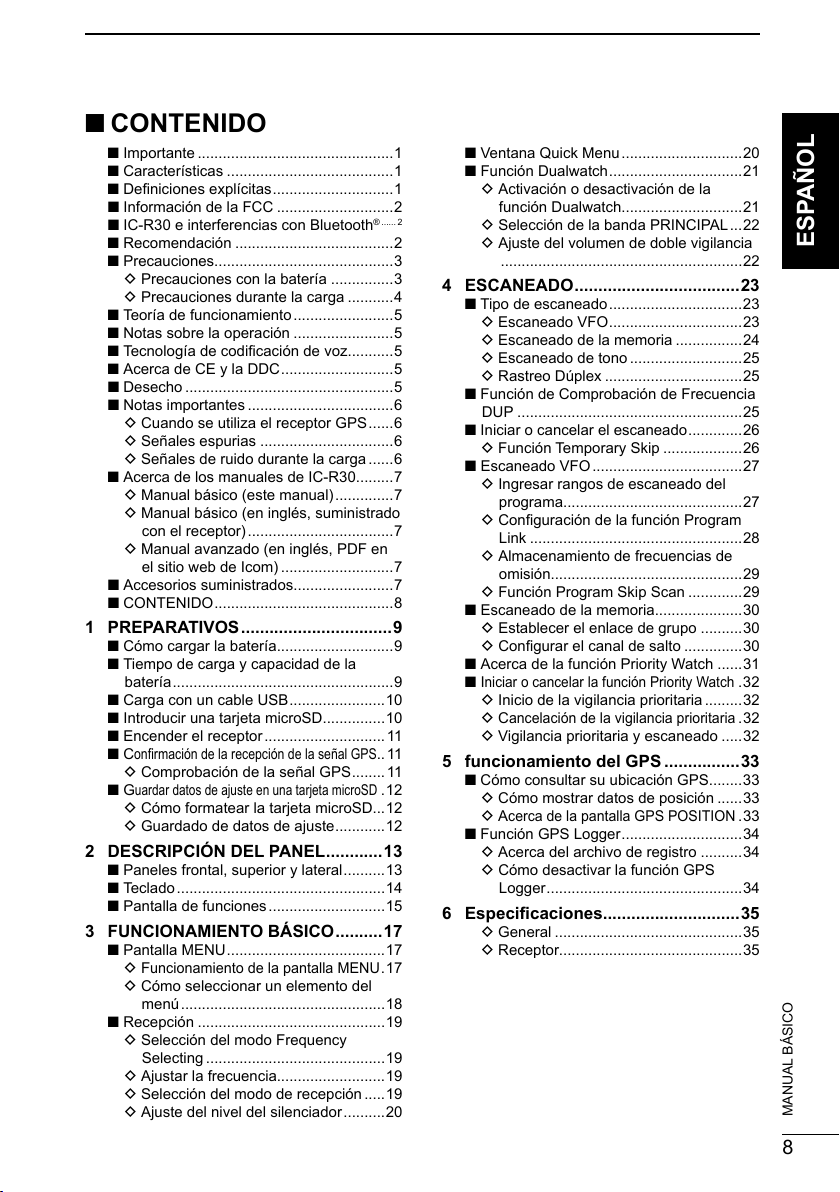

■ CONTENIDO
■ Importante ...............................................1
■ Características ........................................1
■ Deniciones explícitas .............................1
■ Información de la FCC ............................2
■ IC-R30 e interferencias con Bluetooth
■ Recomendación ......................................2
■ Precauciones ...........................................3
D Precauciones con la batería ...............3
D Precauciones durante la carga ...........4
■ Teoría de funcionamiento ........................5
■ Notas sobre la operación ........................5
■ Tecnología de codicación de voz...........5
■ Acerca de CE y la DDC ...........................5
■ Desecho ..................................................5
■ Notas importantes ...................................6
D Cuando se utiliza el receptor GPS ......6
D Señales espurias ................................6
D Señales de ruido durante la carga ......6
■ Acerca de los manuales de IC-R30 .........7
D Manual básico (este manual) ..............7
D Manual básico (en inglés, suministrado
con el receptor) ...................................7
D Manual avanzado (en inglés, PDF en
el sitio web de Icom) ...........................7
■ Accesorios suministrados ........................7
■ CONTENIDO ...........................................8
1 PREPARATIVOS ��������������������������������9
■ Cómo cargar la batería ............................9
■ Tiempo de carga y capacidad de la
batería .....................................................9
■ Carga con un cable USB .......................10
■ Introducir una tarjeta microSD ...............10
■ Encender el receptor ............................. 11
■ C
onrmación de la recepción de la señal GPS
D Comprobación de la señal GPS ........ 11
■ G
uardar datos de ajuste en una tarjeta microSD
D Cómo formatear la tarjeta microSD...12
D Guardado de datos de ajuste ............ 12
2 DESCRIPCIÓN DEL PANEL ������������13
■ Paneles frontal, superior y lateral ..........13

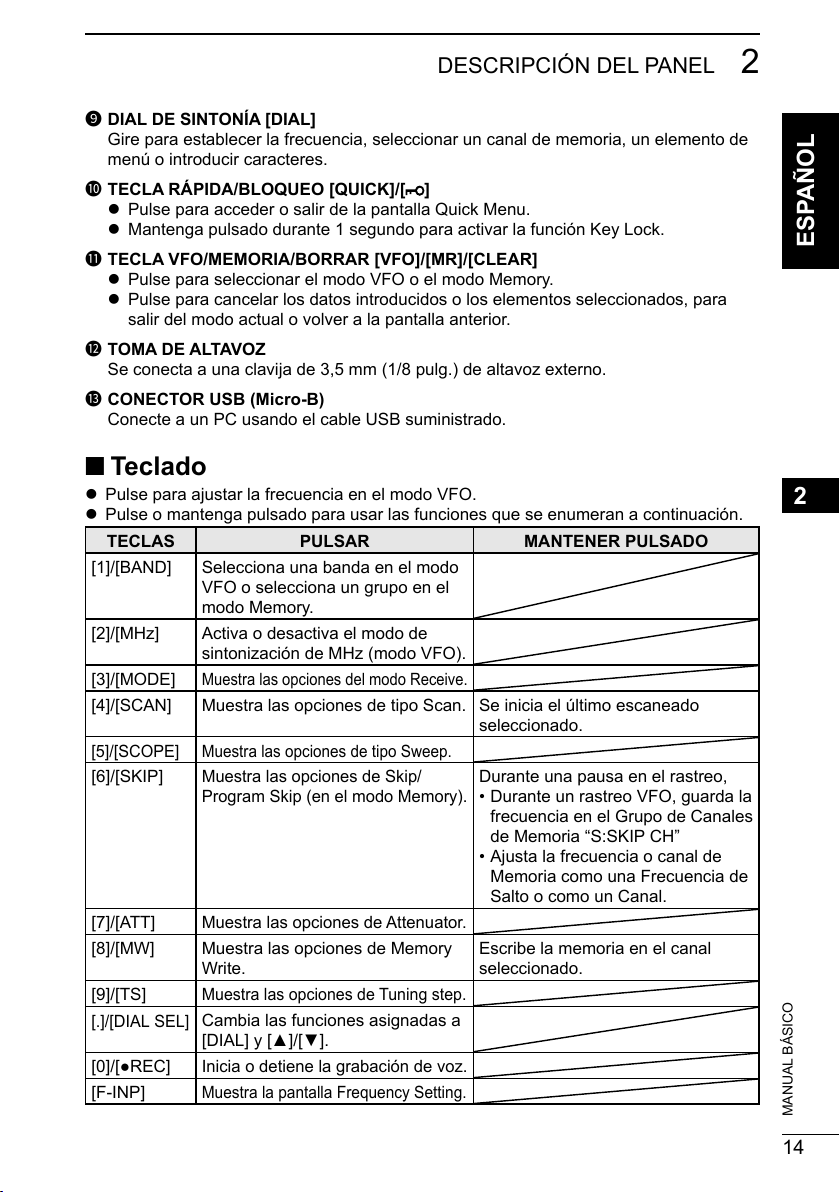

■ Teclado ..................................................14

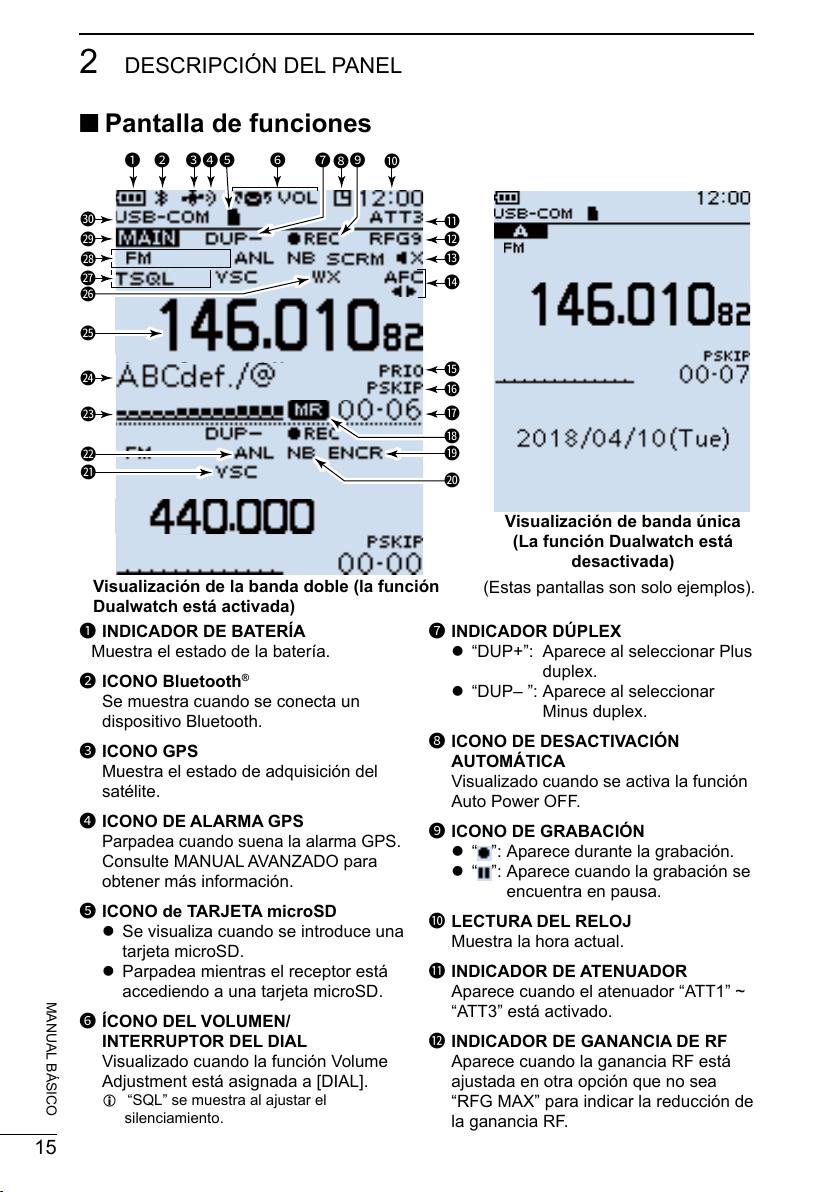

■ Pantalla de funciones ............................15
3 FUNCIONAMIENTO BÁSICO ���������� 17

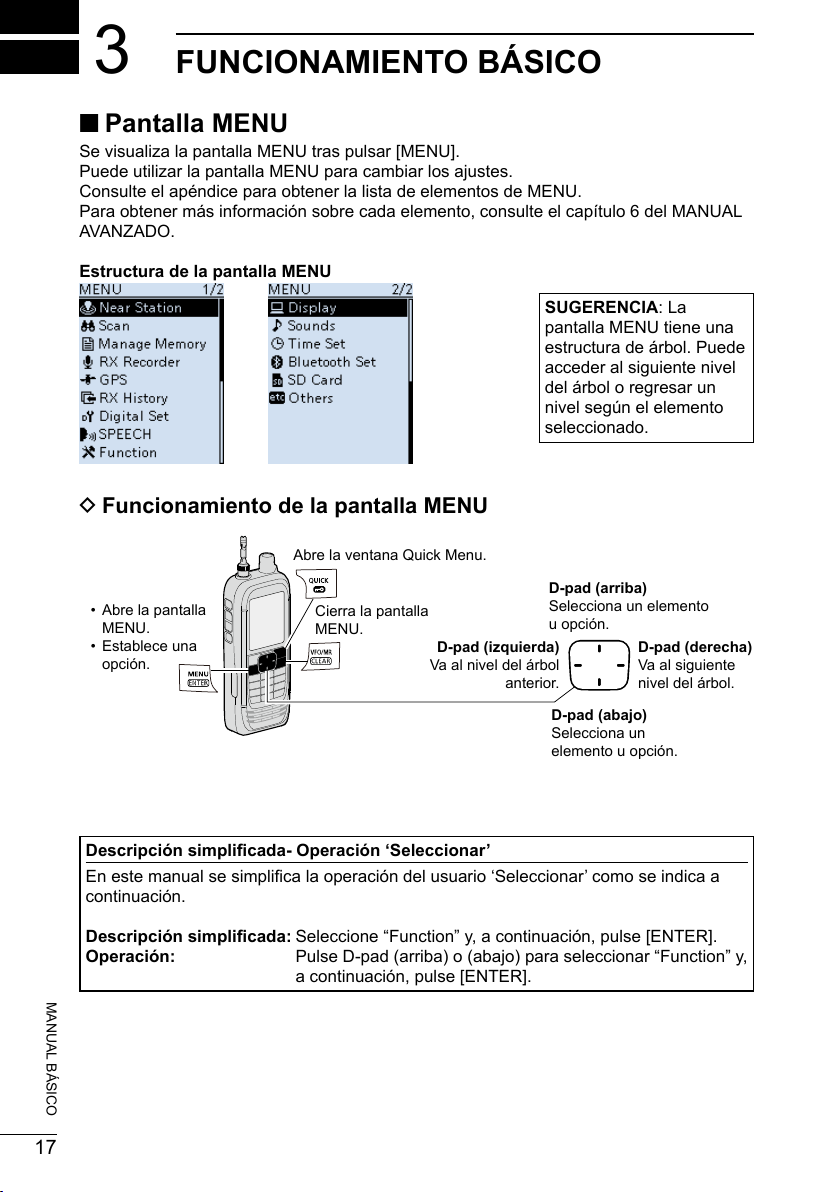

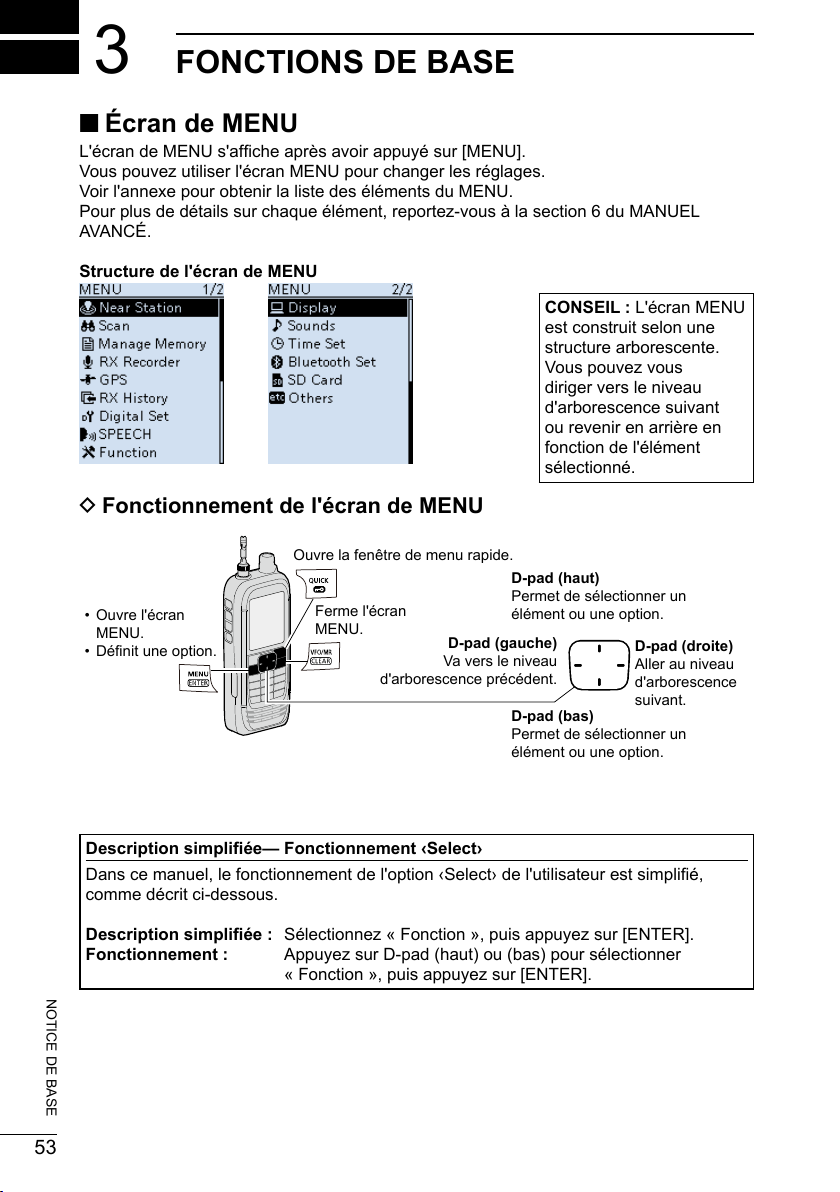

■ Pantalla MENU ......................................17
D F
uncionamiento de la pantalla MENU

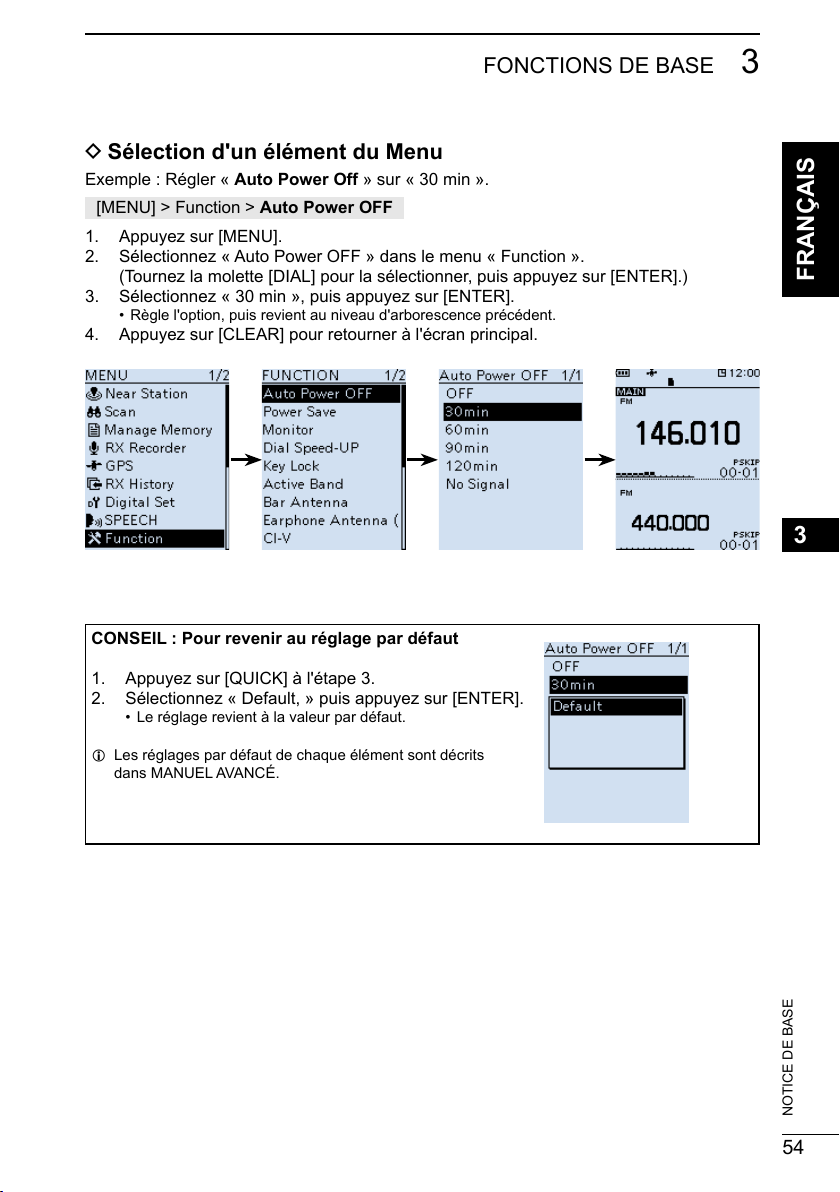

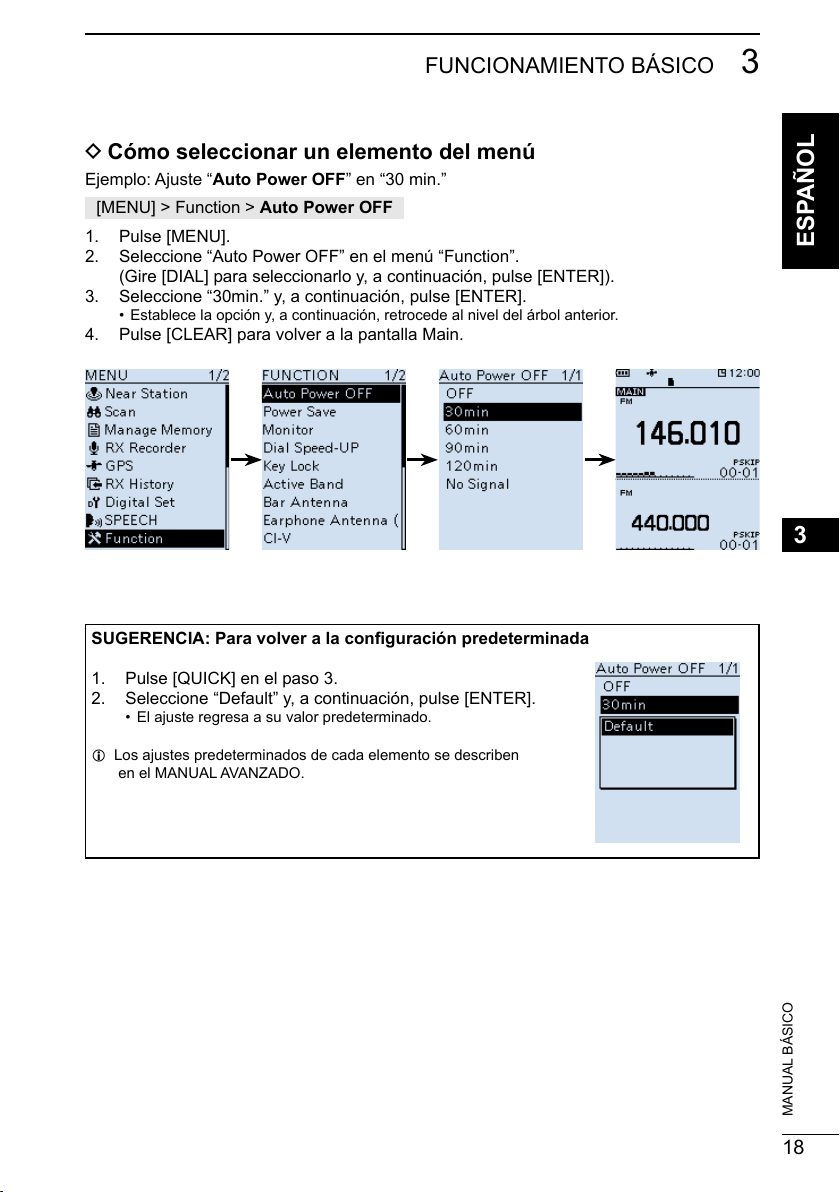

D Cómo seleccionar un elemento del
menú .................................................18

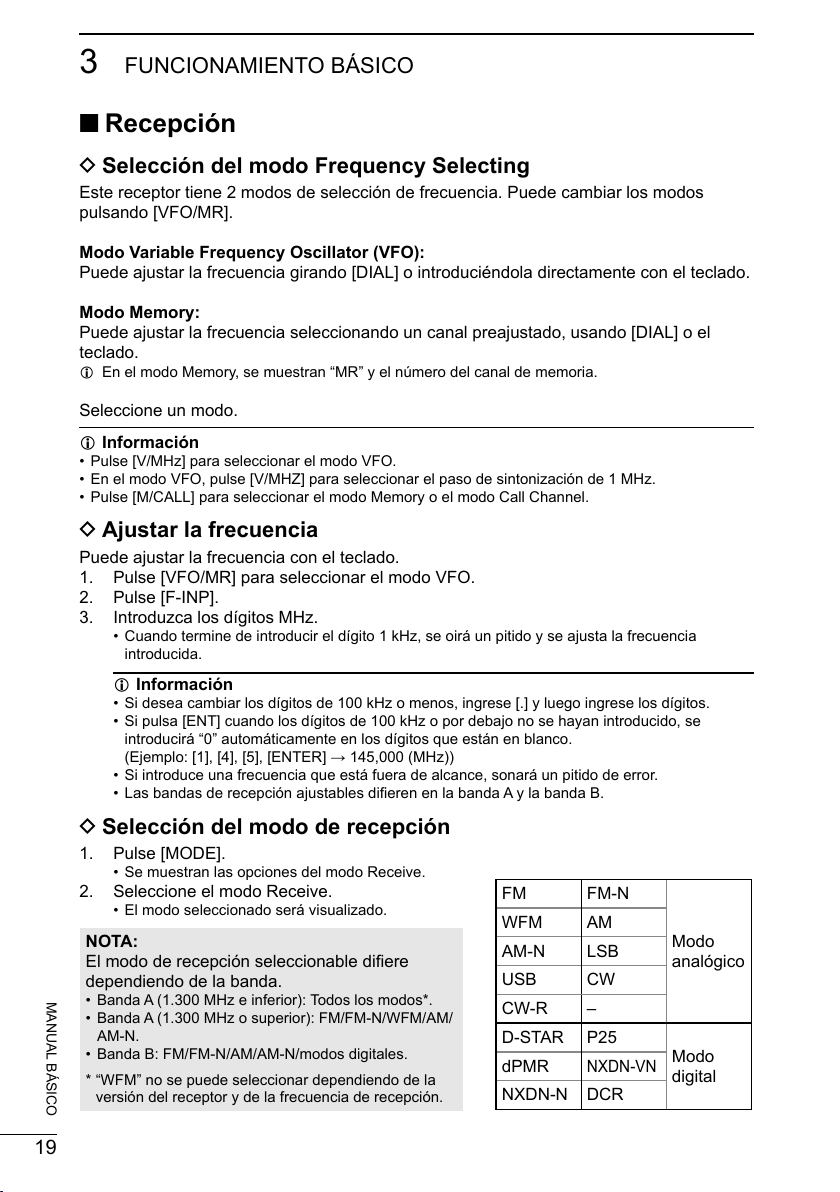

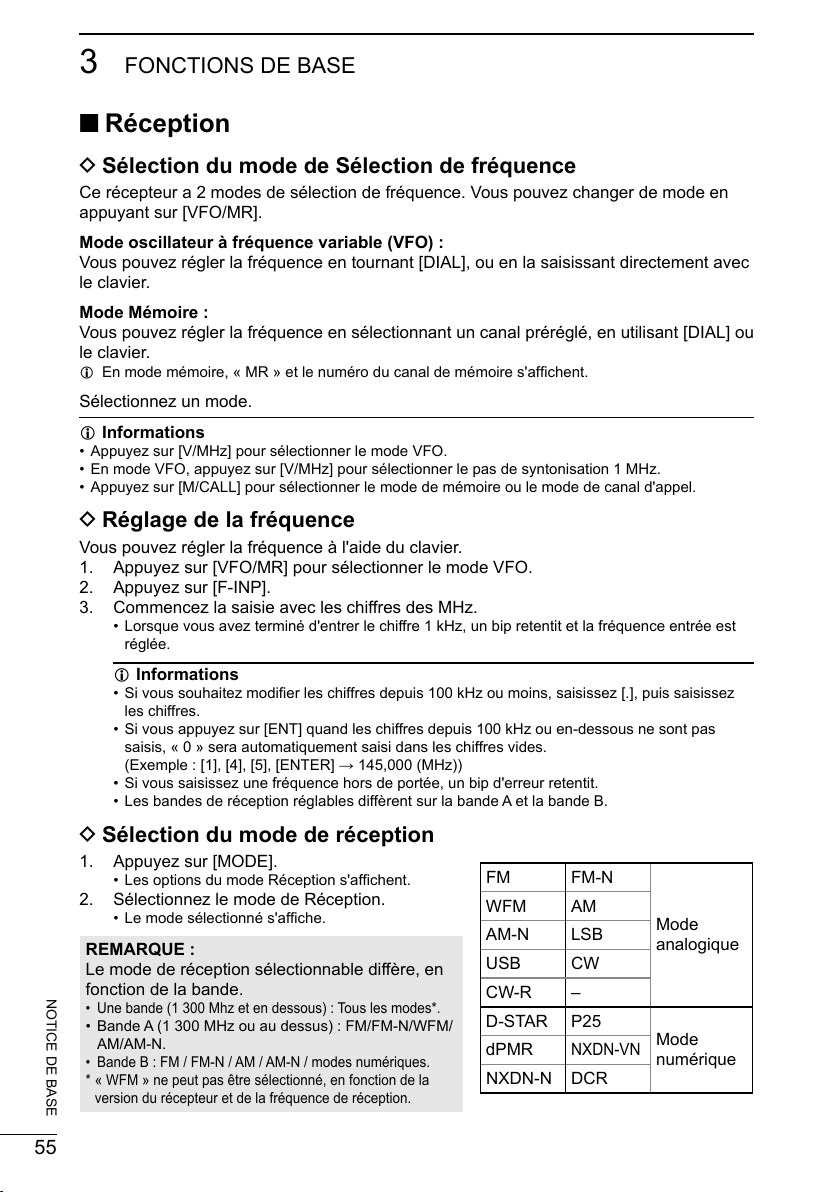

■ Recepción .............................................19
D Selección del modo Frequency
Selecting ...........................................19
D Ajustar la frecuencia..........................19
D Selección del modo de recepción ..... 19

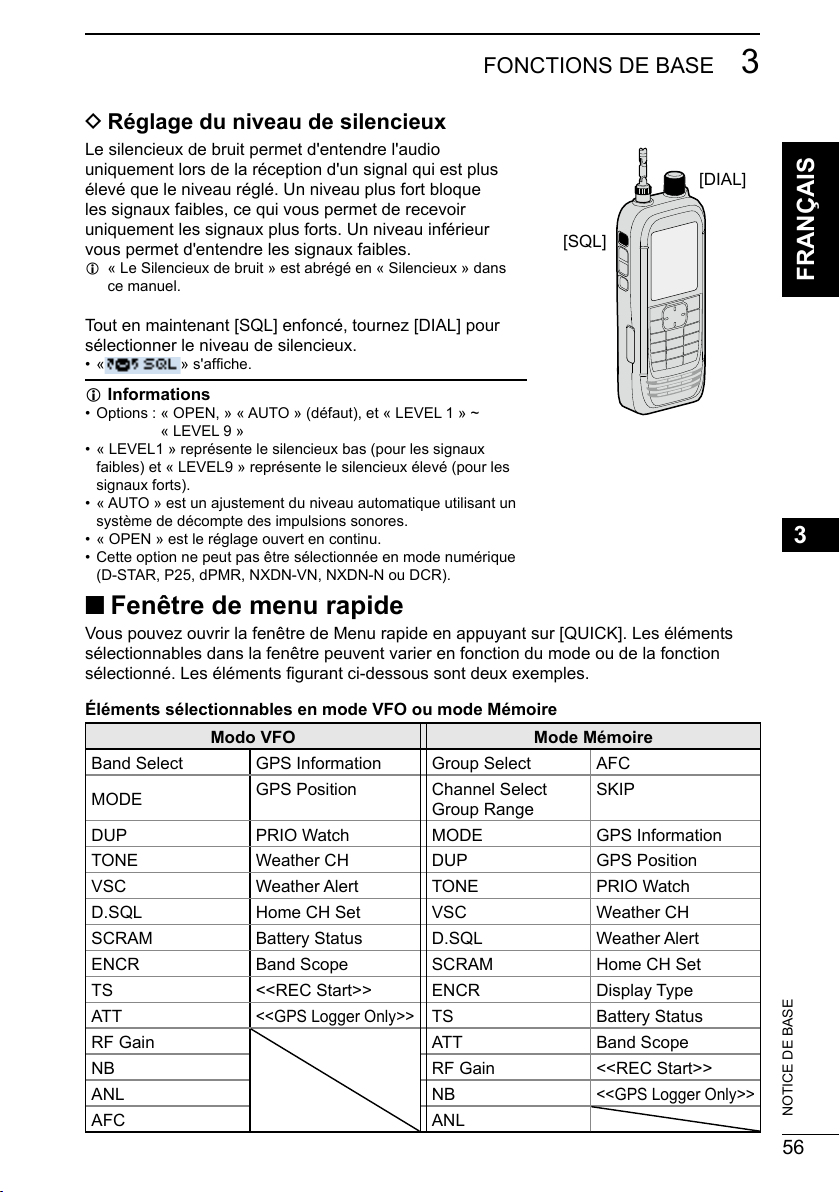

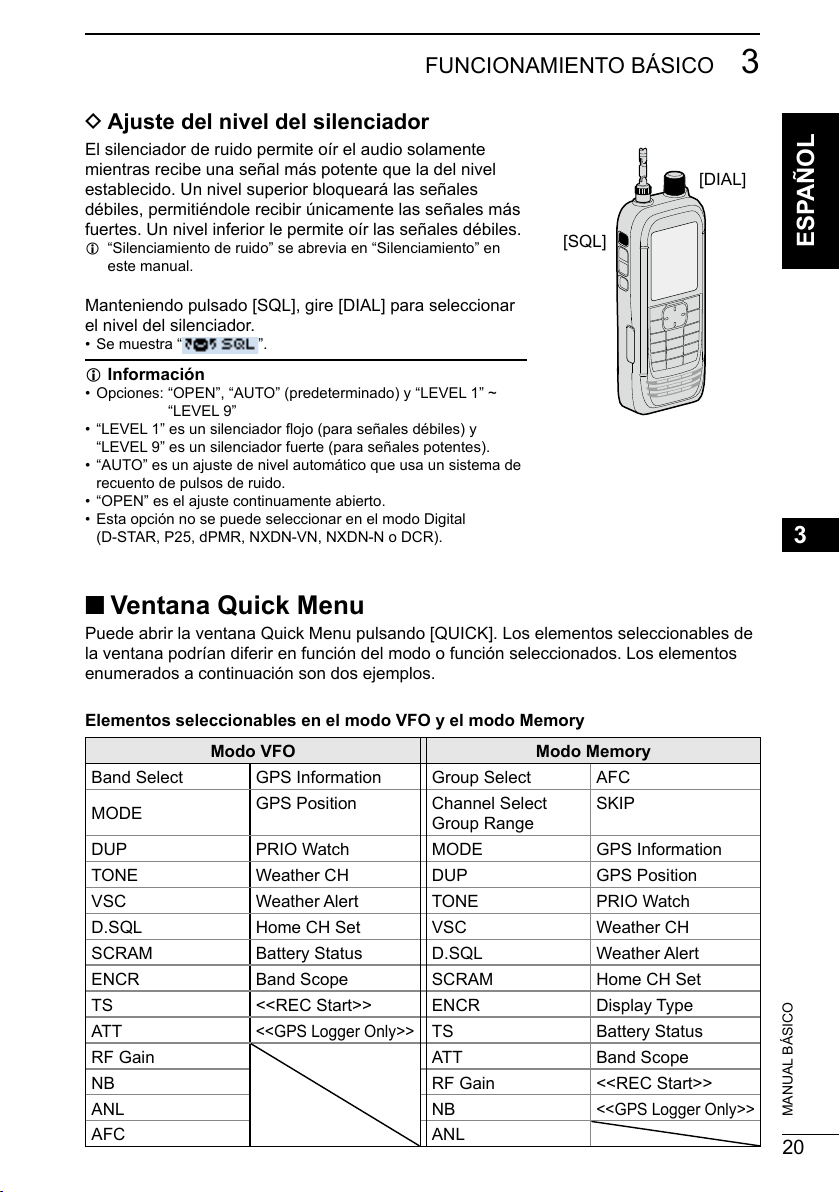

D Ajuste del nivel del silenciador ..........20
® ...... 2
..11
.12
.17
■ Ventana Quick Menu .............................20

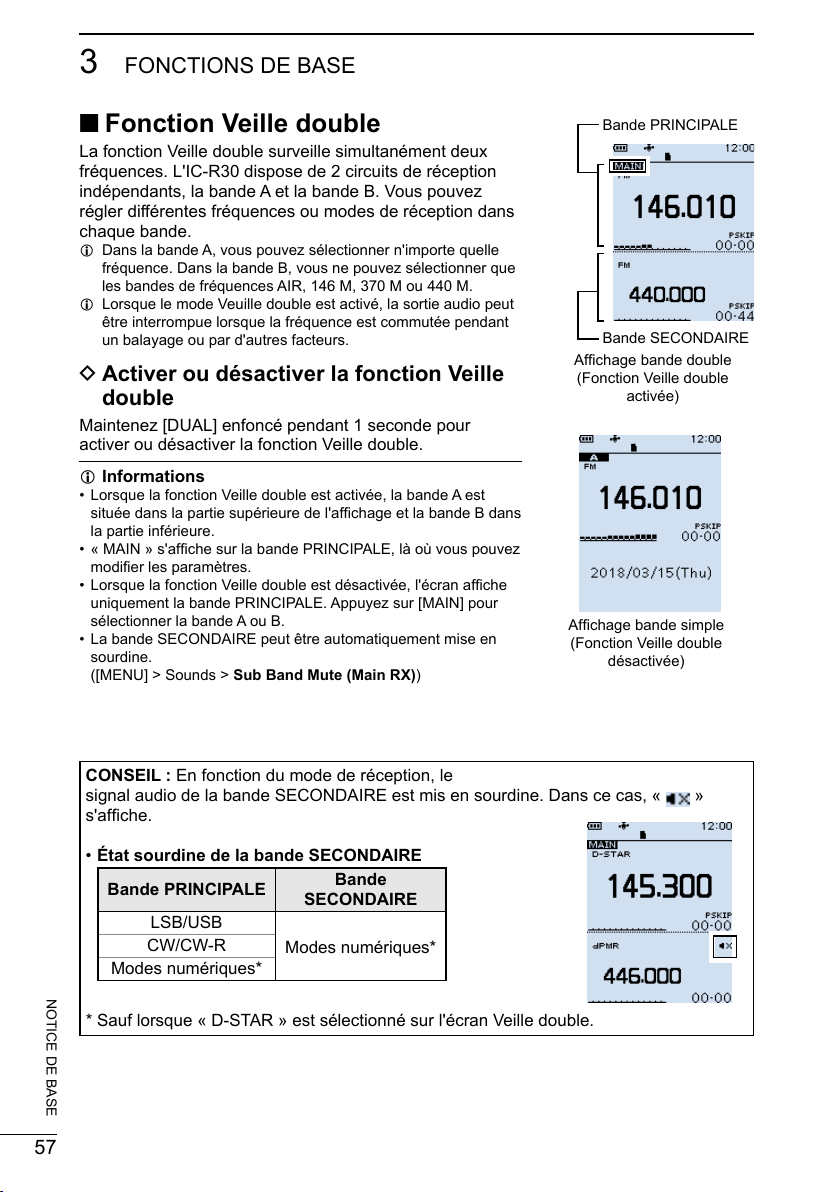

■ Función Dualwatch ................................21
D Activación o desactivación de la
función Dualwatch.............................21

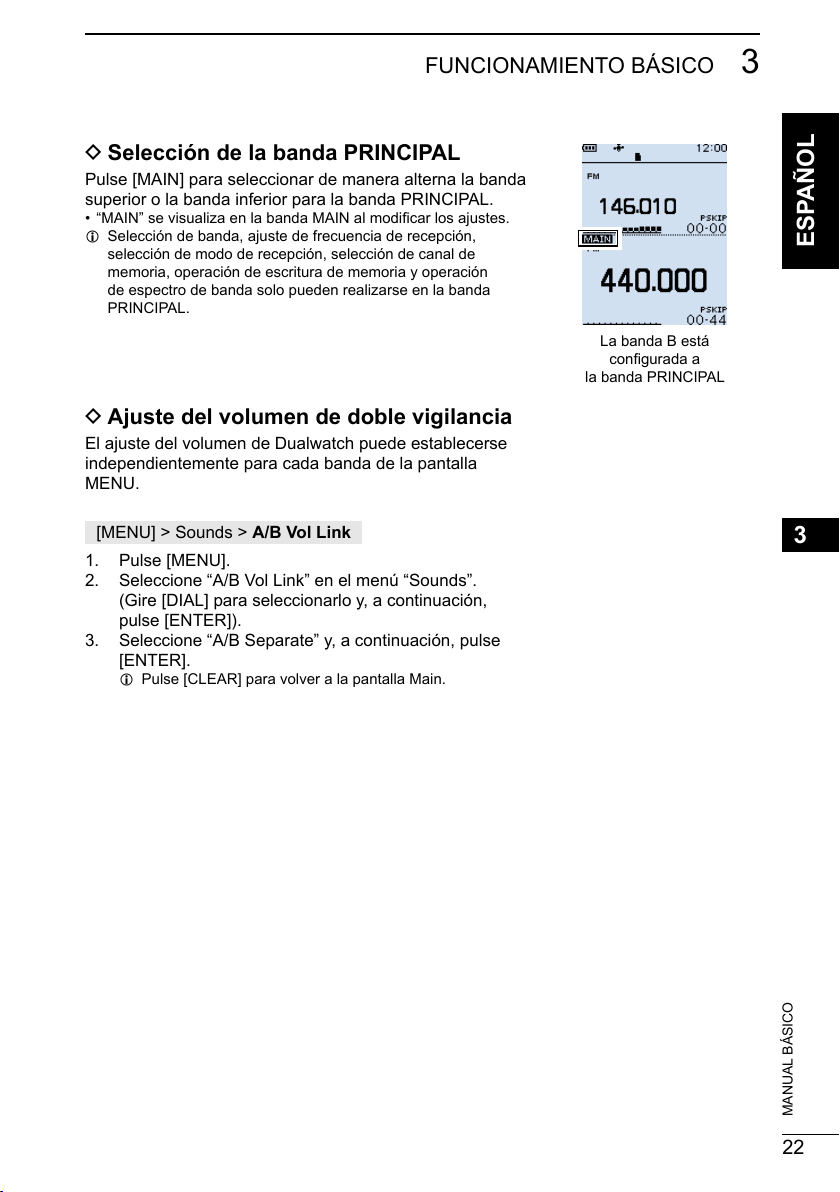

D Selección de la banda PRINCIPAL ...22
D Ajuste del volumen de doble vigilancia
..........................................................22
4 ESCANEADO ����������������������������������� 23

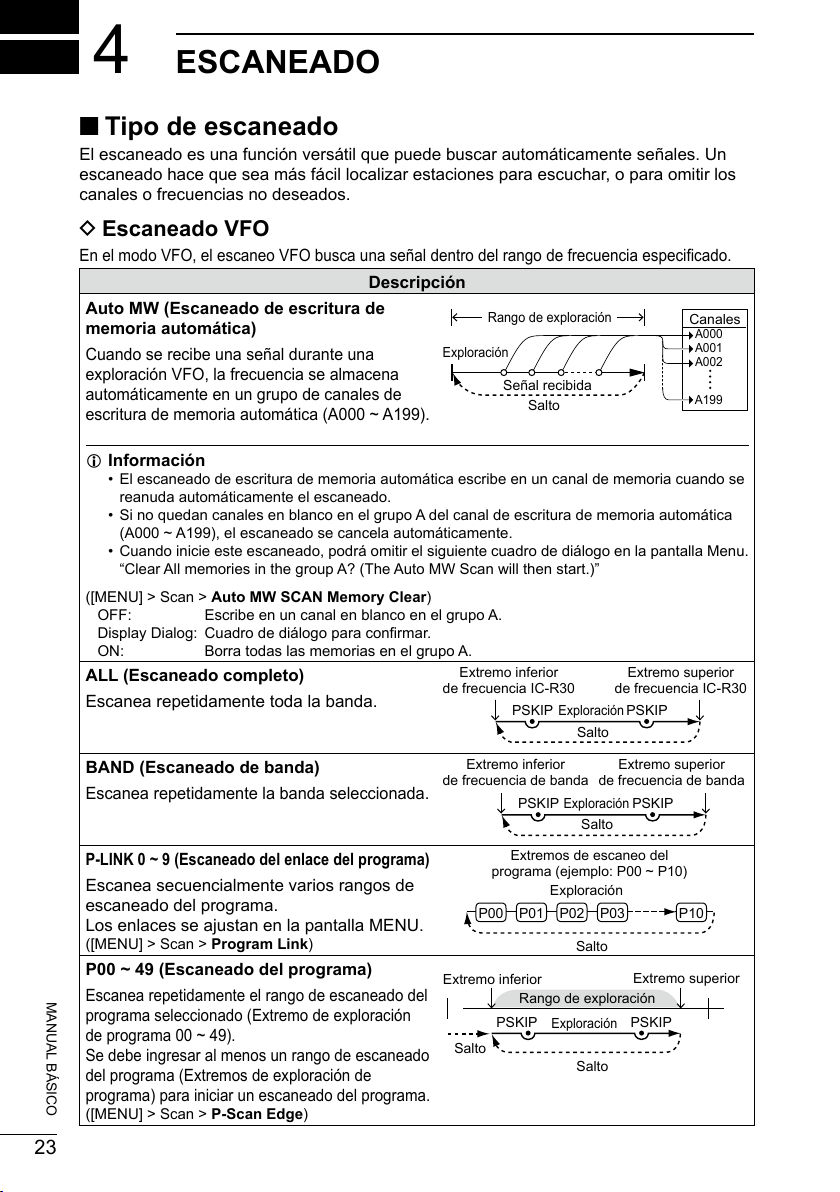

■ Tipo de escaneado ................................23
D Escaneado VFO ................................ 23

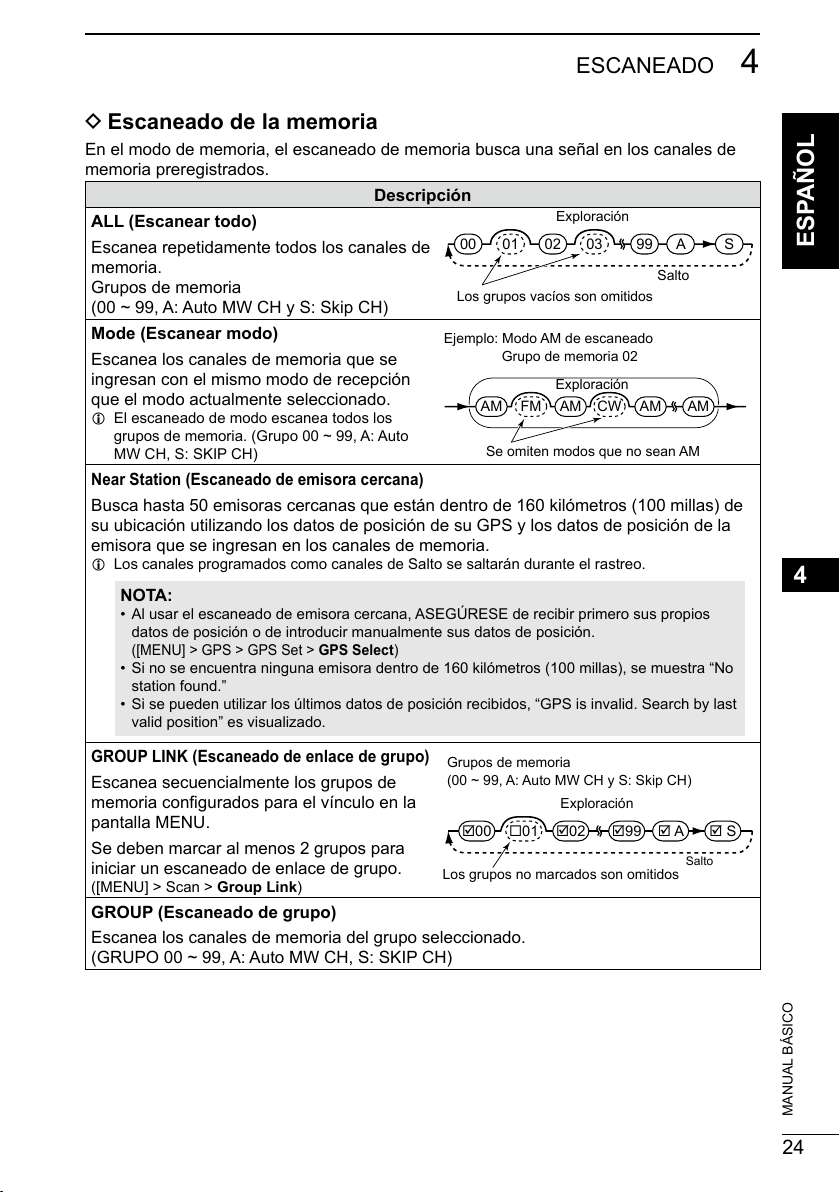

D Escaneado de la memoria ................ 24

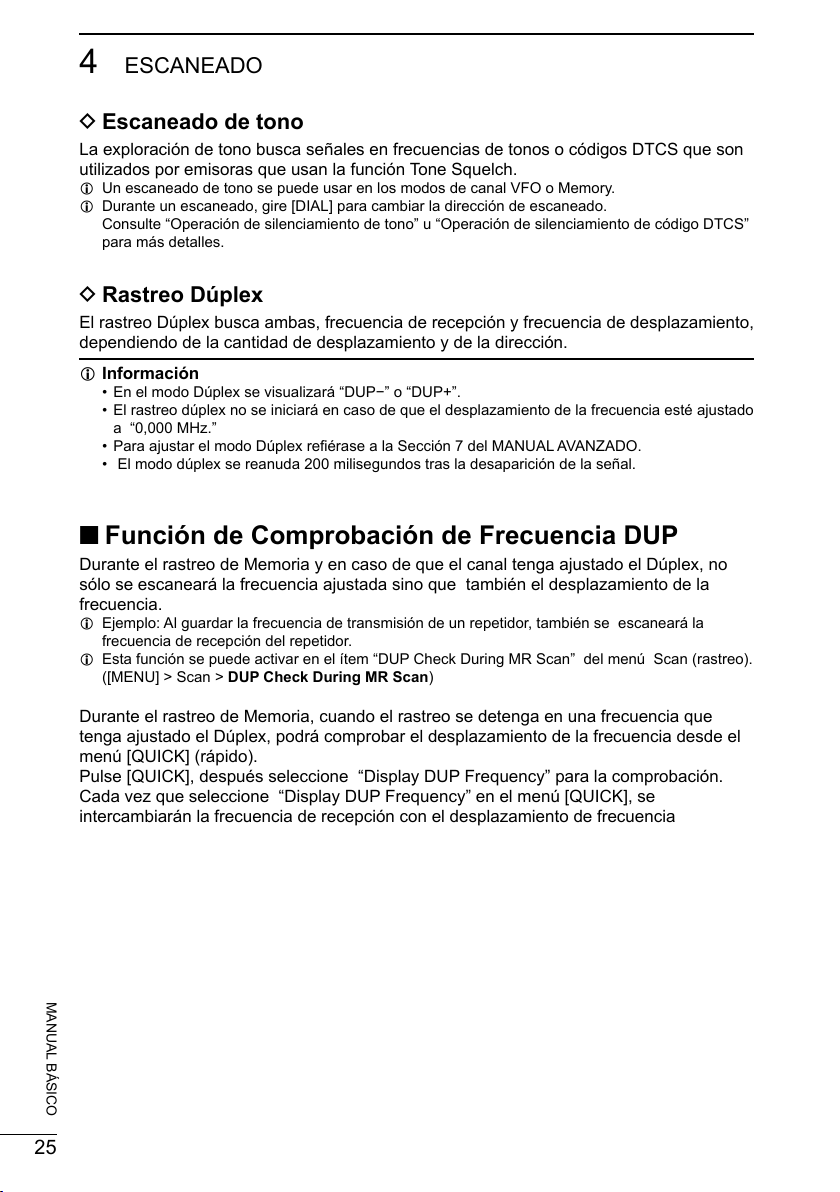

D Escaneado de tono ........................... 25
D Rastreo Dúplex .................................25
■ Función de Comprobación de Frecuencia
DUP ......................................................25

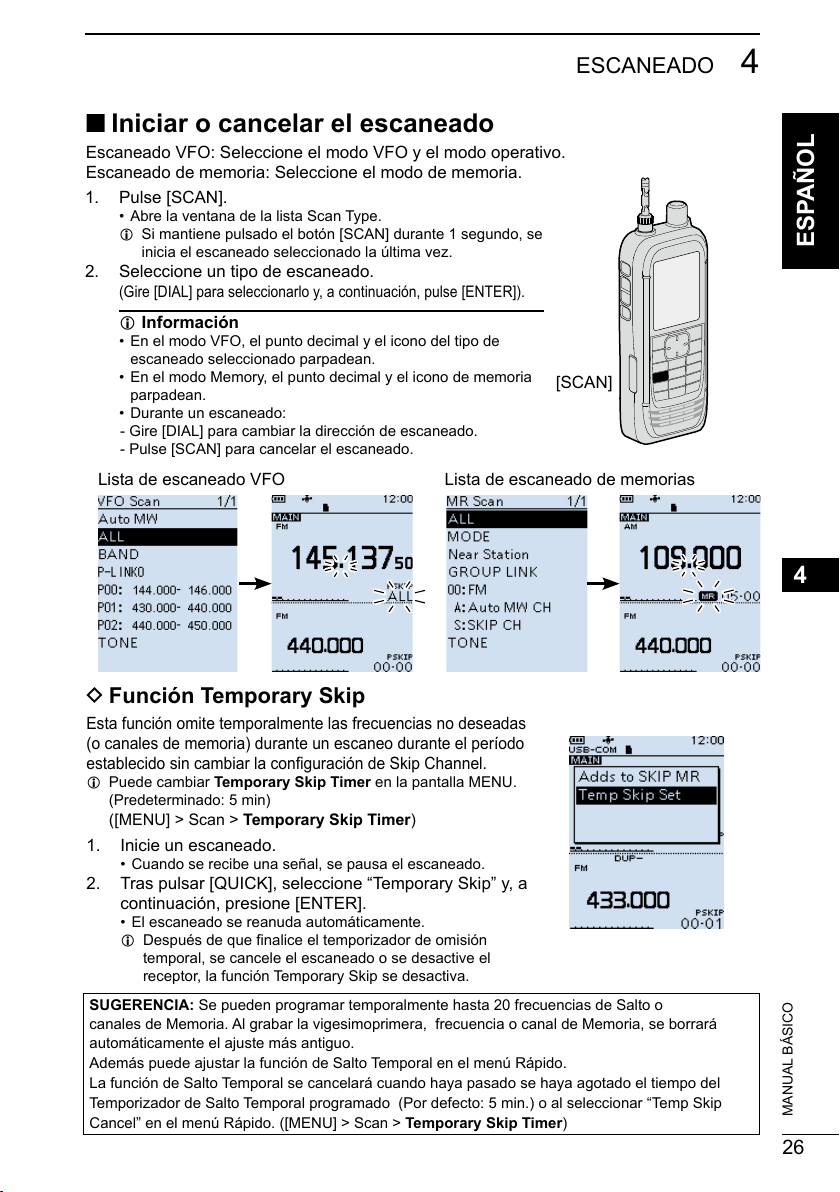

■ Iniciar o cancelar el escaneado .............26
D Función Temporary Skip ...................26

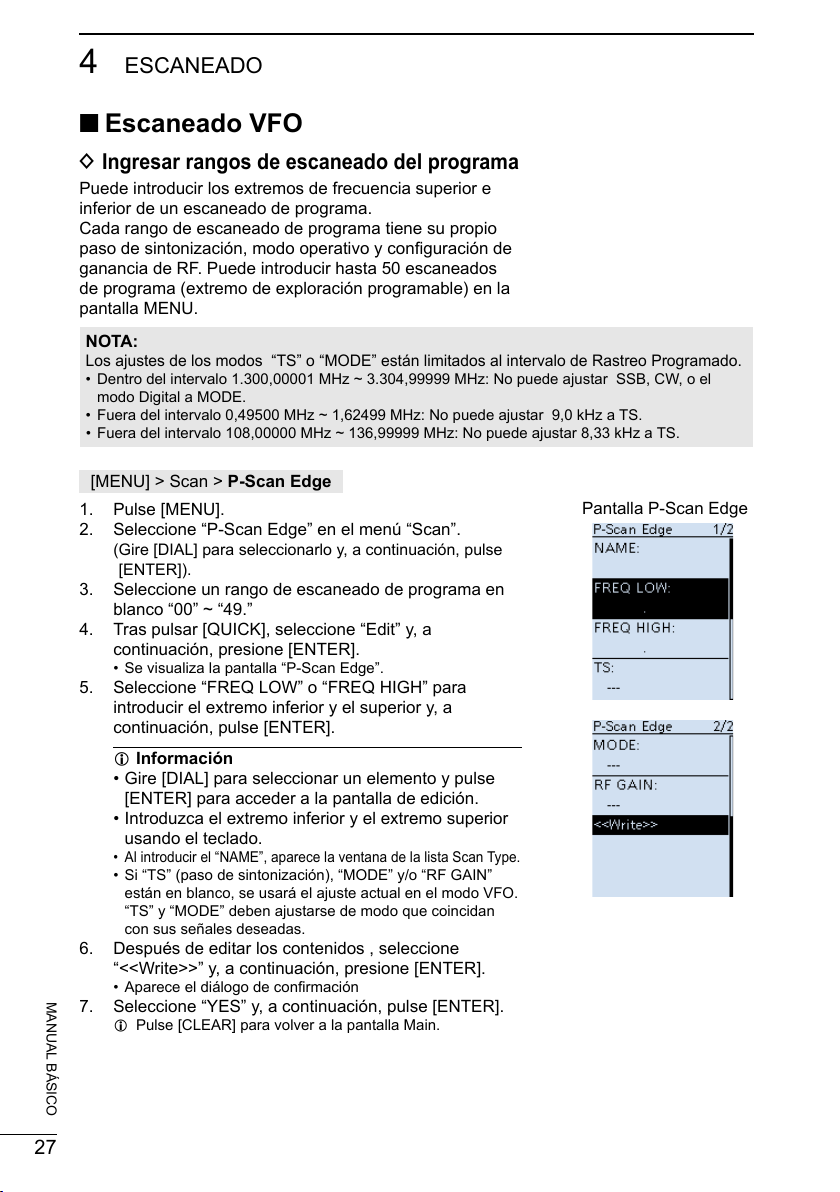

■ Escaneado VFO ....................................27
D Ingresar rangos de escaneado del
programa...........................................27

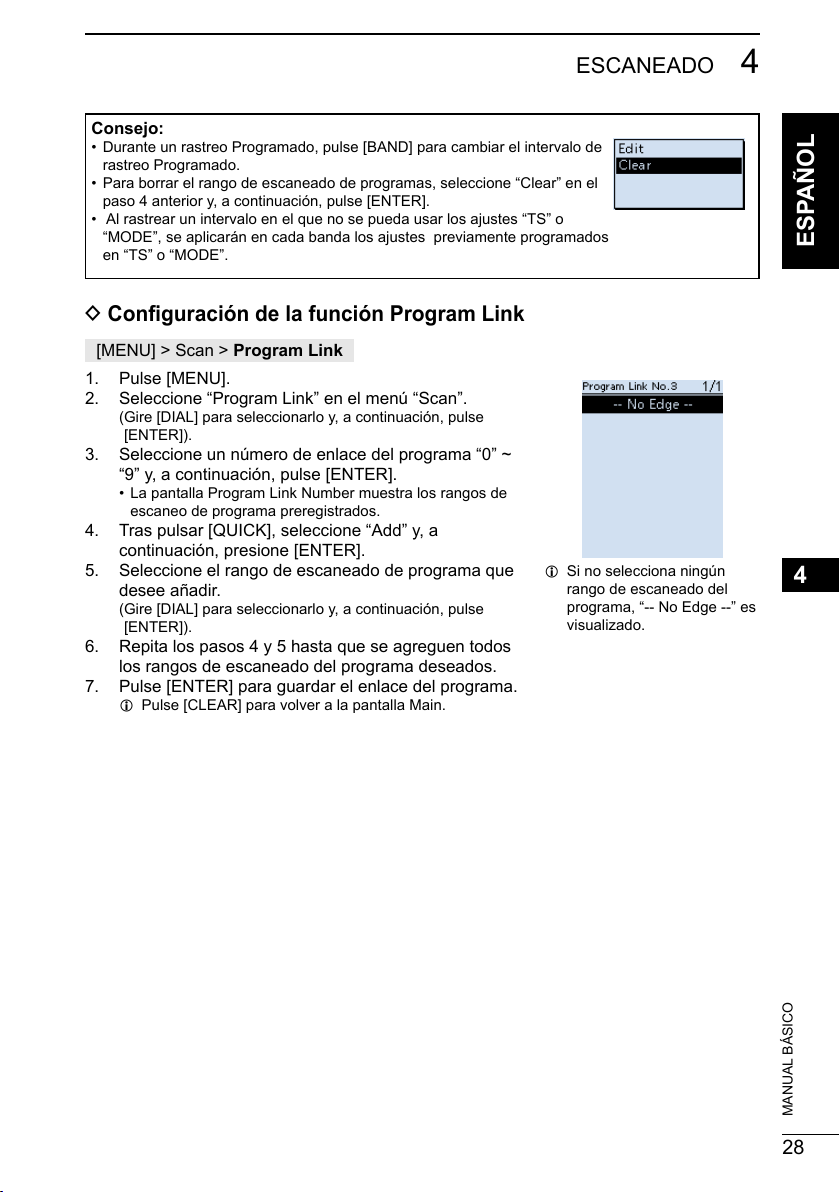

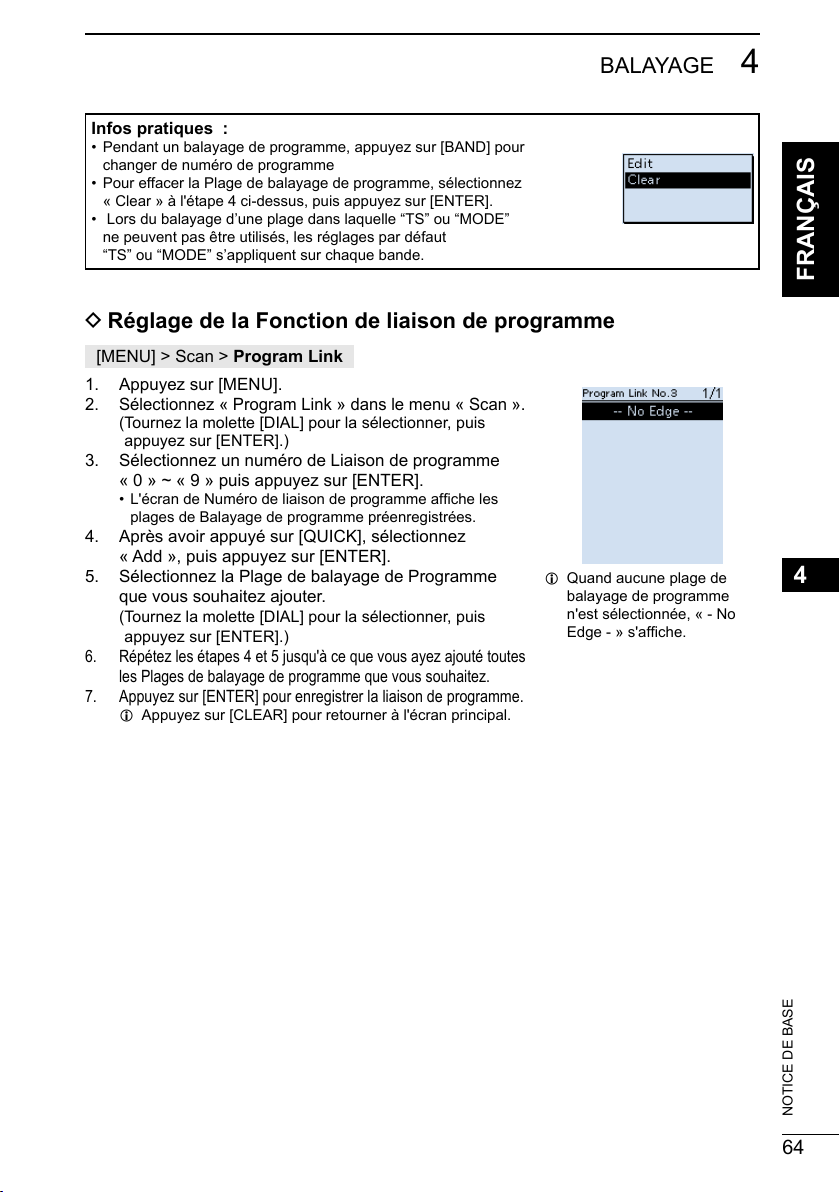

D Conguración de la función Program
Link ...................................................28

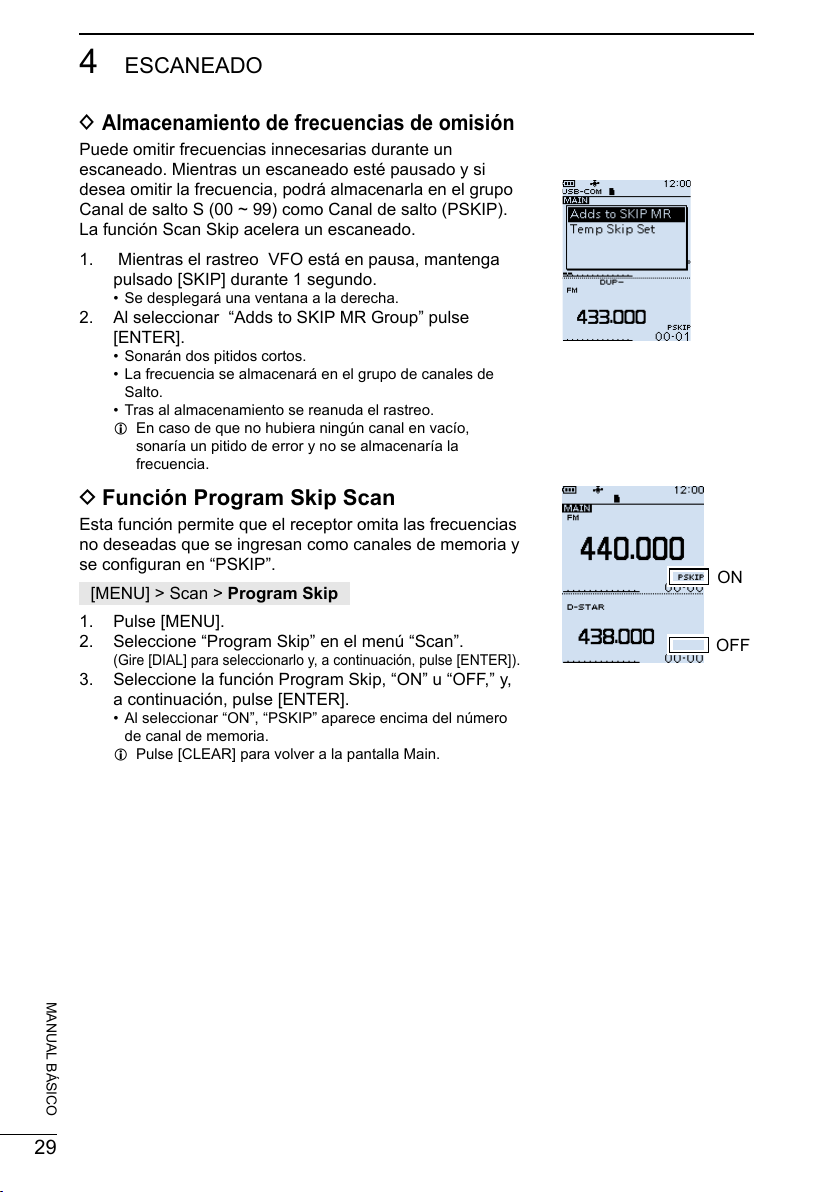

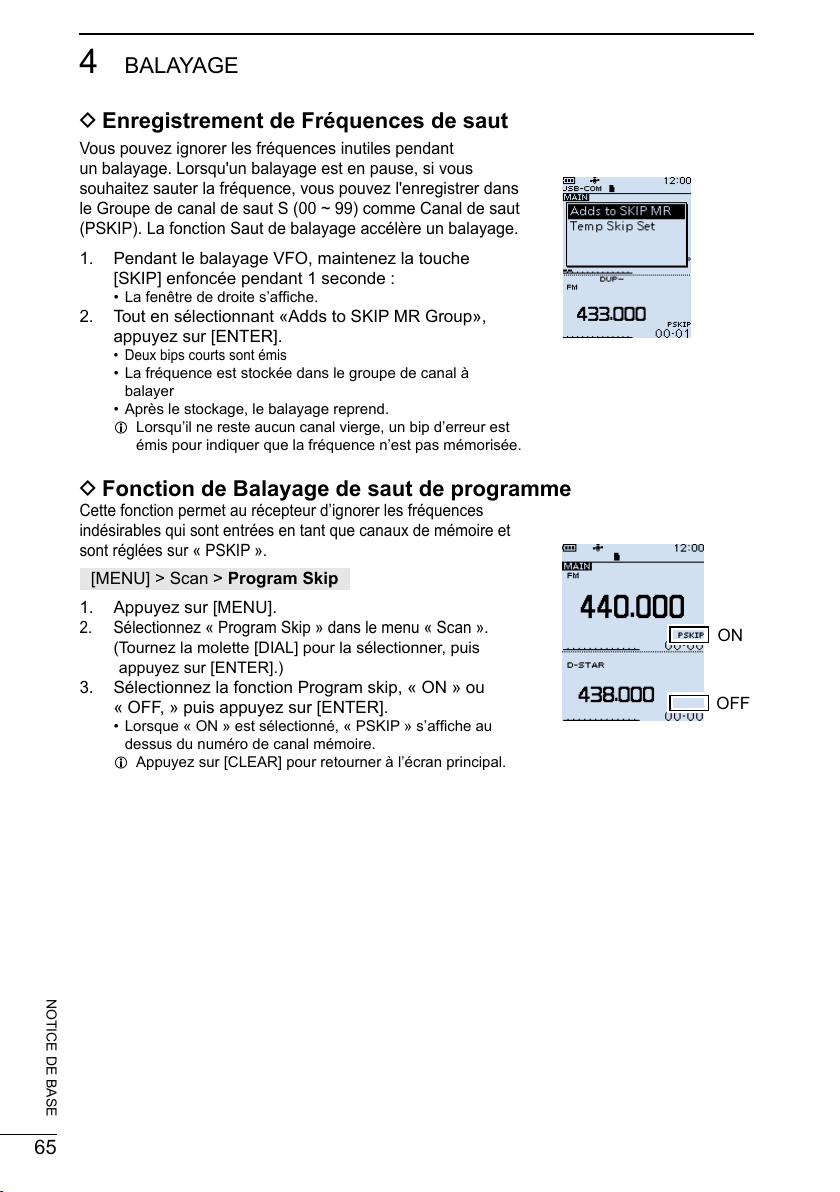

D Almacenamiento de frecuencias de
omisión..............................................29
D Función Program Skip Scan ............. 29

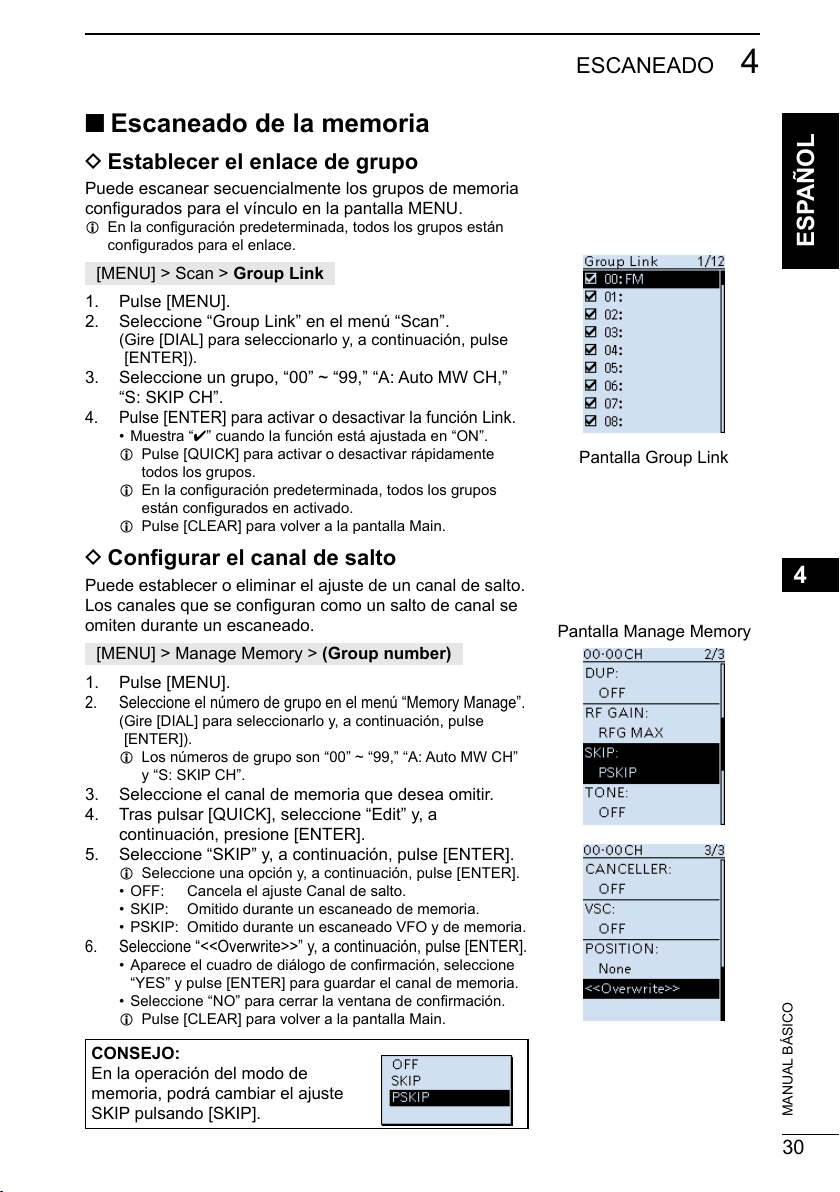

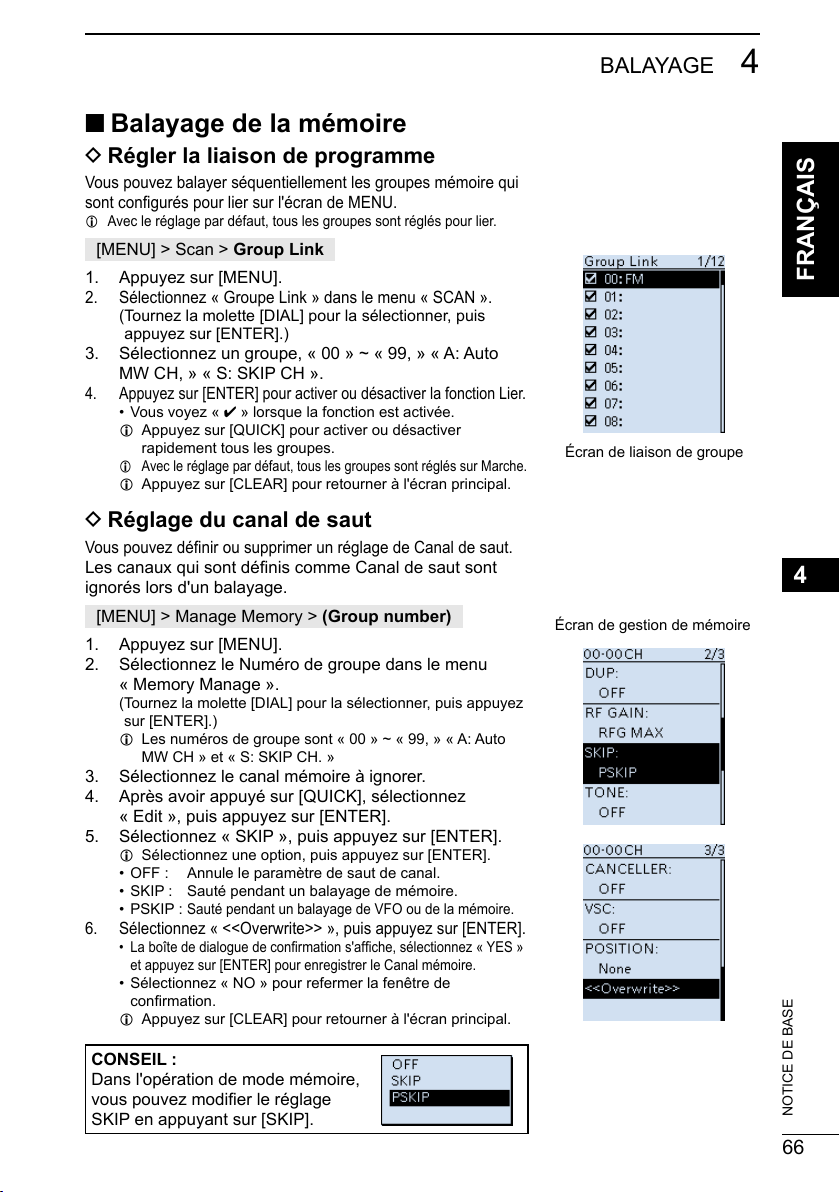

■ Escaneado de la memoria .....................30
D Establecer el enlace de grupo ..........30
D Congurar el canal de salto .............. 30

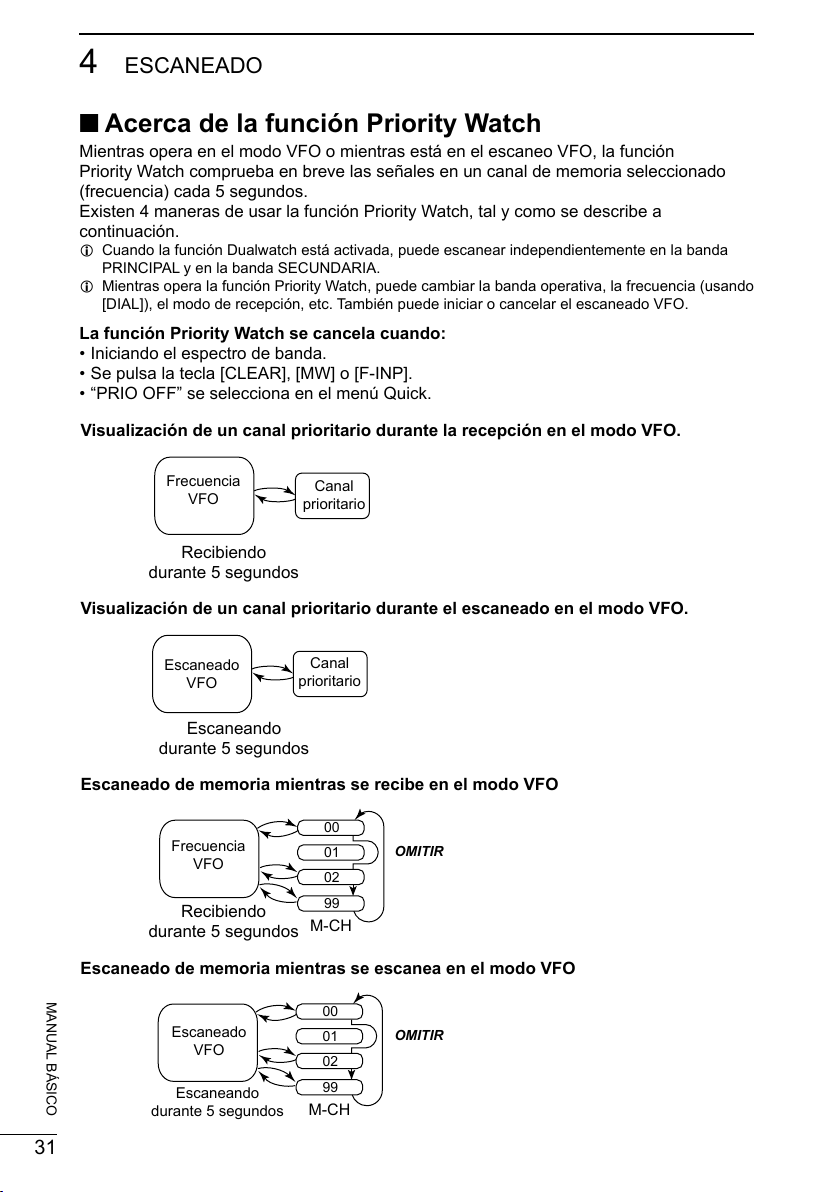

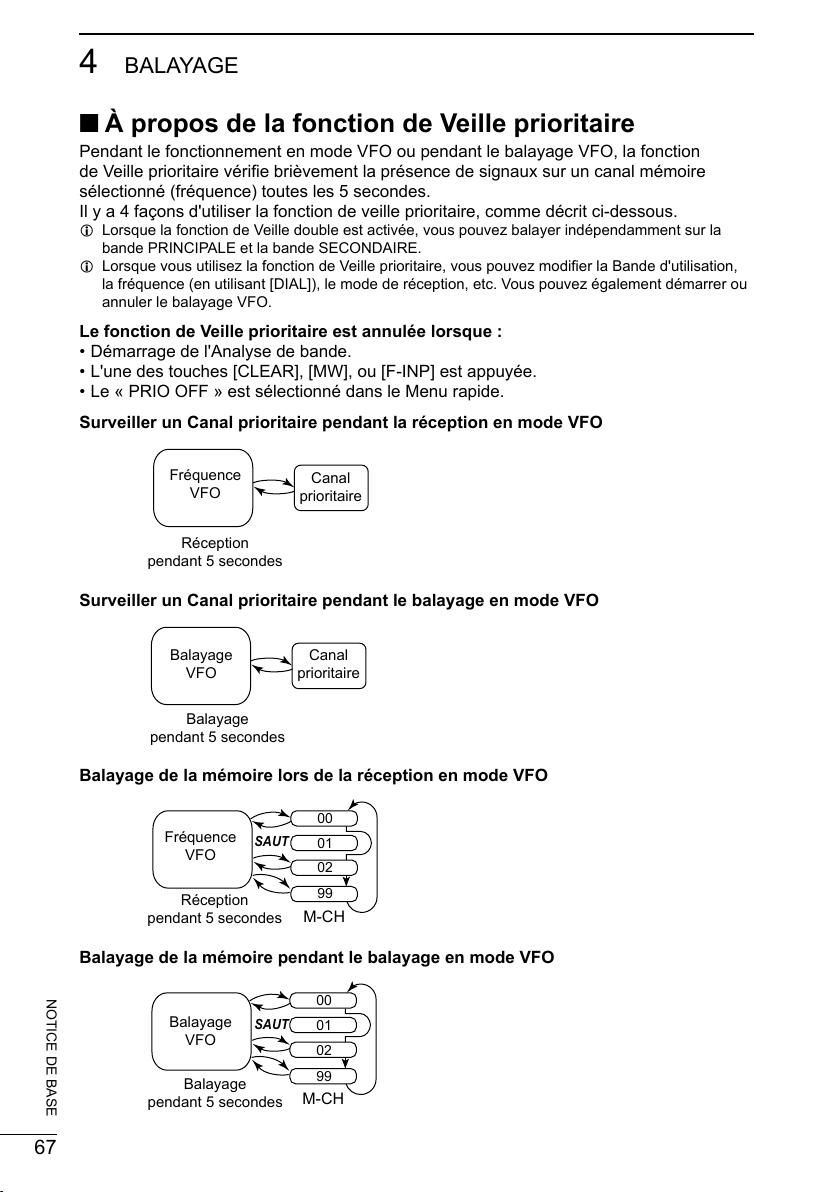

■ Acerca de la función Priority Watch ......31

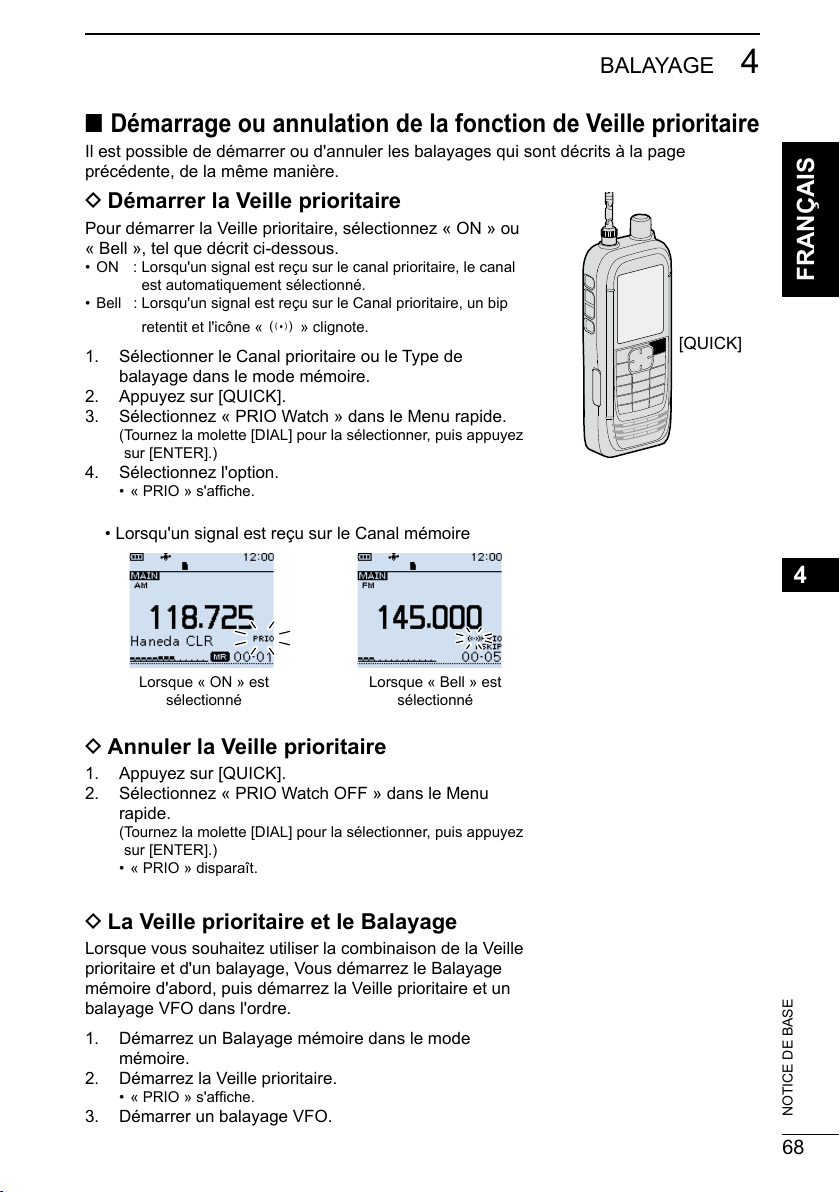

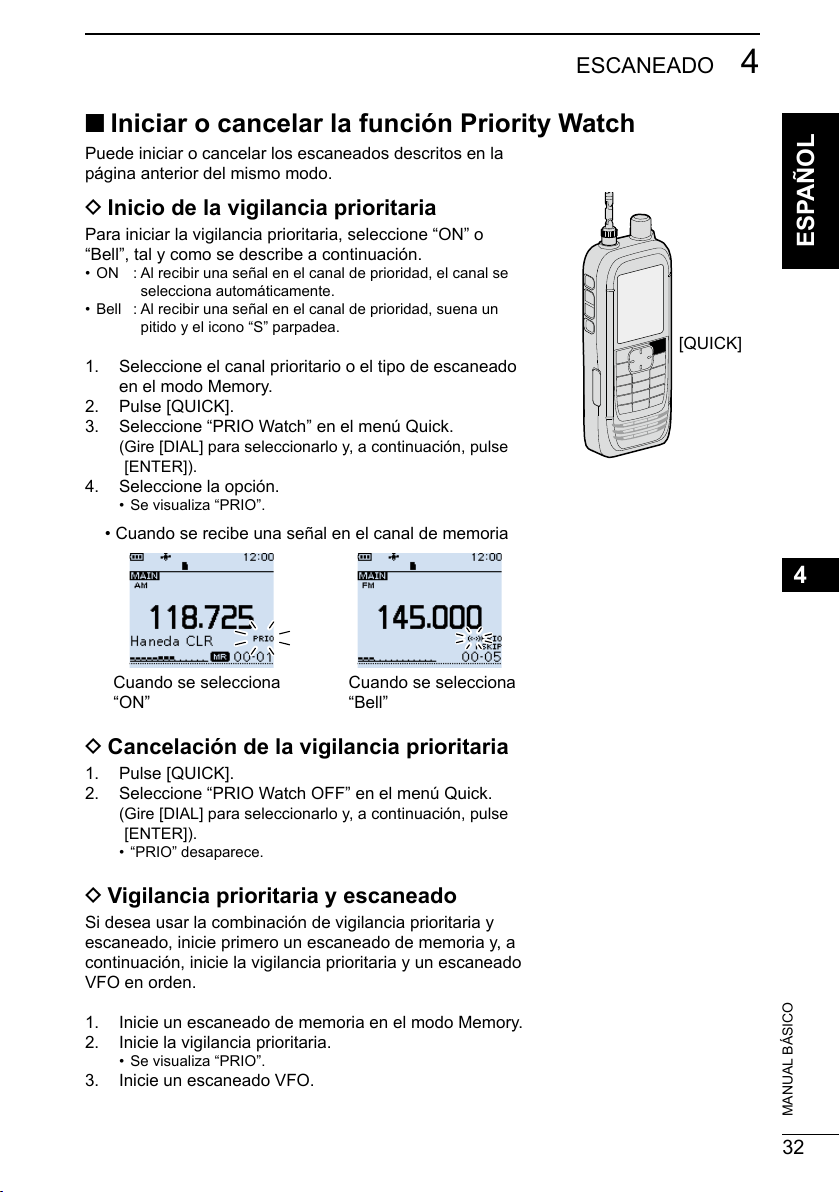

■ I
niciar o cancelar la función Priority Watch
D Inicio de la vigilancia prioritaria ......... 32
D C
ancelación de la vigilancia prioritaria
D Vigilancia prioritaria y escaneado .....32
.32
.32
5 funcionamiento del GPS ���������������� 33

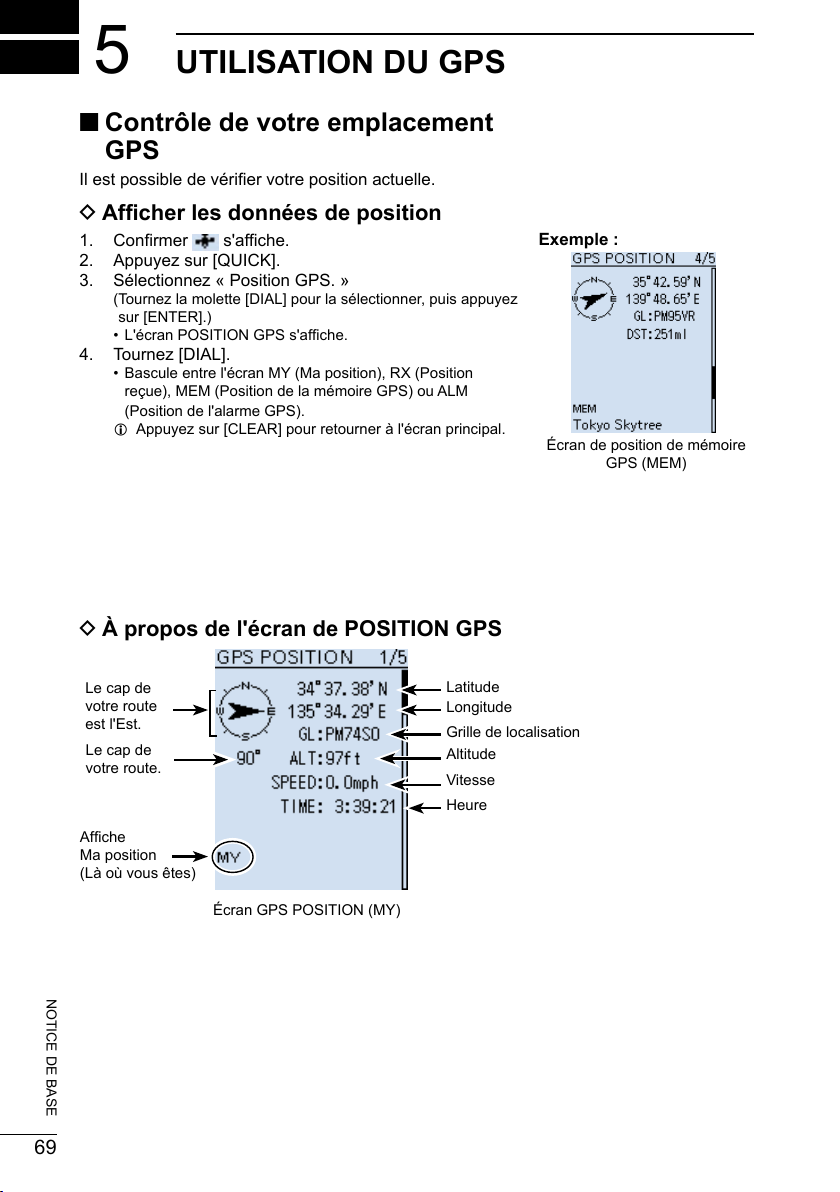

■ Cómo consultar su ubicación GPS ........33
D Cómo mostrar datos de posición ...... 33
D A
cerca de la pantalla GPS POSITION

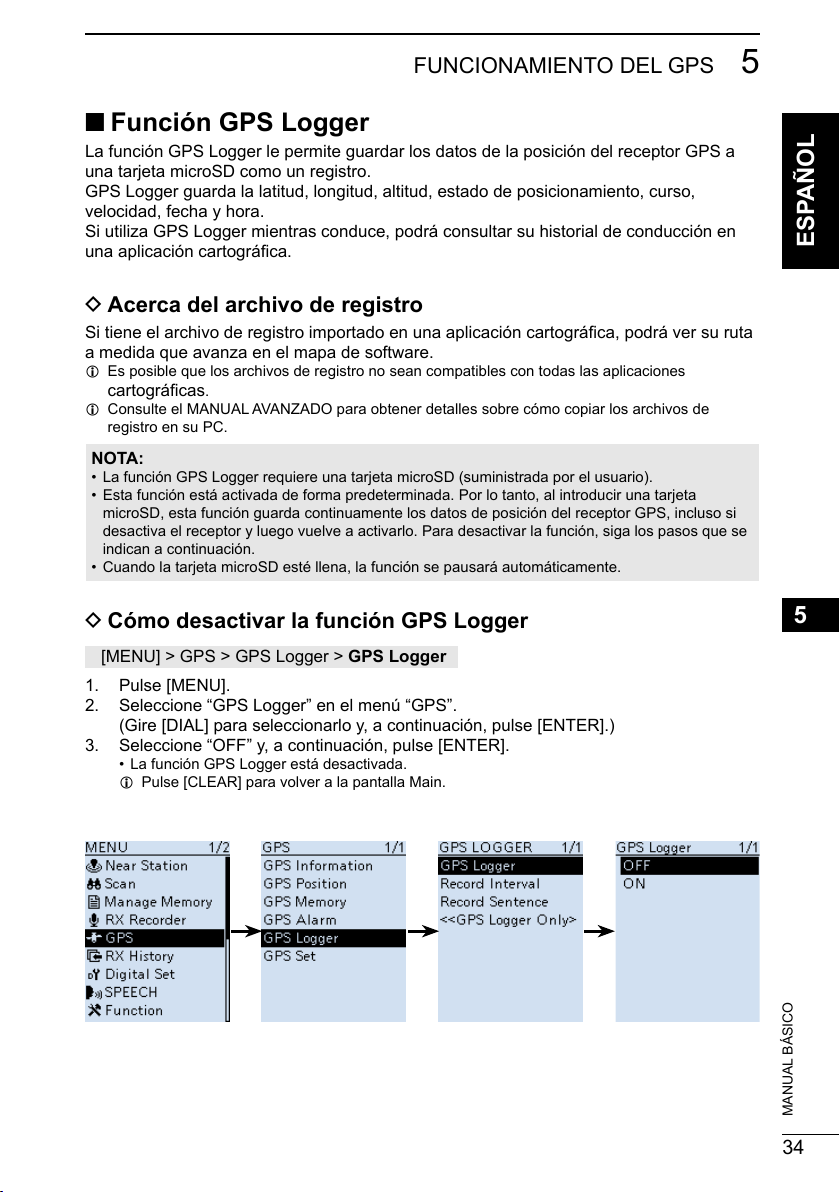

■ Función GPS Logger .............................34
D Acerca del archivo de registro ..........34
D Cómo desactivar la función GPS
Logger ...............................................34
.33

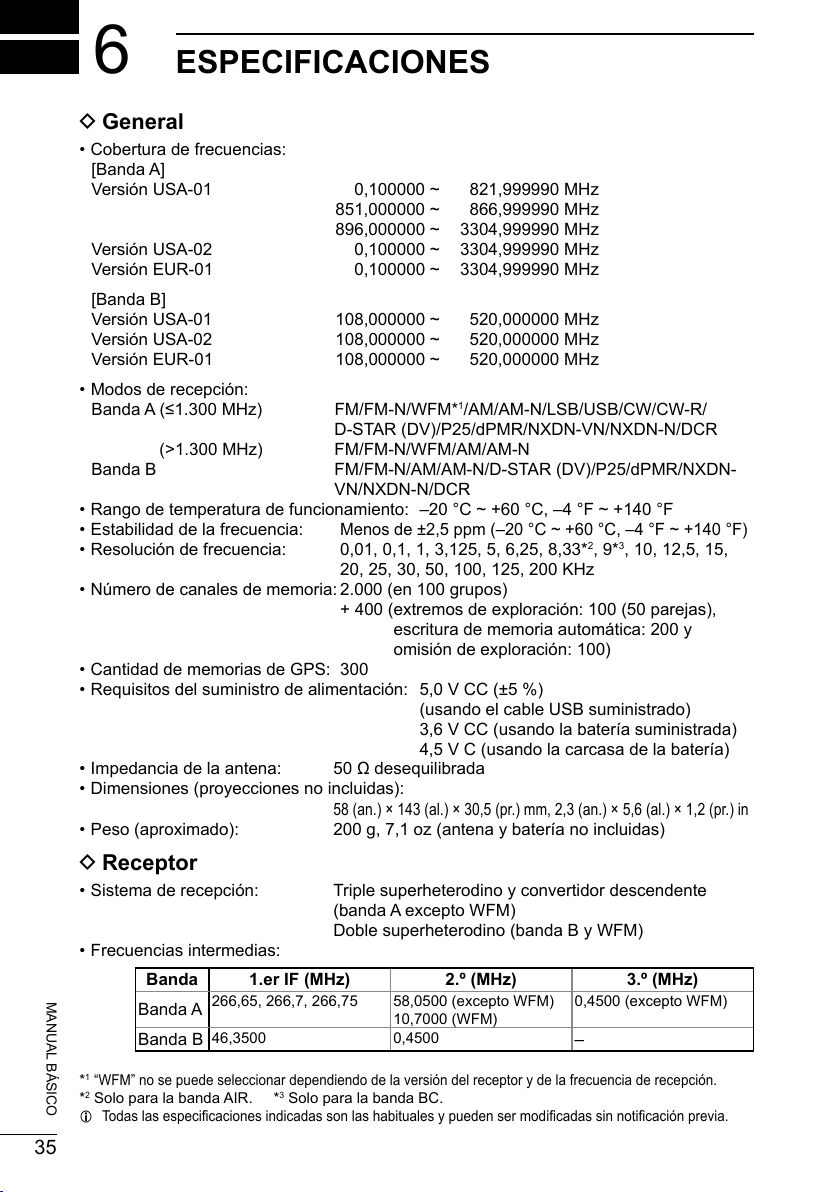

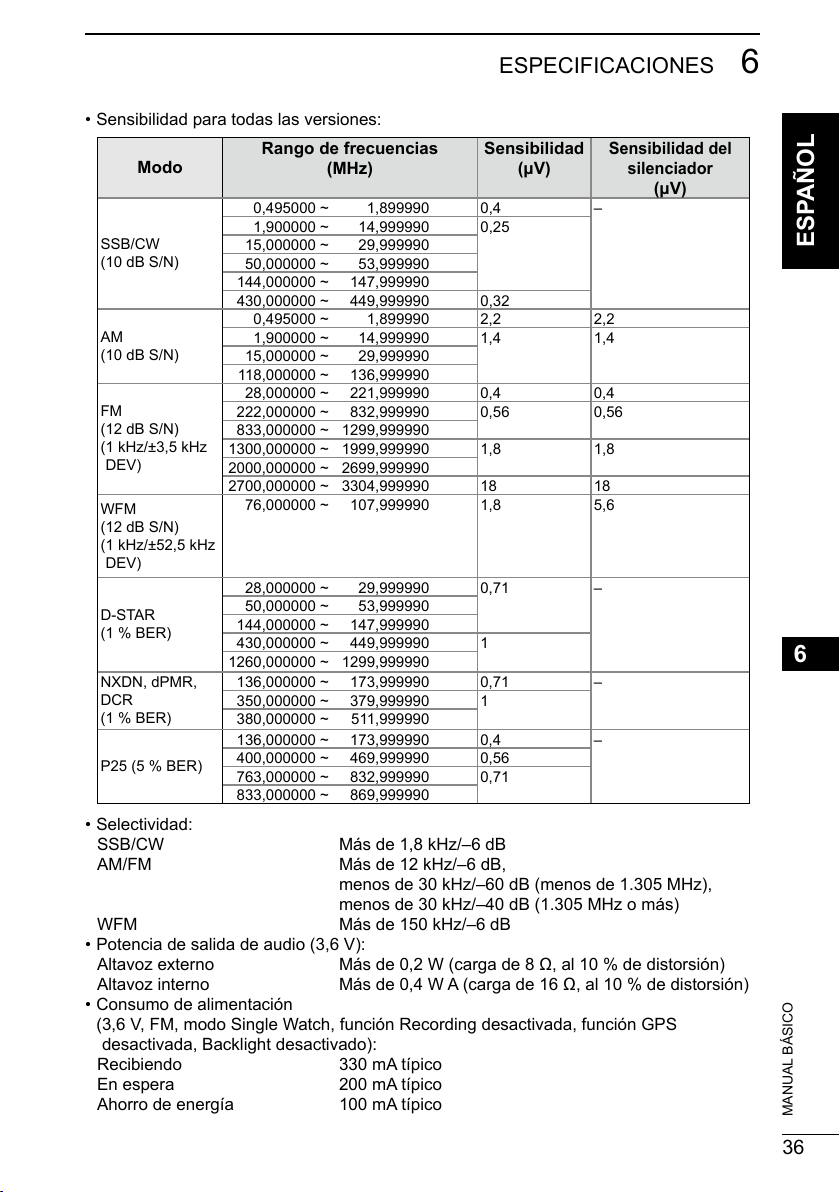

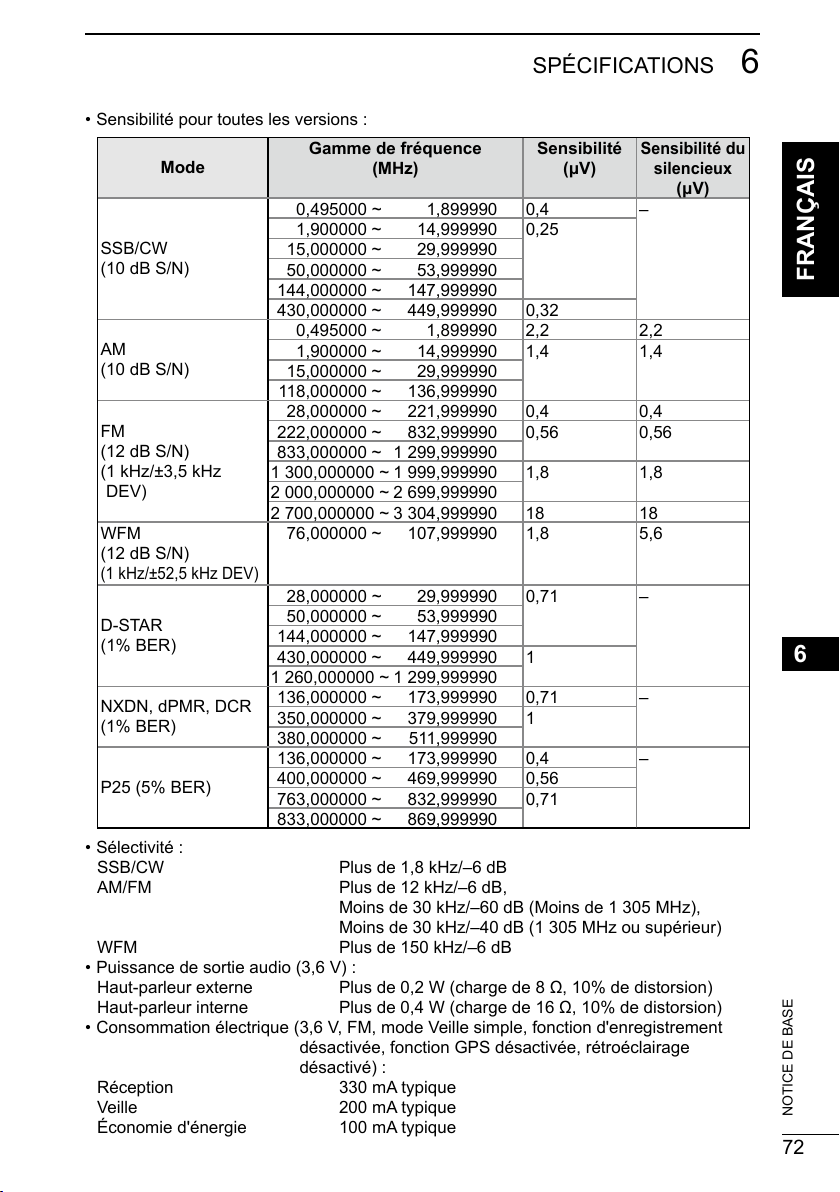

6 Especicaciones�����������������������������35
D General .............................................35
D Receptor............................................35
ESPAÑOL
MANUAL BÁSICO
8
Page 10
1
PREPARATIVOS

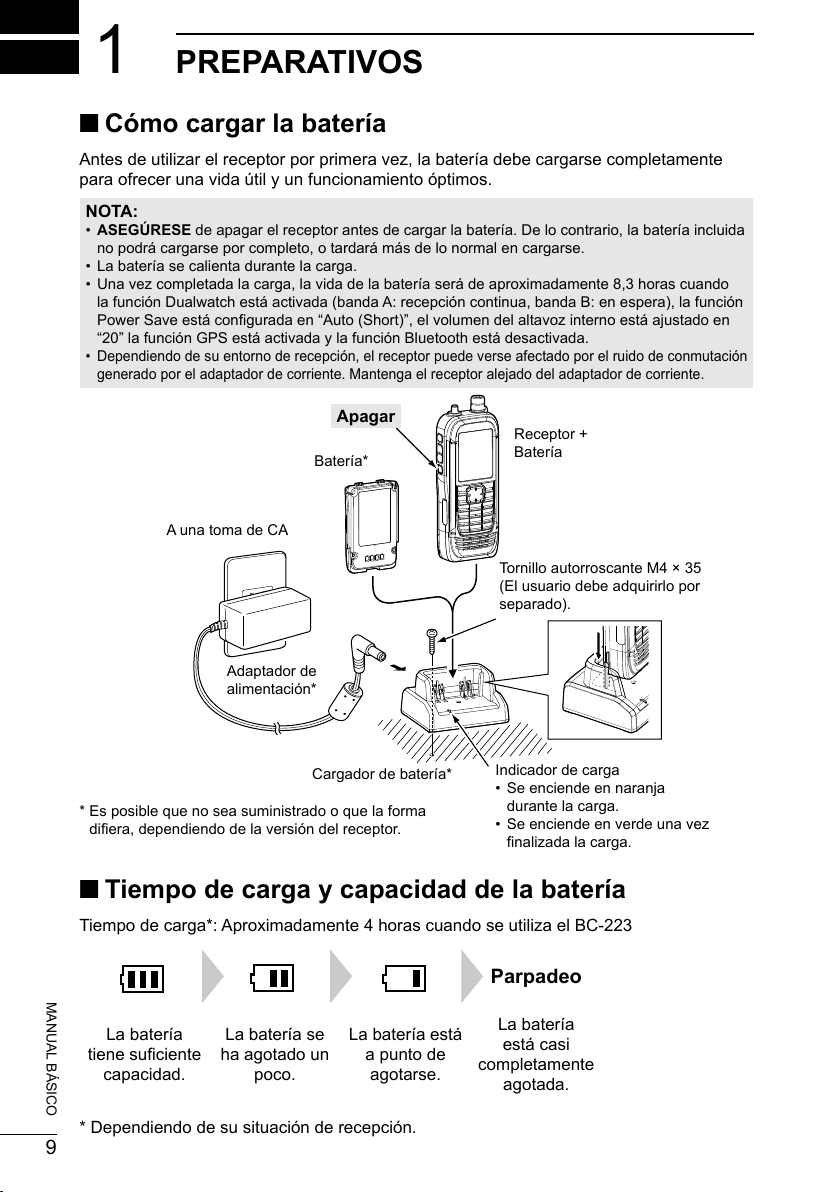

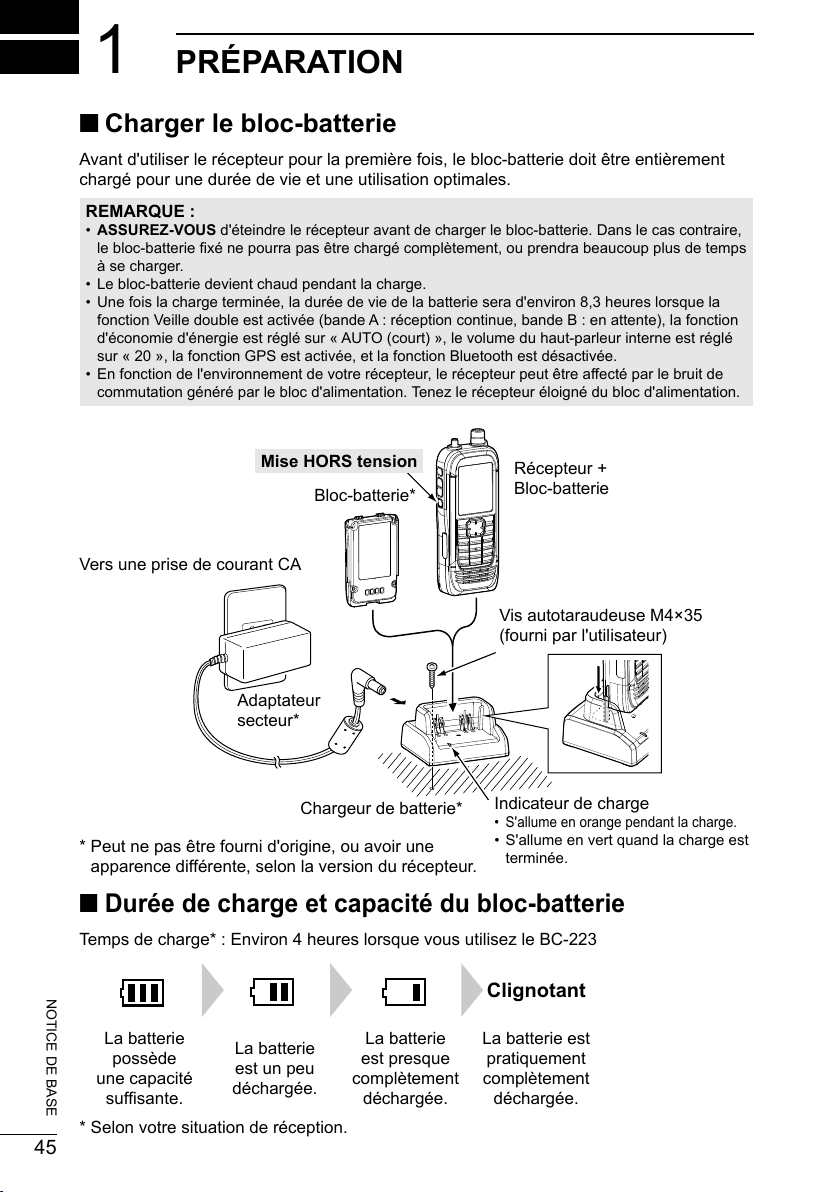

■ Cómo cargar la batería
Antes de utilizar el receptor por primera vez, la batería debe cargarse completamente
para ofrecer una vida útil y un funcionamiento óptimos.
NOTA:
• ASEGÚRESE de apagar el receptor antes de cargar la batería. De lo contrario, la batería incluida
no podrá cargarse por completo, o tardará más de lo normal en cargarse.
• La batería se calienta durante la carga.
• Una vez completada la carga, la vida de la batería será de aproximadamente 8,3 horas cuando
la función Dualwatch está activada (banda A: recepción continua, banda B: en espera), la función
Power Save está congurada en “Auto (Short)”, el volumen del altavoz interno está ajustado en
“20” la función GPS está activada y la función Bluetooth está desactivada.
• Dependiendo de su entorno de recepción, el receptor puede verse afectado por el ruido de conmutación
generado por el adaptador de corriente. Mantenga el receptor alejado del adaptador de corriente.
Apagar
Batería*
A una toma de CA
Adaptador de
alimentación*
Cargador de batería*
* Es posible que no sea suministrado o que la forma
diera, dependiendo de la versión del receptor.
Receptor +
Batería
Tornillo autorroscante M4 × 35
(El usuario debe adquirirlo por
separado).
Indicador de carga
• Se enciende en naranja
durante la carga.
• Se enciende en verde una vez
nalizada la carga.
■ Tiempo de carga y capacidad de la batería
Tiempo de carga*: Aproximadamente 4 horas cuando se utiliza el BC-223
MANUAL BÁSICO
tiene suciente
capacidad.
La batería
La batería se
ha agotado un
poco.
La batería está
a punto de
agotarse.
Parpadeo
La batería
está casi
completamente
agotada.
* Dependiendo de su situación de recepción.
9
Page 11
PREPARATIVOS

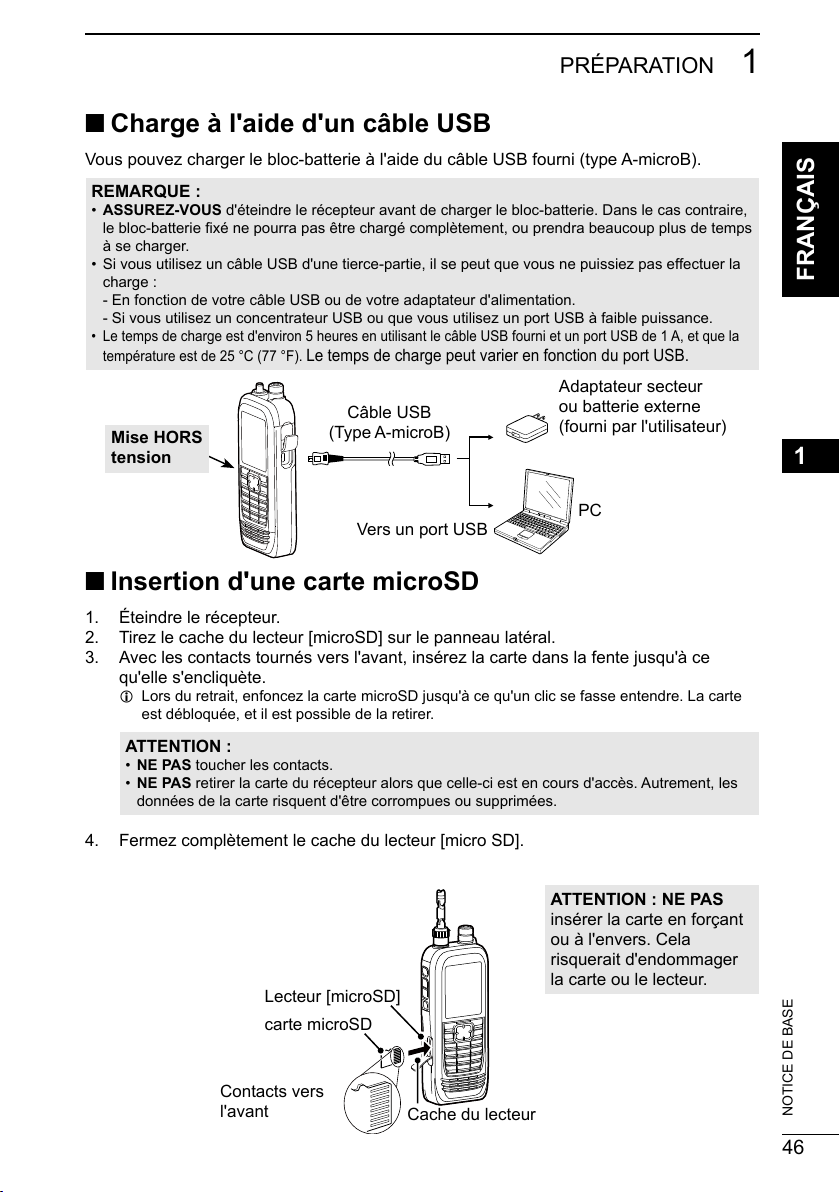

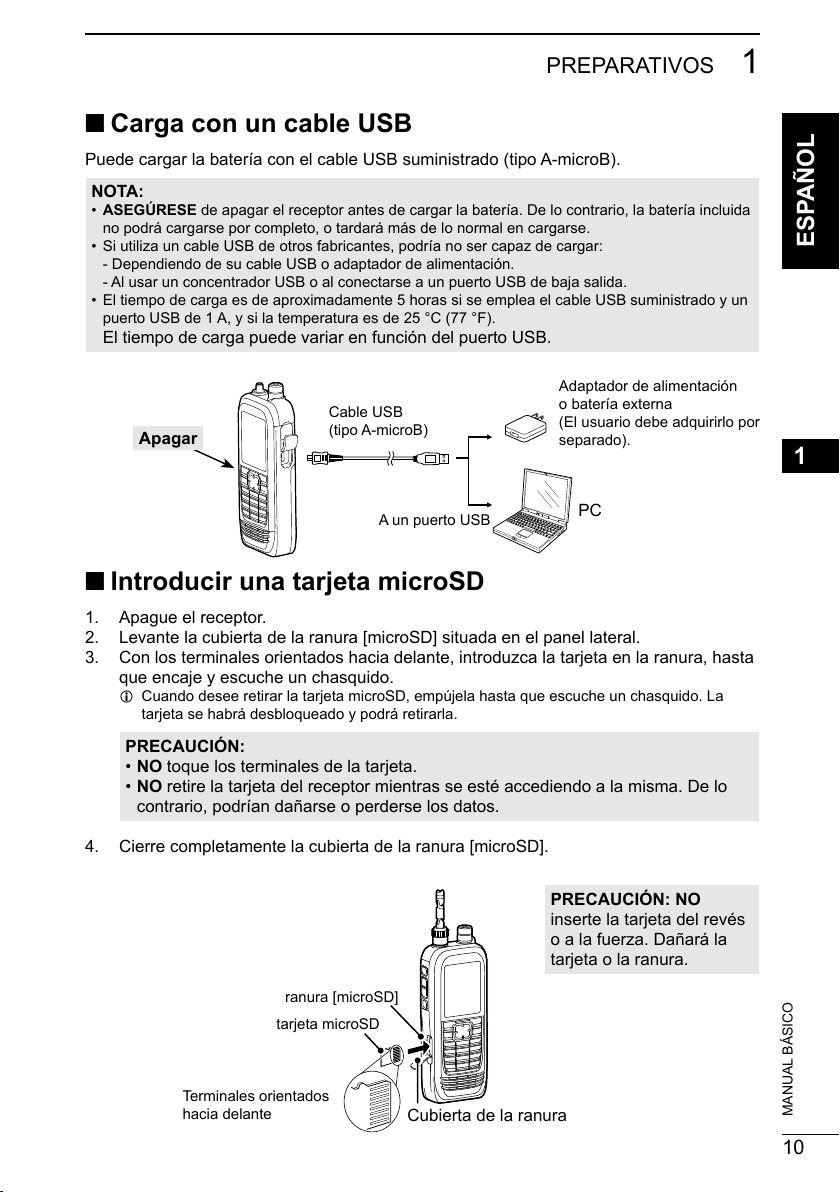

■ Carga con un cable USB
Puede cargar la batería con el cable USB suministrado (tipo A-microB).
NOTA:
• ASEGÚRESE de apagar el receptor antes de cargar la batería. De lo contrario, la batería incluida
no podrá cargarse por completo, o tardará más de lo normal en cargarse.
• Si utiliza un cable USB de otros fabricantes, podría no ser capaz de cargar:
- Dependiendo de su cable USB o adaptador de alimentación.
- Al usar un concentrador USB o al conectarse a un puerto USB de baja salida.
• El tiempo de carga es de aproximadamente 5 horas si se emplea el cable USB suministrado y un
puerto USB de 1 A, y si la temperatura es de 25 °C (77 °F).
El tiempo de carga puede variar en función del puerto USB.
Adaptador de alimentación
o batería externa
(El usuario debe adquirirlo por
separado).
Apagar
Cable USB
(tipo A-microB)
1
ESPAÑOL
1
A un puerto USB
PC
■ Introducir una tarjeta microSD
1. Apague el receptor.
2. Levante la cubierta de la ranura [microSD] situada en el panel lateral.
3. Con los terminales orientados hacia delante, introduzca la tarjeta en la ranura, hasta
que encaje y escuche un chasquido.
L Cuando desee retirar la tarjeta microSD, empújela hasta que escuche un chasquido. La
tarjeta se habrá desbloqueado y podrá retirarla.
PRECAUCIÓN:
• NO toque los terminales de la tarjeta.
• NO retire la tarjeta del receptor mientras se esté accediendo a la misma. De lo
contrario, podrían dañarse o perderse los datos.
4. Cierre completamente la cubierta de la ranura [microSD].
PRECAUCIÓN: NO
inserte la tarjeta del revés
o a la fuerza. Dañará la
tarjeta o la ranura.
ranura [microSD]
tarjeta microSD
Terminales orientados
hacia delante
Cubierta de la ranura
MANUAL BÁSICO
10
Page 12
1
PREPARATIVOS

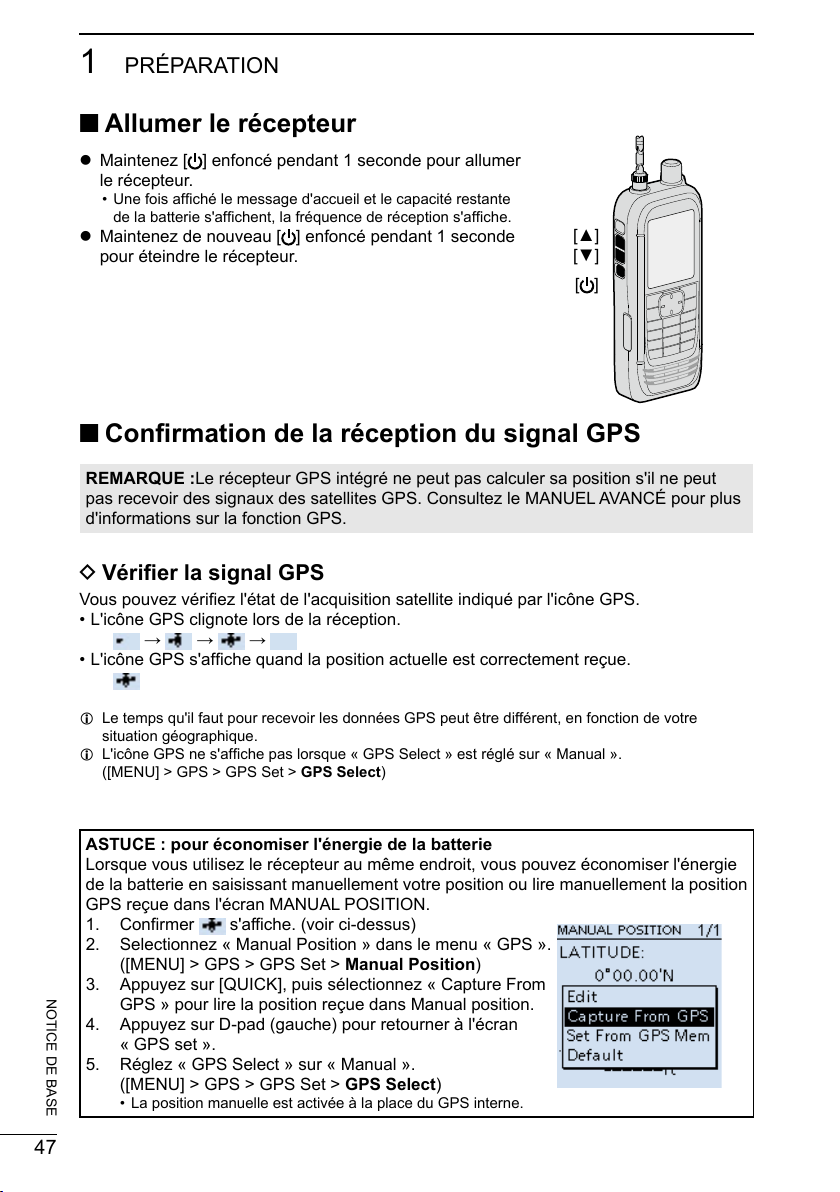

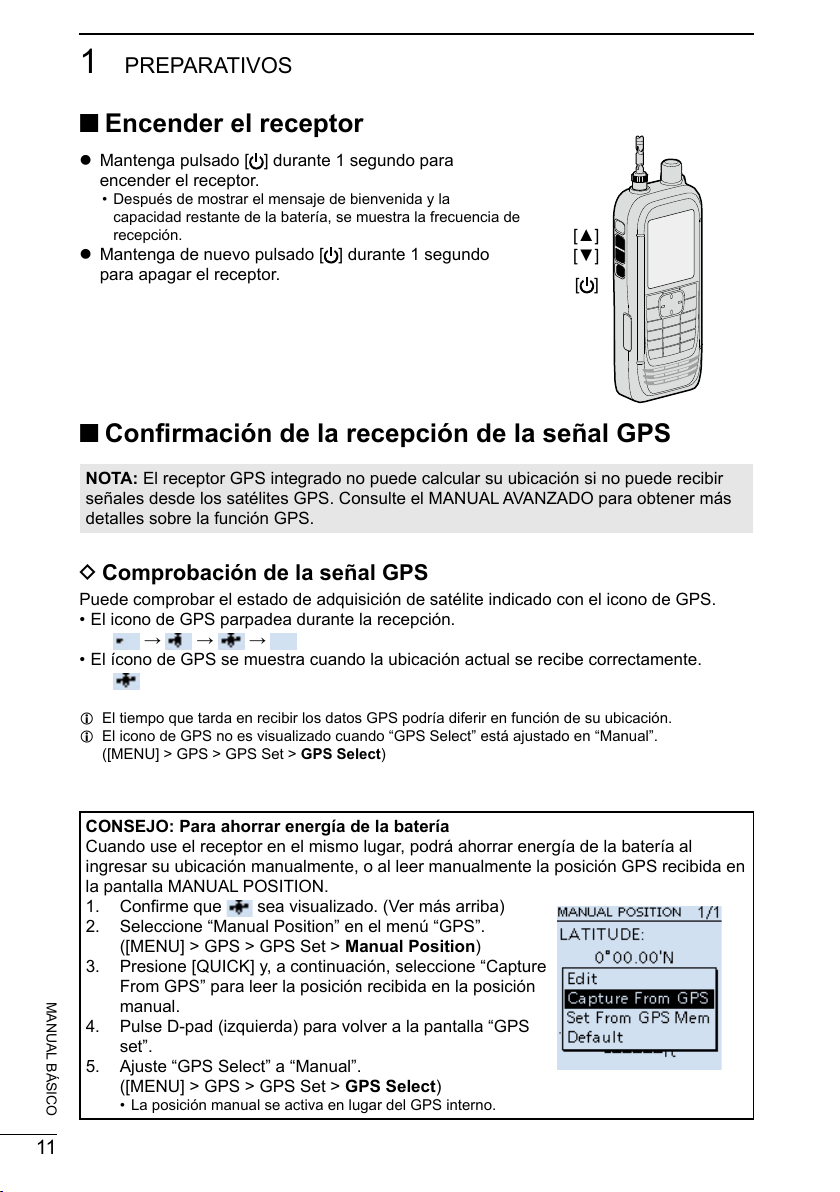

■ Encender el receptor
z Mantenga pulsado [
encender el receptor.
• Después de mostrar el mensaje de bienvenida y la
capacidad restante de la batería, se muestra la frecuencia de
recepción.
z Mantenga de nuevo pulsado [ ] durante 1 segundo
para apagar el receptor.
] durante 1 segundo para
[▲]
[▼]
[ ]
■ Conrmación de la recepción de la señal GPS
NOTA: El receptor GPS integrado no puede calcular su ubicación si no puede recibir
señales desde los satélites GPS. Consulte el MANUAL AVANZADO para obtener más
detalles sobre la función GPS.
D Comprobación de la señal GPS
Puede comprobar el estado de adquisición de satélite indicado con el icono de GPS.
• El icono de GPS parpadea durante la recepción.
→ → →
• El ícono de GPS se muestra cuando la ubicación actual se recibe correctamente.
L El tiempo que tarda en recibir los datos GPS podría diferir en función de su ubicación.
L El icono de GPS no es visualizado cuando “GPS Select” está ajustado en “Manual”.
([MENU] > GPS > GPS Set > GPS Select)
CONSEJO: Para ahorrar energía de la batería
Cuando use el receptor en el mismo lugar, podrá ahorrar energía de la batería al
ingresar su ubicación manualmente, o al leer manualmente la posición GPS recibida en
la pantalla MANUAL POSITION.
1. Confirme que
2. Seleccione “Manual Position” en el menú “GPS”.
([MENU] > GPS > GPS Set > Manual Position)
3. Presione [QUICK] y, a continuación, seleccione “Capture
MANUAL BÁSICO
From GPS” para leer la posición recibida en la posición
manual.
4. Pulse D-pad (izquierda) para volver a la pantalla “GPS
set”.
5. Ajuste “GPS Select” a “Manual”.
([MENU] > GPS > GPS Set > GPS Select)
• La posición manual se activa en lugar del GPS interno.
sea visualizado. (Ver más arriba)
11
Page 13
PREPARATIVOS

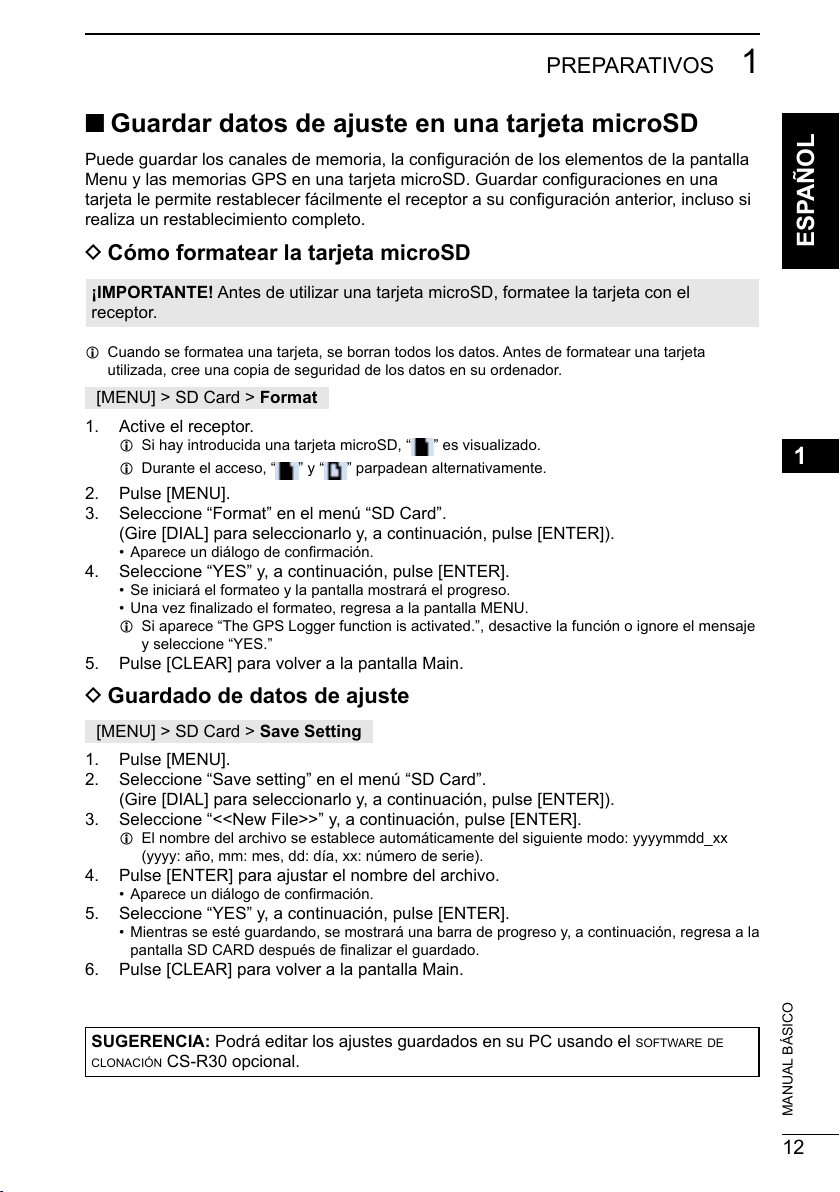

■ Guardar datos de ajuste en una tarjeta microSD
Puede guardar los canales de memoria, la conguración de los elementos de la pantalla
Menu y las memorias GPS en una tarjeta microSD. Guardar conguraciones en una
tarjeta le permite restablecer fácilmente el receptor a su conguración anterior, incluso si
realiza un restablecimiento completo.
D Cómo formatear la tarjeta microSD
¡IMPORTANTE! Antes de utilizar una tarjeta microSD, formatee la tarjeta con el
receptor.
L Cuando se formatea una tarjeta, se borran todos los datos. Antes de formatear una tarjeta
utilizada, cree una copia de seguridad de los datos en su ordenador.
[MENU] > SD Card > Format
1. Active el receptor.
L Si hay introducida una tarjeta microSD, “ ” es visualizado.
L Durante el acceso, “
2. Pulse [MENU].
3. Seleccione “Format” en el menú “SD Card”.
(Gire [DIAL] para seleccionarlo y, a continuación, pulse [ENTER]).
• Aparece un diálogo de conrmación.
4. Seleccione “YES” y, a continuación, pulse [ENTER].
• Se iniciará el formateo y la pantalla mostrará el progreso.
• Una vez nalizado el formateo, regresa a la pantalla MENU.
L Si aparece “The GPS Logger function is activated.”, desactive la función o ignore el mensaje
y seleccione “YES.”
5. Pulse [CLEAR] para volver a la pantalla Main.
D Guardado de datos de ajuste
” y “ ” parpadean alternativamente.
1
ESPAÑOL
1
[MENU] > SD Card > Save Setting
1. Pulse [MENU].
2. Seleccione “Save setting” en el menú “SD Card”.
(Gire [DIAL] para seleccionarlo y, a continuación, pulse [ENTER]).
3. Seleccione “<<New File>>” y, a continuación, pulse [ENTER].
L El nombre del archivo se establece automáticamente del siguiente modo: yyyymmdd_xx
(yyyy: año, mm: mes, dd: día, xx: número de serie).
4. Pulse [ENTER] para ajustar el nombre del archivo.
• Aparece un diálogo de conrmación.
5. Seleccione “YES” y, a continuación, pulse [ENTER].
• Mientras se esté guardando, se mostrará una barra de progreso y, a continuación, regresa a la
pantalla SD CARD después de nalizar el guardado.
6. Pulse [CLEAR] para volver a la pantalla Main.
SUGERENCIA: Podrá editar los ajustes guardados en su PC usando el software de
clonación CS-R30 opcional.
MANUAL BÁSICO
12

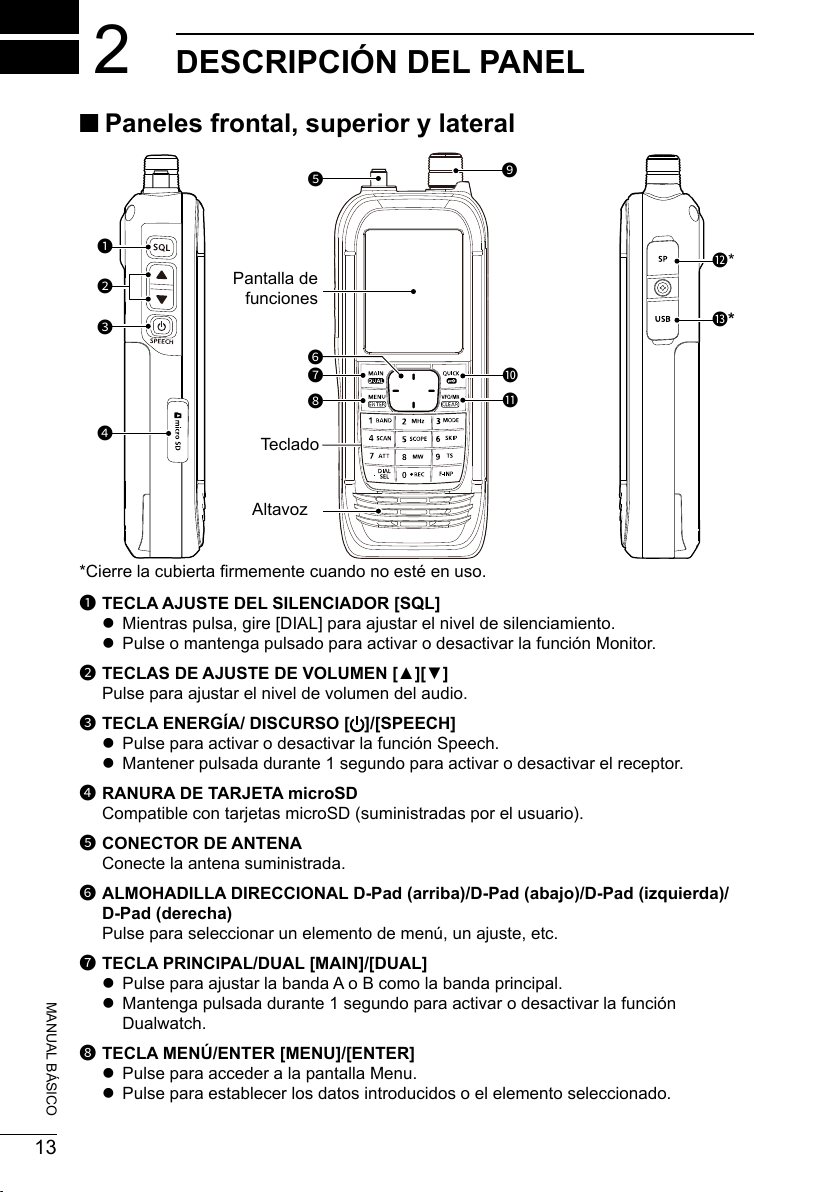

Page 14
2
DESCRIPCIÓN DEL PANEL

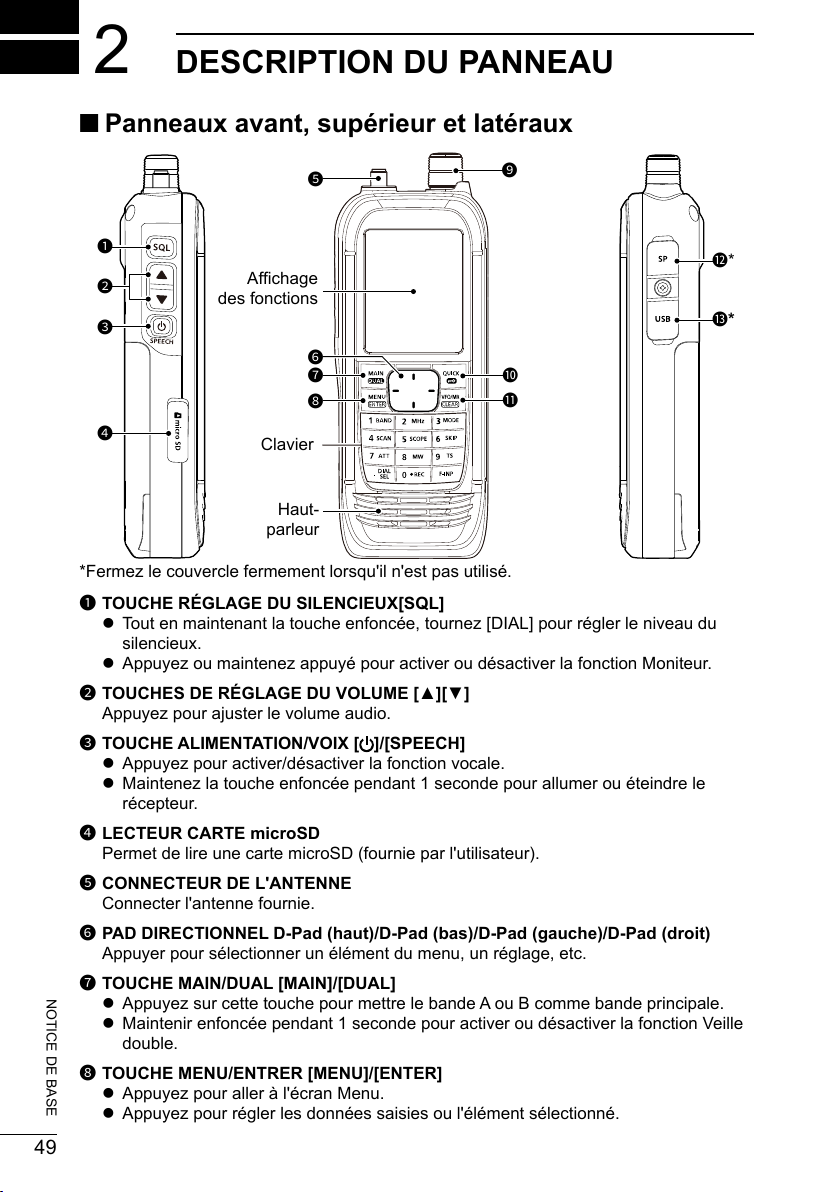

■ Paneles frontal, superior y lateral
5
1
2
3
4
*Cierre la cubierta rmemente cuando no esté en uso.
1TECLA AJUSTE DEL SILENCIADOR [SQL]
z Mientras pulsa, gire [DIAL] para ajustar el nivel de silenciamiento.
z Pulse o mantenga pulsado para activar o desactivar la función Monitor.
2TECLAS DE AJUSTE DE VOLUMEN [▲][▼]
Pulse para ajustar el nivel de volumen del audio.
3TECLA ENERGÍA/ DISCURSO [
z Pulse para activar o desactivar la función Speech.
z Mantener pulsada durante 1 segundo para activar o desactivar el receptor.
4RANURA DE TARJETA microSD
Compatible con tarjetas microSD (suministradas por el usuario).
5CONECTOR DE ANTENA
Conecte la antena suministrada.
6ALMOHADILLA DIRECCIONAL D-Pad (arriba)/D-Pad (abajo)/D-Pad (izquierda)/
D-Pad (derecha)
Pulse para seleccionar un elemento de menú, un ajuste, etc.
7TECLA PRINCIPAL/DUAL [MAIN]/[DUAL]
MANUAL BÁSICO
z Pulse para ajustar la banda A o B como la banda principal.
z Mantenga pulsada durante 1 segundo para activar o desactivar la función
Dualwatch.
8TECLA MENÚ/ENTER [MENU]/[ENTER]
z Pulse para acceder a la pantalla Menu.
z Pulse para establecer los datos introducidos o el elemento seleccionado.
Pantalla de
funciones
Teclado
Altavoz
6
7
8
]/[SPEECH]
9
*
*
13
Page 15
DESCRIPCIÓN DEL PANEL

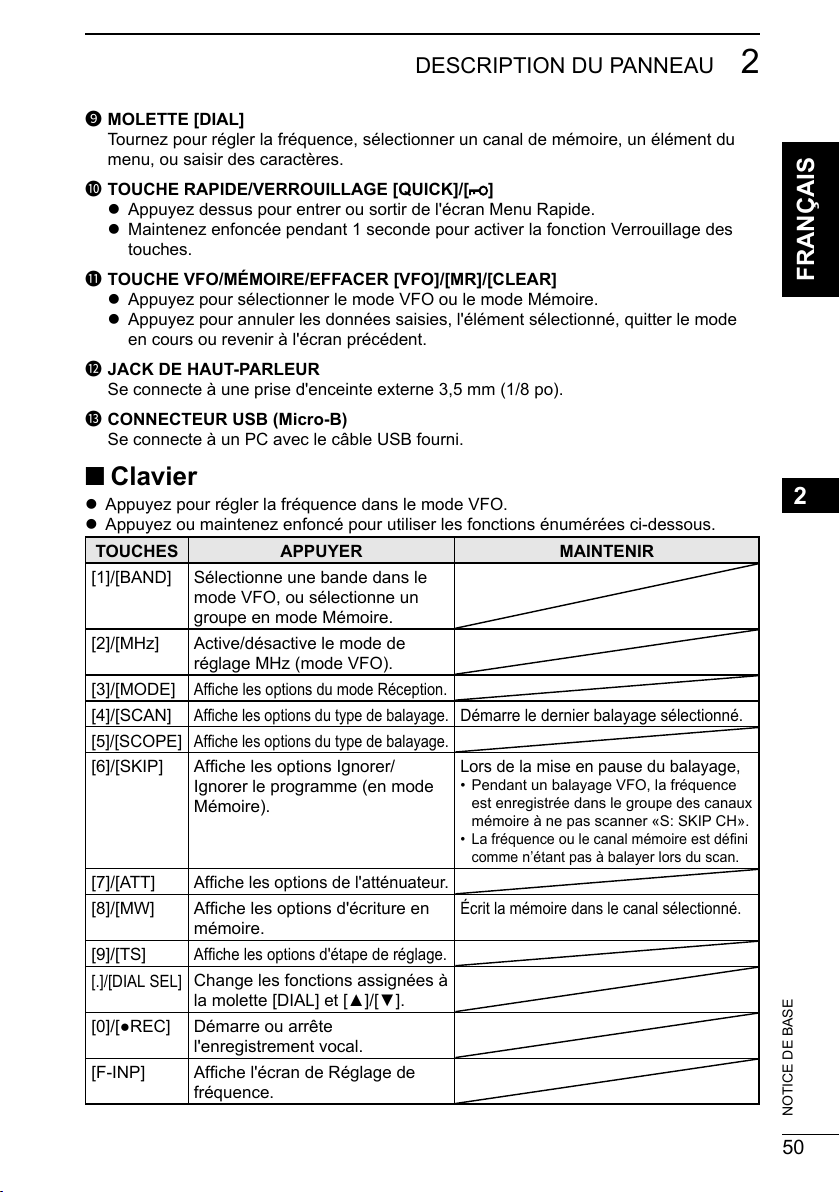

9DIAL DE SINTONÍA [DIAL]
Gire para establecer la frecuencia, seleccionar un canal de memoria, un elemento de
menú o introducir caracteres.
TECLA RÁPIDA/BLOQUEO [QUICK]/[
z Pulse para acceder o salir de la pantalla Quick Menu.
z Mantenga pulsado durante 1 segundo para activar la función Key Lock.
TECLA VFO/MEMORIA/BORRAR [VFO]/[MR]/[CLEAR]
z Pulse para seleccionar el modo VFO o el modo Memory.
z Pulse para cancelar los datos introducidos o los elementos seleccionados, para
salir del modo actual o volver a la pantalla anterior.
TOMA DE ALTAVOZ
Se conecta a una clavija de 3,5 mm (1/8 pulg.) de altavoz externo.
CONECTOR USB (Micro-B)
Conecte a un PC usando el cable USB suministrado.
]
■ Teclado
z Pulse para ajustar la frecuencia en el modo VFO.
z Pulse o mantenga pulsado para usar las funciones que se enumeran a continuación.
TECLAS PULSAR MANTENER PULSADO
[1]/[BAND] Selecciona una banda en el modo
[2]/[MHz] Activa o desactiva el modo de
[3]/[MODE]
[4]/[SCAN] Muestra las opciones de tipo Scan. Se inicia el último escaneado
[5]/[SCOPE]
[6]/[SKIP]
[7]/[ATT]
[8]/[MW] Muestra las opciones de Memory
[9]/[TS]
[.]/[DIAL SEL]
[0]/[●REC]
[F-INP]
VFO o selecciona un grupo en el
modo Memory.
sintonización de MHz (modo VFO).
Muestra las opciones del modo Receive.
Muestra las opciones de tipo Sweep.
Muestra las opciones de Skip/
Program Skip (en el modo Memory).
Muestra las opciones de Attenuator.
Write.
Muestra las opciones de Tuning step.
Cambia las funciones asignadas a
[DIAL] y [▲]/[▼].
Inicia o detiene la grabación de voz.
Muestra la pantalla Frequency Setting.
seleccionado.
Durante una pausa en el rastreo,
• Durante un rastreo VFO, guarda la
frecuencia en el Grupo de Canales
de Memoria “S:SKIP CH”
• Ajusta la frecuencia o canal de
Memoria como una Frecuencia de
Salto o como un Canal.
Escribe la memoria en el canal
seleccionado.
2
ESPAÑOL
2
MANUAL BÁSICO
14
Page 16
2
DESCRIPCIÓN DEL PANEL

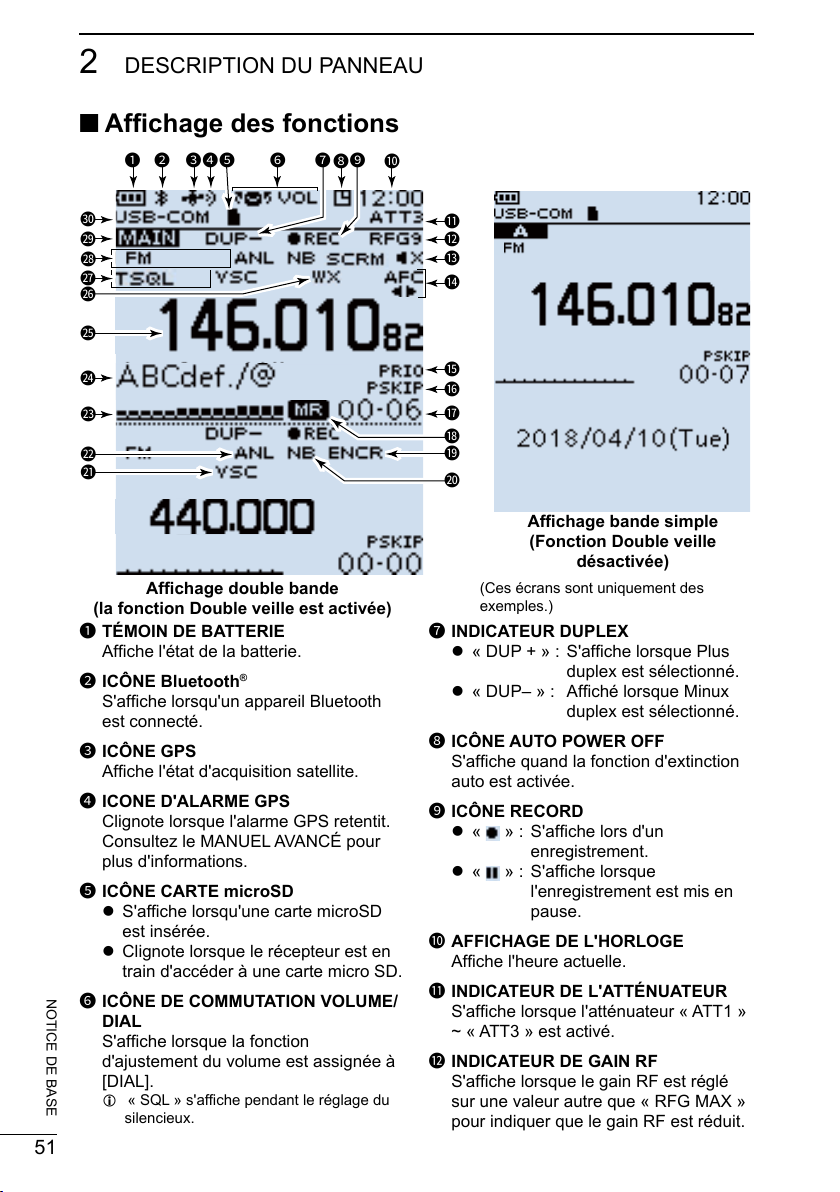

■ Pantalla de funciones
1
2
3
56
4
7
8
9
Visualización de la banda doble (la función
Dualwatch está activada)
1INDICADOR DE BATERÍA
Muestra el estado de la batería.
2ICONO Bluetooth
®
Se muestra cuando se conecta un
dispositivo Bluetooth.
3ICONO GPS
Muestra el estado de adquisición del
satélite.
4ICONO DE ALARMA GPS
Parpadea cuando suena la alarma GPS.
Consulte MANUAL AVANZADO para
obtener más información.
5ICONO de TARJETA microSD
z Se visualiza cuando se introduce una
tarjeta microSD.
z Parpadea mientras el receptor está
MANUAL BÁSICO
accediendo a una tarjeta microSD.
6ÍCONO DEL VOLUMEN/
INTERRUPTOR DEL DIAL
Visualizado cuando la función Volume
Adjustment está asignada a [DIAL].
L “SQL” se muestra al ajustar el
silenciamiento.
15
Visualización de banda única
(La función Dualwatch está
desactivada)
(Estas pantallas son solo ejemplos).
7INDICADOR DÚPLEX
z “DUP+”: Aparece al seleccionar Plus
duplex.
z “DUP– ”: Aparece al seleccionar
Minus duplex.
8ICONO DE DESACTIVACIÓN
AUTOMÁTICA
Visualizado cuando se activa la función
Auto Power OFF.
9ICONO DE GRABACIÓN
z “
”: Aparece durante la grabación.
z “
”: Aparece cuando la grabación se
encuentra en pausa.
LECTURA DEL RELOJ
Muestra la hora actual.
INDICADOR DE ATENUADOR
Aparece cuando el atenuador “ATT1” ~
“ATT3” está activado.
INDICADOR DE GANANCIA DE RF
Aparece cuando la ganancia RF está
ajustada en otra opción que no sea
“RFG MAX” para indicar la reducción de
la ganancia RF.
Page 17
DESCRIPCIÓN DEL PANEL
2

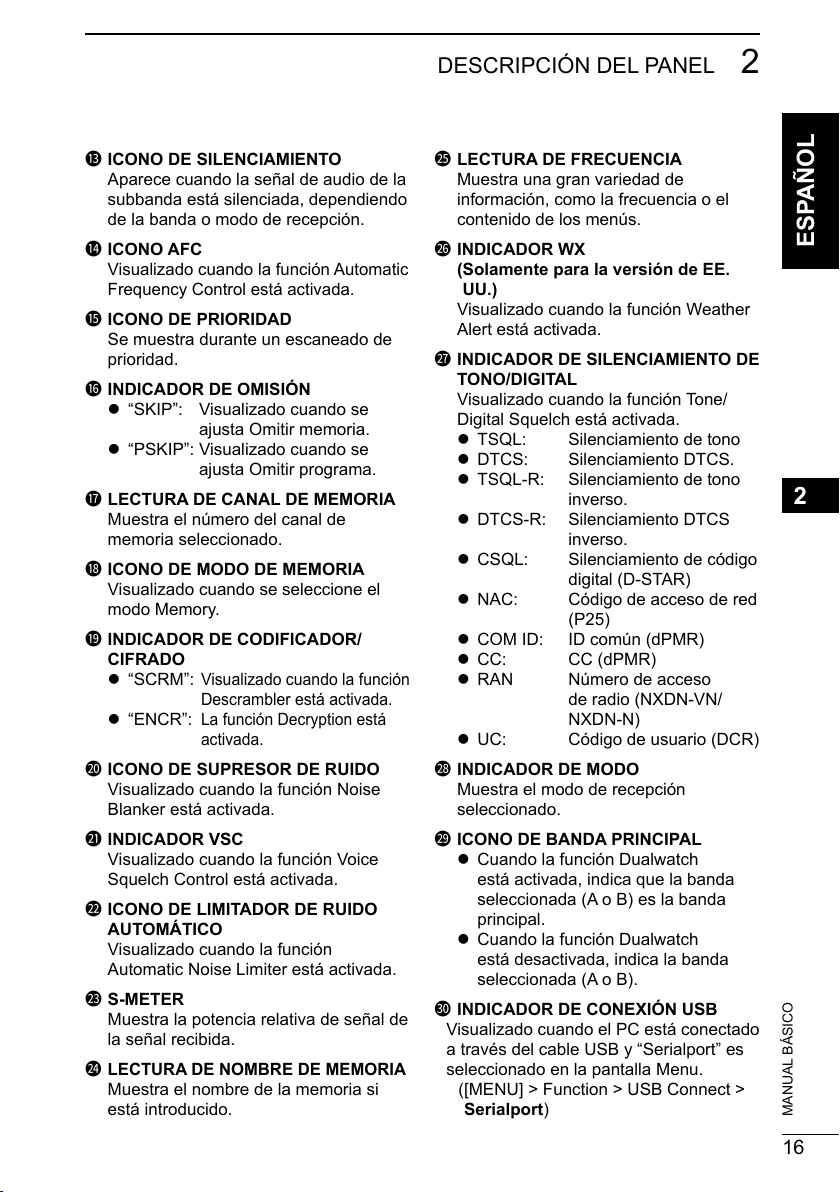

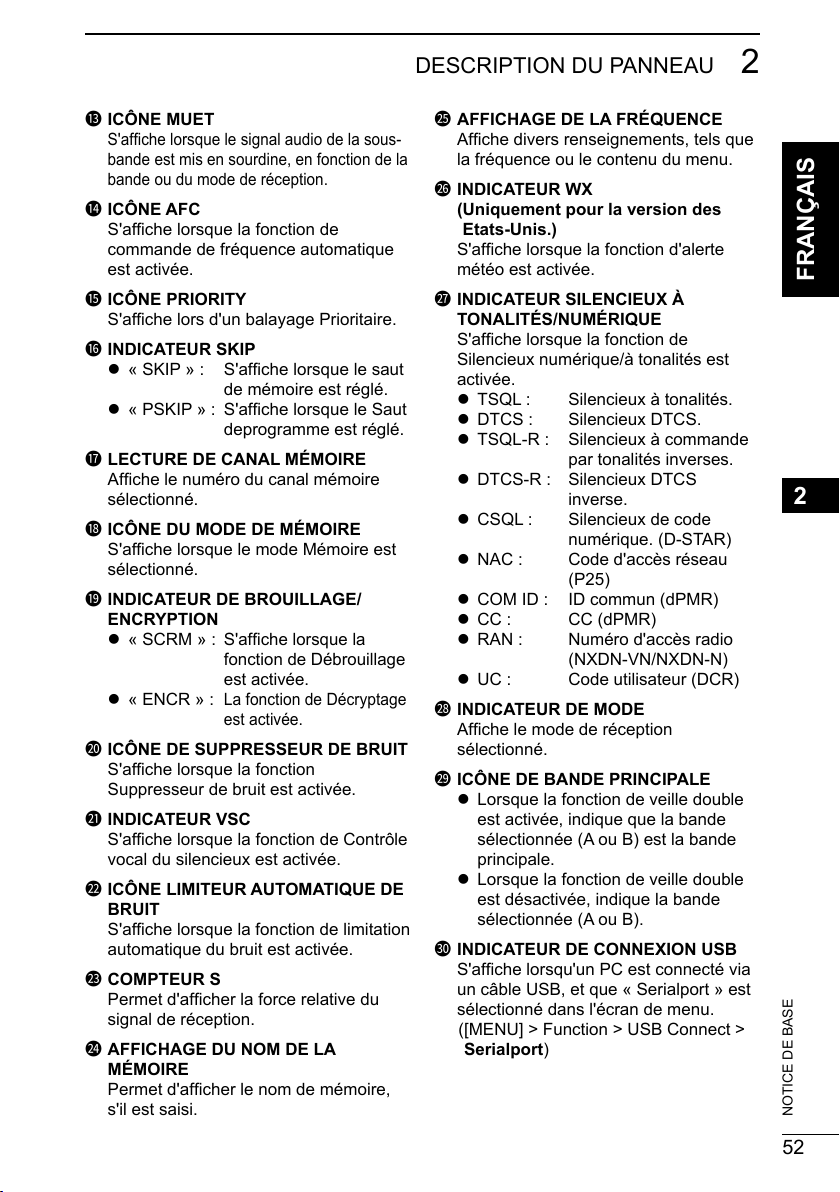

ICONO DE SILENCIAMIENTO
Aparece cuando la señal de audio de la
subbanda está silenciada, dependiendo
de la banda o modo de recepción.
ICONO AFC
Visualizado cuando la función Automatic
Frequency Control está activada.
ICONO DE PRIORIDAD
Se muestra durante un escaneado de
prioridad.
INDICADOR DE OMISIÓN
z “SKIP”: Visualizado cuando se
z “PSKIP”: Visualizado cuando se
LECTURA DE CANAL DE MEMORIA
Muestra el número del canal de
memoria seleccionado.
ICONO DE MODO DE MEMORIA
Visualizado cuando se seleccione el
modo Memory.
INDICADOR DE CODIFICADOR/
CIFRADO
z “SCRM”:
z “ENCR”:
ICONO DE SUPRESOR DE RUIDO
Visualizado cuando la función Noise
Blanker está activada.
INDICADOR VSC
Visualizado cuando la función Voice
Squelch Control está activada.
ICONO DE LIMITADOR DE RUIDO
AUTOMÁTICO
Visualizado cuando la función
Automatic Noise Limiter está activada.
S-METER
Muestra la potencia relativa de señal de
la señal recibida.
LECTURA DE NOMBRE DE MEMORIA
Muestra el nombre de la memoria si
está introducido.
ajusta Omitir memoria.
ajusta Omitir programa.
Visualizado cuando la función
Descrambler está activada.
La función Decryption está
activada.
LECTURA DE FRECUENCIA
Muestra una gran variedad de
información, como la frecuencia o el
contenido de los menús.
INDICADOR WX
( Solamente para la versión de EE.
UU.)
Visualizado cuando la función Weather
Alert está activada.
INDICADOR DE SILENCIAMIENTO DE
TONO/DIGITAL
Visualizado cuando la función Tone/
Digital Squelch está activada.
z TSQL: Silenciamiento de tono
z DTCS: Silenciamiento DTCS.
z TSQL-R: Silenciamiento de tono
inverso.
z DTCS-R: Silenciamiento DTCS
inverso.
z CSQL: Silenciamiento de código
digital (D-STAR)
z NAC: Código de acceso de red
(P25)
z COM ID: ID común (dPMR)
z CC: CC (dPMR)
z RAN Número de acceso
de radio (NXDN-VN/
NXDN-N)
z UC: Código de usuario (DCR)
INDICADOR DE MODO
Muestra el modo de recepción
seleccionado.
ICONO DE BANDA PRINCIPAL
z Cuando la función Dualwatch
está activada, indica que la banda
seleccionada (A o B) es la banda
principal.
z Cuando la función Dualwatch
está desactivada, indica la banda
seleccionada (A o B).
INDICADOR DE CONEXIÓN USB
Visualizado cuando el PC está conectado
a través del cable USB y “Serialport” es
seleccionado en la pantalla Menu.
( [MENU] > Function > USB Connect >
Serialport)
ESPAÑOL
2
MANUAL BÁSICO
16
Page 18
3
FUNCIONAMIENTO BÁSICO
■ Pantalla MENU
Se visualiza la pantalla MENU tras pulsar [MENU].
Puede utilizar la pantalla MENU para cambiar los ajustes.

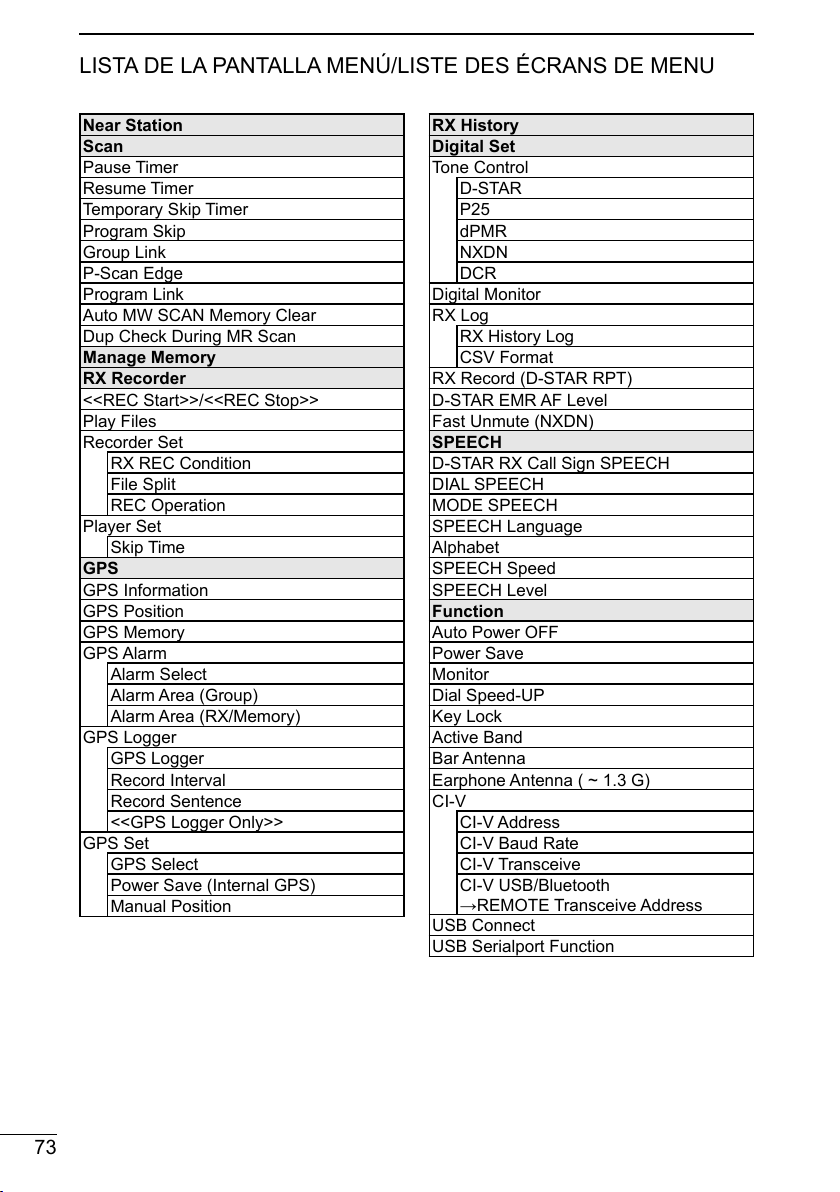

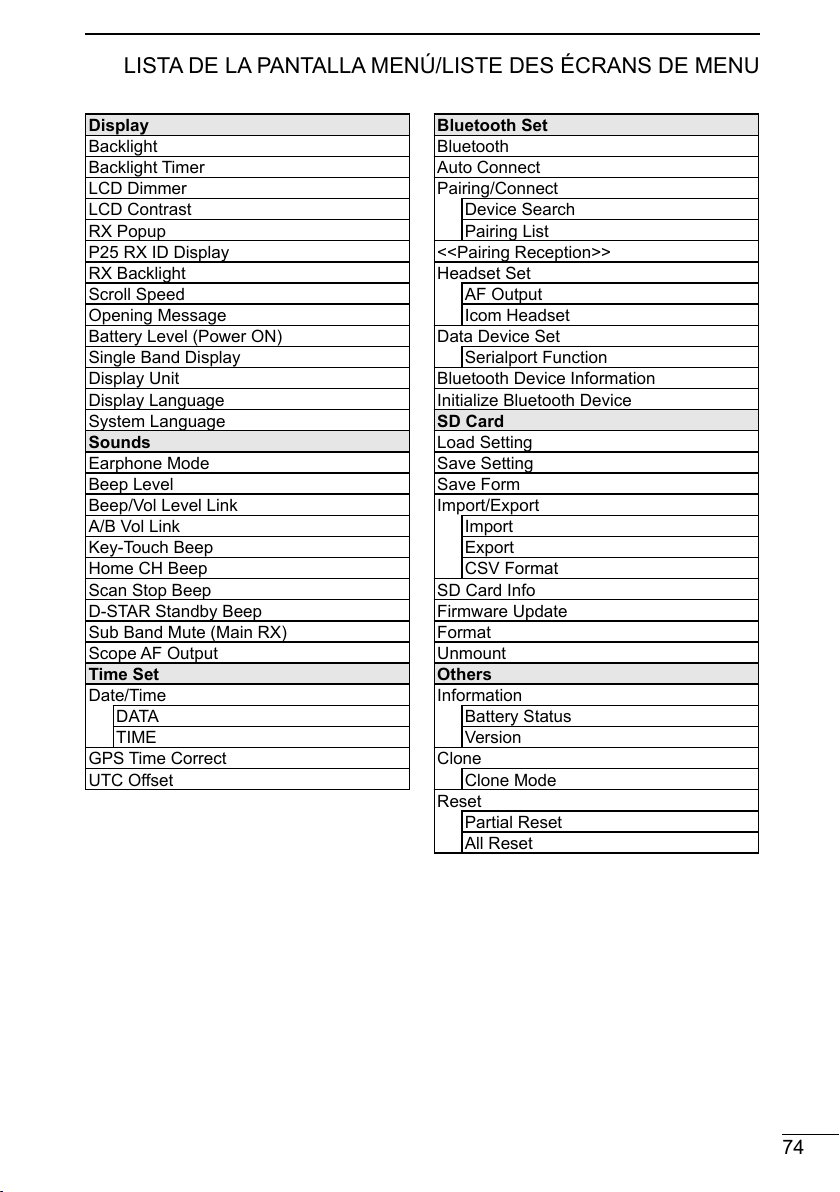

Consulte el apéndice para obtener la lista de elementos de MENU.
Para obtener más información sobre cada elemento, consulte el capítulo 6 del MANUAL
AVANZADO.
Estructura de la pantalla MENU
SUGERENCIA: La
pantalla MENU tiene una
estructura de árbol. Puede
acceder al siguiente nivel
del árbol o regresar un
nivel según el elemento
seleccionado.
D Funcionamiento de la pantalla MENU
Abre la ventana Quick Menu.
D-pad (arriba)
• Abre la pantalla
MENU.
• Establece una
opción.
Cierra la pantalla
MENU.
D-pad (izquierda)
Va al nivel del árbol
Selecciona un elemento
u opción.
anterior.
D-pad (abajo)
Selecciona un
elemento u opción.
D-pad (derecha)
Va al siguiente
nivel del árbol.
Descripción simplicada- Operación ‘Seleccionar’
En este manual se simplica la operación del usuario ‘Seleccionar’ como se indica a
continuación.
Descripción simplicada: Seleccione “Function” y, a continuación, pulse [ENTER].
Operación: Pulse D-pad (arriba) o (abajo) para seleccionar “Function” y,
MANUAL BÁSICO
a continuación, pulse [ENTER].
17
Page 19
FUNCIONAMIENTO BÁSICO
D Cómo seleccionar un elemento del menú
Ejemplo: Ajuste “Auto Power OFF” en “30 min.”
[MENU] > Function > Auto Power OFF
1. Pulse [MENU].
2. Seleccione “Auto Power OFF” en el menú “Function”.
(Gire [DIAL] para seleccionarlo y, a continuación, pulse [ENTER]).
3. Seleccione “30min.” y, a continuación, pulse [ENTER].
• Establece la opción y, a continuación, retrocede al nivel del árbol anterior.
4. Pulse [CLEAR] para volver a la pantalla Main.
SUGERENCIA: Para volver a la conguración predeterminada
3
ESPAÑOL
3
1. Pulse [QUICK] en el paso 3.
2. Seleccione “Default” y, a continuación, pulse [ENTER].
• El ajuste regresa a su valor predeterminado.
L Los ajustes predeterminados de cada elemento se describen
en el MANUAL AVANZADO.
MANUAL BÁSICO
18
Page 20
3
FUNCIONAMIENTO BÁSICO
■ Recepción
D Selección del modo Frequency Selecting
Este receptor tiene 2 modos de selección de frecuencia. Puede cambiar los modos
pulsando [VFO/MR].
Modo Variable Frequency Oscillator (VFO):
Puede ajustar la frecuencia girando [DIAL] o introduciéndola directamente con el teclado.
Modo Memory:
Puede ajustar la frecuencia seleccionando un canal preajustado, usando [DIAL] o el
teclado.
L En el modo Memory, se muestran “MR” y el número del canal de memoria.
Seleccione un modo.
L Información
• Pulse [V/MHz] para seleccionar el modo VFO.
• En el modo VFO, pulse [V/MHZ] para seleccionar el paso de sintonización de 1 MHz.
• Pulse [M/CALL] para seleccionar el modo Memory o el modo Call Channel.
D Ajustar la frecuencia
Puede ajustar la frecuencia con el teclado.
1. Pulse [VFO/MR] para seleccionar el modo VFO.
2. Pulse [F-INP].
3. Introduzca los dígitos MHz.
• Cuando termine de introducir el dígito 1 kHz, se oirá un pitido y se ajusta la frecuencia
introducida.
L Información
• Si desea cambiar los dígitos de 100 kHz o menos, ingrese [.] y luego ingrese los dígitos.
• Si pulsa [ENT] cuando los dígitos de 100 kHz o por debajo no se hayan introducido, se
introducirá “0” automáticamente en los dígitos que están en blanco.
(Ejemplo: [1], [4], [5], [ENTER] → 145,000 (MHz))
• Si introduce una frecuencia que está fuera de alcance, sonará un pitido de error.
• Las bandas de recepción ajustables dieren en la banda A y la banda B.
D Selección del modo de recepción
1. Pulse [MODE].
• Se muestran las opciones del modo Receive.
2. Seleccione el modo Receive.
• El modo seleccionado será visualizado.
NOTA:
El modo de recepción seleccionable diere
dependiendo de la banda.
MANUAL BÁSICO
• Banda A (1.300 MHz e inferior): Todos los modos*.
• Banda A (1.300 MHz o superior): FM/FM-N/WFM/AM/
AM-N.
• Banda B: FM/FM-N/AM/AM-N/modos digitales.
* “WFM” no se puede seleccionar dependiendo de la
versión del receptor y de la frecuencia de recepción.
19
FM FM-N
WFM AM
AM-N LSB
USB CW
CW-R –
D-STAR P25
dPMR
NXDN-N DCR
NXDN-VN
Modo
analógico
Modo
digital
Page 21
FUNCIONAMIENTO BÁSICO
3
D Ajuste del nivel del silenciador
El silenciador de ruido permite oír el audio solamente
mientras recibe una señal más potente que la del nivel
establecido. Un nivel superior bloqueará las señales
débiles, permitiéndole recibir únicamente las señales más
fuertes. Un nivel inferior le permite oír las señales débiles.
L “Silenciamiento de ruido” se abrevia en “Silenciamiento” en
este manual.
Manteniendo pulsado [SQL], gire [DIAL] para seleccionar
el nivel del silenciador.
• Se muestra “ ”.
L Información
• Opciones: “OPEN”, “AUTO” (predeterminado) y “LEVEL 1” ~
“LEVEL 9”
• “LEVEL 1” es un silenciador ojo (para señales débiles) y
“LEVEL 9” es un silenciador fuerte (para señales potentes).
• “AUTO” es un ajuste de nivel automático que usa un sistema de
recuento de pulsos de ruido.
• “OPEN” es el ajuste continuamente abierto.
• Esta opción no se puede seleccionar en el modo Digital
(D-STAR, P25, dPMR, NXDN-VN, NXDN-N o DCR).
[SQL]
[DIAL]
■ Ventana Quick Menu
Puede abrir la ventana Quick Menu pulsando [QUICK]. Los elementos seleccionables de
la ventana podrían diferir en función del modo o función seleccionados. Los elementos
enumerados a continuación son dos ejemplos.
ESPAÑOL
3
Elementos seleccionables en el modo VFO y el modo Memory
Modo VFO Modo Memory
Band Select GPS Information Group Select AFC
MODE
DUP PRIO Watch MODE GPS Information
TONE Weather CH DUP GPS Position
VSC Weather Alert TONE PRIO Watch
D.SQL Home CH Set VSC Weather CH
SCRAM Battery Status D.SQL Weather Alert
ENCR Band Scope SCRAM Home CH Set
TS <<REC Start>> ENCR Display Type
ATT
RF Gain ATT Band Scope
NB RF Gain <<REC Start>>
ANL NB
AFC ANL
GPS Position Channel Select
<<GPS Logger Only>>
Group Range
TS Battery Status
SKIP
<<GPS Logger Only>>
MANUAL BÁSICO
20
Page 22
3
FUNCIONAMIENTO BÁSICO

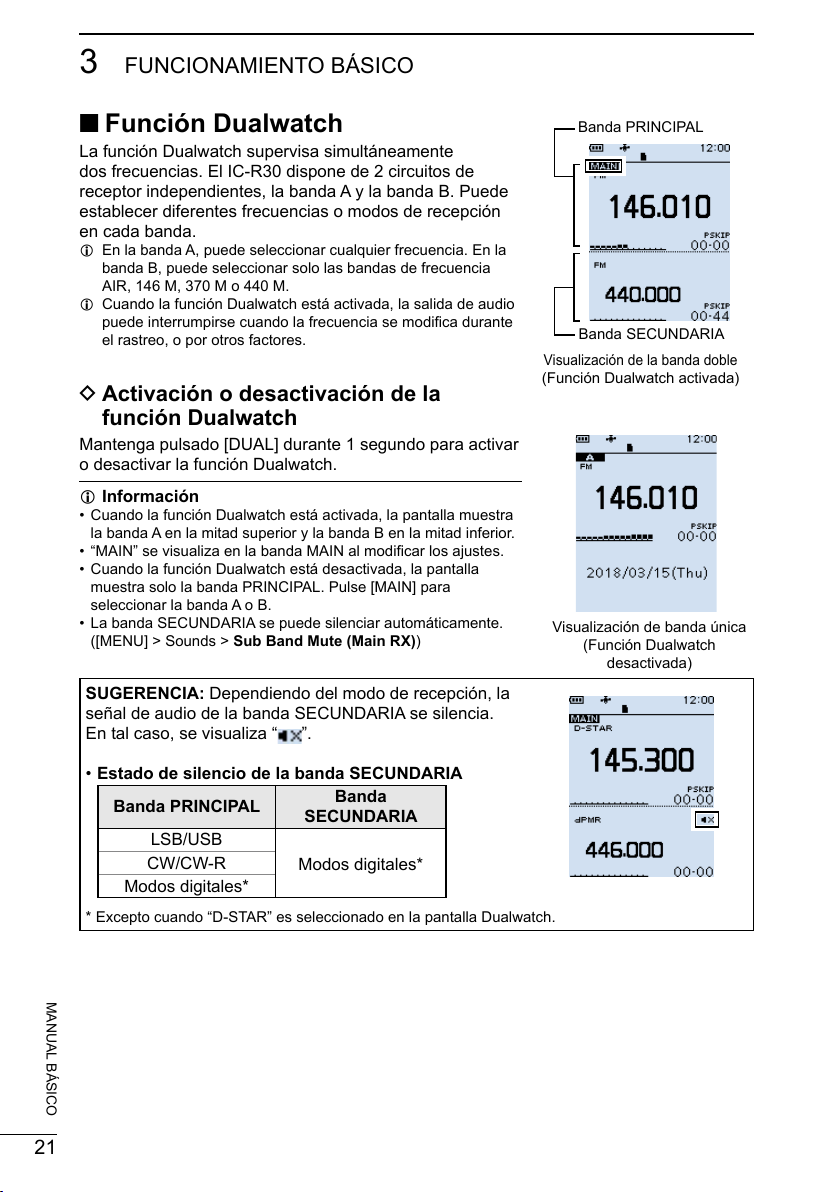

■ Función Dualwatch
La función Dualwatch supervisa simultáneamente
dos frecuencias. El IC-R30 dispone de 2 circuitos de
receptor independientes, la banda A y la banda B. Puede
establecer diferentes frecuencias o modos de recepción
en cada banda.
L En la banda A, puede seleccionar cualquier frecuencia. En la
banda B, puede seleccionar solo las bandas de frecuencia
AIR, 146 M, 370 M o 440 M.
L Cuando la función Dualwatch está activada, la salida de audio
puede interrumpirse cuando la frecuencia se modica durante
el rastreo, o por otros factores.
D Activación o desactivación de la
función Dualwatch
Mantenga pulsado [DUAL] durante 1 segundo para activar
o desactivar la función Dualwatch.
L Información
• Cuando la función Dualwatch está activada, la pantalla muestra
la banda A en la mitad superior y la banda B en la mitad inferior.
• “MAIN” se visualiza en la banda MAIN al modicar los ajustes.
• Cuando la función Dualwatch está desactivada, la pantalla
muestra solo la banda PRINCIPAL. Pulse [MAIN] para
seleccionar la banda A o B.
• La banda SECUNDARIA se puede silenciar automáticamente.
([MENU] > Sounds > Sub Band Mute (Main RX))
SUGERENCIA: Dependiendo del modo de recepción, la
señal de audio de la banda SECUNDARIA se silencia.
En tal caso, se visualiza “
”.
Banda PRINCIPAL
Banda SECUNDARIA
Visualización de la banda doble
(Función Dualwatch activada)
Visualización de banda única
(Función Dualwatch
desactivada)
• Estado de silencio de la banda SECUNDARIA
Banda PRINCIPAL
Banda
SECUNDARIA
LSB/USB
CW/CW-R
Modos digitales*
Modos digitales*
* Excepto cuando “D-STAR” es seleccionado en la pantalla Dualwatch.
MANUAL BÁSICO
21
Page 23
FUNCIONAMIENTO BÁSICO

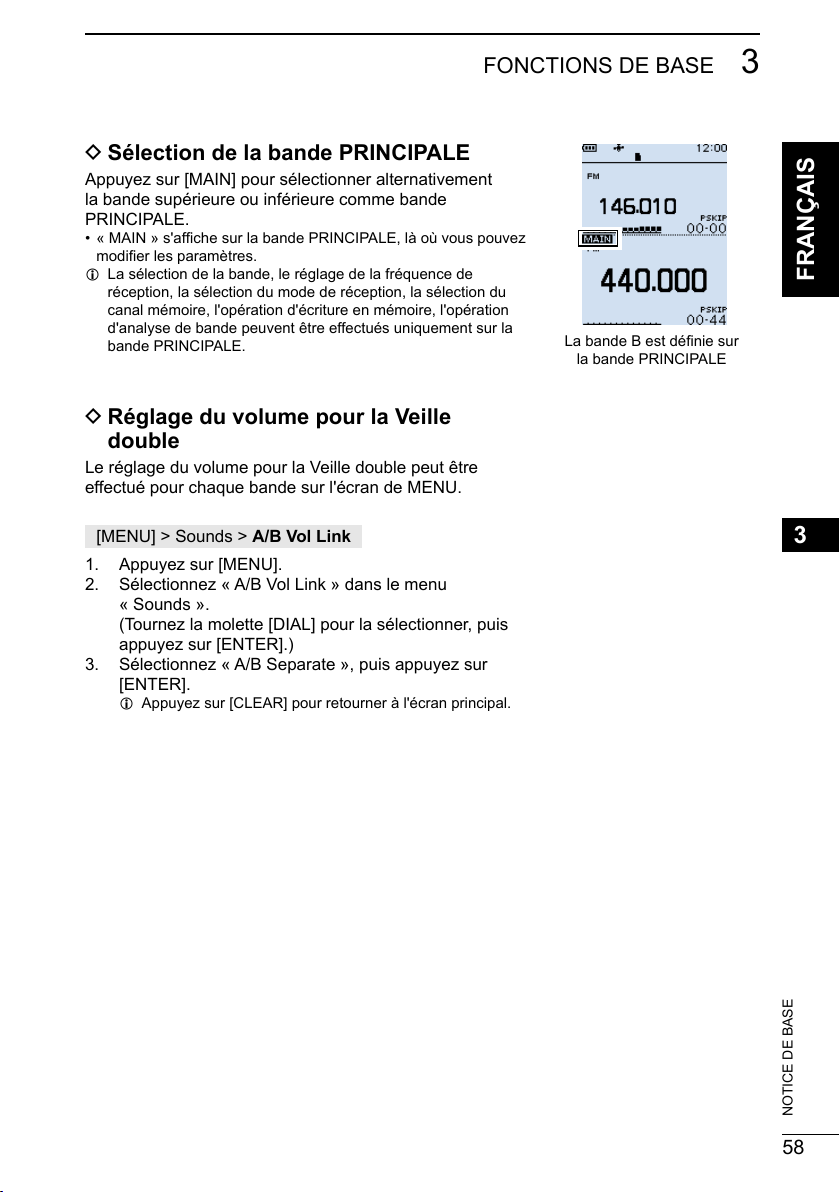

D Selección de la banda PRINCIPAL
Pulse [MAIN] para seleccionar de manera alterna la banda
superior o la banda inferior para la banda PRINCIPAL.
• “MAIN” se visualiza en la banda MAIN al modicar los ajustes.
L Selección de banda, ajuste de frecuencia de recepción,
selección de modo de recepción, selección de canal de
memoria, operación de escritura de memoria y operación
de espectro de banda solo pueden realizarse en la banda
PRINCIPAL.
D Ajuste del volumen de doble vigilancia
El ajuste del volumen de Dualwatch puede establecerse
independientemente para cada banda de la pantalla
MENU.
3
ESPAÑOL
La banda B está
congurada a
la banda PRINCIPAL
[MENU] > Sounds > A/B Vol Link
1. Pulse [MENU].
2. Seleccione “A/B Vol Link” en el menú “Sounds”.
(Gire [DIAL] para seleccionarlo y, a continuación,
pulse [ENTER]).
3. Seleccione “A/B Separate” y, a continuación, pulse
[ENTER].
L Pulse [CLEAR] para volver a la pantalla Main.
3
MANUAL BÁSICO
22
Page 24
4
ESCANEADO
■ Tipo de escaneado
El escaneado es una función versátil que puede buscar automáticamente señales. Un
escaneado hace que sea más fácil localizar estaciones para escuchar, o para omitir los
canales o frecuencias no deseados.
D Escaneado VFO
En el modo VFO, el escaneo VFO busca una señal dentro del rango de frecuencia especicado.
Descripción
Auto MW (Escaneado de escritura de
memoria automática)
Cuando se recibe una señal durante una
exploración VFO, la frecuencia se almacena
automáticamente en un grupo de canales de
escritura de memoria automática (A000 ~ A199).
L Información
• El escaneado de escritura de memoria automática escribe en un canal de memoria cuando se
reanuda automáticamente el escaneado.
• Si no quedan canales en blanco en el grupo A del canal de escritura de memoria automática
(A000 ~ A199), el escaneado se cancela automáticamente.
• Cuando inicie este escaneado, podrá omitir el siguiente cuadro de diálogo en la pantalla Menu.
“ Clear All memories in the group A? (The Auto MW Scan will then start.)”
( [MENU] > Scan > Auto MW SCAN Memory Clear)
OFF: Escribe en un canal en blanco en el grupo A.
Display Dialog: Cuadro de diálogo para conrmar.
ON: Borra todas las memorias en el grupo A.
ALL (Escaneado completo)
Escanea repetidamente toda la banda.
BAND (Escaneado de banda)
Escanea repetidamente la banda seleccionada.
P-LINK 0 ~ 9 (Escaneado del enlace del programa)
Escanea secuencialmente varios rangos de
escaneado del programa.
Los enlaces se ajustan en la pantalla MENU.
([MENU] > Scan > Program Link)
P00 ~ 49 (Escaneado del programa)
Escanea repetidamente el rango de escaneado del
MANUAL BÁSICO
programa seleccionado (Extremo de exploración
de programa 00 ~ 49).
Se debe ingresar al menos un rango de escaneado
del programa (Extremos de exploración de
programa) para iniciar un escaneado del programa.
([MENU] > Scan > P-Scan Edge)
Rango de exploración
Exploración
Señal recibida
Salto
Extremo inferior
de frecuencia IC-R30
Exploración
Salto
Extremo inferior
de frecuencia de banda
Exploración
Salto
Extremos de escaneo del
programa (ejemplo: P00 ~ P10)
Exploración
P00 P01 P02 P03 P10
Salto
Extremo inferior
Rango de exploración
Exploración
Salto
Salto
Extremo superior
de frecuencia IC-R30
PSKIPPSKIP
Extremo superior
de frecuencia de banda
PSKIPPSKIP
Extremo superior
PSKIPPSKIP
Canales
A000
A001
A002
A199
23
Page 25
ESCANEADO

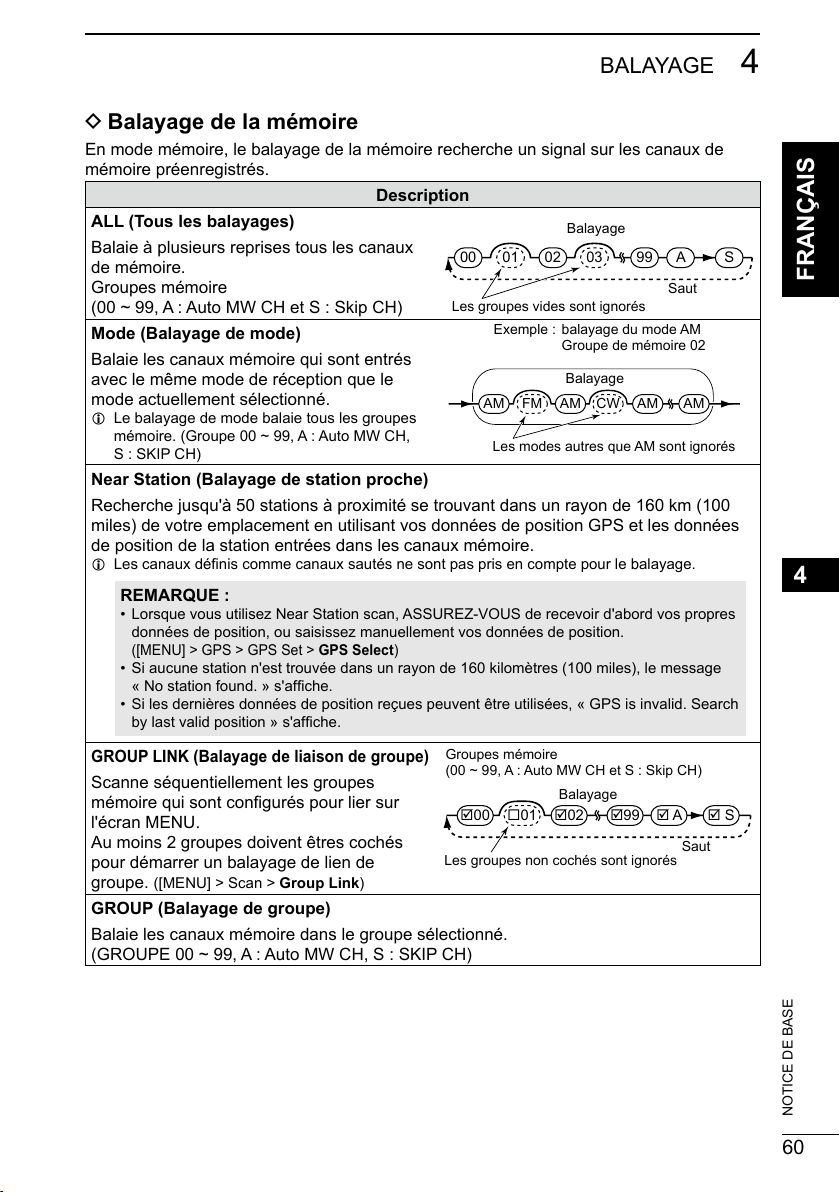

D Escaneado de la memoria
En el modo de memoria, el escaneado de memoria busca una señal en los canales de
memoria preregistrados.
Descripción
ALL (Escanear todo)
Escanea repetidamente todos los canales de
00 01 02 99 A S03
memoria.
Grupos de memoria
(00 ~ 99, A: Auto MW CH y S: Skip CH)
Mode (Escanear modo)
Escanea los canales de memoria que se
Los grupos vacíos son omitidos
Ejemplo: Modo AM de escaneado
Grupo de memoria 02
ingresan con el mismo modo de recepción
que el modo actualmente seleccionado.
L El escaneado de modo escanea todos los
grupos de memoria. (Grupo 00 ~ 99, A: Auto
MW CH, S: SKIP CH)
AM FM AM AM AMCW
Se omiten modos que no sean AM
Near Station (Escaneado de emisora cercana)
Busca hasta 50 emisoras cercanas que están dentro de 160 kilómetros (100 millas) de
su ubicación utilizando los datos de posición de su GPS y los datos de posición de la
emisora que se ingresan en los canales de memoria.
L Los canales programados como canales de Salto se saltarán durante el rastreo.
NOTA:
• Al usar el escaneado de emisora cercana, ASEGÚRESE de recibir primero sus propios
datos de posición o de introducir manualmente sus datos de posición.
([MENU] > GPS > GPS Set > GPS Select)
• Si no se encuentra ninguna emisora dentro de 160 kilómetros (100 millas), se muestra “No
station found.”
• Si se pueden utilizar los últimos datos de posición recibidos, “GPS is invalid. Search by last
valid position” es visualizado.
Exploración
Salto
Exploración
4
ESPAÑOL
4
GROUP LINK (Escaneado de enlace de grupo)
Escanea secuencialmente los grupos de
Grupos de memoria
(00 ~ 99, A: Auto MW CH y S: Skip CH)
memoria congurados para el vínculo en la
pantalla MENU.
00
01 02
Se deben marcar al menos 2 grupos para
iniciar un escaneado de enlace de grupo.
([MENU] > Scan > Group Link)
Los grupos no marcados son omitidos
GROUP (Escaneado de grupo)
Escanea los canales de memoria del grupo seleccionado.
(GRUPO 00 ~ 99, A: Auto MW CH, S: SKIP CH)
Exploración
99
A S
Salto
MANUAL BÁSICO
24
Page 26
4
ESCANEADO

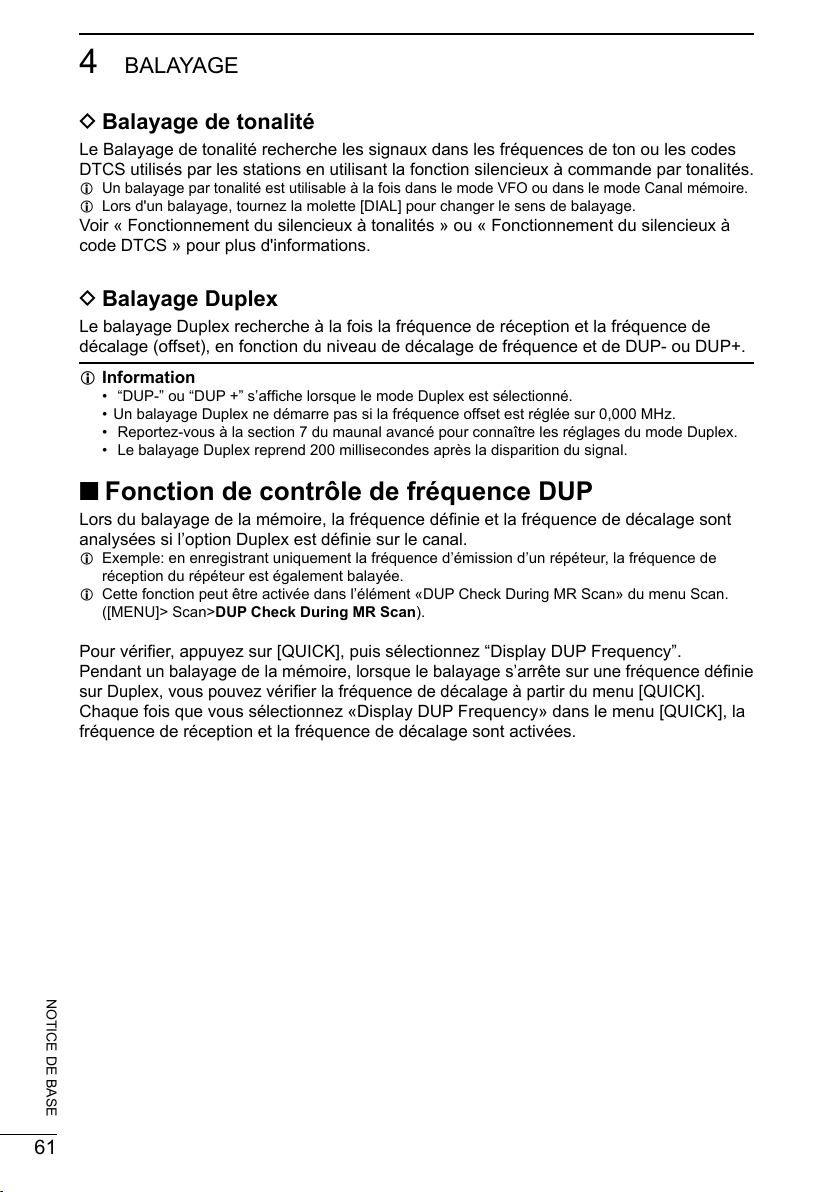

D Escaneado de tono
La exploración de tono busca señales en frecuencias de tonos o códigos DTCS que son
utilizados por emisoras que usan la función Tone Squelch.
L Un escaneado de tono se puede usar en los modos de canal VFO o Memory.
L Durante un escaneado, gire [DIAL] para cambiar la dirección de escaneado.
Consulte “Operación de silenciamiento de tono” u “Operación de silenciamiento de código DTCS”
para más detalles.
D Rastreo Dúplex
El rastreo Dúplex busca ambas, frecuencia de recepción y frecuencia de desplazamiento,
dependiendo de la cantidad de desplazamiento y de la dirección.
L Información
• En el modo Dúplex se visualizará “DUP−” o “DUP+”.
• El rastreo dúplex no se iniciará en caso de que el desplazamiento de la frecuencia esté ajustado
a “0,000 MHz.”
• Para ajustar el modo Dúplex reérase a la Sección 7 del MANUAL AVANZADO.
• El modo dúplex se reanuda 200 milisegundos tras la desaparición de la señal.
■ Función de Comprobación de Frecuencia DUP
Durante el rastreo de Memoria y en caso de que el canal tenga ajustado el Dúplex, no
sólo se escaneará la frecuencia ajustada sino que también el desplazamiento de la
frecuencia.
L Ejemplo: Al guardar la frecuencia de transmisión de un repetidor, también se escaneará la
frecuencia de recepción del repetidor.
L Esta función se puede activar en el ítem “DUP Check During MR Scan” del menú Scan (rastreo).
([MENU] > Scan > DUP Check During MR Scan)
Durante el rastreo de Memoria, cuando el rastreo se detenga en una frecuencia que
tenga ajustado el Dúplex, podrá comprobar el desplazamiento de la frecuencia desde el
menú [QUICK] (rápido).
Pulse [QUICK], después seleccione “Display DUP Frequency” para la comprobación.
Cada vez que seleccione “Display DUP Frequency” en el menú [QUICK], se
intercambiarán la frecuencia de recepción con el desplazamiento de frecuencia
MANUAL BÁSICO
25
Page 27
ESCANEADO

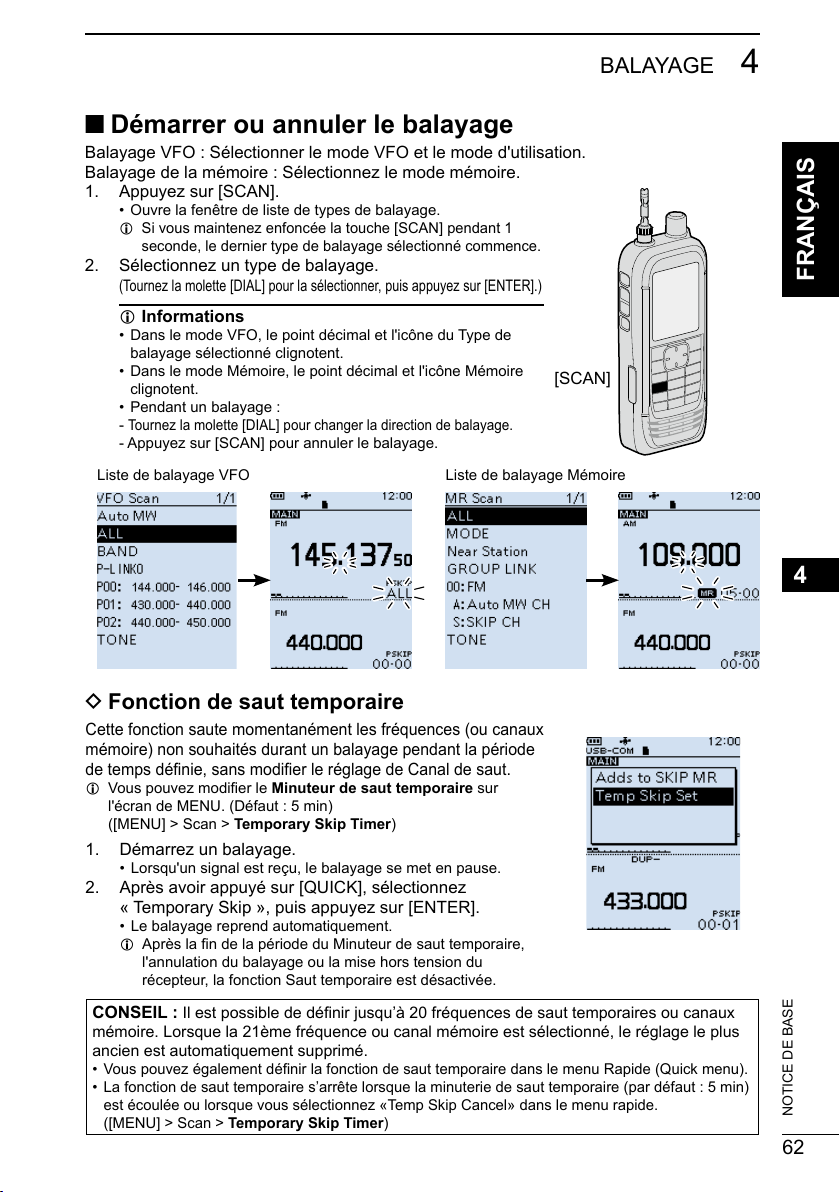

■ Iniciar o cancelar el escaneado
Escaneado VFO: Seleccione el modo VFO y el modo operativo.
Escaneado de memoria: Seleccione el modo de memoria.
1. Pulse [SCAN].
• Abre la ventana de la lista Scan Type.
L Si mantiene pulsado el botón [SCAN] durante 1 segundo, se
inicia el escaneado seleccionado la última vez.
2. Seleccione un tipo de escaneado.
( Gire [DIAL] para seleccionarlo y, a continuación, pulse [ENTER]).
L Información
• En el modo VFO, el punto decimal y el icono del tipo de
escaneado seleccionado parpadean.
• En el modo Memory, el punto decimal y el icono de memoria
parpadean.
• Durante un escaneado:
- Gire [DIAL] para cambiar la dirección de escaneado.
- Pulse [SCAN] para cancelar el escaneado.
Lista de escaneado VFO Lista de escaneado de memorias
[SCAN]
4
ESPAÑOL
4
D Función Temporary Skip
Esta función omite temporalmente las frecuencias no deseadas
(o canales de memoria) durante un escaneo durante el período
establecido sin cambiar la conguración de Skip Channel.
L Puede cambiar Temporary Skip Timer en la pantalla MENU.
(Predeterminado: 5 min)
([MENU] > Scan > Temporary Skip Timer)
1. Inicie un escaneado.
• Cuando se recibe una señal, se pausa el escaneado.
2. Tras pulsar [QUICK], seleccione “Temporary Skip” y, a
continuación, presione [ENTER].
• El escaneado se reanuda automáticamente.
L Después de que nalice el temporizador de omisión
temporal, se cancele el escaneado o se desactive el
receptor, la función Temporary Skip se desactiva.
SUGERENCIA: Se pueden programar temporalmente hasta 20 frecuencias de Salto o
canales de Memoria. Al grabar la vigesimoprimera, frecuencia o canal de Memoria, se borrará
automáticamente el ajuste más antiguo.
Además puede ajustar la función de Salto Temporal en el menú Rápido.
La función de Salto Temporal se cancelará cuando haya pasado se haya agotado el tiempo del
Temporizador de Salto Temporal programado (Por defecto: 5 min.) o al seleccionar “Temp Skip
Cancel” en el menú Rápido. ([MENU] > Scan > Temporary Skip Timer)
MANUAL BÁSICO
26
Page 28
4
ESCANEADO

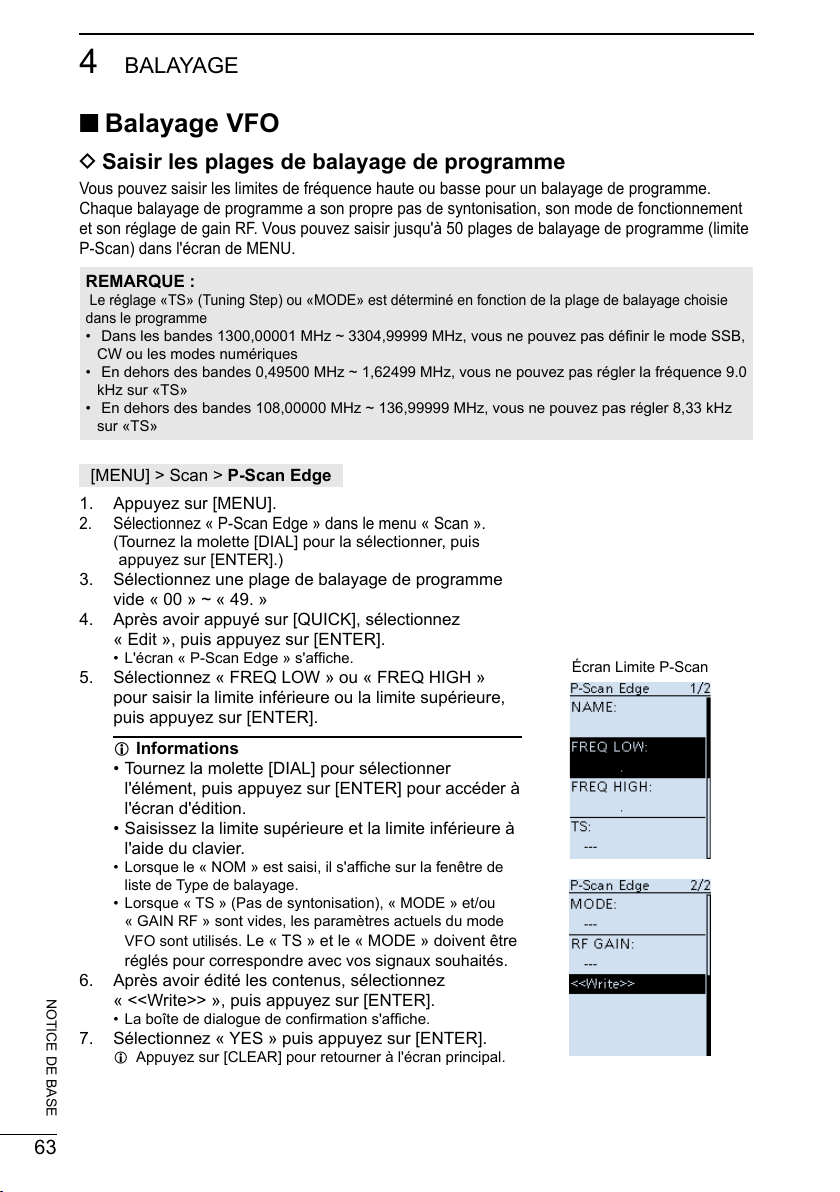

■ Escaneado VFO
D Ingresar rangos de escaneado del programa
Puede introducir los extremos de frecuencia superior e
inferior de un escaneado de programa.
Cada rango de escaneado de programa tiene su propio
paso de sintonización, modo operativo y conguración de
ganancia de RF. Puede introducir hasta 50 escaneados
de programa (extremo de exploración programable) en la
pantalla MENU.
NOTA:
Los ajustes de los modos “TS” o “MODE” están limitados al intervalo de Rastreo Programado.
• Dentro del intervalo 1.300,00001 MHz ~ 3.304,99999 MHz: No puede ajustar SSB, CW, o el
modo Digital a MODE.
• Fuera del intervalo 0,49500 MHz ~ 1,62499 MHz: No puede ajustar 9,0 kHz a TS.
• Fuera del intervalo 108,00000 MHz ~ 136,99999 MHz: No puede ajustar 8,33 kHz a TS.
[MENU] > Scan > P-Scan Edge
1. Pulse [MENU].
2. Seleccione “P-Scan Edge” en el menú “Scan”.
( Gire [DIAL] para seleccionarlo y, a continuación, pulse
[ENTER]).
3. Seleccione un rango de escaneado de programa en
blanco “00” ~ “49.”
4. Tras pulsar [QUICK], seleccione “Edit” y, a
continuación, presione [ENTER].
• Se visualiza la pantalla “P-Scan Edge”.
5. Seleccione “FREQ LOW” o “FREQ HIGH” para
introducir el extremo inferior y el superior y, a
continuación, pulse [ENTER].
L Información
• Gire [DIAL] para seleccionar un elemento y pulse
[ENTER] para acceder a la pantalla de edición.
• Introduzca el extremo inferior y el extremo superior
usando el teclado.
• Al introducir el “NAME”, aparece la ventana de la lista Scan Type.
• Si “TS” (paso de sintonización), “MODE” y/o “RF GAIN”
están en blanco, se usará el ajuste actual en el modo VFO.
“TS” y “MODE” deben ajustarse de modo que coincidan
con sus señales deseadas.
6. Después de editar los contenidos , seleccione
“<<Write>>” y, a continuación, presione [ENTER].
MANUAL BÁSICO
• Aparece el diálogo de conrmación
7. Seleccione “YES” y, a continuación, pulse [ENTER].
L Pulse [CLEAR] para volver a la pantalla Main.
Pantalla P-Scan Edge
27
Page 29
Consejo:
• Durante un rastreo Programado, pulse [BAND] para cambiar el intervalo de
rastreo Programado.
• Para borrar el rango de escaneado de programas, seleccione “Clear” en el
paso 4 anterior y, a continuación, pulse [ENTER].
• Al rastrear un intervalo en el que no se pueda usar los ajustes “TS” o
“MODE”, se aplicarán en cada banda los ajustes previamente programados
en “TS” o “MODE”.
D Conguración de la función Program Link
[MENU] > Scan > Program Link
1. Pulse [MENU].
2. Seleccione “Program Link” en el menú “Scan”.
( Gire [DIAL] para seleccionarlo y, a continuación, pulse
[ENTER]).
3. Seleccione un número de enlace del programa “0” ~
“9” y, a continuación, pulse [ENTER].
• La pantalla Program Link Number muestra los rangos de
escaneo de programa preregistrados.
4. Tras pulsar [QUICK], seleccione “Add” y, a
continuación, presione [ENTER].
5. Seleccione el rango de escaneado de programa que
desee añadir.
( Gire [DIAL] para seleccionarlo y, a continuación, pulse
[ENTER]).
6. Repita los pasos 4 y 5 hasta que se agreguen todos
los rangos de escaneado del programa deseados.
7. Pulse [ENTER] para guardar el enlace del programa.
L Pulse [CLEAR] para volver a la pantalla Main.
L Si no selecciona ningún
rango de escaneado del
programa, “-- No Edge --” es
visualizado.
ESCANEADO
4
ESPAÑOL
4
MANUAL BÁSICO
28
Page 30
4
ESCANEADO
D Almacenamiento de frecuencias de omisión
Puede omitir frecuencias innecesarias durante un
escaneado. Mientras un escaneado esté pausado y si
desea omitir la frecuencia, podrá almacenarla en el grupo
Canal de salto S (00 ~ 99) como Canal de salto (PSKIP).
La función Scan Skip acelera un escaneado.
1. Mientras el rastreo VFO está en pausa, mantenga
pulsado [SKIP] durante 1 segundo.
• Se desplegará una ventana a la derecha.
2. Al seleccionar “Adds to SKIP MR Group” pulse
[ENTER].
• Sonarán dos pitidos cortos.
• La frecuencia se almacenará en el grupo de canales de
Salto.
• Tras al almacenamiento se reanuda el rastreo.
L En caso de que no hubiera ningún canal en vacío,
sonaría un pitido de error y no se almacenaría la
frecuencia.
D Función Program Skip Scan
Esta función permite que el receptor omita las frecuencias
no deseadas que se ingresan como canales de memoria y
se conguran en “PSKIP”.
[MENU] > Scan > Program Skip
1. Pulse [MENU].
2. Seleccione “Program Skip” en el menú “Scan”.
( Gire [DIAL] para seleccionarlo y, a continuación, pulse [ENTER])
3. Seleccione la función Program Skip, “ON” u “OFF,” y,
a continuación, pulse [ENTER].
• Al seleccionar “ON”, “PSKIP” aparece encima del número
de canal de memoria.
L Pulse [CLEAR] para volver a la pantalla Main.
ON
.
OFF
MANUAL BÁSICO
29
Page 31
■ Escaneado de la memoria
D Establecer el enlace de grupo
Puede escanear secuencialmente los grupos de memoria
congurados para el vínculo en la pantalla MENU.
L En la conguración predeterminada, todos los grupos están
congurados para el enlace.
[MENU] > Scan > Group Link
1. Pulse [MENU].
2. Seleccione “Group Link” en el menú “Scan”.
( Gire [DIAL] para seleccionarlo y, a continuación, pulse
[ENTER]).
3. Seleccione un grupo, “00” ~ “99,” “A: Auto MW CH,”
“S: SKIP CH”.
4. Pulse [ENTER] para activar o desactivar la función Link.
• Muestra “✔” cuando la función está ajustada en “ON”.
L Pulse [QUICK] para activar o desactivar rápidamente
todos los grupos.
L En la conguración predeterminada, todos los grupos
están congurados en activado.
L Pulse [CLEAR] para volver a la pantalla Main.
D Congurar el canal de salto
Puede establecer o eliminar el ajuste de un canal de salto.
Los canales que se conguran como un salto de canal se
omiten durante un escaneado.
[MENU] > Manage Memory > (Group number)
1. Pulse [MENU].
2. Seleccione el número de grupo en el menú “Memory Manage”.
( Gire [DIAL] para seleccionarlo y, a continuación, pulse
[ENTER]).
L Los números de grupo son “00” ~ “99,” “A: Auto MW CH”
y “S: SKIP CH”.
3. Seleccione el canal de memoria que desea omitir.
4. Tras pulsar [QUICK], seleccione “Edit” y, a
continuación, presione [ENTER].
5. Seleccione “SKIP” y, a continuación, pulse [ENTER].
L Seleccione una opción y, a continuación, pulse [ENTER].
• OFF: Cancela el ajuste Canal de salto.
• SKIP: Omitido durante un escaneado de memoria.
• PSKIP: Omitido durante un escaneado VFO y de memoria.
6. Seleccione “<<Overwrite>>” y, a continuación, pulse [ENTER].
• Aparece el cuadro de diálogo de conrmación, seleccione
“YES” y pulse [ENTER] para guardar el canal de memoria.
• Seleccione “NO” para cerrar la ventana de conrmación.
L Pulse [CLEAR] para volver a la pantalla Main.
Pantalla Manage Memory
ESCANEADO
Pantalla Group Link
4
ESPAÑOL
4
CONSEJO:
En la operación del modo de
memoria, podrá cambiar el ajuste
SKIP pulsando [SKIP].
MANUAL BÁSICO
30
Page 32
4
ESCANEADO
■ Acerca de la función Priority Watch
Mientras opera en el modo VFO o mientras está en el escaneo VFO, la función
Priority Watch comprueba en breve las señales en un canal de memoria seleccionado
(frecuencia) cada 5 segundos.
Existen 4 maneras de usar la función Priority Watch, tal y como se describe a
continuación.
L Cuando la función Dualwatch está activada, puede escanear independientemente en la banda
PRINCIPAL y en la banda SECUNDARIA.
L Mientras opera la función Priority Watch, puede cambiar la banda operativa, la frecuencia (usando
[DIAL]), el modo de recepción, etc. También puede iniciar o cancelar el escaneado VFO.
La función Priority Watch se cancela cuando:
• Iniciando el espectro de banda.
• Se pulsa la tecla [CLEAR], [MW] o [F-INP].
• “PRIO OFF” se selecciona en el menú Quick.
Visualización de un canal prioritario durante la recepción en el modo VFO.
Frecuencia
VFO
Canal
prioritario
Recibiendo
durante 5 segundos
Visualización de un canal prioritario durante el escaneado en el modo VFO.
Escaneado
VFO
Canal
prioritario
Escaneando
durante 5 segundos
Escaneado de memoria mientras se recibe en el modo VFO
Frecuencia
VFO
Recibiendo
durante 5 segundos
00
01
02
99
M-CH
OMITIR
Escaneado de memoria mientras se escanea en el modo VFO
MANUAL BÁSICO
Escaneado
VFO
Escaneando
durante 5 segundos
00
01
02
99
M-CH
OMITIR
31
Page 33
ESCANEADO
■ Iniciar o cancelar la función Priority Watch
Puede iniciar o cancelar los escaneados descritos en la
página anterior del mismo modo.
D Inicio de la vigilancia prioritaria
Para iniciar la vigilancia prioritaria, seleccione “ON” o
“Bell”, tal y como se describe a continuación.
• ON : Al recibir una señal en el canal de prioridad, el canal se
selecciona automáticamente.
• Bell : Al recibir una señal en el canal de prioridad, suena un
pitido y el icono “S” parpadea.
1. Seleccione el canal prioritario o el tipo de escaneado
en el modo Memory.
2. Pulse [QUICK].
3. Seleccione “PRIO Watch” en el menú Quick.
( Gire [DIAL] para seleccionarlo y, a continuación, pulse
[ENTER]).
4. Seleccione la opción.
• Se visualiza “PRIO”.
• Cuando se recibe una señal en el canal de memoria
4
ESPAÑOL
[QUICK]
4
Cuando se selecciona
“ON”
Cuando se selecciona
“Bell”
D Cancelación de la vigilancia prioritaria
1. Pulse [QUICK].
2. Seleccione “PRIO Watch OFF” en el menú Quick.
( Gire [DIAL] para seleccionarlo y, a continuación, pulse
[ENTER]).
• “PRIO” desaparece.
D Vigilancia prioritaria y escaneado
Si desea usar la combinación de vigilancia prioritaria y
escaneado, inicie primero un escaneado de memoria y, a
continuación, inicie la vigilancia prioritaria y un escaneado
VFO en orden.
1. Inicie un escaneado de memoria en el modo Memory.
2. Inicie la vigilancia prioritaria.
• Se visualiza “PRIO”.
3. Inicie un escaneado VFO.
MANUAL BÁSICO
32
Page 34

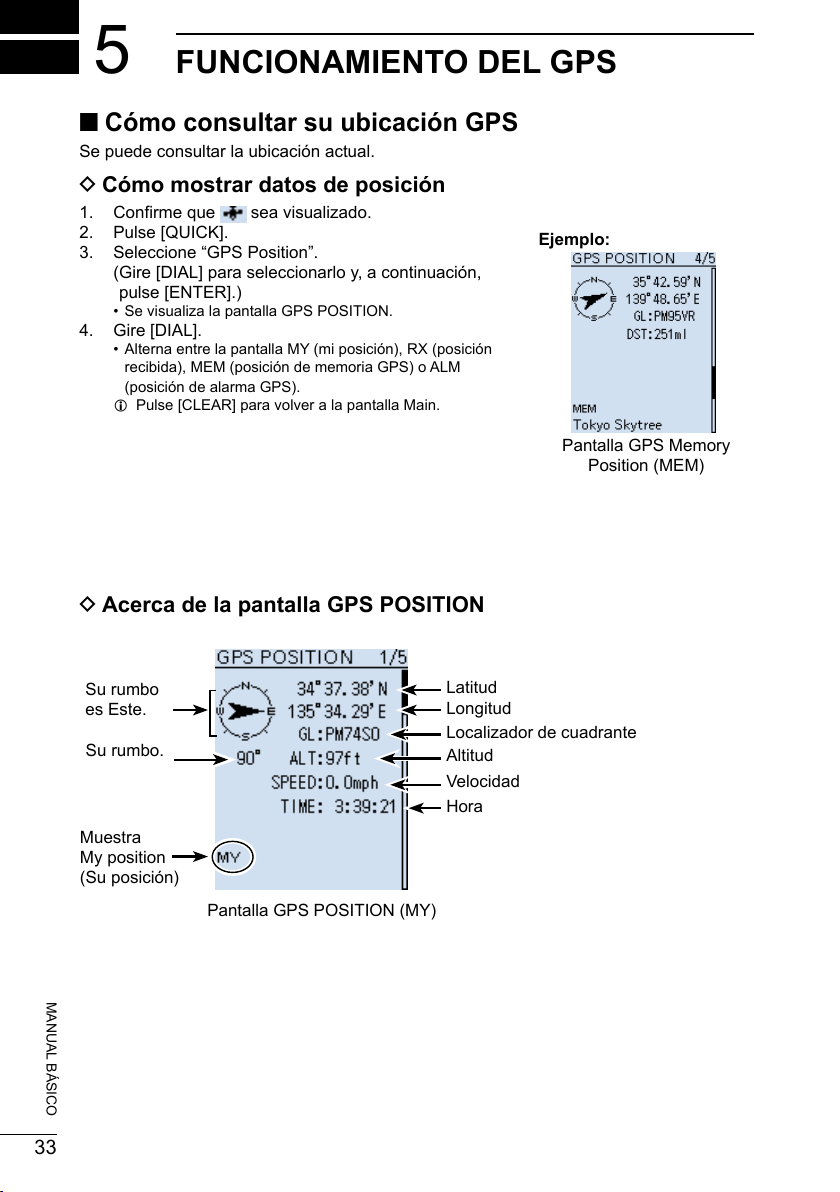

5
FUNCIONAMIENTO DEL GPS
■ Cómo consultar su ubicación GPS
Se puede consultar la ubicación actual.
D Cómo mostrar datos de posición
1. Confirme que sea visualizado.
2. Pulse [QUICK].
3. Seleccione “GPS Position”.
( Gire [DIAL] para seleccionarlo y, a continuación,
pulse [ENTER].)
• Se visualiza la pantalla GPS POSITION.
4. Gire [DIAL].
• Alterna entre la pantalla MY (mi posición), RX (posición
recibida), MEM (posición de memoria GPS) o ALM
(posición de alarma GPS).
L Pulse [CLEAR] para volver a la pantalla Main.
D Acerca de la pantalla GPS POSITION
Ejemplo:
Pantalla GPS Memory
Position (MEM)
MANUAL BÁSICO
33
Su rumbo
es Este.
Su rumbo.
Muestra
My position
(Su posición)
Latitud
Longitud
Localizador de cuadrante
Altitud
Velocidad
Hora
Pantalla GPS POSITION (MY)
Page 35
FUNCIONAMIENTO DEL GPS
5
■ Función GPS Logger
La función GPS Logger le permite guardar los datos de la posición del receptor GPS a
una tarjeta microSD como un registro.
GPS Logger guarda la latitud, longitud, altitud, estado de posicionamiento, curso,
velocidad, fecha y hora.
Si utiliza GPS Logger mientras conduce, podrá consultar su historial de conducción en
una aplicación cartográca.
D Acerca del archivo de registro
Si tiene el archivo de registro importado en una aplicación cartográca, podrá ver su ruta
a medida que avanza en el mapa de software.
L Es posible que los archivos de registro no sean compatibles con todas las aplicaciones
cartográcas.
L Consulte el MANUAL AVANZADO para obtener detalles sobre cómo copiar los archivos de
registro en su PC.
NOTA:
• La función GPS Logger requiere una tarjeta microSD (suministrada por el usuario).
• Esta función está activada de forma predeterminada. Por lo tanto, al introducir una tarjeta
microSD, esta función guarda continuamente los datos de posición del receptor GPS, incluso si
desactiva el receptor y luego vuelve a activarlo. Para desactivar la función, siga los pasos que se
indican a continuación.
• Cuando la tarjeta microSD esté llena, la función se pausará automáticamente.
ESPAÑOL
D Cómo desactivar la función GPS Logger
[MENU] > GPS > GPS Logger > GPS Logger
1. Pulse [MENU].
2. Seleccione “GPS Logger” en el menú “GPS”.
(Gire [DIAL] para seleccionarlo y, a continuación, pulse [ENTER].)
3. Seleccione “OFF” y, a continuación, pulse [ENTER].
• La función GPS Logger está desactivada.
L Pulse [CLEAR] para volver a la pantalla Main.
5
MANUAL BÁSICO
34
Page 36
6
ESPECIFICACIONES
D General
• Cobertura de frecuencias:
[Banda A]
Versión USA-01 0,100000 ~ 821,999990 MHz
851,000000 ~ 866,999990 MHz
896,000000 ~ 3304,999990 MHz
Versión USA-02 0,100000 ~ 3304,999990 MHz
Versión EUR-01 0,100000 ~ 3304,999990 MHz
[Banda B]
Versión USA-01 108,000000 ~ 520,000000 MHz
Versión USA-02 108,000000 ~ 520,000000 MHz
Versión EUR-01 108,000000 ~ 520,000000 MHz
• Modos de recepción:
Banda A (≤1.300 MHz) FM/FM-N/WFM*
Banda A (>1.300 MHz) FM/FM-N/WFM/AM/AM-N
Banda B FM/FM-N/AM/AM-N/D-STAR (DV)/P25/dPMR/NXDN-
• Rango de temperatura de funcionamiento: –20 °C ~ +60 °C, –4 °F ~ +140 °F
• Estabilidad de la frecuencia:
• Resolución de frecuencia: 0,01, 0,1, 1, 3,125, 5, 6,25, 8,33*2, 9*3, 10, 12,5, 15,
• Número de canales de memoria: 2.000 (en 100 grupos)
• Cantidad de memorias de GPS: 300
• Requisitos del suministro de alimentación: 5,0 V CC (±5 %)
• Impedancia de la antena: 50 Ω desequilibrada
• Dimensiones (proyecciones no incluidas):
• Peso (aproximado): 200 g, 7,1 oz (antena y batería no incluidas)
D-STAR (DV)/P25/dPMR/NXDN-VN/NXDN-N/DCR
VN/NXDN-N/DCR
Menos de ±2,5 ppm (–20 °C ~ +60 °C, –4 °F ~ +140 °F)
20, 25, 30, 50, 100, 125, 200 KHz
+ 400 ( extremos de exploración: 100 (50 parejas),
escritura de memoria automática: 200 y
omisión de exploración: 100)
58 (an.) × 143 (al.) × 30,5 (pr.) mm, 2,3 (an.) × 5,6 (al.) × 1,2 (pr.) in
1
/AM/AM-N/LSB/USB/CW/CW-R/
(usando el cable USB suministrado)
3,6 V CC (usando la batería suministrada)
4,5 V C (usando la carcasa de la batería)
D Receptor
• Sistema de recepción: Triple superheterodino y convertidor descendente
• Frecuencias intermedias:
MANUAL BÁSICO
*1
*2 Solo para la banda AIR. *3 Solo para la banda BC.
Banda 1.er IF (MHz) 2.º (MHz) 3.º (MHz)
Banda A
Banda B
“WFM” no se puede seleccionar dependiendo de la versión del receptor y de la frecuencia de recepción.
L Todas las especicaciones indicadas son las habituales y pueden ser modicadas sin noticación previa.
266,65, 266,7, 266,75 58,0500 (excepto WFM)
46,3500 0,4500
35
(banda A excepto WFM)
Doble superheterodino (banda B y WFM)
0,4500 (excepto WFM)
10,7000 (WFM)
–
Page 37
ESPECIFICACIONES
• Sensibilidad para todas las versiones:
Modo
SSB/CW
(10 dB S/N)
AM
(10 dB S/N)
FM
(12 dB S/N)
( 1 kHz/±3,5 kHz
DEV)
WFM
(12 dB S/N)
( 1 kHz/±52,5 kHz
DEV)
D-STAR
(1 % BER)
NXDN, dPMR,
DCR
(1 % BER)
P25 (5 % BER)
Rango de frecuencias
(MHz)
0,495000 ~ 1,899990 0,4 –
1,900000 ~ 14,999990 0,25
15,000000 ~ 29,999990
50,000000 ~ 53,999990
144,000000 ~ 147,999990
430,000000 ~ 449,999990 0,32
0,495000 ~ 1,899990 2,2 2,2
1,900000 ~ 14,999990 1,4 1,4
15,000000 ~ 29,999990
118,000000 ~ 136,999990
28,000000 ~ 221,999990 0,4 0,4
222,000000 ~ 832,999990 0,56 0,56
833,000000 ~ 1299,999990
1300,000000 ~ 1999,999990 1,8 1,8
2000,000000 ~ 2699,999990
2700,000000 ~ 3304,999990 18 18
76,000000 ~ 107,999990 1,8 5,6
28,000000 ~ 29,999990 0,71 –
50,000000 ~ 53,999990
144,000000 ~ 147,999990
430,000000 ~ 449,999990 1
1260,000000 ~ 1299,999990
136,000000 ~ 173,999990 0,71 –
350,000000 ~ 379,999990 1
380,000000 ~ 511,999990
136,000000 ~ 173,999990 0,4 –
400,000000 ~ 469,999990 0,56
763,000000 ~ 832,999990 0,71
833,000000 ~ 869,999990
Sensibilidad
(μV)
• Selectividad:
SSB/CW Más de 1,8 kHz/–6 dB
AM/FM Más de 12 kHz/–6 dB,
menos de 30 kHz/–60 dB (menos de 1.305 MHz),
menos de 30 kHz/–40 dB (1.305 MHz o más)
WFM Más de 150 kHz/–6 dB
• Potencia de salida de audio (3,6 V):
Altavoz externo Más de 0,2 W (carga de 8 Ω, al 10 % de distorsión)
Altavoz interno Más de 0,4 W A (carga de 16 Ω, al 10 % de distorsión)
• Consumo de alimentación
( 3,6 V, FM, modo Single Watch, función Recording desactivada, función GPS
desactivada, Backlight desactivado):
Recibiendo 330 mA típico
En espera 200 mA típico
Ahorro de energía 100 mA típico
Sensibilidad del
silenciador
(μV)
6
ESPAÑOL
6
MANUAL BÁSICO
36
Page 38

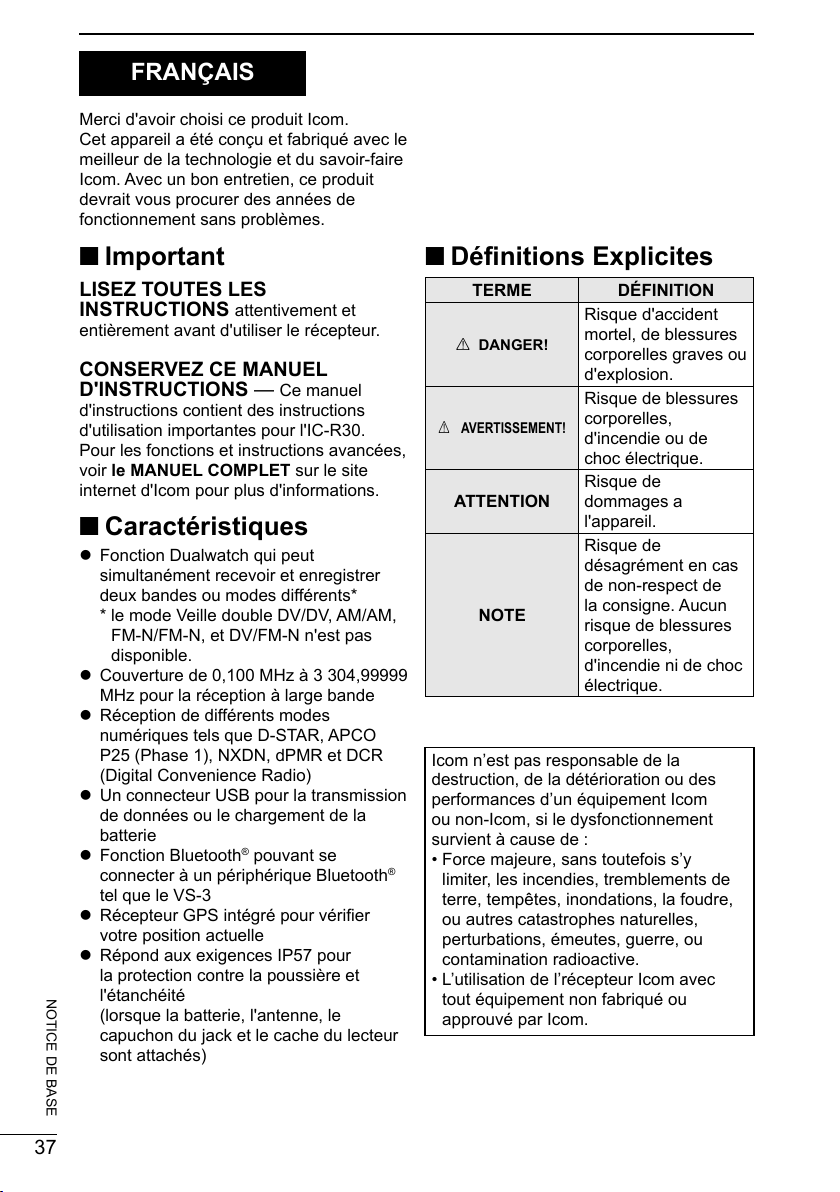

FRANÇAIS
Merci d'avoir choisi ce produit Icom.
Cet appareil a été conçu et fabriqué avec le
meilleur de la technologie et du savoir-faire
Icom. Avec un bon entretien, ce produit
devrait vous procurer des années de
fonctionnement sans problèmes.
■ Important
LISEZ TOUTES LES
INSTRUCTIONS attentivement et
entièrement avant d'utiliser le récepteur.
CONSERVEZ CE MANUEL
D'INSTRUCTIONS — Ce manuel
d'instructions contient des instructions
d'utilisation importantes pour l'IC-R30.
Pour les fonctions et instructions avancées,
voir le MANUEL COMPLET sur le site
internet d'Icom pour plus d'informations.
■ Caractéristiques
z Fonction Dualwatch qui peut
simultanément recevoir et enregistrer
deux bandes ou modes différents*
* le mode Veille double DV/DV, AM/AM,
FM-N/FM-N, et DV/FM-N n'est pas
disponible.
z Couverture de
pour la réception à large bande
MHz
z Réception de différents modes
numériques tels que D-STAR,
P25 (Phase 1), NXDN, dPMR et DCR
(Digital Convenience Radio)
z Un connecteur USB pour la transmission
de données ou le chargement de la
batterie
z Fonction Bluetooth
connecter à un périphérique Bluetooth
tel que le VS-3
z Récepteur GPS intégré pour vérier
votre position actuelle
z Répond aux exigences IP57 pour
la protection contre la poussière et
NOTICE DE BASE
l'étanchéité
(lorsque la batterie, l'antenne, le
capuchon du jack et le cache du lecteur
sont attachés)
0,100 MHz à 3 304,99999
APCO
®
pouvant se
■ Dénitions Explicites
TERME DÉFINITION
Risque d'accident
R DANGER!
R AVERTISSEMENT!
ATTENTION
NOTE
Icom n’est pas responsable de la
destruction, de la détérioration ou des
performances d’un équipement Icom
ou non-Icom, si le dysfonctionnement
survient à cause de :
• Force majeure, sans toutefois s’y
®
limiter, les incendies, tremblements de
terre, tempêtes, inondations, la foudre,
ou autres catastrophes naturelles,
perturbations, émeutes, guerre, ou
contamination radioactive.
• L’utilisation de l’récepteur Icom avec
tout équipement non fabriqué ou
approuvé par Icom.
mortel, de blessures
corporelles graves ou
d'explosion.
Risque de blessures
corporelles,
d'incendie ou de
choc électrique.
Risque de
dommages a
l'appareil.
Risque de
désagrément en cas
de non-respect de
la consigne. Aucun
risque de blessures
corporelles,
d'incendie ni de choc
électrique.
37
Page 39

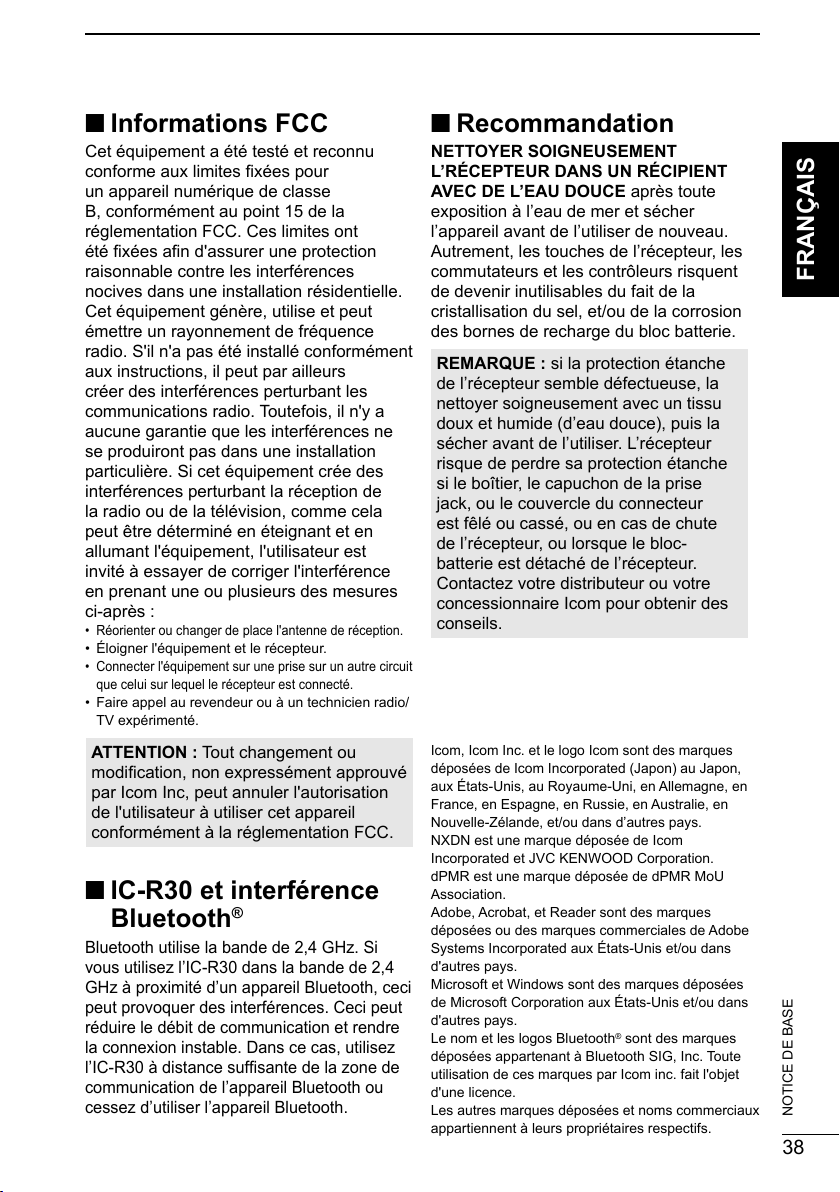

■ Informations FCC
Cet équipement a été testé et reconnu
conforme aux limites xées pour
un appareil numérique de classe
B, conformément au point 15 de la
réglementation FCC. Ces limites ont
été xées an d'assurer une protection
raisonnable contre les interférences
nocives dans une installation résidentielle.
Cet équipement génère, utilise et peut
émettre un rayonnement de fréquence
radio. S'il n'a pas été installé conformément
aux instructions, il peut par ailleurs
créer des interférences perturbant les
communications radio. Toutefois, il n'y a
aucune garantie que les interférences ne
se produiront pas dans une installation
particulière. Si cet équipement crée des
interférences perturbant la réception de
la radio ou de la télévision, comme cela
peut être déterminé en éteignant et en
allumant l'équipement, l'utilisateur est
invité à essayer de corriger l'interférence
en prenant une ou plusieurs des mesures
ci-après :
• Réorienter ou changer de place l'antenne de réception.
• Éloigner l'équipement et le récepteur.
• Connecter l'équipement sur une prise sur un autre circuit
que celui sur lequel le récepteur est connecté.
• Faire appel au revendeur ou à un technicien radio/
TV expérimenté.
ATTENTION : Tout changement ou
modication, non expressément approuvé
par Icom Inc, peut annuler l'autorisation
de l'utilisateur à utiliser cet appareil
conformément à la réglementation FCC.
■ IC-R30 et interférence
Bluetooth
Bluetooth utilise la bande de 2,4 GHz. Si
vous utilisez l’IC-R30 dans la bande de 2,4
GHz à proximité d’un appareil Bluetooth, ceci
peut provoquer des interférences. Ceci peut
réduire le débit de communication et rendre
la connexion instable. Dans ce cas, utilisez
l’IC-R30 à distance sufsante de la zone de
communication de l’appareil Bluetooth ou
cessez d’utiliser l’appareil Bluetooth.
®
■ Recommandation
NETTOYER SOIGNEUSEMENT
L’RÉCEPTEUR DANS UN RÉCIPIENT
AVEC DE L’EAU DOUCE après toute
exposition à l’eau de mer et sécher
l’appareil avant de l’utiliser de nouveau.
Autrement, les touches de l’récepteur, les
commutateurs et les contrôleurs risquent
de devenir inutilisables du fait de la
cristallisation du sel, et/ou de la corrosion
des bornes de recharge du bloc batterie.
REMARQUE : si la protection étanche
de l’récepteur semble défectueuse, la
nettoyer soigneusement avec un tissu
doux et humide (d’eau douce), puis la
sécher avant de l’utiliser. L’récepteur
risque de perdre sa protection étanche
si le boîtier, le capuchon de la prise
jack, ou le couvercle du connecteur
est fêlé ou cassé, ou en cas de chute
de l’récepteur, ou lorsque le bloc-
batterie est détaché de l’récepteur.
Contactez votre distributeur ou votre
concessionnaire Icom pour obtenir des
conseils.
Icom, Icom Inc. et le logo Icom sont des marques
déposées de Icom Incorporated (Japon) au Japon,
aux États-Unis, au Royaume-Uni, en Allemagne, en
France, en Espagne, en Russie, en Australie, en
Nouvelle-Zélande, et/ou dans d’autres pays.
NXDN est une marque déposée de Icom
Incorporated et JVC KENWOOD Corporation.
dPMR
est une marque déposée de dPMR MoU
Association.
Adobe, Acrobat, et Reader sont des marques
déposées ou des marques commerciales de Adobe
Systems Incorporated aux États-Unis et/ou dans
d'autres pays.
Microsoft et Windows sont des marques déposées
de Microsoft Corporation aux États-Unis et/ou dans
d'autres pays.
Le nom et les logos Bluetooth
déposées appartenant à Bluetooth SIG, Inc. Toute
utilisation de ces marques par Icom inc. fait l'objet
d'une licence.
Les autres marques déposées et noms commerciaux
appartiennent à leurs propriétaires respectifs.
®
sont des marques
FRANÇAIS
NOTICE DE BASE
38
Page 40

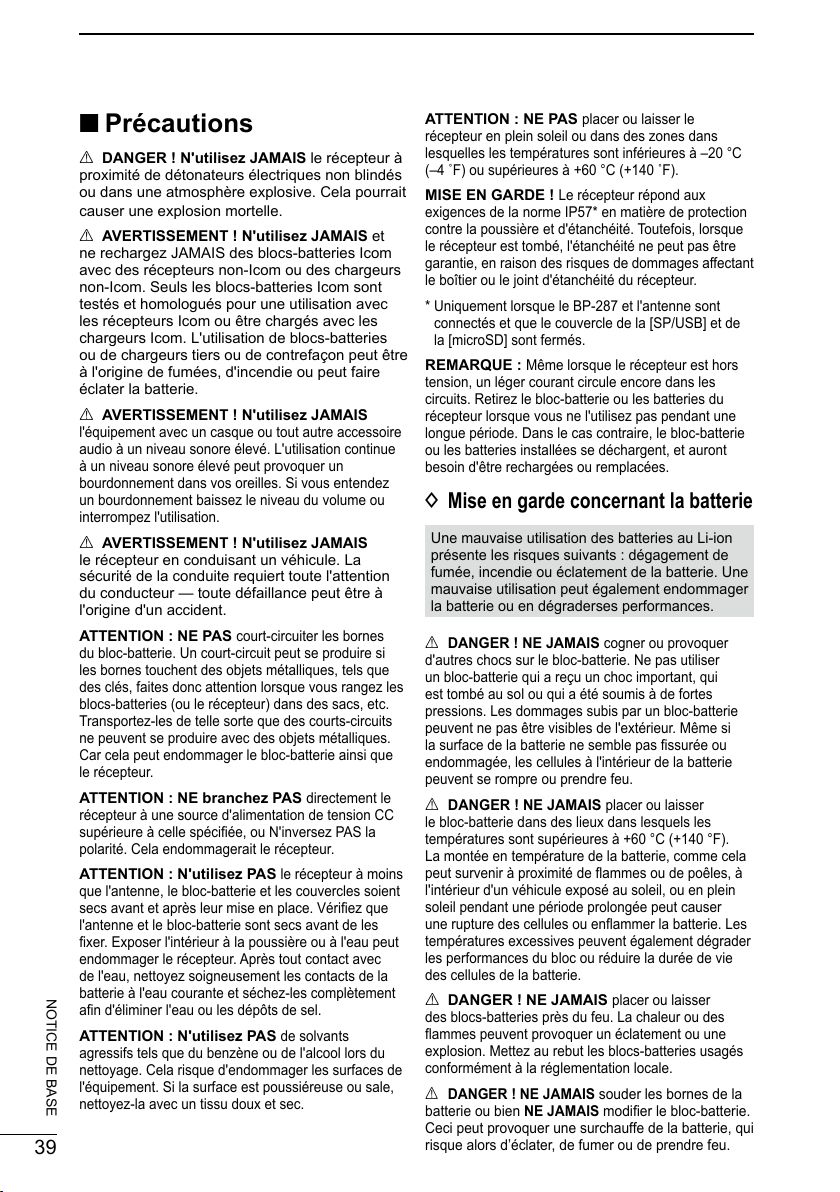

■ Précautions
R DANGER ! N'utilisez JAMAIS le récepteur à
proximité de détonateurs électriques non blindés
ou dans une atmosphère explosive. Cela pourrait
causer une explosion mortelle.
R AVERTISSEMENT ! N'utilisez JAMAIS et
ne rechargez JAMAIS des blocs-batteries Icom
avec des récepteurs non-Icom ou des chargeurs
non-Icom. Seuls les blocs-batteries Icom sont
testés et homologués pour une utilisation avec
les récepteurs
chargeurs Icom. L'utilisation de blocs-batteries
ou de chargeurs tiers ou de contrefaçon peut être
à l'origine de fumées, d'incendie ou peut faire
éclater la batterie.
R AVERTISSEMENT ! N'utilisez JAMAIS
l'équipement avec un casque ou tout autre accessoire
audio à un niveau sonore élevé. L'utilisation continue
à un niveau sonore élevé peut provoquer un
bourdonnement dans vos oreilles. Si vous entendez
un bourdonnement baissez le niveau du volume ou
interrompez l'utilisation.
R AVERTISSEMENT ! N'utilisez JAMAIS
le récepteur en conduisant un véhicule. La
sécurité de la conduite requiert toute l'attention
du conducteur — toute défaillance peut être à
l'origine d'un accident.
ATTENTION : NE PAS
du bloc-batterie. Un court-circuit peut se produire si
les bornes touchent des objets métalliques, tels que
des clés, faites donc attention lorsque vous rangez les
blocs-batteries (ou le récepteur) dans des sacs, etc.
Transportez-les de telle sorte que des courts-circuits
ne peuvent se produire avec des objets métalliques.
Car cela peut endommager le bloc-batterie ainsi que
le récepteur.
ATTENTION : NE branchez PAS
récepteur à une source d'alimentation de tension CC
supérieure à celle spéciée, ou N'inversez PAS la
polarité. Cela endommagerait le récepteur.
ATTENTION : N'utilisez PAS
que l'antenne, le bloc-batterie et les couvercles soient
secs avant et après leur mise en place. Vériez que
l'antenne et le bloc-batterie sont secs avant de les
xer. Exposer l'intérieur à la poussière ou à l'eau peut
endommager le récepteur. Après tout contact avec
de l'eau, nettoyez soigneusement les contacts de la
batterie à l'eau courante et séchez-les complètement
NOTICE DE BASE
an d'éliminer l'eau ou les dépôts de sel.
ATTENTION : N'utilisez PAS
agressifs tels que du benzène ou de l'alcool lors du
nettoyage. Cela risque d'endommager les surfaces de
l'équipement. Si la surface est poussiéreuse ou sale,
nettoyez-la avec un tissu doux et sec.
39
Icom ou être chargés avec les
court-circuiter les bornes
directement le
le récepteur à moins
de solvants
ATTENTION : NE PAS
récepteur en plein soleil ou dans des zones dans
lesquelles les températures sont inférieures à –20 °C
(–4 ˚F) ou supérieures à +60 °C (+140 ˚F).
MISE EN GARDE !
exigences de la norme IP57* en matière de protection
contre la poussière et d'étanchéité. Toutefois, lorsque
le récepteur est tombé, l'étanchéité ne peut pas être
garantie, en raison des risques de dommages affectant
le boîtier ou le joint d'étanchéité
* Uniquement lorsque le BP-287 et l'antenne sont
connectés et que le couvercle de la
la
[microSD] sont fermés.
REMARQUE :
tension, un léger courant circule encore dans les
circuits. Retirez le bloc-batterie ou les batteries du
récepteur lorsque vous ne l'utilisez pas pendant une
longue période. Dans le cas contraire, le bloc-batterie
ou les batteries installées se déchargent, et auront
besoin d'être rechargées ou remplacées.
placer ou laisser le
Le récepteur répond aux
du récepteur.
[SP/USB] et de
Même lorsque le récepteur est hors
D Mise en garde concernant la batterie
Une mauvaise utilisation des batteries au Li-ion
présente les risques suivants : dégagement de
fumée, incendie ou éclatement de la batterie. Une
mauvaise utilisation peut également endommager
la batterie ou en dégraderses performances.
R DANGER ! NE JAMAIS
d'autres chocs sur le bloc-batterie. Ne pas utiliser
un bloc-batterie qui a reçu un choc important, qui
est tombé au sol ou qui a été soumis à de fortes
pressions. Les dommages subis par un bloc-batterie
peuvent ne pas être visibles de l'extérieur. Même si
la surface de la batterie ne semble pas ssurée ou
endommagée, les cellules à l'intérieur de la batterie
peuvent se rompre ou prendre feu.
R DANGER ! NE JAMAIS placer ou laisser
le bloc-batterie
températures sont supérieures à +60 °C (+140 °F).
La montée en température de la batterie, comme cela
peut survenir à proximité de ammes ou de poêles, à
l'intérieur d'un véhicule exposé au soleil, ou en plein
soleil pendant une période prolongée peut causer
une rupture des cellules ou enammer la batterie. Les
températures excessives peuvent également dégrader
les performances du bloc ou réduire la durée de vie
des cellules de la batterie.
R DANGER ! NE JAMAIS
des blocs-batteries près du feu. La chaleur ou des
ammes peuvent provoquer un éclatement ou une
explosion. Mettez au rebut les blocs-batteries usagés
conformément à la réglementation locale.
R DANGER ! NE JAMAIS souder les bornes de la
batterie ou bien NE JAMAIS modier le bloc-batterie.
Ceci peut provoquer une surchauffe de la batterie, qui
risque alors d’éclater, de fumer ou de prendre feu.
dans des lieux dans lesquels les
cogner ou provoquer
placer ou laisser
Page 41

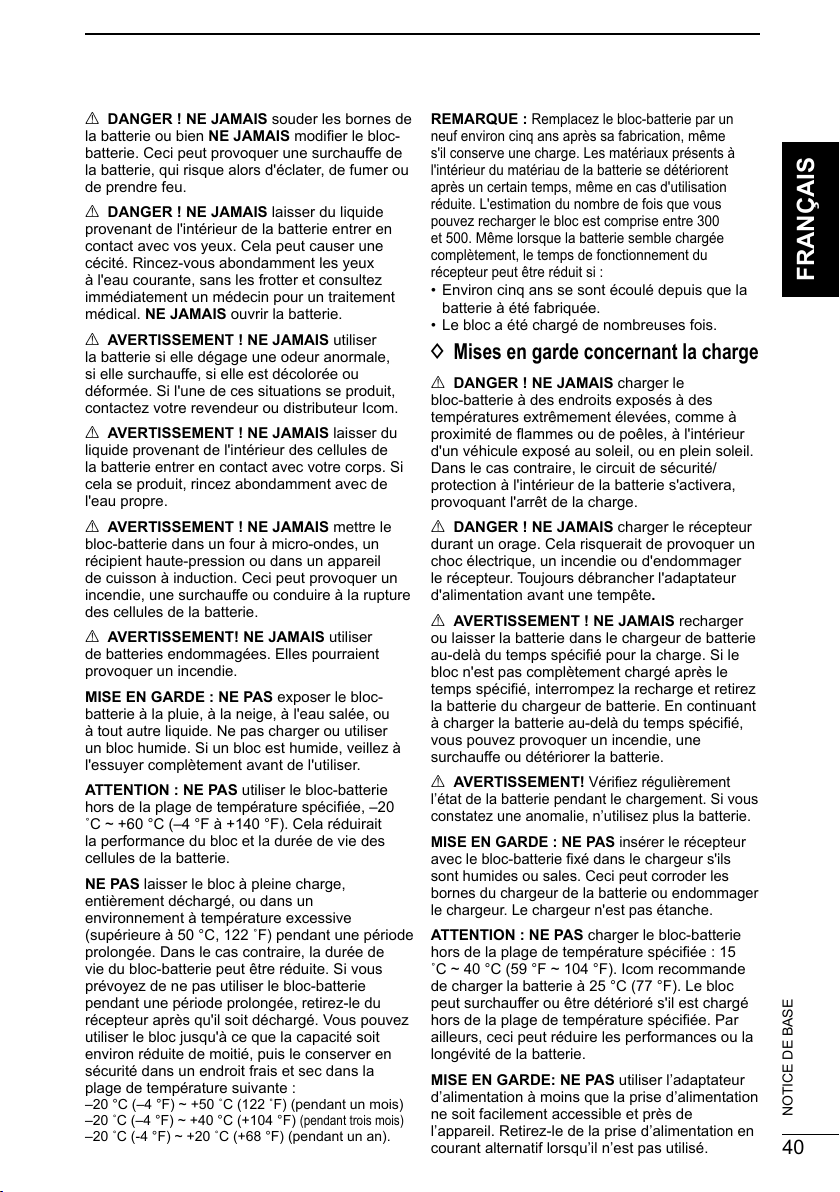

R DANGER ! NE JAMAIS souder les bornes de
la batterie ou bien NE JAMAIS modier le bloc-
batterie. Ceci peut provoquer une surchauffe de
la batterie, qui risque alors d'éclater, de fumer ou
de prendre feu.
R DANGER ! NE JAMAIS laisser du liquide
provenant de l'intérieur de la batterie entrer en
contact avec vos yeux. Cela peut causer une
cécité. Rincez-vous abondamment les yeux
à l'eau courante, sans les frotter et consultez
immédiatement un médecin pour un traitement
médical. NE JAMAIS ouvrir la batterie.
R AVERTISSEMENT ! NE JAMAIS utiliser
la batterie si elle dégage une odeur anormale,
si elle surchauffe, si elle est décolorée ou
déformée. Si l'une de ces situations se produit,
contactez votre revendeur ou distributeur Icom.
R AVERTISSEMENT ! NE JAMAIS laisser du
liquide provenant de l'intérieur des cellules de
la batterie entrer en contact avec votre corps. Si
cela se produit, rincez abondamment avec de
l'eau propre.
R AVERTISSEMENT ! NE JAMAIS mettre le
bloc-batterie dans un four à micro-ondes, un
récipient haute-pression ou dans un appareil
de cuisson à induction. Ceci peut provoquer un
incendie, une surchauffe ou conduire à la rupture
des cellules de la batterie.
R AVERTISSEMENT! NE JAMAIS utiliser
de batteries endommagées. Elles pourraient
provoquer un incendie.
MISE EN GARDE : NE PAS exposer le bloc-
batterie à la pluie, à la neige,
à tout autre liquide.
un bloc humide
l'essuyer complètement avant de l'utiliser.
ATTENTION : NE PAS
hors de la plage de température spéciée, –20
˚C ~ +60 °C (–4 °F à +140 °F).
la performance du bloc et la durée de vie des
cellules de la batterie.
NE PAS laisser le bloc à pleine charge,
entièrement déchargé, ou dans un
environnement à température excessive
(supérieure à 50 °C, 122 ˚F) pendant une période
prolongée. Dans le cas contraire, la durée de
vie du bloc-batterie peut être réduite. Si vous
prévoyez de ne pas utiliser le bloc-batterie
pendant une période prolongée, retirez-le du
récepteur après qu'il soit déchargé. Vous pouvez
utiliser le bloc jusqu'à ce que la capacité soit
environ réduite de moitié, puis le conserver en
sécurité dans un endroit frais et sec dans la
plage de température suivante :
–20 °C (–4 °F) ~ +50 ˚C (122 ˚F) (pendant un mois)
–20 ˚C (–4 °F) ~ +40 °C (+104 °F)
–20 ˚C (-4 °F) ~ +20 ˚C (+68 °F) (pendant un an).
Ne pas charger ou utiliser
. Si un bloc est humide, veillez à
à l'eau salée, ou
utiliser le bloc-batterie
Cela réduirait
(pendant trois mois)
REMARQUE :
neuf environ cinq ans après sa fabrication, même
s'il conserve une charge. Les matériaux présents à
l'intérieur du
après un certain temps, même en cas d'utilisation
réduite. L'estimation du nombre de fois que vous
pouvez recharger le bloc est comprise entre 300
et 500. Même lorsque la batterie semble chargée
complètement, le temps de fonctionnement du
récepteur peut être réduit si :
• Environ cinq ans se sont écoulé depuis que la
batterie à été fabriquée.
• Le bloc a été chargé de nombreuses fois.
Remplacez le bloc-batterie par un
matériau de la batterie se détériorent
D Mises en garde concernant la charge
R DANGER ! NE JAMAIS charger le
bloc-batterie à des endroits exposés à des
températures extrêmement élevées, comme à
proximité de ammes ou de poêles, à l'intérieur
d'un véhicule exposé au soleil, ou en plein soleil.
Dans le cas contraire, le circuit de sécurité/
protection à l'intérieur de la batterie s'activera,
provoquant l'arrêt de la charge.
R DANGER ! NE JAMAIS charger le récepteur
durant un orage. Cela risquerait de provoquer un
choc électrique, un incendie ou d'endommager
récepteur. Toujours débrancher l'adaptateur
le
d'alimentation avant une tempête�
R AVERTISSEMENT !
ou laisser la batterie dans le chargeur de batterie
au-delà du temps spécié pour la charge. Si le
bloc n'est pas complètement chargé après le
temps spécié, interrompez la recharge et retirez
la batterie du chargeur de batterie. En continuant
à charger la
vous pouvez provoquer un incendie, une
surchauffe ou détériorer la batterie.
R AVERTISSEMENT!
l’état de la batterie pendant le chargement. Si vous
constatez une anomalie, n’utilisez plus la batterie.
MISE EN GARDE : NE PAS insérer le récepteur
avec le bloc-batterie xé dans le chargeur s'ils
sont humides ou sales. Ceci peut corroder les
bornes du chargeur de la batterie ou endommager
le chargeur. Le chargeur n'est pas étanche.
ATTENTION : NE PAS charger le bloc-batterie
hors de la plage de température spéciée : 15
˚C ~ 40 °C (59 °F ~ 104 °F). Icom recommande
de charger la batterie à 25 °C (77 °F). Le bloc
peut surchauffer ou être détérioré s'il est chargé
hors de la plage de température spéciée. Par
ailleurs, ceci peut réduire les performances ou la
longévité de la batterie.
MISE EN GARDE: NE PAS utiliser l’adaptateur
d’alimentation à moins que la prise d’alimentation
ne soit facilement accessible et près de
l’appareil. Retirez-le de la prise d’alimentation en
courant alternatif lorsqu’il n’est pas utilisé.
batterie au-delà du temps spécié,
NE JAMAIS recharger
Vériez régulièrement
FRANÇAIS
NOTICE DE BASE
40
Page 42

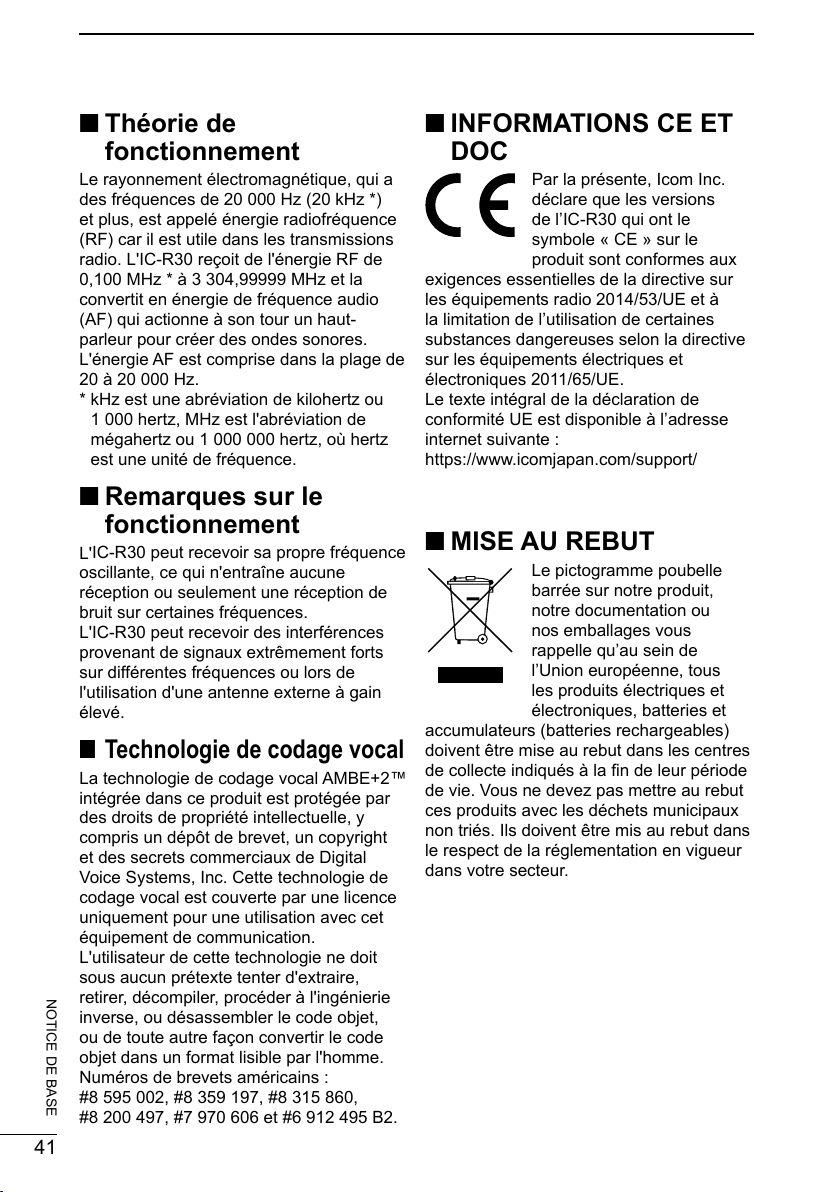

■ Théorie de
fonctionnement
Le rayonnement électromagnétique, qui a
des fréquences de 20 000 Hz (20 kHz *)
et plus, est appelé énergie radiofréquence
(RF) car il est utile dans les transmissions
IC-R30 reçoit de l'énergie RF de
radio. L'
0,100 MHz * à 3 304,99999 MHz
convertit en énergie de fréquence audio
(AF) qui actionne à son tour un haut-
parleur pour créer des ondes sonores.
L'énergie AF est comprise dans la plage de
20 à 20 000 Hz.
* kHz est une abréviation de kilohertz ou
1 000 hertz, MHz est l'abréviation de
mégahertz ou 1 000 000 hertz, où hertz
est une unité de fréquence.
■ Remarques sur le
fonctionnement
IC-R30 peut recevoir sa propre fréquence
L'
oscillante, ce qui n'entraîne aucune
réception ou seulement une réception de
bruit sur certaines fréquences.
IC-R30 peut recevoir des interférences
L'
provenant de signaux extrêmement forts
sur différentes fréquences ou lors de
l'utilisation d'une antenne externe à gain
élevé.
■ Technologie de codage vocal
La technologie de codage vocal AMBE+2™
intégrée dans ce produit est protégée par
des droits de propriété intellectuelle, y
compris un dépôt de brevet, un copyright
et des secrets commerciaux de Digital
Voice Systems, Inc. Cette technologie de
codage vocal est couverte par une licence
uniquement pour une utilisation avec cet
équipement de communication.
L'utilisateur de cette technologie ne doit
sous aucun prétexte tenter d'extraire,
NOTICE DE BASE
retirer, décompiler, procéder à l'ingénierie
inverse, ou désassembler le code objet,
ou de toute autre façon convertir le code
objet dans un format lisible par l'homme.
Numéros de brevets américains :
#8 595 002, #8 359 197, #8 315 860,
#8 200 497, #7 970 606 et #6 912 495 B2.
41
et la
■ INFORMATIONS CE ET
DOC
Par la présente, Icom Inc.
déclare que les versions
de l’IC-R30 qui ont le
symbole « CE » sur le
produit sont conformes aux
exigences essentielles de la directive sur
les équipements radio 2014/53/UE et à
la limitation de l’utilisation de certaines
substances dangereuses selon la directive
sur les équipements électriques et
électroniques 2011/65/UE.
Le texte intégral de la déclaration de
conformité UE est disponible à l’adresse
internet suivante :
https://www.icomjapan.com/support/
■ MISE AU REBUT
Le pictogramme poubelle
barrée sur notre produit,
notre documentation ou
nos emballages vous
rappelle qu’au sein de
l’Union européenne, tous
les produits électriques et
électroniques, batteries et
accumulateurs (batteries rechargeables)
doivent être mise au rebut dans les centres
de collecte indiqués à la n de leur période
de vie. Vous ne devez pas mettre au rebut
ces produits avec les déchets municipaux
non triés. Ils doivent être mis au rebut dans
le respect de la réglementation en vigueur
dans votre secteur.
Page 43

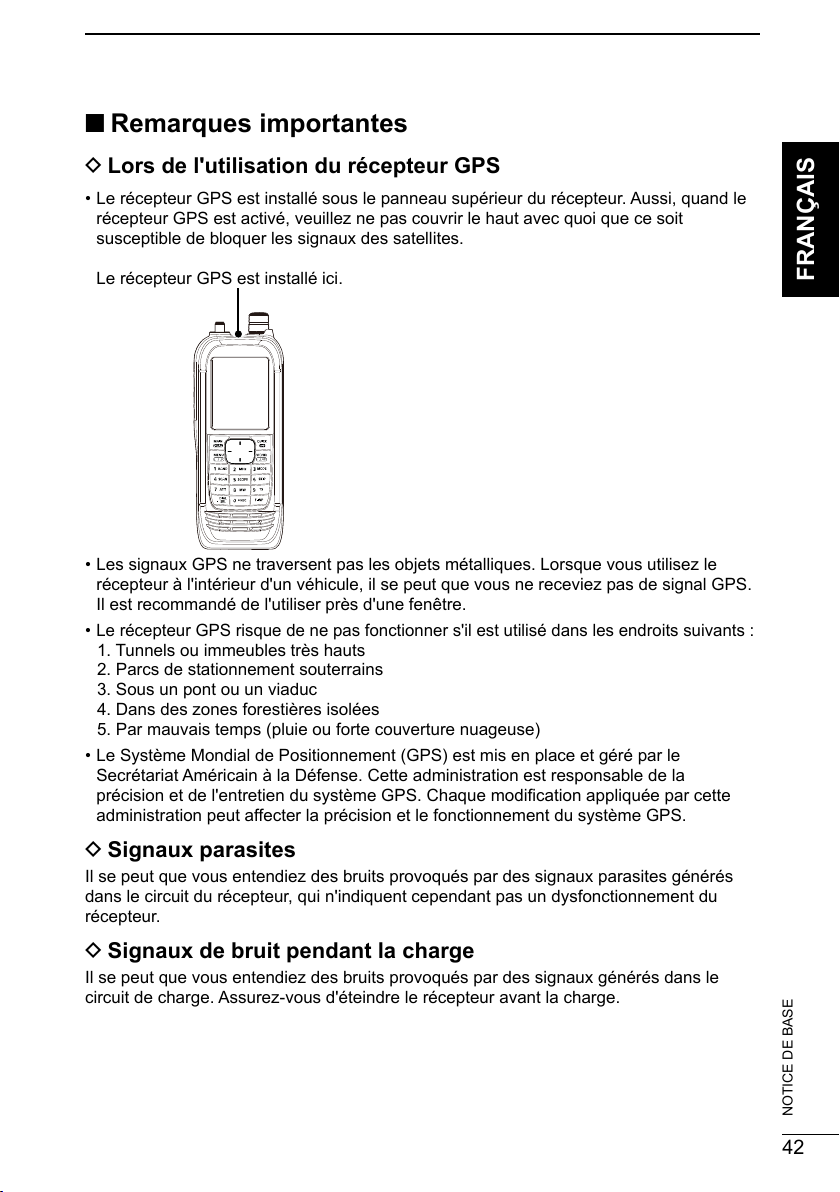

■ Remarques importantes
D Lors de l'utilisation du récepteur GPS
• Le récepteur GPS est installé sous le panneau supérieur du récepteur. Aussi, quand le
récepteur GPS est activé, veuillez ne pas couvrir le haut avec quoi que ce soit
susceptible de bloquer les signaux des satellites.
Le récepteur GPS est installé ici.
• Les signaux GPS ne traversent pas les objets métalliques. Lorsque vous utilisez le
récepteur à l'intérieur d'un véhicule, il se peut que vous ne receviez pas de signal GPS.
Il est recommandé de l'utiliser près d'une fenêtre.
• Le récepteur GPS risque de ne pas fonctionner s'il est utilisé dans les endroits suivants :
1. Tunnels ou immeubles très hauts
2. Parcs de stationnement souterrains
3. Sous un pont ou un viaduc
4. Dans des zones forestières isolées
5. Par mauvais temps (pluie ou forte couverture nuageuse)
• Le Système Mondial de Positionnement (GPS) est mis en place et géré par le
Secrétariat Américain à la Défense. Cette administration est responsable de la
précision et de l'entretien du système GPS. Chaque modication appliquée par cette
administration peut affecter la précision et le fonctionnement du système GPS.
FRANÇAIS
D Signaux parasites
Il se peut que vous entendiez des bruits provoqués par des signaux parasites générés
dans le circuit du
récepteur.
récepteur, qui n'indiquent cependant pas un dysfonctionnement du
D Signaux de bruit pendant la charge
Il se peut que vous entendiez des bruits provoqués par des signaux générés dans le
circuit de
charge. Assurez-vous d'éteindre le récepteur avant la charge.
NOTICE DE BASE
42
Page 44

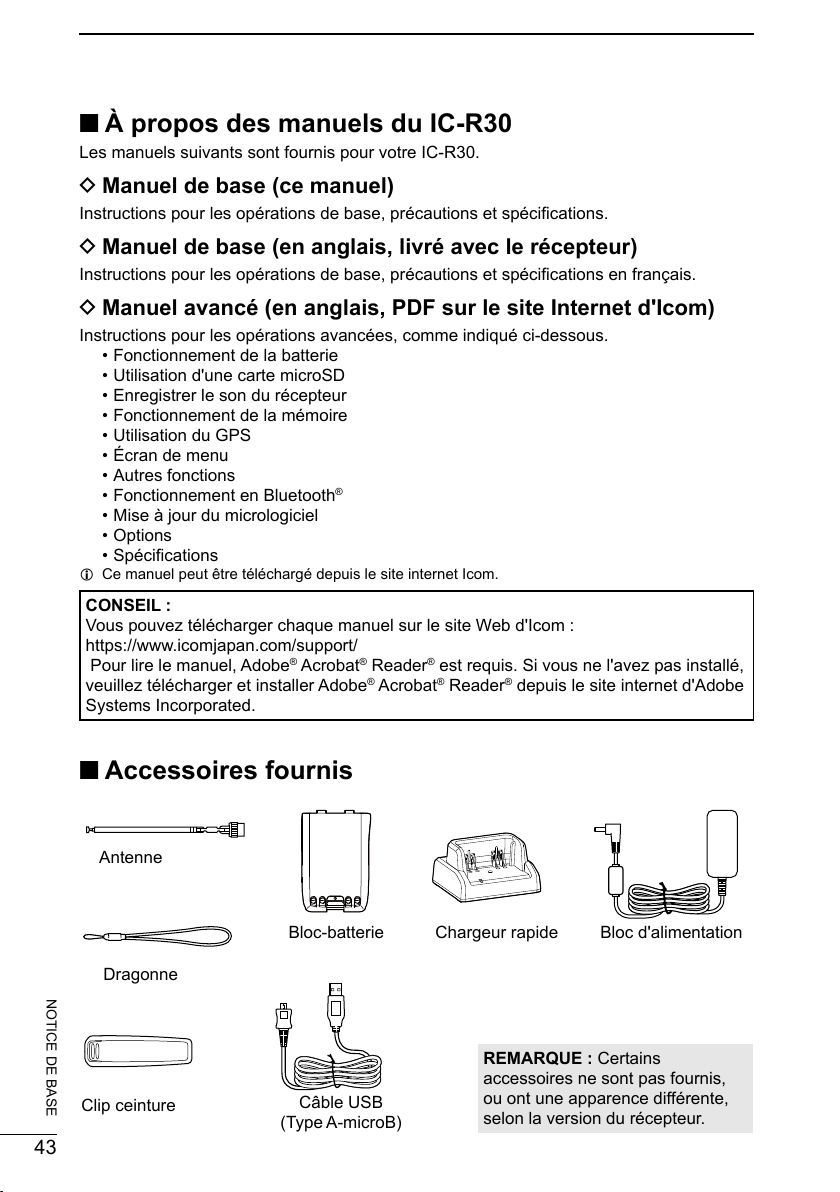

■ À propos des manuels du IC-R30
Les manuels suivants sont fournis pour votre IC-R30.
D Manuel de base (ce manuel)
Instructions pour les opérations de base, précautions et spécications.
D Manuel de base (en anglais, livré avec le récepteur)
Instructions pour les opérations de base, précautions et spécications en français.
D Manuel avancé (en anglais, PDF sur le site Internet d'Icom)
Instructions pour les opérations avancées, comme indiqué ci-dessous.
• Fonctionnement de la batterie
• Utilisation d'une carte microSD
• Enregistrer le son du récepteur
• Fonctionnement de la mémoire
• Utilisation du GPS
• Écran de menu
• Autres fonctions
• Fonctionnement en Bluetooth
• Mise à jour du micrologiciel
• Options
• Spécications
L Ce manuel peut être téléchargé depuis le site internet Icom.
CONSEIL :
Vous pouvez télécharger chaque manuel sur le site Web d'Icom :
https://www.icomjapan.com/support/
Pour lire le manuel, Adobe
veuillez télécharger et installer Adobe
Systems Incorporated.
®
®
Acrobat® Reader® est requis. Si vous ne l'avez pas installé,
®
Acrobat® Reader® depuis le site internet d'Adobe
■ Accessoires fournis
Antenne
Dragonne
NOTICE DE BASE
Clip ceinture
43
Bloc-batterie Bloc d'alimentation
Câble USB
(Type A-microB)
Chargeur rapide
REMARQUE : Certains
accessoires ne sont pas fournis,
ou ont une apparence différente,
selon la version du récepteur.
Page 45
■ Table des matières
■ Important ...............................................37
■ Caractéristiques ....................................37
■ Dénitions Explicites .............................37
■ Informations FCC ..................................38
■ IC-R30 et interférence Bluetooth
■ Recommandation ..................................38
■ Précautions ...........................................39
D Mi
se en garde concernant la batterie
D Mi
ses en garde concernant la charge
■ Théorie de fonctionnement ....................41
■ Remarques sur le fonctionnement ........41
■ Technologie de codage vocal ................41
■ INFORMATIONS CE ET DOC...............41
■ MISE AU REBUT ...................................41
■ Remarques importantes ........................42
D L
ors de l'utilisation du récepteur GPS
D Signaux parasites .............................42
D Signaux de bruit pendant la charge .. 42
■ À propos des manuels du IC-R30 .........43
D Manuel de base (ce manuel) ............43
D Manuel de base (en anglais, livré avec
le récepteur) ......................................43
D Manuel avancé (en anglais, PDF sur le
site Internet d'Icom) ..........................43
■ Accessoires fournis ...............................43
■ Table des matières ................................44
1 PRÉPARATION �������������������������������� 45
■ Charger le bloc-batterie .........................45
■ Durée de charge et capacité du bloc-
batterie ..................................................45
■ Charge à l'aide d'un câble USB .............46
■ Insertion d'une carte microSD ...............46
■ Allumer le récepteur ..............................47
■ C
onrmation de la réception du signal GPS
D Vérier la signal GPS ........................ 47
■ Sauvegarder les données de réglage sur
une carte microSD ............................... 48
D Formatage de la carte microSD ........ 48
D S
auvegarde d'une donnée de réglage
2 DESCRIPTION DU PANNEAU ��������49
■ Panneaux avant, supérieur et latéraux..49
■ Clavier ...................................................50
■ Afchage des fonctions .........................51
3 FONCTIONS DE BASE ��������������������53
■ Écran de MENU ....................................53
onctionnement de l'écran de MENU
D F
D Sélection d'un élément du Menu ....... 54
■ Réception ..............................................55
D Sélection du mode de Sélection de
fréquence ..........................................55
D Réglage de la fréquence ................... 55
D Sélection du mode de réception .......55
D Réglage du niveau de silencieux ......56
® ................... 38
.39
.40
..42
.47
.48
..53
■ Fenêtre de menu rapide .................... 56
■ Fonction Veille double .......................57
D Activer ou désactiver la fonction
Veille double..................................57
D S
élection de la bande PRINCIPALE
D Réglage du volume pour la Veille
double ........................................... 58
. 58
4 BALAYAGE ���������������������������������� 59
■ Type de balayage ..............................59
D Balayage VFO ............................... 59
D Balayage de la mémoire ............... 60
D Balayage de tonalité ..................... 61
D Balayage Duplex ........................... 61
■ F
onction de contrôle de fréquence DUP
■ Démarrer ou annuler le balayage ...... 62
D Fonction de saut temporaire ......... 62
■ Balayage VFO ................................... 63
D Saisir les plages de balayage de
programme....................................63
D Réglage de la Fonction de liaison de
programme....................................64
D Enregistrement de Fréquences de
saut ............................................... 65
D Fonction de Balayage de saut de
programme....................................65
■ Balayage de la mémoire ....................66
D Régler la liaison de programme .... 66
D Réglage du canal de saut ............. 66
■ À propos de la fonction de Veille
prioritaire ........................................... 67
■ Démarrage ou annulation de la fonction
de Veille prioritaire ............................68
D Démarrer la Veille prioritaire..........68
D Annuler la Veille prioritaire ............ 68
D La Veille prioritaire et le Balayage . 68
.61
5 Utilisation du gps ������������������������ 69
■ Contrôle de votre emplacement GPS 69
D Afcher les données de position ... 69
D À propos de l'écran de POSITION
GPS ..............................................69
■ Fonction Journal de bord GPS .......... 70
D A propos du chier journal ............ 70
D Désactivation de la fonction Journal
de bord GPS ................................. 70
6 Spécications ����������������������������� 71
D Généralités .................................... 71
D Récepteur...................................... 71
FRANÇAIS
NOTICE DE BASE
44
Page 46
1
PRÉPARATION
■ Charger le bloc-batterie
Avant d'utiliser le récepteur pour la première fois, le bloc-batterie doit être entièrement
chargé pour une durée de vie et une utilisation optimales.
REMARQUE :
• ASSUREZ-VOUS d'éteindre le récepteur avant de charger le bloc-batterie. Dans le cas contraire,
le bloc-batterie xé ne pourra pas être chargé complètement, ou prendra beaucoup plus de temps
à se charger.
• Le bloc-batterie devient chaud pendant la charge.
• Une fois la charge terminée, la durée de vie de la batterie sera d'environ 8,3 heures lorsque la
fonction Veille double est activée (bande A : réception continue, bande B : en attente), la fonction
d'économie d'énergie est réglé sur « AUTO (court) », le volume du haut-parleur interne est réglé
sur « 20 », la fonction GPS est activée, et la fonction Bluetooth est désactivée.
• En fonction de l'environnement de votre récepteur, le récepteur peut être affecté par le bruit de
commutation généré par le bloc d'alimentation. Tenez le récepteur éloigné du bloc d'alimentation.
Mise HORS tension
Bloc-batterie*
Vers une prise de courant CA
Adaptateur
secteur*
Chargeur de batterie*
* Peut ne pas être fourni d'origine, ou avoir une
apparence différente, selon la version du récepteur.
■ Durée de charge et capacité du bloc-batterie
Temps de charge* : Environ 4 heures lorsque vous utilisez le BC-223
NOTICE DE BASE
La batterie
possède
une capacité
sufsante.
* Selon votre situation de réception.
La batterie
est un peu
déchargée.
45
La batterie
est presque
complètement
déchargée.
Clignotant
La batterie est
pratiquement
complètement
Récepteur +
Bloc-batterie
Vis autotaraudeuse M4×35
(fourni par l'utilisateur)
Indicateur de charge
• S'allume en orange pendant la charge.
• S'allume en vert quand la charge est
terminée.
déchargée.
Page 47
PRÉPARATION
■ Charge à l'aide d'un câble USB
Vous pouvez charger le bloc-batterie à l'aide du câble USB fourni (type A-microB).
REMARQUE :
• ASSUREZ-VOUS d'éteindre le récepteur avant de charger le bloc-batterie. Dans le cas contraire,
le bloc-batterie xé ne pourra pas être chargé complètement, ou prendra beaucoup plus de temps
à se charger.
• Si vous utilisez un câble USB d'une tierce-partie, il se peut que vous ne puissiez pas effectuer la
charge :
- En fonction de votre câble USB ou de votre adaptateur d'alimentation.
- Si vous utilisez un concentrateur USB ou que vous utilisez un port USB à faible puissance.
• Le temps de charge est d'environ 5 heures en utilisant le câble USB fourni et un port USB de 1 A, et que la
température est de 25 °C (77 °F).
Mise HORS
tension
Le temps de charge peut varier en fonction du port USB.
Adaptateur secteur
Câble USB
(Type A-microB)
ou batterie externe
(fourni par l'utilisateur)
1
FRANÇAIS
1
Vers un port USB
PC
■ Insertion d'une carte microSD
1. Éteindre le récepteur.
2. Tirez le cache du lecteur [microSD] sur le panneau latéral.
3. Avec les contacts tournés vers l'avant, insérez la carte dans la fente jusqu'à ce
qu'elle s'encliquète.
L Lors du retrait, enfoncez la carte microSD jusqu'à ce qu'un clic se fasse entendre. La carte
est débloquée, et il est possible de la retirer.
ATTENTION :
• NE PAS toucher les contacts.
• NE PAS retirer la carte du récepteur alors que celle-ci est en cours d'accès. Autrement, les
données de la carte risquent d'être corrompues ou supprimées.
4. Fermez complètement le cache du lecteur [micro SD].
ATTENTION : NE PAS
insérer la carte en forçant
ou à l'envers. Cela
risquerait d'endommager
Lecteur [microSD]
carte microSD
la carte ou le lecteur.
Contacts vers
l'avant
Cache du lecteur
NOTICE DE BASE
46
Page 48
1
PRÉPARATION
■ Allumer le récepteur
z Maintenez [
le récepteur.
• Une fois afché le message d'accueil et le capacité restante
de la batterie s'afchent, la fréquence de réception s'afche.
z Maintenez de nouveau [ ] enfoncé pendant 1 seconde
pour éteindre le récepteur.
] enfoncé pendant 1 seconde pour allumer
[▲]
[▼]
[ ]
■ Conrmation de la réception du signal GPS
REMARQUE :Le récepteur GPS intégré ne peut pas calculer sa position s'il ne peut
pas recevoir des signaux des satellites GPS. Consultez le MANUEL AVANCÉ pour plus
d'informations sur la fonction GPS.
D Vérier la signal GPS
Vous pouvez vériez l'état de l'acquisition satellite indiqué par l'icône GPS.
• L'icône GPS clignote lors de la réception.
→ → →
• L'icône GPS s'afche quand la position actuelle est correctement reçue.
L Le temps qu'il faut pour recevoir les données GPS peut être différent, en fonction de votre
situation géographique.
L L'icône GPS ne s'afche pas lorsque « GPS Select » est réglé sur « Manual ».
([MENU] > GPS > GPS Set > GPS Select)
ASTUCE : pour économiser l'énergie de la batterie
Lorsque vous utilisez le récepteur au même endroit, vous pouvez économiser l'énergie
de la batterie en saisissant manuellement votre position ou lire manuellement la position
GPS reçue dans l'écran MANUAL POSITION.
1. Confirmer
2. Selectionnez « Manual Position » dans le menu « GPS ».
([MENU] > GPS > GPS Set > Manual Position)
3. Appuyez sur [QUICK], puis sélectionnez « Capture From
NOTICE DE BASE
GPS » pour lire la position reçue dans Manual position.
4. Appuyez sur D-pad (gauche) pour retourner à l'écran
« GPS set ».
5. Réglez « GPS Select » sur « Manual ».
([MENU] > GPS > GPS Set > GPS Select)
• La position manuelle est activée à la place du GPS interne.
s'affiche. (voir ci-dessus)
47
Page 49
PRÉPARATION

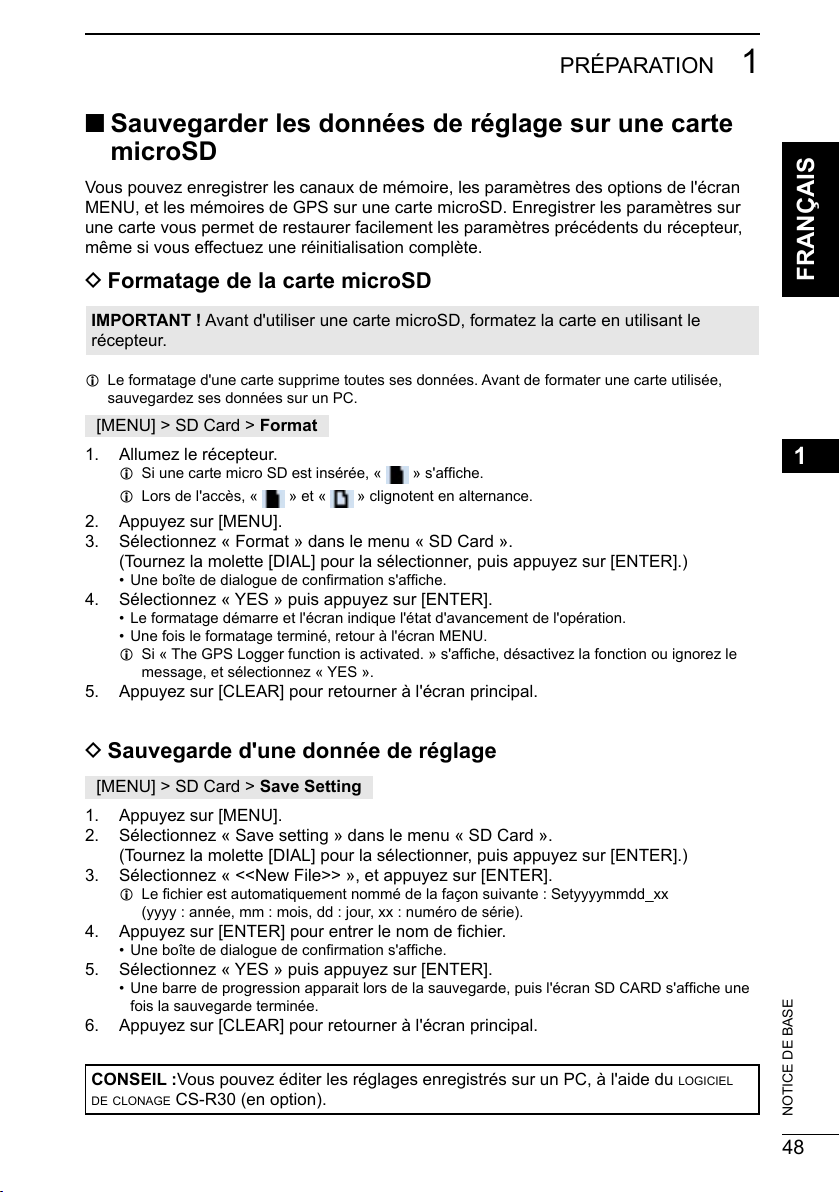

■ Sauvegarder les données de réglage sur une carte
microSD
Vous pouvez enregistrer les canaux de mémoire, les paramètres des options de l'écran
MENU, et les mémoires de GPS sur une carte microSD. Enregistrer les paramètres sur
une carte vous permet de restaurer facilement les paramètres précédents du récepteur,
même si vous effectuez une réinitialisation complète.
D Formatage de la carte microSD
IMPORTANT ! Avant d'utiliser une carte microSD, formatez la carte en utilisant le
récepteur.
L Le formatage d'une carte supprime toutes ses données. Avant de formater une carte utilisée,
sauvegardez ses données sur un PC.
[MENU] > SD Card > Format
1. Allumez le récepteur.
L Si une carte micro SD est insérée, « » s'afche.
L Lors de l'accès, «
2. Appuyez sur [MENU].
3. Sélectionnez « Format » dans le menu « SD Card ».
(Tournez la molette [DIAL] pour la sélectionner, puis appuyez sur [ENTER].)
• Une boîte de dialogue de conrmation s'afche.
4. Sélectionnez « YES » puis appuyez sur [ENTER].
• Le formatage démarre et l'écran indique l'état d'avancement de l'opération.
• Une fois le formatage terminé, retour à l'écran MENU.
L Si « The GPS Logger function is activated. » s'afche, désactivez la fonction ou ignorez le
message, et sélectionnez « YES ».
5. Appuyez sur [CLEAR] pour retourner à l'écran principal.
» et « » clignotent en alternance.
1
FRANÇAIS
1
D Sauvegarde d'une donnée de réglage
[MENU] > SD Card > Save Setting
1. Appuyez sur [MENU].
2. Sélectionnez « Save setting » dans le menu « SD Card ».
(Tournez la molette [DIAL] pour la sélectionner, puis appuyez sur [ENTER].)
3. Sélectionnez « <<New File>> », et appuyez sur [ENTER].
L Le chier est automatiquement nommé de la façon suivante : Setyyyymmdd_xx
(yyyy : année, mm : mois, dd : jour, xx : numéro de série).
4. Appuyez sur [ENTER] pour entrer le nom de fichier.
• Une boîte de dialogue de conrmation s'afche.
5. Sélectionnez « YES » puis appuyez sur [ENTER].
• Une barre de progression apparait lors de la sauvegarde, puis l'écran SD CARD s'afche une
fois la sauvegarde terminée.
6. Appuyez sur [CLEAR] pour retourner à l'écran principal.
CONSEIL :Vous pouvez éditer les réglages enregistrés sur un PC, à l'aide du logiciel
de clonage CS-R30 (en option).
NOTICE DE BASE
48
Page 50
2
DESCRIPTION DU PANNEAU
■ Panneaux avant, supérieur et latéraux
5
1
2
3
4
*Fermez le couvercle fermement lorsqu'il n'est pas utilisé.
1TOUCHE RÉGLAGE DU SILENCIEUX[SQL]
z Tout en maintenant la touche enfoncée, tournez [DIAL] pour régler le niveau du
silencieux.
z Appuyez ou maintenez appuyé pour activer ou désactiver la fonction Moniteur.
2TOUCHES DE RÉGLAGE DU VOLUME [▲][▼]
Appuyez pour ajuster le volume audio.
3TOUCHE ALIMENTATION/VOIX [
z Appuyez pour activer/désactiver la fonction vocale.
z Maintenez la touche enfoncée pendant 1 seconde pour allumer ou éteindre le
récepteur.
4LECTEUR CARTE microSD
Permet de lire une carte microSD (fournie par l'utilisateur).
5CONNECTEUR DE L'ANTENNE
Connecter l'antenne fournie.
6PAD DIRECTIONNEL D-Pad (haut)/D-Pad (bas)/D-Pad (gauche)/D-Pad (droit)
Appuyer pour sélectionner un élément du menu, un réglage, etc.
7TOUCHE MAIN/DUAL [MAIN]/[DUAL]
NOTICE DE BASE
z Appuyez sur cette touche pour mettre le bande A ou B comme bande principale.
z Maintenir enfoncée pendant 1 seconde pour activer ou désactiver la fonction Veille
double.
8TOUCHE MENU/ENTRER [MENU]/[ENTER]
z Appuyez pour aller à l'écran Menu.
z Appuyez pour régler les données saisies ou l'élément sélectionné.
Afchage
des fonctions
Clavier
Haut-
parleur
6
7
8
]/[SPEECH]
9
*
*
49
Page 51
DESCRIPTION DU PANNEAU
9MOLETTE [DIAL]
Tournez pour régler la fréquence, sélectionner un canal de mémoire, un élément du
menu, ou saisir des caractères.
TOUCHE RAPIDE/VERROUILLAGE [QUICK]/[
z Appuyez dessus pour entrer ou sortir de l'écran Menu Rapide.
z Maintenez enfoncée pendant 1 seconde pour activer la fonction Verrouillage des
touches.
TOUCHE VFO/MÉMOIRE/EFFACER [VFO]/[MR]/[CLEAR]
z Appuyez pour sélectionner le mode VFO ou le mode Mémoire.
z Appuyez pour annuler les données saisies, l'élément sélectionné, quitter le mode
en cours ou revenir à l'écran précédent.
JACK DE HAUT-PARLEUR
Se connecte à une prise d'enceinte externe 3,5 mm (1/8 po).
CONNECTEUR USB (Micro-B)
Se connecte à un PC avec le câble USB fourni.
]
2
FRANÇAIS
■ Clavier
z Appuyez pour régler la fréquence dans le mode VFO.
z Appuyez ou maintenez enfoncé pour utiliser les fonctions énumérées ci-dessous.
TOUCHES APPUYER MAINTENIR
[1]/[BAND] Sélectionne une bande dans le
[2]/[MHz] Active/désactive le mode de
[3]/[MODE]
[4]/[SCAN]
[5]/[SCOPE]
[6]/[SKIP] Afche les options Ignorer/
[7]/[ATT]
[8]/[MW] Afche les options d'écriture en
[9]/[TS]
[.]/[DIAL SEL]
[0]/[●REC] Démarre ou arrête
[F-INP] Afche l'écran de Réglage de
mode VFO, ou sélectionne un
groupe en mode Mémoire.
réglage MHz (mode VFO).
Afche les options du mode Réception.
Afche les options du type de balayage.
Afche les options du type de balayage.
Ignorer le programme (en mode
Mémoire).
Afche les options de l'atténuateur.
mémoire.
Afche les options d'étape de réglage.
Change les fonctions assignées à
la molette [DIAL] et [▲]/[▼].
l'enregistrement vocal.
fréquence.
Démarre le dernier balayage sélectionné.
Lors de la mise en pause du balayage,
• Pendant un balayage VFO, la fréquence
• La fréquence ou le canal mémoire est déni
Écrit la mémoire dans le canal sélectionné.
est enregistrée dans le groupe des canaux
mémoire à ne pas scanner «S: SKIP CH».
comme n’étant pas à balayer lors du scan.
2
NOTICE DE BASE
50
Page 52
2
DESCRIPTION DU PANNEAU
■ Afchage des fonctions
1
2
3
56
4
7
8
9
Afchage double bande
(la fonction Double veille est activée)
1TÉMOIN DE BATTERIE
Afche l'état de la batterie.
2ICÔNE Bluetooth
®
S'afche lorsqu'un appareil Bluetooth
est connecté.
3ICÔNE GPS
Afche l'état d'acquisition satellite.
4ICONE D'ALARME GPS
Clignote lorsque l'alarme GPS retentit.
Consultez le MANUEL AVANCÉ pour
plus d'informations.
5ICÔNE CARTE microSD
z S'afche lorsqu'une carte microSD
est insérée.
z Clignote lorsque le récepteur est en
train d'accéder à une carte micro SD.
NOTICE DE BASE
6ICÔNE DE COMMUTATION VOLUME/
DIAL
S'afche lorsque la fonction
d'ajustement du volume est assignée à
[DIAL].
L « SQL » s'affiche pendant le réglage du
silencieux.
51
Afchage bande simple
(Fonction Double veille
désactivée)
(Ces écrans sont uniquement des
exemples.)
7INDICATEUR DUPLEX
z « DUP + » : S'afche lorsque Plus
duplex est sélectionné.
z « DUP– » : Afché lorsque Minux
duplex est sélectionné.
8ICÔNE AUTO POWER OFF
S'afche quand la fonction d'extinction
auto est activée.
9ICÔNE RECORD
z «
» : S'afche lors d'un
enregistrement.
z «
» : S'afche lorsque
l'enregistrement est mis en
pause.
AFFICHAGE DE L'HORLOGE
Afche l'heure actuelle.
INDICATEUR DE L'ATTÉNUATEUR
S'afche lorsque l'atténuateur « ATT1 »
~ « ATT3 » est activé.
INDICATEUR DE GAIN RF
S'afche lorsque le gain RF est réglé
sur une valeur autre que « RFG MAX »
pour indiquer que le gain RF est réduit.
Page 53
DESCRIPTION DU PANNEAU
2
ICÔNE MUET
S'afche lorsque le signal audio de la sous-
bande est mis en sourdine, en fonction de la
bande ou du mode de réception.
ICÔNE AFC
S'afche lorsque la fonction de
commande de fréquence automatique
est activée.
ICÔNE PRIORITY
S'afche lors d'un balayage Prioritaire.
INDICATEUR SKIP
z « SKIP » : S'afche lorsque le saut
z « PSKIP » : S'afche lorsque le Saut
LECTURE DE CANAL MÉMOIRE
Afche le numéro du canal mémoire
sélectionné.
ICÔNE DU MODE DE MÉMOIRE
S'afche lorsque le mode Mémoire est
sélectionné.
INDICATEUR DE BROUILLAGE/
ENCRYPTION
z « SCRM » :
z « ENCR » :
ICÔNE DE SUPPRESSEUR DE BRUIT
S'afche lorsque la fonction
Suppresseur de bruit est activée.
INDICATEUR VSC
S'afche lorsque la fonction de Contrôle
vocal du silencieux est activée.
ICÔNE LIMITEUR AUTOMATIQUE DE
BRUIT
S'afche lorsque la fonction de limitation
automatique du bruit est activée.
COMPTEUR S
Permet d'afcher la force relative du
signal de réception.
AFFICHAGE DU NOM DE LA
MÉMOIRE
Permet d'afcher le nom de mémoire,
s'il est saisi.
de mémoire est réglé.
deprogramme est réglé.
S'afche lorsque la
fonction de Débrouillage
est activée.
La fonction de Décryptage
est activée.
AFFICHAGE DE LA FRÉQUENCE
Afche divers renseignements, tels que
la fréquence ou le contenu du menu.
INDICATEUR WX
( Uniquement pour la version des
Etats-Unis�)
S'afche lorsque la fonction d'alerte
météo est activée.
INDICATEUR SILENCIEUX À
TONALITÉS/NUMÉRIQUE
S'afche lorsque la fonction de
Silencieux numérique/à tonalités est
activée.
z TSQL : Silencieux à tonalités.
z DTCS : Silencieux DTCS.
z TSQL-R : Silencieux à commande
par tonalités inverses.
z DTCS-R : Silencieux DTCS
inverse.
z CSQL : Silencieux de code
numérique. (D-STAR)
z NAC : Code d'accès réseau
(P25)
z COM ID : ID commun (dPMR)
z CC : CC (dPMR)
z RAN : Numéro d'accès radio
(NXDN-VN/NXDN-N)
z UC : Code utilisateur (DCR)
INDICATEUR DE MODE
Afche le mode de réception
sélectionné.
ICÔNE DE BANDE PRINCIPALE
z Lorsque la fonction de veille double
est activée, indique que la bande
sélectionnée (A ou B) est la bande
principale.
z Lorsque la fonction de veille double
est désactivée, indique la bande
sélectionnée (A ou B).
INDICATEUR DE CONNEXION USB
S'afche lorsqu'un PC est connecté via
un câble USB, et que « Serialport » est
sélectionné dans l'écran de menu.
( [MENU] > Function > USB Connect >
Serialport)
FRANÇAIS
2
NOTICE DE BASE
52
Page 54
3
FONCTIONS DE BASE
■ Écran de MENU
L'écran de MENU s'afche après avoir appuyé sur [MENU].
Vous pouvez utiliser l'écran MENU pour changer les réglages.
Voir l'annexe pour obtenir la liste des éléments du MENU.
Pour plus de détails sur chaque élément, reportez-vous à la section 6 du MANUEL
AVANCÉ.
Structure de l'écran de MENU
CONSEIL : L'écran MENU
est construit selon une
structure arborescente.
Vous pouvez vous
diriger vers le niveau
d'arborescence suivant
ou revenir en arrière en
fonction de l'élément
sélectionné.
D Fonctionnement de l'écran de MENU
Ouvre la fenêtre de menu rapide.
D-pad (haut)
• Ouvre l'écran
MENU.
• Dénit une option.
Ferme l'écran
MENU.
d'arborescence précédent.
D-pad (gauche)
Va vers le niveau
Permet de sélectionner un
élément ou une option.
D-pad (droite)
Aller au niveau
d'arborescence
D-pad (bas)
Permet de sélectionner un
élément ou une option.
suivant.
Description simpliée— Fonctionnement ‹Select›
Dans ce manuel, le fonctionnement de l'option ‹Select› de l'utilisateur est simplié,
comme décrit ci-dessous.
Description simpliée : Sélectionnez « Fonction », puis appuyez sur [ENTER].
Fonctionnement : Appuyez sur D-pad (haut) ou (bas) pour sélectionner
NOTICE DE BASE
« Fonction », puis appuyez sur [ENTER].
53
Page 55
FONCTIONS DE BASE
D Sélection d'un élément du Menu
Exemple : Régler « Auto Power Off » sur « 30 min ».
[MENU] > Function > Auto Power OFF
1. Appuyez sur [MENU].
2. Sélectionnez « Auto Power OFF » dans le menu « Function ».
(Tournez la molette [DIAL] pour la sélectionner, puis appuyez sur [ENTER].)
3. Sélectionnez « 30 min », puis appuyez sur [ENTER].
• Règle l'option, puis revient au niveau d'arborescence précédent.
4. Appuyez sur [CLEAR] pour retourner à l'écran principal.
CONSEIL : Pour revenir au réglage par défaut
3
FRANÇAIS
3
1. Appuyez sur [QUICK] à l'étape 3.
2. Sélectionnez « Default, » puis appuyez sur [ENTER].
• Le réglage revient à la valeur par défaut.
L Les réglages par défaut de chaque élément sont décrits
dans MANUEL AVANCÉ.
NOTICE DE BASE
54
Page 56
3
FONCTIONS DE BASE
■ Réception
D Sélection du mode de Sélection de fréquence
Ce récepteur a 2 modes de sélection de fréquence. Vous pouvez changer de mode en
appuyant sur [VFO/MR].
Mode oscillateur à fréquence variable (VFO) :
Vous pouvez régler la fréquence en tournant [DIAL], ou en la saisissant directement avec
le clavier.
Mode Mémoire :
Vous pouvez régler la fréquence en sélectionnant un canal préréglé, en utilisant [DIAL] ou
le clavier.
L En mode mémoire, « MR » et le numéro du canal de mémoire s'afchent.
Sélectionnez un mode.
L Informations
• Appuyez sur [V/MHz] pour sélectionner le mode VFO.
• En mode VFO, appuyez sur [V/MHz] pour sélectionner le pas de syntonisation 1 MHz.
• Appuyez sur [M/CALL] pour sélectionner le mode de mémoire ou le mode de canal d'appel.
D Réglage de la fréquence
Vous pouvez régler la fréquence à l'aide du clavier.
1. Appuyez sur [VFO/MR] pour sélectionner le mode VFO.
2. Appuyez sur [F-INP].
3. Commencez la saisie avec les chiffres des MHz.
• Lorsque vous avez terminé d'entrer le chiffre 1 kHz, un bip retentit et la fréquence entrée est
réglée.
L Informations
• Si vous souhaitez modier les chiffres depuis 100 kHz ou moins, saisissez [.], puis saisissez
les chiffres.
• Si vous appuyez sur [ENT] quand les chiffres depuis 100 kHz ou en-dessous ne sont pas
saisis, « 0 » sera automatiquement saisi dans les chiffres vides.
(Exemple : [1], [4], [5], [ENTER] → 145,000 (MHz))
• Si vous saisissez une fréquence hors de portée, un bip d'erreur retentit.
• Les bandes de réception réglables diffèrent sur la bande A et la bande B.
D Sélection du mode de réception
1. Appuyez sur [MODE].
• Les options du mode Réception s'afchent.
2. Sélectionnez le mode de Réception.
• Le mode sélectionné s'afche.
REMARQUE :
Le mode de réception sélectionnable diffère, en
fonction de la bande.
NOTICE DE BASE
• Une bande (1 300 Mhz et en dessous) : Tous les modes*.
• Bande A (1 300 MHz ou au dessus) : FM/FM-N/WFM/
AM/AM-N.
• Bande B : FM / FM-N / AM / AM-N / modes numériques.
* « WFM » ne peut pas être sélectionné, en fonction de la
version du récepteur et de la fréquence de réception.
55
FM FM-N
WFM AM
AM-N LSB
USB CW
CW-R –
D-STAR P25
dPMR
NXDN-N DCR
NXDN-VN
Mode
analogique
Mode
numérique
Page 57
FONCTIONS DE BASE
D Réglage du niveau de silencieux
Le silencieux de bruit permet d'entendre l'audio
uniquement lors de la réception d'un signal qui est plus
élevé que le niveau réglé. Un niveau plus fort bloque
les signaux faibles, ce qui vous permet de recevoir
uniquement les signaux plus forts. Un niveau inférieur
vous permet d'entendre les signaux faibles.
L « Le Silencieux de bruit » est abrégé en « Silencieux » dans
ce manuel.
Tout en maintenant [SQL] enfoncé, tournez [DIAL] pour
sélectionner le niveau de silencieux.
• « » s'afche.
L Informations
• Options : « OPEN, » « AUTO » (défaut), et « LEVEL 1 » ~
« LEVEL 9 »
• « LEVEL1 » représente le silencieux bas (pour les signaux
faibles) et « LEVEL9 » représente le silencieux élevé (pour les
signaux forts).
• « AUTO » est un ajustement du niveau automatique utilisant un
système de décompte des impulsions sonores.
• « OPEN » est le réglage ouvert en continu.
• Cette option ne peut pas être sélectionnée en mode numérique
(D-STAR, P25, dPMR, NXDN-VN, NXDN-N ou DCR).
[SQL]
[DIAL]
■ Fenêtre de menu rapide
Vous pouvez ouvrir la fenêtre de Menu rapide en appuyant sur [QUICK]. Les éléments
sélectionnables dans la fenêtre peuvent varier en fonction du mode ou de la fonction
sélectionné. Les éléments gurant ci-dessous sont deux exemples.
3
FRANÇAIS
3
Éléments sélectionnables en mode VFO ou mode Mémoire
Modo VFO Mode Mémoire
Band Select GPS Information Group Select AFC
MODE
DUP PRIO Watch MODE GPS Information
TONE Weather CH DUP GPS Position
VSC Weather Alert TONE PRIO Watch
D.SQL Home CH Set VSC Weather CH
SCRAM Battery Status D.SQL Weather Alert
ENCR Band Scope SCRAM Home CH Set
TS <<REC Start>> ENCR Display Type
ATT
RF Gain ATT Band Scope
NB RF Gain <<REC Start>>
ANL NB
AFC ANL
GPS Position Channel Select
<<GPS Logger Only>>
Group Range
TS Battery Status
SKIP
<<GPS Logger Only>>
NOTICE DE BASE
56
Page 58
3
FONCTIONS DE BASE
■ Fonction Veille double
La fonction Veille double surveille simultanément deux
fréquences. L'IC-R30 dispose de 2 circuits de réception
indépendants, la bande A et la bande B. Vous pouvez
régler différentes fréquences ou modes de réception dans
chaque bande.
L Dans la bande A, vous pouvez sélectionner n'importe quelle
fréquence. Dans la bande B, vous ne pouvez sélectionner que
les bandes de fréquences AIR, 146 M, 370 M ou 440 M.
L Lorsque le mode Veuille double est activé, la sortie audio peut
être interrompue lorsque la fréquence est commutée pendant
un balayage ou par d'autres facteurs.
D Activer ou désactiver la fonction Veille
double
Maintenez [DUAL] enfoncé pendant 1 seconde pour
activer ou désactiver la fonction Veille double.
L Informations
• Lorsque la fonction Veille double est activée, la bande A est
située dans la partie supérieure de l'afchage et la bande B dans
la partie inférieure.
• « MAIN » s'afche sur la bande PRINCIPALE, là où vous pouvez
modier les paramètres.
• Lorsque la fonction Veille double est désactivée, l'écran afche
uniquement la bande PRINCIPALE. Appuyez sur [MAIN] pour
sélectionner la bande A ou B.
• La bande SECONDAIRE peut être automatiquement mise en
sourdine.
([MENU] > Sounds > Sub Band Mute (Main RX))
Bande PRINCIPALE
Bande SECONDAIRE
Afchage bande double
(Fonction Veille double
activée)
Afchage bande simple
(Fonction Veille double
désactivée)
CONSEIL : En fonction du mode de réception, le
signal audio de la bande SECONDAIRE est mis en sourdine. Dans ce cas, «
s'afche.
• État sourdine de la bande SECONDAIRE
Bande PRINCIPALE
Bande
SECONDAIRE
LSB/USB
CW/CW-R
Modes numériques*
Modes numériques*
NOTICE DE BASE
* Sauf lorsque « D-STAR » est sélectionné sur l'écran Veille double.
57
»
Page 59
FONCTIONS DE BASE
D Sélection de la bande PRINCIPALE
Appuyez sur [MAIN] pour sélectionner alternativement
la bande supérieure ou inférieure comme bande
PRINCIPALE.
• « MAIN » s'afche sur la bande PRINCIPALE, là où vous pouvez
modier les paramètres.
L La sélection de la bande, le réglage de la fréquence de
réception, la sélection du mode de réception, la sélection du
canal mémoire, l'opération d'écriture en mémoire, l'opération
d'analyse de bande peuvent être effectués uniquement sur la
bande PRINCIPALE.
D Réglage du volume pour la Veille
double
Le réglage du volume pour la Veille double peut être
effectué pour chaque bande sur l'écran de MENU.
3
FRANÇAIS
La bande B est dénie sur
la bande PRINCIPALE
[MENU] > Sounds > A/B Vol Link
1. Appuyez sur [MENU].
2. Sélectionnez « A/B Vol Link » dans le menu
« Sounds ».
(Tournez la molette [DIAL] pour la sélectionner, puis
appuyez sur [ENTER].)
3. Sélectionnez « A/B Separate », puis appuyez sur
[ENTER].
L Appuyez sur [CLEAR] pour retourner à l'écran principal.
3
NOTICE DE BASE
58
Page 60

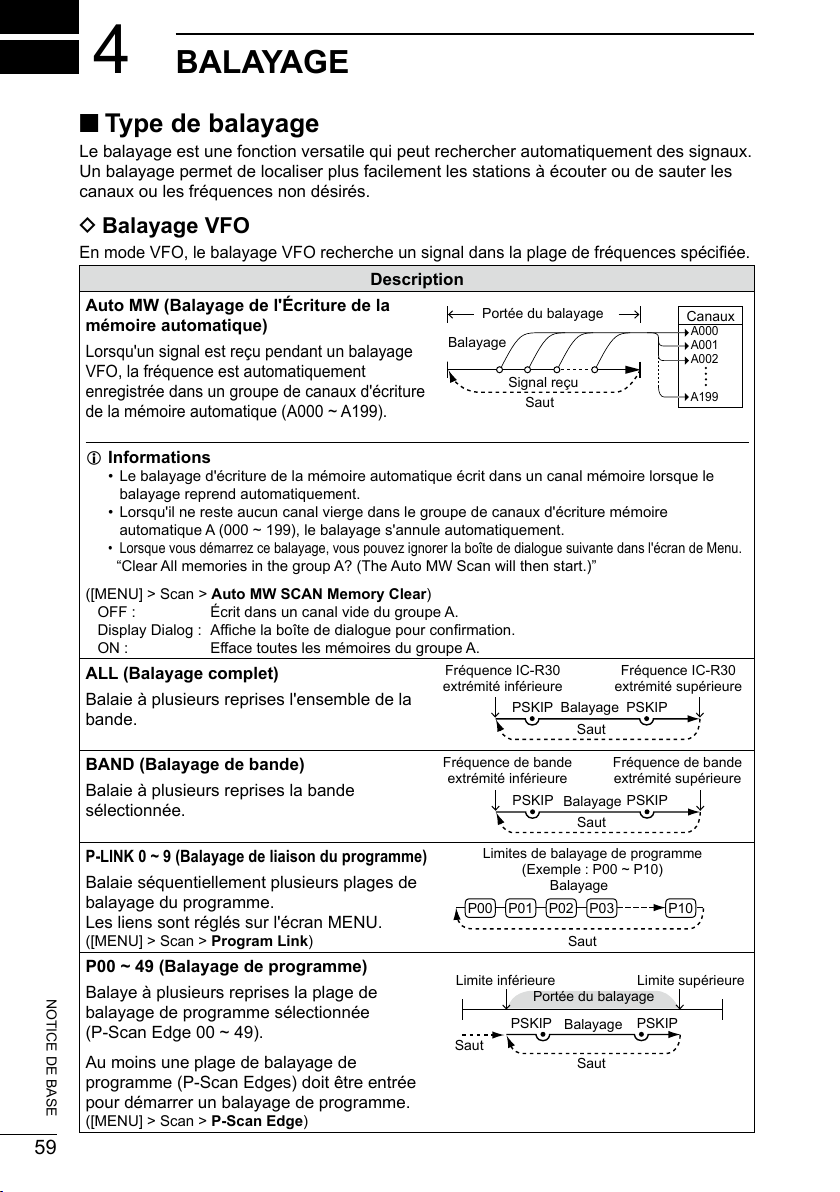

4
BALAYAGE
■ Type de balayage
Le balayage est une fonction versatile qui peut rechercher automatiquement des signaux.
Un balayage permet de localiser plus facilement les stations à écouter ou de sauter les
canaux ou les fréquences non désirés.
D Balayage VFO
En mode VFO, le balayage VFO recherche un signal dans la plage de fréquences spéciée.
Description
Auto MW (Balayage de l'Écriture de la
mémoire automatique)
Lorsqu'un signal est reçu pendant un balayage
VFO, la fréquence est automatiquement
enregistrée dans un groupe de canaux d'écriture
de la mémoire automatique (A000 ~ A199).
L Informations
• Le balayage d'écriture de la mémoire automatique écrit dans un canal mémoire lorsque le
balayage reprend automatiquement.
• Lorsqu'il ne reste aucun canal vierge dans le groupe de canaux d'écriture mémoire
automatique A (000 ~ 199), le balayage s'annule automatiquement.
• Lorsque vous démarrez ce balayage, vous pouvez ignorer la boîte de dialogue suivante dans l'écran de Menu.
“ Clear All memories in the group A? (The Auto MW Scan will then start.)”
( [MENU] > Scan > Auto MW SCAN Memory Clear)
OFF : Écrit dans un canal vide du groupe A.
Display Dialog : Afche la boîte de dialogue pour conrmation.
ON : Efface toutes les mémoires du groupe A.
ALL (Balayage complet)
Balaie à plusieurs reprises l'ensemble de la
bande.
BAND (Balayage de bande)
Balaie à plusieurs reprises la bande
sélectionnée.
P-LINK 0 ~ 9 (Balayage de liaison du programme)
Balaie séquentiellement plusieurs plages de
balayage du programme.
Les liens sont réglés sur l'écran MENU.
([MENU] > Scan > Program Link)
P00 ~ 49 (Balayage de programme)
Balaye à plusieurs reprises la plage de
NOTICE DE BASE
balayage de programme sélectionnée
(P-Scan Edge 00 ~ 49).
Au moins une plage de balayage de
programme (P-Scan Edges) doit être entrée
pour démarrer un balayage de programme.
([MENU] > Scan > P-Scan Edge)
59
Portée du balayage
Balayage
Signal reçu
Saut
Fréquence IC-R30
extrémité inférieure
Balayage
Fréquence de bande
extrémité inférieure
Limites de balayage de programme
Limite inférieure
Saut
(Exemple : P00 ~ P10)
Balayage
P00 P01 P02 P03 P10
Portée du balayage
Fréquence IC-R30
extrémité supérieure
PSKIPPSKIP
Saut
Fréquence de bande
extrémité supérieure
Balayage
Balayage
PSKIPPSKIP
Saut
Saut
Saut
Limite supérieure
PSKIPPSKIP
Canaux
A000
A001
A002
A199
Page 61
BALAYAGE
D Balayage de la mémoire
En mode mémoire, le balayage de la mémoire recherche un signal sur les canaux de
mémoire préenregistrés.
Description
ALL (Tous les balayages)
Balaie à plusieurs reprises tous les canaux
de mémoire.
00 01 02 99 A S03
Groupes mémoire
(00 ~ 99, A : Auto MW CH et S : Skip CH)
Mode (Balayage de mode)
Balaie les canaux mémoire qui sont entrés
Les groupes vides sont ignorés
Exemple : balayage du mode AM
Groupe de mémoire 02
avec le même mode de réception que le
mode actuellement sélectionné.
L Le balayage de mode balaie tous les groupes
mémoire. (Groupe 00 ~ 99, A : Auto MW CH,
S : SKIP CH)
AM FM AM AM AMCW
Les modes autres que AM sont ignorés
Near Station (Balayage de station proche)
Recherche jusqu'à 50 stations à proximité se trouvant dans un rayon de 160 km (100
miles) de votre emplacement en utilisant vos données de position GPS et les données
de position de la station entrées dans les canaux mémoire.
L Les canaux dénis comme canaux sautés ne sont pas pris en compte pour le balayage.
REMARQUE :
• Lorsque vous utilisez Near Station scan, ASSUREZ-VOUS de recevoir d'abord vos propres
données de position, ou saisissez manuellement vos données de position.
([MENU] > GPS > GPS Set > GPS Select)
• Si aucune station n'est trouvée dans un rayon de 160 kilomètres (100 miles), le message
« No station found. » s'afche.
• Si les dernières données de position reçues peuvent être utilisées, « GPS is invalid. Search
by last valid position » s'afche.
GROUP LINK (Balayage de liaison de groupe)
Scanne séquentiellement les groupes
mémoire qui sont congurés pour lier sur
l'écran MENU.
Groupes mémoire
(00 ~ 99, A : Auto MW CH et S : Skip CH)
00
Au moins 2 groupes doivent êtres cochés
pour démarrer un balayage de lien de
groupe.
([MENU] > Scan > Group Link)
Les groupes non cochés sont ignorés
GROUP (Balayage de groupe)
Balaie les canaux mémoire dans le groupe sélectionné.
(GROUPE 00 ~ 99, A : Auto MW CH, S : SKIP CH)
Balayage
Balayage
Balayage
01 02
99
Saut
A S
Saut
4
FRANÇAIS
4
NOTICE DE BASE
60
Page 62
4
BALAYAGE
D Balayage de tonalité
Le Balayage de tonalité recherche les signaux dans les fréquences de ton ou les codes
DTCS utilisés par les stations en utilisant la fonction silencieux à commande par tonalités.
L Un balayage par tonalité est utilisable à la fois dans le mode VFO ou dans le mode Canal mémoire.
L Lors d'un balayage, tournez la molette [DIAL] pour changer le sens de balayage.
Voir « Fonctionnement du silencieux à tonalités » ou « Fonctionnement du silencieux à
code DTCS » pour plus d'informations.
D Balayage Duplex
Le balayage Duplex recherche à la fois la fréquence de réception et la fréquence de
décalage (offset), en fonction du niveau de décalage de fréquence et de DUP- ou DUP+.
L Information
• “DUP-” ou “DUP +” s’afche lorsque le mode Duplex est sélectionné.
• Un balayage Duplex ne démarre pas si la fréquence offset est réglée sur 0,000 MHz.
• Reportez-vous à la section 7 du maunal avancé pour connaître les réglages du mode Duplex.
• Le balayage Duplex reprend 200 millisecondes après la disparition du signal.
■ Fonction de contrôle de fréquence DUP
Lors du balayage de la mémoire, la fréquence dénie et la fréquence de décalage sont
analysées si l’option Duplex est dénie sur le canal.
L Exemple: en enregistrant uniquement la fréquence d’émission d’un répéteur, la fréquence de
réception du répéteur est également balayée.
L Cette fonction peut être activée dans l’élément «DUP Check During MR Scan» du menu Scan.
([MENU]> Scan>DUP Check During MR Scan).
Pour vérier, appuyez sur [QUICK], puis sélectionnez “Display DUP Frequency”.
Pendant un balayage de la mémoire, lorsque le balayage s’arrête sur une fréquence dénie
sur Duplex, vous pouvez vérier la fréquence de décalage à partir du menu [QUICK].
Chaque fois que vous sélectionnez «Display DUP Frequency» dans le menu [QUICK], la
fréquence de réception et la fréquence de décalage sont activées.
NOTICE DE BASE
61
Page 63
■ Démarrer ou annuler le balayage
Balayage VFO : Sélectionner le mode VFO et le mode d'utilisation.
Balayage de la mémoire : Sélectionnez le mode mémoire.
1. Appuyez sur [SCAN].
• Ouvre la fenêtre de liste de types de balayage.
L Si vous maintenez enfoncée la touche [SCAN] pendant 1
seconde, le dernier type de balayage sélectionné commence.
2. Sélectionnez un type de balayage.
(Tournez la molette [DIAL] pour la sélectionner, puis appuyez sur [ENTER].)
L Informations
• Dans le mode VFO, le point décimal et l'icône du Type de
balayage sélectionné clignotent.
• Dans le mode Mémoire, le point décimal et l'icône Mémoire
clignotent.
• Pendant un balayage :
-
Tournez la molette [DIAL] pour changer la direction de balayage.
- Appuyez sur [SCAN] pour annuler le balayage.
Liste de balayage VFO Liste de balayage Mémoire
[SCAN]
BALAYAGE
4
FRANÇAIS
4
D Fonction de saut temporaire
Cette fonction saute momentanément les fréquences (ou canaux
mémoire) non souhaités durant un balayage pendant la période
de temps dénie, sans modier le réglage de Canal de saut.
L Vous pouvez modier le Minuteur de saut temporaire sur
l'écran de MENU. (Défaut : 5 min)
([MENU] > Scan > Temporary Skip Timer)
1. Démarrez un balayage.
• Lorsqu'un signal est reçu, le balayage se met en pause.
2. Après avoir appuyé sur [QUICK], sélectionnez
« Temporary Skip », puis appuyez sur [ENTER].
• Le balayage reprend automatiquement.
L Après la n de la période du Minuteur de saut temporaire,
l'annulation du balayage ou la mise hors tension du
récepteur, la fonction Saut temporaire est désactivée.
CONSEIL : Il est possible de dénir jusqu’à 20 fréquences de saut temporaires ou canaux
mémoire. Lorsque la 21ème fréquence ou canal mémoire est sélectionné, le réglage le plus
ancien est automatiquement supprimé.
• Vous pouvez également dénir la fonction de saut temporaire dans le menu Rapide (Quick menu).
• La fonction de saut temporaire s’arrête lorsque la minuterie de saut temporaire (par défaut : 5 min)
est écoulée ou lorsque vous sélectionnez «Temp Skip Cancel» dans le menu rapide.
([MENU] > Scan > Temporary Skip Timer)
NOTICE DE BASE
62
Page 64
4
BALAYAGE
■ Balayage VFO
D Saisir les plages de balayage de programme
Vous pouvez saisir les limites de fréquence haute ou basse pour un balayage de programme.
Chaque balayage de programme a son propre pas de syntonisation, son mode de fonctionnement
et son réglage de gain RF. Vous pouvez saisir jusqu'à 50 plages de balayage de programme (limite
P-Scan) dans l'écran de MENU.
REMARQUE :
Le réglage «TS» (Tuning Step) ou «MODE» est déterminé en fonction de la plage de balayage choisie
dans le programme
• Dans les bandes 1300,00001 MHz ~ 3304,99999 MHz, vous ne pouvez pas dénir le mode SSB,
CW ou les modes numériques
• En dehors des bandes 0,49500 MHz ~ 1,62499 MHz, vous ne pouvez pas régler la fréquence 9.0
kHz sur «TS»
• En dehors des bandes 108,00000 MHz ~ 136,99999 MHz, vous ne pouvez pas régler 8,33 kHz
sur «TS»
[MENU] > Scan > P-Scan Edge
1. Appuyez sur [MENU].
2. Sélectionnez « P-Scan Edge » dans le menu « Scan ».
( Tournez la molette [DIAL] pour la sélectionner, puis
appuyez sur [ENTER].)
3. Sélectionnez une plage de balayage de programme
vide « 00 »
4. Après avoir appuyé sur [QUICK], sélectionnez
« Edit », puis appuyez sur [ENTER].
• L'écran « P-Scan Edge » s'afche.
5. Sélectionnez « FREQ LOW » ou « FREQ HIGH »
pour saisir la limite inférieure ou la limite supérieure,
puis appuyez sur [ENTER].
L Informations
• Tournez la molette [DIAL] pour sélectionner
l'élément, puis appuyez sur [ENTER] pour accéder à
l'écran d'édition.
• Saisissez la limite supérieure et la limite inférieure à
l'aide du clavier.
• Lorsque le « NOM » est saisi, il s'afche sur la fenêtre de
liste de Type de balayage.
• Lorsque « TS » (Pas de syntonisation), « MODE » et/ou
« GAIN RF » sont vides, les paramètres actuels du mode
VFO sont utilisés.
réglés pour correspondre avec vos signaux souhaités.
6. Après avoir édité les contenus, sélectionnez
NOTICE DE BASE
« <<Write>> », puis appuyez sur [ENTER].
• La boîte de dialogue de conrmation s'afche.
7. Sélectionnez « YES » puis appuyez sur [ENTER].
L Appuyez sur [CLEAR] pour retourner à l'écran principal.
~ « 49. »
Écran Limite P-Scan
Le « TS » et le « MODE » doivent être
63
Page 65
Infos pratiques :
• Pendant un balayage de programme, appuyez sur [BAND] pour
changer de numéro de programme
• Pour effacer la Plage de balayage de programme, sélectionnez
« Clear » à l'étape 4 ci-dessus, puis appuyez sur [ENTER].
• Lors du balayage d’une plage dans laquelle “TS” ou “MODE”
ne peuvent pas être utilisés, les réglages par défaut
“TS” ou “MODE” s’appliquent sur chaque bande.
D Réglage de la Fonction de liaison de programme
[MENU] > Scan > Program Link
1. Appuyez sur [MENU].
2. Sélectionnez « Program Link » dans le menu « Scan ».
( Tournez la molette [DIAL] pour la sélectionner, puis
appuyez sur [ENTER].)
3. Sélectionnez un numéro de Liaison de programme
« 0 » ~ « 9 » puis appuyez sur [ENTER].
• L'écran de Numéro de liaison de programme afche les
plages de Balayage de programme préenregistrées.
4. Après avoir appuyé sur [QUICK], sélectionnez
« Add », puis appuyez sur [ENTER].
5. Sélectionnez la Plage de balayage de Programme
que vous souhaitez ajouter.
( Tournez la molette [DIAL] pour la sélectionner, puis
appuyez sur [ENTER].)
6. Répétez les étapes 4 et 5 jusqu'à ce que vous ayez ajouté toutes
les Plages de balayage de programme que vous souhaitez.
7. Appuyez sur [ENTER] pour enregistrer la liaison de programme.
L Appuyez sur [CLEAR] pour retourner à l'écran principal.
L Quand aucune plage de
balayage de programme
n'est sélectionnée, « - No
Edge - » s'afche.
BALAYAGE
4
FRANÇAIS
4
NOTICE DE BASE
64
Page 66
4
BALAYAGE
D Enregistrement de Fréquences de saut
Vous pouvez ignorer les fréquences inutiles pendant
un balayage. Lorsqu'un balayage est en pause, si vous
souhaitez sauter la fréquence, vous pouvez l'enregistrer dans
le Groupe de canal de saut S (00 ~ 99) comme Canal de saut
(PSKIP). La fonction Saut de balayage accélère un balayage.
1. Pendant le balayage VFO, maintenez la touche
[SKIP] enfoncée pendant 1 seconde :
• La fenêtre de droite s’afche.
2. Tout en sélectionnant «Adds to SKIP MR Group»,
appuyez sur [ENTER].
• Deux bips courts sont émis
• La fréquence est stockée dans le groupe de canal à
balayer
• Après le stockage, le balayage reprend.
L Lorsqu’il ne reste aucun canal vierge, un bip d’erreur est
émis pour indiquer que la fréquence n’est pas mémorisée.
D Fonction de Balayage de saut de programme
Cette fonction permet au récepteur d’ignorer les fréquences
indésirables qui sont entrées en tant que canaux de mémoire et
sont réglées sur « PSKIP ».
[MENU] > Scan > Program Skip
1. Appuyez sur [MENU].
2. Sélectionnez « Program Skip » dans le menu « Scan ».
( Tournez la molette [DIAL] pour la sélectionner, puis
appuyez sur [ENTER].)
3. Sélectionnez la fonction Program skip, « ON » ou
« OFF, » puis appuyez sur [ENTER].
• Lorsque « ON » est sélectionné, « PSKIP » s’afche au
dessus du numéro de canal mémoire.
L Appuyez sur [CLEAR] pour retourner à l’écran principal.
ON
OFF
NOTICE DE BASE
65
Page 67
■ Balayage de la mémoire
D Régler la liaison de programme
Vous pouvez balayer séquentiellement les groupes mémoire qui
sont congurés pour lier sur l'écran de MENU.
L Avec le réglage par défaut, tous les groupes sont réglés pour lier.
[MENU] > Scan > Group Link
1. Appuyez sur [MENU].
2. Sélectionnez « Groupe Link » dans le menu « SCAN ».
( Tournez la molette [DIAL] pour la sélectionner, puis
appuyez sur [ENTER].)
3. Sélectionnez un groupe, « 00 » ~ « 99, » « A: Auto
MW CH, » « S: SKIP CH ».
4. Appuyez sur [ENTER] pour activer ou désactiver la fonction Lier.
• Vous voyez « ✔ » lorsque la fonction est activée.
L Appuyez sur [QUICK] pour activer ou désactiver
rapidement tous les groupes.
L Avec le réglage par défaut, tous les groupes sont réglés sur Marche.
L Appuyez sur [CLEAR] pour retourner à l'écran principal.
D Réglage du canal de saut
Vous pouvez dénir ou supprimer un réglage de Canal de saut.
Les canaux qui sont dénis comme Canal de saut sont
ignorés lors d'un balayage.
[MENU] > Manage Memory > (Group number)
1. Appuyez sur [MENU].
2. Sélectionnez le Numéro de groupe dans le menu
« Memory Manage ».
( Tournez la molette [DIAL] pour la sélectionner, puis appuyez
sur [ENTER].)
L Les numéros de groupe sont « 00 » ~ « 99, » « A: Auto
MW CH » et « S: SKIP CH. »
3. Sélectionnez le canal mémoire à ignorer.
4. Après avoir appuyé sur [QUICK], sélectionnez
« Edit », puis appuyez sur [ENTER].
5. Sélectionnez « SKIP », puis appuyez sur [ENTER].
L Sélectionnez une option, puis appuyez sur [ENTER].
• OFF : Annule le paramètre de saut de canal.
• SKIP : Sauté pendant un balayage de mémoire.
• PSKIP :
6. Sélectionnez « <<Overwrite>> », puis appuyez sur [ENTER].
• La boîte de dialogue de conrmation s'afche, sélectionnez « YES »
• Sélectionnez « NO » pour refermer la fenêtre de
Sauté pendant un balayage de VFO ou de la mémoire.
et appuyez sur [ENTER] pour enregistrer le Canal mémoire.
conrmation.
L Appuyez sur [CLEAR] pour retourner à l'écran principal.
Écran de gestion de mémoire
BALAYAGE
Écran de liaison de groupe
4
FRANÇAIS
4
CONSEIL :
Dans l'opération de mode mémoire,
vous pouvez modier le réglage
SKIP en appuyant sur [SKIP].
NOTICE DE BASE
66
Page 68
4
BALAYAGE
■ À propos de la fonction de Veille prioritaire
Pendant le fonctionnement en mode VFO ou pendant le balayage VFO, la fonction
de Veille prioritaire vérie brièvement la présence de signaux sur un canal mémoire
sélectionné (fréquence) toutes les 5 secondes.
Il y a 4 façons d'utiliser la fonction de veille prioritaire, comme décrit ci-dessous.
L Lorsque la fonction de Veille double est activée, vous pouvez balayer indépendamment sur la
bande PRINCIPALE et la bande SECONDAIRE.
L Lorsque vous utilisez la fonction de Veille prioritaire, vous pouvez modier la Bande d'utilisation,
la fréquence (en utilisant [DIAL]), le mode de réception, etc. Vous pouvez également démarrer ou
annuler le balayage VFO.
Le fonction de Veille prioritaire est annulée lorsque :
• Démarrage de l'Analyse de bande.
• L'une des touches [CLEAR], [MW], ou [F-INP] est appuyée.
• Le « PRIO OFF » est sélectionné dans le Menu rapide.
Surveiller un Canal prioritaire pendant la réception en mode VFO
Fréquence
VFO
Réception
pendant 5 secondes
Canal
prioritaire
Surveiller un Canal prioritaire pendant le balayage en mode VFO
Balayage
VFO
Balayage
pendant 5 secondes
Canal
prioritaire
Balayage de la mémoire lors de la réception en mode VFO
Fréquence
VFO
Réception
pendant 5 secondes
SAUT
00
01
02
99
M-CH
Balayage de la mémoire pendant le balayage en mode VFO
NOTICE DE BASE
Balayage
VFO
Balayage
pendant 5 secondes
SAUT
00
01
02
99
M-CH
67
Page 69
BALAYAGE
■ Démarrage ou annulation de la fonction de Veille prioritaire
Il est possible de démarrer ou d'annuler les balayages qui sont décrits à la page
précédente, de la même manière.
D Démarrer la Veille prioritaire
Pour démarrer la Veille prioritaire, sélectionnez « ON » ou
« Bell », tel que décrit ci-dessous.
• ON : Lorsqu'un signal est reçu sur le canal prioritaire, le canal
est automatiquement sélectionné.
• Bell : Lorsqu'un signal est reçu sur le Canal prioritaire, un bip
retentit et l'icône « S » clignote.
1. Sélectionner le Canal prioritaire ou le Type de
balayage dans le mode mémoire.
2. Appuyez sur [QUICK].
3. Sélectionnez « PRIO Watch » dans le Menu rapide.
( Tournez la molette [DIAL] pour la sélectionner, puis appuyez
sur [ENTER].)
4. Sélectionnez l'option.
• « PRIO » s'afche.
• Lorsqu'un signal est reçu sur le Canal mémoire
[QUICK]
4
FRANÇAIS
4
Lorsque « ON » est
sélectionné
Lorsque « Bell » est
sélectionné
D Annuler la Veille prioritaire
1. Appuyez sur [QUICK].
2. Sélectionnez « PRIO Watch OFF » dans le Menu
rapide.
( Tournez la molette [DIAL] pour la sélectionner, puis appuyez
sur [ENTER].)
• « PRIO » disparaît.
D La Veille prioritaire et le Balayage
Lorsque vous souhaitez utiliser la combinaison de la Veille
prioritaire et d'un balayage, Vous démarrez le Balayage
mémoire d'abord, puis démarrez la Veille prioritaire et un
balayage VFO dans l'ordre.
1. Démarrez un Balayage mémoire dans le mode
mémoire.
2. Démarrez la Veille prioritaire.
• « PRIO » s'afche.
3. Démarrer un balayage VFO.
NOTICE DE BASE
68
Page 70
5
UTILISATION DU GPS
■ Contrôle de votre emplacement
GPS
Il est possible de vérier votre position actuelle.
D Afcher les données de position
1. Confirmer s'affiche.
2. Appuyez sur [QUICK].
3. Sélectionnez « Position GPS. »
( Tournez la molette [DIAL] pour la sélectionner, puis appuyez
sur [ENTER].)
• L'écran POSITION GPS s'afche.
4. Tournez [DIAL].
• Bascule entre l'écran MY (Ma position), RX (Position
reçue), MEM (Position de la mémoire GPS) ou ALM
(Position de l'alarme GPS).
L Appuyez sur [CLEAR] pour retourner à l'écran principal.
D À propos de l'écran de POSITION GPS
Exemple :
Écran de position de mémoire
GPS (MEM)
Le cap de
votre route
est l'Est.
Le cap de
votre route.
Afche
Ma position
(Là où vous êtes)
NOTICE DE BASE
69
Latitude
Longitude
Grille de localisation
Altitude
Vitesse
Heure
Écran GPS POSITION (MY)
Page 71

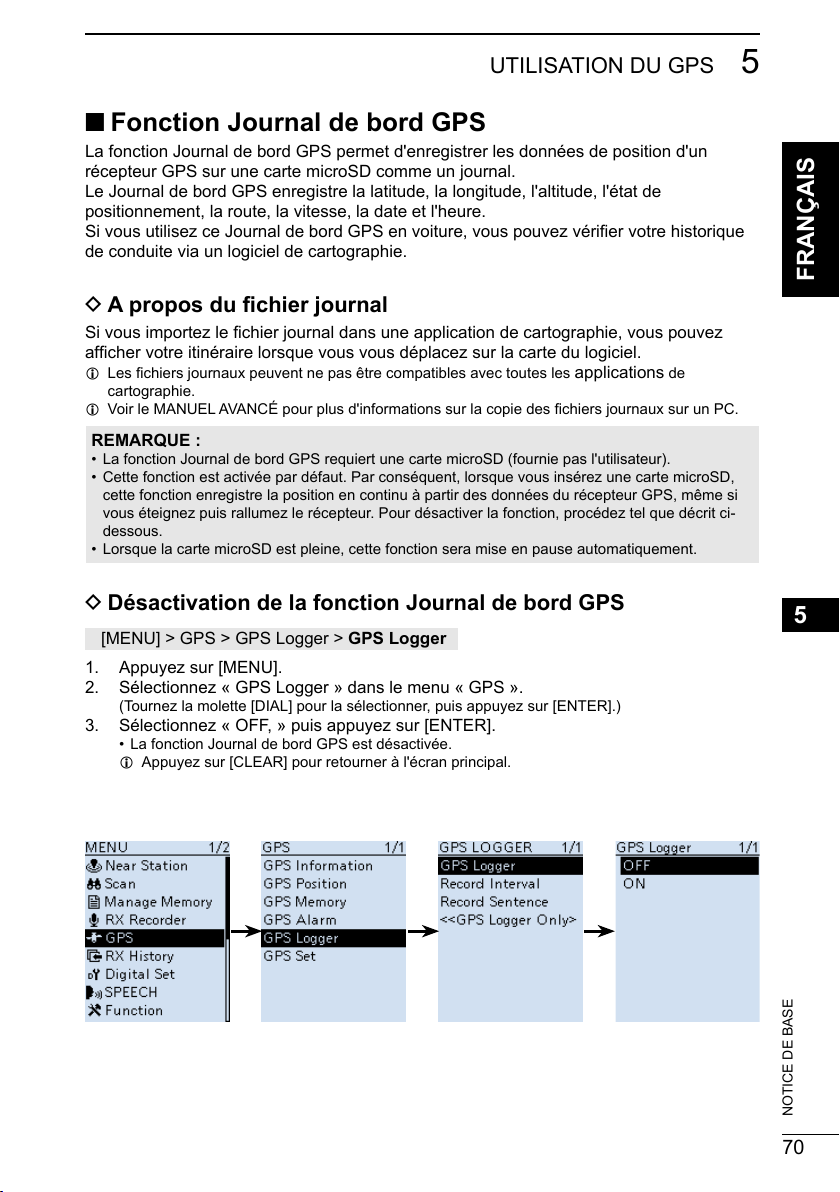

UTILISATION DU GPS
■ Fonction Journal de bord GPS
La fonction Journal de bord GPS permet d'enregistrer les données de position d'un
récepteur GPS sur une carte microSD comme un journal.
Le Journal de bord GPS enregistre la latitude, la longitude, l'altitude, l'état de
positionnement, la route, la vitesse, la date et l'heure.
Si vous utilisez ce Journal de bord GPS en voiture, vous pouvez vérier votre historique
de conduite via un logiciel de cartographie.
D A propos du chier journal
Si vous importez le chier journal dans une application de cartographie, vous pouvez
afcher votre itinéraire lorsque vous vous déplacez sur la carte du logiciel.
L Les chiers journaux peuvent ne pas être compatibles avec toutes les applications de
cartographie.
L Voir le MANUEL AVANCÉ pour plus d'informations sur la copie des chiers journaux sur un PC.
REMARQUE :
• La fonction Journal de bord GPS requiert une carte microSD (fournie pas l'utilisateur).
• Cette fonction est activée par défaut. Par conséquent, lorsque vous insérez une carte microSD,
cette fonction enregistre la position en continu à partir des données du récepteur GPS, même si
vous éteignez puis rallumez le récepteur. Pour désactiver la fonction, procédez tel que décrit ci-
dessous.
• Lorsque la carte microSD est pleine, cette fonction sera mise en pause automatiquement.
5
FRANÇAIS
D Désactivation de la fonction Journal de bord GPS
[MENU] > GPS > GPS Logger > GPS Logger
1. Appuyez sur [MENU].
2. Sélectionnez « GPS Logger » dans le menu « GPS ».
(Tournez la molette [DIAL] pour la sélectionner, puis appuyez sur [ENTER].)
3. Sélectionnez « OFF, » puis appuyez sur [ENTER].
• La fonction Journal de bord GPS est désactivée.
L Appuyez sur [CLEAR] pour retourner à l'écran principal.
5
NOTICE DE BASE
70
Page 72

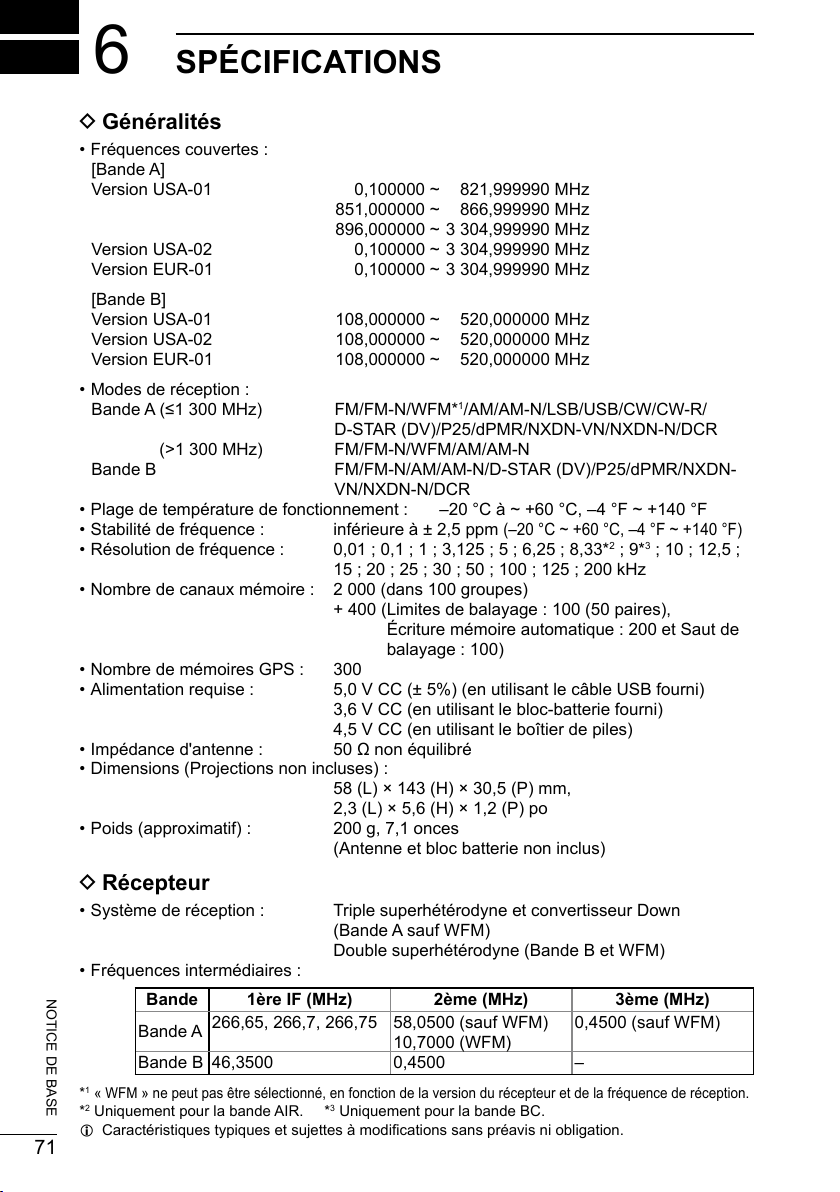

6
SPÉCIFICATIONS
D Généralités
• Fréquences couvertes :
[Bande A]
Version USA-01 0,100000 ~ 821,999990 MHz
851,000000 ~ 866,999990 MHz
896,000000 ~ 3 304,999990 MHz
Version USA-02 0,100000 ~ 3 304,999990 MHz
Version EUR-01 0,100000 ~ 3 304,999990 MHz
[Bande B]
Version USA-01 108,000000 ~ 520,000000 MHz
Version USA-02 108,000000 ~ 520,000000 MHz
Version EUR-01 108,000000 ~ 520,000000 MHz
• Modes de réception :
Bande A (≤1 300 MHz) FM/FM-N/WFM*
D-STAR (DV)/P25/dPMR/NXDN-VN/NXDN-N/DCR
Bande A (>1 300 MHz) FM/FM-N/WFM/AM/AM-N
Bande B FM/FM-N/AM/AM-N/D-STAR (DV)/P25/dPMR/NXDN-
VN/NXDN-N/DCR
• Plage de température de fonctionnement : –20 °C à ~ +60 °C, –4 °F ~ +140 °F
• Stabilité de fréquence : inférieure à ± 2,5 ppm
• Résolution de fréquence : 0,01 ; 0,1 ; 1 ; 3,125 ; 5 ; 6,25 ; 8,33*2 ; 9*3 ; 10 ; 12,5 ;
15 ; 20 ; 25 ; 30 ; 50 ; 100 ; 125 ; 200 kHz
• Nombre de canaux mémoire : 2 000 (dans 100 groupes)
+ 400 ( Limites de balayage : 100 (50 paires),
Écriture mémoire automatique : 200 et Saut de
balayage : 100)
• Nombre de mémoires GPS : 300
• Alimentation requise : 5,0 V CC (± 5%) (en utilisant le câble USB fourni)
3,6 V CC (en utilisant le bloc-batterie fourni)
4,5 V CC (en utilisant le boîtier de piles)
• Impédance d'antenne : 50 Ω non équilibré
• Dimensions (Projections non incluses) :
58 (L) × 143 (H) × 30,5 (P) mm,
2,3 (L) × 5,6 (H) × 1,2 (P) po
• Poids (approximatif) : 200 g, 7,1 onces
(Antenne et bloc batterie non inclus)
1
/AM/AM-N/LSB/USB/CW/CW-R/
(–20 °C ~ +60 °C, –4 °F ~ +140 °F)
D Récepteur
• Système de réception : Triple superhétérodyne et convertisseur Down
• Fréquences intermédiaires :
NOTICE DE BASE
1
*
2
*
Bande 1ère IF (MHz) 2ème (MHz) 3ème (MHz)
Bande A
Bande B 46,3500 0,4500 –
« WFM » ne peut pas être sélectionné, en fonction de la version du récepteur et de la fréquence de réception.
Uniquement pour la bande AIR. *3 Uniquement pour la bande BC.
L Caractéristiques typiques et sujettes à modications sans préavis ni obligation.
266,65, 266,7, 266,75 58,0500 (sauf WFM)
71
(Bande A sauf WFM)
Double superhétérodyne (Bande B et WFM)
0,4500 (sauf WFM)
10,7000 (WFM)
Page 73
SPÉCIFICATIONS
• Sensibilité pour toutes les versions :
Mode
SSB/CW
(10 dB S/N)
AM
(10 dB S/N)
FM
(12 dB S/N)
( 1 kHz/±3,5 kHz
DEV)
WFM
(12 dB S/N)
( 1 kHz/±52,5 kHz DEV)
D-STAR
(1% BER)
NXDN, dPMR, DCR
(1% BER)
P25 (5% BER)
• Sélectivité :
SSB/CW Plus de 1,8 kHz/–6 dB
AM/FM Plus de 12 kHz/–6 dB,
WFM Plus de 150 kHz/–6 dB
• Puissance de sortie audio (3,6 V) :
Haut-parleur externe Plus de 0,2 W (charge de 8 Ω, 10% de distorsion)
Haut-parleur interne Plus de 0,4 W (charge de 16 Ω, 10% de distorsion)
• Consommation électrique ( 3,6 V, FM, mode Veille simple, fonction d'enregistrement
Réception 330 mA typique
Veille 200 mA typique
Économie d'énergie 100 mA typique
Gamme de fréquence
(MHz)
0,495000 ~ 1,899990 0,4 –
1,900000 ~ 14,999990 0,25
15,000000 ~ 29,999990
50,000000 ~ 53,999990
144,000000 ~ 147,999990
430,000000 ~ 449,999990 0,32
0,495000 ~ 1,899990 2,2 2,2
1,900000 ~ 14,999990 1,4 1,4
15,000000 ~ 29,999990
118,000000 ~ 136,999990
28,000000 ~ 221,999990 0,4 0,4
222,000000 ~ 832,999990 0,56 0,56
833,000000 ~ 1 299,999990
1 300,000000 ~ 1 999,999990 1,8 1,8
2 000,000000 ~ 2 699,999990
2 700,000000 ~ 3 304,999990 18 18
76,000000 ~ 107,999990 1,8 5,6
28,000000 ~ 29,999990 0,71 –
50,000000 ~ 53,999990
144,000000 ~ 147,999990
430,000000 ~ 449,999990 1
1 260,000000 ~ 1 299,999990
136,000000 ~ 173,999990 0,71 –
350,000000 ~ 379,999990 1
380,000000 ~ 511,999990
136,000000 ~ 173,999990 0,4 –
400,000000 ~ 469,999990 0,56
763,000000 ~ 832,999990 0,71
833,000000 ~ 869,999990
Moins de 30 kHz/–60 dB (Moins de 1 305 MHz),
Moins de 30 kHz/–40 dB (1 305 MHz ou supérieur)
désactivée, fonction GPS désactivée, rétroéclairage
désactivé) :
Sensibilité
(μV)
Sensibilité du
silencieux
(μV)
6
FRANÇAIS
6
NOTICE DE BASE
72
Page 74
LISTA DE LA PANTALLA MENÚ/LISTE DES ÉCRANS DE MENU
Near Station
Scan
Pause Timer
Resume Timer
Temporary Skip Timer
Program Skip
Group Link
P-Scan Edge
Program Link
Auto MW SCAN Memory Clear
Dup Check During MR Scan
Manage Memory
RX Recorder
<<REC Start>>/<<REC Stop>>
Play Files
Recorder Set
RX REC Condition
File Split
REC Operation
Player Set
Skip Time
GPS
GPS Information
GPS Position
GPS Memory
GPS Alarm
Alarm Select
Alarm Area (Group)
Alarm Area (RX/Memory)
GPS Logger
GPS Logger
Record Interval
Record Sentence
<<GPS Logger Only>>
GPS Set
GPS Select
Power Save (Internal GPS)
Manual Position
RX History
Digital Set
Tone Control
D-STAR
P25
dPMR
NXDN
DCR
Digital Monitor
RX Log
RX History Log
CSV Format
RX Record (D-STAR RPT)
D-STAR EMR AF Level
Fast Unmute (NXDN)
SPEECH
D-STAR RX Call Sign SPEECH
DIAL SPEECH
MODE SPEECH
SPEECH Language
Alphabet
SPEECH Speed
SPEECH Level
Function
Auto Power OFF
Power Save
Monitor
Dial Speed-UP
Key Lock
Active Band
Bar Antenna
Earphone Antenna ( ~ 1.3 G)
CI-V
CI-V Address
CI-V Baud Rate
CI-V Transceive
CI-V USB/Bluetooth
→REMOTE Transceive Address
USB Connect
USB Serialport Function
73
Page 75
LISTA DE LA PANTALLA MENÚ/LISTE DES ÉCRANS DE MENU
Display
Backlight
Backlight Timer
LCD Dimmer
LCD Contrast
RX Popup
P25 RX ID Display
RX Backlight
Scroll Speed
Opening Message
Battery Level (Power ON)
Single Band Display
Display Unit
Display Language
System Language
Sounds
Earphone Mode
Beep Level
Beep/Vol Level Link
A/B Vol Link
Key-Touch Beep
Home CH Beep
Scan Stop Beep
D-STAR Standby Beep
Sub Band Mute (Main RX)
Scope AF Output
Time Set
Date/Time
DATA
TIME
GPS Time Correct
UTC Offset
Bluetooth Set
Bluetooth
Auto Connect
Pairing/Connect
Device Search
Pairing List
<<Pairing Reception>>
Headset Set
AF Output
Icom Headset
Data Device Set
Serialport Function
Bluetooth Device Information
Initialize Bluetooth Device
SD Card
Load Setting
Save Setting
Save Form
Import/Export
Import
Export
CSV Format
SD Card Info
Firmware Update
Format
Unmount
Others
Information
Battery Status
Version
Clone
Clone Mode
Reset
Partial Reset
All Reset
74
Page 76
A7447D-3EU-3
Printed in Japan
© 2018–2020 Icom Inc. Sep. 2020
1-1-32 Kamiminami, Hirano-ku,
Osaka 547-0003, Japan
Loading...
