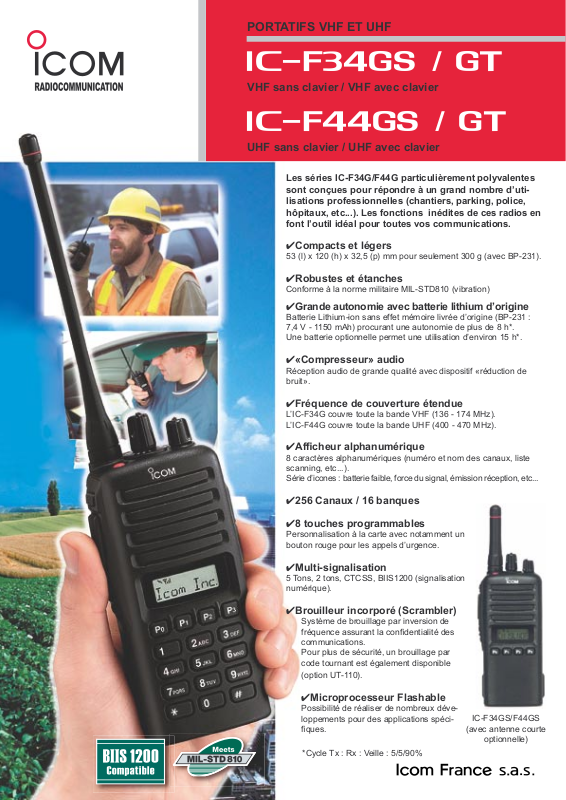

ICOM IC-F34GS, IC-F34GT, IC-F44GS, IC-F44GT User Manual

PORTATIFS VHF ET UHF

iC-f34gs / gt

VHF sans clavier / VHF avec clavier

iC-f44gs / gt

UHF sans clavier / UHF avec clavier

*Cycle Tx : Rx : Veille : 5/5/90%

Les séries IC-F34G/F44G particulièrement polyvalentes
sont conçues pour répondre à un grand nombre d’uti­lisations professionnelles (chantiers, parking, police,
hôpitaux, etc...). Les fonctions inédites de ces radios en
font l’outil idéal pour toutes vos communications.

4Compacts et légers

53 (l) x 120 (h) x 32,5 (p) mm pour seulement 300 g (avec BP-231).

4Robustes et étanches

Conforme à la norme militaire MIL-STD810 (vibration)

4Grande autonomie avec batterie lithium d’origine

Batterie Lithium-ion sans effet mémoire livrée d’origine (BP-231 :
7,4 V - 1150 mAh) procurant une autonomie de plus de 8 h*.
Une batterie optionnelle permet une utilisation d’environ 15 h*.

4«Compresseur» audio

Réception audio de grande qualité avec dispositif «réduction de
bruit».

4Fréquence de couverture étendue

L’IC-F34G couvre toute la bande VHF (136 - 174 MHz).
L’IC-F44G couvre toute la bande UHF (400 - 470 MHz).

4Af cheur alphanumérique

8 caractères alphanumériques (numéro et nom des canaux, liste
scanning, etc...).
Série d’icones : batterie faible, force du signal, émission réception, etc...

4256 Canaux / 16 banques

48 touches programmables

Personnalisation à la carte avec notamment un
bouton rouge pour les appels d’urgence.

4Multi-signalisation

5 Tons, 2 tons, CTCSS, BIIS1200 (signalisation
numérique).

4Brouilleur incorporé (Scrambler)

Système de brouillage par inversion de
fréquence assurant la con dentialité des
communications.
Pour plus de sécurité, un brouillage par
code tournant est également disponible

(option UT-110).

4Microprocesseur Flashable

Possibilité de réaliser de nombreux déve­loppements pour des applications spéci­ ques.

IC-F34GS/F44GS

(avec antenne courte

optionnelle)

PORTATIFS VHF ET UHF

ic-f34gs / gt l ic-f44gs / gt

GENERAL

• Couverture en fréquences :
IC-F34GS/GT 136–174 MHz
IC-F44GS/GT 400–470 MHz

• Nombre de canaux : 256 canaux / 16 banques

• Espacement des canaux : 12,5 kHz / 20 kHz / 25 kHz

• Impédance d’antenne : 50 Ω (SMA Type)

• Pas du canal PLL :
IC-F34GS/GT 2,5 / 3,125 kHz
IC-F44GS/GT 5 / 6,25 kHz

• Alimentation : 7,2 V DC

• Consommation (approx) :

Emission à 5 W 1,8 A (IC-F34GS/GT)
à 4 W 1,7 A (IC-F44GS/GT)
à 1 W 0,8 A
Réception AF max. 300 mA
Veille 85 mA

• Température d’utilisation : –25 ˚C à +55 ˚C

• Dimensions (L × H × P) : 53 × 120 × 32,5 mm

(projections non incluses)

• Poids (Avec BP-231) : 300 g

• Chocs et anti-vibrations : norme militaire MIL-STD810

EMETTEUR

• Puissance de sortie : IC-F34GS/GT 5 W

IC-F44GS/GT 4 W

• Système de modulation :

Modulation de fréquence par variation de
réactance

• Déviation maximum : ± 5 kHz (large)
± 4 kHz (moyen)

± 2,5 kHz (étroit)

• Limitation de modulation : 60 – 100 % au Max. de la déviation

• Distorsion harmonique : 3 % typ. (AF 1kHz, 40% déviation)

• Réjection du canal adjacent : 70 dB Min.

• Puissance du canal adjacent : 70 dB Min. (large)
60 dB Min. (étroit)

RECEPTEUR

• Sensibilité : -4 dB µV (20 dB SINAD)

• Sensibilité du squelch : -4 dB µV

• Réjection du canal adjacent : 73 dB (large, moyen)

63 dB (étroit)

• Réjection fréquence image : 70 dB

• Intermodulation : 67 dB

• Puissance de sortie audio : 0,5 W (distorsion 5 % sous 8 Ω)

• Connecteur HP externe : 2 connecteurs 2,5 - 3,5 mm / 8 Ω

Normes militaires

Ces radios répondent aux normes militaires suivantes.

Standard

Method Proc. Method Proc. Method Proc. Method Proc.

MIL 810C MIL 810D MIL 810E MIL 810F

Vibration 514.2 X 514.3 I 514.4 I 514.5 I
Choc 516.2 I, II, IV 516.3 I, IV 516.4 I, IV 516.5 I, IV

ACCESSOIRES FOURNIS D’ORIGINE

• Antenne

(FA-SC55V ou FA-SC57U suivant version)

• Pince crocodile MB-94

• Batterie BP-231

ACCESSOIRES DISPONIBLES

BP-231 : Batterie Li-Ion 7,4 V / 1150 mAh
BP-232 : Batterie Li-Ion 7,4 V / 2000 mAh
FA-SC57U : Antenne UHF
FA-SC55V : Antenne VHF
FA-SC73U : Antenne courte UHF
FA-SC57VS : Antenne courte VHF
LC-BF34GCP : Housse cuir avec clip pivot
LC-BF34GNC : Housse nylon avec clip métal
LC-B2362N : Baudrier couleur noire
LC-B2362O : Baudrier couleur orange
MB-93 : Clip pince système pivot.
MB-94 : Pince crocodile (fournie d’origine)
MB-96 : Passant cuir pour ceinture (à utiliser avec

un MB-93)

MB-96F : Passant cuir pour ceinture (à utiliser

avec un MB-94)

SP-13 : Oreillette
UT-105 : Carte SmarTrunk II™
UT-108 : Platine ANI et décodage DTMF
UT-109 : Platine scrambler 32 codes
UT-110 : Platine scrambler 1020 codes tournants
VS-1L : Boîtier vox prise coudée (à utiliser avec

avec HS-94, HS-95, HS-97)
