Page 1

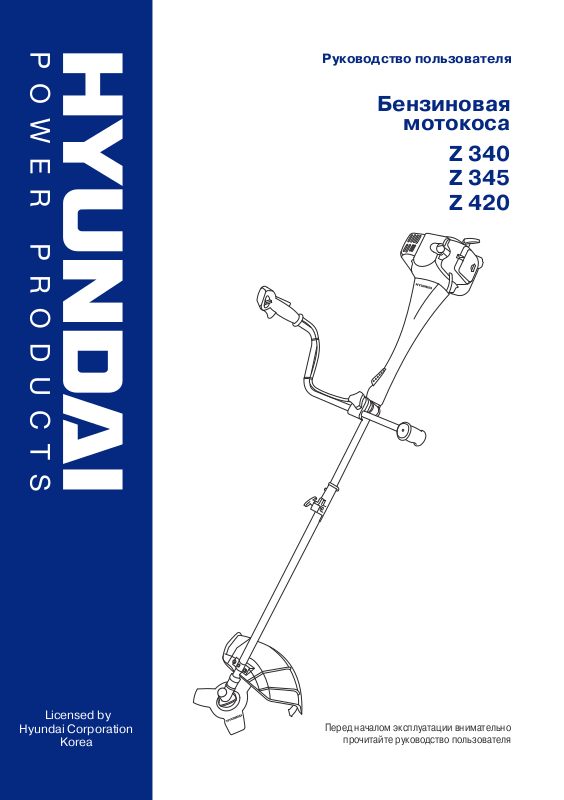

Руководство пользователя
Бензиновая
м отокоса
Z 340 Z 345 Z 420
Hyundai Corporation
Korea
П еред началом эксплуатации вним ательно
прочитайте руководство пользователя
Page 2
Page 3
О главление
П рим ечания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
П редисловие. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Технические характеристики . . . . . . . . . . . . . . . . . 5
Ком плектность . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
О писание изделия . . . . . . . . . . . . . . . . . . . . . . . . . 5
О бщ ий вид. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
С оставны е части . . . . . . . . . . . . . . . . . . . . . . . . . . 6
И нф орм ация по безопасности . . . . . . . . . . . . . . . . 7
О писание сим волов. . . . . . . . . . . . . . . . . . . . . . . 11
С борка и подготовка к работе . . . . . . . . . . . . . . . 12
Работа с бензокосой . . . . . . . . . . . . . . . . . . . . . . 19
Техническое обслуж ивание . . . . . . . . . . . . . . . . . 25
П оиск неисправностей . . . . . . . . . . . . . . . . . . . . 32
П рим ечания
Licensed by
Hyundai Corporation
Korea
Расш иф ровка обозначений:
Z-34/42*–объем двигателя, см .
П роизводитель оставляет за собой право на внесение
изменений в конструкцию , дизайн и
ком плектацию изделий.
И зображ ения в инструкции м огут отличаться от
реальных узлов и надписей на изделии.
3
03
Page 4
Предисловие
Благодарим В ас за приобретение бензокосы
HYUNDAI.
В данном руководстве содерж ится описание техники безопасности и процедур по обслуж иванию и использованию м оделей бензокос HYUNDAI.
Все данные в данном докум енте содерж ат самую свеж ую инф орм ацию , доступную к м ом енту печати. П росим принять во вним ани е, что некоторы е изменения, внесенны е производителем м огут бы ть не отраж ены в данном руководстве. А такж е изоб р аж ения и рисунки м огут отличаться от реального изделия.
П р и во зникнове н и и про б ле м и спо льзуйте полезную инф орм ацию , располож енную в конце руководства.
П еред началом работы с бензокосой необходим о вним ательно прочитать все руководство. Э то пом ож ет избежать возмож ны х травм и повреж дения оборудования.
Hyundai Corporation
Korea
04
Page 5
Технические
характеристики
М одель Z340 Z420
М одель двигателя
Тип двигателя
О бъем двигателя
О бороты холостого хода
С корость при кош ении
Ic34
2-х тактный
3
33,6 см
3200 об/м ин
6300 об/м ин (нож )
7000 об/м ин (леска)
Z345
Ic34
2-х тактный
33,6 см
3200 об/м ин
6300 об/м ин (нож )
7000 об/м ин (леска)
3
7000 об/м ин (леска)
Ic42
2-х тактный
3
41,5 см
3200 об/м ин
6300 об/м ин (нож )
Ком плектность
О писание
изделия
Hyundai Corporation
Korea
О бъем топливного бака
Бензосм есь ( б ензин / м асло)
С веча
М ощ ность двигателя
Н аправление движ ения вала (вид сверху)
Толщ ина нож а
Д им етр отвер стия нож а
Ш ири на кош ения
Нож
Леска
0,7 л
40:1
NHSP LD L7RTF
1,6 л.с.
Пр отив часовой
стр елки
1,4 м м
25,4 м м
255м м
450м м
0,7 л
40:1
NHSP LD L7RTF
1,6 л.с.
Пр отив часовой
стр елки
1,4 м м
25,4 м м
255м м
450м м
0,7 л
40:1
NHSP LD L7RTF
2,3 л.с.
Пр отив часовой
стр елки
1,4 м м
25,4 м м
255м м
450м м
В ком плект поставки входит:
Бензокоса. . . . . . . . . . . . . . . . . . . . . . . . . . . – 1 ш т.
Н аплечный рем ень . . . . . . . . . . . . . . . . . . . . – 1 ш т.
П роф ессиональная катуш ка для лески. . . . . . – 1 ш т.
Д иск для кош ения . . . . . . . . . . . . . . . . . . . . . – 1 ш т.
Руководство пользователя . . . . . . . . . . . . . . – 1 ш т.
Упаковка . . . . . . . . . . . . . . . . . . . . . . . . . . . . – 1 ш т.
Удобны е и легкие м отокосы HYUNDAI позволяю т бы стро навести лоск при проведении работ по уходу за приусадебны м участком и ландш аф том.
П редставленны е м отокосы предназначены для покоса м алы х и средних площ адей с неровной поверхностью . В зависим ости от вы бора лески или нож а м отокоса м ож ет бы ть использована д ля по д стри гания газонов или травы , д ля р езки кустарниковой поросли и м елких деревьев. П рочный стальной вал, порш ень с двум я кольцам и в сочетании с больш им и подш ипникам и и воздуш ны й ф ильтр гарантирую т надежную работу в лю бы х условиях.
М одели бензокос HYUNDAI Z340, Z345 и Z420 ком плектую тся как леской, так и реж ущ им диском .
05
Page 6
О бщ ий вид
15
17
19
16
14
13
20
12
18
8
Составны е
части
Hyundai Corporation
Korea
10
9
1 Воздуш ная заслонка 2 Колпачок свечи
Глуш итель
3 4 Топливный бак 5 Рукоятка стартера 6 П одкачка топлива 7 Кры ш ка топливного бака 8 Редуктор
9 Н ож 10 Защ ита режущ ей части 11 Косильная головка
рис. 1
Н аплечный рем ень
12 13 Рукоятка 14 Д ерж атель для ремня 15 Вы клю чатель 16 Ры чаг газа 17 Ф иксатор ры чага газа 18 Трансмиссия
Антивибрационная
19
систем а
Разборны й вал (для Z340
20
и Z420)
06
Page 7
И нф орм ация
по
безопасности
При работе с устройством необходим о обязательно соблю дать эти требования по технике безопасности:
s П е р е д пе р в ы м пр и м е не ни е м н е о б хо д и м о
вним ательно прочитать инструкцию по эксплуатации и сохранять ее для дальнейш его использования.
s П еред вводом в эксплуатаци ю пользователь
устройства должен ознаком иться с ф ункциям и и
элем ентами управления бензокосой.
s О ператор долж ен знать, как м ож но немедленно
остановить рабочие узлы бензокосы и двигатель.
s Во врем я работы бензокосы необходим о всегда
выполнять реком ендации, содерж ащ иеся в этой инструкции по эксплуатации. В противном случае возникает опасность травматизма или опасность повреждения устройства.
s Приводить бензокосу в действие разреш ается только,
находясь в хорош ем ф изическом и психическом состоянии.
s Запрещ ается работать с бензокосой после приема
лекарств, употребления алкогольных напитков или наркотиков, которые м огут оказать негативное влияние на реакцию работаю щ его.
s В зависим ости от установленного реж ущ его
инструм ента, бензо ко са пр едназн ачен а д ля по д стри гани я газонов или травы , для резки кустар н и ково й пор о сли и м елких д е р евье в. И спользование бензокосы в других целях запрещ ено.
!
Hyundai Corporation
Korea
О пасность травм атизм а!
s Р аботать с бензокосой разреш ается только
пользователям , которые прочитали инструкцию по эксплуатации. Н и в коем случае нельзя доверять управление устройством детям.
s Н ео б хо д и м о учи ты ва ть, что о пе р атор и л и
пользователь несет ответственность за несчастны е случаи или угрозу для жизни других персон и их им ущ ества.
s Никогда не пользуйтесь бензокосой при нахож дении
лю дей, детей и ж ивотных в непосредственной бли­зости от рабочей зоны (на расстоянии не м енее 15 м .)
s Бензокоса HYUNDAI удовлетворяет требованиям
действую щ их европейских норм по правилам техники безопасности. И з соображений безопасности не вносите никаких изм енений в конструкцию устройства.
07
Page 8
И нф орм ация
по
безопасности
П одготовка к работе
s П ри эксплуатации устройства всегда одевайте
прочную обувь на нескользящ ей подош ве и длинные брю ки. Н е разреш ается работать с устройством без обуви или в сандалиях.
s Тщ ательно пр о вер ьте предполагаем ую зо ну
и сп о л ьзо в а н и я б е н зо ко сы и уд а ли те вс е посторонние предм еты .
s В ним ательно осм отрите изделие на предм ет
потерянны х или о слаб л е н ны х б олтов и / или кре п лений, а такж е убед и тесь в о тсутствии протеков/под теков. Убедитесь, что косильная головка или нож для кош ения установлены правильно и надежно заф иксированы .
s Убедитесь что защ ита установлена правильно и
надежно закреплена.
s В с е гд а и сп о л ь з уй те н ап л е чн ы й р е м е н ь.
О трегулируйте его под свои разм еры до запуска двигателя.
Запуск двигателя
Б е н зо ко са о б о р уд о в а н а ц е н тр о б е ж н ы м м еханизм ом сцепления. Косильная головка или нож для кош ения начинаю т вращ аться сразу после запуска двигателя. В о врем я запуска двигателя В ам следует полож ить изделие на землю , на ровную поверхность, а также придерж ивать бензокосу.
С ледите за тем чтобы никакие посторонние предм еты не оказались в области расположения косильной головки или нож а для кош ения.
Hyundai Corporation
Korea
П РЕД УП Р Е Ж Д ЕН И Е ! П ри запуске двигателя никогда не переводите ры чаг газа в м аксим аль­ное полож ение.
П осле запуска двигателя убедитесь в том , что косильная головка или нож для кош ения останавли­ваю тся, когда В ы переводите ры чаг газа в начальное полож ение. Если при этом вращ ение продолжается, заглуш ите двигатель и обратитесь в авторизованны й сервисны й центр для рем онта.
!
08
Page 9
И нф орм ация
по
безопасности
Д ействия при работе бензокосой
s Косить разреш ается только в дневное врем я или
при хорош ем искусственном освещ ении.
s Н е используйте бензокосу во врем я дож дей,
ураганного ветра, а также других природны х ката­кл и з м о в , п р е д с та в л я ю щ и х угр о зу в а ш е й безопасности.
s Запрещ ается работать бензокосой с неисправной
защ итой или без установленных предохранитель­ны х м еханизм ов.
s В о врем я работы нельзя торопиться, нуж но
спокойно, равном ерно двигаться.
s П ри работе с бензокосой необходим о держ аться за
рукоятку обеим и рукам и. Расставьте ноги чуть дальш е, чем ш ирина плеч, так чтобы ваш вес равномерно распределялся на обе ноги, и всегда во врем я работы сохраняйте равновесие.
s Н е подним айте реж ущ ую часть бензокосы выш е
пояса.
s В сегда поддерж ивайте необходим ы е обороты
двигателя. С тарайтесь не превыш ать обороты без необходим ости.
s Если во врем я работы бензокоса начинает сильно
вибрировать, то Вам следует остановить двигатель и постараться найти причину. Не запускайте двигатель пока проблем а не будет найдена и устранена.
s Н е прикасайтесь в движ ущ им ся и режущ им частям
бензокосы а также к горячим поверхностям .
s Н е прикасайтесь к глуш ителю , свече зажигания и
другим м еталлическим частям во врем я работы двигателя, а также сразу после его остановки. Н есоблю дение данного правила м ож ет послуж ить получению серьезного телесного повреж дения и пораж ения электрическим током.
s И збегайте слиш ком длительного управления
бензокосой, так как продолж ительное воздействие вибрации на руки оператора м ож ет нанести вред.
Hyundai Corporation
Korea
09
Page 10
И нф орм ация
по
безопасности
Hyundai Corporation
Korea
П равила обращ ения с топливом
О С ТО РО Ж НО ! Б ензин сильно токсичен и горю ч!
s Храните бензин только в предназначенных для этого
ем костях.
s Храни те бензин вдали от источни ков искр,
открытого плам ени, постоянного горения, а такж е источников тепла и других источников возгорания.
s Устройство транспортируйте только с пусты м
топливны м баком и закры ты м краном топливного бака (при его наличии).
s Если бензобак следует опустош ить, то запустите
двигатель вне пом ещ ения до полной вы работки топлива.
s З аправку прои зво д ите только н а откры той
м естности. Н е курите во врем я заправки.
s Топливны й бак не заполняй те полно стью , а
наливай-те топливо приблизительно на 4 см . Н иж е кром ки наливного патрубка, чтобы им елось м есто для расш ирения топлива.
s Заливать бензин необходим о до запуска двигателя.
Во врем я работы двигателя или при неосты вш ем устройстве нельзя открывать крыш ку бензобака или доливать бензин.
s Если Вы перелили бензин через край, то запускать
двигатель м ож но только после очистки поверхнос-ти, залитой бензином . Н е вклю чайте заж игание до того м о м ента, пока пары бензина не улетучи лись (протереть насухо).
s Кры ш ка бензобака должна бы ть плотно закрыта. s И з соображений безопасности необходим о прове-
рять топливопровод, бензобак, пробку бензобака и подсоед и нения на отсутствие повреж д ений и неплотностей. П ри необходим ости соответствую ­щ ие узлы надо зам енить.
s С ледует зам енять повреж денны е глуш ители и
защ итные пластины .
s Н икогда не оставляйте устройство с бензином в
бензобаке в пом ещ ении. Есть опасность вступления бензиновы х паров в контакт с откры ты м огнем или искрам и и возм ож но их восплам енение.
s П еред тем как поставить устройство в закрытое
пом ещ ение, дайте возм ож ность двигателю осты ть.
s Б ензокоса вы деляет отработавш ие газы пока
двигатель работает. Н икогд а не используйте м оторизованное устройство в закры ты х или плохо проветриваем ы х пом ещ ениях. С ущ ествует прям ая угроза ж изни вследствие отравления!
10
Page 11
О писание сим волов
1
2 3
4 5
7
6
8
1. С оответствует европейском у стандарту качества.
2. Вним ание! О пасность!
3. В ним ательно прочитайте руководство перед
использованием изделия.
4. П ри работе соблю дайте безопасное расстояние
15м до других лю дей.
5. П ри работе носите защ итны е очки и головной
убор.
6. П ри работе носите защ итны е перчатки.
7. П ри работе носите обувь с твердой подош вой.
8. О пасность попадания отбрасываем ы х элем ентов
от бензокосы в человека
М аксим альны й уровень ш ум а: LWA=96дБ(A)
И спользуется бензосм есь (бензин : м асло)
Hyundai Corporation
Korea
11
Page 12
Сборка
и подготовка
к работе

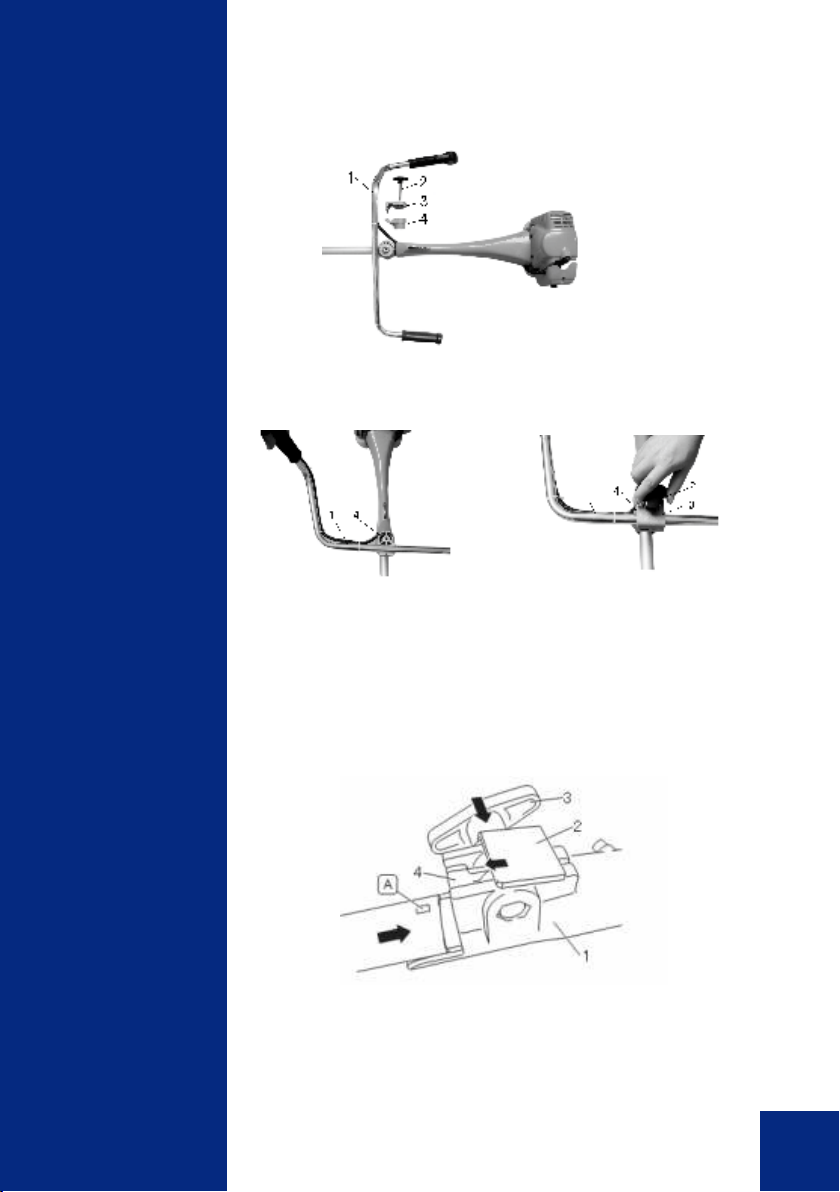

Установка рукоятки
1. Для установки рукоятки Вам потребуется: рукоятка (1), держатель (4),
зажим (3) См. рис.2
рис. 2
2. Установите рукоятку (1) на держатель (4), положите зажим (3) на рукоятку(1), отрегулируйте рукоятку в нужном Вам положении и затяните винты (2) (рис. 3,4)
рис. 3 рис. 4
Сборка вала бензокосы (для Z340, Z420)
Hyundai Corporation
Korea
ПРЕДУПРЕЖДЕНИЕ: Никогда не соединяйте части вала при работающем двигателе!
1. О слабьте винт(3) наж м ите защ итны й заж им (4) вниз (рис. 5).
рис. 5
2. С оедините ниж ню ю часть вала с пазом “A” c верхней частью вала (1), до м ом ента когда защ итный заж им (4) издаст характерный звук.
Н аж м ите на защ итную крыш ку (2) подняв ее вверх
и хорош о затяните винт (3).
!
12
Page 13
Сборка
и подготовка
к работе

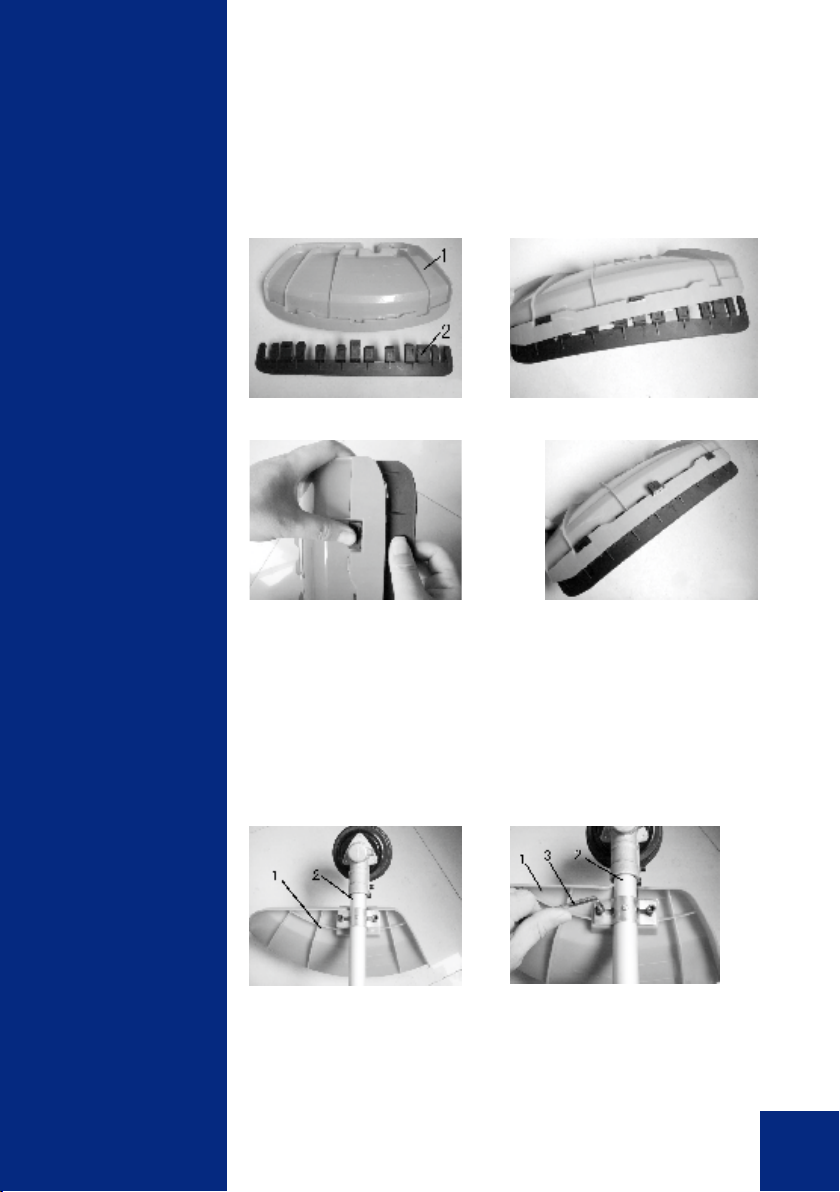

Сборка защ иты бензокосы
ВН И М АН И Е! Защ итны й кож ух оборудован нож ом для обреза лески. Б ерегите руки во врем я установки.
рис. 6а рис. 6б
рис. 6с рис. 6д
Д ля сборки изделия вы полните порядок действий:
рис.6a> рис.6б> рис.6с
Д ля р азб о р ки защ иты вы полни те пор ядок
действий: рис.6с > рис.6д > рис.6б > рис.6a
!
Hyundai Corporation
Korea
П осле сборки элем ентов защ иты соедините ниж ню ю часть вала(2) с защ итой(1), крепко затяните винты при пом ощ и клю ча(3). С м . рис. 7а-7б.
рис. 7а
рис. 7б
13
Page 14
Сборка
и подготовка
к работе

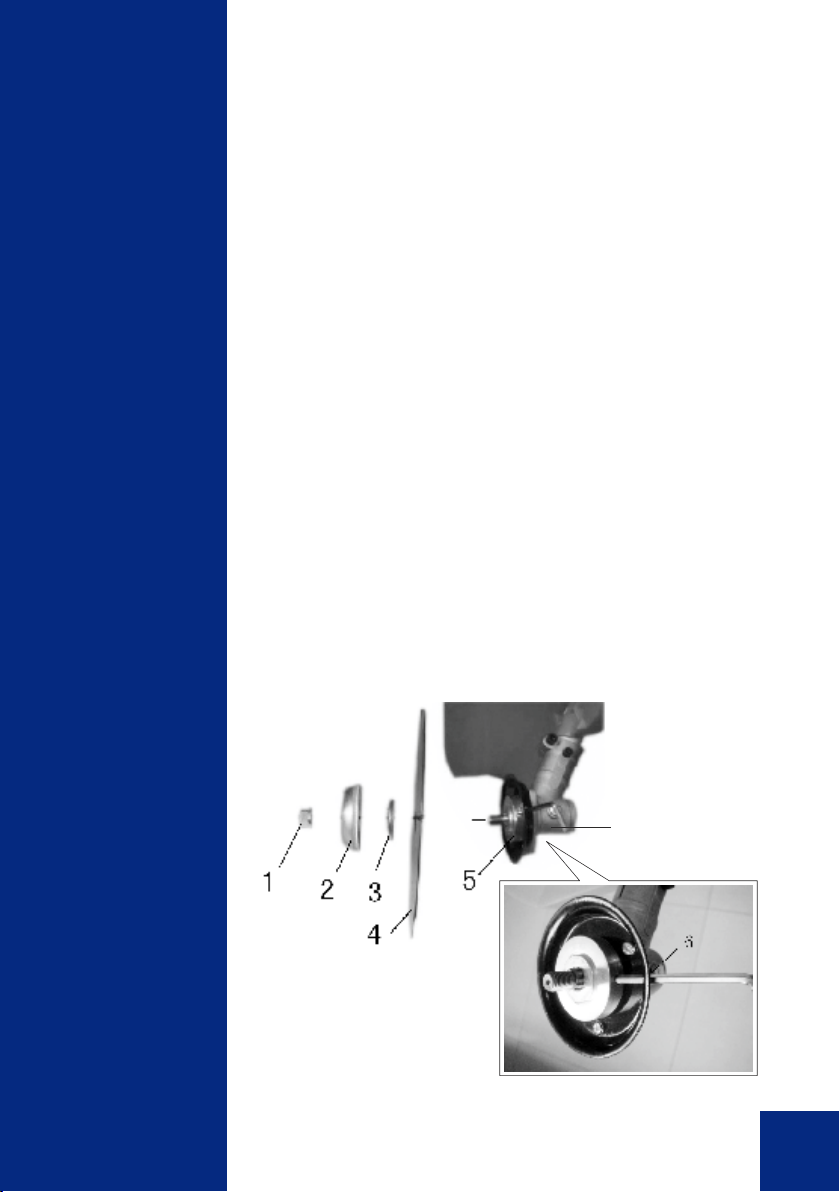

Установка нож а для кош ения (Рис. 8)
П РЕД УП РЕЖ Д ЕН И Е! Во врем я установки нож а для кош ения убедитесь, что он не повреж ден и на нем нет трещ ин, а такж е зубья располагаю тся в нуж ном направлении.
1. Установите внутренний ф игурный ф ланец (5) на
ось вращ ения. В ы ступ на ф ланце долж ен бы ть
направлен в сторону нож а (4) , а не редуктора (7).
2. З а ф и кси р уй те р ед укто р в н еп о д ви ж н о м
состоянии. Д ля этого совм естите отверстия на
ниж ней кры ш ке и внутреннем ф игурном ф ланце
(5), вставьте ш естигранный клю ч(6) (показано на
рисунке).
3. Установите нож для кош ения (4) на внутренний
ф ланец (5). Н ож долж ен плотно прилегать к
внутреннем у ф ланцу, избегайте перекоса.
4. Установите пр и ж им но й ф ланец (3) на ось
вращ ения.
5. Установите кры ш ку (2) так, как показано на
рисунке.
6. Затяните приж им ную гайку (1) на оси вращ ения.
Вним ание, левосторонняя резьба! З акручивайте
гайку против часовой стрелки! М иним альны й
м ом ент затяж ки гайки долж ен составлять 14 Н ·м .
!
Hyundai Corporation
Korea
7
рис. 8
14
Page 15
Сборка
и подготовка
к работе

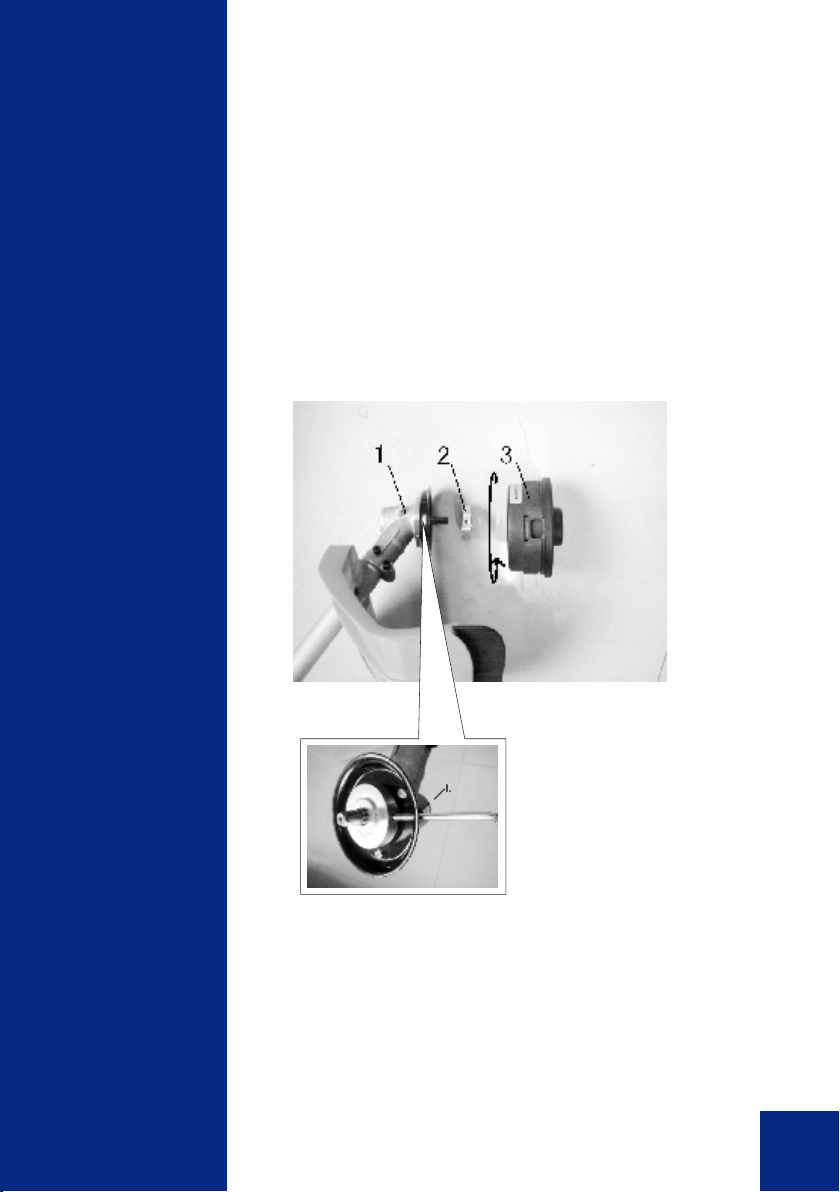

Установка косильной головки (Рис. 9)
1. Установите внутренний ф игурны й ф ланец (5) на
ось вращ ения.
2. Заф иксируйте редуктор в неподвиж ном состоя-
нии. Д ля этого совм естите отверстия на ниж ней
кры ш ке и внутреннем ф игурном ф ланце (5),
вставьте ш естигранны й клю ч(6) (показано на
рисунке).
3. Установите косильную голо вку (8) на ось
вращ ения.
4. Н адеж но затяните косильную головку. В ним ание,
левосторонняя резьба! З акручивайте косильную
головку против часовой стрелки!
затянуть
Hyundai Corporation
Korea
рис. 9
15
Page 16
Сборка
и подготовка
к работе

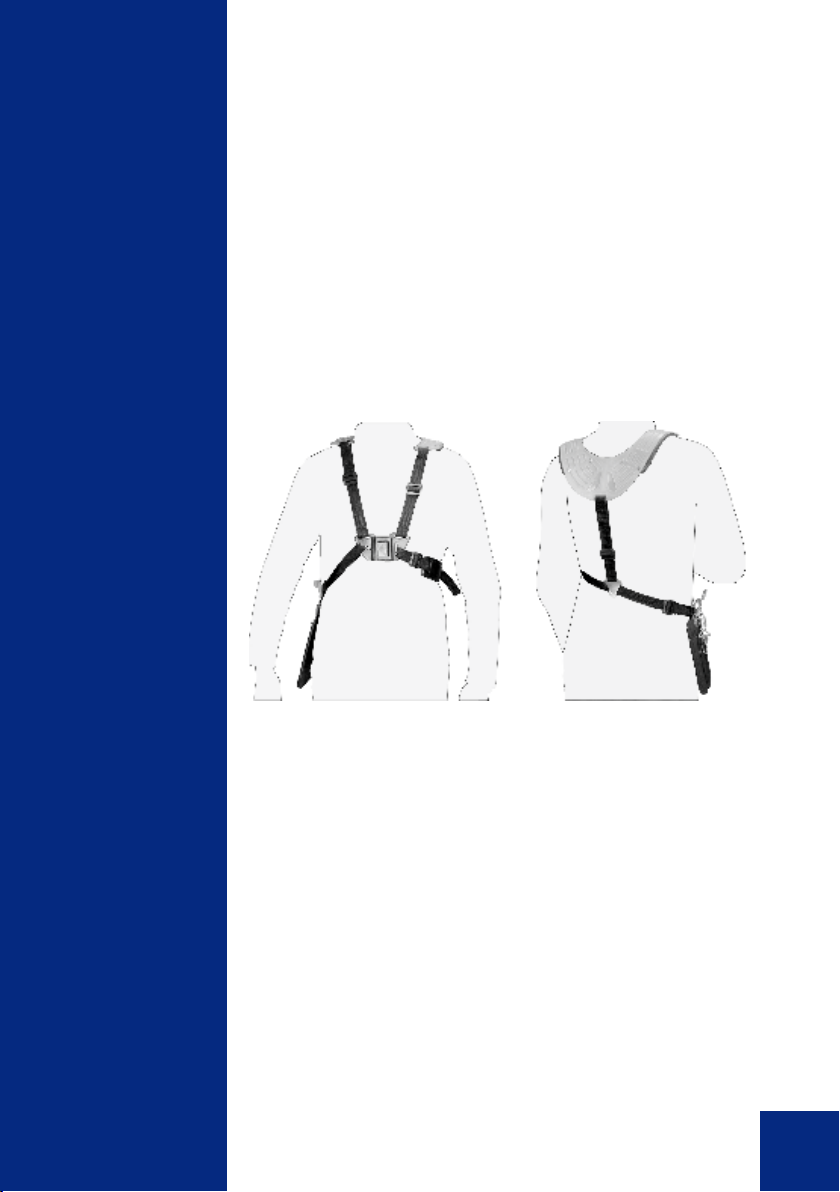

П лечевой рем ень
П Р ЕД УП Р ЕЖ Д ЕНИ Е! В о врем я использования изделия всегда используйте плечевой рем ень. В сегда проверяйте чтобы бензокоса бы ла надеж но закреплена на плечевом рем не. В противном случае Вы не см ож ете полностью контролировать полож ение бензокосы во врем я работы , что м ож ет нанести серьезные повреж­д ен и я В а м и о кр уж а ю щ и м . Н и ко гда н е используйте повреж денны й плечевой рем ень.
П овесьте плечевой рем ень как показано на рис. 10а-10б
!
Hyundai Corporation
Korea
рис. 10а
Балансировка изделия:
1. Закрепите бензокосу на держ ателе.
2. О трегулируйте плечевой рем ень таким образом
что б ы р е ж ущ а я ча с ть б е н з о ко с ы б ы л а
параллельна зем ле для эф ф ективной и удобной
работы с изделием .
3. После правильной установки м ож ете приступать к
работе
рис. 10б
16
Page 17
Сборка
и подготовка
к работе
Заправка топливом
П Р Е Д УП Р ЕЖ Д ЕН И Е ! Б ензин является легко восплам еняем ы м вещ ество м . Н е курите, избегайте откры того огня и искр возле бензина. П е р е д зап р а вко й топ л и в о м о стан ови те двигатель и дайте ем у осты ть. П осле заправки топливом перенесите бензокосу на расстояние как м иним ум 3м , и только потом запускайте двигатель.
С оотнош ение бензина к м аслу = 40 : 1
• К использованию разреш ается только неэтилиро-
ванны й бензин АИ 92.
• О ктановое число бензина не должно бы ть м еньш е 92.
• П ри использовании бензина с октановы м числом
м еньш е 92 возникает опасность перегрева двига-
теля и, как следствие выход двигателя из строя.
• Н изкокачественны й бензин и/или м асло м огут
повредить уплотнительны е кольца двигателя,
топливную м агистраль, а также топливный бак.
• З агря знен н ы й б ензин м ож е т пр и ве сти к
засорению карбю ратора и полом ке порш невой
группы двигателя
Как см еш ивать топливо
!
Hyundai Corporation
Korea
ВАЖ НО ! Уделите особое вним ание к см еш и­ванию топлива. П лохое разм еш ивание м асла в бензине м ож ет негативно отразиться на работе двигателя и его сроке служ бы !
1. О тмерьте необходим ое количество бензина и
м асла для создания бензиновой см еси.
2. Н алейте часть бензина в специальную чистую
канистру.
3. Вы лейте затем в эту канистру все м асло и хорош о
взболтайте.
4. В ы лейте оставш ую ся часть бензина в эту канистру
хорош о взбалты вайте полученную см есь как м и-
ним ум 1 м инуту. П оскольку некоторы е виды м асла
содерж ат различны е дополнительные ком понен-
ты , то потребуется дополнительное врем я для
разм еш ивания м асла в бензине.
5. Рекомендуется подписать данную канистру о ее
содерж ании.
!
17
Page 18
Сборка
и подготовка
к работе
Заправка бензокосы
1. О ткрутите и сним ите крыш ку топливного бака.
П олож ите ее на чистую сухую поверхность.
2. З аполните топливны й бак бензиновой см есью на
80%.
3. З акрутите кры ш ку топливного бака и вытрите
насухо возм ож ны е подтеки топлива на бензокосе.
П РЕД УП РЕЖ Д ЕН И Е!
1. После заправки топливом перенесите бензо-
косу на расстояние как м иним ум 3м и только
потом запускайте двигатель.
2. П еред заправкой топливом всегда останав-
ливайте двигатель. П ока двигатель осты вает
не забудьте достаточно хорош о взболтать
бензино вую см есь приготовленную для
заправки.
Д ля продления срока служ бы ваш его двигателя, избегайте:
1. БЕН ЗИ Н А Б ЕЗ М АС Л А (ЧИ С ТО ГО БЕН З И Н А). О н
очень бы стро нанесет ущ ерб внутренним частям
двигателя.
2. ГАЗ О ХО Л А (Б Е Н З О С П И Р ТА). О н привед ет к
повреждению резиновых и пластм ассовы х частей
двигателя, а такж е наруш ению должной см азки
двигателя.
3. М АС Л А Д Л Я 4-Х ТАКТН Ы Х М О ТО РО В . О но м ож ет
вы з в ать за гр язн е н и е с в е чи за ж и га н и я,
блокировки канала выхлоп, а такж е западание
порш невых колец.
4. Бензиновую см есь оставленную без использова-
ния более чем на месяц. О на вы зовет загрязнение
карбю ратора и как следствие неправильную
работу двигателя. В случае хранения изделия длительное врем я
опустош ите топливны й бак и заведите двигатель
для выработки остатков бензиновой см еси из
карбю ратора.
!
Hyundai Corporation
Korea
18
Page 19
Работа
с бензокосой

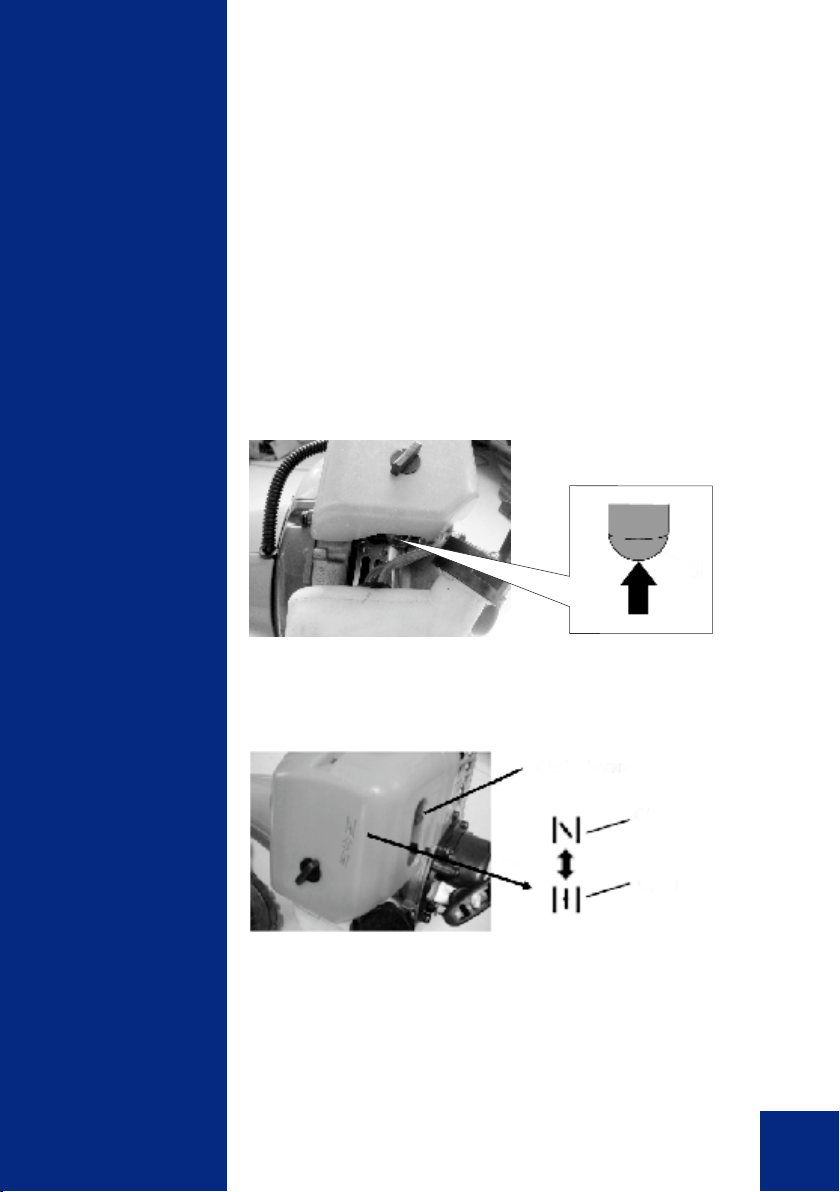

Запуск двигателя
П РЕД УП РЕЖ Д ЕН И Е! Реж ущ ая часть бензокосы начинает вращ аться после запуска двигателя.
1. Заправьте топливной бак бензиновой см есью .
2. П олож ите бензокосу на ровную сухую поверх-
ность. Реж ущ ая часть бензокосы не долж на соприкосаться с зем лей. Уберите все посторон­ние предм еты находящ иеся близко от реж ущ ей части бензокосы , т.к. она начинает вращ аться сразу после запуска двигателя.
3. П одкачайте топливо наж ав несколько раз на
прайм ер, пока топливо не появится в прозрачной топливопроводной трубке. Рис. 11.
рис. 11
!
Hyundai Corporation
Korea
4. Перем естите воздуш ную заслонку в положение
«ЗАКР Ы ТО ». Рис. 12.
Воздуш ная заслонка
ЗАКРЫ ТО
О ТКРЫ ТО
19
Page 20
Работа
с бензокосой
5. Рис. 13: Заж м ите рукой одноврем енно ры чаг газа
(2) и ф иксатор ры чага газа (3). П ереведите выклю чатель (1) в положение «З апуск». П осле этого отпустите ры чаг газа и ф иксатор ры чага газа. В ы клю чатель (1) долж ен заф иксироваться в полож ении «Запуск».
Вы клю чатель (1) им еет три полож ения:
- полож ение вниз – «О становка»
- средне полож ение – «Работа»
- полож ение вверх – «З апуск».
Работа
О становка
2 Р ы чаг газа
6. Удерж ивая бензокосу в горизонтальном полож е-
нии, потяните за рукоятку стартера, пока не
почувствуете сопротивление. П осле этого плавно,
но быстро вы тяните ш нур стартера. Д вигатель
запустится.
П РЕД УП Р ЕЖ Д ЕН И Е! Б ензокоса оборудована центробеж ны м м еханизм ом сцепления. Таким образом косильная головка или нож для кош ения начи наю т вращ аться сразу посл е запуска двигателя. Во врем я запуска двигателя В ам следует полож ить изделие на зем лю , на ровную поверхность, а такж е придерж ивать бензокосу. Следите за тем чтобы никакие посторонние предм еты не оказались в области расположения косильной головки или нож а для кош ения.
Запуск
1 В ы ключатель
3 Ф иксатор ры чага газа
рис. 13
!
Hyundai Corporation
Korea
ВАЖ НО ! Н е отпускайте рукоятку стартера резко! Верните ее обратно плавно. В этом случае трос стартера будет равном ерно нам отан на ш кив стартера.
!
20
Page 21
Работа
с бензокосой
7. После запуска двигателя перем естите воздуш ную
заслонку в полож ение «О ТКРЫ ТО » (рис. 12).
8. О днократно нажм ите ры чаг газа (рис. 13 поз.2) и
выклю чатель (рис. 13 поз.2) должен перем естить-
ся в положение «Работа».
9. П еред тем как начать работу, подож дите некоторое
врем я, чтобы двигатель нагрелся.
ЗАМ ЕЧАН И Е! Д ля запуска горячего двигателя сразу после его остановки, оставьте воздуш ную заслонку в положении «О ТКРЫ ТО »
О становка двигателя С м . рис. 13
1. О тпустите ры чаг газа (2) и дайте двигателю
поработать на холостых оборотах полм инуты .
2. П ереведите В ы клю чатель (1) в полож ение
остановка.
И збегайте остановки двигателя во время того когда зажат ры чаг газа (2). И склю чения составляют случаи, когда экстренно необходимо остановить двигатель.
Если двигатель после перевода выклю чателя (1) в полож ение О становка не остановился – переведите воздуш ную заслонку в полож ение «З акрыто».
Hyundai Corporation
Korea
П РЕД УП РЕЖ Д ЕН И Е! Во врем я зам ены , проверки нож а пользуйтесь рукавицам и для избежания нанесения себе травм .
Э ксплуатация с установленны м нож ом для кош ения
1. П роверьте чтобы болт ф иксирую щ ий нож бы л
хорош о затянут и не им ел износа.
2. П роверьте чтобы нож свободно вращ ался и не
им ел при этом посторонних звуков.
П РЕД УП РЕЖ Д ЕН И Е!
s Вращ аю щ иеся части изделия, которые плохо закреп-
лены, м огут нанести Вам повреж дения во врем я работы.
s Убедитесь чтобы нож не им ел сильны х сколов,
трещ ин и других серьезных повреждений.
s В случае обнаружения серьезны х повреж дений, нож
!
21
Page 22
Работа
с бензокосой
И спользуя плечевой рем ень, повесьте на него бензокосу и отрегулируйте рем ень таким образом , чтобы реж ущ ая часть бы ла параллельная земле.
П РЕД УП РЕЖ Д ЕН И Е! Всегда используйте плече­вой рем ень и защ иту реж ущ ей части бензокосы . В противном случае В ы м ож ете серьезно пострадать во врем я работы .

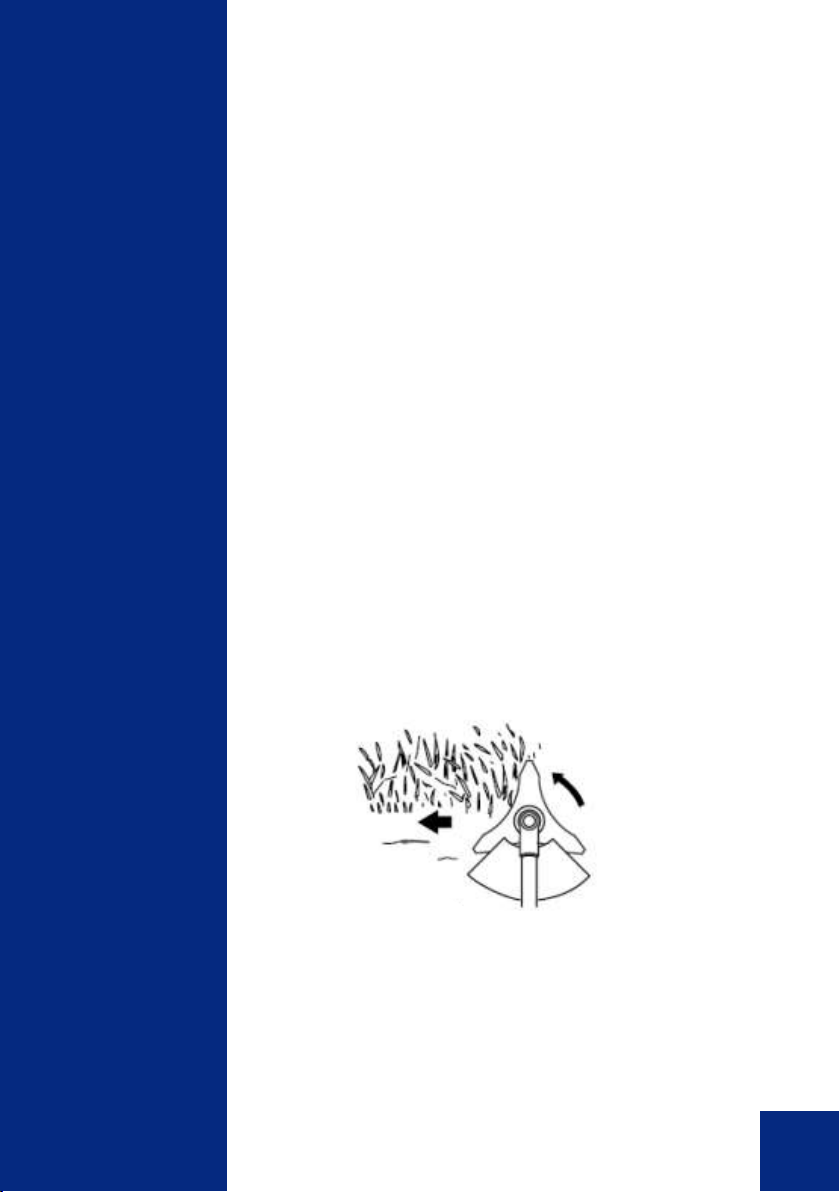

П орядок кош ения:
1. Н аправляйте косу справа налево, при этом с
небольш им наклоном в левую сторону. Р ис. 14
2. С тарайтесь работать в одном ритм е. С тойте
устойчиво, поставив стопы ног чуть ш ире плеч.
3. Н ож м ож ет застрять в сорняках если скорость
двигателя не достаточно велика и/или глубина
скаш ивания слиш ком ве ли ка. П о д би р ай те
скор о сть д ви гателя и глуби н у кош е н и я в
зависим ости от обстоятельств.
П РЕД УП РЕЖ Д ЕН И Е! Если трава или сорняки на­м отались на нож или бензокосу начало потрясы ­вать, то Вам необходим о выклю чить двигатель, дож даться полной остановки вращ ения реж у­щ ей части, и лиш ь затем проверить состояние диска, удалить попавш ие сорняки и траву.
!
!
Hyundai Corporation
Korea
рис. 14
22
Page 23
Работа
с бензокосой
П РЕД УП РЕЖ Д ЕН И Е! О тдача при кош ении м ож ет по сл уж и ть п р и чи н о й с е р ье зны х тр авм . В Н И М АТЕЛ Ь Н О изучите д анны й раздел для поним ания что такое отдача при кош ении и как предотвратить возм ож ную отдачу.
1. Что служ ит причиной отдачи:
О тдача м ожет случиться когда вращ аю щ ийся нож
соприкасается с препятствием , которое не м ожет
скосить. Д анны й контакт останавливает нож на очень
короткое время, а затем нож опять начинает вра-
щ аться или отскакивает в строну от этого препят-
ствия. В данны й м ом ент Вы м ожете потерять конт-
роль над управлением бензокосой, что м ож ет послу-
жить причиной получения серьезны х травм для Вас
или лиц находящ ихся на небезопасном расстоянии.
2. Как ум еньш ить риск получения отдачи при кош ении:
s П остарайтесь угадать возм ож ную отдачу. Теперь
Вы поним аете что после отдачи бензокосу м ож ет отбросить в сторону, то для Вас это не будет неож иданностью .
s Косите траву, сорняки и м олоды е побеги кустарни-
ка. Не в коем случае не прикасайтесь ножом к деревьям , кам ням , м еталлу и т.д.
s Всегда будьте наготове к получению отдачи при
о б р а б о т к е п о в е р х н о с т и с п л о т н о й растительностью , где В ы не м ож ете вид еть возм ож ны е препятствия.
s Н ож всегда долж ен бы ть заточен. Тупой нож
повыш ает ш ансы получить отдачу.
s Н е косите нож ом слиш ком бы стро. s Косите всегда справа налево.
3. Как контролировать процесс кош ения:
s Д ерж ите бензокосу крепко и обеим и рукам и за
специальны е резиновы е ручки.
s С о храняйте все гда устойчиво е поло ж ение,
расставляя ноги нем ного ш ире плеч.
!
Hyundai Corporation
Korea
П РЕД УП РЕЖ Д ЕН И Е! В С ЕГДA носите специаль­ны е защ итны е очки. Н икогда не склоняйтесь над реж ущ ей частью изделия. В етки, сорняки м огут бы ть отброш ены из-под реж ущ ей части прям о в глаза и лицо, что м ож ет причинить Вам серьез­ную травм у. Во врем я работы с бензокосой защ ита реж ущ ей части долж на бы ть всегда установлена.
!
23
Page 24
Работа
с бензокосой
Э ксплуатация с установленной косильной головкой
Н ейлоновая леска обеспечивает чистое срезание травы, не нанося повреждений коре деревьев и не создавая сильны х ударов, обы чно им ею щ их м есто при соприкосновении нож а с тверды м и препят­ствиями.
1. Д ерж ите бензокосу во врем я работы таким
образом , чтобы косильная головка не косалась
постоянно земли. Рис. 15.
рис. 15
2. Для кош ения густой вы сокой травы перем ещ айте
реж ущ ую часть м едленно и осторож но.
3. П р и м и те м е ры пр ед о сто р ож но сти , что б ы
избежать нам аты вания на вал проводов, сухой и
длинной травы и сорняков. Это м ож ет привести к
приостановке вращ ения косильной головки и как
следствие вы звать проскальзы вание сцепления.
П ри регулярны х подобны х случаях В ы повредите
сцепление бензокосы.
Hyundai Corporation
Korea

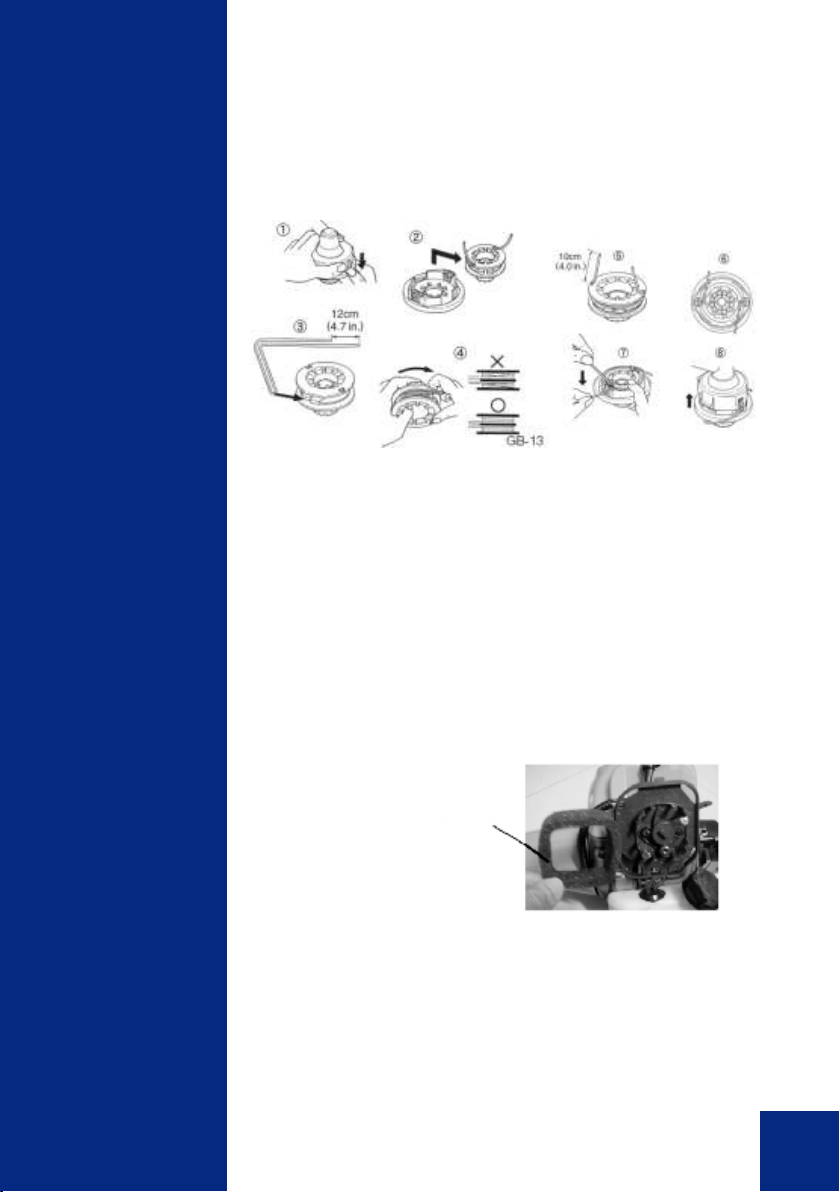

Регулировка длины лески:
Ваш а бензокоса оборудована косильной голов­кой, которая позволяет вы двигать леску без специальной остановки м отора. Когда длина лески становится недостаточной, приж м ите слегка косиль­ную головку на тверды й участок земли не останав­ливая при этом м отор. За кажды й такой прием леска выдвигается прим ерно на 25м м .
24
Page 25
Техническое
обслуж ивание
П РЕД УП РЕЖ Д ЕН И Е! В о избеж ание получения каких-либо травм , лю бы е операции по техничес­ком у обслуж иванию необходим о выполнять при остановленном двигателе.
Реж ущ ий нож
1. Нож долж ен бы ть остры м (заточен).
2. После износа одной стороны следует перевернуть
диск на другую сторону, чтобы работали кром ки
другой стороны . З атачивать следует только
скош енны е кром ки нож ей.
3. Важно сохранять первоначальную ф орм у проф иля
нож ей, чтобы избеж ать появления трещ ин и
сколов.
ВАЖ НО ! Если после вы полнения заточки в реж ущ ей части появляется ненорм альная вибрация, это о з н а ча е т, что В а м с ле д уе т о б р а ти ться к оф ициальном у д и лер у или в авторизованны й сервисны й центр.
Косильная головка
Д ля замены подойдет леска диам етром 2.4м м . Катуш ка вмещ ает длину лески до 6м .
Hyundai Corporation
Korea
П РЕД УП РЕЖ Д ЕН И Е! З апрещ ается использовать м еталлическую проволоку.
Зам ена лески (рис. 16):
s Н ажм ите заж им ы , расположенны е по обе стороны
косильной головки, чтобы снять крыш ку (рис.1).
s Вы ньте ш пульку. Удалите с нее остаток нейлоновой
лески (рис.2).
s П риготовьте до 6м лески, слож ите ее вдвое по
длине и заведите середину лески в прорезь ш пульки (рис.3).
s Н ам отайте леску на ш пульку в указанном на ней
направлении (рис.4).
s Закрепите концы лески в противополож но располо-
ж енны х прорезях, оставляя снаруж и концы по 10см (рис.5).
25
Page 26
Техническое
обслуж ивание
s Установите ш пульку на посадочное м есто в основа-
ние. Протяните концы лески в два противополож ны х отверстия (рис. 6,7).
s Установите верхню ю кры ш ку обратно (рис.8) до
характерного щ елчка.
рис. 16
Воздуш ны й ф ильтр С м . рис. 17.
Загрязненны й воздуш ны й ф ильтр ум еньш ает
пр оизводительность двигателя. П р о верьте и почистите элемент воздуш ного ф ильтра в теплом слабом ы льном растворе. П ром ойте его и хорош о вы суш ите пер ед установкой . Е сли э л е м ент поврежден, то его необходим о зам енить.
Hyundai Corporation
Korea
Воздуш ны й ф ильтр
26
Page 27
Техническое
обслуж ивание
Регулировка карбю ратора
П РЕД УП РЕЖ Д ЕН И Е! Реж ущ ая часть бензокосы м о ж ет вращ аться во вр ем я р е гул ир о вки карбю ратора.
Регулировка м ож ет требоваться в зависим ости от клим атических условий и вы соты над уровнем м оря.
Hyundai Corporation
Korea

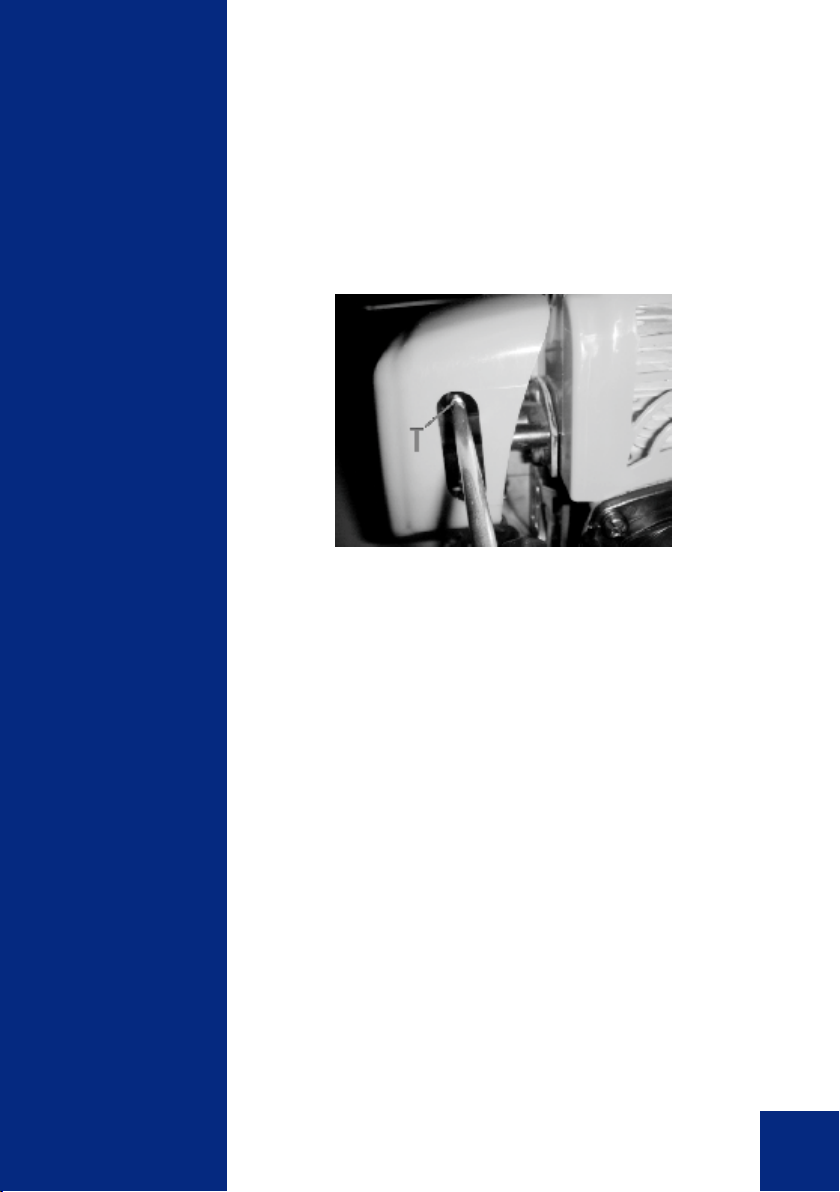

T = В инт регулировки холостого хода
рис. 18
П еред регулировкой холостого хода проведите очистку воздуш ного ф и льтра. П ри пр авильно установленной скорости холостого хода реж ущ ая часть бензокосы не должна вращ аться. Если это не так, то требуется регулировка карбю ратора с пом ощ ью винта T (рис. 18). П ри работаю щ ем двигателе закручивайте винт Т по часовой стрелке, пока режущ ая часть не начнет вращ аться. П осле этого откручивайте винт Т против часовой стрелки до тех пор, пока режущ ая часть не перестанет вращ аться. В дан ном случае регулир о вка будет считаться законченной и В ы вы ставили правильную скорость холостого хода. Если после регулировки реж ущ ая часть продолж ает вращ аться, то В ам следует обратиться в авторизованны й сервисны й центр.
С тандартная частота холостого хода 2800-3400 об/м ин.
27
Page 28
Техническое
обслуж ивание
Свеча заж игания

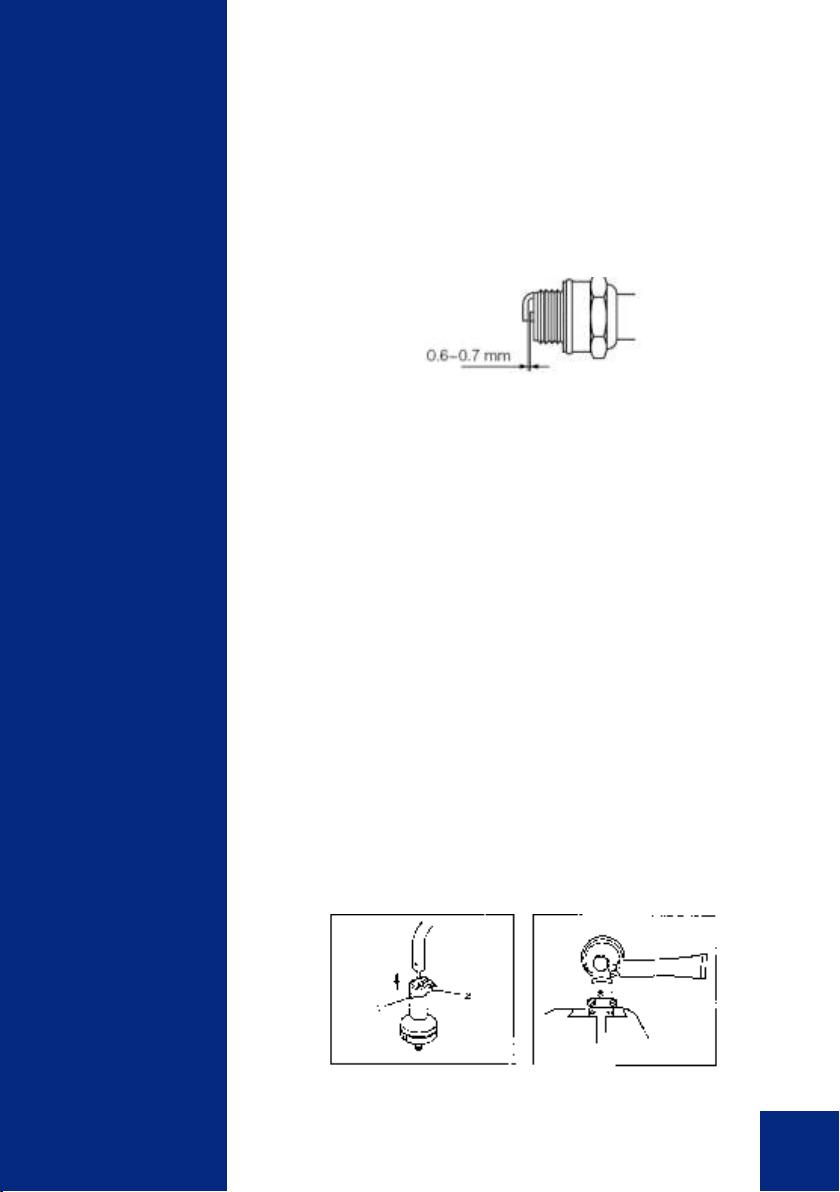

Трудности при запуске двигателя часто связаны с проблем ам и свечи зажигания. О чистите электроды свечи заж игания с пом ощ ью проволочной щ етки, чтобы удалить нагар. Если электроды вы глядят изнош енным и, то необходим о зам енить свечу на новую . И змерьте и вы ставьте необходим ы й зазор м еж ду электродам и – 0.6-0.7м м (рис. 19).
рис. 19
И спользуйте только свечи реком енд уем ы е производителем (см . тех. характеристики)
При установке свечи заж игания заверните ее в гнездо рукой, а затем затяните при помощ и свечного клю ча. М ом ент затяжки должен составлять 9,8-11,8 Н ·м.
Глуш итель
П роверяйте глуш итель периодически на предм ет повреж дений или коррозии, а также чтобы все крепеж ны е винты бы ли хорош о закручены. Если В ы обнаруж ите что глуш итель повреж ден и происходит утечка вы хлопны х газов, В ам следует обратиться в авторизованны й сервисны й центр для его зам ены .
Hyundai Corporation
Korea
Трансм иссия
Н еоб хо ди м о см азы вать тра н с м иссию как показано на рис. 20а-20б ниж е каж ды е 25 м оточасов специальной литиевой см азкой.
рис. 20а рис. 20б
28
Page 29
Техническое
обслуж ивание
Воздуш ное охлаж дение двигателя
ПРЕД УПРЕЖ Д ЕНИ Е! Н икогда не дотрагивайтесь до цилиндра, глуш ителя, свечи заж игания голым и рукам и и сразу после остановки двигателя. Во врем я работы двигатель очень бы стро нагревается и В ы м ож ете получить серьезны е ожоги.
s П ер е д испо льзо вани ем б е н зоко сы , всегда
проверяйте отсутствие налипш ей вокруг глуш ителя м усора, стружки, листвы и т.д.
s П еред использованием бензокосы, а также каж ды е
25 м оточасов, проверяйте отсутствие налипш ей на вентиляционны е отверстия пластиковой кры ш ки двигателя м усора, стружки, листвы и т.д.
s Грязь, м усор, листва, щ епки и т.д. забивш ие
вентиляционны е отверстия двигателя, а такж е радиатор охлаж дения цилиндра м огут привести к перегреву двигателя и как следствие, к выходу бензокосы из строя.
Хранение
Газонокосилку следует хранить при ком натной тем пературе, вне досягаем ости детей и дом аш них ж ивотны х.
Hyundai Corporation
Korea
Утилизация
Н е вы брасы вайте газонокосилку в бы товы е отходы ! О тслуж ивш ая свой срок газнокосилка, оснастка и упако вка д олж н ы с д аваться н а экологически чистую утилизацию и переработку.
29
Page 30
Техническое
обслуж ивание
М о то косы H Y UN D A I пр охо дят о б я зательн ую сертиф икацию в соответствии с Техническим Регла­м ентом о безопасности м аш ин и оборудования. И спользовани е, техобслуж ивание и хранение м отокосы HYUNDAI должны осущ ествляться точно, как описано в этой инструкции по эксплуатации.
С рок служ бы изделия составляет 3 года. Гарантийный срок рем онта - 1 год.
П роизводитель не несет ответственность за все повреждения и ущ ерб, вы званны е несоблю дением указаний по технике безопасности, указаний по техническом у обслуж иванию . Э то, в первую очередь, распространяется на:
- использование изделия не по назначению ,
- использование недопущ енны х производи­телем см азочны х м атериалов, бензина и м оторного м асла,
- технические изменения изделия,
- косвенные убы тки в результате после­дую щ его использования изделия с неисправны м и деталями.
В се р або ты , п ри ве д ен н ы е в р азд еле "Техническое обслуж ивание" долж ны производиться регуляр но. В ы полняйте только те р аботы по техобслуж иванию , которы е описаны в инструкции по эксплуатации.
П о во пр о су вы по лн ени я все х д р угих р аб от обращ айтесь в авторизованны й сервисный центр. С писок ад ресов В ы см ож ете найти на наш ем оф ициальном интернет-сайте:
Hyundai Corporation
Korea
http://www.hyundai-direct.ru
П роизводитель не несет ответственности в случае ущ ерба из-за повреж дений вследствие невыполненных работ по техобслуживанию .
К таким повреждениям , кром е всего прочего, относятся:
џ Коррозийны е повреж дения и другие последствия
неправильного хранения,
џ П о вреж д ени я и п о сле д ствия в результате
прим енения неоригинальны х запчастей,
џ П овреждения вследствие работ по техобслуж и-
ва н и ю и р ем он ту, ко то р ы е п р о и зво д и ли сь неуполном оченным и специалистам и.
30
Page 31
Техническое
обслуж ивание
Расписание технического обслуж ивания
Д ействие П рим ечание
П еред
П одтеки и протечки топлива
Воздуш ны й ф ильтр
Топливный бак и ф ильтр
вытереть
проверка
чистка
проверка
чистка
каж ды м
Каж ды е
25 часов
запуском
=
=
=(1)
=
=
Каж ды е
Каж ды е
50 часов
100 часов
заменить при необходим ости
(2)
заменить при необходим ости
(2)
С веча зажигания
двигатель
Радиатор
Глуш итель
Кам ера сгорания
Ры чаг газа, выклю чатель
Реж ущ ие части
Трансмиссия (редуктор)
Винты / крепеж
(1) Проводите обслуживание чаще в условиях сильного загрязнения. (2) Данные работы должны выполняться авторизованным сервисным
центром.
почистить
чистка
чистка
чистка
проверить
работу
заменить,
если есть
деф екты
или
полом ки
см азать
затянуть /
заменить
=
=
= =
=(2)
=
=(2)
зазор 0.6 ~ 0.7 м м , заменить при необходим ости
=(2)
=(2)
Hyundai Corporation
Korea
31
Page 32
П оиск
неисправностей
Проблем ы с запуском
ПРОВЕРИТЬ
топливный бак Плохое топливо
ВОЗМОЖНЫЕ ПРИЧИНЫ ДЕЙСТВИЯ
Слейте топливо и залейте хорошую бензосмесь
Топливный фильтр
Наличие искры
Колпачок свечи зажигания
Загрязнение топливного фильтра
Электрод свечи зажигания грязный или влажный Неправильный зазор свечи зажигания
отсоединен
Проведите чистку
Почистить / высушить Выставить зазор:
0.6 ~ 0.7мм
подсоединить
Д вигатель не вы дает достаточную м ощ ность
ПРОВЕРИТЬ
Свеча зажигания
Карбюратор
Воздушный фильтр
Система выхлопа
ВОЗМОЖНЫЕ ПРИЧИНЫ
Нагар на электродах, неправильный зазор
Загрязнение карбюратора
Загрязненный воздушный фильтр
Нагар на системе выхлопа Почистите систему выхлопа
ДЕЙСТВИЯ
Почистите, при необходимости замените, установите зазор
0.6 - 0.7мм
Почистите карбюратор
Почистите воздушный фильтр
Hyundai Corporation
Korea
Топливо
Бедная смесь (много масла)
Заправьте бензиновой смесью в соответствии 40:1
32
Page 33
Д ля
зам еток
Hyundai Corporation
Korea
33
Page 34
Д ля
зам еток
Hyundai Corporation
Korea
34
Page 35
Page 36
Hyundai Corporation
Korea
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
