Hyundai U70D User Manual

1. precautions

2. Items

3. Setting up the LCD monitor

4. Adjusting The Monitor

5. Appendix

6. PowerSaver

7. Troubleshooting

Plug & Play

The adoption of the new VESA Plug and Play solution eliminates complicated and
time consuming setup. It allows you to install your monitor in a Plug and Play compati­ble system without the usual hassles and confusion. Your PC system can easily identi­fy and configure itself for use with your display. This monitor automatically tells the PC
system its Extended Display Identification Data (EDID) using Display Data Channel
(DDC) protocols so the PC system can automatically configure itself to use the flat
panel display.

1

Precautions

Warning :

Plug the power cord into a
properly grounded outlet.

There is the risk of electric
shock.

Do not unplug from the outlet
by pulling the power cord or
when your hands are wet.

There is the risk of electric
shock and fire.

The following information will help you avoid the risk of electric shock, serious injury, and death.

If you hear a noise or smell
smoke from the computer or
adaptor, unplug the power cord
immediately, and call the service
center. There is the risk of elec­tric shock or fire.

Do not bend the power cord
excessively or place heavy objects
on it. Keep children and pets away
from the power cord as they may
damage the power cord. There is
the risk of electric shock and fire.

Do not overload an electrical
outlet with too many devices.

There is the risk of fire.

Do not use a damaged power
cord or plug. Make sure the
plug fits snugly into the outlet.

There is the risk of electric
shock or fire.

Do not allow any object or liq­uid to enter inside the monitor.

There is the risk of electric
shock, fire, or damage to the
monitor.

Caution :

Use a proper voltage/current
level indicated

The following information will help you avoid the risk of minor or moderate injury, or damage to the monitor.

Do not attempt to disassemble,
fix, or modify the monitor.

There is the risk of electric
shock or fire.

Do not clean the LCD with
abrasive chemicals.

There is the risk of damage to
the LCD.

Do not scratch and damage
the LCD with sharp objects.

Do not expose the monitor to
the direct sun light.

1

Keep the monitor away from high
temperature, humidity, and dust.

■Operating environment
=0~25degrees Celsius

■Operating environment
=30~80relative humidity.

Do not block the fan louvers.
There is the risk of fire or dam-

age to the monitor.

Keep the monitor away from
objects and electrical appli­ances that may generate elec­tromagnetic fields.

Place the monitor on a flat, sta­ble surface. The monitor may
fall and there is the risk of
damage or injury

Unplug the power cord when
the monitor is not in use for a
prolonged period of time.

2

2

Items

5

Appendix

User Manual, LCD Monitor, Power cord, 15-pin D-Sub Signal Cable, Stand, Audio Cable,
DVI-D Cable.

3

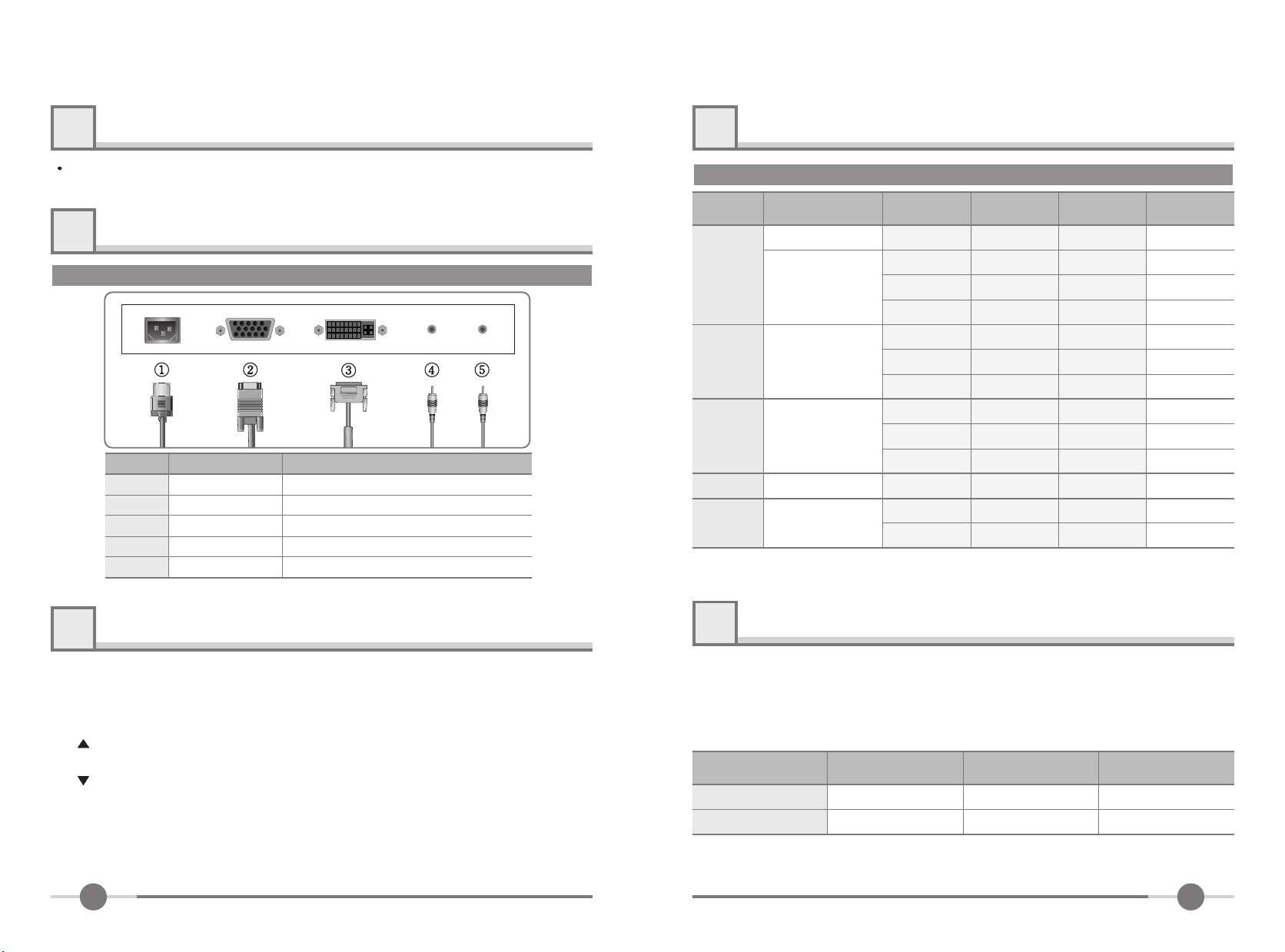

Setting up the LCD monitor

How to connect the power cord and the several cables to the LCD monitor.

No. Cable connectionsName

1
2
3
4
5

*1 : For Audio Model Only.

Power

D-SUB

DVI

SPK IN

SPK OUT

Power Cord
15-pin D-Sub Signal Cable
DVI-D Cable
Audio Cable
External Speaker Cable

*1

*1

Display Modes

Mode

VGA

SVGA

XGA

XGA+

SXGA 1280 X 1024

Resolution

720 X 400

640 X 480

800 X 600

1024 X 768

1152 X 864

Horizontal

Frequency(KHz)

31.468

31.468

35.000

37.500

37.879

48.077

46.875

48.363

56.476

60.023

67.500

63.981

*1

79.976

Vertical

Frequency(Hz)

70.087

59.940

66.670

75.000

60.300

72.188

75.000

60.004

70.000

75.029

75.000

60.020

*1

75.025

Pixel Clock

Frequency(MHz)

28.322

25.175

30.240

31.500

40.000

50.000

49.500

65.000

75.000

78.750

108.000

108.000

135.000

*1 : For Analog Mode Only.

*1

Sync

Polarity(H/V)

-/+

-/-

-/-

-/­+/+
+/+
+/+

-/-

-/­+/+
+/+

+,-/+,-

+/+

*1

4

POWER
MENU : 1. First click : The OSD main menu appears.

SEL : Select a command function.

MUTE : Sound Mute On/Off button.
AUTO : When you push Auto button, this will optimize image quality automatically.
MWE : You can manually adjust the screen to your environment on the computer.

Adjusting The Monitor

: Power On/Off toggle button.

2. Second click : The OSD menu disappears.

: 1. Move the on-screen highlighted command item to the next one.

2. Decrease the current option value.

: 1. Move the on-screen highlighted command item to the Previous one.

2. Increase the current option value.

3

6

This monitor has a built-in power management system called PowerSaver.
This system saves energy by switching your monitor into a low-power mode when it

has not been used for a certain amount of time.

PowerSaver

State

ON

OFF

Power

consumption

Under 40W

Less than 2W

Recovery

Time

-

Within2 sec

LED Color

Green

Amber

4

7

Troubleshooting

What you see

Screen is blank and power indictor
is off

“VIDEO MODE NOT
SUPPORTED” message

“NO SIGNAL” message

Image is not stable and may
appear to vibrate

The image is too light or too dark

The image color is not good

Image is not centered on the
screen

Suggested Actions

Ensure that the power cord is firmly connected and the LCD
monitor is on.

�Check the maximum resolution and the frequency of the

video adaptor.

�Compare these values with the data in the Display Modes

Timing Chart.

�Ensure that the signal cable is firmly connected to the PC

or video sources.

�Ensure that the PC or video sources are turned on.

�Check that the display resolution and frequency from your

PC or video board is an available mode for your monitor.
On your computer check : Control Panel, Display, Settings

�Note : Your monitor supports multiscan display functions

within the following frequency domain:

�Adjust the Brightness and Contrast.
�Refer to the Brightness/Contrast

�Adjust the Color
�Refer to the Color

�Executes Auto Adjustment.

Screen is blank and power indicator
light is steady amber or blinks
every 0.5 or 1 seconds

5

�The monitor is using its power management system.
�Move the computer’s mouse or press a key on the key-

board.

1. Précautions

2. Eléments & Accessoires

3. Installation du moniteur

4. Ajustement du Moniteur

5. Annexes

6. Economie d'énergie

7. Résolution de problèmes techniques

Plug & Play

L'adoption de la nouvelle norme Plug & Play élimine toute installation longue et com­pliquée. Elle vous permet d'installer votre moniteur avec un système compatible Plug
& Play sans énervement et ni confusion habituelle. Votre système peut ainsi automa­tiquement identifier et configurer lui-même votre moniteur. Ce dernier communique au
système OS du PC son EDID (Extended Display Identification Data) en utilisant le pro­tocole DDC (Display Data Channel). De ce fait le PC se configure automatiquement
pour se connecter au moniteur.

1

Précautions

Attention

:

Les informations suivantes vous aideront à éviter les risques d'électrochoc, de blessure grave
ou mortelle.

Connectez le cordon d'alimen­tion à une prise correctement
reliée au sol.

Il y a un risque d'électrochoc.

Ne tirez pas le cordon d'ali­mentation de la prise lorsque
vos mains sont humides.

Il y a un risque d'électrochoc et
d'incendie.

Si vous entendez un bruit ou sentez une
odeur particulière s'échappant du PC
ou de l'adaptateur, débranchez
immédiatement le cordon d'alimentation
et appelez le service après vente. Il y a
un risque d'électrochoc et d'incendie

Ne pliez pas le cordon de secteur
excessivement ni ne placez d'objet
lourd dessus. Gardez enfants et ani­maux loin du cordon d'alimentation
qu'ils pourraient endommager. Il y a
un risque d'électrochoc et d'incendie.

Ne connectez pas ensemble
trop d'appareils électriques à
votre multiprise.

Il y a un risque d'incendie.

N'utilisez pas un cordon d'ali­mentation endommagé.
Assurez-vous que les connec­tions soient correctement
ajustées. Il y a un risque
d'électrochoc et d'incendie.

N'introduisez aucun liquide ni
objet dans le moniteur.

Il y a un risque d'électrochoc,
d'incendie ou de dommages
causés au moniteur.

Attention

:

Les informations suivantes vous aideront à éviter des risques mineurs ou modérés de
blessure, ou de dommages causés au moniteur.

Utilisez un voltage courament
utilisé

Ne pas desassembler, fixer ou
modifier le moniteur.

ll y a un risque d'lectrochoc ou
d'incendie.

N'utilisez pas de produits chim­iques abrasifs pour nettoyer lle
moniteur LCD.

Il y a un risque de dommage
causé à l'écran LCD.

N'éraflez ni n'endommagez le
moniteur avec des produits
pointus.

N'exposez pas le moniteur en
plein soleil.

1

Protégez le moniteur des sources de
chaleur, humides et poussièreuses

■Environement optimum.
=0~25 degrés Celsius

■Environement optimum.
=30~80 degrés d'humidité

Ne bloquez pas les auvents de
ventilateur.

Il y a un risque d'incendie ou de
dommages causés au moniteur.

Garder le moniteur à distance
des objets et des appareils
électriques pouvant générer
des champs
électromagnétiques.

Placez le moniteur sur une sur­face plane et stable. Le moni­teur pourrait tomber et risquer
d'être endommagé ou bien de
vous blesser.

Débranchez le cordon d'ali­mentation si le moniteur n'est
pas utilisé pendant une période
prolongée.

2

2

Eléments & Accessoires

5

Annexes

Guide utilisateur, Moniteur LCD, Cordon d'Alimentation, Câble de signal 15-pin D-Sub,
Câble Audio, Cable DVI en option.

3

Installation du moniteur

Comment connecter le cordon d'alimentation et les différents cables ?

No. Connections cableNom

1
2
3
4
5

*1 : Pour modèle avec haut parleurs uniquement.

Alimentation

Câble de signal

DVI

SPK entrée

SPK sortie

Cordon d'Alimentation
Câble de signal 15-pin D-Sub
Cable DVI en option
Câble Audio
Haut parleur externe

*1

*1

Modes d'affichage

Mode

VGA

SVGA

XGA

XGA+

SXGA 1280 X 1024

Résolution

720 X 400

640 X 480

800 X 600

1024 X 768

1152 X 864

Fréquence Ho­rizontale (KHz)

31.468

31.468

35.000

37.500

37.879

48.077

46.875

48.363

56.476

60.023

67.500

63.981

*1

79.976

Fréquence

Verticale (Hz)

70.087

59.940

66.670

75.000

60.300

72.188

75.000

60.004

70.000

75.029

75.000

60.020

75.025

*1 : Pour mode analogique uniquement.

Fréquence

d'Horloge(MHz

28.322

25.175

30.240

31.500

40.000

50.000

49.500

65.000

75.000

78.750

108.000

108.000

*1

135.000

)

Polarité (H/V)

*1

Sync

-/+

-/-

-/-

-/­+/+
+/+
+/+

-/-

-/­+/+
+/+

+,-/+,-

+/+

*1

4

Power : Bouton Marche/Arrêt.
MENU : 1. Premier clic : le menu OSD apparaît.

SEL : Sélectionne une fonction.

MUTE : Bouton de mise en sourdine
AUTO : Quand vous cliquez sur le bouton Auto, la qualité de l'image sera opti-

MWE :

Ajustement du Moniteur

2. Deuxième clic : le menu OSD disparaît.

: 1. Déplace vers le menu suivant.

2. Diminue l'option sélectionnée.

: 1. Déplace vers le menu précédent.

2. Augmente l'option sélectionnée.

misée automatiquement.
Vous pouvez régler manuellemnt votre moniteur suivant l'environnement de votre PC.

3

6

Ce moniteur intègre un sytème d'économie d'énergie. En commutant votre moniteur
en mode basse consommation d'énergie, lorsque celui-ci n'a pas été utilisé pendant
un certain temps, le système déclanche la procédure "Economise d'énergie".
Si vous n'utilisez pas votre moniteur pendant longtemps, il faut l'éteindre.

Economie d'énergie

Etat

Allumé

OFF

Alimentation

Consommation

40W

2W

Mode usine

Heure

-

Sous 2 secondes

LED Couleur

Vert

Ambre

4

7

Résolution de problèmes techniques

Ce que vous voyez

L'écran est noir et le signal
de marche n'est pas allumé

Message: Fréquence
video trop élevée

Message "PAS DE SIGNAL
D’ENTRÉE"

L'image n'est pas stable et
semble tressauter

L'image est trop claire ou trop
sombre

La couleur de l'image
n'est pas bonne

L'image n'est pas centrée sur
l'écran

Suggestion

Assurez-vous que le cordon d'alimentation soit correctement
branché et que le moniteur LCD soit allumé.

�Vérifiez la résolution maximale et la fréquence de

l'adapteur vidéo.

�Comparez ces valeurs avec les informations disponibles

dans le diagramme de Synchronisation des Modes d'Affichage

�Assurez-vous que le cable signal soit correctement connecté

au PC ou aux sources vidéos.

�

Assurez-vous que le PC ou les sources vidéos soient allumés.

�Assurez-vous que la résolution d'affichage et la fréquence

de votre PC soient un mode disponible pour votre moniteur.

�Sur votre ordinateur vérifiez : Panneau de Contrôle, Affichage

et Réglages.

�Ajustez la Luminosité et le Contraste
�Référez-vous à "LUMINOSITÉ/CONTRASTE"

�Réglez la Couleur
�Référez-vous à "COULEUR"

�Cliquez sur "RÉGLAGE AUTOMATIQUE".

L'écran est blanc et l'indicateur
marche est de couleur ambre.

5

�Le Moniteur est en mode Economiseur d'Energie.
�Déplacez la souris ou cliquez sur une touche du clavier.

1. Sicherheitsanweisungen

2. Teile

3. Aufstellen des Monitors

4. Tasten an der Vorderseite

5. Anhang

6. Power Saver

7. Störungen beheben

Was ist Plug & Play?

Bei der Installation von Monitor macht die Funktion von VESA Plug and Play ohne die
zeitaufwendige Installationsprozedur den Monitor funktionsfähig. Sie können Ihren
Monitor in einem Plug & Play System installieren. Mit Plug and Play System erkennt
das Computersystem den Monitor bzw. Einstellungsprogramm für den Monitor und
richtet ihn automatisch ein.

1

Sicherheitsanweisungen

Warnung

:

Bei den folgenden Fällen kann man Stromschläge oder schwere Verletzungen bekommen
oder sterben.

Stecken Sie den Netzstecker in
die geerdete Steckdose.
Stromschlaggefahr.

Ziehen Sie den Stecker nicht
am Kabel heraus und berühren
Sie nicht mit den nassen
Händen. Dies könnte elek­trischen Schlag oder Feuer
verursachen.

Ziehen Sie den Netzstecker
heraus, wenn der Monitor knis­tert oder qualmt, und rufen Sie
Service Center an. Dies könnte
ein Feuer verursachen.

Stellen Sie keine schweren
Objekte auf den Netzstecker.
Lassen Sie die Kinder oder
Haustiere den Netzstecker nicht
berühren. Dies könnte elektrischen
Schlag oder Feuer verursachen.

Schließen Sie nicht zu viele
Verlängerungskabel oder
Netzstecker an eine Steckdose
an. Dies könnte ein Feuer
verursachen.

Benutzen Sie keinen schad­haften oder locker sitzenden
Netzstecker. Dies könnte elek­trischen Schlag oder Feuer
verursachen.

Lassen Sie keine Substanzen
in den Monitor hinein. Dies
könnte Funktionsausfall, elek­trischen Schlag oder Feuer
verursachen.

Achtung

Überprüfen Sie die
Spannungsversorgung, bevor
Sie den Netzstecker an die
Steckdose anschließen.

:

Folgende Fälle könnten leichte Verletzung oder Schäden verursachen.

Zerlegen, reparieren oder
verändern Sie nicht den Monitor.
Dies könnte elektrischen Schlag
oder Feuer verursachen.

Reinigen Sie nicht mit Azeton,
Äthylalkohol oder säuerlichem
Reinigungsmittel den
Bildschirm von LCD-Monitor.
Dies kann die Oberfläche
beschädigen.

Halten Sie den Monitor von
den scharfen
Gegenständen(Nagel, Nadel)
fern. Sie können die
Bildschirmoberfläche
beschädigen.

Stellen Sie den Monitor nicht
direkt neben dem Fenster auf,
wo direktes Licht oder
Sonnenstrahlung auf die
Bildschirmoberfläche fällt.

1

Benutzen Sie den Monitor nicht an
heißem, feuchtem oder staubigem
Ort.

■Angemessene Temperatur : 0~25

■

Angemessene Feuchtigkeit : 30-80RH

Decken Sie nichts über die
Lüftungsöffnungen des
Monitorgehäuses. Dies könnte

℃

Funktionsausfall oder ein
Feuer verursachen.

Halten Sie den Monitor von
magnetischen Substanzen,
Metall und entzündlichen
Stoffen fern.

Stellen Sie den Monitor nicht
auf eine schiefe Arbeitsfläche
auf. Wenn er herunterfällt,
kann er Verletzungen oder
Beschädigung verursachen.

Ziehen Sie den Netzstecker
aus, wenn Sie den Monitor
über einen längeren Zeitraum
nicht benutzen oder ausgehen.

2

2

Teile

5

Anhang

Benutzerhandbuch, LCD Monitor, Netzanschlußkabel, 15 pin D-Sub Kabel, Ständer,
Audiokabel, DVI Kabel.

3

Aufstellen des Monitors

Anschließsen des LCD Monitors

No. KabelanschlußTeile

1
2
3
4
5

*1 : Es gilt nur für das Audiomodell.

Stromquelle

D-Sub Kabel

DVI

Audio in

Lautsprecher out

Netzanschlußkabel
15 pin D-Sub Signalkabel
DVI Kabel
Audiokabel
Lautsprecherkabel

*1

*1

Unterstützte Auflösung

Modus

VGA

SVGA

XGA

XGA+

SXGA 1280 X 1024

Monitor-

auflösung

720 X 400

640 X 480

800 X 600

1024 X 768

1152 X 864

Horizontal

frequenz(KHz)

31.468

31.468

35.000

37.500

37.879

48.077

46.875

48.363

56.476

60.023

67.500

63.981

*1

79.976

Vertikal-

frequenz(Hz)

70.087

59.940

66.670

75.000

60.300

72.188

75.000

60.004

70.000

75.029

75.000

60.020

*1

75.025

Pixeltakt

(MHz)

28.322

25.175

30.240

31.500

40.000

50.000

49.500

65.000

75.000

78.750

108.000

108.000

135.000

*1 : Es gilt nur für Analogmodus.

Sync-

Polarität(H/V)

+,-/+,-

*1

-/+

-/-

-/-

-/­+/+
+/+
+/+

-/-

-/­+/+
+/+

+/+

*1

4

POWER
Menü : 1. Erstes Drücken: OSD Mainmenü öffnen

SEL : Sel Taste für Auswahl im Menü

MUTE : Ton Ein/Aus Taste
AUTO : Mit Auto kann das Bild eingestellt werden.
MWE : Mit der MWE Taste wird der Bildschirm entsprechend der

Tasten an der Vorderseite

: Power Ein/Aus Taste

2. Zweites Drücken: OSD Mainmenü schließen

: 1. Im OSD Menü plazieren Sie mit dieser Taste nach unten.

2. Mit dieser Taste kann eingestellter Parameterwert abgenommen werden.

: 1. Im OSD Menü plazieren Sie mit dieser Taste nach oben.

2. Mit dieser Taste kann eingestellter Parameterwert zugenommen werden.

Benutzeroberfläche eingestellt.

3

6

Dieser LCD Monitor verfügt über ein integriertes Strommanagementsystem mit
Bezeichnung Power Saver. Durch die Option Power Saver kann der Bildschirm in
Energiesparmodus gesetzt werden. Wir empfehlen, den Netzstecker herauszuziehen,
wenn Sie den Monitor über einen längeren Zeitraum nicht benutzen.

Betriebszustand

Power Saver

des Monitors

ON

OFF

Stromverbrauch

unter 40Watt

unter 2w

Zeit für das Zurückkehren in

den normalen Betriebszustand

-

innerhalb von 2 Sekunden

Farbe der LED-

Anzeige

Grün

Orange

4

7

Störungen beheben

Problem mit Monitor

Es ist kein Bild auf dem Bildschirm.
Der Monitor wird nicht eingeschaltet.

Es gibt folgende Meldung:
Videomodus wird nicht unter­stützt.

Es gibt folgende Meldung: kein
Signal

Das Bild wackelt. Auf dem
Bildschirm erscheinen es
Schatten. Das Bild ist nicht
scharf.

Das Bild ist zu dunkel.

Die Farben sind falsch(Weiß
sieht nicht weiß aus).

Das Bild bewegt sich fließend.

Checkliste und Lösung

Überprüfen Sie, ob der Netzstecker richtig angeschlossen
wird.

Diese Meldung erscheint, wenn das Signal von der Videokarte
die dem Monitor angemessene maximale Auflösung und
Frequenz übersteigt. Die Information darüber befindet sich im
Menü. Stellen Sie die dem Monitor angemessene maximale
Auflösung und Frequenz ein. Sehen Sie die Tabelle für die
unterstützte Auflösung.

�Überprüfen Sie, ob das Signalkabel am Monitor und am PC

richtig angeschlossen ist.

�

Überprüfen Sie, ob Ihr Monitor in den Energiesparmodus
geschaltet wird.

Überprüfen Sie, ob die Frequenz und die Auflösung der
Videokarte dem Monitor angemessen eingestellt werden. Sehen
Sie die Frequenz- und Bildschirmeinstellung,
Auflösungsmodus und Frequenztabelle.

Stellen Sie die Helligkeit ein. Sehen Sie die Helligkeit im OSD
Menü.

Sehen Sie die Farben im OSD Menü. Sie können die Farben
regulieren.

Führen Sie AUTO Funktion aus. Überprüfen Sie das Signalkabel
und neu anschließen, wenn das Problem nicht behebt wird. Das
Symptom zeigt sich auch, wenn Grafikkarte alt ist.

Das Bild befindet sich nicht in
richtiger Position. Das
Hintergrundbild erscheint nicht
im Vollbild.

Betriebsanzeige leuchtet
orange.

5

Führen Sie AUTO Funktion aus.

Der Monitor wird in den Energiesparmodus geschaltet, wenn er
über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor
kehrt in den normalen Betriebszustand, wenn Sie die Maus
bewegen oder eine Taste auf der Tastatur drücken. Dabei
leuchtet die Betriebsanzeige grün.

1. Attenzione

2. Articoli contenuti

3. Direzione di installazione del monitor

4. Istruzione dell’uso dei tasti sulla parte anteriore del monitor

5. Appendice

6. Funzione di modalità risparmio di energia (PowerSaver)

7. Risolvere problemi straordinari del monitor

Che cosa e’ funzione di “Plug and Play”?

VESA ”plug and play” è una funzione che fa operare il moniter senza alcun’allestimen­to particolare. Quando l’utilizatore installa il moniter, basta disporre come un ‘plug
and play’ monitor per operare. Una volta il moniter è collegato ad eletricità, viene
allestito automaticamente trovando il driver neccessario e l’informazione portato dal
monitor.

1

Attenzione

Cauzione

Collegare il connettore alla
presa collegato a terra.
Si puo’ causare scosse elet­riche.

Non tirare la parte del cavo di
connettore o toccare il con­netore con le mani bangnati.
Puo’ causare scosseeletriche
rischi di incendio.

:

Dei Casi che possono provocare danni severi e scosse elettriche, persino morte.

Se si sente rumore acustico o
odore, si deve subito discon­nettare elettricita’ e chiamare il
centro servizio del prodotto. Puo’
causare il rischi di incendio. .

Evitare di appoggiare o sovrap­porre oggetti pesanti sopra il
cavo di alimentazione e mettere
fuori mano da bambini e animali.
Puo’ causare scosse eletriche o
rischi di incendio.

Evitare di collegare diversi con­nettori d’eletricita’ ad una prea
eletrica. Puo’ causare il rischi
di incendio. .

Non usare connettore rotto o
presa non fissa.
Puo’ provocare scosse elet­riche o rischi di incendio.

Non far entrare sostanza
estranea dentro il prodotto.
Puo’ causare guasto, scosse
elettriche o il rischi di incendio.

Attenzione

Bisogna assicurare il voltaggio
prima di collegare il moniter ad
eletricita’.

:

Dei casi che possono causare lievi danni e ferita leggera.

Non disfare, riparare, trasfor­mare indiscriminatamente. Puo’
causare rottura, shock elettrico
o il rischi di incendio. .

La parte LCD del monitor puo’
essere danneggiato da alcol
oppure da agenti detergenti
acidi.

Fare attensione di non grattare
superficio di LCD con gli obget­ti con bordo tagliente (chiodo,
trapano etc) .

Evitare di mettere il monitor
alla luce diretta del sole o vici­no alla finestra.

1

Evitare di usare il monitor in
ambiente di alta temperatura o
umidita’, in ambiente polveroso.

■Temperatura (appropriata)

℃

=0~25

■

Uminita’ (appropriata) = 30-80RH

Non Bloccare le feritoie di venti­lazione. Puo’ provocare danni e
anche rischi di incendio.

Evitare di avvicinare dispositivi
magn, metalici o materiali infi­ammabili vicino al monitor.

Non cillocare il monitor su
piano inclinato o insicuro.
Prodotto puo’ cadere e puo’ far
ferire la gente.

Spegnere sempre il monitor se
ci si allontana per un periodo di
tempo prolungato e quano si
esce.

2

2

Articoli contenuti

5

Appendice

Gli articoli contenuti nel pachetto sono; Istruzione dell’uso per utilizzatore, LCD(Display
a Cristalli Liquidi) monitor, Cavo di D-Sub, Piedistallo, Audio Cavo, DVI cavo segnale.

3

Direzione di installazione del monitor

Direzione di connettere i cavi del LCD monitor

No. Collegamento di cavoConnettore

Alimentazione input

1

D-Sub cavo input

2
3
4
5

*1 : Caso applicato solo a modelo audio.

DVI

Audio input

Altoparlante output

Cordon d'Alimentation
Câble de signal 15-pin D-Sub
DVI cavo segnale
Audio Cavo
Cavo di altoparlante esteriore

*1

*1

Tabella valori di frequenze supportati dal prodotto

Modo

VGA

SVGA

XGA

XGA+

SXGA 1280 X 1024

Risoluzione

720 X 400

640 X 480

800 X 600

1024 X 768

1152 X 864

Frequenza di sincroniz-

zazione orizzontale(KHz)

31.468

31.468

35.000

37.500

37.879

48.077

46.875

48.363

56.476

60.023

67.500

63.981

79.976

Frequenza di sincroniz-

zazione verticale(Hz)

70.087

59.940

66.670

75.000

60.300

72.188

75.000

60.004

70.000

75.029

75.000

60.020

*1

75.025

*1 : Valore applicato solo in stato analogico

Frequenza Dot

clock(MHz)

28.322

25.175

30.240

31.500

40.000

50.000

49.500

65.000

75.000

78.750

108.000

108.000

*1

135.000

Polarità

(H/V)

-/+

-/-

-/-

-/­+/+
+/+
+/+

-/-

-/­+/+
+/+

+,-/+,-

*1

+/+

*1

4

POWER
MENU : Il primo click visualizza il OSD menu principale.

SEL : Tasto che si usa per selezionare articolo desiderato

MUTE : Tasto di Muto (accendere e spegnere suono )
AUTO : Tasto che si usa per ontrollare lo schermo automaticamente. Regolazione

MWE : Tasto che permette di controllare e regolare velocemente lo stato dello

Istruzione dell’uso dei tasti sulla parte anteriore del monitor

:

Tasto di accensione ; Questo tasto consente di accendere e spegnere il monitor.

Il secondo click fa uscire dal OSD menu principale.

: 1. Tasto che si usa per muovere ad articolo prossimo in OSD menu

2. Tasto che si usa per diminuire il valore configurato.

: 1. Tasto che si usa per muovere ad articolo precedente in OSD menu

2. Tasto che si usa per aumentare il valore configurato.

automatico.

schermo secondo l’ambiente dell’utilizzatore

3

6

Il monitor acquistato ha una funzione di modalità risparmio di energia (PowerSaver)
che permette di risparmiare elettricita’ entrando in DPM, quando utilizzatore non usa il
monitor per un certo tempo.

Ma, si raccomanda di staccare il cavo di alimentazione del monitor se ci si allontana
per un periodo di tempo prolungato.

stato del monitor

Funzione di modalità risparmio di energia (PowerSaver)

acceso
spento

consumazione

d’elettricità

meno di 40W

meno di 2W

tempo di ripresa colore di LED

-

meno di 2 secondi

verde

arancio

4

7

Risolvere problemi straordinari del monitor

Monitor è strano

Non si vede niente o non si puo’
accendere il monitor

E’ apparito messaggio “video
mode not supported” sullo
schermo

E’ apparito messaggio “ no signal”
sullo schermo

Lo schermo di monitor trema e
non e’ chiaro, si vede ombra
sullo schermo.

Lo schermo e’ buio

Il colore di bianco non sembra
bianco.( Il colore dello schermo
non è normale)

punti da verificare

Verificare se il cavo di alimentazione sia collegato appropri­atamente alla presa.

Questo problema sorge quando i segnali da scheda video del
PC superano I valori massimi di frequenza e risoluzione del
monitor. Bisogna controllare che risoluzione e frequenza non
vengano superati i valori massimi di frequenze supportati.
Informazioni neccessari possono essere trovati sul menu.
Osservate la tabella dei valori di frequenza e risoluzione sup­portati dal prodotto.

Esaminare il cavo tra monitor e PC e assicurare che il cavo sia
connesso solidamente. E controllare se il vostro PC non sia in
DPM (modalità risparmio di energia ).

Osservare la tabella di risoulzioni e frequenze supportati dal
prodotto. Verificare se risoluzione e frequenza da scheda video
del PC stiano nel’ area di capacita’ supportata del monitor e
aggiustare i valori di frequenza e di fase.

Aggiustare lumonisota’ dello schermo di monitor nel OSD menu.

Aggiustare il colore nel OSD menu. Utilizzatore puo’ controllare
il colore a sua discrezione.

Sembra che lo schermo presen­ti ondulazioni

Dimensione o posizione dello
schermo e’ strano.

la luce di LED e’ diventato arancio

5

Attuare il regolazione automatico(AUTO). Se lo stato ancora
non cambia, aggiustare il collegamento del cavo del segnale per
assicurarsi che tutte le connessioni siano solide. Questo prob­lema può essere provocato anche da componente video scheda
vecchia.

Attuare il controllo automatico(AUTO).

Il monitor è in modalità di risparmio di energia (DPM). Se si
sposta il mouse o si preme un tasto qualsiasi sulla tastiera, lo
schermo riattiva e la luce ritornera’ a verde.

1. Precauciones

2. Accesorios

3. Instalación del monitor de LCD

4. Ajustes del monitor

5. Apéndice

6. Ahorro de energía

7. Guía de fallas

Conexión y reproducción (Plug & Play)

La aceptación de la nueva solución “VESA Plug y Play” elimina los complicados tiempos
de ajustes. Esto le permite instalar su monitor en el sistema compatible “Plug and
Play”. Su sistema de PC puede fácilmente configurarse para su uso con ésta pantalla.
El monitor automáticamente le comunica su sistema de PC sus Datos de
Identificación de Pantalla Extendida “Extended Display Identification Data” (EDID) uti-

lizando los protocolos de Canal de Datos en Pantalla “Display Data Channel” (DDC),
así que su sistema de PC se configura automáticamente para utilizar la pantalla.

1

Precauciones

Cuidado :

Conecte el cable de ali­mentación al contacto de
energía eléctrica. Puede existir
riesgo de choque eléctrico.

No tire del cable de ali­mentación para desconectar el
equipo o cuando sus manos se
encuentren húmedas. Existe
riesgo de choque eléctroco o
fuego.

La siguiente información es útil en contra de riesgo de choque eléctrico, lesiones serias y muerte.

Sí escucha ruido o nota la pres­encia de humo desde el monitor
o adaptador, desconecte el
cable de alimentación inmedi­atamente y llame al centro de
servicio autorizado. Existe ries­go de choque eléctrico o fuego.

No doble el cable de alimentación
o coloque objetos pesados sobre
él. Mantenga alejados a los niños y
mascotas del cable de ali­mentación ya que pueden dañar el
cable de alimentación. Existe ries­go de choque eléctroco o fuego.

No sobrecargue la conexión
eléctrica con muchos equipos.
Existe riesgo de choque
eléctroco o fuego.

No utilice un cable de ali­mentación dañado Asegúrese
de que la clavija quede intro­ducida correctamente en la
conexión eléctrica. Existe ries­go de choque eléctroco o
fuego.

No permita que algún objeto o
líquido se introduzacan en el
monitor.

Puede haber riesgo de fuego,
daños al monitor o choque
eléctrico.

Cuidado :

Utilice el voltaje/corriente indi­cados por el fabricante.

La siguiente información le ayudará contra cualquier tipo de daño que pueda sufrir el monitor.

No intente destapar, arreglar o
modificar el monitor.

Puedo haber riesgo de fuego,
daños al monitor o choque
eléctrico.

No limpie la pantalla de LCD
con abrasivos químicos.

Existe riesgo de que dañe la
pantalla de LCD.

No rasguñe y dañe la pantalla
de LCD con objetos filósos.

No exponga el monitor directa­mente a la luz del sol.

1

Mantenga el monitor alejado de las altas
temperaturas, húmedad y el polvo.

Ambiente de operación = 0~25
grados centígrados

Ambiente de operación = 30~80
húmedad relativa

No bloque las áreas de venti­lación. Puede haber riesgo de
fuego o daños al monitor.

Mantenga el monitor lejos de
los objetos y equipos eléctri­cos, éstos pueden generar
compos electromagnéticos.

Coloque el monitor en una
superficie estable y plana.

El equipo se puede caer y
dañar.

Desconecte el cable de ali­mentación cuando el equipo no
se utiliza por un periodo largo
de tiempo.

2

2

Accesorios

5

Apéndice

Manual de instrucciones, Monitor de LCD, Cable de alimentación, Cable de señal de
15-pin D-Sub, Base, Cable de Audio, Cable DVI.

3

Instalación del monitor de LCD

Cómo conectar el cable de alimentación y los demás cables del monitor.

No. Cable connectionsName

1
2
3
4
5

*1 : Solo con modelos de Audio.

Alimentación

Cable de señal

DVI

SPK IN

SPK OUT

Cable de alimentación
15-pin D-Sub Cable de señal
Cable DVI
Cable Parlante
Cable parlante externo

*1

*1

Modos en pantalla

Modo

VGA

SVGA

XGA

XGA+

SXGA 1280 X 1024

Resolución

720 X 400

640 X 480

800 X 600

1024 X 768

1152 X 864

Horizontal

Frequencia(KHz)

31.468

31.468

35.000

37.500

37.879

48.077

46.875

48.363

56.476

60.023

67.500

63.981

*1

79.976

Vertical

Frequencia(KHz)

70.087

59.940

66.670

75.000

60.300

72.188

75.000

60.004

70.000

75.029

75.000

60.020

75.025

Frequencia(KHz)

*1

*1 : Solo para modelos Análogos.

Pixel Clock

28.322

25.175

30.240

31.500

40.000

50.000

49.500

65.000

75.000

78.750

108.000

108.000

135.000

*1

Sync

Polaridad(H/V)

-/+

-/-

-/-

-/­+/+
+/+
+/+

-/-

-/­+/+
+/+

+,-/+,-

*1

+/+

4

Power : Botón de Encendido/Apagado.
MENU : 1. Oprimir una vez : El menú OSD (On Screen Display) aparece en pantalla.

SEL : Selecciona una función de comando.

MUTE : Silenciar Botón On/Off.
AUTO : Cuando oprime el botón “Auto”, ésto mejorará la calidad de la imagen

MWE :

Ajustes del monitor

2. Oprimir una segunda vez : Desaparece el menú OSD.

: 1.Cambia el comando elegido en la pantalla al siguiente comando.

2. Reduce el valor de la opción elegida.

: 1. Cambia el comando elegido en la pantalla al anterior comando.

2. Aumenta el valor de la opción elegida.

automáticamente.
Usted puede ajustar manualmente la pantalla al entorno de su computadora.

3

6

Este monitor ha sido construido con un sistema de administración energía llamado
PowerSaver. Este sistema ahorra energía cambiando su monitor a un modo de baja
potencia cuando no se ha utilizado por un cierto periodo de tiempo.

Ahorro de energía

Estado

Encendido

Apagado

Consumo de

potencia

40W

Menos de 2W

Tiempo de

recuperación

-

2 segundos

Color de LED

Verde

Ambar

4

7

Guía de fallas

Qué visualiza?

La pantalla está negra y el indi­cador de energía está apagado.

Mensaje “NO SOPORTA MODO
DE VIDEO”

Mensaje “NO SEÑAL”

La imagen no es estable y puede
parecer que vibra.

La imagen es muy obscura o clara.

El color de la imagen no es muy
buena.

La imagen no está centrada en la
pantalla.

Sugerencias

Asegúrese que el cable de alimentación esté bien conectado
y el monitor se encuentre encendido.

�Verifique la máxima resolución y la frecuencia del video

adaptador.

�Compare éstos valores con lo datos del cuadro de Modos

en Pantalla.

�Asegúrese que el cable de señal esté bien conectado a su

PC o fuente de video.
Asegúrese que su PC o sus fuentes de video estén encendidas.

�

�Verifique la resolución y frecuencia de la pantalla de su PC o

targeta de video estén os modos dsiponibles para su monitor.
Verifique en su computadora : Panel de Control, Pantalla,
Ajustes.

�Nota : Su monitor soporta funciones en pantalla “multiscan”

dentro de las siguientes frecuencias.

�Ajuste el brillo o el contraste.
�Refiérase a Brillo/Contraste.

�Ajustes de color
�Refiérase a la sección de color

�Ejecute la Auto Ajuste.

La pantalla está en blanco y el indicador
de energía es color ambar o se encuen­tra parpadeando cada 0.5 o 1 segundos

5

�El monitor está utilizando su sistema de control de energía.
�Mueva el ratón o presione algún botón del teclado.

P/N : 97E9500330
