Hyundai H-LED19V21 User Manual [ru, en]

H-LED19V21

LED TV

ТЕЛЕВИЗОР

ЦВЕТНОГО ИЗОБРАЖЕНИЯ

ЖИДКОКРИСТАЛЛИЧЕСКИЙ

(LCD)

Руководство по эксплуатации Instruction manual

Table of contents

Dear customer!

Thank you for purchasing our product. For safety, it is strongly recommended to read
this manual carefully before connecting, operating and/or adjusting the product and keep
the manual for reference in the future.

Table of contents
Before you start

Utilization of the product
Important safeguards
Installation

Wall mounting
Stand installation

Connection

Connection

Outdoor antenna connection
Other connections

Operation

Control elements

Front panel

Back panel
Remote controller

Changing the battery

General operations

Teletext operations

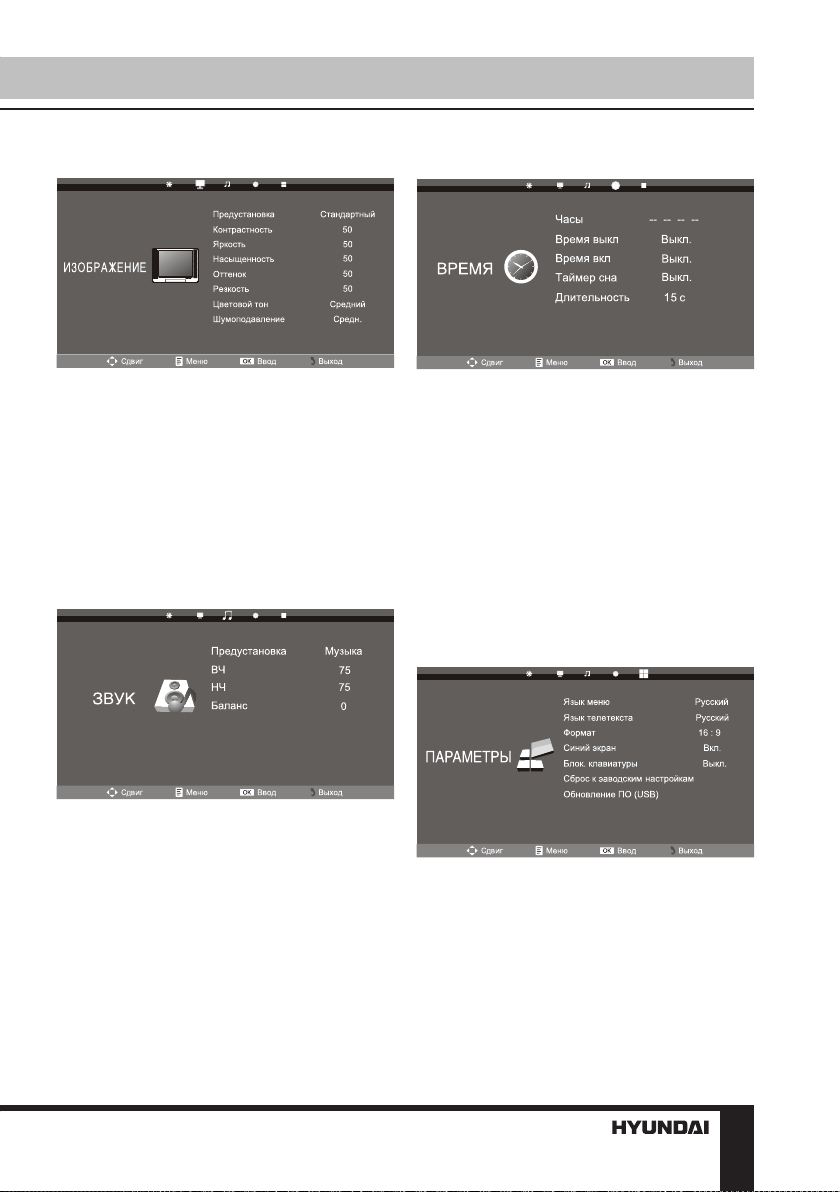

OSD operation

Channel setting
Picture setting
Sound setting
Timer setting

Option setting
USB operation

General operatoins of file playback

General information

Troubleshooting

Causes of interference
Accessories
Specifications

2
3
3
3
4
4
4
5
5
5
5
6
6
6
6
7
7
8
8
8
9

9
10
10
10
11
11
12
13
13
14
14

2

Before you start

Utilization of the product

If you want to dispose this product, do not mix it with general household waste. There is
a separate collection system for used electronic products in accordance with legislation
that requires proper treatment, recovery and recycling.

Please contact your local authorities for the correct method of disposal. By doing so,
you will ensure that your disposed product undergoes the necessary treatment, recovery
and recycling and thus prevent potential negative effects on the environment and human
health.

Important safeguards

• Before connecting the AC power cord
to the DC adapter outlet, make sure that
the voltage designation of the DC adapter
corresponds to the local electrical supply.

• Accessories include a DC adapter. Do not
use other adaptors with this unit.

• Please unplug the power cord from the AC
outlet and contact a service center for repair
if following occurs: any obvious abnormality
appears in the unit, such as smoky, peculiar
smell or strange sound; liquid has been spilled or
other objects have fallen into the unit; no picture
or sound; cover or panel is broken; although you
have operated the unit following the operating
instructions, it still cannot work normally.

• This unit can be connected to a power
supply outlet without the third ground contact
as well as with a ground contact.

• Always disconnect the power cord and
antenna during a storm.

• Do not fix the power cord with a metal nail.

• Unplug the power cord from the AC outlet;
also unplug the signal cables from the input
ports when the unit is unused for long periods
of time.

• When unplugging the plug, always hold
the wide slot, do not touch the metal part, and
do not destroy, refit, twist, pull or roast the
power cord.

• Please contact the service center
immediately if you found that the core is

showed in the air or has been broken.

• Please replace the AC outlet if the metal
bolt cannot be inserted into the power socket
completely or it cannot be fastened even when
it was pushed in, otherwise, any accidents of
shocks and fires would happen.

• Never touch the antenna lie or power plug
if it stars to thunder.

• Do not touch the power plug with wet
hands.

• Do not use any non-rated power socket
with numerous devices jointed on one power
socket or cable device. The wire of non­designated capacity may cause the fire due to
the generation of heat.

• All instructions must be read and
understood well before you operate the unit.
Heed all warnings and follow all instructions.

• Please use the accessories provided
by the manufacturer. Using inadequate
accessories may result in accidents.

• Please adjust the product through the
panel buttons or the remote controller, do
not remove the cover or attempt to service
the product by yourself. Do not disassemble
back cover and do not make maintenance by
yourself to avoid the electric shock.

• Over-press the panel may destroy the
product.

• Do not place the product on an unstable
cart, stand surface, tripod, bracket, or table.
The product may fall, causing serious accidents
as well as the damage to the product.

• Please place the product on a flat surface

3

Before you start

in a well-ventilated location. Keep it away from
the burning-light, direct sunlight, vibration,
high-temperature and humidity.

• Do not place any vase, potted plant, cup,
medicine and any container with water on this
product. If the liquid is spilt, it may cause the
fire, electric shock or breakdown.

• Do not install it at the place on the strong
magnetic field or current field. It may cause
break down. This equipment may be observed
deterioration of the picture by electromagnetic
radiation in electromagnetic environment.

• Fasten the wheel of the product or shelf
with wheels when installing this product. If it
moves or is tipped over, it may be damaged.

• Do not place any fire source such as
candlelight close to this product or place it on
this product. If it is tipped over or fallen down, it
may cause damage or fire.

• Do not place the unit into closed space
of TV for better ventilation; it can reduce the
product lifetime. Keep a space at least 10 cm
at above, left and right of the TV.

• Please place all the signal cords behind of
rear panel.

• Do not overexert or touch the panel when
you convey the product. Do not transfer the
LCD TV up or down display direction.

• Do not transport it with the power cord
connected. If you move this product with the
power cord or the connection cable connected,
the damaged power cord, connection cable
or connection terminal may cause the fire, the
electric shock or breakdown.

• 2 persons or more shall transport the
device, which is heavier than 18 kg. If you drop
or tip over the device, it can be damaged.

• The temperature of the product’s body
becomes a little higher after a long period use.
This phenomenon indicates that heat exchange
in normal working mode, thus please do not
let children or anyone who is sensitive of
temperature to touch.

All images provided herein are schematic

drawings and may differ from of real objects.

Installation

Wall mounting

For wall mounting the back panel of this
unit is equipped with 4 screw holes (4 mm
diameter, 75 mm horizontal spread distance x
75 mm vertical spread distance). A wall-mount
bracket should be used for wall mounting (the
bracket is not included and should be acquired
separately). Manufacturer is not responsible
for improper mounting resulting in damage of
the unit.

Stand installation

Place the LED TV on a solid flat surface.
Use soft material to place over the front screen
to avoid any damage. Then put the slits of the
stand onto the fixing elements in the lower part
of the unit until a click and fix the two parts by
six screws as shown below:

4

Connection

Connection

Antenna cable connector

75 Ohm co-axis cable

Outdoor Antenna Connection

Use 75Ω coaxial cable plug or 300-75Ω
impedance converter to plug in antenna input
terminal on the rear of the cabinet.

Other connections

• Connect a TV or CATV antenna to the

antenna jack.

• Connect a video source to the Composite

video input jack with RCA cable.

• Connect an audio source to the proper

Audio input jacks (left and right).

Connect the power cord to the DC adaptor,
then connect the adapter to the DC power jack
of this unit.

• Connect PC audio input to PC main unit

with related audio cable in PC mode.

• When using the unit as a computer screen,
connect the PC to the PC jack of the unit by
the relevant cable.

TVRF antenna jack

• If the video source has a HDMI output
jack, you can connect the signal to the unit by
HDMI cable (not included).

• Component input is intended for receiving
component video signal if connected to the
component output of external signal source. To
receive audio signal for component video, please
use Left and Right audio inputs of this unit.

• Connect an external device (e.g., VCR-/
DVD-recorder) to the proper Audio/Video
output jacks of this unit with AV RCA cable.

• Connect your headphones or earphones
(not included) to the headphone socket of this
unit. When headphones are connected, the
sound output through the built-in speakers of
this unit is mute.

5

Operation

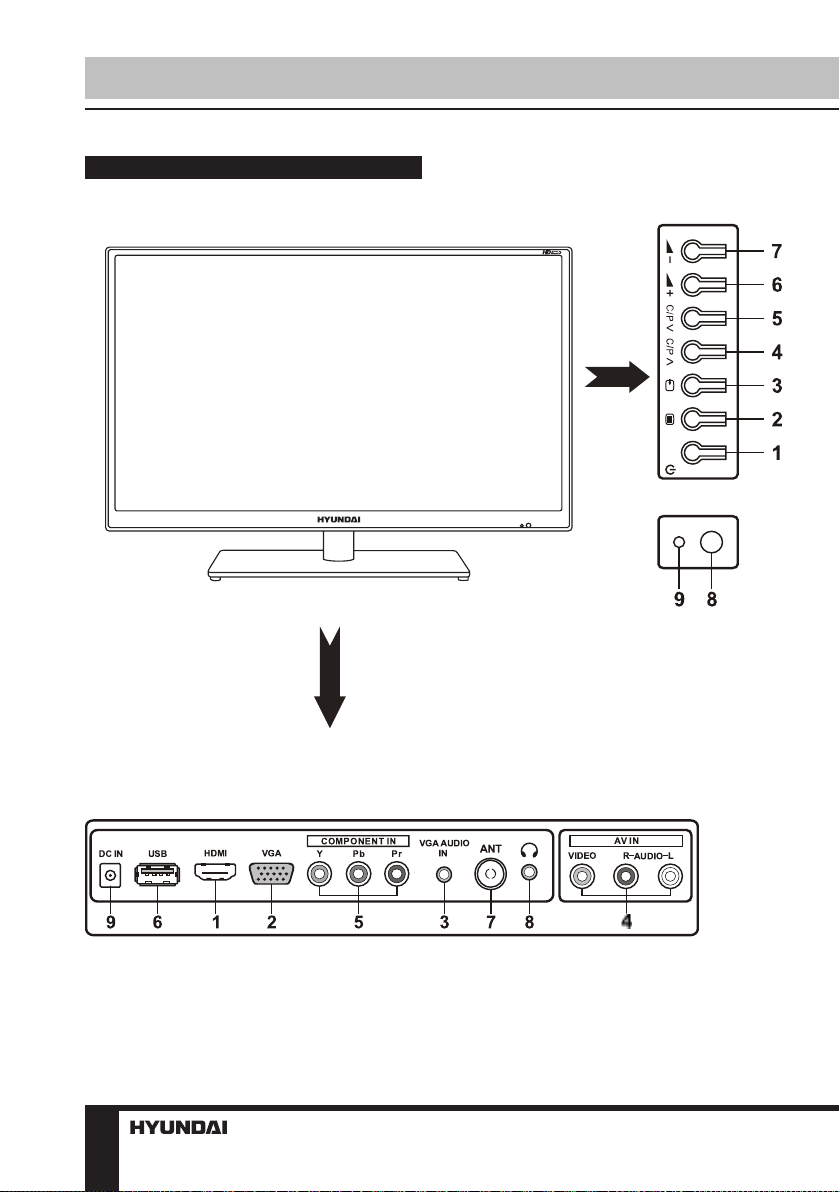

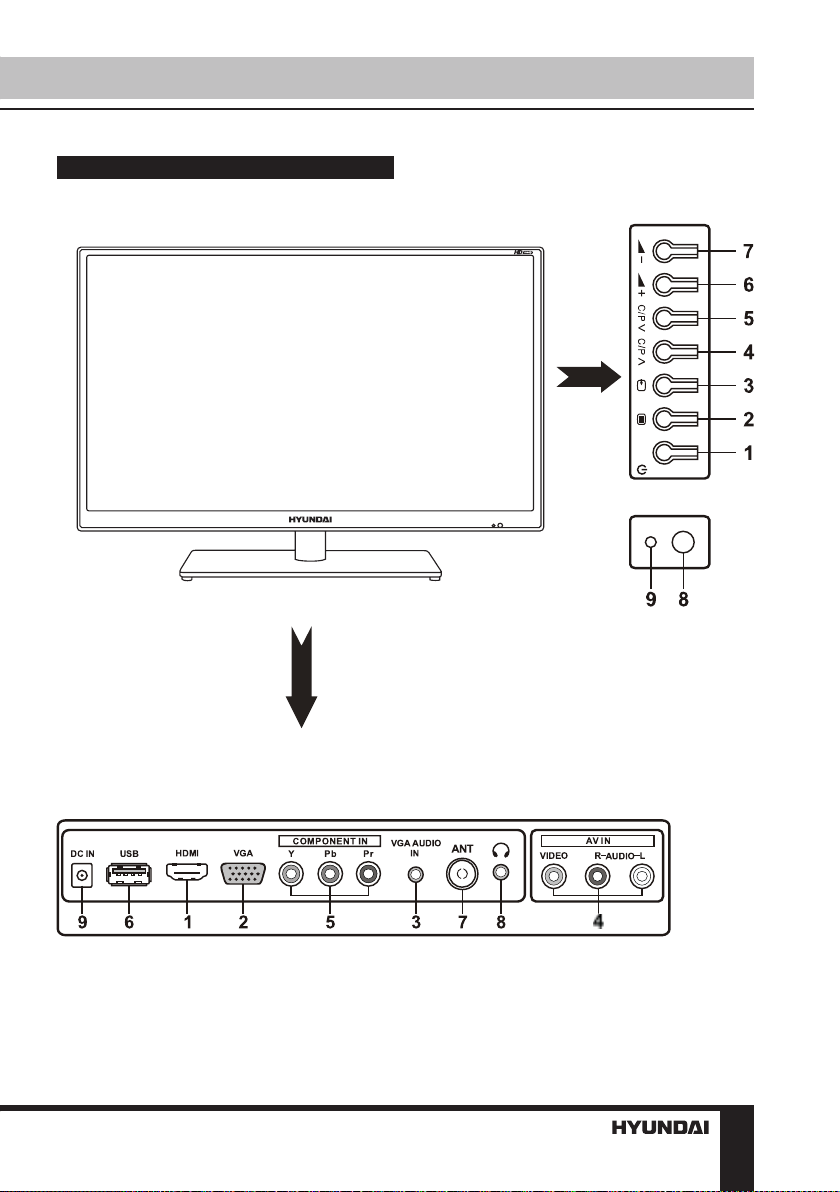

Control elements

1. POWER button

2. MENU button

3. SOURCE button

4. CH+ button

5. CH- button

6. VOL+ button

7. VOL- button

8. IR sensor

9. Power indicator

1. HDMI input

2. PC (VGA) input

3. PC audio input

4. Composite AV input

6

5. Component input (YPbPr)

6. USB port

7. TVRF antenna jack

8. Headphone jack

9. DC in (+12V)

Operation

Remote controller (RC)

1

4

5

7

11

13

14

16

18

20
22

24
26

13. OK button

14. Navigation buttons

15. CH+/CH- button

16. P.MODE button

2

3

17. S.MODE button

18. NICAM/A2 button

19. SLEEP button

20. TEXT button

21. SUBPAGE button

22. HOLD/ button

23. MIX/STOP button

24. INDEX/BACK button

6

25. NEXT button

26. FORWARD/SIZE button

8

9

10

12

27. PREVIOUS/REVEAL button

Changing the battery

1. Remove the battery compartment cover
on the back of the RC.

2. Insert the batteries into the battery
compartment making sure that the correct
polarity is observed.

15
17

19

21
23

25
27

3. Install the cover back.

1. POWER/STANDBY button

2. MUTE button

3. SCALE button

4. Number buttons

5. RECALL ( ) button

6. STILL button

7. DISPLAY/INFO button

8. MENU button

9. FAVORITE button

10. VOL+/VOL- buttons

11. SOURCE button

12. EXIT button

1 2 3

• Use two AAA batteries for the RC. The RC
should be pointed at remote sensor within 8
meters and within 30 degrees at the left or the
right side.

• Take the battery out of the RC if it is not
used for a long time.

• Do not mix new and used batteries or
different types of batteries. Weak batteries can
leak and severely damage the RC.

• Do not expose the RC to shock, liquids,
and do not place it in an area with high
humidity.

7

Operation

General operations

• Connect the round terminal of the adapter
to the power adapter input of the TV (the
position of the imput is given in paragraph
Control Elements above). Connect the plug
of the adapter to the power supply outlet, the
power indicator will light up in red showing
that the unit is in standby mode. To switch on
the unit, press POWER button on the panel
or on the RC. Press POWER button again to
switch the unit to the standby model, the power
indicator will light up in red. To switch off the
unit completely, disconnect the power adaptor
cord plug from the power supply outlet. If after
connecting the adapter plug to power supply
the power indicator does not light up in red,
please wait for some time and the unit will turn
on automatically (this effect takes place if the
unit had been disconnected from the power
supply without being previously switched to
standby mode).

• Press VOL- button repeatedly to decrease
the volume; press VOL+ button repeatedly to
increase the volume.

• Press SLEEP button repeatedly to set the
sleep time (from 10 to 240 min).

• Press button on the RC to select
from the present channel and the previously
displayed channel.

• Press SCALE button repeatedly to select
a screen display size from the available list:
4:3/16:9/14:9/Zoom1/Zoom2/Panorama.
Available aspects may differ for different signal
sources.

• Press MUTE button to cut off sound, press
this button again or adjust volume to resume
sound.

• Select the TV function mode. Press
CH-/CH+ buttons to select previous or next
channels; or press number buttons and [-/--]
button to enter a channel number directly.

• Press P.MODE button repeatedly to cycle
through the available video picture modes from
the following types: Dynamic => Standard =>
Mild => User.

• Press S.MODE button repeatedly to cycle
through the available sound modes from the

following types: User => Standard => Music =>
Movie => Sport.

• Press INFO button to display the preset

TV channel play information.

• Press STILL button to freeze the picture

on or off.

• Press FAV button to show the favourite

channel list.

• Press NICAM/A2 button in TV mode
repeatedly to switch between various Nicam
sound modes (can be unavailable for some
channels).

Teletext operations (option)

Select a TV channel in order to pick up
the picture signal of Teletext. Teletext button
functions are as follows:

TEXT Press this button to enter into TEXT
mode. Press this button again to enter mixed
mode. Press the button again to return to the
channel you are watching.

HOLD: Press this button to stop the move
to the next page. Press this button again to
cancel operation.

INDEX: Press this button to go to the index
page.

SIZE: Press this button to enlarge the top
part of the page. Press this button again to
enlarge the bottom part of the page. Press this
button third time to normal size text page view.

REVEAL: Press this button to reveal the
cancelled information. Press this button again
to cancel the information.

SUBPAGE: Press this button to select sub­page. Input the number of sub-page and use
numeric buttons in the format 0001 for sub
page 1. The teletext will search for the sub
page. Press SUBPAGE button again to exit the
subpage mode.

MIX: Press this button to mix the teletext
and current TV signal image (transparent
background)

Red/Green/Yellow/Blue buttons: Press
these 4 color buttons to access directly to
corresponding color page displayed at the
lower parts of teletext screen.

8

Operation

CHANNEL

Auto Tuning
Manual Tuning
Programme Edit

Move Menu Enter Exit

OK

OSD operation

1. Press MENU button to enter the setting

menu displayed on the screen.

2. Press LEFT/RIGHT cursor buttons on the
RC or VOL+/- buttons on the panel to select
setting page.

3. Press DOWN cursor button or OK button
on the RC or CH- button on the panel to go to
the parameter list.

4. Press UP/DOWN cursor buttons on the
RC or CH+/- buttons on the panel to select a
parameter to adjust.

5. Press OK button or LEFT/RIGHT cursor
buttons on the RC or VOL+/- buttons on the
panel to enter submenu or to adjust parameter,
then press UP/DOWN cursor buttons on the
RC or CH+/- buttons on the panel to select a
parameter, and press OK button on the RC to
confirm.

6. Press EXIT button to quit the menu.

Some menu items may be in grey color,
in this case they are not adjustable. Pictures
of OSD menu are for reference only; they may
differ from the real screens.

Channel setting (only for TV source)

Current Channel: select channel number.
Color System: select corresponding color

system (PAL/SECAM/NTSC).

Sound System: select corresponding sound

system (DK/BG/I).

Fine-tune: perform fine adjustment of the

current frequency.

AFC: set On/Off automatic frequency

correction.

Search: press LEFT/RIGHT buttons; the
unit will search for next available channel
downward or upward and save it under the
current number.

• Program Edit: this item allows you to sort

TV programs according to your preferences.
Enter into program edit menu:

Delete: Select the channel you want to
delete. Press red button to delete the channel.

Rename: Highlight the needed channel.
Press green button; then press UP/DOWN
buttons to select a symbol. Press LEFT/RIGHT
buttons to select the next symbol. Press OK
button to confirm.

Move: Highlight the needed channel. Press
yellow button; select the position to put the
channel into. Press yellow button to confirm.

Skip: Highlight the needed channel. Press
blue button; now this channel will be skipped
when you select previous/next channels.

Favorite: Select the channel you want to edit.
If this channel is your favorite channel, you can
add the mark to the channel as your favorite
channel by pressing FAV. button.

• Auto tuning: press OK button to start

automatic search of available channels. To
stop the process press MENU or EXIT button
to display “Do you want to exit tuning? Yes
No ”, then press LEFT cursor buttons to exit
searching.

• Manual tuning: Press OK button to enter

into manual tuning menu:

Picture setting

Picture Mode
Contrast
Brightness


Move Menu Enter Exit

• Picture Mode: Dynamic/Standard/Mild/

User.

Color

Tint

Sharpness
Color Temperature
Noise Reduction

OK

Medium

User

50
50
50

50

50

Middle

9

Operation

SCREEN

Auto Adjust
Horizontal Pos.
Vertical Pos.
Clock
Phase

Move Menu Enter Exit

OK

50
50
50
65

• Contrast, Brightness, Color, Tint (adjust

the tone of color when your system is in
NTSC), Sharpness

• Colour Temperature: Cool/Medium/

Warm.

• Noise Reduction: Digital noise reduction

effect for reducing the video noise level: Off/
Low/Middle/High.

Sound setting

Sound Mode
Treble
Bass

SOUND

Move Menu Enter Exit

Balance

OK

• Sound mode: Standard/Music/Movie/

Sport/User.

• Treble: adjust treble frequency (only in

User sound mode).

• Bass: adjust bass frequency (only in User

sound mode).

• Balance: adjust balance between left and

right speaker.

User

50
50

0

Timer setting

• Sleep timer: select the period until

automatic switch-off of the unit (10-240 min).

• OSD timer: select the period of time after

which the OSD will be hidden.

Option setting

OSD Language
TTX Language

Scale

OPTION

Move Menu Enter Exit

Blue Screen
Keyboard Lock
Reset
Software Update(USB)

OK

• OSD Language: select the language of

the OSD menu.

• TTX Language: select teletext language.

• Scale: 4:3/16:9/14:9/Zoom1/Zoom2/

Panorama. The set of available aspects can
vary depending on the current signal source.

• Blue screen: set on or off blue screen

activation when no signal.

• Keyboard lock: select ON to lock all

buttons on the panel. Set OFF to unlock the
buttons.

• Reset: reset the parameters to initial

factory settings.

• Software upgrade: this option is intended

for using by qualified technicians only.

English

West

16:9

On

Clock

On Time

TIME

Move Menu Enter Exit

Sleep Timer
OSD Timer

OK

• Clock: select and adjust Date/Month/Year/

Hour/Minute.

• Off Time: select Off/Once/Every Day, and

adjust Hour/Minute.

• On Time: select Off/Once/Every Day, and

adjust Hour/Minute/Source/Channel/Volume.

10

-- -- -- --

15 S

Screen setting (only for PC mode)

• Auto adjust: automatical setting of the

parameters.

• Horizontal Position: adjust horizontal

Operation

position of the image.

• Vertical Position: adjust vertical position

of the image.

• Clock: adjust the image frequency

manually.

• Phase: adjust the phase manually.

USB operation

General playback information

• Insert a USB drive into the USB port.
Select Media source and press OK button. The
screen will show a USB playback window, in
which you can select Music, Photo, Movie and
Text contents to play by pressing LEFT/RIGHT
cursor buttons and OK button.

• USB file systems supported: Hi speed
FS, FAT16, FAT32 (NTFS support is not
guaranteed). USB 2.0 version is supported;
maximum capacity 400 GB. For correct and
satisfactory operation, licensed USB devices of
well-known brands should be used. Avoid using
USB devices of unknown brands. Playback of
some file formats cannot be supported.

• This unit supports playback of video files
with AVI, MKV, MOV, MPG, DAT, VOB, TS,
TRP extensions, with video codecs DIVX,
H264, MPEG-4, MPEGII, XVID and audio
codecs WMA, MP3, DD(AC3).

The above list of extensions and codecs
is for information only and is not a guarantee
that all files having the above extensions and
codecs sohuld be read by this unit.

• Some AVI files cannot be played due to
their parameters and recording conditions.
Video files with AVI extension exceeding 2 GB
in size may be played partially.

According to the USB 1.1/2.0 Standard,
usage of a USB device with power current
consumption exceeding 500 mA is not
recommended without supplementary power
supply. Failure to use supplementary power for
connected USB drives with power consumption
exceeding this value as well as defective
USB drives may cause mechanical or thermal

changes of elements of this unit as well as
failure of internal elements of the USB port.
Such damages are not warranty cases.

Warning: usage of external USB drives

containing BIN files in the root directory may
cause malfunction of the unit or damage to the
software.

Operations of file playback

• Press cursor buttons to select Return
option and press OK button if you want to go
back to the previous menu.

• In the content menu, press cursor buttons
to select folder, press OK button or HOLD/
button to enter it, then press cursor buttons to
select the file you want to watch or to listen to.
When highlighting the file, the file information
will appear on the right (not available for text
files) and picture will be previewed in the center
(not available for music and text files). Press
OK button or HOLD/ button to play the
selected file.

• While playback, press OK button; the
bottom of the screen will show playback menu
in which you can select an operation by LEFT/
RIGHT cursor buttons or perform this operation
by pressing PK button. The operations are as
follows:

Play or pause playback All files

Select previous file All files

Select next file All files

Stop plabyack and return to
previous menu

Select repeat playback
mode

Play music in background
mode when photo or text
file is being browsed (you
should select music file first)

Show playlist All files

All files

All files

and
Text

11

General information

Show file information All files

Rotate image counter­clockwise

Rotate image clockwise Photo


Fast backward playback Music/

Fast forward playback Music/

Mute the sound Music

Select time to start playback
from

Fragment repeat playback.
Press OK to select initial
point, press OK to select
final point of the fregment

Slow playback Movie

Step forward playback Movie

Zoom in Photo/

Zoom out Photo/

Select aspect ratio Photo/

• While playback, press HOLD/ button to pause or resume playback. Press MIX/ button to

stop playback.

• When playing music files you can press / buttons to fast reverse or forward. You can

press / buttons to select the desired files manually in normal condition.

• When playing photo files, you can press / buttons to page up or page down the file.

Press LEFT/RIGHT cursor buttons to rotate the image.

Movie

Movie

Music/
Movie

Movie

Movie

Movie

Movie

12

Troubleshooting

General information

Below is a table describing simple measures that can help you eliminate most problems likely
to emerge when this unit is in use. If below measures do not help, turn to a service center or to the
nearest dealer.

Symptom Cause Solution

No picture, no
sound, and no
indicator light

Picture and
sound with
abnormity

Picture is spotted
or with snow

The picture in
VGA mode is
abnormal

Blue background No video signal or the signal cord is

No sound No audio signal or the signal cord is

The RC does not
work

The power cord is not plugged in.
Contrast, brightness, color and
volume are all in the minimum value
or TV is in mute mode.

Contrast and color are set improperly.
Color system is set improperly.
Sound system is set improperly.

Signal source is low-grade or the
signal is in a lower quality.

The PC settings may be inproper. Check and set the resolution

improperly/not connected.

improperly/not connected.

Batteries are improperly installed or
exhausted.

Plug the power cord in.
Alter the value of contrast,
brightness, color and volume.

Set the value of Contrast and color
properly.
Set the sound system properly.

Use the qualified signal cord.

parameters of your PC.

Connect the signal cord properly.

Connect the audio signal cord
properly.
Set the sound system properly.

Make sure the positive and the
negative polarities are correct.
Reattach the battery lid.
Replace the batteries.

Causes of interference

Incorporated in your TV receiver are the most up-to-date devices to eliminate interference.
Local radiation however, can create disturbances, which visibly affect your picture. Proper
installations, a good aerial are your best safeguards against these disturbances.

• RF INTERFERENCE: Moving ripples across the screen are caused by nearby transmitting or

receiving short-wave radio equipment.

• DIATHERMY: Herringbone pattern and partial picture loss can result from the operation of

diathermy equipment from a nearby doctor’s surgery or hospital.

• SNOW: Weak TV signals from long distant stations result in an instead picture and give the

effect of falling snow. An antenna adjustment or antenna amplifier may be needed.

• GHOST: Multiple image, caused by TV signals reflected back from surrounding buildings,

hills, aircraft, etc. is minimized by correct aerial positioning.

• CAR IGNITION: Nearby cars and electrical motors can cause small streaks across the picture

or make the picture roll.

13

General information

Accessories

1. LCD TV 1 pc

2. Remote controller 1 pc

3. Battery 2 pcs

4. Stand 1 pc

5. Screw 6 pcs

6. Power adaptor 1 pc

7. Power cord 1 pc

8. AV cable 1 pc

9. Consumer information 1 pc

10. Warranty card 1 pc

11. Instruction manual 1 pc

Specifications

Size (diagonal) 18.5” (47 cm)

Resolution 1366 x 768
Aspect ratio 16:9
Color system PAL, SECAM
Sound system B/G, DK, I
NICAM Stereo 2 x 3 W
Component video input +
AV RCA input +
USB port +
VGA input +
HDMI input +
PC audio input +
Russian and English OSD +
Progressive scan +
3D Digital comb filter +
Sleep timer +
Quantity of channels 125
Teletext pages 1000
USB movie, photo and audio support +
Electric shock protection class II
Nominal voltage range of the adaptor: ~100–240 V; 50/60 Hz; 0.9 А
Nominal voltage of the LED TV
(output voltage of the adaptor): 12 V 3 A
Power consumption of the LED TV: 36 W
Unit dimensions (with stand) 510 x 170 x 356 mm
Net/Gross weight 3.3 kg/4.2 kg

The LCD panel is a high technology product with many thin film transistors that can

give you a fine picture details. Occasionally, a few non-active pixels may appear on the screen

14

General information

as a fixed point of blue, green, red, black or white, please note that this does not affect the
performance of your LCD TV.

Warning: Specifications may be subject to change without notice for improvement.

15

Содержание

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо­пасно пользоваться приобретенным устройством, рекомендуется тщательно изучить
настоящее руководство перед подключением и эксплуатацией изделия. Сохраняйте
руководство для использования в будущем.

Содержание
Перед началом эксплуатации

Утилизация изделия
Меры предосторожности
Установка

Крепление на стену
Установка на подставку

Подключение

Подключение

Подключение внешней антенны
Прочие подключения

Управление устройством

Элементы управления

Передняя панель

Задняя панель
Пульт дистанционного управления

Установка батареек

Общие операции

Операции с телетекстом
Экранное меню

Настройка каналов
Настройка изображения
Настройка звука
Настройка таймера

Настройка параметров
Операции с USB

Операции воспроизведения файлов

Общая информация

Руководство по устранению
неисправностей

Источники помех
Комплект поставки
Технические характеристики

16
17
17
17
19
19
19
20
20
20
20
21
21
21
21
22
22
23
23
24
24
24
25
25
25
26
26
28

28
28
29
30

16

Перед началом эксплуатации

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной
утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с
соблюдением обязательных процедур по обработке, утилизации и вторичной пере­работке и, таким образом, предотвратите потенциальное негативное воздействие на
окружающую среду и здоровье людей.

Меры предосторожности

• Перед подсоединением кабеля питания
к адаптеру постоянного тока убедитесь, что
напряжение адаптера соответствует напря­жению электрической сети.

• В комплект поставки входит сетевой
адаптер постоянного тока. Не рекоменду­ется использовать другие адаптеры для
питания данного устройства.

• Пожалуйста, извлеките шнур пита­ния из розетки и свяжитесь с сервисной
службой в следующих случаях: если в
устройстве имеются явные неисправности,
например, из него идет дым, чувствуется
специфический запах или слышен неха­рактерный звук; если внутрь устройства
попала жидкость или посторонние предме­ты; если нет изображения или звука; если
поврежден корпус или панель; если Вы
пользуетесь устройством согласно инструк­ции, но оно не работает должным образом.

• Данное изделие может подключаться
к розетке питания как без заземляющего
третьего контакта, так и с заземляющим
третьим контактом.

• Во избежание поражения электриче­ским током защищайте шнур питания от
возможного нажатия на него или защемле­ния, особенно рядом с разъемами.

• Не закрепляйте шнур питания метизами.

• Если Вы не пользуетесь устройством
длительное время или в случае грозы
обязательно отключайте шнур питания из
розетки, а также отключайте все сигналь­ные кабели от входных разъемов.

• При отключении вилки из розетки всег­да держитесь за утолщение на вилке, не
касайтесь металлических частей, не тяните
за шнур и не ломайте и не перегибайте его,
не ремонтируйте, не перекручивайте и не
нагревайте.

• Немедленно свяжитесь с сервисным
центром, в случае если имеются какие-либо
неисправности шнура питания, в нем оголи­лись жилы или он поврежден.

• Замените сетевую розетку, если в
нее невозможно вставить вилку или вилка
плохо закрепляется в розетке. Иначе могут
возникнуть неисправности или произойти
несчастные случаи или возгорания.

• Не прикасайтесь к проводам мокрыми
руками.

• Запрещается использование розетки, в
которую подключено несколько устройств.
Перегрузка такой розетки может привести
к пожару.

• Место подключения вилки шнура
питания к сети 220 В должно оставаться
легкодоступным.

17

Перед началом эксплуатации

• Перед работой с устройством необ­ходимо полностью прочитать и понять все
инструкции. Необходимо соблюдать все пред­упреждения и следовать всем инструкциям,
приведенным в настоящем руководстве.

• Пожалуйста, используйте только реко­мендованные производителем аксессуары.
Использование других аксессуаров может
привести к неисправностям.

• Пожалуйста, проводите все настройки
и регулировки только с помощью кнопок
на передней и боковой панелях или на
пульте дистанционного управления. Ни в
коем случае не снимайте заднюю панель
и не пытайтесь самостоятельно проводить
техническое обслуживание устройства,
так как существует опасность поражения
электрическим током, а также возможно
возникновение неисправностей.

• Не устанавливайте устройство на
непрочные или неровные поверхности,
тележки, стойки, треноги, кронштейны
или столы. Устройство может упасть, в
результате чего могут возникнуть неисправ­ности или произойти несчастные случаи.
Используйте только те приспособления,
которые рекомендованы производителем
или продавцом.

• Пожалуйста, устанавливайте устрой­ство на горизонтальной поверхности в ме­стах с хорошей вентиляцией. Не допускайте
воздействия на устройство вибрации, пря­мого солнечного света, высокой температу­ры, а также попадания пыли и влаги.

• Не ставьте на устройство вазы, сосуды
с жидкостью. Попадание жидкости внутрь
аппарата может привести к пожару или по­ломке устройства.

• Не устанавливайте устройство в зоне
магнитных волн. Это может привести к по­ломке устройства. В зоне электромагнитно­го излучения может наблюдаться искаже­ние изображения.

• Не устанавливайте вблизи устройства
источники открытого огня, например, свечи.
В случае их падения устройство может быть

повреждено или может произойти возгора­ние.

• Установка телевизора в замкнутое
пространство при эксплуатации может со­кратить срок службы устройства; поэтому
необходимо обеспечить минимальную
дистанцию между LCD-телевизором и
внутренними границами приспособления
под аппарат для нормальной вентиляции
(минимум по 10 см свободного простран­ства со всех сторон).

• Располагайте кабели позади устрой­ства. Не закрепляйте их метизами, не пере­гибайте, не ремонтируйте и не нагревайте.

• При перемещении телевизора не
нажимайте и не касайтесь панели. Не пере­носите телевизор в положении, при котором
экран направлен вверх или вниз.

• Не перемещайте устройство при под­ключенном проводе питания или других
подключенных проводах. Повреждение про­вода питания, подключенный провод или
подключенные устройства могут стать при­чиной пожара, электрошока или поломки.

• Если устройство тяжелее 18 кг, его
должны перемещать не менее 2 человек.
При падении устройство может повредиться.

• Слишком сильное нажатие на панель
может повредить устройство.

• При длительном использовании может
немного повысится температура корпуса
устройства. Это явление свидетельствует о
теплоотдаче в нормальном рабочем режи­ме. Однако не позволяйте детям и людям с
повышенной температурной чувствительно­стью касаться устройства.

Все иллюстрации, приведенные в на­стоящем руководстве, являются схе­матическими изображениями, которые
могут отличаться от реальных объектов.

18

Установка

Установка

Крепление на стену

Для крепления на стену на задней панели
телевизора имеются 4 отверстия под винты
диаметром 4 мм, расстояние между которы­ми по вертикали и горизонтали составляет
75 мм. Для крепления телевизора следу­ет использовать настенный кронштейн
(кронштейн в комплект поставки не входит
и приобретается отдельно). Производитель
не несет ответственности за неправильно
выполненный монтаж, повлекший повреж­дение телевизора.

Установка на подставку

Поместите телевизор на твердую пло­скую поверхность. Прикройте экран мягкой
тканью во избежание его повреждения.
Наденьте прорези подставки на крепежные
элементы выступающей части в задней
нижней части корпуса телевизора до щелч­ка, затем прикрепите подставку с помощью
шести винтов, как показано на рисунке
ниже.

19

Подключение

Подключение

Штекер антенного кабеля

Кабель 75 Ом

Подключение внешней антенны

Подсоедините антенну к соответствую­щему разъему. Используйте коаксиальный
кабель 75 Ом при подключении внешней
антенны.

Прочие подключения

• Подсоедините внешнюю телевизи­онную антенну или антенну кабельного
телевидения к соответствующему разъему
телевизора.

• Композитный видео вход телевизора
подсоединяется к композитному выходу
другого видео оборудования с помощью
видеокабеля RCA.

• Подсоедините источник аудиосигнала
к соответствующим аудиовходам (левый и
правый).

• Разъем питания предназначен для под­ключения телевизора к сети электрического
питания с помощью сетевого адаптера.

• Подсоедините VGA-кабель к VGA порту
ПК и к входу PC телевизора; затяните болты
по часовой стрелке на обоих концах кабеля.

Разъем для антенны

• Компьютерный аудиовход служит для
получения телевизором аудиосигнала с
персонального компьютера.

• Если источник видеосигнала имеет
HDMI-выход, подключите его к HDMI-входу
телевизора, используя специальный HDMI­кабель (не входит в комплект поставки).

• Компонентный видеовход служит для
получения компонентного видеосигнала
от внешнего источника. Для получения
аудиосигнала используйте левый и правый
аудиовходы телевизора.

• Подсоедините внешнее устройство
(напр., VCR-/DVD-рекордер) к соответствую­щим аудио-видеовыходам данного устрой­ства с помощью аудио-видеокабеля RCA.

• Подсоедините наушники к разъему для
наушников. При подсоединенных наушни­ках звук через динамики телевизора не
воспроизводится.

20

Управление устройством

Элементы управления

1. Кнопка POWER

2. Кнопка MENU

3. Кнопка SOURCE

4. Кнопка CH+

5. Кнопка CH-

6. Кнопка VOL+

7. Кнопка VOL-

8. ИК датчик

9. Индикатор питания

1. HDMI-вход

2. PC (VGA) вход

3. Компьютерный аудиовход

4. Композитный аудиовидеовход

5. Компонентный видеовход (YPbPr)

6. USB-порт

7. Разъем для антенны

8. Разъем для наушников

9. Разъем для адаптера

21

Управление устройством

Пульт дистанционного управления

1

4

5

7

11

13

14

16

18

20
22

24
26

2

3

6

8

9

10

12

15
17

19

21
23

25
27

12. Кнопка EXIT

13. Кнопка OK

14. Кнопки курсора

15. Кнопка CH+/CH-

16. Кнопка P.MODE

17. Кнопка S.MODE

18. Кнопка NICAM/A2

19. Кнопка SLEEP

20. Кнопка TEXT

21. Кнопка SUBPAGE

22. Кнопка HOLD/

23. Кнопка MIX/STOP

24. Кнопка INDEX/BACK

25. Кнопка NEXT

26. Кнопка FORWARD/SIZE

27. Кнопка PREVIOUS/REVEAL

Установка батареек

1. Снимите крышку отсека для батареек на

задней части ПДУ.

2. Поместите батарейки в отсек для батаре-

ек с правильным соблюдением полярности.

3. Установите крышку отсека на место.

1 2 3

1. Кнопка POWER/STANDBY

2. Кнопка MUTE

3. Кнопка SCALE

4. Кнопки с цифрами

5. Кнопка RECALL ( )

6. Кнопка STILL

7. Кнопка DISPLAY/INFO

8. Кнопка MENU

9. Кнопка FAVORITE

10. Кнопки VOL+/VOL-

11. Кнопка SOURCE

22

• Вставьте две батарейки AAA/1.5V в
отсек для батарей ПДУ. Мощность сигнала,
необходимую для приемного датчика, обе­спечивается на расстоянии до 8 метров и в
пределах 30 градусов влево и вправо.

• Не используйте одновременно новые и
использованные батарейки или батарейки
разных типов.

Управление устройством

Общие операции

• Нажимайте кнопки VOL-/VOL+ для регу-

лирования уровня громкости звука.

• Нажимайте кнопку SLEEP для выбора
периода времени, по истечении которого
телевизор автоматически отключится (от 10
до 240 минут).

• Нажмите кнопку RECALL ( ) на ПДУ
для переключения между текущим и преды­дущим просматриваемыми каналами.

• Нажмите кнопку SCALE для выбора
одного из доступных форматов изобра­жения на экране: 4:3/16:9/14:9/Масштаб1/
Масштаб2/Панорама. Форматы могут
различаться в зависимости от текущего
источника сигнала.

• Нажмите кнопку MUTE для отключения
звука. Для включения звука нажмите эту
кнопку повторно или регулируйте громкость.

• Выберите режим TV. Нажимайте кноп­ки CH-/CH+, чтобы выбрать предыдущий
или следующий канал. С помощью кнопок с
цифрами 0-9 и кнопки [-/--] можно непосред­ственно выбрать номер нужного канала.

• Нажимайте кнопку P.MODE для пере­мещения по меню режимов изображе­ния, состоящему из следующих пунктов:
Динамичный => Стандартный => Мягкий =>
Польз.

• Нажимайте кнопку S.MODE для пере­мещения по меню режимов звука, состоя­щему из следующих пунктов: Стандартный
=> Музыка => Кино => Спорт => Пользоват.

• Нажмите кнопку INFO для отображения
информации о текущем канале.

• Нажмите кнопку STILL для включения
стоп-кадра.

• Нажмите кнопку FAV для отображения
списка любимых каналов.

• Нажимайте кнопку NICAM/A2 в режиме
TV для выбора одного из режимов звука
Nicam (данная операция доступна не для
всех ТВ-каналов).

Источники сигнала

Нажмите кнопку SOURCE, затем на­жимайте кнопки курсора ВНИЗ/ВВЕРХ на
ПДУ или кнопки CH+/CH- на панели, чтобы
выбрать один из доступных источников сиг­нала: TV - AV - YPBPR - HDMI - VGA - Media.
Нажмите кнопку OK на ПДУ или кнопку
MENU на панели для подтверждения.

Операции с телетекстом (опция)

• Выберите режим TV. Затем с помощью
кнопок CH-/CH+ выберите телеканал, под­держивающий телетекст.

• Кнопки телетекста на ПДУ имеют сле­дующие функции:

Кнопка ON/OFF: нажмите для входа в ре­жим TEXT. Нажмите повторно для возврата
к просмотру телеканала.

Кнопка HOLD: Нажмите, чтобы оста­новить переход к следующей странице.
Нажмите кнопку повторно, чтобы отменить
эту операцию.

Кнопка INDEX: нажмите для перехода к
странице индекса.

Кнопка SIZE: Нажмите для увеличе­ния текста, отображаемого на странице
телетекста, или отображения половины
страницы. Нажмите повторно для отобра­жения второй половины страницы. Нажмите
кнопку еще раз для отображения текста в
нормальном размере.

Кнопка REVEAL: Нажмите эту кнопку для
отображения скрытой информации.

Нажмите эту кнопку повторно, чтобы
скрыть информацию.

Кнопка SUBPAGE: Нажмите эту кнопку для
выбора подстраницы. В левом верхнем углу
экрана появится значок подстраницы. Ввве­дите номер подстраницы в формате 0001.

MIX: Нажмите эту кнопку для перехода к
смешанному отображению картинки ТВ и
телетекста (в виде полупрозрачного фона).

Красная/Зеленая/Желтая/Голубая кнопки:
Используйте четыре цветовых кнопки для
непосредственного перехода на страницу,
имеющую цветовой код, которая отобража­ется в нижней части страницы телетекста.

23

Управление устройством

Экранное меню

1. Нажмите кнопку MENU, чтобы вызвать

экранное меню настройки.

2. Нажимайте кнопки курсора ВЛЕВО/
ВПРАВО на ПДУ или кнопки VOL+/- на па­нели для выбора нужной страницы меню.

3. Нажмите кнопку курсора ВНИЗ или
кнопку OK на ПДУ или кнопку CH+ на пане­ли, чтобы перейти к списку параметров.

4. Нажимайте кнопки курсора ВВЕРХ/
ВНИЗ на ПДУ или кнопки CH+/- на панели,
чтобы выбрать параметр для настройки.

5. Нажимайте кнопку OK или кнопки кур­сора ВЛЕВО/ВПРАВО на ПДУ, или кнопки
VOL+/- на панели для входа в подменю
или настройки параметра, затем нажимай­те кнопки курсора ВВЕРХ/ВНИЗ на ПДУ
или кнопки CH+/- на панели для выбора
параметра, нажимайте ОК на ПДУ для под­тверждения выбора.

6. Нажмите кнопку EXIT, чтобы выйти из
меню.

Внешний вид меню может отличаться
от приведенных ниже изображений, кото­рые приведены только для наглядности.

Настройка каналов (только в

режиме ТВ)

• Автопоиск: нажмите кнопку курсора

OK для запуска автоматического поиска и
сохранения всех доступных каналов. Для
остановки поиска нажмите кнопку MENU
или EXIT, появится надпись “Вы хотите
прекратить поиск? Да Нет ”, нажмите
кнопку курсора ВЛЕВО для выхода из

автопоиска.

• Ручная настройка: Нажмите кнопку

ENTER, чтобы войти в меню ручной на­стройки, состоящее из следующих пунктов:

Текущий канал: выберите номер канала.
Система цвета: выберите систему

цветности (PAL/SECAM/NTSC).

Система звука: выберите систему звука

(DK/BG/I).

Точная настройка: выполните точную под-

стройку текущей частоты.

АПЧ: включите или отключите автомати-

ческую подстройку частоты.

Поиск: нажмите кнопку курсора ВЛЕВО
или ВПРАВО для запуска поиска ближай­шего доступного канала вниз или вверх по
диапазону и сохранения его под выбранным
номером.

• Редактор программ:

Удалить: Выберите канал, который Вы
хотите удалить. Нажмите красную кнопку,
чтобы удалить выбранный канал.

Переименовать: Выберите канал. Нажми­те зеленую кнопку; затем с помощью кнопок
курсора ВВЕРХ/ВНИЗ выберите символ.
Нажимайте кнопки курсора ВЛЕВО/ВПРАВО
для перехода к предыдущему или сле­дующему символам. После введения всех
символов имени канала нажмите кнопку OK,
чтобы подтвердить переименовывание.

Двигать: Выберите канал. Нажмите
желтую кнопку; с помощью кнопок курсора
выберите позицию для перемещения вы­бранного канала. Нажмите желтую кнопку
для перемещения канала.

Пропустить: Выберите канал. Нажмите
голубую кнопку; теперь этот канал будет
пропущен при перелистывании каналов.

Любимые: Выберите канал, который хоти­те поместить в список любимых каналов.
Нажмите кнопку FAV., чтобы установить
символ напротив выбранного канала.
Теперь канал внесен в список любимых.

24

Управление устройством

Настройка изображения

• Предустановка: Динамичный/Стан-

дартный/Мягкий/Польз.

• Контрастность, Яркость, Насыщен-
ность, Оттенок (настройка оттенка доступ­на только для системы NTSC), Резкость

• Цветовой тон: Холодный/Средний/
Теплый.

• Шумоподавление: Выберите режим
коррекции цветовых шумов в случае если
сигнал плохой: выкл./низк./сред./высок.

Настройка звука

Настройка таймера

• Часы: выберите и настройте Дату/Ме-

сяц/Год/Часы/Минуты.

• Время выключения: выберите Выкл./

Один раз/Ежедневно и настройте Часы/
Минуты.

• Время включения: выберите Выкл./

Один раз/Ежедневно и настройте Часы/Ми­нуты/Источник/Канал/Громкость.

• Таймер сна: выберите период времени,

по истечении которого телевизор автомати­чески отключится (10-240 мин).

• Длительность: выберите время ото-

бражения экранного меню.

Настройка параметров

• Предустановка: Стандартный/Музыка/
Кино/Спорт/Пользователь.

• ВЧ: отрегулируйте высокие частоты
(только в режиме Польз.).

• НЧ: отрегулируйте низкие частоты
(только в режиме Польз.).

• Баланс: отрегулируйте баланс между
правым и левым динамиками.

• Язык меню: выберите язык экранного

меню.

• Язык телетекста: выберите язык теле-

текста.

• Формат: 4:3/16:9/14:9/Масштаб1/Мас-

штаб2/Панорама. Набор доступных форма­тов может различаться в зависимости от
источника сигнала.

• Синий экран: включите или отключите

25

Управление устройством

активацию синего фона при отсутствии
сигнала.

• Блок клавиатуры: установите ВКЛ,

чтобы заблокировать кнопки на панели теле­визора от нажатий. Для снятия блокировки
выберите ВЫКЛ.

• Сброс к заводским настройкам:

сброс выполненных настроек до заводских
значений.

• Обновление ПО {USB}: данная опера-

ция должна выполняться только квалицици­рованным специалистом.

Настройка экрана (в режиме PC)

• Автоподстройка: автоматическая

установка параметров.

• Г позиция: отрегулируйте горизонталь-

ную позицию изображения.

• В позиция: отрегулируйте вертикаль-

ную позицию изображения.

• Частота: отрегулируйте частоту смены

изображения.

• Фаза: отрегулируйте фазу.

Экранное меню Вашего телевизора
может быть изменено без предварительно­го уведомления и, следовательно, отличать­ся от меню, представленного в настоящем
Руководстве.

Операции c USB

Общая информация

• Вставьте USB-накопитель в USB-порт

данного устройства. Выберите источник

сигнала USB и нажмите кнопку ОК. На
дисплее отобразится интерфейс воспро­изведения файлов с USB, в котором Вы
можете выбрать с помощью кнопок курсора
ВЛЕВО/ВПРАВО и кнопки ОК воспроизве­дение музыки, фото, видео или текстов.

• Поддержка USB: версия USB 2.0; фай­ловые системы Hi Speed FS, FAT16, FAT32,
NTFS; максимальный объем накопителя
400 ГБ. Корректная работа устройства
гарантирована только при использовании
лицензионных USB-накопителей известных
производителей. Воспроизведение некото­рых форматов аудио, видео и изображений
может не поддерживаться.

• Данное устройство поддерживает
видеофайлы с расширением AVI, TS, TRP,
MKV, MOV, DAT, MPG, VOB с видеокоде­ками WMV9, DIVX, H264, MPEG-4, MPEGII,
XVID и аудиокодеками WMA, AAC, MP3,
DD(AC3).

Приведенный выше список расши­рений и кодеков является только информа­тивным и не является обязательством по
чтению всех файлов с указанными расши­рениями и кодеками.

• Воспроизведение некоторых AVI­файлов может оказаться невозможным в
зависимости от их конфигурации и параме­тров, а также условий записи. Видеофайлы
с расширением AVI объемом более 2 ГБ
могут воспроизводиться устройством не
полностью.

Согласно стандарту USB 1.1/2.0 ис­пользование USB-устройства с током потре­бления более 500 мА не рекомендуется без
использования дополнительного источника
питания. Подключение без дополнительно­го питания USB-носителей, потребляющих
ток, который превышает данное значение,
а также неисправных USB-носителей может
вызвать механические или термические
изменения элементов конструкции дан­ного устройства, а также выход из строя
внутренних элементов защиты USB-порта.
Такие повреждения не являются гарантий-

26

Управление устройством

ным случаем.

Внимание: использование внешних USB-

устройств, содержащих файлы с расши­рением BIN в корневой директории, может
привести к сбоям в работе устройства или к
повреждению программного обеспечения.

Воспроизведение файлов

• Для возврата на предыдущий уровень
меню выберите «Возврат» и нажмите
кнопку OK.

• В меню содержимого нажимайте
кнопки курсора, чтобы выбрать папку или
файл, затем нажмите кнопку OK или HOLD/

, чтобы войти в выбранную папку. Тем
же образом выберите файл, который Вы
хотите просмотреть или прослушать. При
выделении файла информация об этом
файле будет отображаться в правой части
экрана (недоступно для текстовых файлов),
а миниатюра изображения будет показана
в центре экрана (недоступно для аудио- и
текстовых файлов). Нажмите кнопку OK или
кнопку HOLD/ для запуска выбранного
файла.

• Во время воспроизведения нажмите
кнопку OK; в нижней части экрана отобра­зится меню управления воспроизведением,
в котором Вы можете выбирать операции с
помощью кнопок курсора ВЛЕВО/ВПРАВО
и подтвердить выполнение этой операции
кнопкой OK. Операции представлены в
таблице ниже:

Воспроизведение или
пауза

Выбор предыдущего
файла

Выбор следующего файла Все

Остановка воспроизведе­ния и возврат к предыду­щему меню

Все
файлы

Все
файлы

файлы

Все
файлы

Выбор режима повторного
воспроизведения

Воспроизведение музыки
в фоновом режиме при
просмотре фото или тек­ста (сначала необходимо
выбрать аудиофайл)

Отображение списка вос­произведения

Отображение информации
о файле

Вращение изображения
против часовой стрелки

Вращение изображения по
часовой стрелке

Перемотка назад Музыка

Перемотка вперед Музыка

Отключение звука

Выбор времени (момента)
начала воспроизведения

Повторное воспроизведе­ние фрагмента. Нажите
OK для выбора начальной
точки фрагмента; нажмите
OK для выбора конечной
точки фрагмента

Замедленное
воспроизведение

Покадровое
воспроизведение

Увеличение масштаба Фото

Уменьшение масштаба Фото

Выбор формата изобра­жения

Все
файлы

Фото и
текст

Все
файлы

Все
файлы

Фото

Фото

Видео

Видео

Музыка
Видео

Видео

Видео

Видео

Видео

Видео

Фото
Видео

27

Общая информация

• Во время воспроизведения нажмите кнопку HOLD/ , чтобы установить воспроизведе­ние на паузу или продолжить его. Нажмите кнопку MIX/ , чтобы остановить воспроизведе­ние.

• При воспроизведении аудиофайлов нажимайте кнопки / для ускоренного воспро­изведения назад или вперед. Для выбора предыдущего или следующего файла нажимайте
кнопки / .

• При воспроизведении файлов с изображениями нажимайте кнопки / для выбора
предыдущего или следующего файла. Нажимайте кнопки курсора ВЛЕВО/ВПРАВО, чтобы
вращать изображение.

Руководство по устранению

неисправностей

Ниже приводится таблица, в которой описаны простые меры, способные помочь Вам
устранить большую часть проблем, могущих возникнуть при использовании данного
устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к
ближайшему дилеру.

Неисправность Причина Решение

Изображение и
звук отсутству­ют, индикатор
не горит

и звук низкого
качества

в режиме VGA
некорректное

«заснеженное»

Синий фон

Звук отсутствует

Шнур питания не подсоединен.
Контрастность, яркость, резкость,
цвет и громкость установлены
на минимальное значение или
телевизор находится в беззвучном
режиме.

Параметры изображения настрое­ны неверно.
Установлена неверная система
цвета.
Установлена неверная система
звука.

Параметры разрешения на
компьютере установлены непра­вильно.

Сигнал низкого качества.

Отсутствует видео сигнал или
кабель плохо подсоединен/не под­соединен.

Отсутствует аудио сигнал или
кабель плохо подсоединен/не под­соединен.

Подсоедините шнур питания.

Установите нужное значение
контрастности, яркости, резко­сти, цвета и громкости.

Отрегулируйте параметры изо­бражения.
Установите правильную систему
звука.

Отрегулируйте параметры раз­решения компьютера.

Используйте исправный и каче­ственный кабель.

Подсоедините кабель должным
образом.

Подсоедините кабель должным
образом.
Установите правильную сигналь­ную систему.

28

Общая информация

ПДУ не работает

Батарейки установлены непра­вильно или устарели.

Убедитесь, что полярность со­блюдена.
Замените батарейки на новые.

Источники помех

В Вашем телевизоре приняты все самые современные меры для устранения возможных
помех, тем не менее, изображение может искажаться под воздействием местных электро­магнитных излучений. Лучше всего в подобных случаях попытаться перенести телевизор в
другое место и подвести к нему лучшую антенну.

• РАДИОЧАСТОТНЫЕ ПОМЕХИ

Появление на изображении ряби может свидетельствовать о наличии вблизи телевизо­ра коротковолнового радиопередатчика или радиоприемника.

• МЕДИЦИНСКОЕ ОБОРУДОВАНИЕ

Появление на экране «елочки» или частичное исчезновение изображения может быть свя­зано с работой медицинского оборудования в близлежащей больнице или клинике.

• «СНЕГ» НА ЭКРАНЕ

В зоне приема слабых сигналов отдаленных телевизионных станций изображение ста­новится нестабильным, а на экране появляются мерцающие белые пятна, так называемый
эффект «падающего снега». В этом случае помогает более точная настройка антенны и при­менение антенного усилителя.

• ФАНТОМНЫЕ ИЗОБРАЖЕНИЯ

Появление на экране нескольких контуров изображения объясняется тем, что телевизи­онный сигнал отражается от окружающих построек, холмов, самолетов и других объектов.
Свести такой эффект к минимуму можно, изменив направление антенны.

• АВТОМОБИЛЬНЫЕ ДВИГАТЕЛИ

Работающие неподалеку автомобильные двигатели и электромоторы могут создавать по­мехи в изображении в виде небольших полосок или дрожания изображения на экране.

29

Общая информация

Комплект поставки

1. Телевизор 1 шт

2. Пульт дистанционного управления 1 шт

3. Батарея 2 шт

4. Подставка 1 шт

5. Винт 6 шт

6. Адаптер питания 1 шт

7. Кабель питания 1 шт

8. Аудиовидеокабель 1 шт

9. Информация для потребителя 1 шт

10. Гарантийный талон 1 шт

11. Руководство по эксплуатации 1 шт

Технические характеристики

Размер (диагональ) 18.5” (47 см)
Разрешение 1366 x 768
Формат экрана 16:9
Система цветности PAL, SECAM
Система звука B/G, DK, I
Стереозвук NICAM 2 x 3 Вт
Компонентный видеовход +
Аудио-видео RCA вход +
USB-порт +
VGA-вход +
HDMI-вход +
Компьютерный аудиовход +
Экранное меню на русском и английском
языках +
Прогрессивная развертка +
Цифровой гребенчатый 3D-фильтр +
Таймер «сна» +
Количество каналов 125
Телетекст 1000 страниц
Воспроизведение аудио-, фото- и
видеофайлов через USB +
Класс защиты от поражения электрическим током II
Диапазон номинальных напряжений
питания адаптера ~100–240 В; 50/60 Гц; 0,9 А
Номинальное напряжение питания телевизора
(выходное напряжение адаптера) 12 В 3 A
Потребляемая мощность телевизора 36 Вт
Размеры устройства (с подставкой) 510 x 170 x 356 мм
Вес нетто/брутто 3,3 кг/4,2 кг

30

ЖК-панель является высокотехнологичным устройством, содержащим множество
тонкопленочных транзисторов, которые дают четкие детали изображения. В некоторых
случаях могут появляться неактивные точки на экране, которые имеют постоянный цвет
(синий, зеленый, красный, черный или белый). Это не является дефектом и не влияет на
характеристики Вашего телевизора.

Технические характеристики могут быть изменены заводом-изготовителем без пред­варительного уведомления. Указанные геометрические размеры имеют приблизительные
значения.

H-LED19V21_IM_01

31
