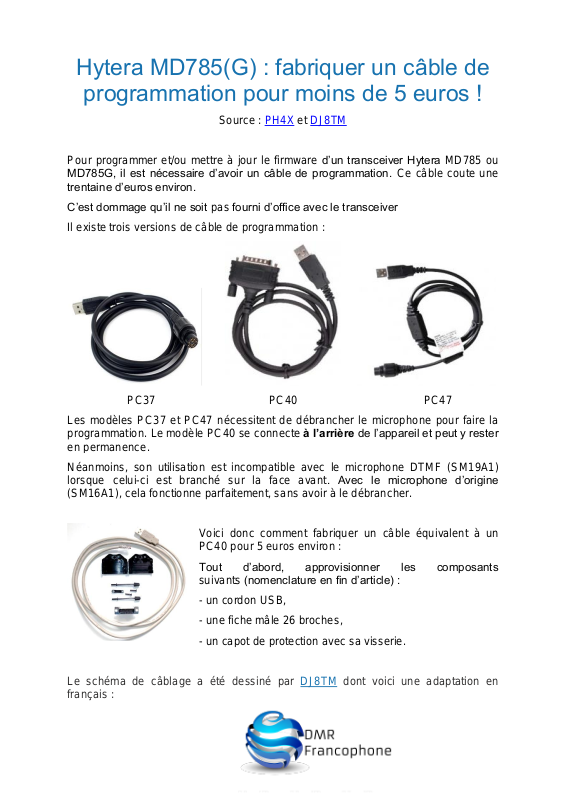

Hytera MD785(G) : fabriquer un câble de
programmation pour moins de 5 euros !
Source : PH4X et DJ8TM
Pour programmer et/ou mettre à jour le firmware d’un transceiver Hytera MD785 ou
MD785G, il est nécessaire d’avoir un câble de programmation. Ce câble coute une
trentaine d’euros environ.
C’est dommage qu’il ne soit pas fourni d’office avec le transceiver
Il existe trois versions de câble de programmation :
PC37 PC40 PC47
Les modèles PC37 et PC47 nécessitent de débrancher le microphone pour faire la
programmation. Le modèle PC40 se connecte à l’arrière de l’appareil et peut y rester
en permanence.
Néanmoins, son utilisation est incompatible avec le microphone DTMF (SM19A1)
lorsque celui-ci est branché sur la face avant. Avec le microphone d’origine
(SM16A1), cela fonctionne parfaitement, sans avoir à le débrancher.
Voici donc comment fabriquer un câble équivalent à un
PC40 pour 5 euros environ :
Tout d’abord, approvisionner les composants
suivants (nomenclature en fin d’article) :
- un cordon USB,
- une fiche mâle 26 broches,
- un capot de protection avec sa visserie.
Le schéma de câblage a été dessiné par DJ8TM dont voici une adaptation en
français :
Ne pas oublier de relier le fils noir et le blindage ensemble.
Références fournisseur
Radiospares
Conrad
Embase 26
broches mâle
6740962
741650
Capot plastique
6742084
715980
Câble USB
Récupération sinon
8158466
678038
Ferrite à clipser
(facultatif)
4669243
502149
Prise mâle
26 broches
Prise USB
Vue de face
Câble USB standard
Blanc
Vert
Noir
Rouge : reste libre
Blindage
Blindage relié au boîtier
Côté soudures
2 11
10
19
Si possible, mettre une ferrite sur le câble, juste derrière le connecteur 26 broches.
Connecté tel quel, le câble est utilisable pour programmer les paramètres du
transceiver avec le logiciel Customer Programming Software (CPS).
Ne pas oublier d’installer au préalable les drivers USB.
Pour mettre à jour le logiciel du produit (firmware), procéder comme suit :
1. Eteindre le transceiver.
2. Lancer le programme de mise à jour du firmware (Upgradekit.exe).
3. Appliquer la rondelle d’accrochage (derrière le microphone) sur le radiateur à
l’arrière du transceiver tout en appuyant sur le bouton PTT.
4. Puis sans rien changer, allumer le transceiver.
Le voyant annulaire du bouton rotatif doit s’allumer en rouge, indiquant que le
transceiver est alors prêt pour sa mise à jour.
Remarque : l’étape 3 peut être remplacée par l’accrochage du microphone sur son
support métallique tout en appuyant sur le bouton PTT.
Liste des composants :
Bonne programmation et bonne mise à jour !
