AR 300 XL
* Reliez le câble 3 conducteurs aux 3 vis du rotor et du pupitre (respectez
contrôle
Rotor pour antenne de télévision ou FM.
Caractéristiques
Tension d'alimentation : 220-240 V AC
Consommation : 68 VA
Tension du moteur : 18 V AC
Temps de rotation 360 ° : env. 70 s (50 Hz)
Couple rotation : 220 kg - cm
Câble de contrôle : 3 conducteurs
Diamètre du mât : 28 - 44 mm
Poids maximum vertical : 45 kgs
Mise en service
* Vérifiez d'abord le bon fonctionnement avant toute installation sur mât.
l'ordre de branchement 1-1, 2-2, ...)
* Branchez le pupitre et faites tourner le rotor complètement dans le sens
inverse des aiguilles d'une montre, puis complètement dans le sens des
aiguilles d'une montre. Répétez cette opération à chaque fois que vous
doutez de l'exactitude de l'indication du pupitre.
* Vous pouvez maintenant installer définitivement l'antenne. Laissez
assez de jeu sur les câbles pour permettre une rotation complète.
* Pensez à la solidité de l'ensemble. Utilisez des haubans si besoin est.
* Chargez verticalement le rotor (équilibrez l'antenne).
* La charge maximale VERTICALE est de 45 kgs.
La présence de vent réduit la charge maximale utilisable.
:
N° 20 AWG (0.8 mm)
:

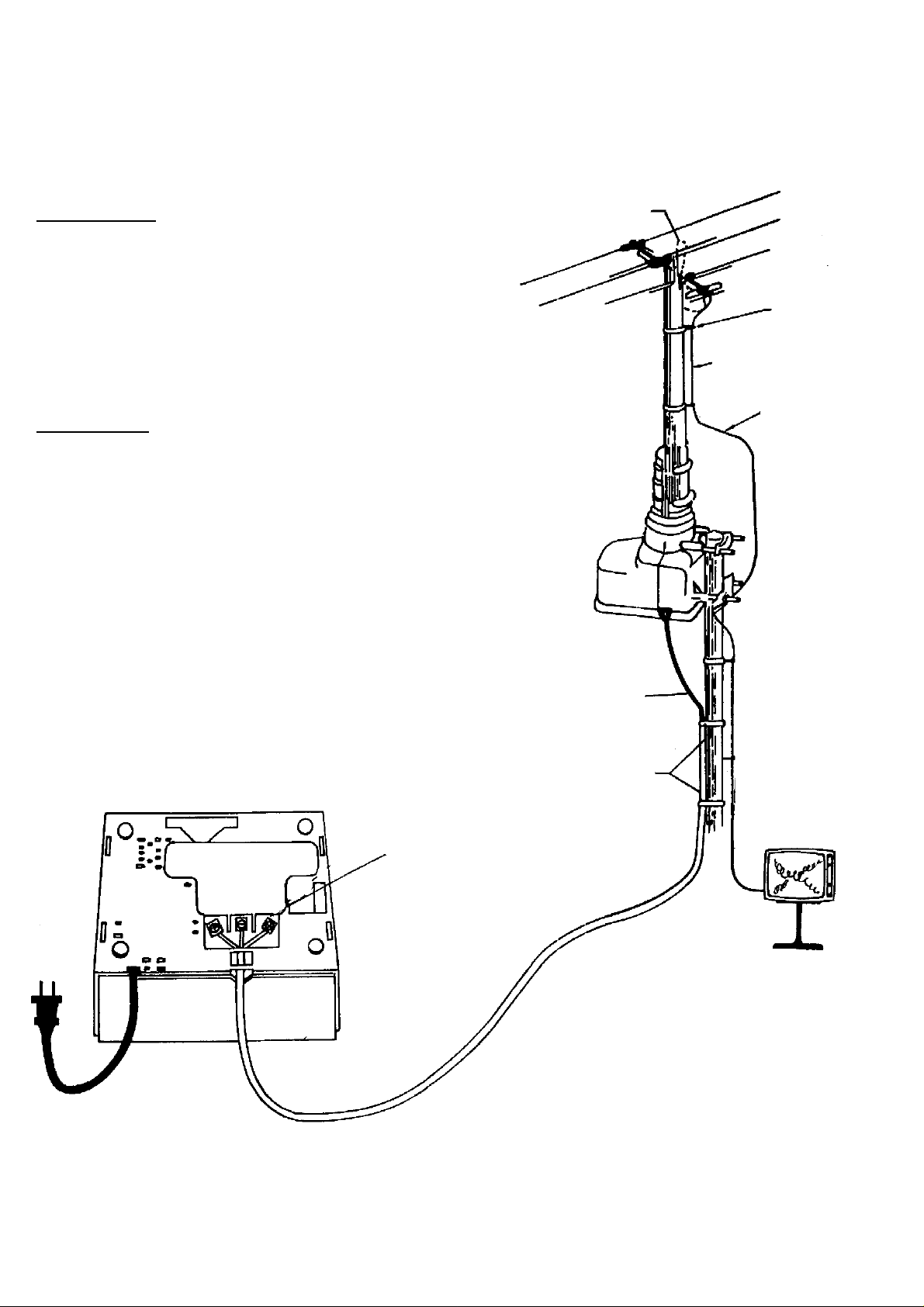

Fixation du
câble d'antenne
Câble d'antenne
Boucle
permettant un
demi tour dans
les deux sens
Câble de
contrôle
Reliez les bornes du pupitre aux
bornes correspondantes du
Pupitre de contrôle
Fixation du
câble de
