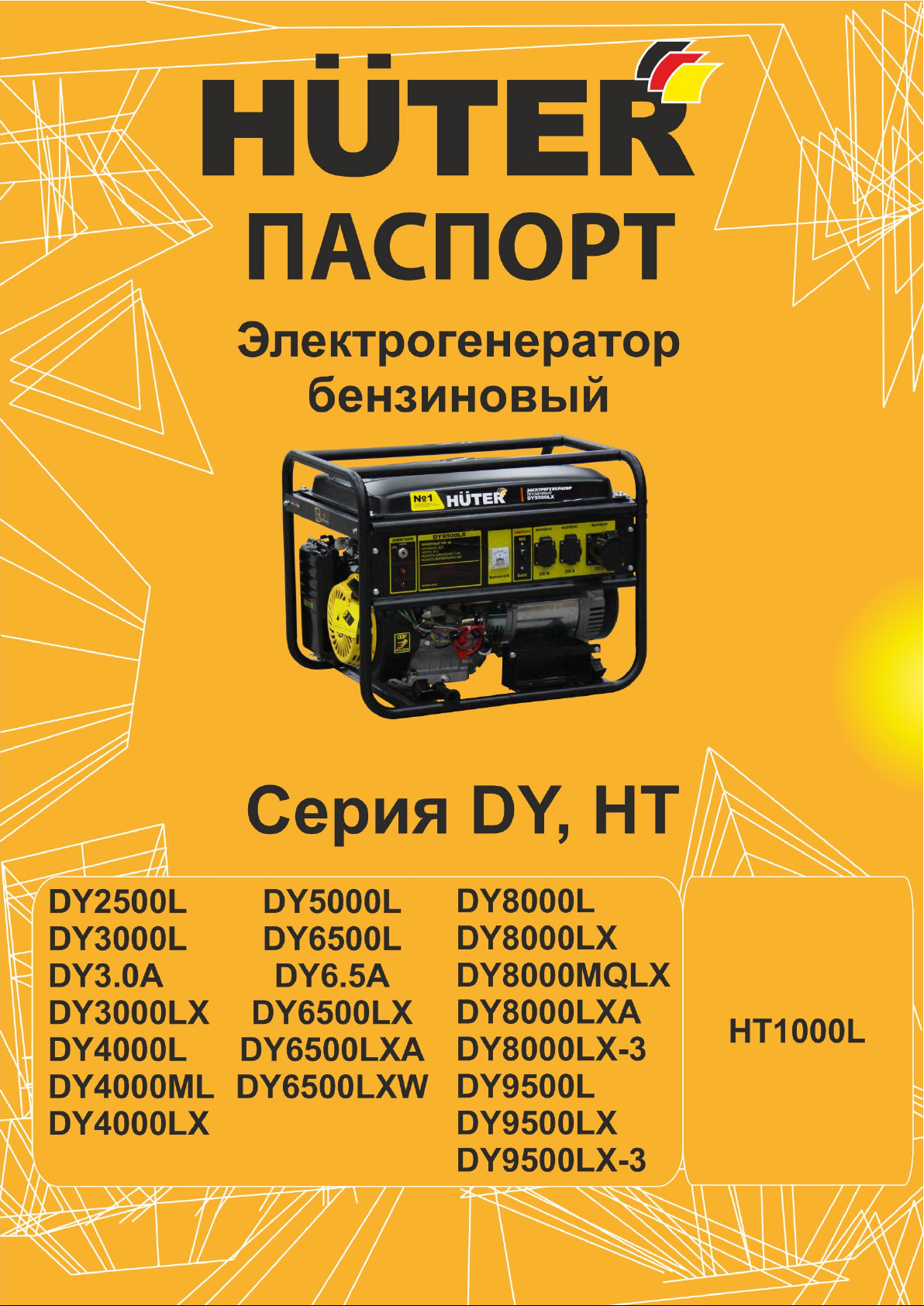

HUTER DY2500L, DY500OL, DY800OL, DY3000L, DY6500L User manual

www.huter.su

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Благодарим Вас за то, что приобрели электрогенератор торговой марки

«Hűter». Продукция «Hűter» отличается надежностью и высоким качеством

исполнения.

При покупке изделия в розничной торговой сети требуйте проверки его
работоспособности и комплектности, а также штампа торгующей
организации и даты продажи в гарантийном талоне.

Если у Вас есть вопросы, предложения и пожелания по данному товару,
воспользуйтесь формой обратной связи на сайте www.huter.su

2

Ред. 1.9

СОДЕРЖАНИЕ

1. ОБЩИЕ СВЕДЕНИЯ ............................................................................................................... 4

2. ПРАВИЛА БЕЗОПАСНОСТИ .................................................................................................. 4

2.1 Пожарная безопасность........................................................................................................ 5

2.2 Электрическая безопасность ............................................................................................... 6

2.3 Химическая безопасность .................................................................................................... 7

2.4 Физическая безопасность (травмы) ..................................................................................... 7

2.5 Техническая безопасность (устройство) ............................................................................. 7

2.6 Экологическая безопасность ................................................................................................ 8

3. КОМПЛЕКТАЦИЯ .................................................................................................................... 8

4. ОБЩИЙ ВИД УСТРОЙСТВА .................................................................................................. 8

5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ................................................................................... 10

6. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК ЭКСПЛУАТАЦИИ ................................................ 15

6.1 Установка резиновых опор ................................................................................................. 15

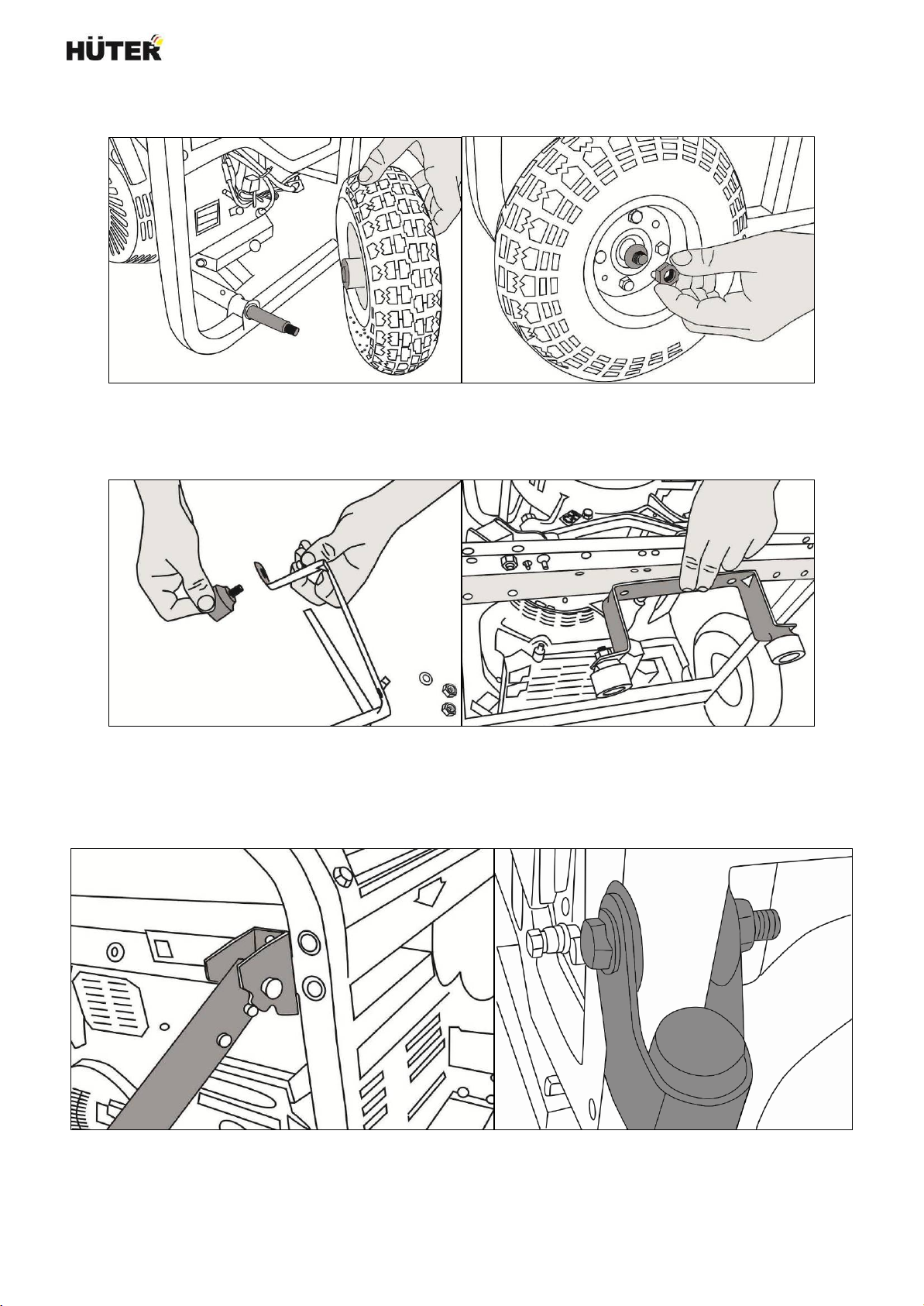

6.2 Установка колес и ручек ..................................................................................................... 15

6.3 Установка аккумуляторной батареи................................................................................... 17

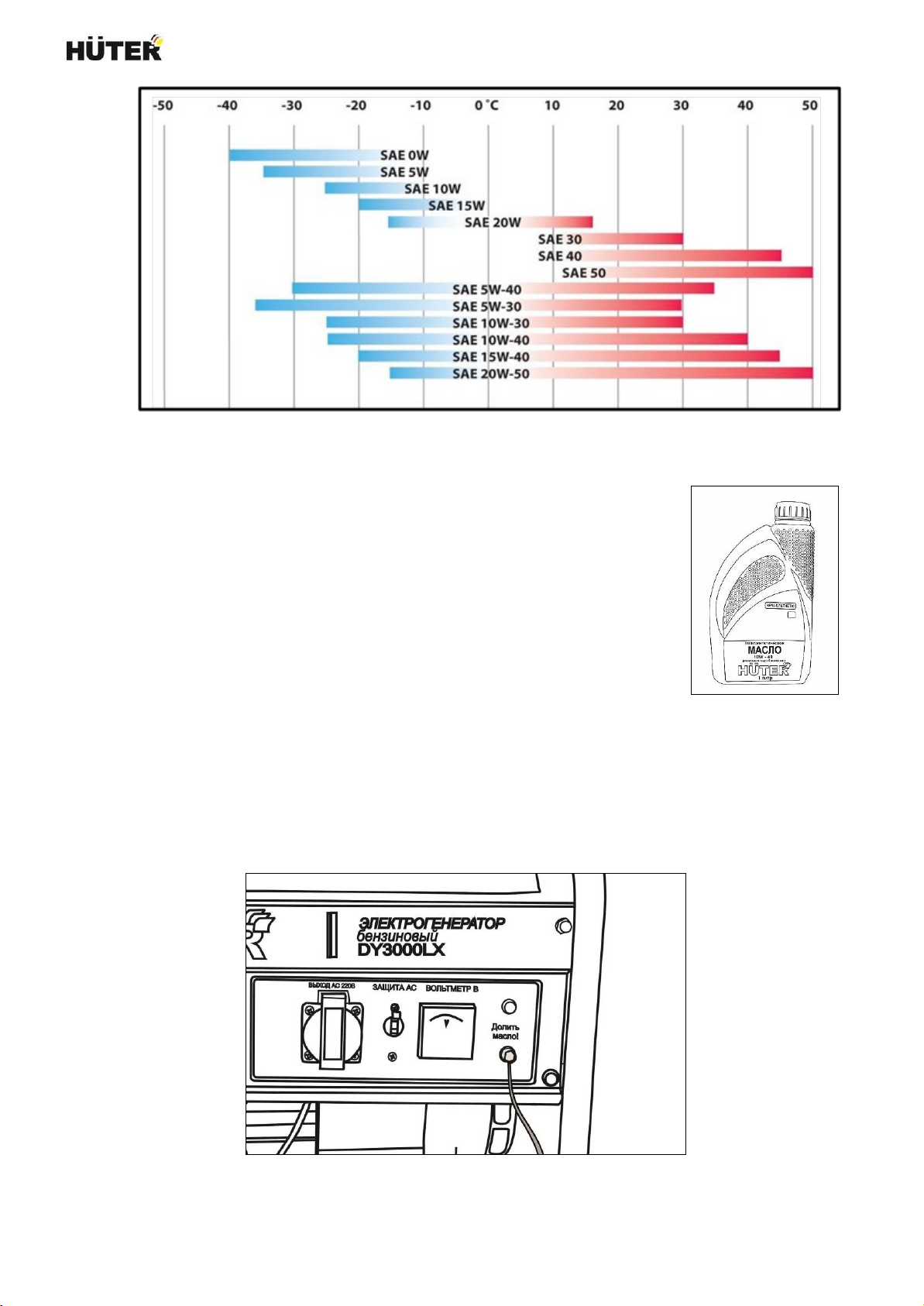

6.4 Моторное масло .................................................................................................................. 17

6.5 Заземление корпуса генератора ........................................................................................ 18

6.6 Топливо ................................................................................................................................ 19

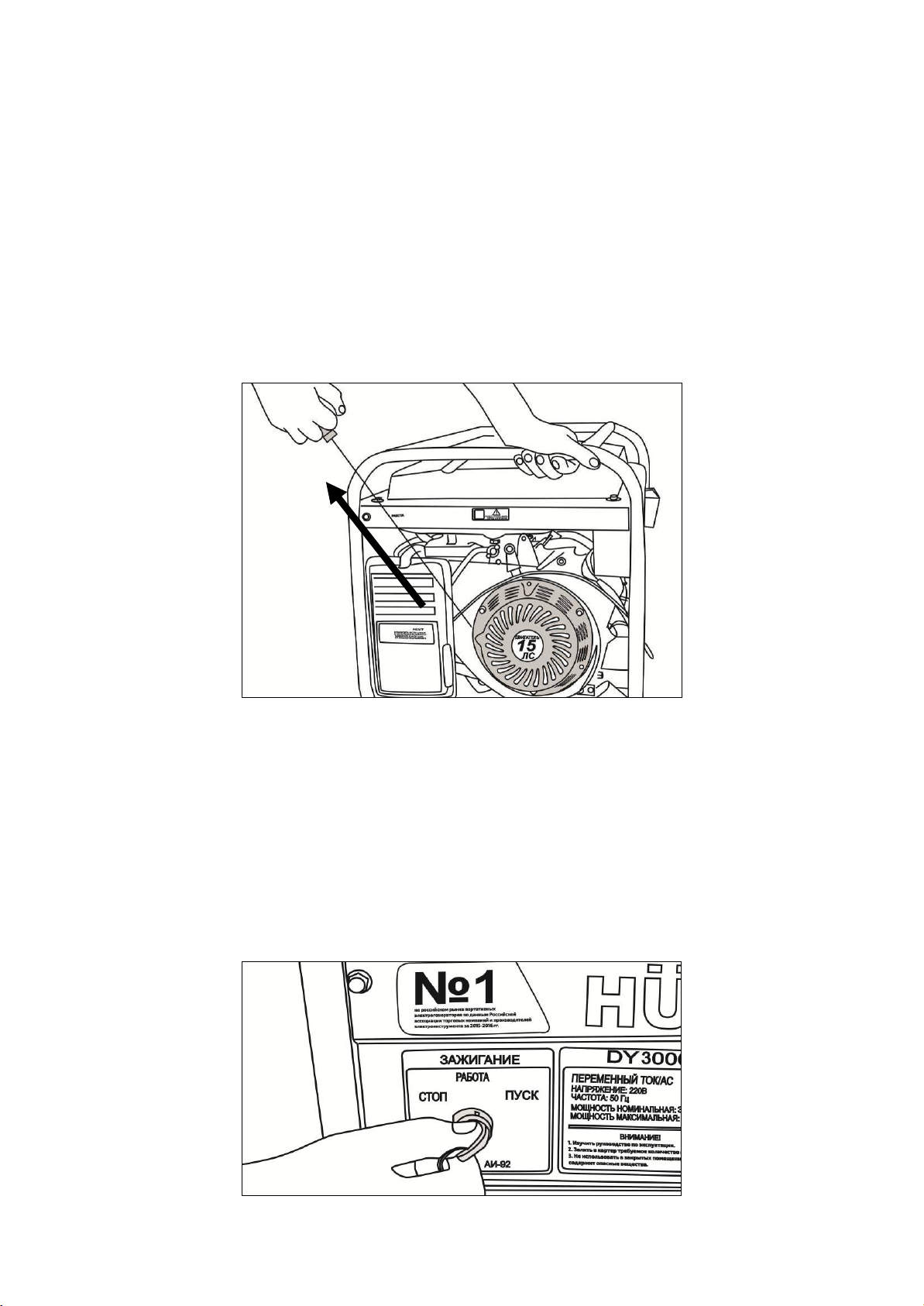

6.7 Запуск ................................................................................................................................... 19

6.8 Запуск и остановка генератора с помощью пульта дистанционного управления.* ........ 22

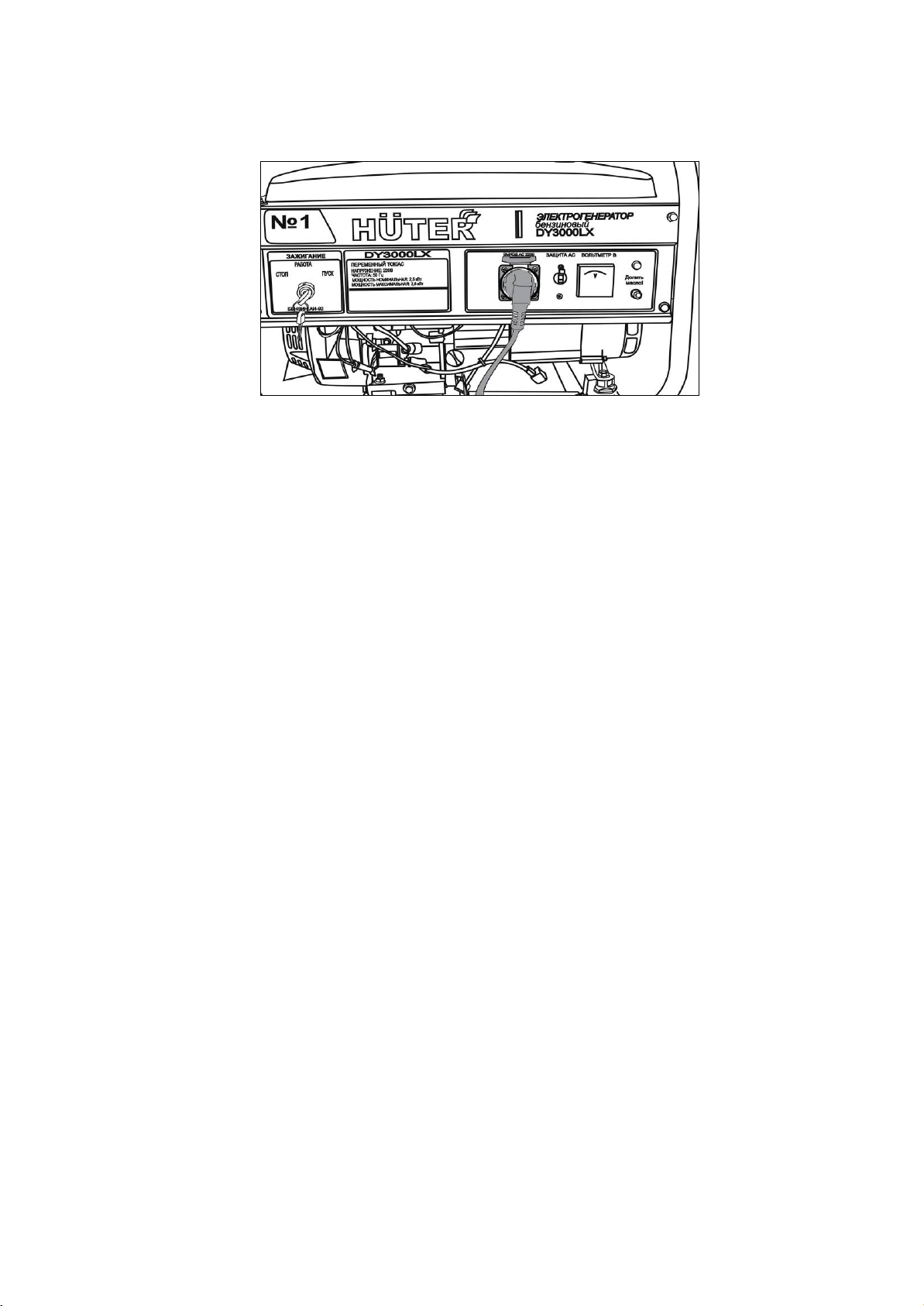

6.9 Подключение потребителей ............................................................................................... 22

6.10 Остановка двигателя ....................................................................................................... 23

6.11 Обкатка электрогенератора ............................................................................................ 23

6.12 Эксплуатация при пониженной температуре ................................................................. 23

6.13 Напряжение электрогенератора ..................................................................................... 24

6.14 Встроенный автоматический ввод резерва - АВР (для моделей DY6500LXA и

DY8000LXA). .................................................................................................................................. 25

6.15 Краткое руководство по использованию функции сварки на модели DY6500LXW .... 25

6.16 Работа на газе .................................................................................................................. 27

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ..................................................................................... 27

7.1 Проверка уровня масла и замена масла. .......................................................................... 27

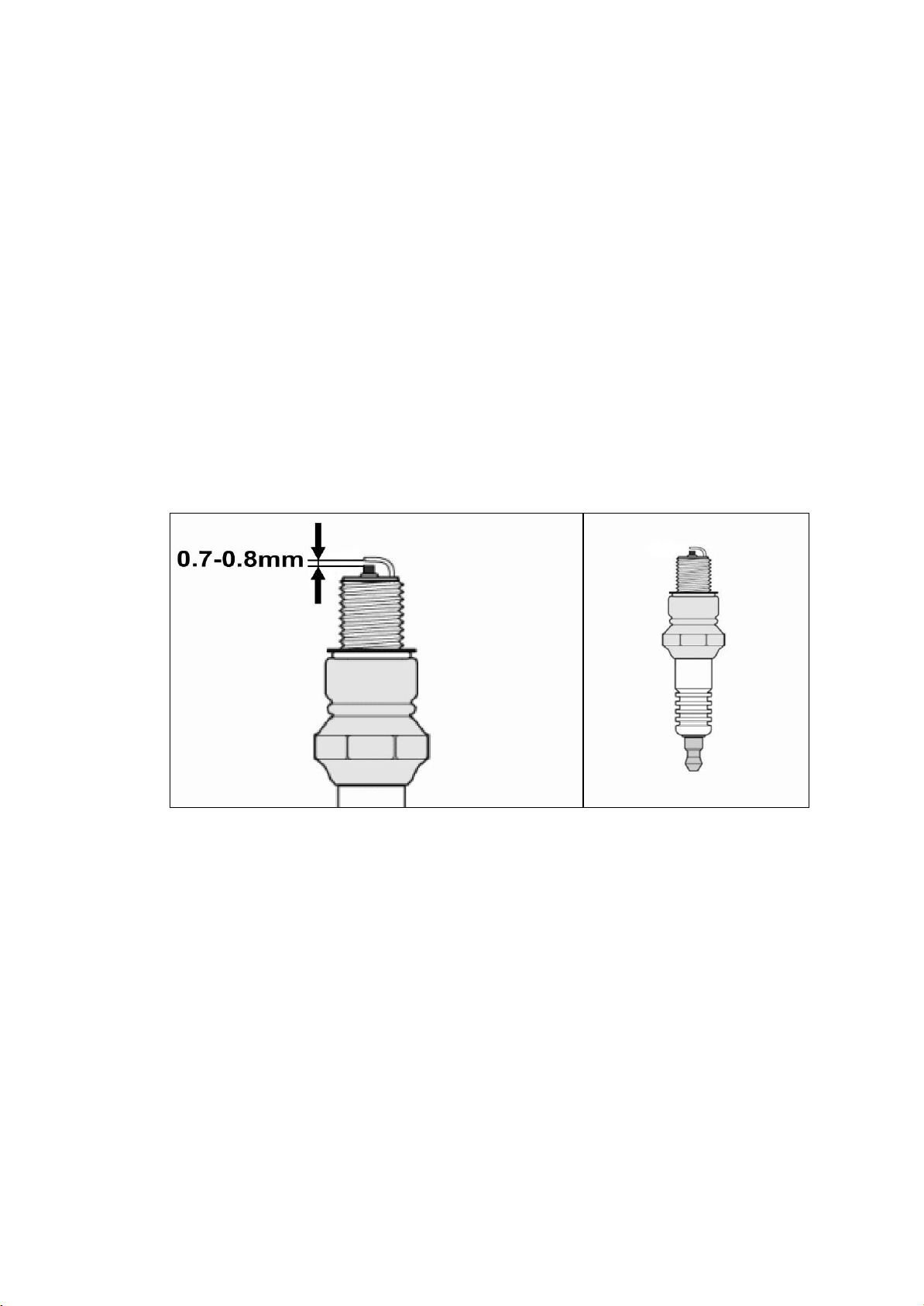

7.2 Проверка и замена свечи зажигания. ................................................................................ 28

7.3 Обслуживание воздушного фильтра. ................................................................................ 29

7.4 Обслуживание фильтра топливного бака. ........................................................................ 30

7.5 Консервация генератора. .................................................................................................... 31

7.6 График проведения минимально необходимого планового технического обслуживания

при нормальных условиях. ........................................................................................................... 32

8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ ............................... 34

9. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ ................................................................................... 35

9.1 Упаковка ............................................................................................................................... 35

9.2 Транспортировка ................................................................................................................. 35

9.3 Хранение .............................................................................................................................. 35

9.4 Утилизация .......................................................................................................................... 35

10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ................................................................................... 36

11. ГАРАНТИЙНЫЙ ТАЛОН ..................................................................................................... 39

12. СЕРВИСНЫЕ ЦЕНТРЫ ....................................................................................................... 40

3

www.huter.su

Внимание!

Перед началом использования электрогенератора внимательно ознакомьтесь с
данным руководством по эксплуатации.

Внимание!

Не работайте с генератором в состоянии алкогольного или наркотического опьянения
или после употребления сильнодействующих лекарств.

1. ОБЩИЕ СВЕДЕНИЯ

В инструкции подробно описан процесс подготовки, запуска и
технического ухода за бензиновым электрогенератором. Следуйте данным
инструкциям, и электрогенератор станет для Вас надежным помощником
на долгие годы.

Представленная документация содержит минимально необходимые
сведения для применения изделия. Компания-производитель вправе вносить
в конструкцию усовершенствования, не изменяющие правила и условия
эксплуатации, без отражения их в эксплуатационной документации.

Электрогенератор бензиновый (бензогенератор) - электрическая
машина, предназначенная для автономного электроснабжения в повторно­кратковременном режиме потребителей бытового и аналогичного
назначения, относящихся к классу переносных электроприемников. В
качестве первичного двигателя используется карбюраторный двигатель,
топливом для которого является неэтилированный бензин.
Электрогенератор Huter имеет бытовое назначение.

Правила реализации продукции определяются предприятиями
розничной торговли в соответствии с требованиями действующего
законодательства.

2. ПРАВИЛА БЕЗОПАСНОСТИ

1. Прежде чем начать работу в первый раз, получите инструктаж
продавца или специалиста, как следует правильно обращаться с
устройством.

2. Несовершеннолетние лица к работе с генератором не допускаются
за исключением лиц старше 16 лет, проходящих обучение под надзором.

3. Эксплуатируйте генератор в хорошем физическом и психическом
состоянии. Не пользуйтесь устройством в болезненном или утомленном
состоянии, или под воздействием каких-либо веществ, медицинских
препаратов, способных оказать влияние на зрение, физическое и
психическое состояние.

4

4. Работайте только в дневное время или при хорошем искусственном

Внимание!

При неблагоприятной погоде (дождь, снег, лед, ветер, град) рекомендуется отложить

несчастного случая!

освещении.

5. Генератор разрешается передавать или давать во временное

пользование (напрокат) только тем лицам, которые хорошо знакомы с
данной моделью и обучены обращаться с ней. При этом обязательно
должно прилагаться руководство по эксплуатации.

6. Не начинайте работать, не подготовив рабочую зону и не
определив беспрепятственный путь на случай эвакуации.

проведение работ на открытом пространстве – существует повышенная опасность

7. Посторонние люди, дети и животные должны находиться на
безопасном расстоянии вне рабочей зоны. Запрещается находиться ближе 1
м от работающего генератора.

8. Расстояние от генератора до ближайшей стены (перегородки) во
избежание его перегрева должно быть не менее 1 м.

9. Проверяйте генератор перед работой, чтобы убедиться, что все
рукоятки, крепления и предохранительные приспособления находятся на
месте и в исправном состоянии.

10. Храните устройство в закрытом месте, недоступном для детей.

11. Работайте в плотно облегающей одежде. Не носите широкую одежду и
украшения, так как они могут попасть в движущиеся части генератора.

12. Носите прочную обувь на не скользящей подошве для большей
устойчивости. Не работайте с устройством босиком или в открытых
сандалиях.

13. Не вносите изменения в конструкцию устройства. Производитель и
поставщик снимает с себя ответственность за возникшие в результате этого
последствия (травмы и повреждения оборудования).

2.1 Пожарная безопасность

1. Топливо является легко воспламеняемым и взрывоопасным
веществом. Не курите, не допускайте наличия искр и пламени в зоне
хранения топлива и при заправке двигателя. Перед заправкой заглушите
двигатель и убедитесь в том, что он остыл.

2. Не заправляйте бак топливом при работающем двигателе.

3. Не работайте с генератором, если топливо было пролито во время

заправки. Перед запуском тщательно протрите поверхности генератора от
случайно пролитого топлива.

4. Вытирайте пролившееся топливо и храните в безопасном месте
одежду, пропитанную топливом.

5. Не используйте бензин и другие легковоспламеняющиеся жидкости для
очистки деталей генератора. Используйте только соответствующие
негорючие растворители.

5

Ред. 1.9

www.huter.su

6. Не допускается установка генератора ближе 1м до конструкций из
дерева и других горючих материалов.

2.2 Электрическая безопасность

1. Не запускайте двигатель, когда неисправность системы зажигания
вызывает пробой и искрение.

2. Для предотвращения поражения электрическим током не
эксплуатируйте генератор во время дождя на открытом пространстве, а
также в сыром или влажном помещении. Не допускайте попадания влаги на
генератор.

3. Перед включением устройства в электросеть генератора, проверьте
розетки, штепсель и кабель на отсутствие повреждений. Если повреждение
обнаружено, немедленно дайте специалисту устранить его.

4. При работе генератора на улице, используйте удлинитель,
предназначенный для работы на открытом воздухе. Такие удлинители
снижают опасность поражения электрическим током.

5. Осторожно обращайтесь с силовым проводом. Поврежденный провод
заменяйте немедленно, так как это увеличивает опасность поражения
электрическим током.

6. Прежде, чем начать проверки перед эксплуатацией, убедитесь, что
генератор расположен на горизонтальной поверхности, выключатель сети
находится в положении «Выкл.». Эти предохранительные меры
безопасности снижают риск непроизвольного запуска генератора.

7. Не пытайтесь подключать или отсоединять потребители
электроэнергии, стоя в воде или на влажной, сырой земле.

8. Не касайтесь частей генератора, находящихся под напряжением.

9. Изолируйте все соединения и разъединенные провода. Не используйте

дефектные, плохо изолированные или временно соединенные кабели. Не
прикасайтесь к оголенным проводам или отсоединенным разъемам.

10. Перед эксплуатацией генератор должен быть подключен к защитному
заземлению, выполненному в соответствии с правилами электротехнической
безопасности.

Защитное заземление должно иметь сопротивление не более 4-х
Ом. Практически, это требование может быть реализовано следующими
способами:

- подключение к помещенным во влажные слои грунта предметам
из оцинкованной стали, стали без покрытия или меди, размеры которых
могут быть: стержень диаметром 15 мм и длиной 1.5 м, лист 1×1.5 м.

- подключение к находящимся в земле объектам, кроме
трубопроводов горючих и взрывоопасных сред, центрального отопления и
канализации,

- подключение к существующему контуру защитного заземления.

11. Избегайте прямого контакта с заземленными поверхностями, такими

как трубы, радиаторы и т.п.

6

Ред. 1.9

Внимание!

Генератор вырабатывает электроэнергию. При несоблюдении инструкции по
эксплуатации возможно поражение электрическим током.

2.3 Химическая безопасность

1. Избегайте контакта с топливом. Возможно раздражение кожных
покровов, слизистой оболочки глаз, верхних дыхательных путей, или
аллергические реакции при индивидуальной непереносимости. Частый
контакт с топливом может привести к острым воспалениям и хроническим
экземам.

2. Никогда не вдыхайте выхлопные газы. Выхлопные газы содержат
угарный газ, который не имеет цвета и запаха, и является очень ядовитым.
Попадание угарного газа в органы дыхания может привести к потере
сознания или к смерти.

3. Никогда не запускайте двигатель внутри помещения или в плохо
проветриваемых местах.

4. Масла являются токсичным и опасным веществом. Не допускайте
попадания масла в желудочно-кишечный тракт. Избегайте длительных и
повторяющихся контактов масла с кожей. Не допускайте попадания горячего
масла на кожу.

2.4 Физическая безопасность (травмы)

1. Не дотрагивайтесь до горячего глушителя и ребер цилиндра, так как
это может привести к серьезным ожогам.

2. Заглушите двигатель перед перемещением генератора с одного места
на другое.

3. Все работы по техническому обслуживанию и ремонту проводить при
выключенном двигателе.

4. При запуске генератора всегда сохраняйте устойчивое положение и
равновесие.

2.5 Техническая безопасность (устройство)

1. Не эксплуатируйте генератор, если ребра цилиндра и глушитель
загрязнены.

2. Перед запуском двигателя следите за тем, чтобы генератор не
соприкасался с посторонними предметами.

3. Во избежание проливов масла не запускайте двигатель, если открыта
крышка маслозаливной горловины.

4. Перед началом эксплуатации убедитесь в отсутствии посторонних
предметов на генераторе.

5. Сервисное обслуживание генератора должно осуществляться только
квалифицированным персоналом.

6. Не используйте такие вспомогательные химические средства для
запуска, как «Пусковая аэрозоль», «Холодный старт» или «Быстрый старт».

7

www.huter.su

Бензиновый электрогенератор

Силовые разъёмы для подключения функции АВР (для LXA)

Силовая вилка 32 А (для моделей с розеткой 32 А).

Свечной ключ. Вороток либо отвёртка (в зависимости от модели)

Провода и детали лотка аккумуляторной батареи (для моделей с X в названии)

Комплект резиновых опор с гайками

Комплект колёс и ручек (для DY6500LX в расширенной комплектации и LXW)

Ключ электростартера (для моделей с обозначением X)

Пульт ДУ (для моделей LXA)

Аккумуляторная батарея (для DY6500LX в расширенной комплектации и LXW)

Паспорт (руководство по эксплуатации)

2.6 Экологическая безопасность

Помните о необходимости охраны окружающей среды и экологии.
Прежде чем слить какие-либо жидкости, выясните правильный способ их
утилизации. Соблюдайте правила охраны окружающей среды при
утилизации моторного масла, топлива, фильтров.

3. КОМПЛЕКТАЦИЯ

Таблица 1. Комплектация

*Производитель сохраняет за собой право изменять комплектацию устройства и вносить
поправки, не влияющие на параметры устройства, без указания в паспорте устройства.

4. ОБЩИЙ ВИД УСТРОЙСТВА

Рис. 1. Общий вид устройства

8

Перечень составных частей изделия

№

Наименование

Назначение

1

Бензиновый кран

Кран подачи топлива из бака.

2

Ручка стартера

Пуск двигателя

3

Высоковольтный провод

Электропитание свечи зажигания

4

Бензобак

Ёмкость для топлива

5

Крышка бензобака

Заправка бензином

6 Рычаг воздушной заслонки

Управление воздушной заслонкой при

холодном пуске

Замок зажигания

моделей L)

Индикация величины напряжения

переменного тока 220 В.

Автоматический выключатель

переменного тока

Подключение потребителей переменного

тока 220 В.

Доступ для обслуживания системы

фильтрации воздуха

Защитное заземление электропроводящих

корпусных деталей генератора

13

Сливная пробка масла

Слив масла из картера двигателя

Щуп-пробка заливного

отверстия масла

Заполнение картера двигателя, измерение

уровня масла

15

Индикатор уровня топлива

Индикация уровня топлива в баке

Индикатор низкого уровня

масла

Информация о необходимости

восстановления уровня масла.

17

Предохранитель

Защита от короткого замыкания

Подключение потребителей переменного

тока 220 В.

Клемма положительного полюса

реле стартера (красный)

реле стартера (черный)

электростартера (для LX/LXА) /

7

Выключатель двигателя (для

8 Вольтметр

Управление системой зажигания двигателя

Ред. 1.9

9

10 Розетка переменного тока 16 А

11 Крышка воздушного фильтра

12 Клемма защитного заземления

14

16

18 Розетка переменного тока 32 А

19

Клемма отрицательного полюса

20

Защита от короткого замыкания

Подключение аккумуляторной батареи

электрического стартера на моделях

LX/LXА

Таблица 2. Перечень составных частей изделия

9

www.huter.su

Электрогенератор бензиновый серии HT

модели HT1000L

Номинальное напряжение, В

220

Номинальная частота переменного тока, Гц

50

Номинальная / максимальная мощность, Вт

1000 / 1100

Коэффициент мощности

1.0

Тип генератора

Синхронный, щёточный

Номинальная мощность двигателя, л.с.

2.4

Расход топлива, г/кВтч

450

Расход масла, г./кВтч

≤6

Количество цилиндров

1

Число тактов

4

Способ запуска

Система зажигания

Магнето

Система подачи топлива

Свободный слив (самотек)

Способ охлаждения

Воздушный принудительный

Система питания

Карбюратор

Тип воздушного фильтра

Пористый полиуретан

Тип топлива

Бензин АИ-92 неэтилированный

API: SL, SJ, SF

Тип системы смазки

Разбрызгиванием в картере

Ёмкость бензобака, л

6

5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ручной стартер

A7TC и аналогичные (возможна

Тип свечи зажигания

Тип смазочного масла

версия двигателя с F6TC и

аналогичными)

SAE 10W-40

Таблица 3. Технические характеристики

10

Ред. 1.9

Электрогенератор бензиновый серии DY

модели DY2500L, DY3000L(LX), DY3.0A, DY4000L(LX), DY4000ML

Номинальное напряжение, В

220

Номинальная частота переменного тока, Гц

50

Номинальная / максимальная мощность DY2500L, Вт

2000 / 2200

DY3.0A, Вт

Номинальная / максимальная мощность

DY4000L(LX)/ML, Вт

Коэффициент мощности

1.0

Тип генератора

Синхронный, щёточный

Номинальная мощность двигателя DY2500L, л.с.

5.5

Номинальная мощность двигателя DY3000L(LX), л.с.

6.5

Номинальная мощность двигателя DY4000L(LX)/ML, л.с.

7.0

Расход топлива, г/кВтч

360

Расход масла, г./кВтч

≤6

Количество цилиндров

1

Число тактов

4

и электростартер для LX

Система зажигания

Магнето

Система подачи топлива

Свободный слив (самотек)

Способ охлаждения

Воздушный принудительный

Тип свечи зажигания

F6TC, F7TC и аналогичные

Система питания

Карбюратор

Тип воздушного фильтра

Пористый полиуретан

Тип топлива

Бензин АИ-92 неэтилированный

API: SL, SJ, SF

Тип системы смазки

Разбрызгиванием в картере

Ёмкость бензобака, л

15

Ёмкость системы смазки, мл

600

Номинальная / максимальная мощность DY3000L(LX) /

Способ запуска

2500 / 2800

3000 / 3300

Ручной стартер

SAE 10W-40

Тип смазочного масла

Таблица 4. Технические характеристики

11

www.huter.su

Электрогенератор бензиновый серии DY

модели DY5000L, DY6500L(LX/LXA/LXW), DY6.5A

Номинальное напряжение, В

220

Номинальная частота переменного тока, Гц

50

Номинальная / максимальная мощность DY5000L, Вт

4000 / 4500

DY6500L(LX/LXA/LXW) / DY6.5A, Вт

Коэффициент мощности

1.0

Тип генератора

Синхронный, щёточный

Номинальная мощность двигателя DY5000L, л.с.

11

л.с.

Встроенный АВР

DY6500LXA

Функция сварки

DY6500LXW

Расход топлива, г/кВтч

325

Расход масла, г./кВтч

≤6

Количество цилиндров

1

Число тактов

4

Автоматический для АВР

Система зажигания

Магнето

Система подачи топлива

Свободный слив (самотек)

Способ охлаждения

Воздушный принудительный

Тип свечи зажигания

F6TC, F7TC и аналогичные

Система питания

Тип воздушного фильтра

Пористый полиуретан

установке газового оборудования

API: SL, SJ, SF

Тип системы смазки

Разбрызгиванием в картере

Ёмкость бензобака, л

22

Ёмкость системы смазки, мл

1100

Номинальная / максимальная мощность

Номинальная мощность двигателя DY6500L(LX/LXA/LXW),

Способ запуска

5000 / 5500

13

Ручной стартер

/электростартер для LX

/

Карбюратор

Бензин АИ-92 неэтилированный /

Тип топлива

Тип смазочного масла

газ пропан (пропан-бутан) при

SAE 10W-40

Таблица 5. Технические характеристики

12

Электрогенератор бензиновый серии DY

модели DY8000L(LX/ LX-3/LXA), DY8000MQLX

Номинальное напряжение, В

220/380

Номинальная частота переменного тока, Гц

50

Номинальная / максимальная мощность, Вт

6500 / 7000

Коэффициент мощности

1.0

Тип генератора

Синхронный, щёточный

Номинальная мощность двигателя, л.с.

15

Встроенный АВР

DY8000LXA

Расход топлива, г/кВтч

374

Расход масла, г./кВтч

6.8

Количество цилиндров

1

Число тактов

4

Способ запуска

Автоматический для АВР

Система зажигания

Магнето

Система подачи топлива

Свободный слив (самотек)

Способ охлаждения

Воздушный принудительный

Тип свечи зажигания

F6TC, F7TC и аналогичные

Система питания

Тип воздушного фильтра

Пористый полиуретан

установке газового оборудования

API: SL, SJ, SF

Тип системы смазки

Разбрызгиванием в картере

Ёмкость бензобака, л

25

Ёмкость системы смазки, мл

1100

Ручной стартер

/электростартер для LX

Ред. 1.9

/

Карбюратор

Бензин АИ-92 неэтилированный /

Тип топлива

Тип смазочного масла

газ пропан (пропан-бутан) при

SAE 10W-40

Таблица 6. Технические характеристики

13

www.huter.su

Электрогенератор бензиновый серии DY

модели DY9500L(LX/ LX-3)

Номинальное напряжение, В

220/380

Номинальная частота переменного тока, Гц

50

Номинальная / максимальная мощность, Вт

7500 / 8000

Коэффициент мощности

1.0

Тип генератора

Синхронный, щёточный

Номинальная мощность двигателя, л.с.

17

Расход топлива, г/кВтч

374

Расход масла, г./кВтч

6.8

Количество цилиндров

1

Число тактов

4

и электростартер для LX

Система зажигания

Магнето

Система подачи топлива

Свободный слив (самотек)

Способ охлаждения

Воздушный принудительный

Тип свечи зажигания

F6TC, F7TC и аналогичные

Система питания

Карбюратор

Тип воздушного фильтра

Пористый полиуретан

установке газового оборудования

SAE 10W-40

API: SL, SJ, SF

Тип системы смазки

Разбрызгиванием в картере

Ёмкость бензобака, л

25

Ёмкость системы смазки, мл

1100

Ручной стартер

Способ запуска

Бензин АИ-92 неэтилированный /

Тип топлива

Тип смазочного масла

газ пропан (пропан-бутан) при

Таблица 7. Технические характеристики

*Изготовитель оставляет за собой право вносить изменения в конструкцию
электрогенератора без предварительного уведомления с целью улучшения его
потребительских качеств.

14

Ред. 1.9

6. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК ЭКСПЛУАТАЦИИ

6.1 Установка резиновых опор

При установке генератора на твёрдую поверхность установите
резиновые опоры, идущие в комплекте с генератором, в специальные
отверстия внизу рамы генератора.

Рис. 2. Установка резиновых опор

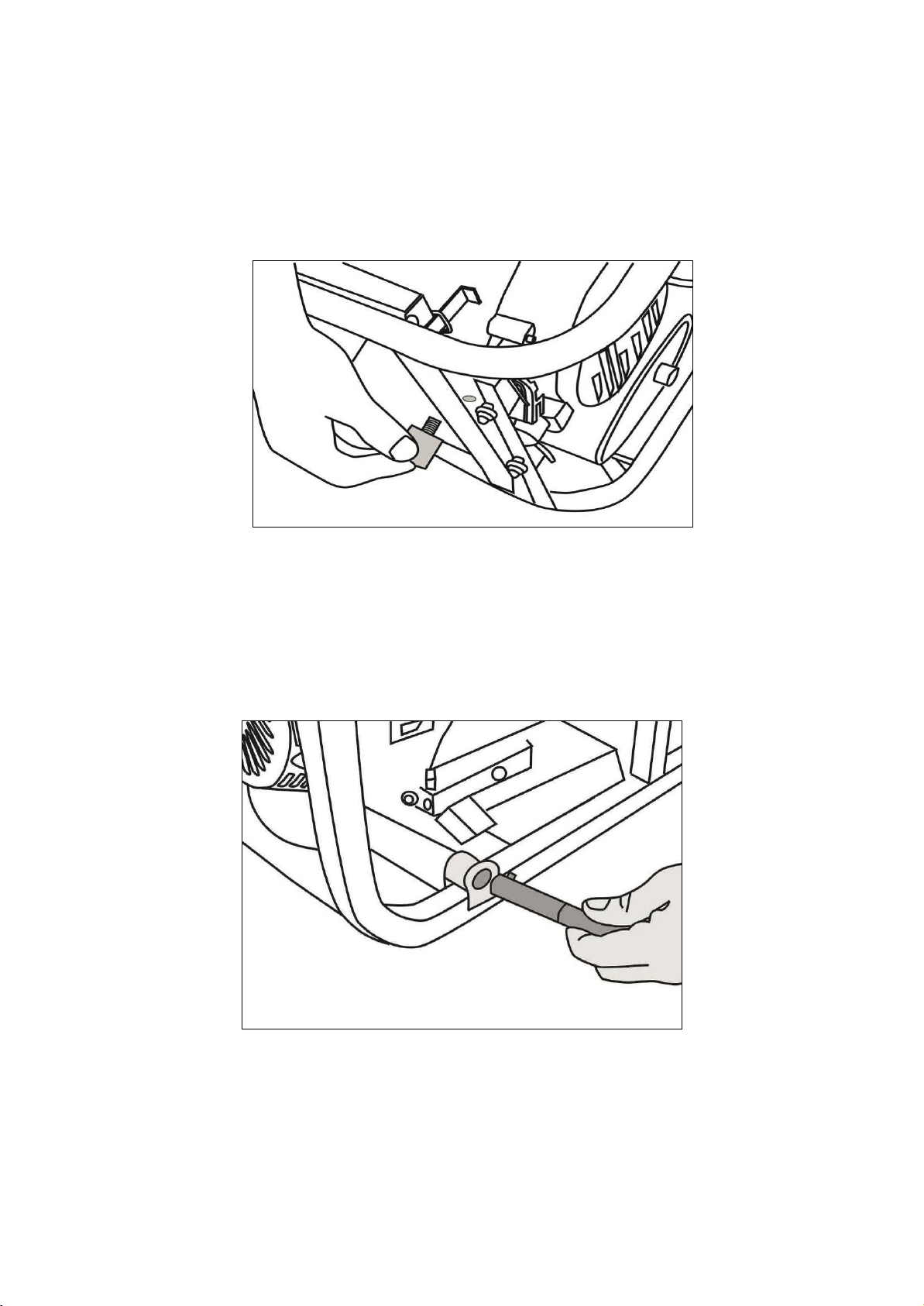

6.2 Установка колес и ручек

Некоторые модели генераторов имеют возможность установки ручек и

колёс.

1. Установите колёсные оси в специальные крепления на раме.

Рис. 3. Установка оси колёс

15

www.huter.su

2. Установите колёса на оси и закрепите гайками.

Рис. 4. Установка колёс

3. Соберите опору и установите на генератор.

Рис. 5. Установка опоры

4. Совместите крепления ручек со специальными отверстиями в раме
генератора и закрепите (возможны два варианта крепления).

Рис. 6. Установка ручек (два типа креплений)

16

Ред. 1.9

Внимание!

Не допускайте превышения уровня масла.

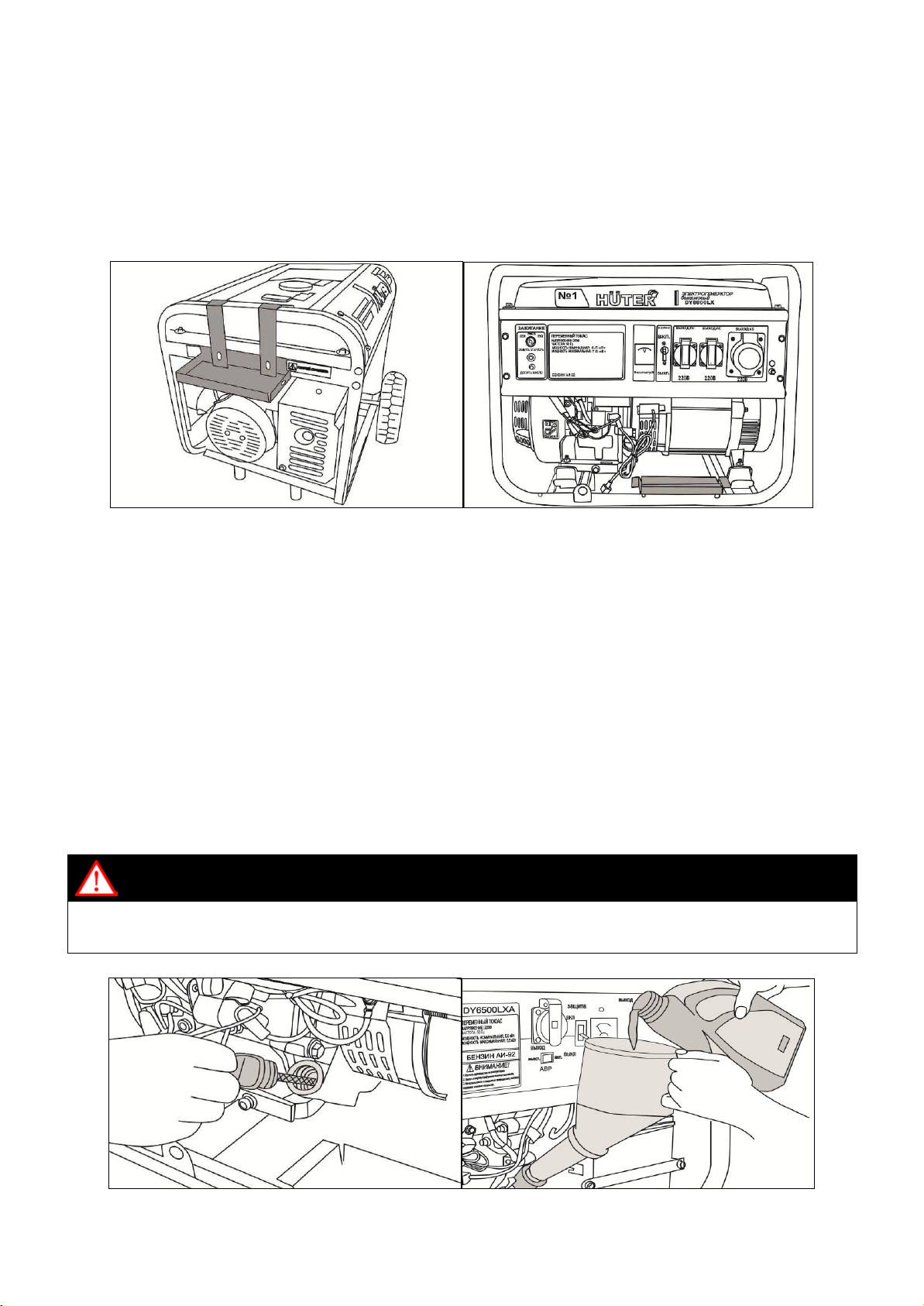

6.3 Установка аккумуляторной батареи

На модели генераторов LX для пользования электростартером
необходимо установить аккумуляторную батарею. В зависимости от модели,
она устанавливается либо на специальную площадку под лицевой панелью
генератора, либо на съёмную платформу, подвешиваемую на раму
генератора.

Рис. 7. Установка площадки под аккумуляторную батарею

6.4 Моторное масло

Электрогенератор оснащён системой защиты от отсутствия или
недолива моторного масла. Если уровень масла в картере ниже нормы,
масляный датчик отключает двигатель. Об отсутствии или низком уровне
масла сигнализирует индикатор на панели.

Вывинтите щуп-пробку и залейте в картер масло для четырёхтактных
двигателей, в соответствии с таблицей технических характеристик данного
руководства, до нижнего края горловины. Вставьте чистый сухой щуп в
горловину картера и выньте его. Проверьте уровень масла: граница
смоченной области щупа должна располагаться между отметками
минимального и максимального уровней.

Не допускайте попадания в картер посторонних предметов, жидкостей и загрязнений.

Рис. 8. Заправка маслом

17

www.huter.su

Таблица 8. Выбора масла в зависимости от погодных условий

Один из показателей моторного масла – это вязкость или
классификация по SAE. Расшифровать маркировку на
банке просто. Мы рекомендуем использовать всесезонное
масло: 10W-40, где цифра, стоящая первой, указывает на
температурный диапазон для холодного пуска (в данном
случае это до -25°C); 40 – верхний высокотемпературный
предел (до +40°С).

Мы рекомендуем использовать всесезонное
полусинтетическое моторное масло для четырёхтактных
двигателей 10W-40 HUTER.

Рис. 9. Моторное масло

6.5 Заземление корпуса генератора

При установке генератора следует подключить к резьбовой клемме
проводник заземляющего устройства, удовлетворяющего требованиям
раздела «Обеспечение требований безопасности».

Рис. 10. Заземление

18

6.6 Топливо

Внимание!

внимание обратите на топливный шланг.

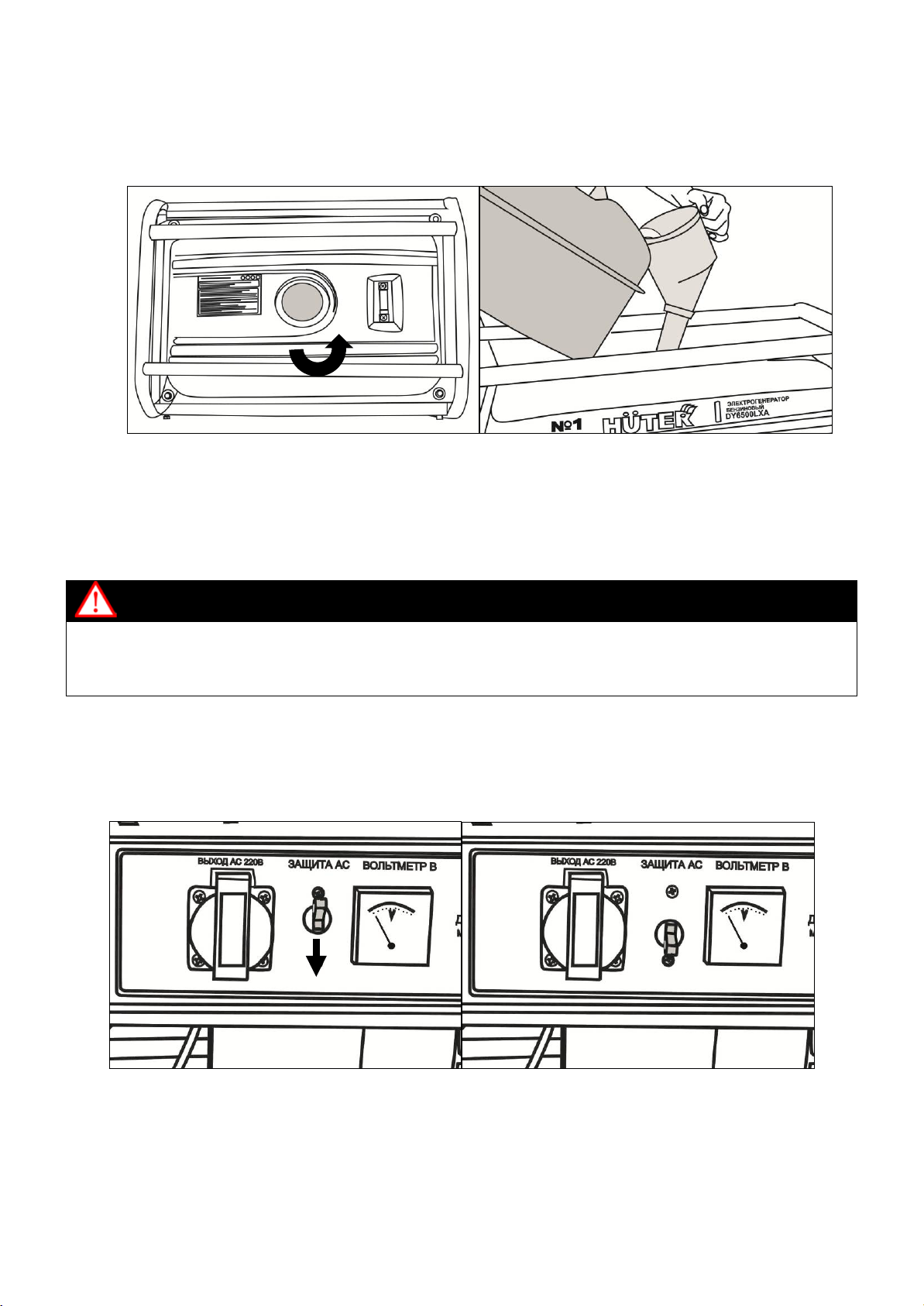

1. Открутите крышку топливного бака.

2. Залейте бензин в топливный бак.

Рис. 11. Заправка бензином

Мы рекомендуем использовать высококачественный неэтилированный
бензин высокой очистки с октановым числом не менее АИ-92.

Не храните бензин до начала использования более 30 дней.

Ред. 1.9

После заправки убедитесь в отсутствии утечек топлива из системы питания. Не
запускайте двигатель с демонтированными топливными фильтрами. Особое

6.7 Запуск

1. Отключите все потребители переменного тока от генератора, переведя

рычаг автоматического выключателя в отключенное положение «Выкл.».

Рис. 12. Автоматический выключатель

19

www.huter.su

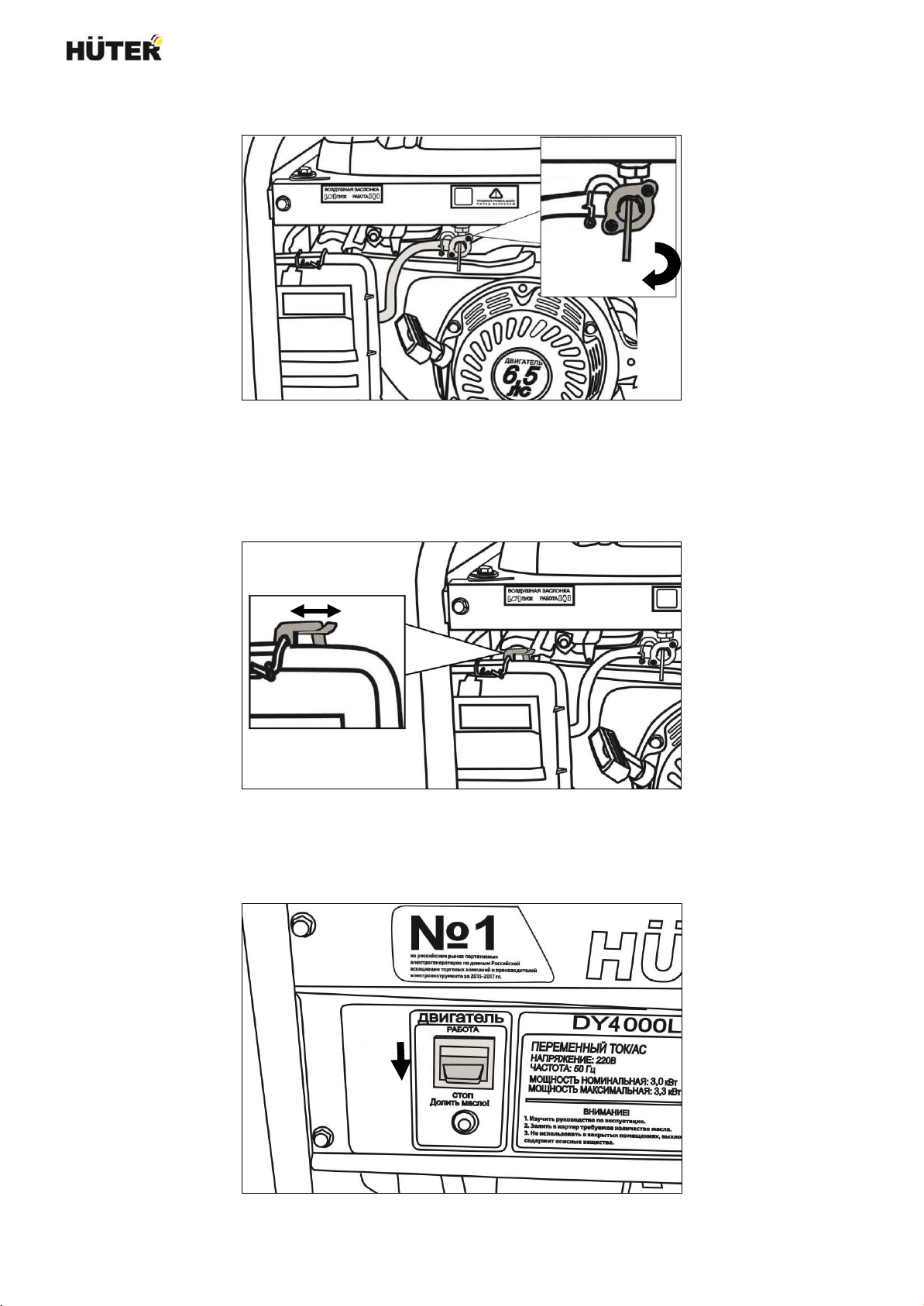

2. Откройте топливный кран.

Рис. 13. Топливный кран

3. Переведите рычаг управления воздушной заслонкой в крайнее левое

положение при пуске холодного двигателя и в промежуточное положение
при пуске прогретого двигателя.

Рис. 14. Воздушная заслонка

4. Переведите выключатель двигателя в отключенное положение

«Стоп».

Рис. 15. Выключатель двигателя

20

Ред. 1.9

5. Плавно вытяните до упора трос ручного стартера за ручку и верните в

исходное положение.

6. Переведите выключатель двигателя во включенное положение

«Работа».

7. Придерживая генератор за раму, запустите двигатель ручным
стартером. Будьте внимательны! При вытягивании шнура стартера шнур
может создавать отдачу. Возьмитесь за ручку шнура стартера. Медленно
потяните шнур до возникновения сопротивления со стороны двигателя. Не
допуская возврата ручки обратно, продолжайте быстро тянуть ручку на
полный взмах руки. Медленно (с натягом шнура) верните ручку в начальное
положение. Двигатель должен запуститься.

Рис. 16. Запуск двигателя ручным стартером

8. Если двигатель не запускается, измените положение рычага
воздушной заслонки, сдвигая его вправо тем больше, чем выше температура
двигателя и окружающего воздуха.

9. При запуске генератора с помощью электростартера (модели LX),
поверните ключ зажигания в положение «Пуск» и удерживайте его. После
запуска двигателя отпустите ключ зажигания, он автоматически встанет в
положение «Работа». Для работы данной функции необходимо оснастить
генератор аккумуляторной батареей.

Рис. 17. Запуск двигателя электростартером

21

www.huter.su

После прогрева двигателя в течение 10 - 40 секунд, в зависимости от
начальной температуры, переведите рычаг заслонки в крайнее правое
положении. При этом, если двигатель работает неустойчиво, верните рычаг
заслонки в прежнее положение и дождитесь завершения прогрева.

6.8 Запуск и остановка генератора с помощью пульта дистанционного управления*.

*Поставляется с изделиями в расширенной комплектации
(модели LXA). Уточните комплектацию вашего изделия у
продавца.

Рис. 18. ПДУ

Запуск генератора с пульта дистанционного управления.

Назначение кнопок: A - "запуск двигателя", D - «остановка генератора».

B и C кнопки не активные.

При запуске генератора с дистанционного пульта необходимо дважды
нажать кнопку запуска двигателя ("А"). Если двигатель не запускается,
следует изменить положение рычага воздушной заслонки, затем повторить
пуск. Радиус действия пульта управления до 15 метров. Препятствия в виде
бетонных стен и других объектов могут сократить радиус действия
дистанционного пульта управления.

Остановка генератора с пульта дистанционного управления.

При работающем генераторе отключите автоматический выключатель,
отсоедините потребителей постоянного тока от клемм. Переведите
выключатель двигателя в положение «0».

При остановке генератора с дистанционного пульта управления
необходимо нажать кнопку "D" «остановка генератора». Закройте топливный
кран.

6.9 Подключение потребителей

Подключите к розетке генератора потребители, в соответствии с
правилами раздела «Обеспечение требований безопасности». Полная
(сумма активной и реактивной) мощность всех подключаемых потребителей
в стационарном режиме не должна превышать значения номинальной
мощности. При подключении потребителей с большими пусковыми токами
(электроинструмент, насосы и т.д.) необходимо учитывать значения
пусковых токов.

Для трёхфазных моделей генераторов полная номинальная мощность
достигается только на силовой трёхфазной розетке (32 либо 40 Ампер).

22

Ред. 1.9

Однофазная розетка на 16 А предназначена для мощности не более 3,68 кВт.

Рис. 19. Подключение потребителей

6.10 Остановка двигателя

1. При работающем генераторе отключите от разъемов все потребители

электроэнергии.

2. Переведите выключатель двигателя в отключенное положение «Стоп».

3. Закройте топливный кран.

6.11 Обкатка электрогенератора

В первые 10 часов работы генератора происходит его обкатка, то есть
основная приработка деталей. В этот период:

1. Не подключайте нагрузку, мощность которой превышает 50%

номинальной мощности генератора.

2. Не подключайте потребители с высоким пусковым током.

3. После обкатки обязательно замените масло в соответствии с

требованиями данного руководства по эксплуатации.

6.12 Эксплуатация при пониженной температуре

Хранить генератор рекомендуется в помещении с температурой от +5°С
и выше. В случае эксплуатации генератора при температуре окружающей
среды ниже 0°С, рекомендуется перед запуском выдержать его в теплом
помещении для прогрева всех его частей. Так же, рекомендуется заменить
топливо и масло, произвести очистку топливного и воздушного фильтров,
осмотр свечи зажигания и замену, в случае необходимости.

Если во время работы при отрицательных температурах производится
остановка двигателя более чем на 15 минут, то перед запуском необходимо
поместить генератор в теплое помещение для предотвращения замерзания
конденсата в трубке сапуна и в дроссельной заслонке. Это может привести к
повышению давления в картере и выдавливанию моторного масла через
сальники и прокладки.

Для предотвращения этого сделайте следующее:

1. Снимите свечной колпачок со свечи зажигания.

23

www.huter.su

Внимание!

карбюраторе могут привести к преждевременному износу изделия.

2. Отсоедините трубку сапуна (вентиляции картера) от крышки клапанов

двигателя и корпуса воздушного фильтра.

3. Вставьте трубку сапуна коротким концом в отверстие в крышке клапанов
двигателя, а свободный длинный конец трубки направьте вниз. Отверстие в
корпусе воздушного фильтра необходимо заглушить.

4. Установите свечной колпачок на свечу зажигания.

5. Во время работы двигателя периодически осматривайте трубку сапуна и
удаляйте образующиеся на выходе из неё ледяные образования.

Рис. 20. Трубка сапуна.

Контроль работы генератора в зимний период должен осуществляться

чаще обычного, так как условия эксплуатации являются тяжелыми.

Частые пуски и остановки генератора при наличии наледи в камерах двигателя и

6.13 Напряжение электрогенератора

Во время работы бензиновый генератор вырабатывает переменное
напряжение без привязки к абсолютным значениям. Это означает, что
разность потенциалов между любым контактом розетки и землей составляет
110В, а напряжение между контактами – 220В.
Для того чтобы сделать генератор действительно однофазным, необходимо
приравнять к нулю потенциал одного из
контактов в выходной розетке. Для этого
необходимо организовать отдельную точку
заземления близко к месту установки
генератора и присоединить один из контактов в
выходной розетке к этой точке. Таким образом,
у вас получится «ноль» на заземленном
проводе и чистая «фаза» на втором проводе.

Схема 1. Заземление

24

6.14 Встроенный автоматический ввод резерва - АВР (для

Внимание!

Если Вы не планируете использование генератора в автоматическом режиме, то убедитесь,
что ключ зажигания и переключатель «АВР» находятся в положение «ВЫКЛ».

Внимание!

Перед использованием встроенного АВР необходимо полностью зарядить аккумулятор.

моделей DY6500LXA и DY8000LXA).

На модель DY6500LX блок АВР можно установить отдельно. Обратитесь
в сервисный центр для установки блока АВР.

1. Подключите генератор к городской электрической сети переменного

тока 220В (не более 35А) через разъём «СЕТЬ» на лицевой панели.

2. Если выключатель сети находится в положение «ВЫКЛ», генератор

используется как источник энергии.

3. Подключите потребители к выходному разъёму генератора.

4. Установите ключ запуска генератора в положение «Работа», включите

переключатель «АВР».

Ред. 1.9

Рис. 21. Панель генератора с встроенным АВР.

5. При отсутствии напряжения в подключенной городской сети генератор
автоматически запустится в течение 3 секунд. Если генератор не запустится
с 3 попыток, следует проверить работоспособность генератора.

6. Генератор автоматически выключится, когда в городской сети появится
напряжение.

6.15 Краткое руководство по использованию функции

сварки на модели DY6500LXW

1. Генератор может использоваться либо только в качестве сварочного
агрегата, либо в качестве источника переменного тока 220В, либо
одновременно в качестве сварочного агрегата и в качестве источника
переменного тока для питания приборов освещения.

25

www.huter.su

2. На панели генератора имеется регулятор сварочного тока и клеммы

подключения сварочных проводов.

Рис. 22. Панель генератора DY6500LXW.

3. При использовании в качестве сварочного агрегата, сварочный ток
можно настраивать под конкретные цели сварки и марку электродов. Не
рекомендуется использовать агрегат на режиме максимального сварочного
тока в течение длительного времени, это может привести к выходу его из
строя. При необходимости использования более низкого сварочного тока,
чем позволяет устанавливать регулятор на панели управления, можно
снизить частоту вращения двигателя.

4. При использовании генератора в качестве сварочного агрегата и в
качестве источника напряжения переменного тока одновременно, нагрузка в
цепи 220В не должна превышать 1.0кВт, в противном случае качество сварки
значительно ухудшится, т.к. генератор будет перегружен. В моменты горения
сварочной дуги возможно “мигание” ламп, подключенных к выходу
переменного тока генератора.

5. Перед использованием генератора, необходимо убедиться в
надежности всех соединений. Плохой контакт может привести к перегреву и
даже к обгоранию выходных клемм/розеток.

6. При использовании генератора только в качестве источника
напряжения переменного тока, сварочные кабели (если они подключены)
должны быть надежно заизолированы для предотвращения короткого
замыкания. И наоборот, при использовании генератора только в качестве
сварочного агрегата, нагрузка должна быть отключена от выхода 220В.

7. Сварочный ток можно приблизительно выбирать исходя из диаметра
электрода

26

Сила тока в зависимости от диаметра электрода

Диаметр электрода, мм

Минимальный ток, А

Средний ток, А

Максимальный ток, А

2.0

40

50

55

2.5

60

70

75

3.2

90

100

110

4.0

130

150

160

5.0

170

190

200

Таблица 9.

Минимально рекомендуемые сечения кабеля для сварочных работ

Ток сварки (А)

30-100

100-200

200-300

0-15

25 мм

2

35 мм2

50 мм2

15-30

25 мм2

50 мм2

70 мм2

30-60

35 мм2

70 мм2

90 мм2

Внимание!

Установка комплекта производится в специализированном сервисном центре. В случае

последствия, а генератор и комплект работы на газе лишаются гарантии.

Длина кабеля (м)

Таблица 10.

6.16 Работа на газе

На моделей генераторов DY5000, DY6500, DY6.5A, DY8000 и DY9500

возможна установка газового оборудования.

Комплект работы на газе включает в себя:

- Систему подачи газа в топливную систему генератора

- Газовый редуктор с кронштейном крепления

- Соединительные шланги

Ред. 1.9

установки комплекта сторонним лицом, производитель не несет ответственности за

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Перечень операций необходимого технического обслуживания:

1. Проверка уровня масла и замена масла.

2. Замена и обслуживание свечи зажигания.

3. Очистка воздушного фильтра.

4. Очистка топливных фильтров бака и крана подачи бензина (в
некоторых модификациях изделий фильтр крана может отсутствовать).

7.1 Проверка уровня масла и замена масла.

Проверку уровня масла необходимо делать перед каждым запуском.
Процесс проверки уровня и заливки масла описан в разделе «Подготовка к
работе и порядок работы» данного руководства по эксплуатации.

Периодичность замены масла: каждые 50 часов работы или 6 месяцев,
а также один раз после обкатки через первые 10 часов работы.

На прогретом до рабочей температуры двигателе вывинтите пробку для
слива масла, поместив под сливным отверстием емкость. После слива

27

www.huter.su

Внимание!

авторизованный сервисный центр.

масла установите пробку на место и затяните. Залить масло в горловину
до нижнего края заливного отверстия.

Рис. 23. Слив масла

Не производить самостоятельно промывку системы смазки. В случае возникновения
подозрений на повышенный уровень загрязнения обратиться в соответствующий

7.2 Проверка и замена свечи зажигания.

Периодичность проведения проверки свечи: не реже, чем через каждые
50 часов работы или три месяца.

Периодичность проведения плановой замены свечи: не реже, чем через
каждые 100 часов работы или шесть месяцев.

1. Снимите высоковольтный провод и вывинтите свечу из двигателя,

используя свечной ключ 21 мм.

Рис. 24. Высоковольтный провод и свеча зажигания

2. Допускается наличие тонкого светло-коричневого налета на

поверхностях электродов и керамического изолятора. Допускается небольшое

28

Ред. 1.9

количество темного масляного нагара на торце свечи, обращенном в камеру
сгорания при работе. Систематическое появление на электродах и изоляторе
большого количества темных отложений свидетельствует о серьезных
нарушениях в работе двигателя или несоответствующем качестве
применяемых бензина и масла. При обнаружении подобного необходимо
прекратить эксплуатацию и обратиться в сервисный центр за консультацией и
диагностикой. В случае если установлено, что причиной отложений является
неудовлетворительное качество расходных материалов или обнаружены
признаки незначительной эрозии электродов, допускается дальнейшая
эксплуатация свечи после механической и химической очистки электродов и
изолятора.

3. Величина межэлектродного зазора должна быть 0.7 - 0.8 мм. При
существенном отличии измеренной величины зазора указанным требованиям
замените свечу. Свеча заменяется новой того же типа или полным аналогом
во всех случаях обнаружения трещин, сколов, раковин и других дефектов на
ее поверхностях.

Рис. 25. Свеча зажигания

4. Установите свечу в двигатель, завернув ее до упора от руки, затем
затянув ключом на 180º для новой, и на 90º для использованной ранее.
Установите высоковольтный провод на центральный электрод свечи.

5. При каждом обслуживании рекомендуется очищать от загрязнений
поверхность высоковольтного провода.

7.3 Обслуживание воздушного фильтра.

Периодичность обслуживания воздушного фильтра: не реже, чем
через каждые 50 часов работы или три месяца. В условиях повышенной
запыленности увеличение частоты обслуживания определяется в
зависимости от конкретной ситуации.

29

www.huter.su

Внимание!

Не запускать двигатель с демонтированным воздушным фильтрующим элементом.

1. Снимите крышку воздушного фильтра и фильтрующий элемент.

Рис. 26. Воздушный фильтр

2. Промойте фильтрующий элемент водным раствором любого бытового
моющего средства. Затем промойте элемент в чистой воде и высушите его.
Полностью погрузите фильтрующий элемент в применяемое смазочное
масло. Аккуратно отожмите излишки масла, не перекручивая элемент. При
наличии излишков масла в фильтрующем элементе возможно появление
темного выхлопа в первое после обслуживания время работы.

3. При обнаружении любых дефектов фильтрующий элемент заменить
новым.

7.4 Обслуживание фильтра топливного бака.

Периодичность проведения: не реже, чем через каждые 100 часов

работы или три месяца.

1. Открутите крышку топливного бака и снимите сетчатый пластмассовый
фильтр, расположенный под крышкой топливного бака.

Рис. 27. Фильтр топливного бака.

30

Ред. 1.9

2. Удалите частицы грязи, промойте фильтр и установите его на место.
При обнаружении любых дефектов замените фильтр. Закройте плотно
крышку топливного бака.

7.5 Консервация генератора.

Консервация проводится во всех случаях, когда предполагается перерыв
в использовании генератора в течение 3-х месяцев и более. Одновременно
с консервацией проведите техническое обслуживание, предусмотренное
данным руководством.

1. Слейте топливо из бака и израсходуйте его из карбюратора, запустив

двигатель в работу до полной остановки.

2. Установите под карбюратор емкость и слейте топливо из поплавковой
камеры карбюратора, освободив дренажный болт. После слива установите
дренажный болт на место и затяните.

Рис. 28. Слив топлива из карбюратора

3. В модификациях, в которых отсутствует винт слива, бензин сливайте,
вывинтив болт крепления поплавковой камеры, придерживая камеру.

4. Дайте двигателю остыть.

5. Вывинтите свечу зажигания, залейте в камеру сгорания 20 мл моторного

масла, плавно проверните двигатель стартером несколько раз, чтобы
распределить масло. Потяните ручку стартера до точки сопротивления и
оставьте ручку в этом положении.

6. Установите свечу на место, присоедините высоковольтный провод.

7. Залейте 50 - 100 мл моторного масла в топливный бак и равномерно
распределите его внутри, наклоняя генератор.

8. Рекомендуется нанести на поверхности корпусных и несущих деталей

генератора консервирующую смазку любого типа, специально
предназначенную для подобных целей. Никогда не используйте воду для
очистки.

9. Хранить законсервированный генератор следует в заводской или
аналогичной упаковке с соблюдением требований раздела «Транспортировка
и хранение» данного руководства.

31

www.huter.su

Внимание!

Не храните изделие с заправленным топливным баком и неизрасходованным топливом

каналов.

Внимание!

Корректировка графика минимально необходимого и полного технического

конкретном случае по согласованному с авторизованным сервисным центром запросу.

10. Перед использованием генератора после длительного хранения
проведите техническое обслуживание, предусмотренное данным
руководством, и промойте бак чистым бензином АИ-92.

в карбюраторе. При длительном хранении (особенно при наличии воздуха в баке) бензин
разлагается на составляющие, в т.ч. парафин, который откладывается на стенках
бака, топливопроводов и карбюратора и может привести к закупориванию топливных

7.6 График проведения минимально необходимого планового

технического обслуживания при нормальных условиях.

обслуживания и проверок производится пользователем в случае эксплуатации изделия в
условиях и режимах, отличных от нормированных данным руководством, на основании
особых рекомендаций, разрабатываемых предприятием-изготовителем в каждом

К периодическому обслуживанию, в том числе, относятся:

- чистка и настройка карбюратора

- замена аккумулятора

- настройка зазоров клапанов и иные регулировки

Быстроизнашивающиеся детали:

Некоторые детали устройства, даже при применении их по назначению,
подвержены нормальному износу и должны своевременно заменяться, в
зависимости от вида и продолжительности их использования. К этому
относятся, среди прочего:

- стартер

- свечи

- фильтры

- прокладки и сальники

Периодичность проведения ТО определяется в часах работы или
календарным сроком в зависимости от очередности истечения отдельно для
каждого вида ТО. Допускается проведение планового ТО до истечения
установленных максимальных сроков с сохранением периодичности
последующих мероприятий.

32

Ред. 1.9

Календарный

регулировка

Наработка, часов

период,

месяцев

Вид технического обслуживания

Перед

каждым

пуском

10,

обкатка

1 раз

50 100 500 3 6

1) Проверка уровня масла V V

2) Проверка свечи зажигания V V V

3) Замена свечи зажигания V V

4) Воздушный фильтр V V

5) Топливные фильтры V V

6) Замена масла** V V V

7) Проверка на утечку масла и
топлива.

V

8) Полная диагностика и техническое

обслуживание, проверка и

V V

параметров и режимов работы*

*Внимание! Проводится только авторизованным сервисным центром в соответствии данным

руководством.

**Внимание! Может проводиться авторизованным сервисным центром в соответствии данным

руководством.

Таблица 11. График технического обслуживания

33

www.huter.su

Возможная причина

неисправности

Метод устранения

неисправности

Двигатель не запускается

Пустой топливный бак

Заполните бак топливом

Низкий уровень масла

Проверьте и долейте масло

Неисправна свеча зажигания

Замените свечу

Некачественное топливо

Замените топливо

Засорился топливный фильтр

Почистите или замените фильтр

Двигатель останавливается

Почистите или замените воздушный
фильтр

Низкий уровень масла

Проверьте и долейте масло

Неисправна свеча зажигания

Замените свечу

Засорен топливный фильтр

Почистите или замените фильтр

Засорено отверстие в крышке топливного
бака

Двигатель не развивает мощности

Засорен воздушный фильтр

Почистите или замените фильтр

Засорен топливный фильтр

Почистите или замените фильтр

Износ поршневых колец

Замените кольца*

Слишком высокое напряжение

Неисправен блок AVR

Замените блок AVR*

Нормальное напряжение без нагрузки, но низкое при нагрузке

Малая частота вращения двигателя при
нагрузке

Отрегулируйте частоту вращения
двигателя

Слишком большая нагрузка

Уменьшите нагрузку

Неисправен блок AVR

Замените блок AVR

Нестабильное напряжение

Плохие контакты в проводах

Проверьте контакты*

Непостоянная частота вращения
двигателя

Отрегулируйте частоту вращения
двигателя*

Проверьте, при необходимости замените

ротора*

Неисправны щетки

Замените щетки

Шум при работе генератора

Неисправен подшипник ротора

Замените подшипник*

8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Не поступает топливо в карбюратор

Засорен воздушный фильтр

Проверьте, открыт ли топливный кран

Прочистите или замените крышку

Плохой контакт щеток и контактных колец
ротора

Таблица 12. Возможные неисправности и способы их устранения

* Указанные работы необходимо выполнять в авторизованном сервисном центре.

Если неисправность не удалось устранить своими силами, а также при
появлении других неисправностей, обратитесь в авторизованный сервисный
центр.

щетки, почистите контактные кольца

34

Ред. 1.9

9. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

9.1 Упаковка

Электрогенераторы помещаются в упаковку в законсервированном для

транспортировки и хранения виде (топливо и смазочное масло отсутствуют).
Упаковочный картон обладает достаточной для погрузки и транспортировки
прочностью. Упаковка предусматривает средства защиты от вибрации, пыли
и влажности воздуха до 80%.

9.2 Транспортировка

При погрузке и транспортировке следует полностью исключить

возможность механических повреждений генератора, положение упаковки
должно соответствовать предупредительным обозначениям. Перед
транспортированием дайте двигателю полностью остыть. Не наклоняйте
генератор в сторону воздушного фильтра более чем на 20º.

Условия транспортирования устройства при воздействии климатических

факторов:

- температура окружающего воздуха от минус 40 до плюс 40°C;

- относительная влажность воздуха не более 80% при 20°С.

9.3 Хранение

Устройство следует хранить в сухом, не запыленном помещении. При

хранении должна быть обеспечена защита устройства от атмосферных
осадков. Наличие в воздухе паров кислот, щелочей и других агрессивных
примесей не допускается. Устройство во время хранения должно быть
недоступно для детей. Если предполагается, что устройство не будет
эксплуатироваться длительное время, то необходимо выполнить
специальные мероприятия по консервации.

9.4 Утилизация

Машина, отслужившая свой срок и не подлежащая восстановлению,

должна утилизироваться согласно нормам, действующим в стране
эксплуатации. В других обстоятельствах:

- не выбрасывайте машину вместе с бытовым мусором;

- рекомендуется обращаться в специализированные пункты
вторичной переработки сырья.

35

www.huter.su

Внимание!

основанием для отказа от выполнения гарантийных обязательств.

10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Генератор не оснащен средствами объективного контроля общего времени работы.
Практический срок службы изделия существенно зависит от совокупности факторов,
основные среди которых: типы и качество применяемых бензина и смазочного масла,
регулярность технического обслуживания, степень загруженности выходной цепи,
частота запусков и остановок, частота включений потребителей с высокой
кратностью пускового тока. Критерием преждевременного отказа генератора по
вине изготовителя при указанных условиях служит выявленная экспертизой
технического состояния неодинаковая степень изношенности различных подвижных
частей. Общий равномерный износ значительной части механических узлов и деталей,
обнаруженный в ходе экспертизы технического состояния неисправного изделия,
предъявленного пользователем до истечения календарного гарантийного срока,
является следствием нарушения требований руководства по эксплуатации и

1. Гарантийный срок эксплуатации генератора устанавливается в размере
12-ти календарных месяцев со дня продажи, только в случае проведения
необходимого технического обслуживания Покупателем самостоятельно в
объеме, указанном в данном руководстве.

2. Безвозмездный ремонт или замена изделия в течение гарантийного
срока эксплуатации производится при условии соблюдения потребителем
правил эксплуатации, транспортировки и хранения.

3. В пределах срока действия гарантии Покупатель имеет право
предъявить претензии по приобретенным изделиям при соблюдении
следующих условий:

- отсутствие механических повреждений изделия;

- сохранность пломб и защитных наклеек;

- отсутствие признаков нарушения требований руководства по
эксплуатации;

- наличие Паспорта изделия с печатью Продавца, датой продажи и

подписью Покупателя (при отсутствии печати Продавца или даты
продажи гарантийный срок исчисляется от даты изготовления);

- наличие кассового и товарного чеков (при неверно оформленном
гарантийном талоне);

- соответствие серийного номера изделия номеру гарантийного талона;

- отсутствие следов неквалифицированного ремонта.

4. Гарантийные обязательства Продавца не распространяются на случаи

повреждения изделия вследствие попадания в него посторонних предметов,
насекомых и жидкостей, а также несоблюдения Покупателем условий
эксплуатации изделия, и мер безопасности, предусмотренных
эксплуатационной документацией.

5. При обнаружении Покупателем каких-либо неисправностей изделия, в
течение срока действия гарантии, он должен проинформировать об этом
Продавца (телеграмма, заказное письмо, телефонограмма, факсимильное

36

Ред. 1.9

сообщение) и предоставить изделие Продавцу для диагностики.
Максимальный срок диагностики – две недели. В случае обоснованности
претензии Продавец обязуется за свой счет осуществить ремонт изделия или
его замену. Транспортировка изделия для экспертизы, гарантийного ремонта
или замены производится за счет Покупателя.

6. В том случае, если неисправность изделия вызвана нарушением
условий его эксплуатации, Продавец с согласия Покупателя вправе
осуществить ремонт изделия за отдельную плату.

7. На Продавца не могут быть возложены иные, не предусмотренные
настоящим руководством, обязательства.

8. Гарантийный ремонт не распространяется на следующие случаи:

- Периодическое обслуживание и ремонт или замену запчастей в связи и
их нормальным износом.

- Изделия, поврежденные в результате небрежного отношения,

неправильной регулировки, ненадлежащего технического обслуживания с
применением некачественных и нестандартных расходных материалов,
попадания жидкостей и посторонних предметов внутрь.

- Воздействия факторов непреодолимой силы и/или действие третьих
лиц.

Данный документ не ограничивает определенные законом права
потребителя, но дополняет и уточняет оговоренные законом обязательства,
предполагающие соглашения сторон.

37

www.huter.su

Дорогой покупатель!

Выражаем Вам огромную признательность за выбор электрогенератора
“Huter”. Мы делаем все возможное, чтобы наша продукция удовлетворяла
Вашим запросам, а качество соответствовало лучшим мировым стандартам.

Данное изделие имеет бытовое назначение, поэтому не подвергайте его
чрезмерным нагрузкам.

Изготовитель устанавливает срок службы на электрогенератор 5 лет,
при условии соблюдения правил эксплуатации.

Гарантийный срок эксплуатации электрогенератора “HUTER” составляет
1 год. Моментом начала эксплуатации считается дата, указанная
Организацией-продавцом в гарантийном талоне.

38

Ред. 1.9

11. ГАРАНТИЙНЫЙ ТАЛОН

Электрогенератор бензиновый “Huter” _______________________________

зав №_________________

модель _________________

Дата продажи _____________________

Наименование и адрес торговой
организации__________________________

м.п.

С правилами эксплуатации и условиями гарантии ознакомлен. Продукция получена в полной
комплектации. Претензий к внешнему виду не имею.

ФИО и подпись покупателя

ГАРАНТИЙНЫЙ ТАЛОН ГАРАНТИЙНЫЙ ТАЛОН ГАРАНТИЙНЫЙ ТАЛОН

Описание дефекта, № прибора Описание дефекта, № прибора Описание дефекта, № прибора

________________________ ________________________ ________________________
________________________ ________________________ ________________________
________________________ ________________________ ________________________
________________________ ________________________ ________________________
________________________ ________________________ ________________________
________________________ ________________________ ________________________
________________________ ________________________ ________________________
________________________ ________________________ ________________________

М.П. М.П. М.П.

________________________ ________________________ ________________________
________________________ ________________________ ________________________

39

www.huter.su

12. СЕРВИСНЫЕ ЦЕНТРЫ

• Абакан, Молодежный квартал, 12/а, тел.: [phone]

• Армавир, ул. Мичурина, д. 6, тел.: [phone].

• Архангельск, Окружное шоссе, д.6, тел.: [phone].

• Астрахань, ул. Рыбинская, д.11, тел.: [phone].

• Барнаул, пр. Базовый, д.7, тел: [phone], 50-53-48.

• Белгород, ул. Константина Заслонова, д. 92, тел: [phone].

• Благовещенск, ул. Раздольная 27, тел. [phone].

• Братск, Пром.зона БЛПК, п 27030101, офис 2б, тел: [phone].

• Брянск, ул. 2-ая Почепская, д. 34А, тел: [phone] (сервис).

• Великий Новгород, ул. 3-я Сенная, д.2А, тел: [phone].

• Владивосток, ул. Снеговая, д.119, тел: [phone].

• Владимир, ул. Гастелло, д.8 А, тел: [phone].

• Волгоград, пр-т Волжский, 4к., тел.: [phone] (доб.2 - сервис).

• Вологда, ул. Гончарная 4А; т.+7 981 507-24-12, 8 [phone].

• Воронеж, ул. Электросигнальная, д.17, тел: [phone].

• Дзержинск, ул.Красноармейская, д.15 б, тел: [phone].

• Екатеринбург, ул. Бисертская, 145, офис 6, тел.: [phone].

• Иваново, ул. Спартака, д.13., тел [phone].

• Иркутск, ул.Трактовая, д.28А/1, СКЦ Байкалит, складское помещение №5, тел: [phone]

(сервис), 8 [phone].

• Йошкар-Ола, ул. Мира, д.113 тел.: [phone].

• Казань, ул. Поперечно-Авангардная, д.15, тел: [phone].

• Калининград, ул. Ялтинская, д. 129, тел: [phone].

• Калуга, пер. Сельский, д.2А, тел: [phone].

• Кемерово, ул. Радищева, д.2/3, тел: [phone].

• Киров, ул. Потребкооперации, д.17, тел: [phone], 21-71-41.

• Комсомольск-на-Амуре, ул. Кирова д.54 корп.2, тел: [phone].

• Кострома, ул. Костромская, д. 101, тел: [phone].

• Краснодар, ул. Грибоедова, д.4, литер "Ю", тел: [phone].

• Красноярск, ул. Северное шоссе, 7а, тел: [phone].

• Курган, ул. Омская, д.171Б, тел: [phone], 630-924.

• Курск, ул. 50 лет Октября, д.124В, тел.: [phone].

• Липецк, ул. Боевой проезд, д.5, тел: [phone].

• Магнитогорск, ул. Рабочая, д.109, стр. 2, тел.: [phone].

• Москва, ул. Нагатинская, д.16 Б, тел: [phone].

• Москва, Ильменский проезд, д. 9А, стр. 1, тел.: [phone].

• Москва, Сигнальный проезд 16, строение 3, корпус 4, офис 105, тел.: [phone] доб. 2, +7

906 066-03-46.

• Москва, ул. Никопольская, д.6, стр.2, тел.: [phone].

• Мурманск,ул. Домостроительная, д. 21/2, тел.: [phone].

• Набережные Челны, Мензелинский тракт, д.52а, офис 405, тел.: [phone].

• Нижний Новгород, ул. Вятская, д.41, тел: [phone] доб.2.

• Нижний Тагил, ул. Индустриальная, д.35, стр.1, тел.: [phone].

• Новокузнецк, ул. Щорса, д.15, тел: [phone].

• Новороссийск, ул. Осоавиахима, дом 212, тел: [phone]

• Новосибирск, Мочищенское шоссе 1/4 к.5, тел. [phone].

• Омск, ул. 20 лeт РККА, д.300/3, тел: [phone], 21-46-38.

• Оренбург, пр. Бр.Коростелевых, д.163, тел: [phone].

• Орёл, пер. Силикатный, д.1, тел: [phone].

• Орск, ул. Союзная, д.3, тел: [phone].

• Пенза, ул. Измайлова, д.17а, тел: [phone].

• Пермь, ул. Данщина, д. 6а, тел.: [phone].

• Петрозаводск, район Северная Промзона, ул. Заводская, д. 10 А, тел.: [phone].

• Псков, ул. Леона Поземского, д.110, тел.: [phone].

• Пятигорск, ул. Ермолова 46 Б, тел: [phone].

40

Ред. 1.9

• Ростов-на-Дону, ул. Вавилова, д.62Г, склад №11, тел: [phone].

• Рязань, ул. Зубковой, д. 8а (завод Точинвест), 3 этаж, офис 6, тел.: [phone].

• Самара, Советский р-н, ул. Заводское шоссе, д.15А, лит. А, тел.: [phone].

• Санкт-Петербург, ул.Минеральная, д. 31, лит В, тел: [phone].

• Санкт-Петербург, ул. Автобусная, д. 6B, тел: [phone].

• Саранск, ул. Пролетарская, д.130А, база Комбината "Сура", тел.: [phone]

• Саратов, ул. Пензенская, д. 2, тел: [phone].

• Смоленск, Краснинское шоссе, дом 37б, строение 2, тел: [phone]

• Сочи, ул. Гастелло, д.23А, тел: [phone].

• Ставрополь, ул. Коломийцева, д. 46, тел.: [phone], 500-726.

• Стерлитамак, ул. Западная, д.18, литер А тел.: [phone].

• Сургут, ул. Базовая, д. 5, тел.: [phone], доб.1-офис, доб.2-сервис.

• Тамбов, проезд Монтажников, д.2Г, тел: [phone].

• Тверь, пр-т. 50 лет Октября, д.15б, тел: [phone].

• Томск, ул. Добролюбова, д.10, стр.3 тел: [phone].

• Тольятти, ул. Коммунальная, д.23, стр.2 тел: [phone].

• Тула, Ханинский проезд, д. 25, тел: [phone], 74-02-53.

• Тюмень, ул. Судостроителей, д.16, тел: [phone].

• Удмуртская Республика, Завьяловский р-н, д. Пирогово, ул. Торговая, д.12, тел: [phone]

/ 26-03-15.

• Улан-Удэ, ул.502км. д.160 оф 14. Тел. [phone].

• Ульяновск, ул. Урицкого, д.25/1, склад №2, тел: [phone], 27-06-31.

• Уфа, ул. Кузнецовский затон, д.20, тел: [phone].

• Хабаровск, ул. Индустриальная, д. 8а, тел: [phone].

• Чебоксары, Базовый проезд, д.15, тел: [phone], 21-41-75.

• Челябинск, ул. Морская, д.6, тел: [phone].

• Череповец, ул. Архангельская, д. 47, склад №10, тел: [phone].

• Чита, Ул. Трактовая, д. 54А, тел: [phone].

• Шахты, Ростовская область, пер. Сквозной, д. 86а, тел. офис [phone], СЦ [phone]-

11.

• Южно-Сахалинск, пр-т Мира, 2 "Б"/5 корп. 8, 8 [phone].

• Ярославль, Тутаевское шоссе, д. 4, офис 1, 8 [phone].

• Казахстан, г. Алматы, Илийский тракт, 29, тел: [phone].

• Казахстан, г. Нур-Султан (Астана), ул. Циолковского 4, склад 8а, тел [phone].

• Казахстан, г. Караганда, ул. Молокова 102, тел: [phone].

• Казахстан, г.Тараз, ул. Санырак батыра, 47м, тел.: [phone].

• Казахстан, г. Усть-Каменогорск, ул. Новаторов 10, тел: [phone].

• Казахстан, г. Шымкент, ул. Толе би 26, корп.1, офис 206 тел: [phone] 349 04 94.

• Армения, г. Ереван, Arsahkunyanc 210/1, тел.: [phone].

• Белоруссия, г. Минск, пр-т Партизанский, д.2, тел.: [phone].

• Киргизия, г. Бишкек, Дэн Сяопина, д.18, тел.: [phone].

Полный актуальный список сервисных центров Вы так же можете

посмотреть на сайте www.huter.su

41

www.huter.su

Для Заметок

42

Ред. 1.9

43

www.huter.su

Изготовитель (импортер):

«ХЮТТЕР Техник ГмбХ»

Потсдамская площадь 10,

дом 2, этаж 5, 10785

Берлин, Германия

Сделано в КНР

Ред.1.9

44
