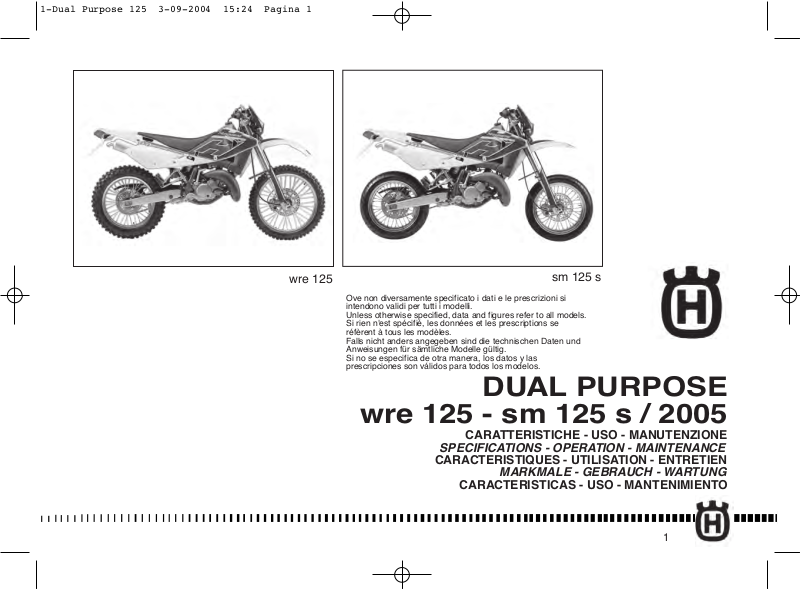

Husqvarna WRE 125 User Manual
1
DUAL PURPOSE
wre 125 - sm 125 s / 2005
CARATTERISTICHE - USO - MANUTENZIONE
SPECIFICATIONS - OPERATION - MAINTENANCE
CARACTERISTIQUES - UTILISATION - ENTRETIEN
MARKMALE - GEBRAUCH - WARTUNG
CARACTERISTICAS - USO - MANTENIMIENTO
sm 125 s
wre 125
Ove non diversamente specificato i dati e le prescrizioni si
intendono validi per tutti i modelli.
Unless otherwise specified, data and figures refer to all models.
Si rien n'est spécifié, les données et les prescriptions se
réfèrent à tous les modèles.
Falls nicht anders angegeben sind die technischen Daten und
Anweisungen für sämtliche Modelle gültig.
Si no se especifica de otra manera, los datos y las
prescripciones son válidos para todos los modelos.
1-Dual Purpose 125 3-09-2004 15:24 Pagina 1
2
● Per non compromettere la struttura delle
carenature si raccomanda di evitare
qualsiasi sgocciolamento del liquido freni
sia all’interno che all’esterno delle stesse.
Non lavare assolutamente le parti
verniciate con benzina, petrolio o similari.
Usare solo liquidi biodegradabili (prodotti
in uso per le auto); non usare sostanze
lucidanti contenenti abrasivi.
● Ad ogni sostituzione del liquido
refrigerante riscaldare il motore per
eliminare eventuali bolle d’aria nel circuito
di raffreddamento. Controllare il livello e,
se necessario, effettuare il rabbocco.
ATTENZIONE
● To avoid endangering the fairing structure,
take care not let the brake fluid drop
outside and inside the fairing. Do not wash
the varnished parts with petrol, oil or
similar.Use only fluids decomposable into
organic substances (products used for
cars); do not use polishing substances
containing abrasives.
● When renewing the coolant it is advisable
to warm the engine up to eliminate air
bubbles inside the cooling circuit. Check
the level and if necessary, top up.
ATTENTION
● Pour ne pas compromettre la structure du
carénage, éviter tout égouttage du liquide
des freins soit à l’intérieur, soit à l’extérieur
de la même. Ne pas laver les parties
vernissées avec essence, pétrole, ou
produits semblables. Utiliser des produits
biodégradables pour voitures en
commerce. Ne pas polir avec des pâtes
abrasives.
● A chaque remplacement du liquide de
refroidissement, faire chauffer le moteur
pour éliminer les bulles d’air dans le circuit
de refroidissement; contrôler le niveau et
remplir si nécessaire.
ATTENTION
1-Dual Purpose 125 3-09-2004 15:24 Pagina 2
3
● Para no comprometer la estructura del
carenado se recomienda evitar que gotee
el líquido de los frenos tanto dentro como
fuera del mismo. No lave nunca las partes
pintadas con bencina, petróleo o similares.
Use solo líquidos biodegradables
(productos especiales para automóviles);
no use substancias para pulir que
contengan abrasivos.
● Cada vez que se substituya el liquido
refrigerante se debe calentar el motor para
eliminar las burbujas de aire que pudiera
haber en el circuito de enfriamiento. Se
debe controlar el nivel y, si necesario,
completar el llenado.
ATENCION
● Um die Verkleidungsstruktur nicht zu
beschädigen, ist das Tropfen der
Bremsfluessigkeit in und auf die Struktur
zu vermeiden. Lackierte Teile nie mit
Benzin, Petroleum und ähnlichem
waschen; es sind nur in organische
Substanzen zerlegbare Fluessigkeiten (für
Wagen verwendete Produkte) zu
verwenden; kein schleifmittelhaltiges
Poliermittel verwenden.
● Bei jedem Kühlflüssigkeitswechsel ist der
Motor anzuwärmen, um etwaige
Luftblasen im Kühlkreislauf zu beseitigen;
den Stand kontrollieren und, wenn nötig,
nachfüllen.
ACHTUNG
1-Dual Purpose 125 3-09-2004 15:24 Pagina 3
4
PRESENTAZIONE
Benvenuti nella famiglia motociclistica
Husqvarna! La Vostra nuova motocicletta é
stata progettata e costruita per essere la
migliore della sua categoria. Le istruzioni di
questo manuale sono state preparate per
fornire una guida semplice e chiara alla
manutenzione del motociclo. Per ottenere da
esso le migliori prestazioni, si raccomanda di
seguire attentamente quanto riportato su
questo manuale. In esso sono racchiuse le
istruzioni per effettuare le necessarie
operazioni di manutenzione. Le informazioni
riguardanti le riparazioni o le manutenzioni
più specifiche o di maggiore entità sono
contenute nel Manuale di Servizio. Interventi
di questo genere richiedono il lavoro di
meccanici esperti e l’uso di apposite
attrezzature. Il Vostro Concessionario ha i
ricambi originali, l’esperienza e tutte le
attrezzature necessarie per renderVi un
ottimo servizio.
Ricordare infine che il manuale di uso e
manutenzione é parte integrante del
motociclo e come tale deve rimanere
allegato allo stesso anche in caso di
rivendita.
PRESENTATION
Welcome to the Husqvarna motorcycling
Family!
Your new motorcycle is designed and
manufactured to be the finest in its field.
The instructions in this book have been
prepared to provide a simple and
understandable guide for your motorcycle’s
operation and care.
Follow the instructions carefully to obtain
maximum performance and your personal
motorcycling pleasure. Your owner’s manual
contains instructions for owner care and
maintenance. Information covering repair of
major units such as engine, transmission,
etc. is provided in the Service Manual.
The
information concerning details or main
work of repair or maintenance are
described in the Husqvarna Service
Manual.
Work of this kind requires the
attention of a skilled mechanic and the use
of special tools and equipment.
Your dealer has the facilities, experience and
original parts necessary to properly render
this valuable service.
This use and maintence manual is part
and parcel of the motorcycle, hence, it
has to remain with the motorcycle even
when sold to another user.
PRESENTATION
Bienvenus dans la famille motocycliste
Husqvarna! Votre nouvelle moto a été
projetée et construite pour qu’elle soit la
meilleure dans son genre. Les instructions de
service ci-incluses ont été préparées pour
vous fournir une guide d’entretien et de
fonctionnement simple et clair.
Afin d’obtenir les meilleures performances de
votre moto, veuillez suivre attentivement les
instructions ici contenues, qui sont les plus
simples à suivre pour les opérations
d’entretien.
Toutes les informations concernantes les
réparations et l’entretien particuliers sont
contenues dans ce livret de service
Husqvarna.
Les informations détaillées
concernant les réparations ou l’entretien
sont décrites dans le Manuel de Service.
Interventions de ce feure exigent le travail de
mécaniciens expérimentés et l’emploi
d’outillages spécial.
Votre Concessionnaire en sus des pièces de
rechange originales, a l’expérience et tous
les outils nécessaires à vous rendre un
service excellent.
Ce manuel d’usage et d’entretien fait
partie intégrante de la moto, il doit donc
suivre la même lorsqu’elle est vendue à un
autre utilisateur.
1-Dual Purpose 125 3-09-2004 15:24 Pagina 4
5
EINFÜHRUNG
Ein Willkommen in der Familie der
Motorradfahrer Husqvarna! Ihr neues Motorrad
ist so entworfen und hergestellt worden, um
das beste in seiner Klasse darzustellen. Die
Anweisungen in diesem Handbuch sind
vorbereitet worden, um Ihnen eine einfache
und klare Anleitung für die Wartung des
Motorrades zu geben.
Wenn Sie den Anweisungen dieses
Handbuches genau folgen, werden Sie die
besten Leistungen mit dem Motorrad erzielen.
In diesem Handbuch finden Sie die
Instruktionen für die notwendigen Arbeitsgänge
für die Wartung. Anweisungen für Reparaturen
und Wartungen besonderer Natur oder
grösserer Ausmasse sind in dem
Reparaturhandbuch enthalten.
Die Informationen bezüglich spezifischere
Reparationen oder Wartungen, oder
Reparationen oder Wartungen größeren
Ausmaßes, sind in den Husqvarna DienstBetriebsanleitungen.
Eingriffe dieser Art
erfordern den Einsatz erfahrener Arbeiter sowie
entsprechende Ausrüstungen.Ihr
Vertragshändler hat die Original-Ersatzteile, die
Erfahrung und alle notwendigen Ausrüstungen,
um Sie bestens zu bedienen.
Es ist darauf zu achten, dass die
anwendungs und Wartungs Anteitungen
Bestandteil des Motorrades sind und somit,
auch im Falle des Wiederverkaufs, dem
Motorrad beizulegen sind.
PRESENTACION
Bienvenidos a la familia motociclista
Husqvarna! Su nueva motocicleta ha sido
proyectada y fabricada para destacar en su
categoría. Las instrucciones de este manual
han sido preparadas para
brindar una guía sencilla y clara para el
mantenimiento de la motocicleta
Para obtener de la misma las mejores
prestaciones, se recomienda seguir
atentamente todo lo que se explica en este
manual.
Aquí se encuentran las instrucciones para
efectuar las operaciones necesarias
de mantenimiento.
Las informaciones
relativas a arreglos o mantenimiento más
especificos o de mayor entidad están
indicadas en el manual de Servicio.
Intervenciones de esta clase requieren el
trabajo de mecánicos expertos y el uso de
herramientas especiales. Su Concesionario
tiene los recambios originales, la experiencia y
todas las herramientas necesarias para
brindarle el mejor servicio.
Por último recordar que el manual de uso
y mantenimiento es parte integrante de la
moto y pos eso tiene que quedar anexo a la
misma incluso en caso de venta.
1-Dual Purpose 125 3-09-2004 15:24 Pagina 5
6
Note
● Le indicazioni di destra e sinistra si
riferiscono ai due lati del motociclo rispetto al
senso di marcia.
●
Z: n° denti
●
A: Austria
AUS: Australia
B: Belgio
BR: Brasile
CDN: Canada
CH: Svizzera
D: Germania
E: Spagna
F: Francia
FIN: Finlandia
GB: Gran Bretagna
I: Italia
J: Giappone,
USA: Stati Uniti d’America
●
Dove non diversamente specificato, i dati e
le prescrizioni si riferiscono a tutte le
Nazioni.
Note
●
References to the “left” or “right” of the
motorcycle are in the sense of a person
facing forwards.
●
Z: number of teeth
●
A: Austria
AUS: Australia
B: Belgium
BR: Brazil
CDN: Canada
CH: Switzerland
D: Germany
E: Spain
F: France
FIN: Finland
GB: Great Britain
I: Italy
J: Japan
USA: United States of America
●
Where not specified, all data and the
instructions are referred to any and all
Countries.
Avis
●
Les indications “droite” et “gauche” se
refèrent aux deux côtés du motocycle
par rapport au sens de marche.
●
Z: numéro dents
●
A: Autriche
AUS: Australie
B: Belgique,
BR: Brasile
CDN: Canada,
CH: Suisse
D: Allemagne
E: Espagne
F: France
FIN: Finlande
GB: Grand Bretagne
I: Italie
J: Japon
USA: Etas Units d’Amerique
●
Si non différemment spécifié, les
données et les instructions sont valables
pour tous les Pays.
1-Dual Purpose 125 3-09-2004 15:24 Pagina 6
7
Nota
●
Las indicaciones de la derecha y la
izquierda hacen referencia a los dos lados
de la moto con respecto al sentido de
marcha.
●
Z: nùmero dientes
●
A: Austria
AUS: Australia
B: Bélgica
BR: Brasil
CDN: Canadà
CH: Suiza
D: Alemania
E: España
F: Francia
FIN: Finlandia
GB: Gran Bretaña
I: Italia
J: Japòn
USA: Estados Unidos
●
A falta de indicaciones específicas, los
datos y las instrucciones se refieren a
todos los Países.
Zur Beachtung
●
Die Angaben, rechts und links, beziehen
sich auf die beiden Motorradseiten in
Bezug auf die Fahrtrichtung.
●
Z: Zähne nummer
●
A: Österreich
AUS: Australien
B: Belgien
BR: Brasilien
CDN: Kanada
CH: Schweize
D: Deutschland
E: Spanien
F: Frankreich
FIN: Finnland
GB: Groos Britan
I: Itelien
J: Japan
USA: Vereinigte Staten von
Amerika,
●
Wenn nicht anders angegeben, beziehen
sich die Daten und Vorschriften auf alle
Länder.
1-Dual Purpose 125 3-09-2004 15:24 Pagina 7
8
Premessa importante
Leggere attentamente il presente manuale
prestando particolare attenzione alle note
precedute dalle seguenti avvertenze:
ATTENZIONE*: Indica la possibilità di subire
gravi lesioni personali fino al rischio di
decesso in caso di inosservanza delle
istruzioni.
AVVERTENZA*: Indica la possibilità di subire
lesioni personali o provocare danni al veicolo
in caso di inosservanza delle istruzioni.
Nota*: Fornisce ulteriori utili informazioni.
PRECAUZIONI PER I BAMBINI
ATTENZIONE
●
Parcheggiare il veicolo dove non
possa essere facilmente urtato o
danneggiato.
Urti anche involontari possono
provocare la caduta del veicolo con
conseguente pericolo per le persone, in
modo particolare per i bambini.
●
Per evitare cadute accidentali del veicolo,
non parcheggiarlo mai su terreno
molle o irregolare né sull’asfalto reso
rovente dal sole.
●
Poiché il motore e l’impianto di scarico
possono divenire molto caldi, parcheggiare
la motocicletta in luoghi
dove i pedoni o i bambini non possano
facilmente toccarli.
Sostituzione dei particolari
In caso di sostituzione dei particolari, usare
unicamente particolari ORIGINALI
Husqvarna.
Important Notice
Read this manual carefully and pay special
attention to statements preceeded by the
following words:
WARNING*: Indicates a possibility of severe
personal injury or loss of life if instructions
are not followed.
CAUTION*: Indicates a possibility of personal injury or equipment damage if instructions are not followed.
Note*: Gives helpful information.
PRECAUTIONS FOR CHILDREN
WARNING
●
Park the vehicle where it is unlikely to
be bumped into or damaged. Even slight
or involuntary bumps can cause the vehicle
to topple over, with subsequent risk
of serious harm to people or children.
●
To prevent the vehicle from tipping
over, never park it on soft or uneven
ground, nor on asphalt strongly heated
by the sun.
●
Engine and exhaust pipes become
very hot during riding. Always park
your motorcycle where people or children
can not easily reach these parts,
in order to avoid serious burns.
Parts Replacement
When parts replacement is required, use
only Husqvarna ORIGINAL parts.
Préliminaires
Suivre scrupuleusement les instructions
données dans ce manuel en prêtant attention
aux remarques indiquées par les mots
suivants:
ATTENTION * : Indique la possibilité de
blessures graves ou mortelles si ces
instructions ne seraient pas suivies.
ATTENTION * : Indique la possibilité que
de blessures graves soient provoquées à
la personne, ou des dommages sérieux
au véhicule, si ces instructions ne
seraient pas suivies.
Note * : Fournit d’ultérieures informations.
PRECAUTIONS POUR LES ENFANTS
ATTENTION
●
Garer le véhicule à l'abri dans un
endroit où il ne pourra pas être heurté
ou endommagé. Les coups, même
involontaires, pourraient provoquer la
chute du véhicule avec le danger
conséquent
pour les personnes, en particulier
pour les enfants.
●
Pour éviter toute chute accidentelle du
véhicule, ne jamais le garer sur un terrain
mouillé ou irrégulier, ni sur le goudron
rendu ardent par l'effet du soleil.
●
Etant donné que le moteur ou le
système d'échappement peuvent
atteindre des températures très
élevées, garer la moto dans un endroit
où les piétons ou les enfants ne pourront
pas la toucher facilement.
Remplacement de détails
Pour assurer un usage sans aléa, remplacer
les plusieurs éléments avec des éléments
ORIGINAUX Husqvarna.
1-Dual Purpose 125 3-09-2004 15:24 Pagina 8
9
Premisa importante
Leer atentamente el presente manual
prestando atención particular a las notas
precedidas por las siguientes advertencias:
ATENCIÓN *: Indica la posibilidad de sufrir
graves lesiones personales, hasta el riesgo de
muerte en caso de inobservancia de las
instrucciones.
ADVERTENCIA*: Indica la posibilidad de sufrir
lesiones personales o provocar daños al vehículo
en caso de inobservancia de las instrucciones.
Nota *: Proporciona más informaciones útiles.
PRECAUCIONES PARA LOS NIÑOS
ATENCION
●
Aparcar el vehículo donde no pueda
ser golpeado o dañado con facilidad.
Golpes, aunque sean involuntarios
pueden provocar la caída del vehículo
con consiguiente peligro para las personas,
especialmente niños.
●
Para evitar caídas accidentales del
vehículo, no aparcar nunca en un terreno
flojo o irregular ni tampoco sobre
asfalto caliente.
●
Puesto que el motor y el escape se
pueden poner muy caliente, aparcar la
motocicleta en lugares donde sea peatones
o niños no puedan tocarlos con
facilidad.
Substitución de los particulares
En caso de substitución de los particulares,
utilizar sólo partes originales Husqvarna de
características equivalentes, incluido el tipo, la
resistencia y el material. En caso contrario,
podrían producirse funcionamientos
incorrectos, con posible riesgo de lesiones.
Wichtige Einleitung
Die vorliegenden Betriebsanleitungen
aufmerksam durchlesen und den Anmerkungen,
denen die folgenden Hinweise vorausgehen,
besondere Beachtung schenken :
ACHTUNG *: Zeigt die Möglichkeit an, bei
Nichtbeachtung der Anweisungen schwere
persönliche Schäden bis zum Todesfall zu erleiden.
WARNHINWEIS* : Zeigt die Möglichkeit an, bei
Nichtbeachtung der Anweisungen persönliche
Schäden zu erleiden oder Schäden am Fahrzeug zu
verursachen.
Anmerkung * : Liefert weitere nützliche
Informationen.
SICHERHEITSMASSNAHMEN FÜR KINDER
ACHTUNG
●
Motorrad sicher parkieren, d.h. wo keine
Stoss- oder Schadengefahren leicht
vorkommen können. Unabsichtliche Stöße
konnten auch den Absturz des Motorrads
verursachen, mit Verletzungsgefahr von
Personen und vor allem Kindern.
●
Um einen unabsichtlichen Absturz zu
vermeiden, den Motorrad nie auf unebenen
oder weichen Boden oder heiße
Asphalt parkieren.
●
Da Motor und Auspuffanlage sehr
heiß werden können, den Motorrad
sicher parkieren, uzw. wo Kinder oder
Fußgänger nicht leicht mit solchen
Teilen in Berührung kommen können.
Austausch der Teile
Im Falle des Austausches von Teilen, nur
Original-Husqvarna-Teile mit entsprechenden
Merkmalen einschließlich Typ, Widerstand und
Material benutzen. Andernfalls könnten
Fehlfunktionen mit möglicher Verletzungsgefahr
auftreten.
1-Dual Purpose 125 3-09-2004 15:24 Pagina 9
10
SOMMARIO Pag.
PRESENTAZIONE.........................................4
LIBRETTO DI GARANZIA
E TAGLIANDI ..............................................10
DATI TECNICI ............................................16
TABELLA DI
LUBRIFICAZIONE.......................................26
COMANDI ..................................................28
ISTRUZIONI PER L’USO
DEL MOTOCICLO ......................................44
MANUTENZIONE PERIODICA ..................62
MOTORE ...................................................70
MOTOTELAIO ..........................................100
PARTE ELETTRICA/
IMPIANTO ELETTRICO ...........................124
NOTE PER MODELLO AUS .....................144
INDICE ALFABETICO ...............................146
LIBRETTO DI GARANZIA
HUSQVARNA E TAGLIANDI
In aggiunta a questo manuale, viene fornito
ad ogni nuovo cliente un libretto di
Garanzia e Tagliandi. Esso contiene il
Certificato di consegna ed i tagliandi di
manutenzione raccomandata.
TABLE OF CONTENTS Page
PRESENTATION ..........................................4
OWNER’S WARRANTY AND SERVICE
COUPONS .................................................10
TECHNICAL DATA ....................................16
TABLE FOR LUBRICATION .......................26
CONTROLS ...............................................28
RIDING ......................................................44
PERIODIC MAINTENANCE........................62
ENGINE .....................................................70
CHASSIS .................................................100
ELECTRICAL COMPONENTS/
ELECTRIC SYSTEM ................................124
NOTE FOR AUS MODEL .........................144
ALPHABETICAL INDEX ..........................146
HUSQVARNA OWNER’S
WARRANTY AND SERVICE
COUPONS
In addition to this Owner’s Manual, a
Warranty booklet is provided for each new
owner.
The booklet contains your new motorcycle.
Delivery Certificate and the recommended
maintenance coupons.
RESUME Page
PRESENTATION ...........................................4
CARNET DE GARANTIE
ET COUPONS ............................................10
DONNEES TECHNIQUES...........................16
TABLEAU DE GRAISSAGE .........................26
COMMANDES ............................................28
INSTRUCTIONS D’UTILISATION
DE LA MOTO..............................................44
ENTRETIEN PERIODIQUE..........................62
MOTEUR ....................................................70
CADRE......................................................100
COMPOSANTS ELECTRIQUES/
EQUIPEMENT ELECTRIQUE....................124
NOTE POUR LE MODELE AUS................144
INDEX ALPHABETIQUE ...........................146
CARNET DE GARANTIE
HUSQVARNA
ET
COUPONS
Joint à ce livret, nous fournissons à chaque
nouveau client un carnet de
garantie avec coupons.Il contient le Certificat
de Livraison et les coupons pour l’entretien
recommandé.
1-Dual Purpose 125 3-09-2004 15:24 Pagina 10
11
INHALTSANGABE Seite
EINFÜHRUNG .............................................5
GARANTIEHEFTE UND
KUNDENDIENSTSCHECKS ......................11
TECHNISCHE DATEN ...............................17
SCHMIERUNGSTABELLE .........................27
BEDIENTEILE.............................................28
GEBRAUCHSANLEITUNG ........................45
WARTUNGSPLAN ....................................63
MOTOR .....................................................70
CHASSIS .................................................100
ELEKTRISCHE KOMPONENTE/
ELEKTRISCHE ANLAGE ........................124
DATEN FUR AUS MODELL .....................144
ALPHABETISCHES VERZEICHNIS ........147
GARANTIEHEFT
HUSQVARNA UND
KUNDENDIENSTSCHECKS
Für jeden neuen Kunden werden diesem
Handbuch ein Garantieheft und
Kundendienstschecks beigefügt. Darin sind
der Auslieferungsschein und Scheine über
empfohlene Wartung enthalten
SUMARIO Pág.
PRESENTACION .........................................5
FOLLETO DE GARANTIA
Y CUPONES .............................................11
FICHA TECNICA .......................................17
TABLA DE LUBRICACION ........................27
MANDOS ..................................................29
INSTRUCCIONES PARA EL USO
DE LA MOTOCICLETA................................45
MANTENIMIENTO PERIODICO..................63
MOTOR .....................................................71
BASTIDOR ..............................................101
PARTE ELECTRICA/
INSTALACION ELECTRICA ....................125
NOTAS POR MODELLO AUS...................144
NDICE ALFABETICO ................................147
FOLLETO DE GARANTIA
HUSQVARNA Y CUPONES
Adjunto a este manual, se entrega a cada
nuevo cliente un folleto de Garantía y los
Cupones. El folleto contiene el Certificado de
Entrega y los cupones de mantenimiento
recomendado.
1-Dual Purpose 125 3-09-2004 15:24 Pagina 11
12

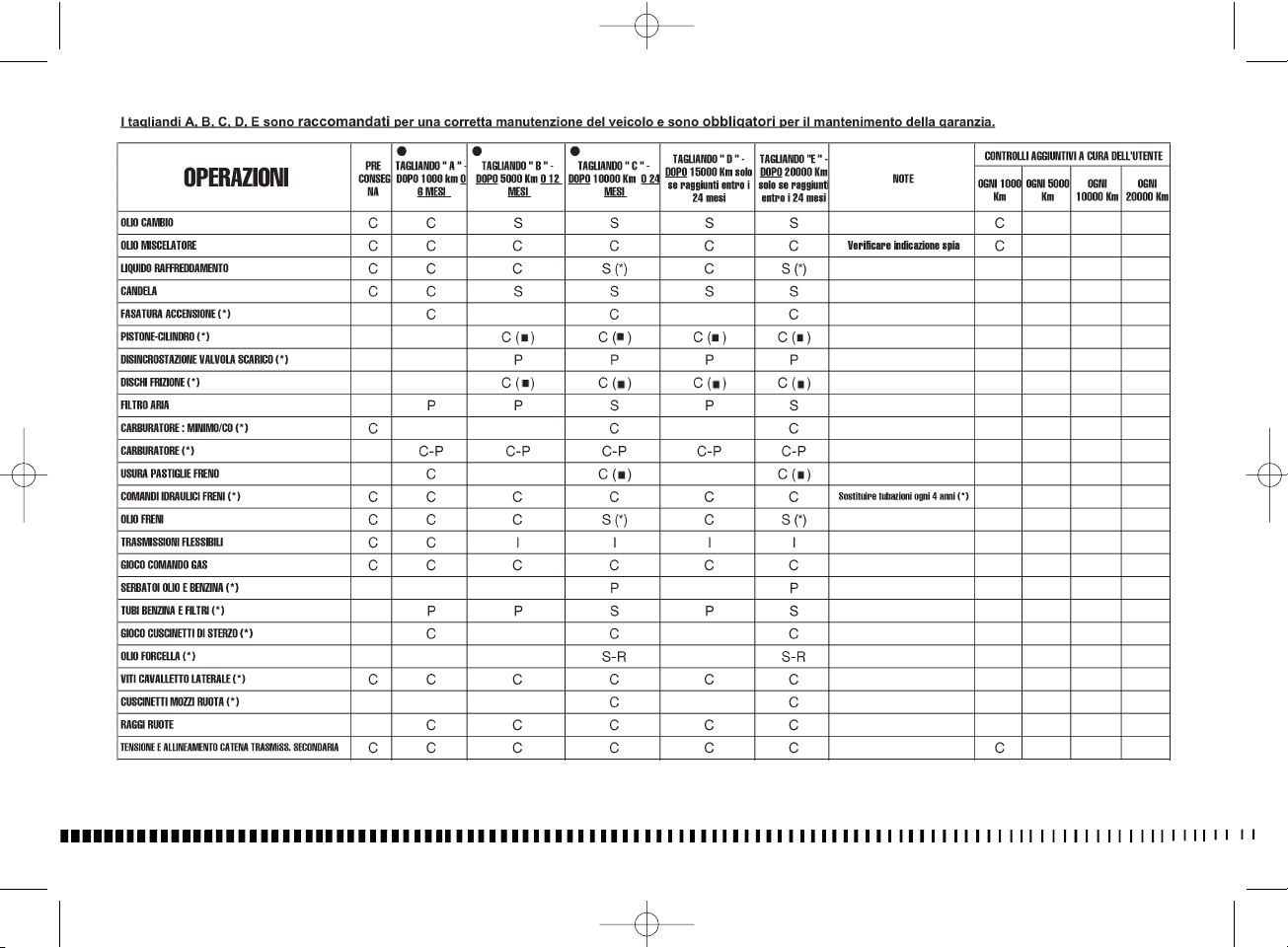

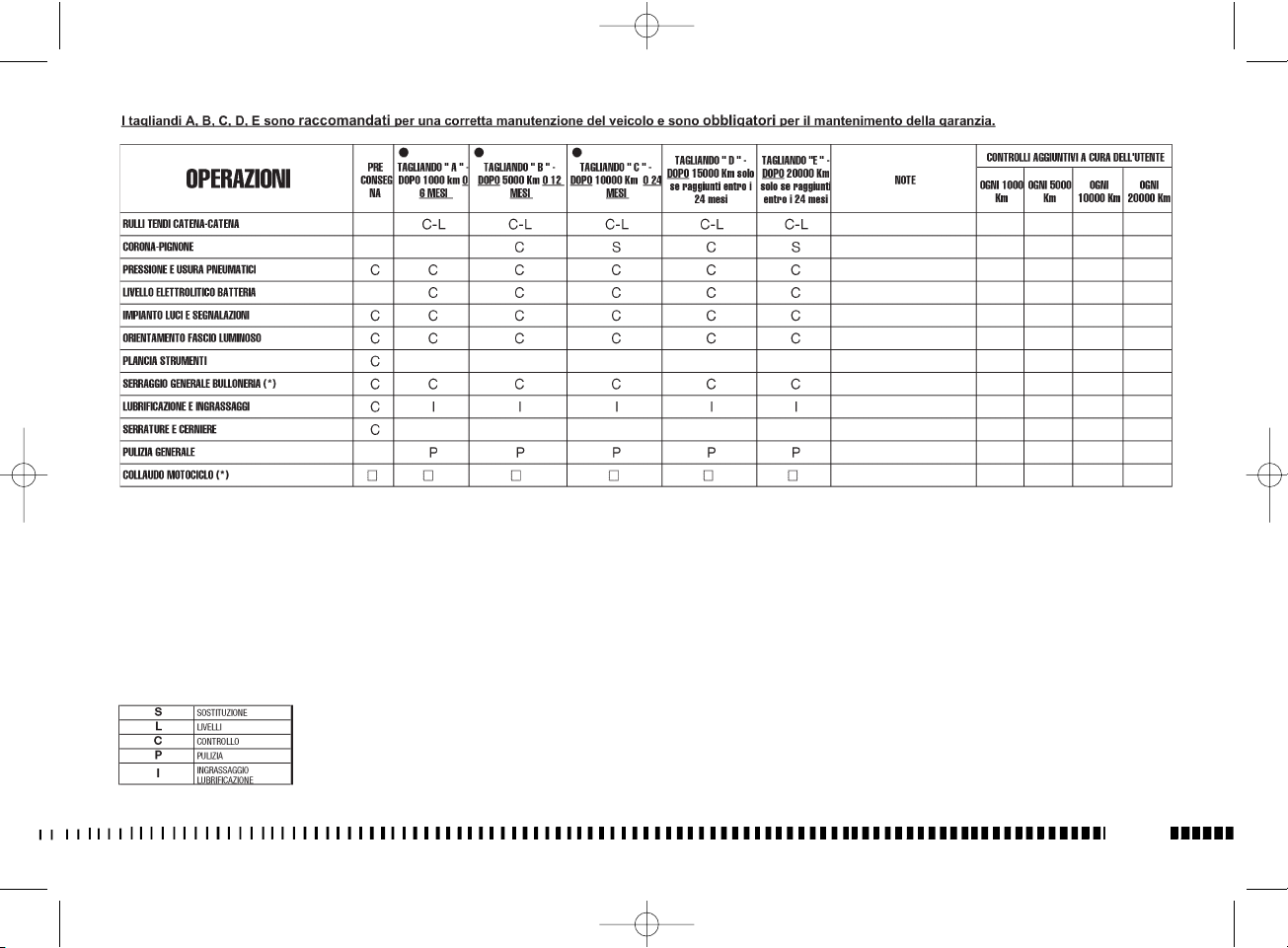

OPERAZIONI DI MANUTENZIONE
RACCOMANDATA
Le operazioni di “Manutenzione
Raccomandata” riportate sui tagliandi sono
state preparate dal personale del Servizio
Tecnico. La gestione di questi interventi
periodici, elencati in ciascun tagliando, sarà
a cura e responsabilità dell’utente. Portate
sempre il Libretto quando portate il
motociclo dal Vostro Concessionario per le
Manutenzioni periodiche e fate firmare il
tagliando di Servizio ad ogni intervento. Le
spese per la Manutenzione Periodica
Raccomandata, sono puramente simboliche.
Verrete ampiamente ripagati da un lungo uso
del motociclo senza inconvenienti e difetti.

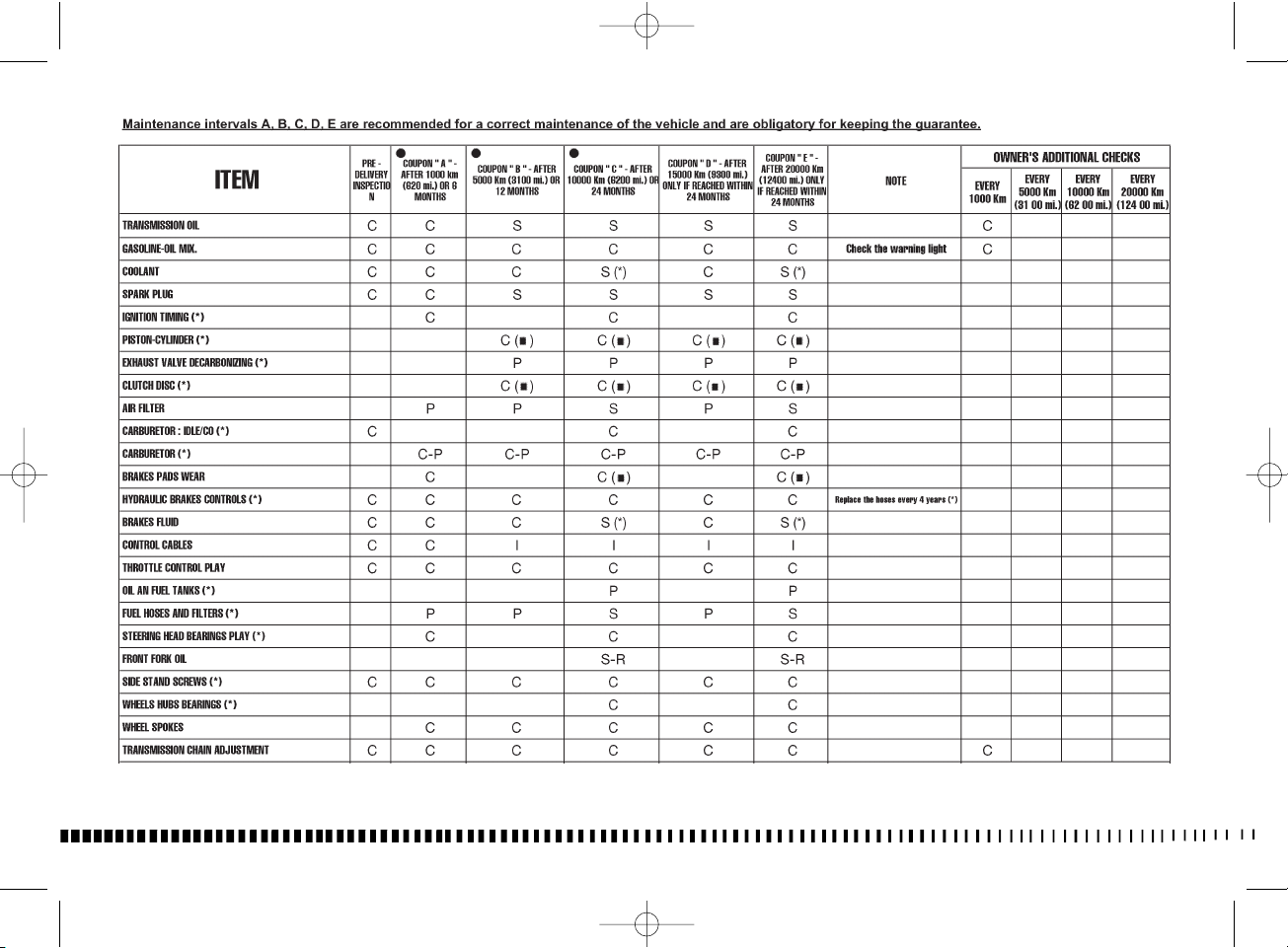

RECOMMENDED MAINTENANCE
PROCEDURES
You will find the approved maintenance
procedures on the coupons. These
procedures have been worked service
personnel. It will be the owners responsibility
to take care of these periodic services. Bring
the coupon booklet along when you visit
your dealer at the specified mileages to have
your motorcycle inspected and serviced.
Have your dealer sign the service coupon
stubs for required proof of service during the
warranty period. Dealer charges for the
recommended Service Procedures are
nominal - you will be repaid with long,
trouble-free service and will protect your
investment in a quality Husqvarna product.
ENTRETIEN RECOMMANDE
Toute opération d’entretien recommandé
référée sur les coupons a été conçue par le
personnel du service technique.
L’exploitation des interventions périodiques
énumérées dans chaque coupon, devra être
soignée par l’Usager sous sa propre
responsabilité. Votre carnet doit vous suivre
toujours lorsque vous amenez votre moto
chez le Concessionnaire pour l’entretien
périodique. Faites signer le Coupon de
Service à chaque intervention. Les frais
d’entretien périodique recommandé sont
purement nominaux. En suivant ces
recommandations, vous serez récompensés
par une longue durée de votre moto sans
avoir d'ennuis ou défauts.
1-Dual Purpose 125 3-09-2004 15:24 Pagina 12
13

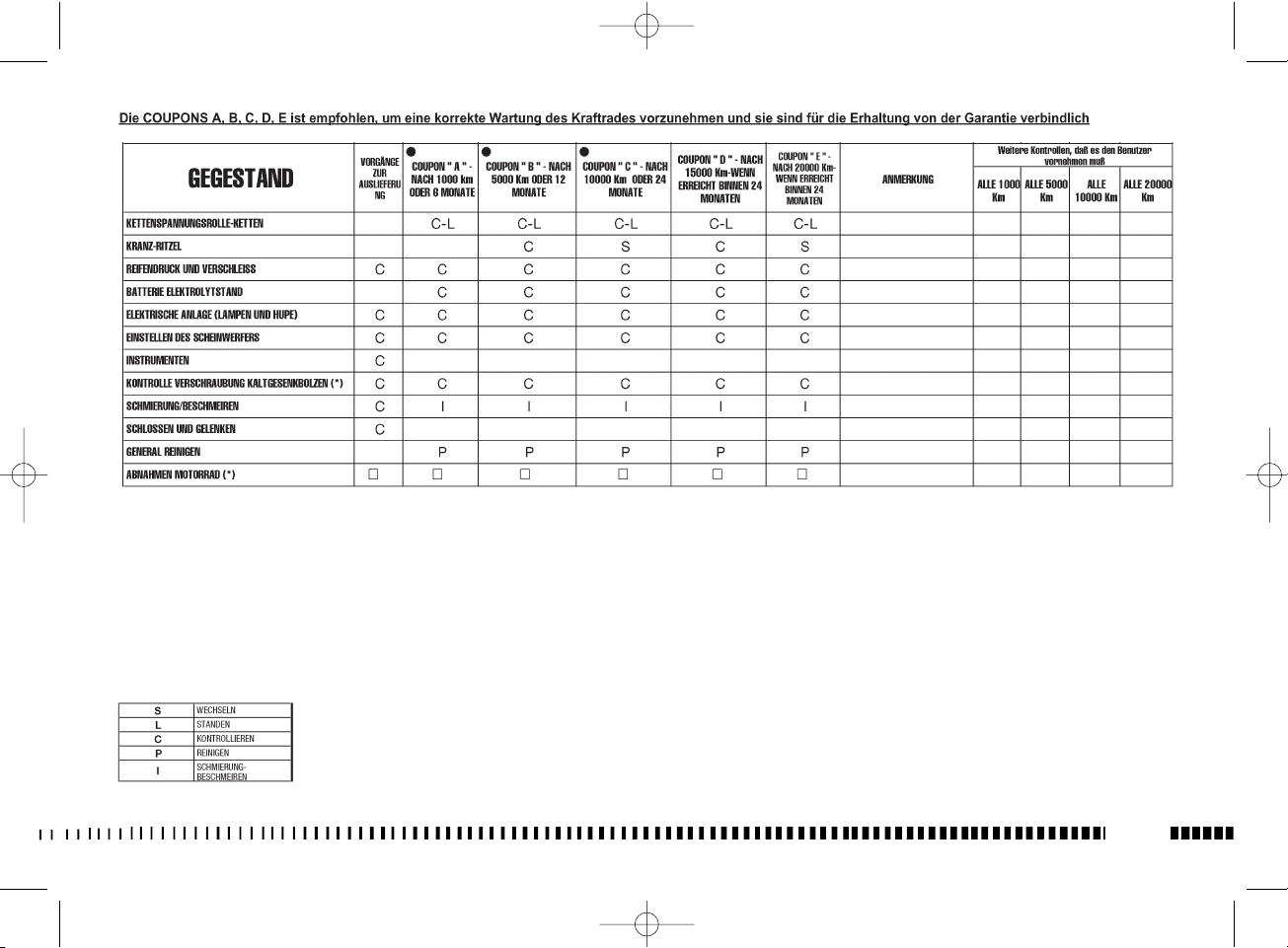

EMPFOHLENE VORGÄNGE FÜR DIE
WARTUNG
Sie finden die entsprechenden
Kundendienstschecks für die von uns
empfohlene Wartung, die vom Personal des
Technischen Kundendienstes vorbereitet
wurden. Die Sorge für die in jedem
Kundendienstscheck angeführten
Überholungen geht zu Lasten des
Eigentümers und untersteht seiner
Verantwortung. Wenn Sie das Motorrad
Ihrem Vertragshändler zur Überholung
bringen, legen Sie ihm jedesmal das
Kundendienstscheckbuch vor und lassen Sie
den Kundendienstscheck für jeden Eingriff
unterschreiben. Der Kostenaufwand für die
empfohlenen Überholungen Ihres
Motorrades ist rein symbolisch. Sie werden
dadurch mit einem langen Einsatz Ihres
Motorrades belohnt werden, ohne
Unannehmlichkeiten und Schäden an Ihrem
Motorrad zu haben.

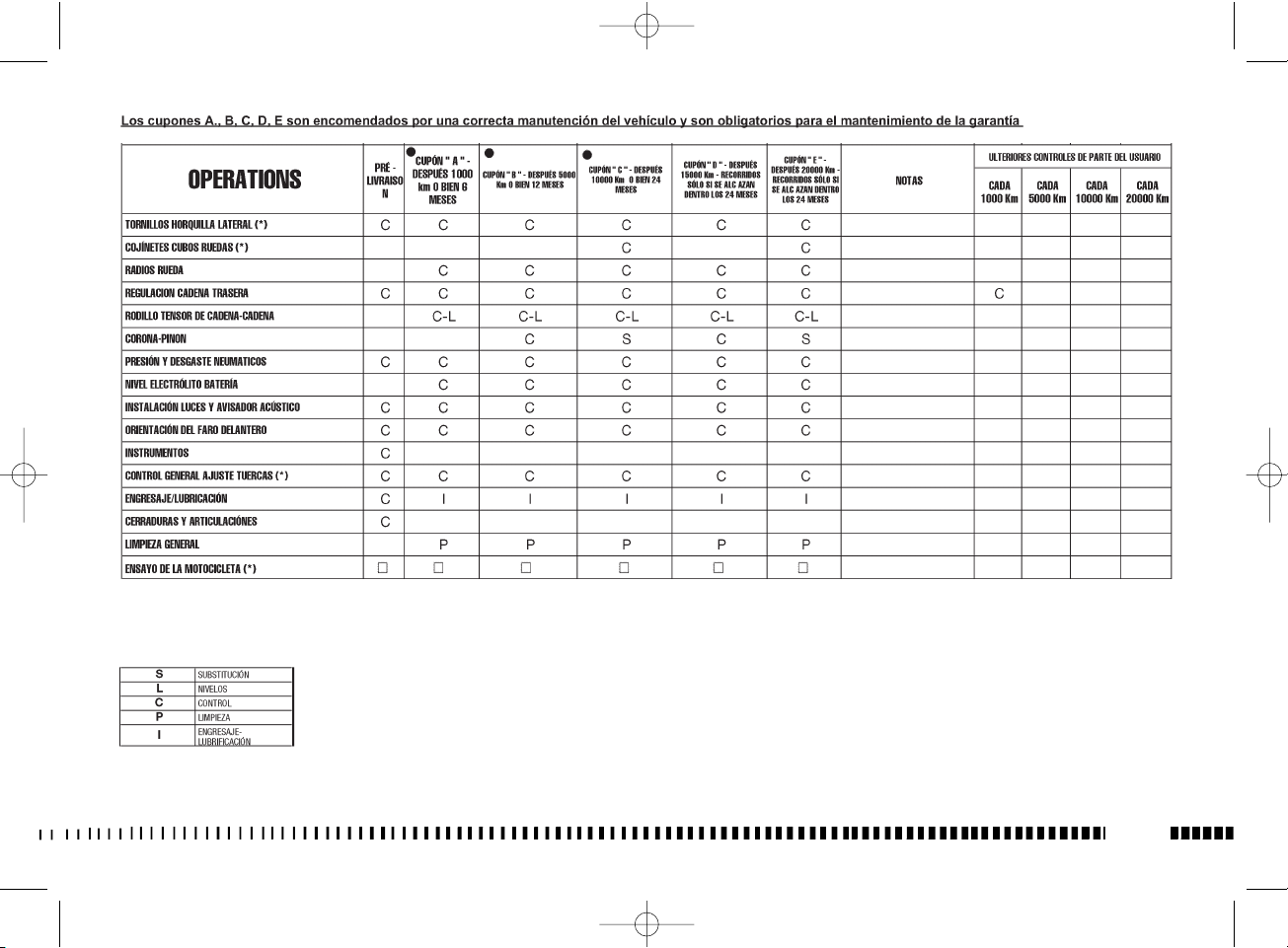

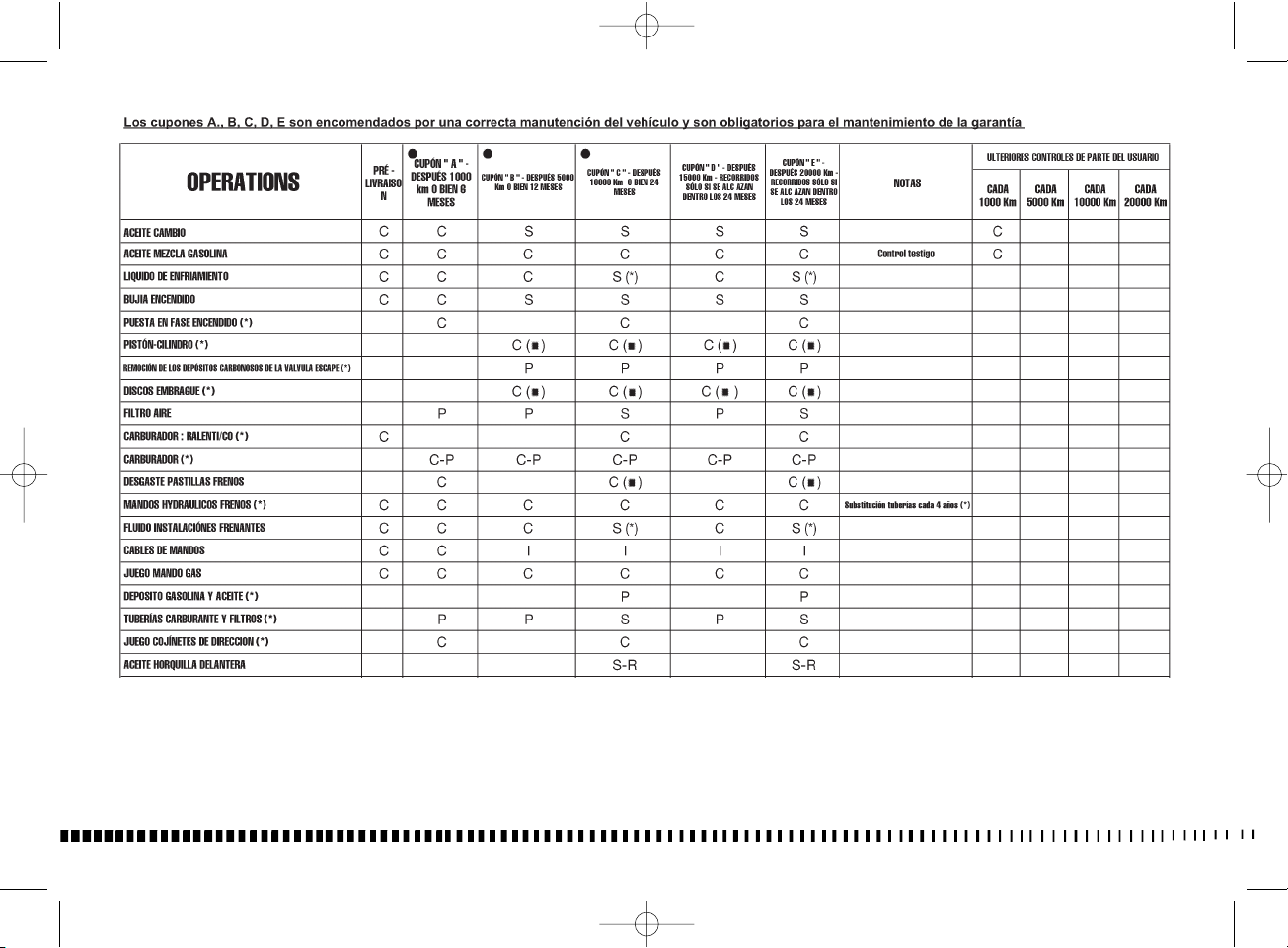

OPERACIONES DE MANTENIMIENTO
RECOMENDADO
Las operaciones de “Mantenimiento
Recomendado”, que se encuentran en los
cupones han sido preparadas por el
personal del Servicio Técnico.
La gestión de estas intervenciones
periódicas, listadas en cada cupón, está a
cargo del usuario. Lleve siempre el folleto
cuando lleve su motocicleta a su
Concesionario para el Mantenimiento
periódico y haga firmar el cupón de Servicio
cada vez que se haga una intervención
Los gastos para el mantenimiento periódico
recomendado son puramente simbólicos.
Ud. va a ser recompensado por un largo uso
de la moto sin inconvenientes ni defectos.
1-Dual Purpose 125 3-09-2004 15:24 Pagina 13
14
DATI PER
L’IDENTIFICAZIONE (Fig. 1)
Il veicolo é identificato da:
- numero di matricola del
motociclo riportato sulla destra
del cannotto di sterzo;
- numero di matricola del motore
riportato sulla parte superiore
del semicarter sinistro;
- codice del colore riportato sulla
targhetta applicata sul telaietto
posteriore, a fianco della
batteria (per accedervi è
necessario rimuovere la sella
secondo quanto riportato a
pag. 90 "FILTRO ARIA").
Riferite sempre, in sede di
ordinazione dei ricambi, il n° di
matricola del motociclo ed il
codice del colore. Annotate
questo codice anche sul
presente libretto, in modo da
poterlo ricordare in caso di
distacco della targhetta adesiva.
CODICE COLORE....................
IDENTIFICATION DATA
(Fig. 1)
The motorcycle is identified by:
- serial number of the motorcycle
stamped on the steering tube
right side;
- serial number of the engine
stamped on the upper part of
the left half crankcase;
- colour code stamped on the
plate placed on the frame, to
the side of battery (to gain
access to it, remove the saddle
according to instructions on
page 90 "AIR FILTER").
When ordering spare parts do
not forget to state the
motorcycle serial number and
the color code.
Write this code on the present
owner’s manual so as to
remember it should the adhesive
plate come off.
COLOR CODE..........................
DONNÉEES D’IDENTIFICATION
(Fig. 1)
La moto est identifiée par:
- numéro matricule de la moto
gravé à droite du guidon;
- numéro matricule du moteur
gravé à la partie supérieure du
demi-carter gauche;
- code couleur gravé sur la
plaque appliquée au cadre, a
côté de la batterie (pour y
accéder, ôter la selle suivant les
instructions données à la page
90 "FILTRE A AIR").
Se référer toujours au numéro
matricule et au code couleur
pour la commande de pièces de
rechange.
Annotez ce code sur votre livret
pour l’avoir sous la main au cas
ou la plaque est égarée.
CODE COULEUR.....................
IDENTIFIZIERUNGSDATEN
(Bild. 1)
Das Motorrad wird mit den
folgenden Kennnummern
identifiziert:
- Rahmen-Nummer auf der leften
Seite des Steuerrohrs;
- Motor-Nummer auf dem
oberen Teil der linksseitigen
Kastenhälfte;
- Farbbezeichnung auf dem
Rahmen neben der Batterie
(um daran heranzukommen,
den Sattel entfernen, wie auf
Seite 90 beschrieben
"LUFTFILTER").
Bei der Bestellung von
Ersatzteilen geben Sie immer die
Rahmen-Nummer und die
Farbbezeichnung an. Tragen Sie
die Farbbezeichnung in dieses
Handbuch ein, damit sie auch im
Falle einer Entfernung des
Schildes von der Haube nicht
verloren geht.
FARBBEZEICHNUNG.............
1-Dual Purpose 125 3-09-2004 15:24 Pagina 14
15
DATOS PARA LA IDENTIFICACION (Fig. 1)
El vehículo está identificado
por:
- número de matrícula de la moto
que se encuentra a la derecha
del tubo de direccíón;
- número de matrícula del motor
que se encuentra en la parte
superior del semicárter
izquierdo;
- código del color que se
encuentra en la placa aplicada
en el bastidor al lado de la
batería (para aceder al mismo
es necesario sacar el sillín
como se explica en la pág. 91
"FILTRO DE AIRE").
Refiera siempre, cuando haga el
pedido de los recambios,
el n° de matrícula de la
moto y el código del color.
Anote este código también
en este folleto a fin de poder
recordarlo en caso de que
se despegue la placa adhesiva.
CODIGO COLOR......................
FIG. 1
1. Matricola motociclo
2. Matricola motore
3. Targhetta codice colore
FIG. 1
1. Motorcycle serial number
2. Engine serial number
3. Color code decal
FIG. 1
1. Matricule moto
2. Matricule moteur
3. Plaque code couleur
BILD 1
1. Rahmen-Nr.
2. Motor-Nr.
3. Schild mit Farbbezeichnung
FIG. 1
1. Matrícula moto
2. Matrícula motor
3. Placa código color
1
2
3
1-Dual Purpose 125 3-09-2004 15:24 Pagina 15
16
CHIAVI
Con il motociclo vengono consegnate due
chiavi (una di riserva) che consentono di
intervenire su interruttore di accensione,
bloccasterzo e serratura casco.
Nota*: Conservare la chiave di riserva in
luogo sicuro.
DATI TECNICI
MOTORE
Tipo............................monocilindrico 2 tempi
con aspirazione lamellare nel basamento e
valvola H.T.S. a comando elettronico sullo
scarico
Raffreddamento................................a liquido
Alesaggio.............................................mm 54
Corsa ...............................................mm 54,5
Cilindrata .....................................cm3124,82
Rapporto di compressione (a luci chiuse) ..8,8:1
Avviamento ......................................a pedale
LUBRIFICAZIONE
Motore..........................mediante miscelatore
automatico
Trasmissione primaria/
Cambio velocità...............................mediante
l'olio contenuto nel basamento
ACCENSIONE
Tipo................................................Elettronica
Anticipo all’accensione ............ 1,5 mm (17°)
prima P.M.S.

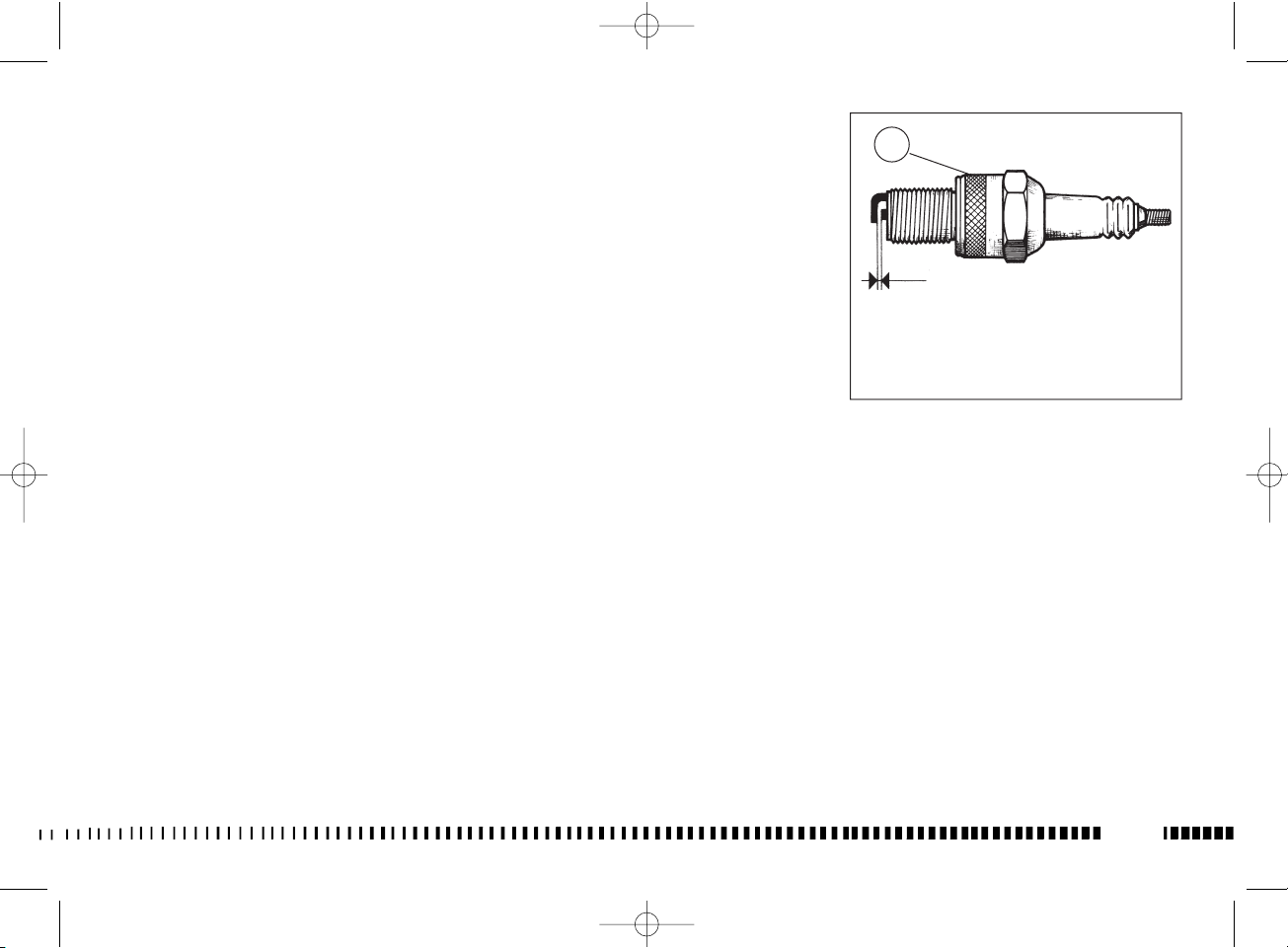

Candela tipo.......................... “NGK” BR9 EG
Distanza elettrodi .............................. mm 0,6
KEYS
The motorcycle is supplied with two
wrenches (one is a reserve) for intervention
on star, steering lock and helmet lock.
Note*: Preserve the spare key in a safe
place.
TECHNICAL DATA
ENGINE
Type .....................two-strokes single cylinder
by lamellar suction in the crankcase and
electronic
controlled H.T.S. valve on the exhaust
Cooling .............................................by liquid
Bore ...................................................2.12 in.
Stroke ................................................2.14 in.
Piston Displacement .....................7.61 cu.in.
Compression ratio (at closed ports) .......8,8:1
Starting ...........................................kick-start
LUBRICATION
Engine .............................by automatic mixer
Primary drive transmission/
Gearbox ..............................by oil contained
in the crankcase
IGNITION
Type................................................Electronic
Ignition Timing ...0.059 in. (17°) before T.D.C.
Spark Plug Type ................... “NGK” BR9 EG
Gap . ..............................................0.0236 in.
CLES
La moto est dotée de deux clés (une de
réserve) pour intervenir sur l’interrupteur
d’allumage, verrou de direction et serrure
casque.
Nota*: Garder la clé de réserve dans un
lieu sûr.
DONNEES TECHNIQUES
MOTEUR
Type ....................monocylindrique à 2 temps
avec admission lamellaire dans le
soubassement et
soupape H.T.S. à commande
électronique sur l’échappement
Refroidissement.............................par liquide
Alésage...............................................mm. 54
Course ............................................mm. 54,5
Cylindrée......................................cm3124,82
Rapport volumetrique
(avec orifices fermés)..............................8,8:1
Démarrage ........................................à pédale
LUBRIFICATION
Moteur ...............par mélanguer automatique
Transmission principale/
Boîte de vitesses ............par l’huile du carter
ALLUMAGE
Type ............................................électronique
Avance à l’allumage ...................1,5 mm (17°)
avant P.M.H
Bougie type ........................ “NGK” BR9 EG
Distance électrodes ...........................mm 0,6
1-Dual Purpose 125 3-09-2004 15:24 Pagina 16
17
SCHLÜSSEL
Mit dem Motorrad werden zwei
Schlüsselsätze beigeliefert für Lenkschloss,
Lenkschloss und Helm schloss.
Anmerkung* : Den Reserveschlüssel an
einem sicheren Platz verwahren.
TECHNISCHE DATEN
MOTOR
Typ .............................ein 2-Takt-Zylinder mit
Lamellenansaugung im Kurbelgehäuse und
elektronisch gesteuertem H.T.S.- Ventil auf
dem Auspuff
Kühlung ..................................mit Flüssigkeit
Bohrung .............................................mm 54
Hub .................................................mm 54,5
Gesamthubraum ..........................cm3124,82
Verdichtungsverhältnis
(mit geschlossenen Schlitzen)................8,8:1
Anlassen .........................................mit Pedal
SCHMIERUNG
Motor ..................ueber Frischoel-Automatik
Primärübersetzung/
Wechselgetriebe .....................mittels des im
Kurbelgehäuse enthaltenen Öls
ZÜNDUNG
Typ .............................................Elektronisch
Zündvorverstellung .......1,5 mm (17°) vor OT
Zündkerze Typ .................... “NGK” BR9 EG
Elektrodenabstand .............................mm
0,6
LLAVES
Junto con la moto se entregan dos llaves
que permiten intervenir en interruptor de
encendido, cerradura del manillar y
cerradura casco.
Nota*: guardar la llave de reserva en un
sitio seguro.
FICHA TECNICA
MOTOR
Tipo ..........monocilíndrico de 2 tiempos con
aspiración laminar en la bancada y válvula
H.T.S.
de mando electrónico en el escape
Enfriamiento ................................por líquido
Diámetro cilindros .............................mm 54
Carrera ............................................mm 54,5
Cilindrada ...................................cm3124,82
Relación de compresión
(con las lumbreras cerradas) ................. 8,8:1
Arranque ......................................de pedale
LUBRICACION
Motor ..mediante mediante mezclador automático
Transmisión primaria/
Cambio de velocidad .................mediante el
aceite que contiene la bancada
ENCENDIDO
Tipo .............................................Electrónico
Avance del encendido ..............1,5 mm (17°)
antes P.M.S
Bujía tipo................................“NGK” BR9 EG
Distancia electrodos .........................mm 0,6
1-Dual Purpose 125 3-09-2004 15:24 Pagina 17
18
ALIMENTAZIONE
Carburatore.................DELL’ORTO PHBH 28
Diametro diffusore...............................mm 28
Getto massimo ........................................110
Getto minimo ............................................ 60
Emulsionatore minimo ........................... B 60
Getto starter ...............................................65
Valvola gas ................................................50
Spillo conico .............................................X3
Tacca fiss. spillo conico ............................ 3ª
Polverizzatore.................................... BN 264
Galleggiante ...........................................g 9,5
Vite aria aperta di giri ..................................1
TRASMISSIONE PRIMARIA
Pignone motore .....................................z 22
Corona frizione .......................................z 72
Rapporto di trasmissione ....................3,272
CAMBIO
Tipo: .......................................con ingranaggi
sempre in presa
Rapporti di trasmissione:
in 1ª velocità ..........................(Z 35/13) 2,692
in 2ª velocità .........................(Z 27/15) 1,800
in 3ª velocità .........................(Z 24/18) 1,333
in 4ª velocità .........................(Z 22/20) 1,100
in 5ª velocità .........................(Z 21/22) 0,954
in 6ª velocità .........................(Z 20/23) 0,869
TRASMISSIONE SECONDARIA
(wre)
Pignone uscita cambio ..........................z 13
Corona sulla ruota .................................z 49
Rapporto di trasmissione .................... 3,769
Catena di trasmissione .................5/8’’x1/4’’
CARBURETOR
Carburetor ..................DELL’ORTO PHBH 28
Venturi Diameter ................................1.10 in.
High Speed Jet. ......................................110
Low Speed Jet . ........................................ 60
Idle diffuser. ...........................................B 60
Starter jet ...................................................65
Throttle Piston......................................... . 50
Metering Pin . ............................................X3
Metering Pin position . .............................3rd
Main nozzle ........................................BN 264
Float .......................................................g 9,5
Idle Mixture Adjusting Screw . ....................1
PRIMARY DRIVE
Drive pinion Gear ....................................z 22
Clutch ring Gear . ...................................z 72
Ratio .....................................................3.272
TRANSMISSION
Type: ...............................constant mesh gear
Ratios:
1st . .......................................(Z 35/13) 2.692
2nd . ......................................(Z 27/15) 1.800
3rd .........................................(Z 24/18) 1.333
4th . .......................................(Z 22/20) 1.100
5th . .......................................(Z 21/22) 0.954
6th . .......................................(Z 20/23) 0.869
SECONDARY DRIVE
(wre)
Transmission sprocket . ...........................z 13
Rear wheel sprocket . .............................z 49
Ratio . ...................................................3.769
Chain . ...........................................5/8’’x1/4’’
ALIMENTATION
Carburateur ................ DELL’ORTO PHBH 28
Diamètre diffuseur ...............................mm 28
Gicleur principal........................................110
Gicleur relenti..............................................60
Emulsionneur du ralenti ..........................B 60
Gicleur starter.............................................65
Soupape gaz ..............................................50
Epingle conique..........................................X3
Coche fixation épingle conique .............3ème
Pulverisateur.......................................BN 264
Flotteur ...................................................g 9,5
Vis air ouverte de tours.................................1
TRANSMISSION PRINCIPALE
Pignon moteur .........................................z 22
Couronne embrayage ..............................z 72
Rapport de transmission .......................3,272
BOITE DE VITESSES
Type: .....................avec engrenages en prise
constante
Rapports de transmission:
en 1ère vitesse ......................(Z 35/13) 2,692
en 2ème vitesse ....................(Z 27/15) 1,800
en 3ème vitesse ....................(Z 24/18) 1,333
en 4ème vitesse ....................(Z 22/20) 1,100
en 5ème vitesse ....................(Z 21/22) 0,954
en 6ème vitesse ....................(Z 20/23) 0,869
TRANSMISSION SECONDAIRE
(wre)
Pignon sortie boîte de vitesses .............. z 13
Couronne sur la roue ..............................z 49
Rapport de transmission ......................3,769
Chaîne d’entraînement ...................5/8’’x1/4’’
1-Dual Purpose 125 3-09-2004 15:24 Pagina 18
19
ZUFÜHRUNG
Vergaser......................DELL’ORTO PHBH 28
Luftdüse-Durchmesser .......................mm 28
Höchstdrehzahldüse.................................110
Leerlaufdüse...............................................60
Mischrohr min.........................................B 60
Starterkraftstoffdüse ..................................65
Gasdrossel .................................................50
Kegelnadel .................................................X3
Kegelnadelstellung ......................................3.
Einspritzdüse......................................BN 264
Schwimmer............................................g 9,5
Starterschraube
gelockert um Drehungen .............................1
PRIMÄRÜBERSETZUNG
Antriebsritzel ...........................................z 22
Kupplungskranz ......................................z 72
Übersetzungsverhältnis ........................3,272
WECHSELGETRIEBE
Typ: ......mit Zahnrädern in ständigem Eingriff
Übersetzungsverhältnisse:
1. Gang .................................(Z 35/13) 2,692
2. Gang .................................(Z 27/15) 1,800
3. Gang .................................(Z 24/18) 1,333
4. Gang .................................(Z 22/20) 1,100
5. Gang .................................(Z 21/22) 0,954
6. Gang .................................(Z 20/23) 0,869
SEKUNDÄRÜBERSETZUNG
(wre)
Abtriebsritzel ..........................................z 13
Wechselradkranz ....................................z 49
Übersetzungsverhältnis .......................3,769
Antriebskette ................................5/8’’x1/4’’
ALIMENTACION
Carburador ................DELL’ORTO PHBH 28
Diámetro difusor ................................mm 28
Surtidor máximo .....................................110
Surtidor mínimo ..........................................60
Emulsificador ..........................................B 60
Surtidor starter ...........................................65
Válvula de mariposa .................................50
Espiga cónica ...........................................X3
Muesca fij. espiga cónica ..........................3ª
Pulverizador........................................BN 264
Flotador ..................................................g 9,5
Tornillo aire abierto de rev. ..........................1
TRANSMISION PRIMARIA
Piñón motor ...........................................z 22
Corona embrague ..................................z 72
Relación de transmisión ......................3,272
CAMBIO
Tipo .........de engranajes de toma constante
Relaciones de transmisión:
en 1° velocidad .....................(Z 35/13) 2,692
en 2° velocidad .....................(Z 27/15) 1,800
en 3° velocidad .....................(Z 24/18) 1,333
en 4° velocidad .....................(Z 22/20) 1,100
en 5° velocidad .....................(Z 21/22) 0,954
en 6° velocidad .....................(Z 20/23) 0,869
TRANSMISION SECUNDARIA
(wre)
Piñón salida cambio ..............................z 13
Corona en la rueda ................................z 49
Relación de transmisión ......................3,769
Cadena de transmisión .................5/8’’x1/4’’
1-Dual Purpose 125 3-09-2004 15:24 Pagina 19
20
TRASMISSIONE SECONDARIA (sms)
Pignone uscita cambio ..........................z 14
Corona sulla ruota .................................z 49
Rapporto di trasmissione .................... 3,500
Catena di trasmissione .................5/8’’x1/4’’
RAPPORTI TOTALI
DI TRASMISSIONE
(wre)
in 1ª velocità ......................................33,211
in 2ª velocità ...................................... 22,204
in 3ª velocità ...................................... 16,447
in 4ª velocità ......................................13,569
in 5ª velocità ......................................11,775
in 6ª velocità .......................................10,727
RAPPORTI TOTALI
DI TRASMISSIONE
(sms)
in 1ª velocità ......................................30,839
in 2ª velocità ...................................... 20,618
in 3ª velocità ...................................... 15,273
in 4ª velocità ......................................12,600
in 5ª velocità ......................................10,934
in 6ª velocità .........................................9,960
TELAIO
Tipo.........a doppia culla; telaietto posteriore.
Tubi rettangolari e quadrati di
acciaio ad alta resistenza.
SOSPENSIONE ANTERIORE
Tipo .....forcella teleidraulica a steli rovesciati
e perno avanzato. Steli Ø 40 mm.
Corsa sull’asse gambe 260 mm.
SOSPENSIONE POSTERIORE
Tipo ......................SOFT DAMP progressiva.
Mono ammortizzatore idraulico
con molla a precarica regolabile.
Corsa ruota 290 mm
(wre)
282 mm (sms)
SECONDARY DRIVE (sms)
Transmission sprocket . ...........................z 14
Rear wheel sprocket . .............................z 49
Ratio . ...................................................3.500
Chain . ...........................................5/8’’x1/4’’
FINAL RATIOS
(wre)
1st . .................................................... 33,211
2nd ................................................... 22,204
3rd . ....................................................16,447
4th . .....................................................13,569
5th ..................................................... 11,775
6th ................................................... 10,727
FINAL RATIOS
(sms)
1st . .................................................... 30,839
2nd .................................................... 20,618
3rd . ....................................................15,273
4th . .....................................................12,600
5th ..................................................... 10,934
6th ..................................................... 9,960
FRAME
Type . ................... double-cradle; rear frame.
Made up of rectangular and square
high tensile steel tubes.
FRONT SUSPENSION
Type ............... telescopic-hydraulic fork with
reserved rods and
advanced axle. Stems diam. 1.57 in..
Stroke on the legs axis 10.24 in.
REAR SUSPENSION
Type ..................................progressive SOFT
DAMP with hydraulic single
damper and adjustable preload spring
Wheel stroke 11.4 in.
(wre)
11.1 in. (sms)
TRANSMISSION SECONDAIRE (sms)
Pignon sortie boîte de vitesses .............. z 14
Couronne sur la roue ..............................z 49
Rapport de transmission ......................3,500
Chaîne d’entraînement ...................5/8’’x1/4’’
RAPPORTS TOTAUX
DE TRANSMISSION
(wre)
en 1ère vitesse ....................................33,211
en 2ème vitesse ................................ 22,204
en 3ème vitesse ..................................16,447
en 4ème vitesse ..................................13,569
en 5ème vitesse ..................................11,775
en 6ème vitesse ..................................10,727
RAPPORTS TOTAUX
DE TRANSMISSION
(sms)
en 1ère vitesse ....................................30,839
en 2ème vitesse ................................. 20,618
en 3ème vitesse ..................................15,273
en 4ème vitesse ..................................12,600
en 5ème vitesse ..................................10,934
en 6ème vitesse ....................................9,960
CADRE
Type ..............double-berceau; cadre arrière.
Tubes rectangulaires et carrés d’acier
à haute résistance
SUSPENSION AVANT
Type ........fourche télescopique- hydraulique
à fourreaux renversés et pivot avancé.
Fourreaux diam 40 mm.
Course verticale 260 mm.
SUSPENSION ARRIERE
Type ......................SOFT DAMP progressive.
Monoamortisseur hydraulique avec ressort à
précharge réglable.
Course de la roue 290 mm.
(wre)
282 mm (sms)
1-Dual Purpose 125 3-09-2004 15:24 Pagina 20
21
SEKUNDÄRÜBERSETZUNG (sms)
Abtriebsritzel ..........................................z 14
Wechselradkranz ....................................z 49
Übersetzungsverhältnis .......................3,500
Antriebskette ................................5/8’’x1/4’’
GESAMTÜBERSETZUNGSVERHÄLTNISSE
(wre)
1. Gang .............................................. 33,211
2. Gang ............................................. 22,204
3. Gang ..............................................16,447
4. Gang ...............................................13,569
5. Gang ..............................................11,775
6. Gang ..............................................10,727
GESAMTÜBERSETZUNGSVERHÄLTNISSE
(sms)
1. Gang .............................................. 30,839
2. Gang ...............................................20,618
3. Gang ...............................................15,273
4. Gang ...............................................12,600
5. Gang ..............................................10,934
6. Gang .................................................9,960
RAHMEN
Typ ..............Doppelwiege, hinterer Rahmen.
Rechteckige und viereckige hochfeste
Stahlrohre.
VORDERRADFEDERUNG
Typ.......................Telehydraulische Gabel mit
vorgeschobenem Zapfen und
Stangendurchmesser Ø 40 mm
Hub auf der Beinachse 260 mm
HINTERRADFEDERUNG
Typ .........................Progressive SOFT DAMP.
Hydraulischer Einstossdämpfer mit
verstellbarer Vorspannung.
Radhub 290 mm.
(wre)
282 mm (sms)
TRANSMISION SECUNDARIA (sms)
Piñón salida cambio ..............................z 14
Corona en la rueda ................................z 49
Relación de transmisión ......................3,500
Cadena de transmisión .................5/8’’x1/4’’
RELACIONES TOTALES
DE TRANSMISION
(wre)
en 1° velocidad ................................. 33,211
en 2° velocidad ..................................22,204
en 3° velocidad ..................................16,447
en 4° velocidad ..................................13,569
en 5° velocidad ..................................11,775
en 6° velocidad ..................................10,727
RELACIONES TOTALES
DE TRANSMISION
(sms)
en 1° velocidad ..................................30,839
en 2° velocidad ..................................20,618
en 3° velocidad ..................................15,273
en 4° velocidad ..................................12,600
en 5° velocidad ..................................10,934
en 6° velocidad ....................................9,960
BASTIDOR
Tipo ...........de doble cuna; bastidor trasero.
Tubos rectangulares y
cuadrados de acero de alta resistencia.
SUSPENSION DELANTERA
Tipo ...........................horquilla telehidráulica
vástagos invertidos y de perno avanzado.
Vástagos diám. Ø 40 mm.
Carrera en el eje de las patas 260 mm.
SUSPENSION TRASERA
Tipo ......................Progressiva SOFT DAMP.
Monoamortiguador hidráulico
con resorte de precarga regulable.
Carrera de la rueda 290 mm
(wre)
282 mm (sms)
1-Dual Purpose 125 3-09-2004 15:24 Pagina 21
22
FRENO ANTERIORE
Tipo ..........a disco fisso diametro Ø 260 mm
con comando idraulico; pinza flottante.
FRENO POSTERIORE
Tipo ..........................a disco fisso Ø 220 mm
con comando idraulico; pinza flottante.
CERCHIO ANTERIORE
Tipo ....................................... in lega leggera
Dimensioni .......................... 1,60’’x21’’
(wre)
2,75”x17” (sms)
CERCHIO POSTERIORE
Tipo ....................................... in lega leggera
Dimensioni .......................... 2,15’’x18’’
(wre)
4,25”x17” (sms)
PNEUMATICO ANTERIORE
Marca e tipo
(wre) ..................... Pirelli MT 21
Marca e tipo (sms) ............ "DUNLOP" D 208-F
Dimensioni (wre) ........................... 90/90/21”
Dimensioni
(sms) ........................ 110/70-17”
Pressione di gonfiaggio a freddo Kg/cm
2
1,2
psi 17,1
Pressione di gonfiaggio a
freddo con passeggero.................kg/cm
2
1,5
psi 21,3
FRONT BRAKE
Type ..........................fixed disc 10.24 in. dia.
with hydraulic control; floating caliper.
REAR BRAKE
Type ............................fixed disc 8.66 in. dia.
with hydraulic control; floating caliper.
FRONT RIM
Type .......................................... in light alloy
Size ......................................1.60’’x21’’
(wre)
2,75”x17” (sms)
REAR RIM
Type .......................................... in light alloy
Size ..................................... 2.15’’x18’’
(wre)
4,25”x17” (sms)
FRONT TIRE
Make and type
(wre) .................Pirelli MT 21
Make and type (sms)" ............DUNLOP" D 208-F
Tire Size (wre)................................90/90/21”
Tire Size
(sms) .............................110/70-17”
Cold tire pressure . ......................Kg/cm
2
1.2
psi 17.1
Cold pressure with passenger .....Kg/cm
2
1.5
psi 21.3
FREIN AVANT
Type ..................à disque fixe diam. 260 mm.
avec commande hydraulique;
étrier flottant.
FREIN ARRIERE
Type...................à disque fixe diam. 220 mm.
avec commande hydraulique;
étrier flottant.
JANTE AVANT
Type ...................................... en alliage léger
Dimensions ......................... 1,60"x21’’
(wre)
2,75”x17” (sms)
JANTE ARRIERE
Type ..................................... en alliage léger
Dimensions ..........................2,15"x18’’’
(wre)
4,25”x17” (sms)
PNEU AVANT
Marque et type
(wre) .................Pirelli MT 21
Marque et type (sms)............."DUNLOP" D 208-F
Dimensions (wre) ...........................90/90/21”
Dimensions
(sms) ........................110/70-17”
Pression de gonflage à froid ........Kg/cm
2
1,2
psi 17,1
Pression de gonflage à froid
avec passeger ..............................Kg/cm
2
1,5
psi 21.3
1-Dual Purpose 125 3-09-2004 15:24 Pagina 22
23
VORDERRADBREMSE
Typ .......................mit stationärer hydraulisch
getriebener Scheibe Durchmesser
Ø 260 mm; Schwebzange.
HINTERRADBREMSE
Typ .......................mit stationärer hydraulisch
getriebener Scheibe Durchmesser
Ø 220 mm; Schwebzange.
VORDERRADFELGE
Typ ............................................. Leichtmetal
Abmessungen.......................1,60’’x21’’
(wre)
2,75”x17” (sms)
HINTERRADFELGE
Typ .............................................. Leichtmetal
Abmessungen.......................2,15’’x18’’
(wre)
4,25”x17” (sms)
VORDERREIFEN
Bezeichnung und Typ
(wre) .......Pirelli MT 21
Bezeichnung und Typ (sms) ..........."DUNLOP" D 208-F
Abmessungen (wre).......................90/90/21”
Abmessungen
(sm) ....................110/70-17”
Kaltluftdruck ................................Kg/cm
2
1,2
psi 17,1
Kaltluftdruck mit Fahrer ...............Kg/cm
2
1,5
psi 21,3
FRENO DELANTERO
Tipo ...............de disco fijo diám. Ø 260 mm
de mando hidráulico, pinza flotante.
FRENO TRASERO
Tipo ...............de disco fijo diám. Ø 220 mm
de mando hidráulico, pinza flotante.
LLANTA DELANTERA
Tipo ...................................... aleacin liviana.
Dimensiones ......................1,60’’x21’’
(wre)
2,75”x17” (sms)
LLANTA TRASERA
Tipo .......................................aleacin liviana.
Dimensiones .......................2,15’’x18’’
(wre)
4,25”x17” (sms)
NEUMATICO DELANTERO
Marca y tipo
(wre) ......................Pirelli MT 21
Marca y tipo
(sms) ...........
"DUNLOP" D 208-F
Dimensiones (wre)..........................90/90/21”
Dimensiones
(sms).......................110/70-17”
Presión de inflado en frío ...........Kg/cm
2
1,2
psi 17,1
Presión de inflado en frío
con pasajero.................................Kg/cm
2
1,5
psi 21,3
1-Dual Purpose 125 3-09-2004 15:24 Pagina 23
24
PNEUMATICO POSTERIORE
Marca e tipo
(wre) ..................... Pirelli MT 83
Marca e tipo
(sms)
DUNLOP D207-TL (66W)
Dimensioni (wre) ......................... 120/90/18”
Dimensioni
(sms) ........................ 150/60-17”
Pressione di gonfiaggio a freddo Kg/cm
2
1,5
psi 21,3
Pressione di gonfiaggio
a freddo con passeggero .......... Kg/cm
2
1,8
psi 25,5
DIMENSIONI, PESO, CAPACITÀ
Interasse.................................
(wre) mm1475
................................................
(sms) mm1470
Lunghezza totale
................................
(wre)
mm 2250
.............................................................
(sms)
mm 2210
Larghezza massima ..................(wre)
mm
825
..............................................................
(sms)
mm
825
Altezza massima ............................
(wre)
mm 1245
......................................................
(sms)
mm 1175
Altezza sella .............................(wre) mm935
..................................................
(sms)
mm
870
Altezza minima da terra ...................
(wre)
mm 330
........................................................
(sms)
mm 265
Peso in ordine di marcia, senza carburante ...
................................................
(wre) Kg 111,1
................................................
(sms) Kg 113,5
Capacità serbatoio carburante.............. 10,2
(Compresa una riserva di l. 2,2)
Capacità serbatoio olio ........................... 0,8
Olio nel basamento ................................ 0,65
Liquido circuito di raffreddamento ............. 1
Olio in ogni stelo forcella .....................520 cc
REAR TIRE
Make and type
(wre) ................. Pirelli MT 83
Make and type
(sms)
DUNLOP D207-TL (66W)
Tire Size (wre)..............................120/90/18”
Tire Size
(sms) ............................150/60-17”
Cold tire pressure ........................Kg/cm
2
1.5
psi 21.3
Cold tire pressure
with passenger . ..........................Kg/cm
2
1.8
psi 25.5
DIMENSIONS, WEIGHT, CAPACITIES
Wheelbase
.................................
58.07 in.
(wre)
.................................................
57.87 in.
(sms)
Overall length
.....................................88.58 in.
(wre)
...................................................................87 in.
(sms)
Overall width ............................
32.48 in.
(wre)
..............................................................32.48 in.
((sms
Overall height
................................49.01 in.
((wre)
......................................................46.26 in.
((sms)
Saddle height .........................
36.81 in.
((wre)
.................................................
34.25 in.
((sms)
Minimum ground clearance 12.8 in.
..........13 in.
((wre)
.............................................................10.43
(sms)
Kerb weight, without fuel ........
244.9 ib.
( (wre)
................................................
250.2 ib.
((sms)
Fuel tank capacity . ................2.24 Imp. Gall.
(1.9 Imp. Q.l. reserve included)
Oil tank capacity . .......................0.7 Imp. Qt.
Crankcase oil ............................0.57 Imp. Qt.
Coolant . ...................................0.88 Imp. Qt.
Oil in each fork rod.........................31.7 cu.in.
PNEU ARRIERE
Marque et type
(wre) ..................Pirelli MT 83
Marque et type
(sms)
DUNLOP D207-TL (66W)
Dimensions (wre) .........................120/90/18”
Dimensions
(sms) .......................150/60-17”
Pression de gonflage à froid ........Kg/cm
2
1,5
psi 21,3
Pression de gonflage
à froid avec passager...................Kg/cm
2
1,8
psi 25,5
DIMENSIONS, POIDS, CAPACITE
Empattement..........................
(wre) mm1475
................................................
(sms) mm1470
Longueur totale
................................
(wre)
mm 2250
.............................................................
(sms)
mm 2210
Largeur maxi .............................(wre)
mm
825
..............................................................
(sms)
mm
825
Hauteur maxi
................................
(wre)
mm 1245
......................................................
(sms)
mm 1175
Hauteur selle ............................(wre) mm935
..................................................
(sms)
mm
870
Garde au sol mini
..........................
(wre)
mm 330
........................................................
(sms)
mm 265
Poids en orde de marche,sans carburant ......
................................................
(wre) Kg 111,1
................................................
(sms) Kg 113,5
Contenance réservoir d’essence .......... 10,2
(Comprise una réserve de l. 2,2)
Capacité réservoir d’huile ...................... . 0,8
Huile carter ........................................... 0,65
Liquide circuit de refroidissement . ........... . 1
Huile dans chaque fourreau.................520 cc
1-Dual Purpose 125 7-09-2004 10:24 Pagina 24
25
HINTERREIFEN
Bezeichnung und Typ
(wre) .......Pirelli MT 83
Bezeichnung und Typ (sms)
DUNLOP D207-TL (66W)
Abmessungen (wre).....................120/90/18"
Abmessungen
(sms)....................150/60-17"
Kaltluftdruck.................................Kg/cm
2
1,5
psi 21,3
Kaltluftdruck mit Fahrer .............Kg/cm
2
1,8
psi 25,5
ABMESSUNGEN, GEWICHT, KAPAZITÄT
Radabstand
............................ (wre) mm1475
................................................
(sms) mm1470
Gesamtlänge
....................................
(wre)
mm 2250
.............................................................
(sms)
mm 2210
Max. Breite ...............................(wre)
mm
825
..............................................................
(sms)
mm
825
Max. Höhe
....................................
(wre)
mm 1245
......................................................
(sms)
mm 1175
Sattelhöhe ................................(wre) mm935
..................................................
(sms)
mm
870
Min. Höhe vom Bodeni
..................
(wre)
mm 330
........................................................
(sms)
mm 265
Fahrbereitwicht, ohne Treibstoff. (wre) Kg 111,1
................................................
(sms) Kg 113,5
Kraftstoffbehälterkapazität .................. 10,2
(mit Kraftstoffreservel.2,2)
Ölbehälterkapazität ................................. 0,8
Öl im Kurbelgehäuse.............................. 0,65
Flüssigkeit im Kühlkreislauf ......................... 1
Oel in jedem Gabelschaft ....................520 cc
NEUMATICO TRASERO
Marca y tipo
(wre) ......................Pirelli MT 83
Marca y tipo
(sms)...
DUNLOP D207-TL (66W)
Dimensiones (wre).......................120/90/18”
Dimensiones
(sms).......................150/60-17”
Presión de inflado en frío ...........Kg/cm
2
1,5
psi 21,3
Presión de inflado en frío
con pasajero ...............................Kg/cm
2
1,8
psi 25,5
DIMENSIONES, PESO, CAPACIDAD
Distancia entre ejes................
(wre) mm1475
................................................
(sms) mm1470
Longitud tota
...................................
(wre)
mm 2250
.............................................................
(sms)
mm 2210
Anchura máxima ......................(wre)
mm
825
..............................................................
(sms)
mm
825
Altura máxima
.............................
(wre)
mm 1245
......................................................
(sms)
mm 1175
Altura sillín ................................(wre) mm935
..................................................
(sms)
mm
870
Altura mín. desde el suelo
..................
(wre)
mm 330
........................................................
(sms)
mm 265
Peso listo para marchar, sin carburante.........
................................................
(wre) Kg 111,1
................................................
(sms) Kg 113,5
Capacidad depósito carburante ........... 10,2
(Incluida una reserva de l. 2,2)
Capacidad depósito aceite ................... 0,8
Aceite en el cárter ................................. 0,65
Líquido circuito de enfriamiento ................ 1
Aceite en cada vástago de la horquilla 520 cc
1-Dual Purpose 125 7-09-2004 10:24 Pagina 25
26
TABELLA DI LUBRIFICAZIONE / TABLE FOR LUBRICATION / TABLEAU DE GRAISSAGE
Olio lubrificazione motore
Engine oil
Huile de graissage moteur........................................................... AGIP 2T FORMULA TEC
Olio lubrificazione cambio / Trasmissione primaria
Transmission / Primary drive oil
Huile de graissage boîte de vitesses / Transmission principale...AGIP RACING 4T - 5W 40
Liquido refrigerante motore
Coolant
Liquide réfrigérant moteur ........................................................... AGIP COOL
Liquido impianti frenanti
Brakes fluid
Liquide système de freinage........................................................ AGIP BRAKE 4 (DOT 4)
Lubrificazione a grasso
Grease lubrication
Lubrification par graisse............................................................... AGIP BIKE GREASE
Olio lubrificazione catena
Chain oil
Huile de graissage chaîne ........................................................... AGIP CHAIN LUBE
Olio forcella anteriore
Front fork oil
Huile fourche avant ...................................................................... AGIP FORK 7,5 (SAE 7,5)
Protettivo contatti elettrici
Electric contact protection
Protection des contacts électriques............................................ AGIP CONTACT CLEANER
Turafalle per radiatori......................................................................................................
AREXONS
Fillers for radiator ..........................................................................................................
TURAFALLE
Bouche-trous pour radiateurs ........................................................................................ liquido
1-Dual Purpose 125 3-09-2004 15:24 Pagina 26
27
SCHMIERUNGSTABELLE / TABLA DE LUBRICACION
Motoröl
Aceite lubricación motor .............................................................. AGIP 2T FORMULA TEC
Getriebeöl/Primärübersetzung
Aceite lubricación cambio/Transmisión primaria.......................... AGIP RACING 4T- 5W 40
Bremsflüssigkeit
Líquido instalación de frenado..................................................... AGIP BRAKE 4 (DOT 4)
Fettschmierung
Lubricación por grasa .................................................................. AGIP BIKE GREASE
Kühlflüssigkeit
Líquido refrigerante motor ........................................................... AGIP COOL
Vordergabelöl
Aceite horquilla delantera ............................................................
AGIP FORK 7,5 (SAE 7,5)
Kettenöl
Aceite lubricación cadena............................................................ AGIP CHAIN LUBE
Schtmittel für elektrische Kontacte
De protección contactos eléctricos ............................................ AGIP CONTACT CLEANER
Küler-Leckabdichtung ................................................................................................. AREXONS
Tapavías para radiatores.............................................................................................TURAFALLE líquido
1-Dual Purpose 125 3-09-2004 15:24 Pagina 27
28

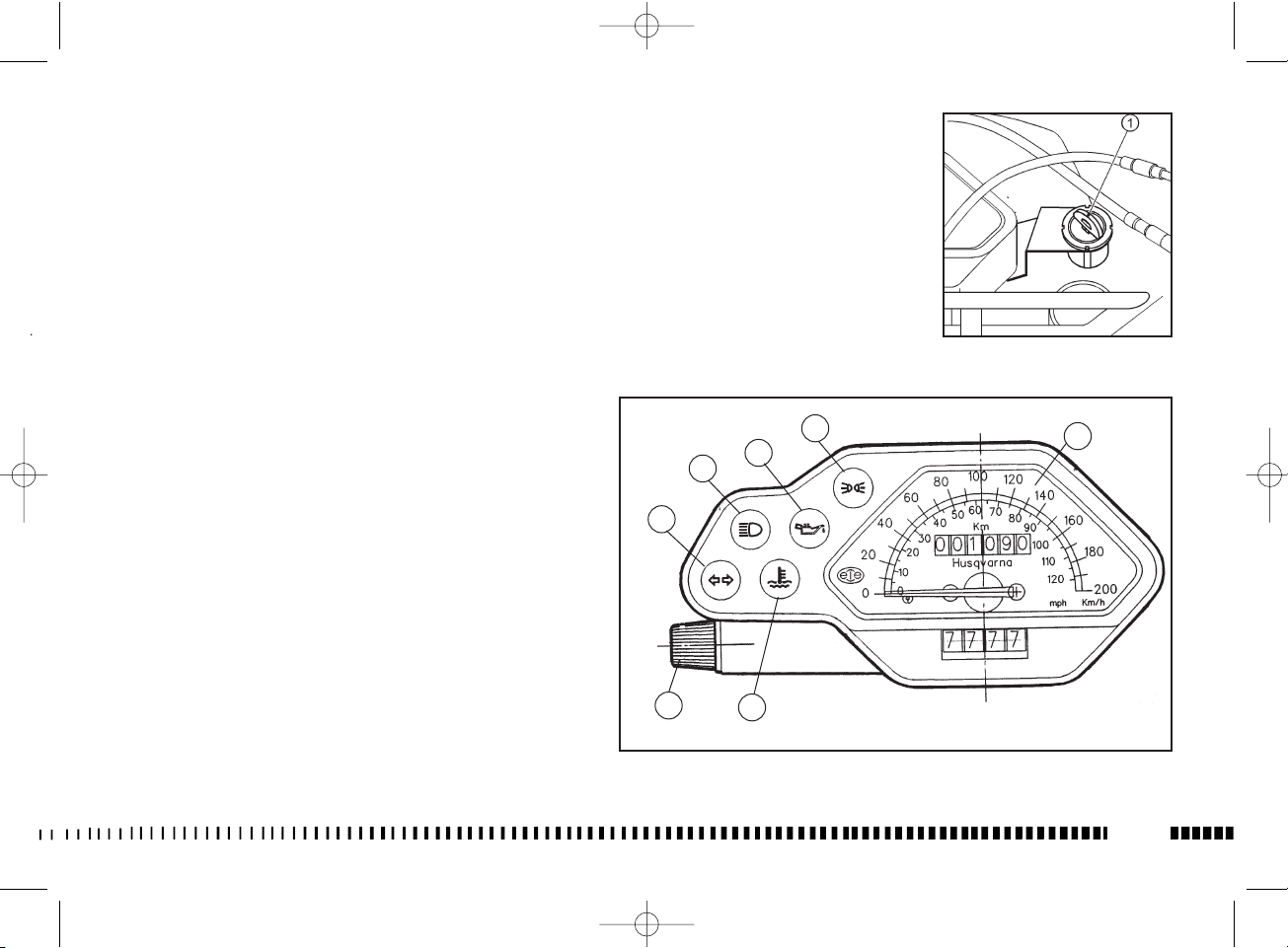

COMANDI

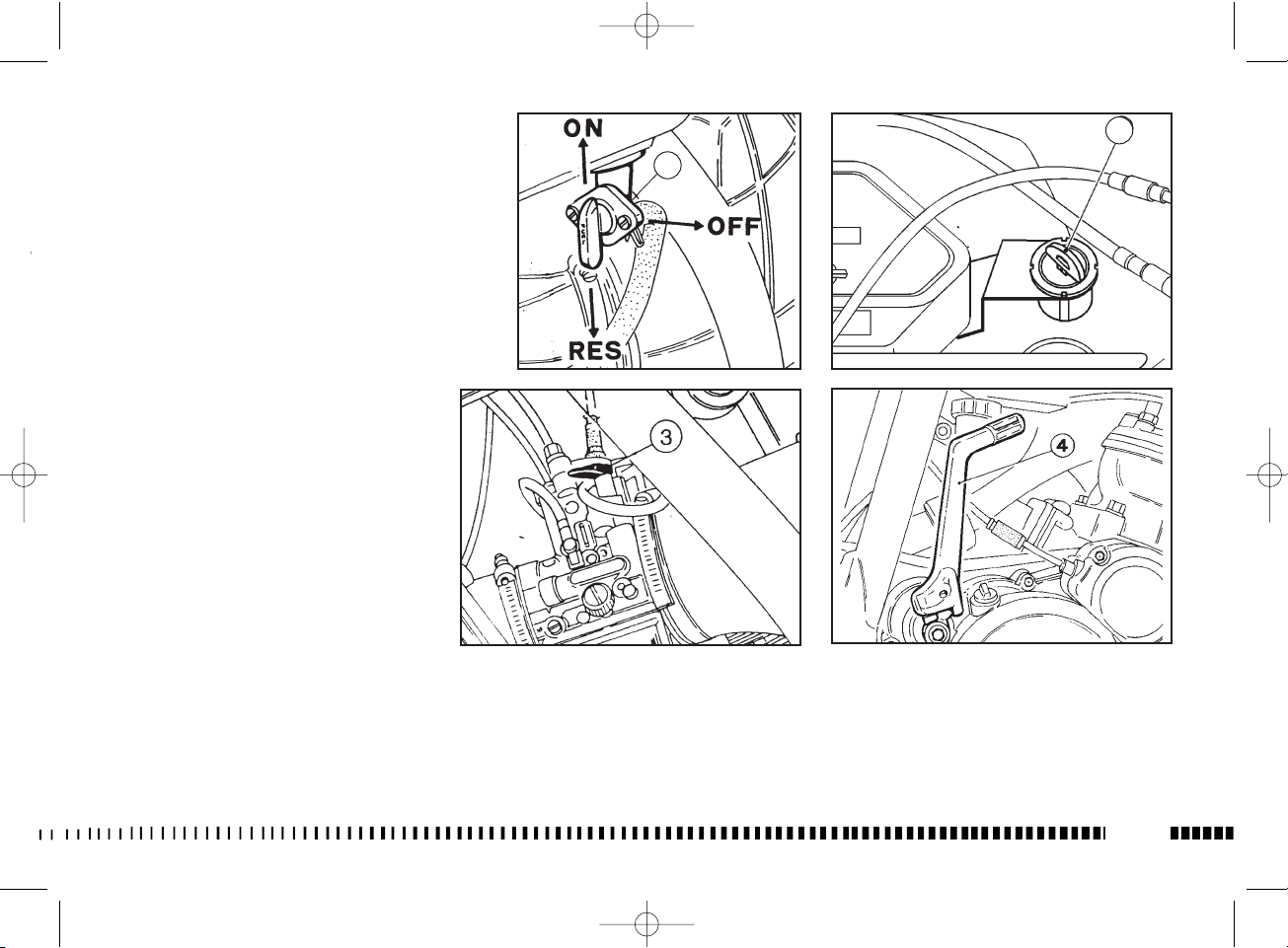

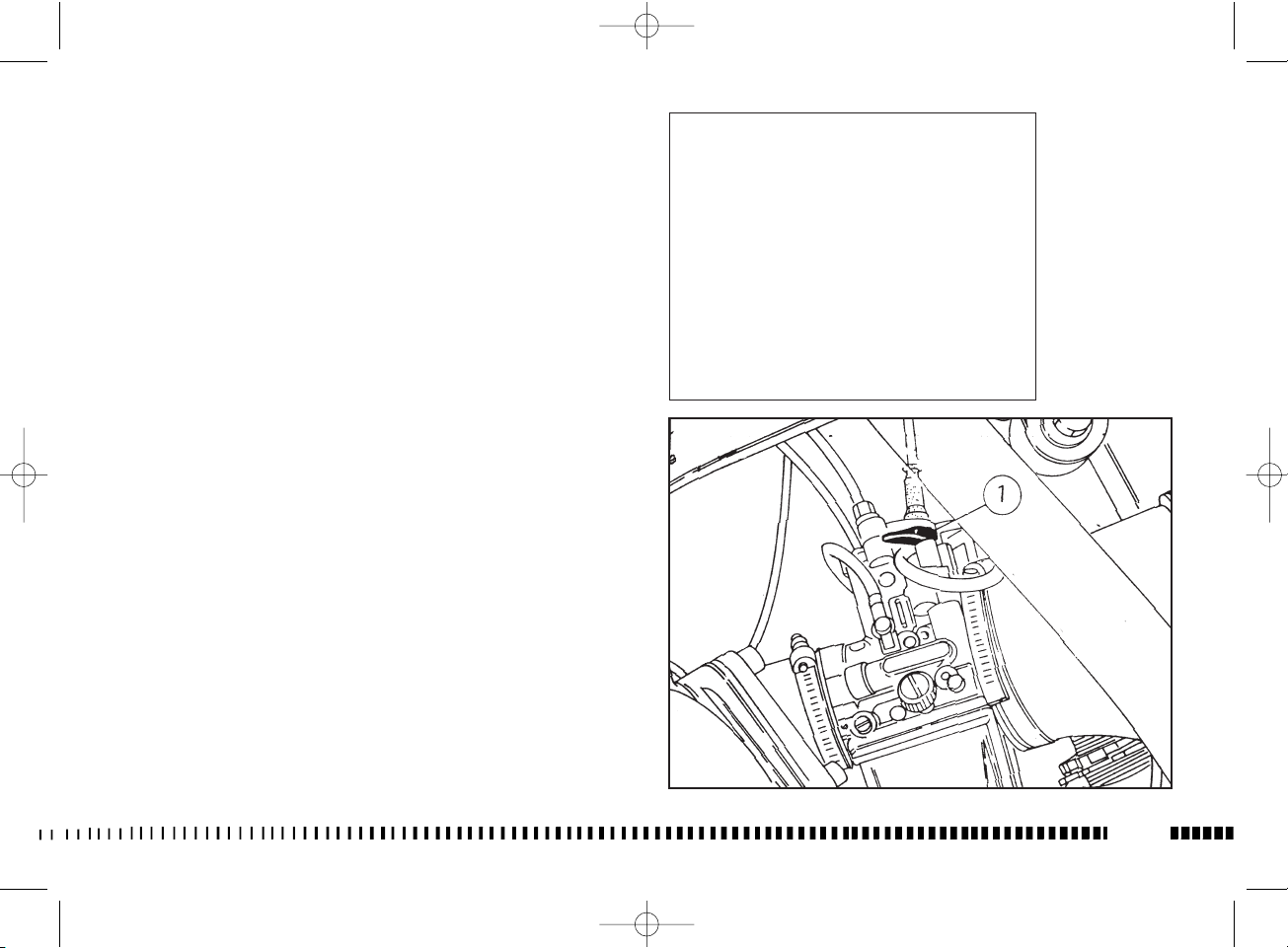

RUBINETTO CARBURANTE
(Fig. 2)
Il rubinetto posto sulla sinistra
del serbatoio consta di tre
posizioni:
OFF - chiuso; non c'è uscita di
carburante;
ON - aperto; il carburante esce
dal flusso principale;
RES - riserva; il carburante esce
dal flusso di riserva.
Qualora, durante la marcia, si
dovessero riscontrare difficoltà di
alimentazione porre la levetta del
rubinetto in posizione RES.
Prima di procedere
all’avviamento, porre la levetta
del rubinetto sulla posizione ON.
Ricordare di porre SEMPRE la
levetta sulla posizione OFF dopo
che si é usato il motociclo.
ATTENZIONE*: Fare attenzione
a non toccare il motore caldo
mentre si opera sul rubinetto
carburante.
CONTROLS
FUEL COCK
(Fig. 2)
The cock set on left side of tank
has three positions:
OFF - closed; no fuel outlet;
ON - open; fuel outflows from
the main flow;
RES - reserve; fuel outflows from
the reserve flow.
When running, should feed
problem ensue, set cock lever on
RES position.
Before starting the engine, set
the lever in ON position.
Remember that the lever shall
ALWAYS be in OFF position after
stopping the motorcycle.
WARNING*: Be careful not to
touch the hot engine while
operating the fuel valve.
COMMANDES
ROBINET D’ESSENCE
(Fig. 2)
Le robinet placé à gauche du
réservoir a trois positions:
OFF - fermé; aucune sortie
d'essence;
ON - ouvert; l'essence sorte du
débit principal;
RES - réserve; l'essence sorte du
débit de la réserve.
Si pendant la marche des
problèmes d'alimentation sont
relevés, placer le levier du
robinet dans la position RES.
Avant le démarrage, placer le
levier du robinet sur ON.
Placer TOUJOURS le levier sur
OFF après l’utilisation de la
moto.
ATTENTION * : Durant les
opérations sur le robinet
carburant, veillez à ne jamais
toucher le moteur chaud.
BEDIENTEILE
KRAFTSTOFFHAHN
(Bild 2)
Der Hahn auf der linken Seite des
Behaelters hat drei Stellungen:
OFF - zu; es tritt kein Treibstoff
aus;
ON - offen; der Treibstoff fliesst
aus der Hauptflussvorrichtung;
RES - Reserve; der Treibstoff
fliesst aus der Reserveflussvorrichtung aus. Sollte man
während des Fahrens auf
Versorgungsschwierigkeiten
stossen, den Hebel des Hahns
auf Stellung RES stellen.
Bevor man den Motor anläßt, ist
der Hebel auf ON zu stellen.
Nach Anhalten ist IMMER der
Hebel auf OFF zu drehen.
ACHTUNG * : Darauf achten,
während der Arbeit am
Treibstoffhahn nicht den
heißen Motor anzufassen.
2- Dual Purpose 125 3-09-2004 15:28 Pagina 28
29
MANDOS
GRIFO DEL CARBURANTE
(Fig. 2)
El grifo colocado a la izquierda
del depósito consta de tres
posiciones:
OFF - cerrado; no sale
carburante;
ON - abierto; el carburante sale
del conducto principal;
RES - reserva; el carburante sale
del conducto de reserva.
En el caso de que durante la
marcha notara dificultades en la
alimentación, ponga la palanca
del grifo en posición RES.Antes
de arrancar ponga la
palanca del grifo en la posición
ON.
Acuérdese de colocar SIEMPRE
la palanca en la posición OFF
luego de usar la moto.
ATENCIÓN *: Tener cuidado a
no tocar el motor caliente
cuando se trabaja sobre el
grifo carburante.
FIG. 2
1. Rubinetto carburante
FIG. 2
1. Fuel cock
FIG. 2
1. Robinet d'essence
BILD 2
1. Kraftstoffhahn
FIG. 2
1. Grifo del carburante
1
2- Dual Purpose 125 3-09-2004 15:28 Pagina 29
30

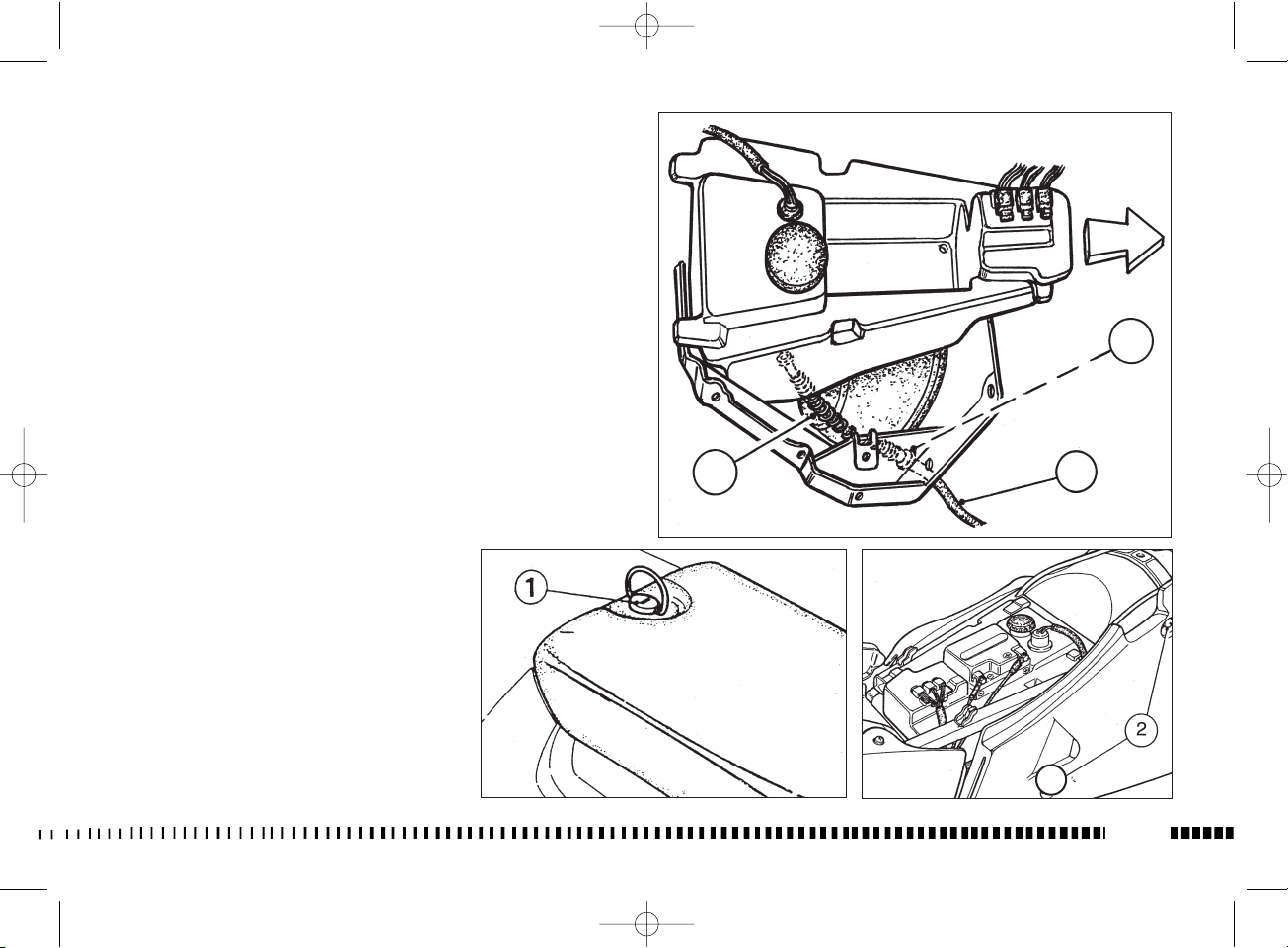

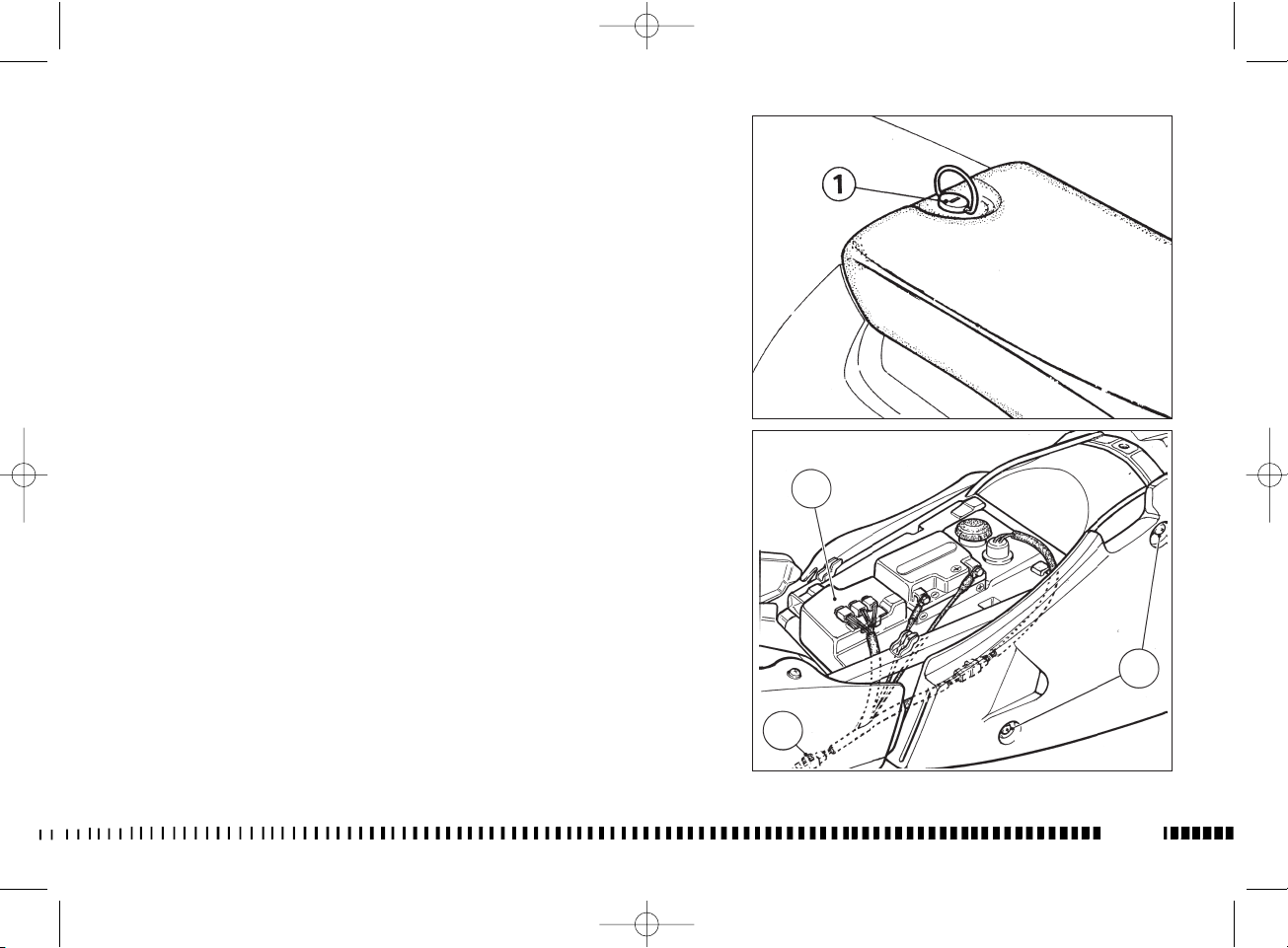

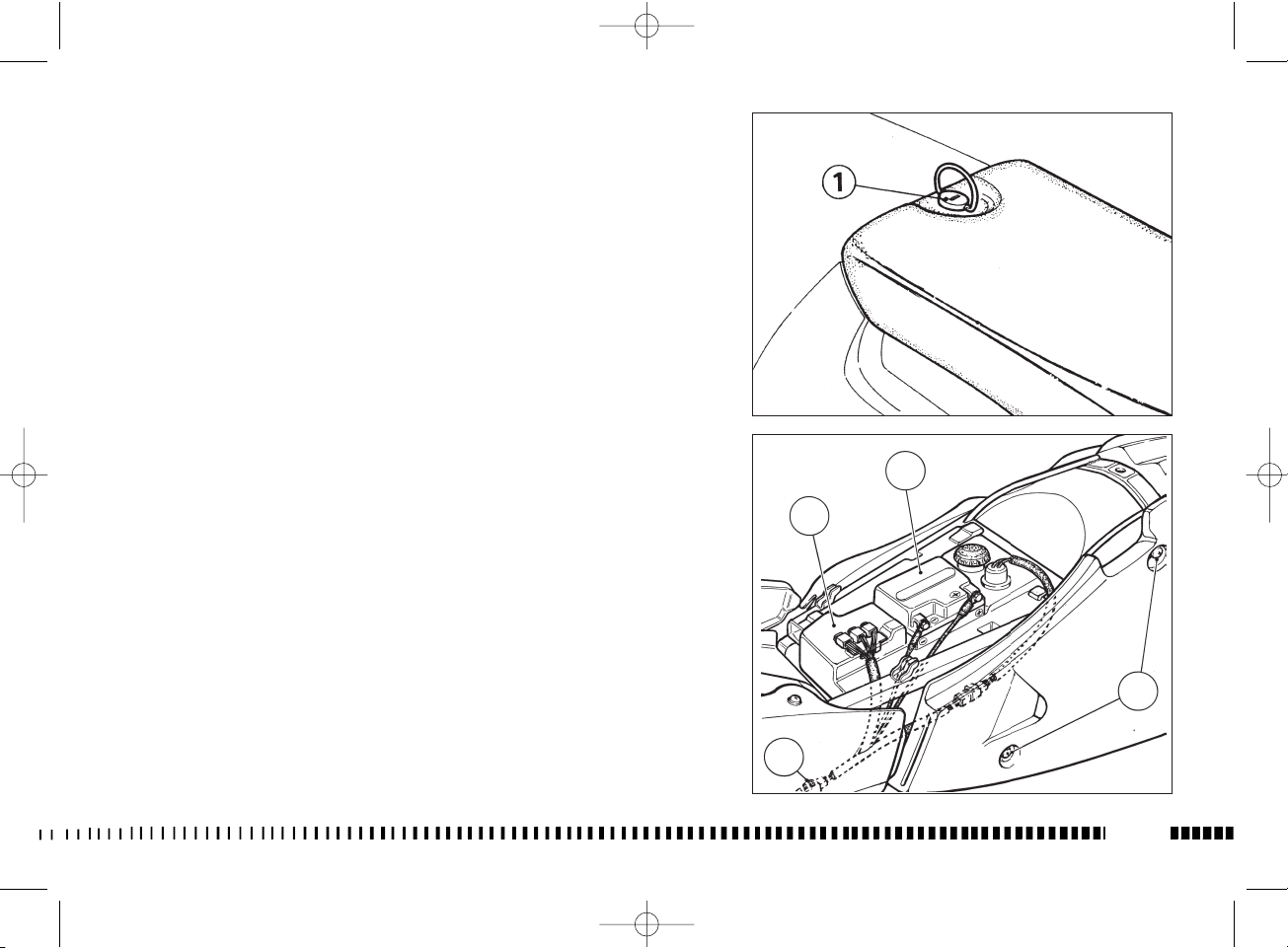

FUEL TANK
(Fig. 2A)
When filling up, do not exceed
the lower pipe unit limit and
make sure that once the
operation is done, the tap (1)is
screwed tight.
Use UNLEAD FUEL only.
Note*: In presence of
temperatures lower than —5°
C. (23° F.), fill up the tank with
1% mixture instead of petrol
only.
WARNING*: Gasoline is extremely flammable and can
be explosive under certain
conditions. Always stop the
engine and do not smoke or
allow flames or sparks in the
area where the motorcycle is
refueled or gasoline is stored.

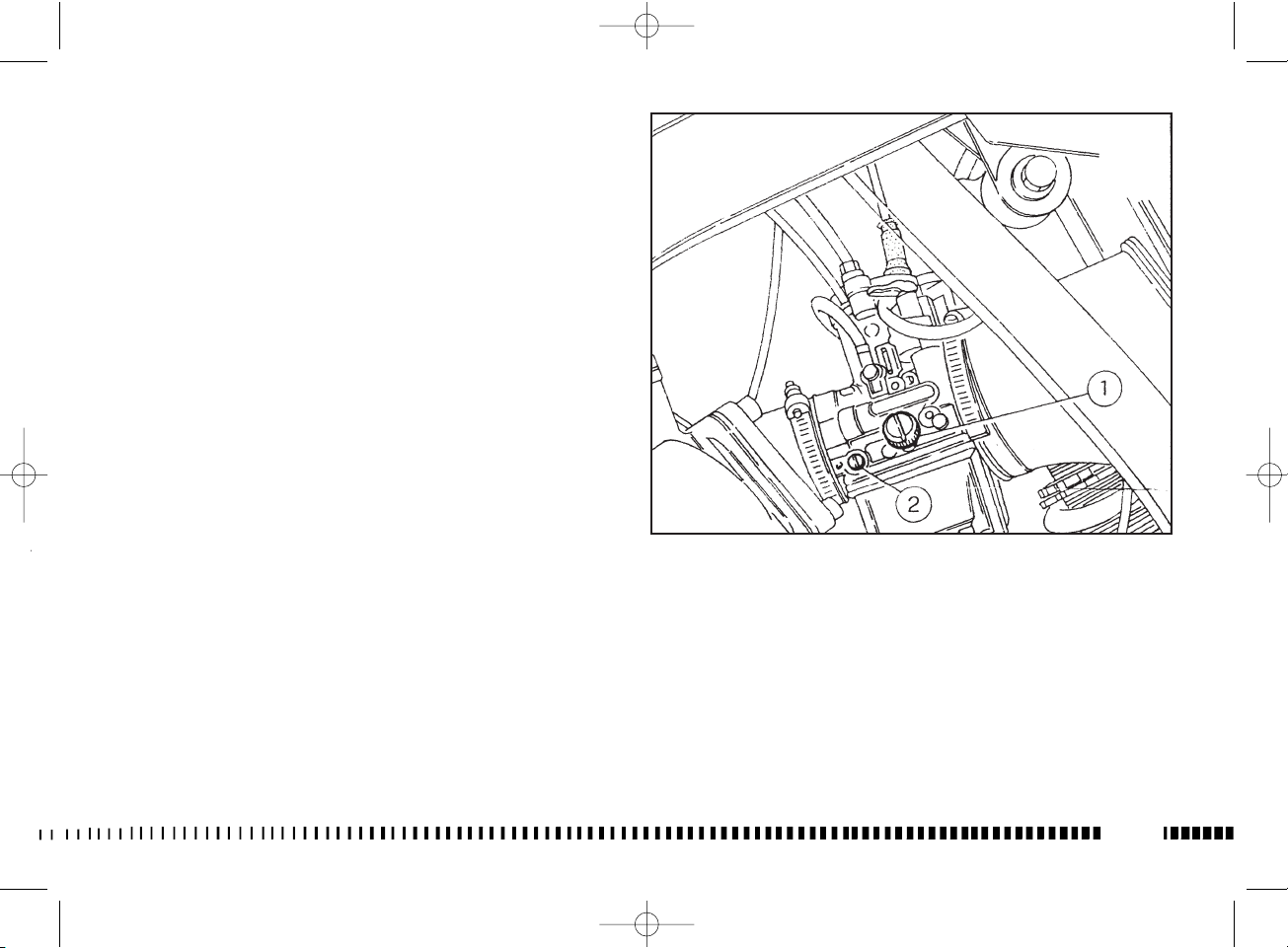

CARBURETOR CHOKE LEVER
(Fig. 3)
Starter lever (1) of carburettor is
used to enrich the mixture during
the start operation. Pull the lever
upwards to open the starter, or
push downwards to close it.
RESERVOIR D’ESSENCE
(Fig. 2A)
Au ravitaillement, ne pas
dépasser la limite inférieure de la
goulotte de chargement et
l’operation terminée, s’assurer
toujours que le bouchon (1) soit
bien vissé. Utilisez exclusivement
ESSENCE SANS PLOMB.
Avis*: En présence de
températures inférieures —5°C,
ravitailler avec mélange à l’1%
au lieu de la seule essence.
ATTENTION * : L’essence est
une matière très inflammable
que, dans des conditions
particulières, peut devenir
explosive. Arrêter toujours le
moteur, ne pas fumer, ou
approcher la flamme ou
étincelles à la zone de
ravitaillement, ou dans les lieux
où on garde le carburant.
STARTER CARBURATEUR
(Fig. 3)
Le levier (1) du démarreur du
carburateur sert à enrichir le
melange pendant le démarrage.
Lever le levier pour ouvrir le
démarreur et la baisser pour le
fermer.
KRAFTSTOFFBEHÄLTER
(Bild. 2A)
Beim Auftanken ist es ratsam,
die untere Grenze des
Tankeinfüllstutzens mit dem
Kraftstoff nicht zu überschreiten;
am Ende der Betankung ist
darauf zu achten, dass der
Stopfen (1) fest verschraubt ist.
Verwenden Sie BLIEIFREIES
BENZIN TANKEN.
Zur Beachtung*: Bei
Temperaturen unter —5° C
tanken Sie mit 1% Benzin-ÖlGemisch anstelle des Benzins
allein.
ACHTUNG* : Das Benzin ist
äußerst entzündbar und kann
unter besonderen
Bedingungen explosiv werden.
Den Motor immer abschalten,
nicht rauchen oder sich mit
Flammen oder Funken dem
Bereich, an welchem getankt
oder Treibstoff aufbewahrt
wird, nähern.
VERGASERSTARTER (Bild 3)
Der Starthebel (1) auf dem
Vergaser wird zur Ueberfettung
der Mischung waehrend des
Anlassens betaetigt.
Zur Oeffnung des Starters, den
hebel ziehen nach oben ziehen,
zum Schliessen umgekehrt
vorgehen.
SERBATOIO CARBURANTE
(Fig. 2A)
In fase di rifornimento, è
consigliabile non far oltrepassare
al carburante il limite inferiore del
bocchettone di carico
assicurandosi sempre che,
terminata l’operazione, il tappo (1)
sia ben avvitato. Usate
esclusivamente benzina SENZA
PIOMBO.
Nota*:In presenza di
temperature inferiori a —5° C
rifornire il serbatoio con
miscela all’1% in luogo della
sola benzina.
ATTENZIONE*: La benzina è
estremamente infiammabile e
può diventare esplosiva in
particolari condizioni.
Spegnere sempre il motore,
non fumare o avvicinare
fiamme o scintille nell’area
dove si effettua il
rifornimento o si conserva il
carburante.
STARTER CARBURATORE (FIG. 3)
La levetta (1) dello starter, posta
sul carburatore, viene azionata
per arricchire la miscela durante
l'avviamento.
Tirare la levetta verso l'alto per
aprire lo starter, agire
inversamente per chiudere.
