Page 1
Part. n. 8000 H0369
TE 250-310-450-510 2009 I.E.
TC 450-510 2009
TXC 250-450-510 2009 USA
TE 250-310-450-510 2009 I.E.
TC 450-510 2009
SMR 450-510 2009 I.E.
TXC 250-450-510 2009 USA
SMR 450-510 2009 I.E.
LIBRETTO USO
E MANUTENZIONE
OWNER’S MANUAL
LIVRET D’UTILISATION
’ENTRETIEN
ET D
BETRIEBSANLEITUNG
MANUAL DE USO
Y MANTENIMIENTO
HUSQVARNA MOTORCYCLES S.R.L .
BMW GROUP
www.husqvarna-motorcycles.com
Page 2
HUSQVARNA MOTORCYCLES S.R.L. declina qualsiasi responsabilità per eventuali errori in
cui può essere incorsa nella compilazione del presente manuale e si riserva il diritto di apportare qualsiasi modifica richiesta dallo sviluppo evolutivo dei propri prodotti. Le illustrazioni riportate sono indicative e potrebbero non corrispondere esattamente al particolare trattato. É vietata
la riproduzione anche parziale della presente pubblicazione senza autorizzazione scritta.
To the best knowledge of HUSQVARNA MOTORCYCLES S.R.L. the material contained herein
is accurate as of the date this pubblication was approved for printing. Cagiva Motor S.p.a. Varese, Inc. reserves the right to change specifications, equipment, or designs at any time
without notice and without incurring obligation. Illustrations in this manual are merely for demonstration purposes and could not exactly match the detail described.No part of this manual can
de reproduced without permission in writing of the copyright holder.
HUSQVARNA MOTORCYCLES S.R.L. décline toute résponsabilité pour erreurs évuntuelles
commises pendant la rédaction du manuel et question et se réserve le droit d’apporter tous les
perfectionnements nécessaires sans avis préalable. Les illustrations gravées dans ce manuel
ne sont qu’à titre idicatif et pourraient ne pas correspondre au détail traité. Le copiage partiel ou
totale de ce manuel sans autorisation écrite est strictement interdit.
HUSQVARNA MOTORCYCLES S.R.L. lehnt jegliche Verantwortung für eventuelle Fehler ab,
welche bei der Zusammenstellung dieses Handbuches entstanden sein können und behält sich
ferner das Recht vor, alles, was sich an Änderungen durch die Weiterentwicklung ihrer Produkte
ergeben sollte, in diesem Hendbuch anzuführen. Die wiedergegebenen Darstellungen sind indikativ und Könnten nicht genau dem betreffenden Teil entsprechen. Die Reproduktion, auch teilweise, der vorliegenden Harausgabe ohne vorheriger schriftlicher Genehmigung ist untersagt.
HUSQVARNA MOTORCYCLES S.R.L. no se responsabiliza por los errores debidos a la compilación del presente manual y se reserva el derecho de aportar toda modificación necesaria
para el desarrollo evolutivo de sus productos. Las ilustraciones presentadas son indicativas y
pueden no corresponderse exactamente con la pieza tratada. Se prohibe la reproducción, también parciel, de la presente publicación sin autorización por escrito.
1a Edizione (06-08)
st
1
Edition (06-08)
ére
1
édition (06-08)
1. Auflage (06-08)
1°Ediciòn (06-08)
Page 3
1
TE 250-310-450-510 2009 I.E.
TC 450-510 2009
TXC 250-450-510 2009 USA
SMR 450-510 2009 I.E.
CARATTERISTICHE - USO - MANUTENZIONE
SPECIFICATIONS - OPERATION - MAINTENANCE
CARACTERISTIQUES - UTILISATION - ENTRETIEN
MERKMALE - GEBRAUCH - WARTUNG
CARACTERISTICAS - USO - MANTENIMIENTO
Dove non diversamente specificato, i dati e le prescizioni si riferiscono a tutti i modelli.
Unless specified, data and presciption are referred to all t he models.
Lorsque non différemment indiqué, les donneé et les instructions se réfèrent à tous les modèles.
Wo nicht anders ausdrücklich angegeben, beziehen sich die Daten und die Vorschriften auf alle Modelle.
Donde no especificado, los datos y resenas se refieren a todos los modelos.
TC
TE
SMR
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 1
Page 4
2
PRESENTAZIONE
Benvenuti nella famiglia motociclistica Husqvarna!
La Vostra nuova motocicletta Husqvarna é stata progettata e costruita per essere la migliore della sua categoria.
Le istruzioni di questo manuale sono state preparate per
fornire una guida semplice e chiara alla manutenzione
del motociclo. Per ottenere da esso le migliori prestazioni,
si raccomanda di seguire attentamente quanto riportato
su questo manuale. In esso sono racchiuse le istruzioni
per effettuare le necessarie operazioni di manutenzione.
Le riparazioni o le manutenzioni più specifiche o di maggiore entità richiedono il lavoro di meccanici esperti e
l’uso di apposite attrezzature. Il Vostro Concessionario
Husqvarna ha i ricambi originali, l’esperienza e tutte le
attrezzature necessarie per renderVi un ottimo servizio.
Ricordare infine che il “Manuale di uso
e manutenzione” ed il “Libretto di registrazione vendita” devono considerarsi
parti integranti del motociclo e come tali rimanere allegati allo stesso anche in
caso di rivendita.
Questo motociclo utilizza componenti progettati e realizzati grazie a sistemi e tecnologie d’avanguardia e sperimentati nelle competizioni.
Nelle motociclette da competizione ogni particolare é verificato dopo ogni gara al fine di garantire sempre le migliori prestazioni.
Per il corretto funzionamento del motociclo é necessario
attenersi alla tabella di controllo e manutenzione riportata nell’appendice A.
MOTOCROSS
SUPERMOTARD
ENDURO
AVVERTENZE IMPORTANTI
1) I modelli TC sono motocicli DA COMPE-
TIZIONE garantiti esenti da difetti di funzionamento; la tabella di manutenzione consigliata per uso agonistico è riportata nell’appendice A.
2) I modelli TE ed SMR sono motocicli
per impiego STRADALE (A POTENZA LIMITATA), garantiti esenti da difetti e coperti da
garanzia legale, a condizione che VENGA
MANTENUTA LA CONFIGURAZIONE DI SERIE e
rispettata la tabella di manutenzione riportata nell’appendice A, pag 7.
Qualora i modelli TE ed SMR venissero trasformati in motocicli DA COMPETIZIONE (A
PIENA POTENZA), la tabella di manutenzione consigliata per uso agonistico è riportata
nell’appendice A.
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 2
Page 5
3
IT
IMPORTANTE
Per il riconoscimento della garanzia farà da riferimento la
CONFIGURAZIONE DEL VEICOLO, come descritto di seguito:
A) MOTOCICLO DI SERIE, PER USO STRADALE: A POTENZA LIMITATA
B) MOTOCICLO DA COMPETIZIONE, PER USO AGONISTICO: A
PIENA POTENZA
Questo motociclo non é stato studiato per
percorrere lunghi tragitti con il motore
sempre al massimo dei giri come può avvenire in occasione di lunghi trasferimenti
stradali o autostradali. Lunghi tragitti a
pieno gas possono comportare gravi danni
al motore.
Questo motociclo presenta un assetto studiato per le competizioni e quindi garantisce il massimo delle prestazioni con il solo
pilota .
Se ne sconsiglia pertanto l’uso, in fuoristrada o in pista, con il passeggero.
Tenere comunque SEMPRE presente che questi motocicli sono
stati progettati per un impiego prettamente agonistico, in
condizioni di utilizzo ben diverse da quelle che si presentano
in caso di uso abitualmente stradale.
Per mantenere la “Garanzia di
Funzionamento” del veicolo, il Cliente deve
seguire il programma di manutenzione indicato sul libretto di uso e manutenzione
eseguendo i tagliandi presso le officine autorizzate HUSQVARNA.
Il costo per la sostituzione dei pezzi e per
la manodopera necessaria per rispettare il
piano di manutenzione, è a carico del
Cliente.
NOTA: la garanzia DECADE in caso di noleggio del motociclo.
Premessa importante
Leggere attentamente il presente manuale prestando particolare attenzione alle note precedute dalle seguenti avvertenze:
ATTENZIONE*: Indica la possibilità di subire
gravi lesioni personali fino al rischio di decesso in caso di inosservanza delle istruzioni.
AVVERTENZA*: Indica la possibilità di subire
lesioni personali o provocare danni al veicolo
in caso di inosservanza delle istruzioni.
Nota*: Fornisce ulteriori utili informazioni.
Sostituzione dei particolari
In caso di sostituzione dei particolari, usare unicamente
particolari ORIGINALI Husqvarna.
ATTENZIONE*: Dopo una caduta ispezionare attentamente il motociclo. Assicurarsi che il comando del gas, i freni, la frizione e tutti gli
altri principali comandi e componenti non siano stati danneggiati. Guidare un motociclo
danneggiato può provocare gravi incidenti.
ATTENZIONE*: Non avviare o operare sul motociclo senza aver indossato un adeguato abbigliamento protettivo. Indossare sempre casco,
stivali, guanti, occhiali protettivi ed altro abbigliamento appropriato.
ATTENZIONE*: Questo motociclo è un sofisticato
veicolo da competizione. Non avviare o guidare il motociclo se non si possiedono adeguate
cognizioni unitamente ad ottime condizioni fisiche.
PRECAUZIONI PER I BAMBINI
ATTENZIONE
● Parcheggiare il veicolo dove non
possa essere facilmente urtato o danneggiato.
Urti anche involontari possono
provocare la caduta del veicolo con
conseguente pericolo per le persone, in
modo particolare per i bambini.
● Per evitare cadute accidentali del veicolo,
non parcheggiarlo mai su terreno
molle o irregolare né sull’asfalto reso
rovente dal sole.
● Poiché il motore e l’impianto di scarico
possono divenire molto caldi, parcheggiare
la motocicletta in luoghi
dove i pedoni o i bambini non possano
facilmente toccarli.
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 3
Page 6
4
SOMMARIO Pag.
PRESENTAZIONE.....................................................................2
AVVERTENZE IMPORTANTI.......................................................2
DATI PER L’IDENTIFICAZIONE..................................................5
DATI TECNICI..........................................................................8
TABELLA DI LUBRIFICAZIONE, RIFORNIMENTI .........................10
COMANDI.............................................................................11
ISTRUZIONI PER L’USO DEL MOTOCICLO
......................................21

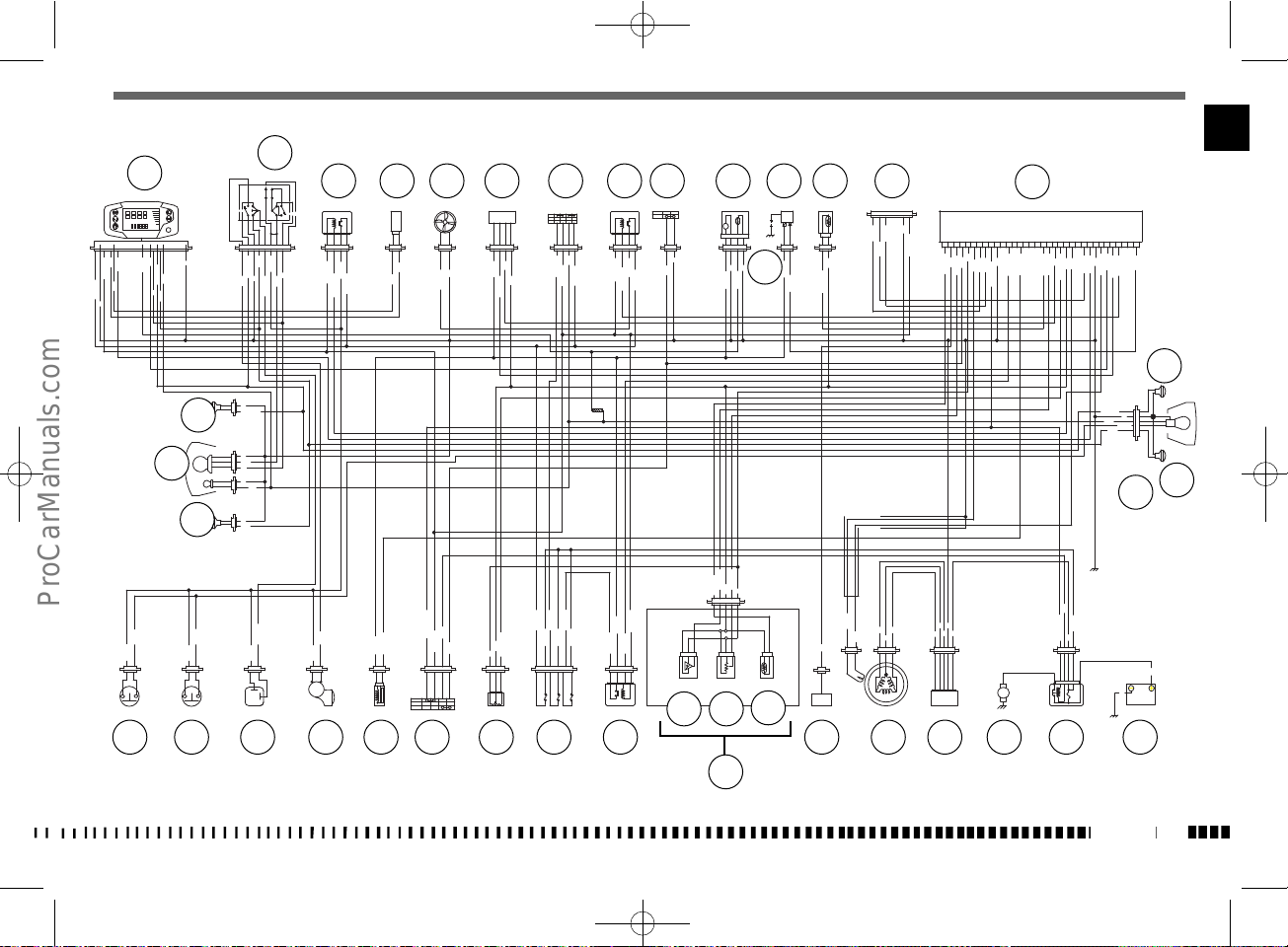

UBICAZIONE COMPONENTI ELETTRICI/IMPIANTO ELETTRICO
..68-75
DOTAZIONE.....................................................................82-83
PARTI OPTIONAL .............................................................84-85
APPENDICE ..........................................................................86
OPERAZIONI DI PRECONSEGNA .............................................89
INDICE ALFABETICO ..............................................................90
MANUTENZIONE PERIODICA/REGOLAZIONI ...........APPENDICE A
Note
● Le indicazioni di destra e sinistra si riferiscono ai due lati
del motociclo rispetto al senso di marcia.
● Z: n° denti
● A: Austria
AUS: Australia
B: Belgio
BR: Brasile
CDN: Canada
CH: Svizzera
D: Germania
E: Spagna
F: Francia
FIN: Finlandia
GB: Gran Bretagna
I: Italia
J: Giappone
USA: Stati Uniti d’America
● Dove non diversamente specificato, i dati e le prescrizioni
si riferiscono a tutte le Nazioni.
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 4
Page 7
5
IT
DATI PER L'IDENTIFICAZIONE
Il numero di identificazione del motore è stampigliato sulla
parte superiore del carter motore, mentre il numero di matricola del motociclo è stampigliato sul tubo di sterzo del telaio.
Riferite sempre, annotandolo anche sul presente libretto, il
numero stampigliato sul telaio quando ordinate i
ricambi o chiedete informazioni sul vostro motociclo.
NUMERO TELAIO
NUMERO DI IDENTIFICAZIONE DEL MOTOCICLO
Il numero di serie composto da 17 caratteri si trova sul lato
destro del cannotto di sterzo.
(*): N° progressivo
(
●
): Anno del modello
1. Matricola telaio
2. Matricola motore
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 5
Page 8
6
NUMERO DI IDENTIFICAZIONE DEL MOTOCICLO
Il numero di serie composto da 17 caratteri si trova sul lato
destro del cannotto di sterzo.
(*): N° progressivo
(
●
): Anno del modello
1. Matricola telaio
2. Matricola motore
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 6
Page 9
7
IT
UBICAZIONE COMANDI
1. Leva comando freno anteriore
2. Manopola comando gas
3. Pedale comando freno posteriore
4. Dispositivo starter (lato sinistro)
5. Tappo serbatoio carburante
6. Commutatore destro (avviamento elettrico motore)
7. Registrazione precarico molla ammortizzatore
8. Registrazione compressione ammortizzatore (bassa ed alta velocità di ammortizzazaione)
9. Registrazione estensione ammortizzatore
10. Commutatore sinistro (TE, SMR)
10. Pulsante arresto motore (TC)
11. Leva comando frizione
12. Rubinetto carburante (TC)
13. Pedale comando cambio
14. Vite scarico aria per stelo forcella
15. Registrazione compressione per stelo forcella
16. Registrazione estensione per stelo forcella
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 7
Page 10
8
DATI TECNICI
MOTORE
Tipo....................................................monocilindrico a 4 tempi
Raffreddamento ..............a liquido, (TE-SMR) con elettroventola
Alesaggio (250) .............................................................mm 76
Alesaggio (310) .............................................................mm 83
Alesaggio (450-510) ......................................................mm 97
Corsa (250-310).............................................................mm 55
Corsa (450) ..............................................................mm 60,76
Corsa (510).................................................................mm 67,8
Cilindrata (250) ........................................................cm
3
249,5
Cilindrata (310) .........................................................cm
3
297,6
Cilindrata (450) ...........................................................cm
3
449
Cilindrata (510)............................................................cm
3
501
Rapporto di compressione ...............................................12,9:1
Avviamento (TC) a pedale ............ (con alzavalvole automatico)
Avviamento (SMR)...........elettrico (con alzavalvole automatico)
Avviamento (TE).................................elettrico ed a pedale (con
alzavalvole automatico)
DISTRIBUZIONE
Tipo ..........................doppio albero a camme in testa; 4 valvole
Gioco valvole (a motore freddo)
Aspirazione.......................................................0,10 ÷ 0,15 mm
Scarico..............................................................0,15 ÷ 0,20 mm
LUBRIFICAZIONE
Tipo .......a carter secco con due pompe a lobi e filtro a cartuccia
ACCENSIONE
Tipo......Elettronica a scarica induttiva (TE-SMR) o capacitiva (TC)
con anticipo variabile a controllo digitale
Tipo candela ............................................................NGK CR8EB
Distanza elettrodi candela.............................................0,7 mm
ALIMENTAZIONE
Tipo (TE-SMR)................................................................Ad iniezione elettronica
Tipo (TC 450-510).......... Carburatore Keihin” FCR-MX 41 con pompa di ripresa e
sensore posizione valvola gas
Diametro diffusore .................................................................................mm 41
Getto massimo ............................................................................................180
Getto minimo................................................................................................45
Getto starter .................................................................................................85
Getto starter aria .....................................................................................mm 4
Getto aria massimo .....................................................................................200
Getto aria minimo .......................................................................................100
Galleggiante............................................................................................g 11,2
Valvola gas.................................................................................................15M
Spillo conico............................................................................................OBDVR
Tacca fiss. spillo.............................................................................................5a
Vite aria aperta........................................................................................giri 2
TRASMISSIONE PRIMARIA
Pignone motore- Corona frizione (TE 250-310).........................................Z 24- Z 88
Pignone motore- Corona frizione (450-510) .............................................Z 23- Z 63
Rapporto di trasmissione (TE 250-310)...........................................................3,666
Rapporto di trasmissione (450-510)................................................................2,739
FRIZIONE
Tipo........................................multidisco in bagno d’olio con comando idraulico
CAMBIO VELOCITÁ
Tipo ..................................................................con ingranaggi sempre in presa
Rapporti di trasmissione (TE-SMR)
1a velocità...............................................................................2,000 (z 28/14)
2a velocità................................................................................1,611 (z 29/18)
3a velocità ...............................................................................1,333 (z 24/18)
4a velocità...............................................................................1,086 (z 25/23)
5a velocità...............................................................................0,920 (z 23/25)
6a velocità ...............................................................................0,814 (z 22/27)
Rapporti di trasmissione (TC)
1a velocità ...............................................................................1,866 (z 28/15)
2a velocità ...............................................................................1,444 (z 26/18)
3a velocità ...............................................................................1,263 (z 24/19)
4a velocità...............................................................................1,086 (z 25/23)
5a velocità...............................................................................0,954 (z 21/22)
TRASMISSIONE SECONDARIA
Pignone uscita cambio- Corona sulla ruota (TE 250-310).....................Z 13- Z 50
Pignone uscita cambio- Corona sulla ruota (TE 450-510).....................Z 13- Z 47
Pignone uscita cambio- Corona sulla ruota
(TC 450) ............................................................................................Z 14- Z 50
Pignone uscita cambio- Corona sulla ruota
(TC 510) ............................................................................................Z 14- Z 47
Pignone uscita cambio- Corona sulla ruota
(SMR 450-510) ..................................................................................Z 15- Z 42
Rapporto di trasmissione (TE 250-310).................................................... 3,846
Rapporto di trasmissione (TE 450-510)..................................................... 3,615
Rapporto di trasmissione (TC 450)............................................................3,571
Rapporto di trasmissione (TC 510)............................................................3,357
Rapporto di trasmissione (SMR 450-510)........................................................2,800
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 8
Page 11
RAPPORTI TOTALI DI TRASMISSIONE
1a velocità (TE 250-310) ....................................................28,205
1a velocità (TE 450-510) .....................................................19,806
1a velocità (TC 450)............................................................18,261
1a velocità (TC 510).............................................................17,159
1a velocità (SMR 450-510)..................................................15,339
2a velocità (TE 250-310).....................................................22,721
2a velocità (TE 450-510) ....................................................15,955
2a velocità (TC 450) ...........................................................14,130
2a velocità (TC 510) ...........................................................13,283
2a velocità (SMR 450-510) .................................................12,356
3a velocità (TE 250-310) ....................................................18,803
3a velocità (TE 450-510) ....................................................13,204
3a velocità (TC 450) ..........................................................12,357
3a velocità (TC 510) ............................................................11,616
3a velocità (SMR 450-510) .................................................10,226
4a velocità (TE 250-310).....................................................15,329
4a velocità (TE 450-510) ....................................................10,764
4a velocità (TC 450) ..........................................................10,633
4a velocità (TC 510) ............................................................9,995
4a velocità (SMR 450-510) ..................................................8,336
5a velocità (TE 250-310) ....................................................12,974
5a velocità (TE 450-510) .......................................................9,111
5a velocità (TC 450) ............................................................9,338
5a velocità (TC 510) ............................................................8,778
5a velocità (SMR 450-510) ...................................................7,056
6a velocità (TE 250-310) ....................................................11,491
6a velocità (TE 450-510) ......................................................8,069
6a velocità (SMR 450-510) ...................................................6,249
TELAIO
Tipo.................monotrave, in tubi a sezione circolare, rettangolare,
..............ellissoidale, in acciaio; telaietto posteriore in lega leggera.
SOSPENSIONE ANTERIORE
Tipo forcella teleidraulica a steli rovesciati e perno avanzato (regolabile in compressione ed estensione); steli ø 50 mm
Corsa sull’asse gambe .................(TE, TC) 300 mm; (SMR) 250 mm
SOSPENSIONE POSTERIORE
Tipo ........................progressiva con monoammortizzatore idraulico
Corsa ruota (TC-TE) ............................................................296 mm
Corsa ruota (SMR) .............................................................290 mm
FRENO ANTERIORE
Tipo.....................a disco fisso ∅ 260 mm del tipo “Wave” (TE, TC)
a disco flottante Ø 320 mm (SMR) con comando idraulico e pinza
flottante (TE, TC) o fissa radiale (SMR)
FRENO POSTERIORE
Tipo..... a disco flottante Ø240 mm con comando idraulico e pinza
flottante (TE, TC: del tipo “Wave”)
CERCHI
Anteriore (TE, TC).........TAKASAGO “Excel” in lega leggera: 1,6x21”
Anteriore (SMR)......................SANREMO in lega leggera: 3,50x17”
Posteriore (TE) ...........TAKASAGO “Excel” in lega leggera: 2,15x18”
Posteriore (TC) .TAKASAGO “Excel” in lega leggera: 1,85x19”(250);
2,15x19”(450-510)
Posteriore (SMR).....................SANREMO in lega leggera: 4,25x17”
PNEUMATICI
Anteriore
(TE)......Michelin ENDURO COMP. 3 oppure Pirelli MT 83 Scorpion oppure
Dunlop 54R-D907; 90/90x21"
(TC) .........................................................................Pirelli 51R-MT 32A;
80/100 x 21”
(SMR) ..........................................................Pirelli MTR 21 DRAGON-EVO;
120/70-17”
Posteriore
(TE) . . . . . . . Michelin ENDURO COMP. 3 oppure Pirelli MT 83 Scorpion ;
oppure Dunlop 70R-D907; 120/90x18” (250);
140/80x18” (450-510).
(TC) . . . . . . . . . . . . . . . . . . Pirelli NHS (62) MT 32; 100/90x19” (250);
110/90x19” (450-510)
(SMR) . . . . . . . . . . . . . . . . . . . . . . .
Pirelli MTR 22 DRAGON-EVO; 150/60x17”
Pressione di gonfiaggio
a freddo (anteriore TC) .................................................0,9÷1,0 Kg/cm
2
Pressione di gonfiaggio
a freddo (posteriore TC) ...............................................0,8÷0,9 Kg/cm
2
(*) Pressione di gonfiaggio
a freddo (anteriore TE) .................................................0,9..1,0 Kg/cm
2
(*) Pressione di gonfiaggio
a freddo (posteriore TE)................................................0,8..0,9 Kg/cm
2
(
●
) Pressione di gonfiaggio
a freddo (anteriore TE) ........................................................1,1 Kg/cm
2
(
●
) a freddo (posteriore TE)................................................1,0 Kg/cm
2
(*)
Pressione di gonfiaggio
a freddo (anteriore SMR) .................................................... 1,4 kg/cm
2
(●)
Pressione di gonfiaggio
a freddo (anteriore SMR) ................................... 1,8 kg/cm
2
solo pilota
(●)
Pressione di gonfiaggio
a freddo (anteriore SMR) .............................2,0 kg/cm
2
pilota e passeggero
(*)
Pressione di gonfiaggio
a freddo (posteriore SMR)................................................... 1,6 kg/cm
2
(●)
Pressione di gonfiaggio
a freddo (posteriore SMR) ...........................................2,0 kg/cm
2
solo pilota
(●)
Pressione di gonfiaggio
a freddo (posteriore SMR) ..............................2,2 kg/cm
2
pilota e passeggero
(●) Uso stradale
(*) In caso di impiego agonistico
9
IT
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 9
Page 12
10
DIMENSIONI, PESO, CAPACITÀ
Interasse (TC-TE).......................................................mm 1495
Interasse (SMR)........................................................mm 1445
Lunghezza totale (TC) ..............................................mm 2207
Lunghezza totale (TE)...............................................mm 2267
Lunghezza totale (SMR)
................................................
mm 2163
Larghezza massima....................................................mm 820
Altezza massima (TC-TE)...........................................mm 1285
Altezza massima (SMR)
.................................................
mm 1250
Altezza sella (TC)........................................................mm 968
Altezza sella (TE)........................................................mm 963
Altezza sella (SMR ) ........................................................mm 920
Altezza minima da terra (TC-TE)..................................mm 300
Altezza minima da terra (SMR)...................................mm 245
Peso a secco (TC 450)................................................kg 104,5
Peso a secco (TC 510) ...................................................kg 105
Peso a secco (TE 250-310).............................................kg 107
Peso a secco (TE 450-510) .............................................kg 112
Peso a secco (SMR 450-510).......................................kg 120,5
Capacità serbatoio carburante compresa una riserva
(TE-SMR) di l 1,8.....................................................................l 7,2
TABELLA DI LUBRIFICAZIONE, RIFORNIMENTI
Olio lubrificazione motore, cambio, trasmissione primaria
AGIP RACING 4T (10W-60)
Liquido refrigerante motore
AGIP COOL
Liquido impianti frenanti
AGIP BRAKE 4 (DOT 4)
Liquido frizione
OLIO MINERALE SAE 10 PER CIRCUITI IDRAULICI
Lubrificazione a grasso
AGIP BIKE GREASE
Lubrificazione catena trasmissione secondaria
AGIP CHAIN LUBE
Olio forcella anteriore
AGIP FORK 7,5 (SAE 7,5) (per climi particolarmente rigidi: SAE 5)
Olio ammortizzatore posteriore
AGIP FORK 2,5 (SAE 2,5)
Protettivo contatti elettrici
AGIP CONTACT CLEANER
Turafalle per radiatori
AREXONS TURAFALLE LIQUIDO
Capacità circuito di raffreddamento............................l 1,1÷1,3
Olio nel basamento
Sostituzione olio e filtro...................................................l. 1,7
Sostituzione olio..............................................................l. 1,5
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 10
Page 13
MOTORE INIEZIONE (TE-SMR)
Sui veicoli provvisti di motore iniezione la pompa benzina è
incorporata nel serbatoio e sull’impianto di alimentazione
carburante non è montato il rubinetto. L’indicazione della
riserva viene segnalata sul cruscotto digitale dall’appposita
spia (Vedere a pag. 14).
11
IT

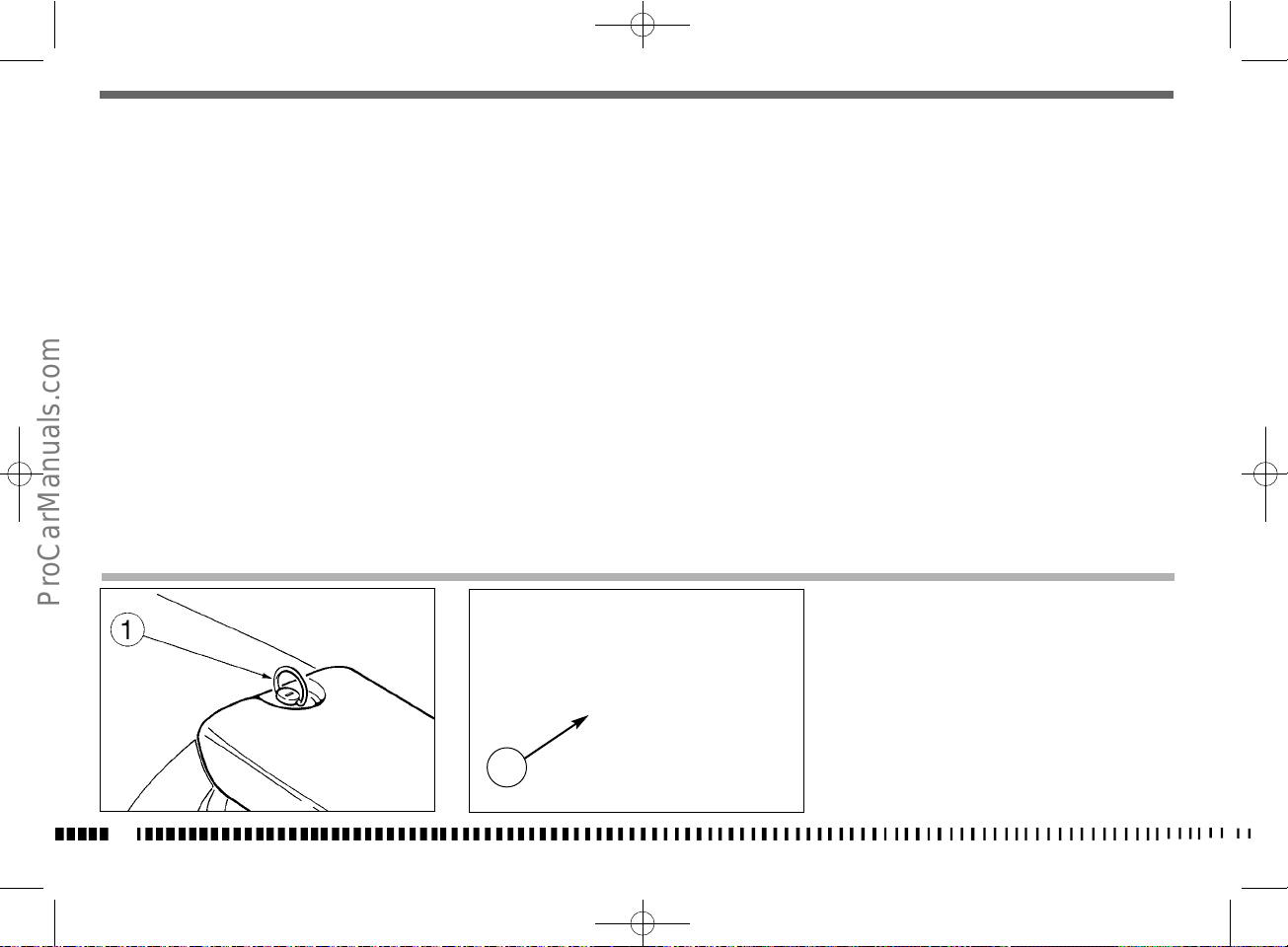

1 Svitare il tappo di carico (1) sul serbatoio carburante e chiude-
re il rubinetto;
2 staccare la tubazione (3) dal carburatore ed inserirla in una
bacinella;
3 Aprire il rubinetto per eliminare il carburante dal serbatoio;
4 Rimuovere il rubinetto previo smontaggio delle viti di fissag-
gio. Pulire il filtro a rete con solvente.
5 Rimontare il rubinetto operando inversamente rispetto allo
smontaggio. Aprire il rubinetto e verificare che non ci siano
perdite.
COMANDI

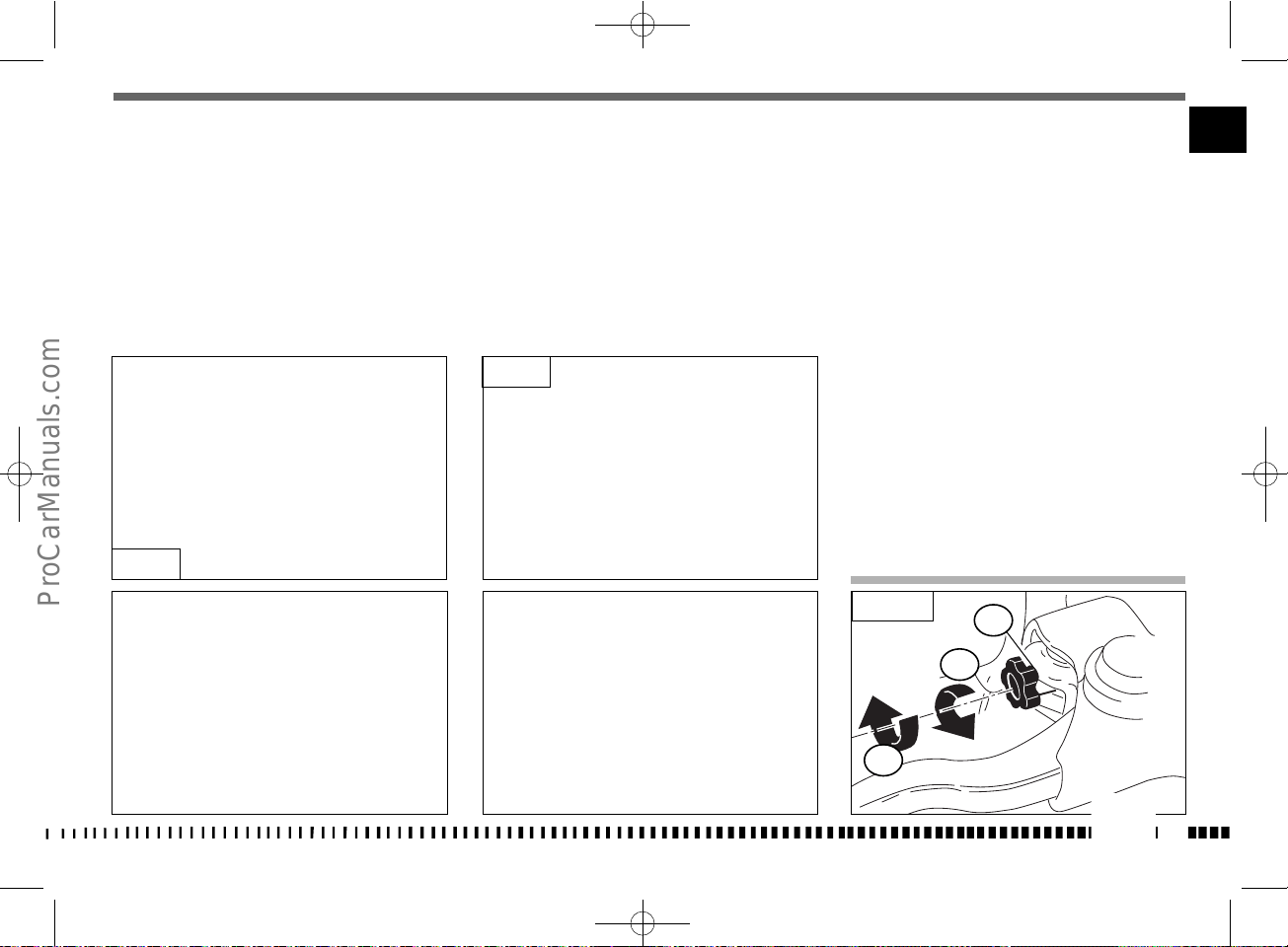

RUBINETTO CARBURANTE (TC)
Il rubinetto (2), posto sulla sinistra, è del tipo a vite: avvitare
la ghiera (A) per chiudere il rubinetto, svitare la ghiera per
aprirlo.
ATTENZIONE*: Fare attenzione a non toccare
il motore caldo mentre si opera sul rubinetto carburante.
Il rubinetto incorpora un filtro; l’accumulo di sporcizia provoca
una diminuizione del passaggio di carburante verso il carburatore. E’ pertanto necessario effettuare la pulizia nel modo seguente:
1. Tappo serbatoio carburante
2. Rubinetto carburante
3. Tubazione carburante
A. Ghiera rubinetto
1
3
2
A
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 11
Page 14
CARBURANTE
Il carburante consigliato è benzina SENZA PIOMBO a 98 ottani.
Nota*: Se il motore “batte in testa” utilizzare un’altra marca di benzina o un carburante con n° di ottani più elevato.
ATTENZIONE*: Se il motore continua a “battere in testa” non utilizzarlo ulteriormente;
potrebbero verificarsi gravi danni tra i quali il grippaggio.
ATTENZIONE*: La benzina è estremamente
infiammabile e può diventare esplosiva in
particolari condizioni. Spegnere sempre il
motore, non fumare o avvicinare fiamme o
scintille nell’area dove si effettua il rifornimento o si conserva il carburante.
ATTENZIONE*: Non riempire il serbatoio oltre il limite inferiore del bocchettone di carico. Dopo il rifornimento, accertarsi della corretta chiusura del tappo (2) del serbatoio.
Controllare periodicamente il cavalletto laterale (vedi “Scheda
di manutenzione periodica”); verificare che le molle non siano
danneggiate e che il cavalletto si muova liberamente. Nel caso
il cavalletto fosse rumoroso, lubrificare il perno (A) di fissaggio.
12
CAVALLETTO LATERALE
Ogni motociclo è fornito di un cavalletto laterale (1).
ATTENZIONE*: Il cavalletto è progettato per
supportare il SOLO PESO DEL MOTOCICLO.
Non sedersi sul veicolo utilizzando il cavalletto come supporto; potrebbero verificarsi
delle rotture con conseguenti gravi lesioni
personali.
2
1
1
A
TC-TXC
TE-SMR
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 12
Page 15
STARTER CARBURATORE (TC)
Il pomello dello starter, posto sulla sinistra del carburatore,
viene azionato per arricchire la miscela durante l’avviamento.
Tirare il pommello verso l’esterno per aprire lo starter, agire
inversamente per chiudere.
Il carburatore dispone di due pomelli:
1) POMELLO NERO:
avviamento a FREDDO (°)
2) POMELLO ROSSO: avviamento a CALDO (°)
(°)
Vedere a pag. 24
AVVIAMENTO A FREDDO (TE-SMR)
Per l’avviamento a freddo le versioni con motore iniezione sono provviste di un pomello di colore nero (3) posto sulla sinistra del corpo farfallato.
Tirare il pomello verso l’esterno per aprire lo starter, agire inversamente per chiudere.
13
IT
2
1
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 13
Page 16
14
- Le funzioni, che si possono selezionare nell’ordine, sono le seguenti:
1- SPEED / ODO (figura 1, pag 15)
2- SPEED / OROLOGIO (figura 2, pag 15)
3- SPEED / TRIP (figura 3, pag 16)
4- SPEED / CRONOMETRO (figura 4, pag 16)
5- SPEED / RPM (Indicazione numerica) (figura 5, pag 16)
1- SPEED / ODO (figura 1, pag 15)
.................
IMPORTANTE: in presenza di MALFUNZIONAMENTO
DELL’IMPIANTO DI ALIMENTAZIONE AD INIEZIONE compare la
scritta FAIL sul lato destro del display dello strumento (vedere
pag. 17): in questo caso rivolgetevi al
Concessionario HUSQVARNA.
STRUMENTO DIGITALE, SPIE (TE-SMR)
Il motociclo è equipaggiato con uno strumento digitale sul quale
sono montate anche 3 spie indicatrici: abbagliante, indicatori di
direzione e riserva carburante.
1- Spia BLU “Abbagliante”
2- Spia VERDE “Indicatori di direzione”
3- Spia ARANCIO “Riserva carburante” (1,8 l)
Ruotando la chiave di accensione in posizione IGNITION si illumina il display dello strumento (colore ambra).
NOTE
- Ad ogni collegamento con la batteria, per i primi 2 secondi appare la versione del SW di controllo; terminata la fase di controllo, lo strumento visualizza l’ultima funzione impostata.
- Ad ogni spegnimento del motore, cessa la visualizzazione delle
funzioni dello strumento.
- Il passaggio da una funzione all’altra ed il relativo azzeramento, deve essere effettuato mediante il tasto SCROLL (A).
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 14
Page 17
15
1- SPEED (Km/h o mph) / ODO (figura 1)
- SPEED: velocità del veicolo- Indicazione max: 299 Km/h o 299 mph;
- ODO: odometro- Indicazione max: 99999 Km;
Per passare da Km a miles o da miles a Km procedere nel modo
seguente:
1) visualizzare la figura 1, spegnere il motore e premere il pul-
sante SCROLL (A).
2) avviare il motore tenendo premuto il pulsante SCROLL (A) fino
al momento in cui appare il simbolo “Km/h”.
3) di seguito saranno visualizzati alternativamente “Km/h” e
“Mph Miles”, premere nuovamente il pulsante SCROLL (A) nel
momento che viene visualizzata l’unità di misura che si intende utilizzare.
IT
2- SPEED / CLOCK (figura 2)
- SPEED: velocità- Indicazione max: 299 Km/h o 299 mph;
- CLOCK: orologio- Indicazione da 0:00 a 23:59:59.
Per regolare l’orologio, premere il pulsante SCROLL (A) per più
di 3 secondi per incrementare le ore; rilasciato il pulsante, dopo
3 secondi è possibile incrementare i minuti;
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 15
Page 18
16
5- SPEED / RPM NUMERICO (figura 5)
- SPEED: velocità- Indicazione max: 299 Km/h o 299 mph
- RPM NUMERICO: MIN. 500, MAX 14250
3- SPEED / TRIP 1 (figura 3)
- SPEED: velocità- Indicazione max: 299 Km/h o 299 mph
- TRIP 1: distanza- Indicazione max: 999, 9 Km (il dato verrà perso al distacco della batteria).
Per regolare il TRIP, premere il pulsante SCROLL (A) per più di 3 secondi.
4- SPEED / CRONOMETRO (STP) (figura 4)
- SPEED: velocità- Indicazione max: 299 Km/h o 299 mph;
- STP 1: tempo di percorrenza Km - mi.
- Indicazione da 0:00 a 99:59:59 ( il dato verrà perso al distacco
della batteria).
Il contatore STP si attiva premendo, a funzione visualizzata, il tasto pulsante SCROLL (A) per più di 3 secondi.
- 1° intervento: attivazione funzione;
- 2° intervento: stop ai contatori;
- 3° intervento: azzeramento STP;
- 4° intervento: attivazione funzione;
- 5° intervento: stop ai contatori;
.............................
e così di seguito
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 16
Page 19
17
Sul display dello strumento compaiono anche le informazioni relative al “Folle” e ad un eventuale “Malfunzionamento” dell’impianto di alimentazione ad iniezione; quest’ultima infor-
mazione compare con priorità assoluta rispetto a qualsiasi altra.
FOLLE: se la velocità è inferiore a 20 Km/h, la condizione di
“Folle” (Neutral) è indicata con una N prima del valore della velocità stessa.
MALFUNZIONAMENTO: in presenza di “Malfunzionamento dell’impianto di alimentazione ad iniezione”, viene indicato “FAIL” nella
parte destra del display dello strumento.
IT
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 17
Page 20
18
COMANDO GAS
La manopola (1) del gas è situata sul lato destro del manubrio. La posizione del comando sul manubrio può essere regolata allentando le due viti di fissaggio.
AVVERTENZA
Non dimenticare di stringere le viti (A) dopo
la regolazione.
COMANDO FRENO ANTERIORE
La leva (2) del freno è situata sul lato destro del manubrio. La
posizione del comando sul manubrio può essere regolata allentando le due viti di fissaggio.
AVVERTENZA
Non dimenticare di stringere le viti (B) dopo
la regolazione.
BLOCCASTERZO (TE-SMR)
Il motociclo è fornito di un bloccasterzo (1) posto sul lato destro del cannotto di sterzo.
Per bloccare lo sterzo, operare nel modo seguente:
girare il manubrio a sinistra, inserire la chiave nella serratura
e girarla in senso antiorario. Spingerla verso l’interno e,se necessario, girare il manubrio nei due sensi. Girare la chiave in
senso orario ed estrarla dalla serratura.
Per sbloccare lo sterzo, operare inversamente.
1
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 18
Page 21
19
PULSANTE ARRESTO MOTORE (TC)
Sul lato sinistro del manubrio, in prossimità del comando frizione, si trova il pulsante (1) di arresto motore.
COMANDO FRIZIONE
La leva di comando idraulico della frizione è situata sul lato sinistro del manubrio ed è munita di protezione.
La posizione del comando frizione sul manubrio può essere regolata allentando la vite inferiore (A) di fissaggio.
AVVERTENZA
Non dimenticare di stringere la vite dopo la
regolazione.
COMMUTATORE DESTRO SUL MANUBRIO
(TE-SMR)
Il commutatore destro ha i seguenti comandi:
1) Pulsante avviamento motore
3) Interruttore avviamento- arresto motore
COMMUTATORE SINISTRO SUL MANUBRIO
(TE-SMR)
Il commutatore sinistro ha i seguenti comandi:
1) Sprazzo abbagliante (ritorno automatico)
2) Comando selezione luce abbagliante
Comando selezione luce anabbagliante
3) Attivazione indicatori di direzione sinistri (ritorno
automatico)
Attivazione indicatori di direzione destri (ritorno automatico)
Per disattivare l’indicatore, premere sulla levetta di comando
una volta che è ritornata al centro.
4) Avvisatore acustico
IT
TC
TE-SMR
1
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 19
Page 22
20
COMANDO CAMBIO
La leva (1) è posta sul lato sinistro del motore. Il pilota, ad
ogni cambio di velocità, deve lasciare libero il pedale che tornerà nella sua posizione centrale; la posizione di “folle” (N) si
trova tra la prima e la seconda marcia.
Si innesta la prima marcia spingendo in basso la leva; per tutte le altre marce spingerla in alto.
La posizione della leva sull'albero può essere variata. Per effettuare questa operazione occorre allentare la vite, togliere la
leva e porla in una nuova posizione sull'albero.
Bloccare la vite ad operazione effettuata.
AVVERTENZA*: Non cambiare le marce senza disinnestare la frizione e chiudere il gas.
Il motore potrebbe andare “fuorigiri” e subire danni.
ATTENZIONE*: Non rallentare scalando le
marce quando ci si trova ad una velocità
che potrebbe portare il motore “fuorigiri”
oppure far perdere aderenza alla ruota posteriore, se si selezionasse la velocità immediatamente inferiore.
COMANDO FRENO POSTERIORE
Il pedale (1) di comando del freno posteriore si trova sul lato
destro del motociclo. Sui modelli TE e SMR un interruttore di
stop, all'atto della frenata, provoca l'accensione della lampada
del fanale posteriore.
N: Folle
N: Folle
TC
1
1
TE-SMR
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 20
Page 23
21
IT
Controllare che il filtro sia pulito.
Controllare i raccordi in gomma e le fascette.
8. Controllare il sistema di scarico
Controllare i montaggi e verificare eventuali rotture.
Controllare il silenziatore.
9. Controllare le coppie di serraggio
A. Candela (vedere a pag. 34).
B. Verifica generale dei serraggi.
10. Controllare lo sterzo
Controllare il gioco dei cuscinetti dello sterzo.
11. Controllare l’impianto elettrico (TE- SMR)
Avviare il motore e controllare che i fanali, la luce stop, gli indicatori di direzione, le spie sul cruscotto e l’avvisatore acustico funzionino regolarmente.
ATTENZIONE*: L’inosservanza di questi controlli
quotidiani prima della guida può causare seri
danni al veicolo o gravi incidenti.
RODAGGIO
La durata e le prestazioni del motore risulteranno maggiori e
migliori, una volta effettuato un rodaggio di un paio d’ore prima di impiegareil mezzo a livello agonistico.
Durante la prima mezz’ora di guida si consiglia di mantenere
bassa la velocità, evitando accelerazioni improvvise per non
forzare il motore. Provvedere al cambio dell’olio e a tutte le
operazioni di manutenzione. Dopo la prima mezz’ora di guida
aumentare leggermente il numero di giri, sempre senza forzare.
Non mantenere una velocità eccessivamente bassa una volta
inserire le marce alte. Dopo un paio d’ore potete iniziare ad
usare il mezzo normalmente, a livello agonistico.
CONTROLLI DURANTE IL RODAGGIO

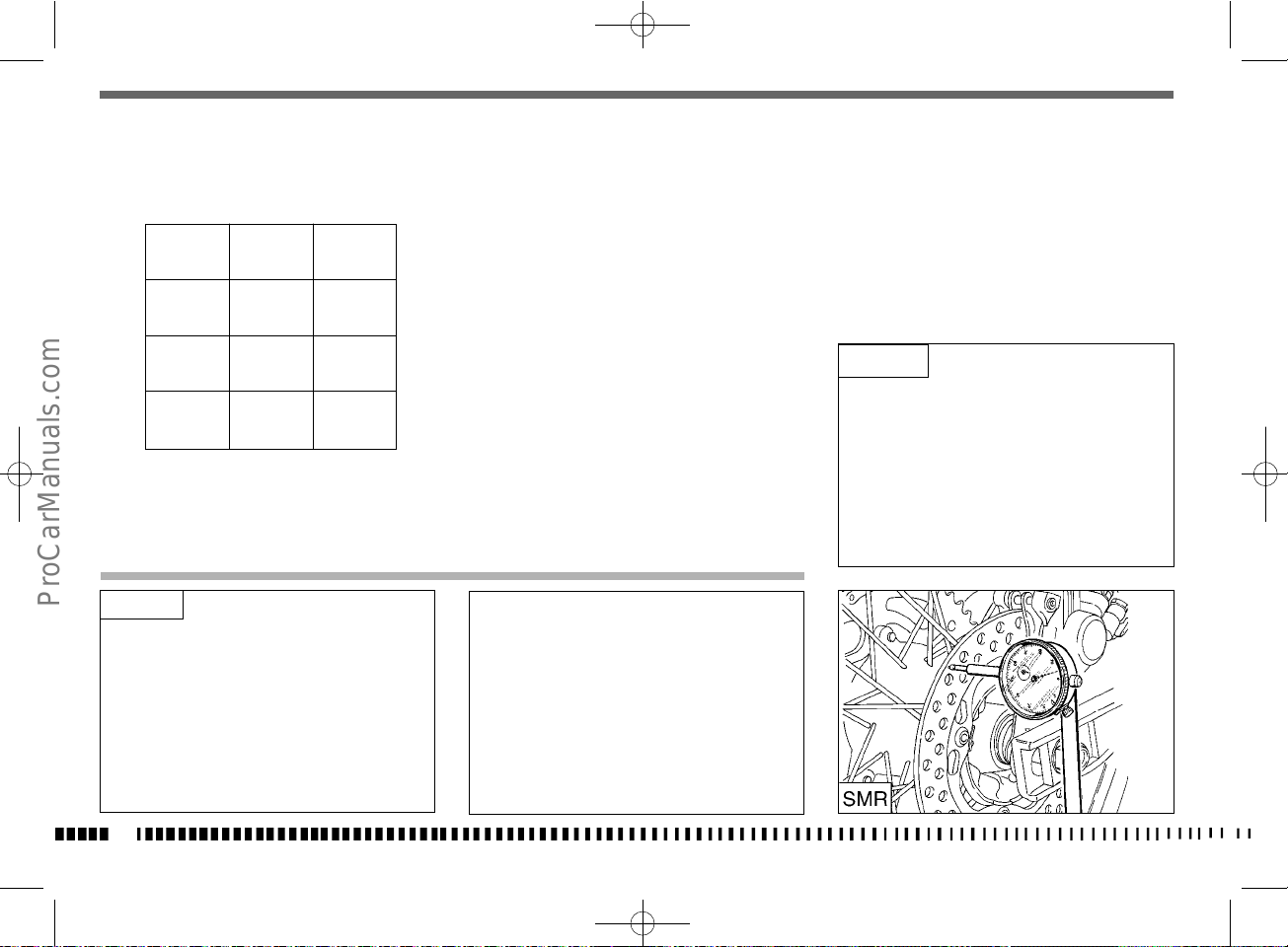

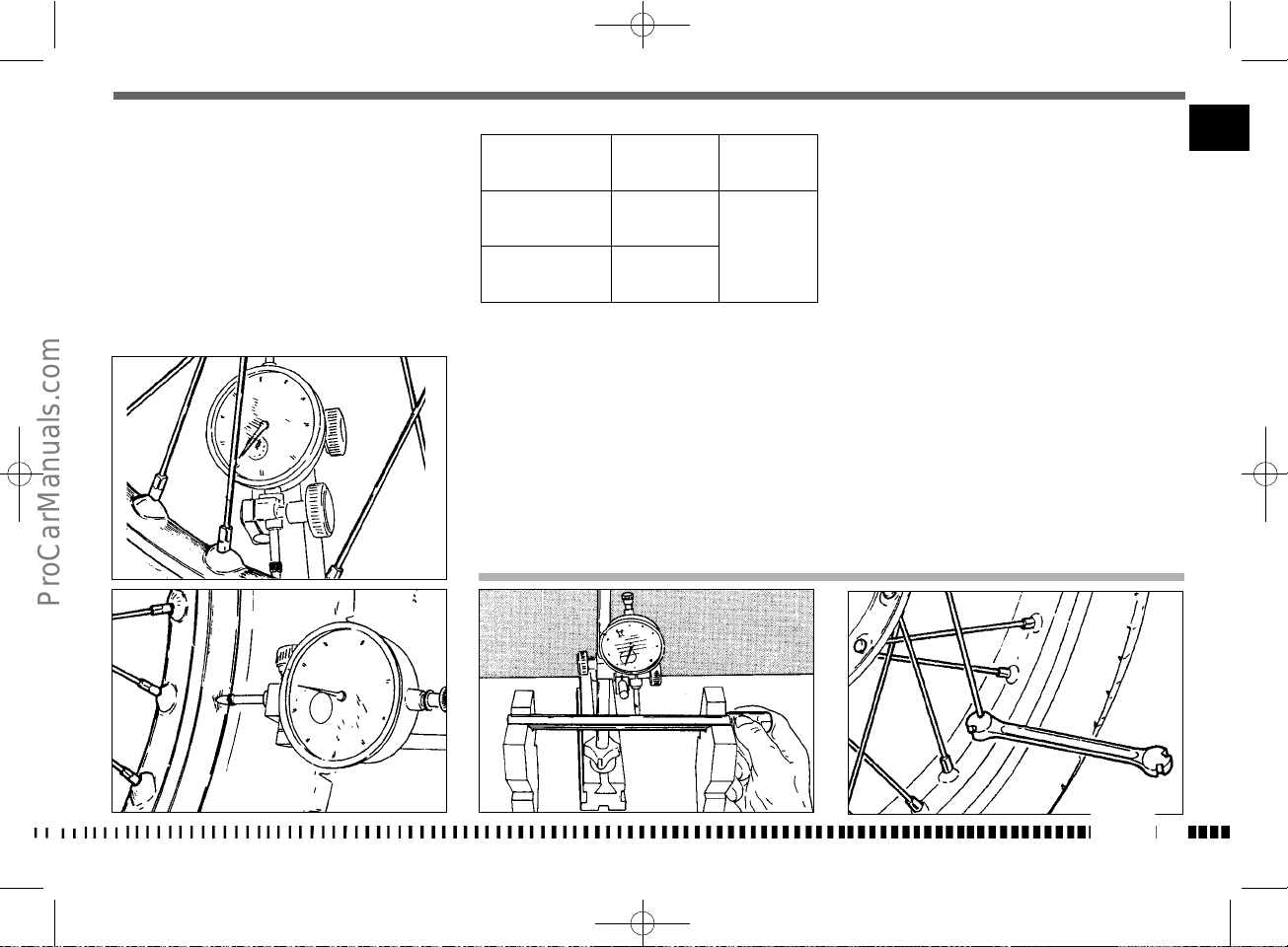

- CONTROLLO TENSIONE RAGGI RUOTE (vedi pag. 67);
- CONTROLLO SERRAGGIO RUOTE;
- CONTROLLO SERRAGGIO PERNO FORCELLONE;

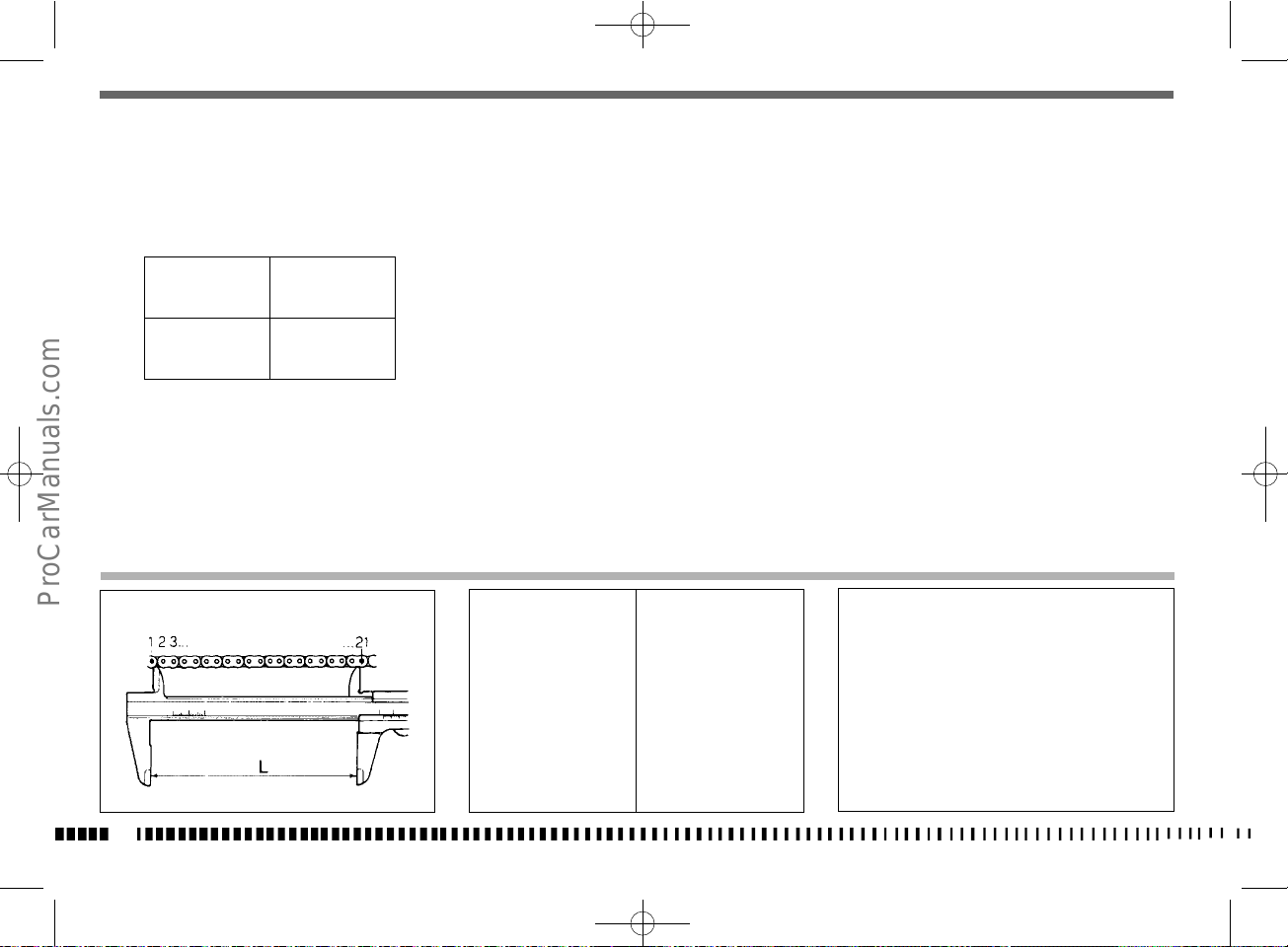

- CONTROLLO REGOLAZIONE CATENA (vedi pag. 47);
- CONTROLLO GIOCO CUSCINETTI DI STERZO (vedi pag. 36);
- CONTROLLO SERRAGGIO MANUBRIO;
- CONTROLLO SERRAGGIO MOTORE AL TELAIO;
- CONTROLLO SERRAGGIO RACCORDO ASPIRAZIONE;
- CONTROLLO SERRAGGIO DADI TESTA E CILINDRO;
VERIFICARE FREQUENTEMENTE LO STATO DI CARICA DELLA BATTERIA (vedi pag. 76)
ISTRUZIONI PER L'USO DEL MOTOCICLO
CONTROLLI PRELIMINARI
ATTENZIONE!
Esaminate attentamente questa lista prima di guidare per evitare incidenti o guasti durante la marcia.
1. Controllate tutti i liquidi
A. Livello olio motore-trasmissione.
B. Livello carburante.
C. Livello liquido di raffreddamento.
Accertarsi che tutti i tappi siano stati correttamente installati.
ATTENZIONE*: Non rimuovere il tappo del
radiatore a motore caldo!
2. Controllare tutti i comandi
A. Manopola del gas.
B. Leva della frizione.
Assicuratevi che le trasmissioni flessibili non siano danneggiate e scorrano liberamente.
3. Controllare i freni
Accertarsi che non vi siano perdite di olio e che le tubazioni non siano usurate.
Controllare il funzionamento.
4. Controllare le sospensioni
Comprimere la forcella e la sospensione posteriore.
Controllare che non vi siano perdite di olio ed accertarsi
del corretto funzionamento.
5. Controllare le ruote
Controllare i raggi e che i cuscinetti non presentino usura.
Controllare i cerchi ed i pneumatici.
Controllare la pressione dei pneumatici.
6. Controllare i rulli tendicatena, il pignone e
la corona
Controllare l'usura dei rulli, del pignone e della corona.
Accertarsi che la catena sia correttamente regolata e lubrificata.
7. Controllare il filtro aria e il sistema di aspi-
razione
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 21
Page 24
22
NOTA
Sul supporto della leva frizione è montato un interruttore di sicurezza che consente di effettuare l’avviamento SOLO con il
cambio in folle o la marcia inserita e la leva frizione tirata.
IMPORTANTE
NON ESEGUIRE MAI L’AVVIAMENTO SE NEL
CIRCUITO NON É INSERITA LA BATTERIA.
AVVIAMENTO DEL MOTORE (TE-SMR)
A motore freddo, cioè dopo prolungato fermo del motociclo in
presenza di bassa temperatura ambientale, operare nel modo
seguente:
1) porre la chiave (1) dell’interruttore accensione in posizione
IGNITION (il ronzio che si avverte ruotando la chiave in posizione IGNITION è dovuto alla pompa del carburante che porta
in pressione l’impianto di alimentazione);
2) tirare la levetta (2) dello starter;
3) tirare la leva (3) della frizione;
4) mettere il pedale (4) del cambio in folle e rilasciare la leva
della frizione;
5) premere l’interruttore avviamento-arresto motore (5) quindi il pulsante avviamento (6). Riportare la levetta (2) dello
starter nella posizione iniziale non appena il motore sarà in
grado di tenere il minimo. In caso di avviamento a caldo NON
utilizzare lo starter. Non far funzionare il motore freddo ad un
elevato numero di giri onde permettere il riscaldamento
dell’olio e la sua circolazione in tutti i punti che necessitano di
lubrificazione.
4
2
3
5
6
1
TE-SMR
TE-SMR
TE-SMR
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 22
Page 25
23
IT
DECOMPRESSORE MANUALE
Sebbene il motore sia provvisto di alzavalvole automatico può
essere necessario, in alcuni casi (ingolfamento del carburatore
o difficoltà di avviamento a causa di una batteria non sufficientemente carica) utilizzare il decompressore manuale posto
sulla sinistra del manubrio. In questi casi, tirare la levetta (5)
premendo contemporaneamente il pulsante di avviamento, rilasciare la levetta (5) mantenendo premuto il pulsante dopodiché rilasciare anche quest’ultimo.
Il supporto della leva (5) è provvisto di un tenditore (6) per
regolare il gioco che deve essere di circa 3 mm; una ulteriore
possibilità di registrazione è offerta dal gruppo di registro (7)
posto sulla destra del motore (agire su quest’ultimo quando
non è più possibile regolare correttamente il gioco con il tenditore sul manubrio).
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 23
Page 26
24
AVVIAMENTO DEL MOTORE (TC)
Procedere nel modo seguente:
1) accertarsi che il rubinetto carburante (A) si trovi in posizione aperta;
2) porre la leva del cambio (1) in folle;
3) tirare il pomello dello starter (pomello NERO 2 per l’avviamento a freddo *, pomello ROSSO 3 per l’avviamento
a caldo);
*: cioè dopo prolungato fermo del motociclo o in presenza
di bassa temperatura ambientale.
TC
TC
1
4
4) abbassare il pedale di avviamento (4) fino a trovare
una certa resistenza (pistone al P.M.S.);
A
2
3
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 24
Page 27
25
IT
5) tirare la levetta (5) ed abbassare ulteriormente, di una corsa limitata, il pedale fino a vincere la suddetta resistenza
(superamento del P.M.S.);
6) a questo punto, rilasciare la levetta (5) ed il pedale (4); 7) in caso di AVVIAMENTO A FREDDO, ruotare completamente
per 2 volte la manopola (6) del comando gas (in caso di avviamento a caldo NON effettuare questa operazione);
TC
TC
TC
4
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 25
Page 28
26
IMPORTANTE
Non accelerare mai il motore dopo un avviamento a freddo.
ATTENZIONE*: Il sistema di scarico contiene gas
di monossido di carbonio. Non far mai girare
il motore in luoghi chiusi.
In caso di uso dell’avviamento a pedale, seguire attentamente le istruzioni riportate a
pag. 24 e tenere presente la nota sottoriportata.
Avviamento a pedale
ATTENZIONE*: In fase di avviamento di questo
tipo di motociclo ad alte prestazioni si può verificare, talvolta, un forte “contraccolpo” . Non
avviare il motore senza aver prima indossato
stivali di guida appropriati, particolarmente
protettivi. Si corre il rischio di ferirsi seriamente alla gamba nel caso il pedale di a il “contraccolpo” ed il piede scivoli.
8) abbassare COMPLETAMENTE il pedale (4) fino ad avviare il
motore.
AVVIAMENTO A CALDO: PRIMA DI PARTIRE,
DISATTIVARE IL POMELLO ROSSO (3) DELLO
STARTER SUL CARBURATORE.
In caso di mancato avviamento, ripetere questa procedura.
NOTA IMPORTANTE IN CASO DI AVVIAMENTO A
FREDDO A BASSE TEMPERATURE
Si raccomanda di effettuare un breve riscaldamento al minimo fino a quando, dopo aver disinserito lo starter, ci sarà una normale
risposta del motore alle aperture del comando gas.
In tale modo l’olio, circolando, raggiungerà tutti i punti che richiedono lubrificazione ed il liquido refrigerante arriverà alla temperatura necessaria al corretto funzionamento del motore.
Evitare di effettuare un riscaldamento troppo prolungato del motore.
4
3
TC
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 26
Page 29
27
IT
3) tirare la leva (3) della frizione;
4) agire sul pedale messa in moto (4) per avviare il veicolo.
5) Rilasciare poi la leva frizione (3).
PRIMA DI PARTIRE, DISATTIVARE IL POMELLO
ROSSO (2) DELLO STARTER SUL CARBURATORE.
AVVIAMENTO A CALDO (TC)
In caso di difficoltà di avviamento a motore caldo, o dopo
una caduta, operare nel modo seguente:
1) mettere la leva (1) del cambio in folle;
2) tirare il pomello ROSSO dello starter (2);
TC
1
2
TC
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 27
Page 30
28
ARRESTO DEL MOTOCICLO E DEL MOTORE
- Chiudere completamente la manopola (1) del gas in modo
da far decelerare il motociclo.
- Frenare sia anteriormente che posteriormente mentre si scalano le marce (per una forte decelerazione, agire in modo
deciso sul leva e pedale dei freni).
- Una volta arrestato il motociclo, tirare la leva frizione e porre la leva (2) del cambio in posizione di folle.
- Premere il pulsante ROSSO (3) arresto motore.
- TC: Chiudere il rubinetto (4) del carburante.
- TE, SMR: ruotare a sinistra la chiave dell’interruttore di accensione.
ATTENZIONE*: In alcune condizioni può essere utile l’uso indipendente del freno anteriore o di quello posteriore. Usare il freno
anteriore con prudenza, specialmente su
terreni sdrucciolevoli. L’uso scorretto dei
freni può causare gravi incidenti.
TE-SMR
TE-SMR
TC
TC
ATTENZIONE*: In caso di bloccaggio del
gas in posizione aperta o di altro malfunzionamento che facesse girare il motore
in modo incontrollabile, premere IMMEDIATAMENTE il pulsante arresto motore.
Mantenere il controllo del motociclo con il
normale uso dei freni e dello sterzo mentre si preme il pulsante di arresto.
4
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 28
Page 31
29
IT
SOSTITUZIONE OLIO MOTORE E PULIZIA- SOSTITUZIONE FILTRI METALLICI ED A CARTUCCIA
ATTENZIONE*: Fare attenzione a non toccare l’olio caldo.
L’operazione dovrà essere effettuata, A MOTORE CALDO, nel
modo seguente:
● Togliere il tappo di carico olio (2);
● anche se non indispensabile, è consigliabile rimuovere la
protezione inferiore (A) del motore;
● porre una bacinella sotto il motore;
● togliere il tappo di scarico olio (3);
● evacuare l’olio esausto e pulire la calamita sul tappo;
● rimuovere i tre filtri metallici (5), (6) e (7) sulla sinistra
del motore, controllare le condizioni degli anelli OR ed effettuare la pulizia dei filtri con benzina; procedere inversamente per il rimontaggio;
● per sostituire la cartuccia filtro (4) è necessario svitare le
tre viti di fissaggio e rimuovere il coperchietto;
● una volta sostituiti i filtri, rimontare il tappo di scarico (3),
la protezione del motore (A) e versare la prevista quantità
di olio.
CONTROLLO LIVELLO OLIO
Tenendo il motociclo in piano ed in posizione verticale, controllare il livello dell’olio per mezzo dell’oblò di ispezione (1) inserito
sul carter destro del motore. Verificare che il livello si trovi compreso tra le due tacche MIN e MAX.
Per effettuare il rabbocco, rimuovere il tappo di carico (2).
Nota*: Eseguire questa operazione a motore
caldo.
ATTENZIONE*: Fare attenzione a non toccare
l’olio caldo.
MAX
MIN
1
2
2
3
4
A
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 29
Page 32
30
AVVERTENZA
Non togliere il tappo del radiatore a motore caldo. Si corre il rischio che il liquido fuoriesca e provochi ustioni.
CONTROLLO LIVELLO LIQUIDO DI RAFFREDDAMENTO
Controllare il livello (1) nel radiatore destro a motore freddo e
con il motociclo in posizione verticale. Il refrigerante deve trovarsi 10 mm sopra gli elementi ed inoltre, sui modelli TE ed
SMR, non deve superare la metà del serbatoio di recupero (2)
posto davanti all'ammortizzatore posteriore.
Il tappo del radiatore presenta due posizioni di bloccaggio: la
prima serve allo scarico preventivo della pressione esistente
nel circuito di raffreddamento.
1
2
AVVERTENZA
TE-SMR: Ricordare che la ventola di raffreddamento (A) può entrare in funzione anche
con l’interruttore di accensione in posizione
OFF; operare pertanto a debita distanza
dalle palette della ventola.
NOTA
Potrebbero sorgere difficoltà nell'eliminare
il liquido da superfici verniciate. Se così fosse, lavare con acqua.
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 30
Page 33
31
IT
Controllare periodicamente i manicotti di collegamento (vedi
“Scheda di manutenzione periodica”); ciò eviterà che si verifichino perdite di refrigerante con conseguente rischio di grippaggio del motore. Se sulle tubazioni (A) si presentano screpolature, rigonfiamenti o indurimenti dovuti ad essiccamento dei
manicotti, sarà opportuna la loro sostituzione.
Controllare il corretto fissaggio delle fascette (B).
B
A
A
B
SOSTITUZIONE LIQUIDO DI RAFFREDDAMENTO
Porre un contenitore sul lato destro del cilindro, sotto la vite
(1) di scarico refrigerante.
Togliere PER PRIMA la vite (1), aprire LENTAMENTE il tappo (2)
del radiatore destro e lasciar defluire il refrigerante nel contenitore inclinando sulla destra il motociclo. Rimontare la vite
(1).
Versare nel radiatore la quantità di liquido prescritta e portare
il motore in temperatura per eliminare eventuali bolle d’aria.
1
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 31
Page 34
32
NOTA
In caso di sostituzione dei cavi (1) e (2) del comando gas è
necessario rispettare, al rimontaggio, la dimensione A
(10mm) indicata nella foto. Rimontare poi il coperchietto di
protezione (B) mediante la vite (3) ed effettuare la registrazione dei cavi sul manubrio, come descritto a fianco.
Per effettuare l’operazione di sostituzione dei cavi, è necessario rimuovere il serbatoio carburante.
REGOLAZIONE CAVO COMANDO GAS
Per verificare la corretta registrazione della trasmissione di comando gas operare nel modo seguente:
- rimuovere il cappuccio superiore in gomma (1);
- verificare, spostando avanti e indietro la trasmissione (2),
che vi sia un gioco di 2 mm circa;
- qualora ciò non avvenisse sbloccare la controghiera (3) e
ruotare opportunamente la vite di registro (4) (svitandola si
diminuisce il gioco, avvitandola lo si aumenta);
- bloccare nuovamente la controghiera (3).
ATTENZIONE*: Utilizzare il veicolo con il cavo
comando gas danneggiato pregiudica notevolmente la sicurezza di guida.
ATTENZIONE*: I gas di scarico contengono
monossido di carbonio. Non far girare il motore in luoghi chiusi.
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 32
Page 35
33
IT
REGISTRAZIONE CARBURATORE (TC)
La registrazione deve essere effettuata solo a motore caldo e con il
comando gas in posizione chiusa agendo nel modo seguente:
- Girare la vite di registro minimo (1) posta sulla sinistra del
veicolo, sino ad ottenere un minimo piuttosto elevato, (girare in senso orario per aumentare il regime, in senso antiorario per diminuirlo).
- Ruotare la vite di registro (2) in senso orario fino alla posizione di tutto chiuso quindi tornare indietro di 2 giri.
- svitare progressivamente la vite (1) sino ad ottenere il minimo più appropriato.
REGISTRAZIONE MINIMO (TC)
La registrazione del minimo deve essere effettuata solo a motore caldo e con comando gas in posizione chiusa agendo nel
modo seguente:
- girare la vite di registro minimo (1) posta sulla sinistra del
veicolo, in prossimità del rubinetto carburante, sino ad ottenere il minimo più appropriato, (girare in senso orario per
aumentare il regime, in senso antiorario per diminuirlo).
REGISTRAZIONE MINIMO (TE-SMR)
La registrazione del minimo deve essere effettuata solo a motore caldo e con comando gas in posizione chiusa agendo nel
modo seguente:
- girare la vite di registro minimo (3) posta sulla destra del
veicolo, sul corpo farfallato, sino ad ottenere il minimo di
1.600 giri/1’ (girare in senso orario per aumentare il regime, in senso antiorario per diminuirlo).
3
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 33
Page 36
34
CONTROLLO CANDELA
La candela (2) è NGK CR8EB; la distanza fra gli elettrodi deve
essere 0,7 mm.
Una distanza maggiore può causare difficoltà di avviamento e
sovraccarico della bobina.
Una minore, può causare problemi di accelerazione, di funzionamento al minimo e di prestazioni alle basse velocità.
Pulire lo sporco intorno alla base della candela prima di rimuoverla dopo aver totlto il cappuccio (1).
E’ utile esaminare lo stato della candela, subito dopo averla
tolta dalla sua sede, poichè i depositi e la colorazione dell’isolante forniscono utili indicazioni.
Esatto grado termico:
La punta dell’isolante è secca ed il colore è marrone chiaro o
grigio.
Grado termico elevato:
La punta dell’isolante è secca e coperta da incrostazioni scure.
Grado termico basso:
La candela si è surriscaldata e la punta dell’isolante è vetrosa
e di colore bianco o grigio.
AVVERTENZA*: Effettuare l’eventuale sostituzione della candela con una “più calda” o
“più fredda” con estrema cautela. Una candela di grado termico troppo elevato può
causare preaccensioni con possibili danni
per il motore. Una candela di grado termico
troppo basso può causare un notevole aumento dei depositi carboniosi.
Prima di procedere al rimontaggio, eseguire
una accurata pulizia degli elettrodi e
dell’isolante usando uno spazzolino metallico. Applicare grasso grafitato sul filetto
della candela, avvitarla a mano fino in
fondo quindi serrarla alla coppia di 10÷12
Nm. Allentare la candela e serrarla nuovamente a 10÷12 Nm.
La candela che presenti screpolature
sull’isolante o che abbia gli elettrodi corrosi, deve essere sostituita.
REGOLATORE DI TENSIONE (TE-SMR)
Il regolatore di tensione (3) è fissato sul lato destro del telaio,
nella parte anteriore.
2
3
1
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 34
Page 37
35
IT
PULIZIA FILTRO ARIA
Lavare il filtro con un detergente specifico (AGIP "Filter clean
foam air detergent fluid" o prodotto similare) ed asciugarlo
perfettamente (lavare il filtro con benzina solo in caso di necessità). Immergerlo in olio speciale per filtri (AGIP "Foam air
filter protection oil" o prodotto similare) e strizzarlo per far
uscire l’olio superfluo.
ATTENZIONE*: Per la pulizia dell’elemento
filtrante non utilizzare benzina o solvente a
basso punto di infiammabilità; potrebbero
verificarsi incendi o esplosioni.
ATTENZIONE*: Pulire l’elemento filtrante in
un’area ben ventilata e non avvicinare scintille o fiamme all’area di lavoro.
MONTAGGIO
Mettere del grasso sul bordo (C) del filtro dal lato dell'alloggiamento per ottenere una buona tenuta. Nel rimontare il filtro nel proprio alloggiamento, assicurarsi che l'appendice A
sia rivolta verso l'alto e che lo spigolo B si trovi sul lato inferiore sinistro della scatola filtro. Rimontare gli altri particolari
precedentemente rimossi.
AVVERTENZA*: In caso di errato montaggio
del filtro, potrebbero entrare sporcizia o
polvere, provocando l’usura rapida dei segmenti pistone e del cilindro.
CONTROLLO FILTRO ARIA
Ruotare in senso antiorario il perno posteriore (1), rimuoverlo
ed estrarre la sella svincolandola dalla vite di fissaggio anteriore.
Togliere la vite (3), rimuovere il filtro aria completo (4) e separare il filtro (5) dal telaietto (6).
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 35
Page 38
36
REGOLAZIONE ANGOLO DI STERZATA
L’angolo di sterzata può essere variato agendo sui gruppi di
registro posti ai lati del cannotto di sterzo nel modo seguente:
allentare il controdado (1) e ruotare la vite di registro (2) fino
a raggiungere l’angolo desiderato quindi serrare nuovamente
il controdado (1). Effettuare modifiche della stessa entità su
entrambi i lati.
REGOLAZIONE GIOCO DEI CUSCINETTI DELLO
STERZO
Per motivi di sicurezza lo sterzo dovrebbe essere sempre mantenuto registrato in modo tale che il manubrio di guida ruoti
liberamente senza gioco. Per controllare la registrazione dello
sterzo, posizionare sotto al motore un cavalletto o un supporto
in modo che la ruota anteriore sia sollevata dal terreno.
Premere leggermente sulle estremità del manubrio per mettere in rotazione l'articolazione di sterzo; il manubrio dovrà ruotare senza sforzo.
Mettetevi a terra di fronte al motociclo, afferrate le estremità
inferiori degli steli della forcella e muovetele in senso normale
al loro asse. Se si avverte gioco occorrerà eseguire la regolazione operando come segue:
allentare il dado (1) del cannotto di sterzo.
Allentare le quattro viti (3) di fissaggio della testa di sterzo
agli steli forcella.
Ruotare in senso orario la ghiera (2) del cannotto di sterzo con
l'apposita chiave speciale, fino ad ottenere una corretta registrazione del gioco.
Serrare il dado (1) del cannotto alla coppia di serraggio di 8÷9
Kgm. (78,4÷88,3 Nm).
Serrare le quattro viti (3) sulla testa di sterzo a 22,5÷26,5 Nm
(2,3÷2,7 Kgm).
AVVERTENZA*: Per motivi di sicurezza non
guidare il motociclo con i cuscinetti di sterzo
danneggiati.
3
1
2
1
2
MUM1-250_310_450_510_2009 21-05-2008 11:19 Pagina 36
Page 39
37
IT
A
B
+
-
2
TE-TC
serbatoio trasparente (SMR).
Un eventuale abbassamento del livello del fluido può permettere l'ingresso di aria nell'impianto con conseguente allungamento della corsa della leva.
ATTENZIONE*: Se la leva del freno risulta
troppo “morbida”, si è in presenza di aria
nella tubazione o di un difetto dell’impianto. Essendo pericoloso guidare il motociclo
in queste condizioni, fare immediatamente
controllare l’impianto frenante presso il
Concessionario Husqvarna.
AVVERTENZA*: Non versare fluido freni su
superfici verniciate o lenti (es. di fanali)
AVVERTENZA*: Non mischiare due tipi di
fluido diversi. Se si sceglie di impiegare
una diversa marca di fluido, eliminare completamente quello esistente.
AVVERTENZA*: Il fluido freni può causare irritazioni. Evitare il contatto con la pelle e
gli occhi. In caso di contatto, pulire completamente la parte colpita e, qualora si trattasse degli occhi, chiamare un medico.
REGOLAZIONE LEVA COMANDO E CONTROLLO
LIVELLO FLUIDO FRENO ANTERIORE
Sul modello SMR la leva sul manubrio può essere regolata su 4
posizioni, a seconda della dimensione della mano del pilota. Per
avvicinare la leva alla manopola ruotare il registro (B) in senso
ORARIO, per allontanare la leva dalla manopola ruotare il registro (B) in senso ANTIORARIO. Sui modelli TE e TC il registro (2)
posto sulla leva di comando consente di regolare la corsa a vuoto
(a). La corsa a vuoto (a) deve essere almeno di 3 mm.
Il livello del fluido nel serbatoio della pompa non deve mai
trovarsi al di sotto del valore minimo (1) visibile dall’oblò ricavato posteriormente sul corpo pompa (TE, TC) o indicato sul
SMR
A: per aumentare il gioco
B: per diminuire il gioco
SMR
MUM1-250_310_450_510_2009 21-05-2008 11:20 Pagina 37
Page 40
38
Dopo aver effettuato questa registrazione, è necessario regolare la corsa a vuoto del pedale, secondo le istruzioni riportate
di seguito.
REGISTRAZIONE CORSA A VUOTO FRENO POSTERIORE
Il pedale di comando del freno posteriore, deve avere una cor-
sa a vuoto (B) di 5 mm prima di inizare l’azione frenante.
Qualora ciò non si verificasse, procedere alla registrazione nel
modo seguente:
- allentare il dado (3);
- agire sull’astina comando pompa (4) per aumentare o diminuire la corsa a vuoto;
- a operazione effettuata serrare nuovamente il dado (3).
ATTENZIONE
La mancanza della corsa a vuoto prescritta
provocherà la rapida usura delle pastiglie
freno con il conseguente rischio di arrivare
alla TOTALE INEFFICIENZA DEL FRENO.
REGISTRAZIONE POSIZIONE PEDALE FRENO
POSTERIORE
La posizione del pedale di comando del freno posteriore rispetto all’appoggiapiede, può essere regolata a seconda delle esigenze personali.
Dovendo procedere a tale registrazione operare nel modo seguente:
- allentare la vite (1);
- ruotare la camma (2) per abbassare o alzare della dimensione (A) desiderata il pedale del freno;
- a regolazione effettuata serrare nuovamente la vite (1).
MUM1-250_310_450_510_2009 21-05-2008 11:20 Pagina 38
Page 41
39
IT
CONTROLLO LIVELLO FLUIDO
Il livello (A) deve trovarsi tra le tacche poste sul serbatoio
pompa.
REGOLAZIONE LEVA COMANDO E CONTROLLO
LIVELLO FLUIDO FRIZIONE IDRAULICA
La corsa a vuoto (A) deve essere almeno di 3 mm.
La posizione della leva sul manubrio può essere variata, a seconda della dimensione della mano del pilota.
Per avvicinare la leva alla manopola, ruotare il registro (B) in
senso ORARIO.
Per allontanare la leva dalla manopola, ruotare il registro (B)
in senso ANTIORARIO.
Per effettuare la verifica del livello del fluido, operare nel modo seguente:
- togliere sul comando le viti (1), il coperchio (2) e la mem-
brana in gomma;
- mantenendo orizzontale il cilindro (3) del comando, verificare che il livello del fluido non si trovi al di sotto di 4 mm
(0.16 in.) dal limite superiore (D) del corpo pompa;
- se necessario, aggiungere fluido del tipo riportato nella
TABELLA DI LUBRIFICAZIONE a pag. 10.
AVVERTENZA *: Non utilizzare MAI liquido
per freni.
Rimontare le parti precedentemente rimosse.
Controllare periodicamente la tubazione di collegamento (vedi
“Scheda di manutenzione periodica”); se la tubazione (C) presenta segni di usura o crepe, sarà opportuna la sua sostituzione.
MUM1-250_310_450_510_2009 21-05-2008 11:20 Pagina 39
Page 42
40
SPURGO FRIZIONE IDRAULICA
Per effettuare l’operazione, operare nel modo seguente:
- togliere le viti (1), il coperchio (2) e la membrana in gomma;
- rimuovere il nipplo di sfiato (3);
- introdurre nel foro del nipplo, con l’ausilio di una siringa, il
fluido del tipo riportato nella TABELLA DI LUBRIFICAZIONE a
pag. 10.
AVVERTENZA *: Non utilizzare MAI liquido per freni.
- procedere nell’operazione fino a quando, dal foro (B) sul
corpo pompa, uscirà solo fluido SENZA bollicine.
Controllare che il livello del fluido non si trovi al di sotto di 4
mm dal limite superiore (A) del corpo pompa. Rimontare le
parti precedentemente rimosse.
MUM1-250_310_450_510_2009 21-05-2008 11:20 Pagina 40
Page 43
41
IT
REGOLAZIONE DELLE SOSPENSIONI IN BASE A
PARTICOLARI CONDIZIONI DELLA PISTA
Le indicazioni che seguono costituiscono una guida indicativa
per la messa a punto delle sospensioni in funzione del tipo di
terreno di impiego del motociclo.
Prima di effettuare qualunque modifica ed anche in seguito,
se la nuova registrazione fosse insoddisfacente, è necessario
partire sempre dalla taratura standard aumentando o diminuendo gli scatti di registrazione di uno alla volta.
TERRENO DURO
Forcella: regolazione più morbida in compressione
Ammortizzatore: regolazione più morbida in compressione
In caso di percorso veloce, regolazione più morbida sia in compressione che in estensione per entrambe le sospensioni, quest’ultima modifica favorisce l’aderenza delle ruote sul terreno.
TERRENO SABBIOSO
Forcella: regolazione più dura in compressione, oppure sostituzione della molla standard con una più dura con contemporanea regolazione più morbida della compressione e più dura
dell’estensione.
Ammortizzatore: regolazione più dura in compressione e principalmente in estensione; agire inoltre sul precarico della molla per abbassare la parte posteriore della moto.
TERRENO FANGOSO
Forcella: regolazione più dura in compressione, oppure sostituzione della molla standard con una più dura;
Ammortizzatore: regolazione più dura sia in compressione che
in estensione oppure sostituzione della molla standard con
una più dura; agire inoltre sul precarico della molla per alzare
la parte posteriore della moto. La sostituzione delle molle su
entrambe le sospensioni è consigliata per compensare l’aumento di peso della moto dovuto al fango accumulato.
NOTE
Se la forcella fosse troppo morbida o troppo dura in ogni condizione di registrazione, verificare il livello dell’olio nello stelo
perchè potrebbe essere troppo basso o troppo alto ; ricordare
che una quantità maggiore di olio nella forcella comporta uno
spurgo aria più frequente. Se le sospensioni non reagiscono
alle variazioni di taratura, verificare i gruppi di registro perchè
potrebbero essere bloccati.
MUM1-250_310_450_510_2009 21-05-2008 11:20 Pagina 41
Page 44
42
Le tarature standard e le procedure di registrazione sono riportate qui di seguito.

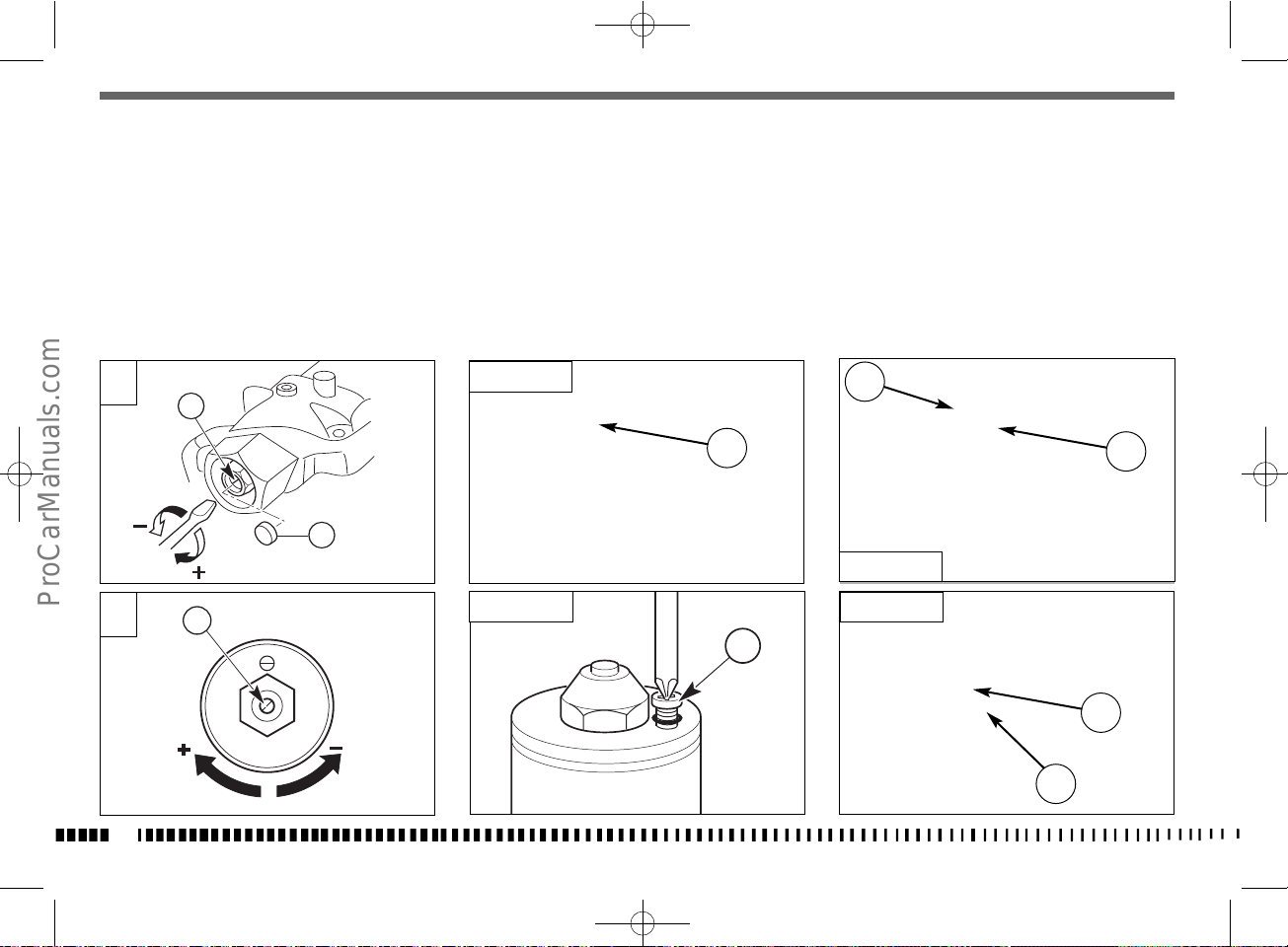

REGOLAZIONE FORCELLA
a) COMPRESSIONE (REGISTRO INFERIORE)
Taratura standard: -15 scatti (TC);
Taratura standard: -12 scatti (TE-SMR).
Qualora si dovesse ripristinare la taratura standard,rimuovere
il tappo (B) e ruotare il registro (A) in senso orario sino alla
posizione di tutto chiuso, quindi tornare indietro degli scatti sopracitati. Per ottenere una frenatura più dolce, ruotare il registro in senso antiorario; agire inversamente per ottenere una
frenatura più dura.
b) ESTENSIONE (REGISTRO SUPERIORE)
Taratura standard: -15 scatti (TC);
Taratura standard: -12 scatti (TE-SMR).
Qualora si dovesse ripristinare la taratura standard , ruotare il
registro (C) in senso orario sino alla posizione di tutto chiuso,
quindi tornare indietro degli scatti sopracitati. Per ottenere
una frenatura più dolce, ruotare il registro in senso antiorario;
agire inversamente per ottenere una frenatura più dura.
c) SFIATO ARIA (da effettuare dopo ogni gara in caso di uso
competitivo oppure mensilmente).
TE-SMR: Porre il veicolo su un cavalletto centrale, estendere
completamente la forcella ed allentare la valvolina (D).
Serrare la valvolina ad operazione ultimata.
TC: Porre il veicolo su un cavalletto centrale, estendere completamente la forcella, rimuovere il cappuccio (E) e premere sulla
valvolina con una punta. Rimontare il cappuccio.
ATTENZIONE!
Non allentare MAI la vite (F).
NOTA: Non forzare le viti di registro oltre la posizione
di apertura e chiusura massima.
A
B
C
D
a)
b)
TC
TC
TE-SMR
TE-SMR
E
C
C
C
F
MUM1-250_310_450_510_2009 21-05-2008 11:20 Pagina 42
Page 45
43
IT

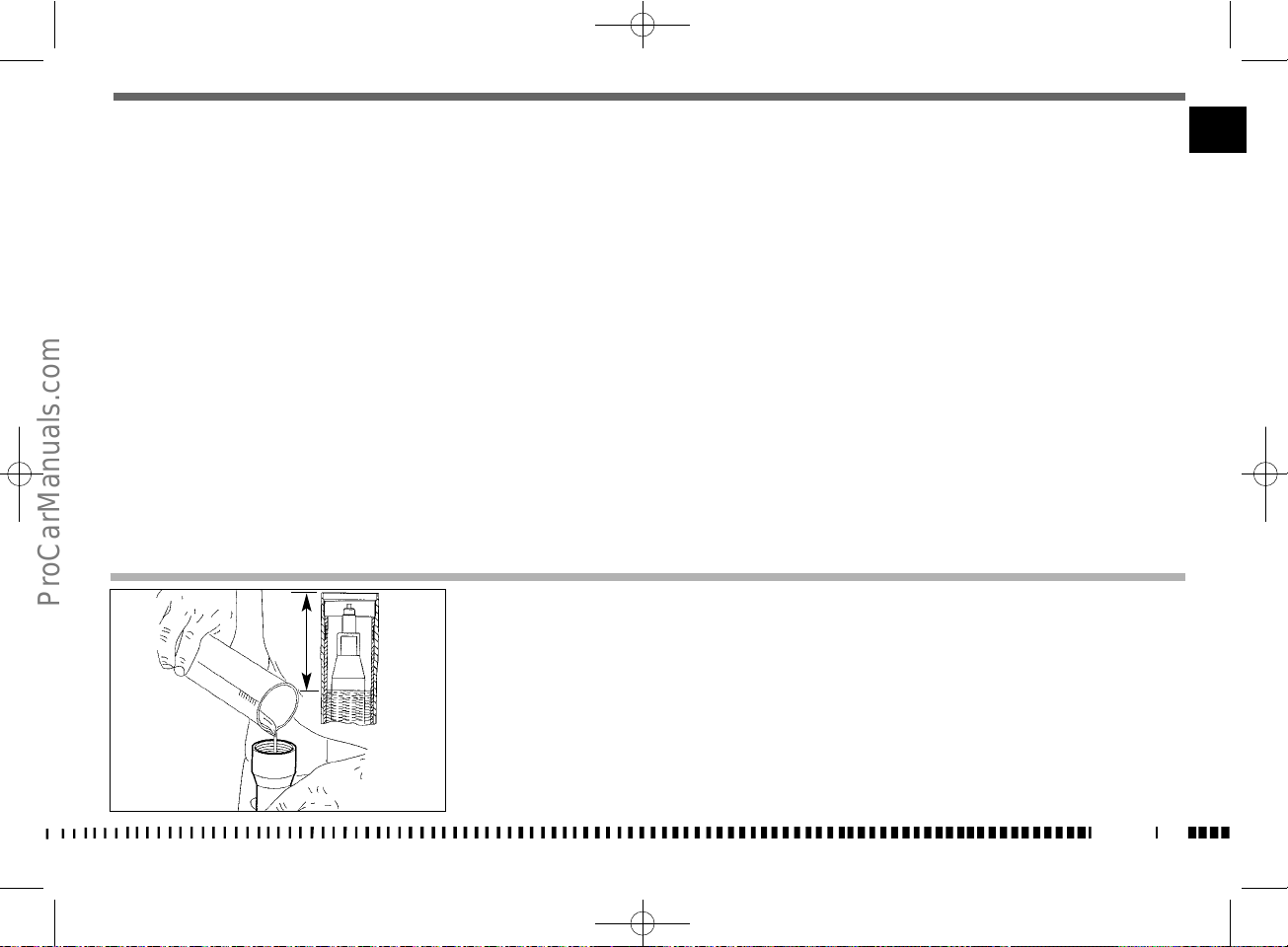

LIVELLO OLIO FORCELLA
Per il regolare funzionamento della forcella é indispensabile
che in entrambe le gambe si trovi la prevista quantità d’olio.
Per controllare il livello dell’olio all’interno degli steli, è necessario rimuovere questi ultimi dalla forcella e procedere nel
modo seguente:
- rimuovere i tappi delle aste di forza;
- togliere le molle dagli steli facendo scolare l’olio all’interno
di questi ultimi;
- portare la forcella a fondo corsa;
- verificare che il livello si trovi alla distanza “A” dal limite superiore dell’asta di forza.
QUANTITÀ D’OLIO IN OGNI STELO
- TC: 320 cm
3
- TE: 725 cm
3
- SMR: 740 cm
3
A=100mm (3.94 in.) - SMR
A=120mm (4.72 in.) - TE
A
NOTA
Indice di flessibilità molle di serie:
K=4,8 N/mm (TE)
K=5 N/mm (TC-SMR)
NOTA
Per non alterare il valore di precarica, sostituire sempre molla
e distanziale accoppiati.
MUM1-250_310_450_510_2009 21-05-2008 11:20 Pagina 43
Page 46
44
b) Modifica altezza manubrio
Rimuovere il distanziale inferiore (A) e sostituire la vite (4)
con una di lunghezza L=65 mm..
Ultimata l’operazione, serrare le viti (3) a 2,75-3,05 kgm
(27-30 Nm; 19.9-22 Lb/ft) e le viti (4) a 2,0-2,2 kgm
(19,6-21,6 Nm; 14.5-15.9 Lb/ft).

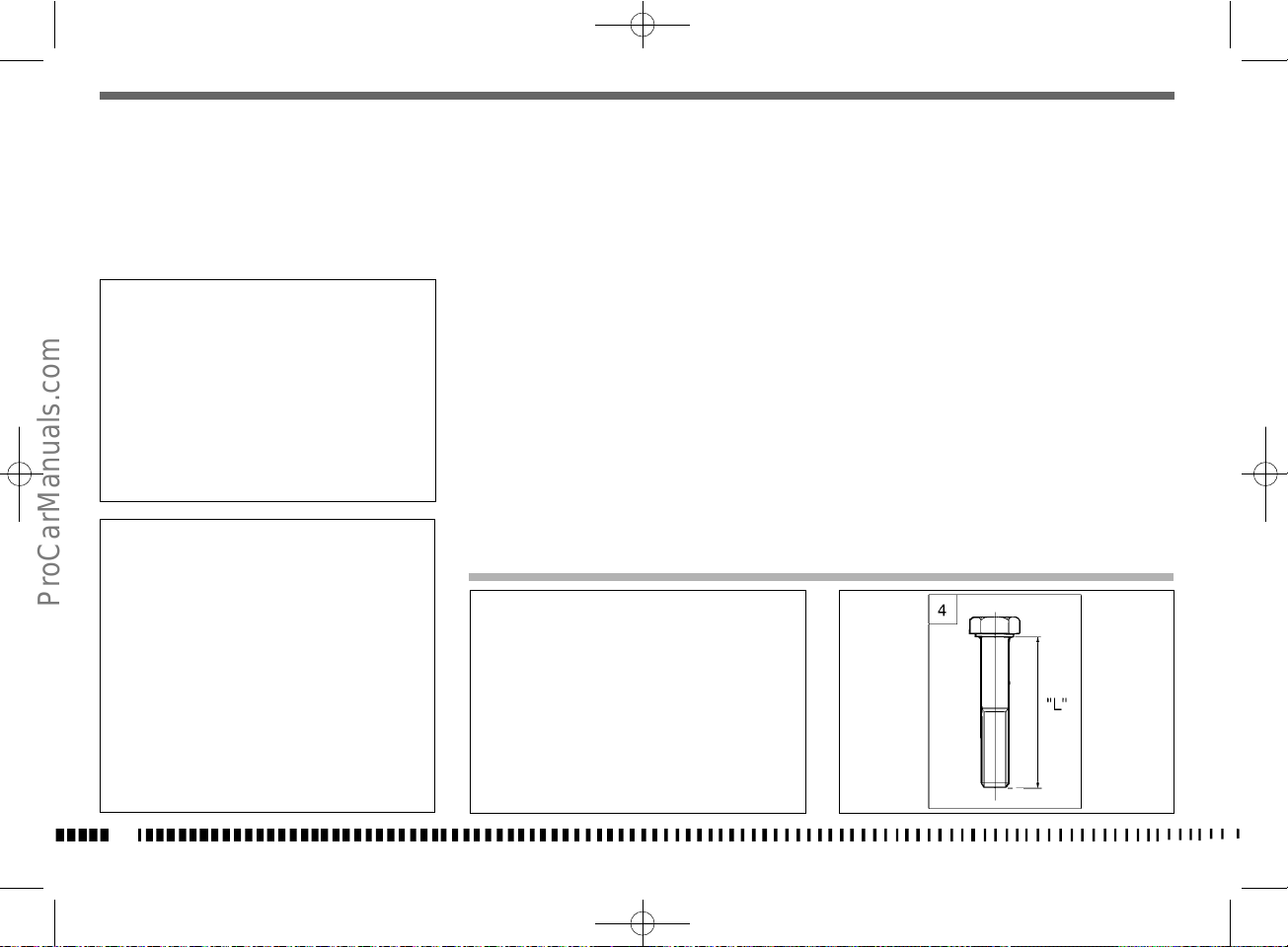

MODIFICA POSIZIONE ED ALTEZZA MANUBRIO
La posizione (a) e l'altezza (b) del manubrio possono
essere modificati per meglio adattarsi alle Vostre esigenze di
guida. Per effettuare le operazioni, rimuovere il cavallotto superiore (1) e quello inferiore (2) previo smontaggio delle relative viti di fissaggio (3) e (4).
a) Modifica posizione manubrio
Ruotare di 180° il cavallotto inferiore per ottenere l’avanzamento o l’arretramento (10mm- 0.04 in.) della posizione
del manubrio rispetto a quella iniziale.
MUM1-250_310_450_510_2009 21-05-2008 11:20 Pagina 44
Page 47
45
IT
4. La differenza tra queste due misurazioni costituisce
l'ABBASSAMENTO della parte posteriore del motociclo.
L'abbassamento consigliato è di 100 mm con ammortizzatore freddo e di 95 mm con ammortizzatore caldo.
5. Per ottenere il corretto abbassamento in relazione al vostro
peso, regolare il precarico della molla dell'ammortizzatore
come descritto a fianco.
ATTENZIONE*: Non smontare mai l’ammortizzatore perchè contiene gas sotto pressione. Per interventi di maggiore entità rivolgersi al Concessionario Husqvarna.
REGISTRAZIONE PRECARICO MOLLA AMMORTIZZATORE
Per effettuare l'operazione procedere nel modo seguente:
1. Rimuovere la sella dopo aver ruotato in senso antiorario
il perno posteriore (1) di fissaggio, svitare le viti (2) e togliere il pannello laterale destro (3).
REGISTRAZIONE AMMORTIZZATORE
L'ammortizzatore posteriore deve essere registrato in funzione
del peso del pilota e delle condizioni del terreno.
Per effettuare l'operazione procedere nel modo seguente:
1. Con il motociclo sul cavalletto misurare la distanza (A).
2. Sedetevi sulla moto con tutto l'equipaggiamento e nella
normale posizione di guida.
3. Con l'aiuto di una seconda persona rilevare la nuova distanza (A).
B: asse vite fissaggio pannello
C: asse perno ruota posteriore
2
3
MUM1-250_310_450_510_2009 21-05-2008 11:20 Pagina 45
Page 48
46
B) ESTENSIONE - Taratura standard:
- 18 scatti (± 2 scatti)
Qualora si dovesse ripristinare la taratura standard, ruotare il
registro inferiore (5) in senso orario sino alla posizione di tutto chiuso, quindi tornare indietro degli scatti sopracitati.
Per ottenere una frenatura più dolce, ruotare il registro in senso antiorario; agire inversamente per ottenere una frenatura
più dura.
2. Pulire la controghiera (1) e la ghiera di registro (2) della
molla (3).
3. Allentare la controghiera per mezzo di una chiave a gancio
o con un punzone in alluminio.
4. Ruotare la ghiera di registro sino alla posizione desiderata.
5. Effettuata la registrazione in funzione del vostro peso o
dello stile di guida, bloccare fermamente la controghiera
(coppia di serraggio 5 Kgm).
6. Rimontare il pannello laterale destro e la sella.
ATTENZIONE*: Fare attenzione a non toccare
il tubo di scarico caldo quando si registra
l’ammortizzatore.
REGISTRAZIONE FRENO IDRAULICO AMMORTIZZATORE
L'ammortizzatore è registrabile separatamente per la corsa di
compressione e quella di estensione.
A) COMPRESSIONE - Taratura standard:
1) bassa velocità di ammortizzazione:
- 15 scatti (± 2 scatti)
(registro 4)
2) alta velocità di ammortizzazione:
- 15 scatti (± 2 scatti)
(registro 6)
Qualora si dovesse ripristinare la taratura standard, ruotare i
registri superiori (4) e (6) in senso orario sino alla posizione
di tutto chiuso, quindi tornare indietro degli scatti sopracitati.
Per ottenere una frenatura più dolce, ruotare i registri in senso
antiorario; agire inversamente per ottenere una frenatura più
dura.
1
2
3
6
4
5
MUM1-250_310_450_510_2009 21-05-2008 11:20 Pagina 46
Page 49

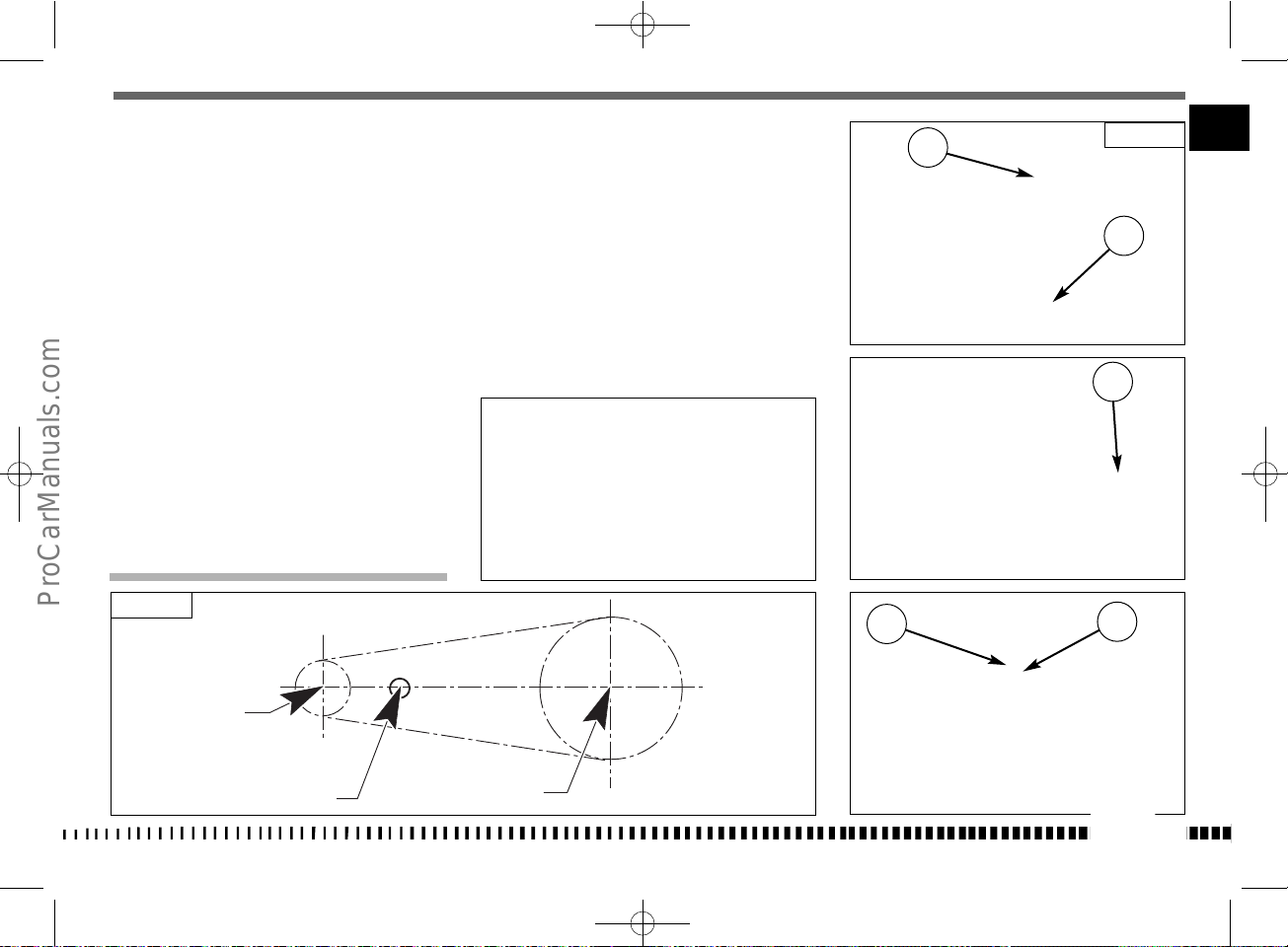

REGISTRAZIONE CATENA (Fig. A)
La catena deve essere controllata, registrata e lubrificata in accordo con la "Tabella di manutenzione"; questo per motivi di
sicurezza e per prevenire una usura eccessiva. Se la catena si
consuma eccessivamente o risulta malregistrata, cioè se è allentata o eccessivamente tesa, può fuoriuscire dalla corona o
rompersi. Per regolare la tensione della catena è necessario abbassare la parte posteriore del motociclo, in modo da ottenere
l'allineamento dell'asse pignone, asse rotazione forcellone e
asse ruota posteriore come indicato nella figura, indi far ruotare di tre giri la ruota posteriore. In tale condizione la catena
non deve risultare tesa pur essendo priva di freccia.
Regolazione rapida (Fig. B.)
Inserire, nel punto indicato sulla figura, una bussola (a) del
diametro di 35 mm (o, in alternativa, uno spessore della stessa
dimensione) e verificare che il ramo inferiore (C) della catena
risulti leggermente teso.
Se così non risulta agire in questo modo:
- allentare sul lato destro, con chiave a bussola da 27 mm, il
dado (1) di fissaggio del perno ruota;
- allentare i controdadi (2) su entrambi i tendicatena, con
chiave da 12 mm, ed operare sulle viti (3) per ottenere il valore di tensione corretto;
- effettuata la regolazione serrare i controdadi (2) ed il dado
perno ruota (1).
Dopo la regolazione, controllare sempre l’allineamento della
ruota.
47
Fig. A
IT
Asse pignone
Asse forcellone
Asse ruota
a
C
1
3
2
Fig. B
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 47
Page 50
Controllare eventuali danni o usura del pignone. Se questo presenta un'usura uguale a quella mostrata in figura, deve essere
sostituito. Dopo aver smontato la ruota, è necessario verificare
lo stato di usura dei denti della corona posteriore.
La figura sottoriportata mostra il profilo dei denti in condizioni
di usura normale ed eccessiva.
Se la corona è eccessivamente usurata procedere alla sua sostituzione svitando le sei viti di fissaggio al mozzo.
ATTENZIONE*: Il disallineamento della ruota
provoca un’usura anormale con conseguenti
condizioni di guida insicura.
Nota*: In presenza di terreno fangoso e
umido, i residui che si depositano su corona, pignone e catena provocano un’ulteriore
tensione di quest’ultima. Prevedendo l’impiego del motociclo in queste condizioni,
tendere inizialmente di meno la catena.
L’uso del motociclo sui terreni fangosi aumenta notevolmente l’usura di pignone, catena e corona posteriore.
LUBRIFICAZIONE CATENA
Lubrificare la catena attenendosi alle istruzioni che seguono.
AVVERTENZA * : Non usare mai grasso per
lubrificare la catena. Il grasso causa l’accumulo di polvere e fango che agiscono come
abrasivi provocando l’usura rapida della catena, del pignone e della corona.
Smontaggio e pulizia
Quando la catena diventa particolarmente sporca, deve essere
rimossa e pulita prima della lubrificazione. Procedere nel modo seguente.
1- Posizionare un blocco o un cavalletto sotto il motore in mo-
do che la ruota posteriore sia sollevata dal terreno.
Togliere: le viti (1), la protezione (2) del pignone, la molletta (3), il giunto (4) e rimuovere la catena (5);
Per il rimontaggio eseguire le operazioni in senso inverso.
48
CONTROLLO USURA CATENA, PIGNONE, CORONA
Controllare l'usura della catena nel modo seguente:
- tendere completamente la catena per mezzo delle viti di registro;
- contrassegnare 20 maglie della catena;
- misurare la distanza “A” tra il centro del 1° perno e quello
del 21°.
STANDARD
LIMITE DI
USURA
317,5 mm 323 mm
Consumo normale
Consumo eccessivo
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 48
Page 51
Lubrificazione catena con anelli OR
Lubrificare con un pennello sia le parti metalliche che quelle in
gomma (OR) agendo esternamente ed internamente con olio
motore di viscosità SAE 80-90.
5- Se la catena è stata tagliata, rimontarla con l’ausilio del
giunto.
6- Montare la molletta (a) del giunto in modo che la parte
chiusa sia rivolta nel senso di rotazione della catena, come
mostra la figura sotto.
Nota * : Ai fini della sicurezza, il giunto è la parte più critica
della catena di trasmissione. I giunti sono riutilizzabili se rimangono in ottime condizioni anche se è consigliabile montarne uno nuovo quando si rimonta la catena.
7- Registrare correttamente la catena come descritto a pagina
47.
2- Controllare che la catena non sia usurata o danneggiata.
Sostituirla sempre in accordo con la Tabella di
Manutenzione Periodica o se risultano danneggiati i rulli o
le maglie.
3- Controllare che non siano danneggiati il pignone o la coro-
na.
4- Lavare e lubrificare la catena come sottodescritto.
Lavaggio catena senza anelli OR
Lavare con petrolio o nafta; se si usa benzina o specialmente
trielina, bisogna asciugarla e lubrificarla per evitare ossidazioni.
Lavaggio catena con anelli OR
Lavare con petrolio, nafta o olio di paraffina; non usare benzina, trielina o solventi per non danneggiare gli anelli OR.
Usare, in alternativa, spray specifici per catene con anelli OR.
Lubrificazione catena senza anelli OR
Dopo l’asciugatura, immergere la catena se possibile in un lubrificante specifico al Bisolfuro di Molibdeno oppure in olio motore ad alta viscosità riscaldato per renderlo fluido.
AVVERTENZA*: Il lubrificante per la catena
NON deve venire a contatto con il pneumatico o il disco freno posteriori.
Rullo tendicatena, rullo guidacatena, guida-
catena, pattino catena
Controllare l’usura dei particolari sopracitati e sostituirli, se necessario.
AVVERTENZA*: Controllare l’allineamento
del guidacatena. Nel caso si fosse piegato,
potrebbe interferire con la catena provocandone la rapida usura. Si potrebbe inoltre
verificare uno scarrucolamento della catena
dal pignone.
49
1- Rullo tendicatena
2- Rullo guidacatena
3- Guidacatena
4- Pattino catena
a- Molletta giunto
IT
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 49
Page 52
NOTE
Con la ruota smontata, non tirare la leva del freno per non provocare l’avanzamento dei pistoncini della pinza. Dopo la rimozione, appoggiare la ruota con il disco rivolto verso l’alto.
50
SMONTAGGIO RUOTA ANTERIORE
Posizionare un blocco o un cavalletto sotto il motore in modo
che la ruota anteriore sia sollevata dal terreno.
SMR: rimuovere le due viti (A) e la pinza freno.
Allentare le viti (1) che bloccano il perno ruota (2) sui supporti degli steli forcella. Bloccare la testa del perno ruota e contemporaneamente svitare la vite (3) sul lato opposto; sfilare il
perno ruota.
SMR
TE-TC
TE-TC
1
2
1
3
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 50
Page 53
sullo stelo destro (10,4 Nm/ 1,05 Kgm/ 7.7 ft-lb), la vite (3)
sul lato sinistro (51,45 Nm/ 5,25 Kgm/ 38 ft-lb) e le viti (1)
sullo stelo sinistro (10,4 Nm/ 1,05 Kgm/ 7.7 ft-lb).
SMR: inserire la pinza freno nel disco, montarla sul relativo
supporto serrando le due viti (A) a 25,5 Nm/ 2,6 Kgm/ 18.8
ft-lb. Verificare che il disco freno scorra fra le pastiglie della
pinza senza resistenza.
NOTA
Dopo aver rimontato la ruota, agire sulla leva di comando fino
a portare le pastiglie a contatto del disco.
51
RIMONTAGGIO RUOTA ANTERIORE
Montare il distanziale sinistro sul mozzo ruota.
TE-TC: inserire la ruota tra gli steli della forcella facendo in
modo che il disco freno si inserisca nella pinza.
SMR: inserire la ruota tra gli steli della forcella.
Inserire dal lato destro il perno ruota (2) precedentemente ingrassato e batterlo fino a battuta sullo stelo sinistro; mentre si
esegue questa operazione, è bene far girare la ruota. Avvitare
la vite (3) sul lato sinistro della forcella SENZA bloccarla.
A questo punto eseguire qualche pompaggio, spingendo verso
il basso il manubrio fino al punto in cui si può essere certi del
perfetto allineamento degli steli forcella. Bloccare: le viti (1)
TE-TC
SMR
IT
TE-TC
TE-TC
1
2
1
3
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 51
Page 54
SMONTAGGIO RUOTA POSTERIORE
Svitare il dado (1) del perno ruota (3) e sfilare quest’ultimo;
non è necessario allentare i tendicatena (2), in questo modo il
valore di tensione della catena risulterà inalterato dopo il rimontaggio. Sfilare la ruota completa facendo attenzione ai distanziali posti ai lati del mozzo.
Per il rimontaggio eseguire le operazioni in senso inverso inserendo il disco freno nella pinza.
NOTE
Con la ruota smontata, non agire sul pedale del freno per non
provocare l’avanzamento dei pistoncini della pinza.
Dopo la rimozione, appoggiare la ruota con il disco rivolto verso l’alto.
Dopo aver rimontato la ruota, agire sul pedale di comando fino
a portare le pastiglie a contatto del disco.
52
2
1
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 52
Page 55
FRENI
I principali componenti dei due impianti sono: la pompa freno
con relativa leva (anteriormente) o pedale (posteriormente),
la tubazione, la pinza ed il disco.
LEGENDA
1. Leva comando freno anteriore
2. Pompa freno anteriore con serbatoio olio (TE, TC)
2. Pompa freno anteriore (SMR)
2A. Serbatoio olio (SMR)
3. Tubazione anteriore
4. Pinza freno anteriore
5. Disco freno anteriore
6. Serbatoio olio freno posteriore
7. Tubazione posteriore
8. Pinza freno posteriore
9. Disco freno posteriore
10. Pompa freno posteriore
11. Pedale comando freno posteriore
IT
53
PNEUMATICI
Abbiate cura di tenere i pneumatici gonfiati sempre alla giusta
pressione che deve corrispondere a quella indicata a pag. 9.
Effettuate la sostituzione del pneumatico qualora l’usura fosse
superiore a quanto riportato nella tabella sottostante.
ALTEZZA MINIMA
DEL BATTISTRADA
ANTERIORE 3 mm (TC,TE); 2 mm (SMR)
POSTERIORE 3 mm (TC,TE); 2 mm (SMR)
TE-TC
SMR
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 53
Page 56
SMONTAGGIO PASTIGLIE FRENO
- Rimuovere le mollette 1.
- Sfilare i perni 2.
- Rimuovere le pastiglie.
ATTENZIONE!
Non azionare la leva o il pedale freno mentre si tolgono le pastiglie.
USURA PASTIGLIE (TE-TC)
Controllare l'usura delle pastiglie.
Il limite di servizio"A" é: 3,8 mm .
Se detto limite é stato superato, sostituire le pastiglie in coppia.
USURA PASTIGLIE (SMR)
a) Anteriormente lo spessore “A” non deve essere inferiore a
quello evidenziato dalle tacche controllo usura;
b) Posteriormente lo spessore “A” non deve essere inferiore a
3,8 mm.
Se detto limite é stato superato, sostituire le pastiglie in coppia.
54
TE-TC
ANTERIORE
SMR
ANTERIORE
POSTERIORE
ANTERIORE POSTERIORE
ANTERIORE
POSTERIORE
1
2
1
2
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 54
Page 57
PULIZIA PASTIGLIE
Accertarsi che non ci siano tracce di fluido freni o di olio sulle
pastiglie o sui dischi. Pulire le pastiglie o i dischi da eventuali
tracce di fluido o olio con alcool. Sostituire le pastiglie se non é
stato possibile pulirle in modo soddisfacente.
MONTAGGIO PASTIGLIE
- Montare le nuove pastiglie freno.
- Rimontare i due perni (2) e le relative mollette (1).
ATTENZIONE!
Non guidare il motociclo fino a quando la leva o il pedale freno non saranno del tutto
efficienti. Pompare la leva o il pedale freno
fino a portare le pastiglie a contatto dei dischi. Il freno non funzionerà al primo tentativo di azionamento sulla leva o sul pedale.
55
SMR
ANTERIORE
IT
TE-TC
ANTERIORE
1
2
POSTERIORE
1
2
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 55
Page 58
USURA DISCO FRENO
Rilevare lo spessore di ogni disco nel punto di maggiore usura.
Sostituire il disco se l'usura ha superato il limite previsto.
Spessore Disco
SFARFALLAMENTO DISCO
Misurare lo sfarfallamento del disco. Il limite di servizio per
entrambi i dischi é di 0,15 mm.
Sostituire il disco se lo sfarfallamento é superiore al limite di
usura.
56
Anteriore
(SMR)
5 mm 4,5 mm
Anteriore 3 mm 2,5 mm
(TE-TC)
DISCO STANDARD
LIMITE DI
SERVIZIO
Posteriore 4 mm 3,5 mm
TE-TC
TE-TC
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 56
Page 59
PULIZIA DISCO
Una scarsa efficienza di frenata può anche essere causata dalla presenza di olio sul disco. Olio o grasso sul disco possono essere eliminati mediante un solvente ad alto indice di infiammabilità come acetone o prodotti similari.
SOSTITUZIONE FLUIDO
Il fluido freni deve essere controllato e sostituito in accordo con
la Tabella di Manutenzione o nel caso fosse stato contaminato
da sporcizia o acqua. Non sostituire il fluido sotto la pioggia o
con vento intenso.
AVVERTENZA!
*Usare solamente fluido freni prelevato da
contenitore sigillato (DOT 4). Non usare
mai fluido già utilizzato.
*Non permettere che agenti contaminanti
quali sporcizia, acqua etc. entrino nel serbatoio.
*Per evitare rischi di contaminazioni del
fluido, non lasciare il serbatoio olio
senza coperchio.
*Maneggiare con cura il fluido per non dan-
neggiare le parti verniciate.
*Non mischiare due tipi differenti di fluido.
Ciò provocherebbe l'abbassamento del
punto di ebollizione e potrebbe portare
all'inefficienza del freno o al deterioramento delle parti in gomma .
IT
57
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 57
Page 60
Per effettuare la sostituzione, procedere nel
modo seguente:
- Togliere il cappuccio in gomma sulla valvola di spurgo (1) o
(1A).
- Applicare un tubetto trasparente in plastica sulla valvola di
spurgo della pinza ed inserire l’altra estremità del tubetto in
un contenitore.
- Togliere il coperchio (2) o (2A: chiave da 21 mm) del serba-
toio fluido ed il soffietto in gomma.
- Allentare la valvola di spurgo sulla pinza.
58
TE-TC
SMR
1
1A
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 58
Page 61
- Ripristinare il livello (A) o (B) del fluido e rimontare il
soffietto in gomma ed il coperchio del serbatoio (pag.
58).
Dopo aver effettuato la sostituzione del fluido è necessario
procedere allo spurgo dell’impianto come descritto alle pagine 60 e 63.
59
- Pompare con la leva freno (3) o il pedale freno (3A) in
modo da evacuare completamente il fluido.
- Chiudere la valvola di spurgo e riempire il serbatoio con
fluido fresco.
- Aprire la valvola di spurgo, azionare la leva o il pedale,
chiudere la valvola con leva o pedale ancora premuti rilasciando velocemente questi ultimi.
- Ripetere questa operazione sino a quando l’impianto è
completamente pieno ed il fluido chiaro inizia a uscire
dal tubo di plastica: a questo punto chiudere la valvola di
spurgo.
TE-TC
SMR
IT
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 59
Page 62
60
SPURGO IMPIANTO FRENANTE ANTERIORE
(TE, TC)
Lo spurgo dell’impianto frenante deve essere effettuato dopo
la sostituzione del fluido o quando, a causa della presenza di
aria nel circuito, la corsa della leva diventa lunga ed elastica.
Procedere nel modo seguente.
- Togliere il cappuccio in gomma sulla valvola di spurgo (1).
- Applicare un tubetto trasparente in plastica sulla valvola di
spurgo della pinza ed inserire l’altra estremità del tubetto in un
contenitore (accertarsi che durante l’intera operazione l’estremità del tubetto sia costantemente immersa nel fluido).
ATTENZIONE!
Il fluido freni intacca velocemente le superfici verniciate, pertanto ogni sua traccia deve essere immediatamente rimossa .
* Il fluido freni può causare irritazioni.
Evitare il contatto con la pelle e gli occhi.
In caso di contatto, pulire completamente la
parte colpita e, qualora si trattasse degli
occhi, chiamare un medico.
Controllare periodicamente le tubazioni di
collegamento (vedi “Scheda di manutenzione periodica”); se le tubazioni (A)e (B) presentano segni di usura o crepe, sarà opportuna la loro sostituzione.
A
B
1
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 60
Page 63
- Togliere il coperchio (2) del serbatoio fluido, il soffietto in
gomma e riempire il serbatoio con fluido fresco.
- Allentare la valvola di spurgo ed azionare ripetutamente la
leva (3) sino a quando si noterà, dal tubetto trasparente, la
fuoriuscita di fluido chiaro e senza bolle: a questo punto
chiudere la valvola di spurgo.
- Ripristinare il livello (A) del fluido e rimontare il soffietto in
gomma ed il coperchio (2) del serbatoio.
ATTENZIONE!
Durante l'operazione di spurgo, il livello del
fluido all'interno del serbatoio non deve
mai trovarsi al di sotto della tacca di minimo.
Coppia di serraggio per la valvola di spurgo
1,2 ÷ 1,6 kgm (12 ÷ 16 Nm; 8.8 ÷ 11.8 ftlb).
Il liquido freni è corrosivo. In caso di
contatto con gli occhibagnare abbondantemente con acqua.
Durante lo spurgo dell'impianto il
manubrio del motociclo deve essere
girato verso sinistra. In questo modo
il serbatoio pompa risulterà più alto, facilitando l'operazione di spurgo del circuito
frenante.
Nel caso il motociclo, durante una
gara, subisca delle cadute, oppure in
seguito a riparazioni di officina, manifesti elasticità della corsa della leva freno con conseguenti carenze dell'azione frenante, sarà opportuno ripetere lo spurgo
del circuito come sopra descritto.
Lo spurgo non elimina completamen-
te l'aria presente nel circuito; le pic-
cole quantità rimanenti si eliminano
automaticamente durante un breve
periodo d'uso del motociclo; ciò comporta
una minore elasticità e corsa della leva di
comando.
61
IT
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 61
Page 64
SPURGO IMPIANTO FRENANTE ANTERIORE
(SMR)
Lo spurgo dell’impianto frenante deve essere effettuato dopo
la sostituzione del fluido o quando, a causa della presenza di
aria nel circuito, la corsa della leva diventa lunga ed elastica.
Nell’impianto frenante anteriore lo spurgo deve avvenire prima sul comando sul manubrio poi sulla pinza: le operazioni da
effettuare sono le stesse.
Procedere nel modo seguente.
- Togliere il cappuccio in gomma sulla valvola di spurgo (1) o
(1A).
- Applicare un tubetto trasparente in plastica sulla valvola di
spurgo della pinza ed inserire l’altra estremità del tubetto in un
contenitore (accertarsi che durante l’intera operazione l’estremità del tubetto sia costantemente immersa nel fluido).
- Togliere il coperchio (2) del serbatoio fluido, il soffietto in
gomma e riempire il serbatoio con fluido fresco.
- Allentare la valvola di spurgo ed azionare ripetutamente la
leva sino a quando si noterà, dal tubetto trasparente, la fuoriuscita di fluido chiaro e senza bolle: a questo punto chiudere la valvola di spurgo.
62
SMR
SMR
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 62
Page 65
SPURGO IMPIANTO FRENANTE POSTERIORE
Lo spurgo dell'impianto frenante deve essere effettuato dopo
la sostituzione del fluido o quando, a causa della presenza di
aria nel circuito, la corsa del pedale diventa lunga ed elastica.
Per effettuare lo spurgo operare nel modo seguente:
- Rimuovere il coperchio (A) del serbatoio (chiave da 21 mm),
la membrana e riempire con fluido (DOT 4).
- Ripristinare il livello (A) del fluido e rimontare il soffietto in
gomma ed il coperchio (2) del serbatoio.
ATTENZIONE!
Durante l'operazione di spurgo, il livello del
fluido all'interno del serbatoio non
deve mai trovarsi al di sotto della tacca di
minimo.
Coppia di serraggio per la valvola di spurgo
1,2 ÷ 1,6 kgm (12 ÷ 16 Nm; 8.8 ÷ 11.8 ft-lb).
Il liquido freni è corrosivo. In caso di
contatto con gli occhibagnare abbondantemente con acqua.
Durante lo spurgo dell'impianto il
manubrio del motociclo deve essere
girato verso sinistra. In questo modo
il serbatoio pompa risulterà più alto, facilitando l'operazione di spurgo del circuito
frenante.
Nel caso il motociclo, durante una
gara, subisca delle cadute, oppure in
seguito a riparazioni di officina, manifesti elasticità della corsa della leva freno con conseguenti carenze dell'azione frenante, sarà opportuno ripetere lo spurgo
del circuito come sopra descritto.
Lo spurgo non elimina completamen-
te l'aria presente nel circuito; le pic-
cole quantità rimanenti si eliminano
automaticamente durante un breve
periodo d'uso del motociclo; ciò comporta
una minore elasticità e corsa della leva di
comando.
63
IT
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 63
Page 66
- Applicare un tubetto trasparente in plastica sulla valvola di
spurgo (1) della pinza, ed inserire l'altra estremità del tubetto in un contenitore.
- Abbassare completamente il pedale (2).
- Allentare la valvola di spurgo lasciando fuoriuscire il fluido
(all'inizio uscirà solamente aria), poi chiudere leggermente
la valvola.
- Rilasciare il pedale ed attendere qualche secondo prima di ripetere l'operazione sino a quando dal tubetto uscirà solo
fluido.
- Bloccare la valvola di spurgo alla coppia prescritta e controllare il livello (B) del fluido nel serbatoio prima di rimontare
il coperchio (1).
Se l'operazione di spurgo é stata eseguita correttamente la corsa del pedale non risulterà elastica.
In caso contrario, ripetere l'operazione.
NOTA
Qualora, a causa di una caduta durante una competizione o
dopo una riparazione, si riscontrasse elasticità della corsa della
leva o del pedale freno con conseguente diminuzione dell'efficienza frenante, dovrà essere ripetuto lo spurgo del circuito come precedentemente descritto.
ATTENZIONE!
Durante l'operazione di spurgo, il livello del
fluido all'interno del serbatoio non deve
mai trovarsi al di sotto della tacca di minimo.
Coppia di serraggio per la valvola di spurgo
1,2 ÷ 1,6 kgm (12 ÷ 16 Nm; 8.8 ÷ 11.8 ft-lb).
64
TC
SMR
1
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 64
Page 67
SILENZIATORE DI SCARICO (TC-TE-TXC)
Il silenziatore riduce la rumorosità di scarico ma è anche parte
integrante dell’impianto di scarico e come tale le sue condizioni influiscono sulle prestazioni del motociclo. Il marcato aumento della rumorosità di scarico è indice di deterioramento
del materiale fonoassorbente posto sul tubo forato all’interno
del silenziatore.
AVVERTENZA*: Controllare il materiale fonoassorbente ad ogni gara e sostituirlo, se
necessario.
SOSTITUZIONE MATERIALE FONOASSORBENTE
SILENZIATORE
Rimuovere la sella dopo aver ruotato in senso antiorario il perno posteriore (1) di fissaggio, svitare le viti (2) e togliere il
pannello laterale sinistro (3). Con una chiave a “T” da 8 mm
all’esterno ed una da 10 mm all’interno, togliere la vite (4) di
fissaggio del silenziatore. Togliere la molla (5) e, con una chiave a “T” da 8 mm, la vite (8); sfilare quindi il silenziatore.
Togliere i sei rivetti posteriori (6), la fascetta ed il terminale di
scarico (7).
Estrarre il tubo interno ed effettuare la sostituzione del materiale fonoassorbente. Rimontare il pannello laterale sinistro e
la sella.
Nota*: Se fosse difficoltoso rimuovere il silenziatore, aiutarsi nell’operazione battendo leggermente con un martello in gomma
o in plastica.
65
2
3
4
5
8
6
7
IT
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 65
Page 68
66
SILENZIATORE DI SCARICO (SMR)
Il silenziatore riduce la rumorosità di scarico ma è anche parte
integrante dell’impianto di scarico e come tale le sue condizioni influiscono sulle prestazioni del motociclo. Il marcato aumento della rumorosità di scarico è indice di deterioramento
del materiale fonoassorbente posto sul tubo forato all’interno
del silenziatore.
AVVERTENZA*: Controllare il materiale fonoassorbente ad ogni gara e sostituirlo, se
necessario.
SOSTITUZIONE MATERIALE FONOASSORBENTE
SILENZIATORE
Rimuovere la sella dopo aver ruotato in senso antiorario il perno posteriore (1) di fissaggio, svitare le viti (2) con una chiave
a “T” da 8 mm e togliere il pannello laterale (3) (stessa procedura sul lato destro). Con una chiave a “T” da 8 mm all’esterno ed una da 10 mm all’interno, togliere la vite (4) di fissaggio del silenziatore. Togliere la molla (5) e sfilare il silenziatore (A) o (B). Togliere i quattro rivetti posteriori (6), la fascetta
ed il terminale di scarico (7).
Estrarre il tubo interno ed effettuare la sostituzione del materiale fonoassorbente. Rimontare il pannello laterale sinistro e
la sella.
Nota*: Se fosse difficoltoso rimuovere il silenziatore, aiutarsi nell’operazione battendo leggermente con un martello in gomma
o in plastica.
1
2
2
3
4
A
6
7
7
B
6
4
A
B
5
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 66
Page 69
67
IT
REVISIONE RUOTE
Le tabelle sono riportate mostrando i tipi di controllo a cui devono essere sottoposti cerchio e perno ruota.
Nota*: se il cerchio è eccessivamente piegato, deve essere sostituito.
DEFORMAZION E CERCHIO
PIEGATURA PERNO RUOTA
Se il valore della piegatura supera il limite max. consentito,
raddrizzare il perno o sostituirlo.
Se il perno non può essere raddrizzato entro il valore di limite
max. prescritto (0,2mm), sostituirlo.
RAGGI RUOTA
Accertarsi che tutti i nippli siano ben stretti e, se necessario,
serrarli nuovamente. Una tensione insufficiente pregiudica la
stabilità del motociclo; per effettuare un controllo immediato, è
sufficiente battere i raggi con una punta metallica (ad esempio
quella di un cacciavite): un suono vivo è indice di serraggio corretto, un suono sordo indica che è necessario un nuovo serraggio.
STANDARD LIMITE MAX.
Sbandamento laterale meno di 0,5 mm
2 mm
(0,078 in)
Eccentricità meno di 0,8 mm
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 67
Page 70
68
L’impianto elettrico è composto dai seguenti elementi:
- Batteria 12V-6Ah (7) sotto la sella;
- Dispositivo intermittenza lampeggiatori (17) sulla sinistra del
telaietto posteriore;
UBICAZIONE COMPONENTI ELETTRICI (TE-SMR)
L’impianto di accensione è composto dai seguenti elementi:
- Generatore (1) all’interno del coperchio del semicarter sinistro;
- Bobina elettronica (2) sotto il serbatoio carburante;
- Centralina elettronica (3) sotto il serbatoio carburante;
- Regolatore di tensione (4) sotto il serbatoio carburante;
- Candela accensione (5) sulla destra della testa cilindro;
- Motorino di avviamento da 12V- 450W (6) dietro al cilindro
motore;
- Teleruttore avviamento elettrico (8) sulla sinistra del telaietto
posteriore;
- Sensore M.A.Q.S. (pressione, posizione comando gas, temperatura aria) (10) sul corpo farfallato.
1
6
4
2
16
14
3
7
17
8
5
- Relè (14) impianto luci ed iniezione, sul lato sinistro del telaio;
- Relè (14) per elettroventola, sulla destra del telaio;
- Elettroventola (16);
14
14
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 68
Page 71
69
IT
- Due fusibili (9) da 15A ed uno (13) da 20A, sulla destra del
parafango posteriore;
- Sensore di caduta (11) (SMR) sulla destra del telaietto posteriore;
- Sensore (15) temperatura refrigerante;
- Sonda Lambda (18);
- Proiettore (20) con lampada alogena biluce da 12V-35/35W
e lampada luce di posizione da 12V-3W;
- Fanale posteriore (21) con lampada segnalazione arresto da
12V-21W lampada luce di posizione 12V-5W;
- Indicatori di direzione (22) da 12V-10W;
- Pompa carburante (19) all'interno del serbatoio;
11
15
18
10
19
20
22
22
21
9
13
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 69
Page 72
70
UBICAZIONE COMPONENTI ELETTRICI (TC-TXC)
L’impianto di accensione è composto dai seguenti elementi:
- Generatore (1) all’interno del coperchio del semicarter sinistro;
- Bobina elettronica (2) e condensatore (11; TXC) sotto il serbatoio carburante;
- Centralina elettronica (3) sotto il serbatoio carburante;
- Regolatore di tensione (4; TXC) sotto il serbatoio carburante;
1
2
3
4
11
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 70
Page 73
71
IT
- Candela accensione (5) sulla destra della testa cilindro;
- Motorino di avviamento da 12V- 450W (6) dietro al cilindro
motore (TXC);
- Teleruttore avviamento elettrico (7) sulla sinistra del telaietto
posteriore (TXC);
- Potenziometro (10) sul carburatore.
L’impianto elettrico è composto dai seguenti elementi (TXC):
- Batteria 12V-6Ah (8) sotto la sella;
- Due fusibili (9) da 20A, montati sul teleruttore avviamento
elettrico (7).
6
5
7
8
10
9
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 71
Page 74
72
Legenda colore cavi
B Blu
B/Bk Blu/Nero
Bk Nero
Br Marrone
Br/Bk Marrone/Nero
Br/R Marrone/Rosso
Br/W Marrone/Bianco
G Verde
G/Bk Verde/Nero
G/Gr Verde/Grigio
G/R Verde/Rosso
Gr Grigio
Gr/B Grigio/Blu
Gr/Bk Grigio/Nero
O Arancio
O/Bk Arancio/Nero
O/G Arancio/Verde
Pk Rosa
R Rosso
R/Bk Rosso/Nero
Sb Azzurro
V Viola
W Bianco
W/B Bianco/Blu
W/Bk Bianco/Nero
W/G Bianco/Verde
W/R Bianco/Rosso
W/V Bianco/Viola
W/Y Bianco/Giallo
Y Giallo
Y/Bk Giallo/Nero
Y/Br Giallo/Marrone
Y/G Giallo/Verde
Y/O Giallo/Arancio
Y/Sb Giallo/Azzurro
Y/R Giallo/Rosso
LEGENDA SCHEMA ELETTRICO (TE -SMR)
1. Centralina elettronica
2. Alternatore
3. Regolatore di tensione
4. Interruttore stop posteriore
5. Interruttore stop anteriore
6. Iniettore
7. Strumento
8. Indicatore di direzione anteriore destro
9. Proiettore anteriore
10 Ventola di raffreddamento
11. Indicatore di direzione anteriore sinistro
12. Avvisatore acustico
13. Commutatore sinistro
14. Intermittenza indicatori di direzione
15. Fanalino posteriore
16. Batteria
17. Teleruttore avviamento elettrico
18. Motorino di avviamento
19. Candela accensione
20. Indicatore di direzione posteriore destro
21. Indicatore di direzione posteriore sinistro
22. Sensore marce
23. Bobina A.T.
24. Sensore posizione comando gas (40)
25. Commutatore destro
26. Interruttore accensione
27. Interruttore frizione
28. Sensore velocità
29. Relè per elettroventola
30. Relè corrente continua
31. Sonda Lambda
32. Sensore temperatura aria (40)
33. Sensore temperatura refrigerante
34. Sensore di pressione (40)
35. Pompa carburante
36. Sensore di caduta* (SMR)
37. Fusibili
38. Relè di potenza
39. Interfaccia centralina
40. M.A.Q.S. (34+24+32)
*: Arresta il motore
in caso di caduta.
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 72
Page 75
IT
73
1
2
PASSING
HI
Lo
Pos
TURN
HORN
R= 110 Ohm
+-
f
+-
+
-
B
W/G
W/V
Bk
B
B
Y-R
YYY
YYY
V
Bk
G/R
G/Bk
O
O
B
B
B
Bk
B
B
Pk
R
R
Y-R
Y-R
Y-Bk
Y-Bk
Y-Bk
Y-Sb
Br
G/R
G/R
G/R
V
Pk
Pk
Br/Bk
Br/W
Br/W
W/R
W/R
W/Bk
W/Bk
G/Bk
Bk
Bk
Bk
O
Gr/Bk
Gr/Bk
Y/Br
Y/Sb
Y/Br
Y/Sb
Br/R
Br/R
O/Bk
O/Bk
W/Bk
W/Bk
Gr/G
W/B
W/V
W/G
W/B
G-Y
B
B
B
B
B
B
Y-R
Y-Gr
Y-Sb
Br
B
Br
Y-Bk
Y-Gr
Br-W
Br-W
Br-W
Br-W
Br-W
Br-W
Br-Bk
Br-Bk
Br
W
Gr/G
Br/B
Br/B
W/R
W/Y
Bk
G/Y
G/Y
G/Y
G/Y
Gr
Gr
B/Bk
B/Bk
Sb
Sb
Sb
R/Bk
R/Bk
R/Bk
Bk
Bk
W
W
Y/O
Y/O
Y/O
G/R
G-Y
Y
R
Y
W
Br
G
G
B
Y/Bk
W/R
W/Y
W
Bk
Bk
Br
B
R
R/Bk
Sb
Br/W
1234567 9
10 11 13 14 1516
18 19
20 22 25 26 27 29 30 3132
33 34
M
M
15
12V
R
9Ah
213
4
21
ON
OFF
1
2
312 312
OFF
ON
8
12 17
21 2324 28
2
1
OFF
2
1
1234 1234 1234
2
1
1234
2
1
213
123456
12345
1
21213
12345
2134
1234
1234 56
2
1
2
1
2
1
3456
2
1
2
1
2
1
2
1
3
2
1
2
1
2
1
2
1
1234123 4 5678 9
1234
RUN
START
M
P
D
F
1
23456
789
10 121114 16
13 15 25
26
17
18
1920212223
24
1
2 34 5
7
6
8
9
10
11
12
13
14
15
161718
19
20
21
22
23
24
40
25
26 2728 29
32
34
36
35 3330 31
37 38
39
TE-SMR
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 73
Page 76
74
Legenda colore cavi
B Blu
Br Marrone
Bk Nero
G Verde
Gr Grigio
Gr/R Grigio/Rosso
O Arancio
P Rosa
R Rosso
Sb Azzurro
V Viola
W Bianco
Y Giallo
LEGENDA SCHEMA ELETTRICO (TC-TXC)
1. Centralina elettronica
2. Alternatore
3. Regolatore di tensione
4. Condensatore
5. Batteria
6. Teleruttore avviamento elettrico
7. Motorino di avviamento
8. Candela accensione
9. Sensore marce
10. Bobina elettronica
11. Sensore farfalla carburatore
12. Arresto motore
13. Avviamento motore
14. Interruttore frizione
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 74
Page 77
IT
75
TC-TXC
*: KIT AVVIAMENTO ELETTRICO
1
2
3
4
5
7
6
8
9
10
11
12
14
13
*
3
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 75
Page 78
76
BATTERIA
La batteria, di tipo sigillato, non necessita di manutenzione.
Qualora si riscontrassero perdite di elettrolita o inconvenienti
all’impianto elettrico, rivolgetevi al Concessionario
HUSQVARNA.
Nel caso il veicolo debba rimanere inutilizzato per lunghi periodi, si consiglia di scollegare la batteria dall’impianto elettrico e
conservarla al riparo dall’umidità.
- Dopo un uso intensivo della batteria, è consigliabile un ciclo
di carica lenta (0.6A per 8 ore per batteria 12V-6Ah).
- La ricarica rapida è consigliata solo in situazioni di estrema
necessità in quanto si riduce drasticamente la vita degli elementi in piombo (6A per 0.5 ore per batteria 12V-6Ah).
RICARICA BATTERIA
Per accedere alla batteria (2), è necessario:
- rimuovere la sella dopo aver ruotato in senso antiorario il
perno posteriore (1) di fissaggio;
- rimuovere per primo il cavo negativo NERO o BLU poi quello
positivo ROSSO (in fase di rimontaggio, collegare per primo
il cavo positivo ROSSO poi quello negativo NERO o BLU);
- estrarre la batteria (3) dal proprio alloggiamento.
Verificare, con l’ausilio di un voltmetro, che la tensione della
stessa non sia inferiore a 12.5V.
In caso contrario, la batteria necessita di un ciclo di ricarica.
Utilizzando un caricabatteria a tensione costante, collegare per
primo il cavo positivo ROSSO al morsetto positivo della batteria poi quello negativo NERO o BLU al morsetto negativo della
stessa. Applicare alla tensione costante di 14,4 V una corrente
di “x” Ampere come risulta dalla tabella sottostante, in funzione della percentuale di carica in cui si trova la batteria.
La tensione di riposo si regola su un valore costante solo dopo
alcune ore,pertanto si consiglia di NON misurarla subito dopo
aver caricato o scaricato la batteria.
Verificare sempre lo stato di carica della batteria prima di reinstallarla sul veicolo.
La batteria deve essere tenuta pulita ed i terminali ingrassati.
ATTENZIONE*: La batteria contiene acido solforico. Evitare il contatto con pelle, occhi e
abiti. Antidoto: ESTERNAMENTE: - Sciacquare
con acqua. INTERNAMENTE: - Bevete grandi
quantità di latte o acqua. Dopo il latte,
prendete magnesia, uova sbattute o olio vegetale. Chiamate subito un medico. Occhi:
sciacquare con acqua per 15 minuti almeno
e chiamate un medico.
2
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 76
Page 79
IT
77
VALORI INDICATIVI RELATIVI ALLA DURATA DELLA CARICA A SECONDA DELLO STATO DELLA BATTERIA
TENSIONE DI RIPOSO * (V) % CARICA DURATA DELLA CARICA (LA CORRENTE NOMINALE IN AMPERE DA APPLICARE É:
0,1x CAPACITÁ NOMINALE DELLA BATTERIA)
> 12,7 100 _
~12,5 75 4h
~12,2 50 7h
~12,0 25 11h
~11,8 0 14h
ATTENZIONE*: Le batterie producono gas
esplosivi, date aria quindi quando caricate
o usate la batteria in ambienti chiusi.
Quando usate un carica-batteria, collegate
la batteria al caricatore prima di accenderlo. Questa pratica evita la formazione di
scintille in corrispondenza dei terminali della batteria che, potrebbero incendiare i gas
contenuti nella batteria.
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 77
Page 80
78
- togliere il connettore (2) della lampada biluce e la cuffia (3)
in gomma;
- sganciare la molletta (4) di tenuta e rimuovere la lampada.
Per sostituire la lampada della luce di posizione (5) è sufficiente sfilarla dalla calotta interna.
Effettuata la sostituzione, procedere inversamente per il rimontaggio.
SOSTITUZIONE LAMPADA FANALE POSTERIORE
(TE-SMR)
Rimuovere le due viti (1) all’interno del parafango posteriore e
la lente (2).
SOSTITUZIONE LAMPADINE PROIETTORE
(TE-SMR)
Per accedere alle lampadine del proiettore, occorre procedere
nel modo seguente:
- togliere la vite di fissaggio superiore del portafaro al supporto
strumento (A);
- spostare in avanti il portafaro (B) e tirarlo verso l’alto (C) per
sganciarlo dai due supporti inferiori;
- rimuovere ilportafaro;
5
4
2
3
A
C
B
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 78
Page 81
IT
79
5
Spingere la lampadina (3) verso l’interno, ruotarla in senso
antiorario e rimuoverla dal portalampada.
Effettuata la sostituzione, procedere inversamente per il rimontaggio.
NOTA: fare attenzione a non serrare eccessivamente le viti.
SOSTITUZIONE LAMPADA LUCE TARGA
(TE- SMR)
Rimuovere il supporto della luce targa (4) sfilandolo dalla coda del veicolo. Estrarre il portalampada con la lampadina dal
supporto. Ruotare la lampadina (5) per sfilarla dal portalampada.
Effettuata la sostituzione, procedere inversamente per il rimontaggio.
4
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 79
Page 82
80

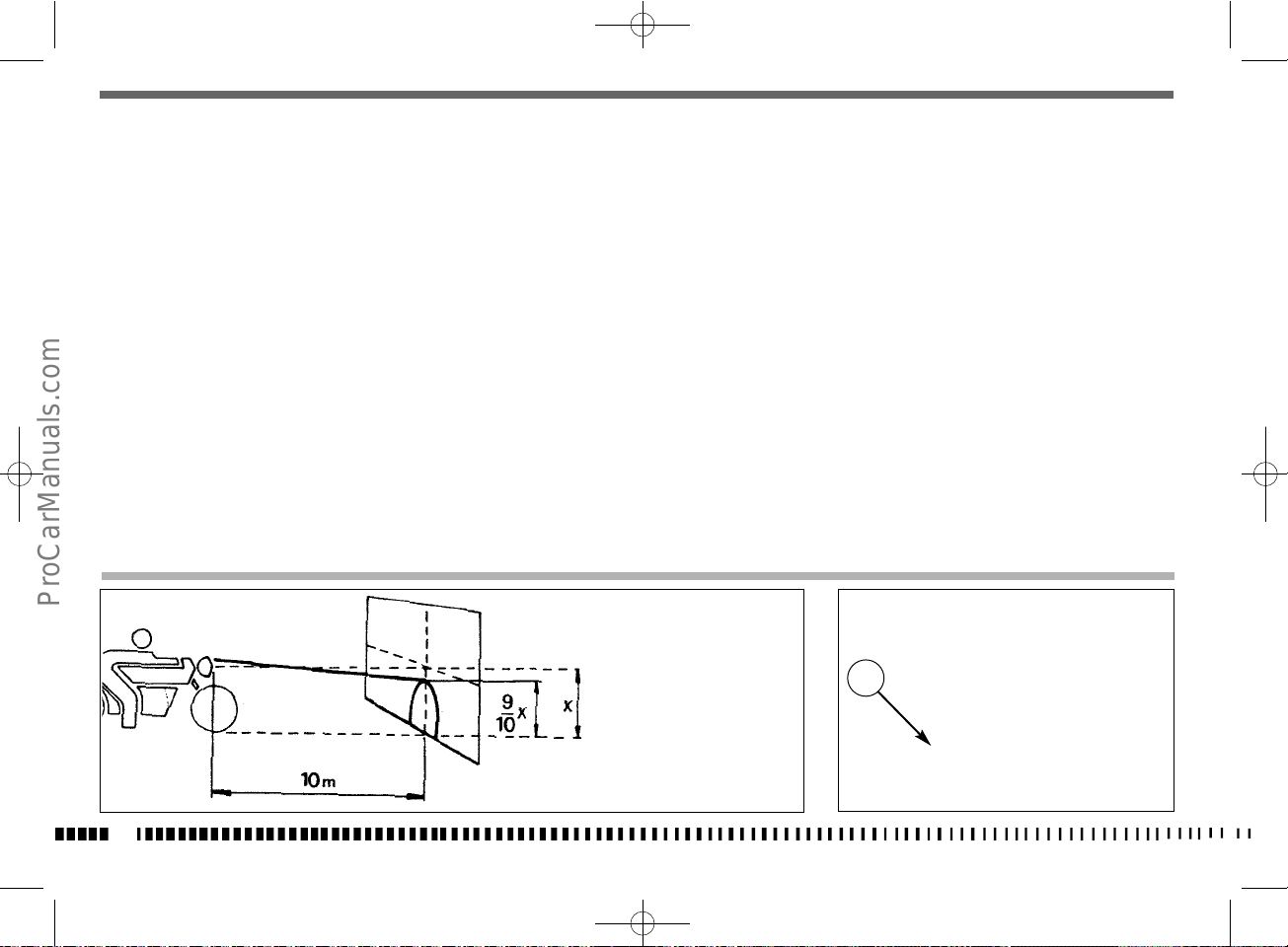

REGISTRAZIONE FANALE ANTERIORE
(TE- SMR)
Per controllare se il fanale è orientato nel modo corretto mettere il motociclo, con in pneumatici gonfiati alla giusta pressione
e con una persona seduta in sella, perfettamente perpendicolare con il suo asse longitudinale.
Di fronte ad una parete o ad uno schermo, distante da esso 10
metri, tracciare una linea orizzontale corrispondente all’altezza del centro del fanale ed una verticale in linea con l’asse longitudinale del veicolo.
Effettuare il controllo possibilmente nella penombra.
Accendendo la luce abbagliante il limite superiore di demarcazione tra la zona oscura e la zona illuminata deve risultare ad
una altezza non superiore a 9/10 dell’altezza da terra del centro del proiettore.
L’eventuale rettifica dell’orientamento si può effettuare agendo sulla vite (1) per abbassare o alzare il fascio luminoso.
1
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 80
Page 83
IT
81
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 81
Page 84
82
DOTAZIONE
Pos. N. Codice DENOMINAZIONE MODELLI
1 8000B1747 PROTEZIONE CALORE (1) (TE-SMR-TC-TXC)
2 800074016 GAMBA LATERALE (1) (TC-TXC)
3 8000H0369 LIBRETTO USO E MANUTENZIONE MU LTILINGUA (1) (TE-SMR-TC-TXC)
4 800086328 GUIDA CONCESSIONARI HUSQVARNA (1) (TE-SMR-TC-TXC)
5 8B0090574 LIBRETTO DI GARANZIA MULTILINGUA (1) (TE-SMR-TC-TXC)
6 8000A4295 KIT CARBURATORE KEIHIN 37 (1) (TXC 250)
6 8000A4296 KIT CARBURATORE KEIHIN 41 (1) (TC-TXC 450/510)
7 8000B0157 RIPARO MOTORE (1) (TE-SMR-TC-TXC)
8 8000H0188 PROTEZIONE MOTORE DX (1) (TE-TC-TXC)
9 8000H0187 PROTEZIONE MOTORE SX (1) (TE-TC-TXC)
10 8000B1530 KIT GANCIO PARTENZA (1) (TC-TXC)
11 8000B1390 PROTEZIONE TAPPO (1) (TE-SMR-TC-TXC)
12 8000H0159 CESTELLO BATTERIA (1) (TE-SMR-TXC)
13 800065437 SPECCHIO RETROVISORE (2) (TE)
8B0068934 SPECCHIETTO DX (1) (SMR)
8C0068934 SPECCHIETTO SX (1) (SMR)
14 800097615 PORTACHIAVI HUSQVARNA (1) (TE-SMR)
15 8000B0150 KIT INDICATORI DI DIREZIONE (1) (TE-SMR)
16 8000B0152 KIT POGGIAPIEDI PASSEGGERO (1) (SMR)
17 80A0A6211 KIT PARAMANI (TE)
18 800099657 DICHIARAZIONE DI CONFORMITA' (TE-SMR)
19 8000A1891 BATTERIA 6AH (TE-SMR-TXC)
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 82
Page 85
IT
83
DOTAZIONE
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 83
Page 86
84
PARTI OPTIONAL (TE)
Pos. N. Codice DENOMINAZIONE MODELLI
1 8A0096837 CORONA DENTATA Z=47 (1) 250-310
8B0096837 CORONA DENTATA Z=48 (1) 250-310-450-510
8C0096837 CORONA DENTATA Z=49 (1) 250-310-450-510
8D0096837 CORONA DENTATA Z=50 (1) 450-510
2 800063829 PIGNONE USCITA CAMBIO Z=14 (1) 250-310-450-510
800063827 PIGNONE USCITA CAMBIO Z=12 (1) 250-310-450-510
800063830 PIGNONE USCITA CAMBIO Z=15 (1) 250-310-450-510
3 8000H0772 ASS.PORTATARGA RACING (1) 250-310-450-510
4 8000A5755 KIT GUARNIZIONI MOTORE (1) 250-310
8000A5982 KIT GUARNIZIONI MOTORE (1) 450-510
5 8000B0373 KIT ANELLI TENUTA MOTORE (1) 250-310
8000B0364 KIT ANELLI TENUTA MOTORE (1) 450-510
6 800098504 MOLLA AMMORTIZZATORE (K=5,4 Kg/mm) (1) 450-510
8000H0076 MOLLA AMMORTIZZATORE (K=5,6 Kg/mm) (1) 250-310
PARTI OPTIONAL (TC)
Pos. N. Codice DENOMINAZIONE MODELLI
1 8A0096837 CORONA DENTATA Z=47 (1) 450-510
8B0096837 CORONA DENTATA Z=48 (1) 450-510
8C0096837 CORONA DENTATA Z=49 (1) 450-510
2 800063827 PIGNONE USCITA CAMBIO Z=12 (1) 450-510
800063828 PIGNONE USCITA CAMBIO Z=13 (1) 450-510
800063830 PIGNONE USCITA CAMBIO Z=15 (1) 450-510
4 8000A5982 KIT GUARNIZIONI MOTORE (1) 450-510
5 8000A5736 KIT ANELLI TENUTA MOTORE (1) 450-510
6 800098504 MOLLA AMMORTIZZATORE (K=5,4 Kg/mm) (1) 450-510
9 8000B0455 KIT AVVIAMENTO ELETTRICO (1) 450-510
PARTI OPTIONAL (SMR)
Pos. N. Codice DENOMINAZIONE MODELLI
1 8A00A4859 CORONA DENTATA Z=43 450-510
8B00A4859 CORONA DENTATA Z=44 450-510
8G00A4859 CORONA DENTATA Z=45 450-510
2 800063829 PIGNONE USCITA CAMBIO Z=14 450-510
3 8000H0772 ASS.PORTATARGA RACING (1) 450-510
4 8000A5982 KIT GUARNIZIONI MOTORE 450-510
5 8000B0364 KIT ANELLI TENUTA MOTORE 450-510
10 8000B0591 KIT AVVIAMENTO A PEDALE 450-510
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 84
Page 87
IT
85
PARTI OPTIONAL
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 85
Page 88
86
- Lubrificare la catena della trasmissione secondaria e tutte le
trasmissioni flessibili.
- Per evitare la formazione di ruggine spruzzare olio su tutte
le superfici metalliche non verniciate. Evitare che le parti in
gomma o i freni entrino a contatto con l’olio.
- Porre il motociclo su un supporto o un cavalletto in modo che
entrambe le ruote siano sollevate da terra (nel caso non si
potesse procedere in questo modo, mettere delle assi sotto le
ruote per evitare che i pneumatici rimangano a contatto con
l’umidità).
- Mettere una busta di plastica sopra il tubo di scarico per evitare che entri umidità.
- Coprire il motociclo per proteggerlo da polvere e sporcizia.
Per rimettere in attività il motociclo, procedere come segue:
- Accertarsi che la candela sia serrata .
- Riempire il serbatoio carburante.
- Far girare il motore per scaldare l’olio dopodichè scaricare
queest’ultimo.
- Versare olio fresco nel carter (pagina 29).
- Controllare tutti i punti richiamati nella sezione “Controlli e
Registrazioni” (Appendice A).
- Lubrificare tutti i punti richiamati nella sezione
“Lubrificazione” (Appendice A).
APPENDICE
VERIFICHE DOPO LA GARA
Dopo la gara, pulire il motociclo come sottoriportato poi ispezionare il veicolo ponendo particolare attenzione ai punti indicati nella Tabella “MANUTENZIONE” (Appendice A) come filtro
aria, carburatore, freni etc. Effettuare una lubrificazione generale ed eventualmente le registrazioni necessarie.
INATTIVITA’ PROLUNGATA (TC)
Dovendo lasciare inattivo il motociclo per un certo periodo di
tempo, effettuare la seguente preparazione:
- Pulire completamente il motociclo.
- Riempire il serbatoio con carburante miscelato ad uno stabilizzatore DOPO aver effettuato l’operazione sottoriportata:
porre la tubazione (1) in una bacinella, allentare la vite di scarico (2) posta nella parte inferiore della vaschetta e serrarla
nuovamente una volta eliminato il carburante.
ATTENZIONE
Non disperdere il carburante eliminato nell’ambiente e far girare il motore all’aria
aperta, non in ambienti chiusi.
PULIZIA
Premesso che, prima del lavaggio del motociclo, è necessario
proteggere opportunamente dall’acqua le seguenti parti:
a) Apertura posteriore dello scarico;
b) Leve frizione e freno anteriore, manopole, commutatori sul
manubrio;
c) Aspirazione filtro aria;
d) Testa di sterzo forcella, cuscinetti ruote;
e) Leveraggi sospensione posteriore,
è necessario EVITARE ASSOLUTAMENTE CHE
GETTI D’ACQUA O D’ARIA AD ALTA PRESSIONE
vengano a contatto con le PARTI ELETTRICHE
e con quelle dell’IMPIANTO DI ALIMENTAZIONE AD INIEZIONE, specialmente la centralina
elettronica (1) ed il gruppo sensori M.A.Q.S.
(2) (pag. 87).
1
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 86
Page 89
IT
87
RACCOMANDAZIONE IMPORTANTE
Premesso che, prima del lavaggio del motociclo, è necessario
proteggere opportunamente dall’acqua le seguenti parti:
a) Apertura posteriore dello scarico;
b) Leve frizione e freno anteriore, manopole, commutatori sul
manubrio;
c) Aspirazione filtro aria;
d) Testa di sterzo forcella, cuscinetti ruote;
e) Leveraggi sospensione posteriore.
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 87
Page 90
88
È necessario EVITARE ASSOLUTAMENTE CHE
GETTI D’ACQUA O D’ARIA AD ALTA PRESSIONE
vengano a contatto con le PARTI ELETTRICHE
e con quelle dell’IMPIANTO DI ALIMENTAZIONE AD INIEZIONE, specialmente la centralina
elettronica (1) ed il gruppo sensori
M.A.Q.S. (2).
Dopo il lavaggio:
- Lubrificare i punti riportati nella “tabella di manutenzione”
(Appendice A).
- Effettuare un breve riscaldamento del motore
- Prima di guidare il motociclo, provare i freni.
ATTENZIONE* : Non lubrificare o passare cera sui dischi freno per non provocare una
perdita di efficienza dell’impianto frenante
con conseguente rischio di incidente. Pulire
il disco con solventi tipo acetone.
2
1
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 88
Page 91
IT
89
Olio motore Controllo livello
Olio miscela benzina Controllo livello
Liquido di raffreddamento Controllo / Ripristino livello
Impianto raffreddamento Controllo perdite
Elettroventole Controllo funzionamento
Candele Controllo / Sostituzione
Corpo farfallato / Carburatore Controllo e Regolazione
Fluido freni e frizione Controllo livello
Freni / Frizione Controllo funzionalità
Freni / Frizione Controllo circuito
Comando acceleratore Controllo funzionalità
Comando acceleratore Verifica/regolazione gioco
Comando starter Controllo funzionalità
Trasmissioni e com. fless. Controllo / Regolazione
Catena di trasmissione Controllo / Regolazione
Pneumatici Controllo pressione
Cavalletto laterale Controllo funzionalità
Interrutt. cavall. laterale Controllo funzionalità
Impianto elettrico Controllo funzionalità
Strumentazione Controllo funzionalità
Luci / segnali visivi Controllo funzionalità
Avvisatore acustico Controllo funzionalità
Fanale anteriore Controllo funzionalità
Interruttore accensione Controllo funzionalità
Serrature Controllo funzionalità
Serraggio viti e dadi Controllo / serraggio
Fascette stringitubo Controllo / serraggio
Lubrificazione generale
Collaudo generale
OPERAZIONI DI PRECONSEGNA
Descrizione Operazione Preconsegna
Descrizione Operazione Preconsegna
: presenti solo sui motocicli con motore a 2 tempi
: presente solo su alcuni modelli
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 89
Page 92
90
Regolazione cavo comando gas......................................................32
Regolazione delle sospensioni in base a
particolari condizioni della pista.....................................................41
Regolazione forcella.......................................................................42
Regolazione gioco cuscinetti di sterzo.............................................36
Regolazione leva comando freno anteriore.....................................37
Regolazione posizione pedale freno posteriore...............................38
Revisione ruote ..............................................................................67
Riempimento impianti frenanti ......................................................58
Rodaggio .......................................................................................21
Rubinetto carburante......................................................................11
Ruote.........................................................................................9, 50
S
Schema elettrico.......................................................................73, 75
Sfarfallamento disco freno.............................................................56
Silenziatore di scarico ....................................................................65
Smontaggio pastiglie freno ............................................................54
Smontaggio dei particolari ...............................................................3
Smontaggio ruota anteriore ...........................................................50
Smontaggio ruota posteriore..........................................................52
Sostituzione fluido freni .................................................................57
Sostituzione lampadine proiettore..................................................78
Sostituzione lampada fanale posteriore..........................................78
Sostituzione lampada luce targa ....................................................79
Sostituzione olio, pulizia filtri.........................................................29
Sostituzione refrigerante................................................................31
Spurgo frizione idraulica................................................................40
Spie ...............................................................................................14
Spurgo impianto frenante anteriore ..........................................60-62
Spurgo impianto frenante posteriore..............................................63
Starter carburatore.........................................................................13
Strumento digitale..........................................................................14
U
Ubicazione comandi.........................................................................7
Usura disco freno...........................................................................56
Usura pastiglie freno......................................................................54
V
Verifiche dopo la gara....................................................................86
INDICE ALFABETICO
Pagina
A
Accensione.......................................................................................8
Arresto del motociclo......................................................................28
Arresto del motore .........................................................................28
Avviamento motore (TC).................................................................24
Avviamento motore (TE-SMR) .........................................................22
B
Bloccasterzo ...................................................................................18
Batteria..........................................................................................76
C
Candela accensione..........................................................................8
Carburante.....................................................................................12
Carburatore .....................................................................................8
Catena trasmissione secondaria........................................................8
Cavalletto laterale ..........................................................................12
Comando cambio ...........................................................................20
Comando freno anteriore ...............................................................18
Comando freno posteriore..............................................................20
Comando frizione...........................................................................19
Comando gas .................................................................................18
Commutatore sul manubrio............................................................19
Componenti elettrici.......................................................................68
Controlli durante il rodaggio ..........................................................21
Controlli preliminari.......................................................................21
Controllo candela...........................................................................34
Controllo filtro aria ........................................................................35
Controllo livello fluido freno ant.....................................................37
Controllo livello fluido freno post. ..................................................39
Controllo livello fluido frizione .......................................................39
Controllo livello olio.......................................................................29
Controllo livello refrigerante ..........................................................30
Controllo usura catena, pignone, corona...........................................48
Corona posteriore ............................................................................8
D
Decompressore manuale................................................................23
F
Forcella anteriore.............................................................................9
Freni..............................................................................................53
Frizione ...........................................................................................8
I
Inattività prolungata ......................................................................86
Iniezione........................................................................................11
L
Liquido di raffreddamento..............................................................10
Livello olio forcella.........................................................................43
Lubrificazione catena .....................................................................48
Lubrificazione motore. ...................................................................10
M
Modifica posizione manubrio .........................................................44
Montaggio pastiglie freno ..............................................................55
N
Numero identificazione motociclo.....................................................5
P
Piegatura perno ruota....................................................................67
Pignone uscita cambio .....................................................................8
Pneumatici.................................................................................9, 53
Premessa importante .......................................................................3
Pulizia disco freno..........................................................................57
Pulizia filtro aria............................................................................35
Pulizia generale.............................................................................86
Pulizia pastiglie .............................................................................55
R
Raggi ruota....................................................................................67
Registrazione carburatore ..............................................................33
Registrazione catena trasmissione secondaria.................................47
Registrazione fanale anteriore .......................................................80
Registrazione freno idraulico ammortizzatore ................................46
Registrazione frizione ....................................................................39
Registrazione minimo ....................................................................33
Registrazione precarico molla ammortizzatore ...............................45
Regolatore di tensione ...................................................................34
MUM2-250_310_450_510_2009 21-05-2008 11:22 Pagina 90
Page 93
1
ENGLISH
MUM1-250_310_450_510_2009_GB 21-05-2008 9:27 Pagina 1
Page 94
2
PRESENTATION
Welcome to the Husqvarna motorcycling Family!
Your new Husqvarna motorcycle is designed and manufactured to be the finest in its field.
The instructions in this book have been prepared to provide
a simple and understandable guide for your motorcycle’s
operation and care.
Follow the instructions carefully to obtain maximum performance and your personal motorcycling pleasure. Your owner’s manual contains instructions for owner care and maintenance.
The main work of repair or maintenance requires the attention of a skilled mechanic and the use of special tools and
equipment.
Your Husqvarna dealer has the facilities, experience and original parts necessary to properly render this valuable service.
This “Owner’s Manual” and the
“Purchase Registration Booklet” are
parts and parcels of the motorcycle,
hence, they have to remain with the
motorcycle even when sold to another
user.
This motorcycle uses components designed thanks to systems and state of the art technologies which are thereafter
tested in competition.
In competition motorcycles, every detail is verified after each
race in order to always guarantee better performance. For correct functioning of the vehicle, it is necessary to follow the
maintenance and control table found on Appendix A.
MOTOCROSS
SUPERMOTARD
ENDURO
IMPORTANT NOTICES
1) The TC and TXC models are guaranteed
COMPETITION motorcycles exempt from functional defects, the suggested maintenance
table for competition use is shown on
Appendix A.
2) TE and SMR are STREET LEGAL motorcycles (with LIMITED POWER ENGINE); they are
guaranteed exempt from functional defects
and covered with legal guarantee, if the
STANDARD CONFIGURATION is maintained
and the suggested maintenance table, shown
on Appendix A (page A8) is observed.
If TE and SMR are transformed in COMPETITION MOTORCYCLES (with FULL POWER ENGINE), the suggested maintenance table for
competition use is shown on Appendix A.
MUM1-250_310_450_510_2009_GB 21-05-2008 9:27 Pagina 2
Page 95
3
EN
IMPORTANT
The reference for recognition of the guarantee will be the MOTORCYCLE CONFIGURATION, as shown below:
A) STANDARD MOTORCYCLE, STREET LEGAL: with LIMITED POWER ENGINE
B) COMPETITION MOTORCYCLE, RACING USE: with FULL POWER
ENGINE
This motorcycles was not designed for
long trips with the engine always at maximum rpm as can occur whilst travelling
on roads or highways. Long trips at full
throttle can cause severe damage to the
engine.
This motorcycles is setup for competition
use and therefore guarantees maximum
performance with the rider alone. It is
thereby not recommended to use the vehicle on circuits or off-road with a passenger.
ALWAYS keep in mind that these motorcycles have been designed strictly for competition use, that is, for conditions of usage very different from those presented on the road.
ALWAYS keep in mind that these motorcycles have been designed strictly for competition use, that is, for conditions of usage very different from those presented
on the road.
In order to maintain the vehicle’s
“Guarantee of Functionality”, the client
must follow the maintenance program indicated in the user’s manual by carrying
out maintenance checks at authorized
HUSQVARNA dealers. The cost for substituting parts and for the labour necessary in
order to respect the maintenance plan, is
charged to the client.
NOTE: the guarantee is EXTINGUISHED in
the case where the motorcycle is rented.
Important Notice
Read this manual carefully and pay special attention to statements preceeded by the following words:
Warning*: Indicates a possibility of severe
personal injury or loss of life if instructions are not followed.
Caution*: Indicates a possibility of personal injury or equipment damage if instructions are not followed.
Note*: Gives helpful information.
Parts Replacement
When parts replacement is required, use only Husqvarna ORIGINAL parts.
Warning*: After an upset, inspect the
motorcycle carefully. Make sure that the
throttle, brake, clutch and all other systems are undamaged. Riding with a
damaged motorcycle can lead to a serious crash.
Warning*: Never attempt to start or operate your motorcycle unless you are
wearing appropriate protective clothing.
Always wear a motorcycle helmet, motorcycle boots, gloves, goggles and other
appropriate protective clothing.
Warning*: This motorcycle is a state of
the art competition bike. Do not attempt
to start or ride this motorcycle until you
have received expert instruction and are
in excellent physical condition.
PRECAUTIONS FOR CHILDREN WARNING
Park the vehicle where it is unlikely to be bumped into or
damaged. Even slight or involuntary bumps can cause the
vehicle to topple over, with subsequent risk of serious
harm to people or children.
To prevent the vehicle from tipping over, never park it on
soft or uneven ground, nor on asphalt strongly heated by
the sun.
Engine and exhaust pipes become very hot during riding.
Always park your motorcycle where people or children can
not easily reach these parts, in order to avoid serious
burns.
MUM1-250_310_450_510_2009_GB 21-05-2008 9:27 Pagina 3
Page 96
4
TABLE OF CONTENTS Page
PRESENTATION
.........................................................................2
IMPORTANT NOTICES
................................................................2
IDENTIFICATION DATA
...............................................................5
TECHNICAL DATA
......................................................................8
LUBRICATION TABLE, SUPPLIES
...............................................10
CONTROLS
.............................................................................11
RIDING
..................................................................................21
IGNITION SYSTEM/ELETTRICAL SYSTEM
..............................68-75
EQUIPMENT ......................................................................82-83
OPTIONAL PARTS LIST
........................................................84-85
APPENDIX
..............................................................................86
PRE-DELIVERY INSPECTION
.....................................................89
NOTE FOR USA/CDN- AUS MODELS ........................................102-104
ALPHABETICAL INDEX
.............................................................90
PERIODIC MAINTENANCE -ADJUSTMENT.....................Appendix
A
Note
References to the “left” or “right” of the motorcycle are in
the sense of a person facing forwards.
Z: number of teeth
A: Austria
AUS: Australia
B: Belgium
BR: Brazil
CDN: Canada
CH: Switzerland
D: Germany
E: Spain
F: France
FIN: Finland
GB: Great Britain
I: Italy
J: Japan
USA: United States of America
Where not specified, all the data and the instructions are re-
ferred to any and all Countries.
MUM1-250_310_450_510_2009_GB 21-05-2008 9:27 Pagina 4
Page 97
5
EN
1. Frame serial number
2. Engine serial number
VEHICLE IDENTIFICATION NUMBER (V.I.N.)
The full 17 digit serial, or Vehicle Identification Number, is
stamped on the steering head tube (R.H. side).
(*): Progressiv nr.
(
): Year of the model
MUM1-250_310_450_510_2009_GB 21-05-2008 9:27 Pagina 5
Page 98
6
1. Frame serial number
2. Engine serial number
VEHICLE IDENTIFICATION NUMBER (V.I.N.)
The full 17 digit serial, or Vehicle Identification Number, is
stamped on the steering head tube (R.H. side).
(*): Progressiv nr.
(
): Year of the model
MUM1-250_310_450_510_2009_GB 21-05-2008 9:27 Pagina 6
Page 99
7
Control location
1. Front brake lever
2. Throttle grip
3. Rear brake control pedal
4. Choke (L.H. side)
5. Fuel tank filler cap
6. R.H. commutator (engine electric start)
7.Rear shock absorber spring preload adjustment
8. Rear shock absorber compression damper adjustment (low and high damping speeds)
9. Rear shock absorber extension damper adjustment
10. L.H. commutator (TE, SMR)
10. Engine stop button (TC-TXC)
11.Clutch control lever
12. Fuel cock (TC-TXC)
13. Gearbox control pedal
14. Air bleeding screw on front fork leg
15. Compression damper adjustment (front fork leg bottom side)
16. Extension damper adjustment (front fork leg top side)
EN
TC-TXC
TE-SMR
TE-SMR
TC-TXC
MUM1-250_310_450_510_2009_GB 21-05-2008 9:28 Pagina 7
Page 100
8
TECHNICAL DATA
ENGINE
Type........................................................single cylinder, 4 stroke
Cooling..........................liquid with electric fan on TE-SMR models
Bore (250) .....................................................................2.99 in.
Bore
(310).................................................................3,27 in.
Bore (450-510)..............................................................3.81 in.
Stroke
(250-310)........................................................
2.17 in.
Stroke (450)...................................................................2.39 in.
Stroke (510)...................................................................2.67 in.
Displacement (250).................................................15.22 cu. in.
Displacement
(310) ..............................................
18,16 cu. in.
Displacement (450).................................................27.39 cu. in.
Displacement (510)..................................................30.56 cu. in
Compression ratio.............................................................12,9:1
Starting (TC)................ kick start (with automatic decompressor)
Starting (SMR).... ..............electric (with automatic decompressor)
Starting (TE-TXC)..................electric and kick start (with automatic
decompressor)
TIMING SYSTEM
Type......................................double overhead camshaft; 4 valve
Valve clearance (with engine cold)
Intake...........................................................0.004 ÷ 0,006 in.
Exhaust.........................................................0.006 ÷ 0,008 in.
LUBRICATION
Type...........Dry sump with two oil pump rotor and cartridge filter
IGNITION
Type ...........Electronic, inductive (TE-SMR) or capacitive (TC-TXC)
discharge, with adjustable advance (digital control)
Spark plug type........................................................NGK CR8EB
Spark plug gap ............................................................0.027 in.
FUEL SYSTEM
Type (TE-SMR) ....................................................Electronic injection feed
Type (TXC 250) .............”Keihin” FCR-MX 37 with acceleration pump and
throttle position sensor
Type (TC-TXC 450-510) .........Keihin” FCR-MX 41 with acceleration pump
and throttle position sensor
Venturi diameter (TXC 250)........................................................1.46 in.
Venturi diameter (TC-TXC 250-450)............................................1.61 in.
High speed jet (TXC 250) .................................................................175
High speed jet (TC-TXC 450-510) .....................................................180
Low speed jet (TXC 250) ...................................................................42
Low speed jet (TC-TXC 450-510).........................................................45
Starting jet (TXC 250) ........................................................................72
Starting jet (TC-TXC 450-510) ............................................................85
Starting air jet............................................................................0.16 in.
Main air jet .....................................................................................200
Low air jet ......................................................................................100
Floater ........................................................................................g 11.2
Throttle piston................................................................................15 M
Metering pin ..............................................................................OBDVR
Metering pin slot (TXC 250)..............................................................4th
Metering pin slot (TC-TXC 450-510)..................................................5th
Idle mixture adjusting screw (TXC 250) .............................rounds 1+1/2
Idle mixture adjusting screw (TC-TXC 450-510)......................... rounds 2
PRIMARY DRIVE
Drive pinion gear- Clutch ring gear (TC 250) ...............................Z 20- Z 67
Drive pinion gear- Clutch ring gear (TE-TXC 250, TE 310).............Z 24- Z 88
Drive pinion gear- Clutch ring gear (450-510) .............................Z 23- Z 63
Transmission ratio (TC 250).................................................................3,350
Transmission ratio (TE 250-310)..........................................................3,666
Transmission ratio (450-510)..............................................................2,739
CLUTCH
Type...................................oil bath multiple disc clutch, hydraulic control
TRANSMISSION
Type..................................................................constant mesh gear type
Transmission ratio (TE-SMR-TXC)
1st gear .......................................................................2,000 (z 28/14)
2nd gear......................................................................1,611 (z 29/18)
3rd gear.......................................................................1,333 (z 24/18)
4th gear.......................................................................1,086 (z 25/23)
5 th gear......................................................................0,920 (z 23/25)
6 th gear......................................................................0,814 (z 22/27)
Transmission ratio (TC)
1st gear........................................................................1,866 (z 28/15)
2nd gear......................................................................1,444 (z 26/18)
3rd gear ......................................................................1,263 (z 24/19)
4th gear.......................................................................1,086 (z 25/23)
5 th gear......................................................................0,954 (z 21/22)
SECONDARY DRIVE
Transmission sprocket- Rear wheel sprocket (TE 250-310).......Z 13- Z 50
Transmission sprocket- Rear wheel sprocket (TE 450-510).......Z 13- Z 47
Transmission sprocket- Rear wheel sprocket (TC 250)..............Z 12- Z 50
Transmission sprocket- Rear wheel sprocket (TC 450)..............Z 14- Z 50
Transmission sprocket- Rear wheel sprocket (TC 510)..............Z 14- Z 47
Transmission sprocket- Rear wheel sprocket (SMR 450-510)....Z 15- Z 42
Transmission ratio (TE-TXC 250, TE 310)........................................3,846
Transmission ratio (TC 450)...........................................................3,571
Transmission ratio (TC 510).......................................................... 3,357
Transmission ratio (SMR 450-510)................................................ 2,800
Transmission ratio (TE-TXC 450-510)............................................ 3,615
MUM1-250_310_450_510_2009_GB 21-05-2008 9:28 Pagina 8
Loading...
