Husqvarna QCE 7398 User Manual

QCE 7398

Käyttöohje Uuni

2

1

Hyvä asiakkaamme,

olet hankkinut ensiluokkaisen laitteen, jossa yhdistyy tarkoituksenmukainen
muotoilu sekä uusin tuotekehitys. Laitteen suorituskyky ja sen toiminnot täyttä­vät korkeimmat laatuvaatimukset. Tuotteen suunnittelussa ja valmistuksessa
huomioidaan ympäristölle ja energiansäästölle asetetut vaatimukset.
Pyydämme Sinua tutustumaan uuden laitteesi käyttöohjeeseen, jotta voit käyt­tää sen kaikkia toimintoja ja saat siitä parhaan hyödyn. Säilytä tämä käyttöohje
ja anna se myös laitteen mahdolliselle uudelle omistajalle. Toivomme, että lait­teestasi on paljon iloa ja hyötyä.

Tässä käyttöohjeessa käytetään seuraavanlaisia symbolimerkkejä:
Tärkeitä turvallisuuteen ja laitteen asianmukaiseen käyttöön liittyviä ohjeita.

3 Yleistietoja ja vinkkejä

2 Ympäristönsuojeluohjeita

Sisällys

Käyttöohje 5

Turvaohjeet 5

Laitteen kuvaus 7

Kokonaiskuva 7
Toimintopaneeli 7
Uunin varustus 8
Uunin varusteet 9

Ennen ensimmäistä käyttöä 10

Kellonajan asettaminen ja muuttaminen 10
Ensimmäinen puhdistus 11

Uunin käyttö 12

Virran kytkeminen ja katkaiseminen 12
Pikakuumennus 15
Uunin toiminnot 16
Ritilän, uunipellin ja uunipannun asettaminen paikalleen 17
Rasvasuodattimen asentaminen/irrottaminen 18
Kellotoiminnot 19
Muita toimintoja 25

Näytön kytkentä pois toiminnasta 25
Uunin lapsilukko 25
Uunin virran automaattinen katkaisu 26

Luukun mekaaninen lukitus 27

Käyttömahdollisuudet, taulukot ja vihjeet 31

Paistaminen 31

Taulukko: Kohokkaat ja kuorrutetut ruoat 35
Taulukko: Pakastetut valmisruoat 36

Paistaminen 37

Paistotaulukko 38

Tasogrillaus 40

Grillaustaulukko 40

Sulatus 41

Sulatustaulukko 41
Kuivaaminen 42
Säilöntä 43

3Sisällys

Sisällys4

Puhdistus ja hoito 44

Ulkopinnat 44
Uunin sisätila 44
Varusteet 44
Rasvasuodatin 44
Pyrolyysipuhdistus 45

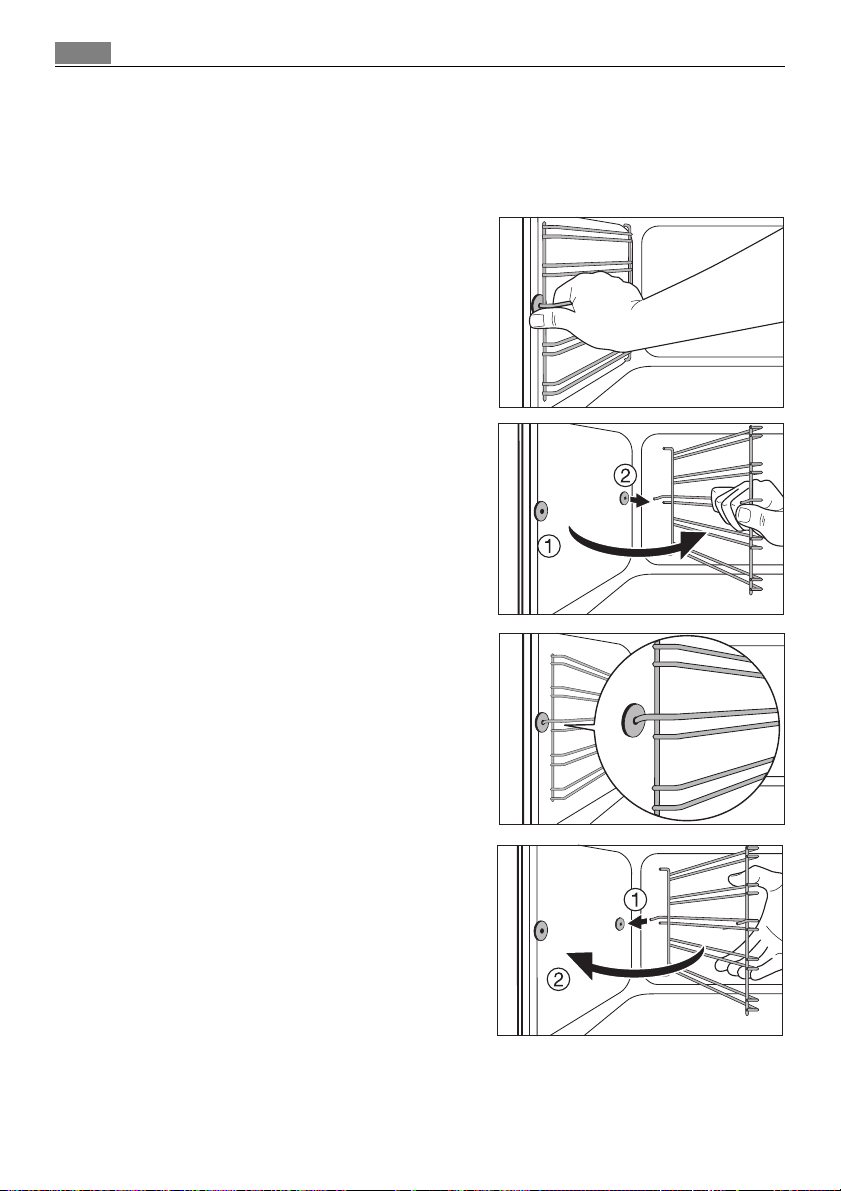

Kannattimet 46
Uunin valaistus 47

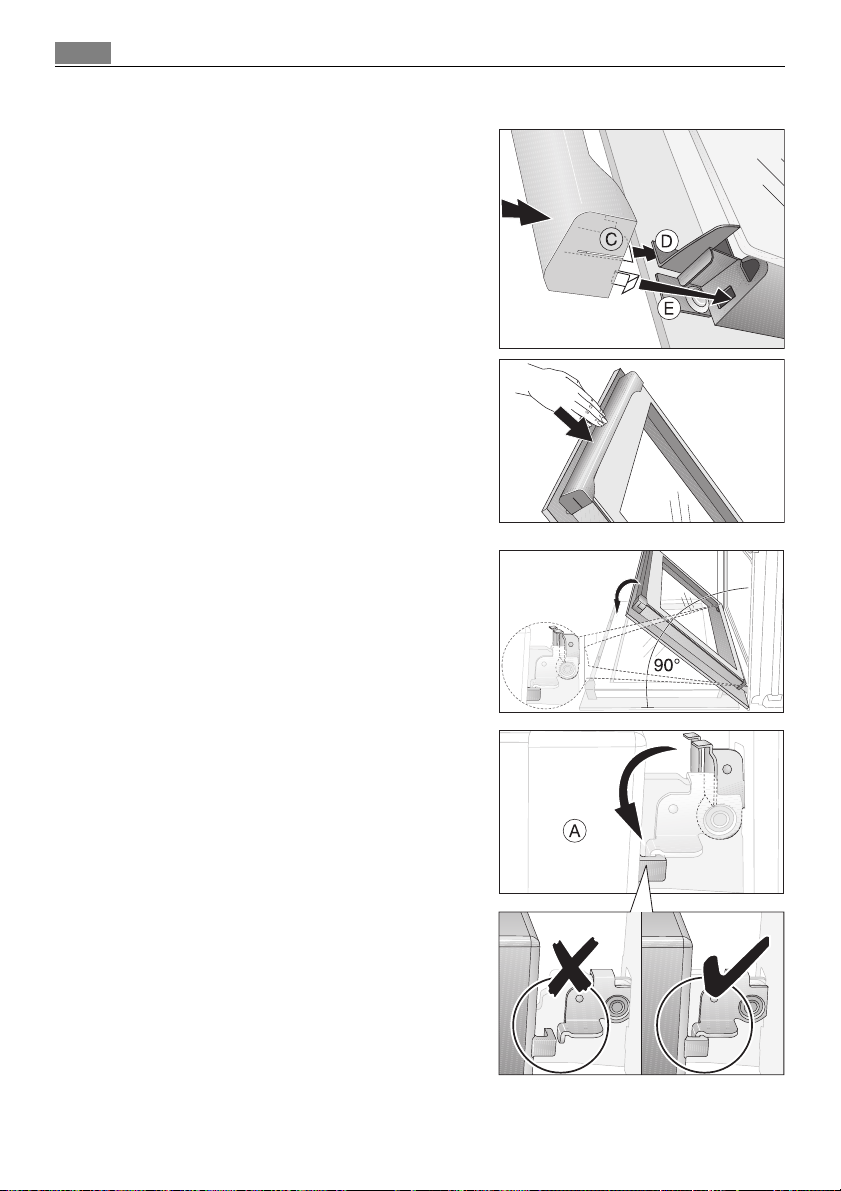

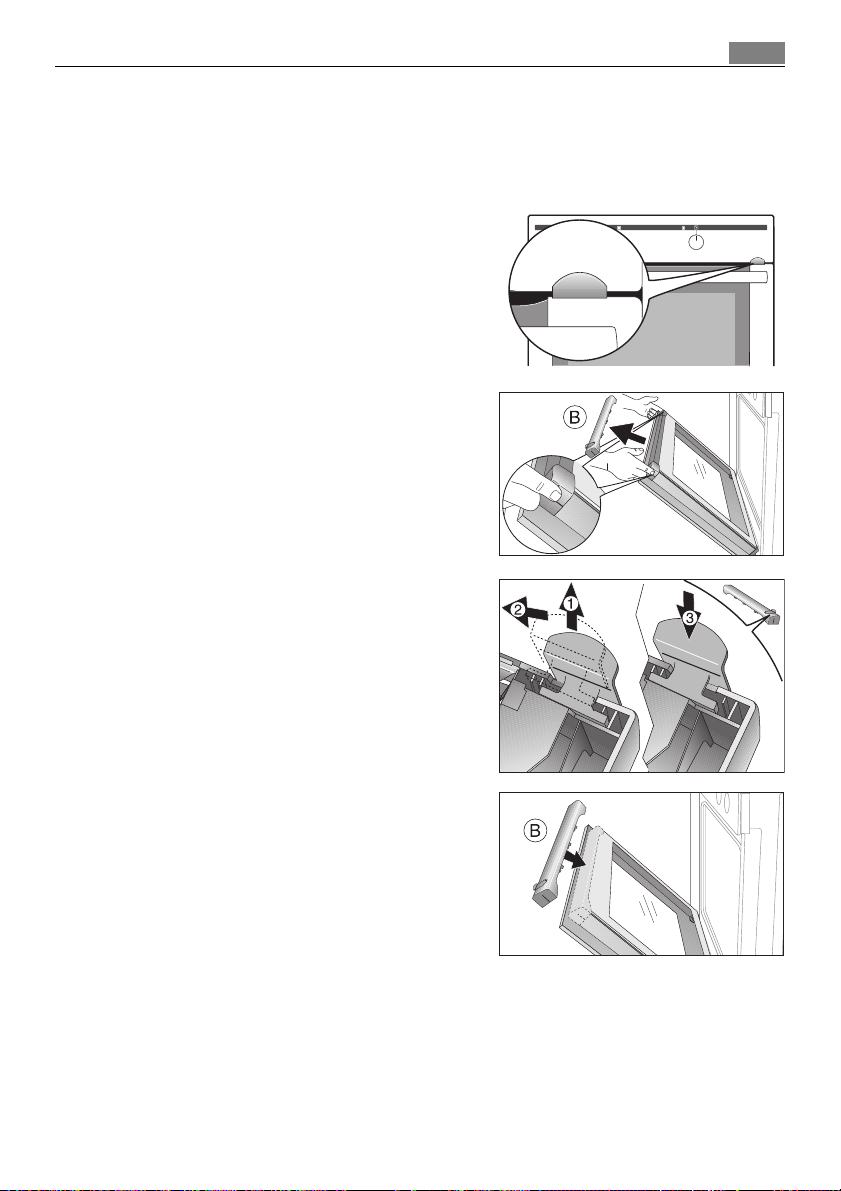

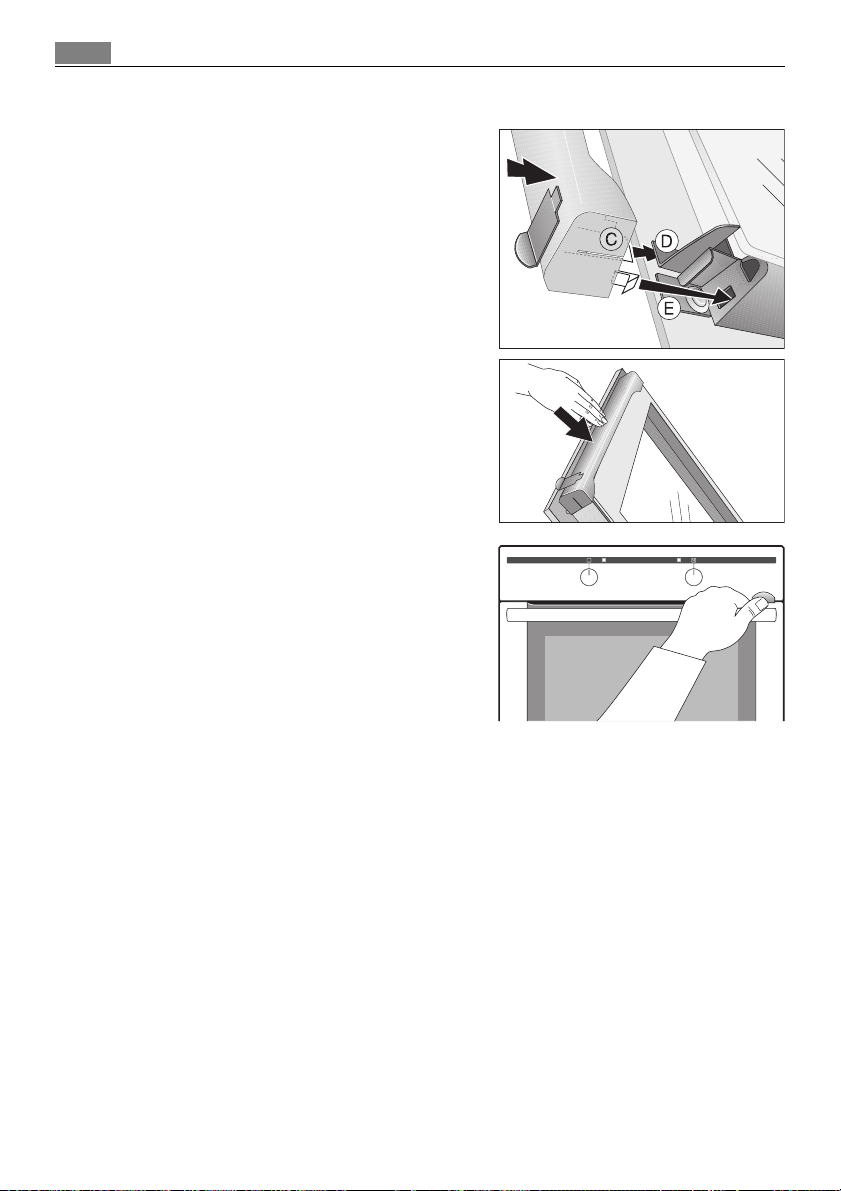

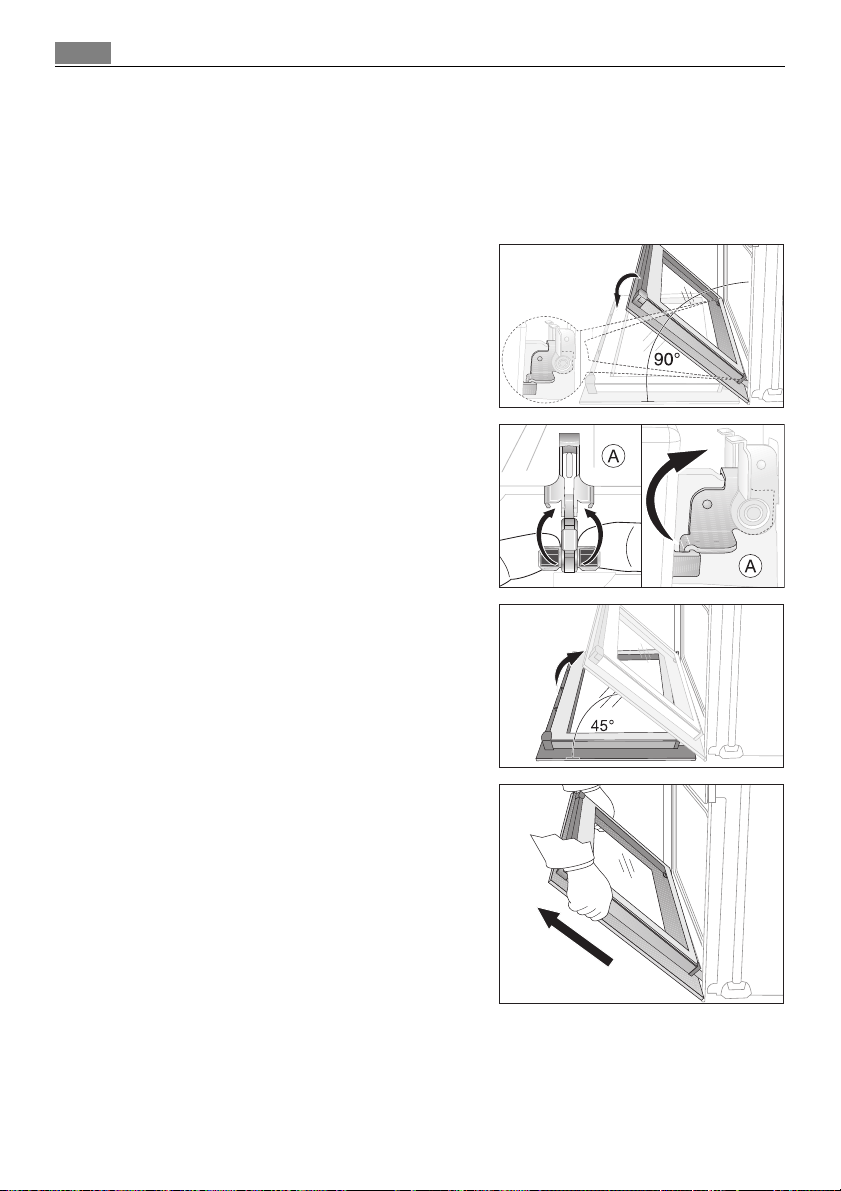

Uunin luukku 48
Uunin luukun lasi 50

Mitä tehdä, jos … 53
Jätehuolto 54

Asennusohjeet 55

Turvallisuusohjeet asentajalle 55

Takuu/Huolto 59
Huolto ja varaosat 63

Käyttöohje

1 Turvaohjeet

Sähköturvallisuus

• Laitteen liitännän saa suorittaa vain ammattitaitoinen sähköasentaja.

• Jos laitteessa esiintyy häiriöitä tai laite vahingoittuu, irrota sulakkeet tai kytke

virta pois pääkytkimestä.

• Laitteen korjauksen saa suorittaa vain asiantunteva huoltomekaanikko.

Asiantuntemattomalla tavalla suoritettu tai virheellinen korjaus voi altistaa
käyttäjän suureen vaaraan. Jos laite tarvitsee korjausta tai huoltoa, käänny
valtuutetun jälleenmyyjän tai huoltoliikkeen puoleen.

Lasten turvallisuus

• Älä koskaan jätä lapsia ilman valvontaa, kun laite on toiminnassa.

Turvallisuus laitetta käytettäessä

• Henkilöt (mukaan lukien lapset), jotka eivät pysty käyttämään laitetta turvalli­sesti fyysisten, motoristen tai henkisten kykyjensä tai kokemattomuutensa tai
taitamattomuutensa vuoksi, eivät saa käyttää tätä laitetta ilman vastuullisen
henkilön valvontaa tai opastusta.

• Laitetta saa käyttää vain kotitalouksissa tavalliseen ruuanlaittoon ja paistami­seen.

• Liitettäessä sähkölaitteita laitteen läheisyydessä oleviin pistorasioihin on nou­datettava varovaisuutta. Liitäntäjohdot eivät saa olla kosketuksissa kuuman
uunin luukun kanassa tai joutua sen väliin.

• Varoitus: Palovamman vaara! Uunin sisäosa kuumenee käytön yhteydessä.

• Jos uuniin laitetaan alkoholia sisältäviä aineksia, saattaa syntyä helposti sytty-

vä alkoholin ja ilman sekoitus. Avaa luukku tässä tapauksessa varovasti. Älä kä­sittele avaamisen yhteydessä hiillosta, kipinöitä tai tulta.

5Käyttöohje

3 Akryyliamidia koskeva varoitus

Tuoreimpien tieteellisten tutkimustulosten mukaisesti erityisesti tärkkelyspitois­ten ruokien voimakas ruskistaminen voi aiheuttaa terveydellisen vaaran akryy­liamidin vuoksi. Sen vuoksi suosittelemme ruokien kypsennystä mahdollisimman
alhaisessa lämpötilassa sekä liiallisen ruskistamisen välttämistä.

Turvaohjeet6

Vahinkojen välttäminen

• Älä laita uunin pohjalle alumiinifoliota, leivinpeltiä, kattiloita jne., sillä emali­pinta voi vahingoittua muodostuvan lämmön vuoksi.

• Paistovuoasta tippuva hedelmä- tai marjamehu jättää pintaan jälkiä, jotka ei­vät lähde pois puhdistamalla. Käytä erittäin kosteiden kakkujen tai piiraiden
paistamisessa korkeareunaista vuokaa tai peltiä.

• Älä laita mitään painoa avoinna olevan uunin luukun päälle.

• Älä kaada vettä suoraan kuumaan uuniin. Emalipinta ja väri voivat vahingoit-

tua.

• Erityisesti uunin etukylkien kovakourainen käsittely voi aiheuttaa lasin särky­misen.

• Älä säilytä uunissa tulenarkoja esineitä. Ne voivat syttyä palamaan, kun uuni
kytketään toimintaan.

• Älä säilytä uunissa kosteita elintarvikkeita. Ne voivat vahingoittaa emalipinto­ja.

• Jäähdytyspuhaltimen kytkeydyttyä pois toiminnasta uunissa ei saa olla ruokia,
joita ei ole peitetty. Luukun laseihin voi muodostua kosteutta, joka uunista
poistuessaan voi vahingoittaa kalusteita.

3 Emalipintoja koskeva huomautus

Uunin emalipintoihin käytön yhteydessä syntyvät värimuutokset eivät vaikuta
laitteen toimintaan tavallisessa eivätkä ammattimaisessa käytössä. Tällaisia
muutoksia ei siis katsota puutteeksi tai viaksi takuuoikeuden mielessä.

Laitteen kuvaus

Kokonaiskuva

7Laitteen kuvaus

Käyttöpaneeli

Luukun
kahva

Täyslasiluukku

Toimintopaneeli

Uunin virran merkkivalo

Lämpötilan/ajan

Toimintojen painikkeet

Uunin toiminnot

näyttö

Lämpötilan/ajan painike

Laitteen kuvaus8

Uunin varustus

Kannatintasot

Ylälämpö ja grillivastus

Uunin valaistus

Rasvasuodatin

Takaseinämävastus
Puhallin

Alalämpö

Kannattimet, voidaan ottaa pois

Luukun sisäosa

Uunin kannatintasojen numerointi on mer­kitty luukun sisäpuolelle.

Lisäksi luukkuun on kiinnitetty uunitoimin­tojen pikaohje sekä suositellut kannatinta­sot ja lämpötilat yleisimmin valmistettaville
ruokalajeille.

Uunin varusteet

Ritilä

Käytetään astioiden ja kakkuvuokien alla,
paistamisessa ja grillauksessa.

Leivinpelti

Kakkuja ja pikkuleipiä varten.

Uunipannu

Paistamiseen tai ylimääräisen rasvan kerää­miseen.

9Laitteen kuvaus

Ennen ensimmäistä käyttöä10

Ennen ensimmäistä käyttöä

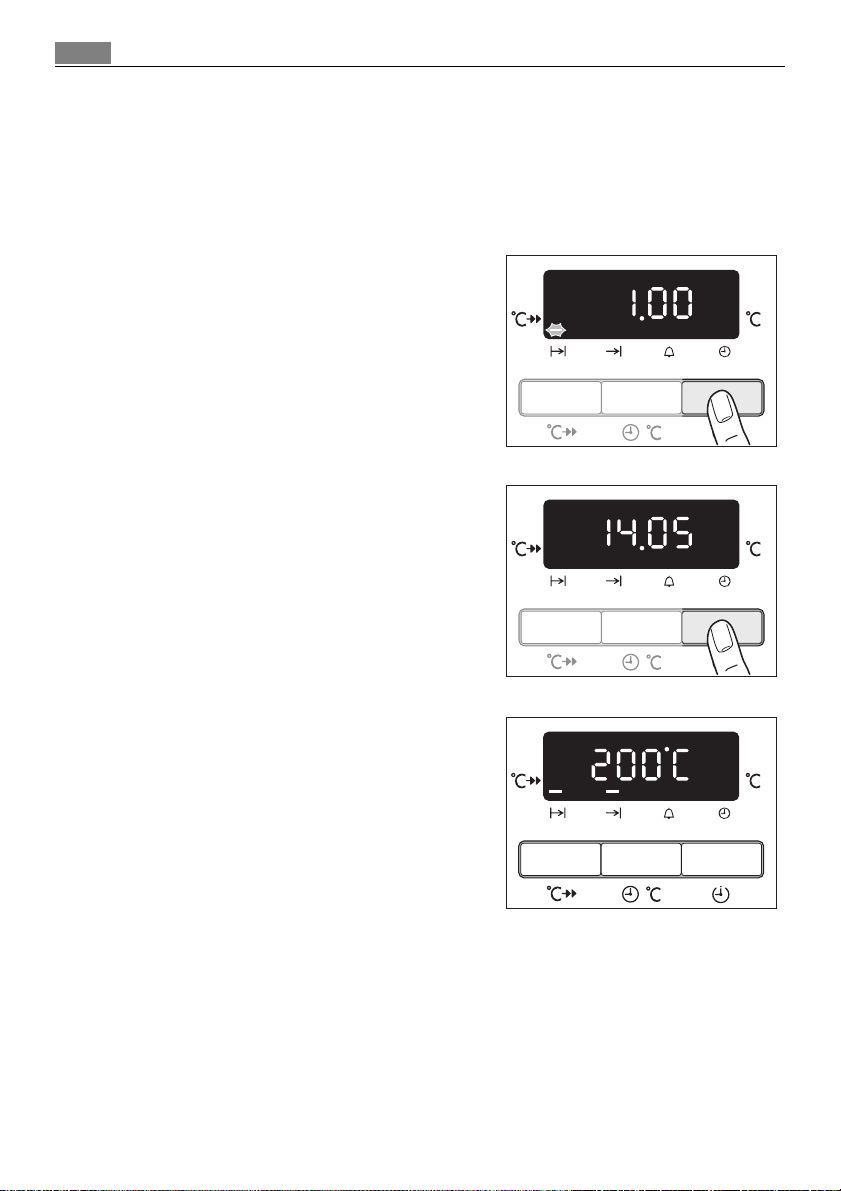

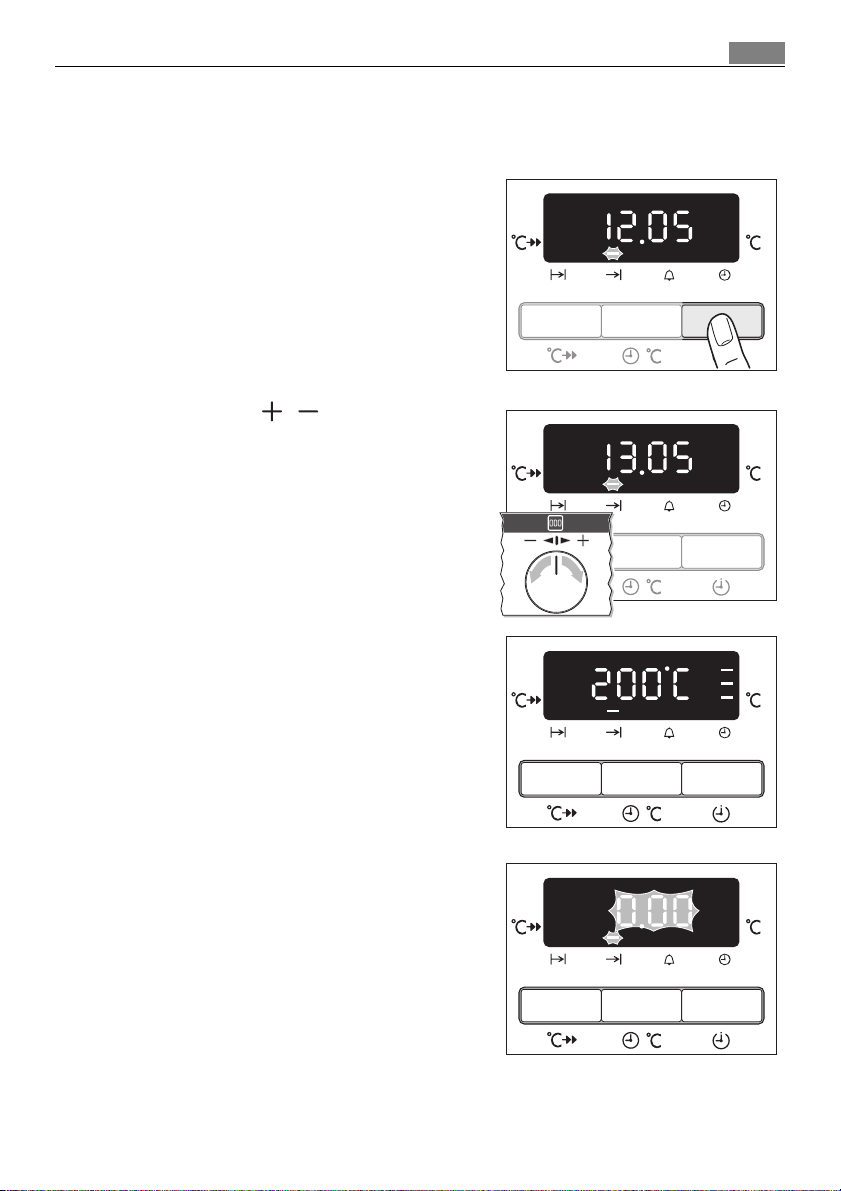

Kellonajan asettaminen ja muuttaminen

3 Uuni toimii ainoastaan, kun aika on asetettu.

Kun laite on liitetty sähköverkkoon tai säh­kökatkoksen jälkeen, merkkivalo Kello vilk­kuu automaattisesti.

1. Kun haluat muuttaa asetettua kellonaikaa,

paina painiketta Valinta kunnes toiminnon
merkkivalo Kello alkaa vilkkua.

2. Aseta kellonaika kytkimellä / .

Vilkkuminen lakkaa noin 5 sekunnin kulut­tua, ja kello näyttää asettamaasi aikaa

Laite on käyttövalmis.

3 Kellonaikaa voi muuttaa vain silloin, kun

lapsilukko ei ole kytkettynä eikä mikään
kellotoiminnoista Ajastin, Aika tai Loppu tai mikään uunin toiminto ole valittu­na.

11Ennen ensimmäistä käyttöä

Ensimmäinen puhdistus

Puhdista uuni hyvin, ennen kuin käytät sitä ensimmäisen kerran.

1 Huom: Älä käytä voimakkaita, hankaavia puhdistusaineita, jotta pinta ei vahin-

goittuisi!

3 Käsittele metalliosat tavallisilla hoitoaineilla.

1. Aseta uunin toiminnon valitsin kohtaan Uunin valaistus .

2. Ota kaikki tarvikkeet pois uunista ja puhdista ne lämpimällä astianpesuaineliu-

oksella.

3. Puhdista myös uuni lämpimällä astianpesuaineliuoksella ja kuivaa.

4. Pyyhi laitteen etupuoli kostealla liinalla.

Uunin käyttö12

Uunin käyttö

3

Uunissa on alaspainettavat kytkimet, joilla valitaan uunin toiminnot ja lämpö­tila. Paina kytkin alas. Kytkin nousee tällöin esiin.

Virran kytkeminen ja katkaiseminen

Lämpötilan/ajan näyttö

Uunin virran merkkivalo

Uunin toiminnot

Näytön vaihtaminen

Kuumentumisen näyttöPikakuumennus

Kellon toiminnotPikakuumennuspainike

Lämpötilan/ajan painike

Uunin kytkeminen toimintaan

Käännä uunitoimintojen kytkin halutun
toiminnon kohdalle. Toiminnon merkkivalo
syttyy. Lämpötilanäytössä näkyy valitun
uunitoiminnon ehdotuslämpötila.

Uuni alkaa kuumentua.
Kun uuni on kuumentunut asetettuun läm-

pötilaan, kuuluu merkkiääni.

Uunin lämpötilan muuttaminen

Säädä lämpötilaa korkeammaksi tai mata­lammaksi kytkimellä / .

Lämpötilan arvo muuttuu 5 °C:n portain.

Lämpötilan tarkistaminen

Paina samanaikaisesti painikkeita Pikakuu­mennus ja Valinta.

Uunin senhetkinen lämpötila tulee näkyviin
lämpötilanäyttöön.

13Uunin käyttö

Uunin kytkeminen pois
toiminnasta

Uuni kytketään pois toiminnasta kääntä­mällä uunitoimintojen kytkin Seis-asen­toon.

Uunin käyttö14

3 Jäähdytyspuhallin

Puhallin kytkeytyy toimintaan automaattisesti jäähdyttäen laitteen ulkopintoja.
Kun uuni kytketään pois toiminnasta, puhallin toimii edelleen jäähdyttäen lai­tetta. Kun laite on jäähtynyt riittävästi, puhallin sammuu itsestään.

3 Kuumentumisen näyttö

Uunin kuumentumisen näyttö

Sen jälkeen kun uunin toiminto on
kytketty, vähitellen peräjälkeen syttyvät
palkit ilmaisevat, missä vaiheessa uunin
kuumeneminen on.

Pikakuumentumisen näyttö

Kun pikakuumennus on kytketty
toimintaan, peräjälkeen vilkkuvat palkit il­maisevat, että pikakuumennus on käytössä.
Lisäksi merkin vieressä olevassa pal­kissa palaa valo.

Jälkilämmön näyttö

Kun uuni kytketään pois toiminnasta,
edelleen palavat palkit ilmaisevat uunissa
vielä jäljellä olevan jälkilämmön määrän.

15Uunin käyttö

Pikakuumennus

Kun joku uunin toiminto on valittu, tyhjä uuni voidaan esikuumentaa suhteelli­sen lyhyessä ajassa lisätoiminnon Pikakuumennus avulla.

1 Huomaa: Laita ruoka uunin vasta sitten, kun Pikakuumennus on päättynyt ja

uuni toimii halutulla toiminnolla.

1. Valitse haluamasi uunin toiminto (esim. Ylä-/alalämpö ). Muuta tarvittaessa

uunin ehdottamaa lämpötilaa.

2. Paina painiketta Pikakuumennus. Merkin vieressä olevaan palkkiin syttyy

valo.
Peräjälkeen vilkkuvat palkit ilmaisevat, että Pikakuumennus on toiminnassa.
Kun uuni on kuumentunut asetettuun lämpötilaan, kuumentumisen näytön pal-

keissa palaa valo, ja merkin vieressä olevan palkin valo sammuu. Uunista
kuuluu merkkiääni.

Sen jälkeen uuni jatkaa toimintaansa valitulla uunin toiminnolla ja valitussa
lämpötilassa. Nyt paistettavan ruoan voi laittaa uuniin.

3 Pikakuumennus voidaan käyttää uunin toiminnoissa Kiertoilma ja

rengaslämpövastus , Pizzatoiminto , Ylä-/alalämpö ja Infratherm .

Uunin käyttö16

Uunin toiminnot

Uunissa on seuraavat eri toiminnot:

Uunin toiminto Käyttötarkoitus

Uunin valaistus Tällä toiminnolla voit sytyttää valon uunin sisälle, esim.

Kiertoilma ja ren­gaslämpövastus

Pizzatoiminto Käytetään voimakkaamman ruskistuksen ja rapean pohjan

Ylä-/alalämpö Leivonta ja paistaminen yhdellä tasolla.
Infratherm Suurien liha- tai linturuokien paistaminen yhdellä tasolla.

Iso grilli Matalien ruokien grillaus suurina määrinä ja leivän

Grilli Matalien ruokien grillaus, asetetaan ritilän keskelle

Sulattaminen Sulattaminen: esim. kakkujen, voin, leivän, marjojen tai

Alalämpö Mureiden kakkupohjien paistamiseen.
Pyrolyysi Uunin automaattinen pyrolyysipuhdistus. Pyrolyysipuhdistus

puhdistuksen helpottamiseksi.
Leivonnaisten paistaminen jopa kolmella tasolla samanaikai-

sesti.
Säädä uunin lämpötila 20-40 °C alhaisemmaksi kuin ylä-/
alalämpötoiminnossa.

vaativien ruokien paistamiseen yhdellä tasolla.
Säädä uunin lämpötila 20–40 °C alhaisemmaksi kuin Ylä-/
Alalämpötoiminnossa.

Toiminto sopii myös gratinointiin ja kuorruttamiseen.

paahtaminen.

paahtumaan.

muiden pakastettujen elintarvikkeiden.

polttaa uunista lian ja ruoantähteet, ja ne voidaan helposti
pyyhkiä pois uunin jäähdyttyä. Uuni kuumenee noin 500 °C:en
lämpötilaan.

Ritilän, uunipellin ja uunipannun asettaminen paikalleen

3 Vetolukitus ja kallistumisen esto

Kaikissa uunin kannattimille sijoitettavissa varusteissa on oikeassa ja vasemmas­sa reunassa pieni alaspäin suuntautuva tukiuloke, joka toimii vetolukituksena.
Aseta varusteet uuniin aina siten, että tukiuloke on uunin sisätilan takaosassa.
Tukiuloke on tärkeä varusteiden kallistumisen eston kannalta.

Uunipellin tai -pannun asettaminen
paikalleen:

Työnnä uunipelti tai -pannu haluamasi
kannatintason ohjauskiskojen väliin.

Ritilän asettaminen:

Aseta ritilä siten, että ritilän jalat ovat alas­päin.

Työnnä ritilä haluamasi kannatintason oh­jauskiskojen väliin.

17Uunin käyttö

3 Ritilän reunat ovat koholla kauttaaltaan,

mikä estää paistoastian liukumista pois riti­lältä.

Ritilän ja uunipannun asettaminen
paikalleen yhdessä:

Aseta ritilä uunipannulle.
Työnnä uunipannu haluamasi kannatin-

tason ohjauskiskojen väliin.

Uunin käyttö18

Rasvasuodattimen asentaminen/irrottaminen

Aseta rasvasuodatin paikalleen vain
paistamisen ajaksi suojataksesi takasei-

nän lämmitysvastuksen rasvaroiskeilta.

Rasvasuodattimen asentaminen

Aseta rasvasuodatin yläkautta uunin
takaseinässä olevaan aukkoon (il­manvaihtoaukko).

Rasvasuodattimen irrottaminen

Irrota rasvasuodatin vetämällä sitä
ylöspäin.

Kellotoiminnot

Aika

Tämän avulla voidaan säätää, miten kauan halutaan uunin olevan toiminnassa.

Loppu

Tämän avulla uuni voidaan säätää kytkeytymään pois toiminnasta tietyn ajan
kuluttua.

Ajastin

Ajastimen asetus. Asetetun ajan kuluttua kuuluu merkkiääni.
Tällä toiminnolla ei ole vaikutusta uunin toimintaan.

Kello

Kellonajan asettaminen, muuttaminen tai kysely.
(Katso myös luku “Ennen ensimmäistä käyttöä”)

Lämpötilan/ajan näyttö

Valinta-painike

Näytön vaihtaminen

19Uunin käyttö

Kellotoimintojen merkkivalot

Uunin käyttö20

3 Kellotoimintojen käyttöohjeet

• Kun joku kellotoiminto valitaan, vastaava merkkivalo vilkkuu noin 5 sekunnin
ajan. Tämän ajan kuluessa voit asettaa tai muuttaa haluamaasi aikaa kytkimel­lä / .

• Kun haluttu aika on asetettu, merkkivalo vilkkuu vielä noin 5 sekuntia. Sen
jälkeen toiminnon merkkivalo jää palamaan jatkuvasti. Asetettu aika alkaa ku­lua.

• Kun kellotoimintojen Aika ja Loppu ajat ovat kuluneet loppuun, uunin toi-
mintojen kytkin on käännettävä asentoon ”0”.

• Painikkeella Näyttö voidaan vaihtaa uunin lämpötilan ja kellonajan
näytön välillä.

3 Asetetun tai jäljelläolevan ajan tarkistus

Paina painiketta Valinta, kunnes kyseinen uunin toiminto vilkkuu ja näkyvissä on
asetettu tai jäljelläoleva aika.

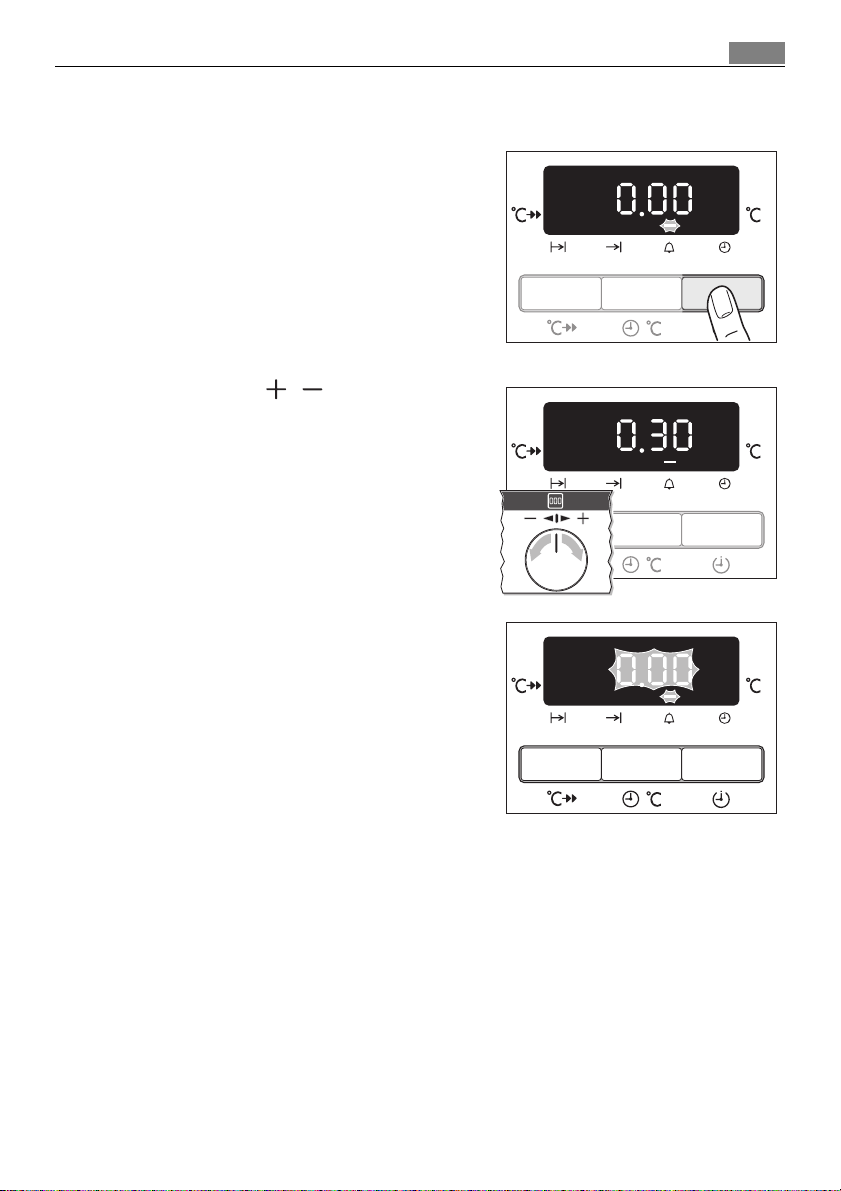

Ajastin

1. Paina painiketta Valinta, kunnes toiminnon

merkkivalo Ajastin alkaa vilkkua.

2. Säädä kytkimellä / haluamasi ajasti-

men aika (enintään 99.00minuuttia).
Toiminnon merkkivalo Ajastin syttyy.

Kun asetetusta ajasta on kulunut 90 %,
kuuluu merkkiääni.

Kun aika on kulunut loppuun, “00.00“ ja
toiminnon merkkivalo vilkkuvat näytössä.
Uunista kuuluu merkkiääni.

Vilkkumisen ja merkkiäänen poiskytkentä:
paina mitä tahansa painiketta.

21Uunin käyttö

Uunin käyttö22

Aika

1. Uunin toiminnon ja lämpötilan valinta.

2. Paina painiketta Valinta, kunnes toiminnon

merkkivalo Aika alkaa vilkkua.

3. Säädä kytkimellä / haluamasi

kypsennysaika.

Toiminnon merkkivalo Aika syttyy ja uuni
kytkeytyy heti toimintaan.

Kun aika on kulunut loppuun, “00.00“ ja
toiminnon merkkivalo vilkkuvat näytössä.
Uunista kuuluu 2 minuutin pituinen merk­kiääni. Uuni kytkeytyy pois toiminnasta.

Vilkkumisen ja merkkiäänen poiskytkentä:
käännä uunin toimintojen kytkin asentoon

“0“.

Loppu

1. Uunin toiminnon ja lämpötilan valinta.

2. Paina painiketta Valinta, kunnes merkkivalo

Loppu alkaa vilkkua.

3. Aseta kytkimellä / haluamasi poiskyt-

keytymisaika.

23Uunin käyttö

Toiminnon merkkivalo Loppu syttyy ja uuni
kytkeytyy heti toimintaan.

Kun aika on kulunut loppuun, “00.00“ ja
toiminnon merkkivalo vilkkuvat näytössä.
Uunista kuuluu 2 minuutin pituinen merk­kiääni. Uuni kytkeytyy pois toiminnasta.

Vilkkumisen ja merkkiäänen poiskytkentä:
käännä uunin toimintojen kytkin asentoon

“0“.

Uunin käyttö24

Aika ja Loppu yhdessä

3 Toimintoja Aika ja Loppu voidaan käyttää yhdessä, kun uuni halutaan kytkeä au-

tomaattisesti toimintaan ja pois toiminnasta myöhempänä ajankohtana.

1. Uunin toiminnon ja lämpötilan valinta.

2. Aseta valmistettavan ruoan vaatima kypsy-

misaika toiminnolla Aika.
Esimerkissä 1 tunti.

3. Aseta aika, jolloin ruoan on määrä olla val-

mista, toiminnolla Loppu.
Klo 14:05.

Toimintojen merkkivalot Aika ja Loppu syt­tyvät ja lämpötila näkyy näytössä.
200°C.

Uuni kytkeytyy automaattisesti toimintaan
vaadittuna kellonaikana.
Klo 13:05.

Asetetun kestoajan kuluttua uuni kytkeytyy
pois toiminnasta.
Klo 14:05.

Muita toimintoja

Näytön kytkentä pois toiminnasta

2 Voit vähentää sähkönkulutusta kytkemällä kellonäytön pois toiminnasta.

Kellonäytön kytkentä pois toiminnasta

1. Käännä kytkin / oikealle ja pidä sitä

paikallaan.

2. Paina lisäksi painiketta Valinta, kunnes

näyttö pimenee.

3 Näyttö kytkeytyy automaattisesti toimin-

taan, kun laitetta käytetään seuraavan ker­ran.
Kellonajan näyttö sammuu uudelleen, kun
laitteen virta katkaistaan.
Jos haluat, että kellonaika näkyy näytössä
taas jatkuvasti, kellonäyttö on kytkettävä
toimintaan uudelleen.

Kellonäytön kytkentä toimintaan

1. Käännä kytkin / oikealle ja pidä sitä paikallaan.

2. Paina lisäksi painiketta Valinta, kunnes näyttö syttyy.

25Uunin käyttö

Uunin lapsilukko

Uunissa on varusteena lapsilukko. Kun lapsilukko on toiminnassa, uunia ei voi
käyttää.

3 Jotta lapsilukko voidaan kytkeä toimintaan, mikään uunin toiminto ei saa olla

valittuna.

Lapsilukon kytkentä toimintaan

1. Käännä kytkin / vasemmalle ja pidä

sitä paikallaan.

2. Paina lisäksi painiketta Valinta, kunnes

näytössä näkyy viesti “SAFE“.
Lapsilukko on nyt toiminnassa.

Lapsilukon kytkentä pois toiminnasta

1. Käännä kytkin / vasemmalle ja pidä sitä paikallaan.

2. Paina lisäksi painiketta Valinta, kunnes näytön viesti “SAFE” sammuu.

Lapsilukko on nyt kytketty pois toiminnasta ja uuni on jälleen käyttövalmis.

Uunin käyttö26

Uunin virran automaattinen katkaisu

3 Jos uunin virtaa ei katkaista tietyn ajan kuluttua tai jos lämpötilaa ei muuteta,

uunin virta kytkeytyy pois automaattisesti.
Lämpötilanäytössä vilkkuu viimeksi säädetty lämpötila.

Uuni kytkeytyy pois toiminnasta seuraavasti:

30 - 120°C - 12,5 tunnin kuttua
120 - 200°C - 8,5 tunnin kuttua
200 - 250°C - 5,5 tunnin kuttua
250 - max°C - 3,0 tunnin kuttua

Uunin käyttö virran automaattisen katkaisun jälkeen

Katkaise uunin virta kokonaan.
Tämän jälkeen uuni voidaan kytkeä toimintaan uudelleen.

3 Virran automaattisen katkaisun peruuntuu, jos asetat kellotoiminnon Aika tai

Loppu.

Luukun mekaaninen lukitus

Kun laite toimitetaan asiakkaalle, luukun lukitus ei ole käytössä.

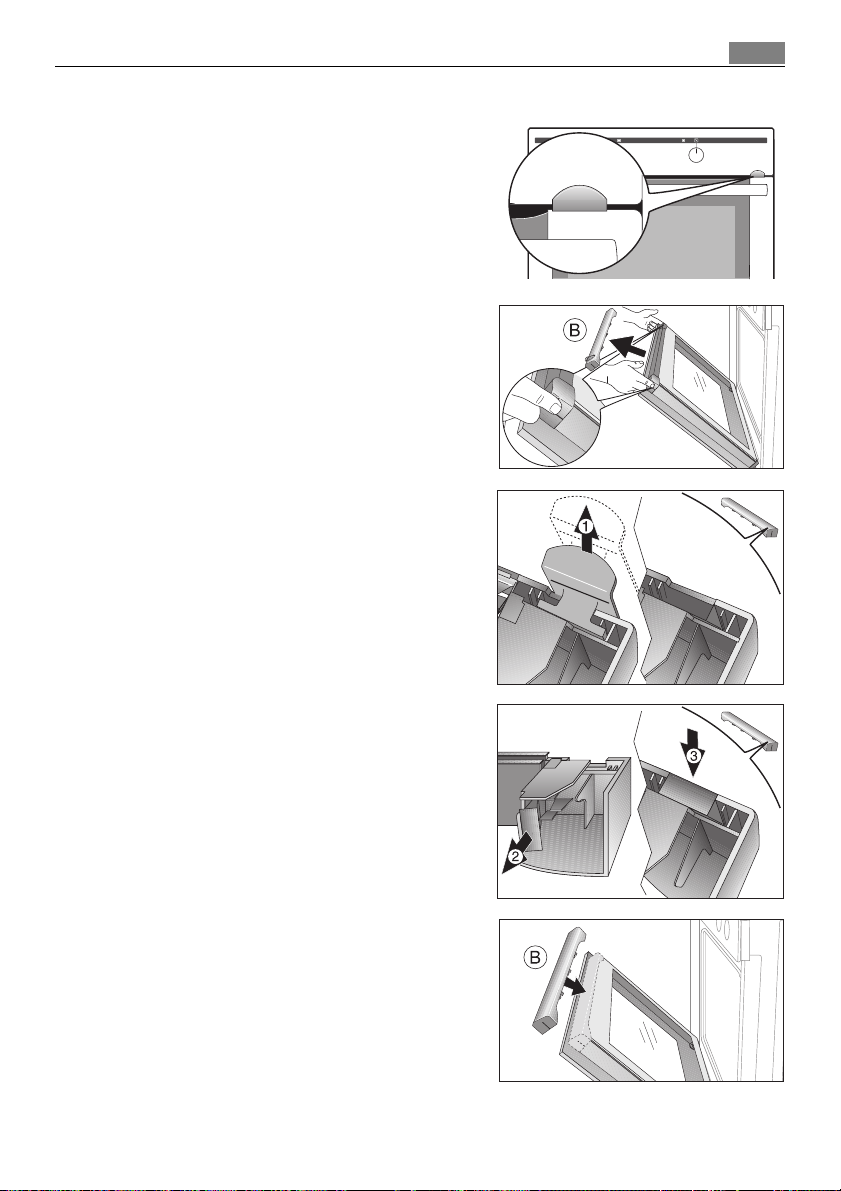

Luukun lukituksen käyttöönotto

1. Tartu luukun reunalistaan (B) luukun

yläreunan kummaltakin puolelta ja irrota
kiinnitin painamalla sisäänpäin. Irrota luu­kun reunalista sen jälkeen vetämällä sitä
ylöspäin.

2. Lukitusvivun käyttöönotto:

Irrota lukitusvipu (1), siirrä vipua 4 mm va­semmalle (2) ja työnnä vipu takaisin paikal­leen (3).

27Uunin käyttö

3. Tartu luukun reunalistaan (B) sivuilta. Aseta

se luukunreunan sisäpuolelle ja kiinnitä
reunalista (B) luukun yläreunaan.

Uunin käyttö28

3 Luukunreunalistan (B) avoimessa sivussaon

ohjausura (C). Ohjausura on työnnettävä
luukun ulomman lasin ja ohjauskulman (D)
väliin.
Kiinnittimen (E) on oltava paikallaan.

Uunin luukun avaaminen.

1. Paina lukitusvipua.

2. Avaa luukku.

Uunin luukun sulkeminen

Sulje luukku lukitusvipua painamatta.

Luukun lukituksen poistaminen käytöstä

Jos haluat poistaa luukun lukituksen käytöstä, siirrä lukitusvipu takaisin oikealle.
Toimenpiteet on kuvattu edellä.

3 Kun laite kytketään pois toiminnasta, luukun mekaaninen lukitus ei poistu käy-

töstä.

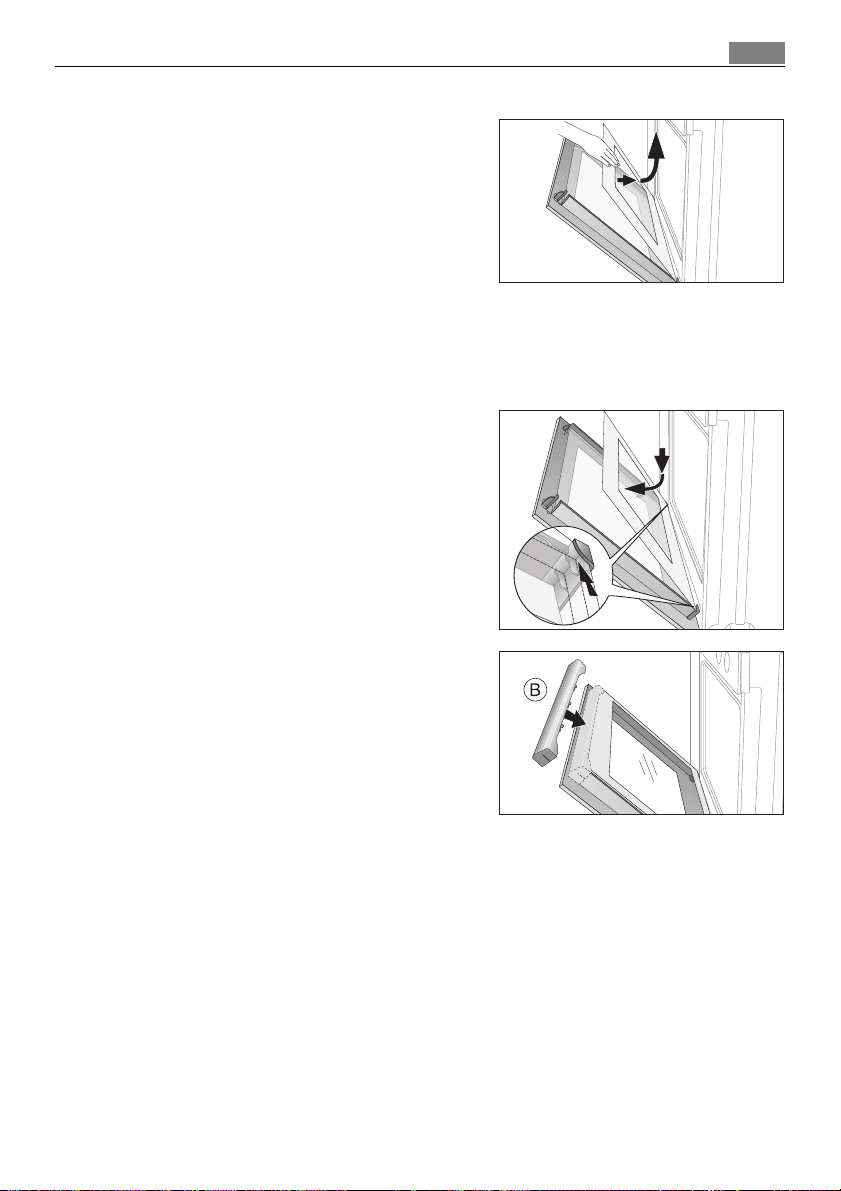

Luukun lukituksen käytöstäpoisto

1. Tartu luukun reunalistaan (B) luukun-

yläreunan kummaltakin puolelta ja irrota
kiinnitin painamalla sisäänpäin. Irrota luu­kun reunalista sen jälkeen vetämällä sitä
ylöspäin.

2. Lukitusvivun irrottaminen:

Irrota lukitusvipu (1).

29Uunin käyttö

3. Ota pikkuosa (2) luukun reunalistan (B) ala-

puolelta ja työnnä vivun aukkoon (3).

4. Tartu luukun reunalistaan (B) sivuilta. Aseta

se luukunreunan sisäpuolelle ja kiinnitä
reunalista (B) luukun yläreunaan.

Uunin käyttö30

3 Luukunreunalistan (B) avoimessa sivussaon

ohjausura (C). Ohjausura on työnnettävä
luukun ulomman lasin ja ohjauskulman (D)
väliin.
Kiinnittimen (E) on oltava paikallaan.

5. Sulje uunin luukku.

Käyttömahdollisuudet, taulukot ja vihjeet

Paistaminen

Uunin toiminto: Kiertoilma ja rengaslämpövastus tai Ylä-/alalämpö
Paistovuoat

• Ylä-/alalämpö -toiminnossa voidaan käyttää tummasta metallista valmis-
tettuja ja pinnoitettuja vuokia.

• Kiertoilma ja rengaslämpövastus -toiminnossa voidaan käyttää myös vaa-
leasta metallista valmistettuja vuokia.

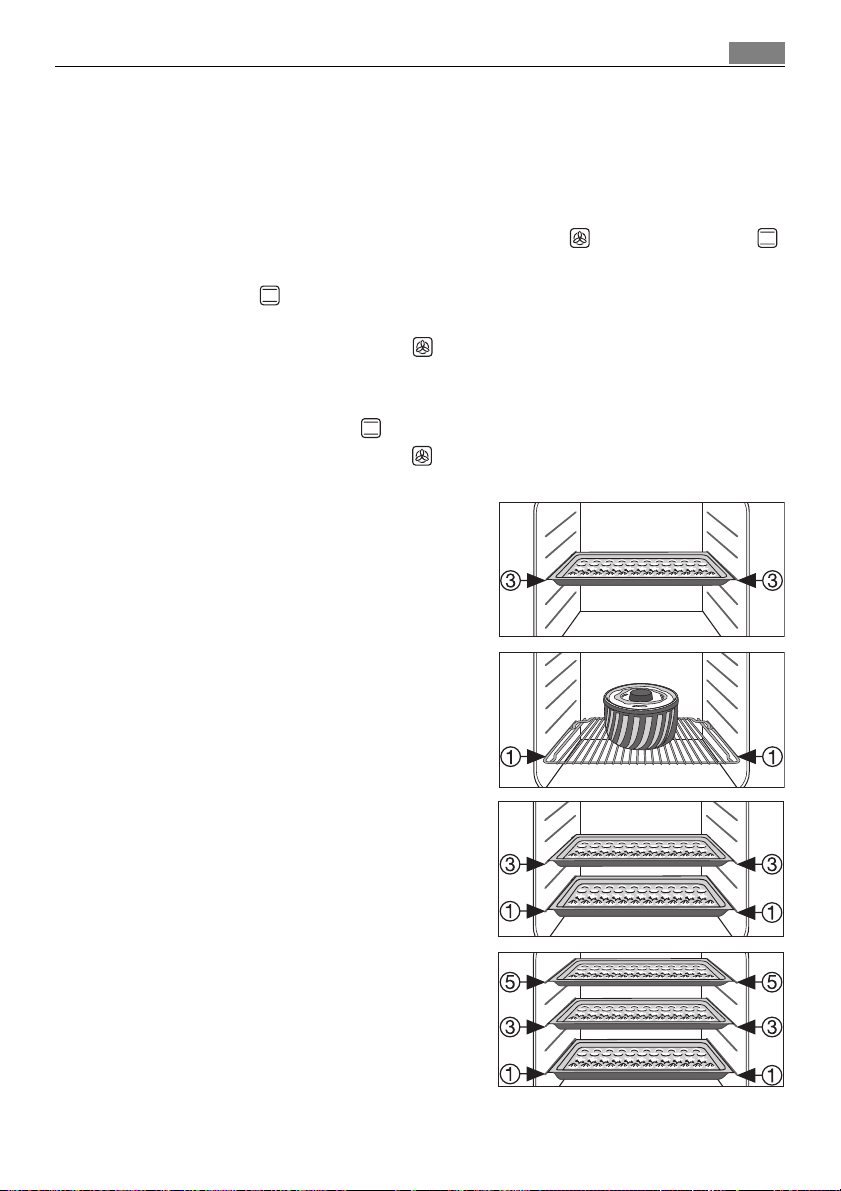

Kannatintasot

Paistaminen Ylä-/alalämpö -toiminnolla on mahdollista vain yhdellä tasolla.

•

• Kiertoilma ja rengaslämpövastus -toiminnossa voit paistaa samanaikaisesti

jopa 3 pellillistä:

1 uunipelti:
esim. kannatintasolla 3

31Käyttömahdollisuudet, taulukot ja vihjeet

1 uunipelti:
esim. kannatintasolla 1

2 uunipeltiä:
esim. kannatintasoilla 1 ja 3

3 uunipeltiä:
Kannatintasot 1, 3 ja 5

Käyttömahdollisuudet, taulukot ja vihjeet32

Yleisohjeita

• Aseta leivinpelti uuniin siten, että viisto reuna tulee eteen!

• Ylä-/alalämpö tai Kiertoilma ja rengaslämpövastus -toiminnossa voit

laittaa uuniin samanaikaisesti myös kaksi vuokaa alekkain ritilän päälle. Pais­toaika ei juurikaan pitene.

3 Pakasteruokien sulatuksen yhteydessä uunipellit saattavat vääntyä. Tämä johtuu

pakasteiden ja uunin lämpötilan suuresta erosta. Uunipelti suoristuu, kun se
jäähtyy.

Paistotaulukoita koskevia ohjeita

Taulukoissa on mainittu ruokalajit, niiden vaatimat lämpötila-asetukset, kypsen­nysajat sekä kannatintasot.

• Mainitut lämpötila-asetukset sekä paistoajat ovat ohjeellisia. Tulokseen vai­kuttavat myös taikinan määrä ja koostumus sekä vuoan ominaisuudet.

• Suosittelemme, että valitset aluksi alhaisemman lämpötilan ja nostat lämpöä
vasta tarvittaessa, esimerkiksi kun haluat ruskeamman pinnan tai jos kypsymi­nen kestää liian kauan.

• Jos et löydä paistokseesi soveltuvia ohjearvoja, sovella jonkun vastaavantyyp­pisen paistoksen tietoja.

• Paistettaessa leivonnaisia leivinpellillä tai vuoissa useammalla tasolla paistoai­ka saattaa olla 10–15 minuuttia pitempi.

• Kosteat leivonnaiset (esim. pizzat, hedelmäpiirakat yms.) on paistettava yhdel­lä tasolla.

• Jos paistettavan leivonnaisen pinta on epätasainen, se saattaa ruskistua epä­tasaisesti paistamisen alkuvaiheessa. Tässä tapauksessa lämpötila-asetusta
ei pidä muuttaa. Ruskistuminen tasaantuu paistamisen edetessä.

• Uuden uunisi paisto-ominaisuudet voivat olla erilaiset kuin vanhassa uunissa­si. Noudata sen vuoksi totuttujen asetusten (lämpötila, paistoajat) ja kanna­tintasojen sijaan seuraavissa taulukoissa mainittuja suosituksia.

2 Jos paistoaika on pitkä, voit kytkeä virran pois uunista noin 10 minuuttia ennen

paistoajan päättymistä ja hyödyntää jälkilämpöä.
Ellei toisin ei ole mainittu, taulukoiden arvot perustuvat tilanteeseen, jossa uuni
on kypsennyksen alkaessa kylmä.

Paistaminen useammalla kannatintasolla

33Käyttömahdollisuudet, taulukot ja vihjeet

Leivonnaisen laji

Kiertoilma ja

rengaslämpöv

astus

Kannatintaso alhaalta

Kiertoilma ja

rengaslämpöv

astus

lukien

Aika

Tuntia Min.

Lämpötila ºC

2 tasolla 3 tasolla

Pellillä paistettavat leivonnaiset

Tuulihatut 1/4 --- 160-180

1))

0:35-0:60

Strösselikakku, kuiva 1/3 --- 140-160 0:30-0:60

Pikkuleivät

Murotaikinapikkuleivät 1/3 1/3/5 150-160 0:15-0:35
Pursotetut pikkuleivät 1/3 1/3/5 140 0:20-0:60
Vatkatusta taikinasta valmiste-

tut pikkuleivät

1/3 --- 160-170 0:25-0:40

Munavaahtoleivokset, marengit 1/3 --- 80-100 2:10-2:50
Mantelitortut 1/3 --- 100-120 0:40-1:20
Pienet hiivataikinaleivonnaiset 1/3 --- 160-170 0:30-0:60
Pienet voitaikinaleivonnaiset 1/3 --- 170-180

1)

0:30-0:50
Sämpylät 1/4 --- 160 0:30-0:45
Pienet kakut (20kpl/pelti) 1/4 --- 140

1)

0:25-0:40

1) Esilämmitä uuni

Käyttömahdollisuudet, taulukot ja vihjeet34

Leivontavinkkejä

Paistotulos Mahdollinen syy Korjaus

Kakku on liian vaalea
pohjasta

Kakku laskeutuu (taikinai­nen ja liian kostea)

Kakku on liian kuiva Liian alhainen paistolämpötila Säädä lämpötila korkeammaksi

Kakku ruskistuu
epätasaisesti

Kakku ei kypsy mainitussa
paistoajassa

Väärä kannatintaso Paista kakku alemmalla

kannatintasolla

Liian korkea paistolämpötila Säädä vähän alhaisempi

lämpötila

Liian lyhyt paistoaika Pidennä paistoaikaa

Paistoaikaa ei voi lyhentää
valitsemalla korkeamman
lämpötilan

Taikinassa on liian paljon nestettä Käytä vähemmän nestettä.

Varmista, että sekoitusaika on
oikea, erityisesti kun valmistat
taikinan monitoimikoneella

Liian pitkä paistoaika Lyhennä paistoaikaa
Liian korkea paistolämpötila ja

liian lyhyt paistoaika

Säädä paistolämpötila alhaisem-

maksi ja pidennä paistoaikaa
Taikina on jaettu epätasaisesti Jaa taikina tasaisesti pellille
Rasvasuodatin on kiinnitetty

Irrota rasvasuodatin.
paikalleen.

Liian alhainen lämpötila Säädä lämpötila vähän korke-

ammaksi
Rasvasuodatin on kiinnitetty

Irrota rasvasuodatin.
paikalleen.

Taulukko Pizzatoiminto

35Käyttömahdollisuudet, taulukot ja vihjeet

Leivonnaislaji Uunin taso

Lämpötila

°C

Pizza (ohut) 1 180 - 200

1)

Aika

Tuntia Min.

20 - 30
Pizza (runsastäytteinen) 1 180 - 200 20 - 30
Piiras 1 180 - 200 45 - 60
Pinaattipiiras 1 160 -180 45 - 60
Quiche Lorraine -juustopiiras 1 170 - 190 40 - 50
Pyöreä rahkapiirakka 1 140 - 160 60 - 90
Rahkapiirakka pellillä 1 140 - 160 50 - 60
Umpinainen omenapiiras 1 150 - 170 50 - 70
Vihannespiirakka 1 160 - 180 50 - 60
Pitaleipä 1 250 - 270
Lehtitaikinaleivonnaiset 1 160 - 180
Liekkikakku 1 250 - 270
Piirakat 1 180 - 200

1)

1)

1)

1)

10 - 20

40 - 50

12 - 20

15 - 25

1) Esilämmitä uuni

Taulukko: Kohokkaat ja kuorrutetut ruoat

Ruokalaji Uunin toiminto

Kannatin-

taso

Lämpötila

°C

Makaronilaatikko Ylä-/alalämpö 1 180-200 0:45-1:00
Lasagne Ylä-/alalämpö 1 180-200 0:25-0:40

Kuorrutetut vihannekset

Rapeaksi paistetut

1)

patongit

1)

Kiertoilma ja ren-

gaslämpövastus

Kiertoilma ja ren-

gaslämpövastus

1 160-170 0:15-0:30

1 160-170 0:15-0:30

Makeat kohokkaat Ylä-/alalämpö 1 180-200 0:40-0:60
Kalakohokkaat Ylä-/alalämpö 1 180-200 0:30-1:00

Täytetyt vihannekset

Kiertoilma ja ren-

gaslämpövastus

1 160-170 0:30-1:00

1) Esikuumenna uuni

Aika

Tuntia:

Min.

Käyttömahdollisuudet, taulukot ja vihjeet36

Taulukko: Pakastetut valmisruoat

Kypsennettävä

ruoka

Uunin toiminto

Kannatin-

taso

Pakastepizza Ylä-/alalämpö 3

Ranskanperunat
(500 g)

1)

Kiertoilma ja ren-

gaslämpövastus

3 200-220

Patongit Ylä-/alalämpö 3

Hedelmäkakku Ylä-/alalämpö 3

1) Huomautuksia: Käännä ranskanperunoita välillä 2-3 kertaa

Lämpötila

°C

noudata val­mistajan oh-

jeita

noudata val­mistajan oh-

jeita

noudata val­mistajan oh-

jeita

Aika

noudata valmis-

tajan ohjeita

noudata valmis-

tajan ohjeita

noudata valmis-

tajan ohjeita

noudata valmis-

tajan ohjeita

Paistaminen

Uunin toiminto: Ylä-/alalämpö tai Infratherm
Paistoastiat

• Kaikki kuumuutta kestävät astiat ovat sopivia paistamisessa (noudata valmis­tajan antamia ohjeita!)

• Kookkaat paistit voidaan paistaa suoraan rasvapellillä tai ritilän päällä,
jonka alle on asetettu rasvapelti.

• Vähärasvaiset lihat on suositeltavaa paistaa paistovuoassa kannella peitet-
tynä. Tällä tavoin liha pysyy mehukkaana.

• Jos lihan pinnan tulee ruskistua, paista se paistovuoassa ilman kantta.

3 Paistotaulukkoja koskevat ohjeet

Taulukossa annetut ohjeet ovat suuntaa antavia.

• Uunissa on suositeltavaa paistaa lihaa ja kalaa vain yhtä kiloa suurempia
määriä.

• Kaada vähän nestettä paistoastiaan välttääksesi ruoasta erittyvän lihanesteen
tai rasvan kiinnipalamisen.

• Käännä paistia tarvittaessa (kun paistoajasta on kulunut 1/2 - 2/3).

• Valele suuria paisteja ja linturuokia aika ajoin paistoliemellä. Valelu parantaa

lopputulosta.

• Kytke uunista virta pois noin 10 minuuttia ennen paistoajan päättymistä hyö­dyntääksesi jälkilämmön.

37Käyttömahdollisuudet, taulukot ja vihjeet

Käyttömahdollisuudet, taulukot ja vihjeet38

Paistotaulukko

Lihalaji Määrä

Naudanliha

Patapaisti 1-1,5 kg

Paahtopaisti tai file

korke

- punainen sisältä

- vaaleanpunainen si­sältä

- kypsä

Sianliha

Lapa, niska, kinkku 1-1,5 kg Infratherm 1 160-180 1:30-2:00
Kyljys, kassler 1-1,5 kg Infratherm 1 170-180 1:00-1:30
Lihamureke 750 g-1 kg Infratherm 1 160-170 0:45-1:00
Sianpotkat

(esikypsennetty)

Vasikanliha

Vasikanpaisti 1 kg Infratherm 1 160-180 1:30-2:00
Vasikanpotkat 1,5-2 kg Infratherm 1 160-180 2:00-2:30

Lammas

Lampaanviulu,
lampaanpaisti

Lampaanselkä 1-1,5 kg Infratherm 1 160-180 1:00-1:30

Riista

Jäniksenselkä/
jäniksenkoivet

Kauriin-/hirvenselkä 1,5-2 kg

Kauriin-/hirvenkoivet 1,5-2 kg

uscm:ä
kohden

korke
uscm:ä
kohden

korke
uscm:ä
kohden

750 g-1 kg Infratherm 1 150-170 1:30-2:00

1-1,5 kg Infratherm 1 150-170 1:15-2:00

- 1 kg

Uunin

toiminto

Ylä-/alaläm-

pö

Infratherm 1 190-2001)0:05-0:06

Infratherm 1 180-190 0:06-0:08

Infratherm 1 170-180 0:08-0:10

Ylä-/alaläm-

pö

Ylä-/alaläm-

pö

Ylä-/alaläm-

pö

Uunin

taso

Lämpötila

°C

1 200-250 2:00-2:30

3 220-2501)0:25-0:40

1 210-220 1:15-1:45

1 200-210 1:30-2:15

Tuntia Min.

korkeus­senttimet­riä kohden

Aika

39Käyttömahdollisuudet, taulukot ja vihjeet

Lihalaji Määrä

Uunin

toiminto

Uunin

taso

Lämpötila

°C

Aika

Tuntia Min.

Linnut

Paloitellut linnut / 200-250g Infratherm 1 200-220 0:35-0:50
Broilerin puolikas / 400-500g Infratherm 1 190-210 0:35-0:50
Broileri 1-1,5 kg Infratherm 1 190-210 0:45-1:15
Ankka 1,5-2 kg Infratherm 1 180-200 1:15-1:45
Hanhi 3,5-5 kg Infratherm 1 160-180 2:30-3:30
Kalkkuna/kana 2,5-3,5 kg Infratherm 1 160-180 1:45-2:30
Kalkkuna/kana 4-6 kg Infratherm 1 140-160 2:30-4:00

Kala (haudutettu)

Kokonainen kala 1-1,5 kg

Ylä-/alaläm-

pö

1 210-220 0:45-1:15

1) Esilämmitä uuni

Käyttömahdollisuudet, taulukot ja vihjeet40

Tasogrillaus

Uunin toiminto: Grilli tai Iso grilli maksimilämpötila

1 Huomio: Grillauksen aikana uunin luukun on aina oltava kiinni.

3 Esikuumenna tyhjää uunia aina Grilli-toiminnossa 5 minuutin ajan!

• Grillausta varten ritilä on sijoitettava suositellulle kannatintasolle.

• Aseta kokoamispelti aina 1. kannatintasolle alhaalta lukien.

• Grillausajat ovat suuntaa-antavia.

• Grillaus soveltuu erityisen hyvin matalien liha- ja kalapalojen kypsentämiseen.

Grillaustaulukko

Grillattava ruoka Kannatintaso

Nakit, frikadellit 4 8-10 min. 6-8 min.
Porsaanfile 4 10-12 min. 6-10 min.
Makkarat 4 8-10 min. 6-8 min.
Naudanfilepihvit,

vasikanlihapihvit
Naudanfile, paahtopaisti

(noin 1 kg)
Paahtoleivät
Täytetyt paahtoleivät 3 6-8 min. ---

1) Älä esilämmitä

1)

4 6-7 min. 5-6 min.

3 10-12 min. 10-12 min.

3 4-6 min. 3-5 min.

Grillausaika

1. puoli 2. puoli

Sulatus

41Käyttömahdollisuudet, taulukot ja vihjeet

Uunin toiminto: Sulattaminen (ilman lämpötilan säätöä)

• Ota ruoka pakkauksestaan ja aseta lautaselle ritilän päälle.

• Älä peitä lautasella tai vadilla, sillä peittäminen pidentää sulatusaikaa huo-

mattavasti.

• Sulatuksessa ritilä asetetaan 1. tasolle alhaalta lukien.

Sulatustaulukko

Ruokalaji

Broileri, 1000 g 100-140 20-30

Liha, 1000 g 100-140 20-30 Käännä sulatuksen puolivälissä
Liha, 500 g 90-120 20-30 Käännä sulatuksen puolivälissä
Forelli, 150g 25-35 10-15 --­Mansikat, 300g 30-40 10-20 --­Voi, 250 g 30-40 10-15 ---

Kerma, 2 x 200g 80-100 10-15

Torttu, 1400g 60 60 ---

Sulatusaika

Min.

Jälkisulatus-

aika Min.

Huomautuksia

Aseta broileri isolle vadille ylösalaisin
käännetyn aluslautasen päälle
Käännä sulatuksen puolivälissä

Kerman voi vatkata, vaikka siinä on vielä
hiukan jäisiä kohtia

Käyttömahdollisuudet, taulukot ja vihjeet42

Kuivaaminen

Uunin toiminto: Kiertoilma ja rengaslämpövastus

• Peitä pelti voipaperilla tai leivinpaperilla.

• Tulos on parempi, kun kytket virran pois uunista sen jälkeen kun puolet kuiva-

tusajasta on kulunut, avaat uunin luukun ja annat jäähtyä yön yli.

• Suorita kuivaus loppuun sen jälkeen.

Kuivattavat tuotteet Lämpötila °C

Vihannekset

Pavut 60-70 3 1 / 4 6-8
Paprika (suikaleet) 60-70 3 1 / 4 5-6
Keittovihannekset 60-70 3 1 / 4 5-6
Sienet 50-60 3 1 / 4 6-8
Mausteet 40-50 3 1 / 4 2-3

Hedelmät

Luumut 60-70 3 1 / 4 8-10
Aprikoosit 60-70 3 1 / 4 8-10
Omenaviipaleet 60-70 3 1 / 4 6-8
Päärynät 60-70 3 1 / 4 6-9

Kannatintaso

1 tasolla 2 tasolla

Aika, tuntia

(suunnilleen)

Säilöntä

Uunin toiminto: Alalämpö

• Käytä säilönnässä vain normaaleja säilöntään tarkoitettuja ja samankokoisia

• Kiertolukittavat, pikalukittavat ja metallipurkit eivät ole sopivia.

• Säilönnässä käytetään 1. kannatintasoa alhaalta lukien.

• Käytä säilönnässä uunipeltiä. Pellille mahtuu kuusi litran vetoista lasipurkkia.

• Lasipurkit täytetään samalle tasolle ja suljetaan.

• Aseta lasipurkit pellille siten, että ne eivät kosketa toisiaan.

• Kaada pellille noin 1/2 litraa vettä, jotta uuni pysyy riittävän kosteana.

• Kun neste alkaa poreilla ensimmäisissä lasipurkeissa (litran purkeissa noin 35-

Säilöntätaulukko

Mainitut kypsennysajat ja lämpötilat ovat suuntaa-antavia.

43Käyttömahdollisuudet, taulukot ja vihjeet

lasipurkkeja.

60 minuutin kuluttua), kytke virta pois uunista tai alenna lämpötila 100°C:een
(katso Taulukko).

Säilöttävä ruokatarvike

Marjat
Mansikat, mustikat, vadelmat,

kypsät karviaiset
Raa'at karviaiset 160-170 35-45 10-15
Kivelliset hedelmät
Päärynät, kvittenit, luumut 160-170 35-45 10-15
Vihannekset
Porkkanat
Sienet
Kurkut 160-170 50-60 --­Pikkelsi 160-170 50-60 15
Kyssäkaali, herneet, parsa 160-170 50-60 15-20
Pavut 160-170 50-60 ---

1) Jätä uunin jälkilämpöön

1)

1)

Lämpötila

°C

160-170 35-45 ---

160-170 50-60 5-10
160-170 40-60 10-15

Keitä, kunnes poreilu

alkaa

Min.

Jatka keittämistä

100 °C:s sa

Min.

Puhdistus ja hoito44

Puhdistus ja hoito

1

Varoitus: Puhdistusta varte laite on sammutettava ja jäähdytettävä.
Varoitus: Älä puhdista laitetta höyry- tai painepesurilla turvallisuussyistä.
Huomaa: Älä käytä hankausaineita, teräviä puhdistusvälineitä tai syövyt-

täviä pesuaineita.
Älä käytä voimakkaasti hankaavia pesuaineita tai teräviä metallisia raa-

puttimia uunin ovilasin puhdistukseen, koska nämä saattavat naarmuttaa
lasin pintaa ja aiheuttaa sen halkeamisen.

Ulkopinnat

• Pyyhi uunin etupuoli pehmeällä liinalla ja lämpimällä vedellä, johon olet lisän­nyt vähän pesuainetta.

• Käytä metallipintojen puhdistuksessa niille tarkoitettuja puhdistusaineita.

• Älä käytä puhdistuksessa hankausaineita tai hankaavia pesusieniä.

Uunin sisätila

1 Varoitus: Kytke uuni pois toiminnasta ja anna jäähtyä ennen puhdistuksen

aloittamista.

3 Puhdista uuni jokaisen käytön jälkeen. Tahrat on siten helpompi poistaa eivätkä

ne pala kiinni. Jos likaa ja ruoanjätteitä ei poisteta, ne voivat aiheuttaa värimuu­toksia Pyrolyysi-toiminnon yhteydessä.

1. Kytke uunin valo toimintaan puhdistuksen ajaksi.

2. Pyyhi ja kuivaa uuni jokaisen käyttökerran jälkeen. Käytä puhdistuksessa vettä,

johon olet lisännyt hieman astianpesuainetta.

3 Jos lika on tarttunut tiukasti kiinni, puhdista uuni Pyrolyysi-toiminnolla.
1 Huomio! Jos käytät uuninpuhdistussprayta, noudata ehdottomasti valmistajan

ohjeita.

Varusteet

Puhdista uunin sisään laitettavat varusteet (ritilä, leivinpelti, kannattimet jne.)
jokaisen käytön jälkeen ja kuivaa hyvin. Puhdistus on helpompaa, kun liotat osia
vähän aikaa.

Rasvasuodatin

1. Puhdista rasvasuodatin astianpesuaineliuoksessa tai astianpesukoneessa.

2. Kun suodattimessa on kiinni palanutta likaa, keitä sitä vedessä, johon olet laittanut

2 – 3 ruokalusikallista astianpesukoneen puhdistusainetta.

45Puhdistus ja hoito

Pyrolyysipuhdistus

1 Varoitus: Uuni kuumenee pyrolyysipuhdistuksen aikana hyvin kuumaksi. Pidä

pikkulapset ehdottomasti kaukana uunista.

1 Huomio! Kaikki varusteet, myös uunipeltien kannattimet, on poistettava uunis-

ta ennen pyrolyysipuhdistuksen suorittamista.

3 Jos uunissa on lisävarusteena saatavilla olevat teleskooppikiskot, myös ne on

poistettava ennen pyrolyysipuhdistusta.

Jos kannattimet tai teleskooppikiskot ovat vielä paikallaan, aikanäytössä näkyy
C1.
Tällöin uunin turvajärjestelmä estää pyrolyysipuhdistuksen käynnistyksen, jotta
uunipeltien kannattimet/teleskooppikiskot eivät vaurioidu.

Pyrolyysipuhdistus

1. Poista karkea lika etukäteen käsin.

2. Valitse uunin toiminto Pyrolyysi .

– Näytössä näkyy 3:15.
– Kestoaika vilkkuu noin 5 sekunnin ajan,

jonka jälkeen pyrolyysipuhdistus käynnistyy.

3 Uunin Uunin valaistus ei pala.

Kun uuni on kuumentunut asetettuun lämpötilaan, luukku lukittuu.
Lämpötilanäytön palkit palavat siihen saakka, kunnes luukun lukitus vapautuu.

Pyrolyysipuhdistuksen keston muuttaminen

1. Toimi kohdan Pyrolyysipuhdistus ohjeiden mukaisesti.

2. Valitse pyrolyysipuhdistuksen kesto symbolin Aika vilkkuessa painikkeella tai

:
2:15 tai 3:15.
Aika vilkkuu noin 5 sekunnin ajan,
jonka jälkeen pyrolyysipuhdistus käynnistyy.

3 Jos symboli Aika ei vilku enää, paina uudelleen painiketta Valinta ja valitse ase-

tus.

Pyrolyysipuhdistuksen poiskytkeytymisajan muuttaminen

Voit muuttaa poiskytkeytymisaikaa kellotoiminnolla Loppu (2 minuutin kuluessa
pyrolyysipuhdistuksen asettamisesta).

Kumman pyrolyysipuhdistuksen keston valitsen:

P2 - 2:15 = kevyt Pyrolyysi: kun uuni ei ole kovin likainen.
P1 - 3:15 = tehokas Pyrolyysi: kun uuni on erittäin likainen.

Puhdistus ja hoito46

Kannattimet

Kannattimet voidaan irrottaa uunin oikealta ja vasemmalta reunalta, jolloin si­vuseinämien puhdistaminen on helpompaa.

Kannattimien irrottaminen

Vedä kannatin ensin irti uunin seinämän
etuosasta (1) ja irrota sitten takaa (2).

Kannattimien kiinnittäminen

3 Tärkeää! Ohjaintappien pyöreiden päiden

on osoitettava eteenpäin!

Ripusta kannatin ensin paikoilleen taakse
(1) ja pistä sitten paikoilleen edestä ja paina
kiinni (2).

47Puhdistus ja hoito

Uunin valaistus

1 Varoitus: Sähköiskun vaara! Ennen uunin lampun vaihtoa:

– Kytke virta pois uunista!
– Kierrä sulakerasiassa olevat sulakkeet irti tai kytke pois toiminnasta.

3 Laita uunin pohjalle pyyhe, jotta uunin lamppu tai suojalasi eivät vaurioitu, jos

satut pudottamaan ne.

Uunin lampun vaihtaminen/suojalasin
puhdistaminen

1. Kierrä suojalasia vasemmalle, ota se pois ja

puhdista.

2. Tarvittaessa:vaihda
uunin lamppu, 40 W, 230 V, kestää 300
°C:een kuumuuden.

3. Aseta suojalasi takaisin paikoilleen.

Puhdistus ja hoito48

Uunin luukku

Uunin luukku voidaan irrottaa kokonaan, jotta uunin sisätilan puhdistaminen
olisi helpompaa.

Uunin luukun irrottaminen

1. Avaa uunin luukku kokonaan.

2. Avaa kummankin saranan kiristysvipu (A)
kokonaan.

3. Sulje uunin luukku ensimmäiseen lukitus-

kohtaan saakka (noin 45°).

4. Tartu uunin luukkuun käsin kummastakin
sivusta ja vedä viistosti ylöspäin poispäin
uunista (Varoitus: luukku on raskas).

3 Aseta uunin luukku ulkopuoli alaspäin peh-

meälle, tasaiselle alustalle, esimerkiksi
liinan päälle.

Uunin luukun asettaminen paikalleen

1. Tartu uunin luukkuun käsin kummastakin

sivusta kahvapuoli itseesi päin ja pidä luuk­kua hieman vinossa, alle 45 asteen kulmas­sa.
Aseta uunin luukun alaosassa olevat lovet
uunin saranojen kohdalle.
Anna luukun liukua niin pitkälle kuin se
menee.

2. Avaa uunin luukku kokonaan.

3. Aseta kiristysvipu (A) takaisin kumpaankin

saranaan alkuperäiseen asentoon.

49Puhdistus ja hoito

4. Sulje uunin luukku.

Puhdistus ja hoito50

Uunin luukun lasi

Uunin luukussa on kolme toisiinsa kiinnitettyä lasilevyä. Sisälasilevyt voidaan ir­rottaa puhdistamista varten.

1 Varoitus! Etulasi saattaa särkyä, jos siihen kohdistuu iskumaista tms. kuormitus-

ta.

Luukun lasien purkaminen

1. Avaa uunin luukku kokonaan.

2. Avaa kummankin saranan kiristysvipu (A)
kokonaan.

3. Sulje uunin luukku ensimmäiseen lukitus-

kohtaan saakka (noin 45°).

4. Tartu luukun suojukseen (B) luukun
yläreunan kummastakin sivusta ja irrota
kiinnittimestä painamalla suojusta
sisäänpäin Irrota luukun suojus sen jälkeen
vetämällä ylöspäin.

5. Irrota sitten lasit vuorotellen: tartu luukun
laseiin yläreunasta ja irrota lasi urasta vetä­mällä lasia ylöspäin.

Luukun lasien puhdistaminen

Puhdista luukun lasit huolelliesesti vedellä, johon on lisätty pesuainetta. Kuivaa
lasi sen jälkeen huolellisesti.

Luukun lasien asettaminen paikalleen

1. Aseta luukun lasit paikalleen vuorotellen:

vie luukun lasi vinosti ylhäältä päin luukun
alareunassa olevaan profiiliin ja työnnä lasi
sisään.

3 Aseta ensin pieni lasilevy, sitten iso lasilevy.

51Puhdistus ja hoito

2. Tartu luukun suojukseen (B) sivulta. Aseta
se luukunreunan sisäpuolelle ja kiinnitä
luukun suojus (B) luukun yläreunaan.

Puhdistus ja hoito52

3 Luukunsuojuksenavoimessa sivussa (B) on

ohjausura (C). Se täytyy työntää ulkolasile­vyn ja ohjauskulman (D) väliin.
Kiinnittimen (E) täytyy olla paikallaan.

3. Avaa uunin luukku kokonaan.

4. Aseta kiristysvipu (A) takaisin kumpaankin

saranaan alkuperäiseen asentoon.

5. Sulje uunin luukku.

53Mitä tehdä, jos …

Mitä tehdä, jos …

Ongelma Mahdollinen syy Korjaus

Uuni ei kuumene. Uunia ei ole kytketty

Uunin valo ei toimi. Uunin lamppu on palanut. Vaihda uunin lamppu.
Pyrolyysipuhdistus ei toimi

(aikanäytössä näkyy „C1“)
Kellonajan näytössä näkyy F2 Luukku ei ole kunnolla kiinni,

Aikanäytössä näkyy muu kuin
joku yllämainituista virhekoo­deista.

Jos vikaa ei voi korjata yllä annettujen ohjeiden avulla, ota yhteys valtuu-

toimintaan.
Kellonaikaa ei ole asetettu. Aseta kellonaika.
Tarvittavia säätöjä ei ole

asetettu.
Uunin automaattinen

virrankatkaisu on toiminut
Sulaketaulun sulake on

palanut (sulakekotelo).

Vetokiskoja/teleskooppi­kannattimia ei ole poistettu

tai lukitus on epäkunnossa

Elektroniikkavika Kytke laitteesta virta pois ja

Kytke uuni toimintaan.

Tarkista säädöt.

Katso Automaattinen virran­katkaisu

Tarkista sulake. Jos sulake pa­laa useita kertoja, ota yhteys
ammattitaitoiseen sähköasen­tajaan.

Poista vetokiskot/teleskooppi­kannattimet

Sulje luukku oikein;
Kytke laite pois päältä ja
takaisin päälle talon sulake­rasian tai sulakerasian
suojakytkimen kautta.
Ota yhteyttä huoltoon, jos sa­mat ilmoitukset tulevat uudel­leen näyttöön

uudelleen päälle irrottamalla
sulake tai sulaketaulun
päävirtakytkimestä.
Jos virheilmoitus tulee uudel­leen näkyviin, ota yhteys val­tuutettuun huoltoliikkeeseen.

tettuun huoltoliikkeeseen.

1 Varoitus! Laitteen korjaustyöt on jätettävä ainoastaan valtuutettujen huolto-

henkilöiden tehtäväksi. Epäasianmukaiset korjaustyöt saattavat aiheuttaa vaka­via vaaratilanteita.

3 Takuu ei kata korjauskuluja, mikäli vika on aiheutunut virheellisestä käytöstä.

3 Laitteet, joissa on metallinen etuosa:

Koska laitteen etuosa on viileä, uunin luukun sisempään lasiruutuun saattaa
muodostua joksikin aikaa höyryä, kun luukku avataan paistamisen aikana tai sen
jälkeen.

Jätehuolto54

Jätehuolto

2

Pakkausmateriaalit

Pakkausmateriaalit ovat ekologisesti kestäviä ja ne voidaan käyttää uudelleen.
Muoviosat tunnistaa mm. merkinnöistä >PE<, >PS< jne. Toimita käytetyt pak­kausmateriaalit niille varattuihin keräyspisteisiin ja noudata materiaalimerkin­nöistä annettuja ohjeita.

2 Käytöstä poistettujen laitteiden hävittäminen

Tuotteeseen tai sen pakkaukseen merkitty
symboli

se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen.
Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat.
Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa
laittaa muita jätteitä.
Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoi­tavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme
www.electrolux.fi.

W, osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan

1 Varoitus: Vaaratilanteiden välttämiseksi käytöstä poistettu laite on ennen hävit-

tämistä tehtävä toimimattomaksi.

Erota laite verkosta ja irrota laitteen verkkoliitäntäjohto.

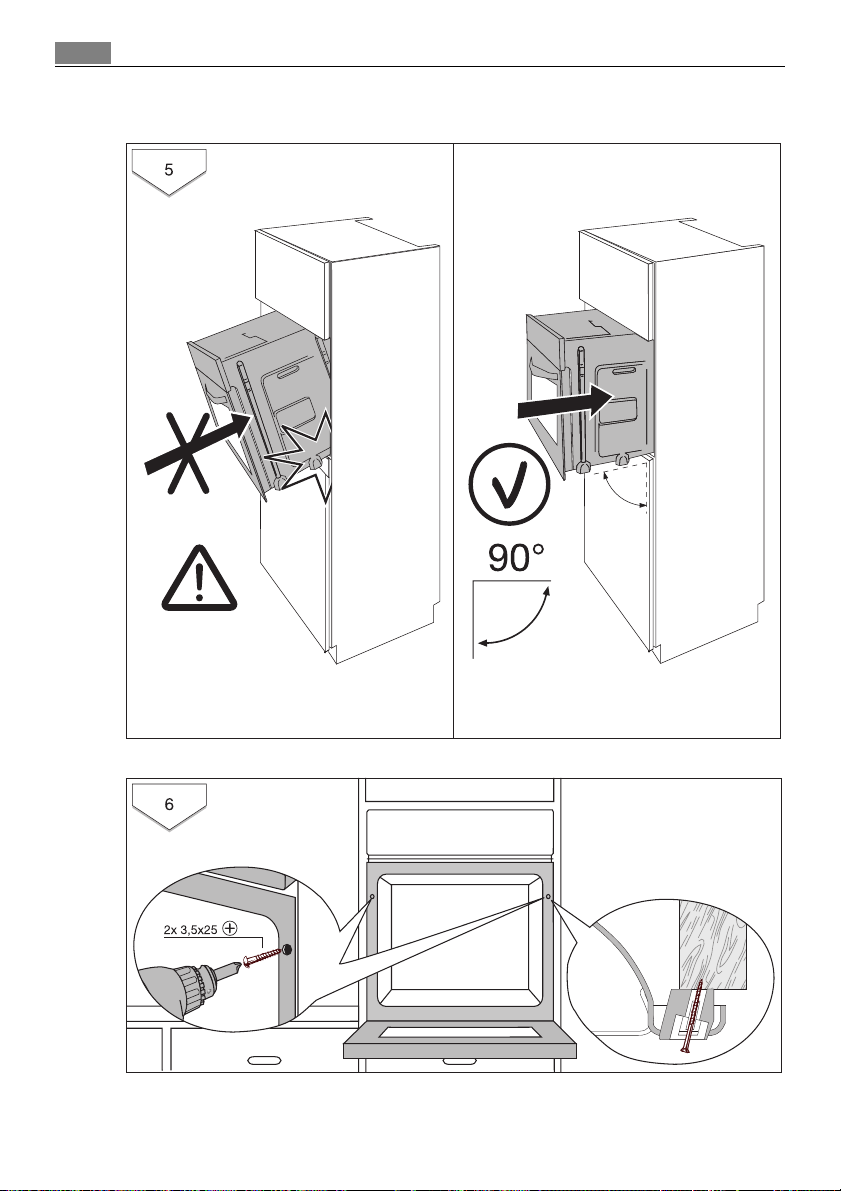

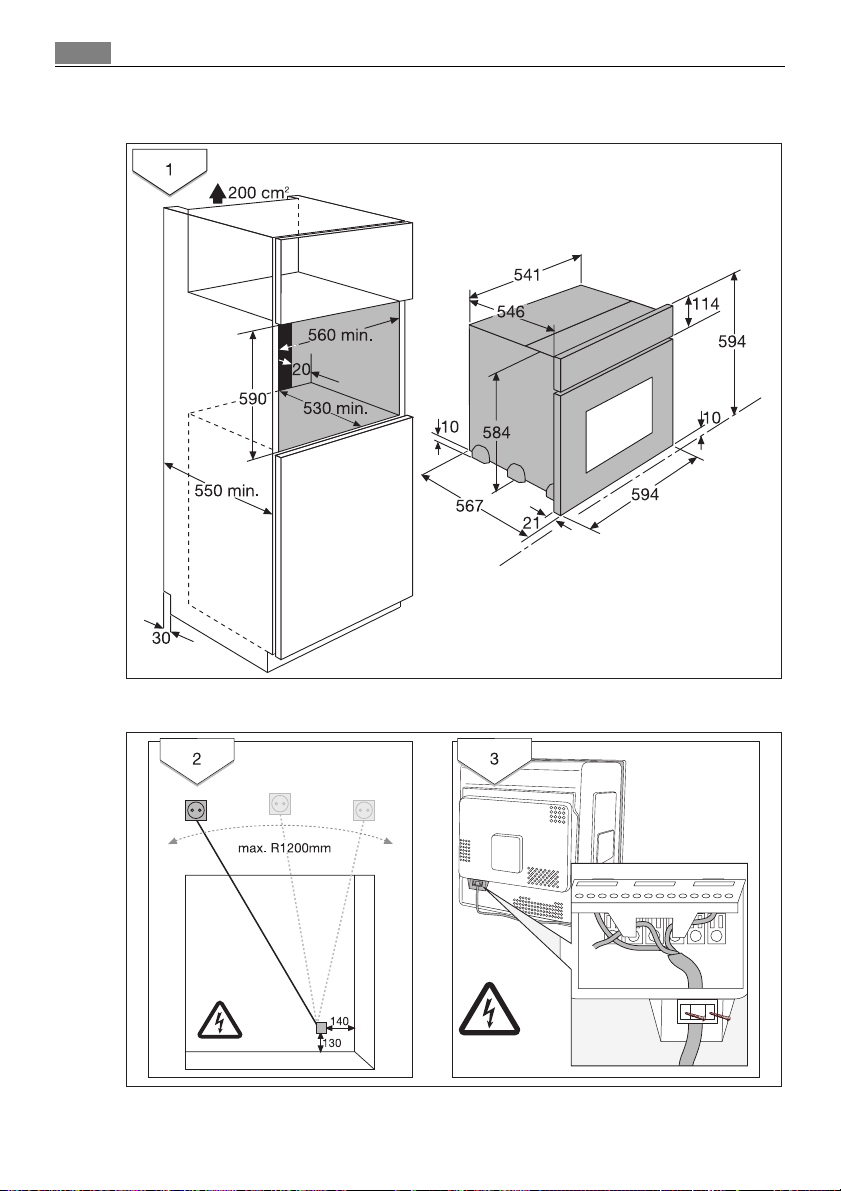

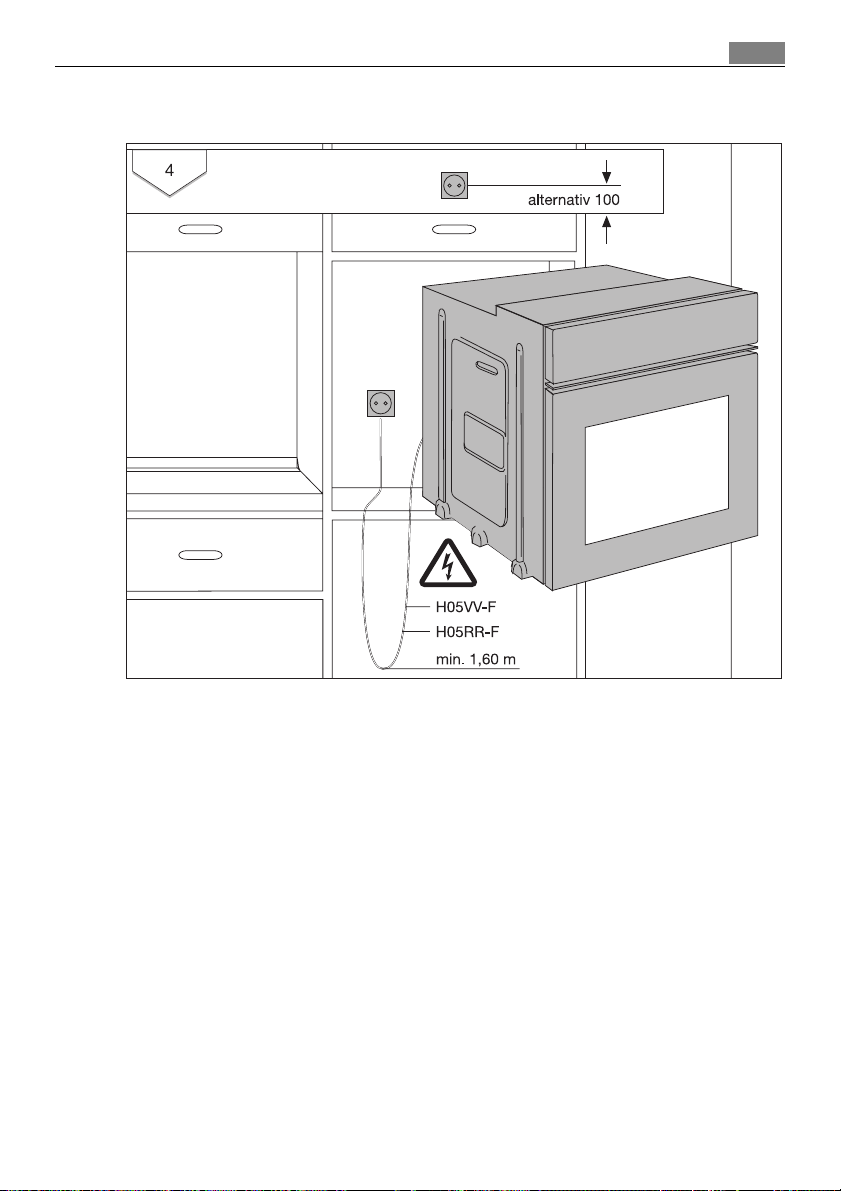

Asennusohjeet

55Asennusohjeet

1

Huomio: Laitteen asennuksen ja liitännän saa suorittaa vain toimiluvallinen
asiantuntija.

Tämän määräyksen noudattaminen on edellytys takuun voimassaololle mahdol­listen vahinkojen esiintyessä.

1 Turvallisuusohjeet asentajalle

• Sähköasennuksessa tulee käyttää laitetta, joka mahdollistaa laitteen eristämi-

sen verkkovirrasta vähintään 3 mm:n kosketusvälillä.
Sopivia erotuslaitteita ovat esim. LS-kytkimet, varokkeet (kierrettävät varok­keet on irrotettava varokepesästä), FI-kytkimet ja releet.

• Kosketussuoja on varmistettava asennuksessa.

• Asennuskaapin tukevuuden tulee vastata standardin DIN 68930 vaatimuksia.

• Kalusteeseen asennetuissa liesissä ja keittotasoissa on erikoispistokkeet. Tur-

vallisuussyistä niitä saa käyttää vain saman valmistajan laitteiden yhteydessä.

Lämpösuojalistoja ei saa asentaa pyrolyysitoiminnolla varustettuihin keittota­soihin ja uuneihin, jos kalustekaapissa on takaseinä ja umpinainen pohjalevy.
Listat voidaan kuitenkin asentaa, mikäli pohjalevyä on lyhennetty vähintään 20
mm ja jalustaan on tehty samankokoinen ilmastointiaukko.

Asennusohjeet56

57Asennusohjeet

Asennusohjeet58

Takuu/Huolto

Huolto ja varaosat

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun
huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät
soittamalla numeroon 0200-2662
(0,16 e/min +pvm), tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta
"kodinkoneiden huoltoa".

Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopi­vinta, siis alkuperäistä varaosaa.

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen
kuluttajaneuvonnastamme soittamalla numeroon 0200-2662
(0,16 e/min +pvm). Voit olla yhteydessä kuluttajaneuvontaan myös sähköpos­titse osoitteessa [email protected].

Takuu

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen
määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Ta­kuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Osto­kuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan.
Korvaus huollosta voidaan periä myös takuuaikana:

• aiheettomasta huoltokäynnistä

• ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita

ole noudatettu.

59Takuu/Huolto

EU-maat
Laitteella on käyttömaan lainsäädännön mukainen takuu.

Kuljetusvauriot
Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuk­sessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle.

Takuu/Huolto60

Euroopan Takuu

Electrolux myöntää takuun tälle tuotteelle oppaan takakannessa luetelluissa maissa tuotetakuussa määrite­tyksi tai lainsäädännön mukaiseksi ajaksi.Muuttaessasi jäljessä luetellusta maasta toiseen tuotetakuu siirtyy
mukanasi seuraavien ehtojen mukaisesti:

•

Tuotetakuu on voimassa tuotteen ostopäivästä lukien. Tästä on osoituksena tuotteen myyjän antama os­tokuitti, joka osoittaa tuotetakuun olevan voimassa.

•

Tuotetakuu on voimassa ja korvaa tuotteen korjauksen ja vialliset osat uuden asuinmaan tätä tuotetta tai
tuoteryhmää koskevien takuuehtojen mukaisesti.

•

Tuotetakuu koskee vain tuotteen alkuperäistä ostajaa, eikä takuuta voi siirtää toiselle käyttäjälle.

•

Tuote on asennettava ja sitä on käytettävä Electroluxin antamien käyttöohjeiden mukaisesti. Tuote on
tarkoitettu ainoastaan kotitalouskäyttöön, ei kaupallisia tarkoitusperiä varten.

•

Tuote asennetaan uuden asuinmaan kaikkien asiaa koskevien ja voimassa olevien sääntöjen mukaisesti.

Nämä Euroopan takuun ehdot eivät vaikuta kuluttajan lakisääteisiin oikeuksiin.

www.electrolux.com

p t b

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/

Belgien
Èeská republika [phone] Budìjovická 3, Praha 4, 140 21
Danmark [phone] Sjællandsgade 2, 7000 Fredericia
Deutschland [phone] Muggenhofer Str. 135, 90429 Nürnberg
Eesti [phone] Mustamäe tee 24, 10621 Tallinn

España [phone]

France www.electrolux.fr

Great Britain [phone]

Hellas [phone] Limnou Str., 54627 Thessaloniki
Hrvatska [phone] Slavonska avenija 3, 10000 Zagreb
Ireland [phone] Long Mile Road Dublin 12
Italia [phone] C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija [phone] Kr. Barona iela 130/2, LV-1012, Riga
Lithuania [phone] Žirmūnų 67, LT-09001 Vilnius
Luxembourg [phone] Rue de Bitbourg, 7, L-1273 Hamm

Magyarország [phone]

Nederland [phone]

Norge [phone] Risløkkvn. 2 , 0508 Oslo
Österreich [phone] Herziggasse 9, 1230 Wien
Polska [phone] ul. Kolejowa 5/7, Warszawa

Portugal [phone]

Romania [phone] Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/

Svizzera

Slovenija [phone]

Slovensko [phone]

Suomi www.electrolux.fi

Sverige [phone]

[phone] Bergensesteenweg 719, 1502 Lembeek

Carretera M-300, Km. 29,900
Alcalá de Henares Madrid

Addington Way, Luton, Bedfordshire
LU4 9QQ

H-1142 Budapest XIV,
Erzsébet királyné útja 87

Vennootsweg 1, 2404 CG ­Alphen aan den Rijn

Quinta da Fonte - Edificio Gonçalves Zarco

- Q 35
2774 - 518 Paço de Arcos

[phone] Industriestrasse 10, CH-5506 Mägenwil

Electrolux Ljubljana d.o.o.
Gerbièeva 98, 1000 Ljubljana

Electrolux Slovakia s.r.o., Electrolux Domá­ce spotrebièe SK, Seberíniho 1, 821 03 Bra­tislava

Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm

61Takuu/Huolto

Takuu/Huolto62

p t b

Türkiye [phone]

Россия [phone]

Óêðà¿íà [phone]

Tarlabaþý caddesi no : 35 Taksim
Istanbul

129090 Москва, Олимпийский проспект, 16,
БЦ „Олимпик“

04074 Ки¿в, вул.Автозаводська,
2a, БЦ „Алкон“

Huolto ja varaosat

Jos laitteessa ilmenee tekninen häiriö, tarkista ensin, onko ongelma korjattavissa
käyttöohjeen avulla (katso kappale "Mitä tehdä, jos...").

Jos ongelma ei ole korjattavissa käyttöohjeessa annettujen ohjeiden avulla, ota
yhteyttä valtuutettuun huoltoliikkeeseen.

Muista mainita seuraavat tiedot:

– Laitteen malli
– Tuotenumero (PNC)
– Sarjanumero (S-No.)

(katso numerot tyyppikilvestä)

– Virhetyyppi
– Koneen mahdollisesti antama virheilmoi-

tus

Kirjoita koneen tyyppikilvessä mainitut tun­nusnumerot tähän:

Laitteen malli: .....................................

63Huolto ja varaosat

PNC (tuotenumero): .....................................

S-No (sarjanumero): .....................................

www.electrolux.com

www.aeg-electrolux.fi

822 720 468-N-180108-02 Oikeus muutoksiin pidätetään
