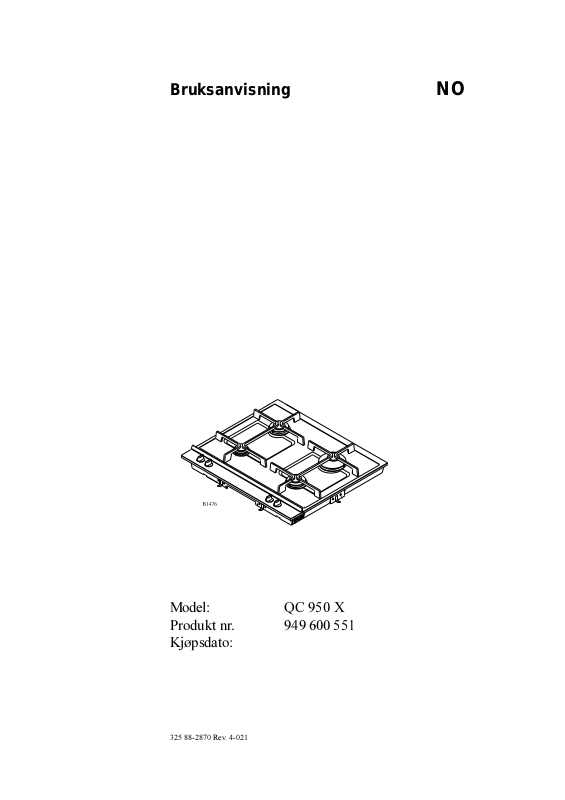

Page 1
Bruksanvisning NO
Model: QC 950 X
Produkt nr. 949 600 551
Kjøpsdato:
325 88-2870 Rev. 4-021
1
Page 2
Husqvarna vil gjerne få gratulere.
Kjære kunde
Det er viktig at du gjør deg kjent med koketoppen og det tilhørende
betjeningspanelets funksjoner og finesser. Les derfor denne
bruksanvisningen slik at du få best mulig utbytte av produktene. Vær ekstra
oppmerksom på avsnittene merket . Dette er advarselstekster for å unngå
ulykker.
Ta vare på bruksanvisningen. Den kan være god å ha i tvilstilfeller, og bør
følge koketoppen ved ev. skifte av eier.
Bruksanvisningen er bygd opp slik at du kan bruke den som et oppslagsverk.
Den første delen av bruksanvisningen inneholder en generell beskrivelse av
produktet. Deretter følger en kort beskrivelse av hva du må gjøre før du tar
koketoppen i bruk for første gang. Avsnittet «Slik bruker du» beskriver
hvordan koketoppen brukes i hverdagen. Bruk dette avsnittet til du er helt
fortrolig med koketoppen. I avsnittet «Rengjøring og vedlikehold» får du
opplysninger om daglig så vel som mer grundig rengjøring av koketoppens
enkelte deler. Skulle det oppstå problemer ved bruk av koketoppen, kan du
slå opp under avsnittet «Før du tilkaller service», hvor det står forklart hva
du kan gjør selv for å løse tekniske problemer.
Når du følger denne bruksanvisningen, vil dine nye Husqvarna-produkter
gjøre arbeidet på kjøkkenet litt enklere i hverdagen, og mye morsommere
når en festmiddag skal på bordet.
God fornøyelse!
HUSQVARNA
2
Page 3
Innhold Side
Til bruker
Husqvarna vil gjerne få gratulere ............................................................. 2
Sikkerhetsinformasjon ................................................................................ 4
Beskrivelse av produktet .......................................................................... 6
Panelbryter ........................................................................................... 6
Gassbrenner .......................................................................................... 6
Betjening .................................................................................................... 7
Brennerlokk/brennerkrans .................................................................... 8
Tenning av gasskoketopp...................................................................... 9
Vedlikehold og rengjøring ........................................................................ 10
Flater av rustfritt stål .......................................................................... 10
Gassbrenneren .................................................................................... 10
Service .................................................................................................. 16
Leveringsbetingelser ........................................................................... 17
Service ogg resvervedeler .................................................................. 17
Serviceadm./deler/sentralverksted...................................................... 17
Til installatøren
Tekniske data ................................................................................................ 11
Montering .................................................................................................. 14
Slik skal bruksanvisningen leses:
1... 2...Trinn for trinn
Sikkerhetsinformasjon
Råd og tips
Miljøinformasjon
3
Page 4
Sikkerhetsinformasjon
Ved installering og service
Gasskoketoppen er beregnet på husholdninger med normalt forekommende matlagning. Hvis den
brukes til andre formål, kan det være
risiko for skader, og da gjelder ikke
garantien.
Alle installasjoner må utføres av en
autorisert fagperson, og dersom
gasskoketoppen skal innebygges i en
benkeplate, må det gjøres av en kyndig
person.
Arbeid utført av personer uten
tilstrekkelig fagkunnskap kan forringe
toppens funksjoner og også føre til
skade på personer og/eller eiendom og
bortfall av vårt leverandøransvar.
Kontroller at tilkoblingsledningen til
gasskoketoppen ikke kommer i
klemme ved installering av toppen.
Strømtilførselen til gasskoketoppen er
ikke slått av før stikkontakten eller
sikringen er tatt ut.
Hvis du har barn, bør gasskoketoppen
utstyres med kasserollevern for å
unngå at barn kommer i kontakt med
de varme kokesonene. om tilbehør.
lettantennelig, må du aldri forlate
gasskoketoppen uten tilsyn. Ved
eventuell brann: Nullstill
regulatorene på panelet og steng av
kjøkkenviften.
Kvel ilden med et lokk. Bruk aldri
vann!
Gasskoketoppen blir raskt svært
varme. Dersom de berøres, kan det gi
brannskader. Derfor bør man alltid
plassere en kasserolle eller
stekepanne på sonen før den slås på.
Pass også på at håndtak ikke stikker
utenfor toppen hvis det finnes barn i
nærheten.
En gasskoketopp med sprekk i
glasskeramikkplaten må aldri brukes.
Under rengjøring og ved overkoking
kan det trenge væske ned til
spenningsførende deler. Gjør
gasskoketoppen strømløs. Trekk
stikkontakten ut av vegguttaket eller
ta sikringene til gasskoketoppen ut i
sikringsskapet. Ta alltid kontakt med
Serviceavdelingen for reparasjon.
Ved bruk av gasskoketoppen
Når du holder på med frityrkoking,
smelting av fett, parafin eller annet
4
Page 5
Dersom det finnes en stikkontakt i
nærheten av gasskoketoppen, må du
passe på så ledningen på det apparat
du benytter ikke blir liggende på
gasskoketoppen.
Når gasskoketoppen skal
kasseres
Vær forsiktig slik at du unngår skader
også når gasskoketoppen skal kasseres.
Løsne den fra vegguttaket, og kapp
kabelen ved utgangen fra
gasskoketoppen. Ta eventuelt kontakt
med Serviceavdelingen for
informasjon om hvor du kan deponere
gasskoketoppen.
Lufttilførselens profil for
primærluft
Må ikke blokkeres utilsiktet av noen
form for gjenstander
5
Page 6
Beskrivelse av produktet
Gassbrenner
Panelbryter
6
Page 7

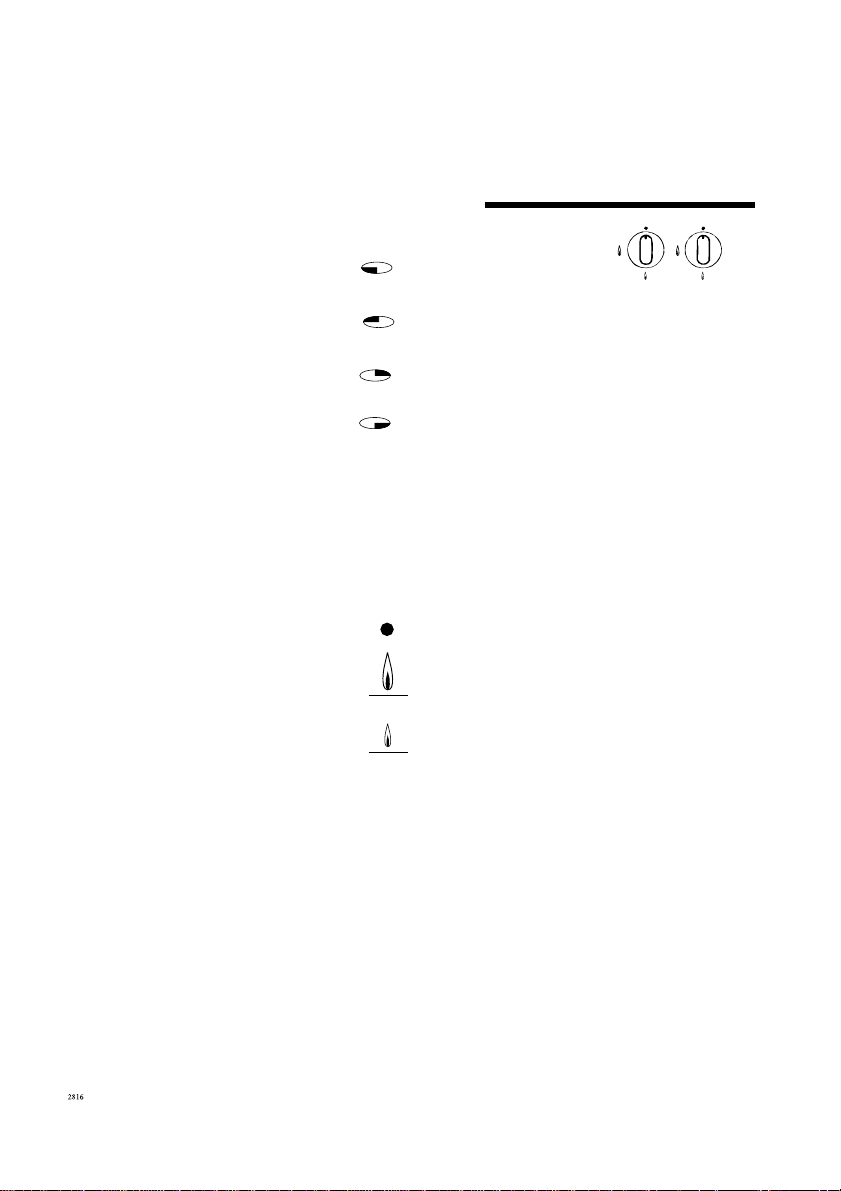

Betjening
Symbol for brenner
Ved hver bryter står et symbol som
viser hvilken brenner den betjener.
Fremre venstre brenner
Bakre venstre brenner
Bakre højre brenner
Fremre højre brenner
Symboler på panel
Begge bryterne har symboler som
angir temperatur:
Stengt =
Maks =
Min =
7
Page 8

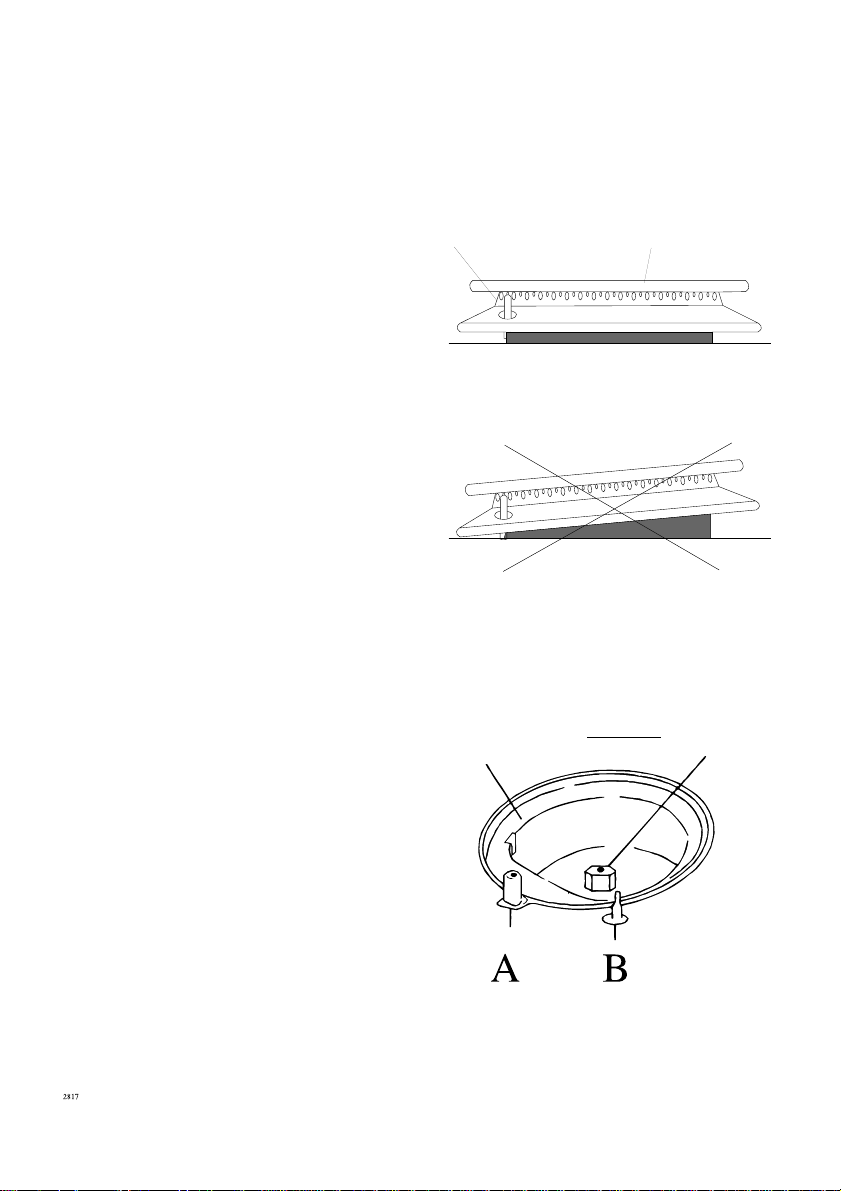

Brennerlokk/brennerkrans
Brennerring og brenner cover utgjør
sammen ”et rom” der sluttblandingen
av gass og luft foregår, slik at gassen
kan forbrennes på riktig måte.
MERK: Det er derfor svært viktig at
hvert enkelt brennerring er riktig
plassert på brennerstykket, sammen
med brennerkransen.
Dersom brennerring og brenner
kransen ligger skjevt, brenner flammen
galt. Disse delene kan da ødelegges på
kort tid.
Tennelektrode (A)
Hver brenner har en tennelektrode for
elektrisk tenning. Så lenge bryteren
holdes inne sørger den automatiske
tennanordningen for at en gnist
overføres mellom tennelektrode og
brennerlokket.
Brennerring
Brennerdeksel
Riktig
Feil
Termosikring (B)
Koketoppen har helsikrede gasskraner.
Dersom flammen skulle slokne sørger
varmeavgiveren for at gasskranens
termosikring automatisk stenger
gasstilførselen raskt (maks 90
sekunder).
Så lenge bryteren trykkes inn manuelt
slippes det alltid ut gass.
Brenner top Hoveddyse
8
Page 9
Tenning av gasskoketopp

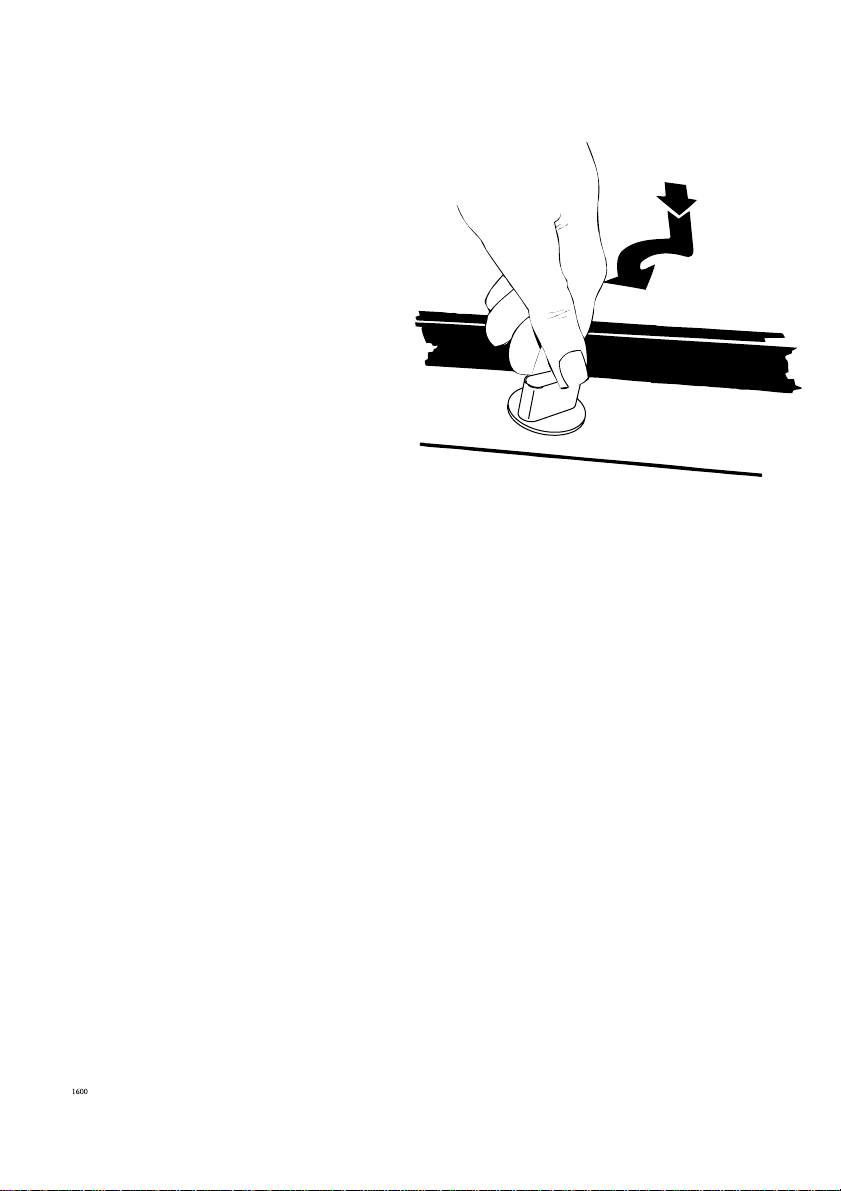

Trykk inn bryteren for ønsket brenner.
Samtidig som bryteren trykkes inn,
vris den til venstre til symbolet for
størst flamme. Gass strømmer nå ut.
Tennelektroden avgir gnister så lenge
bryteren trykkes inn. Når blandingen
av gass og luft er riktig, tennes
brenneren. Dersom det ikke er mulig å
kople koketoppen til strøm, tennes den
med f.eks. en fyrstikk.
Når brenneren er tent, holdes bryteren
inne i ca. 10 sekunder, slik at den
automatiske varmesikringen overtar
(varmeavgiveren er oppvarmet).
Bryteren kan nå slippes.
9
Page 10
Vedlikehold og rengjøring
Flater av rustfritt stål
Den daglige rengjøringen gjør du med
en godt oppvridd klut. Ved kraftig
smuss kan du bruke et flytende
rengjøringsmiddel. Rengjør alltid i
stålets sliperetning. For at stålet skal
beholde glansen anbefaler vi at du med
jevne mellomrom bruker et
poleringsmiddel til rustfritt stål. Det
skal alltid poleres i stålets sliperetning
(på tvers).
Bruk aldri stålull, metallsvamp eller
andre slipende rengjøringsmidler.
Gassbrenneren
Kontrollpanelet, brytere, støtte for
kokekar og brennerbeskyttelse/ringer
kan rengjøres med vanlige
rengjøringsmidler.
Bruk imidlertid ikke rengjøringsmidler
som inneholder slipemiddel.
Unngå overkok. Hvis det trenger vann
inn i brenneren, tørk opp vannet med
f.eks. en lofri klut før du bruker
brenneren på nytt.
10
Page 11
Tekniske data
Gassinstallering
Installering skal utføres etter anvisninger fra din lokale gassdistributør.
Denne gasskoketoppen er -godkjent
og -merket i overensstemmelse med
gassapparatdirektivet (90/396/EEC),
lavspenningsdirektivet (73/23/EEC) og
EMC-direktivet (98/336/EEC) inkludert direktivendringer.
Største nominelle belastning Qs etter
Hö:
Lille brenner = 1,0 kW
Mellomstor brenner = 2,0 kW x 2
Stor brenner = 3,0 kW
Totalt = 8,0 kW
Største nominelle gassforbruk qs:
Flaskegass 613 g/h
CE-0048
Identifikasjon av godkjenningsmyndighet

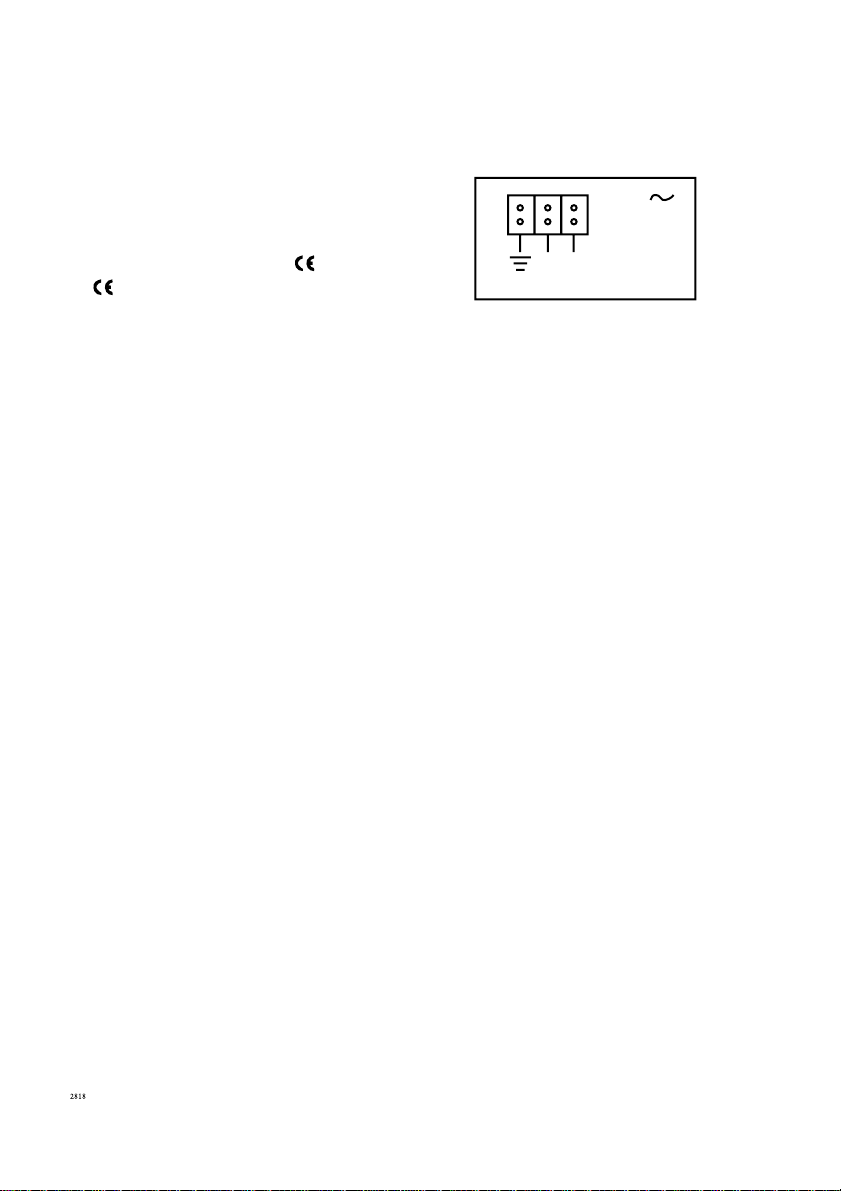

Ledning type: 0,75 mm² HO5 VV-F
230 V
1N + PE
N L1
Koketoppen må koples til via en separat bryter med en avstand på minst 3
mm mellom hver pol
ID: 048 AN-0001
CE identifikasjonsnr.
Justeret for: Flaskegass -30 mbar
Kategori og trykk
NO: I3B/P -30 mbar
Spenning
220/240 V 1-fas 50Hz
11
Page 12
Installering
I henhold til lokale bestemmelser for
gasskokeapparater i
privathusholdninger.
Gassinstallering må kun utføres av en
autorisert person. For gasstyper, se
tekniske data.
Tilkopling

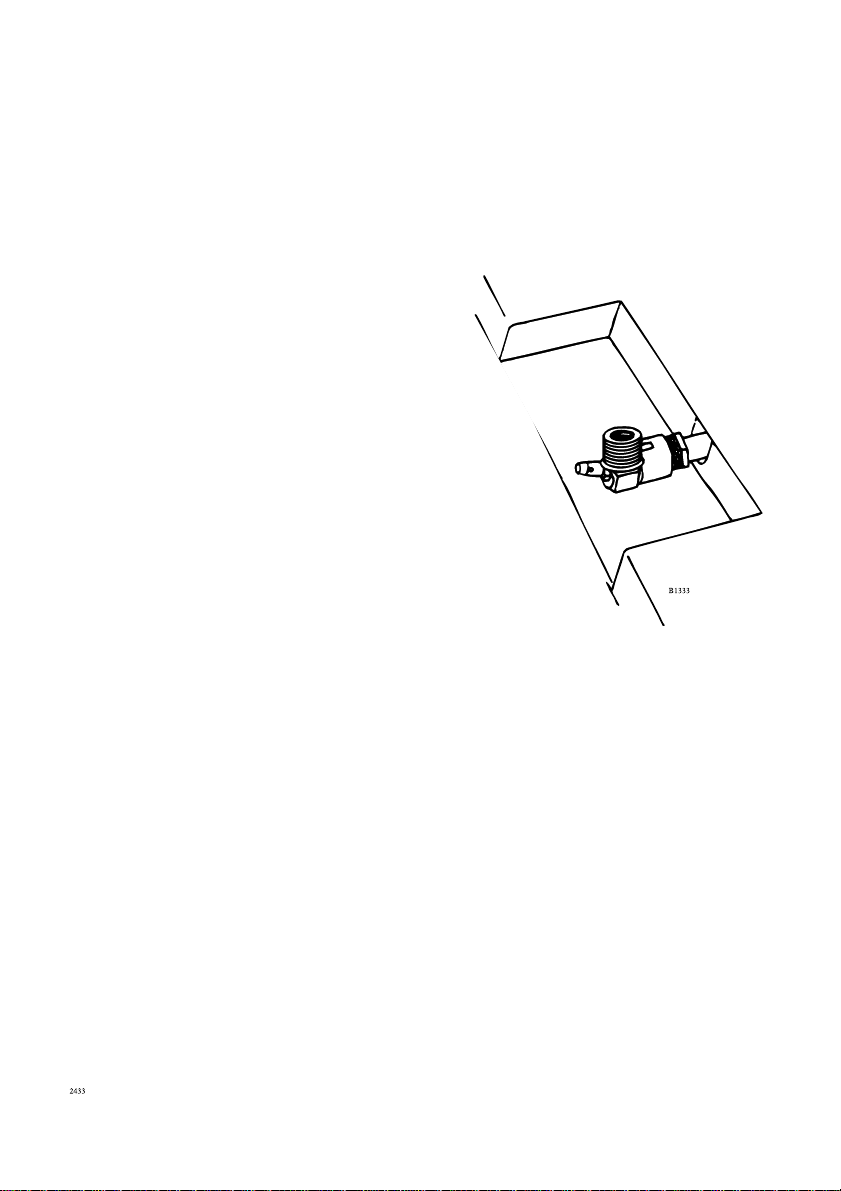

Gassinntaket er plassert nederst på
baksiden av apparatet. Inntaket har en
½" kjegleformet rørgjenger (se fig. 1).
Hvis apparatet skal tilkoples en
gassflaske, må det foretas endringer
med modifikasjonssettet
(tilleggsutstyr).
Trykkontroll
Apparatet bør kontrolleres ved max
150 mbar under en trykkontroll.
12
Page 13

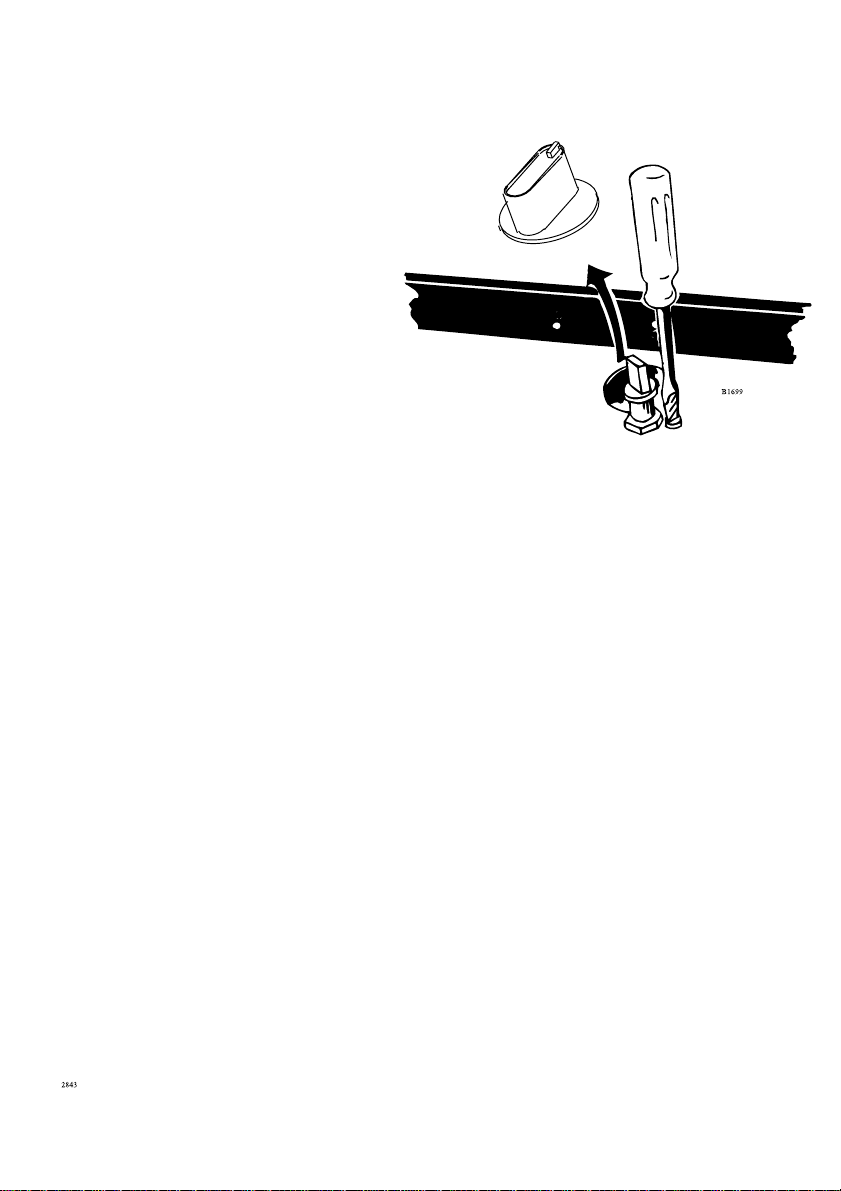

Justering av brenner
j
Det kan kun gjøres mindre
usteringer av brennerens laveste
innstilling. Bryteren tas bort og
gasskranens dyse kan justeres fra
panelets forside.
Mot høyre = Mindre gassbluss
Mot venstre = Større gassbluss
13
Page 14

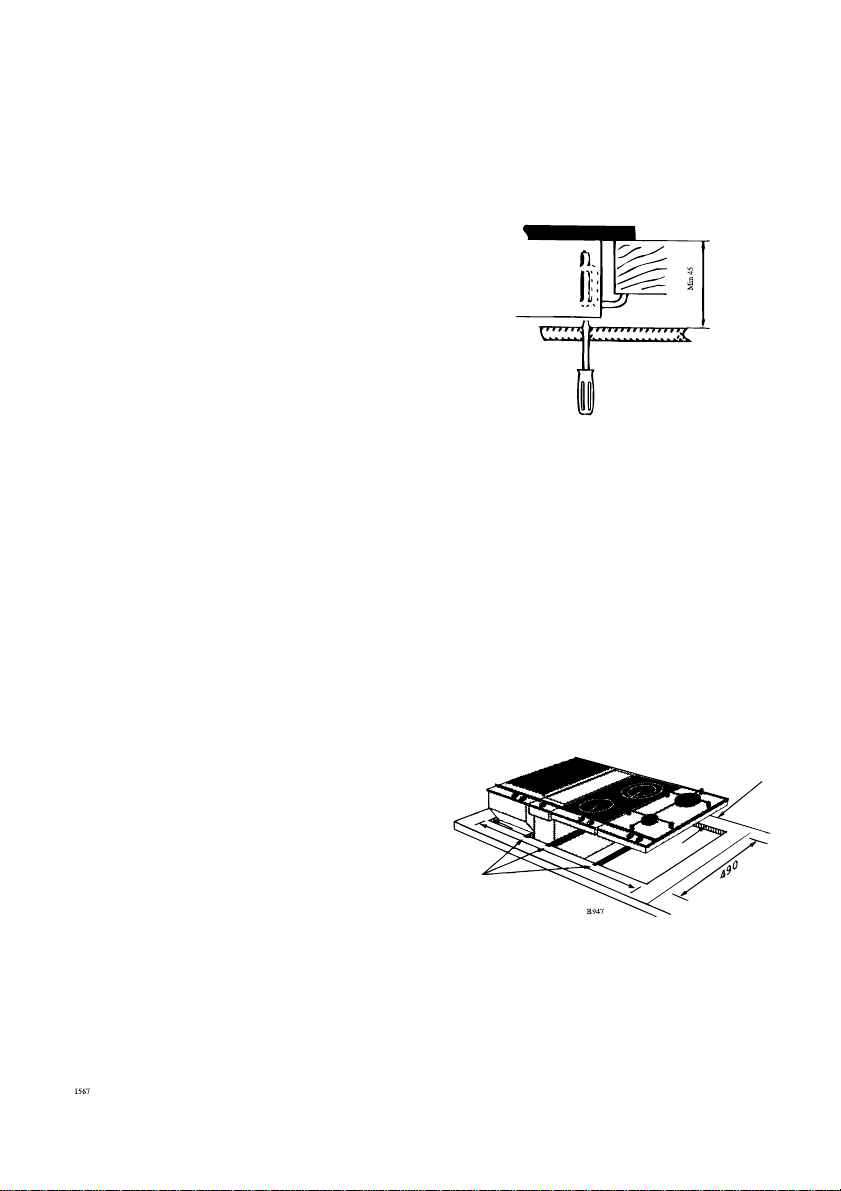

Montering
Koketoppen kan monteres på alle
kjøkken med benkplate som er mellom
28 og 40 mm tykk.
Klaring
Det må være en avstand på minst 47
mm mellom undersiden på koketoppen
og overflaten på eventuelle enheter
under.
Fastmontering
Løsne beslagene så mye at de kan
bøyes inn under benkplaten. Fest
beslagene på benkplaten med en vanlig
skrutrekker. Unngå å trekke til for
hardt.
Utskjæringsmål
Ett rektangulært hull skjæres ut for den
valgte løsningen.
Hullets dybde for alle enheter er:
490 mm.
Hullets lengde = summen av alle enhetenes utvendige lengde, minus 20
mm.
Minimums avstand til veggen:
150 mm
Minimumsavstand
til veggen ( ikkebrennbart materiale): 50 mm
Montering av forsterkningslister
Forsterkningslister, med støttebeslag
på hver ende, leveres med alle koketopper med to plater.
Forsterkningslister
14
Page 15
For kombinerte løsninger, må det
brukes en forsterkningslist mellom
hver enhet. Det er ikke nødvendig å
feste forsterkningslistene til
benkplatens overflate, siden de holdes
på plass med et spesialkonstruert
støpestykke. Dette sitter på
koketoppens støttebeslag.
Enhetenes utvendige lengde
145 mm
Avtrekkshette
290 mm
Keramisk el-kokeplaten (2 plater)
Gasskoketopp (2 plater)
Grill
Frityr
Wok
580 mm
Keramisk el-kokeplate ( 4 plater)
Gasskoketopp (4 plater)
725 mm
Keramisk el-kokeplate ( 4 plater)
Installering av enkeltenheter
Ved montering av en enkelt enhet,
enten det er en halv eller hel enhet, i en
benkplate som er tykkere enn 30 mm,
er det nødvendig å lage et hakk på
begge sider av det utskårne hullet, som
vist på tegningen ved siden av.
Formålet med disse hakkene er å lage
plass til de elektriske ledningene.
15
Page 16
Service
Problem
Det avgis ingen gnist når gassen
tennes.
Når betjeningsbryteren frigjøres
slukkes gassringen.
Gassringen brenner meget ujevnt.
Løsning
Kontroller at støpselet (230 V) er
tilkoplet. Jordfeilreleet har utløst.
Sikringen har gått.
Betjeningsbryteren er ikke holdt inne
lenge nok eller trykket tilstrekkelig
inn.
Kontroller at dekselet er satt riktig
tilbake, f.eks. etter rengjøring.
16
Page 17
Leveringsbetingelser
I Norge gjelder "NEL's leveringsbetingelser" ved salg av elektriske
husholdningsapparater.
Service og reservedeler
Gjør ikke selv inngrep i
koketoppen. Det kan medføre
risiko for person- og produkt skader. La kun fag-kyndig
person utføre kontroll og
reparasjoner.
Service og reparasjon må utføres av
vår sentrale service eller våre
servicekontakter rundt om i landet.
Bruk kun reservedeler som forhandles
av disse. Se NEL's leveringsbetingelser.
Forsendelse av deler skjer kun fra
sentrallageret.
OBS
Disse data er viktig ved bestilling av
service:
Type:.....................................................
Modell:..................................................
Produktnummer:...................................
Serienummer:........................................
Dataskiltet inneholder denne
informasjonen.
Serviceadm./Deler/
Sentralverksted:
Vollebekkveien 2
Postboks 215
Risløkka
0516 Oslo
Tlf. 22 72 58 30
17
Loading...
