Page 1
BRUKSANVISNING
S N
BRUGSANVISNING
KÄYTTÖOHJE
DK
FIN
QC 9400
Page 2
Indholdsfortegnelse
Sikkerhedsinformation ........................................................................... 23
Beskrivelse af emhætten ......................................................................... 24
Betjeningspanel ...................................................................................... 25
Vedligeholdelse og rengøring ................................................................. 26
Hvis emhætten ikke fungerer.................................................................. 27
Ekstra tilbehør ........................................................................................ 28
Tekniske data .......................................................................................... 28
Installation .............................................................................................. 28
Tillykke med Deres nye Husqvarna emhætte
Inden emhætten tages i brug, anbefales det at gennemlæse brugsanvisningen, som giver en beskrivelse af
emhætten samt af dens funktioner.
For at undgå unødig risiko, er det vigtigt at emhætten installeres, som beskrevet i brugsanvisningen. Ligeledes
er det vigtigt at gennemlæse sikkerhedsadvarslerne for at undgå fejlbetjening.
Husk at gemme brugsanvisningen og at lade den følge med emhætten, hvis den overdrages til ny ejer.
Sikkerhedsinformation
Disse advarselstekster er for Deres egen sikkerheds
skyld. Vær sikker på at De har forstået dem fuldt
ud, inden De installerer og anvender emhætten.
Deres sikkerhed er det allervigtigste. Kontakt vores
Kundeservice, hvis De er usikker med hensyn til
meningen eller advarslerne.
Gem brugsanvisningen for senere konsultering, og
husk at den skal følge emhætten ved overdragelse
til ny ejer.
Ved installering og service
El-installation må kun udføres af en autoriseret
el-installatør, og emhætten selv skal installeres
af en fagmand. Arbejde udført af ukyndig kan
forringe produktet eller forårsage ulykke på
person og/eller ejendom.

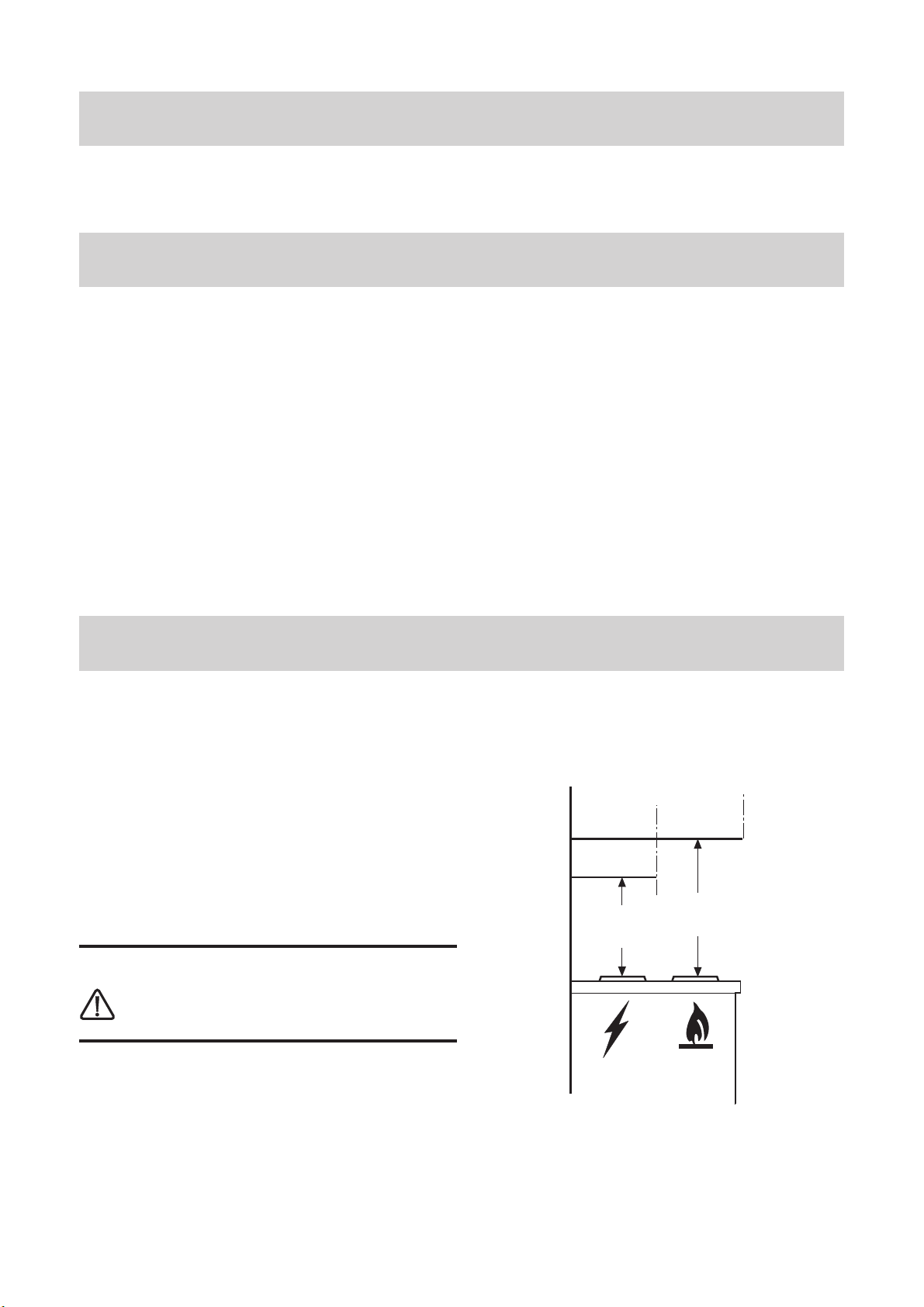

Afstanden fra emhættens underside og ned til en
elektrisk kogezone skal mindst være 50 cm og
til gasblus mindst 70 cm.
Pas på at elledningen ikke beskadiges under
installationen.
Emhætten er kun elektrisk frakoblet, når stikket
er taget ud af stikkontakten, eller hvis sikringen
er taget ud af sikringskassen.
Emhætten må ikke tilsluttes til kanal, som i
forvejen benyttes til afledning af andet end
elektricitet. Hold Dem til forskrifterne i de
officielle direktiver vedrørende røgudslip.
Ved anvendelse
Emhætten er beregnet til husholdningsbrug i en
normal husholdning i Danmark. Lad aldrig
komfuret være uden opsyn ved friturekogning,
smeltning af fedtstof, paraffin eller andet
letantændeligt materiale. Ved eventuel brand:
Sluk straks for emhætten og komfuret. Obs!
Kvæl ilden med et låg. Anvend aldrig vand.
Flambering må ikke foregå under emhætten. Det
kan forårsage brand. Vær også opmærksom på
at stegefedt kan bryde i brand. Forlad ikke en
stegepande på en tændt kogezone.
Emhættens fedtfilter skal rengøres regelmæssigt
for at undgå, at fedt ophobes og drypper ned på
en tændt kogezone og bryder i brand. Se
desuden under afsnittet Vedligeholdelse og
rengøring.
Ved skrotning
Undgå ulykker, når emhætten skal skrottes.
Træk stikket ud af stikkontakten og klip
ledningen af helt inde ved emhætten. Kontakt
Deres kommune for oplysning om, hvor De kan
komme af med emhætten.
23
Page 3
Beskrivelse af emhætten
Funktioner
Der er mulighed for at anvende to systemer:
Udsugning via aftræksslange (ekstra tilbehør) til
aftrækskanal ud til det fri.
Recirkulation gennem kulfilter (ekstra tilbehør).
Tilslutningsslangen må ikke tilsluttes, til en
skorsten, som anvendes til udledning af
røggasser fra oliefyr, brændefyr eller lign.
Tilbehør
Følgende leveres med emhætten.
1 ventilatorhætte komplet med betjening, belysning
og ventilatormotor.
1 teleskopskorsten bestående af U-formet topstykke
og U-formet bundstykke.
1 boreskabelon.
1 anordning til recirkulation ved kulfilterdrift.
1 plastikpose indeholdende: 1 vægbeslag til
fastgøring af emhætten, rawlplugs, skruer og
vejledning.
Følgende skal bestilles hos forhandleren:
Kulfilter, KF20. Kulfilter skal bruges, når emhætten
tilsluttes recirkulation.
Kun for CHDD 8890: emhætten leveres parat til
brug med recirkulation, men kan anvendes med
udsugning ved at fjerne kulfilteret, der er monteret
internt i emhætten.
A
System med udsugning
Luften ledes udenfor gennem et rør, der skal
tilpasses samleflangen A. Fig. 1.
Hullet skal have samme diameter som aftrækshullet
for at få de bedste resultater.
System med kulfilter
Luften filtreres ved hjælp af et filter med aktivt kul,
og ledes tilbage i køkkenet gennem den øverste rist
på aftræksrøret.
Der skal anvendes et originalt KF20 kulfilter til
filtreringsfunktionen

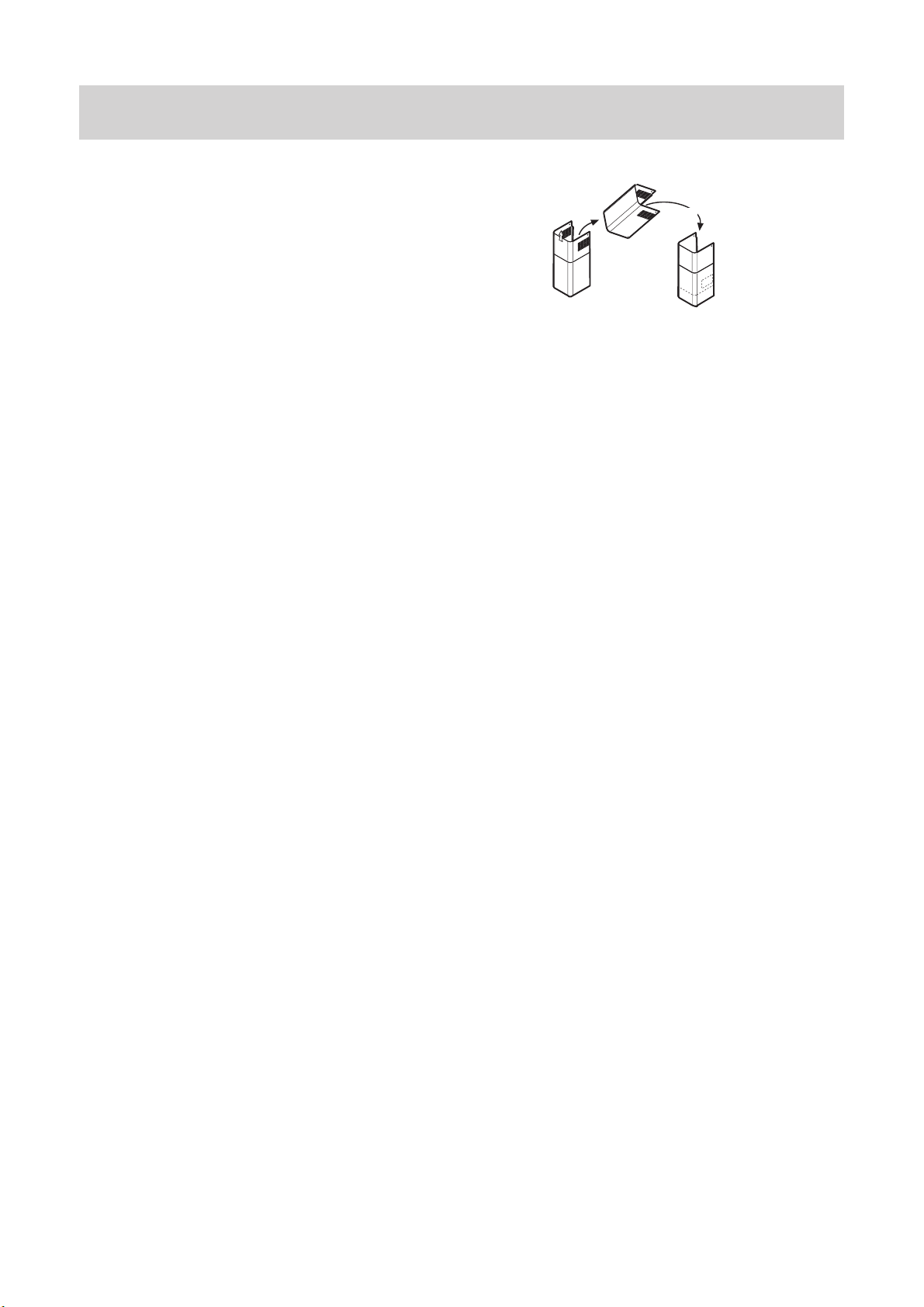

Man kan ved behov ændre placeringen af
trækkanalens elementer. Når man anvender
emhætten i udgaven med filter, skal trækkanalen
fastgøres i den øverste del med risten til
luftudledning placeret i siden.
24
Fig. 1
Page 4
Betjeningspanel
De bedste resultater fås, hvis man anvender en lav hastighed under normale forhold, og en høj hastighed, når
lugten er mere koncentreret.
Tænd for emhætten et par minutter inden tilberedning af maden, således at der dannes et undertryk i
køkkenet. Emhætten bør efterlades tændt i cirka 15 minutter efter afslutning af madlavningen, eller indtil al
lugt er fjernet. Betjeningsknapperne findes på frontpanelet.
Mæthedskontrol til fedtfilter og
a
b
123 456
Fig. 2
1 - Hovedafbryder, emhætte ON/OFF.
Ved tryk i mindre end 1½ sekund stilles
emhætten på Standby (punkt b er tændt).
Ved tryk i mere end 1½ sekund afbrydes
emhætten; ALLE betjeningsanordninger
(undtagen trykknappen til belysningen) er
afbrudt (displayet er helt slukket).
Hvis der trykkes igen i mere end 1½ sekund
stilles emhætten på Standby.
2 - Belysning ON/OFF
3 - Display
4 - Start og valg af motorhastighed 1-2-3-1-
2.........
5 - Intensiv hastighed on/off. Den intensive
hastighed anvendes i 5 minutter:
Hvis emhætten er tændt, når den intensive
hastighed tilsluttes, vender den tilbage til den
foregående hastighed efter 5 minutter.
Hvis emhætten er slukket, når den intensive
hastighed tilsluttes, slukkes den automatisk
efter 5 minutter.
Tryk på knap 1 eller 4 for at afbryde den
intensive hastighed.
Bogstavet P vises på displayet sammen med
den resterende tid (punkt a blinker); ved
afslutning udsender systemet et lydsignal.
6 - Automatisk Timer: tidsindstiller alle
hastighedsniveauer (punkt b blinker),
hvorefter emhætten slukkes: Den automatiske
timer er inddelt på følgende måde:
1. hastighed: 20 minutter
2. hastighed: 15 minutter
3. hastighed: 10 minutter
Displayet viser den resterende funktionstid;
ved afslutning udsender systemet et lydsignal.
Ved nyt tryk på knappen går man ud fra
funktionen.
Hvis emhætten eller betjeningsanordningerne ikke
fungerer: afbryd strømforsyningen i mindst 5 sekunder,
og tænd derefter emhætten igen. Vent cirka 15
sekunder før det kontrolleres, at emhætten fungerer
korrekt.
kulfilter
Denne emhætte er udstyret med en
kontrolanordning, der signalerer, når det er tid at
rengøre fedtfilteret eller udskifte kulfilteret (ved
installation med udsugning gennem kulfilter).
Emhætten leveres fra fabrikkens side uden
kulfilter, og mæthedskontrollen er derfor
inaktiveret.
Hvis emhætten derimod skal fungere med kulfilter,
skal mæthedskontrollen aktiveres på følgende
måde: Tryk samtidigt på tasterne 4 og 5, og hold
dem trykket ind i 3 sekunder. Først tænder kun
fedtfilterets kontrollys F. Når også kulfilterets
kontrollys C tænder, er mæthedskontrollen
aktiveret. Den inaktiveres på følgende måde: Tryk
igen i 3 sekunder på tasterne 4 og 5, indtil
kulfilterets kontrollys C slukker.
Fedtfilterets kontrollys (F)
Kontrollyset F blinker, når fedtfilteret skal
rengøres. Rengøringen skal udføres efter cirka 40
timers drift. Læs vedligeholdelsesinstruktionerne
for fedtfilteret.
Kulfilterets kontrollys (C)
Kulfilterets kontrollys D blinker, når det er
nødvendigt at udskifte kulfilteret. Udskiftningen
skal udføres efter cirka 160 timers drift.
Læs instruktionerne for udskiftning af kulfilter.
Tilbagestilling af mæthedsviseren
Efter rengøring eller udskiftning af filterne, skal
man trykke på knap 1 i 3 sekunder, indtil lysdioden
for fedtfilteret F eller lysdioden for kulfilteret C
holder op med at blinke.
Advarsel! Tilbagestilling af mæthedsviseren
SKAL udføres mens emhætten står på standby;
emhætten må aldrig afbrydes fra
hovedforsyningen.
Ventilér korrekt
Emhætten fungerer bedst, når der skabes et
undertryk i køkkenet. Køkkenets vinduer skal
derfor være lukkede, når emhætten kører.
Derimod er det en fordel at åbne et vindue i et
tilstødende lokale.
Vigtigt at vide
Emhætten kan ikke anvendes til recirkulation.
Anvendes emhætten samtidig med et åbent ildsted
eller en brændeovn (f.eks. gas-, diesel-, kul-, træeller vandvarmere osv.), som også tager luften fra
rummet, kan dette forårsage tilbagesug i emhætten
og røg i køkkenet. Hvis begge dele skal anvendes
samtidig, er det nødvendigt at åbne et vindue.
Undertrykket i køkkenet bør ikke overskride 0,04
mbar.
25
Page 5
Vedligeholdelse og rengøring
d
i
h
g
g
g
g
Ved enhver form for vedligeholdelse eller rengøring skal emhætten gøres strømløs, enten ved at
trække stikket ud af stikkontakten, eller ved at fjerne sikringen i eltavlen.
Rengør filtrene ofte. Fedtbelægningen i filtrene og i aftrækskanalen udgør en brandrisiko, hvis De
glemmer at lukke for en kogezone (eller hvis mad overophedes og bryder i brand).
Rengøring af emhættens yderside
Rengør emhættens yderside med en fugtig klud og lidt
håndopvaskemiddel. Benyt ikke ætsende, slibende
eller brandfarlige rengøringsmidler.
Rengøring af fedtfilteret
Rengøring bør foretages hver eller hver anden måned
alt efter, hvor meget emhætten bruges. Jo renere
filteret er, des bedre kan det optage fedtet. Aftag

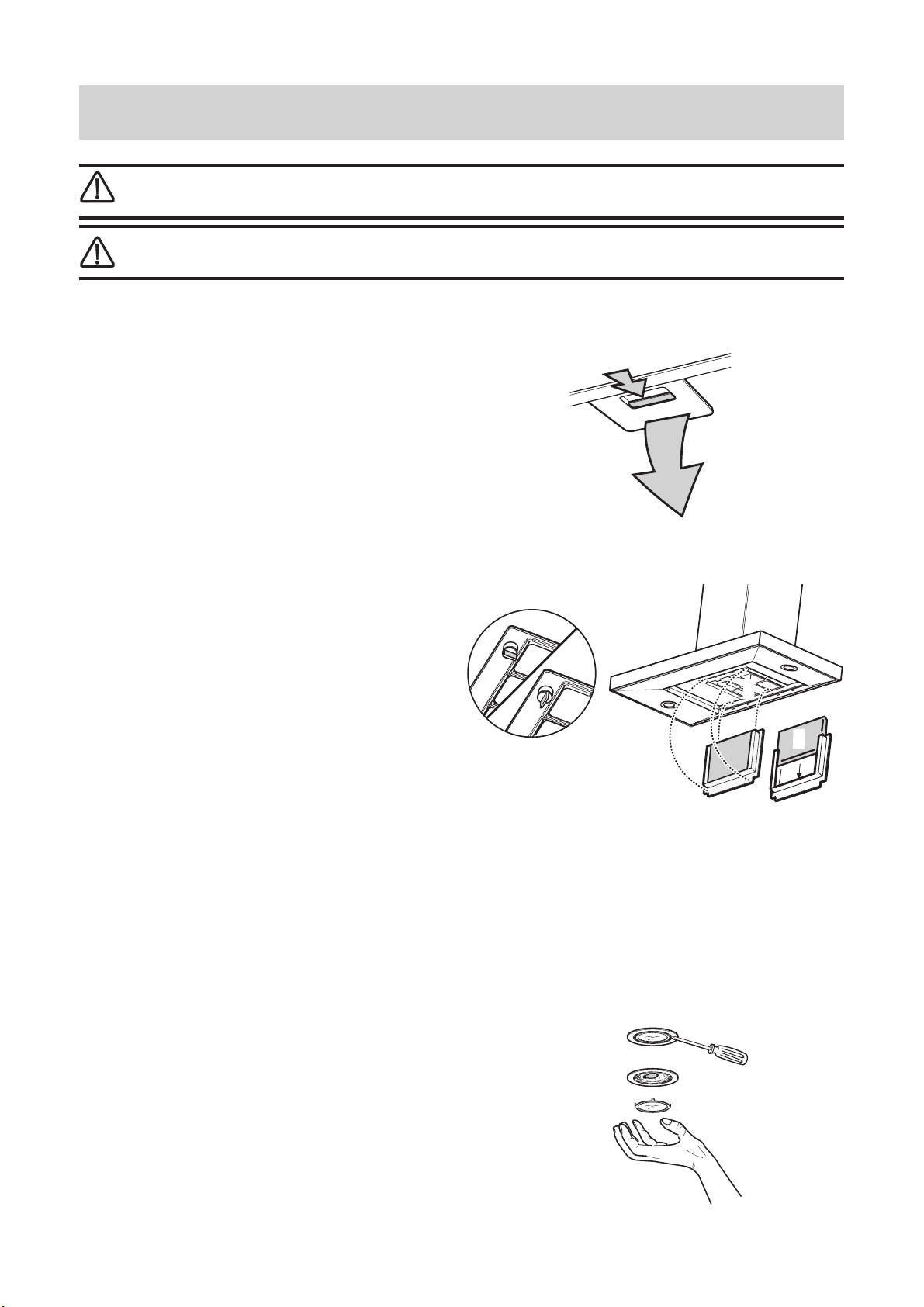

filteret på følgende måde, Fig. 3:
Skub først stoppet på metalfedtfilteret tilbage, og
træk det derefter nedad og ud.
Fedtfilteret består af aluminumstråde, hvor fedtet
opfanges. Filteret rengøres i varmt sæbevand eller i
opvaskemaskine. Lad filteret tørre inden det sættes på
plads igen. OBS! I opvaskemaskine kan filteret få en
vis misfarvning.
Fig. 3
Udskiftning og rengøring af kulfilter
Gælder kun ved recirkulation. Kulfiltrene absorberer
lugte. I modsætning til andre kulfiltre kan LONGLIFE
kulfiltret rengøres og bruges igen. Ved normal brug
skal kulfilteret rengøres hver anden måned. Den bedste
måde at rengøre filteret på er i opvaskemaskinen. Brug
almindeligt opvaskemiddel og højeste temperatur (65º
C). Rengør filteret separat for at undgå, at madrester
eller lignende sætter sig fast i filteret, som så senere vil
kunne forårsage lugtgener. For at retablere filterets
normale funktionsevne, skal det først tørres 10
minutter i en ovn, maks. temperatur 100º C.
Efter ca. tre års brug skal KF20 filteret skiftes ud med
et nyt, da filterets funktionsevne er reduceret.
Montering
Afmontér rammen i til kulfilteret h ved at løsne
skruen g. Fig. 4.
Montér kulfilteret (filterpladen) i rammen og sæt
rammen tilbage på plads d.
Afmontering foretages i omvendt rækkefølge.
Udskiftning af pære
Gør emhætten strømløs inden skift af pære.
Skift pære på følgende måde (Fig. 5):
Fjern lampeglasset ved hjælp af en
skruetrækker.
Skift den sprungne pære ud med en ny af samme
type.
Sæt lampeglasset på igen.
26
Fig. 4
Fig. 5
Page 6
Hvis emhætten ikke fungerer
Inden der tilkaldes service
Kontroller nedenstående punkter inden der tilkaldes service.
Er stikket sat i stikkontakten?
Er der tændt for kontakten?
Er sikringen sprunget?
Er aftræksslangen korrekt monteret?
Er fedtfilteret rent?
Kan problemet ikke afhjælpes ved hjælp af ovenstående, kontaktes Electrolux Service A/S. Forsøg ikke selv at
reparere emhætten da ukorrekt reparation kan være til fare for person og/eller ejendom.
Fejl og mangler / Afhjæplningsret
I det i lovgivningen pålagte omfang udbedres vederlagsfrit fejl og mangler ved dette produkt.
Service indenfor reklamationsperioden udføres af vort serviceselskab Electrolux Service A/S. Se
telefonnummer i afsnittet Service
Omfang og bestemmelser
Når produktet er købt som fabriksnyt i Danmark afhjælpes fabrikations- og materialefejl, der konstateres ved
apparatets normale brug i privat husholdning her i landet.
For Grønland og Færøerne gælder særlige bestemmelser.
Såfremt Electrolux Service A/S skønner det nødvendigt, at produktet indsendes til værksted, sker
indsendelse og returnering for vor regning og risiko.
Afhjælpningsretten omfatter ikke
Afhjælpning af fejl eller skader, der direkte eller indirekte kan tilskrives uhensigtsmæssig behandling, misbrug,
fejlbetjening, forkert tilslutning eller opstilling, ændringer i produktets elektriske/mekaniske dele, fejl i
forsyningsnettes elektriske installationer eller defekte sikringer.
Afhjælpningsretten dækker ikke uberettiget tilkald af service.
Nærværende bestemmelser fratager Dem ikke adgang til at gøre et eventuelt ansvar efter købeloven gældende
overfor den forhandler, hvor produktet er købt.
Deres reklamation til os virker samtidig som reklamation overfor den forhandler, hvor produktet er
købt.
Produktansvar
Dette produkt er omfattet af Lov om produktansvar. Denne lov gælder for skader på andre ting og for
personskader, som skyldes fejl ved selve det installerede produkt.
Forbehold
Produktansvaret gælder ikke, hvis den pågældende skade skyldes et eller flere af følgende forbehold:
·At produktets installation ikke er udført i overensstemmelse med vor installationsanvisning.
·At produktet er anvendt til andet formål end beskrevet.
·At de i denne brugs- og installationsanvisning nævnte sikkerhedsregler ikke er blevet fulgt.
·At en reparation er foretaget af andre end vor autoriserede serviceorganisation.
·At der er brugt uoriginale reservedele.
·At skaden er en transportskade, som måtte være opstået ved en senere transport f.eks ved flytning eller
videresalg.
At skaden skyldes en form for anvendelse, som strider mod almindelig sund fornuft.
Service
Hos Electrolux Service A/S kan De bestille service, samt købe reservedele. Benyt venligst nedennævnte
telefonnummer:
70 11 74 00
Når dette nummer benyttes, stilles der automatisk om til nærmeste center.
27
Page 7
Ekstra tilbehør
Kulfilter KF20 E-Nr. 942 120 600
Tekniske data
Ydermål (cm)
(System med udsugning) Højde 70-113
Bredde 89,8
Dybde 50
Ydermål (cm)
(System med kulfilter) Højde 78-122
Bredde 89,8
Dybde 50
Belysning 2 x 20W
Fedtfiltre 3
Spænding 220 - 240 V
Effekt 215 W
Installation
Udpakning
Kontrollér at emhætten er ubeskadiget. Eventuelle
transportskader skal straks anmeldes til
transportfirmaet. Beskadigelser, defekter eller
manglende dele skal straks anmeldes til forhandleren.
Kassér emballagen på forsvarlig vis, da den kan være
til fare for børn.
Placering
Emhætten kan monteres på væg. Afstanden fra
emhættens underside og ned til en elektrisk kogezone
skal mindst være 50 cm og til gasblus mindst 70 cm.
Emhætten må ikke tilsluttes til kanal, som i
forvejen benyttes til afledning af andet end
elektricitet. Hold Dem til forskrifterne i
de officielle direktiver vedrørende røgudslip.
El-tilslutning
Emhætten er udstyret med en elledning med
jordforbindelse og den nominelle spænding er på 220240V.
Min.
50 cm.
Fig. 6
Min
70 cm.
28
Page 8
Asennus
Montering af vægstykket - Fig. 7
Kun for udsugningssystem:
Placér overdelen af skorstenen på en sådan måde, at
aftrækshullerne ikke kan ses, når installationen er
afsluttet (se også punkterne A-B-C, Fig. 7).

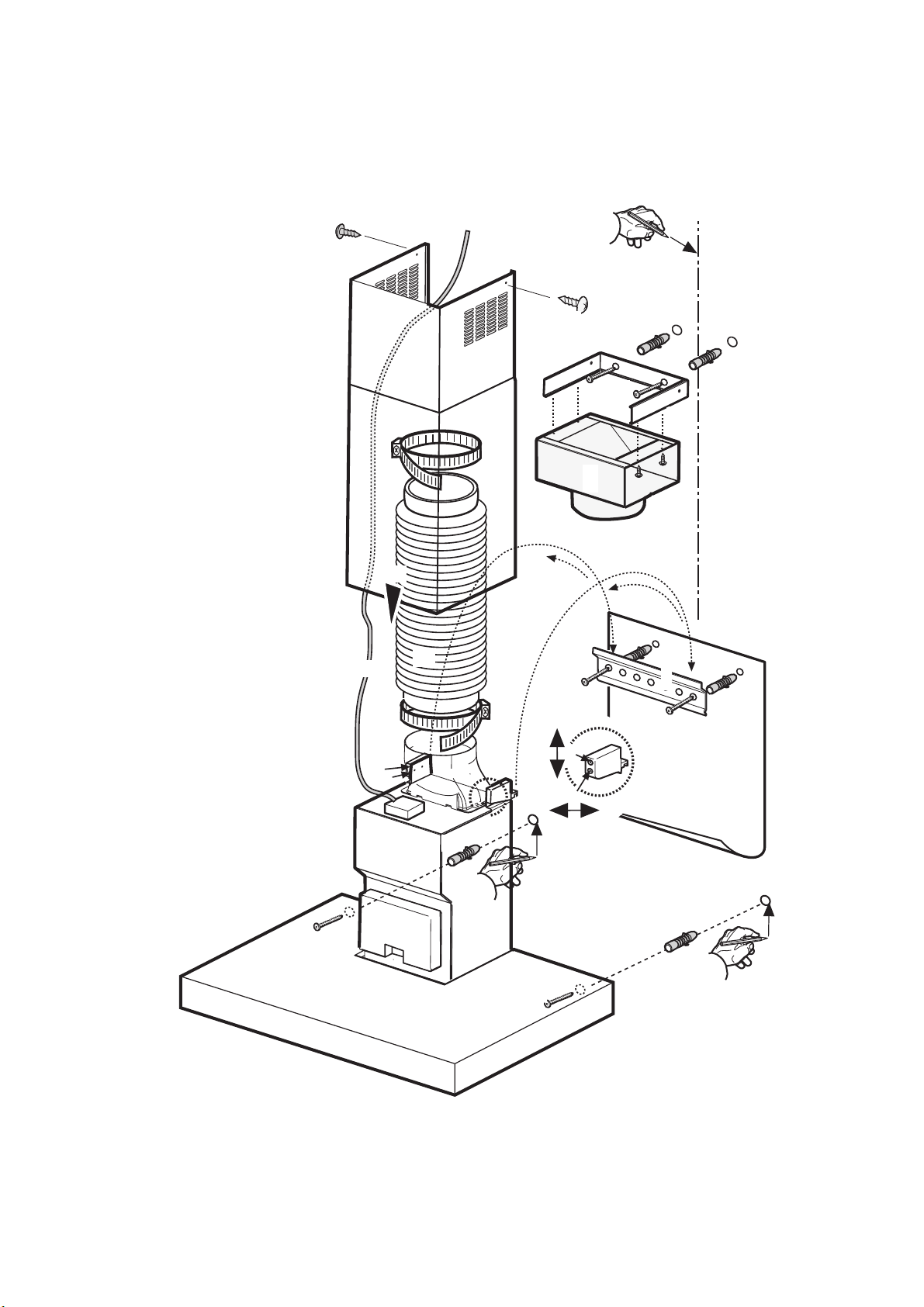

Montering af vægstykket - Fig. 8
Afmærk midteraksen på væggen for at gøre
monteringsproceduren (1) nemmere. Placér derefter
boreskabelonen således, at dens midterlinie svarer
til den før afmærkede akse på væggen, mens
boreskabelonens underkant svarer til underkanten af
den monterede emhætte (2).
Bor to Ø 8 mm huller, og fastgør
monteringsbeslaget med to rawlplugs og skruer (3).
Hæng emhætten (4) op på beslagene, og justér dens
position (5-6).
Afmærk de to huller til den endelige fastgøring (7)
fra indersiden af emhætten.
Fjern emhætten (8) og bør to huller med Ø 8 (9);
indsæt to rawlplugs (10).
Bor to huller med Ø 8mm på oversiden tæt ved
loftet, placér to murplugs (11). Hvis emhætten skal
anvendes i den filtrerende udgave, skal deflektoren
F monteres på skorstensbeslaget ved hjælp af fire
skruer 2,9x6,5, hvorefter skorstensbeslaget G skal
fastgøres med to skruer (12).
Hæng emhætten (13) op igen, og fastgør den
definitivt med de to skruer (14).
Tilslut den ene ende af aftræksslangen (15) til
studsen B og den anden ende til aftrækskanalen ud
til det fri (udsugningssystem) eller til studsen på
luftretteren F (filtreringssystem).
Foretag eltilslutningen (19).
Fastgør først skorstenen (17a) til skorstensbeslaget
(17b), og lad derefter den nederste del af skorstenen
glide ned i lejet på oversiden af emhætten (18).
B
180°
A
C - OK!
Fig. 7
29
Page 9
17a
1
16
H
17a
17b
11
11
G
12
17b
F
4-13
18
15
B
6
5
8
6
5
9
4-13
8
3
2
30
Fig. 8
14
10
14
7
9
10
7
Page 10
31
Page 11
Husqvarna Hushållsprodukter - S-105 45 Stockholm - www.husqvarna.se
Husqvar na Elektro a.s., Postboks 215 Økern, 0510 Oslo. Tel. 22 63 55 60
Husqvarna Husholdningapparater A/S, Lundtoftevej 160, 2800 Lyngby. Tel. 45 88 70 77
Husqvarna, Oy Electrolux AB , Teollisuuskatu 1A, 00510 Helsinki. Puh. (09) 39 611
Loading...
