Husqvarna QC 721 User Manual

Bruks-

anvisning

Käyttöohjeet

Brugs-

anvisning

D K

FLÄKT ¥ LIESITUULETIN ¥ EMHÆTTE

BREEZE SILENCE

QC 521, QC 621, QC 721

821 27 57-02/1

SERVICE

50 dBA

75W11W

Fläkten är tillverkad i moduler så att endast små detaljer behöver bytas vid eventuell service.

Ventilatoren er bygget opp av moduler slik at det kun er nødvendig å bytte små detaljer ved eventuelt behov for service.

Emhætten er fremstillet i moduler, så de enkelte dele kan udskiftes ved hætter evt. service.

Liesituuletin on moduulirakenteinen siten, että huollon yhteydessä pitää vaihtaa vain pieniä osia.

Fläkten kan förses med ett TVÄTTBART högeffektivt kolfilter.

Ventilatoren kan utstyres med et meget effektivt, VASKBART kullfilter.

Emhætten kan monteres med vaskbart højeffektivt kulfilter.

Liesituulettimessa voidaan käyttää PESTÄVÄÄ korkeatehoista hiilisuodatinta.

Ytbehandlingen har skett med lösningsmedelsfri pulverlackering.

Ventilatoren er overflatebehandlet med pulverlakk uten løsmidler.

Lakeringen er foretaget med pulverlak som er fri for opløsningsmiddel.

Pintakäsitelty liuotinvapaalla jauhemaalilla (polttomaalaus).

Fläkten är 2 till 3 gånger tystare än alla andra köksfläktar.

Ventilatoren er 2 til 3 ganger mer stillegående enn andre ventilatorer.

Emhætten lyder 2-3 gange svagere end alle andre emhætter.

Liesituuletin on 2-3 kertaa hiljaisempi kuin muut liesituulettimet.

Fläkten har lågenergilysrör på 11 W. Detta motsvarar en normal glödlampa på 75 W.

Ventilatoren har lavenergi lysrør på 11 W. Lysmessig tilsvarer dette en vanlig glødelampe på 75 W.

Emhætten har lavenergilysstofrør på 11 W. Dette svarer til en alm. glødetrådspære på 75 W.

Liesituulettimessa on 11 W energiansäästölamppu, joka vastaa 75 W normaalia hehkulamppua.

Fabriken källsorterar: Plåt, wellpapp, trä, papper och cellplast.

Fabrikken kildesorterer sitt avfall. Stål, tre, papir, papp og plast.

Fabrikken sorterer affald: Metal, pap, træ, papir og plast.

Tehdas kierrättää: Pellit, pakkausmateriaalin, puun, paperin ja muovin.

Sisällysluettelo
Turvallisuustietoa .....................................................	25
Liesituulettimen kuvaus ............................................	26
Liesituulettimen käyttö .............................................	27
Hoito ja puhdistus .....................................................	27
Jos liesituuletin ei toimi ............................................	29
Tekniset tiedot ..........................................................	29
Asennus ....................................................................	30

Näin tulkitset käyttöohjetta

Seuraavat symbolit löydät tekstistä käyttöohjeen sivuilla:

Turvallisuustietoa.

Ympäristötietoa.

Yksityiskohtaiset ohjeet laitteen

• € käyttämiseksi.

Turvallisuustietoa

Liesituuletin on tarkoitettu vain normaaliin kotitalouskäyttöön. Se täyttää kansainväliset turvallisuusmääräykset ja laatustandardit. Turvallisuustoimenpiteet eivät voi kuitenkaan kokonaan poistaa kaikkia tapaturmavaaroja.

Lue sen vuoksi huolellisesti ohjeet, neuvot ja varoitustekstit ennen liesituulettimen asennusta ja käyttöönottoa. Kiinnitä erityistä huomiota varoituskolmiolla merkittyihin teksteihin henkilöja esinevahinkojen välttämiseksi. Säilytä käyttöohje ja anna se liesituulettimen mukana, jos se myydään tai luovutetaan toiselle henkilölle.

Asennus ja huolto

•Kaikki sähköasennukset on annettava valtuutetun asentajan ja lieden asennus ammattitaitoisen henkilön tehtäväksi. Jos työt tekee henkilö, jolla ei ole riittäviä tietoja, liesituulettimen ominaisuudet saattavat huonontua ja seurauksena saattaa olla henkilö ja/ tai esinevahinkoja.

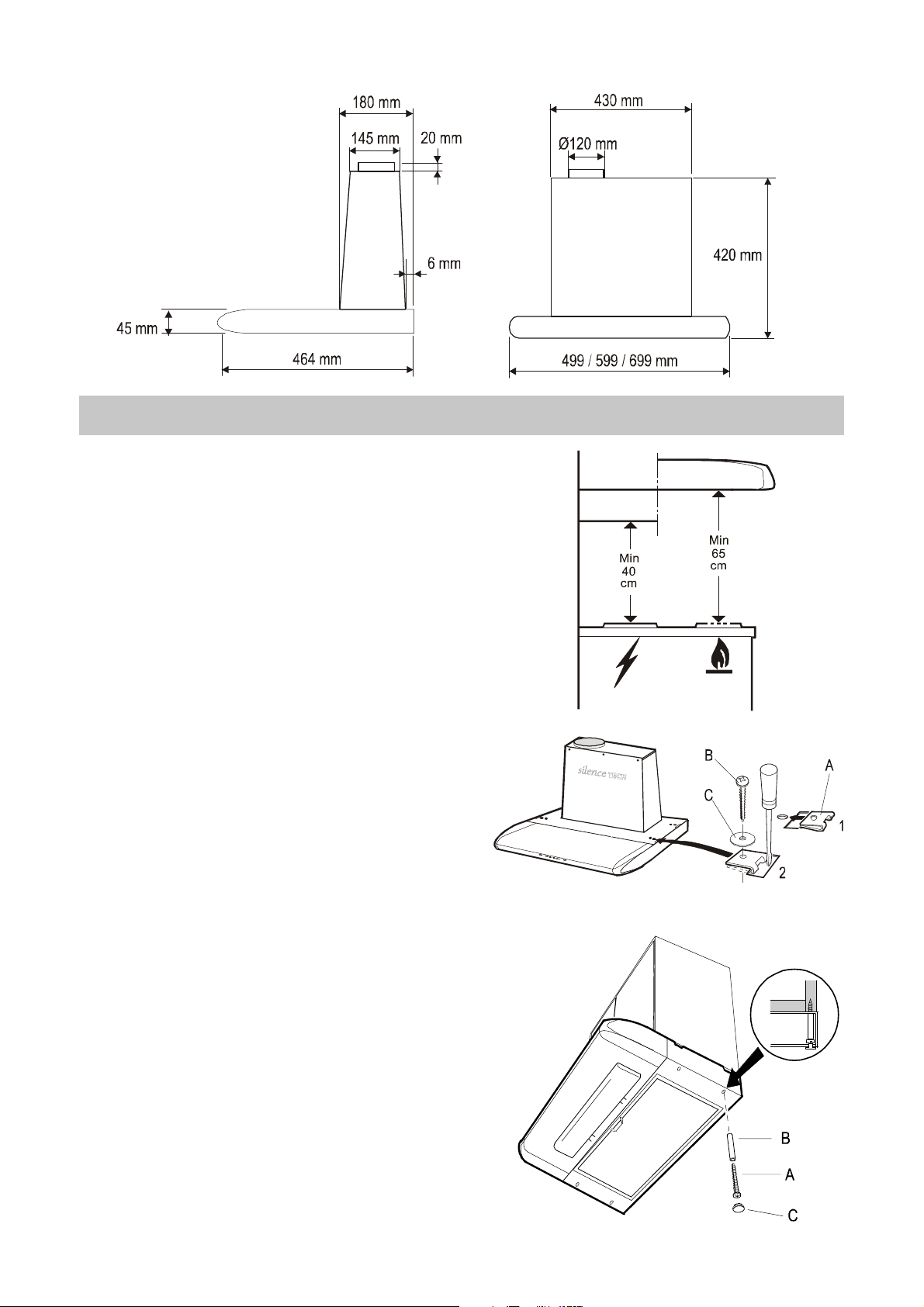

•Pienin sallittu etäisyys liesituulettimen alareunasta sähkölieteen tai tasoon on 40 cm ja kaasulieteen tai tasoon 65 cm.

•Varmista, ettei liesituulettimen liitäntäjohto joudu puristuksiin asennettaessa.

•Liesituuletin on jännitteetön vain silloin, kun pistoke tai sulake on irrotettu.

•Poistoilmaa ei saa johtaa kanavaan, jota käytetään muulla kuin sähköllä toimivien laitteiden, esim. öljypolttimen tai puulieden savukanavana.

Kun käytät tuuletinta

•Uppopaistettaessa tai sulatettaessa rasvaa, parafiinia tai muita helposti syttyviä elintarvikkeita liettä ei saa jättää ilman valvontaa. Mahdollisen palon sattuessa: Sulje välittömästi liesituuletin ja käännä keittoalueen/- levyn vääntimet nolla-asentoon HUOM! Tukahduta tuli kannella. Älä koskaan käytä vettä.

•Tuulettimen alla ei saa liekittää. Se voisi aiheuttaa palovaaran. Muista myös, että paistorasva saattaa ylikuumetessaan syttyä palamaan. Älä koskaan jätä paistinpannua ilman valvontaa.

•Hygieenisyysja turvallisuussyistä rasvasuodatin on puhdistettava säännöllisesti, sillä keittoalueelle-/levylle tippuva rasva voisi aiheuttaa palovaaran. Katso tarkemmin käyttöohjeen kohdasta “Hoito ja puhdistus“.

Liesituulettimen romuttaminen

•Estä myös romutetun liesituulettimen aiheuttamat tapaturmat. Irrota pistoke pistorasiasta ja katkaise johto liesituulettimen päästä. Kysy kunnallisesta jätehuollosta, minne romutetun liesituulettimen voi toimittaa, tai ota yhteys HUOLTOLUX:in huoltoneuvojaan.

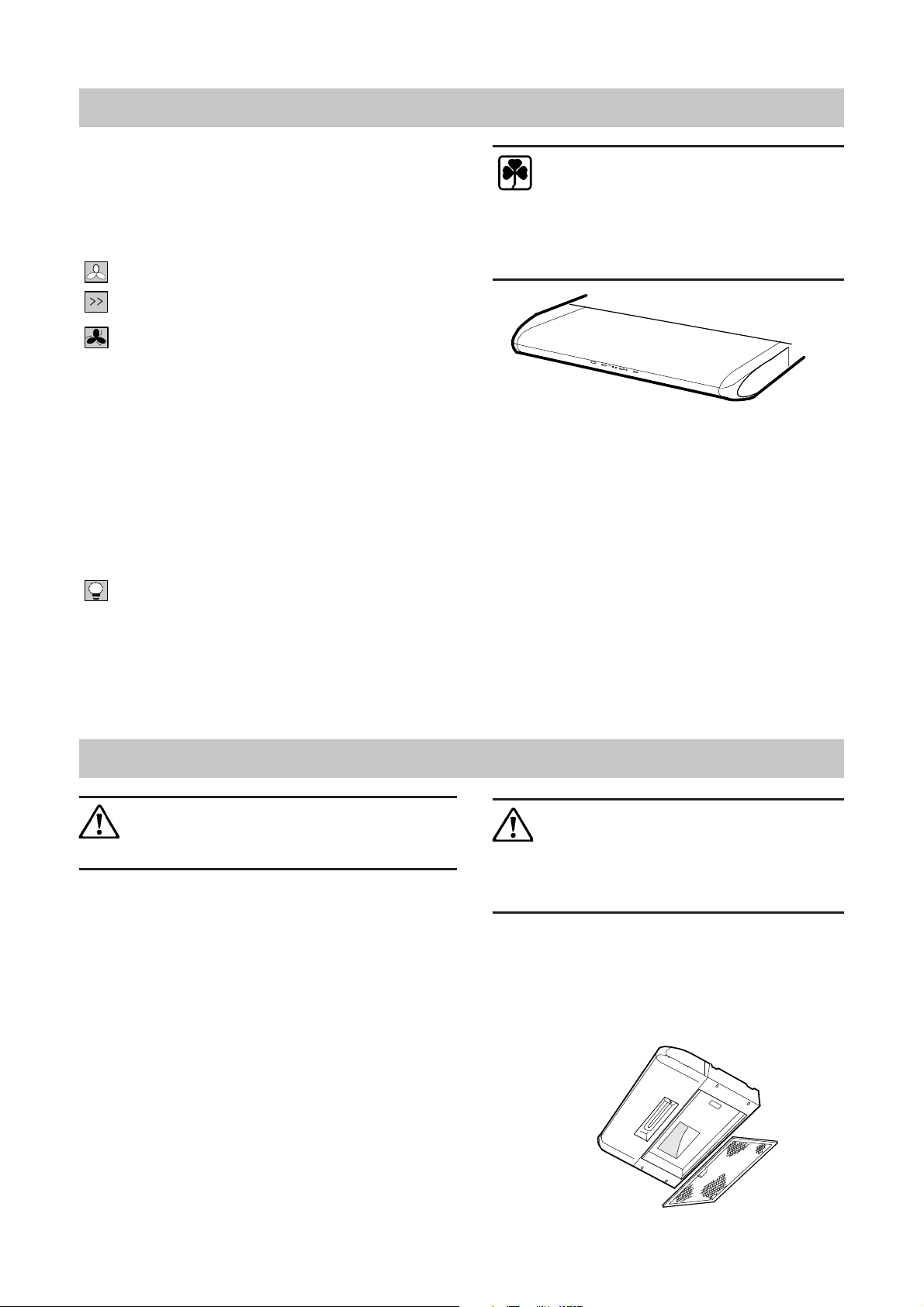

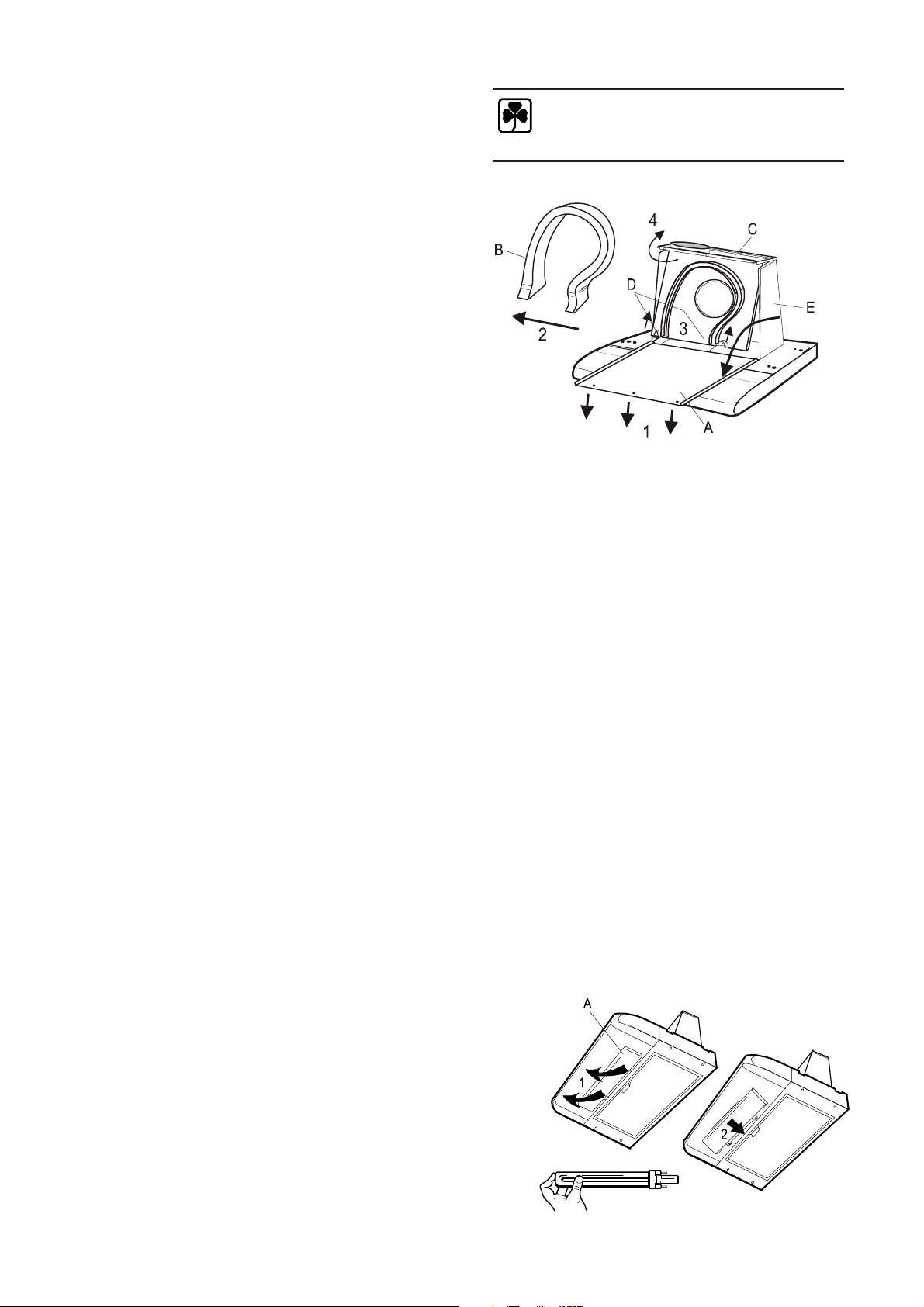

Liesituulettimen kuvaus

Liesituuletin

Puhallusaukko

Moottori

Ohjauspaneeli

Vakiovarusteet

Liesituulettimen mukana tulevat:

•Asennusmalli: Asennusmalli seinälle ja kaapin alle (painettu pakkaukseen).

•Asennussarja: 4 kpl 4x60 mm ruuveja, 4 kpl 5x30 mm ruuveja, 4 kpl M5x30 mm ruuveja, 4 kpl 5,3x15 mm aluslevyjä, 4 kpl 5,3x10 mm aluslevyjä, 4 kpl M5 mm muttereilla, 4 kpl välikkeineen, 4 kpl 10 mm tulppia, 4 kpl vastamutterit, 4 kpl peitetulpat, 2 kpl kulmatuki, 2 kpl ripustuskonsolit och 2 kpl läppiä.

•Käyttöohjeet.

Seuraavat osat tilataan jälleenmyyjältä:

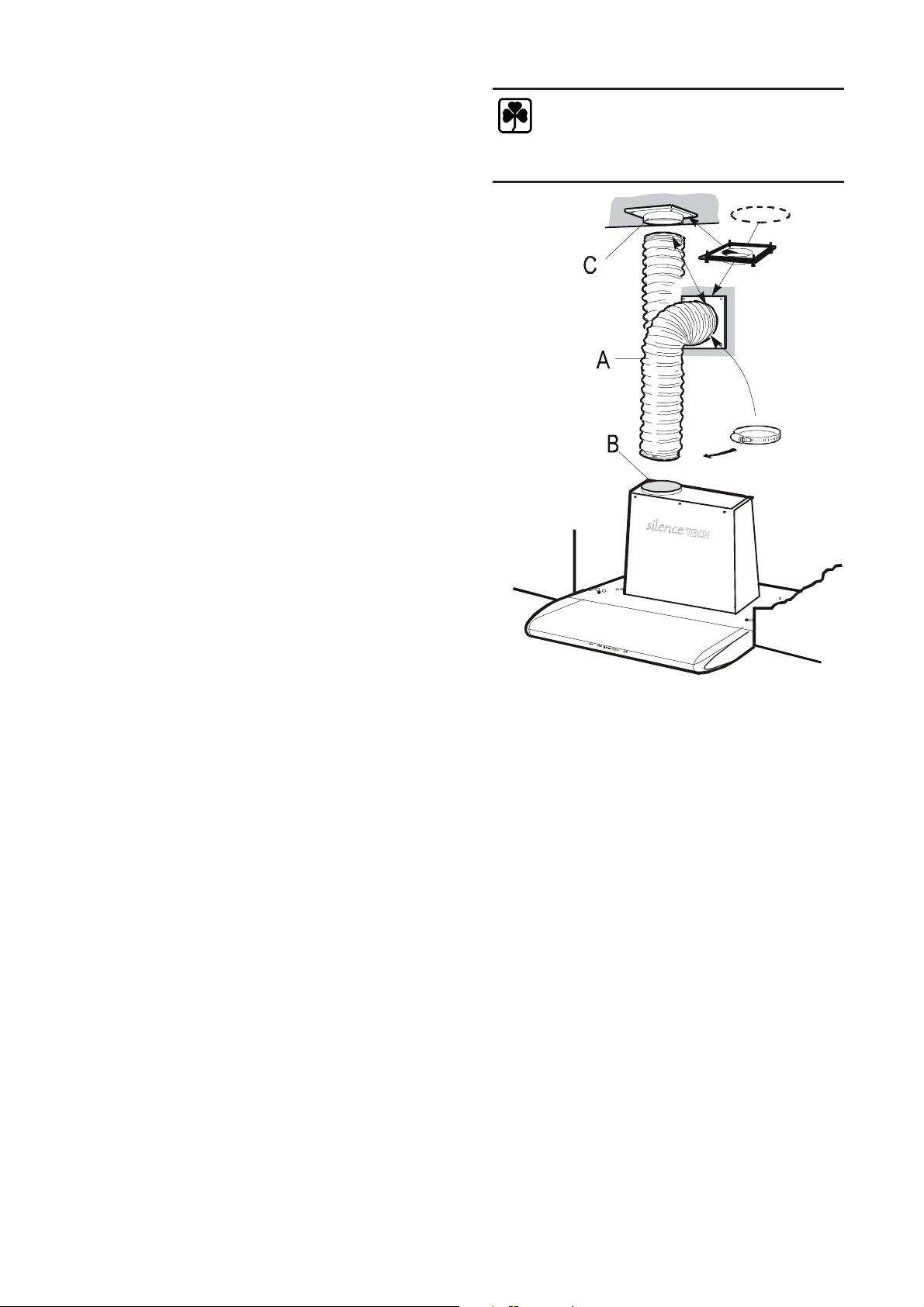

•Hormiliitäntäsarja: Kun liesituuletin liitetään ilmanpoistokanavaan, käytetään liitäntäsarjaa, joka sisältää yhden ilmanpoistoletkun, kaksi letkunkiristintä ja yhden peltisen kattoputken tiivisterenkaalla. PNC 391 414 201.

•LONG LIFE Hiilisuodatin: Hiilisuodatinta käytetään, kun ilma kulkee ilmankiertojärjestelmään. Uudisasennukseen:

PNC 391 834 201 (50 cm), 391 834 200 (60/70 cm). Vaihdettaessa (n. 3 vuoden välein):

PNC 391 837 001 (50 cm), 391 837 000 (60/70 cm).

•Tuuletusristikko: Tuuletusristikko ilmankiertoon. PNC 391 433 101.

Valaistus

Rasvasuodatin

Toiminnat

Valittavissa on kaksi toimintatapaa:

•Puhallus hormiliitännän (lisävarusteet) ja ilmanpoistokanavan läpi.

•Ilmankierto hiilisuodattimen läpi (lisävarusteet).

Liesituuletinta ei saa asentaa muiden kuin sähköllä tai kaasulla toimivien liesien höyrynpoistoon (puu tms.). Noudata virallisia ohjeita höyrynpoistoa asennettaessa.

Käytä hillisuodatinta. Hiilisuodatin puhdistaa ilman tuulettimessa ja lämmennyt ilma jää asuntoon. Vihje: Käytä hillisuodatinta talvisin ja suoraa ulospuhallusta kesäisin.
