Page 1

Bruksanvisning

Brugsanvisning

Käyttöohjeet

FLÄKT • EMHÆTTE • LIESITUULETIN

825 32 08-01

QC 618X

Page 2

SERVICE

50 dBA

Fläkten är tillverkad i moduler, vilket underlättar vid service.

Ventilatoren er bygget opp av moduler slik at det kun er nødvendig å bytte små detaljer ved eventuelt behov for service.

Emhætten er fremstillet i moduler, så de enkelte dele kan udskiftes ved hætter evt. service.

Liesituuletin on moduulirakenteinen siten, että huollon yhteydessä pitää vaihtaa vain pieniä osia.

Fläkten kan förses med ett TVÄTTBART högeffektivt kolfilter.

Ventilatoren kan utstyres med et meget effektivt, VASKBART kullfilter.

Emhætten kan monteres med VASKBART højeffektivt kulfilter.

Liesituulettimessa voidaan käyttää PESTÄVÄÄ korkeatehoista hiilisuodatinta.

Ytbehandlingen har skett med lösningsmedelsfri pulverlackering.

Ventilatoren er overflatebehandlet med pulverlakk uten løsningsmidler.

Lakeringen er foretaget med pulverlak som er fri for opløsningsmiddel.

Pintakäsitelty liuotinvapaalla jauhemaalilla (polttomaalaus).

Fläkten är 2 till 3 gånger tystare än alla andra köksfläktar.

Ventilatoren er 2 til 3 ganger mer stillegående enn andre ventilatorer.

Emhætten lyder 2-3 gange svagere end alle andre emhætter.

Liesituuletin on 2-3 kertaa hiljaisempi kuin muut liesituulettimet.

Fabriken källsorterar : Plåt, wellpapp, trä, papper och cellplast.

Fabrikken kildesorterer sitt avfall. Stål, tre, papir, papp og plast.

Fabrikken sorterer affald: Metal, pap, træ, papir og plast.

Tehdas kierrättää: Pellit, pakkausmateriaalin, puun, paperin ja muovin.

Page 3

=fååÉÜ™ääëÑ∏êíЙЕвебåÖ

Säkerhetsinformation ......................................................... 4

Beskrivning av köksfläkten ................................................ 5

Så här använder du din fläkt ............................................. 6

Skötsel och rengöring ........................................................ 8

Om fläkten inte fungerar................................................... 8

Tekniska data........................................................................ 9

Installation........................................................................... 10

=fååÜçäÇëÑçêíÉÖåÉäëÉ

Sikkerhetsforskrifter.........................................................13

Beskrivelse av ventilatoren..............................................14

Bruk av ventilatoren.........................................................15

Vedlikehold og Rengjøring...............................................15

Dersom ventilatoren ikke fungerer..............................17

Tekniske data...................................................................... 18

Installasjon .......................................................................... 19

=fåÇÜçäÇëÑçêíÉÖåÉäëÉ

Sikkerhedsinformation.....................................................22

Beskrivelse af emhætten..................................................23

Sådan benyttes emhætten ...............................................24

Vedligeholdelse og rengøring..........................................24

Hvis emhætten ikke fungerer.........................................26

Tekniske data...................................................................... 27

Installation........................................................................... 28

=páë®ääóëäìÉííÉäç

Turvallisuustietoa ..............................................................31

Liesituulettimen kuvaus ...................................................32

Liesituulettimen käyttö ....................................................33

Hoito ja puhdistus.............................................................33

Jos liesituuletin ei toimi....................................................35

Tekniset tiedot...................................................................36

Asennus...............................................................................37

Page 4

=páââÉкЬЙнлÑçêëâêáÑíÉê

Ventilatoren må bare brukes i privathusholdninger og til normal husholdningsbruk. Den oppfyller internasjonale sikkerhetsforskrifter og kvalitetsstandarder. Alle sikkerhetstiltak kan likevel ikke fjerne absolutt all fare for ulykker . Les derfor nøye gjennom anvisninger, råd og advarsler før du installerer og begynner å bruke ventilatoren.

Vær spesielt oppmerksom på tekster med en varseltrekant, for å unngå skader på personer eller eiendom. Husk

å ta vare på instruksjonsboken, som må følge med dersom ventilatoren selges eller overlates til en annen person.

Ved bruk

• La aldri frityrkoking, smelting av fett, parafin eller annet lettantennelig materiale stå uten tilsyn.

Ved en eventuell brann:

av kjøkkenventilatoren og komfyren. ilden med et lokk. Bruk aldri vann.

• Flambering bør ikke skje under ventilatoren. Dette kan forårsake brann. Tenk også på at stekefett kan ta fyr dersom det blir overopphetet. La aldri en stekepanne stå på uten tilsyn.

• Ventilatorens fettfilter skal rengjøres regel- messig for å unngå at det kan dryppe fett ned på kokesonen og forårsake brann. Se videre under overskriften “Vedlikehold og rengjøring” i instruksjonsboken.

Slå umiddelbart

OBS!

Ved skroting

• Hindre at det skjer ulykker med den kasserte ventilatoren. Ta ut støpselet og kapp deretter kabelen der den kommer ut fra ventilatoren. Kontakt eventuelt din kommune om hvor du kan kaste ventilatoren.

Kvel

Ved installasjon og service

• Elektriske installasjoner/tilkoblinger skal utføres av autorisert personell. Montering skal gjøres av kyndig person. Arbeid utført av person uten tilstrekkelig kunnskap kan forringe pro- duktet eller føre til skade på person og/eller eiendom.

• Minste tillatte avstand fra ventilatorens under- side til elektrisk komfyr eller ovn er 40 cm, og til gasskomfyr eller ovn 65 cm.

• Påse at tilførselskabelen ikke kommer i klem ved installasjonen.

• Ventilatoren er elektrisk frakoblet kun når pluggen eller sikringene er tatt ut.

• De lover og regler som gjelder for hvordan utblåsningsluften skal ledes bort, må over- holdes. Utblåsningsluften må f.eks. ikke ledes inn i en røykkanal som brukes til avledning av røykgasser fra enheter med andre energikilder enn elektrisk strøm, som f.eks. oljefyrt kjel eller vedovn.

Hvordan bruke anvisningene

Følgende symboler vil bli brukt i teksten for å lede deg gjennom bruksanvisningen:

Sikkerhetsforskrifter Miljøinformasjon

Page 5

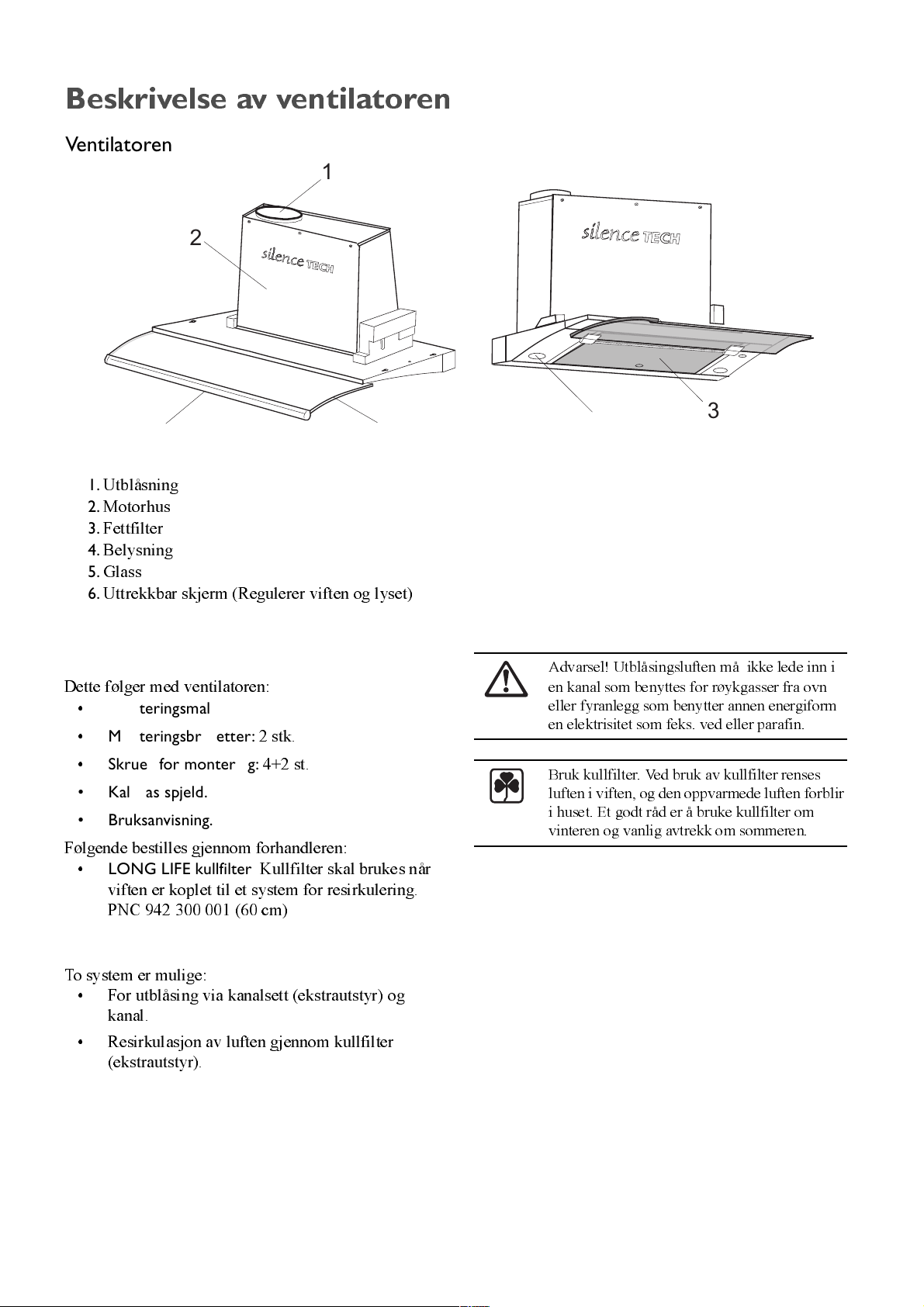

_ÉëâêáîÉäëÉ=~î=îÉåíáä~íçêÉå

Vent ilat oren

Utblåsning

Motorhus

Fettfilter

Belysning

Glass

Uttrekkbar skjerm (Regulerer viften og lyset)

Tilbehør

Dette følger med ventilatoren:

•

Monteringsmal

•

Monteringsbraketter: Skruer for montering:

•

• Kaldras spjeld.

• Bruksanvisning.

Følgende bestilles gjennom forhandleren:

•

LONG LIFE kullfilter:

viften er koplet til et system for resirkulering. PNC 942 300 001 (60 cm)

2 stk.

4+2 st.

Kullfilter skal brukes når

Advarsel! Utblåsingsluften må ikke lede inn i en kanal som benyttes for røykgasser fra ovn eller fy ranlegg som benytter annen energiform en elektrisitet som feks. ved eller parafin.

Bruk kullfilter. Ved bruk av kullfilter renses luften i viften, og den oppvarmede luften forblir i huset. Et godt råd er å bruke kullfilter om vinteren og vanlig avtrekk om sommeren.

Funksjoner

To system er mulige:

• For utblåsing via kanalsett (ekstrautstyr) og kanal.

• Resirkulasjon av luften gjennom kullfilter (ekstrautstyr).

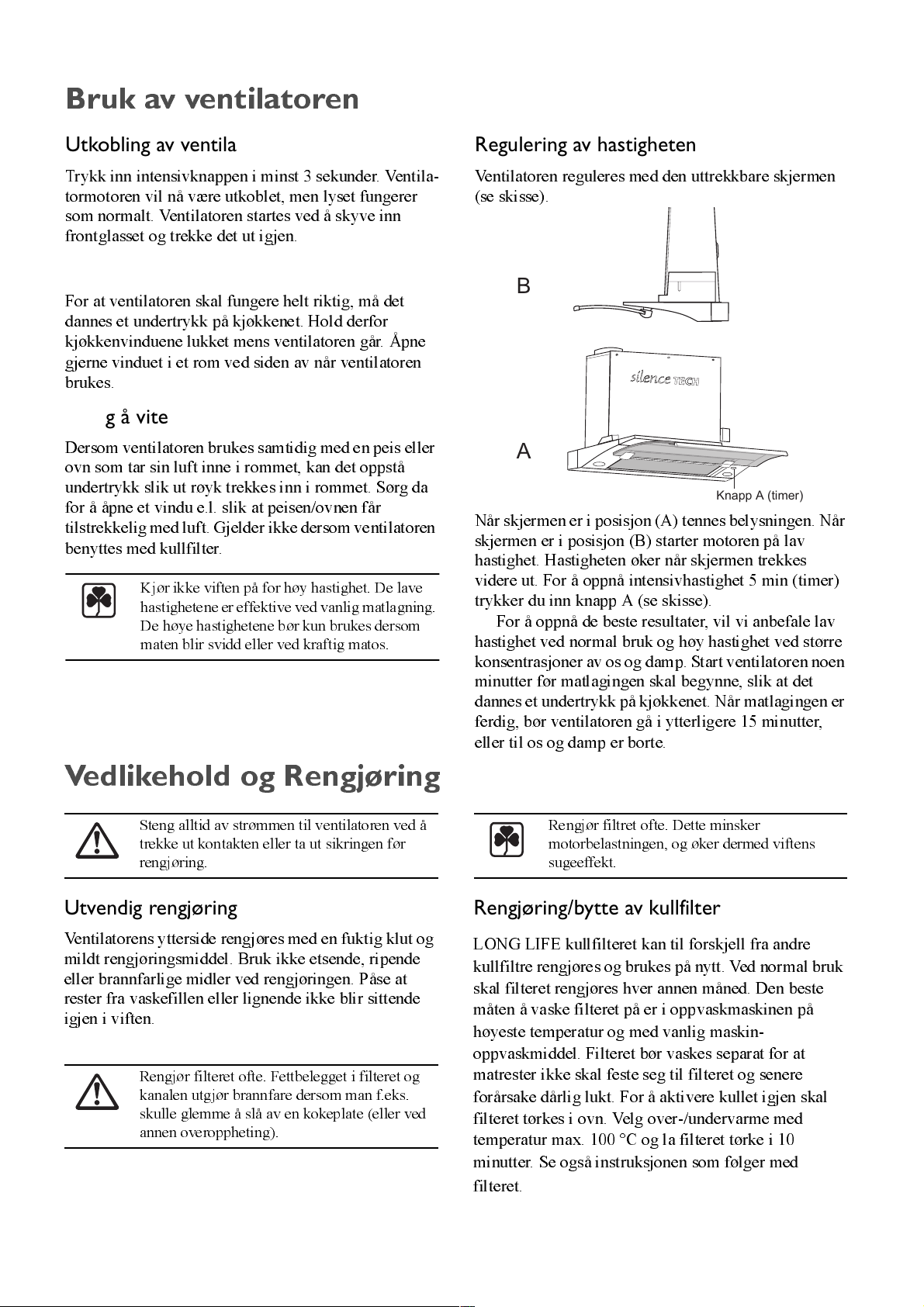

Page 6

_êìâ=~î=îÉåíáä~íçêÉå

Utkobling av ventilatoren

Trykk inn intensivknappen i minst 3 sekunder. Ventila- tormotoren vil nå være utkoblet, men lyset fungerer som normalt. Ventilatoren startes ved å skyve inn frontglasset og trekke det ut igjen.

Ventiler riktig

For at ventilatoren skal fungere helt riktig, må det dannes et undertr ykk på kjøkkenet. Hold derfor kjøkkenvinduene lukket mens ventilat or en går. Åpne gjerne vinduet i et rom ved siden av når ventilatoren brukes.

Viktig å vite

Dersom ventilatoren brukes samtidig med en peis eller ovn som tar sin luft inne i rommet, kan det oppstå undertrykk slik ut røyk trekkes inn i rommet. Sørg da for å åpne et vindu e.l. slik at peisen/ovnen får tilstrekkelig med luft. Gjelder ikke dersom ve ntilatoren benyttes med kullfilter.

Kjør ikke viften på for høy h astighet. De lave hastighetene er effektive ved vanlig m atlagning. De høye hastighetene bør kun brukes dersom maten blir svidd eller ved kraftig matos.

Regulering av hastigheten

Ve ntilatoren reguleres med den uttrekkbare skjermen (se skisse).

Knapp A (timer)

Når skjermen er i posisjon (A) tennes belysningen. Når skjermen er i posisjon (B) starter motoren på lav hastighet. Hastigheten øker når skjermen trekkes videre ut. For å oppnå intensivhastighet 5 min (timer) trykker du inn knapp A (se skisse).

For å oppnå de beste resultater, vil vi anbefale lav hastighet ved normal bruk og høy hastighet ved større konsentrasjoner av os og damp. Start ventilatoren noen minutter før matlagingen skal begynne, slik at det dannes et undertrykk på kjøkkenet. Når matlagingen er ferdig, bør ventilatoren gå i ytterligere 15 minutter, eller til os og damp er borte.

sÉÇäáâÉÜçäÇ=çÖ=oÉåÖà›êáåÖ

Steng alltid av strømmen til ventilatoren ved å trekke ut kontakten eller ta ut sikringen før rengjøring.

Utvendig rengjøring

Ventilator ens ytt ers id e rengjøres med en fuktig klut og mildt rengjøringsmiddel. Bruk ikke etsende, ripende eller brannfarlige midler ved rengjøringen. Påse at rester fra vaskefillen eller lignende ikke blir sittende igjen i viften.

Rengjør filteret ofte. Fettbelegget i filteret og kanalen utgjør brannfare dersom man f.eks. skulle glemme å slå av en kokeplate (eller ved annen overoppheting).

Rengjør filtret ofte. Dette minsker motorbelastningen, og øker dermed viftens sugeeffekt.

Rengjøring/bytte av kullfilter

LONG LIFE kullfilteret kan til forskjell fra andre kullfiltre rengjøres og brukes på nytt. Ved normal bruk skal filteret rengjøres hver annen måned. Den beste måten å vaske filteret på er i oppvaskmaskinen på høyeste temperatur og med vanlig maskin- oppvaskmiddel. Filteret bør vaskes separat for at matrester ikke skal feste seg til filteret og senere forårsake dårlig lukt. For å aktivere kullet igjen skal filteret tørkes i ovn. Velg over-/undervarme med temperatur max. 100 °C og la filteret tørke i 10 minutter. Se også instr uks jonen som følger med

filteret.

Page 7

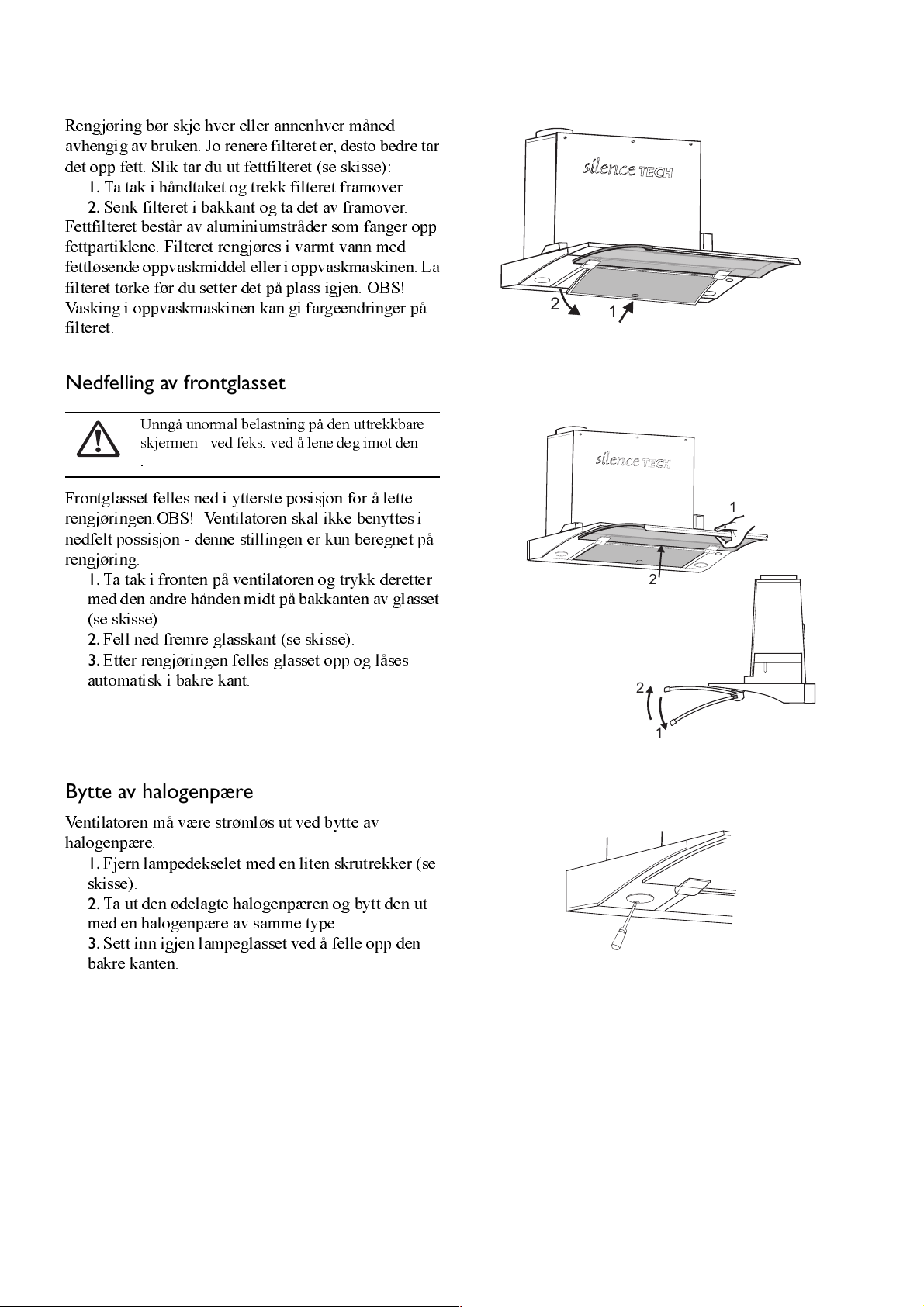

Rengjøring av fettfilter

Rengjøring bør skje hver eller annenhver måned avhengig av bruken. Jo renere filteret er, desto bedre tar det opp fett. Slik tar du ut fettfilteret (se skisse):

T a tak i håndtaket og trekk filteret framover.

Senk filteret i bakkant og ta det av framover. Fettfilteret består av aluminiumstråder som fanger opp fettpartiklene. Filteret rengjøres i varmt vann med fettløsende oppvaskmiddel eller i oppvaskmaskinen. La filteret tørke før du setter det på plass igjen. OBS! Vasking i oppvaskmaskinen kan gi fargeendringer på filteret.

Nedfelling av frontglasset

Unngå unormal belastning på den uttrekkbare skjermen - ved feks. ved å lene deg imot den .

Frontglasset felles ned i ytterste posisjon for å lette rengjøringen.OBS! Ventilatoren skal ikke benyttes i nedfelt possisjon - denne stillingen er kun beregnet på rengjøring.

T a tak i fronten på ventilat oren og t rykk derett er med den andre hånden midt på bakkanten av glasset (se skisse).

Fell ned fremre glasskant (se skisse).

Etter rengjøringen felles glasset opp og låses automatisk i bakre kant.

Bytte av halogenpære

Ventilatoren må være strømløs ut ved bytte av halogenpære.

Fjern lampedekselet med en liten skrutrekker (se skisse).

T a ut den ødelagte halogenpæren og bytt den ut med en halogenpære av samme type.

Sett inn igjen lampeglasset ved å felle opp den bakre kanten.

Page 8

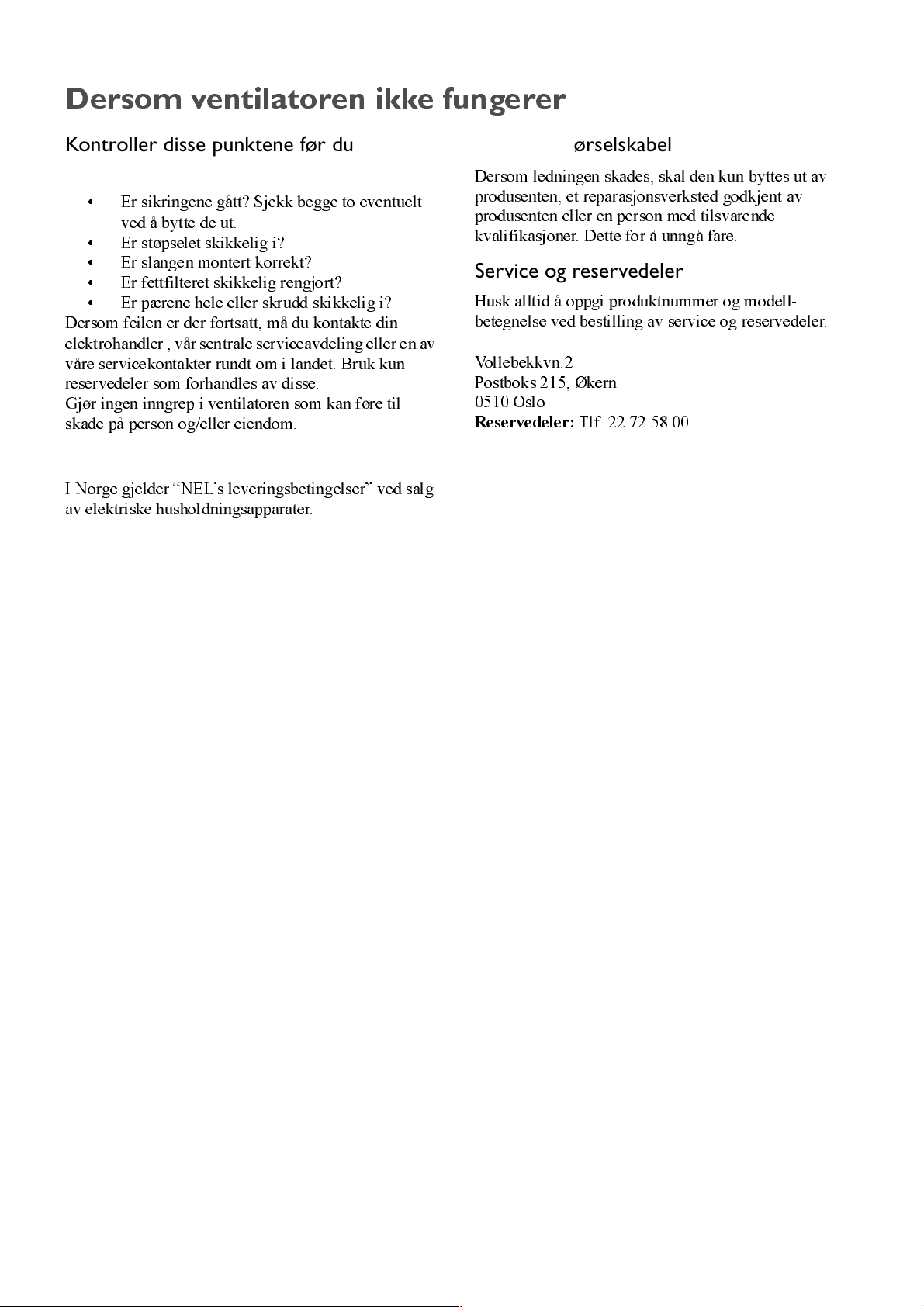

aÉêëçã=îÉåíáä~íçêÉå=áââÉ=ÑìåÖÉêÉê

Kontroller disse punktene før du tilkaller service:

• Er sikringene gått? Sjekk begge to eventuelt

ved å bytte de ut.

• Er støpselet skikkelig i?

• Er slangen montert korrekt?

• Er fettfilteret skikkelig rengjort?

• Er pærene hele eller skrudd skikkelig i?

Dersom feilen er der fortsatt, må du kontakte din elektrohandler , vår sentrale serviceavdeling eller en av våre servicekontakter rundt om i landet. Bruk kun reservedeler som forhandles av disse. Gjør ingen inngrep i ventilatoren som kan føre til skade på person og/eller eiendom.

Leveringsbetingelser

I Norge gjelder “NEL’s leveringsbetingelser” ved salg av elektriske husholdningsapparater.

Bytte av tilførselskabel

Dersom ledningen skades, skal den kun byttes ut av produsenten, et reparasjonsverksted godkjent av produsenten eller en person med tilsvarende kvalifikasjoner. Dette for å unngå fare.

Service og reservedeler

Husk alltid å oppgi produktnummer og modell- betegnelse ved bestilling av service og reservedeler.

Vollebekkvn.2 Postboks 215, Økern 0510 Oslo

Reservedeler:

Tlf. 22 72 58 00

Page 9

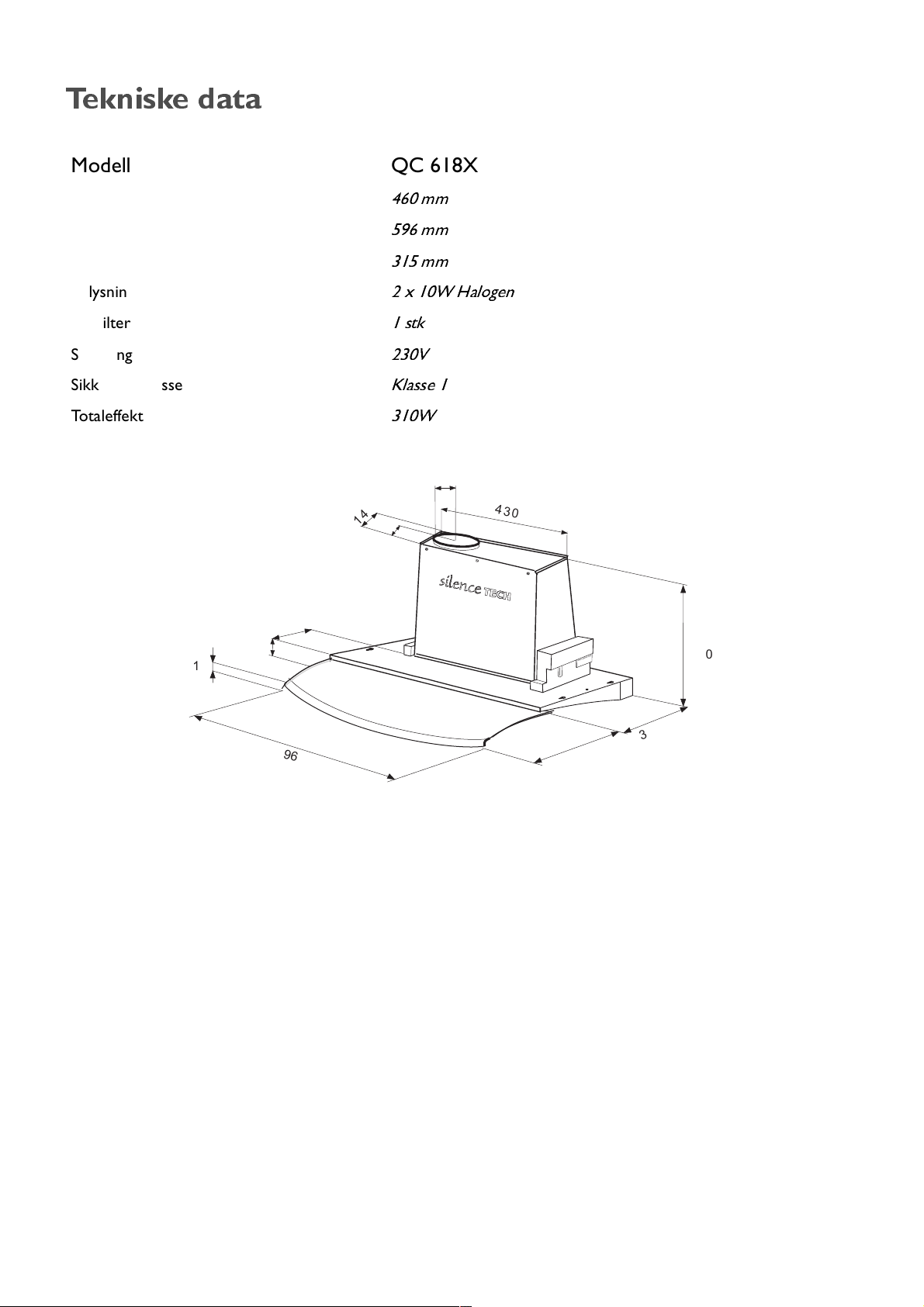

qÉâåáëâÉ=Ç~í~

Modell QC 618X

Yttermål Høyde

Bredde

Dybde

Belysning

Fettfilter

Spenning

Sikkerhetsklasse

Totaleffekt

120

460 mm 596 mm 315 mm 2 x 10W Halogen 1 stk 230V Klasse 1 310W

460

596

300-345

15-180

Page 10

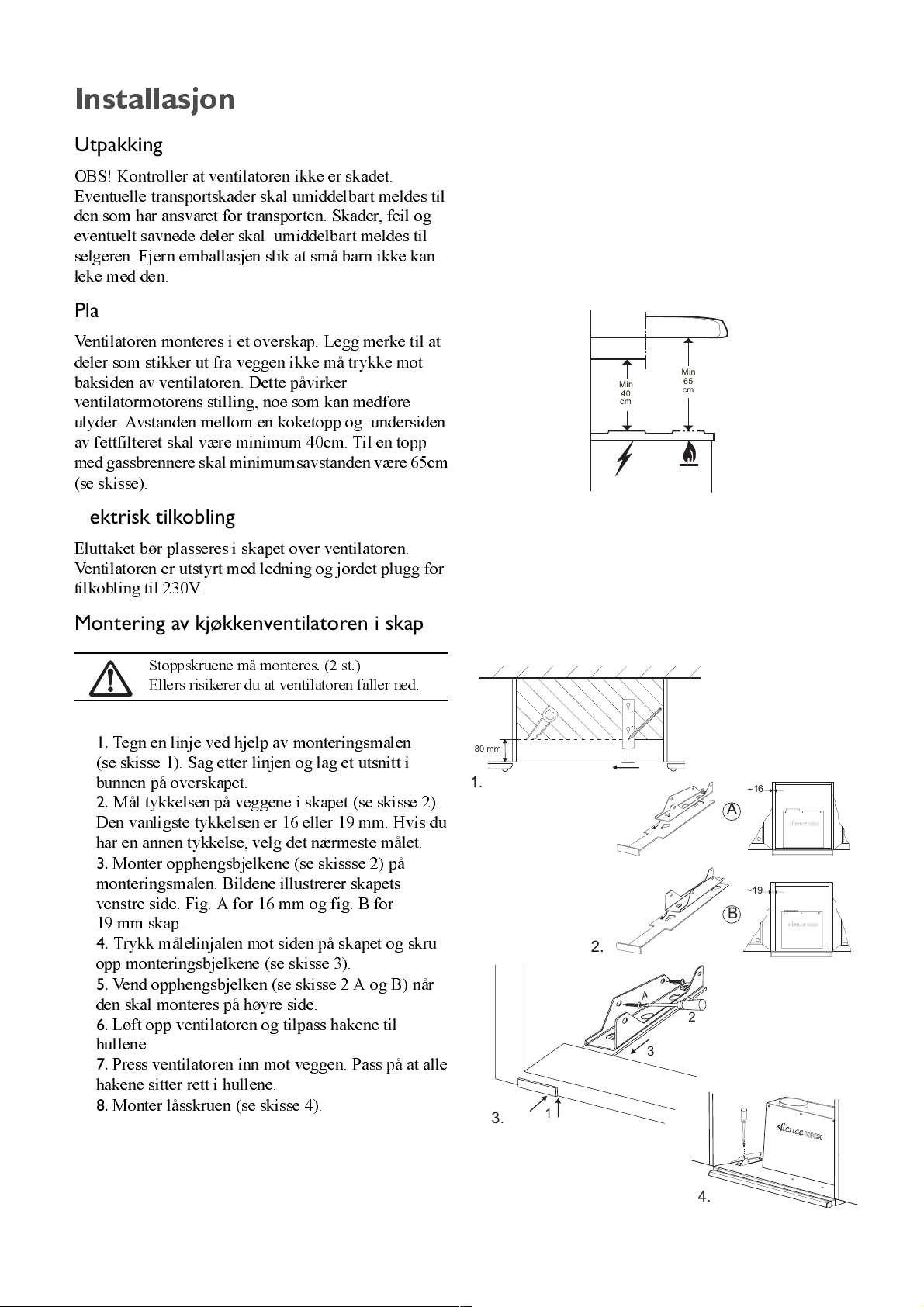

fåëí~ää~ëàçå

Utpakking

OBS! Kontroller at ventilatoren ikke er skadet. Eventuelle transportskader skal umiddelbart meldes til den som har ansvaret for transporten. Skader, feil og eventuelt savnede deler skal umiddelbart meldes til selgeren. Fjern emballasjen slik at små barn ikke kan leke med den.

Plassering

Ventilatoren monteres i et overskap. Legg merke til at deler som stikker ut fra veggen ikke må trykke mot baksiden av ventilatoren. Dette påvirker ventilatormotorens stilling, noe som kan medføre ulyder . Av st anden mellom en koketopp og undersiden av fettfilteret skal være minimum 40cm. Til en topp med gassbrennere skal minimumsavstanden være 65cm (se skisse).

Elektrisk tilkobling

Eluttaket bør plasseres i skapet over ventilatoren. Ventilatoren er utstyrt med ledning og jordet plugg for tilkobling til 230V.

Min

Montering av kjøkkenventilatoren i skap

Stoppskruene må monteres. (2 st.) Ellers risikerer du at ventilatoren faller ned.

Tegn en linje ved hjelp av monteringsmalen (se skisse 1). Sag etter linjen og lag et utsnitt i bunnen på overskapet.

Mål tykkelsen på veggene i skapet (se skisse 2). Den vanligste tykkelsen er 16 eller 19 mm. Hvis du har en annen tykkelse, velg det nærmeste målet.

Monter opphengsbjelkene (se skissse 2) på monteringsmalen. Bildene illustrerer skapets venstre side. Fig. A for 16 mm og fig. B for 19 mm skap.

Trykk målelinjalen mot siden på skapet og skru

opp monteringsbjelkene (se skisse 3).

Vend opphengsbjelken (se skisse 2 A og B) når den skal monteres på høyre side.

Løft opp ventilatoren og tilpass hakene til hullene.

Press ventilatoren inn mot veggen. Pass på at alle hakene sitter rett i hullene.

Monter låsskruen (se skisse 4).

80 mm

n n e p

s a m o T

~19

Page 11

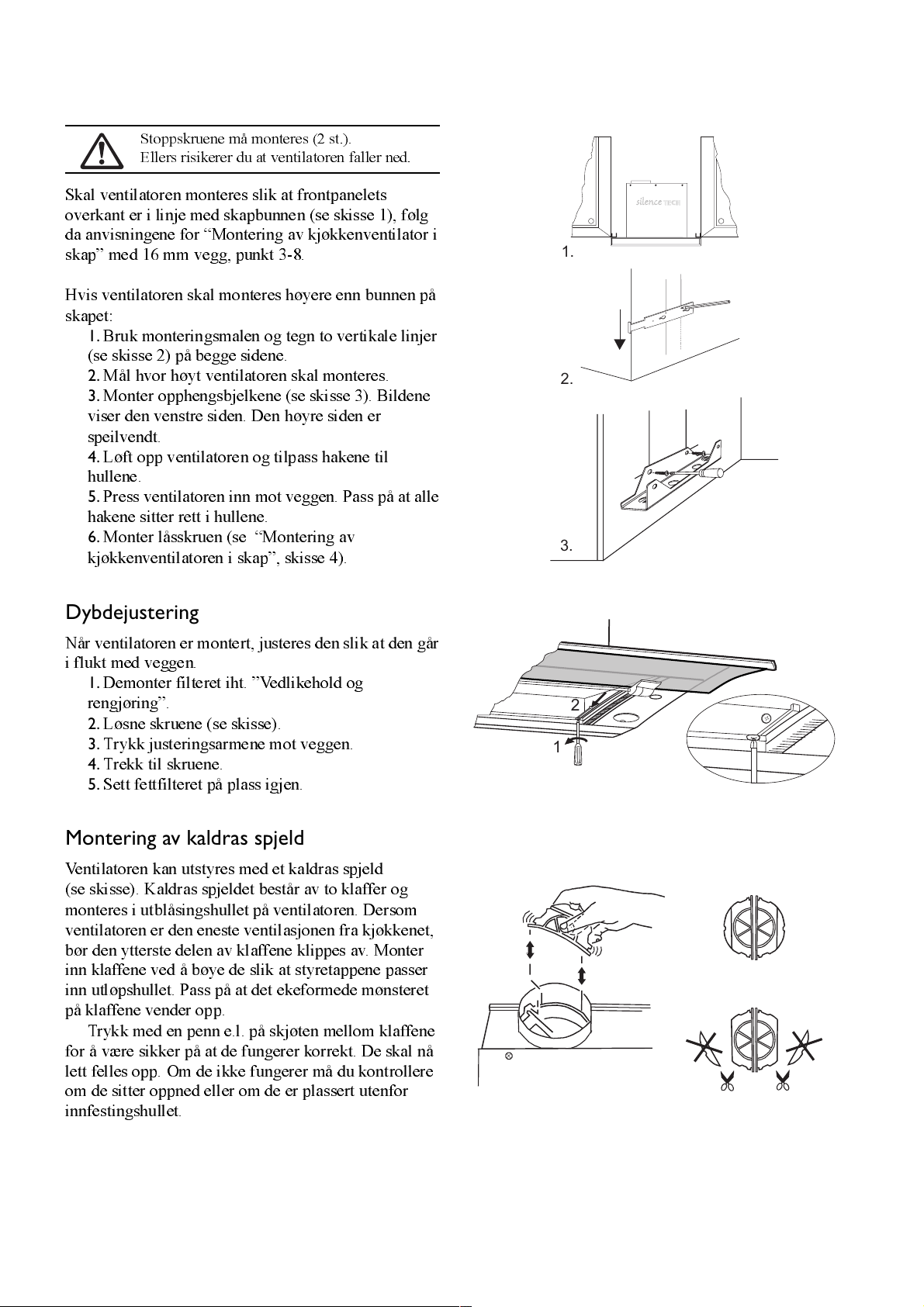

Montering mellom skap

Stoppskruene må monteres (2 st.)

Ellers risikerer du at ventilatoren faller ned.

Skal ventilatoren monteres slik at frontpanelets overkant er i linje med skapbunnen (se skisse 1), følg da anvisningene for “Montering av kjøkkenventilator i skap” med 16 mm vegg, punkt 3-8.

Hvis ventilatoren skal monteres høyere enn bunnen på skapet:

Bruk monteringsmalen og tegn to vertikale linjer

(se skisse 2) på begge sidene.

Mål hvor høyt ventilatoren skal monteres.

Monter opphengsbjelkene (se skisse 3). Bildene viser den venstre siden. Den høyre siden er speilvendt.

Løft opp ventilatoren og tilpass hakene til hullene.

Press ventilatoren inn mot veggen. Pass på at alle hakene sitter rett i hullene.

Monter låsskruen (se “Montering av kjøkkenventilatoren i skap”, skisse 4).

a n n e

p s

a m o T

Dybdejustering

Når ventilatoren er montert, justeres den slik at den går i flukt med veggen.

Demonter filteret iht. ”Vedlikehold og

rengjøring”.

Løsne skruene (se skisse).

Trykk justeringsarmene mot veggen.

Trekk til skruene.

Sett fettfilteret på plass igjen.

Montering av kaldras spjeld

Ventilatoren kan utstyres med et kaldras spjeld (se skisse). Kaldras spjeldet består av to klaffer og monteres i utblåsingshullet på ventilatoren. Dersom ventilatoren er den eneste ventilasjonen fra kjøkkenet, bør den ytterste delen av klaffene klippes av. Monter inn klaffene ved å bøye de slik at styretappene passer inn utløpshullet. Pass på at det ekeformede mønsteret på klaffene vender opp.

Trykk med en penn e.l. på skjøten mellom klaffene for å være sikker på at de fungerer korrekt. De skal nå lett felles opp. Om de ikke fungerer må du kontrollere om de sitter oppned eller om de er plassert utenfor innfestingshullet.

Page 12

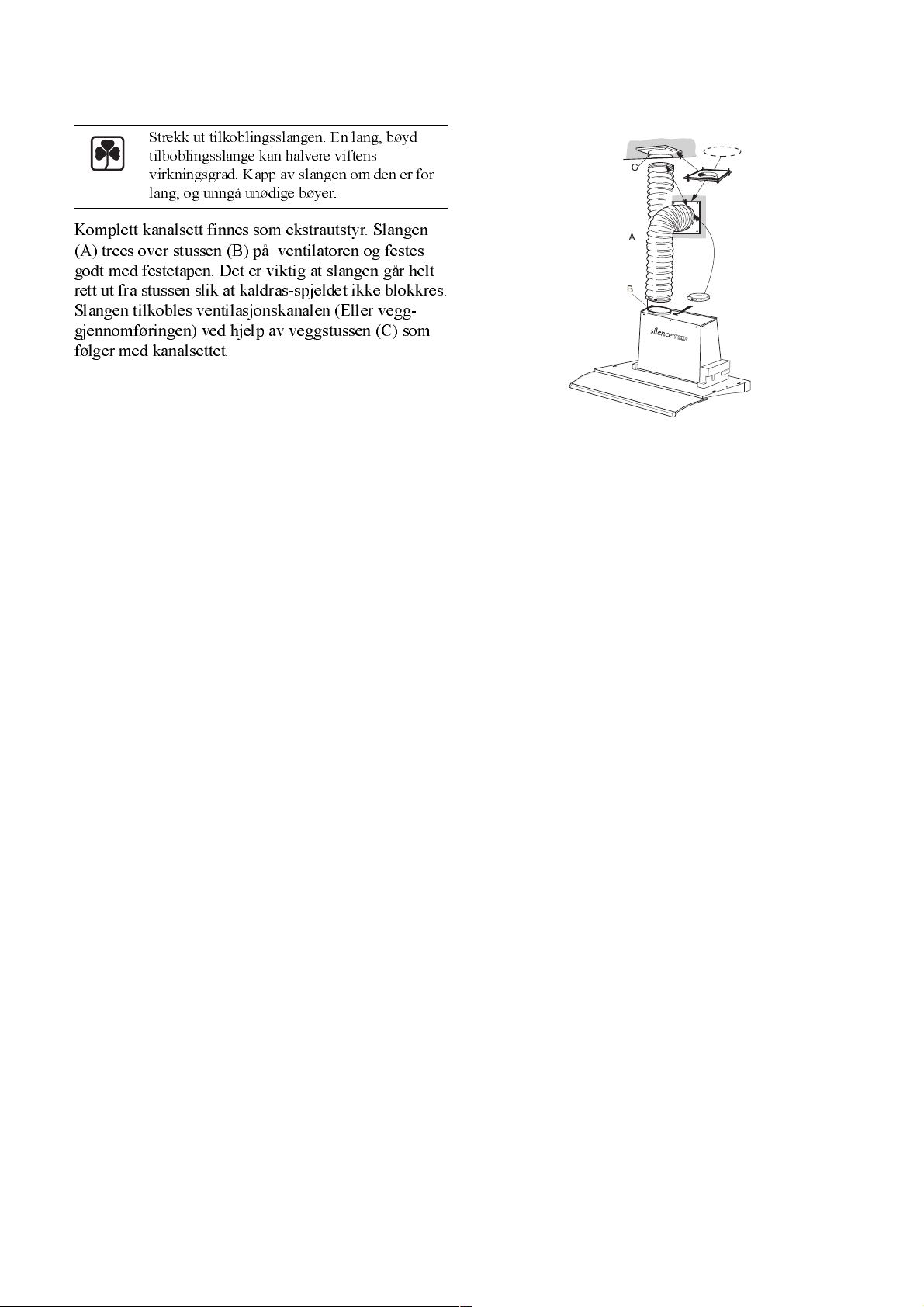

Montering av kanalsett (se skisse)

Strekk ut tilkoblingsslangen. En lang, bøyd tilboblingsslange kan halvere viftens virkningsgrad. Kapp av slangen om den er for lang, og unngå unødige bøyer.

Komplett kanalsett finnes som ekstrautstyr. Slangen (A) tree s ov er stussen (B ) på ve n til ato re n og fe ste s godt med festetapen. Det er viktig at slangen går helt rett ut fra stussen slik at kaldras-spjeldet ikke blokkres. Slangen tilkobles ventilasjonskanalen (Eller vegg- gjennomføringen) ved hjelp av veggstussen (C) som følger med kanalsettet.
