=páââÉêÜÉÇëáåÑçêã~íáçå
Emhætten er beregnet til husholdningsbrug i en normal husholdning i Danmark. Den opfylder internationale
sikkerhedsforskrifter og kvalitetsnormer. Samtlige sikkerhedsforskrifter kan dog ikke fuldstændig eliminere
samtlige risici for ulykker.
Læs derfor anvisninger, råd og advarselstekster grundigt igennem inden De installerer og anvender emhætten.
Vær specielt opmærksom på tekster, som er mærket med advarselstrekant. Dette er advarselstekster for at undgå
skader på personer og ting. Gem brugsanvisningen, den skal følge emhætten ved overdragelse til ny ejer.
Ved anv e n dels e
• Lad aldrig komfuret være uden opsyn ved
friturekogning, smeltning af fedtstof, paraffin
eller andet letantændeligt. Ved eventuel brand:
Sluk straks for emhætten og komfuret.
Kvæl ilden med et låg. Anvend aldrig vand.
• Flambering må ikke foregå under emhætten. Det
kan forårsage brand. Vær også opmærksom på
at stegefedt kan bryde i brand. Forlad ikke en
stegepande på en tændt kogezone.
• Emhættens fedtfilter skal rengøres regel-
mæssigt, for at undgå at fedt ophobes og
drypper ned på en tændt kogezone og bryder i
brand. Se desuden under afsnittet “Vedlige-
holdelse og rengøring”.
OBS!
Ved skro t n i n g
• Undgå ulykker, når emhætten skal skrottes.
Træk stikket ud af stikkontakten og klip
ledningen af helt inde ved emhætten. Kontakt
Deres kommune for oplysning om, hvor De
kan komme af med emhætten.
Ved installering og service
• El-installation må kun udføres af en autoriseret
el-installatør eller en af producenten autoriseret
person. Arbejde udført af ukyndig kan forringe
produktet eller forårsage ulykke på person og/
eller ejendom.
• Afstanden fra emhættens underside og ned til en
elektrisk kogezone skal mindst være 40 cm og
til gasblus 65 cm.
• Pas på at ledningen ikke kommer i klemme
under installationen.
• Emhætten er kun elektrisk frakoblet, når stikket
er taget ud af stikkontakten, eller hvis sikringen
er taget ud af sikringskassen.
• Love og bestemmelser, der foreskriver, hvordan
udsugningsluften skal ledes bort, skal over-
holdes.Udsugningsluften må for eksempel ikke
ledes ind i en skorsten, der anvendes til udledn-
ing af røggasser fra forbrugsgenstande, som får
energi fra andre kilder end elektricitet, f.eks.
oliefyr eller brændekomfurer.
Sådan læser De brugsanvisningen
De finder følgende symboler i teksten. Symbolerne er
lavet for at De nemmere kan finde vej igennem
instruktionerne:
Sikkerhedsinformation
Miljø information
22
Page 5
_ÉëâêáîÉäëÉ=~Ñ=ÉãÜ‹ííÉå

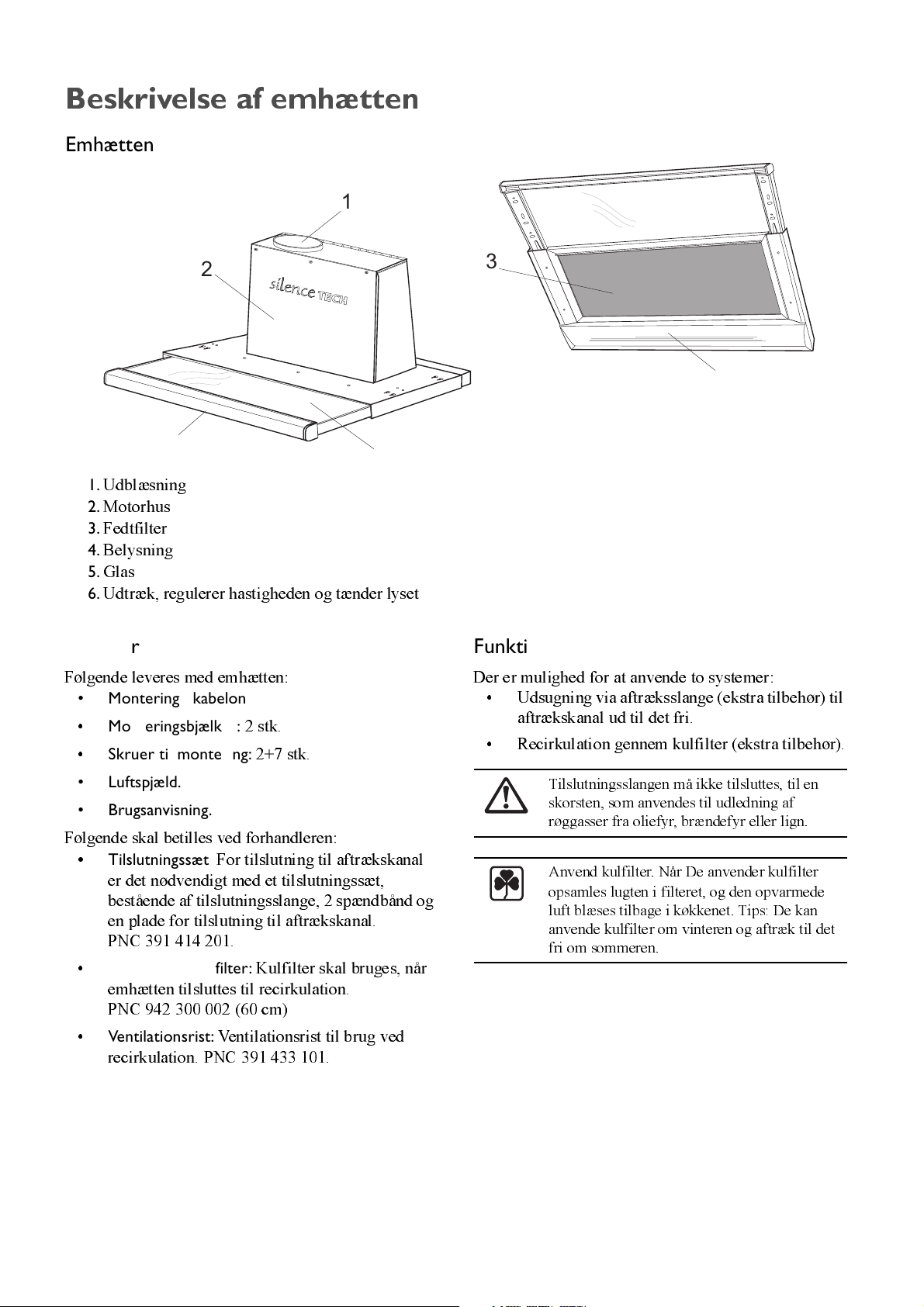

Emhætten
1
2
6
1.
Udblæsning
2.
Motorhus
3.
Fedtfilter
4.
Belysning
5.
Glas
6.
Udtræk, regulerer hastigheden og tænder lyset
Tilbehør
Følgende leveres med emhætten:
• Monteringsskabelon
•
Monteringsbjælker:
Skruer til montering:
•
2 stk.
2+7 stk.
3
4
5
Funktioner
Der er mulighed for at anvende to syste me r:
• Udsugning via aftræksslange (ekstra tilbehør) til
aftrækskanal ud til det fri.
• Recirkulation gennem kulfilter (ekstra tilbehør).
• Luftspjæld.
• Brugsanvisning.
Følgende skal betilles ved forhandleren:
•
Tilslutningssæt:
er det nødvendigt med et tilslutningssæt,
bestående af tilslutningsslange, 2 spændbånd og
en plade for tilslutning til aftrækskanal.
PNC 391 414 201.
•
LONG LIFE kulfilter:
emhætten tilsluttes til recirkulation.
PNC 942 300 002 (60 cm)
•
Ventilationsrist:
recirkulation. PNC 391 433 101.
For tilslutning til aftrækskanal
Kulfilter skal bruges, når
Ventilationsrist til brug ved
Tilslutningsslangen må ikke tilsluttes, til en
skorsten, som anvendes til udledning af
røggasser fra oliefyr, brændefyr eller lign.
Anvend kulfilter. Når De anvender kulfilter
opsamles lugten i filteret, og den opvarmede
luft blæses tilbage i køkkenet. Tips: De kan
anvende kulfilter om vinteren og aftræk til det
fri om sommeren.
23
Page 6

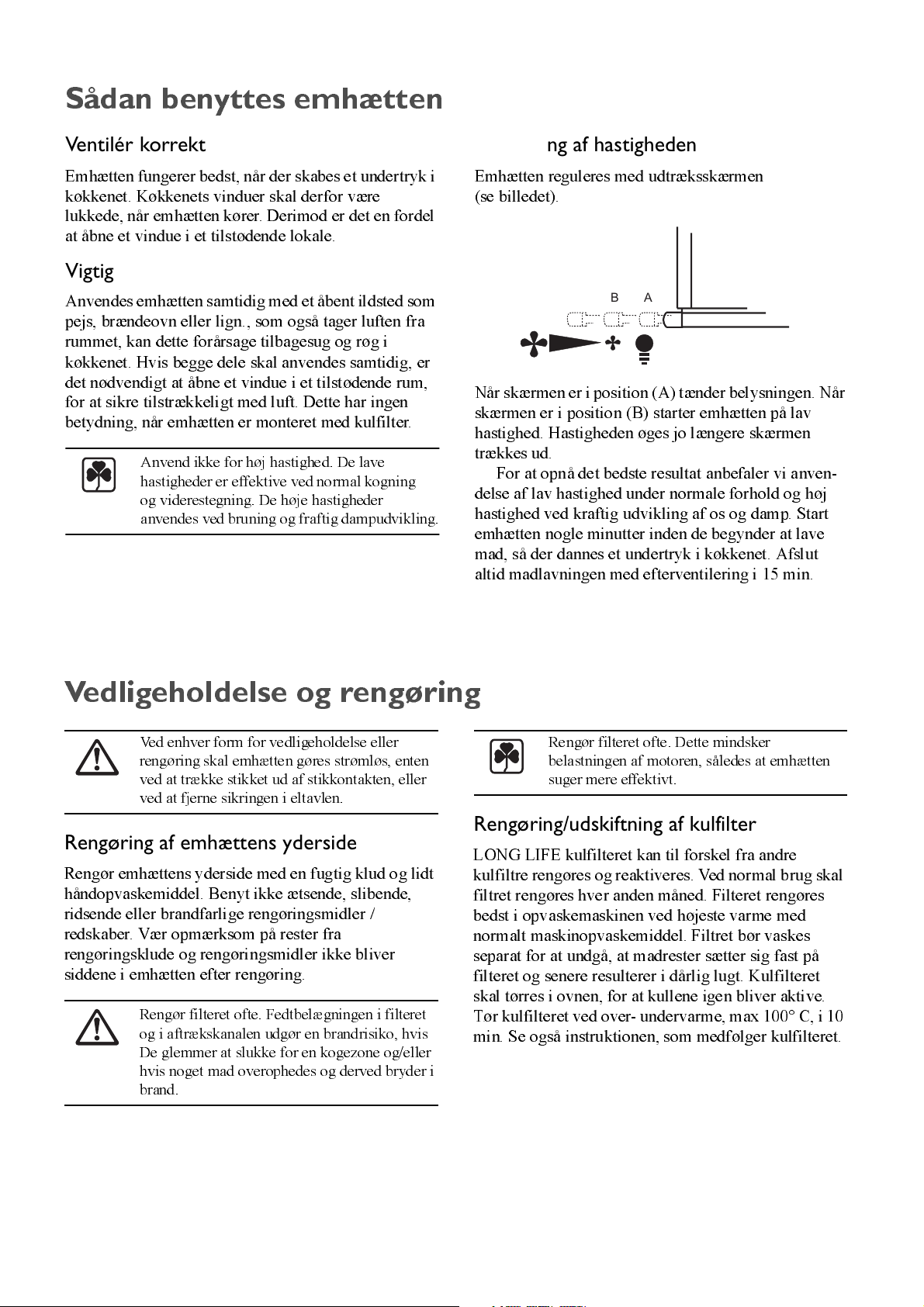

p™Ç~å=ÄÉåóííÉë=ÉãÜ‹ííÉå
Ventilér korrekt
Emhætten fungerer bedst, når der skabes et undertryk i
køkkenet. Køkkenets vinduer skal derfor være
lukkede, når emhætten kører. Derimod er det en fordel
at åbne et vindue i et tilstødende lokale.
Vigtigt at vide
Anvendes e mhætten samtidig med et åbent ildsted som
pejs, brændeovn eller lign., som også tager luften fra
rummet, kan dette forårsage tilbagesug og røg i
køkkenet. Hvis be gge dele skal anvendes samtidig, er
det nødvendigt at åbne et vindue i et tilstødende rum,
for at sikre tilstrækkeligt med luft. Dette har ingen
betydning, når emhætten er monteret med kulfilter.
Anvend ikke for høj hastighed. De lave
hastigheder er effektive ved normal kogning
og viderestegning. De høje hastigheder
anvendes ved bruning og f raftig dampudvikling.
Regulering af hastigheden
Emhætten reguleres med udtræksskærmen
(se billedet).
B
A
Når skærmen er i position (A) tænder belysningen. Når
skærmen er i position (B) starter emhætten på lav
hastighed. Hastigheden øges jo længere skærmen
trækkes ud.
For at opnå det bedste resultat anbefaler vi anven-
delse af lav hastighed under normale forhold og høj
hastighed ved kraftig udvikling af os og damp. Start
emhætten nogle minutter inden de begynder at lave
mad, så der dannes et undertryk i køkkenet. Afslut
altid madlavningen med efterventilering i 15 min.
sÉÇäáÖÉÜçäÇÉäëÉ=çÖ=êÉåÖ›êáåÖ
Ved enhver form for vedligeholdelse eller
rengøring skal emhætten gøres strømløs, enten
ved at trække stikket ud af stikkontakten, eller
ved at fjerne sikringen i eltavlen.
Rengøring af emhættens yderside
Rengør emhættens yderside med en fugtig klud og lidt
håndopvaskemiddel. Benyt ikke ætsende, slibende,
ridsende eller brandfarlige rengøringsmidler /
redskaber. Vær opmærksom på rester fra
rengøringsklude og rengøringsmidler ikke bliver
siddene i emhætten efter rengøring.
Rengør filteret ofte. Fedtbelægningen i filteret
og i aftrækskanalen udgør en brandrisiko, hvis
De glemmer at slukke for en kogezone og/eller
hvis noget mad overophedes og derved bryder i
brand.
Rengør filteret ofte. Dette mindsker
belastningen af motoren, således at emhætten
suger mere effektivt.
Rengøring/udskiftning af kulfilter
LONG LIFE kulfilteret kan til forskel fra andre
kulfiltre rengøres og reaktiveres. Ved normal brug skal
filtret rengøres hver anden måned. Filteret rengøres
bedst i opvaskemaskinen ved højeste varme med
normalt maskinopvaskemiddel. Filtret bør vaskes
separat for at undgå, at madrester sætter sig fast på
filteret og senere resulterer i dårlig lugt. Kulfilteret
skal tørres i ovnen, for at kullene igen bliver aktive.
Tør kulfilteret ved over- undervarme, max 100° C, i 10
min. Se også instruktionen, som medfølger kulfilteret.
24
Page 7
Afmontering af frontramme
Emhættens frontramme kan afmonteres for rengøring.
Når frontrammen afmonteres, stopper motoren og lyset
slukkes.
1.
Træk frontrammen ud (se billedet)
2.
Skub d e to sorte plasttappe (A) m o d v e n stre .
3.
Træk frontrammen udad, til den er helt fri af
emhætten.
Rengør frontrammen med en fugtig klud og
opvaske middel.
Montering af frontramme
Frontrammen skal monteres (se billedet). Sørg
omhyggeligt for at frontrammen er helt vandret, når
den skubbes ind i emhætten.
Rengøring af fedtfilteret
Rengøring bør foretages hver eller hveranden måned.
Jo renere filteret er, des bedre kan det optage fedtet.
Aftag fil te ret på følgen d e måd e
(se billedet):

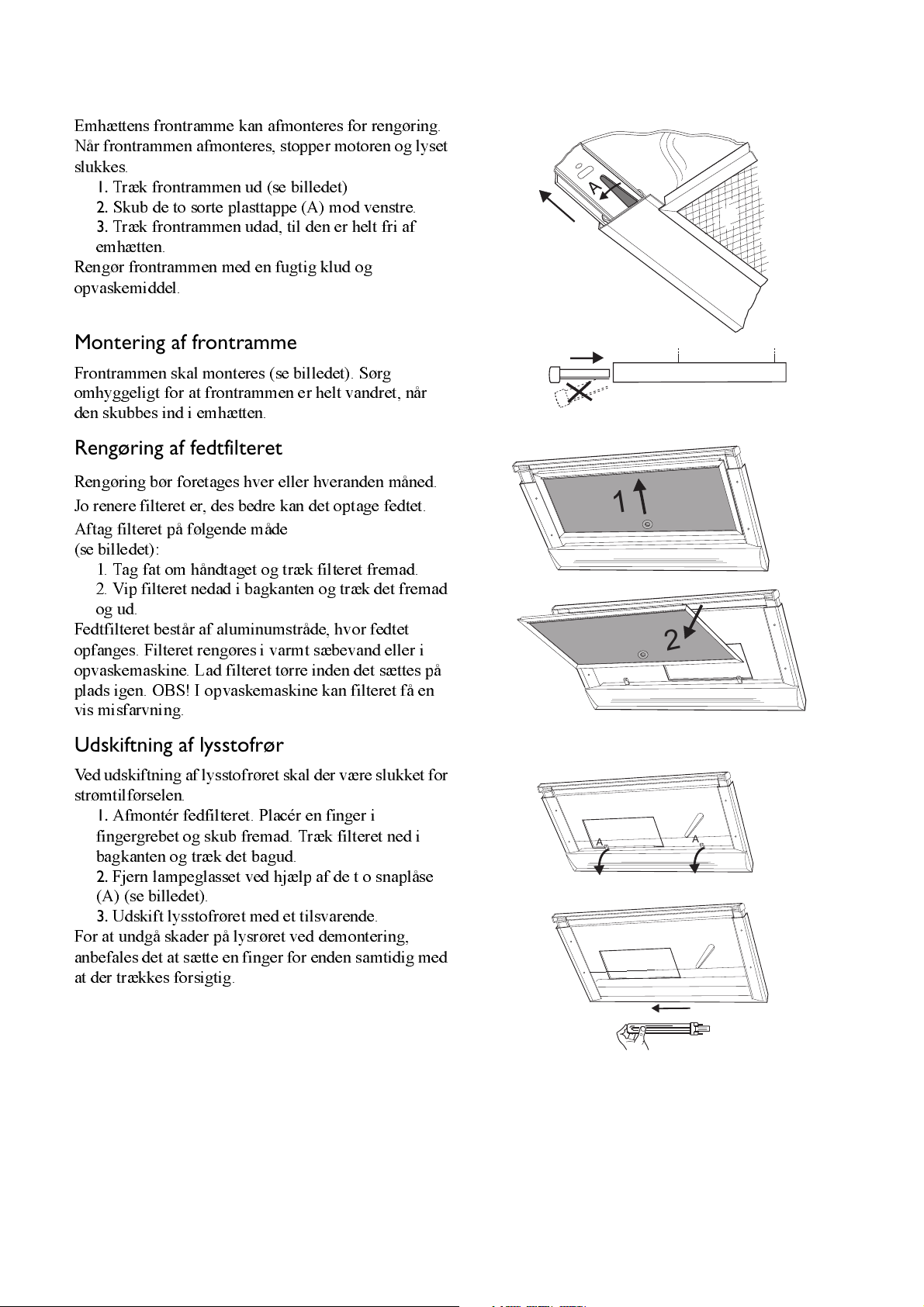

1. Tag fat om håndtaget og træk filteret fremad.
2. Vip filteret nedad i bagkanten og træk det fremad
og ud.
Fedtfilteret består af aluminumstråde, hvor fedtet
opfanges. Filteret rengøres i varmt sæbevand eller i
opvaskemaskine. Lad filteret tørre inden det sættes på
plads igen. OBS! I opvaskemaskine kan filteret få en
vis misfarvning.
1
2
Udskiftning af lysstofrør
Ved udskiftning af lysstofrøret skal der være slukket for
strømtilførselen.
1.
Afmontér fedfilteret. Placér en finger i
fingergrebet og skub fremad. Træk filteret ned i
bagkanten og træk det bagud.
2.
Fjern lampeglasset ved hjælp af de t o snaplåse
(A) (se bil lede t).
3.
Udskift lysstofrøret med et tilsvarende.
For at undgå skader på lysrøret ved demontering,
anbefales det at sætte en finger for enden samtidig med
at der trækkes forsigtig.
A
A
25
Page 8
eîáë=ÉãÜ‹ííÉå=áââÉ=ÑìåÖÉêÉê

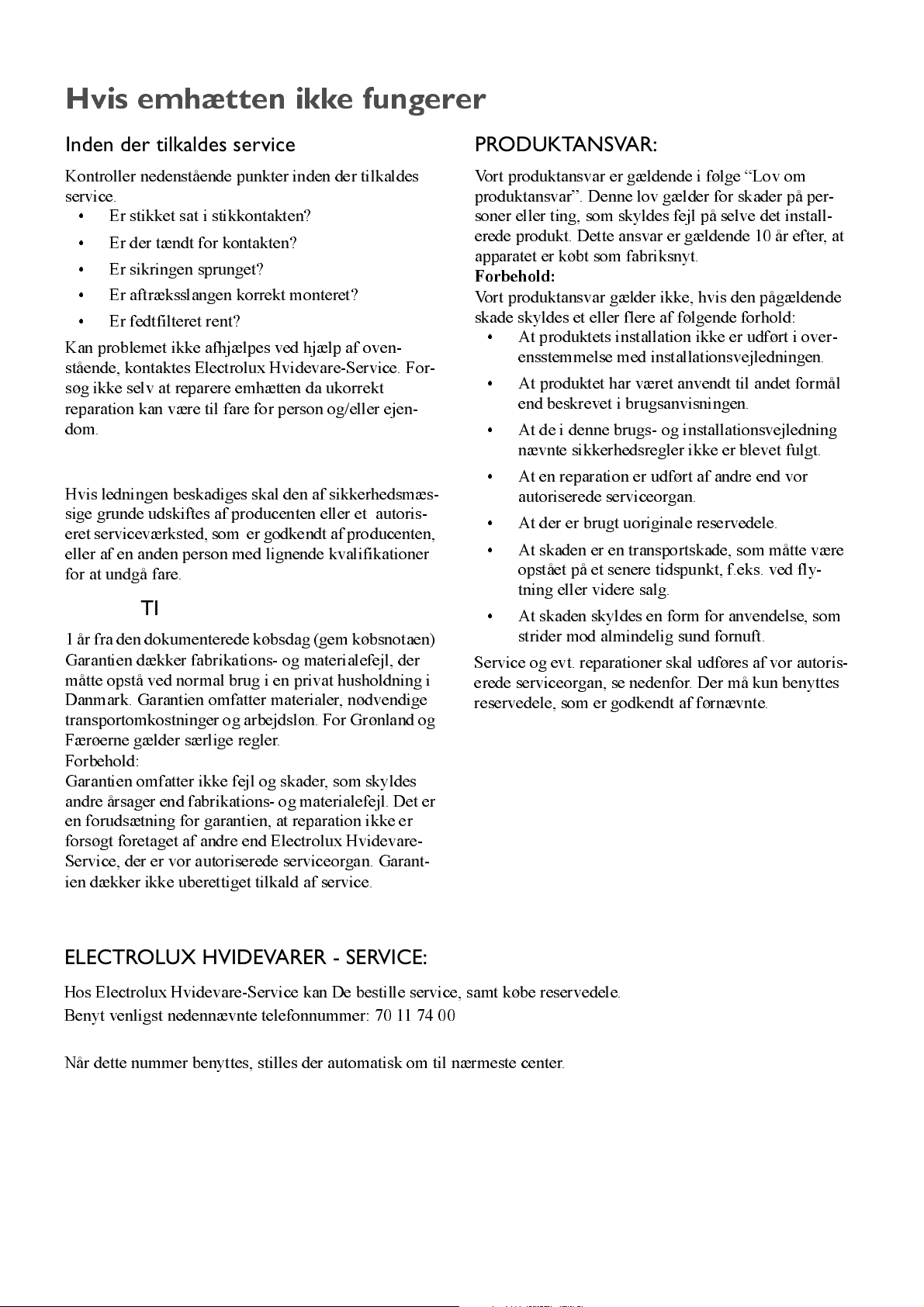

Inden der tilkaldes service
Kontroller nedenstående punkter inden der tilkaldes
service.
• Er stikket sat i stikkontakten?
• Er der tændt for kontakten?
• Er sikringen sprunget?
• Er aftræksslangen korrekt monteret?
• Er fedtfilteret rent?
Kan problemet ikke afhjælpes ved hjælp af oven-
stående, kontaktes Electrolux Hvidevare-Service. For-
søg ikke selv at reparere emhætten da ukorrekt
reparation kan være til fare for person og/eller ejen-
dom.
Udskiftning af ledning
Hvis ledningen beskadiges skal den af sikkerhedsmæs-
sige grunde udskiftes af producenten eller et autoris-
eret serviceværksted, som er godkendt af producenten,
eller af en anden person med lignende kvalifikationer
for at undgå fare.
GARANTI
1 år fra den dokumenterede købsdag (gem købsnotaen)
Garantien dækker fabrikations- og materialefejl, der
måtte opstå ved normal brug i en privat husholdning i
Danmark. Garantien omfatter materialer, nødvendige
transportomkostninger og arbejdsløn. For Grønland og
Færøerne gælder særlige regler.
Forbehold:
Garantien omfatter ikke fejl og skader, som skyldes
andre årsager end fabrikations- og materialefejl. Det er
en forudsætning for garantien, at reparation ikke er
forsøgt foretaget af andre end Electrolux Hvidevare-
Service, der er vor autoriserede serviceorgan. Garant-
ien dækker ikke uberettiget tilkald af service.
PRODUKTANSVAR:
Vort produktansvar er gældende i følge “Lov om
produktansvar”. Denne lov gælder for skader på per-
soner eller ting, som skyldes fejl på selve det install-
erede produkt. Dette ansvar er gældende 10 år efter, at
apparatet er købt som fabriksnyt.
Forbehold:
Vort produktansvar gælder ikke, hvis den pågældende
skade skyldes et eller flere af følgende forhold:
• At produktets installation ikke er udført i over-
ensstemmelse med installationsvejledningen.
• At produktet har været anvendt til andet formål
end beskrevet i brugsanvisningen.
• At de i denne brugs- og installationsvejledning
nævnte sikkerhedsregler ikke er blevet fulgt.
• At en reparation er udført af andre end vor
autoriserede serviceorgan.
• At der er brugt uoriginale reservedele.
• At skaden er en transportskade, som måtte være
opstået på et senere tidspunkt, f.eks. ved fly-
tning eller videre salg.
• At skaden skyldes en form for anvendelse, som
strider mod almindelig sund fornuft.
Service og evt. reparationer skal udføres af vor autoris-
erede serviceorgan, se nedenfor. Der må kun benyttes
reservedele, som er godkendt af førnævnte.
ELECTROLUX HVIDEVARER - SERVICE:
Hos Electrolux Hvidevare-Service kan De bestille service, samt købe reservedele.
Benyt venligst nedennævnte telefonnummer: 70 11 74 00
Når dette nummer benyttes, stilles der automatisk om til nærmeste center.
26
Page 9

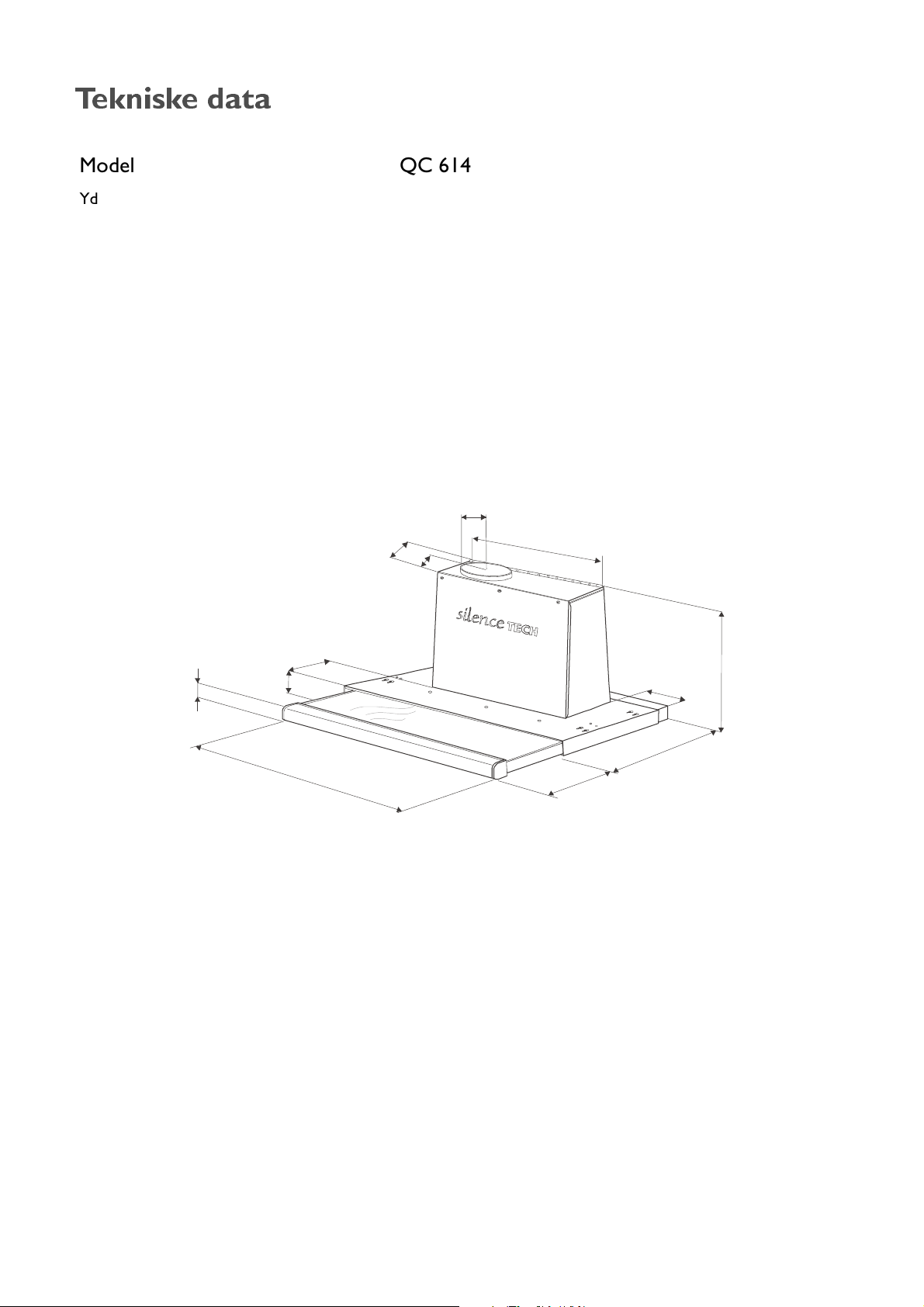

qÉâåáëâÉ=Ç~í~
Model QC 614
YdermålHøjde 424 mm
Bredde 596 mm
Dybde 328 mm
Belysning Max 11 W PL
Fedtfilter 1 stk.
Spænding 230 V
Sikkerhedsklasse Klasse 1
Total indkoblet effekt 103 W
9
0
4
1
0
7
5
4
3
0
32
35
0
2
1
8
3
0
0
3
5
9
6
5
8
1
-
8
2
424
5
4
3
-
27
Page 10

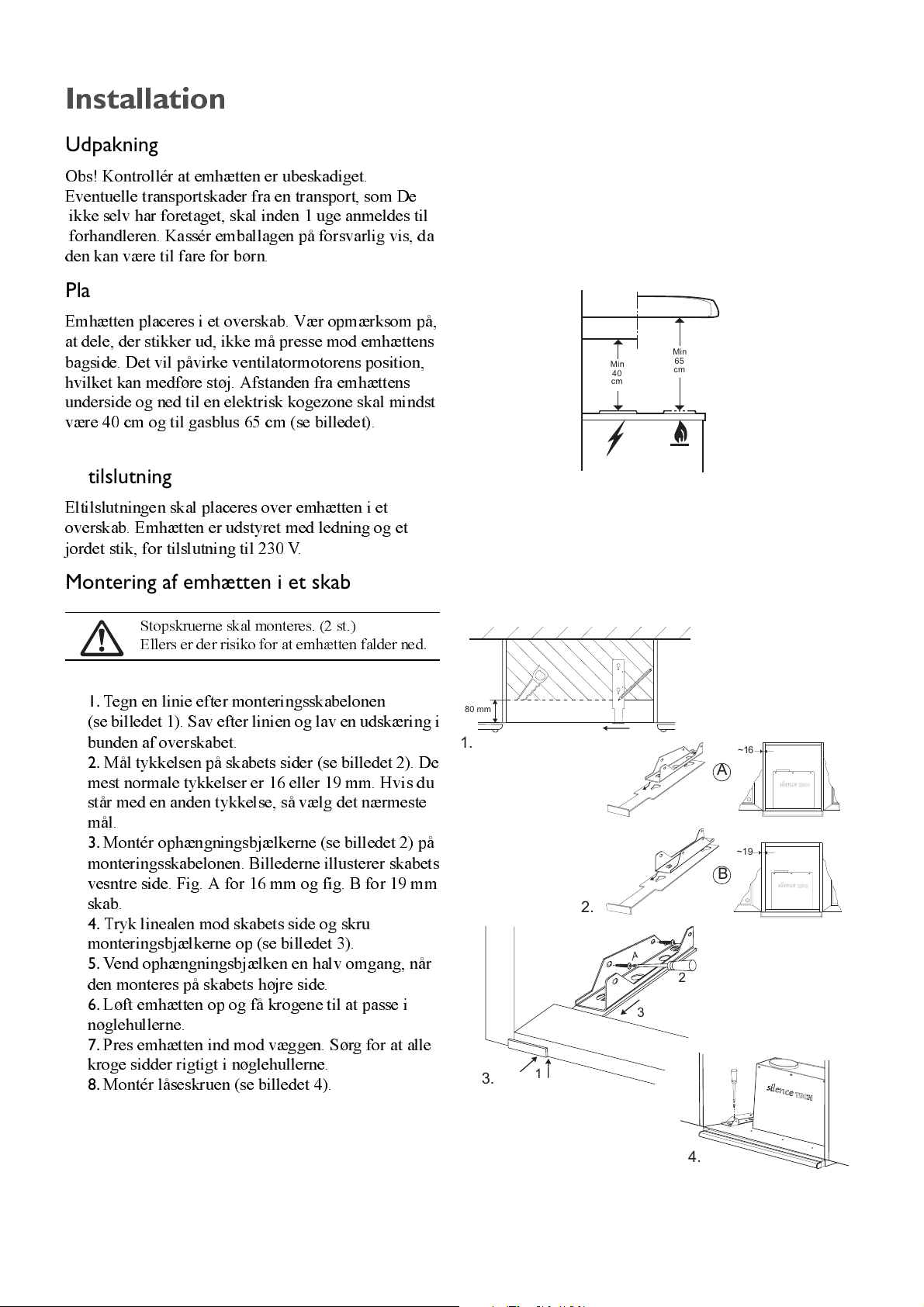

fåëí~ää~íáçå
Udpakning
Obs! Kontrollér at emhætten er ubeskadiget.
Eventuelle transportskader fra en transport, som De
ikke selv har foretaget, skal inden 1 uge anmeldes til
forhandleren. Kassér emballagen på forsvarlig vis, da
den kan være til fare for børn.
Placering
Emhætten placeres i et overskab. Vær opmærksom på,
at dele, der stikker ud, ikke må presse mod emhættens
bagside. Det vil påvirke ventilatormotorens position,
hvil k e t ka n m e d føre støj. Afstand e n fra emhætte n s
underside og ned til en elektrisk kogezone skal mindst
være 40 cm og til gasblus 65 cm (se billedet).
El-tilslutning
Eltilslutningen skal placeres over emhætten i et
overskab. Emhætten er udstyret med ledning og et
jordet stik, for tilslutning til 230 V.
Min
cm
Min
65
40
cm
Montering af emhætten i et skab
Stopskruerne skal monteres. (2 st.)
Ellers er der risiko for at emhætten falder ned.
1.
Tegn en linie efter monteringsskabelonen
(se billedet 1). Sav efter linien og lav en udskæring i
bunden af overskabet.
2.
Mål tykkelsen på skabets sider (se billedet 2). De
mest normale tykkelser er 16 eller 19 mm. Hvis du
står med en anden tykkelse, så vælg det nærmeste
mål.
3.
Montér ophængningsbjælkerne (se billedet 2) på
monteringsskabelonen. Billederne illusterer skabets
vesntre side. Fig. A for 16 mm og fig. B for 19 mm
skab.
4.
Tryk linealen mod skabets side og skru
monteringsbjælkerne op (se billedet 3).
5.
Vend ophængningsbjælken en halv omgang, når
den monteres på skabets højre side.
6.
Løft emhætten op og få krogene til at passe i
nøglehullerne.
7.
Pres emhætten ind mod væggen. Sørg for at alle
kroge sidder rigtigt i nøglehullerne.
8.
Montér låse skruen (se billedet 4).
80 mm
1.
3.
a
n
n
e
p
s
a
m
o
T
6
~1
A
~19
B
2.
A
2
3
1
28
4.
Page 11

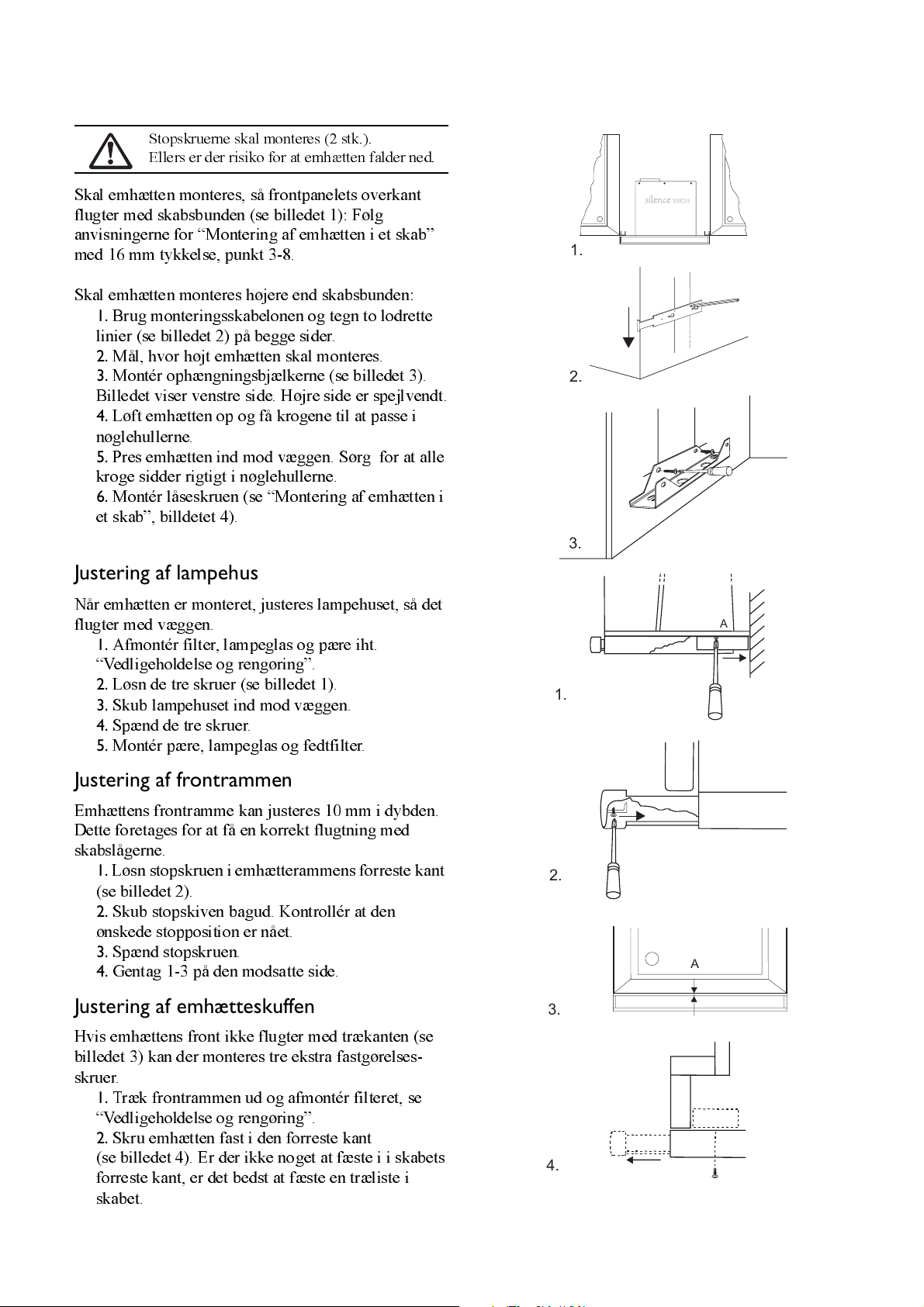

Montering mellem skabe
Stopskruerne skal monteres (2 stk.).
Ellers er der risiko for at emhætten falder ned.
Skal emhætten monteres, så frontpanelets overkant
flugter med skabsbunden (se billedet 1): Følg
anvisningerne for “Montering af emhætten i et skab”
med 16 mm tykkelse, punkt 3-8.
1.
Skal emhætten monteres højere end skabsbunden:
1.
Brug monteringsskabelonen og tegn to lodrette
linier (se billedet 2) på begge sider.
2.
Mål, hvor højt emhætten skal monteres.
3.
Montér ophængningsbjælkerne (se billedet 3).
Billedet viser venstre side. Højre side er spejlvendt.
4.
Løft emhætten op og få krogene til at passe i
nøglehullerne.
5.
Pres emhætten ind mod væggen. Sørg for at alle
kroge sidder rigtigt i nøglehullerne.
6.
Montér låseskruen (se “Montering af emhætten i
et skab”, billdetet 4).
Justering af lampehus
Når emhætten er monteret, justeres lampehuset, så det
flugter med væggen.
1.
Afmo n tér fil te r, lam pe g l as og pære iht.
“Vedligeholdelse og rengøring”.
2.
Løsn de tre skruer (se billedet 1).
3.
Skub lampehuset ind mod væggen.
4.
Spænd de tre skruer.
5.
Montér pære, lampeglas og fedtfilter.
1.
3.
2.
a
n
n
e
p
s
a
om
T
A
Justering af frontrammen
Emhættens frontramme kan justeres 10 mm i dybden.
Dette foretages for at få en korrekt flugtning med
skabslågerne.
1.
Løsn stopskruen i emhætterammens forreste kant
(se billedet 2).
2.
Skub stopskiven bagud. Kontrollér at den
ønskede stopposition er nået.
3.
Spænd stopskruen.
4.
Gentag 1-3 på den modsatte side.
Justering af emhætteskuffen
Hvis emhættens front ikke flugter med trækanten (se
billedet 3) kan der monteres tre ekstra fastgørelses-
skruer.
1.
Træk frontrammen ud og afmontér filteret, se
“Vedligeholdelse og rengøring”.
2.
Skru emhætten fast i den forreste kant
(se billedet 4). Er der ikke noget at fæste i i skabets
forreste kant, er det bedst at fæste en træliste i
skabet.
2.
A
3.
4.
29
Page 12

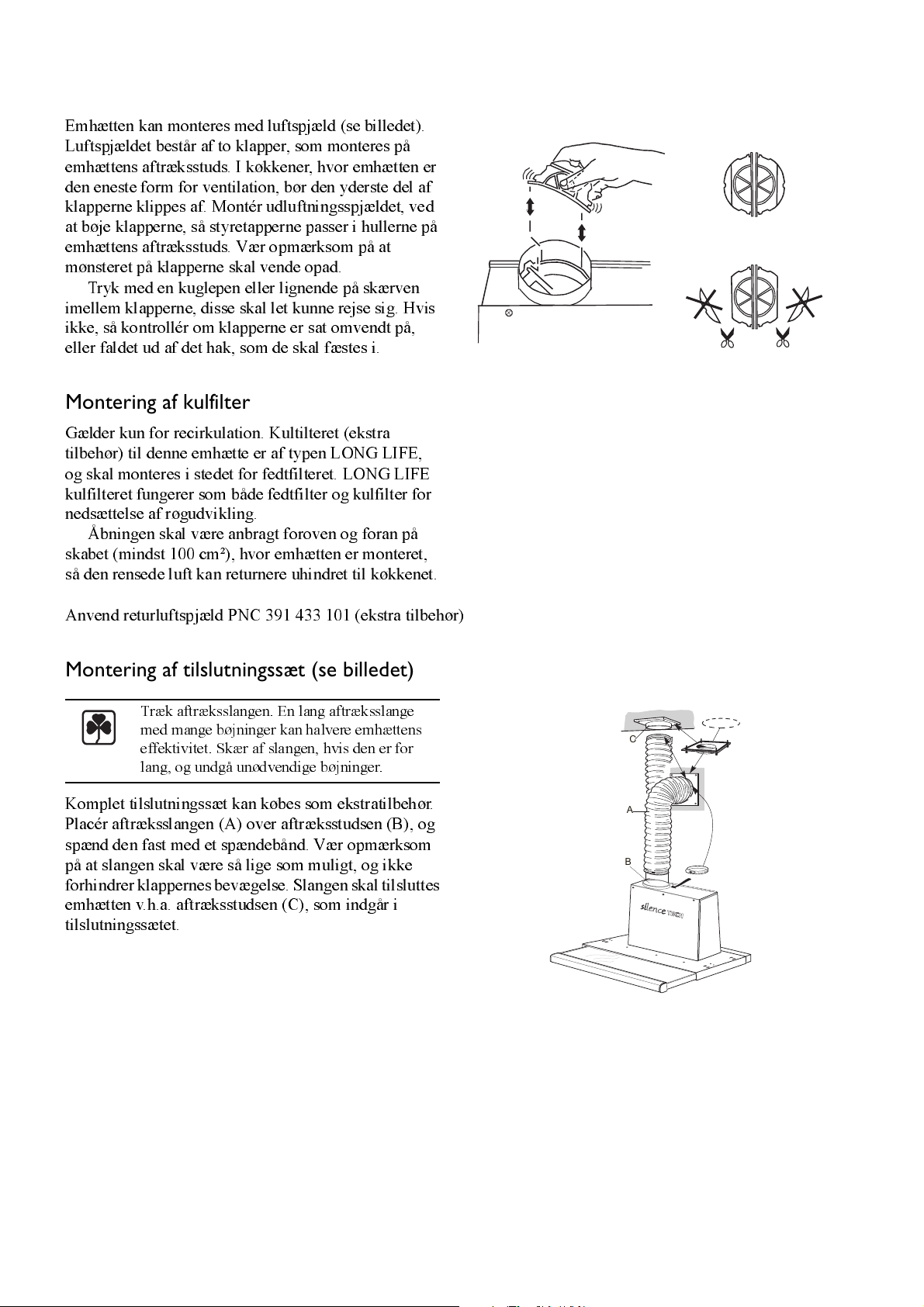

Montering af luftspjæld
Emhætten kan monteres med luftspjæld (se billedet).
Luftspjældet består af to klapper, som monteres på
emhættens aftræksstuds. I køkke ner, hvor emhætten er
den eneste form for ventilation, bør den yderste del af
klapperne klippes af. Montér udluftningsspjældet, ved
at bøje klapperne, så styretapperne passer i hullerne på
emhættens aftræksstuds. Vær opmærksom på at
mønsteret på klapperne skal vende opad.
Tryk med en kuglepen eller lignende på skærven
imellem klapperne, disse skal let kunne rejse sig. Hvis
ikke, så kontrollér om klapperne er sat omvendt på,
eller faldet ud af det hak, som de skal fæstes i.
Montering af kulfilter
Gælder kun for recirkulation. Kultilteret (ekstra
tilbehør) til denne emhætte er af typen LONG LIFE,
og skal monteres i ste det for fedtfilteret. LONG LIFE
kulfilteret fungerer som både fedtfilter og kulfilter for
nedsættelse af røgudvikling.
Åbningen skal være anbragt foroven og foran på
skabet (mindst 100 cm²), hvor emhætten er monteret,
så den rensede luft kan returnere uhindret til køkkenet.
Anv e n d re tur lu f tspjæl d PN C 391 433 101 (ekstra tilbehør)
Montering af tilslutningssæt (se billedet)
Træk aftræksslangen. En lang aftræksslange
med mange bøjninger kan halvere emhættens
effektivitet. Skær af slangen, hvis den er for
lang, og undgå unødvendige bøjninger.
Komplet tilslutningssæt kan købes som ekstratilbehør.
Placér aftræksslangen (A) over aftræksstudsen (B), og
spænd den fast med et spændebånd. Vær opmærksom
på at slangen skal være så lige som muligt, og ikke
forhindrer klappernes bevægelse. Slangen skal tilsluttes
emhætten v.h.a. aftræksstudsen (C), som indgår i
tilslutningssætet.
C
A
B
30
Loading...
