Till våra kunder,
läs igenom den här bruksanvisningen noggrant.
Iaktta framför allt säkerhetsanvisningarna på de första sidorna i bruksanvisningen! Förvara bruksanvisningen väl för att vid ett eventuellt ägarbyte kunna
överlämna även den.
1
3
2
För eventuella störningar innehåller bruksanvisningen informationer om hur du själv kan avhjälpa
bristfälligheterna, se avsnitt "Vad gör man om...".
Skulle dessa informationer inte räcka till, vänd dig till
närmaste kundservice.
Vid tekniska problem hjälper alltid vår kundservice till.
Se även hänvisningen "Service" på bruksanvisningens baksida.
Med varningstriangeln och/eller signalorden
(Varning!, Se upp!, OBS!) framhävs informationer som är viktiga för din säkerhet och
för maskinens funktionsduglighet. Iaktta
dessa informationer under alla omständigheter.
Numrerade anvisningar leder dig steg för
steg i betjäningen av maskinen.
Efter denna symbol erhålls kompletterande
informationer om apparatens användning
och praktiska betjäning.
Med det här tecknet markeras tips och informationer om apparatens ekonomiska och
miljövänliga användning.
3
Din diskmaskin är utrustad med det nya
disksystemet "IMPULSDISKNING".
Vid detta disksystem varierar motorvarvtalet och spruttrycket under ett diskprogram för intensivare rengöring av disken.
Därför låter de olika diskprogramavsnitten olika under ett pågående diskprogram.
2
Innehåll
Säkerhetsanvisningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Avfallshantering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Diska ekonomiskt och miljövänligt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Bild på maskinen, manöver- och indikeringsfältet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Manöver- och indikeringsfält . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Före den första diskningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Inställning av avhärdare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Påfyllning av specialsalt för vattenavhärdaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Påfyllning av sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Påslagning och avstängning av sköljmedelsmatningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Påfyllning av sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Inställning av sköljmedelsdosering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Vid dagligt bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Sortering av bestick och övrig disk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Sortering av besticken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Sortera grytor, pannor och stora tallrikar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Sortera muggar, glas och kaffeservis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Överkorgen kan ställas in på o lika höjder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Påfyllning av diskmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Kompaktdiskmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Välj diskprogram (programtabell) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Starta diskprogrammet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Radering av diskprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Avbrott av diskprogrammet (endast i nödfall) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Inställning eller ändring av startfördröjningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Diskmängdidentifiering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Diskmaskinens avstängning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Utplockning av disk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Skötsel och rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Silarnas rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Vad gör man när... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
...varningssignaler indikerar att ett fel uppstått på diskmaskinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
...problem med diskmaskinens drift uppstått. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
...diskresultatet inte är tillfredsställande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Anvisningar för kontrollinstitut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3
Innehåll
Uppställnings- och anslutningsanvisningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Diskmaskinens uppställning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Träluckans montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Anslutning av diskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Vattenanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Tillåtet vattentryck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Anslut tilloppsslangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

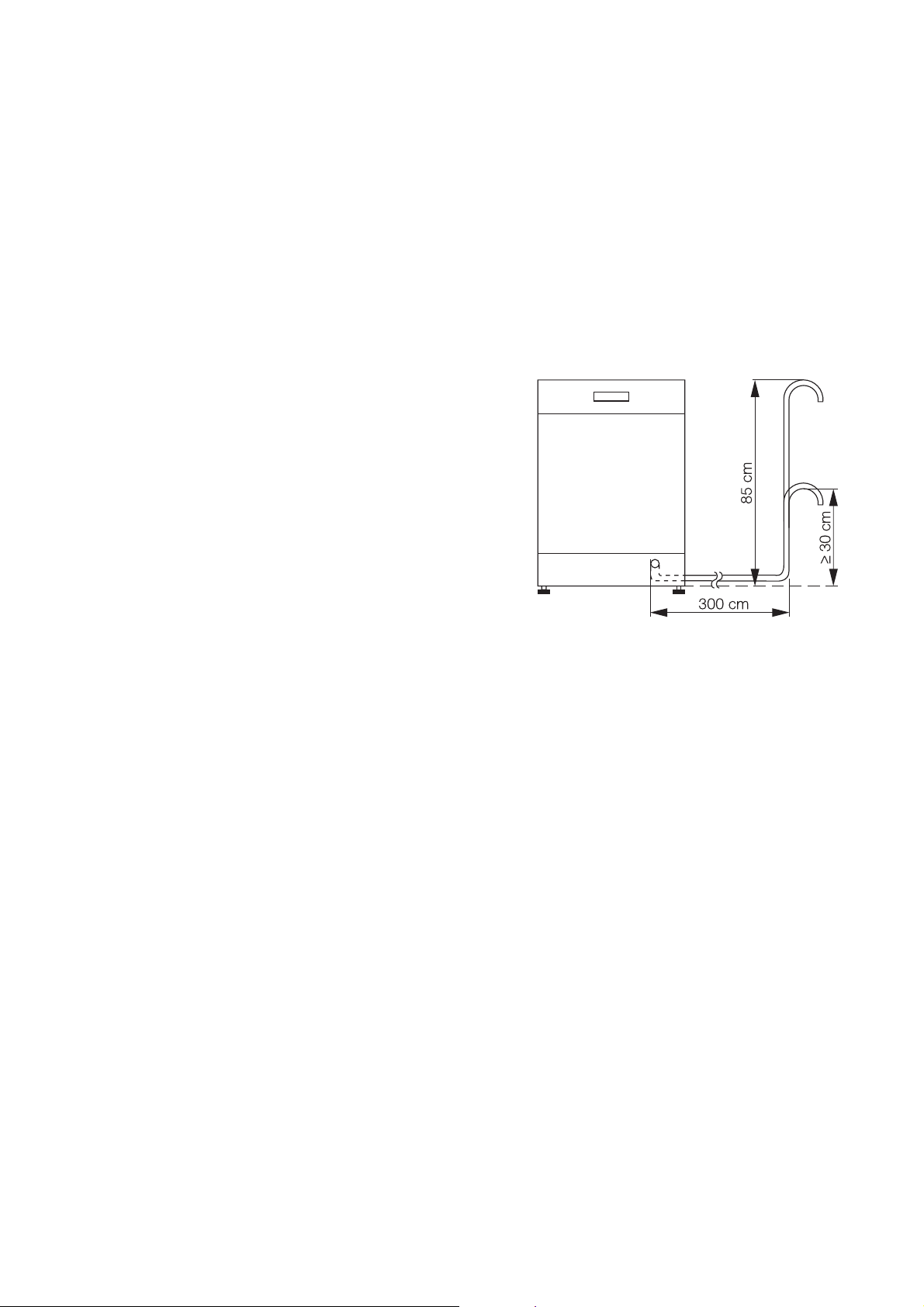

Avloppsanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Vattenskyddssystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Elektrisk anslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Anslutningsteknik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Konsumentkontakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Reklamation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Service och reservdelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
4
1 Säkerhetsanvisningar
De elektriska apparaterna från HUSQVARNA uppfyller tillämpade tekniska regler och säkerhetsnormer.
Som tillverkare känner vi oss trots detta förpliktade
att uppmärksamma på följande säkerhetsanvisningar.
Uppställning, anslutning, start
• Diskmaskinen får endast transporteras stående.
• Kontrollera att diskmaskinen inte har fått några
transportskador. En skadad maskin får under inga
omständigheter anslutas. Vid skador som uppstått
– kontakta leverantören.
• Se alltid till att uppgifterna om strömtyp och nät-
spänning på maskinens typskylt stämmer överens
med strömtyp och nätspänning på uppställnings-
platsen. Hur den använda strömkretsen avsäkras
framgår också av typskylten.
• Hur diskmaskinen ställs upp och ansluts på före-
skrivet sätt framgår av kapitlet "Installation". Fler-
uttagskontakter /-kopplingar och förlängningsslad-
dar får inte användas. Det kan orsaka brand på
grund av överhettning.
Säkerhet för barn
• Barn kan inte alltid bedöma farorna som finns i
samband med elektriska apparater. Lämna därför
aldrig barn utan uppsikt när diskmaskinen är
igång och låt dem inte leka med diskmaskinen –
risken finns att att de kan låsa in sig (risk för kväv-
ning!).
• Förpackningsmaterial (t ex plast, styropor) kan
vara farligt för barn. Kvävningsrisk! Håll förpack-
ningsmaterialet borta från barnen.
• Diskmedel kan förorsaka frätsår på ögon, mun
och svalg eller till och med leda till kvävning! Iaktta
därför säkerhetsanvisningarna av disk- och rengö-
ringsmedlens tillverkare.
• Vattnet i diskmaskinen är inget dricksvatten. Om
diskmedelsrester finns kvar i apparaten finns risk
för frätskador!
• När diskmaskinen ska lämnas till avfallshantering:
Dra ur stickkontakten, klipp av el-sladden och lägg
undan den. Bryt sönder lucklåset, så att luckan
inte kan stängas längre.
Allmän säkerhet
• Reparationer på diskmaskinen får endast företas
av fackpersonal. Felaktiga reparationer kan inne-
bära allvarliga risker för användaren. Vid repara-
tioner – kontakta vår kundservice eller AB
Elektroservice.
• Sätt aldrig på diskmaskinen när el-sladden, till-/
avloppsslangen är trasiga eller när manöverpane-
len, arbetsplattan eller området kring sockeln upp-
visar sådana skador som gör att man kan nå in i
apparatens inre.
• Vid skador på apparatens anslutningsledning eller
om den ska bytas mot en längre tilledning måste
den bytas (erhålles hos HUSQVARNA kundservice) genom en av HUSQVARNA auktoriserad
kundservice.
• Dra aldrig ur stickkontakten genom att hålla i sladden, utan håll alltid i stickproppen.
• Ombyggnader eller ändringar på diskmaskinen är
av säkerhetsskäl inte tillåtna.
• Se till att diskmaskinens lucka alltid är stängd förutom när disk plockas i eller ur. På så vis förhindras att någon kan snubbla över den öppnade
luckan och skadas.
• Om diskmaskinen har en knivlåda måste spetsiga
knivar och vassa bestickdelar läggas i knivlådan.
Om diskmaskinen inte har någon knivlåda måste
spetsiga knivar och vassa bestickdelar läggas i
överkorgen eller ställas med spetsen nedåt ibestickkorgen.
Ändamålsenlig användning
• Diska endast hushållsdisk med diskmaskinen.
Används apparaten för icke avsett syfte eller felaktigt, så svarar tillverkaren inte för eventuella skador.
• Innan du använder specialsalt, diskmedel och
sköljmedel – förvissa dig om att produkternas tillverkare uttryckligen rekommenderar dess
användning i hushållsdiskmaskiner.
• Fyll aldrig på lösningsmedel i diskmaskinen.
Explosionsfara!
• Vattenskyddssystemet skyddar tillförlitligt mot vattenskador. Följande förutsättningar måste vara
uppfyllda:
– Nätanslutningen måste vara kvar även vid
avstängd diskmaskin.
– Diskmaskinen måste vara korrekt installerad.
– Stäng alltid av vattenkranen när diskmaskinen
lämnas utan uppsikt för en längre tid, t.ex.
under semestertid.
• Sätt eller ställ dig aldrig på den öppnade luckan,
apparaten kan tippa.
• Vid störningar – stäng först av vattnet. Därefter
stängs apparaten av och stickkontakten dras ur
vägguttaget. Vid fast anslutning: säkring(ar) frånkopplas resp. skruvsäkringar skruvas ur.
5
2 Avfallshantering
Avfallshantering för emballaget
Diskmaskinens emballagematerial måste avfallshanteras på sakkunnigt och på föreskrivet sätt. Allt material som emballaget är tillverkat av är miljövänligt och
kan återanvändas.
• Plastdelar är märkta med internationellt standardiserade förkortningar:
– >PE< för polyetylen, t.ex. förpackningsfolier
– >PS< för polystyren, t.ex. dämpningsdelar
(principiellt fluorklorkolväte-fri)
– >POM< för polyoxymetylen, t.ex. plastkläm-
mor
• Kartongdelarna tillverkas av returpapper och
borde tillföras pappersinsamlingen.
Avfallshantering – gamla apparater
När din diskmaskin en gång har tjänat ut och inte kan
användas längre, ta den till nästa insamlingsställe
eller till affären där du köpt den. Där tar man emot
apparaten mot en mindre avgift.
2 Diska ekonomiskt och miljövänligt
• Diskmaskinen får endast anslutas till varmvatten
om din varmvattenanläggning inte värms upp
elektriskt.
• Ställ in vattenavhärdningen korrekt.
• Skölj inte av disken under rinnande vatten innan
du sätter in den i maskinen.
• När du diskar med en mindre mängd disk beräknar diskmängdidentifieringen den nödvändiga vattenmängden och förkortar programtiden. Mest
ekonomiskt är det att alltid diska med full maskin.
• Välj diskprogrammen efter typ av disk och nedsmutsningsgrad.
• Använd inga större mängder diskmedel, salt och
sköljmedel än vad som rekommenderas i denna
instruktionsbok och av produkttillverkaren.
6
Bild på maskinen, manöver- och indikeringsfältet
Takdusch
Gummitätning för
anslutning av vattentilloppet till den
övre sprutarmen
Sprutarmar
Fack för specialsalt
Brytaren för hårdhetsområden
Fack för
sköljmedel
Fack för
diskmedel
Manöver- och indikeringsfält
Ty p sk y l t
Silar
7
Manöver- och indikeringsfält
Till/Från-knapp
Manöverfältet består av Till/Från-knappen och programknapparna med LED-indikatorer.
Funktionsknappar: Följande funktioner kan ställas
in med hjälp av de här knapparna som komplettering
till det angivna diskprogrammet:
Funktionsknapp 1är ledig
Funktionsknappar
12
Manöverfält
3
4
Indikering av den
inställda starttiden
Starttid inställning
Kontrollindikatorerna har följande betydelse:
V
F
Indikering av de enskilda
programavsnitten
Påfyllning av specialsalt
Påfyllning av sköljmedel
Kontrollindikatorer
Funktionsknapp 2 Inställning av vattenavhärdare
Funktionsknapp 3
Funktionsknapp 4är ledig
Påslagning och avstängning av
sköljmedelsmatningen
Före den första diskningen
Innan du sätter igång diskmaskinen ska alla klämmor
för korgarnas transportsäkring avlägsnas.
Därefter skall töljande göras:
1. Inställning av vattenavhärdaren
2. Påfyllning av specialsalt för vattenavhärdaren
3. Påfyllning av sköljmedel
8
Inställning av avhärdare
För att förhindra kalkavlagringar på disken och i diskmaskinen, måste disken diskas med mjukt, dvs. kalkfattigt vatten. Därför är diskmaskinen utrustad med
en vattenavhärdare, där ledningsvatten med en hårdhetsgrad från 4 °d (tysk grad) avkalkas med hjälp av
specialsalt.
Vattnets hårdhetsgrad Inställning av hårdhetsgrad
i °d1) i mmol/l2) område
51 - 70
43 - 50
37 - 42
29 - 36
23 - 28
19 - 22
15 - 18
11 - 14 1,9 - 2,5 II 2 2
4 - 10 0,7 - 1,8 I/II 1 1
under 4 under 0,7 I
9,0 - 12,5
7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0
3,3 - 3,9
2,6 - 3,2
IV 1
III
mekaniskt elektroniskt
3
Ställ in vattenavhärdaren enligt tabellen så att den
motsvarar hårdhetsgraden i ditt bostadsområde. Vattenavhärdaren ställs in mekaniskt med hårdhetsgradinställningen och dessutom elektroniskt med
knapparna på manöverpanelen.
0*
Information om vattnets hårdhetsgrad i ditt
bostadsområde får du hos vattenverket.
9
8
7
6
5
4
3*
0
inget salt
nödvändigt
Antal
blinkande tecken
9
8
7
6
5
4
3
10
1)(°d) tysk hårdhetsgrad, mått på vattnets hårdhet
2)(mmol/l) millimol per liter, internationell enhet för vattnets hårdhet
*fabriksinställning
Ställ in avhärdaren enligt tabellen på den hårdhet
som ditt bostadsområde har:
1. Diskmaskinen måste vara avstängd.
2. Mekanisk inställning:
Öppna diskmaskinens lucka.
3. Ta ut den nedre diskkorgen ur diskmaskinen.
4. Vrid brytaren för hårdhetsområden till antingen O
eller 1.
5. Sätt tillbaka den nedre diskkorgen.
6. Elektronisk inställning:
Tryck samtidigt på funktionsknapparna 1 och 2
och håll dem intryckta.
7. Tryck på Till/Från-knappen. De aktiverade funktionsknapparnas LED-indikatorer blinkar.
8. Tryck på funktionsknappen 2 en gång till.
– Funktionsknappens LED-indikator 2 blinkar.
– Antalet blinkningar motsvarar det inställda
hårdhetssteget. (Undantag: hårdhetssteg 0
visas som 10 blinkningar).
– Samma antal blinkningar upprepas var 5:e
sekund.
9. Hårdheten ökar ett steg varje gång du trycker på
funktionsknappen 2.
(Undantag: efter hårdhetssteg 9 följer hårdhetssteg 0).
10.Tryck på Till/Från-knappen när hårdhetssteget är
korrekt inställt. Då sparas hårdhetssteget.
9
Påfyllning av specialsalt för vattenavhärdaren
1
Använd endast specialsalt för diskmaskiner.
Fyll aldrig på andra salttyper (t.ex. livsmedelssalt) eller diskmedel i saltfacket. Detta
skulle förstöra vattenavhärdaren.
Se till att du verkligen fyller på specialsalt.
Fyll på specialsalt:
• Första gången maskinen används.
• När kontrollampan
3
1. Öppna luckan, dra ut den undre korgen.
2. Skruva upp saltfackets lock motsols.
3. Endast när maskinen startas första gången:
4. Sätt den medlevererade tratten på fackets öpp-
3
5. Rengör fackets öppning och avlägsna saltres-
6. Skruva på locket medsols fram till stoppet, annars
3
Om vattnets hårdhetsgrad ligger under 4 °d i
ditt bostadsområde behöver du inte fylla på
specialsalt.
fyll saltfacket helt med vatten.
ning.
Fyll på specialsalt i facket med hjälp av tratten, allt
efter finhetsgrad ligger kapaciteten mellan ca. 1,01,5 kg. Fyll inte på för mycket specialsalt.
Vattnet som träder ut ur saltfacket när du fyller på specialsalt rinner ner i diskutrymmets
botten. Det har ingen betydelse, då vattnet
pumpas av när nästa diskprogram startas.
terna.
kan specialsalt komma in i diskvattnet. Det kan
medföra att glas inte blir riktigt glänsande. När du
har fyllt i specialsaltet, bör du därför alltid köra ett
diskprogram. På så vis spolas överflödigt saltvatten och lösa saltkorn bort.
Allt efter saltets finhetsgrad kan det ta några
timmar tills saltet har löst upp sig i vattnet
och kontrollampan specialsalt
igen. Vattenavhärdarens inställning och därmed även saltförbrukningen är beroende på
den lokala hårdhetsgraden på vattnet.
lyser på manöverpanelen.
V
slocknar
V
SALE
SALT
SALZ
SEL
10
Påfyllning av sköljmedel
Du får glänsande porslin utan fläckar och klara glas
om du använder sköljmedel.
Du har 2 möjligheter att tillföra
sköljmedel:
• Använder du diskmedel som redan innehåller
sköljmedel tillsätter du detta i behållaren för diskmedel.
– I sådana fall måste den automatiska mat-
ningen av sköljmedel från sköljmedelsbehållaren vara avstängd, detta för att undvika
dubbel dosering.
• Använder du diskmedel och sköljmedel var för sig
fyller du i sköljmedlet i sköljmedelsbehållaren.
– I sådana fall måste den automatiska mat-
ningen av sköljmedel från sköljmedelsbehållaren vara påslagen.
– Doseringen för sköljmedlet måste vara påsla-
gen.
1
Använd endast märkessköljmedel för diskmaskiner. Fyll aldrig i andra medel (till exempel ättiksessens) eller maskindiskmedel i
sköljmedelsbehållaren. Det skulle kunna
skada diskmaskinen.
Påslagning och avstängning av
sköljmedelsmatningen
1. Diskmaskinen måste vara avstängd.
2. Tryck samtidigt på funktionsknapparna 1 och 2
och håll dem intryckta.
3. Tryck på Till/Från-knappen.
De aktiverade funktionsknapparnas LED-indikatorer blinkar.
4. Tryck på funktionsknappen 3.
Funktionsknappens LED-indikator 3 blinkar.
5. Indikatorn
Indikatorn
blinkar:
Indikatorn
blinkar inte:
6. Sköljmedelsmatningen slås på och stängs av när
du trycker på funktionsknappen 3.
7. Tryck på Till/Från-knappen när den automatiska
matningen av sköljmedel är korrekt inställd.
Då är inställningen sparad.blinkar
L visar den momentana inställningen:
L
L
Sköljmedelsmatningen är
påslagen (förinställd i fabrik)
Sköljmedelsmatningen är
avstängd
11
Påfyllning av sköljmedel
Fyll på sköljmedel om du använder maskindiskmedel
och sköljmedel var för sig:
– Innan du tar diskmaskinen i drift för första
gången
– När kontrolindikatorn
Sköljmedelsfacket befinner sig på diskmaskinluckans insida.
1. Öppna luckan.
2. Tryck på sköljmedelsfackets öppningsknapp med
fingrarna.
3. Öppna sköljmedelsfackets lock helt.
4. Fyll på med sköljmedel exakt upp till markeringen
“max”; detta motsvarar ca. 140 ml.
5. Fäll tillbaka och tryck på locket tills detta hakar
fast.
6. Om sköljmedel spills skall det torkas bort med en
trasa. Annars uppstår för mycket skum under diskningen.
H lyser på panelen.
Inställning av sköljmedelsdosering
3
1. Öppna diskmaskinsluckan.
2. Tryck på sköljmedelsfackets öppningsknapp med
3. Öppna sköljmedelsfackets lock helt.
4. Ställ in doseringen.
5. Fäll tillbaka och tryck på locket tills detta hakar
6. Om sköljmedel spills skall det torkas bort med en
Vid sköljning doseras sköljmedlet automatiskt. Doseringen kan ställas in mellan 1-6.
Standardmässigt är doseringen inställd på
“4”. Ändra endast på doseringen när glas
och porslin uppvisar mjölkiga fläckar eller när
intorkade vattendroppar är synliga.
fingrarna.
fast.
trasa.
12
Vid dagligt bruk
• Måste grovt salt eller sköljmedel fyllas på?
• Sortera bestick och övrig disk i diskmaskinen
• Fyll på diskmedel
• Välj lämpligt diskprogram för bestick och övrig
disk
• Starta diskprogrammet
Sortering av bestick och övrig disk
1
• Innan du sorterar disken, bör du:
• Iaktta vid sorteringen av bestick och övrig disk:
Rengöringssvampar, hushållstrasor och
samtliga föremål som kan suga upp vatten
får inte rengöras i diskmaskinen
får inte diskas i diskmaskinen: lämpar sig endast delvis för diskning i diskmaskinen:
– Bestick med skaft av trä, horn, porslin
eller pärlemor
– Ej värmebeständiga plastdelar
– Äldre bestick, vars kitt
är känsligt för värme
– Limmade disk- eller besticksdelar
– Föremål av tenn- resp. koppar
– Blykristallglas
– Ståldelar som lätt rostar
– Trä-/frukostbrädor
– Konstnärliga föremål
– avlägsna större matrester.
– ställa grytor med inbrända matrester i vatten.
– Bestick och övrig disk får inte hindra sprutar-
marnas rörelser.
– Föremål som muggar, glas, grytor etc. sorteras
med öppningen neråt. Därmed förhindras att
vatten kan samlas i dem.
– Besticksdelar och övrig disk får inte ligga i var-
andra eller staplas över varandra.
– För att undvika att glas ska gå sönder får gla-
sen inte stöta mot varandra
– Små föremål (t.ex. lock) läggs i bestickskorgen
.
Följande typ av bestick/disk
– Stengodsporslin får endast diskas i diskmaskin om till-
verkaren uttryckligen intygar att det lämpar sig för det.
– Glasyrdekor kan efter många omgångar i diskmaskinen
blekna.
– Silver- och aluminiumdelar tenderar att missfärgas vid
diskning, matrester såsom äggvita, äggula, senap förorsakar ofta missfärgningar och fläckar på silver. Därför
måste silver alltid omedelbart sköljas av och matrester
avlägsnas om det inte diskas direkt efter användningen.
– Somligt glas kan bli matt efter många omgångar i disk-
maskinen.
13
Sortering av besticken
1
För att alla besticksdelar ska spolas med vatten, bör
du
1. sätta gallerinsatsen på bestickskorgen
2. placera korta knivar, gafflar och skedar i besticks-
Några diskmaskinsmodeller har bestickkorgar utan
bestickgaller.
Långa, spetsiga besticksdelar i bestickskorgen är farliga, i synnerhet för barn (se
säkerhetsanvisningar). De måste därför läggas i överkorgen.
korgens gallerinsats med skaftet nedåt.
Sortera grytor, pannor och stora
tallrikar
Större och starkt nedsmutsad disk sorteras i den
undre korgen.
3
För att lättare kunna sortera större föremål
kan
- den bakre tallriksinsatsen tas ut ur
underkorgen.
- bestickkorgen i underkorgen skjutas i sidled.
14
Sortera muggar, glas och kaffeservis
Små, ömtåliga föremål och långa, spetsiga besticksdelar sorteras i den övre korgen.
• Sortera disken på och under de uppfällbara ytorna
för muggar så att diskvattnet kan nå all disk.
• Ytorna för muggar kan fällas upp när höga föremål ska diskas.
• Vin-, champagne- samt konjaksglas ställs resp.
hängs i urtagen som finns på muggarnas förvaringsytor.
• Glas, bägare osv. kan även ställas på de båda
raderna av piggar till vänster i överkorgen.
15
Överkorgen kan ställas in på o lika
höjder
Diskens maximala höjd i
överkorgen underkorgen
upplyft överkorg 22 cm 31 cm
vid
vid nedsänkt överkorg 24 cm 29 cm
3
Höjdinställningen kan även företas när korgarna är fulla.
Diskmaskinen är, beroende på modell, utrustad med överkorg enligt "Variant 1" eller
"Variant 2":
Nedsänkning av överkorgen:
1. Dra ut överkorgen helt.
2. Lyft överkorgen i handtaget bak på höger sida och
sänk ner den.
Lyftning av överkorgen:
1. Dra ut överkorgen helt.
2. Lyft upp överkorgen i handtaget, dra den fram en
liten bit och låt den falla in i spåret i den övre ställningen.
Nedsänkning av överkorgen:
1. Dra ut överkorgen helt.
2. Lyft överkorgen i handtaget och för den uppåt så
långt det går och sänk den sedan rakt nedåt.
Överkorgen glider in i spåret för det nedre läget.
Variant 1
Variant 2
Lyftning av överkorgen:
1. Dra ut överkorgen helt.
2. Lyft överkorgen i handtaget och för den uppåt så
långt det går och sänk den sedan rakt nedåt.
Överkorgen glider in i spåret för det övre läget.
16
Påfyllning av diskmedel
1
Använd endast maskindiskmedel.
Fyll på diskmedel:
Innan ett diskprogram startar (inte för fördiskprogram). Diskmedlet avges till vattnet under programmet.
2
Diskmedelsfacket befinner sig på luckans insida.
1. Om luckan är stängd:
2. Fyll på diskmedel i diskmedelsbehållaren. Marke-
3. Fäll tillbaka och tryck på locket tills detta hakar
3
Beakta tillverkarens rekommendationer för
dosering och förvaring av diskmedlet på förpackningen.
Tryck på öppningsknappen (1).
Luckan öppnas.
ringslinjerna hjälper dig vid doseringen:
“20” motsvarar ca. 20 ml diskmedel,
“30” motsvarar ca. 30 ml diskmedel.
fast.
Vid mycket smutsad disk fyller man på extra
diskmedel i sidokammaren (2). Detta diskmedel aktiveras redan under fördisken.
Kompaktdiskmedel
Maskindiskmedel delas in i två grundtyper utifrån sin
kemiska sammansättning:
– vanliga, alkaliska maskindiskmedel med frä-
tande beståndsdelar.
– lågalkaliska kompaktdiskmedel med natur-
liga enzymer.
2
Diskprogram i 50 °C tillsammans med kompaktdiskmedel skonar både miljön och din
disk, eftersom dessa diskprogram är speciellt
anpassade efter de smutslösande egenskaperna hos enzymer i kompaktdiskmedel.
Därför når diskprogram i 50 °C tillsammans
med kompaktdiskmedel samma resultat som
annars nås med vanliga program vid 65 °C.
Kompaktdiskmedel i tablettform
3
De olika tillverkarnas kompaktdiskmedel i
tablettform löser sig olika snabbt. Därför
kan vissa tabletter inte utveckla hela sin kraft
i kortprogram. Kör därför normalprogram
med avspolning om du använder tabletter.
17
Välj diskprogram (programtabell)
Välj ut lämpligt diskprogram med hjälp av den här
tabellen:
Typ av
diskgods:
Extra:
Typ av
smuts:
Lämpligt
diskprogram:
Tryck på programknappen:
Programför-
1)
lopp:
Förbrukningsvärden
2)
- -
kraftigt
nedsmutsat,
intorkade matrester, särskilt äggvita och stärkelse
Mat- och kokkärl
normalt
nedsmutsat,
intorkade matrester
för disk som är
känslig för värme
normalt
nedsmutsat
särskilt lämpligt
för kompaktdiskmedel
Kaffe- och des-
sertporslin
för ömtåligt glas -
lätt
nedsmutsat
Alla typer av
diskgods
Använt porslin
som ställs i diskmaskinen för att
diskas vid en
senare tidpunkt.
ттттт
bae 3)fK
avspolning
diskning
2x mellasköljning
slutsköljning
torkning
ттттт
avspolning
diskning
mellansköljning
slutsköljning
torkning
avspolning
diskning
mellansköljning
slutsköljning
torkning
diskning
mellansköljning
slutsköljning
-
avspolning
-
-
-
-
Disktid 110 - 120 minuter 89 - 99 minuter 110 - 120 minuter 37 minuter 12 minuter
Energi 1,75 - 1,95 kWh 1,05 - 1,25 kWh 0,95 - 1,05 kWh 0,8 kWh < 0,1 kWh
Vatten 19 - 21 liter 14 - 16 liter 13 - 15 liter 11 liter 4 liter
1)
Vissa avsnitt i diskprogrammen är lite mindre tysta, då disken vid vissa avsnitt spolas av kraftigare under en kort tid för
bättre rengöring.
2)
Förbrukningsvärdena har beräknats under normerade förhållanden. De beror på hur fyllda korgarna är. Avvikelser kan dä
för förekomma under verkliga förhållanden.
3)
Testprogram
18
Starta diskprogrammet
1. Öppna diskmaskinens lucka.
2. Kontrollera om bestick och den övriga disken är så
sorterad i diskmaskinen att sprutarmarna kan röra
sig fritt.
3. Öppna vattenkranen helt.
4. Tryck på till/från-knappen ON/OFF. Till/från-knap-
pens ON/OFF lampa lyser.
5. Tryck på programknappen för önskat program (se
"programtabell").
Programindikeringen lyser.
Har du av misstag valt fel diskprogram?
• Vill du byta diskprogrammet inom de 6 första
sekunderna efter programvalet, så tryck kort på
knappen för det nya diskprogrammet.
• Vill Dy byta diskprogrammet vid en senare tidpunkt, gör så här:
– Tryck på knappen för det nya diskprogrammet
och håll den nedtryckt. Nu blinkar indikeringarna för båda diskprogrammen.
– Efter några sekunder blinkar endast indike-
ringen för det nya diskprogrammet. Släpp programknappen, det nya diskprogrammet är
inprogrammerat.
6. Stäng luckan. Efter ungefär 6 sekunder startar det
valda diskprogrammet.
3
Om akustiska felmeddelanden hörs efter programmets start, läs avsnittet "Vad gör man
om...".
Radering av diskprogram
Ett valt diskprogram kan endast raderas när diskmaskinens lucka är öppen, men inte inom de 6 första
sekunderna efter programvalet.
Efter 6 sekunder kan diskprogrammet raderas enligt
följande:
1. Tryck på knappen för det pågående diskprogrammet och håll den nedtryckt. Programindikeringen
för det pågående diskprogrammet blinkar i några
sekunder och slocknar därefter.
2. Släpp programknappen, diskprogrammet raderas.
3
Det valda diskprogrammet raderas ej när du
stänger av diskmaskinen.
Avbrott av diskprogrammet (endast
i nödfall)
3
1
1. Öppna diskmaskinens lucka.
2. Undanröj orsaken till nödöppningen.
3. Stäng luckan. Det valda diskprogrammet fortsät-
Avbryt ett pågående diskprogram endast om
det är absolut nödvändigt. När diskmaski-
nen åter stängs värms den inkomna luften
upp och utvidgar sig. Därigenom kan vatten
komma in i bottenvannan och eventuellt
utlösa vattenskyddssystemet.
När luckan öppnas kan het ånga strömma ut.
Risk för brännskador! Öppna luckan försiktigt.
ter.
Inställning eller ändring av
startfördröjningen
Med startfördröjningen kan du välja om ett diskprogram ska startas efter 3, 6 eller 12 timmar.
1. Tryck på till/från-knappen ON/OFF.
2. Tryck på knappen för önskat diskprogram
3. Ställ in startfördröjningen:
Tryck på knappen
lyser bredvid timmarna efter vilka diskprogrammet
ska startas.
Startfördröjning ändras:
Sålänge diskprogrammet inte har startats kan du
ändra den inställda startfördröjningen genom att
trycka på knappen
Radera startfördröjningen:
Så länge diskprogrammet inte startat kan du
radera startfördröjningen. Tryck då på
pen så många gånger som behövs för att ingen av
de tre timangivelserna längre ska visas. Det valda
diskprogrammet startar direkt efter att luckan
stängts.
3
4. Stäng luckan.
Programförloppsindikeringarna lyser inte när
en starttid har ställts in.
I så ofta tills indikeringen
I.
I-knap-
19
Diskmängdidentifiering
När ett diskprogram startas och det endast finns lite
disk i den övre och/eller den undre korgen, så anpassas diskvattenmängden och diskprogrammets längd
till diskmängden med hjälp av en intelligent elektronik. Därigenom kan man snabbt och ekonomiskt
diska även mindre mängder disk. Vid den halva
mängden disk (servis för 6 personer) sparas upp till 2
liter vatten och 0,2 kWh energi.
Diskmaskinens avstängning
När diskprogrammet en signal ljuder i 5 sekunder.
1
1. Öppna luckan
2. Tryck på Till/Från-knappen ON/OFF.
När luckan öppnas omedelbart efter programmets slut kan het ånga strömma ut.
Öppna luckan försiktigt.
Lampan i Till/Från-knappen ON/OFF slocknar.
Om diskmaskinen inte stängs av, upprepas signalen efter 10 minuter.
Utplockning av disk
3
• Het disk är känslig för stötar. Låt den därför svalna
innan du plockar ut den.
• Låt disken vara kvar i diskmaskinen ca. 15 minuter
efter programmets slut för att svalna och torka.
• Töm först den undre korgen och därefter den
övre. Därmed förhindras att vatten droppar ner
från den övre korgen på disken i den undre korgen
och förorsakar vattenfläckar.
20
Skötsel och rengöring
1
• Rengör vid behov diskmaskinens manöverdelar
• Spolarmarna behöver inte rengöras.
• Kontrollera med jämna mellanrum om diskmaski-
Använd under inga omständigheter repanderengöringsmedel eller aggressiva rengöringsmedel.
endast med en mjuk trasa och varmt, rent vatten.
nens diskutrymme, lucktätningen och vattentilloppet är nedsmutsade – rengör vid behov.
Silarnas rengöring
3
1. Öppna luckan, dra ut den undre korgen.
2. Diskmaskinens silsystem består av grov-/finsil,
3. Vrid handtaget motsols ¼ varv och ta ut det.
Silarna i botten på maskinens diskutrymme
är i hög grad självrenande.
De bör ändå kontrolleras och rengöras
ibland. Smutsiga silar påverkar diskresultatet.
mikrosil och en plan finsil. Med mikrosilens handtag kan hela systemet lyftas upp och tas ut.
4. Ta grov-/finsilen (1) i handtagsöglan och dra ut
den från mikrosilen (2).
5. Rengör alla silarna grundligt under rinnande vatten.
6. Ta ut den plana finsiler (3) ur botten på maskinens
diskutrymme och rengör den grundligt på båda
sidorna.
7. Sätt tillbaka den plana finsiler i diskutrymmets botten.
8. Sätt tillbaka grov-/finsilen i mikrosilen och sätt ihop
silarna.
9. Sätt in silkombinationen och fäst den genom att
vrida handtaget medsols till stoppet. Se till att den
plana finsilens kant ligger an ordentligt mot diskutrymmets botten.
1
Man får absolut inte använda maskinen utan
att silarna sitter på plats.
21
Vad gör man när...
Försök att åtgärda mindre störningar på diskmaskinen själv med hjälp av den här anförda informationen. Om du ändå anlitar AB Elektroservice för en av
de störningar som finns upplistade här eller för fel
som uppstått pga felaktig betjäning, debiteras service-besök även under reklamationstiden.
...varningssignaler indikerar att ett fel uppstått på
diskmaskinen.
• Om en eller två ständigt återkommande varningssignaler ljuder efter programmets start, så signalerar detta att ett fel uppstått på diskmaskinen,
som du eventuellt kan åtgärda själv.
Efter att felet avhjälpts, tryck på knappen för diskprogrammet som påbörjats och stäng luckan.
Diskprogrammet fortsätter.
Störning Möjlig orsak Åtgärd
1 ständigt återkommande
varningssignal ljuder, och
i manöver- och indikeringsfältet blinkar programindikeringen och indikeringen
M.
2 ständigt återkommande
varningssignaler ljuder
och i manöver- och indikeringsfältet blinkar programindikeringen och
indikeringen
C.
Vattenkranen är tilltäppt eller igenkalkad. Rengör vattenkranen.
Vattenkranen är stängd. Öppna vattenkranen.
Silen (om sådan finns) vid vattenkranens
slangkoppling är tilltäppt.
Tilloppsslangen är inte rätt dragen. Kontrollera slangdragningen.
Vattenlåset är tilltäppt. Rengör vattenlåset.
Avloppsslangen är inte rätt dragen. Kontrollera slangdragningen.
Kontakta service om samma varningssignaler
hörs på nytt.
• Om fler än två ständigt återkommande varningssignaler ljuder efter programmets start, kontakta
service och ange antalet varningssignaler och tala
om ifall det blinkar några kontrollampor i manöveroch indikeringsfältet.
Rengör silen i slangkopplingen.
3 ständigt återkommande
varningssignaler ljuder
och i manöver- och indikeringsfältet blinkar indikato-
rerna
C och M.
22
Översvämningsskyddet har reagerat.
Stäng av vattenkranen och kontakta
service.
...problem med diskmaskinens drift uppstått.
Störning Möjlig orsak Avhjälpande
Programmet startar
inte.
I diskutrymmet syns
rostfläckar.
Pipande ljud under
diskningen.
Diskmaskinens lucka är inte
stängd ordentligt.
Stickkontakten är inte ansluten till vägguttaget.
Säkringen är defekt. Byt ut säkringen.
Vid diskmaskinsmodeller med startfördröjning: En starttid har förinställts.
Diskutrymmet består av rostfritt stål. Rostfläckar i diskutrymmet beror på främmande
rost (rostpartiklar ur vattenledningen, från
grytor, bestick etc.). Avlägsna dylika fläckar
med ett vanligt rengöringsmedel för stål.
Pipljudet är betydelselöst. Använd ett annat diskmedel.
Stäng luckan.
Anslut stickkontakten till vägguttaget.
Om du vill starta diskmaskinen meddetsamma:
- Ställ starttiden på 0 timmar på maskiner med multidisplay.
- Radera startfördröjningen på maskiner utan multidisplay.
Diska endast bestick och övrig disk som
lämpar sig.
Stäng locket på facket för specialsalt
ordentligt.
...diskresultatet inte är tillfredsställande.
Disken blir inte ren.
• Du har inte valt rätt diskprogram.
• Disken har varit så placerad att diskvattnet inte
nått alla delar. Korgarna får inte vara för fulla.
• Silarna i botten på diskutrymmet är inte rena eller
felaktigt isatta.
• Fel diskmedel har använts eller diskmedlet är för
lågt doserat.
• Kalkavläggningar på disken: facket för specialsalt
är tomt eller vattenavhärdningen är fel inställd.
• Avloppsslangen är inte korrekt installerad.
Disken torkar inte och är glanslös.
• Inget sköljmedel har använts.
• Facket för sköljmedel är tomt.
På glasen och den övriga disken bildas
ränder, strimmor, mjölkaktiga fläckar
eller en blåskimrande beläggning.
• Använd mindre sköljmedel.
På glasen och den övriga disken finns
intorkade vattendroppar.
• Använd mer sköljmedel.
• Diskmedlet kan vara orsaken. Kontakta diskmedelstillverkarens kundservice.
23
Tekniska data
Kapacitet: Servis för 12 personer inklusive serveringsdelar
Tillåtet vattentryck:
1-10 bar (=10-100 N/cm
2
= 0.1-1.0 MPa)
Elektrisk anslutning:
Integrerbara och inbyggda diskmaskiner.
Mått: 820 – 880 x 596 x 570 (h x b x d i mm)
max. vikt: 50 kg
Fullt integrerbara diskmaskiner.
Mått: 820 – 880 x 596 x 546 - 550 (h x b x d i mm)
max. vikt: 50 kg
Denna apparat motsvarar följande EG-direktiv:
• 73/23/EEG från 19.02.1973 – lågspänningsdirektiv
• 89/336/EEG från 03.05.1989
(inklusive ändringsdirektiv 92/31/EEG)direktiv om elektromagnetisk kompatibilitet
Uppgifter om den elektriska anslutningen framgår av typskylten som befinner sig innanför diskmaskinsluckan på dess högra sida.
24
Anvisningar för kontrollinstitut
Kontrollen enligt EN 60704 måste göras med testprogrammet (se programtabellen) vid full maskin.
Kontrollerna enligt EN 50242 måste göras med testprogrammet (se programtabellen) vid full vattenavhärdarbehållare och full sköljmedelsbehållare.
Full maskin:
12 fastställda kuvert, inklusive serveringsporslin
Dosering av diskmedel: 5 g + 25 g (typ B) 20 g (typ B)
Sköljmedelsinställning: 4 (typ III) 4 (typ III)
Placeringsexempel: Överkorg
Placeringsexempel: Överkorg
Halvfull maskin:
6 fastställda kuvert, inklusive serveringsporslin,
varannan plats i korgarna är tom
Placeringsexempel: Underkorg
25
Placeringsexempel: Bestickkorg
Vissa diskmaskinsmodeller har bestickkorgar utan
galler.
26
UPPSTÄLLNINGS- OCH ANSLUTNINGSANVISNINGAR
Diskmaskinens uppställning
• Diskmaskinen måste ställas upp stabilt i vågrätt
läge på ett fast underlag.
• Genom att skruva ut skruvfötterna kompenserar
du för ojämnheter i golvet och anpassar höjden på
diskmaskinen till annan inredning :
– med en skruvmejsel.
• På inbyggda, integrerbara samt helintegrerbara
diskmaskiner ställer du in de bakre fötterna framtill
på maskinen, med hjälp av en skruvmejsel.
• Se till att du lägger avloppsslangen, tilloppsslangen och elsladden i den bakre sockelindragningen på ett sådant sätt att de varken kan brytas
eller klämmas av.
• Diskmaskinen måste dessutom vara fast ihopskruvad med den genomgående köksarbetsplattan eller med snickeriskåpen som står bredvid.
Detta är absolut nödvändigt för att kunna garantera den stabilitet som krävs enligt VDE-föreskriften.
Träluckans montering
(se bifogad monteringsschablon)
3
Bredd: 591 mm – 594 mm
Tjocklek: 16 mm – 24 mm
Höjd: max. 715 mm
Vikt: max. 10 kg
Maskinluckan kan täckas för med en trälucka/snickerilucka med följande mått:
27
Anslutning av diskmaskinen
Vattenanslutning
Diskmaskinen har säkerhetsanordningar för att förhindra att sköljvatten tränger tillbaka i dricksvattenledningen och uppfyller gällande vattentekniska
säkerhetsföreskrifter.
• Diskmaskinen kan anslutas till kallvatten och till
varmvatten upp till max. 60 °C.
• Diskmaskinen får inte anslutas till öppna varmvattenapparater och genomströmningsvärmare.
Tillåtet vattentryck
Lägsta tillåtna vattentryck:
2
1 bar (=10 N/cm
Högsta tillåtna vattentryck:
10 bar (=100 N/cm
=100 kPa)
2
=1 MPa)
Vid vattentryck under 1 bar skall man rådfråga en installatör.
Vid mer än 10 bar vattentryck måste man förkoppla en tryckreduceringsventil (kan köpas i fackhandeln).
Anslut tilloppsslangen
1
3
• Om längre slangar behövs än de som bifogas,
Tilloppsslangen får vid anslutningen inte
bockas, klämmas eller vara ihoprullad.
Anslut tilloppsslangen med slangförskruvningen (ISO 228-1:2000) till en vattenkran
med utvändig (¾ tum) gänga. Slangförskruvningens mutter skall endast dras åt för
hand.
För anslutning av vatten, rekommenderar vi
installation av en extra vattenkran eller montera en anslutning till en befintlig kran.
skall man använda sig av de i handeln förekommande VDE-tillåtna kompletta slangsatserna:
– Slangsats “WRflex 100” (E-nr.: 911 239 034)
– Slangsats “WRflex 200” (E-nr.: 911 239 035)
28
Avloppsanslutning
Enligt Svensk Byggnorm skall avloppslangen vara
monterad sä att den på ett ställe är förd upp tillten
nivå motsvarande avloppsenhetens överkant.
Slangen ska där varad fixerad på ett betryggande
sett.
Avloppsslang
1
• Avloppsslangens anslutning:
Avloppsslangen får inte vikas eller klämmas.
– maximalt tillåten höjd: 1 meter.
– minsta nödvändiga höjd 30 cm över appara-
tens undre kant.
Förlängningsslangen
• Förlängningsslangen erhålles i fackhandeln eller
hos Distriparts. Slangens inre diameter måste
uppgå till 19 mm för att inte påverka apparatens
funktion.
• Förlängningsslangen får installeras högst 3 meter
vågrätt och den maximalt tillåtna höjden för
avloppslangens anslutning uppgår till 85 cm.
Vattenlåsanslutning
• Avloppsslangens hylsa (ø 19 mm) lämpar sig för
alla vanliga typer av vattenlås. Vattenlåsanslutningens yttre diameter måste uppgå till minst
15 mm.
• Avloppsslangen ska sättas fast på vattenlåset
med den bifogade slangklämman.
Avloppsanslutning på högt inbyggd diskmaskin
Ligger avloppsanslutningen på högt inbyggd diskmaskin på en höjd mindre än 30 cm över apparatens
undre kant, måste byggsatsen ET 111099520 monteras av service.
Vattenavlopp i diskhon (endast möjlig vid
golvapparater)
Om du vill hänga in avloppsslangen i en diskho –
använd slangknäet som kan dras på slangen. Detta
medföljer inte denna maskin och beställes från Distriparts under reservdelsnumret ET 646 069 190.
1. Dra på knäet på avloppsslangen.
2. Se till att avloppsslangen inte glider ner från disk-
hons kant.
Stick snöret genom slangknäets hål och sätt fast
det på väggen eller på vattenkranen.
29
Vattenskyddssystem
För att skydda diskmaskinen mot vattenskador är den
utrustad med ett vattenskyddssystem.
I händelse av fel kopplas tömningspumpen in.
Så kan inget vatten rinna ut. Restvattnet i apparaten
pumpas automatiskt ur.
1
Vattenskyddssystemet fungerar också när
apparaten är avstängd – den får emellertid
inte vara bortkopplad från el-nätet.
Elektrisk anslutning
1
Vid anslutningen skall hänsyn tas till föreskrifterna
från VDE (Tyska elektroteknikers förbund) och i förekommande fall till lokala tilläggsbestämmelser. Efter
installationen får inga spänningsförande delar eller
driftisolerade ledningar vara beröringsbara med provanordningen, i enlighet med EN 60335/DIN VDE
0700.
Uppgifter för den elektriska anslutningen finns på typskylten som sitter på diskmaskinsluckans högra
innerkant. Om maskinen är omkopplingsbar skall
dessutom hänsyn tas till uppgifterna på omkopplingsschemat, som finns i nätanslutningsdosan.
Kontrollera innan anslutningen att nätspänningen och
strömarten som finns angivna på typskylten stämmer
överens med nätspänningen och strömarten på uppställningsplatsen. På typskylten finns även uppgift om
vilken säkring som krävs.
In enlighet med de tekniska anslutningsvillkoren från elinstallationsföretagen måste den
fasta anslutningen till elnätet göras av en
behörig elektriker.
Dra ut stickkontakten när diskmaskinen skall skiljas
från elnätet.
Observera! Se till att det går att komma åt stickkontakten när maskinen är installerad.
Om maskinen är fast ansluten till elnätet, måste det i
installationen finnas en allpolig frånskiljare (jord,
fas) (t.ex. en jordfelsbrytare) som gör det möjligt att
skilja maskinen från nätet. Frånskiljarens kontaktavstånd skall vara > 3 mm.
30
Anslutningsteknik
Tillopps- och avloppsslangar samt el-sladden måste
anslutas till höger eller vänster om diskmaskinens
sida då det inte finns plats för dessa bakom apparaten.
Nedanstående exempel på en sanitär- och el-installation är endast en rekommendation. Avgörande är villkoren på uppställningsplatsen: (existerande
anslutningar, el- resp. vattenverkets lokala anslutningsföreskrifter, etc...).
Vattentillopp
2 stutsar 45° eller raka,
ytterdiameter 19 mm, längd 30 mm
Elektrisk
ledning
Vattenavlopp
El – anslutning
Dubbelventil
Vattenavlopp
Elektrisk ledning
Vattentillopp
31
Konsumentkontakt
Sverige
Har du frågor angående produktens funktion eller
användning ber vi dig att kontakta vår konsumentkontakt på tel. 08 - 672 53 50 eller via e-mail på vår hemsida www.husqvarna.se
Reklamation
Sverige
Vid försäljning till konsument i Sverige gäller den
svenska konsumentlagstiftningen. Kom ihåg att
spara kvittot för eventuell reklamation.
32
333435
SERVICE OCH RESERVDELAR
Har du frågor om eller vill beställa service eller
reservdelar ber vi dig att kontakta återförsäljaren eller
vår rikstäckande service på
tel. 020 - 76 76 76 eller via e-mail på www.elektroservice.se. Se adressen till ditt närmaste service-
kontor i telefonkatalogen Gula sidorna under Hushållsutrustning, vitvaror - service.
3
Innan du kontaktar service, skriv upp följande enligt
dataskylten:
Modellbeteckning ..........................................
Produktnummer .............................................
Serienummer ...................................................
Inköpsdatum ...................................................
Hur och när uppträder felet ?
Innan du beställer service, kontrollera
först om du kan avhjälpa felet själv.
Här i bruksanvisningen finns en tabell, som
beskriver enklare fel och hur man kan
åtgärda dem. Observera, elektriska fel skall
alltid åtgärdas av certifierad elektriker.
Husqvarna
email: domestic@husqvarna.se www.husqvarna.se
822 946 634 - 00 - 0302
Loading...
