Bästa kund,
läs noga igenom denna bruksanvisning och spara
den för senare behov.
Lämna över denna bruksanvisning till en eventuell ny
ägare av diskmaskinen.
Följande symboler användes i texten:
1 Säkerhetsanvisningar
Varning! Anvisningar för Din personliga säkerhet.
Observera! Anvisningar för att undvika skador
på diskmaskinen.
3 Anvisningar och praktiska tips
2 Miljöinformation
3 Din automatiska diskmaskin har det nya
disksystemet “IMPULSDISK“. För att uppnå
en bättre rengöring av disken, varierar med
detta system motorvarvtalet och spoltr.
2
Page 3
Innehåll
Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Säkerhet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Beskrivning av diskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Manöverpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Före första användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Inställning av vattenavhärdaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Påfyllning av specialsalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Påfyllning av sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Vid den dagliga användningen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Arrangering av bestick och disk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Höjdjustera överkorgen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Påfyllning av diskmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Användning av 3 i 1 diskmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Val av diskprogram (Programtabell) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Start av diskprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Inställning av startfördröjning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Stänga av diskmaskinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Skötsel och rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Vad gör jag om... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Avhjälpa mindre störningar själv. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
När diskresultatet inte är tillfredsställande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Avfallshantering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Anvisningar för kontrollinstitut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Uppställnings- och anslutningsanvisning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Säkerhetsanvisningar för installationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Placering av diskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Anslutning av diskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Konsumentkontakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Service och reservdelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
3
Page 4
Bruksanvisning
1 Säkerhet
Före första användning.
• Beakta “Uppställnings- och anslutningsanvis-
ningarna“.
Bestämmelser för användning
• Diskmaskinen är endast avsedd för diskning av
hushållsdisk.
• Ombyggnad eller förändringar av diskmaskinen är
inte tillåten.
• Använd endast specialsalt, disk- och sköljmedel
som är avsett för hushållsdiskmaskiner.
• Häll inget lösningsmedel i diskmaskinen. Risk för
explosion!
Barnsäkerhet
• Håll barn borta från förpackningsdelar. Risk för
kvävning!
• Barn känner ofta inte till riskerna vid användandet
av elektriska apparater. Lämna inte barn utan uppsikt vid diskmaskinen.
• Säkerställ att inte barn eller husdjur klättrar in i
diskmaskinen. Livsfara!
• Diskmedel kan orsaka frätskador i ögon, mun och
svalg. Livsfara! Beakta skölj- och diskmedelstillverkarens säkerhetsanvisningar.
• Vattnet i diskmaskinen är inget dricksvatten. Risk
för frätskador!
Allmän säkerhet
• Reparationer av diskmaskinen får endast utföras
av en fackman.
• Slå från diskmaskinen och stäng vattenkranen då
maskinen ej användes.
• Dra aldrig i el-sladden för att ta ur kontakten, utan
dra alltid i kontakten.
• Se till att diskmaskinens lucka alltid är stängd förutom när disk plockas i eller ur. På så vis förhindras
att någon kan snubbla över den öppnade luckan
och skadas.
• Sätt eller ställ Dig inte på den öppna luckan.
• Maskinen får inte placeras i ett utrymme där det
finns risk att temperaturen sjunker under 0ºC, (frysrisk).
4
Page 5
Diskmaskinens luckspärr
Diskmaskinen har en luckspärr vilken förhindrar att
barn kan öppna luckan oavsiktligt.
Luckspärren ställer Du in så här:
1. På luckhandtagets vänstra sida finns en regel (1).
Genom att trycka den åt höger (till exempel med
ett skedskaft) säkerställs att luckan inte kan öppnas oavsiktligt.
2. Är spärren inställd måste Du för att öppna luckan
– först föra luckhandtaget åt vänster (2), tills ett lätt
motstånd känns.
– därefter trycka luckhandtaget uppåt (3) / framåt.
3. Genom att med fingret föra regeln helt åt vänster
kopplas spärren från.
5
Page 6
Beskrivning av diskmaskinen
V
Tak-spolning
Spolarm för överkorg och
botten-spolarm
red för
vattenhårdhet
Behållare
för specialsalt
Behållare för
diskmedel
Behållare
för sköljmedel
Ty ps k yl t
Filter
Invändig belysning
Manöverpanel
Med TILL-/FRÅN-knappen slås diskmaskinen till-/
från.
6
TILL / FRÅN-knapp
Page 7
Program-knappar
123
Display
Funktions-knappar
Med Program-knapparna väljs det önskade diskprogrammet.
Funktions-knappar: Tillsammans med ett inställt
diskprogram kan med hjälp av dessa knappar även
följande funktioner ställas in:
Funktions-knapp 1
Inställning av vattnets
hårdhet
Funktions-knapp 2 - ej använd -
Funktions-knapp 3 - ej använd -
Displayen kan visa:
– vilken hårdhetsgrad på vattnet som är inställd.
– vilken starttid som är inställd.
– hur lång tid som kvarstår för ett diskprogram som
är igång.
– vilka fel som diskmaskinen har.
Kontrollindikeringarna betyder följande:
Inställning av
startfördröjning
Kontrollindikeringar
1)
1)
1) Denna indikering lyser inte när ett diskprogram är igång.
Fyll på specialsalt
Fyll på sköljmedel
7
Page 8
Före första användning
1. Ställ in vattenavhärdaren
2. Fyll på specialsalt för vattenavhärdaren
3. Fyll på sköljmedel
3 Om Du använder 3 i 1 diskmedel, beakta i så
fall följande:
– Läs först avsnittet ”Användning av 3 i 1 diskme-
del”.
– Fyll inte på specialsalt eller sköljmedel.
– Ställ in vattenavhärdaren på vattenhårdhet ”I”.
– Slå från sköljmedelsdoseringen. Ställ sköljmedels-
doseringen på ”I“ om diskmaskinen inte har frånkopplingsbar sköljmedelsdosering.
– Lägg 3 i 1 diskmedel i diskmedelsbehållaren innan
diskprogrammet börjar.
– Torkresultatet kan påverkas.
Inställning av vattenavhärdaren
Vattenavhärdaren måste ställas in mekaniskt och
elektroniskt.
3 För att förhindra kalkavlagringar på disken,
måste den diskas med mjukt, dvs kalkfattigt
vatten. Vattenavhärdaren skall ställas in enligt
tabellen för vattenhå.
Diskmaskinen skall vara frånslagen.
Mekanisk inställning:
1. Öppna diskmaskinens lucka.
2. Ta ut den nedre diskkorgen ur maskinen.
3. Ställ hårdhetsvredet på vänster sida i diskutrym-
met på 0 eller 1 (se tabell).
8
Page 9
Inställning elektroniskt:
1. Tryck på TILL/FRÅN-knappen.
3 Om indikeringar för diskprogramknapparna ly-
ser är ett diskprogram aktiverat. Diskprogrammet måste raderas:
Tryck samtidigt på funktionsknapparna
2 och 3 i ca 2 sekunder.
Alla indikeringar för diskprogramknapparna
slocknar.
2. Tryck samtidigt på funktionsknapparna 2 och 3
och håll dem intryckta.
Indikeringarna för funktionsknapparna 1 till 3 blinkar.
3. Tryck på funktions-knapp 1 .
Indikeringen för funktions-knapp 1 blinkar.
Displayen visar den inställda hårdheten.
4. Ett tryck på funktions-knapp 1 höjer hårdheten
med 1 steg.
(Undantag: Efter hårdhetsgrad 10 följer hårdhetsgrad 1).
5. Tryck på TILL/FRÅN-knappen när rätt hårdhetsgrad är inställd.
Hårdhetsgraden är nu lagrad.
Ställs vattenavhärdaren elektroniskt in på “1”, kopplas kontrollampan för specialsalt bort.
Vattenhårdhet Inställning av hårdhetsgrad
1)
)i mmol/l
i °d
51 - 70
43 - 50
37 - 42
29 - 36
23 - 28
19 - 22
15 - 18
9,0 - 12,5
7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0
3,3 - 3,9
2,6 - 3,2
11 - 14 1,9 - 2,5 II 3 3L
2)
) område mekaniskt elektroniskt
3)
10
9
IV 1
8
7
6
III
5
4*
0*
Indikering på dis-
4 - 10 0,7 - 1,8 I/II 2 2L
under 4 under 0,7 I
1) (°d) “deutscher Grad”, mått för vattenhårdhet
2) (mmol/l) millimol per liter, internationell enhet för vattenhårdhet
3) Med denna inställning kan programtiden förlängas något.
*) fabriksinställning
inget salt behövs
1
playen
10L .
9L
8L
7L
6L
5L
4L
1L
9
Page 10
Påfyllning av specialsalt
För att avkalka vattenavhärdaren måste specialsalt
fyllas på. Använd endast specialsalt som är avsett
för hushållsdiskmaskiner.
Om Du inte använder 3 i 1 diskmedel, fyller Du på
specialsalt.
– Före första användning av diskmaskinen (vid be-
hov).
– Om indikeringen på panelen för specialsalt lyser.
1. Öppna luckan, ta ut underkorgen.
2. Skruva upp locket till saltbehållaren moturs.
3. Endast vid första användning:
Fyll saltbehållaren helt med vatten.
4. Sätt den medlevererade tratten på behållarens
öppning.
Fyll på specialsalt i behållaren, mängd, beroende
på kornstorlek, ca 1,0-1,5 kg. Överfyll inte behållaren.
3 Det är ofarligt om vatten rinner över vid påfyll-
nad av specialsalt.
5. Ta bort saltrester från behållarens öppning.
6. Vrid fast locket medurs.
7. Kör ett diskprogram efter påfyllnad av special-
salt. Därigenom spolas utrunnet saltvatten och
saltkorn bort.
3 Beroende på kornstorleken kan det dröja någ-
ra timmar innan saltet har lösts upp i vattnet
och indikeringen för specialsalt åter slocknar.
Påfyllning av sköljmedel
Eftersom sköljmedlet låter diskvattnet rinna av bättre, får man en fläckfri, glänsande disk och klara glas.
Om Du inte använder 3 i 1 funktionen, fyller Du på
sköljmedel.
– Före första användning av diskmaskinen.
– Om indikeringen för sköljmedel på panelen lyser.
Använd bara speciellt sköljmedel för diskmaskiner
och inga andra flytande rengöringsmedel.
1. Öppna luckan.
Facket för sköljmedel sitter på insidan av diskmaskinsluckan.
2. Tryck på låsknappen till sköljmedelsfacket.
3. Öppna locket.
10
Page 11

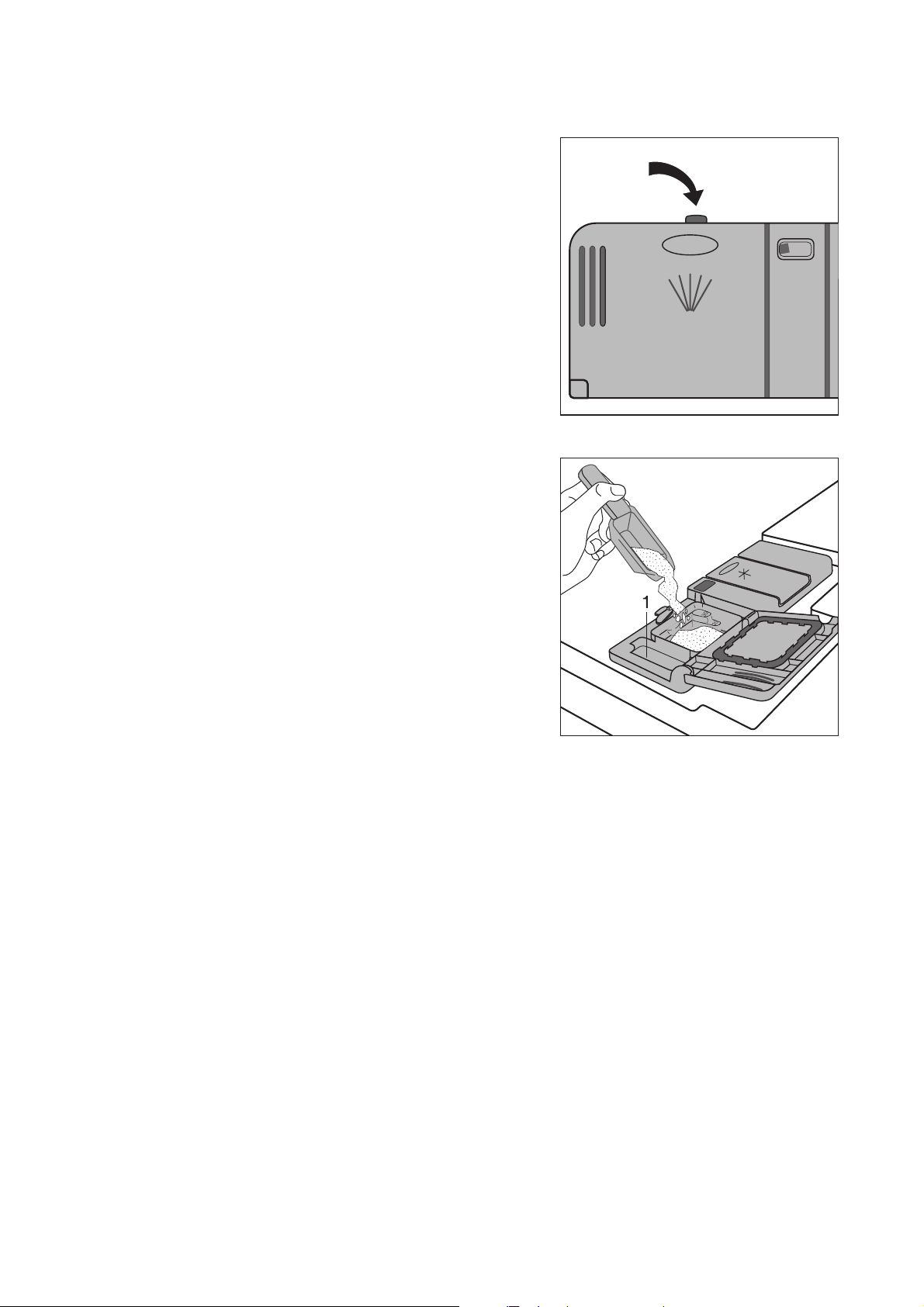

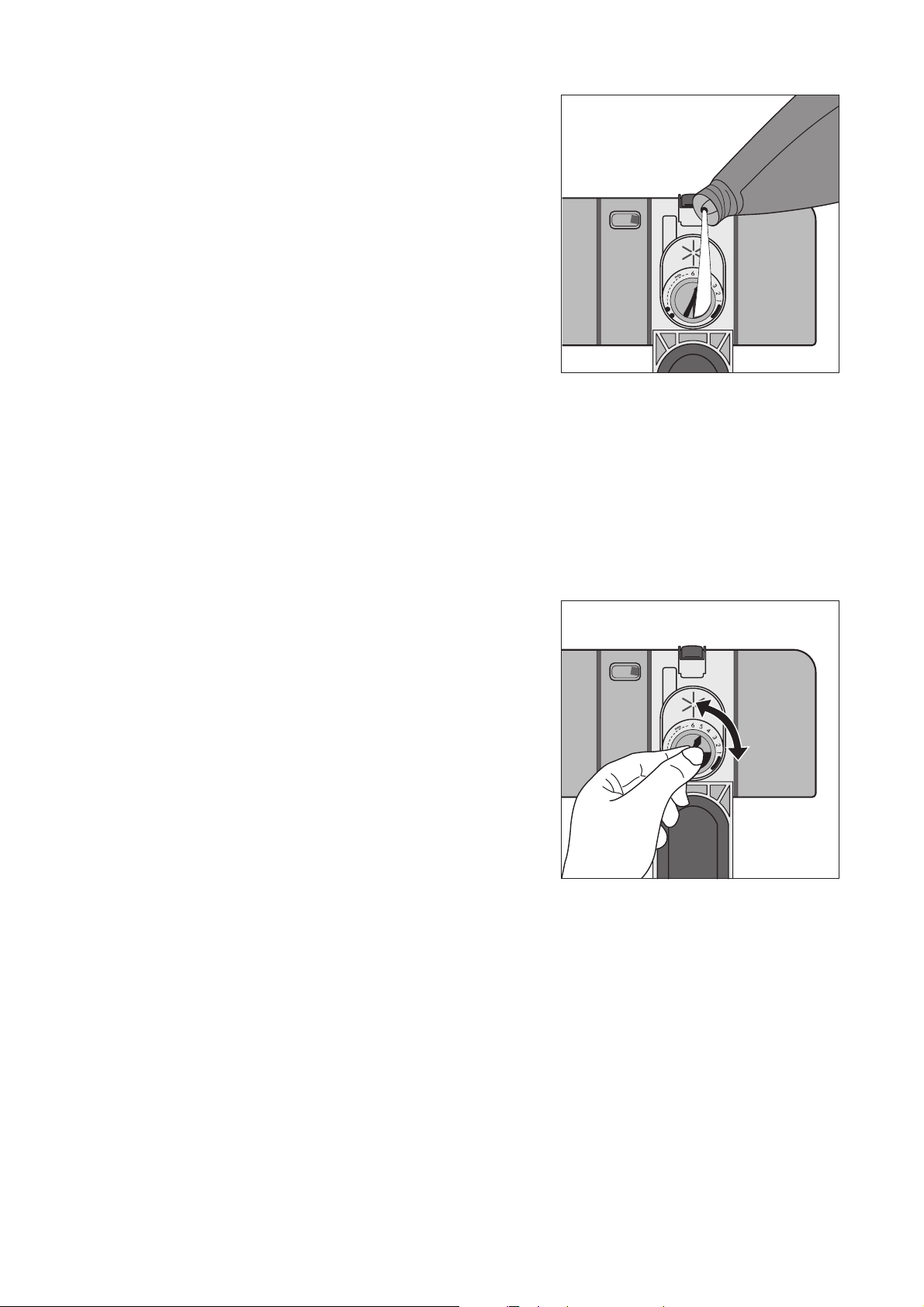

4. Fyll sakta på sköljmedel upp till markeringen
“max”;
det motsvarar en mängd av ca 140 ml
5. Tryck på locket tills det låses.
6. Om sköljvätska runnit ut, torka bort den med en
trasa. Annars bildas för mycket skum vid diskning.
Inställning av sköljmedelsdosering
3 Ändra bara doseringen när det på glas och
disk syns ränder, mjölkaktiga fläckar (ställ in
doseringen lägre) eller intorkade vattenfläckar
(ställ in doseringen högre) (se avsnitt „När diskresultatet inte är tillfredsställande“). Doseringen kan ställas in från 1-6. I fabrik är
doseringen förinställd på “4”.
1. Öppna diskmaskinens lucka.
2. Tryck på låsknappen till sköljmedelsfacket.
3. Öppna locket.
4. Ställ in dosering.
5. Tryck på locket tills det låses.
6. Om sköljvätska runnit ut, torka bort den med en
trasa.
11
Page 12
Vid den dagliga användningen
Arrangering av bestick och
disk
1 Svampar, hushållsdukar och alla föremål som
kan suga upp vatten får inte rengöras i diskmaskinen. Plast- och teflonbelagd disk avvisar
vattendroppar kraftigt. Därför torkar denna
disk något sämre än porslin och kvalitetsstål.
För diskning i diskmaskin är följande bestick/disk
inte lämplig: eventuellt lämplig:
• Bestick med trä-, horn-, porslins- eller pärlemorskaft
• Ej värmebeständiga plastdelar
• Äldre bestick, vars kitt
är temperaturkänsligt
• Limmade bestick eller besticksdelar
• Tenn- respektive kopparföremål
• Blykristallglas
• Rostkänsliga ståldelar
• Trä-/frukostbrickor
• Hantverksföremål
• Diska endast stengods i diskmaskinen om tillverkaren ut-
tryckligt angett att det är lämpligt.
• Glasdekor kan mattas efter flera diskningar i maskin.
• Silver- och aluminiumdelar har tendens att bli missfärgade vid
diskning. Matrester som till exempel äggvita, äggula, senap
orsakar ofta missfärgningar respektive fläckar på silver. Avlägsna därför alltid matrester från silver, om det inte skall diskas omedelbart efter användning.
• Glas kan bli matt efter många diskningar.
• Innan Du insorterar disken, bör Du:
– Avlägsna stora matrester.
– Mjuka upp fastbrända matrester i kastruller.
• Beakta vid arrangering av disk och bestick:
– Disk och bestick får inte hindra spolarmarna att
rotera.
– Ställ skålar, koppar, glas kastruller osv med öpp-
ningen neråt, så att de inte fylls med vatten.
– Disk och bestick får inte ligga i eller på varandra.
– Glas bör inte stå intill varandra för att undvika
skador.
– Lägg inte små föremål (till exempel lock) i disk-
korgarna utan i bestickskorgen, för att de inte
skall ramla ner.
12
Page 13

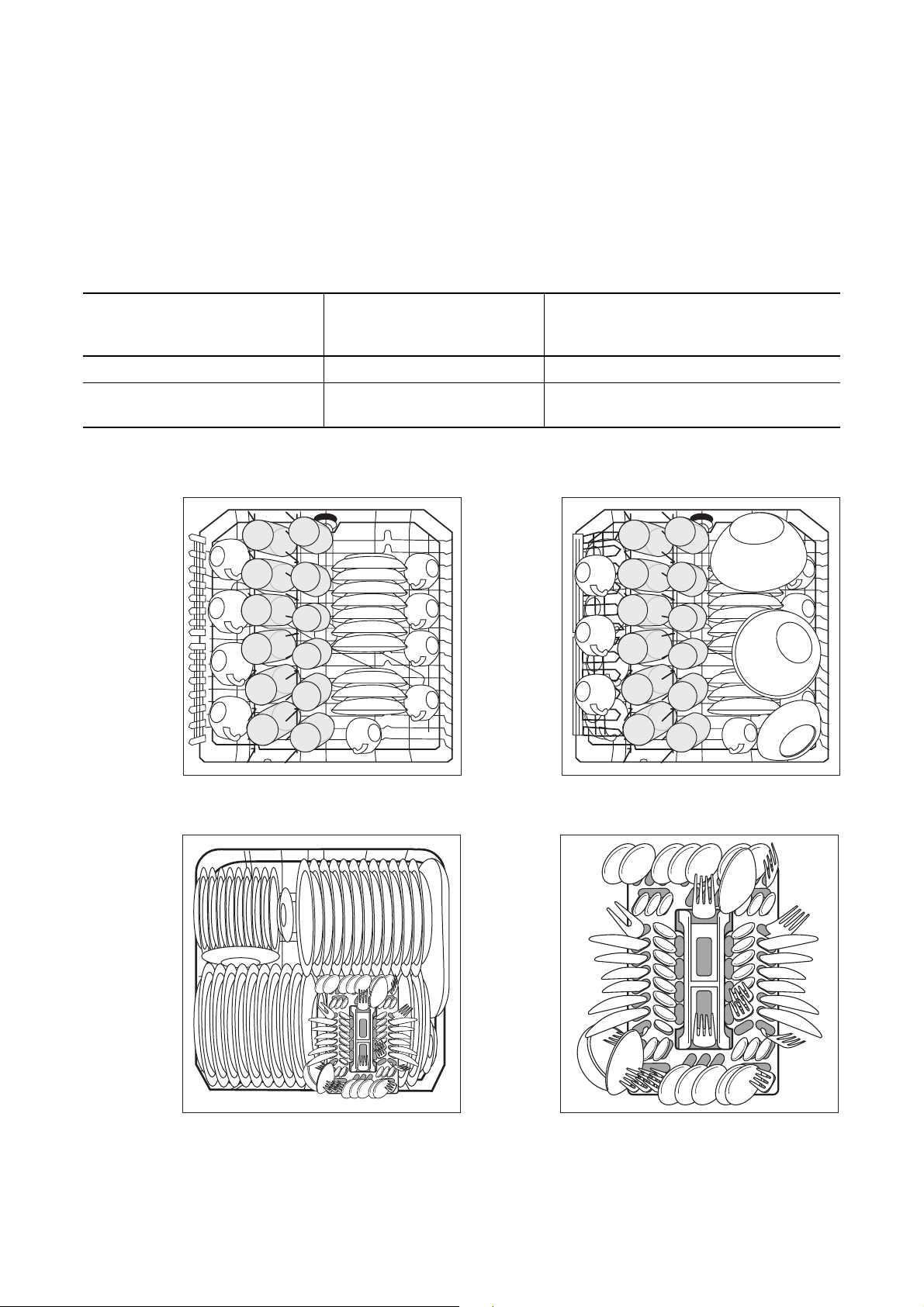

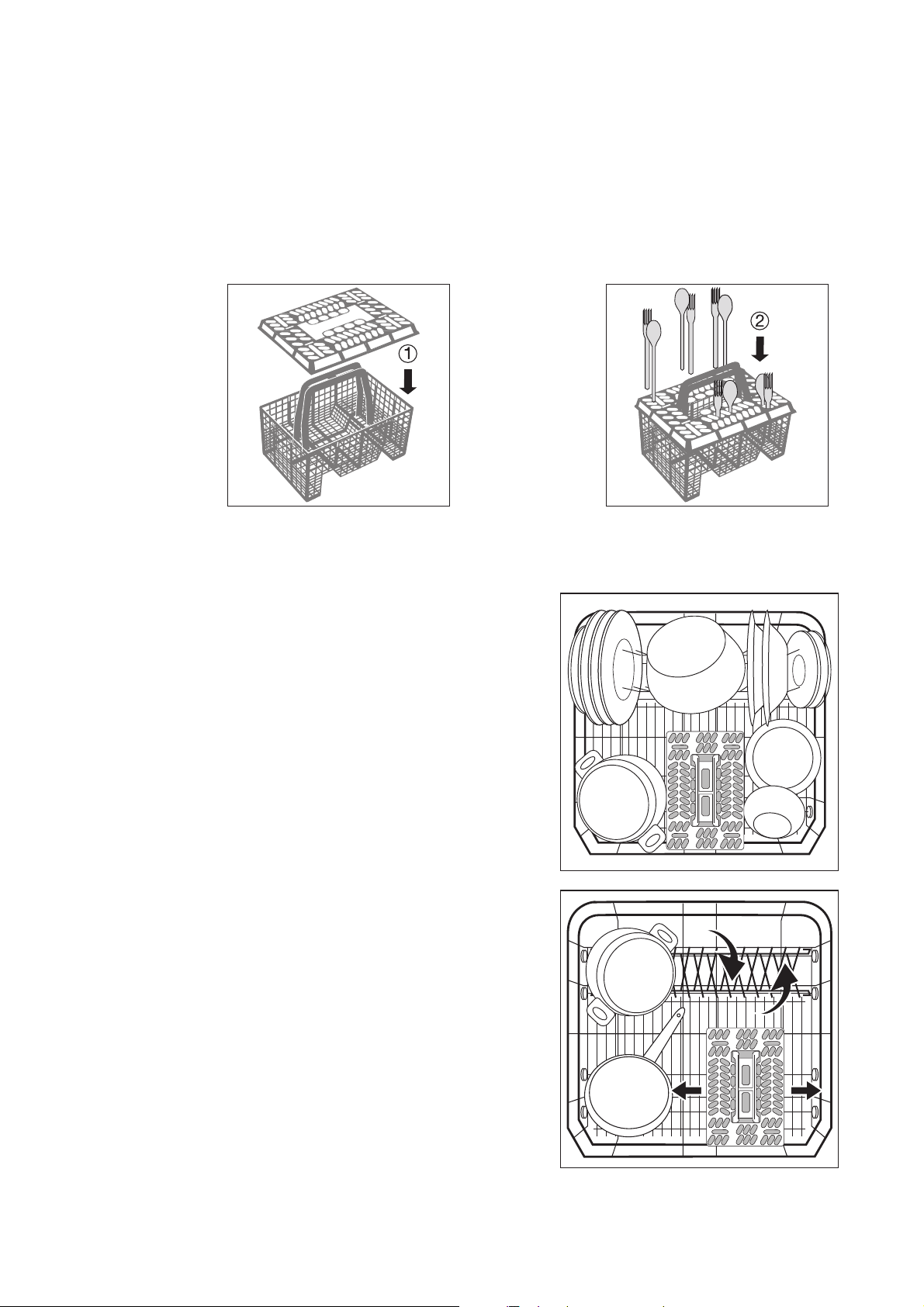

Arrangering av bestick
1 Varning: Spetsiga knivar och bestick med
vassa kanter skall på grund av skaderisken
läggas på bestickbrädan eller i överkorgen.
För att alla bestick i bestickkorgen skall spolas med
vatten, bör Du:
1. Sätta på gallerinsatsen på bestickkorgen 2. Ställa gafflar och skedar med handtagen neråt i be-
stickkorgens gallerinsats.
Kastruller, pannor, stora tallrikar
Arrangera mycket smutsig disk i underkorgen (Tallrikar upp till 29 cm i diameter).
För att lättare kunna arrangera större disk är de två
bakre tallrikshållarna i underkorgen fällbara och bestickkorgen i underkorgen kan skjutas åt sidan.
13
Page 14

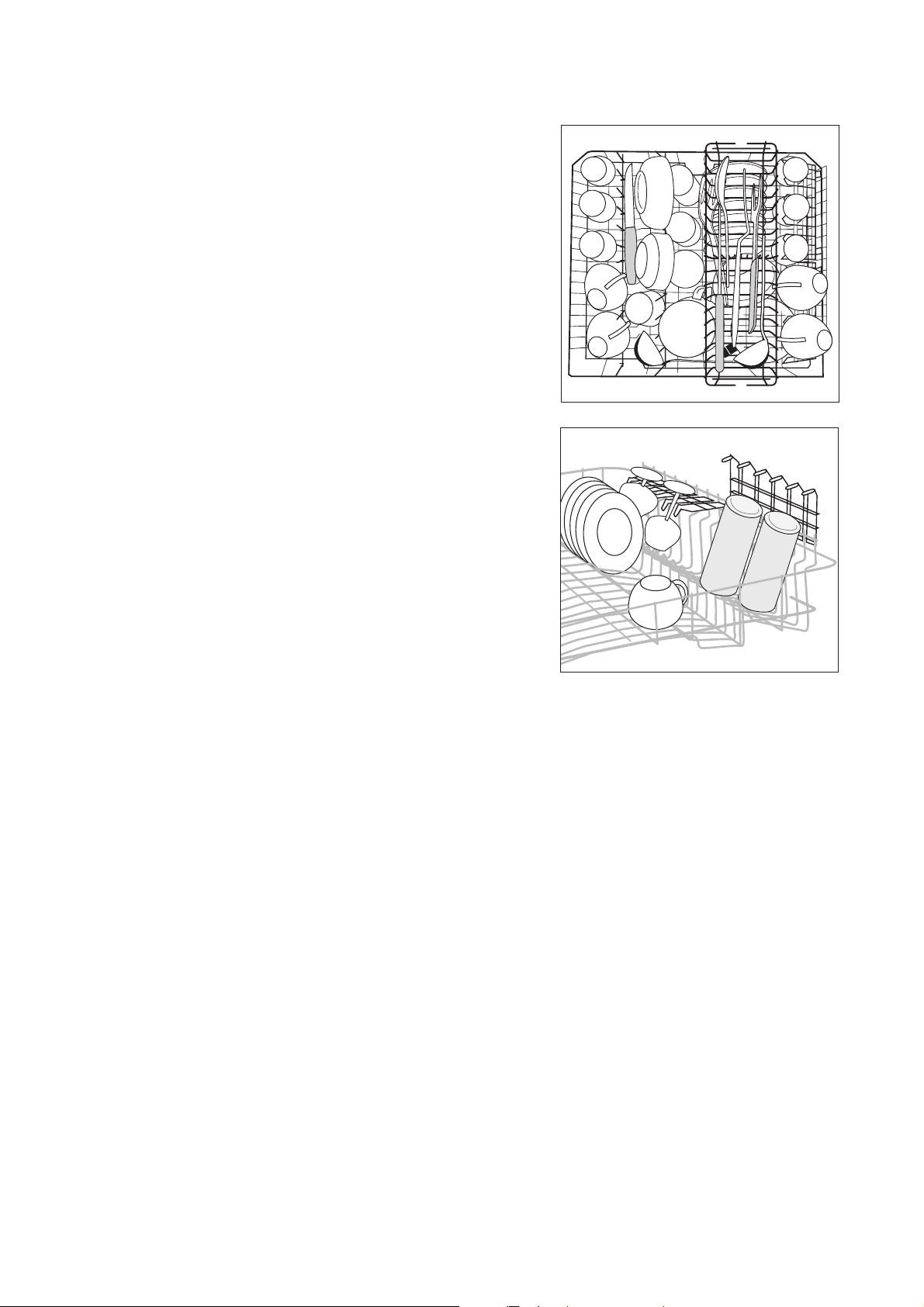

Koppar, glas, kaffeservis
Anordna liten och ömtålig disk i överkorgen och
långa spetsiga bestick i knivlådan.
• Sortera disk på och under de fällbara kopphyllorna
så att diskvatten når alla delar som skall diskas.
• Det går att fälla upp kopphyllorna vid diskning av
högt diskgods.
• Låt vin-eller konjaksglas luta mot eller hänga i urtagen på kopphyllorna.
14
Page 15

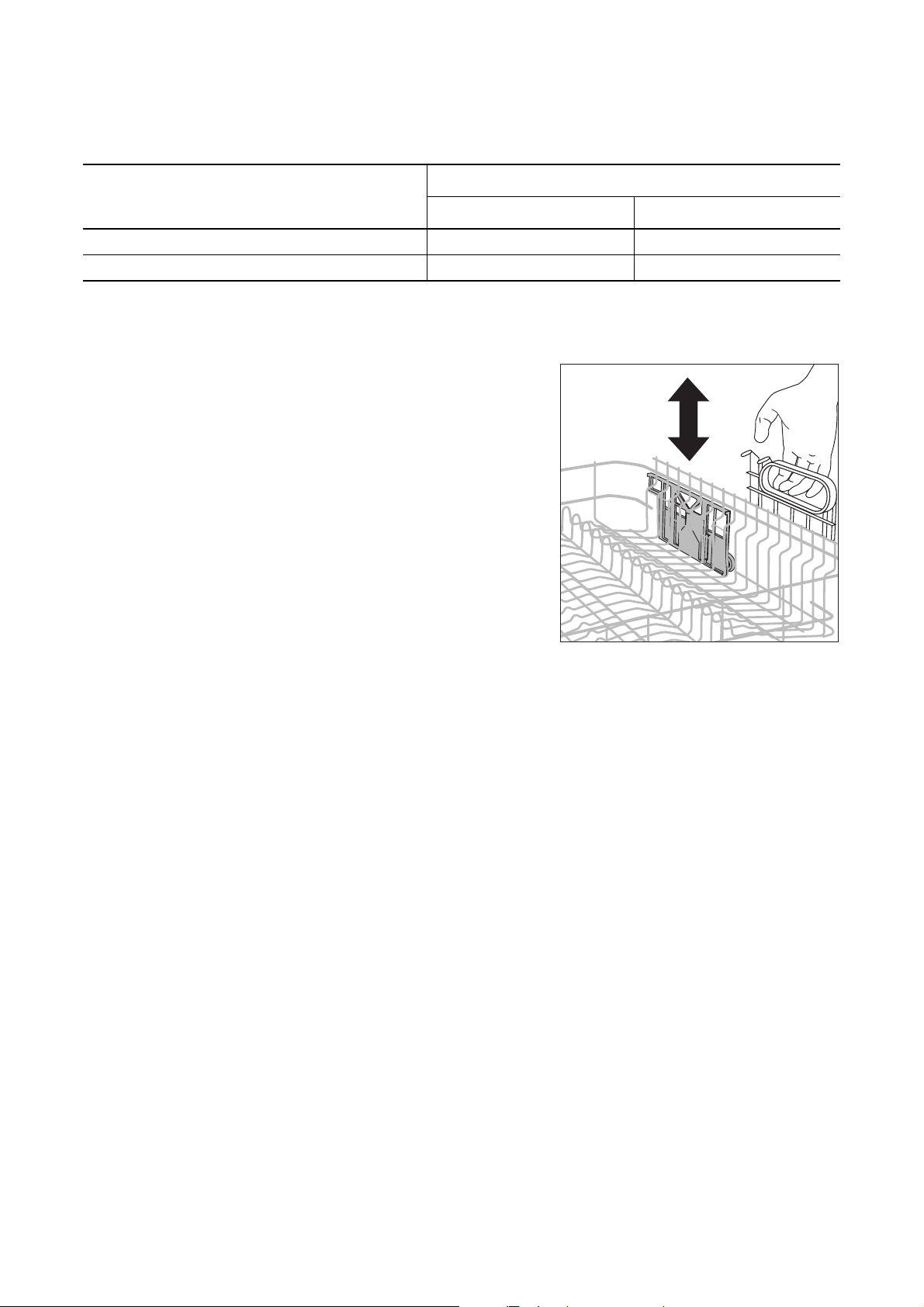

Höjdjustera överkorgen
med upphöjd överkorg 22 cm 30 cm
med sänkt överkorg 24 cm 29 cm
3 Det är även möjligt att ändra höjden med disk i
korgarna.
Höjning / sänkning av överkorgen
1. Drag ut överkorgen helt.
2. Lyft överkorgen i handtagen tills det tar emot och
sänk ner den.
Överkorgen hakar in i undre eller övre position.
Maximal höjd på disken i
överkorgen underkorgen
15
Page 16
Påfyllning av diskmedel
Diskmedel löser smutsen på disk och bestick.
Diskmedlet måste fyllas på innan programmet börjar.
1 Använd bara diskmedel för hushållsdiskmaski-
ner.
Facket för diskmedel sitter på insidan av diskmaskinsluckan.
1. Om locket är stängt:
Tryck på låsknappen.
Locket öppnas.
2. Fyll på diskmedel i diskmedelsbehållaren. Som
hjälp för doseringen finns markeringslinjer: “20/30“
motsvarar ca 20/30 ml diskmedel.
Beakta tillverkarens rekommendationer för dosering och förvaring.
3. Fäll tillbaka och tryck på locket tills det låses.
3 Vid mycket smutsig disk fyller Du desutom
diskmedel i facket bredvid (1). Detta diskmedel är verksamt vid fördisken.
16
Page 17
Kompaktdiskmedel
Diskmedel för diskmaskiner är idag nästan uteslutande lågalkaliska kompaktdiskmedel med naturliga
enzymer i tablett- eller pulverform.
2 50 °C-diskprogram i förbindelse med dessa
kompaktdiskmedel avlastar miljön och skonar
Din disk, eftersom detta diskprogram är speciellt anpassat till enzymernas smutslö.
Diskmedelstabletter
3 Diskmedelstabletter från olika tillverkare lö-
ser upp sig olika fort.
Därför kan vissa diskmedelstabletter inte utveckla hela rengöringskraften. Använd därför
diskprogram med fördisk när Du använder
diskmedelstabletter. Vid diskning med snabbprogram kan tabletten delas.
Användning av 3 i 1 diskmedel
Dessa produkter för diskning är en kombination av
diskmedel, skölj- och saltfunktion.
1. Kontrollera om dessa diskmedel är lämpliga för
vattenhårdheten i Ditt område.
Beakta tillverkarens anvisningar.
2. Lägg endast diskmedel i diskmedelsbehållaren.
Om Du inte vill använda 3 i 1 produkter mer, gör enligt följande:
• Fyll åter på behållarna för salt och sköljmedel.
• Ställ vattenavhärdaren på högsta möjliga inställ-
ning och genomför upp till tre normaldiskningar
utan disk i maskinen.
• Ställ därefter in vattenavhärdaren på ortens vattenhårdhet.
17
Page 18
Val av diskprogram (Programtabell)
Förbruknings-
värden
Torkning
Tid (minuter)
110 - 120
90 - 110
30
130 - 160
1)
Energi (kWh)
1,75 - 1,95
1,0 - 1,5
0,8
0,95 - 1,05
Diskprogram
2)
3)
4)
Lämpligt
för:
Vanlig disk och
kokkärl
Vanlig disk och
kokkärl
Disk utan kastruller
Vanlig disk och
kokkärl, temperaturkänslig disk
Programförlopp
Smutsgrad
Fördisk
Diskning
Mellansköljning
Slutsköljning
mycket smutsig,
intorkade matrester, sär-
• •
2x
• •
skilt äggvita och stärkelse
normalt smutsig,
intorkade matrester
nyligen använda, lätt till
normalt smutsiga
• •
- • - • -
• •
1 till 2x
normalt smutsig • • • • •
Dessert- och kaffeservis, ömtåliga
lätt smutsig - •
2x
• •
73
0,9
glas
1) Förbrukningsvärdena är framtagna under normal användning. De är beroende av mängden i diskkorgarna. Under praktiska förhållanden kan därför avvikelser förekomma.
2) I detta program fastställs diskvattnets grumlighet, hur smutsig disken är. Programtid, vatten- och energiförbrukning kan variera
stort – allt efter mängd och hur smutsig disken är. Beroende på hur smutsig disken är anpassas diskvattnets temperatur automatiskt mellan 50°C till 65°C.
3) Fyll bara diskmaskinen till hälften med detta program.
4) Testprogram för kontrollinstitut
Vatten (liter)
23 - 25
13 - 25
9
13 - 15
15
18
Page 19
Start av diskprogram
Inställning av startfördröj-
1. Kontrollera att spolarmarna kan röra sig fritt.
2. Öppna vattenkranen helt.
3. Stäng luckan.
4. Tryck på TILL/FRÅN-knappen.
5. Välj det önskade programmet.
Programindikeringen lyser. I displayen visas hur
lång tid programmet tar.
Efter ca 3 sekunder startar det valda diskprogrammet.
3 Tiden i displayen anpassas under diskningen i
förekommande fall efter mängden disk, hur
smutsig den är etc.
Avbryta eller avsluta diskprogram
Avbryt endast ett diskprogram som är igång om det
är absolut nödvändigt.
Avbryta diskprogram genom att öppna
diskmaskinens lucka
1 När luckan öppnas kan het ånga strömma ut.
Risk för skållning!
1. Öppna luckan försiktigt. Diskprogrammet stoppar.
2. Stäng luckan. Diskprogrammet fortsätter.
Avsluta diskprogram
1. Tryck på och håll inne funktions-knapparna 2 och
3.
Programindikeringen för det program som är igång
blinkar några sekunder och slocknar sedan.
2. Släpp funktions-knapparna. Diskprogrammet avslutades.
3. Kontrollera om det finns diskmedel i behållaren om
Du vill starta ett nytt diskprogram.
3 Genom att slå från diskmaskinen avbryts bara
ett diskprogram, det avslutas inte. När maskinen slås till igen fortsätter diskprogrammet.
ning
3 Med val av startfördröjning kan Du fördröja ett
diskprograms start mellan 1 till 19 timmar.
1. Tryck på knappen Startfördröjning upprepade
gånger tills den önskade starttiden visas i displayen till exempel 12h, om diskprogrammet skall starta om 12 timmar. Indikeringen för startfördröjning
lyser.
2. Välj diskprogram.
3. Den kvarvarande tiden till start av diskprogrammet
visas fortlöpande (till exempel 12h, 11h, 10h, ... 1h
osv).
Ändring av startfördröjning:
Så länge diskprogrammet inte har startat kan Du genom att trycka på knappen Startfördröjning fortfarande ändra inställningen.
Radera startfördröjning:
Tryck upprepade gånger på knappen Startfördröjning tills gångtiden för det valda programmet visas i
displayen. Det valda diskprogrammet startar direkt.
Byte av diskprogram
Så länge diskprogrammet inte har startat, kan Du
byta diskprogram. Avsluta först diskprogrammet,
ställ därefter in startfördröjning igen, välj därefter nyt.
Stänga av diskmaskinen
Stäng först av diskmaskinen när displayen visar “0”
som kvarvarande tid av diskprogrammet.
Vid vissa diskprogram går torkfläkten även efter programmets slut.
1. Tryck på TILL/FRÅN-knappen. Alla indikeringar
slocknar.
2. Stäng vattenkranen.
1 Öppna luckan försiktigt, het ånga kan välla ut.
Varm disk är stötkänslig. Låt därför disken kallna ca
15 minuter innan den plockas ur. Därigenom blir också torkresultatet bättre.
Urplockning av disk
3 Det är normalt att insidan av luckan och behål-
lare är fuktiga.
• Plocka först ur den undre korgen, därefter den övre. Därigenom undviker Du att kvarvarande vatten i
överkorgen droppar på disken i underkorgen.
• Belysningen i diskmaskinen är alltid tänd när luckan är öppen. För att spara energi bör Du därför efter att ha arrangerat/-plockat ur disken alltid
stänga luckan.
19
Page 20
Skötsel och rengöring
1
Använd inga möbelvårds- eller aggresiva rengöringsmedel.
• Rengör diskmaskinens paneldelar med en mjuk
trasa och varmt, rent vatten.
• Kontrollera regelbundet och rengör vid behov behållare, lucktätning och filter för vattenslang (om
sådant finns).

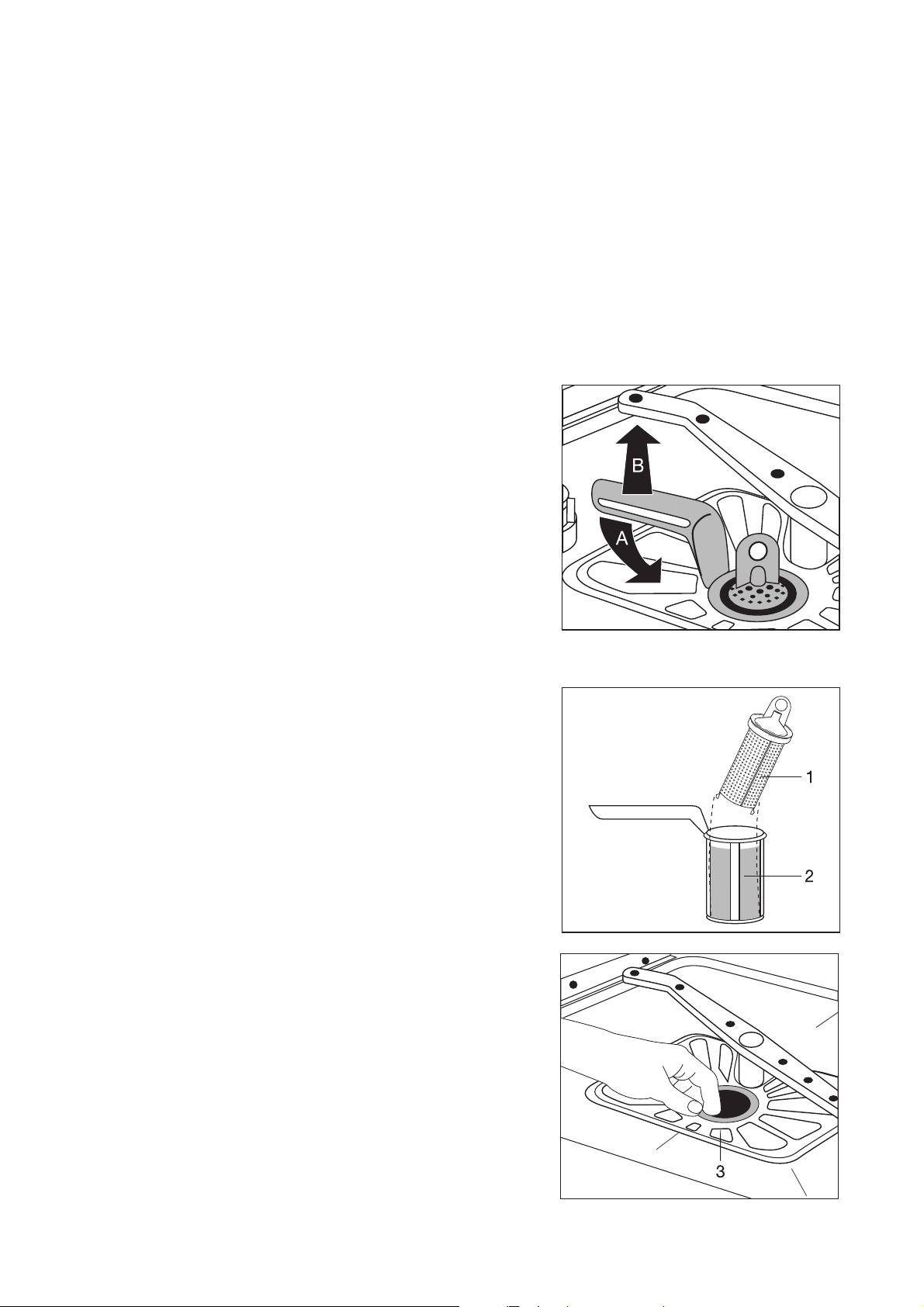

Rengöring av filter
3 Filtren måste regelbundet kontrolleras och
rengöras. Igensatta filter påverkar diskresultatet.
1. Öppna luckan, ta ut underkorgen.
2. Vrid handtaget ungefär ett ¼ varv moturs (A) och ta
ut filtersystemet (B).
3. Ta tag i finfiltrets (1) greppögla och drag det ur mikrofiltret (2).
4. Rengör alla filter noga under rinnande vatten.
5. Ta ur plattfiltret (3) från diskutrymmets botten och
rengör det noga på båda sidor.
6. Sätt tillbaka plattfiltret.
7. Sätt i finfiltret i mikrofiltret och sätt ihop dem.
8. Sätt in filtersystemet och lås det genom att vrida
handtaget medurs till stopp. Kontrollera därvid att
plattfiltret inte sticker ut över botten i diskutrymmet.
1 Diskning får i inget fall genomföras utan filter.
20
Page 21
Vad gör jag om...
Avhjälpa mindre störningar
själv
Om under användning någon av följande felkoder visas i displayen:
– FelkodÅ10 (Problem med vattenanslutning),
– FelkodÅ20 (Problem med vattenavlopp),
kontrollerar Du i följande tabell.
När felet är avhjälpt, tryck på det påbörjade diskpro-
grammets knapp. Diskprogrammet fortsätter.
Vid andra felkoder (“Å “följt av en siffra):
– Avbryt diskprogrammet.
– Stäng av diskmaskinen.
– Ställ in diskprogrammet igen.
Kontakta kundtjänst och meddela felkoden om felet
visas igen.
Störning Möjlig orsak Åtgärd
Vattenkranen har kalkat igen eller är
trasig.
Vattenkranen är stängd. Öppna vattenkranen.
Filtret (om sådant finns) i slang-
Programindikeringen för det valda
diskprogrammet blinkar:
Displayen visar felkoden Å10
(Problem med vattenpåfyllning).
Programindikeringen för det valda
diskprogrammet blinkar,
displayen visar felkoden Å20
(Diskvatten står i maskinens bottenbehållare).
Displayen visar felkod Å30 . Översvämningsskyddet har löst ut.
Program startar inte.
kopplingen vid vattenkranen är
igensatt.
Filtren i diskmaskinens botten är
igensatta.
Vattenslangen är inte rätt monterad. Kontrollera installationen av slangen.
Vattenlåset är igensatt. Rengör vattenlåset.
Avloppsslangen är inte rätt monterad.
Stickkontakten är inte isatt. Sätt i stickkontakten.
Säkringen i husets el- installation
har löst ut.
För diskmaskiner med startfördröj-
ning:
En starttid är vald.
Kontrollera vattenkranen, låt reparera den vid behov.
Rengör filtret i slangkopplingen.
Tryck på knappen för påbörjat diskprogram;
Avbryt därefter diskprogrammet (se
avsnitt: Start av diskprogram);
Rengöring av filter (se avsnitt: Rengöring av filter).
Kontrollera installationen av slangen.
Stäng först vattenkranen, slå sedan
av maskinen och kontakta Electrolux
Service.
Byt säkring.
Om disken skall diskas direkt, radera starttiden.
21
Page 22
Störning Möjlig orsak Åtgärd
Diskutrymmet består av rostfritt
stål. Rostfläckar i diskutrymmet
kommer från främmande föremål
I diskutrymmet syns rostfläckar.
Tjutande ljud vid diskning. Tjutandet är ofarligt.
Belysningen i diskmaskinen fungerar inte.
(rostflagor från vattenledningen,
från kastruller, bestick osv.). Behandla sådana fläckar med ett vanligt metallputsmedel.
Stickkontakten är inte isatt. Sätt i stickkontakten.
Lampan är trasig. Kontakta Electrolux Service.
När diskresultatet inte är
tillfredsställande
Disken blir inte ren.
• Rätt diskprogram har inte valts.
• Disken var arrangerad så att alla delar nåddes inte
av diskvatten. Diskkorgarna får inte vara överfulla.
• Bottenfiltret är inte rent eller felaktigt isatt.
• Kvalitetsdiskmedel har inte använts eller dosering-
en var för liten.
• Vid kalkavlagringar på disken: Behållaren för specialsalt är tom eller vattenavhärdaren är fel inställd.
• Avloppsslangen är inte rätt installerad.
Diska bara lämpliga bestick och
disk.
Använd något annat kvalitetsdiskmedel.
Disken torkar inte och glänser inte:
• Kvalitetssköljmedel har inte använts.
• Behållaren för sköljmedel är tom.
På glas och disk finns ränder, repor,
mjölkaktiga fläckar eller blåskimrande
beläggning.
• Ställ in sköljmedelsdoseringen lägre.
På glas och disk finns torkade vattendroppar.
• Ställ in sköljmedelsdoseringen högre.
• Diskmedlet kan vara orsaken. Kontakta kundrådgi-
varen hos diskmedelstillverkaren.
Glaskorrosion
• Kontakta kundrådgivaren hos diskmedelstillverkaren.
22
Page 23
Avfallshantering
2
Förpackningsmaterial
Förpackningsmaterialet är miljövänligt och kan
återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala
återvinningsstationerna i därför avsedda behållare.
2 Avfallshantering när den slitits ut
Gör dig av med din utslitna ugn enligt de lokala återvinningsbestämmelserna.
1 Varning! Dra ur kontakten ur uttaget när ma-
skinen är utsliten. Klipp av el-kabeln och avlägsna den och kontakten.
Förstör lucklåset så att luckan inte går att låsa.
Därvid kan barn inte låsa in sig och hamna i
livsfara.
Tekniska data
Kapacitet: 12 kuvert med serveringskärl
Tillåtet vattentryck: 1-10 bar (=10-100 N/cm
Elektrisk anslutning: 230 V, 10 A, se även typskylt på högra kanten av diskmaskinsluckan.
Integrerbar och inbyggnads-diskmaskin
Mått: 820 - 880 x 596 x 570 (H x B x D i mm)
Maximal vikt: 50 kg
2
= 0.1-1.0 MPa)
5 Denna häll motsvarar följande EU-direktiv:
– 73/23/EWG från 19.02.1973 lågspännings-direktiv
– 89/336/EWG från 03.05.1989 EMV-direktiv inklusi-
ve ändrings-direktiv 92/31/EWG
– 93/68/EWG från 22.07.1993 CE-märknings-direktiv
23
Page 24
Anvisningar för kontrollinstitut
Kontrollen enligt EN 60704 skall genomföras med
full maskin med testprogrammet (se Programtabell).
Kontrollen enligt EN 50242 skall genomföras med
full saltbehållare för vattenavhärdaren, med full sköljmedelsbehållare och med testprogrammet (se Programtabell).
Full maskin:
12 kuvert
inklusive serveringskärl
Halvfull maskin:
6 kuvert inklusive serveringskärl, varan-
nan plats lämnas tom.
Dosering av diskmedel: 5g + 25g (Typ B) 20g (Typ B)
Inställning av sköljmedelsdose-
ring:
4 (Typ III) 4 (Typ III)
Exempel på arrangering av disk:
Överkorg
*)
*) Flytta diskhållaren från höger till vänster vid behov. Var noga med att den hängs upp på samma nivå!
Underkorg med bestickkorg Bestickkorg
24
Page 25
Uppställnings- och anslutningsanvisning
1 Säkerhetsanvisningar för installationen
• Transportera endast diskmaskinen stående, annars
kan saltvatten rinna ut.
• Kontrollara att diskmaskinen inte har några transportskador innan den tas i bruk. Anslut aldrig en
skadad maskin. Vänd Dig till Din leverantör om
skador har uppstått.
• Använd aldrig diskmaskinen, om el-sladden, vatten- avloppsslangen är skadade, eller om panelen
eller sockeln är så skadad att maskinens strömförande delar blir åtkomliga.
• Anslut alltid kontakten till ett enligt bestämmelserna installerat jordat uttag.
• Vid fast anslutning: En fast anslutning får endast
göras av en behörig elektriker.
• Förvissa Dig om innan maskinen tas i bruk, att nätspänning och ström som anges på typskylten
överenstämmer med nätspänning och ström på
platsen där maskinen skall installeras. Erforderliga
elektriska säkringar anges på typskylten.
• Grenuttag- kopplingar och förlängningskablar får
inte användas. Brandfara vid överhettning!
• Diskmaskinens el-sladd får endast bytas ut av
kundtjänst eller en behörig fackman.
• En vattenslang med säkerhetsventil får endast bytas ut av kundtjänst.
25
Page 26
Placering av diskmaskinen
• Diskmaskinen måste stå stadigt och vågrätt i alla
riktningar och vara uppställd på fast underlag.
• För att utjämna ojämnheter i golvet och anpassa
maskinens höjd till andra skåp, skruva ut de ställbara fötterna med en skruvmejsel.

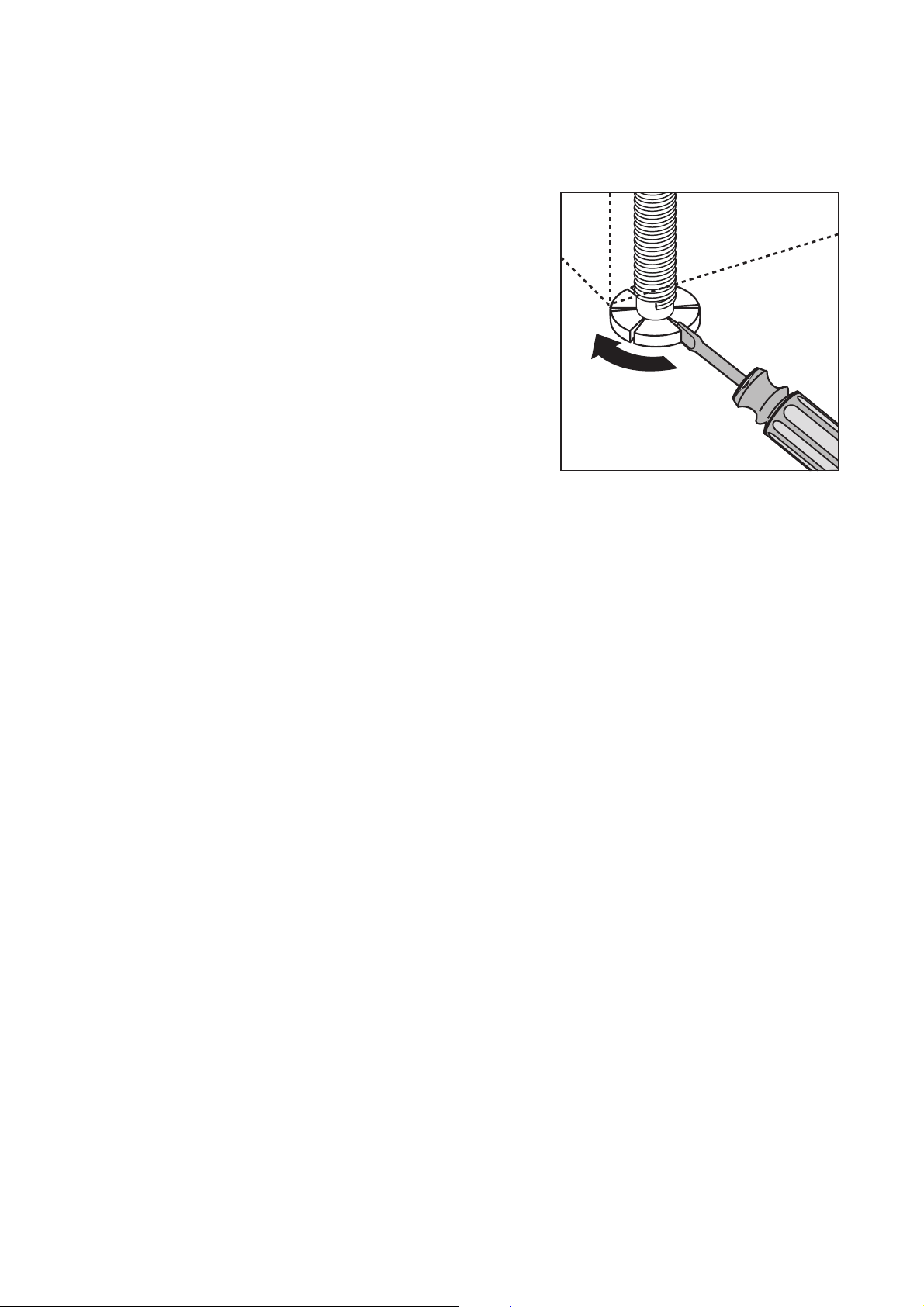

• De bakre ställbara fötterna ställs in framtill på maskinen med en skruvdragare (se monteringsanvisningen).
• Avloppsslang, vattenslang och el-kabel måste läggas fritt rörliga i sockelutrymmet baktill så att de
inte kan krökas eller klämmas.
• Diskmaskinen måste skruvas fast i bänkskivan eller
i skåpen på sidorna. Dessa åtgärder är absolut
nödvändiga för att VDE-normerna vad avser tippsäk.
Inbyggd diskmaskin
(se bifogad monteringsanvisning)
26
Page 27
Anslutning av diskmaskinen
Vattenanslutning
• Diskmaskinen kan anslutas till kallvatten och till
varmvatten upp till maximalt 60 °C.
• Diskmaskinen får inte anslutas till varmvattensberedare.
Tillåtet vattentryck
Lägsta tillåtna vattentryck:
1 bar (=10 N/cm2 =100 kPa)
Högsta tillåtna vattentryck:
10 bar (=100 N/cm2 =1 MPa)
Anslutning av vattenslang
1 Vattenslangen får inte vara knäckt, klämd eller
ligga i tvära böjar.
Anslut vattenslangen med slangkopplingen (ISO
228-1:2000) till en vattenkran med utvändig gänga
(¾ tum). Vattenslangen är försedd med anslutningsmutter av plast eller metall.
– Drag endast åt slangens plast anslutningsmutter
för hand.
– Slangens metall-anslutningsmutter måste dras åt
med ett verktyg.
Kontrollera därefter tätheten (säkerställ att vattenkranen inte droppar).
3 För att vattentappningen i köket inte skall be-
gränsas rekommenderar vi att installera en ex-
tra vattenkran eller att montera en förgrening
på den befintliga kranen.
Behöver Du en längre vattenslang än den medlevere-
rade, skall följande kompletta, i fackhandeln förekommande VDE-godkända slangsats användas:
– Slangsats “WRflex 100” (E-Nr.: 911 239 034)
– Slangsats “WRflex 200” (E-Nr.: 911 239 035)
Rådfråga Din installatör om vattentrycket är under 1
bar.
Vid vattentryck över 10 bar måste en reduceringsventil monteras (kan anskaffas hos Din fackhandlare).
27
Page 28
Vattenavlopp
Avloppsslang
1 Avloppsslangen får inte vara knäckt, klämd el-
ler ligga i tvära böjar.
Anslutning av avloppsslangen:
– Maximalt tillåten höjd: 1 meter.
– lägsta höjd: 40 cm över maskinens underkant.

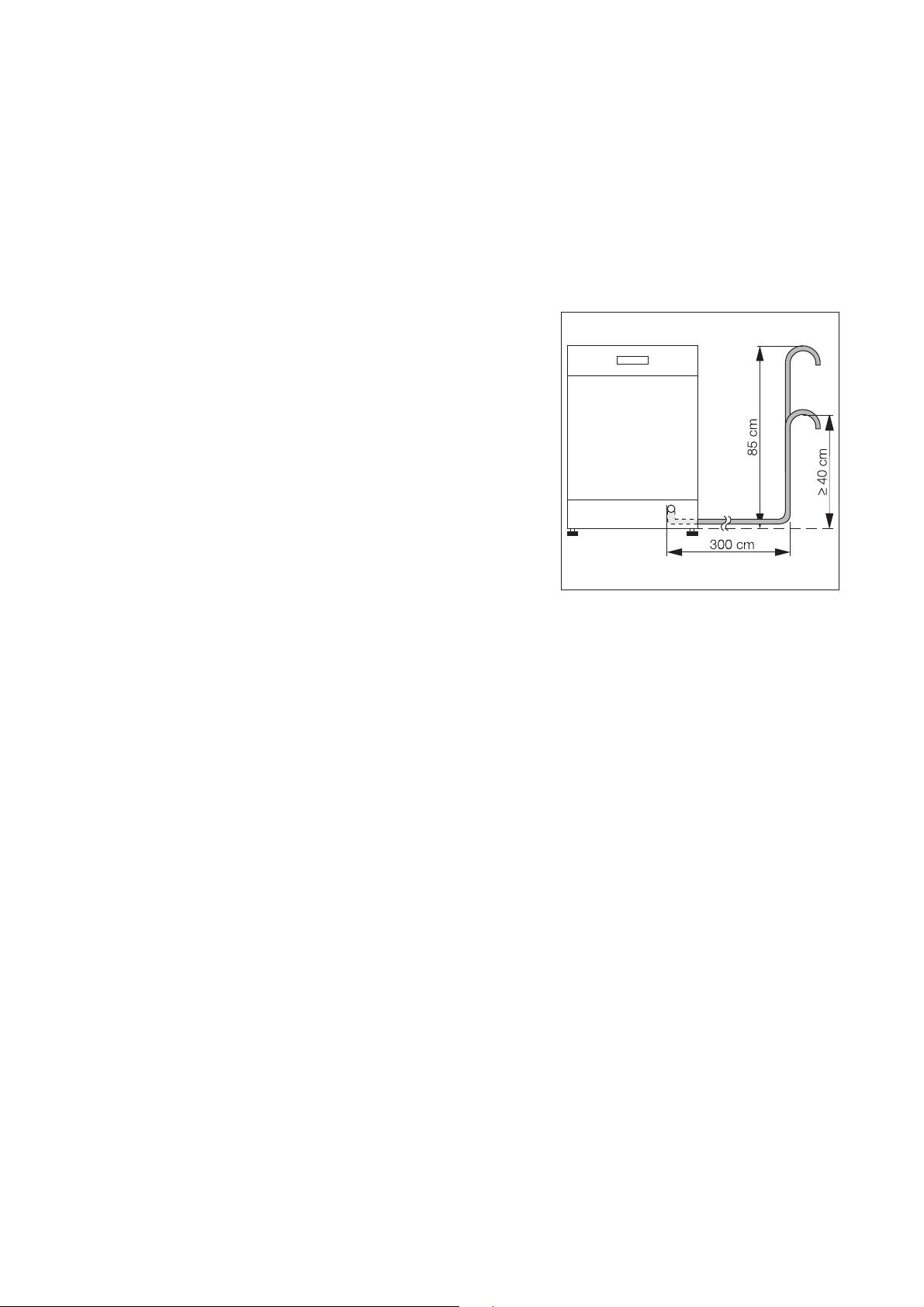

Förlängningsslangar
• Förlängningsslangar kan anskaffas i fackhandeln
eller vid vår kundtjänst. Innerdiametern på förlängningsslangar måste uppgå till 19 mm för att maskinens funktion inte skall störas.
• Förlängningsslangar får läggas högst 3 meter våg-
rätt och maximalt tillåten höjd för avloppsslangens
anslutning är 85 cm.
Anslutning av vattenlås
• Avloppsslangens rör (ø 19 mm) passar till alla före-
kommande vattenlås. Ytterdiametern på vattenlåsets anslutning måste vara minst 15 mm.
• Avloppsslangen skall sättas fast på anslutningen
för vattenlåset med den medlevererade slangklämman.
Vattenavlopp för högt inbyggd diskmaskin
Ligger avloppsslangens anslutning mindre än 30 cm
över högt inbyggd maskins underkant, skall monteringssats ET 111099520 monteras av kundtjänst.
Översvämningsskydd
För att undvika vattenskador är diskmaskinen försedd med ett översvämningsskydd.
I händelse av fel avbryter säkerhetsventilen i diskmaskinen omgående vattentillförseln och tömningspumpen kopplas in. Därmed kan vatten varken rinna
över eller ut. Vatten som är kvar i maskinen pumpas
automatiskt bort.
28
Page 29
Elektrisk anslutning
Uppgifter om nätspänning, typ av ström och erforderliga säkringar finns på typskylten. Typskylten sitter på höger kant av diskmaskinsluckan.
Drag ur stickkontakten för att skilja diskmaskinen
från el-nätet.
Varning:
– Kontakten måste vara åtkomlig efter uppställning
av maskinen.
– Efter inbyggnad får spänningsförande delar och
isolerade ledningar inte vara åtkomliga enligt DIN
EN 60335-1.
Anslutningsteknik

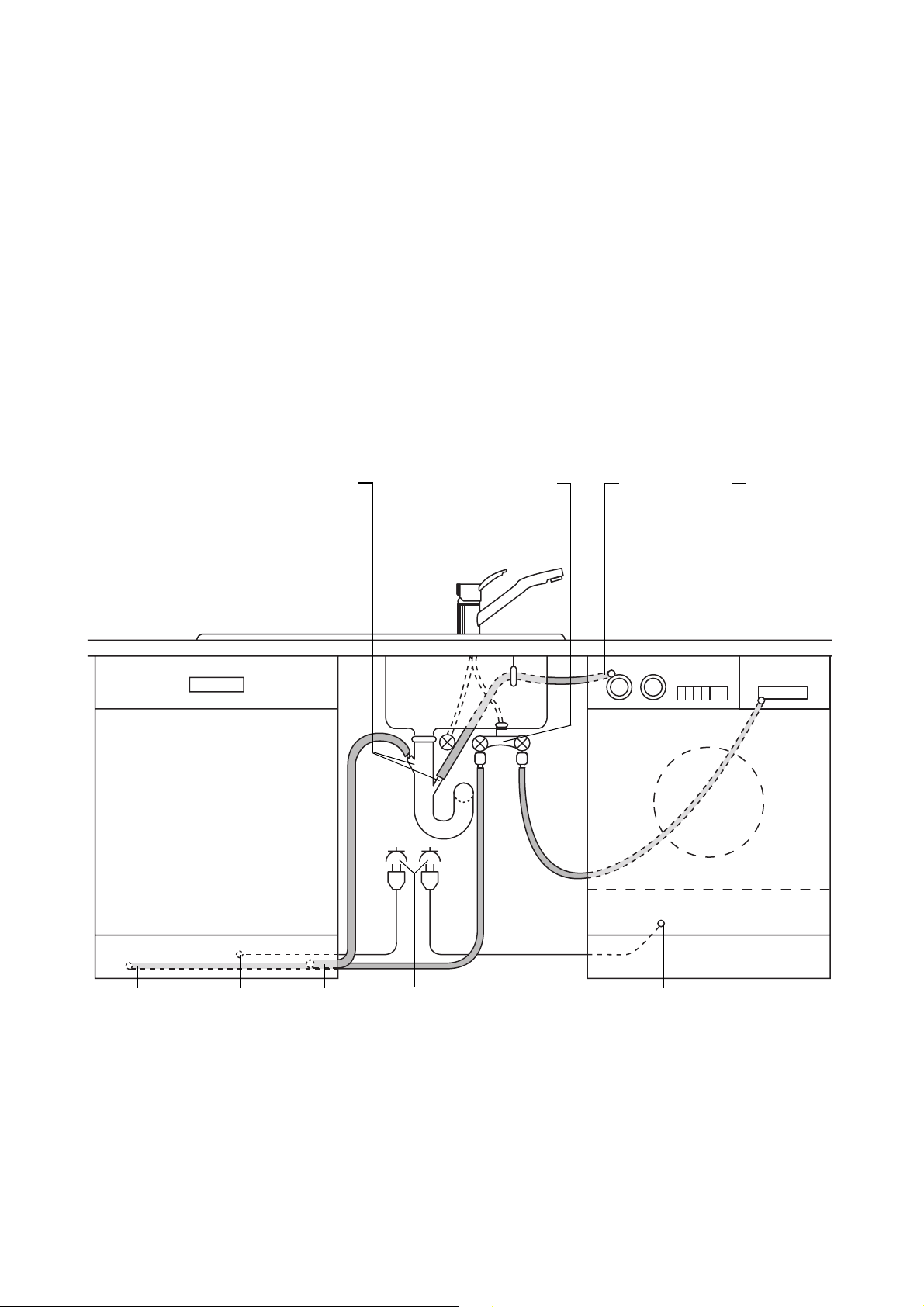

Vatten- och avloppsslangar samt el-kabel måste anslutas vid sidan av diskmaskinen, eftersom det inte
finns plats för dessa bakom maskinen.
2 Muff 45° eller rak, yttre ø 19 mm,
längd 30 mm
Dubbelventil Vattenavlopp Vattenslang
Vattenslang Elektrisk
kabel
Vattenavlopp El-anslutning Elektrisk kabel
29
Page 30
Garanti
Sverige
Vid försäljning till konsument i Sverige gäller den
svenska konsumentlagstiftningen. Kom ihåg att
spara kvittot för eventuell reklamation.
Finland
Garanti (gäller för Finland)
Produktens garantitid kan definieras separat. Finns
det ingen separat definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de
lokala bestämmelserna. Garantivillkoren uppfyller
branschens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot som verifikation för
inköpsdatumet, som avgör garantitidens början.
Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service
• vid onödigt servicebesök.
• om tillverkarens anvisningar för installation, an-
vändning och skötsel inte följts.
Konsumentkontakt
Sverige
Har du frågor angående produktens funktion eller
användning ber vi dig att kontakta vår konsumentkontakt på tel. 0771-11 44 77 eller via e-mail på vår
hemsida www.husqvarna.se
Finland
Har du frågor angående produktens funktion eller
användning ber vi dig ringa vår konsumentrådgivare
på tel. 0200-2662 (0,1597H/min (0,95 mk/min)+pvm).
30
Page 31
Service och reservdelar
Sverige
Vill du beställa service, installation eller reservdelar
ber vi dig kontakta Electrolux Service på tel. 0771 76 76 76 eller via vår hemsida på www.husqvarna.se.
Du kan även söka hjälp via din återförsäljare.
Adressen till din närmaste servicestation finner du
via www.husqvarna.se eller Gula sidorna under rubrik Hushållsutrustning, vitvaror - service.
3 Innan du beställer service, kontrollera först
om du kan avhjälpa felet själv.
Här i bruksanvisningen finns en tabell, som beskriver
enklare fel och hur man kan åtgärda dem. Observera,
elektriska fel skall alltid åtgärdas av certifierad elektriker.

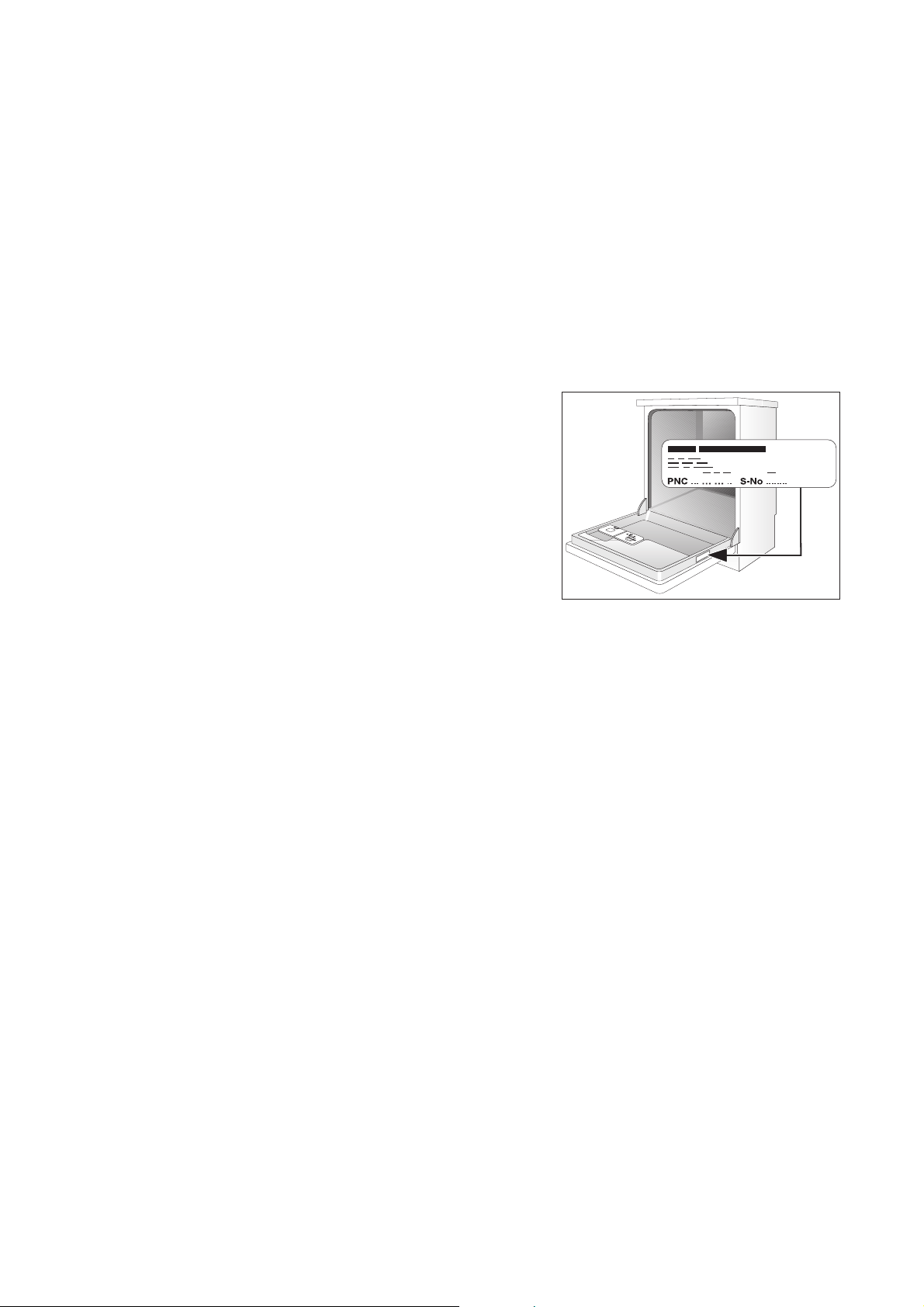

Innan du kontaktar service, skriv upp följande enligt
dataskylten:
Modellbeteckning .................................
Produktnummer ....................................
Serienummer ..........................................
Inköpsdatum ..........................................
Hur och när uppträder felet ?
Finland
Service, reservdelsbeställningar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade
serviceföretaget får du från numret 0200-2662
(0,1597H/min (0,95 mk/min)+pvm), * eller telefonkatalogens gula sidor "hushållsapparatservice".
För att säkra maskinens klanderfria funktion skall
man vid reparationer endast använda originala reservdelar.
* När du beställer service eller reservdelar bör du
veta produktnummer och modellbeteckning som står
på dataskylten. Skriv up dem här så har du dem tillhands när du behöver dem.
Modell: ........................................................
Produktnummer: ...................................
Serienummer: ..........................................
Inköpsdatum: ...........................................
31
Page 32
822 961 679-00-050704-01 Med reservation för ändringar
From the Electrolux Group. The world´s No.1 choice.
Electrolux-koncernen är världens största tillverkare av hushållsmaskiner och utrustning för kök, rengöring samt skogs- och trädgårdsskötsel. Mer än 55 miljoner
produkter från Electrolux-koncernen (som kylskåp, spisar, tvättmaskiner, dammsugare, motorsågar och gräsklippare) säljs varje år till ett värde av 120 miljarder
kronor i över 150 länder runt hela världen.
Loading...
