Husqvarna LB 246PI User Manual

EN Operator's manual 5-15
BG Ръководство за експлоатация 16-28
CS Návod k použití 29-39
DA Brugsanvisning 40-50
DE Bedienungsanweisung 51-62
EL Οδηγίες χρήσης 63-75
ES Manual de usuario 76-87
ET Kasutusjuhend 88-98
FI Käyttöohje 99-109
FR Manuel d'utilisation 110-121
HR Priručnik za korištenje 122-132
HU Használati utasítás 133-144
IT Manuale dell'operatore 145-156
LT Operatoriaus vadovas 157-167
LV Lietošanas pamācība 168-178
NL Gebruiksaanwijzing 179-190
NO Bruksanvisning 191-201
PL Instrukcja obsługi 202-213
PT Manual do utilizador 214-225
RO Instrucţiuni de utilizare 226-237
RU Руководство по эксплуатации 238-250
SK Návod na obsluhu 251-262
SL Navodila za uporabo 263-273
SR Priručnik za rukovaoca 274-284
SV Bruksanvisning 285-295
TR Kullanım kılavuzu 296-306
UK Посібник користувача 307-319

LB 146P, LB 246PI

18

16

1

2

3

4

5

5

7

13

14

15

8

9

10

11

12

6

17

1

B

A

2 3 4 5 6 7

8 9 10 11 12 13

14 15

16 17 18

19

20 21

22 23

A

B

24 25

26 27

28 29

30 31

B

A

A

32

33

34 35

36 37

Contents

Introduction..................................................................... 5

Safety..............................................................................6

Assembly........................................................................ 8

Operation........................................................................ 9

Introduction

Maintenance................................................................. 10

Transportation, storage and disposal........................... 13

Technical data.............................................................. 13

EC Declaration of Conformity....................................... 15

Product description

The product is a pedestrian-controlled rotary lawn
mower that uses BioClip to cut the grass into fertilizer.

Product overview

(Fig. 1)

1. Engine brake handle / Start bar (LB 246PI)

2. Handle / handlebar

3. Starter rope handle

4. Lower handle

5. Cutting height adjusters

6. Oil cap

7. Muffler

8. Spark plug

9. Fuel tank

10. Air filter

11. Primer bulb

12. Cutting cover

13. Blade

14. Spring washer

15. Blade bolt

16. Battery, safety device (LB 246PI)

17. Start inhibitor (LB 246PI)

18. Operator's manual

Symbols on the product

(Fig. 2) WARNING: Careless or incorrect use can

result in injury or death to the operator or
bystanders.

(Fig. 3) Please read the operator's manual carefully

and make sure that you understand the
instructions before use.

(Fig. 4) Keep persons and animals at a safe

distance from the work area.

(Fig. 5) Stop the engine and remove the ignition

cable before repairs or maintenance.

(Fig. 6) Look out for thrown objects and ricochets.

(Fig. 7) Warning: rotating blade. Keep hands and

feet clear.

Intended use

Use the product to cut grass in private gardens. Do not
use the product for other tasks.

(Fig. 8) Warning: rotating parts. Keep hands and

feet clear.

(Fig. 9) This product is in accordance with

applicable EC directives.

(Fig. 10) Noise emission to the environment

according to the European Community’s
Directive. The product’s emission is
specified in the Technical data chapter and
on the label.

(Fig. 11) Risk of fire.

(Fig. 12) Risk of explosion.

(Fig. 13) Always stop the engine before refueling.

(Fig. 14) Hot surface.

(Fig. 16) The exhaust fumes from the engine contain

carbon monoxide, an odourless, poisonous
and very dangerous gas. Do not start the
engine indoors or in closed spaces.

(Fig. 17) Remove the safety switch (battery) before

you do maintenance work or let the product
stay out of view.

(Fig. 18) Start procedure for LB 146P: Push the en-

gine brake handle down and pull the starter
rope handle.

(Fig. 19) Start procedure for LB 246PI: Release the

start inhibitor and push the start bar down.

(Fig. 15) Scannable code.

Note: Other symbols/decals on the product refer to
certification requirements for other commercial areas.

287 - 006 - 5

Euro V Emissions

WARNING: Tampering with the engine voids
the EU type-approval of this product.

Product liability

As referred to in the product liability laws, we are not
liable for damages that our product causes if:

Safety

Safety definitions

Warnings, cautions and notes are used to point out
specially important parts of the manual.

WARNING: Used if there is a risk of injury or
death for the operator or bystanders if the
instructions in the manual are not obeyed.

CAUTION: Used if there is a risk of damage
to the product, other materials or the
adjacent area if the instructions in the
manual are not obeyed.

Note: Used to give more information that is necessary in
a given situation.

General safety instructions

WARNING: Read the warning instructions
that follow before you use the product.

• This product is dangerous if used incorrectly or if you
are not careful. Injury or death can occur if you do
not obey the safety instructions.

• This product produces an electromagnetic field
during operation. This field may under some
circumstances interfere with active or passive
medical implants. To reduce the risk of serious or
fatal injury we recommend persons with medical
implants to consult their physician and the medical
implant manufacturer before operating this product.

• Always be careful and use your common sense. If
you are not sure how to operate the product in a
special situation, stop and speak to your Husqvarna
dealer before you continue.

• Keep in mind that the operator will be held
responsible for accidents that involve other persons
or their property.

• Keep the product clean. Make sure that you can
clearly read signs and decals.

• Do not let a person use the product unless you make
sure that they read and understand the contents of
the operator's manual.

• the product is incorrectly repaired.

• the product is repaired with parts that are not from
the manufacturer or not approved by the
manufacturer.

• the product has an accessory that is not from the
manufacturer or not approved by the manufacturer.

• the product is not repaired at an approved service
center or by an approved authority.

• Do not let a child operate the product.

• Keep children away from the work area. A
responsible adult must be there at all times.

• Do not let a person, without knowledge of the
instructions, operate the product.

• Always monitor a person, with decreased physical
capacity or mental capacity, that uses the product. A
responsible adult must be there at all times.

• Do not use the product if you are tired, ill, or under
the influence of alcohol, drugs or medicine. This has
a negative effect on your vision, alertness,
coordination and judgment.

• Do not use the product if it is defective.

• Do not change this product or use it if it is possible
that it has been changed by others.

Work area safety

WARNING: Read the warning instructions
that follow before you use the product.

• Remove objects such as branches, twigs and stones
from the work area before you use the product.

• Objects that hit against the cutting equipment can
eject and cause damage to persons and objects.
Keep bystanders and animals at a safe distance
from the product.

• Never use the product in bad weather such as fog,
rain, strong winds, intense cold and risk of lightning.
To use the product in bad weather or in moist or wet
locations is tiring. Bad weather can cause dangerous
conditions, such as slippery surfaces.

• Look out for persons, objects and situations that can
prevent safe operation of the product.

• Look out for obstacles, such as roots, stones, twigs,
pits and ditches. Long grass can hide obstacles.

• To cut grass on slopes can be dangerous. Do not
use the product on ground that slopes more than
15°.

• Operate the product across the face of slopes. Do
not move up and down.

• Be careful when you go near hidden corners and
objects that prevent a clear view.

6

287 - 006 -

Work safety

WARNING: Read the warning instructions
that follow before you use the product.

• Use this product to cut grass lawns only. It is not
permitted to use it for other tasks.

• Use personal protective equipment. Refer to

Personal protective equipment on page 7

• Make sure that you know how to stop the engine
quickly in an emergency.

• Never start the engine in a closed space or near
flammable material. The exhaust fumes from the
engine are hot and can contain sparks which can
start a fire.

• Do not operate the product unless the blade and all
covers are attached correctly. An incorrectly
attached blade can come loose and cause personal
injury.

• Make sure that the blade does not hit objects such
as stones and roots. This can do damage to the
blade and bend the engine shaft. A bent axle causes
heavy vibration and a very high risk that the blade
becomes loose.

• If the blade hits an object or if vibrations occur, stop
the product immediately. Disconnect the ignition
cable from the spark plug. Examine the product for
damages. Repair damages or let an authorised
service agent do the repair.

• Never attach the engine brake handle permanently
to the handle when the engine is started.

• Put the product on a stable, flat surface and start it.
Make sure that the blade does not hit the ground or
other objects.

• Always stay behind the product when you operate it.

• Let all the wheels stay on the ground and keep 2
hands on the handle when you operate the product.
Keep your hands and feet away from the rotating
blades.

• Do not tilt the product when the engine is started.

• Be careful when you pull the product rearward.

• Never lift up the product when the engine is started.
If you must lift the product, first stop the engine and
disconnect the ignition cable from the spark plug.

• Do not walk rearward when you operate the product.

• Stop the engine when you move across areas
without grass, for example paths made of gravel,
stone and asphalt.

• Do not run with the product when the engine is
started. Always walk when you operate the product.

• Stop the engine before you change the cutting
height. Never make adjustments with the engine
started.

• Never let the product stay out of view with the engine
started. Stop the engine and make sure that the
cutting equipment does not rotate.

.

Safety instructions for operation

Personal protective equipment

WARNING: Read the warning instructions
that follow before you use the product.

• Personal protective equipment cannot fully prevent
injury but it decreases the degree of injury if an
accident does occur. Let your dealer help you select
the right equipment.

• Use hearing protection if the noise level is higher
than 85 dB.

• Use heavy-duty slip-resistant boots or shoes. Do not
use open shoes or go with bare feet.

• Use heavy, long pants.

• Use protective gloves when necessary, for example
when you attach, examine or clean the cutting
equipment.

Safety devices on the product

WARNING: Read the warning instructions
that follow before you use the product.

• Do not use a product with defective safety devices.

• Do a check of the safety devices regularly. If the
safety devices are defective, speak to your
Husqvarna service agent.

To do a check of the cutting cover
The cutting cover decreases vibrations in the product

and decreases the risk of injury from the blade.

• Examine the cutting cover to make sure that there
are no damages such as cracks.

Battery (LB 246PI)

WARNING: A defective battery decreases
the safety of the product. Always use a
battery approved by the manufacturer.

The battery gives power to the electrical start and is a
safety device that prevents accidental start. Remove the
battery when you do not operate the product and when
you let it stay out of view.

Engine brake handle
The engine brake handle stops the engine. When the

engine brake handle is released, the engine stops.
To do an inspection of the engine brake, start the engine

and then release the engine brake handle. If the engine
does not stop in 3 seconds, let an approved Husqvarna
service agent adjust the engine brake.

(Fig. 20)

287 - 006 -

7

Start inhibitor
On model LB 246PI the engine brake handle is also

used as a start bar for the starter motor. Do a check of
the start inhibitor to make sure that it prevents operation
of the starter motor.

1. Pull the start bar in the direction of the handlebar (B).
The start inhibitor stops the movement.

2. Push the start inhibitor out to the right (A). (Fig. 21)

3. Release the start inhibitor and make sure that it goes
back to its initial position.

Muffler
The muffler keeps the noise levels to a minimum and

sends the exhaust fumes away from the operator.
Do not use the product if the muffler is missing or

defective. A defective muffler increases the noise level
and the risk of fire.

WARNING: The muffler becomes very hot
during and after use and when the engine
operates at idle speed. Be careful near
flammable materials and/or fumes to prevent
fire.

Fuel safety

WARNING: Read the warning instructions
that follow before you use the product.

• Do not start the product if there is fuel or engine oil
on the product. Remove the unwanted fuel/oil and let
the product dry.

• If you spill fuel on your clothing, change clothing
immediately.

• Do not get fuel on your body, it can cause injury. If
you get fuel on your body, use soap and water to
remove the fuel.

• Do not start the product if the engine has a leak.
Examine the engine for leaks regularly.

• Be careful with fuel. Fuel is flammable and the fumes
are explosive and can cause injuries or death.

• Do not breathe in the fuel fumes, it can cause injury.
Make sure that there is a sufficient airflow.

• Do not smoke near the fuel or the engine.

• Do not put warm objects near the fuel or the engine.

• Do not add the fuel when the engine is on.

• Make sure that the engine is cool before you refuel.

• Before you refuel, open the fuel tank cap slowly and
release the pressure carefully.

• Do not add fuel to the engine in an indoor area. Not
sufficient airflow can cause injury or death because
of asphyxiation or carbon monoxide.

• Tighten the fuel tank cap fully. If the fuel tank cap is
not tightened, there is a risk of fire.

• Move the product a minimum of 3 m / 10 ft from the
position where you filled the tank before a start.

• Do not fill the fuel tank fully. Heat causes the fuel to
expand. Keep a space at the top of the fuel tank.

Safety instructions for maintenance

WARNING: Read the warning instructions
that follow before you use the product.

• The exhaust fumes from the engine contain carbon
monoxide, an odourless, poisonous and very
dangerous gas. Do not start the engine indoors or in
closed spaces.

• Before you do the maintenance on the product, stop
the engine and remove the ignition cable from the
spark plug. On LB 246PI, also remove the battery.

• Use protective gloves when you do maintenance on
the cutting equipment. The blade is very sharp and
cuts can easily occur.

• Accessories and changes to the product that are not
approved by the manufacturer, can cause serious
injury or death. Do not change the product. Always
use accessories that are approved by the
manufacturer.

• If the maintenance is not done correctly and
regularly, the risk of injury and damage to the
product increases.

• Only do the maintenance as given in this owner's
manual. All other servicing must be done by an
approved Husqvarna service agent.

• Let an approved Husqvarna service agent do
servicing on the product regularly.

• Replace damaged, worn or broken parts.

Assembly

Introduction

WARNING: Before you assemble the
product, read the safety chapter. On LB
246PI, also remove the battery.

8 287 - 006 -

To assemble the handle

1. Fold the handlebar forward. (Fig. 22)

2. Tighten the knobs on right and left sides fully and
fold the handle up. (Fig. 23)

3. Put the stay in the groove on the cutting cover. (Fig.

24)

4. Attach the 2 stops that lock the stay and the handle.
Press them fully in position. (Fig. 25)

Note: There are two stops, one identified with an H
and one with a V. Put the stop with an H on the right
side and the stop with a V on the left side.

CAUTION: Do not operate the product if
the 2 stops are not attached.

Operation

Introduction

WARNING: Before you operate the product,
you must read and understand the safety
chapter.

Husqvarna Connect

Husqvarna Connect is a free app for your mobile device.
The Husqvarna Connect app gives extended functions
for your Husqvarna product:

• Extended product information.

• Information about, and help with, product parts and
servicing.

To start to use Husqvarna Connect

1. Download the Husqvarna Connect app on your
mobile device.

2. Register in the Husqvarna Connect app.

3. Do the instruction steps in the Husqvarna Connect
app to connect and register the product.

Before you operate the product

1. Read the operator's manual carefully and make sure
that you understand the instructions.

2. Examine the cutting equipment to make sure that it
is correctly attached and adjusted. See

the cutting equipment on page 11

3. Fill the fuel tank. See

4. Fill the oil tank and do a check of the oil level. See

To fill fuel on page 9

To do a check of the oil level on page 11

To fill fuel

If available, use low-emission/alkylate gasoline. If low­emission/alkylate gasoline is not available, use good
quality unleaded gasoline or leaded gasoline with octane
number not less than 90.

CAUTION:
octane number less than 90 RON (87 AKI).
This can cause damage to the product.

Do not use gasoline with an

To examine

.

.

.

To adjust the handle height

1. Remove the handle stay from the lower handle. (Fig.

26)
a) Put the handle stay in the top hole (A) to

decrease the handle height.

b) Put the handle stay in the bottom hole (B) to

increase the handle height. (Fig. 27)

1. Open the fuel tank cap slowly to release the
pressure.

2. Fill slowly with a fuel can. If you spill fuel, remove it
with a cloth and let remaining fuel dry off.

3. Clean the area around the fuel tank cap.

4. Tighten the fuel tank cap fully. If the fuel tank cap is
not tightened, there is a risk of fire.

5. Move the product a minimum of 3 m (10 ft) from the
position where you filled the tank before a start.

To set the cutting height

• Press the shaft out and move it to the correct
position for each of the 4 wheels. (Fig. 28)

CAUTION: Do not set the cutting height too
low. The blades can hit the ground if the
surface of the lawn is not level.

To start the product

• The very first time you start the product, press the
primer bulb 5 times. The next time you start the
product when the engine is cold, press the primer
bulb 3 times.

• Make sure that the ignition cable is connected to the
spark plug.

Manual start (LB 146P)

1. Stay behind the product.

2. Hold the engine brake handle against the handlebar.
(Fig. 29)

3. Hold the starter rope handle with your right hand.

4. Slowly pull out the starter rope until you feel some
resistance.

5. Pull with force to start the engine.

WARNING: Do not twist the starter rope
around your hand.

287 - 006 - 9

Electrical start (LB 246PI)

1. Make sure that the battery is activated and charged.
See

To start the battery on page 12

2. Attach the battery to the engine. (Fig. 30)

3. Push the start inhibitor out to the right (A).

4. Pull the start bar (B) against the handlebar to start
the starter motor. The starter motor stops when the
engine starts. (Fig. 31)

.

To stop the product

• To stop the engine, release the engine brake handle.

To remove the battery

To prevent accidental start of the engine, remove the
battery on model LB 246PI when the product is not in
operation.

Maintenance

1. Press the lock buttons (A) and pull the battery out.
(Fig. 32)

To get a good result

• Always use a sharp blade. A blunt blade gives an
irregular result and the cut surface of the grass
becomes yellow. A sharp blade also uses less
energy than a blunt blade.

• Do not cut more than ⅓ of the length of the grass.
Cut first with the cutting height set high. Examine the
result and lower the cutting height to an applicable
level. If the grass is very long, drive slowly and cut 2
times if necessary.

• Cut in different directions each time to prevent
stripes in the lawn.

Introduction

WARNING: Before you do maintenance, you
must read and understand the safety
chapter.

For all servicing and repair work on the product, special
training is necessary. We guarantee the availability of
professional repairs and servicing. If your dealer is not a
service agent, speak to them for information about the
nearest service agent.

The maintenance intervals are calculated from daily use
of the product. The intervals change if the product is not
used daily.

For maintenance identified with * see instructions in

Safety devices on the product on page 7

CAUTION: For model LB 246PI, always
remove the battery before you do
maintenance, repairs or clean the product.

.

Maintenance schedule

WARNING: When you tilt the product, make
sure that the air filter is up at the top of the
tilted product, and not against the ground.

Maintenance Daily Weekly Monthly

Do a general inspection X

Examine the oil level X

Clean the product X

Examine the cutting equipment X

Examine the cutting cover* X

Examine the engine brake handle* X

Examine the battery* X

Examine the muffler* X

Examine the spark plug X

Change the oil (the first time after 5 h use, then after each 50 h use) X

Change the air filter (after 50 h use) X

10 287 - 006 -

Maintenance Daily Weekly Monthly

Examine the fuel system X

To do a general inspection

• Make sure that all nuts and screws on the product
are tightened correctly.

To clean the product externally

• Use a brush to remove leaves, grass and dirt.

• Make sure that the air intake on the top of the engine
is not blocked.

• Do not use a high pressure washer to clean the
product.

• If you use water to clean the product, do not flush
water directly on the engine.

To clean the inner surface of the cutting cover

1. Empty the fuel tank.

2. Put the product on its side with the muffler down.

CAUTION: If the product is put with the
air filter down, the engine can become
damaged.

3. Hose down the inner surface of the cutting cover
with water.

To examine the cutting equipment

WARNING: To prevent accidental start
remove the ignition cable from the spark
plug.

WARNING: Use protective gloves when you
do maintenance on the cutting equipment.
The blade is very sharp and cuts can easily
occur.

1. Examine the cutting equipment for damage or
cracks. Always replace a damaged cutting
equipment.

2. Look at the blade to see if it is damaged or blunt.

It is necessary to balance the blade after it is

Note:
sharpened. Let a service center sharpen, replace and
balance the blade. If you hit an obstacle that causes the
product to stop, replace the damaged blade. Let the
service center estimate if the blade can be sharpened or
must be replaced.

3. Remove the blade.

4. Examine the blade support and blade bolt to see if
there are damages.

5. Examine the engine shaft to make sure that it is not
bent.

6. When you attach the new blade, point the angled
ends of the blade in the direction of the cutting cover.
(Fig. 34)

7. Make sure that the blade is aligned with the center of
the engine shaft.

8. Lock the blade with a block of wood. Attach the
spring washer and tighten the bolt and washer with a
torque of 35–40 Nm. (Fig. 35)

9. Pull the blade around by hand and make sure that it
turns freely.

WARNING: Use heavy duty gloves. The
blade is very sharp and cuts can easily
occur.

10. Start the product to do a test of the blade. If the
blade is not correctly attached, there is vibration in
the product or the cutting result is unsatisfactory.

To do a check of the oil level

CAUTION: A too low oil level can do
damage to the engine. Do a check of the oil
level before you start the product.

1. Put the product on level ground.

2. Remove the oil tank cap with the attached dipstick.

3. Clean the oil from the dipstick.

4. Put the dipstick fully into the oil tank to give a correct
picture of the oil level.

5. Remove the dipstick.

6. Examine the oil level on the dipstick.

7. If the oil level is low, fill with engine oil and do a
check of the oil level again.

To replace the engine oil

WARNING:
after the engine is stopped. Let the engine
become cool before you drain the engine oil.
If you spill engine oil on your skin, clean with
soap and water.

Engine oil is very hot directly

To replace the blade

1. Lock the blade with a block of wood. (Fig. 33)

2. Remove the blade bolt.

287 - 006 -

1. Operate the product until the fuel tank is empty.

2. Remove the ignition cable from the spark plug.

3. Remove the oil tank cap.

11

4. Put a container below the product to collect the
engine oil in.

5. Tilt the product to drain the engine oil from the oil
tank.

6. Fill with new engine oil of the type recommended in

Technical data on page 13

7. Do a check of the oil level. Refer to

the oil level on page 11

.

To do a check of

.

Battery (LB 246PI)

WARNING: A defective battery decreases
the safety of the product. Always use a
battery approved by the manufacturer.

The battery gives power to the electrical start and is a
safety device that prevents accidental start. Remove the
battery when you do not operate the product and when
you let it stay out of view.

To start the battery

You need to start the battery before the first time you
use it.

1. Put the battery into the charger, see

battery on page 12

2. Wait until a minimum of 1 green lamp comes on,
approximately 10 seconds.

3. Attach the battery to the engine, see

(LB 246PI) on page 10

.

.

To charge the battery

If only 1 or 0 lamp indicators on the battery are on, it is
necessary to charge it. An empty battery is fully charged
in 1 hour. To charge for shorter periods of time does not
do damage to the battery.

1. Put the battery in the battery charger. (Fig. 36)

2. Connect the battery charger to a power socket,
220V, 50Hz.

Status for battery charge

LED display on the battery

LED 1 flashes 0%-25%

LED 1 is lit, LED 2 flashes 25%-50%

LED 1, LED 2 are lit, LED 3 flashes 50%-75%

LED 1, LED 2, LED 3 are lit, LED 4
flashes

LED 1, LED 2, LED 3, LED 4 are lit Fully charged

Lamp indicator on the bat­tery charger

Constant red light The battery charges

Status

To charge the

Electrical start

Status

75%-100%

Lamp indicator on the bat­tery charger

Flashing red light The battery is too warm

Constant green light The battery is fully charg-

Flashing red and green
light

Status

and will start to charge
when the temperature is
correct

ed

The battery is damaged
and must be replaced

To clean the air filter

1. Remove the air filter cover and remove the filter.

2. Hit the filter against a flat surface to make the
particles fall off.

CAUTION: Do not use solvent or
compressed air to clean the air filter.

3. Put the air filter back. Make sure that the air filter
fully seals against the air filter holder.

4. Put the air filter cover back.

Note: An air filter that is used for a long time cannot be
fully cleaned. Replace the air filter at regular intervals.
Always replace a damaged air filter.

To examine the spark plug

CAUTION:
spark plug type. Incorrect spark plug type
can cause damage to the product.

• Examine the spark plug if the engine is low on
power, is not easy to start or does not operate
correctly at idle speed.

• To decrease the risk of unwanted material on the
spark plug electrodes, obey these instructions:

a) Make sure that the idle speed is correctly

adjusted.
b) Make sure that the fuel mixture is correct.
c) Make sure that the air filter is clean.

• If the spark plug is dirty, clean it and make sure that
the electrode gap is correct, refer to

on page 13

• Replace the spark plug if it is necessary.

Always use the recommended

Technical data

. (Fig. 37)

To examine the fuel system

• Examine the fuel tank cap and the seal for the fuel
tank cap to make sure that there are no damages.

• Examine the fuel hose to make sure that there are
no leaks. If the fuel hose is damaged, let a service
agent replace it.

12

287 - 006 -

Transportation, storage and disposal

Transportation and storage

• For storage and transportation of the product and
fuel, make sure that there are no leaks or fumes.
Sparks or open flames, for example from electrical
devices or boilers, can start a fire.

• Always use approved containers for storage and
transportation of fuel.

• Empty the fuel tank before you put the product in
storage for a long period of time. Discard the fuel at
an applicable disposal location

• Safely attach the product during transportation to
prevent damage and accidents.

• Keep the product in a locked area to prevent access
for children or persons that are not approved.

• Keep the product in a dry and frost free area.

Disposal

• Obey the local recycling requirements and applicable
regulations.

• Discard all chemicals, such as engine oil or
antifreeze, at a service center or at an applicable
disposal location.

• When the product is no longer in use, send it to a
Husqvarna dealer or discard it at a recycling
location.

• Discard the battery at a service center or discard it at
a disposal location for used batteries.

Technical data

Technical data

LB 146P LB 246PI

Engine

Brand Briggs & Stratton Briggs & Stratton

Displacement, cm

Speed, rpm 2900 +/- 100 2900 +/- 100

Nominal engine output, kW

Ignition system

Spark plug QC12YC QC12YC

Electrode gap, mm 0.5 0.5

Fuel and lubrication system

Fuel tank capacity, litre 0.8 0.8

Oil tank capacity, litre 0.5 0.5

Engine oil

Weight

With empty tanks, kg 19 21

3

1

2

140 150

1.9 2.1

SAE 30/SAE 10W-30 SAE 30/SAE 10W-30

1

The power rating of the engine indicated is the average net output (at specified rpm) of a typical production
engine for the engine model measured to SAE standard J1349/ISO1585. Mass production engines may differ
from this value. Actual power output for the engine installed on the final product will depend on the operating
speed, environmental conditions and other values.

2

Use engine oil of quality SF, SG, SH, SJ or higher. See the viscosity chart in the engine manufacturer’s man­ual and select the best viscosity based on the expected outside temperature.

287 - 006 - 13

LB 146P LB 246PI

Noise emissions

3

Sound power level, measured dB (A) 93 92

Sound power level, guaranteed LWA dB (A) 95 94

Sound levels

4

Sound pressure level at the operator's ear, dB (A) 81 79

Vibration levels, a

Handle, m/s

2

hveq

5

4.6 4.6

Cutting equipment

Cutting height, mm 35–70 35–70

Cutting width, mm 460 460

Blade Mulcher 46 Mulcher 46

Article number 5839740-10 5839740-10

Start

Electric starter No Yes

Battery – Li-ion, 12V/15.7Wh

3

Noise emissions in the environment measured as sound power (LWA) in conformity with EC directive
2000/14/EC.

4

Noise pressure level according to ISO 5395. Reported data for noise pressure level has a typical statistical
dispersion (standard deviation) of 1.2 dB (A).

5

Vibration level according to ISO 5395. Reported data for vibration level has a typical statistical dispersion
(standard deviation) of 0.2 m/s2.

14 287 - 006 -

EC Declaration of Conformity

EC Declaration of Conformity

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel:
[phone], declares that the lawn mowers
Husqvarna LB 146P and LB 246PI from the serial
numbers 2017xxxxxxx and onwards comply with the
requirements of the COUNCIL’S DIRECTIVE:

• of May 17, 2006 ”relating to machinery” 2006/42/EC

• of February 26, 2014 ”relating to electromagnetic
compatibility” 2014/30/EU

• of May 8, 2000 ”relating to the noise emissions in the
environment” 2000/14/EC

Information relating to noise emissions, see Technical
data.

The following standards have been applied:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012
If not otherwise stated, the above listed standards are

the latest published versions.
Notified body: 0404, RISE SMP Svensk Maskinprovning

AB, Box 7035, SE-750 07 Uppsala has issued reports
regarding the assessment of conformity according to
annex VI of the COUNCIL’S DIRECTIVE of May 8,
2000 ”relating to the noise emissions in the
environment” 2000/14/EC.

The certificates have the numbers: 01/901/297,
01/901/299

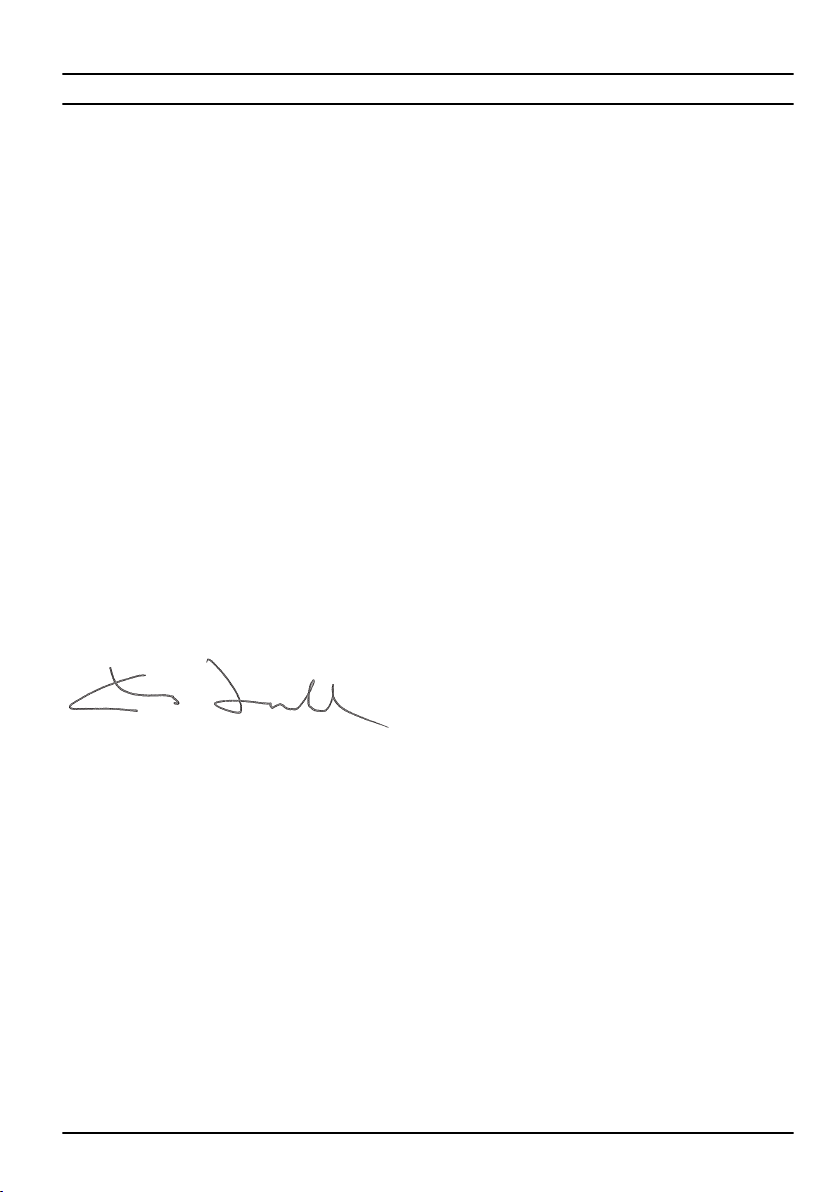

Huskvarna, 2017-11-30

Claes Losdal, Development Manager/Garden Products
(Authorized representative for Husqvarna AB and
responsible for technical documentation)

287 - 006 -

15

Содержание

Въведение................................................................... 16

Безопасност.................................................................17

Монтаж.........................................................................20

Операция..................................................................... 21

Въведение

Поддръжка...................................................................22

Транспортиране, съхранение и изхвърляне.............25

Технически данни....................................................... 25

Декларация за съответствие на ЕО.......................... 28

Описание на продукта

Продуктът е пешеходна ротационна косачка, която
използва BioClip за нарязване на тревата и
превръщането й в тор.

Общ преглед на продукта

(Фиг. 1)

1. Дръжка за спирачката на двигателя/стартовата
шина(LB 246PI)

2. Дръжка/управление

3. Дръжка на въжето на стартера

4. Ниска ръкохватка

5. Регулатори на височината на рязане

6. Капачка за маслото

7. Ауспух

8. Запалителна свещ

9. Резервоар за гориво

10. Въздушен филтър

11. Подкачваща помпа

12. Капак срещу порязване

13. Нож

14. Пружинна шайба

15. Болт на режещ диск

16. Акумулатор, предпазно устройство (LB 246PI)

17. Блокировка на пускане (LB 246PI)

18. Инструкция за експлоатация

Символи върху машината

(Фиг. 2) ПРЕДУПРЕЖДЕНИЕ: Непредпазливото

или неправилното използване може да
доведе до нараняване или смърт на
оператора или страничните наблюдатели.

(Фиг. 3) Прочетете внимателно ръководството за

оператора и се уверете, че разбирате
инструкциите, преди да използвате
машината.

(Фиг. 4) Дръжте хората и животните на безопасно

разстояние от работната зона.

(Фиг. 5) Спрете двигателя и отстранете

запалителния кабел преди ремонти или
техническо обслужване.

Предназначение

Използвайте продукта, за да косите трева в частни
градини. Не използвайте продукта за други задачи.

(Фиг. 6) Пазете се от отскачащи предмети и

рикошети.

(Фиг. 7) Предупреждение: въртящ се нож.

Осигурете пространство около ръцете и
краката си.

(Фиг. 8) Предупреждение: въртящи се части.

Осигурете пространство около ръцете и
краката си.

(Фиг. 9) Този продукт отговаря на изискванията на

приложимите директиви на EO.

(Фиг. 10) Шумови емисии в околната среда в

съответствие с Директивата на
Европейската общност. Емисиите на
продукта са посочени в раздела за
технически характеристики и на
табелката.

(Фиг. 11) Риск от пожар.

(Фиг. 12) Риск от експлозия.

(Фиг. 13) Винаги изключвайте двигателя преди

зареждане с гориво.

(Фиг. 14) Гореща повърхност.

(Фиг. 16) Отработените газове от двигателя

съдържат въглероден окис – много
опасен, отровен газ без миризма. Не
стартирайте двигателя на закрито или в
затворени пространства.

(Фиг. 17) Преди извършване на техническа

поддръжка или преди да оставите
машината без наблюдение, отстранете
ключа за безопасност (акумулатора).

16 287 - 006 -

(Фиг. 18) Процедура за пускане на LB 146P:

Натиснете дръжката на спирачката на
двигателя надолу и дръпнете дръжката
на стартерното въже.

(Фиг. 19) Процедура за пускане на LB 246PI:

Освободете блокировката за пускане и
натиснете надолу стартовата шина.

(Фиг. 15) Код с възможност за сканиране.

Забележка: Останалите символи/лепенки на
продукта се отнасят до изисквания по отношение на
сертификати за други търговски зони.

Емисии Euro V

ПРЕДУПРЕЖДЕНИЕ: Намесата в
двигателя прави невалидно ЕС
одобрението на тип на този продукт.

Безопасност

Дефиниции за безопасност

Предупреждения, знаци за внимание и бележки се
използват за указване на особено важни части на
инструкцията.

ПРЕДУПРЕЖДЕНИЕ: Използва се, ако
има опасност от нараняване или смърт за
оператора или за околните, ако не се
спазват инструкциите в ръководството.

ВНИМАНИЕ: Използва се, ако има
опасност от повреждане на машината,
други материали или съседната зона, ако
не се спазват инструкциите в
ръководството.

Забележка: Използва се за предоставяне на повече
информация, която е необходима в дадена ситуация.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.

• Този продукт е опасен, ако се използва
неправилно или ако не сте внимателни.
Неспазването на инструкциите за безопасност
може да доведе до нараняване или смърт.

• Тази машина създава електромагнитно поле по
време на работа. При някои условия това поле
може да интерферира с активни или пасивни
медицински имплантанти. За да намалите риска
от тежко или смъртоносно нараняване, ние

Отговорност за продукта

Както е посочено в законите за отговорност за
вреди, причинени от стоки, ние не носим отговорност
за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не са от
производителя или не са одобрени от
производителя.

• продуктът има принадлежност, която не е от
производителя или не е одобрена от
производителя.

• продуктът не е ремонтиран в одобрен сервизен
център или от одобрен орган.

препоръчваме лицата с медицински импланти да
говорят с лекаря си и производителя на
медицинския имплант, преди да започнат да
работят с тази машина.

• Винаги бъдете внимателни и подхождайте
разумно. Ако не сте сигурни как да работите с
продукта при специална ситуация, спрете и се
обърнете към Вашия дилър на Husqvarna,преди
да продължите.

• Имайте предвид, че операторът носи отговорност
за нещастни случаи, включващи други хора или
тяхното имущество.

• Поддържайте продукта чист. Уверете се, че
разчитате ясно знаците и стикерите.

• Не позволявайте на когото и да е да работи с
продукта, докато не се уверите, че е прочел и
разбрал съдържанието на инструкцията за
експлоатация.

• Не позволявайте на деца да работят с продукта.

• Дръжте децата далеч от работната зона. През
цялото време трябва да присъства отговорен
възрастен.

• Не позволявайте на лица, които не са запознати с
инструкциите, да работят с продукта.

• Винаги наблюдавайте лица с намален физически
или умствен капацитет, които използват
продукта. През цялото време трябва да
присъства отговорен възрастен.

• Не използвайте продукта, ако сте уморени, болни
или под въздействието на алкохол, наркотици
или лекарства. Това състояние оказва
отрицателно въздействие върху Вашето зрение,
бдителност, координация и преценка.

• Не използвайте продукта, ако е неизправен.

287 - 006 -

17

• Не променяйте този продукт или не го
използвайте, ако има вероятност той да е бил
променен от друг.

Безопасност на работната област

ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.

• Отстранете препятствия като клони, пръчки и
камъни от работната зона, преди да използвате
продукта.

• Обектите, които се удрят в режещото
оборудване, могат да бъдат изхвърлени и да
причинят нараняване на лицата и щети на
предметите. Дръжте страничните наблюдатели и
животните на безопасно разстояние от продукта.

• Никога не използвайте продукта в лошо време –
например при мъгла, дъжд, силни ветрове, много
силен студ и риск от мълнии. Използването на
продукта в лошо време или върху влажни или
мокри терени е изморително. Лошото време
може да създаде опасни условия, като например
хлъзгави повърхности.

• Внимавайте за лица, предмети и ситуации, които
могат да са причина за намаляване на
безопасната работа на продукта.

• Внимавайте за препятствия като корени, камъни,
клони, ями и канавки. Дългата трева може да
крие препятствия.

• Косенето на трева на склон може да бъде
опасно. Не работете с продукта, когато наклонът
на повърхността е повече от 15°.

• Използвайте продукта напречно на склона. Не се
движете нагоре и надолу.

• Внимавайте, когато преминавате покрай закриват
ъгли и предмети, които скриват зрителното Ви
поле.

Безопасност при работа

ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.

• Използвайте този продукт само за косене на
морави. Не се допуска използването му за други
цели.

• Използвайте лични предпазни средства. Вижте

Лични предпазни средства на страница 18

• Уверете се, че знаете как бързо да спрете
двигателя при аварийна ситуация.

• Никога не стартирайте двигателя в затворено
пространство или близо до запалими материали.
Отработените газове от двигателя са горещи и
могат да съдържат искри, които да предизвикат
пожар.

• Не работете с продукта, докато ножът и всички
капаци не се монтират правилно. Неправилно

.

монтираният нож може да се разхлаби и да
причини телесна повреда.

• Уверете се, че ножът няма да се удря в обекти,
като например камъни и корени. Това може да
доведе до повреда на ножа и до огъване на
двусекционния вал на двигателя. Огънатата ос
предизвиква силни вибрации и има много голяма
опасност ножът да се разхлаби.

• Ако ножът се удари в някакъв обект или се
получат вибрации, спрете веднага продукта.
Изключете запалителния кабел от запалителната
свещ. Проверете продукта за повреди.
Ремонтирайте повредите или потърсете
оторизиран сервиз за това.

• Никога не прикрепяйте ръчката на спирачката на
двигателя за постоянно върху дръжката, когато
двигателят е стартиран.

• Поставете продукта върху стабилна, равна
повърхност и го стартирайте. Уверете се, че
ножът не се допира в земята или в други
предмети.

• Винаги стойте зад продукта, когато го
използвате.

• Всички колела трябва да бъдат на земята и да
държите дръжката с 2 ръце, когато работите с
продукта. Дръжте ръцете и краката си далеч от
въртящите се остриета.

• Не накланяйте продукта при стартиран двигател.

• Бъдете внимателни, когато дърпате продукта
назад.

• Никога не повдигайте продукта при стартиран
двигател. Ако се налага да вдигнете продукта,
първо спрете двигателя и изключете
запалителния кабел от запалителната свещ.

• Не се движете назад при работа с продукта.

• Спрете двигателя, когато преминавате през
области без трева, например пътеки от чакъл,
камък или асфалт.

• Не тичайте с продукта, когато двигателят работи.
Винаги ходете, когато работите с продукта.

• Спрете двигателя, преди да промените
височината на рязане. Никога не регулирайте при
стартиран двигател.

• Никога не оставяйте продукта без надзор, когато
двигателят работи. Спрете двигателя и се
уверете, че режещото оборудване не се върти.

Инструкции за безопасност за работа

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.

• Личните предпазни средства не изключват
изцяло риска от нараняване, но намаляват
степента на нараняването при злополука. Нека

18

287 - 006 -

вашият дилър Ви помогне да изберете
подходящото оборудване.

• Използвайте антифони, ако нивото на шума е по­високо от 85 dB.

• Носете ботуши или обувки, устойчиви на
хлъзгане. Не носете отворени обувки и не ходете
боси.

• Използвайте дълги панталони от здрав плат.

• Когато е необходимо, носете защитни ръкавици,
например, когато закрепвате, проверявате или
почиствате режещото оборудване.

Приспособления за безопасност на машината

ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.

• Не използвайте машина с неизправни
приспособления за безопасност.

• Проверявайте редовно приспособленията за
безопасност. Ако приспособленията за
безопасност са дефектни, говорете с Вашия
сервиз Husqvarna.

За проверка на капака срещу порязване
Капакът срещу порязване намалява вибрациите в

продукта и опасността от нараняване, причинени от
острието.

• Проверете капака срещу порязване, за да се
уверите, че няма повреди, като например
пукнатини.

Акумулатор (LB 246PI)

ПРЕДУПРЕЖДЕНИЕ:
акумулатор намалява безопасността на
машината. Винаги използвайте
акумулатор, одобрен от производителя.

Акумулаторът захранва електрическия стартер и е
защитно устройство, което предотвратява случайно
пускане. Когато не работите с машината и когато я
оставяте без наблюдение, извадете акумулатора.

Ръчка за спирачката на двигателя
Ръчката за спирачката на двигателя спира

двигателя. Когато ръчката за спирачката на
двигателя бъде пусната, двигателят спира.

За да проверите дали спирачката на двигателя
работи, стартирайте двигателя и след това
отпуснете дръжката на спирачката на двигателя. Ако
двигателят не спре след 3 секунди, позволете на
одобрен Husqvarna сервиз да регулира спирачката
на двигателя.

(Фиг. 20)

Дефектният

Блокировка на пускането
При модел LB 246PI дръжката за спирачката на

двигателя се използва също и като стартова шина за
стартера. Направете проверка на блокировката на
пускане, за да се уверите, че тя не допуска работата
на стартера.

1. Дръпнете стартовата шина по посока на
управлението (В). Блокировката на пускането
спира движението.

2. Избутайте блокировката на пускането надясно
(А). (Фиг. 21)

3. Освободете блокировката на пускането и се
уверете, че тя се е върнала в първоначалното си
положение.

Ауспух
Ауспухът е предназначен за максимално намаляване

на нивата на шума и за отвеждане на отработените
газове настрани от потребителя.

Не използвайте машината, ако ауспухът липсва или
е дефектен. Дефектен ауспух увеличава нивото на
шума и риска от злополука.

ПРЕДУПРЕЖДЕНИЕ: Ауспухът се
нагрява много по време и след работа и
също при обороти на празен ход. Бъдете
внимателни близо до запалими
материали и/или газове, за да
предотвратите възникването на пожар.

Безопасност при работа с гориво

ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.

• Не включвайте продукта, ако върху него има
гориво или моторно масло. Отстранете
нежеланото гориво/масло и оставете продукта да
изсъхне.

• Ако разлеете гориво по дрехите си, сменете ги
незабавно.

• Внимавайте да не попадне гориво върху тялото
Ви, това може да доведе до телесни увреждания.
Ако гориво попадне върху тялото Ви,
използвайте сапун и вода, за да го отстраните.

• Не стартирайте продукта, ако от двигателя има
теч. Проверявайте редовно двигателя за течове.

• Внимавайте с горивото. Горивото е запалимо,
изпаренията са взривоопасни и могат да
причинят телесни увреждания или смърт.

• Не вдишвайте горивните изпарения, това може
да доведе до телесни увреждания. Уверете се,
че има достатъчен въздушен поток.

• Не пушете близо до горивото или двигателя.

• Не поставяйте топли предмети близо до горивото
или двигателя.

287 - 006 -

19

• Не добавяйте гориво, когато двигателят работи.

• Уверете се, че двигателят е изстинал преди
зареждане с гориво.

• Преди зареждане с гориво отворете бавно
капачката на резервоара за гориво и освободете
внимателно налягането.

• Не добавяйте гориво към двигателя на закрито.
Недостатъчният въздушен поток може да доведе
до нараняване или смърт поради задушаване
или въглероден окис.

• Затегнете капачката на резервоара за гориво
докрай. Ако капачката на резервоара за гориво
не е затегната, има риск от злополука.

• Преди да включите двигателя, преместете
продукта най-малко на 3 m/10 ft от мястото,
където сте заредили резервоара.

• Не зареждайте резервоара за гориво догоре.
Топлината причинява увеличаване на обема на
горивото. Оставяйте място в горната част на
резервоара за гориво.

Инструкции за безопасност при техническо обслужване

ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.

• Отработените газове от двигателя съдържат
въглероден окис – много опасен, отровен газ без

Монтаж

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди да сглобите
машината, прочетете главата за
безопасност. При LB 246PI отстранете и
акумулатора.

миризма. Не стартирайте двигателя на закрито
или в затворени пространства.

• Преди техническо обслужване на продукта
спрете двигателя и изключете запалителния
кабел от запалителната свещ. При LB 246PI
отстранете и акумулатора.

• Носете защитни ръкавици, когато ще
изпълнявате дейности, свързани с техническото
обслужване на режещото оборудване. Ножът е
много остър и можете лесно да се порежете.

• Аксесоари и промени на продукта, които не са
одобрени от производителя, могат да доведат до
сериозно нараняване или смърт. Не правете
промени по продукта. Винаги използвайте само
аксесоари, които са одобрени от производителя.

• Ако техническото обслужване не се изпълнява
правилно и редовно, рискът от нараняване и
повреда на продукта се увеличава.

• Изпълнявайте техническото обслужване само
както е посочено в това ръководство на
собственика. Всички останали сервизни дейности
трябва да се извършват от одобрен Husqvarna
сервиз.

• Позволете одобрен Husqvarna сервиз редовно да
обслужва продукта.

• Заменете повредени, износени или счупени
части.

стопера, обозначен с Н, на дясната страна, а
стоперът с V на лявата страна.

ВНИМАНИЕ: Не използвайте
продукта, ако 2-та стопера не са
поставени.

За да монтирате ръкохватката

1. Сгънете управлението напред. (Фиг. 22)

2. Затегнете докрай фиксаторите на дясната и
лявата страна и сгънете дръжката нагоре. (Фиг.

23)

3. Поставете предпазителя във вдлъбнатината на
капака на режещите части. (Фиг. 24)

4. Прикрепете 2-та стопера, които заключват
предпазителя и ръкохватката. Натиснете ги
докрай на мястото им. (Фиг. 25)

Забележка: Има два стопера, единият с
идентификация Н, а другият - с V. Поставете

20 287 - 006 -

За регулиране на височината на ръкохватката

1. Отстранете фиксатора на ръкохватката от
долната ръкохватка. (Фиг. 26)

a) Поставете фиксатора на ръкохватката в

горния отвор (A) за намаляване на
височината на ръкохватката.

b) Поставете фиксатора на ръкохватката в

долния отвор (B) за увеличаване на
височината на ръкохватката. (Фиг. 27)

Операция

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди работа с
продукта трябва да прочетете и
разберете главата за безопасност.

Husqvarna Connect

Husqvarna Connect е безплатно приложение за
Вашето мобилно устройство. Приложението
Husqvarna Connect осигурява разширени функции за
Вашия продукт на Husqvarna:

• Разширена продуктова информация.

• Информация и помощ за частите на продукта и
сервизното обслужване.

За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на
Вашето мобилно устройство.

2. Регистрирайте се в приложението Husqvarna
Connect.

3. Изпълнете стъпките с инструкции в
приложението Husqvarna Connect, за да
свържете и регистрирате продукта.

Преди да започнете работа с продукта

1. Прочетете внимателно ръководството за
оператора и се уверете, че разбирате
инструкциите.

2. Проверете режещото оборудване, за да се
уверите, че то е правилно монтирано и
регулирано. Вижте

оборудване на страница 23

3. Напълнете резервоара за гориво. Вижте

наливане на гориво на страница 21

4. Напълнете резервоара за масло и проверете
нивото на маслото. Вижте

на маслото на страница 23

За наливане на гориво

Ако има наличен, използвайте нискоемисионен/
алкалитен бензин. Ако няма наличен
нискоемисионен/алкалитен бензин, използвайте
висококачествен безоловен бензин или оловен
бензин с октаново число не по-малко от 90.

ВНИМАНИЕ:
октаново число по-малко от 90 RON (87
AKI). Това може да повреди продукта.

За проверка на режещото

.

За

.

За проверка на нивото

.

Не използвайте бензин с

1. Отворете бавно капачката на резервоара за
гориво, за да освободите налягането.

2. Заредете бавно резервоара от туба с гориво. Ако
разлеете гориво, попийте го с кърпа и оставете
горивото, което остане да изсъхне.

3. Почистете областта около капачката на
резервоара за гориво.

4. Затегнете капачката на резервоара за гориво
докрай. Ако капачката на резервоара за гориво
не е затегната, има риск от злополука.

5. Преди да включите двигателя, преместете
продукта най-малко на 3 m (10 ft) от мястото,
където сте заредили резервоара.

За регулиране на височината на рязане

• Докато натискате двусекционния вал, го извадете
и го преместете в правилната позиция за всяко от
4-те колела. (Фиг. 28)

ВНИМАНИЕ: Не настройвайте твърде
ниска височина на рязане. Ножовете
могат да се ударят в земята, ако
повърхността на моравата не е равна.

За стартиране на продукта

• При първото стартиране на машината натиснете
подкачващата помпа 5 пъти. При следващото
стартиране, когато двигателят е студен,
натиснете подкачващата помпа 3 пъти.

• Уверете се, че запалителният кабел е свързан
към запалителната свещ.

Ръчно пускане (LB 146P)

1. Останете зад продукта.

2. Задръжте ръчката на спирачката на двигателя до
управлението. (Фиг. 29)

3. Дръжте дръжката на стартерното въже с дясната
си ръка.

4. Бавно издърпайте стартерното въже, докато
почувствате някакво съпротивление.

5. Издърпайте силно шнура, докато двигателят
запали.

ПРЕДУПРЕЖДЕНИЕ: Не навивайте
въжето за стартиране около ръката си.

Електрическо пускане (LB 246PI)

1. Уверете се, че акумулаторът е активиран и
зареден. Вижте

страница 24

Пускане на акумулатора на

.

287 - 006 -

21

2. Свържете акумулатора към двигателя. (Фиг. 30)

3. Натиснете блокировката за пускане навън
надясно (А).

4. Дръпнете шината за пускане (В) към
управлението, за да задействате стартера.
Когато двигателят стартира, стартерът спира.
(Фиг. 31)

Спиране на продукта

• За да спрете двигателя, освободете ръчката за
спирачката на двигателя.

Отстраняване на акумулатора

За да предотвратите случайно пускане на двигателя,
когато не се използва, при модел LB 246PI извадете
акумулатора.

Поддръжка

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди да
извършите техническо обслужване,
трябва да прочетете и разберете раздела
за безопасност.

За всички работи по поддръжката и поправката на
продукта е необходимо специално обучение.
Осигуряваме предлагане на професионални
ремонти и обслужване. Ако Вашият дилър не
предлага сервизно обслужване, говорете с него, за
да Ви даде информация за най-близкия сервиз.

График за техническо обслужване

1. Натиснете бутоните за фиксиране (А) и извадете
акумулатора. (Фиг. 32)

За получаване на добър резултат

• Винаги използвайте остър нож. Косенето със
затъпен нож е неравномерно и окосената
повърхност пожълтява. При работа с остър нож
също така се използва по-малко енергия
отколкото при работа със затъпен нож.

• Не отрязвайте повече от ⅓ от дължината на
тревата. Първо, косете със зададена висока
височина на рязане. Вижте какъв е резултатът и
намалете височината на рязане до подходящо
ниво. Ако тревата е много висока, карайте бавно
и – ако е необходимо – окосете два пъти.

• Режете всеки път в различни посоки, за да
избегнете образуването на линии в моравата.

филтър да е нагоре в горната част на
наклонения продукт, а не към земята.

ВНИМАНИЕ: При модел LB 246PI винаги
първо изваждайте акумулатора, преди да
извършвате техническа поддръжка,
ремонти или да почиствате продукта.

Интервалите за техническо обслужване са
изчислени в зависимост от ежедневната употреба на
продукта. Интервалите се променят, ако продуктът
не се използва ежедневно.

За техническо обслужване, маркирано със *, вижте
инструкциите в

машината на страница 19

Приспособления за безопасност на

.

ПРЕДУПРЕЖДЕНИЕ: Когато накланяте
продукта, погрижете се въздушния

Поддръжка

Обща проверка X

Проверка на нивото на маслото X

Почистване на продукта X

Преглед на режещото оборудване X

Проверка на капака на режещите части* X

Проверка на ръчката за спирачката на двигателя* X

Проверка на акумулатора* X

Проверка на ауспуха* X

Проверка на запалителната свещ X

22 287 - 006 -

Ежедневно

Всяка

седмица

Всеки
месец

Поддръжка

Смяна на маслото (първи път след 5 ч. работа, след това на всеки
50 ч. работа)

Смяна на въздушния филтър (след 50 ч. работа) X

Проверка на горивната система X

Ежедневно

Всяка

седмица

Всеки
месец

X

За извършване на обща проверка

• Уверете се, че всички гайки и винтове на
продукта са затегнати правилно.

За външно почистване на машината

• За отстраняване на листа, трева и прах
използвайте четка.

• Уверете се, че смукателният въздухопровод в
горната част на двигателя не е блокиран.

• Не мийте продукта с устройство за миене под
високо налягане.

• Ако използвате вода за почистване на продукта,
не насочвайте струята вода директно върху
двигателя.

За почистване на вътрешната повърхност на капака на режещите части

1. Изпразнете резервоара за гориво.

2. Поставете продукта да легне настрани с ауспуха
надолу.

ВНИМАНИЕ: Ако продуктът се
постави с въздушния филтър надолу,
двигателят може да се повреди.

3. Промийте вътрешната повърхност на капака на
режещите части с вода.

За проверка на режещото оборудване

ПРЕДУПРЕЖДЕНИЕ:
предотвратяване на случайно стартиране
извадете запалителния кабел от
запалителната свещ.

ПРЕДУПРЕЖДЕНИЕ: Носете защитни
ръкавици, когато ще изпълнявате
дейности, свързани с техническото
обслужване на режещото оборудване.
Ножът е много остър и можете лесно да
се порежете.

1. Проверете режещото оборудване за повреди или
пукнатини. Винаги заменяйте повреденото
режещо оборудване.

За

2. Погледнете ножа, за да разберете дали не е
повреден или затъпен.

Забележка: Необходимо е да балансирате ножа след
заточване. Ножът се заточва, сменя и балансира от
сервизен център. Ако ударите препятствие и
вследствие на това продуктът спре, сменете
повредения нож. Оставете специалистите в сервиза
да преценят дали ножът ще трябва да се заточи, или
да се смени.

За сменяне на ножовете

1. Застопорете ножа с дървен блок. (Фиг. 33)

2. Свалете придържащия болт на ножовете.

3. Свалете ножа.

4. Проверете носача на ножа и придържащия болт
на ножовете, за да видите дали има повреди.

5. Проверете дали двусекционният вал на
двигателя не е огънат.

6. Когато поставяте новия нож, насочете извитите
краища на ножа по посока към капака на
режещите части. (Фиг. 34)

7. Уверете се, че ножът е подравнен с центъра на
двусекционния вал на двигателя.

8. Застопорете ножа с дървен блок. Поставете
пружинната шайба и затегнете болта и шайбата с
въртящ момент 35–40 Nm. (Фиг. 35)

9. Раздвижете ножа на ръка и се уверете, че той се
върти свободно.

ПРЕДУПРЕЖДЕНИЕ:
ръкавици с висока здравина. Ножът е
много остър и можете лесно да се
порежете.

10. Стартирайте продукта, за да тествате ножа. Ако
ножът не е поставен правилно, продуктът
вибрира или резултатът от косенето е
незадоволителен.

Използвайте

За проверка на нивото на маслото

ВНИМАНИЕ:
маслото може да доведе до повреда на
двигателя. Проверете нивото на маслото,
преди да стартирате продукта.

1. Позиционирайте машината на равна повърхност.

Твърде ниското ниво на

287 - 006 -

23

2. Отстранете капачката на резервоара с
прикрепена мерителна пръчка.

3. Почистете маслото от мерителната пръчка.

4. Потопете мерителната пръчка докрай в
резервоара за масло, за да получите точна
информация за нивото на маслото.

5. Извадете мерителната пръчка.

6. Вижте колко е нивото на маслото на мерителната
пръчка.

7. Ако нивото на маслото е ниско, долейте моторно
масло и отново проверете нивото му.

За смяна на моторното масло

ПРЕДУПРЕЖДЕНИЕ: Моторното масло е
много горещо непосредствено след
спирането на двигателя. Оставете
двигателя да изстине, преди да източите
маслото. Ако разлеете моторно масло
върху кожата си, почистете със сапун и
вода.

1. Работете с продукта, докато резервоара за
гориво се изпразни.

2. Извадете запалителния кабел от запалителната
свещ.

3. Свалете капачката на резервоара за масло.

4. Поставете съд под продукта, в който да се
събере моторното масло.

5. Наклонете продукта, за да изтече моторното
масло от резервоара за масло.

6. Заредете с ново моторно масло от препоръчания
тип в

Технически характеристики на страница

25

.

7. Проверете нивото на моторното масло. Вижте

проверка на нивото на маслото на страница 23

За

.

Акумулатор (LB 246PI)

ПРЕДУПРЕЖДЕНИЕ:
акумулатор намалява безопасността на
машината. Винаги използвайте
акумулатор, одобрен от производителя.

Акумулаторът захранва електрическия стартер и е
защитно устройство, което предотвратява случайно
пускане. Когато не работите с машината и когато я
оставяте без наблюдение, извадете акумулатора.

Пускане на акумулатора

Преди да използвате акумулатора за първи път,
трябва да го стартирате.

1. Поставете акумулатора в зарядното устройство,
вижте

За зареждане на акумулатора на страница

24

.

2. Изчакайте, докато светне поне 1 зелена лампа,
приблизително 10 секунди.

Дефектният

3. Свържете акумулатора към двигателя, вижте

Електрическо пускане (LB 246PI) на страница 21

За зареждане на акумулатора

Ако на акумулатора светят само 1 или 0 индикатора,
необходимо е да го заредите. Празният акумулатор
се зарежда напълно за 1 час. Зареждането за по­кратки периоди от време не поврежда акумулатора.

1. Поставете батерията в зарядното устройство.
(Фиг. 36)

2. Свържете зарядното устройство към
електрически контакт с 220 V, 50 Hz.

Състояние на заряд на акумулатора

Светодиоден дисплей на
акумулатора

Светодиод 1 мига 0% – 25%

Светодиод 1 свети, светодиод 2
мига

Светодиоди 1 и 2 светят,
светодиод 3 мига

Светодиоди 1, 2 и 3 светят,
светодиод 4 мига

Светодиоди 1, 2, 3 и 4 светят Напълно

Светлинен индикатор на
зарядното устройство
на акумулатора

Постоянна червена
светлина

Мигаща червена
светлина

Постоянна зелена
светлина

Мигаща червена и
зелена светлина

Състояние

Акумулаторът се
зарежда

Акумулаторът е много
горещ и ще започне да
се зарежда, когато
температурата достигне
нормално ниво

Акумулаторът е напълно
зареден

Акумулаторът е
повреден и трябва да се
смени

Състояние

25%-50%

50%-75%

75%-100%

зареден

Почистване на въздушния филтър

1. Свалете капака на въздушния филтър и свалете
филтъра.

2. Ударете филтъра в плоска повърхност, за да
накарате частиците да паднат.

.

24

287 - 006 -

ВНИМАНИЕ: За почистване на
въздушния филтър не използвайте
разтворител или въздух под налягане.

3. Поставете въздушния филтър обратно на
мястото му. Уверете се, че въздушният филтър
напълно прилепва към държача на въздушния
филтър.

4. Поставете капака на въздушния филтър обратно
на мястото му.

Забележка: Въздушен филтър, който е използван
дълго време, не може да се изчисти напълно.
Подменяйте въздушния филтър редовно. Винаги
заменяйте повреден въздушен филтър.

За проверка на запалителната свещ

ВНИМАНИЕ: Използвайте винаги
запалителните свещи от препоръчания
вид. Използването на запалителна свещ
от неправилен тип може да повреди
продукта.

• Проверете запалителната свещ, ако двигателят е
с понижена мощност, стартира трудно или работи
неправомерно при обороти на празен ход.

Транспортиране, съхранение и изхвърляне

Транспорт и съхранение

• При съхранението и транспортирането на
продукта и горивото се уверете, че няма течове
или изпарения. Искри или открит огън, например
от електрически уреди или котли може да
възникне пожар.

• Винаги използвайте одобрени контейнери за
съхранение и транспортиране на гориво.

• Изпразнете резервоара за гориво, преди да
приберете продукта за съхранение за дълъг
период от време. Изхвърлете горивото на
подходящо за целта място

• Прикрепете продукта по безопасен начин по
време на транспортирането, за да се
предотвратят повреди и злополуки.

• Съхранявайте продукта под ключ, за да
предотвратите достъпа до него на деца или лица,
които не са упълномощени да го използват.

• За да намалите опасността от попадане на
нежелани материали върху електродите на
запалителната свещ, следвайте тези инструкции:

a) Проверете дали оборотите на празния ход са

правилно регулирани.
b) Уверете се, че горивната смес е правилна.
c) Уверете се, че въздушният филтър е чист.

• Ако запалителната свещ е замърсена, почистете
я и проверете дали разстоянието между
електродите е правилно, направете справка с

Технически характеристики на страница 25

(Фиг. 37)

• Сменете запалителната свещ, ако е необходимо.

.

За проверка на горивната система

• Проверете капачката на резервоара за гориво и
уплътнението на капачката на резервоара за
гориво, за да се уверите, че не са повредени.

• Проверете маркуча за горивото, за да се уверите,
че не тече. Ако маркучът за горивото е повреден,
той трябва да се смени от сервиз.

• Съхранявайте продукта на сухо и незамръзващо
място.

Изхвърляне

• Съблюдавайте местните изисквания за
рециклиране и приложимите разпоредби.

• Изхвърлете всички химикали, като например
двигателно масло или антифриз, в сервизен
център или на подходящо за целта място.

• Когато продуктът вече не се използва, изпратете
го на Husqvarna дилър или го изхвърлете на
място за рециклиране.

• Изпратете акумулатора в сервизен център или го
изхвърлете на място за депониране на
използвани акумулатори.

Технически данни

Технически характеристики

LB 146P LB 246PI

Двигател

287 - 006 - 25

LB 146P LB 246PI

Марка Briggs & Stratton Briggs & Stratton

Работен обем, cm

3

140 150

Скорост, об./мин 2900 +/- 100 2900 +/- 100

Номинална изходна мощност на двигателя, kW

6

1,9 2.1

Запалителна система

Запалителна свещ QC12YC QC12YC

Разстояние между електродите, mm 0,5 0,5

Горивна и смазочна система

Вместимост на резервоара за гориво, литри 0,8 0,8

Вместимост на резервоара за масло, литри 0,5 0,5

Моторно масло

7

SAE 30/SAE 10W-30 SAE 30/SAE 10W-30

Тегло

С празни резервоари, kg 19 21

Шумови емисии

8

Ниво на звуковата мощност, измерена dB(A) 93 92

Ниво на звуковата мощност, гарантирана [LWA dB(A)] 95 94

Нива на звука

9

Ниво на шума при ухото на оператора, dB (A) 81 79

Нива на вибрациите, a

Ръкохватка, m/s

2

hveq

10

4,6 4,6

Режещо оборудване

Височина на рязане, mm 35-70 35-70

Ширина на рязане, mm 460 460

Нож Нож за мулчиране 46 Нож за мулчиране 46

Артикул номер 5839740-10 5839740-10

Стартиране

6

Номиналната мощност на електродвигателя е средната нетна мощност (при указаните об./мин.) на
двигател със стандартна производителност за модела електродвигател, измерен спрямо SAE
стандарта J1349/ISO1585. Двигателите масово производство може да се отклоняват от тази стойност.
Действителната изходна мощност за двигателя, инсталиран на крайната машина, ще зависи от
работната скорост, условията на околната среда и други стойности.

7

Използвайте двигателно масло с качество SF, SG, SH, SJ или с по-високо качество. Вижте таблицата с
вискозитети в наръчника на производителя на двигателя и изберете оптималния вискозитет спрямо
очакваната околна температура.

8

Шумови емисии в околната среда, измерени като звукова мощност (LWA) в съответствие с директива на
ЕО 2000/14/ЕО.

9

Ниво на звуковото налягане съгласно ISO 5395. Отчетените данни за нивото на звуковото налягане
имат типична статистическа дисперсия (стандартно отклонение) от 1,2 dB (A).

10

Ниво на вибрациите съгласно ISO 5395. Отчетените данни за равнището на вибрации имат типична
статистическа дисперсия (стандартно отклонение) от 0,2 m/s2.

26 287 - 006 -

LB 146P LB 246PI

Електрически стартер Не Да

Акумулатор – Литиево-йонен, 12 V/15,7

Wh

287 - 006 - 27

Декларация за съответствие на ЕО

Декларация за съответствие на ЕО

Husqvarna AB, SE-561 82 Хускварна, Швеция, тел.:
[phone], декларира, че LB 146Pкосачките
Husqvarna и LB 246PI със серийни номера
2017XXXXXXX и последващи са в съответствие с
изискванията на ДИРЕКТИВАТА НА СЪВЕТА:

• от 17 май 2006 г., "свързани с машини"
2006/42/ЕО

• от 26 февруари 2014 г., "свързани с
електромагнетичната съвместимост" 2014/30/ЕС

• от 8 май 2000 г., "свързани с шумовите емисии в
околната среда" 2000/14/ЕО

За информация относно емисиите на шум, вж.
"Технически данни".

Приложени са следните стандарти:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012
Ако не е указано друго, посочените по-горе

стандарти са последните публикувани версии.
Нотифициран орган: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala
издава отчети относно оценката на съответствието с
приложение VI на ДИРЕКТИВАТА НА СЪВЕТА от 8
май 2000 г. "относно шумови емисии в околната
среда" 2000/14/EО.

Сертификатите са издадени под номер: 01/901/297,
01/901/299

Huskvarna, 2017-11-30

Claes Losdal, Мениджър "Разработки и
Развитие"/"Градински продукти" (Упълномощен
представител за Husqvarna AB и отговорно лице за
техническата документация)

28

287 - 006 -

Obsah

Úvod............................................................................. 29

Bezpečnost................................................................... 30

Montáž.......................................................................... 33

Provoz...........................................................................33

Údržba.......................................................................... 34

Přeprava, skladování a likvidace.................................. 37

Technické údaje............................................................37

ES Prohlášení o shodě................................................. 39

Úvod

Popis výrobku

Výrobek je rotační sekačka na trávu s pěší obsluhou,
která pomocí funkce BioClip umožňuje využití posečené
trávy jako hnojiva.

Popis výrobku

(Obr. 1)

1. Rukojeť motorové brzdy / madlo Start/Stop (LB
246PI)

2. Řídicí rukojeť

3. Rukojeť startéru

4. Dolní část řídítek

5. Seřizovače výšky sečení

6. Víčko nádrže na olej

7. Tlumič výfuku

8. Zapalovací svíčka

9. Palivová nádrž

10. Vzduchový filtr

11. Palivová pumpička

12. Kryt žacího ústrojí

13. Žací nůž

14. Pružná podložka

15. Šroub nože

16. Baterie, bezpečnostní zařízení (LB 246PI)

17. Inhibitor spuštění (LB 246PI)

18. Návod k používání

Symboly na výrobku

(Obr. 2) VAROVÁNÍ: Nepozorné nebo nesprávné

použití může vést k vážnému zranění nebo
usmrcení obsluhy či osob v okolí.

(Obr. 3) Před použitím si pozorně prostudujte tento

návod k používání a nepoužívejte výrobek,
pokud návodu zcela nerozumíte.

(Obr. 4) Zajistěte, aby se v pracovní oblasti a jejím

okolí nezdržovaly nepovolané osoby či
zvířata.

(Obr. 5) Před prováděním oprav a údržby vypněte

motor a odpojte kabel zapalování.

(Obr. 6) Pozor na odvržené a odražené předměty.

Doporučené použití

Výrobek používejte k sečení trávy na soukromých
zahradách. K jiným činnostem výrobek nepoužívejte.

(Obr. 7) Varování: rotující nůž. Udržujte v čistotě

ruce a nohy.

(Obr. 8) Varování: rotující části. Udržujte v čistotě

ruce a nohy.

(Obr. 9) Tento výrobek vyhovuje platným směrnicím

EU.

(Obr. 10) Emise hluku do okolí dle direktivy

Evropského společenství. Emise produktu
jsou uvedeny v kapitole Technické údaje a
na štítku.

(Obr. 11) Nebezpečí požáru.

(Obr. 12) Nebezpečí výbuchu.

(Obr. 13) Před doplňováním paliva vždy vypněte

motor.

(Obr. 14) Horký povrch.

(Obr. 16) Výfukové plyny obsahují oxid uhelnatý, jedo-

vatý a velmi nebezpečný plyn bez zápachu.
Nenechávejte motor spuštěný ve vnitřních
nebo uzavřených prostorech.

(Obr. 17) Před prováděním údržby nebo ponecháním

výrobku bez dozoru odmontujte bezpečnost­ní spínač (baterie).

(Obr. 18) Startovací proces pro LB 146P: Zatlačte ru-

kojeť brzdy motoru směrem dolů a tahejte
za rukojeť startovací šňůry.

(Obr. 19) Startovací proces pro LB 246PI: Uvolněte in-

hibitor spuštění a zatlačte madlo Start/Stop
dolů.

(Obr. 15) Skenovatelný kód.

287 - 006 - 29

Povšimněte si: Další symboly/štítky na produktu se
týkají certifikačních požadavků pro další komerční
oblasti.

Emise Euro V

VÝSTRAHA: Manipulace s motorem vede
k zneplatnění typového schválení EU tohoto
výrobku.

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme
odpovědnost za žádnou škodu způsobenou našim
výrobkem, pokud:

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako
upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě
nebezpečí úrazu nebo usmrcení obsluhy
nebo okolních osob, pokud nejsou dodrženy
pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě
nebezpečí poškození výrobku, dalších
materiálů či škod na majetku v blízkém okolí,
pokud nejsou dodrženy pokyny uvedené
v této příručce.

Povšimněte si: Používá se k poskytnutí dalších
informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.

• Tento výrobek je nebezpečný, nepoužívá-li se
správně nebo není-li věnována provozu řádná
pozornost. Nedodržení bezpečnostních pokynů
může vést ke zranění nebo usmrcení.

• Tento výrobek vytváří během provozu
elektromagnetické pole. Toto pole může za určitých
okolností narušovat funkci aktivních či pasivních
implantovaných lékařských přístrojů. Za účelem
snížení rizika možného zranění nebo smrtelného
úrazu doporučujeme osobám s implantovanými
lékařskými přístroji poradit se před použitím výrobku
s lékařem a s výrobcem implantovaného lékařského
přístroje.

• Buďte stále opatrní a používejte zdravý rozum.
Nejste-li si jisti, jak ovládat výrobek ve zvláštních

• byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného
výrobce nebo součástí, které nejsou výrobcem
schváleny.

• má výrobek příslušenství od jiného výrobce nebo
příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním
středisku nebo schváleným odborníkem.

situacích, vypněte jej a promluvte si s prodejcem
Husqvarna, než budete pokračovat v práci.

• Mějte na paměti, že obsluha je odpovědná za
nehody a škody vzniklé jiným osobám nebo na jejich
majetku.

• Udržujte výrobek čistý. Ujistěte se, že jsou značky
a štítky dobře čitelné.

• Nedovolte osobám používat výrobek, nejste-li si jisti,
že si přečetly návod k používání a porozuměly jeho
obsahu.

• Zamezte používání výrobku dětmi.

• Udržujte děti mimo pracovní oblast. Vždy musí být
přítomna zodpovědná dospělá osoba.

• Zamezte používání výrobku osobami, které naznají
pokyny.

• Vždy sledujte osoby s fyzickým nebo mentálním
postižením při práci s výrobkem. Vždy musí být
přítomna zodpovědná dospělá osoba.

• Nepoužívejte výrobek, jste-li unavení, nemocní nebo
pod vlivem alkoholu, drog nebo léků. To by mohlo
ovlivnit váš zrak, ostražitost, koordinaci a úsudek.

• Nepoužívejte výrobek, pokud je vadný.

• Nikdy neupravujte výrobek a nepoužívejte jej, pokud
je možné, že jej upravil někdo jiný.

Bezpečnost pracovního prostoru

VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.

• Před použitím výrobku, odkliďte z pracovní oblasti
předměty, jako jsou větve, větvičky a kameny.

• Předměty, které mohou být zachyceny žacím
ústrojím mohou být odmrštěny a způsobit zranění
osob a poškození předmětů. Udržujte osoby v okolí
a zvířata v bezpečné vzdálenosti od výrobku.

• Nikdy nepoužívejte výrobek za špatného počasí,
jako je mlha, déšť, silný vítr, intenzívní chlad
a nebezpečí blesku. Použití výrobku za špatného

30

287 - 006 -

počasí nebo ve vlhkých či mokrých podmínkách je
namáhavé. Nepříznivé počasí může vytvořit
nebezpečné podmínky, např. kluzký povrch.

• Dávejte pozor na osoby, předměty a situace, které
mohou bránit bezpečnému provozu výrobku.

• Dávejte pozor na překážky, jako jsou kořeny,
kameny, větve, díry a příkopy. Vysoká tráva může
překážky skrýt.

• Sečení trávy na svazích může být nebezpečné.
Nepoužívejte výrobek na svahu se sklonem větším
než 15°.

• S výrobkem jezděte po vrstevnicích. Nepohybujte se
na svahu nahoru a dolů.

• Postupujte opatrně v blízkosti skrytých rohů
a objektů, které mohou bránit ve výhledu.

Bezpečnost práce

VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.

• Tento výrobek používejte výhradně k sečení trávy.
Není dovoleno používat výrobek k jiným činnostem.

• Používejte osobní ochranné prostředky. Další
informace naleznete v části

prostředky na strani 31

• Ujistěte se, že víte, jak v případě nouze rychle
zastavit motor.

• Nikdy nestartujte motor v uzavřených prostorech
nebo v blízkosti hořlavého materiálu. Výfukové plyny
z motoru jsou horké a mohou obsahovat jiskry, které
by mohly zažehnout požár.

• Neprovozujte výrobek, pokud není správně
namontovaný nůž a všechny kryty. V opačném
případě by se mohl nůž uvolnit a způsobit zranění
osob.

• Zajistěte, aby nůž nenarazil do předmětů, jako jsou
kameny a kořeny. Mohlo by dojít k poškození nože
a ohnutí hřídele motoru. Ohnutý hřídel způsobuje
velké vibrace a hrozí velmi vysoké riziko uvolnění
nože.

• Pokud nůž narazí do nějakého předmětu nebo se
objeví vibrace, okamžitě zastavte výrobek. Odpojte
kabel zapalování od zapalovací svíčky. Zkontrolujte,
zda není výrobek poškozený. Opravte poškozené
díly nebo svěřte opravu schválenému servisnímu
pracovníkovi.

• Po nastartování motoru nikdy nepřipevňujte páku
brzdy motoru trvale k rukojeti sekačky.

• Umístěte výrobek na stabilní, rovný povrch
a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít
do kontaktu se zemí nebo cizími objekty.

• Při provozu vždy stůjte za výrobkem.

• Při provozu nechte všechna kola spočívat na zemi
a držte rukojeť oběma rukama. Ruce a nohy udržujte
mimo dosah rotujících nožů.

• Nenaklánějte výrobek, když je spuštěný motor.

• Dávejte pozor při tažení výrobku dozadu.

Osobní ochranné

.

• Nikdy nezvedejte výrobek, když je spuštěný motor.
Pokud musíte výrobek zvednout, nejprve vypněte
motor a odpojte kabel zapalování od zapalovací
svíčky.

• Při provozování výrobku nechoďte směrem dozadu.

• Před přejezdem ploch bez trávy, jako jsou cesty
vytvořené ze štěrku, kamenů nebo asfaltu, vypněte
motor.

• Neběhejte s výrobkem, když je spuštěný motor. Při
provozu výrobku vždy pouze choďte.

• Před změnou výšky sečení vypněte motor. Nikdy
neprovádějte seřizování při spuštěném motoru.

• Nikdy nenechte výrobek se spuštěným motorem bez
dozoru. Vypněte motor a ujistěte se, že se žací
ústrojí neotáčí.

Bezpečnostní pokyny pro provoz

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela
eliminovat nebezpečí úrazu, ale v případě nehody
pomáhají snížit míru poranění. Požádejte prodejce,
aby vám pomohl vybrat správné vybavení.

• Používejte ochranu sluchu, pokud je hladina hluku
vyšší než 85 dB.

• Používejte odolnou obuv s protiskluzovou
podrážkou. Nepoužívejte otevřenou obuv ani
nepracujte naboso.

• Používejte silné, dlouhé kalhoty.

• Při určitých činnostech používejte ochranné
rukavice, například při nasazování, prohlídce nebo
čištění žacího ústrojí.

Bezpečnostní zařízení na produktu

VÝSTRAHA:
přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení
jsou vadná!

• Pravidelně kontrolujte bezpečnostní zařízení. Pokud
je zařízení vadné, obraťte se na servis Husqvarna.

Kontrola krytu žacího ústrojí
Kryt žacího ústrojí snižuje vibrace výrobku a snižuje

nebezpečí poranění nožem.

• Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že
nevykazuje známky poškození, např. praskliny.

Před použitím výrobku si

287 - 006 -

31

Baterie (LB 246PI)

VÝSTRAHA: Závada baterie snižuje
bezpečnost výrobku. Vždy používejte
výhradně baterii schválenou výrobcem.

Baterie dodává výkon pro elektrické startování
a zároveň je to bezpečnostní zařízení, které brání
neúmyslnému startování. Pokud výrobek nepoužíváte
nebo pokud ho ponecháváte bez dozoru, vyjměte
baterii.

Páka brzdy motoru
Páka brzdy motoru slouží k zastavení motoru. Když

uvolníte páku brzdy motoru, motor se zastaví.
Chcete-li zkontrolovat brzdu motoru, nastartujte motor

a uvolněte páku brzdy motoru. Pokud se motor nevypne
během 3 sekund, požádejte schváleného servisního
pracovníka Husqvarna o seřízení brzdy motoru.

(Obr. 20)

Inhibitor spuštění
U modelu LB 246PI se páka brzdy motoru používá také

jako madlo Start/Stop startéru. Proveďte kontrolu
inhibitoru spuštění a ujistěte se, že brání provozu
startéru.

1. Přitáhněte madlo Start/Stop směrem k rukojeti (B).
Inhibitor spuštění přeruší pohyb.

2. Zatlačte inhibitor spuštění doprava (A). (Obr. 21)

3. Uvolněte inhibitor spuštění a ujistěte se, že se vrátí
do své výchozí polohy.

Tlumič výfuku
Tlumič výfuku je určen k omezení úrovně hluku na

minimum a k usměrnění výfukových plynů směrem od
obsluhy.

Nepoužívejte výrobek bez tlumiče výfuku nebo pokud je
vadný. Vadný tlumič výfuku zvyšuje hladinu hluku
a nebezpečí požáru.

VÝSTRAHA:
provozu a po použití velmi horký, i když
motor pracuje na volnoběžné otáčky. Aby se
zabránilo požáru, dbejte zvýšené opatrnosti
v blízkosti hořlavých materiálů a plynů.

Tlumič výfuku je během

Bezpečnost při manipulaci s palivem

VÝSTRAHA:
přečtěte následující varování.

• Pokud je na výrobku palivo nebo olej, nespouštějte
ho. Nechtěné palivo/olej z výrobku odstraňte
a nechte výrobek uschnout.

Před použitím výrobku si

• Pokud si palivem polijete oblečení, okamžitě se
převlékněte.

• Zabraňte styku paliva s tělem, může způsobit
zranění. Pokud se polijete palivem, omyjte zasažené
místo vodou a mýdlem.

• Nepouštějte motor, pokud z něj něco uniká.
Pravidelně kontrolujte, jestli z motoru nic neuniká.

• Při manipulaci s palivem buďte opatrní. Palivo je
hořlavé a výpary jsou výbušné a můžou způsobit
zranění nebo smrt.

• Nevdechujte palivové výpary, můžou způsobit
zranění. Zajistěte dostatečný průtok vzduchu.

• V blízkosti paliva ani motoru nekuřte.

• Do blízkosti paliva ani motoru neumisťujte horké
předměty.

• Když je spuštěný motor, nedoplňujte palivo.

• Než začnete doplňovat palivo, přesvědčte se, že je
motor studený.

• Než doplníte palivo, pomalu otevřete uzávěr palivové
nádrže a opatrně uvolněte tlak.

• Palivo do motoru nedoplňujte ve vnitřních
prostorech. Nedostatečné proudění vzduchu může
způsobit zranění nebo smrt udušením nebo otravou
kysličníkem uhelnatým.

• Pevně dotáhněte víčko palivové nádrže. Není-li
víčko palivové nádrže dotažené, hrozí nebezpečí
požáru.

• Než výrobek spustíte, přejděte s ním minimálně 3 m
(10 stop) od místa, kde jste doplňovali palivo.

• Nenaplňujte palivovou nádrž na maximum. Teplem
dochází k rozpínání paliva. V horní části palivové
nádrže udržujte volný prostor.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA:
přečtěte následující varování.

• Výfukové plyny obsahují oxid uhelnatý, jedovatý
a velmi nebezpečný plyn bez zápachu.
Nenechávejte motor spuštěný ve vnitřních nebo
uzavřených prostorech.

• Před prováděním údržby výrobku nejprve vypněte
motor a odpojte kabel zapalování od zapalovací
svíčky. U LB 246PI také vyjměte baterii.

• Při provádění údržby žacího ústrojí používejte
ochranné rukavice. Nůž je velmi ostrý a může
snadno dojít k pořezání.

• Příslušenství a změny výrobku, které neschválí
výrobce, mohou způsobit vážné zranění nebo úmrtí.
Neprovádějte změny na výrobku. Vždy používejte
výhradně příslušenství schválené výrobcem.

• Při nesprávném nebo nepravidelném provádění
údržby se zvyšuje nebezpečí poranění a poškození
výrobku.

Před použitím výrobku si

32

287 - 006 -

• Provádějte pouze údržbu uvedenou v tomto návodu
k používání. Veškerý ostatní servis musí provést
schválený servisní pracovník Husqvarna.

Montáž

Úvod

VÝSTRAHA: Před montáží produktu si
pročtěte kapitolu bezpečnosti. U LB 246PI
také vyjměte baterii.

Montáž rukojeti

1. Sklopte rukojeť dopředu. (Obr. 22)

2. Pevně utáhněte knoflíky na pravé i levé straně
a sklopte rukojeť nahoru. (Obr. 23)

3. Umístěte vzpěru do drážky na krytu žacího ústrojí.
(Obr. 24)

4. Připevněte 2 zarážky, které zajišťují vzpěru
a rukojeť. Zcela je zatlačte do polohy. (Obr. 25)

Povšimněte si: Jedna ze dvou zarážek je označena
písmenem H a druhá písmenem V. Zarážku

Úvod

VÝSTRAHA: Před používáním produktu je
třeba, abyste si přečetli a porozuměli
kapitole o bezpečnosti.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní
zařízení. Aplikace Husqvarna Connect dodá vašemu
výrobku Husqvarna doplňkové funkce:

• Rozšířené informace o výrobku.

• Informace o dílech a servisu a nápověda pro tyto
položky.

Jak začít používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého
mobilního zařízení.

2. V aplikaci Husqvarna Connect se zaregistrujte.

3. Při připojování a registraci výrobku postupujte podle
pokynů v aplikaci Husqvarna Connect.

Před použitím výrobku

1. Pozorně si prostudujte tento návod k používání
a nepoužívejte výrobek, pokud návodu zcela
nerozumíte.

• Servis výrobku by měl provádět schválený servisní
pracovník Husqvarna v pravidelných intervalech.

• Poškozené, opotřebené či prasklé součásti vyměňte.

s označením „H“ umístěte vpravo a zarážku
s označením „V“ vlevo.

VAROVÁNÍ: Neprovozujte výrobek,
pokud nejsou tyto 2 zarážky upevněny.

Nastavení výšky řídítek

1. Odmontujte podpěru řídítek ze spodní části řídítek.
(Obr. 26)

a) Vložte podpěru řídítek do horního otvoru (A),

pokud chcete snížit výšku řídítek.

b) Vložte podpěru řídítek do spodního otvoru (B),

pokud chcete zvýšit výšku řídítek. (Obr. 27)

Provoz

2. Zkontrolujte žací ústrojí, aby bylo zajištěno, že je
řádně připevněné a nastavené. Viz

ústrojí na strani 35

3. Naplňte palivovou nádrž. Viz

strani 33

.

4. Doplňte olej do olejové nádrže a zkontrolujte hladinu
oleje. Viz

Doplňování paliva

Pokud možno používejte alkylátový benzín s nízkými
emisemi. Není-li k dostání alkylátový benzín s nízkými
emisemi, používejte kvalitní bezolovnatý benzín nebo
olovnatý benzín s oktanovým číslem nejméně 90.

VAROVÁNÍ: Nepoužívejte benzín
s oktanovým číslem nižším než 90 RON (87
AKI). Můžete tím výrobek poškodit.

1. Víčko palivové nádrže otevírejte pomalu, aby se
uvolnil tlak.

2. Palivo doplňte pomalu z kanystru. Dojde-li k rozlití
paliva, odstraňte jej utěrkou a zbývající palivo nechte
vypařit.

3. Očistěte plochu kolem víčka palivové nádrže.

4. Pevně dotáhněte víčko palivové nádrže. Není-li
víčko palivové nádrže dotažené, hrozí nebezpečí
požáru.

5. Než výrobek spustíte, přejděte s ním minimálně 3 m
(10 stop) od místa, kde jste doplňovali palivo.

.

Doplňování paliva na

Kontrola hladiny oleje na strani 36

Kontrola žacího

.

287 - 006 -

33

Nastavení výšky sečení

• Vytlačte hřídel a posuňte ji do správné polohy
u každého ze 4 kol. (Obr. 28)

VAROVÁNÍ: Nenastavujte výšku sečení
příliš nízko. V případě, že není povrch
trávníku rovný, mohou nože přijít do styku se
zemí.

Spuštění výrobku

• Při úplně prvním použití pětkrát za sebou stiskněte
palivovou pumpičku. Při úplně prvním použití, když
je motor studený, třikrát za sebou stiskněte
palivovou pumpičku.

• Zkontrolujte, zda je kabel zapalování připojený
k zapalovací svíčce.

Ruční start (LB 146P)

1. Postavte se za výrobek.

2. Držte páku motorové brzdy přitisknutou k rukojeti
sekačky. (Obr. 29)

3. Uchopte rukojeť startovací šňůry pravou rukou.

4. Pomalu vytáhněte startovací šňůru, dokud neucítíte
odpor.

5. Nastartuje motor silným zatáhnutím za šňůru.

VÝSTRAHA: Nikdy si neomotávejte
startovací šňůru kolem ruky.

Elektrické startování (LB 246PI)

1. Zkontrolujte, zda je baterie aktivovaná a nabitá. Viz

Nastartování baterie na strani 36

2. Připojte baterii k motoru. (Obr. 30)

3. Zatlačte inhibitor spuštění doprava (A).

4. Přitáhněte madlo Start/Stop (B) k rukojeti, aby se
spustil startér. Startér se po nastartování motoru
vypne. (Obr. 31)

.

Zastavení výrobku

• Motor zastavíte uvolněním páky brzdy motoru.

Demontáž baterie

Pokud není výrobek v provozu, vyjměte u modelu LB
246PI baterii, abyste zabránili neúmyslnému
nastartování motoru.

1. Stiskněte pojistná tlačítka (A) a vytáhněte baterii.
(Obr. 32)

Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je
střih nepravidelný a posečený povrch trávy žloutne.
Ostrý nůž také vyžaduje méně energie než tupý nůž.

• Nesekejte více než ⅓ výšky trávy. Nejprve sekejte
se žacím ústrojím nastaveným vysoko. Zkontrolujte
výsledek a případně snižte výšku sečení na
požadovanou úroveň. Pokud je tráva velmi vysoká,
jezděte pomalu a v případě potřeby sekejte 2krát.

• Sekejte vždy v jiném směru, aby na trávníku
nevznikly pruhy.

Údržba

Úvod

VÝSTRAHA: Před prováděním údržby je
třeba, abyste si přečetli a porozuměli
kapitole o bezpečnosti.

Pro servis a opravy výrobku je nezbytné speciální
školení. Garantujeme dostupnost profesionálních oprav
a servisu. Pokud neposkytuje prodejce servisní služby,
požádejte jej o informace o nejbližším servisu.

Intervaly údržby se vypočítávají na základě
každodenního používání výrobku. Intervaly se mění,
není-li výrobek používán denně.

U údržby označené symbolem * vyhledejte pokyny
v části

Plán údržby

VÝSTRAHA: Když nakláníte výrobek,
ujistěte se, že vzduchový filtr je na horní
straně nakláněného výrobku a ne vespod.

Údržba Denně Týdně Měsíčně

Proveďte běžnou kontrolu. X

Zkontrolujte hladinu oleje. X

34 287 - 006 -

VAROVÁNÍ: U modelu LB 246PI vždy před
prováděním údržby, oprav nebo čištění
stroje vyjměte baterii.

Bezpečnostní zařízení na produktu na strani 31

.

Údržba Denně Týdně Měsíčně

Vyčistěte výrobek. X

Zkontrolujte žací ústrojí. X

Zkontrolujte kryt žacího ústrojí.* X

Zkontrolujte páku brzdy motoru.* X

Zkontrolujte baterii* X

Zkontrolujte tlumič výfuku.* X

Zkontrolujte zapalovací svíčku. X

Vyměňte olej (poprvé po 5 h použití, poté po každých 50 h použití). X

Vyměňte vzduchový filtr (po 50 h použití) X

Zkontrolujte palivový systém. X

Provedení běžné kontroly

• Zajistěte, aby byly všechny matice a šrouby na
výrobku správně dotažené.

Čištění výrobku zvnějšku

• Pomocí kartáče odstraňte listí, trávu a nečistoty.

• Zkontrolujte, zda není přívod vzduchu v horní části
motoru ucpaný.

• K čištění produktu nepoužívejte vodu pod vysokým
tlakem.

• Pokud používáte vodu k čištění motoru, nestříkejte ji
přímo na motor.

Čištění vnitřního povrchu krytu žacího ústrojí

1. Vyprázdněte palivovou nádrž.

2. Položte výrobek na bok s výfukem dole.

VAROVÁNÍ: Pokud byste položili
výrobek se vzduchovým filtrem dole,
mohl by se poškodit motor.

3. Opláchněte vodou z hadice vnitřní povrch krytu
žacího ústrojí.

Kontrola žacího ústrojí

VÝSTRAHA: Aby se zabránilo náhodnému
spuštění, odpojte kabel zapalování od
zapalovací svíčky.

VÝSTRAHA: Při provádění údržby žacího
ústrojí používejte ochranné rukavice. Nůž je
velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození
a prasklin. Poškozené žací ústrojí vždy vyměňte.

2. Prohlédněte nůž a zkontrolujte, zda není poškozený
nebo tupý.

Povšimněte si: Po ostření je nezbytné nůž vyvážit.
Výměnu, ostření a vyvážení nože svěřte servisnímu
středisku. Dojde-li k nárazu do překážky, po kterém
dochází k vypínání výrobku, vyměňte poškozený nůž.
O tom, zda je možné nůž nabrousit či zda je nutné ho
vyměnit, rozhodne servisní středisko.

Postup výměny nože

1. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 33)

2. Demontujte šroub nože.

3. Odmontujte nůž.

4. Prohlédněte držák nože a šroub nože a zkontrolujte,
zda nejsou poškozené.

5. Prohlédněte hřídel motoru a ujistěte se, zda není
ohnutý.

6. Při montáží nového nože nasměrujte zahnuté konce
nože ve směru krytu žacího ústrojí. (Obr. 34)

7. Zkontrolujte, zda je nůž zarovnaný se středem
hřídele motoru.

8. Zajistěte nůž pomocí dřevěného špalíku. Nasaďte
pružnou podložku a utáhněte šroub a podložku
utahovacím momentem 35–40 Nm. (Obr. 35)

9. Otočte nožem rukou a zkontrolujte, zda se volně
otáčí.

VÝSTRAHA: Používejte odolné rukavice.
Nůž je velmi ostrý a může snadno dojít
k pořezání.

10. Nastartujte výrobek a proveďte test nože. Pokud
není nůž správně připevněn, výrobek vibruje
a výsledky sečení nejsou uspokojivé.

287 - 006 -

35

Kontrola hladiny oleje

VAROVÁNÍ: Příliš nízká hladina oleje může
způsobit poškození motoru. Před spuštěním
výrobku zkontrolujte hladinu oleje.

1. Umístěte výrobek na rovnou plochu.

2. Sejměte víčko olejové nádrže s olejovou měrkou.

3. Setřete olej z olejové měrky.

4. Zasuňte olejovou měrku do olejové nádrže, abyste
mohli zkontrolovat hladinu oleje.

5. Vyjměte olejovou měrku.

6. Zkontrolujte hladinu oleje na olejové měrce.

7. Pokud je hladina nízká, doplňte motorový olej
a znovu zkontrolujte hladinu oleje.

Výměna motorového oleje

VÝSTRAHA: Motorový olej je bezprostředně
po vypnutí motoru velmi horký. Před
vypuštěním nechte motorový olej
vychladnout. Pokud si potřísníte pokožku
motorovým olejem, omyjte ji mýdlem
a vodou.

1. Nechte výrobek běžet, dokud nebude palivová nádrž
prázdná.

2. Odmontujte kabel zapalování od zapalovací svíčky.

3. Sejměte víčko olejové nádrže.

4. Umístěte nádobu pod výrobek tak, aby do něj mohl
vytéct motorový olej.

5. Nakloňte výrobek, aby se vypustil olej z olejové
nádrže.

6. Doplňte nový motorový olej typu doporučeného
v části

Technické údaje na strani 37

7. Zkontrolujte hladinu oleje. Další informace naleznete
v části

Kontrola hladiny oleje na strani 36

.

.

Baterie (LB 246PI)

VÝSTRAHA: Závada baterie snižuje
bezpečnost výrobku. Vždy používejte
výhradně baterii schválenou výrobcem.

Baterie dodává výkon pro elektrické startování
a zároveň je to bezpečnostní zařízení, které brání
neúmyslnému startování. Pokud výrobek nepoužíváte
nebo pokud ho ponecháváte bez dozoru, vyjměte
baterii.

Nastartování baterie

Před prvním použitím baterie je potřeba ji nastartovat.

1. Vložte baterii do nabíječky, viz

strani 36

.

2. Vyčkejte do rozsvícení alespoň jedné zelené
kontrolky, zhruba 10 sekund.

Nabití baterie na

3. Připojte baterii k motoru, viz

246PI) na strani 34

Elektrické startování (LB

.

Nabití baterie

Pokud na indikátoru baterie nesvítí žádná nebo svítí jen
jedna kontrolka, je nutné ji nabít. Plné nabití vybité
baterie trvá 1 hodinu. Kratší doba nabíjení baterii
nepoškodí.

1. Vložte baterii do nabíječky baterií. (Obr. 36)

2. Připojte nabíječku baterie do el. zásuvky, 220 V,
50 Hz.

Stav nabití baterie

Zobrazení kontrolek LED na baterii Stav

Bliká kontrolka LED 1. 0–25 %

Svítí kontrolka LED 1, bliká kontrolka
LED 2.

Svítí kontrolky LED 1, LED 2, bliká
kontrolka LED 3.

Svítí kontrolky LED 1, LED 2, LED 3,
bliká kontrolka LED 4.

Svítí kontrolky LED 1, LED 2, LED 3,
LED 4.

Indikátor na nabíječce ba­terií

Nepřerušované červené
světlo

Blikající červené světlo Baterie je příliš horká

Nepřerušované zelené
světlo

Blikající červená a zelená
kontrolka

Stav

Baterie se nabíjí.

a začne se nabíjet, až
bude teplota správná.

Baterie je plně nabitá.

Baterie je poškozená a je
nutné ji vyměnit.

25–50 %

50–75 %

75–100 %

Plně nabitá

Čištění vzduchového filtru

1. Odmontujte kryt vzduchového filtru a filtr.

2. Poklepejte filtrem o rovný povrch, aby se uvolnily
částice.

VAROVÁNÍ:
rozpouštědlem ani stlačeným vzduchem.

3. Vložte vzduchový filtr zpět. Zkontrolujte, zda
vzduchový filtr dokonale těsní proti držáku
vzduchového filtru.

4. Nasaďte zpět kryt vzduchového filtru.

Vzduchový filtr nečistěte

36

287 - 006 -

Povšimněte si: Vzduchový filtr, který byl používán po
delší dobu, již nelze zcela vyčistit. V pravidelných
intervalech měňte vzduchový filtr. Poškozený vzduchový
filtr vždy vyměňte.

Kontrola zapalovací svíčky

VAROVÁNÍ: Vždy používejte doporučený
typ zapalovacích svíček. Nesprávný typ
zapalovací svíčky může způsobit poškození
výrobku.

• Zkontrolujte zapalovací svíčku, pokud má motor
malý výkon, špatně startuje nebo nefunguje správně
ve volnoběžných otáčkách.

• Aby se snížilo nebezpečí přítomnosti nechtěných
materiálů na elektrodách zapalovací svíčky,
dodržujte tyto pokyny:

Přeprava, skladování a likvidace

Přeprava a skladování

• Před uskladněním a přepravou výrobku či paliva
zkontrolujte, zda nejsou přítomny známky úniku
nebo výparů. Jiskry a otevřený oheň, například
z elektrických zařízení nebo kotlů, mohou zažehnout
požár.

• Vždy používejte schválené nádoby na skladování
a přepravu paliva.

• Před dlouhodobým skladováním výrobku
vyprázdněte palivovou nádrž. Odevzdejte palivo na
příslušném sběrném místě

• Během přepravy musí být výrobek bezpečně
upevněný, aby se zabránilo jeho poškození
a nehodám.

• Skladujte výrobek na uzamčeném místě, aby se
zamezilo přístupů dětí a neoprávněných osob.

a) Zkontrolujte, zda jsou správně nastaveny

volnoběžné otáčky.
b) Zkontrolujte správnost palivové směsi.
c) Zkontrolujte, zda je vzduchový filtr čistý.

• Jestliže je zapalovací svíčka znečištěná, vyčistěte ji
a zkontrolujte, zda je vzdálenost elektrod zapalovací
svíčky správná, viz část

37

. (Obr. 37)

• V případě potřeby zapalovací svíčku vyměňte.

Technické údaje na strani

Kontrola palivového systému

• Prohlédněte víčko palivové nádrže a těsnění víčka
a ujistěte se, že nejsou poškozené.

• Prohlédněte hadici přívodu paliva a ujistěte se, že
nedochází k úniku. Pokud je hadice přívodu paliva
poškozená, požádejte servisního pracovníka
o výměnu.

• Uchovávejte výrobek na suchém a bezprašném
místě.

Likvidace

• Dodržujte místní požadavky ohledně recyklace
a platné předpisy.

• Odevzdejte všechny chemikálie, například motorový
olej nebo nemrznoucí směs, v servisním středisku
nebo na příslušném sběrném místě.

• Nehodláte-li výrobek dále používat, odešlete jej
prodejci Husqvarna nebo jej dopravte do recyklační
stanice.

• Odevzdejte baterii v servisním středisku nebo ve
sběrném místě jako použitou baterii.

Technické údaje

Technické údaje

LB 146P LB 246PI

Motor

Značka Briggs & Stratton Briggs & Stratton

Zdvihový objem, cm

Rychlost, ot./min 2900 +/- 100 2900 +/- 100

287 - 006 - 37

3

140 150

LB 146P LB 246PI

Jmenovitý výkon motoru, kW

11

1.9 2.1

Systém zapalování

Zapalovací svíčka QC12YC QC12YC

Vzdálenost elektrod, mm 0,5 0,5

Systém mazání a palivový systém

Objem palivové nádrže, l 0,8 0,8

Objem olejové nádrže, litry 0,5 0,5

Motorový olej

12

SAE 30/SAE 10W-30 SAE 30/SAE 10W-30

Hmotnost

S prázdnými nádržemi, kg 19 21

Emise hluku

13

Hladina akustického výkonu, změřená dB (A) 93 92

Hladina akustického výkonu, zaručená LWA dB (A) 95 94

Hladina hluku

14

Hladina akustického tlaku na sluch obsluhy, dB (A) 81 79

Úrovně vibrací, a

Rukojeť, m/s

15

hveq

2

4,6 4,6

Řezací vybavení

Výška sečení, mm 35–70 35–70

Šířka sečení, mm 460 460

Žací nůž Mulčovací 46 Mulčovací 46

Objednací číslo 5839740-10 5839740-10

Spustit

Elektrický startér Ne Ano

Baterie – Li-Ion, 12V / 15,7 Wh

11

Uvedený jmenovitý výkon motoru je průměrný čistý výkon (při specifikovaných ot./min.) typického motoru pro
model motoru měřený podle normy SAE J1349/ISO1585. Sériově vyráběné motory se od této hodnoty mohou
lišit. Skutečný výstupní výkon motoru instalovaného na konečném výrobku závisí na provozních otáčkách, po­větrnostních podmínkách a dalších hodnotách.

12

Používejte pouze motorový olej kvality SF, SG, SH, SJ nebo vyšší. Podívejte se do tabulky viskozity v návodu
výrobce motoru a vyberte nejlepší viskozitu podle předpokládané venkovní teploty.

13

Emise hluku v životním prostředí měřené jako akustický výkon (LWA) v souladu se směrnicí 2000/14/ES.

14

Hladina akustického tlaku měřená podle normy ISO 5395. Uváděná data pro hladinu tlaku zvuku mají typickou
statistickou odchylku (standardní odchylku) 1,2 dB (A).

15

Hladina vibrací měřená podle normy ISO 5395. Uváděná data o úrovni vibrací mají typickou statistickou od­chylku (standardní odchylku) 0,2 m/s2.

38 287 - 006 -

ES Prohlášení o shodě

ES Prohlášení o shodě

Husqvarna AB, SE–561 82 Huskvarna, Švédsko, tel:
[phone], prohlašuje, že Husqvarnasekačky na
trávu LB 146P a LB 246PI od výrobních čísel
2017xxxxxxx a výše, splňují požadavky SMĚRNICE
RADY:

• ze 17. května 2006 „týkající se strojních zařízení”
2006/42/EC

• ze 26. února 2014 „týkající se elektromagnetické
kompatibility“ 2014/30/EU,

• z 8. května 2000 „týkající se emisí hluku v okolním
prostředí“ 2000/14/ES.

Informace o emisích hluku najdete v kapitole "Technické
údaje".

Byly uplatněny následující standardní normy:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012
Není-li uvedeno jinak, platí výše uvedené normy

v poslední vydané verzi.
Ohlašovací úřad: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala
vydal zprávy týkající se vyhodnocení shody podle
dodatku VI ke Směrnici rady z 8. května 2000 „týkající
se emisí hluku do okolního prostředí“ 2000/14/EC.

Certifikáty mají tato čísla: 01/901/297, 01/901/299
Huskvarna, 2017-11-30

Claes Losdal, Development Manager/Garden Products
(ředitel vývoje zahradního sortimentu) (Autorizovaný
zástupce společnosti Husqvarna AB a osoba odpovědná
za technickou dokumentaci.)

287 - 006 -

39

Indhold

Indledning..................................................................... 40

Sikkerhed......................................................................41

Montering......................................................................44

Drift............................................................................... 44

Indledning

Vedligeholdelse............................................................ 45

Transport, opbevaring og bortskaffelse........................ 48

Tekniske data............................................................... 48

EU-overensstemmelseserklæring.................................50

Produktbeskrivelse

Produktet er en roterende plæneklipper med gående
fører, der anvender BioClip til at klippe græsset til
gødning.

Produktoversigt

(Fig. 1)

1. Motorbremsehåndtag/startbøjle (LB 246PI)

2. Håndtag / styrestang

3. Startsnorens håndgreb

4. Nederste håndtag

5. Klippehøjdejusteringshåndtag

6. Oliedæksel

7. Lyddæmper

8. Tændrør

9. Brændstoftank

10. Luftfilter

11. Spædepumpe

12. Klippeskjold

13. Klinge

14. Fjederskive

15. Klingebolt

16. Batteri, sikkerhedsanordning (LB 246PI)

17. Startspærre (LB 246PI)

18. Brugervejledning

Symboler på produktet

(Fig. 2) ADVARSEL: Skødesløs eller forkert brug

kan resultere i personskade eller dødsfald
for føreren eller omkringstående.

(Fig. 3) Læs brugsanvisningen omhyggeligt

igennem, og sørg for at have forstået
instruktionerne, inden du bruger produktet.

(Fig. 4) Hold uvedkommende personer og dyr på

sikker afstand af arbejdsstedet.

(Fig. 5) Stands motoren, og fjern tændingskablet, før

der udføres reparationer eller
vedligeholdelsesarbejde.

(Fig. 6) Pas på udslyngede genstande og

rikochettering.

Anvendelsesformål

Brug produktet til græsklipning i private haver. Brug ikke
produktet til andre opgaver.

(Fig. 7) Advarsel: roterende klinge. Hold hænder og

fødder på sikker afstand.

(Fig. 8) Advarsel: roterende dele. Hold hænder og

fødder på sikker afstand.

(Fig. 9) Dette produkt er i overensstemmelse med

gældende CE-direktiv.

(Fig. 10) Støjemissioner til omgivelserne i henhold til

EF-direktiv. Produktets emission fremgår af
kapitlet Tekniske data og af mærkaten.

(Fig. 11) Brandfare.

(Fig. 12) Risiko for eksplosion.

(Fig. 13) Stands altid motoren ved

brændstofpåfyldning.

(Fig. 14) Varm overflade.

(Fig. 16) Udstødningsgasserne fra motoren indehold-

er kulilte, som er en lugtfri, giftig og meget
farlig gasart. Undlad at starte motoren in­dendørs eller i lukkede rum.

(Fig. 17) Fjern sikkerhedsafbryderen (batteri), før du

udfører vedligeholdelsesarbejde eller efter­lader produktet uden opsyn.

(Fig. 18) Startprocedure for LB 146P: Skub motor-

bremsehåndtaget ned, og træk i startsno­rens håndgreb.

(Fig. 19) Startprocedure for LB 246PI: Slip startspær-

ren, og tryk startbøjlen ned.

(Fig. 15) Kode, der kan scannes.

Bemærk: Andre symboler/mærkater på produktet
henviser til certificeringskrav i andre handelsområder.

40 287 - 006 -

Euro V-emissioner

ADVARSEL: Ved manipulation af motoren
bortfalder EU-typegodkendelsen af dette
produkt.

Produktansvar

Som nævnt i produktansvarsbestemmelserne hæfter vi
ikke for skader forårsaget af vores produkt, hvis:

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at
pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter
sig selv eller omkringstående personer for
risiko for personskade eller dødsfald ved
tilsidesættelse af instruktionerne i
brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for
skader på produktet, andre materialer eller
det omgivende område ved tilsidesættelse
af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er
nødvendige i en given situation.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.

• Dette produkt er farligt, hvis det bruges forkert, eller
hvis du ikke er forsigtig. Personskade eller dødsfald
kan forekomme, hvis du ikke overholder
sikkerhedsinstruktionerne.

• Dette produkt danner et elektromagnetisk felt under
drift. Dette felt kan i nogle tilfælde påvirke aktive eller
passive medicinske implantater. For at reducere
risikoen for alvorlige eller dødbringende kvæstelser
anbefaler vi, at personer med medicinske
implantater kontakter deres læge og producenten af
det medicinske implantat, før de tager produktet i
brug.

• Vær altid forsigtig, og brug din sunde fornuft. Hvis du
ikke er sikker på, hvordan produktet betjenes en
særlig situation: Stop, og kontakt Husqvarna
forhandleren, inden du fortsætter.

• Vær opmærksom på, at føreren er ansvarlig for
ulykker, der involverer andre personer eller disses
ejendom.

• produktet er forkert repareret.

• produktet er repareret med dele, der ikke er fra
producenten eller ikke er godkendt af producenten

• produktet har tilbehør, der ikke er fra producenten
eller ikke er godkendt af producenten.

• produktet ikke er repareret på et godkendt
servicecenter eller af en godkendt myndighed.

• Hold produktet rent. Sørg for, at skilte og mærkater
er tydeligt læsbare.

• Lad ikke en person bruge produktet, medmindre du
er sikker på, at vedkommende har læst og forstået
indholdet i denne brugsanvisning.

• Lad ikke børn betjene produktet.

• Hold børn væk fra arbejdsområdet. En voksen skal
være til stede hele tiden.

• Lad ikke en person uden kendskab til vejledningen
betjene produktet.

• Hold altid øje med personer med nedsat fysisk eller
mental kapacitet, der bruger produktet. En voksen
skal være til stede hele tiden.

• Brug ikke produktet, hvis du er træt, syg eller
påvirket af alkohol, narkotika eller medicin. Det har
en negativ virkning på synet, overblikket,
koordinationsevnen og dømmekraften.

• Brug ikke produktet, hvis det er fejlbehæftet.

• Foretag ikke ændringer på produktet, og undlad at
bruge det, hvis der er risiko for, at det er blevet
ændret af andre.

Sikkerhed i arbejdsområdet

ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.

• Fjern genstande såsom grene, kviste og sten fra
arbejdsområdet, inden du bruger produktet.

• Genstande, som rammer skæreudstyret, kan
udslynges og forårsage person- og tingskade. Hold
omkringstående personer og dyr på sikker afstand af
produktet.

• Undlad at bruge produktet i dårligt vejr, som f.eks.
tåge, regn, hård vind, kraftig kulde og ved risiko for
lynnedslag. Det kan være trættende at bruge
produktet i dårligt vejr eller i fugtige eller våde
områder. Dårligt vejr kan medføre farlige forhold,
f.eks. glatte underlag.

• Pas på personer, genstande og situationer, som kan
forhindre sikker brug af produktet.

• Pas på forhindringer som f.eks. rødder, sten, kviste,
huller og grøfter. Langt græs kan skjule hindringer.

287 - 006 -

41

• Det kan være farligt at klippe græs på skråninger.
Brug ikke produktet på skråninger, der hælder mere
end 15°.

• Lad produktet køre på tværs af skråninger. Kør ikke
op og ned.

• Vær forsigtig, når du nærmer dig uoverskuelige
hjørner og genstande, som blokerer for udsynet.

Arbejdssikkerhed

ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.

• Brug kun produktet til græsslåning. Det er ikke tilladt
at bruge det til andre opgaver.

• Bær personligt beskyttelsesudstyr. Se

beskyttelsesudstyr på side 42

• Sørg for, at du ved, hvordan du standser motoren
hurtigt i nødstilfælde.

• Start aldrig motoren i et lukket rum eller i nærheden
af brandfarlige materialer. Motorens
udstødningsgasser er varme og kan indeholde
gnister, som kan forårsage brand.

• Betjen ikke produktet, medmindre klingen og alle
afskærmninger er monteret korrekt. En forkert
monteret klinge kan løsne sig og forårsage
personskade.

• Sørg for, at klingen ikke rammer genstande som
f.eks. sten og rødder. Det kan beskadige kniven og
bøje motorakslen. En bøjet aksel giver kraftige
vibrationer og stor risiko for, at kniven løsner sig.

• Hvis kniven rammer en genstand, eller der opstår
vibrationer, skal du straks standse produktet. Tag
tændkablet af tændrøret. Undersøg, om produktet er
blevet beskadiget. Reparer skader, eller lad et
autoriseret serviceværksted udføre reparationen.

• Fastgør aldrig motorbremsehåndtaget permanent på
styret, når motoren er startet.

• Anbring produktet på et stabilt, fladt underlag, og
start det. Sørg for, at kniven ikke rammer jorden eller
andre genstande.

• Hold dig altid bag produktet, mens du betjener det.

• Lad alle hjulene blive på jorden, og hold 2 hænder
på styret, når du betjener produktet. Hold hænder og
fødder på sikker afstand af de roterende klinger.

• Tip ikke produktet, når motoren er startet.

• Vær forsigtig, når du trækker produktet baglæns.

• Løft aldrig produktet, når motoren er startet. Hvis du
skal løfte produktet, skal du først standse motoren
og frakoble tændkablet fra tændrøret.

• Gå ikke baglæns, når du bruger produktet.

• Stands motoren, når du bevæger dig hen over
områder uden græs, f.eks. stier med grus, sten og
asfalt.

• Undlad at køre med produktet, når motoren er
startet. Gå altid fremad, når du bruger produktet.

• Stands motoren, inden du ændrer klippehøjden.
Foretag aldrig justeringer, når motoren er startet.

Personligt

.

• Efterlad aldrig produktet uden opsyn, når motoren er
startet. Stands motoren, og sørg for, at
skæreudstyret ikke roterer.

Sikkerhedsinstruktioner for drift

Personligt beskyttelsesudstyr

ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.

• Personligt beskyttelsesudstyr udelukker ikke
fuldstændigt risikoen for personskader, men det
mindsker graden af skaderne i tilfælde af, at der
skulle ske en ulykke. Lad forhandleren hjælpe dig
med at vælge det rigtige udstyr.

• Brug høreværn, hvis støjniveauet er højere end 85
dB.

• Brug kraftige, skridsikre støvler eller sko. Brug ikke
åbne sko, og gå heller ikke på bare fødder.

• Brug kraftige, lange bukser.

• Brug om nødvendigt beskyttelseshandsker, f.eks.
ved montering, eftersyn eller rengøring af
skæreudstyret.

Sikkerhedsanordninger på produktet

ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.

• Brug ikke et produkt med defekte
sikkerhedsanordninger.

• Kontrollér sikkerhedsanordningerne regelmæssigt.
Hvis sikkerhedsanordningerne er defekte, skal du
henvende dig til dit Husqvarna-serviceværksted.

Sådan kontrolleres klippeskjoldet
Klippeskjoldet mindsker vibrationer i produktet og

reducerer risikoen for skader fra klingen.

• Undersøg klippeskjoldet for at sikre, at der ikke er
skader såsom revner.

Batteri (LB 246PI)

ADVARSEL: Et defekt batteri forringer
produktets sikkerhed. Brug altid et batteri,
der er godkendt af producenten.

Batteriet giver strøm til den elektriske starter og er en
sikkerhedsanordning, der forhindrer utilsigtet start. Fjern
batteriet, når du ikke bruger produktet, og når du
efterlader det ude af syne.

Motorbremsehåndtag
Motorbremsehåndtaget standser motoren. Når

motorbremsehåndtaget slippes, standser motoren.

42

287 - 006 -

Ved eftersyn af motorbremsen, startes motoren,
hvorefter motorbremsehåndtaget slippes. Hvis motoren
ikke standser inden for 3 sekunder, skal et godkendt
Husqvarna serviceværksted justere motorbremsen.

(Fig. 20)

Startspærre
På model LB 246PI bruges motorbremsehåndtaget også

som en startbøjle til startmotoren. Efterse startspærren
for at sikre, at den forhindrer drift af startmotoren.

1. Træk startbøjlen i retning mod styrestangen.
Startspærren standser bevægelsen.

2. Skub startspærren ud til højre (A). (Fig. 21)

3. Slip startspærren, og sørg for, at den returnerer til
udgangspositionen.

Lyddæmper
Lyddæmperen sikrer et minimalt støjniveau og sender

udstødningsgasserne væk fra føreren.
Brug ikke produktet, hvis lyddæmperen mangler eller er

defekt. En defekt lyddæmper øger støjniveauet og
risikoen for brand.

ADVARSEL: Lyddæmperen bliver meget
varm under og efter brug, og når motoren
kører i tomgang. Vær forsigtig i nærheden af
brandfarlige materialer og/eller dampe for at
forhindre brand.

Brændstofsikkerhed

ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.

• Start ikke produktet, hvis der er brændstof eller
motorolie på produktet. Fjern uønsket brændstof/olie
og lad produktet tørre.

• Hvis du får brændstof på dit tøj, skal du skifte tøj
med det samme.

• Undgå at få brændstof på kroppen, da det kan
forårsage personskader. Hvis du får brændstof på
kroppen, skal du bruge sæbe og vand til at fjerne
brændstoffet.

• Start ikke produktet, hvis motoren lækker. Undersøg
regelmæssigt motoren for lækager.

• Vær forsigtig med brændstof. Brændstof er
letantændeligt og dampe er eksplosive og kan
medføre personskader eller dødsfald.

• Undgå at indånde brændstofdampene, da det kan
forårsage personskader. Sørg for, at der er
tilstrækkelig luftstrøm.

• Ryg ikke i nærheden af brændstof eller motor.

• Anbring ikke varme genstande i nærheden af
brændstof eller motor.

• Fyld ikke brændstof på, når motoren er tændt.

• Sørg for, at motoren er afkølet, inden du fylder
brændstof på.

• Før du fylder brændstof på, skal du åbne
brændstoftankens dæksel langsomt og forsigtigt
udløse trykket.

• Fyld ikke brændstof på motoren i et indendørs
område. Utilstrækkelig med luftstrøm kan forårsage
personskader eller dødsfald på grund af kvælning
eller kulilte.

• Spænd brændstoftankens dæksel helt. Hvis
brændstoftankens dæksel ikke spændes, opstår der
risiko for brand.

• Flyt produktet minimum 3 m / 10 ft fra det sted, hvor
du fyldte tanken, før du starter det.

• Fyld aldrig brændstoftanken helt op. Varme får
brændstoffet til at udvide sig. Sørg for at bevare
ledig plads øverst i brændstoftanken.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.

• Udstødningsgasserne fra motoren indeholder kulilte,
som er en lugtfri, giftig og meget farlig gasart.
Undlad at starte motoren indendørs eller i lukkede
rum.

• Før der udføres vedligeholdelse af produktet,
standses motoren, og tændkablet tages af
tændrøret. På LB 246PI skal du også fjerne batteriet.

• Brug handsker, når du udfører vedligeholdelse på
skæreudstyret. Klingen er meget skarp, og du kan
nemt komme til at skære dig.

• Tilbehør til og ændringer på produktet, som ikke er
godkendt af producenten, kan medføre alvorlig
personskade eller dødsfald. Undlad at ændre
produktet. Brug altid reservedele, der er godkendt af
producenten.

• Hvis vedligeholdelsen ikke udføres korrekt og
regelmæssigt, øges risikoen for personskade og
beskadigelse af produktet.

• Foretag kun den form for vedligeholdelse, der er
angivet i denne instruktionsbog. Eventuel anden
service skal udføres af et godkendt Husqvarna
serviceværksted.

• Lad et godkendt Husqvarna serviceværksted
foretage regelmæssig service af produktet.

• Udskift beskadigede, slidte eller defekte dele.

287 - 006 -

43

Indledning

ADVARSEL: Før du samler produktet, skal
du læse sikkerhedskapitlet. På LB 246PI
skal du også fjerne batteriet.

Sådan samles styret

1. Fold styrestangen fremad. (Fig. 22)

2. Spænd grebene på højre og venstre side helt, og
fold håndtaget op. (Fig. 23)

3. Placér palen i rillen på klippeskjoldet. (Fig. 24)

4. Fastgør de 2 stop, der låser palen og håndtaget.
Tryk dem helt på plads. (Fig. 25)

Bemærk: Der er to stop, et mærket med et H og et
med et V. Sæt stoppet, der er mærket med et H på

Montering

højre side og stoppet, der er mærket med et V på
venstre side.

BEMÆRK: Betjen ikke produktet, hvis de
2 stop ikke er fastgjort.

Sådan justeres styrets højde

1. Tag håndtaget ud af den nederste del af styret. (Fig.

26)
a) Sæt håndtaget i øverste hul (A) for at sænke

styrhøjden.

b) Sæt håndtaget i nederste hul (B) for at hæve

styrets højde. (Fig. 27)

Drift

Indledning

ADVARSEL: Før du bruger produktet, skal
du læse og forstå kapitlet om sikkerhed.

Husqvarna Connect

Husqvarna Connect er en gratis app til din mobile
enhed. Appen Husqvarna Connect giver udvidede
funktioner til dit Husqvarna produkt:

• Yderligere produktoplysninger.

• Oplysninger om, og hjælp til, dele og service.

Sådan kommer du i gang med at bruge Husqvarna Connect

1. Download Husqvarna Connect appen på din mobile
enhed.

2. Tilmeld dig i Husqvarna Connect appen.

3. Følg instruktionerne i Husqvarna Connect appen for
at tilslutte og registrere produktet.

Før du bruger produktet

1. Læs brugsanvisningen omhyggeligt igennem, og
sørg for at have forstået instruktionerne.

2. Undersøg skæreudstyret for at sikre, at det er
korrekt monteret og justeret. Se

skæreudstyret på side 46

3. Fyld brændstoftanken. Se

på side 44

4. Fyld olietanken, og efterse oliestanden. Se

kontrolleres oliestanden på side 46

.

Sådan efterses

.

Sådan påfyldes brændstof

Sådan

.

Sådan påfyldes brændstof

Brug om muligt miljø-/alkylatbenzin. Hvis du ikke har
mulighed for at bruge miljø-/alkylatbenzin, anvendes en
blyfri benzin af god kvalitet eller blyholdig benzin med et
oktantal ikke under 90.

BEMÆRK: Brug ikke benzin med et oktantal
mindre end 90 RON (87 AKI). Det kan
forårsage skader på produktet.

1. Åbn brændstoftankens dæksel langsomt for at
aflaste trykket.

2. Påfyld brændstof langsomt med en benzindunk. Hvis
du spilder brændstof, fjernes det med en klud, og lad
resterende brændstof fordampe.

3. Rengør omkring brændstoftankens dæksel.

4. Spænd brændstoftankens dæksel helt. Hvis
brændstoftankens dæksel ikke spændes, opstår der
risiko for brand.

5. Flyt produktet minimum 3 m fra det sted, hvor du
fyldte tanken, før du starter det.

Sådan indstilles klippehøjden

• Tryk akslen ud, og flyt det til den korrekte stilling for
hver af de 4 hjul. (Fig. 28)

BEMÆRK: Indstil ikke klippehøjden for lavt.
Knivene kan ramme jorden, hvis
græsplænens overflade ikke er jævn.

44 287 - 006 -

Sådan startes produktet

• Allerførste gang du starter produktet, skal du trykke
på spædepumpen 5 gange. Næste gang du starter
produkt, når motoren er kold, skal du trykke på
spædepumpen 3 gange.

• Kontroller, at tændkablet er tilsluttet til tændrøret.

Manuel start (LB 146P)

1. Stil dig bag produktet.

2. Hold motorbremsehåndtaget ind mod styret. (Fig.

29)

3. Hold fast i startsnorens håndgreb med højre hånd.

4. Træk langsomt startsnoren ud, indtil der føles
modstand.

5. Træk kraftigt, indtil motoren starter.

ADVARSEL: Vikl aldrig startsnoren rundt om
hånden.

Elektrisk start (LB 246PI)

1. Kontroller, at batteriet er aktiveret og opladt. Se

Sådan startes batteriet på side 47

2. Tilslut batteriet til motoren. (Fig. 30)

3. Skub startspærren ud til højre (A).

.

Vedligeholdelse

4. Træk startbøjlen (B) ind mod styrestangen for at
starte startmotoren. Startmotoren standser, når
motoren starter. (Fig. 31)

Sådan standses produktet

• Motoren standses ved at slippe
motorbremsehåndtaget.

Sådan fjernes batteriet

For at undgå utilsigtet start af motoren fjernes batteriet
på model LB 246PI, når produktet ikke er i drift.

1. Tryk på låseknapperne (A), og træk batteriet ud.
(Fig. 32)

Sådan opnår du et godt resultat

• Sørg altid for, at klingen er skarp. En sløv klinge
giver et uregelmæssigt resultat, og græssets
snitflade bliver gul. En skarp klinge bruger desuden
mindre energi end en sløv klinge.

• Klip aldrig mere end ⅓ af græssets længde. Klip
først med klippehøjden indstillet højt. Efterse
resultatet, og sænk derefter klippehøjden til det
ønskede niveau. Hvis græsset er meget højt, skal du
køre langsomt og om nødvendigt klippe 2 gange.

• Klip i forskellige retninger hver gang for at undgå
striber i græsplænen.

Indledning

ADVARSEL: Inden der foretages
vedligeholdelse, skal du læse og forstå
kapitlet om sikkerhed.

Alt service- og reparationsarbejde på produktet kræver
specialuddannelse. Vi garanterer faglig korrekt
reparation og service. Hvis forhandleren ikke er et
serviceværksted, kan vedkommende oplyse om
nærmeste serviceværksted.

Vedligeholdelsesintervallerne er fastlagt baseret på
daglig brug af produktet. Intervallerne ændres, hvis
produktet ikke bruges dagligt.

For vedligeholdelse identificeret med * henvises til
vejledningen i

side 42

BEMÆRK: På model LB 246PI fjernes
batteriet altid, inden du foretager
vedligeholdelse, reparation eller rengøring af
produktet.

Sikkerhedsanordninger på produktet på

.

Vedligeholdelsesskema

ADVARSEL: Hvis du vipper produktet, skal
du sørge for, at luftfiltret er øverst på det
vippede produkt, og ikke vender mod jorden.

Vedligeholdelse Hver dag Ugentligt Månedligt

Foretag et generelt eftersyn X

Kontroller oliestanden X

Rengør produktet X

Efterse skæreudstyret X

287 - 006 - 45

Vedligeholdelse Hver dag Ugentligt Månedligt

Efterse klippeskjoldet* X

Efterse motorbremsehåndtaget* X

Efterse batteriet* X

Efterse lyddæmperen* X

Efterse tændrøret X

Skift olie (første gang efter 5 timers brug, derefter efter hver 50 timers
brug)

Skift luftfilter (efter 50 timers brug) X

Efterse brændstofsystemet X

X

Sådan udføres et generelt eftersyn

• Sørg for, at alle møtrikker og skruer på produktet er
spændt korrekt.

Sådan rengøres produktet udvendigt

• Brug en børste til at fjerne blade, græs og snavs.

• Sørg for, at luftindtaget oven på motoren ikke er
blokeret.

• Brug ikke en højtryksrenser til at rengøre produktet.

• Hvis du bruger vand til at rengøre produktet, må
vandet ikke sprøjtes direkte på motoren.

Sådan rengøres indersiden af klippeskjoldet

1. Tøm brændstoftanken.

2. Placer produktet på siden med lyddæmperen nedad.

BEMÆRK: Hvis produktet anbringes
med luftfilteret nedad, kan motoren tage
skade.

3. Spul indersiden af klippeskjoldet med vand.

Sådan efterses skæreudstyret

ADVARSEL: Tændkablet tages af tændrøret
for at undgå utilsigtet start af motoren.

ADVARSEL: Brug handsker, når du udfører
vedligeholdelse på skæreudstyret. Klingen
er meget skarp, og du kan nemt komme til at
skære dig.

1. Efterse skæreudstyret for skader eller revner. Udskift
altid skæreudstyret, hvis det er beskadiget.

2. Kig på klingen for at se, om den er beskadiget eller
sløv.

Bemærk:
slebet. Lad et servicecenter skærpe, udskift og
afbalancere klingen. Hvis du rammer en forhindring, der
får produktet til at standse, udskiftes den beskadigede
klinge. Lad servicecenteret vurdere, om klingen kan
files, eller om den skal udskiftes.

Kniven skal afbalanceres, efter den er blevet

Sådan udskiftes klingen

1. Lås klingen med en træklods. (Fig. 33)

2. Fjern klingebolten.

3. Afmonter klingen.

4. Efterse klingeophæng og klingebolt for at se, om der
er skader.

5. Efterse motorakslen for at sikre, at den ikke er bøjet.

6. Når du sætter den nye klinge på, skal klingens ender
pege i retning af klippeskjoldet. (Fig. 34)

7. Sørg for, at klingen flugter med motorakslens
centrum.

8. Lås klingen med en træklods. Monter fjederskiven,
og spænd bolten og skiven med et
tilspændingsmoment på 35–40 Nm. (Fig. 35)

9. Træk klingen rundt pr. håndkraft, og kontrollér, at
den drejer frit.

ADVARSEL: Brug sikkerhedshandsker.
Klingen er meget skarp, og du kan nemt
komme til at skære dig.

10. Start produktet for at afprøve klingen. Hvis skiven
ikke er korrekt fastgjort, forekommer der vibrationer i
produkt, eller klipperesultatet bliver utilfredsstillende.

Sådan kontrolleres oliestanden

BEMÆRK:
det medføre motorskader. Kontroller
oliestanden, før du starter produktet.

1. Anbring produktet på et plant underlag.

Hvis olieniveauet er for lavt, kan

46

287 - 006 -

2. Afmonter olietankens dæksel, hvorpå oliepinden
sidder.

3. Tør olien af oliepinden.

4. Stik oliepinden helt ned i olietanken for at få et
korrekt billede af oliestanden.

5. Fjern oliepinden.

6. Kontroller oliestanden på målepinden.

7. Hvis oliestanden er lav, skal der efterfyldes med
motorolie, og foretag derefter en kontrol af
oliestanden igen.

Sådan udskiftes motorolien

ADVARSEL: Motorolien er meget varm
umiddelbart efter, at motoren er standset.
Lad motoren køle af, før du aftapper
motorolien. Hvis du spilder motorolie på
huden, kan den fjernes med vand og sæbe.

1. Brug produktet, indtil brændstoftanken er tom.

2. Tag tændkablet af tændrøret.

3. Tag olietankens dæksel af.

4. Stil en beholder under produktet til at opsamle
motorolien i.

5. Vip produkt for at aftappe motorolien fra olietanken.

6. Påfyld ny motorolie af den type, der anbefales i

Tekniske data på side 48

7. Kontroller oliestanden. Se

oliestanden på side 46

.

Sådan kontrolleres

.

Batteri (LB 246PI)

ADVARSEL: Et defekt batteri forringer
produktets sikkerhed. Brug altid et batteri,
der er godkendt af producenten.

Batteriet giver strøm til den elektriske starter og er en
sikkerhedsanordning, der forhindrer utilsigtet start. Fjern
batteriet, når du ikke bruger produktet, og når du
efterlader det ude af syne.

Sådan startes batteriet

Du skal starte batteriet, før det tages i brug første gang.

1. Sæt batteriet opladeren, se

side 47

.

2. Vent, indtil mindst 1 grøn lampe bliver tændt, ca. 10
sekunder.

3. Slut batteriet til motoren, se

246PI) på side 45

.

Opladning af batteriet

Hvis kun 1 eller 0 indikatorer på batteriet er tændt, skal
det oplades. Et afladet batteri oplades helt på 1 time.
Batteriet tager ikke skade af kortere opladningsperioder.

1. Sæt batteriet i batteriopladeren. (Fig. 36)

Opladning af batteriet på

Elektrisk start (LB

2. Slut batteriopladeren til en stikkontakt, 220 V, 50 Hz.

Status for batteriopladning

LED-display på batteriet Status

LED 1 blinker 0 %-25 %

LED 1 er tændt, LED 2 blinker 25 %-50 %

LED 1, LED 2 er tændt, LED 3 blinker 50 %-75 %

LED 1, LED 2, LED 3 er tændt, LED 4
blinker

LED 1, LED 2, LED 3, LED 4 er tændt Fuldt opladet

Lampeindikator på batteri­laderen

Konstant rødt lys Batteriet oplades

Blinkende rødt lys Batteriet er for varmt og

Konstant grønt lys Batteriet er fuldt opladet

Blinkende rødt og grønt
lys

Status

begynder at oplade, når
temperaturen er korrekt

Batteriet er beskadiget og
skal udskiftes

75 %-100 %

Rengøring af luftfilteret

1. Fjern luftfilterdækslet og filteret.

2. Slå filteret ind mod en flad overflade for at få
partiklerne til at falde af.

BEMÆRK:
eller trykluft til at rengøre luftfilteret.

3. Sæt luftfilteret på igen. Sørg for, at luftfilteret ligger
helt tæt ind til luftfilterholderen.

4. Sæt luftfilterdækslet på igen.

Bemærk:
ikke blive helt rent. Udskift luftfilteret med regelmæssige
mellemrum. Udskift altid et beskadiget luftfilter.

Et luftfilter, der har været brugt i lang tid, kan

Brug ikke opløsningsmidler

Sådan undersøger du tændrøret

BEMÆRK:
tændrørstype. Forkert tændrørstype kan
forårsage skader på produktet.

• Undersøg tændrøret, hvis motoren mangler kraft,
ikke starter nemt eller ikke fungerer korrekt i
tomgangshastighed.

• Sådan mindsker du risikoen for uønsket materiale på
tændrørets elektroder, følg disse instruktioner:

Brug altid anbefalet

287 - 006 -

47

a) Sørg for, at omdrejningstallet i tomgang er

indstillet korrekt.
b) Sørg for, at brændstofblandingen er korrekt.
c) Sørg for, at luftfilteret er rent.

• Hvis tændrøret er beskidt, skal det renses, og
samtidig skal det kontrolleres, at elektrodeafstanden
er korrekt, se

• Udskift tændrøret, når det er nødvendigt.

Tekniske data på side 48

. (Fig. 37)

Transport, opbevaring og bortskaffelse

Transport og opbevaring

• Ved opbevaring og transport af produktet og
brændstoffet, skal du sørge for, at der ikke er
utætheder eller dampe. Gnister eller åben ild, f.eks.
fra elektriske enheder eller kedler, kan starte en
brand.

• Brug altid godkendte beholdere til opbevaring og
transport af brændstof.

• Tøm brændstoftanken, inden du stiller produktet væk
i en længere periode. Bortskaf brændstoffet på en
lokal miljøstation

• Fastgør produktet sikkert under transport for at
undgå skader og uheld.

• Opbevar produktet i et aflåst område utilgængeligt
for børn eller personer, som ikke er godkendt.

Tekniske data

Sådan undersøger du brændstofsystemet

• Efterse brændstoftankens dæksel og pakningen til
brændstoftankens dæksel for at sikre, at der ikke er
nogen skader.

• Efterse brændstofslangen for at sikre, at der ikke er
utætheder. Hvis brændstofslangen er beskadiget,
skal du lade et serviceværksted skifte den.

• Opbevar produktet på et tørt og frostfrit sted.

Bortskaffelse

• Overhold de lokale krav til genanvendelse og de
gældende regler.

• Bortskaf alle kemikalier, som f.eks. motorolie eller
frostvæske, hos et servicecenter eller på en lokal
miljøstation.

• Når produktet ikke længere er i brug, skal det
sendes til en Husqvarna forhandler eller bortskaffes
på en lokal genbrugsstation.

• Aflever batteriet til et -serviceværksted, eller kassér
det på et bortskaffelsessted for brugte batterier.

Tekniske data

LB 146P LB 246PI

Motor

Mærke Briggs & Stratton Briggs & Stratton

Slagvolumen, cm

Hastighed, o/min. 2900 +/- 100 2900 +/- 100

Nominel motoreffekt, kW

Tændingssystem

Tændrør QC12YC QC12YC

Elektrodeafstand, mm 0,5 0,5

Brændstof-/smøresystem

Brændstoftankvolumen, liter 0,8 0,8

16

Motorens effektangivelse er den gennemsnitlige nettoeffekt (ved det anførte omdrejningstal) for en typisk pro­duktionsmodel af motoren målt iht. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan af­vige fra denne værdi. Den faktiske effekt på motoren, som monteres i det færdige produkt, vil afhænge af drift­shastigheden, miljøhensyn og andre værdier.

48 287 - 006 -

3

16

140 150

1,9 2,1

LB 146P LB 246PI

Olietankens kapacitet, liter 0,5 0,5

17

Motorolie

SAE 30/SAE 10W-30 SAE 30/SAE 10W-30

Vægt

Med tomme tanke, kg 19 21

Støjemissioner

18

Lydeffektniveau, målt dB (A) 93 92

Lydeffektniveau, garanteret LWA dB (A) 95 94

Lydniveauer

19

Lydtryksniveau ved brugerens øre, dB (A) 81 79

Vibrationsniveauer, a

Håndtag, m/s

2

hveq

20

4,6 4,6

Skæreudstyr

Klippehøjde, mm 35-70 35-70

Klippebredde, mm 460 460

Klinge Findeler 46 Findeler 46

Artikelnummer 5839740-10 5839740-10

Start

Elektrisk starter Nej Ja

Batteri – Li-ion, 12V/15,7 Wh

17

* Brug motorolie af kvaliteten SF, SG, SH, SJ eller bedre. Se tabellen over viskositet i motorproducentens
manual, og vælg en olie med optimal viskositet i forhold til den forventede udendørstemperatur.

18

Emission af støj til omgivelserne målt som lydeffekt (LWA) i henhold til EF-direktiv 2000/14/EF.

19

Lydtryksniveau iht. ISO 5395. Rapporterede data for lydtrykniveau har en typisk statistisk spredning (standar­dafvigelse) på 1,2 dB (A).

20

Vibrationsniveau iht. ISO 5395. Rapporterede data for vibrationsniveau har en typisk statistisk spredning
(standardafvigelse) på 0,2 m/s2.

287 - 006 - 49

EU-overensstemmelseserklæring

EU-overensstemmelseserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.:
[phone], erklærer, at Husqvarna plæneklipperne
LB 146P, og LB 246PI fra serienumrene 2017xxxxxxx
og frem er i overensstemmelse med kravene i RÅDETS
DIREKTIV:

• af den 17. maj 2006 "angående maskiner"
2006/42/EF

• af den 26. februar 2014 "angående elektromagnetisk
kompatibilitet" 2014/30/EU

• af den 8. maj 2000 "angående emission af støj til
omgivelserne" 2000/14/EF

Oplysninger om støjafgivelse findes i de tekniske
specifikationer.

Der er anvendt følgende standarder:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012
Hvis ikke andet er angivet, er de ovennævnte

standarder de senest udgivne versioner.
Udpeget organ: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala har
udstedt rapporter vedrørende opfyldelse af
bestemmelserne iht. bilag VI til RÅDETS DIREKTIV af 8.
maj 2000 "angående emission af støj til omgivelserne"
2000/14/EU.

Certifikaterne har nummer: 01/901/297, 01/901/299
Huskvarna, 2017-11-30

Claes Losdal, udviklingschef/haveprodukter (autoriseret
repræsentant for Husqvarna AB og ansvarlig for teknisk
dokumentation)

50

287 - 006 -

Einleitung...................................................................... 51

Sicherheit......................................................................52

Montage........................................................................55

Betrieb.......................................................................... 56

Einleitung

Inhalt

Wartung........................................................................ 57

Transport, Lagerung und Entsorgung...........................60

Technische Angaben.................................................... 60

EG-Konformitätserklärung............................................ 62

Produktbeschreibung

Das Produkt ist ein handgeführter Rasenmäher, der
BioClip nutzt, um das Gras zu Verwendung als Dünger
zu schneiden.

Produktübersicht

(Abb. 1)

1. Motorbremsgriff/Startleiste (LB 246PI)

2. Griff/Lenker

3. Startseilhandgriff

4. Unterer Griff

5. Schnitthöheneinsteller

6. Ölkappe

7. Schalldämpfer

8. Zündkerze

9. Kraftstofftank

10. Luftfilter

11. Kraftstoffpumpe

12. Schneidschutz

13. Klinge

14. Federring

15. Klingenschraube

16. Akku, Sicherheitsvorrichtung (LB 246PI)

17. Startsperre (LB 246PI)

18. Bedienungsanleitung

Symbole auf dem Gerät

(Abb. 2) WARNUNG: Bei nachlässiger oder nicht

ordnungsgemäßer Bedienung kann es zu
Verletzungen oder zum Tode des Benutzers
oder anderer Personen kommen.

(Abb. 3) Lesen Sie die Bedienungsanleitung

sorgfältig durch, und machen Sie sich vor
der Benutzung mit dem Inhalt vertraut.

(Abb. 4) Andere Personen oder Tiere müssen sich in

sicherem Abstand vom Arbeitsbereich
befinden.

(Abb. 5) Schalten Sie vor der Durchführung von

Reparatur- oder Wartungsarbeiten den
Motor aus, und entfernen Sie das
Zündkabel.

Verwendungszweck

Verwenden Sie das Produkt, um Gras in privaten Gärten
zu schneiden. Verwenden Sie das Gerät nicht für
andere Aufgaben.

(Abb. 6) Achten Sie auf hochgeschleuderte und

abprallende Gegenstände.

(Abb. 7) Achtung: rotierende Klinge. Halten Sie

Hände und Füße von der Gefahrenzone
fern.

(Abb. 8) Achtung: rotierende Teile. Halten Sie Hände

und Füße von der Gefahrenzone fern.

(Abb. 9) Dieses Produkt stimmt mit den geltenden

CE-Richtlinien überein.

(Abb. 10) Umweltbelastende Geräuschemissionen

gemäß der Richtlinie der Europäischen
Gemeinschaft. Die Emission des Gerätes ist
im Abschnitt „Technische Daten“ und auf
dem Geräteschild angegeben.

(Abb. 11) Brandgefahr.

(Abb. 12) Explosionsgefahr.

(Abb. 13) Stellen Sie zum Betanken grundsätzlich den

Motor ab.

(Abb. 14) Heiße Oberfläche.

(Abb. 16) Die Abgase des Motors enthalten Kohlen-

monoxid, ein geruchloses, giftiges und sehr
gefährliches Gas. Starten Sie den Motor
nicht in Innenräumen oder in geschlossenen
Räumen.

(Abb. 17) Entfernen Sie den Sicherheitsschalter (Ak-

ku), bevor Sie Wartungsarbeiten durchfüh­ren oder das Produkt unbeaufsichtigt stehen
lassen.

(Abb. 18) Startvorgang für LB 146P: Drücken Sie den

Motorbremsgriff nach unten, und ziehen Sie
das Starterseil.

287 - 006 - 51

(Abb. 19) Startvorgang für LB 246PI: Lösen Sie die

Startsperre, und drücken Sie die Startstange
nach unten.

(Abb. 15) Scanbarer Code.

Hinweis: Weitere Symbole/Aufkleber auf dem Gerät
beziehen sich auf die Zertifizierungsanforderungen für
andere kommerzielle Bereiche.

Emissionen nach Euro V

WARNUNG: Bei jeglichen Manipulationen
des Motors erlischt die EU-Typgenehmigung
für dieses Produkt.

Sicherheit

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise
werden verwendet, um auf besonders wichtige Teile der
Bedienungsanleitung hinzuweisen.

WARNUNG: Wird verwendet, wenn bei
Nichtbeachtung der Anweisungen in diesem
Handbuch die Gefahr von Verletzung oder
Tod des Bedieners oder anderer Personen
besteht.

ACHTUNG: Wird verwendet, wenn bei
Nichtbeachtung der Anweisungen in diesem
Handbuch die Gefahr von Schäden am
Gerät, an anderen Materialien oder in der
Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten
Situationen nötig sind.

Allgemeine Sicherheitshinweise

WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.

• Dieses Gerät ist gefährlich, wenn es falsch bedient
wird oder Sie unvorsichtig sind. Wenn die
Sicherheitshinweise nicht befolgt werden, kann dies
zu Verletzungen oder zum Tod führen.

• Dieses Gerät erzeugt beim Betrieb ein
elektromagnetisches Feld. Dieses Feld kann sich
unter bestimmten Bedingungen auf die
Funktionsweise aktiver oder passiver medizinischer
Implantate auswirken. Um die Gefahr von
Situationen, die zu schweren oder tödlichen
Verletzungen führen können, zu reduzieren, sollten
Personen mit einem medizinischen Implantat vor der

Produkthaftung

Im Sinne der Produkthaftungsgesetze übernehmen wir
keine Haftung für Schäden, die unser Gerät verursacht,
wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom
Hersteller stammen oder nicht vom Hersteller
zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das
nicht vom Hersteller stammt oder nicht vom
Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service
Center oder von einem zugelassenen Fachmann
repariert wird.

Nutzung dieses Geräts ihren Arzt und den Hersteller
des Implantats konsultieren.

• Lassen Sie immer Vorsicht walten, und arbeiten Sie
mit gesundem Menschenverstand. Wenn Sie sich
nicht sicher sind, wie Sie das Gerät in einer
bestimmten Situation zu bedienen ist, unterbrechen
Sie die Arbeit und wenden sich an Ihren Husqvarna
Händler, bevor Sie fortfahren.

• Denken Sie daran, dass der Bediener für Unfälle mit
anderen Personen oder deren Eigentum
verantwortlich ist.

• Halten Sie das Gerät sauber. Stellen Sie sicher,
dass Symbole und Aufkleber deutlich lesbar sind.

• Lassen Sie keine andere Person das Gerät
verwenden, es sei denn, Sie haben sich zuvor
vergewissert, dass diese Person den Inhalt der
Bedienungsanleitung gelesen und verstanden hat.

• Lassen Sie nicht zu, dass Kinder das Gerät
verwenden.

• Halten Sie Kinder vom Arbeitsbereich fern. Es muss
immer ein verantwortlicher Erwachsener anwesend
sein.

• Erlauben Sie nicht, dass Personen ohne Kenntnis
der Anweisungen das Gerät bedienen.

• Stellen Sie sicher, dass Personen mit verminderter
physischer oder psychischer Leistungsfähigkeit
dieses Gerät nicht unbeobachtet verwenden. Es
muss immer ein verantwortlicher Erwachsener
anwesend sein.

• Verwenden Sie das Gerät nicht, wenn Sie müde
oder krank sind oder unter Einfluss von Alkohol,
Drogen oder Medikamenten stehen. Dies wirkt sich
negativ auf Ihre Sehkraft, Ihre Aufmerksamkeit sowie
Ihr Koordinations- und Urteilsvermögen aus.

• Verwenden Sie das Gerät nicht, wenn es defekt ist.

• Verändern oder verwenden Sie dieses Gerät nicht,
wenn die Möglichkeit besteht, dass andere es
verändert haben.

52

287 - 006 -

Sicherheit im Arbeitsbereich

WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.

• Entfernen Sie Gegenstände wie Äste, Zweige und
Steineaus dem Arbeitsbereich, bevor Sie das
Produkt verwenden.

• Gegenstände, die auf die Schneidausrüstung treffen,
können herausgeschleudert werden und Personen
und Gegenständen Schaden zufügen. Halten Sie
andere Personen und Tiere in einem sicheren
Abstand zum Produkt.

• Benutzen Sie das Produkt niemals bei schlechtem
Wetter wie Nebel, Regen, starkem Wind, intensiver
Kälte und bei der Gefahr eines Blitzeinschlags. Die
Verwendung des Produkts bei schlechtem Wetter
oder an feuchten oder nassen Stellen ist
anstrengend. Schlechtes Wetter kann gefährliche
Zustände wie rutschige Oberflächen verursachen.

• Achten Sie auf Personen, Gegenstände und
Situationen, die einen sicheren Betrieb des Produkts
verhindern könnten.

• Achten Sie auf Hindernisse wie Wurzeln, Steine,
Zweige, Löcher und Gräben. Langes Gras kann
Hindernisse verdecken.

• Das Mähen von Gras an Steigungen kann gefährlich
sein. Verwenden Sie das Produkt nicht in einem
Gelände mit einer Neigung von mehr als 15°.

• Betreiben Sie das Produkt quer zum Hang. Bewegen
Sie sich nicht nach oben und nach unten.

• Seien Sie vorsichtig, wenn Sie um versteckte Ecken
oder Objekte herum fahren, die Ihre freie Sicht
verhindern.

Arbeitssicherheit

WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.

• Verwenden Sie dieses Produkt nur zum Mähen von
Rasenflächen. Es ist nicht erlaubt, das Produkt für
andere Aufgaben zu verwenden.

• Benutzen Sie eine persönliche Schutzausrüstung.
Siehe

• Stellen Sie sicher, dass Sie wissen, wie der Motor in

Persönliche Schutzausrüstung auf Seite 53

einem Notfall schnell gestoppt werden kann.

• Starten Sie den Motor niemals in einem
geschlossenen Raum oder in der Nähe von
brennbarem Material. Die Motorabgase sind heiß
und können Funken enthalten, die einen Brand
verursachen können.

• Starten Sie das Produkt nicht, bevor die Klinge und
alle Abdeckungen korrekt befestigt sind. Eine falsch
befestigte Klinge kann sich lösen und
Personenschaden verursachen.

.

• Stellen Sie sicher, dass die Klinge nicht auf
Gegenstände wie Steine und Wurzeln trifft. Dies
kann die Klinge beschädigen und die Motorwelle
verbiegen. Eine verbogene Achse führt zu starken
Vibrationen und birgt ein hohes Risiko, dass die
Klinge sich löst.

• Wenn die Klinge auf ein Objektiv trifft oder
Vibrationen auftreten, müssen Sie das Produkt sofort
abstellen. Ziehen Sie das Zündkabel von der
Zündkerze ab. Untersuchen Sie das Produkt auf
beschädigte Teile. Reparieren Sie Schäden oder
lassen Sie einen autorisierten Kundendienst die
Reparatur durchführen.

• Befestigen Sie die Motorbremse niemals fest am
Griff, wenn der Motor läuft.

• Stellen Sie das Produkt auf eine stabile, flache
Oberfläche und starten Sie es. Stellen Sie sicher,
dass die Klinge nicht den Boden oder ein anderes
Objekt berührt.

• Bleiben Sie immer hinter dem Produkt, wenn Sie es
betreiben.

• Lassen Sie alle Räder auf dem Boden bleiben und
halten Sie den Griff mit 2 Händen, wenn Sie das
Produkt betreiben. Halten Sie Hände und Füße von
den rotierenden Rasenmäherklingen fern.

• Kippen Sie das Produkt nicht, wenn der Motor läuft.

• Seien Sie vorsichtig, wenn Sie das Produkt nach
hinten ziehen.

• Heben Sie das Produkt nicht hoch, wenn der Motor
läuft. Wenn Sie das Produkt anheben müssen,
schalten Sie zunächst den Motor aus und ziehen Sie
das Zündkabel von der Zündkerze ab.

• Gehen Sie nicht rückwärts, wenn Sie das Produkt
betreiben.

• Stellen Sie den Motor ab, wenn Sie sich über
Bereiche ohne Gras bewegen, zum Beispiel Wege
aus Kies, Stein und Asphalt.

• Rennen Sie nicht mit dem Produkt, wenn der Motor
läuft. Gehen Sie immer, wenn Sie das Produkt
benutzen.

• Stellen Sie den Motor ab, bevor Sie die Schnitthöhe
verändern. Verändern Sie die Einstellungen niemals,
wenn der Motor läuft.

• Lassen Sie das Produkt niemals aus den Augen,
wenn der Motor läuft. Stellen Sie den Motor ab und
stellen Sie sicher, dass sich die Schneidausrüstung
nicht dreht.

Sicherheitshinweise für den Betrieb

Persönliche Schutzausrüstung

WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.

• Die persönliche Schutzausrüstung kann
Verletzungen nicht vollständig vermeiden,
vermindert aber den Umfang der Verletzungen und
Schäden bei einem Unfall. Lassen Sie sich von

287 - 006 -

53

Ihrem Händler bei der Auswahl der richtigen
Ausrüstung unterstützen.

• Tragen Sie einen Gehörschutz, wenn der
Geräuschpegel höher als 85 dB ist

• Tragen Sie rutschfeste Sicherheitsstiefel oder ­schuhe. Verwenden Sie keine offenen Schuhe, und
gehen Sie nicht barfuß.

• Tragen Sie schwere, lange Hosen.

• Tragen Sie bei Bedarf Schutzhandschuhe,
beispielsweise bei der Montage, der Untersuchung
oder der Reinigung der Schneidausrüstung.

Sicherheitsvorrichtungen am Gerät

WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.

• Benutzen Sie kein Gerät mit defekten
Sicherheitsvorrichtungen.

• Führen Sie regelmäßig eine Überprüfung der
Sicherheitsvorrichtungen durch. Wenn die
Sicherheitsvorrichtungen defekt sind, wenden Sie
sich an Ihre Husqvarna-Servicewerkstatt.

So überprüfen Sie den Schneidschutz
Der Schneidschutz verringert Vibrationen im Gerät und

das Verletzungsrisiko durch die Klinge.

• Untersuchen Sie die Schneidewerkabdeckung, um
sicherzustellen, dass es keine Beschädigungen wie
zum Beispiel Risse gibt.

Wegfahrsperre
Beim Modell LB 246PI wird der Motorbremsgriff auch als

Startleiste für den Anlasser genutzt. Führen Sie eine
Prüfung der Startsperre durch, um sicherzustellen, dass
diese den Betrieb des Anlassers verhindert.

1. Ziehen Sie die Startleiste in die Richtung des
Lenkers (B). Die Startsperre stoppt die Bewegung.

2. Drücken Sie die Startsperre nach rechts außen (A).
(Abb. 21)

3. Lösen Sie die Startsperre und stellen Sie sicher,
dass sie sich zurück in die Ausgangsstellung
bewegt.

Schalldämpfer
Der Schalldämpfer senkt den Geräuschpegel so weit

wie möglich und hält die Abgase des Motors vom
Anwender fern.

Verwenden Sie das Gerät nicht, wenn der
Schalldämpfer fehlt oder defekt ist. Ein defekter
Schalldämpfer erhöht den Geräuschpegel und die
Brandgefahr.

WARNUNG: Der Schalldämpfer wird
während und nach Gebrauch und wenn der
Motor im Leerlauf läuft, sehr heiß. Seien Sie
in der Nähe von entzündlichen Materialien
und/oder Dämpfen besonders vorsichtig, um
Brandgefahr zu verhindern.

Sicherer Umgang mit Kraftstoff

Akku (LB 246PI)

WARNUNG:
Sicherheit des Produkts. Verwenden Sie
immer einen Akku, der vom Gerätehersteller
zugelassen ist.

Der Akku liefert Energie für den elektrischen Start und
ist eine Sicherheitsvorrichtung, die einen
versehentlichen Start verhindert. Entfernen Sie den
Akku, wenn Sie das Produkt nicht betreiben und wenn
Sie es unbeaufsichtigt abstellen.

Motorbremsgriff
Der Motorbremshebel stoppt den Motor. Wenn der

Motorbremshebel losgelassen wird, stoppt der Motor.
Um eine Inspektion der Motorbremse durchzuführen,

starten Sie den Motor und lassen dann den
Motorbremshebel los. Wenn der Motor nicht innerhalb
von 3 Sekunden stoppt, lassen Sie die Motorbremse von
einer autorisierten Husqvarna Servicewerkstatt
einstellen.

(Abb. 20)

54

Ein defekter Akku verringert die

WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.

• Starten Sie das Gerät nicht, wenn sich Kraftstoff
oder Öl darauf befindet. Entfernen Sie den
unerwünschten Kraftstoff bzw. das Öl und lassen Sie
das Gerät trocknen.

• Wechseln Sie sofort die Kleidung, wenn Sie
Kraftstoff darauf verschütten.

• Lassen Sie keinen Kraftstoff auf Ihren Körper
gelangen, denn dies kann zu Verletzungen führen.
Wenn Kraftstoff auf Ihre Haut gelangt, waschen Sie
diesen mit Wasser und Seife ab.

• Starten Sie das Gerät nicht, wenn der Motor undicht
ist. Überprüfen Sie den Motor regelmäßig auf
Undichtigkeiten.

• Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist
feuergefährlich, und die Dämpfe sind explosiv und
können zu Verletzungen oder sogar zum Tod führen.

• Atmen Sie die Kraftstoffdämpfe nicht ein, denn sie
sind gesundheitsschädigend. Achten Sie auf
ausreichende Belüftung.

• Rauchen Sie nicht in der Nähe des Kraftstoffs oder
des Motors.

287 - 006 -

• Stellen Sie keine heißen Gegenstände in der Nähe
des Kraftstoffs oder Motors ab.

• Füllen Sie keinen Kraftstoff nach, während der Motor
läuft.

• Vergewissern Sie sich, dass der Motor abgekühlt ist,
bevor Sie Kraftstoff nachfüllen.

• Öffnen Sie vor dem Nachfüllen den Tankdeckel
langsam und lassen Sie den Druck vorsichtig
entweichen.

• Füllen Sie keinen Kraftstoff in den Motor, wenn Sie
sich in einem Innenraum befinden. Eine mangelhafte
Luftzirkulation kann zu schweren oder tödlichen
Verletzungen durch Ersticken oder eine
Kohlenmonoxidvergiftung führen.

• Schrauben Sie den Kraftstofftankdeckel fest zu.
Wenn der Tankverschluss nicht fest zugeschraubt
ist, besteht Feuergefahr.

• Bewegen Sie das Produkt vor dem Starten
mindestens 3 m von der Stelle fort, an der Sie den
Tank befüllt hatten.

• Füllen Sie den Kraftstofftank nicht vollständig auf.
Durch Hitze dehnt sich der Kraftstoff aus. Lassen Sie
deshalb einen Freiraum im oberen Bereich des
Kraftstofftanks.

Sicherheitshinweise für die Wartung

WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.

Montage

Einleitung

WARNUNG: Lesen Sie das Kapitel über
Sicherheit vor der Montage des Produkts.
Beim Modell LB 246PI müssen Sie auch den
Akku entfernen.

• Die Abgase des Motors enthalten Kohlenmonoxid,
ein geruchloses, giftiges und sehr gefährliches Gas.
Starten Sie den Motor nicht in Innenräumen oder in
geschlossenen Räumen.

• Bevor Sie an dem Produkt eine Wartung
durchführen, schalten Sie den Motor aus und ziehen
Sie das Zündkabel von der Zündkerze ab. Beim
Modell LB 246PI müssen Sie auch den Akku
entfernen.

• Tragen Sie Schutzhandschuhe, wenn Sie an der
Schneidausrüstung eine Wartung durchführen. Die
Klinge ist sehr scharf und man schneidet sich sehr
leicht.

• Zubehörteile und Änderungen am Produkt, die vom
Hersteller nicht genehmigt wurden, können zu
schweren Verletzungen oder zum Tod führen.
Verändern Sie das Produkt nicht. Verwenden Sie
immer Teile, die vom Hersteller genehmigt wurden.

• Wenn die Wartung nicht ordnungsgemäß und
regelmäßig erfolgt, erhöht sich die
Verletzungsgefahr und das Risiko für eine
Beschädigung des Produkts.

• Führen Sie die Wartung nur gemäß dieser
Betriebsanleitung durch. Alle anderen
Wartungsarbeiten müssen von einer autorisierten
Husqvarna Servicewerkstatt durchgeführt werden.

• Lassen Sie eine autorisierte Husqvarna
Servicewerkstatt das Produkt regelmäßig warten.

• Ersetzen Sie beschädigte, abgenutzte oder defekte
Teile.

Haltepunkt mit einem H auf der rechten Seite und
den Haltepunkt mit einem V auf der linken Seite.

ACHTUNG: Verwenden Sie das Produkt
nicht, wenn die zwei Haltepunkte nicht
befestigt sind.

Für die Montage des Griffs

1. Klappen Sie den Griff nach vorn. (Abb. 22)

2. Ziehen Sie die Knöpfe auf der linken und der rechten
Seite vollständig an, und klappen Sie den Griff nach
oben. (Abb. 23)

3. Stecken Sie den Bolzen in die Nut auf der
Schneidewerkabdeckung. (Abb. 24)

4. Befestigen Sie die zwei Haltepunkte, die Bolzen und
Griff verriegeln. Drücken Sie sie vollständig in
Position. (Abb. 25)

Hinweis: Es gibt zwei Haltepunkte, einen mit einem
H und einen mit einem V. Befestigen Sie den

287 - 006 - 55

So stellen Sie die Handgriffhöhe ein

1. Entfernen Sie die Handgriffstütze vom unteren
Handgriff. (Abb. 26)

a) Schieben Sie die Handgriffstütze in die obere

Bohrung (A), um die Handgriffhöhe zu
verringern.

b) Schieben Sie die Handgriffstütze in die untere

Bohrung (B), um die Handgriffhöhe zu
vergrößern. (Abb. 27)

Betrieb

Einleitung

WARNUNG: Vor dem Betrieb des Gerätes
müssen Sie die Sicherheitsinformationen
lesen und verstehen.

Husqvarna Connect

Husqvarna Connect ist eine kostenlose App für Ihr
Mobilgerät. Die Husqvarna Connect App bietet
erweiterte Funktionen für Ihr Gerät:

• Erweiterte Produktinformationen

• Informationen über Produktteile und -wartung sowie
entsprechende Hilfe dazu.

So verwenden Sie Husqvarna Connect

1. Laden Sie die Husqvarna Connect App auf Ihr
Mobiltelefon.

2. Anmeldung bei der Husqvarna Connect App.

3. Befolgen Sie die Anweisungen in der Husqvarna
Connect App, um sich zu verbinden und das Gerät
zu registrieren.

Bevor Sie das Produkt in Betrieb nehmen

1. Lesen Sie die Bedienungsanleitung sorgfältig durch,
und vergewissern Sie sich, dass Sie die
Anweisungen verstehen.

2. Untersuchen Sie die Schneidausrüstung, um
sicherzustellen, dass sie ordnungsgemäß befestigt
und eingestellt ist. Siehe

Schneidausrüstung auf Seite 58

3. Füllen Sie es in den Kraftstofftank. Siehe

Sie Kraftstoff ein auf Seite 56

4. Füllen Sie den Öltank, und überprüfen Sie den
Ölstand. Siehe

58

.

So prüfen Sie den Ölstand auf Seite

So füllen Sie Kraftstoff ein

Falls vorhanden, verwenden Sie schadstoffarmes
Benzin/Alkylatbenzin. Wenn schadstoffarmes Benzin/
Alkylatbenzin nicht verfügbar ist, verwenden Sie ein
qualitativ hochwertiges, bleifreies Benzin oder verbleites
Benzin mit einer Oktanzahl von mindestens 90.

ACHTUNG:
einer geringeren Oktanzahl als 90 RON
(87 AKI). Dies kann das Gerät beschädigen.

1. Öffnen Sie den Tankdeckel langsam, damit der
Druck entweichen kann.

2. Füllen Sie langsam mit einem Kraftstoffkanister auf.
Wenn Sie Kraftstoff verschütten, entfernen Sie ihn

So prüfen Sie die

.

So füllen

.

Verwenden Sie kein Benzin mit

mit einem Tuch und lassen Sie den verbleibenden
Treibstoff trocknen.

3. Säubern Sie den Bereich um den Tankdeckel
herum.

4. Schrauben Sie den Kraftstofftankdeckel fest zu.
Wenn der Tankverschluss nicht fest zugeschraubt
ist, besteht Feuergefahr.

5. Bewegen Sie das Produkt vor dem Starten
mindestens 3 m von der Stelle fort, an der Sie den
Tank befüllt hatten.

So stellen Sie die Schnitthöhe ein

• Drücken Sie das Führungsrohr heraus und bringen
Sie es in die richtige Position für jedes der vier
Räder. (Abb. 28)

ACHTUNG: Stellen Sie die Schnitthöhe nicht
zu niedrig ein. Die Klingen können auf den
Boden treffen, wenn die Oberfläche des
Rasens nicht eben ist.

So starten Sie das Produkt

• Beim ersten Start des Produkts drücken Sie die
Kraftstoffpumpe 5-mal. Wenn Sie das Produkt das
nächste Mal mit kaltem Motor starten, drücken Sie
die Kraftstoffpumpe 3-mal.

• Stellen Sie sicher, dass das Zündkabel mit der
Zündkerze verbunden ist.

Manueller Start (LB 146P)

1. Bleiben Sie hinter dem Produkt.

2. Halten Sie den Motorbremsgriff gegen den Lenker.
(Abb. 29)

3. Ziehen Sie den Griff am Starterseilhandgriff mit Ihrer
rechten Hand.

4. Ziehen Sie langsam das Starterseil, bis Sie etwas
Widerstand spüren.

5. Kräftig ziehen, um den Motor anzulassen.

WARNUNG: Wickeln Sie das Starterseil
nicht um Ihre Hand.

Elektrostart (LB 246PI)

1. Stellen Sie sicher, dass der Akku aktiviert und
vollständig geladen ist. Siehe

Akku auf Seite 59

2. Bringen Sie den Akku am Motor an. (Abb. 30)

3. Drücken Sie die Startsperre nach rechts außen (A).

4. Ziehen Sie die Startleiste (B) gegen den Lenker, um
den Anlasser zu starten. Der Anlasser stoppt, sobald
der Motor anspringt. (Abb. 31)

.

So starten Sie den

56

287 - 006 -

So stoppen Sie das Produkt

• Um den Motor zu stoppen, lassen Sie den
Motorbremsgriff los.

So entfernen Sie den Akku

Um ein unbeabsichtigtes Starten des Motors zu
vermeiden, entfernen Sie beim Modell LB 246PI den
Akku, wenn das Gerät nicht in Betrieb ist.

1. Drücken Sie die Sperrknöpfe (A) und ziehen Sie den
Akku heraus. (Abb. 32)

So erhalten Sie ein gutes Mähergebnis

• Benutzen Sie immer eine scharfe Klinge. Eine
stumpfe Klinge liefert ein unregelmäßiges Ergebnis,

Wartung

Einleitung

WARNUNG: Bevor Sie eine Wartung
durchführen, müssen Sie das Kapitel über
die Sicherheit lesen und verstehen.

Für alle Wartungs- und Reparaturarbeiten am Produkt
ist eine spezielle Schulung erforderlich. Wir garantieren
die Verfügbarkeit von professionellen Reparaturen und
Wartungsarbeiten. Wenn Ihr Händler keine
Servicewerkstatt ist, sprechen Sie mit ihm, um
Informationen über die nächste Servicewerkstatt zu
erhalten.

Wartungsplan

und die Schnittfläche des Grases wird gelb. Eine
scharfe Klinge verbraucht außerdem weniger
Energie als eine stumpfe Klinge.

• Schneiden Sie nicht mehr als ⅓ der Länge des
Grases ab. Mähen Sie zuerst mit einer hohen
Schnitthöhe. Überprüfen Sie das Ergebnis, und
senken Sie die Schnitthöhe auf eine entsprechende
Stufe. Wenn das Gras sehr lang ist, fahren Sie
langsam und mähen bei Bedarf 2-mal.

• Mähen Sie bei jedem Mal in eine andere Richtung,
um Streifen auf dem Rasen zu vermeiden.

der Oberseite des gekippten Produkts
befindet und nicht auf dem Boden aufliegt.

ACHTUNG: Beim Modell LB 246PI müssen
Sie stets den Akku entfernen, bevor Sie
Instandhaltungs-, Reparatur- oder
Reinigungsarbeiten am Produkt vornehmen.

Die Wartungsintervalle werden anhand der täglichen
Nutzung des Produkts berechnet. Die Intervalle ändern
sich, wenn das Produkt nicht täglich verwendet wird.

Für Wartungsarbeiten, die mit * gekennzeichnet sind,
siehe Anweisungen in

Gerät auf Seite 54

Sicherheitsvorrichtungen am

.

WARNUNG: Wenn Sie das Produkt kippen,
stellen Sie sicher, dass sich der Luftfilter auf

Wartung Täglich Wöchentlich Monatlich

Führen Sie eine allgemeine Inspektion durch X

Prüfen Sie den Ölstand X

Reinigen Sie das Produkt X

Prüfen Sie die Schneidausrüstung X

Prüfen Sie die Schneidewerkabdeckung* X

Prüfen Sie den Motorbremsgriff* X

Prüfen Sie den Akku* X

Prüfen Sie den Schalldämpfer* X

Prüfen Sie die Zündkerze X

Wechseln Sie das Öl (das erste Mal nach 5 Betriebsstunden und da­nach alle 50 Betriebsstunden)

287 - 006 - 57

X

Wartung Täglich Wöchentlich Monatlich

Wechseln Sie den Luftfilter (nach 50 Betriebsstunden) X

Prüfen Sie den Kraftstofffilter X

So führen Sie eine allgemeine Inspektion durch

• Stellen Sie sicher, dass alle Muttern und Schrauben
am Gerät richtig angezogen sind.

So reinigen Sie das Produkt außen

• Verwenden Sie einen Pinsel, um Blätter, Gras und
Schmutz zu entfernen.

• Achten Sie darauf, dass der Lufteinlass auf der
Oberseite des Motors nicht blockiert ist.

• Reinigen Sie das Gerät nicht mit einem
Hochdruckreiniger.

• Wenn Sie Wasser verwenden, um das Produkt zu
reinigen, bringen Sie das Wasser nicht direkt auf den
Motor auf.

So reinigen Sie die Innenseite der Schneidewerkabdeckung

1. Leeren Sie den Kraftstofftank.

2. Legen Sie das Produkt mit dem Schalldämpfer nach
unten auf die Seite.

ACHTUNG: Wenn das Produkt mit dem
Luftfilter nach unten gelegt wird, kann
der Motor beschädigt werden.

3. Spritzen Sie die Innenfläche der
Schneidewerkabdeckung mit dem Wasserschlauch
ab.

So prüfen Sie die Schneidausrüstung

WARNUNG:
Starten zu vermeiden, entfernen Sie das
Zündkabel von der Zündkerze.

WARNUNG: Tragen Sie Schutzhandschuhe,
wenn Sie an der Schneidausrüstung eine
Wartung durchführen. Die Klinge ist sehr
scharf und man schneidet sich sehr leicht.

1. Prüfen Sie die Schneidausrüstung auf
Beschädigungen oder Risse. Wechseln Sie eine
beschädigte Schneidausrüstung unbedingt aus.

2. Schauen Sie sich die Klinge an, um festzustellen, ob
sie beschädigt oder stumpf ist.

Nach dem Schärfen muss die Klinge

Hinweis:
ausbalanciert werden. Lassen Sie eine Servicewerkstatt
die Klinge schärfen, ersetzen und ausbalancieren. Wenn
Sie auf ein Hindernis treffen, das das Produkt zum

Um ein unbeabsichtigtes

Halten bringt, ersetzen Sie die beschädigte Klinge.
Lassen Sie die Werkstatt beurteilen, ob die Klinge
geschliffen werden kann oder ersetzt werden muss.

So tauschen Sie das Messer aus

1. Arretieren Sie die Klinge mit einem Holzblock. (Abb.

33)

2. Entfernen Sie den Bolzen der Klinge.

3. Entfernen Sie die Klinge.

4. Prüfen Sie die Halterung und den Bolzen der Klinge,
um festzustellen, ob Beschädigungen vorliegen.

5. Prüfen Sie die Motorwelle, um sicherstellen, dass sie
nicht geknickt ist.

6. Wenn Sie die neue Klinge montieren, zeigen die
abgewinkelten Enden der Klinge in die Richtung der
Schneidwerkabdeckung. (Abb. 34)

7. Stellen Sie sicher, dass das Messer mit der Mitte der
Motorwelle ausgerichtet ist.

8. Arretieren Sie die Klinge mit einem Holzblock.
Befestigen Sie die Federscheibe und ziehen Sie die
Schraube und die Unterlegscheibe mit einem
Drehmoment von 35–40 Nm an. (Abb. 35)

9. Drehen Sie die Klinge mit der Hand, um
sicherzustellen, dass sie sich einwandfrei dreht.

WARNUNG: Tragen Sie
Sicherheitshandschuhe. Die Klinge ist
sehr scharf und man schneidet sich sehr
leicht.

10. Starten Sie das Produkt, um die Klinge zu prüfen.
Wenn die Klinge nicht richtig befestigt ist, gibt es im
Produkt Vibrationen oder das Schneidergebnis ist
unbefriedigend.

So prüfen Sie den Ölstand

ACHTUNG:
den Motor beschädigen. Prüfen Sie den
Ölstand, bevor Sie das Produkt starten.

1. Stellen Sie das Produkt auf einer ebenen Fläche ab.

2. Entfernen Sie den Öltankverschluss mit dem
beigefügten Messstab.

3. Reinigen Sie den Messstab von Öl.

4. Tauchen Sie den Messstab vollständig in den
Ölbehälter ein, um ein korrektes Bild über den
Ölstand zu erhalten.

5. Entfernen Sie den Messstab.

6. Prüfen Sie den Ölstand am Messstab.

Ein zu niedriger Ölstand kann

58

287 - 006 -

7. Wenn der Ölstand zu niedrig ist, füllen Sie Motoröl
ein, und kontrollieren Sie den Ölstand erneut.

So tauschen Sie das Motoröl aus

WARNUNG: Das Motoröl ist direkt nach
dem Abstellen des Motors sehr heiß. Lassen
Sie den Motor abkühlen, bevor Sie das
Motoröl ablassen. Wenn Sie Motoröl auf Ihre
Haut verschütten, reinigen Sie sie mit
Wasser und Seife.

1. Arbeiten Sie so lange mit dem Gerät, bis der Tank
leer ist.

2. Trennen Sie das Zündkabel von der Zündkerze.

3. Entfernen Sie den Öltankdeckel.

4. Stellen Sie einen Behälter unter das Gerät, um das
Motoröl aufzufangen.

5. Kippen Sie das Gerät, um das Öl aus dem Öltank
ablaufen zu lassen.

6. Füllen Sie ein Motoröl des Typs ein, der in

Technische Angaben auf Seite 60

7. So prüfen Sie den Ölstand. Siehe

Ölstand auf Seite 58

.

empfohlen wird.

So prüfen Sie den

Akku (LB 246PI)

WARNUNG: Ein defekter Akku verringert die
Sicherheit des Produkts. Verwenden Sie
immer einen Akku, der vom Gerätehersteller
zugelassen ist.

Der Akku liefert Energie für den elektrischen Start und
ist eine Sicherheitsvorrichtung, die einen
versehentlichen Start verhindert. Entfernen Sie den
Akku, wenn Sie das Produkt nicht betreiben und wenn
Sie es unbeaufsichtigt abstellen.

So starten Sie den Akku

Sie müssen den Akku vor der ersten Verwendung
starten.

1. Setzen Sie den Akku in das mitgelieferte Ladegerät
ein, siehe

2. Warten Sie ca. 10 Sekunden, bis mindestens ein
grünes Licht aufleuchtet.

3. Bringen Sie den Akku am Motor an, siehe

Elektrostart (LB 246PI) auf Seite 56

So laden Sie den Akku

Wenn nur eine oder keine Leuchte am Akku leuchtet, ist
Aufladen erforderlich. Ein leerer Akku ist in 1 Stunde
vollständig geladen. Kürzere Ladevorgänge führen nicht
zu Schäden am Akku.

1. Die Batterie in das Ladegerät einlegen. (Abb. 36)

2. Schließen Sie das Ladegerät an einen
Netzanschluss mit 220 V/50 Hz an.

So laden Sie den Akku auf Seite 59

.

.

Status des Akkuladezustands

LED-Anzeige am Akku Status

LED 1 blinkt 0 %-25 %

LED 1 leuchtet, LED 2 blinkt 25 %-50 %

LED 1 und LED 2 leuchten, LED 3
blinkt

LED 1, LED 2 und LED 3 leuchten,
LED 4 blinkt

LED 1, LED 2, LED 3 und LED 4
leuchten

Leuchte am Ladegerät Status

Permanent rot Der Akku wird aufgeladen

Blinkt rot Der Akku ist zu warm und

wird aufgeladen, wenn er
die richtige Temperatur
erreicht hat

Permanent grün Der Akku ist vollständig

aufgeladen

Blinkt rot und grünes Licht Der Akku ist beschädigt

und muss ausgetauscht
werden

50 %-75 %

75%-100 %

Vollständig
aufgeladen

Reinigen des Luftfilters

1. Nehmen Sie Luftfilterdeckel ab und entfernen Sie
den Luftfilter.

2. Schlagen Sie den Filter gegen eine flache
Oberfläche, um die Partikel auszuklopfen.

ACHTUNG: Verwenden Sie kein
Lösungsmittel und keine komprimierte
Luft, um den Luftfilter zu reinigen.

3. Setzen Sie den Luftfilter wieder ein. Darauf achten,
dass der Luftfilter vollständig die Luftfilterhalterung
abdichtet.

4. Setzen Sie den Luftfilterdeckel wieder zurück.

Ein Luftfilter, der über lange Zeit verwendet

Hinweis:
wurde, kann nicht vollständig gereinigt werden.
Tauschen Sie den Luftfilter in regelmäßigen Abständen
aus. Tauschen Sie einen beschädigten Luftfilter
unbedingt aus.

So überprüfen Sie die Zündkerze

ACHTUNG:
Hersteller empfohlenen Zündkerzentyp! Die
Verwendung eines falschen Zündkerzentyps
kann zu Schäden am Gerät führen.

Verwenden Sie stets den vom

287 - 006 - 59

• Überprüfen Sie die Zündkerze, wenn der Motor nur
schwache Leistung bringt, sich nur schwer starten
lässt oder im Leerlauf nicht ordnungsgemäß
funktioniert.

• Wenn Sie diese Anweisungen befolgen, verringern
Sie die Gefahr von unerwünschtem Material an den
Elektroden der Zündkerze:

a) Stellen Sie sicher, dass die Leerlaufdrehzahl

richtig eingestellt ist.

b) Vergewissern Sie sich, dass das

Kraftstoffgemisch korrekt ist.

c) Vergewissern Sie sich, dass der Luftfilter sauber

ist.

• Ist die Zündkerze verschmutzt, so ist sie zu reinigen;
gleichzeitig ist zu prüfen, ob der Elektrodenabstand

Transport, Lagerung und Entsorgung

Transport und Lagerung

• Für die Lagerung und den Transport des Produkts
und des Kraftstoffs ist darauf zu achten, dass keine
Lecks oder Dämpfe vorhanden sind. Funken oder
offene Flammen, zum Beispiel von elektrischen
Geräten oder einem Boiler, können ein Feuer
auslösen.

• Verwenden Sie für die Lagerung und den Transport
von Kraftstoff immer zugelassene Behälter.

• Leeren Sie den Kraftstofftank, bevor Sie das Produkt
über einen längeren Zeitraum einlagern. Entsorgen
Sie den Kraftstoff in einer geeigneten
Abfallentsorgungsstelle.

• Sichern Sie das Produkt während des Transports ab,
um Schäden und Unfälle zu vermeiden.

• Bewahren Sie das Produkt in einem verschlossenen
Bereich auf, um einen unerlaubten Zugriff durch
Kinder oder andere Personen zu verhindern.

korrekt ist, siehe
(Abb. 37)

• Tauschen Sie die Zündkerze bei Bedarf aus.

Technische Angaben auf Seite 60

So prüfen Sie die Kraftstoffanlage

• Prüfen Sie den Kraftstofftankdeckel und die Dichtung
für den Tankdeckel, um sicherzustellen, dass keine
Beschädigungen vorliegen.

• Untersuchen Sie den Kraftstoffschlauch, um
sicherzustellen, dass keine undichten Stellen
vorhanden sind. Wenn der Schlauch beschädigt ist,
lassen Sie ihn durch eine Servicewerkstatt
austauschen.

• Bewahren Sie das Produkt an einem trockenen und
frostfreien Raum auf.

Entsorgung

• Befolgen Sie die örtlichen Recyclinganforderungen
und geltenden Vorschriften.

• Entsorgen Sie alle Chemikalien, z. B. Motoröl oder
Frostschutzmittel, in einer Servicewerkstatt oder in
einer geeigneten Abfallentsorgungsstelle.

• Wenn Sie das Produkt nicht mehr benutzen, senden
Sie es an einen Husqvarna Händler oder entsorgen
Sie es in einer Wiederverwertungsanlage.

• Entsorgen Sie den Akku in einer Servicewerkstatt
oder einer Beseitigungsanlage für Altbatterien.

.

Technische Angaben

Technische Angaben

LB 146P LB 246PI

Motor

Marke Briggs & Stratton Briggs & Stratton

Hubraum, cm

Drehzahl, U/min 2900 +/- 100 2900 +/- 100

60 287 - 006 -

3

140 150

LB 146P LB 246PI

Nennleistung des Motors, kW

21

1,9 2.1

Zündanlage

Zündkerze QC12YC QC12YC

Elektrodenabstand, mm 0,5 0,5

Kraftstoff- und Schmiersystem

Kraftstofftank, Volumen, Liter 0,8 0,8

Öltank, Volumen, Liter 0,5 0,5

22

Motoröl

SAE 30/SAE 10W-30 SAE 30/SAE 10W-30

Gewicht

Mit leeren Tanks, kg 19 21

Geräuschemissionen

23

Gemessener Schallleistungspegel dB (A) 93 92

Schallleistungspegel, garantiert LWA dB (A) 95 94

Lautstärke

24

Schalldruckpegel am Ohr des Bedieners, dB (A) 81 79

Vibrationspegel, a

2

Griff, m/s

hveq

25

4,6 4,6

Schneidausrüstung

Schnitthöhe 35-70 35-70

Schnittbreite, mm 460 460

Klinge Mulcher 46 Mulcher 46

Artikelnummer 5839740-10 5839740-10

Start

Elektrostart Nein Ja

Akku - Li-Ionen, 12V/15,7 Wh

21

Die Nennleistung der Maschine ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Net­toleistung einer typischen Produktionsmaschine, die (bei einer bestimmten Drehzahl) an das Maschinenmo­dell abgegeben wird. Maschinen für die Massenproduktion können von diesem Wert abweichen. Die tatsächli­che Ausgangsleistung des eingebauten Motors hängt von der Betriebsdrehzahl, den Umgebungsbedingungen
und anderen Werten ab.

22

Verwenden Sie Motoröl der Qualität SF, SG, SH, SJ oder höher. Werfen Sie einen Blick auf die Viskositätsta­belle im Motorhandbuch und wählen Sie die beste Viskosität je nach erwarteter Außentemperatur aus.

23

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (LWA) gemäß EG-Richtlinie
2000/14/EG.

24

Schalldruckpegel gemäß ISO 5395. Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer
Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2 dB (A).

25

Vibrationspegel gemäß ISO 5395. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Aus­breitungsklasse (Standardabweichung) von 0,2 m/s2.

287 - 006 - 61

EG-Konformitätserklärung

EG-Konformitätserklärung

Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.:
[phone], versichert, dass die Husqvarna
Rasenmäher LB 146P und LB 246PI ab Seriennummer
2017xxxxxxx den Vorschriften folgender RICHTLINIE
DES RATES entsprechen:

• „Maschinen-Richtlinie“ 2006/42/EG vom 17. Mai
2006

• Richtlinie „über elektromagnetische Verträglichkeit“,
2014/30/EU vom 26. Februar 2014

• „Richtlinie über umweltbelastende
Geräuschemissionen von zur Verwendung im Freien
vorgesehenen Geräten und Maschinen“ 2000/14/EG
vom 8. Mai 2000

Informationen zu Geräuschemissionen finden Sie in den
technischen Daten.

Die folgenden Normen werden erfüllt:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012
Sofern nicht anders angegeben, sind die oben

genannten Normen die neuesten veröffentlichten
Versionen.

Die angemeldete Prüfstelle 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala hat
Berichte zur Beurteilung der Übereinstimmung gemäß
Anlage VI zur RICHTLINIE DES RATES vom 8. Mai
2000 ”über umweltbelastende Geräuschemissionen von
zur Verwendung im Freien vorgesehenen Geräten und
Maschinen” 2000/14/EC veröffentlicht.

Die Zertifikate weisen die folgenden Nummern auf:
01/901/297, 01/901/299

Huskvarna, 2017-11-30

Claes Losdal, Entwicklungsleiter/Gartenprodukte
(Bevollmächtigter Vertreter für Husqvarna AB,
verantwortlich für die technische Dokumentation)

62

287 - 006 -

Περιεχόμενα

Εισαγωγή......................................................................63

Ασφάλεια.......................................................................64

Συναρμολόγηση............................................................67

Λειτουργία.....................................................................68

Εισαγωγή

Συντήρηση.................................................................... 69

Μεταφορά, αποθήκευση και απόρριψη.........................72

Τεχνικά στοιχεία............................................................73

Δήλωση Συμμόρφωσης ΕΚ...........................................75

Περιγραφή προϊόντος

Το προϊόν είναι ένα χλοοκοπτικό γκαζόν πεζού χειριστή
με κύλινδρο, που χρησιμοποιεί το σύστημα κοπής
χορτολιπάσματος BioClip για να κόψει το γρασίδι σε
σύνθεση λιπάσματος.

Επισκόπηση προϊόντος

(Εικ. 1)

1. Λαβή φρένου κινητήρα / μπάρα εκκίνησης (LB
246PI)

2. Λαβή / χειρολαβή

3. Λαβή εκκίνησης

4. Κάτω λαβή

5. Χειριστήρια ρύθμισης του ύψους κοπής

6. Τάπα λαδιού

7. Εξάτμιση (σιγαστήρας)

8. Μπουζί

9. Ντεπόζιτο καυσίμου

10. Φίλτρο αέρα

11. Φούσκα πλήρωσης

12. Κάλυμμα κοπής

13. Λεπίδα

14. Ροδέλα ελατηρίου

15. Βίδα λεπίδας

16. Μπαταρία, συσκευή ασφαλείας (LB 246PI)

17. Αναστολέας εκκίνησης (LB 246PI)

18. Εγχειρίδιο χρήσης

Σύμβολα στο προϊόν

(Εικ. 2) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η απρόσεκτη ή

λανθασμένη χρήση μπορεί να προκαλέσει
τραυματισμό ή θάνατο του χειριστή ή των
παρευρισκόμενων.

(Εικ. 3) Προτού χρησιμοποιήσετε το προϊόν,

διαβάστε το εγχειρίδιο χρήσης προσεκτικά
και βεβαιωθείτε ότι έχετε κατανοήσει τις
οδηγίες.

(Εικ. 4) Διατηρήστε τα άλλα άτομα και τα ζώα σε

απόσταση ασφαλείας από την περιοχή
εργασίας.

Προβλεπόμενη χρήση

Χρησιμοποιήστε το προϊόν για κοπή γρασιδιού σε
ιδιωτικούς κήπους. Μην χρησιμοποιείτε το προϊόν για
άλλες εργασίες.

(Εικ. 5) Πριν πραγματοποιήσετε εργασίες επισκευής

ή συντήρησης, σταματήστε τη μηχανή και
αφαιρέστε το καλώδιο ανάφλεξης
ηλεκτρονικής.

(Εικ. 6) Προσέχετε για αντικείμενα που μπορεί να

εκτοξευθούν ή να εξοστρακιστούν.

(Εικ. 7) Προειδοποίηση: περιστρεφόμενη λεπίδα.

Μην πλησιάζετε τα χέρια και τα πόδια σας.

(Εικ. 8) Προειδοποίηση: περιστρεφόμενα μέρη. Μην

πλησιάζετε τα χέρια και τα πόδια σας.

(Εικ. 9) Αυτό το προϊόν συμμορφώνεται με τις

ισχύουσες οδηγίες ΕΚ.

(Εικ. 10) Εκπομπές θορύβου στο περιβάλλον

σύμφωνα με την Οδηγία της Ευρωπαϊκής
Κοινότητας. Οι εκπομπές του προϊόντος
ορίζονται στο κεφάλαιο "Τεχνικά στοιχεία",
καθώς και στην πινακίδα του.

(Εικ. 11) Κίνδυνος πυρκαγιάς.

(Εικ. 12) Κίνδυνος έκρηξης.

(Εικ. 13) Να σβήνετε πάντα τον κινητήρα πριν τον

ανεφοδιασμό.

(Εικ. 14) Καυτή επιφάνεια.

(Εικ. 16) Οι αναθυμιάσεις της εξάτμισης από τον

κινητήρα περιέχουν μονοξείδιο του άνθρακα,
ένα άοσμο, δηλητηριώδες και ιδιαίτερα
επικίνδυνο αέριο. Να μην εκκινείτε τον
κινητήρα σε εσωτερικούς ή κλειστούς
χώρους.

287 - 006 - 63

(Εικ. 17) Αφαιρέστε τον διακόπτη ασφαλείας

(μπαταρία) πριν εκτελέσετε εργασίες
συντήρησης ή αφήσετε το προϊόν εκτός του
οπτικού σας πεδίου.

(Εικ. 18) Διαδικασία εκκίνησης για LB 146P: Σπρώξτε

τη λαβή φρένου κινητήρα προς τα κάτω και
τραβήξτε τη λαβή εκκίνησης.

(Εικ. 19) Διαδικασία εκκίνησης για LB 246PI: Αφήστε

τον αναστολέα εκκίνηση και πιέστε την
μπάρα εκκίνησης προς τα κάτω.

(Εικ. 15) Κωδικός με δυνατότητα σάρωσης.

Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο
προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για
άλλους εμπορικούς τομείς.

Εκπομπές Euro V

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οποιαδήποτε μη
εξουσιοδοτημένη παρέμβαση στον κινητήρα
ακυρώνει την έγκριση τύπου ΕΕ αυτού του
προϊόντος.

Ασφάλεια

Ορισμοί για την ασφάλεια

Για την επισήμανση ειδικών σημαντικών τμημάτων του
εγχειριδίου χρησιμοποιούνται προειδοποιήσεις,
συστάσεις προσοχής και σημειώσεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται όταν
υπάρχει κίνδυνος τραυματισμού ή θανάτου
του χειριστή ή άλλων παριστάμενων ατόμων,
αν δεν τηρηθούν οι οδηγίες που παρέχονται
στο εγχειρίδιο.

ΠΡΟΣΟΧΗ: Χρησιμοποιείται όταν υπάρχει
κίνδυνος πρόκλησης ζημιάς στο προϊόν, σε
άλλα υλικά ή στον παρακείμενο χώρο, αν
δεν τηρηθούν οι οδηγίες που παρέχονται στο
εγχειρίδιο.

Περιεχόμενα Χρησιμοποιείται για παροχή περισσότερων
πληροφοριών, οι οποίες χρειάζονται σε μια δεδομένη
κατάσταση.

Γενικές οδηγίες ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Αυτό το προϊόν είναι επικίνδυνο αν δεν
χρησιμοποιηθεί σωστά ή αν δεν είστε προσεκτικοί.

Ευθύνη προϊόντος

Όπως αναφέρεται στη νομοθεσία περί ευθύνης για τα
προϊόντα, δεν φέρουμε καμία ευθύνη για ζημιές που
οφείλονται στο προϊόν μας εάν:

• Το προϊόν έχει επισκευαστεί λανθασμένα.

• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν
προέρχονται από τον κατασκευαστή ή που δεν έχουν
εγκριθεί από τον κατασκευαστή.

• Το προϊόν διαθέτει ένα αξεσουάρ που δεν
προέρχεται από τον κατασκευαστή ή που δεν έχει
εγκριθεί από τον κατασκευαστή.

• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο
κέντρο σέρβις ή από εγκεκριμένη αρχή.

Αν δεν τηρείτε τις οδηγίες ασφαλείας, μπορεί να
προκληθεί τραυματισμός ή θάνατος.

• Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο
κατά τη λειτουργία του. Το πεδίο αυτό, υπό
ορισμένες συνθήκες, μπορεί να προκαλέσει
παρεμβολές σε ενεργά ή παθητικά ιατρικά
εμφυτεύματα. Για να μειωθεί ο κίνδυνος σοβαρών ή
θανατηφόρων τραυματισμών, συνιστούμε στα άτομα
με ιατρικά εμφυτεύματα να συμβουλεύονται το
θεράποντα ιατρό τους και τον κατασκευαστή του
ιατρικού εμφυτεύματος, προτού θέσουν το προϊόν σε
λειτουργία.

• Πρέπει πάντα να προσέχετε και να χρησιμοποιείτε
την κοινή λογική. Αν δεν είστε βέβαιοι πώς να
χειριστείτε το προϊόν σε μια ιδιαίτερη κατάσταση,
σταματήστε και μιλήστε με τον αντιπρόσωπο της
Husqvarna προτού συνεχίσετε.

• Πρέπει να θυμάστε ότι ο χειριστής θεωρείται
υπεύθυνος για ατυχήματα που μπορεί να
προκληθούν σε άλλα άτομα ή στην περιουσία τους.

• Να διατηρείτε το προϊόν καθαρό. Βεβαιωθείτε ότι
μπορείτε να διαβάσετε καθαρά τις ενδείξεις και τα
σήματα.

• Μην επιτρέπετε σε κανένα άτομο να χρησιμοποιήσει
το προϊόν αν δεν βεβαιωθείτε ότι έχει διαβάσει και
κατανοήσει τα περιεχόμενα του εγχειριδίου χρήσης.

• Μην επιτρέψετε σε παιδιά να χρησιμοποιήσουν το
προϊόν.

• Μην αφήνετε να πλησιάσουν παιδιά στην περιοχή
εργασίας. Πρέπει να είναι παρών ένας υπεύθυνος
ενήλικας ανά πάσα στιγμή.

64

287 - 006 -

• Μην επιτρέψετε σε άτομα που δεν έχουν διαβάσει τις
οδηγίες να χρησιμοποιήσουν το προϊόν.

• Αν το προϊόν χρησιμοποιείται από ένα άτομο με
μειωμένη σωματική ή διανοητική ικανότητα, θα
πρέπει πάντα να το επιβλέπετε. Πρέπει να είναι
παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.

• Μην χρησιμοποιείτε το προϊόν αν είστε κουρασμένοι,
άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή
φαρμάκων. Αυτά έχουν αρνητικές συνέπειες στην
όραση, την αυτοσυγκέντρωση, τον συντονισμό και
την κρίση σας.

• Μην χρησιμοποιείτε το προϊόν αν είναι ελαττωματικό.

• Μην τροποποιείτε το προϊόν και μην το
χρησιμοποιείτε αν είναι εμφανές ότι έχει
τροποποιηθεί από άλλους.

Ασφάλεια στο χώρο εργασίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Αφαιρέστε αντικείμενα όπως κλαδιά, κλωνάρια και
πέτρες από την περιοχή εργασίας πριν
χρησιμοποιήσετε το προϊόν.

• Τα αντικείμενα που χτυπούν πάνω στον εξοπλισμό
κοπής μπορεί να πεταχτούν και να προκαλέσουν
ζημιές σε πρόσωπα και αντικείμενα. Να διατηρείτε
τους παρευρισκόμενους και τα ζώα σε απόσταση
ασφαλείας από το προϊόν.

• Μην χρησιμοποιείτε ποτέ το προϊόν σε κακές καιρικές
συνθήκες, όπως ομίχλη, βροχή, ισχυρό άνεμο,
έντονο κρύο και κίνδυνο κεραυνού. Η χρήση του
προϊόντος σε κακές καιρικές συνθήκες, σε συνθήκες
υγρασίας ή σε υγρές τοποθεσίες είναι εξαιρετικά
κουραστική. Οι κακές καιρικές συνθήκες μπορεί να
προκαλέσουν επικίνδυνες καταστάσεις, όπως
ολισθηρές επιφάνειες.

• Να προσέχετε για πρόσωπα, αντικείμενα και
καταστάσεις που μπορεί να αποτρέψουν την ασφαλή
λειτουργία του προϊόντος.

• Να προσέχετε για εμπόδια, όπως ρίζες, πέτρες,
κλωνάρια, λακκούβες και χαντάκια. Το μακρύ γρασίδι
μπορεί να κρύβει εμπόδια.

• Η κοπή χόρτου σε πλαγιές μπορεί να είναι
επικίνδυνη. Μην χρησιμοποιείτε το προϊόν σε
πλαγιές με κλίση πάνω από 15°.

• Να κατευθύνετε το προϊόν κατά πλάτος στις
επιφάνειες με κλίση. Να μην μετακινείστε προς τα
πάνω και προς τα κάτω.

• Να είστε ιδιαίτερα προσεκτικοί κοντά σε κρυφές
γωνίες και αντικείμενα που εμποδίζουν το οπτικό σας
πεδίο.

Ασφάλεια στην εργασία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Να χρησιμοποιείτε το προϊόν μόνο για την κοπή
χόρτου γκαζόν. Δεν επιτρέπεται η χρήση του για
άλλες εργασίες.

• Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό.
Ανατρέξτε στην ενότητα

προστασίας στη σελίδα 66

• Βεβαιωθείτε ότι γνωρίζετε πώς να σταματήσετε τον
κινητήρα γρήγορα σε περίπτωση έκτακτης ανάγκης.

• Μην εκκινείτε ποτέ τον κινητήρα μέσα σε κλειστό
χώρο ή κοντά σε εύφλεκτα υλικά. Τα καυσαέρια του
κινητήρα είναι ζεστά και ενδέχεται να έχουν
σπινθήρες που μπορεί να προκαλέσουν πυρκαγιά.

• Μην λειτουργείτε το προϊόν αν δεν είναι σωστά
συνδεδεμένη η λεπίδα και όλα τα καλύμματα. Αν η
λεπίδα δεν είναι σωστά συνδεδεμένη, μπορεί να
χαλαρώσει και να προκληθεί προσωπικός
τραυματισμός.

• Να βεβαιώνεστε ότι ο δίσκος δεν χτυπάει αντικείμενα,
όπως πέτρες και ρίζες. Αυτό μπορεί να κάνει ζημιά
στη λεπίδα και να λυγίσει τον άξονα του κινητήρα. Ο
λυγισμένος άξονας προκαλεί ισχυρή δόνηση και
πολύ υψηλό κίνδυνο χαλάρωσης της λεπίδας.

• Σε περίπτωση πρόσκρουσης της λεπίδας σε
αντικείμενο ή αν διαπιστώσετε κραδασμούς,
διακόψτε αμέσως τη λειτουργία του προϊόντος.
Αφαιρέστε το καλώδιο ανάφλεξης από το μπουζί.
Ελέγξτε το προϊόν για ζημιές. Επισκευάστε τις ζημιές
ή αναθέστε την επισκευή σε έναν εξουσιοδοτημένο
αντιπρόσωπο σέρβις.

• Μην συνδέετε ποτέ μόνιμα τη λαβή φρένου κινητήρα
στη χειρολαβή κατά την εκκίνηση του κινητήρα.

• Τοποθετήστε το προϊόν σε μια σταθερή, επίπεδη
επιφάνεια και εκκινήστε το. Να βεβαιώνεστε ότι η
λεπίδα δεν χτυπάει στο έδαφος ή σε άλλα
αντικείμενα.

• Να παραμένετε πάντα πίσω από το προϊόν κατά τη
λειτουργία.

• Κατά τη λειτουργία του προϊόντος, θα πρέπει όλοι οι
τροχοί να ακουμπούν στο έδαφος και να διατηρείτε
και τα 2 χέρια πάνω στη λαβή. Διατηρήστε τα χέρια
και τα πόδια σας μακριά από τις περιστρεφόμενες
λεπίδες.

• Μην γέρνετε το προϊόν όταν εκκινείται ο κινητήρας.

• Να είστε προσεκτικοί όταν τραβάτε το προϊόν προς
τα πίσω.

• Να μην ανασηκώνετε ποτέ το προϊόν όταν εκκινείται
ο κινητήρας. Αν πρέπει να ανασηκώσετε το προϊόν,
σβήστε πρώτα τον κινητήρα και αποσυνδέστε το
καλώδιο ανάφλεξης από το μπουζί.

• Να μην περπατάτε προς τα πίσω όταν
χρησιμοποιείτε το προϊόν.

• Να σβήνετε τον κινητήρα όταν μετακινείστε σε
περιοχές χωρίς χόρτα, για παράδειγμα μονοπάτια
από χαλίκι, πέτρα και άσφαλτο.

• Μην τρέχετε με το προϊόν όταν εκκινείται ο κινητήρας.
Να περπατάτε πάντα προς τα εμπρός όταν
χρησιμοποιείτε το προϊόν.

Προσωπικός εξοπλισμός

.

287 - 006 -

65

• Να σβήνετε τον κινητήρα προτού αλλάξετε το ύψος
κοπής. Μην προβείτε ποτέ σε τροποποιήσεις με τον
κινητήρα σε λειτουργία.

• Μην αφήνετε ποτέ το προϊόν εκτός ορατότητας με
τον κινητήρα σε λειτουργία. Να σβήνετε τον κινητήρα
και να βεβαιώνεστε ότι το παρελκόμενο κοπής δεν
περιστρέφεται.

Οδηγίες ασφαλείας για τη λειτουργία

Προσωπικός εξοπλισμός προστασίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Ο προσωπικός εξοπλισμός προστασίας δεν μπορεί
να εξαλείψει τον κίνδυνο τραυματισμών, ωστόσο
μειώνει τη σοβαρότητά τους σε περίπτωση
ατυχήματος. Ο αντιπρόσωπος θα σας βοηθήσει να
επιλέξετε το σωστό εξοπλισμό.

• Να χρησιμοποιείτε προστατευτικά ακοής, εάν το
επίπεδο θορύβου είναι υψηλότερο από 85 dB.

• Να χρησιμοποιείτε αντιολισθητικές μπότες ή
παπούτσια βαρέος τύπου. Να μην χρησιμοποιείτε το
προϊόν με ανοιχτά παπούτσια ή ξυπόλυτοι.

• Χρησιμοποιήστε χοντρά, μακριά παντελόνια.

• Όταν χρειάζεται, να χρησιμοποιείτε προστατευτικά
γάντια, για παράδειγμα κατά την τοποθέτηση, την
επιθεώρηση ή τον καθαρισμό του εξοπλισμού κοπής.

Συσκευές ασφαλείας στο προϊόν

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Μην χρησιμοποιείτε ποτέ το προϊόν, αν υπάρχουν
ελαττωματικές συσκευές ασφαλείας.

• Πρέπει να κάνετε τακτικά έλεγχο των συσκευών
ασφαλείας. Αν οι συσκευές ασφαλείας είναι
ελαττωματικές, απευθυνθείτε στον αντιπρόσωπο
σέρβις της Husqvarna.

Για τον έλεγχο του καλύμματος κοπής
Το κάλυμμα κοπής μειώνει τους κραδασμούς στο προϊόν

και μειώνεται ο κίνδυνος τραυματισμού από τη λεπίδα.

• Εξετάστε το κάλυμμα κοπής για να βεβαιωθείτε ότι
δεν υπάρχουν φθορές όπως ρωγμές.

Μπαταρία (LB 246PI)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
μπαταρίες μειώνουν την ασφάλεια του
προϊόντος. Να χρησιμοποιείτε πάντα
μπαταρίες εγκεκριμένες από τον
κατασκευαστή.

Οι ελαττωματικές

Η μπαταρία παρέχει ισχύ στην ηλεκτρική εκκίνηση και
λειτουργεί ως συσκευή ασφαλείας που αποτρέπει την
τυχαία εκκίνηση. Αφαιρέστε την μπαταρία όταν δεν
χρησιμοποιείτε το προϊόν και όταν το αφήνετε εκτός του
οπτικού σας πεδίου.

Λαβή φρένου κινητήρα
Η λαβή του φρένου κινητήρα σταματάει τον κινητήρα.

Όταν απελευθερωθεί η λαβή του φρένου κινητήρα, ο
κινητήρας σταματάει.

Για να γίνει επιθεώρηση του φρένου κινητήρα, εκκινήστε
τον κινητήρα και στη συνέχεια απελευθερώστε τη λαβή
του φρένου κινητήρα. Αν ο κινητήρας δεν σταματά σε 3
δευτερόλεπτα, αναθέστε τη ρύθμιση του φρένου
κινητήρα σε έναν εγκεκριμένο αντιπρόσωπο σέρβις
Husqvarna.

(Εικ. 20)

Αναστολέας εκκίνησης
Στο μοντέλο LB 246PI, η λαβή του φρένου κινητήρα

χρησιμοποιείται επίσης ως μπάρα εκκίνησης για τη μίζα.
Ελέγξτε τον αναστολέα εκκίνησης για να βεβαιωθείτε ότι
δεν εμποδίζει τη λειτουργία της μίζας.

1. Τραβήξτε την μπάρα κίνησης προς την κατεύθυνση
της χειρολαβής (Β). Ο αναστολέας εκκίνησης
σταματά να κινείται.

2. Σπρώξτε τον αναστολέα εκκίνησης προς τα δεξιά (A).
(Εικ. 21)

3. Αφήστε τον αναστολέα εκκίνησης και βεβαιωθείτε ότι
επανέρχεται στην αρχική του θέση.

Εξάτμιση (σιγαστήρας)
Η εξάτμιση (σιγαστήρας) διατηρεί τα επίπεδα θορύβου

στο ελάχιστο και κατευθύνει τις αναθυμιάσεις της
εξάτμισης μακριά από το χειριστή.

Μην χρησιμοποιείτε το προϊόν, αν η εξάτμιση
(σιγαστήρας) λείπει ή είναι ελαττωματική. Αν η εξάτμιση
(σιγαστήρας) είναι ελαττωματική, αυξάνεται το επίπεδο
θορύβου και ο κίνδυνος φωτιάς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
θερμαίνεται πολύ κατά τη διάρκεια της
χρήσης και παραμένει θερμή μετά τη χρήση,
καθώς και όταν ο κινητήρας λειτουργεί στο
ρελαντί. Προσέχετε όταν κινείστε κοντά σε
εύφλεκτα υλικά ή/και αναθυμιάσεις, για να
αποφύγετε την εκδήλωση πυρκαγιάς.

Η εξάτμιση (σιγαστήρας)

Ασφάλεια καυσίμου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Μην θέτετε το προϊόν σε λειτουργία, εάν υπάρχει
καύσιμο ή λάδι κινητήρα στο προϊόν. Αφαιρέστε το

66

287 - 006 -

ανεπιθύμητο καύσιμο/λάδι και αφήστε το προϊόν να
στεγνώσει.

• Εάν χύσετε καύσιμο στα ρούχα σας, αλλάξτε τα
αμέσως.

• Μην χύσετε καύσιμο στο σώμα σας, καθώς μπορεί
να προκληθεί τραυματισμός. Αν χύσετε καύσιμο στο
σώμα σας, χρησιμοποιήστε σαπούνι και νερό για να
αφαιρέσετε το καύσιμο.

• Μην θέσετε το προϊόν σε λειτουργία, εάν ο κινητήρας
έχει διαρροή. Εξετάζετε τακτικά τον κινητήρα για
διαρροές.

• Να είστε προσεκτικοί με το καύσιμο. Το καύσιμο είναι
εύφλεκτο και οι αναθυμιάσεις είναι εκρηκτικές και
μπορούν να προκαλέσουν τραυματισμό ή θάνατο.

• Μην εισπνεύσετε τις αναθυμιάσεις καυσίμου, καθώς
μπορεί να προκληθεί τραυματισμός. Βεβαιωθείτε ότι
υπάρχει επαρκής ροή αέρα.

• Μην καπνίζετε κοντά στο καύσιμο ή τον κινητήρα.

• Μην τοποθετείτε ζεστά αντικείμενα κοντά στο
καύσιμο ή τον κινητήρα.

• Μην προσθέτετε καύσιμο όταν λειτουργεί ο
κινητήρας.

• Βεβαιωθείτε ότι ο κινητήρας έχει κρυώσει πριν από
τον ανεφοδιασμό.

• Πριν από τον ανεφοδιασμό, ανοίξτε αργά την τάπα
του ντεπόζιτου καυσίμου και εκτονώστε προσεκτικά
την πίεση.

• Μην προσθέτετε καύσιμο στον κινητήρα σε
εσωτερικό χώρο. Η ανεπαρκής ροή αέρα μπορεί να
προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή
μονοξειδίου του άνθρακα.

• Να σφίγγετε πλήρως την τάπα του ντεπόζιτου
καυσίμου. Αν η τάπα του ντεπόζιτου καυσίμου δεν
είναι σφιγμένη, υπάρχει κίνδυνος πυρκαγιάς.

• Πριν από την εκκίνηση, μετακινήστε το προϊόν σε
απόσταση τουλάχιστον 3 m /10 ft από το σημείο
όπου γεμίσατε το ντεπόζιτο.

• Μην γεμίζετε ποτέ εντελώς το ντεπόζιτο καυσίμου. Η
υψηλή θερμοκρασία προκαλεί διαστολή του

καυσίμου. Αφήνετε κενό στο επάνω μέρος του
ντεπόζιτου.

Οδηγίες ασφαλείας για τη συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Οι αναθυμιάσεις της εξάτμισης από τον κινητήρα
περιέχουν μονοξείδιο του άνθρακα, ένα άοσμο,
δηλητηριώδες και ιδιαίτερα επικίνδυνο αέριο. Να μην
εκκινείτε τον κινητήρα σε εσωτερικούς ή κλειστούς
χώρους.

• Πριν πραγματοποιήσετε συντήρηση στο προϊόν,
σβήστε τον κινητήρα και αποσυνδέστε το καλώδιο
ανάφλεξης από το μπουζί. Στο LB 246PI, αφαιρέστε
και την μπαταρία.

• Να χρησιμοποιείτε προστατευτικά γάντια όταν κάνετε
συντήρηση του εξοπλισμού κοπής. Η λεπίδα είναι
πολύ κοφτερή και μπορεί εύκολα να κοπείτε.

• Τα αξεσουάρ και οι τροποποιήσεις στο προϊόν που
δεν είναι εγκεκριμένες από τον κατασκευαστή, μπορεί
να προκαλέσουν σοβαρό τραυματισμό ή θάνατο. Να
μην πραγματοποιείτε αλλαγές στο προϊόν. Να
χρησιμοποιείτε μόνο εξαρτήματα που έχουν εγκριθεί
από τον κατασκευαστή.

• Αν η συντήρηση δεν γίνεται σωστά και τακτικά,
αυξάνεται ο κίνδυνος τραυματισμού και ζημιάς στο
προϊόν.

• Να πραγματοποιείτε μόνο τις εργασίες συντήρησης
όπως δίνονται σε αυτό το εγχειρίδιο κατόχου. Όλες οι
άλλες εργασίες συντήρησης πρέπει να γίνονται από
εγκεκριμένο αντιπρόσωπο σέρβις Husqvarna.

• Να αναθέτετε τη συντήρηση του προϊόντος σε έναν
εγκεκριμένο αντιπρόσωπο σέρβις Husqvarna σε
τακτά χρονικά διαστήματα.

• Να αντικαθιστάτε τυχόν κατεστραμμένα, φθαρμένα ή
σπασμένα εξαρτήματα.

Συναρμολόγηση

Εισαγωγή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν συναρμολογήσετε
το προϊόν, διαβάστε το κεφάλαιο για την
ασφάλεια. Στο LB 246PI, αφαιρέστε και την
μπαταρία.

Για να συναρμολογήσετε την λαβή

1. Διπλώστε τη χειρολαβή προς τα εμπρός. (Εικ. 22)

2. Σφίξτε πλήρως τα κουμπιά στη δεξιά και την
αριστερή πλευρά και διπλώστε τη λαβή προς τα
πάνω. (Εικ. 23)

3. Τοποθετήστε το στήριγμα στην υποδοχή του
καλύμματος κοπής. (Εικ. 24)

287 - 006 - 67

4. Τοποθετήστε τα 2 στοπ που ασφαλίζουν το στήριγμα
και τη λαβή. Πιέστε τα πλήρως στη θέση τους. (Εικ.

25)

Περιεχόμενα Υπάρχουν δύο στοπ: ένα με την ένδειξη
H κι ένα με την ένδειξη V. Τοποθετήστε το στοπ με το
H στη δεξιά πλευρά και το στοπ με το V στην
αριστερή.

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε το
προϊόν αν δεν είναι συνδεδεμένα και τα 2
στοπ.

Ρύθμιση του ύψους της λαβής

1. Αφαιρέστε το στήριγμα της λαβής από την κάτω
λαβή. (Εικ. 26)

a) Τοποθετήστε το στήριγμα της λαβής στην επάνω

οπή (A) για να μειώσετε το ύψος της λαβής.

b) Τοποθετήστε το στήριγμα της λαβής στην κάτω

οπή (A) για να αυξήσετε το ύψος της λαβής. (Εικ.

27)

Λειτουργία

Εισαγωγή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, πρέπει να
διαβάσετε και να κατανοήσετε το κεφάλαιο
για την ασφάλεια.

Husqvarna Connect

Η Husqvarna Connect είναι μια δωρεάν εφαρμογή για τη
φορητή συσκευή σας. Η εφαρμογή Husqvarna Connect
παρέχει εκτεταμένες λειτουργίες για το προϊόν σας
Husqvarna:

• Περισσότερες πληροφορίες για το προϊόν.

• Πληροφορίες και βοήθεια για τα ανταλλακτικά και το
σέρβις του προϊόντος.

Για να αρχίσετε να χρησιμοποιείτε το προϊόν Husqvarna Connect

1. Κατεβάστε την εφαρμογή Husqvarna Connect στη
φορητή συσκευή σας.

2. Εγγραφείτε στην εφαρμογή Husqvarna Connect.

3. Ακολουθήστε τα βήματα με τις οδηγίες που θα βρείτε
στην εφαρμογή Husqvarna Connect για να
συνδέσετε και να δηλώσετε το προϊόν.

Πριν χρησιμοποιήσετε το προϊόν

1. Διαβάστε το εγχειρίδιο χρήσης προσεκτικά και
βεβαιωθείτε ότι έχετε κατανοήσει τις οδηγίες.

2. Εξετάστε τον εξοπλισμό κοπής για να βεβαιωθείτε ότι
είναι σωστά συνδεδεμένος και ρυθμισμένος.
Ανατρέξτε στην ενότητα

εξοπλισμό κοπής στη σελίδα 70

3. Γεμίστε το ντεπόζιτο καυσίμου. Ανατρέξτε στην
ενότητα

Ανεφοδιασμός με καύσιμο στη σελίδα 68

4. Γεμίστε το ντεπόζιτο λαδιού και κάντε έναν έλεγχο
της στάθμης λαδιού. Ανατρέξτε στην ενότητα

Έλεγχος της στάθμης λαδιού στη σελίδα 71

Για να ελέγξετε τον

.

.

.

Ανεφοδιασμός με καύσιμο

Αν διατίθεται, χρησιμοποιήστε βενζίνη χαμηλών
εκπομπών/αλκυλίωσης. Σε περίπτωση που δεν είναι
διαθέσιμη βενζίνη χαμηλών εκπομπών/αλκυλίωσης,
χρησιμοποιήστε καλής ποιότητας αμόλυβδη βενζίνη ή
βενζίνη με μόλυβδο με αριθμό οκτανίων όχι μικρότερο
από 90.

ΠΡΟΣΟΧΗ:
αριθμό οκτανίων κάτω από 90 RON (87
AKI). Μπορεί να προκληθεί ζημιά στο
προϊόν.

1. Ανοίξτε αργά την τάπα του ντεπόζιτου καυσίμου για
να εκτονώσετε την πίεση.

2. Γεμίστε αργά με ένα δοχείο καυσίμων. Αν χύσετε
καύσιμο, καθαρίστε το με ένα πανί και αφήστε το
καύσιμο που απομένει να στεγνώσει.

3. Καθαρίστε την περιοχή γύρω από την τάπα του
ντεπόζιτου καυσίμου.

4. Να σφίγγετε πλήρως την τάπα του ντεπόζιτου
καυσίμου. Αν η τάπα του ντεπόζιτου καυσίμου δεν
είναι σφιγμένη, υπάρχει κίνδυνος πυρκαγιάς.

5. Πριν από την εκκίνηση, μετακινήστε το προϊόν σε
απόσταση τουλάχιστον 3 m (10 ft) από το σημείο
όπου γεμίσατε το ντεπόζιτο.

Μην χρησιμοποιείτε βενζίνη με

Για να ρυθμίσετε το ύψος κοπής

• Πιέστε τον άξονα προς τα έξω και μετακινήστε τον
στη σωστή θέση για κάθε έναν από τους 4 τροχούς.
(Εικ. 28)

ΠΡΟΣΟΧΗ: Μην ρυθμίζετε το ύψος κοπής
πολύ χαμηλά. Οι λεπίδες μπορεί να
χτυπήσουν στο έδαφος αν η επιφάνεια του
χλοοτάπητα δεν είναι επίπεδη.

Εκκίνηση του προϊόντος

• Την πρώτη φορά που θα εκκινήσετε το προϊόν,
πατήστε τη φούσκα πλήρωσης 5 φορές. Την
επόμενη φορά που θα εκκινήσετε το προϊόν ενώ ο
κινητήρας είναι κρύος, πατήστε τη φούσκα
πλήρωσης 3 φορές.

• Βεβαιωθείτε ότι το καλώδιο ανάφλεξης είναι
συνδεδεμένο στο μπουζί.

Χειροκίνητη εκκίνηση (LB 146P)

1. Να παραμένετε πίσω από το προϊόν.

2. Κρατήστε τη λαβή του φρένου κινητήρα προς τη
χειρολαβή. (Εικ. 29)

3. Πιάστε τη λαβή του κορδονιού εκκίνησης με το δεξί
σας χέρι.

4. Τραβήξτε αργά έξω το κορδόνι της μίζας μέχρι να
αισθανθείτε κάποια αντίσταση.

5. Τραβήξτε δυνατά για να εκκινήσει ο κινητήρας.

68

287 - 006 -

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τυλίγετε ποτέ το
σχοινί της τροχαλίας του συστήματος
εκκίνησης γύρω από το χέρι σας.

Ηλεκτρική εκκίνηση (LB 246PI)

1. Βεβαιωθείτε ότι η μπαταρία είναι ενεργή και
φορτισμένη. Ανατρέξτε στην ενότητα

εκκινήσετε την μπαταρία στη σελίδα 71

2. Συνδέστε την μπαταρία στον κινητήρα. (Εικ. 30)

3. Σπρώξτε τον αναστολέα εκκίνησης προς τα δεξιά (A).

4. Τραβήξτε την μπάρα εκκίνησης (B) προς τη
χειρολαβή για να ξεκινήσετε τη μίζα. Η μίζα θα
σταματήσει όταν ξεκινήσει ο κινητήρας. (Εικ. 31)

Για να

.

Διακοπή λειτουργίας του προϊόντος

• Για να διακόψετε τη λειτουργία του κινητήρα,
απελευθερώστε τη λαβή του φρένου κινητήρα.

Αφαίρεση της μπαταρίας

Για να αποτρέψετε τυχόν ακούσια εκκίνηση του
κινητήρα, αφαιρέστε την μπαταρία στο μοντέλο LB 246PI
όταν το προϊόν δεν είναι σε λειτουργία.

Συντήρηση

1. Πατήστε τα κουμπιά ασφάλισης (A) και τραβήξτε την
μπαταρία έξω. (Εικ. 32)

Για ένα καλό αποτέλεσμα

• Να χρησιμοποιείτε πάντα μια ακονισμένη λεπίδα. Η
στομωμένη λεπίδα δίνει ένα ακανόνιστο αποτέλεσμα
και η επιφάνεια κοπής του γρασιδιού γίνεται κίτρινη.
Επίσης, η ακονισμένη λεπίδα χρησιμοποιεί λιγότερη
ενέργεια από μια στομωμένη λεπίδα.

• Να μην κόβετε ποτέ πάνω από το ⅓ του μήκους του
γρασιδιού. Να κόβετε πρώτα με το ύψος κοπής
ρυθμισμένο σε υψηλό. Εξετάστε το αποτέλεσμα και
χαμηλώστε το ύψος κοπής σε κατάλληλο επίπεδο.
Αν το γρασίδι είναι πολύ μακρύ, οδηγήστε αργά και
κόψτε 2 φορές, αν είναι απαραίτητο.

• Να κόβετε κάθε φορά σε διαφορετικές κατευθύνσεις
για να αποφεύγετε τις ρίγες στο γκαζόν.

Εισαγωγή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε
εργασίες συντήρησης, πρέπει να διαβάσετε
και να κατανοήσετε το κεφάλαιο για την
ασφάλεια.

Για όλες τις εργασίες συντήρησης και επισκευής στο
προϊόν, είναι απαραίτητη ειδική εκπαίδευση. Μπορούμε
να εγγυηθούμε για τη διαθεσιμότητα των
επαγγελματικών επισκευών και τη συντήρηση. Αν ο
αντιπρόσωπός σας δεν είναι αντιπρόσωπος σέρβις,
μιλήστε του για πληροφορίες σχετικά με τον πλησιέστερο
αντιπρόσωπο σέρβις.

Τα διαστήματα συντήρησης υπολογίζονται με βάση την
καθημερινή χρήση του προϊόντος. Τα διαστήματα
αλλάζουν αν το προϊόν δεν χρησιμοποιείται καθημερινά.

Για τις εργασίες συντήρησης που προσδιορίζονται με *,
βλ. οδηγίες στην ενότητα

προϊόν στη σελίδα 66

ΠΡΟΣΟΧΗ: Για το μοντέλο LB 246PI, να
αφαιρείτε πάντα την μπαταρία πριν
συντηρήσετε, επισκευάσετε και καθαρίσετε
το προϊόν.

Πρόγραμμα συντήρησης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν γέρνετε το προϊόν,
βεβαιωθείτε ότι το φίλτρο αέρα βρίσκεται στο
επάνω μέρος.

Συντήρηση

Εκτέλεση γενικής επιθεώρησης X

Έλεγχος της στάθμης λαδιού X

Καθαρισμός του προϊόντος X

Έλεγχος του εξοπλισμού κοπής X

Έλεγχος του καλύμματος κοπής* X

Καθημερινά

Συσκευές ασφαλείας στο

.

Κάθε

εβδομάδα

Κάθε μήνα

287 - 006 - 69

Συντήρηση

Έλεγχος λαβής του φρένου κινητήρα* X

Έλεγχος της μπαταρίας* X

Έλεγχος της εξάτμισης (σιγαστήρα)* X

Έλεγχος του μπουζί X

Αλλαγή λαδιού (την πρώτη φορά μετά από 5 ώρες χρήσης, έπειτα μετά
από κάθε 50 ώρες χρήσης)

Αντικαταστήστε το φίλτρο αέρα (μετά από 50 ώρες χρήσης) X

Έλεγχος του συστήματος καυσίμου X

Καθημερινά

Κάθε

εβδομάδα

Κάθε μήνα

X

Εκτέλεση γενικής επιθεώρησης

• Βεβαιωθείτε ότι όλα τα παξιμάδια και οι βίδες πάνω
στο προϊόν είναι σφιγμένα σωστά.

Για να καθαρίσετε εξωτερικά το προϊόν

• Χρησιμοποιήστε μια βούρτσα για να αφαιρέσετε
φύλλα, γρασίδι και ακαθαρσίες.

• Βεβαιωθείτε ότι η εισαγωγή αέρα στο επάνω μέρος
του κινητήρα δεν είναι φραγμένη.

• Μην χρησιμοποιείτε σύστημα πλύσης με υψηλή
πίεση για να καθαρίσετε το προϊόν.

• Αν χρησιμοποιείτε νερό για να καθαρίσετε το προϊόν,
μην ρίχνετε νερό απευθείας επάνω στον κινητήρα.

Για να καθαρίσετε την εσωτερική επιφάνεια του καλύμματος κοπής

1. Αδειάστε το ντεπόζιτο καυσίμου.

2. Τοποθετήστε το προϊόν στο πλάι με την εξάτμιση
(σιγαστήρα) προς τα κάτω.

ΠΡΟΣΟΧΗ: Αν το προϊόν τοποθετηθεί με
το φίλτρο αέρα προς τα κάτω, ο
κινητήρας μπορεί να υποστεί ζημιά.

3. Ξεπλύνετε την εσωτερική επιφάνεια του καλύμματος
κοπής ρίχνοντας νερό προς τα κάτω με ένα λάστιχο.

Για να ελέγξετε τον εξοπλισμό κοπής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να αποτρέψετε
ακούσια εκκίνηση, αφαιρέστε το καλώδιο
ανάφλεξης από το μπουζί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να χρησιμοποιείτε
προστατευτικά γάντια όταν κάνετε
συντήρηση του εξοπλισμού κοπής. Η λεπίδα
είναι πολύ κοφτερή και μπορεί εύκολα να
κοπείτε.

1. Ελέγξτε τον εξοπλισμό κοπής για ζημιές ή ρωγμές.
Πρέπει πάντα να αντικαθιστάτε τον εξοπλισμό κοπής,
αν έχει υποστεί ζημιά.

2. Κοιτάξτε τη λεπίδα για να δείτε εάν είναι φθαρμένη ή
στομωμένη.

Περιεχόμενα Είναι απαραίτητο να ζυγοσταθμιστεί η
λεπίδα μετά το ακόνισμα. Να αναθέτετε το ακόνισμα, την
αντικατάσταση και τη ζυγοστάθμιση της λεπίδας σε ένα
κέντρο σέρβις. Αν χτυπήσετε κάποιο εμπόδιο και
σταματήσει το προϊόν, αντικαταστήστε τη φθαρμένη
λεπίδα. Το κέντρο σέρβις θα αξιολογήσει αν η λεπίδα
μπορεί να ακονιστεί ή πρέπει να αντικατασταθεί.

Για να αντικαταστήσετε τη λεπίδα

1. Ασφαλίστε τη λεπίδα με έναν ξύλινο τάκο. (Εικ. 33)

2. Αφαιρέστε τη βίδα της λεπίδας.

3. Αφαιρέστε τη λεπίδα.

4. Εξετάστε την υποστήριξη και τη βίδα της λεπίδας για
να δείτε εάν υπάρχουν φθορές.

5. Εξετάστε τον άξονα του κινητήρα για να βεβαιωθείτε
ότι δεν είναι λυγισμένος.

6. Κατά τη σύνδεση της νέας λεπίδας, στρέψτε τα άκρα
της λεπίδας που σχηματίζουν γωνία προς την
κατεύθυνση του καλύμματος κοπής. (Εικ. 34)

7. Βεβαιωθείτε ότι η λεπίδα είναι ευθυγραμμισμένη με
το κέντρο του άξονα του κινητήρα.

8. Ασφαλίστε τη λεπίδα με έναν ξύλινο τάκο.
Τοποθετήστε τη ροδέλα του ελατηρίου και σφίξτε τη
βίδα και τη ροδέλα με ροπή 35–40 N. m. (Εικ. 35)

9. Περιστρέψτε τη λάμα με το χέρι και βεβαιωθείτε ότι
μπορεί να περιστραφεί χωρίς προβλήματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
γάντια βαρέος τύπου. Η λεπίδα είναι
πολύ κοφτερή και μπορεί εύκολα να
κοπείτε.

10. Εκκινήστε το προϊόν για να δοκιμάστε τη λεπίδα. Αν
η λεπίδα δεν είναι σωστά συνδεδεμένη, θα

Να χρησιμοποιείτε

70

287 - 006 -

υπάρχουν κραδασμοί στο προϊόν ή το αποτέλεσμα
κοπής δεν θα είναι ικανοποιητικό.

Έλεγχος της στάθμης λαδιού

ΠΡΟΣΟΧΗ: Το πολύ χαμηλό επίπεδο λαδιού
μπορεί να προκαλέσει βλάβη στον κινητήρα.
Να κάνετε έλεγχο της στάθμης λαδιού πριν
από την εκκίνηση του προϊόντος.

1. Τοποθετήστε το προϊόν σε οριζόντιο έδαφος.

2. Αφαιρέστε το καπάκι του ντεπόζιτου λαδιού με τον
συνδεδεμένο δείκτη στάθμης.

3. Καθαρίστε το λάδι από το δείκτη στάθμης.

4. Τοποθετήστε το δείκτη στάθμης πλήρως μέσα στο
ντεπόζιτο λαδιού για να έχετε μια σωστή εικόνα της
στάθμης λαδιού.

5. Αφαιρέστε το δείκτη στάθμης.

6. Εξετάστε τη στάθμη λαδιού πάνω στο δείκτη
στάθμης.

7. Αν η στάθμη του λαδιού είναι χαμηλή, συμπληρώστε
με λάδι κινητήρα και ελέγξτε ξανά τη στάθμη λαδιού.

Αντικατάσταση λαδιού του κινητήρα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το λάδι του κινητήρα
είναι πολύ καυτό αμέσως μετά το σβήσιμο
του κινητήρα. Αφήστε τον κινητήρα να
κρυώσει προτού αδειάσετε το λάδι του
κινητήρα. Αν πέσει λάδι κινητήρα στο δέρμα
σας, καθαρίστε το με σαπούνι και νερό.

1. Λειτουργήστε το προϊόν μέχρι να αδειάσει το
ντεπόζιτο καυσίμου.

2. Αφαιρέστε το καλώδιο της μίζας από το μπουζί.

3. Αφαιρέστε την τάπα ντεπόζιτου λαδιού.

4. Τοποθετήστε ένα δοχείο κάτω από το προϊόν για να
συλλέξετε το λάδι του κινητήρα.

5. Γείρετε το προϊόν για να αδειάσετε το λάδι του
κινητήρα από το ντεπόζιτο λαδιού.

6. Γεμίστε με καινούργιο λάδι κινητήρα που έχει τον
προτεινόμενο τύπο στο

73

.

7. Ελέγξτε τη στάθμη λαδιού. Ανατρέξτε στην ενότητα

Έλεγχος της στάθμης λαδιού στη σελίδα 71

Τεχνικά στοιχεία στη σελίδα

.

Μπαταρία (LB 246PI)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
μπαταρίες μειώνουν την ασφάλεια του
προϊόντος. Να χρησιμοποιείτε πάντα
μπαταρίες εγκεκριμένες από τον
κατασκευαστή.

Η μπαταρία παρέχει ισχύ στην ηλεκτρική εκκίνηση και
λειτουργεί ως συσκευή ασφαλείας που αποτρέπει την
τυχαία εκκίνηση. Αφαιρέστε την μπαταρία όταν δεν

Οι ελαττωματικές

χρησιμοποιείτε το προϊόν και όταν το αφήνετε εκτός του
οπτικού σας πεδίου.

Για να εκκινήσετε την μπαταρία

Πρέπει να εκκινήσετε τη μπαταρία πριν από την πρώτη
χρήση.

1. Τοποθετήστε την μπαταρία στον φορτιστή, βλ.

Φόρτιση της μπαταρίας στη σελίδα 71

2. Περιμένετε μέχρι να ανάψει τουλάχιστον 1 πράσινη
λυχνία, περίπου 10 δευτερόλεπτα.

3. Συνδέστε την μπαταρία στον κινητήρα, βλ.

εκκίνηση (LB 246PI) στη σελίδα 69

.

Ηλεκτρική

.

Φόρτιση της μπαταρίας

Αν ανάψουν μόνο 1 ή καμία ενδεικτική λυχνία στην
μπαταρία, αυτό σημαίνει ότι χρειάζεται φόρτιση. Η άδεια
μπαταρία θα φορτίσει πλήρως σε 1 ώρα. Αν τη
φορτίσετε για λιγότερη ώρα, δεν θα πάθει κάποια ζημιά.

1. Τοποθετήστε τη μπαταρία στο φορτιστή μπαταρίας.
(Εικ. 36)

2. Συνδέστε τον φορτιστή μπαταρίας σε μια πρίζα
220V, 50Hz.

Κατάσταση φόρτισης της μπαταρίας

Ένδειξη LED στην μπαταρία

Η ενδεικτική λυχνία LED 1
αναβοσβήνει

Η ενδεικτική λυχνία LED 1 είναι
αναμμένη, η ενδεικτική λυχνία LED 2
αναβοσβήνει

Οι ενδεικτικές λυχνίες LED 1, LED 2
είναι αναμμένες, η ενδεικτική λυχνία
LED 3 αναβοσβήνει

Οι ενδεικτικές λυχνίες LED 1, LED 2,
LED 3 είναι αναμμένες, η ενδεικτική
λυχνία LED 4 αναβοσβήνει

Οι λυχνίες LED 1, LED 2, LED 3, LED
4 είναι αναμμένες

Ενδεικτική λυχνία στον
φορτιστή μπαταρίας

Σταθερό κόκκινο φως Η μπαταρία φορτίζει

Κόκκινο φως που
αναβοσβήνει

Σταθερό πράσινο φως Η μπαταρία είναι πλήρως

Κατάσταση

Η μπαταρία είναι πολύ
ζεστή και θα αρχίσει να
φορτίζει όταν η
θερμοκρασία της
επανέλθει

φορτισμένη

Κατάσταση

0%-25%

25%-50%

50%-75%

75%-100%

Πλήρως
φορτισμένη

287 - 006 - 71

Ενδεικτική λυχνία στον
φορτιστή μπαταρίας

Κόκκινο και πράσινο φως
που αναβοσβήνει

Κατάσταση

Η μπαταρία έχει υποστεί
ζημιά και πρέπει να
αντικατασταθεί

Για να καθαρίσετε το φίλτρο αέρα

1. Αφαιρέστε το κάλυμμα του φίλτρου αέρα και το
φίλτρο.

2. Χτυπήστε το φίλτρο πάνω σε μια επίπεδη επιφάνεια
για να πέσουν τα σωματίδια.

ΠΡΟΣΟΧΗ: Να μην χρησιμοποιείτε
διαλύτες ή συμπιεσμένο αέρα για να
καθαρίσετε το φίλτρο αέρα.

3. Τοποθετήστε το φίλτρο αέρα στη θέση του.
Βεβαιωθείτε ότι το φίλτρο αέρα εφαρμόζει πλήρως
στον συγκρατητή του φίλτρου αέρα.

4. Τοποθετήστε το κάλυμμα του φίλτρου αέρα στη θέση
του.

Περιεχόμενα Αν το φίλτρο αέρα χρησιμοποιείται για
μεγάλο χρονικό διάστημα, δεν μπορεί να καθαριστεί
εντελώς. Να αντικαθιστάτε το φίλτρο αέρα σε τακτά
διαστήματα. Πρέπει πάντα να αντικαθιστάτε το φίλτρο
αέρα, εάν έχει υποστεί ζημιά.

Για να εξετάσετε το μπουζί

ΠΡΟΣΟΧΗ:
συνιστώμενο τύπο μπουζί. Η χρήση λάθος
τύπου μπουζί μπορεί να προκαλέσει ζημιά
στο προϊόν.

Χρησιμοποιείτε πάντα τον

• Αν ο κινητήρας έχει χαμηλή ισχύ, δεν εκκινείται
εύκολα ή δεν λειτουργεί σωστά στο ρελαντί, ελέγξτε
το μπουζί.

• Για να μειώσετε τον κίνδυνο συσσώρευσης
ανεπιθύμητων υλικών στα ηλεκτρόδια του μπουζί,
ακολουθήστε τις παρακάτω οδηγίες:

a) Βεβαιωθείτε ότι οι στροφές ανά λεπτό ρελαντί

έχουν ρυθμιστεί σωστά.
b) Βεβαιωθείτε ότι το μίγμα καυσίμου είναι σωστό.
c) Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό.

• Αν το μπουζί είναι βρόμικο, καθαρίστε το και
βεβαιωθείτε ότι το διάκενο του ηλεκτροδίου είναι
σωστό, ανατρέξτε στην ενότητα

σελίδα 73

• Αν χρειάζεται, αντικαταστήστε το μπουζί.

. (Εικ. 37)

Τεχνικά στοιχεία στη

Για να ελέγξετε το σύστημα καυσίμου

• Ελέγξτε την τάπα του ντεπόζιτου καυσίμου και την
τσιμούχα στεγανότητας της τάπας του ντεπόζιτου
καυσίμου για να βεβαιωθείτε ότι δεν υπάρχουν
φθορές.

• Ελέγξτε το σωλήνα καυσίμου για να βεβαιωθείτε ότι
δεν υπάρχουν διαρροές. Αν ο σωλήνας καυσίμου
έχει υποστεί φθορά, αναθέστε την αντικατάστασή του
σε έναν αντιπρόσωπο σέρβις.

Μεταφορά, αποθήκευση και απόρριψη

Μεταφορά και αποθήκευση

• Για την αποθήκευση και τη μεταφορά του προϊόντος
και του καυσίμου, βεβαιωθείτε ότι δεν υπάρχουν
διαρροές ή αναθυμιάσεις. Τυχόν σπινθήρες ή
ακάλυπτες φλόγες, για παράδειγμα από ηλεκτρικές
συσκευές ή λέβητες, μπορεί να προκαλέσουν
πυρκαγιά.

• Να χρησιμοποιείτε πάντα εγκεκριμένα δοχεία για την
αποθήκευση και τη μεταφορά των καυσίμων.

• Να αδειάζετε το ντεπόζιτο καυσίμου πριν την
αποθήκευση του προϊόντος για μεγάλο χρονικό
διάστημα. Να απορρίπτετε το καύσιμο σε μια
κατάλληλη τοποθεσία απόρριψης

• Να στερεώνετε με ασφάλεια το προϊόν κατά τη
μεταφορά για να αποφύγετε βλάβες και ατυχήματα.

• Να διατηρείτε το προϊόν σε μια κλειδωμένη περιοχή
για να αποτρέψετε την πρόσβαση σε παιδιά ή μη
εγκεκριμένα άτομα.

72 287 - 006 -

• Να διατηρείτε το προϊόν σε μια περιοχή στεγνή και
χωρίς πάγο.

Απόρριψη

• Πρέπει να συμμορφώνεστε με τις τοπικές απαιτήσεις
ανακύκλωσης και τους ισχύοντες κανονισμούς.

• Πετάξτε όλα τα χημικά, όπως το λάδι κινητήρα ή το
καύσιμο, σε ένα κέντρο σέρβις ή σε μια κατάλληλη
τοποθεσία απόρριψης.

• Όταν το προϊόν δεν είναι πλέον σε χρήση, στείλτε το
σε έναν αντιπρόσωπο Husqvarna ή απορρίψτε το σε
μια τοποθεσία ανακύκλωσης.

• Στείλτε την μπαταρία σε έναν αντιπρόσωπο σέρβις
της ή απορρίψτε τη σε κατάλληλη τοποθεσία
συγκέντρωσης χρησιμοποιημένων μπαταριών.

Τεχνικά στοιχεία

Τεχνικά στοιχεία

LB 146P LB 246PI

Κινητήρας

Επωνυμία Briggs & Stratton Briggs & Stratton

Κυβισμός, cm

Ταχύτητα, σ.α.λ 2900 +/- 100 2900 +/- 100

Ονομαστική απόδοση ισχύος κινητήρα, kW

Σύστημα ανάφλεξης

Μπουζί QC12YC QC12YC

Διάκενο ηλεκτροδίου, mm 0,5 0,5

Σύστημα καυσίμου και λίπανσης

Χωρητικότητα ντεπόζιτου καυσίμου, λίτρα 0,8 0,8

Χωρητικότητα δοχείου λαδιού, λίτρα 0,5 0,5

Λάδι κινητήρα

Βάρος

Με κενά ντεπόζιτα, kg 19 21

Εκπομπές θορύβου

Στάθμη ηχητικής ισχύος, μετρούμενη τιμή σε dB (A) 93 92

Στάθμη ηχητικής ισχύος, εγγυημένη τιμή LWA σε dB (A) 95 94

Επίπεδα ήχου

Στάθμη πίεσης ήχου στο αυτί του χειριστή, σε dB (A) 81 79

Επίπεδα κραδασμών, ahv

Λαβή, m/s

Εξοπλισμός κοπής

3

26

27

28

29

30

2

140 150

1,9 2.1

SAE 30/SAE 10W-30 SAE 30/SAE 10W-30

4,6 4,6

26

Η ονομαστική ισχύς του εν λόγω κινητήρα είναι η μέση ωφέλιμη ισχύς (σε συγκεκριμένες στροφές κινητήρα)
ενός τυπικού κινητήρα παραγωγής για το μοντέλο του κινητήρα μετρημένης βάσει του προτύπου SAE J1349/
ISO1585. Οι κινητήρες μαζικής παραγωγής μπορεί να διαφέρουν από την τιμή αυτή. Η πραγματική ωφέλιμη
απόδοση ισχύος του κινητήρα που τοποθετείται στο τελικό προϊόν εξαρτάται από την ταχύτητα λειτουργίας, τις
συνθήκες του περιβάλλοντος και άλλες τιμές.

27

Χρησιμοποιήστε λάδι κινητήρα ποιότητας SF, SG, SH, SJ ή υψηλότερης. Ανατρέξτε στο διάγραμμα ιξώδους
στο εγχειρίδιο του κατασκευαστή κινητήρα και επιλέξτε το καλύτερο ιξώδες με βάση την αναμενόμενη
εξωτερική θερμοκρασία.

28

Οι εκπομπές θορύβου στο περιβάλλον, οι οποίες μετρούνται ως ηχητική ισχύς (LWA), σε συμμόρφωση με την
Οδηγία 2000/14/EΚ.

29

Στάθμη πίεσης θορύβου σύμφωνα με το πρότυπο ISO 5395. Τα καταγεγραμμένα στοιχεία για τη στάθμη
πίεσης θορύβου έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) 1,2 dB(A).

30

Επίπεδο κραδασμών σύμφωνα με το πρότυπο ISO 5395. Τα καταγεγραμμένα στοιχεία για τη στάθμη
κραδασμών έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) της τάξης του 0,2 m/s2.

287 - 006 - 73

LB 146P LB 246PI

Ύψος κοπής, mm 35–70 35–70

Πλάτος κοπής, mm 460 460

Λεπίδα Mulcher 46 Mulcher 46

Κωδ. είδους 5839740-10 5839740-10

Έναρξη

Ηλεκτρικός εκκινητής Όχι Ναι

Μπαταρία – Ιόντων λιθίου, 12V/15,7Wh

74 287 - 006 -

Δήλωση Συμμόρφωσης ΕΚ

Δήλωση Συμμόρφωσης ΕΚ

Η Husqvarna AB, SE–561 82 Huskvarna, Σουηδία, τηλ.:
[phone], δηλώνει ότι τα χλοοκοπτικά γκαζόν
Husqvarna LB 146P και LB 246PI με αριθμό σειράς
2017xxxxxxx και εξής πληρούν τις προϋποθέσεις της
ΟΔΗΓΙΑΣ του ΣΥΜΒΟΥΛΙΟΥ:

• με ημερομηνία 17 Μαΐου 2006 "σχετικά με τα
μηχανήματα" 2006/42/EΚ

• με ημερομηνία 26 Φεβρουαρίου 2014 "σχετικά με την
ηλεκτρομαγνητική συμβατότητα" 2014/30/ΕΕ

• με ημερομηνία 8 Μαΐου 2000 "περί εκπομπών
θορύβου στο περιβάλλον" 2000/14/ΕΚ

Για πληροφορίες σχετικά με τις εκπομπές θορύβου, βλ.
την ενότητα "Τεχνικά στοιχεία".

Εφαρμόστηκαν τα ακόλουθα πρότυπα:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012
Αν δεν ορίζεται διαφορετικά, τα παραπάνω πρότυπα

αντιστοιχούν στις πιο πρόσφατες δημοσιευμένες
εκδόσεις.

Κοινοποιημένος φορέας: 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala : έχει
εκδώσει αναφορές σχετικά με την αξιολόγηση της
συμμόρφωσης σύμφωνα με το παράρτημα VI της
Οδηγίας του Ευρωπαϊκού συμβουλίου 2000/14/ΕΚ της
8ης Μαΐου 2000 "σχετικά με τις εκπομπές θορύβου στο
περιβάλλον".

Οι αριθμοί των πιστοποιητικών είναι οι εξής: 01/901/297,
01/901/299

Huskvarna, 2017-11-30

Claes Losdal, Διευθυντής ανάπτυξης/Προϊόντα κήπου
(Εξουσιοδοτημένος αντιπρόσωπος της Husqvarna AB
και υπεύθυνος για την τεχνική τεκμηρίωση)

287 - 006 -

75

Contenido

Introducción.................................................................. 76

Seguridad..................................................................... 77

Montaje......................................................................... 80

Funcionamiento............................................................ 80

Introducción

Mantenimiento.............................................................. 82

Transporte, almacenamiento y eliminación.................. 85

Datos técnicos.............................................................. 85

Declaración de conformidad CE................................... 87

Descripción del producto

El producto es un cortacésped giratorio conducido a pie
que utiliza BioClip para cortar la hierba y convertirla en
fertilizante.

Descripción del producto

(Fig. 1)

1. Palanca del freno del motor/barra de arranque (LB
246PI)

2. Manillar

3. Empuñadura de la cuerda de arranque

4. Empuñadura inferior

5. Dispositivos de ajuste de la altura de corte

6. Tapón del depósito de aceite

7. Silenciador

8. Bujía

9. Depósito de combustible

10. Filtro de aire

11. Bomba de combustible

12. Cubierta del equipo de corte

13. Hoja

14. Arandela elástica

15. Tornillo de la cuchilla

16. Batería, dispositivo de seguridad (LB 246PI)

17. Inhibidor de arranque (LB 246PI)

18. Manual de usuario

Símbolos que aparecen en el producto

(Fig. 2) ADVERTENCIA: Su uso descuidado o

erróneo puede provocar heridas graves o
mortales al operador o a otras personas.

(Fig. 3) Lea detenidamente el manual de usuario y

asegúrese de que entiende las instrucciones
antes de usar la máquina.

(Fig. 4) Mantenga a las personas y animales a una

distancia de seguridad respecto a la zona
de trabajo.

(Fig. 5) Detenga el motor y quite el cable de

encendido antes de realizar tareas de
mantenimiento o reparación.

Uso previsto

Utilice el producto para cortar la hierba en jardines
privados. No utilice el producto para otras tareas.

(Fig. 6) Tenga cuidado con los objetos lanzados o

rebotados.

(Fig. 7) Advertencia: cuchilla giratoria. Mantenga

alejados las manos y los pies.

(Fig. 8) Advertencia: piezas giratorias. Mantenga

alejados las manos y los pies.

(Fig. 9) Este producto cumple con las directivas CE

vigentes.

(Fig. 10) Las emisiones sonoras en el entorno según

la directiva de la Comunidad Europea. Las
emisiones del producto se indican en el
capítulo «Datos técnicos» y en la etiqueta.

(Fig. 11) Riesgo de incendio.

(Fig. 12) Riesgo de explosión.

(Fig. 13) Pare el motor siempre antes de repostar

combustible.

(Fig. 14) Superficie caliente.

(Fig. 16) Los gases de escape del motor contienen

monóxido de carbono, que es un gas in­odoro, tóxico y muy peligroso. No arranque
el motor en interiores ni en espacios cerra­dos.

(Fig. 17) Retire el interruptor de seguridad (batería)

antes de llevar a cabo tareas de manteni­miento o si deja el producto sin supervisión.

(Fig. 18) Procedimiento de arranque para el modelo

LB 146P: Presione la palanca del freno del
motor y tire de la empuñadura de la cuerda
de arranque.

76 287 - 006 -

(Fig. 19) Procedimiento de arranque para el modelo

LB 246PI: Suelte el inhibidor de arranque y
presione la barra de arranque.

(Fig. 15) Código escaneable.

Nota: Los demás símbolos/etiquetas que aparecen en el
producto corresponden a requisitos de homologación
específicos en otras zonas comerciales.

Emisiones Euro V

ADVERTENCIA: La manipulación del motor
anula la homologación de la UE de este
producto.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan para
destacar información especialmente importante del
manual.

ADVERTENCIA: Indica un riesgo de
lesiones o incluso de muerte del usuario o
de las personas cercanas si no se respetan
las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de daños
en el producto, otros materiales o el área
adyacente si no se respetan las
instrucciones del manual.

Nota: Se usa para proporcionar más información
necesaria en una situación determinada.

Instrucciones generales de seguridad

ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.

• Este producto es una herramienta peligrosa si se
usa incorrectamente o si no se tiene cuidado. Puede
causar lesiones graves o incluso la muerte si no
siguen las instrucciones de seguridad.

• Este producto genera un campo electromagnético
durante el funcionamiento. Este campo magnético
puede, en determinadas circunstancias, interferir
con implantes médicos activos o pasivos. Para
reducir el riesgo de que se den condiciones que
provocarían lesiones graves o letales, las personas
que utilizan implantes médicos deben consultar con
su médico y con el fabricante del implante antes de
poner en marcha este producto.

Responsabilidad sobre el producto

Como se estipula en las leyes de responsabilidad del
producto, no nos hacemos responsables de los daños y
perjuicios causados por nuestro producto si:

• El producto se ha reparado incorrectamente.

• El producto se ha reparado con piezas que no eran
del fabricante o no autorizadas por el fabricante.

• El producto tiene un accesorio que no es del
fabricante o no está autorizado por este.

• El producto no se ha reparado en un centro de
servicio autorizado o por un organismo homologado.

• Proceda siempre con cuidado y utilice siempre el
sentido común. Si no está seguro de cómo manejar
el producto en una situación especial, pare y
consulte con su distribuidor Husqvarna antes de
continuar.

• Debe tenerse en cuenta que el operador será
responsable de los accidentes que involucren a
otras personas o a su propiedad.

• Mantenga el producto limpio. Asegúrese de que
puede leer claramente las etiquetas.

• No permita que nadie utilice el producto a menos
que se asegure de que haya leído y comprendido el
contenido del manual de usuario.

• No deje que un niño maneje el producto.

• Mantenga a los niños alejados de la zona de trabajo.
Debe haber presente en todo momento una persona
mayor de edad responsable.

• No permita que nadie maneje el producto sin
conocer las instrucciones.

• Si una persona con discapacidad física o mental usa
el producto, asegúrese de supervisarla en todo
momento. Debe haber presente en todo momento
una persona mayor de edad responsable.

• No utilice el producto si está cansado, enfermo o si
se encuentra bajo los efectos de alcohol, drogas o
medicamentos. Esto tiene un efecto negativo en su
visión, vigilancia, coordinación y capacidad de
decisión.

• No utilice el producto si está defectuoso.

• No modifique este producto ni lo utilice si puede
haber sido modificado por otras personas.

Seguridad en el área de trabajo

ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.

• Retire objetos tales como ramas, palos y piedras de
la zona de trabajo antes de usar el producto.

287 - 006 -

77

• Los objetos que chocan contra el equipo de corte
pueden salir despedidos y causar daños a personas
y objetos. Mantenga a las personas y los animales a
una distancia de seguridad respecto al producto.

• No utilice el producto en condiciones climáticas
desfavorables, como niebla, lluvia, viento fuerte, frío
intenso y riesgo de relámpagos. El uso del producto
en condiciones climáticas desfavorables o en
entornos húmedos o mojados produce mucho
cansancio. El mal tiempo puede causar condiciones
peligrosas, como superficies resbaladizas.

• Preste atención a las personas, objetos y
situaciones que puedan impedir el funcionamiento
seguro del producto.

• Tenga cuidado con los posibles obstáculos, como
raíces, piedras, ramas, hoyos y zanjas. El césped
crecido puede esconder obstáculos.

• Cortar el césped en pendientes puede resultar
peligroso. No utilice el producto en pendientes de
más de 15°.

• Utilice el producto a lo largo de las laderas de las
pendientes. No se desplace hacia arriba y hacia
abajo.

• Tenga cuidado cuando se acerque a esquinas y
objetos escondidos que puedan bloquear su campo
de visión.

Seguridad en el trabajo

ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.

• Utilice este producto para cortar solamente césped.
No está permitido utilizar el producto para otras
tareas.

• Utilice el equipo de protección personal. Consulte la
sección

Equipo de protección personal en la página

78

.

• Asegúrese de que saber cómo detener el motor
rápidamente en caso de emergencia.

• Nunca arranque el motor en un espacio cerrado ni
cerca de materiales inflamables. Los gases de
escape del motor están calientes y pueden contener
chispas que pueden provocar un incendio.

• No utilice el producto a menos que la cuchilla y
todas las cubiertas estén fijadas correctamente. Una
cuchilla fijada incorrectamente puede soltarse y
provocar daños personales.

• Asegúrese de que la cuchilla no golpea ningún
objeto, como piedras y raíces. Esto puede causar
daños a la cuchilla y doblar el eje del motor. Un eje
doblado causa vibraciones excesivas y un riesgo
muy alto de que la cuchilla se suelte.

• Si la cuchilla choca con algún objeto o si se
producen vibraciones, pare el producto
inmediatamente. Desconecte el cable de encendido
de la bujía. Examine el producto para comprobar si
presenta daños. Repare los daños o lleve el

producto a un taller de servicio autorizado para
realizar la reparación.

• No acople la maneta del freno del motor
permanentemente al mango cuando el motor esté
encendido.

• Ponga el producto en una superficie plana y estable,
y arránquelo. Asegúrese de que la cuchilla no entre
en contacto con el suelo u otros objetos.

• Manténgase siempre detrás del producto durante su
uso.

• Mientras utilice el producto, mantenga todas las
ruedas apoyadas en el suelo y las dos manos en el
manillar. Mantenga alejados las manos y los pies de
las cuchillas giratorias.

• No incline el producto con el motor en marcha.

• Tenga cuidado cuando tire del producto hacia atrás.

• Nunca levante el producto con el motor en marcha.
Si tiene que levantar el producto, primero apague el
motor y desconecte el cable de encendido de la
bujía.

• No camine hacia atrás mientras utiliza el producto.

• Detenga el motor cuando se desplace por áreas sin
hierba, por ejemplo, caminos de grava, piedra y
asfalto.

• No corra con el producto con el motor en marcha.
Camine siempre mientras utiliza el producto.

• Detenga el motor antes de cambiar la altura de
corte. Nunca realice ajustes con el motor en marcha.

• No deje el producto desatendido con el motor en
marcha. Pare el motor y asegúrese de que el equipo
de corte no gire.

Instrucciones de seguridad para el funcionamiento

Equipo de protección personal

ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.

• El equipo de protección personal no elimina
completamente el riesgo de lesiones, pero reduce la
gravedad de las lesiones en caso de accidente. Deje
que el distribuidor le ayude a seleccionar el equipo
adecuado.

• Utilice protectores auriculares si el nivel de ruido es
superior a 85 dB.

• Utilice botas o zapatos de trabajo antideslizantes.
No utilice calzado abierto ni vaya descalzo.

• Utilice pantalones largos gruesos.

• Utilice guantes protectores cuando sea necesario,
por ejemplo, para el montaje, inspección o limpieza
del equipo de corte.

78

287 - 006 -

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.

• No utilice un producto que tenga dispositivos de
seguridad defectuosos.

• Realice una comprobación de los dispositivos de
seguridad con frecuencia. Si los dispositivos de
seguridad están defectuosos, hable con su taller de
servicio Husqvarna.

Comprobación de la cubierta del equipo de corte
La cubierta del equipo de corte disminuye las

vibraciones en el producto y el riesgo de lesiones
provocadas por la cuchilla.

• Examine la cubierta de corte para asegurarse de
que no haya daños como, por ejemplo, grietas.

Batería (LB 246PI)

ADVERTENCIA: Una batería defectuosa
disminuye la seguridad del producto. Utilice
siempre una batería homologada por el
fabricante.

La batería suministra energía al arranque eléctrico y
sirve como dispositivo de seguridad que impide el
arranque accidental. Retire la batería cuando no utilice
el producto y cuando lo deje sin supervisión.

Palanca del freno del motor
La maneta del freno del motor detiene el motor. Cuando

se suelta la maneta del freno del motor, el motor se
para.

Para realizar una inspección del freno del motor,
arranque el motor y luego suelte la maneta del freno del
motor. Si el motor no se detiene en 3 segundos, lleve el
producto a un taller de servicio Husqvarna autorizado
para realizar el ajuste del freno del motor.

(Fig. 20)

Inhibidor de arranque
En el modelo LB 246PI, la palanca del freno del motor

sirve también como barra de arranque para el motor de
arranque. Compruebe el inhibidor de arranque para
verificar que evita el funcionamiento del motor de
arranque.

1. Tire de la barra de arranque hacia el manillar (B). El
inhibidor de arranque impide el movimiento.

2. Empuje el inhibidor de arranque hacia la derecha
(A). (Fig. 21)

3. Suelte el inhibidor de arranque y asegúrese de que
regresa a su posición inicial.

Silenciador
El silenciador mantiene al mínimo los niveles de ruido y

aparta los gases de escape del operador.
No utilice el producto si el silenciador no está instalado

o está defectuoso. Un silenciador defectuoso aumenta
el nivel de ruido y el riesgo de incendio.

ADVERTENCIA: El silenciador se calienta
mucho durante y después de su uso, y
cuando el motor funciona a ralentí. Tenga
cuidado cerca de materiales inflamables o
gases para evitar incendios.

Seguridad en el uso del combustible

ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.

• No arranque el producto si está manchado con
combustible o aceite del motor. Retire el
combustible/aceite no deseado y deje secar el
producto.

• Si derrama combustible sobre la ropa, cámbiese
inmediatamente.

• Evite el contacto con el combustible; puede
provocarle lesiones. Si entra en contacto con el
combustible, utilice agua y jabón para eliminar el
combustible.

• No arranque el motor si el producto tiene una fuga.
Examine frecuentemente si hay fugas en el motor.

• Tenga cuidado con el combustible. El combustible
es inflamable, sus vapores son explosivos y puede
provocar lesiones o la muerte.

• No inhale los vapores de combustible, ya que
pueden causar lesiones. Asegúrese de que hay
ventilación suficiente.

• No fume cerca del combustible o el motor.

• No coloque objetos calientes cerca del combustible
o el motor.

• No agregue el combustible con el motor encendido.

• Asegúrese de que el motor esté frío antes repostar.

• Antes de repostar, abra la tapa del depósito de
combustible lentamente y deje salir el exceso de
presión con cuidado.

• No añada combustible al motor en interiores. Una
circulación de aire insuficiente puede causar
lesiones o la muerte por asfixia o inhalación de
monóxido de carbono.

• Apriete el tapón del depósito de combustible
completamente. Si el tapón del depósito de
combustible no se aprieta, existe riesgo de incendio.

• Antes de arrancar el producto, llévelo a 3 m (10
pies) de distancia como mínimo del punto en el que
llenó el depósito.

• No llene el depósito de combustible por completo. El
calor hace que el combustible se expanda. Deje

287 - 006 -

79

espacio en la parte superior del depósito de
combustible.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.

• Los gases de escape del motor contienen monóxido
de carbono, que es un gas inodoro, tóxico y muy
peligroso. No arranque el motor en interiores ni en
espacios cerrados.

• Antes de realizar el mantenimiento del producto,
detenga el motor y desconecte el cable de
encendido de la bujía. En el modelo LB 246PI,
extraiga también la batería.

• Utilice guantes protectores cuando realice el
mantenimiento del equipo de corte. La cuchilla está

Montaje

muy afilada y se pueden producir cortes con mucha
facilidad.

• Los accesorios y modificaciones en el producto que
no estén aprobados por el fabricante pueden causar
daños graves o la muerte. No modifique el producto.
Utilice siempre accesorios autorizados por el
fabricante.

• Si el mantenimiento no se realiza correctamente y
de forma regular, aumenta el riesgo de lesiones y
daños en el producto.

• Realice únicamente las tareas de mantenimiento
que se indican en este manual del propietario.
Todos los demás trabajos de mantenimiento deben
llevarse a cabo en un taller de servicio Husqvarna
autorizado.

• Lleve el producto a un taller de servicio Husqvarna
autorizado para realizar el mantenimiento de forma
regular.

• Cambie las piezas dañadas, desgastadas o rotas.

Introducción

ADVERTENCIA: Antes de montar este
producto, lea el capítulo sobre seguridad.
En el modelo LB 246PI, extraiga también la
batería.

Para montar el manillar

1. Doble el manillar hacia delante. (Fig. 22)

2. Apriete firmemente los pomos del lado derecho e
izquierdo y suba el manillar hacia arriba. (Fig. 23)

3. Coloque el tirante en la hendidura de la cubierta del
equipo de corte. (Fig. 24)

4. Fije los 2 topes que bloquean el tirante y el manillar.
Presiónelos para insertarlos por completo en su
posición. (Fig. 25)

Funcionamiento

Introducción

ADVERTENCIA: Antes de utilizar el
producto, debe leer y entender el capítulo
sobre seguridad.

Husqvarna Connect

Husqvarna Connect es una aplicación gratuita para su
dispositivo móvil. La aplicación Husqvarna Connect
proporciona más funciones para su producto
Husqvarna:

• Información ampliada sobre el producto.

Nota: Hay dos topes: uno identificado con una H y
otro con una V. Coloque el tope identificado con una
H en el lado derecho y el tope identificado con una V
en el lado izquierdo.

PRECAUCIÓN: No utilice el producto si
no se han montado los 2 topes.

Regulación de la altura del manillar

1. Desmonte el tirante de la parte inferior del manillar.
(Fig. 26)

a) Coloque el tirante en el orificio superior (A) para

reducir la altura del manillar.

b) Coloque el tirante en el orificio inferior (B) para

aumentar la altura del manillar. (Fig. 27)

• Información y asistencia sobre piezas y
mantenimiento de productos.

Para empezar a utilizar Husqvarna Connect

1. Descargue la aplicación Husqvarna Connect en su
dispositivo móvil.

2. Registre una cuenta en la aplicación Husqvarna
Connect.

3. Siga las instrucciones de la aplicación Husqvarna
Connect para conectarse y registrar el producto.

Antes de utilizar el producto

1. Lea detenidamente el manual de usuario y
asegúrese de que entiende las instrucciones.

80 287 - 006 -

2. Examine el equipo de corte para asegurarse de que
está conectado y ajustado correctamente. Consulte

Para inspeccionar el equipo de corte en la página
83

.

3. Llene el depósito de combustible. Consulte

Repostaje de combustible en la página 81

4. Llene el depósito de aceite y realice una
comprobación del nivel de aceite. Consulte

.

Para
realizar una comprobación del nivel de aceite en la
página 83

.

Repostaje de combustible

Si es posible, utilice de gasolina de bajas emisiones/
alquilatos. Si no puede utilizar gasolina de bajas
emisiones/alquilatos, utilice una gasolina sin plomo o
gasolina con plomo de buena calidad con un octanaje
no inferior a 90.

PRECAUCIÓN: No utilice gasolina con un
octanaje inferior a 90 octanos RON (87
AKI). Esto puede provocar daños en el
producto.

1. Abra el tapón del depósito de combustible
lentamente para liberar la presión.

2. Llene lentamente con una lata de combustible. Si
derrama combustible, límpielo con un paño y deje
que el combustible restante se seque.

3. Limpie la zona de alrededor del tapón del depósito
de combustible.

4. Apriete el tapón del depósito de combustible
completamente. Si el tapón del depósito de
combustible no se aprieta, existe riesgo de incendio.

5. Antes de arrancarlo, lleve el producto a 3 m (10
pies) de distancia como mínimo del punto en el que
llenó el depósito.

Para ajustar la altura de corte

• Tire del eje y muévalo a la posición correcta en cada
una de las 4 ruedas. (Fig. 28)

PRECAUCIÓN:
demasiado baja. Las cuchillas pueden
golpear el suelo si la superficie del césped
no está nivelada.

No ajuste la altura de corte

Para arrancar el producto

• La primera vez que arranque el producto, presione
la bomba de combustible cinco veces. La siguiente
vez que arranque el producto con el motor frío,
presione la bomba tres veces.

• Asegúrese de que el cable de encendido está
conectado a la bujía.

Arranque manual (LB 146P)

1. Manténgase detrás del producto.

2. Sujete la maneta del freno del motor contra el
manillar. (Fig. 29)

3. Sostenga la empuñadura de arranque con la mano
derecha.

4. Tire lentamente de la cuerda de arranque hasta
sentir cierta resistencia.

5. Tire con fuerza para arrancar el motor.

ADVERTENCIA: No se enrolle la cuerda de
arranque alrededor de la mano.

Arranque eléctrico (LB 246PI)

1. Asegúrese de que la batería está activada y
cargada. Consulte

página 84

2. Conecte la batería al motor. (Fig. 30)

3. Empuje el inhibidor de arranque hacia la derecha
(A).

4. Tire de la barra de arranque (B) hacia el manillar
para encender el motor de arranque. El motor de
arranque se detiene al arrancar el motor. (Fig. 31)

Arranque de la batería en la

.

Para detener el producto

• Para detener el motor, suelte la maneta del freno del
motor.

Extracción de la batería

Para evitar el arranque accidental del motor, quite la
batería en el modelo LB 246PI cuando el producto no
esté en funcionamiento.

1. Pulse los botones de bloqueo (A) y extraiga la
batería. (Fig. 32)

Para obtener un buen resultado

• Use siempre una cuchilla afilada. Un cuchilla roma
proporciona un resultado irregular y la superficie de
corte de la hierba adquiere un tono amarillo. Una
cuchilla afilada también utiliza menos energía que
una cuchilla roma.

• No corte más de ⅓ de la longitud del césped. Corte
primero con una altura de corte alta. Examine el
resultado y baje la altura de corte al nivel que
corresponda. Si la hierba está muy larga, vaya
despacio y corte dos veces si es necesario.

• Corte en direcciones distintas cada vez para evitar
crear rayas en el césped.

287 - 006 -

81

Mantenimiento

Introducción

ADVERTENCIA: Antes de realizar cualquier
trabajo de mantenimiento, debe leer y
entender el capítulo sobre seguridad.

Para todos los trabajos de mantenimiento y reparación
del producto, es necesario realizar una formación
especial. Nosotros garantizamos que los trabajos de
mantenimiento y reparación sean realizados por
profesionales. Si su distribuidor no es un taller de
servicio, pídale información sobre el taller de servicio
más cercano.

Programa de mantenimiento

ADVERTENCIA: Al inclinar el producto,
asegúrese de que el filtro de aire esté en la

Mantenimiento Diario Semanal Mensual

Inspección general X

Comprobación del nivel de aceite X

Limpieza del producto X

Inspección del equipo de corte X

Inspección de la cubierta de corte* X

Inspección de la maneta del freno del motor* X

Inspección de la batería* X

Inspección del silenciador* X

Inspección de la bujía X

Cambio de aceite (primer cambio a las 5 horas de uso; después, cada
50 h)

Cambio del filtro de aire (tras 50 h de uso) X

Inspección del sistema de combustible X

Los intervalos de mantenimiento se calculan a partir del
uso diario del producto. Los intervalos cambian si el
producto no se utiliza a diario.

Para las tareas de mantenimiento identificadas con un *,
consulte las instrucciones de

en el producto en la página 79

parte superior del producto inclinado; evite
apoyarlo contra el suelo.

PRECAUCIÓN: En el modelo LB 246PI,
extraiga siempre la batería antes de realizar
tareas de mantenimiento, reparar el
producto o limpiarlo.

Dispositivos de seguridad

.

X

Para realizar una inspección general

• Asegúrese de que todas las tuercas y los tornillos
del producto estén apretados correctamente.

Para limpiar el producto externamente

• Use un cepillo para retirar las hojas, la hierba y la
suciedad.

• Asegúrese de que la toma de aire de la parte
superior del motor no esté obstruida.

• No utilice un equipo de limpieza a alta presión para
limpiar el producto.

82 287 - 006 -

• Si utiliza agua para limpiar el producto, no dirija el
chorro directamente sobre el motor.

Para limpiar la superficie interior de la cubierta de corte

1. Vacíe el depósito de combustible.

2. Apoye el producto sobre su costado con el
silenciador hacia abajo.

PRECAUCIÓN: Si el producto se pone
con el filtro de aire hacia abajo, el motor
puede dañarse.

3. Limpie la superficie interior de la cubierta de corte
con una manguera de agua.

Para inspeccionar el equipo de corte

ADVERTENCIA: Para evitar el arranque
accidental, desconecte el cable de
encendido de la bujía.

10. Arranque el producto para hacer una prueba de la
cuchilla. Si la cuchilla no está correctamente fijada,
se produce una vibración en el producto o el
resultado de corte no es satisfactorio.

Para realizar una comprobación del nivel de aceite

PRECAUCIÓN: Un nivel de aceite
demasiado bajo puede causar daños en el
motor. Compruebe el nivel de aceite antes
de arrancar el producto.

ADVERTENCIA: Utilice guantes protectores
cuando realice el mantenimiento del equipo
de corte. La cuchilla está muy afilada y se
pueden producir cortes con mucha facilidad.

1. Inspeccione el equipo de corte para comprobar si
presenta daños o grietas. Sustituya siempre un
equipo de corte dañado.

2. Inspeccione la cuchilla para comprobar si está
dañada o roma.

Nota: Después de afilar la cuchilla, es necesario
equilibrarla. El afilado, la sustitución y el equilibrado de
la cuchilla deben realizarse en un centro de servicio. Si
choca con un obstáculo que haga que el producto se
pare, sustituya la cuchilla dañada. Lleve el producto a
un centro de servicio, donde estimarán si la cuchilla
puede afilarse o debe sustituirse.

Para sustituir la cuchilla

1. Bloquee la cuchilla con un bloque de madera. (Fig.

33)

2. Extraiga el tornillo de la cuchilla.

3. Desmonte la cuchilla.

4. Inspeccione el soporte de la cuchilla y el tornillo de
la cuchilla para comprobar si presentan daños.

5. Inspeccione el eje del motor para asegurarse de que
no está doblado.

6. Cuando instale la nueva cuchilla, colóquela con los
extremos en ángulo en dirección a la cubierta de
corte. (Fig. 34)

7. Asegúrese de que la cuchilla quede alineada con el
centro del eje del motor.

8. Bloquee la cuchilla con un bloque de madera.
Coloque la arandela elástica, y apriete el perno y la
arandela con un par de 35–40 Nm. (Fig. 35)

9. Mueva la cuchilla en distintas direcciones
manualmente y compruebe que gira libremente.

ADVERTENCIA:
resistentes. La cuchilla está muy afilada
y se pueden producir cortes con mucha
facilidad.

Use guantes

1. Coloque el producto sobre una superficie nivelada.

2. Retire el tapón del depósito de aceite con la varilla
de nivel acoplada.

3. Limpie el aceite de la varilla de nivel de aceite.

4. Introduzca la varilla de nivel totalmente en el
depósito de aceite para obtener un resultado
correcto del nivel de aceite.

5. Quite la varilla de nivel.

6. Compruebe el nivel de aceite que indica la varilla de
nivel.

7. Si el nivel de aceite es bajo, llene con aceite de
motor y vuelva a comprobar el nivel de aceite.

Sustitución del aceite del motor

ADVERTENCIA: El aceite del motor está
muy caliente inmediatamente después de
apagar el motor. Deje que el motor se enfríe
antes de vaciar el aceite del motor. Si
derrama aceite del motor y entra en
contacto con la piel, lávese con agua y
jabón.

1. Ponga el producto en funcionamiento hasta que el
depósito de combustible se vacíe.

2. Quite el cable de encendido de la bujía.

3. Retire el tapón del depósito de aceite.

4. Coloque un recipiente debajo del producto para
recoger el aceite del motor.

5. Incline el producto para drenar el aceite de motor del
depósito de aceite.

6. Llene el depósito con aceite de motor nuevo del tipo
recomendado en

7. Compruebe el nivel de aceite. Consulte la sección

Datos técnicos en la página 85

.

Para realizar una comprobación del nivel de aceite
en la página 83

.

Batería (LB 246PI)

ADVERTENCIA:
disminuye la seguridad del producto. Utilice
siempre una batería homologada por el
fabricante.

Una batería defectuosa

287 - 006 - 83

La batería suministra energía al arranque eléctrico y
sirve como dispositivo de seguridad que impide el
arranque accidental. Retire la batería cuando no utilice
el producto y cuando lo deje sin supervisión.

Arranque de la batería

Debe arrancar la batería antes de usarla por primera
vez.

1. Coloque la batería en el cargador; consulte

de la batería en la página 84

2. Espere a que se encienda al menos 1 luz verde, es
decir, unos 10 segundos.

3. Conecte la batería al motor; consulte

.

eléctrico (LB 246PI) en la página 81

Carga

Arranque

.

Carga de la batería

Si la batería tiene solo 1 indicador encendido o no tiene
ninguno, es necesario cargarla. Una batería agotada se
carga por completo en 1 hora. Cargar la batería durante
menos tiempo no causa daños en ella.

1. Coloque la batería en el cargador. (Fig. 36)

2. Conecte el cargador de la batería a una toma de
corriente (220 V, 50 Hz).

Estado de carga de la batería

Indicadores LED de la batería

El LED 1 parpadea 0 %-25 %

LED 1 encendido y LED 2 parpa­deando

LED 1 y LED 2 encendidos; LED 3
parpadeando.

LED 1, LED 2 y LED 3 encendidos;
LED 4 parpadeando.

LED 1, LED 2, LED 3 y LED 4 encen­didos

Indicador luminoso del
cargador

Luz roja constante La batería se está cargan-

Luz roja intermitente La batería está demasia-

Luz verde constante La batería está completa-

Estado

do

do caliente; se comenzará
a cargar cuando alcance
una temperatura adecua­da

mente cargada

Estado

25 %-50 %

50 %-75 %

75 %-100 %

Completa­mente cargada

Indicador luminoso del
cargador

Luz roja y luz verde inter­mitentes

Estado

La batería está dañada y
se debe sustituir

Para limpiar el filtro de aire

1. Saque la cubierta del filtro de aire y extraiga el filtro.

2. Golpee el filtro contra una superficie plana para que
caigan las partículas.

PRECAUCIÓN: No use disolvente ni aire
comprimido para limpiar el filtro de aire.

3. Vuelva a colocar el filtro de aire. Asegúrese de que
el filtro de aire selle totalmente el soporte del filtro de
aire.

4. Vuelva a colocar la cubierta del filtro de aire.

Nota: Un filtro de aire que se haya utilizado durante
mucho tiempo no se puede limpiar por completo.
Sustituya el filtro de aire con regularidad. Sustituya
siempre el filtro de aire si se avería.

Para examinar la bujía

PRECAUCIÓN: Utilice siempre el tipo de
bujía recomendado. El uso de un tipo de
bujía incorrecto puede causar averías en el
producto.

• Examine la bujía si el motor tiene baja potencia, no
es fácil de arrancar o no funciona correctamente al
régimen de ralentí.

• Para reducir el riesgo de material no deseado en los
electrodos de la bujía, siga estas instrucciones:

a) Asegúrese de que el régimen de ralentí está bien

ajustado.

b) Asegúrese de que la mezcla de combustible sea

correcta.

c) Asegúrese de que el filtro de aire esté limpio.

• Si la bujía está sucia, límpiela y asegúrese de que la
distancia entre los electrodos sea la correcta,
consulte

• Sustituya la bujía si fuese necesario.

Datos técnicos en la página 85

. (Fig. 37)

Para inspeccionar el sistema de combustible

• Examine el tapón del depósito de combustible y la
junta del tapón para comprobar que no presenten
daños.

• Examine la manguera de combustible para
asegurarse de que no haya fugas. Si la manguera
de combustible está dañada, lleve el producto a un
taller de servicio para sustituirla.

84

287 - 006 -

Transporte, almacenamiento y eliminación

Transporte y almacenamiento

• Para el transporte y almacenamiento del producto y
del combustible, asegúrese de que no haya fugas ni
humos. Las chispas o llamas abiertas, por ejemplo,
de dispositivos eléctricos o calderas, pueden
producir un incendio.

• Use siempre recipientes homologados para el
transporte y almacenamiento de combustible.

• Vacíe el depósito de combustible antes de poner el
producto en almacenamiento durante un largo
periodo de tiempo. Deseche el combustible en una
ubicación adecuada para su eliminación.

• Asegure el producto durante el transporte para evitar
daños y accidentes.

• Mantenga el producto en un área cerrada para
impedir el acceso a niños o personas no
autorizadas.

• Mantenga el producto en un lugar seco y al abrigo
de las heladas.

Eliminación

• Respete los requisitos de reciclaje locales y las
normas aplicables.

• Deseche todos los productos químicos, como el
aceite de motor o el anticongelante, en un centro de
servicio o una ubicación adecuada para su
eliminación.

• Cuando ya no use el producto, envíelo a un
distribuidor Husqvarna o deséchelo en un punto de
reciclaje.

• Deseche la batería en un centro de servicio o déjela
en unas instalaciones para residuos que recoja
baterías agotadas.

Datos técnicos

Datos técnicos

LB 146P LB 246PI

Motor

Marca Briggs & Stratton Briggs & Stratton

Cilindrada, cm

Velocidad, rpm 2900 +/- 100 2900 +/- 100

Potencia nominal del motor, kW

Sistema de encendido

Bujía QC12YC QC12YC

Distancia entre los electrodos, mm 0,5 0,5

Sistema de combustible y lubricación

Capacidad del depósito de gasolina, litros 0,8 0,8

Capacidad del depósito de aceite, litros 0,5 0,5

Aceite del motor

Peso

3

31

32

140 150

1,9 2.1

SAE 30/SAE 10W-30 SAE 30/SAE 10W-30

31

La potencia de salida del motor indicada es la potencia neta media (a la velocidad especificada) de un motor
de producción típico para el modelo de motor conforme a la norma SAE J1349/ISO1585. Los motores fabrica­dos en serie podrían presentar valores diferentes. La potencia de salida real del motor instalado en el produc­to final dependerá de la velocidad de funcionamiento, las condiciones medioambientales y otros valores.

32

Utilice aceite de motor de calidad SF, SG, SH, SJ o superior. Consulte la tabla de los valores de viscosidad
en el manual del fabricante del motor y seleccione la mejor viscosidad según la temperatura ambiente previs­ta.

287 - 006 - 85

LB 146P LB 246PI

Con los depósitos vacíos, kg 19 21

Emisiones de ruido

33

Nivel de potencia acústica medida, dB(A) 93 92

Nivel de potencia acústica garantizado LWA dB(A) 95 94

Niveles acústicos

34

Nivel de presión sonora en el oído del operario, dB (A) 81 79

Niveles de vibración, a

Mango, m/s

2

hveq

35

4,6 4,6

Equipo de corte

Altura de corte, mm 35-70 35-70

Anchura de corte, mm 460 460

Hoja Mulcher 46 Mulcher 46

Referencia 5839740-10 5839740-10

Arranque

Mecanismo de arranque eléctrico No Sí

Batería – Ion litio, 12V/15,7 Wh

33

Emisiones sonoras en el entorno medidas como potencia acústica (LWA) según la directiva CE 2000/14/CE.

34

Nivel de presión sonora conforme a la norma ISO 5395. Los datos referidos del nivel de presión sonora tie­nen una dispersión estadística habitual (desviación típica) de 1,2 dB (A).

35

Nivel de vibración conforme a ISO 5395. Los datos referidos del nivel de vibración poseen una dispersión es­tadística habitual (desviación típica) de 0,2 m/s2.

86 287 - 006 -

Declaración de conformidad CE

Declaración CE de conformidad

Husqvarna AB, SE-561 82 Huskvarna (Suecia), tel.:
[phone], declara que los cortacéspedes
Husqvarna LB 146P, y LB 246PI a partir del número de
serie 2017xxxxxxx cumplen con las disposiciones de la
DIRECTIVA DEL CONSEJO:

• de 17 de mayo de 2006 "relativa a máquinas",
2006/42/CE.

• de 26 de febrero de 2014 "relativa a compatibilidad
electromagnética", 2014/30/UE.

• de 8 de mayo de 2000 "relativa a emisiones sonoras
en el entorno", 2000/14/CE.

Para obtener información respecto a las emisiones
sonoras, consulte la sección sobre datos técnicos.

Se han aplicado las normas siguientes:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012
Si no se indica lo contrario, las normas anteriormente

indicadas constituyen las últimas versiones publicadas.
Organismo notificado: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala ha
elaborado informes sobre la evaluación de la
conformidad con el Anexo VI de la DIRECTIVA DEL
CONSEJO del 8 de mayo de 2000 "referente a las
emisiones sonoras en el entorno" 2000/14/CE.

Los certificados tienen los números: 01/901/297,
01/901/299

Huskvarna, 2017-11-30

Claes Losdal, Director de desarrollo/productos para el
jardín (representante autorizado de Husqvarna AB y
responsable de la documentación técnica).

287 - 006 -

87

Sisukord

Sissejuhatus................................................................. 88

Ohutus.......................................................................... 89

Kokkupanek.................................................................. 91

Töö................................................................................92

Sissejuhatus

Hooldamine...................................................................93

Transportimine, hoiulepanek ja utiliseerimine...............96

Tehnilised andmed....................................................... 96

EÜ vastavusdeklaratsioon............................................ 98

Toote kirjeldus

Toode on lükatav pöörleva lõiketeraga muruniiduk, mis
kasutab muru väetiseks lõikamiseks BioClipi süsteemi.

Toote tutvustus

(Joon. 1)

1. Mootori pidurikäepide / käivitushoob (LB 246PI)

2. Käepide / juhtraud

3. Käivitusnööri käepide

4. Alumine käepide

5. Lõikamiskõrguse regulaatorid

6. Õlikork

7. Summuti

8. Süüteküünal

9. Kütusepaak

10. Õhufilter

11. Kütusepump

12. Lõikekorpus

13. Lõikeketas

14. Vedruseib

15. Lõikeketta polt

16. Aku, ohutusseadis (LB 246PI)

17. Käivitustõkesti (LB 246PI)

18. Kasutusjuhend

Sümbolid tootel

(Joon. 2) HOIATUS! Hooletu või väär käsitsemine

võib põhjustada vigastusi või surma
kasutajale või juuresolijaile.

(Joon. 3) Enne seadme kasutamist lugege

kasutusjuhend põhjalikult läbi, et kõik
juhised oleksid täiesti arusaadavad.

(Joon. 4) Teised inimesed ja loomad peavad viibima

tööalast ohutus kauguses.

(Joon. 5) Enne seadme remontimist või hooldamist

seisake mootor ja eemaldage süütejuhe.

(Joon. 6) Olge ettevaatlik - lenduvad esemed ning

tagasipõrkumise oht.

(Joon. 7) Hoiatus: pöörlev lõiketera. Hoidke käed ja

jalad eemal.

Kasutusotstarve

Toote abil saab eraaedades muru niita. Ärge kasutage
toodet muude tööde tegemiseks.

(Joon. 8) Hoiatus: pöörlevad osad. Hoidke käed ja

jalad eemal.

(Joon. 9) Toode vastab ELi kehtivatele direktiividele.

(Joon. 10) Ümbritsevasse keskkonda leviv müra

vastavalt Euroopa Ühenduse direktiivile.
Seadme müratase on ära toodud tehniliste
andmete peatükis ja etiketil.

(Joon. 11) Tuleoht.

(Joon. 12) Plahvatusoht!

(Joon. 13) Enne tankimist seisake mootor.

(Joon. 14) Kuum pind.

(Joon. 16) Mootori heitgaasid sisaldavad vingugaasi:

lõhnatut, mürgist ja väga ohtlikku gaasi.
Ärge käivitage mootorit siseruumis ega sule­tud alal.

(Joon. 17) Enne hooldustööde tegemist eemaldage

ohutuslüliti (aku), ärge jätke toodet järeleval­veta.

(Joon. 18) Seadme LB 146P käivitamine: vajutage

mootori pidurikäepide alla ja tõmmake käivi­tusnööri käepidet.

(Joon. 19) Seadme LB 246PI käivitamine: vabastage

käivitustõkesti ja vajutage käivitushoob alla.

(Joon. 15) Skannitav kood.

Märkus: Seadmel toodud ülejäänud sümbolid/tähised
vastavad muude kommertsvaldkondade
sertifitseerimisnõuetele.

88 287 - 006 -

Euro V heitmed

HOIATUS: Mootori igasugune
modifitseerimine, muutmine või rikkumine
tühistab toote EL-i tüübikinnituse.

Tootevastutus

Tootevastutusseaduste alusel ei vastuta me tootest
tingitud kahjustuste eest, kui:

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse
tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste
eiramise korral kasutaja või kõrvalseisjate
kehavigastuse või surmaga lõppeva
õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi
juhiste eiramise korral seadme, muude
esemete või läheduses asuvate objektide
kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

• toodet on valesti parandatud;

• toote parandamisel on kasutatud osi, mis ei ole
tootja poolt valmistatud või heaks kiidetud;

• tootel on kasutatud tarvikut, mis ei ole tootja poolt
valmistatud või heaks kiidetud;

• toodet ei ole parandatud volitatud hoolduskeskuses
või volitatud isiku poolt.

• Ärge lubage lastel seadet käsitseda.

• Hoidke lapsed tööalast eemal. Vastutusvõimeline
täiskasvanu peab kogu aeg kasutaja juures viibima.

• Ärge lubage kasutusjuhistega mitte tutvunud isikul
toodet käsitseda.

• Kui toodet kasutab piiratud füüsiliste või vaimsete
võimetega isik, peab ta olema kogu aeg järelevalve
all. Vastutusvõimeline täiskasvanu peab kogu aeg
kasutaja juures viibima.

• Ärge kasutage toodet, kui olete väsinud, haige või
tarvitanud alkoholi, narkootikume või ravimeid. Sellel
on negatiivne mõju teie nägemisele,
tähelepanuvõimele, liikumisele ja otsustamisvõimele.

• Ärge kasutage toodet, kui see on kahjustatud.

• Ärge muutke toodet ega kasutage seda, kui keegi
teine võib olla seda muutnud.

Tööala ohutus

HOIATUS: Enne seadme kasutamist lugege
läbi järgnevad hoiatused.

• Toode on ohtlik, kui seda kasutada valesti või
ettevaatamatult. Ohutuseeskirjade eiramine võib
põhjustada kehavigastuse või surma.

• Seade tekitab töötades elektromagnetvälja. Teatud
tingimustel võib väli häirida aktiivsete või passiivsete
meditsiiniliste implantaatide tööd. Raskete või
surmaga lõppevate kehavigastuste ohu
vähendamiseks soovitame meditsiinilisi implantaate
kasutavatel inimestel pidada enne selle seadme
kasutamist nõu oma arsti ja implantaadi
valmistajaga.

• Olge alati ettevaatlik ja kasutage tervet mõistust. Kui
te pole kindel, kuidas toodet eriolukorras kasutada,
lõpetage töö ja pidage enne jätkamist nõu
Husqvarna edasimüüjaga.

• Arvestage, et teiste isikute ja nende varaga seotud
õnnetuste korral kannab vastutust seadme kasutaja.

• Hoidke toode puhas. Veenduge, et märgid ja tähised
oleksid selgelt loetavad.

• Ärge lubage kellelgi toodet kasutada enne, kui ta on
lugenud kasutusjuhendit ja selle sisu endale selgeks
teinud.

287 - 006 -

HOIATUS: Enne seadme kasutamist lugege
läbi järgnevad hoiatused.

• Enne toote kasutamist eemaldage tööalalt oksad ja
kivid.

• Lõikeosaga kokku puutuvad esemed võivad õhku
paiskuda ning inimesi vigastada ja esemeid
kahjustada. Juuresolijad ja loomad peavad viibima
tootest ohutus kauguses.

• Ärge kasutage toodet halva ilmaga, näiteks udu,
vihma, tugeva tuule, tugeva pakase ja pikseohu
korral. Toote kasutamine halva ilma ning niiskete ja
märgade tingimuste korral on väsitav. Halb ilm võib
põhjustada ohtlikke tingimusi (nt libedaid pindu).

• Suhtuge tähelepanelikult inimestesse, esemetesse
ja olukordadesse, mis võivad takistada toote ohutut
kasutamist.

• Olge ettevaatlik takistuste (nt juurte, kivide, oksade,
aukude ja kraavide) suhtes. Kõrge rohi võib peita
takistusi.

• Muru niitmine kallakutel võib olla ohtlik. Ärge
kasutage toodet alal, mille kalle ületab 15°.

• Kasutage toodet kallakul risti liikudes. Ärge liikuge
üles ja alla.

89

• Olge ettevaatlik varjatud nurkade ja vaatevälja
varjavate esemete läheduses.

Tööohutus

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege
läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude
toimingute tegemiseks toodet kasutada ei tohi.

• Kasutage isikukaitsevahendeid. Vt jaotist

Isikukaitsevahendid lk 90

• Veenduge, et teate, kuidas hädaolukorras mootorit
kiiresti seisata.

• Ärge käivitage mootorit suletud ruumis ega
tuleohtlike materjalide lähedal. Mootori heitgaasid on
kuumad ja võivad sisaldada sädemeid, mis võivad
tekitada tulekahju.

• Ärge kasutage toodet enne, kui lõiketera ja katted on
õigesti kinnitatud. Valesti kinnitatud lõiketera võib
lahti tulla ja inimesi vigastada.

• Veenduge, et lõiketera ei puutuks kokku esemetega
(nt kivide ja juurtega). See võib lõiketera kahjustada
ja põhjustada mootori võlli väändumist. Paindega
telg põhjustab tugevat vibratsiooni ja suurt lõiketera
lahtitulemise ohtu.

• Kui lõiketera puutub kokku mõne esemega või
esineb vibratsioon, peatage toode viivitamatult.
Lahutage süüteküünla süütejuhe. Kontrollige toodet
kahjustuste suhtes. Parandage kahjustused või
laske toodet remontida volitatud hooldustöökojas.

• Kui mootor töötab, ärge kinnitage mootori
pidurikäepidet käepidemele jäädavalt.

• Asetage toode stabiilsele ja tasasele pinnale ning
käivitage see. Veenduge, et lõiketera ei puutuks
vastu maad ega muid esemeid.

• Olge toote kasutamisel alati toote taga.

• Toote kasutamisel hoidke mõlema käega
käepidemest ja kõik toote rattad maas. Hoidke käed
ja jalad liikuvatest teradest eemal.

• Kui mootor on käivitatud, ärge kallutage toodet.

• Olge toote tagasisuunas tõmbamisel ettevaatlik.

• Kui mootor on käivitatud, ärge tõstke toodet. Kui teil
on vaja toodet tõsta, seisake esmalt mootor ja
lahutage süütejuhe süüteküünlast.

• Ärge kõndige toote kasutamise ajal tagurpidi.

• Seisake mootor, kui liigute alal, kus pole muru,
näiteks kruusast, kivist ja asfaldist teedel.

• Ärge lükake toodet joostes, kui mootor on käivitatud.
Toote kasutamise ajal kõndige.

• Enne lõikamiskõrguse muutmist seisake mootor.
Ärge tehke seadistusi, kui mootor töötab.

• Ärge laske toodet silmist, kui mootor töötab. Seisake
mootor ja veenduge, et lõikeosa ei pöörleks.

.

HOIATUS: Enne seadme kasutamist lugege
läbi järgnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste
ohtu, kuid vähendab õnnetusjuhtumi korral
kehavigastuse raskusastet. Õige varustuse
valimiseks pöörduge edasimüüja poole.

• Kui müratase ületab 85 dB, kandke kuulmiskaitseid.

• Kandke vastupidavaid saapaid või jalatseid, mis on
libisemiskindlad. Ärge kandke avatud jalatseid ega
olge paljajalu.

• Kandke tugevaid pikki pükse.

• Vajaduse korral kandke kaitsekindaid, näiteks
lõikeosa kinnitades, kontrollides või puhastades.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege
läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle
ohutusseadised on defektsed.

• Kontrollige ohutusseadiseid regulaarselt. Kui
ohutusseadised on defektsed, pöörduge Husqvarna
hooldustöökotta.

Lõikeosa katte kontrollimine
Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast

tingitud vigastuste ohtu.

• Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Aku (LB 246PI)

HOIATUS:
ohutust. Kasutage tootja heakskiidetud akut.

Aku toidab elektrilist starterit ja toimib ohutusseadisena,
et takistada juhuslikku käivitumist. Kui te toodet ei
kasuta ja kui jätate selle järelevalveta, eemaldage aku.

Mootori pidurikäepide
Mootori pidurikäepideme abil saab mootori seisata.

Mootori pidurikäepideme vabastamisel mootor seiskub.
Mootoripiduri kontrollimiseks käivitage mootor ja

vabastage mootorpiduri käepide. Kui mootor kolme
sekundi jooksul ei seisku, laste mootorpidurit reguleerida
Husqvarna volitatud hooldustöökojas.

(Joon. 20)

Defektne aku vähendab toote

90

287 - 006 -

Käivitustõkesti
Mudelil LB 246PI toimib mootori pidurikäepide ka käiviti

mootori käivitushoovana. Kontrollige, et käivitustõkesti
takistab käiviti mootori tööd.

1. Tõmmake käivitushooba juhtraua suunas (B).
Käivitustõkesti peatab liikumise.

2. Vajutage käivitustõkesti paremale välja (A). (Joon.

21)

3. Laske käivitustõkesti lahti ja veenduge, et see läheks
tagasi lähteasendisse.

Summuti
Summuti ülesandeks on hoida müratase võimalikult

madalal ja suunata mootori heitgaasid kasutajast
eemale.

Ärge kasutage seadet, kui summuti puudub või on
kahjustatud. Kahjustatud summuti tõstab mürataset ja
suurendab tulekahju ohtu.

HOIATUS: Seadme töötamise ajal ja
vahetult pärast töötamist ning mootori
tühikäigul töötamise ajal on summuti väga
kuum. Tulekahju vältimiseks olge tuleohtlike
materjalide ja/või aurude läheduses väga
ettevaatlik.

Ohutusnõuded kütuse käsitsemisel

HOIATUS: Enne seadme kasutamist lugege
läbi järgnevad hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud
kütust või mootoriõli. Eemaldage kütus/õli toote
pinnalt ja laske tootel kuivada.

• Kui kütus satub rõivastele, siis vahetage kohe riideid.

• Vältige kütuse sattumist nahale, see võib põhjustada
kehavigastusi. Kui kütus satub kehale, puhastage
piirkond seebi ja veega.

• Ärge käivitage toodet, kui mootor lekib. Kontrollige
regulaarselt mootori lekkekindlust.

• Olge kütuse käsitsemisel ettevaatlik. Kütus on
tuleohtlik ja kütuse aurud on plahvatusohtlikud ning
võivad põhjustada kehavigastusi või surma.

• Ärge hingake sisse kütuseaure, see võib põhjustada
kehavigastuse. Tagage piisav õhuvahetus.

• Ärge suitsetage kütuse ega mootori läheduses.

• Ärge asetage kuumi esemeid kütuse ega mootori
lähedusse.

• Ärge tankige kütust, kui mootor töötab.

• Enne tankimise alustamist veenduge, et mootor
oleks külm.

• Enne tankimise alustamist avage aeglaselt
kütusepaagi kork ja laske survel alaneda.

• Ärge tankige mootorit siseruumis. Ebapiisav
õhuvahetus võib põhjustada lämbumisest või
vingugaasimürgistusest tingitud kehavigastuse või
surma.

• Pingutage kütusepaagi korki korralikult. Pingutamata
kütusepaagi kork põhjustab tuleohtu.

• Enne käivitamist viige toode vähemalt 3 m
kaugusele kohast, kus toimus kütusepaagi täitmine.

• Ärge täitke kütusepaaki täielikult. Soojuse mõjul
kütus paisub. Jätke kütusepaagi ülaserva vaba
ruumi.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege
läbi järgnevad hoiatused.

• Mootori heitgaasid sisaldavad vingugaasi: lõhnatut,
mürgist ja väga ohtlikku gaasi. Ärge käivitage
mootorit siseruumis ega suletud alal.

• Enne toote hooldamist seisake mootor ja eemaldage
süüteküünla süütejuhe. Seadme LB 246PI puhul
eemaldage ka aku.

• Lõikeosa hooldamisel kandke kaitsekindaid.
Lõiketera on väga terav ja võib kergesti põhjustada
lõikevigastusi.

• Tootja heakskiiduta tarvikud ja muudatused toote
juurest võivad põhjustada tõsiseid kehavigastusi või
surma. Ärge muutke toodet. Kasutage tootja
heakskiidetud tarvikuid.

• Kui toodet regulaarselt ja õigesti ei hooldata,
suureneb oht, et toode saab kahjustada ja võib
kedagi vigastada.

• Hooldage toodet ainult selle kasutusjuhendi järgi.
Muid hooldustöid tuleb lasta teha Husqvarna
heakskiiduga hooldustöökojas.

• Laske toodet regulaarselt hooldada Husqvarna
heakskiiduga hooldustöökojas.

• Asendage kahjustatud, kulunud ja katkised osad.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanemist
lugege läbi ohutust puudutav peatükk.
Seadme LB 246PI puhul eemaldage ka aku.

287 - 006 - 91

Käepideme kokkupanek

1. Klappige juhtraud ette. (Joon. 22)

2. Keerake vasakul ja paremal küljel asuvad nupud
täielikult kinni ja klappige käepide üles. (Joon. 23)

3. Asetage tugi lõikekattel olevasse soonde. (Joon. 24)

4. Kinnitage kaks sulgurit, mis lukustavad aluse ja
käepideme oma asendisse. Vajutage need lõpuni
õigesse asendisse. (Joon. 25)

Märkus: Sulgureid on kaks. Ühel on tähis H ja teisel
tähis V. Asetage H-tähisega sulgur paremale küljele
ja V-tähisega sulgur vasakule küljele.

ETTEVAATUST: Kui need kaks sulgurit
on paigaldamata, siis ei tohi toodet
kasutada.

Käepideme kõrguse reguleerimine

1. Eemaldage käepideme tugi alumise käepideme
küljest. (Joon. 26)

a) Käepideme kõrguse vähendamiseks pange

käepideme tugi ülemisse auku (A).

b) Käepideme kõrguse suurendamiseks pange

käepideme tugi alumisse auku (B). (Joon. 27)

Töö

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege
põhjalikult läbi ohutust puudutav jaotis.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele mõeldud
tasuta rakendus. Rakendus Husqvarna Connect annab
teie Husqvarna tootele lisafunktsionaalsuse:

• Täiendav tooteteave.

• Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige Husqvarna Connect rakendus oma
mobiilsideseadmesse.

2. Registreeruge Husqvarna Connect rakenduses.

3. Toote ühendamiseks ja registreerimiseks järgige
Husqvarna Connect rakenduse juhiseid.

Enne toote kasutamist

1. Lugege kasutusjuhend põhjalikult läbi, et kõik
juhised oleksid täiesti arusaadavad.

2. Veenduge, et lõikeosa oleks õigesti kinnitatud ja
reguleeritud. Vt jaotist

3. Täitke kütusepaak. Vt jaotist

92

.

4. Täitke õlipaak ja kontrollide õlitaset. Vt jaotist

Õlitaseme kontrollimine lk 94

Lõikeosa kontrollimine lk 94

Kütuse tankimine lk

.

Kütuse tankimine

Võimaluse korral kasutage keskkonnasäästlikku
bensiini/alkülaatbensiini. Kui keskkonnasäästlik või
alkülaatbensiin pole saadaval, kasutage kvaliteetset
pliivaba bensiini või pliibensiini, mille oktaaniarv on
vähemalt 90.

ETTEVAATUST:
mille oktaaniarv on alla 90 RON (87 AKI).
See võib toodet kahjustada.

1. Surve vabastamiseks avage kütusepaagi kork
aeglaselt.

2. Lisage kütust aeglaselt kütusenõust. Mahavalgumise
korral eemaldage osa kütust lapiga ja laske ülejäänul
ära kuivada.

3. Puhastage kütusepaagi korgi ümbrus.

4. Pingutage kütusepaagi korki korralikult. Pingutamata
kütusepaagi kork põhjustab tuleohtu.

5. Enne käivitamist viige toode vähemalt 3 m
kaugusele kohast, kus toimus kütusepaagi täitmine.

Ärge kasutage bensiini,

Lõikamiskõrguse reguleerimine

• Lükake kõigil neljal rattal vars välja ja liigutage
õigesse asendisse. (Joon. 28)

ETTEVAATUST: Ärge seadistage
lõikamiskõrgust liiga madalaks. Kui muru
pole tasane, võivad lõiketerad puutuda vastu
maad.

Toote käivitamine

• toote esmakäivitamisel vajutage kütusepumpa viis

.

korda. Järgmine kord vajutage toote käivitamisel
kütusepumpa kolm korda.

• Veenduge, et süütejuhe ja süüteküünal oleksid
omavahel ühendatud.

Käsitsi käivitamine (LB 146P)

1. Olge toote taga.

2. Hoidke mootori pidurikäepidet juhtraua vastas.
(Joon. 29)

3. Hoidke starteri nööri käepidet paremas käes.

4. Tõmmake starteri nööri väljasuunas, kuni tunnete
vastujõudu.

5. Tõmmake hooga, nii et mootor käivitub.

92

287 - 006 -

HOIATUS: Käivitusnööri ei tohi kerida käe
ümber.

Elektriline käivitamine (LB 246PI)

1. Veenduge, et aku on aktiveeritud ja laetud. Vt jaotist

Aku käivitamine lk 95

2. Kinnitage aku mootori külge. (Joon. 30)

3. Vajutage käivitustõkesti paremale välja (A).

4. Käivitusmootori käivitamiseks tõmmake käivitushoob
(B) vastu juhtrauda. Käivitusmootor seiskub, kui
mootor käivitub. (Joon. 31)

.

Toote seiskamine

• Mootori seiskamiseks vabastage mootoripiduri
käepide.

Aku eemaldamine

Mootori juhusliku käivitumise ennetamiseks tuleb mudeli
LB 246PI puhul aku eemaldada, kui toodet ei kasutata.

Hooldamine

1. Vajutage lukustusnupud (A) sisse ja tõmmake aku
välja. (Joon. 32)

Hea tulemuse saavutamine

• Kasutage vahedat lõiketera. Nüri tera annab
ebaühtlase tulemuse ja muru lõigatud osa muutub
kollaseks. Terav lõiketera on nüri teraga võrreldes
energiasäästlikum.

• Lõigake kuni pool muru pikkusest. Niitke kõigepealt
kõrgele reguleeritud lõikamiskõrgusega. Vaadake
tulemust ja seadistage lõikamiskõrgus soovitud
madalamale tasemele. Kui muru on väga pikk, sõitke
aeglaselt ja vajadusel niitke kaks korda.

• Niitke iga kord erinevas suunas, et ära hoida triipude
tekkimist murule.

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege
põhjalikult läbi ohutust puudutav peatükk.

Toote hooldamiseks ja remontimiseks on vaja erioskusi.
Tagame asjatundliku remondi- ja hooldustöö. Kui
edasimüüjal, kellelt toote ostsite, pole hooldustöökoda,
küsige neilt teavet lähima hooldustöökoja kohta.

Hooldusintervallide arvutamisel on aluseks võetud toote
igapäevane kasutamine. Intervallid muutuvad, kui toodet
igapäevaselt ei kasutata.

Tärniga (*) tähistatud hooldustööde kohta leiate juhised
peatükist

ETTEVAATUST: Mudeli LB 246PI puhul
eemaldage alati aku enne toote hooldamist,
remontimist või puhastamist.

Toote ohutusseadised lk 90

Hooldusskeem

HOIATUS: Toote kallutamisel veenduge, et
õhufilter jääks kallutatud toote ülaosasse,
mitte vastu maapinda.

Hooldamine Üks kord

päevas

Üldkontrolli läbiviimine X

Õlitaseme kontrollimine X

Toote puhastamine X

Lõikeosa kontrollimine X

Lõikekorpuse kontrollimine* X

Mootoripiduri käepideme kontrollimine* X

Aku kontrollimine* X

Summuti kontrollimine* X

Üks kord

nädalas

.

Üks kord

kuus

287 - 006 - 93

Hooldamine Üks kord

päevas

Süüteküünla kontrollimine X

Õlivahetus (esmalt pärast 5 töötundi, seejärel iga kord 50 töötunni järel) X

Õhufiltri vahetamine (pärast 50 töötundi) X

Kütusesüsteemi kontrollimine X

Üks kord

nädalas

Üks kord

kuus

Üldülevaatuse läbiviimine

• Veenduge, et kõik toote mutrid ja kruvid oleksid
korralikult kinni pingutatud.

Toote välikorpuse puhastamine

• Eemaldage lehed, muru ja pori harja abil.

• Veenduge, et mootori peal asuv õhuvõtuava oleks
takistustest vaba.

• Ärge kasutage seadme puhastamiseks survepesurit.

• Kui kasutate toote puhastamiseks vett, ärge suunake
vett otse mootorile.

Lõikekorpuse sisepinnapuhastamine

1. Tühjendage kütusepaak.

2. Asetage toode külili nii, et summuti jääb allapoole.

ETTEVAATUST: Kui toode on asetatud
selliselt, et õhufilter jääb allapoole, võib
mootor kahjustada saada.

3. Loputage lõikekorpuse sisepinda veega.

Lõikeosa kontrollimine

HOIATUS: Tahtmatu käivitamise
ärahoidmiseks eemaldage süüteküünlalt
süütejuhe.

HOIATUS: Lõikeosa hooldamisel kandke
kaitsekindaid. Lõiketera on väga terav ja
võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes.
Kahjustatud lõikeosa tuleb alati välja vahetada.

2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Teritamise järel tuleb lõiketera tasakaalustada.

Märkus:
Lõiketera teritamine, asendamine ja tasakaalustamine
usaldage hooldustehnikule. Kui toode põrkub vastu eset,
mis põhjustab toote seiskumise, vahetage välja
kahjustatud lõiketera. Laske hoolduskeskuses hinnata,
kas tera saab teritada või tuleb see välja vahetada.

Lõiketera vahetamine

1. Lukustage lõiketera mõne puuklotsiga. (Joon. 33)

2. Eemaldage lõiketera polt.

3. Eemaldage lõiketera.

4. Eemaldage lõiketera tugi ja polt ning kontrollige, kas
esineb kahjustusi.

5. Kontrollige mootori võlli ja veenduge, et see poleks
väändunud.

6. Uue lõiketera kinnitamisel suunake nurksed otsad
lõikekorpuse poole. (Joon. 34)

7. Veenduge, et lõiketera ja mootori võlli kese oleksid
kohakuti.

8. Lukustage lõiketera mõne puuklotsiga. Kinnitage
vedruseib ning pingutage polti ja seibi momendiga
35–40 Nm. (Joon. 35)

9. Keerake tera käega, veendumaks, et see pöörleb
vabalt.

HOIATUS: Kasutage tugevaid kindaid.
Lõiketera on väga terav ja võib kergesti
põhjustada lõikevigastusi.

10. Tera katsetamiseks käivitage toode. Kui tera on
valesti kinnitatud, siis toode vibreerib ja
niitmistulemus pole rahuldav.

Õlitaseme kontrollimine

ETTEVAATUST: Liiga madal õlitase võib
mootorit kahjustada. Enne toote käivitamist
kontrollige õlitaset.

1. Asetage toode tasasele pinnale.

2. Eemaldage õlipaagi kork koos kinnitatud
mõõtevardaga.

3. Puhastage mõõtevarras õlist.

4. Õlitaseme õigesti mõõtmiseks asetage mõõtevarras
täies pikkuses õlipaaki.

5. Eemaldage õlivarras.

6. Vaadake mõõtevardalt õlitaset.

7. Kui õlitase on madal, lisage mootoriõli ja kontrollige
õlitaset uuesti.

Mootoriõli vahetamine

HOIATUS:
seiskamist on mootoriõli väga kuum. Enne
mootoriõli väljutamist laske mootoril maha
jahtuda. Kui mootoriõli satub nahale,
puhastage piirkond vee ja seebiga.

Vahetult pärast mootori

94 287 - 006 -

1. Kasutage toodet, kuni kütusepaak on tühi.

2. Eemaldage süüteküünla süütejuhe.

3. Eemaldage õlipaagi kork.

4. Asetage toote alla mõni mahuti, kuhu mootoriõli
saaks valguda.

5. Kallutage toodet, et mootoriõli valguks õlipaagist
välja.

6. Lisage uut mootoriõli (vt jaotises

lk 96

soovitatud tüüpi).

7. Kontrollige õlitaset. Vt jaotist

lk 94

.

Tehnilised andmed

Õlitaseme kontrollimine

Aku (LB 246PI)

HOIATUS: Defektne aku vähendab toote
ohutust. Kasutage tootja heakskiidetud akut.

Aku toidab elektrilist starterit ja toimib ohutusseadisena,
et takistada juhuslikku käivitumist. Kui te toodet ei
kasuta ja kui jätate selle järelevalveta, eemaldage aku.

Aku käivitamine

Enne aku esmakordset kasutamist tuleb see käivitada.

1. Asetage aku laadijasse , vt

2. Oodake, kuni süttib vähemalt üks roheline tuli, u 10
sekundit.

3. Kinnitage aku mootori külge, vt

käivitamine (LB 246PI) lk 93

Aku laadimine

Kui akul põleb ainult 1 või 0 märgutuld, tuleb akut
laadida. Tühi aku on täielikult laetud 1 tunniga. Aku
lühemat aega laadimine ei kahjusta akut.

1. Asetage aku akulaadijasse. (Joon. 36)

2. Ühendage akulaadija 220 V, 50 Hz vooluvõrku.

Aku laadimise olek

Aku LED-näidik

LED 1 vilgub 0–25%

LED 1 põleb, LED 2 vilgub 25–50%

LED 1, LED 2 põlevad, LED 3 vilgub 50–75%

LED 1, LED 2, LED 3 põlevad, LED 4
vilgub

LED 1, LED 2, LED 3, LED 4 põlevad Täielikult lae-

Akulaadija märgutuli Olek

Püsivalt põlev punane tuli Aku laeb

Aku laadimine lk 95

Elektriline

.

Olek

75–100%

tud

.

Akulaadija märgutuli Olek

Vilkuv punane tuli Aku on liiga kuum ja laadi-

Püsivalt põlev roheline tuli Aku on laetud

Vilkuv punane ja roheline
tuli

mine algab, kui tempera­tuur on õigel tasemel

Aku on saanud kahju ja
tuleb välja vahetada

Õhufiltri puhastamine

1. Eemaldage õhufiltri kate ja filter.

2. Lööge filtrit vastu mõnda tasast pinda, et osakesed
selle küljest lahti tuleksid.

ETTEVAATUST: Ärge kasutage õhufiltri
puhastamiseks lahustit ega suruõhku.

3. Asetage õhufilter tagasi. Veenduge, et õhufilter
liibuks tihedalt vastu õhufiltri hoidikut.

4. Asetage õhufiltri kate tagasi.

Märkus: Pikemat aega kasutatud õhufiltrit ei saa enam
täiesti puhtaks. Vahetage õhufiltrit regulaarselt.
Kahjustatud õhufilter tuleb alati välja vahetada.

Süüteküünla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud
tüüpi süüteküünalt. Vale tüüpi süüteküünal
võib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on
madal, mootor ei käivitu kergesti või ei tööta
tühikäigul korralikult.

• Süüteküünla elektroodidele võõrainete kogunemise
ohu vähendamiseks täitke järgmisi juhiseid.

a) Veenduge, et tühikäigu pöörete arv on õigesti

seadistatud.
b) Veenduge, et kütusesegu oleks õige.
c) Veenduge, et õhufilter oleks puhas.

• Kui süüteküünal on määrdunud, puhastage see ja
kontrollige, kas elektroodide vahe on õige, vt jaotist

Tehnilised andmed lk 96

• Vajaduse korral vahetage süüteküünal välja.

. (Joon. 37)

Kütusesüsteemi kontrollimine

• Kontrollige kütusepaagi korki ja selle tihendit
kahjustuste suhtes.

• Kontrollige kütusevoolikut lekete suhtes. Kahjustatud
kütusevoolik laske hooldustöökojas välja vahetada.

287 - 006 -

95

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

• Toote ja kütuse transportimisel ning hoiustamisel
veenduge, et puuduvad lekked ja aurud.
Elektriseadmetest või boileritest pärit sädemed ja
lahtine leek võivad põhjustada tulekahju.

• Kütuse transportimiseks ja hoiustamiseks kasutage
heakskiidetud mahuteid.

• Toote pikaks ajaks hoiule panemisel tühjendage
eelnevalt kütusepaak. Kõrvaldage kütus spetsiaalses
jäätmejaamas.

• Transportimisel kinnitage toode ohutult, et ära hoida
kahjustusi ja õnnetusi.

• Hoidke toodet lukustatud kohas, kus sellele ei pääse
juurde lapsed ega volitamata isikud.

• Hoidke toodet kuivas kohas, mis ei külmu.

Kõrvaldamine

• Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid
seadusi.

• Kemikaalid (nt mootoriõli ja jahutusvedelik)
kõrvaldage hoolduskeskuses või spetsiaalses
jäätmejaamas.

• Kui toodet enam ei kasutata, toimetage see
Husqvarna edasimüüjale või kõrvaldage see
taaskasutuskeskuses.

• Kõrvaldage aku hooldustöökojas või toimetage see
spetsiaalsesse kasutatud akude kogumispunkti.

Tehnilised andmed

Tehnilised andmed

LB 146P LB 246PI

Mootor

Kaubamärk Briggs & Stratton Briggs & Stratton

Silindrimaht, cm

Kiirus, p/min 2900 +/- 100 2900 +/- 100

Mootori nimivõimsus, kW

Süütesüsteem

Süüteküünal QC12YC QC12YC

Elektroodide vahe, mm 0,5 0,5

Kütuse-/määrimissüsteem

Bensiinipaagi maht, l 0,8 0,8

Õlipaagi maht, liitrit 0,5 0,5

Mootoriõli

Mass

Tühjade paakidega, kg 19 21

3

36

37

140 150

1,9 2.1

SAE 30/SAE 10W-30 SAE 30/SAE 10W-30

36

Mootori näidatud võimsusklass on antud mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus
(kindla pöörete arvu juures), mõõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud
mootoritel võib see väärtus pisut erineda. Seadmele paigaldatud mootori tegelik võimsus oleneb töökiirusest,
keskkonnatingimustest ja muudest teguritest.

37

Kasutage kvaliteedi SF, SG, SH, SJ või kõrgema kvaliteedi mootoriõli. Vaadake mootori tootja juhendis olevat
viskoossuste tabelit ja valige vastavalt oodatavale väliskeskkonna temperatuurile sobivaim viskoossus.

96 287 - 006 -

LB 146P LB 246PI

Müratasemed

38

Helitugevuse tase, dB(A) 93 92

Müravõimsustase, garanteeritud LWA dB(A) 95 94

Müratase

39

Helirõhutase kasutaja kõrva juures, dB(A) 81 79

Vibratsioonitasemed, a

Käepide, m/s

2

hveq

40

4,6 4,6

Lõikeosa

Lõikekõrgus, mm 35–70 35–70

Lõikamislaius, mm 460 460

Lõikeketas Multšer 46 Multšer 46

Toote number 5839740-10 5839740-10

Alustamine

Elektriline käiviti Ei Jah

Aku – Liitium-ioonaku, 12 V / 15,7

Wh

38

Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (LWA) vastavalt EÜ direktiivile
2000/14/EÜ.

39

Helirõhutase vastavalt standardile ISO 5395. Müra rõhutaseme kohta toodud andmete statistiline dispersioon
(standardhälve) on 1,2 dB(A).

40

Vibratsioonitase standardi ISO 5395 järgi. Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dis­persioon (standardhälve) on 0,2 m/s2.

287 - 006 - 97

EÜ vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel:
[phone], kinnitab käesolevaga, et Husqvarna
muruniidukid LB 146P ja LB 246PI alates seerianumbrist
2017xxxxxxx vastavad järgmiste NÕUKOGU
DIREKTIIVIDE nõuetele:

• 2006/42/EÜ (17. mai 2006), masinadirektiiv;

• 2014/30/EL (26. veebruar 2014), elektromagnetilise
ühilduvuse direktiiv;

• 2000/14/EÜ (8. mai 2000), müradirektiiv.

Mürataseme kohta leiate teavet tehniliste andmete
osast.

Rakendatud on järgmisi standardeid:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012
Kui pole märgitud teisiti, mõeldakse ülalpool loetletud

standardite all nende kõige viimaseid avaldatud
versioone.

Teavitatud asutus: 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala on
esitanud vastavushindamisega seonduvad aruanded,
nagu on nõutud NÕUKOGU 8. mai 2000. aasta
MÜRADIREKTIIVI 2000/14/EÜ VI lisas.

Sertifikaatidel on järgmised numbrid: 01/901/297,
01/901/299

Huskvarna, 2017-11-30

Claes Losdal, aiandustoodete arendusdirektor
(Husqvarna AB volitatud esindaja, tehnilise
dokumentatsiooni vastutav juht)

98

287 - 006 -

Sisältö

Johdanto....................................................................... 99

Turvallisuus.................................................................100

Asentaminen...............................................................103

Käyttö..........................................................................103

Johdanto

Huolto......................................................................... 104

Kuljettaminen, säilyttäminen ja hävittäminen..............107

Tekniset tiedot............................................................ 107

EY-vaatimustenmukaisuusvakuutus...........................109

Tuotekuvaus

Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri.
Tuotteessa on BioClip-toiminto, joka leikkaa ruohon
pieniksi paloiksi ja tekee siitä lannoitetta.

Tuotteen kuvaus

(Kuva 1)

1. Moottorin jarrukahva / käynnistysvipu LB 246PI

2. Kahva/kahvasto

3. Käynnistysnarun kahva

4. Alavarsi

5. Leikkuukorkeuden säätö

6. Öljysäiliön korkki

7. Äänenvaimennin

8. Sytytystulppa

9. Polttoainesäiliö

10. Ilmansuodatin

11. Polttoainepumppu

12. Leikkuusuojus

13. Terä

14. Jousialuslevy

15. Terän pultti

16. Akku, turvalaite (LB 246PI)

17. Käynnistyksenesto (LB 246PI)

18. Käyttöohjekirja

Laitteen symbolit

(Kuva 2) VAROITUS: Huolimaton tai virheellinen

käyttö voi aiheuttaa käyttäjälle tai sivullisille
vammoja tai kuoleman.

(Kuva 3) Lue käyttöohje huolellisesti ja varmista, että

ymmärrät sen sisällön, ennen kuin alat
käyttää konetta.

(Kuva 4) Pidä sivulliset ja eläimet turvallisen

välimatkan päässä työalueesta.

(Kuva 5) Pysäytä moottori ja poista sytytyskaapeli

ennen korjaus- tai huoltotöitä.

(Kuva 6) Varo sinkoutuvia esineitä ja kimmokkeita.

(Kuva 7) Varoitus: pyörivä terä. Pidä kädet ja jalat

poissa niiden läheltä.

Käyttötarkoitus

Käytä tuotetta ruohon leikkaamiseen yksityisissä
puutarhoissa. Älä käytä laitetta muihin tehtäviin.

(Kuva 8) Varoitus: pyöriviä osia. Pidä kädet ja jalat

poissa niiden läheltä.

(Kuva 9) Tämä tuote täyttää sovellettavien EY-

direktiivien vaatimukset.

(Kuva 10) Melupäästöt ympäristöön Euroopan yhteisön

direktiivin mukaisesti. Laitteen päästöt
ilmoitetaan luvussa Tekniset tiedot ja
arvokilvessä.

(Kuva 11) Tulipalon vaara.

(Kuva 12) Räjähdysvaara.

(Kuva 13) Pysäytä aina moottori ennen polttoaineen

lisäämistä.

(Kuva 14) Kuuma pinta.

(Kuva 16) Moottorin pakokaasut sisältävät hiilimonoksi-

dia, joka on hajuton, myrkyllinen ja erittäin
vaarallinen kaasu. Älä käynnistä moottoria
sisällä tai suljetuissa tiloissa.

(Kuva 17) Poista turvakytkin (akku), ennen kuin huollat

konetta tai jätät koneen ilman valvontaa.

(Kuva 18) LB 146P -mallin käynnistäminen: Paina

moottorin jarrukahva alas ja vedä käynnis­tysnarun kahvasta.

(Kuva 19) LB 246PI -mallin käynnistäminen: Vapauta

käynnistyksenesto ja työnnä käynnistysvi­pua alaspäin.

(Kuva 15) Skannattava koodi.

Huomautus: Muita laitteen symboleita/tarroja tarvitaan
muilla markkina-alueilla ilmaisemaan
sertifiointivaatimuksia.

287 - 006 - 99

Euro V -päästöt

VAROITUS: Moottorin muokkaaminen
mitätöi tuotteen EU-tyyppihyväksynnän.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa
tuotteen aiheuttamasta vaurioista, jos

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun
jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos
käyttöohjeen noudattamatta jättämisestä voi
seurata käyttäjän tai sivullisen vamma tai
kuolema.

HUOMAUTUS: Tätä käytetään, jos
käyttöohjeen noudattamatta jättämisestä voi
seurata koneen, muiden materiaalien tai
ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa
tarvittavien lisätietojen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet
ennen laitteen käyttämistä.

• Tämä laite on vaarallinen, jos sitä käytetään
huolimattomasti tai virheellisesti. Turvaohjeiden
noudattamatta jättäminen voi aiheuttaa vammoja tai
kuoleman.

• Laite muodostaa käytön aikana sähkömagneettisen
kentän. Kenttä saattaa joissakin olosuhteissa häiritä
aktiivisten tai passiivisten lääketieteellisten
implanttien toimintaa. Vakavien tai
hengenvaarallisten tapaturmien ehkäisemiseksi
kehotamme lääketieteellisiä implantteja käyttäviä
henkilöitä neuvottelemaan lääkärin ja
lääketieteellisen implantin valmistajan kanssa ennen
laitteen käyttämistä.

• Ole aina varovainen ja käytä tervettä järkeä. Jos et
ole varma, miten laitetta käytetään erityistilanteessa,
sammuta laite ja ota yhteys Husqvarna­jälleenmyyjään, ennen kuin jatkat.

• Muista, että käyttäjä on vastuussa muille ihmisille tai
heidän omaisuudelleen aiheutuvista vahingoista.

• Pidä laite puhtaana. Varmista, että tuotteen merkit ja
tarrat ovat luettavissa.

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin
valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen
hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä
tai hyväksytyllä asiantuntijalla.

• Älä anna kenenkään käyttää konetta, ellet ole
varma, että käyttäjä on lukenut käyttöohjekirjan ja
ymmärtänyt siinä annetut ohjeet.

• Älä anna lasten käyttää laitetta.

• Pidä lapset poissa työskentelyalueelta. Vastuullisen
aikuisen on oltava aina paikalla.

• Älä anna kenenkään sellaisen henkilön käyttää
laitetta, joka ei tunne ohjeita.

• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset
tai psyykkiset taidot ovat heikentyneet. Vastuullisen
aikuisen on oltava aina paikalla.

• Älä käytä laitetta ollessasi väsynyt tai sairas tai jos
olet alkoholin, huumaavien aineiden tai lääkkeiden
vaikutuksen alaisena. Niillä on negatiivinen vaikutus
näkökykyysi, vireyteesi, harkintakykyysi ja kehosi
hallintaan.

• Älä käytä konetta, jos se on viallinen.

• Älä tee koneeseen muutoksia tai käytä konetta,
mikäli epäilet jonkun muun muuttaneen sitä.

Työalueen turvallisuus

VAROITUS: Lue seuraavat varoitusohjeet
ennen koneen käyttämistä.

• Poista työskentelyalueelta oksat, risut ja kivet ennen
tuotteen käyttämistä.

• Terävarustukseen osuvat esineet sinkoutuvat
edelleen ja voivat siten aiheuttaa vahinkoa ihmisille
ja esineille. Pidä sivulliset ja eläimet turvallisen
välimatkan päässä tuotteesta.

• Älä koskaan käytä tuotetta huonolla säällä
esimerkiksi sumussa, sateessa, kovassa tuulessa,
ankarassa pakkasessa tai ukkosella. Tuotteen
käyttäminen huonolla säällä tai kosteissa tai märissä
olosuhteissa on raskasta. Huono sää voi aiheuttaa
vaaratilanteita, kuten liukastumisvaaran.

• Varo henkilöitä, esineitä ja tilanteita, jotka voivat
estää tuotteen turvallisen käytön.

• Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja
ojia. Pitkän ruohon seassa voi olla esteitä.

• Ruohon leikkaaminen rinteissä voi olla vaarallista.
Älä käytä tuotetta rinteessä, jonka kaltevuus on yli
15°.

100

287 - 006 -
