Husqvarna KLIPPO LB 442, KLIPPO LB 448, KLIPPO LB 553S e User guide

KLIPPO LB 442, KLIPPO LB 448, KLIPPO LB

553S e

EN Operator's manual 7-17
BG Ръководство за експлоатация 18-30
CS Návod k použití 31-41
DA Brugsanvisning 42-52
DE Bedienungsanweisung 53-64
EL Οδηγίες χρήσης 65-77
ES Manual de usuario 78-89
ET Kasutusjuhend 90-100
FI Käyttöohje 101-111
FR Manuel d'utilisation 112-123
HR Priručnik za korištenje 124-134
HU Használati utasítás 135-146
IT Manuale dell'operatore 147-158
JA 取扱説明書 159-169
LT Operatoriaus vadovas 170-180
LV Lietošanas pamācība 181-192
NL Gebruiksaanwijzing 193-204
NO Bruksanvisning 205-215
PL Instrukcja obsługi 216-228
PT Manual do utilizador 229-240
RO Instrucţiuni de utilizare 241-252
RU Руководство по эксплуатации 253-265
SK Návod na obsluhu 266-277
SL Navodila za uporabo 278-288
SR Priručnik za rukovaoca 289-299
SV Bruksanvisning 300-310
TR Kullanım kılavuzu 311-321
UK Посібник користувача 322-333
ZH 操作手册 334-343

KLIPPO LB 448

KLIPPO LB 442

24

21

19

18

20

22

1

2

3

6

10

11

7

12

13

14

15

8

9

23

1

2

3

4

5

6

7

8

9

10

13

14

15

16

17

KLIPPO LB 553S e

1

2 3 4 5 6 7

8 9 10 11

12 13

14 15

16 17

18 19

20 21

22 23

24 25

26 27

28 29

30 31

B

C

D

E

A

32 33

34 35

36

37

38

Contents

Introduction..................................................................... 7

Safety..............................................................................

Assembly...................................................................... 11

Operation...................................................................... 11

Maintenance................................................................. 12

Introduction

Transportation, storage and disposal........................... 15

8

Technical data.............................................................. 15

EC Declaration of Conformity....................................... 17

Product description

The product is a pedestrian-controlled rotary lawn
mower that uses

BioClip® to cut the grass into fertilizer.

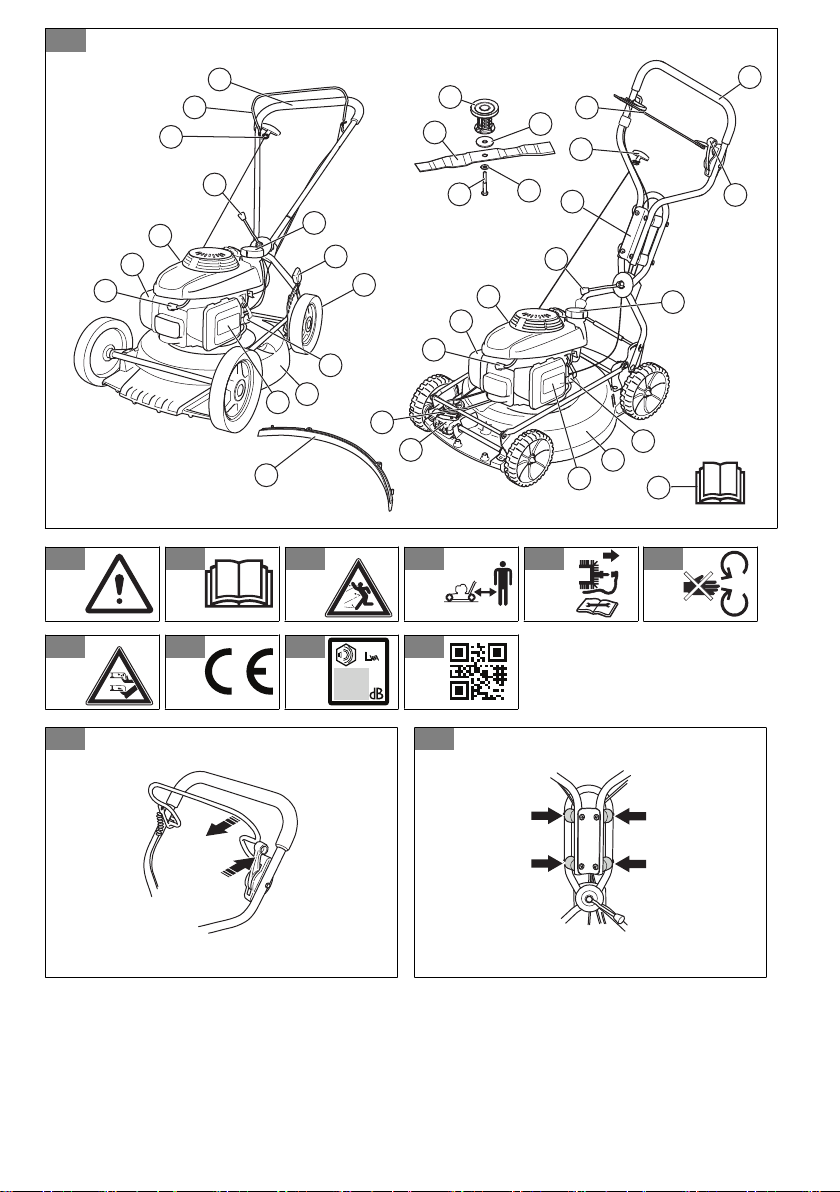

Product overview

(Fig. 1)

1. Handle / handlebar

2.

Engine brake handle

3. Starter rope handle

4. Drive lever (KLIPPO LB 553S e)

5. Vibration damping system (KLIPPO LB 553S e)

6. Lever for angle adjustment of the handle

7. Oil cap

8. Muffler

9. Spark plug

10. Fuel tank cap

11. Cutting height lever (KLIPPO LB 442, KLIPPO LB

448)

12. Wheel scraper (KLIPPO LB 442, KLIPPO LB 448)

13. Fuel valve

14. Cutting cover

15. Air filter

16. Drive belt

17. Gear

18. Blade support

19. Blade

20. Washer

21. Blade bolt

22. Spring washer

23. Mulch plug (KLIPPO LB 448)

24. Operator's manual

Symbols on the product

(Fig. 2)

WARNING: Careless or incorrect use can
result in injury or death to the operator or
others.

Intended use

Use the product to cut grass. Do not use the product for
other tasks.

(Fig. 4)

(Fig. 5)

(Fig. 6)

(Fig. 7)

(Fig. 8)

(Fig. 9)

(Fig. 10)

(Fig. 11)

Look out for thrown objects and ricochets.

Keep persons and animals at a safe
distance from the work area.

Stop the engine and remove the ignition
cable before repairs or maintenance.

Warning: Keep hands and feet away from
rotating parts.

Warning: Keep hands and feet away from
the rotating blade.

This product is in accordance with
applicable EC directives.

Noise emission to the environment
according to European Directive
2000/14/EC and New South Wales
legislation "Protection of the Environment
Operations (Noise Control) Regulation
2017". Noise emission data can be found
on the machine label and in the Technical
data chapter.

Scannable code.

Note: Other symbols/decals on the product refer to

certification requirements for some commercial areas.

Euro V Emissions

(Fig. 3)

1510 - 003 - 15.10.2020 7

Please read the operator's manual
carefully and make sure that you
understand the instructions before use.

WARNING: Tampering with the engine

voids the EU type-approval of this product.

Product liability

As referred to in the product liability laws, we are not
liable for damages that our product causes if:

• the product is incorrectly repaired.

• the product is repaired with parts that are not from
the manufacturer or not approved by the
manufacturer.

Safety

Safety definitions

Warnings, cautions and notes are used to point out
specially important parts of the manual.

WARNING: Used if there is a risk of

injury or death for the operator or bystanders
if the instructions in the manual are not
obeyed.

CAUTION: Used if there is a risk of

damage to the product, other materials or
the adjacent area if the instructions in the
manual are not obeyed.

Note: Used to give more information that is necessary

in a given situation.

General safety instructions

WARNING: Read the warning

instructions that follow before you use the
product.

• This product is dangerous if used incorrectly or if you
are not careful. Injury or death can occur if you do
not obey the safety instructions.

• This product produces an electromagnetic field
during operation. This field may under some
circumstances interfere with active or passive
medical implants. To reduce the risk of serious or
fatal injury we recommend persons with medical
implants to consult their physician and the medical
implant manufacturer before operating this product.

• Always be careful and use your common sense. If
you are not sure how to operate the product in a
special situation, stop and speak to your Husqvarna
dealer before you continue.

• Keep in mind that the operator will be held
responsible for accidents that involve other persons
or their property.

• Keep the product clean. Make sure that you can
clearly read signs and decals.

• Do not let a person use the product unless you make
sure that they read and understand the contents of
the operator's manual.

• the product has an accessory that is not from the
manufacturer or not approved by the manufacturer.

• the product is not repaired at an approved service
center or by an approved authority.

• Do not let a child operate the product.

• Keep children away from the work area. A
responsible adult must be there at all times.

• Do not let a person, without knowledge of the
instructions, operate the product.

• Always monitor a person, with decreased physical
capacity or mental capacity, that uses the product. A
responsible adult must be there at all times.

• Do not use the product if you are tired, ill, or under
the influence of alcohol, drugs or medicine. This has
a negative effect on your vision, alertness,
coordination and judgment.

• Do not use the product if it is defective.

• Do not change this product or use it if it is possible
that it has been changed by others.

• Do not change the adjustment for the engine speed
control.

Work area safety

WARNING: Read the warning

instructions that follow before you use the
product.

• Remove objects such as branches, twigs and stones
from the work area before you use the product.

• Objects that hit against the cutting equipment can
eject and cause damage to persons and objects.
Keep bystanders and animals at a safe distance
from the product.

• Never use the product in bad weather such as fog,
rain, strong winds, intense cold and risk of lightning.
To use the product in bad weather or in moist or wet
locations is tiring. Bad weather can cause dangerous
conditions, such as slippery surfaces.

• Look out for persons, objects and situations that can
prevent safe operation of the product.

• Look out for obstacles, such as roots, stones, twigs,
pits and ditches. Long grass can hide obstacles.

• To cut grass on slopes can be dangerous. Do not
use the product on ground that slopes more than
15°.

• Operate the product across the face of slopes. Do
not move up and down.

• Be careful when you go near hidden corners and
objects that prevent a clear view.

8

1510 - 003 - 15.10.2020

Work safety

WARNING: Read the warning

instructions that follow before you use the
product.

• Use this product to cut grass lawns only. It is not
permitted to use it for other tasks.

• Use personal protective equipment. Refer to

Personal protective equipment on page 9

• Make sure that you know how to stop the engine
quickly in an emergency.

• Never start the engine in a closed space or near
flammable material. The exhaust fumes from the
engine are hot and can contain sparks which can
start a fire.

• Do not operate the product unless the blade and all
covers are attached correctly. An incorrectly
attached blade can come loose and cause personal
injury.

• Make sure that the blade does not hit objects such
as stones and roots. This can do damage to the
blade and bend the engine shaft. A bent axle causes
heavy vibration and a very high risk that the blade
becomes loose.

• If the blade hits an object or if vibrations occur, stop
the product immediately. Disconnect the ignition
cable from the spark plug. Examine the product for
damages. Repair damages or let an authorised
service agent do the repair.

• Never attach the engine brake handle permanently
to the handle when the engine is started.

• Put the product on a stable, flat surface and start it.
Make sure that the blade does not hit the ground or
other objects.

• Always stay behind the product when you operate it.

• Let all the wheels stay on the ground and keep 2
hands on the handle when you operate the product.
Keep your hands and feet away from the rotating
blades.

• Do not tilt the product when the engine is started.

• Be careful when you pull the product rearward.

• Never lift up the product when the engine is started.
If you must lift the product, first stop the engine and
disconnect the ignition cable from the spark plug.

• Do not walk rearward when you operate the product.

• Stop the engine when you move across areas
without grass, for example paths made of gravel,
stone and asphalt.

• Do not run with the product when the engine is
started. Always walk when you operate the product.

• Stop the engine before you change the cutting
height. Never make adjustments with the engine
started.

• Never let the product stay out of view with the engine
started. Stop the engine and make sure that the
cutting equipment does not rotate.

.

Safety instructions for operation

Personal protective equipment

WARNING: Read the warning

instructions that follow before you use the
product.

• Personal protective equipment cannot fully prevent
injury but it decreases the degree of injury if an
accident does occur. Let your dealer help you select
the right equipment.

• Use hearing protection if the noise level is higher
than 85 dB.

• Use heavy-duty slip-resistant boots or shoes. Do not
use open shoes or go with bare feet.

• Use heavy, long pants.

• Use protective gloves when necessary, for example
when you attach, examine or clean the cutting
equipment.

Safety devices on the product

WARNING: Read the warning

instructions that follow before you use the
product.

• Do not use a product with defective safety devices.

• Do a check of the safety devices regularly. If the
safety devices are defective, speak to your
Husqvarna service agent.

To do a check of the cutting cover
The cutting cover decreases vibrations in the product

and decreases the risk of injury from the blade.

• Examine the cutting cover to make sure that there
are no damages such as cracks.

Engine brake handle
The engine brake handle stops the engine. When the

engine brake handle is released, the engine stops.
To do an inspection of the engine brake, start the engine

and then release the engine brake handle. If the engine
does not stop in 3 seconds, let an approved Husqvarna
service agent adjust the engine brake.

(Fig. 12)

To do a check of the vibration damping system

WARNING:

can cause circulatory damage or nerve
damage to persons with decreased blood
circulation. Get medical aid if you have
symptoms of overexposure to vibration.
These symptoms include numbness, loss of
feeling, tingling, pricking, pain, loss of
strength, changes in skin color or condition.

Overexposure to vibration

1510 - 003 - 15.10.2020 9

These symptoms usually show in the
fingers, hands or wrists.

The vibration damping system decreases vibration in the
handle during operation.

The steel tube in the handlebar and the cutting cover
decrease vibration. KLIPPO LB 553S e also has 4
vibration damping units attached to the handlebar.

• Examine the handlebar and the vibration damping
units to make sure that there are no damages. (Fig.

13)

To do a check of the belt guard (KLIPPO LB 553S e)
The belt guard decreases the risk of injury and makes

sure that a broken drive belt does not eject.

• Make sure that the belt guard does not have
damages and that it is correctly attached. (Fig. 14)

Muffler
The muffler keeps the noise levels to a minimum and

sends the exhaust fumes away from the operator.
Do not use the product if the muffler is missing or

defective. A defective muffler increases the noise level
and the risk of fire.

WARNING: The muffler becomes very

hot during and after use and when the
engine operates at idle speed. Be careful
near flammable materials and/or fumes to
prevent fire.

To do a check of the muffler

• Examine the muffler regularly to make sure that it is
attached correctly and not damaged.

Fuel safety

WARNING:

instructions that follow before you use the
product.

• Do not start the product if there is fuel or engine oil
on the product. Remove the unwanted fuel/oil and let
the product dry.

• If you spill fuel on your clothing, change clothing
immediately.

• Do not get fuel on your body, it can cause injury. If
you get fuel on your body, use soap and water to
remove the fuel.

• Do not start the product if the engine has a leak.
Examine the engine for leaks regularly.

Read the warning

• Be careful with fuel. Fuel is flammable and the fumes
are explosive and can cause injuries or death.

• Do not breathe in the fuel fumes, it can cause injury.
Make sure that there is a sufficient airflow.

• Do not smoke near the fuel or the engine.

• Do not put warm objects near the fuel or the engine.

• Do not add the fuel when the engine is on.

• Make sure that the engine is cool before you refuel.

• Before you refuel, open the fuel tank cap slowly and
release the pressure carefully.

• Do not add fuel to the engine in an indoor area. Not
sufficient airflow can cause injury or death because
of asphyxiation or carbon monoxide.

• Tighten the fuel tank cap fully. If the fuel tank cap is
not tightened, there is a risk of fire.

• Move the product a minimum of 3 m / 10 ft from the
position where you filled the tank before a start.

• Do not fill the fuel tank fully. Heat causes the fuel to
expand. Keep a space at the top of the fuel tank.

Safety instructions for maintenance

WARNING: Read the warning

instructions that follow before you use the
product.

• The exhaust fumes from the engine contain carbon
monoxide, an odourless, poisonous and very
dangerous gas. Do not start the engine indoors or in
closed spaces.

• Before you do the maintenance on the product, stop
the engine and remove the ignition cable from the
spark plug.

• Use protective gloves when you do maintenance on
the cutting equipment. The blade is very sharp and
cuts can easily occur.

• Accessories and changes to the product that are not
approved by the manufacturer, can cause serious
injury or death. Do not change the product. Always
use accessories that are approved by the
manufacturer.

• If the maintenance is not done correctly and
regularly, the risk of injury and damage to the
product increases.

• Only do the maintenance as given in this owner's
manual. All other servicing must be done by an
approved Husqvarna service agent.

• Let an approved Husqvarna service agent do
servicing on the product regularly.

• Replace damaged, worn or broken parts.

10

1510 - 003 - 15.10.2020

Assembly

Introduction

WARNING: Before you assemble the

product, you must read and understand the
safety chapter.

WARNING: Remove the spark plug

cable from the spark plug before you
assemble the product.

To assemble and adjust the handle

1. Remove the handle nut and the washer from the
plate on the upper handle.

2. Put the upper handle in position on top of the lower
handle.

CAUTION: Make sure that the wires

are not caught or become damaged.

3. Attach the washer and the handle nut. (Fig. 15)

4. Turn the handle to the side for a good operation
position when you operate the product near a wall.
(Fig. 16)

Operation

Introduction

WARNING: Before you operate the

product, you must read and understand the
safety chapter.

Husqvarna Connect

Husqvarna Connect is a free app for your mobile device.
The Husqvarna Connect app gives extended functions
for your Husqvarna product:

• Extended product information.

• Information about, and help with, product parts and
servicing.

To start to use Husqvarna Connect

1. Download the Husqvarna Connect app on your
mobile device.

2. Register in the Husqvarna Connect app.

3. Do the instruction steps in the Husqvarna Connect
app to connect and register the product.

Before you operate the product

1. Read the operator's manual carefully and make sure
that you understand the instructions.

5. Adjust the handle to an applicable height
a) KLIPPO LB 448: Turn the adjustment wheels on

the chassis to adjust the handle vertically. (Fig.

17)

b) KLIPPO LB 442: Loosen the nut and adjust the

handle vertically. Tighten the nut when the
handle is in the correct position. (Fig. 18)

c) KLIPPO LB 553S e:Lift the handle adjustment

stay and move the handle forward or rearward to
set the handle height. The handle height can be
set in 2 positions. (Fig. 19)

To assemble the mulch plug (KLIPPO LB 448)

1. Tilt the product rearward with the spark plug up.

2. Put the pins of the mulch plug into the holes from the
inner side of the cutting cover. (Fig. 20)

3. Attach the screws for the mulch plug from the outer
side of the cutting cover. (Fig. 21)

2. Examine the cutting equipment to make sure that it
is correctly attached and adjusted. See

the cutting equipment on page 13

3. Fill the fuel tank. See

4. Fill the oil tank and do a check of the oil level. See

To do a check of the oil level on page 14

To fill fuel on page 11

To examine

.

.

.

To fill fuel

If available, use low-emission/alkylate gasoline. If low­emission/alkylate gasoline is not available, use good
quality unleaded gasoline or leaded gasoline with octane
number not less than 90.

CAUTION: Do not use gasoline with an

octane number less than 90 RON (87 AKI).
This can cause damage to the product.

1. Open the fuel tank cap slowly to release the
pressure.

2. Fill slowly with a fuel can. If you spill fuel, remove it
with a cloth and let remaining fuel dry off.

3. Clean the area around the fuel tank cap.

4. Tighten the fuel tank cap fully. If the fuel tank cap is
not tightened, there is a risk of fire.

1510 - 003 - 15.10.2020 11

5. Move the product a minimum of 3 m (10 ft) from the
position where you filled the tank before a start.

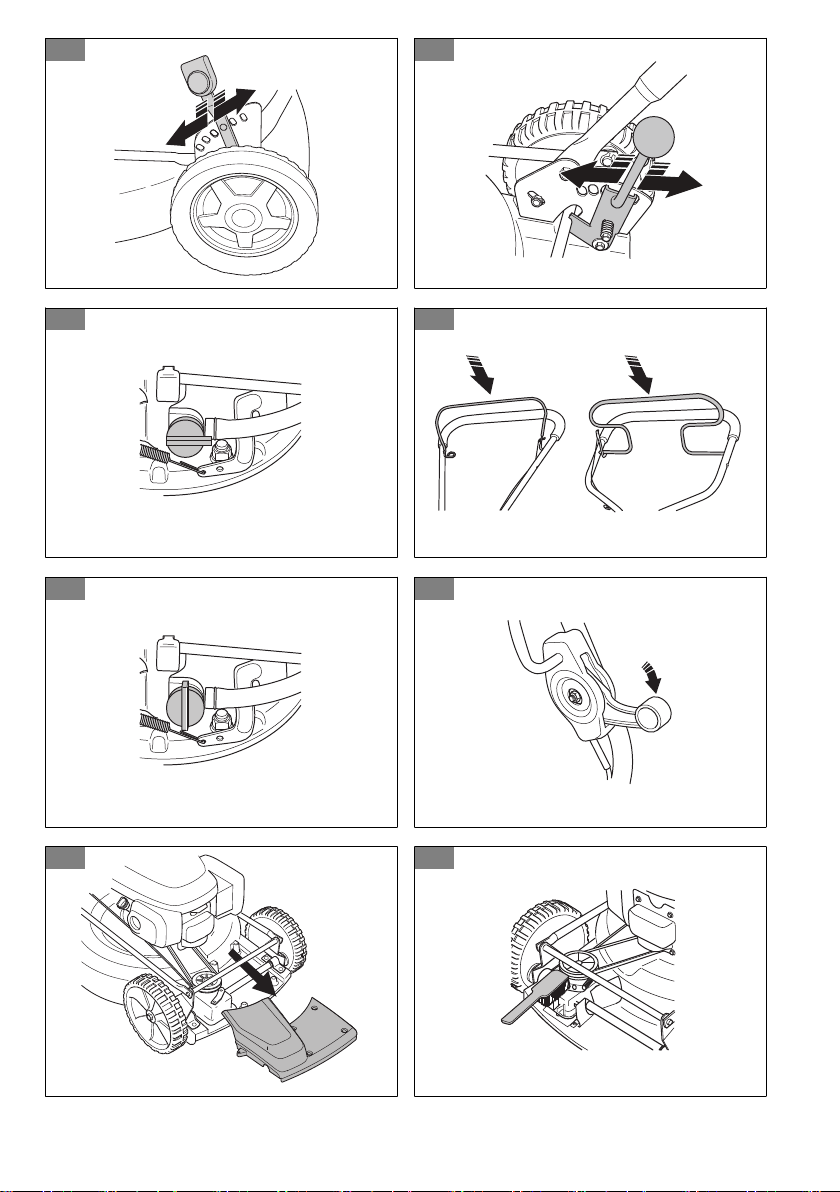

To set the cutting height

The cutting height can be adjusted in 4 levels for
KLIPPO LB 442, 5 levels for KLIPPO LB 553S e and 6
levels for KLIPPO LB 448.

1. Move the cutting height lever to increase or
decrease the cutting height.

a) For KLIPPO LB 442, KLIPPO LB 448, move the

cutting height lever forward to increase the
cutting height. Move the cutting height lever
rearward to decrease the cutting (Fig. 22)

b) For KLIPPO LB 553S e, move the cutting height

lever rearward to increase the cutting height.
Move the cutting height lever forward to
decrease the cutting (Fig. 23)

CAUTION: Do not set the cutting height

too low. The blades can hit the ground if the
surface of the lawn is not level.

To start the product

1. Make sure that the ignition cable is connected to the
spark plug.

2. Open the fuel valve. (Fig. 24)

3. Stay behind the product.

4. Hold the engine brake handle against the handlebar.
(Fig. 25)

5. Hold the starter rope handle with your right hand.

6. Slowly pull out the starter rope until you feel some
resistance.

7. Pull with force to start the engine.

CAUTION: Do not extend the starter

rope fully. Do not release the starter rope
handle when the starter rope is extended.

To stop the product

• To stop the drive only, release the engine brake
handle a small distance.

• To stop the engine, release the engine brake handle
fully.

• Close the fuel valve. (Fig. 26)

To use the drive on the wheels (KLIPPO LB 553S e)

• Push the drive lever down. (Fig. 27)

• Before you pull the product rearward, disengage the
drive and push the product forward approximately
10cm.

• Release the engine brake handle a small distance to
disengage the drive, for example when you go near
an obstacle.

To get a good result

• Always use a sharp blade. A blunt blade gives an
irregular result and the cut surface of the grass
becomes yellow. A sharp blade also uses less
energy than a blunt blade.

• Do not cut more than ⅓ of the length of the grass.
Cut first with the cutting height set high. Examine the
result and lower the cutting height to an applicable
level. If the grass is very long, drive slowly and cut 2
times if necessary.

• Cut in different directions each time to prevent
stripes in the lawn.

WARNING: Do not twist the starter

rope around your hand.

Maintenance

Introduction

WARNING: Before you do

maintenance, you must read and
understand the safety chapter.

For all servicing and repair work on the product, special
training is necessary. We guarantee the availability of
professional repairs and servicing. If your dealer is not a

Maintenance Daily Weekly Monthly

Do a general inspection X

12 1510 - 003 - 15.10.2020

service agent, speak to them for information about the
nearest service agent.

Maintenance schedule

The maintenance intervals are calculated from daily use
of the product. The intervals change if the product is not
used daily.

For maintenance identified with * see instructions in

Safety devices on the product on page 9

.

Maintenance Daily Weekly Monthly

Examine the oil level X

Clean the product X

Clean the air filter X

Examine the cutting equipment X

Examine the cutting cover* X

Examine the engine brake handle* X

Examine the muffler* X

Examine the vibration damping system* X

Examine the spark plug X

Replace the oil (the first time after 5 h use, then after each 25 h use and
yearly)

Replace the air filter X

Examine the fuel system X

X

To do a general inspection

• Make sure that all nuts and screws on the product
are tightened correctly.

To clean the product externally

• Use a brush to remove leaves, grass and dirt.

• Make sure that the air intake on the top of the engine
is not blocked.

• Do not use a high pressure washer to clean the
product.

• If you use water to clean the product, do not flush
water directly on the engine.

To examine the drive belt and clean the gear housing (KLIPPO LB 553S e)

1. Remove the screws on the belt guard. (Fig. 14)

2. Pull the belt guard forward and remove it. (Fig. 28)

3. Examine the drive belt and belt pulley for damages.

4. Use a brush to remove leaves, grass and dirt from
the gear housing. (Fig. 29)

To clean the inner surface of the cutting cover

1. Put the product on its side with the muffler down.

CAUTION: If the product is put with

the air filter down, the engine can
become damaged.

2. Hose down the inner surface of the cutting cover
with water.

To examine the cutting equipment

WARNING: To prevent accidental start

remove the ignition cable from the spark
plug.

WARNING: Use protective gloves

when you do maintenance on the cutting
equipment. The blade is very sharp and cuts
can easily occur.

1. Examine the cutting equipment for damage or
cracks. Always replace a damaged cutting
equipment.

2. Look at the blade to see if it is damaged or blunt.

Note: It is necessary to balance the blade after it is

sharpened. Let a service center sharpen, replace and
balance the blade. If you hit an obstacle that causes the
product to stop, replace the damaged blade. Let the
service center estimate if the blade can be sharpened or
must be replaced.

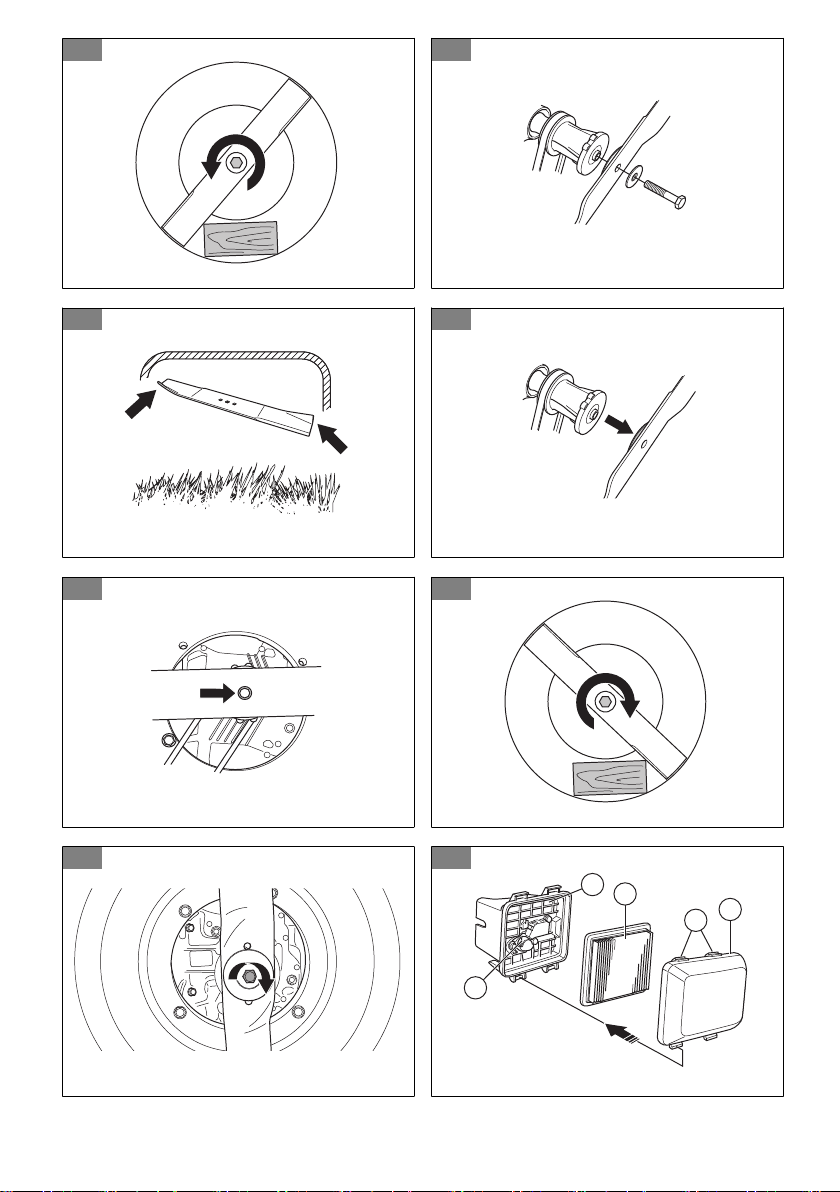

To replace the blade

1. Lock the blade with a block of wood. (Fig. 30)

2. Remove the blade bolt, the spring washer and the
blade. (Fig. 31)

3. Examine the blade support and blade bolt for
damages.

a) If you replace the blade or the blade support,

also replace the blade bolt, the spring washer
and the friction washer.

1510 - 003 - 15.10.2020

13

4. Examine the engine shaft to make sure that it is not
bent.

5. When you attach the new blade, make sure that the
bent ends point in the direction of the cutting cover.
(Fig. 32)

6. Put the friction washer and the blade against the
blade support. (Fig. 33)

7. Make sure that the blade aligns with the center of the
engine shaft. (Fig. 34)

8. Lock the blade with a block of wood. (Fig. 35)

9. Attach the spring washer and tighten the bolt with a
torque of 70 Nm. (Fig. 36)

10. Pull the blade around by hand and make sure that it
turns freely.

WARNING: Use protective gloves.

The blade is very sharp and cuts can
easily occur.

11. Start the product to do a test of the blade. If the
blade is not correctly attached, there is vibration in
the product or the cutting result is unsatisfactory.

To do a check of the oil level

CAUTION: A too low oil level can do

damage to the engine. Do a check of the oil
level before you start the product.

1. Put the product on level ground.

2. Remove the oil tank cap with the attached dipstick.

3. Clean the oil from the dipstick.

4. Put the dipstick fully into the oil tank.
a) For : Tighten the oil tank cap.

b) For KLIPPO LB 448, KLIPPO LB 553S e: Do not

tighten the oil tank cap.

5. Remove the dipstick.

6. Examine the oil level on the dipstick.

7. If the oil level is low, fill with engine oil and do a
check of the oil level again.

To replace the engine oil

WARNING:

directly after the engine is stopped. Let the
engine become cool before you drain the
engine oil. If you spill engine oil on your skin,
clean with soap and water.

1. For , operate the product until the fuel tank is empty.
For KLIPPO LB 448, KLIPPO LB 553S e, close the
fuel valve.

2. Remove the ignition cable from the spark plug.

3. Remove the oil tank cap.

Engine oil is very hot

4. Put a container below the product to collect the
engine oil in.

5. Tilt the product to drain the engine oil from the oil
tank.

6. Fill with new engine oil of the type recommended in

Technical data on page 15

7. Do a check of the oil level. Refer to

the oil level on page 14

.

To do a check of

.

Air filter

Note: An air filter that is used for a long time cannot

be fully cleaned. Replace the air filter at regular
intervals. Always replace a damaged air filter.

To clean the air filter (KLIPPO LB 448)

CAUTION: Do not operate the engine

without an air filter attached or if the air filter
is dirty.

CAUTION: Replace the air filter if it

cannot be fully cleaned or if it is damaged. A
defective air filter causes damage to the
engine.

1. Push the latch tabs (A), remove the air filter cover
(B) and remove the air filter (C). (Fig. 37)

2. Hit the air filter against a hard surface or blow
compressed air through the air filter from the clean
side of the air filter.

CAUTION:

remove dirt as this pushes the dirt into
the air filter.

3. Clean the air filter holder (D) and the air filter cover
with a moist cloth.

CAUTION:

goes into the air duct (E).

4. Install the air filter. Make sure that the air filter fully
seals against the air filter holder.

5. Install the air filter cover with the bottom tabs first.

Do not use a brush to

Make sure that no dirt

To examine the spark plug

CAUTION:

recommended spark plug type. Incorrect
spark plug type can cause damage to the
product.

• Examine the spark plug if the engine is low on
power, is not easy to start or does not operate
correctly at idle speed.

Always use the

14

1510 - 003 - 15.10.2020

• To decrease the risk of unwanted material on the
spark plug electrodes, obey these instructions:

a) Make sure that the idle speed is correctly

adjusted.
b) Make sure that the fuel mixture is correct.
c) Make sure that the air filter is clean.

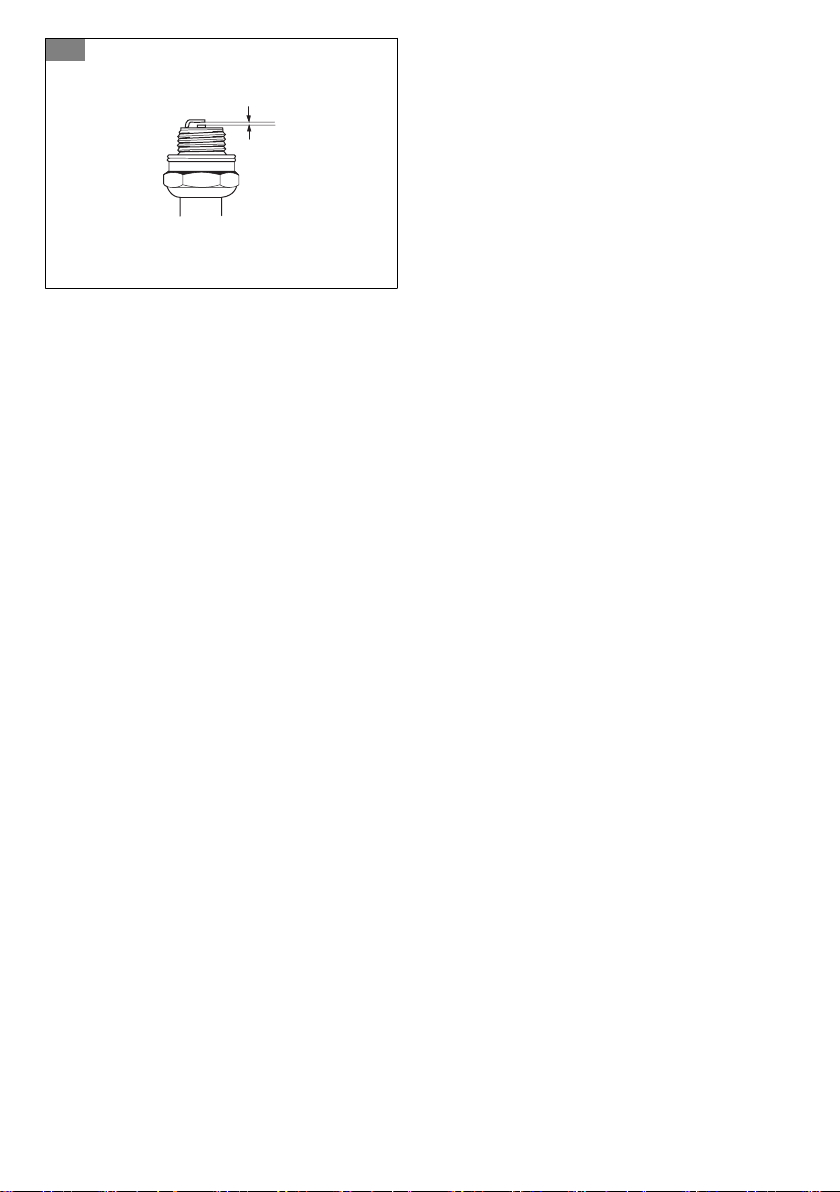

• If the spark plug is dirty, clean it and make sure that
the electrode gap is correct, refer to

on page 15

. (Fig. 38)

Technical data

Transportation, storage and disposal

Transportation and storage

• For storage and transportation of the product and
fuel, make sure that there are no leaks or fumes.
Sparks or open flames, for example from electrical
devices or boilers, can start a fire.

• Always use approved containers for storage and
transportation of fuel.

• Empty the fuel tank before you put the product in
storage for a long period of time. Discard the fuel at
an applicable disposal location

• Safely attach the product during transportation to
prevent damage and accidents.

Technical data

Technical data

• Replace the spark plug if it is necessary.

To examine the fuel system

• Examine the fuel tank cap and the seal for the fuel
tank cap to make sure that there are no damages.

• Examine the fuel hose to make sure that there are
no leaks. If the fuel hose is damaged, let a service
agent replace it.

• Keep the product in a locked area to prevent access
for children or persons that are not approved.

• Keep the product in a dry and frost free area.

Disposal

• Obey the local recycling requirements and applicable
regulations.

• Discard all chemicals, such as engine oil or fuel, at a
service center or at an applicable disposal location.

• When the product is no longer in use, send it to a
Husqvarna dealer or discard it at a recycling
location.

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e

Engine

Brand Honda Honda Honda

Displacement, cm

Speed, rpm 2900 2900 2900

Nominal engine output, kW

Ignition system

Spark plug NGK BPR5ES NGK BPR5ES NGK BPR5ES

Electrode gap, mm 0.7-0.8 0.7-0.8 0.7-0.8

Fuel and lubrication system

Fuel tank capacity, liter 0.9 0.9 0.9

Oil tank capacity, liter 0.5 0.5 0.55

1

The power rating of the engine indicated is the average net output (at specified rpm) of a typical production
engine for the engine model measured to SAE standard J1349/ISO1585. Mass production engines may differ
from this value. Actual power output for the engine installed on the final product will depend on the operating
speed, environmental conditions and other values.

1510 - 003 - 15.10.2020 15

3

1

145 145 166

2.7 2.7 3.3

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e

Engine oil

2

SAE 10W-30 SAE 10W-30 SAE 10W-30

Weight

With empty tanks, kg 27.5 27.5 36.5

Noise emissions

3

Sound power level, measured dB (A) 92 90 94

Sound power level, guaranteed LWA dB (A) 94 91 95

Sound levels

Sound pressure level at the operator's ear,

4

81 77 83

dB (A)

Vibration levels, a

Handle, m/s

2

hveq

5

4.5 4.5 4.1

Cutting equipment

Cutting height, mm 34–55 30–60 28–65

Cutting width, mm 420 480 530

Blade Mulch - 42 cm

Mulch - 48 cm

Mulch - 53 cm

5028812-10

2

Use engine oil of quality SG–SH. See the viscosity chart in the engine manufacturer’s manual and select the
best viscosity based on the expected outside temperature.

3

Noise emissions in the environment measured as sound power (LWA) in conformity with EC directive
2000/14/EC.

4

Noise pressure level according to ISO 5395. Reported data for noise pressure level has a typical statistical
dispersion (standard deviation) of 1.2 dB (A).

5

Vibration level according to ISO 5395. Reported data for vibration level has a typical statistical dispersion

5028813-10

5028814-10

(standard deviation) of 0.2 m/s2.

16 1510 - 003 - 15.10.2020

EC Declaration of Conformity

EC Declaration of Conformity

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel:
[phone], declares that the lawn mowers
Husqvarna KLIPPO LB 442, KLIPPO LB 448, KLIPPO
LB 553S e from the serial numbers 2020xxxxxxx and
onwards comply with the requirements of the
COUNCIL’S DIRECTIVE:

• of May 17, 2006 ”relating to machinery” 2006/42/EC

• of February 26, 2014 ”relating to electromagnetic
compatibility” 2014/30/EU

• of May 8, 2000 ”relating to the noise emissions in the
environment” 2000/14/EC

• of June 8, 2011 on the "restriction of use of certain
hazardous substances in electric and electronic
equipment" 2011/65/EU

Information relating to noise emissions, see Technical
data.

The following standards have been applied:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012
If not otherwise stated, the above listed standards are

the latest published versions.
Notified body: 0404, RISE SMP Svensk Maskinprovning

AB, Box 7035, SE-750 07 Uppsala has issued reports
regarding the assessment of conformity according to
annex VI of the COUNCIL’S DIRECTIVE of May 8,
2000 ”relating to the noise emissions in the
environment” 2000/14/EC.

Huskvarna, 2020-09-16

Claes Losdal, Development Manager/Garden Products
(Authorized representative for Husqvarna AB and
responsible for technical documentation)

1510 - 003 - 15.10.2020

17

Съдържание

Въведение................................................................... 18

Безопасност.................................................................

Монтаж.........................................................................22

Операция..................................................................... 23

Поддръжка...................................................................24

Въведение

Транспортиране, съхранение и изхвърляне.............27

19

Технически данни....................................................... 28

Декларация за съответствие на ЕО.......................... 30

Описание на продукта

Продуктът е несамоходна ротационна косачка, която
използва BioClip® за нарязване на тревата и
превръщането й в тор.

Общ преглед на продукта

(Фиг. 1)

1. Ръчка/управление

2.

Ръчка за спирачката на двигателя

3. Дръжка на въжето на стартера

4. Задвижващ лост (KLIPPO LB 553S e)

5. Антивибрационна система (KLIPPO LB 553S e)

6. Лост за регулиране на ъгъла на ръчката

7. Капачка за маслото

8. Ауспух

9. Запалителна свещ

10. Капачка на резервоара за гориво

11. Лост за височина на рязане (KLIPPO LB 442,
KLIPPO LB 448)

12. Стъргалка на колелото (KLIPPO LB 442, KLIPPO
LB 448)

13. Горивен клапан

14. Капак срещу порязване

15. Въздушен филтър

16. Задвижващ ремък

17. Предавка

18. Носач на нож

19. Резец

20. Шайба

21. Болт на режещ диск

22. Пружинна шайба

23. Приставка за мулчиране (KLIPPO LB 448)

24. Инструкция за експлоатация

Символи върху машината

(Фиг. 2)

ПРЕДУПРЕЖДЕНИЕ: Непредпазливото
или неправилното използване може да
доведе до нараняване или смърт на
оператора или други хора.

Предназначение

Използвайте продукта за косене на трева. Не
използвайте продукта за други задачи.

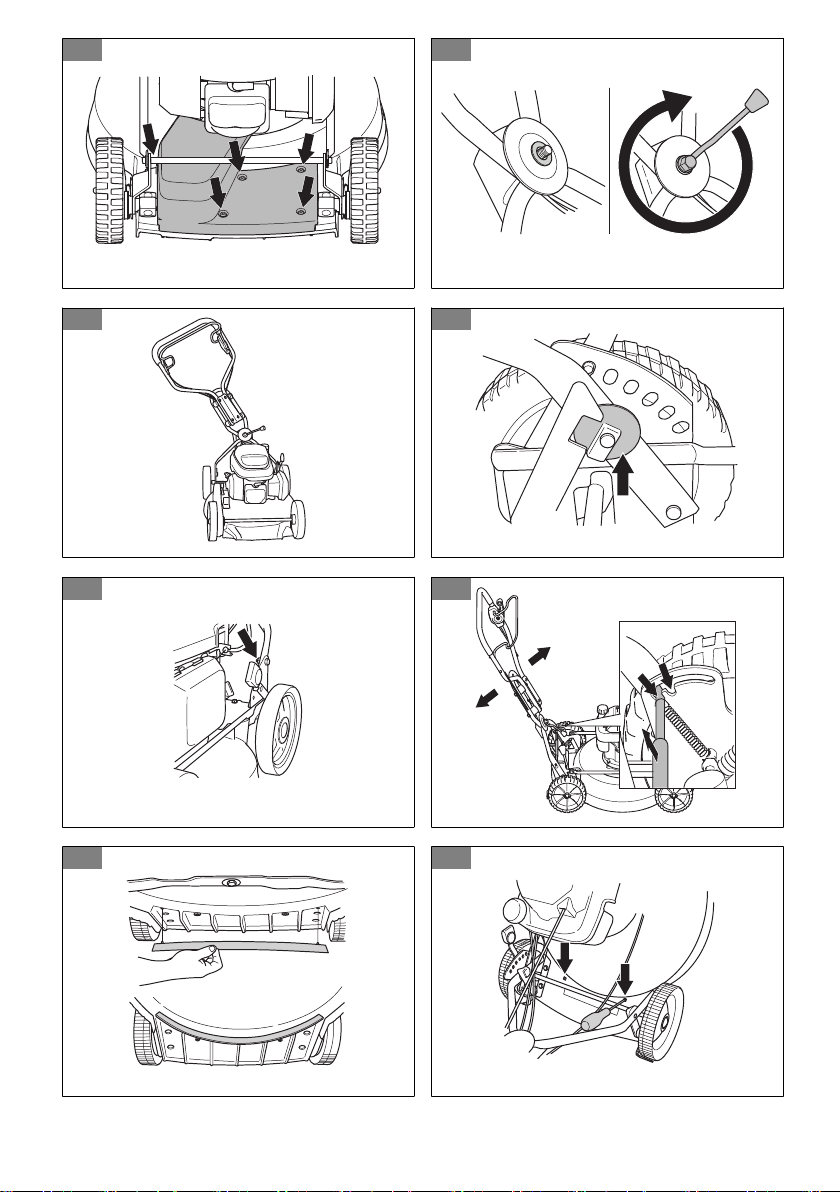

(Фиг. 3)

(Фиг. 4)

(Фиг. 5)

(Фиг. 6)

(Фиг. 7)

(Фиг. 8)

(Фиг. 9)

(Фиг. 10)

Прочетете внимателно ръководството
за оператора и се уверете, че
разбирате инструкциите, преди да
използвате машината.

Пазете се от отскачащи предмети и
рикошети.

Дръжте хората и животните на
безопасно разстояние от работната
зона.

Спрете двигателя и отстранете
запалителния кабел преди ремонти или
техническо обслужване.

Предупреждение: Дръжте ръцете и
краката си далеч от въртящи се части.

Предупреждение: Дръжте ръцете и
краката си далеч от въртящия се нож.

Тази машина отговаря на изискванията
на приложимите директиви на EO.

Шумови емисии към околната среда
съгласно Европейска директива
2000/14/ЕО и законодателството на Нов
Южен Уелс "Регламент 2017 относно
защитата от дейности, оказващи
влияние на околната среда (контрол на
шума)". Данните за шумови емисии
могат да бъдат намерени на етикета на
машината и в главата „Технически
характеристики“.

(Фиг. 11)

18 1510 - 003 - 15.10.2020

Код с възможност за сканиране.

Забележка: Останалите символи/стикери на

продукта се отнасят до изисквания по отношение на
сертификати за някои търговски зони.

Емисии Euro V

ПРЕДУПРЕЖДЕНИЕ: Намесата

в двигателя прави невалидно ЕС
одобрението на тип на този продукт.

Отговорност за продукта

Както е посочено в законите за отговорност за
вреди, причинени от стоки, ние не носим отговорност
за щети, причинени от нашия продукт, ако:

Безопасност

Дефиниции за безопасност

Предупреждения, знаци за внимание и бележки се
използват за указване на особено важни части на
инструкцията.

ПРЕДУПРЕЖДЕНИЕ: Използва

се, ако има опасност от нараняване или
смърт за оператора или за околните, ако
не се спазват инструкциите в
ръководството.

ВНИМАНИЕ: Използва се, ако има

опасност от повреждане на машината,
други материали или съседната зона, ако
не се спазват инструкциите в
ръководството.

Забележка: Използва се за предоставяне на

повече информация, която е необходима в дадена
ситуация.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания,
преди да използвате машината.

• Този продукт е опасен, ако се използва
неправилно или ако не сте внимателни.
Неспазването на инструкциите за безопасност
може да доведе до нараняване или смърт.

• Тази машина създава електромагнитно поле по
време на работа. При някои условия това поле
може да интерферира с активни или пасивни
медицински имплантанти. За да намалите риска
от тежко или смъртоносно нараняване, ние
препоръчваме лицата с медицински импланти да

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не са от
производителя или не са одобрени от
производителя.

• продуктът има принадлежност, която не е от
производителя или не е одобрена от
производителя.

• продуктът не е ремонтиран в одобрен сервизен
център или от одобрен орган.

говорят с лекаря си и производителя на
медицинския имплант, преди да започнат да
работят с тази машина.

• Винаги бъдете внимателни и подхождайте
разумно. Ако не сте сигурни как да работите с
продукта при специална ситуация, спрете и се
обърнете към Вашия дилър на Husqvarna,преди
да продължите.

• Имайте предвид, че операторът носи отговорност
за нещастни случаи, включващи други хора или
тяхното имущество.

• Поддържайте продукта чист. Уверете се, че
разчитате ясно знаците и стикерите.

• Не позволявайте на когото и да е да работи с
продукта, докато не се уверите, че е прочел и
разбрал съдържанието на инструкцията за
експлоатация.

• Не позволявайте на деца да работят с продукта.

• Дръжте децата далеч от работната зона. През
цялото време трябва да присъства отговорен
възрастен.

• Не позволявайте на лица, които не са запознати с
инструкциите, да работят с продукта.

• Винаги наблюдавайте лица с намален физически
или умствен капацитет, които използват
продукта. През цялото време трябва да
присъства отговорен възрастен.

• Не използвайте продукта, ако сте уморени, болни
или под въздействието на алкохол, наркотици
или лекарства. Това състояние оказва
отрицателно въздействие върху Вашето зрение,
бдителност, координация и преценка.

• Не използвайте продукта, ако е неизправен.

• Не променяйте този продукт или не го
използвайте, ако има вероятност той да е бил
променен от друг.

• Не променяйте регулировката за управление на
оборотите на двигателя.

1510 - 003 - 15.10.2020

19

Безопасност на работната област

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания,
преди да използвате машината.

• Отстранете препятствия като клони, пръчки и
камъни от работната зона, преди да използвате
продукта.

• Обектите, които се удрят в режещото
оборудване, могат да бъдат изхвърлени и да
причинят нараняване на лицата и щети на
предметите. Дръжте страничните наблюдатели и
животните на безопасно разстояние от продукта.

• Никога не използвайте продукта в лошо време –
например при мъгла, дъжд, силни ветрове, много
силен студ и риск от мълнии. Използването на
продукта в лошо време или върху влажни или
мокри терени е изморително. Лошото време
може да създаде опасни условия, като например
хлъзгави повърхности.

• Внимавайте за лица, предмети и ситуации, които
могат да са причина за намаляване на
безопасната работа на продукта.

• Внимавайте за препятствия като корени, камъни,
клони, ями и канавки. Дългата трева може да
крие препятствия.

• Косенето на трева на склон може да бъде
опасно. Не работете с продукта, когато наклонът
на повърхността е повече от 15°.

• Използвайте продукта напречно на склона. Не се
движете нагоре и надолу.

• Внимавайте, когато преминавате покрай закриват
ъгли и предмети, които скриват зрителното Ви
поле.

Безопасност при работа

ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни указания,
преди да използвате машината.

• Използвайте този продукт само за косене на
морави. Не се допуска използването му за други
цели.

• Използвайте лични предпазни средства. Вижте

Лични предпазни средства на страница 20

• Уверете се, че знаете как бързо да спрете
двигателя при аварийна ситуация.

• Никога не стартирайте двигателя в затворено
пространство или близо до запалими материали.
Отработените газове от двигателя са горещи и
могат да съдържат искри, които да предизвикат
пожар.

• Не работете с продукта, докато ножът и всички
капаци не се монтират правилно. Неправилно
монтираният нож може да се разхлаби и да
причини телесна повреда.

Прочетете

.

• Уверете се, че ножът няма да се удря в обекти,
като например камъни и корени. Това може да
доведе до повреда на ножа и до огъване на
двусекционния вал на двигателя. Огънатата ос
предизвиква силни вибрации и има много голяма
опасност ножът да се разхлаби.

• Ако ножът се удари в някакъв обект или се
получат вибрации, спрете веднага продукта.
Изключете запалителния кабел от запалителната
свещ. Проверете продукта за повреди.
Ремонтирайте повредите или потърсете
оторизиран сервиз за това.

• Никога не прикрепяйте ръчката на спирачката на
двигателя за постоянно върху дръжката, когато
двигателят е стартиран.

• Поставете продукта върху стабилна, равна
повърхност и го стартирайте. Уверете се, че
ножът не се допира в земята или в други
предмети.

• Винаги стойте зад продукта, когато го
използвате.

• Всички колела трябва да бъдат на земята и да
държите дръжката с 2 ръце, когато работите с
продукта. Дръжте ръцете и краката си далеч от
въртящите се остриета.

• Не накланяйте продукта при стартиран двигател.

• Бъдете внимателни, когато дърпате продукта
назад.

• Никога не повдигайте продукта при стартиран
двигател. Ако се налага да вдигнете продукта,
първо спрете двигателя и изключете
запалителния кабел от запалителната свещ.

• Не се движете назад при работа с продукта.

• Спрете двигателя, когато преминавате през
области без трева, например пътеки от чакъл,
камък или асфалт.

• Не тичайте с продукта, когато двигателят работи.
Винаги ходете, когато работите с продукта.

• Спрете двигателя, преди да промените
височината на рязане. Никога не регулирайте при
стартиран двигател.

• Никога не оставяйте продукта без надзор, когато
двигателят работи. Спрете двигателя и се
уверете, че режещото оборудване не се върти.

Инструкции за безопасност за работа

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни указания,
преди да използвате машината.

• Личните предпазни средства не изключват
изцяло риска от нараняване, но намаляват
степента на нараняването при злополука. Нека
вашият дилър Ви помогне да изберете
подходящото оборудване.

Прочетете

20

1510 - 003 - 15.10.2020

• Използвайте антифони, ако нивото на шума е по­високо от 85 dB.

• Носете ботуши или обувки, устойчиви на
хлъзгане. Не носете отворени обувки и не ходете
боси.

• Използвайте дълги панталони от здрав плат.

• Когато е необходимо, носете защитни ръкавици,
например, когато закрепвате, проверявате или
почиствате режещото оборудване.

Приспособления за безопасност на машината

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания,
преди да използвате машината.

• Не използвайте машина с неизправни
приспособления за безопасност.

• Проверявайте редовно приспособленията за
безопасност. Ако приспособленията за
безопасност са дефектни, говорете с Вашия
сервиз Husqvarna.

За проверка на капака срещу порязване
Капакът срещу порязване намалява вибрациите в

продукта и опасността от нараняване, причинени от
острието.

• Проверете капака срещу порязване, за да се
уверите, че няма повреди, като например
пукнатини.

Ръчка за спирачката на двигателя
Ръчката за спирачката на двигателя спира

двигателя. Когато ръчката за спирачката на
двигателя бъде пусната, двигателят спира.

За да проверите дали спирачката на двигателя
работи, стартирайте двигателя и след това
отпуснете ръчката на спирачката на двигателя. Ако
двигателят не спре след 3 секунди, позволете на
одобрен Husqvarna сервиз да регулира спирачката
на двигателя.

(Фиг. 12)

За проверка на антивибрационната система

ПРЕДУПРЕЖДЕНИЕ:

Прекаленото излагане на вибрации може
да причини поражения върху
кръвоносната система и нервната
система на лица със затруднено
кръвообращение. Потърсете медицинска
помощ, ако се появят симптоми, които
могат да са резултат от прекалено
излагане на вибрации. Такива симптоми
са например изтръпване, загуба на
чувствителност, „иглички“, „бодежи“,

болки, физическо отпускане, промяна на
цвета или състоянието на кожата. Тези
симптоми се появяват обикновено на
пръстите, ръцете или китките.

Антивибрационната система намалява вибрациите в
дръжката по време на работа.

Стоманената тръба в управлението, а също и
капакът срещу порязване намаляват вибрациите.
KLIPPO LB 553S e има и 4 антивибрационни части,
прикрепени към управлението.

• Проверете управлението и частите на
антивибрационната система, за да се уверите, че
няма повреди. (Фиг. 13)

За да проверите защитата на ремъка (KLIPPO LB 553S e)

Защитата на ремъка намалява опасността от
нараняване и гарантира, че скъсаният задвижващ
ремък няма да изскочи.

• Уверете се, че по защитата на ремъка няма
повреди и че е правилно закрепена. (Фиг. 14)

Ауспух
Ауспухът е предназначен за максимално намаляване

на нивата на шума и за отвеждане на отработените
газове настрани от потребителя.

Не използвайте машината, ако ауспухът липсва или
е дефектен. Дефектен ауспух увеличава нивото на
шума и риска от злополука.

ПРЕДУПРЕЖДЕНИЕ:

се нагрява много по време и след работа
и също при обороти на празен ход.
Бъдете внимателни близо до запалими
материали и/или газове, за да
предотвратите възникването на пожар.

За проверка на ауспуха

• Проверявайте ауспуха редовно, за да сте
сигурни, че е закрепен правилно и не е повреден.

Ауспухът

Безопасност при работа с гориво

ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни указания,
преди да използвате машината.

• Не включвайте продукта, ако върху него има
гориво или моторно масло. Отстранете
нежеланото гориво/масло и оставете продукта да
изсъхне.

• Ако разлеете гориво по дрехите си, сменете ги
незабавно.

• Внимавайте да не попадне гориво върху тялото
Ви, това може да доведе до телесни увреждания.

Прочетете

1510 - 003 - 15.10.2020

21

Ако гориво попадне върху тялото Ви,
използвайте сапун и вода, за да го отстраните.

• Не стартирайте продукта, ако от двигателя има
теч. Проверявайте редовно двигателя за течове.

• Внимавайте с горивото. Горивото е запалимо,
изпаренията са взривоопасни и могат да
причинят телесни увреждания или смърт.

• Не вдишвайте горивните изпарения, това може
да доведе до телесни увреждания. Уверете се,
че има достатъчен въздушен поток.

• Не пушете близо до горивото или двигателя.

• Не поставяйте топли предмети близо до горивото
или двигателя.

• Не добавяйте гориво, когато двигателят работи.

• Уверете се, че двигателят е изстинал преди
зареждане с гориво.

• Преди зареждане с гориво отворете бавно
капачката на резервоара за гориво и освободете
внимателно налягането.

• Не добавяйте гориво към двигателя на закрито.
Недостатъчният въздушен поток може да доведе
до нараняване или смърт поради задушаване
или въглероден окис.

• Затегнете капачката на резервоара за гориво
докрай. Ако капачката на резервоара за гориво
не е затегната, има риск от злополука.

• Преди да включите двигателя, преместете
продукта най-малко на 3 m/10 ft от мястото,
където сте заредили резервоара.

• Не зареждайте резервоара за гориво догоре.
Топлината причинява увеличаване на обема на
горивото. Оставяйте място в горната част на
резервоара за гориво.

Инструкции за безопасност при техническо обслужване

• Отработените газове от двигателя съдържат
въглероден окис – много опасен, отровен газ без
миризма. Не стартирайте двигателя на закрито
или в затворени пространства.

• Преди техническо обслужване на продукта
спрете двигателя и изключете запалителния
кабел от запалителната свещ.

• Носете защитни ръкавици, когато ще
изпълнявате дейности, свързани с техническото
обслужване на режещото оборудване. Ножът е
много остър и можете лесно да се порежете.

• Аксесоари и промени на продукта, които не са
одобрени от производителя, могат да доведат до
сериозно нараняване или смърт. Не правете
промени по продукта. Винаги използвайте само
аксесоари, които са одобрени от производителя.

• Ако техническото обслужване не се изпълнява
правилно и редовно, рискът от нараняване и
повреда на продукта се увеличава.

• Изпълнявайте техническото обслужване само
както е посочено в това ръководство на
собственика. Всички останали сервизни дейности
трябва да се извършват от одобрен Husqvarna
сервиз.

• Позволете одобрен Husqvarna сервиз редовно да
обслужва продукта.

• Заменете повредени, износени или счупени
части.

ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни указания,
преди да използвате машината.

Прочетете

Монтаж

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди

сглобяване на продукта трябва да
прочетете и разберете главата за
безопасност.

ПРЕДУПРЕЖДЕНИЕ:

Отстранете кабела на запалителната
свещ от запалителната свещ, преди да
сглобите продукта.

22 1510 - 003 - 15.10.2020

За монтиране и регулиране на ръчката

1. Отстранете гайката на ръчката и шайбата от
плочата върху горната ръчка.

2. Поставете горната ръчка на позиция отгоре
спрямо долната ръчка.

ВНИМАНИЕ: Уверете се, че

кабелите не са заплетени и няма да
се повредят.

3. Закрепете шайбата и гайката на ръчката. (Фиг.

15)

4. Завъртете ръчката настрани за добра работна
позиция, когато работите с продукта близо до
стена. (Фиг. 16)

5. Регулирайте ръкохватката на подходяща
височина

a) KLIPPO LB 448: Завъртете колелата за

регулиране върху шасито, за да регулирате
вертикално ръчката. (Фиг. 17)

b) KLIPPO LB 442: Разхлабете гайката и

регулирайте ръкохватката във вертикална
посока. Когато ръкохватката е в
необходимото положение, стегнете гайката.
(Фиг. 18)

c) KLIPPO LB 553S e: Повдигнете стойката за

регулиране на ръкохватката и преместете
ръкохватката напред или назад, за да
настроите височината. Височината на
ръкохватката може да бъде зададена в 2
позиции. (Фиг. 19)

Операция

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди

работа с продукта трябва да прочетете и
разберете главата за безопасност.

Husqvarna Connect

Husqvarna Connect е безплатно приложение за
Вашето мобилно устройство. Приложението
Husqvarna Connect осигурява разширени функции за
Вашия продукт на Husqvarna:

• Разширена продуктова информация.

• Информация и помощ за частите на продукта и
сервизното обслужване.

За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на
Вашето мобилно устройство.

2. Регистрирайте се в приложението Husqvarna
Connect.

3. Изпълнете стъпките с инструкции в
приложението Husqvarna Connect, за да
свържете и регистрирате продукта.

Преди да започнете работа с продукта

1. Прочетете внимателно ръководството за
оператора и се уверете, че разбирате
инструкциите.

За да монтирате приставката за мулчиране (KLIPPO LB 448)

1. Наклонете продукта назад, като запалителната
свещ е насочена нагоре.

2. Поставете щифтовете на приставката за
мулчиране в отворите от вътрешната страна на
капака срещу порязване. (Фиг. 20)

3. Закрепете винтовете за приставката за
мулчиране от външната страна на капака срещу
порязване. (Фиг. 21)

2. Проверете режещото оборудване, за да се
уверите, че то е правилно монтирано и
регулирано. Вижте

оборудване на страница 25

3. Напълнете резервоара за гориво. Вижте

наливане на гориво на страница 23

4. Напълнете резервоара за масло и проверете
нивото на маслото. Вижте

на маслото на страница 26

За проверка на режещото

.

За

.

За проверка на нивото

.

За наливане на гориво

Ако има наличен, използвайте нискоемисионен/
алкалитен бензин. Ако няма наличен
нискоемисионен/алкалитен бензин, използвайте
висококачествен безоловен бензин или оловен
бензин с октаново число не по-малко от 90.

ВНИМАНИЕ: Не използвайте

бензин с октаново число по-малко от 90
RON (87 AKI). Това може да повреди
продукта.

1. Отворете бавно капачката на резервоара за
гориво, за да освободите налягането.

2. Заредете бавно резервоара от туба с гориво. Ако
разлеете гориво, попийте го с кърпа и оставете
горивото, което остане да изсъхне.

3. Почистете областта около капачката на
резервоара за гориво.

4. Затегнете капачката на резервоара за гориво
докрай. Ако капачката на резервоара за гориво
не е затегната, има риск от злополука.

5. Преди да включите двигателя, преместете
продукта най-малко на 3 m (10 ft) от мястото,
където сте заредили резервоара.

1510 - 003 - 15.10.2020

23

За регулиране на височината на рязане

Височината на рязане може да се регулира на 4 нива
за KLIPPO LB 442, 5 нива за KLIPPO LB 553S e и 6
нива за KLIPPO LB 448.

1. Преместете лоста за височина на рязане, за да
увеличите или намалите височината на рязане.

a) За KLIPPO LB 442, KLIPPO LB 448 преместете

лоста за височина на рязане напред, за да
увеличите височината на рязане. Преместете
лоста за височина на рязане назад, за да
намалите рязането (Фиг. 22)

b) За KLIPPO LB 553S e преместете лоста за

височина на рязане назад, за да увеличите
височината на рязане. Преместете лоста за
височина на рязане напред, за да намалите
рязането (Фиг. 23)

ВНИМАНИЕ: Не настройвайте

твърде ниска височина на рязане.
Ножовете могат да се ударят в земята,
ако повърхността на моравата не е
равна.

За стартиране на продукта

1. Уверете се, че запалителният кабел е свързан
към запалителната свещ.

2. Отворете клапана на горивото. (Фиг. 24)

3. Останете зад продукта.

4. Задръжте ръчката на спирачката на двигателя до
управлението. (Фиг. 25)

5. Дръжте дръжката на стартерното въже с дясната
си ръка.

6. Бавно издърпайте стартерното въже, докато
почувствате някакво съпротивление.

7. Издърпайте силно шнура, докато двигателят
запали.

ВНИМАНИЕ: Не изтегляйте

напълно стартерното въже. Не пускайте
дръжката на стартерното въже, когато то
е изтеглено.

Спиране на продукта

• За да спрете само задвижването, освободете
малко ръчката на спирачката на двигателя.

• За да спрете двигателя, освободете напълно
ръчката за спирачката на двигателя.

• Затворете клапана на горивото. (Фиг. 26)

За да използвате задвижването на колелата (KLIPPO LB 553S e)

• Натиснете надолу задвижващия лост. (Фиг. 27)

• Преди да издърпате продукта назад, изключете
задвижването и натиснете продукта напред на
приблизително 10cm.

• Освободете малко ръчката на спирачката на
двигателя, за да изключите задвижването,
например когато приближите препятствие.

За получаване на добър резултат

• Винаги използвайте остър нож. Косенето със
затъпен нож е неравномерно и окосената
повърхност пожълтява. При работа с остър нож
също така се използва по-малко енергия
отколкото при работа със затъпен нож.

• Не отрязвайте повече от ⅓ от дължината на
тревата. Първо, косете със зададена висока
височина на рязане. Вижте какъв е резултатът и
намалете височината на рязане до подходящо
ниво. Ако тревата е много висока, карайте бавно
и – ако е необходимо – окосете два пъти.

• Режете всеки път в различни посоки, за да
избегнете образуването на линии в моравата.

ПРЕДУПРЕЖДЕНИЕ:

навивайте стартерното въже около
ръката си.

Не

Поддръжка

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди да

извършите техническо обслужване,
трябва да прочетете и разберете раздела
за безопасност.

За всички работи по поддръжката и поправката на
продукта е необходимо специално обучение.
Осигуряваме предлагане на професионални

24 1510 - 003 - 15.10.2020

ремонти и обслужване. Ако Вашият дилър не
предлага сервизно обслужване, говорете с него, за
да Ви даде информация за най-близкия сервиз.

График за техническо обслужване

Интервалите за техническо обслужване са
изчислени в зависимост от ежедневната употреба на
продукта. Интервалите се променят, ако продуктът
не се използва ежедневно.

За техническо обслужване, маркирано със *, вижте
инструкциите в

машината на страница 21

Приспособления за безопасност на

.

Поддръжка

Обща проверка X

Проверка на нивото на маслото X

Почистване на продукта X

Почистване въздушния филтър X

Преглед на режещото оборудване X

Проверка на капака на режещите части* X

Проверка на ръчката за спирачката на двигателя* X

Проверка на ауспуха* X

Проверка на антивибрационната система* X

Проверка на запалителната свещ X

Смяна на маслото (първи път след 5 ч употреба, след това на все­ки 25 ч употреба и годишно)

Смяна на въздушния филтър X

Проверка на горивната система X

За извършване на обща проверка

• Уверете се, че всички гайки и винтове на
продукта са затегнати правилно.

За външно почистване на машината

• За отстраняване на листа, трева и прах
използвайте четка.

• Уверете се, че смукателният въздухопровод в
горната част на двигателя не е блокиран.

• Не мийте продукта с устройство за миене под
високо налягане.

• Ако използвате вода за почистване на продукта,
не насочвайте струята вода директно върху
двигателя.

За да проверите задвижващия ремък
и да почистите корпуса на
скоростната кутия (KLIPPO LB 553S

4. За почистване на листа, трева и замърсяване от
корпуса на скоростната кутия използвайте четка.
(Фиг. 29)

За почистване на вътрешната повърхност на капака на режещите части

1. Поставете продукта да легне настрани с ауспуха
надолу.

2. Промийте вътрешната повърхност на капака на
режещите части с вода.

За проверка на режещото оборудване

e)

1. Премахнете винтовете на капака на защитата на
ремъка. (Фиг. 14)

2. Издърпайте защитата на ремъка напред и я
премахнете. (Фиг. 28)

3. Проверете задвижващия ремък и ремъчната
шайба за повреди.

Ежедневно

ВНИМАНИЕ: Ако продуктът се

постави с въздушния филтър надолу,
двигателят може да се повреди.

ПРЕДУПРЕЖДЕНИЕ: За

предотвратяване на случайно стартиране
извадете запалителния кабел от
запалителната свещ.

Всяка сед-

мица

Всеки ме-

сец

X

1510 - 003 - 15.10.2020 25

ПРЕДУПРЕЖДЕНИЕ: Носете

защитни ръкавици, когато ще
изпълнявате дейности, свързани с
техническото обслужване на режещото
оборудване. Ножът е много остър и
можете лесно да се порежете.

За проверка на нивото на маслото

ВНИМАНИЕ: Твърде ниското ниво

на маслото може да доведе до повреда
на двигателя. Проверете нивото на
маслото, преди да стартирате продукта.

1. Проверете режещото оборудване за повреди или
пукнатини. Винаги заменяйте повреденото
режещо оборудване.

2. Погледнете ножа, за да разберете дали не е
повреден или затъпен.

Забележка: Необходимо е да балансирате ножа

след заточване. Ножът се заточва, сменя и
балансира от сервизен център. Ако ударите
препятствие и вследствие на това продуктът спре,
сменете повредения нож. Оставете специалистите в
сервиза да преценят дали ножът ще трябва да се
заточи, или да се смени.

За сменяне на ножовете

1. Застопорете ножа с дървен блок. (Фиг. 30)

2. Отстранете придържащия болт на ножовете,
пружинната шайба и ножа. (Фиг. 31)

3. Проверете носача на ножа и придържащия болт
на ножовете за повреди.

a) Ако замените ножа или носача на ножа, също

така заменете придържащия болт на
ножовете, пружинната шайба и фрикционната
шайба.

4. Проверете дали двусекционният вал на
двигателя не е огънат.

5. Когато поставяте новия нож, уверете се, че
извитите краища сочат по посока на капака
срещу порязване. (Фиг. 32)

6. Поставете фрикционната шайба и ножа към
носача на ножа. (Фиг. 33)

7. Уверете се, че ножът е подравнен с центъра на
двусекционния вал на двигателя. (Фиг. 34)

8. Застопорете ножа с дървен блок. (Фиг. 35)

9. Поставете пружинната шайба и затегнете болта с
въртящ момент от 70 Nm. (Фиг. 36)

10. Раздвижете ножа на ръка и се уверете, че той се
върти свободно.

ПРЕДУПРЕЖДЕНИЕ:

Използвайте защитни ръкавици.
Ножът е много остър и можете лесно
да се порежете.

11. Стартирайте продукта, за да тествате ножа. Ако
ножът не е поставен правилно, продуктът
вибрира или резултатът от косенето е
незадоволителен.

1. Позиционирайте машината на равна повърхност.

2. Отстранете капачката на резервоара с
прикрепена мерителна пръчка.

3. Почистете маслото от мерителната пръчка.

4. Поставете мерителната пръчка изцяло в
резервоара за масло.

a) За : Стегнете капачката на резервоара за

масло.

b) За KLIPPO LB 448, KLIPPO LB 553S e: Не

стягайте капачката на резервоара за масло.

5. Извадете мерителната пръчка.

6. Вижте колко е нивото на маслото на мерителната
пръчка.

7. Ако нивото на маслото е ниско, долейте моторно
масло и отново проверете нивото му.

За смяна на моторното масло

ПРЕДУПРЕЖДЕНИЕ:

Моторното масло е много горещо
непосредствено след спирането на
двигателя. Оставете двигателя да
изстине, преди да източите маслото. Ако
разлеете моторно масло върху кожата си,
почистете със сапун и вода.

1. За работете с продукта, докато резервоарът за
гориво се изпразни. За KLIPPO LB 448, KLIPPO
LB 553S e затворете клапана на горивото.

2. Извадете запалителния кабел от запалителната
свещ.

3. Свалете капачката на резервоара за масло.

4. Поставете съд под продукта, в който да се
събере моторното масло.

5. Наклонете продукта, за да изтече моторното
масло от резервоара за масло.

6. Заредете с ново моторно масло от препоръчания
тип в

Технически данни на страница 28

7. Проверете нивото на моторното масло.
Направете справка с

маслото на страница 26

За проверка на нивото на

.

.

Въздушен филтър

Забележка:

използван дълго време, не може да се изчисти
напълно. Подменяйте въздушния филтър редовно.
Винаги заменяйте повреден въздушен филтър.

Въздушен филтър, който е

26 1510 - 003 - 15.10.2020

За да почистите въздушния филтър (KLIPPO LB 448)

ВНИМАНИЕ: Не включвайте

двигателя без поставен въздушен
филтър или ако въздушният филтър е
замърсен.

ВНИМАНИЕ: Подменете въздушния

филтър, ако той не може да се почисти
или ако е повреден. Дефектен въздушен
филтър води до повреда на двигателя.

1. Натиснете заключващите уши (A), свалете капака
на въздушния филтър (B) и свалете въздушния
филтър (C). (Фиг. 37)

2. Ударете въздушния филтър в твърда повърхност
или продухайте сгъстен въздух през въздушния
филтър от чистата страна на въздушния филтър.

ВНИМАНИЕ: Не използвайте

четка, за да отстраните
замърсяванията, тъй като това ще ги
набие навътре във въздушния
филтър.

3. Почистете държача на въздушния филтър (D) и
капака на въздушния филтър с влажна кърпа.

ВНИМАНИЕ: Уверете се, че във

въздуховода (E) не попада мръсотия.

4. Монтирайте въздушния филтър. Уверете се, че
въздушният филтър напълно прилепва към
държача на въздушния филтър.

5. Монтирайте капака на въздушния филтър, като
първо поставите долните уши.

За проверка на запалителната свещ

ВНИМАНИЕ: Използвайте винаги

запалителните свещи от препоръчания
вид. Използването на запалителна свещ
от неправилен тип може да повреди
продукта.

• Проверете запалителната свещ, ако двигателят е
с понижена мощност, стартира трудно или работи
неправомерно при обороти на празен ход.

• За да намалите опасността от попадане на
нежелани материали върху електродите на
запалителната свещ, следвайте тези инструкции:

a) Проверете дали оборотите на празния ход са

правилно регулирани.
b) Уверете се, че горивната смес е правилна.
c) Уверете се, че въздушният филтър е чист.

• Ако запалителната свещ е замърсена, почистете
я и проверете дали разстоянието между
електродите е правилно, направете справка с

Технически данни на страница 28

• Сменете запалителната свещ, ако е необходимо.

. (Фиг. 38)

За проверка на горивната система

• Проверете капачката на резервоара за гориво и
уплътнението на капачката на резервоара за
гориво, за да се уверите, че не са повредени.

• Проверете маркуча за горивото, за да се уверите,
че не тече. Ако маркучът за горивото е повреден,
той трябва да се смени от сервиз.

Транспортиране, съхранение и изхвърляне

Транспорт и съхранение

• При съхранението и транспортирането на
продукта и горивото се уверете, че няма течове
или изпарения. Искри или открит огън, например
от електрически уреди или котли може да
възникне пожар.

• Винаги използвайте одобрени контейнери за
съхранение и транспортиране на гориво.

• Изпразнете резервоара за гориво, преди да
приберете продукта за съхранение за дълъг
период от време. Изхвърлете горивото на
подходящо за целта място

• Прикрепете продукта по безопасен начин по
време на транспортирането, за да се
предотвратят повреди и злополуки.

1510 - 003 - 15.10.2020 27

• Съхранявайте продукта под ключ, за да
предотвратите достъпа до него на деца или лица,
които не са упълномощени да го използват.

• Съхранявайте продукта на сухо и незамръзващо
място.

Изхвърляне

• Съблюдавайте местните изисквания за
рециклиране и приложимите разпоредби.

• Изхвърлете всички химикали, като например
двигателно масло или гориво, в сервизен център
или на подходящо за целта място.

• Когато продуктът вече не се използва, изпратете
го на Husqvarna дилър или го изхвърлете на
място за рециклиране.

Технически данни

Технически данни

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e

Двигател

Марка Honda Honda Honda

Работен обем, cm

Скорост, об./мин 2900 2900 2900

Номинална изходна мощност на
двигателя, kW

Запалителна система

Запалителна свещ NGK BPR5ES NGK BPR5ES NGK BPR5ES

Разстояние между електродите, mm 0,7 – 0,8 0,7 – 0,8 0,7 – 0,8

Горивна и смазочна система

Вместимост на резервоара за гориво, ли­три

Вместимост на резервоара за масло, ли­три

Моторно масло

Тегло

С празни резервоари, kg 27,5 27,5 36,5

Шумови емисии

Ниво на звуковата мощност, измерена
dB(A)

Ниво на звуковата мощност, гарантирана
[LWA dB(A)]

Нива на звука

Ниво на шума при ухото на оператора, dB
(A)

3

6

145 145 166

2,7 2,7 3,3

0,9 0,9 0,9

0,5 0,5 0,55

7

8

SAE 10W-30 SAE 10W-30 SAE 10W-30

92 90 94

94 91 95

9

81 77 83

6

Номиналната мощност на двигателя е средната нетна изходяща мощност (при указаните об/мин) на
типичен произведен двигател за модела двигател, измерен спрямо SAE стандарта J1349/ISO1585.
Двигателите масово производство може да се отклоняват от тази стойност. Действителната изходяща
мощност за двигателя, монтиран на крайния продукт, ще зависи от работните обороти, условията на
околната среда и други стойности.

7

Използвайте моторно масло с качество SG–SH. Вижте таблицата с вискозитети в ръководството на
производителя на двигателя и изберете оптималния вискозитет спрямо очакваната околна температу­ра.

8

Шумови емисии в околната среда, измерени като звукова мощност (LWA) в съответствие с директива на
ЕО 2000/14/ЕО.

9

Ниво на звуковото налягане съгласно ISO 5395. Отчетените данни за нивото на звуковото налягане
имат типична статистическа дисперсия (стандартно отклонение) от 1,2 dB (A).

28 1510 - 003 - 15.10.2020

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e

Нива на вибрациите, a

Ръкохватка, m/s

2

hveq

10

4,5 4,5 4,1

Режещо оборудване

Височина на рязане, mm 34 – 55 30 – 60 28 – 65

Ширина на рязане, mm 420 480 530

Нож Мулчиране – 42 cm

Мулчиране – 48 cm

Мулчиране – 53 cm

5028812-10

5028813-10

5028814-10

10

Ниво на вибрациите съгласно ISO 5395. Отчетените данни за равнището на вибрации имат типична
статистическа дисперсия (стандартно отклонение) от 0,2 m/s2.

1510 - 003 - 15.10.2020 29

Декларация за съответствие на ЕО

Декларация за съответствие на ЕО

Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.:
[phone], декларира, че косачките Husqvarna
KLIPPO LB 442, KLIPPO LB 448, KLIPPO LB 553S e
със серийни номера от 2020xxxxxxx и нататък
отговарят на изискванията на ДИРЕКТИВАТА НА
СЪВЕТА:

• от 17 май 2006 г., „свързана с машини“
2006/42/ЕО

• от 26 февруари 2014 г., "свързани с
електромагнетичната съвместимост" 2014/30/ЕС

• от 8 май 2000 г., "свързани с шумовите емисии в
околната среда" 2000/14/ЕО

• от 8 юни 2011 г., "по отношение на ограничението
за използване на определени опасни вещества в
електрическо и електронно оборудване"
2011/65/ЕС

За информация относно емисиите на шум, вж.
"Технически данни".

Приложени са следните стандарти:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012
Ако не е указано друго, посочените по-горе

стандарти са последните публикувани версии.
Нотифициран орган: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala
издава отчети относно оценката на съответствието с
приложение VI на ДИРЕКТИВАТА НА СЪВЕТА от 8
май 2000 г. "относно шумови емисии в околната
среда" 2000/14/EО.

Huskvarna, 2020-09-16

Claes Losdal, Мениджър "Разработки и
Развитие"/"Градински продукти" (Упълномощен
представител за Husqvarna AB и отговорно лице за
техническата документация)

30

1510 - 003 - 15.10.2020

Obsah

Úvod............................................................................. 31

Bezpečnost

Montáž.......................................................................... 35

Provoz...........................................................................35

Údržba.......................................................................... 36

................................................................... 32

Přeprava, skladování a likvidace.................................. 39

Technické údaje............................................................39

ES Prohlášení o shodě................................................. 41

Úvod

Popis výrobku

Výrobek je rotační sekačka na trávu s pěší obsluhou,
která pomocí funkce BioClip® umožňuje využít
posečenou trávu jako hnojivo.

Popis výrobku

(Obr. 1)

1. Řídítka

2.

Páka brzdy motoru

3. Rukojeť startéru

4. Páčka pojezdu (KLIPPO LB 553S e)

5. Systém tlumení vibrací (KLIPPO LB 553S e)

6. Páka pro seřízení úhlu řídítek

7. Víčko nádrže na olej

8. Tlumič výfuku

9. Zapalovací svíčka

10. Víčko palivové nádrže

11. Páka pro nastavení výšky sečení (KLIPPO LB 442,
KLIPPO LB 448)

12. Škrabka kola (KLIPPO LB 442, KLIPPO LB 448)

13. Palivový ventil

14. Kryt žacího ústrojí

15. Vzduchový filtr

16. Hnací řemen

17. Převod

18. Unášeč nože

19. Žací nůž

20. Podložka

21. Šroub nože

22. Pružná podložka

23. Mulčovací vložka (KLIPPO LB 448)

24. Návod k používání

Symboly na výrobku

(Obr. 2)

VAROVÁNÍ: Nepozorné nebo nesprávné
použití může vést ke zranění nebo
usmrcení obsluhy a dalších osob.

Zamýšlené použití

Výrobek používejte k sečení trávy. K jiným činnostem
výrobek nepoužívejte.

(Obr. 4)

(Obr. 5)

(Obr. 6)

(Obr. 7)

(Obr. 8)

(Obr. 9)

(Obr. 10)

(Obr. 11)

Pozor na odvržené a odražené předměty.

Zajistěte, aby se v pracovní oblasti a jejím
okolí nezdržovaly nepovolané osoby či
zvířata.

Před prováděním oprav a údržby vypněte
motor a odpojte kabel zapalování.

Varování: Ruce a nohy udržujte mimo
dosah rotujících částí.

Varování: Ruce a nohy udržujte mimo
dosah rotujícího nože.

Tento výrobek vyhovuje platným
směrnicím ES.

Emise hluku do životního prostředí podle
směrnice EU 2000/14/ES a podle nařízení
o regulaci hluku v australském Novém
Jižním Walesu „Protection of the
Environment Operations (Noise Control)
Regulation 2017“. Údaje o emisích hluku
naleznete na štítku stroje a v kapitole
Technické údaje.

Skenovatelný kód.

Povšimněte si: Další symboly/štítky na produktu

se týkají certifikačních požadavků pro některé komerční
oblasti.

(Obr. 3)

1510 - 003 - 15.10.2020 31

Před použitím si pozorně prostudujte tento
návod k používání a nepoužívejte
výrobek, pokud návodu zcela nerozumíte.

Emise Euro V

VÝSTRAHA: Manipulace s motorem

vede k zneplatnění typového schválení EU
tohoto výrobku.

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme
odpovědnost za žádnou škodu způsobenou našim
výrobkem, pokud:

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako
upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě

nebezpečí úrazu nebo usmrcení obsluhy
nebo okolních osob, pokud nejsou dodrženy
pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě

nebezpečí poškození výrobku, dalších
materiálů či škod na majetku v blízkém okolí,
pokud nejsou dodrženy pokyny uvedené
v této příručce.

Povšimněte si: Používá se k poskytnutí dalších

informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si

přečtěte následující varování.

• byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného
výrobce nebo součástí, které nejsou výrobcem
schváleny.

• má výrobek příslušenství od jiného výrobce nebo
příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním
středisku nebo schváleným odborníkem.

• Mějte na paměti, že obsluha je odpovědná za
nehody a škody vzniklé jiným osobám nebo na jejich
majetku.

• Udržujte výrobek čistý. Ujistěte se, že jsou značky
a štítky dobře čitelné.

• Nedovolte osobám používat výrobek, nejste-li si jisti,
že si přečetly návod k používání a porozuměly jeho
obsahu.

• Zamezte používání výrobku dětmi.

• Udržujte děti mimo pracovní oblast. Vždy musí být
přítomna zodpovědná dospělá osoba.

• Zamezte používání výrobku osobami, které naznají
pokyny.

• Vždy sledujte osoby s fyzickým nebo mentálním
postižením při práci s výrobkem. Vždy musí být
přítomna zodpovědná dospělá osoba.

• Nepoužívejte výrobek, jste-li unavení, nemocní nebo
pod vlivem alkoholu, drog nebo léků. To by mohlo
ovlivnit váš zrak, ostražitost, koordinaci a úsudek.

• Nepoužívejte výrobek, pokud je vadný.

• Nikdy neupravujte výrobek a nepoužívejte jej, pokud
je možné, že jej upravil někdo jiný.

• Neměňte nastavení regulace otáček motoru.

Bezpečnost pracovního prostoru

• Tento výrobek je nebezpečný, nepoužívá-li se
správně nebo není-li věnována provozu řádná
pozornost. Nedodržení bezpečnostních pokynů
může vést ke zranění nebo usmrcení.

• Tento výrobek vytváří během provozu
elektromagnetické pole. Toto pole může za určitých
okolností narušovat funkci aktivních či pasivních
implantovaných lékařských přístrojů. Za účelem
snížení rizika možného zranění nebo smrtelného
úrazu doporučujeme osobám s implantovanými
lékařskými přístroji poradit se před použitím výrobku
s lékařem a s výrobcem implantovaného lékařského
přístroje.

• Buďte stále opatrní a používejte zdravý rozum.
Nejste-li si jisti, jak ovládat výrobek ve zvláštních
situacích, vypněte jej a promluvte si s prodejcem
Husqvarna, než budete pokračovat v práci.

32

VÝSTRAHA: Před použitím výrobku si

přečtěte následující varování.

• Před použitím výrobku, odkliďte z pracovní oblasti
předměty, jako jsou větve, větvičky a kameny.

• Předměty, které mohou být zachyceny žacím
ústrojím mohou být odmrštěny a způsobit zranění
osob a poškození předmětů. Udržujte osoby v okolí
a zvířata v bezpečné vzdálenosti od výrobku.

• Nikdy nepoužívejte výrobek za špatného počasí,
jako je mlha, déšť, silný vítr, intenzívní chlad
a nebezpečí blesku. Použití výrobku za špatného
počasí nebo ve vlhkých či mokrých podmínkách je
namáhavé. Nepříznivé počasí může vytvořit
nebezpečné podmínky, např. kluzký povrch.

• Dávejte pozor na osoby, předměty a situace, které
mohou bránit bezpečnému provozu výrobku.

1510 - 003 - 15.10.2020

• Dávejte pozor na překážky, jako jsou kořeny,
kameny, větve, díry a příkopy. Vysoká tráva může
překážky skrýt.

• Sečení trávy na svazích může být nebezpečné.
Nepoužívejte výrobek na svahu se sklonem větším
než 15°.

• S výrobkem jezděte po vrstevnicích. Nepohybujte se
na svahu nahoru a dolů.

• Postupujte opatrně v blízkosti skrytých rohů
a objektů, které mohou bránit ve výhledu.

Bezpečnost práce

VÝSTRAHA: Před použitím výrobku si

přečtěte následující varování.

• Tento výrobek používejte výhradně k sečení trávy.
Není dovoleno používat výrobek k jiným činnostem.

• Používejte osobní ochranné prostředky. Další
informace naleznete v části

prostředky na strani 33

• Ujistěte se, že víte, jak v případě nouze rychle
zastavit motor.

• Nikdy nestartujte motor v uzavřených prostorech
nebo v blízkosti hořlavého materiálu. Výfukové plyny
z motoru jsou horké a mohou obsahovat jiskry, které
by mohly zažehnout požár.

• Neprovozujte výrobek, pokud není správně
namontovaný nůž a všechny kryty. V opačném
případě by se mohl nůž uvolnit a způsobit zranění
osob.

• Zajistěte, aby nůž nenarazil do předmětů, jako jsou
kameny a kořeny. Mohlo by dojít k poškození nože
a ohnutí hřídele motoru. Ohnutý hřídel způsobuje
velké vibrace a hrozí velmi vysoké riziko uvolnění
nože.

• Pokud nůž narazí do nějakého předmětu nebo se
objeví vibrace, okamžitě zastavte výrobek. Odpojte
kabel zapalování od zapalovací svíčky. Zkontrolujte,
zda není výrobek poškozený. Opravte poškozené
díly nebo svěřte opravu schválenému servisnímu
pracovníkovi.

• Po nastartování motoru nikdy nepřipevňujte páku
brzdy motoru trvale k rukojeti sekačky.

• Umístěte výrobek na stabilní, rovný povrch
a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít
do kontaktu se zemí nebo cizími objekty.

• Při provozu vždy stůjte za výrobkem.

• Při provozu nechte všechna kola spočívat na zemi
a držte rukojeť oběma rukama. Ruce a nohy udržujte
mimo dosah rotujících nožů.

• Nenaklánějte výrobek, když je spuštěný motor.

• Dávejte pozor při tažení výrobku dozadu.

• Nikdy nezvedejte výrobek, když je spuštěný motor.
Pokud musíte výrobek zvednout, nejprve vypněte
motor a odpojte kabel zapalování od zapalovací
svíčky.

• Při provozování výrobku nechoďte směrem dozadu.

Osobní ochranné

.

• Před přejezdem ploch bez trávy, jako jsou cesty
vytvořené ze štěrku, kamenů nebo asfaltu, vypněte
motor.

• Neběhejte s výrobkem, když je spuštěný motor. Při
provozu výrobku vždy pouze choďte.

• Před změnou výšky sečení vypněte motor. Nikdy
neprovádějte seřizování při spuštěném motoru.

• Nikdy nenechte výrobek se spuštěným motorem bez
dozoru. Vypněte motor a ujistěte se, že se žací
ústrojí neotáčí.

Bezpečnostní pokyny pro provoz

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si

přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela
eliminovat nebezpečí úrazu, ale v případě nehody
pomáhají snížit míru poranění. Požádejte prodejce,
aby vám pomohl vybrat správné vybavení.

• Používejte ochranu sluchu, pokud je hladina hluku
vyšší než 85 dB.

• Používejte odolnou obuv s protiskluzovou
podrážkou. Nepoužívejte otevřenou obuv ani
nepracujte naboso.

• Používejte silné, dlouhé kalhoty.

• Při určitých činnostech používejte ochranné
rukavice, například při nasazování, prohlídce nebo
čištění žacího ústrojí.

Bezpečnostní zařízení na produktu

VÝSTRAHA:

přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení
jsou vadná!

• Pravidelně kontrolujte bezpečnostní zařízení. Pokud
je zařízení vadné, obraťte se na servis Husqvarna.

Kontrola krytu žacího ústrojí
Kryt žacího ústrojí snižuje vibrace výrobku a snižuje

nebezpečí poranění nožem.

• Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že
nevykazuje známky poškození, např. praskliny.

Páka brzdy motoru
Páka brzdy motoru slouží k zastavení motoru. Když

uvolníte páku brzdy motoru, motor se zastaví.
Chcete-li zkontrolovat brzdu motoru, nastartujte motor

a uvolněte páku brzdy motoru. Pokud se motor nevypne
během 3 sekund, požádejte schváleného servisního
pracovníka Husqvarna o seřízení brzdy motoru.

(Obr. 12)

Před použitím výrobku si

1510 - 003 - 15.10.2020

33

Kontrola systému tlumení vibrací

VÝSTRAHA: Přílišné vystavení

vibracím může u osob se zhoršenou funkcí
krevního oběhu vést k poruchám oběhového
nebo nervového systému. Pokud pocítíte
příznaky obtíží způsobených nadměrným
vystavením vibracím, vyhledejte lékařskou
pomoc. Mezi tyto příznaky může patřit
znecitlivění některých částí těla, ztráta citu
v rukou, brnění, píchání, bolest, ztráta síly,
změna barvy nebo stavu kůže. Tyto příznaky
se obvykle objevují v prstech, na rukou nebo
v zápěstí.

Systém tlumení vibrací snižuje vibrace v řídítkách
během provozu.

Ocelová trubka v řídítkách a kryt žacího ústrojí snižují
vibrace. Model KLIPPO LB 553S e má také
4 antivibrační prvky, které jsou připevněné k řídítkům.

• Zkontrolujte řídítka a antivibrační prvky, aby bylo
zajištěno, že nejsou poškozené. (Obr. 13)

Kontrola krytu řemene (KLIPPO LB 553S e)
Kryt řemene snižuje nebezpečí poranění a zajišťuje, že

nevyletí přetržený hnací řemen.

• Zkontrolujte, zda není kryt řemene poškozený a zda
je správně upevněný. (Obr. 14)

Tlumič výfuku
Tlumič výfuku je určen k omezení úrovně hluku na

minimum a k usměrnění výfukových plynů směrem od
obsluhy.

Nepoužívejte výrobek bez tlumiče výfuku nebo pokud je
vadný. Vadný tlumič výfuku zvyšuje hladinu hluku
a nebezpečí požáru.

VÝSTRAHA:

provozu a po použití velmi horký, i když
motor pracuje na volnoběžné otáčky. Aby se
zabránilo požáru, dbejte zvýšené opatrnosti
v blízkosti hořlavých materiálů a plynů.

Kontrola tlumiče výfuku

• Pravidelně kontrolujte tlumič výfuku, aby bylo
zajištěno, že je řádně upevněný a že není
poškozený.

Bezpečnost při manipulaci s palivem

VÝSTRAHA:

přečtěte následující varování.

• Pokud je na výrobku palivo nebo olej, nespouštějte
ho. Nechtěné palivo/olej z výrobku odstraňte
a nechte výrobek uschnout.

Tlumič výfuku je během

Před použitím výrobku si

• Pokud si palivem polijete oblečení, okamžitě se
převlékněte.

• Zabraňte styku paliva s tělem, může způsobit
zranění. Pokud se polijete palivem, omyjte zasažené
místo vodou a mýdlem.

• Nepouštějte motor, pokud z něj něco uniká.
Pravidelně kontrolujte, jestli z motoru nic neuniká.

• Při manipulaci s palivem buďte opatrní. Palivo je
hořlavé a výpary jsou výbušné a můžou způsobit
zranění nebo smrt.

• Nevdechujte palivové výpary, můžou způsobit
zranění. Zajistěte dostatečný průtok vzduchu.

• V blízkosti paliva ani motoru nekuřte.

• Do blízkosti paliva ani motoru neumisťujte horké
předměty.

• Když je spuštěný motor, nedoplňujte palivo.

• Než začnete doplňovat palivo, přesvědčte se, že je
motor studený.

• Než doplníte palivo, pomalu otevřete uzávěr palivové
nádrže a opatrně uvolněte tlak.

• Palivo do motoru nedoplňujte ve vnitřních
prostorech. Nedostatečné proudění vzduchu může
způsobit zranění nebo smrt udušením nebo otravou
kysličníkem uhelnatým.

• Pevně dotáhněte víčko palivové nádrže. Není-li
víčko palivové nádrže dotažené, hrozí nebezpečí
požáru.

• Než výrobek spustíte, přejděte s ním minimálně 3 m
(10 stop) od místa, kde jste doplňovali palivo.

• Nenaplňujte palivovou nádrž na maximum. Teplem
dochází k rozpínání paliva. V horní části palivové
nádrže udržujte volný prostor.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA:

přečtěte následující varování.

• Výfukové plyny obsahují oxid uhelnatý, jedovatý
a velmi nebezpečný plyn bez zápachu.
Nenechávejte motor spuštěný ve vnitřních nebo
uzavřených prostorech.

• Před prováděním údržby výrobku nejprve vypněte
motor a odpojte kabel zapalování od zapalovací
svíčky.

• Při provádění údržby žacího ústrojí používejte
ochranné rukavice. Nůž je velmi ostrý a může
snadno dojít k pořezání.

• Příslušenství a změny výrobku, které neschválí
výrobce, mohou způsobit vážné zranění nebo úmrtí.
Neprovádějte změny na výrobku. Vždy používejte
výhradně příslušenství schválené výrobcem.

• Při nesprávném nebo nepravidelném provádění
údržby se zvyšuje nebezpečí poranění a poškození
výrobku.

Před použitím výrobku si

34

1510 - 003 - 15.10.2020

• Provádějte pouze údržbu uvedenou v tomto návodu
k používání. Veškerý ostatní servis musí provést
schválený servisní pracovník Husqvarna.

Montáž

Úvod

VÝSTRAHA: Před montáží výrobku je

třeba, abyste si přečetli a porozuměli
kapitole o bezpečnosti.

VÝSTRAHA: Před montáží výrobku

sejměte koncovku kabelu zapalovací svíčky
ze zapalovací svíčky.

Montáž a seřízení řídítek

1. Odmontujte matici řídítek a podložku z destičky na
horní části řídítek.

2. Umístěte horní část řídítek do polohy nad dolní část
řídítek.

VAROVÁNÍ: Zkontrolujte, zda se

nezachytila lanka a zda nejsou
poškozená.

3. Namontujte podložku a matici řídítek. (Obr. 15)

4. Pokud pracujete s výrobkem v blízkosti stěny, otočte
řídítka do strany do vhodné provozní polohy. (Obr.

16)

• Servis výrobku by měl provádět schválený servisní
pracovník Husqvarna v pravidelných intervalech.

• Poškozené, opotřebené či prasklé součásti vyměňte.

5. Nastavte řídítka na vhodnou výšku.
a) KLIPPO LB 448: Chcete-li nastavit řídítka do

svislé polohy, otočte nastavovací kolečka na
podvozku. (Obr. 17)

b) KLIPPO LB 442: Povolte matici a nastavte

polohu řídítek. Jakmile jsou řídítka ve správné
poloze, utáhněte matici. (Obr. 18)

c) KLIPPO LB 553S e: Zvedněte podpěru pro

nastavení řídítek a nastavte výšku řídítek
posunutím dopředu nebo dozadu. Výšku řídítek
lze nastavit do 2 poloh. (Obr. 19)

Montáž mulčovací vložky (KLIPPO LB

448)

1. Nakloňte výrobek dozadu se zapalovací svíčkou
směrem nahoru.

2. Vložte kolíky mulčovací vložky do otvorů z vnitřní
strany krytu žacího ústrojí. (Obr. 20)

3. Namontujte šrouby pro mulčovací vložku z vnější
strany krytu žacího ústrojí. (Obr. 21)

Provoz

Úvod

VÝSTRAHA: Před používáním

produktu je třeba, abyste si přečetli
a porozuměli kapitole o bezpečnosti.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní
zařízení. Aplikace Husqvarna Connect dodá vašemu
výrobku Husqvarna doplňkové funkce:

• Rozšířené informace o výrobku.

• Informace o dílech a servisu a nápověda pro tyto
položky.

Jak začít používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého
mobilního zařízení.

2. V aplikaci Husqvarna Connect se zaregistrujte.

1510 - 003 - 15.10.2020 35

3. Při připojování a registraci výrobku postupujte podle
pokynů v aplikaci Husqvarna Connect.

Před použitím výrobku

1. Pozorně si prostudujte tento návod k používání
a nepoužívejte výrobek, pokud návodu zcela
nerozumíte.

2. Zkontrolujte žací ústrojí, aby bylo zajištěno, že je
řádně připevněné a nastavené. Viz

ústrojí na strani 37

3. Naplňte palivovou nádrž. Viz

strani 35

.

4. Doplňte olej do olejové nádrže a zkontrolujte hladinu
oleje. Viz

.

Kontrola hladiny oleje na strani 38

Kontrola žacího

Doplňování paliva na

.

Doplňování paliva

Pokud možno používejte alkylátový benzín s nízkými
emisemi. Není-li k dostání alkylátový benzín s nízkými
emisemi, používejte kvalitní bezolovnatý benzín nebo
olovnatý benzín s oktanovým číslem nejméně 90.

VAROVÁNÍ: Nepoužívejte benzín

s oktanovým číslem nižším než 90 RON (87
AKI). Můžete tím výrobek poškodit.

1. Víčko palivové nádrže otevírejte pomalu, aby se
uvolnil tlak.

2. Palivo doplňte pomalu z kanystru. Dojde-li k rozlití
paliva, odstraňte jej utěrkou a zbývající palivo nechte
vypařit.

3. Očistěte plochu kolem víčka palivové nádrže.

4. Pevně dotáhněte víčko palivové nádrže. Není-li
víčko palivové nádrže dotažené, hrozí nebezpečí
požáru.

5. Než výrobek spustíte, přejděte s ním minimálně 3 m
(10 stop) od místa, kde jste doplňovali palivo.

Nastavení výšky sečení

Výšku sečení lze nastavit ve 4 úrovních pro model
KLIPPO LB 442, 5 úrovních pro model KLIPPO LB 553S
e a 6 úrovních pro model KLIPPO LB 448.

1. Posunutím páky pro nastavení výšky sečení zvýšíte
nebo snížíte výšku sečení.

a) Chcete-li zvýšit výšku sečení u modelu KLIPPO

LB 442, KLIPPO LB 448, posuňte páku pro
nastavení výšky sečení dopředu. Chcete-li snížit
výšku sečení, posuňte páku pro nastavení výšky
sečení dozadu. (Obr. 22)

b) Chcete-li zvýšit výšku sečení u modelu KLIPPO

LB 553S e, posuňte páku pro nastavení výšky
sečení dozadu. Chcete-li výšku sečení snížit,
posuňte páku pro nastavení výšky sečení
dopředu. (Obr. 23)

VAROVÁNÍ:

sečení příliš nízko. V případě, že není
povrch trávníku rovný, mohou nože přijít do
styku se zemí.

Nenastavujte výšku

Spuštění výrobku

1. Zkontrolujte, zda je kabel zapalování připojený
k zapalovací svíčce.

2. Otevřete ventil přívodu paliva. (Obr. 24)

3. Postavte se za výrobek.

4. Držte páku motorové brzdy přitisknutou k rukojeti
sekačky. (Obr. 25)

5. Uchopte rukojeť startovací šňůry pravou rukou.

6. Pomalu vytáhněte startovací šňůru, dokud neucítíte
odpor.

7. Nastartuje motor silným zatáhnutím za šňůru.

VÝSTRAHA: Nikdy si neomotávejte

startovací šňůru kolem ruky.

VAROVÁNÍ: Nevytahujte zcela

startovací šňůru. Když je startovací šňůra
vytažená, nepouštějte rukojeť.

Zastavení výrobku

• Chcete-li zastavit pouze pojezd, uvolněte částečně
rukojeť motorové brzdy.

• Motor zastavíte kompletním uvolněním rukojeti
motorové brzdy.

• Zavřete ventil přívodu paliva. (Obr. 26)

Použití pohonu kol ((KLIPPO LB 553S e))

• Zatlačte páčku pojezdu dolů. (Obr. 27)

• Pokud chcete táhnout výrobek dozadu, odpojte
pohon a zatlačte výrobek dopředu přibližně 10cm.

• V blízkosti překážek uvolněte částečně rukojeť
motorové brzdy, aby se deaktivoval pohon.

Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je
střih nepravidelný a posečený povrch trávy žloutne.
Ostrý nůž také vyžaduje méně energie než tupý nůž.

• Nesekejte více než ⅓ výšky trávy. Nejprve sekejte
se žacím ústrojím nastaveným vysoko. Zkontrolujte
výsledek a případně snižte výšku sečení na
požadovanou úroveň. Pokud je tráva velmi vysoká,
jezděte pomalu a v případě potřeby sekejte 2krát.

• Sekejte vždy v jiném směru, aby na trávníku
nevznikly pruhy.

Údržba

Úvod

VÝSTRAHA: Před prováděním údržby

je třeba, abyste si přečetli a porozuměli
kapitole o bezpečnosti.

Pro servis a opravy výrobku je nezbytné speciální
školení. Garantujeme dostupnost profesionálních oprav

36 1510 - 003 - 15.10.2020

a servisu. Pokud neposkytuje prodejce servisní služby,
požádejte jej o informace o nejbližším servisu.

Plán údržby

Intervaly údržby se vypočítávají na základě
každodenního používání výrobku. Intervaly se mění,
není-li výrobek používán denně.

U údržby označené symbolem * vyhledejte pokyny
v části

Bezpečnostní zařízení na produktu na strani 33

.

Údržba Denně Týdně Měsíčně

Proveďte běžnou kontrolu. X

Zkontrolujte hladinu oleje. X

Vyčistěte výrobek. X

Vyčistěte vzduchový filtr. X

Zkontrolujte žací ústrojí. X

Zkontrolujte kryt žacího ústrojí.* X

Zkontrolujte páku brzdy motoru.* X

Zkontrolujte tlumič výfuku.* X

Zkontrolujte systém tlumení vibrací.* X

Zkontrolujte zapalovací svíčku. X

Vyměňte olej (poprvé po 5 h použití, poté po každých 25 h použití a jed­nou ročně).

Vyměňte vzduchový filtr. X

Zkontrolujte palivový systém. X

X

Provedení běžné kontroly

• Zajistěte, aby byly všechny matice a šrouby na
výrobku správně dotažené.

Čištění výrobku zvnějšku

• Pomocí kartáče odstraňte listí, trávu a nečistoty.

• Zkontrolujte, zda není přívod vzduchu v horní části
motoru ucpaný.

• K čištění produktu nepoužívejte vodu pod vysokým
tlakem.

• Pokud používáte vodu k čištění motoru, nestříkejte ji
přímo na motor.

Kontrola hnacího řemene a čištění skříně převodovky (KLIPPO LB 553S e)

1. Vyšroubujte šrouby z krytu řemene. (Obr. 14)

2. Vytáhněte kryt řemene směrem dopředu a sejměte
jej. (Obr. 28)

3. Zkontrolujte, zda není poškozený hnací řemen
a řemenice.

4. Pomocí kartáče ze skříně převodovky odstraňte listí,
trávu a nečistoty. (Obr. 29)

Čištění vnitřního povrchu krytu žacího ústrojí

1. Položte výrobek na bok s výfukem dole.

VAROVÁNÍ:

výrobek se vzduchovým filtrem dole,
mohl by se poškodit motor.

2. Opláchněte vodou z hadice vnitřní povrch krytu
žacího ústrojí.

Pokud byste položili

Kontrola žacího ústrojí

VÝSTRAHA: Aby se zabránilo

náhodnému spuštění, odpojte kabel
zapalování od zapalovací svíčky.

VÝSTRAHA: Při provádění údržby

žacího ústrojí používejte ochranné rukavice.
Nůž je velmi ostrý a může snadno dojít
k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození
a prasklin. Poškozené žací ústrojí vždy vyměňte.

2. Prohlédněte nůž a zkontrolujte, zda není poškozený
nebo tupý.

Povšimněte si: Po ostření je nezbytné nůž

vyvážit. Výměnu, ostření a vyvážení nože svěřte
servisnímu středisku. Dojde-li k nárazu do překážky, po
kterém dochází k vypínání výrobku, vyměňte poškozený
nůž. O tom, zda je možné nůž nabrousit či zda je nutné
ho vyměnit, rozhodne servisní středisko.

1510 - 003 - 15.10.2020 37

Postup výměny nože

1. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 30)

2. Odmontujte šroub nože, pružnou podložku a nůž.
(Obr. 31)

3. Zkontrolujte, zda nejsou unášeč nože a šroub nože
poškozené.

a) Při výměně nože nebo unášeče nože rovněž

vyměňte šroub nože, pružnou podložku a třecí
podložku.

4. Prohlédněte hřídel motoru a ujistěte se, zda není
ohnutý.

5. Při montáži nového nože se ujistěte, že jsou konce
nože zahnuté ve směru krytu žacího ústrojí. (Obr.

32)

6. Nasaďte třecí podložku a nůž na unášeč nože. (Obr.

33)

7. Zkontrolujte, zda je nůž zarovnaný se středem
hřídele. (Obr. 34)

8. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 35)

9. Nasaďte pružnou podložku a dotáhněte šroub
utahovacím momentem 70 Nm. (Obr. 36)

10. Otočte nožem rukou a zkontrolujte, zda se volně
otáčí.

VÝSTRAHA: Používejte ochranné

rukavice. Nůž je velmi ostrý a může
snadno dojít k pořezání.

11. Nastartujte výrobek a proveďte test nože. Pokud
není nůž správně připevněn, výrobek vibruje
a výsledky sečení nejsou uspokojivé.

Kontrola hladiny oleje

VAROVÁNÍ:

může způsobit poškození motoru. Před
spuštěním výrobku zkontrolujte hladinu
oleje.

1. Umístěte výrobek na rovnou plochu.

2. Sejměte víčko olejové nádrže s olejovou měrkou.

3. Setřete olej z olejové měrky.

4. Zasuňte měrku až na doraz do olejové nádrže.
a) Pro model : Dotáhněte víčko olejové nádrže.

b) Pro model KLIPPO LB 448, KLIPPO LB 553S e:

Víčko olejové nádrže neutahujte.

5. Vyjměte olejovou měrku.

6. Zkontrolujte hladinu oleje na olejové měrce.

7. Pokud je hladina nízká, doplňte motorový olej
a znovu zkontrolujte hladinu oleje.

Příliš nízká hladina oleje

Výměna motorového oleje

VÝSTRAHA: Motorový olej je

bezprostředně po vypnutí motoru velmi
horký. Před vypuštěním nechte motorový
olej vychladnout. Pokud si potřísníte
pokožku motorovým olejem, omyjte ji
mýdlem a vodou.

1. U modelu nechte výrobek běžet, dokud nebude
palivová nádrž prázdná. U modelu KLIPPO LB 448,
KLIPPO LB 553S e zavřete ventil přívodu paliva.

2. Odmontujte kabel zapalování od zapalovací svíčky.

3. Sejměte víčko olejové nádrže.

4. Umístěte nádobu pod výrobek tak, aby do něj mohl
vytéct motorový olej.

5. Nakloňte výrobek, aby se vypustil olej z olejové
nádrže.

6. Doplňte nový motorový olej typu doporučeného
v části

Technické údaje na strani 39

7. Zkontrolujte hladinu oleje. Další informace jsou
uvedeny v části

Kontrola hladiny oleje na strani 38

.

Vzduchový filtr

Povšimněte si: Vzduchový filtr, který byl používán

po delší dobu, již nelze zcela vyčistit. V pravidelných
intervalech měňte vzduchový filtr. Poškozený vzduchový
filtr vždy vyměňte.

Čištění vzduchového filtru (KLIPPO LB 448)

VAROVÁNÍ:

namontovaného vzduchového filtru nebo se
znečištěným vzduchovým filtrem.

Nepoužívejte motor bez

VAROVÁNÍ: Pokud nelze vzduchový

filtr zcela vyčistit nebo je poškozený,
vyměňte jej. Vadný vzduchový filtr může
způsobit poškození motoru.

1. Stiskněte úchytky západky (A), demontujte kryt
vzduchového filtru (B) a vyjměte vzduchový filtr (C).
(Obr. 37)

2. Poklepejte vzduchovým filtrem o tvrdý povrch nebo
jej profoukněte stlačeným vzduchem z čisté strany
vzduchového filtru.

VAROVÁNÍ:

nepoužívejte kartáč, protože tak se
špína zatlačí do vzduchového filtru.

3. Očistěte držák vzduchového filtru (D) a kryt
vzduchového filtru pomocí vlhké látky.

K odstranění nečistot

.

38

1510 - 003 - 15.10.2020

VAROVÁNÍ: Zajistěte, aby se do

vzduchového kanálu (E) nedostaly
nečistoty.

4. Namontujte vzduchový filtr. Zkontrolujte, zda
vzduchový filtr dokonale těsní proti držáku
vzduchového filtru.

5. Namontujte kryt vzduchového filtru spodními
úchytkami napřed.

Kontrola zapalovací svíčky

VAROVÁNÍ: Vždy používejte

doporučený typ zapalovacích svíček.
Nesprávný typ zapalovací svíčky může
způsobit poškození výrobku.

• Zkontrolujte zapalovací svíčku, pokud má motor
malý výkon, špatně startuje nebo nefunguje správně
ve volnoběžných otáčkách.

• Aby se snížilo nebezpečí přítomnosti nechtěných
materiálů na elektrodách zapalovací svíčky,
dodržujte tyto pokyny:

Přeprava, skladování a likvidace

Přeprava a skladování

• Před uskladněním a přepravou výrobku či paliva
zkontrolujte, zda nejsou přítomny známky úniku
nebo výparů. Jiskry a otevřený oheň, například
z elektrických zařízení nebo kotlů, mohou zažehnout
požár.

• Vždy používejte schválené nádoby na skladování
a přepravu paliva.

• Před dlouhodobým skladováním výrobku
vyprázdněte palivovou nádrž. Odevzdejte palivo na
příslušném sběrném místě

• Během přepravy musí být výrobek bezpečně
upevněný, aby se zabránilo jeho poškození
a nehodám.

a) Zkontrolujte, zda jsou správně nastaveny

volnoběžné otáčky.
b) Zkontrolujte správnost palivové směsi.
c) Zkontrolujte, zda je vzduchový filtr čistý.

• Jestliže je zapalovací svíčka znečištěná, vyčistěte ji
a zkontrolujte, zda je vzdálenost elektrod zapalovací
svíčky správná, viz část

39

. (Obr. 38)

• V případě potřeby zapalovací svíčku vyměňte.

Technické údaje na strani

Kontrola palivového systému

• Prohlédněte víčko palivové nádrže a těsnění víčka
a ujistěte se, že nejsou poškozené.

• Prohlédněte hadici přívodu paliva a ujistěte se, že
nedochází k úniku. Pokud je hadice přívodu paliva
poškozená, požádejte servisního pracovníka
o výměnu.

• Skladujte výrobek na uzamčeném místě, aby se
zamezilo přístupů dětí a neoprávněných osob.

• Uchovávejte výrobek na suchém a bezprašném
místě.

Likvidace

• Dodržujte místní požadavky ohledně recyklace
a platné předpisy.

• Odevzdejte všechny chemikálie, například motorový
olej nebo palivo, v servisním středisku nebo na
příslušném sběrném místě.

• Nehodláte-li výrobek dále používat, odešlete jej
prodejci Husqvarna nebo jej dopravte do recyklační
stanice.

Technické údaje

Technické údaje

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e

Motor

Značka Honda Honda Honda

Zdvihový objem, cm

Rychlost, ot/min 2900 2900 2900

1510 - 003 - 15.10.2020 39

3

145 145 166

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e

Jmenovitý výkon motoru, kW

11

2,7 2,7 3,3

Systém zapalování

Zapalovací svíčka NGK BPR5ES NGK BPR5ES NGK BPR5ES

Vzdálenost elektrod, mm 0,7–0,8 0,7–0,8 0,7–0,8

Systém mazání a palivový systém

Objem palivové nádrže, litry 0,9 0,9 0,9

Objem olejové nádrže, litry 0,5 0,5 0,55

Motorový olej

12

SAE 10W-30 SAE 10W-30 SAE 10W-30

Hmotnost

S prázdnými nádržemi, kg 27,5 27,5 36,5

Emise hluku

13

Hladina akustického výkonu, změřená dB (A) 92 90 94

Hladina akustického výkonu, zaručená L
dB (A)

Hladina hluku

14

Hladina akustického tlaku na sluch obsluhy,

94 91 95

WA

81 77 83

dB (A)

Úrovně vibrací, a

Rukojeť, m/s

15

hveq

2

4,5 4,5 4,1

Řezací zařízení

Výška sečení, mm 34–55 30–60 28–65

Šířka sečení, mm 420 480 530

Žací nůž Mulčovací – 42 cm

Mulčovací – 48 cm

Mulčovací – 53 cm

5028812-10

11

Uvedený jmenovitý výkon motoru je průměrný čistý výkon (při specifikovaných ot./min.) typického motoru pro

5028813-10

5028814-10

model motoru měřený podle normy SAE J1349/ISO1585. Sériově vyráběné motory se od této hodnoty mohou
lišit. Skutečný výstupní výkon motoru instalovaného na konečném výrobku závisí na provozních otáčkách, po­větrnostních podmínkách a dalších hodnotách.

12

Používejte pouze motorový olej kvality SG–SH. Podívejte se do tabulky viskozity v návodu výrobce motoru
a vyberte nejlepší viskozitu podle předpokládané venkovní teploty.

13

Emise hluku v životním prostředí měřené jako akustický výkon (LWA) v souladu se směrnicí 2000/14/ES.

14

Hladina akustického tlaku měřená podle normy ISO 5395. Uváděná data pro hladinu tlaku zvuku mají typickou
statistickou odchylku (standardní odchylku) 1,2 dB (A).

15

Hladina vibrací měřená podle normy ISO 5395. Uváděná data o úrovni vibrací mají typickou statistickou od­chylku (standardní odchylku) 0,2 m/s2.

40 1510 - 003 - 15.10.2020

ES Prohlášení o shodě

ES Prohlášení o shodě

Husqvarna AB, SE–561 82 Huskvarna, Švédsko, tel:
[phone], prohlašuje, že sekačky na trávu
Husqvarna KLIPPO LB 442, KLIPPO LB 448, KLIPPO
LB 553S e s výrobními čísly 2020xxxxxxx a vyššími
splňují požadavky SMĚRNICE RADY:

• ze 17. května 2006 „týkající se strojních zařízení“
2006/42/ES

• z 26. února 2014 „týkající se elektromagnetické
kompatibility“ 2014/30/EU,

• z 8. května 2000 „týkající se emisí hluku v okolním
prostředí“ 2000/14/ES.

• z 8. června 2011 „o omezení používání některých
nebezpečných látek v elektrických a elektronických
zařízeních“ 2011/65/EU

Informace o emisích hluku najdete v kapitole "Technické
údaje".

Byly uplatněny následující normy:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012
Není-li uvedeno jinak, platí výše uvedené normy

v poslední vydané verzi.
Oznámený subjekt: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala
vydal zprávy týkající se vyhodnocení shody podle
dodatku VI ke Směrnici rady z 8. května 2000 „týkající
se emisí hluku do okolního prostředí“ 2000/14/ES.

Huskvarna, 2020-09-16

Claes Losdal, Development Manager/Garden Products
(ředitel vývoje zahradního sortimentu) (Autorizovaný
zástupce společnosti Husqvarna AB a osoba odpovědná
za technickou dokumentaci.)

1510 - 003 - 15.10.2020

41

Indhold

Indledning..................................................................... 42

Sikkerhed......................................................................

Montering......................................................................46

Drift............................................................................... 46

Vedligeholdelse............................................................ 47

Indledning

Transport, opbevaring og bortskaffelse........................ 50

43

Tekniske data............................................................... 50

EU-overensstemmelseserklæring.................................52

Produktbeskrivelse

Produktet er en roterende plæneklipper med gående
fører, der anvender BioClip® til at klippe græsset til
gødning.

Produktoversigt

(Fig. 1)

1. Håndtag / styrestang

2.

Motorbremsehåndtag

3. Startsnorens håndgreb

4. Styrehåndtag (KLIPPO LB 553S e)

5. Vibrationsdæmpningssystem (KLIPPO LB 553S e)

6. Håndtag til vinkeljustering af håndtaget

7. Oliedæksel

8. Lyddæmper

9. Tændrør

10. Brændstoftankdæksel

11. Klippehøjdehåndtag (KLIPPO LB 442, KLIPPO LB

448)

12. Hjulskraber (KLIPPO LB 442, KLIPPO LB 448)

13. Benzinventil

14. Klippeskjold

15. Luftfilter

16. Drivrem

17. Gear

18. Klingeholder

19. Kniv

20. Skive

21. Klingebolt

22. Fjederskive

23. Bioklipblænde (KLIPPO LB 448)

24. Brugsanvisning

Symboler på produktet

(Fig. 2)

(Fig. 3)

ADVARSEL: Skødesløs eller forkert brug
kan medføre personskade eller dødsfald
for føreren eller andre.

Læs brugsanvisningen omhyggeligt
igennem, og sørg for at have forstået

Anvendelsesformål

Brug produktet til at slå græs. Brug ikke produktet til
andre opgaver.

instruktionerne, inden du bruger
produktet.

(Fig. 4)

(Fig. 5)

(Fig. 6)

(Fig. 7)

(Fig. 8)

(Fig. 9)

(Fig. 10)

(Fig. 11)

Pas på udslyngede genstande og
rikochettering.

Hold uvedkommende personer og dyr på
sikker afstand af arbejdsstedet.

Stands motoren, og fjern tændingskablet,
før der udføres reparationer eller
vedligeholdelsesarbejde.

Advarsel: Hold hænder og fødder på
sikker afstand af bevægelige dele.

Advarsel: Hold hænder og fødder på
sikker afstand af den roterende klinge.

Dette produkt er i overensstemmelse med
gældende EF-direktiv.

Emission af støj til omgivelserne i henhold
til EU-direktiv 2000/14/EF og New South
Wales' lovgivning om "Beskyttelse af
miljøet (støjbegrænsning) forordning
2017". Data om emission af støj findes på
maskinens mærkat og i kapitlet Tekniske
data.

Kode, der kan scannes.

Bemærk: Andre symboler/mærkater på produktet

henviser til certificeringskrav i visse handelsområder.

42 1510 - 003 - 15.10.2020

Euro V-emissioner

ADVARSEL: Ved manipulation af

motoren bortfalder EU-typegodkendelsen af
dette produkt.

Produktansvar

Som nævnt i produktansvarsbestemmelserne hæfter vi
ikke for skader forårsaget af vores produkt, hvis:

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at
pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren

udsætter sig selv eller omkringstående
personer for risiko for personskade eller
dødsfald ved tilsidesættelse af
instruktionerne i brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for

skader på produktet, andre materialer eller
det omgivende område ved tilsidesættelse
af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger,

der er nødvendige i en given situation.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende

advarselsinstruktioner, inden du bruger
produktet.

• Dette produkt er farligt, hvis det bruges forkert, eller
hvis du ikke er forsigtig. Personskade eller dødsfald
kan forekomme, hvis du ikke overholder
sikkerhedsinstruktionerne.

• Dette produkt danner et elektromagnetisk felt under
drift. Dette felt kan i nogle tilfælde påvirke aktive eller
passive medicinske implantater. For at reducere
risikoen for alvorlige eller dødbringende kvæstelser
anbefaler vi, at personer med medicinske
implantater kontakter deres læge og producenten af
det medicinske implantat, før de tager produktet i
brug.

• Vær altid forsigtig, og brug din sunde fornuft. Hvis du
ikke er sikker på, hvordan produktet betjenes en
særlig situation: Stop, og kontakt Husqvarna
forhandleren, inden du fortsætter.

• Vær opmærksom på, at føreren er ansvarlig for
ulykker, der involverer andre personer eller disses
ejendom.

• produktet er forkert repareret.

• produktet er repareret med dele, der ikke er fra
producenten eller ikke er godkendt af producenten

• produktet har tilbehør, der ikke er fra producenten
eller ikke er godkendt af producenten.

• produktet ikke er repareret på et godkendt
servicecenter eller af en godkendt myndighed.

• Hold produktet rent. Sørg for, at skilte og mærkater
er tydeligt læsbare.

• Lad ikke en person bruge produktet, medmindre du
er sikker på, at vedkommende har læst og forstået
indholdet i denne brugsanvisning.

• Lad ikke børn betjene produktet.

• Hold børn væk fra arbejdsområdet. En voksen skal
være til stede hele tiden.

• Lad ikke en person uden kendskab til vejledningen
betjene produktet.

• Hold altid øje med personer med nedsat fysisk eller
mental kapacitet, der bruger produktet. En voksen
skal være til stede hele tiden.

• Brug ikke produktet, hvis du er træt, syg eller
påvirket af alkohol, narkotika eller medicin. Det har
en negativ virkning på synet, overblikket,
koordinationsevnen og dømmekraften.

• Brug ikke produktet, hvis det er fejlbehæftet.

• Foretag ikke ændringer på produktet, og undlad at
bruge det, hvis der er risiko for, at det er blevet
ændret af andre.

• Foretag ikke ændringer i justeringen af
motoromdrejningsstyringen.

Sikkerhed i arbejdsområdet

ADVARSEL: Læs følgende

advarselsinstruktioner, inden du bruger
produktet.

• Fjern genstande såsom grene, kviste og sten fra
arbejdsområdet, inden du bruger produktet.

• Genstande, som rammer skæreudstyret, kan
udslynges og forårsage person- og tingskade. Hold
omkringstående personer og dyr på sikker afstand af
produktet.

• Undlad at bruge produktet i dårligt vejr, som f.eks.
tåge, regn, hård vind, kraftig kulde og ved risiko for
lynnedslag. Det kan være trættende at bruge
produktet i dårligt vejr eller i fugtige eller våde
områder. Dårligt vejr kan medføre farlige forhold,
f.eks. glatte underlag.

• Pas på personer, genstande og situationer, som kan
forhindre sikker brug af produktet.

1510 - 003 - 15.10.2020

43

• Pas på forhindringer som f.eks. rødder, sten, kviste,
huller og grøfter. Langt græs kan skjule hindringer.

• Det kan være farligt at klippe græs på skråninger.
Brug ikke produktet på skråninger, der hælder mere
end 15°.

• Lad produktet køre på tværs af skråninger. Kør ikke
op og ned.

• Vær forsigtig, når du nærmer dig uoverskuelige
hjørner og genstande, som blokerer for udsynet.

Arbejdssikkerhed

• Undlad at køre med produktet, når motoren er
startet. Gå altid fremad, når du bruger produktet.

• Stands motoren, inden du ændrer klippehøjden.
Foretag aldrig justeringer, når motoren er startet.

• Efterlad aldrig produktet uden opsyn, når motoren er
startet. Stands motoren, og sørg for, at
skæreudstyret ikke roterer.

Sikkerhedsinstruktioner for drift

Personligt beskyttelsesudstyr

ADVARSEL: Læs følgende

advarselsinstruktioner, inden du bruger
produktet.

• Brug kun produktet til græsslåning. Det er ikke tilladt
at bruge det til andre opgaver.

• Bær personligt beskyttelsesudstyr. Se

beskyttelsesudstyr på side 44

• Sørg for, at du ved, hvordan du standser motoren
hurtigt i nødstilfælde.

• Start aldrig motoren i et lukket rum eller i nærheden
af brandfarlige materialer. Motorens
udstødningsgasser er varme og kan indeholde
gnister, som kan forårsage brand.

• Betjen ikke produktet, medmindre klingen og alle
afskærmninger er monteret korrekt. En forkert
monteret klinge kan løsne sig og forårsage
personskade.

• Sørg for, at klingen ikke rammer genstande som
f.eks. sten og rødder. Det kan beskadige kniven og
bøje motorakslen. En bøjet aksel giver kraftige
vibrationer og stor risiko for, at kniven løsner sig.

• Hvis kniven rammer en genstand, eller der opstår
vibrationer, skal du straks standse produktet. Tag
tændkablet af tændrøret. Undersøg, om produktet er
blevet beskadiget. Reparer skader, eller lad et
autoriseret serviceværksted udføre reparationen.

• Fastgør aldrig motorbremsehåndtaget permanent på
styret, når motoren er startet.

• Anbring produktet på et stabilt, fladt underlag, og
start det. Sørg for, at kniven ikke rammer jorden eller
andre genstande.

• Hold dig altid bag produktet, mens du betjener det.

• Lad alle hjulene blive på jorden, og hold 2 hænder
på styret, når du betjener produktet. Hold hænder og
fødder på sikker afstand af de roterende klinger.

• Tip ikke produktet, når motoren er startet.

• Vær forsigtig, når du trækker produktet baglæns.

• Løft aldrig produktet, når motoren er startet. Hvis du
skal løfte produktet, skal du først standse motoren
og frakoble tændkablet fra tændrøret.

• Gå ikke baglæns, når du bruger produktet.

• Stands motoren, når du bevæger dig hen over
områder uden græs, f.eks. stier med grus, sten og
asfalt.

Personligt

.

ADVARSEL: Læs følgende

advarselsinstruktioner, inden du bruger
produktet.

• Personligt beskyttelsesudstyr udelukker ikke
fuldstændigt risikoen for personskader, men det
mindsker graden af skaderne i tilfælde af, at der
skulle ske en ulykke. Lad forhandleren hjælpe dig
med at vælge det rigtige udstyr.

• Brug høreværn, hvis støjniveauet er højere end 85
dB.

• Brug kraftige, skridsikre støvler eller sko. Brug ikke
åbne sko, og gå heller ikke på bare fødder.

• Brug kraftige, lange bukser.

• Brug om nødvendigt beskyttelseshandsker, f.eks.
ved montering, eftersyn eller rengøring af
skæreudstyret.

Sikkerhedsanordninger på produktet

ADVARSEL:

advarselsinstruktioner, inden du bruger
produktet.

• Brug ikke et produkt med defekte
sikkerhedsanordninger.

• Kontrollér sikkerhedsanordningerne regelmæssigt.
Hvis sikkerhedsanordningerne er defekte, skal du
henvende dig til dit Husqvarna-serviceværksted.

Sådan kontrolleres klippeskjoldet
Klippeskjoldet mindsker vibrationer i produktet og

reducerer risikoen for skader fra klingen.

• Undersøg klippeskjoldet for at sikre, at der ikke er
skader såsom revner.

Motorbremsehåndtag
Motorbremsehåndtaget standser motoren. Når

motorbremsehåndtaget slippes, standser motoren.
Ved eftersyn af motorbremsen, startes motoren,

hvorefter motorbremsehåndtaget slippes. Hvis motoren
ikke standser inden for 3 sekunder, skal et godkendt
Husqvarna serviceværksted justere motorbremsen.

(Fig. 12)

Læs følgende

44

1510 - 003 - 15.10.2020

Sådan kontrolleres vibrationsdæmpningssystemet

ADVARSEL: Overeksponering for

vibrationer kan forårsage
kredsløbsforstyrrelser og skader på
nervesystemet hos personer med nedsat
kredsløb. Hvis du oplever symptomer, som
kan relateres til overeksponering af
vibrationer, skal du søge læge. Eksempler
på sådanne symptomer er: følelsesløshed,
mangel på følesans, "kildren", "stikken",
smerte, manglende eller reduceret styrke,
forandringer i hudens farve eller i dens
overflade. Disse symptomer opstår
almindeligvis i fingre, hænder og håndled.

Vibrationsdæmpningssystemet reducerer vibrationer i
håndtaget under drift.

Stålrøret i styret og klippeskjoldet mindsker vibrationer.
KLIPPO LB 553S e-modellen har også 4
vibrationsdæmpningsenheder fastgjort til styret.

• Undersøg styret og vibrationsdæmpningsenhederne
for at sikre, at de ikke er beskadigede. (Fig. 13)

Sådan kontrolleres remafskærmningen (KLIPPO LB 553S e)

Remafskærmningen mindsker risikoen for skader og
sikrer, at en ødelagt drivrem ikke skydes ud.

• Sørg for, at remafskærmningen ikke er beskadiget,
og at den sidder korrekt. (Fig. 14)

Lyddæmper
Lyddæmperen sikrer et minimalt støjniveau og sender

udstødningsgasserne væk fra føreren.
Brug ikke produktet, hvis lyddæmperen mangler eller er

defekt. En defekt lyddæmper øger støjniveauet og
risikoen for brand.

ADVARSEL:

meget varm under og efter brug, og når
motoren kører i tomgang. Vær forsigtig i
nærheden af brandfarlige materialer og/eller
dampe for at forhindre brand.

Sådan kontrolleres lyddæmperen

• Efterse lyddæmperen regelmæssigt for at sikre, at
den er monteret korrekt og ikke er beskadiget.

Brændstofsikkerhed

ADVARSEL:

advarselsinstruktioner, inden du bruger
produktet.

• Start ikke produktet, hvis der er brændstof eller
motorolie på produktet. Fjern uønsket brændstof/olie
og lad produktet tørre.

Lyddæmperen bliver

Læs følgende

• Hvis du får brændstof på dit tøj, skal du skifte tøj
med det samme.

• Undgå at få brændstof på kroppen, da det kan
forårsage personskader. Hvis du får brændstof på
kroppen, skal du bruge sæbe og vand til at fjerne
brændstoffet.

• Start ikke produktet, hvis motoren lækker. Undersøg
regelmæssigt motoren for lækager.

• Vær forsigtig med brændstof. Brændstof er
letantændeligt og dampe er eksplosive og kan
medføre personskader eller dødsfald.

• Undgå at indånde brændstofdampene, da det kan
forårsage personskader. Sørg for, at der er
tilstrækkelig luftstrøm.

• Ryg ikke i nærheden af brændstof eller motor.

• Anbring ikke varme genstande i nærheden af
brændstof eller motor.

• Fyld ikke brændstof på, når motoren er tændt.

• Sørg for, at motoren er afkølet, inden du fylder
brændstof på.

• Før du fylder brændstof på, skal du åbne
brændstoftankens dæksel langsomt og forsigtigt
udløse trykket.

• Fyld ikke brændstof på motoren i et indendørs
område. Utilstrækkelig med luftstrøm kan forårsage
personskader eller dødsfald på grund af kvælning
eller kulilte.

• Spænd brændstoftankens dæksel helt. Hvis
brændstoftankens dæksel ikke spændes, opstår der
risiko for brand.

• Flyt produktet minimum 3 m / 10 ft fra det sted, hvor
du fyldte tanken, før du starter det.

• Fyld aldrig brændstoftanken helt op. Varme får
brændstoffet til at udvide sig. Sørg for at bevare
ledig plads øverst i brændstoftanken.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL:

advarselsinstruktioner, inden du bruger
produktet.

• Udstødningsgasserne fra motoren indeholder kulilte,
som er en lugtfri, giftig og meget farlig gasart.
Undlad at starte motoren indendørs eller i lukkede
rum.

• Før der udføres vedligeholdelse af produktet,
standses motoren, og tændkablet tages af
tændrøret.

• Brug handsker, når du udfører vedligeholdelse på
skæreudstyret. Klingen er meget skarp, og du kan
nemt komme til at skære dig.

• Tilbehør til og ændringer på produktet, som ikke er
godkendt af producenten, kan medføre alvorlig
personskade eller dødsfald. Undlad at ændre
produktet. Brug altid reservedele, der er godkendt af
producenten.

Læs følgende

1510 - 003 - 15.10.2020

45

• Hvis vedligeholdelsen ikke udføres korrekt og
regelmæssigt, øges risikoen for personskade og
beskadigelse af produktet.

• Foretag kun den form for vedligeholdelse, der er
angivet i denne instruktionsbog. Eventuel anden

Montering

Indledning

ADVARSEL: Inden brug af produktet

skal du læse og forstå kapitlet om sikkerhed.

ADVARSEL: Fjern tændrørskablet fra

tændrøret inden samling af produktet.

Sådan monteres og justeres håndtaget

1. Fjern håndtagsmøtrikken og skiven fra pladen på det
øverste håndtag.

2. Sæt det øvre håndtag på plads oven på det nederste
håndtag.

BEMÆRK: Sørg for, at kablerne

ikke kommer i klemme eller bliver
beskadiget.

3. Fastgør skiven og håndtagsmøtrikken. (Fig. 15)

service skal udføres af et godkendt Husqvarna
serviceværksted.

• Lad et godkendt Husqvarna serviceværksted
foretage regelmæssig service af produktet.

• Udskift beskadigede, slidte eller defekte dele.

4. Drej håndtaget til side for at få en god
betjeningsposition, når du bruger produktet i
nærheden af en væg. (Fig. 16)

5. Juster håndtaget til en passende højde
a) KLIPPO LB 448: Drej reguleringshjulene på

chassiset for at justere håndtaget lodret. (Fig. 17)

b) KLIPPO LB 442: Løsn møtrikken, og juster

håndtaget lodret. Spænd møtrikken, når
håndtaget er i den korrekte position. (Fig. 18)

c) KLIPPO LB 553S e:Løft håndtagets

justeringsstiver, og flyt håndtaget frem eller
tilbage for at indstille dets højde. Håndtagets
højde kan indstilles i 2 positioner. (Fig. 19)

Sådan samles bioklipproppen (KLIPPO LB 448)

1. Vip produktet bagud med tændhætten opad.

2. Sæt stifterne på bioklipproppen i hullerne fra den
indvendige side af klippeskjoldet. (Fig. 20)

3. Fastgør skruerne til bioklipproppen fra den
udvendige side af klippeskjoldet. (Fig. 21)

Drift

Indledning

ADVARSEL: Før du bruger produktet,

skal du læse og forstå kapitlet om sikkerhed.

Husqvarna Connect

Husqvarna Connect er en gratis app til din mobile
enhed. Appen Husqvarna Connect giver udvidede
funktioner til dit Husqvarna produkt:

• Yderligere produktoplysninger.

• Oplysninger om, og hjælp til, dele og service.

Sådan kommer du i gang med at bruge Husqvarna Connect

1. Download Husqvarna Connect appen på din mobile
enhed.

2. Tilmeld dig i Husqvarna Connect appen.

3. Følg instruktionerne i Husqvarna Connect appen for
at tilslutte og registrere produktet.

46 1510 - 003 - 15.10.2020

Før du bruger produktet

1. Læs brugsanvisningen omhyggeligt igennem, og
sørg for at have forstået instruktionerne.

2. Undersøg skæreudstyret for at sikre, at det er
korrekt monteret og justeret. Se

skæreudstyret på side 48

3. Fyld brændstoftanken. Se

på side 46

4. Fyld olietanken, og efterse oliestanden. Se

kontrolleres oliestanden på side 49

.

Sådan efterses

.

Sådan påfyldes brændstof

Sådan

.

Sådan påfyldes brændstof

Brug om muligt miljø-/alkylatbenzin. Hvis du ikke har
mulighed for at bruge miljø-/alkylatbenzin, anvendes en
blyfri benzin af god kvalitet eller blyholdig benzin med et
oktantal ikke under 90.

BEMÆRK: Brug ikke benzin med et

oktantal mindre end 90 RON (87 AKI). Det
kan forårsage skader på produktet.

1. Åbn brændstoftankens dæksel langsomt for at
aflaste trykket.

2. Påfyld brændstof langsomt med en benzindunk. Hvis
du spilder brændstof, fjernes det med en klud, og lad
resterende brændstof fordampe.

3. Rengør omkring brændstoftankens dæksel.

4. Spænd brændstoftankens dæksel helt. Hvis
brændstoftankens dæksel ikke spændes, opstår der
risiko for brand.

5. Flyt produktet minimum 3 m fra det sted, hvor du
fyldte tanken, før du starter det.

Sådan indstilles klippehøjden

Klippehøjden kan justeres i 4 niveauer for KLIPPO LB
442, 5 niveauer for KLIPPO LB 553S e og 6 niveauer for
KLIPPO LB 448.

1. Flyt klippehøjdehåndtaget for at øge eller reducere
klippehøjden.

a) Flyt klippehøjdehåndtaget fremad for at øge

klippehøjden for KLIPPO LB 442, KLIPPO LB

448. Flyt klippehøjdehåndtaget bagud for at
reducere klippehøjden. (Fig. 22)

b) Flyt klippehøjdehåndtaget bagud for at øge

klippehøjden for KLIPPO LB 553S e Flyt
klippehøjdehåndtaget fremad for at reducere
klippehøjden. (Fig. 23)

BEMÆRK: Indstil ikke klippehøjden for

lavt. Knivene kan ramme jorden, hvis
græsplænens overflade ikke er jævn.

Sådan startes produktet

1. Kontroller, at tændkablet er tilsluttet til tændrøret.

2. Åbn brændstofventilen. (Fig. 24)

3. Stil dig bag produktet.

4. Hold motorbremsehåndtaget ind mod styret. (Fig.

25)

5. Hold fast i startsnorens håndgreb med højre hånd.

6. Træk langsomt startsnoren ud, indtil der føles
modstand.

7. Træk kraftigt, indtil motoren starter.

ADVARSEL: Vikl aldrig startsnoren

rundt om hånden.

BEMÆRK: Stræk ikke startsnoren helt

ud. Slip ikke startsnorens håndtag, når
startsnoren trækkes ud.

Sådan standses produktet

• Slip motorbremsehåndtaget en smule for kun at
stoppe drevet.

• Slip motorbremsehåndtaget for at standse motoren
helt.

• Luk brændstofventilen. (Fig. 26)

Sådan bruges hjulenes fremtræk ((KLIPPO LB 553S e))

• Skub styrehåndtaget ned. (Fig. 27)

• Før produktet trækkes baglæns, frakobles
fremtrækket, og produktet skubbes fremad, cirka
10cm.

• Slip motorbremsehåndtaget en smule for at frakoble
drevet, f.eks. når du nærmer dig en forhindring.

Sådan opnår du et godt resultat

• Sørg altid for, at klingen er skarp. En sløv klinge
giver et uregelmæssigt resultat, og græssets
snitflade bliver gul. En skarp klinge bruger desuden
mindre energi end en sløv klinge.

• Klip aldrig mere end ⅓ af græssets længde. Klip
først med klippehøjden indstillet højt. Efterse
resultatet, og sænk derefter klippehøjden til det
ønskede niveau. Hvis græsset er meget højt, skal du
køre langsomt og om nødvendigt klippe 2 gange.

• Klip i forskellige retninger hver gang for at undgå
striber i græsplænen.

Vedligeholdelse

Indledning

ADVARSEL: Inden der foretages

vedligeholdelse, skal du læse og forstå
kapitlet om sikkerhed.

Alt service- og reparationsarbejde på produktet kræver
specialuddannelse. Vi garanterer faglig korrekt
reparation og service. Hvis forhandleren ikke er et
serviceværksted, kan vedkommende oplyse om
nærmeste serviceværksted.

1510 - 003 - 15.10.2020 47

Vedligeholdelsesskema

Vedligeholdelsesintervallerne er fastlagt baseret på
daglig brug af produktet. Intervallerne ændres, hvis
produktet ikke bruges dagligt.

For vedligeholdelse identificeret med * henvises til
vejledningen i

side 44

Sikkerhedsanordninger på produktet på

.

Vedligeholdelse Hver dag Ugentligt Månedligt

Foretag et generelt eftersyn X

Efterse oliestanden X

Rengør produktet X

Rens luftfiltret X

Efterse skæreudstyret X

Efterse klippeskjoldet* X

Efterse motorbremsehåndtaget* X

Efterse lyddæmperen* X

Efterse vibrationsdæmpningssystemet* X

Efterse tændrøret X

Skift olie (første gang efter 5 timers brug, derefter efter hver 25 timers
brug og årligt)

Udskift luftfilteret X

Efterse brændstofsystemet X

X

Sådan udføres et generelt eftersyn

• Sørg for, at alle møtrikker og skruer på produktet er
spændt korrekt.

Sådan rengøres produktet udvendigt

• Brug en børste til at fjerne blade, græs og snavs.

• Sørg for, at luftindtaget oven på motoren ikke er
blokeret.

• Brug ikke en højtryksrenser til at rengøre produktet.

• Hvis du bruger vand til at rengøre produktet, må
vandet ikke sprøjtes direkte på motoren.

For at undersøge drivremmen og rengøre gearhuset (KLIPPO LB 553S e)

1. Fjern skruerne på remafskærmningen. (Fig. 14)

2. Træk remafskærmningen fremad og fjern den. (Fig.

28)

3. Kontrollér drivremmen og remskiven for skader.

4. Brug en børste til at fjerne blade, græs og snavs fra
gearhuset. (Fig. 29)

Sådan rengøres indersiden af klippeskjoldet

1. Placer produktet på siden med lyddæmperen nedad.

BEMÆRK: Hvis produktet

anbringes med luftfilteret nedad, kan
motoren tage skade.

2. Spul indersiden af klippeskjoldet med vand.

Sådan efterses skæreudstyret

ADVARSEL: Tændkablet tages af

tændrøret for at undgå utilsigtet start af
motoren.

ADVARSEL: Brug handsker, når du

udfører vedligeholdelse på skæreudstyret.
Klingen er meget skarp, og du kan nemt
komme til at skære dig.

1. Efterse skæreudstyret for skader eller revner. Udskift
altid skæreudstyret, hvis det er beskadiget.

2. Kig på klingen for at se, om den er beskadiget eller
sløv.

Bemærk: Kniven skal afbalanceres, efter den er

blevet slebet. Lad et servicecenter skærpe, udskift og
afbalancere klingen. Hvis du rammer en forhindring, der
får produktet til at standse, udskiftes den beskadigede
klinge. Lad servicecenteret vurdere, om klingen kan
files, eller om den skal udskiftes.

Sådan udskiftes klingen

1. Lås klingen med en træklods. (Fig. 30)

48

1510 - 003 - 15.10.2020

2. Fjern klingebolten, fjederskiven og klingen. (Fig. 31)

3. Undersøg klingeophænget og klingebolten for
skader.

a) Hvis du udskifter klingen eller klingeophænget,

skal du også udskifte klingebolten, fjederskiven
og friktionsskiven.

4. Efterse motorakslen for at sikre, at den ikke er bøjet.

5. Når du sætter den nye klinge på, skal du sørge for,
at de bøjede ender peger i retning af klippeskjoldet.
(Fig. 32)

6. Sæt friktionsskiven og klingen mod klingeophænget.
(Fig. 33)

7. Sørg for, at klingen flugter med motorakslens
centrum. (Fig. 34)

8. Lås klingen med en træklods. (Fig. 35)

9. Monter fjederskiven, og spænd bolten med et
tilspændingsmoment på 70 Nm. (Fig. 36)

10. Træk kniven rundt pr. håndkraft, og kontrollér, at den
drejer frit.

ADVARSEL: Bær altid

beskyttelseshandsker. Klingen er meget
skarp, og du kan nemt komme til at
skære dig.

11. Start produktet for at afprøve klingen. Hvis skiven
ikke er korrekt fastgjort, forekommer der vibrationer i
produkt, eller klipperesultatet bliver utilfredsstillende.

Sådan kontrolleres oliestanden

BEMÆRK:

kan det medføre motorskader. Kontroller
oliestanden, før du starter produktet.

1. Anbring produktet på et plant underlag.

2. Afmonter olietankens dæksel, hvorpå oliepinden
sidder.

3. Tør olien af oliepinden.

4. Sæt oliepinden helt ind i olietanken.
a) For : Skru olietankens dæksel i.

b) For KLIPPO LB 448, KLIPPO LB 553S e: Spænd

ikke olietankens dæksel.

5. Fjern oliepinden.

6. Kontroller oliestanden på målepinden.

7. Hvis oliestanden er lav, skal der efterfyldes med
motorolie, og foretag derefter en kontrol af
oliestanden igen.

Hvis olieniveauet er for lavt,

Sådan udskiftes motorolien

ADVARSEL:

umiddelbart efter, at motoren er standset.
Lad motoren køle af, før du aftapper

Motorolien er meget varm

motorolien. Hvis du spilder motorolie på
huden, kan den fjernes med vand og sæbe.

1. Brug produktet , indtil brændstoftanken er tom. Luk
benzinventilen KLIPPO LB 448, KLIPPO LB 553S e.

2. Tag tændkablet af tændrøret.

3. Tag olietankens dæksel af.

4. Stil en beholder under produktet til at opsamle
motorolien i.

5. Vip produkt for at aftappe motorolien fra olietanken.

6. Påfyld ny motorolie af den type, der anbefales i

Tekniske data på side 50

7. Kontroller oliestanden. Se

oliestanden på side 49

.

Sådan kontrolleres

.

Luftfilter

Bemærk: Et luftfilter, der har været brugt i lang tid,

kan ikke blive helt rent. Udskift luftfilteret med
regelmæssige mellemrum. Udskift altid et beskadiget
luftfilter.

Rengøring af luftfilteret (KLIPPO LB 448)

BEMÆRK: Lad ikke motoren køre uden

et monteret luftfilter eller med et beskidt
luftfilter.

BEMÆRK: Udskift luftfilteret, hvis det

ikke bliver rent, eller hvis det er beskadiget.
Et defekt luftfilter forårsager beskadigelse af
motoren.

1. Tryk på låsetappene (A), fjern filterdækslet (B), og
afmonter luftfilteret (C). (Fig. 37)

2. Slå luftfiltret mod en hård overflade, eller blæs
trykluft gennem luftfilteret fra den rene side af
luftfilteret.

BEMÆRK:

fjerne snavs, da der derved skubbes
snavs ind i luftfilteret.

3. Rens luftfilterholderen (D) og filterdækslet med en
fugtig klud.

BEMÆRK:

kommer snavs ind i luftkanalen (E).

4. Sæt luftfilteret i. Sørg for, at luftfilteret ligger helt tæt
ind til luftfilterholderen.

5. Sæt luftfilterdækslet på igen med de nederste tappe
først.

Brug ikke en børste til at

Sørg for, at der ikke

1510 - 003 - 15.10.2020

49

Sådan undersøger du tændrøret

BEMÆRK: Brug altid anbefalet

tændrørstype. Forkert tændrørstype kan
forårsage skader på produktet.

• Undersøg tændrøret, hvis motoren mangler kraft,
ikke starter nemt eller ikke fungerer korrekt i
tomgangshastighed.

• Sådan mindsker du risikoen for uønsket materiale på
tændrørets elektroder, følg disse instruktioner:

a) Sørg for, at omdrejningstallet i tomgang er

indstillet korrekt.

b) Sørg for, at brændstofblandingen er korrekt.

Transport, opbevaring og bortskaffelse

Transport og opbevaring

• Ved opbevaring og transport af produktet og
brændstoffet, skal du sørge for, at der ikke er
utætheder eller dampe. Gnister eller åben ild, f.eks.
fra elektriske enheder eller kedler, kan starte en
brand.

• Brug altid godkendte beholdere til opbevaring og
transport af brændstof.

• Tøm brændstoftanken, inden du stiller produktet væk
i en længere periode. Bortskaf brændstoffet på en
lokal miljøstation

• Fastgør produktet sikkert under transport for at
undgå skader og uheld.

c) Sørg for, at luftfilteret er rent.

• Hvis tændrøret er beskidt, skal det renses, og
samtidig skal det kontrolleres, at elektrodeafstanden
er korrekt, se

• Udskift tændrøret, når det er nødvendigt.

Tekniske data på side 50

. (Fig. 38)

Sådan undersøger du brændstofsystemet

• Efterse brændstoftankens dæksel og pakningen til
brændstoftankens dæksel for at sikre, at der ikke er
nogen skader.

• Efterse brændstofslangen for at sikre, at der ikke er
utætheder. Hvis brændstofslangen er beskadiget,
skal du lade et serviceværksted skifte den.

• Opbevar produktet i et aflåst område utilgængeligt
for børn eller personer, som ikke er godkendt.

• Opbevar produktet på et tørt og frostfrit sted.

Bortskaffelse

• Overhold de lokale krav til genanvendelse og de
gældende regler.

• Bortskaf alle kemikalier, som f.eks. motorolie eller
brændstof, hos et servicecenter eller på en lokal
miljøstation.

• Når produktet ikke længere er i brug, skal det
sendes til en Husqvarna forhandler eller bortskaffes
på en lokal genbrugsstation.

Tekniske data

Tekniske data

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e

Motor

Mærke Honda Honda Honda

Slagvolumen, cm

Hastighed, o/min. 2900 2900 2900

Nominel motoreffekt, kW

Tændingssystem

Tændrør NGK BPR5ES NGK BPR5ES NGK BPR5ES

Elektrodeafstand, mm 0,7-0,8 0,7-0,8 0,7-0,8

16

Motorens effektangivelse er den gennemsnitlige nettoeffekt (ved det anførte omdrejningstal) for en typisk pro­duktionsmodel af motoren målt iht. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan afvi­ge fra denne værdi. Den faktiske effekt på motoren, som monteres i det færdige produkt, vil afhænge af drifts­hastigheden, miljøhensyn og andre værdier.

50 1510 - 003 - 15.10.2020

3

16

145 145 166

2,7 2,7 3,3

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e

Brændstof-/smøresystem

Benzintankens kapacitet, liter 0,9 0,9 0,9

Olietankens kapacitet, liter 0,5 0,5 0,55

Motorolie

17

SAE 10W-30 SAE 10W-30 SAE 10W-30

Vægt

Med tomme tanke, kg 27,5 27,5 36,5

Støjemissioner

18

Lydeffektniveau, målt dB (A) 92 90 94

Lydeffektniveau, garanteret LWA dB (A) 94 91 95

Lydniveauer

19

Lydtryksniveau ved brugerens øre, dB (A) 81 77 83

Vibrationsniveauer, a

Håndtag, m/s

2

hveq

20

4,5 4,5 4,1

Skæreudstyr

Klippehøjde, mm 34-55 30-60 28-65

Klippebredde, mm 420 480 530

Klinge Bioklip - 42 cm

Bioklip - 48 cm

Bioklip - 53 cm

5028812-10

17

Brug motorolie af kvaliteten SG-SH. Se tabellen over viskositet i motorproducentens manual, og vælg en olie
med optimal viskositet i forhold til den forventede udendørstemperatur.

18

Emission af støj til omgivelserne målt som lydeffekt (LWA) i henhold til EF-direktiv 2000/14/EF.

19

Lydtryksniveau iht. ISO 5395. Rapporterede data for lydtrykniveau har en typisk statistisk spredning (stan­dardafvigelse) på 1,2 dB (A).

20

Vibrationsniveau iht. ISO 5395. Rapporterede data for vibrationsniveau har en typisk statistisk spredning

5028813-10

5028814-10

(standardafvigelse) på 0,2 m/s2.

1510 - 003 - 15.10.2020 51

EU-overensstemmelseserklæring

EU-overensstemmelseserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.:
[phone] erklærer, at plæneklipperen Husqvarna
KLIPPO LB 442, KLIPPO LB 448, KLIPPO LB 553S e
fra serienummer 2020xxxxxxx og fremefter overholder
forskrifterne i RÅDETS DIREKTIV:

• af den 17. maj 2006 "angående maskiner"
2006/42/EF

• af den 26. februar 2014 "angående elektromagnetisk
kompatibilitet" 2014/30/EU

• af den 8. maj 2000 "angående emission af støj til
omgivelserne" 2000/14/EF

• af den 8. juni 2011 om "begrænsning af anvendelsen
af visse farlige stoffer i elektrisk og elektronisk
udstyr" 2011/65/EU

Oplysninger om støjafgivelse findes i de tekniske
specifikationer.

Der er anvendt følgende standarder:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012
Hvis ikke andet er angivet, er de ovennævnte

standarder de senest udgivne versioner.
Udpeget organ: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala har
udstedt rapporter vedrørende opfyldelse af
bestemmelserne iht. bilag VI til RÅDETS DIREKTIV af 8.
maj 2000 "angående emission af støj til omgivelserne"
2000/14/EU.

Huskvarna, 2020-09-16

Claes Losdal, udviklingschef/haveprodukter (autoriseret
repræsentant for Husqvarna AB og ansvarlig for teknisk
dokumentation)

52

1510 - 003 - 15.10.2020

Einleitung...................................................................... 53

Sicherheit......................................................................

Montage........................................................................57

Betrieb.......................................................................... 58

Wartung........................................................................ 59

Einleitung

Inhalt

Transport, Lagerung und Entsorgung...........................62

54

Technische Angaben.................................................... 62

EU-Konformitätserklärung............................................ 64

Gerätebeschreibung

Das Gerät ist ein handgeführter Rasenmäher, der
BioClip® nutzt, um das Gras in Dünger zu schneiden.

Geräteübersicht

(Abb. 1)

1. Griff/Lenker

2.

Motorbremsgriff

3. Startseilgriff

4. Antriebshebel (KLIPPO LB 553S e)

5. Antivibrationssystem (KLIPPO LB 553S e)

6. Hebel für Winkeleinstellung des Griffs

7. Öldeckel

8. Schalldämpfer

9. Zündkerze

10. Kraftstofftankdeckel

11. Schnitthöhenhebel (KLIPPO LB 442, KLIPPO LB

448)

12. Radschaber (KLIPPO LB 442, KLIPPO LB 448)

13. Kraftstoffventil

14. Schneidwerkabdeckung

15. Luftfilter

16. Treibriemen

17. Getriebe

18. Klingenauflage

19. Klinge

20. Scheibe

21. Klingenschraube

22. Federring

23. Mulcheinsatz (KLIPPO LB 448)

24. Betriebsanleitung

Symbole auf dem Gerät

(Abb. 2)

WARNUNG: Bei nachlässiger oder nicht
ordnungsgemäßer Bedienung kann es zu
Verletzungen oder zum Tode des
Bedieners oder anderer Personen
kommen.

Verwendungszweck

Verwenden Sie das Gerät zum Schneiden von Gras.
Verwenden Sie das Gerät nicht für andere Aufgaben.

(Abb. 3)

(Abb. 4)

(Abb. 5)

(Abb. 6)

(Abb. 7)

(Abb. 8)

(Abb. 9)

(Abb. 10)

Lesen Sie die Bedienungsanleitung
sorgfältig durch, und machen Sie sich vor
der Benutzung mit dem Inhalt vertraut.

Achten Sie auf hochgeschleuderte und
abprallende Gegenstände.

Andere Personen oder Tiere müssen sich
in sicherem Abstand vom Arbeitsbereich
befinden.

Schalten Sie vor der Durchführung von
Reparatur- oder Wartungsarbeiten den
Motor aus, und entfernen Sie das
Zündkabel.

Warnung: Halten Sie Hände und Füße
von rotierenden Teilen fern.

Warnung: Halten Sie Hände und Füße
von der rotierenden Klinge fern.

Dieses Gerät stimmt mit den geltenden
EG-Richtlinien überein.

Umweltbelastende Geräuschemissionen
gemäß der entsprechenden EG-Richtlinie
2000/14/EG und der australischen
„Protection of the Environment Operations
(Noise Control) Regulation 2017“
(Umweltschutz-/Lärmschutzbestimmung)
von New South Wales. Daten zu
Geräuschemissionen sind auf dem
Geräteschild und im Abschnitt
„Technische Daten“ angegeben.

(Abb. 11)

1510 - 003 - 15.10.2020 53

Scanbarer Code.

Hinweis: Weitere Symbole/Aufkleber auf dem Gerät

beziehen sich auf die Zertifizierungsanforderungen für
einige kommerzielle Bereiche.

Emissionen nach Euro V

WARNUNG: Bei jeglichen

Manipulationen des Motors erlischt die EU­Typgenehmigung für dieses Produkt.

Produkthaftung

Im Sinne der Produkthaftungsgesetze übernehmen wir
keine Haftung für Schäden, die unser Gerät verursacht,
wenn...

Sicherheit

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise
werden verwendet, um auf besonders wichtige Teile der
Bedienungsanleitung hinzuweisen.

WARNUNG: Wird verwendet, wenn bei

Nichtbeachtung der Anweisungen in diesem
Handbuch die Gefahr von Verletzung oder
Tod des Bedieners oder anderer Personen
besteht.

ACHTUNG: Wird verwendet, wenn bei

Nichtbeachtung der Anweisungen in diesem
Handbuch die Gefahr von Schäden am
Gerät, an anderen Materialien oder in der
Umgebung besteht.

Hinweis: Für weitere Informationen, die in

bestimmten Situationen nötig sind.

Allgemeine Sicherheitshinweise

WARNUNG: Lesen Sie die folgenden

Warnhinweise, bevor Sie das Gerät
benutzen.

• Dieses Gerät ist gefährlich, wenn es falsch bedient
wird oder Sie unvorsichtig sind. Wenn die
Sicherheitshinweise nicht befolgt werden, kann dies
zu Verletzungen oder zum Tod führen.

• Dieses Gerät erzeugt beim Betrieb ein
elektromagnetisches Feld. Dieses Feld kann sich
unter bestimmten Bedingungen auf die
Funktionsweise aktiver oder passiver medizinischer
Implantate auswirken. Um die Gefahr von
Situationen, die zu schweren oder tödlichen
Verletzungen führen können, zu reduzieren, sollten

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom
Hersteller stammen oder nicht vom Hersteller
zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das
nicht vom Hersteller stammt oder nicht vom
Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service
Center oder von einem zugelassenen Fachmann
repariert wird.

Personen mit einem medizinischen Implantat vor der
Nutzung dieses Geräts ihren Arzt und den Hersteller
des Implantats konsultieren.

• Lassen Sie immer Vorsicht walten, und arbeiten Sie
mit gesundem Menschenverstand. Wenn Sie sich
nicht sicher sind, wie das Gerät in einer bestimmten
Situation zu bedienen ist, unterbrechen Sie die
Arbeit und wenden sich an Ihren Husqvarna
Händler, bevor Sie fortfahren.

• Denken Sie daran, dass der Bediener für Unfälle mit
anderen Personen oder deren Eigentum
verantwortlich ist.

• Halten Sie das Gerät sauber. Stellen Sie sicher,
dass Symbole und Aufkleber deutlich lesbar sind.

• Lassen Sie keine andere Person das Gerät
verwenden, es sei denn, Sie haben sich zuvor
vergewissert, dass diese Person den Inhalt der
Bedienungsanleitung gelesen und verstanden hat.

• Lassen Sie nicht zu, dass Kinder das Gerät
verwenden.

• Halten Sie Kinder vom Arbeitsbereich fern. Es muss
immer ein verantwortlicher Erwachsener anwesend
sein.

• Erlauben Sie nicht, dass Personen ohne Kenntnis
der Anweisungen das Gerät bedienen.

• Stellen Sie sicher, dass Personen mit verminderter
physischer oder psychischer Leistungsfähigkeit
dieses Gerät nicht unbeobachtet verwenden. Es
muss immer ein verantwortlicher Erwachsener
anwesend sein.

• Verwenden Sie das Gerät nicht, wenn Sie müde
oder krank sind oder unter Einfluss von Alkohol,
Drogen oder Medikamenten stehen. Dies wirkt sich
negativ auf Ihre Sehkraft, Ihre Aufmerksamkeit sowie
Ihr Koordinations- und Urteilsvermögen aus.

• Verwenden Sie das Gerät nicht, wenn es defekt ist.

• Verändern oder verwenden Sie dieses Gerät nicht,
wenn die Möglichkeit besteht, dass andere es
verändert haben.

54

1510 - 003 - 15.10.2020

• Nehmen Sie keine Änderungen an der Einstellung
der Motordrehzahlregelung vor.

Sicherheit im Arbeitsbereich

WARNUNG: Lesen Sie die folgenden

Warnhinweise, bevor Sie das Gerät
benutzen.

• Entfernen Sie Gegenstände wie Äste, Zweige und
Steineaus dem Arbeitsbereich, bevor Sie das
Produkt verwenden.

• Gegenstände, die auf die Schneidausrüstung treffen,
können herausgeschleudert werden und Personen
und Gegenständen Schaden zufügen. Halten Sie
andere Personen und Tiere in einem sicheren
Abstand zum Produkt.

• Benutzen Sie das Produkt niemals bei schlechtem
Wetter wie Nebel, Regen, starkem Wind, intensiver
Kälte und bei der Gefahr eines Blitzeinschlags. Die
Verwendung des Produkts bei schlechtem Wetter
oder an feuchten oder nassen Stellen ist
anstrengend. Schlechtes Wetter kann gefährliche
Zustände wie rutschige Oberflächen verursachen.

• Achten Sie auf Personen, Gegenstände und
Situationen, die einen sicheren Betrieb des Produkts
verhindern könnten.

• Achten Sie auf Hindernisse wie Wurzeln, Steine,
Zweige, Löcher und Gräben. Langes Gras kann
Hindernisse verdecken.

• Das Mähen von Gras an Steigungen kann gefährlich
sein. Verwenden Sie das Produkt nicht in einem
Gelände mit einer Neigung von mehr als 15°.

• Betreiben Sie das Produkt quer zum Hang. Bewegen
Sie sich nicht nach oben und nach unten.

• Seien Sie vorsichtig, wenn Sie um versteckte Ecken
oder Objekte herum fahren, die Ihre freie Sicht
verhindern.

Arbeitssicherheit

WARNUNG:

Warnhinweise, bevor Sie das Gerät
benutzen.

• Verwenden Sie dieses Produkt nur zum Mähen von
Rasenflächen. Es ist nicht erlaubt, das Produkt für
andere Aufgaben zu verwenden.

• Benutzen Sie eine persönliche Schutzausrüstung.
Siehe

• Stellen Sie sicher, dass Sie wissen, wie der Motor in

• Starten Sie den Motor niemals in einem

• Starten Sie das Produkt nicht, bevor die Klinge und

Persönliche Schutzausrüstung auf Seite 55

einem Notfall schnell gestoppt werden kann.

geschlossenen Raum oder in der Nähe von
brennbarem Material. Die Motorabgase sind heiß
und können Funken enthalten, die einen Brand
verursachen können.

alle Abdeckungen korrekt befestigt sind. Eine falsch

Lesen Sie die folgenden

.

befestigte Klinge kann sich lösen und
Personenschaden verursachen.

• Stellen Sie sicher, dass die Klinge nicht auf
Gegenstände wie Steine und Wurzeln trifft. Dies
kann die Klinge beschädigen und die Motorwelle
verbiegen. Eine verbogene Achse führt zu starken
Vibrationen und birgt ein hohes Risiko, dass die
Klinge sich löst.

• Wenn die Klinge auf ein Objektiv trifft oder
Vibrationen auftreten, müssen Sie das Produkt sofort
abstellen. Ziehen Sie das Zündkabel von der
Zündkerze ab. Untersuchen Sie das Produkt auf
beschädigte Teile. Reparieren Sie Schäden oder
lassen Sie einen autorisierten Kundendienst die
Reparatur durchführen.

• Befestigen Sie die Motorbremse niemals fest am
Griff, wenn der Motor läuft.

• Stellen Sie das Produkt auf eine stabile, flache
Oberfläche und starten Sie es. Stellen Sie sicher,
dass die Klinge nicht den Boden oder ein anderes
Objekt berührt.

• Bleiben Sie immer hinter dem Produkt, wenn Sie es
betreiben.

• Lassen Sie alle Räder auf dem Boden bleiben und
halten Sie den Griff mit 2 Händen, wenn Sie das
Produkt betreiben. Halten Sie Hände und Füße von
den rotierenden Rasenmäherklingen fern.

• Kippen Sie das Produkt nicht, wenn der Motor läuft.

• Seien Sie vorsichtig, wenn Sie das Produkt nach
hinten ziehen.

• Heben Sie das Produkt nicht hoch, wenn der Motor
läuft. Wenn Sie das Produkt anheben müssen,
schalten Sie zunächst den Motor aus und ziehen Sie
das Zündkabel von der Zündkerze ab.

• Gehen Sie nicht rückwärts, wenn Sie das Produkt
betreiben.

• Stellen Sie den Motor ab, wenn Sie sich über
Bereiche ohne Gras bewegen, zum Beispiel Wege
aus Kies, Stein und Asphalt.

• Rennen Sie nicht mit dem Produkt, wenn der Motor
läuft. Gehen Sie immer, wenn Sie das Produkt
benutzen.

• Stellen Sie den Motor ab, bevor Sie die Schnitthöhe
verändern. Verändern Sie die Einstellungen niemals,
wenn der Motor läuft.

• Lassen Sie das Produkt niemals aus den Augen,
wenn der Motor läuft. Stellen Sie den Motor ab und
stellen Sie sicher, dass sich die Schneidausrüstung
nicht dreht.

Sicherheitshinweise für den Betrieb

Persönliche Schutzausrüstung

WARNUNG:

Warnhinweise, bevor Sie das Gerät
benutzen.

Lesen Sie die folgenden

1510 - 003 - 15.10.2020 55

• Die persönliche Schutzausrüstung kann
Verletzungen nicht vollständig vermeiden,
vermindert aber den Umfang der Verletzungen und
Schäden bei einem Unfall. Lassen Sie sich von
Ihrem Händler bei der Auswahl der richtigen
Ausrüstung unterstützen.

• Tragen Sie einen Gehörschutz, wenn der
Geräuschpegel höher als 85 dB ist

• Tragen Sie rutschfeste Sicherheitsstiefel oder ­schuhe. Verwenden Sie keine offenen Schuhe, und
gehen Sie nicht barfuß.

• Tragen Sie schwere, lange Hosen.

• Tragen Sie bei Bedarf Schutzhandschuhe,
beispielsweise bei der Montage, der Untersuchung
oder der Reinigung der Schneidausrüstung.

Sicherheitsvorrichtungen am Gerät

WARNUNG: Lesen Sie die folgenden

Warnhinweise, bevor Sie das Gerät
benutzen.

• Benutzen Sie kein Gerät mit defekten
Sicherheitsvorrichtungen.

• Führen Sie regelmäßig eine Überprüfung der
Sicherheitsvorrichtungen durch. Wenn die
Sicherheitsvorrichtungen defekt sind, wenden Sie
sich an Ihre Husqvarna-Servicewerkstatt.

So überprüfen Sie den Schneidschutz
Der Schneidschutz verringert Vibrationen im Gerät und

das Verletzungsrisiko durch die Klinge.

• Untersuchen Sie die Schneidewerkabdeckung, um
sicherzustellen, dass es keine Beschädigungen wie
zum Beispiel Risse gibt.

Motorbremsgriff
Der Motorbremshebel stoppt den Motor. Wenn der

Motorbremshebel losgelassen wird, stoppt der Motor.
Um eine Inspektion der Motorbremse durchzuführen,

starten Sie den Motor und lassen dann den
Motorbremshebel los. Wenn der Motor nicht innerhalb
von 3 Sekunden stoppt, lassen Sie die Motorbremse von
einer autorisierten Husqvarna Servicewerkstatt
einstellen.

(Abb. 12)

So prüfen Sie das Antivibrationssystem

WARNUNG:

Belastung durch Vibrationen kann bei
Personen mit verminderter Durchblutung
Kreislauf- oder Nervenschäden
verursachen. Suchen Sie einen Arzt auf,
wenn Sie an Ihrem Körper Symptome
feststellen, die darauf hinweisen, dass Sie
zu starken Vibrationen ausgesetzt waren. Zu

Eine übermäßige

diesen Symptomen zählen beispielsweise
Einschlafen von Körperteilen,
Gefühlsverlust, Kitzeln, Stechen, Schmerz,
Verlust oder Beeinträchtigung der normalen
Körperkraft, Veränderungen der Hautfarbe
oder der Hautbeschaffenheit. Diese
Beschwerden treten normalerweise in den
Fingern, Händen und Handgelenken auf.

Das Antivibrationssystem verringert Vibrationen im Griff
während des Betriebs.

Das Stahlrohr im Lenker und die
Schneidwerkabdeckung reduzieren Vibrationen. Der
KLIPPO LB 553S e verfügt zudem über 4
Vibrationsdämpfer am Lenker.

• Überprüfen Sie den Lenker und die
Vibrationsdämpfer, um sicherzustellen, dass keine
Beschädigungen vorhanden sind. (Abb. 13)

So prüfen Sie den Riemenschutz (KLIPPO LB 553S e)
Der Riemenschutz verringert das Verletzungsrisiko und

stellt sicher, dass ein beschädigter Treibriemen nicht
ausgeworfen wird.

• Stellen Sie sicher, dass der Riemenschutz nicht
beschädigt und korrekt befestigt ist. (Abb. 14)

Schalldämpfer
Der Schalldämpfer senkt den Geräuschpegel so weit

wie möglich und hält die Abgase des Motors vom
Anwender fern.

Verwenden Sie das Gerät nicht, wenn der
Schalldämpfer fehlt oder defekt ist. Ein defekter
Schalldämpfer erhöht den Geräuschpegel und die
Brandgefahr.

WARNUNG:

während und nach Gebrauch und wenn der
Motor im Leerlauf läuft, sehr heiß. Seien Sie
in der Nähe von entzündlichen Materialien
und/oder Dämpfen besonders vorsichtig, um
Brandgefahr zu verhindern.

So prüfen Sie den Schalldämpfer

• Überprüfen Sie den Schalldämpfer regelmäßig, um
sicherzustellen, dass er richtig angebracht und nicht
beschädigt ist.

Der Schalldämpfer wird

Sicherer Umgang mit Kraftstoff

WARNUNG:

Warnhinweise, bevor Sie das Gerät
benutzen.

• Starten Sie das Gerät nicht, wenn sich Kraftstoff
oder Öl darauf befindet. Entfernen Sie den
unerwünschten Kraftstoff bzw. das Öl und lassen Sie
das Gerät trocknen.

Lesen Sie die folgenden

56

1510 - 003 - 15.10.2020

• Wechseln Sie sofort die Kleidung, wenn Sie
Kraftstoff darauf verschütten.

• Lassen Sie keinen Kraftstoff auf Ihren Körper
gelangen, denn dies kann zu Verletzungen führen.
Wenn Kraftstoff auf Ihre Haut gelangt, waschen Sie
diesen mit Wasser und Seife ab.

• Starten Sie das Gerät nicht, wenn der Motor undicht
ist. Überprüfen Sie den Motor regelmäßig auf
Undichtigkeiten.

• Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist
feuergefährlich, und die Dämpfe sind explosiv und
können zu Verletzungen oder sogar zum Tod führen.

• Atmen Sie die Kraftstoffdämpfe nicht ein, denn sie
sind gesundheitsschädigend. Achten Sie auf
ausreichende Belüftung.

• Rauchen Sie nicht in der Nähe des Kraftstoffs oder
des Motors.

• Stellen Sie keine heißen Gegenstände in der Nähe
des Kraftstoffs oder Motors ab.

• Füllen Sie keinen Kraftstoff nach, während der Motor
läuft.

• Vergewissern Sie sich, dass der Motor abgekühlt ist,
bevor Sie Kraftstoff nachfüllen.

• Öffnen Sie vor dem Nachfüllen den Tankdeckel
langsam und lassen Sie den Druck vorsichtig
entweichen.

• Füllen Sie keinen Kraftstoff in den Motor, wenn Sie
sich in einem Innenraum befinden. Eine mangelhafte
Luftzirkulation kann zu schweren oder tödlichen
Verletzungen durch Ersticken oder eine
Kohlenmonoxidvergiftung führen.

• Schrauben Sie den Kraftstofftankdeckel fest zu.
Wenn der Tankverschluss nicht fest zugeschraubt
ist, besteht Feuergefahr.

• Bewegen Sie das Produkt vor dem Starten
mindestens 3 m von der Stelle fort, an der Sie den
Tank befüllt hatten.

• Füllen Sie den Kraftstofftank nicht vollständig auf.
Durch Hitze dehnt sich der Kraftstoff aus. Lassen Sie

deshalb einen Freiraum im oberen Bereich des
Kraftstofftanks.

Sicherheitshinweise für die Wartung

WARNUNG: Lesen Sie die folgenden

Warnhinweise, bevor Sie das Gerät
benutzen.

• Die Abgase des Motors enthalten Kohlenmonoxid,
ein geruchloses, giftiges und sehr gefährliches Gas.
Starten Sie den Motor nicht in Innenräumen oder in
geschlossenen Räumen.

• Bevor Sie an dem Produkt eine Wartung
durchführen, schalten Sie den Motor aus und ziehen
Sie das Zündkabel von der Zündkerze ab.

• Tragen Sie Schutzhandschuhe, wenn Sie an der
Schneidausrüstung eine Wartung durchführen. Die
Klinge ist sehr scharf und man schneidet sich sehr
leicht.

• Zubehörteile und Änderungen am Produkt, die vom
Hersteller nicht genehmigt wurden, können zu
schweren Verletzungen oder zum Tod führen.
Verändern Sie das Produkt nicht. Verwenden Sie
immer Teile, die vom Hersteller genehmigt wurden.

• Wenn die Wartung nicht ordnungsgemäß und
regelmäßig erfolgt, erhöht sich die
Verletzungsgefahr und das Risiko für eine
Beschädigung des Produkts.

• Führen Sie die Wartung nur gemäß dieser
Betriebsanleitung durch. Alle anderen
Wartungsarbeiten müssen von einer autorisierten
Husqvarna Servicewerkstatt durchgeführt werden.

• Lassen Sie eine autorisierte Husqvarna
Servicewerkstatt das Produkt regelmäßig warten.

• Ersetzen Sie beschädigte, abgenutzte oder defekte
Teile.

Montage

Einleitung

WARNUNG: Vor dem Betrieb des

Gerätes müssen Sie die
Sicherheitsinformationen lesen und
verstehen.

WARNUNG: Ziehen Sie den

Zündkerzenstecker von der Zündkerze ab,
bevor Sie das Gerät zusammenbauen.

1510 - 003 - 15.10.2020 57

So montieren Sie den Griff und passen ihn an

1. Entfernen Sie die Griffmutter und die Scheibe von
der Platte am oberen Griff.

2. Bringen Sie den oberen Griff an der Oberseite des
unteren Griffs in Position.

ACHTUNG: Stellen Sie sicher,

dass die Kabel nicht eingeklemmt oder
beschädigt werden.

3. Befestigen Sie die Scheibe und die Griffmutter. (Abb.

15)

4. Drehen Sie den Griff für eine gute Betriebsposition
zur Seite, wenn Sie das Gerät in der Nähe einer
Wand betreiben. (Abb. 16)

5. Stellen Sie den Griff auf eine geeignete Höhe ein.
a) KLIPPO LB 448: Drehen Sie die Stellräder am

Chassis, um den Griff vertikal einzustellen. (Abb.

17)

b) KLIPPO LB 442: Lösen Sie die Mutter, und

stellen Sie den Griff vertikal ein. Ziehen Sie die
Mutter fest, wenn sich der Griff in der richtigen
Position befindet. (Abb. 18)

c) KLIPPO LB 553S e: Heben Sie die

Griffeinstellungsstrebe an, und bewegen Sie den
Lenker nach vorn oder hinten, um die Griffhöhe
einzustellen. Die Höhe des Handgriffs lässt sich
in 2 Positionen einstellen. (Abb. 19)

Betrieb

Einleitung

WARNUNG: Vor dem Betrieb des

Gerätes müssen Sie die
Sicherheitsinformationen lesen und
verstehen.

Husqvarna Connect

Husqvarna Connect ist eine kostenlose App für Ihr
Mobilgerät. Die Husqvarna Connect App bietet
erweiterte Funktionen für Ihr Gerät:

• Erweiterte Produktinformationen

• Informationen über Produktteile und -wartung sowie
entsprechende Hilfe dazu.

So verwenden Sie Husqvarna Connect

1. Laden Sie die Husqvarna Connect App auf Ihr
Mobiltelefon.

2. Anmeldung bei der Husqvarna Connect App.

3. Befolgen Sie die Anweisungen in der Husqvarna
Connect App, um sich zu verbinden und das Gerät
zu registrieren.

Bevor Sie das Produkt in Betrieb nehmen

1. Lesen Sie die Bedienungsanleitung sorgfältig durch,
und vergewissern Sie sich, dass Sie die
Anweisungen verstehen.

2. Untersuchen Sie die Schneidausrüstung, um
sicherzustellen, dass sie ordnungsgemäß befestigt
und eingestellt ist. Siehe

Schneidausrüstung auf Seite 60

3. Füllen Sie es in den Kraftstofftank. Siehe

Sie Kraftstoff ein auf Seite 58

So prüfen Sie die

.

So füllen

.

So montieren Sie den Mulcheinsatz (KLIPPO LB 448)

1. Kippen Sie das Gerät nach hinten mit der Zündkerze
nach oben.

2. Stecken Sie die Stifte des Mulcheinsatzes von der
Innenseite der Schneidwerkabdeckung in die
Bohrungen. (Abb. 20)

3. Bringen Sie die Schrauben des Mulcheinsatzes von
der Außenseite der Schneidwerkabdeckung an.
(Abb. 21)

4. Füllen Sie den Öltank, und überprüfen Sie den
Ölstand. Siehe

61

.

So prüfen Sie den Ölstand auf Seite

So füllen Sie Kraftstoff ein

Falls vorhanden, verwenden Sie schadstoffarmes
Benzin/Alkylatbenzin. Wenn schadstoffarmes Benzin/
Alkylatbenzin nicht verfügbar ist, verwenden Sie ein
qualitativ hochwertiges, bleifreies Benzin oder verbleites
Benzin mit einer Oktanzahl von mindestens 90.

ACHTUNG: Verwenden Sie kein

Benzin mit einer geringeren Oktanzahl als
90 RON (87 AKI). Dies kann das Gerät
beschädigen.

1. Öffnen Sie den Tankdeckel langsam, damit der
Druck entweichen kann.

2. Füllen Sie langsam mit einem Kraftstoffkanister auf.
Wenn Sie Kraftstoff verschütten, entfernen Sie ihn
mit einem Tuch und lassen Sie den verbleibenden
Treibstoff trocknen.

3. Säubern Sie den Bereich um den Tankdeckel
herum.

4. Schrauben Sie den Kraftstofftankdeckel fest zu.
Wenn der Tankverschluss nicht fest zugeschraubt
ist, besteht Feuergefahr.

5. Bewegen Sie das Produkt vor dem Starten
mindestens 3 m von der Stelle fort, an der Sie den
Tank befüllt hatten.

So stellen Sie die Schnitthöhe ein

Die Schnitthöhe kann beim KLIPPO LB 442 in 4 Stufen,
beim KLIPPO LB 553S e in 5 Stufen und beim KLIPPO
LB 448 in 6 Stufen eingestellt werden.

1. Bewegen Sie den Schnitthöhenhebel, um die
Schnitthöhe zu erhöhen oder zu verringern.

58

1510 - 003 - 15.10.2020

a) Beim KLIPPO LB 442, KLIPPO LB 448 bewegen

Sie den Schnitthöhenhebel nach vorne, um die
Schnitthöhe zu erhöhen. Bewegen Sie den
Schnitthöhenhebel nach hinten, um die
Schnitthöhe zu verringern. (Abb. 22)

b) Beim KLIPPO LB 553S e bewegen Sie den

Schnitthöhenhebel nach hinten, um die
Schnitthöhe zu erhöhen. Bewegen Sie den
Schnitthöhenhebel nach vorne, um die
Schnitthöhe zu verringern. (Abb. 23)

ACHTUNG: Stellen Sie die Schnitthöhe

nicht zu niedrig ein. Die Klingen können auf
den Boden treffen, wenn die Oberfläche des
Rasens nicht eben ist.

So starten Sie das Gerät

1. Stellen Sie sicher, dass das Zündkabel mit der
Zündkerze verbunden ist.

2. Öffnen Sie das Kraftstoffventil. (Abb. 24)

3. Halten Sie sich immer hinter dem Gerät auf.

4. Halten Sie den Motorbremsgriff gegen den Lenker.
(Abb. 25)

5. Halten Sie den Startseilgriff mit Ihrer rechten Hand.

6. Ziehen Sie langsam das Startseil, bis Sie etwas
Widerstand spüren.

7. Ziehen Sie kräftig, um den Motor anzulassen.

WARNUNG: Wickeln Sie das Startseil

nicht um Ihre Hand.

ACHTUNG: Ziehen Sie das Startseil

nicht vollständig heraus. Lassen Sie den

Startseilgriff nicht los, wenn das Startseil
vollständig herausgezogen ist.

So stoppen Sie das Gerät

• Um nur den Antrieb zu stoppen, lassen Sie den
Motorbremsgriff etwas los.

• Um den Motor zu stoppen, lassen Sie den
Motorbremsgriff vollständig los.

• Schließen Sie das Kraftstoffventil. (Abb. 26)

So treiben Sie die Räder an (KLIPPO LB 553S e)

• Drücken Sie den Antriebshebel nach unten. (Abb.

27)

• Bevor Sie das Gerät nach hinten ziehen, kuppeln Sie
den Antrieb aus und schieben das Gerät ca. 10 cm
nach vorne.cm.

• Lassen Sie den Motorbremsgriff etwas los, um den
Antrieb auszuschalten, wenn Sie sich beispielsweise
auf ein Hindernis zubewegen.

So erhalten Sie ein gutes Mähergebnis

• Benutzen Sie immer eine scharfe Klinge. Eine
stumpfe Klinge liefert ein unregelmäßiges Ergebnis,
und die Schnittfläche des Grases wird gelb. Eine
scharfe Klinge verbraucht außerdem weniger
Energie als eine stumpfe Klinge.

• Schneiden Sie nicht mehr als ⅓ der Länge des
Grases ab. Mähen Sie zuerst mit einer hohen
Schnitthöhe. Überprüfen Sie das Ergebnis, und
senken Sie die Schnitthöhe auf eine entsprechende
Stufe. Wenn das Gras sehr lang ist, fahren Sie
langsam und mähen bei Bedarf 2-mal.

• Mähen Sie bei jedem Mal in eine andere Richtung,
um Streifen auf dem Rasen zu vermeiden.

Wartung

Einleitung

WARNUNG: Bevor Sie eine Wartung

durchführen, müssen Sie das Kapitel über
die Sicherheit lesen und verstehen.

Für alle Wartungs- und Reparaturarbeiten am Produkt
ist eine spezielle Schulung erforderlich. Wir garantieren
die Verfügbarkeit von professionellen Reparaturen und
Wartungsarbeiten. Wenn Ihr Händler keine
Servicewerkstatt ist, sprechen Sie mit ihm, um

Wartung Täglich Wöchentlich Monatlich

Eine allgemeine Inspektion durchführen X

Den Ölstand prüfen X

1510 - 003 - 15.10.2020 59

Informationen über die nächste Servicewerkstatt zu
erhalten.

Wartungsplan

Die Wartungsintervalle werden anhand der täglichen
Nutzung des Geräts berechnet. Die Intervalle ändern
sich, wenn das Gerät nicht täglich verwendet wird.

Für Wartungsarbeiten, die mit * gekennzeichnet sind,
siehe Anweisungen in

Gerät auf Seite 56

Sicherheitsvorrichtungen am

.

Wartung Täglich Wöchentlich Monatlich

Das Gerät reinigen X

Den Luftfilter reinigen X

Die Schneidausrüstung prüfen X

Die Schneidwerkabdeckung prüfen* X

Den Motorbremsgriff prüfen* X

Den Schalldämpfer prüfen* X

Das Antivibrationssystem prüfen* X

Die Zündkerze prüfen X

Das Öl wechseln (erstmalig nach 5 Betriebsstunden, danach alle 25 Be­triebsstunden und jährlich)

Den Luftfilter ersetzen X

Den Kraftstofffilter prüfen X

X

So führen Sie eine allgemeine Inspektion durch

• Stellen Sie sicher, dass alle Muttern und Schrauben
am Gerät richtig angezogen sind.

So reinigen Sie das Produkt außen

• Verwenden Sie einen Pinsel, um Blätter, Gras und
Schmutz zu entfernen.

• Achten Sie darauf, dass der Lufteinlass auf der
Oberseite des Motors nicht blockiert ist.

• Reinigen Sie das Gerät nicht mit einem
Hochdruckreiniger.

• Wenn Sie Wasser verwenden, um das Produkt zu
reinigen, bringen Sie das Wasser nicht direkt auf den
Motor auf.

So überprüfen Sie den Treibriemen und reinigen das Getriebegehäuse (KLIPPO LB 553S e)

1. Entfernen Sie die Schrauben am Riemenschutz.
(Abb. 14)

2. Ziehen Sie den Riemenschutz nach vorne, und
entfernen Sie ihn. (Abb. 28)

3. Überprüfen Sie den Antriebsriemen und die
Riemenscheiben auf Beschädigungen.

4. Verwenden Sie eine Bürste, um Blätter, Gras oder
Schmutz aus dem Getriebegehäuse zu entfernen.
(Abb. 29)

So reinigen Sie die Innenseite der Schneidewerkabdeckung

1. Legen Sie das Produkt mit dem Schalldämpfer nach
unten auf die Seite.

ACHTUNG:

dem Luftfilter nach unten gelegt wird,
kann der Motor beschädigt werden.

2. Spritzen Sie die Innenfläche der
Schneidewerkabdeckung mit dem Wasserschlauch
ab.

Wenn das Produkt mit

So prüfen Sie die Schneidausrüstung

WARNUNG: Um ein unbeabsichtigtes

Starten zu vermeiden, entfernen Sie das
Zündkabel von der Zündkerze.

WARNUNG: Tragen Sie

Schutzhandschuhe, wenn Sie an der
Schneidausrüstung eine Wartung
durchführen. Die Klinge ist sehr scharf und
man schneidet sich sehr leicht.

1. Prüfen Sie die Schneidausrüstung auf
Beschädigungen oder Risse. Wechseln Sie eine
beschädigte Schneidausrüstung unbedingt aus.

2. Schauen Sie sich die Klinge an, um festzustellen, ob
sie beschädigt oder stumpf ist.

Hinweis: Nach dem Schärfen muss die Klinge

ausbalanciert werden. Lassen Sie eine Servicewerkstatt
die Klinge schärfen, ersetzen und ausbalancieren. Wenn
Sie auf ein Hindernis treffen, das das Produkt zum
Halten bringt, ersetzen Sie die beschädigte Klinge.
Lassen Sie die Werkstatt beurteilen, ob die Klinge
geschliffen werden kann oder ersetzt werden muss.

60 1510 - 003 - 15.10.2020

So tauschen Sie die Klinge aus

1. Arretieren Sie die Klinge mit einem Holzblock. (Abb.

30)

2. Entfernen Sie die Klingenschraube, die
Federscheibe und die Klinge. (Abb. 31)

3. Überprüfen Sie die Klingenauflage und die
Klingenschraube auf Beschädigungen.

a) Wenn Sie die Klinge oder die Klingenauflage

ersetzen, dann ersetzen Sie bitte auch die
Klingenschraube, die Federscheibe und die
Reibscheibe.

4. Prüfen Sie die Motorwelle, um sicherstellen, dass sie
nicht geknickt ist.

5. Wenn Sie die neue Klinge montieren, stellen Sie
sicher, dass die gebogenen Enden der Klinge in die
Richtung der Schneidwerkabdeckung zeigen. (Abb.

32)

6. Setzen Sie die Reibscheibe und die Klinge an die
Klingenauflage an. (Abb. 33)

7. Stellen Sie sicher, dass die Klinge mit der Mitte der
Motorwelle ausgerichtet ist. (Abb. 34)

8. Arretieren Sie die Klinge mit einem Holzblock. (Abb.

35)

9. Befestigen Sie die Federscheibe, und ziehen Sie die
Schraube mit einem Drehmoment von 70 Nm fest.
(Abb. 36)

10. Drehen Sie die Klinge mit der Hand, um
sicherzustellen, dass sie sich einwandfrei dreht.

WARNUNG:

Schutzhandschuhe. Die Klinge ist sehr
scharf, und man schneidet sich sehr
leicht.

11. Starten Sie das Gerät, um die Klinge zu prüfen.
Wenn die Klinge nicht richtig befestigt ist, gibt es im
Gerät Vibrationen, oder das Schneidergebnis ist
unbefriedigend.

Tragen Sie stets

So prüfen Sie den Ölstand

ACHTUNG:

kann den Motor beschädigen. Überprüfen
Sie den Ölstand, bevor Sie das Gerät
starten.

1. Stellen Sie das Gerät auf einer ebenen Fläche ab.

2. Entfernen Sie den Öltankdeckel mit dem beigefügten
Messstab.

3. Reinigen Sie den Messstab von Öl.

4. Stecken Sie den Messstab vollständig in den Öltank.
a) Beim : Ziehen Sie den Öltankdeckel fest.

b) Beim KLIPPO LB 448, KLIPPO LB 553S e:

Ziehen Sie den Öltankdeckel nicht fest.

5. Entfernen Sie den Messstab.

Ein zu niedriger Ölstand

6. Prüfen Sie den Ölstand am Messstab.

7. Wenn der Ölstand zu niedrig ist, füllen Sie Motoröl
nach und kontrollieren den Ölstand erneut.

So tauschen Sie das Motoröl aus

WARNUNG: Das Motoröl ist direkt

nach dem Abstellen des Motors sehr heiß.
Lassen Sie den Motor abkühlen, bevor Sie
das Motoröl ablassen. Wenn Motoröl auf
Ihre Haut gerät, reinigen Sie diese mit
Wasser und Seife.

1. Beim arbeiten Sie so lange mit dem Gerät, bis der
Tank leer ist. Beim KLIPPO LB 448, KLIPPO LB
553S e schließen Sie das Kraftstoffventil.

2. Trennen Sie das Zündkabel von der Zündkerze.

3. Entfernen Sie den Öltankdeckel.

4. Stellen Sie einen Behälter unter das Gerät, um das
Motoröl aufzufangen.

5. Kippen Sie das Gerät, um das Öl aus dem Öltank
ablaufen zu lassen.

6. Füllen Sie ein Motoröl des Typs ein, der in

Technische Angaben auf Seite 62

7. Prüfen Sie den Ölstand. Siehe

Ölstand auf Seite 61

.

empfohlen wird.

So prüfen Sie den

Luftfilter

Hinweis: Ein Luftfilter, der über lange Zeit verwendet

wurde, kann nicht vollständig gereinigt werden. Ersetzen
Sie den Luftfilter in regelmäßigen Abständen. Ersetzen
Sie einen beschädigten Luftfilter in jedem Fall.

So reinigen Sie den Luftfilter (KLIPPO LB 448)

ACHTUNG:

nicht ohne einen Luftfilter oder mit einem
verschmutzten Luftfilter.

Betreiben Sie den Motor

ACHTUNG: Ersetzen Sie den Luftfilter,

wenn er nicht vollständig gereinigt werden
kann oder beschädigt ist. Ein defekter
Luftfilter führt zu Motorschäden.

1. Drücken Sie die Verriegelungslaschen (A), entfernen
Sie den Luftfilterdeckel (B) und anschließend den
Luftfilter (C). (Abb. 37)

2. Schlagen Sie den Luftfilter gegen eine harte
Oberfläche, oder blasen Sie von der sauberen Seite
des Luftfilters Druckluft durch den Luftfilter.

ACHTUNG:

keinen Fall Schmutz mit einer Bürste,
denn dabei wird der Schmutz in den
Luftfilter gedrückt.

Entfernen Sie auf

1510 - 003 - 15.10.2020 61

3. Reinigen Sie den Luftfilterhalter (D) und den
Luftfilterdeckel mit einem feuchten Tuch.

ACHTUNG: Achten Sie darauf,

dass kein Schmutz in den Luftkanal (E)
gelangt.

4. Montieren Sie den Luftfilter. Achten Sie darauf, dass
der Luftfilter den Luftfilterhalter vollständig abdichtet.

5. Montieren Sie den Luftfilterdeckel mit den unteren
Laschen voran.

So überprüfen Sie die Zündkerze

ACHTUNG: Verwenden Sie stets den

vom Hersteller empfohlenen Zündkerzentyp!
Die Verwendung eines falschen
Zündkerzentyps kann zu Schäden am Gerät
führen.

• Überprüfen Sie die Zündkerze, wenn der Motor nur
schwache Leistung bringt, sich nur schwer starten
lässt oder im Leerlauf nicht ordnungsgemäß
funktioniert.

• Wenn Sie diese Anweisungen befolgen, verringern
Sie die Gefahr von unerwünschtem Material an den
Elektroden der Zündkerze:

Transport, Lagerung und Entsorgung

Transport und Lagerung

• Für die Lagerung und den Transport des Produkts
und des Kraftstoffs ist darauf zu achten, dass keine
Lecks oder Dämpfe vorhanden sind. Funken oder
offene Flammen, zum Beispiel von elektrischen
Geräten oder einem Boiler, können ein Feuer
auslösen.

• Verwenden Sie für die Lagerung und den Transport
von Kraftstoff immer zugelassene Behälter.

• Leeren Sie den Kraftstofftank, bevor Sie das Produkt
über einen längeren Zeitraum einlagern. Entsorgen
Sie den Kraftstoff in einer geeigneten
Abfallentsorgungsstelle.

• Sichern Sie das Produkt während des Transports ab,
um Schäden und Unfälle zu vermeiden.

a) Stellen Sie sicher, dass die Leerlaufdrehzahl

richtig eingestellt ist.

b) Vergewissern Sie sich, dass das

Kraftstoffgemisch korrekt ist.

c) Vergewissern Sie sich, dass der Luftfilter sauber

ist.

• Ist die Zündkerze verschmutzt, so ist sie zu reinigen;
gleichzeitig ist zu prüfen, ob der Elektrodenabstand
korrekt ist, siehe
(Abb. 38)

• Tauschen Sie die Zündkerze bei Bedarf aus.

Technische Angaben auf Seite 62

So prüfen Sie die Kraftstoffanlage

• Prüfen Sie den Kraftstofftankdeckel und die Dichtung
für den Tankdeckel, um sicherzustellen, dass keine
Beschädigungen vorliegen.

• Untersuchen Sie den Kraftstoffschlauch, um
sicherzustellen, dass keine undichten Stellen
vorhanden sind. Wenn der Schlauch beschädigt ist,
lassen Sie ihn durch eine Servicewerkstatt
austauschen.

• Bewahren Sie das Produkt in einem verschlossenen
Bereich auf, um einen unerlaubten Zugriff durch
Kinder oder andere Personen zu verhindern.

• Bewahren Sie das Produkt an einem trockenen und
frostfreien Raum auf.

Entsorgung

• Befolgen Sie die örtlichen Recyclinganforderungen
und geltenden Vorschriften.

• Entsorgen Sie alle Chemikalien, z. B. Motoröl oder
Kraftstoff, in einer Servicewerkstatt oder in einer
geeigneten Abfallentsorgungsstelle.

• Wenn Sie das Produkt nicht mehr benutzen, senden
Sie es an einen Husqvarna Händler oder entsorgen
Sie es in einer Wiederverwertungsanlage.

.

Technische Angaben

Technische Daten

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S E

Motor

Marke Honda Honda Honda

62 1510 - 003 - 15.10.2020

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S E

Hubraum, cm

3

145 145 166

Drehzahl, U/min 2.900 2.900 2.900

Nennleistung des Motors, kW

21

2,7 2,7 3,3

Zündanlage

Zündkerze NGK BPR5ES NGK BPR5ES NGK BPR5ES

Elektrodenabstand, mm 0,7-0,8 0,7-0,8 0,7-0,8

Kraftstoff- und Schmiersystem

Füllmenge Kraftstofftank, Liter 0,9 0,9 0,9

Füllmenge Öltank, Liter 0,5 0,5 0,55

22

Motoröl

SAE 10W-30 SAE 10W-30 SAE 10W-30

Gewicht

Mit leeren Tanks, kg 27,5 27,5 36,5

Geräuschemissionen

23

Schallleistungspegel, gemessen dB (A) 92 90 94

Schallleistungspegel, garantiert LWA dB (A) 94 91 95

Schallpegel

Schalldruckpegel am Ohr des Bedieners,

24

81 77 83

dB (A)

Vibrationspegel, a

2

Griff, m/s

hveq

25

4,5 4,5 4,1

Schneidausrüstung

Schnitthöhe, mm 34-55 30-60 28-65

Schnittbreite, mm 420 480 530

Klinge Mulch – 42 cm

Mulch – 48 cm

Mulch – 53 cm

5028812-10

21

Die Motornennleistung ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung

5028813-10

5028814-10

eines typischen Produktionsmotors, die (bei einer bestimmten Drehzahl) an das Motormodell abgegeben wird.
Motoren aus Massenproduktion können von diesem Wert abweichen. Die tatsächliche Ausgangsleistung des
eingebauten Motors hängt von der Betriebsdrehzahl, den Umgebungsbedingungen und anderen Werten ab.

22

Verwenden Sie ein Motoröl der Qualität SG–SH. Werfen Sie einen Blick auf die Viskositätstabelle im Motor­handbuch, und wählen Sie je nach erwarteter Außentemperatur die beste Viskosität aus.

23

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (LWA) gemäß EG-Richtlinie
2000/14/EG.

24

Schalldruckpegel gemäß ISO 5395. Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer
Ausbreitungsklasse (Standardabweichung) von 1,2 dB (A).

25

Vibrationspegel gemäß ISO 5395. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Aus­breitungsklasse (Standardabweichung) von 0,2 m/s2.

1510 - 003 - 15.10.2020 63

EU-Konformitätserklärung

EU-Konformitätserklärung

Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.:
[phone] versichert, dass die Rasenmäher
Husqvarna KLIPPO LB 442, KLIPPO LB 448, KLIPPO
LB 553S e ab der Seriennummer 2020xxxxxxx den
Vorschriften folgender RICHTLINIE DES RATES
entsprechen:

• „Maschinenrichtlinie“ 2006/42/EG vom 17. Mai 2006

• Richtlinie „über elektromagnetische Verträglichkeit“,
2014/30/EU vom 26. Februar 2014

• „Richtlinie über umweltbelastende
Geräuschemissionen von zur Verwendung im Freien
vorgesehenen Geräten und Maschinen“ 2000/14/EG
vom 8. Mai 2000

• „Richtlinie zur Beschränkung der Verwendung
bestimmter gefährlicher Stoffe in Elektro- und
Elektronikgeräten“ 2011/65/EU vom 8. Juni 2011

Informationen zu Geräuschemissionen finden Sie in den
technischen Daten.

Die folgenden Normen werden erfüllt:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012
Sofern nicht anders angegeben, entsprechen die oben

genannten Normen den neuesten veröffentlichten
Versionen.

Benannte Stelle: 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala hat
Berichte zur Beurteilung der Übereinstimmung gemäß
Anlage VI zur RICHTLINIE DES RATES vom

8. Mai 2000 „über umweltbelastende

Geräuschemissionen von zur Verwendung im Freien
vorgesehenen Geräten und Maschinen“ 2000/14/EG
veröffentlicht.

Huskvarna, 2020-09-16

Claes Losdal, Entwicklungsleiter/Gartenprodukte
(Bevollmächtigter Vertreter für Husqvarna AB,
verantwortlich für die technische Dokumentation)

64

1510 - 003 - 15.10.2020

Περιεχόμενα

Εισαγωγή......................................................................65

Ασφάλεια

.......................................................................66

Συναρμολόγηση............................................................69

Λειτουργία.....................................................................70

Συντήρηση.................................................................... 71

Εισαγωγή

Μεταφορά, αποθήκευση και απόρριψη.........................74

Τεχνικά στοιχεία............................................................75

Δήλωση Συμμόρφωσης ΕΚ...........................................77

Περιγραφή προϊόντος

Το προϊόν είναι ένα χλοοκοπτικό γκαζόν πεζού χειριστή
με κύλινδρο, που χρησιμοποιεί το
το γρασίδι σε σύνθεση λιπάσματος.

BioClip® για να κόψει

Επισκόπηση προϊόντος

(Εικ. 1)

1. Λαβή / χειρολαβή

2.

Λαβή φρένου κινητήρα

3. Λαβή εκκίνησης

4. Μοχλός μετάδοσης κίνησης (KLIPPO LB 553S e)

5. Σύστημα απόσβεσης κραδασμών (KLIPPO LB 553S

e)

6. Λεβιές ρύθμισης γωνίας της λαβής

7. Τάπα λαδιού

8. Εξάτμιση (σιγαστήρας)

9. Μπουζί

10. Τάπα ντεπόζιτου καυσίμου

11. Μοχλός ρύθμισης του ύψους κοπής (KLIPPO LB

442, KLIPPO LB 448)

12. Ξέστρo τροχού (KLIPPO LB 442, KLIPPO LB 448)

13. Βαλβίδα καυσίμου

14. Κάλυμμα κοπής

15. Φίλτρο αέρα

16. Ιμάντας μετάδοσης κίνησης

17. Μηχανισμός μετάδοσης

18. Στήριγμα λεπίδας

19. Λεπίδα

20. Ροδέλα

21. Βίδα λεπίδας

22. Ροδέλα ελατηρίου

23. Πώμα χορτολιπάσματος (KLIPPO LB 448)

24. Εγχειρίδιο χρήσης

Σύμβολα στο προϊόν

(Εικ. 2)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η απρόσεκτη ή
λανθασμένη χρήση μπορεί να προκαλέσει
τραυματισμό ή θάνατο του χειριστή ή
άλλων ατόμων.

Προβλεπόμενη χρήση

Χρησιμοποιήστε το προϊόν για την κοπή γρασιδιού. Μην
χρησιμοποιείτε το προϊόν για άλλες εργασίες.

(Εικ. 3)

(Εικ. 4)

(Εικ. 5)

(Εικ. 6)

(Εικ. 7)

(Εικ. 8)

(Εικ. 9)

(Εικ. 10)

Προτού χρησιμοποιήσετε το προϊόν,
διαβάστε το εγχειρίδιο χρήσης προσεκτικά
και βεβαιωθείτε ότι έχετε κατανοήσει τις
οδηγίες.

Προσέχετε για αντικείμενα που μπορεί να
εκτοξευθούν ή να εξοστρακιστούν.

Διατηρήστε τα άλλα άτομα και τα ζώα σε
απόσταση ασφαλείας από την περιοχή
εργασίας.

Προτού πραγματοποιήσετε εργασίες
επισκευής ή συντήρησης, σταματήστε τον
κινητήρα και αφαιρέστε το καλώδιο
ανάφλεξης ηλεκτρονικής.

Προειδοποίηση: Να διατηρείτε τα χέρια και
τα πόδια σας μακριά από κινούμενα μέρη.

Προειδοποίηση: Να διατηρείτε τα χέρια και
τα πόδια σας μακριά από την
περιστρεφόμενη λεπίδα.

Αυτό το προϊόν συμμορφώνεται με τις
ισχύουσες οδηγίες ΕΚ.

Εκπομπές θορύβου στο περιβάλλον
σύμφωνα με την ευρωπαϊκή οδηγία
2000/14/EΚ και τη νομοθεσία της Νέας
Νότιας Ουαλίας για την "Προστασία των
περιβαλλοντικών δράσεων (έλεγχος
θορύβου), Κανονισμός 2017". Τα στοιχεία
για τις εκπομπές θορύβου βρίσκονται στην
ετικέτα του μηχανήματος και στο κεφάλαιο
"Τεχνικά στοιχεία".

1510 - 003 - 15.10.2020 65

(Εικ. 11)

Κωδικός με δυνατότητα σάρωσης.

Περιεχόμενα Άλλα σύμβολα/σήματα που

υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις
πιστοποίησης για ορισμένες εμπορικές περιοχές.

Εκπομπές Euro V

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οποιαδήποτε

μη εξουσιοδοτημένη παρέμβαση στον
κινητήρα ακυρώνει την έγκριση τύπου ΕΕ
αυτού του προϊόντος.

Ασφάλεια

Ορισμοί για την ασφάλεια

Για την επισήμανση ειδικών σημαντικών τμημάτων του
εγχειριδίου χρησιμοποιούνται προειδοποιήσεις,
συστάσεις προσοχής και σημειώσεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται

όταν υπάρχει κίνδυνος τραυματισμού ή
θανάτου του χειριστή ή άλλων
παριστάμενων ατόμων, αν δεν τηρηθούν οι
οδηγίες που παρέχονται στο εγχειρίδιο.

ΠΡΟΣΟΧΗ: Χρησιμοποιείται όταν

υπάρχει κίνδυνος πρόκλησης ζημιάς στο
προϊόν, σε άλλα υλικά ή στον παρακείμενο
χώρο, αν δεν τηρηθούν οι οδηγίες που
παρέχονται στο εγχειρίδιο.

Περιεχόμενα Χρησιμοποιείται για παροχή

περισσότερων πληροφοριών, οι οποίες χρειάζονται σε
μια δεδομένη κατάσταση.

Γενικές οδηγίες ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού

χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Αυτό το προϊόν είναι επικίνδυνο αν δεν
χρησιμοποιηθεί σωστά ή αν δεν είστε προσεκτικοί.
Αν δεν τηρείτε τις οδηγίες ασφαλείας, μπορεί να
προκληθεί τραυματισμός ή θάνατος.

• Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο
κατά τη λειτουργία του. Το πεδίο αυτό, υπό
ορισμένες συνθήκες, μπορεί να προκαλέσει
παρεμβολές σε ενεργά ή παθητικά ιατρικά
εμφυτεύματα. Για να μειωθεί ο κίνδυνος σοβαρών ή
θανατηφόρων τραυματισμών, συνιστούμε στα άτομα
με ιατρικά εμφυτεύματα να συμβουλεύονται το
θεράποντα ιατρό τους και τον κατασκευαστή του

Ευθύνη προϊόντος

Όπως αναφέρεται στη νομοθεσία περί ευθύνης για τα
προϊόντα, δεν φέρουμε καμία ευθύνη για ζημιές που
οφείλονται στο προϊόν μας εάν:

• Το προϊόν έχει επισκευαστεί λανθασμένα.

• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν
προέρχονται από τον κατασκευαστή ή που δεν έχουν
εγκριθεί από τον κατασκευαστή.

• Το προϊόν διαθέτει ένα αξεσουάρ που δεν
προέρχεται από τον κατασκευαστή ή που δεν έχει
εγκριθεί από τον κατασκευαστή.

• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο
κέντρο σέρβις ή από εγκεκριμένη αρχή.

ιατρικού εμφυτεύματος, προτού θέσουν το προϊόν σε
λειτουργία.

• Πρέπει πάντα να προσέχετε και να χρησιμοποιείτε
την κοινή λογική. Αν δεν είστε βέβαιοι πώς να
χειριστείτε το προϊόν σε μια ιδιαίτερη κατάσταση,
σταματήστε και μιλήστε με τον αντιπρόσωπο της
Husqvarna προτού συνεχίσετε.

• Πρέπει να θυμάστε ότι ο χειριστής θεωρείται
υπεύθυνος για ατυχήματα που μπορεί να
προκληθούν σε άλλα άτομα ή στην περιουσία τους.

• Να διατηρείτε το προϊόν καθαρό. Βεβαιωθείτε ότι
μπορείτε να διαβάσετε καθαρά τις ενδείξεις και τα
σήματα.

• Μην επιτρέπετε σε κανένα άτομο να χρησιμοποιήσει
το προϊόν αν δεν βεβαιωθείτε ότι έχει διαβάσει και
κατανοήσει τα περιεχόμενα του εγχειριδίου χρήσης.

• Μην επιτρέψετε σε παιδιά να χρησιμοποιήσουν το
προϊόν.

• Μην αφήνετε να πλησιάσουν παιδιά στην περιοχή
εργασίας. Πρέπει να είναι παρών ένας υπεύθυνος
ενήλικας ανά πάσα στιγμή.

• Μην επιτρέψετε σε άτομα που δεν έχουν διαβάσει τις
οδηγίες να χρησιμοποιήσουν το προϊόν.

• Αν το προϊόν χρησιμοποιείται από ένα άτομο με
μειωμένη σωματική ή διανοητική ικανότητα, θα
πρέπει πάντα να το επιβλέπετε. Πρέπει να είναι
παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.

• Μην χρησιμοποιείτε το προϊόν αν είστε κουρασμένοι,
άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή
φαρμάκων. Αυτά έχουν αρνητικές συνέπειες στην
όραση, την αυτοσυγκέντρωση, τον συντονισμό και
την κρίση σας.

• Μην χρησιμοποιείτε το προϊόν αν είναι ελαττωματικό.

• Μην τροποποιείτε το προϊόν και μην το
χρησιμοποιείτε αν είναι εμφανές ότι έχει
τροποποιηθεί από άλλους.

• Μην αλλάζετε τη ρύθμιση του χειριστηρίου στροφών
κινητήρα.

66

1510 - 003 - 15.10.2020

Ασφάλεια στο χώρο εργασίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού

χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Αφαιρέστε αντικείμενα όπως κλαδιά, κλωνάρια και
πέτρες από την περιοχή εργασίας πριν
χρησιμοποιήσετε το προϊόν.

• Τα αντικείμενα που χτυπούν πάνω στον εξοπλισμό
κοπής μπορεί να πεταχτούν και να προκαλέσουν
ζημιές σε πρόσωπα και αντικείμενα. Να διατηρείτε
τους παρευρισκόμενους και τα ζώα σε απόσταση
ασφαλείας από το προϊόν.

• Μην χρησιμοποιείτε ποτέ το προϊόν σε κακές καιρικές
συνθήκες, όπως ομίχλη, βροχή, ισχυρό άνεμο,
έντονο κρύο και κίνδυνο κεραυνού. Η χρήση του
προϊόντος σε κακές καιρικές συνθήκες, σε συνθήκες
υγρασίας ή σε υγρές τοποθεσίες είναι εξαιρετικά
κουραστική. Οι κακές καιρικές συνθήκες μπορεί να
προκαλέσουν επικίνδυνες καταστάσεις, όπως
ολισθηρές επιφάνειες.

• Να προσέχετε για πρόσωπα, αντικείμενα και
καταστάσεις που μπορεί να αποτρέψουν την ασφαλή
λειτουργία του προϊόντος.

• Να προσέχετε για εμπόδια, όπως ρίζες, πέτρες,
κλωνάρια, λακκούβες και χαντάκια. Το μακρύ γρασίδι
μπορεί να κρύβει εμπόδια.

• Η κοπή χόρτου σε πλαγιές μπορεί να είναι
επικίνδυνη. Μην χρησιμοποιείτε το προϊόν σε
πλαγιές με κλίση πάνω από 15°.

• Να κατευθύνετε το προϊόν κατά πλάτος στις
επιφάνειες με κλίση. Να μην μετακινείστε προς τα
πάνω και προς τα κάτω.

• Να είστε ιδιαίτερα προσεκτικοί κοντά σε κρυφές
γωνίες και αντικείμενα που εμποδίζουν το οπτικό σας
πεδίο.

Ασφάλεια στην εργασία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Να χρησιμοποιείτε το προϊόν μόνο για την κοπή
χόρτου γκαζόν. Δεν επιτρέπεται η χρήση του για
άλλες εργασίες.

• Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό.
Ανατρέξτε στην ενότητα

προστασίας στη σελίδα 67

• Βεβαιωθείτε ότι γνωρίζετε πώς να σταματήσετε τον
κινητήρα γρήγορα σε περίπτωση έκτακτης ανάγκης.

• Μην εκκινείτε ποτέ τον κινητήρα μέσα σε κλειστό
χώρο ή κοντά σε εύφλεκτα υλικά. Τα καυσαέρια του
κινητήρα είναι ζεστά και ενδέχεται να έχουν
σπινθήρες που μπορεί να προκαλέσουν πυρκαγιά.

• Μην λειτουργείτε το προϊόν αν δεν είναι σωστά
συνδεδεμένη η λεπίδα και όλα τα καλύμματα. Αν η
λεπίδα δεν είναι σωστά συνδεδεμένη, μπορεί να

Προσωπικός εξοπλισμός

.

Προτού

χαλαρώσει και να προκληθεί προσωπικός
τραυματισμός.

• Να βεβαιώνεστε ότι ο δίσκος δεν χτυπάει αντικείμενα,
όπως πέτρες και ρίζες. Αυτό μπορεί να κάνει ζημιά
στη λεπίδα και να λυγίσει τον άξονα του κινητήρα. Ο
λυγισμένος άξονας προκαλεί ισχυρή δόνηση και
πολύ υψηλό κίνδυνο χαλάρωσης της λεπίδας.

• Σε περίπτωση πρόσκρουσης της λεπίδας σε
αντικείμενο ή αν διαπιστώσετε κραδασμούς,
διακόψτε αμέσως τη λειτουργία του προϊόντος.
Αφαιρέστε το καλώδιο ανάφλεξης από το μπουζί.
Ελέγξτε το προϊόν για ζημιές. Επισκευάστε τις ζημιές
ή αναθέστε την επισκευή σε έναν εξουσιοδοτημένο
αντιπρόσωπο σέρβις.

• Μην συνδέετε ποτέ μόνιμα τη λαβή φρένου κινητήρα
στη χειρολαβή κατά την εκκίνηση του κινητήρα.

• Τοποθετήστε το προϊόν σε μια σταθερή, επίπεδη
επιφάνεια και εκκινήστε το. Να βεβαιώνεστε ότι η
λεπίδα δεν χτυπάει στο έδαφος ή σε άλλα
αντικείμενα.

• Να παραμένετε πάντα πίσω από το προϊόν κατά τη
λειτουργία.

• Κατά τη λειτουργία του προϊόντος, θα πρέπει όλοι οι
τροχοί να ακουμπούν στο έδαφος και να διατηρείτε
και τα 2 χέρια πάνω στη λαβή. Διατηρήστε τα χέρια
και τα πόδια σας μακριά από τις περιστρεφόμενες
λεπίδες.

• Μην γέρνετε το προϊόν όταν εκκινείται ο κινητήρας.

• Να είστε προσεκτικοί όταν τραβάτε το προϊόν προς
τα πίσω.

• Να μην ανασηκώνετε ποτέ το προϊόν όταν εκκινείται
ο κινητήρας. Αν πρέπει να ανασηκώσετε το προϊόν,
σβήστε πρώτα τον κινητήρα και αποσυνδέστε το
καλώδιο ανάφλεξης από το μπουζί.

• Να μην περπατάτε προς τα πίσω όταν
χρησιμοποιείτε το προϊόν.

• Να σβήνετε τον κινητήρα όταν μετακινείστε σε
περιοχές χωρίς χόρτα, για παράδειγμα μονοπάτια
από χαλίκι, πέτρα και άσφαλτο.

• Μην τρέχετε με το προϊόν όταν εκκινείται ο κινητήρας.
Να περπατάτε πάντα προς τα εμπρός όταν
χρησιμοποιείτε το προϊόν.

• Να σβήνετε τον κινητήρα προτού αλλάξετε το ύψος
κοπής. Μην προβείτε ποτέ σε τροποποιήσεις με τον
κινητήρα σε λειτουργία.

• Μην αφήνετε ποτέ το προϊόν εκτός ορατότητας με
τον κινητήρα σε λειτουργία. Να σβήνετε τον κινητήρα
και να βεβαιώνεστε ότι το παρελκόμενο κοπής δεν
περιστρέφεται.

Οδηγίες ασφαλείας για τη λειτουργία

Προσωπικός εξοπλισμός προστασίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

Προτού

1510 - 003 - 15.10.2020 67

• Ο προσωπικός εξοπλισμός προστασίας δεν μπορεί
να εξαλείψει τον κίνδυνο τραυματισμών, ωστόσο
μειώνει τη σοβαρότητά τους σε περίπτωση
ατυχήματος. Ο αντιπρόσωπος θα σας βοηθήσει να
επιλέξετε το σωστό εξοπλισμό.

• Να χρησιμοποιείτε προστατευτικά ακοής, εάν το
επίπεδο θορύβου είναι υψηλότερο από 85 dB.

• Να χρησιμοποιείτε αντιολισθητικές μπότες ή
παπούτσια βαρέος τύπου. Να μην χρησιμοποιείτε το
προϊόν με ανοιχτά παπούτσια ή ξυπόλυτοι.

• Χρησιμοποιήστε χοντρά, μακριά παντελόνια.

• Όταν χρειάζεται, να χρησιμοποιείτε προστατευτικά
γάντια, για παράδειγμα κατά την τοποθέτηση, την
επιθεώρηση ή τον καθαρισμό του εξοπλισμού κοπής.

Συσκευές ασφαλείας στο προϊόν

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού

χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Μην χρησιμοποιείτε ποτέ το προϊόν, αν υπάρχουν
ελαττωματικές συσκευές ασφαλείας.

• Πρέπει να κάνετε τακτικά έλεγχο των συσκευών
ασφαλείας. Αν οι συσκευές ασφαλείας είναι
ελαττωματικές, απευθυνθείτε στον αντιπρόσωπο
σέρβις της Husqvarna.

Για τον έλεγχο του καλύμματος κοπής
Το κάλυμμα κοπής μειώνει τους κραδασμούς στο προϊόν

και μειώνεται ο κίνδυνος τραυματισμού από τη λεπίδα.

• Εξετάστε το κάλυμμα κοπής για να βεβαιωθείτε ότι
δεν υπάρχουν φθορές όπως ρωγμές.

Λαβή φρένου κινητήρα
Η λαβή του φρένου κινητήρα σταματάει τον κινητήρα.

Όταν απελευθερωθεί η λαβή του φρένου κινητήρα, ο
κινητήρας σταματάει.

Για να γίνει επιθεώρηση του φρένου κινητήρα, εκκινήστε
τον κινητήρα και στη συνέχεια απελευθερώστε τη λαβή
του φρένου κινητήρα. Αν ο κινητήρας δεν σταματά σε 3
δευτερόλεπτα, αναθέστε τη ρύθμιση του φρένου
κινητήρα σε έναν εγκεκριμένο αντιπρόσωπο σέρβις
Husqvarna.

(Εικ. 12)

Για τον έλεγχο του συστήματος απόσβεσης κραδασμών

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

σε κραδασμούς μπορεί να προκαλέσει
πρόβλημα στο κυκλοφορικό ή νευρικό
σύστημα σε άτομα με κακή κυκλοφορία του
αίματος. Εάν αισθανθείτε ότι έχετε
συμπτώματα υπερέκθεσης σε κραδασμούς,
ζητήστε ιατρική βοήθεια. Αυτά τα
συμπτώματα περιλαμβάνουν μούδιασμα,
απώλεια αισθήσεων, τσιμπήματα, σουβλιές,

Η υπερέκθεση

πόνο, μυϊκή ατονία και αλλαγές στο χρώμα ή
την κατάσταση του δέρματος. Τα
συμπτώματα αυτά συνήθως εμφανίζονται
στα δάχτυλα, τις παλάμες ή τους καρπούς.

Το σύστημα απόσβεσης κραδασμών μειώνει τους
κραδασμούς στη λαβή κατά τη λειτουργία.

Ο χαλύβδινος σωλήνας στη χειρολαβή και το κάλυμμα
κοπής μειώνουν τους κραδασμούς. Επίσης, το KLIPPO
LB 553S e διαθέτει 4 μονάδες απόσβεσης κραδασμών
στη χειρολαβή.

• Ελέγξτε τη χειρολαβή και τις μονάδες απόσβεσης
κραδασμών, για να βεβαιωθείτε ότι δεν έχουν ζημιές.
(Εικ. 13)

Έλεγχος του προστατευτικού ιμάντα (KLIPPO LB 553S e)

Το προστατευτικό ιμάντα μειώνει τον κίνδυνο
τραυματισμού και αποτρέπει την εκτίναξη ενός
σπασμένου ιμάντα μετάδοσης κίνησης.

• Βεβαιωθείτε ότι το προστατευτικό ιμάντα δεν έχει
υποστεί ζημιές και ότι έχει τοποθετηθεί σωστά. (Εικ.

14)

Εξάτμιση (σιγαστήρας)
Η εξάτμιση (σιγαστήρας) διατηρεί τα επίπεδα θορύβου

στο ελάχιστο και κατευθύνει τις αναθυμιάσεις της
εξάτμισης μακριά από το χειριστή.

Μην χρησιμοποιείτε το προϊόν, αν η εξάτμιση
(σιγαστήρας) λείπει ή είναι ελαττωματική. Αν η εξάτμιση
(σιγαστήρας) είναι ελαττωματική, αυξάνεται το επίπεδο
θορύβου και ο κίνδυνος φωτιάς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

(σιγαστήρας) θερμαίνεται πολύ κατά τη
διάρκεια της χρήσης και παραμένει θερμή
μετά τη χρήση, καθώς και όταν ο κινητήρας
λειτουργεί στο ρελαντί. Προσέχετε όταν
κινείστε κοντά σε εύφλεκτα υλικά ή/και
αναθυμιάσεις, για να αποφύγετε την
εκδήλωση πυρκαγιάς.

Έλεγχος της εξάτμισης (σιγαστήρας)

• Πρέπει να εξετάζετε την εξάτμιση (το σιγαστήρα)
τακτικά, για να βεβαιωθείτε ότι είναι σωστά
συνδεδεμένη και δεν έχει υποστεί ζημιά.

Η εξάτμιση

Ασφάλεια καυσίμου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Μην θέτετε το προϊόν σε λειτουργία, εάν υπάρχει
καύσιμο ή λάδι κινητήρα στο προϊόν. Αφαιρέστε το
ανεπιθύμητο καύσιμο/λάδι και αφήστε το προϊόν να
στεγνώσει.

Προτού

68

1510 - 003 - 15.10.2020

• Εάν χύσετε καύσιμο στα ρούχα σας, αλλάξτε τα
αμέσως.

• Μην χύσετε καύσιμο στο σώμα σας, καθώς μπορεί
να προκληθεί τραυματισμός. Αν χύσετε καύσιμο στο
σώμα σας, χρησιμοποιήστε σαπούνι και νερό για να
αφαιρέσετε το καύσιμο.

• Μην θέσετε το προϊόν σε λειτουργία, εάν ο κινητήρας
έχει διαρροή. Εξετάζετε τακτικά τον κινητήρα για
διαρροές.

• Να είστε προσεκτικοί με το καύσιμο. Το καύσιμο είναι
εύφλεκτο και οι αναθυμιάσεις είναι εκρηκτικές και
μπορούν να προκαλέσουν τραυματισμό ή θάνατο.

• Μην εισπνεύσετε τις αναθυμιάσεις καυσίμου, καθώς
μπορεί να προκληθεί τραυματισμός. Βεβαιωθείτε ότι
υπάρχει επαρκής ροή αέρα.

• Μην καπνίζετε κοντά στο καύσιμο ή τον κινητήρα.

• Μην τοποθετείτε ζεστά αντικείμενα κοντά στο
καύσιμο ή τον κινητήρα.

• Μην προσθέτετε καύσιμο όταν λειτουργεί ο
κινητήρας.

• Βεβαιωθείτε ότι ο κινητήρας έχει κρυώσει πριν από
τον ανεφοδιασμό.

• Πριν από τον ανεφοδιασμό, ανοίξτε αργά την τάπα
του ντεπόζιτου καυσίμου και εκτονώστε προσεκτικά
την πίεση.

• Μην προσθέτετε καύσιμο στον κινητήρα σε
εσωτερικό χώρο. Η ανεπαρκής ροή αέρα μπορεί να
προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή
μονοξειδίου του άνθρακα.

• Να σφίγγετε πλήρως την τάπα του ντεπόζιτου
καυσίμου. Αν η τάπα του ντεπόζιτου καυσίμου δεν
είναι σφιγμένη, υπάρχει κίνδυνος πυρκαγιάς.

• Πριν από την εκκίνηση, μετακινήστε το προϊόν σε
απόσταση τουλάχιστον 3 m /10 ft από το σημείο
όπου γεμίσατε το ντεπόζιτο.

• Μην γεμίζετε ποτέ εντελώς το ντεπόζιτο καυσίμου. Η
υψηλή θερμοκρασία προκαλεί διαστολή του
καυσίμου. Αφήνετε κενό στο επάνω μέρος του
ντεπόζιτου.

Οδηγίες ασφαλείας για τη συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού

χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Οι αναθυμιάσεις της εξάτμισης από τον κινητήρα
περιέχουν μονοξείδιο του άνθρακα, ένα άοσμο,
δηλητηριώδες και ιδιαίτερα επικίνδυνο αέριο. Να μην
εκκινείτε τον κινητήρα σε εσωτερικούς ή κλειστούς
χώρους.

• Πριν πραγματοποιήσετε συντήρηση στο προϊόν,
σβήστε τον κινητήρα και αποσυνδέστε το καλώδιο
ανάφλεξης από το μπουζί.

• Να χρησιμοποιείτε προστατευτικά γάντια όταν κάνετε
συντήρηση του εξοπλισμού κοπής. Η λεπίδα είναι
πολύ κοφτερή και μπορεί εύκολα να κοπείτε.

• Τα αξεσουάρ και οι τροποποιήσεις στο προϊόν που
δεν είναι εγκεκριμένες από τον κατασκευαστή, μπορεί
να προκαλέσουν σοβαρό τραυματισμό ή θάνατο. Να
μην πραγματοποιείτε αλλαγές στο προϊόν. Να
χρησιμοποιείτε μόνο εξαρτήματα που έχουν εγκριθεί
από τον κατασκευαστή.

• Αν η συντήρηση δεν γίνεται σωστά και τακτικά,
αυξάνεται ο κίνδυνος τραυματισμού και ζημιάς στο
προϊόν.

• Να πραγματοποιείτε μόνο τις εργασίες συντήρησης
όπως δίνονται σε αυτό το εγχειρίδιο κατόχου. Όλες οι
άλλες εργασίες συντήρησης πρέπει να γίνονται από
εγκεκριμένο αντιπρόσωπο σέρβις Husqvarna.

• Να αναθέτετε τη συντήρηση του προϊόντος σε έναν
εγκεκριμένο αντιπρόσωπο σέρβις Husqvarna σε
τακτά χρονικά διαστήματα.

• Να αντικαθιστάτε τυχόν κατεστραμμένα, φθαρμένα ή
σπασμένα εξαρτήματα.

Συναρμολόγηση

Εισαγωγή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού

συναρμολογήσετε το προϊόν, πρέπει να
διαβάσετε και να κατανοήσετε το κεφάλαιο
για την ασφάλεια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αφαιρέστε το

καλώδιο του μπουζί από το μπουζί πριν τη
συναρμολόγηση του προϊόντος.

Συναρμολόγηση και ρύθμιση λαβής

1. Αφαιρέστε το παξιμάδι της λαβής και τη ροδέλα από
την πλάκα της πάνω λαβής.

1510 - 003 - 15.10.2020 69

2. Τοποθετήστε την πάνω λαβή στο πάνω μέρος της
κάτω λαβής.

ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι τα

καλώδια δεν έχουν πιαστεί ή υποστεί
ζημιά.

3. Τοποθετήστε τη ροδέλα και το παξιμάδι της λαβής.
(Εικ. 15)

4. Κατά τη λειτουργία του προϊόντος κοντά σε τοίχους,
γυρίστε τη λαβή στο πλάι για να επιτύχετε μια καλή
θέση λειτουργίας. (Εικ. 16)

5. Ρυθμίστε τη λαβή στο κατάλληλο ύψος
a) KLIPPO LB 448: Γυρίστε τους τροχούς ρύθμισης

στο σασί για να ρυθμίσετε τη λαβή σε κάθετη
θέση. (Εικ. 17)

b) KLIPPO LB 442: Χαλαρώστε το παξιμάδι και

ρυθμίστε τη λαβή κατακόρυφα. Σφίξτε το
παξιμάδι όταν η λαβή βρίσκεται στη σωστή θέση.
(Εικ. 18)

c) KLIPPO LB 553S e:Σηκώστε το στήριγμα της

ρύθμισης λαβής και μετακινήστε τη λαβή προς τα
εμπρός ή προς τα πίσω, για να ρυθμίσετε το
ύψος λαβής. Το ύψος της λαβής μπορεί να
ρυθμιστεί σε 2 θέσεις. (Εικ. 19)

Συναρμολόγηση του πώματος χορτολιπάσματος (KLIPPO LB 448)

1. Γείρετε το προϊόν προς τα πίσω με το μπουζί προς
τα επάνω.

Λειτουργία

2. Τοποθετήστε τους πείρους του πώματος
χορτολιπάσματος στις οπές από την εσωτερική
πλευρά του καλύμματος κοπής. (Εικ. 20)

3. Βιδώστε τις βίδες του πώματος χορτολιπάσματος
από την εξωτερική πλευρά του καλύμματος κοπής.
(Εικ. 21)

Εισαγωγή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού

χρησιμοποιήσετε το προϊόν, πρέπει να
διαβάσετε και να κατανοήσετε το κεφάλαιο
για την ασφάλεια.

Husqvarna Connect

Η Husqvarna Connect είναι μια δωρεάν εφαρμογή για τη
φορητή συσκευή σας. Η εφαρμογή Husqvarna Connect
παρέχει εκτεταμένες λειτουργίες για το προϊόν σας
Husqvarna:

• Περισσότερες πληροφορίες για το προϊόν.

• Πληροφορίες και βοήθεια για τα ανταλλακτικά και το
σέρβις του προϊόντος.

Για να αρχίσετε να χρησιμοποιείτε το προϊόν Husqvarna Connect

1. Κατεβάστε την εφαρμογή Husqvarna Connect στη
φορητή συσκευή σας.

2. Εγγραφείτε στην εφαρμογή Husqvarna Connect.

3. Ακολουθήστε τα βήματα με τις οδηγίες που θα βρείτε
στην εφαρμογή Husqvarna Connect για να
συνδέσετε και να δηλώσετε το προϊόν.

Πριν χρησιμοποιήσετε το προϊόν

1. Διαβάστε το εγχειρίδιο χρήσης προσεκτικά και
βεβαιωθείτε ότι έχετε κατανοήσει τις οδηγίες.

2. Εξετάστε τον εξοπλισμό κοπής για να βεβαιωθείτε ότι
είναι σωστά συνδεδεμένος και ρυθμισμένος.
Ανατρέξτε στην ενότητα

εξοπλισμό κοπής στη σελίδα 72

3. Γεμίστε το ντεπόζιτο καυσίμου. Ανατρέξτε στην
ενότητα

Ανεφοδιασμός με καύσιμο στη σελίδα 70

4. Γεμίστε το ντεπόζιτο λαδιού και κάντε έναν έλεγχο
της στάθμης λαδιού. Ανατρέξτε στην ενότητα

Έλεγχος της στάθμης λαδιού στη σελίδα 73

Για να ελέγξετε τον

.

.

.

Ανεφοδιασμός με καύσιμο

Αν διατίθεται, χρησιμοποιήστε βενζίνη χαμηλών
εκπομπών/αλκυλίωσης. Σε περίπτωση που δεν είναι
διαθέσιμη βενζίνη χαμηλών εκπομπών/αλκυλίωσης,
χρησιμοποιήστε καλής ποιότητας αμόλυβδη βενζίνη ή
βενζίνη με μόλυβδο με αριθμό οκτανίων όχι μικρότερο
από 90.

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε

βενζίνη με αριθμό οκτανίων κάτω από 90
RON (87 AKI). Μπορεί να προκληθεί ζημιά
στο προϊόν.

1. Ανοίξτε αργά την τάπα του ντεπόζιτου καυσίμου για
να εκτονώσετε την πίεση.

2. Γεμίστε αργά με ένα δοχείο καυσίμων. Αν χύσετε
καύσιμο, καθαρίστε το με ένα πανί και αφήστε το
καύσιμο που απομένει να στεγνώσει.

3. Καθαρίστε την περιοχή γύρω από την τάπα του
ντεπόζιτου καυσίμου.

4. Να σφίγγετε πλήρως την τάπα του ντεπόζιτου
καυσίμου. Αν η τάπα του ντεπόζιτου καυσίμου δεν
είναι σφιγμένη, υπάρχει κίνδυνος πυρκαγιάς.

5. Πριν από την εκκίνηση, μετακινήστε το προϊόν σε
απόσταση τουλάχιστον 3 m (10 ft) από το σημείο
όπου γεμίσατε το ντεπόζιτο.

Ρύθμιση του ύψους κοπής

Το ύψος κοπής μπορεί να ρυθμιστεί σε 4 επίπεδα για τα
KLIPPO LB 442, σε 5 επίπεδα για τα KLIPPO LB 553S e
και σε 6 επίπεδα για τα KLIPPO LB 448.

1. Μετακινήστε το μοχλό ύψους κοπής για να αυξήσετε
ή να μειώσετε το ύψος κοπής.

a) Για τα KLIPPO LB 442, KLIPPO LB 448,

μετακινήστε το μοχλό ύψους κοπής προς τα
εμπρός για να αυξήσετε το ύψος κοπής.
Μετακινήστε το μοχλό ύψους κοπής προς τα
πίσω για να μειώσετε την κοπή. (Εικ. 22)

70

1510 - 003 - 15.10.2020

b) Για τα KLIPPO LB 553S e, μετακινήστε το μοχλό

ύψους κοπής προς τα πίσω για να αυξήσετε το
ύψος κοπής. Μετακινήστε τον μοχλό ύψους
κοπής προς τα εμπρός για να μειώσετε την κοπή
(Εικ. 23)

ΠΡΟΣΟΧΗ: Μην ρυθμίζετε το ύψος

κοπής πολύ χαμηλά. Οι λεπίδες μπορεί να
χτυπήσουν στο έδαφος αν η επιφάνεια του
χλοοτάπητα δεν είναι επίπεδη.

Εκκίνηση του προϊόντος

1. Βεβαιωθείτε ότι το καλώδιο ανάφλεξης είναι
συνδεδεμένο στο μπουζί.

2. Ανοίξτε τη βαλβίδα καυσίμου. (Εικ. 24)

3. Να παραμένετε πίσω από το προϊόν.

4. Κρατήστε τη λαβή του φρένου κινητήρα προς τη
χειρολαβή. (Εικ. 25)

5. Πιάστε τη λαβή του κορδονιού εκκίνησης με το δεξί
σας χέρι.

6. Τραβήξτε αργά έξω το κορδόνι της μίζας μέχρι να
αισθανθείτε κάποια αντίσταση.

7. Τραβήξτε δυνατά για να εκκινήσει ο κινητήρας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τυλίγετε

ποτέ το σχοινί της τροχαλίας του συστήματος
εκκίνησης γύρω από το χέρι σας.

ΠΡΟΣΟΧΗ: Μην τεντώνετε εντελώς το

σχοινί εκκίνησης. Μην αφήνετε τη λαβή του
σχοινιού εκκίνησης όταν είναι τεντωμένο.

• Για να απενεργοποιήσετε τον κινητήρα,
απελευθερώστε πλήρως τη λαβή του φρένου
κινητήρα.

• Κλείστε τη βαλβίδα καυσίμου. (Εικ. 26)

Χρήση της κίνησης στους τροχούς (KLIPPO LB 553S e)

• Σπρώξτε τον λεβιέ μετάδοσης κίνησης προς τα κάτω.
(Εικ. 27)

• Προτού τραβήξετε το προϊόν προς τα πίσω,
αποσυμπλέξτε τον μηχανισμό μετάδοσης κίνησης και
σπρώξτε το προϊόν προς τα εμπρός κατά περίπου
10εκ.

• Απελευθερώστε ελαφρώς τη λαβή του φρένου
κινητήρα για να αποσυμπλέξετε το σύστημα
μετάδοσης κίνησης, όταν βρίσκεστε π.χ. κοντά σε
κάποιο εμπόδιο.

Για ένα καλό αποτέλεσμα

• Να χρησιμοποιείτε πάντα μια ακονισμένη λεπίδα. Η
στομωμένη λεπίδα δίνει ένα ακανόνιστο αποτέλεσμα
και η επιφάνεια κοπής του γρασιδιού γίνεται κίτρινη.
Επίσης, η ακονισμένη λεπίδα χρησιμοποιεί λιγότερη
ενέργεια από μια στομωμένη λεπίδα.

• Να μην κόβετε ποτέ πάνω από το ⅓ του μήκους του
γρασιδιού. Να κόβετε πρώτα με το ύψος κοπής
ρυθμισμένο σε υψηλό. Εξετάστε το αποτέλεσμα και
χαμηλώστε το ύψος κοπής σε κατάλληλο επίπεδο.
Αν το γρασίδι είναι πολύ μακρύ, οδηγήστε αργά και
κόψτε 2 φορές, αν είναι απαραίτητο.

• Να κόβετε κάθε φορά σε διαφορετικές κατευθύνσεις
για να αποφεύγετε τις ρίγες στο γκαζόν.

Διακοπή λειτουργίας του προϊόντος

• Για να απενεργοποιήσετε μόνο το σύστημα
μετάδοσης κίνησης, απελευθερώστε ελαφρώς τη
λαβή του φρένου κινητήρα.

Συντήρηση

Εισαγωγή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού

εκτελέσετε εργασίες συντήρησης, πρέπει να
διαβάσετε και να κατανοήσετε το κεφάλαιο
για την ασφάλεια.

Για όλες τις εργασίες συντήρησης και επισκευής στο
προϊόν, είναι απαραίτητη ειδική εκπαίδευση. Μπορούμε
να εγγυηθούμε για τη διαθεσιμότητα των
επαγγελματικών επισκευών και τη συντήρηση. Αν ο

1510 - 003 - 15.10.2020 71

αντιπρόσωπός σας δεν είναι αντιπρόσωπος σέρβις,
μιλήστε του για πληροφορίες σχετικά με τον πλησιέστερο
αντιπρόσωπο σέρβις.

Πρόγραμμα συντήρησης

Τα διαστήματα συντήρησης υπολογίζονται με βάση την
καθημερινή χρήση του προϊόντος. Τα διαστήματα
αλλάζουν αν το προϊόν δεν χρησιμοποιείται καθημερινά.

Για τις εργασίες συντήρησης που προσδιορίζονται με *,
βλ. οδηγίες στην ενότητα

προϊόν στη σελίδα 68

Συσκευές ασφαλείας στο

.

Συντήρηση

Εκτέλεση γενικής επιθεώρησης X

Έλεγχος της στάθμης λαδιού X

Καθαρισμός του προϊόντος X

Καθαρισμός του φίλτρου αέρα X

Έλεγχος του εξοπλισμού κοπής X

Έλεγχος του καλύμματος κοπής* X

Έλεγχος λαβής του φρένου κινητήρα* X

Έλεγχος της εξάτμισης (σιγαστήρα)* X

Έλεγχος του συστήματος απόσβεσης κραδασμών* X

Έλεγχος του μπουζί X

Αλλαγή λαδιού (την πρώτη φορά μετά από 5 ώρες χρήσης, έπειτα μετά
από κάθε 25 ώρες χρήσης ετησίως)

Αντικαταστήστε το φίλτρο αέρα X

Έλεγχος του συστήματος καυσίμου X

Καθημερινά

Κάθε εβδο-

μάδα

Κάθε μήνα

X

Εκτέλεση γενικής επιθεώρησης

• Βεβαιωθείτε ότι όλα τα παξιμάδια και οι βίδες πάνω
στο προϊόν είναι σφιγμένα σωστά.

Για να καθαρίσετε εξωτερικά το προϊόν

• Χρησιμοποιήστε μια βούρτσα για να αφαιρέσετε
φύλλα, γρασίδι και ακαθαρσίες.

• Βεβαιωθείτε ότι η εισαγωγή αέρα στο επάνω μέρος
του κινητήρα δεν είναι φραγμένη.

• Μην χρησιμοποιείτε σύστημα πλύσης με υψηλή
πίεση για να καθαρίσετε το προϊόν.

• Αν χρησιμοποιείτε νερό για να καθαρίσετε το προϊόν,
μην ρίχνετε νερό απευθείας επάνω στον κινητήρα.

Έλεγχος του ιμάντα μετάδοσης κίνησης και καθαρισμός του περιβλήματος γραναζιών (KLIPPO LB 553S e)

1. Αφαιρέστε τις βίδες του προστατευτικού ιμάντα. (Εικ.

14)

2. Τραβήξτε το προστατευτικό ιμάντα προς τα εμπρός
και αφαιρέστε το. (Εικ. 28)

3. Ελέγξτε τον ιμάντα μετάδοσης κίνησης και την
τροχαλία ιμάντα για τυχόν ζημιές.

4. Χρησιμοποιήστε μια βούρτσα για να αφαιρέσετε τα
φύλλα, το γρασίδι και τις ακαθαρσίες από το
περίβλημα του κιβωτίου ταχυτήτων. (Εικ. 29)

Για να καθαρίσετε την εσωτερική επιφάνεια του καλύμματος κοπής

1. Τοποθετήστε το προϊόν στο πλάι με την εξάτμιση
(σιγαστήρα) προς τα κάτω.

ΠΡΟΣΟΧΗ: Αν το προϊόν

τοποθετηθεί με το φίλτρο αέρα προς τα
κάτω, ο κινητήρας μπορεί να υποστεί
ζημιά.

2. Ξεπλύνετε την εσωτερική επιφάνεια του καλύμματος
κοπής ρίχνοντας νερό προς τα κάτω με ένα λάστιχο.

Για να ελέγξετε τον εξοπλισμό κοπής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να

αποτρέψετε ακούσια εκκίνηση, αφαιρέστε το
καλώδιο ανάφλεξης από το μπουζί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να

χρησιμοποιείτε προστατευτικά γάντια όταν
κάνετε συντήρηση του εξοπλισμού κοπής. Η
λεπίδα είναι πολύ κοφτερή και μπορεί
εύκολα να κοπείτε.

1. Ελέγξτε τον εξοπλισμό κοπής για ζημιές ή ρωγμές.
Πρέπει πάντα να αντικαθιστάτε τον εξοπλισμό κοπής,
αν έχει υποστεί ζημιά.

2. Κοιτάξτε τη λεπίδα για να δείτε εάν είναι φθαρμένη ή
στομωμένη.

72

1510 - 003 - 15.10.2020

Περιεχόμενα Είναι απαραίτητο να ζυγοσταθμιστεί η

λεπίδα μετά το ακόνισμα. Να αναθέτετε το ακόνισμα, την
αντικατάσταση και τη ζυγοστάθμιση της λεπίδας σε ένα
κέντρο σέρβις. Αν χτυπήσετε κάποιο εμπόδιο και
σταματήσει το προϊόν, αντικαταστήστε τη φθαρμένη
λεπίδα. Το κέντρο σέρβις θα αξιολογήσει αν η λεπίδα
μπορεί να ακονιστεί ή πρέπει να αντικατασταθεί.

Για να αντικαταστήσετε τη λεπίδα

1. Ασφαλίστε τη λεπίδα με έναν ξύλινο τάκο. (Εικ. 30)

2. Αφαιρέστε τη βίδα της λεπίδας, τη ροδέλα του
ελατηρίου και τη λεπίδα. (Εικ. 31)

3. Ελέγξτε το στήριγμα της λεπίδας και τη βίδα της
λεπίδας για τυχόν ζημιές.

a) Αν αντικαταστήσετε τη λεπίδα ή το στήριγμα της

λεπίδας, αντικαταστήστε και τη βίδα της λεπίδας,
τη ροδέλα του ελατηρίου και τη ροδέλα τριβής.

4. Εξετάστε τον άξονα του κινητήρα για να βεβαιωθείτε
ότι δεν είναι λυγισμένος.

5. Κατά την τοποθέτηση της καινούργιας λεπίδας,
βεβαιωθείτε ότι τα λυγισμένα άκρα είναι στραμμένα
προς το κάλυμμα κοπής. (Εικ. 32)

6. Τοποθετήστε τη ροδέλα τριβής και τη λεπίδα πάνω
στο στήριγμα της λεπίδας. (Εικ. 33)

7. Βεβαιωθείτε ότι η λεπίδα έχει ευθυγραμμιστεί με το
κέντρο του άξονα του κινητήρα. (Εικ. 34)

8. Ασφαλίστε τη λεπίδα με έναν ξύλινο τάκο. (Εικ. 35)

9. Τοποθετήστε τη ροδέλα του ελατηρίου και σφίξτε τη
βίδα με ροπή 70 Nm. (Εικ. 36)

10. Περιστρέψτε τη λάμα με το χέρι και βεβαιωθείτε ότι
μπορεί να περιστραφεί χωρίς προβλήματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιείτε προστατευτικά γάντια. Η
λεπίδα είναι πολύ κοφτερή και μπορεί
εύκολα να κοπείτε.

11. Εκκινήστε το προϊόν για να δοκιμάστε τη λεπίδα. Αν
η λεπίδα δεν είναι σωστά συνδεδεμένη, θα
υπάρχουν κραδασμοί στο προϊόν ή το αποτέλεσμα
κοπής δεν θα είναι ικανοποιητικό.

Πρέπει να

Έλεγχος της στάθμης λαδιού

ΠΡΟΣΟΧΗ:

λαδιού μπορεί να προκαλέσει βλάβη στον
κινητήρα. Να κάνετε έλεγχο της στάθμης
λαδιού πριν από την εκκίνηση του
προϊόντος.

1. Τοποθετήστε το προϊόν σε οριζόντιο έδαφος.

2. Αφαιρέστε το καπάκι του ντεπόζιτου λαδιού με τον
συνδεδεμένο δείκτη στάθμης.

3. Καθαρίστε το λάδι από το δείκτη στάθμης.

Το πολύ χαμηλό επίπεδο

4. Τοποθετήστε τον δείκτη στάθμης εντελώς μέσα στο
ντεπόζιτο λαδιού.

a) Για το : Σφίξτε την τάπα του ντεπόζιτου λαδιού.
b) Για το KLIPPO LB 448, KLIPPO LB 553S e: Μην

σφίγγετε την τάπα του ντεπόζιτου λαδιού.

5. Αφαιρέστε το δείκτη στάθμης.

6. Εξετάστε τη στάθμη λαδιού πάνω στο δείκτη
στάθμης.

7. Αν η στάθμη του λαδιού είναι χαμηλή, συμπληρώστε
με λάδι κινητήρα και ελέγξτε ξανά τη στάθμη λαδιού.

Αντικατάσταση λαδιού του κινητήρα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το λάδι του

κινητήρα είναι πολύ καυτό αμέσως μετά το
σβήσιμο του κινητήρα. Αφήστε τον κινητήρα
να κρυώσει προτού αδειάσετε το λάδι του
κινητήρα. Αν πέσει λάδι κινητήρα στο δέρμα
σας, καθαρίστε το με σαπούνι και νερό.

1. Για τα , αφήστε το προϊόν να λειτουργήσει μέχρι να
αδειάσει το ντεπόζιτο καυσίμου.. Για τα KLIPPO LB
448, KLIPPO LB 553S e, κλείστε τη βαλβίδα
καυσίμου.

2. Αφαιρέστε το καλώδιο της μίζας από το μπουζί.

3. Αφαιρέστε την τάπα ντεπόζιτου λαδιού.

4. Τοποθετήστε ένα δοχείο κάτω από το προϊόν για να
συλλέξετε το λάδι του κινητήρα.

5. Γείρετε το προϊόν για να αδειάσετε το λάδι του
κινητήρα από το ντεπόζιτο λαδιού.

6. Γεμίστε με καινούργιο λάδι κινητήρα που έχει τον
προτεινόμενο τύπο στο

75

.

7. Ελέγξτε τη στάθμη λαδιού. Ανατρέξτε στην ενότητα

Έλεγχος της στάθμης λαδιού στη σελίδα 73

Τεχνικά στοιχεία στη σελίδα

.

Φίλτρο αέρα

Περιεχόμενα

μεγάλο χρονικό διάστημα, δεν μπορεί να καθαριστεί
εντελώς. Να αντικαθιστάτε το φίλτρο αέρα σε τακτά
διαστήματα. Πρέπει πάντα να αντικαθιστάτε το φίλτρο
αέρα, εάν έχει υποστεί ζημιά.

Καθαρισμός του φίλτρου αέρα (KLIPPO LB

448)

Αν το φίλτρο αέρα χρησιμοποιείται για

ΠΡΟΣΟΧΗ:

τον κινητήρα εάν το φίλτρο αέρα δεν έχει
τοποθετηθεί ή εάν το φίλτρο αέρα είναι
βρόμικο.

Μην θέτετε σε λειτουργία

ΠΡΟΣΟΧΗ: Αντικαταστήστε το φίλτρο

αέρα εάν δεν μπορεί να καθαριστεί εντελώς
ή αν έχει υποστεί ζημιά. Ένα ελαττωματικό

1510 - 003 - 15.10.2020 73

φίλτρο αέρα μπορεί να προκαλέσει ζημιά
στον κινητήρα.

τύπου μπουζί μπορεί να προκαλέσει ζημιά
στο προϊόν.

1. Πιέστε τις γλωττίδες ασφάλισης (A), αφαιρέστε το
κάλυμμα του φίλτρου αέρα (B) και βγάλτε το φίλτρο
αέρα (C). (Εικ. 37)

2. Χτυπήστε το φίλτρο αέρα σε μια σκληρή επιφάνεια ή
διοχετεύστε πεπιεσμένο αέρα μέσα στο φίλτρο αέρα
από την καθαρή πλευρά του φίλτρου αέρα.

ΠΡΟΣΟΧΗ: Μην χρησιμοποιήσετε

βούρτσα για να απομακρύνετε τη
βρωμιά, καθώς με αυτόν τον τρόπο η
βρομιά ωθείται μέσα στο φίλτρο αέρα.

3. Καθαρίστε τη βάση του φίλτρου αέρα (D) και το
κάλυμμα του φίλτρου αέρα με ένα υγρό πανί.

ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι δεν έχει

εισχωρήσει βρομιά στον αεραγωγό (E).

4. Εγκαταστήστε το φίλτρο αέρα. Βεβαιωθείτε ότι το
φίλτρο αέρα εφαρμόζει ερμητικά πάνω στη βάση του.

5. Τοποθετήστε το κάλυμμα του φίλτρου αέρα
φροντίζοντας να ακουμπήσουν πρώτα οι κάτω
γλωττίδες.

Για να εξετάσετε το μπουζί

ΠΡΟΣΟΧΗ: Χρησιμοποιείτε πάντα τον

συνιστώμενο τύπο μπουζί. Η χρήση λάθος

Μεταφορά, αποθήκευση και απόρριψη

Μεταφορά και αποθήκευση

• Για την αποθήκευση και τη μεταφορά του προϊόντος
και του καυσίμου, βεβαιωθείτε ότι δεν υπάρχουν
διαρροές ή αναθυμιάσεις. Τυχόν σπινθήρες ή
ακάλυπτες φλόγες, για παράδειγμα από ηλεκτρικές
συσκευές ή λέβητες, μπορεί να προκαλέσουν
πυρκαγιά.

• Να χρησιμοποιείτε πάντα εγκεκριμένα δοχεία για την
αποθήκευση και τη μεταφορά των καυσίμων.

• Να αδειάζετε το ντεπόζιτο καυσίμου πριν την
αποθήκευση του προϊόντος για μεγάλο χρονικό
διάστημα. Να απορρίπτετε το καύσιμο σε μια
κατάλληλη τοποθεσία απόρριψης

• Να στερεώνετε με ασφάλεια το προϊόν κατά τη
μεταφορά για να αποφύγετε βλάβες και ατυχήματα.

• Αν ο κινητήρας έχει χαμηλή ισχύ, δεν εκκινείται
εύκολα ή δεν λειτουργεί σωστά στο ρελαντί, ελέγξτε
το μπουζί.

• Για να μειώσετε τον κίνδυνο συσσώρευσης
ανεπιθύμητων υλικών στα ηλεκτρόδια του μπουζί,
ακολουθήστε τις παρακάτω οδηγίες:

a) Βεβαιωθείτε ότι οι στροφές ανά λεπτό ρελαντί

έχουν ρυθμιστεί σωστά.
b) Βεβαιωθείτε ότι το μίγμα καυσίμου είναι σωστό.
c) Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό.

• Αν το μπουζί είναι βρόμικο, καθαρίστε το και
βεβαιωθείτε ότι το διάκενο του ηλεκτροδίου είναι
σωστό, ανατρέξτε στην ενότητα

σελίδα 75

• Αν χρειάζεται, αντικαταστήστε το μπουζί.

. (Εικ. 38)

Τεχνικά στοιχεία στη

Για να ελέγξετε το σύστημα καυσίμου

• Ελέγξτε την τάπα του ντεπόζιτου καυσίμου και την
τσιμούχα στεγανότητας της τάπας του ντεπόζιτου
καυσίμου για να βεβαιωθείτε ότι δεν υπάρχουν
φθορές.

• Ελέγξτε το σωλήνα καυσίμου για να βεβαιωθείτε ότι
δεν υπάρχουν διαρροές. Αν ο σωλήνας καυσίμου
έχει υποστεί φθορά, αναθέστε την αντικατάστασή του
σε έναν αντιπρόσωπο σέρβις.

• Να διατηρείτε το προϊόν σε μια κλειδωμένη περιοχή
για να αποτρέψετε την πρόσβαση σε παιδιά ή μη
εγκεκριμένα άτομα.

• Να διατηρείτε το προϊόν σε μια περιοχή στεγνή και
χωρίς πάγο.

Απόρριψη

• Πρέπει να συμμορφώνεστε με τις τοπικές απαιτήσεις
ανακύκλωσης και τους ισχύοντες κανονισμούς.

• Πετάξτε όλα τα χημικά, όπως το λάδι κινητήρα ή το
καύσιμο, σε ένα κέντρο σέρβις ή σε μια κατάλληλη
τοποθεσία απόρριψης.

• Όταν το προϊόν δεν είναι πλέον σε χρήση, στείλτε το
σε έναν αντιπρόσωπο Husqvarna ή απορρίψτε το σε
μια τοποθεσία ανακύκλωσης.

74 1510 - 003 - 15.10.2020

Τεχνικά στοιχεία

Τεχνικά στοιχεία

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e

Κινητήρας

Επωνυμία Honda Honda Honda

Κυβισμός, cm

Ταχύτητα, σ.α.λ. 2900 2900 2900

Ονομαστική απόδοση ισχύος κινητήρα, kW 262.7 2.7 3,3

Σύστημα ανάφλεξης

Μπουζί NGK BPR5ES NGK BPR5ES NGK BPR5ES

Διάκενο ηλεκτροδίου, mm 0,7-0,8 0,7-0,8 0,7-0,8

Σύστημα καυσίμου και λίπανσης

Χωρητικότητα ντεπόζιτου καυσίμου, λίτρα 0,9 0,9 0,9

Χωρητικότητα δοχείου λαδιού, λίτρα 0,5 0,5 0,55

Λάδι κινητήρα

Βάρος

Με κενά ντεπόζιτα, kg 27,5 27,5 36,5

Εκπομπές θορύβου

Στάθμη ηχητικής ισχύος, μετρούμενη τιμή σε
dB (A)

Στάθμη ηχητικής ισχύος, εγγυημένη τιμή L
σε dB (A)

Στάθμες ήχου

Στάθμη πίεσης ήχου στο αυτί του χειριστή, σε
dB (A)

Επίπεδα κραδασμών, a

3

27

28

145 145 166

SAE 10W-30 SAE 10W-30 SAE 10W-30

92 90 94

94 91 95

WA

29

81 77 83

30

hveq

26

Η ονομαστική ισχύς του εν λόγω κινητήρα είναι η μέση ωφέλιμη ισχύς (σε συγκεκριμένες στροφές κινητήρα)
ενός τυπικού κινητήρα παραγωγής για το μοντέλο του κινητήρα μετρημένης βάσει του προτύπου SAE J1349/
ISO1585. Οι κινητήρες μαζικής παραγωγής μπορεί να διαφέρουν από την τιμή αυτή. Η πραγματική ωφέλιμη
ισχύς του κινητήρα που τοποθετείται στο τελικό προϊόν εξαρτάται από την ταχύτητα λειτουργίας, τις συνθήκες
του περιβάλλοντος και άλλες τιμές.

27

Χρησιμοποιείτε λάδι κινητήρα ποιότητας SG–SH. Ανατρέξτε στο διάγραμμα ιξώδους στο εγχειρίδιο του κατα­σκευαστή κινητήρα και επιλέξτε το καλύτερο ιξώδες με βάση την αναμενόμενη εξωτερική θερμοκρασία.

28

Οι εκπομπές θορύβου στο περιβάλλον, οι οποίες μετρούνται ως ηχητική ισχύς (LWA), σε συμμόρφωση με την
Οδηγία 2000/14/EΚ.

29

Στάθμη πίεσης θορύβου σύμφωνα με το πρότυπο ISO 5395. Τα καταγεγραμμένα στοιχεία για τη στάθμη πίε­σης θορύβου έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) 1,2 dB(A).

30

Επίπεδο κραδασμών σύμφωνα με το πρότυπο ISO 5395. Τα καταγεγραμμένα στοιχεία για τη στάθμη κραδα­σμών έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) της τάξης του 0,2 m/s2.

1510 - 003 - 15.10.2020 75

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e

Λαβή, m/s

2

4,5 4.5 4,1

Εξοπλισμός κοπής

Ύψος κοπής, mm 34–55 30-60 28-65

Πλάτος κοπής, mm 420 480 530

Λεπίδα Χορτολίπασμα - 42

cm

Χορτολίπασμα - 48
cm

Χορτολίπασμα - 53
cm

5028812-10

5028813-10

5028814-10

76 1510 - 003 - 15.10.2020

Δήλωση Συμμόρφωσης ΕΚ

Δήλωση Συμμόρφωσης ΕΚ

Η Husqvarna AB, SE–561 82 Huskvarna, Σουηδία, τηλ.:
[phone], δηλώνει ότι τα χλοοκοπτικά γκαζόν
Husqvarna KLIPPO LB 442, KLIPPO LB 448, KLIPPO
LB 553S e με αριθμό σειράς 2020xxxxxxx και έπειτα,
πληρούν τις προϋποθέσεις της ΟΔΗΓΙΑΣ του
ΣΥΜΒΟΥΛΙΟΥ:

• με ημερομηνία 17 Μαΐου 2006 "σχετικά με τα
μηχανήματα" 2006/42/EΚ

• με ημερομηνία 26 Φεβρουαρίου 2014 "σχετικά με την
ηλεκτρομαγνητική συμβατότητα" 2014/30/ΕΕ

• με ημερομηνία 8 Μαΐου 2000 "περί εκπομπών
θορύβου στο περιβάλλον" 2000/14/ΕΚ

• της 8ης Ιουνίου 2011 "σχετικά με τον περιορισμό της
χρήσης ορισμένων επικίνδυνων ουσιών σε είδη
ηλεκτρικού και ηλεκτρονικού εξοπλισμού"
2011/65/ΕΕ

Για πληροφορίες σχετικά με τις εκπομπές θορύβου, βλ.
την ενότητα "Τεχνικά στοιχεία".

Εφαρμόστηκαν τα ακόλουθα πρότυπα:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012
Αν δεν ορίζεται διαφορετικά, τα παραπάνω πρότυπα

αντιστοιχούν στις πιο πρόσφατες δημοσιευμένες
εκδόσεις.

Κοινοποιημένος φορέας: 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala : έχει
εκδώσει αναφορές σχετικά με την αξιολόγηση της
συμμόρφωσης σύμφωνα με το παράρτημα VI της
Οδηγίας του Ευρωπαϊκού συμβουλίου 2000/14/ΕΚ της
8ης Μαΐου 2000 "σχετικά με τις εκπομπές θορύβου στο
περιβάλλον".

Huskvarna, 2020-09-16

Claes Losdal, Διευθυντής ανάπτυξης/Προϊόντα κήπου
(Εξουσιοδοτημένος αντιπρόσωπος της Husqvarna AB
και υπεύθυνος για την τεχνική τεκμηρίωση)

1510 - 003 - 15.10.2020

77

Contenido

Introducción.................................................................. 78

Seguridad

Montaje......................................................................... 82

Funcionamiento............................................................ 83

Mantenimiento.............................................................. 84

..................................................................... 79

Introducción

Transporte, almacenamiento y eliminación.................. 87

Datos técnicos.............................................................. 87

Declaración de conformidad CE................................... 89

Descripción del producto

El producto es un cortacésped giratorio conducido a pie
que utiliza
fertilizante.

BioClip® para cortar la hierba y convertirla en

Descripción del producto

(Fig. 1)

1. Manillar

2.

Maneta del freno del motor

3. Empuñadura de la cuerda de arranque

4. Palanca de control (KLIPPO LB 553S e)

5. Sistema amortiguador de vibraciones (KLIPPO LB
553S e)

6. Palanca de ajuste del ángulo de la empuñadura

7. Tapón del depósito de aceite

8. Silenciador

9. Bujía

10. Tapón del depósito de combustible

11. Palanca de la altura de corte (KLIPPO LB 442,
KLIPPO LB 448)

12. Rascador para rueda (KLIPPO LB 442, KLIPPO LB

448)

13. Válvula de combustible

14. Cubierta del equipo de corte

15. Filtro de aire

16. Correa de transmisión

17. Engranaje

18. Soporte de cuchilla

19. Cuchilla

20. Arandela

21. Tornillo de la cuchilla

22. Arandela elástica

23. Tapón del triturador (KLIPPO LB 448)

24. Manual de usuario

Símbolos que aparecen en el producto

(Fig. 2)

ADVERTENCIA: Su uso descuidado o
erróneo puede provocar lesiones o la
muerte al operador o a otras personas.

Uso previsto

Utilice el producto para cortar hierba. No utilice el
producto para otras tareas.

(Fig. 3)

(Fig. 4)

(Fig. 5)

(Fig. 6)

(Fig. 7)

(Fig. 8)

(Fig. 9)

(Fig. 10)

(Fig. 11)

Lea detenidamente el manual de usuario
y asegúrese de que entiende las
instrucciones antes de usar la máquina.

Tenga cuidado con los objetos lanzados o
rebotados.

Mantenga a las personas y animales a
una distancia de seguridad respecto a la
zona de trabajo.

Detenga el motor y quite el cable de
encendido antes de realizar tareas de
mantenimiento o reparación.

Advertencia: Mantenga alejados las
manos y los pies de las piezas giratorias.

Advertencia: Mantenga alejados las
manos y los pies de la cuchilla giratoria.

Este producto cumple con las directivas
CE vigentes.

Emisiones sonoras en el entorno
conformes con la directiva europea
2000/14/CE y con la regulación de 2017
de la legislación de Nueva Gales del Sur
sobre protección del medio ambiente
(control de ruidos), "Protection of the
Environment Operations - Noise Control".
Los datos sobre las emisiones sonoras se
pueden encontrar en la etiqueta de la
máquina y en el capítulo Datos técnicos.

Código escaneable.

78 1510 - 003 - 15.10.2020

Nota: Los demás símbolos/etiquetas que aparecen en

el producto corresponden a requisitos de homologación
específicos de algunas zonas comerciales.

Emisiones Euro V

ADVERTENCIA: La manipulación

del motor anula la homologación de la UE
de este producto.

Responsabilidad sobre el producto

Como se estipula en las leyes de responsabilidad del
producto, no nos hacemos responsables de los daños y
perjuicios causados por nuestro producto si:

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan para
destacar información especialmente importante del
manual.

ADVERTENCIA: Indica un riesgo de

lesiones o incluso de muerte del usuario o
de las personas cercanas si no se respetan
las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de

daños en el producto, otros materiales o el
área adyacente si no se respetan las
instrucciones del manual.

Nota: Se usa para proporcionar más información

necesaria en una situación determinada.

Instrucciones generales de seguridad

ADVERTENCIA: Lea las siguientes

instrucciones de advertencia antes de
utilizar el producto.

• Este producto es una herramienta peligrosa si se
usa incorrectamente o si no se tiene cuidado. Puede
causar lesiones graves o incluso la muerte si no
siguen las instrucciones de seguridad.

• Este producto genera un campo electromagnético
durante el funcionamiento. Este campo magnético
puede, en determinadas circunstancias, interferir
con implantes médicos activos o pasivos. Para
reducir el riesgo de que se den condiciones que
provocarían lesiones graves o letales, las personas
que utilizan implantes médicos deben consultar con
su médico y con el fabricante del implante antes de
poner en marcha este producto.

• El producto se ha reparado incorrectamente.

• El producto se ha reparado con piezas que no eran
del fabricante o no autorizadas por el fabricante.

• El producto tiene un accesorio que no es del
fabricante o no está autorizado por este.

• El producto no se ha reparado en un centro de
servicio autorizado o por un organismo homologado.

• Proceda siempre con cuidado y utilice siempre el
sentido común. Si no está seguro de cómo manejar
el producto en una situación especial, pare y
consulte con su distribuidor Husqvarna antes de
continuar.

• Debe tenerse en cuenta que el operador será
responsable de los accidentes que involucren a
otras personas o a su propiedad.

• Mantenga el producto limpio. Asegúrese de que
puede leer claramente las etiquetas.

• No permita que nadie utilice el producto a menos
que se asegure de que haya leído y comprendido el
contenido del manual de usuario.

• No deje que un niño maneje el producto.

• Mantenga a los niños alejados de la zona de trabajo.
Debe haber presente en todo momento una persona
mayor de edad responsable.

• No permita que nadie maneje el producto sin
conocer las instrucciones.

• Si una persona con discapacidad física o mental usa
el producto, asegúrese de supervisarla en todo
momento. Debe haber presente en todo momento
una persona mayor de edad responsable.

• No utilice el producto si está cansado, enfermo o si
se encuentra bajo los efectos de alcohol, drogas o
medicamentos. Esto tiene un efecto negativo en su
visión, vigilancia, coordinación y capacidad de
decisión.

• No utilice el producto si está defectuoso.

• No modifique este producto ni lo utilice si puede
haber sido modificado por otras personas.

• No cambie el ajuste del régimen del motor.

Seguridad en el área de trabajo

ADVERTENCIA:

instrucciones de advertencia antes de
utilizar el producto.

Lea las siguientes

1510 - 003 - 15.10.2020 79

• Retire objetos tales como ramas, palos y piedras de
la zona de trabajo antes de usar el producto.

• Los objetos que chocan contra el equipo de corte
pueden salir despedidos y causar daños a personas
y objetos. Mantenga a las personas y los animales a
una distancia de seguridad respecto al producto.

• No utilice el producto en condiciones climáticas
desfavorables, como niebla, lluvia, viento fuerte, frío
intenso y riesgo de relámpagos. El uso del producto
en condiciones climáticas desfavorables o en
entornos húmedos o mojados produce mucho
cansancio. El mal tiempo puede causar condiciones
peligrosas, como superficies resbaladizas.

• Preste atención a las personas, objetos y
situaciones que puedan impedir el funcionamiento
seguro del producto.

• Tenga cuidado con los posibles obstáculos, como
raíces, piedras, ramas, hoyos y zanjas. El césped
crecido puede esconder obstáculos.

• Cortar el césped en pendientes puede resultar
peligroso. No utilice el producto en pendientes de
más de 15°.

• Utilice el producto a lo largo de las laderas de las
pendientes. No se desplace hacia arriba y hacia
abajo.

• Tenga cuidado cuando se acerque a esquinas y
objetos escondidos que puedan bloquear su campo
de visión.

Seguridad en el trabajo

ADVERTENCIA: Lea las siguientes

instrucciones de advertencia antes de
utilizar el producto.

• Utilice este producto para cortar solamente césped.
No está permitido utilizar el producto para otras
tareas.

• Utilice el equipo de protección personal. Consulte la
sección

Equipo de protección personal en la página

80

.

• Asegúrese de que saber cómo detener el motor
rápidamente en caso de emergencia.

• Nunca arranque el motor en un espacio cerrado ni
cerca de materiales inflamables. Los gases de
escape del motor están calientes y pueden contener
chispas que pueden provocar un incendio.

• No utilice el producto a menos que la cuchilla y
todas las cubiertas estén fijadas correctamente. Una
cuchilla fijada incorrectamente puede soltarse y
provocar daños personales.

• Asegúrese de que la cuchilla no golpea ningún
objeto, como piedras y raíces. Esto puede causar
daños a la cuchilla y doblar el eje del motor. Un eje
doblado causa vibraciones excesivas y un riesgo
muy alto de que la cuchilla se suelte.

• Si la cuchilla choca con algún objeto o si se
producen vibraciones, pare el producto
inmediatamente. Desconecte el cable de encendido

de la bujía. Examine el producto para comprobar si
presenta daños. Repare los daños o lleve el
producto a un taller de servicio autorizado para
realizar la reparación.

• No acople la maneta del freno del motor
permanentemente al mango cuando el motor esté
encendido.

• Ponga el producto en una superficie plana y estable,
y arránquelo. Asegúrese de que la cuchilla no entre
en contacto con el suelo u otros objetos.

• Manténgase siempre detrás del producto durante su
uso.

• Mientras utilice el producto, mantenga todas las
ruedas apoyadas en el suelo y las dos manos en el
manillar. Mantenga alejados las manos y los pies de
las cuchillas giratorias.

• No incline el producto con el motor en marcha.

• Tenga cuidado cuando tire del producto hacia atrás.

• Nunca levante el producto con el motor en marcha.
Si tiene que levantar el producto, primero apague el
motor y desconecte el cable de encendido de la
bujía.

• No camine hacia atrás mientras utiliza el producto.

• Detenga el motor cuando se desplace por áreas sin
hierba, por ejemplo, caminos de grava, piedra y
asfalto.

• No corra con el producto con el motor en marcha.
Camine siempre mientras utiliza el producto.

• Detenga el motor antes de cambiar la altura de
corte. Nunca realice ajustes con el motor en marcha.

• No deje el producto desatendido con el motor en
marcha. Pare el motor y asegúrese de que el equipo
de corte no gire.

Instrucciones de seguridad para el funcionamiento

Equipo de protección personal

ADVERTENCIA:

instrucciones de advertencia antes de
utilizar el producto.

• El equipo de protección personal no elimina
completamente el riesgo de lesiones, pero reduce la
gravedad de las lesiones en caso de accidente. Deje
que el distribuidor le ayude a seleccionar el equipo
adecuado.

• Utilice protectores auriculares si el nivel de ruido es
superior a 85 dB.

• Utilice botas o zapatos de trabajo antideslizantes.
No utilice calzado abierto ni vaya descalzo.

• Utilice pantalones largos gruesos.

• Utilice guantes protectores cuando sea necesario,
por ejemplo, para el montaje, inspección o limpieza
del equipo de corte.

Lea las siguientes

80

1510 - 003 - 15.10.2020

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea las siguientes

instrucciones de advertencia antes de
utilizar el producto.

• No utilice un producto que tenga dispositivos de
seguridad defectuosos.

• Realice una comprobación de los dispositivos de
seguridad con frecuencia. Si los dispositivos de
seguridad están defectuosos, hable con su taller de
servicio Husqvarna.

Comprobación de la cubierta del equipo de corte
La cubierta del equipo de corte disminuye las

vibraciones en el producto y el riesgo de lesiones
provocadas por la cuchilla.

• Examine la cubierta de corte para asegurarse de
que no haya daños como, por ejemplo, grietas.

Palanca del freno del motor
La maneta del freno del motor detiene el motor. Cuando

se suelta la maneta del freno del motor, el motor se
para.

Para realizar una inspección del freno del motor,
arranque el motor y luego suelte la maneta del freno del
motor. Si el motor no se detiene en 3 segundos, lleve el
producto a un taller de servicio Husqvarna autorizado
para realizar el ajuste del freno del motor.

(Fig. 12)

Comprobación del sistema amortiguador de vibraciones

ADVERTENCIA:

a las vibraciones puede provocar problemas
circulatorios y daños en las terminaciones
nerviosas, especialmente en personas con
patologías circulatorias. Acuda a un médico
si nota síntomas que puedan relacionarse
con la sobreexposición a las vibraciones.
Ejemplos de estos síntomas son:
entumecimiento, pérdida de sensibilidad,
hormigueo, pinchazos, dolor, pérdida de
fuerza, y cambios en el color o la superficie
de la piel. Estos síntomas se presentan
normalmente en dedos, manos y muñecas.

El sistema amortiguador de vibraciones disminuye la
vibración en el manillar cuando se utiliza el producto.

El tubo de acero del manillar y la cubierta del equipo de
corte están diseñados para reducir las vibraciones.
KLIPPO LB 553S e dispone también de 4 unidades de
amortiguación fijadas al manillar.

• Examine el manillar y los amortiguadores de
vibraciones para asegurarse de que no estén
dañados. (Fig. 13)

La sobreexposición

Comprobación de la protección de la correa (KLIPPO LB 553S e)

La protección de la correa reduce el riesgo de lesiones y
garantiza que si se rompe la correa de transmisión no
saldrá disparada.

• Asegúrese de que la protección de la correa no está
deteriorada y que está fijada correctamente. (Fig.

14)

Silenciador
El silenciador mantiene al mínimo los niveles de ruido y

aparta los gases de escape del operador.
No utilice el producto si el silenciador no está instalado

o está defectuoso. Un silenciador defectuoso aumenta
el nivel de ruido y el riesgo de incendio.

ADVERTENCIA: El silenciador se

calienta mucho durante y después de su
uso, y cuando el motor funciona a ralentí.
Tenga cuidado cerca de materiales
inflamables o gases para evitar incendios.

Comprobación del silenciador

• Examine el silenciador con frecuencia para
asegurarse de que está montado correctamente y
que no está dañado.

Seguridad en el uso del combustible

ADVERTENCIA: Lea las siguientes

instrucciones de advertencia antes de
utilizar el producto.

• No arranque el producto si está manchado con
combustible o aceite del motor. Retire el
combustible/aceite no deseado y deje secar el
producto.

• Si derrama combustible sobre la ropa, cámbiese
inmediatamente.

• Evite el contacto con el combustible; puede
provocarle lesiones. Si entra en contacto con el
combustible, utilice agua y jabón para eliminar el
combustible.

• No arranque el motor si el producto tiene una fuga.
Examine frecuentemente si hay fugas en el motor.

• Tenga cuidado con el combustible. El combustible
es inflamable, sus vapores son explosivos y puede
provocar lesiones o la muerte.

• No inhale los vapores de combustible, ya que
pueden causar lesiones. Asegúrese de que hay
ventilación suficiente.

• No fume cerca del combustible o el motor.

• No coloque objetos calientes cerca del combustible
o el motor.

• No agregue el combustible con el motor encendido.

• Asegúrese de que el motor esté frío antes repostar.

1510 - 003 - 15.10.2020

81

• Antes de repostar, abra la tapa del depósito de
combustible lentamente y deje salir el exceso de
presión con cuidado.

• No añada combustible al motor en interiores. Una
circulación de aire insuficiente puede causar
lesiones o la muerte por asfixia o inhalación de
monóxido de carbono.

• Apriete el tapón del depósito de combustible
completamente. Si el tapón del depósito de
combustible no se aprieta, existe riesgo de incendio.

• Antes de arrancar el producto, llévelo a 3 m (10
pies) de distancia como mínimo del punto en el que
llenó el depósito.

• No llene el depósito de combustible por completo. El
calor hace que el combustible se expanda. Deje
espacio en la parte superior del depósito de
combustible.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea las siguientes

instrucciones de advertencia antes de
utilizar el producto.

• Los gases de escape del motor contienen monóxido
de carbono, que es un gas inodoro, tóxico y muy

Montaje

Introducción

ADVERTENCIA: Antes de montar el

producto, debe leer y entender el capítulo
sobre seguridad.

ADVERTENCIA: Retire el cable de la

bujía antes de montar el producto.

Para montar y ajustar el manillar

1. Retire la tuerca de la empuñadura y la arandela de
la placa del manillar superior.

2. Coloque la empuñadura superior en su sitio en la
parte superior del mango inferior.

PRECAUCIÓN: Asegúrese de

que los cables no están atrapados ni se
han dañado.

3. Fije la arandela y la tuerca de la empuñadura. (Fig.

15)

4. Gire la palanca hacia un lado para una buena
posición de manejo cuando utilice el producto cerca
de una pared. (Fig. 16)

peligroso. No arranque el motor en interiores ni en
espacios cerrados.

• Antes de realizar el mantenimiento del producto,
detenga el motor y desconecte el cable de
encendido de la bujía.

• Utilice guantes protectores cuando realice el
mantenimiento del equipo de corte. La cuchilla está
muy afilada y se pueden producir cortes con mucha
facilidad.

• Los accesorios y modificaciones en el producto que
no estén aprobados por el fabricante pueden causar
daños graves o la muerte. No modifique el producto.
Utilice siempre accesorios autorizados por el
fabricante.

• Si el mantenimiento no se realiza correctamente y
de forma regular, aumenta el riesgo de lesiones y
daños en el producto.

• Realice únicamente las tareas de mantenimiento
que se indican en este manual del propietario.
Todos los demás trabajos de mantenimiento deben
llevarse a cabo en un taller de servicio Husqvarna
autorizado.

• Lleve el producto a un taller de servicio Husqvarna
autorizado para realizar el mantenimiento de forma
regular.

• Cambie las piezas dañadas, desgastadas o rotas.

5. Ajuste el manillar a una altura adecuada.
a) KLIPPO LB 448: Gire las ruedas de ajuste del

chasis para ajustar verticalmente el manillar.
(Fig. 17)

b) KLIPPO LB 442: Afloje la tuerca y ajuste la

posición vertical del manillar. Apriete la tuerca
cuando el manillar esté en la posición correcta.
(Fig. 18)

c) KLIPPO LB 553S e: levante la palanca de ajuste

y mueva el manillar hacia delante o hacia atrás
para ajustar su altura. La altura del manillar
puede ajustarse a 2 posiciones. (Fig. 19)

Montaje del accesorio triturador (KLIPPO LB 448)

1. Incline el producto hacia atrás con la bujía hacia
arriba.

2. Coloque los pasadores del accesorio triturador en
los orificios por la parte interior de la cubierta de
corte. (Fig. 20)

3. Fije los tornillos del accesorio triturador por el lado
exterior de la cubierta de corte. (Fig. 21)

82 1510 - 003 - 15.10.2020

Funcionamiento

Introducción

ADVERTENCIA: Antes de utilizar el

producto, debe leer y entender el capítulo
sobre seguridad.

Husqvarna Connect

Husqvarna Connect es una aplicación gratuita para su
dispositivo móvil. La aplicación Husqvarna Connect
proporciona más funciones para su producto
Husqvarna:

• Información ampliada sobre el producto.

• Información y asistencia sobre piezas y
mantenimiento de productos.

Para empezar a utilizar Husqvarna Connect

1. Descargue la aplicación Husqvarna Connect en su
dispositivo móvil.

2. Registre una cuenta en la aplicación Husqvarna
Connect.

3. Siga las instrucciones de la aplicación Husqvarna
Connect para conectarse y registrar el producto.

Antes de utilizar el producto

1. Lea detenidamente el manual de usuario y
asegúrese de que entiende las instrucciones.

2. Examine el equipo de corte para asegurarse de que
está conectado y ajustado correctamente. Consulte

Para inspeccionar el equipo de corte en la página
85

.

3. Llene el depósito de combustible. Consulte

Repostaje de combustible en la página 83

4. Llene el depósito de aceite y realice una
comprobación del nivel de aceite. Consulte

realizar una comprobación del nivel de aceite en la
página 86

.

Repostaje de combustible

Si es posible, utilice de gasolina de bajas emisiones/
alquilatos. Si no puede utilizar gasolina de bajas
emisiones/alquilatos, utilice una gasolina sin plomo o
gasolina con plomo de buena calidad con un octanaje
no inferior a 90.

PRECAUCIÓN:

con un octanaje inferior a 90 octanos RON
(87 AKI). Esto puede provocar daños en el
producto.

1. Abra el tapón del depósito de combustible
lentamente para liberar la presión.

No utilice gasolina

.

Para

2. Llene lentamente con una lata de combustible. Si
derrama combustible, límpielo con un paño y deje
que el combustible restante se seque.

3. Limpie la zona de alrededor del tapón del depósito
de combustible.

4. Apriete el tapón del depósito de combustible
completamente. Si el tapón del depósito de
combustible no se aprieta, existe riesgo de incendio.

5. Antes de arrancarlo, lleve el producto a 3 m (10
pies) de distancia como mínimo del punto en el que
llenó el depósito.

Para ajustar la altura de corte

La altura de corte cuenta con 4 niveles para KLIPPO LB
442, 5 niveles para KLIPPO LB 553S e y 6 niveles para
KLIPPO LB 448.

1. Mueva la palanca de altura de corte para aumentar
o reducir la altura de corte.

a) Para KLIPPO LB 442, KLIPPO LB 448, mueva la

palanca de altura de corte hacia delante para
aumentar la altura de corte. Mueva la palanca de
altura de corte hacia atrás para reducir la altura
de corte. (Fig. 22)

b) Para KLIPPO LB 553S e, mueva la palanca de

altura de corte hacia atrás para aumentar la
altura de corte. Mueva la palanca de altura de
corte hacia delante para reducir la altura de
corte. (Fig. 23)

PRECAUCIÓN: No ajuste la altura de

corte demasiado baja. Las cuchillas pueden
golpear el suelo si la superficie del césped
no está nivelada.

Para arrancar el producto

1. Asegúrese de que el cable de encendido está
conectado a la bujía.

2. Abra el paso de combustible. (Fig. 24)

3. Manténgase detrás del producto.

4. Sujete la maneta del freno del motor contra el
manillar. (Fig. 25)

5. Sostenga la empuñadura de arranque con la mano
derecha.

6. Tire lentamente de la cuerda de arranque hasta
sentir cierta resistencia.

7. Tire con fuerza para arrancar el motor.

ADVERTENCIA: No se enrolle la

cuerda de arranque alrededor de la mano.

1510 - 003 - 15.10.2020 83

PRECAUCIÓN: No extienda

totalmente la cuerda de arranque. No suelte
la empuñadura una vez extendida la cuerda
de arranque.

Para detener el producto

• Para detener solo la transmisión, suelte un poco el
freno del motor.

• Para detener el motor, suelte del todo la maneta del
freno del motor.

• Cierre el paso de combustible. (Fig. 26)

Uso de la transmisión de las ruedas (KLIPPO LB 553S e)

• Empuje la palanca de control hacia abajo. (Fig. 27)

• Antes de tirar del producto hacia atrás, desacople la
transmisión y empuje el producto hacia adelante
aproximadamente 10 cm.

Mantenimiento

Introducción

ADVERTENCIA: Antes de realizar

cualquier trabajo de mantenimiento, debe
leer y entender el capítulo sobre seguridad.

Para todos los trabajos de mantenimiento y reparación
del producto, es necesario realizar una formación
especial. Nosotros garantizamos que los trabajos de
mantenimiento y reparación sean realizados por
profesionales. Si su distribuidor no es un taller de

• Suelte el mango de transmisión una pequeña
distancia para desacoplar la transmisión, por
ejemplo, cuando se acerque a un obstáculo.

Para obtener un buen resultado

• Use siempre una cuchilla afilada. Un cuchilla roma
proporciona un resultado irregular y la superficie de
corte de la hierba adquiere un tono amarillo. Una
cuchilla afilada también utiliza menos energía que
una cuchilla roma.

• No corte más de ⅓ de la longitud del césped. Corte
primero con una altura de corte alta. Examine el
resultado y baje la altura de corte al nivel que
corresponda. Si la hierba está muy larga, vaya
despacio y corte dos veces si es necesario.

• Corte en direcciones distintas cada vez para evitar
crear rayas en el césped.

servicio, pídale información sobre el taller de servicio
más cercano.

Programa de mantenimiento

Los intervalos de mantenimiento se calculan a partir del
uso diario del producto. Los intervalos cambian si el
producto no se utiliza a diario.

Para las tareas de mantenimiento identificadas con un *,
consulte las instrucciones de

en el producto en la página 81

Dispositivos de seguridad

.

Mantenimiento Diario Semanal Mensual

Inspección general X

Compruebe el nivel de aceite X

Limpie el producto X

Limpie el filtro de aire X

Inspeccione el equipo de corte X

Inspección de la cubierta de corte* X

Inspección de la maneta del freno del motor* X

Inspección del silenciador* X

Compruebe el sistema amortiguador de vibraciones* X

Inspeccione la bujía X

Reponga el aceite (la primera vez a las 5 horas de uso; después, cada
25 h de uso y anualmente)

Sustituya el filtro de aire X

84 1510 - 003 - 15.10.2020

X

Mantenimiento Diario Semanal Mensual

Inspeccione el sistema de combustible X

Para realizar una inspección general

• Asegúrese de que todas las tuercas y los tornillos
del producto estén apretados correctamente.

Para limpiar el producto externamente

• Use un cepillo para retirar las hojas, la hierba y la
suciedad.

• Asegúrese de que la toma de aire de la parte
superior del motor no esté obstruida.

• No utilice un equipo de limpieza a alta presión para
limpiar el producto.

• Si utiliza agua para limpiar el producto, no dirija el
chorro directamente sobre el motor.

Comprobación de la correa de transmisión y limpieza de la caja de engranajes (KLIPPO LB 553S e)

1. Quite los tornillos de la protección de la correa. (Fig.

14)

2. Tire de la protección de la correa hacia delante y
retírela. (Fig. 28)

3. Examine la correa de transmisión y la polea en
busca de daños.

4. Use un cepillo para retirar las hojas, la hierba y la
suciedad de la caja de engranajes. (Fig. 29)

Para limpiar la superficie interior de la cubierta de corte

1. Apoye el producto sobre su costado con el
silenciador hacia abajo.

PRECAUCIÓN:

pone con el filtro de aire hacia abajo, el
motor puede dañarse.

2. Limpie la superficie interior de la cubierta de corte
con una manguera de agua.

Si el producto se

Para inspeccionar el equipo de corte

1. Inspeccione el equipo de corte para comprobar si
presenta daños o grietas. Sustituya siempre un
equipo de corte dañado.

2. Inspeccione la cuchilla para comprobar si está
dañada o roma.

Nota: Después de afilar la cuchilla, es necesario

equilibrarla. El afilado, la sustitución y el equilibrado de
la cuchilla deben realizarse en un centro de servicio. Si
choca con un obstáculo que haga que el producto se
pare, sustituya la cuchilla dañada. Lleve el producto a
un centro de servicio, donde estimarán si la cuchilla
puede afilarse o debe sustituirse.

Para sustituir la cuchilla

1. Bloquee la cuchilla con un bloque de madera. (Fig.

30)

2. Retire el tornillo de la cuchilla, la arandela y la
cuchilla. (Fig. 31)

3. Inspeccione el soporte de la cuchilla y el tornillo de
la cuchilla para ver si hay daños.

a) Si sustituye el disco o el soporte, sustituya

también el tornillo de la cuchilla, la arandela
elástica y la arandela de fricción.

4. Inspeccione el eje del motor para asegurarse de que
no está doblado.

5. Cuando instale la nueva cuchilla, asegúrese de que
los extremos doblados estén orientados en dirección
a la cubierta de corte. (Fig. 32)

6. Coloque la arandela de fricción y la cuchilla contra el
soporte de la cuchilla. (Fig. 33)

7. Asegúrese de que la cuchilla se alinee con el centro
del eje del motor. (Fig. 34)

8. Bloquee la cuchilla con un bloque de madera. (Fig.

35)

9. Coloque la arandela elástica, y apriete el tornillo a
70 Nm de par. (Fig. 36)

10. Mueva la cuchilla en distintas direcciones
manualmente y compruebe que gira libremente.

ADVERTENCIA:

arranque accidental, desconecte el cable de
encendido de la bujía.

ADVERTENCIA: Utilice guantes

protectores cuando realice el mantenimiento
del equipo de corte. La cuchilla está muy
afilada y se pueden producir cortes con
mucha facilidad.

1510 - 003 - 15.10.2020

Para evitar el

ADVERTENCIA:

protectores. La cuchilla está muy afilada
y se pueden producir cortes con mucha
facilidad.

11. Arranque el producto para hacer una prueba de la
cuchilla. Si la cuchilla no está correctamente fijada,
se produce una vibración en el producto o el
resultado de corte no es satisfactorio.

Utilice guantes

85

Para realizar una comprobación del nivel de aceite

PRECAUCIÓN: Un nivel de aceite

demasiado bajo puede causar daños en el
motor. Compruebe el nivel de aceite antes
de arrancar el producto.

1. Coloque el producto sobre una superficie nivelada.

2. Retire el tapón del depósito de aceite con la varilla
de nivel acoplada.

3. Limpie el aceite de la varilla de nivel de aceite.

4. Coloque la varilla de nivel totalmente en el interior
del depósito de aceite.

a) Para : Apriete el tapón del depósito de aceite.
b) Para KLIPPO LB 448, KLIPPO LB 553S e: No

apriete el tapón del depósito de aceite.

5. Quite la varilla de nivel.

6. Compruebe el nivel de aceite que indica la varilla de
nivel.

7. Si el nivel de aceite es bajo, llene con aceite de
motor y vuelva a comprobar el nivel de aceite.

Sustitución del aceite del motor

ADVERTENCIA: El aceite del motor

está muy caliente inmediatamente después
de apagar el motor. Deje que el motor se
enfríe antes de vaciar el aceite del motor. Si
derrama aceite del motor y entra en
contacto con la piel, lávese con agua y
jabón.

1. Para , ponga el producto en funcionamiento hasta
que el depósito de combustible se vacíe. Para
KLIPPO LB 448, KLIPPO LB 553S e, cierre el paso
de combustible.

2. Quite el cable de encendido de la bujía.

3. Retire el tapón del depósito de aceite.

4. Coloque un recipiente debajo del producto para
recoger el aceite del motor.

5. Incline el producto para drenar el aceite de motor del
depósito de aceite.

6. Llene el depósito con aceite de motor nuevo del tipo
recomendado en

7. Compruebe el nivel de aceite. Consulte la sección

Para realizar una comprobación del nivel de aceite
en la página 86

Datos técnicos en la página 87

.

.

Filtro de aire

Un filtro de aire que se haya utilizado durante

Nota:

mucho tiempo no se puede limpiar por completo.
Sustituya el filtro de aire con regularidad. Sustituya
siempre el filtro de aire si se avería.

Limpieza del filtro de aire (KLIPPO LB 448)

PRECAUCIÓN: No accione el motor

sin un filtro de aire instalado ni si el filtro de
aire está sucio.

PRECAUCIÓN: Sustituya el filtro de

aire si no se puede limpiar del todo o está
dañado. Un filtro de aire defectuoso provoca
daños en el motor.

1. Empuje las lengüetas (A), extraiga la cubierta del
filtro de aire (B) y extraiga el filtro de aire (C). (Fig.

37)

2. Golpee el filtro de aire sobre una superficie dura o
sople aire comprimido a través del filtro de aire
desde el lado limpio del filtro de aire.

PRECAUCIÓN: No utilice un

cepillo para quitar la suciedad, ya que
esto puede introducirla en el filtro de
aire.

3. Limpie el soporte del filtro de aire (D) y la cubierta
del filtro de aire con un trapo húmedo.

PRECAUCIÓN: Asegúrese de

que no entre suciedad en el conducto de
aire (E).

4. Instale el filtro de aire. Asegúrese de que el filtro de
aire selle totalmente el soporte del filtro de aire.

5. Instale la cubierta del filtro de aire empezando por
las pestañas inferiores.

Para examinar la bujía

PRECAUCIÓN:

de bujía recomendado. El uso de un tipo de
bujía incorrecto puede causar averías en el
producto.

• Examine la bujía si el motor tiene baja potencia, no
es fácil de arrancar o no funciona correctamente al
régimen de ralentí.

• Para reducir el riesgo de material no deseado en los
electrodos de la bujía, siga estas instrucciones:

a) Asegúrese de que el régimen de ralentí está bien

ajustado.

b) Asegúrese de que la mezcla de combustible sea

correcta.

c) Asegúrese de que el filtro de aire esté limpio.

• Si la bujía está sucia, límpiela y asegúrese de que la
distancia entre los electrodos sea la correcta,
consulte

• Sustituya la bujía si fuese necesario.

Datos técnicos en la página 87

Utilice siempre el tipo

. (Fig. 38)

86

1510 - 003 - 15.10.2020

Para inspeccionar el sistema de combustible

• Examine el tapón del depósito de combustible y la
junta del tapón para comprobar que no presenten
daños.

Transporte, almacenamiento y eliminación

Transporte y almacenamiento

• Para el transporte y almacenamiento del producto y
del combustible, asegúrese de que no haya fugas ni
humos. Las chispas o llamas abiertas, por ejemplo,
de dispositivos eléctricos o calderas, pueden
producir un incendio.

• Use siempre recipientes homologados para el
transporte y almacenamiento de combustible.

• Vacíe el depósito de combustible antes de poner el
producto en almacenamiento durante un largo
periodo de tiempo. Deseche el combustible en una
ubicación adecuada para su eliminación.

• Asegure el producto durante el transporte para evitar
daños y accidentes.

• Mantenga el producto en un área cerrada para
impedir el acceso a niños o personas no
autorizadas.

Datos técnicos

Datos técnicos

• Examine la manguera de combustible para
asegurarse de que no haya fugas. Si la manguera
de combustible está dañada, lleve el producto a un
taller de servicio para sustituirla.

• Mantenga el producto en un lugar seco y al abrigo
de las heladas.

Eliminación

• Respete los requisitos de reciclaje locales y las
normas aplicables.

• Deseche todos los productos químicos, como el
aceite de motor o el combustible, en un centro de
servicio o una ubicación adecuada para su
eliminación.

• Cuando ya no use el producto, envíelo a un
distribuidor Husqvarna o deséchelo en un punto de
reciclaje.

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e

Motor

Marca Honda Honda Honda

Cilindrada, cm

Velocidad, rpm 2900 2900 2900

Potencia nominal del motor, kW

Sistema de encendido

Bujía NGK BPR5ES NGK BPR5ES NGK BPR5ES

Distancia de electrodos, mm 0,7-0,8 0,7-0,8 0,7-0,8

Sistema de combustible y lubricación

Capacidad del depósito de combustible, li­tros

31

1510 - 003 - 15.10.2020 87

3

31

La potencia de salida del motor indicada es la potencia neta media (al régimen especificado) de un motor de
producción típico para el modelo de motor conforme a la norma SAE J1349/ISO1585. Los motores fabricados
en serie podrían presentar valores diferentes. La potencia de salida real del motor instalado en el producto
final dependerá del régimen de funcionamiento, las condiciones medioambientales y otros valores.

145 145 166

2,7 2,7 3,3

0,9 0.9 0.9

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e

Capacidad del depósito de aceite, litros 0,5 0,5 0,55

Aceite del motor

32

SAE 10W-30 SAE 10W-30 SAE 10W-30

Peso

Con los depósitos vacíos, kg 27,5 27,5 36,5

Emisiones de ruido

33

Nivel de potencia acústica medida, dB(A) 92 90 94

Nivel de potencia acústica garantizado L
dB(A)

Niveles acústicos

34

Nivel de presión sonora en el oído del opera-

94 91 95

WA

81 77 83

rio, dB (A)

Niveles de vibración, a

Manillar, m/s

2

hveq

35

4,5 4,5 4,1

Equipo de corte

Altura de corte, mm 34-55 30-60 28-65

Anchura de corte, mm 420 480 530

Cuchilla Trituración (42 cm)

Trituración (48 cm)

Trituración (53 cm)

5028812-10

32

Utilice aceite de motor de calidad SG-SH. Consulte la tabla de los valores de viscosidad en el manual del
fabricante del motor y seleccione la mejor viscosidad según la temperatura ambiente prevista.

33

Emisiones sonoras en el entorno medidas como potencia acústica (LWA) según la directiva CE 2000/14/CE.

34

Nivel de presión sonora conforme a la norma ISO 5395. Los datos referidos del nivel de presión sonora tie­nen una dispersión estadística habitual (desviación típica) de 1,2 dB (A).

35

Nivel de vibración conforme a ISO 5395. Los datos referidos del nivel de vibración poseen una dispersión es-

5028813-10

5028814-10

tadística habitual (desviación típica) de 0,2 m/s2.

88 1510 - 003 - 15.10.2020

Declaración de conformidad CE

Declaración de conformidad CE

Husqvarna AB, SE-561 82 Huskvarna (Suecia), tel.:
[phone], declara que los cortacéspedes
Husqvarna KLIPPO LB 442, KLIPPO LB 448, KLIPPO
LB 553S e con los números de serie 2020xxxxxxx y
siguientes cumplen los requisitos expuestos en la
DIRECTIVA DEL CONSEJO:

• de 17 de mayo de 2006 "relativa a máquinas",
2006/42/CE.

• de 26 de febrero de 2014 "relativa a compatibilidad
electromagnética", 2014/30/UE.

• de 8 de mayo de 2000 "relativa a emisiones sonoras
en el entorno", 2000/14/CE.

• Del 8 de junio de 2011 "relativa a restricciones de
utilización de determinadas sustancias peligrosas en
aparatos eléctricos y electrónicos" 2011/65/UE.

Para obtener información respecto a las emisiones
sonoras, consulte la sección sobre datos técnicos.

Se han aplicado las normas siguientes:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012
Si no se indica lo contrario, las normas anteriormente

indicadas constituyen las últimas versiones publicadas.
Organismo notificado: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala ha
elaborado informes sobre la evaluación de la
conformidad con el Anexo VI de la DIRECTIVA DEL
CONSEJO del 8 de mayo de 2000 "referente a las
emisiones sonoras en el entorno" 2000/14/CE.

Huskvarna, 2020-09-16

Claes Losdal, Director de desarrollo/productos para el
jardín (representante autorizado de Husqvarna AB y
responsable de la documentación técnica).

1510 - 003 - 15.10.2020

89

Sisukord

Sissejuhatus................................................................. 90

Ohutus..........................................................................

Kokkupanek.................................................................. 94

Töö................................................................................94

Hooldamine...................................................................95

Sissejuhatus

Transportimine, hoiulepanek ja utiliseerimine...............98

91

Tehnilised andmed....................................................... 98

EÜ vastavusdeklaratsioon.......................................... 100

Seadme kirjeldus

Toode on lükatav pöörleva lõiketeraga muruniiduk, mis
kasutab muru väetiseks lõikamiseks süsteemi

BioClip®.

Toote tutvustus

(Joon. 1)

1. Käepide / juhtraud

2.

Mootori pidurikäepide

3. Käivitusnööri käepide

4. Sõiduhoob (KLIPPO LB 553S e)

5. Vibratsioonisummutussüsteem (KLIPPO LB 553S e)

6. Hoob käepideme nurga reguleerimiseks

7. Õlikork

8. Summuti

9. Süüteküünal

10. Kütusepaagi kork

11. Lõikamiskõrguse hoob (KLIPPO LB 442, KLIPPO LB

448)

12. Rattakaabits (KLIPPO LB 442, KLIPPO LB 448)

13. Kütuseklapp

14. Lõikekorpus

15. Õhufilter

16. Ajamirihm

17. Ülekanne

18. Lõiketera tugi

19. Lõiketera

20. Seib

21. Lõikeketta polt

22. Vedruseib

23. Multšikork (KLIPPO LB 448)

24. Kasutusjuhend

Sümbolid tootel

(Joon. 2)

(Joon. 3)

HOIATUS! Hooletu või väär käsitsemine
võib põhjustada kehavigastusi või surma
kasutajale või juuresolijaile.

Enne seadme kasutamist lugege
kasutusjuhend põhjalikult läbi, et kõik
juhised oleksid täiesti arusaadavad.

Kasutusotstarve

Kasuta toodet muru pügamiseks. Ära kasuta toodet
muude tööde tegemiseks.

(Joon. 4)

(Joon. 5)

(Joon. 6)

(Joon. 7)

(Joon. 8)

(Joon. 9)

(Joon. 10)

(Joon. 11)

Olge ettevaatlik - lenduvad esemed ning
tagasipõrkumise oht.

Teised inimesed ja loomad peavad
viibima tööalast ohutus kauguses.

Enne seadme remontimist või hooldamist
seisake mootor ja eemaldage süütejuhe.

Hoiatus! Hoidke käed ja jalad pöörlevatest
osadest eemal.

Hoiatus! Hoidke käed ja jalad pöörlevast
terast eemal.

Toode vastab ELi kehtivatele
direktiividele.

Keskkonda paisatava müra tase vastab
Euroopa direktiivi 2000/14/EÜ ja Uus
Lõuna-Walesi seaduse „Protection of the
Environment Operations (Noise Control)
Regulation 2017“ nõuetele. Mürataseme
andmed on toodud seadme sildil ja
peatükis Tehnilised andmed.

Skannitav kood.

Märkus: Seadmel toodud ülejäänud sümbolid/

tähised viitavad teatud kommertsvaldkondade
sertifitseerimisnõuetele.

Euro V heitmed

HOIATUS: Mootori igasugune

modifitseerimine, muutmine või rikkumine
tühistab toote EL-i tüübikinnituse.

90 1510 - 003 - 15.10.2020

Tootevastutus

Tootevastutusseaduste alusel ei vastuta me tootest
tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;

• toote parandamisel on kasutatud osi, mis ei ole
tootja poolt valmistatud või heaks kiidetud;

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse
tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi

juhiste eiramise korral kasutaja või
kõrvalseisjate kehavigastuse või surmaga
lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab

kasutusjuhendi juhiste eiramise korral
seadme, muude esemete või läheduses
asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku

lisateavet.

• tootel on kasutatud tarvikut, mis ei ole tootja poolt
valmistatud või heaks kiidetud;

• toodet ei ole parandatud volitatud hoolduskeskuses
või volitatud isiku poolt.

• Hoidke lapsed tööalast eemal. Vastutusvõimeline
täiskasvanu peab kogu aeg kasutaja juures viibima.

• Ärge lubage kasutusjuhistega mitte tutvunud isikul
toodet käsitseda.

• Kui toodet kasutab piiratud füüsiliste või vaimsete
võimetega isik, peab ta olema kogu aeg järelevalve
all. Vastutusvõimeline täiskasvanu peab kogu aeg
kasutaja juures viibima.

• Ärge kasutage toodet, kui olete väsinud, haige või
tarvitanud alkoholi, narkootikume või ravimeid. Sellel
on negatiivne mõju teie nägemisele,
tähelepanuvõimele, liikumisele ja otsustamisvõimele.

• Ärge kasutage toodet, kui see on kahjustatud.

• Ärge muutke toodet ega kasutage seda, kui keegi
teine võib olla seda muutnud.

• Ära muuda mootori kiiruse regulaatori seadistust.

Tööala ohutus

Üldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist

lugege läbi järgnevad hoiatused.

• Toode on ohtlik, kui seda kasutada valesti või
ettevaatamatult. Ohutuseeskirjade eiramine võib
põhjustada kehavigastuse või surma.

• Seade tekitab töötades elektromagnetvälja. Teatud
tingimustel võib väli häirida aktiivsete või passiivsete
meditsiiniliste implantaatide tööd. Raskete või
surmaga lõppevate kehavigastuste ohu
vähendamiseks soovitame meditsiinilisi implantaate
kasutavatel inimestel pidada enne selle seadme
kasutamist nõu oma arsti ja implantaadi
valmistajaga.

• Olge alati ettevaatlik ja kasutage tervet mõistust. Kui
te pole kindel, kuidas toodet eriolukorras kasutada,
lõpetage töö ja pidage enne jätkamist nõu
Husqvarna edasimüüjaga.

• Arvestage, et teiste isikute ja nende varaga seotud
õnnetuste korral kannab vastutust seadme kasutaja.

• Hoidke toode puhas. Veenduge, et märgid ja tähised
oleksid selgelt loetavad.

• Ärge lubage kellelgi toodet kasutada enne, kui ta on
lugenud kasutusjuhendit ja selle sisu endale selgeks
teinud.

• Ärge lubage lastel seadet käsitseda.

1510 - 003 - 15.10.2020

HOIATUS: Enne seadme kasutamist

lugege läbi järgnevad hoiatused.

• Enne toote kasutamist eemaldage tööalalt oksad ja
kivid.

• Lõikeosaga kokku puutuvad esemed võivad õhku
paiskuda ning inimesi vigastada ja esemeid
kahjustada. Juuresolijad ja loomad peavad viibima
tootest ohutus kauguses.

• Ärge kasutage toodet halva ilmaga, näiteks udu,
vihma, tugeva tuule, tugeva pakase ja pikseohu
korral. Toote kasutamine halva ilma ning niiskete ja
märgade tingimuste korral on väsitav. Halb ilm võib
põhjustada ohtlikke tingimusi (nt libedaid pindu).

• Suhtuge tähelepanelikult inimestesse, esemetesse
ja olukordadesse, mis võivad takistada toote ohutut
kasutamist.

• Olge ettevaatlik takistuste (nt juurte, kivide, oksade,
aukude ja kraavide) suhtes. Kõrge rohi võib peita
takistusi.

• Muru niitmine kallakutel võib olla ohtlik. Ärge
kasutage toodet alal, mille kalle ületab 15°.

• Kasutage toodet kallakul risti liikudes. Ärge liikuge
üles ja alla.

• Olge ettevaatlik varjatud nurkade ja vaatevälja
varjavate esemete läheduses.

91

Tööohutus

HOIATUS: Enne seadme kasutamist

lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude
toimingute tegemiseks toodet kasutada ei tohi.

• Kasutage isikukaitsevahendeid. Vt jaotist

Isikukaitsevahendid lk 92

• Veenduge, et teate, kuidas hädaolukorras mootorit
kiiresti seisata.

• Ärge käivitage mootorit suletud ruumis ega
tuleohtlike materjalide lähedal. Mootori heitgaasid on
kuumad ja võivad sisaldada sädemeid, mis võivad
tekitada tulekahju.

• Ärge kasutage toodet enne, kui lõiketera ja katted on
õigesti kinnitatud. Valesti kinnitatud lõiketera võib
lahti tulla ja inimesi vigastada.

• Veenduge, et lõiketera ei puutuks kokku esemetega
(nt kivide ja juurtega). See võib lõiketera kahjustada
ja põhjustada mootori võlli väändumist. Paindega
telg põhjustab tugevat vibratsiooni ja suurt lõiketera
lahtitulemise ohtu.

• Kui lõiketera puutub kokku mõne esemega või
esineb vibratsioon, peatage toode viivitamatult.
Lahutage süüteküünla süütejuhe. Kontrollige toodet
kahjustuste suhtes. Parandage kahjustused või
laske toodet remontida volitatud hooldustöökojas.

• Kui mootor töötab, ärge kinnitage mootori
pidurikäepidet käepidemele jäädavalt.

• Asetage toode stabiilsele ja tasasele pinnale ning
käivitage see. Veenduge, et lõiketera ei puutuks
vastu maad ega muid esemeid.

• Olge toote kasutamisel alati toote taga.

• Toote kasutamisel hoidke mõlema käega
käepidemest ja kõik toote rattad maas. Hoidke käed
ja jalad liikuvatest teradest eemal.

• Kui mootor on käivitatud, ärge kallutage toodet.

• Olge toote tagasisuunas tõmbamisel ettevaatlik.

• Kui mootor on käivitatud, ärge tõstke toodet. Kui teil
on vaja toodet tõsta, seisake esmalt mootor ja
lahutage süütejuhe süüteküünlast.

• Ärge kõndige toote kasutamise ajal tagurpidi.

• Seisake mootor, kui liigute alal, kus pole muru,
näiteks kruusast, kivist ja asfaldist teedel.

• Ärge lükake toodet joostes, kui mootor on käivitatud.
Toote kasutamise ajal kõndige.

• Enne lõikamiskõrguse muutmist seisake mootor.
Ärge tehke seadistusi, kui mootor töötab.

• Ärge laske toodet silmist, kui mootor töötab. Seisake
mootor ja veenduge, et lõikeosa ei pöörleks.

.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist

lugege läbi järgnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste
ohtu, kuid vähendab õnnetusjuhtumi korral
kehavigastuse raskusastet. Õige varustuse
valimiseks pöörduge edasimüüja poole.

• Kui müratase ületab 85 dB, kandke kuulmiskaitseid.

• Kandke vastupidavaid saapaid või jalatseid, mis on
libisemiskindlad. Ärge kandke avatud jalatseid ega
olge paljajalu.

• Kandke tugevaid pikki pükse.

• Vajaduse korral kandke kaitsekindaid, näiteks
lõikeosa kinnitades, kontrollides või puhastades.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist

lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle
ohutusseadised on defektsed.

• Kontrollige ohutusseadiseid regulaarselt. Kui
ohutusseadised on defektsed, pöörduge Husqvarna
hooldustöökotta.

Lõikeosa katte kontrollimine
Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast

tingitud vigastuste ohtu.

• Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Mootori pidurikäepide
Mootori pidurikäepideme abil saab mootori seisata.

Mootori pidurikäepideme vabastamisel mootor seiskub.
Mootoripiduri kontrollimiseks käivitage mootor ja

vabastage mootorpiduri käepide. Kui mootor kolme
sekundi jooksul ei seisku, laste mootorpidurit reguleerida
Husqvarna volitatud hooldustöökojas.

(Joon. 12)

Vibratsioonisummutussüsteemi kontrollimine

HOIATUS:

vibratsiooniga võib vereringehäiretega
inimestel põhjustada vereringe- või
närvikahjustusi. Pöörduge arsti poole, kui
ilmneb nähte, mis võivad olla vibratsioonist
põhjustatud. Sellisteks nähtudeks on näiteks
tundetus, surin, torkiv tunne, valu, nõrkus,
muutused nahavärvis või naha seisukorras.

Liigne kokkupuude tugeva

92 1510 - 003 - 15.10.2020

Nimetatud nähtused esinevad tavaliselt
sõrmedes, käelabades ja randmetes.

Vibratsioonisummutussüsteem vähendab juhtraua
vibratsiooni töötamise ajal.

Juhtraua raudtoru ja lõikeosa kate on vibratsiooni
vähendava konstruktsiooniga. Mudelil KLIPPO LB 553S
e on juhtrauale paigaldatud veel 4
vibratsioonisummutusseadist.

• Kontrollige, et juhtraual ja
vibratsioonisummutusseadistel poleks kahjustusi.
(Joon. 13)

Rihmakaitse kontrollimine (KLIPPO LB 553S e)
Rihmakaitse vähendab vigastuste ohtu ja tagab, et

purunenud veorihm ei paiskuks välja.

• Kontrollige, et rihmakaitse oleks terve ja õigesti
paigaldatud. (Joon. 14)

Summuti
Summuti ülesandeks on hoida müratase võimalikult

madalal ja suunata mootori heitgaasid kasutajast
eemale.

Ärge kasutage seadet, kui summuti puudub või on
kahjustatud. Kahjustatud summuti tõstab mürataset ja
suurendab tulekahju ohtu.

HOIATUS: Seadme töötamise ajal ja

vahetult pärast töötamist ning mootori
tühikäigul töötamise ajal on summuti väga
kuum. Tulekahju vältimiseks olge tuleohtlike
materjalide ja/või aurude läheduses väga
ettevaatlik.

Summuti kontrollimine

• Kontrollige summutit regulaarselt ning veenduge, et
see oleks õigesti kinnitatud ja kahjustamata.

Ohutusnõuded kütuse käsitsemisel

HOIATUS:

lugege läbi järgnevad hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud
kütust või mootoriõli. Eemaldage kütus/õli toote
pinnalt ja laske tootel kuivada.

• Kui kütus satub rõivastele, siis vahetage kohe riideid.

• Vältige kütuse sattumist nahale, see võib põhjustada
kehavigastusi. Kui kütus satub kehale, puhastage
piirkond seebi ja veega.

• Ärge käivitage toodet, kui mootor lekib. Kontrollige
regulaarselt mootori lekkekindlust.

Enne seadme kasutamist

• Olge kütuse käsitsemisel ettevaatlik. Kütus on
tuleohtlik ja kütuse aurud on plahvatusohtlikud ning
võivad põhjustada kehavigastusi või surma.

• Ärge hingake sisse kütuseaure, see võib põhjustada
kehavigastuse. Tagage piisav õhuvahetus.

• Ärge suitsetage kütuse ega mootori läheduses.

• Ärge asetage kuumi esemeid kütuse ega mootori
lähedusse.

• Ärge tankige kütust, kui mootor töötab.

• Enne tankimise alustamist veenduge, et mootor
oleks külm.

• Enne tankimise alustamist avage aeglaselt
kütusepaagi kork ja laske survel alaneda.

• Ärge tankige mootorit siseruumis. Ebapiisav
õhuvahetus võib põhjustada lämbumisest või
vingugaasimürgistusest tingitud kehavigastuse või
surma.

• Pingutage kütusepaagi korki korralikult. Pingutamata
kütusepaagi kork põhjustab tuleohtu.

• Enne käivitamist viige toode vähemalt 3 m
kaugusele kohast, kus toimus kütusepaagi täitmine.

• Ärge täitke kütusepaaki täielikult. Soojuse mõjul
kütus paisub. Jätke kütusepaagi ülaserva vaba
ruumi.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist

lugege läbi järgnevad hoiatused.

• Mootori heitgaasid sisaldavad vingugaasi: lõhnatut,
mürgist ja väga ohtlikku gaasi. Ärge käivitage
mootorit siseruumis ega suletud alal.

• Enne toote hooldamist seisake mootor ja eemaldage
süüteküünla süütejuhe.

• Lõikeosa hooldamisel kandke kaitsekindaid.
Lõiketera on väga terav ja võib kergesti põhjustada
lõikevigastusi.

• Tootja heakskiiduta tarvikud ja muudatused toote
juurest võivad põhjustada tõsiseid kehavigastusi või
surma. Ärge muutke toodet. Kasutage tootja
heakskiidetud tarvikuid.

• Kui toodet regulaarselt ja õigesti ei hooldata,
suureneb oht, et toode saab kahjustada ja võib
kedagi vigastada.

• Hooldage toodet ainult selle kasutusjuhendi järgi.
Muid hooldustöid tuleb lasta teha Husqvarna
heakskiiduga hooldustöökojas.

• Laske toodet regulaarselt hooldada Husqvarna
heakskiiduga hooldustöökojas.

• Asendage kahjustatud, kulunud ja katkised osad.

1510 - 003 - 15.10.2020

93

Kokkupanek

Sissejuhatus

HOIATUS: Enne seadme

kokkupanemist lugege põhjalikult läbi
ohutust puudutav jaotis.

HOIATUS: Enne seadme

kokkupanemist eemaldage süüteküünala
juhe süüteküünla küljest.

Käepideme monteerimine ja reguleerimine

1. Eemaldage ülemise käepideme plaadilt käepideme
mutter ja seib.

2. Seadke ülemine käepide alumise käepideme peale.

ETTEVAATUST: Veenduge, et

juhtmed ei jääks kinni ega saaks kahju.

3. Paigaldage seib ja käepideme mutter. (Joon. 15)

4. Keerake käepide küljele, et saada hea tööasend
seadet seina ääres kasutades. (Joon. 16)

Sissejuhatus

HOIATUS: Enne seadme kasutamist

lugege põhjalikult läbi ohutust puudutav
jaotis.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele mõeldud
tasuta rakendus. Rakendus Husqvarna Connect annab
teie Husqvarna tootele lisafunktsionaalsuse:

• Täiendav tooteteave.

• Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige Husqvarna Connect rakendus oma
mobiilsideseadmesse.

2. Registreeruge Husqvarna Connect rakenduses.

3. Toote ühendamiseks ja registreerimiseks järgige
Husqvarna Connect rakenduse juhiseid.

Enne toote kasutamist

1. Lugege kasutusjuhend põhjalikult läbi, et kõik
juhised oleksid täiesti arusaadavad.

5. Reguleerige käepide sobivale kõrgusele
a) KLIPPO LB 448: Käepideme vertikaalselt

reguleerimiseks keerake raamil olevaid
seadistusrattaid. (Joon. 17)

b) KLIPPO LB 442: Keerake mutter lahti ja

reguleerige käepidet vertikaalselt. Kui käepide on
õiges asendis, keerake mutter kinni. (Joon. 18)

c) KLIPPO LB 553S e: tõsta käepideme

reguleerimisalus üles ja liiguta käepidet kõrguse
seadistamiseks ettepoole või tahapoole.
Käepideme kõrguse saab seada 2 erinevasse
asendisse. (Joon. 19)

Multšikorgi kokkupanek (KLIPPO LB

448)

1. Kallutage seade tahapoole nii, et süüteküünal jääks
ülespoole.

2. Pange multšikorgi tihvtid aukudesse lõikekorpuse
siseküljelt. (Joon. 20)

3. Kinnitage multšikorgi kruvid lõikekorpuse välisküljelt.
(Joon. 21)

Töö

2. Veenduge, et lõikeosa oleks õigesti kinnitatud ja
reguleeritud. Vt jaotist

3. Täitke kütusepaak. Vt jaotist

94

.

4. Täitke õlipaak ja kontrollide õlitaset. Vt jaotist

Õlitaseme kontrollimine lk 97

Kütuse tankimine

Võimaluse korral kasutage keskkonnasäästlikku
bensiini/alkülaatbensiini. Kui keskkonnasäästlik või
alkülaatbensiin pole saadaval, kasutage kvaliteetset
pliivaba bensiini või pliibensiini, mille oktaaniarv on
vähemalt 90.

ETTEVAATUST: Ärge kasutage

bensiini, mille oktaaniarv on alla 90 RON (87
AKI). See võib toodet kahjustada.

1. Surve vabastamiseks avage kütusepaagi kork
aeglaselt.

2. Lisage kütust aeglaselt kütusenõust. Mahavalgumise
korral eemaldage osa kütust lapiga ja laske ülejäänul
ära kuivada.

3. Puhastage kütusepaagi korgi ümbrus.

Lõikeosa kontrollimine lk 96

Kütuse tankimine lk

.

.

94 1510 - 003 - 15.10.2020

4. Pingutage kütusepaagi korki korralikult. Pingutamata
kütusepaagi kork põhjustab tuleohtu.

5. Enne käivitamist viige toode vähemalt 3 m
kaugusele kohast, kus toimus kütusepaagi täitmine.

Lõikamiskõrguse reguleerimine

Lõikamiskõrgust saab seadistada 4 einevale tasemele
mudeli KLIPPO LB 442 puhul, 5 einevale tasemele
mudeli KLIPPO LB 553S e puhul ja 6 einevale tasemele
mudeli KLIPPO LB 448 puhul.

1. Lõikamiskõrguse suurendamiseks või
vähendamiseks liiguta lõikamiskõrguse hooba.

a) Mudeli KLIPPO LB 442, KLIPPO LB 448 puhul

lükka lõikamiskõrguse suurendamiseks
lõikamiskõrguse hooba edasisuunas.
Lõikamiskõrguse vähendamiseks tõmba
lõikamiskõrguse hooba tagasisuunas. (Joon. 22)

b) Mudeli KLIPPO LB 553S e puhul tõmba

lõikamiskõrguse suurendamiseks
lõikamiskõrguse hooba tagasisuunas.
Lõikamiskõrguse vähendamiseks lükka
lõikamiskõrguse hooba edasisuunas. (Joon. 23)

ETTEVAATUST: Ärge seadistage

lõikamiskõrgust liiga madalaks. Kui muru
pole tasane, võivad lõiketerad puutuda vastu
maad.

Toote käivitamine

1. Veenduge, et süütejuhe ja süüteküünal oleksid
omavahel ühendatud.

2. Ava kütuseklapp. (Joon. 24)

3. Olge toote taga.

4. Hoidke mootori pidurikäepidet juhtraua vastas.
(Joon. 25)

5. Hoidke starteri nööri käepidet paremas käes.

6. Tõmmake starteri nööri väljasuunas, kuni tunnete
vastujõudu.

7. Tõmmake hooga, nii et mootor käivitub.

HOIATUS: Käivitusnööri ei tohi kerida

käe ümber.

ETTEVAATUST: Ärge tõmmake

käivitusnööri täielikult välja. Ärge laske
väljatõmmatud käivitusnööri käepidet lahti.

Seadme seiskamine

• Ainult veo seiskamiseks vabastage mootoripiduri
käepide veidi.

• Mootori seiskamiseks vabastage mootoripiduri
käepide.

• Sulge kütuseklapp. (Joon. 26)

Veo kasutamine ratastel (KLIPPO LB 553S e)

• Vajutage sõiduhoob alla. (Joon. 27)

• Enne seadme tagasisuunas tõmbamist vabasta vedu
ja lükka seadet umbes 10 cm edasisuunas.cm.

• Veo vabastamiseks vabastage mootoripiduri käepide
veidi näiteks siis, kui lähenete takistusele.

Hea tulemuse saavutamine

• Kasutage vahedat lõiketera. Nüri tera annab
ebaühtlase tulemuse ja muru lõigatud osa muutub
kollaseks. Terav lõiketera on nüri teraga võrreldes
energiasäästlikum.

• Lõigake kuni pool muru pikkusest. Niitke kõigepealt
kõrgele reguleeritud lõikamiskõrgusega. Vaadake
tulemust ja seadistage lõikamiskõrgus soovitud
madalamale tasemele. Kui muru on väga pikk, sõitke
aeglaselt ja vajadusel niitke kaks korda.

• Niitke iga kord erinevas suunas, et ära hoida triipude
tekkimist murule.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist

lugege põhjalikult läbi ohutust puudutav
peatükk.

Toote hooldamiseks ja remontimiseks on vaja erioskusi.
Tagame asjatundliku remondi- ja hooldustöö. Kui
edasimüüjal, kellelt toote ostsite, pole hooldustöökoda,
küsige neilt teavet lähima hooldustöökoja kohta.

1510 - 003 - 15.10.2020 95

Hooldusskeem

Hooldusintervallide arvutamisel on aluseks võetud toote
igapäevane kasutamine. Intervallid muutuvad, kui toodet
igapäevaselt ei kasutata.

Tärniga (*) tähistatud hooldustööde kohta leiate juhised
peatükist

Toote ohutusseadised lk 92

.

Hooldamine Üks kord

päevas

Üldkontrolli läbiviimine X

Õlitaseme kontrollimine X

Toote puhastamine X

Puhastage õhufilter. X

Lõikeosa kontrollimine X

Lõikekorpuse kontrollimine* X

Mootoripiduri käepideme kontrollimine* X

Summuti kontrollimine* X

Kontrollige vibratsioonisummutussüsteemi* X

Süüteküünla kontrollimine X

Õlivahetus (esmalt pärast 5 töötundi, seejärel iga kord 25 töötunni järel
ja kord aastas)

Vahetage õhufilter. X

Kütusesüsteemi kontrollimine X

Üks kord

nädalas

Üks kord

kuus

X

Üldülevaatuse läbiviimine

• Veenduge, et kõik toote mutrid ja kruvid oleksid
korralikult kinni pingutatud.

Toote välikorpuse puhastamine

• Eemaldage lehed, muru ja pori harja abil.

• Veenduge, et mootori peal asuv õhuvõtuava oleks
takistustest vaba.

• Ärge kasutage seadme puhastamiseks survepesurit.

• Kui kasutate toote puhastamiseks vett, ärge suunake
vett otse mootorile.

Veorihma kontrollimine ja ülekande puhastamine (KLIPPO LB 553S e)

1. Eemaldage rihmakaitselt poldid. (Joon. 14)

2. Tõmmake rihmakaitset ettepoole ja eemaldage see.
(Joon. 28)

3. Kontrollige veorihma ja rihmaratast kahjustuste
suhtes.

4. Eemaldage ülekandest harjaga lehed, muru ja
mustus. (Joon. 29)

Lõikekorpuse sisepinnapuhastamine

1. Asetage toode külili nii, et summuti jääb allapoole.

ETTEVAATUST: Kui toode on

asetatud selliselt, et õhufilter jääb
allapoole, võib mootor kahjustada saada.

2. Loputage lõikekorpuse sisepinda veega.

Lõikeosa kontrollimine

HOIATUS: Tahtmatu käivitamise

ärahoidmiseks eemaldage süüteküünlalt
süütejuhe.

HOIATUS: Lõikeosa hooldamisel

kandke kaitsekindaid. Lõiketera on väga
terav ja võib kergesti põhjustada
lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes.
Kahjustatud lõikeosa tuleb alati välja vahetada.

2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera

tasakaalustada. Lõiketera teritamine, asendamine ja
tasakaalustamine usaldage hooldustehnikule. Kui toode
põrkub vastu eset, mis põhjustab toote seiskumise,
vahetage välja kahjustatud lõiketera. Laske
hoolduskeskuses hinnata, kas tera saab teritada või
tuleb see välja vahetada.

Lõiketera vahetamine

1. Lukustage lõiketera mõne puuklotsiga. (Joon. 30)

2. Eemaldage lõiketera polt, vedruseib ja lõiketera.
(Joon. 31)

96

1510 - 003 - 15.10.2020

3. Kontrollige, et lõiketera toel ja lõiketera poldil poleks
kahjustusi.

a) Kui vahetate lõiketera või lõiketera toe, tuleb

vahetada ka lõiketera polt, vedruseib ja
hõõrdeseib.

4. Kontrollige mootori võlli ja veenduge, et see poleks
väändunud.

5. Uue lõiketera kinnitamisel veenduge, et painutatud
otsad oleks suunatud lõikekorpuse poole. (Joon. 32)

6. Pange hõõrdeseib ja lõiketera vastu lõiketera tuge.
(Joon. 33)

7. Veenduge, et lõiketera ja mootori võlli kese oleksid
kohakuti. (Joon. 34)

8. Lukustage lõiketera mõne puuklotsiga. (Joon. 35)

9. Kinnitage vedruseib ja pingutage polti momendiga
70 Nm. (Joon. 36)

10. Keerake tera käega, veendumaks, et see pöörleb
vabalt.

HOIATUS: Kasutage kaitsekindaid.

Lõiketera on väga terav ja võib kergesti
põhjustada lõikevigastusi.

11. Tera katsetamiseks käivitage toode. Kui tera on
valesti kinnitatud, siis toode vibreerib ja
niitmistulemus pole rahuldav.

Õlitaseme kontrollimine

ETTEVAATUST: Liiga madal õlitase

võib mootorit kahjustada. Enne toote
käivitamist kontrollige õlitaset.

1. Asetage toode tasasele pinnale.

2. Eemaldage õlipaagi kork koos kinnitatud
mõõtevardaga.

3. Puhastage mõõtevarras õlist.

4. Asetage mõõtevarras täies pikkuses õlipaaki.
a) – Keerake õlipaagi kork kinni.

b) KLIPPO LB 448, KLIPPO LB 553S e – Ärge

keerake õlipaagi korki kinni.

5. Eemaldage õlivarras.

6. Vaadake mõõtevardalt õlitaset.

7. Kui õlitase on madal, lisage mootoriõli ja kontrollige
õlitaset uuesti.

Mootoriõli vahetamine

HOIATUS:

seiskamist on mootoriõli väga kuum. Enne
mootoriõli väljutamist laske mootoril maha
jahtuda. Kui mootoriõli satub nahale,
puhastage piirkond vee ja seebiga.

Vahetult pärast mootori

1. Mudeli puhul kasutage toodet, kuni kütusepaak on
tühi. Mudeli KLIPPO LB 448, KLIPPO LB 553S e
puhul sulgege kütuseklapp.

2. Eemaldage süüteküünla süütejuhe.

3. Eemaldage õlipaagi kork.

4. Asetage toote alla mõni mahuti, kuhu mootoriõli
saaks valguda.

5. Kallutage toodet, et mootoriõli valguks õlipaagist
välja.

6. Lisage uut mootoriõli (vt jaotises

lk 98

soovitatud tüüpi).

7. Kontrollige õlitaset. Vt jaotist

lk 97

.

Tehnilised andmed

Õlitaseme kontrollimine

Õhufilter

Märkus: Pikemat aega kasutatud õhufiltrit ei saa

enam täiesti puhtaks. Vahetage õhufiltrit regulaarselt.
Kahjustatud õhufilter tuleb alati välja vahetada.

Õhufiltri puhastamine (KLIPPO LB 448)

ETTEVAATUST: Ärge käivitage

mootorit, kui õhufilter puudub või on
määrdunud.

ETTEVAATUST: Kui õhufilter ei lähe

täielikult puhtaks või on kahjustatud,
vahetage see välja. Defektne õhufilter
kahjustab mootorit.

1. Vajutage lukustussakke (A), eemaldage õhufiltri kate
(B) ja eemaldage õhufilter (C). (Joon. 37)

2. Koputage õhufiltrit vastu kõva pinda või puhuge
suruõhku puhta õhu poolelt läbi õhufiltri.

ETTEVAATUST:

mustuse eemaldamiseks harja, kuna see
lükkab mustuse õhufiltri sisse.

3. Puhastage õhufiltri hoidik (D) ja õhufiltri kate niiske
riidelapiga.

ETTEVAATUST:

õhukanalisse (E) ei satuks mustust.

4. Paigaldage õhufilter. Veenduge, et õhufilter liibuks
tihedalt vastu õhufiltri hoidikut.

5. Paigaldage õhufiltri kate, asetades esmalt oma
kohale alumised sakid.

Ärge kasutage

Veenduge, et

Süüteküünla kontrollimine

ETTEVAATUST:

soovitatud tüüpi süüteküünalt. Vale tüüpi
süüteküünal võib toodet kahjustada.

Kasutage alati

1510 - 003 - 15.10.2020 97

• Kontrollige süüteküünalt, kui mootori võimsus on
madal, mootor ei käivitu kergesti või ei tööta
tühikäigul korralikult.

• Süüteküünla elektroodidele võõrainete kogunemise
ohu vähendamiseks täitke järgmisi juhiseid.

a) Veenduge, et tühikäigu pöörete arv on õigesti

seadistatud.
b) Veenduge, et kütusesegu oleks õige.
c) Veenduge, et õhufilter oleks puhas.

• Kui süüteküünal on määrdunud, puhastage see ja
kontrollige, kas elektroodide vahe on õige, vt jaotist

Tehnilised andmed lk 98

. (Joon. 38)

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

• Toote ja kütuse transportimisel ning hoiustamisel
veenduge, et puuduvad lekked ja aurud.
Elektriseadmetest või boileritest pärit sädemed ja
lahtine leek võivad põhjustada tulekahju.

• Kütuse transportimiseks ja hoiustamiseks kasutage
heakskiidetud mahuteid.

• Toote pikaks ajaks hoiule panemisel tühjendage
eelnevalt kütusepaak. Kõrvaldage kütus spetsiaalses
jäätmejaamas.

• Transportimisel kinnitage toode ohutult, et ära hoida
kahjustusi ja õnnetusi.

Tehnilised andmed

• Vajaduse korral vahetage süüteküünal välja.

Kütusesüsteemi kontrollimine

• Kontrollige kütusepaagi korki ja selle tihendit
kahjustuste suhtes.

• Kontrollige kütusevoolikut lekete suhtes. Kahjustatud
kütusevoolik laske hooldustöökojas välja vahetada.

• Hoidke toodet lukustatud kohas, kus sellele ei pääse
juurde lapsed ega volitamata isikud.

• Hoidke toodet kuivas kohas, mis ei külmu.

Kõrvaldamine

• Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid
seadusi.

• Kemikaalid (nt mootoriõli ja kütus) kõrvaldage
hoolduskeskuses või spetsiaalses jäätmejaamas.

• Kui toodet enam ei kasutata, toimetage see
Husqvarna edasimüüjale või kõrvaldage see
taaskasutuskeskuses.

Tehnilised andmed

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e

Mootor

Kaubamärk Honda Honda Honda

Silindrimaht, cm

Kiirus, p/min 2900 2900 2900

Mootori nimivõimsus, kW

Süütesüsteem

Süüteküünal NGK BPR5ES NGK BPR5ES NGK BPR5ES

Elektroodide vahe, mm 0,7-0,8 0,7-0,8 0,7-0,8

Kütuse-/määrimissüsteem

Kütusepaagi maht, liitrit 0,9 0,9 0,9

36

98 1510 - 003 - 15.10.2020

3

36

Mootori näidatud võimsusklass on antud mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus
(kindla pöörete arvu juures), mõõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud
mootoritel võib see väärtus pisut erineda. Seadmele paigaldatud mootori tegelik võimsus oleneb töökiirusest,
keskkonnatingimustest ja muudest teguritest.

145 145 166

2.7 2,7 3,3

KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e

Õlipaagi maht, liitrit 0,5 0,5 0,55

Mootoriõli

37

SAE 10W-30 SAE 10W-30 SAE 10W-30

Mass

Tühjade paakidega, kg 27,5 27,5 36,5

Müraemissioon

38

Helitugevuse tase, dB(A) 92 90 94

Müravõimsustase, garanteeritud LWA dB(A) 94 91 95

Müratase

39

Helirõhutase kasutaja kõrva juures, dB(A) 81 77 83

Vibratsioonitasemed, a

Käepide, m/s

2

hveq

40

4,5 4,5 4,1

Lõikeosa

Lõikekõrgus, mm 34–55 30–60 28–65

Lõikamislaius, mm 420 480 530

Lõikeketas Multš – 42 cm

Multš – 48 cm

Multš – 53 cm

5028812-10

37

Kasutage SG–SH-kvaliteediga mootoriõli. Vaadake mootori tootja juhendis olevat viskoossuste tabelit ja vali­ge vastavalt eeldatavale väliskeskkonna temperatuurile sobivaim viskoossus.

38

Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (LWA) vastavalt EÜ direktiivile
2000/14/EÜ.

39

Helirõhutase vastavalt standardile ISO 5395. Müra rõhutaseme kohta toodud andmete statistiline dispersioon
(standardhälve) on 1,2 dB(A).

40

Vibratsioonitase standardi ISO 5395 järgi. Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dis-

5028813-10

5028814-10

persioon (standardhälve) on 0,2 m/s2.

1510 - 003 - 15.10.2020 99

EÜ vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel:
[phone], kinnitab, et muruniidukid Husqvarna
KLIPPO LB 442, KLIPPO LB 448, KLIPPO LB 553S e
alates seerianumbrist 2020xxxxxxx vastavad järgmiste
NÕUKOGU DIREKTIIVIDE nõuetele:

• 2006/42/EÜ (17. mai 2006), masinadirektiiv;

• 2014/30/EL (26. veebruar 2014), elektromagnetilise
ühilduvuse direktiiv;

• 2000/14/EÜ (8. mai 2000), müradirektiiv.

• 2011/65/EL (8. juuni 2011) direktiiv „teatavate ohtlike
ainete kasutamise piiramise kohta elektri- ja
elektroonikaseadmetes“

Mürataseme kohta leiate teavet tehniliste andmete
osast.

Rakendatud on järgmisi standardeid:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012
Kui pole märgitud teisiti, mõeldakse ülalpool loetletud

standardite all nende kõige viimaseid avaldatud
versioone.

Teavitatud asutus: 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala on
esitanud vastavushindamisega seonduvad aruanded,
nagu on nõutud NÕUKOGU 8. mai 2000. aasta
MÜRADIREKTIIVI 2000/14/EÜ VI lisas.

Huskvarna, 2020-09-16

Claes Losdal, aiandustoodete arendusdirektor
(Husqvarna AB volitatud esindaja, tehnilise
dokumentatsiooni vastutav juht)

100

1510 - 003 - 15.10.2020
