KEY TO SYMBOLS

Manual version

This manual is the International version used for all
English speaking countries outside North America. If you
operate in North America use the US-version.

Symbols on the machine

WARNING! The machine can be a
dangerous tool if used incorrectly or
carelessly, which can cause serious or
fatal injury to the operator or others.

Please read the operator’s manual
carefully and mak
the instructions before using the machine.

Wear personal protective equipment. See

uctions under the ”Personal protective

instr
equipment” heading.

This product is in accordance with
applicab

WARNING! Dust forms when cutting,
this can cause injuries if inhaled. Use an
approved breathing mask. Avoid inhaling
exhaust fumes. Always provide for good
ventilation.

WARNING! Kickbacks can be sudden,

apid and violent and can cause life

r
threatening injuries. Read and understand
the instructions in the manual before using
the machine.

WARNING! Sparks from the cutting

lade can cause fire in combustible

b
materials such as: petrol (gas), wood,
clothes, dry grass etc.

Ensure the blades are not cracked or
damaged in an

Do not use circular saw blades

Choke.

e sure you understand

le EC directives.

y other way.

Starter handle

Refuelling, petrol/oil mix

Starting instruction decal
See instr

uctions under the
heading Starting and
stopping.

Cutting equipment decal
A= Cutting blade diameter
B= Max. speed of output

shaft
C= Max blade thickness
D= Direction of blade

rotation
E= Bushing dimension

Noise emission to the environment
according to the European Community’s
Directive. The machine’s emission is
specified in the Technical data chapter and
on the label.

Other symbols/decals on the machine refer to
special certification requirements for certain
markets.

WARNING! Tampering with the engine
voids the EU type-approval of this

!

product.

C

A

E

E

B

Explanation of warning levels

The warnings are graded in three levels.

WARNING!

WARNING! Indicates a hazardous
situation which, if not avoided, will result

!

in death or serious injury.

D

Air purge

Decompression valve

2 – English

CAUTION!

CAUTION! Indicates a hazardous
situation which, if not avoided, could

!

result in minor or moderate injury.

NOTICE!

NOTICE! Is used to address practices not related to
personal injury.

MA

ST

TR

T

T

CONTENTS

Contents

KEY TO SYMBOLS

Man ual version ..................................................... 2

Symbols on the machine ...................................... 2

Explanation of warning levels ............................... 2

CONTENTS

Contents ............................................................... 3

PRESENT ATION

Dear Customer , .................................................... 4

Design and features ............................................. 4

PRESENT ATION

What is what on the po wer cutter - K970 III? ....... 6

PRESENT ATION

What is what on the po wer cutter - K970 III

Rescue? ...............................................................

CHINE´S SAFETY EQUIPMENT

Gener al ................................................................. 8

CUTTING BLADES

Gener al ................................................................. 10

Abrasive blades .................................................... 11

Diamond blades ................................................... 11

Toothed blades, carbide tipped blades and

emergency situations ...........................................

Transport and storage .......................................... 12

ASSEMBLING AND ADJUSTMENTS

Gener al ................................................................. 13

Checking the spindle shaft and flange washers ... 13

Checking the bushing ........................................... 13

Checking the direction of the blade rotation ......... 13

Fitting the cutting blade ........................................ 13

Blade guard .......................................................... 13

Reversible cutting head ........................................ 14

FUEL HANDLING

Gener al ................................................................. 15

Fuel ...................................................................... 15

Fueling .................................................................. 16

Transport and storage .......................................... 16

OPERA TING

Protectiv e equipment ............................................ 17

General safety precautions ................................... 17

Transport and storage .......................................... 22

ARTING AND STOPPING

Bef ore starting ...................................................... 23

Starting ................................................................. 23

Stopping ............................................................... 25

MAINTENANCE

Gener al ................................................................. 26

Maintenance schedule ......................................... 26

Cleaning ............................................................... 26

Functional inspection ............................................ 27

OUBLESHOOTING

roubleshooting schedule ..................................... 31

TECHNICAL D ATA

echnical data ....................................................... 32

Recommended abrasive and diamond cutting

blade, specification ...............................................

EC Declaration of Conformity ............................... 33

7

12

33

English

–

3

4

PRESENT A TION

W

Re

Dear Customer ,

Thank y ou for choosing a Husqvarna product!
It is our wish that you will be satisfied with your product

and that it will be your companion for a long time. A
purchase of one of our products gives you access to
professional help with repairs and services. If the retailer
who sells your machine is not one of our authorised
dealers, ask him for the address of your nearest service
workshop.

This operator’s manual is a valuable document. Make
sure it is always at hand at the work place. By following its
content (using, service, maintenance etc.) the life span
and the second-hand value of the machine can be
extended. If you will sell this machine, make sure that the
buyer will get the operator´s manual.

More than 300 y ears of innovation

Husqv arna AB is a Swedish company based on a tradition
that dates back to 1689, when the Swedish King Charles
XI ordered the construction of a factory for production of
muskets. At that time, the foundation was already laid for
the engineering skills behind the development of some of
the world's leading products in areas such as hunting
weapons, bicycles, motorcycles, domestic appliances,
sewing machines and outdoor products.

Husqvarna is the global leader in outdoor power products
for forestry, park maintenance and lawn and garden care,
as well as cutting equipment and diamond tools for the
construction and stone industries.

Owner responsibility

It is the o wner’s/employer’s responsibility that the operator
has sufficient knowledge about how to use the machine
safely. Supervisors and operators must have read and
understood the Operator’s Manual. They must be aware
of:

• The machine’s safety instructions.

• The machine’s range of applications and limitations.

• How the machine is to be used and maintained.
National legislation could regulate the use of this

machine. Find out what legislation is applicable in the
place where you work before you start using the machine.

The man ufacturer’s reservation

Subsequent to pub lishing this manual Husqvarna may
issue additional information for safe operation of this
product. It is the owner’s obligation to keep up with the
safest methods of operation.

Husqvarna AB has a policy of continuous product
development and therefore reserves the right to modify
the design and appearance of products without prior
notice.

For customer information and assistance, contact us at
our website: www.husqvarna.com

Design and f eatures

This is a high speed, hand held, po wer cutter designed to
cut hard materials like masonry or steel and should not be
used for any purpose not described in this manual. Safe
operation of this product requires the operator to read this
manual carefully. Ask your dealer or Husqvarna should
you need more information.

Some of the unique features of your product are
described below.

Active Air Filtration™

Centr ifugal air cleaning for longer service life and longer
service intervals.

Smar tCarb™

Built-in automatic fi lter compensation maintains high
power and reduces fuel consumption.

Dura Star ter™

Dust sealed star ter unit, where the return spring and the
pulley bearing are sealed which makes the starter
virtually maintenance free and even more reliable.

X-T orq®

The X-T orq® engine provides a more accessible torque
for a wider range of speeds which results in maximum
cutting capacity. X-Torq® reduces the fuel consumption
by up to 20% and the emissions by up to 60%.

EasyStar t

The engine and star ter are designed to ensure quick and
easy starting of the machine. Reduces the pull resistance
in the starter cord by up to 40%. (Reduces the
compression during starting.)

Air pur ge

When y ou push the air purge diaphragm, fuel is pumped
through to the carburettor. Fewer pulls are required for
starting, meaning the machine becomes easier to start.

ater cooling and dust management

Less slurr y and low consumption
Excellent dust control with a wet cutting kit. A progressive

water valve for exact adjustment of the water volume to
efficienty bind the dust and reduce slurry.

Effi cient vibration damping system

Effi cient vibration dampers spare arms and hands.

versible cutting head

The machine is fi tted with a reversible cutting head
allowing cutting close to a wall or at ground level,
restricted only by the thickness of the blade guard.

– English

PRESENT A TION

Smar t Tension

A semi autimatic belt tensioning system with a spr ing
loaded mechanism which makes it easy to get the correct
belt tension. It is also very easy to change the drive belt
and reverse the cutting head.

Speciall y designed starter handle (K970 III Rescue)

Specially designed star ter handle, with room for heavy
gloves.

Hea vy duty carry strap (K970 III Rescue)

It has sturdy hooks at both ends and is easy to remo ve,
attach and adjust even with gloves on. The belt makes the
machine easy to carry.

Refl ective blade guard (K970 III Rescue)

A refl ective blade guard, visible in smoke and water spray,
enhances control of the cutter.

English

–

5

PRESENTATION

6

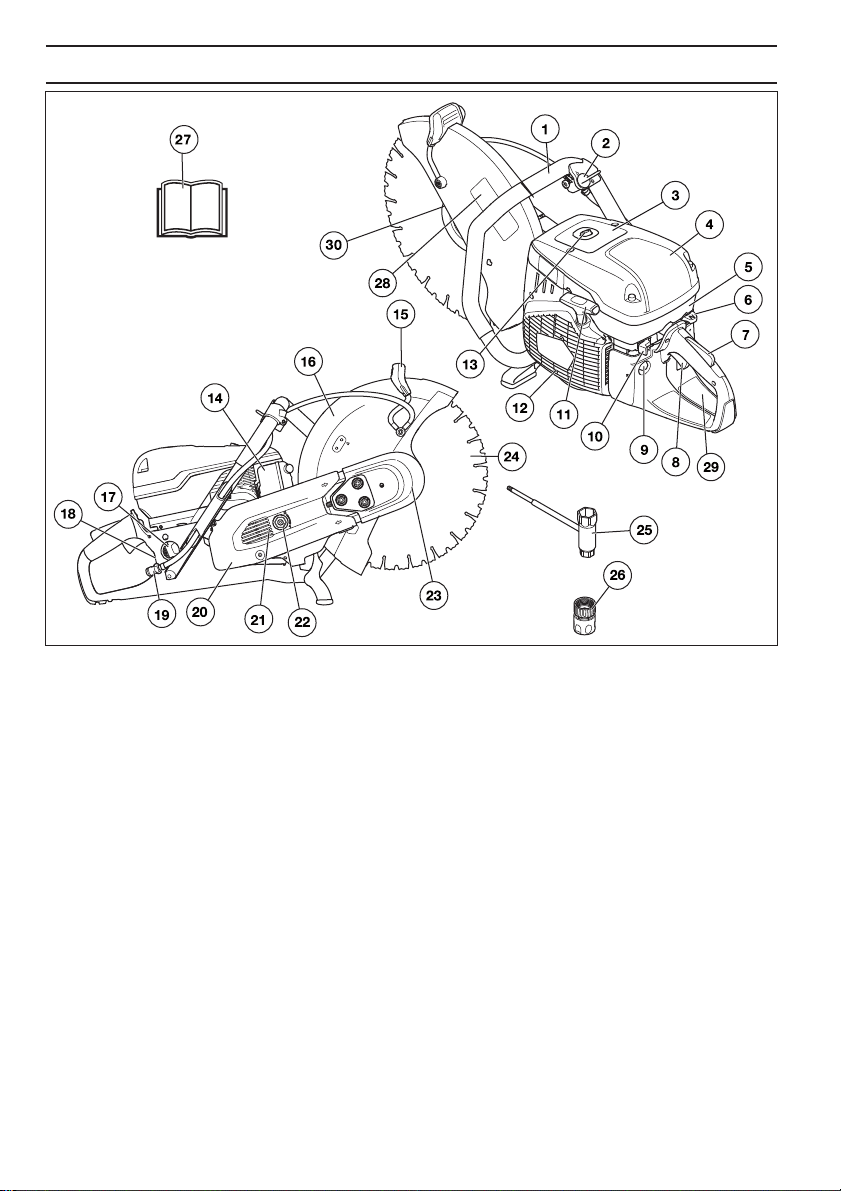

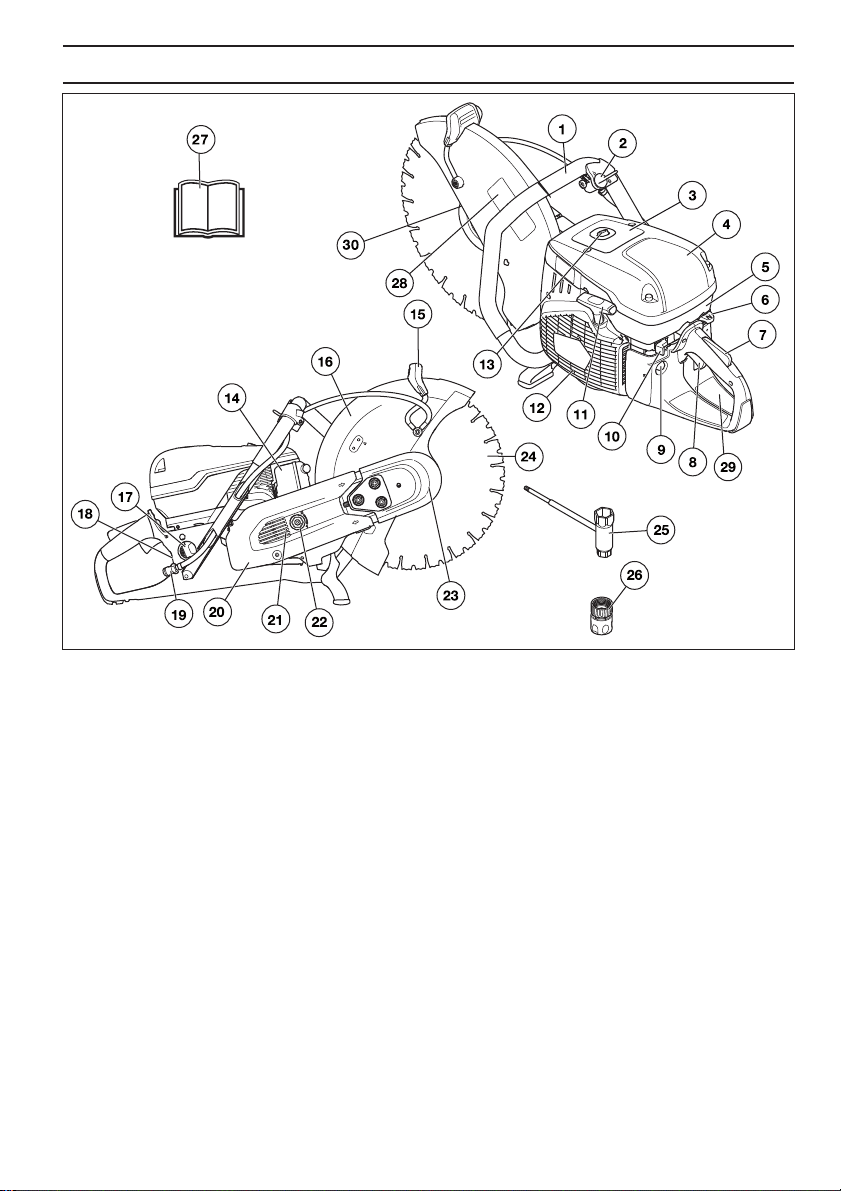

What is what on the power cutter - K970 III?

1 Front handle
2 Water tap
3 Warning decal
4 Air filter cover
5 Cylinder cover
6 Choke control with start throttle lock
7 Throttle trigger lockout
8 Throttle trigger
9 Air purge
10 Stop switch
11 Starter handle
12 Starter housing
13 Decompression valve
14 Muffler
15 Adjustment handle for guard

– English

16 Blade guard
17 Fuel cap
18 Rating plate
19 Water connection with filter
20 Belt guard
21 Cutting arm
22 Belt tensioner
23 Cutting head
24 Cutting blade (not supplied)
25 Combination spanner
26 Water connector, GARDENA
27 Operator′s manual
28 Cutting equipment decal
29 Starting instruction decal
30 Flange, spindle, bushing (see instructions in the

section "Assembling and adjustments")

®

PRESENTATION

What is what on the power cutter - K970 III Rescue?

1 Front handle
2 Warning decal
3 Air filter cover
4 Cylinder cover
5 Choke control with start throttle lock
6 Throttle trigger lockout
7 Throttle trigger
8 Air purge
9 Stop switch
10 Starter handle
11 Starter housing
12 Decompression valve
13 Muffler
14 Adjustment handle for guard

15 Blade guard
16 Rating plate
17 Harness
18 Fuel cap
19 Belt guard
20 Cutting arm
21 Belt tensioner
22 Cutting head
23 Cutting blade (not supplied)
24 Combination spanner
25 Operator′s manual
26 Cutting equipment decal
27 Starting instruction decal
28 Flange, spindle, bushing (see instructions in the

section "Assembling and adjustments")

English – 7

MACHINE´S SAFETY EQUIPMENT

General

WARNING! Never use a machine that has
faulty safety equipment! If your machine

!

fails any checks contact your service
agent to get it repaired.

The engine should be switched off, and
the stop switch in STOP position.

This section describes the machine´s safety equipment,
its purpose, and how checks and maintenance should be
carried out to ensure that it operates correctly.

Throttle trigger lockout

The throttle trigger lock is designed to prevent accidental
operation of the throttle. When the lock (A) is pressed in
this releases the throttle (B).

The trigger lock remains pressed in as long as the throttle
is pressed. When the grip on the handle is released the
throttle trigger and the throttle trigger lock both return to
their original positions. This is controlled by two
independent return spring systems. This means that the
throttle trigger is automatically locked in the idle position.

Checking the throttle lockout

• Make sure the throttle control is locked at the idle
setting when the throttle lockout is released.

• Check that the throttle trigger and throttle lockout
move freely and that the return springs work properly.

• Start the power cutter and apply full throttle. Release
the throttle control and check that the cutting blade
stops and remains stationary. If the cutting blade
rotates when the throttle is in the idle position you
should check the carburettor’s idle adjustment. See
instructions in the section "Maintenance".

Stop switch

Use the stop switch to switch off the engine.

Checking the stop switch

• Start the engine and make sure the engine stops
when you move the stop switch to the stop setting.

• Press the throttle lockout and make sure it returns to
its original position when you release it.

8 – English

MACHINE´S SAFETY EQUIPMENT

!

!

Blade guard

WARNING! Always check that the guard
is correctly fitted before starting the

!

machine.

This guard is fitted above the cutting blade and is
designed to prevent parts of the blade or cutting
fragments from being thrown towards the user.

Checking the blade and the blade guard

• Check that the guard over the cutting blade is not
cracked or damaged in any other way. Replace when
damaged.

• Check that the cutting blade is fitted correctly and
does not show signs of damage. A damaged cutting
blade can cause personal injury.

Vibration damping system

WARNING! Overexposure to vibration
can lead to circulatory damage or nerve

!

damage in people who have impaired
circulation. Contact your doctor if you
experience symptoms of overexposure
to vibration. Such symptoms include
numbness, loss of feeling, tingling,
pricking, pain, loss of strength, changes
in skin colour or condition. These
symptoms normally appear in the
fingers, hands or wrists. These
symptoms may be increased in cold
temperatures.

• Your machine is equipped with a vibration damping
system that is designed to minimize vibration and
make operation easier.

• The machine′s vibration damping system reduces the
transfer of vibration between the engine unit/cutting
equipment and the machine
body, including the cutting equipment, is insulated
from the handles by vibration damping units.

′s handle unit. The engine

Checking the vibration damping system

WARNING! The engine should be
switched off, and the stop switch in
STOP position.

• Check the vibration damping units regularly for cracks
or deformation. Replace them if damaged.

• Check that the vibration damping element is securely
attached between the engine unit and handle unit.

Muffler

WARNING! Never use a machine without
a muffler, or with a faulty muffler. A
damaged muffler may substantially
increase the noise level and the fire
hazard. Keep fire fighting equipment
handy.

The muffler gets very hot during and
after use as well as when idling. Be
aware of the fire hazard, especially when
working near flammable substances and/
or vapours.

Keep fire fighting equipment handy.

The muffler is designed to keep noise levels to a minimum
and to direct exhaust fumes away from the user.

Inspecting the muffler

Check regularly that the muffler is complete and secured
correctly.

English – 9

CUTTING BLADES

!

!

General

WARNING! A cutting blade may burst
and cause injury to the operator.

!

The cutting blade manufacturer issues
warnings and recommendations for the
use and proper care of the cutting blade.
Those warnings come with the cutting
blade. Read and follow all instructions
from the cutting blade manufacturer.

A cutting blade should be checked
before it is assembled on the saw and
frequently during use. Look for cracks,
lost segments (diamond blades) or
pieces broken off. Do not use a damaged
cutting blade.

Test the integrity of each new cutting
blade by running it at full throttle for
about 1 minute.

• Cutting blades are available in two basic designs;
abrasive blades and diamond blades.

• High-quality blades are often most economical. Lower
quality blades often have inferior cutting capacity and
a shorter service life, which results in a higher cost in
relation to the quantity of material that is cut.

• Make sure that the right bushing is used for the cutting
blade to be fitted on the machine. See the instructions
under the heading Fitting the cutting blade.

Suitable cutting blades

Cutting
blades

Abrasive
blades

Diamond
blades

Toothed
blads

For more information, see the ”Technical data” section.
*Without water
**See instructions under the heading "Toothed blades,

carbide tipped blades and emergency situations".

10 – English

K970 III K970 III Rescue

Yes* Yes*

Ye s Ye s

Do not use Yes**

Cutting blades for different materials

WARNING! Never use a cutting blade for
any other materials than what it was
intended to cut.

Never use a diamond blade to cut plastic
material. The heat produced during
cutting may melt the plastic and it can
stick to the cutting blade and cause a
kickback.

Cutting metal generates sparks that may
cause fire. Do not use the machine near
ignitable substances or gases.

Follow the instructions supplied with the cutting blade
concerning the suitability of the blade for various
applications, or consult your dealer in case of doubts.

Concrete Metal Plastic Cast iron

Abrasive
blades

Diamond
blades

* Only specialty blades.

X X X X

X X* X*

Hand held, high speed machines

WARNING! Never use a cutting blade
with a lower speed rating than that of the
power cutter. Only use cutting blades
intended for high speed handheld power
cutters.

• Many cutting blades that might fit this power cutter are
intended for stationary saws and have a lower speed
rating than is needed for this hand-held saw. Cutting
blades with a lower speed rating shall never be used
on this saw.

• Husqvarna cutting blades are manufactured for high­speed, portable power cutters.

• Check that the blade is approved for the same or
higher speed according to the aproval plate of the
engine. Never use a cutting blade with a lower speed
rating than that of the power cutter.

Blade vibration

• The blade can become out-of-round and vibrate if an
excessive feed pressure is used.

• A lower feed pressure can stop the vibration.
Otherwise replace the blade.

CUTTING BLADES

!

Abrasive blades

WARNING! Do not use abrasive blades
with water. The strength is impaired

!

when abrasive blades are exposed to
water or moisture, which results in an
increased risk of the blade breaking.

• The cutting material on abrasive blades consists of
grit bonded using an organic binder. ”Reinforced
blades” are made up of a fabric or fibre base that
prevents total breakage at maximum working speed if
the blade should be cracked or damaged.

• A cutting blade’s performance is determined by the
type and size of abrasive corn, and the type and
hardness of the bonding agent.

• Ensure the cutting blade is not cracked or damaged.

• Test the abrasive blade by hanging it on your finger
and tapping it lightly with a screwdriver or the like. If
the blade does not produce a resonant, ringing sound
it is damaged.

Diamond blades

General

WARNING! Never use a diamond blade to
cut plastic material. The heat produced
during cutting may melt the plastic and it
can stick to the cutting blade and cause a
kickback.

Diamond blades become very hot when
used. An overheated blade is a result of
improper use, and may cause
deformation of the blade, resulting in
damage and injuries.

Cutting metal generates sparks that may
cause fire. Do not use the machine near
ignitable substances or gases.

• Diamond blades consist of a steel core provided with
segments that contain industrial diamonds.

• Diamond blades ensure lower costs per cutting
operation, fewer blade changes and a constant cutting
depth.

• When using diamond blades make sure that it rotates
in the direction indicated by the arrow on the blade.

Abrasive blades for different materials

Blade type Material

Concrete, asphalt, stone
masonry, cast iron,

Concrete blade

Metal blade

aluminium, copper, brass,
cables, rubber, plastic,
etc.

Steel, steel alloys and
other hard metals.

Diamond blades for different materials

• Diamond blades are ideal for masonry, reinforced
concrete and other composite materials.

• Diamond blades are available in several hardness
classes.

• Special blades should be used when cutting metal.
Ask your dealer for help in choosing the right product.

Sharpening diamond blades

• Always use a sharp diamond blade.

• Diamond blades can become dull when the wrong
feeding pressure is used or when cutting certain
materials such as heavily reinforced concrete.
Working with a dull diamond blade causes
overheating, which can result in the diamond
segments coming loose.

• Sharpen the blade by cutting in a soft material such as
sandstone or brick.

English – 11

CUTTING BLADES

Diamond blades and cooling

• During cutting the friction in the cut causes the
diamond blade to be heated up. If the blade is allowed
to get too hot this can result in loss of blade tensioning
or core cracking.

Diamond blades for dry cutting

• Although no water is required for cooling, dry cutting
blades must be cooled with air flow around the blades.
For this reason dry cutting blades are recommended
only for intermittent cutting. Every few seconds of
cutting the blade should be allowed to run 'free” with
no load to allow the air flow around the blade to
dissipate the heat.

Diamond blades for wet cutting

• Wet cutting diamond blades must be used with water
to keep the blade core and segments cool during
sawing.

• Wet cutting blades should NOT be used dry.

• Using wet cutting blades without water can cause
excessive heat build-up, resulting in poor
performance, severe blade damage and is a safety
hazard.

• Water cools the blade and increases its service life
while also reducing the formation of dust.

Toothed blades, carbide tipped blades and emergency situations

Carbide tipped specialty blades are intended only for use
in rescue missions and only by trained staff.

Transport and storage

• Do not store or transport the power cutter with the
cutting blade fitted. All blades should be removed from
the cutter after use and stored carefully.

• Store cutting blades in dry, frost free conditions.
Special care should be taken with abrasive blades.
Abrasive blades must be stored on a flat, level surface.
If an abrasive blades is stored in humid conditions,
this can cause imbalance and result in injury.

• Inspect new blades for transport or storage damage.

12 – English

ASSEMBLING AND ADJUSTMENTS

General

WARNING! The engine should be
switched off, and the stop switch in

!

STOP position.

Husqvarna’s blades are high speed blades approved for
hand held power cutters.

Checking the spindle shaft and
flange washers

When the blade is replaced with a new one, check the
flange washers and the spindle shaft.

• Check that the threads on the spindle shaft are
undamaged.

• Check that the contact surfaces on the blade and the
flange washers are undamaged, of the correct
dimension, clean, and that they run properly on the
spindle shaft.

Use only flange washers supplied by Husqvarna, min.
diameter 105 mm/4.1".

Do not use warped, notched, indented or dirty flange
washers. Do not use different dimensions of flange
washers.

Checking the bushing

The arbor bushings are used to fit the machine to the
centre hole in the cutting blade.

The machine is supplied with a bushing that can be
flipped over to fit either 20 mm or 1” (25.4 mm). A decal
on the blade guard indicates appropriate blade
specification.

• Check that the bushing on the machine's spindle shaft
corresponds with the centre hole of the cutting blade.
The blades are marked with the diameter of the centre
hole.

Use only bushings supplied by Husqvarna. Those
bushings have been designed for your power cutter.

Checking the direction of the blade rotation

• When using diamond blades make sure that it rotates
in the direction indicated by the arrow on the blade.
The direction of rotation for the machine is shown by
arrows on the cutting arm.

Fitting the cutting blade

• The blade is placed on the bushing (A) between the
inner flange washer (B) and the flange washer (C).
The flange washer is turned so that it fits on the axle.

• Lock the shaft. Insert a tool in the hole in the cutting
head and rotate the blade until it is locked.

• Tightening torque for the bolt holding the blade is: 25
Nm (18,5 ft-Ibs).

Blade guard

The guard for the cutting equipment should be adjusted
so that the rear section is flush with the work piece.
Spatter and sparks from the material being cut are then
collected up by the guard and led away from the user.

The blade guard is friction locked.

• Press the ends of the guard against the work piece or
adjust the guard with the adjustment handle. The
guard must always be fitted on the machine.

English – 13

A

ASSEMBLING AND ADJUSTMENTS

Reversible cutting head

The machine is fitted with a reversible cutting head
allowing cutting close to a wall or at ground level,
restricted only by the thickness of the blade guard.

In the event of a kickback it is harder to control the
machine when cutting with the cutting head reversed. The
cutting blade is further away for the centre of the machine
which means the handle and the cutting blade are no
longer in alignment. It is more difficult to restrain the
machine if the blade gets jammed or stuck in its kickback
danger zone. See under the "Kickback" heading in the
"Operating" section for additional information.
Some of the machine’s good ergonomic features are
jeopardised such as balance. Cutting with the cutting
head reversed should only occur with cuts that are not
possible in a standard manner.

Applies to 16” only

• Loosen the extra screw (A) holding the upper belt
guard.

• The cutting head is now loose and can be removed
from the machine. Remove the belt from the belt
pulley.

• Rotate the bearing housing to opposite direction and
reassemble the stop.

• Attach the cutting head to the other side of the cutting
arm.

A (16”)

Following applies to both 14” and 16”

• Loosen the three nuts (B) holding the upper belt
guard. Turn the belt tensioner (C) to position ”0” to
release the tension.

C

B

• Remove the upper belt guard.

• Disconnect the water hose and handle from the blade
guard (A). Remove the stop (C).

14 – English

C

• Turn the belt tensioner (C) to position ”1” to tighten the
drive belt.

• Fit the belt guard to the reversed cutting head.

• To obtain the correct drive belt tension, tighten the
nuts (B) first and then loosen them 1-2 turns. Wiggle
the blade guard (A) up and down 3-5 times, and then
tighten the nuts (B) with the combination spanner.

B

A

C

Applies to 16” only

• Tighten the extra screw.

• Assemble the water hose nipple and the hose on the
opposite upper side of the blade guard.

FUEL HANDLING

General

WARNING! Running an engine in a
confined or badly ventilated area can

!

result in death due to asphyxiation or
carbon monoxide poisoning. Use fans to
ensure proper air circulation when
working in trenches or ditches deeper
than one meter.

Fuel and fuel fumes are flammable and
can cause serious injury when inhaled or
allowed to come in contact with the skin.
For this reason observe caution when
handling fuel and make sure there is
adequate ventilation.

The exhaust fumes from the engine are
hot and may contain sparks which can
start a fire. Never start the machine
indoors or near combustible material!

Do not smoke and do not place any hot
objects in the vicinity of fuel.

Fuel

NOTICE! The machine is equipped with a two-stroke
engine and must always be run using a mixture of petrol
and two-stroke oil. It is important to accurately measure
the amount of oil to be mixed to ensure that the correct
mixture is obtained. When mixing small amounts of fuel,
even small inaccuracies can drastically affect the ratio of
the mixture.

Petrol

• Use good quality unleaded or leaded petrol.

• The lowest octane recommended is 90 (RON). If you
run the engine on a lower octane grade than 90 so­called knocking can occur. This gives rise to a high
engine temperature, which can result in serious
engine damage.

• When working at continuous high revs a higher octane
rating is recommended.

Environment fuel

HUSQVARNA recommends the use of alkylate fuel, either
Aspen two-stroke fuel or environmental fuel for four-stroke
engines blended with two-stroke oil as set out below. Note
that carburettor adjustment may be necessary when
changing the type of fuel (see the instructions under the
heading Carburettor).

Ethanol blended fuel, E10 may be used (max 10% ethanol
blend). Using ethanol blends higher than E10 will create
lean running condition which can cause engine damage.

Two-stroke oil

• For best results and performance use HUSQVARNA
two-stroke engine oil, which is specially formulated for
our air-cooled two-stroke engines.

• Never use two-stroke oil intended for water-cooled
engines, sometimes referred to as outboard oil (rated
TCW).

• Never use oil intended for four-stroke engines.

Mixing

• Always mix the petrol and oil in a clean container
intended for fuel.

• Always start by filling half the amount of the petrol to
be used. Then add the entire amount of oil. Mix
(shake) the fuel mixture. Add the remaining amount of
petrol.

• Mix (shake) the fuel mixture thoroughly before filling
the machine’s fuel tank.

• Do not mix more than one month’s supply of fuel at a
time.

Mixing ratio

• 1:50 (2%) with HUSQVARNA two-stroke oil or
equivalent.

Petrol, litre

5 0,10
10 0,20
15 0,30
20 0,40

• 1:33 (3%) with oils class JASO FB or ISO EGB
formulated for air-cooled, two-stroke engines or mix
as per recommendation from the oil manufacturer.

Two-stroke oil, litre
2% (1:50)

English – 15

Fueling

!

FUEL HANDLING

WARNING! Taking the following
precautions, will lessen the risk of fire:

Do not smoke and do not place any hot
objects in the vicinity of fuel.

Always stop the engine and let it cool for
a few minutes before refuelling. The
engine should be switched off, and the
stop switch in STOP position.

When refuelling, open the fuel cap slowly
so that any excess pressure is released
gently.

Clean the area around the fuel cap.

Tighten the fuel cap carefully after
refuelling.

If the cap is not properly tightened the
cap might vibrate lose and fuel may
escape from the fuel tank creating a fire
hazard.

Move the machine at least 3 m from the
refuelling point before starting it.

Long-term storage

• When storing the machine for long periods the fuel
tank must be emptied. Contact your local petrol
station to find out where to dispose of excess fuel.

Never start the machine:

• If you have spilled fuel or engine oil on the machine.
Wipe off the spill and allow the remaining fuel to
evaporate.

• If you have spilled fuel on yourself or your clothes,
change your clothes. Wash any part of your body that
has come in contact with fuel. Use soap and water.

• If the machine is leaking fuel. Check regularly for leaks
from the fuel cap and fuel lines.

• Unless the fuel cap is securely tightened after
refueling.

Transport and storage

• Store and transport the machine and fuel so that there
is no risk of any leakage or fumes coming into contact
with sparks or open flames, for example, from
electrical machinery, electric motors, electrical relays/
switches or boilers.

• When storing and transporting fuel always use
approved containers intended for this purpose.

16 – English

OPERATING

!

Protective equipment

General

• Do not use the machine unless you are able to call for
help in the event of an accident.

Personal protective equipment

You must use approved personal protective equipment
whenever you use the machine. Personal protective
equipment cannot eliminate the risk of injury but it will
reduce the degree of injury if an accident does happen.
Ask your dealer for help in choosing the right equipment.

WARNING! The use of products such as
cutters, grinders, drills, that sand or form

!

material can generate dust and vapours
which may contain hazardous chemicals.
Check the nature of the material you
intend to process and use an appropriate
breathing mask.

Long-term exposure to noise can result
in permanent hearing impairment.
Always use approved hearing protection.
Listen for warning signals or shouts
when you are wearing hearing
protection. Always remove your hearing
protection as soon as the engine stops.

Always wear:

• Approved protective helmet

• Hearing protection

• Approved eye protection. If you use a face shield then
you must also wear approved protective goggles.
Approved protective goggles must comply with
standard ANSI Z87.1 in the USA or EN 166 in EU
countries. Visors must comply with standard EN 1731.

• Breathing mask

• Heavy-duty, firm grip gloves.

• Tight-fitting, heavy-duty and comfortable clothing that
permits full freedom of movement. Cutting generates
sparks that can ignite clothing. Husqvarna
recommends that you wear flame-retardant cotton or
heavy denim. Do not wear clothing made of material
such as nylon, polyester or rayon. If ignited such
material can melt and cling to the skin. Do not wear
shorts

• Boots with steel toe-caps and non-slip sole.

Other protective equipment

• Always have a first aid kit nearby.

General safety precautions

This section describes basic safety directions for using
the machine. This information is never a substitute for
professional skills and experience.

• Please read the operator’s manual carefully and make
sure you understand the instructions before using the
machine. It is recommended that first time operators
also obtain practical instruction before using the
machine.

• Keep in mind that it is you, the operator that is
responsible for not exposing people or their property
to accidents or hazards.

• The machine must be kept clean. Signs and stickers
must be fully legible.

Always use common sense

It is not possible to cover every conceivable situation you
can face. Always exercise care and use your common
sense. If you get into a situation where you feel unsafe,
stop and seek expert advice. Contact your dealer, service
agent or an experienced user. Do not attempt any task
that you feel unsure of!

WARNING! The machine can be a
dangerous tool if used incorrectly or
carelessly, which can cause serious or
fatal injury to the operator or others.

Never allow children or other persons
not trained in the use of the machine to
use or service it.

Never allow anyone else to use the
machine without first ensuring that they
have read and understood the contents
of the operator’s manual.

Never use the machine if you are
fatigued, while under the influence of
alcohol or drugs, medication or anything
that could affect your vision, alertness,
coordination or judgement.

• Fire Extinguisher

CAUTION! Sparks may appear and start a
fire when you work with the machine.

!

Always keep fire fighting equipment
handy.

English – 17

OPERATING

!

WARNING! Unauthorized modifications
and/or accessories may lead to serious

!

injury or death to the user or others.
Under no circumstances may the design
of the machine be modified without the
permission of the manufacturer.

Do not modify this product or use it if it
appears to have been modified by others.

Never use a machine that is faulty. Carry
out the safety checks, maintenance and
service instructions described in this
manual. Some maintenance and service
measures must be carried out by trained
and qualified specialists. See
instructions under the Maintenance
heading.

Always use genuine accessories.

WARNING! This machine produces an
electromagnetic field during operation.

!

This field may under some
circumstances interfere with active or
passive medical implants. To reduce the
risk of serious or fatal injury, we
recommend persons with medical
implants to consult their physician and
the medical implant manufacturer before
operating this machine.

Work area safety

WARNING! The safety distance for the
power cutter is 15 metres (50 foot). You

!

are responsible to ensure that animals
and onlookers are not within the working
area. Do not start cutting until the
working area is clear and you are
standing firmly.

• Observe your surroundings to ensure that nothing can
affect your control of the machine.

• Ensure that no one/nothing can come into contact with
the cutting equipment or be hit by parts thrown by the
blade.

• Do not use the machine in bad weather, such as
dense fog, heavy rain, strong wind, intense cold, etc.
Working in bad weather is tiring and can lead to
dangerous conditions, e.g. slippery surfaces.

• Never start to work with the machine before the
working area is clear and you have a firm foothold.
Look out for any obstacles with unexpected
movement. Ensure when cutting that no material can
become loose and fall, causing injury to the
operator.Take great care when working on sloping
ground.

• Ensure that the working area is sufficiently illuminated
to create a safe working environment.

• Make sure that no pipes or electrical cables are routed
in the working area or in the material to be cut.

• If cutting into a container (drum, pipe, or other
container) you must first make sure it does not contain
flammable or other volatile material.

Basic working techniques

WARNING! Do not pull the power cutter
to one side, this can cause the blade to
jam or break resulting in injury to people.

Under all circumstances avoid grinding
using the side of the blade; it will almost
certainly be damaged or break and can
cause immense damage. Only use the
cutting section.

Never use a diamond blade to cut plastic
material. The heat produced during
cutting may melt the plastic and it can
stick to the cutting blade and cause a
kickback.

Cutting metal generates sparks that may
cause fire. Do not use the machine near
ignitable substances or gases.

• The machine is designed and intended for cutting with
abrasive blades or diamond blades intended for high
speed handheld machines. The machine shall not be
used with any other type of blade, or for any other type
of cutting.

• Check that the cutting blade is fitted correctly and
does not show signs of damage. See the instructions
in the sections "Cutting blades" and "Assembly and
adjustments".

• Check that the correct cutting blade is used for the
application in question. See instructions in the section
"Cutting blades".

• Never cut asbestos materials!

• Hold the saw with both hands; keep a firm grip with
thumbs and fingers encircling the handles. The right
hand should be on the rear handle and the left hand
on the front handle. All operators, weather right or left
handed shall use this grip. Never operate a power
cutter holding it with only one hand.

18 – English

OPERATING

!

• Stand parallel to the cutting blade. Avoid standing
straight behind. In the event of a kickback the saw will
move in the plane of the cutting blade.

• Maintain a safe distance from the cutting blade when
the engine is running.

• Never leave the machine unsupervised with the motor
running.

• Never move the machine when the cutting equipment
is rotating. The machine is equipped with a friction
retarder to shorten the blade stop time.

• The guard for the cutting equipment should be
adjusted so that the rear section is flush with the work
piece. Spatter and sparks from the material being cut
are then collected up by the guard and led away from
the user. The guards for the cutting equipment must
always be fitted when the machine is running.

• Never use the kickback zone of the blade for cutting.
See instructions under the heading "Kickback".

• Keep a good balance and a firm foothold.

• Never cut above shoulder height.

• Never cut from a ladder. Use a platform or scaffold if
the cut is above shoulder height. Do not overreach

• Feed down the machine in line with the blade.
Pressure from the side can damage the blade and is
very dangerous.

• Move the blade slowly forwards and backwards to
achieve a small contact area between the blade and
the material to be cut. This reduces the temperature of
the blade and ensures effective cutting.

Managing dust

The machine is fitted with a low flushing water kit that
offers maximum dust suppression.

Use wet cutting blades with water cooling when possible
for optimal dust management. See instructions in the
section "Cutting blades".

Adjust water flow using the tap to bind the cutting dust.
The volume of water required varies depending on the
type of job at hand.

If water hoses loosen from their supply sources, this
indicates that the machine is connected to a water
pressure that is too high. See instructions under the
"Technical data" heading for recommended water
pressure.

Cutting with toothed/carbide tipped blades during rescue operations

• Stand at a comfortable distance from the work piece.

• Check that the blade is not in contact with anything
when the machine is started

• Apply the cutting blade gently with high rotating speed
(full throttle) Maintain full speed until cutting is
complete.

• Let the machine work without forcing or pressing the
blade.

WARNING! A power cutter should never
be used with carbide tipped blade for
non-emergency work, such as in the
construction trades.

Be aware at all times that carbide tipped
blades are more kickback prone than
abrasive or diamond blades if not used
properly.

If the public safety force (fire department) that purchased
this power cutter has decided to equip this unit with a
carbide tipped blade for rescue operations, the following
safety considerations must be adhered to.

English – 19

OPERATING

!

Training and protective equipment

• Only operators trained in the use of cutting with a
power cutter equipped with carbide tipped blade shall
be allowed to operate the power cutter.

• Full protective fire fighting gear shall be worn by the
operator at all times.

• A full face shield (not just protective eye glasses) shall
be worn by the operator to protect the face from flying
debris or a sudden kick-back of the power cutter.

Risk area

No persons that do not have the protective equipment
described above shall be allowed inside the risk area for
thrown material.

20 m (66 ft)

Blade speed

Apply the cutting blade gently with high rotating speed
(full throttle) Maintain full speed until cutting is complete.
Low blade speed, especially in hard and thin materials
can result in jamming and the breaking-off of the carbide
tips.

Thin material

Cutting thin and hard material (i.e. a sheet metal covered
roof) should be conducted in a forward direction for best
control.

Cutting in line

Skewing or twisting in the line of cut will reduce cutting
efficiency and damage the blade.

Before each rescue operation

Check that the blade and the blade guard is not damaged
or cracked. Replace the blade or the blade guard if it has
been exposed to impact or is cracked.

• Check that no carbide tips have loosened from the
cutting blade.

• Check that the blade is not skew or shows signs of
cracking or other defects.

When cutting in hard materials carbide tipped blades will
rapidly lose its sharpness. For best performance during
rescue operations we recommend that a new blade be
installed.

Kickback

WARNING! Kickbacks are sudden and
can be very violent. The power cutter can
be thrown up and back towards the user
in a rotating motion causing serious or
even fatal injury. It is vital to understand
what causes kickback and how to avoid it
before using the machine.

Kickback is the sudden upward motion that can occur if
the blade is pinched or stalled in the kickback zone. Most
kickbacks are small and pose little danger. However a
kickback can also be very violent and throw the power
cutter up and back towards the user in a rotating motion
causing serious or even fatal injury.

Pinching or jamming

Make a careful evaluation of how the object will move
during the final stage of the cutting to avoid pinching or
jamming. The cut must open during the cut. If the object
sags and the cut begins to close the blade may pinch,
possibly resulting in a kick-back or damage to the blade.

20 – English

Reactive force

A reactive force is always present when cutting. The force
pulls the machine in the opposite direction to the blade
rotation. Most of the time this force is insignificant. If the

OPERATING

blade is pinched or stalled the reactive force will be strong
and you might not be able to control the power cutter.

Never move the machine when the cutting equipment is
rotating. Gyroscopic forces can obstruct the intended
movement.

Kickback zone

Never use the kickback zone of the blade for cutting. If
the blade is pinched or stalled in the kickback zone, the
reactive force will push the power cutter up and back
towards the user in a rotating motion causing serious or
even fatal injury.

Climbing kickback

If the kickback zone is used for cutting the reactive force
drives the blade to climb up in the cut. Do not use the
kickback zone. Use the lower quadrant of the blade to
avoid climbing kickback.

work piece. If the work piece is not properly supported
and shifts as you cut, it might pinch the blade and cause
a kick back.

Pipe cutting

Special care should be taken when cutting in pipes. If the
pipe is not properly supported and the cut kept open
through out the cutting, the blade might be pinched in the
kickback zone and cause a severe kickback. Be especially
alert when cutting a pipe with a belled end or a pipe in a
trench that, if not properly supported, may sag and pinch
the blade.

Before starting the cut the pipe must be secure so it does
not move or roll during cutting.

If the pipe is allowed to sag and close the cut, the blade
will be pinched in the kick back zone and a severe kick
back might develop. If the pipe is properly supported the
end of the pipe will move downward, the cut will open and
no pinching will occur.

Pinching kickback

Pinching is when the cut closes and pinches the blade. If
the blade is pinched or stalled the reactive force will be
strong and you might not be able to control the power
cutter.

If the blade is pinched or stalled in the kickback zone, the
reactive force will push the power cutter up and back
towards the user in a rotating motion causing serious or
even fatal injury. Be alert for potential movement of the

Proper sequence cutting a pipe

1 First cut section I.
2 Move to side II and cut from section I to bottom of the

pipe.

3 Move to side III and cut the remaining part of the pipe

ending at the bottom.

I

III II

How to aviod kickback

Avoiding kickback is simple.

• The work piece must always be supported so that the
cut stays open when cutting through. When the cut

English – 21

OPERATING

opens there is no kickback. If the cut closes and
pinches the blade there is always a risk of kickback.

• Take care when inserting the blade in an existing cut.

• Be alert to movement of the work piece or anything
else that can occur, which could cause the cut to close
and pinch the blade.

Transport and storage

• Secure the equipment during transportation in order
to avoid transport damage and accidents.

• Do not store or transport the power cutter with the
cutting blade fitted.

• For transport and storage of cutting blades, see the
section "Cutting blades".

• For transport and storage of fuel, see the section "Fuel
handling".

• Store the equipment in a lockable area so that it is out
of reach of children and unauthorized persons.

22 – English

STARTING AND STOPPING

Before starting

WARNING! Note the following before
starting: Please read the operator’s

!

manual carefully and make sure you
understand the instructions before using
the machine.

Wear personal protective equipment. See
under heading ”Personal protective
equipment”.

Do not start the machine without the belt
and belt guard fitted. Otherwise the
clutch could come loose and cause
personal injuries.

Check that the fuel cap is properly
secured, and that there is no fuel
leakage.

Make sure no unauthorised persons are
in the working area, otherwise there is a
risk of serious personal injury.

• Perform daily maintenance. See instructions in the
section "Maintenance".

Starting

WARNING! The cutting blade rotates
when the engine is started. Make sure it

!

can rotate freely.

automatically returns to its initial position when the
machine starts.

• Press the air purge diaphragm repeatedly until fuel
begins to fill the diaphragm (about 6 times). The
diaphragm need not be completely filled.

With a cold engine:

• Make sure that the stop switch (STOP) is in the left
position.

• Start throttle position and choke is obtained by pulling
out the choke control completely.

• Decompression valve: Press in the valve to reduce
the pressure in the cylinder, this is to assist starting
the power cutter. The decompression valve should
always be used when starting. The valve

• Grip the front handle with your left hand. Put your right
foot on the lower section of the rear handle pressing
the machine against the ground. Pull the starter
handle with your right hand until the engine starts.

Never twist the starter cord around your hand.

English – 23

STARTING AND STOPPING

!

• Push in the choke control as soon as the engine
starts, with the choke pulled out the engine will stop
after a few seconds. (If the engine stops anyway, pull
the starter handle again.)

• Press the throttle trigger to disengage the start throttle
and the machine will idle.

NOTICE! Pull with your right hand out the starter cord
slowly until you feel a resistance (as the starter pawls
engage) and then pull firmly and rapidly.

Do not pull the starter cord all the way out and do not let
go of the starter handle when the cord is fully extended.
This can damage the machine.

With a warm engine:

• Make sure that the stop switch (STOP) is in the left
position.

• Set the choke control in the choke position. The choke
position is also the automatic start throttle position.

• Decompression valve: Press in the valve to reduce
the pressure in the cylinder, this is to assist starting
the power cutter. The decompression valve should
always be used when starting. The valve
automatically returns to its initial position when the
machine starts.

• Push the choke control to disable the choke (the start
throttle position remains).

handle with your right hand until the engine starts.

Never twist the starter cord around your hand.

• Press the throttle trigger to disengage the start throttle
and the machine will idle.

NOTICE! Pull with your right hand out the starter cord
slowly until you feel a resistance (as the starter pawls
engage) and then pull firmly and rapidly.

Do not pull the starter cord all the way out and do not let
go of the starter handle when the cord is fully extended.
This can damage the machine.

WARNING! When the engine is running
the exhaust contains chemicals such as
unburned hydrocarbons and carbon
monoxide. The content of the exhaust
fumes is known to cause respiratory
problems, cancer, birth defects or other
reproductive har

Carbon monoxide is colorless and
tasteless and is always present in
exhaust fumes. The onset of carbon
monoxide poisoning is distinguished by
a slight dizziness which may or may not
be recognized by the victim. A person
may collapse and lapse into
unconsciousness with no warning if the
concentration of carbon monoxide is
sufficiently high. Since carbon monoxide
is colorless and odorless, its presence
can not be detected. Any time exhaust
odors are noticed, carbon monoxide is
present. Never use a petrol powered
power cutter indoors or in trenches more
than 3 foot (1 meter) deep or in other
areas with poor ventilation. Ensure
proper ventilation when working in
trenches or other confined areas.

• Grip the front handle with your left hand. Put your right
foot on the lower section of the rear handle pressing
the machine against the ground. Pull the starter

24 – English

STARTING AND STOPPING

Stopping

CAUTION! The cutting blade continues to
rotate up to a minute after the motor has

!

stopped. (Blade coasting.) Make sure
that the cutting blade can rotate freely
until it is completely stopped.
Carelessness can result in serious
personal injury.

• Stop the engine by moving the stop switch (STOP) to
the right.

English – 25

MAINTENANCE

General

WARNING! The user must only carry out the maintenance and service work described in this
Operator's Manual. More extensive work must be carried out by an authorized service workshop.

!

The engine should be switched off, and the stop switch in STOP position.

Wear personal protective equipment. See under heading ”Personal protective equipment”.

The life span of the machine can be reduced and the risk of accidents can increase if machine
maintenance is not carried out correctly and if service and/or repairs are not carried out
professionally. If you need further information please contact your nearest service workshop.

• Let your Husqvarna dealer regularly check the machine and make essential adjustments and repairs.

Maintenance schedule

In the maintenance schedule you can see which parts of your machine that require maintenance, and with which
intervals it should take place. The intervals are calculated based on daily use of the machine, and may differ depending
on the rate of usage.

Daily maintenance Weekly maintenance Monthly maintenance
Cleaning Cleaning Cleaning

External cleaning Spark plug
Cooling air intake Fuel tank

Functional inspection Functional inspection Functional inspection

General inspection

Throttle lockout* Muffler* Air filter
Stop switch* Drive belt Drive gear, clutch
Blade guard* Carburettor
Cutting blade** Starter housing

*See instructions in the section "Machine’s safety equipment".
** See instructions in the section "Cutting blades" and "Assembly and settings".

Cleaning

External cleaning

• Clean the machine daily by rinsing it with clean water after the work is finished.

Vibration damping
system*

Fuel system

26 – English

Cooling air intake

!

• Clean the cooling air intake when needed.

MAINTENANCE

When the machine is equipped with a friction retarder, a
scraping sound can be heard from the bearing housing
when the blade is turned by hand. This is quite normal.
Please contact an accredited Husqvarna workshop if you
have any questions.

The drive belt is enclosed and well protected from dust
and dirt.

• Loosen the three bolts (B) one turn anticlockwise.

NOTICE! A dirty or blocked air intake results in the
machine overheating which causes damage to the
piston and cylinder.

Spark plug

• If the machine is low on power, difficult to start or runs
poorly at idle speed: always check the spark plug first
before taking other steps.

• Ensure that the spark plug cap and ignition lead are
undamaged to avoid the risk of electric shock.

• If the spark plug is dirty, clean it and at the same time
check that the electrode gap is 0.5 mm. Replace if
necessary.

NOTICE! Always use the recommended spark plug
type! Use of the wrong spark plug can damage the
piston/cylinder.

These factors cause deposits on the spark plug
electrodes, which may result in operating problems and
starting difficulties.

• An incorrect fuel mixture (too much or incorrect type of
oil).

• A dirty air filter.

Functional inspection

General inspection

• Check that nuts and screws are tight.

Drive belt

Tensioning the drive belt

The tension of a new drive belt must be readjusted after
one or two tanks of fuel have been used.

B

• Wiggle the blade guard (A) up and down 3-5 times,
and then tighten the nuts (B) with the combination
spanner.

A

16”

B

Replacing the drive belt

WARNING! Never start the engine when
the belt pulley and clutch are removed
for maintenance. Do not start the
machine without the cutting arm or
cutting head fitted. Otherwise the clutch
could come loose and cause personal
injuries.

• Dismantle the cutting head, see instructions under
heading ”Reversible cutting head”.

• Now remove the rear belt guard.

English – 27

MAINTENANCE

!

• Replace the drive belt. Turn the belt tensioner to
position ”1” to tighten the drive belt.

• Fit the belt guards and tighten the nuts (B) finger
tights. Wiggle the blade guard (A) up and down 3-5
times, and then tighten the nuts (B) with the
combination spanner.

A

16”

B

Carburettor

The carburettor is equipped with fixed needles to ensure
the machine always receives the correct mixture of fuel
and air. When the engine lacks power or accelerates
poorly, do the following:

• Check the air filter and replace if necessary. When this
does not help, contact an authorised service
workshop.

Adjusting the idle speed

until the blade starts to rotate. Now turn the screw
anti-clockwise until the blade stops rotating.

T

Rec. idle speed: 2700 rpm

Starter housing

WARNING! When the recoil spring is
wound up in the starter housing it is
under tension and can, if handled
carelessly, pop out and cause personal
injury.

Always be careful when changing the
recoil spring or the starter cord. Always
wear protective goggles.

Changing a broken or worn starter cord

• Loosen the screws that hold the starter against the
crankcase and remove the starter.

CAUTION! Contact your dealer/service
workshop, if the idle setting cannot be

!

adjusted so that the blades are
stationary. Do not use the machine until
it has been properly adjusted or repaired.

Start the engine and check the idling setting. When the
carburettor is set correctly the cutting blade should be still
while engine is idling.

• Adjust the idle speed using the T screw. When an
adjustment is necessary, first turn the screw clockwise

28 – English

• Pull the cord out about 30 cm and lift it into the cut-out
in the periphery of the starter pulley. When the cord is

MAINTENANCE

intact: Release the spring tension by letting the pulley
rotate slowly backwards.

Changing a broken recoil spring

• Undo the bolt in the centre of the pulley and remove
the pulley.

• Remove any remnants of the old starter cord and
check that the return spring works. Insert the new
starter cord through the hole in the starter housing
and in the cord pulley.

• Secure the starter cord around the cord pulley as
illustrated. Tighten the fastening well and ensure that
the free end is as short as possible. Secure the end of
the starter cord in the starter handle.

Tensioning the recoil spring

• Guide the cord through the cut-out in the periphery of
the pulley and wind the cord 3 times clockwise around
the centre of the starter pulley.

• Bear in mind that the return spring lies tensioned in
the starter housing.

• Loosen the bolts holding the spring cassette.

• Remove the recoil spring by turning the starter over
and loosen the hooks, with the help of a screwdriver.
The hooks hold the return spring assembly on the
starter.

• Lubricate the recoil spring with light oil. Fit the pulley
and tension the recoil spring.

Fitting the starter

• To fit the star ter, first pull out the starter cord and place
the starter in position against the crankcase. Then
slowly release the starter cord so that the pulley
engages with the pawls.

• Now pull the starter handle and in doing so tension the
spring. Repeat the procedure once more, but this time
with four turns.

• Note that the starter handle is drawn to its correct
home position after tensioning the spring.

• Check that the spring is not drawn to its end position
by pulling out the starter line fully. Slow the starter
pulley with your thumb and check that you can turn the
pulley at least a further half turn.

• Tighten the screws.

English – 29

MAINTENANCE

Fuel system

General

• Check that the fuel cap and its seal are not damaged.

• Check the fuel hose. Replace when damaged.

Fuel filter

• The fuel filter sits inside the fuel tank.

• The fuel tank must be protected from contamination
when filling. This reduces the risk of operating
disturbances caused by blockage of the fuel filter
located inside the tank.

• The filter cannot be cleaned but must be replaced with
a new filter when it is clogged.

changed at least once per year.

Air filter

The air filter only needs to be checked if the engine drops
in power.

• Loosen the screws. Remove the air filter cover.

The filter should be

• Check the air filter and replace if necessary.

Replacing the air filter

NOTICE! The air filter must not be cleaned or blown
clean with compressed air. This will damage the filter.

• Remove the screw.

• Replace the air filter.

Drive gear, clutch

• Check the clutch centre, drive gear and clutch spring
for wear.

30 – English

TROUBLESHOOTING

Troubleshooting schedule

WARNING! If service operations or trouble shooting does not require the machine to be on, the
engine should be switched off, and the stop switch in STOP position.

!

Problem Probable cause Potential Solution

See instructions under the heading
Starting and stopping.

Make sure that the stop switch (STOP) is
in the left position.

Tighten the belt / Replace the belt with a
new one

Check the air filter and replace if
necessary.

Check that the cutting blade is fitted
correctly and does not show signs of
damage. See the instructions in the
sections "Cutting blades" and "Assembly
and adjustments".

Change the blade and make sure it is
intact.

Contact your service agent.

Clean the machine’s air intake/cooling
flanges

Always cut at full throttle.
Check clutch / contact your service agent

The machine does not start

The blade rotates at idle

The blade does not rotate while
throttling up

The machine has no power while
attempting to throttle up

Vibration levels are too high

Temperature of the machine is too
high

Incorrect starting procedure.

Stop switch in the right (STOP)
position

There is no fuel in the fuel tank Refill with fuel
Spark plug defective Replace the spark plug.
Defective clutch Contact your service agent.
Idle speed too high Adjust the idle speed
Defective clutch Contact your service agent.

Belt too loose or defective

Defective clutch Contact your service agent.
Blade fitted incorrectly Make sure the blade is properly installed.

Clogged air filter

Clogged fuel filter Replace the fuel filter.
Fuel tank vent blocked Contact your service agent.

Blade fitted incorrectly

Blade defective

Vibration damping elements
defective

Air intake or cooling flanges
blocked

Belt slipping Check belt / adjust the tension

Clutch slipping / is defective

English – 31

TECHNICAL DATA

Technical data

Technical data K970 III, K970 III Rescue
Engine

Cylinder displacement, cm3/cu.in 93,6/5,7
Cylinder bore, mm/inch 56/2,2
Stroke, mm/inch 38/1,5
Idle speed, rpm 2700
Wide open throttle - no load, rpm 9300 (+/- 150)
Power, kW/hp @ rpm 4,8/6,5 @ 9000

Ignition system

Manufacturer of ignition system SEM
Type of ignition system CD
Spark plug NGK BPMR 7A/ Champion RCJ 6Y
Electrode gap, mm/inch 0,5/0,02

Fuel and lubrication system

Manufacturer of carburettor Walbro
Carburettor type RWJ-7
Fuel tank capacity, liters/US fl.Oz 1/33,8

Water cooling

Recommended water pressure, bar/PSI 0,5-10/7-150

Weight 14” (350 mm) 16” (400 mm)

Power cutter without fuel and cutting blade, kg/Ib 11,0/24,3 11,6/25,6

Spindle, output shaft

Max spindle speed, rpm 4700 4300
Max. peripheral speed, m/s / ft/min 90/18000 90/18000

Noise emissions (see note 1)

Sound power level, measured dB (A) 114 114
Sound power level, guaranteed LWA dB (A) 115 115

Sound levels (see note 2)

Equivalent sound pressure level at the operator’s ear, dB(A) 104 104

Equivalent vibration levels, a

Front handle, m/s
Rear handle, m/s

Note 1: Noise emissions in the environment measured as sound power (LWA) in conformity with EC directive 2000/14/
EC. The difference between guaranteed and measured sound power is that the guaranteed sound power also includes
dispersion in the measurement result and the variations between different machines of the same model according to
Directive 2000/14/EC.

Note 2: Equivalent sound pressure level, according to EN ISO 19432, is calculated as the time-weighted energy total for
different sound pressure levels under various working conditions. Reported data for equivalent sound pressure level for
the machine has a typical statistical dispersion (standard deviation) of 1 dB (A).

Note 3: Equivalent vibration level, according to EN ISO 19432, is calculated as the time-weighted energy total for
vibration levels under various working conditions. Reported data for equivalent vibration level has a typical statistical
dispersion (standard deviation) of 1 m/s

32 – English

2

2

(see note 3)

hveq

3,8 3,5
4,2 4,0

2

.

TECHNICAL DATA

Recommended abrasive and diamond cutting blade, specification

Cutting blade
diameter, inch/
mm

14” (350 mm) 125/5 5500 100/19600

16” (400 mm) 155/6 4775 100/19600

Max cutting
depth, mm/
inch

Blade speed
rating, rpm

Blade speed
rating, m/s / ft/
min

Blade center
hole diameter

25,4 mm /1” or
20 mm

25,4 mm /1” or
20 mm

Max blade
thickness, mm/inch

5/0,2

5/0,2

EC Declaration of Conformity

(Applies to Europe only)

Husqvarna AB, SE–561 82 Huskvarna, Sweden, tel: [phone], declares under sole responsibility that the power

cutter

Husqvarna K970 III, K970 III Rescue dating from 2016 serial numbers and onward (the year is clearly stated on

the type plate, followed by the serial number), complies with the requirements of the COUNCIL’S DIRECTIVE:

• of May 17, 2006 ”relating to machinery” 2006/42/EC.

• of February 26, 2014 ”relating to electromagnetic compatibility” 2014/30/EU.

• of May 8, 2000 ”relating to the noise emissions in the environment” 2000/14/EC. Conformity assessment according
to Annex V.

For information relating to noise emissions, see the Technical data chapter.
The following standards have been applied: EN ISO 12100:2010, EN ISO 14982:2009, CISPR12:2007+AMD1:2009,

EN55012:2008+A1:2009, EN ISO 19432:2012

Notified body: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, has performed voluntary
type examination in accordance with the machinery directive (2006/42/EC) on behalf of Husqvarna AB. The certificate
has the number: SEC/10/2286.

In addition, SMP, Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, has certified conformity with
annex V of the Council’s Directive of May 8, 2000 ”relating to the noise emissions in the environment” 2000/14/EC. The
certificate has the number: 01/169/034 - K970 III, K970 III Rescue

Gothenburg 13 January 2016

Joakim Ed
Global R&D Director
Construction Equipment Husqvarna AB
(Authorized representative for Husqvarna AB and responsible for technical documentation.)

English – 33

EXPLICATION DES SYMBOLES

Version du manuel

Ce manuel est la version internationale utilisée pour tous
les pays francophones en dehors de l’Amérique du Nord.
Si vous êtes installé en Amérique du Nord, utilisez la
version américaine.

Symboles sur la machine

AVERTISSEMENT! La machine utilisée
de manière imprudente ou inadéquate
peut devenir un outil dangereux, pouvant
causer des blessures graves voire
mortelles à l’utilisateur et aux autres
personnes présentes.

Lire attentivement et bien assimiler le

uel d’utilisation avant d’utiliser la

man
machine.

Utiliser les équipements de protection
personnelle
de protection personnelle”.

Ce produit est conforme aux directives
CE en vigueur

AVERTISSEMENT! Au cours de la
découpe, la poussière générée peut
occasionner des blessures si elle est
aspirée. Utiliser une protection
respiratoire approuvée. Éviter d'inhaler
des vapeurs d'essences et des gaz d'échappement.
Veiller à disposer d'une bonne ventilation.

AVERTISSEMENT! Les rebonds peuvent
être soudains
peuvent générer des blessures pouvant
être mortelles. Lire et assimiler les
instructions du manuel avant d'utiliser la
machine.

AVERTISSEMENT! Les étincelles du
disque découpeur peuv
incendie en cas de contact avec des
matières inflammables telles que
l’essence, le bois, les vêtements, l’herbe
sèche, etc.

. Voir au chapitre Ӄquipement

.

, rapides et violents et

ent provoquer un

Pompe à carburant

Décompresseur

Poignée de lanceur

Remplissage d’essence/de mélange
d'huile

Autocollant des instructions
de démarr
instructions au chapitre
Démarrage et arrêt.

Autocollant de
l’équipement de coupe

A= Diamètre du disque
découpeur

B= Régime maxi.
recommandé de l’ax
sortant

C= Épaisseur max. du disque
D= Sens de rotation du disque
E= Dimensions de la bague

Émissions sonores dans l’environnement
selon la directiv
européenne. Les émissions de la machine
sont indiquées au chapitre Caractéristiques
techniques et sur les autocollants.

Les autres symboles/autocollants présents sur la
machine concernent des exigences de certification
spécifiques à certains marchés.

age Voir les

e

e de la Communauté

C

D

A

E

E

B

Vérifier que les lames ne comportent ni
fissures ni autre dommage.

N’utilisez pas de lames de scie circulaire.

Starter.

34 – French

AVERTISSEMENT! Toute altération du
moteur a pour effet d'annuler

!

l'homologation de type UE de ce produit.

EXPLICATION DES SYMBOLES

Explication des niveaux d'avertissement

Il existe trois niveaux d'avertissement.

AVERTISSEMENT!

AVERTISSEMENT! Désigne une situation
dangereuse qui, si elle n’est pas évitée,

!

peut entraîner des blessures graves,
voire mortelles.

REMARQUE !

REMARQUE ! Désigne une situation
dangereuse qui, si elle n’est pas évitée,

!

peut entraîner des blessures mineures
ou modérées.

ATTENTION !

ATTENTION ! Ser t à désigner des pratiques sans risque
de blessures corporelles.

French – 35

SOMMAIRE

Sommaire

EXPLICATION DES SYMBOLES

Version du manuel ................................................ 34

Symboles sur la machine ...................................... 34

Explication des niveaux d'avertissement .............. 35

SOMMAIRE

Sommaire ............................................................. 36

PRÉSENTATION

Cher client, ............................................................ 37

Conception et propriétés ....................................... 37

PRÉSENTATION

Quels sont les composants de la découpeuse -

K970 III? ............................................................... 39

PRÉSENTATION

Quels sont les composants de la découpeuse -

K970 III Rescue? .................................................. 40

ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE

Généralités ........................................................... 41

DISQUES DÉCOUPEURS

Généralités ........................................................... 43

Disques abrasifs ................................................... 44

Lames diamant ..................................................... 44

Lames dentées, lames à plaquettes et situations

d'urgence ..............................................................

Transport et rangement ......................................... 45

MONTAGE ET RÉGLAGES

Généralités ........................................................... 46

Vérification de l’arbre à broche et des rondelles à

collerette ...............................................................

Vérification de la bague ........................................ 46

Vérification du sens de rotation de la lame ........... 46

Montage du disque découpeur ............................. 46

Protection du disque découpeur ........................... 46

Unité de coupe réversible ..................................... 47

MANIPULATION DU CARBURANT

Généralités ........................................................... 49

Carburant .............................................................. 49

Remplissage de carburant .................................... 50

Transport et rangement ......................................... 50

COMMANDE

Équipement de protection ..................................... 51

Instructions générales de sécurité ........................ 51

Transport et rangement ......................................... 56

DÉMARRAGE ET ARRÊT

Avant le démarrage ............................................... 57

Démarrage ............................................................ 57

Arrêt ...................................................................... 59

ENTRETIEN

Généralités ............................................................ 60

Schéma d’entretien ............................................... 60

Nettoyage .............................................................. 60

Contrôle fonctionnel .............................................. 61

RECHERCHE DE PANNES

Plan de recherche de pannes ............................... 65

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques .................................. 66

Disque découpeur diamant et abrasif

recommandé, spécifications .................................

Déclaration CE de conformité ............................... 67

45

46

67

36 – French

PRÉSENTATION

Cher client,

Nous vous remercions d'avoir choisi un produit
Husqvarna

Nous espérons que cette machine vous donnera toute
satisfaction et qu’elle vous accompagnera pendant de
longues années. L’achat de l’un des nos produits garantit
une assistance professionnelle pour l’entretien et les
réparations. Si la machine n’a pas été achetée chez l’un
de nos revendeurs autorisés, demandez l’adresse de
l’atelier d’entretien le plus proche.

Ce mode d’emploi est précieux. Veillez à ce qu'il soit
toujours à portée de main sur le lieu de travail. En suivant
les instructions qu’il contient (utilisation, révision,
entretien etc.), il est possible d’allonger considérablement
la durée de vie de la machine et d’augmenter sa valeur
sur le marché de l’occasion. En cas de vente de la
machine, ne pas oublier de remettre le manuel
d’utilisation au nouveau propriétaire.

Plus de 300 ans d'innovation

Husqvarna AB est une entreprise suédoise qui a vu le jour
en 1689 lorsque le roi Karl XI décida de construire un
arsenal pour la fabrication des mousquets. À l'époque, les
compétences en ingénierie à la base du développement
de certains des produits leaders du marché mondial dans
des domaines tels que les armes de chasse, les vélos, les
motocycles, l'électroménager, les machines à coudre et
les produits d'extérieur, étaient déjà solides.

Husqvarna est le premier fournisseur mondial de produits
motorisés pour utilisation en extérieur dans la foresterie,
l'entretien de parcs, de pelouses et de jardins, ainsi que
d'équipements de coupe et d'outils diamant destinés aux
industries de la construction et de la pierre.

Responsabilité du propriétaire

Il est de la responsabilité du propriétaire/de l’employeur
de s’assurer que l’utilisateur possède les connaissances
nécessaires pour manipuler la machine en toute sécurité.
Les responsables et les utilisateurs doivent avoir lu et
compris le Manuel d’utilisation. Ils doivent avoir
conscience :

• Des instructions de sécurité de la machine.

• Des diverses applications de la machine et de ses

• De la façon dont la machine doit être utilisée et

La législation nationale peut réglementer l'utilisation de
cette machine. Recherchez la législation applicable dans
le lieu où vous travaillez avant d'utiliser la machine.

Droit de réserve du fabricant

Husqvarna peut éditer des informations complémentaires
concernant l’utilisation de ce produit en toute sécurité
après la publication du présent manuel. Il incombe au
propriétaire de se tenir informé des méthodes d’utilisation
les plus sûres.

Husqvarna AB travaille continuellement au
développement de ses produits et se réserve le droit d’en

!

limites.

entretenue.

modifier, entre autres, la conception et l’aspect sans
préavis.

Pour obtenir des informations et une assistance client,
contactez-nous via notre site Web

: www.husqvarna.com

Conception et propriétés

Cette découpeuse portative à grande vitesse a été
conçue pour découper des matériaux durs comme la
maçonnerie ou l’acier, et elle ne doit pas être utilisée pour
toute application non décrite dans le présent manuel.
Pour utiliser ce produit en toute sécurité, l’utilisateur doit
lire le manuel avec attention. Contactez votre revendeur
Husqvarna pour obtenir de plus amples informations.

Certaines des caractéristiques uniques de votre produit
sont décrites ci-dessous.

Active Air Filtration™

Épuration centrifuge de l'air pour une durée de vie
supérieure et un entretien moins fréquent.

SmartCarb™

Un filtre compensateur automatique intégré maintient une
puissance élevée et réduit la consommation en carburant.

Dura Starter™

Unité du lanceur étanche à la poussière, où le ressort de
rappel et le palier de poulie sont collés, ce qui rend
l'entretien du lanceur quasi-inutile et accroît encore
davantage la fiabilité.

X-Torq®

Le moteur X-Torq® apporte un couple encore plus
accessible pour une gamme de vitesses encore plus
large, et donc une capacité de découpe maximale. X­Torq® réduit la consommation en carburant de jusqu’à 20
% et les émissions de jusqu’à 60 %.

EasyStart

Le moteur et le lanceur sont conçus de façon à assurer un
démarrage rapide et facile de la machine. Réduit la
résistance à la traction dans la corde du lanceur de
jusqu’à 40 %. (Réduit la compression au démarrage.)

Pompe à carburant

Lorsque l'on appuie sur la pompe d'amorçage, le
carburant est pompé par le carburateur. Moins de
tractions sont nécessaires pour le démarrage, ce qui
signifie que la machine est plus simple à démarrer.

Refroidissement à l’eau et gestion de la poussière

Moins de boues et faible consommation
Excellent contrôle de la poussière grâce à un dispositif

d’arrosage. Robinet d’eau progressif permettant un
dosage au plus juste du volume d’eau nécessaire pour
lier la poussière et réduire les boues efficacement.

French – 37

PRÉSENTATION

Système anti-vibrations efficace

Bras et aiguilles de rechange pour les amortisseurs de
vibrations efficaces.

Unité de coupe réversible

La machine est équipée d’une unité de coupe réversible
permettant de couper près d’un mur ou au niveau du sol ;
vous n’êtes limité que par l’épaisseur du protège-lame.

Tension intelligente

Système de tension de la courroie semi-automatique
avec un mécanisme monté sur ressort permettant
d’obtenir facilement la tension de courroie correcte. Il est
également très facile de remplacer la courroie
d’entraînement et d’inverser l’unité de coupe.

Poignée de lanceur spécialement conçue (K970 III Rescue)

Poignée de lanceur spécialement conçue, avec de la
place pour des gants épais.

Courroie de transport pour usage intensif (K970 III Rescue)

Dotée de crochets robustes aux deux extrémités, elle est
facile à retirer, à fixer et à régler, même si vous portez des
gants. La courroie permet de transporter facilement la
machine.

Protège-lame réfléchissant (K970 III
Rescue)

Un protège-lame réfléchissant, visible dans la fumée et
les jets d’eau, améliore la maîtrise de l’outil.

38 – French

PRÉSENTATION

Quels sont les composants de la découpeuse - K970 III?

1 Poignée avant
2 Robinet d’eau
3 Autocollant d’avertissement
4 Carter de filtre à air
5 Capot de cylindre
6 Starter avec blocage du ralenti accéléré
7 Blocage de l’accélération
8 Commande de l’accélération
9 Pompe à carburant
10 Bouton d’arrêt
11 Poignée de lanceur
12 Lanceur
13 Décompresseur
14 Silencieux
15 Poignée de réglage pour protection

16 Protection du disque découpeur
17 Bouchon du réservoir de carburant
18 Plaque signalétique
19 Raccordement d'eau avec filtre
20 Protection de la courroie
21 Bras de coupe
22 Tendeur de courroie
23 Unité de coupe
24 Disque de découpage (non fournie)
25 Clé universelle
26 Raccord de l’eau, GARDENA
27 Manuel d’utilisation
28 Autocollant de l’équipement de coupe
29 Autocollant des instructions de démarrage
30 Bride, tige, bague (voir les instructions à la section

«

Montage et réglages »)

®

French – 39

PRÉSENTATION

Quels sont les composants de la découpeuse - K970 III Rescue?

1 Poignée avant
2 Autocollant d’avertissement
3 Carter de filtre à air
4 Capot de cylindre
5 Starter avec blocage du ralenti accéléré
6 Blocage de l’accélération
7 Commande de l’accélération
8 Pompe à carburant
9 Bouton d’arrêt
10 Poignée de lanceur
11 Lanceur
12 Décompresseur
13 Silencieux
14 Poignée de réglage pour protection

40 – French

15 Protection du disque découpeur
16 Plaque signalétique
17 Harnais
18 Bouchon du réservoir de carburant
19 Protection de la courroie
20 Bras de coupe
21 Tendeur de courroie
22 Unité de coupe
23 Disque de découpage (non fournie)
24 Clé universelle
25 Manuel d’utilisation
26 Autocollant de l’équipement de coupe
27 Autocollant des instructions de démarrage
28 Bride, tige, bague (voir les instructions à la section

«

Montage et réglages »)

ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE

!

Généralités

AVERTISSEMENT! Ne jamais utiliser une
machine dont les équipements de

!

sécurité sont défectueux. Si les
contrôles ne donnent pas de résultat
positif, confier la machine à un atelier
spécialisé.

Le moteur doit être éteint et le bouton
d'arrêt en position STOP.

Ce chapitre présente les équipements de sécurité de la
machine, leur fonction, comment les utiliser et les
maintenir en bon état.

Blocage de l’accélération

Le blocage de l'accélération est conçu pour empêcher
toute activation involontaire de la commande de
l'accélération. Lorsque le blocage (A) est enfoncé, la
commande de l'accélération est embrayée (B).

Le blocage reste enfoncé tant que la commande
d’accélération est sollicitée. Lorsque la poignée est
relâchée, la gâchette d’accélération et le blocage de
l’accélération retrouvent leurs positions initiales. Ceci
s’effectue à l’aide de deux systèmes de retour par
ressorts, indépendants l’un de l’autre. En position initiale,
la gâchette d’accélération est automatiquement bloquée
au régime de ralenti.

Vérification du blocage de la commande
d'accélération

• Vérifier d’abord que la commande de l’accélération
est bloquée en position de ralenti quand le blocage de
l’accélération est en position initiale.

• Vérifier que le blocage de l’accélération, la commande
d’accélération et leurs ressorts de rappel fonctionnent
correctement.

• Démarrer la découpeuse et donner les pleins gaz.
Relâcher la commande de l'accélération et contrôler
que le disque découpeur s'arrête et qu'il demeure
immobile. Si le disque découpeur tourne quand la
commande est en position de ralenti, il convient de
contrôler le réglage du ralenti du carburateur. Voir les
instructions au chapitre «

Entretien ».

Bouton d’arrêt

Le bouton d’arrêt est utilisé pour arrêter le moteur.

Vérification du bouton d'arrêt

• Mettre le moteur en marche et s’assurer qu’il s’arrête
lorsque le bouton d’arrêt est amené en position
d’arrêt.

• Appuyer sur le blocage de l’accélération et vérifier
qu’il revient de lui-même en position initiale quand il
est relâché.

Protection du disque découpeur

AVERTISSEMENT! Toujours contrôler
que la protection est montée
correctement avant de démarrer la
machine.

Ce protecteur est placé au-dessus du disque découpeur
et a pour fonction d’empêcher que des éclats de disque

French – 41

ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE

!

!

ou de matériau découpé ne soient projetés en direction
de l’utilisateur.

Contrôle de la lame et du protège-lame

• Contrôler que le protège-lame au-dessus du disque
découpeur ne présente pas de fissures ou autres
dommages. Le remplacer s'il est endommagé.

• Contrôler également si le disque découpeur est
correctement monté et qu’il ne présente aucun
dommage. Un disque découpeur endommagé peut
causer des blessures.

Système anti-vibrations

AVERTISSEMENT! Une exposition
excessive aux vibrations peut entraîner

!

des troubles circulatoires ou nerveux
chez les personnes sujettes à des
troubles cardio-vasculaires. Consultez
un médecin en cas de symptômes liés à
une exposition excessive aux vibrations.
De tels symptômes peuvent être:
engourdissement, perte de sensibilité,
chatouillements, picotements, douleur,
faiblesse musculaire, décoloration ou
modification épidermique. Ces
symptômes affectent généralement les
doigts, les mains ou les poignets. Ces
symptômes peuvent être accentués par
le froid.

Vérification du système anti-vibrations

AVERTISSEMENT! Le moteur doit être
éteint et le bouton d'arrêt en position
STOP.

• Contrôler régulièrement les éléments anti-vibrations
afin de détecter toute éventuelle fissure ou
déformation. Les remplacer s'ils sont endommagés.

• S’assurer de la bonne fixation des éléments anti­vibrations entre l’unité moteur et l’ensemble poignée.

Silencieux

AVERTISSEMENT! N'utilisez jamais une
machine sans silencieux ou avec un
silencieux défectueux. Si le silencieux
est défectueux, le niveau sonore et le
risque d’incendie augmentent
considérablement. Veillez à disposer des
outils nécessaires à l’extinction d’un feu.

Le silencieux devient très chaud pendant
et après l’utilisation, ainsi qu’au cours du
fonctionnement au ralenti. Soyez attentif
au risque d’incendie, surtout à proximité
de produits inflammables et/ou en
présence de gaz.

Veillez à disposer des outils nécessaires
à l’extinction d’un feu.

Le silencieux est conçu pour réduire au maximum le
niveau sonore et détourner les gaz d’échappement loin
de l’utilisateur.

• La machine est équipée d’un système anti-vibrations
conçu pour assurer une utilisation aussi confortable
que possible.

• Le système anti-vibrations réduit la transmission des
vibrations de l’unité moteur/l’équipement de coupe à
l’unité que constituent les poignées. Le corps du
moteur, y compris l'équipement de coupe, est
suspendu à l'unité poignées par l'intermédiaire de
blocs anti-vibrants.

42 – French

Contrôle du silencieux

Contrôler régulièrement que le silencieux est entier et
qu’il est attaché correctement.

DISQUES DÉCOUPEURS

!

!

Généralités

AVERTISSEMENT! Un disque de coupe
peut se briser et blesser gravement

!

l’utilisateur.
Le fabricant du disque découpeur émet

des avertissements et des
recommandations pour l’utilisation et
l’entretien adéquats du disque. Ces
avertissements sont fournis avec le
disque découpeur. Lisez et respectez
toutes les instructions fournies par le
fabricant du disque découpeur.

Le disque découpeur doit être vérifié
avant d’être assemblé sur la scie, puis
faire l’objet d’un contrôle fréquent en
cours d’utilisation. Vérifiez l’absence de
fissures, de segments perdus (lames
diamant) ou de pièces cassées. Nutilisez
pas de disque découpeur endommagé.

Vérifiez l’intégrité de chaque nouveau
disque découpeur en le faisant
fonctionner à plein régime pendant 1
minute environ.

• Il existe deux modèles de disques découpeurs: les
disques abrasifs et les lames diamant.

• Des disques découpeurs de haute qualité sont
souvent plus économiques. Les disques découpeurs
de qualité inférieure ont souvent des capacités de
coupe moindre et une durée de vie inférieure; ceci
résulte en un coût plus élevé par rapport à la quantité
de matériau découpé.

• Veiller à utiliser le coussinet correspondant au disque
découpeur monté sur la machine. Consultez les
instructions au chapitre Montage du disque
découpeur.

Disques découpeurs appropriés

Disques de
découpe

Disques abrasifs Oui* Oui*
Lames diamant Oui Oui
Lames dentées Ne pas utiliser Oui**

Pour de plus amples informations, consultez la rubrique «
Caractéristiques techniques ».

*Sans eau
**Voir les instructions à la section « Lames dentées,

lames à plaquettes et situations d’urgence ».

K970 III K970 III Rescue

Disques découpeurs pour matériaux divers

AVERTISSEMENT! Ne jamais utiliser un
disque de coupe avec un matériau
différent de celui pour lequel il est conçu.

N’utilisez jamais une lame diamant pour
couper de la matière plastique. La
chaleur produite lors de la découpe
risque de faire fondre le plastique, qui
risque alors de coller au disque
découpeur et de provoquer un rebond.

La découpe de métal génère des
étincelles pouvant provoquer un
incendie. N'utilisez pas la machine près
de gaz ou de substances inflammables.

Suivez les instructions fournies avec le disque découpeur
concernant l'adaptation du disque à diverses
applications, ou demandez conseil à votre revendeur en
cas de doute.

Béton Métal Plastique Fonte

Disques
abrasifs

Lames
diamant

* Disques spécialisés uniquement.

X X X X

X X* X*

Machines manuelles à vitesse élevée

AVERTISSEMENT! Ne jamais utiliser un
disque de découpe d’une vitesse de
rotation inférieure à celle de la
découpeuse. Utilisez uniquement des
disques découpeurs conçus pour des
découpeuses manuelles à grande
vitesse.

• De nombreux disques découpeurs potentiellement
adaptables sur cette découpeuse sont conçus pour
les scies fixes et affichent une vitesse nominale moins
élevée que celle nécessaire à cette scie portative.
Des disques découpeurs affichant une vitesse
nominale inférieure ne doivent jamais être utilisés sur
cette scie.

• Les disques découpeurs Husqvarna sont conçus pour
des découpeuses portatives à grande vitesse.

• Le disque de découpe doit être marqué d’un régime
similaire ou supérieur à celui indiqué sur la plaque
signalétique de la machine. Ne jamais utiliser un
disque de découpe dont le marquage indique un
régime inférieur à celui indiqué sur la plaque
signalétique de la machine.

French – 43

DISQUES DÉCOUPEURS

!

Vibration de disque

• Le disque peut ne plus être rond et vibrer si une
pression d’avance trop élevée est appliquée.

• Une pression d’avance plus faible peut réduire les
vibrations. Sinon, remplacer le disque.

Disques abrasifs

AVERTISSEMENT! N'utilisez pas d'eau
avec des disques abrasifs. Quand des

!

disques abrasifs sont exposés à l'eau ou
à l'humidité, leur puissance s'en voit
altérée, ce qui accroît le risque de
rupture du disque.

• Le matériau coupant d’un disque abrasif consiste en
grains abrasifs agglomérés par un liant organique.
Les disques dits ”renforcés” ont un tissu ou filament
résistant à la rupture complète à la vitesse maximale
de travail au cas où le disque viendrait à être fendu ou
endommagé.

• Les performances d’un disque dépendent du type et
de la dimension des particules abrasives, ainsi que de
la nature et de la dureté du liant.

• Assurez-vous que le disque découpeur n’est pas
fissuré ou endommagé.

Lames diamant

Généralités

AVERTISSEMENT! N’utilisez jamais une
lame diamant pour couper de la matière
plastique. La chaleur produite lors de la
découpe risque de faire fondre le
plastique, qui risque alors de coller au
disque découpeur et de provoquer un
rebond.

Lors de leur utilisation, les lames
diamant deviennent très chaudes. Une
lame surchauffée est le résultat d'une
mauvaise utilisation et peut entraîner
une déformation du disque qui causerait
des dommages et des blessures.

La découpe de métal génère des
étincelles pouvant provoquer un
incendie. N'utilisez pas la machine près
de gaz ou de substances inflammables.

• Les disques diamant se composent d’une structure en
acier et de segments contenant des diamants
industriels.

• Les disques diamant sont d’un coup inférieur par
découpe, nécessitent moins de remplacements et ont
une profondeur de découpe constante.

• En cas d'utilisation d'une lame diamant, veiller à ce
qu'elle tourne dans la direction des flèches sur la
lame.

• Tester le disque abrasif en l’accrochant sur un doigt et
en le frappant doucement avec le manche d’un
tournevis ou un objet similaire. Si le disque ne produit
pas un son clair et plein, c’est qu’il est abîmé.

Disques abrasifs pour matériaux divers

Type de disque Matériau

Béton, asphalte, roche,

Disque béton

Disque métal

44 – French

maçonnerie, fonte, aluminium,
cuivre, laiton, câbles, caoutchouc,
plastique, etc.

Acier, alliages d'acier et autre
métaux durs.

DISQUES DÉCOUPEURS

Lames diamant pour matériaux divers

• Les lames diamants sont recommandée pour tous les
types de maçonneries, le béton armé et d’autres
matériaux composites.

• Les disques diamant sont disponibles en plusieurs
degrés de résistance.

• Il convient d'utiliser des lames spéciales lors de la
découpe de métal. Demander conseil au
concessionnaire pour choisir le bon produit.

Affûtage des lames diamant

• Toujours utiliser une lame diamant acérée.

• Les lames diamant peuvent sémousser en cas de
pression davance incorrecte ou de découpe de
certains matériaux comme du béton fortement armé.
Le travail avec un disque diamant émoussé comporte
un risque de surchauffe pouvant provoquer la chute
des segments en diamant.

• Affûter le disque en coupant un matériau tendre tel
que du grès ou de la brique.

Lames diamant et refroidissement

• Lors de la découpe, les frictions dans la coupe
entraînent la chauffe de la lame diamant. Si la lame
finit par devenir trop chaude, cela peut entraîner une
perte de la tension de la lame ou le fissurage du
noyau.

Disques diamant pour découpe à sec

• Même si le refroidissement ne requiert pas d’eau, les
disques découpeurs secs doivent être refroidis par un
flux d’air circulant autour des lames. C’est pourquoi
les disques découpeurs secs sont recommandés
uniquement pour une découpe intermittente. Après
quelques secondes de découpe, la lame doit pouvoir
tourner librement sans charge pour que le flux d’air
circulant autour de la lame dissipe la chaleur.

Disques diamant pour découpe à l’eau

• Les lames diamant de découpe à l’eau doivent être
utilisées avec de l’eau pour refroidir le noyau et les
segments de lame lors du sciage.

• Les lames de découpe à l’eau NE doivent PAS être
utilisées à sec.

• L’utilisation de lames de découpe à l’eau sans eau
peut induire une accumulation excessive de chaleur,
entraînant des performances médiocres et de graves
dommages sur la lame, et constituant un risque pour
la sécurité.

• L’eau refroidit la lame, augmente sa durée de vie et
limite la formation de poussière.

Lames dentées, lames à plaquettes et situations d'urgence

Les lames à plaquettes spéciales sont uniquement
destinées à une utilisation lors de missions de secours et
par un personnel formé.

Transport et rangement

• Ne pas remiser ni transporter la découpeuse avec le
disque découpeur monté. Tous les disques seront
retirés de la scie après l’usage et soigneusement
rangés.

• Ranger le disque au sec et à l’abri du gel. Accorder
une attention toute particulière aux disques abrasifs.
Les disques abrasifs doivent être rangés sur une
surface plane. Un disque abrasif conservé à l’état
humide risque d’être déséquilibré et de provoquer des
accidents.

• Avant toute utilisation, vérifier si les disques neufs ne
comportent pas de défauts causés par la manutention
ou le magasinage.

French – 45

MONTAGE ET RÉGLAGES

Généralités

AVERTISSEMENT! Le moteur doit être
éteint et le bouton d'arrêt en position

!

STOP.

Les lames Husqvarna sont des lames à grande vitesse
approuvées pour les découpeuses portatives.

Vérification de l’arbre à broche et
des rondelles à collerette

Lorsque la lame est remplacée par une nouvelle lame,
vérifiez les rondelles à collerette et l’arbre à broche.

• Vérifiez que les filetages de l’arbre à broche sont en
bon état.

• Vérifiez que les surfaces de contact de la lame et des
rondelles à collerette sont en bon état, de la
dimension correcte et propres, et qu’elles
fonctionnent correctement sur l’arbre à broche.

N’utilisez que des rondelles d’accouplement fournies par
Husqvarna, d’un diamère min. de 105

Ne pas utiliser des rondelles d’accouplement aux bords
abîmés, cassées ou sales. Ne pas utiliser des rondelles
d’accouplement de différentes dimensions.

mm/4,1 po.

Vérification de la bague

Les bagues d’arbre permettent d’adapter la machine au
trou central de la lame de coupe.

La machine est fournie avec un coussinet qui peut être
retourné pour mesurer 20
autocollant sur le protège-lame indique la spécification de
lame appropriée.

mm ou 1" (25,4 mm). Un

Vérification du sens de rotation
de la lame

• En cas d'utilisation d'une lame diamant, veiller à ce
qu'elle tourne dans la direction des flèches sur la
lame. Le sens de rotation de la machine est indiqué
par des flèches sur le bras de coupe.

Montage du disque découpeur

• Le disque est placé sur le coussinet (A) entre la
rondelle d’accouplement(B) et la rondelle
d’accouplement (C). La rondelle d’accouplement est
tournée de manière à s’adapter à l’arbre.

• Verrouillez l'arbre. Insérez un outil dans le trou de
l'unité de coupe et tournez la lame jusqu'à ce qu'elle
se bloque.

• Vérifiez que la bague sur la tige de l'arbre de la
machine correspond avec trou central du disque
découpeur. Le diamètre du trou central est indiqué sur
les disques découpeurs.

Utilisez uniquement les coussinets fournis par
Husqvarna. Ces coussinets ont été conçus pour votre
découpeuse.

46 – French

• La vis qui maintient le disque de coupe doit être
serrée selon un couple de 25 Nm.

Protection du disque découpeur

La protection de l’équipement de coupe doit être
positionnée de sorte que sa partie arrière soit en contact
avec la pièce à travailler. Les projections et les étincelles
du matériau découpé sont alors recueillies par la
protection et dirigées loin de l’utilisateur.

Le protège-lame est bloqué par friction.

• Appuyez les extrémités de la protection contre la
pièce à travailler ou ajustez la protection à l'aide de la

MONTAGE ET RÉGLAGES

A

poignée de réglage. La protection doit toujours être
montée sur la machine.

• Retirez le carter supérieur de la courroie.

• Débranchez le flexible d’eau et la poignée du protège­lame (A). Retirez la butée (C).

Unité de coupe réversible

La machine est équipée d’une unité de coupe réversible
permettant de couper près d’un mur ou au niveau du sol ;
vous n’êtes limité que par l’épaisseur du protège-lame.

En cas de rebond, il est plus difficile de contrôler la
machine lors d’une découpe avec la tête de coupe
inversée. Le disque découpeur est plus loin du centre de
la machine et n’est donc plus aligné avec la poignée. Il
devient plus difficile de retenir la machine si la lame se
bloque ou se coince dans sa zone dangereuse de rebond.
Vous trouverez davantage d’informations à la rubrique «
Rebond » du chapitre « Fonctionnement ».

Ceci peut également nuire à certaines fonctionnalités
ergonomiques efficaces de la machine, comme
l’équilibre. Toute découpe avec une tête de coupe
inversée doit avoir lieu uniquement lorsque la découpe
standard n’est pas possible.

Réservé aux modèles 16'

• Desserrez la vis supplémentaire (A) qui maintient le
carter supérieur de la courroie.

A (16”)

Pour les modèles 14' et 16'

• Desserrez les trois écrous (B) qui maintiennent le
carter supérieur de la courroie. Tournez le tendeur de
courroie (C) sur la position «
tension.

0 » pour relâcher la

C

C

• L’unité de coupe est à présent détachée et peut être
retirée du moteur. Retirer la courroie de la poulie.

• Faites pivoter le logement de palier dans la direction
opposée et remontez la butée.

• Fixez l’unité de coupe de l’autre côté du bras de
coupe.

• Tournez le tendeur de courroie (C) sur la position
«

1 » pour tendre la courroie d’entraînement.

• Placez le carter de la courroie sur l'unité de coupe
inversée.

• Pour tendre correctement la courroie d’entraînement,
commencez par serrer les écrous (B), puis desserrez­les d’1 ou de 2

tours. Agitez le protège-lame (A) de

B

French – 47

MONTAGE ET RÉGLAGES

haut en bas entre 3 et 5 fois, puis serrez les écrous (B)
à l’aide d’une clé mixte.

B

Réservé aux modèles 16'

• Serrez la vis supplémentaire.

• Assemblez le raccord du tuyau d’eau et le tuyau du
côté supérieur opposé du protège-lame.

A

C

48 – French

MANIPULATION DU CARBURANT

Généralités

AVERTISSEMENT! Faire tourner un
moteur dans un local fermé ou mal aéré

!

peut causer la mort par asphyxie ou
empoisonnement au monoxyde de
carbone. Utilisez des ventilateurs pour
assurer une bonne circulation de l'air
lorsque vous travaillez dans des
tranchés ou des fossés d'une profondeur
supérieure à un mètre.

Le carburant et les vapeurs de carburant
sont inflammables et peuvent causer des
blessures graves en cas d’inhalation ou
de contact avec la peau. Il convient donc
d’observer la plus grande prudence lors
de la manipulation du carburant et de
veiller à disposer d’une bonne aération.

Les gaz d’échappement du moteur sont
très chauds et peuvent contenir des
étincelles pouvant provoquer un
incendie. Par conséquent, ne jamais
démarrer la machine dans un local clos
ou à proximité de matériaux
inflammables!

Ne fumez jamais ni ne placez d’objet
chaud à proximité du carburant.

Carburant

ATTENTION ! La machine est équipée d’un moteur
deux temps et doit toujours être alimentée avec un
mélange d'essence et d’huile deux temps. Afin d’obtenir
un mélange approprié, il est important de mesurer avec
précision la quantité d’huile à mélanger. Pour le
mélange de petites quantités de carburant, la moindre
erreur peut sérieusement affecter le rapport du
mélange.

Essence

• Utiliser une essence de qualité, avec ou sans plomb.

• Le taux d’octane minimum recommandé est de 90
(RON). Si l’on fait tourner le moteur avec une essence
d’un taux d’octane inférieur à 90, un cognement
risque de se produire, résultant en une augmentation
de la température du moteur pouvant causer de
graves avaries du moteur.

• Si on travaille en permanence à des régimes élevés, il
est conseillé d’utiliser un carburant d’un indice
d’octane supérieur.

Carburant écologique

HUSQVARNA recommande l'utilisation d'une essence
écologique (dite essence alkylat), soit une essence deux
temps prémélangée Aspen, soit une essence écologique
pour moteurs quatre temps mélangée avec de l'huile deux
temps selon les instructions ci-dessous. Noter qu'il peut

être nécessaire de procéder à un réglage du carburateur
lors du changement de type d'essence (voir les
instructions à la section Carburateur).

Possibilité d’utiliser du carburant mélangé à base
d’éthanol, E10 (la teneur en éthanol ne doit pas dépasser
10 %). L’utilisation de carburants mélangés contenant
plus d’éthanol que l’E10 perturbe le fonctionnement de la
machine et risque d’endommager le moteur.

Huile deux temps

• Pour obtenir un fonctionnement et des résultats
optimaux, utiliser une huile moteur deux temps
HUSQVARNA fabriquée spécialement pour nos
moteurs deux temps à refroidissement à air.

• Ne jamais utiliser d’huile deux temps pour moteurs
hors-bord refroidis par eau, appelée huile outboard
(désignation TCW).

• Ne jamais utiliser d’huile pour moteurs à quatre
temps.

Mélange

• Toujours effectuer le mélange dans un récipient
propre et destiné à contenir de l’essence.

• Toujours commencer par verser la moitié de l’essence
à mélanger. Verser ensuite la totalité de l’huile.
Mélanger en secouant le récipient. Enfin, verser le
reste de l’essence.

• Mélanger (secouer) soigneusement le mélange avant
de faire le plein du réservoir de la machine.

• Ne jamais préparer plus d’un mois de consommation
de carburant à l’avance.

Rapport de mélange

• 1:50 (2%) avec huile deux temps HUSQVARNA ou
équivalent.

Essence, litres

5 0,10
10 0,20
15 0,30
20 0,40

• 1:33 (3 %) avec des huiles de catégorie JASO FB ou
ISO EGB formulées pour moteurs deux temps à
refroidissement à air ou mélange selon les consignes
du fabricant d’huile.

Huile deux temps, litres
2% (1:50)

French – 49

MANIPULATION DU CARBURANT

Remplissage de carburant

AVERTISSEMENT! Les mesures de
sécurité ci-dessous réduisent le risque

!

d’incendie:

Ne fumez jamais ni ne placez d’objet
chaud à proximité du carburant.

Arrêter le moteur et le laisser refroidir
pendant quelques minutes avant de faire
le plein. Le moteur doit être éteint et le
bouton d'arrêt en position STOP.

Ouvrir le bouchon du réservoir lentement
pour laisser baisser la surpression
pouvant régner dans le réservoir.

Nettoyez le pourtour du bouchon de
réservoir.

Serrer soigneusement le bouchon du
réservoir après le remplissage.

Si le bouchon n’est pas serré
correctement, il risque de s’ouvrir à
cause des vibrations et du carburant
peut alors s’échapper du réservoir de
carburant, entraînant un risque
d’incendie.

Avant de mettre la machine en marche, la
déplacer à au moins 3 mètres de l’endroit
où a été fait le plein.

Transport et rangement

• Transporter et ranger la machine et le carburant de
façon à éviter que toute fuite ou émanation éventuelle
entre en contact avec une flamme vive ou une
étincelle: machine électrique, moteur électrique,
contact/interrupteur électrique ou chaudière.

• Lors du stockage et du transport de carburant,
toujours utiliser un récipient homologué et conçu à cet
effet.

Remisage prolongé

• Lors des remisages de la machine, vider le réservoir
de carburant. S’informer auprès d’une station-service
comment se débarrasser du carburant résiduel.

Ne jamais démarrer la machine:

• Si du carburant ou de l'huile moteur ont été répandus
sur la machine. Essuyer soigneusement toutes les
éclaboussures et laisser les restes d'essence
s'évaporer.

• Si vous avez renversé du carburant sur vous ou sur
vos vêtements, changez de vêtements. Lavez les
parties du corps qui ont été en contact avec le
carburant. Utilisez de l’eau et du savon.

• S’il y a fuite de carburant. Vérifier régulièrement que
le bouchon du réservoir et la conduite de carburant ne
fuient pas.

• À moins que le bouchon du réservoir ne soit
correctement serré après avoir fait le plein.

50 – French

COMMANDE

!

!

Équipement de protection

Généralités

• Ne jamais utiliser une machine s’il n’est pas possible
d’appeler au secours en cas d’accident.

Équipement de protection personnelle

Un équipement de protection personnelle homologué doit
impérativement être utilisé lors de tout travail avec la
machine. L’équipement de protection personnelle
n’élimine pas les risques mais réduit la gravité des
blessures en cas d’accident. Demander conseil au
concessionnaire afin de choisir un équipement adéquat.

AVERTISSEMENT! L’utilisation de
produits tels que des ciseaux, des

!

disques, des forets, des disques fins ou
des formes peut générer de la poussière
et des vapeurs pouvant contenir des
substances chimiques toxiques. Vérifiez
la composition du matériel avec lequel
vous travaillez et portez un masque
respiratoire adapté.

Une exposition prolongée au bruit risque
de causer des lésions auditives
permanentes. Utilisez toujours des
protecteurs d’oreilles agréés. Soyez
attentif aux appels ou cris
d’avertissement lorsque vous portez des
protecteurs d’oreilles. Enlevez toujours
vos protecteurs d’oreilles dès que le
moteur s’arrête.

Toujours utiliser:

• Casque de protection homologué

• Protecteur d’oreilles

• Des protège-yeux homologués. L’usage d’une visière
doit toujours s’accompagner du port de lunettes de
protection homologuées. Par lunettes de protection
homologuées, on entend celles qui sont en conformité
avec les normes ANSI Z87.1 (États-Unis) ou EN 166
(pays de l’UE). La visière doit être conforme à la
norme EN 1731.

• Masque respiratoire

• Gants solides permettant une prise sûre.

• Vêtements confortables, robustes et serrés qui
permettent une liberté totale de mouvement. La
découpe crée des étincelles qui peuvent enflammer
les vêtements. Husqvarna vous recommande de
porter du coton ignifugé ou du denim épais. Ne portez
pas de vêtements composés de matières comme le
nylon, le polyester ou la rayonne. Si elles
s’enflamment, ces matières peuvent fondre et adhérer
à la peau. Ne portez pas de shorts

• Bottes avec coquille en acier et semelle
antidérapante.

Autre équipement de protection

REMARQUE ! Lorsque vous travaillez
avec la machine, des étincelles peuvent
se former et mettre le feu. Gardez
toujours à portée de main les outils
nécessaires à l'extinction d'un feu.

• Extincteur

• Une trousse de premiers secours doit toujours être
disponible.

Instructions générales de sécurité

Le présent chapitre décrit les consignes de sécurité de
base relatives à l’utilisation de la machine. Aucune de ces
informations ne peut remplacer l’expérience et le savoir­faire d’un professionnel.

• Lire attentivement et bien assimiler le manuel
d’utilisation avant d’utiliser la machine. Il est
recommandé aux nouveaux opérateurs d’obtenir
également des instructions pratiques avant d’utiliser
la machine.

• N'oubliez pas que c'est vous, l'opérateur, qui êtes
responsable de protéger les tiers et leurs biens de tout
accident ou danger.

• La machine doit rester propre. Les signes et
autocollants doivent être parfaitement lisibles.

Utilisez toujours votre bon sens

Il est impossible de mentionner toutes les situations
auxquelles vous pouvez être confronté. Soyez toujours
vigilant et utilisez l’appareil avec bon sens. Si vous êtes
confronté à une situation où vous pensez ne pas être en
sécurité, arrêtez immédiatement et consultez un
spécialiste. Veillez contacter votre revendeur, votre atelier
de réparation ou un utilisateur expérimenté. Il convient
d’éviter tous les travaux pour lesquels vous ne vous
sentez pas suffisamment qualifié !

AVERTISSEMENT! La machine utilisée
de manière imprudente ou inadéquate
peut devenir un outil dangereux, pouvant
causer des blessures graves voire
mortelles à l’utilisateur et aux autres
personnes présentes.

Ne jamais permettre à des enfants ou à
des personnes ne possédant pas la
formation nécessaire d’utiliser ou
d’entretenir la machine.

Ne jamais laisser d’autres personnes
utiliser la machine sans s’être assuré au
préalable que ces personnes ont bien
compris le contenu du mode d’emploi.

N’utilisez jamais la machine si vous êtes
fatigué, avez bu de l’alcool ou pris des
médicaments susceptibles d’affecter
votre vue, votre jugement ou la maîtrise
de votre corps.

French – 51

COMMANDE

!

AVERTISSEMENT! Toute modification
non autorisée et/ou tout emploi

!

d’accessoires non homologués peuvent
provoquer des accidents graves voire
mortels pour l’utilisateur et les autres. Ne
jamais modifier sous aucun prétexte la
machine sans l’autorisation du fabricant.

Ne modifiez jamais cette machine de
façon à ce qu’elle ne soit plus conforme
au modèle d’origine et n’utilisez jamais
une machine qui semble avoir été
modifiée.

Ne jamais utiliser une machine qui n’est
pas en parfait état de marche. Appliquer
les instructions de maintenance et
d’entretien ainsi que les contrôles de
sécurité indiqués dans ce manuel
d’utilisation. Certaines mesures de
maintenance et d’entretien doivent être
confiées à un spécialiste dûment formé
et qualifié. Voir les instructions à la
section Maintenance.

N’utiliser que des accessoires et des
pièces d’origine.

AVERTISSEMENT! Cette machine génère
un champ électromagnétique en

!

fonctionnement. Ce champ peut dans
certaines circonstances perturber le
fonctionnement d’implants médicaux
actifs ou passifs. Pour réduire le risque
de blessures graves ou mortelles, les
personnes portant des implants
médicaux doivent consulter leur
médecin et le fabricant de leur implant
avant d’utiliser cette machine.

Sécurité dans l'espace de travail

AVERTISSEMENT! La distance de
sécurité de la découpeuse est de 15

!

mètres. Il incombe à l’utilisateur de
s’assurer qu’aucun animal et qu’aucun
spectateur ne se trouve à l’intérieur de la
zone de travail. Ne pas commencer la
découpe sans avoir le champ libre et les
pieds bien d’aplomb.

• Observez la zone environnante et assurez-vous
qu'aucun facteur ne risque d'affecter votre contrôle de
la machine.

• Assurez-vous que personne/rien ne peut se trouver
en contact avec l’équipement de coupe ou être touché
par des pièces projetées par la lame.

• Ne pas travailler par mauvais temps: brouillard épais,
pluie diluvienne, vent violent, grand froid, etc.
Travailler par mauvais temps est fatiguant et peut
créer des conditions de travail dangereuses telles que
le verglas.

• Ne jamais commencer à travailler avec la machine
sans avoir le champ libre et les pieds bien d’aplomb.
Identifier les obstacles éventuels dans le cas de
déplacement inattendu. S’assurer qu’aucun matériau
ne risque de tomber et de provoquer des blessures ou
des dommages lors de travail avec la machine.
Redoubler de prudence en cas de travail dans un
terrain en pente.

• S’assurer que l’éclairage de la zone de travail est
suffisant pour que l’environnement de travail soit de
toute sécurité.

• Assurez-vous qu'aucun tuyau ou câble électrique ne
passe par la zone de travail ou dans le matériau à
découper.

• En cas de découpe dans un conteneur (bidon, tube ou
autre conteneur), vous devez au préalable vous
assurer qu’il ne contient pas de matières
inflammables ou volatiles.

Techniques de travail de base

AVERTISSEMENT! Ne pas tourner la
découpeuse sur le côté; le disque
risquerait de rester coincé ou de se
casser, ce qui pourrait causer de graves
blessures.

Ne meulez jamais avec le côté de la

; il risquerait de s’abîmer ou de se

lame
casser, et de causer de graves blessures.
N’utilisez que le tranchant.

N’utilisez jamais une lame diamant pour
couper de la matière plastique. La
chaleur produite lors de la découpe
risque de faire fondre le plastique, qui
risque alors de coller au disque
découpeur et de provoquer un rebond.

La découpe de métal génère des
étincelles pouvant provoquer un
incendie. N'utilisez pas la machine près
de gaz ou de substances inflammables.

• La machine est conçue pour couper avec des disques
abrasifs ou des lames diamant destinés à des
machines manuelles à grande vitesse. La machine ne
doit pas être utilisée avec tout autre type de lame ou
pour tout autre type de découpe.

• Contrôlez également que le disque découpeur est
correctement monté et qu’il ne présente aucun
dommage. Voir les instructions aux chapitres «
Disques découpeurs » et « Montage et réglages ».

• Vérifiez que le type de disque découpeur utilisé
convient à l'application en question. Voir instructions
aux rubriques « Disques découpeurs ».

• Ne coupez jamais de matériaux en amiante !

• Tenez fermement la scie à deux mains, en encerclant
les poignées de vos pouces et autres doigts. Tenez la
main droite sur la poignée arrière et la main gauche

52 – French

COMMANDE

sur la poignée avant. Tous les utilisateurs, qu’ils soient
droitiers ou gauchers, doivent la tenir ainsi. N’utilisez
jamais une découpeuse en la tenant d’une seule
main.

dessus de la hauteur d’épaule. Ne vous penchez pas
trop

• Tenez vous parallèlement au disque découpeur.
Évitez de vous tenir juste derrière celui-ci. En cas de
rebond, la scie bouge dans le plan du disque
découpeur.

• Tenez-vous éloigné du disque découpeur tandis que
le moteur tourne.

• Ne laissez jamais la machine sans surveillance avec
le moteur en marche.

• Ne pas déplacer la machine quand l’équipement de
coupe tourne. La machine est équipée d’un frein à
friction pour écourter le temps d’arrêt de la lame.

• La protection de l’équipement de coupe doit être
positionnée de sorte que sa partie arrière soit en
contact avec la pièce à travailler. Les projections et les
étincelles du matériau découpé sont alors recueillies
par la protection et dirigées loin de l’utilisateur. Les
protections de l’équipement de coupe doivent toujours
être montées quand la machine est en marche.

• Tenez-vous à une distance confortable de la pièce à
découper.

• Contrôler que le disque n'est pas en contact avec quoi
que ce soit quand la machine est démarrée

• Posez le disque découpeur délicatement à haute
vitesse de rotation (plein régime). Maintenez le plein
régime jusqu'à la fin de la découpe.

• Laissez travailler la machine sans essayer de forcer ni
d’enfoncer la lame.

• Avancer la machine dans l’axe du disque découpeur.
Les pressions latérales peuvent détruire le disque
découpeur et sont très dangereuses.

• Déplacer lentement le disque d’avant en arrière pour
obtenir une petite surface de contact entre le disque
et le matériau à découper. De cette manière, la
température du disque demeure basse et la découpe
est efficace.

• N’utilisez jamais la zone de rebond du disque pour

découper

«

• Soyez bien en équilibre, les pieds d’aplomb.

• Ne découpez jamais au-dessus de la hauteur des
épaules.

• Ne coupez jamais sur une échelle. Utilisez une plate­forme ou un échafaudage en cas de découpe au-

. Voir les instructions à la section

Rebond ».

Gestion de la poussière

La machine est équipée d’un système à faible aspersion
d’eau qui élimine la poussière de manière optimale.

Utilisez dans la mesure du possible des disques de
découpe à l’eau avec refroidissement par eau pour gérer
au mieux les poussières. Voir instructions aux rubriques «
Disques découpeurs ».

Ajustez le débit d'eau à l'aide du robinet pour lier la
poussière de découpe. Le volume d'eau requis dépend du
type de tâche à réaliser.

French – 53

COMMANDE

Un détachement des flexibles d'eau de leur source
d'alimentation indique que la pression d'eau est trop
élevée. Vous trouverez des informations sur la pression
d’eau recommandée au chapitre « Caractéristiques
techniques ».

Découpe avec des lames dentées/à plaquettes lors d'opérations de secours

AVERTISSEMENT! N'utilisez jamais une
découpeuse avec lame à plaquettes pour

!

des missions non urgentes, telles que
des opérations de construction.

N'oubliez pas que les lames à plaquettes
sont plus sujettes aux rebonds que les
disques abrasifs et les lames diamant si
elles ne sont pas utilisées correctement.

Si la force de sécurité publique (service de lutte contre les
incendies) ayant acheté cette découpeuse a décidé
d'équiper cette unité d'une lame à plaquettes pour les
opérations de secours, il convient de se conformer aux
questions de sécurité suivantes.

Formation et équipement de protection

• Seuls les opérateurs formés à l'utilisation d'une
découpeuse équipée d'une lame à plaquettes doivent
être autorisés à faire fonctionner cette découpeuse.

• L'utilisateur doit porter un équipement de protection
de lutte contre le feu en toutes circonstances.

• L'utilisateur doit porter un écran facial complet (pas
uniquement des lunettes de protection) afin de
protéger son visage des débris volants ou d'un rebond
soudain de la découpeuse.

Zone de risque

Quiconque ne porte pas l'équipement de protection décrit
ci-dessus ne doit pas être autorisé à pénétrer dans la
zone de risque de projection de matériaux.

20 m (66 ft)

Vitesse lame

Posez le disque découpeur délicatement à haute vitesse
de rotation (plein régime). Maintenez le plein régime
jusqu'à la fin de la découpe. Une vitesse de lame réduite,
surtout avec des matériaux durs et fins, peut causer un
blocage de la machine ou une rupture des plaquettes.

Matériaux fins

Les découpes de matériaux fins et durs (d'une tôle
métallique de couverture de toit par ex.) doivent
s'effectuer vers l'avant, pour un meilleur contrôle de la
machine.

Pincement ou blocage

Anticipez avec précaution le mouvement de l'objet lors de
phase finale de la découpe afin d'éviter tout pincement ou
blocage. L'entaille doit être ouverte lors de la découpe. Si
l'objet s'affaisse ou si l'entaille commence à se refermer,
il est possible que la lame se pince, ce qui pourrait
entraîner un rebond ou endommager la lame.

Découpe en ligne

Une trajectoire oblique ou déformée réduira l'efficacité de
la découpe et endommagera la lame.

Avant chaque opération de secours

Vérifiez la lame et le protège-lame afin de détecter
d'éventuels dommages ou fissures. Remplacez la lame
ou le protège-lame s'ils ont subi des coups ou s'ils
présentent des fissures.

• Vérifiez qu’aucune dent en métal dur ne s’est
détachée de la lame.

• Vérifier que la lame n’est pas voilée et qu’elle ne porte
aucun signe de fissures ou autres dégâts.

Lors de la découpe de matériaux durs, les lames à
plaquettes perdent rapidement leur précision. Pour de
meilleures performances lors d'opérations de secours,
nous recommandons l'installation d'une nouvelle lame.

54 – French

COMMANDE

Rebond

AVERTISSEMENT! Les rebonds sont
soudains et peuvent être très violents. La

!

découpeuse peut être éjectée vers le
haut puis retomber en direction de
l'utilisateur dans un mouvement de
rotation qui peut causer des blessures
sérieuses, voire mortelles. Il est
indispensable de comprendre ce qui
cause le rebond et de savoir comment
l'éviter avant d'utiliser la machine.

Le rebond est un mouvement soudain vers le haut qui
peut survenir si la lame se pince ou se coince dans la
zone de rebond. La plupart des rebonds sont légers et
présentent peu de dangers. Un rebond peut cependant
être très violent et envoyer la découpeuse vers le haut
puis la refaire tomber en direction de l'utilisateur dans un
mouvement de rotation pouvant causer des blessures
sérieuses, voire mortelles.

Force de réaction

Une force de réaction s'exerce toujours lors de la
découpe. Cette force tire la machine dans la direction
opposée à la rotation de la lame. La plupart du temps,
cette force est insignifiante. Si la lame se pince ou se
coince, la force de réaction sera forte et il est possible que
vous perdiez le contrôle de la découpeuse.

Ne pas déplacer la machine quand l’équipement de
coupe tourne. Les forces gyroscopiques peuvent entraver
le mouvement prévu.

Zone de rebond
N’utilisez jamais la zone de rebond du disque pour

découper

de rebond, la force de réaction va pousser la découpeuse
vers le haut, puis la faire retomber en direction de

. Si la lame se pince ou se coince dans la zone

l'utilisateur dans un mouvement de rotation qui peut
causer des blessures sérieuses, voire mortelles.

Rebond de grimpée

Si la zone de rebond est utilisée pour la découpe, la force
de réaction entraîne une grimpée de la lame dans
l'entaille. N'utilisez pas la zone de rebond. Utilisez le quart
inférieur du disque pour éviter le rebond de grimpée.

Rebond de pincement

Un pincement se produit quand l'entaille se referme et
pince la lame. Si la lame se pince ou se coince, la force
de réaction sera forte et il est possible que vous perdiez
le contrôle de la découpeuse.

Si la lame se pince ou se coince dans la zone de rebond,
la force de réaction va pousser la découpeuse vers le
haut, puis la faire retomber en direction de l'utilisateur
dans un mouvement de rotation qui peut causer des
blessures sérieuses, voire mortelles. Faites attention aux
éventuels mouvements de la pièce à travailler. Si la pièce
à travailler n’est pas correctement soutenue et qu’elle se
décale lors de la découpe, elle risque de pincer la lame et
d’entraîner un rebond.

Découpe de tubes

Faites particulièrement attention lorsque vous découpez
des tubes. Si le tube n'est pas bien soutenu et si l'entaille
n'est pas maintenue entièrement ouverte, la lame risque
de se pincer dans la zone de rebond et de causer des
blessures sérieuses. Faites par ticulièrement attention lors
de la découpe d’un tuyau en tulipe ou d’un tuyau dans une
tranchée qui, s’il n’est pas correctement soutenu, risque
de pendre et de pincer la lame.

French – 55

COMMANDE

Avant d’entamer la découpe, le tuyau doit être installé de
manière à ce qu’il ne puisse pas bouger ou rouler pendant
la découpe.

Si le tuyau peut pendre et fermer la coupe, la lame risque
d’être pincée dans la zone de rebond et cela peut susciter
un rebond important. Si le tuyau est correctement
soutenu, l’extrémité du tuyau va descendre et la coupe va
s’ouvrir sans aucun pincement.

Déroulement correct de la découpe d’un tuyau

1 Découpez d’abord la section I.
2 Passez à la section II et découpez de la section I

jusqu’au bas du tuyau.

3 Passez à la section III et découpez la partie restante

du tuyau, en finissant en bas.

I

Transport et rangement

• Sécurisez l'équipement lors du transport afin d'éviter
tout dommage ou accident.

• Ne pas remiser ni transporter la découpeuse avec le
disque découpeur monté.

• Pour le transport et le rangement des disques
découpeurs, voir la rubrique «

• Pour le transport et le remisage du carburant, voir la
rubrique «

• Stockez l'équipement dans un endroit verrouillé afin
de le maintenir hors de portée des enfants et de toute
personne incompétente.

Manipulation du carburant ».

Disques découpeurs ».

III II

Comment éviter le rebond

Il est facile d'éviter un rebond.

• La pièce doit toujours être soutenue de façon à ce que
l'entaille reste ouverte lors de la découpe. Lorsque
l'entaille s'ouvre, aucun rebond ne se produit. Si
l'entaille se referme et pince la lame, il y a toujours un
risque de rebond.

• Faire attention lorsque vous introduisez de nouveau la
scie dans une entaille.

• Soyez prêt à déplacer votre pièce, ou tout autre objet
susceptible de bloquer la scie en comprimant
l’entaille.

56 – French

Avant le démarrage

AVERTISSEMENT! Contrôler les points
suivants avant la mise en marche: Lire

!

attentivement et bien assimiler le manuel
d’utilisation avant d’utiliser la machine.

Portez un équipement de protection
personnelle. Reportez-vous au chapitre
Équipement de protection personnelle.

Ne démarrez pas la machine sans avoir
monté la courroie et le carter de la
courroie. Sinon, l’embrayage risque de
se détacher et de provoquer des
blessures personnelles.

Vérifiez que le bouchon du réservoir est
correctement sécurisé et qu'il n'y a pas
de fuite de carburant.

Veiller à ce qu’aucune personne non
autorisée ne se trouve dans la zone de
travail pour éviter le risque de blessures
graves.

DÉMARRAGE ET ARRÊT

lancé, le décompresseur se remet automatiquement
en position initiale.

• Appuyer sur la poche en caoutchouc de la pompe à
carburant plusieurs fois jusqu’à ce que le carburant
commence à remplir la poche (env. 6 fois). Il n’est pas
nécessaire de remplir la poche complètement.

• Effectuez un entretien quotidien. Voir les instructions
au chapitre «

Entretien ».

Démarrage

AVERTISSEMENT! Le disque se met à
tourner dès le lancement du moteur.

!

Vérifier qu’il tourne librement.

Moteur froid:

• Veiller à ce que le bouton d'arrêt (STOP) soit sur sa
position de gauche.

• La position de ralenti accéléré et le starter sont
engagés en tirant complètement le starter.

• Décompresseur: Enfoncer le décompresseur pour
réduire la pression dans le cylindre et faciliter le
démarrage de la découpeuse. Toujours utiliser le
décompresseur au démarrage. Une fois le moteur

• Saisir la poignée avant avec la main gauche. Placer le
pied droit sur la partie inférieure de la poignée arrière
et appuyer la machine sur le sol. Tirez la poignée du
lanceur d’un coup sec avec la main droite jusqu’à ce
que le moteur démarre.

du lanceur autour de la main.

Ne jamais enrouler la corde

French – 57

DÉMARRAGE ET ARRÊT

• Appuyez sur le starter dès que le moteur démarre.
Avec le starter tiré, le moteur s’arrête au bout de
quelques secondes (si le moteur s’arrête de toute
façon, tirez à nouveau sur la poignée du lanceur).

• Appuyez sur la gâchette d’accélération pour
désengager le ralenti accéléré
alors au ralenti.

ATTENTION ! Tirez lentement sur la corde du lanceur
de la main droite jusqu’à ce qu’une résistance se fasse
sentir (les cliquets se mettent en prise), puis tirez
plusieurs fois rapidement et avec force.

Ne pas sortir complètement la corde du lanceur et ne
pas lâcher la poignée avec la corde du lanceur
complètement sortie. Cela pourrait endommager la
machine.

Avec un moteur chaud :

• Veiller à ce que le bouton d'arrêt (STOP) soit sur sa
position de gauche.

; la machine tourne

• Saisir la poignée avant avec la main gauche. Placer le
pied droit sur la partie inférieure de la poignée arrière
et appuyer la machine sur le sol. Tirez la poignée du
lanceur d’un coup sec avec la main droite jusqu’à ce
que le moteur démarre.

du lanceur autour de la main.

• Appuyez sur la gâchette d’accélération pour
désengager le ralenti accéléré
alors au ralenti.

ATTENTION ! Tirez lentement sur la corde du lanceur
de la main droite jusqu’à ce qu’une résistance se fasse
sentir (les cliquets se mettent en prise), puis tirez
plusieurs fois rapidement et avec force.

Ne pas sortir complètement la corde du lanceur et ne
pas lâcher la poignée avec la corde du lanceur
complètement sortie. Cela pourrait endommager la
machine.

Ne jamais enrouler la corde

; la machine tourne

• Ramener le starter sur la position starter. La position
starter est également la position de ralenti accéléré
automatique.

• Décompresseur: Enfoncer le décompresseur pour
réduire la pression dans le cylindre et faciliter le
démarrage de la découpeuse. Toujours utiliser le
décompresseur au démarrage. Une fois le moteur
lancé, le décompresseur se remet automatiquement
en position initiale.

• Appuyez sur le starter pour le désactiver (sans
désengager la position de ralenti accéléré).

58 – French

DÉMARRAGE ET ARRÊT

AVERTISSEMENT! Lorsque le moteur
tourne, l’échappement contient des

!

produits chimiques comme des
hydrocarbures non brûlés et du
monoxyde de carbone. Le contenu des
gaz d’échappement est connu pour
causer des problèmes respiratoires, des
cancers, des malformations congénitales
ou d’autres problèmes liés à la
reproduction.

Le monoxyde de carbone est incolore et
insipide, mais il est toujours présent
dans les gaz d’échappement. Le début de
l’empoisonnement au monoxyde de
carbone se caractérise par de légers
vertiges qui peuvent ou non être
reconnus par la victime. Une personne
peut s’effondrer ou perdre connaissance
sans aucun avertissement si la
concentration en monoxyde de carbone
est suffisamment élevée. Comme le
monoxyde de carbone est incolore et
inodore, sa présence peut ne pas être
détectée. Dès que des odeurs
d’échappement sont perçues, le
monoxyde de carbone est présent.
N’utilisez jamais une découpeuse à
essence à l’intérieur, dans des tranchées
profondes de plus de 3 pieds (1 mètre)
ou dans toute autre zone mal ventilée.
Veillez à disposer d’une ventilation
adaptée en cas de travail dans des
tranchées ou d’autres espaces confinés.

Arrêt

REMARQUE ! Le disque découpeur
continue à tourner pendant au maximum

!

une minute après l'arrêt du moteur.
(Couchage à la lame.) Assurez-vous que
le disque découpeur peut tourner
librement jusqu'à son arrêt complet.
Toute négligence peut causer de graves
blessures.

• Pour arrêter le moteur, placer le bouton d’arrêt
(STOP) sur sa position de droite.

French – 59

ENTRETIEN

Généralités

AVERTISSEMENT! L’utilisateur ne peut effectuer que les travaux d’entretien et de révision décrits
dans ce manuel d’utilisation. Les mesures plus importantes doivent être effectuées dans un

!

atelier d’entretien agréé.

Le moteur doit être éteint et le bouton d'arrêt en position STOP.

Portez un équipement de protection personnelle. Reportez-vous au chapitre Équipement de
protection personnelle.

La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la
maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de
réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples
informations, contacter l'atelier de réparation le plus proche.

• Faites régulièrement contrôler la machine par votre revendeur Husqvarna afin qu'il procède aux installations et
réparations adéquates.

Schéma d’entretien

Le calendrier de maintenance vous indique quelles pièces de la machine nécessitent un entretien et à quelle fréquence
cet entretien doit avoir lieu. La fréquence est calculée en fonction de l'utilisation quotidienne de la machine, et peut varier
en fonction du degré d'utilisation.

Entretien quotidien Entretien hebdomadaire Entretien mensuel
Nettoyage Nettoyage Nettoyage

Nettoyage extérieur Bougie
Prise d'air de refroidissement Réservoir d’essence

Contrôle fonctionnel Contrôle fonctionnel Contrôle fonctionnel

Inspection générale Système anti-vibrations* Système de carburant
Blocage de l’accélération* Silencieux* Filtre à air
Bouton d’arrêt* Courroie d'entraînement Roue d'entraînement, embrayage
Protection du disque découpeur* Carburateur
Disque de découpage** Lanceur

*Voir instructions à la rubrique « Équipement de sécurité de la machine ».
** Voir instructions aux rubriques « Disques découpeurs » et « Montage et réglages ».

Nettoyage

Nettoyage extérieur

• Nettoyer la machine quotidiennement en la rinçant à l’eau propre une fois le travail terminé.

60 – French

ENTRETIEN

!

Prise d'air de refroidissement

• Nettoyez la prise d'air de refroidissement lorsque
nécessaire.

ATTENTION ! Une pr ise d'air sale ou bouchée provoque
la surchauffe de la machine, ce qui endommage le
piston et le cylindre.

Bougie

• Si la puissance de la machine est faible, si la machine
est difficile à mettre en marche ou si le ralenti est
irrégulier, toujours commencer par contrôler l’état de
la bougie avant de prendre d’autres mesures.

• Vérifier que le chapeau de bougie et le câble
d’allumage ne sont pas endommagés afin d’éviter tout
risque de choc électrique.

• Si la bougie est encrassée, la nettoyer et contrôler que
l’écartement des électrodes est de 0,5 mm.
Remplacez-les si nécessaire.

Courroie d'entraînement

Tension de la courroie d’entraînement

Une courroie d'entraînement neuve doit être tendue une
fois après un ou deux pleins de carburant.

La machine étant équipée d’un frein à friction, un bruit de
frottement se fait entendre depuis le logement de palier
lorsque la lame est tournée à la main. Ceci est
entièrement normal. En cas de questions, contacter un
atelier Husqvarna autorisé.

La courroie d’entraînement est encapsulée et bien
protégée contre la poussière et la saleté.

• Desserrez les trois boulons (B) d’un tour dans le sens
contraire des aiguilles d’une montre.

B

• Agitez le protège-lame (A) de haut en bas entre 3 et
5

fois, puis serrez les écrous (B) à l’aide d’une clé

mixte.

A

16”

ATTENTION ! Toujours utiliser le type de bougie
recommandé! Une bougie incorrecte peut endommager
le piston/le cylindre.

Ces facteurs peuvent concourir à l’apparition de calamine
sur les électrodes, ce qui à son tour entraîne un mauvais
fonctionnement du moteur et des démarrages difficiles.

• Mauvais mélange de l’huile dans le carburant (trop
d’huile ou huile inappropriée).

• La propreté du filtre à air.

Contrôle fonctionnel

Inspection générale

• S’assurer que toutes les vis et tous les écrous sont
bien serrés.

B

Remplacement de la courroie d’entraînement

AVERTISSEMENT! Ne jamais démarrer le
moteur quand la poulie et l’embrayage
sont démontés à des fins d’entretien Ne
pas démarrer la machine sans avoir
monté le bras et l'unité de coupe. Sinon,
l'embrayage risque de se détacher et de
provoquer des blessures personnelles.

• Démontez l’unité de coupe (voir les instructions du
chapitre «

Unité de coupe réversible »).

French – 61

ENTRETIEN

!

• Ensuite, déposez le carter de la courroie arrière.

• Remplacer la courroie d'entraînement. Tournez le
tendeur de courroie sur la position «
la courroie d’entraînement.

• Montez les carters de courroie et serrez les écrous (B)
à la main. Agitez le protège-lame (A) de haut en bas
entre 3 et 5
d’une clé mixte.

fois, puis serrez les écrous (B) à l’aide

1 » pour tendre

A

16”

Réglage du ralenti

REMARQUE ! Contacter le revendeur/
atelier de réparation s’il est impossible
de régler le régime de ralenti pour
immobiliser les couteaux. Ne pas utiliser
la machine tant qu’elle n’est pas
correctement réglée ou réparée.

Démarrer le moteur et contrôler le réglage du ralenti.
Lorsque le carburateur est correctement réglé, le disque
découpeur doit rester immobile au régime de ralenti.

• Régler le ralenti à l'aide de la vis T. Si un réglage est
nécessaire, commencer par tourner la vis de ralenti
dans le sens des aiguilles d'une montre jusqu'à ce
que le disque de coupe se mette à tourner. Tourner
ensuite la vis dans le sens contraire des aiguilles
d’une montre jusqu’à ce que le disque cesse de
tourner.

T

Régime de ralenti recommandé: 2700 tr/min

B

Carburateur

Le carburateur est équipé de pointeaux fixes pour que la
machine reçoive toujours le mélange correct d’air et de
carburant. Procéder comme suit si le moteur manque de
puissance ou accélère mal:

• Contrôler le filtre à air et le remplacer si nécessaire. Si
le problème demeure, contacter un atelier de
réparation autorisé.

62 – French

ENTRETIEN

Lanceur

AVERTISSEMENT! Le ressort de rappel
est tendu et risque, en cas de

!

manipulation imprudente, de sortir du
boîtier et de causer des blessures.

Observer la plus grande prudence lors
du remplacement du ressort ou de la
corde. Toujours porter des lunettes
protectrices.

Remplacement d’une corde de lanceur rompue ou
usée

• Déposer les vis maintenant le lanceur contre le carter
moteur et sortir le lanceur.

• Tirer la corde d’environ 30 cm et la sortir de l’encoche
à la périphérie de la poulie. Si la corde est entière:
Relâcher la tension du ressort en laissant tourner
lentement la poulie vers l’arrière.

courte que possible. Attacher l’extrémité de la corde
du lanceur dans la poignée de démarrage.

Mise sous tension du ressort

• Faire pénétrer la corde dans l’encoche dans la
périphérie de la poulie et faire 3 tours dans le sens
des aiguilles d’une montre autour du centre de la
poulie.

• Tirer ensuite la poignée de démarrage, ce qui tend le
ressort. Répéter encore une fois la procédure mais
faire quatre tours.

• Observer que la poignée de démarrage est tirée dans
la position correcte quand le ressort est tendu.

• Contrôler que le ressort n’est pas tiré jusqu’à sa
position extrême et tirer la corde de lanceur au
maximum. Freiner la poulie avec le pouce et contrôler
que le poulie peut encore être tournée d’un demi tour.

Remplacement d’un ressort de rappel rompu

• Déposer la vis au centre de la poulie et enlever la
poulie.

• Retirer les restes de l’ancienne corde du lanceur et
contrôler que le ressort de démarrage fonctionne.
Introduire la nouvelle corde du lanceur dans le trou
dans le corps du lanceur et dans la poulie.

• Bloquer la corde du lanceur autour du centre de la
poulie comme illustré sur la figure. Serrer fermement
la fixation et veiller à ce que l’extrémité libre soit aussi

• Penser que le ressort de rappel est tendu dans le
corps du lanceur.

• Desserrer les vis qui maintiennent la cassette du
ressort.

French – 63

ENTRETIEN

• Retirer le ressort de rappel en utilisant le lanceur et
détacher les crochets à l’aide d’un tournevis. Les
crochets maintiennent l’ensemble ressorts de rappel
sur le lanceur.

• Lubrifier le ressort avec de l’huile fluide. Remonter la
poulie et mettre le ressort sous tension.

Montage du lanceur

• Monter le lanceur en commençant par dévider la
corde avant de mettre le lanceur en place contre le
carter moteur. Lâcher ensuite la corde lentement pour
permettre aux cliquets de s’enclencher dans la poulie.

• Serrer les vis.

Système de carburant

Généralités

• Contrôler que le bouchon du réservoir et son joint sont
intacts.

• Vérifier le tuyau à carburant. Le remplacer s’il est
endommagé.

Filtre à carburant

• Le filtre à carburant est situé à l'intérieur du réservoir
de carburant.

• Le réservoir à carburant doit être protégé des saletés
lors du remplissage. Ceci réduit le risque de
dysfonctionnements dus à un colmatage du filtre à
carburant situé à l'intérieur du réservoir.

• Le filtre à carburant ne peut pas être nettoyé et doit
donc être remplacé par un filtre neuf lorsqu'il est
colmaté.

Le filtre doit être remplacé au moins une

fois par an.

Filtre à air

Le filtre à air ne doit être vérifié que si la puissance du
moteur diminue.

• Desserrer les vis. Retirer le couvercle du filtre à air.

• Contrôler le filtre à air et le remplacer si nécessaire.

Changement du filtre à air

ATTENTION ! Le filtre à air ne doit pas être nettoyé ou
rincé à l'air comprimé. Ceci endommagerait le filtre.

• Retirer la vis.

• Remplacer le filtre à air.

Roue d'entraînement, embrayage

• Contrôler le degré d'usure du centre de l'embrayage,
du pignon et du ressort d'embrayage.

64 – French

RECHERCHE DE PANNES

Plan de recherche de pannes

AVERTISSEMENT! Si les opérations de service ou de recherche de panne n'exigent pas que la
machine soit allumée, éteignez le moteur et mettez le bouton d'arrêt dans la position d'arrêt.

!

Problème Cause probable Proposition de solution

La machine ne tourne pas

La lame tourne au ralenti

La lame ne tourne pas lors de
l’accélération

La machine n’a pas de puissance
lors de la tentative d’accélération

Les niveaux de vibration sont trop
élevés

Température trop élevée de la
machine

Procédure de démarrage
incorrecte.

Bouton d’arrêt dans la bonne
position (STOP)

Manque de carburant dans le
réservoir

Bougie d’allumage défectueuse Remplacer la bougie d’allumage.
Embrayage défectueux Contactez votre atelier spécialisé.
Régime de ralenti trop élevé Réglez le régime de ralenti
Embrayage défectueux Contactez votre atelier spécialisé.

Courroie trop lâche ou défectueuse

Embrayage défectueux Contactez votre atelier spécialisé.

Montage incorrect de la lame

Filtre à air bouché

Filtre à carburant bouché Remplacer le filtre à carburant
Prise d’air du réservoir d’essence

bouchée

Montage incorrect de la lame

Lame défectueuse

Éléments anti-vibrations
défectueux

Prise d’air ou ailettes de
refroidissement bouchées

Patinage de la courroie Vérifiez la courroie ou réglez la tension

Patinage de l’embrayage /
Embrayage défectueux

Voir les instructions au chapitre
Démarrage et arrêt.

Veiller à ce que le bouton d'arrêt (STOP)
soit sur sa position de gauche.

Faites l’appoint en carburant

Serrez la courroie / Remplacez la
courroie par une nouvelle.

Assurez-vous que la lame est
correctement installée.

Contrôlez le filtre à air et remplacez-le si
nécessaire.

Contactez votre atelier spécialisé.

Contrôlez également que le disque
découpeur est correctement monté et
qu’il ne présente aucun dommage. Voir
les instructions aux chapitres « Disques
découpeurs » et « Montage et réglages ».

Remplacez la lame et assurez-vous
qu’elle est en parfait état.

Contactez votre atelier spécialisé.

Nettoyez les brides de refroidissement/
prise d’air

Toujours découper à plein régime.
Vérifiez l’embrayage / Contactez votre

atelier spécialisé

French – 65

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques

Caractéristiques techniques K970 III, K970 III Rescue
Moteur

Cylindrée, cm3/cu.in 93,6/5,7
Alésage, mm/pouce 56/2,2
Course, mm/po 38/1,5
Régime de ralenti, tr/min 2700
Pleins gaz - sans charge, régime en tr/min 9300 (+/- 150)
Puissance, kW/hp @ tr/min 4,8/6,5 @ 9000

Système d’allumage

Fabricant du système d'allumage SEM
Type de système d’allumage CD
Bougie NGK BPMR 7A/ Champion RCJ 6Y
Écartement des électrodes, mm/pouce 0,5/0,02

Système de graissage/de carburant

Fabricant du carburateur Walbro
Type de carburateur RWJ-7
Contenance du réservoir de carburant, litres/US fl.Oz 1/33,8

Refroidissement par eau

Pression d’eau recommandée, en bars/PSI 0,5-10/7-150

Poids 14” (350 mm) 16” (400 mm)

Découpeuse sans carburant ni disque découpeur, kg/Ib 11,0/24,3 11,6/25,6

Rotation, arbre de sortie

Vitesse de rotation max., tr/min 4700 4300
Max. vitesse périphérique, m/s / ft/min 90/18000 90/18000

Émissions sonores (voir remarque 1)

Niveau de puissance sonore mesuré dB(A) 114 114
Niveau de puissance sonore garanti LWAdB(A) 115 115

Niveaux sonores (voir remarque 2)

Niveau de pression sonore équivalent au niveau de l’oreille de
l’utilisateur, dB(A)

Niveaux de vibrations équivalents, a

Poignée avant, m/s
Poignée arrière, m/s

Remarque 1: Émission sonore dans l’environnement mesurée comme puissance acoustique (LWA) selon la directive UE
2000/14/CE. Le niveau de puissance sonore garanti diffère du niveau mesuré en cela qu’il prend également en compte
la dispersion et les variations d’une machine à l’autre du même modèle, conformément à la directive 2000/14/CE.

Remarque 2: Le niveau de pression sonore équivalent, selon EN ISO 19432, correspond à la somme d’énergie
pondérée pour divers niveaux de pression sonore à différents régimes. Les données reportées pour le niveau de
pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB (A).

Remarque 3: Le niveau de vibrations équivalent, selon EN ISO 19432, correspond à la somme d’énergie pondérée pour
les niveaux de vibrations à différents régimes. Les données reportées pour le niveau de vibrations équivalent montrent
une dispersion statistique typique (déviation standard) de 1 m/s

66 – French

2

2

(voir remarque 3)

hveq

2

.

104 104

3,8 3,5
4,2 4,0

CARACTÉRISTIQUES TECHNIQUES

Disque découpeur diamant et abrasif recommandé, spécifications

Diamètre du
disque découpeur,
po/mm

14” (350 mm) 125/5 5500 100/19600

16” (400 mm) 155/6 4775 100/19600

Profondeur de
coupe max.,
mm/inch

Vitesse de
rotation du
disque, tr/min

Vitesse de
rotation du
disque, m/s
pi/min

Diamètre du
trou central du

/

disque

25,4 mm / 1' ou
20

25,4 mm / 1' ou
20

mm

mm

Épaisseur max. de
la lame, mm/inch

5/0,2

5/0,2

Déclaration CE de conformité

(Concerne seulement l’Europe)

Husqvarna AB, SE-561 82 Huskvarna, Suède, tél.: [phone], déclarons sous notre seule respondabilité que la

découpeuse
clairement sur la plaque signalétique suivie d’un numéro de série) auquel se réfère ce document est conforme aux
dispositions des DIRECTIVES DU CONSEIL:

• du 17 mai 2006 ”directive machines” 2006/42/CE.

• du 26 février 2014 ”compatibilité électromagnétique” 2014/30/UE.

• du 8 mai 2000 ”émissions sonores dans l’environnement” 2000/14/CE. Estimation de la conformité effectuée selon

Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.
Les normes harmonisées suivantes ont été appliquées: EN ISO 12100:2010, EN ISO 14982:2009,

CISPR12:2007+AMD1:2009, EN55012:2008+A1:2009, EN ISO 19432:2012

L’organisme notifié: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suède, a procédé à des
examens de type volontaire conformément à la directive machines (2006/42/CE), pour le compte de Husqvarna AB. Le
certificat a le numéro: SEC/10/2286.

De plus, SMP, Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suède, a confirmé la conformité avec
l’annexe V de la Directive du Conseil du 8 mai 2000 relative aux ”émissions sonores dans l’environnement” 2000/14/CE.
Le certificat a le numéro: 01/169/034 - K970 III, K970 III Rescue

Göteborg, le 13 janvier 2016

Husqvarna K970 III, K970 III Rescue à partir des numéros de série de l’année 2016 (l’année est indiquée

l’Annexe V.

Joakim Ed
Directeur général R&D
Construction Equipment Husqvarna AB
(Représentant autorisé d’Husqvarna AB et responsable de la documentation technique.)

French – 67

VERKLARING VAN DE SYMBOLEN

Versie van gebruiksaanwijzing

Deze gebruiksaanwijzing is de internationale versie die
wordt gebruikt voor alle Engelstalige landen buiten
Noord-Amerika. Gebruik de versie voor de Verenigde
Staten wanneer u in Noord-Amerika werkzaam bent.

Symbolen op de machine

WAARSCHUWING! Wanneer de
machine onjuist of slordig wordt gebruikt,
kan het een gevaarlijk gereedschap zijn,
dat ernstig letsel of overlijden van de
gebruiker of anderen kan veroorzaken.

Neem de gebruiksaanwijzing grondig door

uik de machine niet voor u alles

en gebr
duidelijk heeft beg

Draag altijd persoonlijke

eiligheidsuitrusting. Zie instructies in het

v
hoofdstuk ”Persoonlijke
veiligheidsuitrusting”.

Dit product voldoet aan de geldende

ichtlijnen.

CE-r

WAARSCHUWING! Bij het zagen
treedt stofv
zijn bij inademing. Gebruik een
goedgekeurd stofmasker. Probeer geen
benzinedampen en uitlaatgassen in te
ademen. Zorg voor goede ventilatie.

WAARSCHUWING! Een terugslag kan
plotseling, snel en kr
levensbedreigend letsel veroorzaken.
Lees de gebruiksaanwijzing aandachtig
door en gebruik de machine niet voordat u
de instructies goed hebt begrepen.

WAARSCHUWING! Vonken
geproduceerd tijdens het zagen/slijpen
kunnen br
materialen zoals: benzine, hout, kleding,
droog gras etc.

Zorg ervoor dat de slijpschijven vrij van
barsten en andere beschadigingen zijn.

Gebruik geen cirkelzaagbladen

repen.

orming op, die schadelijk kan

achtig zijn en kan

and veroorzaken in brandbare

Decompressieklep

Starthendel

Benzine-oliemengsel bijvullen

Sticker startinstructie Zie
instructies onder de kop
Starten en stoppen.

Sticker snijuitrusting
A= Diameter zaagblad
B= Maximum toerental van

uitgaande as
C= Max. zaagbladdikte
D= Rotatierichting blad
E= Lagerafmeting

Geluidsemissie naar de omgeving volgens
de richtlijnen van de Europese
Gemeenschap. De emissie van de machine
wordt aangegeven in het hoofdstuk
Technische gegevens en op plaatjes.

Overige op de machine aangegeven symbolen/
plaatjes verwijzen naar specifieke eisen aan
certificering op bepaalde markten.

WAARSCHUWING! De EU­typegoedkeuring van dit product vervalt

!

als ongeoorloofde wijzigingen aan de
motor aangebracht worden.

C

D

A

E

E

B

Toelichting op de waarschuwingsniveaus

De waarschuwingen zijn onderverdeeld in drie niveaus.

WAARSCHUWING!

WAARSCHUWING! Duidt op een
gevaarlijke situatie die, wanneer hij niet

!

wordt vermeden, zal leiden tot ernstig of
zelfs dodelijk letsel

Choke.

Brandstofpomp

68 – Dutch

VOORZICHTIG!

VOORZICHTIG! Duidt op een gevaarlijke
situatie die, wanneer hij niet wordt

!

vermeden, kan leiden tot licht of
middelzwaar letsel

LET OP!

LET OP! Wordt gebruikt om handelingen aan te duiden
die geen betrekking hebben op persoonlijk letsel.

INHOUD

Inhoud

VERKLARING VAN DE SYMBOLEN

Versie van gebruiksaanwijzing ............................. 68

Symbolen op de machine ..................................... 68

Toelichting op de waarschuwingsniveaus ............. 68

INHOUD

Inhoud .................................................................. 69

PRESENTATIE

Beste klant! ........................................................... 70

Ontwerp en eigenschappen ................................. 70

PRESENTATIE

Beschrijving van de slijpmachine - K970 III? ........ 72

PRESENTATIE

Beschrijving van de slijpmachine - K970 III

Rescue? ...............................................................

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

Algemeen ............................................................. 74

ZAAGBLADEN

Algemeen ............................................................. 76

Droogslijpschijven ................................................ 77

Diamantzagen ...................................................... 77

Getande bladen, hardmetalen bladen en

noodsituaties ........................................................

Transport en opbergen ......................................... 78

MONTAGE EN AFSTELLINGEN

Algemeen ............................................................. 79

Controleren van de spilas en de flensringen ........ 79

De lagerbus controleren ....................................... 79

De rotatierichting van het blad controleren ........... 79

Zaagblad monteren .............................................. 79

Beschermkap van het zaagblad ........................... 79

Omkeerbare zaagkop ........................................... 80

BRANDSTOFHANTERING

Algemeen ............................................................. 82

Brandstof .............................................................. 82

Tanken .................................................................. 83

Transport en opbergen ......................................... 83

BEDIENING

Veiligheidsuitrusting .............................................. 84

Algemene veiligheidsinstructies ........................... 84

Transport en opbergen ......................................... 89

STARTEN EN STOPPEN

Voor de start ......................................................... 90

Starten .................................................................. 90

Stoppen ................................................................ 92

ONDERHOUD

Algemeen ............................................................. 93

Onderhoudsschema ............................................. 93

Schoonmaken ...................................................... 93

Functionele inspectie ............................................ 94

OPSPOREN VAN STORINGEN

Storingsschema .................................................... 98

TECHNISCHE GEGEVENS

Technische gegevens ........................................... 99

Aanbevolen diamantzaag-/slijpblad, specificatie .. 100

EG-verklaring van overeenstemming ................... 100

73

78

Dutch – 69

PRESENTATIE

Beste klant!

Hartelijk dank dat u voor een Husqvarna-product hebt
gekozen!

Wij hopen dat u tevreden zult zijn met uw machine en dat
deze u gedurende lange tijd zal vergezellen. Met de
aankoop van een van onze producten krijgt u de
beschikking over professionele hulp voor reparaties en
service. Als u uw machine niet hebt gekocht bij één van
onze erkende dealers, vraag hen dan waar de
dichtstbijzijnde erkende werkplaats is.

Deze gebruiksaanwijzing is een waardevol document.
Zorg dat u hem altijd bij de hand hebt op de werkplek.
Door de inhoud (gebruik, service, onderhoud enz.) te
volgen kunt u de levensduur van uw machine én de
tweedehands waarde aanzienlijk verlengen. Mocht u uw
machine verkopen moet u ervoor zorgen de
gebruiksaanwijzing aan de nieuwe eigenaar over te
dragen.

Meer dan 300 jaar innovatie

Husqvarna AB is een Zweeds bedrijf met een
geschiedenis die teruggaat tot 1689, toen de Zweedse
koning Karl XI een fabriek liet bouwen voor de productie
van musketten. Op dat moment was de basis al gelegd
voor de constructievaardigheden die ten grondslag liggen
aan de ontwikkeling van een aantal producten die
wereldwijd toonaangevend zijn, zoals jachtwapens,
fietsen, motorfietsen, huishoudelijke apparatuur,
naaimachines en buitenproducten.

Husqvarna is wereldleider op het gebied van elektrische
buitenproducten voor bosbouw, park-, gazon- en
tuinonderhoud, alsmede zaagapparatuur en
diamantgereedschap voor de bouw- en steenindustrie.

Verantwoordelijkheid van eigenaar

Het is de verantwoordelijkheid van de eigenaar/gebruiker
om ervoor te zorgen dat de gebruiker voldoende weet
over een veilig gebruik van de machine. Leidinggevenden
en gebruikers moeten de gebruiksaanwijzing hebben
gelezen en begrepen. Ze moeten op de hoogte zijn van:

• De veiligheidsinstructies voor de machine.

• De mogelijke toepassingen en de beperkingen van de
machine.

• De manier waarop de machine moet worden gebruikt
en onderhouden.

Mogelijk zijn er nationale wettelijke voorschriften van
toepassing op het gebruik van deze machine. Onderzoek
welke wetgeving van toepassing is op de plaats waar u
werkt voordat u de machine in gebruik neemt.

Specifieke bepalingen van de fabrikant.

Na publicatie van deze gebruiksaanwijzing verstrekt
Husqvarna mogelijk aanvullende informatie voor veilig
gebruik van dit product. Het is de verantwoordelijkheid
van de eigenaar om op de hoogte blijven van de veiligste
gebruiksmethoden.

Husqvarna AB werkt voortdurend aan het verder
ontwikkelen van haar producten en houdt zich dan ook

70 – Dutch

het recht voor om zonder aankondiging vooraf wijzigingen
in o.a. vorm en uiterlijk door te voeren.

Voor meer informatie en assistentie kunt u contact
opnemen via onze website: www.husqvarna.com

Ontwerp en eigenschappen

Dit is een draagbare doorslijpmachine met hoog
toerental, die is bedoeld voor het doorslijpen van harde
materialen, zoals metselwerk of staal, en niet mag
worden gebruikt voor doeleinden die niet zijn beschreven
in deze gebruiksaanwijzing. Voor een veilig gebruik van
dit product dient de gebruiker deze gebruiksaanwijzing
grondig te lezen. Neem contact op met uw dealer of
Husqvarna wanneer u meer informatie nodig hebt.

Hieronder worden enkele unieke kenmerken van uw
product beschreven.

Active Air Filtration™

Centrifugale luchtreiniging voor een langere levensduur
en langere onderhoudsintervallen.

SmartCarb™

Ingebouwde automatische filtercompensatie zorgt voor
handhaving van een hoog vermogen en verlaagt het
brandstofverbruik.

Dura Starter™

Dankzij de stofdichte starterunit, waarbij de retourveer en
het poelielager zijn afgedicht, is de starter praktisch
onderhoudsvrij en nog betrouwbaarder.

X-Torq®

De X-Torq®-motor biedt een beter toegankelijk moment
voor grotere toerentalbereiken, wat resulteert in een
optimaal zaagvermogen. X-Torq® verlaagt het
brandstofverbruik met maximaal 20% en de uitstoot met
maximaal 60%.

EasyStart

De motor en starter zijn ontworpen om de machine snel
en eenvoudig te kunnen starten. Verlaagt de
trekweerstand in het starterkoord met maximaal 40%.
(Verlaagt de compressie tijdens het starten.)

Brandstofpomp

Als u op de rubberen balg van de brandstofpomp drukt,
wordt brandstof door de carburateur gepompt. Er hoeft
minder vaak te worden getrokken om te starten, hetgeen
betekent dat de machine gemakkelijker gestart kan
worden.

Waterkoeling en stofonderdrukking

Minder slib en laag verbruik
Uitstekende stofbeheersing met een set voor natzagen.

Een progressieve waterklep maakt een nauwkeurige
afstelling van het watervolume mogelijk om het stof
effectief te binden en de hoeveelheid slib te verminderen.

PRESENTATIE

Efficiënt trillingdempingssysteem

Lagere belasting van armen en handen dankzij efficiënte
trillingsdempers.

Omkeerbare zaagkop

De machine is uitgerust met een omkeerbare zaagkop die
het mogelijk maakt om dicht langs een muur of langs de
grond te zagen. De dikte van de bladbeschermkap vormt
de enige belemmering.

Smart Tension

Een semi-automatische riemspanner met een veerbelast
mechanisme voor een eenvoudige afstelling van de
riemspanning. Het is ook erg eenvoudig om de
aandrijfriem te vervangen en de slijpkop om te keren.

Speciaal ontworpen starthendel (K970 III Rescue)

Speciaal ontworpen starthendel, met ruimte voor zware
handschoenen.

Heavy Duty-draagriem (K970 III Rescue)

Voorzien van stevige haken aan beide uiteinden. De riem
is eenvoudig te verwijderen, bevestigen en af te stellen,
zelfs met handschoenen aan. Dankzij de riem is de
machine eenvoudig te dragen.

Reflecterende bladbeschermkap (K970 III
Rescue)

Een reflecterende bladbeschermkap, die zichtbaar is in
rook en waternevel, zorgt voor een betere bediening van
de doorslijpmachine.

Dutch – 71

PRESENTATIE

Beschrijving van de slijpmachine - K970 III?

1 Voorste handvat
2 Waterkraan
3 Waarschuwingsplaatje
4 Luchtfilterdeksel
5 Cilinderkap
6 Chokehendel met startgasvergrendeling
7 Gashendelvergrendeling
8 Gashendel
9 Brandstofpomp
10 Stopschakelaar
11 Starthendel
12 Starter
13 Decompressieklep
14 Geluiddemper
15 Afstelhandgreep voor bescherming

72 – Dutch

16 Beschermkap van het zaagblad
17 Tankdop
18 Typeplaatje
19 Wateraansluiting met filter
20 Riembescherming
21 Zaagarm
22 Riemspanner
23 Slijpelement
24 Zaagblad (niet meegeleverd)
25 Combisleutel
26 Wateraansluiting, GARDENA
27 Gebruiksaanwijzing
28 Sticker snijuitrusting
29 Sticker startinstructie
30 Flens, spil, bus (zie instructies in het hoofdstuk

'Montage en afstellingen')

®

PRESENTATIE

Beschrijving van de slijpmachine - K970 III Rescue?

1 Voorste handvat
2 Waarschuwingsplaatje
3 Luchtfilterdeksel
4 Cilinderkap
5 Chokehendel met startgasvergrendeling
6 Gashendelvergrendeling
7 Gashendel
8 Brandstofpomp
9 Stopschakelaar
10 Starthendel
11 Starter
12 Decompressieklep
13 Geluiddemper
14 Afstelhandgreep voor bescherming

15 Beschermkap van het zaagblad
16 Typeplaatje
17 Draagstel
18 Tankdop
19 Riembescherming
20 Zaagarm
21 Riemspanner
22 Slijpelement
23 Zaagblad (niet meegeleverd)
24 Combisleutel
25 Gebruiksaanwijzing
26 Sticker snijuitrusting
27 Sticker startinstructie
28 Flens, spil, bus (zie instructies in het hoofdstuk

'Montage en afstellingen')

Dutch – 73

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

Algemeen

WAARSCHUWING! Gebruik nooit een
machine als de veiligheidsonderdelen

!

kapot zijn. Als uw machine niet door alle
controles komt, moet u ermee naar uw
servicewerkplaats voor reparatie.

Zorg dat de motor is uitgeschakeld en
dat de stopschakelaar in de STOP-stand
staat.

In dit hoofdstuk wordt verklaard wat de
veiligheidsonderdelen van de machine zijn, welke functie
ze hebben en hoe de controle en het onderhoud moeten
uitgevoerd worden om hun goede werking veilig te stellen.

Gashendelvergrendeling

De gashendelvergrendeling is geconstrueerd om
onbedoeld activeren van de gashendel te voorkomen.
Wanneer de vergrendeling (A) wordt ingedrukt, komt de
gashendel (B) vrij.

De vergrendeling blijft ingedrukt zolang de gashendel is
ingedrukt. Wanneer men het handvat loslaat, gaan zowel
de gashendel als de gashendelvergrendeling naar hun
respectievelijke beginposities. Dit gebeurt via twee van
elkaar onafhankelijke retourveersystemen. Deze positie
houdt in dat de gashendel automatisch vergrendeld wordt
op stationair draaien.

De gashendelvergrendeling controleren

• Controleer of de gashendel vergrendeld is in de
stationaire stand wanneer de gashendelvergrendeling
in de oorspronkelijke stand staat.

• Controleer of de gashendel en de
gashendelvergrendeling vlot lopen en of hun
terugspringveersystemen werken.

• Start de slijpmachine en geef volgas. Laat de
gashendel los en controleer of het zaagblad stopt en
stil blijft staan. Wanneer het zaagblad draait als de
gashendel in stationair stand staat, moet u de
stationair afstelling van de carburateur controleren.
Zie de instructies in het hoofdstuk "Onderhoud".

Stopschakelaar

De stopschakelaar moet gebruikt worden om de motor uit
te schakelen.

De stopschakelaar controleren

• Start de motor en controleer of de motor wordt
uitgeschakeld wanneer de stopschakelaar in de
stopstand wordt gezet.

• Druk de gashendelvergrendeling in en controleer of
ze teruggaat naar de oorspronkelijke positie wanneer
u haar loslaat.

74 – Dutch

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

!

!

Beschermkap van het zaagblad

WAARSCHUWING! Controleer altijd of de
beschermkap juist is aangebracht voor u

!

de machine start.

Deze beveiliging zit boven de slijpschijf gemonteerd en is
gemaakt om te voorkomen dat onderdelen van de schijf of
doorgeslepen materiaal tegen de gebruiker aan komen.

Het blad en de bladbeschermkap controleren

• Controleer de beschermkap over het zaagblad op
barsten of andere beschadigingen. Vervang de kap
wanneer hij beschadigd is.

• Controleer altijd of het zaagblad correct gemonteerd
is en geen gebreken vertoont. Een beschadigd
zaagbladf kan persoonlijke ongelukken veroorzaken.

Trillingdempingssysteem

WAARSCHUWING! Als men teveel wordt
blootgesteld aan trillingen, kan dit tot

!

bloedvat- en zenuwbeschadigingen
leiden bij personen die een slechte
bloedcirculatie hebben. Consulteer uw
dokter wanneer u symptomen heeft die
wijzen op te grote blootstelling aan
trillingen. Voorbeelden van zulke
symptomen zijn slapen, geen gevoel,
”kriebels” , ”speldeprikken”, pijn, geen
of minder kracht, huidverkleuringen of
veranderingen van het huidoppervlak.
Deze symptomen komen meestel voor op
vingers, handen of polsen. Deze
symptomen kunnen toenemen bij koude
temperaturen.

• Uw machine is uitgerust met een
trillingdempingssysteem dat geconstrueerd is om zo
trillingvrij en comfortabel mogelijk met de zaag te
kunnen werken.

• Het trillingdempingssysteem van de machine
reduceert het overbrengen van de trillingen van de
motoreenheid/snijuitrusting op de handvateenheid
van de machine. Het motorlichaam, inclusief de
zaaguitrusting, hangt met zog.
trillingsdempingselementen in de handvateenheid.

Het trillingdempingssysteem controleren

WAARSCHUWING! Zorg dat de motor is
uitgeschakeld en dat de stopschakelaar
in de STOP-stand staat.

• Controleer de trillingdempingselementen regelmatig
op materiaalbarsten en vervormingen. Vervang ze als
ze beschadigd zijn.

• Controleer of de trillingdempingselementen vast
verankerd zijn tussen de motoreenheid en de
handvateenheid.

Geluiddemper

WAARSCHUWING! Gebruik de machine
nooit zonder geluiddemper of met een
defecte geluiddemper. Door een kapotte
geluiddemper kunnen het geluidsniveau
en het risico van brand aanzienlijk
toenemen. Hou gereedschap voor
brandblussen bij de hand.

De geluiddemper wordt zeer heet tijdens
en na gebruik, ook bij stationair
toerental. Houd rekening met
brandgevaar, met name wanneer u in de
omgeving van brandbare materialen en/
of dampen werkt.

Houd gereedschap voor brandblussen
bij de hand.

De geluiddemper werd ontworpen om het geluidsniveau
zo laag mogelijk te houden, en om de uitlaatgassen weg
te richten van de gebruiker.

Controle van geluiddemper

Controleer regelmatig of de geluiddemper heel is en of
deze goed vast zit.

Dutch – 75

ZAAGBLADEN

!

!

Algemeen

WAARSCHUWING! Een zaagblad kan
kapot gaan en ernstig persoonlijk letsel

!

bij de gebruiker veroorzaken.
De fabrikant van het zaagblad verstrekt

waarschuwingen en doet aanbevelingen
voor het gebruik en de juiste verzorging
van het zaagblad. Deze waarschuwingen
worden met het zaagblad meegeleverd.
Lees alle instructies van de fabrikant van
het zaagblad en volg deze op.

Een zaagblad moet voordat het op de
machine wordt gemonteerd, en
vervolgens ook regelmatig tijdens het
gebruik, worden gecontroleerd. Let op
barsten, ontbrekende segmenten
(diamantzaagbladen) of afgebroken
stukjes. Gebruik nooit een beschadigd
zaagblad.

Controleer bij ieder nieuw zaagblad of
het in goede staat verkeert door het
ongeveer 1 minuut lang met vol gas te
laten draaien.

• Zaagbladen zijn verkrijgbaar in twee
basisuitvoeringen: slijpschijven en diamantzagen.

• Zaagbladen van hoge kwaliteit zijn meestal de meest
voordelige. Zaagbladen van mindere kwaliteit hebben
vaak een slechter zaagvermogen en kortere
levensduur, wat leidt tot hogere kosten in verhouding
tot de hoeveelheid materiaal die is verwerkt.

• Let op dat de juiste bus wordt gebruikt voor het
zaagblad op de machine. Zie de instructies in het
hoofdstuk Zaagblad monteren

Geschikte slijpschijven

Slijpschijven K970 III K970 III Rescue

Droogslijpschijven Ja* Ja*
Diamantzagen Ja Ja
Getande bladen Niet gebruiken Ja**

Zie de sectie "Technische gegevens" voor meer
informatie.

*Zonder water
**Zie de instructies in het hoofdstuk "Getande bladen,

hardmetalen bladen en noodsituaties".

Slijpschijven voor verschillende materialen

WAARSCHUWING! Gebruik een
doorslijpmachine nooit voor ander
materiaal dan waarvoor hij is bedoeld.

Gebruik nooit een diamantzaagblad om
kunststofmateriaal door te slijpen Door
de hitte die tijdens het zagen wordt
geproduceerd, kan de kunststof gaan
smelten en aan het zaagblad blijven
kleven. Dit kan een terugslag
veroorzaken.

Bij het zagen in metaal komen vonken
vrij die brand kunnen veroorzaken.
Gebruik de machine niet in de buurt van
ontvlambare stoffen of gassen.

Volg de bij het zaagblad geleverde instructies over de
geschiktheid van het zaagblad voor diverse
toepassingen. Neem in geval van twijfel contact op met
uw dealer.

Beton Metaal Kunststof Gietijzer

Droogslij
pschijven

Diamantz
agen

* Uitsluitend speciale zaagbladen.

X X X X

X X* X*

Handmachines met hoge snelheid

WAARSCHUWING! Gebruik nooit een
slijpschijf met een lagere
toerenaanduiding dan die van de
doorslijpmachine. Gebruik uitsluitend
zaagbladen die zijn bedoeld voor
draagbare doorslijpmachines met hoge
toerentallen.

• Veel zaagbladen die ogenschijnlijk op deze
doorslijpmachine passen, zijn bedoeld voor
stationaire zagen en hebben een lager nominaal
toerental dan voor deze draagbare machine nodig is.
Zaagbladen met een lager nominaal toerental mogen
nooit in combinatie met deze machine worden
gebruikt.

• Zaagbladen van Husqvarna zijn gemaakt voor
draagbare doorslijpmachines met hoog toerental

• De slijpschijf moet gemerkt zijn met hetzelfde of een
hoger toerental dan op het typeplaatje van de
machine is aangegeven. Gebruik nooit een slijpschijf
met een lagere toerenaanduiding dan die van de
doorslijpmachine.

76 – Dutch

ZAAGBLADEN

!

Vibratie in de zaagbladen

• Het zaagblad kan zijn rondheid verliezen en trillen
wanneer te veel invoerdruk wordt gebruikt.

• Een lagere invoerdruk kan het trillen opheffen.
Vervang anders het zaagblad.

Droogslijpschijven

WAARSCHUWING! Gebruik
droogslijpschijven niet in combinatie met

!

water. De sterkte van droogslijpschijven
neemt af als ze worden blootgesteld aan
vocht, waardoor het risico op breken
groter wordt.

• Het snijdende materiaal in droogslijpschijven bestaat
uit schuurkorrels die met organische bindmiddelen
zijn samen gevoegd. ”Versterkte slijpschijven” zijn
opgebouwd op een textiel- en fiberbasis, waardoor
voorkomen wordt dat deze schijven door scheuren of
beschadigingen bij een maximum toerental tijdens het
werken volledig uit elkaar springen.

• De prestaties van een slijpschijf worden bepaald door
het type en de grootte van de slijpdeeltjes, alsmede
door het type en de hardheid van het bindmiddel.

• Controleer of het zaagblad is gebarsten of anderszins
beschadigd.

Diamantzagen

Algemeen

WAARSCHUWING! Gebruik nooit een
diamantzaagblad om kunststofmateriaal
door te slijpen Door de hitte die tijdens
het zagen wordt geproduceerd, kan de
kunststof gaan smelten en aan het
zaagblad blijven kleven. Dit kan een
terugslag veroorzaken.

Diamantslijpschijven worden zeer heet
tijdens het gebruik. Een oververhit
zaagblad is het gevolg van een onjuist
gebruik en kan vervorming van de schijf
veroorzaken, wat weer kan leiden tot
schade en letsel.

Bij het zagen in metaal komen vonken
vrij die brand kunnen veroorzaken.
Gebruik de machine niet in de buurt van
ontvlambare stoffen of gassen.

• Diamantzaagbladen hebben een stalen blad voorzien
van segmenten die industriële diamanten bevatten.

• Diamantzaagbladen zorgen voor lagere kosten per
zaagoperatie, minder zaagbladvervangingen en een
constante zaagdiepte.

• Let bij het gebruik van een diamantzaag op, dat deze
in de richting van de pijl op het blad draait.

• Test de droogslijpschijf door deze op een vinger te
hangen en er zacht met een schroevendraaiersteel of
iets dergelijks op te slaan. Wanneer de schijf geen vol,
rinkelend geluid laat horen, is ze beschadigd.

Droogslijpschijven voor verschillende materialen

Soort zaagblad Materiaal

Beton, asfalt, stenen metselwerk,

Betonslijpschijf

Metaalslijpschijf

gietijzer, aluminium, koper,
messing, kabels, rubber, plastic etc.

Staal, staallegeringen en andere
harde metalen.

Diamantzagen voor verschillende materialen

• Diamantzagen bieden vooral voordelen bij
metselwerk, gewapend beton en andere
samengestelde materialen.

• Diamantzaagbladen zijn verkrijgbaar in een aantal
hardheidsgradaties.

• Voor het zagen van metaal moeten speciale
zaagbladen worden gebruikt. Vraag uw leverancier
om advies bij het kiezen van het juiste product.

Scherpen van diamantzagen.

• Gebruik altijd een scherpe diamantzaag.

• Diamantzagen kunnen bot worden bij een verkeerde
voedingsdruk of het zagen van bepaalde materialen,
zoals zwaar gewapend beton. Werken met een bot
diamantzaagblad leidt tot oververhitting wat ertoe kan
leiden dat diamantsegmenten losraken.

• Scherp het zaagblad door in zacht materiaal zoals
zandsteen of baksteen te zagen.

Dutch – 77

ZAAGBLADEN

Diamantzaagbladen en koeling

• Tijdens het slijpen kan de frictie en de snede ervoor
zorgen dat het diamantzaagblad heet wordt. Wanneer
het blad niet te heet mag worden, kan hierdoor de
bladspanning afnemen of de kern gaan scheuren.

Diamantzaagbladen voor droogzagen

• Er is geen water nodig voor afkoeling, maar
droogzaagbladen moeten worden gekoeld met
luchtstroom rondom de bladen. Daarom worden
droogzaagbladen alleen aanbevolen voor
slijpwerkzaamheden met tussenpozen. Telkens na
enkele seconden slijpen moet het blad 'vrij en
onbelast draaien zodat de lucht rondom het blad kan
stromen om de hitte af te voeren.

Diamantzaagbladen voor natzagen

• Diamantzaagbladen voor natzagen moeten worden
gebruikt met water om de bladkern en segmenten
koel te houden tijdens het slijpen.

• Bladen voor natzagen mogen NOOIT droog worden
gebruikt.

• Het gebruik van bladen voor natzagen zonder water
kan leiden tot oververhitting, wat slechte prestaties,
ernstige schade aan het blad en gevaar tot gevolg kan
hebben.

• Water koelt het zaagblad en vergroot de levensduur
daarvan en vermindert stofvorming.

Getande bladen, hardmetalen bladen en noodsituaties

Speciale hardmetalen bladen zijn uitsluitend bedoeld voor
gebruik bij reddingsoperaties door getraind personeel.

Transport en opbergen

• Bewaar of vervoer de doorslijpmachine niet met een
gemonteerde slijpschijf. Controleer regelmatig of de
geluiddemper vast op het motorhuis zit. Alle
zaagbladen dienen na gebruik van de
doorslijpmachine gedemonteerd en zorgvuldig
opgeslagen te worden.

• Bewaar de slijpschijf droog en vorstvrij. Bijzondere
voorzichtigheid moet in acht genomen worden met
droogslijpschijven. De droogslijpschijven moeten
bewaard worden op een vlak, horizontaal oppervlak.
Als u een droogslijpschijf vochtig bewaart kan dit
onbalans veroorzaken met letsel tot gevolg.

• Controleer nieuwe zaagbladen op transport- of
opslagschade.

78 – Dutch

MONTAGE EN AFSTELLINGEN

Algemeen

WAARSCHUWING! Zorg dat de motor is
uitgeschakeld en dat de stopschakelaar

!

in de STOP-stand staat.

Bladen van Husqvarna zijn bedoeld voor hoge
toerentallen en goedgekeurd voor draagbare
doorslijpmachines.

Controleren van de spilas en de
flensringen

Als het blad wordt vervangen door een nieuw exemplaar,
controleer dan de flensringen en de spilas.

• Controleer of de schroefdraad op de spilas
onbeschadigd is.

• Controleer of de contactvlakken op het blad en de
flensringen onbeschadigd, van het juiste formaat en
schoon zijn en of ze goed op de spilas lopen.

Gebruik alleen flensringen die worden geleverd door
Husqvarna, min. diameter 105 mm/4,1".

Gebruik geen scheve, afgebroken, kapotte of vieze
flensringen. Gebruik geen flensringen met verschillende
afmetingen.

De lagerbus controleren

De spilbussen worden gebruikt om de machine passend
te maken voor het middengat in het zaagblad.

De machine wordt geleverd met een lagerbus die kan
worden omgedraaid voor maat 20 mm of 1 inch (25,4
mm). Een plaatje op de bladbeschermkap geeft de juiste
bladspecificatie aan.

De rotatierichting van het blad controleren

• Let bij het gebruik van een diamantzaag op, dat deze
in de richting van de pijl op het blad draait. De
rotatierichting voor de machine wordt aangegeven
met pijlen op de zaagarm.

Zaagblad monteren

• Het blad wordt op de bus (A) gezet tussen de
binnenste flensring (B) en de flensring (C). Draai de
flensring rond, totdat deze op de as past.

• Vergrendel de steel. Steek een stuk gereedschap in
het gat in het zaagblad en draai het blad tot dit is
vergrendeld.

• Controleer of de lagerbus op de spilas geschikt is voor
het middengat van het zaagblad. De zaagbladen zijn
gemerkt met de diameter van het middengat.

Gebruik uitsluitend lagerbussen die worden geleverd door
Husqvarna. Deze lagerbussen zijn speciaal gemaakt voor
uw doorslijpmachine.

• De bout, waarmee het zaagblad wordt vastgeklemd,
moet aangedraaid worden met een moment van 25
Nm.

Beschermkap van het zaagblad

De beschermkap voor de zaaguitrusting moet zo zijn
ingesteld dat de achterkant tegen het werkstuk steunt.
Spatten en vonken van het doorgezaagde materiaal
worden dan door de beschermkap opgevangen en van de
gebruiker weggeleid.

De bladbeschermkap wordt door frictie vergrendeld.

• Druk de uiteinden van de beschermkap tegen het
werkstuk of stel de beschermkap af met de

Dutch – 79

MONTAGE EN AFSTELLINGEN

A

afstelhendel. De beschermkap moet altijd op de
machine zijn gemonteerd.

• Verwijder de bovenste riembescherming.

• Koppel de waterslang en handgreep los van de
bladbeschermkap (A). Verwijder de eindaanslag (C).

Omkeerbare zaagkop

De machine is uitgerust met een omkeerbare zaagkop die
het mogelijk maakt om dicht langs een muur of langs de
grond te zagen. De dikte van de bladbeschermkap vormt
de enige belemmering.

In het geval van terugslag is het moeilijker de machine
onder controle te houden wanneer met omgekeerde
slijpkop wordt gewerkt. Het zaagblad is verder verwijderd
van het centrum van de machine, waardoor de hendel en
het zaagblad niet meer in één lijn staan. Het is lastiger om
de machine onder controle te houden wanneer het blad
vastslaat of vast blijft zitten in de terugslagrisicozone. Zie
de sectie "Terugslag" in het hoofdstuk "Bediening" voor
meer informatie.

Sommige goede ergonomische eigenschappen van de
machine, zoals balans, worden hierdoor tenietgedaan.
Zagen met een omgekeerd zaagblad moet enkel worden
toegepast voor zaagsneden die op de normale wijze niet
mogelijk zijn.

Alleen van toepassing op 16"

• Draai de extra schroef (A) los waarmee de bovenste
riembescherming is bevestigd.

A (16”)

C

• Het zaagelement is nu los en kan van de motor
worden gehaald. Haal de riem van de poelie.

• Draai het lagerhuis in tegengestelde richting en
monteer de eindaanslag.

• Bevestig de slijpkop aan de andere zijde van de
slijparm.

Van toepassing op 14" en 16"

• Draai de drie moeren (B) los waarmee de bovenste
riembescherming is bevestigd. Zet de riemspanner
(C) in positie '0' om de spanning af te laten.

C

80 – Dutch

B

• Zet de riemspanner (C) in positie '1' om de
aandrijfriem te spannen.

• Breng de riembescherming aan op het omgekeerde
zaagblad.

• Om de aandrijfriem op de juiste spanning te brengen,
zet u eerst de moeren (B) vast en draait u deze
vervolgens 1-2 slagen terug. Beweeg de

MONTAGE EN AFSTELLINGEN

bladbeschermkap (A) 3-5 keer omhoog en omlaag en
haal de moeren (B) aan met de combisleutel.

B

Alleen van toepassing op 16"

• Draai de extra schroef vast.

• Monteer de waterslangnippel en de slang aan de
tegenoverliggende bovenzijde van de
bladbeschermkap.

A

C

Dutch – 81

BRANDSTOFHANTERING

Algemeen

WAARSCHUWING! Een motor laten
lopen in een afgesloten of slecht

!

geventileerde ruimte kan dodelijke
ongelukken veroorzaken door
verstikking of koolmonoxidevergiftiging.
Gebruik ventilatoren om te zorgen voor
een goede luchtcirculatie bij het werken
in sleuven en greppels met een diepte
van meer dan één meter.

Brandstof en brandstofdampen zijn
brandgevaarlijk en kunnen leiden tot
ernstig letsel bij inademing en contact
met de huid. Wees daarom voorzichtig
wanneer u met brandstof werkt en zorg
voor goede luchtventilatie bij de
brandstofhantering.

De uitlaatgassen van de motor zijn heet
en kunnen vonken bevatten die brand
kunnen veroorzaken. Start de machine
daarom nooit binnenshuis of in de buurt
van licht ontvlambaar materiaal!

Rook niet en plaats ook geen warm
voorwerp in de buurt van de brandstof.

Brandstof

LET OP! De machine is uitgerust met een
tweetaktmotor; gebruik daarom altijd een mengsel van
benzine en tweetaktolie. Om zeker te zijn van de juiste
mengverhouding is het erg belangrijk dat u de
hoeveelheid olie altijd nauwkeurig afmeet. Bij het
mengen van kleine brandstofhoeveelheden zullen zelfs
kleine afwijkingen van invloed zijn op de
mengverhouding.

Benzine

• Gebruik loodvrije of gelode benzine van een hoge
kwaliteit.

• Het aanbevolen laagste octaangehalte is 90 (RON).
Indien u de motor laat lopen op benzine met een lager
octaangehalte dan 90, kan het zogenaamde kloppen
optreden. Hierdoor stijgt de motortemperatuur wat tot
zware motorbeschadigingen kan leiden.

• Als men voortdurend met een hoog toerental werkt, is
het aan te raden een hoger octaangehalte te
gebruiken.

Milieubrandstof

HUSQVARNA raadt het gebruik van milieuvriendelijke
benzine (zogenaamde alkylaatbrandstof) aan, of Aspen
voorgemengde tweetaktbenzine of milieubenzine voor
viertaktmotoren gemengd met tweetaktolie, zoals
hieronder beschreven. Let op dat het nodig kan zijn de

carburateur af te stellen, wanneer u van brandstoftype
wisselt (zie de instructies in het hoofdstuk Carburateur).

Met ethanol gemengde brandstof, E10, kan worden
gebruikt (max. 10% ethanol). Het gebruik van
brandstoffen met een hoger percentage ethanol dan in
E10 zal leiden tot slechte motorprestaties en kan schade
aan de motor veroorzaken.

Tweetaktolie

• Voor de beste resultaten en prestaties, moet u
HUSQVARNA tweetaktolie gebruiken, die speciaal
wordt gemaakt voor onze luchtgekoelde
tweetaktmotoren.

• Gebruik nooit tweetaktolie die bedoeld is voor
watergekoelde buitenboordmotoren, zogenaamde
outboardoil (aangeduid met TCW).

• Gebruik nooit olie bedoeld voor vier-takt motoren.

Mengen

• Meng de benzine en olie altijd in een schone jerrycan
die goedgekeurd is voor benzine.

• Begin altijd met de helft van de benzine die gemengd
moet worden erin te gieten. Giet er daarna de gehele
oliehoeveelheid bij. Meng (schud) het
brandstofmengsel. Giet er de resterende hoeveelheid
benzine bij.

• Meng (schud) de brandstofhoeveelheid goed voor u
de brandstoftank van de machine vult.

• Meng niet meer brandstof dan voor max. 1 maand
nodig is.

Mengverhouding

• 1:50 (2%) met HUSQVARNA tweetaktolie of
overeenkomstig.

Benzine, liter

5 0,10
10 0,20
15 0,30
20 0,40

• 1:33 (3%) met andere olie, gemaakt voor
luchtgekoelde tweetaktmotoren, geclassificeerd voor
JASO FB/ISO EGB of meng volgens de
aanbevelingen van de fabrikant.

Tweetaktolie, liter
2% (1:50)

82 – Dutch

Tanken

!

BRANDSTOFHANTERING

WAARSCHUWING! Om het risico op
brand te verminderen, moet u de
volgende voorzorgsmaatregelen nemen:

Rook niet en plaats ook geen warm
voorwerp in de buurt van de brandstof.

Stop de motor en laat hem voor het
tanken enkele minuten afkoelen. Zorg dat
de motor is uitgeschakeld en dat de
stopschakelaar in de STOP-stand staat.

Open de dop van de tank voorzichtig
wanneer u wilt tanken zodat eventuele
overdruk langzaam verdwijnt.

Maak de omgeving rond de tankdop
schoon.

Draai de dop van de tank goed vast na
het tanken.

Als de dop niet goed is vastgedraaid, kan
de dop lostrillen, waardoor er brandstof
uit de brandstoftank kan ontsnappen en
brandgevaar ontstaat.

Verplaats de machine ten minste 3 m van
de tankplaats voor u de motor start.

Opslag voor lange tijd

• Als de machine gedurende lange tijd niet gebruikt zal
worden, moet de brandstoftank leeggemaakt worden.
Vraag bij uw tankstation of bij de gemeente waar u de
afgetapte brandstof kwijt kan.

Start de machine nooit:

• Indien u brandstof of motorolie op de machine hebt
gemorst. Droog alles af en laat de benzineresten
verdampen.

• Als u brandstof op uzelf of op uw kleding gemorst
heeft, trek schone kleding aan. Was de lichaamsdelen
die in contact zijn geweest met brandstof. Gebruik
water en zeep.

• Als de machine brandstof lekt. Controleer de tankdop
en de brandstofleidingen regelmatig op lekkage.

• Tenzij de brandstofdop goed is vastgedraaid na het
bijvullen.

Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat
eventuele lekkage en dampen niet in contact kunnen
komen met vonken of open vuur, bijvoorbeeld van
elektrische machines, elektrische motoren,
stopcontacten/schakelaars, verwarmingsketels e.d.

• Bij opslag en vervoer van brandstof moeten altijd
speciaal voor dat doel bestemde en goedgekeurde
tanks worden gebruikt.

Dutch – 83

BEDIENING

!

!

Veiligheidsuitrusting

Algemeen

• Gebruik de machine nooit zonder de mogelijkheid
hulp in te roepen in geval van nood.

Persoonlijke veiligheidsuitrusting

Bij al het gebruik van de machine moet goedgekeurde
persoonlijke beschermingsuitrusting gebruikt worden.
Persoonlijke beschermingsuitrusting elimineert de risico’s
niet, maar vermindert het schadelijk effect in geval van
een ongeval. Vraag uw dealer om raad wanneer u uw
uitrusting koopt.

WAARSCHUWING! Het gebruik van
producten die materiaal snijden,

!

schuren, boren, polijsten of vormen, kan
stof en dampen genereren die
schadelijke chemicaliën kunnen
bevatten. Zoek uit hoe het materiaal
waarmee u werkt is samengesteld en
draag een geschikt stofmasker.

Langdurige blootstelling aan lawaai kan
leiden tot permanente
gehoorbeschadiging. Gebruik altijd
goedgekeurde gehoorbescherming. Let
op waarschuwingssignalen of geroep
wanneer u gehoorbescherming draagt.
Doe uw gehoorbescherming altijd af
zodra de motor is gestopt.

Draag altijd:

• Goedgekeurde veiligheidshelm

• Gehoorbeschermers

• Een goedgekeurde oogbescherming. Wanneer u een
vizier gebruikt moet u ook een goedgekeurde
veiligheidsbril gebruiken. Met een goedgekeurde
veiligheidsbril wordt een bril bedoeld die voldoet aan
norm ANSI Z87.1 voor de VS en EN 166 voor de EU­landen. Een vizier moet voldoen aan norm EN 1731.

• Stofmasker

• Sterke, gripvaste handschoenen.

• Nauwsluitende, sterke en prettige kleding die
volledige bewegingsvrijheid toelaat. Bij het snijden
komen vonken vrij, waardoor kleding kan gaan
branden. Husqvarna raadt het dragen van kleding van
brandvertragend katoen of dikke spijkerstof aan.
Draag geen kleding die is gemaakt van materiaal als
nylon, polyester of rayon. Wanneer dergelijk materiaal
in aanraking komt met vuur, kan het gaan smelten en
zich aan de huid hechten. Draag geen korte broek

• Laarzen met stalen neus en anti-slip zool.

Andere beschermingsuitrusting

VOORZICHTIG! Tijdens het werken met
de machine kunnen vonken ontstaan en
brand veroorzaken. Houd daarom altijd
brandblusapparatuur bij de hand.

• Brandblusser

• U moet altijd een EHBO-kit bij de hand hebben.

Algemene veiligheidsinstructies

In dit hoofdstuk worden de basisveiligheidsregels voor het
gebruik van de machine behandeld. De gegeven
informatie kan nooit de kennis vervangen die een vakman
via opleidingen en praktische ervaring heeft verworven.

• Neem de gebruiksaanwijzing grondig door en gebruik
de machine niet voor u alles duidelijk heeft begrepen.
Gebruikers die deze machine voor het eerst
gebruiken, wordt aanbevolen praktische instructies te
volgen alvorens de machine in gebruik te nemen.

• Denk erom dat het uw verantwoordelijkheid als
gebruiker is om mensen en hun eigendommen niet
bloot te stellen aan ongelukken of gevaar.

• Houd de machine schoon. Aanduidingen en stickers
moeten volledig leesbaar zijn.

Gebruik altijd uw gezond verstand

Het is niet mogelijk om elke mogelijk situatie te
vermelden. Wees altijd voorzichtig en gebruik uw gezond
verstand. Als u in een situatie belandt waarin u zich niet
veilig voelt, dient u een expert te raadplegen. Wend u tot
uw dealer, uw servicewerkplaats of een ervaren
gebruiker. Onderneem geen werkzaamheden waarvoor u
zich onvoldoende gekwalificeerd acht!

WAARSCHUWING! Wanneer de machine
onjuist of slordig wordt gebruikt, kan het
een gevaarlijk gereedschap zijn, dat
ernstig letsel of overlijden van de
gebruiker of anderen kan veroorzaken.

Laat kinderen of andere personen die
niet zijn opgeleid om met de machine om
te gaan, deze nooit gebruiken of
onderhouden.

Laat nooit een ander de machine
gebruiken zonder u ervan te verzekeren
dat ze de inhoud van de
gebruiksaanwijzing hebben begrepen.

Gebruik de machine nooit als u moe
bent, alcohol heeft gedronken of
medicijnen heeft ingenomen, die uw
gezichtsvermogen,
beoordelingsvermogen of
coördinatievermogen kunnen
beïnvloeden.

84 – Dutch

WAARSCHUWING! Niet goedgekeurde

!

wijzigingen en/of niet-originele

!

onderdelen kunnen tot ernstige
verwondingen of het overlijden van
zowel gebruiker of anderen leiden. De
oorspronkelijke vormgeving van de
machine mag in geen enkel geval
gewijzigd worden zonder toestemming
van de fabrikant.

Wijzig deze machine nooit zo dat hij niet
langer overeenstemt met de originele
uitvoering, en gebruik de machine niet
als u denkt dat anderen hem hebben
gewijzigd.

Gebruik nooit een machine die defect is.
Voer de in deze handleiding beschreven
veiligheidscontroles en de onderhouds­en service-instructies uit. Bepaalde
onderhouds- en servicemaatregelen
moeten door opgeleide en
gekwalificeerde specialisten worden
uitgevoerd. Zie de instructies in het
hoofdstuk Onderhoud.

Men moet altijd originele onderdelen
gebruiken.

WAARSCHUWING! Deze machine
produceert tijdens bedrijf een

!

elektromagnetisch veld. Dit veld kan
onder bepaalde omstandigheden de
werking van actieve of passieve
medische implantaten verstoren. Om het
risico op ernstig of fataal letsel te
beperken, raden we personen met een
medisch implantaat aan om contact op te
nemen met hun arts en de fabrikant van
het medische implantaat voordat ze deze
machine gaan bedienen.

Veiligheid op de werkplek

WAARSCHUWING! De veiligheidsafstand
voor de doorslijpmachine bedraagt 15

!

meter. U bent verantwoordelijk dat er
geen dieren en toeschouwers binnen het
werkterrein zijn. Begin niet te zagen voor
het werkterrein vrij is en u veilig staat.

• Houd uw omgeving in de gaten om ervoor te zorgen
dat u de macht over de machine niet verliest door
onverwachte gebeurtenissen.

• Zorg ervoor dat niets/niemand in contact kan komen
met de snijuitrusting of door materiaal kan worden
geraakt dat door het blad wordt weggeslingerd.

• Gebruik de motorkettingzaag niet in ongunstige
weersomstandigheden. B.v. bij dichte mist, hevige
regen, harde wind, hevige koude enz. Werken in
slechte weersomstandigheden is vermoeiend en kan

BEDIENING

tot gevaarlijke situaties leiden, zoals een gladde
ondergrond.

• Begin nooit met de machine te werken voordat het
werkterrein ontruimd is en u stevig staat. Kijk of er
eventuele obstakels zijn wanneer een onverwachte
verplaatsing optreedt. Verzeker u ervan dat er geen
materiaal naar beneden kan vallen en verwondingen
kan veroorzaken terwijl u met de machine werkt.
Neem grote voorzichtigheid in acht bij het werken op
hellend terrein.

• Verzeker u ervan dat het werkterrein voldoende
verlicht is om een veilige werkomgeving te creëren.

• Verzeker u ervan dat zich op de werkplek of in het te
zagen materiaal geen leidingen of elektrische kabels
bevinden.

• Als u in een object voor opslag of transport van
materiaal (vat, pijp of ander object) gaat snijden, moet
u eerst controleren of het brandbaar materiaal of
andere vluchtige stoffen bevat.

Basistechniek

WAARSCHUWING! Draai de
doorslijpmachine niet opzij, dit kan ertoe
leiden dat de schijf vast komt te zitten of
breekt met menselijk letsel tot gevolg.

Gebruik nooit de zijkant van het zaagblad
om te slijpen. Hierdoor zal het zaagblad
beschadigd raken of breken, en ernstige
schade veroorzaken. Gebruik alleen het
snijvlak.

Gebruik nooit een diamantzaagblad om
kunststofmateriaal door te slijpen Door
de hitte die tijdens het zagen wordt
geproduceerd, kan de kunststof gaan
smelten en aan het zaagblad blijven
kleven. Dit kan een terugslag
veroorzaken.

Bij het zagen in metaal komen vonken
vrij die brand kunnen veroorzaken.
Gebruik de machine niet in de buurt van
ontvlambare stoffen of gassen.

• De machine is ontworpen en bedoeld voor het zagen
met droogslijpschijven of diamantzaagbladen voor
draagbare machines met hoge toerentallen. De
machine mag niet worden gebruikt met enig ander
type zaagblad of voor enig ander type zaagwerk.

• Controleer altijd of het zaagblad correct gemonteerd
is en geen tekenen van beschadiging vertoont. Zie de
instructies in de hoofdstukken "Zaagbladen" en
"Montage en instellingen".

• Controleer of het juiste zaagblad wordt gebruikt voor
de betreffende toepassing. Zie de instructies in het
hoofdstuk "Zaagbladen".

• Zaag nooit asbestmaterialen!

Dutch – 85

BEDIENING

• Houd de machine met beide handen stevig vast, met
uw duimen en vingers om de handgrepen. De
rechterhand moet om de achterste handgreep worden
geklemd en de linkerhand om de voorste handgreep.
Alle gebruikers, zowel rechts- als linkshandigen, moet
deze greep toepassen Bedien een doorslijpmachine
nooit terwijl u deze slechts met één hand vasthoudt.

• Ga evenwijdig aan het zaagblad staan. Ga er niet
direct achter staan. In geval van terugslag zal de zaag
zich in het vlak van het zaagblad bewegen.

• Houd afstand tot het zaagblad wanneer de motor
draait.

• Laat de machine nooit zonder toezicht met draaiende
motor achter.

• Verplaats de machine niet wanneer de slijpuitrusting
draait. De machine is uitgerust met een frictierem
zodat het blad sneller stopt.

• De beschermkap voor de zaaguitrusting moet zo zijn
ingesteld dat de achterkant tegen het werkstuk steunt.
Spatten en vonken van het doorgezaagde materiaal
worden dan door de beschermkap opgevangen en
van de gebruiker weggeleid. De beschermkappen
voor de slijpuitrusting moeten altijd zijn aangebracht
wanneer de machine werkt.

• Snijd nooit vanaf een ladder. Gebruik een platform of
steiger wanneer u boven schouderhoogte moet
werken. Reik niet te ver.

• Sta op voldoende afstand van het werkstuk.

• Controleer dat het zaagblad niet in contact staat met
andere voorwerpen als u de machine start.

• Breng het zaagblad rustig in contact met het
materiaal, bij een hoge draaisnelheid (vol gas). Houd
de volle snelheid aan totdat de zaagsnede is voltooid.

• Laat de machine het werk doen zonder het zaagblad
in het werkstuk te dwingen of te drukken.

• Breng de machine naar beneden in lijn met het
zaagblad. Druk van de zijkant kan het zaagblad kapot
maken en is zeer gevaarlijk.

• Voer het zaagblad langzaam heen en weer om een
klein contactoppervlak te krijgen tussen zaagblad en
het materiaal dat moet worden doorgezaagd. Zo
houdt u de temperatuur van het zaagblad laag en kunt
u efficiënt zagen.

• Gebruik de terugslagrisicosector van het zaagblad
nooit

om te snijden. Zie de instructies in het

hoofdstuk "Terugslag".

• Zorg voor een goede balans en een stabiele houding.

• Zaag nooit boven schouderhoogte.

86 – Dutch

Omgaan met stof

De machine is voorzien van een waterset die met een
zachte waterstraal het stof optimaal onderdrukt.

Gebruik zaagbladen voor natzagen met waterkoeling voor
optimale stofbeheersing, indien mogelijk. Zie de
instructies in het hoofdstuk "Zaagbladen".

Stel het waterdebiet met behulp van de kraan af om het
zaagstof te binden. De benodigde hoeveelheid water
hangt af van de klus die moet worden uitgevoerd.

Wanneer een waterslang losraakt van de toevoerbron
betekent dit dat de machine is aangesloten op een kraan

BEDIENING

met een te hoge waterdruk. Zie de instructies in het
hoofdstuk "Technische gegevens" voor de aanbevolen
waterdruk.

Zagen met getande/hardmetalen bladen tijdens reddingsoperaties

WAARSCHUWING! Een doorslijpmachine
mag nooit met hardmetalen bladen

!

worden gebruikt voor werkzaamheden
die niets te maken hebben met
noodsituaties, zoals bijvoorbeeld in de
bouwsector.

Houd er altijd rekening mee dat
hardmetalen bladen gevoeliger zijn voor
terugslag dan droogslijpschijven of
diamantzaagbladen, indien ze niet op de
juiste wijze worden gebruikt.

Indien de openbareveiligheidsorganisatie
(brandweerkorps) die deze doorslijpmachine heeft
aangeschaft, heeft besloten om de machine uit te rusten
met een hardmetalen blad moeten onderstaande
veiligheidsoverwegingen in acht worden genomen.

Training en persoonlijke beschermingsuitrusting

• Enkel gebruikers die zijn getraind in het zagen met
behulp van een doorslijpmachine met hardmetalen
blad mogen de doorslijpmachine bedienen.

• De gebruiker moet altijd een volledige, beschermende
brandbestrijdingsuitrusting dragen.

• De gebruiker moet een volledig gezichtsmasker (niet
enkel een veiligheidsbril) dragen om het gezicht te
beschermen tegen rondvliegende resten of terugslag
van de doorslijpmachine.

Risicogebied

Personen zonder de hierboven vermelde
beschermingsuitrusting mogen niet worden toegelaten in
het risicogebied voor rondvliegend materiaal.

20 m (66 ft)

Toerental voor schijf

Breng het zaagblad rustig in contact met het materiaal, bij
een hoge draaisnelheid (vol gas). Houd de volle snelheid
aan totdat de zaagsnede is voltooid. Een lage
bladsnelheid, met name bij harde en dunne materialen
kan leiden tot het vastslaan en afbreken van de
hardmetalen bladuiteinden.

Dun materiaal

Voor de beste controle moet het zagen van dun en hard
materiaal (zoals met plaatstaal bedekte daken) worden
uitgevoerd met een voorwaartse beweging.

Blokkering of vastslaan

Maak een zorgvuldige inschatting van de wijze waarop
het object zal bewegen in het laatste stadium van het
zagen om blokkering of vastslaan te voorkomen. De
zaagsnede moet tijdens het zagen openen. Als het object
doorzakt en de zaagsnede begint te sluiten, kan het blad
bekneld raken, wat terugslag of beschadiging van het
blad kan veroorzaken.

Recht zagen

Wanneer de zaagsnede iets gaat wijken of draaien, zal dit
het zaagrendement verlagen en het blad beschadigen.

Voor elke reddingsoperatie

Controleer de schijf en de schijfbeschermer op
beschadigingen en barsten. Vervang de schijf of de
schijfbeschermer als hij terugslag te verduren heeft
gehad of barsten vertoont.

• Kontroleer of geen hardmetalen zaagtanden van het
zaagblad zijn losgeraakt.

• Kontroleer of het zaagblad niet krom is of tekens
vertoont van barsten of andere beschadigingen.

Bij het zagen van harde materialen zullen hardmetalen
bladen snel hun scherpte verliezen. Voor de beste
prestaties tijdens reddingsoperaties raden we aan om
een nieuw blad te installeren.

Dutch – 87

BEDIENING

Terugslag

WAARSCHUWING! Een terugslag treedt
plotseling op en kan erg hevig zijn. De

!

doorslijpmachine kan omhoog schieten
en met een draaiende beweging tegen de
gebruiker aan worden geworpen, wat
ernstig of zelfs fataal letsel kan
veroorzaken. Het is van essentieel
belang dat u, voordat u de machine gaat
gebruiken, begrijpt waardoor terugslag
wordt veroorzaakt en hoe u dit kunt
voorkomen.

Terugslag is een plotselinge opwaartse beweging die kan
optreden wanneer het zaagblad vastslaat of stilvalt in de
terugslagrisicosector. Een terugslag is meestal gering en
levert weinig gevaar op. Een terugslag kan echter ook
zeer hevig zijn en de doorslijpmachine omhoog laten
schieten en met een draaiende beweging terugwerpen
naar de gebruiker, wat ernstig of zelfs fataal letsel kan
veroorzaken.

beweging terugwerpen naar de gebruiker, wat ernstig of
zelfs fataal letsel kan veroorzaken.

Terugslag door "klimmen"

Als de terugslagrisicosector wordt gebruikt om te zagen,
zal het zaagblad in de zaagsnede "klimmen" als gevolg
van de reactieve kracht. Gebruik de terugslagrisicosector
van het zaagblad niet. Gebruik het onderste kwadrant van
het zaagblad om terugslag door "klimmen" te voorkomen.

Terugslag door vastslaan

Vastslaan treedt op wanneer de zaagsnede dichtklapt en
het zaagblad blokkeert. Als het zaagblad vastslaat of
stilvalt, zal de reactieve kracht echter sterk zijn, waardoor
u de macht over de doorslijpmachine kunt verliezen.

Reactieve kracht

Bij het zagen is er altijd sprake van een reactieve kracht.
Deze kracht trekt de machine in tegengestelde richting
ten opzichte van de bladrotatie. Meestal is deze kracht
verwaarloosbaar. Als het zaagblad vastslaat of stilvalt, zal
de reactieve kracht echter sterk zijn, waardoor u de macht
over de doorslijpmachine kunt verliezen.

Verplaats de machine niet wanneer de slijpuitrusting
draait. Gyroscopische krachten kunnen de gewenste
beweging belemmeren.

Terugslagrisicosector

Gebruik de terugslagrisicosector van het zaagblad nooit
om te snijden. Als het zaagblad vastslaat of stilvalt in de
terugslagrisicosector zal de reactieve kracht de
doorslijpmachine omhoog duwen en in een draaiende

88 – Dutch

Als het zaagblad vastslaat of stilvalt in de
terugslagrisicosector zal de reactieve kracht de
doorslijpmachine omhoog duwen en in een draaiende
beweging terugwerpen naar de gebruiker, wat ernstig of
zelfs fataal letsel kan veroorzaken. Wees alert om
mogelijke bewegingen van het werkstuk. Als het werkstuk
onvoldoende wordt ondersteund en verschuift tijdens het
snijden, kan het blad worden vastgeklemd waardoor
terugslag ontstaat.

Snijden van buizen.

Bij het natzagen in leidingen is extra voorzichtigheid
geboden. Als de leiding niet goed wordt ondersteund en
de zaagsnede tijdens het zagen niet open wordt
gehouden, kan het blad vastslaan in de
terugslagrisicosector en een hevige terugslag
veroorzaken. Wees extra alert wanneer u een buis met
een klokvormig uiteinde snijdt. Als deze onvoldoende
wordt ondersteund, kan deze doorbuigen en het blad
vastklemmen.

BEDIENING

Voordat met de snijwerkzaamheden wordt begonnen,
moet de buis stevig zijn vastgezet, zodat hij tijdens het
snijden niet kan gaan rollen of bewegen.

Als de buis kan doorbuigen en de snede kan sluiten, zal
het blad worden vastgeklemd in de terugslagzone
waardoor ernstige terugslag kan ontstaan. Als de buis
voldoende wordt ondersteund, zal het uiteinde van de
buis omlaag bewegen, waardoor de snede wordt
geopend en het blad niet wordt vastgeklemd.

Juiste volgorde bij het snijden van een buis

1 Snijd eerst sectie I.
2 Beweeg naar zijde II en snijd van sectie I naar de

onderkant van de buis.

3 Beweeg naar zijde III en snijd het resterende deel van

het uiteinde van de buis aan de onderzijde.

I

Transport en opbergen

• Zet de apparatuur tijdens vervoer goed vast om
transportschade en ongelukken te voorkomen.

• Bewaar of vervoer de doorslijpmachine niet met een
gemonteerde slijpschijf. Controleer regelmatig of de
geluiddemper vast op het motorhuis zit.

• Zie het hoofdstuk "Zaagbladen" voor informatie over
het vervoer en opslaan van zaagbladen.

• Zie het hoofdstuk "Brandstofhantering" voor
informatie over het vervoer en opslaan van brandstof.

• Sla de apparatuur op in een afsluitbare ruimte zodat
het buiten het bereik is van kinderen en onbevoegde
personen.

III II

Terugslag voorkomen

Het voorkomen van terugslag is eenvoudig.

• Het werkstuk moet altijd zodanig worden ondersteund
dat de zaagsnede tijdens het doorzagen open blijft.
Wanneer de zaagsnede opent, treedt er geen
terugslag op. Wanneer de zaagsnede sluit en het
zaagblad hierdoor vastslaat, bestaat er altijd een
terugslagrisico.

• Wees voorzichtig bij het opnieuw plaatsen van het
zaagblad in de zaagsnede.

• Wees erop bedacht of het werkstuk verschuift of dat er
iets gebeurt waardoor de zaagsnede dichtklapt en het
zaagblad vastgeklemd wordt.

Dutch – 89

STARTEN EN STOPPEN

Voor de start

WAARSCHUWING! Voor het starten moet
u rekening houden met de volgende

!

punten: Neem de gebruiksaanwijzing
grondig door en gebruik de machine niet
voor u alles duidelijk heeft begrepen.

Draag altijd persoonlijke
veiligheidsuitrusting. Zie het hoofdstuk
'Persoonlijke beschermingsmiddelen'.

Start de machine niet zonder dat de riem
en de riembescherming zijn
aangebracht. Anders kan de koppeling
losraken en persoonlijk letsel
veroorzaken.

Controleer of de brandstofdop goed
vastzit en dat er geen brandstoflekkage
is.

Zorg ervoor dat zich geen onbevoegden
binnen het werkgebied bevinden, anders
bestaat er risico voor ernstige
verwondingen.

• Voer dagelijks onderhoud uit. Zie de instructies in het
hoofdstuk "Onderhoud".

Starten

WAARSCHUWING! Het zaagblad draait
wanneer de motor start. Zorg ervoor dat

!

deze vrij kan draaien.

starten. Wanneer de machine is gestart, gaat de klep
automatisch terug naar uitgangspositie.

• Druk een aantal malen op de rubberen balg van de
brandstofpomp tot er brandstof in de balg komt (ca. 6
keer). De balg hoeft niet helemaal gevuld te worden.

Bij koude motor:

• Zorg ervoor dat de stopschakelaar (STOP) zich in de
linker positie bevindt.

• Startgaspositie en choke worden verkregen door de
chokehendel helemaal uit te trekken.

• Decompressieklep: Druk de klep in om de druk in de
cilinder te verminderen, dit om het starten van de
slijpmachine te vereenvoudigen. De
decompressieklep moet altijd worden gebruikt bij het

90 – Dutch

• Pak de voorhandgreep met uw linkerhand vast. Plaats
uw rechtervoet op het onderste deel van de
achterhandgreep en druk de machine tegen de grond.
Trek met uw rechterhand aan de star thendel totdat de
motor start.

hand.

Wikkel het startkoord nooit rond uw

STARTEN EN STOPPEN

!

• Druk de chokehendel naar binnen zodra de motor
start. Als de chokehendel is uitgetrokken, slaat de
motor na een paar seconden af. (Indien de motor toch
afslaat, trekt u opnieuw aan de starthendel.)

• Druk de gashendel in om het startgas uit te
schakelen. De machine gaat dan stationair draaien.

LET OP! Trek met uw rechterhand langzaam aan het
starterkoord totdat u weerstand voelt (zodra de
starthaken ingrijpen) en trek vervolgens stevig en snel
aan het koord.

Trek het starterkoord niet volledig uit en laat de
starthendel niet zomaar los wanneer het volledig
uitgetrokken is. Dit kan tot beschadigingen van de
machine leiden.

Bij een warme motor:

• Zorg ervoor dat de stopschakelaar (STOP) zich in de
linker positie bevindt.

• Zet de chokehendel in de chokepositie. De
chokepositie is tevens de automatische
startgaspositie.

• Decompressieklep: Druk de klep in om de druk in de
cilinder te verminderen, dit om het starten van de
slijpmachine te vereenvoudigen. De
decompressieklep moet altijd worden gebruikt bij het
starten. Wanneer de machine is gestart, gaat de klep
automatisch terug naar uitgangspositie.

• Druk de chokehendel naar binnen om de choke uit te
schakelen (de startgaspositie wordt gehandhaafd).

achterhandgreep en druk de machine tegen de grond.
Trek met uw rechterhand aan de star thendel totdat de
motor start.

hand.

• Druk de gashendel in om het startgas uit te
schakelen. De machine gaat dan stationair draaien.

LET OP! Trek met uw rechterhand langzaam aan het
starterkoord totdat u weerstand voelt (zodra de
starthaken ingrijpen) en trek vervolgens stevig en snel
aan het koord.

Trek het starterkoord niet volledig uit en laat de
starthendel niet zomaar los wanneer het volledig
uitgetrokken is. Dit kan tot beschadigingen van de
machine leiden.

Wikkel het startkoord nooit rond uw

WAARSCHUWING! Als de motor draait,
bevatten de uitlaatgassen chemische
stoffen, zoals koolwaterstoffen en
koolmonoxide. De inhoud van de
uitlaatgassen kan
ademhalingsproblemen, kanker,
geboorteafwijkingen of andere
beschadigingen van het
voortplantingssysteem veroorzaken.

Koolmonoxide is kleurloos en geurloos
en is altijd aanwezig in uitlaatgassen. De
eerste tekenen van
koolmonoxidevergiftiging zijn een lichte
duizeligheid die al dan niet door het
slachtoffer wordt herkend. Bij een hoge
concentratie koolmonoxide kan een
persoon zonder waarschuwing
flauwvallen en bewusteloos raken.
Omdat koolmonoxide kleurloos en
geurloos is, kan de aanwezigheid ervan
niet worden opgemerkt. Als de geur van
uitlaatgassen wordt geroken, is ook altijd
koolmonoxide aanwezig. Gebruik een
doorslijpmachine die op brandstof werkt
nooit binnenshuis, in greppels met een
diepte van meer dan 1 meter of in andere
slecht geventileerde ruimten. Zorg voor
voldoende ventilatie bij het werken in
greppels of andere nauwe ruimten.

• Pak de voorhandgreep met uw linkerhand vast. Plaats
uw rechtervoet op het onderste deel van de

Dutch – 91

STARTEN EN STOPPEN

Stoppen

VOORZICHTIG! Nadat de motor is
gestopt, blijft het zaagblad nog maximaal

!

een minuut draaien. (Bladvrijloop.) Zorg
ervoor dat het zaagblad vrij kan draaien
totdat het volledig tot stilstand is
gekomen. Onzorgvuldigheid kan leiden
tot ernstig persoonlijk letsel.

• Stop de motor door de stopschakelaar (STOP) naar
rechts te bewegen.

92 – Dutch

ONDERHOUD

Algemeen

WAARSCHUWING! De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren
die in deze gebruiksaanwijzing worden beschreven. Meer ingrijpende maatregelen moeten door

!

een erkende servicewerkplaats worden uitgevoerd.

Zorg dat de motor is uitgeschakeld en dat de stopschakelaar in de STOP-stand staat.

Draag altijd persoonlijke veiligheidsuitrusting. Zie het hoofdstuk 'Persoonlijke
beschermingsmiddelen'.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen
wanneer het onderhoud aan de machine niet op de juiste manier wordt uitgevoerd en wanneer
service en/of reparaties niet vakkundig worden gedaan. Indien u meer informatie nodig heeft,
verzoeken wij u contact op te nemen met de dichtstbijzijnde servicewerkplaats.

• Laat de machine regelmatig controleren door uw Husqvarna-leverancier en laat hem de nodige aanpassingen en
reparaties uitvoeren.

Onderhoudsschema

In het onderhoudsschema kunt u zien welke onderdelen van uw machine onderhoud nodig hebben en hoe vaak. De
onderhoudsintervallen zijn gebaseerd op dagelijks gebruik van de machine en kunnen dus afwijken op basis van de
gebruiksfrequentie.

Dagelijks onderhoud Wekelijks onderhoud Maandelijks onderhoud
Schoonmaken Schoonmaken Schoonmaken

Reiniging buitenzijde Bougie
Koelluchtinlaat Brandstoftank

Functionele inspectie Functionele inspectie Functionele inspectie

Algemene inspectie Trillingdempingssysteem* Brandstofsysteem
Gashendelvergrendeling* Geluiddemper* Luchtfilter
Stopschakelaar* Aandrijfriem Aandrijfwiel, koppeling
Beschermkap van het

zaagblad*
Zaagblad** Starter

* Zie de instructies in het hoofdstuk "Veiligheidsuitrusting voor de machine".
** Zie de instructies in het hoofdstuk "Zaagbladen" en "Montage en instellingen".

Schoonmaken

Reiniging buitenzijde

• Reinig de machine dagelijks door deze na beëindiging van de werkzaamheden af te spoelen met schoon water.

Carburateur

Dutch – 93

ONDERHOUD

!

Koelluchtinlaat

• Reinig de koelluchtinlaat indien nodig.

LET OP! Een vuile of verstopte luchtinlaat leidt tot
oververhitting van de machine, waardoor de cilinder en
zuiger kunnen worden beschadigd.

Bougie

• Als het vermogen van de machine laag is, als de
machine moeilijk start of ongelijk stationair loopt:
controleer altijd eerst de bougie voor u andere
maatregelen neemt.

• Zorg ervoor dat ontsteker en ontstekingskabel
onbeschadigd zijn om het risico van elektrische stoten
te voorkomen.

• Indien de bougie beroet is, moet u deze schoonmaken
en controleren of de elektrodenafstand 0,5 mm is.
Vervang indien nodig.

Aandrijfriem

Spannen van de aandrijfriem

Een nieuwe aandrijfriem moet nog een keer worden
opgespannen wanneer een of twee tanks met brandstof
zijn verbruikt.

Omdat de machine is voorzien van een frictierem, hoort u
een schurend geluid van het lagerhuis, wanneer het
zaagblad met de hand wordt rondgedraaid. Dit is
volkomen normaal. Bij vragen kunt u contact opnemen
met een erkende Husqvarnawerkplaats.

De aandrijfriem is ingekapseld en goed beschermd tegen
stof en vuil.

• Draai de drie bouten (B) één slag linksom.

B

• Beweeg de bladbeschermkap (A) 3-5 keer omhoog
en omlaag en haal de moeren (B) aan met de
combisleutel.

A

LET OP! Gebruik steeds het correcte bougietype!
Andere types kunnen de zuiger/cilinder beschadigen.

Deze factoren veroorzaken afzettingen op de elektroden
van de bougie, wat tot motordefecten en
startmoeilijkheden kan leiden.

• Een verkeerd oliemengsel in de brandstof (te veel of
verkeerde olie).

• Een vuil luchtfilter.

Functionele inspectie

Algemene inspectie

• Controleer of de bouten en moeren en vastgedraaid
zijn.

94 – Dutch

16”

B

Vervangen van aandrijfriem

WAARSCHUWING! Start de motor nooit
wanneer poelie en koppeling voor
onderhoud zijn verwijderd. Start de
machine niet zonder dat slijparm en
slijpelement gemonteerd zijn. Anders
kan de koppeling losraken en persoonlijk
letsel veroorzaken.

• Demonteer de slijpkop, zie voor instructies het
hoofdstuk 'Omkeerbare slijpkop'.

ONDERHOUD

!

!

• Verwijder nu de achterste riembescherming.

• Vervang de aandrijfriem. Zet de riemspanner in
positie '1' om de aandrijfriem te spannen.

• Breng de riembescherming aan en zet de moeren (B)
handvast. Beweeg de bladbeschermkap (A) 3-5 keer
omhoog en omlaag en haal de moeren (B) aan met de
combisleutel.

A

16”

B

Carburateur

De carburateur is voorzien van vaste sproeiers, om ervoor
te zorgen dat de machine altijd het juiste mengsel
brandstof en lucht krijgt. Indien de motor geen vermogen
heeft of slecht accelereert, moet u het volgende doen:

• Controleer het luchtfilter en vervang indien nodig. Als
dat niet helpt, moet u contact opnemen met een
erkende servicewerkplaats.

Afstellen van stationairtoerental

VOORZICHTIG! Als de stationair
instelling niet zo kan worden afgesteld
dat de messen stilstaan, dient u uw
dealer/servicewerkplaats te raadplegen.
Gebruik de machine nooit voor deze
correct is afgesteld of gerepareerd.

Start de motor en controleer de stationair instelling. Bij
een juiste carburateurinstelling moet het zaagblad bij
stationair toerental stilstaan.

• Stel het stationair toerental af met schroef T. Als
afstellen nodig is, moet u de stationair-schroef eerst
met de klok mee draaien tot de zaagschijf begint te
draaien. Draai de schroef vervolgens tegen de klok in
tot de schijf stopt met draaien.

T

Aanbevolen stationair toerental: 2700 omw./min.

Starter

WAARSCHUWING! De in het starterhuis
gemonteerde terugspringveer is
opgespannen en kan eruit springen als
men niet voorzichtig tewerk gaat en kan
dan persoonlijke verwondingen
veroorzaken.

Wees altijd voorzichtig bij het vervangen
van de veer of het starterkoord. Draag
altijd een veiligheidsbril.

Een gebroken of versleten starterkoord vervangen

• Draai de schroeven los waarmee de starter op het
carter bevestigd is en verwijder de starter.

Dutch – 95

ONDERHOUD

• Trek het koord ca. 30 cm uit en til het in de uitsparing
op de rand van de koordschijf. Indien het koord heel
is: Haal de spanning van de veer door de schijf
langzaam achteruit te draaien.

Rem de koordschijf met uw duim af en controleer of
het mogelijk is de koordschijf dan nog ten minste een
halve slag te draaien.

Een gebroken terugspringveer vervangen

• Maak de bout in het midden van de koordschijf los en
haal de schijf weg.

• Verwijder evt. resten van het oude startkoord en
controleer of de startveer werkt. Stop het nieuwe
startkoord door het gat in het starterhuis en op de
koordschijf.

• Zet het startkoord vast rond het midden van de
koordschijf zoals op de afbeelding te zien is. Trek de
bevestiging stevig vast en zorg ervoor dat het losse
uiteinde zo kort mogelijk is. Veranker het uiteinde van
het startkoord in de starthandgreep.

De terugspringveer spannen

• Voer het koord door de uitsparing aan de rand van de
schijf en wikkel het koord 3 slagen met de klok mee
rond het midden van de koordschijf.

• Vergeet niet dat de retourveer op spanning in het
starterhuis ligt.

• Maak de schroeven waarmee de veercasette vastzit
los.

• Verwijder de retourveer door de starter om te draaien
en de haken los te maken, met behulp van een
schroevendraaier. De haken houden het pakket met
de retourveer op de starter vast.

• Smeer de terugstelveer in met dunne olie. Monteer
het koordwiel en span de terugstelveer.

• Trek vervolgens aan de starthandgreep, waardoor de
veer op spanning komt. Herhaal de procedure nog
een keer en dan met vier slagen.

• Let op dat de starthandgreep naar de juiste
uitgangspositie wordt getrokken nadat de veer is
opgespannen.

• Controleer of de veer niet naar de eindstand wordt
getrokken door het startkoord helemaal uit te trekken.

96 – Dutch

ONDERHOUD

Starter monteren

• Monteer de starter door eerst het starterkoord volledig
uit te trekken en daarna de starter op het carter te
plaatsen. Laat het starterkoord langzaam los zodat de
starthaken in het wiel grijpen.

• Draai de bouten vast.

Brandstofsysteem

Algemeen

• Controleer of het tankdeksel en de afdichting
onbeschadigd zijn.

• Controleer de brandstofleiding. Vervang de kap
wanneer hij beschadigd is.

Brandstoffilter

• Het brandstoffilter zit in de brandstoftank.

• De brandstoftank moet worden beschermd tegen vuil
bij het tanken. Dit vermindert het risico van storingen
die worden veroorzaakt door het verstoppen van het
brandstoffilter dat in de tank zit.

• Het brandstoffilter kan niet worden schoongemaakt
maar moet worden vervangen door een nieuw filter
wanneer het verstopt is.

een keer per jaar worden vervangen.

Luchtfilter

Het luchtfilter hoeft enkel te worden gecontroleerd
wanneer het vermogen van de motor afneemt.

• Draai de schroeven los. Verwijder het luchtfilterdeksel.

Het filter moet ten minste

Vervangen van luchtfilter

LET OP! Het luchtfilter mag niet worden gereinigd of
doorgeblazen met perslucht. Hierdoor zal het filter
worden beschadigd.

• Haal schroef weg.

• Vervang het luchtfilter.

Aandrijfwiel, koppeling

• Controleer het koppelingscentrum, het aandrijfwiel en
de koppelingsveer op slijtage.

• Controleer het luchtfilter en vervang indien nodig.

Dutch – 97

OPSPOREN VAN STORINGEN

Storingsschema

WAARSCHUWING! Schakel de motor uit en zet de stopschakelaar in de STOP-stand wanneer de
machine tijdens onderhoudswerkzaamheden of het opsporen van fouten niet ingeschakeld hoeft

!

te zijn.

Probleem Waarschijnlijke oorzaak Mogelijke oplossing

Zie instructies onder de kop Starten en
stoppen.

Zorg ervoor dat de stopschakelaar
(STOP) zich in de linker positie bevindt.

Vul brandstof bij

Neem contact op met de
servicewerkplaats.

Neem contact op met de
servicewerkplaats.

Span de riem aan / Vervang de riem door
een nieuwe

Neem contact op met de
servicewerkplaats.

Controleer of het zaagblad goed is
geïnstalleerd.

Controleer het luchtfilter en vervang
indien nodig.

Neem contact op met de
servicewerkplaats.

Controleer altijd of het zaagblad correct
gemonteerd is en geen tekenen van
beschadiging vertoont. Zie de instructies
in de hoofdstukken "Zaagbladen" en
"Montage en instellingen".

Vervang het blad en zorg ervoor dat het
intact is.

Neem contact op met de
servicewerkplaats.

Reinig de luchtinlaat/koelflenzen van de
machine

Slijp altijd met vol gas.
Controleer de koppeling / neem contact

op met uw servicewerkplaats

De machine start niet

Het blad draait op stationair
toerental

Het blad draait niet als het gas
wordt opengezet

De machine genereert geen
vermogen als het gas wordt
opengezet

Trillingsniveau te hoog

Temperatuur van de machine is te
hoog

Onjuiste startprocedure.

De schakelaar staat in de
rechterstand (STOP)

Geen brandstof in de
brandstoftank

De bougie defect Vervang de bougie.

Koppeling is defect

Stationair toerental te hoog Pas het stationair toerental aan

Koppeling is defect

Riem te los of defect

Koppeling is defect

Blad onjuist gemonteerd

Verstopt luchtfilter

Brandstoffilter verstopt Vervang het brandstoffilter
Ventilatie van de brandstoftank

verstopt

Blad onjuist gemonteerd

Blad is defect

Trillingsdempingselementen defect

Luchtinlaat of koelflenzen verstopt

Slippende riem Controleer de riem / pas de spanning aan

Slippende koppeling / defect

98 – Dutch

TECHNISCHE GEGEVENS

Technische gegevens

Technische gegevens K970 III, K970 III Rescue
Motor

Cilinderinhoud, cm3/cu.in 93,6/5,7
Cilinderdiameter, mm/inch 56/2,2
Slag, mm/inch 38/1,5
Stationair toerental, t/min 2700
Volgas - onbelast, tpm 9300 (+/- 150)
Vermogen, kW/pk bij tpm 4,8/6,5 @ 9000

Ontstekingssysteem

Fabrikant van ontstekingssysteem SEM
Soort ontstekingssysteem CD
Bougie NGK BPMR 7A/ Champion RCJ 6Y
Elektrodenafstand, mm/ duim 0,5/0,02

Brandstof-/smeersysteem

Fabrikant van carburateur Walbro
Soort carburateur RWJ-7
Inhoud brandstoftank, liter/US fl.Oz 1/33,8

Waterkoeling

Aanbevolen waterdruk, bar/PSI 0,5-10/7-150

Gewicht 14” (350 mm) 16” (400 mm)

Slijpmachine zonder brandstof en zaagblad, kg/Ib 11,0/24,3 11,6/25,6

Spil, uitgaande as

Max. spiltoerental, tpm 4700 4300
Max. omloopsnelheid, m/s / ft/min 90/18000 90/18000

Lawaai-emissie (zie opm. 1)

Geluidsvermogen, gemeten dB(A) 114 114
Geluidsvermogen, gegarandeerd LWA dB(A) 115 115

Geluidsniveau (zie opm. 2)

Equivalent geluidsniveau bij oor van de gebruiker, dB(A) 104 104

Equivalent trillingsniveau, a

Voorste handvat, m/s
Achterste handvat, m/s

Opm. 1: Emissie van geluid naar de omgeving gemeten als geluidsvermogen (LWA) volgens EG-richtlijn 2000/14/EG.
Het verschil tussen het gegarandeerde en het gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen
ook de dispersie in het meetresultaat meeneemt alsmede variaties tussen verschillende machines van hetzelfde model,
conform Richtlijn 2000/14/EG.

Opm. 2: Het equivalente geluidsdrukniveau, volgens EN ISO 19432, wordt berekend als de tijdsgewogen energiesom
van de geluidsdrukniveaus onder verschillende werkomstandigheden. De gerapporteerde gegevens voor het
equivalente geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 dB (A).

Opm. 3: Het equivalente trillingsniveau, volgens EN ISO 19432, wordt berekend als de tijdsgewogen energiesom van de
trillingsniveaus onder verschillende werkomstandigheden. De gerapporteerde gegevens voor het equivalente
trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 m/s

2

2

(zie opm. 3)

hveq

3,8 3,5
4,2 4,0

2

.

Dutch – 99

TECHNISCHE GEGEVENS

Aanbevolen diamantzaag-/slijpblad, specificatie

Zaagbladdiame
ter, inch/mm

14” (350 mm) 125/5 5500 100/19600

16” (400 mm) 155/6 4775 100/19600

Max.
zaagdiepte,
mm/inch

Zaagbladtoerental,
tpm

Zaagbladvermogen,
m/s / ft/min

Zaagblad
middengatdia
meter

25,4 mm /1" of
20 mm

25,4 mm /1" of
20 mm

Maximale bladdikte,
mm/inch

5/0,2

5/0,2

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Zweden, Tel: [phone], verklaart hierbij dat slijpmachine Husqvarna
K970 III, K970 III Rescue

een serienummer) overeenkomt met de voorschriften in de Europese richtlijn:

• van 17 mei 2006 "betreffende machines" 2006/42/EG.

• van 26 februari 2014 ”betreffende elektromagnetische compatibiliteit” 2014/30/EU.

• van 8 mei 2000 ”betreffende geluidsemissie door materieel voor gebruik buitenshuis” 2000/14/EG. Beoordeling van
de overeenstemming uitgevoerd volgens Bijlage V.

Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens.
De volgende normen zijn van toepassing: EN ISO 12100:2010, EN ISO 14982:2009, CISPR12:2007+AMD1:2009,

EN55012:2008+A1:2009, EN ISO 19432:2012

Aangemelde instantie: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft namens
Husqvarna AB een niet-verplicht typeonderzoek uitgevoerd overeenkomstig de machinerichtlijn (2006/42/EG). Het
certificaat heeft nummer: SEC/10/2286.

Verder heeft SMP, Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, een verklaring afgegeven van
overeenstemming met bijlage V van de richtlijn van de raad van 8 mei 2000 ”betreffende geluidsemissie door materieel
voor gebruik buitenshuis” 2000/14/EG. Het certificaat heeft nummer: 01/169/034 - K970 III, K970 III Rescue

Göteborg 13 januari 2016

met serienummers van 2016 en later (bouwjaar aangegeven op het typeplaatje gevolgd door

Joakim Ed
Global R&D Director
Construction Equipment Husqvarna AB
(erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

100 – Dutch
