Page 1

GGGGBBBB FFFFRRRR NNNNLLLL DDDDEE

K 1270

K 1270 Rail

Operator ′ s manual Manuel d’utilisation

Gebruiksaanwijzing Bedienungsanweisung

Please read the operator’s manual carefully and make sure you understand the instructions before using the machine.

Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Page 2

KEY TO SYMBOLS

2 – English

Manual version

This manual is the International version used for all English speaking countries outside North America. If you operate in North America use the US-version.

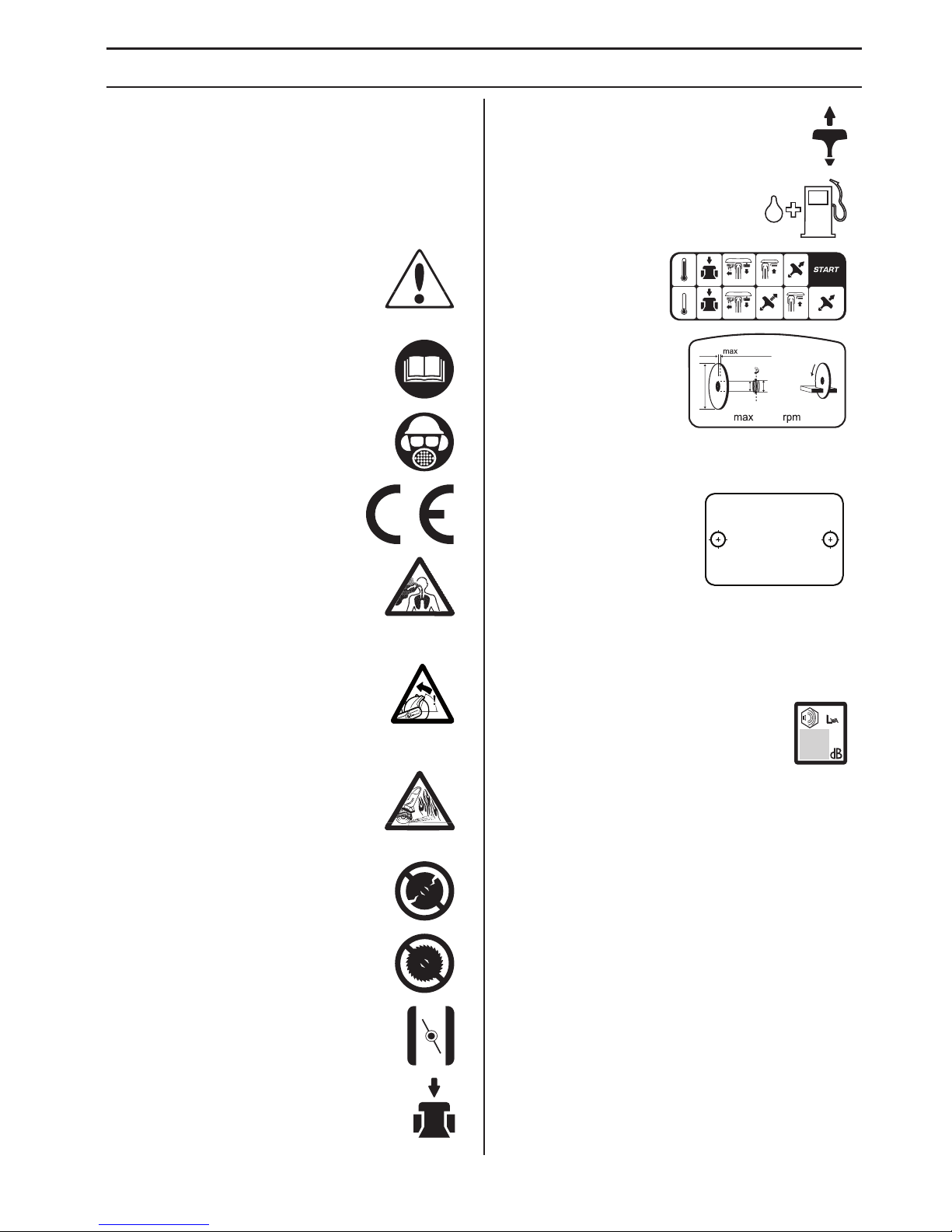

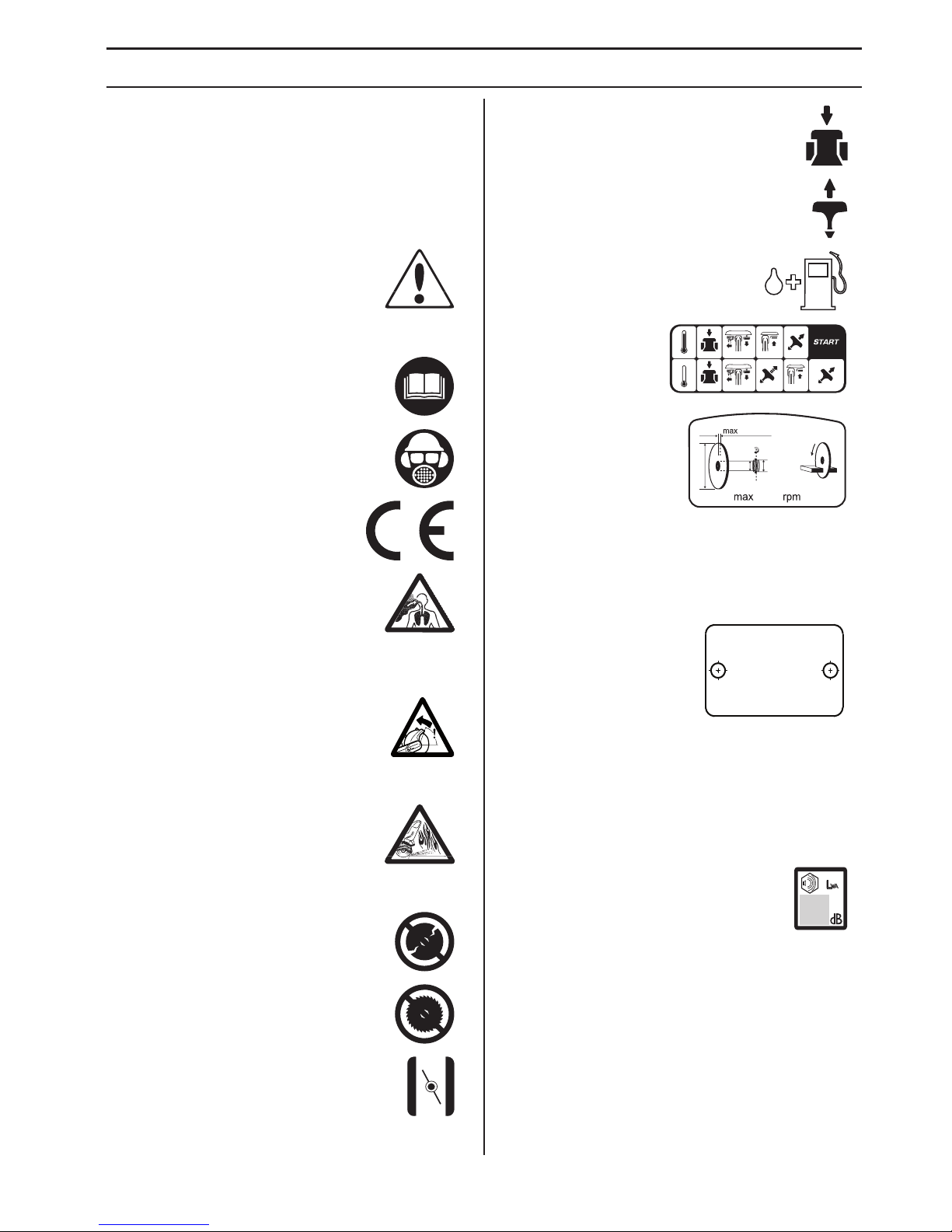

Symbols on the machine

WARNING! The machine can be a dangerous tool if used incorrectly or carelessly, which can cause serious or fatal injury to the operator or others.

Please read the operator’s manual carefully and make sure you understand the instructions before using the machine.

Wear personal protective equipment. See instructions under the ”Personal protective equipment” heading.

This product is in accordance with applicable EC directives.

WARNING! Dust forms when cutting, this can cause injuries if inhaled. Use an approved breathing mask. Avoid inhaling exhaust fumes. Always provide for good ventilation.

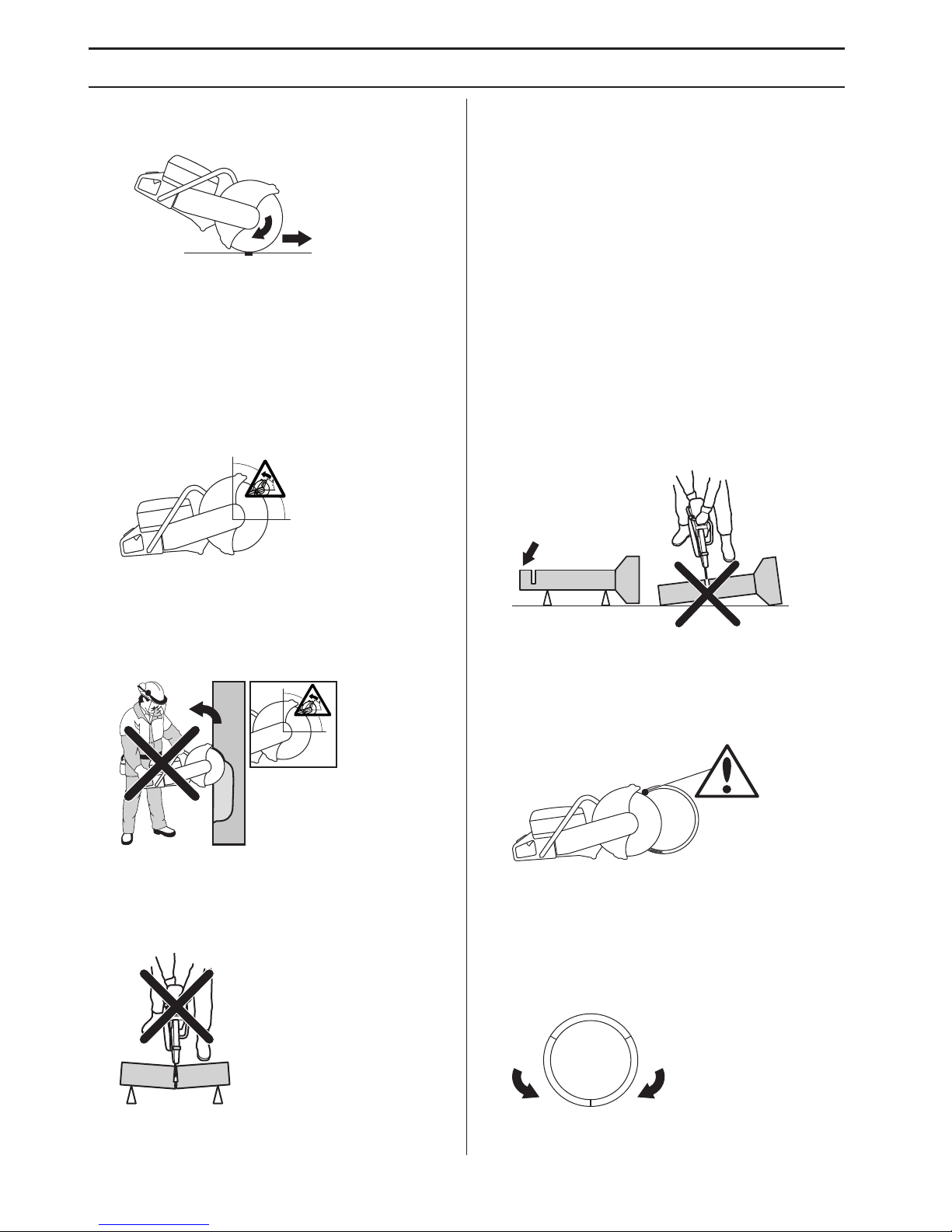

WARNING! Kickbacks can be sudden, rapid and violent and can cause life threatening injuries. Read and understand the instructions in the manual before using the machine.

WARNING! Sparks from the cutting blade can cause ﬁre in combustible materials such as: petrol (gas), wood, clothes, dry grass etc.

Ensure the blades are not cracked or damaged in any other way.

Do not use circular saw blades

Choke

Decompression valve

Starter handle

Refuelling, petrol/oil mix

Starting instruction decal See instructions under the heading Starting and stopping.

Cutting equipment decal

A= Cutting blade diameter B= Max. speed of output

shaft C= Max blade thickness D= Direction of blade rotation E= Bushing dimension

Rating plate Row 1: Brand, Model (X,Y) Row 2: Serial No. with

manufacturing date (y, W, X): Year, Week, Sequence No.

Row 3: Product No. (X) Row 4: Manufacturer Row 5: Manufacturer address Row 6-7: If applicable, EC typ-approval (X, Y): Approval

code, Approval stage Noise emission to the environment

according to the European Community’s Directive. The machine’s emission is speciﬁed in the Technical data chapter and on the label.

Other symbols/decals on the machine refer to special certiﬁcation requirements for certain markets.

Explanation of warning levels

The warnings are graded in three levels.

WARNING!

CAUTION!

NOTICE!

WARNING! Indicates a hazardous situation which, if not avoided, will result in death or serious injury.

CAUTION! Indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.

NOTICE! Is used to address practices not related to personal injury.

XXXXXXXXX YYYY

s / n YYYY WWXXXXX

XXX XX XX-XX Husqvarna AB

Huskvarna, SWEDEN

XXXXXXXXXXX

XXXXXXXXXXXX (YY)

Page 3

CONTENTS

English

–

Contents

KEY TO SYMBOLS

Manual version ..................................................... 2

Symbols on the machine ...................................... 2

Explanation of warning levels ............................... 2

CONTENTS

Contents ............................................................... 3

PRESENTATION

Dear Customer, .................................................... 4

Design and features ............................................. 4

WHAT IS WHAT?

What is what on the power cutter - K 1270? ........ 5

WHAT IS WHAT?

What is what on the power cutter - K 1270 Rail? . 6

MACHINE´S SAFETY EQUIPMENT

General ................................................................. 7

CUTTING BLADES

General ................................................................. 9

Abrasive blades .................................................... 10

Diamond blades ................................................... 10

Toothed blades ..................................................... 11

Transport and storage .......................................... 11

ASSEMBLING AND ADJUSTMENTS

General ................................................................. 12

Checking the spindle shaft and ﬂange washers ... 12

Checking the arbor bushing .................................. 12

Checking the direction of the blade rotation ......... 12

Fitting the cutting blade ........................................ 12

Blade guard .......................................................... 13

Reversible cutting head ........................................ 13

FUEL HANDLING

General ................................................................. 14

Fuel ...................................................................... 14

Fueling .................................................................. 15

Transport and storage .......................................... 15

OPERATING

Protective equipment ............................................ 16

General safety precautions ................................... 16

Transport and storage .......................................... 22

STARTING AND STOPPING

Before starting ...................................................... 23

Starting ................................................................. 23

Stopping ............................................................... 24

MAINTENANCE

General ................................................................. 25

Maintenance schedule ......................................... 25

Cleaning ............................................................... 25

Functional inspection ............................................ 26

TROUBLESHOOTING

Troubleshooting schedule ..................................... 30

TECHNICAL DATA

Technical data ....................................................... 31

Recommended abrasive and diamond cutting

blade, speciﬁcation ............................................... 32

EC Declaration of Conformity ............................... 32

Page 4

PRESENTATION

4 – English

Dear Customer,

Thank you for choosing a Husqvarna product! It is our wish that you will be satisﬁed with your product

and that it will be your companion for a long time. A purchase of one of our products gives you access to professional help with repairs and services. If the retailer who sells your machine is not one of our authorised dealers, ask him for the address of your nearest service workshop.

This operator’s manual is a valuable document. Make sure it is always at hand at the work place. By following its content (operating, service, maintenance etc.) the life span and the second-hand value of the machine can be extended. If you will sell this machine, make sure that the buyer will get the operator´s manual.

More than 300 years of innovation

Husqvarna AB is a Swedish company based on a tradition that dates back to 1689, when the Swedish King Karl XI ordered the construction of a factory for production of muskets. At that time, the foundation was already laid for the engineering skills behind the development of some of the world's leading products in areas such as hunting weapons, bicycles, motorcycles, domestic appliances, sewing machines and outdoor products.

Husqvarna is the global leader in outdoor power products for forestry, park maintenance and lawn and garden care, as well as cutting equipment and diamond tools for the construction and stone industries.

Owner responsibility

It is the owner’s/employer’s responsibility that the operator has sufﬁcient knowledge about how to use the machine safely. Supervisors and operators must have read and understood the Operator’s Manual. They must be aware of:

• The machine’s safety instructions.

• The machine’s range of applications and limitations.

• How the machine is to be used and maintained. National legislation could regulate the use of this

machine. Find out what legislation is applicable in the place where you work before you start using the machine.

Local regulations could restict the use of this machine. Find out what regulations are applicable where you work before you start using the machine.

The manufacturer’s reservation

Subsequent to publishing this manual Husqvarna may issue additional information for safe operation of this product. It is the owner’s obligation to keep up with the safest methods of operation.

Husqvarna AB has a policy of continuous product development and therefore reserves the right to modify the design and appearance of products without prior notice.

For customer information and assistance, contact us at our website: www.husqvarna.com

Design and features

This is a high speed, hand held, power cutter designed to cut hard materials like masonry or steel and should not be used for any purpose not described in this manual. Safe operation of this product requires the operator to read this manual carefully. Ask your Husqvarna dealer if you need more information.

Some of the unique features of your product are described below.

Active Air Filtration™

Centrifugal air cleaning for longer service life and longer service intervals.

SmartCarb™

Built-in automatic ﬁlter compensation maintains high power and reduces fuel consumption.

X-Torq®

The X-Torq® engine provides a more accessible torque for a wider range of speeds which results in maximum cutting capacity. X-Torq® reduces the fuel consumption by up to 20% and the emissions by up to 60%.

EasyStart

The engine and starter are designed to ensure quick and easy starting of the machine. Reduces the pull resistance in the starter cord by up to 40%. (Reduces the compression during starting.)

Water cooling and dust management (K 1270)

Less slurry and low water consumption. Excellent dust control with a wet cutting kit. A progressive

water valve for exact adjustment of the water volume to efﬁcienty bind the dust and reduce slurry.

Efﬁcient vibration damping system

Efﬁcient vibration dampers spare arms and hands.

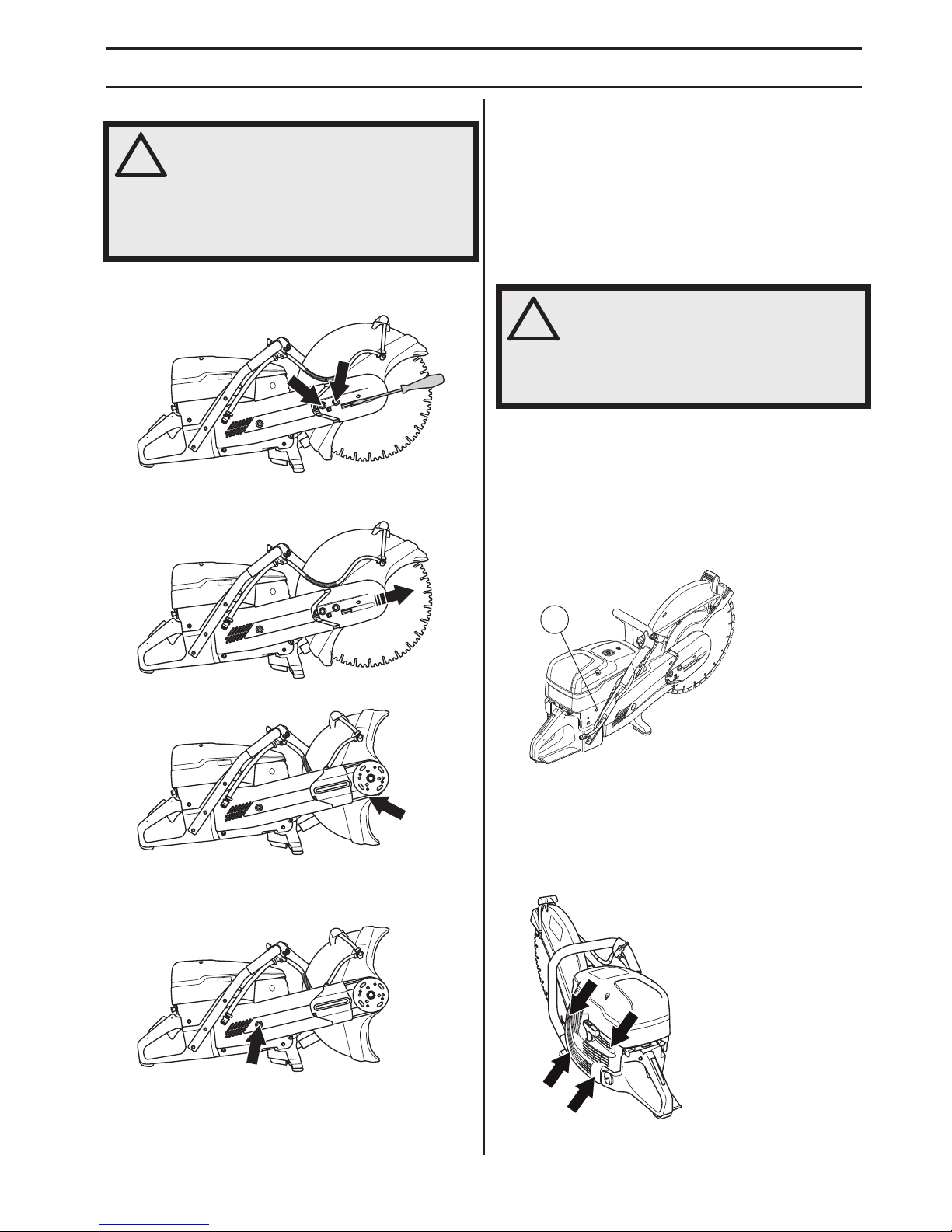

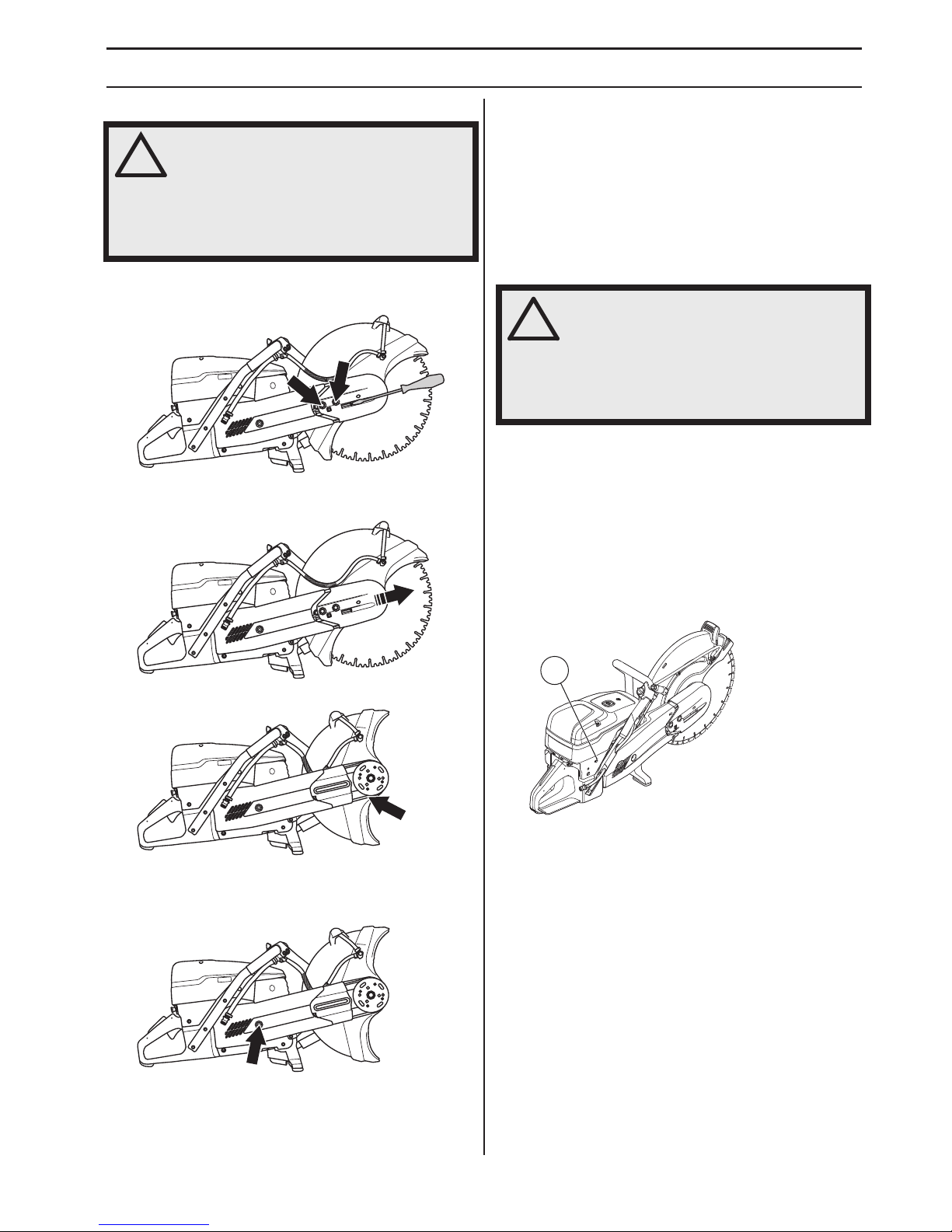

Reversible cutting head (K 1270)

The machine is ﬁtted with a reversible cutting head allowing cutting close to a wall or at ground level, restricted only by the thickness of the blade guard.

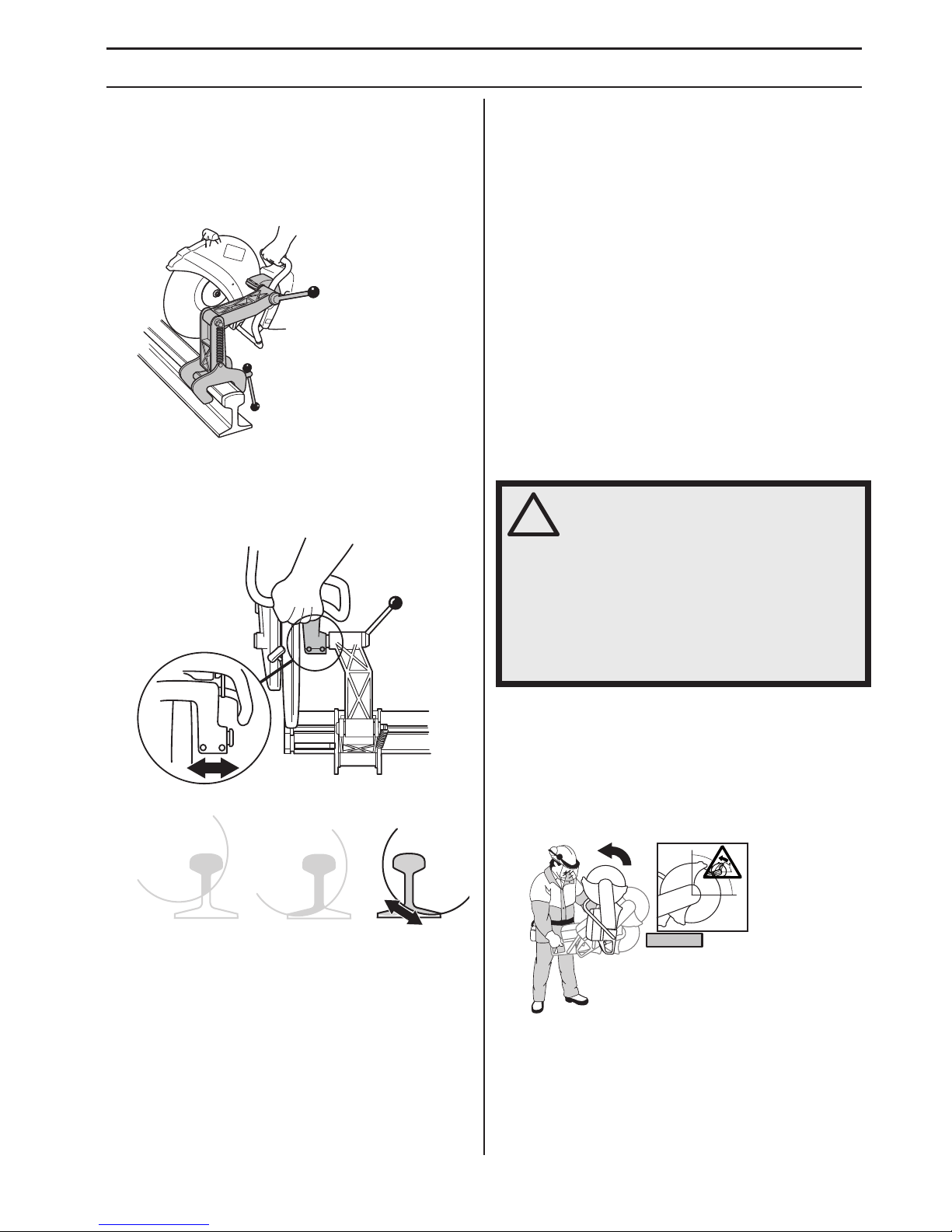

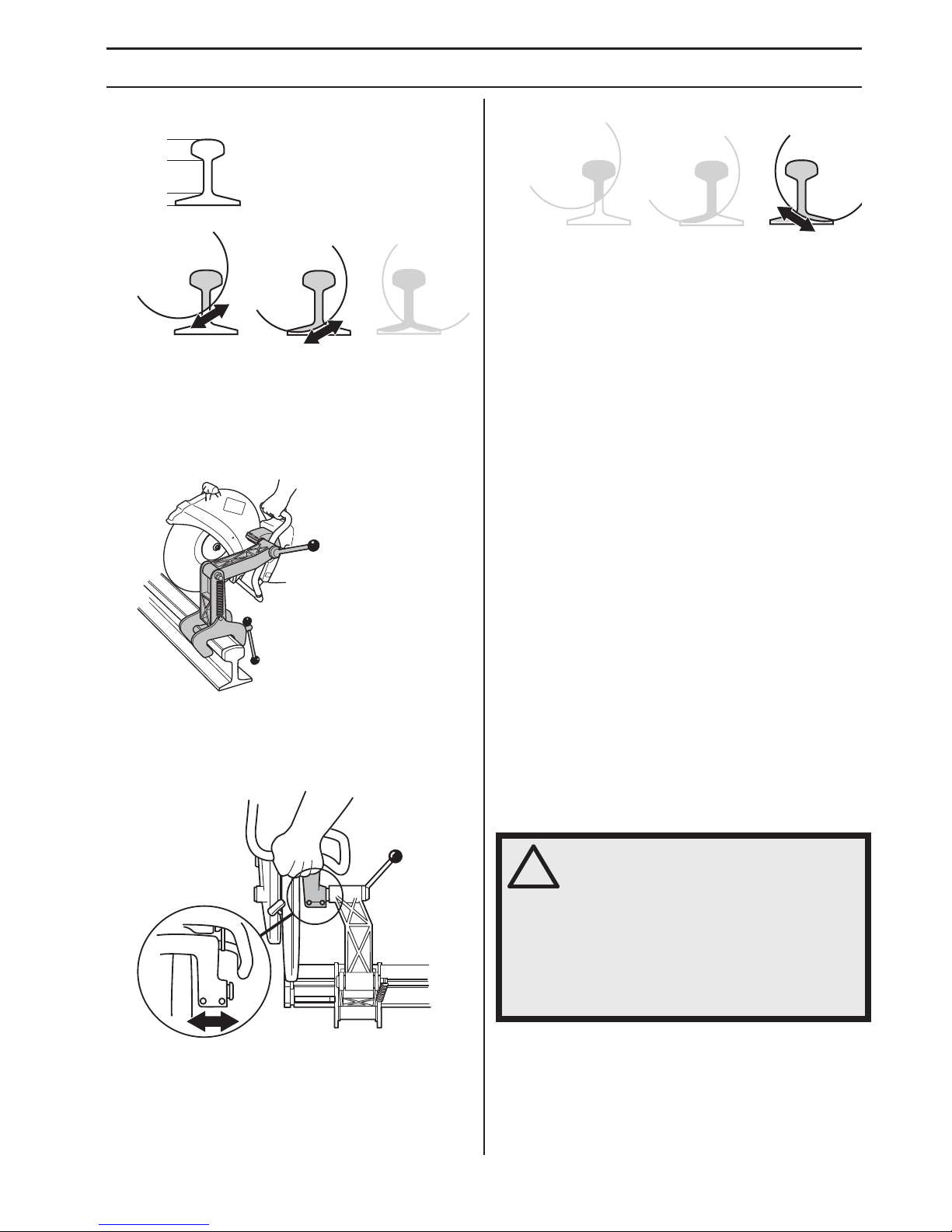

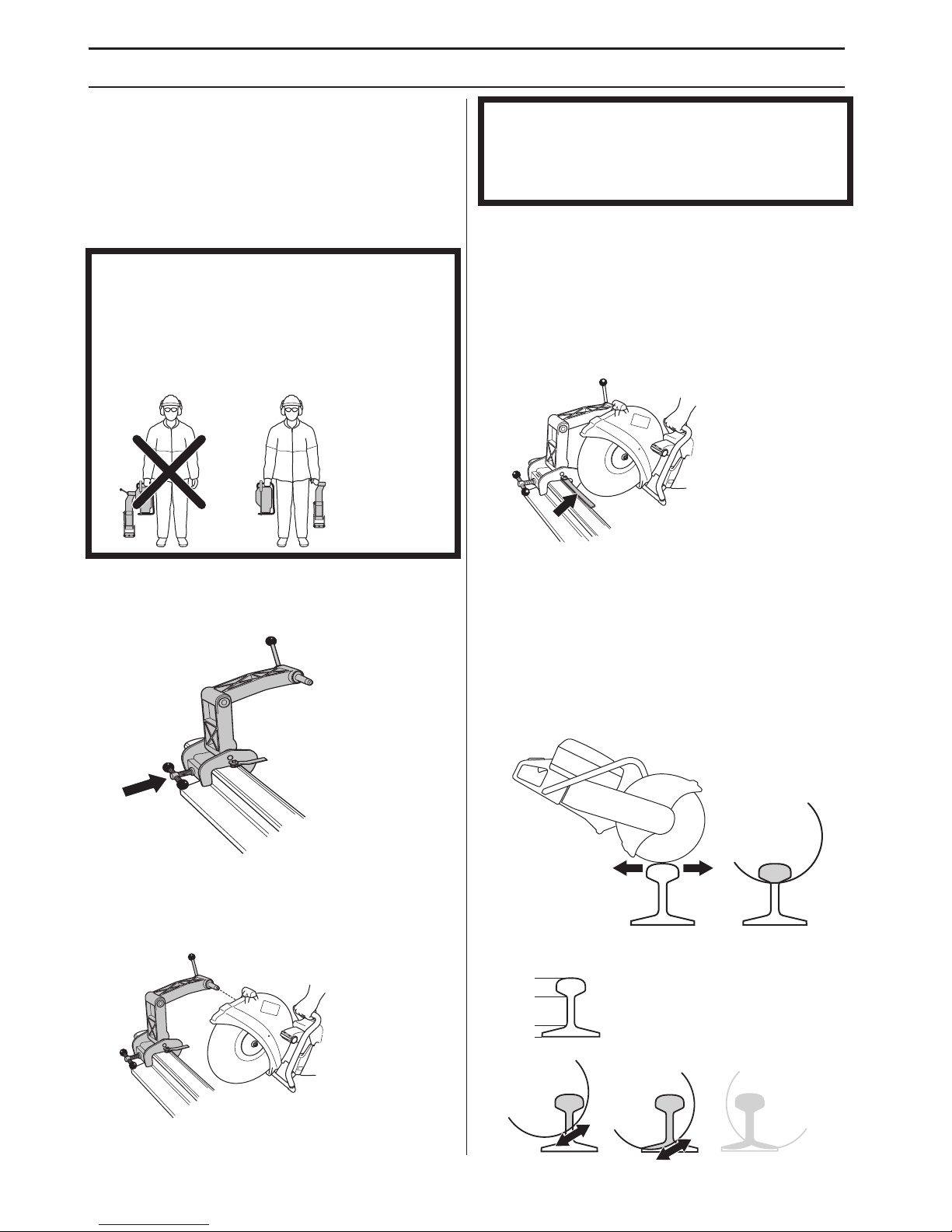

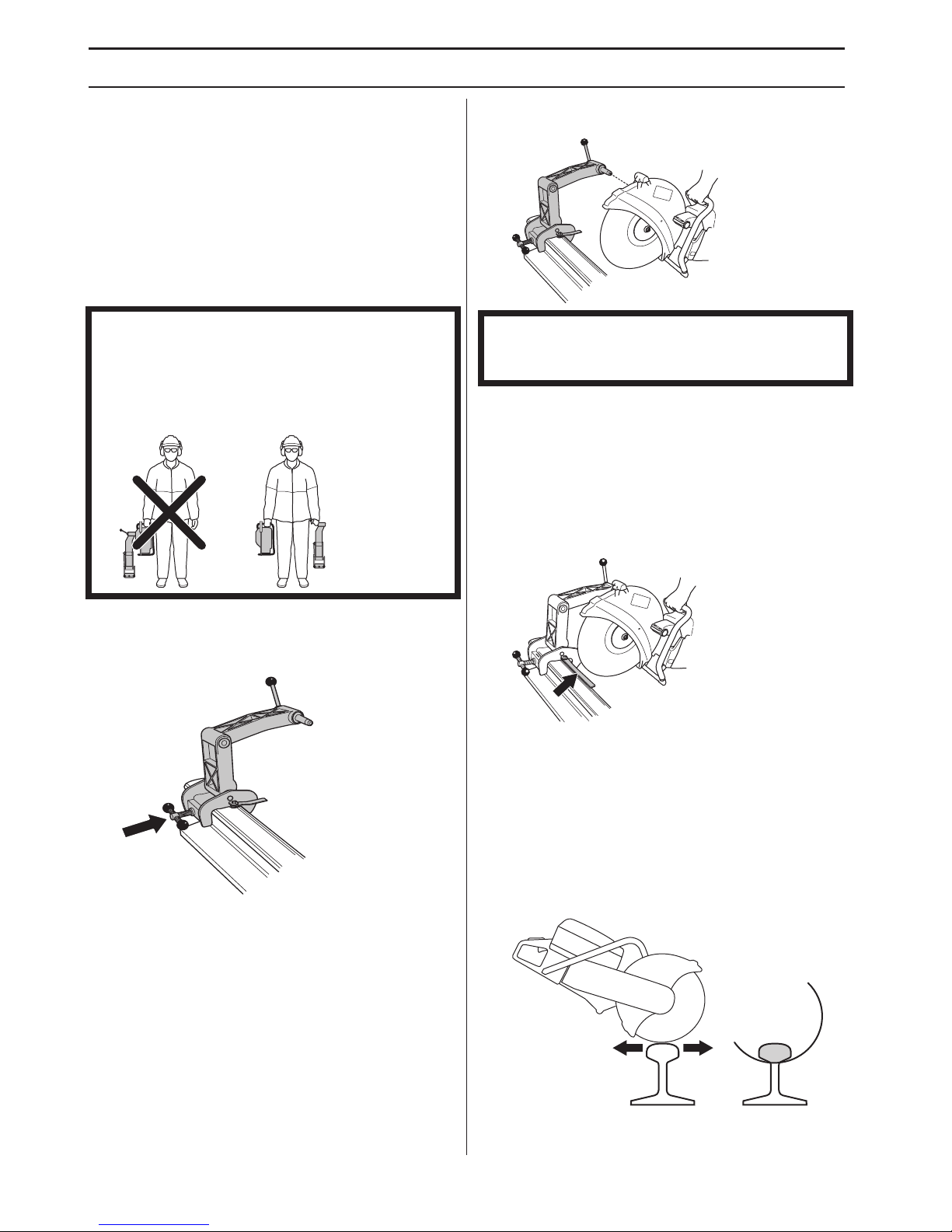

Rail ﬁxture - RA 10, RA 10 S (K 1270 Rail)

Is attached to the rail and drives the cut perpendicular to the ﬁxture for a straighter cut.

Page 5

English – 5

WHAT IS WHAT?

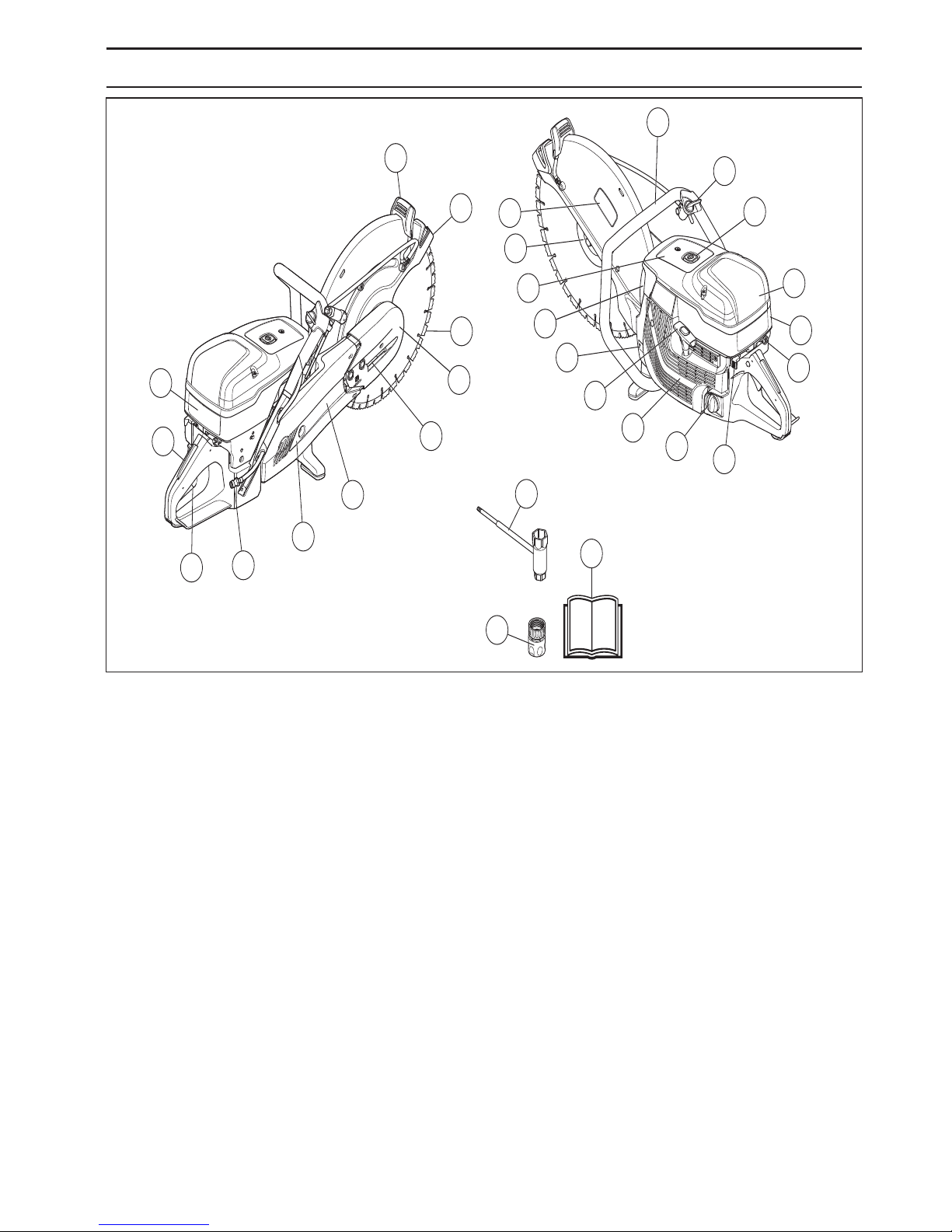

What is what on the power cutter - K 1270?

1 Front handle 2 Water tap 3 Decompression valve 4 Air ﬁlter cover 5 Cylinder cover 6 Choke control with start throttle lock 7 Stop switch 8 Fuel cap 9 Starter housing 10 Starter handle 11 Rating plate 12 Mufﬂer 13 Information and warning decal 14 Flange, spindle, bushing (see instructions in the

section "Assembling and adjustments")

15 Cutting equipment decal 16 Adjustment handle for guard 17 Blade guard 18 Cutting blade (not supplied) 19 Cutting head 20 Belt tensioner 21 Cutting arm 22 Belt guard 23 Water connection with ﬁlter 24 Throttle trigger 25 Throttle trigger lockout 26 Starting instruction decal 27 Combination spanner 28 Water connector, GARDENA

29 Operator ′ s manual

Page 6

6 – English

WHAT IS WHAT?

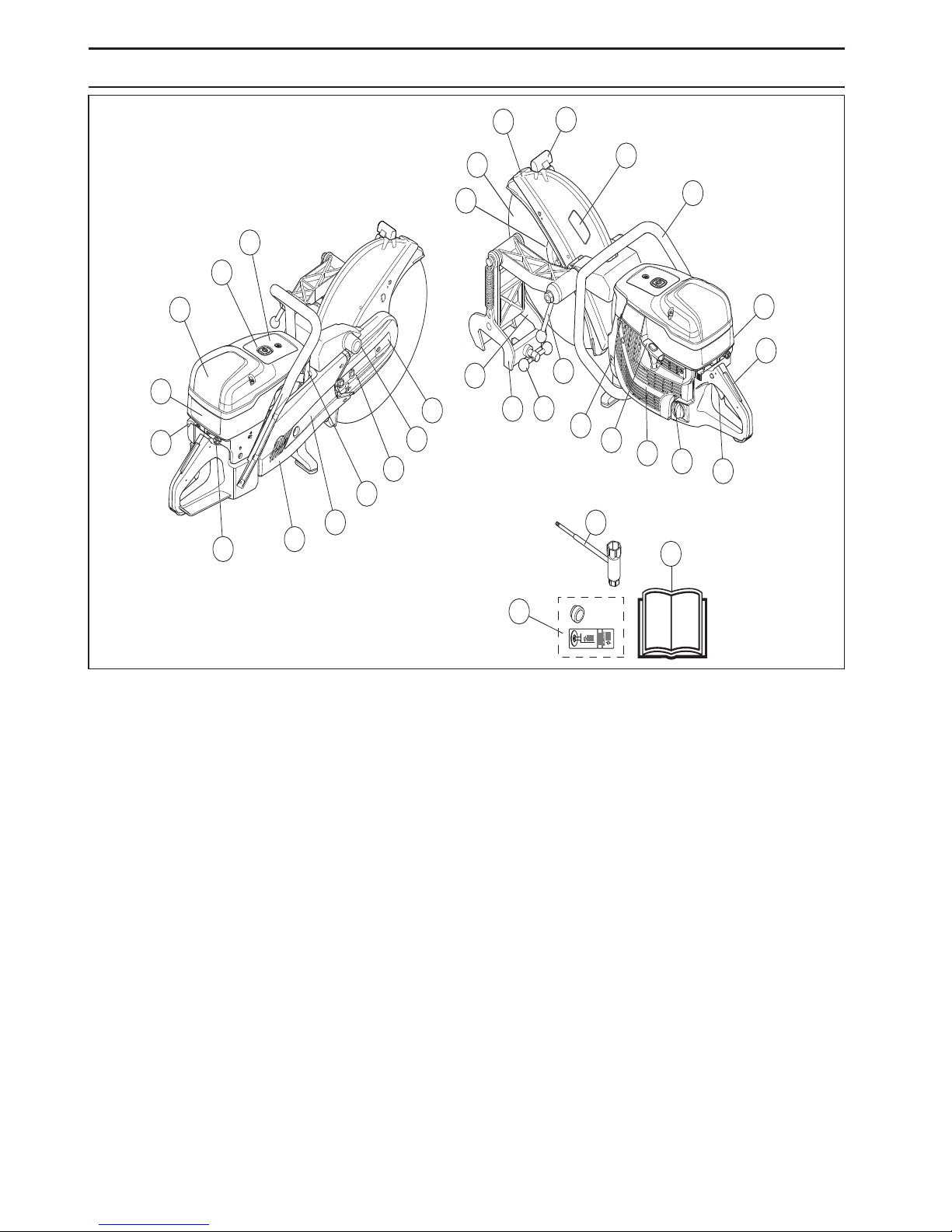

What is what on the power cutter - K 1270 Rail?

1 Flange, spindle, bushing (see instructions in the

section "Assembling and adjustments") 2 Cutting blade (not supplied) 3 Blade guard 4 Adjustment handle for guard 5 Cutting equipment decal 6 Front handle 7 Cylinder cover 8 Throttle trigger lockout 9 Throttle trigger 10 Fuel cap 11 Starter housing 12 Starter handle 13 Rating plate 14 Power cutter lock handle 15 Rail lock handle 16 Rail ﬁxture

17 Cutting guide 18 Cutting head 19 Mounting for rail ﬁxture 20 Belt tensioner 21 Mufﬂer 22 Cutting arm 23 Belt guard 24 Choke control with start throttle lock 25 Starting instruction decal 26 Stop switch 27 Air ﬁlter cover 28 Decompression valve 29 Information and warning decal 30 Combination spanner 31 Bushing + decal 32 Operator ′ s manual

Page 7

MACHINE´S SAFETY EQUIPMENT

English

–

General

This section describes the machine´s safety equipment, its purpose, and how checks and maintenance should be carried out to ensure that it operates correctly.

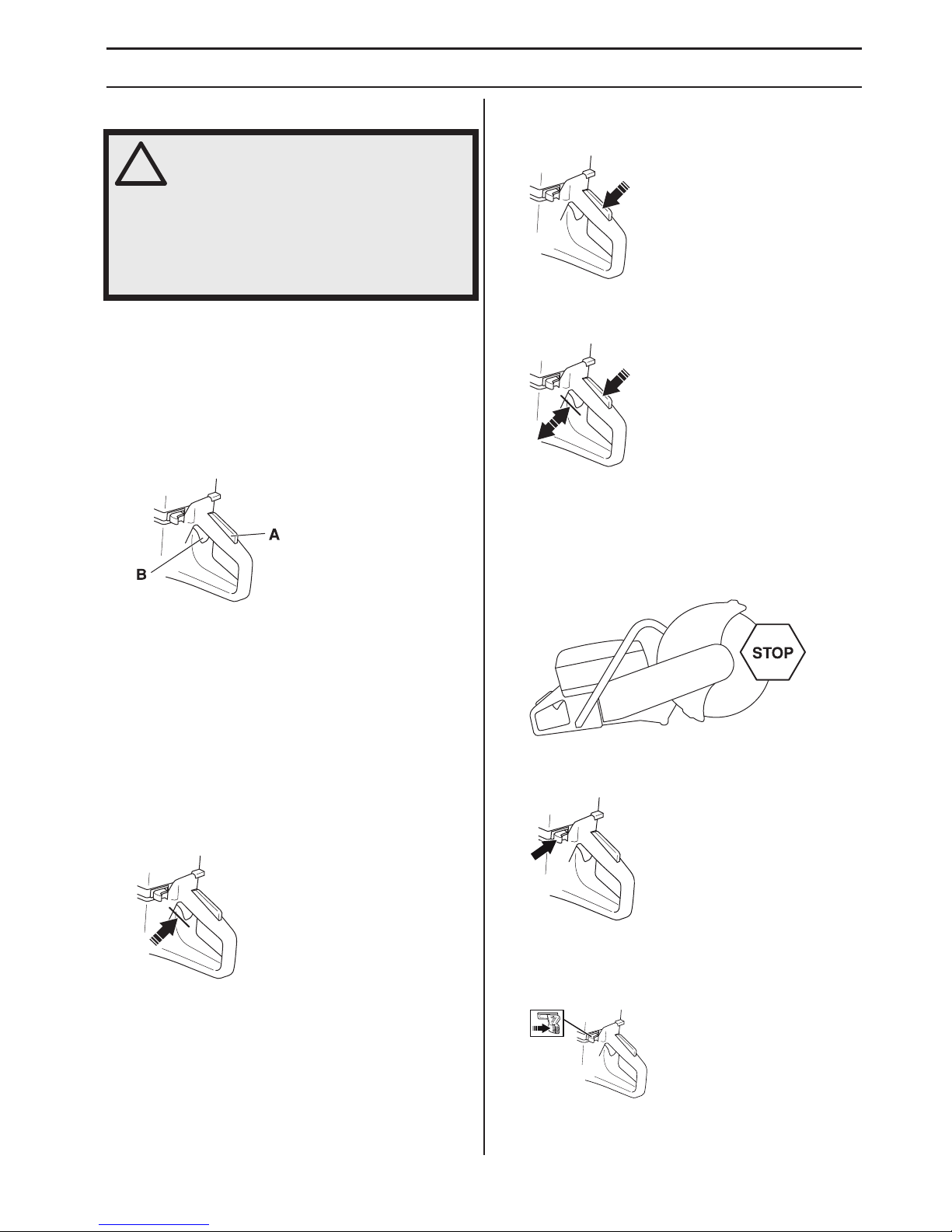

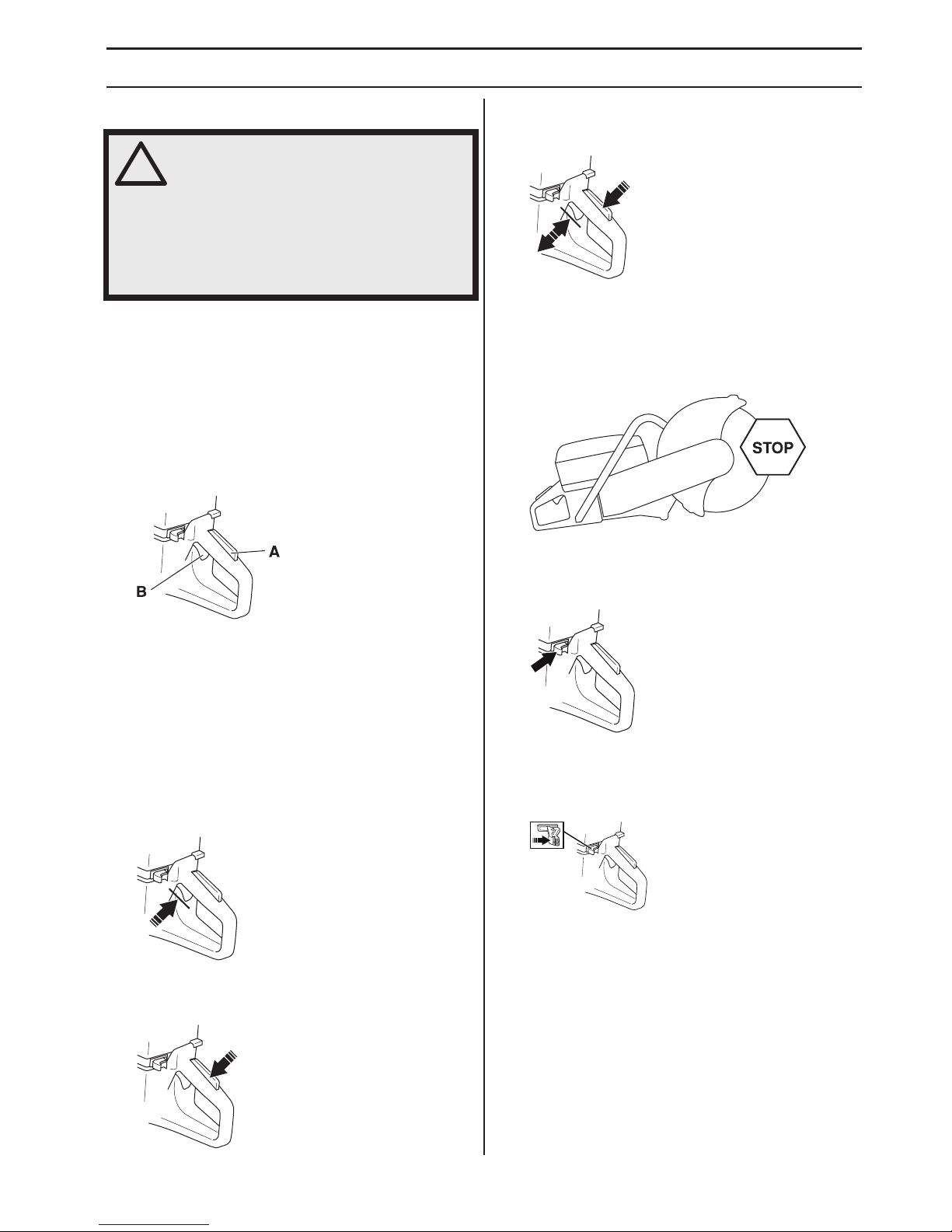

Throttle trigger lockout

The throttle trigger lock is designed to prevent accidental operation of the throttle. When the lock (A) is pressed in this releases the throttle (B).

The trigger lock remains pressed in as long as the throttle is pressed. When the grip on the handle is released the throttle trigger and the throttle trigger lock both return to their original positions. This is controlled by two independent return spring systems. This means that the throttle trigger is automatically locked in the idle position.

Checking the throttle lockout

• Make sure the throttle control is locked at the idle setting when the throttle lockout is released.

• Press the throttle lockout and make sure it returns to its original position when you release it.

• Check that the throttle trigger and throttle lockout move freely and that the return springs work properly.

• Start the power cutter and apply full throttle. Release the throttle control and check that the cutting blade stops and remains stationary. If the cutting blade rotates when the throttle is in the idle position you should check the carburettor’s idle adjustment. See instructions in the section "Maintenance".

Stop switch

Use the stop switch to switch off the engine.

Checking the stop switch

• Start the engine and make sure the engine stops when you move the stop switch to the stop setting.

WARNING! Never use a machine that has faulty safety equipment! If your machine fails any checks contact your service agent to get it repaired.

The engine should be switched off, and the stop switch in STOP position.

Page 8

MACHINE´S SAFETY EQUIPMENT

8 – English

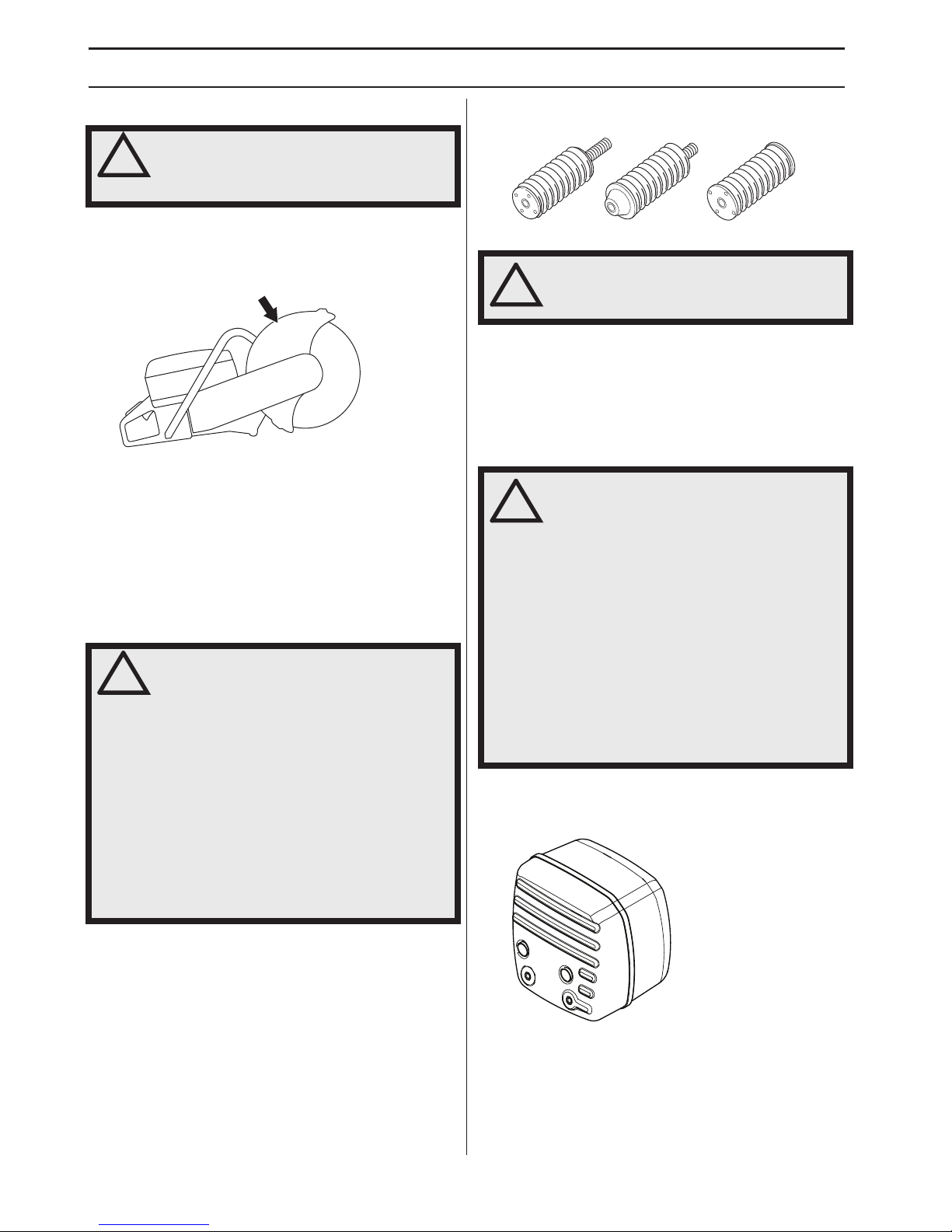

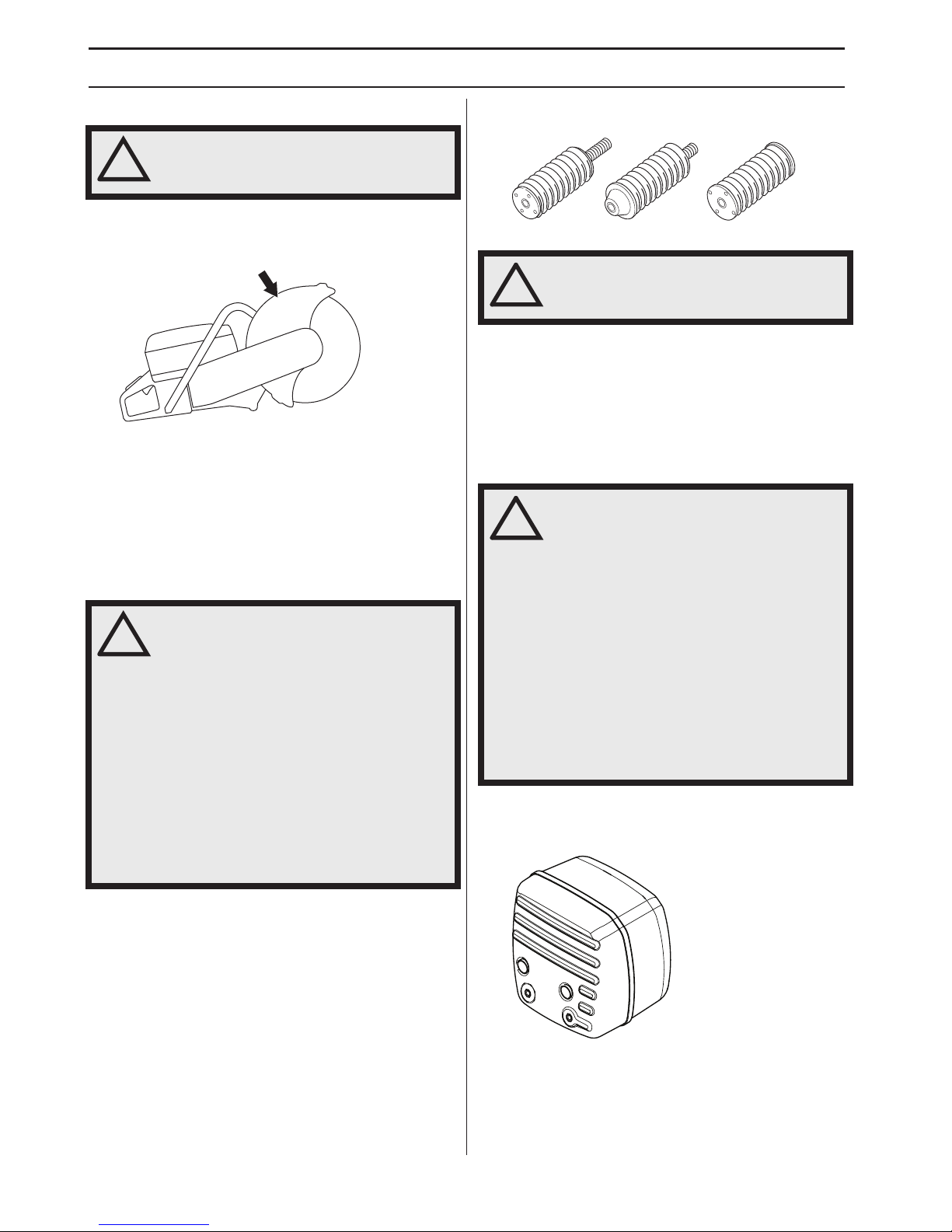

Blade guard

This guard is ﬁtted above the cutting blade and is designed to prevent parts of the blade or cutting fragments from being thrown towards the user.

Checking the blade and the blade guard

• Check that the guard over the cutting blade is not cracked or damaged in any other way. Replace when damaged.

• Check that the cutting blade is ﬁtted correctly and does not show signs of damage. A damaged cutting blade can cause personal injury.

Vibration damping system

• Your machine is equipped with a vibration damping system that is designed to minimize vibration and make operation easier.

• The machine ′ s vibration damping system reduces the transfer of vibration between the engine unit/cutting equipment and the machine ′ s handle unit. The engine body, including the cutting equipment, is insulated from the handles by vibration damping units.

Checking the vibration damping system

• Check the vibration damping units regularly for cracks or deformation. Replace them if damaged.

• Check that the vibration damping element is securely attached between the engine unit and handle unit.

Mufﬂer

The mufﬂer is designed to keep noise levels to a minimum and to direct exhaust fumes away from the user.

Inspecting the mufﬂer

Check regularly that the mufﬂer is complete and secured correctly.

WARNING! Always check that the guard is correctly ﬁtted before starting the machine.

WARNING! Overexposure to vibration can lead to circulatory damage or nerve damage in people who have impaired circulation. Contact your doctor if you experience symptoms of overexposure to vibration. Such symptoms include numbness, loss of feeling, tingling, pricking, pain, loss of strength, changes in skin colour or condition. These symptoms normally appear in the ﬁngers, hands or wrists. These symptoms may be increased in cold temperatures.

WARNING! The engine should be switched off, and the stop switch in STOP position.

WARNING! Never use a machine without a mufﬂer, or with a faulty mufﬂer. A damaged mufﬂer may substantially increase the noise level and the ﬁre hazard. Keep ﬁre ﬁghting equipment handy.

The mufﬂer gets very hot during and after use as well as when idling. Be aware of the ﬁre hazard, especially when working near ﬂammable substances and/ or vapours.

Keep ﬁre ﬁghting equipment handy.

Page 9

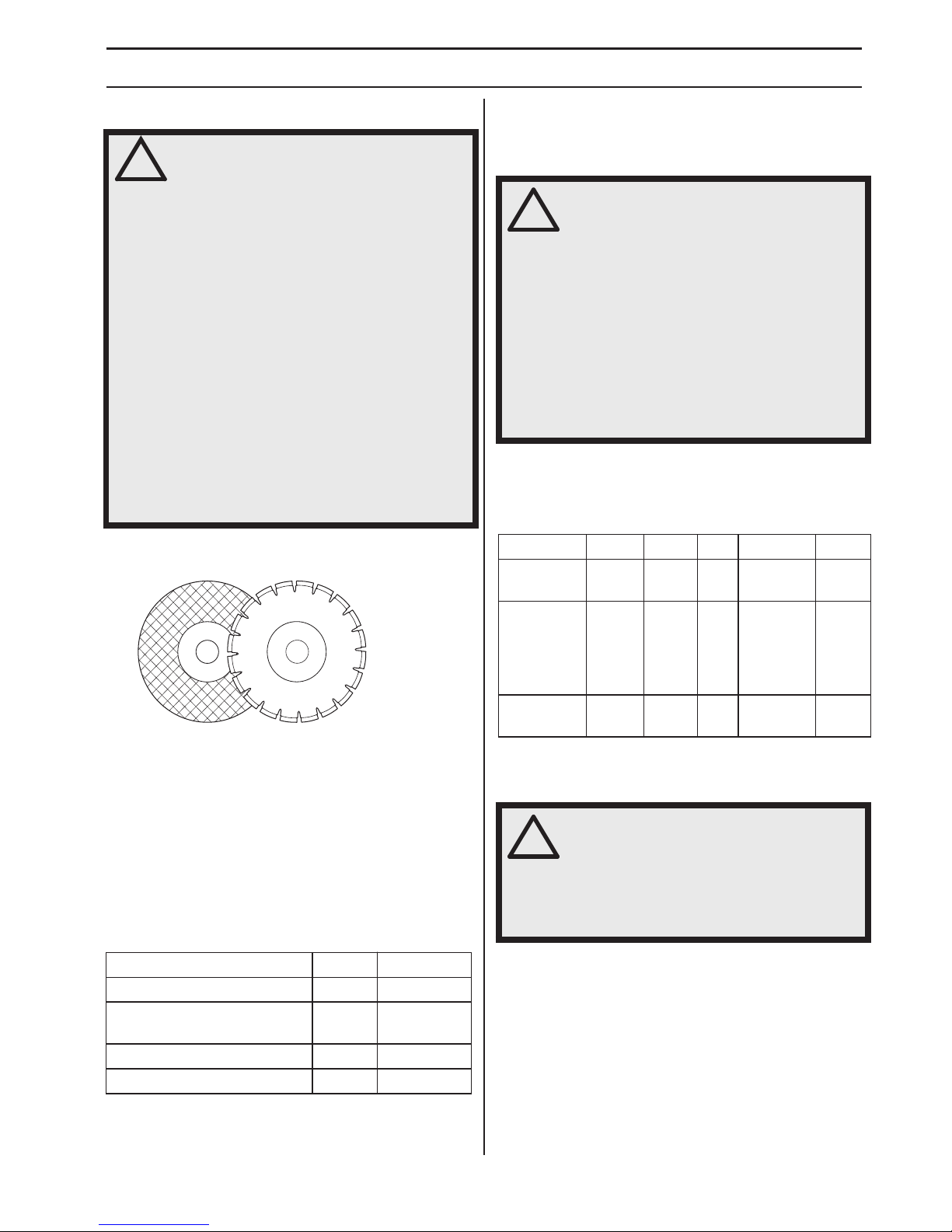

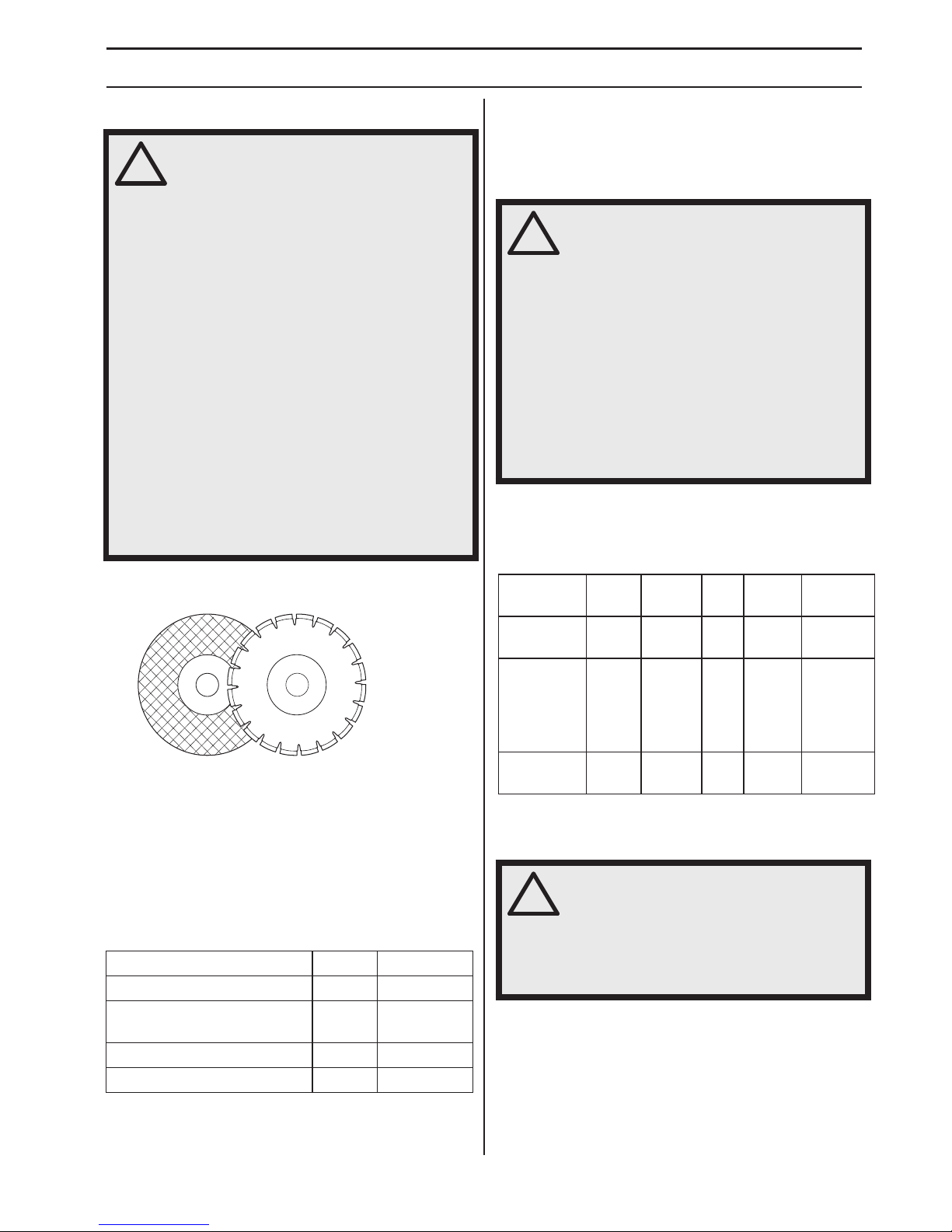

CUTTING BLADES

English

–

General

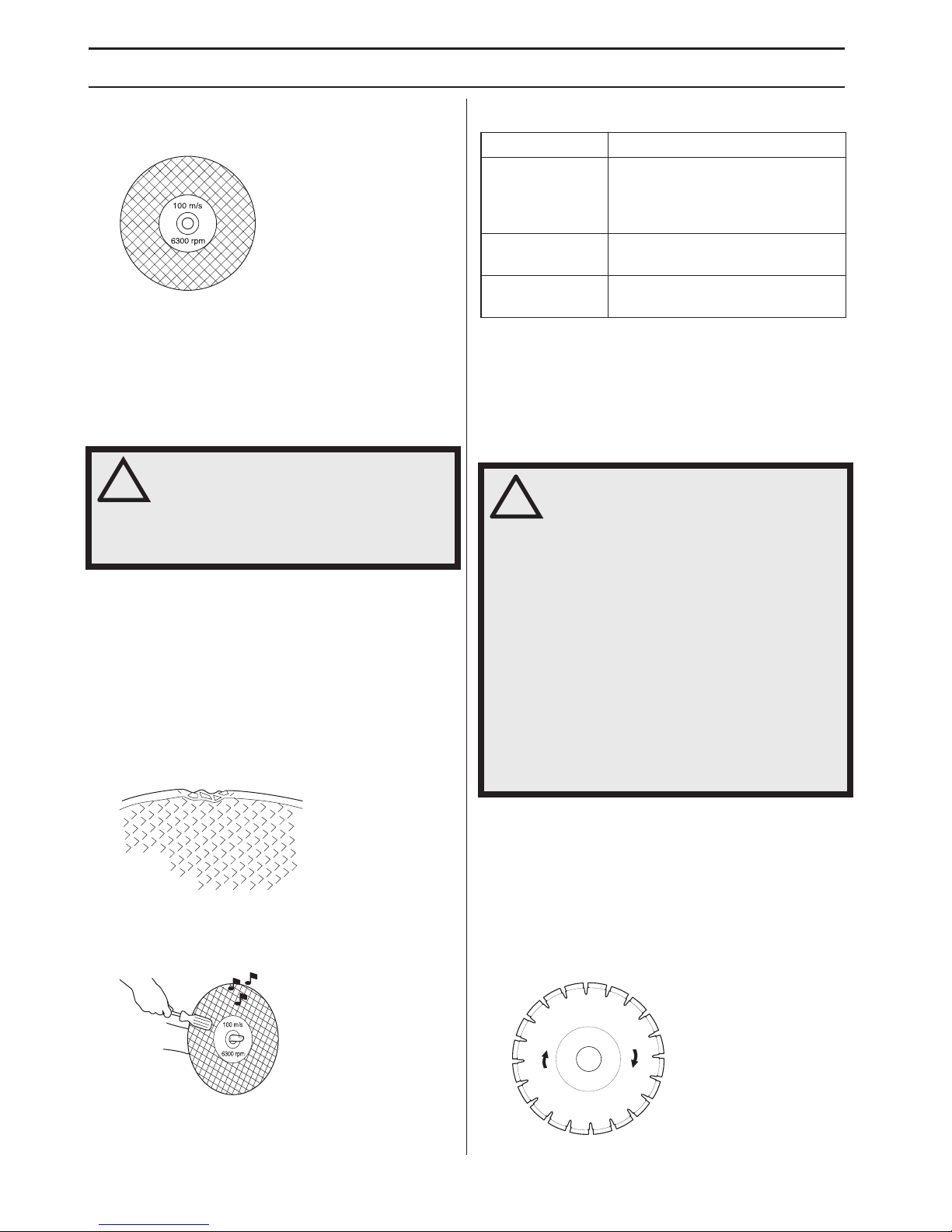

• Cutting blades are available in two basic designs; abrasive blades and diamond blades.

• High-quality blades are often most economical. Lower quality blades often have inferior cutting capacity and a shorter service life, which results in a higher cost in relation to the quantity of material that is cut.

• Make sure that the right bushing is used for the cutting blade to be ﬁtted on the machine. See the instructions under the heading Fitting the cutting blade.

Suitable cutting blades

For more information, see the ”Technical data” section. *Without water **Diamond blades for dry cutting only

Cutting blades for different materials

Follow the instructions supplied with the cutting blade concerning the suitability of the blade for various applications, or consult your dealer in case of doubts.

* Only specialty blades.

Hand held, high speed machines

• Many cutting blades that might ﬁt this power cutter are intended for stationary saws and have a lower speed rating than is needed for this hand-held saw. Cutting blades with a lower speed rating shall never be used on this saw.

• Husqvarna cutting blades are manufactured for highspeed, portable power cutters.

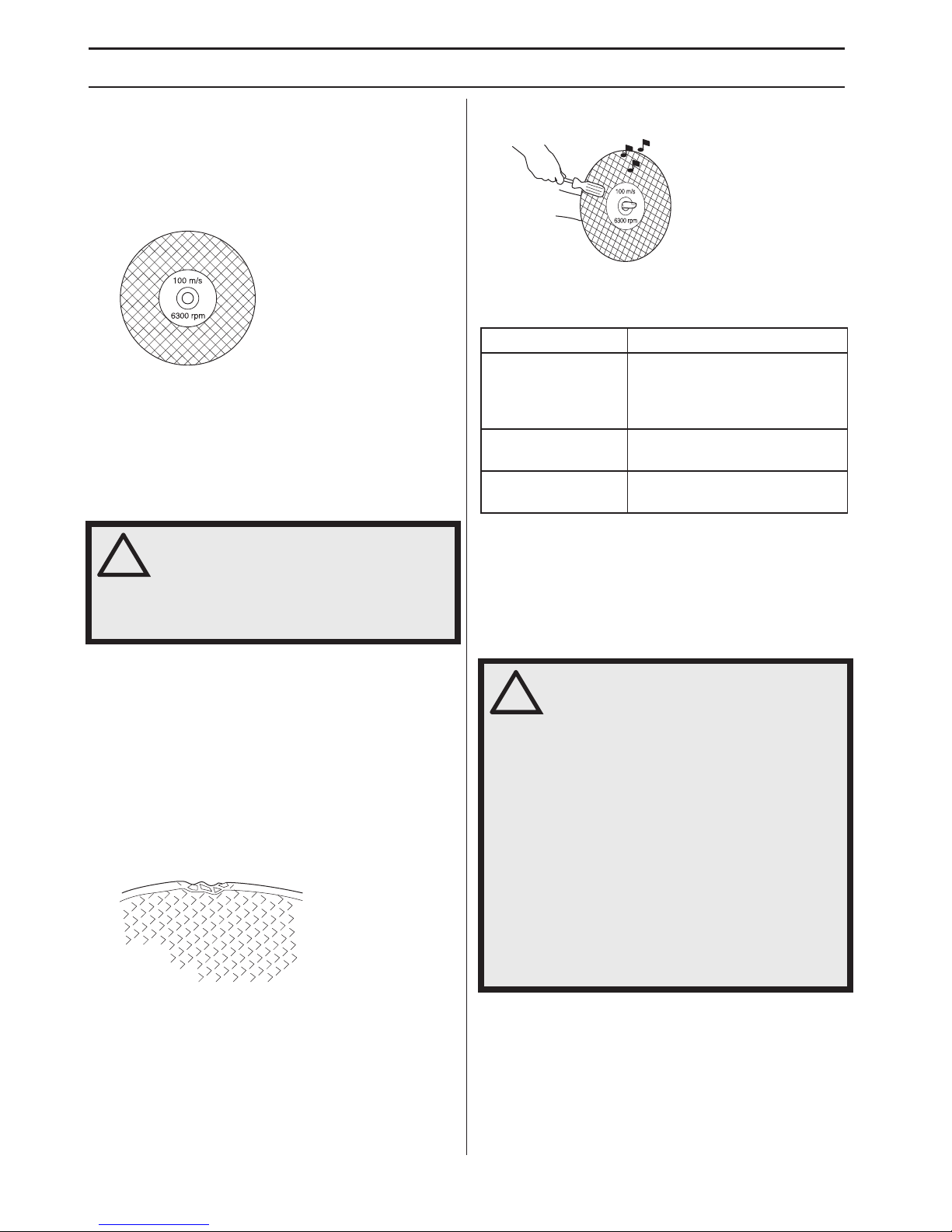

• Check that the blade is approved for the same or higher speed according to the aproval plate of the engine. Never use a cutting blade with a lower speed rating than that of the power cutter.

WARNING! A cutting blade may burst and cause injury to the operator.

The cutting blade manufacturer issues warnings and recommendations for the use and proper care of the cutting blade. Those warnings come with the cutting blade. Read and follow all instructions from the cutting blade manufacturer.

A cutting blade should be checked before it is assembled on the saw and frequently during use. Look for cracks, lost segments (diamond blades) or pieces broken off. Do not use a damaged cutting blade.

Test the integrity of each new cutting blade by running it at full throttle for about 1 minute.

Cutting blades K 1270 K 1270 Rail

Abrasive blades Yes* Yes* Abrasive blades for rail cutting No Yes* Diamond blades Yes Yes** Toothed blades No No

WARNING! Never use a cutting blade for any other materials than what it was intended to cut.

Never use a diamond blade to cut plastic material. The heat produced during cutting may melt the plastic and it can stick to the cutting blade and cause a kickback.

Cutting metal generates sparks that may cause ﬁre. Do not use the machine near ignitable substances or gases.

Concrete Metal Rail Plastic

Cast iron

Abrasive blades

XX XX

Abrasive blades for rail cutting

Diamond blades

XX* X*

WARNING! Never use a cutting blade with a lower speed rating than that of the power cutter. Only use cutting blades intended for high speed handheld power cutters.

Page 10

CUTTING BLADES

10 – English

Blade vibration

• The blade can become out-of-round and vibrate if an excessive feed pressure is used.

• A lower feed pressure can stop the vibration. Otherwise replace the blade.

Abrasive blades

• The cutting material on abrasive blades consists of grit bonded using an organic binder. ”Reinforced blades” are made up of a fabric or ﬁbre base that prevents total breakage at maximum working speed if the blade should be cracked or damaged.

• A cutting blade’s performance is determined by the type and size of abrasive corn, and the type and hardness of the bonding agent.

• Ensure the cutting blade is not cracked or damaged.

• Test the abrasive blade by hanging it on your ﬁnger and tapping it lightly with a screwdriver or the like. If the blade does not produce a resonant, ringing sound it is damaged.

Abrasive blades for different materials

Rail cutting

Only use specially intended cutting blades for rail cutting.

Diamond blades

General

• Diamond blades consist of a steel core provided with segments that contain industrial diamonds.

• Diamond blades ensure lower costs per cutting operation, fewer blade changes and a constant cutting depth.

• When using diamond blades make sure that it rotates in the direction indicated by the arrow on the blade.

Diamond blades for different materials

• Diamond blades are ideal for masonry, reinforced concrete and other composite materials.

• Diamond blades are available in several hardness classes.

• Special blades should be used when cutting metal. Ask your dealer for help in choosing the right product.

Sharpening diamond blades

• Always use a sharp diamond blade.

• Diamond blades can become dull when the wrong feeding pressure is used or when cutting certain materials such as heavily reinforced concrete. Working with a dull diamond blade causes overheating, which can result in the diamond segments coming loose.

• Sharpen the blade by cutting in a soft material such as sandstone or brick.

WARNING! Do not use abrasive blades with water. The strength is impaired when abrasive blades are exposed to water or moisture, which results in an increased risk of the blade breaking.

Blade type Material

Concrete blade

Concrete, asphalt, stone masonry, cast iron, aluminium, copper, brass, cables, rubber, plastic, etc.

Metal blade

Steel, steel alloys and other hard metals.

Blade for rail cutting Rail

WARNING! Never use a diamond blade to cut plastic material. The heat produced during cutting may melt the plastic and it can stick to the cutting blade and cause a kickback.

Diamond blades become very hot when used. An overheated blade is a result of improper use, and may cause deformation of the blade, resulting in damage and injuries.

Cutting metal generates sparks that may cause ﬁre. Do not use the machine near ignitable substances or gases.

Page 11

CUTTING BLADES

English – 11

Diamond blades and cooling

• During cutting the friction in the cut causes the diamond blade to be heated up. If the blade is allowed to get too hot this can result in loss of blade tensioning or core cracking.

Diamond blades for dry cutting

• Although no water is required for cooling, dry cutting blades must be cooled with air ﬂow around the blades. For this reason dry cutting blades are recommended only for intermittent cutting. Every few seconds of cutting the blade should be allowed to run 'free” with no load to allow the air ﬂow around the blade to dissipate the heat.

Diamond blades for wet cutting

• Wet cutting diamond blades must be used with water to keep the blade core and segments cool during sawing.

• Wet cutting blades should NOT be used dry.

• Using wet cutting blades without water can cause excessive heat build-up, resulting in poor performance, severe blade damage and is a safety hazard.

• Water cools the blade and increases its service life while also reducing the formation of dust.

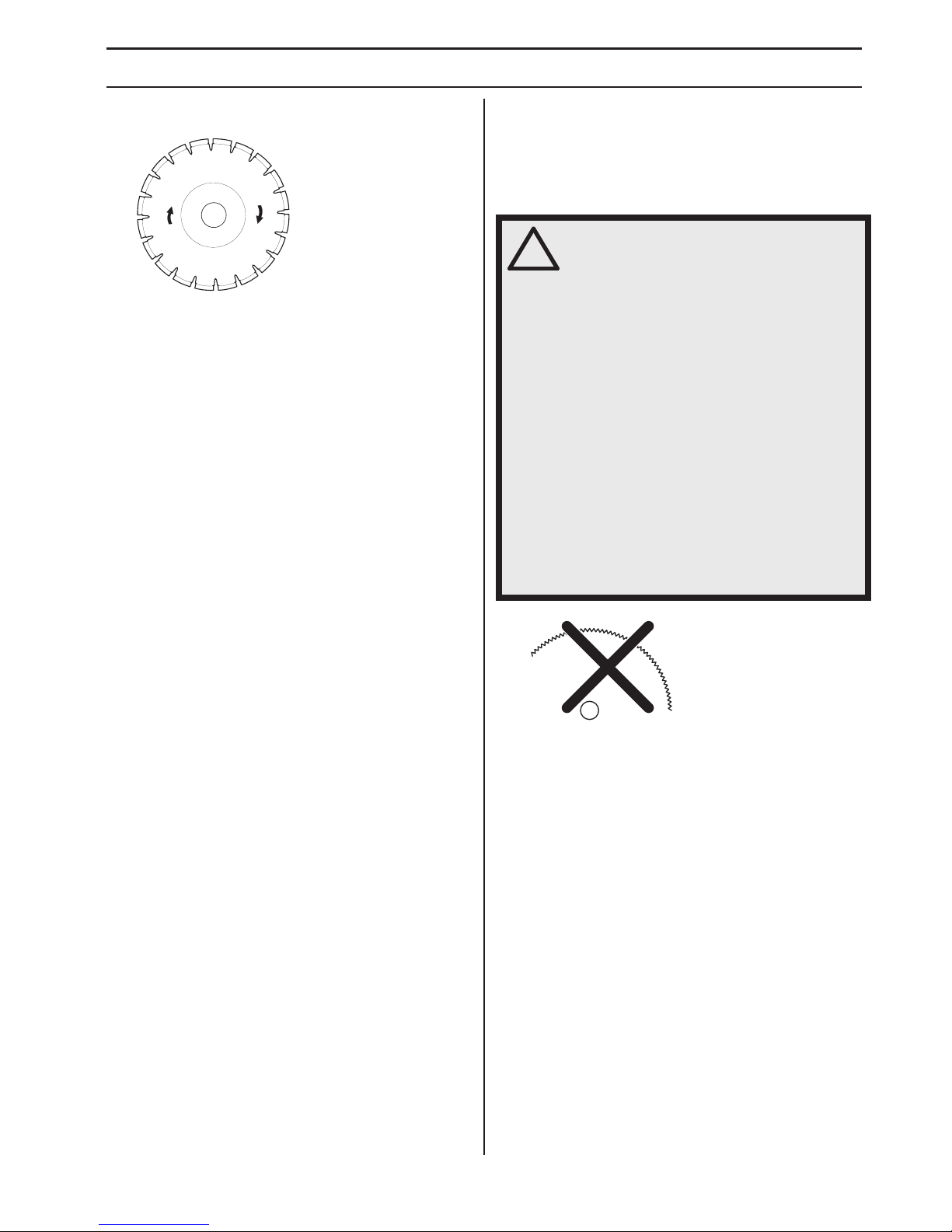

Toothed blades (Rescue)

Use of this power cutter with a carbide tipped blade is a violation of work safety regulations.

Due to the hazardous nature and exigent circumstances involved with ﬁre ﬁghting and rescue operations

conducted by the various highly trained public safety forces, safety professionals (ﬁre departments), Husqvarna is aware that they may use this power cutter with carbide tipped blades in certain emergency situations due to the ability of carbide tipped blades to cut many different types of obstructions and materials in combination without having to take time to switch blades or machines. When using this power cutter be aware at all times that carbide tipped blades are more kickback prone than abrasive or diamond blades if not used properly. Carbide tipped blades can also throw pieces of material away from the blade.

For these reasons, a power cutter equipped with a carbide tipped blade should never be used except by highly trained public safety professionals who are aware of the risks associated with its use and then only in those exigent circumstances when other tools are deemed inefﬁcient and ineffective to for ﬁre or rescue operations. A power cutter equipped with carbide tipped blade should never be used to cut wood in non-rescue operations. For these applications a chainsaw or a circular saw is the proper tool.

Transport and storage

• Do not store or transport the power cutter with the cutting blade ﬁtted. All blades should be removed from the cutter after use and stored carefully.

• Store cutting blades in dry, frost free conditions. Special care should be taken with abrasive blades. Abrasive blades must be stored on a ﬂat, level surface. If an abrasive blades is stored in humid conditions, this can cause imbalance and result in injury.

• Inspect new blades for transport or storage damage.

WARNING! Never use toothed blades such as wood cutting blades, circular toothed blades, carbide tipped blades etc. The risk of kickback is signiﬁcantly increased and tips can be torn off and thrown at high speed. Carelessness can result in serious personal injury or even death.

Government regulation requires a different type of guarding for carbide tipped blades not available on power cutters – a so called 360 degree guard. Power Cutters (this saw) use Abrasive or Diamond blades and have a different guarding system which does not provide protection against the dangers presented by wood cutting blades.

Page 12

ASSEMBLING AND ADJUSTMENTS

12 – English

General

Husqvarna’s blades are high speed blades approved for hand held power cutters.

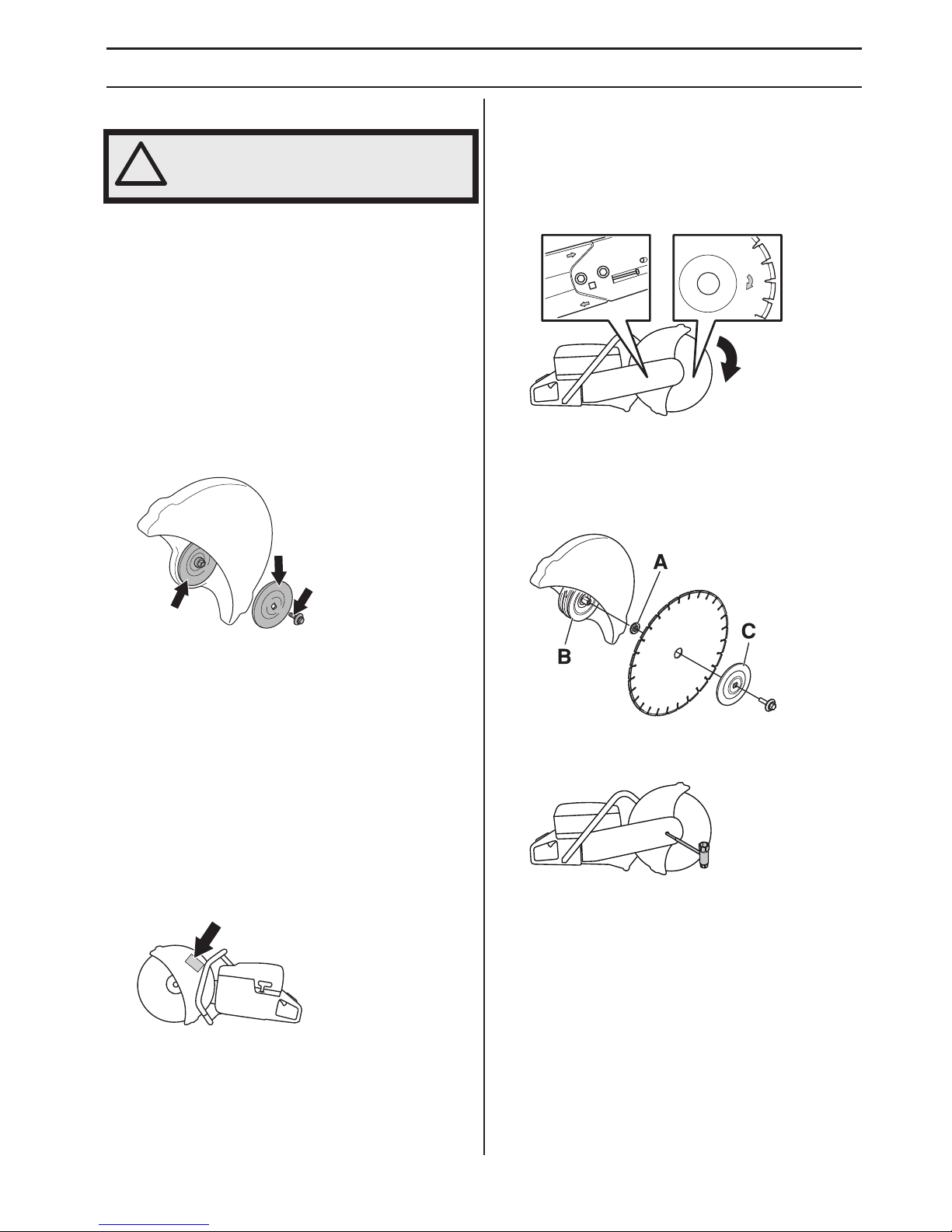

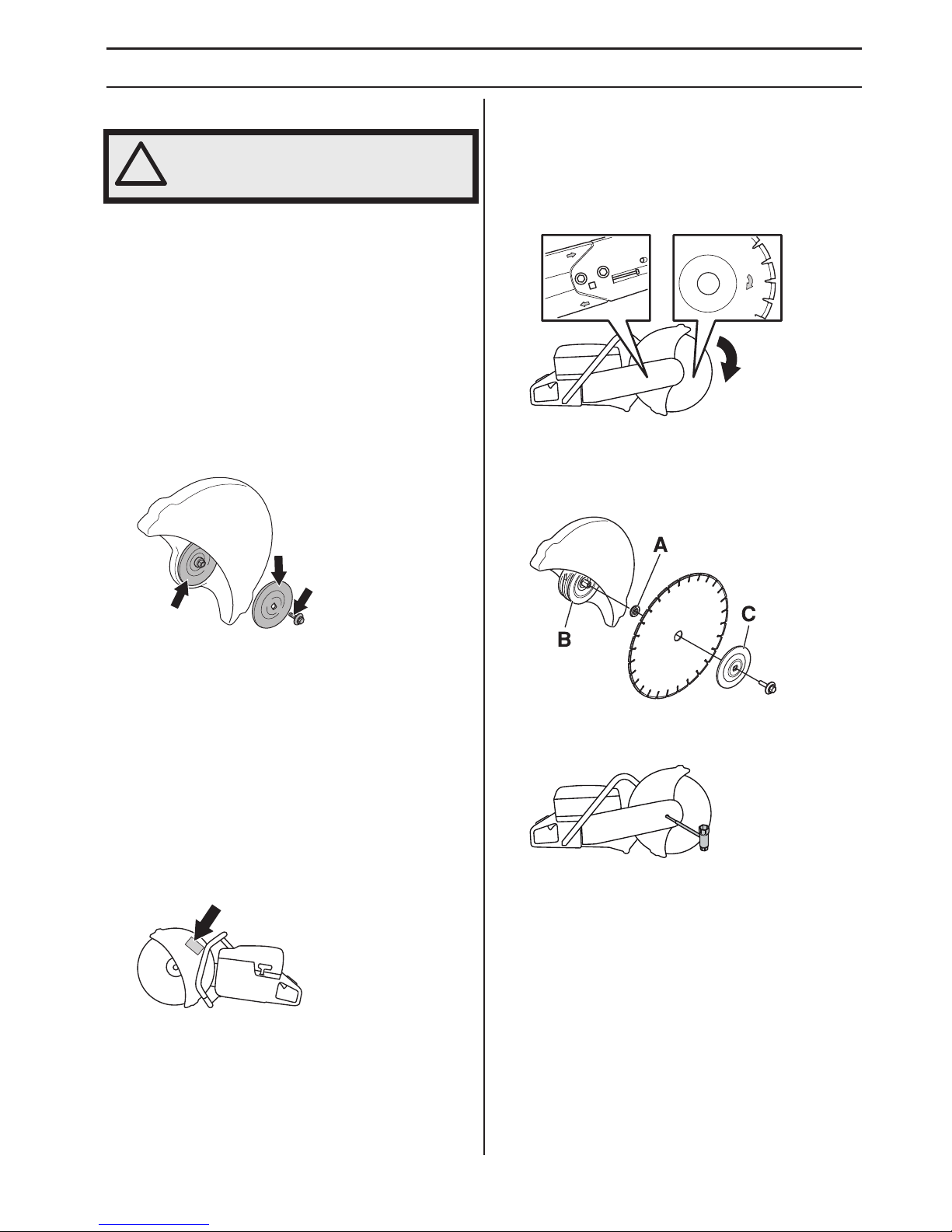

Checking the spindle shaft and ﬂange washers

When the blade is replaced with a new one, check the ﬂange washers and the spindle shaft.

• Check that the threads on the spindle shaft are undamaged.

• Check that the contact surfaces on the blade and the ﬂange washers are undamaged, of the correct dimension, clean, and that they run properly on the spindle shaft.

Use only ﬂange washers supplied by Husqvarna, min. diameter 105 mm/4.1".

Do not use warped, notched, indented or dirty ﬂange washers. Do not use different dimensions of ﬂange washers.

Checking the arbor bushing

The arbor bushings are used to ﬁt the machine to the centre hole in the cutting blade.

The machine is supplied with either a bushing that can be ﬂipped over to ﬁt blades with either 20 mm or 1” (25,4 mm) centre holes, or with a ﬁxed bushing. A decal on the blade guard indicates which bushing has been factory ﬁtted together with appropriate blade speciﬁcation.

• Check that the bushing on the machine's spindle shaft corresponds with the centre hole of the cutting blade. The blades are marked with the diameter of the centre hole.

Use only bushings supplied by Husqvarna. Those bushings have been designed for your power cutter.

Checking the direction of the blade rotation

• When using diamond blades make sure that it rotates in the direction indicated by the arrow on the blade. The direction of rotation for the machine is shown by arrows on the cutting arm.

Fitting the cutting blade

• The blade is placed on the bushing (A) between the inner ﬂange washer (B) and the ﬂange washer (C). The ﬂange washer is turned so that it ﬁts on the axle.

• Lock the shaft. Insert a tool in the hole in the cutting head and rotate the blade until it is locked.

• Tightening torque for the bolt holding the blade is: 25 Nm (18,5 ft-Ibs).

WARNING! The engine should be switched off, and the stop switch in STOP position.

Page 13

ASSEMBLING AND ADJUSTMENTS

English – 13

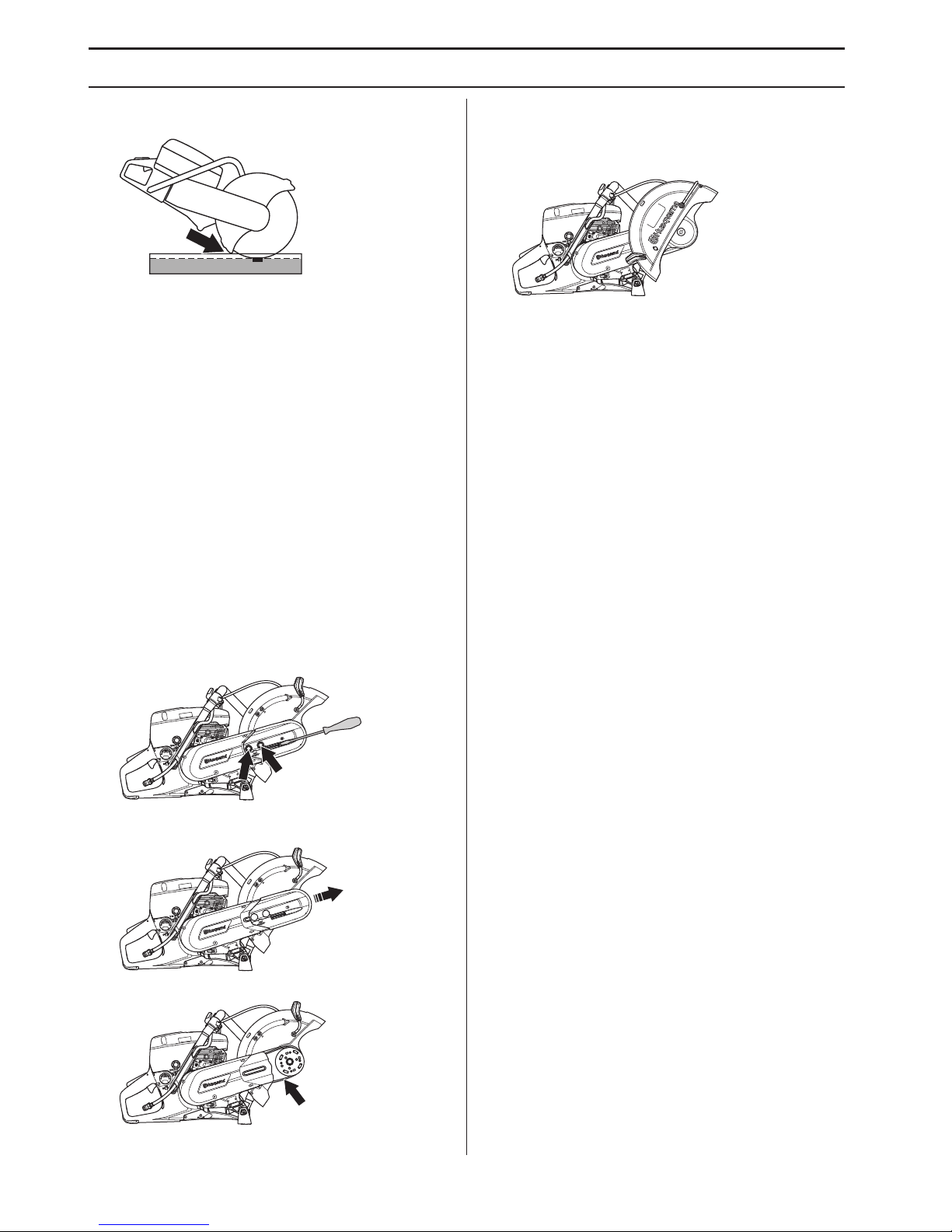

Blade guard

The guard for the cutting equipment should be adjusted so that the rear section is ﬂush with the work piece. Spatter and sparks from the material being cut are then collected up by the guard and led away from the user.

The blade guard is friction locked.

• Press the ends of the guard against the work piece or adjust the guard with the adjustment handle. The guard must always be ﬁtted on the machine.

Reversible cutting head (K 1270)

The machine is ﬁtted with a reversible cutting head allowing cutting close to a wall or at ground level, restricted only by the thickness of the blade guard.

In the event of a kickback it is harder to control the machine when cutting with the cutting head reversed. The cutting blade is further away for the centre of the machine which means the handle and the cutting blade are no longer in alignment. It is more difﬁcult to restrain the machine if the blade gets jammed or stuck in its kickback danger zone. See under the "Kickback" heading in the "Operating" section for additional information.

Some of the machine’s good ergonomic features are jeopardised such as balance. Cutting with the cutting head reversed should only occur with cuts that are not possible in a standard manner.

• First release the two bolts and then the adjuster screw to release the belt tension.

• Now unscrew the bolts and dismantle the belt guard.

• Remove the belt from the belt pulley.

• The cutting head is now loose and can be removed from the machine.

• Remove the cutting head and attach it to the other side of the cutting arm.

• Fit the belt guard to the reversed cutting head.

• Tighten the drive belt. See instructions in the section "Maintenance".

• Assemble the water hose nipple and the hose on the opposite upper side of the blade guard.

Page 14

FUEL HANDLING

14 – English

General

Fuel

Petrol

• Use good quality unleaded or leaded petrol.

• The lowest octane recommended is 90 (RON). If you run the engine on a lower octane grade than 90 socalled knocking can occur. This gives rise to a high engine temperature, which can result in serious engine damage.

• When working at continuous high revs a higher octane rating is recommended.

Environment fuel

HUSQVARNA recommends the use of alkylate fuel, either Aspen two-stroke fuel or environmental fuel for four-stroke engines blended with two-stroke oil as set out below. Note that carburettor adjustment may be necessary when changing the type of fuel (see the instructions under the heading Carburettor).

Ethanol blended fuel, E10 may be used (max 10% ethanol blend). Using ethanol blends higher than E10 will create lean running condition which can cause engine damage.

Two-stroke oil

• For best results and performance use HUSQVARNA two-stroke engine oil, which is specially formulated for our air-cooled two-stroke engines.

• Never use two-stroke oil intended for water-cooled engines, sometimes referred to as outboard oil (rated TCW).

• Never use oil intended for four-stroke engines.

Mixing

• Always mix the petrol and oil in a clean container intended for fuel.

• Always start by ﬁlling half the amount of the petrol to be used. Then add the entire amount of oil. Mix (shake) the fuel mixture. Add the remaining amount of petrol.

• Mix (shake) the fuel mixture thoroughly before ﬁlling the machine’s fuel tank.

• Do not mix more than one month’s supply of fuel at a time.

Mixing ratio

• 1:50 (2%) with HUSQVARNA two-stroke oil or equivalent.

• 1:33 (3%) with oils class JASO FB or ISO EGB formulated for air-cooled, two-stroke engines or mix as per recommendation from the oil manufacturer.

WARNING! Running an engine in a conﬁned or badly ventilated area can result in death due to asphyxiation or carbon monoxide poisoning. Use fans to ensure proper air circulation when working in trenches or ditches deeper than one meter.

Fuel and fuel fumes are ﬂammable and can cause serious injury when inhaled or allowed to come in contact with the skin. For this reason observe caution when handling fuel and make sure there is adequate ventilation.

The exhaust fumes from the engine are hot and may contain sparks which can start a ﬁre. Never start the machine indoors or near combustible material!

Do not smoke and do not place any hot objects in the vicinity of fuel.

NOTICE! The machine is equipped with a two-stroke engine and must always be run using a mixture of petrol and two-stroke oil. It is important to accurately measure the amount of oil to be mixed to ensure that the correct mixture is obtained. When mixing small amounts of fuel, even small inaccuracies can drastically affect the ratio of the mixture.

Petrol, litre

Two-stroke oil, litre 2% (1:50)

5 0,10 10 0,20 15 0,30 20 0,40

Page 15

FUEL HANDLING

English – 15

Fueling

Never start the machine:

• If you have spilled fuel or engine oil on the machine. Wipe off the spill and allow the remaining fuel to evaporate.

• If you have spilled fuel on yourself or your clothes, change your clothes. Wash any part of your body that has come in contact with fuel. Use soap and water.

• If the machine is leaking fuel. Check regularly for leaks from the fuel cap and fuel lines.

• Unless the fuel cap is securely tightened after refueling.

Transport and storage

• Store and transport the machine and fuel so that there is no risk of any leakage or fumes coming into contact with sparks or open ﬂames, for example, from electrical machinery, electric motors, electrical relays/ switches or boilers.

• When storing and transporting fuel always use approved containers intended for this purpose.

Long-term storage

• When storing the machine for long periods the fuel tank must be emptied. Contact your local petrol station to ﬁnd out where to dispose of excess fuel.

WARNING! Taking the following precautions, will lessen the risk of ﬁre:

Do not smoke and do not place any hot objects in the vicinity of fuel.

Always stop the engine and let it cool for a few minutes before refuelling. The engine should be switched off, and the stop switch in STOP position.

When refuelling, open the fuel cap slowly so that any excess pressure is released gently.

Clean the area around the fuel cap.

Tighten the fuel cap carefully after refuelling.

If the cap is not properly tightened the cap might vibrate lose and fuel may escape from the fuel tank creating a ﬁre hazard.

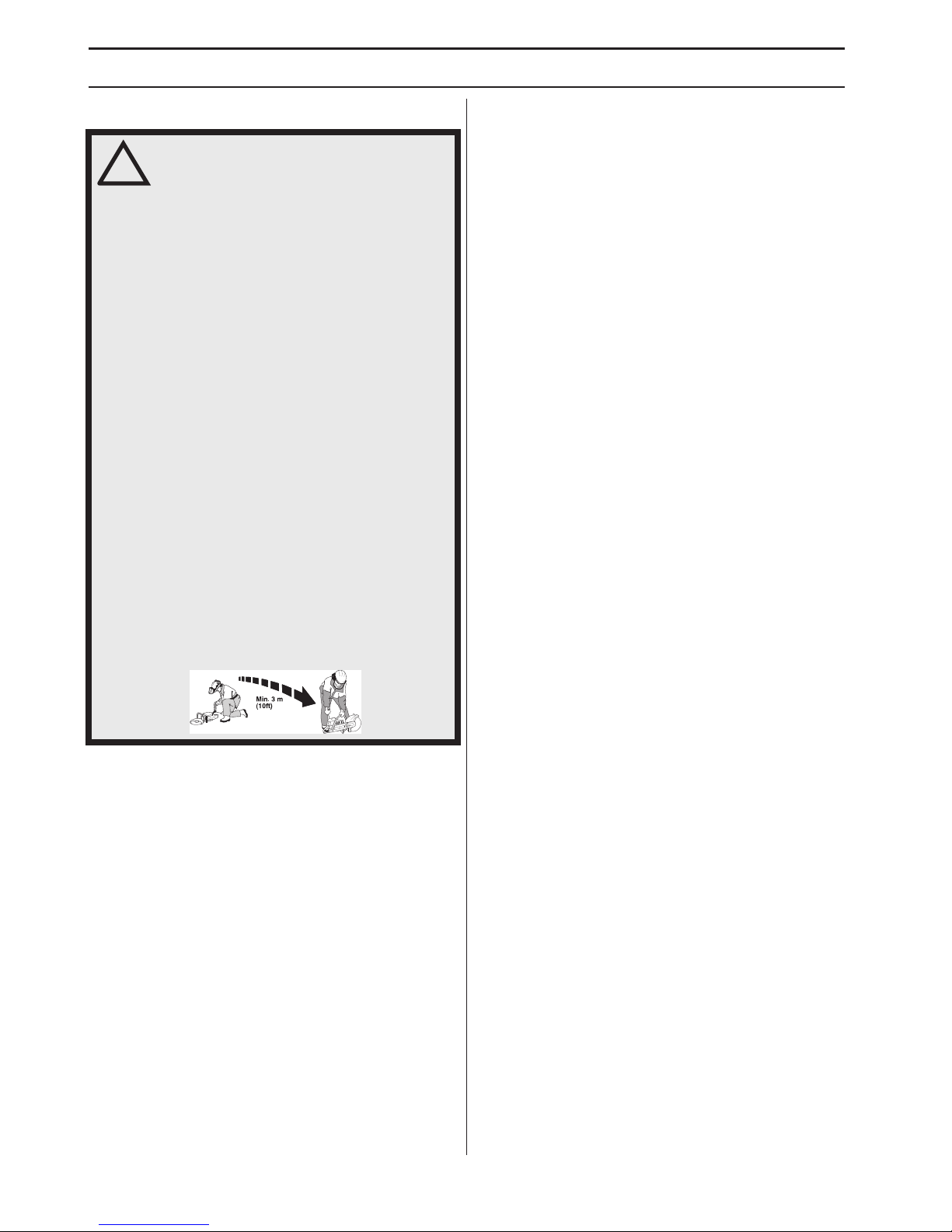

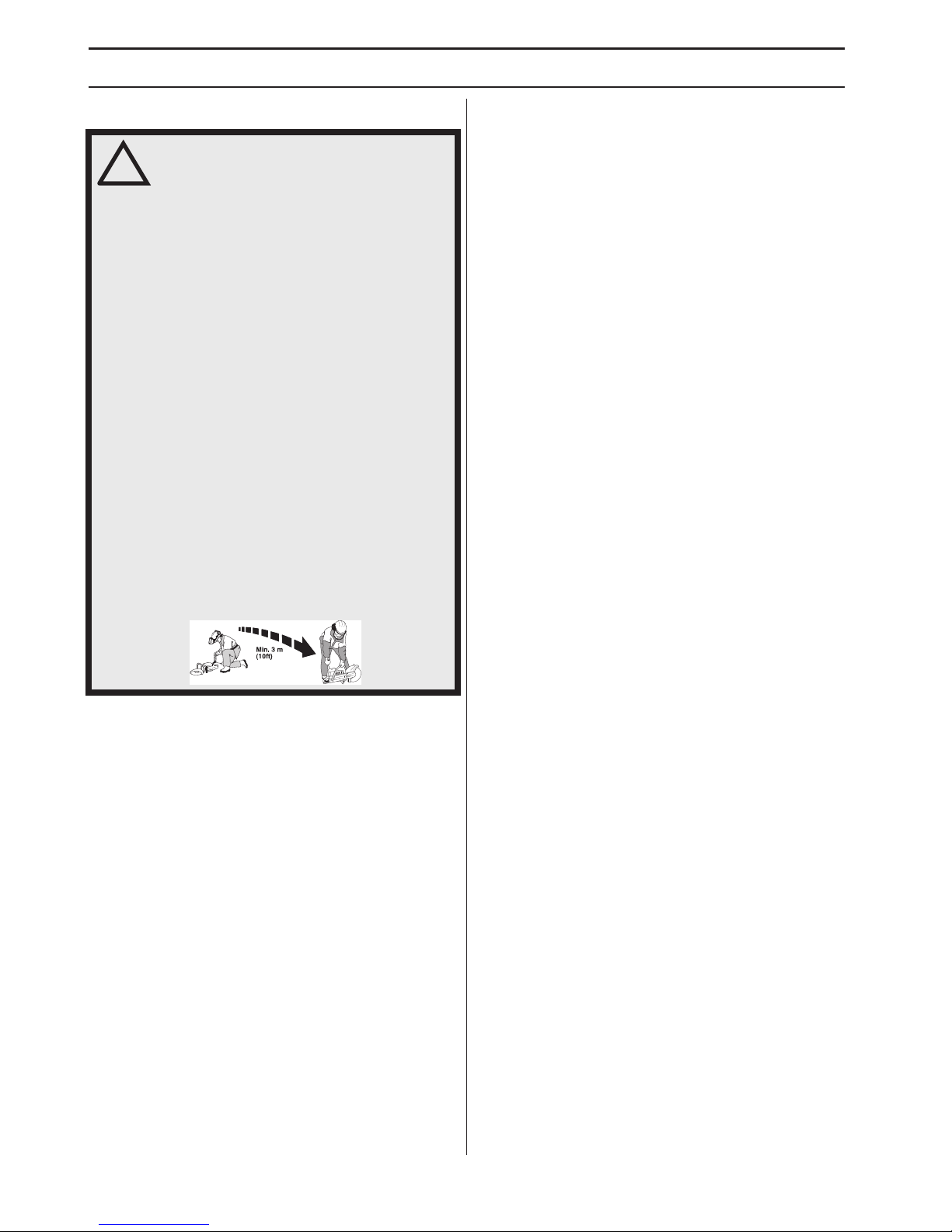

Move the machine at least 3 m from the refuelling point before starting it.

Page 16

OPERATING

16 – English

Protective equipment

General

• Do not use the machine unless you are able to call for help in the event of an accident.

Personal protective equipment

You must use approved personal protective equipment whenever you use the machine. Personal protective equipment cannot eliminate the risk of injury but it will reduce the degree of injury if an accident does happen. Ask your dealer for help in choosing the right equipment.

Always wear:

• Approved protective helmet

• Hearing protection

• Approved eye protection. If you use a face shield then you must also wear approved protective goggles. Approved protective goggles must comply with standard ANSI Z87.1 in the USA or EN 166 in EU countries. Visors must comply with standard EN 1731.

• Breathing mask

• Heavy-duty, ﬁrm grip gloves.

• Tight-ﬁtting, heavy-duty and comfortable clothing that permits full freedom of movement. Cutting generates sparks that can ignite clothing. Husqvarna recommends that you wear ﬂame-retardant cotton or heavy denim. Do not wear clothing made of material such as nylon, polyester or rayon. If ignited such material can melt and cling to the skin. Do not wear shorts

• Boots with steel toe-caps and non-slip sole.

Other protective equipment

• Fire Extinguisher

• Always have a ﬁrst aid kit nearby.

General safety precautions

This section describes basic safety directions for using the machine. This information is never a substitute for professional skills and experience.

• Please read the operator’s manual carefully and make sure you understand the instructions before using the machine. It is recommended that ﬁrst time operators also obtain practical instruction before using the machine.

• Keep in mind that it is you, the operator that is responsible for not exposing people or their property to accidents or hazards.

• The machine must be kept clean. Signs and stickers must be fully legible.

Always use common sense

It is not possible to cover every conceivable situation you can face. Always exercise care and use your common sense. If you get into a situation where you feel unsafe, stop and seek expert advice. Contact your dealer, service agent or an experienced user. Do not attempt any task that you feel unsure of!

WARNING! The use of products such as cutters, grinders, drills, that sand or form material can generate dust and vapours which may contain hazardous chemicals. Check the nature of the material you intend to process and use an appropriate breathing mask.

Long-term exposure to noise can result in permanent hearing impairment. Always use approved hearing protection. Listen for warning signals or shouts when you are wearing hearing protection. Always remove your hearing protection as soon as the engine stops.

CAUTION! Sparks may appear and start a ﬁre when you work with the machine. Always keep ﬁre ﬁghting equipment handy.

WARNING! The machine can be a dangerous tool if used incorrectly or carelessly, which can cause serious or fatal injury to the operator or others.

Never allow children or other persons not trained in the use of the machine to use or service it.

Never allow anyone else to use the machine without ﬁrst ensuring that they have read and understood the contents of the operator’s manual.

Never use the machine if you are fatigued, while under the inﬂuence of alcohol or drugs, medication or anything that could affect your vision, alertness, coordination or judgement.

Page 17

OPERATING

English – 17

Work area safety

• Observe your surroundings to ensure that nothing can affect your control of the machine.

• Ensure that no one/nothing can come into contact with the cutting equipment or be hit by parts thrown by the blade.

• Do not use the machine in bad weather, such as dense fog, heavy rain, strong wind, intense cold, etc. Working in bad weather is tiring and can lead to dangerous conditions, e.g. slippery surfaces.

• Never start to work with the machine before the working area is clear and you have a ﬁrm foothold. Look out for any obstacles with unexpected movement. Ensure when cutting that no material can become loose and fall, causing injury to the operator.Take great care when working on sloping ground.

• Ensure that the working area is sufﬁciently illuminated to create a safe working environment.

• Make sure that no pipes or electrical cables are routed in the working area or in the material to be cut.

• If cutting into a container (drum, pipe, or other container) you must ﬁrst make sure it does not contain ﬂammable or other volatile material.

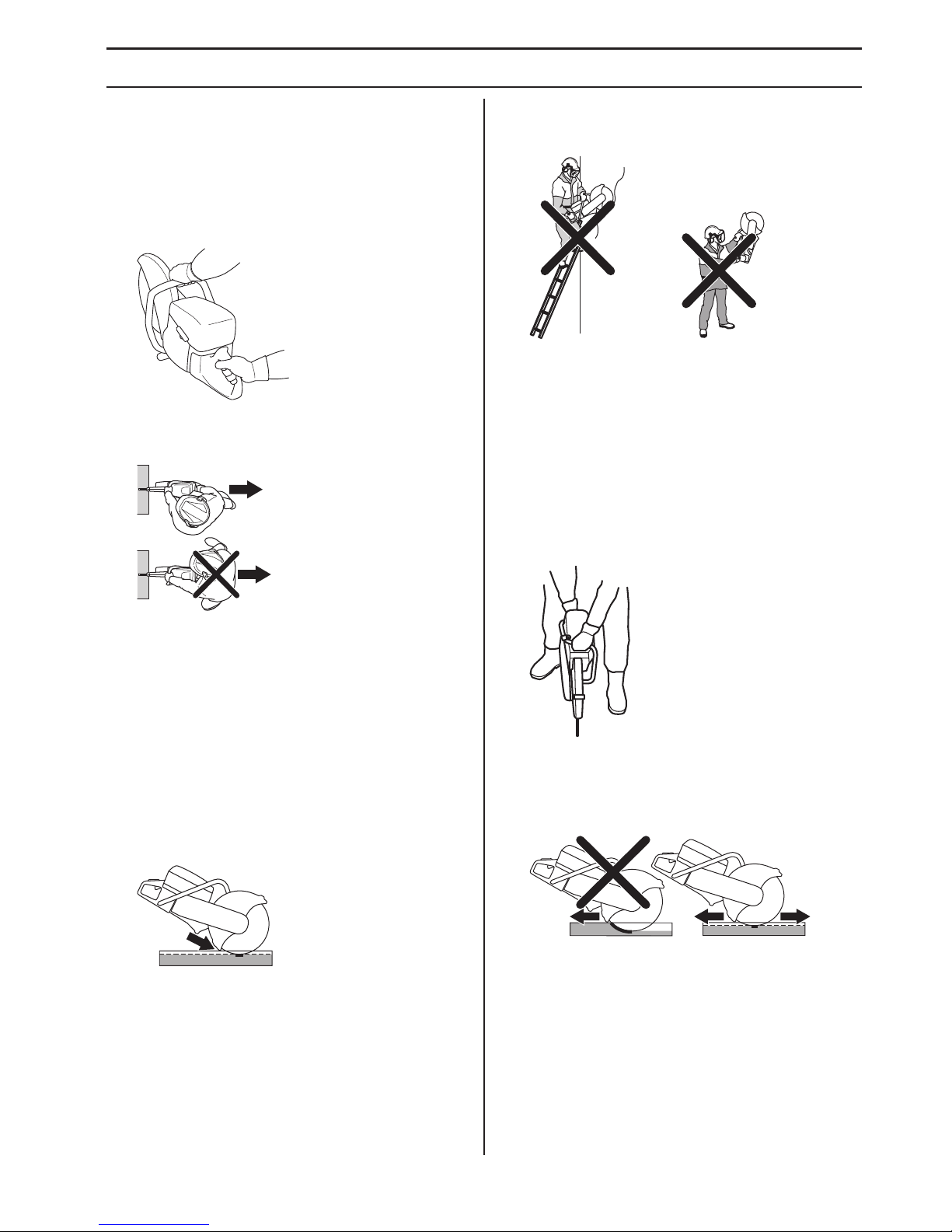

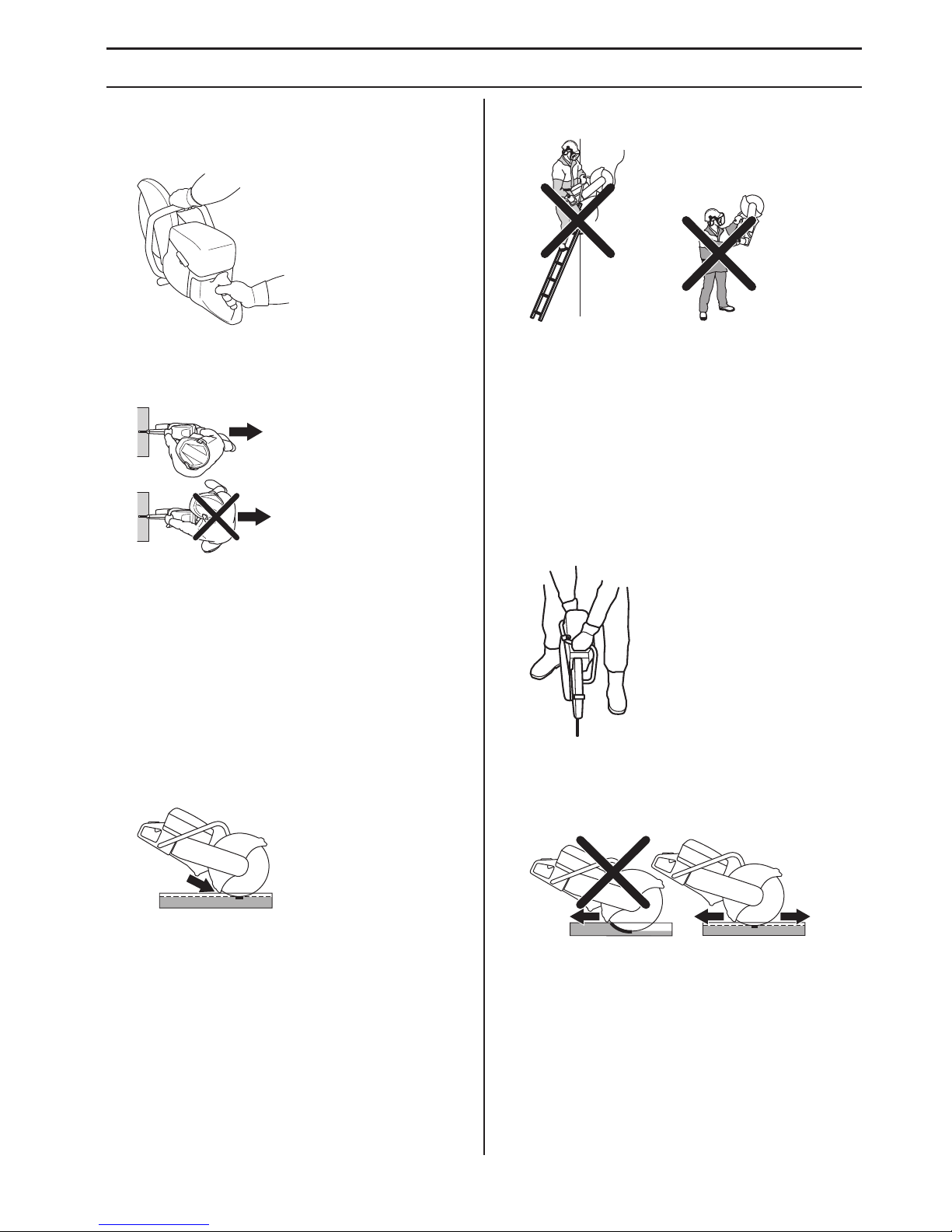

Basic working techniques

• The machine is designed and intended for cutting with abrasive blades or diamond blades intended for high speed handheld machines. The machine shall not be used with any other type of blade, or for any other type of cutting.

• Check that the cutting blade is ﬁtted correctly and does not show signs of damage. See the instructions in the sections "Cutting blades" and "Assembly and adjustments".

• Check that the correct cutting blade is used for the application in question. See instructions in the section "Cutting blades".

• Never cut asbestos materials!

• Hold the saw with both hands; keep a ﬁrm grip with thumbs and ﬁngers encircling the handles. The right hand should be on the rear handle and the left hand on the front handle. All operators, weather right or left handed shall use this grip. Never operate a power cutter holding it with only one hand.

WARNING! Unauthorized modiﬁcations and/or accessories may lead to serious injury or death to the user or others. Under no circumstances may the design of the machine be modiﬁed without the permission of the manufacturer.

Do not modify this product or use it if it appears to have been modiﬁed by others.

Never use a machine that is faulty. Carry out the safety checks, maintenance and service instructions described in this manual. Some maintenance and service measures must be carried out by trained and qualiﬁed specialists. See instructions under the Maintenance heading.

Always use genuine accessories.

WARNING! This machine produces an electromagnetic ﬁeld during operation. This ﬁeld may under some circumstances interfere with active or passive medical implants. To reduce the risk of serious or fatal injury, we recommend persons with medical implants to consult their physician and the medical implant manufacturer before operating this machine.

WARNING! The safety distance for the power cutter is 15 metres (50 foot). You are responsible to ensure that animals and onlookers are not within the working area. Do not start cutting until the working area is clear and you are standing ﬁrmly.

WARNING! Do not pull the power cutter to one side, this can cause the blade to jam or break resulting in injury to people.

Under all circumstances avoid grinding using the side of the blade; it will almost certainly be damaged or break and can cause immense damage. Only use the cutting section.

Never use a diamond blade to cut plastic material. The heat produced during cutting may melt the plastic and it can stick to the cutting blade and cause a kickback.

Cutting metal generates sparks that may cause ﬁre. Do not use the machine near ignitable substances or gases.

Page 18

OPERATING

18 – English

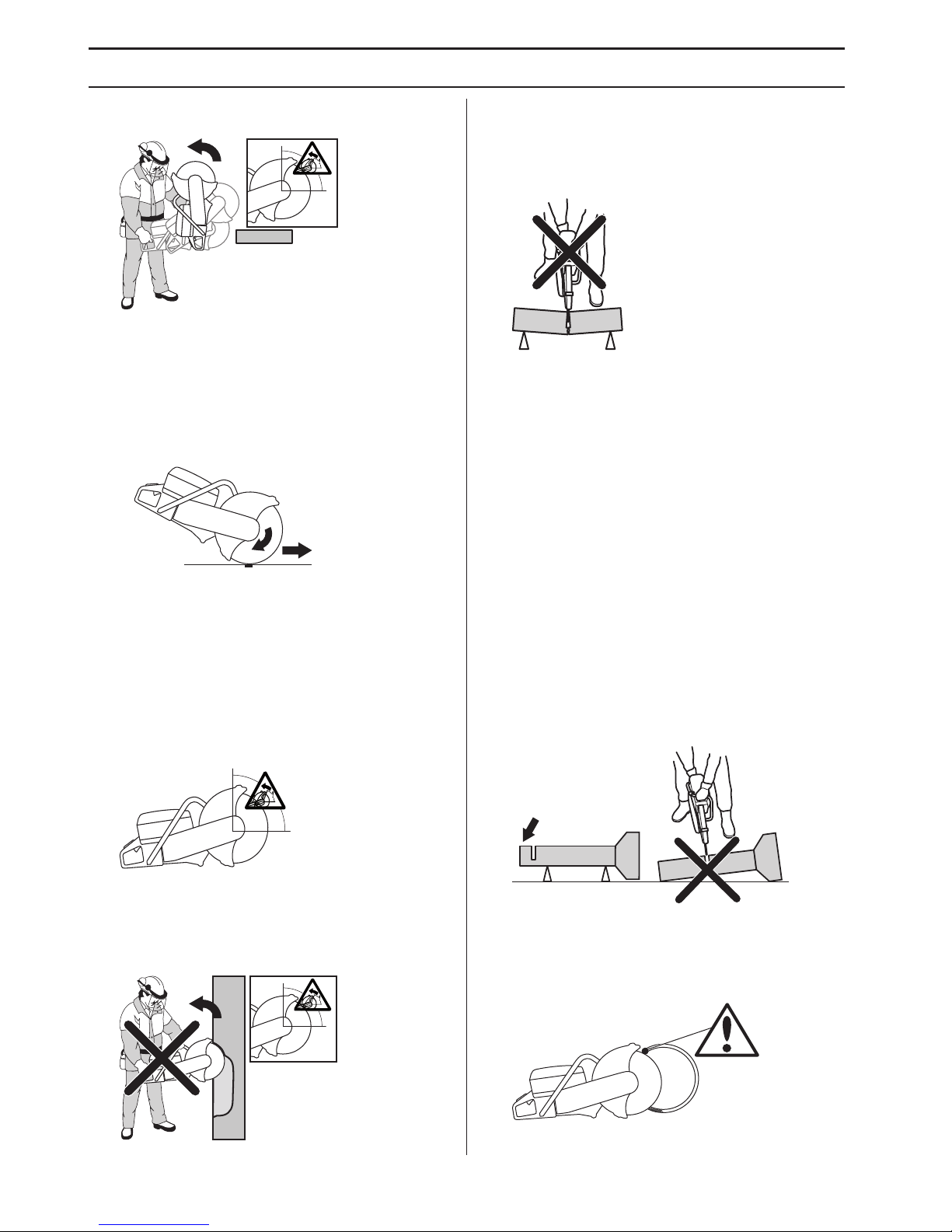

• Stand parallel to the cutting blade. Avoid standing straight behind. In the event of a kickback the saw will move in the plane of the cutting blade.

• Maintain a safe distance from the cutting blade when the engine is running.

• Never leave the machine unsupervised with the motor running.

• Never move the machine when the cutting equipment is rotating.

• The guard for the cutting equipment should be adjusted so that the rear section is ﬂush with the work piece. Spatter and sparks from the material being cut are then collected up by the guard and led away from the user. The guards for the cutting equipment must always be ﬁtted when the machine is running.

• Never use the kickback zone of the blade for cutting. See instructions under the heading "Kickback".

• Keep a good balance and a ﬁrm foothold.

• Never cut above shoulder height.

• Never cut from a ladder. Use a platform or scaffold if the cut is above shoulder height. Do not overreach

• Stand at a comfortable distance from the work piece.

• Check that the blade is not in contact with anything when the machine is started

• Apply the cutting blade gently with high rotating speed (full throttle) Maintain full speed until cutting is complete.

• Let the machine work without forcing or pressing the blade.

• Feed down the machine in line with the blade. Pressure from the side can damage the blade and is very dangerous.

• Move the blade slowly forwards and backwards to achieve a small contact area between the blade and the material to be cut. This reduces the temperature of the blade and ensures effective cutting.

Managing dust (Applies only for K 1270)

The machine is ﬁtted with a low ﬂushing water kit that offers maximum dust suppression.

Use wet cutting blades with water cooling when possible for optimal dust management. See instructions in the section "Cutting blades".

Adjust water ﬂow using the tap to bind the cutting dust. The volume of water required varies depending on the type of job at hand.

If water hoses loosen from their supply sources, this indicates that the machine is connected to a water pressure that is too high. See instructions under the "Technical data" heading for recommended water pressure.

Page 19

OPERATING

English – 19

Rail cutting

General

Assembling the rail ﬁxture

• Mount the rail ﬁxture onto the rail. Screw the lock handle tight.

• Mount the power cutter with its right side to the ﬁxture. The mounting on the power cutter is ﬁtted closest to the spindle on the cutting blade when assembling from this side. Assembly should therefore be carried out primarily from this direction.

Cutting guide

The cutting guide is used to facilitate guiding the blade to where the cut is to be made. The ﬁrst time you use the power cutter, you must cut the guide.

• Fold out the cutting guide.

• Fix the cutting guide parallel to the rail in an appropriate manner.

• Carefully cut off the guide.

Work procedure

• Fold out the cutting guide.

• Align the saw cut and fold in the guide.

• Begin the cutting process by swinging the machine back and forth horizontally. This way the cutting blade’s contact surface to the rail is minimised, which reduces the risk of the blade glazing.

• When you have cut through the head (A), you continue cutting the rib (B) and foot (C).

If the cut cannot be completed from one side, the power cutter must be turned around.

• Shut off the machine.

• Dismantle the power cutter from the ﬁxture.

NOTICE! The rail ﬁxture must not be mounted on the machine during transport or when handling the equipment.

The rail ﬁxture is a precision tool that can be damaged if not handled with care which results in less precise cuts.

NOTICE! The rail ﬁxture must be ﬁrst ﬁtted to the rail before the power cutter is ﬁtted to the rail ﬁxture. This is done to guarantee that the ﬁxture is attached at right angles to the rail.

B C

Page 20

OPERATING

20 – English

• Fit the power cutter with its left side to the rail ﬁxture.

• Guide the cutting blade down towards the rail and check that the cutting blade is centred in the cut. If necessary, adjust the movable bushing so that the blade ends up centred in the middle of the cut.

• Now cutting can proceed.

• When the cut is completed, ﬁrst dismantle the power cutter from the rail ﬁxture. Secondly, dismantle the rail ﬁxture from the rail and store the ﬁxture and the machine separately in the supplied plywood box.

General tips

• Only use specially intended cutting blades for rail cutting.

• Apply full throttle until the blade reaches top speed. Reduce throttle to drop below the speed limitation which reduces cutting blade vibrations when initiating a cut to thereby produce straighter cuts. Apply full throttle and maintain full speed until the cutting process is completed.

• Hold the machine’s handle so that the hands are in line with the cutting blade. This to achieve maximum cutting speed, blade service life and a straight cut.

• Mount the power cutter primarily with its right side to the ﬁxture, for the best chance of producing a straight cut.

• When performing the cutting process correctly, it takes about one minute to cut a 50 kg/m-rail and about one and a half minute to cut 60 kg/m-rail. If it takes longer, review your cutting technique. Problems which arise are often the result of incorrect cutting technique or poor cutting blades.

Kickback

Kickback is the sudden upward motion that can occur if the blade is pinched or stalled in the kickback zone. Most kickbacks are small and pose little danger. However a kickback can also be very violent and throw the power cutter up and back towards the user in a rotating motion causing serious or even fatal injury.

Reactive force

A reactive force is always present when cutting. The force pulls the machine in the opposite direction to the blade rotation. Most of the time this force is insigniﬁcant. If the blade is pinched or stalled the reactive force will be strong and you might not be able to control the power cutter.

Never move the machine when the cutting equipment is rotating. Gyroscopic forces can obstruct the intended movement.

WARNING! Kickbacks are sudden and can be very violent. The power cutter can be thrown up and back towards the user in a rotating motion causing serious or even fatal injury. It is vital to understand what causes kickback and how to avoid it before using the machine.

Page 21

OPERATING

English – 21

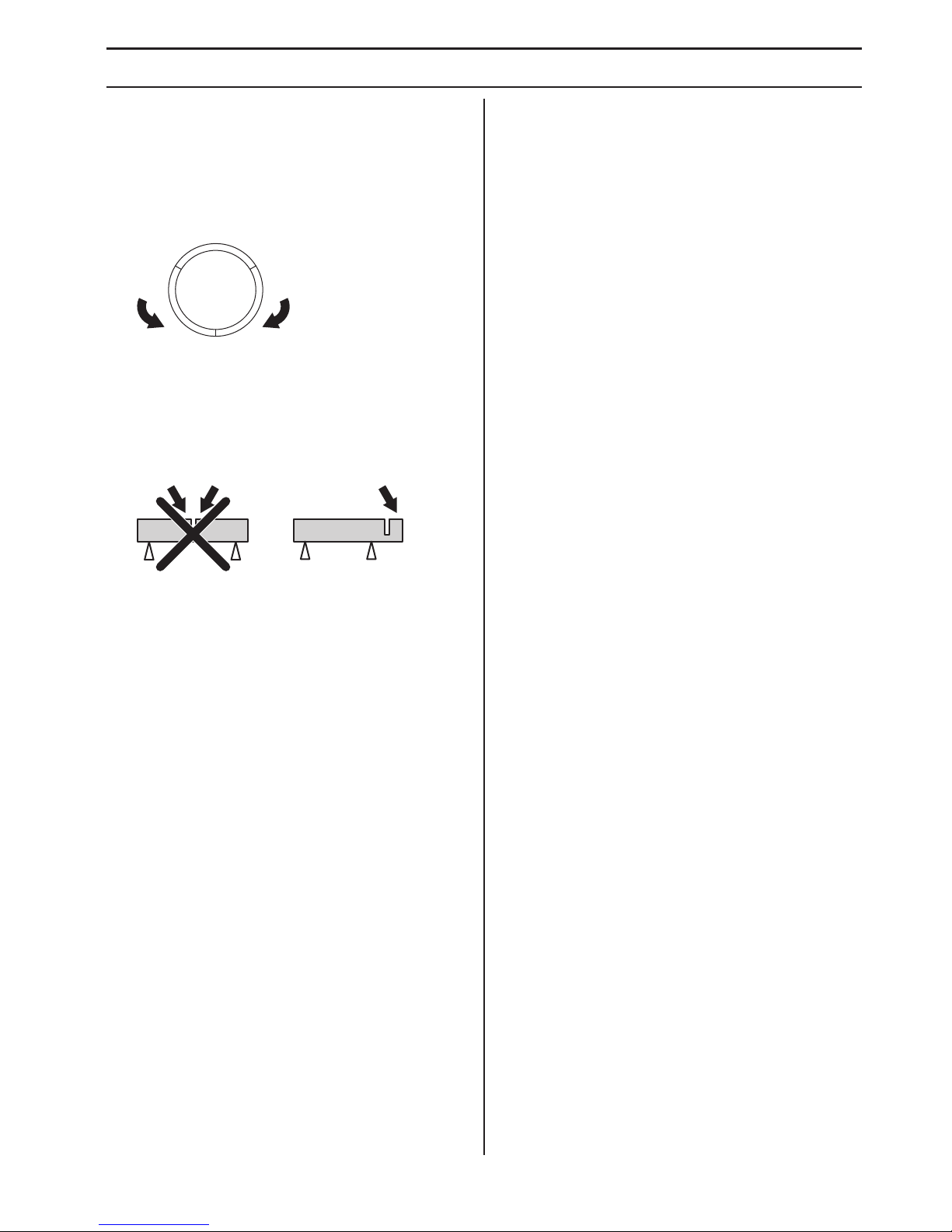

Kickback zone

Never use the kickback zone of the blade for cutting. If the blade is pinched or stalled in the kickback zone, the reactive force will push the power cutter up and back towards the user in a rotating motion causing serious or even fatal injury.

Climbing kickback

If the kickback zone is used for cutting the reactive force drives the blade to climb up in the cut. Do not use the kickback zone. Use the lower quadrant of the blade to avoid climbing kickback.

Pinching kickback

Pinching is when the cut closes and pinches the blade. If the blade is pinched or stalled the reactive force will be strong and you might not be able to control the power cutter.

If the blade is pinched or stalled in the kickback zone, the reactive force will push the power cutter up and back towards the user in a rotating motion causing serious or even fatal injury. Be alert for potential movement of the work piece. If the work piece is not properly supported and shifts as you cut, it might pinch the blade and cause a kick back.

Pipe cutting

Special care should be taken when cutting in pipes. If the pipe is not properly supported and the cut kept open through out the cutting, the blade might be pinched in the kickback zone and cause a severe kickback. Be especially alert when cutting a pipe with a belled end or a pipe in a trench that, if not properly supported, may sag and pinch the blade.

Before starting the cut the pipe must be secure so it does not move or roll during cutting.

If the pipe is allowed to sag and close the cut, the blade will be pinched in the kick back zone and a severe kick back might develop. If the pipe is properly supported the end of the pipe will move downward, the cut will open and no pinching will occur.

Proper sequence cutting a pipe

1 First cut section I. 2 Move to side II and cut from section I to bottom of the

pipe.

3 Move to side III and cut the remaining part of the pipe

ending at the bottom.

How to aviod kickback

Avoiding kickback is simple.

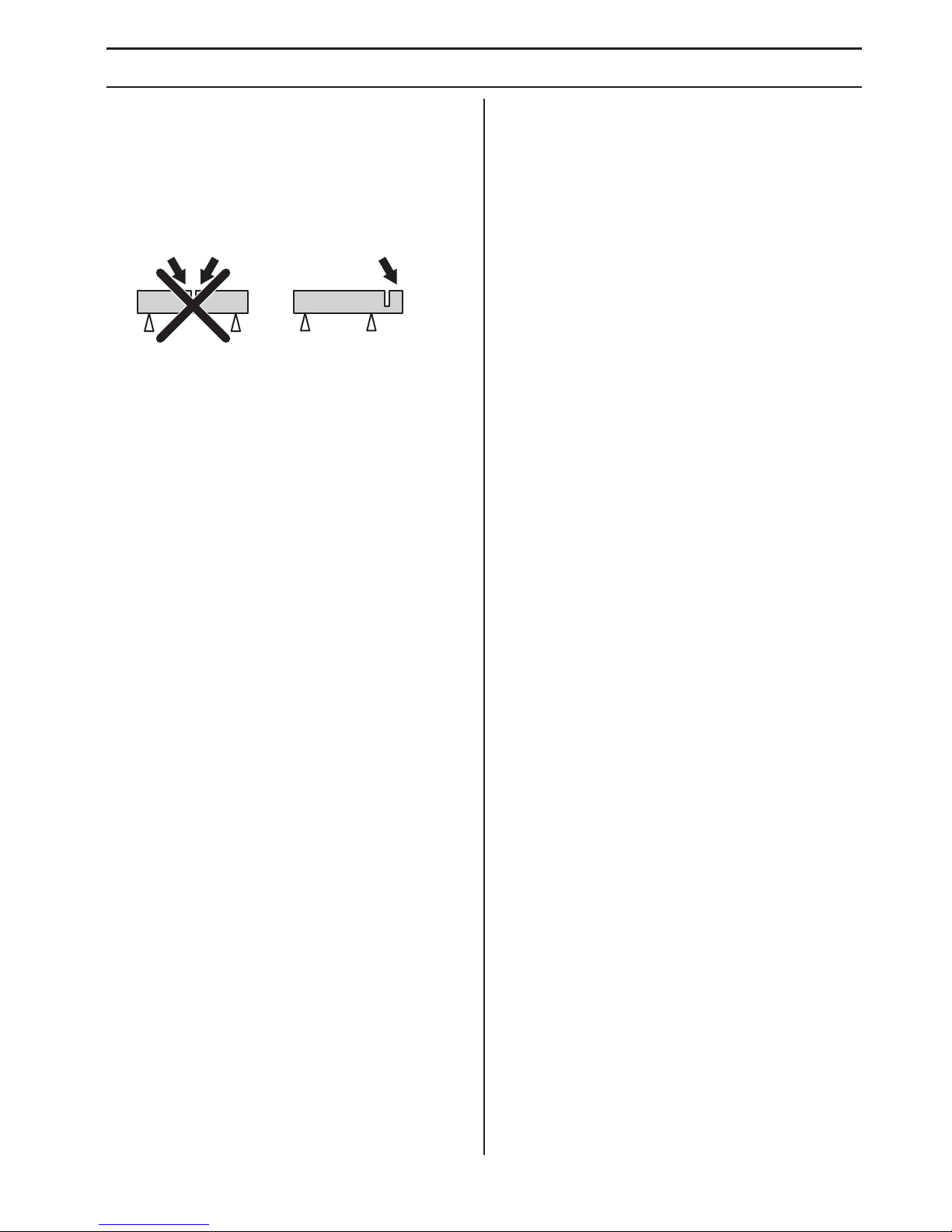

• The work piece must always be supported so that the cut stays open when cutting through. When the cut opens there is no kickback. If the cut closes and pinches the blade there is always a risk of kickback.

• Take care when inserting the blade in an existing cut.

• Be alert to movement of the work piece or anything else that can occur, which could cause the cut to close and pinch the blade.

III II

Page 22

OPERATING

22 – English

Transport and storage

• Secure the equipment during transportation in order to avoid transport damage and accidents.

• Do not store or transport the power cutter with the cutting blade ﬁtted.

• For transport and storage of cutting blades, see the section "Cutting blades".

• For transport and storage of fuel, see the section "Fuel handling".

• Store the equipment in a lockable area so that it is out of reach of children and unauthorized persons.

Page 23

STARTING AND STOPPING

English – 23

Before starting

• Perform daily maintenance. See instructions in the section "Maintenance".

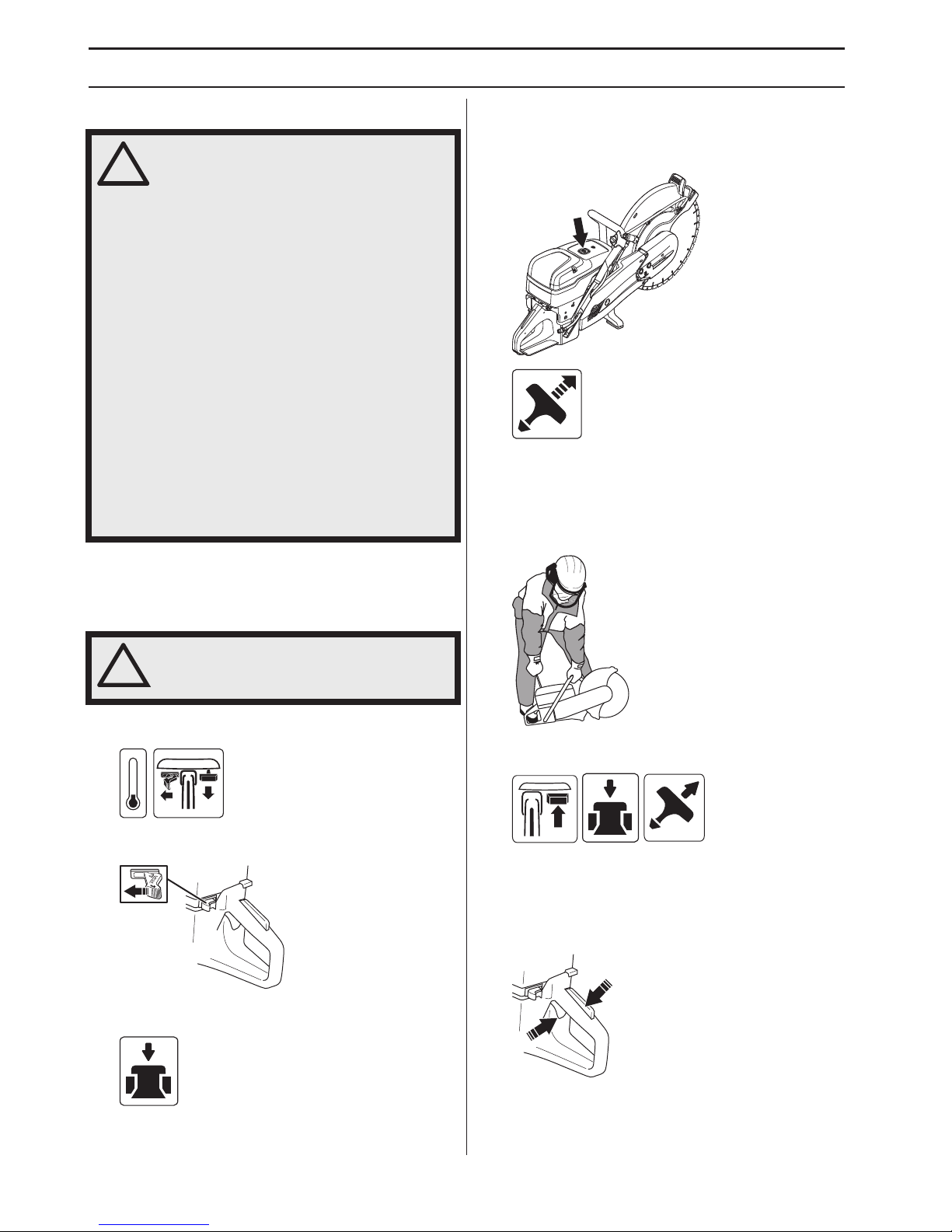

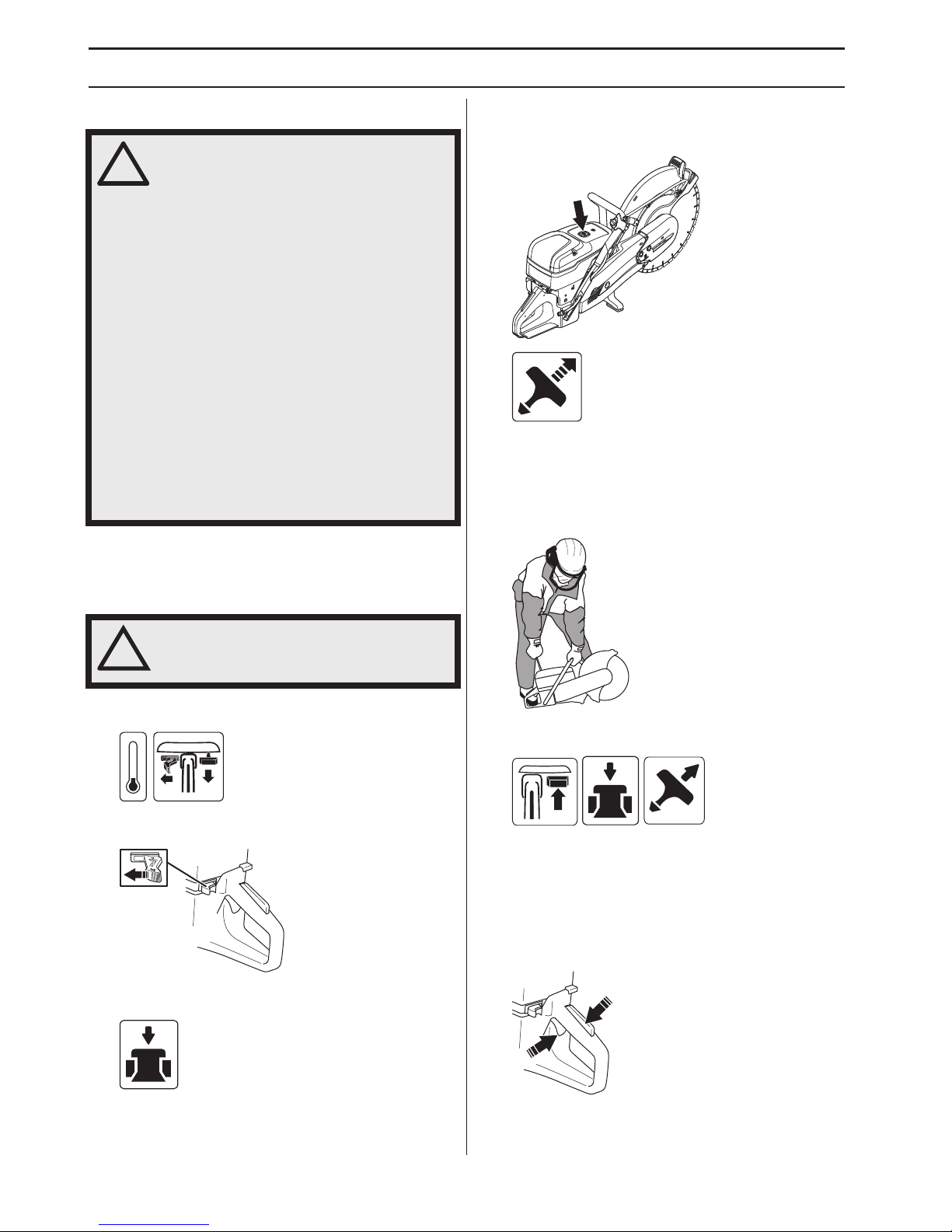

Starting

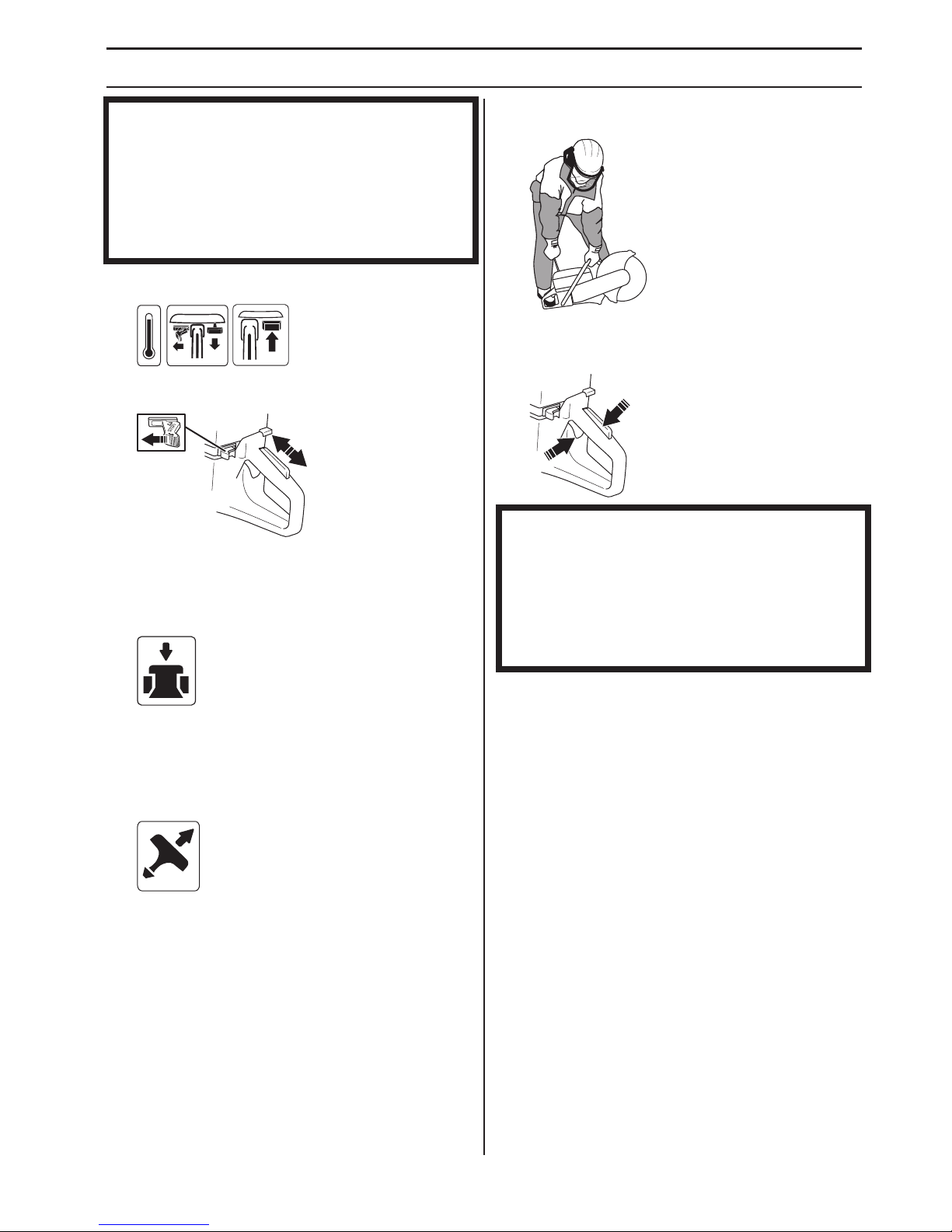

With a cold engine:

• Make sure that the stop switch (STOP) is in the left position.

• Start throttle position and choke is obtained by pulling out the choke control completely.

• Decompression valve: Press in the valve to reduce the pressure in the cylinder, this is to assist starting the power cutter. The decompression valve should always be used when starting. The valve

automatically returns to its initial position when the machine starts.

• Grip the front handle with your left hand. Put your right foot on the lower section of the rear handle pressing the machine against the ground. Pull the starter handle with your right hand until the engine starts.

Never twist the starter cord around your hand.

• The machine stops when the engine ﬁres because the choke control is pulled out.

• Press the choke control and the decompression valve.

• Pull the starter handle until the engine starts.

• When the machine starts, press the throttle trigger to disengage the start throttle, and the machine will idle.

WARNING! Note the following before starting: Please read the operator’s manual carefully and make sure you understand the instructions before using the machine.

Wear personal protective equipment. See under heading ”Personal protective equipment”.

Do not start the machine without the belt and belt guard ﬁtted. Otherwise the clutch could come loose and cause personal injuries.

Check that the fuel cap is properly secured, and that there is no fuel leakage.

Make sure no unauthorised persons are in the working area, otherwise there is a risk of serious personal injury.

WARNING! The cutting blade rotates when the engine is started. Make sure it can rotate freely.

NOTICE! Pull with your right hand out the starter cord slowly until you feel a resistance (as the starter pawls engage) and then pull ﬁrmly and rapidly.

Do not pull the starter cord all the way out and do not let go of the starter handle when the cord is fully extended. This can damage the machine.

Page 24

STARTING AND STOPPING

24 – English

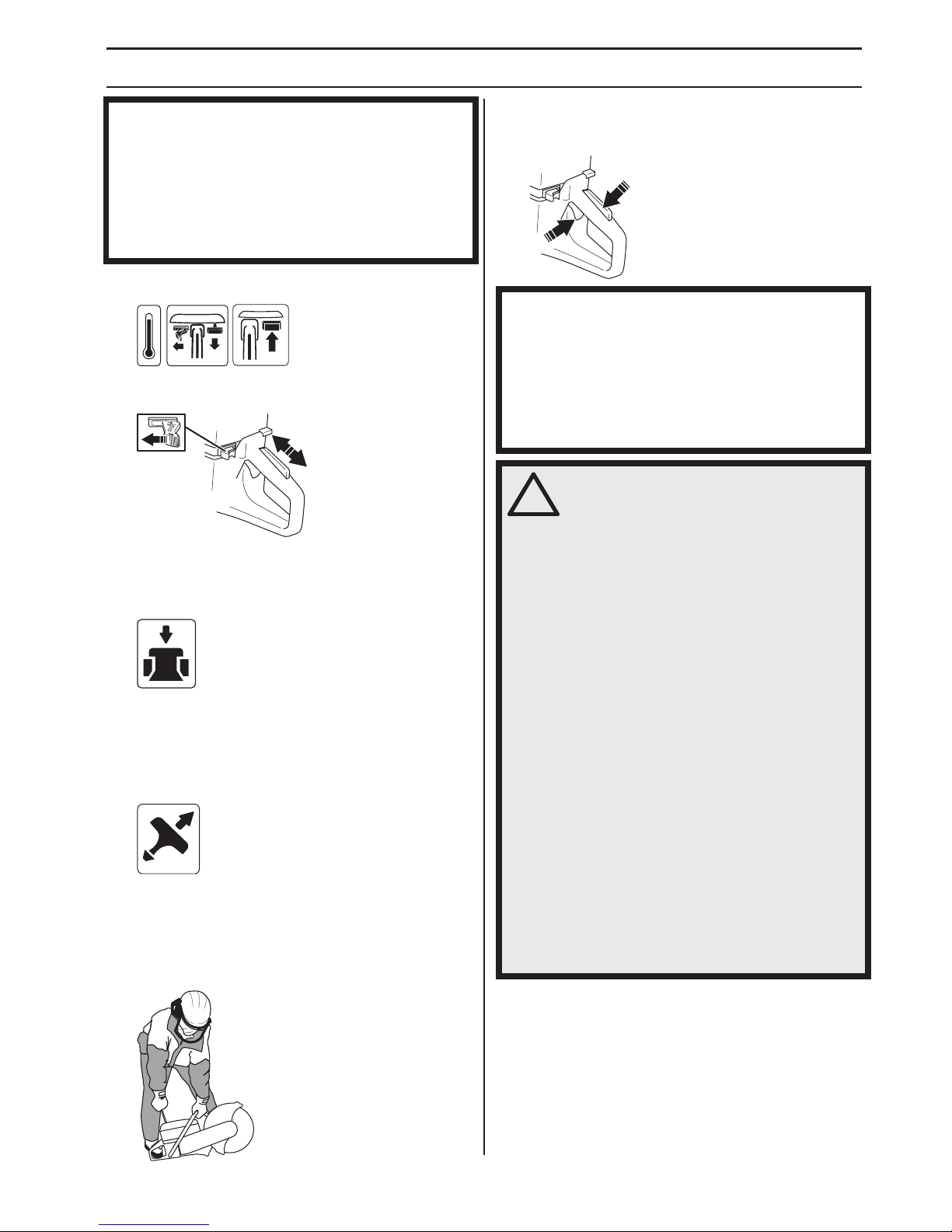

With a warm engine:

• Make sure that the stop switch (STOP) is in the left position.

• The correct choke/start throttle setting is obtained by pulling the choke control to the choke position and then pushing it in again. This only engages the start throttle setting without any choke.

• Decompression valve: Press in the valve to reduce the pressure in the cylinder, this is to assist starting the power cutter. The decompression valve should always be used when starting. The valve automatically returns to its initial position when the machine starts.

Never twist the starter cord around your hand.

• When the machine starts, press the throttle trigger to disengage the start throttle, and the machine will idle.

Stopping

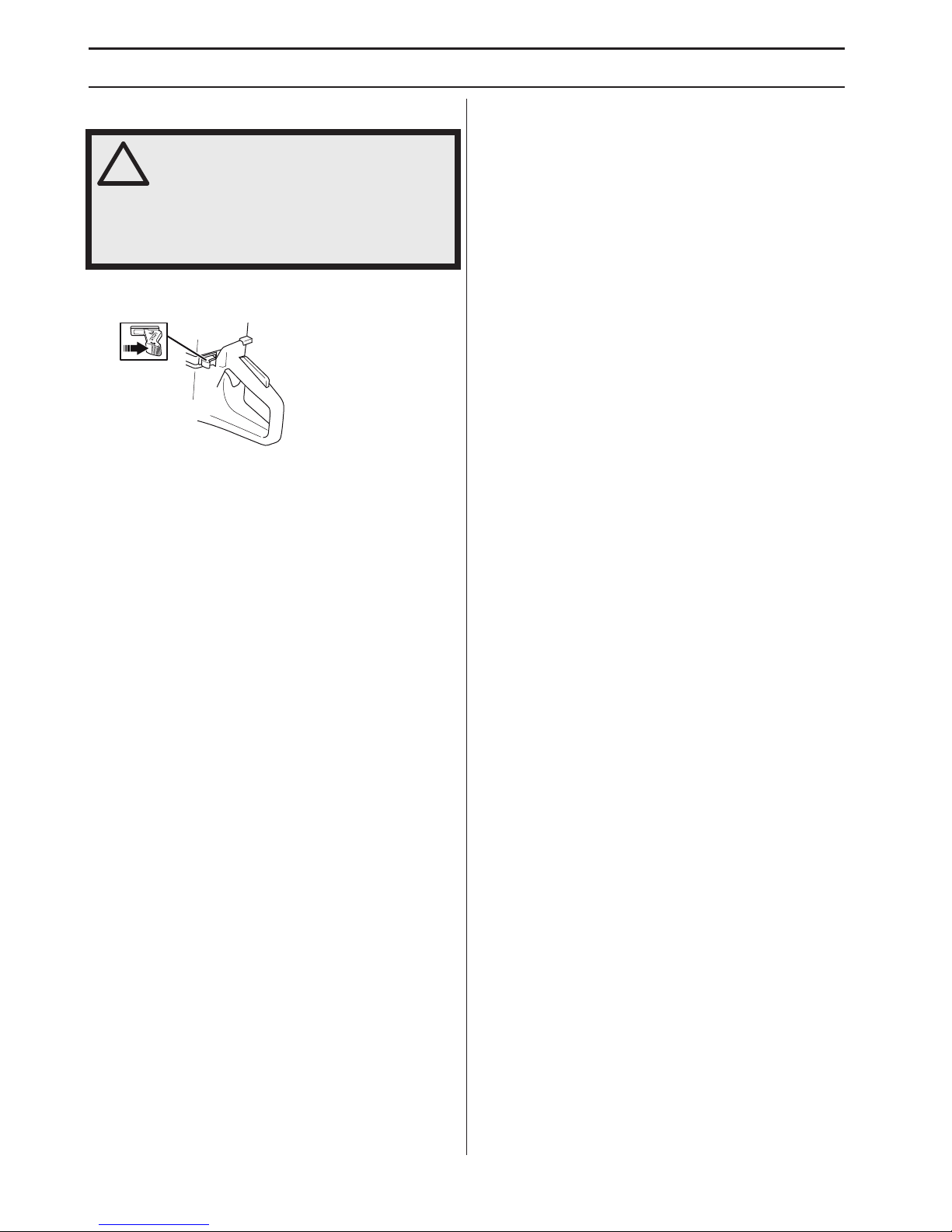

• Stop the engine by moving the stop switch (STOP) to the right.

NOTICE! Pull with your right hand out the starter cord slowly until you feel a resistance (as the starter pawls engage) and then pull ﬁrmly and rapidly.

Do not pull the starter cord all the way out and do not let go of the starter handle when the cord is fully extended. This can damage the machine.

WARNING! When the engine is running the exhaust contains chemicals such as unburned hydrocarbons and carbon monoxide. The content of the exhaust fumes is known to cause respiratory problems, cancer, birth defects or other reproductive har

Carbon monoxide is colorless and tasteless and is always present in exhaust fumes. The onset of carbon monoxide poisoning is distinguished by a slight dizziness which may or may not be recognized by the victim. A person may collapse and lapse into unconsciousness with no warning if the concentration of carbon monoxide is sufﬁciently high. Since carbon monoxide is colorless and odorless, its presence can not be detected. Any time exhaust odors are noticed, carbon monoxide is present. Never use a petrol powered power cutter indoors or in trenches more than 3 foot (1 meter) deep or in other areas with poor ventilation. Ensure proper ventilation when working in trenches or other conﬁned areas.

CAUTION! The cutting blade continues to rotate up to a minute after the motor has stopped. (Blade coasting.) Make sure that the cutting blade can rotate freely until it is completely stopped. Carelessness can result in serious personal injury.

Page 25

English – 25

MAINTENANCE

General

• Let your Husqvarna dealer regularly check the machine and make essential adjustments and repairs.

Maintenance schedule

In the maintenance schedule you can see which parts of your machine that require maintenance, and with which intervals it should take place. The intervals are calculated based on daily use of the machine, and may differ depending on the rate of usage.

*See instructions in the section "Machine’s safety equipment". ** See instructions in the section "Cutting blades" and "Assembly and settings".

Cleaning

External cleaning

• Clean the machine daily by rinsing it with clean water after the work is ﬁnished.

WARNING! The user must only carry out the maintenance and service work described in this Operator's Manual. More extensive work must be carried out by an authorized service workshop.

The engine should be switched off, and the stop switch in STOP position.

Wear personal protective equipment. See instructions under the ”Personal protective equipment” heading.

The life span of the machine can be reduced and the risk of accidents can increase if machine maintenance is not carried out correctly and if service and/or repairs are not carried out professionally. If you need further information please contact your nearest service workshop.

Daily maintenance Weekly maintenance Monthly maintenance Cleaning Cleaning Cleaning

External cleaning Spark plug Cooling air intake Fuel tank

Functional inspection Functional inspection Functional inspection

General inspection Vibration damping system* Fuel system Throttle lockout* Mufﬂer* Air ﬁlter Stop switch* Drive belt Drive gear, clutch Blade guard* Carburettor Cutting blade** Starter housing

Page 26

MAINTENANCE

26 – English

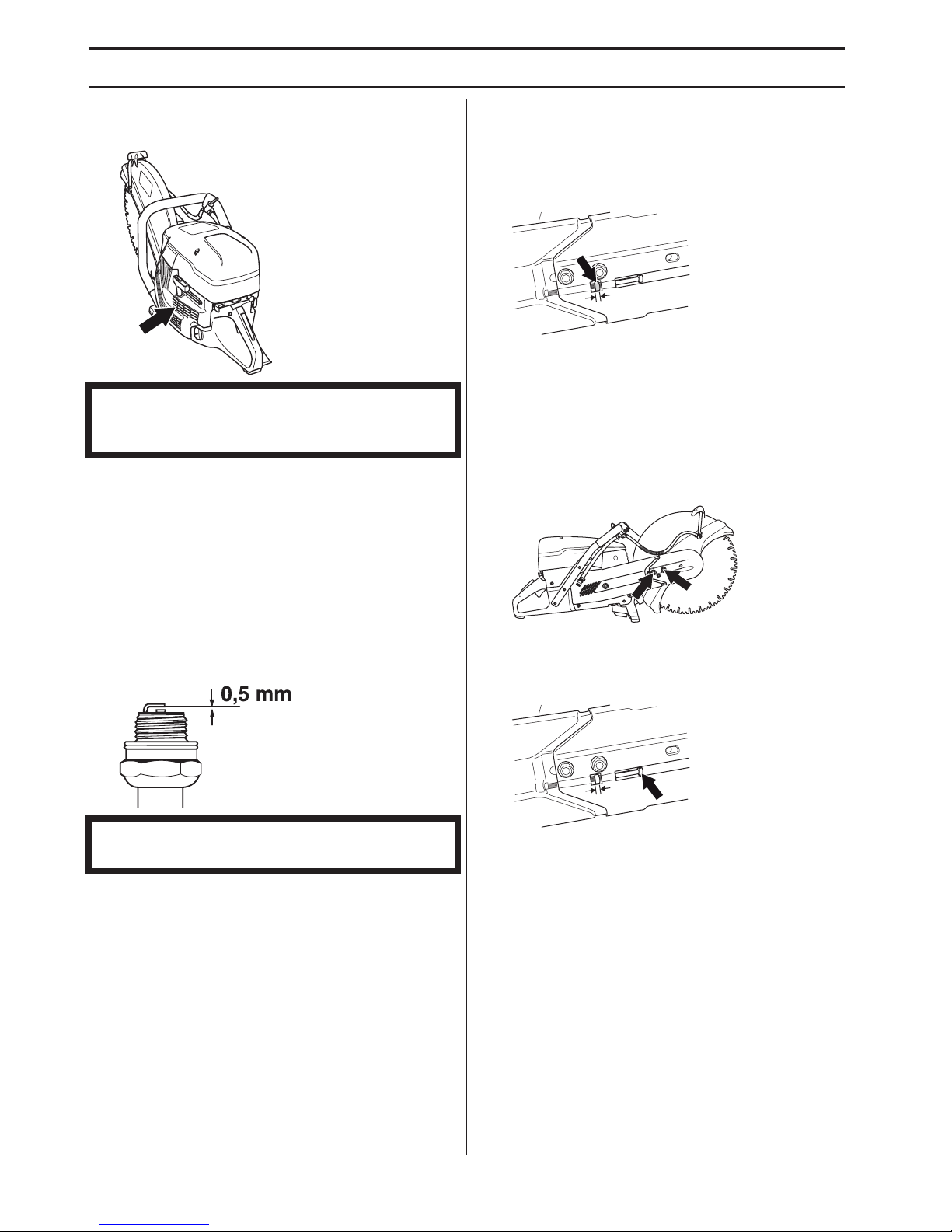

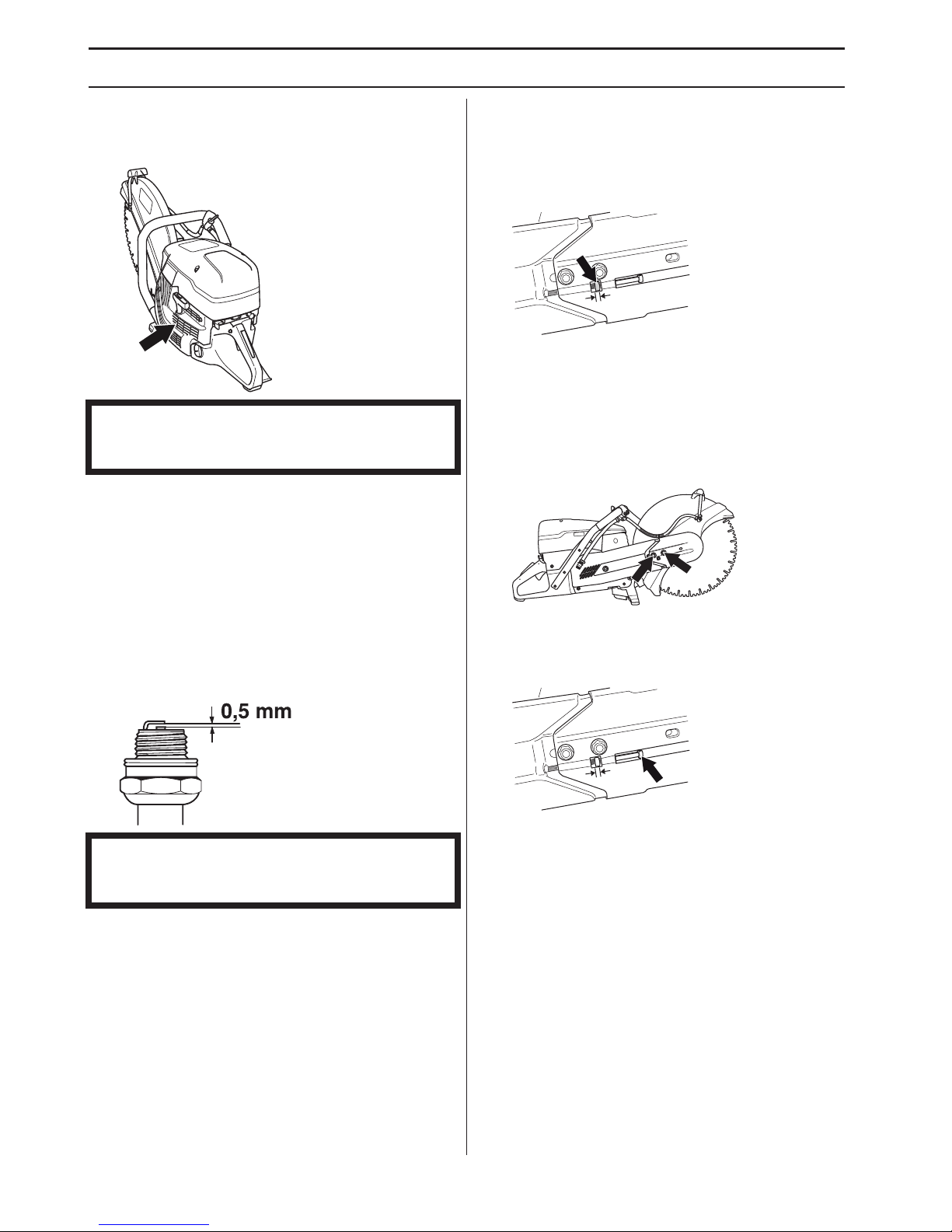

Cooling air intake

• Clean the cooling air intake when needed.

Spark plug

• If the machine is low on power, difﬁcult to start or runs poorly at idle speed: always check the spark plug ﬁrst before taking other steps.

• Ensure that the spark plug cap and ignition lead are undamaged to avoid the risk of electric shock.

• If the spark plug is dirty, clean it and at the same time check that the electrode gap is 0.5 mm. Replace if necessary.

These factors cause deposits on the spark plug electrodes, which may result in operating problems and starting difﬁculties.

• An incorrect fuel mixture (too much or incorrect type of oil).

• A dirty air ﬁlter.

Functional inspection

General inspection

• Check that nuts and screws are tight.

Drive belt

Check the tension of the drive belt

• For correct tensioning of the drive belt, the square nut should be positioned opposite the marking on the belt cover.

Tensioning the drive belt

• The tension of a new drive belt must be readjusted after one or two tanks of fuel have been used.

• The drive belt is enclosed and well protected from dust and dirt.

• When the drive belt is to be tensioned, release the bolts holding the cutting arm.

• Screw the adjuster screw so that the square headed nut comes opposite the marking on the cover. This automatically ensures that the belt has the correct tension.

• Tighten both of the screws holding the cutting head using a combination spanner.

NOTICE! A dirty or blocked air intake results in the machine overheating which causes damage to the piston and cylinder.

NOTICE! Always use the recommended spark plug type! Use of the wrong spark plug can damage the piston/cylinder.

Page 27

MAINTENANCE

English

–

Replacing the drive belt

• First release the two bolts and then the adjuster screw to release the belt tension.

• Now unscrew the bolts and dismantle the belt guard.

• Remove the belt from the belt pulley.

• The cutting head is now loose and can be removed from the machine.

• Remove the nut. Remove the side cover.

• Replace the drive belt.

• Assemble in the reverse order as set out for dismantling.

Carburettor

The carburettor is equipped with ﬁxed needles to ensure the machine always receives the correct mixture of fuel and air. When the engine lacks power or accelerates poorly, do the following:

• Check the air ﬁlter and replace if necessary. When this does not help, contact an authorised service workshop.

Adjusting the idle speed

Start the engine and check the idling setting. When the carburettor is set correctly the cutting blade should be still while engine is idling.

• Adjust the idle speed using the T screw. When an adjustment is necessary, ﬁrst turn the screw clockwise until the blade starts to rotate. Now turn the screw anti-clockwise until the blade stops rotating.

Rec. idle speed: 2700 rpm

Starter housing

Checking the starter cord

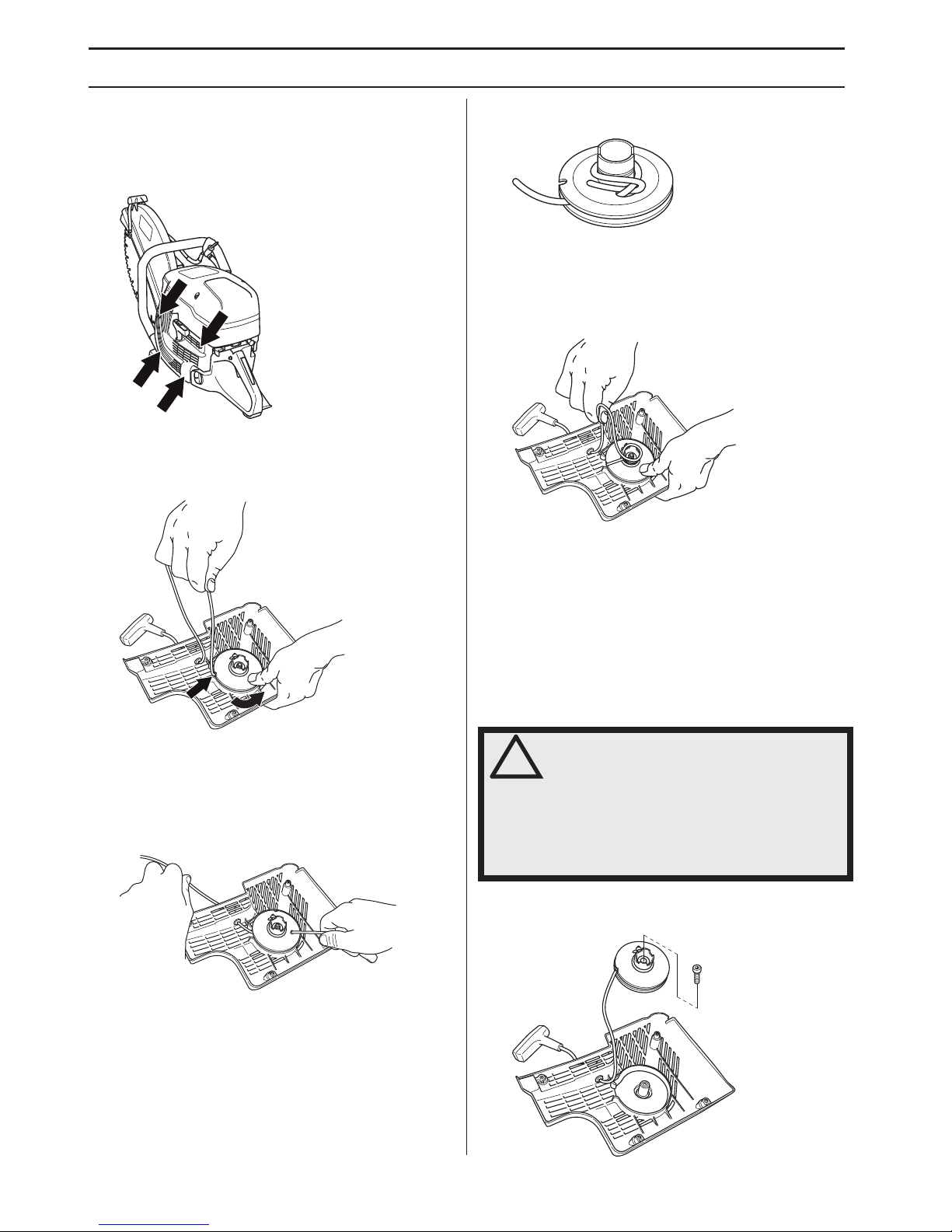

• Loosen the screws that hold the starter against the crankcase and remove the starter.

• Pull the cord out about 30 cm and lift it into the cut-out in the periphery of the starter pulley. When the cord is

WARNING! Never start the engine when the belt pulley and clutch are removed for maintenance. Do not start the machine without the cutting arm or cutting head ﬁtted. Otherwise the clutch could come loose and cause personal injuries.

CAUTION! If the idle speed cannot be adjusted so that the cutting attachment stops, contact your dealer/service workshop. Do not use the machine until it has been correctly adjusted or repaired.

Page 28

MAINTENANCE

28 – English

intact: Release the spring tension by letting the pulley rotate slowly backwards.

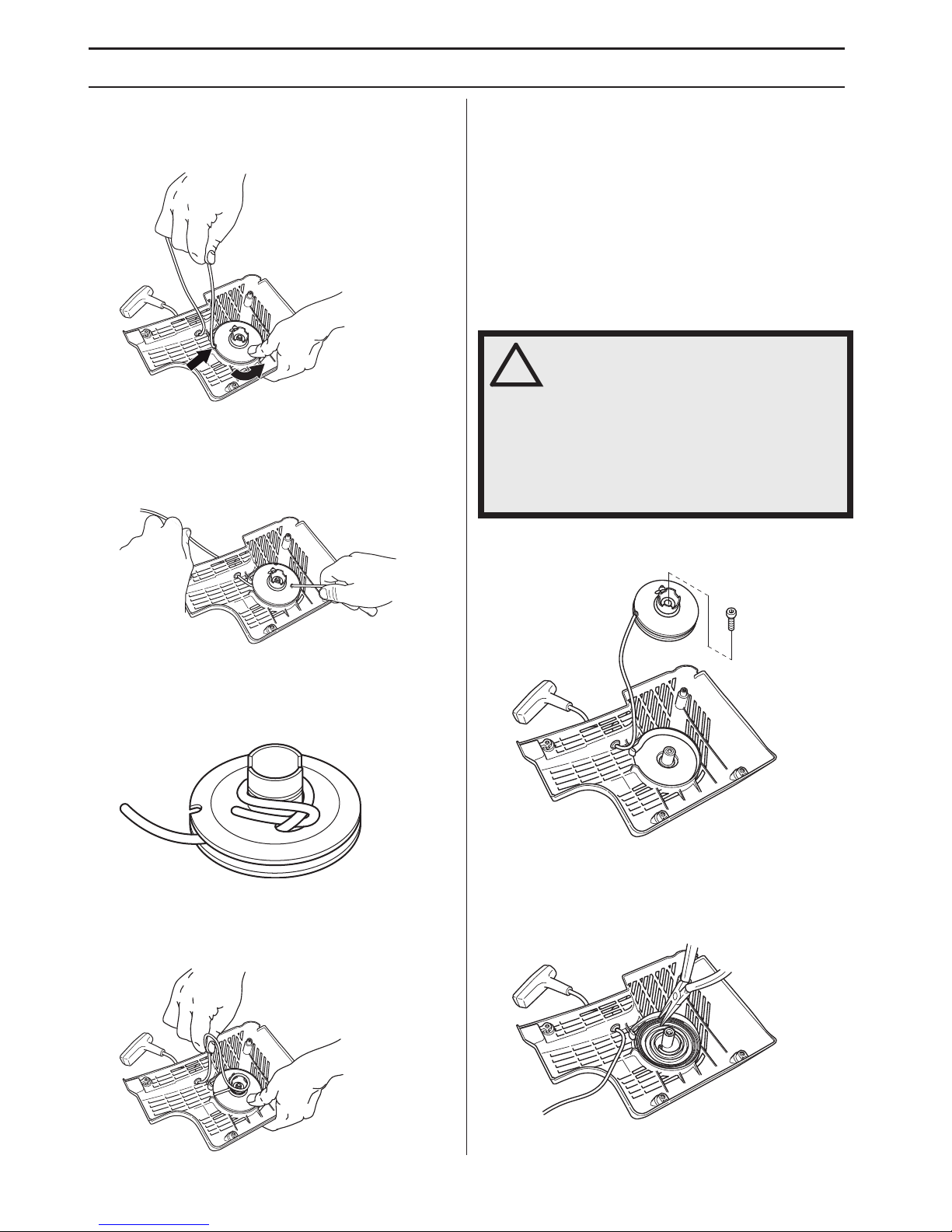

Changing a broken or worn starter cord

• Remove any remnants of the old starter cord and check that the return spring works. Insert the new starter cord through the hole in the starter housing and in the cord pulley.

• Secure the starter cord around the cord pulley as illustrated. Tighten the fastening well and ensure that the free end is as short as possible. Secure the end of the starter cord in the starter handle.

Tensioning the recoil spring

• Guide the cord through the cut-out in the periphery of the pulley and wind the cord 3 times clockwise around the centre of the starter pulley.

• Now pull the starter handle and in doing so tension the spring. Repeat the procedure once more, but this time with four turns.

• Note that the starter handle is drawn to its correct home position after tensioning the spring.

• Check that the spring is not drawn to its end position by pulling out the starter line fully. Slow the starter pulley with your thumb and check that you can turn the pulley at least a further half turn.

Changing a broken recoil spring

• Undo the bolt in the centre of the pulley and remove the pulley.

• Carefully lift the cover that protects the spring. Bear in mind that the return spring lies tensioned in the starter housing.

• Carefully remove the spring using pilers.

• Lubricate the recoil spring with light oil. Fit the pulley and tension the recoil spring.

WARNING! When the recoil spring is wound up in the starter housing it is under tension and can, if handled carelessly, pop out and cause personal injury.

Always be careful when changing the recoil spring or the starter cord. Always wear protective goggles.

Page 29

MAINTENANCE

English – 29

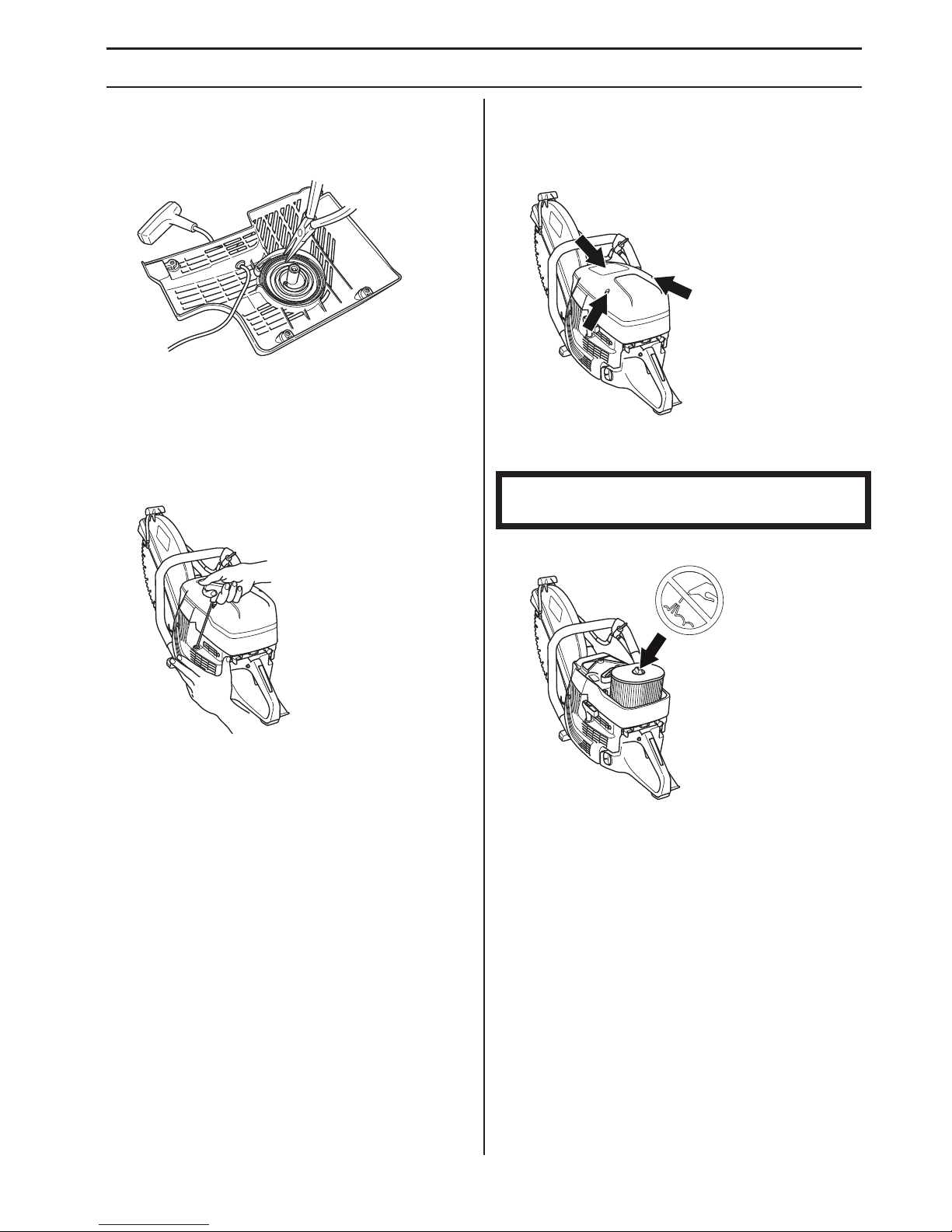

Fitting the starter

• To ﬁt the starter, ﬁrst pull out the starter cord and place the starter in position against the crankcase. Then slowly release the starter cord so that the pulley engages with the pawls.

• Tighten the screws.

Fuel system

General

• Check that the fuel cap and its seal are not damaged.

• Check the fuel hose. Replace when damaged.

Fuel ﬁlter

• The fuel ﬁlter sits inside the fuel tank.

• The fuel tank must be protected from contamination when ﬁlling. This reduces the risk of operating disturbances caused by blockage of the fuel ﬁlter located inside the tank.

• The ﬁlter cannot be cleaned but must be replaced with a new ﬁlter when it is clogged. The ﬁlter should be

changed at least once per year.

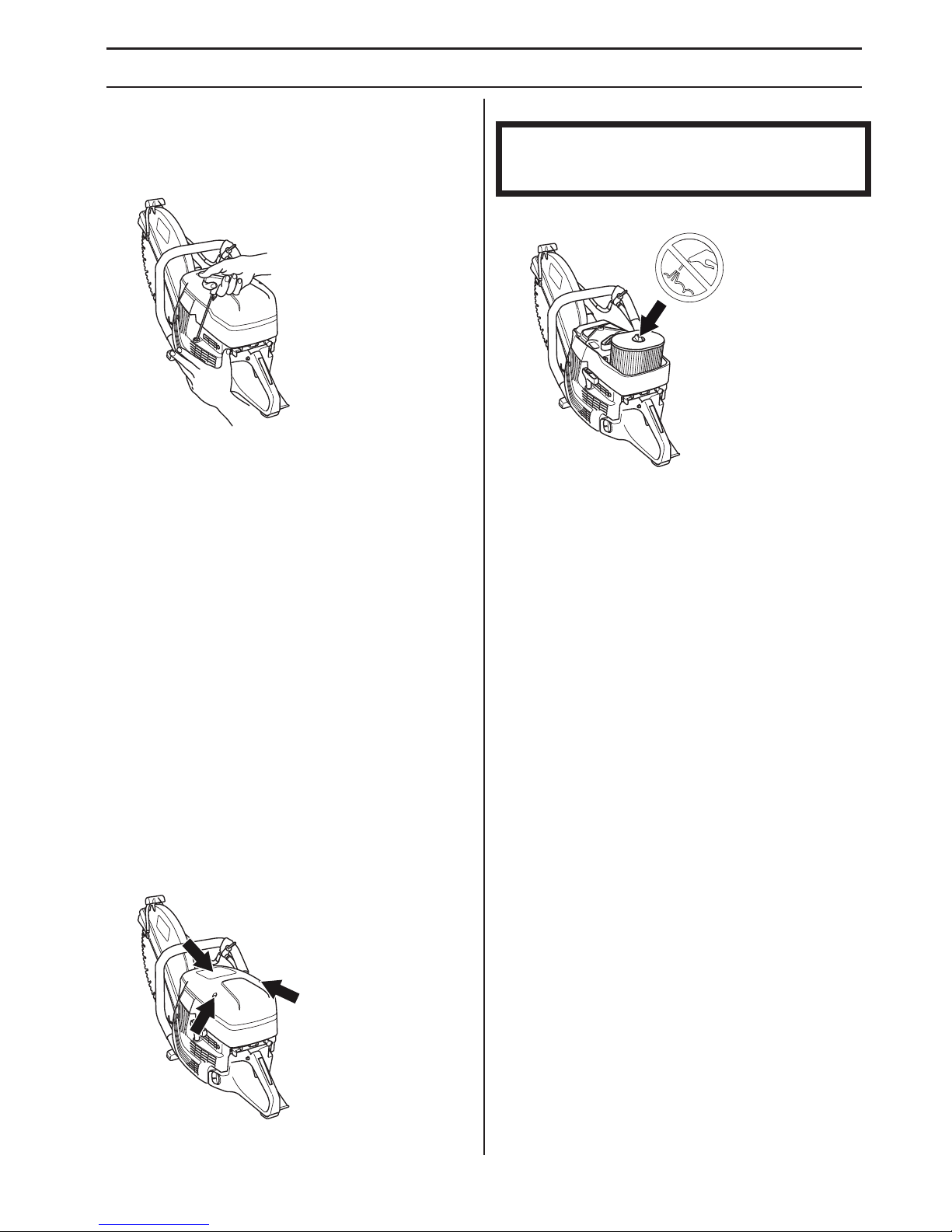

Air ﬁlter

The air ﬁlter only needs to be checked if the engine drops in power.

• Loosen the screws. Remove the air ﬁlter cover.

• Check the air ﬁlter and replace if necessary.

Replacing the air ﬁlter

• Loosen the screw.

• Replace the air ﬁlter.

Drive gear, clutch

• Check the clutch centre, drive gear and clutch spring for wear.

NOTICE! The air ﬁlter must not be cleaned or blown clean with compressed air. This will damage the ﬁlter.

Page 30

30 – English

TROUBLESHOOTING

Troubleshooting schedule

WARNING! If service operations or troubleshooting does not require the machine to be on, the engine should be switched off, and the stop switch in STOP position.

Problem Probable cause Potential Solution

The machine does not start

Incorrect starting procedure.

See instructions under the heading Starting and stopping.

Stop switch in the right (STOP) position

Make sure that the stop switch (STOP) is in

the left position. There is no fuel in the fuel tank Reﬁll with fuel Spark plug defective Replace the spark plug. Defective clutch Contact your service agent.

The blade rotates at idle

Idle speed too high Adjust the idle speed Defective clutch Contact your service agent.

The blade does not rotate while throttling up

Belt too loose or defective

Tighten the belt / Replace the belt with a

new one Defective clutch Contact your service agent. Blade ﬁtted incorrectly Make sure the blade is properly installed.

The machine has no power while attempting to throttle up

Clogged air ﬁlter Check the air ﬁlter and replace if necessary. Clogged fuel ﬁlter Replace the fuel ﬁlter. Fuel tank vent blocked Contact your service agent.

Vibration levels are too high

Blade ﬁtted incorrectly

Check that the cutting blade is ﬁtted

correctly and does not show signs of

damage. See the instructions in the

sections "Cutting blades" and "Assembly

and adjustments". Blade defective Change the blade and make sure it is intact. Vibration damping elements

defective

Contact your service agent.

Temperature of the machine is too high

Air intake or cooling ﬂanges blocked

Clean the machine’s air intake/cooling

ﬂanges Belt slipping Check belt / adjust the tension Clutch slipping / is defective Always cut at full throttle.

Check clutch / contact your service agent

Page 31

English – 31

TECHNICAL DATA

Technical data

Note 1: Noise emissions in the environment measured as sound power (LWA) in conformity with EC directive 2000/14/ EC. The difference between guaranteed and measured sound power is that the guaranteed sound power also includes dispersion in the measurement result and the variations between different machines of the same model according to Directive 2000/14/EC.

Note 2: Equivalent sound pressure level, according to EN ISO 19432, is calculated as the time-weighted energy total for different sound pressure levels under various working conditions. Reported data for equivalent sound pressure level for the machine has a typical statistical dispersion (standard deviation) of 1 dB(A).

Note 3: Equivalent vibration level, according to EN ISO 19432, is calculated as the time-weighted energy total for vibration levels under various working conditions. Reported data for equivalent vibration level has a typical statistical dispersion (standard deviation) of 1 m/s

. The measurements for K 1270 Rail were carried out with RA 10 ﬁtted to the rail.

K 1270 K 1270 Rail

Engine

Cylinder displacement, cm

/cu.in 119/7,3 119/7,3 Cylinder bore, mm/inch 60/2,4 60/2,4 Travel length, mm/inch 42/1,7 42/1,7 Idle speed, rpm 2700 2700 Wide open throttle - no load, rpm 9300 (+/- 150) 9300 (+/- 150) Power, kW/ rpm 5,8/7,9 @ 8400 5,8/7,9 @ 8400

Ignition system

Manufacturer of ignition system SEM SEM Type of ignition system CD CD Spark plug NGK BPMR 7A NGK BPMR 7A Electrode gap, mm/inch 0,5/0,02 0,5/0,02

Fuel and lubrication system

Manufacturer of carburettor Walbro Walbro Carburettor type RWG1 RWG1 Fuel tank capacity, liters/US ﬂ.Oz 1,25/42 1,25/42

Water cooling

Recommended water pressure, bar/PSI 0,5-10/7-150

Weight 14” (350 mm)/16” (400 mm) 14” (350 mm)/16” (400 mm)

Power cutter without fuel and cutting blade, kg/(Ib) 13,3/13,7 (28,7/30,2) 15/15,7 (33,1/34,6) Rail ﬁxture, kg (lb) RA 10 5,5 (12,1) RA 10 S 5,7 (12,6)

Spindle, output shaft 14” (350 mm)/16” (400 mm) 14” (350 mm)/16” (400 mm)

Max spindle speed, rpm 4700/4300 4700/4300 Max. peripheral speed, m/s / ft/min 90/18000 90/18000

Noise emissions (see note 1)

Sound power level, measured dB(A) 116 116 Sound power level, guaranteed L

dB(A) 117 117

Sound levels (see note 2)

Equivalent sound pressure level at the operator’s ear, dB(A)

104 104

Equivalent vibration levels, a

hveq

(see note 3) 14” / 16” 14” / 16”

Front handle, m/s

6,9/4,9 6,1/5,3

Rear handle, m/s

6,3/5,3 5,8/5,4

Page 32

32 – English

TECHNICAL DATA

Recommended abrasive and diamond cutting blade, speciﬁcation

EC Declaration of Conformity

(Applies to Europe only)

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel +46-36-146500, declares under sole responsibility that the power

cutters Husqvarna K 1270, K 1270 Rail from 2016’s serial numbers and onwards (the year is clearly stated in plain text on the rating plate with subsequent serial number), complies with the requirements of the COUNCIL’S DIRECTIVES:

• of May 17, 2006 ”relating to machinery” 2006/42/EC.

• of February 26, 2014 ”relating to electromagnetic compatibility” 2014/30/EU.

• of May 8, 2000 ”relating to the noise emissions in the environment” 2000/14/EC. For information relating to noise emissions, see the Technical data chapter. The following standards have been applied: EN ISO 12100:2010, EN ISO 14982:2009, CISPR12:2007+AMD1:2009,

EN55012:2008+A1:2009, EN ISO 19432:2012

Notiﬁed body: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, has performed voluntary type examination in accordance with the machinery directive (2006/42/EC) on behalf of Husqvarna AB. The certiﬁcate has the number: SEC/10/2287

In addition, SMP, Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, has certiﬁed conformity with annex V of the Council’s Directive of May 8, 2000 ”relating to the noise emissions in the environment” 2000/14/EC. The certiﬁcate has the number: 01/169/035 - K 1270, K 1270 Rail

Gothenburg, 25 April 2016

Joakim Ed Global R&D Director Construction Equipment Husqvarna AB (Authorized representative for Husqvarna AB and responsible for technical documentation.)

Cutting blade

diameter, inch/mm

Max cutting

depth, mm/inch

Blade speed

rating, rpm

Blade speed

rating,

m/s / ft/min

Blade center hole

diameter, mm/inch

Max blade

thickness,mm/inch

14” (350 mm) 118/4,6 5500 100/19600 25,4/1 or 20/0.79 5/0,2 16” (400 mm) 145/5,7 4775 100/19600 25,4/1 or 20/0.79 5/0,2

Page 33

EXPLICATION DES SYMBOLES

French – 33

Version du manuel

Ce manuel est la version internationale utilisée pour tous les pays francophones en dehors de l’Amérique du Nord. Si vous êtes installé en Amérique du Nord, utilisez la version américaine.

Symboles sur la machine

AVERTISSEMENT! La machine utilisée de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles à l’utilisateur et aux autres personnes présentes.

Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”.

Ce produit est conforme aux directives CE en vigueur.

AVERTISSEMENT! Au cours de la découpe, la poussière générée peut occasionner des blessures si elle est aspirée. Utiliser une protection respiratoire approuvée. Éviter d'inhaler des vapeurs d'essences et des gaz d'échappement. Veiller à disposer d'une bonne ventilation.

AVERTISSEMENT! Les rebonds peuvent être soudains, rapides et violents et peuvent générer des blessures pouvant être mortelles. Lire et assimiler les instructions du manuel avant d'utiliser la machine.

AVERTISSEMENT! Les étincelles du disque découpeur peuvent provoquer un incendie en cas de contact avec des matières inﬂammables telles que l’essence, le bois, les vêtements, l’herbe sèche, etc.

Vériﬁer que les lames ne comportent ni ﬁssures ni autre dommage.

N’utilisez pas de lames de scie circulaire.

Starter

Décompresseur

Poignée de lanceur

Remplissage d’essence/de mélange d'huile

Autocollant des instructions de démarrage Voir les instructions au chapitre Démarrage et arrêt.

Autocollant de l’équipement de coupe

A= Diamètre du disque découpeur

B= Régime maxi. recommandé de l’axe sortant

C= Épaisseur max. du disque D= Sens de rotation du disque E= Dimensions de la bague

Plaque signalétique Rangée 1 : Marque, modèle

(X, Y) Rangée 2 : N° de série avec

date de fabrication (y, W, X) : Année, semaine, n° de séquence

Rangée 3 : N° de produit (X) Rangée 4 : Fabricant Rangée 5 : Adresse du fabricant Rangées 6-7 : Type d’homologation CE, le cas échéant

(X, Y) : Code d’homologation, étape d’homologation Émissions sonores dans l’environnement

selon la directive de la Communauté européenne. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.

Les autres symboles/autocollants présents sur la machine concernent des exigences de certiﬁcation spéciﬁques à certains marchés.

XXXXXXXXX YYYY

s / n YYYY WWXXXXX

XXX XX XX-XX Husqvarna AB

Huskvarna, SWEDEN

XXXXXXXXXXX

XXXXXXXXXXXX (YY)

Page 34

EXPLICATION DES SYMBOLES

34 – French

Explication des niveaux d'avertissement

Il existe trois niveaux d'avertissement.

AVERTISSEMENT!

REMARQUE !

ATTENTION !

AVERTISSEMENT! Désigne une situation dangereuse qui, si elle n’est pas évitée, peut entraîner des blessures graves, voire mortelles.

REMARQUE ! Désigne une situation dangereuse qui, si elle n’est pas évitée, peut entraîner des blessures mineures ou modérées.

ATTENTION ! Sert à désigner des pratiques sans risque de blessures corporelles.

Page 35

SOMMAIRE

French – 35

Sommaire

EXPLICATION DES SYMBOLES

Version du manuel ................................................ 33

Symboles sur la machine ..................................... 33

Explication des niveaux d'avertissement .............. 34

SOMMAIRE

Sommaire ............................................................. 35

PRÉSENTATION

Cher client, ........................................................... 36

Conception et propriétés ...................................... 36

QUELS SONT LES COMPOSANTS?

Quels sont les composants de la découpeuse - K

1270? ................................................................... 37

QUELS SONT LES COMPOSANTS?

Quels sont les composants de la découpeuse - K

1270 Rail? ............................................................ 38

ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE

Généralités ........................................................... 39

DISQUES DÉCOUPEURS

Généralités ........................................................... 41

Disques abrasifs ................................................... 42

Lames diamant ..................................................... 42

Lames dentées ..................................................... 43

Transport et rangement ........................................ 44

MONTAGE ET RÉGLAGES

Généralités ........................................................... 45

Vériﬁcation de l’arbre à broche et des rondelles à

collerette ............................................................... 45

Vériﬁcation de la bague de l’arbre ........................ 45

Vériﬁcation du sens de rotation de la lame .......... 45

Montage du disque découpeur ............................. 45

Protection du disque découpeur ........................... 45

Unité de coupe réversible ..................................... 46

MANIPULATION DU CARBURANT

Généralités ........................................................... 47

Carburant .............................................................. 47

Remplissage de carburant ................................... 48

Transport et rangement ........................................ 48

COMMANDE

Équipement de protection .................................... 49

Instructions générales de sécurité ........................ 49

Transport et rangement ........................................ 55

DÉMARRAGE ET ARRÊT

Avant le démarrage .............................................. 56

Démarrage ........................................................... 56

Arrêt ...................................................................... 58

ENTRETIEN

Généralités ........................................................... 59

Schéma d’entretien .............................................. 59

Nettoyage ............................................................. 59

Contrôle fonctionnel ............................................. 60

RECHERCHE DE PANNES

Plan de recherche de pannes ............................... 64

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques ................................. 65

Disque découpeur diamant et abrasif

recommandé, spéciﬁcations ................................. 66

Déclaration CE de conformité ............................... 66

Page 36

PRÉSENTATION

36 – French

Cher client,

Nous vous remercions d'avoir choisi un produit Husqvarna !

Nous espérons que cette machine vous donnera toute satisfaction et qu’elle vous accompagnera pendant de longues années. L’achat de l’un des nos produits garantit une assistance professionnelle pour l’entretien et les réparations. Si la machine n’a pas été achetée chez l’un de nos revendeurs autorisés, demandez l’adresse de l’atelier d’entretien le plus proche.

Ce mode d’emploi est précieux. Veillez à ce qu'il soit toujours à portée de main sur le lieu de travail. En suivant les instructions qu’il contient (utilisation, révision, entretien etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire.

Plus de 300 ans d'innovation

Husqvarna AB est une entreprise suédoise qui a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets. À l'époque, les compétences en ingénierie à la base du développement de certains des produits leaders du marché mondial dans des domaines tels que les armes de chasse, les vélos, les motocycles, l'électroménager, les machines à coudre et les produits d'extérieur, étaient déjà solides.

Husqvarna est le premier fournisseur mondial de produits motorisés pour utilisation en extérieur dans la foresterie, l'entretien de parcs, de pelouses et de jardins, ainsi que d'équipements de coupe et d'outils diamant destinés aux industries de la construction et de la pierre.

Responsabilité du propriétaire

Il est de la responsabilité du propriétaire/de l’employeur de s’assurer que l’utilisateur possède les connaissances nécessaires pour manipuler la machine en toute sécurité. Les responsables et les utilisateurs doivent avoir lu et compris le Manuel d’utilisation. Ils doivent avoir conscience :

• Des instructions de sécurité de la machine.

• Des diverses applications de la machine et de ses limites.

• De la façon dont la machine doit être utilisée et entretenue.

La législation nationale peut réglementer l'utilisation de cette machine. Recherchez la législation applicable dans le lieu où vous travaillez avant d'utiliser la machine.

Les législations locales peuvent limiter l’utilisation de cette machine. Recherchez les législations applicables pour le lieu où vous travaillez avant d’utiliser la machine.

Droit de réserve du fabricant

Husqvarna peut éditer des informations complémentaires concernant l’utilisation de ce produit en toute sécurité après la publication du présent manuel. Il incombe au propriétaire de se tenir informé des méthodes d’utilisation les plus sûres.

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d’en

modiﬁer, entre autres, la conception et l’aspect sans préavis.

Pour obtenir des informations et une assistance client, contactez-nous via notre site Web : www.husqvarna.com

Conception et propriétés

Cette découpeuse portative à grande vitesse a été conçue pour découper des matériaux durs comme la maçonnerie ou l’acier, et elle ne doit pas être utilisée pour toute application non décrite dans le présent manuel. Pour utiliser ce produit en toute sécurité, l’utilisateur doit lire le manuel avec attention. Contactez votre revendeur Husqvarna pour obtenir de plus amples informations.

Certaines des caractéristiques uniques de votre produit sont décrites ci-dessous.

Active Air Filtration™

Épuration centrifuge de l'air pour une durée de vie supérieure et un entretien moins fréquent.

SmartCarb™

Un ﬁltre compensateur automatique intégré maintient une puissance élevée et réduit la consommation en carburant.

X-Torq®

Le moteur X-Torq® apporte un couple encore plus accessible pour une gamme de vitesses encore plus large, et donc une capacité de découpe maximale. XTorq® réduit la consommation en carburant de jusqu’à 20 % et les émissions de jusqu’à 60 %.

EasyStart

Le moteur et le lanceur sont conçus de façon à assurer un démarrage rapide et facile de la machine. Réduit la résistance à la traction dans la corde du lanceur de jusqu’à 40 %. (Réduit la compression au démarrage.)

Refroidissement à l’eau et gestion de la poussière (K 1270)

Moins de boues et faible consommation d’eau. Excellent contrôle de la poussière grâce à un dispositif

d’arrosage. Robinet d’eau progressif permettant un dosage au plus juste du volume d’eau nécessaire pour lier la poussière et réduire les boues efﬁcacement.

Système anti-vibrations efﬁcace

Bras et aiguilles de rechange pour les amortisseurs de vibrations efﬁcaces.

Unité de coupe réversible (K 1270)

La machine est équipée d’une unité de coupe réversible permettant de couper près d’un mur ou au niveau du sol ; vous n’êtes limité que par l’épaisseur du protège-lame.

Fixation de rail - RA 10, RA 10 S (K 1270 Rail)

Est attaché au rail et oriente la découpe perpendiculairement à la ﬁxation pour une découpe plus droite.

Page 37

French – 37

QUELS SONT LES COMPOSANTS?

Quels sont les composants de la découpeuse - K 1270?

1 Poignée avant 2 Robinet d’eau 3 Décompresseur 4 Carter de ﬁltre à air 5 Capot de cylindre 6 Starter avec blocage du ralenti accéléré 7 Bouton d’arrêt 8 Bouchon du réservoir de carburant 9 Lanceur 10 Poignée de lanceur 11 Plaque signalétique 12 Silencieux 13 Autocollant d’information et d’avertissement 14 Bride, tige, bague (voir les instructions à la section

« Montage et réglages »)

15 Autocollant de l’équipement de coupe 16 Poignée de réglage pour protection 17 Protection du disque découpeur 18 Disque de découpage (non fournie) 19 Unité de coupe 20 Tendeur de courroie 21 Bras de coupe 22 Protection de la courroie 23 Raccordement d'eau avec ﬁltre 24 Commande de l’accélération 25 Blocage de l’accélération 26 Autocollant des instructions de démarrage 27 Clé universelle 28 Raccord de l’eau, GARDENA

29 Manuel d’utilisation

Page 38

38 – French

QUELS SONT LES COMPOSANTS?

Quels sont les composants de la découpeuse - K 1270 Rail?

1 Bride, tige, bague (voir les instructions à la section

« Montage et réglages »)

2 Disque de découpage (non fournie) 3 Protection du disque découpeur 4 Poignée de réglage pour protection 5 Autocollant de l’équipement de coupe 6 Poignée avant 7 Capot de cylindre 8 Blocage de l’accélération 9 Commande de l’accélération 10 Bouchon du réservoir de carburant 11 Lanceur 12 Poignée de lanceur 13 Plaque signalétique 14 Poignée pour blocage de la découpeuse 15 Poignée pour blocage de rail 16 Fixation de rail

17 Guide de coupe 18 Unité de coupe 19 Armature pour ﬁxation de rail 20 Tendeur de courroie 21 Silencieux 22 Bras de coupe 23 Protection de la courroie 24 Starter avec blocage du ralenti accéléré 25 Autocollant des instructions de démarrage 26 Bouton d’arrêt 27 Carter de ﬁltre à air 28 Décompresseur 29 Autocollant d’information et d’avertissement 30 Clé universelle 31 Bague + autocollant 32 Manuel d’utilisation

Page 39

ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE

French – 39

Généralités

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état.

Blocage de l’accélération

Le blocage de l'accélération est conçu pour empêcher toute activation involontaire de la commande de l'accélération. Lorsque le blocage (A) est enfoncé, la commande de l'accélération est embrayée (B).

Le blocage reste enfoncé tant que la commande d’accélération est sollicitée. Lorsque la poignée est relâchée, la gâchette d’accélération et le blocage de l’accélération retrouvent leurs positions initiales. Ceci s’effectue à l’aide de deux systèmes de retour par ressorts, indépendants l’un de l’autre. En position initiale, la gâchette d’accélération est automatiquement bloquée au régime de ralenti.

Vériﬁcation du blocage de la commande d'accélération

• Vériﬁer d’abord que la commande de l’accélération est bloquée en position de ralenti quand le blocage de l’accélération est en position initiale.

• Appuyer sur le blocage de l’accélération et vériﬁer qu’il revient de lui-même en position initiale quand il est relâché.

• Vériﬁer que le blocage de l’accélération, la commande d’accélération et leurs ressorts de rappel fonctionnent correctement.

• Démarrer la découpeuse et donner les pleins gaz. Relâcher la commande de l'accélération et contrôler que le disque découpeur s'arrête et qu'il demeure immobile. Si le disque découpeur tourne quand la commande est en position de ralenti, il convient de contrôler le réglage du ralenti du carburateur. Voir les instructions au chapitre « Entretien ».

Bouton d’arrêt

Le bouton d’arrêt est utilisé pour arrêter le moteur.

Vériﬁcation du bouton d'arrêt

• Mettre le moteur en marche et s’assurer qu’il s’arrête lorsque le bouton d’arrêt est amené en position d’arrêt.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Si les contrôles ne donnent pas de résultat positif, conﬁer la machine à un atelier spécialisé.

Le moteur doit être éteint et le bouton d'arrêt en position STOP.

Page 40

ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE

40 – French

Protection du disque découpeur

Ce protecteur est placé au-dessus du disque découpeur et a pour fonction d’empêcher que des éclats de disque ou de matériau découpé ne soient projetés en direction de l’utilisateur.

Contrôle de la lame et du protège-lame

• Contrôler que le protège-lame au-dessus du disque découpeur ne présente pas de ﬁssures ou autres dommages. Le remplacer s'il est endommagé.

• Contrôler également si le disque découpeur est correctement monté et qu’il ne présente aucun dommage. Un disque découpeur endommagé peut causer des blessures.

Système anti-vibrations

• La machine est équipée d’un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.

• Le système anti-vibrations réduit la transmission des vibrations de l’unité moteur/l’équipement de coupe à l’unité que constituent les poignées. Le corps du moteur, y compris l'équipement de coupe, est

suspendu à l'unité poignées par l'intermédiaire de blocs anti-vibrants.

Vériﬁcation du système anti-vibrations

• Contrôler régulièrement les éléments anti-vibrations aﬁn de détecter toute éventuelle ﬁssure ou déformation. Les remplacer s'ils sont endommagés.

• S’assurer de la bonne ﬁxation des éléments antivibrations entre l’unité moteur et l’ensemble poignée.

Silencieux

Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d’échappement loin de l’utilisateur.

Contrôle du silencieux

Contrôler régulièrement que le silencieux est entier et qu’il est attaché correctement.

AVERTISSEMENT! Toujours contrôler que la protection est montée correctement avant de démarrer la machine.

AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consultez un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être: engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modiﬁcation épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Ces symptômes peuvent être accentués par le froid.

AVERTISSEMENT! Le moteur doit être éteint et le bouton d'arrêt en position STOP.

AVERTISSEMENT! N'utilisez jamais une machine sans silencieux ou avec un silencieux défectueux. Si le silencieux est défectueux, le niveau sonore et le risque d’incendie augmentent considérablement. Veillez à disposer des outils nécessaires à l’extinction d’un feu.

Le silencieux devient très chaud pendant et après l’utilisation, ainsi qu’au cours du fonctionnement au ralenti. Soyez attentif au risque d’incendie, surtout à proximité de produits inﬂammables et/ou en présence de gaz.

Veillez à disposer des outils nécessaires à l’extinction d’un feu.

Page 41

DISQUES DÉCOUPEURS

French – 41

Généralités

• Il existe deux modèles de disques découpeurs: les disques abrasifs et les lames diamant.

• Des disques découpeurs de haute qualité sont souvent plus économiques. Les disques découpeurs de qualité inférieure ont souvent des capacités de coupe moindre et une durée de vie inférieure; ceci résulte en un coût plus élevé par rapport à la quantité de matériau découpé.

• Veiller à utiliser le coussinet correspondant au disque découpeur monté sur la machine. Consultez les instructions au chapitre Montage du disque découpeur.

Disques découpeurs appropriés

Pour de plus amples informations, consultez la rubrique « Caractéristiques techniques ».

*Sans eau

**Lames diamantées pour découpe à sec uniquement

Disques découpeurs pour matériaux divers

Suivez les instructions fournies avec le disque découpeur concernant l'adaptation du disque à diverses applications, ou demandez conseil à votre revendeur en cas de doute.

* Disques spécialisés uniquement.

Machines manuelles à vitesse élevée

• De nombreux disques découpeurs potentiellement adaptables sur cette découpeuse sont conçus pour les scies ﬁxes et afﬁchent une vitesse nominale moins élevée que celle nécessaire à cette scie portative. Des disques découpeurs afﬁchant une vitesse nominale inférieure ne doivent jamais être utilisés sur cette scie.

• Les disques découpeurs Husqvarna sont conçus pour des découpeuses portatives à grande vitesse.

• Le disque de découpe doit être marqué d’un régime similaire ou supérieur à celui indiqué sur la plaque signalétique de la machine. Ne jamais utiliser un

AVERTISSEMENT! Un disque de coupe peut se briser et blesser gravement l’utilisateur.

Le fabricant du disque découpeur émet des avertissements et des recommandations pour l’utilisation et l’entretien adéquats du disque. Ces avertissements sont fournis avec le disque découpeur. Lisez et respectez toutes les instructions fournies par le fabricant du disque découpeur.

Le disque découpeur doit être vériﬁé avant d’être assemblé sur la scie, puis faire l’objet d’un contrôle fréquent en cours d’utilisation. Vériﬁez l’absence de ﬁssures, de segments perdus (lames diamant) ou de pièces cassées. Nutilisez pas de disque découpeur endommagé.

Vériﬁez l’intégrité de chaque nouveau disque découpeur en le faisant fonctionner à plein régime pendant 1 minute environ.

Disques de découpe K 1270 K 1270 Rail

Disques abrasifs Oui* Oui* Disques abrasifs pour la

découpe de rail

Non Oui*

Lames diamant Oui Oui** Lames dentées Non Non

AVERTISSEMENT! Ne jamais utiliser un disque de coupe avec un matériau différent de celui pour lequel il est conçu.

N’utilisez jamais une lame diamant pour couper de la matière plastique. La chaleur produite lors de la découpe risque de faire fondre le plastique, qui risque alors de coller au disque découpeur et de provoquer un rebond.

La découpe de métal génère des étincelles pouvant provoquer un incendie. N'utilisez pas la machine près de gaz ou de substances inﬂammables.

Béton Métal Rail Plastique Fonte

Disques abrasifs

XX X X

Disques abrasifs pour la découpe de rail

Lames diamant

XX* X*

AVERTISSEMENT! Ne jamais utiliser un disque de découpe d’une vitesse de rotation inférieure à celle de la découpeuse. Utilisez uniquement des disques découpeurs conçus pour des découpeuses manuelles à grande vitesse.

Page 42

DISQUES DÉCOUPEURS

42 – French

disque de découpe dont le marquage indique un régime inférieur à celui indiqué sur la plaque signalétique de la machine.

Vibration de disque

• Le disque peut ne plus être rond et vibrer si une pression d’avance trop élevée est appliquée.

• Une pression d’avance plus faible peut réduire les vibrations. Sinon, remplacer le disque.

Disques abrasifs

• Le matériau coupant d’un disque abrasif consiste en grains abrasifs agglomérés par un liant organique. Les disques dits ”renforcés” ont un tissu ou ﬁlament résistant à la rupture complète à la vitesse maximale de travail au cas où le disque viendrait à être fendu ou endommagé.

• Les performances d’un disque dépendent du type et de la dimension des particules abrasives, ainsi que de la nature et de la dureté du liant.

• Assurez-vous que le disque découpeur n’est pas ﬁssuré ou endommagé.

• Tester le disque abrasif en l’accrochant sur un doigt et en le frappant doucement avec le manche d’un tournevis ou un objet similaire. Si le disque ne produit pas un son clair et plein, c’est qu’il est abîmé.

Disques abrasifs pour matériaux divers

Découpe de rail

Utiliser uniquement des disques découpeurs spécialement conçus pour la découpe de rail.

Lames diamant

Généralités

• Les disques diamant se composent d’une structure en acier et de segments contenant des diamants industriels.

• Les disques diamant sont d’un coup inférieur par découpe, nécessitent moins de remplacements et ont une profondeur de découpe constante.

• En cas d'utilisation d'une lame diamant, veiller à ce qu'elle tourne dans la direction des ﬂèches sur la lame.

AVERTISSEMENT! N'utilisez pas d'eau avec des disques abrasifs. Quand des disques abrasifs sont exposés à l'eau ou à l'humidité, leur puissance s'en voit altérée, ce qui accroît le risque de rupture du disque.

Type de disque Matériau

Disque béton

Béton, asphalte, roche, maçonnerie, fonte, aluminium, cuivre, laiton, câbles, caoutchouc, plastique, etc.

Disque métal

Acier, alliages d'acier et autre métaux durs.

Disque pour la découpe de rail

Rail

AVERTISSEMENT! N’utilisez jamais une lame diamant pour couper de la matière plastique. La chaleur produite lors de la découpe risque de faire fondre le plastique, qui risque alors de coller au disque découpeur et de provoquer un rebond.

Lors de leur utilisation, les lames diamant deviennent très chaudes. Une lame surchauffée est le résultat d'une mauvaise utilisation et peut entraîner une déformation du disque qui causerait des dommages et des blessures.

La découpe de métal génère des étincelles pouvant provoquer un incendie. N'utilisez pas la machine près de gaz ou de substances inﬂammables.

Page 43

DISQUES DÉCOUPEURS

French – 43

Lames diamant pour matériaux divers

• Les lames diamants sont recommandée pour tous les types de maçonneries, le béton armé et d’autres matériaux composites.

• Les disques diamant sont disponibles en plusieurs degrés de résistance.

• Il convient d'utiliser des lames spéciales lors de la découpe de métal. Demander conseil au concessionnaire pour choisir le bon produit.

Affûtage des lames diamant

• Toujours utiliser une lame diamant acérée.

• Les lames diamant peuvent sémousser en cas de pression davance incorrecte ou de découpe de certains matériaux comme du béton fortement armé. Le travail avec un disque diamant émoussé comporte un risque de surchauffe pouvant provoquer la chute des segments en diamant.

• Affûter le disque en coupant un matériau tendre tel que du grès ou de la brique.

Lames diamant et refroidissement

• Lors de la découpe, les frictions dans la coupe entraînent la chauffe de la lame diamant. Si la lame ﬁnit par devenir trop chaude, cela peut entraîner une perte de la tension de la lame ou le ﬁssurage du noyau.

Disques diamant pour découpe à sec

• Même si le refroidissement ne requiert pas d’eau, les disques découpeurs secs doivent être refroidis par un ﬂux d’air circulant autour des lames. C’est pourquoi les disques découpeurs secs sont recommandés uniquement pour une découpe intermittente. Après quelques secondes de découpe, la lame doit pouvoir tourner librement sans charge pour que le ﬂux d’air circulant autour de la lame dissipe la chaleur.

Disques diamant pour découpe à l’eau

• Les lames diamant de découpe à l’eau doivent être utilisées avec de l’eau pour refroidir le noyau et les segments de lame lors du sciage.

• Les lames de découpe à l’eau NE doivent PAS être utilisées à sec.

• L’utilisation de lames de découpe à l’eau sans eau peut induire une accumulation excessive de chaleur, entraînant des performances médiocres et de graves dommages sur la lame, et constituant un risque pour la sécurité.

• L’eau refroidit la lame, augmente sa durée de vie et limite la formation de poussière.

Lames dentées (Rescue)

L’utilisation de cette découpeuse avec une lame à plaquettes constitue une violation des réglementations sur la sécurité du travail.

En raison de la nature dangereuse et des circonstances exigeantes de la lutte contre le feu et des opérations de secours menées par les différentes forces de sécurité publique très bien formées, des professionnels de la sécurité, Husqvarna a conscience qu'il est possible que celles-ci utilisent cette découpeuse avec des lames à plaquettes dans certaines situations d'urgence, en raison de la capacité des lames à plaquettes à couper différents types d'obstacles et de matériaux sans devoir passer du temps à changer de lame ou de machine. Lorsque vous utilisez cette découpeuse, souvenez-vous en toutes circonstances que les lames à plaquettes sont plus sujettes aux rebonds que les disques abrasifs ou les lames diamant si elles ne sont pas utilisées correctement. Les lames à plaquettes peuvent également projeter des morceaux de matériau.

Pour ces raisons, une découpeuse équipée d'une lame à plaquettes ne doit jamais être utilisée, sauf par des professionnels de la sécurité publique ayant reçu une formation et conscients des risques liés à cette utilisation, et ce uniquement dans des circonstances exigeantes dans lesquelles les autres outils sont jugés inefﬁcaces pour des opérations de secours ou de lutte contre le feu. Ne jamais utiliser de découpeuse équipée d'une lame à plaquettes pour couper du bois lorsqu'il ne s'agit pas d'une opération de secours. Pour ces applications, une tronçonneuse ou une scie circulaire sont les outils appropriés.

AVERTISSEMENT! N'utilisez jamais de lames dentées telles que des lames de découpe de bois, des disques découpeurs circulaires, des lames à plaquettes, etc. À grande vitesse, le risque de rebond est nettement plus important et les extrémités de lame peuvent se déchirer et se détacher. Toute négligence peut causer de graves blessures ou peut être fatale.

La réglementation gouvernementale impose un type différent de dispositif de protection pour les lames à plaquettes non disponible sur les découpeuses – une protection dite 360 degrés. Les découpeuses (cette chaîne) sont dotées de disques abrasifs ou de lames diamant et sont équipées d’un système de protection différent qui ne protège pas contre les dangers présentés par les disques découpeurs de bois.

Page 44

DISQUES DÉCOUPEURS

44 – French

Transport et rangement

• Ne pas remiser ni transporter la découpeuse avec le disque découpeur monté. Tous les disques seront retirés de la scie après l’usage et soigneusement rangés.

• Ranger le disque au sec et à l’abri du gel. Accorder une attention toute particulière aux disques abrasifs. Les disques abrasifs doivent être rangés sur une surface plane. Un disque abrasif conservé à l’état humide risque d’être déséquilibré et de provoquer des accidents.

• Avant toute utilisation, vériﬁer si les disques neufs ne comportent pas de défauts causés par la manutention ou le magasinage.

Page 45

MONTAGE ET RÉGLAGES

French – 45

Généralités

Les lames Husqvarna sont des lames à grande vitesse approuvées pour les découpeuses portatives.

Vériﬁcation de l’arbre à broche et des rondelles à collerette

Lorsque la lame est remplacée par une nouvelle lame, vériﬁez les rondelles à collerette et l’arbre à broche.

• Vériﬁez que les ﬁletages de l’arbre à broche sont en bon état.

• Vériﬁez que les surfaces de contact de la lame et des rondelles à collerette sont en bon état, de la dimension correcte et propres, et qu’elles fonctionnent correctement sur l’arbre à broche.

N’utilisez que des rondelles d’accouplement fournies par Husqvarna, d’un diamère min. de 105 mm/4,1 po.

Ne pas utiliser des rondelles d’accouplement aux bords abîmés, cassées ou sales. Ne pas utiliser des rondelles d’accouplement de différentes dimensions.

Vériﬁcation de la bague de l’arbre

Les bagues d’arbre permettent d’adapter la machine au trou central de la lame de coupe.

La machine est fournie avec une bague qui peut être retournée pour s’adapter aux lames présentant un trou central de 20 mm ou 25,4 mm, ou avec une bague ﬁxe. Un autocollant sur le protège-lame indique quelle bague a été montée en usine, ainsi que la spéciﬁcation de lame appropriée.

• Vériﬁez que la bague sur la tige de l'arbre de la machine correspond avec trou central du disque découpeur. Le diamètre du trou central est indiqué sur les disques découpeurs.

Utilisez uniquement les coussinets fournis par Husqvarna. Ces coussinets ont été conçus pour votre découpeuse.

Vériﬁcation du sens de rotation de la lame

• En cas d'utilisation d'une lame diamant, veiller à ce qu'elle tourne dans la direction des ﬂèches sur la lame. Le sens de rotation de la machine est indiqué par des ﬂèches sur le bras de coupe.

Montage du disque découpeur

• Le disque est placé sur le coussinet (A) entre la rondelle d’accouplement(B) et la rondelle d’accouplement (C). La rondelle d’accouplement est tournée de manière à s’adapter à l’arbre.

• Verrouillez l'arbre. Insérez un outil dans le trou de l'unité de coupe et tournez la lame jusqu'à ce qu'elle se bloque.

• La vis qui maintient le disque de coupe doit être serrée selon un couple de 25 Nm.

Protection du disque découpeur

La protection de l’équipement de coupe doit être positionnée de sorte que sa partie arrière soit en contact avec la pièce à travailler. Les projections et les étincelles du matériau découpé sont alors recueillies par la protection et dirigées loin de l’utilisateur.

Le protège-lame est bloqué par friction.

• Appuyez les extrémités de la protection contre la pièce à travailler ou ajustez la protection à l'aide de la

AVERTISSEMENT! Le moteur doit être éteint et le bouton d'arrêt en position STOP.

Page 46

MONTAGE ET RÉGLAGES

46 – French

poignée de réglage. La protection doit toujours être montée sur la machine.

Unité de coupe réversible (K 1270)

La machine est équipée d’une unité de coupe réversible permettant de couper près d’un mur ou au niveau du sol ; vous n’êtes limité que par l’épaisseur du protège-lame.

En cas de rebond, il est plus difﬁcile de contrôler la machine lors d’une découpe avec la tête de coupe inversée. Le disque découpeur est plus loin du centre de la machine et n’est donc plus aligné avec la poignée. Il devient plus difﬁcile de retenir la machine si la lame se bloque ou se coince dans sa zone dangereuse de rebond. Vous trouverez davantage d’informations à la rubrique « Rebond » du chapitre « Fonctionnement ».

Ceci peut également nuire à certaines fonctionnalités ergonomiques efﬁcaces de la machine, comme l’équilibre. Toute découpe avec une tête de coupe inversée doit avoir lieu uniquement lorsque la découpe standard n’est pas possible.

• Commencer par desserrer les deux écrous, puis la vis de réglage aﬁn de relâcher la tension de la courroie.

• Retirer ensuite les écrous et démonter la protection de la courroie.

• Retirer la courroie de la poulie.

• L’unité de coupe est à présent détachée et peut être retirée du moteur.

• Retirez l'unité de coupe et attachez-la de l'autre côté du bras de coupe.

• Placez le carter de la courroie sur l'unité de coupe inversée.

• Serrez la courroie d’entraînement. Voir les instructions au chapitre « Entretien ».

• Assemblez le raccord du tuyau d’eau et le tuyau du côté supérieur opposé du protège-lame.

Page 47

MANIPULATION DU CARBURANT

French – 47

Généralités

Carburant

Essence

• Utiliser une essence de qualité, avec ou sans plomb.

• Le taux d’octane minimum recommandé est de 90 (RON). Si l’on fait tourner le moteur avec une essence d’un taux d’octane inférieur à 90, un cognement risque de se produire, résultant en une augmentation de la température du moteur pouvant causer de graves avaries du moteur.

• Si on travaille en permanence à des régimes élevés, il est conseillé d’utiliser un carburant d’un indice d’octane supérieur.

Carburant écologique

HUSQVARNA recommande l'utilisation d'une essence écologique (dite essence alkylat), soit une essence deux temps prémélangée Aspen, soit une essence écologique pour moteurs quatre temps mélangée avec de l'huile deux

temps selon les instructions ci-dessous. Noter qu'il peut être nécessaire de procéder à un réglage du carburateur lors du changement de type d'essence (voir les instructions à la section Carburateur).

Possibilité d’utiliser du carburant mélangé à base d’éthanol, E10 (la teneur en éthanol ne doit pas dépasser 10 %). L’utilisation de carburants mélangés contenant plus d’éthanol que l’E10 perturbe le fonctionnement de la machine et risque d’endommager le moteur.

Huile deux temps

• Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps HUSQVARNA fabriquée spécialement pour nos moteurs deux temps à refroidissement à air.

• Ne jamais utiliser d’huile deux temps pour moteurs hors-bord refroidis par eau, appelée huile outboard (désignation TCW).

• Ne jamais utiliser d’huile pour moteurs à quatre temps.

Mélange

• Toujours effectuer le mélange dans un récipient propre et destiné à contenir de l’essence.

• Toujours commencer par verser la moitié de l’essence à mélanger. Verser ensuite la totalité de l’huile. Mélanger en secouant le récipient. Enﬁn, verser le reste de l’essence.

• Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.

• Ne jamais préparer plus d’un mois de consommation de carburant à l’avance.

Rapport de mélange

• 1:50 (2%) avec huile deux temps HUSQVARNA ou équivalent.

• 1:33 (3 %) avec des huiles de catégorie JASO FB ou ISO EGB formulées pour moteurs deux temps à refroidissement à air ou mélange selon les consignes du fabricant d’huile.

AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone. Utilisez des ventilateurs pour assurer une bonne circulation de l'air lorsque vous travaillez dans des tranchés ou des fossés d'une profondeur supérieure à un mètre.

Le carburant et les vapeurs de carburant sont inﬂammables et peuvent causer des blessures graves en cas d’inhalation ou de contact avec la peau. Il convient donc d’observer la plus grande prudence lors de la manipulation du carburant et de veiller à disposer d’une bonne aération.

Les gaz d’échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inﬂammables!

Ne fumez jamais ni ne placez d’objet chaud à proximité du carburant.

ATTENTION ! La machine est équipée d’un moteur deux temps et doit toujours être alimentée avec un mélange d'essence et d’huile deux temps. Aﬁn d’obtenir un mélange approprié, il est important de mesurer avec précision la quantité d’huile à mélanger. Pour le mélange de petites quantités de carburant, la moindre erreur peut sérieusement affecter le rapport du mélange.

Essence, litres

Huile deux temps, litres 2% (1:50)

5 0,10 10 0,20 15 0,30 20 0,40

Page 48

MANIPULATION DU CARBURANT

48 – French

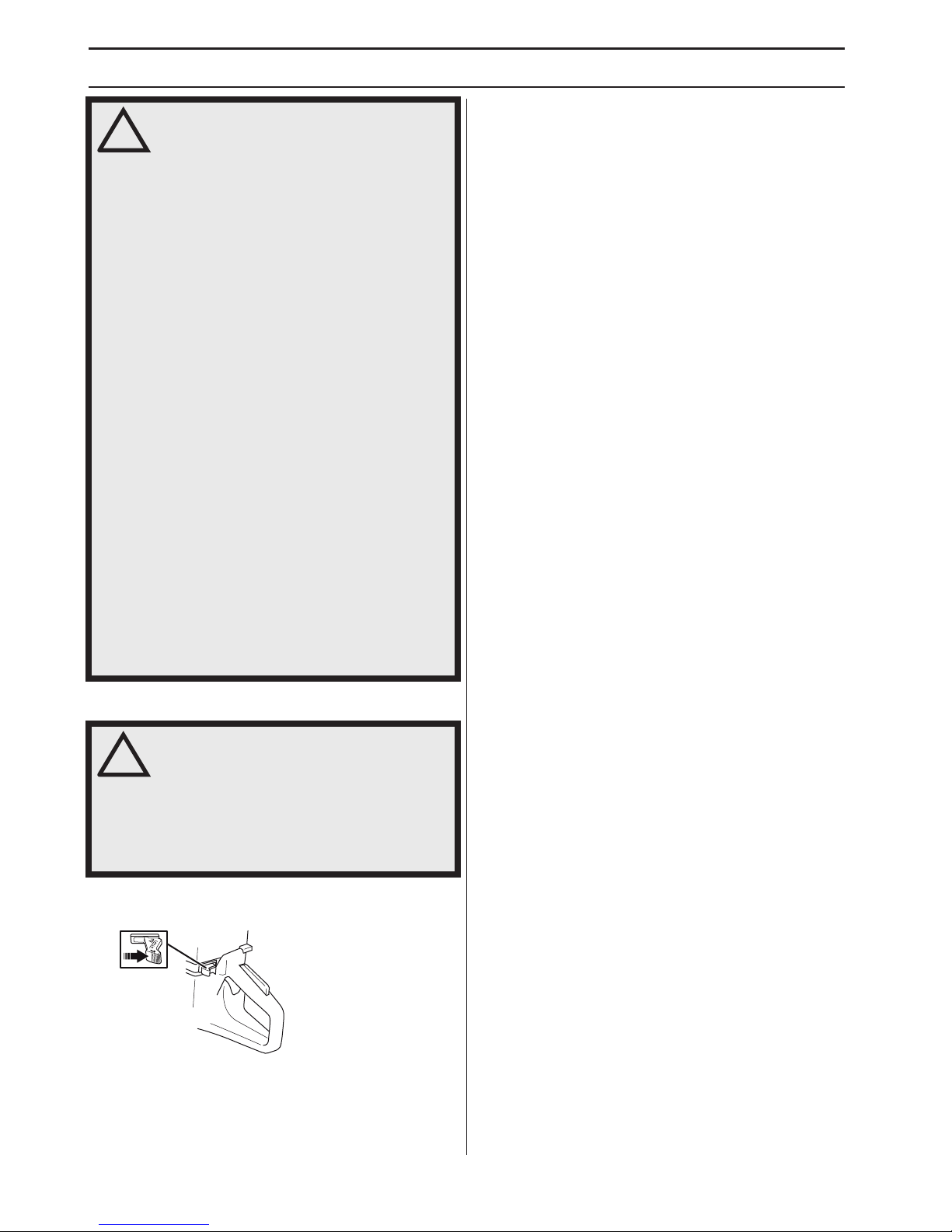

Remplissage de carburant

Ne jamais démarrer la machine:

• Si du carburant ou de l'huile moteur ont été répandus sur la machine. Essuyer soigneusement toutes les éclaboussures et laisser les restes d'essence s'évaporer.

• Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l’eau et du savon.

• S’il y a fuite de carburant. Vériﬁer régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas.

• À moins que le bouchon du réservoir ne soit correctement serré après avoir fait le plein.

Transport et rangement

• Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation éventuelle entre en contact avec une ﬂamme vive ou une étincelle: machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière.

• Lors du stockage et du transport de carburant, toujours utiliser un récipient homologué et conçu à cet effet.

Remisage prolongé

• Lors des remisages de la machine, vider le réservoir de carburant. S’informer auprès d’une station-service comment se débarrasser du carburant résiduel.

AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d’incendie:

Ne fumez jamais ni ne placez d’objet chaud à proximité du carburant.

Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein. Le moteur doit être éteint et le bouton d'arrêt en position STOP.

Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.

Nettoyez le pourtour du bouchon de réservoir.

Serrer soigneusement le bouchon du réservoir après le remplissage.

Si le bouchon n’est pas serré correctement, il risque de s’ouvrir à cause des vibrations et du carburant peut alors s’échapper du réservoir de carburant, entraînant un risque d’incendie.

Avant de mettre la machine en marche, la déplacer à au moins 3 mètres de l’endroit où a été fait le plein.

Page 49

COMMANDE

French – 49

Équipement de protection

Généralités

• Ne jamais utiliser une machine s’il n’est pas possible d’appeler au secours en cas d’accident.

Équipement de protection personnelle

Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L’équipement de protection personnelle n’élimine pas les risques mais réduit la gravité des blessures en cas d’accident. Demander conseil au concessionnaire aﬁn de choisir un équipement adéquat.

Toujours utiliser:

• Casque de protection homologué

• Protecteur d’oreilles

• Des protège-yeux homologués. L’usage d’une visière doit toujours s’accompagner du port de lunettes de protection homologuées. Par lunettes de protection homologuées, on entend celles qui sont en conformité avec les normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l’UE). La visière doit être conforme à la norme EN 1731.

• Masque respiratoire

• Gants solides permettant une prise sûre.

• Vêtements confortables, robustes et serrés qui permettent une liberté totale de mouvement. La découpe crée des étincelles qui peuvent enﬂammer les vêtements. Husqvarna vous recommande de porter du coton ignifugé ou du denim épais. Ne portez pas de vêtements composés de matières comme le nylon, le polyester ou la rayonne. Si elles s’enﬂamment, ces matières peuvent fondre et adhérer à la peau. Ne portez pas de shorts

• Bottes avec coquille en acier et semelle antidérapante.

Autre équipement de protection

• Extincteur

• Une trousse de premiers secours doit toujours être disponible.

Instructions générales de sécurité

Le présent chapitre décrit les consignes de sécurité de base relatives à l’utilisation de la machine. Aucune de ces informations ne peut remplacer l’expérience et le savoirfaire d’un professionnel.

• Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine. Il est recommandé aux nouveaux opérateurs d’obtenir également des instructions pratiques avant d’utiliser la machine.

• N'oubliez pas que c'est vous, l'opérateur, qui êtes responsable de protéger les tiers et leurs biens de tout accident ou danger.

• La machine doit rester propre. Les signes et autocollants doivent être parfaitement lisibles.

Utilisez toujours votre bon sens

Il est impossible de mentionner toutes les situations auxquelles vous pouvez être confronté. Soyez toujours vigilant et utilisez l’appareil avec bon sens. Si vous êtes confronté à une situation où vous pensez ne pas être en sécurité, arrêtez immédiatement et consultez un spécialiste. Veillez contacter votre revendeur, votre atelier de réparation ou un utilisateur expérimenté. Il convient d’éviter tous les travaux pour lesquels vous ne vous sentez pas sufﬁsamment qualiﬁé !

AVERTISSEMENT! L’utilisation de produits tels que des ciseaux, des disques, des forets, des disques ﬁns ou des formes peut générer de la poussière et des vapeurs pouvant contenir des substances chimiques toxiques. Vériﬁez la composition du matériel avec lequel vous travaillez et portez un masque respiratoire adapté.

Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Utilisez toujours des protecteurs d’oreilles agréés. Soyez attentif aux appels ou cris d’avertissement lorsque vous portez des protecteurs d’oreilles. Enlevez toujours vos protecteurs d’oreilles dès que le moteur s’arrête.

REMARQUE ! Lorsque vous travaillez avec la machine, des étincelles peuvent se former et mettre le feu. Gardez toujours à portée de main les outils nécessaires à l'extinction d'un feu.

Ne jamais permettre à des enfants ou à des personnes ne possédant pas la formation nécessaire d’utiliser ou d’entretenir la machine.

Ne jamais laisser d’autres personnes utiliser la machine sans s’être assuré au préalable que ces personnes ont bien compris le contenu du mode d’emploi.

N’utilisez jamais la machine si vous êtes fatigué, avez bu de l’alcool ou pris des médicaments susceptibles d’affecter votre vue, votre jugement ou la maîtrise de votre corps.

Page 50

COMMANDE

50 – French

Sécurité dans l'espace de travail

• Observez la zone environnante et assurez-vous qu'aucun facteur ne risque d'affecter votre contrôle de la machine.

• Assurez-vous que personne/rien ne peut se trouver en contact avec l’équipement de coupe ou être touché par des pièces projetées par la lame.

• Ne pas travailler par mauvais temps: brouillard épais, pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est fatiguant et peut créer des conditions de travail dangereuses telles que le verglas.

• Ne jamais commencer à travailler avec la machine sans avoir le champ libre et les pieds bien d’aplomb. Identiﬁer les obstacles éventuels dans le cas de déplacement inattendu. S’assurer qu’aucun matériau ne risque de tomber et de provoquer des blessures ou des dommages lors de travail avec la machine. Redoubler de prudence en cas de travail dans un terrain en pente.

• S’assurer que l’éclairage de la zone de travail est sufﬁsant pour que l’environnement de travail soit de toute sécurité.

• Assurez-vous qu'aucun tuyau ou câble électrique ne passe par la zone de travail ou dans le matériau à découper.

• En cas de découpe dans un conteneur (bidon, tube ou autre conteneur), vous devez au préalable vous assurer qu’il ne contient pas de matières inﬂammables ou volatiles.

Techniques de travail de base

• La machine est conçue pour couper avec des disques abrasifs ou des lames diamant destinés à des machines manuelles à grande vitesse. La machine ne doit pas être utilisée avec tout autre type de lame ou pour tout autre type de découpe.

• Contrôlez également que le disque découpeur est correctement monté et qu’il ne présente aucun dommage. Voir les instructions aux chapitres « Disques découpeurs » et « Montage et réglages ».

• Vériﬁez que le type de disque découpeur utilisé convient à l'application en question. Voir instructions aux rubriques « Disques découpeurs ».

• Ne coupez jamais de matériaux en amiante !

• Tenez fermement la scie à deux mains, en encerclant les poignées de vos pouces et autres doigts. Tenez la main droite sur la poignée arrière et la main gauche

AVERTISSEMENT! Toute modiﬁcation non autorisée et/ou tout emploi d’accessoires non homologués peuvent provoquer des accidents graves voire mortels pour l’utilisateur et les autres. Ne jamais modiﬁer sous aucun prétexte la machine sans l’autorisation du fabricant.

Ne modiﬁez jamais cette machine de façon à ce qu’elle ne soit plus conforme au modèle d’origine et n’utilisez jamais une machine qui semble avoir été modiﬁée.

Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Appliquer les instructions de maintenance et d’entretien ainsi que les contrôles de sécurité indiqués dans ce manuel d’utilisation. Certaines mesures de maintenance et d’entretien doivent être conﬁées à un spécialiste dûment formé et qualiﬁé. Voir les instructions à la section Maintenance.

N’utiliser que des accessoires et des pièces d’origine.

AVERTISSEMENT! Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d’implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d’utiliser cette machine.

AVERTISSEMENT! La distance de sécurité de la découpeuse est de 15 mètres. Il incombe à l’utilisateur de s’assurer qu’aucun animal et qu’aucun spectateur ne se trouve à l’intérieur de la zone de travail. Ne pas commencer la découpe sans avoir le champ libre et les pieds bien d’aplomb.

AVERTISSEMENT! Ne pas tourner la découpeuse sur le côté; le disque risquerait de rester coincé ou de se casser, ce qui pourrait causer de graves blessures.

Ne meulez jamais avec le côté de la lame ; il risquerait de s’abîmer ou de se casser, et de causer de graves blessures. N’utilisez que le tranchant.

La découpe de métal génère des étincelles pouvant provoquer un incendie. N'utilisez pas la machine près de gaz ou de substances inﬂammables.

Page 51

COMMANDE

French – 51

sur la poignée avant. Tous les utilisateurs, qu’ils soient droitiers ou gauchers, doivent la tenir ainsi. N’utilisez jamais une découpeuse en la tenant d’une seule main.

• Tenez vous parallèlement au disque découpeur. Évitez de vous tenir juste derrière celui-ci. En cas de rebond, la scie bouge dans le plan du disque découpeur.

• Tenez-vous éloigné du disque découpeur tandis que le moteur tourne.

• Ne laissez jamais la machine sans surveillance avec le moteur en marche.

• Ne pas déplacer la machine quand l’équipement de coupe tourne.

• La protection de l’équipement de coupe doit être positionnée de sorte que sa partie arrière soit en contact avec la pièce à travailler. Les projections et les étincelles du matériau découpé sont alors recueillies par la protection et dirigées loin de l’utilisateur. Les protections de l’équipement de coupe doivent toujours être montées quand la machine est en marche.

• N’utilisez jamais la zone de rebond du disque pour découper. Voir les instructions à la section « Rebond ».

• Soyez bien en équilibre, les pieds d’aplomb.

• Ne découpez jamais au-dessus de la hauteur des épaules.

• Ne coupez jamais sur une échelle. Utilisez une plateforme ou un échafaudage en cas de découpe au-

dessus de la hauteur d’épaule. Ne vous penchez pas trop

• Tenez-vous à une distance confortable de la pièce à découper.

• Contrôler que le disque n'est pas en contact avec quoi que ce soit quand la machine est démarrée

• Posez le disque découpeur délicatement à haute vitesse de rotation (plein régime). Maintenez le plein régime jusqu'à la ﬁn de la découpe.

• Laissez travailler la machine sans essayer de forcer ni d’enfoncer la lame.

• Avancer la machine dans l’axe du disque découpeur. Les pressions latérales peuvent détruire le disque découpeur et sont très dangereuses.

• Déplacer lentement le disque d’avant en arrière pour obtenir une petite surface de contact entre le disque et le matériau à découper. De cette manière, la température du disque demeure basse et la découpe est efﬁcace.

Gestion de la poussière (valable uniquement pour K 1270)

La machine est équipée d’un système à faible aspersion d’eau qui élimine la poussière de manière optimale.

Utilisez dans la mesure du possible des disques de découpe à l’eau avec refroidissement par eau pour gérer au mieux les poussières. Voir instructions aux rubriques « Disques découpeurs ».

Page 52

COMMANDE

52 – French

Ajustez le débit d'eau à l'aide du robinet pour lier la poussière de découpe. Le volume d'eau requis dépend du type de tâche à réaliser.

Un détachement des ﬂexibles d'eau de leur source d'alimentation indique que la pression d'eau est trop élevée. Vous trouverez des informations sur la pression d’eau recommandée au chapitre « Caractéristiques techniques ».

Découpe de rail

Généralités

Montage de la ﬁxation du rail

• Installer la ﬁxation du rail sur le rail. Serrer la poignée de blocage.

• Placer la découpeuse, côté droit vers la ﬁxation. La ﬁxation de la découpeuse se fait au plus près de la tige du disque découpeur lorsque le montage est

effectué de ce côté. Le montage doit donc généralement être réalisé de ce côté.

Guide de coupe

Le guide de découpe est utilisé pour faciliter le guidage de la lame à l'endroit où il convient de faire la découpe. La première fois que vous utilisez la découpeuse, vous devez couper le guide.

• Déployer le guide de découpe.

• Placer le guide de découpe parallèlement au rail de façon adéquate.

• Couper soigneusement le guide.

Marche à suivre

• Déployer le guide de découpe.

• Aligner la coupe de la scie et introduire le guide.

• Commencer l'opération de découpe en déplaçant la machine d'avant en arrière horizontalement. Ainsi, la surface de contact du disque découpeur avec le rail est réduite au minimum ce qui diminue le risque de glaçage de la lame.

ATTENTION ! La ﬁxation du rail ne doit pas être montée sur la machine lors du transport ou de la manutention de l'équipement.

La ﬁxation du rail est un outil de précision qu'il convient de manipuler avec soin pour ne pas l'endommager ni altérer la précision de coupe.

ATTENTION ! La ﬁxation doit être placée sur le rail avant d'y ﬁxer la découpeuse Ceci permet de s'assurer que la ﬁxation est positionnée perpendiculairement au rail.

Page 53

COMMANDE

French – 53

• Quand vous avez coupé la tête (A), continuez à couper la côte (B) et le pied (C).

Si la découpe ne peut être terminée d'un côté, il convient de retourner la découpeuse.

• Éteindre la machine.

• Séparer la découpeuse de la ﬁxation.

• Placer la découpeuse côté gauche vers la ﬁxation de rail.

• Guider le disque découpeur vers le bas, en direction du rail, et vériﬁer que celui-ci est centré dans le sillon de découpe. Si nécessaire, régler la bague mobile de façon à ce que la lame soit centrée dans le sillon de découpe.

• Vous pouvez maintenant procéder à la découpe.

• À la ﬁn de la coupe, démontez d’abord la découpeuse de la ﬁxation du rail. Démontez ensuite la ﬁxation du rail et rangez la ﬁxation et la machine séparément dans la caisse en contreplaqué.

Astuces générales

• Utiliser uniquement des disques découpeurs spécialement conçus pour la découpe de rail.

• Faire tourner à plein régime jusqu'à ce que le disque atteigne la vitesse maximale. Diminuer la puissance pour passer en dessous de la limite de vitesse. Ainsi, à l'amorce d'une coupe, les vibrations du disque découpeur sont réduites et les coupes sont plus nettes. Faire tourner à plein régime et maintenir cette vitesse jusqu'à la ﬁn de la découpe.

• Tenir la poignée de la machine de façon à ce que les mains soient alignées avec le disque découpeur. Et ce, aﬁn d'atteindre une vitesse de découpe maximale, une durée de vie optimale du disque et une découpe droite.

• Placez d’abord le côté droit de la découpeuse vers la ﬁxation, pour obtenir les meilleures chances de produire une coupe droite.

• Si l’opération de découpe est réalisée correctement, il faut environ une minute pour couper un rail de 50 kg/ m et une minute et demie pour un rail de 60 kg/m. Si cette opération prend plus de temps, il convient de revoir votre technique de découpe. Les problèmes qui surviennent sont souvent la conséquence d’une technique de découpe inappropriée ou de disques de découpe de mauvaise qualité.

Rebond

Le rebond est un mouvement soudain vers le haut qui peut survenir si la lame se pince ou se coince dans la zone de rebond. La plupart des rebonds sont légers et présentent peu de dangers. Un rebond peut cependant être très violent et envoyer la découpeuse vers le haut puis la refaire tomber en direction de l'utilisateur dans un

B C

AVERTISSEMENT! Les rebonds sont soudains et peuvent être très violents. La découpeuse peut être éjectée vers le haut puis retomber en direction de l'utilisateur dans un mouvement de rotation qui peut causer des blessures sérieuses, voire mortelles. Il est indispensable de comprendre ce qui cause le rebond et de savoir comment l'éviter avant d'utiliser la machine.

Page 54

COMMANDE

54 – French

mouvement de rotation pouvant causer des blessures sérieuses, voire mortelles.

Force de réaction

Une force de réaction s'exerce toujours lors de la découpe. Cette force tire la machine dans la direction opposée à la rotation de la lame. La plupart du temps, cette force est insigniﬁante. Si la lame se pince ou se coince, la force de réaction sera forte et il est possible que vous perdiez le contrôle de la découpeuse.

Ne pas déplacer la machine quand l’équipement de coupe tourne. Les forces gyroscopiques peuvent entraver le mouvement prévu.

Zone de rebond N’utilisez jamais la zone de rebond du disque pour

découper. Si la lame se pince ou se coince dans la zone

de rebond, la force de réaction va pousser la découpeuse vers le haut, puis la faire retomber en direction de l'utilisateur dans un mouvement de rotation qui peut causer des blessures sérieuses, voire mortelles.

Rebond de grimpée

Si la zone de rebond est utilisée pour la découpe, la force de réaction entraîne une grimpée de la lame dans l'entaille. N'utilisez pas la zone de rebond. Utilisez le quart inférieur du disque pour éviter le rebond de grimpée.

Rebond de pincement

Un pincement se produit quand l'entaille se referme et pince la lame. Si la lame se pince ou se coince, la force de réaction sera forte et il est possible que vous perdiez le contrôle de la découpeuse.

Si la lame se pince ou se coince dans la zone de rebond, la force de réaction va pousser la découpeuse vers le haut, puis la faire retomber en direction de l'utilisateur dans un mouvement de rotation qui peut causer des blessures sérieuses, voire mortelles. Faites attention aux éventuels mouvements de la pièce à travailler. Si la pièce à travailler n’est pas correctement soutenue et qu’elle se décale lors de la découpe, elle risque de pincer la lame et d’entraîner un rebond.

Découpe de tubes

Faites particulièrement attention lorsque vous découpez des tubes. Si le tube n'est pas bien soutenu et si l'entaille n'est pas maintenue entièrement ouverte, la lame risque de se pincer dans la zone de rebond et de causer des blessures sérieuses. Faites particulièrement attention lors de la découpe d’un tuyau en tulipe ou d’un tuyau dans une tranchée qui, s’il n’est pas correctement soutenu, risque de pendre et de pincer la lame.

Avant d’entamer la découpe, le tuyau doit être installé de manière à ce qu’il ne puisse pas bouger ou rouler pendant la découpe.

Si le tuyau peut pendre et fermer la coupe, la lame risque d’être pincée dans la zone de rebond et cela peut susciter un rebond important. Si le tuyau est correctement soutenu, l’extrémité du tuyau va descendre et la coupe va s’ouvrir sans aucun pincement.

Page 55

COMMANDE

French – 55

Déroulement correct de la découpe d’un tuyau

1 Découpez d’abord la section I. 2 Passez à la section II et découpez de la section I

jusqu’au bas du tuyau.

3 Passez à la section III et découpez la partie restante

du tuyau, en ﬁnissant en bas.

Comment éviter le rebond

Il est facile d'éviter un rebond.

• La pièce doit toujours être soutenue de façon à ce que l'entaille reste ouverte lors de la découpe. Lorsque l'entaille s'ouvre, aucun rebond ne se produit. Si l'entaille se referme et pince la lame, il y a toujours un risque de rebond.

• Faire attention lorsque vous introduisez de nouveau la scie dans une entaille.

• Soyez prêt à déplacer votre pièce, ou tout autre objet susceptible de bloquer la scie en comprimant l’entaille.

Transport et rangement

• Sécurisez l'équipement lors du transport aﬁn d'éviter tout dommage ou accident.

• Ne pas remiser ni transporter la découpeuse avec le disque découpeur monté.

• Pour le transport et le rangement des disques découpeurs, voir la rubrique « Disques découpeurs ».

• Pour le transport et le remisage du carburant, voir la rubrique « Manipulation du carburant ».

• Stockez l'équipement dans un endroit verrouillé aﬁn de le maintenir hors de portée des enfants et de toute personne incompétente.

III II

Page 56

DÉMARRAGE ET ARRÊT

56 – French

Avant le démarrage

• Effectuez un entretien quotidien. Voir les instructions au chapitre « Entretien ».

Démarrage

Moteur froid:

• Veiller à ce que le bouton d'arrêt (STOP) soit sur sa position de gauche.

• La position de ralenti accéléré et le starter sont engagés en tirant complètement le starter.

• Décompresseur: Enfoncer le décompresseur pour réduire la pression dans le cylindre et faciliter le démarrage de la découpeuse. Toujours utiliser le

décompresseur au démarrage. Une fois le moteur lancé, le décompresseur se remet automatiquement en position initiale.

• Saisir la poignée avant avec la main gauche. Placer le pied droit sur la partie inférieure de la poignée arrière et appuyer la machine sur le sol. Tirez la poignée du lanceur d’un coup sec avec la main droite jusqu’à ce que le moteur démarre. Ne jamais enrouler la corde

du lanceur autour de la main.

• La machine s'arrête lorsque le moteur chauffe parce que la commande de starter est tirée.

• Appuyez sur la commande de starter et sur le décompresseur.

• Tirez la poignée du lanceur jusqu'à ce que le moteur démarre.

• Lorsque la machine démarre, appuyez sur la gâchette d’accélération pour désengager le ralenti accéléré ; la machine tourne alors au ralenti.

AVERTISSEMENT! Contrôler les points suivants avant la mise en marche: Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Portez un équipement de protection personnelle. Reportez-vous au chapitre Équipement de protection personnelle.

Ne démarrez pas la machine sans avoir monté la courroie et le carter de la courroie. Sinon, l’embrayage risque de se détacher et de provoquer des blessures personnelles.

Vériﬁez que le bouchon du réservoir est correctement sécurisé et qu'il n'y a pas de fuite de carburant.

Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone de travail pour éviter le risque de blessures graves.

AVERTISSEMENT! Le disque se met à tourner dès le lancement du moteur. Vériﬁer qu’il tourne librement.

Page 57

DÉMARRAGE ET ARRÊT

French – 57

Avec un moteur chaud :

• Veiller à ce que le bouton d'arrêt (STOP) soit sur sa position de gauche.

• Pour procéder au réglage du starter/ralenti accéléré, il convient de tirer la commande du starter sur la position starter puis de la pousser de nouveau. Cela ne concerne que le réglage du ralenti accéléré, pas le starter.

• Décompresseur: Enfoncer le décompresseur pour réduire la pression dans le cylindre et faciliter le démarrage de la découpeuse. Toujours utiliser le décompresseur au démarrage. Une fois le moteur lancé, le décompresseur se remet automatiquement en position initiale.

que le moteur démarre. Ne jamais enrouler la corde

du lanceur autour de la main.

• Lorsque la machine démarre, appuyez sur la gâchette d’accélération pour désengager le ralenti accéléré ; la machine tourne alors au ralenti.

ATTENTION ! Tirez lentement sur la corde du lanceur de la main droite jusqu’à ce qu’une résistance se fasse sentir (les cliquets se mettent en prise), puis tirez plusieurs fois rapidement et avec force.

Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

Page 58

DÉMARRAGE ET ARRÊT

58 – French

Arrêt

• Pour arrêter le moteur, placer le bouton d’arrêt (STOP) sur sa position de droite.

AVERTISSEMENT! Lorsque le moteur tourne, l’échappement contient des produits chimiques comme des hydrocarbures non brûlés et du monoxyde de carbone. Le contenu des gaz d’échappement est connu pour causer des problèmes respiratoires, des cancers, des malformations congénitales ou d’autres problèmes liés à la reproduction.

Le monoxyde de carbone est incolore et insipide, mais il est toujours présent dans les gaz d’échappement. Le début de l’empoisonnement au monoxyde de carbone se caractérise par de légers vertiges qui peuvent ou non être reconnus par la victime. Une personne peut s’effondrer ou perdre connaissance sans aucun avertissement si la concentration en monoxyde de carbone est sufﬁsamment élevée. Comme le monoxyde de carbone est incolore et inodore, sa présence peut ne pas être détectée. Dès que des odeurs d’échappement sont perçues, le monoxyde de carbone est présent. N’utilisez jamais une découpeuse à essence à l’intérieur, dans des tranchées profondes de plus de 3 pieds (1 mètre) ou dans toute autre zone mal ventilée. Veillez à disposer d’une ventilation adaptée en cas de travail dans des tranchées ou d’autres espaces conﬁnés.

REMARQUE ! Le disque découpeur continue à tourner pendant au maximum une minute après l'arrêt du moteur. (Couchage à la lame.) Assurez-vous que le disque découpeur peut tourner librement jusqu'à son arrêt complet. Toute négligence peut causer de graves blessures.

Page 59

French – 59

ENTRETIEN

Généralités

• Faites régulièrement contrôler la machine par votre revendeur Husqvarna aﬁn qu'il procède aux installations et réparations adéquates.

Schéma d’entretien

Le calendrier de maintenance vous indique quelles pièces de la machine nécessitent un entretien et à quelle fréquence cet entretien doit avoir lieu. La fréquence est calculée en fonction de l'utilisation quotidienne de la machine, et peut varier en fonction du degré d'utilisation.

*Voir instructions à la rubrique « Équipement de sécurité de la machine ». ** Voir instructions aux rubriques « Disques découpeurs » et « Montage et réglages ».

Nettoyage

Nettoyage extérieur

• Nettoyer la machine quotidiennement en la rinçant à l’eau propre une fois le travail terminé.

AVERTISSEMENT! L’utilisateur ne peut effectuer que les travaux d’entretien et de révision décrits dans ce manuel d’utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d’entretien agréé.

Le moteur doit être éteint et le bouton d'arrêt en position STOP.

Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”.

La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.

Entretien quotidien Entretien hebdomadaire Entretien mensuel Nettoyage Nettoyage Nettoyage

Nettoyage extérieur Bougie Prise d'air de refroidissement Réservoir d’essence

Contrôle fonctionnel Contrôle fonctionnel Contrôle fonctionnel

Inspection générale Système anti-vibrations* Système de carburant Blocage de l’accélération* Silencieux* Filtre à air Bouton d’arrêt* Courroie d'entraînement Roue d'entraînement, embrayage Protection du disque découpeur* Carburateur Disque de découpage** Lanceur

Page 60

ENTRETIEN

60 – French

Prise d'air de refroidissement

• Nettoyez la prise d'air de refroidissement lorsque nécessaire.

Bougie

• Si la puissance de la machine est faible, si la machine est difﬁcile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l’état de la bougie avant de prendre d’autres mesures.

• Vériﬁer que le chapeau de bougie et le câble d’allumage ne sont pas endommagés aﬁn d’éviter tout risque de choc électrique.

• Si la bougie est encrassée, la nettoyer et contrôler que l’écartement des électrodes est de 0,5 mm. Remplacez-les si nécessaire.

Ces facteurs peuvent concourir à l’apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difﬁciles.

• Mauvais mélange de l’huile dans le carburant (trop d’huile ou huile inappropriée).

• La propreté du ﬁltre à air.

Contrôle fonctionnel

Inspection générale

• S’assurer que toutes les vis et tous les écrous sont bien serrés.

Courroie d'entraînement

Contrôler la tension de la courroie d’entraînement

• Pour une tension correcte de la courroie d'entraînement, l'écrou carré doit être positionné à l'opposé du marquage sur le carter de la courroie.

Tension de la courroie d’entraînement

• Une courroie d'entraînement neuve doit être tendue une fois après un ou deux pleins de carburant.

• La courroie d’entraînement est encapsulée et bien protégée contre la poussière et la saleté.

• Pour tendre la courroie d’entraînement, desserrer les écrous qui maintiennent le bras de coupe.

• Visser ensuite la vis de réglage jusqu’à ce que l’écrou hexagonal se trouve juste en face du repère sur le capot. La courroie est ainsi tendue automatiquement à la longueur correcte.

• Serrer les deux écrous qui maintiennent l'unité de coupe à l'aide de la clé universelle.

ATTENTION ! Une prise d'air sale ou bouchée provoque la surchauffe de la machine, ce qui endommage le piston et le cylindre.

ATTENTION ! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre.

Page 61

ENTRETIEN

French

–

Remplacement de la courroie d’entraînement

• Commencer par desserrer les deux écrous, puis la vis de réglage aﬁn de relâcher la tension de la courroie.

• Retirer ensuite les écrous et démonter la protection de la courroie.

• Retirer la courroie de la poulie.

• L’unité de coupe est à présent détachée et peut être retirée du moteur.

• Retirer l’écrou. Déposer le capot latéral.

• Remplacer la courroie d'entraînement.

• Le montage s’effectue dans l’ordre inverse du démontage.

Carburateur

Le carburateur est équipé de pointeaux ﬁxes pour que la machine reçoive toujours le mélange correct d’air et de carburant. Procéder comme suit si le moteur manque de puissance ou accélère mal:

• Contrôler le ﬁltre à air et le remplacer si nécessaire. Si le problème demeure, contacter un atelier de réparation autorisé.

Réglage du ralenti

Démarrer le moteur et contrôler le réglage du ralenti. Lorsque le carburateur est correctement réglé, le disque découpeur doit rester immobile au régime de ralenti.

• Régler le ralenti à l'aide de la vis T. Si un réglage est nécessaire, commencer par tourner la vis de ralenti dans le sens des aiguilles d'une montre jusqu'à ce que le disque de coupe se mette à tourner. Tourner ensuite la vis dans le sens contraire des aiguilles d’une montre jusqu’à ce que le disque cesse de tourner.

Régime de ralenti recommandé: 2700 tr/min

AVERTISSEMENT! Ne jamais démarrer le moteur quand la poulie et l’embrayage sont démontés à des ﬁns d’entretien Ne pas démarrer la machine sans avoir monté le bras et l'unité de coupe. Sinon, l'embrayage risque de se détacher et de provoquer des blessures personnelles.

REMARQUE ! S’il est impossible de régler le régime de ralenti de manière à immobiliser l’équipement de coupe, contacter le revendeur ou l’atelier de réparation. Ne pas utiliser la machine tant qu’elle n’est pas correctement réglée ou réparée.

Page 62

ENTRETIEN

62 – French

Lanceur

Contrôle de la corde du lanceur

• Déposer les vis maintenant le lanceur contre le carter moteur et sortir le lanceur.

• Tirer la corde d’environ 30 cm et la sortir de l’encoche à la périphérie de la poulie. Si la corde est entière: Relâcher la tension du ressort en laissant tourner lentement la poulie vers l’arrière.

Remplacement d’une corde de lanceur rompue ou usée

• Retirer les restes de l’ancienne corde du lanceur et contrôler que le ressort de démarrage fonctionne. Introduire la nouvelle corde du lanceur dans le trou dans le corps du lanceur et dans la poulie.

• Bloquer la corde du lanceur autour du centre de la poulie comme illustré sur la ﬁgure. Serrer fermement la ﬁxation et veiller à ce que l’extrémité libre soit aussi

courte que possible. Attacher l’extrémité de la corde du lanceur dans la poignée de démarrage.

Mise sous tension du ressort

• Faire pénétrer la corde dans l’encoche dans la périphérie de la poulie et faire 3 tours dans le sens des aiguilles d’une montre autour du centre de la poulie.

• Tirer ensuite la poignée de démarrage, ce qui tend le ressort. Répéter encore une fois la procédure mais faire quatre tours.

• Observer que la poignée de démarrage est tirée dans la position correcte quand le ressort est tendu.

• Contrôler que le ressort n’est pas tiré jusqu’à sa position extrême et tirer la corde de lanceur au maximum. Freiner la poulie avec le pouce et contrôler que le poulie peut encore être tournée d’un demi tour.

Remplacement d’un ressort de rappel rompu

• Déposer la vis au centre de la poulie et enlever la poulie.

AVERTISSEMENT! Le ressort de rappel est tendu et risque, en cas de manipulation imprudente, de sortir du boîtier et de causer des blessures.

Observer la plus grande prudence lors du remplacement du ressort ou de la corde. Toujours porter des lunettes protectrices.

Page 63

ENTRETIEN

French – 63

• Soulevez doucement le capot protégeant le ressort. Penser que le ressort de rappel est tendu dans le corps du lanceur.

• Retirez doucement le ressort avec une pince.

• Lubriﬁer le ressort avec de l’huile ﬂuide. Remonter la poulie et mettre le ressort sous tension.

Montage du lanceur

• Monter le lanceur en commençant par dévider la corde avant de mettre le lanceur en place contre le carter moteur. Lâcher ensuite la corde lentement pour permettre aux cliquets de s’enclencher dans la poulie.

• Serrer les vis.

Système de carburant

Généralités

• Contrôler que le bouchon du réservoir et son joint sont intacts.

• Vériﬁer le tuyau à carburant. Le remplacer s’il est endommagé.

Filtre à carburant

• Le ﬁltre à carburant est situé à l'intérieur du réservoir de carburant.

• Le réservoir à carburant doit être protégé des saletés lors du remplissage. Ceci réduit le risque de dysfonctionnements dus à un colmatage du ﬁltre à carburant situé à l'intérieur du réservoir.

• Le ﬁltre à carburant ne peut pas être nettoyé et doit donc être remplacé par un ﬁltre neuf lorsqu'il est colmaté.Le ﬁltre doit être remplacé au moins une

fois par an.

Filtre à air

Le ﬁltre à air ne doit être vériﬁé que si la puissance du moteur diminue.

• Desserrer les vis. Retirer le couvercle du ﬁltre à air.

• Contrôler le ﬁltre à air et le remplacer si nécessaire.

Changement du ﬁltre à air

• Dévissez la vis.

• Remplacer le ﬁltre à air.

Roue d'entraînement, embrayage

• Contrôler le degré d'usure du centre de l'embrayage, du pignon et du ressort d'embrayage.

ATTENTION ! Le ﬁltre à air ne doit pas être nettoyé ou rincé à l'air comprimé. Ceci endommagerait le ﬁltre.

Page 64

64 – French

RECHERCHE DE PANNES

Plan de recherche de pannes

AVERTISSEMENT! Si les opérations de service ou de recherche de panne n'exigent pas que la machine soit allumée, éteignez le moteur et mettez le bouton d'arrêt dans la position d'arrêt.

Problème Cause probable Proposition de solution

La machine ne tourne pas

Procédure de démarrage incorrecte.

Voir les instructions au chapitre Démarrage et arrêt.

Bouton d’arrêt dans la bonne position (STOP)

Veiller à ce que le bouton d'arrêt (STOP) soit sur sa position de gauche.

Manque de carburant dans le réservoir

Faites l’appoint en carburant

Bougie d’allumage défectueuse Remplacer la bougie d’allumage. Embrayage défectueux Contactez votre atelier spécialisé.

La lame tourne au ralenti

Régime de ralenti trop élevé Réglez le régime de ralenti Embrayage défectueux Contactez votre atelier spécialisé.

La lame ne tourne pas lors de l’accélération

Courroie trop lâche ou défectueuse

Serrez la courroie / Remplacez la courroie par une nouvelle.

Embrayage défectueux Contactez votre atelier spécialisé.

Montage incorrect de la lame

Assurez-vous que la lame est correctement installée.

La machine n’a pas de puissance lors de la tentative d’accélération

Filtre à air bouché

Contrôlez le ﬁltre à air et remplacez-le si

nécessaire. Filtre à carburant bouché Remplacer le ﬁltre à carburant Prise d’air du réservoir d’essence

bouchée

Contactez votre atelier spécialisé.

Les niveaux de vibration sont trop élevés

Montage incorrect de la lame

Contrôlez également que le disque

découpeur est correctement monté et qu’il

ne présente aucun dommage. Voir les

instructions aux chapitres « Disques

découpeurs » et « Montage et réglages ».

Lame défectueuse

Remplacez la lame et assurez-vous qu’elle

est en parfait état. Éléments anti-vibrations

défectueux

Contactez votre atelier spécialisé.

Température trop élevée de la machine

Prise d’air ou ailettes de refroidissement bouchées

Nettoyez les brides de refroidissement/prise

d’air Patinage de la courroie Vériﬁez la courroie ou réglez la tension Patinage de l’embrayage /

Embrayage défectueux

Toujours découper à plein régime.

Vériﬁez l’embrayage / Contactez votre

atelier spécialisé

Page 65

French – 65

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques

Remarque 1: Émission sonore dans l’environnement mesurée comme puissance acoustique (LWA) selon la directive UE 2000/14/CE. Le niveau de puissance sonore garanti diffère du niveau mesuré en cela qu’il prend également en compte la dispersion et les variations d’une machine à l’autre du même modèle, conformément à la directive 2000/14/CE.

Remarque 2: Le niveau de pression sonore équivalent, selon EN ISO 19432, correspond à la somme d’énergie pondérée pour divers niveaux de pression sonore à différents régimes. Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB(A).

Remarque 3: Le niveau de vibrations équivalent, selon EN ISO 19432, correspond à la somme d’énergie pondérée pour les niveaux de vibrations à différents régimes. Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s

. Les mesures pour le rail K 1270 ont été réalisées avec

un RA 10 ﬁxé au rail.

K 1270 K 1270 Rail

Moteur

Cylindrée, cm

/cu.in 119/7,3 119/7,3 Alésage, mm/pouce 60/2,4 60/2,4 Course, mm/pouces 42/1,7 42/1,7 Régime de ralenti, tr/min 2700 2700 Pleins gaz - sans charge, régime en tr/min 9300 (+/- 150) 9300 (+/- 150) Puissance, kW/tr/min 5,8/7,9 @ 8400 5,8/7,9 @ 8400

Système d’allumage

Fabricant du système d'allumage SEM SEM Type de système d’allumage CD CD Bougie NGK BPMR 7A NGK BPMR 7A Écartement des électrodes, mm/pouce 0,5/0,02 0,5/0,02

Système de graissage/de carburant

Fabricant du carburateur Walbro Walbro Type de carburateur RWG1 RWG1 Contenance du réservoir de carburant, litres/US ﬂ.Oz 1,25/42 1,25/42

Refroidissement par eau

Pression d’eau recommandée, en bars/PSI 0,5-10/7-150

Poids 14” (350 mm)/16” (400 mm) 14” (350 mm)/16” (400 mm)

Découpeuse sans carburant ni disque découpeur, kg/(Ib)

13,3/13,7 (28,7/30,2) 15/15,7 (33,1/34,6)

Fixation du rail, kg (lb) RA 10 5,5 (12,1) RA 10 S 5,7 (12,6)

Rotation, arbre de sortie 14” (350 mm)/16” (400 mm) 14” (350 mm)/16” (400 mm)

Vitesse de rotation max., tr/min 4700/4300 4700/4300 Max. vitesse périphérique, m/s / ft/min 90/18000 90/18000

Émissions sonores (voir remarque 1)

Niveau de puissance sonore mesuré dB(A) 116 116 Niveau de puissance sonore garanti L

dB(A) 117 117

Niveaux sonores (voir remarque 2)

Niveau de pression sonore équivalent au niveau de l’oreille de l’utilisateur, dB(A)

104 104

Niveaux de vibrations équivalents, a

hveq

(voir remarque 3)

14” / 16” 14” / 16”

Poignée avant, m/s

6,9/4,9 6,1/5,3

Poignée arrière, m/s

6,3/5,3 5,8/5,4

Page 66

66 – French

CARACTÉRISTIQUES TECHNIQUES

Disque découpeur diamant et abrasif recommandé, spéciﬁcations

Déclaration CE de conformité

(Concerne seulement l’Europe)

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tél.: +46-36-146500, déclarons que les découpeuses Husqvarna K 1270, K 1270 Rail à partir des numéros de série de l’année de fabrication 2016 et ultérieurement (l’année est indiquée

en clair sur la plaque d’identiﬁcation et suivie du numéro de série) sont conformes aux dispositions des DIRECTIVES DU CONSEIL:

• du 17 mai 2006 ”directive machines” 2006/42/CE.

• du 26 février 2014 ”compatibilité électromagnétique” 2014/30/UE.

• du 8 mai 2000 ”émissions sonores dans l’environnement” 2000/14/CE. Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques. Les normes harmonisées suivantes ont été appliquées: EN ISO 12100:2010, EN ISO 14982:2009,

CISPR12:2007+AMD1:2009, EN55012:2008+A1:2009, EN ISO 19432:2012

L’organisme notiﬁé: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suède, a procédé à des examens de type volontaire conformément à la directive machines (2006/42/CE), pour le compte de Husqvarna AB. Le certiﬁcat a le numéro: SEC/10/2287

De plus, SMP, Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suède, a conﬁrmé la conformité avec l’annexe V de la Directive du Conseil du 8 mai 2000 relative aux ”émissions sonores dans l’environnement” 2000/14/CE. Le certiﬁcat a le numéro: 01/169/035 - K 1270, K 1270 Rail

Göteborg, le 25 avril 2016

Joakim Ed Directeur général R&D Construction Equipment Husqvarna AB (Représentant autorisé d’Husqvarna AB et responsable de la documentation technique.)

Diamètre du

disque

découpeur,

po/mm

Profondeur de

coupe max., mm/

inch

Vitesse de rotation

du disque, tr/min

Vitesse de

rotation du

disque,

m/s / pi/min

Diamètre du trou

central de la

lame, mm/po

Épaisseur max. de la

lame, mm/inch

14” (350 mm) 118/4,6 5500 100/19600 25,4/1 ou 20/0.79 5/0,2 16” (400 mm) 145/5,7 4775 100/19600 25,4/1 ou 20/0.79 5/0,2

Page 67

VERKLARING VAN DE SYMBOLEN

Dutch – 67

Versie van gebruiksaanwijzing

Deze gebruiksaanwijzing is de internationale versie die wordt gebruikt voor alle Engelstalige landen buiten Noord-Amerika. Gebruik de versie voor de Verenigde Staten wanneer u in Noord-Amerika werkzaam bent.

Symbolen op de machine

WAARSCHUWING! Wanneer de machine onjuist of slordig wordt gebruikt, kan het een gevaarlijk gereedschap zijn, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken.

Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.

Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk ”Persoonlijke veiligheidsuitrusting”.

Dit product voldoet aan de geldende CE-richtlijnen.

WAARSCHUWING! Bij het zagen treedt stofvorming op, die schadelijk kan zijn bij inademing. Gebruik een goedgekeurd stofmasker. Probeer geen benzinedampen en uitlaatgassen in te ademen. Zorg voor goede ventilatie.

WAARSCHUWING! Een terugslag kan plotseling, snel en krachtig zijn en kan levensbedreigend letsel veroorzaken. Lees de gebruiksaanwijzing aandachtig door en gebruik de machine niet voordat u de instructies goed hebt begrepen.

WAARSCHUWING! Vonken geproduceerd tijdens het zagen/slijpen kunnen brand veroorzaken in brandbare materialen zoals: benzine, hout, kleding, droog gras etc.

Zorg ervoor dat de slijpschijven vrij van barsten en andere beschadigingen zijn.

Gebruik geen cirkelzaagbladen

Choke

Decompressieklep

Starthendel

Benzine-oliemengsel bijvullen

Sticker startinstructie Zie instructies onder de kop Starten en stoppen.

Sticker snijuitrusting A= Diameter zaagblad B= Maximum toerental van

uitgaande as C= Max. zaagbladdikte D= Rotatierichting blad E= Lagerafmeting

Typeplaatje Rij 1: Merk, model (X,Y) Rij 2: Serienr. met

productiedatum (y, W, X): Jaar, week, volgnr.

Rij 3: Productnr. (X) Rij 4: Fabrikant Rij 5: Adres fabrikant Rij 6-7: Indien van toepassing, EG-typegoedkeuring (X,

Y): Goedkeuringscode, goedkeuringsfase Geluidsemissie naar de omgeving volgens

de richtlijnen van de Europese Gemeenschap. De emissie van de machine wordt aangegeven in het hoofdstuk Technische gegevens en op plaatjes.

Overige op de machine aangegeven symbolen/ plaatjes verwijzen naar speciﬁeke eisen aan certiﬁcering op bepaalde markten.

XXXXXXXXX YYYY

s / n YYYY WWXXXXX

XXX XX XX-XX Husqvarna AB

Huskvarna, SWEDEN

XXXXXXXXXXX

XXXXXXXXXXXX (YY)

Page 68

VERKLARING VAN DE SYMBOLEN

68 – Dutch

Toelichting op de waarschuwingsniveaus

De waarschuwingen zijn onderverdeeld in drie niveaus.

WAARSCHUWING!

VOORZICHTIG!

LET OP!

WAARSCHUWING! Duidt op een gevaarlijke situatie die, wanneer hij niet wordt vermeden, zal leiden tot ernstig of zelfs dodelijk letsel

VOORZICHTIG! Duidt op een gevaarlijke situatie die, wanneer hij niet wordt vermeden, kan leiden tot licht of middelzwaar letsel

LET OP! Wordt gebruikt om handelingen aan te duiden die geen betrekking hebben op persoonlijk letsel.

Page 69

INHOUD

Dutch – 69

Inhoud

VERKLARING VAN DE SYMBOLEN

Versie van gebruiksaanwijzing ............................. 67

Symbolen op de machine ..................................... 67

Toelichting op de waarschuwingsniveaus ............. 68

INHOUD

Inhoud .................................................................. 69

PRESENTATIE

Beste klant! ........................................................... 70

Ontwerp en eigenschappen ................................. 70

WAT IS WAT?

Beschrijving van de slijpmachine - K 1270? ......... 71

WAT IS WAT?

Beschrijving van de slijpmachine - K 1270 Rail? .. 72

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

Algemeen ............................................................. 73

ZAAGBLADEN

Algemeen ............................................................. 75

Droogslijpschijven ................................................ 76

Diamantzagen ...................................................... 76

Getande bladen .................................................... 77

Transport en opbergen ......................................... 78

MONTAGE EN AFSTELLINGEN

Algemeen ............................................................. 79

Controleren van de spilas en de ﬂensringen ........ 79

De spilbus controleren .......................................... 79

De rotatierichting van het blad controleren ........... 79

Zaagblad monteren .............................................. 79

Beschermkap van het zaagblad ........................... 79

Omkeerbare zaagkop ........................................... 80

BRANDSTOFHANTERING

Algemeen ............................................................. 81

Brandstof .............................................................. 81

Tanken .................................................................. 82

Transport en opbergen ......................................... 82

BEDIENING

Veiligheidsuitrusting .............................................. 83

Algemene veiligheidsinstructies ........................... 83

Transport en opbergen ......................................... 89

STARTEN EN STOPPEN

Voor de start ......................................................... 90

Starten .................................................................. 90

Stoppen ................................................................ 92

ONDERHOUD

Algemeen ............................................................. 93

Onderhoudsschema ............................................. 93

Schoonmaken ...................................................... 93

Functionele inspectie ............................................ 94

OPSPOREN VAN STORINGEN

Storingsschema .................................................... 98

TECHNISCHE GEGEVENS

Technische gegevens ........................................... 99

Aanbevolen diamantzaag-/slijpblad, speciﬁcatie .. 100

EG-verklaring van overeenstemming ................... 100

Page 70

PRESENTATIE

70 – Dutch

Beste klant!

Hartelijk dank dat u voor een Husqvarna-product hebt gekozen!

Wij hopen dat u tevreden zult zijn met uw machine en dat deze u gedurende lange tijd zal vergezellen. Met de aankoop van een van onze producten krijgt u de beschikking over professionele hulp voor reparaties en service. Als u uw machine niet hebt gekocht bij één van onze erkende dealers, vraag hen dan waar de dichtstbijzijnde erkende werkplaats is.

Deze gebruiksaanwijzing is een waardevol document. Zorg dat u hem altijd bij de hand hebt op de werkplek. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine én de tweedehands waarde aanzienlijk verlengen. Mocht u uw machine verkopen moet u ervoor zorgen de gebruiksaanwijzing aan de nieuwe eigenaar over te dragen.

Meer dan 300 jaar innovatie

Husqvarna AB is een Zweeds bedrijf met een geschiedenis die teruggaat tot 1689, toen de Zweedse koning Karl XI een fabriek liet bouwen voor de productie van musketten. Op dat moment was de basis al gelegd voor de constructievaardigheden die ten grondslag liggen aan de ontwikkeling van een aantal producten die wereldwijd toonaangevend zijn, zoals jachtwapens, ﬁetsen, motorﬁetsen, huishoudelijke apparatuur, naaimachines en buitenproducten.

Husqvarna is wereldleider op het gebied van elektrische buitenproducten voor bosbouw, park-, gazon- en tuinonderhoud, alsmede zaagapparatuur en diamantgereedschap voor de bouw- en steenindustrie.

Verantwoordelijkheid van eigenaar

Het is de verantwoordelijkheid van de eigenaar/gebruiker om ervoor te zorgen dat de gebruiker voldoende weet over een veilig gebruik van de machine. Leidinggevenden en gebruikers moeten de gebruiksaanwijzing hebben gelezen en begrepen. Ze moeten op de hoogte zijn van:

• De veiligheidsinstructies voor de machine.

• De mogelijke toepassingen en de beperkingen van de machine.

• De manier waarop de machine moet worden gebruikt en onderhouden.

Mogelijk zijn er nationale wettelijke voorschriften van toepassing op het gebruik van deze machine. Onderzoek welke wetgeving van toepassing is op de plaats waar u werkt voordat u de machine in gebruik neemt.

Lokale richtlijnen beperken mogelijk het gebruik van deze machine. Zorg dat u vóór gebruik van de machine op de hoogte bent van de regels die van toepassing zijn op de plaats waar u werkt.

Speciﬁeke bepalingen van de fabrikant.

Na publicatie van deze gebruiksaanwijzing verstrekt Husqvarna mogelijk aanvullende informatie voor veilig gebruik van dit product. Het is de verantwoordelijkheid van de eigenaar om op de hoogte blijven van de veiligste gebruiksmethoden.

Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

Voor meer informatie en assistentie kunt u contact opnemen via onze website: www.husqvarna.com

Ontwerp en eigenschappen

Dit is een draagbare doorslijpmachine met hoog toerental, die is bedoeld voor het doorslijpen van harde materialen, zoals metselwerk of staal, en niet mag worden gebruikt voor doeleinden die niet zijn beschreven in deze gebruiksaanwijzing. Voor een veilig gebruik van dit product dient de gebruiker deze gebruiksaanwijzing grondig te lezen. Neem contact op met uw dealer of Husqvarna wanneer u meer informatie nodig hebt.

Hieronder worden enkele unieke kenmerken van uw product beschreven.

Active Air Filtration™

Centrifugale luchtreiniging voor een langere levensduur en langere onderhoudsintervallen.

SmartCarb™

Ingebouwde automatische ﬁltercompensatie zorgt voor handhaving van een hoog vermogen en verlaagt het brandstofverbruik.

X-Torq®

De X-Torq®-motor biedt een beter toegankelijk moment voor grotere toerentalbereiken, wat resulteert in een optimaal zaagvermogen. X-Torq® verlaagt het brandstofverbruik met maximaal 20% en de uitstoot met maximaal 60%.

EasyStart

De motor en starter zijn ontworpen om de machine snel en eenvoudig te kunnen starten. Verlaagt de trekweerstand in het starterkoord met maximaal 40%. (Verlaagt de compressie tijdens het starten.)

Waterkoeling en stofonderdrukking (K 1270)

Minder slib en laag waterverbruik. Uitstekende stofbeheersing met een set voor natzagen.

Een progressieve waterklep maakt een nauwkeurige afstelling van het watervolume mogelijk om het stof effectief te binden en de hoeveelheid slib te verminderen.

Efﬁciënt trillingdempingssysteem

Lagere belasting van armen en handen dankzij efﬁciënte trillingsdempers.

Omkeerbare zaagkop (K 1270)

De machine is uitgerust met een omkeerbare zaagkop die het mogelijk maakt om dicht langs een muur of langs de grond te zagen. De dikte van de bladbeschermkap vormt de enige belemmering.

Railopspanning - RA 10, RA 10 S (K 1270 Rail)

Is bevestigd aan de rail en brengt de zaagsnede haaks op de opspanning aan, voor een rechtere zaagsnede.

Page 71

Dutch – 71

WAT IS WAT?

Beschrijving van de slijpmachine - K 1270?

1 Voorste handvat 2 Waterkraan 3 Decompressieklep 4 Luchtﬁlterdeksel 5 Cilinderkap 6 Chokehendel met startgasvergrendeling 7 Stopschakelaar 8 Tankdop 9 Starter 10 Starthendel 11 Typeplaatje 12 Geluiddemper 13 Informatie- en waarschuwingsplaatje 14 Flens, spil, bus (zie instructies in het hoofdstuk

'Montage en afstellingen')

15 Sticker snijuitrusting 16 Afstelhandgreep voor bescherming 17 Beschermkap van het zaagblad 18 Zaagblad (niet meegeleverd) 19 Slijpelement 20 Riemspanner 21 Zaagarm 22 Riembescherming 23 Wateraansluiting met ﬁlter 24 Gashendel 25 Gashendelvergrendeling 26 Sticker startinstructie 27 Combisleutel 28 Wateraansluiting, GARDENA

29 Gebruiksaanwijzing

Page 72

72 – Dutch

WAT IS WAT?

Beschrijving van de slijpmachine - K 1270 Rail?

1 Flens, spil, bus (zie instructies in het hoofdstuk

'Montage en afstellingen')

2 Zaagblad (niet meegeleverd) 3 Beschermkap van het zaagblad 4 Afstelhandgreep voor bescherming 5 Sticker snijuitrusting 6 Voorste handvat 7 Cilinderkap 8 Gashendelvergrendeling 9 Gashendel 10 Tankdop 11 Starter 12 Starthendel 13 Typeplaatje 14 Borghendel doorslijpmachine 15 Railborghendel 16 Railopspanning

17 Slijpgeleider 18 Slijpelement 19 Bevestiging voor railopspanning 20 Riemspanner 21 Geluiddemper 22 Zaagarm 23 Riembescherming 24 Chokehendel met startgasvergrendeling 25 Sticker startinstructie 26 Stopschakelaar 27 Luchtﬁlterdeksel 28 Decompressieklep 29 Informatie- en waarschuwingsplaatje 30 Combisleutel 31 Lagerbus + plaatje 32 Gebruiksaanwijzing

Page 73

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

Dutch – 73

Algemeen

In dit hoofdstuk wordt verklaard wat de veiligheidsonderdelen van de machine zijn, welke functie ze hebben en hoe de controle en het onderhoud moeten uitgevoerd worden om hun goede werking veilig te stellen.

Gashendelvergrendeling

De gashendelvergrendeling is geconstrueerd om onbedoeld activeren van de gashendel te voorkomen. Wanneer de vergrendeling (A) wordt ingedrukt, komt de gashendel (B) vrij.

De vergrendeling blijft ingedrukt zolang de gashendel is ingedrukt. Wanneer men het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling naar hun respectievelijke beginposities. Dit gebeurt via twee van elkaar onafhankelijke retourveersystemen. Deze positie houdt in dat de gashendel automatisch vergrendeld wordt op stationair draaien.

De gashendelvergrendeling controleren

• Controleer of de gashendel vergrendeld is in de stationaire stand wanneer de gashendelvergrendeling in de oorspronkelijke stand staat.

• Druk de gashendelvergrendeling in en controleer of ze teruggaat naar de oorspronkelijke positie wanneer u haar loslaat.

• Controleer of de gashendel en de gashendelvergrendeling vlot lopen en of hun terugspringveersystemen werken.

• Start de slijpmachine en geef volgas. Laat de gashendel los en controleer of het zaagblad stopt en stil blijft staan. Wanneer het zaagblad draait als de gashendel in stationair stand staat, moet u de stationair afstelling van de carburateur controleren. Zie de instructies in het hoofdstuk "Onderhoud".

Stopschakelaar

De stopschakelaar moet gebruikt worden om de motor uit te schakelen.

De stopschakelaar controleren

• Start de motor en controleer of de motor wordt uitgeschakeld wanneer de stopschakelaar in de stopstand wordt gezet.

WAARSCHUWING! Gebruik nooit een machine als de veiligheidsonderdelen kapot zijn. Als uw machine niet door alle controles komt, moet u ermee naar uw servicewerkplaats voor reparatie.

Zorg dat de motor is uitgeschakeld en dat de stopschakelaar in de STOP-stand staat.

Page 74

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

74 – Dutch

Beschermkap van het zaagblad

Deze beveiliging zit boven de slijpschijf gemonteerd en is gemaakt om te voorkomen dat onderdelen van de schijf of doorgeslepen materiaal tegen de gebruiker aan komen.

Het blad en de bladbeschermkap controleren

• Controleer de beschermkap over het zaagblad op barsten of andere beschadigingen. Vervang de kap wanneer hij beschadigd is.

• Controleer altijd of het zaagblad correct gemonteerd is en geen gebreken vertoont. Een beschadigd zaagbladf kan persoonlijke ongelukken veroorzaken.

Trillingdempingssysteem

• Uw machine is uitgerust met een trillingdempingssysteem dat geconstrueerd is om zo trillingvrij en comfortabel mogelijk met de zaag te kunnen werken.

• Het trillingdempingssysteem van de machine reduceert het overbrengen van de trillingen van de motoreenheid/snijuitrusting op de handvateenheid van de machine. Het motorlichaam, inclusief de

zaaguitrusting, hangt met zog. trillingsdempingselementen in de handvateenheid.

Het trillingdempingssysteem controleren

• Controleer de trillingdempingselementen regelmatig op materiaalbarsten en vervormingen. Vervang ze als ze beschadigd zijn.

• Controleer of de trillingdempingselementen vast verankerd zijn tussen de motoreenheid en de handvateenheid.

Geluiddemper

De geluiddemper werd ontworpen om het geluidsniveau zo laag mogelijk te houden, en om de uitlaatgassen weg te richten van de gebruiker.

Controle van geluiddemper

Controleer regelmatig of de geluiddemper heel is en of deze goed vast zit.

WAARSCHUWING! Controleer altijd of de beschermkap juist is aangebracht voor u de machine start.

WAARSCHUWING! Als men teveel wordt blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanneer u symptomen heeft die wijzen op te grote blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, ”kriebels” , ”speldeprikken”, pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestel voor op vingers, handen of polsen. Deze symptomen kunnen toenemen bij koude temperaturen.

WAARSCHUWING! Zorg dat de motor is uitgeschakeld en dat de stopschakelaar in de STOP-stand staat.

WAARSCHUWING! Gebruik de machine nooit zonder geluiddemper of met een defecte geluiddemper. Door een kapotte geluiddemper kunnen het geluidsniveau en het risico van brand aanzienlijk toenemen. Hou gereedschap voor brandblussen bij de hand.

De geluiddemper wordt zeer heet tijdens en na gebruik, ook bij stationair toerental. Houd rekening met brandgevaar, met name wanneer u in de omgeving van brandbare materialen en/ of dampen werkt.

Houd gereedschap voor brandblussen bij de hand.

Page 75

ZAAGBLADEN

Dutch – 75

Algemeen

• Zaagbladen zijn verkrijgbaar in twee basisuitvoeringen: slijpschijven en diamantzagen.

• Zaagbladen van hoge kwaliteit zijn meestal de meest voordelige. Zaagbladen van mindere kwaliteit hebben vaak een slechter zaagvermogen en kortere levensduur, wat leidt tot hogere kosten in verhouding tot de hoeveelheid materiaal die is verwerkt.

• Let op dat de juiste bus wordt gebruikt voor het zaagblad op de machine. Zie de instructies in het hoofdstuk Zaagblad monteren

Geschikte slijpschijven

Zie de sectie "Technische gegevens" voor meer informatie.

*Zonder water **Alleen diamantzaagbladen voor droogzagen

Slijpschijven voor verschillende materialen

Volg de bij het zaagblad geleverde instructies over de geschiktheid van het zaagblad voor diverse toepassingen. Neem in geval van twijfel contact op met uw dealer.

* Uitsluitend speciale zaagbladen.

Handmachines met hoge snelheid

• Veel zaagbladen die ogenschijnlijk op deze doorslijpmachine passen, zijn bedoeld voor stationaire zagen en hebben een lager nominaal toerental dan voor deze draagbare machine nodig is. Zaagbladen met een lager nominaal toerental mogen nooit in combinatie met deze machine worden gebruikt.

WAARSCHUWING! Een zaagblad kan kapot gaan en ernstig persoonlijk letsel bij de gebruiker veroorzaken.

De fabrikant van het zaagblad verstrekt waarschuwingen en doet aanbevelingen voor het gebruik en de juiste verzorging van het zaagblad. Deze waarschuwingen worden met het zaagblad meegeleverd. Lees alle instructies van de fabrikant van het zaagblad en volg deze op.

Een zaagblad moet voordat het op de machine wordt gemonteerd, en vervolgens ook regelmatig tijdens het gebruik, worden gecontroleerd. Let op barsten, ontbrekende segmenten (diamantzaagbladen) of afgebroken stukjes. Gebruik nooit een beschadigd zaagblad.

Controleer bij ieder nieuw zaagblad of het in goede staat verkeert door het ongeveer 1 minuut lang met vol gas te laten draaien.

Slijpschijven K 1270 K 1270 Rail

Droogslijpschijven Ja* Ja* Droogslijpschijven voor

doorslijpen van rails

Nee Ja*

Diamantzagen Ja Ja** Getande bladen Nee Nee

WAARSCHUWING! Gebruik een doorslijpmachine nooit voor ander materiaal dan waarvoor hij is bedoeld.

Gebruik nooit een diamantzaagblad om kunststofmateriaal door te slijpen Door de hitte die tijdens het zagen wordt geproduceerd, kan de kunststof gaan smelten en aan het zaagblad blijven kleven. Dit kan een terugslag veroorzaken.

Bij het zagen in metaal komen vonken vrij die brand kunnen veroorzaken. Gebruik de machine niet in de buurt van ontvlambare stoffen of gassen.

Beton Metaal Rail

Kunststof

Gietijzer

Droogslijp schijven

XX X X

Droogslijp schijven voor door slijpen van rails

Diamantza gen

XX* X*

WAARSCHUWING! Gebruik nooit een slijpschijf met een lagere toerenaanduiding dan die van de doorslijpmachine. Gebruik uitsluitend zaagbladen die zijn bedoeld voor draagbare doorslijpmachines met hoge toerentallen.

Page 76

ZAAGBLADEN

76 – Dutch

• Zaagbladen van Husqvarna zijn gemaakt voor draagbare doorslijpmachines met hoog toerental

• De slijpschijf moet gemerkt zijn met hetzelfde of een hoger toerental dan op het typeplaatje van de machine is aangegeven. Gebruik nooit een slijpschijf met een lagere toerenaanduiding dan die van de doorslijpmachine.

Vibratie in de zaagbladen

• Het zaagblad kan zijn rondheid verliezen en trillen wanneer te veel invoerdruk wordt gebruikt.

• Een lagere invoerdruk kan het trillen opheffen. Vervang anders het zaagblad.

Droogslijpschijven

• Het snijdende materiaal in droogslijpschijven bestaat uit schuurkorrels die met organische bindmiddelen zijn samen gevoegd. ”Versterkte slijpschijven” zijn opgebouwd op een textiel- en ﬁberbasis, waardoor voorkomen wordt dat deze schijven door scheuren of beschadigingen bij een maximum toerental tijdens het werken volledig uit elkaar springen.

• De prestaties van een slijpschijf worden bepaald door het type en de grootte van de slijpdeeltjes, alsmede door het type en de hardheid van het bindmiddel.

• Controleer of het zaagblad is gebarsten of anderszins beschadigd.

• Test de droogslijpschijf door deze op een vinger te hangen en er zacht met een schroevendraaiersteel of

iets dergelijks op te slaan. Wanneer de schijf geen vol, rinkelend geluid laat horen, is ze beschadigd.

Droogslijpschijven voor verschillende materialen

Rails doorslijpen

Gebruik voor doorslijpen van rails alleen daar speciaal voor bestemde slijpschijven.

Diamantzagen

Algemeen

• Diamantzaagbladen hebben een stalen blad voorzien van segmenten die industriële diamanten bevatten.

• Diamantzaagbladen zorgen voor lagere kosten per zaagoperatie, minder zaagbladvervangingen en een constante zaagdiepte.

WAARSCHUWING! Gebruik droogslijpschijven niet in combinatie met water. De sterkte van droogslijpschijven neemt af als ze worden blootgesteld aan vocht, waardoor het risico op breken groter wordt.

Soort zaagblad Materiaal

Betonslijpschijf

Beton, asfalt, stenen metselwerk, gietijzer, aluminium, koper, messing, kabels, rubber, plastic etc.

Metaalslijpschijf

Staal, staallegeringen en andere harde metalen.

Schijf voor doorslijpen van rails

Rail

WAARSCHUWING! Gebruik nooit een diamantzaagblad om kunststofmateriaal door te slijpen Door de hitte die tijdens het zagen wordt geproduceerd, kan de kunststof gaan smelten en aan het zaagblad blijven kleven. Dit kan een terugslag veroorzaken.

Diamantslijpschijven worden zeer heet tijdens het gebruik. Een oververhit zaagblad is het gevolg van een onjuist gebruik en kan vervorming van de schijf veroorzaken, wat weer kan leiden tot schade en letsel.

Bij het zagen in metaal komen vonken vrij die brand kunnen veroorzaken. Gebruik de machine niet in de buurt van ontvlambare stoffen of gassen.

Page 77

ZAAGBLADEN

Dutch – 77

• Let bij het gebruik van een diamantzaag op, dat deze in de richting van de pijl op het blad draait.

Diamantzagen voor verschillende materialen

• Diamantzagen bieden vooral voordelen bij metselwerk, gewapend beton en andere samengestelde materialen.

• Diamantzaagbladen zijn verkrijgbaar in een aantal hardheidsgradaties.

• Voor het zagen van metaal moeten speciale zaagbladen worden gebruikt. Vraag uw leverancier om advies bij het kiezen van het juiste product.

Scherpen van diamantzagen.

• Gebruik altijd een scherpe diamantzaag.

• Diamantzagen kunnen bot worden bij een verkeerde voedingsdruk of het zagen van bepaalde materialen, zoals zwaar gewapend beton. Werken met een bot diamantzaagblad leidt tot oververhitting wat ertoe kan leiden dat diamantsegmenten losraken.

• Scherp het zaagblad door in zacht materiaal zoals zandsteen of baksteen te zagen.

Diamantzaagbladen en koeling

• Tijdens het slijpen kan de frictie en de snede ervoor zorgen dat het diamantzaagblad heet wordt. Wanneer het blad niet te heet mag worden, kan hierdoor de bladspanning afnemen of de kern gaan scheuren.

Diamantzaagbladen voor droogzagen

• Er is geen water nodig voor afkoeling, maar droogzaagbladen moeten worden gekoeld met luchtstroom rondom de bladen. Daarom worden droogzaagbladen alleen aanbevolen voor slijpwerkzaamheden met tussenpozen. Telkens na enkele seconden slijpen moet het blad 'vrij en onbelast draaien zodat de lucht rondom het blad kan stromen om de hitte af te voeren.

Diamantzaagbladen voor natzagen

• Diamantzaagbladen voor natzagen moeten worden gebruikt met water om de bladkern en segmenten koel te houden tijdens het slijpen.

• Bladen voor natzagen mogen NOOIT droog worden gebruikt.

• Het gebruik van bladen voor natzagen zonder water kan leiden tot oververhitting, wat slechte prestaties,

ernstige schade aan het blad en gevaar tot gevolg kan hebben.

• Water koelt het zaagblad en vergroot de levensduur daarvan en vermindert stofvorming.

Getande bladen (Rescue)

Het gebruik van deze doorslijpmachine met een zaagblad met hardmetaal opgelegde tanden is onveilig en in strijd met de arboregels.

Vanwege het gevaarlijke karakter en de zware omstandigheden van brandbestrijdings- en reddingsoperaties die worden uitgevoerd door de diverse, zeer goed getrainde openbare veiligheidsorganisaties en veiligheidsprofessionals (brandweerkorpsen), is Husqvarna zich ervan bewust dat zij deze doorslijpmachine in bepaalde noodsituaties mogelijk zullen gebruiken in combinatie met hardmetalen bladen, aangezien deze in staat zijn om diverse typen obstakels door te zagen en er niet altijd gelegenheid is om bladen of machines te verwisselen. Houd er bij het gebruik van deze doorslijpmachine rekening mee dat hardmetalen bladen gevoeliger zijn voor terugslag dan droogslijpschijven of diamantzaagbladen, indien ze niet op de juiste wijze worden gebruikt. Bij hardmetalen bladen kunnen ook stukjes materiaal vanaf het blad wegspringen.

Daarom mag een doorslijpmachine met een hardmetalen blad uitsluitend worden gebruikt door zeer goed getrainde openbareveiligheidsprofessionals die op de hoogte zijn van de risico's die met het gebruik ervan gepaard gaan,

WAARSCHUWING! Gebruik nooit getande zaagbladen zoals zaagbladen voor hout, getande cirkelzaagbladen, hardmetalen zaagbladen enz. Het terugslagrisico is aanzienlijk groter en bladuiteinden kunnen afbreken en met hoge snelheid worden weggeslingerd. Achteloosheid kan resulteren in ernstig of zelfs dodelijk persoonlijk letsel.

Overheidsvoorschriften vereisen een ander type beschermkap voor hardmetalen zaagbladen dan het type waarmee doorslijpmachines zijn uitgerust – een zogenaamde 360gradenbeschermkap. Doorslijpmachines (waaronder deze zaag) maken gebruik van diamantzaagbladen en hebben een ander beschermsysteem. Dit systeem biedt geen bescherming tegen de gevaren die gerelateerd zijn aan het gebruik van houtzaagbladen.

Page 78

ZAAGBLADEN

78 – Dutch

en uitsluitend in veeleisende omstandigheden waarin andere gereedschappen inefﬁciënt en ineffectief worden geacht voor brandbestrijdings- of reddingsoperaties. Een doorslijpmachine die is uitgerust met een hardmetalen blad mag nooit worden gebruikt voor het zagen van hout, tenzij bij reddingsoperaties. Voor dergelijke toepassingen is een kettingzaag of een cirkelzaag het juiste gereedschap.

Transport en opbergen

• Bewaar of vervoer de doorslijpmachine niet met een gemonteerde slijpschijf. Controleer regelmatig of de geluiddemper vast op het motorhuis zit. Alle zaagbladen dienen na gebruik van de doorslijpmachine gedemonteerd en zorgvuldig opgeslagen te worden.

• Bewaar de slijpschijf droog en vorstvrij. Bijzondere voorzichtigheid moet in acht genomen worden met droogslijpschijven. De droogslijpschijven moeten bewaard worden op een vlak, horizontaal oppervlak. Als u een droogslijpschijf vochtig bewaart kan dit onbalans veroorzaken met letsel tot gevolg.

• Controleer nieuwe zaagbladen op transport- of opslagschade.

Page 79

MONTAGE EN AFSTELLINGEN

Dutch – 79

Algemeen

Bladen van Husqvarna zijn bedoeld voor hoge toerentallen en goedgekeurd voor draagbare doorslijpmachines.

Controleren van de spilas en de ﬂensringen

Als het blad wordt vervangen door een nieuw exemplaar, controleer dan de ﬂensringen en de spilas.

• Controleer of de schroefdraad op de spilas onbeschadigd is.

• Controleer of de contactvlakken op het blad en de ﬂensringen onbeschadigd, van het juiste formaat en schoon zijn en of ze goed op de spilas lopen.

Gebruik alleen ﬂensringen die worden geleverd door Husqvarna, min. diameter 105 mm/4,1".

Gebruik geen scheve, afgebroken, kapotte of vieze ﬂensringen. Gebruik geen ﬂensringen met verschillende afmetingen.

De spilbus controleren

De spilbussen worden gebruikt om de machine passend te maken voor het middengat in het zaagblad.

De machine wordt geleverd met een bus die kan worden omgedraaid voor bladen met een middengat van 20 mm of 1 inch (25,4 mm), of met een vaste bus. Een sticker op de bladbeschermkap geeft aan welke bus af-fabriek is aangebracht en vermeldt de juiste bladspeciﬁcatie.

• Controleer of de lagerbus op de spilas geschikt is voor het middengat van het zaagblad. De zaagbladen zijn gemerkt met de diameter van het middengat.

Gebruik uitsluitend lagerbussen die worden geleverd door Husqvarna. Deze lagerbussen zijn speciaal gemaakt voor uw doorslijpmachine.

De rotatierichting van het blad controleren

• Let bij het gebruik van een diamantzaag op, dat deze in de richting van de pijl op het blad draait. De rotatierichting voor de machine wordt aangegeven met pijlen op de zaagarm.

Zaagblad monteren

• Het blad wordt op de bus (A) gezet tussen de binnenste ﬂensring (B) en de ﬂensring (C). Draai de ﬂensring rond, totdat deze op de as past.

• Vergrendel de steel. Steek een stuk gereedschap in het gat in het zaagblad en draai het blad tot dit is vergrendeld.

• De bout, waarmee het zaagblad wordt vastgeklemd, moet aangedraaid worden met een moment van 25 Nm.

Beschermkap van het zaagblad

De beschermkap voor de zaaguitrusting moet zo zijn ingesteld dat de achterkant tegen het werkstuk steunt. Spatten en vonken van het doorgezaagde materiaal worden dan door de beschermkap opgevangen en van de gebruiker weggeleid.

De bladbeschermkap wordt door frictie vergrendeld.

• Druk de uiteinden van de beschermkap tegen het werkstuk of stel de beschermkap af met de

WAARSCHUWING! Zorg dat de motor is uitgeschakeld en dat de stopschakelaar in de STOP-stand staat.

Page 80

MONTAGE EN AFSTELLINGEN

80 – Dutch

afstelhendel. De beschermkap moet altijd op de machine zijn gemonteerd.

Omkeerbare zaagkop (K 1270)

De machine is uitgerust met een omkeerbare zaagkop die het mogelijk maakt om dicht langs een muur of langs de grond te zagen. De dikte van de bladbeschermkap vormt de enige belemmering.

In het geval van terugslag is het moeilijker de machine onder controle te houden wanneer met omgekeerde slijpkop wordt gewerkt. Het zaagblad is verder verwijderd van het centrum van de machine, waardoor de hendel en het zaagblad niet meer in één lijn staan. Het is lastiger om de machine onder controle te houden wanneer het blad vastslaat of vast blijft zitten in de terugslagrisicozone. Zie de sectie "Terugslag" in het hoofdstuk "Bediening" voor meer informatie.

Sommige goede ergonomische eigenschappen van de machine, zoals balans, worden hierdoor tenietgedaan. Zagen met een omgekeerd zaagblad moet enkel worden toegepast voor zaagsneden die op de normale wijze niet mogelijk zijn.

• Draai eerst de twee bouten en daarna de stelschroef los zodat de spanning op de riem afneemt.

• Schroef vervolgens de bouten eraf en demonteer de riembescherming.

• Haal de riem van de poelie.

• Het zaagelement is nu los en kan van de motor worden gehaald.

• Verwijder de zaagkop en bevestig deze aan de andere kant van de zaagarm.

• Breng de riembescherming aan op het omgekeerde zaagblad.

• Zet de aandrijfriem vast. Zie de instructies in het hoofdstuk "Onderhoud".

• Monteer de waterslangnippel en de slang aan de tegenoverliggende bovenzijde van de bladbeschermkap.

Page 81

BRANDSTOFHANTERING

Dutch – 81

Algemeen

Brandstof

Benzine

• Gebruik loodvrije of gelode benzine van een hoge kwaliteit.

• Het aanbevolen laagste octaangehalte is 90 (RON). Indien u de motor laat lopen op benzine met een lager octaangehalte dan 90, kan het zogenaamde kloppen optreden. Hierdoor stijgt de motortemperatuur wat tot zware motorbeschadigingen kan leiden.

• Als men voortdurend met een hoog toerental werkt, is het aan te raden een hoger octaangehalte te gebruiken.

Milieubrandstof

HUSQVARNA raadt het gebruik van milieuvriendelijke benzine (zogenaamde alkylaatbrandstof) aan, of Aspen voorgemengde tweetaktbenzine of milieubenzine voor viertaktmotoren gemengd met tweetaktolie, zoals hieronder beschreven. Let op dat het nodig kan zijn de carburateur af te stellen, wanneer u van brandstoftype wisselt (zie de instructies in het hoofdstuk Carburateur).

Met ethanol gemengde brandstof, E10, kan worden gebruikt (max. 10% ethanol). Het gebruik van brandstoffen met een hoger percentage ethanol dan in E10 zal leiden tot slechte motorprestaties en kan schade aan de motor veroorzaken.

Tweetaktolie

• Voor de beste resultaten en prestaties, moet u HUSQVARNA tweetaktolie gebruiken, die speciaal wordt gemaakt voor onze luchtgekoelde tweetaktmotoren.

• Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboordmotoren, zogenaamde outboardoil (aangeduid met TCW).

• Gebruik nooit olie bedoeld voor vier-takt motoren.

Mengen

• Meng de benzine en olie altijd in een schone jerrycan die goedgekeurd is voor benzine.

• Begin altijd met de helft van de benzine die gemengd moet worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstofmengsel. Giet er de resterende hoeveelheid benzine bij.

• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoftank van de machine vult.

• Meng niet meer brandstof dan voor max. 1 maand nodig is.

Mengverhouding

• 1:50 (2%) met HUSQVARNA tweetaktolie of overeenkomstig.

• 1:33 (3%) met andere olie, gemaakt voor luchtgekoelde tweetaktmotoren, geclassiﬁceerd voor JASO FB/ISO EGB of meng volgens de aanbevelingen van de fabrikant.

WAARSCHUWING! Een motor laten lopen in een afgesloten of slecht geventileerde ruimte kan dodelijke ongelukken veroorzaken door verstikking of koolmonoxidevergiftiging. Gebruik ventilatoren om te zorgen voor een goede luchtcirculatie bij het werken in sleuven en greppels met een diepte van meer dan één meter.

Brandstof en brandstofdampen zijn brandgevaarlijk en kunnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees daarom voorzichtig wanneer u met brandstof werkt en zorg voor goede luchtventilatie bij de brandstofhantering.

De uitlaatgassen van de motor zijn heet en kunnen vonken bevatten die brand kunnen veroorzaken. Start de machine daarom nooit binnenshuis of in de buurt van licht ontvlambaar materiaal!

Rook niet en plaats ook geen warm voorwerp in de buurt van de brandstof.

LET OP! De machine is uitgerust met een tweetaktmotor; gebruik daarom altijd een mengsel van benzine en tweetaktolie. Om zeker te zijn van de juiste mengverhouding is het erg belangrijk dat u de hoeveelheid olie altijd nauwkeurig afmeet. Bij het mengen van kleine brandstofhoeveelheden zullen zelfs kleine afwijkingen van invloed zijn op de mengverhouding.

Benzine, liter

Tweetaktolie, liter 2% (1:50)

5 0,10 10 0,20 15 0,30 20 0,40

Page 82

BRANDSTOFHANTERING

82 – Dutch

Tanken

Start de machine nooit:

• Indien u brandstof of motorolie op de machine hebt gemorst. Droog alles af en laat de benzineresten verdampen.

• Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact zijn geweest met brandstof. Gebruik water en zeep.

• Als de machine brandstof lekt. Controleer de tankdop en de brandstoﬂeidingen regelmatig op lekkage.

• Tenzij de brandstofdop goed is vastgedraaid na het bijvullen.

Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat eventuele lekkage en dampen niet in contact kunnen komen met vonken of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.

• Bij opslag en vervoer van brandstof moeten altijd speciaal voor dat doel bestemde en goedgekeurde tanks worden gebruikt.

Opslag voor lange tijd

• Als de machine gedurende lange tijd niet gebruikt zal worden, moet de brandstoftank leeggemaakt worden. Vraag bij uw tankstation of bij de gemeente waar u de afgetapte brandstof kwijt kan.

WAARSCHUWING! Om het risico op brand te verminderen, moet u de volgende voorzorgsmaatregelen nemen:

Rook niet en plaats ook geen warm voorwerp in de buurt van de brandstof.

Stop de motor en laat hem voor het tanken enkele minuten afkoelen. Zorg dat de motor is uitgeschakeld en dat de stopschakelaar in de STOP-stand staat.

Open de dop van de tank voorzichtig wanneer u wilt tanken zodat eventuele overdruk langzaam verdwijnt.

Maak de omgeving rond de tankdop schoon.

Draai de dop van de tank goed vast na het tanken.

Als de dop niet goed is vastgedraaid, kan de dop lostrillen, waardoor er brandstof uit de brandstoftank kan ontsnappen en brandgevaar ontstaat.

Verplaats de machine ten minste 3 m van de tankplaats voor u de motor start.

Page 83

BEDIENING

Dutch – 83

Veiligheidsuitrusting

Algemeen

• Gebruik de machine nooit zonder de mogelijkheid hulp in te roepen in geval van nood.

Persoonlijke veiligheidsuitrusting

Bij al het gebruik van de machine moet goedgekeurde persoonlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico’s niet, maar vermindert het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanneer u uw uitrusting koopt.

Draag altijd:

• Goedgekeurde veiligheidshelm

• Gehoorbeschermers

• Een goedgekeurde oogbescherming. Wanneer u een vizier gebruikt moet u ook een goedgekeurde veiligheidsbril gebruiken. Met een goedgekeurde veiligheidsbril wordt een bril bedoeld die voldoet aan norm ANSI Z87.1 voor de VS en EN 166 voor de EUlanden. Een vizier moet voldoen aan norm EN 1731.

• Stofmasker

• Sterke, gripvaste handschoenen.

• Nauwsluitende, sterke en prettige kleding die volledige bewegingsvrijheid toelaat. Bij het snijden komen vonken vrij, waardoor kleding kan gaan branden. Husqvarna raadt het dragen van kleding van brandvertragend katoen of dikke spijkerstof aan. Draag geen kleding die is gemaakt van materiaal als nylon, polyester of rayon. Wanneer dergelijk materiaal in aanraking komt met vuur, kan het gaan smelten en zich aan de huid hechten. Draag geen korte broek

• Laarzen met stalen neus en anti-slip zool.

Andere beschermingsuitrusting

• Brandblusser

• U moet altijd een EHBO-kit bij de hand hebben.

Algemene veiligheidsinstructies

In dit hoofdstuk worden de basisveiligheidsregels voor het gebruik van de machine behandeld. De gegeven informatie kan nooit de kennis vervangen die een vakman via opleidingen en praktische ervaring heeft verworven.

• Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen. Gebruikers die deze machine voor het eerst gebruiken, wordt aanbevolen praktische instructies te volgen alvorens de machine in gebruik te nemen.

• Denk erom dat het uw verantwoordelijkheid als gebruiker is om mensen en hun eigendommen niet bloot te stellen aan ongelukken of gevaar.

• Houd de machine schoon. Aanduidingen en stickers moeten volledig leesbaar zijn.

Gebruik altijd uw gezond verstand

Het is niet mogelijk om elke mogelijk situatie te vermelden. Wees altijd voorzichtig en gebruik uw gezond verstand. Als u in een situatie belandt waarin u zich niet veilig voelt, dient u een expert te raadplegen. Wend u tot uw dealer, uw servicewerkplaats of een ervaren gebruiker. Onderneem geen werkzaamheden waarvoor u zich onvoldoende gekwaliﬁceerd acht!

WAARSCHUWING! Het gebruik van producten die materiaal snijden, schuren, boren, polijsten of vormen, kan stof en dampen genereren die schadelijke chemicaliën kunnen bevatten. Zoek uit hoe het materiaal waarmee u werkt is samengesteld en draag een geschikt stofmasker.

Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik altijd goedgekeurde gehoorbescherming. Let op waarschuwingssignalen of geroep wanneer u gehoorbescherming draagt. Doe uw gehoorbescherming altijd af zodra de motor is gestopt.

VOORZICHTIG! Tijdens het werken met de machine kunnen vonken ontstaan en brand veroorzaken. Houd daarom altijd brandblusapparatuur bij de hand.

WAARSCHUWING! Wanneer de machine onjuist of slordig wordt gebruikt, kan het een gevaarlijk gereedschap zijn, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken.

Laat kinderen of andere personen die niet zijn opgeleid om met de machine om te gaan, deze nooit gebruiken of onderhouden.

Laat nooit een ander de machine gebruiken zonder u ervan te verzekeren dat ze de inhoud van de gebruiksaanwijzing hebben begrepen.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen, die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen kunnen beïnvloeden.

Page 84

BEDIENING

84 – Dutch

Veiligheid op de werkplek

• Houd uw omgeving in de gaten om ervoor te zorgen dat u de macht over de machine niet verliest door onverwachte gebeurtenissen.

• Zorg ervoor dat niets/niemand in contact kan komen met de snijuitrusting of door materiaal kan worden geraakt dat door het blad wordt weggeslingerd.

• Gebruik de motorkettingzaag niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in

slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situaties leiden, zoals een gladde ondergrond.

• Begin nooit met de machine te werken voordat het werkterrein ontruimd is en u stevig staat. Kijk of er eventuele obstakels zijn wanneer een onverwachte verplaatsing optreedt. Verzeker u ervan dat er geen materiaal naar beneden kan vallen en verwondingen kan veroorzaken terwijl u met de machine werkt. Neem grote voorzichtigheid in acht bij het werken op hellend terrein.

• Verzeker u ervan dat het werkterrein voldoende verlicht is om een veilige werkomgeving te creëren.

• Verzeker u ervan dat zich op de werkplek of in het te zagen materiaal geen leidingen of elektrische kabels bevinden.

• Als u in een object voor opslag of transport van materiaal (vat, pijp of ander object) gaat snijden, moet u eerst controleren of het brandbaar materiaal of andere vluchtige stoffen bevat.

Basistechniek

• De machine is ontworpen en bedoeld voor het zagen met droogslijpschijven of diamantzaagbladen voor draagbare machines met hoge toerentallen. De machine mag niet worden gebruikt met enig ander type zaagblad of voor enig ander type zaagwerk.

• Controleer altijd of het zaagblad correct gemonteerd is en geen tekenen van beschadiging vertoont. Zie de instructies in de hoofdstukken "Zaagbladen" en "Montage en instellingen".

• Controleer of het juiste zaagblad wordt gebruikt voor de betreffende toepassing. Zie de instructies in het hoofdstuk "Zaagbladen".

WAARSCHUWING! Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstige verwondingen of het overlijden van zowel gebruiker of anderen leiden. De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant.

Wijzig deze machine nooit zo dat hij niet langer overeenstemt met de originele uitvoering, en gebruik de machine niet als u denkt dat anderen hem hebben gewijzigd.

Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhoudsen service-instructies uit. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwaliﬁceerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

Men moet altijd originele onderdelen gebruiken.

WAARSCHUWING! Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedienen.

WAARSCHUWING! De veiligheidsafstand voor de doorslijpmachine bedraagt 15 meter. U bent verantwoordelijk dat er geen dieren en toeschouwers binnen het werkterrein zijn. Begin niet te zagen voor het werkterrein vrij is en u veilig staat.

WAARSCHUWING! Draai de doorslijpmachine niet opzij, dit kan ertoe leiden dat de schijf vast komt te zitten of breekt met menselijk letsel tot gevolg.

Gebruik nooit de zijkant van het zaagblad om te slijpen. Hierdoor zal het zaagblad beschadigd raken of breken, en ernstige schade veroorzaken. Gebruik alleen het snijvlak.

Bij het zagen in metaal komen vonken vrij die brand kunnen veroorzaken. Gebruik de machine niet in de buurt van ontvlambare stoffen of gassen.

Page 85

BEDIENING

Dutch – 85

• Zaag nooit asbestmaterialen!

• Houd de machine met beide handen stevig vast, met uw duimen en vingers om de handgrepen. De rechterhand moet om de achterste handgreep worden geklemd en de linkerhand om de voorste handgreep. Alle gebruikers, zowel rechts- als linkshandigen, moet deze greep toepassen Bedien een doorslijpmachine nooit terwijl u deze slechts met één hand vasthoudt.

• Ga evenwijdig aan het zaagblad staan. Ga er niet direct achter staan. In geval van terugslag zal de zaag zich in het vlak van het zaagblad bewegen.

• Houd afstand tot het zaagblad wanneer de motor draait.

• Laat de machine nooit zonder toezicht met draaiende motor achter.

• Verplaats de machine niet wanneer de slijpuitrusting draait.

• De beschermkap voor de zaaguitrusting moet zo zijn ingesteld dat de achterkant tegen het werkstuk steunt. Spatten en vonken van het doorgezaagde materiaal worden dan door de beschermkap opgevangen en van de gebruiker weggeleid. De beschermkappen voor de slijpuitrusting moeten altijd zijn aangebracht wanneer de machine werkt.

• Gebruik de terugslagrisicosector van het zaagblad nooit om te snijden. Zie de instructies in het hoofdstuk "Terugslag".

• Zorg voor een goede balans en een stabiele houding.

• Zaag nooit boven schouderhoogte.

• Snijd nooit vanaf een ladder. Gebruik een platform of steiger wanneer u boven schouderhoogte moet werken. Reik niet te ver.

• Sta op voldoende afstand van het werkstuk.

• Controleer dat het zaagblad niet in contact staat met andere voorwerpen als u de machine start.

• Breng het zaagblad rustig in contact met het materiaal, bij een hoge draaisnelheid (vol gas). Houd de volle snelheid aan totdat de zaagsnede is voltooid.

• Laat de machine het werk doen zonder het zaagblad in het werkstuk te dwingen of te drukken.

• Breng de machine naar beneden in lijn met het zaagblad. Druk van de zijkant kan het zaagblad kapot maken en is zeer gevaarlijk.

• Voer het zaagblad langzaam heen en weer om een klein contactoppervlak te krijgen tussen zaagblad en het materiaal dat moet worden doorgezaagd. Zo houdt u de temperatuur van het zaagblad laag en kunt u efﬁciënt zagen.

Omgaan met stof (Geldt enkel voor K 1270)

De machine is voorzien van een waterset die met een zachte waterstraal het stof optimaal onderdrukt.

Gebruik zaagbladen voor natzagen met waterkoeling voor optimale stofbeheersing, indien mogelijk. Zie de instructies in het hoofdstuk "Zaagbladen".

Stel het waterdebiet met behulp van de kraan af om het zaagstof te binden. De benodigde hoeveelheid water hangt af van de klus die moet worden uitgevoerd.

Page 86

BEDIENING

86 – Dutch

Wanneer een waterslang losraakt van de toevoerbron betekent dit dat de machine is aangesloten op een kraan met een te hoge waterdruk. Zie de instructies in het hoofdstuk "Technische gegevens" voor de aanbevolen waterdruk.

Rails doorslijpen

Algemeen

De railopspanning monteren

• Monteer de railopspanning op de rail. Schroef de borghendel vast.

• Monteer de doorslijpmachine met de rechterkant op de opspanning. Bij montage vanaf deze zijde bevindt de bevestiging op de doorslijpmachine zich dicht bij de spil op het zaagblad. Daarom moet de montage zo veel mogelijk vanaf deze kant worden uitgevoerd.

Slijpgeleider

De slijpgeleider dient om de schijf naar de plaats te geleiden waar de snede wordt aangebracht. De eerste keer dat u de doorslijpmachine gebruikt moet u de geleider doorslijpen.

• Klap de slijpgeleider uit.

• Breng de slijpgeleider op de juiste wijze aan, parallel aan de rail.

• Slijp de geleider voorzichtig af.

Werkprocedure

• Klap de slijpgeleider uit.

• Lijn de slijpsnede uit en klap de geleider in.

• Begin met het slijpen door de machine horizontaal naar voren en naar achteren te bewegen. Zo wordt het contactoppervlak tussen slijpschijf en rail tot een minimum beperkt, waardoor het risico van verglazing van de schijf wordt verminderd.

• Nadat u de kop (A) hebt doorgeslepen gaat u verder met het lijf (B) en de voet (C).

LET OP! Tijdens vervoer of bij het verplaatsen van de apparatuur mag de railopspanning niet op de machine zijn bevestigd.

De railopspanning is een precisiegereedschap dat beschadigd kan raken als het niet voorzichtig wordt behandeld, wat vervolgens kan leiden tot minder nauwkeurige zaagsneden.

LET OP! De railopspanning moet op de rail worden bevestigd voordat de doorslijpmachine op de railopspanning wordt bevestigd. Dit zorgt ervoor dat de opspanning onder de juiste hoek wordt bevestigd aan de rail.

B C

Page 87

BEDIENING

Dutch – 87

Als de snede niet volledig kan worden uitgevoerd vanaf de ene kant, moet de doorslijpmachine worden omgekeerd.

• Schakel de machine uit.

• Demonteer de doorslijpmachine van de opspanning.

• Bevestig de doorslijpmachine met de linkerkant op de railopspanning.

• Geleid de slijpschijf omlaag richting de rail en controleer of de slijpschijf zich midden in de snede bevindt. Zo nodig stelt u de verstelbare lagerbus zodanig bij dat de schijf midden in de snede komt te staan.

• Nu kunt u doorgaan met slijpen.

• Wanneer de zaagsnede wordt voltooid, neemt u eerst de doorslijpmachine los uit het railhulpstuk. Neem vervolgens het railhulpstuk uit de rail en berg het hulpstuk en de machine afzonderlijk op in de meegeleverde houten kist.

Algemene tips

• Gebruik voor doorslijpen van rails alleen daar speciaal voor bestemde slijpschijven.

• Geef vol gas totdat het blad het maximale toerental heeft bereikt. Verlaag de gastoevoer tot u onder de snelheidsbegrenzing komt. Dit beperkt de trillingen

van het zaagblad bij het aanzetten van de zaagsnede en resulteert in rechtere zaagsneden. Geef vol gas en houd de volle snelheid aan totdat het doorslijpproces is voltooid.

• Houd het handvat van de machine zo vast dat de handen in lijn staan met de slijpschijf. Zo verkrijgt u een optimale doorslijpsnelheid, een maximale levensduur van de schijf en een rechte snede.

• Bevestig de doorslijpmachine zo mogelijk altijd met de rechterkant naar het hulpstuk gericht. Op die manier is de machine beter in staat een rechte snede te maken.

• Als het doorslijpen correct gebeurt, duurt het doorslijpen van een rail van 50 kg/m ongeveer één minuut en het doorslijpen van een rail van 60 kg/m ongeveer anderhalve minuut. Als het langer duurt, moet u uw zaagtechniek evalueren. Problemen die zich voordoen, zijn vaak het gevolg van een onjuiste zaagtechniek of slechte zaagbladen.

Terugslag

Terugslag is een plotselinge opwaartse beweging die kan optreden wanneer het zaagblad vastslaat of stilvalt in de terugslagrisicosector. Een terugslag is meestal gering en levert weinig gevaar op. Een terugslag kan echter ook zeer hevig zijn en de doorslijpmachine omhoog laten schieten en met een draaiende beweging terugwerpen naar de gebruiker, wat ernstig of zelfs fataal letsel kan veroorzaken.

Reactieve kracht

Bij het zagen is er altijd sprake van een reactieve kracht. Deze kracht trekt de machine in tegengestelde richting ten opzichte van de bladrotatie. Meestal is deze kracht verwaarloosbaar. Als het zaagblad vastslaat of stilvalt, zal

WAARSCHUWING! Een terugslag treedt plotseling op en kan erg hevig zijn. De doorslijpmachine kan omhoog schieten en met een draaiende beweging tegen de gebruiker aan worden geworpen, wat ernstig of zelfs fataal letsel kan veroorzaken. Het is van essentieel belang dat u, voordat u de machine gaat gebruiken, begrijpt waardoor terugslag wordt veroorzaakt en hoe u dit kunt voorkomen.

Page 88

BEDIENING

88 – Dutch

de reactieve kracht echter sterk zijn, waardoor u de macht over de doorslijpmachine kunt verliezen.

Verplaats de machine niet wanneer de slijpuitrusting draait. Gyroscopische krachten kunnen de gewenste beweging belemmeren.

Terugslagrisicosector

Gebruik de terugslagrisicosector van het zaagblad nooit om te snijden. Als het zaagblad vastslaat of stilvalt in de terugslagrisicosector zal de reactieve kracht de doorslijpmachine omhoog duwen en in een draaiende beweging terugwerpen naar de gebruiker, wat ernstig of zelfs fataal letsel kan veroorzaken.

Terugslag door "klimmen"

Als de terugslagrisicosector wordt gebruikt om te zagen, zal het zaagblad in de zaagsnede "klimmen" als gevolg van de reactieve kracht. Gebruik de terugslagrisicosector van het zaagblad niet. Gebruik het onderste kwadrant van het zaagblad om terugslag door "klimmen" te voorkomen.

Terugslag door vastslaan

Vastslaan treedt op wanneer de zaagsnede dichtklapt en het zaagblad blokkeert. Als het zaagblad vastslaat of stilvalt, zal de reactieve kracht echter sterk zijn, waardoor u de macht over de doorslijpmachine kunt verliezen.

Als het zaagblad vastslaat of stilvalt in de terugslagrisicosector zal de reactieve kracht de

doorslijpmachine omhoog duwen en in een draaiende beweging terugwerpen naar de gebruiker, wat ernstig of zelfs fataal letsel kan veroorzaken. Wees alert om mogelijke bewegingen van het werkstuk. Als het werkstuk onvoldoende wordt ondersteund en verschuift tijdens het snijden, kan het blad worden vastgeklemd waardoor terugslag ontstaat.

Snijden van buizen.

Bij het natzagen in leidingen is extra voorzichtigheid geboden. Als de leiding niet goed wordt ondersteund en de zaagsnede tijdens het zagen niet open wordt gehouden, kan het blad vastslaan in de terugslagrisicosector en een hevige terugslag veroorzaken. Wees extra alert wanneer u een buis met een klokvormig uiteinde snijdt. Als deze onvoldoende wordt ondersteund, kan deze doorbuigen en het blad vastklemmen.

Voordat met de snijwerkzaamheden wordt begonnen, moet de buis stevig zijn vastgezet, zodat hij tijdens het snijden niet kan gaan rollen of bewegen.

Als de buis kan doorbuigen en de snede kan sluiten, zal het blad worden vastgeklemd in de terugslagzone waardoor ernstige terugslag kan ontstaan. Als de buis voldoende wordt ondersteund, zal het uiteinde van de buis omlaag bewegen, waardoor de snede wordt geopend en het blad niet wordt vastgeklemd.

Juiste volgorde bij het snijden van een buis

1 Snijd eerst sectie I. 2 Beweeg naar zijde II en snijd van sectie I naar de

onderkant van de buis.

3 Beweeg naar zijde III en snijd het resterende deel van

het uiteinde van de buis aan de onderzijde.

III II

Page 89

BEDIENING

Dutch – 89

Terugslag voorkomen

Het voorkomen van terugslag is eenvoudig.

• Het werkstuk moet altijd zodanig worden ondersteund dat de zaagsnede tijdens het doorzagen open blijft. Wanneer de zaagsnede opent, treedt er geen terugslag op. Wanneer de zaagsnede sluit en het zaagblad hierdoor vastslaat, bestaat er altijd een terugslagrisico.

• Wees voorzichtig bij het opnieuw plaatsen van het zaagblad in de zaagsnede.

• Wees erop bedacht of het werkstuk verschuift of dat er iets gebeurt waardoor de zaagsnede dichtklapt en het zaagblad vastgeklemd wordt.

Transport en opbergen

• Zet de apparatuur tijdens vervoer goed vast om transportschade en ongelukken te voorkomen.

• Bewaar of vervoer de doorslijpmachine niet met een gemonteerde slijpschijf. Controleer regelmatig of de geluiddemper vast op het motorhuis zit.

• Zie het hoofdstuk "Zaagbladen" voor informatie over het vervoer en opslaan van zaagbladen.

• Zie het hoofdstuk "Brandstofhantering" voor informatie over het vervoer en opslaan van brandstof.

• Sla de apparatuur op in een afsluitbare ruimte zodat het buiten het bereik is van kinderen en onbevoegde personen.

Page 90

STARTEN EN STOPPEN

90 – Dutch

Voor de start

• Voer dagelijks onderhoud uit. Zie de instructies in het hoofdstuk "Onderhoud".

Starten

Bij koude motor:

• Zorg ervoor dat de stopschakelaar (STOP) zich in de linker positie bevindt.

• Startgaspositie en choke worden verkregen door de chokehendel helemaal uit te trekken.

• Decompressieklep: Druk de klep in om de druk in de cilinder te verminderen, dit om het starten van de

slijpmachine te vereenvoudigen. De decompressieklep moet altijd worden gebruikt bij het starten. Wanneer de machine is gestart, gaat de klep automatisch terug naar uitgangspositie.

• Pak de voorhandgreep met uw linkerhand vast. Plaats uw rechtervoet op het onderste deel van de achterhandgreep en druk de machine tegen de grond. Trek met uw rechterhand aan de starthendel totdat de motor start. Wikkel het startkoord nooit rond uw

hand.

• De machine stopt wanneer de motor ontsteekt, omdat de chokehendel is uitgetrokken.

• Duw de chokehendel en de decompressieklep in.

• Trek aan de starthendel totdat de motor start.

• Wanneer de machine start, drukt u op de gashendel om deze uit de startpositie te nemen. De machine gaat dan stationair draaien.

WAARSCHUWING! Voor het starten moet u rekening houden met de volgende punten: Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.

Draag altijd persoonlijke veiligheidsuitrusting. Zie het hoofdstuk 'Persoonlijke beschermingsmiddelen'.

Start de machine niet zonder dat de riem en de riembescherming zijn aangebracht. Anders kan de koppeling losraken en persoonlijk letsel veroorzaken.

Controleer of de brandstofdop goed vastzit en dat er geen brandstoﬂekkage is.

Zorg ervoor dat zich geen onbevoegden binnen het werkgebied bevinden, anders bestaat er risico voor ernstige verwondingen.

WAARSCHUWING! Het zaagblad draait wanneer de motor start. Zorg ervoor dat deze vrij kan draaien.

Page 91

STARTEN EN STOPPEN

Dutch – 91

Bij een warme motor:

• Zorg ervoor dat de stopschakelaar (STOP) zich in de linker positie bevindt.

• De correcte choke/startgasstand wordt verkregen door de chokehendel in de chokestand te zetten en hem vervolgens weer in te drukken. Hiermee wordt de startgasstand ingeschakeld zonder choke.

• Decompressieklep: Druk de klep in om de druk in de cilinder te verminderen, dit om het starten van de slijpmachine te vereenvoudigen. De decompressieklep moet altijd worden gebruikt bij het starten. Wanneer de machine is gestart, gaat de klep automatisch terug naar uitgangspositie.

hand.

• Wanneer de machine start, drukt u op de gashendel om deze uit de startpositie te nemen. De machine gaat dan stationair draaien.

LET OP! Trek met uw rechterhand langzaam aan het starterkoord totdat u weerstand voelt (zodra de starthaken ingrijpen) en trek vervolgens stevig en snel aan het koord.

Trek het starterkoord niet volledig uit en laat de starthendel niet zomaar los wanneer het volledig uitgetrokken is. Dit kan tot beschadigingen van de machine leiden.

LET OP! Trek met uw rechterhand langzaam aan het starterkoord totdat u weerstand voelt (zodra de starthaken ingrijpen) en trek vervolgens stevig en snel aan het koord.

Trek het starterkoord niet volledig uit en laat de starthendel niet zomaar los wanneer het volledig uitgetrokken is. Dit kan tot beschadigingen van de machine leiden.

WAARSCHUWING! Als de motor draait, bevatten de uitlaatgassen chemische stoffen, zoals koolwaterstoffen en koolmonoxide. De inhoud van de uitlaatgassen kan ademhalingsproblemen, kanker, geboorteafwijkingen of andere beschadigingen van het voortplantingssysteem veroorzaken.

Koolmonoxide is kleurloos en geurloos en is altijd aanwezig in uitlaatgassen. De eerste tekenen van koolmonoxidevergiftiging zijn een lichte duizeligheid die al dan niet door het slachtoffer wordt herkend. Bij een hoge concentratie koolmonoxide kan een persoon zonder waarschuwing ﬂauwvallen en bewusteloos raken. Omdat koolmonoxide kleurloos en geurloos is, kan de aanwezigheid ervan niet worden opgemerkt. Als de geur van uitlaatgassen wordt geroken, is ook altijd koolmonoxide aanwezig. Gebruik een doorslijpmachine die op brandstof werkt nooit binnenshuis, in greppels met een diepte van meer dan 1 meter of in andere slecht geventileerde ruimten. Zorg voor voldoende ventilatie bij het werken in greppels of andere nauwe ruimten.

Page 92

STARTEN EN STOPPEN

92 – Dutch

Stoppen

• Stop de motor door de stopschakelaar (STOP) naar rechts te bewegen.

VOORZICHTIG! Nadat de motor is gestopt, blijft het zaagblad nog maximaal een minuut draaien. (Bladvrijloop.) Zorg ervoor dat het zaagblad vrij kan draaien totdat het volledig tot stilstand is gekomen. Onzorgvuldigheid kan leiden tot ernstig persoonlijk letsel.

Page 93

Dutch – 93

ONDERHOUD

Algemeen

• Laat de machine regelmatig controleren door uw Husqvarna-leverancier en laat hem de nodige aanpassingen en reparaties uitvoeren.

Onderhoudsschema

In het onderhoudsschema kunt u zien welke onderdelen van uw machine onderhoud nodig hebben en hoe vaak. De onderhoudsintervallen zijn gebaseerd op dagelijks gebruik van de machine en kunnen dus afwijken op basis van de gebruiksfrequentie.

* Zie de instructies in het hoofdstuk "Veiligheidsuitrusting voor de machine". ** Zie de instructies in het hoofdstuk "Zaagbladen" en "Montage en instellingen".

Schoonmaken

Reiniging buitenzijde

• Reinig de machine dagelijks door deze na beëindiging van de werkzaamheden af te spoelen met schoon water.

WAARSCHUWING! De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruiksaanwijzing worden beschreven. Meer ingrijpende maatregelen moeten door een erkende servicewerkplaats worden uitgevoerd.

Zorg dat de motor is uitgeschakeld en dat de stopschakelaar in de STOP-stand staat.

Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk ”Persoonlijke veiligheidsuitrusting”.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanneer het onderhoud aan de machine niet op de juiste manier wordt uitgevoerd en wanneer service en/of reparaties niet vakkundig worden gedaan. Indien u meer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde servicewerkplaats.

Dagelijks onderhoud Wekelijks onderhoud Maandelijks onderhoud Schoonmaken Schoonmaken Schoonmaken

Reiniging buitenzijde Bougie Koelluchtinlaat Brandstoftank

Functionele inspectie Functionele inspectie Functionele inspectie

Algemene inspectie Trillingdempingssysteem* Brandstofsysteem Gashendelvergrendeling* Geluiddemper* Luchtﬁlter Stopschakelaar* Aandrijfriem Aandrijfwiel, koppeling Beschermkap van het zaagblad* Carburateur Zaagblad** Starter

Page 94

ONDERHOUD

94 – Dutch

Koelluchtinlaat

• Reinig de koelluchtinlaat indien nodig.

Bougie

• Als het vermogen van de machine laag is, als de machine moeilijk start of ongelijk stationair loopt: controleer altijd eerst de bougie voor u andere maatregelen neemt.

• Zorg ervoor dat ontsteker en ontstekingskabel onbeschadigd zijn om het risico van elektrische stoten te voorkomen.

• Indien de bougie beroet is, moet u deze schoonmaken en controleren of de elektrodenafstand 0,5 mm is. Vervang indien nodig.

Deze factoren veroorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkheden kan leiden.

• Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).

• Een vuil luchtﬁlter.

Functionele inspectie

Algemene inspectie

• Controleer of de bouten en moeren en vastgedraaid zijn.

Aandrijfriem

Controleer de spanning van de aandrijriem

• Voor de juiste spanning van de aandrijfriem moet de vierkantmoer tegenover de markering op de riemkap zijn geplaatst.

Spannen van de aandrijfriem

• Een nieuwe aandrijfriem moet nog een keer worden opgespannen wanneer een of twee tanks met brandstof zijn verbruikt.

• De aandrijfriem is ingekapseld en goed beschermd tegen stof en vuil.

• Wanneer de aandrijfriem moet worden gestrekt, maakt u de bouten los waarmee de zaagarm vastzit.

• Zet vervolgens de stelschroef vast zodat de vierkantmoer midden voor de markering op de kap komt. Dan komt de riem automatisch op de juiste spanning.

• Zet de beide bouten, waarmee het zaagelement vastzit, met de combisleutel vast.

LET OP! Een vuile of verstopte luchtinlaat leidt tot oververhitting van de machine, waardoor de cilinder en zuiger kunnen worden beschadigd.

LET OP! Gebruik steeds het correcte bougietype! Andere types kunnen de zuiger/cilinder beschadigen.

Page 95

ONDERHOUD

Dutch

–

Vervangen van aandrijfriem

• Draai eerst de twee bouten en daarna de stelschroef los zodat de spanning op de riem afneemt.

• Schroef vervolgens de bouten eraf en demonteer de riembescherming.

• Haal de riem van de poelie.

• Het zaagelement is nu los en kan van de motor worden gehaald.

• Verwijder de moer. Neem de zijkap weg.

• Vervang de aandrijfriem.

• Het monteren gebeurt in omgekeerde volgorde van het demonteren.

Carburateur

De carburateur is voorzien van vaste sproeiers, om ervoor te zorgen dat de machine altijd het juiste mengsel brandstof en lucht krijgt. Indien de motor geen vermogen heeft of slecht accelereert, moet u het volgende doen:

• Controleer het luchtﬁlter en vervang indien nodig. Als dat niet helpt, moet u contact opnemen met een erkende servicewerkplaats.

Afstellen van stationairtoerental

Start de motor en controleer de stationair instelling. Bij een juiste carburateurinstelling moet het zaagblad bij stationair toerental stilstaan.

• Stel het stationair toerental af met schroef T. Als afstellen nodig is, moet u de stationair-schroef eerst met de klok mee draaien tot de zaagschijf begint te draaien. Draai de schroef vervolgens tegen de klok in tot de schijf stopt met draaien.

Aanbevolen stationair toerental: 2700 tpm

Starter

Het starterkoord controleren

• Draai de schroeven los waarmee de starter op het carter bevestigd is en verwijder de starter.

WAARSCHUWING! Start de motor nooit wanneer poelie en koppeling voor onderhoud zijn verwijderd. Start de machine niet zonder dat slijparm en slijpelement gemonteerd zijn. Anders kan de koppeling losraken en persoonlijk letsel veroorzaken.

VOORZICHTIG! Als het stationair toerental niet zo kan worden afgesteld dat de snijuitrusting stilstaat, dient u uw dealer/servicewerkplaats te raadplegen. Gebruik de machine nooit voor deze correct is afgesteld of gerepareerd.

Page 96

ONDERHOUD

96 – Dutch

• Trek het koord ca. 30 cm uit en til het in de uitsparing op de rand van de koordschijf. Indien het koord heel is: Haal de spanning van de veer door de schijf langzaam achteruit te draaien.

Een gebroken of versleten starterkoord vervangen

• Verwijder evt. resten van het oude startkoord en controleer of de startveer werkt. Stop het nieuwe startkoord door het gat in het starterhuis en op de koordschijf.

• Zet het startkoord vast rond het midden van de koordschijf zoals op de afbeelding te zien is. Trek de bevestiging stevig vast en zorg ervoor dat het losse uiteinde zo kort mogelijk is. Veranker het uiteinde van het startkoord in de starthandgreep.

De terugspringveer spannen

• Voer het koord door de uitsparing aan de rand van de schijf en wikkel het koord 3 slagen met de klok mee rond het midden van de koordschijf.

• Trek vervolgens aan de starthandgreep, waardoor de veer op spanning komt. Herhaal de procedure nog een keer en dan met vier slagen.

• Let op dat de starthandgreep naar de juiste uitgangspositie wordt getrokken nadat de veer is opgespannen.

• Controleer of de veer niet naar de eindstand wordt getrokken door het startkoord helemaal uit te trekken. Rem de koordschijf met uw duim af en controleer of het mogelijk is de koordschijf dan nog ten minste een halve slag te draaien.

Een gebroken terugspringveer vervangen

• Maak de bout in het midden van de koordschijf los en haal de schijf weg.

• Licht de beschermende afdekking voor de veer voorzichtig omhoog. Vergeet niet dat de retourveer op spanning in het starterhuis ligt.

• Verwijder de veer voorzichtig met behulp van een tang.

• Smeer de terugstelveer in met dunne olie. Monteer het koordwiel en span de terugstelveer.

WAARSCHUWING! De in het starterhuis gemonteerde terugspringveer is opgespannen en kan eruit springen als men niet voorzichtig tewerk gaat en kan dan persoonlijke verwondingen veroorzaken.

Wees altijd voorzichtig bij het vervangen van de veer of het starterkoord. Draag altijd een veiligheidsbril.

Page 97

ONDERHOUD

Dutch – 97

Starter monteren

• Monteer de starter door eerst het starterkoord volledig uit te trekken en daarna de starter op het carter te plaatsen. Laat het starterkoord langzaam los zodat de starthaken in het wiel grijpen.

• Draai de bouten vast.

Brandstofsysteem

Algemeen

• Controleer of het tankdeksel en de afdichting onbeschadigd zijn.

• Controleer de brandstoﬂeiding. Vervang de kap wanneer hij beschadigd is.

Brandstofﬁlter

• Het brandstofﬁlter zit in de brandstoftank.

• De brandstoftank moet worden beschermd tegen vuil bij het tanken. Dit vermindert het risico van storingen die worden veroorzaakt door het verstoppen van het brandstofﬁlter dat in de tank zit.

• Het brandstofﬁlter kan niet worden schoongemaakt maar moet worden vervangen door een nieuw ﬁlter wanneer het verstopt is. Het ﬁlter moet ten minste

een keer per jaar worden vervangen.

Luchtﬁlter

Het luchtﬁlter hoeft enkel te worden gecontroleerd wanneer het vermogen van de motor afneemt.

• Draai de schroeven los. Verwijder het luchtﬁlterdeksel.

• Controleer het luchtﬁlter en vervang indien nodig.

Vervangen van luchtﬁlter

• Maak de bout los.

• Vervang het luchtﬁlter.

Aandrijfwiel, koppeling

• Controleer het koppelingscentrum, het aandrijfwiel en de koppelingsveer op slijtage.

LET OP! Het luchtﬁlter mag niet worden gereinigd of doorgeblazen met perslucht. Hierdoor zal het ﬁlter worden beschadigd.

Page 98

98 – Dutch

OPSPOREN VAN STORINGEN

Storingsschema

WAARSCHUWING! Schakel de motor uit en zet de stopschakelaar in de STOP-stand wanneer de machine tijdens onderhoudswerkzaamheden of het opsporen van fouten niet ingeschakeld hoeft te zijn.

Probleem Waarschijnlijke oorzaak Mogelijke oplossing

De machine start niet

Onjuiste startprocedure.

Zie instructies onder de kop Starten en stoppen.

De schakelaar staat in de rechterstand (STOP)

Zorg ervoor dat de stopschakelaar (STOP) zich in de linker positie bevindt.

Geen brandstof in de brandstoftank

Vul brandstof bij

De bougie defect Vervang de bougie. Koppeling is defect Neem contact op met de servicewerkplaats.

Het blad draait op stationair toerental

Stationair toerental te hoog Pas het stationair toerental aan Koppeling is defect Neem contact op met de servicewerkplaats.

Het blad draait niet als het gas wordt opengezet

Riem te los of defect

Span de riem aan / Vervang de riem door een nieuwe

Koppeling is defect Neem contact op met de servicewerkplaats.

Blad onjuist gemonteerd

Controleer of het zaagblad goed is geïnstalleerd.

De machine genereert geen vermogen als het gas wordt opengezet

Verstopt luchtﬁlter

Controleer het luchtﬁlter en vervang indien

nodig. Brandstofﬁlter verstopt Vervang het brandstofﬁlter Ventilatie van de brandstoftank

verstopt

Neem contact op met de servicewerkplaats.

Trillingsniveau te hoog

Blad onjuist gemonteerd

Controleer altijd of het zaagblad correct

gemonteerd is en geen tekenen van

beschadiging vertoont. Zie de instructies in

de hoofdstukken "Zaagbladen" en

"Montage en instellingen".

Blad is defect

Vervang het blad en zorg ervoor dat het

intact is. Trillingsdempingselementen defect Neem contact op met de servicewerkplaats.

Temperatuur van de machine is te hoog

Luchtinlaat of koelﬂenzen verstopt

Reinig de luchtinlaat/koelﬂenzen van de

machine Slippende riem Controleer de riem / pas de spanning aan Slippende koppeling / defect Slijp altijd met vol gas.

Controleer de koppeling / neem contact op

met uw servicewerkplaats

Page 99

Dutch – 99

TECHNISCHE GEGEVENS

Technische gegevens

Opm. 1: Emissie van geluid naar de omgeving gemeten als geluidsvermogen (LWA) volgens EG-richtlijn 2000/14/EG. Het verschil tussen het gegarandeerde en het gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook de dispersie in het meetresultaat meeneemt alsmede variaties tussen verschillende machines van hetzelfde model, conform Richtlijn 2000/14/EG.

Opm. 2: Het equivalente geluidsdrukniveau, volgens EN ISO 19432, wordt berekend als de tijdsgewogen energiesom van de geluidsdrukniveaus onder verschillende werkomstandigheden. De gerapporteerde gegevens voor het equivalente geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 dB(A).

Opm. 3: Het equivalente trillingsniveau, volgens EN ISO 19432, wordt berekend als de tijdsgewogen energiesom van de trillingsniveaus onder verschillende werkomstandigheden. De gerapporteerde gegevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 m/s

. De metingen voor de K

1270-rail werden uitgevoerd terwijl een RA 10 aan de rail was bevestigd.

K 1270 K 1270 Rail

Motor

Cilinderinhoud, cm

/cu.in 119/7,3 119/7,3 Cilinderdiameter, mm/inch 60/2,4 60/2,4 Slaglengte, mm/duim 42/1,7 42/1,7 Stationair toerental, t/min 2700 2700 Volgas - onbelast, tpm 9300 (+/- 150) 9300 (+/- 150) Vermogen, kW/ t/min 5,8/7,9 @ 8400 5,8/7,9 @ 8400

Ontstekingssysteem

Fabrikant van ontstekingssysteem SEM SEM Soort ontstekingssysteem CD CD Bougie NGK BPMR 7A NGK BPMR 7A Elektrodenafstand, mm/ duim 0,5/0,02 0,5/0,02

Brandstof-/smeersysteem

Fabrikant van carburateur Walbro Walbro Soort carburateur RWG1 RWG1 Inhoud brandstoftank, liter/US ﬂ.Oz 1,25/42 1,25/42

Waterkoeling

Aanbevolen waterdruk, bar/PSI 0,5-10/7-150

Gewicht 14” (350 mm)/16” (400 mm) 14” (350 mm)/16” (400 mm)

Slijpmachine zonder brandstof en zaagblad, kg/(Ib) 13,3/13,7 (28,7/30,2) 15/15,7 (33,1/34,6) Railopspanning, kg (lb) RA 10 5,5 (12,1) RA 10 S 5,7 (12,6)

Spil, uitgaande as 14” (350 mm)/16” (400 mm) 14” (350 mm)/16” (400 mm)

Max. spiltoerental, tpm 4700/4300 4700/4300 Max. omloopsnelheid, m/s / ft/min 90/18000 90/18000

Lawaai-emissie (zie opm. 1)

Geluidsvermogen, gemeten dB(A) 116 116 Geluidsvermogen, gegarandeerd L

dB(A) 117 117

Geluidsniveau (zie opm. 2)

Equivalent geluidsniveau bij oor van de gebruiker, dB(A) 104 104

Equivalent trillingsniveau, a

hveq

(zie opm. 3) 14” / 16” 14” / 16”

Voorste handvat, m/s

6,9/4,9 6,1/5,3

Achterste handvat, m/s

6,3/5,3 5,8/5,4

Page 100

100 – Dutch

TECHNISCHE GEGEVENS

Aanbevolen diamantzaag-/slijpblad, speciﬁcatie

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel: +46-36-146500, verklaart hiermee dat de Slijpmachines Husqvarna K 1270, K 1270 Rail vanaf serienummers van het jaar 2016 en verder (het jaar plus het serienummer staan

duidelijk aangegeven op het productplaatje), in overeenstemming zijn met de voorschriften uit de RICHTLIJNEN VAN DE RAAD:

• van 17 mei 2006 "betreffende machines" 2006/42/EG.

• van 26 februari 2014 ”betreffende elektromagnetische compatibiliteit” 2014/30/EU.

• van 8 mei 2000 ”betreffende geluidsemissie door materieel voor gebruik buitenshuis” 2000/14/EG. Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens. De volgende normen zijn van toepassing: EN ISO 12100:2010, EN ISO 14982:2009, CISPR12:2007+AMD1:2009,

EN55012:2008+A1:2009, EN ISO 19432:2012

Aangemelde instantie: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft namens Husqvarna AB een niet-verplicht typeonderzoek uitgevoerd overeenkomstig de machinerichtlijn (2006/42/EG). Het certiﬁcaat heeft nummer: SEC/10/2287

Verder heeft SMP, Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, een verklaring afgegeven van overeenstemming met bijlage V van de richtlijn van de raad van 8 mei 2000 ”betreffende geluidsemissie door materieel voor gebruik buitenshuis” 2000/14/EG. Het certiﬁcaat heeft nummer: 01/169/035 - K 1270, K 1270 Rail

Göteborg, 25 april 2016

Joakim Ed Global R&D Director Construction Equipment Husqvarna AB (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

Zaagblad diameter,

inch/mm

Max. zaagdiepte,

mm/inch

Zaagblad

toerental, tpm

Zaagblad

vermogen,

m/s / ft/min

Middengatdiameter zaagblad, mm/inch

Maximale

bladdikte,

mm/inch

14” (350 mm) 118/4,6 5500 100/19600 25,4/1 of 20/0.79 5/0,2 16” (400 mm) 145/5,7 4775 100/19600 25,4/1 of 20/0.79 5/0,2
