Page 1
For Husqvarna Parts Call 606-678-9623 or 606-561-4983

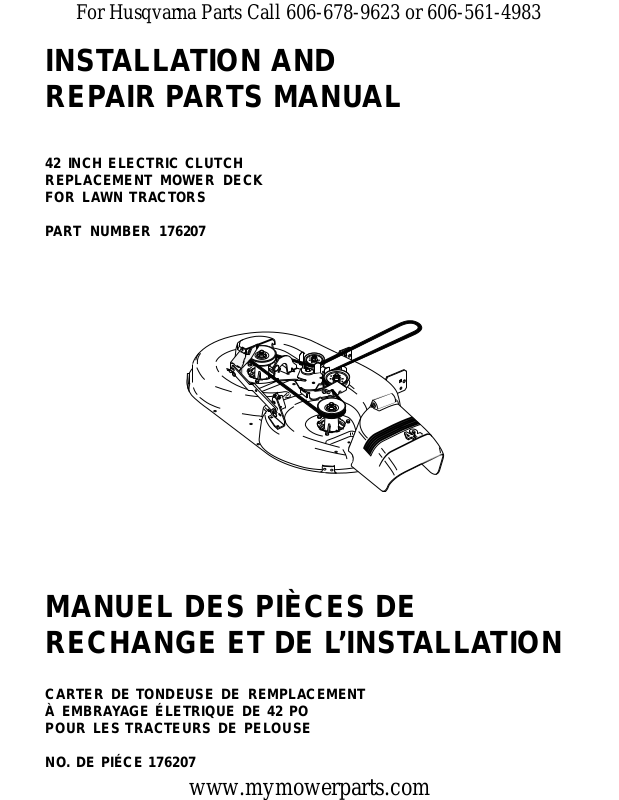

INSTALLATION AND
REPAIR PARTS MANUAL
42 INCH ELECTRIC CLUTCH
REPLACEMENT MOWER DECK
FOR LAWN TRACTORS
PART NUMBER 176207
MANUEL DES PIÈCES DE
RECHANGE ET DE L’INSTALLATION
CARTER DE TONDEUSE DE REMPLACEMENT
À EMBRAYAGE ÉLETRIQUE DE 42 PO
POUR LES TRACTEURS DE PELOUSE
NO. DE PIÉCE 176207
www.mymowerparts.com
1
Page 2
For Husqvarna Parts Call 606-678-9623 or 606-561-4983
SAFETY RULES
Safe Operation Practices for Ride-On Mowers
IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS.
FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.
I. GENERAL OPERATION
• Read, understand, and follow all instructions in the
manual and on the machine before starting.
• Only allow responsible adults, who are familiar with the
instructions, to operate the machine.
• Clear the area of objects such as rocks, toys, wire, etc.,
which could be picked up and thrown by the blade.
• Be sure the area is clear of other people before mowing.
Stop machine if anyone enters the area.
• Never carry passengers.
• Do not mow in reverse unless absolutely necessary.
Always look down and behind before and while backing.
• Be aware of the mower discharge direction and do not
point it at anyone. Do not operate the mower without
either the entire grass catcher or the guard in place.
• Slow down before turning.
• Never leave a running machine unattended. Always turn
off blades, set parking brake, stop engine, and remove
keys before dismounting.
• Turn off blades when not mowing.
• Stop engine before removing grass catcher or unclogging chute.
• Mow only in daylight or good artificial light.
• Do not operate the machine while under the influence of
alcohol or drugs.
• Watch for traffic when operating near or crossing roadways.
• Use extra care when loading or unloading the machine
into a trailer or truck.
• Data indicates that operators, age 60 years and above,
are involved in a large percentage of riding mowerrelated injuries. These operators should evaluate their
ability to operate the riding mower safely enough to
protect themselves and others from serious injury.
II. SLOPE OPERATION
Slopes are a major factor related to loss-of-control and
tipover accidents, which can result in severe injury or death.
All slopes require extra caution. If you cannot back up the
slope or if you feel uneasy on it, do not mow it.
DO:
• Mow up and down slopes, not across.
• Remove obstacles such as rocks, tree limbs, etc.
• Watch for holes, ruts, or bumps. Uneven terrain could
overturn the machine.
• Use slow speed. Choose a low gear so that you will not
have to stop or shift while on the slope.
• Follow the manufacturer’s recommendations for wheel
weights or counterweights to improve stability.
• Use extra care with grass catchers or other attachments. These can change the stability of the machine.
• Keep all movement on the slopes
not make sudden changes in speed or direction.
• Avoid starting or stopping on a slope. If tires lose
traction, disengage the blades and proceed slowly
straight
down the slope.
Tall grass can hide obstacles.
slow
and
gradual
. Do
DO NOT:
•
Do not
slowly and gradually downhill, if possible.
•
Do not
The mower could suddenly turn over if a wheel is over the
edge of a cliff or ditch, or if an edge caves in.
Do not
•
sliding.
•
Do not
on the ground.
•
Do not
III. CHILDREN
Tragic accidents can occur if the operator is not alert to the
presence of children. Children are often attracted to the
machine and the mowing activity.
children will remain where you last saw them.
• Keep children out of the mowing area and under the
watchful care of another responsible adult.
• Be alert and turn machine off if children enter the area.
• Before and when backing, look behind and
small children.
• Never carry children. They may fall off and be seriously
injured or interfere with safe machine operation.
• Never allow children to operate the machine.
• Use extra care when approaching blind corners, shrubs,
trees, or other objects that may obscure vision.
IV. SERVICE
• Use extra care in handling gasoline and other fuels.
They are flammable and vapors are explosive.
- Use only an approved container.
- Never remove gas cap or add fuel with the engine
- Never refuel the machine indoors.
- Never store the machine or fuel container inside where
• Never run a machine inside a closed area.
• Keep nuts and bolts, especially blade attachment bolts,
tight and keep equipment in good condition.
• Never tamper with safety devices. Check their proper
operation regularly.
• Keep machine free of grass, leaves, or other debris
build-up. Clean oil or fuel spillage. Allow machine to cool
before storing.
• Stop and inspect the equipment if you strike an object.
Repair, if necessary, before restarting.
• Never make adjustments or repairs with the engine
running.
• Grass catcher components are subject to wear, damage, and deterioration, which could expose moving parts
or allow objects to be thrown. Frequently check components and replace with manufacturer's recommended
parts, when necessary.
• Mower blades are sharp and can cut. Wrap the blade(s)
or wear gloves, and use extra caution when servicing
them.
• Check brake operation frequently. Adjust and service
as required.
turn on slopes unless necessary, and then, turn
mow near drop-offs, ditches, or embankments.
mow on wet grass. Reduced traction could cause
try to stabilize the machine by putting your foot
use grass catcher on steep slopes.
Never
assume that
down
for
running. Allow engine to cool before refueling. Do not
smoke.
there is an open flame, such as a water heater.
2
www.mymowerparts.com
Page 3
For Husqvarna Parts Call 606-678-9623 or 606-561-4983
SAFETY RULES
Safe Operation Practices for Ride-On Mowers
• Be sure the area is clear of other people before mowing.
Stop machine if anyone enters the area.
• Never carry passengers or children even with the
blades off.
• Do not mow in reverse unless absolutely necessary.
Always look down and behind before and while backing.
• Never carry children. They may fall off and be seriously
injured or interfere with safe machine operation.
• Keep children out of the mowing area and under the
watchful care of another responsible adult.
• Be alert and turn machine off if children enter the area.
• Before and when backing, look behind and down for
small children.
• Mow up and down slopes (15° Max), not across.
• Remove obstacles such as rocks, tree limbs, etc.
• Watch for holes, ruts, or bumps. Uneven terrain could
overturn the machine. Tall grass can hide obstacles.
• Use slow speed. Choose a low gear so that you will not
have to stop or shift while on the slope.
• Avoid starting or stopping on a slope. If tires lose
traction, disengage the blades and proceed slowly
straight down the slope.
• If machine stops while going uphill, disengage blades,
shift into reverse and back down slowly.
• Do not turn on slopes unless necessary, and then, turn
slowly and gradually downhill, if possible.
Look for this symbol to point out important safety precautions. It means CAUTION!!! BECOME ALERT!!! YOUR
SAFETY IS INVOLVED.
CAUTION: Do not coast down a hill in
neutral, you may lose control of the
tractor.
CAUTION: Tow only the attachments
that are recommended by and comply with specifications of the manufacturer of your tractor. Use common
sense when towing. Operate only at
the lowest possible speed when on a
slope. Too heavy of a load, while on
a slope, is dangerous. Tires can lose
traction with the ground and cause
you to lose control of your tractor.
CAUTION: In order to prevent accidental starting when setting up, transporting, adjusting or making repairs,
always disconnect spark plug wire
and place wire where it cannot contact spark plug.
3
www.mymowerparts.com
Page 4
For Husqvarna Parts Call 606-678-9623 or 606-561-4983
RÈGLES DE SÉCURITÉ
CONSEILS POUR L’UTILISATION EN TOUTE SÉCURITÉ DES TONDEUSES AUTOPORTÉES
IMPORTANT: CETTE MACHINE COUPANTE EST CAPABLE D’AMPUTER LES MAINS, LES PIEDS ET DE PROJETER DES OBJETS.
L’INOBSERVATION DES RÈGLES DE SÉCURITÉ SUIVANTES PEUT ÊTRE LA CAUSE DES BLESSURES SÉRIEUSES ET
ÉVENTUELLEMENT MORTELLES.
I. RÈGLES GÉNÉRALES D’UTILISATION
• Il est impératif, avant de démarrer la machine, de lire et de
comprendre toutes les instructions présentes dans le manuel
d’utilisation et sur la machine.
• N’autorisez que des adultes dignes de confiance et qui
connaissent les instructions à utiliser la machine.
• Débarrassez l’aire de tonte des objets tels que les pierres, les
jouets, les fils métalliques, etc. Ces objets peuvent être soulevés et projetés par la lame.
• Assurez-vous que vous soyez la seule personne présente
dans l’aire de tonte avant de commencer à tondre. Arrêtez le
tracteur si quelqu’un s’introduit dans l’aire de tonte.
• Ne transportez pas des passagers sous aucun prétexte.
• Ne tondez pas en marche arrière seulement si cela est
absolument nécessaire. Regardez toujours en bas et en
arrière avant et pendant que vous reculiez.
• Soyez conscient de l’orientation de la décharge de l’herbe
coupée. Ne dirigez jamais cette décharge vers quelqu’un.
N’utilisez jamais la tondeuse sans le sac de décharge d’herbe
coupée ou le déflecteur de décharge.
• Ralentissez avant de tourner.
• Ne vous éloignez jamais d’une machine en marche. Il est
impératif d’arrêter les lames, de serrer le frein de stationnement (parking), d’arrêter le moteur et d’enlever les clés avant
de descendre de la machine.
• Arrêtez les lames quand la machine n’est pas en train de
tondre.
• Arrêtez le moteur avant d’enlever le sac de décharge d’herbe
coupée ou de déboucher l’orifice de décharge.
• Tondez uniquement avec la lumière du jour ou avec une
bonne
lumière artificielle.
• N’utilisez pas le tracteur si vous êtes sous l’influence de
l’alcool ou des drogues.
• Faites attention à la circulation quand vous devez utiliser la
machine près d’une route ou traverser une route.
• Faites particulièrement attention lors du chargement, ou du
déchargement du tracteur dans une remorque ou un camion.
• Les données indiquent que les opérateurs, 60 ans et âgés,
sont impliquées dans un grand pourcentage de dommages
relatifs avec la tondeuse à gazon d'équitation. Ces opérateurs devraient évaluer leur capacité d'actionner la tondeuse à gazon d'equitation sans risque pour se protéger
ainsi bien que pour protéger d'autres personnes contre des
dommages serieux.
II. UTILISATION SUR UN TERRAIN EN PENTE
Les pentes sont une des causes majeures des pertes de maîtrise
et des accidents où la machine se retourne sur le conducteur. Ces
accidents peuvent être la cause des blessures sévères et éventuellement de la mort. En présence d’une pente, il est nécessaire d’être
particulièrement prudent. Si vous ne pouvez pas monter à reculons
la pente, ou si vous avez la moindre appréhension, n’utilisez pas
votre tondeuse.
FAITES:
• Tondez les pentes en montant ou en descendant mais jamais
perpendiculairement à la déclivité.
• Enlevez les obstacles tels que les pierres, les branches les
arbres, etc.
• Faites attention aux dépressions, les ornières, les irrégularités
du terrain. Un terrain irrégulier peut retourner la machine.
L’herbe haute peut cacher des obstacles.
• Utilisez une vitesse lente. Choisissez une vitesse lente pour
ne pas avoir à arrêter ou à changer de vitesse sur la pente.
• Suivez les recommandations du fabricant pour les poids de
roue, ou des contrepoids pour améliorer la stabilité.
• Soyez particulièrement prudent avec le sac de décharge
d’herbe coupée et les autres accessoires. Ceux-ci peuvent
changer la stabilité de la machine.
• Les mouvements sur les pentes doivent demeurer lents et
progressifs. Ne faites pas de brusques changements de
vitesse ou de direction.
•Évitez les démarrages et les arrêts sur une pente. Si les pneus
dérapent, dégagez les lames et descendez la pente en
suivant la déclivité maximale.
NE FAITES PAS:
• Ne virez pas lorsque vous êtes présent sur une pente à moins
que cela soit absolument nécessaire. Dans le cas où il est
nécessaire de virer, virez lentement, progressivement et si
possible vers le fond de la pente.
• Ne tondez pas près des douves, des fossés, ou des remblais.
La tondeuse peut se retourner soudainement si une roue est
dans le vide au-dessus d’une douve, d’un fossé, ou si une
berge s’effondre.
• Ne tondez pas quand l’herbe est mouillée. Une réduction de
la traction pourrait être la cause du dérapage.
• N’essayez pas de stabiliser la machine en mettant votre pied
sur le sol.
• N’utilisez pas le sac de décharge d’herbe coupée quand la
pente est trop escarpée.
III. ENFANTS
Des accidents dramatiques peuvent survenir si l’utilisateur n’est
pas conscient de la présence d’enfants. Les enfants sont fréquemment attirés par la machine et la tonte de la pelouse. N’assumez
jamais que les enfants restent à l’endroit où vous les avez vu en
dernier.
• Gardez les enfants dehors de l’aire de tonte sous la surveillance d’un adulte digne de confiance.
• Soyez vigilant et arrêtez la machine si un enfant pénètre dans
l’aire de tonte.
• Regardez toujours en bas et en arrière, à la recherche de petits
enfants avant et pendant que vous reculiez.
• Ne transportez jamais d’enfants. Ils peuvent tomber et être
sérieusement blessés ou ils peuvent entraver l’utilisation en
toute sécurité du tracteur.
• N’autorisez jamais que les enfants utilisent le tracteur.
• Soyez particulièrement prudent lorsque vous approchez des
places sans visibilité, des buissons, des arbres ou de tout objet
pouvant entraver la vision normale.
IV. ENTRETIEN
• Soyez particulièrement prudent lors de la manipulation d’essence ou de tout autre carburant. Ils sont inflammables et leurs
vapeurs peuvent être la cause d’explosion.
-N’utilisez que des récipients approuvés.
-N’enlevez jamais le bouchon du réservoir d’essence et
n’ajoutez jamais d’essence quand le moteur marche.
Laissez refroidir le moteur avant de remplir le réservoir. Ne
fumez pas.
4
www.mymowerparts.com
Page 5
For Husqvarna Parts Call 606-678-9623 or 606-561-4983
RÈGLES DE SÉCURITÉ
CONSEILS POUR L’UTILISATION EN TOUTE SÉCURITÉ DES TONDEUSES AUTOPORTÉES
- Ne remplissez jamais le réservoir à l’intérieur d’un bâti-
ment.
-N’entreposez jamais la machine ou le bidon d’essence à
l’intérieur d’un bâtiment où une flamme telle que celle d’un
chauffe-eau est exposée.
• Ne marchez jamais la tondeuse à l’intérieur d’un espace
clos.
• Conservez les boulons et les écrous, et en particulier ceux
qui servent à la fixation de la lame, serrés correctement.
Conservez la machine en bon fonctionnement.
• N’altérez jamais le fonctionnement normal des dispositifs de
sécurité. Vérifiez leur fonctionnement normal dans une façon
régulière.
• Ne permettez pas l’accumulation d’herbe, de feuilles, ou de
débris de tout genre sur votre machine. Nettoyez les éclaboussures d’huile ou d’essence. Laissez refroidir la machine
avant de l’entreposer.
• Assurez-vous que la zone est dégagée d’autres personnes
avant de commencer à tondre. Arrêtez la machine au cas où
n’importe qui entre dans cette zone.
• Ne portez jamais des passagers ou des enfants même avec
les lames arrêtées.
• Ne tondez pas en marche arrière à moins qu’absolument
nécessaire. Regardez toujours en bas et en arrière avant et
pendant que vous reculiez.
• Ne transportez jamais des enfants. Ils pourraient tomber et
être sérieusement blessés ou gêner le fonctionnement de
la machine.
• Gardez les enfants hors de la zone à tondre et sous la
surveillance d’un autre adulte digne de confiance.
• Soyez alerte et arrêtez la machine au cas où un enfant entre
dans la zone à tondre.
• Avant et pendant que vous reculiez, regardez toujours en
bas et en arrière, pour vous assurer il n’y a pas des petits
enfants.
• Tondez les pentes (15° max.) en montant ou en descendant
mais jamais perpendiculairement à la déclivité.
Ce symbole signale les points importants en
matière de sécurité. Il signifie - ATTENTION
!!!, SOYEZ PRUDENT !!! VOTRE SÉCURITÉ
EST EN JEU.
ATTENTION: Débranchez toujours le fil de
bougie d’allumage et pour prévenir les démarrages accidentels, posez-le de telle façon qu’il ne puisse pas entrer en contact
avec la bougie d’allumage lors de l’installation, du transport, des ajustements ou des
réparations.
• Dans le cas où vous heurtez un objet, arrêtez la machine et
vérifiez l’absence de dégâts. Avant de redémarrer, réparez si
nécessaire les dégâts.
• Ne tentez aucun ajustement, aucune réparation avec le
moteur en marche.
• Les éléments assurant la collection de l’herbe coupée sont
sujets à l’usure, aux dégâts, à la détérioration. Il pourrait
exposer les parties mobiles et permet de la projection d’objets.
Vérifiez fréquemment ces différents éléments et remplacez, si
nécessaire, avec les pièces détachées recommandées par le
fabricant.
• Les lames de tondeuse sont aiguisées et coupantes. Enveloppez les lames ou portez des gants et soyez particulièrement
prudent lors de leur entretien.
• Vérifiez fréquemment le fonctionnement des freins. Assurez
le réglage et l’entretien quand cela est nécessaire.
• Enlevez les obstacles tels que les pierres, les branches des
arbres, etc.
• Faite attention aux dépressions, aux ornières, aux irrégularités du terrain. Un terrain irrégulier peut retourner la machine. L’herbe haute peut cacher des obstacles.
• Utilisez une vitesse réduite. Choisissez une vitesse réduite
pour ne pas avoir à arrêter ou à changer de vitesse sur la
pente.
•Évitez les démarrages et les arrêts sur une pente. Au cas où
les pneus déparent, désengagez les lames et descendez la
pente en suivant la déclivité maximale.
• Si la machine cesse d’aller dans la montée, arretez les lames
et reculez lentement.
• Ne virez pas lorsque que vous êtes présents sur une pente
à moins que cela soit absolument nécessaire. Dans le cas
où il est nécessaire de virer, virer lentement, progressivement et, si possible, vers le fond de la pente.
ATTENTION: Ne descendez pas les pentes
à point mort, vous pourriez perdre la commande du tracteur.
ATTENTION: Remorquez seulement les
accessoires recommandées par et selon
les spécifications du fabricant de votre tracteur. Utlisez votre bon sens pendant que
vous remoruez. Opérez seulement avec la
vitesse la plus réduite pendant que vous
allez sur une pente. Il est dangereux d'avor
un chargement trop lourd pendant que vous
opérez sur une pente. Les pneus peuvent
détruire la traction avec la terre et vous faire
perdre la commande de votre tracteur.
5
www.mymowerparts.com
Page 6
For Husqvarna Parts Call 606-678-9623 or 606-561-4983
REMO VAL & INSTALLATION
CAUTION: BEFORE PERFORMING ANY SERVICE OR ADJUSTMENTS:
• Depress clutch/brake pedal fully and set parking brake.
• Place gearshift/motion control lever in neutral (N) position.
• Place attachment clutch in “DISENGAGED” position.
• Turn ignition key “OFF” and remove key.
• Make sure the blades and all moving parts have completely stopped.
• Disconnect spark plug wire from spark plug and place wire where it cannot come in contact with
plug.
TO REMOVE MOWER (See Fig. 1)
Mower will be easier to remove from the right side of tractor.
• Place attachment clutch in “DISENGAGED” position.
• Move attachment lift lever forward to lower mower to its
lowest position.
• Roll belt off electric clutch pulley.
• If so equipped disconnect anti-sway bar from chassis
bracket by removing retainer spring.
• Disconnect suspension arms from rear deck brackets
by removing retainer springs.
• Disconnect front links from deck by removing retainer
springs.
• Raise lift lever to raise suspension arms. Slide mower
out from under tractor.
IMPORTANT: IF AN ATTACHMENT OTHER THAN THE
MOWER IS TO BE MOUNTED TO THE TRACTOR, REMOVE
THE FRONT LINKS.
• Remove gauge wheels from mower for reassembly to
new replacement deck.
TO INSTALL MOWER (See Fig. 1)
If your unit was not equipped with the anti-sway bar assembly, remove anti-sway bar from deck bracket and discard.
• Assemble gauge wheels (See "TO ADJUST GAUGE
WHEELS" in the Operation section of your tractor
Owner's Manual).
• Raise attachment lift lever to its highest position.
• Slide mower under tractor with discharge guard to right
side of tractor.
• Lower lift lever to its lowest position.
• Install mower in reverse order of removal instructions.
SUSPENSION
ARMS
RETAINER
SPRING
ANTI-SWAY BAR
GAUGE
WHEEL
RETAINER
SPRINGS
(BOTH
SIDES)
FIG. 1
ELECTRIC
CLUTCH
PULLEY
FRONT
LINK
RETAINER
SPRINGS
(BOTH SIDES)
LEVEL MOWER DECK
(See “TO LEVEL MOWER DECK" in your tractor owner's
manual).
www.mymowerparts.com
6
Page 7
For Husqvarna Parts Call 606-678-9623 or 606-561-4983
ENLÈVEMENT & INST ALLA TION
ATTENTION: AVANT DE FAIRE TOUS LES RÉVISIONS OU LES RÉGLAGES:
• Appuyez la pédale de frein/embrayage et engagez le frein de stationnement.
• Placez le levier de changement de vitesse/commande de mouvement en position point mort (N).
• Placez l’embrayage d’accessoire en position débrayée (DISENGAGED).
• Tournez la clé de contact à la position d’arrêt (OFF) et enlevez-la.
• Assurez-vous que les lames et toutes les pièces tournantes se soient arrêtées.
• Débranchez le fil de bougie d’allumage et posez-le de telle façon qu’il ne puisse pas entrer en
contact avec la bougie d’allumage.
POUR ENLEVER LA TONDEUSE
(Voir la Fig. 1)
La tondeuse sera plus facile d’enlever du côté droit du tracteur.
• Mettez l'embrayage d'accessoire dans la position débrayée
(DISENGAGED).
• Déplacez en avant le levier de levage d'accessoire pour
baisser la tondeuse à la position la plus basse.
• Enlevez la courroie de la poulie d’embrayage électrique.
• S'il est muni d'une, détachez la barre de non mouvement du
support du châssis en levant le ressort de retenue.
• Détachez les bras de suspension des supports du carter
arrière en enlevant les ressorts de retenue.
• Détachez les raccords antérieurs du carter en enlevant les
ressorts de retenue.
• Soulevez le levier de levage pour élever les bras de
suspension. Glissez la tondeuse du dessous du tracteur.
IMPORTANT: SI VOUS POSEZ UN ACCESSOIRE AUTRE
QUE LE CARTER DE TONDEUSE SUR LE TRACTEUR,
LES RACCORDS ANTÉRIEURS DEVRAIENT ÊTRE
ENLEVÉS DU TRACTEUR.
• Enlevez les supports de roues de la tondeuse pour les
rassemblés au nouveau carter de remplacement.
BRAS DE
SUSPENSION
RESSORT DE
RETENUE
BARRE DE NON
MOUVEMENT
POULIE D’EMBRAYAGE ÉLECTRIQUE
RACCORDS
ANTÉRIEURS
RESSORT DE
RETENUE
(LES DEUX
CÔTÉS)
RESSORT DE
RETENUE (LES
DEUX CÔTÉS)
POUR INSTALLER LA TONDEUSE
(Voir la Fig. 1)
Si votre le tracteur n’était pas muni de l’ensemble de la barre de
non mouvement, enlevez la barre de non mouvement du support
du carter et jetez-la.
• Montez les supports de roues (Voyez “POUR REGLER LES
SUPPORT DE ROUES” dans la section d'Opération de votre
Manuel du Propriétaire).
• Soulevez le levier de levage d'accessoire à la position la
plus haute.
• Glissez la tondeuse sous le tracteur avec le déflecteur de
décharge au côté droit du tracteur.
• Baissez le levier de levage à la position la plus basse.
• Installez la tondeuse en renversant les instructions
d’enlèvement
NIVELER LE CARTER DE TONDEUSE
(Voir la section de “POUR NIVELER LE CARTER DE
TONDEUSE” dans le manuel du propriétaire de votre tracteur).
SUPPORTS
DE ROUES
FIG. 1
7
www.mymowerparts.com
Page 8
For Husqvarna Parts Call 606-678-9623 or 606-561-4983
REPAIR PARTS/PIÈCES DE RECHANGE
42" REPLACEMENT MOWER DECK PART #176207
CARTER DE TONDEUSE DE REMPLACEMENT DE 42 PO. - NO. DE PIÈCE 176207
68
40
37
36
40
143
34
1
44
159
46
56
55
35
144
40
54
150
59
146
32
31
30
45
37
145
148
33
21
21
2
117
21
114
111
113
116
115
2
16
149
121
61
15
14
10
13
9
18
20
29
18
114
115
118
11
119
113
8
119
118
4
6
19
21
121
112
28
21
22
23
24
25
26
27
117
116
8
www.mymowerparts.com
Page 9
For Husqvarna Parts Call 606-678-9623 or 606-561-4983
REPAIR PARTS/PIÈCES DE RECHANGE
42" REPLACEMENT MOWER DECK PART #176207
CARTER DE TONDEUSE DE REMPLACEMENT DE 42 PO. - NO. DE PIÈCE 176207
KEY PART
NO. NO. DESCRIPTION
1 532165892 Housing Asm Mower 42"94 T-Path
2 872140506 Bolt Rdhd Sqnk 5/16-18unc X3/4
4 532165460 Bracket Asm Deck 42"sway Bar
5 532124670 Retainer Spring
6 532130832 Arm Suspension Rear
8 532850857 Bolt 3/8-24x1 25 Gr8 Patched
9 810030600 Washer Lock Hvy 3/8 Unplated
10 532140296 Washer Hard Blade Mower Vented
11 532138498 Blade Mower High Lift”
13 532137645 Shaft Asm W/lower Bearing
14 532128774 Housing Mandrel Vented(machd)
15 532110485 Bearing Ball Mandrel
16 532140329 Stripper Round Mower
18 872140505 Bolt Carr 5/16-18 X 5/8
19 532132827 Bolt Shoulder
20 532159770 Baffle Vortex 42
21 873680500 Nut Crown Lock 5/16-18
22 532134753 Stiffener Bracket 42"deck
23 532131267 Bracket Deflector Mower 42"
24 532105304 Cap Sleeve 80x 112 Blk Mower
25 532123713 Spring Torsion Deflector 2 52
26 532110452 Nut Push Phos & Oil
27 532171859 Shield Deflector
28 819111016 Washer 11/32 X 5/8 X 16 Ga
29 532131491 Rod Hinge 42"6 75 Wlg
30 532157722 Screw Thd Rolling Washer Head
31 532129963 Washer Spacer Mower Vented
32 532153535 Pulley Mandrel
33 532137266 Nut 9/16top Lock Flng Cntr
34 872110614 Bolt RDHD 3/8-16 x 1-3/4
35 532133835 Fastner Christmas Tree
36 532131494 Pulley Idler Flat 3 060
37 819131316 Washer 13/32 X 13/16 X 16 Ga
40 873680600 Nut Lock 3/8-16 Unc
44 532140088 Guard Mandrel LH Black
45 532124788 Retainer Spring
46 532137729 Screw Thdrol 1/4-20x5/8
54 532133943 Washer Hardened
55 532155046 Arm Idler 42"mower LT/YT
56 532165723 Spacer Retainer Mower
59 532141043 Guard, Belt
61 532174882 Spring Ext. Elect
68 532144959 V-Belt Mower
111 532155197 Bracket Gauge Wheel Lh
112 532155198 Bracket Gauge Wheel Rh
113 817060514 Screw 5/16-18
114 873510500 Nut Keps 5/16-18 UNC
115 872110504 Bolt Carriage 5/16-18unc x 1/2
116 532124842 Bolt Shoulder
117 532165746 Wheel Gauge
118 873930600 Nut Centerlock 3/8-16 UNC
119 819121414 Washer 3/8 x 7/8 x 14 Ga.
121 532143723 Bracket Extruded Gauge Wheel
143 532157109 Bracket Arm Idler
144 532158634 Keeper Belt
145 532165888 Pulley Idler Flat
146 532171977 Bolt Carriage Idler
148 532169022 Spring Return Idler
149 532165898 Retainer Spring Yellow
150 819091216 Washer 9/32 x 3/4 x 16
159 872140614 Bolt RdHd Sqn 3/8-16 x 1-3/4
- - 532130794 Mandrel Assembly (Includes Key
Numbers 8-10, 13-15, 31 and 33)
NOTE: All component dimensions given in U.S. inches.
1 inch = 25.4 mm.
NO. NO.
DE DE
RÉF. PIÈCE DESCRIPTION
1 165892 Ensemble du carter de tondeuse de 42
2 72140506 Boulon de chariot 5/16-18unc x 3/4
4 165460 Support de l’ensemble de la barre de
5 4939M Ressort de retenue
6 130832 Bras de suspension arrière
8 850857 Boulon 3/8-24 x 1,25 Cat. 8
9 10030600 Rondelle frein 3/8
10 140296 Rondelle durcie de la lame de
11 138498 Lame de 42 po.
13 137645 Ensemble de l’arbre avec palier
14 128774 Boîtier du mandrin ventilé
15 110485X Roulement à billes du mandrin
16 140329 Dispositif du courant à air de la
18 72140505 Boulon de chariot 5/16-18 x 5/8
19 132827 Boulon à épaulement
20 159770 Chicane Vortex
21 73680500 Écrou auto-serrant 5/16-18 Unc
22 134753 Raidisseur du support du carter de 42
23 131267 Support du déflecteur de la tondeuse
24 105304X Chapeau du manchon 80x 112
25 123713X Ressort de torsion du déflecteur
26 110452X Rondelle frein
27 130968X428 Déflecteur de décharge
28 19111016 Rondelle 11/32 x 5/8 x 16 Ja.
29 131491 Tige de charnière 6 75
30 157722 Vis
31 129963 Rondelle
32 153535 Poulie du mandrin
33 137266 Écrou frein à bride en haut 9/16
34 72110614 Boulon
35 133835 Attache
36 131494 Poulie du galet-tendeur plat 3 060
37 19131316 Rondelle 13/32 x 13/16 x 16
40 73680600 Écrou frein H avec insert 3/8-16 Unc
44 140088 Protecteur du mandrin C.G.
45 4497H Arrêtior
46 137729 Vis taraudée H 1/4-20x5/8 T
54 133943 Rondelle durcie
55 155046 Bras du galet-tendeur
56 122052X Entretoise de retenue
59 141043 Protecteur du galet-tendeur
61 174882 Ressort
68 144959 Courroie trapézoïdale de tondeuse
111 155197 Console du support de roue C.G.
112 155198 Console du support de roue C.D.
113 17060514 Vis 5/16-18 x 3/4 TYT
114 73510500 Écrou à taquets 5/16-18 unc
115 72110504 Boulon de chariot 5/16 unc x 1/2
116 4898H Boulon à épaulement"A" 2.41 "B" 1.66
117 165746 Support de roue
118 73930600 Écrou frein central 3/8-16 unc
119 19121414 Rondelle 3/8 x 7/8 x 14 Ja.
121 143723 Support
143 157109 Support 42"
144 158634 Guide-courroie
145 165888 Poulie de tension
146 171977 Boulon de chariot
148 169022 Ressort de rappel
149 165898 Ressort de retenue
150 19091216 Rondelle 9/32 x 3/4 x 16 Ja.
159 72140614 Boulon 3/8-16 Unc x 1-3/4
- - 130794 Ensemble du mandrin (Y compris les
REMARQUE: Toutes les dimensions de composant sont
données en pouces E.U. -- 1 pouce = 25,4 mm.
9
po.
non mouvement du carter
tondeuse
inférieur
tondeuse
po.
nos. de réf. 8-10, 13-15, 31 et 33)
www.mymowerparts.com
Page 10
For Husqvarna Parts Call 606-678-9623 or 606-561-4983
SERVICE NOTES
10
www.mymowerparts.com
Page 11
For Husqvarna Parts Call 606-678-9623 or 606-561-4983
SERVICE NOTES
11
www.mymowerparts.com
Page 12
For Husqvarna Parts Call 606-678-9623 or 606-561-4983
Printed in U.S.A. 176206 1.18.01 rad
12
www.mymowerparts.com
Loading...
