GTH250XP

Instruction manual

Please read these in struc tions care ful ly and make sure you un der stand them before using this ma chine.

Anleitungshandbuch

Bitte lesen Sie diese Anleitungen sorgfältig durch und vergewissern Sie sich, daß Sie diese verstehen, bevor Sie die Maschine in Betrieb nehmen.

Manuel d’instructions

Merci de lire trés attentivement le manuel d'instructions. Assurez-vous d'avoir tout compris avant d'utiliser ce tracteur.

Manual de las instrucciones

Por favor lea cuidadosamente y comprenda estas intrucciones an tes de usar esta maquina.

Manuale di istruzioni

Prima di utilizzare la macchina leggete queste istruzioni con attenzione ed accertatevi di averle comprese bene.

Instructieboekje

Lees deze instructies aandachtig en zorg dat u ze begrijpt voordat u deze ma chine gebruikt.

Page 2

Safety rules. Reglas de seguridad. Sicherheitsvorschriften. Norme antinfortunistiche.

Règles de sécurité. Veiligheidsregels.

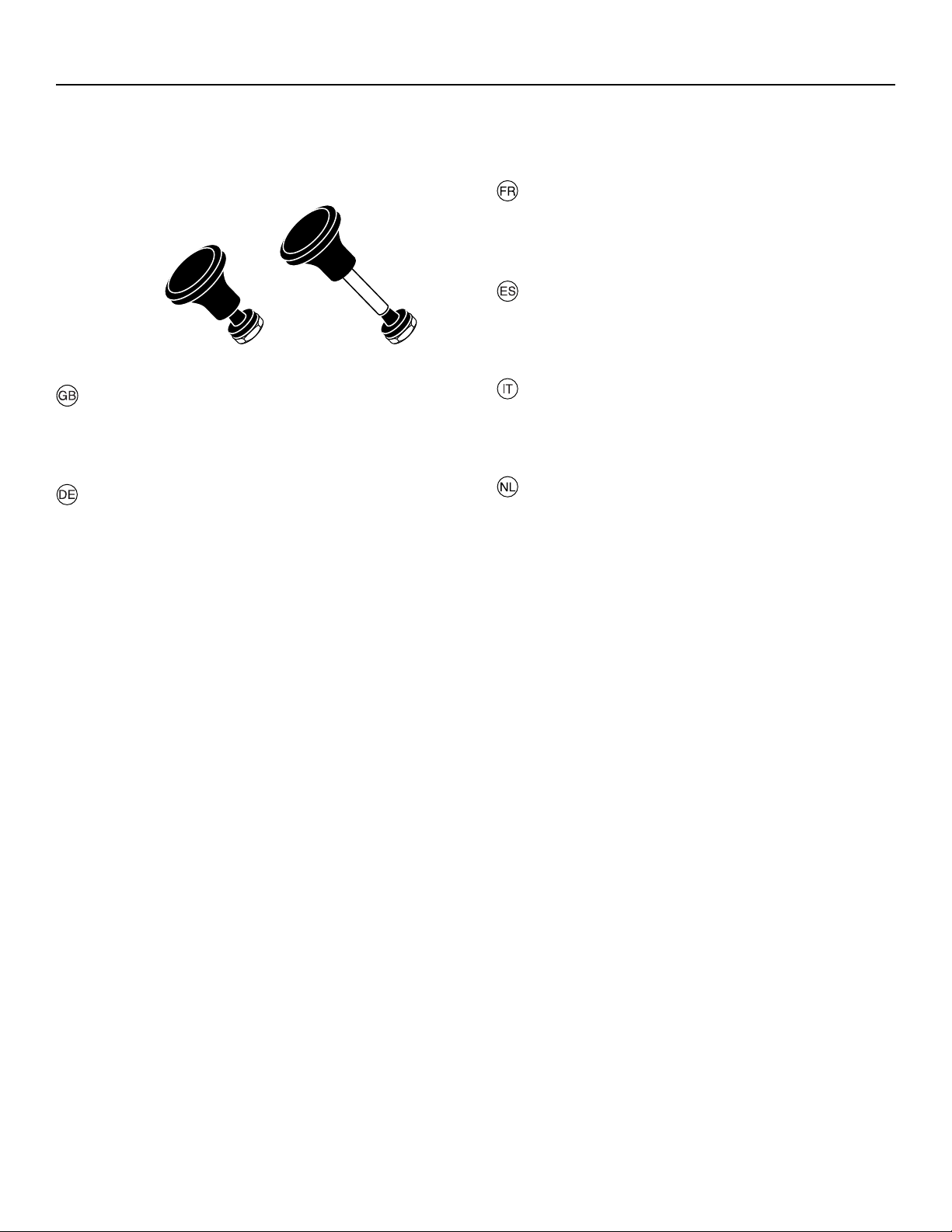

Assembly. Montaje. Zusammenbau. Montaggio.

Montage. Montering.

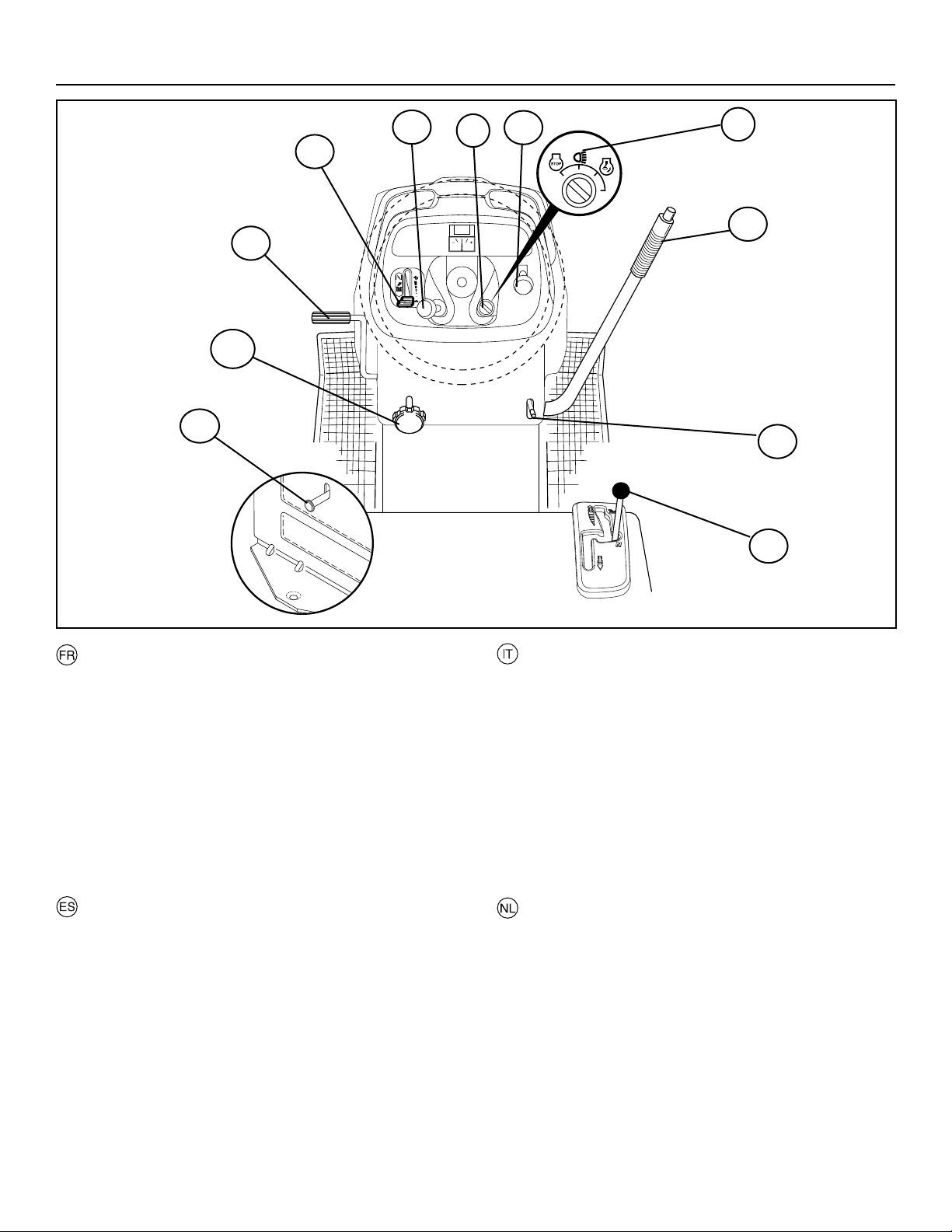

Functional description. Descripción del funcionamiento. Funktionsbeschreibung. Funzionamento. Description du fonctionnement. Beschrijving van functies.

Before starting. Antes del arranque. Maßnahmen vor dem Anlassen. Prima dell’avviamento. Avant de démarrer. Maatregelen vóór het starten.

Driving. Conducción. Betrieb. Guida. Conduite. Rijden.

Maintenance, adjustment. Mantenimiento, ajuste. Wartung (Instandhaltung), Einstellung. Manutenzione. Entretien, réglages. Onderhoud, afstelling.

Troubleshooting. Búsqueda de averías.

Wij houden ons het recht voor om veranderingen aan te brengen zonder voorafgaande

Störungssuche. Ricerca guasti. Recherche des pannes. Het localiseren van fouten.

Storage. Conservación. Aufbewahrung. Rismessaggio. Remisage. Stallen.

We reserve the right to make changes without prior notice.

Ånderungen ohne vorherige Mitteilung sind vorbehalten.

Nous nous réservons le droit d'apporter des modiﬁ cations sans avis préalable.

Nos reservamos el derecho a introducir modiﬁ caciones sin previo aviso.

Ci riserviamo il diritto di modiﬁ che o cambiamenti senza preavviso.

mededeling.

Page 3

1. Safety Rules

Safe Operation Practices for Ride-On Mowers

IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE

TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.

I. Training

• Read the instr uctions carefully. Be familiar with the con trols and the proper use of the equipment.

• Never allow children or people unfamiliar with the ins truc tions to use the lawnmower. Local regulations may restrict the age of the operator.

• Never mow while people, especially children, or pets are nearby.

• Keep in mind that the operator or user is responsible for accidents or hazards occurring to other people or their property.

• Do not carry passengers.

• All drivers should seek and obtain professional and prac ti cal instruction. Such instruction should em pha size:

- the need for care and concentration when work ing with ride-on machines;

- control of a ride-on machine sliding on a slope will not be regained by the application of the brake.

The main reasons for loss of control are:

a) insufﬁ cient wheel grip; b) being driven too fast; c) inadequate braking; d) the type of machine is unsuitable for its task; e) lack of awareness of the effect of ground

conditions,especially slopes;

f) incorrect hitching and load distribution.

II.Preparation

• While mowing, always wear substantial footwear and long trousers. Do not operate the equipment when barefoot or wearing open sandals.

• Thoroughly inspect the area where the equipment is to be used and remove all objects which may be thrown by the machine.

• WARNING - Petrol is highly ﬂ ammable.

- Store fuel in containers speciﬁ cally de signed for this pur pose.

- Refuel outdoors only and do not smoke while re fu el ing.

- Add fuel before starting the engine. Never remove the cap of the fuel tank or add petrol while the engine is running or when the en gine is hot.

- If petrol is spilled, do not attempt to start the engine but move the machine away from the area of spillage and avoid cre at ing any source of ig ni tion until petrol vapors have dis si pat ed.

- Replace all fuel tanks and container caps securely.

• Replace faulty silencers.

• Before using, always visually inspect to see that the blades, blade bolts and cutter assembly are not worn or damaged. Replace worn or damaged blades and bolts in sets to preserve balance.

• On multi-bladed machines, take care as rotating one blade can cause other blades to rotate.

III. Operation

• Do not operate the engine in a conﬁ ned space where dan ger ous carbon monoxide fumes can collect.

• Mow only in daylight or in good artiﬁ cial light.

• Before attempting to start the engine, disengage all blade attachment clutches and shift into neutral.

• Do not use on slopes of more than 10°.

• Remember there is no such thing as a “safe” slope. Travel on grass slopes requires particular care. To guard against overturning;

- do not stop or start suddenly when going up or down hill;

- engage clutch slowly, always keep machine in gear, especially when traveling down hill;

- machine speeds should be kept low on slopes and during tight turns;

- stay alert for humps and hollows and oth er hidden haz ards;

- never mow across the face of the slope, unless the lawnmower is designed for this pur pose.

• Use care when pulling loads or using heavy equipment.

- Use only approved drawbar hitch points.

- Limit loads to those you can safely control.

- Do not turn sharply. Use care when re vers ing.

- Use counterweight(s) or wheel weights when sug gest ed in the instruction hand book.

• Watch out for trafﬁ c when crossing or near roadways.

• Stop the blades from rotating before crossing surfaces other than grass.

• When using any attachments, never direct discharge of material toward bystanders nor allow anyone near the machine while in operation.

• Never operate the lawnmower with defective guards, shields or without safety protective devices in place.

• Do not change the engine governor settings or overspeed the engine. Operating the engine at excessive speed may increase the hazard of personal injury.

• Before leaving the operator’s position:

- disengage the power take-off and lower the at tach ments;

- change into neutral and set the parking brake;

- stop the engine and remove the key.

• Disengage drive to attachments, stop the engine, and dis con nect the spark plug wire(s) or remove the ignition key

- before cleaning blockages or unclogging chute;

- before checking, cleaning or working on the lawnmower;

- after striking a foreign object. Inspect the lawnmower for damage and make repairs before re start ing and op er at ing the equip ment;

- if the machine starts to vibrate abnormally (check im me di ate ly).

• Disengage drive to attachments when transporting or not in use.

Page 4

• Stop the engine and disengage drive to attachment

- before refueling;

- before removing the grass catcher;

- before making height adjustment unless ad just ment can be made from the op er a tor’s position.

• Reduce the throttle setting during engine run-out and, if the engine is provided with a shut-off valve, turn the fuel off at the conclusion of mowing.

IV. Maintenance and Storage

• Keep all nuts, bolts and screws tight to be sure the equip ment is in safe working condition.

• Never store the equipment with petrol in the tank inside a building where fumes may reach an open ﬂ ame or spark.

• Allow the engine to cool before storing in any enclosure.

• To reduce the ﬁ re hazard, keep the engine, silencer, battery compartment and petrol storage area free of grass, leaves, or excessive grease.

• Check the grass catcher frequently for wear or de te ri o ra tion.

• Replace worn or damaged parts for safety.

• If the fuel tank has to be drained, this should be done outdoors.

• On multi-bladed machines, take care as rotating one blade can cause other blades to rotate.

• When machine is to be parked, stored or left unattended, lower the cutting means unless a positive mechanical lock is used.

WARNING: Always disconnect spark plug wire and place wire where it cannot contact spark plug in order to prevent ac ci den tal start ing when setting up, trans port ing, ad just ing or making re pairs.

Page 5

1. Sicherheitsvorschriften

Regeln für die sichere Bedienung von Rasentraktoren

WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT

SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN.

I. SCHULUNG

• Die Anleitungen sorgfältig durchlesen. Mit den Bedienungselementen und der vorschriftsmäßigen Bedienung der Maschine vertraut machen.

• Auf keinen Fall Kindern oder Erwachsenen, die mit der Bedienungsanleitung des Mähers nicht vertraut sind, den Betrieb der Maschine gestatten.Das Mindestalter von Fahrern ist womöglich gesetzlich geregelt.

• Auf keinen Fall mähen, solange sich andere, besonders Kinder oder Haustiere, im Arbeitsbereich beﬁ nden.

• Bitte denken Sie daran, daß der Fahrer oder Benutzer für jegliche Unfälle oder Gefahren, denen andere oder deren Eigentum ausgesetzt werden, verantwortlich ist.

• Befördern Sie keine Passagiere.

• Alle Fahrer sollten von einem Fachmann in Theorie und Praxis unterrichtet werden. Dieser Unterricht sollte folgende Punkte behandeln:

- die Notwendigkeit von Vorsicht und Konzentration bei der Arbeit mit Rasentraktoren;

- daß es nicht möglich ist, die Beherrschung eines Rasentraktors, der auf einem Abhang herabrutscht, durch Betätigen der Bremse wieder zu erlangen.

Die Hauptgründe für den Verlust der Beherrschung über dasFahrzeug sind:

a) ungenügende Bodenhaftung; b) zu schnelles Fahren; c) unzureichendes Abbremsen; d) die Maschine ist nicht für die Aufgabe geeignet; e) unzureichendes Bewußtsein über die Auswirkungen

von Bodenverhältnissen, besonders auf Abhängen;

f) verkehrtes Abschleppen und verkehrte Lastver-

teilung.

II. VORBEREITUNG

• Während dem Mähen immer festes Schuhwerk und lange Hosen tragen. Die Maschine nicht barfuß oder mit offenen Sandalen in Betrieb nehmen.

• Das Arbeitsgelände sorgfältig untersuchen und alle Gegenstände, die von der Maschine aufgeschleudert werden könnten, entfernen.

• WARNUNG - Benzin ist äußerst leicht entzündlich.

- Kraftstoff in speziell dafür ausgelegten Behältern lagern.

- Nur im Freien tanken und währenddessen nicht rauchen.

- Kraftstoff nachfüllen, bevor der Motor angelassen wird. Auf keinen Fall den Tankdeckel entfernen oder Benzin nachfüllen, solange der Motor läuft oder heiß ist.

- Falls Kraftstoff verschüttet wurde, nicht versuchen, den Motor anzulassen, sondern die Maschine vom verschütteten Benzin wegschieben und das Verursachen jeglicher Zündquellen vermeiden, bis die Benzindämpfe sich verﬂ üchtigt haben.

- Alle Deckel wieder fest auf Kraftstofftanks und Kraftstoffbehältern anbringen.

• Schadhafte Schalldämpfer ersetzen.

• Vor dem Gebrauch immer mit einer Sichtprüfung sicherstellen, daß Mähmesser, Messerschrauben und die Mäheinheit nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Messer und Schrauben ersetzen, um Auswuchtung zu gewährleisten.

• Bei Maschinen mit mehreren Mähmessern ist Vorsicht geboten, da beim Drehen eines Mähmessers die anderen Mähmesser sich womöglich mit drehen.

III. BETRIEB

• Maschine nicht in einem geschlossenen Bereich betreiben, in dem die gefährlichen Kohlenmoxydgase sich sammeln können.

• Nur bei Tageslicht oder guter künstlicher Beleuchtung mähen.

• Alle Messerbetätigungskupplungen auskuppeln und in den Leerlauf schalten, bevor versucht wird, den Motor anzulassen.

• Auf keinen Abhängen mit einer Steigung von mehr als 10_ mähen.

• Bitte daran denken, daß es keinen “sicheren” Abhang gibt. Beim Fahren auf grasbewachsenen Abhängen ist besondere Vorsicht geboten. Um das Umschlagen zu vermeiden:

- Beim Bergauf- oder Bergabfahren auf keinen Fall plötzlich anfahren oder anhalten;

- Kupplung langsam einlegen, immer einen Gang eingelegt lassen, besonders beim Bergabfahren;

- Die Fahrgeschwindigkeit sollte auf Abhängen und in engen Kurven niedrig gehalten werden.

- Auf Bodenwellen, Löcher und andere Gefahren achten;

- Niemals quer zum Abhang mähen, es sei denn, der Rasenmäher ist speziell dafür ausgelegt.

• Beim Abschleppen von Lasten oder der Verwendung von schwerem Gerät ist Vorsicht geboten.

- Nur zugelassene Zugstangen-Anhängepunkte verwenden.

- Lasten klein genug halten, so daß sie sicher beherrscht werden können.

- Kein scharfen Kurven fahren. Beim Rückwärtsfahren vorsichtig sein.

- Gegengewichte oder Radgewichte verwenden, falls diese in der Betriebsanleitung empfohlen werden.

• Beim Überqueren von Straßen oder dem Arbeiten in deren Nähe, auf den Verkehr achten.

• Vor dem Überqueren von Oberﬂ ächen den Mähmesserantrieb ausschalten, es sei denn, es handelt sich um Gras.

• Bei der Verwendung von Anbaugeräten, den Materialauswurf auf keinen Fall auf Personen richten, und niemanden während des Betriebs in der Nähe der Maschine dulden.

• Den Rasenmäher auf keinen Fall mit schadhaften Schutzvorrichtungen, Schildern oder ohne Sicherheitsausrüstung in Betrieb nehmen.

• Die Einstellung des Drehzahlreglers nicht ändern, und die Drehzahl des Motors nicht über die Werkspeziﬁ kationen heraufsetzen. Der Betrieb des Mo tors bei zu hohen Drehzahlen kann die Gefahr von Körperverletzungen vergrößern.

• Vor dem Verlassen der Bedienungsstation:

- Die Zapfwelle abstellen und alle Anbaugeräte absenken.

- In Leerlauf schalten und die Feststellbremse einlegen.

- Den Motor abstellen und den Zündschlüssel abziehen.

Page 6

• Alle Anbaugeräte-Antriebe ausschalten, den Motor abstellen und das (die) Zündkerzenkabel abziehen bzw. den Zündschlüssel abziehen:

- vor dem Entfernen von Verstopfungen aus dem Mähwerk oder dem Auswurf;

- vor dem Prüfen, Reinigen oder Reparieren des Rasenmähers;

- nachdem auf ein Fremdkörper gestoßen wurde. Den Rasenmäher auf Schäden untersuchen und die Reparaturen durchführen, bevor die Maschine wieder angelassen und in Betrieb genommen wird;

- falls die Maschine anfangen sollte, ungewöhnlich zu vibrieren (sofort prüfen).

• Alle Anbaugeräte-Antriebe ausschalten, wenn die Maschine transportiert oder nicht gebraucht wird.

• Den Motor abstellen und den Anbaugerät-Antrieb ausstellen:

- vor dem Tanken;

- vor dem Entfernen der Grasfangvorrichtung;

- vor der Einstellung der Schnitthöhe, es sei denn diese Einstellung kann von der Bedienungsstation aus vorgenommen werden.

• Die Drosselklappe während des Auslaufens des Motors schließen und, falls der Motor mit einem Absperrventil ausgestattet ist, dieses bei Beendigung der Mäharbeiten schließen.

IV. WARTUNG UND LAGERUNG

• Darauf achten, daß alle Muttern, Bolzen und Schrauben fest angezogen sind, um zu gewährleisten, daß die Maschine für den Betrieb sicher ist.

• Die Maschine auf keinen Fall mit Benzin im Tank in einem Gebäude lagern, in dem die Benzindämpfe ein offenes Feuer oder einen Funken erreichen könnten.

• Den Motor abkühlen lassen, bevor er in einem geschlossenen Raum gelagert wird.

• Um die Feuergefahr herabzusetzen, den Mo tor, den Schalldämpfer, den Batteriekasten und das Kraftstofﬂ ager von Gras, Laub und übermäßigem Schmierfett freihalten.

• Den Grasfänger häuﬁ g auf Abnutzung oder Verschleiß prüfen.

• Abgenutzte oder beschädigte Teile zur Sicherheit immer sofort ersetzen.

• Falls der Kraftstofftank entleert werden muß, sollte dies im Freien getan werden.

• Bei Maschinen mit mehreren Mähmessern ist Vorsicht geboten, da beim Drehen eines Mähmessers die anderen Mähmesser sich womöglich mit drehen.

• Falls die Maschine geparkt, gelagert oder unbeaufsichtigt zurückgelassen werden soll, das Mähwerk absenken, es sei denn, es wird eine verläßliche, mechanische Verriegelung verwendet.

WARNUNG: Bei der Vorbereitung, dem Trans port, der Einstellung und der Vornahme von Reparaturen immer das Zündkerzenkabel abziehen und so anbringen, daß es nicht mit der Zündkerze in Kontakt kommen kann, um das unbeabsichtigte Anspringen des Mo tors zu verhindern.

Page 7

1. Règles de Sécurité

Conseils pour l'utilisation en toute sécurité des tracteurs de pelouse

ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES

OBJETS.L’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES VOIRE MORTELLES.

I. PRÉCAUTIONS D’UTILISATION

• Lisez toutes les instructions soigneusement. Familiarisez vous avec les commandes pour appprendre à utiliser efﬁ cacement cette machine.

• Ne jamais autoriser les enfants ou les personnes qui n’auraient pas lu ce manuel d’utilisation à utiliser ce tracteur de pelouse. La règlementation locale peut de plus interdire l’utilisation de telle machine au-dessous d’un certain âge.

• Ne jamais tondre à proximité de personnes, d’enfants ou d’animaux.

• Ne pas oublier que tout utilisateur ou propriétaire d’un tracteur de pelouse est responsable des accidents ou dommages causés à une personne ou a ses biens.

• Ne transportez pas de passagers.

• Tous les utilisateurs doivent rechercher et obtenir une formation personnelle sérieuse et pratique qui devra insister :

- sur la nécessité absolue d’être attentif et concentré lorsqu’on utilise un tracteur de pelouse,

- le fait qu’un tracteur de pelouse glissant sur une pente ne pourra pas être arrêté en appuyant simplement sur la pédale de frein.

Les raisons principales de cette perte de contrôle sont :

a) l’adhérence insufﬁ sante des pneus, b) une conduite trop rapide, c) un freinage insufﬁ sant, d) un tracteur de pelouse inadaptée aux conditions

d’utilisation,

e) une mauvaise appréciation des contraintes résultant

de la nature du terrain à entretenir et, tout particuliérement de la présence de pentes sur ce terrain,

f) l’attelage incorrect d’une remorque et la mauvaise

répartition des masses.

II. PRÉPARATION

• Pendant la tonte, ne porter que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chaussé de sandales.

• Contrôlez systématiquement et soigneusement l’état de la surface à tondre et retirer tous les objets susceptibles de devenir des projectiles lors du passage de la ma chine.

• ATTENTION – Le carburant est très inﬂ ammable.

- Pour transporter ou stocker le carburant, n’utiliser exclusivement que des récipients conçus et approuvés pour ces usages.

- Toujours remplir le réservoir de carburant à l’air libre et ne pas fumer pendant le remplissage.

- Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en foctionnement ou qu’il est encore chaud.

- Si du carburant a été renversé, ne pas tenter de démarrer le tracteur, mais le pousser hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées.

- Refermer avec précautions les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.

• Remplacer les pots d’échappement défectueux.

• Avant d’utiliser un tracteur de pelouse, toujours vériﬁ er que les lames, les boulons de lame et le carter de coupe ne sont pas usés ou endommagés. Toujours remplacer les lames et les boulons simultanément de façon à éviter tout probléme d’équilibrage.

• Sur les tracteurs de pelouse multi-lames, ne pas oublier que la rotation d’une lame peut entraîner celle des autres.

III. UTILISATION

• Ne jamais démarrer un moteur à l’intérieur dans un espace conﬁ né où des émanations dangereuses de monoxyde de carbone pourraient s’accumulées.

• Tondre uniquement à la lumière du jour ou avec une bonne lumière artiﬁ cielle.

• Avant de tenter de démarrer le moteur, s’assurer que les lames sont débrayées et que la boîte de vitesses est au point mort.

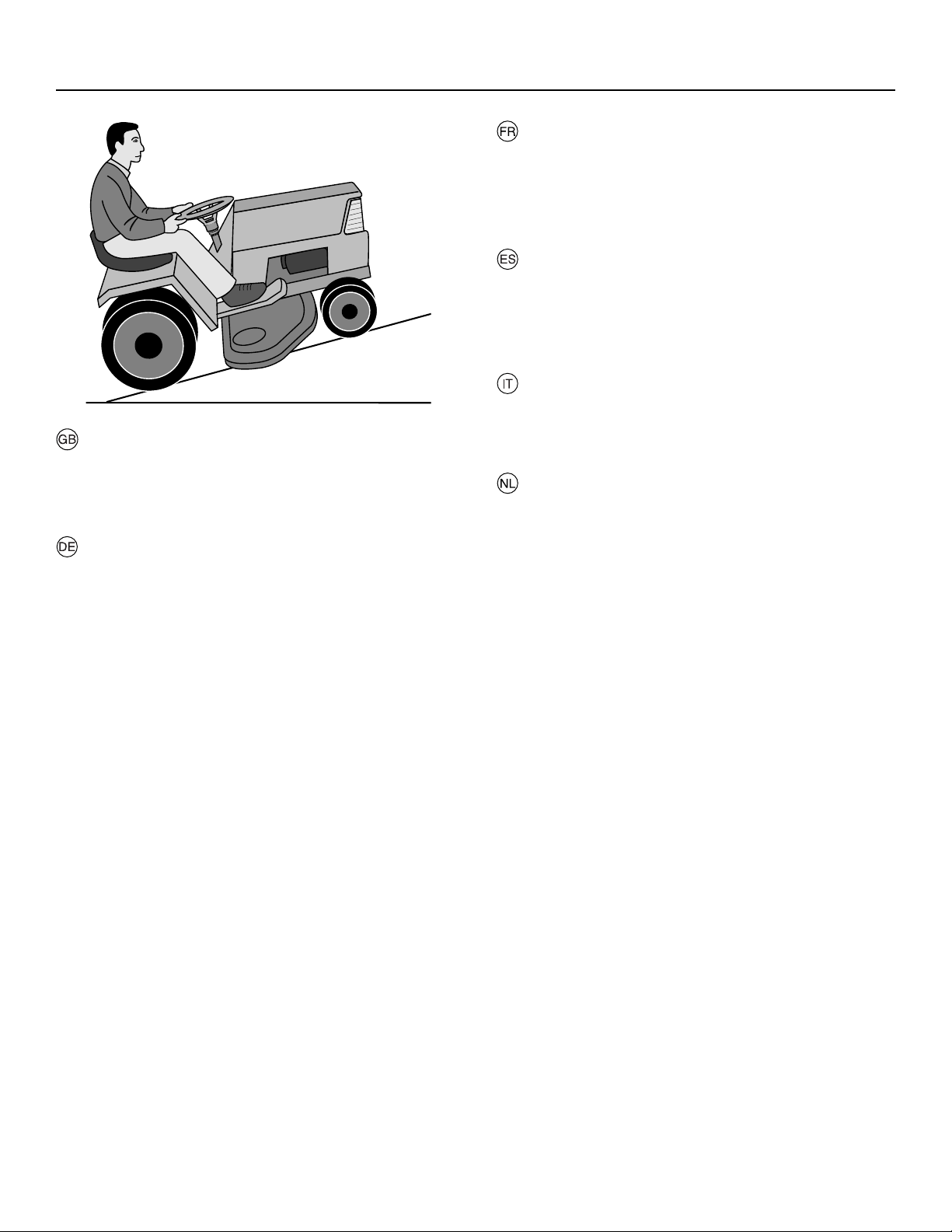

• Ne jamais utiliser un tracteur de pelouse sur des pentes supérieures à 10°.

• Se souvenir qu’il n’existe pas de pente «sûre». Conduire sur des pentes herbeuses demande une attention particulière. Aﬁ n d’éviter tout risque de retournement du tracteur, appliquer avec soin les consignes suivantes :

- ne pas s’arrêter ou démarrer brusquement dans une pente,

- embrayer doucement et ne jamais arrêter le tracteur de pelouse dans une pente, et plus particulièrement dans le sens de la descente.

- conduire toujours lentement dans les pentes, tout comme dans les virages serrés,

- faire attention aux irrégularités du terrain,

- ne jamais tondre en travers d’une pente, à moins que le tracteur de pelouse n’ait été spécialement conçu à cet effet.

• Faire attention lors de la traction de charges ou lors de l’utilisation d’équipements lourds.

- N’utiliser que des points d’attelage approuvés.

- Limiter les charges à celles qu’il est possible de contrôler avec sécurité.

- Ne pas tourner trop brusquement. Rester très pru dent lors des conduites en marche arrière.

- Utiliser les masses de roues ou les contrepoids lorsqu’ils sont conseillés dans ce manuel d’utilisation.

• Faire attention à la circulation lorsque l’on doit utiliser le tracteur près d’une route ou lorsqu’on doit traverser une route.

• Toujours stopper la rotation des lames lorsqu’on doit traverser une surface autre que du gazon.

• Lors de l’utilisation d’accessoires, ne jamais les utiliser ou les déposer à proximité de quelqu’un.

• Ne jamais utiliser le tracteur de pelouse avec un bac, un déﬂ ecteur (option) ou un insert broyeur défectueux ou encore, sans qu’un bac ou un déﬂ ecteur ne soit monté sur le tracteur. Pour tondre, même en fonction broyage, il faut impérativement, pour la sécurité de l’utilisateur que, soit le bac, soit le déﬂ ecteur (option), soient placés à l’arrière du tracteur.

• Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au dessus de son régime nominal car cela peut être dangereux.

Page 8

• Avant de quitter le siége :

- débrayer les lames et abaisser le carter de coupe,

- mettre le levier de vitesse au point mort et enclencher le frein de parking,

- arrêter le moteur et retirer les clés,

• Débrayer les lames, arrêter le moteur, et débrancher le (s) ﬁ l (s) de (s) bougie (s) d’allumage ou retirer la clef de contact :

- avant de retirer l’insert broyeur ou avant de retirer la goulotte d’éjection pour la nettoyer.

- avant de contrôler, nettoyer ou travailler sur le carter de coupe,

- avant de retirer un objet coincé dans le tracteur de pelouse.

Dans ce cas inspecter aussitôt la machine pour s’assurer qu’elle n’est pas endommagée et, si nécessaire, faire ou faire faire impérativement les réparations avant de la remettre en marche et de la faire fonctionner à nouveau.

- si la machine commence à vibrer anormalement.

Dans ce cas vériﬁ er immédiatement le carter de coupe.

• Débrayer systématiquement les lames quand le tracteur n’est pas utilisé ou quand il doit être transporté.

• Débrayer les lames puis arrêter le moteur :

- avant de faire le plein d’essence,

- avant d’enlever le collecteur,

- avant de régler la hauteur de coupe à moins que ce réglage ne puisse s’effectuer du poste de conduite.

• Lorsque la tonte est terminée, réduire les gaz avant de couper le moteur et, si le tracteur de pelouse est équipée d’un robinet d’arrêt du carburant, fermer celui-ci.

IV. ENTRETIEN ET ENTREPOSAGE

• S’assurer que tous les écrous, boulons et vis sont bien serrés pour être certain que l’équipement est prêt à fonctionner de nouveau, dans de bonnes conditions.

• Ne jamais entreposer le tracteur de pelouse avec du carburant dans le réservoir, dans un bâtiment où les vapeurs pourraient s’enﬂ ammer au contact d’une ﬂ amme ou d’une étincelle de l’allumage.

• Attendre le refroidissement du moteur avant d’entreposer la tondeuse autoportée dans un espace fermé.

• Pour supprimer les risques d’incendie s’assurer que le moteur, le pot d’échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l’herbe, des feuilles ou des surplus de graisse.

• Vériﬁ er souvent le bac ou le collecteur pour vous assurer qu’il est propre et qu’il n’est pas endommagé.

• Pour plus de sécurité, remplacer systématiquement les pièces usées ou détériorées.

• Si le réservoir de carburant doit être vidangé, procéder à cette opération à l’extérieur.

• Sur les tracteur de pelouse multi-lames, ne pas oublier que la rotation d’une lame peut entraîner celle des autres.

• Quand le tracteur de pelouse est garé, entreposé ou tout simplement inutilisé, régler la hauteur de coupe dans sa position la plus basse.

ATTENTION: Toujours débrancher le ﬁ l de la bougie d’allumage et le placer de telle sorte qu’il ne puisse, en aucun cas, entrer en contact avec la bougie aﬁ n de prévenir les démarrages accidentels, lors du montage, du transport, des réglages ou des réparations.

Page 9

1. Reglas De Seguridad

Prácticas de Operación Seguras para las Segadoras Conducibles

IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO SE

OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE.

I. INSTRUCCIÓN

• Lea todas las instrucciones cuidadosamente. Familiarícese completamente con los controles y con el uso adecuado el equipo

• Nunca permita que los niños o las personas sin los conocimientos adecuados operen la segadora. Leyes locales pueden restriñir la edad del operador.

• Asegúrese que el área esté despejada de personas antes de segar, especialmente de niños o animales domésticos.

• El operador o el usuario es el responsable por accidentes o daños ocurridos a otras personas o a su propiedad.

• No llevar pasajeros.

• Todos los conductores deben tratar de obtener instrucciones profesionales y practicas. Estas instrucciones deberán acentuar:

- la necesidad de tener cuidado y de concentrase cuando este operando las segadoras conduciables;

- el control de una maquina conducible cuando este deslizando sobre una pendiente no será recobrado con la aplicación del freno.

Las razones principales de la pérdida de con trol son:

a) apretón insuﬁ ciente del volante; b) conducimiento demasiado rápido; c) frenazo inadecuado; d) este tipo de maquina es inadecuado para el trabajo; e) falta de conciencia de las condiciones del terreno,

especialmente de las pendientes;

f) distribución incorrecta del enganchado y de la car-

ga.

II.PREPARACIÓN

• Cuando este segando, siempre use zapatos adecuados y pantalones largos. No opere el equipo sin zapatos o usando sandalias.

• Inspeccione cuidadosamente el área en donde se va a utilizar el equipo y remueva los obstáculos que puedan ser lanzados por la maquina.

• ADVERTENCIA - los combustibles son muy inﬂ amables.

- Almacene el combustible en envases especialmente diseñados para este propósito.

- Agregue combustible a la máquina afuera y no fume cuando este agregando com bus ti ble.

- Agregue el combustible antes de arrancar el mo tor. Nunca remueva la tapa del depósito de gasolina o agregue com bus ti ble con el motor fusionando o cuando el motor este caliente.

- Si derrama combustible, no intente arrancar el motor pero mueva la maquina lejos del área de derrame y no arranque el motor hasta que los vapores se hallan evaporado.

- Vuelva a poner todas las tapas de los tanques y de los envases con seguridad.

• Reemplace los silenciadores defectuosos.

• Antes de usarlo, siempre inspeccione visualmente para ver que las cuchillas, los pernos de las cuchillas y el conjunto cortador no estén gastados o dañados. Reemplace las cuchillas y los pernos gastados o dañados de dos en dos para mantener el equilibro.

• En maquinas de más de una cuchilla, tenga cuidado puesto que la rotación de una cuchilla puede causar la rotación de otras cuchillas.

III. OPERACIÓN

• Nunca haga funcionar la máquina dentro de un área cerrada donde gases peligrosos de óxido de carbono pueden acumularse.

• Siegue solamente con luz de día o con una buena luz artiﬁ cial.

• Antes de tratar de empezar el motor, desenganche todos los embragues de accesorio de la cuchilla y mueva el embrague en la posición de neutro.

• Nunca utilice en pendientes de más de 10°.

• Acuérdese que no hay pendiente segura. Hay que tener mucho cuidado cuando se quiere desplazar sobre pendientes de césped. Para protejerse contra vuelco;

- evite arrancar o parar cuando vaya cues ta arriba o cuesta abajo;

- enganche el embrague lentamente, siempre guarde la maquina en engranaje, especialmente cuanto se este desplazando cuesta abajo;

- las velocidades de la maquina deben ser mantenidas bajas cuando este sobre las pendientes o cuando haga vueltas estrechas.

- fíjese si hay agujeros, surcos o otros peligros escondidos;

- nunca siegue al través de la cara de la pendiente, a menos que la segadora este diseñada para este propósito.

• Tenga mucho cuidado cuando este tirando cargas o cuando este usando un equipo pesado.

- Use solamente puntos de enganche de la barra de tracción.

- Limite carga a esos que pueda controlar con seguridad.

- No haga vuelta rápidas. Tenga cuidado cuando vaya marcha atrás.

- Use contrapesos o pesos de rueda cuando este sugerido en su libro de instrucciones.

• Tenga un cuidado extra cuando atraviese o se acerque de carreteras .

• Pare la rotación de las cuchillas cuando ataviase su per ﬁ cies otras que césped.

• Cuando use cualquier accesorio, nunca directa la descarga de materiales hacia personas que estén cerca y no permita que nadie cerca de la maquina cuando esta funcionando.

• Nunca use la maquina sin la protección contra la descarga en su sitio

• Nunca cambie los ajustes del regulador o no haga que el motor tenga una velocidad excesiva.

• Antes de dejar la posición del operador:

- desenganche la fuerza motriz y baje los accesorios;

- cambie a neutro y enganche el freno de estacionamiento;

- pare el motor y remueva la llave.

Page 10

• Desenganche la transmisión a los accesorios, pare el motor, y desconecte el (los) cable (s) de la bujía o remueva la llave de ignición

- antes de limpiar bloqueos o desatrancar del conducto;

- antes de inspeccionar, limpiar o trabajar sobre la segadora;

- después de golpear un objeto extraño. Inspeccione la segadora cuidadosamente, para veriﬁ car si hay daños y haga reparaciones antes de volver a arrancar y a operar el equipo;

- si la maquina empieza a vibrar anormalmente (verifíquela inmediatamente).

• Desenganche la transmisión a los accesorios cuando haga el transporte o cuando no este en uso.

• Pare el motor y desenganche la transmisión a los accesorios

- antes de agregar combustible;

- antes de quitar el recogedor del césped;

- antes de haces ajustes de altura a menos que los ajustes pueden ser hechos de la posición del operador.

• Reduzca los ajustes de la aceleración durante el tiempo que el motor se apague, si el motor viene diseñado con una válvula de apagado, sierre el combustible cuando halla terminado de segar.

IV. MANTENIMIENTO Y ALMACENAMIENTO

• Guarde todos las tuercas, los pernos y los tornillos apretados para asegurarse que el equipo esta en condiciones de buena operación.

• Nunca guarde la máquina con combustible en el estanque de combustible dentro de un ediﬁ cio en donde hay fuentes de ignición presente.

• Permita que ese enfríe el motor antes de guardarlo en algún lugar cerrado.

• Para reducir el riesgo de encendido, guarde el motor, el silenciador, el comportamiento de la batería limpios de césped, hojas, y de demasiado grasa.

• Veriﬁ que frecuentemente el recogedor del césped para ver si hay uso o deterioración.

• Para la seguridad reemplace las partes que estén usadas o dañadas.

• Si el tanque del combustible debe ser vaciado hágalo afuera.

• En maquinas de más de una cuchilla, tenga cuidado puesto que la rotación de una cuchilla puede causar la rotación de otras cuchillas.

• Cuando la maquina debe ser estacionada, almacenada o cuando debe ser dejada desatendida, baje el conjunto cortador a menos que una serradora mecánica es usada.

ADVERTENCIA: Siempre desconecte el alambre de la bujía y póngalo donde no pueda entrar en contacto con la bujía, para evitar el arranque por accidente, durante la preparación, el transporte, el ajuste o cuando se hacen reparaciones.

Page 11

1. Norme Antinfortunistiche

Regole di sicurezza per trattorini da prato

ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A SCAGLIARE

OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA.

I. ADDESTRAMENTO ALL’USO

• Studiare attentamente le istruzioni. Acquisire dimestichezza con i comandi e conoscere a fondo l’uso corretto dell’equipaggiamento.

• Non consentire mai l’uso dei trattorini tosaerba ai bambini né agli adulti che non abbiano dimestichezza con le istruzioni sull’uso. Le normative locali possono stabilire l’età minima per operare i trattorini tosaerba.

• Non operare mai con i tosaerba in caso vi siano persone, specialmente bambini, o animaletti domestici nella zona di lavoro.

• Tenere presente che in caso di incidenti, rischi o pericoli provocati a persone o a beni, la responsabilità dell’operato ricade sull’operatore, od utilizzatore.

• Non trasporta passeggeri.

• Ogni singolo conducente ha il dovere di procurarsi le istruzioni pratiche della professione e del settore. Tali istruzioni devono mettere in evidenza quanto segue:

- la necessità di prestare la massima attenzione e di prendere le necessarie cautele durante l’uso dei trattorini tosaerba;

- che se il trattorino scivola su un pendio, non se ne può riottenere il controllo premendo i freni.

Cause principali della perdita del controllo:

a) insufﬁ ciente presa delle ruote; b) velocità di guida troppo elevata; c) freni inadeguati; d) macchinario di tipo non idoneo al compito; e) mancata comprensione degli effetti delle condizioni

del terreno, specialmente dei pendii;

f) traino o distribuzione del carico impropri

II. PREPARAZIONE

• Indossare sempre scarpe robuste da lavoro e pantaloni lunghi. Non usare i tosaerba a piedi nudi o indossando soltanto sandali.

• Controllare scrupolosamente l’area in cui verrà utilizzato l’equipaggiamento e togliere tutti gli oggetti che potrebbero venire scagliati dal macchinario.

• PERICOLO - La benzina è inﬁ ammabilissima.

- Conservare il carburante in contenitori appositi.

- Fare rifornimento soltanto all’aperto. E’ vietato fumare durante il rifornimento.

- Fare rifornimento prima di avviare il motore. Non svitare mai il tappo del serbatoio, né fare rifornimento con il motore acceso o caldo.

- In caso di fuoriuscita di benzina, non mettere in moto il motore. Spostare l’equipaggiamento dall’aerea in cui si è veriﬁ cata la fuoriuscita del carburante ed evitare di provocare qualsiasi tipo di accensione ﬁ no a quando i vapori non si siano dissipati.

- Reinserire e serrare bene il tappo del serbatoio e del contenitore.

• Sostituire le marmitte che non funzionino bene.

• Prima di iniziare il lavoro ispezionare visualmente le lame, i bulloni delle lame e il gruppo falciante per veriﬁ care che non vi siano tracce di usura o danneggiamenti. In caso di lame e bulloni danneggiati od usurati, installate un nuovo set completo in modo che il macchinario rimanga bilanciato.

• In caso di trattorini tosaerba a lame mul ti ple prestare la massima attenzione in quanto ruotando una lama si può provocare la rotazione delle altre.

III. FUNZIONAMENTO

• Non accendere il motore in spazi ristretti dove vi si possa accumulare ossido di carbonio, un gas inodore ma letale.

• Usare i tosaerba soltanto con la luce del giorno oppure in presenza di buona luce artiﬁ ciale.

• Prima di avviare il motore disinnestare la frizione degli accessori da taglio e portare la leva del cambio sulla posizione di folle.

• Non impiegare questo macchinario su terreni con una pendenza di oltre 10

• Tenere presente che non esistono pendii “sicuri”. Prestare particolare attenzione sui pendii erbosi. Suggerimenti per evitare il ribaltamento del macchinario:

- evitare di fermarsi o mettersi in marcia improvvisamente in salita o in discesa;

- innestare la frizione lentamente; tenere sempre le marce innestate, specialmente in discesa;

- procedere a bassa velocità sui pendii e nelle curve strette;

- fare attenzione a dossi, buche o ad altri pericoli nascosti;

- non tagliare l’erba in diagonale sui pendii a meno che non si disponga di un trattorino tosaerba realizzato appositamente allo scopo.

• Prestare particolare attenzione quando si trainano oggetti pesanti o quando si utilizza dell’equipaggiamento pesante.

- Usare soltanto i punti approvati di traino nelle barre di trazione.

- Limitarsi ai carichi che si è in grado di controllare con sicurezza.

- Non sterzare bruscamente. Prestare particolare attenzione durante la retromarcia.

- Impiegare contrappesi o pesi per ruote ogniqualvolta siano raccomandati nel manuale d’uso.

• Fare attenzione al trafﬁ co quando si lavora in prossimità di strade e quando le si deve attraversare.

• Attivare il dispositivo di bloccaggio delle lame per interromperne la rotazione prima di attraversare superﬁ ci non erbose.

• Durante l’uso di qualsiasi accessorio non dirigere mai lo scarico dei materiali verso i passanti e non consentire a nessuno di avvicinarsi al macchinario in funzione.

• Non usare mai i trattor ini tosaerba con protezioni o schermi difettosi oppure non installati.

• Non modiﬁ care le impostazioni del regolatore del motore né far operare il motore a velocità eccessive. Le velocità eccessive possono aumentare il pericolo di infortuni.

• Prima di lasciare il posto di guida, o dell’operatore:

- disinnestare la leva di comando della presa di forza ed abbassare gli accessori;

- portare la leva sulla posizione di folle ed innestare il freno di parcheggio;

- spegnere il motore e togliere le chiavi.

Page 12

• Disinnestare la trasmissione del moto agli accessori, spegnere il motore e scollegare i ﬁ li delle candele oppure togliere la chiavetta di accensione:

- prima di pulire eventuali intasamenti e pri ma di stasare lo scivolo;

- prima di inter venti o controlli sul tosaerba e prima delle operazioni di pulizia;

- dopo aver colpito un oggetto estraneo. Controllare che il tosaerba non sia stato danneggiato ed effettuare le riparazioni del caso prima di riavviare e mettere in funzione l’equipaggiamento;

- se il tosaerba, o trattorino, vibra in modo anomalo (in qual caso eseguire immediatamente dei controlli).

• Disinnestare la trasmissione del moto agli accessori du rante il trasporto del macchinario oppure quando non è in uso.

• Spegnere il motore e disinnestare la motorizzazione degli accessori nei seguenti casi:

- prima di fare rifornimento;

- prima di smontare il contenitore dell’erba tagliata;

- prima di regolare l’altezza, a meno che le regolazioni non possano essere eseguite dal posto dell’operatore.

• Ridurre la velocità, con la leva dell’acceleratore, per rallentare il motore prima dello spegnimento. Se il motore è provvisto di valvola di arresto, chiudere l’alimentazione del carburante alla ﬁ ne del lavoro.

IV. MANUTENZIONE E PERIODI DI INATTIVITA’

• Veriﬁ care che tutti i dadi, i bulloni e le viti siano sempre ben stretti per assicurare che l’equipaggiamento sia in buone condizioni operative.

• Non lasciare mai l’equipaggiamento, con benzina nel serbatoio, in locali chiusi dove i vapori possano raggiungere ﬁ amme libere o scintille.

• Lasciare raffreddare il motore prima di riporre i tosaerba, o trattorini, in qualsiasi spazio stretto e chiuso.

• Per ridurre i pericoli d’incendio assicurarsi che il motore, la marmitta, il vano batteria e la zona di stoccaggio benzina siano liberi da erba, foglie o quantità eccessive di grasso.

• Controllare spesso il raccoglitore dell’erba tagliata per individuare eventuali segni di usura o di danneggiamento.

• Per maggiore sicurezza, sostituire le parti usurate o danneggiate.

• Il serbatoio del carburante va vuotato all’aperto, qualora necessario.

• In caso di macchinario a lame multiple prestare la massima attenzione quando si ruota una lama in quanto ciò può provocare la rotazione delle altre.

• Prima di parcheggiare, mettere in magazzino o lasciare incustoditi i tosaerba, o i trattorini, abbassare l’apparato falciante a meno che si utilizzi un dispositivo meccanico per il bloccaggio in posizione della campana tosaerba.

PERICOLO: scollegare sempre i ﬁ li delle candele, e collocarli dove non possano ve nire in contatto con le candele per non provocare accensioni inavvertite, durante l’allestimento, il trasporto, la regolazione o la riparazione dei tosaerba o dei trattorini.

Page 13

1. Veiligheidsregels

Veilige bedieningsmethoden voor zittrekkers

BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET

OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN.

I. TRAINING

• Lees de instructies aandachtig. Zorg dat u vertrouwd bent met de bedieningselementen en het juiste gebruik van de machine.

• Laat kinderen of mensen die niet bekend zijn met de instructies, de maaimachine niet gebruiken. Het is mogelijk dat plaatselijke voorschriften een beperking stellen aan de leeftijd van de bestuurder.

• Maai nooit terwijl mensen, vooral kinderen, of huisdieren in de buurt zijn.

• Bedenk dat de bestuurder of gebruiker verantwoordelijk is voor ongelukken of risico’s die andere mensen of hun eigendommen kunnen overkomen.

• Geen passagiers vervoeren.

• Alle bestuurders dienen vakkundige instructies te ontvangen. Bij dergelijke instructies dient de nadruk te worden gelegd op:

- de noodzaak voor aandacht en concentratie bij het werken met zittrekkers;

- een zittrekker die op een helling wegglijdt, kan niet onder controle worden gehouden door te remmen.

De hoofdredenen voor besturingsverlies zijn:

a) onvoldoende houvast; b) te snel rijden; c) ontoereikend remmen; d) het soort machine is niet geschikt voor de taak; e) gebrek aan kennis van het effect van bodemcondities,

vooral hellingen;

f) verkeerd vastkoppelen en verkeerde verdeling van de

lading.

II. VOORBEREIDING

• Draag tijdens het maaien altijd stevige schoenen en een lange broek. Gebruik de ma chine niet blootsvoets of terwijl u open sandalen draagt.

• Inspecteer de plek waar de machine zal worden gebruikt, grondig en verwijder alle voorwerpen die door de ma chine kunnen worden weggeslingerd.

• WAARSCHUWING - Benzine is licht ontvlambaar.

- Bewaar brandstof in blikken die speciaal voor dat doel zijn bestemd.

- Tank alleen buiten en rook niet tijdens het tanken.

- Tank voordat u de motor start. Draai de dop nooit van de benzinetank af of tank nooit terwijl de motor draait of heet is.

- Als benzine is gemorst, probeer de motor dan niet te starten maar haal de machine van de plaats vandaan waar u benzine heeft gemorst en zorg dat u geen ontstekingsbron teweeg brengt totdat de benzinedampen zijn verdreven.

- Draai de dop van alle brandstoftanks en -blikken weer goed vast.

• Vervang defecte geluiddempers.

• Inspecteer vóór het gebruik altijd of de messen, mesbouten en maai-inrichting niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in sets om het evenwicht in stand te houden.

• Op machines met meerdere messen dient u eraan te denken dat het draaien van één mes andere messen kan doen draaien.

III. BEDIENING

• Laat de motor niet draaien in een besloten ruimte waar gevaarlijke koolmonoxydedampen zich kunnen verzamelen.

• Maai alleen bij daglicht of goed kunstlicht.

• Voordat u de motor gaat starten, moet u alle meshulpstukkoppelingen uitschakelen en naar de vrijloop schakelen.

• Gebruik de trekker niet op hellingen van meer dan 10°.

• Denk eraan dat er geen “veilige” hellingen bestaan. Bij het rijden op hellingen met gras dient men extra voorzichtig te zijn. Zo zorgt u ervoor dat de trekker niet omslaat:

- stop en start niet plotseling bij het op- of afrijden van een helling.

- schakel de koppeling langzaam in, houd de ma chine altijd in de versnelling, vooral bij het afrijden van een heuvel;

- de snelheid van de machine dient op hellingen en in scherpe bochten laag te worden gehouden;

- kijk uit voor bulten en kuilen en andere verborgen gevaren;

- maai nooit dwars op de helling tenzij de maaier voor dit doel is ontworpen.

• Wees voorzichtig bij het trekken van ladingen of het gebruik van zwaar materieel.

- Gebruik alleen goedgekeurde aanhaakpunten voor een trekstang.

- Beperk de lading tot hetgeen u veilig kunt hanteren.

- Maak geen scherpe bochten. Wees voorzichtig bij achteruit rijden.

- Gebruik contragewicht(en) of wielgewichten wanneer dat in de handleiding wordt aangeraden.

• Kijk uit voor het verkeer wanneer u de weg oversteekt of zich nabij een weg bevindt.

• Stop de messen voordat u andere oppervlakken dan gras oversteekt.

• Voer bij het gebruik van hulpstukken het materiaal nooit af in de richting van omstanders en laat niemand in de buurt van de machine komen terwijl deze in bedrijf is.

• Gebruik de maaimachine nooit met defecte beschermkappen en schermen of zonder beveiligingsinrichtingen op hun plaats.

• Verander de instelling van de motorregelaar niet en laat de motor niet met te hoge toeren draaien. Als de motor met te hoog toerental draait, kan het risico van lichamelijk letsel groter worden.

• Voordat u de bestuurdersstoel verlaat:

- de aftakas uitschakelen en de hulpstukken neerlaten;

- naar de vr ijloop schakelen en de parkeerrem inschakelen;

- de motor stoppen en de sleutel verwijderen.

Page 14

• Schakel de aandrijving naar de hulpstukken uit, stop de

Vibration Lärmpegel Vibration Vibratie Vibración Vibrazioni Vibrering Vibration Vibrasjon Tärinä

m/s

ISO 3744 98/37/EC

ISO 11094 2000/14/EC

EN836:1997/A2

02663

motor en maak de bougiekabel(s) los of verwijder het contactsleuteltje,

- voordat u opgehoopt materiaal weghaalt of een verstopte afvoer leeg maakt;

- voordat u de maaimachine controleert, schoonmaakt of eraan werkt;

- nadat u een ongewenst voorwerp heeft geraakt. Inspecteer de maaimachine op schade en voer reparaties uit voordat u de machine weer start en gebruikt;

- als de machine abnor maal begint te trillen (onmiddellijk controleren).

- vor dem Entfernen von Verstopfungen aus dem Mähwerk oder dem Auswurf;

• Schakel de aandrijving naar de hulpstukken uit tijdens transport of als ze niet worden gebruikt.

• Stop de motor en schakel de aandrijving naar het hulpstuk uit,

- voordat u tankt;

- voordat u de opvangzak verwijdert;

- voordat u de hoogte verstelt tenzij de hoogte vanuit de bestuurdersplaats kan worden ingesteld.

• Minder gas tijdens het uitlopen van de motor, en als de motor met een afsluitklep is uitgerust, moet u de brandstoftoevoer aan het einde van het maaien afsluiten.

GTH250XP

25/18,7

0-7,6

IV. ONDERHOUD EN OPSLAG

• Houd alle moeren, bouten en schroeven goed vastgedraaid zodat u er zeker van kunt zijn dat de machine in een veilige bedrijfsstaat verkeert.

• Sla de machine nooit in een gebouw op, waar dampen een open vlam of vonk kunnen bereiken, terwijl zich benzine in de tank bevindt.

• Laat de motor afkoelen voordat u hem in een besloten ruimte opbergt.

• Beperk brandgevaar: houd de motor, geluiddemper, accuruimte en benzine-opslagruimte vrij van gras, bladeren of een overmaat aan smeervet.

• Controleer de opvangzak vaak op slijtage of verwering.

• Vervang versleten of beschadigde onderdelen om veiligheidsredenen.

• Als de brandstoftank afgetapt moet worden, moet dit buiten worden gedaan.

• Op machines met meerdere messen dient u eraan te denken dat het draaien van één mes andere messen kan doen draaien.

• Wanneer de machine moet worden geparkeerd, opgeslagen of alleen moet worden gelaten, moet de maai-inrichting neergelaten worden tenzij een mechanische vergrendeling wordt gebruikt.

WAARSCHUWING: Maak de bougiekabel altijd los, plaats hem waar hij de bougie niet kan raken teneinde onverhoeds starten te voorkomen tijdens het opstellen, vervoeren, afstellen of uitvoeren van reparaties.

MODEL/MODELE

MFG. ID NUMBER PRODUCT NO./PRODUIT NO.

KG RPM

SERIAL/SERIE

MADE IN U.S.A. HERGESTELLT IN DEN U.S.A. FABRIQUE AUX E.U. 181080 2002

122

38-114

275

LpA < 90 dBa

LwA < 105 dBa

EN 1033

EN 1032

02682

Page 15

These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.

Diese Symbole ﬁ nden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.

Ces symboles peuvent se montrer sur votre machine ou dans les publications fournies avec le produit. Apprenez à comprendre la signiﬁ cation de ces symboles.

Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus signiﬁ cados.

Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il signiﬁ cato.

Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.

REVERSE

RÜCKWÄRTSFAHRT

MARCHE ARRIÈRE

MARCHA ATRÁS

RETROMARCIA

ACHTERUIT-RIJDEN

ENGINE OFF MOTOR AUS

MOTEUR ARRÊTÉ MOTOR APAGADO MOTORE SPENTO

MOTOR UIT

CLUTCH

KUPPLUNG

EMBRAYAGE

EMBRAGUE

FRIZIONE

KOPPELING

ESTRANGULACIÓN

NEUTRAL

LEERLAUF

POSITION NEUTRE

PUNTO NEUTRO

FOLLA

NEUTRAALSTAND

ENGINE ON

MOTOR LÄUFT

MOTEUR EN MARCHE

MOTOR ENCENDIDO

MOTORE ACCESO

MOTOR AAN

CHOKE

STARTKLAPPE

STARTER

CHOKE

HIGH

HOCH

HAUT ALTO

AUMENTARE

HOOG

ENGINE START

ANLASSEN DES MOTORS

DÉMARRAGE DU MOTEUR

ARRANQUE DEL MOTOR

AVVIAMENTO DEL MOTORE

HET STARTEN VAN DE MOTOR

FUEL

KRAFTSTOFF

CARBURANT

COMBUSTIBLE

CARBURANTE

BRANDSTOF

LOW

NIEDRIG

BAS

BAJO

DIMINUIRE

LAAG

OIL PRESSURE

PRESSION D'HUILE

PRESIÓN DEL ACEITE

PRESSIONE DELL'OLIO

FAST SCHNELLFAHRT VITESSE RAPIDE

MARCHA RÁPIDA

AVANZAMENTO VELOCE

VELOCE

PARKING BRAKE

FESTSTELLBREMSE

FREIN DE PARKING

FRENO DE ESTACIONAMIENTO

FRENO DI PARCHEGGIO

PARKEERREM

ÖLDRUCK

OLIEDRUK

AVANZAMENTO LENTO

BATTERY BATTERIE BATTERIE

BATERÍA

BATTERIA

ACCU

SLOW

LANGSAMFAHRT

VITESSE LENTE

MARCHA LENTA

LANGZAAM RIJDEN

UNLOCKED

ENTRIEGELT

DEVERROUILLÉ

ABIERTO

DISINNESTATO

GEDEBLOKKEERD

RÜCKWÄRTSFAHRT

ACHTERUIT-RIJDEN

LIGHTS ON

LICHT AN

PHARES ALLUMÉS

LUCES ENCENDIDAS

LUCI ACCESE LICHTEN AAN

PARKING BRAKE LOCKED

FESTSTELLBREMSE VERRIEGELT

FREIN DE PARKING VERROUILLÉ

FRENO DE ESTACIONAMIENTO

FRENO DI PARCHEGGIO INNESTATO

PARKEERREM GEBLOKKEERD

REVERSE

MARCHE ARRIÈRE

MARCHA ATRÁS

RETROMARCIA

CERRADO

VORWÄRTSGANG

MARCHE AVANT MARCHA HACIA

DELANTE MARCIA

IGNITION

ZÜNDUNG

ALLUMAGE

IGNICIÓN AVVIAMENTO ONTSTEKING

FORWARD

VOORUIT

ATTACHMENT

CLUTCH ENGAGED

ANBAUGERÄTE-KUPPLUNG

EINGEKUPPELT

LAMES EMBRAYÉES

EMBRAGUE DEL ACCESORIO

ENGANCHADO

FRIZIONE ACCESSORIE

INNESTATA

KOPPELING HULPSTUK

ATTACHMENT

CLUTCH DISENGAGED

ANBAUGERÄTE-KUPPLUNG

AUSGEKUPPELT

LAMES DÉBRAYÉES

EMBRAGUE DEL ACCESORIO

DESENGANCHDO

FRIZIONE ACCESSORI

DISINNESTATA

KOPPELING HULPSTUK

CAUTION

VORSICHT

DANGER

PRECAUCIÓN

ATTENZIONE

OPGELET

MOWER HEIGHT

MÄHWERKHÖHE

HAUTEUR DE COUPE

ALTURA DE LA SEGADORA

ALTEZZA APPARATO

FALCIANTE

MAAIHOOGTE

BEWARE OF

THROWN OBJECTS

VORSICHT, HOCHGESCHLEUDERT

GEGENSTÄNDE

ATTENTION AUX PROJECTILES

CUIDADO CON

OBJETOS LANZADOS

ATTENZIONE AGLI OGGETTI

SCAGLIATI

LET OP WEGGESLINGERDE

Page 16

These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.

Diese Symbole ﬁ nden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.

Ces symboles peuvent se montrer sur votre machine ou dans les publications fournies avec le produit. Apprenez à comprendre la signiﬁ cation de ces symboles.

Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus signiﬁ cados.

Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il signiﬁ cato.

Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.

90N

MAX

150N

MAX

HOT SURFACES

HEISSE OBERFLÄCHEN

SURFACES CHAUDES

CHARGEMENT DE LA BARRE DE TRACTION

SUPERFICIES MUY CALIENTES

SUPERFICIE ROVENTE

HETE OPPERVLAKKEN

NO OPERATION

ON SLOPES MORE THAN 10

NICHT AUF ABHÄNGEN MIT

MEHR ALS 10 STEIGUNG BETREIBEN

NE PAS UTILISER SUR DES

PENTES DE PLUS DE 10

NO OPERE SOBRE PENDIENTES

DEMÁSDE10

NON USARE SU PENDII CON

UN'INCLINAZIONE DI OLTRE 10

NIET OP HELLINGEN VAN MEER DAN

10 GEBRUIKEN

MOWER LIFT

MÄHWERKHUB

RELEVAGE DE L'UNITÉ DE COUPE

LEVANTAMIENTO DE LA SEGADORA

SOLLEVAMENTO APPARATO FALCIANTE

MAAIHOOGTEREGELING

DRAWBAR LOADING

ANHÄNGESCHIENENLAST

CARGA DE LA BARRA DE ENGANCHE

CARICO DI TRAZIONE DELLA BARRA

BELASTING OP TREKHAAK

KEEP BYSTANDERS AWAY ZUSCHAUER FERNHALTEN

TENIR LES PASSANTS À DISTANCE

GUÁRDESE LEJOS DE GENTE TENERE LONTANI I PASSANTI

OMSTANDERS UIT DE

BUURT HOUDEN

DANGER, KEEP HANDS AND FEET AWAY

GEFAHR, HÄNDE UND FÜSSE FERNHALTEN DANGER, GARDEZ LES MAINS ET LES PIEDS AU LOIN PELIGRO, MANTENGA LAS MANOS Y LOS PIES LEJOS

PERICOLO. TENERE LONTANI MANI PIEDI

GEVAAR, HANDEN EN VOETEN UIT DE BUURT HOUDEN

BRAKE/CLUTCH PEDAL

BREMS / KUPPLUNGSPEDAL PÉDALE DE FREIN / D’EMBRAYAGE PEDAL DE FRENO / DE EMBRAGUE

PEDALE FRENO/FRIZIONE

REM / KOPPELINGSPEDAAL

READ OWNERS MANUAL

BETRIEBSANLEITUNG LESEN

LIRE LE MANUEL D'INSTRUCTIONS

LEA EL MANUAL DE

INSTRUCCIONES

LEGGERE IL MANUALE

DELL'OPERATORE

GEBRUIKERSHANDLEIDING

NORMATIVE ANTINFORTUNISTICHE

LEZEN

SOUND POWER LEVEL

GERÄUSCHPEGEL

NIVEAU DE PUISSANCE ACCOUSTIQUE

NIVEL DE LA POTENCIA ACÚSTICA

LIVELLO DELLA POTENZA SONORA

GELUIDSNIVEAU

EUROPEAN MACHINERY

DIRECTIVE FOR SAFETY EUROPÄISCHE VERORDNUNG FÜR MASCHINEN-SICHERHEIT CONFORME AUX NORMES DE

SÉCURITÉ EUROPÉENNES

DIRECTIVO DE MAQUINARIA

EUROPEO PARA LA SEGURIDAD

EUROPEE PER MACCHINARI

VEILIGHEIDSRICHTLIJN VOOR

EUROPESE MACHINES

FREE WHEEL

FREILAUF

ROUE LIBRE

RUEDA LIBRE

COMANDO DISINNESTO

VRIJWIEL

WARNING

WARNUNG

ATTENTION

ADVERTENCIA

PERICOLO

WAARSCHUWING

DO NOT OPERATE WITHOUT BAGGER OR DEFLECTOR

NICHT IN BETRIEB NEHMEN OHNE GRASFANGBOX ODER DEFLEKTOR

NE JAMAIS UTILISER SANS BAC OU DÉFLECTEUR

NO PONGA EN MARCHA SIN RECOGEDOR O DEFLECTOR

NONAZIONARE LA MACCHINA SENZA IL CESTO O SENZO IL DEFLETTORE DI SCARICO

ZONDER STORTGOOT OF AFWIJKENDE SPATDOEK NIET OPEREREN

Page 17

01738

GEFAHR AUGEN SCHÜTZEN EXPLOSIVE GASE

KÖNNEN ERBLINDUNG UND KÖRPERVERLETZUNGEN VERURSACHEN.

GEVAAR OGEN BESCHERMEN EXPLOSIEVE GASSEN

KUNNEN BLINDHEID OF LETSEL VEROORZAKEN.

PELIGRO PROTEJE SUS OJOS

GASES EXPLOSIVOS

PUEDEN CAUSAR CEGUE-DAD O LESIONES.

PERICOLO RIPARARE GLI OCCHI VAPORI ESPLOSIVI

PUO’ PROVOCARE CECITA’ O LESIONI

ZU VERMEIDEN:

• FUNKEN

• FEUER

• RAUCHEN

GEEN

• VONKEN

• VUUR

• ROKEN

• CHISPAS

• LLAMAS

• FUMAR

DIVIETO

• SCINTILLE

• FIAMME

• SIGARETTE

SCHWEFELSÄURE

KANN ERBLINDUNG ODER SCHWERE VERÄTZUNGEN VERURSACHEN.

ZWAVELZUUR

KAN BLINDHEID OF ERNSTIGE BRANDWONDEN VER-OORZAKEN.

ÁCIDO SULFÚRICO

PUEDEN CAUSAR CEGUE-DAD O QUEMADURAS MUY GRAVES.

ACIDO SOLFORICO

PUO’ PROVOCARE LA CECITA’ OD USTIONI GRAVI.

AUGEN UNVERZÜGLICH MIT WASSER AUSSPÜLEN. SOFORT ÄRZTLICHE HILFE AUFSUCHEN.

OGEN ONMIDDELLIJK MET WATER SPOELEN. SNEL MEDISCHE HULP INROE-PEN.

LÍMPIESE LOS OJOS CON UN CHORRO DE AGUA.OBTENGA AYUDAMÉDICA RÁPIDAMENTE.

LAVARE IMMEDIATAMENTE GLI OCCHI CON ACQUA. SOTTOPORRE AL PIU’ PRES TO ALLE CURE DEL MEDICO.

FÜR KINDER UNZUGÄNGLICH AUFBEWAHREN. NICHT KIPPEN. DIE BATTERIE NICHT ÖFFNEN!

UIT DE BUURT VAN KINDEREN HOUDEN. NIET KANTELEN. DE BATTERIJ NIET OPENMAKEN!

MANTENER FUERA DEL ALCANCE DE NIÑOS. NO LA INCLINE. ¡NO ABRA LA BATERÍA!

TENERE LONTANO DALLA PORTATA DEI BAMBINI. NON INCLINARE. NON APRIRE LA BATTERIA!

Page 18

2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje

2. Montaggio. 2. Montering.

Before the tractor can be used certain parts must be as sem bled, which for transportation reasons are enclosed in the packing.

Vor der Anwendung des Aufsitzmähers müssen gewisse Teile eingebaut werden, die aus Transportgründen in der Verpackung lose beigefügt sind.

Avant d’utiliser la tondeuse autoportée, certains éléments livrés dans l’emballage doivent être montés.

Antes de poder utilizar el tractor, hay que montar algunas piezas que, por razones de transporte, van empaquetadas en el embalaje.

Prima di usare il trattore, montare alcune parti che per ragioni di trasporto sono confezionate a parte.

Voordat de traktor gebruikt kan worden, moeten sommige onderdelen worden gemonteerd, die vanwege het trans port apart verpakt zijn in de emballage.

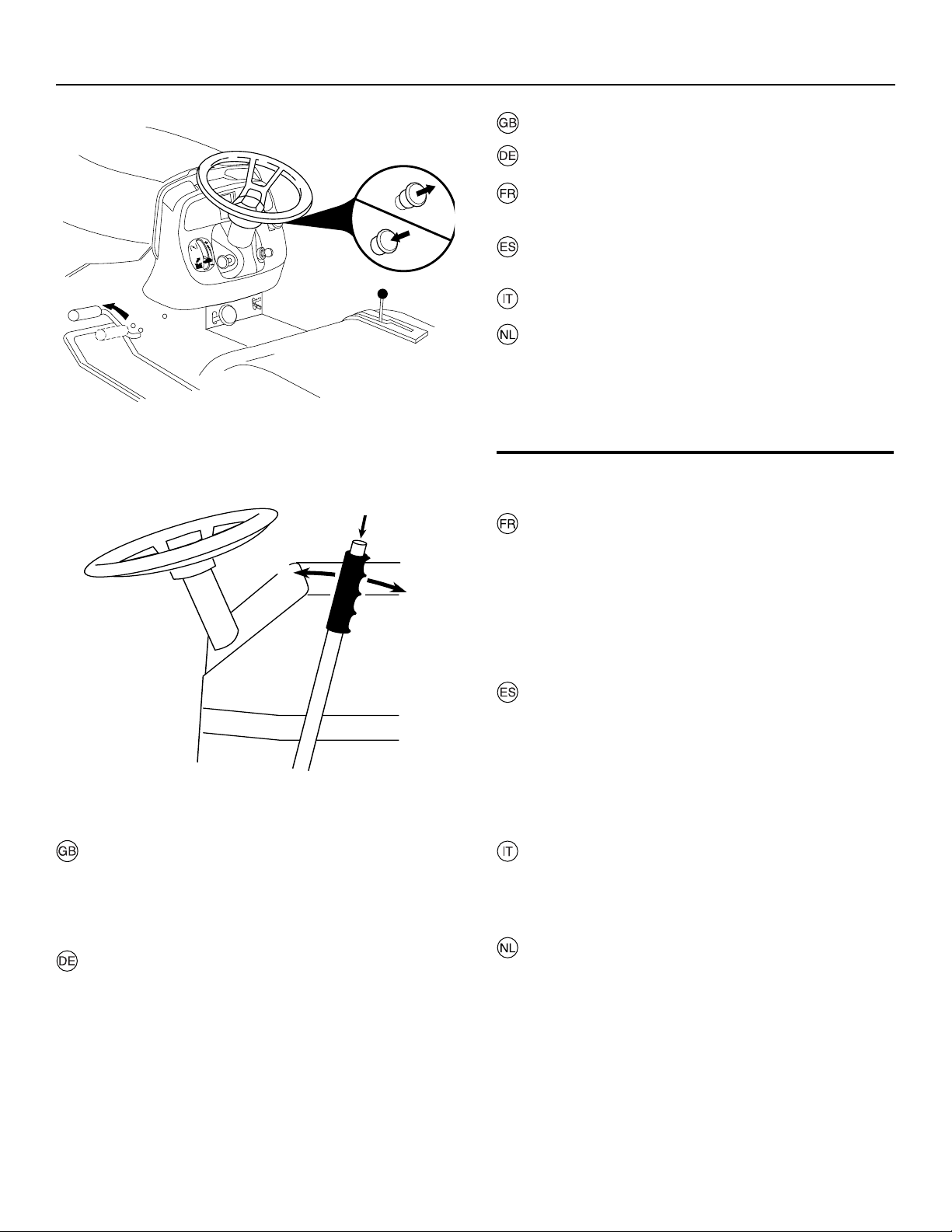

In stall steering wheel

• Fit the steering wheel components in the se quence shown.

• Make sure that the front wheels point straight ahead and that the steering wheel bar points across the tractor.

Einbau des Lenkrades

• Die Teile des Lenkrades gemäß Abb. montieren.

• Die Vorderräder müssen gerade nach vorn unddie Lenkradspeichen quer zum Mäher gerichtet sein.

Montage du volant de direction

• Monter les composants du volant de direction en suivant l’ordre indiqué.

• S’assurer que les roues avant sont alignées et que la traverse médiane du volant est perpandiculaire a l’axe du

tracteur.

Ajuste del volante

• Monte los components del volante en la secuencia in-

dicada.

• Asegúrese de que las ruedas delanteras están enderezadas y de que la barra del volante es transversal

al tractor.

Montaggio del volante

• Montare i vari componnti nell’ordine indicato.

• Assicurarsi che le ruote anteriori siano ben dritte e che la razza dello sterzo sia trasversale al trattore.

Stuur installeren

• Monteer de stuurkomponenten in de getoonde volgorde.

• Controleer dat de voorwielen recht naar voren wijzen en dat de stuurstang dwars over de tractor wijst.

Page 19

02521

1. L.H. Seat Slide

2. Seat Pan

3. Adjustment Han dle

4. R.H. Seat Slide

5. Seat

6. Mounting Bolts

7. Lockwashers

1. Glissière du siège, côté gauche

2. Embase du siège

3. Poignée de réglage

4. Glissière du siège, côté droit

5. Siège

6. Vis de montage

7. Rondelle frein

1. Linke Sitzschiene

2. Sitzpfanne

3. Justierhandgriff

4. Rechte Sitzschiene

5. Sitz

6. Befestigungsschrauben

7. Sicherungsscheiben

1. Deslizador del Asiento del Lado Izquierdo

2. Base del Asiento

3. Mango de Ajuste

4. Desilzador del Asiento del Lado Derecho

5. Asiento

6. Pernos de Montaje

7. Arandelas de sequridad

INSTALL SEAT

Seat position should be adjusted forward or backward so that the operator can com fort ably reach clutch/brake pedal and safely operate the tractor.

Release L.H. seat slide on seat pan by pulling out on adjustment handle and sliding it to the rear position exposing seat mount ing holes from bot tom. Slide R.H. slide to same rear po si tion.

Mount rear of seat on slides using mount ing bolts and lockwashers as shown.

Pull out on adjustment handle and slide seat all the way forward. Install front mounting bolts and lockwashers. Tight en all mounting bolts securely.

Lower seat into operating position and sit on seat. Press clutch/brake pedal all the way down. If operating position is not com fort able, adjust seat.

To adjust seat: Grasp adjustment handle and pull out, slide seat to desired po si tion and release adjustment handle.

MISE EN PLACE DU SIEGE

La position du siège peut être réglée vers l'avant ou vers l'arr ière aﬁ n que l'utilisateur puisse trouver une po si tion confortable par rapport à la pédale d'embrayage/frein et ainsi utiliser le tracteur en sécurité.

Relâcher la glissière côté gauche sur l'embase du siège en tirant sur la poignée de réglage et en la faisant glisser dans la position, vers l'arrière, qui laisse apparaître les trous de ﬁ xation sous le siège.

Assembler la partie arrière du siège sur les glissières à l'aide des vis et rondelles freins comme montré.

Tirer la poignée de réglage et faire glisser le siège vers l'avant. Mettre en place les vis avant avec leurs rondelles freins. Serrer à fond toutes les vis.

Basculer le siège en position d'utilisation et s'asseoir dessus. Appuyer à fond sur la pédale d'embrayage/frein. Si la po si tion n'est pas confortable, ajuster la position du siège.

Pour ajuster la position du siège : tenir fermement la poignée de réglage et tirer dessus, faire glisser le siège jusqu'à la position désirée et relâcher la poignée de réglage.

SITZ MONTIEREN

Die Position des Sitzes sollte vorwärts und rückwärts verstellbar sein, so dass der Fahrer bequem das Kupplungs- und Bremspedal erreichen und den Traktor sicher bedienen kann.

Die linke Sitzschiene auf der Sitzschale freigeben, indem der Justierhandgriff herausgezogen und nach hinten zur hinteren Position hin verstellt wird, wodurch die Sitzmontierlöcher von unten her freigelegt werden. Dasselbe Verfahren bei der rechten Sitzschiene anwenden.

Unter Gebrauch der Befestigungsschrauben und der Sicherungsscheiben den hinteren Teil des Sitzes wie dargestellt auf die Schienen montieren.

Den Justierhandgriff herausziehen und den Sitz vollkommen nach vorne schieben. Die vorderen Befestigungsschrauben und Sicherungsscheiben. Alle Befestigungsschrauben sicher anziehen.

Bringen Sie den Sitz in die Arbeitsposition und setzen Sie sich auf den Sitz. Drücken Sie das Kupplungs- und Bremspedal voll durch. Wenn die Arbeitsposition nicht bequem ist, muss der Sitz justiert werden.

So stellen Sie die Position des Sitzes ein: Den Justierhandgriff anpacken und herausziehen, den Sitz in die gewünschte Position schieben und den Justierhandgriff loslassen.

INSTALACIÓN DEL ASIENTO

La posición del asiento debe ajustarse hacia adelante o hacia atrás de modo que el operador pueda alcanzar cómodamente el pedal del embrague/freno y operar el tractor en forma segura.

Suelte el deslizador del lado izquierdo en la base del asiento, tirando hacia afuera el mango de ajuste y des li zán do lo a la posición trasera, dejando expuestos los agujeros de montaje del asiento desde la parte inferior. Deslice el deslizador del lado derecho a la misma posición trasera.

Monte la parte trasera del asiento en los deslizadores usan do los pernos de montaje y arandelas de sequridad, según se muestra.

Tire hacia afuera el mango de ajuste y deslice el asiento completamente hacia adelante. Instale los pernos de mon ta je delanteros y arandelas de sequridad. Apriete todos los per nos de montaje en forma segura.

Baje el asiento a la posición de operación y siéntese en el asiento. Presione el pedal del embrague/freno com ple ta men te hasta abajo. Si la posición de operación no está cómoda, ajuste el asiento.

Para ajustar el asiento: Agarre el mango de ajuste y tírelo hacia afuera, deslice el asiento a la posición deseada y suelte el mango de ajuste.

Page 20

02521

1. Guida del sedile di sinistra

2. Sedile

3. Maniglia di regolazione

4. Guida del sedile di destra

5. Sedile

6. Bulloni

7. Ranelle di bloccaggio

1. Linkerstoelrail

2. Onderstel

3. Afstelhendel

4. Rechterstoelrail

5. Stoel

6. Montagebouten

7. Borgringen

INSTALLAZIONE DEL SEDILE

La posizione del sedile deve essere regolata in avanti o all’indietro afﬁ nché l’operatore possa facilmente raggiungere la frizione/freno ed operare il trattore con sicurezza.

Tirare la maniglia di regolazione della guida di sinistra del sedile verso l’esterno e far scorrere la guida completamente all’indietro ﬁ no ad esporre i due fori di montaggio. Ripetere con la parte destra.

Montare la parte retro del sedile sulle guide con gli appositi bulloni e ranelle di bloccaggio, come mostrato in ﬁ gura.

Tirare la maniglia di regolazione e far scivolare il sedile completamente verso la parte frontale. Installare i bulloni, e ranelle di bloccaggio. Avvitare bene tutti i bulloni.

Abbassare il sedile in posizione operativa e sedersi sul sedile. Premere la frizione/freno al massimo. Se la posizione operativa non è comoda, regolare il sedile.

Per regolare il sedile: afferrare la maniglia di regolazione e tirare verso l’esterno, far scorrere il sedile verso la posizione desiderata e lasciare la maniglia di regolazione.

INSTALLATIE VAN DE STOEL

De stoel moet naar voren of naar achteren worden verplaatst zodat de bestuurder gemakkelijk bij de koppelings- en de rempedaal kan en de tractor veilig kan besturen.

Zet de linkerstoelrail los op het onderstel door de afstelhendel uit te trekken en schuif de stoel naar achteren zodat de montagegaten van onderaan zichtbaar zijn. Schuif de rechterrail ook naar achteren tot in dezelfde positie.

Monteer de achterzijde van de stoel op de rails zoals afgebeeld, met behulp van montagebouten en borgringen.

Trek de afstelhendel uit en schuif de stoel helemaal naar voren. Monteer de voorste montagebouten en borgringen. Draai alle montagebouten stevig vast.

Laat de stoel tot op zijn plaats zakken. Druk de koppelings- en de rempedaal helemaal in. Als u daarbij niet gemakkelijk zit, verstelt u de stoel.

Verstellen van de stoel: Neem de afstelhendel vast en trek hem uit, schuif de stoel in de gewenste positie en laat de hendel los.

HINWEIS:

Prüfen, daß das Kabel richtig an dem Sicherheitsschalter (3) auf dem Halter des Sitzes angeschlossen ist.

REMARQUE:

Vériﬁ er que le câble électrique est bien connecté sur le contacteur de sécurité (3) placé sous l'embase du siège.

NOTE:

Check that the ﬂ ex is correctly con nect ed to the safe ty switch (3) on the seat hold er.

NOTA:

Controlar que el cable está correctamente acoplado al interruptor de seguridad (3) en el soporte del asiento.

NOTA:

Controllare che il cavo sia ben collegato all’interruttore disicurezza (3) sul supporto del sedile.

N.B.

Controleer of de snoer correct is aangesloten op deveiligheidsschakelaar (3), op de houder van de zitting.

Page 21

02180

NOTE: If battery is put into service after month and year indicated on label, charge battery for minimum of one hour at 6-10 amps.

WARNING: Before installing batter y remove metal brace lets, wrist watch bands, rings, etc. from your person. Touch ing these items to battery could result in burns.

Remove terminal portective caps and discard. Connect the red cable to (+) and then the black earth cable to (-). Screw tight the cables. Grease the battery poles with vaseline to pre vent corrosion.

HINWEIS: Falls diese Batterie nach dem auf dem Aufkleber angegebenen Datum (Monat und Jahr) in Betrieb genommen wird, die Batterie mindestens eine Stunde lang bei 6 bis 10 Ampere auﬂ aden.

WARNUNG! Vor dem Einbau derBatterie sollte die damit beauftragte Person Metallarmbänder, Uhrarmbänder, Ringe u. dergl. ablegen. Wenn diese Gegenstände mit der Batteriein Berührung kommen, könnte dies nämlich Brandverletzungen verursachen.

Die Schutzkappen von den Anschlußklemmen entfernen und wegwerfen. Zuerst das rote Kabel an (+) und danach das schwarze Erdungskabel an (-) anschließen. Die Kabel anschrauben. Batteriepole mit wasserfreiem Fett (Vaseline) schmieren, um Korrosion zuverhindern.

REMARQUE : Si la batterie est mise en service au-delà de l'année et du mois indiqués sur l'étiquette, recharger la batterie, pendant une heure au moins, à 6-10 A .

ATTENTION : Avant de mettre en place la batterie, prendre la précaution de retirer gourmette, montre-bracelet, anneau, etc. Leur contact avec la batterie pouvant entraîner des brûlures.

Retirer les capuchons de protection des bornes et les mettre de côté. Raccorder en premier le câble rouge (+) à la borne positive de la batterie puis le câble noir (-) à la borne négative. Fixer les deux câbles à l'aide des vis et des écrous fournis. Graisser les bornes de la batterie avec une graisse résistante à l'humidité (vaseline) aﬁ n d'éviter la corrosion.

NOTA: Si esta batería esta utilizada después del mes y año indicado sobre la eti que ta, cargue la batería por un mínimo de una hora a 6-10 amps.

ADVERTENCIA: Avant d'installer la batterie, prenez la précaution d'enlever gourmette, montre-bracelet, anneau, etc. Leur contact avec la batterie causerait des brûlures.

Remueva las tapas protectoras del ter mi nal y póngalas de lado. Conecte primero el cable rojo al borne positivo y después el negro de masa al borne negativo. Sujete los cables. Lubrique los bornes con grasa que no contenga agua (vaselina) a ﬁ n de evitar la corrosión.

NOTA: Se questa batteria viene messa in uso dopo il mese e l’anno indicati sull’etichetta, caricarla per almeno un’ora a 6-10 Ampère.

PERICOLO: Avant d'installer la batterie, prenez la précaution d'enlever gourmette, montre-bracelet, anneau, etc. Leur contact avec la batterie causerait des brûlures.

Togliere i cappucci di protezione dei poli e scartarli. Collegare il cavo rosso al polo positivo (+) e quello nero negativo (-) alla terra. Ingrassare i poli con grasso privo di acqua (vasellina) per evitare cor ro sio ne.

N.B.: Als deze accu na de maand en het jaar, aangegeven op het etiket, in bedrijf wordt genomen, laad de accu dan minstens één uur op met 6-10 A.

WAARSCHUWING: Ennen kuin alat asentaa akkua, riisu metallirannekkeet, rannekello, sor mukset yms. Jos ne osuvat akkuun, seurauksena voi olla palovammoja.

Verwijder de beschermdoppen van de polen en gooi ze weg. Sluit eerst de rode kabel aan op (+) en daarna de zwarte aardkabel op (-). Schroef de kabels vast. Smeer de accupolen in met watervrij vet (vaseline) om corrosie te voorkomen.

Page 22

1. Gauge wheel

2. Adjusting bar

3. Shoulder bolt

4. Washer

5. Locknut

6. Clevis pin

7. Retainer spring

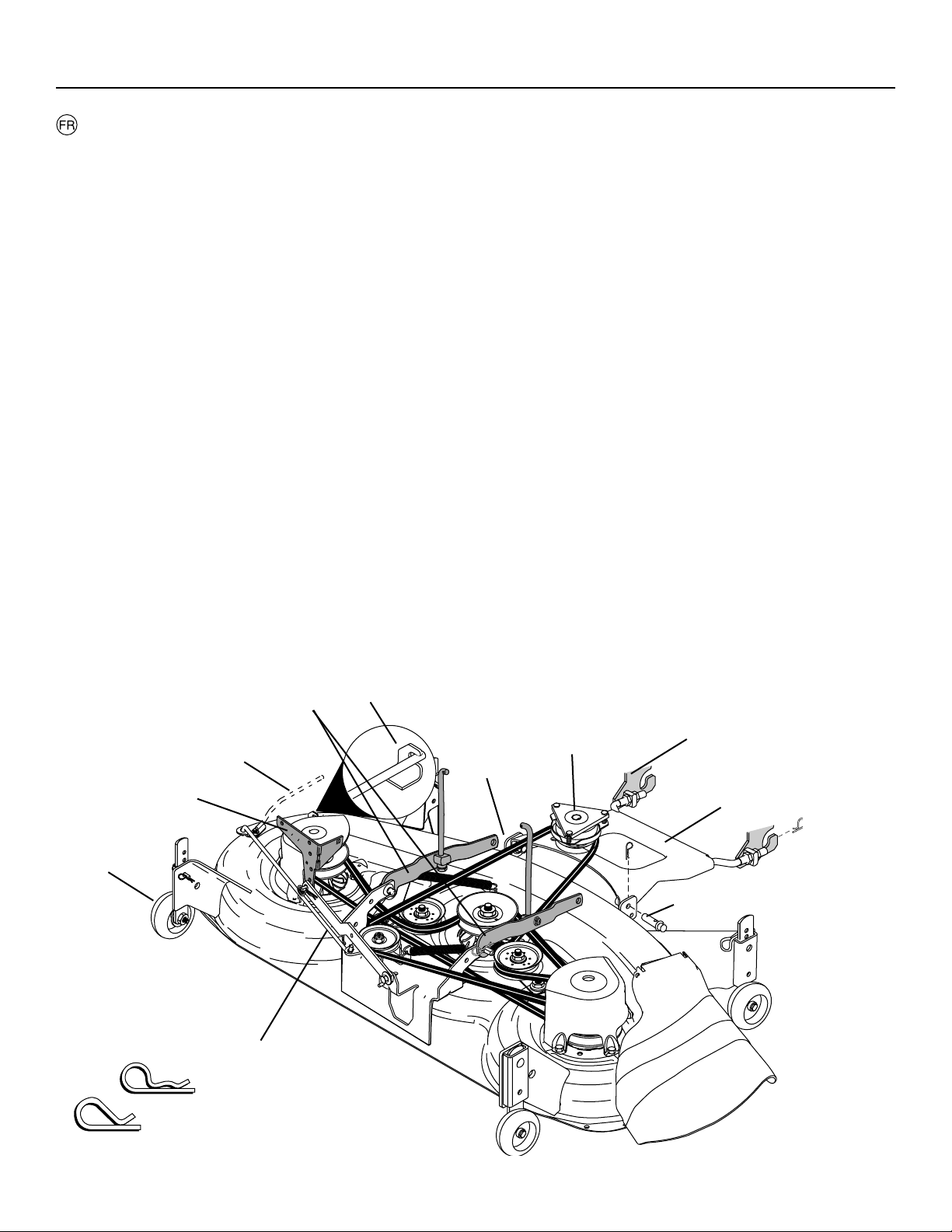

ASSEMBLE GAUGE WHEELS

The gauge wheels are designed to keep the mower deck in proper position when op er at ing mower. Be sure they are properly ad just ed to ensure optimum mower performance.

• Slide adjusting bar down into bracket channel, Be sure that adjusting bar aligning holes are on top. Assemble gauge wheels as shown using shoulder bolts, 3/8 wash ers and 3/8-16 locknuts and tighten securely.

• For ease of mower to tractor assembly, raise gauge wheels to highest position and retain with clevis pins and spring retainers.

• Adjust gauge wheels before operating mower.

ZUSAMMENBAU TASTRÄDER

1. Roulette de jauge

2. Support réglable

3. Axe de roue

4. Rondelle plate

5. Ecrou frein

6. Cheville

7. Epingle

Die Tasträder sind dafür konzipiert, dass sie bei Bedienung des Mähers das Mäherdeck in seiner Position halten. Versichern Sie sich, dass sie richtig eingestellt sind, damit eine optimale Mähleistung gewährleistet werden kann.

• Stellstab nach unten in den Trägerkanal hineinschieben. Versichern Sie sich, dass die Ausrichtungsöffnungen des Stellstabes auf der Oberseite sind. Die Tasträder gemäß der Abbildung zusammenbauen, dabei Bundbolzen, 3/8 Unterlegscheiben und 3/8-16 Sperrmuttern verwenden und fest anziehen.

• Damit der Mäher leicht an den Traktor angefügt werden kann, die Tasträder in ihre höchste Position bringen und mit Gabelkopfbolzen und Federsicherung sichern.

• Tasträder vor Bedienung des Mähers einstellen.

1. Tastrad

2. Stellstab

3. Bundbolzen

4. Unterlegscheibe

5. Sperrmutter

6. Gabelkopfbolzen

7. Sicherungsfeder

1. Rueda limitadora

2. Barra de ajuste

3. Bulón de perno

4. Arandela

5. Contratuerca

6. Pasador roscado

7. Muelle de retención

MONTAGE DES ROULETTES DE JAUGE

Les roulettes de jauge sont conçues pour que le carter de coupe conserve une position correcte pendant son fonctionnement. Vériﬁ er qu'elles sont correctement réglées pour obtenir la meilleure qualité de travail possible.

• Faire glisser le support réglable vers le bas, dans la glissière du carter de coupe. Porter attention à la position des trous sur le support réglable, ils doivent se trouver vers le haut du sup port. Assembler les roulettes de jauge comme indiqué sur la ﬁ gure à l'aide de l'axe de roue, de la rondelle et de l'écrou frein,serrer fortement.

• Pour faciliter le mouvement du carter de coupe par rapport au tracteur, utiliser le trou le plus élevé des sup ports coté carter de coupe pour ﬁ xer les roulettes de jauge, ﬁ xer ces dernières à l'aide des chevilles et des épingles.

• Régler ensuite la position des rou lettes de jauge avant de commencer à tondre.

ENSAMBLAJE DE LAS RUEDAS LIMITADORAS

Las ruedas limitadoras están diseñadas para mantener la cubierta del cortacésped en la posición correcta mientras el aparato está en función. Asegurarse de que estén bien reguladas para tener el máximo rendimiento.

• Deslizar la barra de ajuste en el canal de la abrazadera. Asegurarse de que los taladros de alineación de la barra de ajuste estén arriba. Ensamblar las ruedas limitadoras como indicado utilizando bulones de perno, arandelas de 3/8 y contratuercas de 3/8-16 y apretarlos bien.

• Para facilitar el ensamblaje del cortacésped al tractor, levantar las ruedas limitadoras hasta la posición más elevada y ﬁ jar con pasadores roscados y dispositivos de retenida de muelle.

• Regular las ruedas limitadoras antes de poner en marcha el cortacésped.

Page 23

1. Ruota limitatrice della profondità di aratura

2. Barra di regolazione

3. Bullone di spallamento

4. Rondella

5. Controdado

6. Perno a testa piana

7. Fermo a molla

1. Kalibreerwielen

2. Insteller

3. Schouderbout

4. Sluitring

5. Borgmoer

6. Trekhaakpin

7. Borgveer

MONTAGGIO DELLE RUOTE LIMITATRICI DELLA PROFONDITA’ DI ARATURA

Le ruote limitatrici della profondità di aratura sono progettate per mantenere la piattaforma di taglio in posizione corretta durante il funzionamento della tosaerba. Controllare che siano regolate in modo corretto per garantire le migliori prestazioni della tosaerba.

• Far scorrere la barra di regolazione nel canale della staffa. Controllare che i fori di allineamento della barra di regolazione si trovino nella parte superiore. Montare le ruote limitatrici della profondità di aratura come illustrato, utilizzando bulloni di spallamento, rondelle 3/8 e controdadi 3/8-16. Serrare saldamente.

• Per facilitare il montaggio della tosaerba sul trattore, sollevare le ruote limitratici della profondità di aratura nella

posizione più alta e ﬁ ssare utilizzando perni a testa piana e fermi a molla.

• Prima di mettere in funzione la tosaerba, regolare le ruote limitatrici della profondità di aratura.

MONTAGE KALIBREERWIELEN

De kalibreerwielen zijn ontworpen om het dek van de maaier in de juiste positie te houden terwijl u maait. Zorg dat ze goed ingesteld zijn om optimaal te kunnen maaien.

• Schuif de insteller naar beneden en haak deze in de groef. Zorg dat de rij met gaten in de insteller bovenop ligt. Monteer de kalibreerwielen zoals is aangegeven door de schouderbouten, 3/8 sluitringen en 3/8-16 borgmoeren te gebruiken. Draai goed aan.

• Om het monteren van de maaier aan de traktor makkelijker te maken, moet u de kalibreerwielen op de hoogste stand zetten en met trekhaakpinnen en veerklemmen vastmaken.

• Stel de kalibreerwielen in alvorens de maaier te gebruiken.

02612

ASSEMBLE NOSE ROLLER

VORDERE ROLLE MONTIEREN

ENSEMBLE DU ROULEAU-GUIDE

ANSAMBLE DEL RODILLO DELANTERO

ASSEMBLAGGIO DEL RULLO ANTERIORE

VOORSTE ROL MONTEREN

Page 24

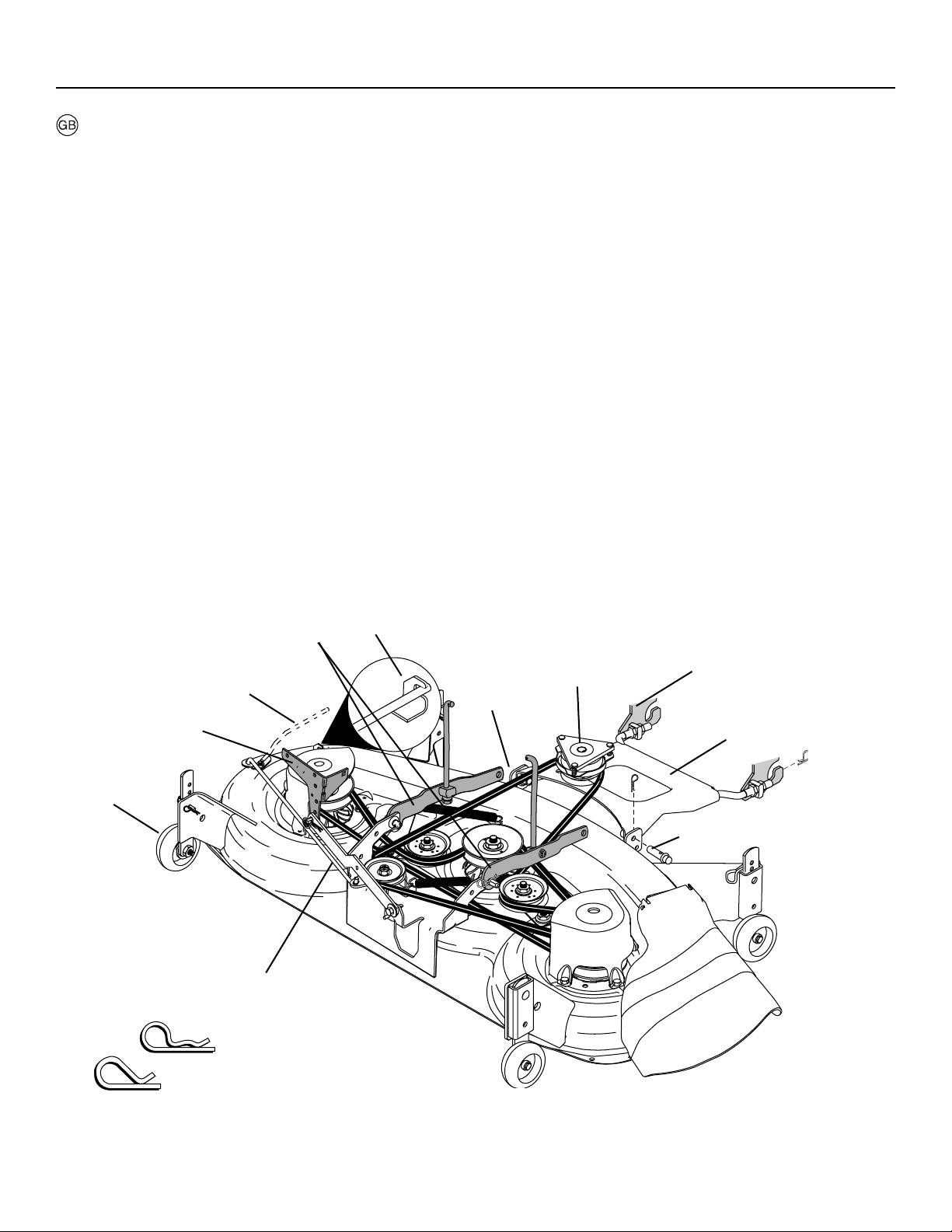

INSTALL MOWER AND DRIVE BELT

Be sure tractor is on level surface and mower suspension arms (3) are raised with attachment lift control. Engage park ing brake.

• Cut and remove ties securing anti-sway bar (1) and belts. Swing anti-sway bar to left side of mower deck.

• Slide mower under tractor.

IMPORTANT: CHECK BELT FOR PROPER ROUTING IN ALL MOWER PULLEY GROOVES.

• Turn height adjustment knob counterclockwise until it stops.

• Lower mower suspension arms (3) with attachment lift control.

• Be sure belt tension rod (2) is in disengaged position.

• Install belt into electric clutch pulley groove (8).

• Place the suspension arms (3) on outward pointing deck pins. Retain with double loop retainer springs (B).

• Install front plate assembly (4) to tractor suspension brack ets (5) and retain with single loop retainer springs (A) as shown.

• Position front plate assembly between front mower brack ets (6). Raise deck and plate assembly to align holes and insert ﬂ anged pins (7). Secure pins with double loop retainer springs (B) between the plate assembly and mower brackets.

NOTE: To assist in locating hole in ﬂ anged pin (7), the hole in pin is inline with notch on head of pin.

• Engage belt tension rod by pushing rod (2) into locking bracket (9).

• Connect anti-sway bar (1) to chassis bracket (10) under left footrest and retain with double loop retainer spring (B).

• Turn height adjustment knob clockwise to remove slack from mower suspension.

• Raise deck to highest position.

• Adjust gauge wheels (11) before operating mower.

1. Anti-sway bar

2. Belt tension rod

3. Suspension arms

4. Front plate assembly

5. Tractor suspension bracket

6. Front mower bracket

7. Flanged pin

8. Clutch pulley

9. Locking Bracket

10. Chassis bracket

11. Gauge wheel

A. Single loop retainer spring B. Double loop retainer spring

02510

Page 25

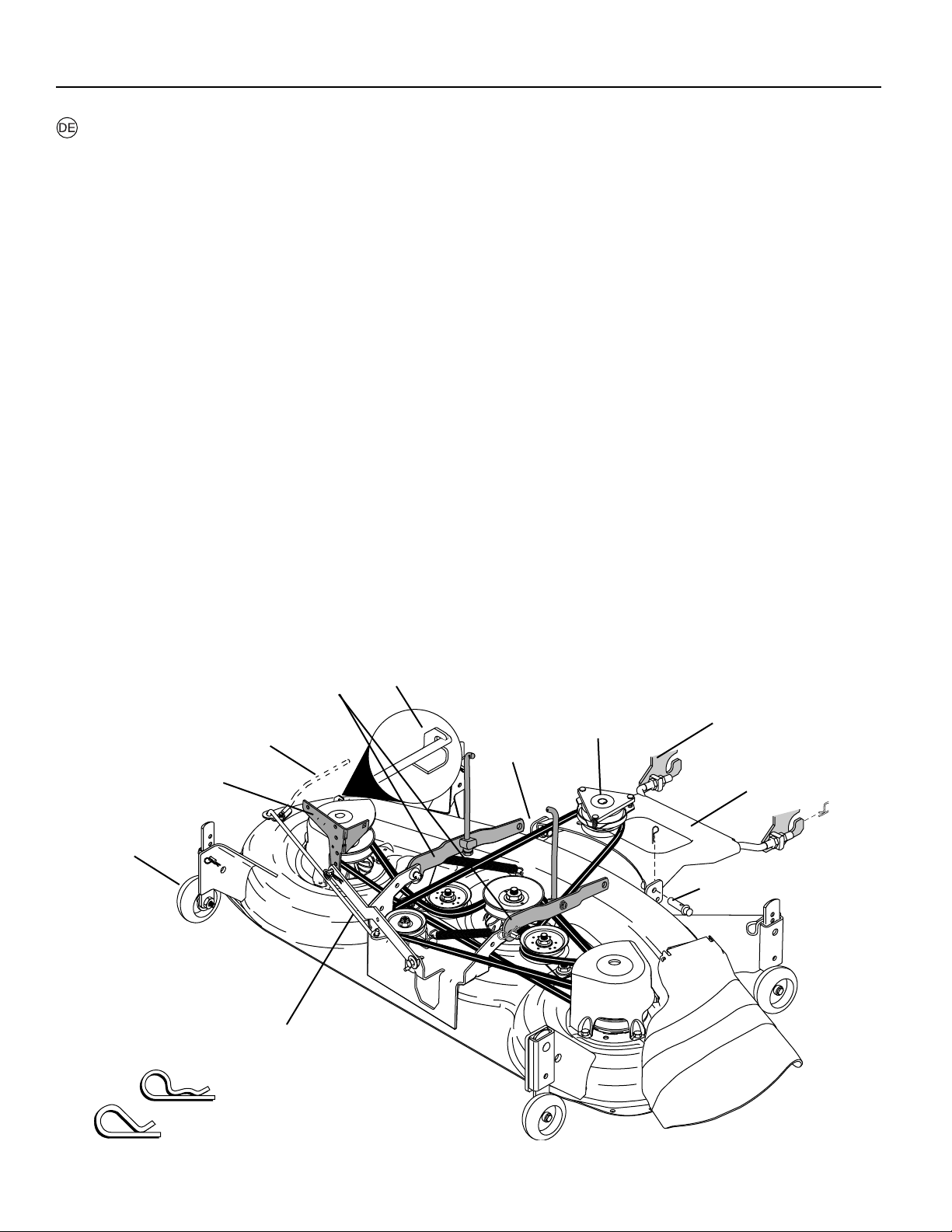

INSTALLATION VON MÄHER UND FÖRDERBAND

Versichern Sie sich, dass sich der Traktor auf einer ebenen Oberﬂ äche beﬁ ndet und dass sich die Aufhängungsarme des Mähers (3) mit Zusatzgerät Hubsteuerung oben beﬁ nden. Feststellbremse einrasten lassen.

• Die Befestigungsbänder des Schwenkschutzstabes (1) und der Förderbänder abschneiden und entfernen. Den Schwenkschutzstab auf die linke Seite des Mäherdecks schwenken.

• Mäher unter den Traktor schieben.

WICHTIG: ÜBERPRÜFEN, DASS DAS FÖRDERBAND KORREKT IN ALLEN SCHEIBENRILLEN DES MÄHERS VERLÄUFT.

• Höheneinstellungsknopf gegen den Uhrzeigersinn drehen bis er anhält.

• Aufhängungsarme des Mähers (3) mit Zusatzgerät Hubsteuerung herunterlassen.

• Versichern Sie sich, dass die Bandspannungsstange (2) nicht eingerastet ist.

• Förderband in die Scheibenrille für die elektrische Kupplung (8) installieren.

• Positionieren Sie die Aufhängungsar me (3) auf nach außen gerichteten Deckstiften. Mit Doppelwindungs-Sicherungsfedern (B) sichern.

• Die Vorderplatte (4) auf den Traktoraufhängungsköpfen (5) installieren und mit Einzelwindungs-Sicherungsfedern (A) gemäß Abbildung sichern.

• Die Vorderplatte zwischen die vorderen Mäherhalterungen (6) positionieren. Deck und Platte zur Ausrichtung der Öffnungen hochheben und die geﬂ anschten Stifte (7) einfügen. Stifte mit Doppelwindungs-Sicherungsfedern (B) zwischen der Platte und den Mäherhalterungen sichern.

HINWEIS: Als Hilfe beim Aufﬁ nden der Öffnung im geﬂ anschten Stift (7), ist diese in einer Linie mit der Kerbe auf dem Stiftkopf ausgerichtet.

• Bandspannungsstange einrasten lassen, indem die Stange (2) in den Klemmbügel (9) hineingedrückt wird.

• Schwenkschutzstab (1) an den Fahrgestelltragbügel (10) unter der linken Fußraste ankuppeln und mit einer Doppelwindungs-Sicherungsfeder (B) sichern.

• Höheneinstellungsknopf im Uhrzeigersinn drehen, um eventuelles Spiel in der Mäheraufhängung aufzuheben.

• Deck in die höchste Position bringen.

• Vor Betätigung des Mähers die Tasträder (11) einstellen.

1. Schwenkschutzstab

2. Bandspannungsstange

3. Aufhängungsarme

4. Vorderplatte

5. Traktoraufhängungskopf

6. Vordere Mäherhalterung

7. Geﬂ anschter Stift

8. Kupplungsscheibe

9. Klemmbügel

10. Fahrgestelltragbügel

11. Tastrad

A. Einzelwindungs-Sicherungsfeder B. Doppelwindungs-Sicherungsfeder

02510

Page 26

MONTAGE DU CARTER DE COUPE ET DE SA COURROIE D'ENTRAÎNEMENT

S'assurer que le tracteur est bien à plat et que les bras de suspension (3) sont relevés et assurés. Serrer le frein à main.

• Couper et retirer les liens et les courroies qui ﬁ xent la barre anti-dévers (1). Déplacer cette barre vers la gauche du carter.

• Faire glisser le carter de coupe sous le tracteur.

ATTENTION : VERIFIER SI LA COURROIE CIRCULE LIBREMENT DANS LES GORGES DE TOUTES LES POULIES.

• Faire tourner le bouton de réglage de la hauteur de coupe, sur le tracteur, dans le sens inverse des aiguilles d'une montre jusqu'à la butée.

• Abaisser les bras de suspension (3) du carter de coupe à l'aide de la commande de relevage du tracteur.

• Vériﬁ er que le levier de commande de tension de la courroie (2) est détachée.

• Placer la courroie d'entraînement dans la gorge de la poulie de l'embrayage électromagnétique (8).

• Atteler les bras de suspension (3) sur les axes situés côté extérieur des potences sur le carter de coupe. Les verrouiller à l'aide des épingles (B).

• Atteler la plaque d'attelage avant au support de sus pen sion du tracteur (5) et la ﬁ xer à l'aide d'épingles (A) à simple boucle (voir ﬁ gure).

• Positionner la plaque d'attelage avant entre les équerres de ﬁ xation (6) prévues à cet effet sur l'avant du carter de coupe, soulever la plaque aﬁ n d'aligner les trous, placer les chevilles (7) et les ﬁ xer à l'aide d'épingles (B) placées entre la plaque d'attelage avant et les équerres de ﬁ xation (voir ﬁ gure).

REMARQUE : Pour faciliter la mise en place de l'épingle dans le trou de la cheville (7), la tête de cette dernière présente une encoche qui est aligné avec le trou.

• Engager le levier de commande de tension de la courroie (2) dans le crochet que forme l'équerre de verrouillage (9).

• Fixer la barre anti-dévers (1) au support ﬁ xé au châssis du tracteur (10), et situé sous le repose pied côté gauche (vu dans le sens d'avancement), la ﬁ xer à l'aide d'une épingle type B.

• Faire tourner le bouton de réglage de la hauteur de coupe (sur le tracteur) dans le sens des aiguilles d'une montre aﬁ n d'éliminer le jeu existant dans le système de sus pen sion du carter de coupe.

• Soulever le carter de coupe jusqu'à la position la plus élevée qu'il peut atteindre.

• Régler la position des roulettes de jauge (11) avant de mettre en route le carter de coupe.

1. Barre anti-dévers

2. Levier de tension de la courroie

3. Bras de suspension

4. Plaque d'attelage avant

5. Support de suspension du tracteur

6. Equerre de ﬁ xation

7. Cheville

8. Poulie d'embrayage

9. Equerre de verrouillage

10. Support côté tracteur

11. Roulette de jauge

A. Epingle à simple boucle B. Epingle à double boucle

02510

Page 27

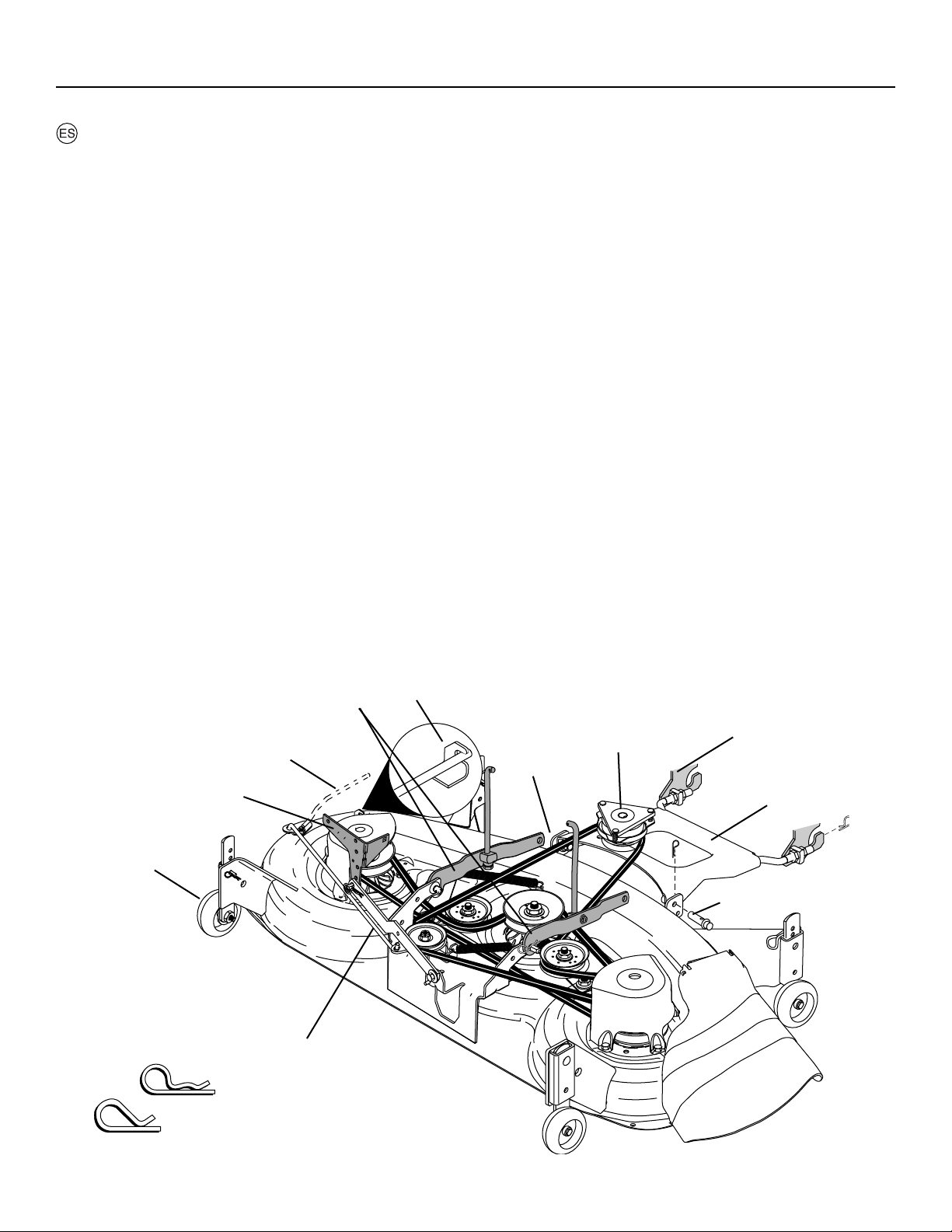

INSTALAR EL CORTACÉSPED Y LA CORREA DE TRANSMISIÓN

Asegurarse de que el tractor esté en una superﬁ cie plana y los brazos de suspensión del cortacésped (3) estén levantados con el mando de levantamiento. Poner el freno de mano.

• Cortar y remover las uniones que ﬁ jan la barra antioscilación (1) y las correas. Poner la barra antioscilación en el lado izquierdo de la cubierta del cortacésped.

• Deslizar el cortacésped debajo del tractor.

IMPORTANTE: CONTROLAR EN CORRECTO FUNCIONAMIENTO DE LA CORREA EN TODAS LAS ACANALADURAS DE LA POLEA DEL CORTACÉSPED.

• Girar la manecilla de ajuste de la altura en el sentido contrario al de las agujas del reloj hasta que se pare.

• Bajar el brazo (3) de suspensión del cortacésped por medio del mando de levantamiento.

• Asegurarse de que la varilla (2) de tensión de la correa esté en la posición desembragada.

• Colocar la correa en la acanaladura de la polea del embrague eléctrico (8).

• Colocar los brazos (3) de suspensión exteriormente a la altura de los pasadores de la cubierta. . Sujetar con un muelle de retención de dos espiras (B).

• Colocar el conjunto de la placa frontal (4) a las abrazaderas (5) de suspensión del tractor y sujetarlo con muelles de retención (A) de una espira, como indicado.

• Posicionar el conjunto placa frontal entre las abrazaderas frontales del cortacésped (6). Levantar el conjunto cubierta y placa para alinear los taladros e introducir los pasadores de aletas (7). Fijar los pasadores con muelles de retención (B) de doble espira entre el conjunto placa y las abrazaderas del cortacésped.

NOTA: Para ayudar la individuación de los taladros en los pasadores de aletas (7), el taladro en el pasador está en línea con la ranura en la cabeza del pasador.

• Embragar la varilla (2) de tensión de la correa empujando la varilla dentro de la abrazadera de bloqueo (9).

• Conectar la barra (1) antioscilación a la abrazadera (10) del bastidor debajo del reposapiés izquierdo y ﬁ jarla con un muelle de retención de doble espira (B).

• Girar la manecilla de ajuste de la altura en el sentido de las agujas del reloj para remover la ﬂ ojedad en la suspensión del cortacésped.

• Levantar la cubierta hasta la posición más alta.

• Regular las ruedas (11) limitadoras antes de poner en marcha el cortacésped.

1. Barra antioscilación

2. Varilla de tensión de la correa

3. Brazos de suspensión

4. Conjunto placa frontal

5. Abrazadera de suspensión del tractor

6. Abrazadera del cortacésped frontal

7. Pasador con aletas

8. Polea de embrague

9. Abrazaderas de bloqueo

10. Abrazadera del bastidor

11. Rueda limitadora

A. Muelle de retención de una espira B. Muelle de retención de dos espiras

02510

Page 28

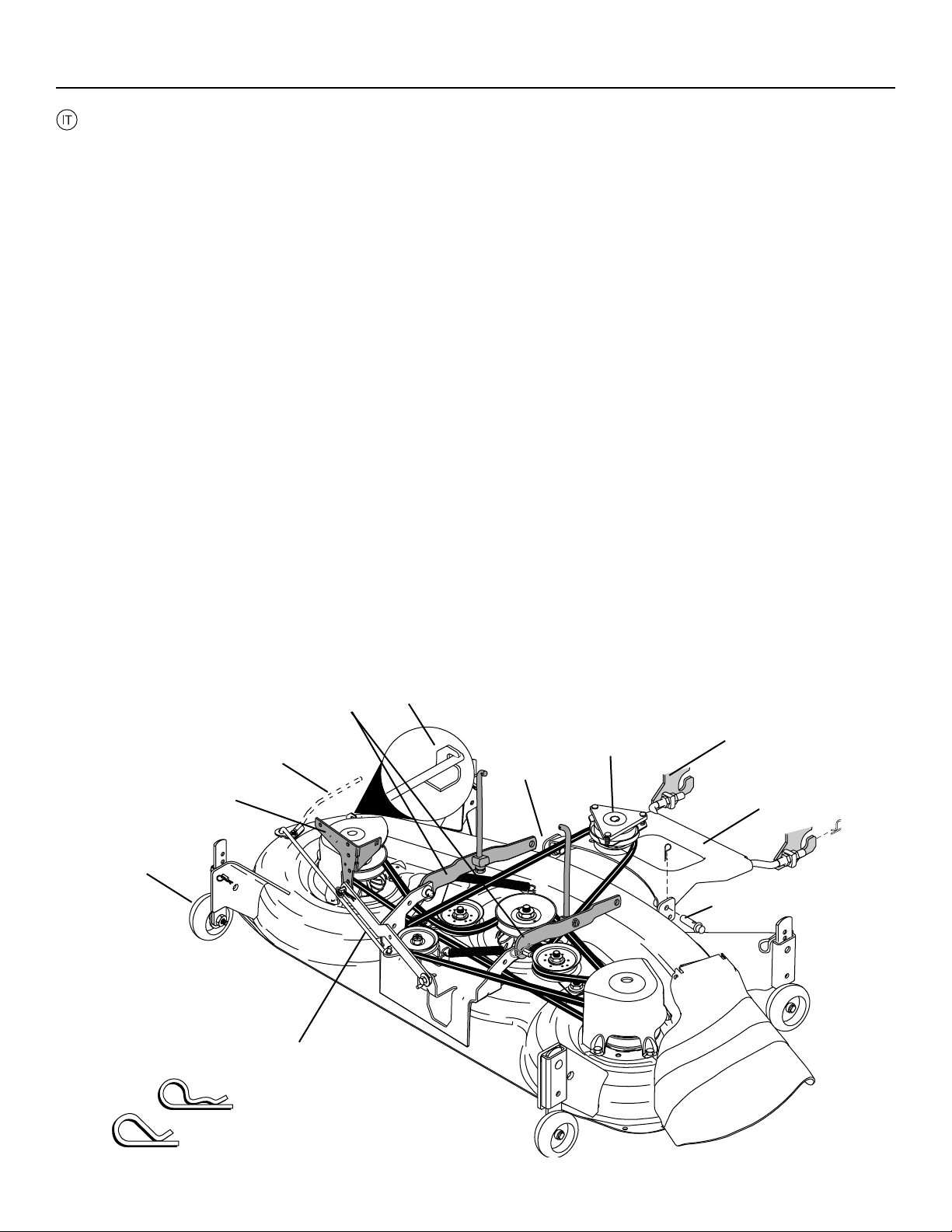

COME INSTALLARE LA TOSAERBA E LA CINGHIA DI TRASMISSIONE

Veriﬁ care che il trattore si trovi su una superﬁ cie piana e che i bracci di sospensione della tosaerba (3) siano sollevati attraverso il comando di sollevamento previsto. Innestare il freno a mano.

• Tagliare e rimuovere i tiranti che ﬁ ssano la barra stabilizzatrice (1) e le cinghie. Ruotare la barra stabilizzatrice sulla sinistra della piattaforma di taglio.

• Far scorre la tosaerba sotto il trattore.

ATTENZIONE: CONTROLLARE LA CINGHIA PER VERIFICARNE IL CORRETTO PERCORSO IN TUTTE LE SCANALATURE DELLA PULEGGIA DELLA TOSAERBA.

• Ruotare in senso antiorario la manopola di regolazione dell’altezza ﬁ nché non si arresti.

• Abbassare i bracci di sospensione della tosaerba (3) attraverso il comando di abbassamento previsto.

• Controllare che la barra di tensionamento della cinghia (2) sia disinserita.

• Inserire la cinghia nella scanalatura della puleggia della frizione (8).

• Posizionare i bracci di sospensione (3) sui perni della piattaforma rivolti all’esterno. Fissare con molle di fermo a doppio anello (B).

• Installare l’assieme della piastra anteriore (4) sulle staffe di sospensione del trattore (5) e ﬁ ssare con molle di fermo ad anello singolo (A), come illustrato.

• Posizionare l’assieme della piastra anteriore tra le staffe anteriori della tosaerba (6). Sollevare la tosaerba e l’assieme delle piastre al ﬁ ne di allineare i fori ed inserire i perni ﬂ angiati (7). Fissare i perni con molle di fermo a doppio anello (B) tra l’assieme delle piastre e le staffe della tosaerba.

NOTA: per una migliore localizzazione del foro del perno ﬂ angiato (7), il foro del perno è perfettamente allineato alla tacca sulla testa del perno stesso.

• Inserire la barra di tensionamento della cinghia spingendo la barra stessa (2) contro la staffa di bloccaggio (9).

• Collegare la barra stabilizzatrice (1) alla staffa del telaio (10) posta sotto l’appoggiapiedi sinistro e ﬁ ssare con la molla di fermo a doppio anello (B).

• Ruotare la manopola di regolazione dell’altezza per annullare il gioco a livello delle sospensioni della tosaerba.

• Sollevare la piattaforma nella posizione più elevata.

• Prima di azionare la tosaerba, regolare le ruote limitratici della profondità di aratura (11).

1. Barra stabilizzatrice

2. Barra di tensionamento della cinghia

3. Bracci di sospensione

4. Assieme piastra anteriore

5. Staffa sospensione trattore

6. Staffa anteriore tosaerba

7. Perno ﬂ angiato

8. Puleggia della frizione

9. Staffa di bloccaggio

10. Staffa telaio

11. Ruota limitatrice della profondità di aratura

A. Molla di fermo ad anello doppio B. Molla di fermo ad anello singolo

02510

Page 29

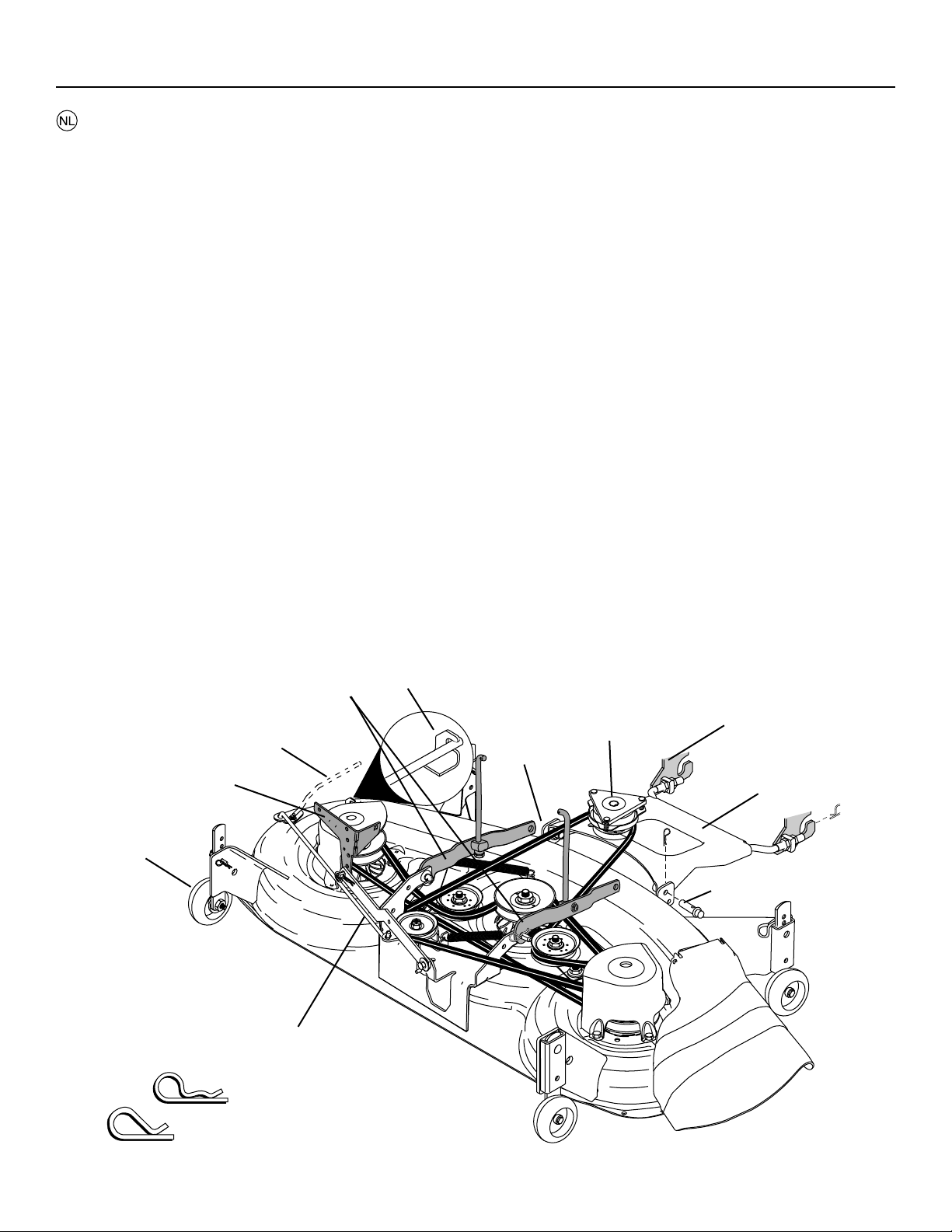

INSTALLEER MAAIER EN AANDRIJVER

Verzeker u dat de traktor waterpas staat en dat de armophanging (3) van de maaier omhoog staat met behulp van het lifthulpstuk. Zet de parkeerrem erop.

• Maak de verpakking om de antislingerstaaf (1) en riemen los en gooi deze weg. Verplaats de antislingerstaaf naar de linkerkant van het maaiersdek.

• Schuif de maaier onder de traktor.

BELANGRIJK: CONTROLEER OF DE RIEM GOED DOOR ALLE MAAIKATROLGROEVEN LOOPT.

• Draai de hoogteverstelknop tegen de wijzers van de klok in tot deze stopt.

• Verlaag de armophanging (3) van de maaier met het lifthulpstuk.

• Zorg ervoor dat de staafspanningsriem (2) in ontspannen toestand zit.

• Doe de riem in de elektrische koppelingskatrolgleuf (8).

• Zet de armophanging (3) op de naar buiten wijzende pinnen. Zet ze met dubbele lus ophangveren (B) vast.

• Installeer de voorplaat met bijbehoren (4) aan de ophangingshaken (5) van de traktor en maak ze met enkele lus ophangveren (A) vast, zoals is aangegeven.

• Plaats de voorplaat met bijbehoren tussen de pinnen van de voorkant van de maaier (6). Til het dek en plaat met bijbehoren op en leg dezen in de rij gaten. Doe de ﬂ ens-pinnen (7) erin. Maak de pinnen met dubbele lus ophangveren (B) tussen de plaat met bijbehoren en de maaihaken vast.

N.B.: Het gat in de ﬂ ens-pin is makkelijk te vinden aangezien deze op dezelfde lijn ligt als de inkeping in de kop van de pin.

• Maak de staafspanningsriem vast door de riem (2) in de slothaak te duwen (9).

• Verbindt de antislingerstaaf (1) aan de chassishaak (10) onder het linker voetenplakje vast en zet deze met een dubbele lus ophangveer (B) vast.

• Draai de hoogteverstelknop met de klok mee om de maaiophanging strak te trekken.

• Zet het dek in de hoogste positie.

• Zet de kalibreerwielen (11) in de juiste positie alvorens de maaier te gebruiken.

1. Antislinger staaf

2. Staafspanningsriem

3. Ophangingsarmen

4. Voorplaat met bijbehoren

5. Ophangingshaak traktor

6. Haak voorkant maaier

7. Flens-pin

8. Koppelingskatrol

9. Vergrendelhaak

10. Chassishaak

11. Kalibreerwielen

A. Enkele lus ophangveer B. Dubbele lus ophangveer

02510

Page 30

019

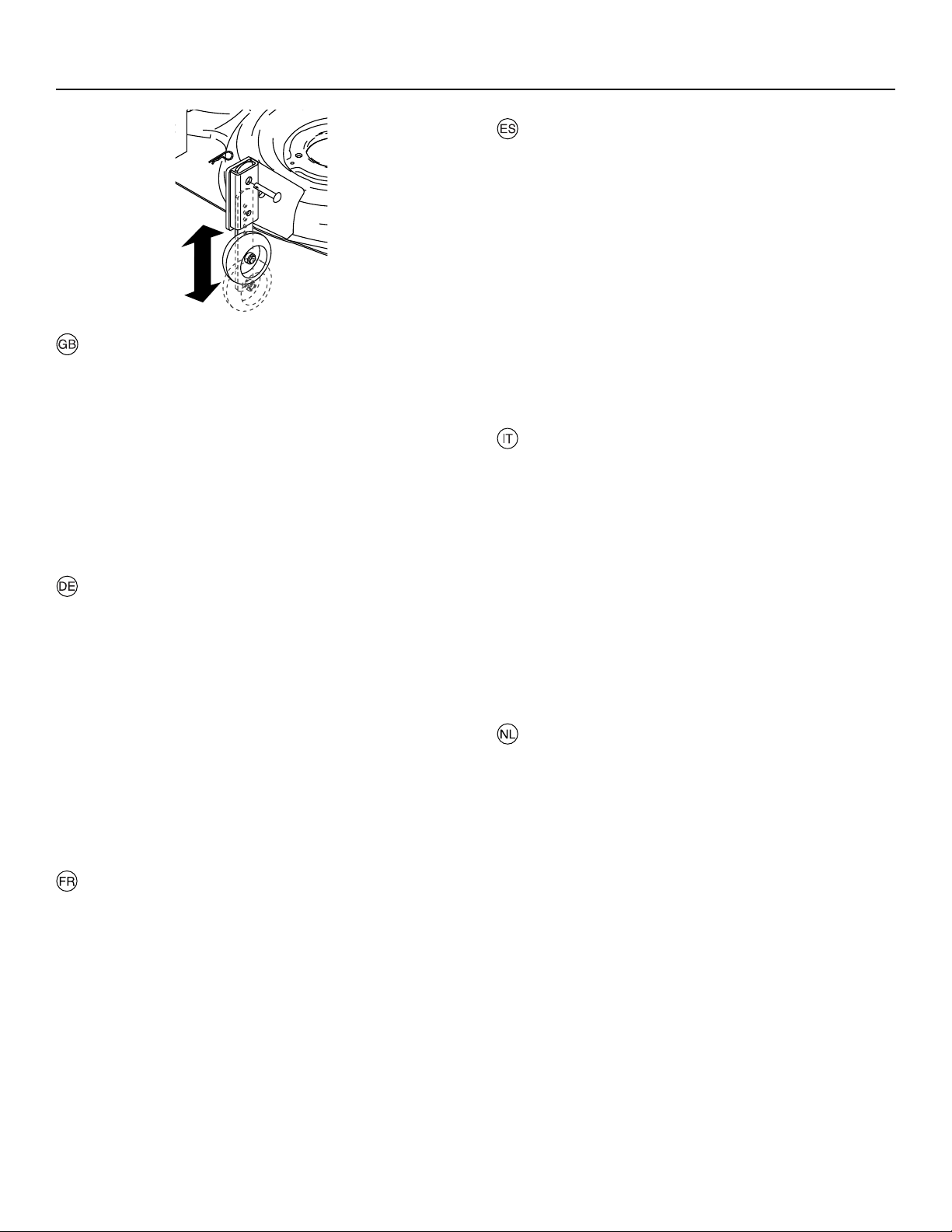

TO ADJUST GAUGE WHEELS

Gauge wheels are properly adjusted when they are slightly off the ground when mower is at the desired cutting height in operating position. Gauge wheels then keep the deck in proper position to help prevent scalping in most terrain con di tions.

• Adjust gauge wheels with tractor on a ﬂ at level surface.

• Adjust mower to desired cutting height.

• With mower in desired height of cut position, gauge wheels should be adjusted so they are slightly off the ground. Install clevis pin in appropriate hole and secure with retainer spring.

• Repeat for opposite side installing clevis pin in the same adjustment hole.

EINSTELLEN DER TASTRÄDER

Die Tasträder müssen sich in geringem Abstand vom Boden beﬁ nden, wenn das Mähwerk in Betriebsstellung die gewünschte Schnitthöhe aufweist. Die Tasträder halten dann das Mähwerk in der korrekten Stellung, um in den meisten Terrains ein Abschuppen zu verhindern.

• Die Tasträder mit dem Traktor auf einer ebenen Fläche einstellen.

• Den Mäher auf die gewünschte Schnitthöhe einstellen.

• Wenn der Mäher in die gewünschte Höhe für die Schnittposition gebracht wurde, sollten die Tasträder so eingestellt werden, dass sie sich leicht über dem Grund beﬁ nden. Den Gabelkopfbolzen in die hierfür vorgesehene Öffnung einfügen und mit Sicherungsfeder sichern.

• Diese Operation für die gegenüberliegende Seite wiederholen und den Gabelkopfbolzen in dieselbe Einstellungsöffnung einfügen.

REGLAGE DES ROULETTES DE JAUGE

Les roulettes de jauge sont correctement réglées lorsqu'elles se trouvent légèrement au-dessus du sol pendant la tonte, le carter de coupe étant à la hauteur désirée pour la coupe.

• Régler les roulettes de jauge lorsque le tracteur se trouve sur un terrain plat.

• Régler le carter de coupe à la hauteur de coupe désirée.

• Lorsque le carter de coupe est à la hauteur souhaitée, la roulette de jauge doit être placée légèrement au dessus du sol. Fixer la roulette de jauge dans le trou approprié du support situé sur le carter de coupe à l'aide de la vis, de la rondelle plate 3/8 et de l'écrou frein 3/8-16. Serrer à fond.

• Répéter cette opération pour l'autre côté en plaçant la seconde roulette dans le trou correspondant à celui utilisé pour la première roulette de jauge .

PARA AJUSTAR LAS RUEDAS CALIBRADORAS

Las ruedas calibradoras están bien ajustadas cuando se encuentran un poco a distancia del terreno al mismo tiempo que la segadora esté a la altura de corte deseada. Entonces las ruedas calibradoras mantienen el conjunto segador en posición para prevenir el corte raspeo en casi todos los terrenos.

• Ajuste las ruedas calibradoras con el tractor en una superﬁ cie nivelada plana.

• Ajuste la segadora a la altura de corte deseada con la manilla de ajuste de altura.

• Con el cortacésped en la altura deseada de posición de corte, hay que ajustar las ruedas limitadoras para que estén ligeramente encima del suelo. Colocar el pasador roscado en el taladro apropiado y ﬁ jarlo con el muelle de retención.

• Repetir lo mismo para la instalación del lado opuesto, colocando el pasador roscado en el mismo taladro de regulación.

REGOLAZIONE DEI RUOTINI ANTERIORI

La regolazione dei ruotini anteriori può essere eseguita correttamente se sono leggermente sollevati da terra quando il tosaerba si trova all’altezza di taglio desiderata in posizione di esercizio. I ruotini anteriori mantengono il piano di taglio nella corretta posizione aiutando ad evitare l’asportazione del prato dalla maggior parte dei terreni.

• Regolare i ruotini anteriori con il trattore posto su una superﬁ cie piana e livellata.

• Regolare il tosaerba sulla desiderata altezza di taglio.

• Con la tosaerba regolata all’altezza di taglio richiesta, regolare le ruote limitatrici della profondità di aratura in modo tale che siano leggermente sollevate da terra. Installare il perno a testa piana nel foro corretto e ﬁ ssare con il fermo a molla.

• Ripetere dall’altro lato ﬁ ssando il perno a testa piana nello stesso foro di regolazione.

PEILWIELEN AFSTELLEN

De peilwielen zijn goed afgesteld wanneer ze een klein beetje boven de grond zijn terwijl de maaier in de bedrijfsstand op de gewenste maaihoogte is. De peilwielen houden het maaibord dan in de juiste stand om onder de meeste terreinomstandigheden te helpen voorkomen dat er te kort wordt gemaaid.

• Stel de peilwielen af met de tractor op vlakke, horizontale grond.

• Stel de maaier op de gewenste maaihoogte af.

• Als de maaier in de gewenste maaihoogte staat, moeten de kalibreerwielen net even boven de grond ingesteld worden. Installeer de trekhaakpin in de daarvoor bestemde opening en zet deze met een borgveer vast.

• Herhaal dit bij de andere kant door de trekhaakpin in dezelfde opening te plaatsen.

Page 31

3. Functional description. 3. Funktionsbeschreibung.

3. Description du fonctionnement.

3. Descripción del funcionamiento. 3. Funzionamento.

3. Beschrijving van functies

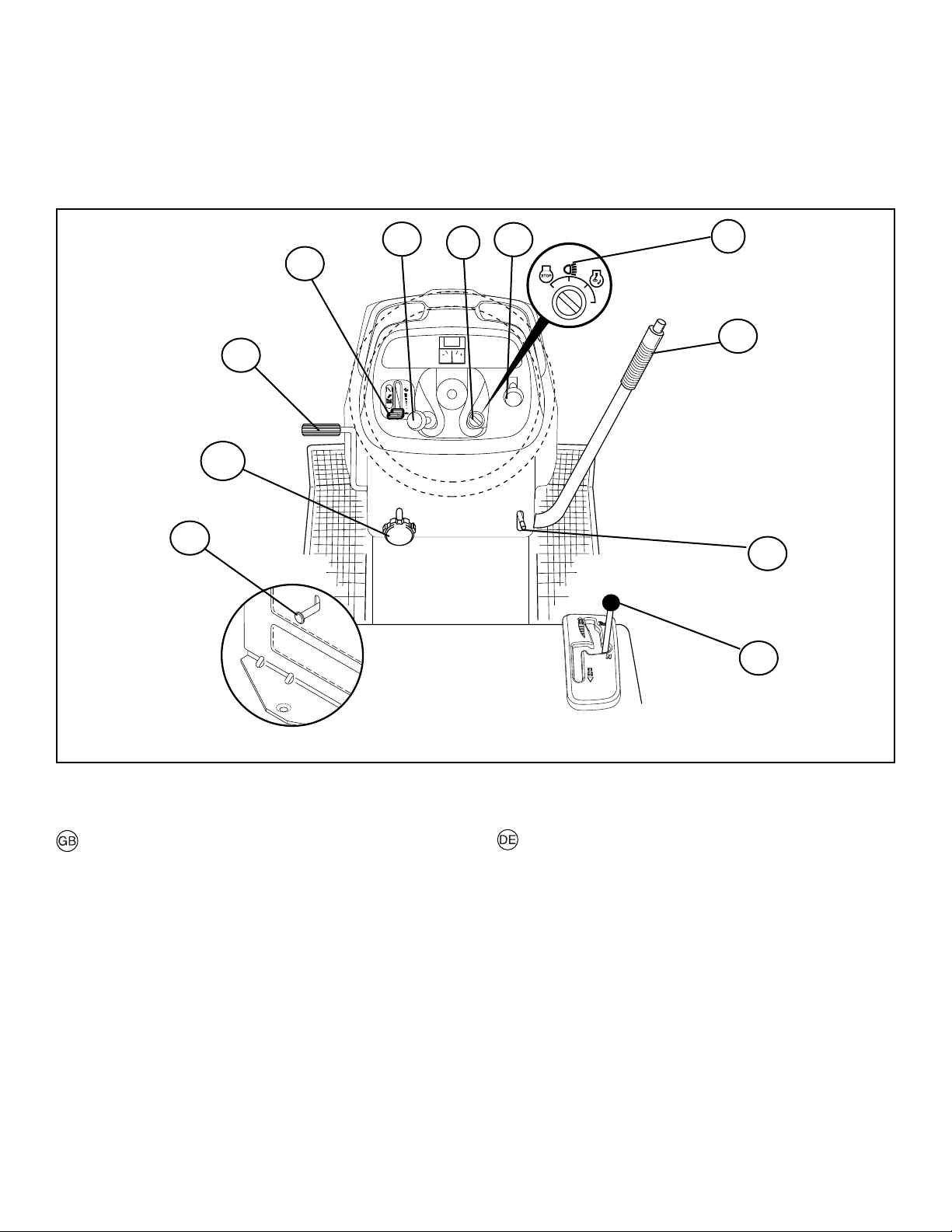

Positioning of controls

1. Light Switch Position.

2. Throttle control.

3. Brake pedal.

4. Motion Control Lever.

5. Attachment clutch switch.

6. Quick lifting/lower of the cutting unit.

7. Ignition lock.

8. Parking Brake.

9. Free-wheel control lever.

10. Cutting height setting.

11. Choke control.

02418

Anordnung der Bedienungseinrichtungen

1. Lichtschalter.

2. Gashebel.

3. Bremspedal.

4. Ein- und Ausschalten des Antriebes.

5. Ein- und Ausschalten des Mähaggregats.

6. Schnelles Heben und Senken des Mähaggregats.

7. Zündschloß.

8. Feststellbremse.

9. Ein- und Ausschalten des Freilaufes.

10. Mähhöheneinstellung.

11. Kalstartregler.

Page 32

Emplacement des commandes

1. Interrupteur de commande des phares

2. Commande des gaz (Accélérateur)

3. Pédale de frein

4. Levier de commande dela transmission hydrostatique

5. Embrayage/débrayage du carter de coupe

6. Relevage et abaissement du carter de coupe

7. Clé de contact/démarrage

8. Frein de parking

9. Blocage/déblocage de la roue libre

10. Réglage de la hauteur de coupe

11. Starter

Ubicación de los mandosè

1. Interruptor de alumbrado.

2. Acelerador.

3. Pedal de freno.

4. Acoplamiento/desacoplamiento de la tansmisión.

5. Acoplamiento y desacoplamiento de la unidad de corte.

6. Elevación/descenso rápidos del equipo de corte.

7. Cerradura de encendido.

8. Freno de estacionamiento.

9. Acoplamiento y desacoplamiento de rueda libre.

10. Ajuste de la altura de corte.

11. Estrangulador.

02418

Comandi

1. Interruttore luci.

2. Acceleratore.

3. Pedale dei freni.

4. Leva del cambio.

5. Leva inserimento tagliaerba.

6. Sollevamento/abbassamento del tagliaerba.

7. Chiave di accensione.

8. Freno di parcheggio.

9. Inserimento/disinserimento ruote.

10. Regolazione altezza di taglio.

11. Choke.

De plaats van de bedieningsorganen

1. Schakelaar verlichting.

2. Gashendel.

3. Rempedaal.

4. Aan-/uitschakeling van aandrijving.

5. Aan-en uitschakeling van de maaikast.

6. Snelle verhoging/verlaging van maaikast.

7. Stuurslot/contact.

8. Parkeerrem.

9. Aan-en uitschakeling van vrijwiel.

10. Instelling maaihoogte.

11. Chokeregelaar.

Page 33

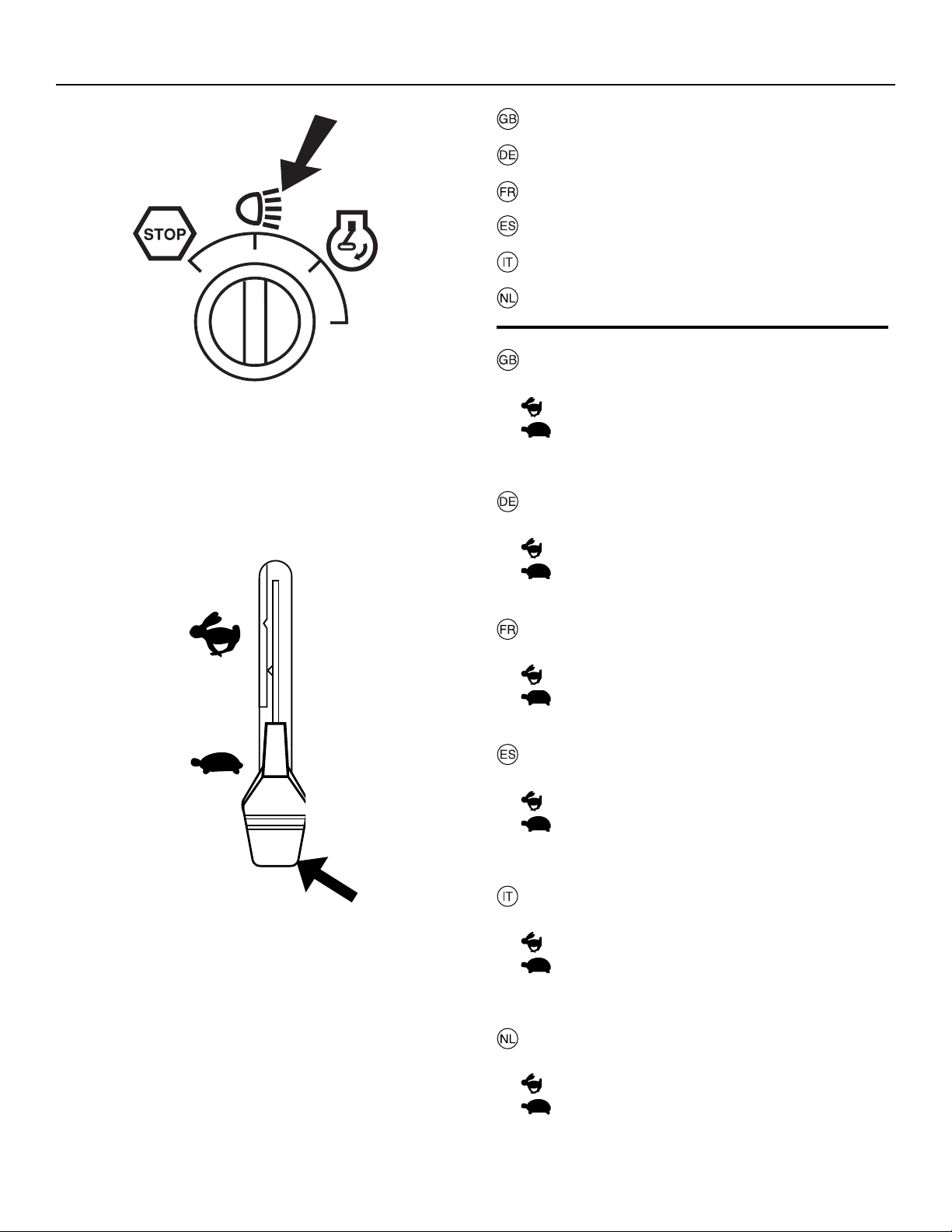

1. Light switch position

02473

1. Lichtschalter

1. Interrupteur des phares

1. Interruptor de alumbrado

1. Interruttore luci

1. Schakelaar verlichting

02309

2. Throttle control

The throttle control regulates the engine revs and thus the rotation speed of the blades.

= Full speed

= Idling speed

2. Gashebel

Mit dem Gashebel wird die Drehzahl des Motors und damit die Drehgeschwindigkeit des Mähaggregats geregelt.

= Vollgas

= Leerlauf

2. Commande des gaz

La commande des gaz permet de faire varier le régime du moteur et donc la vitesse de rotation des lames.

= Régime rapide

= Ralenti

01355

2. Acelerador

Se regula con él el régimen del motor y, por lo tanto, también la velocidad de rotación de las cuchillas.

= Posición de plena aceleración.

= Posición de ralenti

2. Acceleratore

Questo comando aumenta o diminuisce il regime di giri del motore e di consequenza la velocità di rotazione delle lame.

= Pieno gas

= Minimo

2. Gashendel

Met de gasregelaar wordt het toerental van de motor geregeld en daardoor ook de rotatiesnelheid van de messen.

= Volgas-positie

= Stationair-positie

Page 34

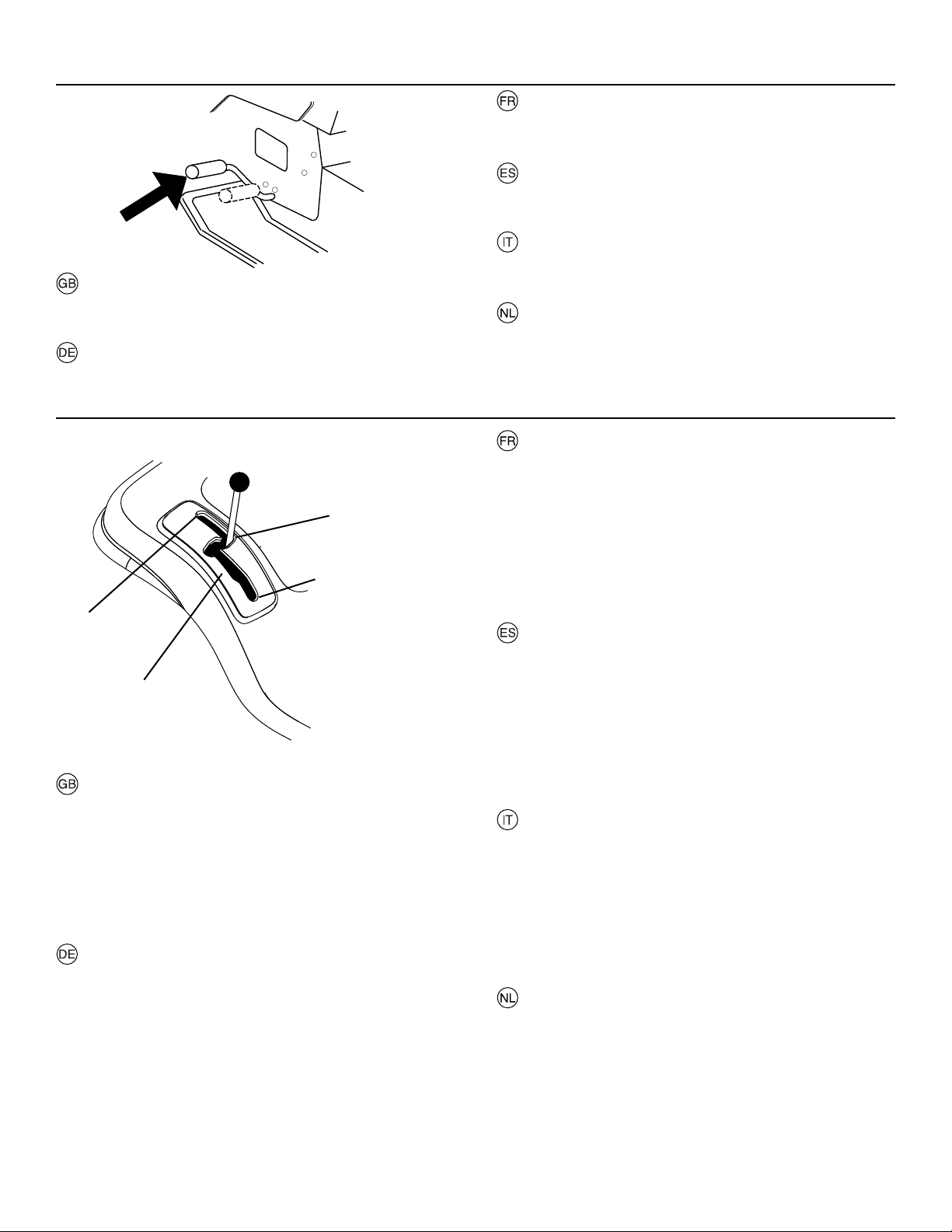

3.Pédale de frein

En enfonçant cette pédale, on freine et en même temps on débraye la transmission.

01358

02473

3. Brake Pedal

When the pedal is pushed down the brake is applied and the motor is disengaged.

3. Bremspedal

Beim Vorwärtsdrücken des Pedals wird das Fahrzeug abgebremst. Gleichzeitig wird der Motor ausgekuppelt und das Fahrzeug rollt aus.

00778

4. Motion control lever

There are four different positions for this lever: N = Neutral (no drive) S = Slow F = Fast R = Reverse The lever can be moved steplessly between S and F to ensure

the required speed.

4. Ein- und Ausschalten des Antriebes

Der Hebel kann in vier verschiedene Stellungen gestellt werden:

N = Leerlauf (Kein Antrieb) S = Langsamfahrt F = Schnellfahrt R = Rückwärtsfahrt Der Hebel kann stufenlos zwischen den Rasten S und F

bewegt werden, womit die gewünschte Fahrgeschwindigkeit eingestellt wird.

3. Pedal del freno

Al apretarlo se frena el vehículo y al mismo tiempo se desa copla el motor deteniéndose la propulsión.

3. Pedale dei freni.

Premendo il pedale il trattore si frena, il motore va in folle e cessa la trazione.

3. Rempedaal

Als de pedaal ingedrukt wordt, remt het voertuig. Tegelijkertijd wordt de motor ontkoppeld en stopt de aandrijving.

4. Levier de commande de la transmission hydrostatique

Le levier peut être placé dans quatre positions différentes : N = Position neutre S = Vitesse lente F = Vitesse rapide R = Marche arrière Le levier peut être déplacé progressivement de S à F aﬁ n

d'obtenir la vitesse désirée.

4. Acoplamiento/desacoplamiento de la transmisión

La palanca tiene cuatro posiciones: N = Punto neutro (desacoplada) S = Marcha lenta F = Marcha rápida R = Marcha atrás La palanca puede desplazarse en forma progresiva entre S y

F para obtener la velocidad deseada.

4. Leva del cambio

La leva ha quattro posizioni: N = Folla (nessuna trazione) S = Avanzamento lento F = Avanzamento veloce R = Retromarcia Per selezionare la velocità scegliere una posizione a piacere

tra S e F.

4. Aan-/uitschakeling van aandrijving

De hendel kan in vier standen worden geplaatst: N = Neutraalstand (geen andrijving) S = Langzaam rijden F = Snel rijden R = Achteruit-rijden De hendel kan rechtstreeks van S naar F worden geschoven

om de gewenste snelheid te bereiken.

Page 35

02149

5. Attachment clutch switch

5. Ein- und Ausschalten des Mähaggregats

5. Commande d'embrayage et de débrayage du carter de coupe

5. Acoplamiento y desacoplamiento de la unidad de corte

5. Leva inserimento tagliaerba.

5. Aan- en uitschakeling van de maaikast

6. Relevage et abaissement du carter de coupe

Tirer sur le levier vers l'arrière (1) pour relever rapidement le carter de coupe lors du passage sur une surface accidentée. Pour le transport, le carter de coupe doit être dans sa position la plus élevée (relevé au maximum). Pour cela, tirer le levier vers l'arrière jusqu'à sa butée. Pour abaisser le carter de coupe, tirer légèrement le levier vers l'arrière (1) puis enfoncer le bouton poussoir (2) situé sur le dessus du levier, ramener ensuite le levier vers l'avant (3) en maintenant la pression sur le bouton poussoir.

01350

6. Quick lifting/lowering of the cutting unit

Pull the lever backwards to quickly lift the cutting unit when passing over irregularities in the lawn, etc. Dur ing transporta-tion the cutting unit shall be in the highest position. Pull the lever back until it locks. To lower the unit: Pull the lever backwards (1). Push in the button (2) and then move the lever forward (3).

6. Schnelles Heben und Senken des Mähaggregats

Den Hebel zurückziehen, um das Mähaggregat schnell bei der Fahrt über z.B. unebene Stellen des Rasens anzuheben. Bei Transportfahrt soll das Mähaggregat in der höchsten Stellung stehen. Den Hebel zurückziehen, bis dieser gesperrt wird. Senken des Aggregats: Hebel zurückziehen (1). Knopf (2) drücken und danach den Hebel (3) nach vorn führen.

6. Elevación/descenso rápidos del equipo de corte

Tire de la palanca hacia atrás para levantar rápidamente el equipo de corte al pasar sobre irregularidades del terreno, etc. Al transportar la máquina, el equipo de corte ha de estar en la posición más alta. Tire de la palanca hacia atrás hasta que se bloquee. Para descender el equipo de corte:Tire de la palanca hacia atrás (1). Apriete el botón (2) y lleve después la palanca hacia adelante (3).

6. Sollevamento/abbassamento del tagliaerba

Per sollevare il tagliaerba quando sia necessario, tirare indietro la leva. In caso di trasporto il tagliaerba deve essere sollevato. Per abbassare il tagliaerba: Tirare indietro la leva(1). Premere il pulsante (2) e portare poi la leva in avanti (3).

6. Snelle verhoging/verlaging van maaikast

Breng de hendel naar achteren om de maaikast snel te doen verhogen bij het passeren van oneffenheden in het gazon. Bij transport dient de maaikast in zijn hoogste stand te staan. Zet de hendel achteruit, totdat deze vergrendeld is. Om de kast te doen verlagen: Zet de hendel achteruit (1). Druk de knop in (2) en breng daarna de hendel naar voren (3).

Page 36

01949

OFF ON START

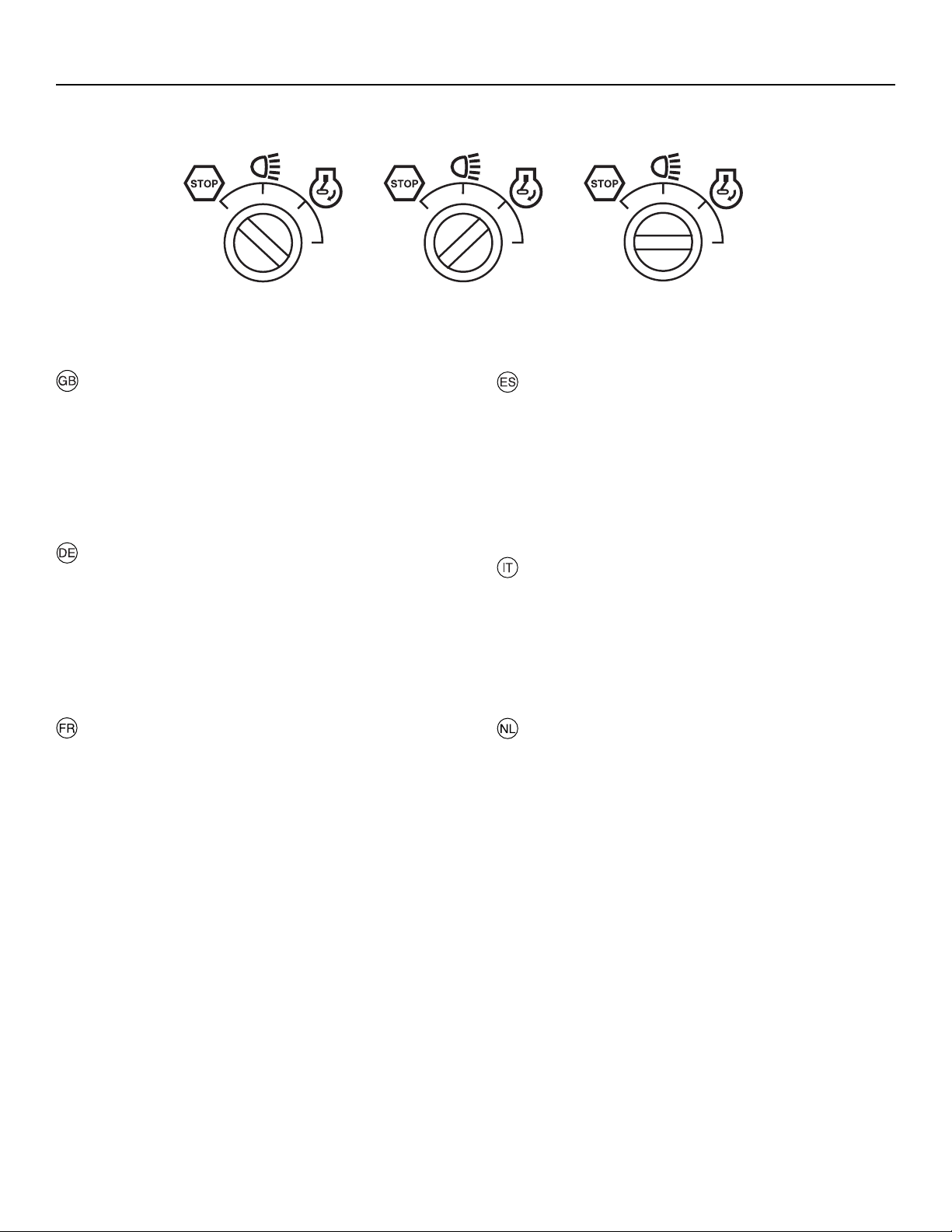

7. Ignition Lock

There are three different positions for the ignition key: OFF All electric current bro ken. ON Electric current connected. START Start motor connected. WARNING! Never leave the key in the ignition lock when leaving the ma-

chine on its own.

7. Zündschloß

Der Zündschlüssel hat drei Rasten: OFF Strom ausgeschaltet ON Strom eingeschaltet START Anlasser eingeschaltet

WARNUNG!

Niemals den Zündschlüssel im Zündschloß lassen, wenn die Maschine unbeaufsichtigt verlassen wird.

7. Clé de contact et de démarrage

La clé de contact possède trois positions :

OFF Le circuit électrique est coupé (éteint)

ON Le circuit électrique est fermé (allumé) START Le démarreur du moteur est alimenté (Dès le

démarrage du moteur , relâcher la clé qui reviendra automatiquement sur la position "ON")

ATTENTION!

Lorsque la machine doit rester sans sur veil lance, même pour un court instant, toujours arrêter le moteur, mettre le levier de commande de vitesse au point mort (Neutre) et retirer la clé de contact.

7. Cerradura de encendido

La llave de encendido puede hallarse en tres posiciones diferentes:

OFF Corriente eléctrica cortada ON Corriente eléctrica conectada START Motor de arranque acoplado

ADVERTENCIA!

Si abandona la máquina sin vigilancia, no deje nunca la llave en la cerradura.

7. Chiave di accensione

La chiave ha tre posizioni: OFF I circuiti elettrici sono interrotti ON Attivazione del cisrcuito elettrico START Inserimento del motorino di avviamento.

PERICOLO!

Prima di lasciare la macchina, togliere sempre la chiave.

7. Stuurslot/contact

De sleutel voor het stuurslot/contact kan in drie standen worden gezet:

OFF Alle elektrische stroom uitgeschakeld ON De elektrische stroom ingeschakeld START Startmotor ingeschakeld

WAARSCHUWING!

Laat nooit de sleutel in het contact zitten, wanneer de machine zonder toezicht wordt achtergelaten.

Page 37

02473

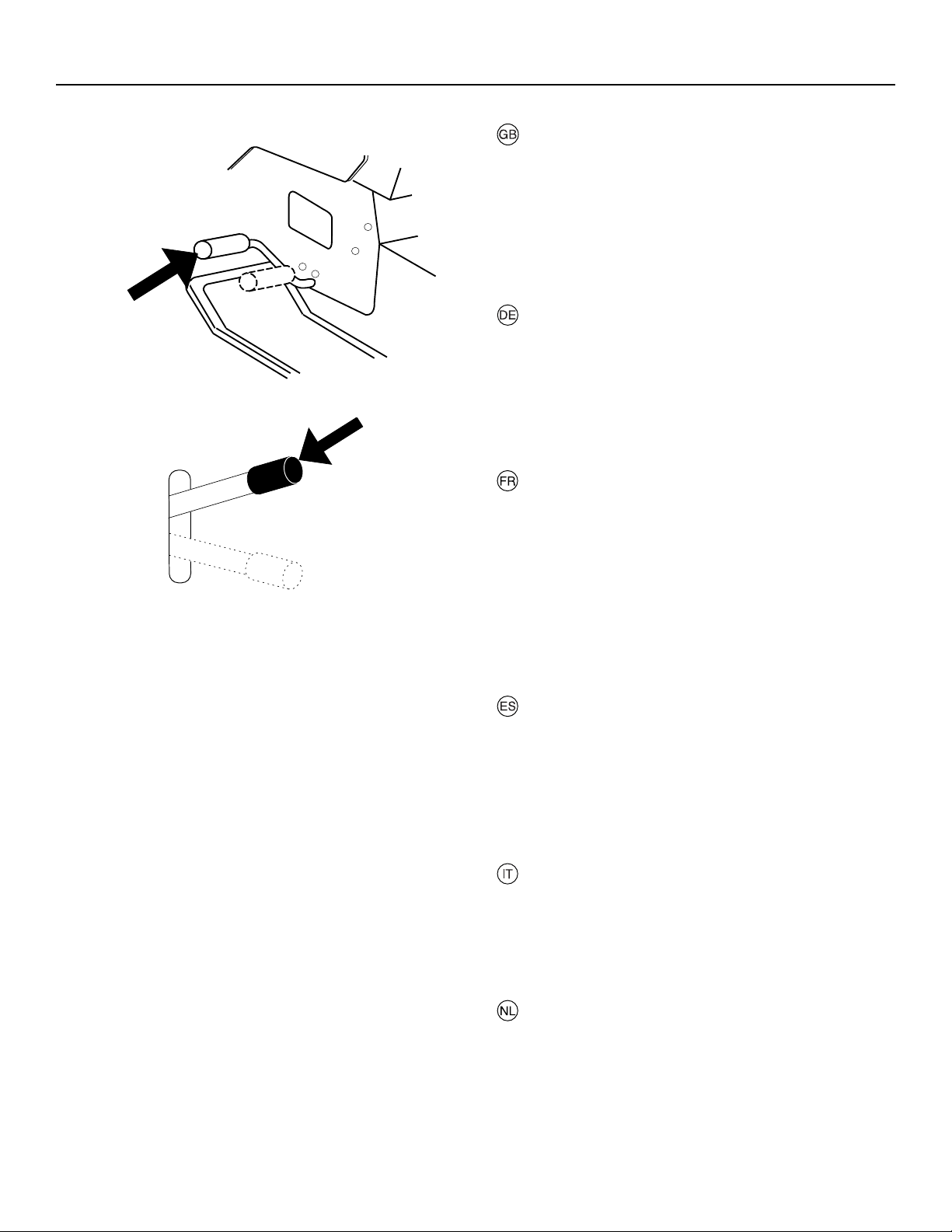

8. Parking brake

Connect the parking brake in the following way:

1. Press down the brake pedal to bottom position.

2. Move the parking brake lever upwards and hold in this position.

3. Release the brake pedal.

To release the parking brake all that is nec es sary is to push

02473

01352

01358

down the brake pedal.

8. Feststellbremse

Die Feststellbremse wie folgt ansetzen:

1. Bremspedal ganz durchtreten.

2. Feststellbremshebel nach oben führen und in dieser Stellung halten.

3. Bremspedal loslassen.

Die Feststellbremse wird durch einfache Betätigung des Bremspedals wieder gelöst.

8. Frein de stationnement

Pour enclencher le frein de stationnement :

1. Enfoncer à fond la pédale d'embrayage/frein.

2. Relever vers le haut le levier du frein de stationnement et le maintenir dans cette po si tion.

3. Relâcher la pédale d'embrayage/frein. Relâcher le levier du frein de stationnement qui restera dans sa position verrouillée (en haut).

Pour desserrer le frein de parking, il sufﬁ t d'enfoncer la pédale d'embrayage/frein pour que le levier du frein de parking soit déverrouillé et qu'il revienne automatiquement dans sa po si tion de repos.

8. Freno de estacionamiento

Aplique el freno de estacionamiento de la manera siguiente:

1. Apriete el pedal del freno hasta el fondo.

2. Tire de la palanca de freno hacia arriba y manténgala en esta posición.

3. Suelte el pedal.

Para desaplicar el freno de estacionamiento sólo es necesa-rio apretar el pedal del freno.

8. Freno di parcheggio

Azionare il freno di parcheggio nel modo seguente:

1. Premere il pedale freno/frizione a fondo.

2. Tirare verso l’alto la leva del freno e.

3. Rilasciare il pedale.

Per disattivare il freno di parcheggio premere il pedale.

8. Parkeerrem

Schakel de parkeerrem in als volgt:

1. Druk de rempedaal in tot op de bodem.

2. Breng de parkeerremhendel naar boven en houdt hem in deze stand.

3. Laat de rempedaal los.

Om de parkeerrem vrij te maken, behoeft u alleen de rempedaal in te drukken.

Page 38

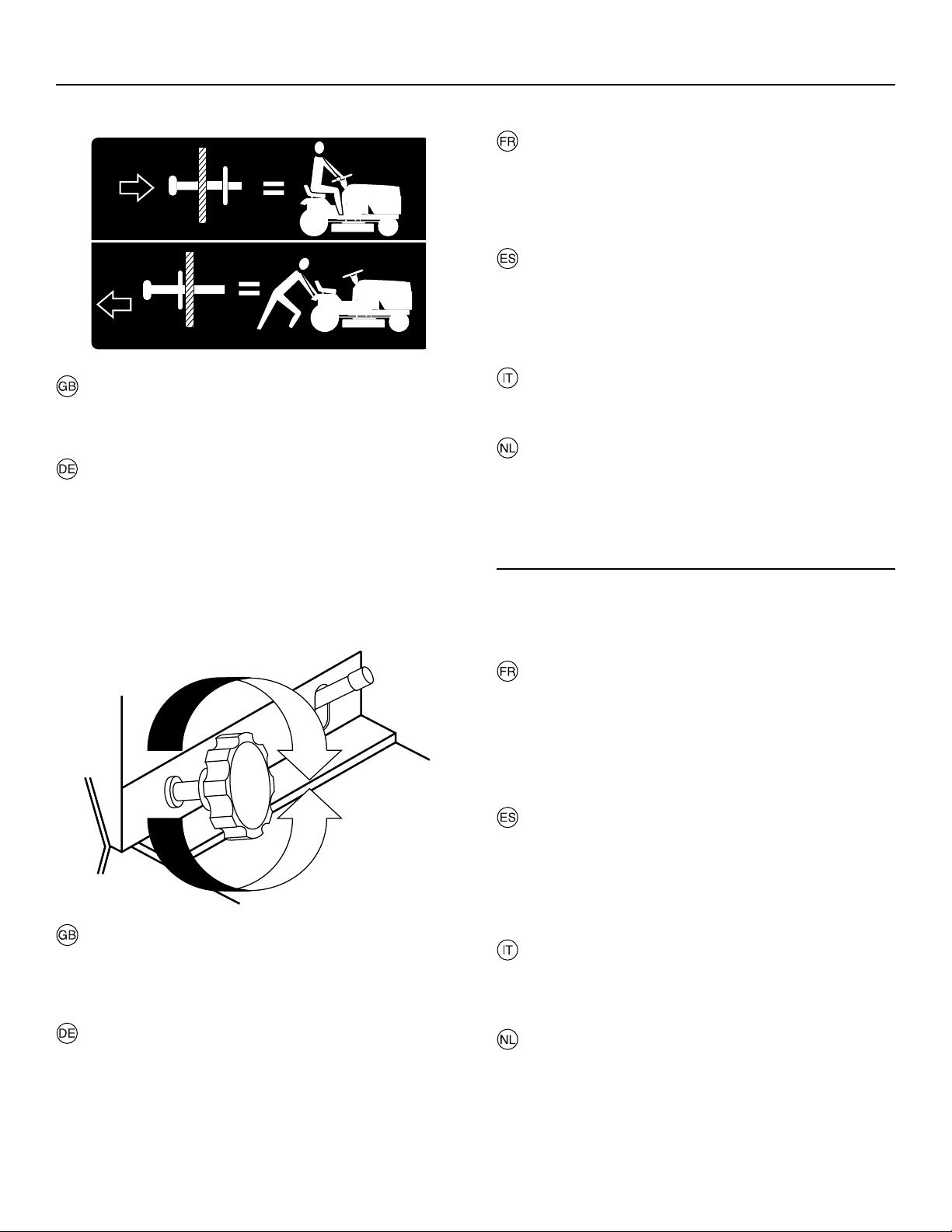

9. Blocage et déblocage de la roue libre

Pour remorquer ou déplacer le tracteur sans l'aide du moteur, la commande de roue libre, qui se trouvesur le tablier arrière du châssis du tracteur, doit être tirée vers l'extérieur et bloquée dans cette position.

9. Acoplamiento y Desacoplamiento de Rueda Libre

Para empujar o arrastrar su tractor sin la ayuda del motor, el botón de control de rueda libre debe ser tirado hacia afuera y puesto en su posición.

02219

9. Free-wheel Control Lever

To tow or move the tractor without the aid of the engine, the free-wheel control knob must be pulled out and locked in position.

9. Ein-und Ausschalten des Freilaufes

Um den Traktor ohne Motorkraft abzuschleppen oder anzuschieben, muß der Freilauf-Steuerungsknopf herausgezogen.

10. Cutting height setting

The required cutting height is set with the aid of the wheel. The cutting height is increased when it is turned clockwise. The wheel is easier to turn if the lever for lifting/lowering of the cutting unit is pulled backwards at the same time.

9. Inserimento/Disinserimento Rouote

Per trainare o spingere il trattore senza servirsi del motore: estrarre la manopola di ruota libera e bloccarìa in posizione.

9. Aan-en Uitschakeliong van Vrijwiel

Om de tractor te trekken of te verplaatsen zonder de hulp van de motor, moet de vrijwielbedieningsknop worden uitgetrokken.

10. Réglage de la hauteur de coupe

Pour régler la hauteur de coupe, tirer vers l'arrière le levier de relevage du carter de coupe et faire tourner simultanément le bouton moleté du système de réglage de la hauteur de coupe. Pour augmenter la hauteur de coupe, faire tourner le bouton moleté dans le sens des aiguilles d'une montre. Pour la diminuer, le faire tourner en sens inverse.

10. Ajuste de la altura de corte

Con el volante se ajusta la altura de corte que se desea. Girarlo hacia la derecha para aumenar la altura de corte. El volante podrá girarse más fácilmente si se tira al mismo tiempo hacia atrás de la palanca para el ascenso/descenso rápido del equipo de corte.

10. Regolazione altezza di taglio

Manopola per regolare l’altezza di taglio. Tirando all’indietro la leva di sollevamento, è più facile agire sulla manopola.

10. Mähhöheneinstellung

Mit dem Drehknopf wird die Mähhöhe eingestellt. Rechtsdrehung bewirkt größere Mähhöhe. Der Drehknopf kann leichter gedreht werden, wenn der Hebel für schnelles Heben/Senken des Mähaggregats gleichzeitig zurückgezogen wird.

10. Instelling maaihoogte

Met behulp van het stuur wordt de gewenste maaihoogte ingesteld. Wordt deze met de klok mee gedraaid, neemt de maaihoogte toe. Het stuur loopt lichter als tegelijkertijd de hendel "snelle verhoging/verlaging" van de maaikast naar ach-teren wordt gezet.

Page 39

11. Starter

Lorsque le moteur est froid, tirer le bouton de commande du starter avant d'essayer de démarrer. Dès que le moteur a démarré et tourne régulièrement, repousser le bouton de commande.

363

11. Choke control

When the engine is cold the choke should be pulled out before starting. When the engine has started and is running smooth ly push the choke in.

11. Kaltstartregler

Bei kaltem Motor ist der Kaltstartregler herauszuziehen, bevor ein Startversuch gemacht wird. Nach Anspringen des Motors und bei gleichmäßigem Motorlauf ist der Kaltstartregler wieder zurückzuschieben.

11. Estrangulador

Cuando el motor está frio, extraer el estrangulador antes deintentar el arranque. Cuando ha arrancado el motor y funciona con regularidad, introducir el estrangulador.

11. Choke

In caso di partenza a freddo tirare in fuori il comando dello choke prima di mettere in moto. Dopo l'avviamento ripremere in posizione di riposo quan do il motore gira regolarmente.

11. Chokeregelaar

Bij een koude motor dient de hendel te worden uitgetrokken, alvorens een startpoging wordt gedaan. Wanneer de motor is gestart en gelijkmatig loopt, dient de hendel te worden ingeschoven.

Page 40

4. Before starting. 4. Maßnah men vor dem Anlassen.

4. Avant de démarrer. 4. Antes del arranque.

4. Prima dell’avviamento. 4. Maatregelen vóór het starten.

Filling up

The en gine should be run of pure (not oil mixed) un lead ed petrol. Do not ﬁ ll beyond the lower edge of the ﬁ lling hole. Do not ﬁ ll over max level.

WARNING!

Petrol is highly in ﬂ a m ma ble. Proceed with care and ﬁ ll up with petrol out doors. Do not smoke when ﬁ lling with petrol or ﬁ ll up when the en gine is warm. Do not overﬁ ll the tank since the pertrol can expand and overﬂ ow. Make sure that the petrol cap is securely tight ened after ﬁ ll ing. Store petrol in a cool place in an ap pro pri ate con tain er for engine fuel. Check the petrol tank and pipes.

Tanken

Der Motor ist mit reinem, bleifreiem Benzin (nicht ölgemischt) zu fahren. Das Benzin darf höchstens bis zur Unterkante der Einfüllöffnung gefüllt werden.

WARNUNG!

Benzin ist sehr feuergefährlich. Mit Vorsicht vorgehen und nur im Freien Tanken. Beim Tanken nicht rauchen. Nicht Benzin einfüllen, wenn der Motor warm ist. Den Tank nicht so viel füllen, daß sich das Benzin ausdehnen kann und dadurch überﬂ ießt. Darauf achten, daß der Tankverschluß nach dem Tanken gut festgezogen wird. Benzin an einer kühlen Stelle in Motorbenzinkanistern verwahren. Benzintank und Leitungen regelmäßig prüfen.

Plein de carburant

Utiliser de l'essence pure (sans ajouter d'huile) sans plomb. Remplir le réservoir jusqu'au bord inférieur de l'oriﬁ ce de remplissage, jamais plus haut.

ATTENTION!

L'essence est un produit inﬂ ammable. Prendre les précautions nécessaires et faire le plein en extérieur. Ne jamais fumer lors du remplissage du réservoir, ou à proximité, et ne pas refaire le plein tant que le moteur est encore chaud. Ne pas trop remplir le réservoir, penser à l'expansion de l'essence à la chaleur ce qui risquerait d'entraîner le débordement du réservoir. Toujours s'assurer, après le plein, que le bouchon du réservoir est correctement vissé et serré. Conserver l'essence dans un récipient spécialement conçu à cet effet et dans un local frais et aéré. Vériﬁ er régulièrement le réservoir et le circuit d'alimentation en carburant.

Reposición de combustible

El motor ha de funcionar con gasolina pura (sin mezcia de aceite), sin plomo. El nivel no ha de sobrepasar el borde inferior del oriﬁ cio de llenado.

ADVERTENCIA!

La gasolina es muy inﬂ amable. Proceda con cuidado y haga la reposición al aire libre. No fume durante la reposición y noponga gasolina cuando el motor está caliente. No llene demasiado el depósito, puesto que la gasolina puede expansio narse y rebosar. Después del repostado asegúrese de que la tapa del depósito está bien apretada. Almacene el com bus ti ble en un lugar fresco y en un recipiente destinado a este ﬁ n. Controle el depósito y tuberías de combustible.

Rifornimento.

Usare benzina senza piombo, non miscela. Rifornire ﬁ no al bordo inferiore del bocchettone di rifornimento.

PERICOLO!

Non fumare e non fare rifornimento a motore caldo. Non riempire troppo per evitare fuoriuscite di benzina. Chiudere bene il tappo del serbatoio. Conservare il acrburante al fresco. Controllare tubazioni e serbatoio.

Tanken

De motor dient te lopen op schone (niet met oli gemeng de) loodvrije benzine. Tank niet meer benzine dan tot de onderste rand van het vulgat.

WAARSCHUWING!

De benzine is zeer brandgevaarlijk. Wees voorzichtig en tank buitenshuis. Rook niet bij het tanken en vul niet bij, wanneer de motor warm is. Doe niet te veel in de tank, daar de benzine kan expanderen en overstromen. Zorg dat na het tanken de benzinedop er goed op zit. Bewaar de brandstof op een koele plaats in een jerrycan voor motorbrandstof. Controleer benzinetank en brandstoﬂ eidingen.

Oil level

The combined oil reﬁ lling cap and the oil stick is ac ces si ble when the bonnet is lifted for wards. The oil level in the engine should be checked before each run. Make sure that the tractor is ho ri zon tal. Unscrew the oil stick and wipe clean. Replace the oil stick and screw tight. Remove again and check the level.

Ölstand

Der mit dem Meßstab kombinierte Öleinfülldeckel ist nach Aufklappen der Motorhaube zugänglich. Den Ölstand im Motor vor jeder Fahrt prüfen. Dabei darauf achten, daß die Maschine waagrecht steht. Ölmeßstab herausschrauben und abwischen. Meßstab wieder fest einschrauben, nochmals herausnehmen und den Ölstand ablesen.

Niveau d’huile

L'oriﬁ ce de remplissage avec son bouchon/jauge est ac ces si ble après basculement du capot moteur vers l'avant. Le niveau d'huile du moteur doit être contrôlé avant chaque utilisation. S'assurer que le tracteur se trouve bien à plat, dévisser le bouchon avec sa jauge, essuyer cette dernière. Remettre en place le bouchon/jauge et le revisser. Attendre quelques secondes et retirer à nouveau la jauge. Contrôler le niveau de l'huile sur la jauge.

Nivel de aceite

La tapa combinada para el llenado de aceite y para la varilla de nivel queda accesible después de haber levantado hacia adelante el capó del motor. El nivel de aceite del motor debe controlarse cada vez que se pone en marcha. Asegúrese de que la máquina está hor i zon tal. Descenrosque la varilla y séquela. Vuélvala a colocar. Enrósquela. Quítela otra vez y lea el nivel de aceite.

Livello dell’olio

Sollevare il cofano per accedere al tappo/asticella dell’olio. Controllare sempre l’olio prima di avviare il motore. La macchina deve essere in piano. Svitare l’asticella e asciugarla. Rimontare e avvitare. Togliere di nuovo e controllare il livello.

Oliepeil

De gecombineerde olie-bijvuldop en peilstok worden bereikbaar, nadat de motorkap is opengeklapt. Het oliepeil in de motor dient vóór ieder gebruik te worden gecontroleerd. Zorg ervoor dat de maaier horizontaal staat. Schroef de oliepeilstok eruit en maak hem schoon. Schroef de peilstok er opnieuw in. Draai vast en haal hem er weer uit en lees het oliepeil af.

Page 41

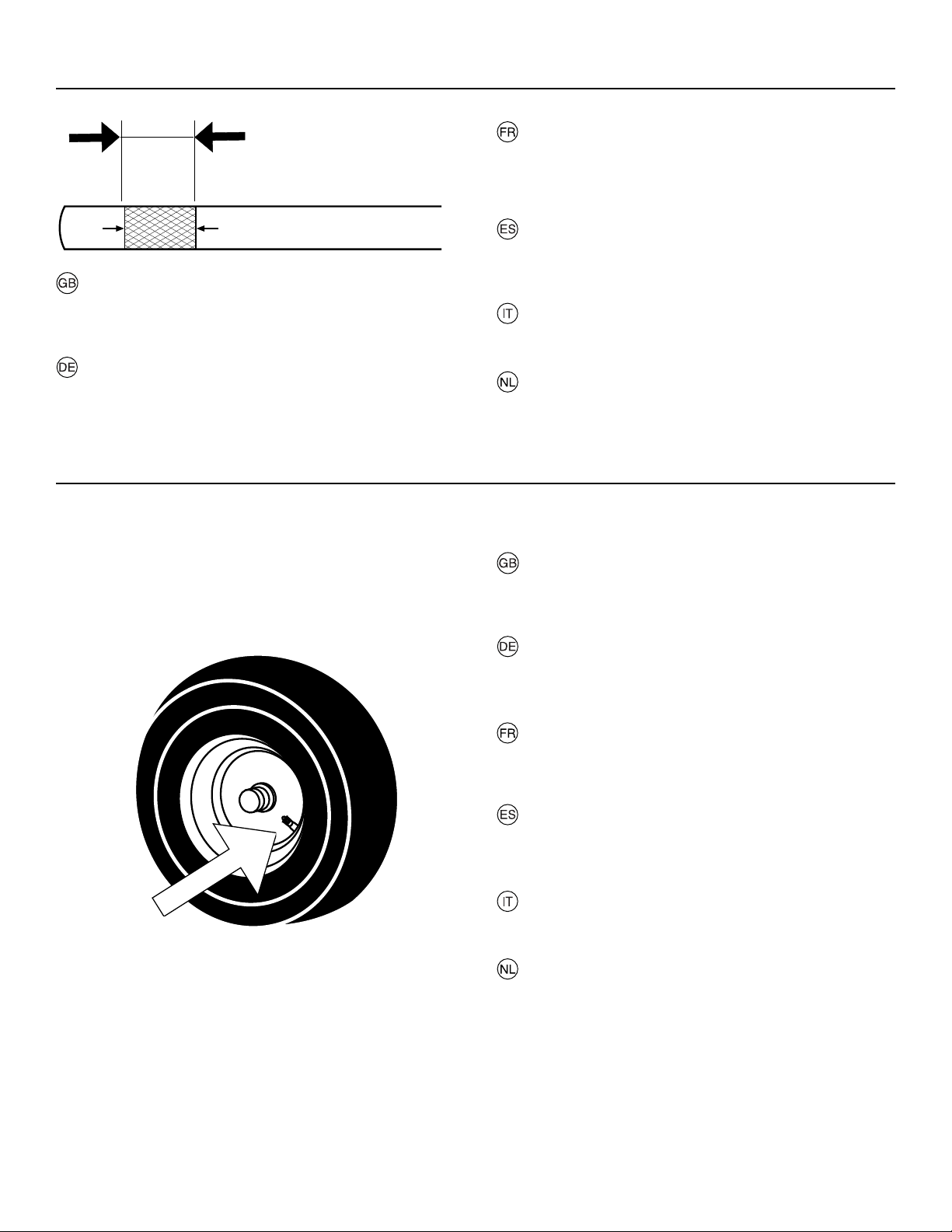

02473

Le niveau atteint par l'huile doit se trouver entre les deux repères sur la jauge. Si ce n'est pas le cas, faire l'appoint avec de l'huile moteur SAE 30 jusqu'au repère "maxi" (FULL), jamais au dessus. En hiver, lorsque la température est inférieure à 0°, utilser de l'huile moteur SAE 5W30.

ADD FULL

The oil level should lie between the two markings on the oil stick. If more oil is needed add SAE 30 oil to the “FULL” marking. SAE 5W-30 oil should be used during the winter (below freezing point).

Der Ölstand soll zwischen den beiden Marken auf dem Meßstab liegen. Wenn dies nicht der Fall ist, Motoröl SAE 30 bis zur Marke ”FULL” einfüllen. Im Winter (bei Frostgefahr) ist Motoröl SAE 5W-30 anzuwenden.

CAUTION - DO

01341

El nivel de aceite ha de estar entre las dos marcas de la varilla. Si no es este el caso, añadir aceite para motor SAE 30 hasta la marca de ”FULL” (lleno). En invierno (a temperaturas bajo cero) hay que utilizar aceite de motor SAE 5W-30.

L’olio deve essere tra i due contrassegni sull’asticella. Se necessario rifornire con olio SAE 30, ﬁ no al segno “FULL”. In inverno (sotto 0°) usare olio SAE 5W-30.

Het oliepeil dient tussen de beide markeringen op de stok te liggen. Als dit niet het geval is, moet u met SAE 30 tot het ”FULL”-merk bijvullen. ’S-winters (onder het vriespunt) dient motorolie SAE 5W-30 te worden gebruikt.

Tire air pressure

Check the tire pres sure reg u lar ly. The pres sure in the front tire should be 1 bar (14 PSI) and 0.8 bar (12 PSI) in the back tires.

Reifendruck

Den Luftdruck in den Reifen regelmäßig prüfen. Der Druck in den Vorderreifen soll 1 bar betragen, in den Hinterreifen 0,8 bar.

Pression de gonﬂ age des pneus

Vériﬁ er régulièrement la pression de gonﬂ age des pneus. La pression de l'air dans les pneus doit être de 1 bar pour les roues avant et de 0,8 bar pour les roues arrières.

Presión de inﬂ ado de los neumáticos

Comprobar regularmente la presión de inﬂ ado de los neumáticos. En los delanteros ha de ser de 1 bar y en los traseros de 0,8 bar.

02474

01362

Pressione pneumatici

Controllare la pressione con regolarità. Pneumatici anteriori 1 bar e posteriori 0,8 bar

De luchtdruk in de banden

Controleer regelmatig de luchtdruk in de banden. De druk in de voorbanden dient 1 bar en in de achterbanden 0,8 bar te zijn.

Page 42

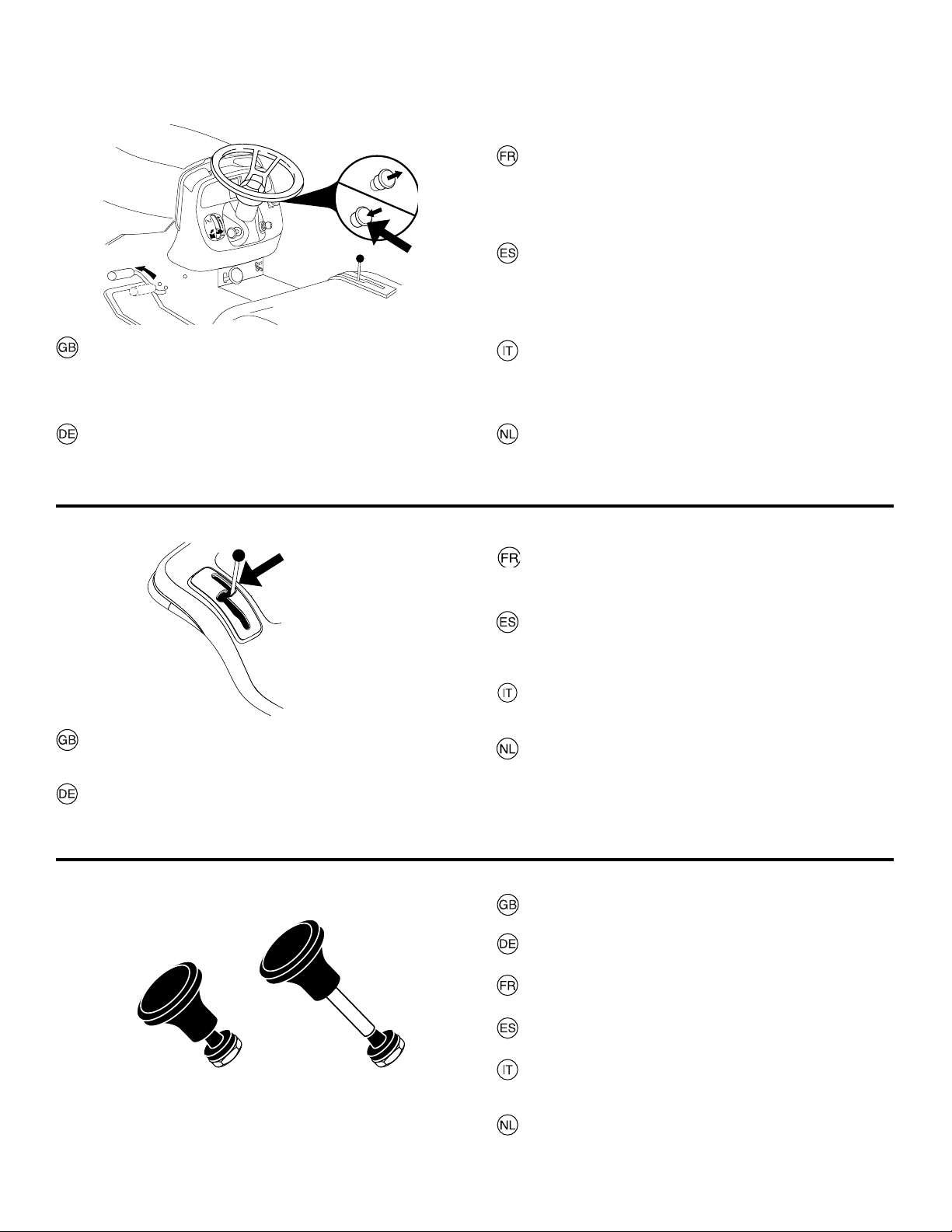

5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción.

02473

5. Guida. 5. Rijden.

Démarrage du moteur

S'assurer préalablement, que le carter de coupe est en position de transport (c'est à dire : relevé au maximum) et que le levier d'embrayage et de débrayage du carter de coupe est en position "débrayée" (voir ﬁ gure).

02149

Arranque del motor

Asegúrese de que el equipo de corte está en la posición de transporte (en posición superior) y que la palanca para el acoplamiento/desacoplamiento del equipo de corte está en la posición de desacoplamiento.

Starting of motor

Make sure that the cutting unit is in the transport position (top position) and that the lever for connection/disconnection of the cutting unit is in the disconnection position.

Anlassen des Motors

Darauf achten, daß das Mähaggregat in Transportstellung (obere Stellung) steht und daß der Hebel für Ein- und Ausschalten des Mähaggregats auf “ausgeschaltet” steht.

00778

Press down the clutch/brake pedal completely and hold down. Make sure that the motion control lever is in neu tral ”N”.

Kupplungs- und Bremspedal ganz durchtreten und in dieser Stellung halten. Prüfen, daß der Hebel fur das Ein- und Ausschalten des Antriebes auf Leerlauf steht.

Avviamento del motore

Il tagliaerba deve essere sollevato in posizione di trasporto ela leva di inserimento/disinserimento deve essere in `posizione”disinserito”.

Het starten van de motor

Zorg ervoor dat de maaikast in transportstand staat (hoogste stand) en dat de hendel voor aan/uitschakeling van de maaikast in uitgeschakelde stand staat.

Enfoncer complètement la pédale d'embrayage/frein. S'assurer également que le levi er de modiﬁ cation de la vitesse d'avancement est sur la position "Neutre" (point-mort).

Pise hasta el fondo el pedal de embrague/freno y manténgalo presionado. Asegurarse de que la planca de embrague/ desembrague de la transmisión estå en punto neutro.

Premere il pedale freno/frizione a fondo tenendolo premuto. Portare la leva del cambio su ”N”, in folle.

Druk de koppelings/rempedaal geheel in en houdt hem ingedrukt. Controleer of de hendel voor aan-/uitschakelen van de aandrijving in de neutrale stand staat.

Pull out the choke control (if engine is cold).

Den Kaltstarthebel herausziehen (nur bei kaltem Motor).

Si le moteur est froid : Tirer la commande de starter.

363

Extraer el estrangulador (únicamente si el motor está frío).

Estrarre il comando dello choke (in caso di partenza a freddo).

Trek de choke uit (geldt alleen indien de motor koud is).

Page 43

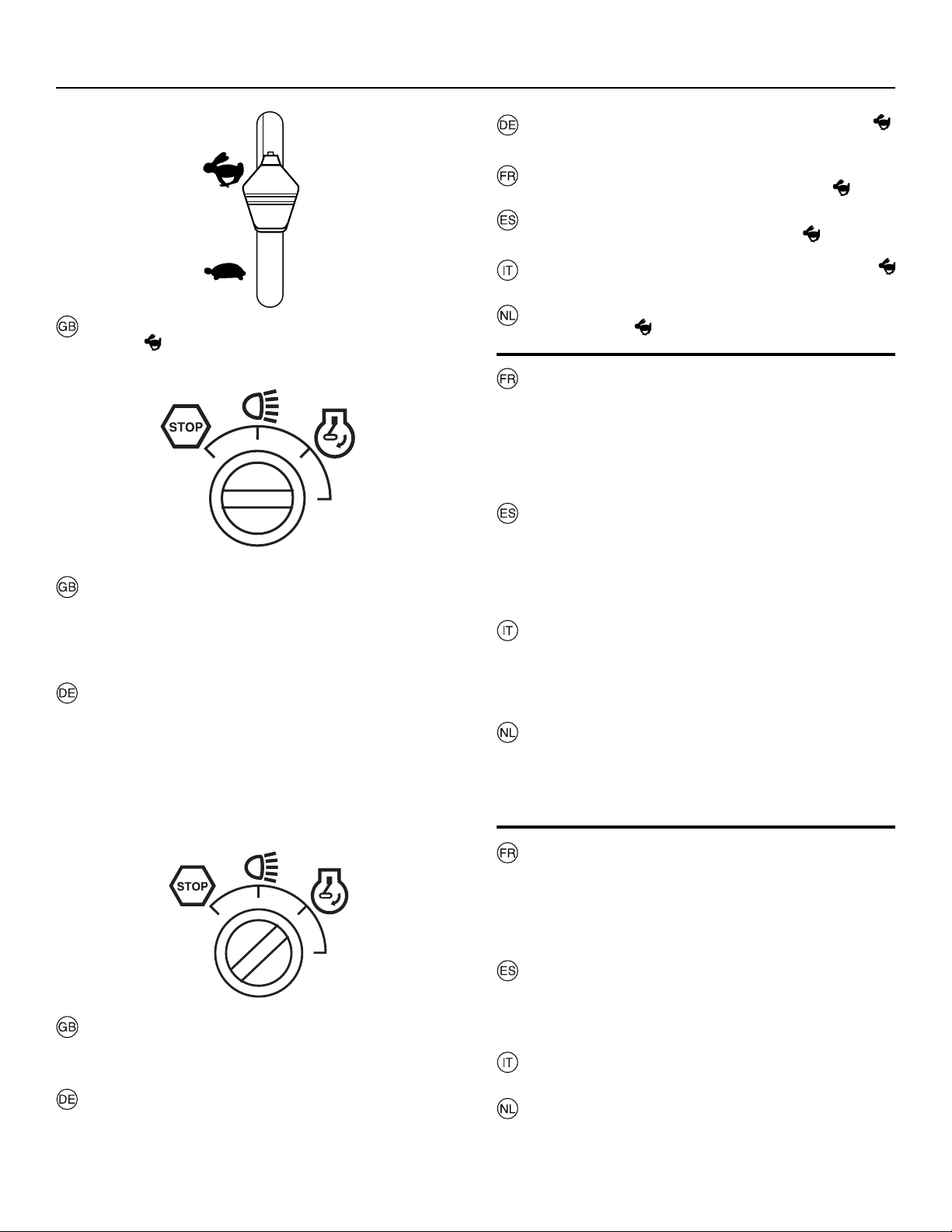

Bei warmem Motor: Gashebel in die Vollgasstellung " " schieben.

Si le moteur est chaud : pousser la commande des gaz à midistance de sa position d'accélération maximale. "

Moter caliente: Empuje el acelerador hasta la mitad de su recorrido hacia la posición de plenos gases "

Motore caldo: Portare il comando del gas sul massimo " ".

Warm motor: Push the gas control half-way to full gass position " ".

01949

Turn the ignition key to “START position”.

NOTE!

Do not run the start motor more than 5 sec onds at once. If the engine will not start, wait about 10 sec onds before the next try.

Zündschlüssel auf “START” drehen.

HINWEIS!

Den Anlasser nicht jeweils länger als ca. 5 Sekunden betätigen. Wenn der Motor nicht anspringt, vor dem nächsten Anlaßversuch ca. 10 Sekunden warten.

Bij een warme motor: Schuif de gashendel halverwege naar de volgaspositie "

Amener la clé de contact sur la position "Démarrage" ("START").

REMARQUE!

Ne pas laisser tourner le démarreur plus de 5 secondes à chaque fois. Si le moteur ne démarre pas immédiatement, attendre une dizaine de secondes avant d'effectuer une nouvelle tentative.

Ponga la llave de encendido en la posición de arranque ”START”.

NOTA!

No haga funcionar el motor de arranque más de unos 5 segundos a la vez. Si el motor no arranca, espere unos 10 segundos antes de hacer otra tentativa.

Girare la chiave su “START”.

NOTA!

Non inserire il motorino di avviamento per più di 5 secondi per volta. Se il motore non parte attendere una decina di secondi prima di riprovare.

Draai de startsleutel naar “START”-positie

N.B.!

Laat de startmotor niet langer dan ca 5 sek. per keer draaien. Als de motor niet start, wacht dan ca 10 sek voordat u volgende poging doet.

Let the ignition key return to the ”ON” position when the engine has started and push in the choke control as soon as the engine is running smoothly. Push the gas control to the re quired speed. For cutting: full gas.

Nach Anspringen des Motors den Zündschlüssel in die Stellung “ON” zurückgehen lassen. Den Kaltstarthebel zurückschieben, so daß der Motor gleichmäßig arbeitet. Den Gashebel auf die gewünschte Motordrehzahl stellen. Bei Mähen: Vollgas.

Laisser ensuite la clé revenir sur sa position "On" lorsque le moteur a démarré et repousser la commande de starter dès que le moteur tourne régulièrement. Amener la commande des gaz à la position correspondante au régime moteur désiré. Pour la tonte, positionner cette manette dans l'encoche prévue pour obtenir le régime optimal pour la tonte (accélération maximale du moteur).

Dejar que la llave de encendido vuelva a la posición “ON” cuando ha arrancado el motor e introducir el estrangulador tan pronto como el motor funcione con regularidad. Ponga el acelerador en la posición deseada. Al cortar, a plenos gases.

Dopo l’avviamento, riportare la chiave su “ON”. Regolare il gas sul regime desiderato. Per il taglio: massimo regime “F”.

Draai de startsleutel terug in “ON”-posotie, wanneer de motor is gestart en schuif de choke in zordra de motor gelijkmatig loopt. Schuif de gashendel naar het gewenste toerental. Bij maaien: vol gas.

Page 44

IMPORTANT! COLD STARTING FOR HYDRO

COLD STARTING FOR HYDRO (BE LOW 40°F[4°C]) - AF TER STARTING ENGINE AND BEFORE DRIVING, LET TRANSMISSION WARM UP FOR ONE (1) MINUTE BY PLACING MOTION CONTROL LEVER IN NEU TRAL (N) PO SI TION AND RELEASING CLUTCH/BRAKE PEDAL.

WICHTIG! KALTSTARTEN FÜR MASCHINEN MIT HYDROSTATISCHEM GETRIEBE

FÜR TEMPERATUREN UNTERHALB VON 40° (4°C). NACH DEM ANLASSEN DES MOTORS DAS GETRIEBE (1) MINUTE LANG AUFWÄRMEN LASSEN, BEVOR LOSGEFAHREN WIRD. HIERZU DAS SCHALTGETRIEBE IN.

ATTENTION : DEMARRAGE A FROID D'UNE TRANS MIS SION HYDROSTATIQUE.

PAR UNE TEMPERATURE INFERIEURE A 4°C : APRES AVOIR DEMARRE LE MOTEUR ET AVANT DE DEPLACER LE TRACTEUR, LAISSER LA TRANS MIS SION SE RECHAUFFER PENDANT UNE MINUTE OU PLUS, EN PLACANT LA COMMANDE DE VITESSE SUR SA PO SI TION NEUTRE (POINT MORT) ET EN RELACHANT LA PEDALE D'EMBRAYAGE/FREIN.

IMPORTANTE! Empieso en Frío para hidrostático

PARA TEMPERATURA MENOR QUE 40°F (4°C). DESPUÉS

DE HABER EMPESADO EL MOTOR Y ANTÉS DE CONDUCIR, DEJE QUE LA TRASMICIÓN SE CALIENTE DURANTE (1) MINUTO PONIENDO EL DISPOSITIVO DE CAMBIO A NEUTRO (N) Y SOLTANDO EL PEDAL DEL EMBRAGUE/FRENO.

ATTENZIONE! AVVIAMENTO A FREDDO PER TRASMISSION!

PER TEMPERATURE INFERIORI AL 40°F (4°C). DOPP AVER AVVIATO IL MOTORE, E PRIMA DI METTERLO IN AVANZAMENTO, LASCIARE RISCALDARE IL GRUPPO TRASMISSIONE PER UN (1) MINUTO METTENDO IL CAMBIO IN FOLLE E DISINNESTANDO IL PEDALE DEL FRENO/FRIZIONE.

BELANGRIJK! LOUD STARTEN VOOR HYDRO

VOOR TEMPERATUREN ONDER 40°F (4°C). NA HET TARTEN VAN DE MOTOR EN VÓÓR HET RIJDEN DE TRANSMISSIE (1) MINUUT WARM LATEN LOPEN DOOR DE VERSNELLINGSHENDEL IN NEUTRAAL TE PLAATSEN EN HET REM/KOPPELINGSPEDAAL LOS TE LATEN.

PURGE TRANSMISSION

To ensure proper operation and performance, it is rec om mend ed that the transmission be purged before op er at ing tractor for the ﬁ rst time. This pro ce dure will remove any trapped air inside the trans mis sion which may have de vel oped during ship ping of your tractor.

IMPORTANT: SHOULD YOUR TRANSMISSION RE QUIRE REMOVAL FOR SERVICE OR RE PLACE MENT, IT SHOULD BE PURGED AF TER REIN STALLATION BEFORE OP ER AT ING THE TRAC TOR.

• Park tractor on level surface so it will not roll in any direction. Parking brake must be disengaged for the following procedure.

• Disengage transmission by placing freewheel con trol in free wheel ing position.

• Start engine and move throttle control to slow position. Be sure parking brake is not engaged.

• Move motion control lever to full forward position and hold for ﬁ ve (5) seconds. Move lever to full reverse position and hold for ﬁ ve (5) seconds. Repeat this pro ce dure three (3) times.

• Move motion control lever to neutral (N) position.

• Stop tractor by turning ignition key to "OFF" po si tion.

• Engage transmission by placing freewheel control in driving po si tion.

• Start engine and move throttle control to slow position.

• Drive tractor forward for approximately ﬁ ve feet then backwards for ﬁ ve feet. Repeat this driving procedure three times.

• Your tractor is now ready for normal operation.

ENTLÜFTEN DES GETRIEBES

Um vorschriftsmäßigen Betrieb und einwandfreie Leistungsfähigkeit des Getriebes zu gewährleisten, sollte dieses vor der ersten Inbetriebnahme des Traktors entlüftet werden. Auf diese Weise wird sichergestellt, daß sämtliche Luftblasen, die sich während des Transports des Traktors im Getriebe gebildet haben könnten, entfernt werden.

WICHTIG: FALLS DAS GETRIEBE FÜR ETWAIGE WARTUNGSARBEITEN ODER ZUM ERSATZ AUSGEBAUT WERDEN MUSS, SOLLTE ES NACH DEM WIEDEREINBAU IM TRAKTOR ENTLÜFTET WERDEN, BEVOR DIESER IN BETRIEB GENOMMEN WIRD.

• Den Traktor auf ebenem Boden abstellen und sicherstellen, daß er nicht ins Rollen kommen kann. Für diesen Vorgang kann die Feststellbremse nicht eingelegt werden.

• Das Getriebe auskuppeln, indem die Freilauf-Schaltung auf Freilauf geschaltet wird.

• Den Motor anlassen und die Gasbedienung auf langsamen Leerlauf stellen. Sicherstellen, daß die Feststellbremse nicht eingelegt ist.

• Den Gangschalthebel ganz in die Vorwärtsstellung rücken und fünf (5) Sekunden festhalten. Dann den Hebel ganz in die Rückwärtsstellung rücken und ebenfalls fünf (5) Sekunden lang festhalten. Dieses Verfahren dreimal (3) wiederholen.

• Den Gangschalthebel auf die Neutral-Stellung (N) rücken.

• Den Traktor abstellen, indem der Zündschlüssel in die “AUS” (OFF) Stellung gedreht wird.

• Die Freilauf-Schaltung in die Fahrtstellung rücken, um das Getriebe einzukuppeln.

• Den Motor anlassen und die Gasbedienung auf langsamen Leerlauf stellen.

• Den Traktor etwa 1,50 m (5 ft) weit nach vorne fahren und dann um etwa 1,50 m (5 ft) zurücksetzen. Dieses Verfahren dreimal wiederholen.

• Der Traktor ist jetzt normal betriebsbereit.

PURGE DE LA TRANSMISSION

Pour assurer un fonctionnement et un rendement corrects, il est recommandé de purger la transmission avant d'utiliser le tracteur pour la première fois. Cette opération supprimera l'air emprisonné à l'intérieur de la trans mis sion pendant le transport du tracteur.

ATTENTION! SI LA TRANSMISSION A ETE DE POSE POUR SON ENTRETIEN OU SON REMPLACEMENT, ELLE DEVRA ETRE PURGEE APRES SON REMONTAGE ET AVANT REUTILISATION DU TRACTEUR.

Page 45

• Placer le tracteur sur une surface plane aﬁ n qu'il ne puisse pas rouler dans aucune direction. Le frein de stationnement doit être desserré pour effectuer les opérations suivantes.

• Débrayer la transmission en plaçant la commande de roue libre sur sa position de marche en roue libre (Se référer à la section "TRANSPORT" de ce livret).

• Démarrer le moteur et mettre la commande des gaz en position de ralenti. S'assurer que le frein de stationnement n'est pas serré.

• Déplacer à fond le levier de commande d'avancement en position de marche avant et le maintenir ainsi pendant 5 secondes. Déplacer ensuite à fond le levier en position de marche arrière et le maintenir ainsi pendant 5 secondes. Répéter ces opérations 3 fois de suite.

• Déplacer le levier de commande d'avancement en position de point mort (N).

• Arrêter le moteur du tracteur en amenant la clé de contact sur sa position d'arrêt (OFF).

• Embrayer à nouveau la transmission en replaçant la commande de roue libre dans sa position "embrayée" (Voir section "TRANSPORT de ce manuel).

• Redémarrer le moteur et placer la commande des gaz en position de ralenti.

• Faire avancer le tracteur de 1 à 2 mètres en marche avant, puis de la même distance en marche arière. Répéter cette opération 3 fois de suite.

• Le tracteur est maintenant prêt pour une utilisation normale.

PURGAR LA TRANSMISIÓN

Para asegurar la operación y ejecución adecuada, es recomendado que la transmisión sea purgada antes de operar el tractor para la primera vez. Este proceso removerá cualquier aire adentro de la transmisión que se halla formado durante el transporte de su tractor.

IMPORTANTE: SI POR ACASO SU TRANSMISIÓN DEBE SER REMOVIDA PARA SERVICIO O REEMPLAZO, DEBE SER PURGADA DESPUÉS DE LA REINSTALACION Y ANTES DE OPERAR EL TRACTOR.

• Estacione el tractor con seguridad sobre una superﬁ cie nivelada para que no ruede en ninguna dirección. El freno de estacionamiento debe estar desenganchado para el procedimiento siguiente.

• Desenganche la transmisión poniendo el control de rueda libre en la posición de rueda libre (Vea “PARA EL TRANSPORTE” en esta sección de este manual).

• Arranque el motor y mueva el control de la aceleración a la posición de lento. Asegúrese que el freno de estacionamiento no este enganchado.

• Mueva la palanca del control de movimiento la posición total de adelante y sujétela durante cinco (5) segundos. Mueva la palanca hacia la posición total de marcha atrás y sujétela durante cinco (5) segundos. Repita este proceso tres (3) veces.

• Mueva la palanca del control de movimiento a la posición de neutro (N).

• Pare el tractor girando la llave de encendido a la posición de apagado “OFF”.

• Enganche la transmisión poniendo el control de rueda libre en la posición de conducir (Vea “PARA EL TRANSPORTE” en esta sección de este manual ).

• Arranque el motor y mueva el control de la aceleración a la posición de lento.

• Conduzca su tractor hacia adelante durante aproximadamente cinco pies y entonces hacia marcha atrás cinco pies (150 cm). Repita este proceso tres (3) veces.

• Su tractor esta ahora dispuesto para la operación nor mal.

SPURGO DELLA TRASMISSIONE

Per assicurare il buon funzionamento prestazionale del trattore, si raccomanda di spurgare la trasmissione prima di mettere in funzione il trattore per la prima volta. Ciò consentirà di eliminare le bollicine d’aria che possono essersi formate nella trasmissione durante il trasporto.

ATTENZIONE: SE LA TRASMISSIONE E’ STATA SMONTATA PER RIPARAZIONI O PER LA SOSTITUZIONE, RICORDARSI DI FARE LO SPURGO DOPO LA REINSTALLAZIONE PRIMA DI RIMETTERE IN FUNZIONE IL TRATTORE.

• Parcheggiare il trattore su una superﬁ cie piana in modo che non si metta in movimento in alcuna direzione. La leva del freno di stazionamento deve essere disinnestata al ﬁ ne di eseguire l’operazione seguente.

• Disinnestare la trasmissione attivando il comando di ruota libera.

• Avviare il motore e mettere la leva dell’acceleratore sulla posizione di lento (slow). Accertarsi che il freno di stazionamento non sia tirato.

• Mettere la leva del cambio sulla posizione di marcia avanti massima e tenervela per cinque (5) secondi. Mettere la leva sulla retromarcia al massimo e tenervela per cinque (5) secondi. Ripetere l’operazione tre (3) volte.

• Mettere la leva del cambio in folle (N).

• Spegnere il trattore girando la chiavetta di avviamento sulla posizione “OFF”.

• Innestare la trasmissione mettendo il comando di ruota libera sulla posizione di marcia.

• Avviare il motore e mettere la leva dell’acceleratore sulla posizione di lento (slow).

• Fare andare avanti il trattore di circa 1,50 metro, quindi farlo indietreggiare, in retromarcia, della stessa distanza. Ripetere tre volte questa operazione.

• Il trattore è pronto per il normale funzionamento.

TRANSMISSIE ONTLUCHTEN

Voor de juiste werking en prestaties wordt aangeraden om de transmissie te ontluchten voordat de trekker voor het eerst wordt gebruikt. Hierdoor wordt lucht binnenin de transmissie verwijderd, die er tijdens het vervoer van uw trekker kan zijn ontstaan.

BELANGRIJK: MOCHT UW TRANSMISSIE VOOR ONDERHOUD OF VERWISSELING VERWIJDERD MOETEN WORDEN, DAN DIENT HIJ NA DE INSTALLATIE ONTLUCHT TE WORDEN, VOORDAT U DE TREKKER GEBRUIKT.

• Parkeer de trekker veilig op een vlakke ondergrond zodat hij in geen enkele richting kan wegrollen. Voor de volgende handeling moet de parkeerrem uitgeschakeld zijn.

• Schakel de transmissie uit door de freewheel-hendel in de free wheel-stand te plaatsen.

• Start de motor en breng de gashendel naar de stand Langzaam. Controleer of de parkeerrem uitgeschakeld zijn.

• Breng de rijhendel zo ver mogelijk naar voren en houd hem daar gedurende vijf (5) seconden. Breng de hendel zo ver mogelijk naar achteren en houd hem daar gedurende vijf (5) seconden. Herhaal dit drie (3) keer.

• Breng de rijhendel naar de stand N (neutraal).

• Stop de trekker door de contactsleutel naar de stand “OFF” [UIT] te draaien.

• Schakel de transmissie in door de freewheel-hendel in de rijstand te plaatsen.

• Start de motor en breng de gashendel naar de stand Langzaam.

• Rijd de trekker ongeveer 1 meter 50 vooruit en vervolgens 1 meter 50 achteruit. Herhaal dit drie keer.

• Uw trekker is nu klaar voor normaal bedrijf.

Page 46

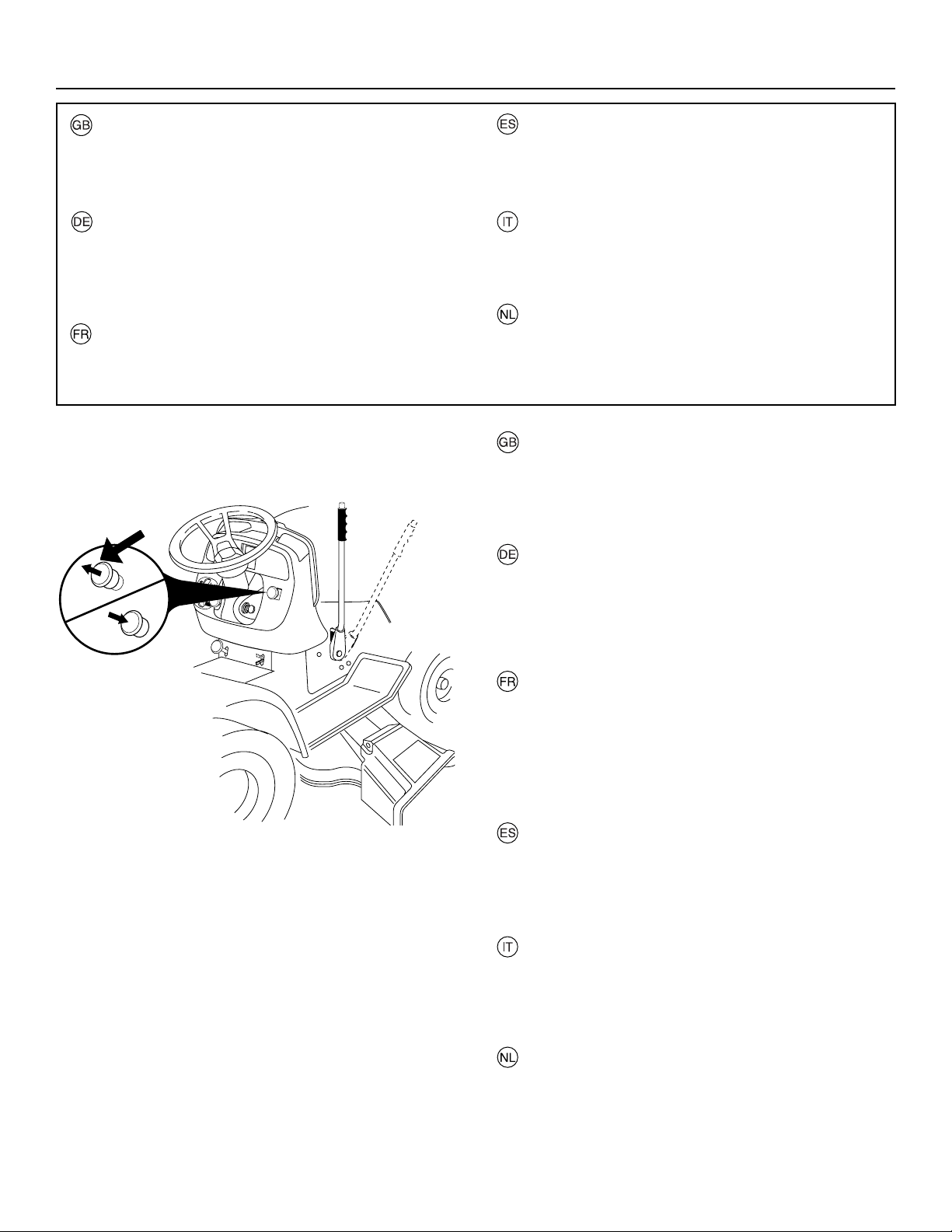

02473

NOTE!

The machine is equipped with a safety switch which immediately breaks the current to the en gine if the driver leaves the seat with en gine run ning and with the con nec tion/ dis con nec tion le ver in position “connection”.

HINWEIS!

Die Maschine ist mit einem Sicherheitsschalter ausgerüstet, der den Strom zum Motor sofort unterbricht, wenn der Fahrer den Sitz bei laufendem Motor verläßt, und dabei der Schalthebel für das Mä hag gre gat auf “eingeschaltet” steht.

REMARQUE!

La machine est équipée d'un dispositif de sécurité qui arrête le moteur immédiatement, s'il est encore en fonctionnement, lorsque le conducteur quitte le siège du tracteur.

NOTA!

La máquina tiene un interruptor de seguridad que corta la corriente al motor si el con duc tor sale del asiento con el motor en marcha y con la palanca de acoplamiento/ desacoplamiento en la posición de acoplamiento.

NOTA!

La macchina è dotata di interruttore di sicurezza che interrom pe l’alimentazione di corrente al motore quando l’operatore lascia il sedile con il motore acceso e il tagliaerba inserito.

N.B.!

De machine is uitgerust met een veiligheidsschakelaar, die onmiddellijk de stroom naar de motor verbreekt, wanneer de bestuurder zijn plaats verlaat, terwijl de motor loopt en de aan/uitschakelhendel op “ingeschakeld” staat.

Driving

Lower the cutting unit by moving the lever forwards. Release the brake/clutch pedal slowly. Connect the cutting unit and move the motion control lever to the required position. Choose a driving speed which suits the terrain and required cutting results.

Betrieb

Das Mähaggregat durch Vorwärtsführen des Hebels absenken. Kupplungs- und Bremspedal langsam zurückfedern lassen. Das Mähaggregat einkuppeln und den hebel für das Ein- und Ausschalten des Antriebes in die gewünschte Stellung stellen. Eine an das Gelände und das gewünschte Mähergebnis angepaßte Geschwindigkeit wählen.

02567

Conduite

Abaisser le carter de coupe en amenant le levier vers l'avant. Relâcher doucement la pédale d'embrayage/frein. Embrayer les lames et placer la commande de vitesse d'avancement sur la vitesse d'avancement désirée. Choisir la vitesse d'avancement en fonction du terrain et de la qualité de tonte désirée (Généralement, la position optimale correspond à l'encoche prévue à cet effet au niveau de la commande des gaz).

Conducción

Descender la unidad de corte empujando la palanca haciaadelante. Soltar lentamente el pedal de embrague/freno. Acoplar la unidad de corte y poner la palanca de desembrague de la transmisión en la posición deseada. Elegir la velocidad adecuada al terreno y al corte deseado.

Guida

Abbassare il dispositivo di taglio springendo in avanti la leva relativa. Rilasciare lentamente il pedale freno/frizione. Inserire il tagliaerba e posizionare la leva del cambio sulla posizione desiderata. Selezionare una velocità di guida adeguata al terreno e al risultato di taglio desiderato.

Rijden

Verlaag de maaikast doorde hendel naar voren te brengen. Laat de koppelings-/rempedaal langzaam omhoogkomen. Schakel de maaikast in enbreng de hendel voor aan-/ uitschakelen van de aandrijving in de gewenste stand. Kies een rijsnelheid die geschikt is voor het terrein en voor het gewenste maairesultat.

Page 47

Cutting tips

• Clear the lawn from stones and other objects which can be thrown away by the blades.

• Localize and mark stones and other ﬁ xed objects to avoid collision.

• Begin with a high cutting height and reduce until the required cutting result is obtained.

• The cutting result is best with high engine speed (blades rotate quickly) and low gear (ma chine goes slowly). If the grass is not too long and thick the drive speed can be increased by selecting a high er gear or re duc ing the motor speed, without affecting the cutting result.

• The best lawn is achieved if the grass is cut often. Cutting becomes more even and the cut grass is more evenly dis trib ut ed over the surface. Total time taken is not greater, since higher drive speed can be se lect ed with out af fect ing the cut ting results.

• Avoid cutting wet grass. The cutting results will be worse since the wheels will sink into the soft lawn.

• Spray the cutting unit with water underneath after use.

Ratschläge zum Rasenmähen

• Steine und andere Gegenstände vom Rasen entfernen, da diese sonst von den Mähklingen weggeschleudert werden.

• Große Steine und andere Gegenstände im Mähbereich kennzeichnen, um ein Auffahren zu vermeiden.

• Mit hoher Mähhöhe beginnen und diese dann senken, bis das gewünschte Ergebnis erzielt wird.

• Das Mähergebnis ist am besten mit hoher Motordrehzahl (die Klingen rotieren schnell) und niedrigem Gang (die Maschine fährt langsam). Wenn das Gras nicht allzu hoch und dicht ist, kann die Fahrgeschwindigkeit erhöht werden, indem ein höherer Gang gewählt wird, oder man senkt die Motordrehzahl, ohne daß das Mähergebnis merkbar schlechter wird.

• Der Rasen wird am schönsten, wenn er oft gemäht wird. Das Gras wird dadurch gleichmäßiger gemäht und das gemähte Gras wird gleich mä ßi ger über die Oberﬂ äche verteilt. Der gesamte Zeitaufwand ist nicht größer, da eine höhere Fahrgeschwindigkeit gewählt werden kann, ohne daß schlechter gemäht wird.

• Wenn möglich, keinen nassen Rasen mähen. Das Mähergebnis wird schlechter, da die Räder im weichen Rasen einsinken.

• Nach jedem Einsatz ist das Mähaggregat von unten mit Wasser abzuspülen.

Conseils pour la tonte

• Retirer de la pelouse, les pierres et autres objets qui pourraient être propulsés par les lames et devenir ainsi des pro jec tiles dangereux.

• Localiser et marquer les pierres et autres obstacles ﬁ xes aﬁ n d'éviter une éventuelle collision pendant la tonte.

• Commencer par couper assez haut, puis réduire progressivement cette hauteur de coupe jusqu'à ob ten tion du résultat souhaité.

• Le meilleur résultat de coupe sera obtenu avec un régime de rotation du moteur élevé (Les lames tournent très vite) et une vitesse d'avancement réduite (Le tracteur avance lentement). Si l'herbe n'est pas trop haute, ni trop dense, la vitesse d'avancement du tracteur peut être augmentée, en choisissant le rapport de boîte de vitesses supérieur ou en réduisant le régime du moteur, sans affecter la qualité de la coupe.

• Les plus belles pelouses sont celles qui sont tondues souvent. La coupe est plus régulière et l'herbe est mieux répartie sur la surface. Le temps passé pour effectuer la tonte ne sera pas nécessairement plus important, car la vitesse d'avancement pourra être plus élevée sans que l'aspect de la pelouse n'en soit affecté.

• Eviter de tondre une pelouse mouillée, car la qualité de la coupe ne pourrait être correcte du fait de l'enfoncement des roues du tracteur dans le sol.

• Nettoyer le carter de coupe, et en particulier le fond, au jet ou au nettoyeur à haute pression, après chaque utilisation. Une raclette peut être utile pour décoller l'herbe fraîche du carter ou de la goulotte d'éjection.

Page 48

Consejos para el corte

• Limpie el césped de piedras y otros objetos que puedan ser proyectados por las cuchillas.

• Localice y marque piedras y otros objetos a ﬁ n de evitar el choque con ellos.

• Empiece con una altura de corte alta y vaya disminuyéndola hasta alcanzar el resultado deseado.

• El resultado es mejor si se utiliza un régimen elevado del motor (las cuchillas giran rápidamente) y una marcha baja (la máquina se desplaza lentamente). Si la hierba es demasiado alta y muy densa, puede aumentarse la velocidad de marcha eligiendo una relación de cambios más alta o reduciendo las revoluciones del motor, sin que el resultado del corte se empeore.

• El césped mejor se obtiene cortándolo a menudo. El corte será más uniforme y la hierba cortada quedará distribuida más uniformemente por toda la superﬁ cie. El tiempo de corte no será mayor, puesto que puede elegirse una velocidad de marcha más alta sin empeorar el resultado del corte.

• Evite cortar el césped si está mojado, pues el resultado sería peor al hundirse las ruedas en el suelo blando.

• Después de cada uso, limpie el equipo de corte rociándolo a chorro de agua por la parte inferior.

Consigli per il taglio dell’erba

• Pulire il prato da pietre e altri corpi estranei.

• Individuare ostacoli ﬁ ssi.

• Cominciare con un’altezza di taglio elevata e scendere progressivamente.

• I migliori risultati si ottengono con un elevato regime del motore (lame che girano veloci) e marcia bassa (la macchina si muive lentamente). Se l’erba non è alta o folta è possibile passare ad una marcia superiore o diminuire il regime senza peggiorare sensibilmente il risultato.

• I migliori prati sono quelli tagliati spesso. Il taglio è più uniforme e il tagliato si distribuisce più uniformemente su tutta la superﬁ cie. Il tempo necessario complessivo è uguale.

• Evitare di tagliare un prato bagnato. Il risultato non è soddisfaciente dato che le ruote affondano nella superﬁ ce del tappeto erboso.

• Lavare il tagliaerba con acqua dopo ogni uso.

Maaitips

• Verwijder stenen en andere voorwerpen van het gazon, die weggeworpen kunnen worden door de messen.

• Localiseer en markeer grotere stenen of andere vastevoorwerpen, om ze bij het maaien te kunnen vermijden.

• Start met een hoge maaihoogte en verlaag deze tot gewenste maairesultaat is verkregen.

• Het maairesultaat wordt het beste met een hoog toerental (de messen roteren snel) en een lage versnelling (de machine beweegt zich langzaam). Is het gras niet al te hoog en dicht begroeid, kan de rijsnelheid toenemen door een hogere versnelling te kiezen, of door het toerental te verla-gen, zonder dat het maairesultaat merkbaar minder wordt.

• Het mooiste gazon wordt verkregen, als het vaak wordt gemaaid. Het maaien geschiedt gelijkmatiger en het gemaaide gras wordt ook gelijkmatiger over het oppervlak verdeeld. Het totale tijdsbestek voor het maaien wordt niet langer, daar een grotere rijsnelheid kan worden toegepast, zonder dat het maairesultaat minder wordt.

• Vermijd een nat gazon te maaien. Het maairesultaat wordt minder, daar de wielen in de zachte grasmat zakken.

• Spoel de onderkant van de maaikast na iedere maai-beurt schoon met water.

Page 49

WARNING!

• Do not drive in terrain at an angle of more than max. 10°. The risk for spark-over back wards is large.

• In steep terrain the risk for tipping is considerable.

• Avoid stopping and starting in sloping terrain.

WARNUNG!

• Fahren Sie nicht in Gelände mit einer höheren Neigung als höchstens 10°. Bei Bergauffahrt besteht in diesem Fall die Gefahr, daß die Maschine nach hinten überschlägt.

• Fahren Sie auch nicht quer zum Hang, da die Maschine seitlich umkippen kann.

• Vermeiden Sie, auf dem Hang anzufahren oder anzuhalten.

ATTENTION!

• Ne jamais utiliser un tracteur sur des pentes excédant 10°. Les risques de renversement étant alors très importants.

• Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant.

• Ne jamais arrêter ou démarrer un tracteur en pente.

ADVERTENCIA!

• No conduzca por terreno de inclinación superior a 10°, pues hay riesgo de sobrepeso en la parte posterior.

• No conduzca por los bordes de terrenos inclinados, puesto que es entonces muy grande el riesgo de vuelco.

• Evite el parar o arrancar la máquina en terreno inclinado.

PERICOLO!

• Non affrontare pendi superiori a 10° gradi

• Non procedere mai trasversalmente alla linea di massima pendenza.

• Evitare fermate o partenze su terreni in pendio.

WAARSCHUWING!

• Rij niet op een terrein met een helling van meer dan10°. Het risico om achterover te slaan is zeer groot.

• Rij niet schuin over een hellend terrein, daar het kantelrisico dan groot is.

• Vermijd te stoppen of te starten op een hellend terrein.

Page 50

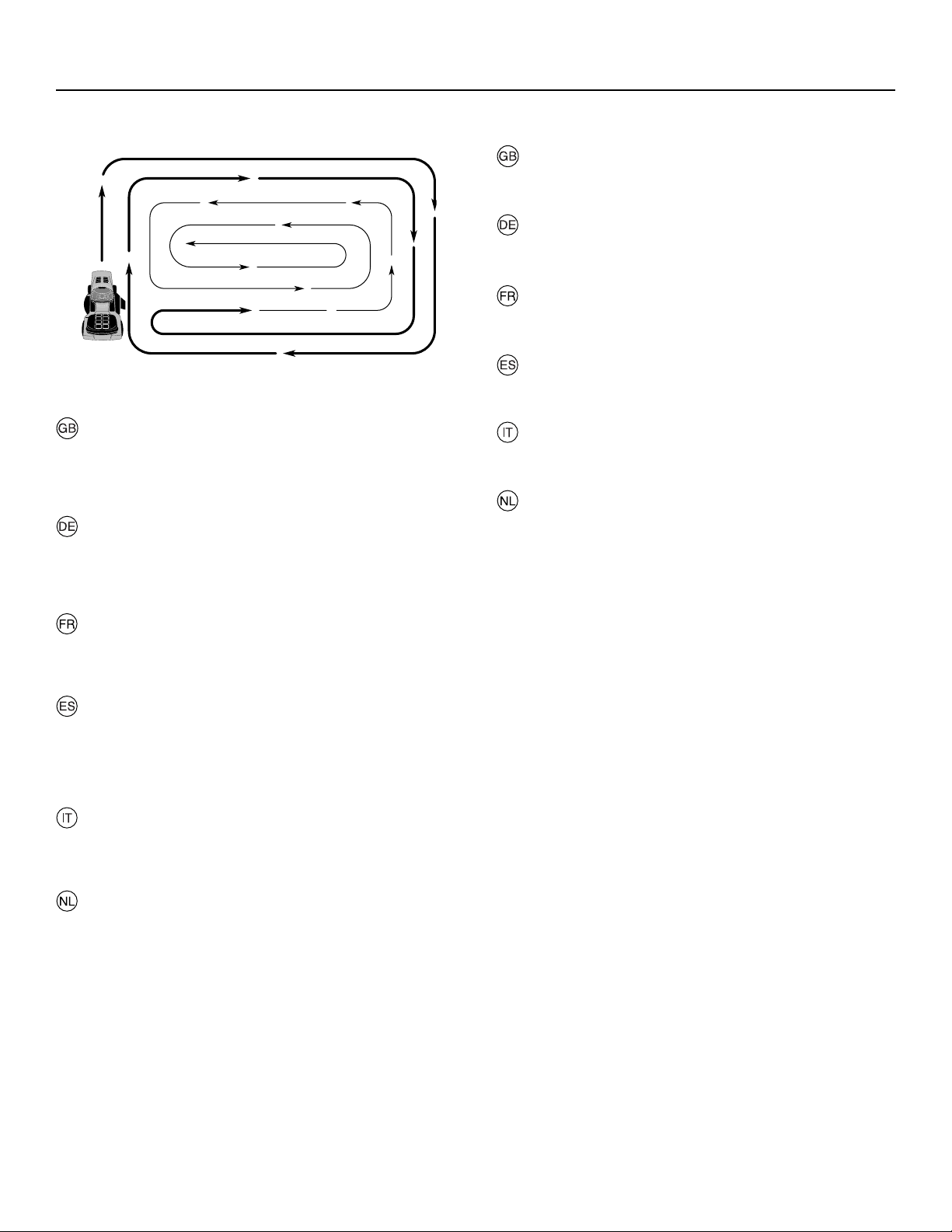

Use the left side of the machine to cut close to trees, bushes and paths, etc. The blade cuts about 15 mm inside the edge of the cover.

Die linke Seite der Maschine benutzen, um in der Nähe von Bäumen, Gebüsch, Gängen usw. zu mähen. Die Mähklinge mäht ca. 15 mm innerhalb der Haubenkante.

Utiliser le côté gauche de la machine pour tondre à proximité des arbres, des arbustes, des allées, etc... La lame coupe à environ 15 mm en retrait du bord intérieur du carter.

00272

Drive in right turns so that the cut grass is thrown away from ﬂ ower beds and paths, etc. For larger lawns the drive di rec tion should be changed after 2-3 turns so that the cut grass is thrown towards the area that has already been cut as shown in the illustration.

In Rechtskurven fahren, damit das gemähte Gras von Beeten, Gängen usw. weggeschleudert wird. Auf einem größeren Rasen soll die Fahrtrichtung nach 2-3 Runden geändert werden, damit das gemähte Gras auf die bereits gemähte Fläche geschleudert wird, siehe Bild.

Tondre en tournant vers la droite aﬁ n de rejeter l'herbe loin des massifs et des allées. Pour les grandes pelouses, changer de sens tous les 2 ou 3 tours pour que l'herbe soit rejetée sur la surface déjà tondue comme le montre la ﬁ gure ci-dessus.

Conduzca dando vueltas hacia la derecha a ﬁ n de que la hierba cortada sea lanzada fuera de parterres, senderos, etc. En superﬁ cies grandes, el sentido de marcha ha de cambiarse después de 2-3 vueltas para que la hierba cortada sea lanzada contra la superﬁ cie ya cortada, como se ve en la ilustración.

Utilice el lado izquierdo de la máquina para poder cortar cerca de árboles, arbustos, senderos, etc. La cuchilla corta a unos 15 mm por dentro del borde de la cubierta.

Usare il lato sinistro della macchina per tagliare in prossimità di alberi, cespugli, vialetti ecc. Le lame tagliano circa 15 mm all’interno del coprilame.

Gebruik de linker kant van de machine om dicht bij bomen, heesters en dergelijke te kunnen maaien. Het mes maait ca. 15 mm van de kant van de kap.

Avanzare ad elevato regime per togliere il tagliato da aiuole, vialetti e simili. Dopo due o tre giri, su tappeti di maggiori dimensioni, cambiare il senso di marcia come da ﬁ gura per smaltire il tagliato sulla superﬁ cie già tagliata.

Rijd rechtse ronden, zodat het gemaaide gras wordt weggeworpen van borders, paden etc. Bij grotere gazons dient u de rijrichting na 2-3 ronden te veranderen, zodat het gemaaide gras wordt weggeworpen op het gedeelte, dat reeds gemaaid is (zie illustratie).

Page 51

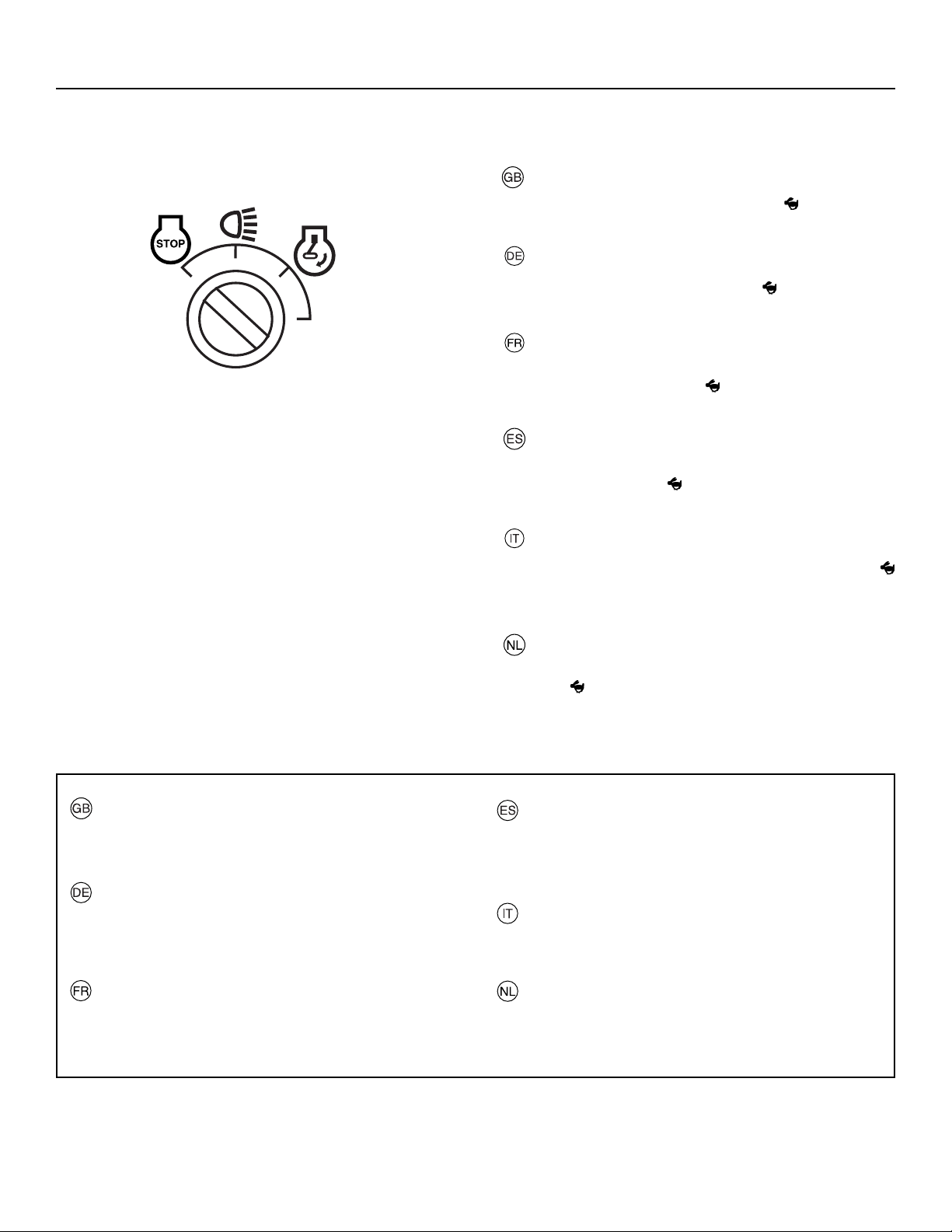

Switching off the engine

Disconnect the cutting unit by moving the connect/disconnect lever downwards. Move the gas control to “ ”. Lift up the cutting unit and turn the ignition key to “STOP” position.

Abstellen des Motors

Mähaggregat durch Abwärtsführen des Aggregatschalthebels auskuppeln. Gashebel nach unten auf “ ” führen. Mähaggregat anheben und den Zündschlüssel auf “STOP” drehen.

Arrêt du moteur

Débrayer les lames en abaissant le levier de commande d'embrayage des lames. Amener la commande des gaz vers le bas en position de ralenti “ ”. Relever le carter de coupe et amener la clé de contact sur la position "STOP".

Parada del motor

Desacople el equipo de corte llevando hacia abajo la palanca de acoplamiento/desacoplamiento. Lleve el acelerador hacia abajo hasta la posición “ ”. Levante el equipo de corte y ponga la llave de encendido en la posición “STOP” (apagado).

WARNING!

Do not leave the ignition key in the machine when not in use to prevent children and other unauthorized persons starting the en gine.

WARNUNG!

Den Zündschlüssel niemals im Zündschloß sitzen lassen, wenn die Machine unbeaufsichtigt verlassen wird, damit nicht Kinder und unbefugte Personen den Motor anlassen können.

Arresto del motore

Portare la leva di azionamento del dispositivo di taglio su “disinserito”, verso il basso. Portare il comando del gas su “ ”(lento). Sollevare il tagliaerba e girare la chiave su “STOP”.

Het stoppen van de motor

Schakel de maaikast uit, door de aan/uitschakelhendel naar beneden te brengen. Breng de gashendel naar beneden tot stand “ ”. Verhoog de maaikast en zet de contactsleutel in positie “STOP”.

ADVERTENCIA!

Nunca deje la llave de encendido en la máquina sin vigilancia, a ﬁ n de evitar aue niños u otras personas ajenas puedan arrancar el motor.

PERICOLO!

Prima di lasciare la macchina, togliere sempre la chiave.

ATTENTION!

Ne jamais laisser la clé de contact sur la ma chine lorsqu'elle reste sans surveillance aﬁ n d'éviter que des enfants ou d'autres personnes non autorisées ne puissent démarrer le moteur.

WAARSCHUWING!

Laat nooit de contactsleutel er in zitten, wanneer de ma chine onbemand wordt achtergelaten, om te voorkomen dat kinderen en onbevoegden de motor starten.

Page 52

6. Maintenance, adjustment. 6. Wartung (Instandhaltung), Einstellung.

6. Entretien, réglages. 6. Mantenimiento, ajuste.

6. Manutenzione. 6. Onderhoud, afstelling.

WARNING!

Before servicing the engine or cutting unit the fol low ing shall be carried out:

• Press down the clutch/brake pedal and engage the parking brake lever.

• Put gear lever in neutral.

• Move connection/disconnection lever to disengaged position.

• Switch off engine.

• Remove the ignition cable from the plug.

WARNUNG!

Vor Wartungsmaßnahmen an Motor oder Mähaggregat sind folgende Maßnahmen durchzuführen:

• Kupplungs-/Bremspedal durchtreten und Feststellbremse ansetzen.

• Getriebeschalthebel auf Leerlauf stellen.

• Schalthebel des Mähaggregats in ausgekuppelte Stellung stellen.

• Motor abstellen.

• Zündkabel von der Zündkerze abnehmen.

ATTENTION!

Avant toute intervention sur le moteur ou le carter de coupe suivre les instructions ci-dessous :

• Enfoncer la pédale d'embrayage/frein pour verrouiller le frein de stationnement.

• Amener le levier de vitesse en position "Neutre" (point mort).

• Débrayer les lames.

• Arrêter le moteur.

• Débrancher le câble d'allumage de la bougie.

ADVERTENCIA!

Antes de proceder a efectuar el servicio en el motor o en el equipo de corte, hay que hacer lo siguiente:

• Apretar el pedal del embrague/freno y acoplar el freno de estacionamiento.

• Poner la palanca de cambios en punto neutro.

• Poner la palanca de embrague en posición desembragada.

• Parar el motor.

• Quitar el cable de encendido de la bujía.

PERICOLO!

Prima di ogni intervento effettuare quanto segue:

• Premere il pedale freno/frizione e indserire il freno di parcheggio.

• Mettere la leva del cambio in folle.

• Disinserire il tagliaerba.

• Spengere il motore.

• Staccare la candela.

WAARSCHUWING!

Voordat service-werkzaamheden aan de motor of maaikast worden verricht, dient men het volgende te doen:

• Druk de koppelings/rempedaal in en trek de

parkeerremhendel aan.

• Zet de versnellingshendel in neutrale stand.

• Breng de koppelingshendel in ontkoppelde stand.

• Zet de motor af.

• Verwijder de ontstekingskabel van de bougie.

Page 53

02473

02141

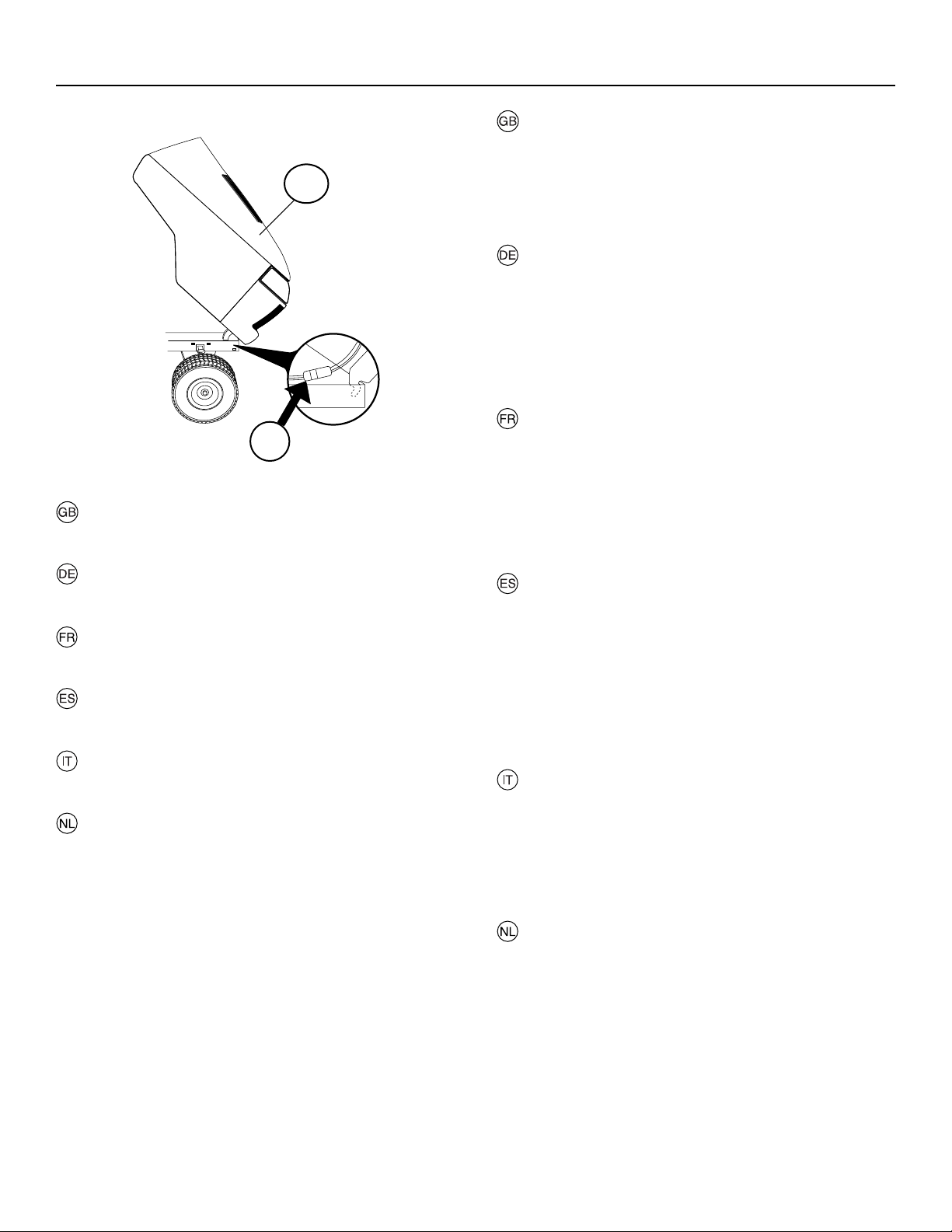

(1) Hood (2) Headlight wire connector

(1) Motorhaube (2) Scheinwerferanschluß

(1) Capot (2) Connexion des phares

(1) Cubierta (2) Conector de cables de los faros delanteros

(1) Cofano (2) Connettore cavo luci

(1) Motorkap (2) Aansluitkabel koplampen

Engine hood

• Raise hood.

• Unsnap headlight wire connector.

• Stand in front of tractor. Grasp hood at sides, tilt forward and lift off of tractor.

• To reinstall, slide hood pivot brackets into slots in frame.

• Reconnect headlight wire connector and close hood.

Motorhaube

• Motorhaube hochklappen.

• Scheinwerferanschluß lösen.

• Vor den Mäher treten. Motorhaube an den Seiten anfassen, nach vorn kippen und aus dem Mäher herausheben.

• Beim Wiedereinsetzen die Stützstreben der Motorhaube in die Schlitze des Rahmens schieben.

• Scheinwerferanschluß wieder anschließen und die Motorhaube schließen.

Capot moteur

• Relever le capot,

• Débrancher les phares,

• Après s'être placé devant le tracteur, prendre le capot par les côtés, le faire basculer vers l'avant puis le soulever pour le libérer des encoches qui le retiennent au châssis.

• Pour le remettre en place, repositionner les ergots du capot dans les encoches du châssis.

• Rebrancher les phares et refermer le capot.

Cubierta del motor

• Levante la cubierta.

• Desenchufe el conector de cables de los faros delanteros.

• Colóquese delante del tractor. Mueva la cubierta hacia ambos lados, inclínela hacia delante y extráigala.

• Para volver a ponerla, debe introducir los ejes de giro en las ranuras correspondientes del chasis.

• Enchufe el conector de cables de los faros delanteros y cierre la cubierta.

Cofano Motore

• Sollevare il cofano.

• Staccare il contatto del cavo delle luci.

• Dal davanti del trattore. Spingere di lato il cofano, ribaltare in avanti e sollevarlo dal trattore.

• Per rimontare, inﬁ lare le staffe nelle guide sul telaio.

• Ricollegare il cavo principale e chiudere il cofano.

Motorkap

• Open de motorkap.

• Ontkoppel de aansluitkabel van de koplampen.

• Ga recht voor de trekker staan. Pak de motorkap aan beide zijden vast, kantel hem naar voren en til hem van de trekker.

• Plaats bij het monteren van de kap de scharnierbeugels in de betreffende openingen in het chas sis.

• Sluit de aansluitkabel van de koplampen weer aan en sluit de motorkap.

Page 54

Maintenance

NOTE: Periodic maintenance should be performed on a regular

basis in order to keep your tractor in good running condition. WARNING: Disconnect spark plug wire to prevent ac ci den tal

starting before attempting any repair, inspection, or main te nance.

Before each use:

• Check oil, lubricate pivot points as necessary.

• Check to see all bolts, nuts, and cotter pins are in place and secure.

• Check the battery, terminals and vents.

• Recharge slowly at 6 amperes if needed.

• Clean air screen.

• Keep tractor free of dirt and chaff to prevent engine damage or overheating.

• Check brake operation.

Cleaning

Do not use high pressure washer for cleaning. Water can enter engine and transmission and shorten the useful life of the machine.

Wartung

HINWEIS: Der Mäher sollte regelmäßig gewartet werden, um

einen einwandfreien Betrieb des Mähers zu gewährleisten. WARNUNG! Vor Reparatur-, Inspektions- und Wartungsar-

beiten muß das Zündkerzenkabel entfernt werden, um ein plötzliches Starten des Mähers zu verhindern.

Vor dem Gebrauch:

• Ölstand kontrollieren, wenn erfoder lich sind die Zapfenstellen zu schmieren.

• Kontrollieren, ob sich sämtliche Bolzen, Muttern und Sicherungsstifte an ihrem Platz beﬁ nden und festgezogen sind.

• Die Batterieklemmen und Entlüfter der Batterie prüfen.

• Wenn erforderlich, ist die Batterie bei einer Stromstärke von 6 A langsam aufzuladen.

• Luftgitter reinigen.

• Den Mäher von Schmutz und Häcksel freihalten, um Motorschaden oder Überhitzung zu vermeiden.

• Funktion der Bremsen kontrollieren.

Reinigung

Verwenden Sie für die Reinigung keine Hochdruckreinigungsgeräte. Das Wasser könnte in den Motor oder das Getriebe eindringen und die Lebensdauer der Maschine verkürzen.

Entretien

REMARQUE : Le tracteur doit être entretenu régulièrement

aﬁ n de maintenir ses performances. ATTENTION!Toujours débrancher le ﬁ l de la bougie, aﬁ n d'éviter

tout démarrage accidentel, lors d'une réparation, d'une inspection ou d'une opération de maintenance.

Avant chaque utilisation :

• Contrôler le niveau d'huile et lubriﬁ er, si nécessaire, les points d'articulation.

• Vériﬁ er que tous les boulons, écrous et épingles sont en place et solidement ﬁ xés.

• Contrôler la batterie, ses cosses et sa mise à l'air libre,

• La recharger doucement à 6 ampères, si nécessaire.

• Nettoyer la grille de ventilation du moteur.

• Nettoyer le ﬁ ltre à air.

• Nettoyer le tracteur aﬁ n d'évacuer la poussière et les brindilles qui risqueraient d'endommager le moteur ou de provoquer un échauffement anormal.

• Vériﬁ er le fonctionnement du frein.

Nettoyage

N’utilisez pas de nettoyeur haute pression pour le lavage. L’eau pourrait s’inﬁ ltrer dans le moteur et abréger ainsi la durée de l’appareil.

Mantenimiento

NOTA: El mantenimiento periódico ha de hacerse con regu-

laridad a ﬁ n de mantener el tractor en buen estado. ADVERTENCIA: Antes de efectuar cualquier reparación, in-

spección o maintenimiento, desconectar el cable de la bujía a ﬁ n de evitar accidentes.

Antes de cada uso de la máquina:

• Controlar el aceite, si es necesario lubricar los puntos de pivotaje.

• Controlar que todos los per nos, tuercas y pasadores estén en su sitio y bien seguros.

• Controlar la batería, los bornes y los oriﬁ cios de ventilación.

• Recargar lentamente a 6 amperios.

• Limpiar el ﬁ ltro de aire.

• Mantener el tractor libre de suciedad a ﬁ n de evitar daños o sobrecalentamientos del motor.

• Controlar el funcionamiento del freno.

Limpieza

No utilizar dispositivos de limpieza a presión alta para limpiar. El agua podría entrar en el motor y la transmisión y acortar la vida de la máquina.

Manutenzione

NOTA: Effettuare interventi periodici di manutenzione, per

conservare il trattore nelle migliori condizioni di esercizio. PERICOLO: Prima di ogni intervento di manutenzione, ripa-

razione o ispezione, staccare sempre la candela per evitare messe in moto accidentali.

Prima di ogni impiego:

• Controllare l'olio e lubriﬁ care se necessario i punti di articolazione.

• Controllare che tutti i dadi, i bulloni, le viti e i perni siano posto.

• Controllare i poli e i punti di sﬁ ato della batteria.

• Se necessario ricaricare lentamento a sei amperes.

• Pulire schermo aria.

• Tenere il trattore pulito per evitare surriscaldamento del motore e danni conseguenti.

• Controllare il funzionamento del freno.

Pulizia

Per le operazioni di pulizia, non utilizzare acqua ad alta pressione. L’acqua può inﬁ ltrarsi nel motore e nel sistema di trasmissione, riducendo quindi così il tempo di vita della macchina.

ONDERHOUD

N.B.: Om uw tractor in goede conditie te houden, moeten er

regelmatig onderhoudsbeurten uitgevoerd worden. WAARSCHUWING: Schakel altijd eerst de bougieleiding uit

voor u herstellingen, inspecties of onderhoud uitvoert. Dit om te voorkomen dat de ma chine per ongeluk start.

Voor elk gebruik:

• Controleer het oliepeil en smeer de draaipunten indien nodig.

• Controleer of alle bouten, moeren en splitpennen op hun plaats zitten en goed vast zitten.

• Controleer de accupolen en ontluchtingsopeningen.

• Laad voorzichtig op bij 6 ampere indien nodig.

• Maak het luchtscherm schoon.

• Zorg dat er geen vuil en kaf op en in de tractor zit, zodat de motor niet beschadigd of oververhit raakt.

• Controleer de werking van de remmen.

Reinigen

Geen water onder hoge druk gebruiken om het voertuig te reinigen. Er kan water in de motor en in de transmissieorganen komen, wat de levensduur van het voertuig verkort.

Page 55

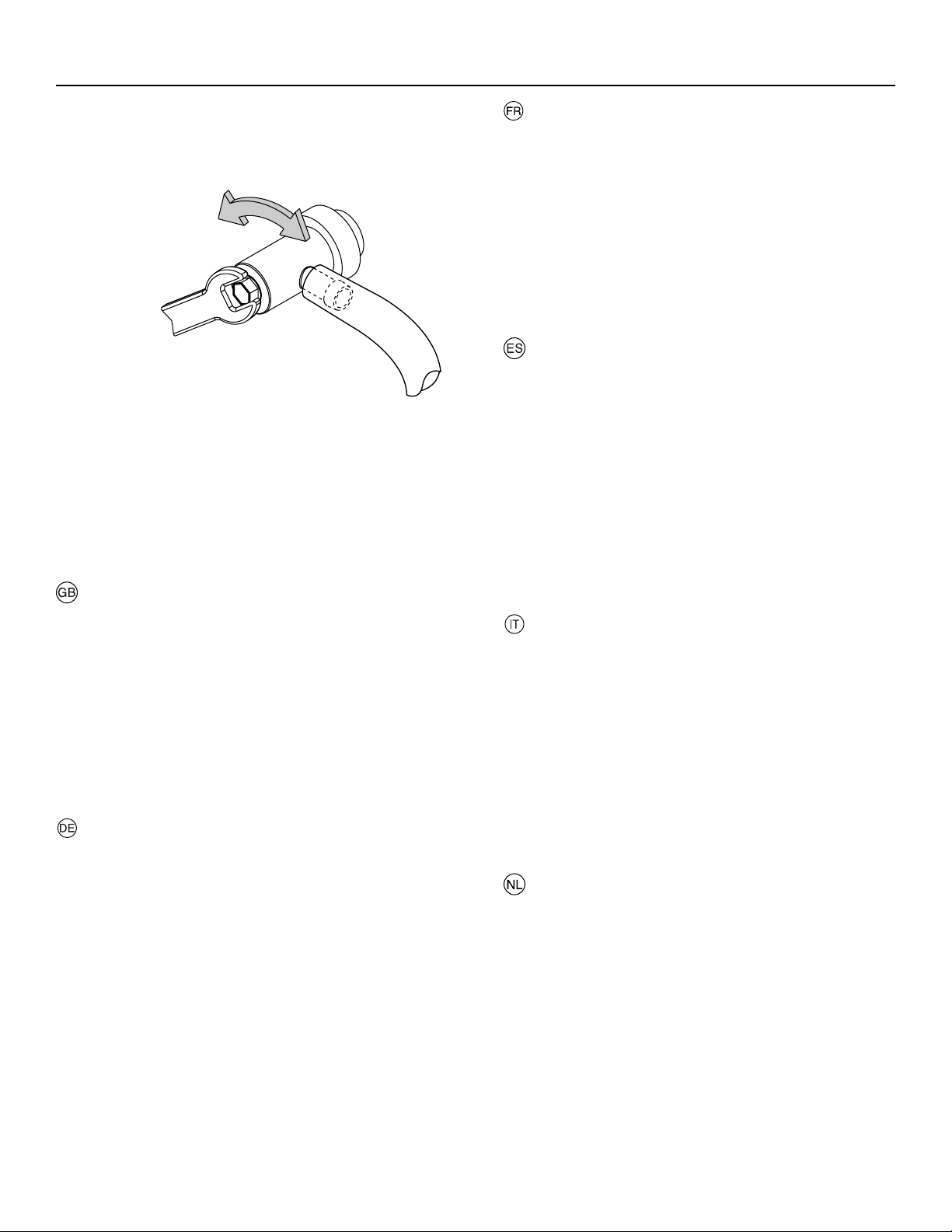

02794

Pour assurer l'entretien du moteur

Se référer au manuel d'utilisation du moteur.

Vidange de l'huile du moteur

• Montez le tuyau de vidange sur la soupape.

• Ouvrez la soupape de vidange en la faisant tourner en sens anti-horaire à l’aide d’une clé de 10mm.

• Lorsque l’huile est entièrement vidangée, fermez la soupape de vidange en la faisant tourner en sens horaire. Serrez légèrement à l’aide d’une clé de 10mm pour la fermer solidement. Ne serrez pas trop fort.

• Otez le tuyau de vidange et rangez-le en lieu sûr.

Mantenimiento del motor

Vea el manual del motor.

Válvula de purga del aceite

• Instalar el tubo de drenaje en la válvula.

• Abrir la válvula de drenaje utilizando una llave inglesa de 10mm girando en el sentido inverso al de las agujas del reloj.

• Después de drenar complemente el aceite, cerrar la válvula de drenaje girando en el sentido de las agujas del reloj. Usar la llave inglesa de 10mm para aplicar una pequeña torsión para mantenerla cerrada. No apretar más de lo necesario.

• Remueva el tubo de drenaje y guardar en un lugar seguro.

To service engine

See engine manual.

Oil drain valve

• Install the drain tube onto the valve.

• Open drain valve by using a 10 mm wrench turning counterclockwise.

• After oil has drained completely, close the drain valve turning clockwise. Use the 10 mm wrench to apply a small amount of torque to keep it closed. Do not over tighten.

• Remove the drain tube and store in a safe place.

Wartung des Motors

Im Handbuch des Motors nachschlagen

Ventil für den Ölablauf

• Das Abﬂ ussrohr am Ventil montieren.

• Das Abﬂ ussventil mit einem 10mm Schraubenschlüssel durch Drehen gegen den Uhrzeigersinn öffnen.

• Wenn das Öl vollkommen abgeﬂ ossen ist, das Abﬂ ussventil durch Drehen im Uhrzeigersinn schließen. Verwenden Sie den 10mm Schraubenschlüssel, um ein geringes Drehmoment zu geben, damit es geschlossen bleibt. Nicht zu stark anziehen.

• Montieren Sie das Abﬂ ussrohr wieder ab und verwahren Sie es an einem sicheren Ort.

Manutenzione del motore

Fare riferimento al manuale del motore.

Valvola di scarico dell’olio

• Montare il tubo di scarico sulla valvola.

• Aprire la valvola di scarico con una chiave per dadi da 10mm, ruotando in senso antiorario.

• Una volta scaricato completamente l’olio, richiudere la valvola di scarico ruotando in senso orario. Servirsi di una chiave per dadi da 10mm per applicare una leggera coppia di serraggio che manterrà la valvola chiusa. Non stringere eccessivamente.

• Rimuovere il tubo di scarico dalla valvola e riporlo in un posto sicuro.

Voor het onderhoud van de motor

Zie motor handleiding

Olie aﬂ aatklep

• Installeer de afvoerslang op het ventiel.

• Open het afvoerventiel door het met een 10 mm moersleutel linksom te draaien.

• Sluit het afvoerventiel nadat alle olie is afgevoerd door het rechtsom te draaien. Draai het ventiel met de 10 mm moersleutel een klein beetje aan om het gesloten te houden. Draai het ventiel niet te strak aan.

• Verwijder de afvoerslang en berg hem op.

Page 56

SERVICE RECORD

Fill in dates as you complete regular service

As Every 8 Every Every. Every. Every Needed hours 25 hours 50 hours 100 hours 200 hours

Change engine oil (without oil ﬁ lter)................................................... •

Change engine oil (with oil ﬁ lter)............................................................................ •

Lubricate pivot points ......................................................................... •

Check brake operation ................................•

Clean air screen ............................................................. •

Clean air ﬁ lter and pre-cleaner....................................... •

Replace air cleaner paper cartridge ............................................................................................ •

Clean engine cooling ﬁ ns....................................................................................... •

Replace spark plug .....................................................................................................................•

Check tire pressure .....................................•

Replace fuel ﬁ lter ............................................................................................................................................ •

Clean battery and terminals ...............................................................•

Check mufﬂ er ......................................................................................................... •

Lubricate ball joints .....................................................................................................................•

Toe-in adjustment........................................•

Carburetor adjustment ...............................•

WARTUNGSNACHWEIS

Datum nach Abschluß der Wartung einfüllen

Wenn Alle 8 Alle 25 Alle 50 Alle 100 Alle 200 erforderlich Stunden Stunden Stunden Stunden Stunden

Motoröl wechseln (Ohne Ölﬁ lter)........................................................

Motoröl wechseln ( Mit Ölﬁ lter)............................................................................... •

Zapfenstellen schmieren .................................................................... •

Funktion der Bremsen kontrollieren ............•

Luftgiter reinigen ............................................................ •

Luftﬁ lter und Vorﬁ lter reinigen......................................... •

Papierpatrone des Luftﬁ lters

auswechseln ...............................................................................................................................

Kühllamellen des Motors reinigen .......................................................................... •

Zündkerze wechseln ................................................................................................................... •

Reifendruck kontrollieren.............................•

Kraaftstofﬁ lter auswechseln ............................................................................................................................ •

Batterie und Batteriepole reinigen...................................................... •

Schalldämpfer kontrollieren.................................................................................... •

Kugellageverbindungen schmieren ............................................................................................. •

Achssturz-Einstellung..................................•

Vergaser-Einstellung ...................................•

•

Page 57

SCHEMA D'ENTRETIEN

Consigner les dates d'intervention après chaque opération d'entretien.

Selon les

besoins

Vidange de l'huile moteur

(sans ﬁ ltre à huile) .................................................................................... •

Vidange de l'huile moteur

(avec ﬁ ltre à huile) ......................................................................................................... •

Graissage des articulations....................................................................... •

Vériﬁ cation des freins....................................... •

Nettoyage de la grille d'aération............................................ •

Nettoyage du ﬁ ltre à air et du

pré-ﬁ ltre.................................................................................

Remplacement de la cartouche du

ﬁ ltre à air .............................................................................................................................................

Nettoyage des ailettes de

refroidissement moteur .................................................................................................

Remplacement de la bougie ...............................................................................................................•

Vériﬁ cation du gonﬂ age des pneus .................. •

Remplacement du ﬁ ltre à carburant........................................................................................................................ •

Nettoyage des cosses de

la batterie et des connexions ................................................................... •

Vériﬁ cation du pot d'échappement ................................................................................ •

Graissage des joints............................................................................................................................•

Réglage du parallélisme................................... •

Réglage du carburateur.................................... •

Toutes

les 8 H

•

Toutes

les 25 H

Toutes

les 50 H

•

Toutes les

100 H

•

Toutes les

200 H

INFORME DE SERVICIO

Anote las fechas cuando ha hecho el servicio normal

Cuando sea Cada Cada Cada Cada Cada

necesario 8 horas 25 horas 50 horas 100 horas 200 horas

Cambiar el aceite del motor

(sin ﬁ ltro de aceite )...................................................................................

Cambiar el aceite del motor

(con ﬁ ltro de aceite).......................................................................................................

Lubricar los puntos de pivotación..............................................................•

Controlar el funcionamiento de los

frenos ..............................................................

Limpiar el ﬁ ltro de aire .........................................................•

Limpiar el ﬁ ltro y preﬁ ltro de aire ..........................................•

Sustituir el cartucho de papel del

ﬁ ltro de aire ........................................................................................................................................

Limpiar las aletas de refrigeración

del motor .......................................................................................................................

Cambiar la bujía .................................................................................................................................•

Sustituir el ﬁ ltro de combustible..............................................................................................................................•

Limpiar la batería y sus bornes .................................................................•

Controlar el silenciador ................................................................................................. •

Lubricar las rótulas.............................................................................................................................•

Ajustar la convergencia................................... •

Ajustar el carburador....................................... •

•

Page 58

DATI DI SERVIZIO

Compilare ogni qualvolta si esegue un regolare servizio

Necessità Ogni Ogni Ogni . Ogni . Ogni

8 ore 25 ore 50 ore 100 ore 200 ore

Cambio dell'olio (Senza ﬁ ltro dell’olio)................................................

Cambio dell'olio (Con ﬁ ltro dell’olio) ....................................................................... •

Lubriﬁ cazione punti di articolazione ................................................... •

Controllo freni..............................................•

Pulizia schermo aria....................................................... •

Pulizia ﬁ ltro aria e preﬁ ltro.............................................. •

Sostituzione depuratore aria ....................................................................................................... •

Pulizia raffreddamento motore ............................................................................... •

Sostituzione candela ...................................................................................................................•

Controllo pneumatici ...................................•

Sostituzione ﬁ ltro carburante........................................................................................................................... •

Pulizia batteria e morsetti................................................................... •

Controllo marmitta.................................................................................................. •

Lubriﬁ cazione giunti sferici........................... .............................................................................. •

Regolazione convergenza...........................•

Regolazione carburatore.............................•

SERVICE AANTEKENINGEN

Vul telkens u service uitvoert, de datum in

Indien om de om de om de om de om de nodig 8 uur 25 uur 50 uur 100 uur 200 uur

•

Motorolie vervangen (zonder olieﬁ lter) ...............................................

Motorolie vervangen (met olieﬁ lter) ........................................................................ •

Draaipunten smeren........................................................................... •

Werking van de remmen controleren ..........•

Lchtscherm schoonmaken ............................................. •

Luchtﬁ lter en voor-reiniger

schoonmaken.................................................................

Papieren inzetstuk van de

luchtreiniger vervangen...............................................................................................................

Koelribben van de motor

schoonmaken.........................................................................................................

Bougie vervangen ....................................................................................................................... •

Bandendruk controleren..............................•

Brandstofﬁ lter vervangen ................................................................................................................................ •

Maak de accu en de klemmen

schoon ...............................................................................................

Controleer de knaldemper...................................................................................... •

Smeer de kogelgewrichten.......................................................................................................... •

In-(toe-)spoor afstellen ................................•

Carburator afstellen.....................................•

•

Page 59

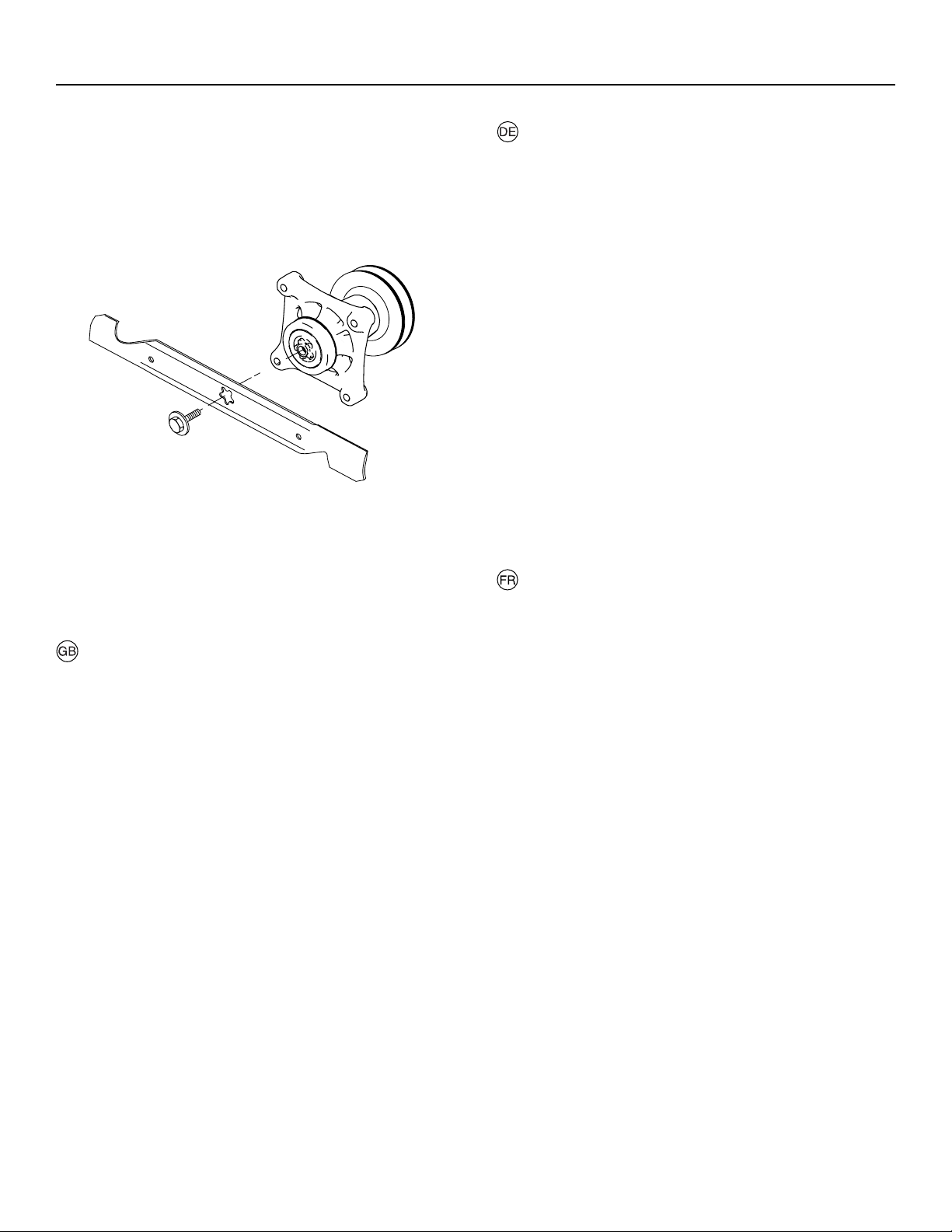

02544

Messerbalken

Für beste Mähergebnisse müssen die Messerbalken immer opti mal geschliffen sein. Wechseln Sie verbogene oder beschädigte Messerbalken sofort aus. Sie werden mit einer Feile oder einer Schleifscheibe geschärft.

HINWEIS: Um eine Unwucht zu vermeiden, müssen beide Seiten der Messerbalken gleichmäßig geschärft und auf Unwucht geprüft werden.

WECHSELN DER MESSERBALKEN:

• Fahren Sie das Mähdeck in die höchste Position, um Zugriff zu den Messerbalken zu bekommen.

• Feststellschraube an der Klinge lösen.

• Montieren Sie den neuen bzw. den neu geschärften Messerbalken, wobei die hintere (Hilfschneid-) Kante wie abgebildet nach oben zur Plattform zeigen muß.

WICHTIG: Um eine richtige Montage zu gewährleisten, muß die Zentrierbohrung des Messerbalkens mit der Messeraufnahme übereinstimmen.

• Nach Wechsel Feststellschraube wieder anbringen und

gut festziehen (Anzugsmoment 44-55 Fuß/Pfund)

WICHTIG: Die spezielle Feststellschraube ist 8.Kl.- hitzebehandelt.

Blades

For best results mower blades must be kept sharp. Re place bent or damaged blades. Sharpening can be carried out with a ﬁ le or grinding disc.

NOTE: It is very important that both blades are sharpened equally to avoid imbalance.

BLADE REMOVAL:

• Raise mower to highest position to allow access to blades.

• Remove blade bolt se cur ing blade.

• Install new or resharpened blade with trailing edge up towards deck as shown.

IMPORTANT: To ensure proper assembly, center hole in blade must align with star on mandrel as sem bly.

• Reassemble blade bolt and tighten securely (45-55 Ft. Lbs. torque).

IMPORTANT: Special blade bolt is grade 8 heat treated.

Lames:

Pour avoir une bonne qualité de coupe, il est in dis pens able d'avoir des lames bien affûtées. Changer les lames défectueuse ou tordues. L'affûtage peut se faire avec une lime ou avec une meule.

REMARQUE: Il est très important d'affûter en même temps et de façon identique les deux extrémités de la lame pour éviter tout déséquilibrage.

POUR RETIRER LES LAMES:

• Relever au maximum la machine pour avoir accès aux lames de coupe.

• Enlevez le boulon de blocage de la lame.

• Mettre en place une lame neuve, ou la lame d'origine réaffutée, avec le tranchant tourné vers le haut (fond du carter de coupe), comme indiqué sur la ﬁ gure.

ATTENTION : Le montage de la lame est correct lorsque son alésage central en forme d' étoile est parfaitement emboîtée sur l'étoile se trouvant à l'extrémité du moyeu.

• Remontez le boulon de blocage de la lame et serrez fortement (couple de torsion 45-55 pieds par livre).

ATTENTION : La vis de ﬁ xation de la lame est traitée thermiquement en classe 8, bien respecter le couple de serrage.

Page 60

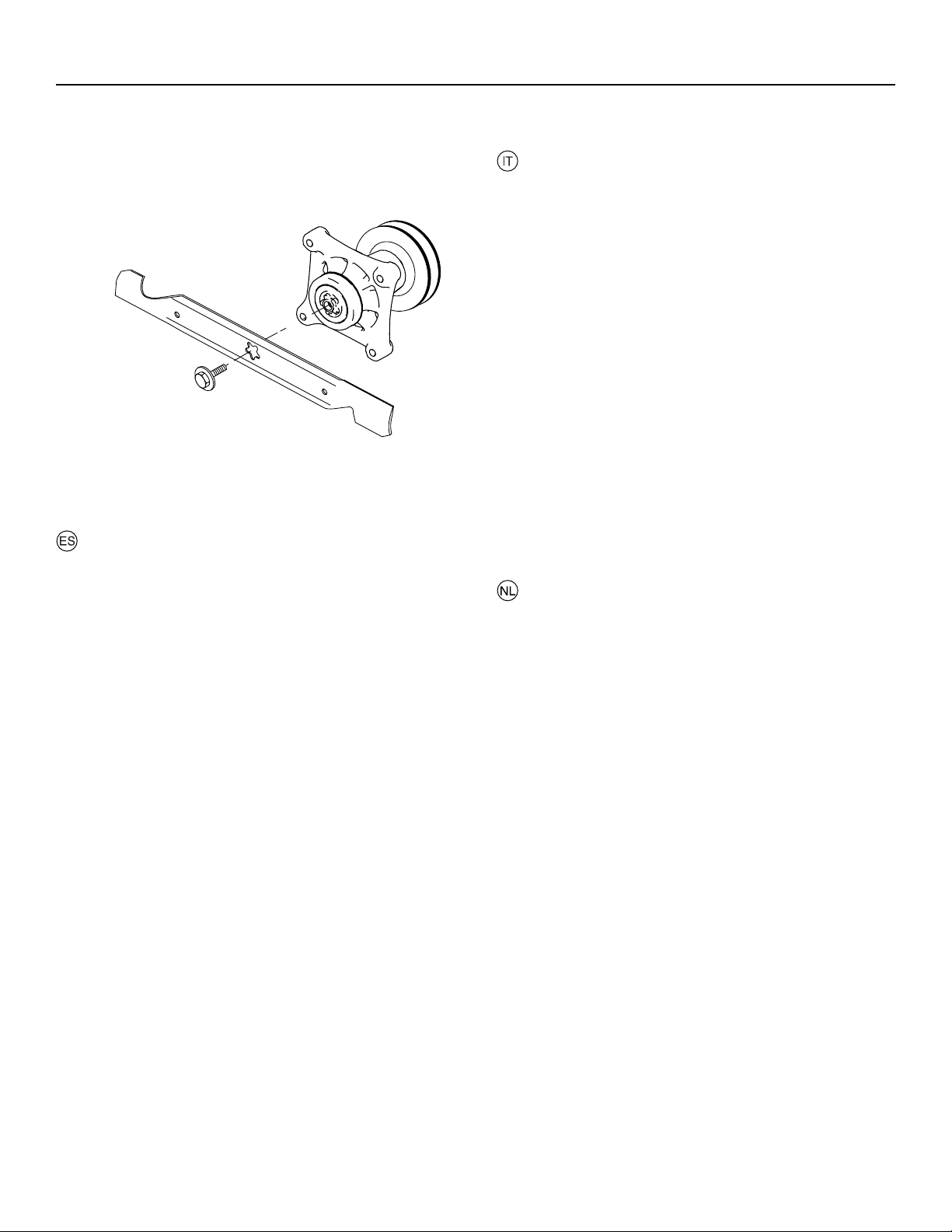

02544

Lame

Per avere il migliore risultato di taglio, è necessario che le lame siano ben afﬁ late. Sostituirle se usurate o danneggiate. A tale scopo utilizzare una lima o una mola.

NOTA: E’ importante afﬁ lare le due estre mi tà della lama in modo uniforme per non creare disequilibri.

RIMOZIONE DELLE LAME:

• Sollevare la macchina per avere accesso alle lame.

• Rimuovere il bullone dalla lama.

• Montare una nuova lama o una lama con palettaura posteriore rivolta verso il piatto, come indicato.

ATTENZIONE: Per assicurare un buon fissaggio centrale della lama, è necessario che questa combaci perfettamente con il mozzo.

• Riposizionare il bullone sulla lama, quindi serrare accuratamente (coppia 45-55 piedi/libbra)

ATTENZIONE: bullone speciale per lama, trattato termicamente, secondo la Classe 8.

Cuchillas

Para alcanzar resultados mejores las cuchillas de la segadora hay que mantenerlos aﬁ lados. Sustituya las cuchillas torcidos y estropeados. El aﬁ lado puede hacerse con lima o muela.

NOTA: Es muy importante que los dos lados de la cuchilla sean aﬁ lados igual a in de impedir desequilibrios.

C'MO DESMONTAR LAS CUCHILLAS:

• Eleve la segadora hasta su posición más alta para poder alcanzar las cuchillas.

• Remover el perno de la cuchilla.

• Monte la cuchilla nueva o aﬁ lada con el canto trasero hacia arriba adjunto a la plataforma como indicado.

IMPORTANTE: Para asegurar un montaje correcto el oriﬁ cio central de la cuchilla hay que ajustarlo a la estrella del mandril.

• Colocar otra vez el perno de la cuchilla y apretar ﬁ rmemente (Par 45-55 pies/libra).

IMPORTANTE: El per no especial de la cuchilla es termotratado de Calidad 8.

Messen

Voor de beste resultaten moeten de maaimessen scherp gehouden worden. Vervang gebogen of beschadigde messen. Het slijpen kan geschieden met een vijl of met een slijpschijf.

N.B.: Het is zeer belangrijk dat beide uiteinden van het mes even-veel worden geslepen, om onbalans te voorkomen.

MES VERWIJDEREN

• Zet de maaier in de hoogste stand om bij de messen te kunnen.

• Haal de mesbout eraf.

• Monteer een nieuw of geslepen mes waarbij het sleep (hulp) mes omhoog naar het maaidek gericht moet zijn, zie afbeelding.

BELANGRIJK: Om zeker te zijn van goede montage moet het centrumgat in het mes passen met de ster op de mandrijn.

• Zet de mesbout er weer op en draai goed aan (137-168 cm Lbs. Koppel).

BELANGRIJK: Speciale mesbout is heet-behandeld, Graad

Page 61

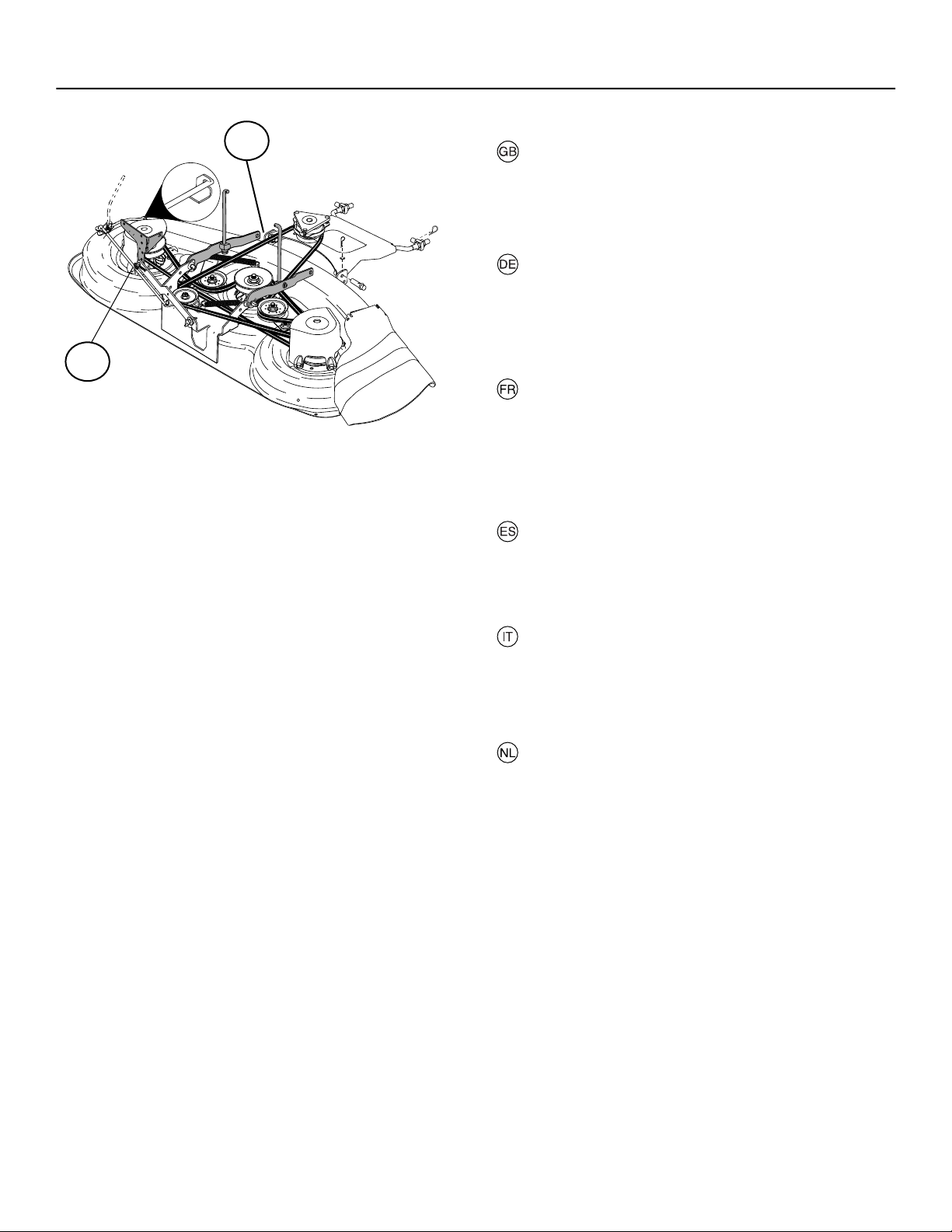

Dismantling of the cutting unit

Work from the right side of the machine.

1. Remove the retainer springs (1), (2), (3) and axles.

2. Remove the two rear retainer springs (4) and knock off the axle taps with a hammer.

Demontage des Mähdecks

Arbeiten Sie auf der rechten Seite der Maschine.

1. Die Federklammern (1), (2), (3) und die jeweiligen Bolzen ausbauen.

2. Entfernen Sie die beiden hinteren Federklammern (4) und entfernen Sie die beiden Bolzen.

Depose du Carter de Coupe

02565

Travailler à partir du côté droit du tracteur.

1. Retirer les épingles (1), (2) et (3) et leur cheville re spec tive.

2. Retirer les deux épingles ﬁ xant les bras de suspension arrière (4) et sortir les bras en tapotant sur leur axe à l'aide d'un marteau.

Desmontaje de la unidad de corte

Trabajar desde el lado derecho de la máquina.

1. Quitar los resortes (1), (2), (3) y los ejes respectivos.

2. Quitar los dos resortes posteriores (4) y golpear con un martillo los muñones de eje hasta sacarlos.

Smontaggio del piatto di taglio

Lavorare sul lato destro della macchina.

1. Togliere le coppiglie (1), (2), (3) e i relativi perni.

2. Togliere le due coppiglie (4) posteriori e con un martello togliere anche i perni.

Demonterhen van de maaikast

Werk vanaf de rechter kant van de machine.

1. Verwijder de haarpinveren (1), (2), (3) en resp. assen.

2. Verwijder de twee achterste haarpinveren (4) en sla met een hamer de twee as-pennen los.

Page 62

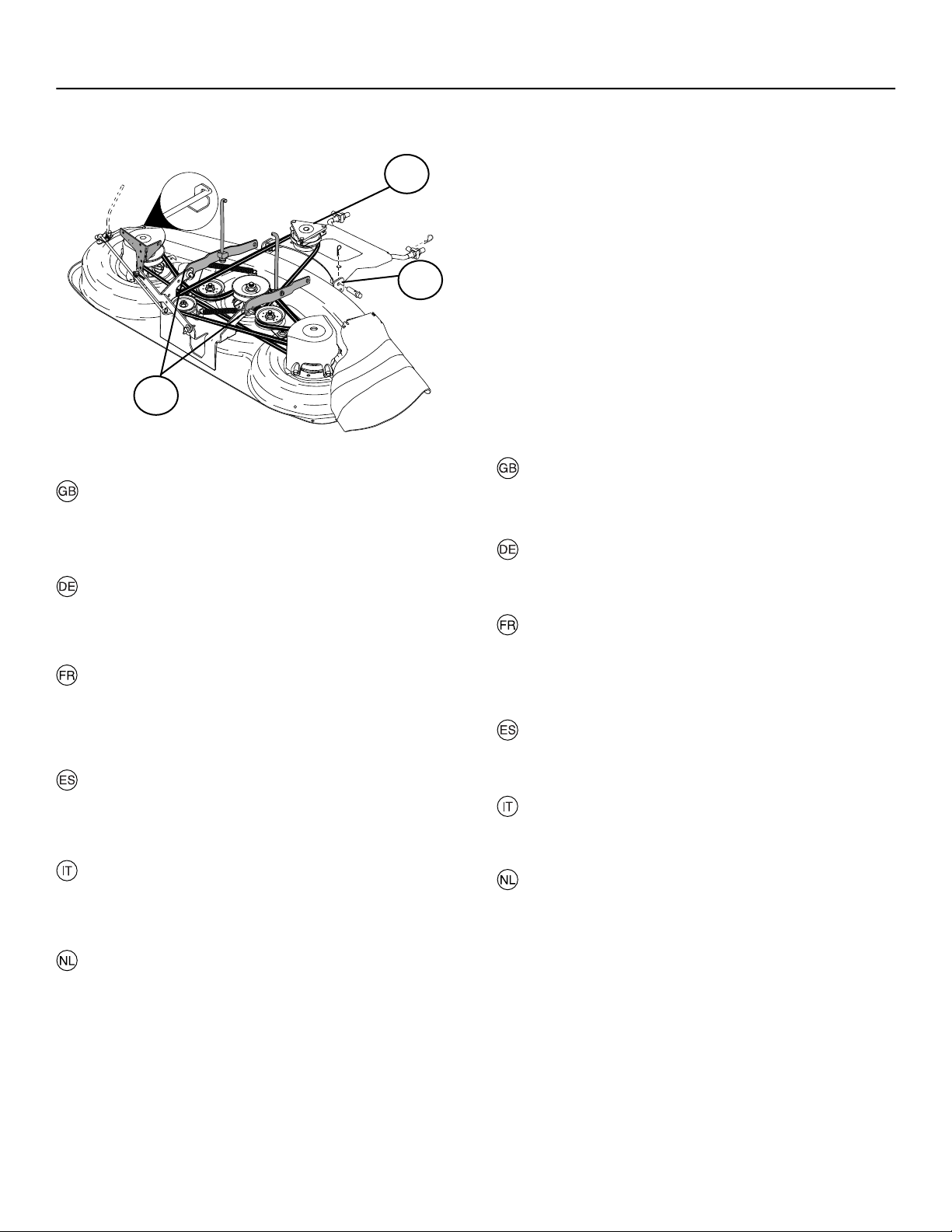

02565

3. Take off the belt from the engine pulley (5).

4. Pull the lever for lifting/lowering the cutting unit back wards.

5. Pull out the cutting unit from the machine.

3. Entfernen Sie den Riemen von der Keilriemenscheibe des Motors (5).

4. Hebel für Heben/Senken des Mähdecks zurückziehen.

5. Mähdeck aus ber Maschine herausziehen.

3. Sortir la courroie d'entraînement de la gorge de la poulie motrice (5).

4. Tirer vers l'arrière le levier de commande de relevage du carter de coupe.

5. Sortir le carter de coupe de sous le tracteur.

3. Quitar después la correa de la polea del motor (5).

4. Tirar hacia atrás de la palanca para la elevación y descenso de la unidad de corte.

5. Extraer la unidad de corte de la máquina.

3. Togliere la cinghia dalla puleggia del motore (5).

4. Tirare all’indietro la leva di sollevamento/abbassamento del piatto di taglio.

5. Staccare il piatto dalla macchina.

3. Haal daama de riem van de poelie van de motor (5).

4. Zet de hendel voor verhogen/verlagen van de maaikast naar achteren.

5. Trek de maaikast van de machine af.

Assembly of the cutting unit

• Push in the cutting unit under the machine.

• Assemble in the reverse order to dismantling.

Einbau des Mähdecks

• Mähdecks unter den Traktor schieben.

• Der Einbau erfolgt in umgekehrter Reihenfolge.

Mise en place du carter de coupe

• Pousser le carter de coupe sous le tracteur. Le déﬂ ecteur du canal d'éjection doit se trouver du côté droit.

• La mise en place se fait dans l'ordre inverse de celui de la dépose.

Montaje de la unidad de corte

• Introducir la unidad de corte debajo de la máquina.

• El montaje se hace en orden inverso al desmontaje.

Montaggio del piatto di taglio

• Ricollocare il piatto sotto la macchina.

• Procedere in ordine inverso.

Monteren van de maaikast

• Schuif de maaikast onder de machine.

• Het monteren vindt in omgekeerde volgorde van het demonteren.

Page 63

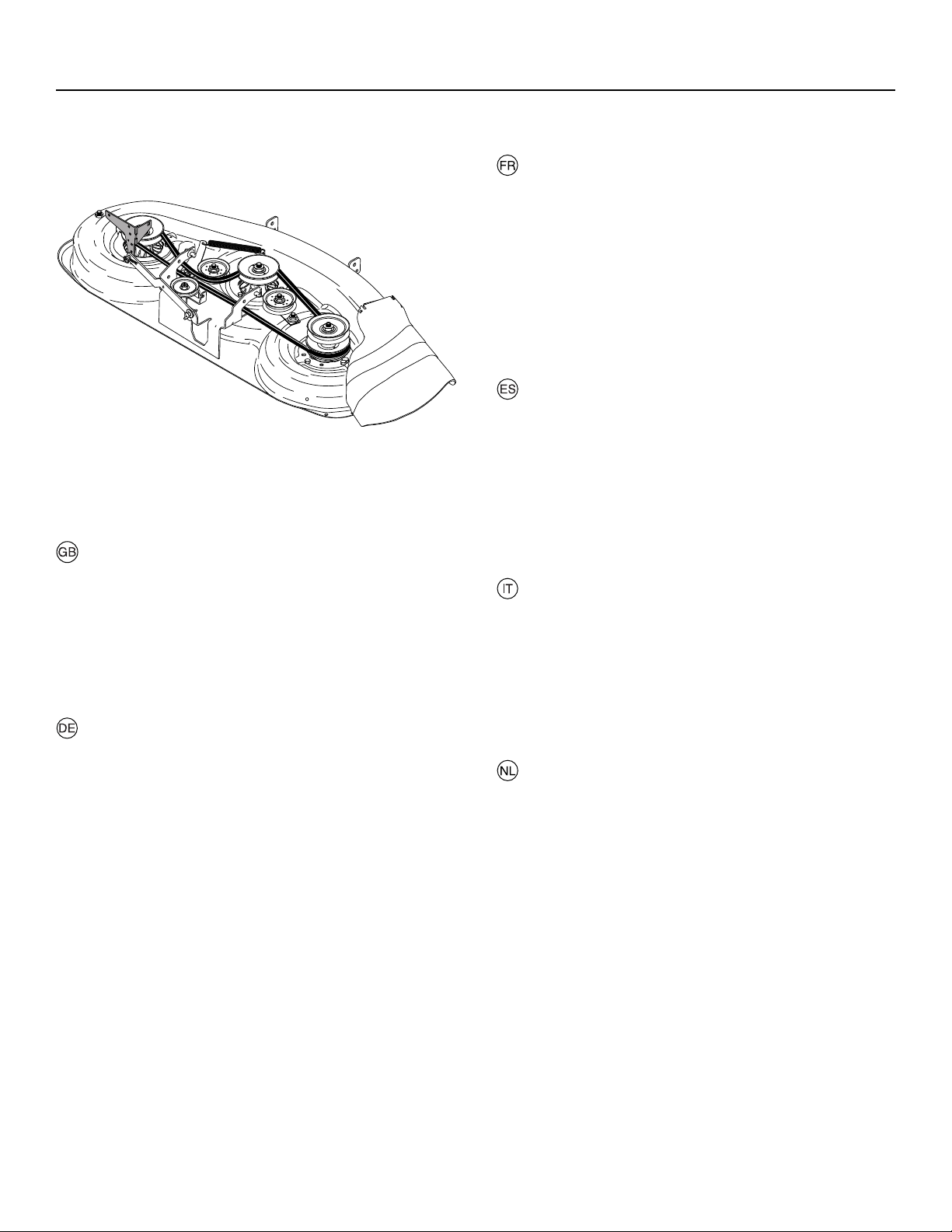

02515

Remplacement de la courroie d'entraînement du carter de coupe

1. Déposer le carter de coupe (voir chapitre précédent).

2. Sortir la courroie d'entraînement des gorges de poulie en commençant par la poulie du côté gauche du carter de coupe, puis par les autres poulies.

3. Retirer ensuite entièrement la courroie du carter de coupe.

4. Pour la mise en place de la nouvelle courroie, procéder dans l'ordre inverse. Vériﬁ er que la courroie est correctement positionnée devant tous les guides de courroie.

Cambio de la correa propulsora del equipo de corte

1. Desmontar el equipo de corte del tractor.

2. Quitar la polea izquierda de la unidad y después de las otras poleas.

3. Quitar después la correa de la unidad de corte.

4. Montar la nueva correa en el orden inverso. Controlar que la correa nueva se halla por dentro de todas la guías.

Replacement of drive belt for cutting unit

1. Dismantle the cutting unit as described previously.

2. Work off the belt from the unit's left pulley and then from the other wheels.

3. Pull the belt away from the cutting unit.

4. The new belt is mounted in the reverse order. Check that the belt lies inside all the belt guides.

Auswechsein des Treibriemens für das Mähaggregat

1. Mähdeck ausbauen.

2. Riemen vom derlinken Keilriemenscheibe des Mähdecks und danach von den übrigen Riemenscheiben abbauen.

3. Danach den Keilriemen vom Mähdeck entfernen.

4. Den neuen Keilriemen in umgekehrter Reihenfolge einbauen. Prüfen, daß der Keilriemen in allen Riemenführungen korrekt in Position sitzt.

Sostituzione della cinghia di movimento lame

1. Smontare il piatto.

2. Togliere la cinghia dalla puleggia di sinistra e poi successivamente dalle altre.

3. Togliere la cinghia dal piatto.

4. Montare la nuova cinghia in ordine inverso. Controllare che la cinghia sia correttamente posizionata in tutte le guide.

Vervanghen van de aandrijfriem voor de maaikast

1. Verwijder de maaikast van de trekker.

2. Trek de riem eerst van de linker riemschijf van de maaikast af en daarna van de overige schijven.

3. Trek daarna de riem van de maaikast af.

4. De nieuwe riem wordt in omgekeerde volgorde gemonteerd. Controleer of de riem binnen alle riemgeleiders ligt.

Page 64

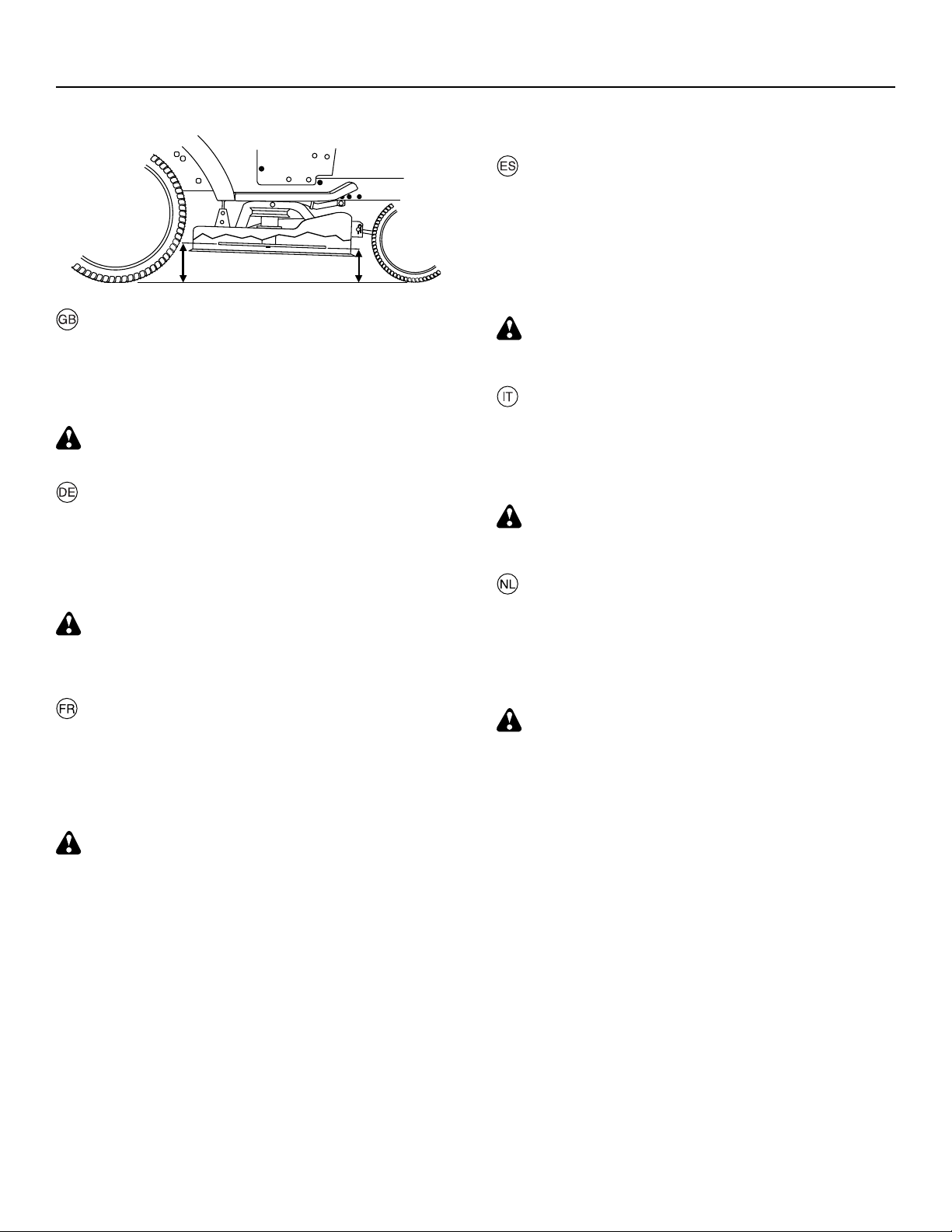

02548

Adjustment of the cutting unit

A. In the direction of travel

1. Check that the air pressure is correct in all four tires.

2. Make sure that the machine is on a horizontal surface.

3. Lift up the cutting unit to its highest position.

4. Measure the distances A and B.

WARNING: Blades are sharp. Protect your hands with gloves and/or wrap blade with heavy cloth.

Einstellung des Mähaggregats

A. In Fahrrichtung

1. Prüfen, daß der Luftdruck an allen vier Reifen richtig ist.

2. Prüfen, daß die Maschine auf einer ebenen Unterlage steht.

3. Mähaggregat in die oberste Lage anheben.

4. Abstände A und B messen.

WARNUNG: Die Klingen sind sehr scharf. Schützen Sie Ihre Hände mit Handschuhen und/oder umwickeln Sie die Klingen mit einem Tuch aus festem Gewebe.

Réglage du carter de coupe

A. Réglage latéral

1. Vériﬁ er que la pression, dans les quatre pneus, est correct.

2. S'assurer que le tracteur est placé sur une surface plane.

3. Relever au maximum le carter de coupe.

4. Mesurer les distances A et B.

ATTENTION: Les lames sont tranchantes, porter des gants de protection et/ou enrouler les lames dans un tissus épais.

Ajuste de la unidad de corte

A. En el sentido de la marcha

1. Controlar que la presión de inﬂ ado es la correcta en los cuatro neumáticos.

2. Asegurarse de que la máquina está sobre suelo hor i zon tal.

3. Levantar la unidad de corte hasta su posición más elevada.

4. Medir la distancia A y B.

ADVERTENCIA: Las cuchillas son cortantes. Protegerse las manos con guantes y/o envolver la cuchilla con una tela pesada.

Regolazione del tagliaerba

A. Nel senso di marcia

1. Controllare la pressione dei pneumatici.

2. La macchina deve essere in piano.

3. Sollevare al massimo il tagliaerba.

4. Misurare le distanze A e B.

PERICOLO: Le lame sono afﬁ late. Proteggete le mani indossando dei guanti e/o avvolgete le lame con un panno pesante.

Het instellen van de maaikast

A. In de rijrichting

1. Controleer of de luchtdruk in alle vier de banden juist is.

2. Zorg ervoor dat de machine op een vlakke ondergrond staat.

3. Zet de maaikast in de hoogste stand.

4. Meet de afstanden A en B.

WAARSCHUWING: Messen zijn scherp. Bescherm uw handen met handschoenen en/of wikkel het mes in dikke stof.

Page 65

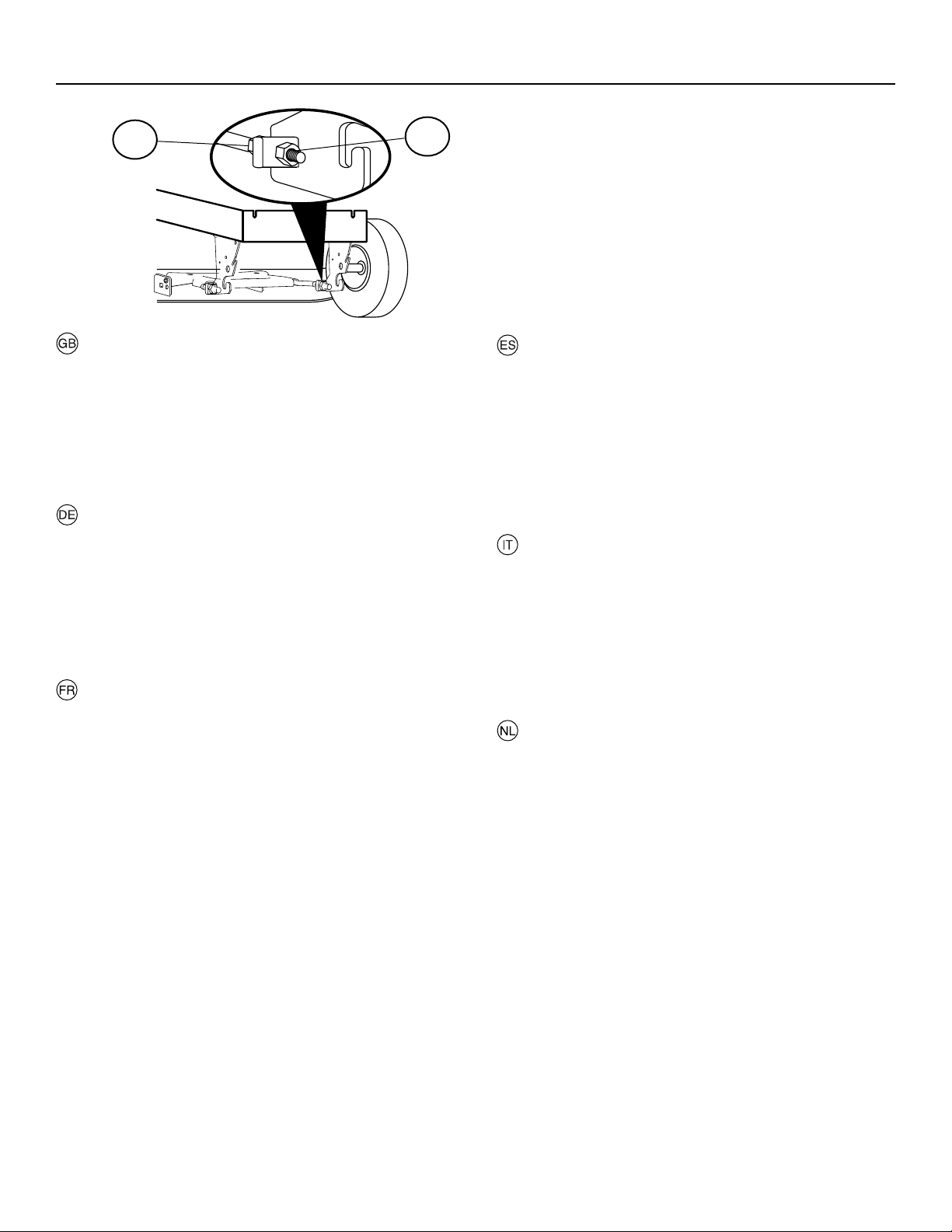

02517

To obtain the best cutting results, the mower blades should be adjusted so the front tip (B) is approximately 1/8” to 1/2” lower than the rear tip (A) when the mower is in itshighest position.

1. Loosen the nut (1) on both the left and right levers.

2. Screw the nut (2) the same number of turns on both levers.

3. When the correct distance (A) is obtained this setting is locked with the nut (1).

U m die besten Resultate zu erzielen, müssen die Klingen an der vorderen Seite (B), reguliert werden, also in etwa 1/8" bis 1/2" niedriger im Vergleich zur hinteren Seite (A), wenn sich die Mähmaschine in der höchsten Position beﬁ ndet.

1. Mutter (1) am linken und rechten Hebel lösen

2. Mutter (2) gleich viele Drehungen an beiden Hebeln verstellen.

3. Wenn der richtige Abstand (A) erhalten wird, sind die Einstellungen mit der Mutter (1) zu sperren.

Pour obtenir la coupe la meilleure, le bord avant du carter de coupe (B) doit être situé entre 3 et 12 mm au-dessous du plan du bord arrière (A), lorsque le carter de coupe est relevé au maximum.

1. Desserrer l'écrou (1) sur les biellettes de suspension avant, droite et gauche, du carter de coupe.

2. Visser les écrous (2) exactement de la même façon sur les biellettes de suspension avant, droite et gauche.

3. Lorsque la distance (A) est correcte, verrouiller ce réglage en resserrant l'écrou (1).

Para obtener los mejores resultados de corte, las cuchillas del cortacésped tiene que ser reguladas de manera que la punta delantera (B) esté aproximadamente entre 1/8 y ½ 2 más abajo que la punta trasera (A) cuando el cortacésped está en su posición más alta.

1. Quitar la tuerca (1) en las palancas izquierda y derecha.

2. Enroscar la tuerca (2) el mismo número de vueltas en las dos palanca.

3. Cuando se ha obtenido la distancia correcta (a), el ajuste se bloquea con la tuerca (1).

Per ottenere i migliori risultati di taglio, regolare le lame del rasaerba in modo tale che la punta anteriore (B) si trovi in posizione di circa 1/8” - 1/2” inferiore rispetto alla punta posteriore (A) nel momento in cui il rasaerba è nella posizione più elevata.

1. Allentare il dado (1) sui bracci destro e sinistro.

2. Avvitare il dado (2) di un nuemero identico di giri sui due bracci.

3. Dopo aver raggiunto la distanza corretta (A) bloccare stringendo il dado (1).

Voor de beste snijresultaten, zouden de maaimessen zo moeten worden ingesteld dat de voorste (B) ongeveer 1/8'’ tot 1/2'’ lager is dan de achterste (A) wanneer de maaier in de hoogste positie staat.

1. Draai moer (1) los op linker en rechter hefboom.

2. Draai moer (2) op de beide hefbomen evenveel slagen.

3. Wanneer de juiste afstand (A) is bereikt, wordt de instelling met de moer (1) vastgezet.

Page 66

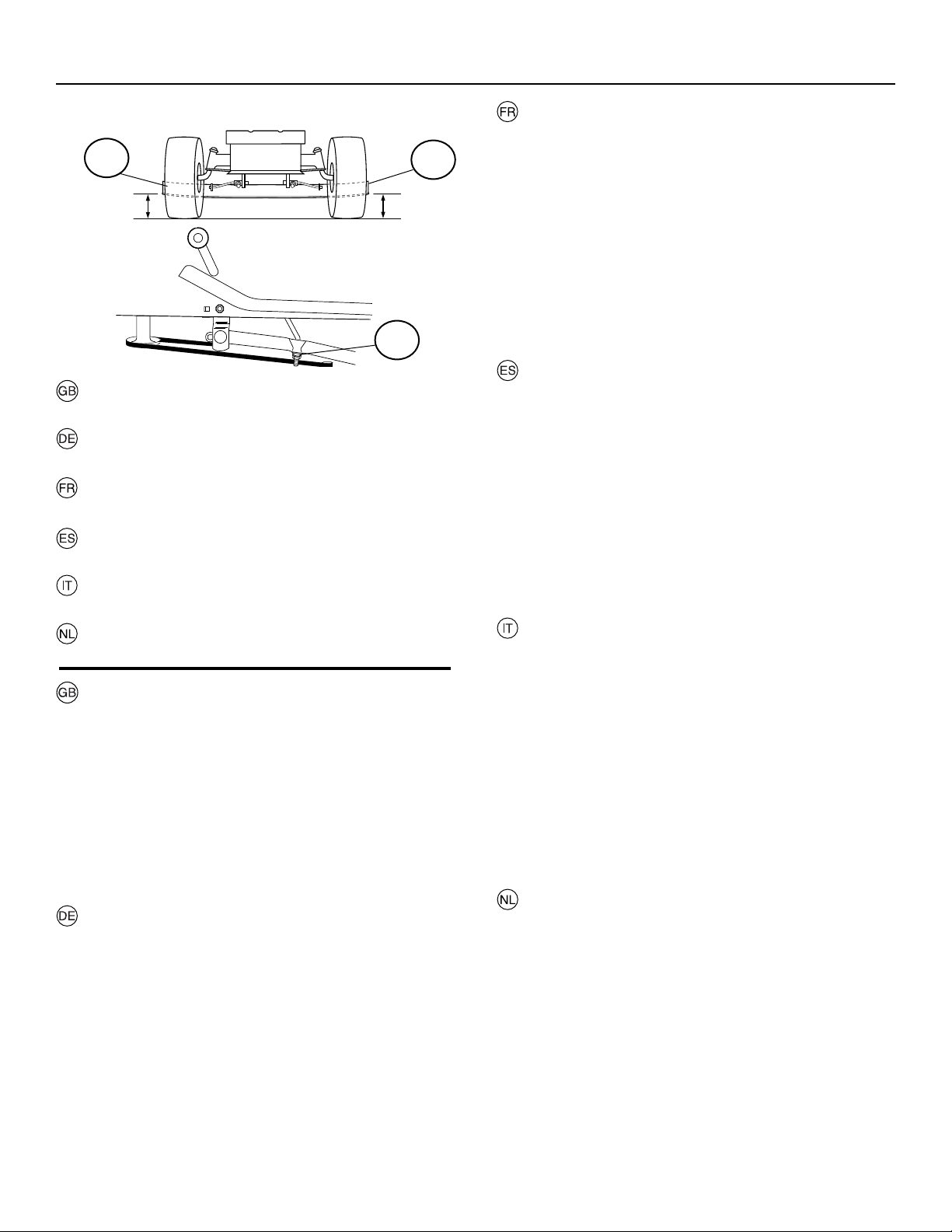

00598

“A”

(1) Bottom edge of mower (2) Lift link adjustment nut

(1) Unterkante des Mähwerks (2) Hubstangen-Stellmutter

(1) Extrémités du carter de coupe (2) Ecrou de réglage du bras de suspension arrière

(1) Parte inferior de la esquina de la segadora (2) Tuerca de ajuste del várillaje de levantamiento

(1) Bordo inferiore del tagliaerba (2) Dado di regolazione dell'articolazione di sollevamento

(1) Onderkant van de maaimachine (2) Bijstelmoer

SIDE-TO-SIDE ADJUSTMENT

• Raise mower to highest position.

• At the midpoint of both sides of mower, measure height from bottom edge of mower to ground. Distance “A” should be the same or within 6mm (1/4") of each other.

• If adjustment is necessary, make adjustment on one side of mower only.

• To raise one side of mower, tighten lift link adjustment nut on that side.

• To lower one side of mower, loosen lift link adjustment nut on that side.

NOTE: Three full turns of adjustment nut will change mower height about 1/8".

• Recheck measurements after adjusting.

SEITLICHE EINSTELLUNG

• Das Mähwerk auf die höchste Position einstellen.

• Auf beiden Seiten des Mähwerks in der Mitte den Abstand von der Unterkante des Mähwerks zum Boden messen. Der Abstand “A” sollte auf den beiden Seiten um höchstens 6 mm (1/4') voneinander abweichen.

• Falls eine Einstellung notwendig sein sollte, die Einstellung nur auf einer Seite des Mähwerks vornehmen.

• Um eine Seite des Mähwerks anzuheben, die HubstangenStellmutter auf der jeweiligen Seite festziehen.

• Um eine Seite des Mähwerks abzusenken, die Hubstangen

-Stellmutter auf der jeweiligen Seite lösen.

HINWEIS: Drei volle Umdrehungen der Stellmutter verändern die Höhe des Mähwerks um etwa 3 mm (1/8").

• Nach der Einstellung die Abstände erneut prüfen

“A”

01553

REGLAGE TRANSVERSAL

• Relever le carter de coupe au maximum.

• A partir du milieu de chaque extrémités latérales du carter

de coupe, mesurer la distance du bord du carter par rapport au sol.

• La distance (A) doit être la même des deux côtés à 6 mm près.

• Si un réglage est nécessaire, ne l'effectuer que d'un seul côté en se référant à l'autre côté.

• Abaisser ou soulever un côté du carter de coupe en ajustant la position de l'écrou de réglage de ce côté.

REMARQUE: A trois tours complets de l'écrou de réglage correspond une variation de la hauteur au-dessus du sol, du carter de coupe, de 0,3 cm.

• Contrôler à nouveau la distance au sol après chaque opération de réglage.

ADJUSTE DE LADO A LADO

• Levante la segadora a su posición más alta.

• A media distancia de ambos lados de la segadora, mida la altura desde la parte inferior del extremo de la segadora al suelo. La distancia “A” debe ser la misma o dentro de 6mm (1/4") de la una a la otra.

• Si el ajuste es necesario, haga el ajuste en un lado de la segadora solamente.

• Levante un lado de la segadora por apretar la tuerca de ajuste del várillaje de levantamiento en ese lado.

• Baje un lado de la segadora por desapretar la tuerca de ajuste del várillaje de levantamiento en ese lado.

NOTA: Cada tres vueltas completas de la tuerca de ajuste cambiará la altura de la segadora en aproximadamente (1/8").

• Vuelva a revisar las medidas después del adjuste.

REGOLAZIONE FIANCO A FIANCO

• Alzare il tagliaerba nella posizione più alta.

• Sui punti centrali di entrabi i lati del tagliaerba, misurare l'altezza dal bordo inferiore del tagliaerba al suolo. La distanza “A” deve essere la stessa o diversa non più di circa 6mm (1/4 di pollice).

• Se necessario, fare la regolazione su un solo lato del tagliaerba.

• Per alzare un lato del tagliaerba, stringere il dado di regolazione dell'articolazione di sollevamento su quel lato.

• Per abbassare un lato del tagliaerba, allentare il dado di regolazione dell'articolazione di sollevamento su quel lato.

NOTA: Tre giri completi del dado di regolazione cambiano l'altezza del tagliaerba di circa 3 mm (1/8 di pollice).

• Dopo aver fatto la regolazione, ricontrollare le misurazioni.

LINKS/RECHTS BIJSTELLEN

• Zet de maaimachine in de hoogste stand.

• Meet vervolgens in het midden tussen beide zijkanten van de maaimachine de hoogte van de onderkant van de maaimachine tot de grond. Afstand “A” moet ofwel hetzelfde zijn, ofwel binnen 6 mm (1/4") van elkaar liggen.

• Indien bijstellen nodig is, mag dit slechts aan één kant van de maaimachine gebeuren.

• Draai de bijstelmoer vaster aan de kant van de maaimachine die u hoger wilt instellen.

• Draai de bijstelmoer looser aan de kant van de maaimachine die u lager wilt instellen.

N.B.: Drei slagen van de bijstelmoer veranderen de hoogte ongeveer 3 mm (1/8").

• Controleer na het bijstellen de hoogte opnieuw.

Page 67

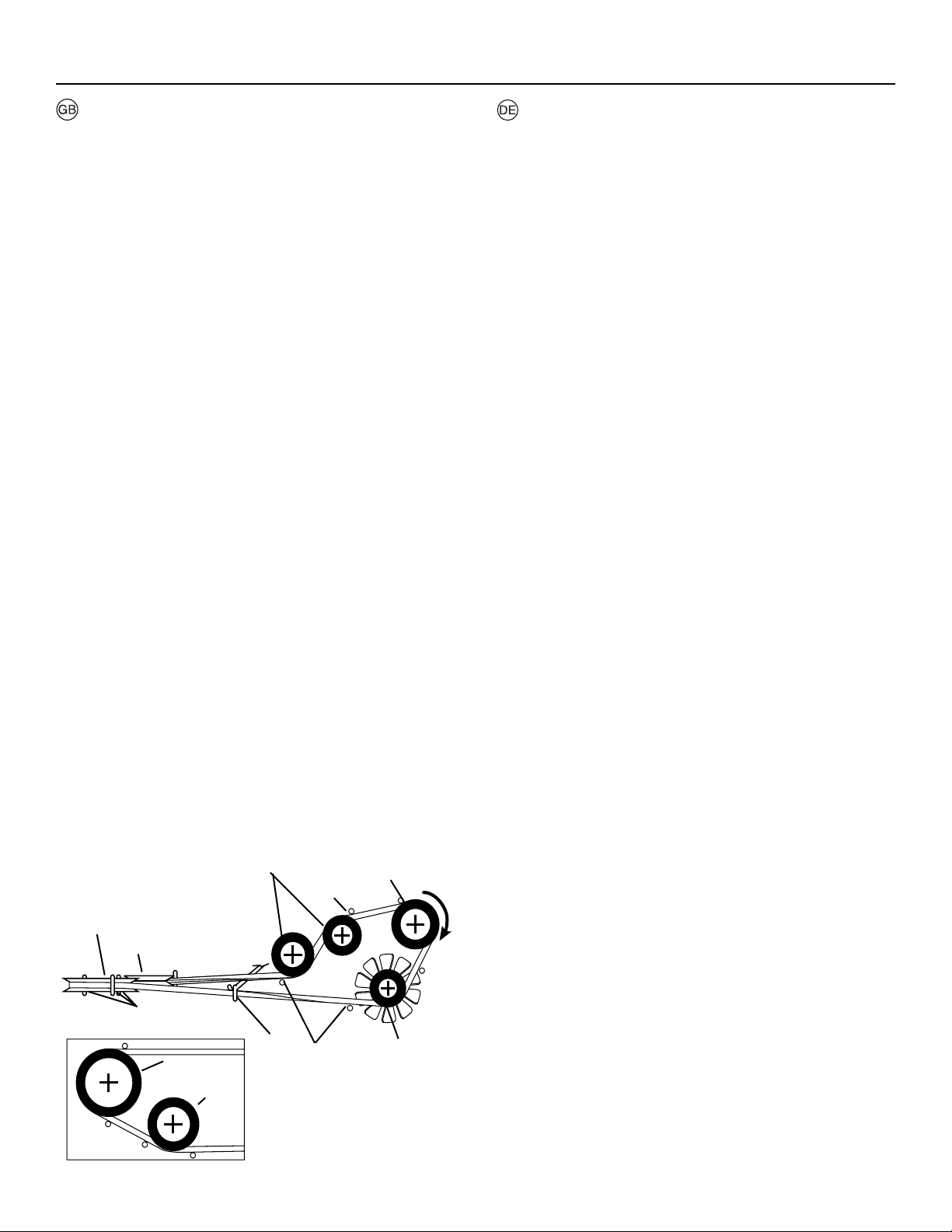

TO REPLACE MOTION DRIVE BELT

• Remove mower from tractor (Dismantle in reverse order of as sem bly).

BELT REMOVAL -

• Engage parking brake (creates slack in belt).

• Remove belt from clutching(1) and fan(2) idler pulleys.

• Remove belt from transaxle pulley(3).

• Remove belt from engine pulley(4) and front V-idler pul ley(5).

• Pull belt out of all belt keepers(6) and remove from tractor.

BELT INSTALLATION -

• Place V part of belt into grooves on engine pulley and front V-idler, making sure to route belt inside of all belt keepers.

• Route belt on right side, coming from V-idler, towards back of tractor, above midspan belt keeper(7) and to top of transaxle pulley.

• Route belt on left side, coming from engine pulley, to wards back of tractor and through loop in midspan belt keeper.

• Place V part of belt into grooves on transaxle and fan idler pulleys, making sure to route belt inside of all belt keep ers.

• Place belt around clutching idlers as shown, making sure to route belt inside of all belt keepers.

• Check to be sure belt is positioned correctly and is on proper side of all belt keepers.

• Reinstall mower.

IMPORTANT: CHECK BRAKE ADJUSTMENT.

A. LEFT SIDE VIEW B. BOTTOM VIEW

1. Clutching idlers

2. Fan idler

3. Transaxle pulley

4. Engine pulley

5. V-idler

6. Belt keepers

7. Midspan belt keeper

ERSETZEN DES FAHRANTRIEBRIEMENS

• Das Mähwerk vom Traktor entfernen (in der umgekehrten Reihenfolge des Einbaus entfernen).

ENTFERNEN DES RIEMENS-

• Feststellbremse einlegen (um Riemen zu lockern).

• Den Riemen von der Kupplungsspannrolle (1) und der Gebläsespannrolle (2) entfernen.

• Den Riemen von der Transachsen-Riemenscheibe (3) entfernen.

• Den Riemen von der Motorriemenscheibe (4) und der vorderen Keilriemen-Spannrolle (5) entfernen.

• Den Riemen aus allen Riemenführungen (6) ziehen und vom Traktor entfernen.

EINBAU DES RIEMENS-

• Den keilförmigen Teil des Riemens in die Rillen der MotorRiemenscheibe und der vorderen Keilriemen-Spannrolle legen, dabei sicherstellen, daß der Riemen innerhalb der Riemenführungen verlegt wird.

• Den Riemen auf der rechten Seite, aus der KeilriemenSpannrolle kommend, in Richtung der Traktor-Hinterseite über die mittlere Riemenführung (7), und zur Oberseite der Transachsen-Riemenscheibe verlegen.

• Den Riemen auf der linken Seite, aus der Motorriemenscheibe kommend, in Richtung der Traktor-Hinterseite verlegen und dabei durch die Öse in der mittleren Riemenführung führen.

• Den keilförmigen Teil des Riemens in die Rillen der Transachsen- und Gebläse-Spannrollen legen und dabei darauf achten, daß der Riemen innerhalb aller Riemenführungen verlegt wird.

• Den Riemen gemäß der Abbildung um die Kupplungsspannrollen verlegen und dabei sicherstellen, daß der Riemen innerhalb aller Riemenführungen verlegt wird.

• Prüfen, um sicherzustellen, daß der Riemen vorschriftsmäßig verlegt ist und sich auf der richtigen Seite aller Riemenführungen beﬁ ndet.

• Das Mähwerk wieder anbringen.

WICHTIG: DIE EINSTELLUNG DER BREMSE PRÜFEN.

A. Ansicht von links B. Ansicht von unten

1. Kupplungssspannrollen

2. Gebläsespannrolle

3. Transachsenriemenscheibe

4. Motorriemenscheibe

5. Keilriemen-spannrolle

6. Riemenführungen

7. Mittlere riemenführung

01552

Page 68

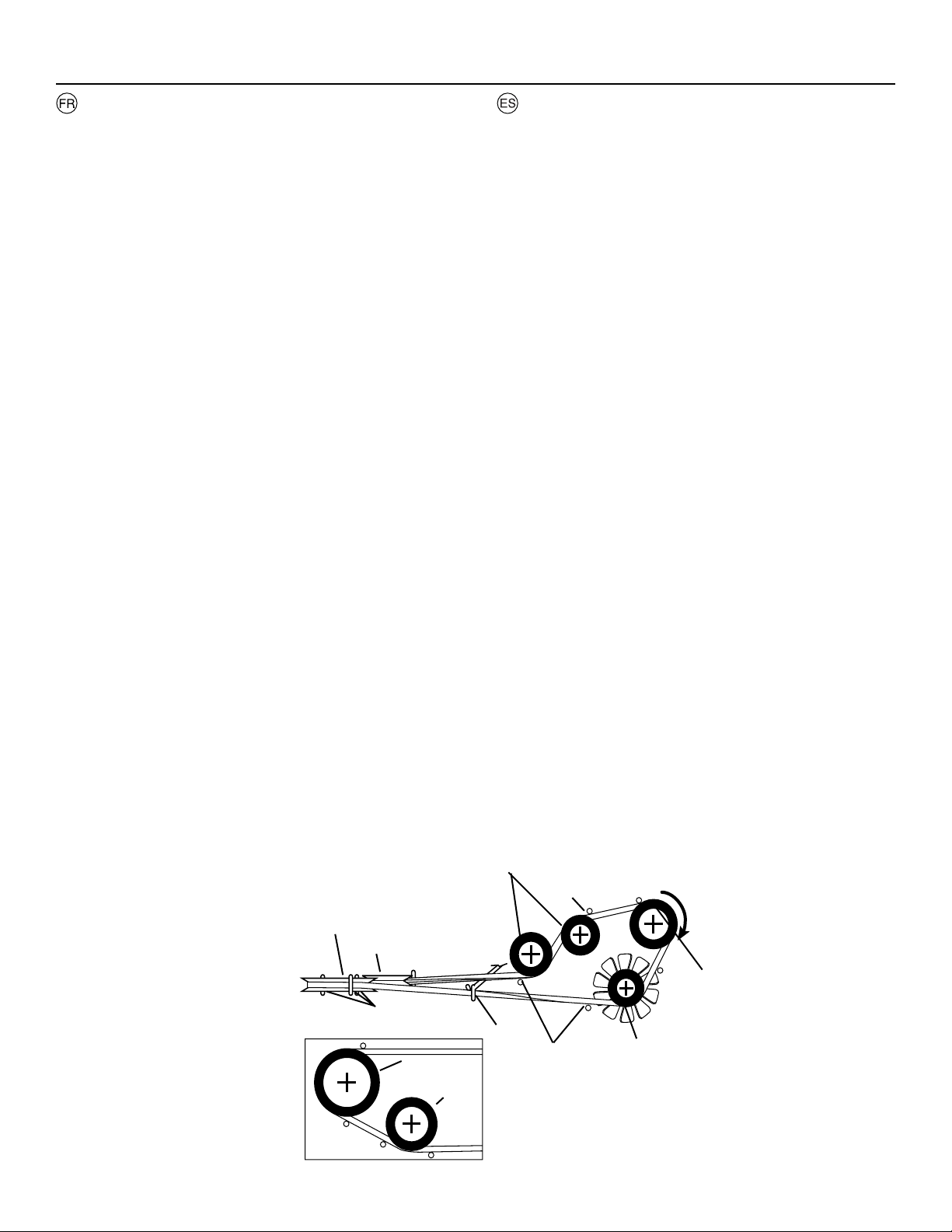

REMPLACEMENT DE LA COURROIE D'ENTRAINEMENT D'AVANCEMENT

• Désaccoupler le carter de coupe de sous le tracteur (Dans l'ordre inverse de sa mise en place).

DEPOSE DE LA COURROIE

• Serrer le frein de stationnement (Permet de détendre la courroie).

• Faire rouler la courroie hors des poulies de tension (2) et de la poulie de la turbine (2).

• Faire sortir la courroie de la poulie de la boîte de trans mis sion (3).

• Retirer la courroie de la poulie motrice (4) et de la poulie trapézoïdale de guidage avant (5).

• Extraire la courroie de tous les guides de courroie (6) et la retirer du tracteur.

MISE EN PLACE D'UNE COURROIE

• Placer la section trapézoïdale de la courroie dans la gorge de la poulie motrice (4) et dans celle de la poulie de guidage avant (5). S'assurer que la courroie est bien du côté intérieur de tous les guides de courroie.

• Entrainer vers l'arrière et du côté droit du châssis, la courroie, qui provient de la poulie de guidage avant (5), au desssus du guide de courroie intermédiaire (7), puis, par le haut, sur la poulie située sur la boîte de transmission (3).

• Entrainer vers l'arrière et par le côté gauche l'autre bout de la courroie, provenant de la poulie motrice (4), à travers la boucle du guide de courroie intermédiaire (7) (Voir ﬁ gure).

• Placer la section trapézoïdale de la courroie dans la gorge de la poulie de la boîte de transmssion (3) et dans celle de la poulie de la turbine (2). Vériﬁ er que la courroie est bien du côté intérieur de tous les guides de courroie.

• Placer la courroie dans la gorge des poulies de tension (1) comme indiqué sur la ﬁ gure. S'assurer que la courroie est bien du côté intérieur de tous les guides de courroie.

• Vériﬁ er que la courroie est installée correctement et qu'elle se trouve du bon côté des guides de courroie.

• Remettre en place le carter de coupe.

ATTENTION : VERIFIEZ LE REGLAGE DU FREIN

A. Vue du côté gauche B. Vue du dessous

1. Poulies de tension

2. Poulie de la turbine de refroidissement

3. Poulie de la boîte de transmission

4. Poulie motrice

5. Poulie de guidage avant

6. Guides de courroie

7. Guide de courroie intermédiaire

PARA CAMBIAR LA CORREA DE IMPULSIÓN DE MOVIMIENTO

• Remueva la segadora del tractor (Desmonte en el orden contrario al del montaje).

REMOCIÓN DE LA CORREA -

• Enganche el freno de estacionamiento (para obtener la soltura de la correa).

• Remueva la correa de las poleas de las guías del embrague y del ventilador.

• Remueva la correa de la polea del transeje.

• Remueva la correa de la polea del motor y de la polea de la guía frontal “V”.

• Tire la correa fuera de todos los ﬁ jadores de la correa y remuévala del tractor.

INSTALACIÓN DE LA CORREA -

• Ponga la parte V de la correa adentro de las ranuras de la polea del motor y la polea de la guía frontal V, asegúre el trazado de la correa adentro de los ﬁ jadores.

• Traze la correa en el lado derecho, que viene desde la guía “V”, y hacia la parte trasera del tractor, por encima en media distancia del ﬁ jador y por encima de la polea del transeje.

• Traze la correa en el lado izquierdo, que viene desde la polea del motor, y hacia la parte trasera del tractor y entre el lazo en media distancia del ﬁ jador.

• Ponga la parte V de la correa a dentro de las ranuras de las poleas de las guías del transeje y del ventilador, asegúre el trazado de la correa adentro de los ﬁ jadores.

• Ponga la correa alrededor de las guías de embrague como se muestra, asegúre el trazado de la correa adentro de los ﬁ jadores.

• Asegúrese que la correa este en la posición correcta en el lado correspondiente de todos los ﬁ jadores

• Reinstale la segadora.

IMPORTANTE: REVISE EL AJUSTE DEL FRENO.

A. Vista del lado izquierdo B. Vista del fondo

1. Guia “v” de embrague

2. Guía ventiladora

3. Polea del transeje

4. Polea del motor

5. Guía ‘v’

6. Fijador de la correa

7. Fijador de la correa de media distancia

01552

Page 69

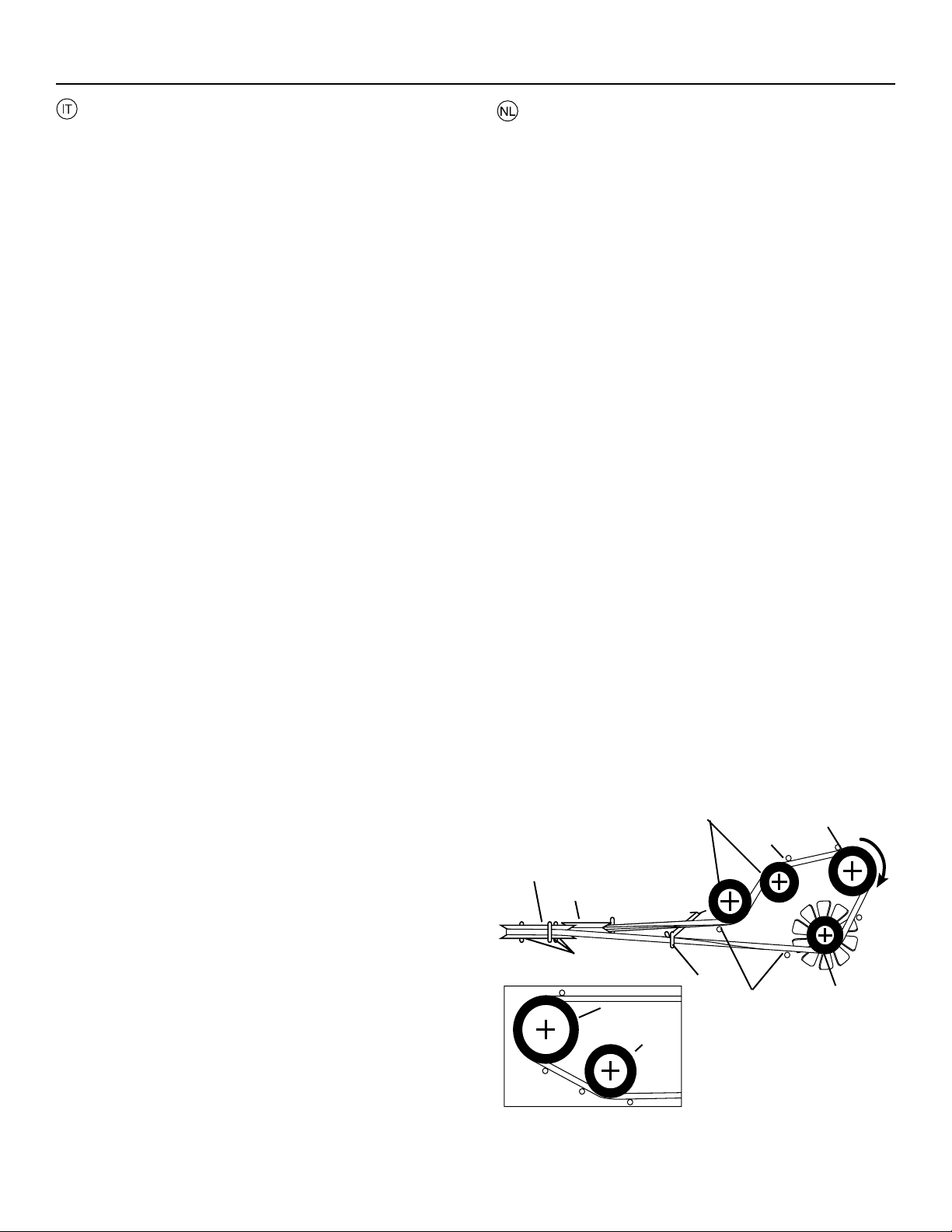

01552

SOSTITUZIONE DELLA CINGHIA DI TRASMISSIONE DEL MOVIMENTO

• Rimuovere il tosaerba dal trattore, eseguendo in ordine

inverso la procedura di montaggio.

RIMOZIONE DELLA CINGHIA -

• Innestare il freno di stazionamento (crea l’allentamento

della cinghia).

• Rimuovere la cinghia dalle pulegge folli d’innesto (1) e del

ventilatore (2).

• Rimuovere la cinghia dalla puleggia del gruppo cambio

differenziale posteriore (3).

• Rimuovere la cinghia dalla puleggia del motore (4) e dalla

puleggia folle frontale a V (5).

• Liberare la cinghia da tutti i dispositivi di ﬁ ssaggio (6) e

rimuoverla dal trattore.

INSTALLAZIONE DELLA CINGHIA -

• Mettere la parte a V della cinghia nelle scanalature della

puleggia del motore e della puleggia folle frontale a V, facendo passare la cinghia dentro tutti i dispositivi di ﬁ ssaggio.

• Instradare la cinghia sul lato destro, proveniente dalla puleg-

gia folle a V, verso il retro del trattore, sopra il dispositivo di ﬁ ssaggio centrale della cinghia (6), quindi sulla parte superiore della puleggia del gruppo cambio differenziale posteriore.

• Instradare la cinghia sul lato sinistro, proveniente dalla

puleggia del motore, verso il retro del trattore e attraverso il cappio del dispositivo di ﬁ ssaggio centrale della cinghia.

• Mettere la parte a V della cinghia nelle scanalature della

puleggia folle del ventilatore e del gruppo cambio diffferenziale posteriore, facendo passare la cinghia dentro tutti i dispositivi di ﬁ ssaggio.

• Sistemare la cinghia intorno alle pulegge folli d’innesto,

come illustrato nella ﬁ gura, facendo passare la cinghia dentro tutti i dispositivi di ﬁ ssaggio.

• Controllare che la cinghia sia in posizione corretta e sul

lato giusto di tutti i dispositivi di ﬁ ssaggio.

• Installare di nuovo il tosaerba.

ATTENZIONE: CONTROLLARE LA REGOLAZIONE DEL

FRENO.

A. Veduta lato sinistro B. Veduta inferiore

1. Pulegge folli d'innesto

2. Puleggia del ventilatore

3. Puleggia del gruppo cambio differenziale posteriore

4. Puleggia del motore

5. Puleggia folle A V

6. Dispositivi di ﬁ ssaggio della cinghia

7. Dispositivo di ﬁ ssaggio centrale della cinghia

RIJ-AANDRIJFRIEM VERVANGEN

• Neem de maaier van de trekker af (demonteren in omgekeerde montagevolgorde).

RIEM DEMONTEREN -

• Schakel de parkeerrem in (veroorzaakt speling in de riem).

• Neem de riem van de draagrol van de koppeling (1) en ventilator (2) af.

• Neem de riem van de transmissieriemschijf (3) af.

• Neem de riem van de motorriemschijf (4) en voorste Vdraagrollen (5) af.

• Trek de riem uit alle riemhouders (6) en haal hem van de trekker af.

RIEM MONTEREN -

• Plaats het V-gedeelte van de riem in de groeven op de motorriemschijf en voorste V-draagrol. Zorg dat de riem in alle riemhouders loopt.

• Leid de riem aan de rechterkant, waar deze uit de Vdraagrol komt, naar de achterkant van de trek ker boven de middelste riemhouder (7) naar de bovenkant van de transmissieriemschijf.

• Leid de riem aan de linkerkant, waar deze uit de motorriemschijf komt, naar de achterkant van de trekker door de lus in de middelste riemhouder.

• Plaats het V-gedeelte van de riem in de groeven op de transmissie- en ventilatordraagrol. Zorg dat de riem in alle riemhouders loopt.

• Plaats de riem rond de koppelingdraagrollen zoals afgebeeld. Zorg dat de riem in alle riemhouders loopt.

• Monteer de maaier weer.

BELANGRIJK: CONTROLEER DE REMAFSTELLING.

A. Linker aanzicht B. Onderaanzicht

1. Koppelingdraagrollen

2. Ventilatordraagrol

3. Transmissieriemschijf

4. Motorriemschijf

5. V-draagrol

6. Riemhouders

7. Middelste riemhouder

Page 70

TRANSAXLE COOLING

The fan and cooling ﬁ ns of transmission should be kept clean to assure proper cooling.

Do not attempt to clean fan or transmission while engine is running or while the transmission is hot.

• Inspect cooling fan to be sure fan blades are intact and clean.

• Inspect cooling ﬁ ns for dirt, grass clippings and other materials.

TRANSAXLE PUMP FLUID

The transaxle was sealed at the factory and ﬂ uid maintenance is not required. Should the transaxle ever leak or require servicing, contact your nearest authorized service center/department.

TRANSACHSEN-KÜHLUNG

Das Gebläse unde die Kühlriippen des Getriebes sollten sauber gehalten werden, um einwandfreie Kühlung zu gewährleisten.

Nicht versuchen, das Gebläse oder das Getriebe zu reinigen, solange der Motor läuft bzw. solange das Getrieb heiß ist.

• Das Kühlgebläse untersuchen und sicherstellen, daß die Gebläseﬂ ügel unbeschädigt und sauber sind.

• Die Kühlrippen auf Schmutz, Schnittgut oder anderen Unrat untersuchen.

TRANSACHSEN-PUMPENFLÜSSIGKEIT

Die Transachse wurde vom Werk abgedichtet und normalerweise sollte in Bezug auf die Flüssigkeit keine Wartung notwendig sein. Sollte die Transachse undicht werden oder aus anderen Gründen Wartung benötigen, sollte die örliche Vertragswerkstatt bzw. Vertrags-Kundendienstabteilung aufgesucht werden.

REFROIDISSEMENT DE LA TRANSMISSION

Le ventilateur et les ailettes de refroidissement du carter de transmission doivent être maintenus propres pour assurer un refroidissement correct.

Ne pas essayer de nettoyer le ventilateur ou la transmission tant que le moteur est en fonctionnement ou que la transmssion est chaude.

• Vériﬁ er le ventilateur de refroidissement aﬁ n de s'assurer que ses pales sont en bon état et propres.

• Vériﬁ er l'état des ailettes de refroidissement du carter de transmission qui ne doivent pas être couvertes de poussière, de résidus de coupe ou d'autres matériaux. Aﬁ n d'éviter des fuites éventuelles au niveau des joints, ne pas utiliser d'air comprimé ou de nettoyeur à haute pression pour nettoyer les ailettes.

FLUIDE DE LA POMPE HYDRAULIQUE

La transmission est scellée en usine et il n'est donc pas nécessaire de contrôler ou de parfaire le niveau du ﬂ uide. Dans le cas où la transmission présenterait une fuite ou nécessiterait une intervention, contacter un réparateur agréé de la marque de la transmission.

ENFRIAMIENTO DEL TRANSEJE

Las aletas de enfriamiento y el ventilador de la trans mi sión tienen que mantenerse limpios para asegurar el enfriamiento adecuado.

No trate de limpiar el ventilador o la transmisión cuando el motor esté funcionando o mientras la transmisión esté caliente.

• Inspeccione el ventilador de enfriamiento para ase gu rar se que las aspas del ventilador estén intactas y limpias. Para impredir daños a los sellos, no use un rocidador de aire compresado o de alta pressión para limpiar las aletas de enfriamiento.

• Inspeccione las aletas de enfriamiento para ve ri ﬁ car si hay mugre, recortes de césped u otros ma te ria les.

NIVEL DEL FLUIDO DE LA BOMBA DEL TRANSEJE

El transeje ha sido sellado en la fábrica y el man te ni mien to del ﬂ uido no es necesario para la vida del transeje. En el caso de que el transeje se ﬁ ltrase o ne ce si ta se servicio, haga el favor de ponerse en con tac to con su centro/de par ta men to de servicio autorizado más cer ca no.

RAFFREDDAMENTO ASSE-TRAZIONE

Il ventilatore e le alette di raffreddamento della trasmissione devono essere tenuti puliti per assicurare il giusto raffreddamento.

Non tentare di pulire il ventilatore o la trasmissione quando il motore è in funzione o quando la trasmissione è calda.

• Controllare il ventilatore per accertare che le lame siano intatte e pulite.

• Controllare le alette di raffreddamento per veriﬁ care che non vi siano tracce di impurità, di erba o di altri materiali.

POMPA FLUIDO -- TRASMISSIONE E TRAZIONE ANTERIORE

La trasmissione e la trazione anteriore sono state sigillate in fabbrica e pertanto non richiedono operazioni di intervento concernenti i ﬂ uidi. Se la trasmissione e la trazione anteriore dovessero perdere o necessitare di intervento tecnico, contattare il più vicino centro di assistenza tecnico autorizzato.

TRANSMISSIEKOELING

De ventilator en koelribben van de transmissie moeten schoon gehouden worden om voore de juiste koeling te zorgen.

Tracht niet de ventilator of de transmissie te reinigen terwijl de motor draait of terwijl de transmissie heet is.

• Controleer de koelventilator om u ervan te overtuigen dat de bladen intact en schoon zijn.

• Controleer de koelribben op vuil, gras en ander materiaal.

TRANSMISSIEPOMPVLOEISTOF

De transmissie is in de fabriek verzegeld en vloeistofonderhoud is niet nodig. Als de transmissie ooit mocht lekken of een onderhoudsbeurt nodig hebben, dient u een bevoegd servicecentrum of -afdeling te raadplegen.

Page 71

7. Troubleshooting. 7. Störungssuche.

Engine will not start

1. No fuel in fuel tank.

2. Plug defective.

3. Plug connection defective.

4. Dirt in carburetor or fuel pipe.

Start motor will not turn engine

1. Battery ﬂ at.

2. Poor contact between cable and battery pole.

3. Connection/disconnection level in wrong position.

4. Main fuse defective.

5. Ignition lock defective.

6. Safety contact for clutch/brake pedal defective.

7. Clutch/brake pedal not pushed down.

Engine runs unevenly

1. Gear too high.

2. Plug defective.

3. Carburetor incorrectly set.

4. Air ﬁ lter blocked.

5. Fuel tank ventilation blocked.

6. Ignition setting defective.

7. Dirt in fuel pipe.

Engine feels weak

1. Air ﬁ lter blocked.

2. Plug defective.

3. Dirt in carburetor or fuel pipe.

4. Carburetor incorrectly set.

Motor springt nicht an

1. Kraftstoff fehlt im Kraftstofftank.

2. Defekte Zündkerze.

3. Defekter Zündkerzenanschluß.

4. Schmutz in Vergaser oder Kraftstofﬂ eitung.

Anlasser dreht den Motor nicht durch

1. Batterie entladen.

2. Schlechter Kontakt zwischen Kabel und Batteriepol.

3. Schalthebel des Mähaggregats in falscher Stellung.

4. Defekte Hauptsicherung.

5. Defektes Zündschloß.

6. Sicherheitskontakt für Kupplungs-/Bremspedal defekt.

7. Kupplungs-/Bremspedal nicht durchgetreten.

Motor arbeitet ungleichmäßig

1. Zu hoher Gang.

2. Defekte Zündkerze.

3. Falsch eingestellter Vergaser.

4. Verstopftes Luftﬁ lter.

5. Verstopfte Kraftstofftankentlüftung.

6. Falsche Zündeinstellung.

7. Schmutz in der Kraftstofﬂ eitung.

Motor ist schwach

1. Verstopftes Luftﬁ lter.

2. Defekte Zündkerze.

3. Schmutz im Vergaser oder Kraftstofﬂ eitung.

4. Vergaser falsch eingestellt.

Engine overheats

1. Engine overloaded.

2. Air inlet or cooling ﬁ ns blocked.

3. Fan damaged.

4. Too little or no oil in engine.

5. Ignition setting defective.

6. Plug defective.

Battery does not charge

1. Fuse defective.

2. One or several cells defective.

3. Poor contact between battery poles and cables.

Lighting does not function

1. Bulbs defective.

2. Switch defective.

3. Short-circuit in cable.

The machine vibrates

1. Blades loose.

2. Engine loose.

3. Unbalance in one or both blades resulting from damage or poor balancing after sharpening.

Uneven cutting results

1. Blades blunt.

2. Cutting unit skew.

3. Long or wet grass.

4. Grass stuck under cover.

5. Different air pressures in tires on left and right side.

6. Gear too high.

7. Drive belt slipping.

Motor wird überhitzt

1. Überbelasteter Motor.

2. Verstopfte Lufteinlässe oder Kühlﬂ ansche.

3. Beschädigter Lüfter.

4. Zu wenig oder kein Öl im Motor.

5. Falsche Zündeinstellung.

6. Defekte Zündkerze.

Batterie wird nicht aufgeladen

1. Defekte Sicherung.

2. Eine oder mehrere Batteriezellen beschädigt.

3. Schlechter Kontakt zwischen Batteriepolen und Kabeln.

Beleuchtung funktioniert nicht

1. Defekte Glühlampen.

2. Defekter Schalter.

3. Kurzschluß in einer Leitung.

Maschine vibriert

1. Die Mähklingen sind lose.

2. Der Motor ist lose.

3. Unwucht einer oder beider Mähklingen, verursacht durch Beschädigung oder schlechte Auswuchtung nach dem Schleifen.

Schlechtes Mähen

1. Stumpfe Mähklingen.

2. Schräg eingestelltes Mähaggregat.

3. Zu langes oder nasses Gras.

4. Anhäufung von Gras unter dem Mähgehäuse.

5. Verschiedene Reifendrücke an linker und rechter Seite.

6. Zu hoher Gang.

7. Treibriemen rutscht durch.

Page 72

7. Recherche des pannes. 7. Búsqueda de averías.

Le moteur ne démarre pas

1. Manque de carburant dans le réservoir.

2. Bougie d'allumage défectueuse.

3. Le câblage de la bougie d'allumage défectueux.

4. Il y a des impuretés dans le carburateur ou dans le circuit du carburant.

Le démarreur n'entraîne pas le moteur

1. La batterie est déchargée.

2. Mauvais contact entre les cosses des câbles de batterie et les bornes de la batterie.

3. Le levier de commande d'embrayage/débrayage n'est pas en bonne position.

4. Le fusible principal est hors d'usage.

5. Le contacteur de démarrage est endommagé.

6. Le contacteur de sécurité sur la pédale d'embrayage/frein est défectueux ou endommagé.

7. La pédale d'embrayage/frein n'est pas sufﬁ samment enfoncée.

Le moteur ne tourne pas régulièrement

1. Un rapport de vitesse trop élevé est enclenché.

2. La bougie est défectueuse.

3. Le carburateur est mal réglé.

4. Le ﬁ ltre à air est colmaté.

5. La mise à l'air libre du réservoir est bouchée.

6. Le réglage de l'allumage est incorrect.

7. Il y a des impuretés dans le circuit de carburant.

Le moteur manque de puissance

1. Le ﬁ ltre à air est colmaté.

2. La bougie d'allumage est défectueuse

3. Il y a des impuretés dans le circuit de carburant.

4. Le carburateur est mal réglé.

Le moteur chauffe

1. Le moteur est en surcharge.

2. La prise d'air ou les ailettes de refroidissement sont colmatées.

3. La turbine de refroidissement est endommagée.

4. Le niveau d'huile est trop bas ou il n'y a pas d'huile dans le moteur.

5. Le réglage de l'allumage est incorrect.

6. La bougie d'allumage est défectueuse.

La batterie ne charge pas

1. Le fusible est hors d'usage.

2. Une ou plusieurs cellules sont endommagées.

3. Mauvais contact entre les bornes de la batterie et les cosses des câbles de batterie.

L'éclairage ne fonctionne pas

1. Les ampoules sont grillées.

2. L'interrupteur de commande est défectueux.

3. Il y a un court circuit dans le faisceau de raccordement.

Le tracteur vibre

1. Les lames de coupe sont mal ﬁ xées ou mal positionnées.

2. Le moteur est mal ﬁ xé.

3. Un déséquilibre est apparue à la suite de l'endommagement d'une ou de plusieurs lames de coupe ou à la suite d'un mauvais affûtage.

Coupe irrégulière

1. Mauvais affûtage des lames de coupe.

2. Le carter de coupe n'est pas à l'horizontale.

3. L'herbe est haute et humide.

4. L'herbe est accumulée sous le carter de coupe.

5. La pression de gonﬂ age des pneumatiques n'est pas identique du côté droit et du côté gauche.

6. Le rapport de vitesse enclenché est trop élevé.

7. La courroie d'entraînement du carter de coupe patine.

El motor no arranca

1. No hay combustible en el depósito.

2. La bujía es errónea.

3. La conexión de la bujía está defectuosa.

4. Hay suciedad en el carburador o en el tubo de com bus ti ble.

El motor de arranque no hace girar al motor

1. Batería descargada.

2. Mal contacto entre cable y borne de batería.

3. La palanca de acoplamiento/desacoplamiento en mala posición.

4. Fusible principal estropeado.

5. Cerradura de encendido estropeada.

6. Contacto de seguridad para pedal de embrague/freno estropeado.

7. Pedal de embrague/freno no apretado.

El motor funciona irregularmente

1. Acoplada una marcha demasiado alta.

2. La bujía está estropeada.

3. El carburador está mal ajustado.

4. El ﬁ ltro de aire está obturado.

5. El oriﬁ cio de ventilación del depósito de com bus ti ble está obturado.

6. La puesta a punto del encendido es errónea.

7. Hay suciedad en el tubo de combustible.

Falta potencia en el motor

1. Filtro de aire obturado.

2. Bujía estropeada.

3. Suciedad en el carburador o tubo de combustible.

4. Carburador mal ajustada.

El motor se calienta

1. El motor funciona sobrecargado.

2. Toma de aire o aletas de refrigeración obturadas.

3. Ventilador dañado.

4. Poco o ningún aceite en el motor.

5. El avance de encendido está mal ajustado.

6. La bujía es errónea.

La batería no se carga

1. Fusible estropeado.

2. Uno o varios vasos estropeados.

3. Mal contacto entre los bornes de la batería y los cables.

No funciona el alumbrado

1. Bombillas fundidas.

2. Interruptor estropeado.

3. Cortocircuito en el cable.

La máquina vibra

1. Las cuchillas están sueltas.

2. El motor está suelto.

3. Hay desequilibrio en una o ambas cuchillas por estar. dañadas o por defecto de equilibrado después del aﬁ lado.

Corte irregular

1. Cuchillas embotadas.

2. Unidad de corte mal ajustada.

3. Hierba larga o húmeda.

4. Acumulación de hierba debajo de la cubierta.

5. Presión de inﬂ ado desigual en los neumáticos derechos e izquirdos.

6. Hay acoplada una marcha demasiado alta.

7. Las poleas propulsoras resbalan.

Page 73

7. Ricerca guasti. 7. Het localiseren van fouten.

Il motore non parte

1. Manca il carburante.

2. Difetto di candela.

3. Collegamento della candela difettoso.

4. Sporco nel sistema di alimentazione e o nel carburatore.

Il motorino di avviamento non fa girare il motore

1. Batteria scarica.

2. Difetto di contatto tra cavo e polo della batteria.

3. Leva di inserimento del tagliaerba in posizione errata.

4. Fusibile principale bruciato.

5. Interruttore a chiave guasto.

6. Interruttore di sicurezza per pedale freno/frizione guasto.

7. Premere il pedale freno/frizione.

Il motore non gira bene

1. Scalare di marcia.

2. Difetto di candela.

3. Difetto regolazione carburatore.

4. Filtro ostruito.

5. Sﬁ ato serbatoio carburante ostruito.

6. Controllare la registrazione dell’accensione.

7. Sporco nei tubi del carburante.

Il motore non ”tira” bene

1. Filtro dell’aria ostruito.

2. Difetto di candela.

3. Sporco nel carburatore o nei tubi del carburante.

4. Difetto regolazione carburatore.

Il motore si surriscalda

1. Motore sotto sforzo.

2. Presa d’aria o alette di raffreddamento ostruite.

3. Ventola danneggiata.

4. Manca olio nel motore.

5. Accensione difettosa.

6. Difetto di candela.

La batteria non ricarica

1. Fusibile bruciato.

2. Uno o più elementi danneggiati.

3. Cattivo contatto tra cavi epoli della batteria.

Le luci non funzionano

1. Lampade bruciate o rotte.

2. Interruttore guasto.

3. Cortocircuito nell’impianto elettrico.

La macchina vibra

1. Le lame sono lente.

2. Il motore è lento.

3. Lame fuori equilibrio causato da danneggiamento o difetto di afﬁ latura.

Risultato di taglio irregolare

1. Lame da afﬁ lare.

2. Taglaierba fuori assetto.

3. Erba alta o bagnata.

4. Accumulo di erba sotto il coprilame.

5. Pressione non uniforme nei pneumatici.

6. Marcia troppo alta.

7. La cinghia slitta.

De motor start niet

1. Er is geen benzine in de tank.

2. De bougie is defect.

3. De bougie-aansluiting is defect.

4. Vuil in carburateur of brandstoﬂ eiding.

De startmotor trekt de motor niet

1. De accu is leeg.

2. Slecht contact tussen kabel en accupool.

3. Aan/uitschakelhendel in foutieve stand.

4. De hoofdzekering is defect.

5. Het stuurslot/contact is defect.

6. Het veiligheidscontact voor koppelings/rempedaal is defect.

7. Koppelings/rempedaal niet ingedrukt.

De motor loopt niet gelijkmatig

1. Te hoge versnelling.

2. De bougie is defect.

3. De carburateur is foutief ingesteld.

4. Het luchtﬁ lter zit dicht.

5. De ventilatie van de brandstoftank is verstopt.

6. De ontsteking is verkeerd ingesteld.

7. Vuil in de brandstoﬂ eidingen.

De motor lijkt zwak/weinig vermogen

1. Het luchtﬁ lter is verstopt.

2. De bougie is defect.

3. Vuil in de carburateur of brandstoﬂ eiding.

4. De carburateur is verkeerd ingesteld.

De motor raakt oververhit

1. De motor is overbelast.

2. De luchtinlaat of de koelribben zitten verstopt.

3. De ventilator is beschadigd.

4. Te weinig of geen olie in de motor.

5. Het voorgloeien is defect.

6. De bougie is defect.

De accu laadt niet op

1. De zekering is defect.

2. Een of meer cellen zijn beschadigd.

3. Accupolen en kabels maken geen contact.

De verlichting werkt niet

1. De gloeilampen zijn stuk.

2. De schakelaar is defect.

3. Kortsluiting in de leiding.

De machine trilt

1. De messen zitten los.

2. De motor zit los.

3. Één of beide messen zijn in onbalans, veroorzaakt

door beschadiging of slechte balans na het slijpen.

Hoogte van gemaaid gras is ongelijk

1. De messen zijn bot.

2. De maaikast staat niet recht.

3. Lang of nat gras.

4. Grasophoping onder de kap.

5. De luchtdruk in de banden is links en rechts niet gelijk.

6. Te hoge versnelling.

7. De aandrijfriem slipt.

Page 74

8. Storage. 8. Aufbewahrung. 8. Remisage. 8. Conservación.

The following steps should be taken when mowing season is over:

• Clean the entire machine, especially underneath the cutting unit cover. Do not use high pressure washer for cleaning. Water can enter engine and transmission and shorten the useful life of the machine.

• Touch up all chipped paint surfaces in order to avoid corrosion.

• Change engine oil.

• Drain the fuel tank. Start the engine and allow it to run until it is out of fuel.

• Remove the spark plug and pour one table spoon of engine oil into the cylinder. Pull the engine over in order to distribute the oil. Return the spark plug.

• Remove the battery. Recharge and store it in a cool, dry place. Protect the battery from low temperatures.

• The machine should be stored indoors in a dry, dust-free place.

WARNING!

Never use gasoline when cleaning. Use degreasing de ter gent and warm water in stead.

Service

When ordering, we need the following information: Date of purchase, model, type and serial number of the

mower. Always use original spare parts. Contact your local dealer of distributor for warranty ser vice and repairs.

Nach Saisonende sollten folgende Massnahmen ergriffen werden:

• Die gesamte Maschine reinigen, besonders unter den Mähdeckel. Verwenden Sie für die Reinigung keine Hochdruckreinigungsgeräte. Das Wasser könnte in den Motor oder das Getriebe eindringen und die Lebensdauer der Maschine verkürzen.

• Lackschäden ausbessern, um Rostangriff zu vermeiden.

• Motoröl auswechseln.

• Den Kraftstofftank entleeren. Den Motor starten und laufen lassen, bis auch der Vergaser keinen Kraftstoff mehr enthält.

• Die Zündkerze abnehmen und einen Eßlöffel Motoröl in den Zylinder träufeln. Das Schwungrad drehen, damit das Öl im Motor verteilt wird und die Zündkerze wieder einschrauben.

• Die Batterie entfernen, aufladen und an einem kühlen Platz aufbewahren. Die Batterie vor niedrigen Temperaturen schützen (unter dem Gefrierpunkt).

• Die Maschine an einem trockenen Platz im Haus abstellen.

Suivre la procédure suivante une fois la saison terminée:

• En ﬁ n de saison, suivre la procédure suivante pour le remisage. N’utilisez pas de nettoyeur haute pression pour le lavage. L’eau pourrait s’inﬁ ltrer dans le moteur et abréger ainsi la durée de l’appareil.

• Nettoyer l'ensemble de la machine et plus par ticulièrement l'intérieur du carter de coupe.

• Effectuer les retouches de peinture qui s'avèreraient nécessaires aﬁ n d'éviter la corrosion.

• Vidanger le moteur.

• Retirer la bougie d'allumage et verser une cuillère à soupe d'huile dans le moteur. Faire tourner le moteur à la main pour répartir l'huile et remettre la bougie en place.

• Déposer la batterie et la remisée dans un endroit frais après l'avoir rechargée. La protéger des grands froids.

• Remiser la machine à l'abri dans un endroit sec et protégé de la poussière.

ATTENTION!

Ne jamais utiliser d'essence pour effectuer le nettoyage. Utiliser un détergent du commerce et de l'eau chaude.

Entretien et réparations

Pour commander des pièces de rechange, indiquer le nom du modèle, sa version, l'année d'achat, l'année de fabrication et le numéro de série de la machine. Prendre contact avec le revendeur local pour les révisions sous garantie et pour les réparations. Toujours utiliser des pièces de rechange d'origine.

Una vez terminada la temporada de corte de hierba, se deben tomar las siguientes medidas:

• Limpiar toda la máquina, es pe cial men te por debajo de la cubierta de la unidad de corte. No utilizar dispositivos de limpieza a presión alta para limpiar. El agua podría entrar en el motor y la transmisión y acortar la vida de la máquina.

• Arreglar las averías en el lacado para evitar la formación de óxido.

• Cambiar el aceite del motor.

• Vaciar el depósito de gasolina. Po ner el motor en marcha y dejarlo funcionar hasta que se acabe la gasolina del carburador.

• Sacar la bujía y verter una cu cha ra da sopera de aceite de motor en el cilindro. Hacer girar el motor para que se distribuya el aceite y volver a enroscar la bujía.

• Sacar la batería. Cargarla y guar dar la en un lugar fresco. Proteger la batería de las bajas temperaturas (por debajo del punto de congelación).

• Guardar la máquina en un interior seco.

WARNUNG!

Bei der Reinigung niemals Benzin benutzen. Benzin enthält Blei und Benzol. Statt dessen Entfettungsmittel und warmes Wasser verwenden.

Service

Bei Bestellung der Ersatzteile sollen der Maschinentyp und das Kaufsjahr, sowie Modell-, Typen- und Se rien num mer angegeben werden. Für Ga ran tie ser vi ce und Re pa ra tu ren wenden Sie sich an Ihren autorisierten Händler. Ver wen den Sie immer Original-Ersatzteile.

ADVERTENCIA!

No utilizar nunca gasolina para efectuar la limpieza. Utilizar detergente desengrasante y agua caliente.

Servicio

Al hacer pedidos de recambios es necesario indicar el año de compra de la máquina, el modelo, el tipo y el número de serie. Para los servicios de garantía y reparación, pónganse en contacto con el distribuidor. Se deben ut i li zar siempre recambiosoriginales.

Page 75

8. Rismessaggio. 8. Stallen.

Al termine della stagione effettuare i seguenti interventi:

• Pulire tutto il tagliaerba e particolarmente sotto il co per chio della falciatrice. Per le operazioni di pulizia, non utilizzare acqua ad alta pressione. L’acqua può inﬁ ltrarsi nel motore e nel sistema di trasmissione, riducendo quindi così il tempo di vita della macchina.

• Ritoccare danni alla verniciatura per evitare os si da zio ne.

• Cambiare l’olio del motore.

• Vuotare il serbatoio della benzina. Avviare il motore e farlo girare ﬁ no allo svuotamento comp le to del car bu ra to re.

• Togliere la candela e versare un cucciaio di olio da motori nel cilindro. Girare a mano il motore per far distribuire l’olio e rimontare la can de la.

• Togliere la batteria caricarla e conservarla in un posto fresco. Proteggere la batter ia da tem per a ture troppo basse (al di sotto del punto di congelamento).

• Tenere il tagliaerba al chiuso in locale asciutto.

PERICOLO!

Non usare mai benzina per pulire la macchina. Usare invece acqua calda e degrassanti.

Servizio

Per ordinare parti di ricambio, indicare anche l’anno di acquisto, il modello, il tipo e il numero di serie del tagliaerba. Per interventi in garanzia e riparazioni

Aan het einde van elk maaisezoen moeten de vol gen de maatregelen worden genomen:

• Maak de hele machine schoon, in het bijzonder de binnenkant van de kap van de maaikast. Geen water onder hoge druk gebruiken om het voertuig te reinigen. Er kan water in de motor en in de transmissieorganen komen, wat de levensduur van het voertuig verkort.

• Herstel lakbeschadigingen om roest te voorkomen.

• Ververs de olie in de motor.

• Maak de benzinetank leeg. Laat de motor draaien totdat er ook in de car bu ra teur geen benzine meer is.

• Verwijder de bougie en laat een eetlepel mo tor o lie in de cilinder lopen. Draai de motor rond zodat de olie wordt verdeeld en schroef daarna de bougie weer vast.

• Haal de accu weg. Laad de accu op en bewaar deze op een koele plaats. Bescherm de accu tegen strenge kou.

• Zet de machine in een droge overdekte ruimte.

WAARSCHUWING!

Gebruik nooit benzine bij het schoonmaken, omdat dit schadelijke stoffen bevat.

Onderhoud

Bij het bestellen van onderdelen moet de merk naam van de machine, het jaar van aankoop en het model-, type- en Z serienummer worden vermeld. Neem contact op met de dichstbijzijnde dealer voor onderhoud en reparaties. Er moeten altijd originele onderdelen worden gebruikt.

Page 76

DECLARATION OF CONFORMITY

The Manufacturer:

• Electrolux Home Products, 172 Old Elloree Road, Orangeburg, SC 29115, USA

Herby declares that the machinery described below;

• Category...................... Rotary Mower • Guaranteed Sound Power

• Make.................................Husqvarna Level................................. 105 dB (A)

• Type ................................ GTH250XP • Measured Sound Power

• Serial Number ..............(Model Plate) Level .................................104 dB (A)

• Type of cutting device .... Fixed blades • Tested by: ...............EHP Orangeburg

• Width of cut ........................... 122 cm • Notiﬁ ed Body ........................... SNCH

11, Route de Luxembourg L-5230 Sandweiler/TUVRheinland

Complies with the provisions • 98/37/EC • 2000/14/EC: #e13*2000/ and current amendments of the • 89/336/EEC 14*2000/14*0051*00 following European directives: Conformity Assessment

procedure, Annex VIII

Done at: Electrolux Home Products Name of signatory: Orangeburg, SC, 29115, USA Mr. Gary Blankenship

Date: Oct. 5, 2004 Signature: ________________________General Manager

Technical documentation maintained by: Name of signatory:

Electrolux Home Products Mr. Scott Kendall Orangeburg, SC, 29115 USA Product Certiﬁ ca- Signature: ___________________________ tion Manager

DECLARACIÓN DE CONFORMIDAD

El Fabricante:

• Electrolux Home Products, 172 Old Elloree Road, Orangeburg, SC 29115, USA

Por este medio declara que el equipo descrito a continuación;

• Categoría..............Segadora Rotativa • Garantizado a un nivel

• Marca ...............................Husqvarna de sonido de .....................105 dB (A)

• Tipo ................................GTH250XP • Nivel de potencia

• Número de Serie. (Placa del modelo) acústica medida................ 104 dB (A)

• Dispositivo del Corte .......Cuchilla ﬁ je • Examinado por .......EHP Orangeburg

• Anchure del Corte ................. 122 cm • Cuerpo notiﬁ cado ....................SNCH

11, Route de Luxembourg L-5230 Sandweiler/TUVRheinland

Cumple con las disposiciones • 98/37/EC • 2000/14/EC: #e13*2000/ y enmiendas vigentes de las • 89/336/EEC 14*2000/14*0051*00 siguientes directivas europeas: Procedimiento de Valoración de Conformidad; Annex VIII

Hecho en: Electrolux Home Products Nombre de la persona que ﬁ rma:

Orangeburg, SC, 29115, USA Mr. Gary Blankenship

Fecha: Oct. 5, 2004 Firma: _________________________ Gerente General

Documentation technique maintenue par: Nombre de la persona que ﬁ rma:

Electrolux Home Products Mr. Scott Kendall Orangeburg, SC, 29115 USA Gerente de Certi- Firma: _____________________ ﬁ cación de Productos

ERKLÄRUNG ÜBER DIE KONFORMITÄT

Der Hersteller:

• Electrolux Home Products, 172 Old Elloree Road, Orangeburg, SC 29115, USA

Hiermit erklärt, dass die unten beschriebene Maschine,

• Kategorie....................Rotationmäher • Garantierter

• Ausführung.......................Husqvarna Schalleistungspegel.......... 105 dB (A)

• Typ ..................................GTH250XP • Gemessener

• Seriennummer .........(Modellplakette) Schalleistungspegel.......... 104 dB (A)

• Typ Schneidwerkzeug .Balkenmesser • Geprüft durch: ........EHP Orangeburg

• Schnittbreite .......................... 122 cm • Zugelassene Institution............SNCH

11, Route de Luxembourg L-5230 Sandweiler/TUVRheinland

Mit den Bestimmungen und • 98/37/EC • 2000/14/EC: #e13*2000/ den derzeitigen Ergänzungen • 89/336/EEC 14*2000/14*0051*00 der folgenden Europäischen Konformitä tsbewertungsverDirektiven konform ist: fahren; Annex VIII

Abgegeben in: Electrolux Home Products Name des Unterzeichnenden:

Orangeburg, SC, 29115 USA Mr. Gary Blankenship

Datum: Oct. 5, 2004 Unterschrift: _____________________ Generalmanager

Technische Dokumentation aktualisiert durch: Name des Unterzeichnenden:

Electrolux Home Products Mr. Scott Kendall Orangeburg, SC, 29115 USA Manager für Pro- Unterschrift: _____________________ ductzertiﬁ zierung

DÉCLARATION DE CONFORMITÉ

Le fabricant:

• Electrolux Home Products, 172 Old Elloree Road, Orangeburg, SC 29115, USA

Déclare par la présente que la machinerie décrite ci-dessous:

• Catégorie............... Tondeuse rotative • Niveau de puissance

• Marque ............................. Husqvarna acoustique garantie .......... 105 dB (A)

• Modèle.............................GTH250XP • Niveau de puissance

• Numéro de série (Plaque du modèle) acoustique mesuré ...........104 dB (A)

• Dispositif de coupe........... Lame ﬁ xes • Testé par.................EHP Orangeburg

• Largeur de coupe .................. 122 cm • Organisme notiﬁ é ....................SNCH

11, Route de Luxembourg L-5230 Sandweiler/TUVRheinland

Est conforme aux provisions • 98/37/EC • 2000/14/EC: #e13*2000/ et aux révisions actuelles • 89/336/EEC 14*2000/14*0051*00 des directives européennes Procédure d’évaluation suivantes: de la conformité; Annex VIII

Complété le: Electrolux Home Products Nom du signataire:

Orangeburg, SC, 29115, USA Mr. Gary Blankenship

Date: Oct. 5, 2004 Signature: ______________________ Directeur Général

Documentation technique maintenue par: Nom du signataire:

Electrolux Home Products Mr. Scott Kendall Orangeburg, SC, 29115 USA Directeur de certiﬁ - Signature: _____________________ cation des produits

VERKLARING VAN CONFORMITEIT

De Fabrikant:

• Electrolux Home Products, 172 Old Elloree Road, Orangeburg, SC 29115, USA

Verklaart hierbij dat het hieronder beschreven apparaat:

• Categorie....................... Cirkelmaaier • Gewaarborgd

• Uitvoering ......................... Husqvarna geluidsvermogensniveau.. 105 dB (A)

• Type ................................GTH250XP • Gemeten

• Serienummer................. (Modelplaat) geluidsvermogenniveau....104 dB (A)

• Soort maaimechanisme ......Vast mes • Getest door.............EHP Orangeburg

• Maaibreedte .......................... 122 cm • Aangemelde Instantie..............SNCH

11, Route de Luxembourg L-5230 Sandweiler/TUVRheinland

Voldoet aan de bepalingen en • 98/37/EC • 2000/14/EC: #e13*2000/ huidige amendementen van de • 89/336/EEC 14*2000/14*0051*00 volgende Europese richtlijnen: Beoordelingsprocedure

op Conformiteit; Annex VIII

Gemaakt op: Electrolux Home Products Naam van ondergetekende: Orangeburg, SC, 29115, USA Mr. Gary Blankenship

Datum: Oct. 5, 2004 Handtekening: _________________ Algemeen directeur

Technische documentatie onderhouden door: Naam van ondergetekende:

Electrolux Home Products Mr. Scott Kendall Orangeburg, SC, 29115 USA Directeur Handtekening: ___________________ productcertiﬁ catie

DICHIARAZIONE DI CONFORMITÀ

Il Produttore:

• Electrolux Home Products, 172 Old Elloree Road, Orangeburg, SC 29115, USA

Con la presente dichiara che i macchinari qui di seguito riportati:

• Categoria........................... Tosaerba rotativo • Livello di potenza

• Marca ..........................................Husqvarna acustica garantito 105 dB (A)

• Tipo ...........................................GTH250XP • Livello di potenza

• Numero di matricola.. (piastrina del modello) acustica misurata ...104 dB (A)

• Dispositivo di taglio...............................Lame • Provato da....EHP Orangeburg

• Larghezza di taglio ............................ 122 cm • Ente qualiﬁ cato..............SNCH

11, Route de Luxembourg L-5230 Sandweiler/TUVRheinland

Conforme alle disposizioni • 98/37/EC • 2000/14/EC: #e13*2000/ e modiﬁ che attuali delle • 89/336/EEC 14*2000/14*0051*00 seguenti direttive Europee: Procedura di valutazione

della conformità; Annex VIII

Emesso a: Electrolux Home Products Nome del ﬁ rmatario: Orangeburg, SC, 29115, USA Mr. Gary Blankenship

Data: Oct. 5, 2004 Firma: _________________________ Direttore generale

Documentazione tecnica aggiornata da: Nome del ﬁ rmatario:

Electrolux Home Products Mr. Scott Kendall Orangeburg, SC, 29115 USA Responsabile della cert- Firma: _______________________ ﬁ cazione dei prodotti

532 19 39-18 10.5.04 RD Printed in U.S.A.
